Clevo P955HQ3 User guide

Introduction (English)

This Concise User’s Guide introduces the main features
of your computer. The English version of this guide be­gins on page 1. The expanded User’s Manual is on the
Device Drivers & Utilities + User’s Manual disc.

Einführung (Deutsch)

Dieses Ausführliche Benutzerhandbuch führt Sie in die
Hauptfunktionen des Computers ein. Die deutsche Ver­sion des Handbuchs beginnt auf Seite 35. Das erweiterte
Benutzerhandbuch finden Sie auf der Disc für die Gerä­tetreiber und Hilfsprogramme (Disc Device Drivers &
Utilities + User's Manual).

Présentation (Français)

Ce Guide Utilisateur Concis présente les fonctionnalités
principales de votre ordinateur. La version française de
ce guide commence à la page 69. Le Manuel de l'Utilisa-

teur étendu se trouve sur le disque de Pilotes & Utili­taires + Manuel de l'Utilisateur (disque Device Drivers
& Utilities + User's Manual).

Introducción (Español)

Esta Guía del Usuario Concisa le presenta las caracterís­ticas principales de su ordenador. La versión española de
esta guía comienza en la página 103. El Manual del usua-

rio completo se encuentra en el disco de Controladores
del dispositivo y Utilidades + Manual del usuario (disco
Device Drivers & Utilities + User's Manual).

Introduzione (Italiano)

La presente Guida Rapida per l'Utente introduce le carat­teristiche principali del computer. La versione italiana di
questa guida inizia da pagina 137. Il Manuale utente
completo si trova nel disco contenente driver e utilità +

Manuale utente (disco Device Drivers & Utilities +
User's Manual).

I

Contents

About this Concise User Guide ......................................................... 1

System Startup ...................................................................................4

Intel® Optane™ ................................................................................. 5

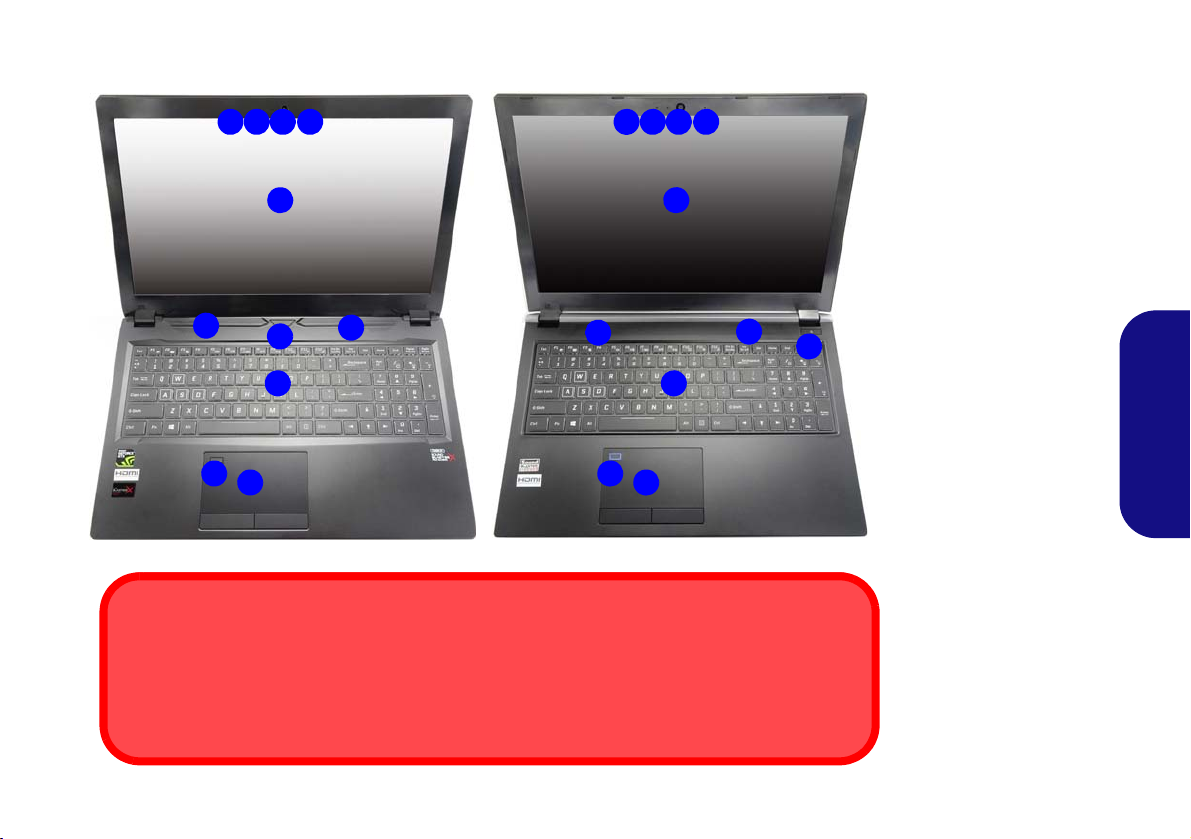

System Map: Front View with LCD Panel Open .............................7

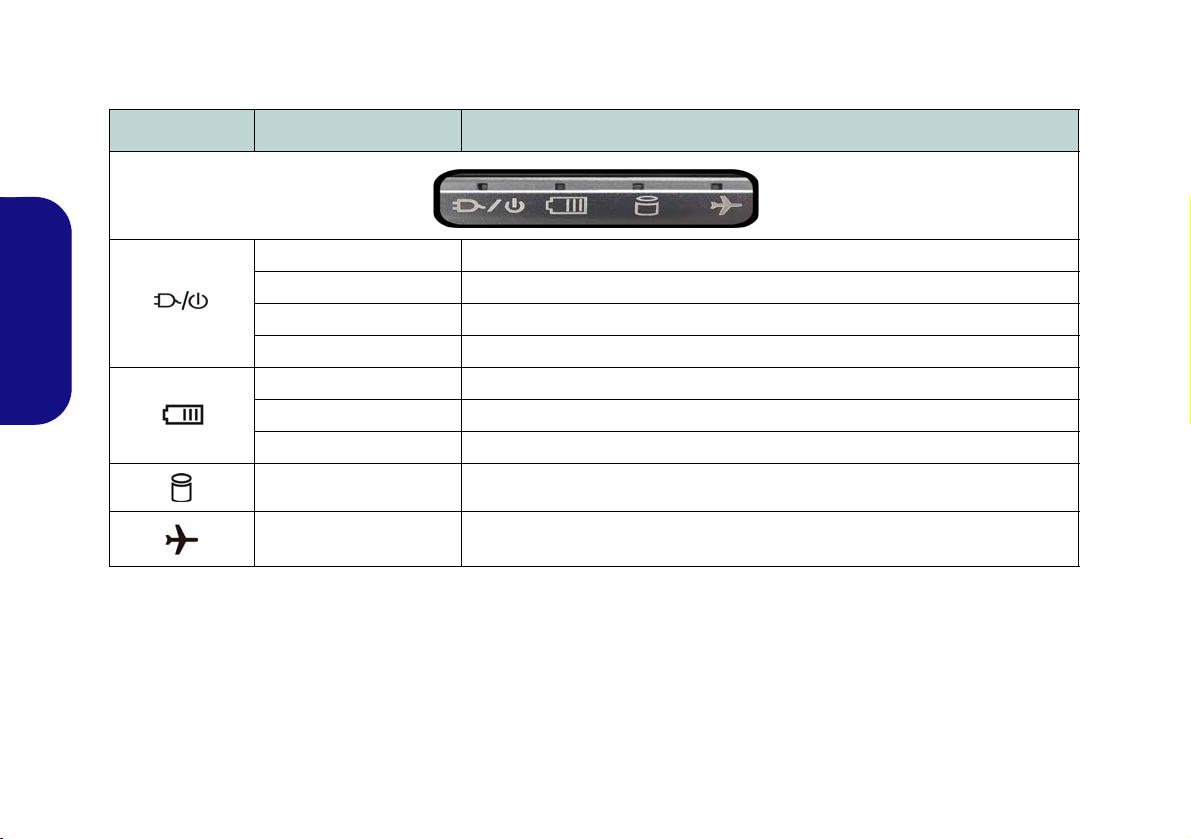

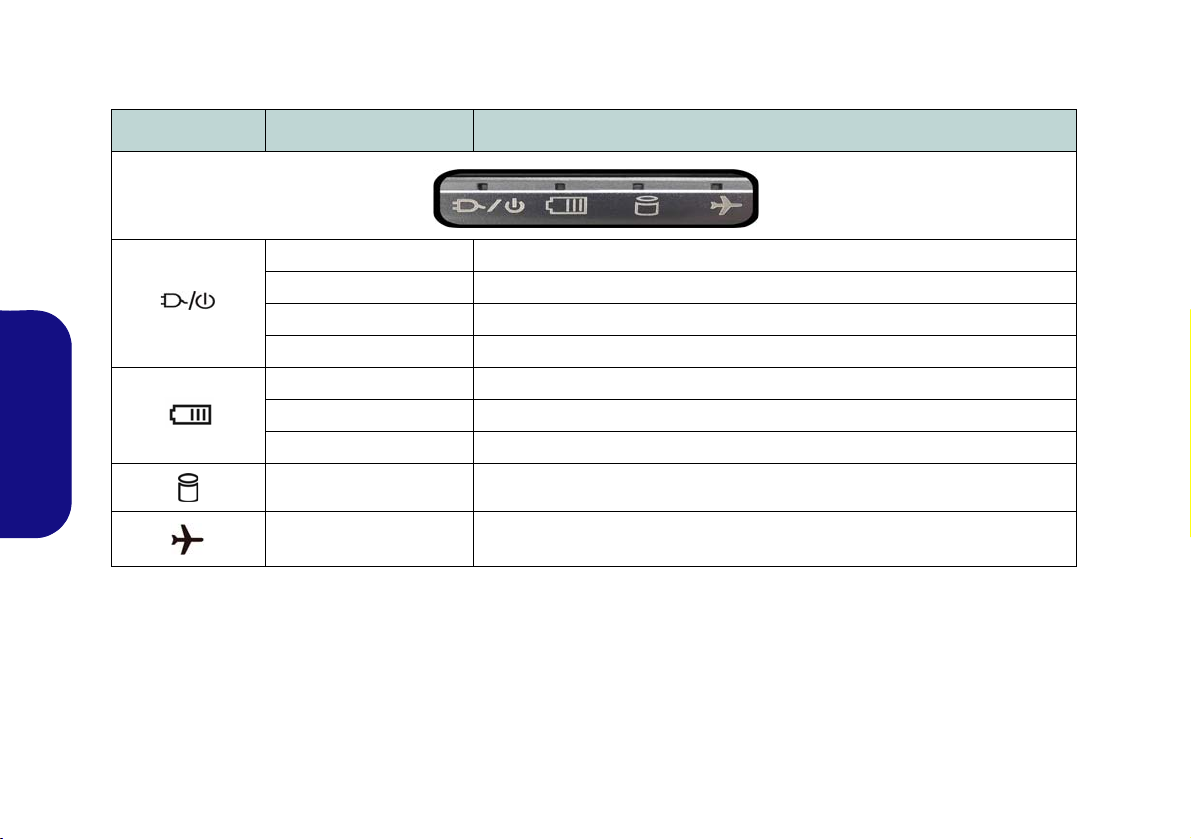

LED Indicators ................................................................................... 8

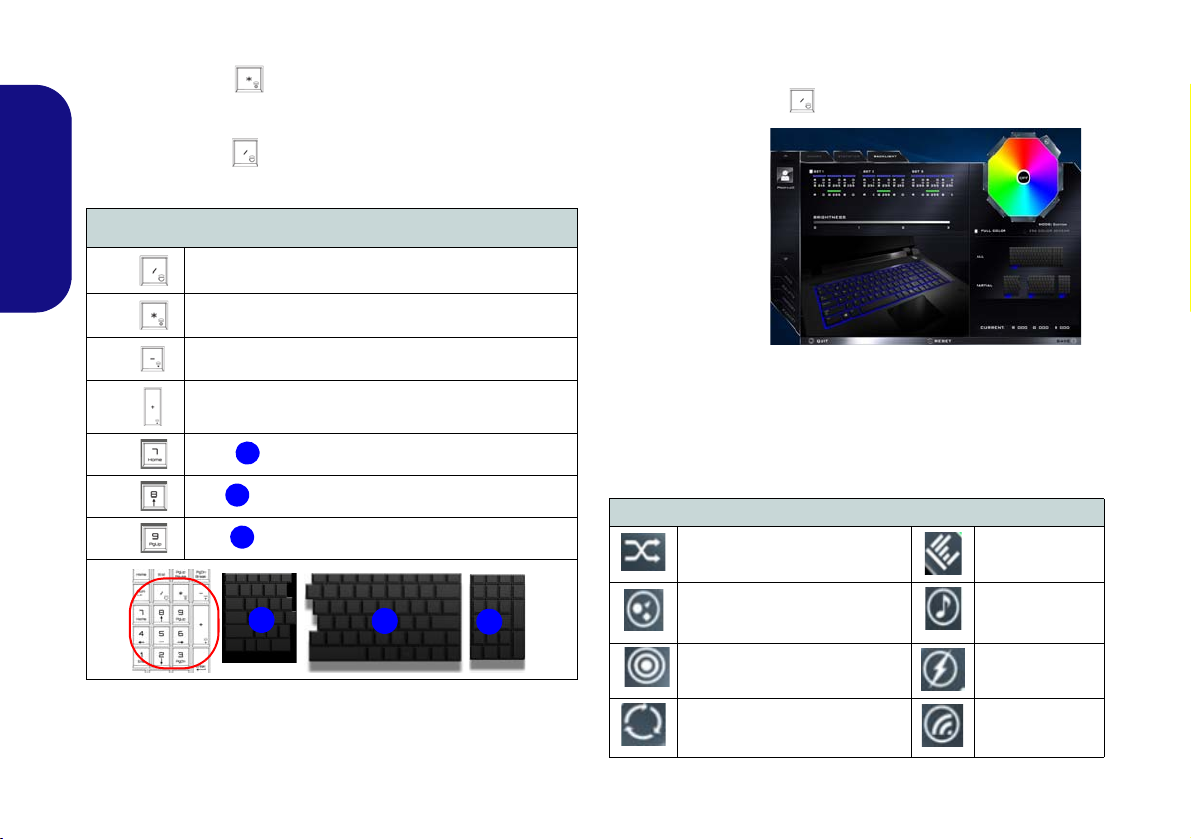

Keyboard & Function Keys ...............................................................9

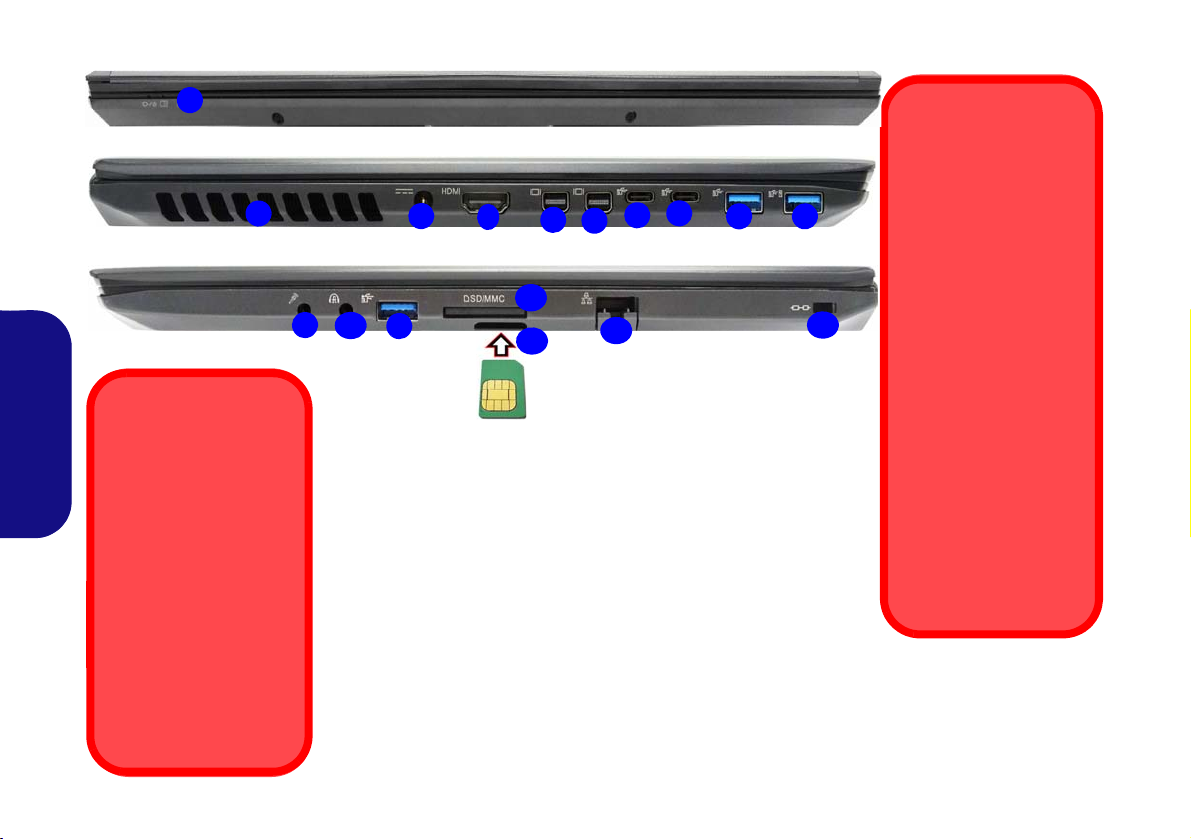

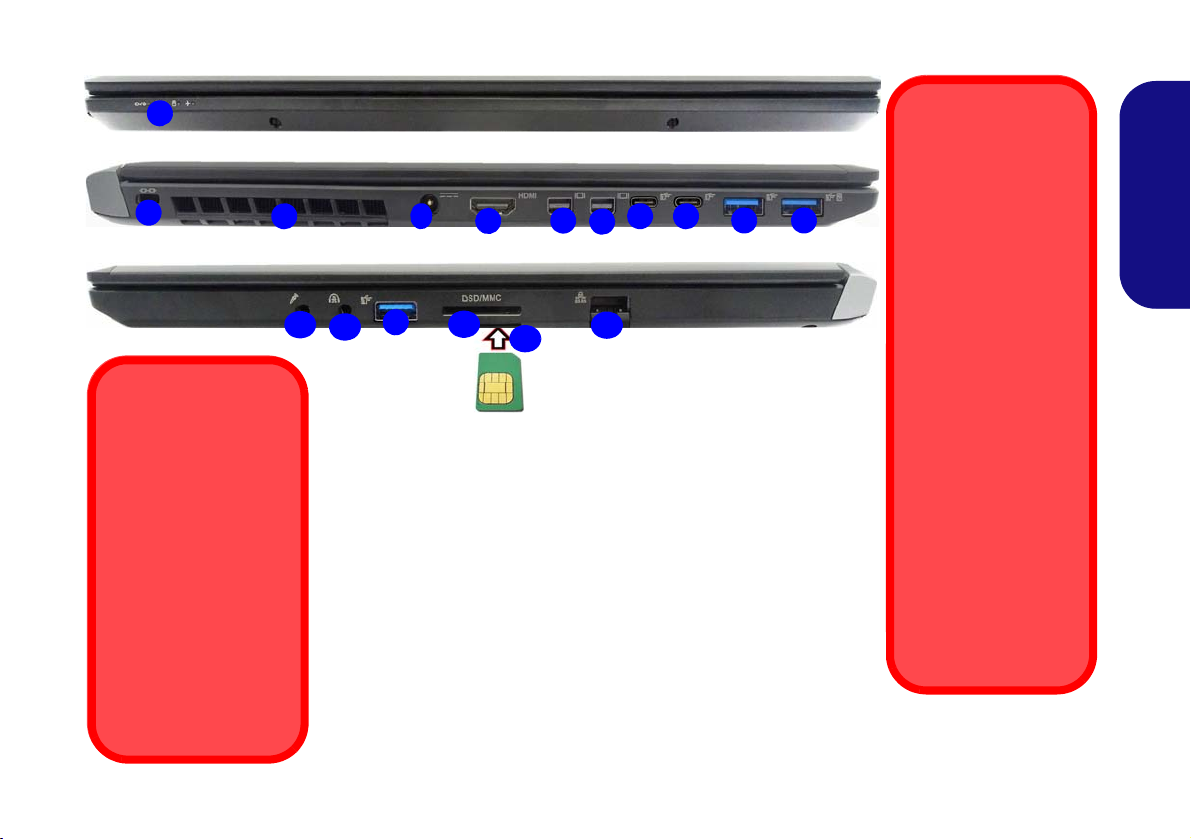

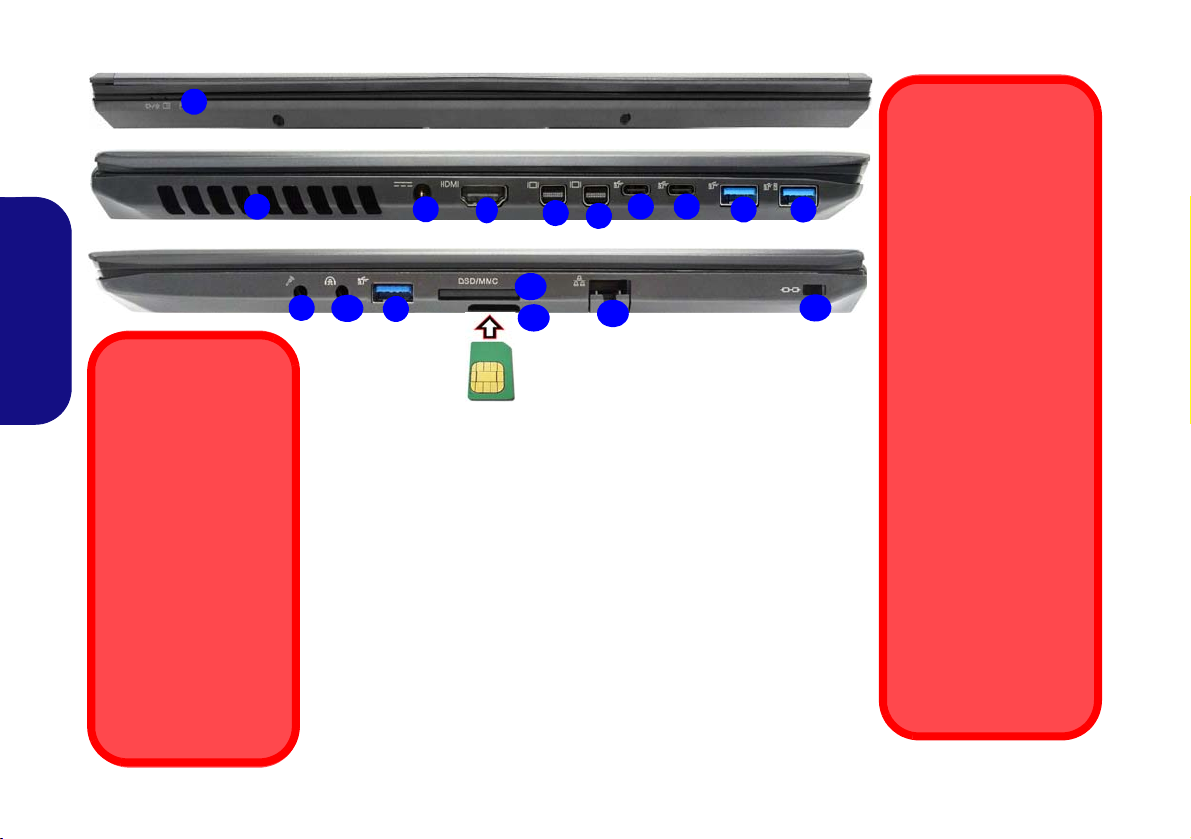

System Map: Front, Left & Right Views (Model A) ....................... 12

System Map: Front, Left & Right Views (Model B) ....................... 13

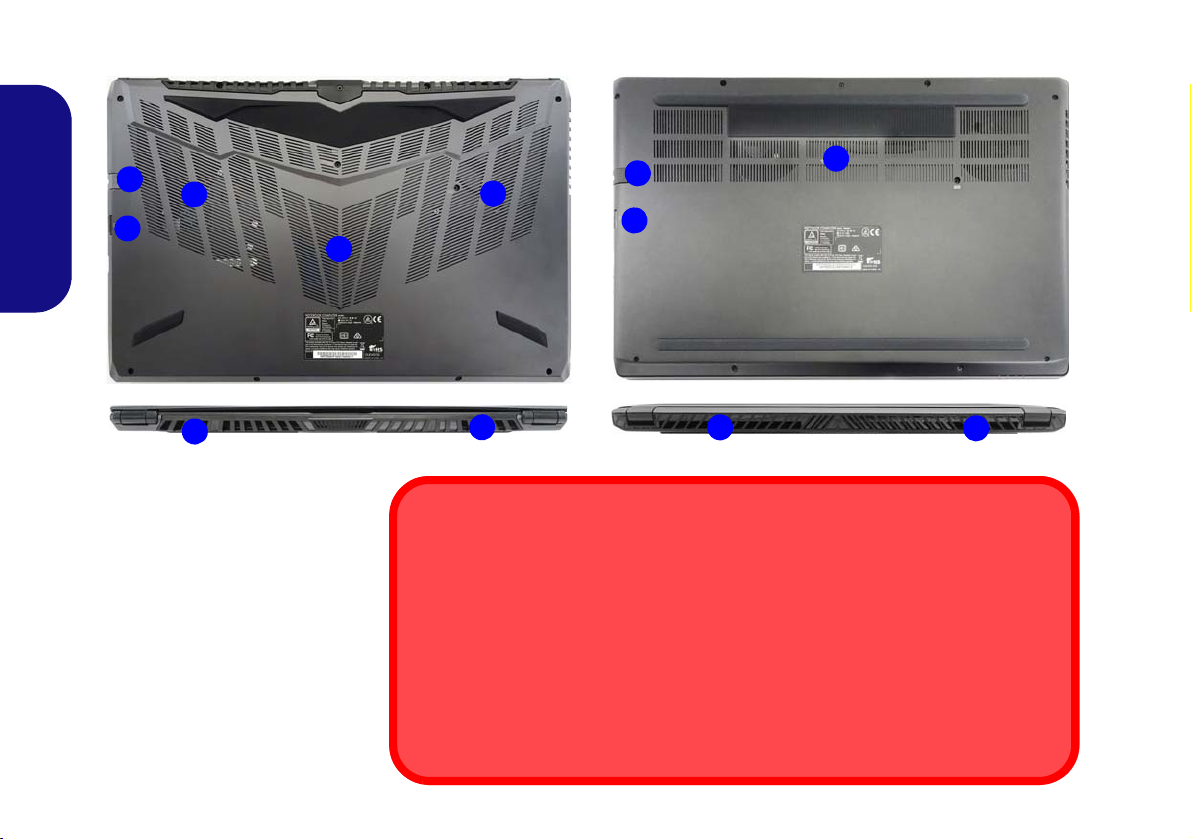

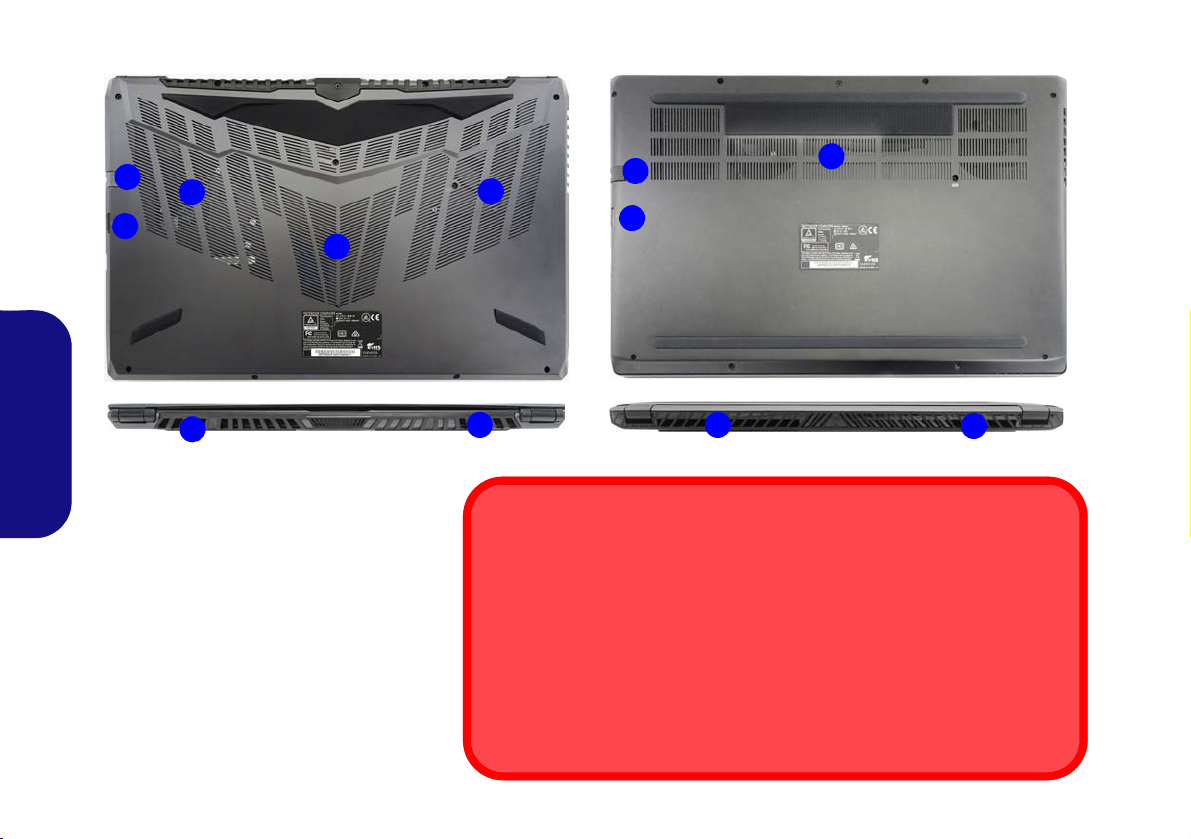

System Map: Bottom & Rear Views ..............................................14

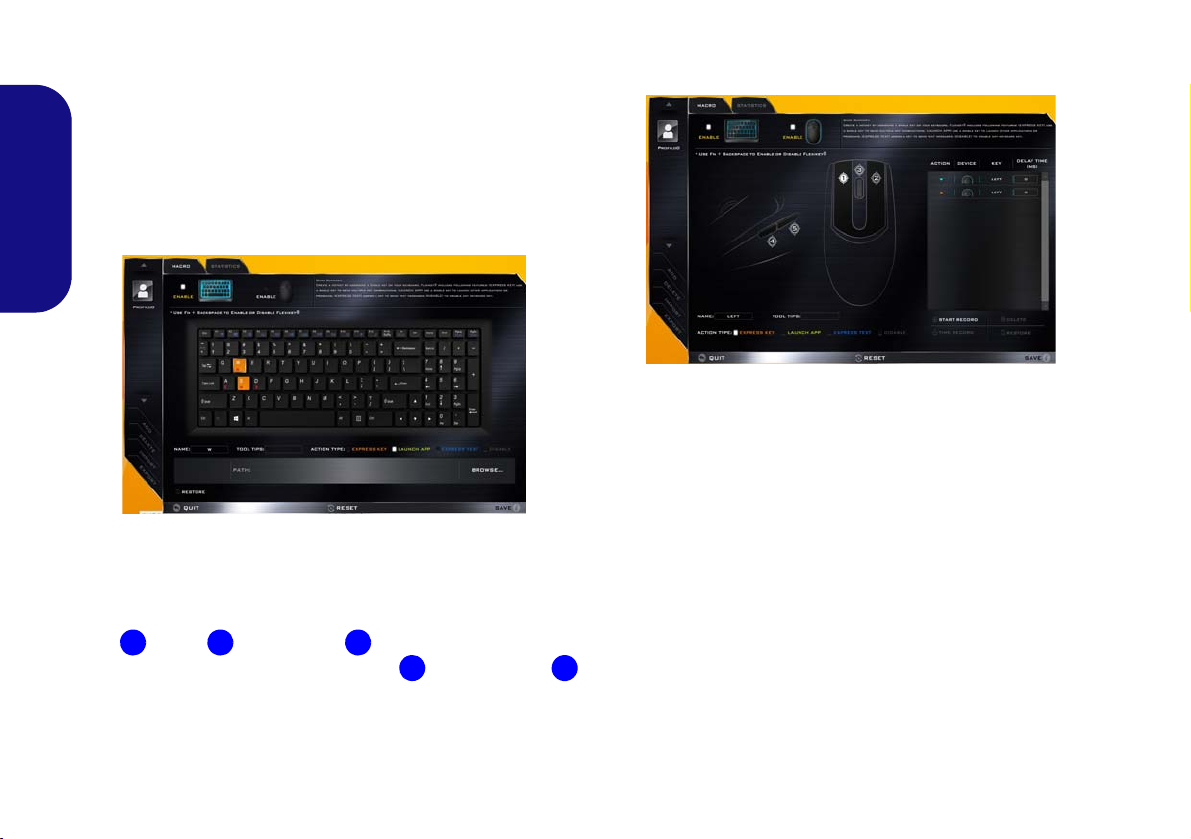

Control Center ................................................................................. 15

Flexikey® Application .................................................................... 17

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel

and Settings ...................................................................................... 21

Video Features .................................................................................22

Audio Features ................................................................................. 24

Power Options ................................................................................. 25

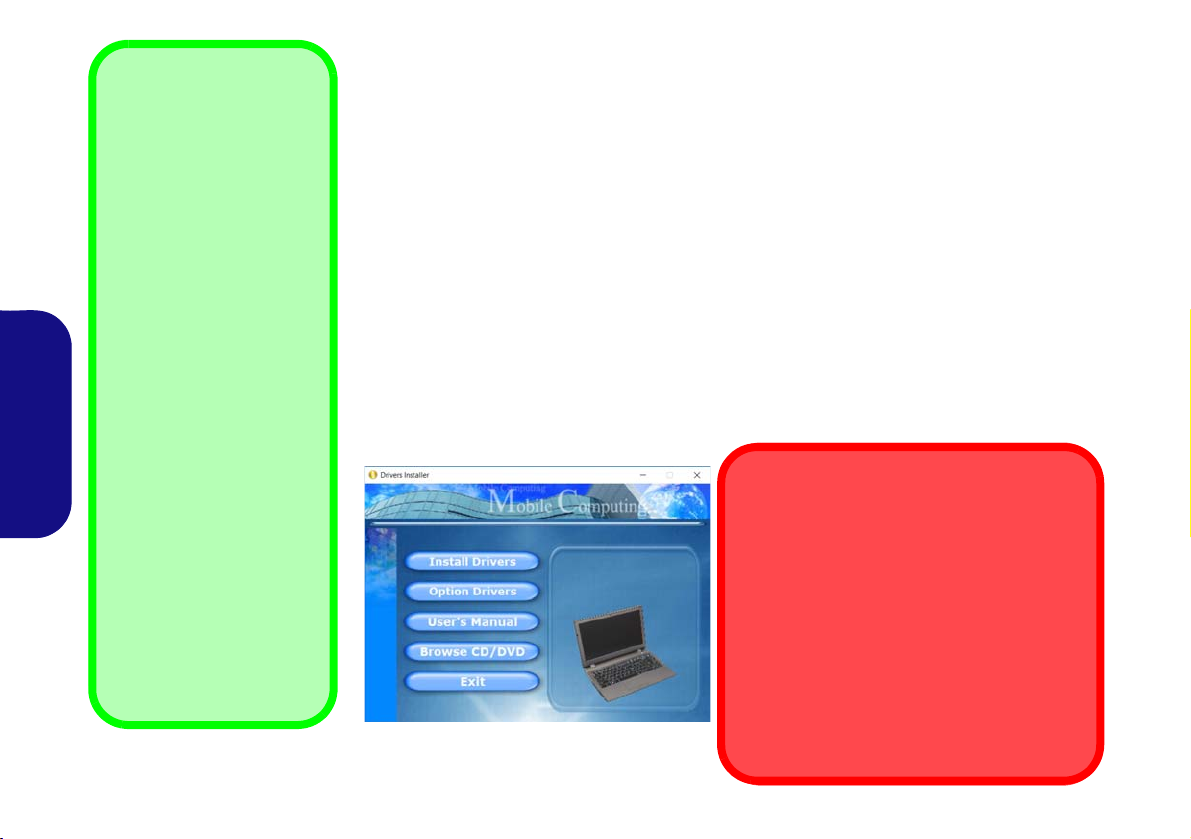

Driver Installation ............................................................................ 26

Wireless LAN Module (Option) ...................................................... 27

Bluetooth Module (Option) .............................................................27

Fingerprint Reader (Option) ............................................................29

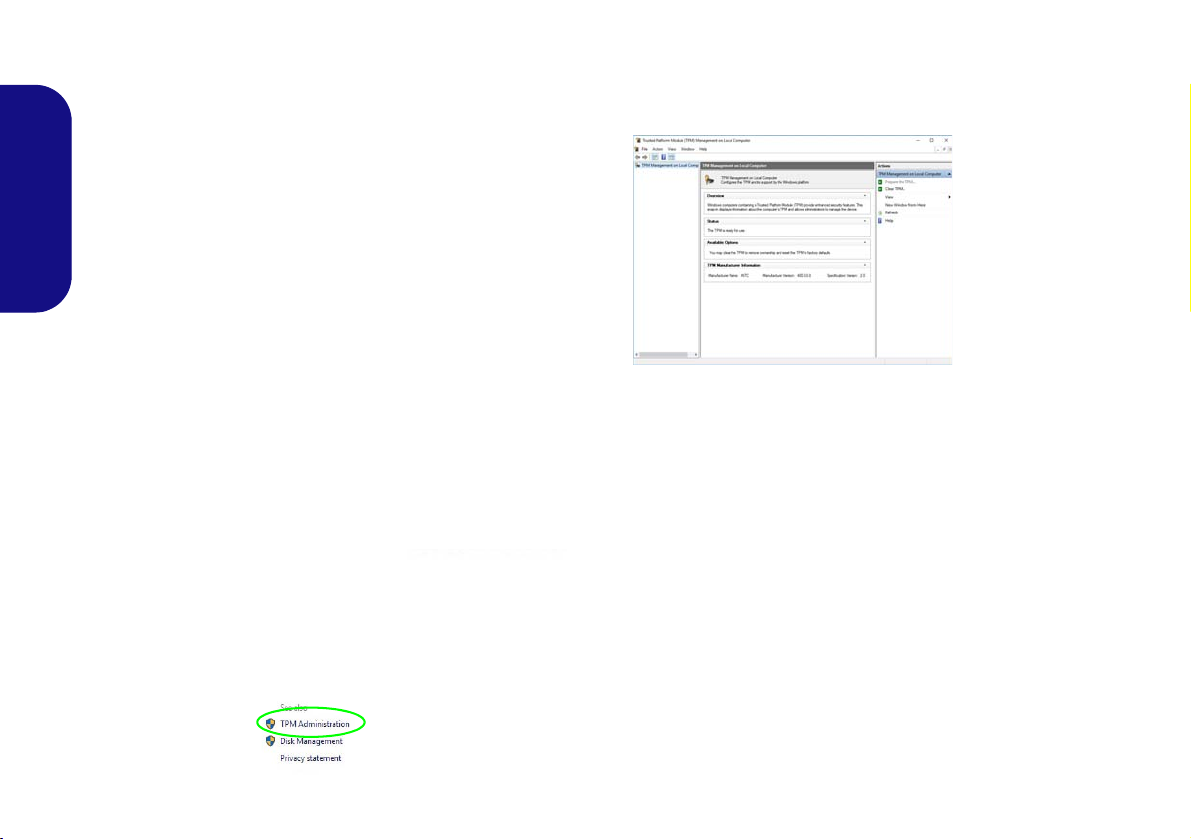

TPM (Option) ..................................................................................30

Troubleshooting ............................................................................... 31

Specifications ................................................................................... 32

Inhalt

Über das Ausführliche Benutzerhandbuch ...................................... 35

Schnellstart ...................................................................................... 38

Intel® Optane™ ............................................................................... 39

Systemübersicht: Ansicht von vorne mit geöffnetem

LCD-Bildschirm .............................................................................. 41

LED-Anzeigen ................................................................................. 42

Tastatur & Funktionstasten .............................................................. 43

Systemübersicht: Ansicht von vorne, links und rechts (Modell A) . 46
Systemübersicht: Ansicht von vorne, links und rechts (Modell B) .47

Systemübersicht: Ansicht von unten und hinten .............................. 48

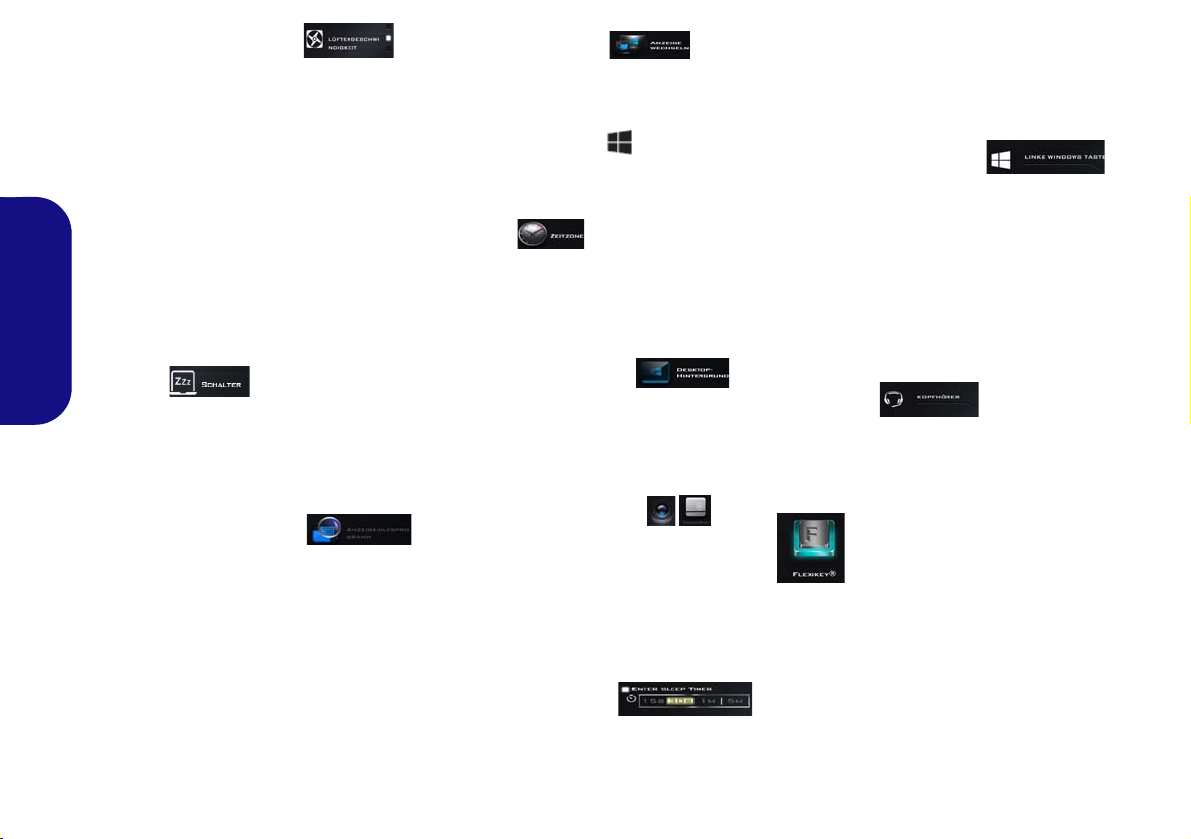

Control Center .................................................................................. 49

Flexikey® Anwendung ....................................................................51

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und

Einstellungen von Windows 10 .......................................................55

Grafikfunktionen .............................................................................. 56

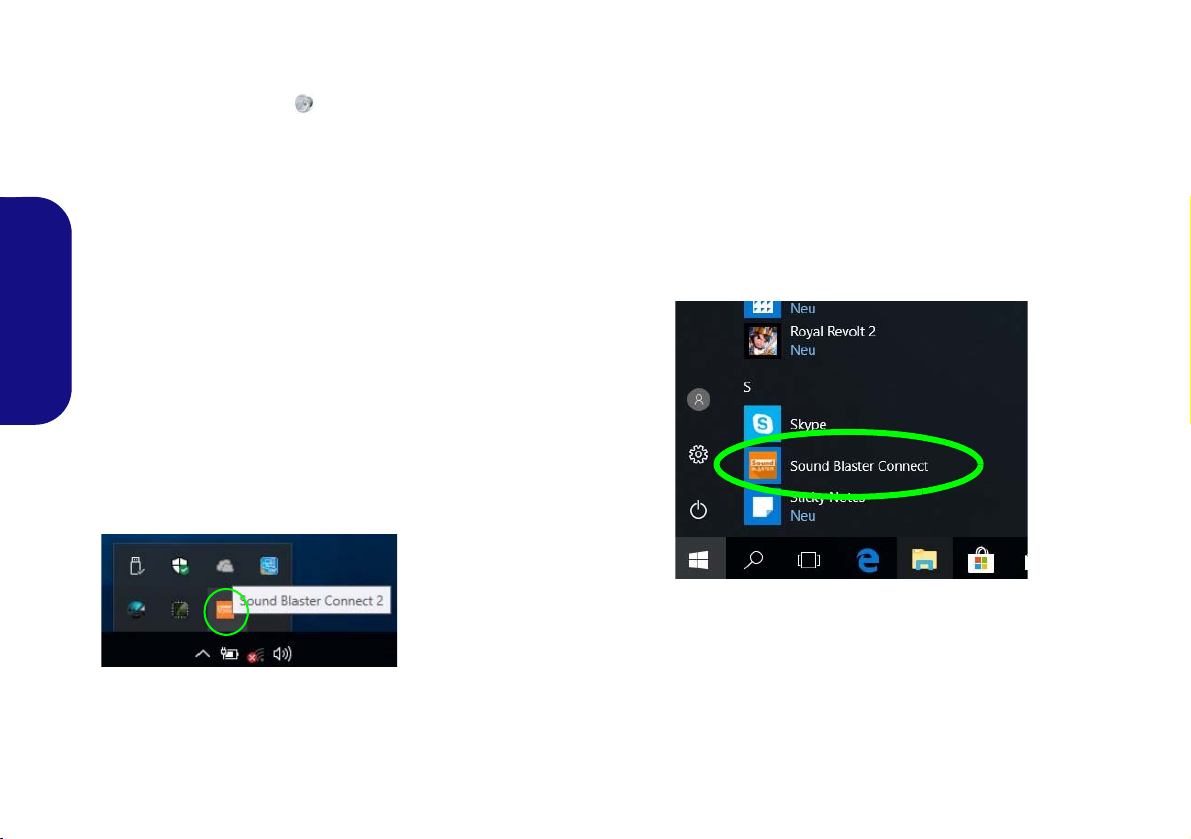

Audiofunktionen .............................................................................. 58

Energieoptionen ............................................................................... 59

Installation der Treiber ..................................................................... 60

Wireless-LAN-Modul (Option) .......................................................61

Bluetooth-Modul (Option) ............................................................... 61

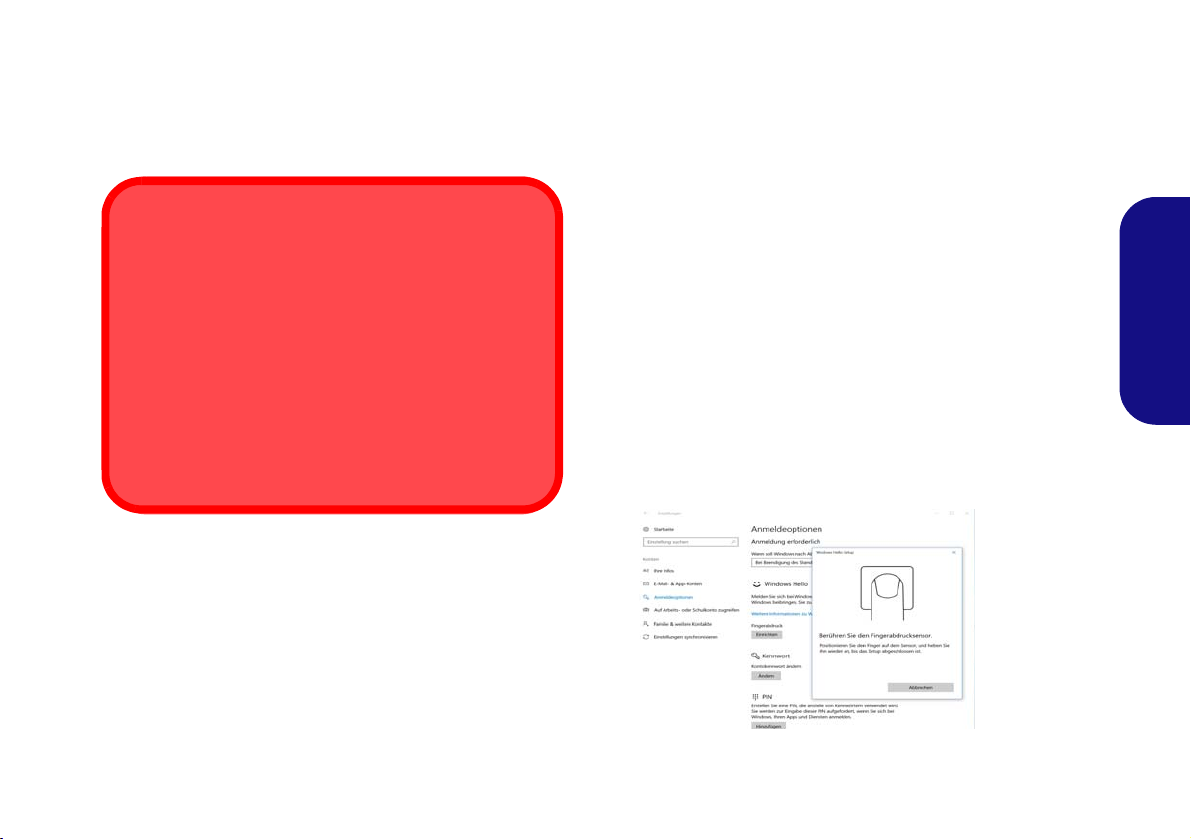

Fingerabdruckleser (Option) ............................................................ 63

TPM (Option) ..................................................................................64

Fehlerbehebung ................................................................................ 65

Technische Daten .............................................................................66

Sommaire

A propos de ce Guide Utilisateur Concis .........................................69

Guide de démarrage rapide ..............................................................72

Intel® Optane™ ...............................................................................73

Carte du système: Vue de face avec l’écran LCD ouvert ................75

Indicateurs LED ............................................................................... 76

Clavier & touches fonction ..............................................................77

Carte du système: Vues de face, gauche et droite (Modèle A) .......80

Carte du système: Vues de face, gauche et droite (Modèle B) ....... 81

Carte du système: Vues de dessous et arrière ..................................82

Control Center .................................................................................. 83

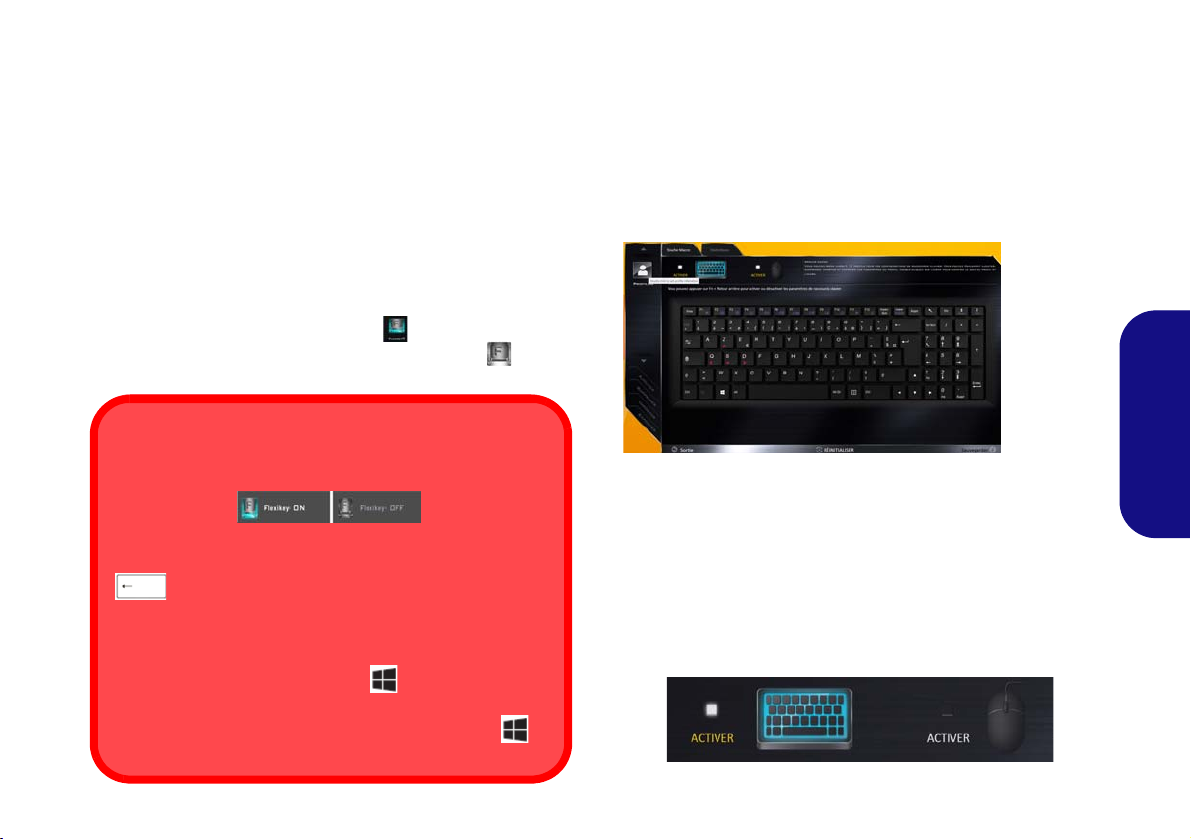

Application Flexikey® ..................................................................... 85

Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de

Configuration et Paramètres de Windows 10 .................................. 89

Caractéristiques vidéo ...................................................................... 90

II

Caractéristiques audio ......................................................................92

Options d’alimentation ....................................................................93

Installation du pilote ........................................................................ 94

Module LAN sans fil (Option) ........................................................ 95

Module Bluetooth (Option) .............................................................95

Lecteur d'empreintes digitales (Option) ........................................... 97

TPM (Option) ..................................................................................98

Dépannage ....................................................................................... 99

Spécifications ................................................................................. 100

Contenidos

Acerca de esta Guía del Usuario Concisa ...................................... 103

Guía rápida para empezar .............................................................. 106

Intel® Optane™ ............................................................................. 107

Mapa del sistema: Vista frontal con panel LCD abierto ................ 109

Indicadores LED ............................................................................ 110

Teclado & teclas de función .......................................................... 111

Mapa del sistema: Vistas frontal, izquierda y derecha

(Modelo A) ...................................................................................114

Mapa del sistema: Vistas frontal, izquierda y derecha

(Modelo B) .................................................................................... 115

Mapa del sistema: Vistas inferior y posterior ................................116

Control Center ............................................................................... 117

Aplicación Flexikey® ....................................................................119

Menú Inicio, Menú contextual, Barra de tareas, Panel de Control y

Configuración de Windows 10 ...................................................... 123

Parámetros de vídeo .......................................................................124

Características de audio ................................................................. 126

Opciones de energía .......................................................................127

Instalación de controladores .......................................................... 128

Módulo LAN Wireless (Opción) ...................................................129

Módulo Bluetooth (Opción) .......................................................... 129

Lector de huellas digitales (Opción) .............................................. 131

TPM (Opción) ................................................................................132

Solución de problemas ................................................................... 133

Especificaciones ............................................................................. 134

Sommario

Informazioni sulla Guida Rapida per l'Utente ............................... 137

Guida di avvio rapido .................................................................... 140

Intel® Optane™ .............................................................................141

Descrizione del sistema: Vista anteriore con pannello LCD aperto ...
143

Indicatori LED ............................................................................... 144

Tastiera & tasti funzione ................................................................ 145

Descrizione del sistema: Vista anteriore, sinistra e destra

(Modello A) ...................................................................................148

Descrizione del sistema: Vista anteriore, sinistra e destra

(Modello B) .................................................................................... 149

Descrizione del sistema: Vista inferiore e posteriore ....................150

Control Center ................................................................................ 151

Applicazione Flexikey® ................................................................153

Menu Start, Menu contestuale, Barra delle applicazioni, Pannello di

controllo e Impostazioni di Windows 10 ....................................... 157

Funzioni video ...............................................................................158

Funzionalità audio .......................................................................... 160

Opzioni risparmio energia .............................................................161

Installazione driver ........................................................................ 162

Modulo LAN Wireless (Opzione) .................................................163

Modulo Bluetooth (Opzione) .........................................................163

Lettore d’impronte digitali (Opzione) ............................................ 165

TPM (Opzione) ..............................................................................166

Risoluzione dei problemi ...............................................................167

Specifiche tecniche ........................................................................ 168

III

IV

About this Concise User Guide



FCC Statement

This device complies with Part
15 of the FCC Rules. Operation
is subject to the following two
conditions:

1.This device may not cause
harmful interference.

2. This device must accept any
interference received, includ­ing interference that may
cause undesired operation.

This quick guide is a brief introduction to getting your system started. This is a s upplement, and not a substitute for the
expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual
disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper oper ation of
the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure
(or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s
Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information
contained in the expanded User’s Manual on the Device Drivers & Utilities + Us-
er’s Manual disc.

©

July 2018

Trademarks

Intel and Intel Core are trademarks/registered trademarks of Intel Corporation.

English

1

Instructions for Care and Opera­tion

The computer is quite rugged, but it can be damaged. To
prevent this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the

case and the components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and

power supply away from any kind of heating element. This is an

English

electrical appliance. If water or any other liquid gets into it, the
computer could be badly damaged.

• Avoid interference. Keep the computer away from high capacity

transformers, electric motors, and other strong magnetic fields.
These can hinder proper performance and damage your data.

• Follow the proper working procedur e s for the computer. Shut

the computer down properly and don’t forget to save your work.
Remember to periodically save your data as data may be lost.

• Note that in computer’s featuring a raised LCD electro-pl ated
logo, the logo is covered by a protective adhesive. Due to general
wear and tear, this adhesive may deter iorate over time and the
exposed logo may develop sharp edges. Be careful when handling
the computer in this case, and avoid touching the raised LCD
electro-plated logo. Avoid placing any other items in the carrying
bag which may rub against the top of the computer during trans­port. If any such wear and tear develops contact your service cen­ter.

Power & Battery Safety

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual.

• Your AC/DC adapter may be designed for international travel but
it still requires a steady, uninterrupted power supply. If you are
unsure of your local power specifications, consult your service
representative or local power company.

• The AC/DC adapter may have either a 2-prong or a 3-prong
grounded plug. The third prong is an important safety feature; do
not defeat its purpose. If you do not have access to a compatible
outlet, have a qualified electrician install one.

• When you want to unplug the power cord, be sure to disconnect it
by the plug head, not by its wire.

• Make sure the socket and any extension cord(s) you use can sup­port the total current load of all the connected devices.

• Make sure that your computer is completely powered off before
putting it into a travel bag (or any such container).

• Only use batteries designed for this computer. The wrong battery
type may explode, leak or damage the computer.

• Do not continue to use a battery that has been dropped, or that
appears damaged (e.g. bent or twisted) in any way. Even if the
computer continues to work with a damaged battery in place, it
may cause circuit damage, which may possibly result in fire.

• Recharge the batteries using the computer’s system. Incorrect
recharging may make the battery explode.

• Do not try to repair a battery pack. Refer any battery pack repair
or replacement to your service representative or qualified service
personnel.

• Keep children away from, and promptly dispose of a damaged
battery. Always dispose of batteries carefully. Batteri es ma y
explode or leak if exposed to fire, or improperly handled or dis­carded.

• Keep the battery away from metal appliances.

• Affix tape to the battery contacts bef ore disposing of the battery.

• Do not dispose of batteries in a fire. They may explode. Check
with local codes for possible special disposal instructions.

• Do not touch the battery contacts with your hands or metal
objects.

2

Polymer Battery Precautions



Battery Disposal & Caution

The product that you have purchased contains a recharge­able battery. The battery is recyclable. At the end of its use­ful life, under various state and local laws, it may be illegal
to dispose of this battery into the municipal waste stream.
Check with your local solid waste officials for details in your
area for recycling options or proper disposal.

Danger of explosion if battery is incorrectly replaced. Re­place only with the same or equivalent type recommended
by the manufacturer. Discard used battery according to the
manufacturer’s instructions.

Note the following information which is specific to poly­mer batteries only, and where applicable, this overrides
the general battery precaution information.

• Polymer batteries may experience a slight expansion or swelling,
however this is part of the battery’s safety mechanism and is not a
cause for concern.

• Use proper handling procedures when using polymer batteries.
Do not use polymer batteries in high ambient temperature envi­ronments, and do not store unused batteries for extended periods.

Cleaning

• Use a soft clean cloth to clean the computer, but do not apply
cleaner directly to the computer.

• Do not use volatile (petroleum distillates) or abrasive cleaners on
any part of the computer.

• (For Computer Models Supplied with Light Blue Cleaning
Cloth) Some computer models in this series come supplied with a
light blue cleaning cloth. To clean the computer case with this
cloth follow the instructions below.

• Power off the computer and peripherals.

• Disconnect the AC/DC adapter from the computer.

• Use a little water to dampen the cloth slightly.

• Clean the computer case with the cloth.

• Dry the computer with a dry cloth, or allow it time to dry

before turning on.

• Reconnect the AC/DC adapter and turn the computer on.

Servicing

Attempting to service the computer yourself may violate
your warranty and expose you and the computer to electric
shock. Refer all servicing to qualified service personnel,
particularly under any of the following conditions:

• When the power cord or AC/DC adapter is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the
operating instructions.

• If the computer has been dropped or damaged (do not touch the
poisonous liquid if the LCD panel breaks).

• If there is an unusual odor, heat or smoke coming from your com­puter.

English

3

System Startup

135°

Figure 1

Opening the Lid/LCD/

Computer with AC/DC

Adapter Plugged-In



Shut Down

Note that you should always
shut your computer down by
choosing the Shut down
command in Windows (see
below). This will help prevent
hard disk or system prob­lems.

1. Click
the Start
Menu
icon .

2. Click
the
Power
item .

3. Choose
Shut Down from the
menu.

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Securely attach any peripherals you want to use with the
computer (e.g. keyboard and mouse) to their ports.

4. When first setting up the computer use the following
procedure (as to safeguard the computer during shipping, the
battery will be locked to not power the system until first

English

connected to the AC/DC adapter and initially set up as below):

• Attach the AC/DC adapter cord to the DC-In jack on the left of

the computer, then plug the AC power cord into an outlet, and
connect the AC power cord to the AC/DC adapter and leave it
there for 6 seconds or longer.

• Remove the adapter cord from the computer’s DC-In jack, and

then plug it back in again; the battery will now be unlocked.

5. Use one hand to raise the lid/LCD to a comfortable viewing angle
(do not to exceed 135 degrees);
illustrated in Figure 1) to support the base of the computer
(Note: Never lift the computer by the lid/LCD).

6. Press the power button to turn the computer “on”.

System Software

Your computer may already come with system software
pre-installed. Where this is not the case, or where you are
re-configuring your computer for a different system, you
will find this manual refers to Microsoft Windows 10.

Intel® Optane™ Support

You need to setup Intel® Optane™ before installing your

Windows 10 operating system (see Intel® Optane™ on

page 5).

use the other hand (as

4

Intel® Optane™

Intel® Optane™ is a combination of a compatible mem­ory device and Intel Rapid Storage Technology soft-
ware. This combination is designed to speed up your
system performance by caching boot data, executables,
frequently accessed data and system page files to a non
volatile, low latency Intel® Optane™ SSD.

Contact your distributor or supplier to see if your system
supports this technology.

4. Press Esc to exit the menu and go to the Main menu.

5. Select OffBoard NVMe Controller Configuration and press
Enter to check that an Intel® Optane™ SSD is present.

6. Press Esc to exit the menu and go to the Advanced menu.

7. Select SATA Mode, press Enter and select “Intel RST

Premium”.

English

If you are reinstalling a system that has previously been
setup in Intel RST Premium mode, make sure you have
cleared the Intel Optane Memory (see Clearing Intel®

Optane™ on page 6).

Intel® Optane™ Setup Procedure

You need to setup Intel® Optane™ before installing your
Windows 10 operating system, and you will need to pre­pare the following in order to do so.

• The Microsoft Windows 10 OS DVD.

• An attached extern al DVD drive.

• An Intel® Optane™ SSD installed in your system.

• The Device Drivers & Utilities + User’s Manual disc.

1. Start-up your notebook computer and press F2 to enter the
BIOS.

2. Go to the Boot menu, select UEFI Setting and press Enter.

3. Set UEFI Boot to “Enabled”.

8. Press F4 and <Yes> to “Save Changes and Reset”.

9. As the computer restarts press F2 to enter the BIOS again.

10. Press F4 and <Yes> to “Save Changes and Reset”, however
ensure that the condition in the bulleted point below is met
before doing so.

• Make sure the Windows 10 OS DVD is in the attached DVD

drive, as the computer starts up it will automatically boot from
the Windows 10 OS DVD (you will be prompted to press a key
to boot from the DVD).

11. Click Next > Install Now to continue installing the operating
system as normal (see your Windows documentation if you
need help on installing the Windows OS).

12. Select Custom: Install Windows only (advanced).

13. It is recommended that you select and then delete existing
partitions.

14. Click New to create a partition for Windows.

15. It is very important to make sure that when you create the
partition, leave at least a minimum of unallocated space of 5MB.

16. Follow the on-screen instructions to install the Windows 10
operating system.

5

17. Install the Windows drivers as per Table 5 on page 27. Make

Figure 2 - Intel® Rapid Storage Technology - Status

sure you install the Intel® Rapid Storage Technology (IRST)
driver (see page 28).

18. Run the Intel® Rapid Storage Technology application.

19. Click Enable.

English

20. The system will pop-up a message and ask you to select a
compatible fast drive (in this case there should only be one
option).

21. You will need to restart the computer after enabling Optane, and
make sure the system is powered by the powered AC/DC
adapter, and not by battery only.

22. Click Yes to begin the process (this may take some time).

23. After the process has been completed restart the computer.

Clearing Intel® Optane™

If you wish to clear an existing Intel® Optane™ setup
then follow the procedure below to do so. However back-

up up any necessary files and data before clearing an
Intel® Optane™ setup, as doing so will result in the loss

of all data on the volumes.

1. Make sure that Intel® Optane™ is enabled in the Intel® Rapid
Storage Technology application.

2. Start-up your computer and press F2 to enter the BIOS.

3. Go to Intel(R) Rapid Storage Technology (in the Advanced
menu) and press Enter.

4. Select Intel Optane, **** (listed under Optane Volume:) and
press Enter.

5. Select “Deconcatentate” and press Enter.

6. Select Yes from the “Are you sure you want to perform
deconcatentation” option.

7. Select “Start deconcatentation” and press Enter.

8. The system will return to the standard Intel(R) Rapid Storage
Technology menu when complete.

9. You should then select the appropriate SATA Mode for your
system and reinstall the OS.

6

System Map: Front View with LCD Panel Open

2 1

9

7

4

3 3

5

6

Figure 3

Front View with LCD

Panel Open

1. PC Camera

2. *Camera LED

*When the camera is in
use, the LED will be
illuminated.

3. Built-In Array
Microphone

4. LCD

5. Speakers

6. Power Button

7. Keyboard

8. Touchpad & Buttons

9. Fingerprint Reader
(Optional)

5

8



Wireless Device

Operation Aboard Aircraft

The use of any portable electronic transmission devices aboard aircraft is usually prohibited.
Make sure the wireless modules are OFF if you are using the computer aboard aircraft by putting

the system in to Airplane Mode.

2 1

9

7

4

3 3

5

6

5

8

Model A

Model B

English

7

LED Indicators

The LED indicators on the computer display helpful information about the current status of the computer.

Icon Color Description

English

Orange The AC/DC Adapter is Plugged In

Blinking Orange* The AC/DC adapter is plugged in and the powered USB Port is on*

Green The Computer is On

Blinking Green The Computer is in Sleep Mode

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking Orange The Battery Has Reached Critically Low Power Status

Green The Hard Disk is in use

Green Airplane Mode is ON (the WLAN, Bluetooth and 3G/4G Modules are OFF)

Table 1 - LED Indicators

*The powered USB 3.0 (USB 3.1 Gen 1) port (see page 12) may be toggled on /off by means of the Fn + Power Button
key combination. When the powered USB port is on it will supply power (for charging devices only, not for operating
devices) when the system is off but still powered by the AC/DC adapter plugged into a working outlet, or powered by
the battery with a capacity level above 20% (this may not work with certain devices - see page 31).

8

Keyboard & Function Keys

Numeric
Keypad

Fn Key

Windows Logo Key

ScrLk &
NumLk

Figure 4 - Keyboard

Function Keys

The keyboard includes a numeric keypad for easy numeric
data input. Pressing NumLk turns on/off the numeric key­pad. It also features function keys to allow you to change
operational features instantly. The function keys (F1 - F12
etc.) will act as hot keys when pressed while the Fn key is
held down. In addition to the basic function key combina­tions, some visual indicators are available when the Con­trol Center driver is installed.

Keys Function/Visual Indicators Keys Function/Visual Indicators

English

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Play/Pause (in Audio/Video Programs)

Touchpad Toggle Number Lock Toggle

(Press a key to or use touchpad to turn on)

Mute Toggle

Volume Decrease/Increase

Change Display Configuration (see page 23)

Brightness Decrease/

PC Camera Power

Airplane Mode Toggle

Turn LCD Backlight Off

Increase

Toggle

Table 2 - Function Keys & Visual Indicators

Fn +

Fn +

Fn + Power

Button

Fn +

Fn +

*Note: It is recommended that you use Maximum fan speed when
playing games.

Fn +

Scroll Lock Toggle

Caps Lock Toggle

Powered USB Port Power Toggle (see page 12)

Control Center Toggle (see page 15)

Fan Automatic Control/

Full Power/Max-Q

Disable/Enable

Flexikey® (see page 17)

Sleep Toggle

9

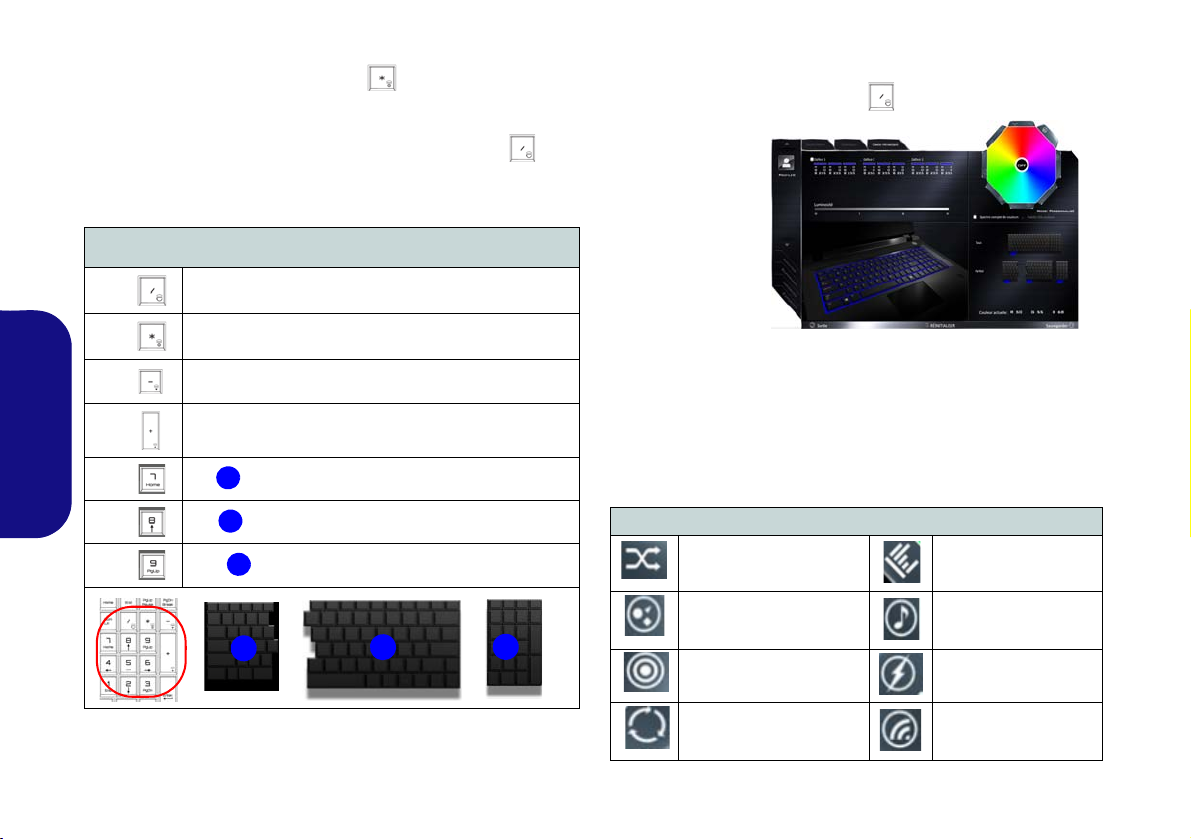

Colored Keyboard Backlight LED

123

1

3

2

Figure 5

Keyboard
Backlight

Application

Press Fn plus the key to toggle the keyboard LED on /
off. The keyboard LED may be configured using the Fn +
key combination outlined in the table below. In addition
press Fn plus the key to launch the keyboard backlight
application to configure the settings.

Keyboard Backlight Application

The Keyboard Backlight application can be accessed by
pressing the Fn plus key.

English

10

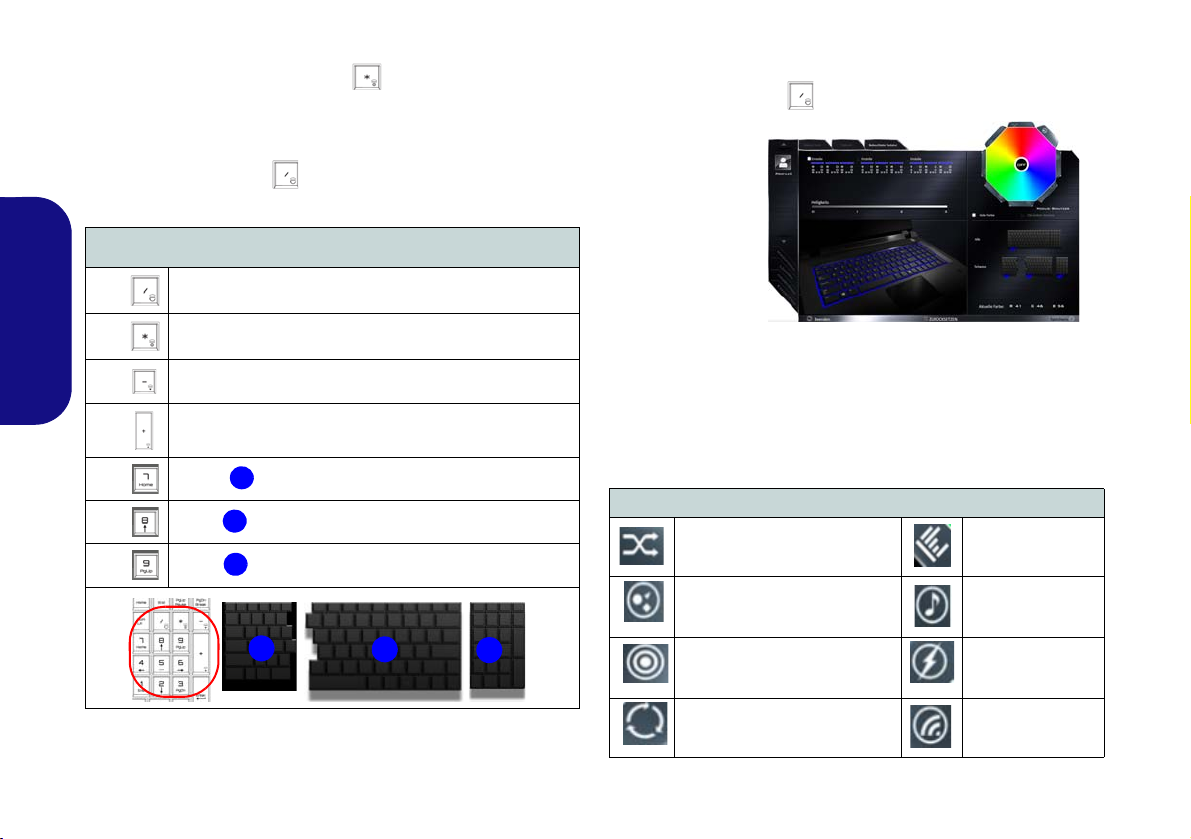

Keyboard LED Function key Combinations

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Launch the Keyboard Backlight Application

Toggle the Keyboard LED On/Off

Keyboard LED Illumination Decrease

Keyboard LED Illumination Increase

Toggle the Left keyboard LED On/Off

Toggle the Middle keyboard LED On/Off

Toggle the Right keyboard LED On/Off

Table 3 - Keyboard LEDs

Modes

The buttons surrounding the swatch allow you to alter the
effects of the keyboard backlight. Click on any of the but­tons to view the effects on the keyboard. Click Save when
exiting the application to retain the setting.

Mode Buttons

Random Color Wave Up/Down

Custom - Display & Configure

Keyboard Sections & Colors

Breathe (All Colors) Tempo Beat

Cycle Colors

Table 4 - Mode Buttons

Dancing Effect

Flashing

Brightness

Figure 7

Preview

Figure 8

Keyboard

Sections

Click on any of the numbers (0 - 3) on the brightness bar
to set the brightness level of the keyboard backlight.

Preview

The bottom left section of the application allows you to
preview setting changes made to colors on the keyboard.

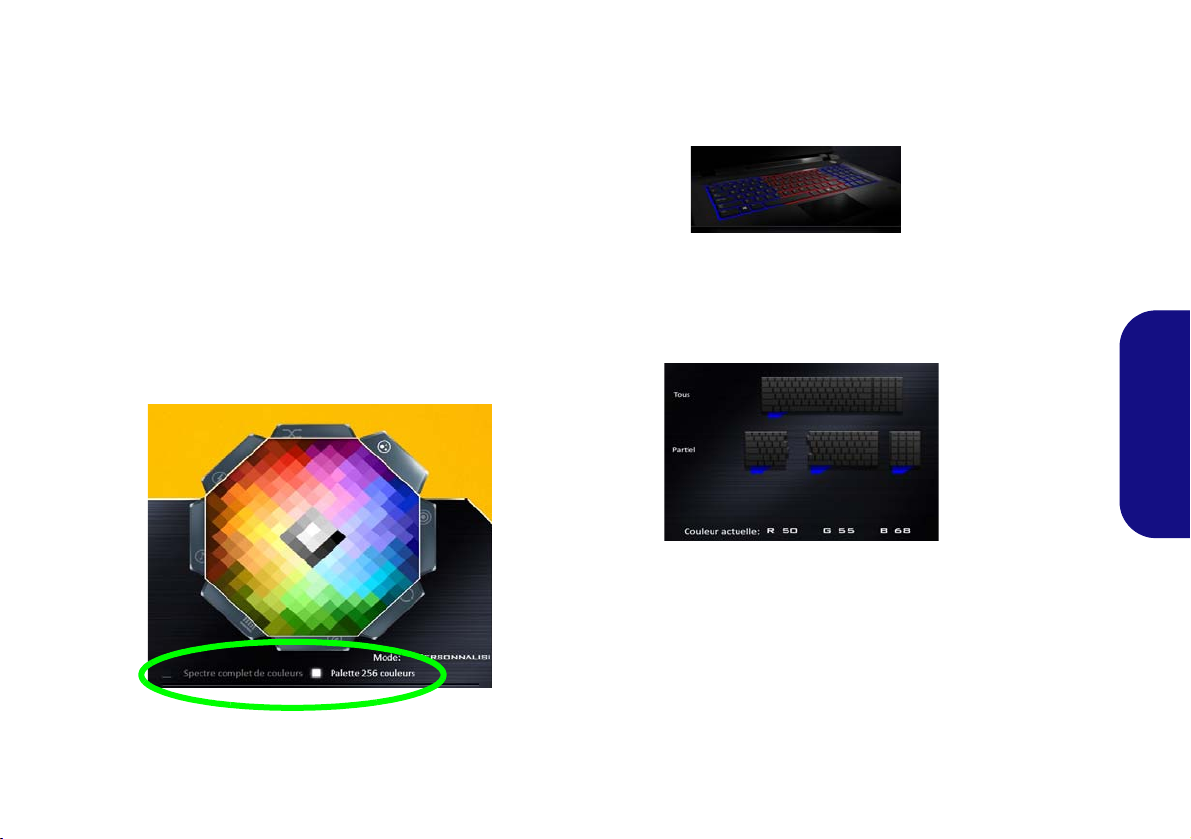

Color Swatch

The color swatch in the top right of the screen allows you
to select a range of colors for your keyboard backlight by
clicking on the color required. You can choose to display
the swatch either in Full Color or as an 256 Color
Scheme. Click the Custom mode button to select any col­ors from the swatch and to apply your chosen colors to
parts of the keyboard.

Figure 6 - Color Swatch

Keyboard Sections

The bottom right section of the application allows you to
select partial areas, or all, of the keyboard on which to ap­ply the color changes and effects.

Sets

The application allows you to save up to 3 sets of color
and effect combinations. Click Save when exiting the ap­plication to retain the settings.

Save & Exit

Click Exit to quit the application without saving, or Save
to exit and retain the settings.

11

English

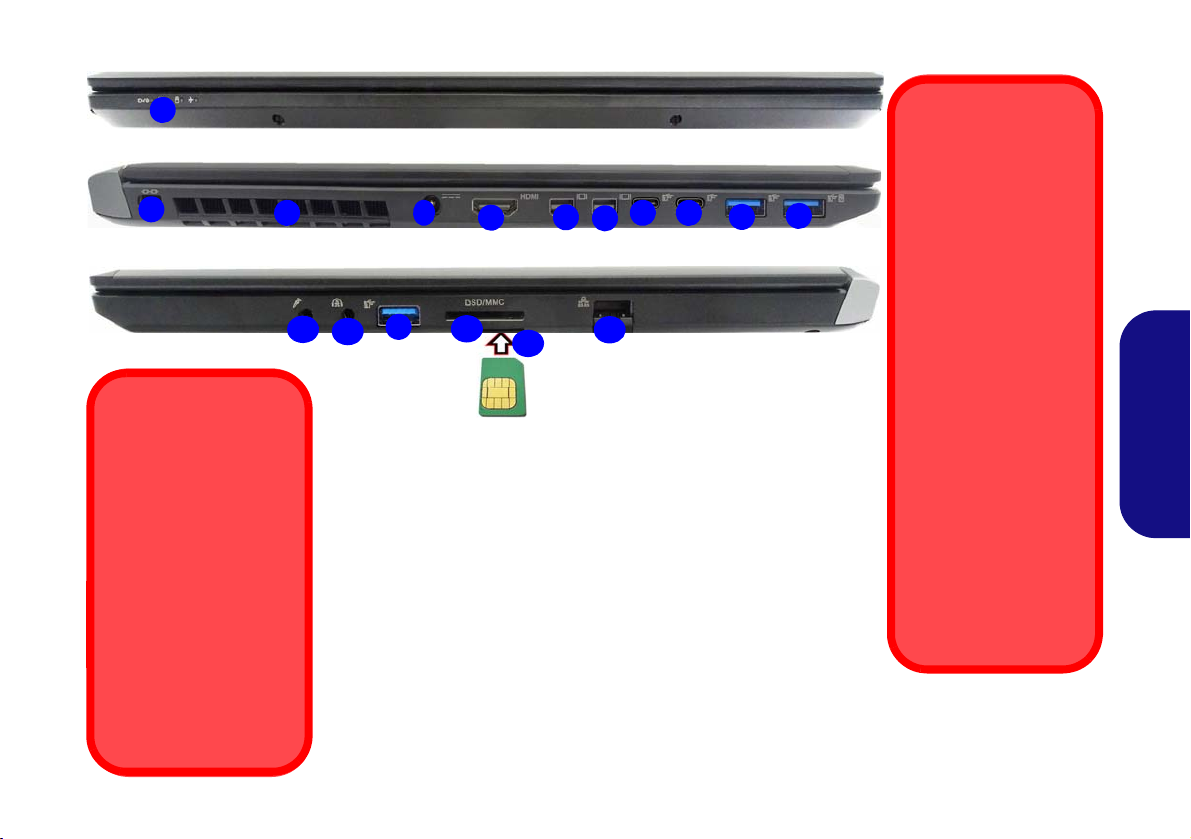

System Map: Front, Left & Right Views (Model A)

3

4

5

1

Front

Left

Right

11

7

13

12

10

2

6

Figure 9 - Front, Left & Right Views (Model A)

1. LED Indicators

2. Vent

3. DC-In Jack

4. HDMI-Out Port

5. Mini DisplayPorts

6. USB 3.1 Gen 2 Type-C Ports

7. USB 3.0 (USB 3.1 Gen 1) Ports

8. *Powered USB 3.0 (USB 3.1 Gen 1)
Port
*Toggle power to this port by using Fn
+ Power Button (see Table 1 on

page 8).

9. Microphone-In Jack

10. 2-In-1 Audio Jack
(Headphone & S/PDIF
Out Combo Jack)

11. Multi-in-1 Card Reader

12. USIM Card Reader (for
3G/4G USIM Cards)

13. RJ-45 LAN Jack

14. Security Lock Slot



USIM Card Ejection

Simply press on the
USIM card to eject it,
however do not do
this while a connec­tion is in progress.

If you do eject the card
while a 3G/4G con­nection is ongoing,
you will need to shut
down the system, re­insert the USIM card,
restart the system and
then reestablish the
3G/4G connection.

If you wish to change
USIM cards then you
will also need to shut
down the system, re­insert the USIM card,
restart the system and
then reestablish the
3G/4G connection.

8

9

5

6

7

14



USIM Card

Orientation

Note that the USIM
card’s readable side
(with the gold-colored
contacts) should face
upwards as illustrated.

Overheating

To prevent your com­puter from overheating
make sure nothing
blocks any vent while
the computer is in use.

English

12

System Map: Front, Left & Right Views (Model B)

3 4

5

1

Front

Left

Right

11

8

13

12

10

2

7

Figure 10 - Front, Left & Right Views (Model B)

1. LED Indicators

2. Security Lock Slot

3. Vent

4. DC-In Jack

5. HDMI-Out Port

6. Mini DisplayPorts

7. USB 3.1 Gen 2 Type-C Ports

8. USB 3.0 (USB 3.1 Gen 1) Ports

9. *Powered USB 3.0 (USB 3.1 Gen 1)
Port
*Toggle power to this port by using Fn
+ Power Button (see Table 1 on

page 8).

10. Microphone-In Jack

11. 2-In-1 Audio Jack
(Headphone & S/PDIF
Out Combo Jack)

12. Multi-in-1 Card Reader

13. USIM Card Reader (for
3G/4G USIM Cards)

14. RJ-45 LAN Jack



USIM Card Ejection

Simply press on the
USIM card to eject it,
however do not do
this while a connec­tion is in progress.

If you do eject the card
while a 3G/4G con­nection is ongoing,
you will need to shut
down the system, re­insert the USIM card,
restart the system and
then reestablish the
3G/4G connection.

If you wish to change
USIM cards then you
will also need to shut
down the system, re­insert the USIM card,
restart the system and
then reestablish the
3G/4G connection.

9

6

7

8

14

6



USIM Card

Orientation

Note that the USIM
card’s readable side
(with the gold-colored
contacts) should face
upwards as illustrated.

Overheating

To prevent your com­puter from overheating
make sure nothing
blocks any vent while
the computer is in use.

English

13

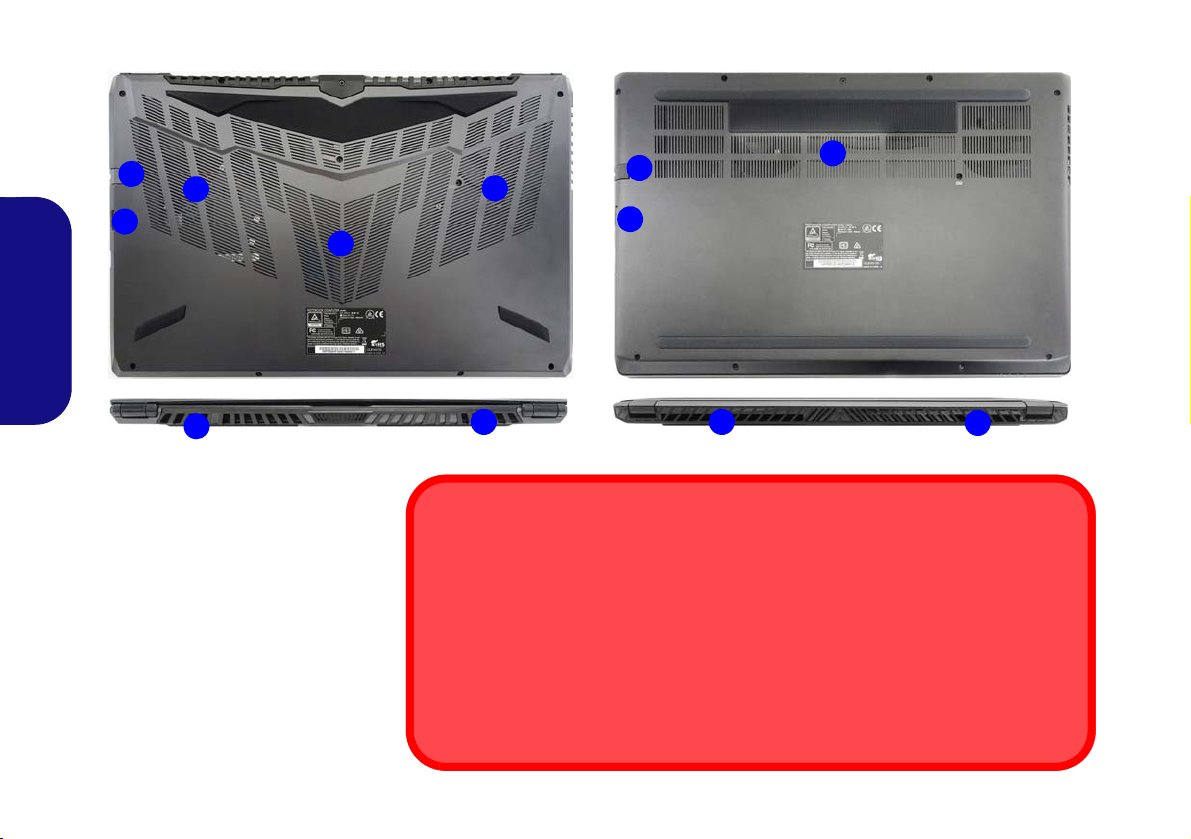

System Map: Bottom & Rear Views

Figure 11

Bottom & Rear Views

1. Vent

2. RJ-45 LAN Jack

3. USIM Card Reader (for
3G/4G USIM Cards)

1

1

1



Overheating

To prevent your computer from overheating make sure nothing blocks any vent while the
computer is in use.

Bottom Cover Removal Warning

Do not remove any cover(s) and/or screw(s) for the purposes of dev ice upg rad e as th is
may violate the terms of your warranty.

If you need to replace/remove the hard disk/RAM etc., for any reason, please contact
your distributor/supplier for further information.

1

1

2

3

1

1

1

2

3

Model A

Model B

English

14

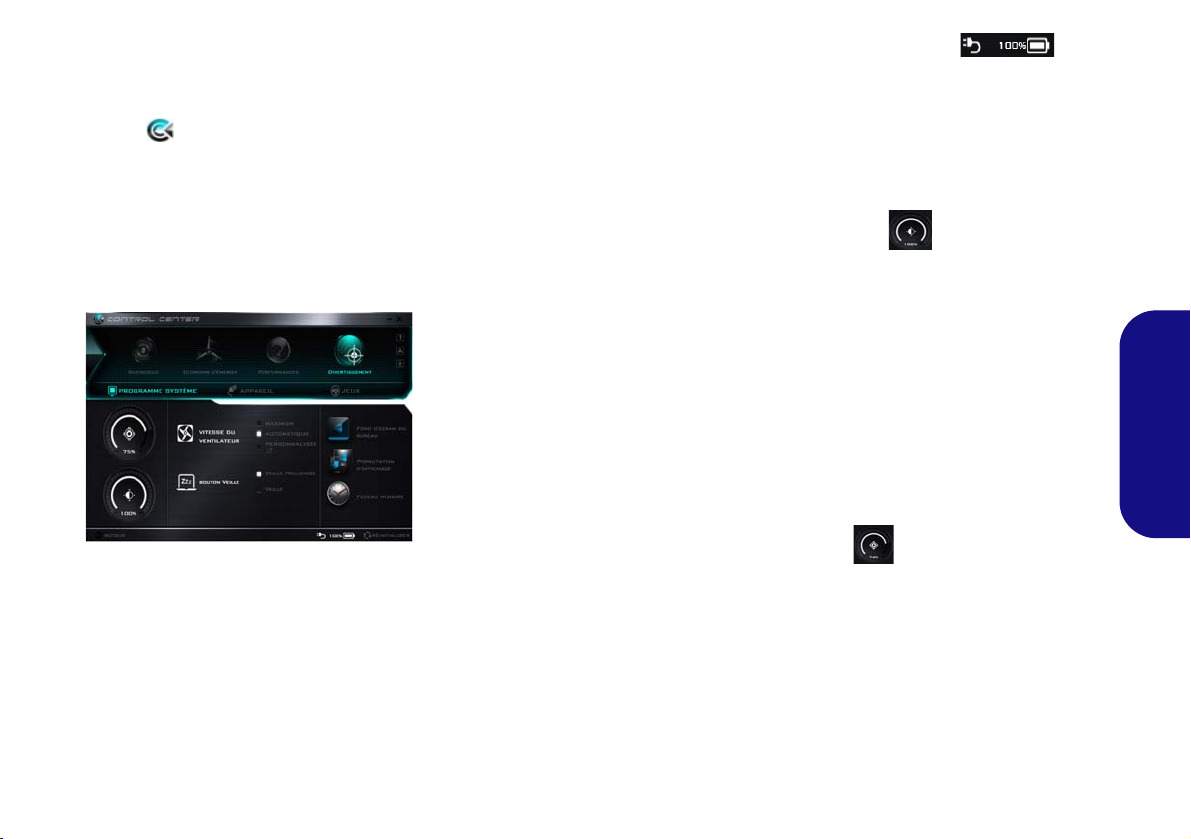

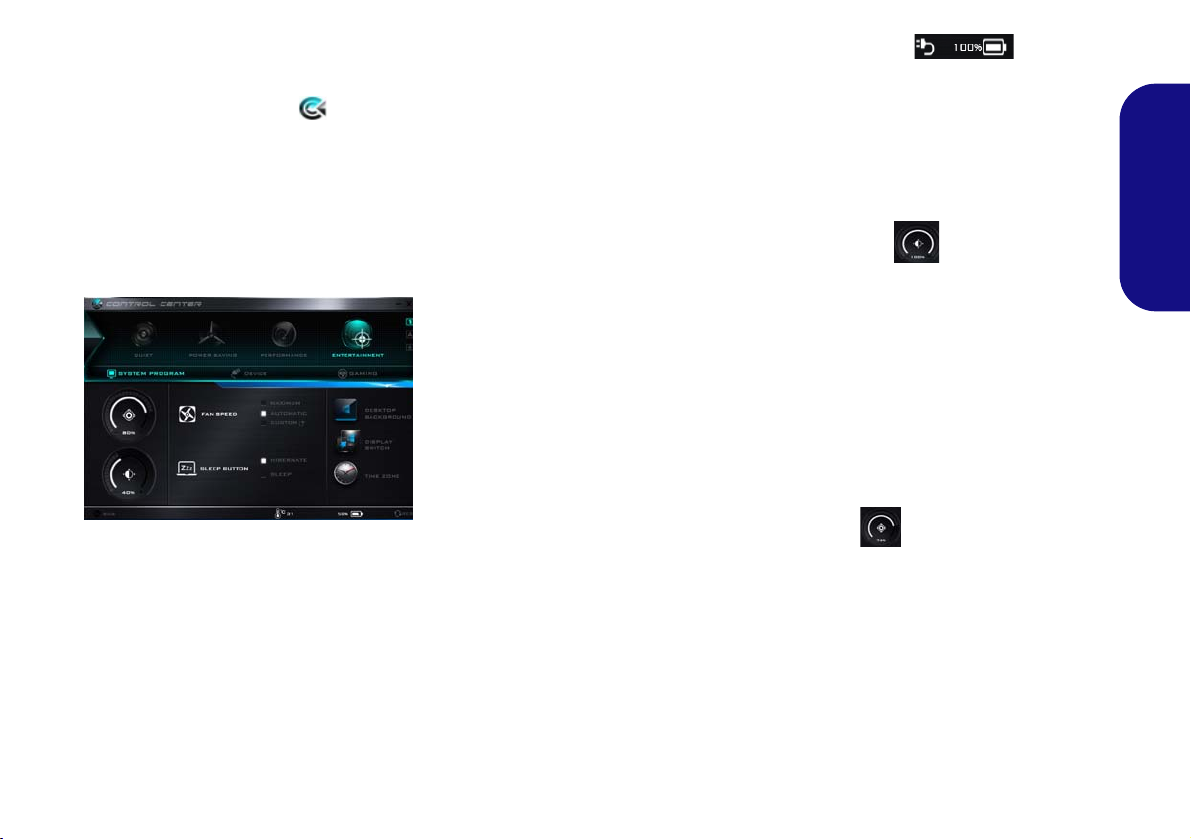

Control Center

Figure 12 - Control Center

Press the Fn + Esc key combination,
or double-click the icon in the no-
tification area of the taskbar to tog­gle the Control Center on/off. The
Control Center gives quick access to
frequently used controls and enables
you to quickly turn the camera/touch­pad on/off.

Power Modes

You can set a Power Mode by click­ing the appropriate icon at the top of
the Control Center. Each power
mode will affect the Airplane Mode,
Power Plan and PC camera power etc.

Control Center Menus

The Control Center contains 3 menu
headings (System Program, Device
and Gaming) under the Power Modes.
Click the Control Center icons to
toggle the appropriate function, or
hold the mouse button down and move
the dial control where applicable. Cer­tain functions will automatically be
adjusted when a power mode is select­ed. Click the menu headings and then
click any of the buttons.

Power Status

The Power Status icon will show
whether you are currently powered by
the battery, or by the AC/DC adapter
plugged in to a working power outlet.
The power status bar will show the
current battery charge state.

Brightness

The Brightness icon will show the
current screen brightness level. You
can use the slider to adjust the screen
brightness or the Fn + F8/F9 key com­binations, or use the Fn + F2 key com­bination to turn off the LED backlight
(press any key to turn it on again).
Note that screen brightness is also ef­fected by the Power Mode selected.

Volume

The Volume icon will show the cur­rent volume level. You can use the
slider to adjust the volume or the Fn +

F5/F6 key combinations, or use the
Fn + F3 key combination to mute the

volume.

English

15

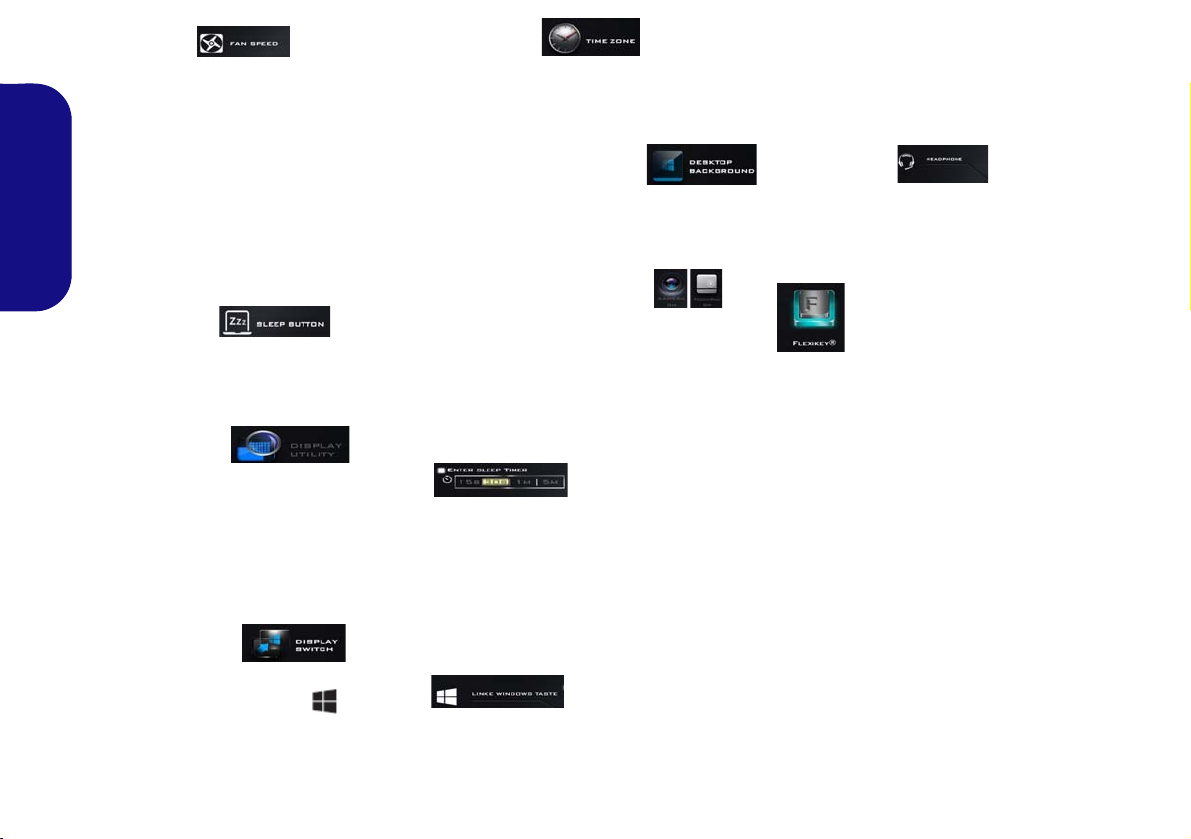

Fan Speed

The fan speed will adjust itself auto­matically to control the heat of the
CPU. However you can adjust the set­ting to maximum if you prefer. Select
Custom and click on the sliders to ad­just the settings to your preference,
however these settings can be overid-

English

den by the system, as a safety precau­tion, if it requires heavier use of the fan.

Sleep Button

Click either the Hibernate or Sleep
button to have the computer enter the
selected power-saving mode.

Display Utility

The Display Utility icon will only ap-
pear in the System Program menu if
your display’s resolution is QHD or
above. The Display Utility allows you
to adjust text size on the screen to
make it easier to view.

Time Zone

Clicking the Time Zone button will
access the Date and Time Windows
control panel.

Desktop Background

Clicking the Desktop Background
button will allow you to change the
desktop background picture.

Touchpad/PC Camera

Click either of these buttons to toggle
the Touchpad or camera module’s
power status. Note that the power sta­tus of the camera module is also ef­fected by the Power Mode selected.

Enter Sleep Timer

Enable and then select the amount of
time for which the system is idle be­fore the keyboard LED enters sleep
mode (i.e. the LED keyboard illumi­nation will turn off to save power).

using the gaming keys (W, A, S & D)
and wish to avoid accidentally trigger­ing menus with the Windows Logo
Key.

Headphone

The headphones may be set for differ­ent effects using this menu.

Flexikey®

Click the button to access
the Flexikey® application.

Display Switch

Click the Display Switch button to ac­cess the menu (or use the + P key
combination) and select the appropri­ate display mode.

16

Left Windows Key

Click Disable to disable the Windows
Logo Key on the left side of the key­board. This may be useful if you are

Flexikey® Application



Enabling or Disabling the Flexikey® Profile in Use

You can enable or disable any keyboard or mouse profile
functions currently in use by using the Fn + key
combination. Pressing this key combination will toggle you
between the currently selected keyboard or mouse profile
to the standard keyboard and/or mouse settings, and back
again.

Windows Logo Key and P key

Note that you can assign actions to any keyboard key ex­cept the Windows Logo Key and P key.

Figure 13

Flexikey®

Applica-

tion

The Flexikey® application is a quick hotkey configura-
tion application, which allows you to assign a single key
to launch multiple key combinations, or to launch pro-

grams and applications, to create text macros and to
disable certain keys. The application can also be used to
configure the mouse buttons to create hotkeys for gam-

ing etc. All the configuration settings are retained under
(up to12) profiles to which the settings are applied.

The Flexikey® application can be accessed by clicking
the button
ter or by clicking the icon
the desktop taskbar.

in the Gaming section of the Control Cen-

in the notification area of

Profiles

The menus on the left side of the application relate to Pro­files. You can Add or Delete profiles (you can maintain
12 active Profiles), Export and Import profiles from the
menus. If you double-click on a profile you can change the
Profile Name, and change an Image file (images created
using PNG files).

English

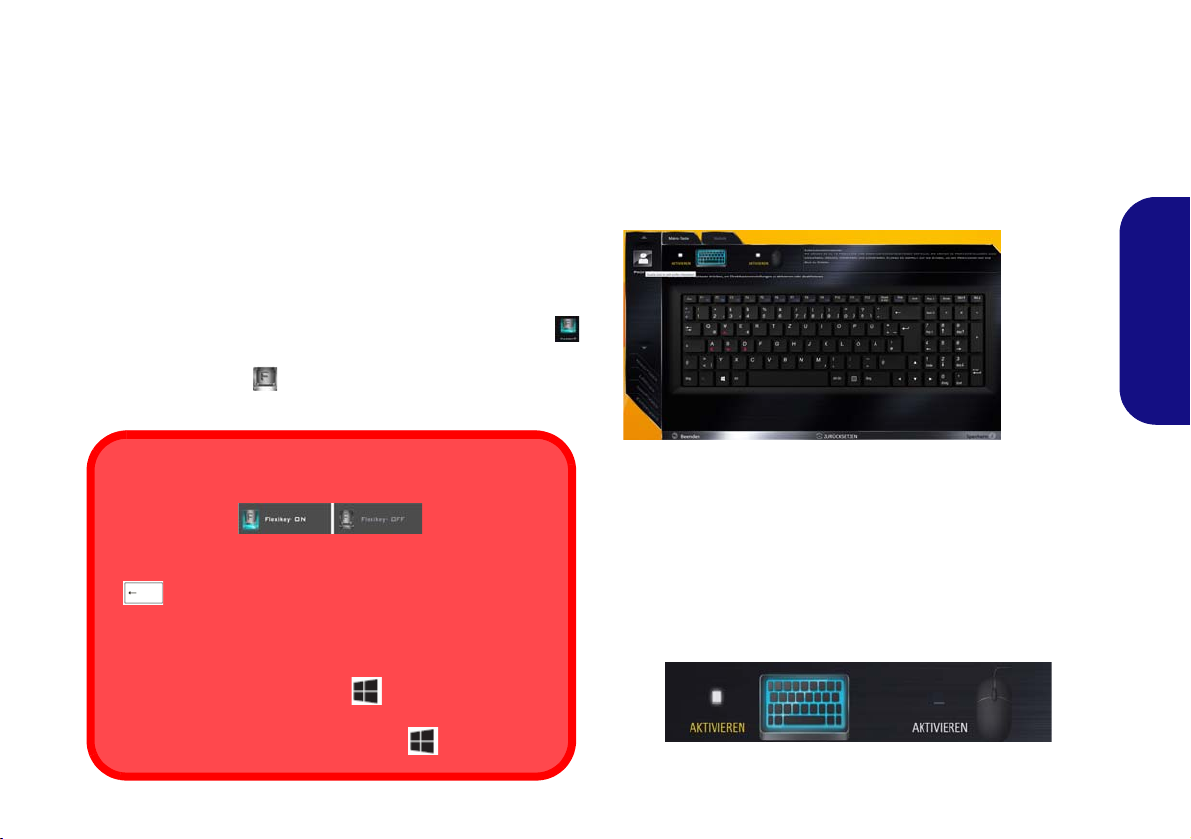

Keyboard and Mouse Settings

Click Enable to create settings for the keyboard and/or
mouse by clicking the button on the top left of the screen
(e.g. you may wish to create a profile with settings only
for the mouse or keyboard). Clicking on the keyboard or
mouse icons will allow you to access the settings page for
either the keyboard or mouse.

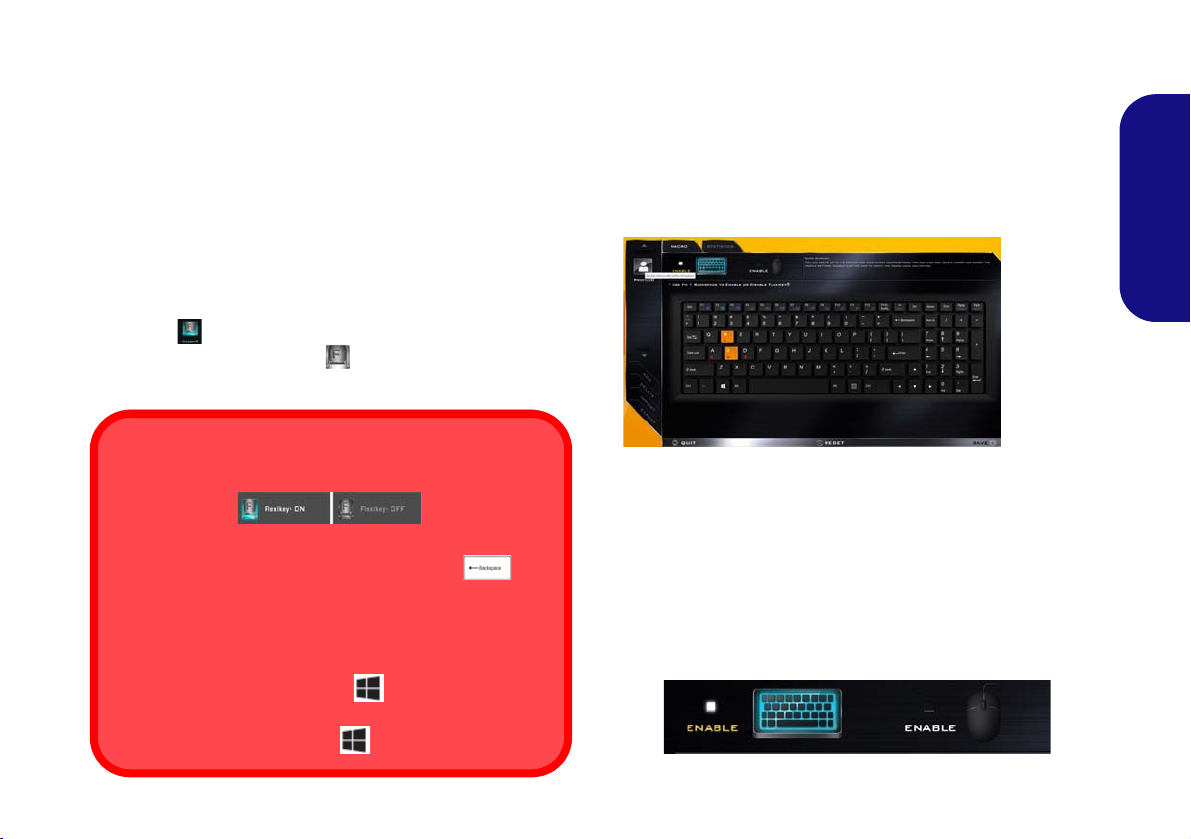

Figure 14 - Enable (Keyboard & Mouse)

17

123

4

5

Keyboard Settings

The keyboard settings allow you to configure actions for
any single key (or a combination of keys). Click the key
and then select the Action Type (Express Key, Launch
App, Express Text or Disable) from the menu at the bot­tom of the page. You can rename the action by clicking in
the Name box, and click in Tool Tips to type in a note to
remind you of the action’s function.

English

Figure 15 - Keyboard Configuration

Mouse Settings

The mouse settings allow you to configure actions for the
left , right and middle buttons of any attached
mouse, and also for any backward and forward
buttons if applicable (on a gaming type mouse). Click the
button number and then select the Action Type (Express
Key, Launch App, Express Text or Disable) from the
menu at the bottom of the page. You can rename the action

18

by clicking in the Name box, and click in Tool Tips to
type in a note to remind you of the action’s function.

Figure 16 - Mouse Configuration

Flexikey® Application Features:

• EXPRESS KEY - This feature allows you to configure a

single key (or mouse click) to send multiple key combina­tions, or to create more useful shortcut keys This is useful
in gaming or when using applications which have a com­plex set of keyboard shortcuts.

• LAUNCH APP - Th is si mply assigns single keys (or

mouse clicks) to launch any program’s or application’s
executable file.

• EXPRESS TEXT - With this you can assign single keys

(or mouse clicks) to send commonly used strings of text.

• DISABLE - Use this function to disab le any keybo ard

keys or mouse buttons.

• STATISTICS - Use this to quickly record keys in use in

any application, and to disable unused keys.

Keyboard Settings - Express Key

To configure a single key to send multiple key combina­tions, or to create more useful shortcut keys, use Express
Key.

1. Enable and select the keyboard under your chosen profile, click
on a key to select it, and then click to select Express Key in
Action Type.

2. In the following example we want to change an existing game
key configuration which uses the left shift key for sprinting, and
the W key for moving forwards, to use the left Ctrl key to
combine this movement to sprint forward.

3. Click on the chosen key for the shortcut action.

4. Click in the Tool Tips field and type to give the key combination
a name e.g. “Sprint Fwds”, then click back in the Name field (to
avoid adding the recorded keys to the Tool Tips name).

5. Click Start Record and then press the key or keys (in this case
we will press Left Shift and W) required (make sure you press
the key(s) required and do not click on them).

6. Click Stop Record to complete the process.

9. If you want to clear all the settings click Restore to return to the
default key setting.

10. Any assigned Express Keys will appear in orange.

Keyboard Settings - Launch App

You can configure keys to launch any application or pro­gram as follows:

1. Enable and select the keyboard under your chosen profile, click
to select a key to launch the appllication, and then click to select
Launch App in Action Type.

2. Click Browse... at the bottom right of the application window.

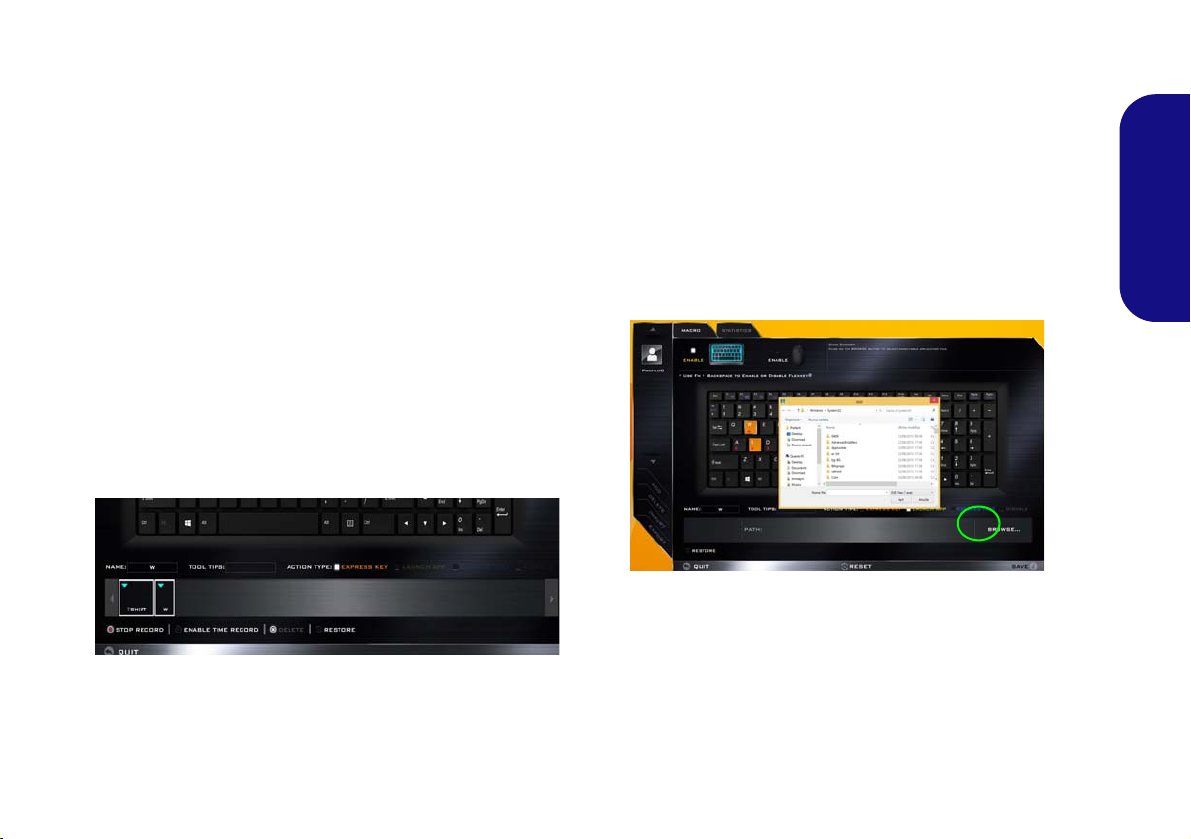

Figure 18 - Keyboard - Launch App

English

Figure 17 - Keyboard - Express Key

7. Click Save to save the settings within your chosen profile.

8. If you want to remove any individual key click to select it, and
then click Delete.

3. Navigate to the executable file of the application and click Open.

4. The key will now be configured to open the selected application
under your chosen Profile, and the key will appear in green.

5. If you want to remove any Launch App key, select it and click on
Restore.

6. Click Save to save the settings within your chosen profile.

19

Keyboard Settings - Express Text

A single key can be set to send a string of text within any
application using Express Text.

1. Enable and select the keyboard under your chosen profile, click
to select a key, and then click to select Express Text in Action
Type.

2. Click in Start key if required (the Start key is the key used in your
target program to open a text message), or you can leave it

English

blank if you prefer.

3. Click in the Click to type field and type in your message.

Figure 19 - Keyboard - Express Text

4. Click in Send key if required (the Send key is the key used in
your target program to send a text message e.g the Enter key
would be the most commonly used), or you can leave it blank if
you prefer.

5. The key will now be configured to send the text message in the
target program under your chosen Profile, and the key will
appear in blue.

6. If you want to remove any Express Text key, select it and click
on Restore.

7. Click Save to save the settings within your chosen profile.

Keyboard Settings - Disable

You can use the program to disable any keys not required.

1. Enable and select the keyboard under your chosen profile, click
to select a key to disable, and then click to select Disable in
Action Type.

2. The key will now be disabled.

3. If you want to enable the key again, select it and click on
Restore.

4. Click Save to save the settings within your chosen profile.

5. The key will be disabled under your chosen Profile, and the key
will appear in gray.

20

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel

Figure 20 - Start Menu, Context Menu, Taskbar, Control Panel and Settings

and Settings

Most of the apps, control panels, utilities and programs within Windows 10 can be accessed from the Start Menu by
clicking the icon in the taskbar in the lower left corner of the screen (or by pressing the Windows Logo Key
on the keyboard).

Right-click the Start Menu icon (or use the Windows Logo Key + X key combination) to bring up an advanced
Context Menu of useful features such as Apps and Features, Power Options, Task Manager, Search, File Explorer, De­vice Manager and Network Connections etc.

The notification area of the taskbar is in the bottom right of the screen. Some of the control panels and applications re­ferred to throughout the course of this manual can be accessed from here.

Throughout this manual you will see an instruction to open the Control Panel. To access the Control Panel, select Con­trol Panel under the Windows System item in the Start Menu.

The Settings item in the Start Menu (and also as an App) gives you quick acce ss to a number of system settings control
panels allowing you to adjust settings for System, Devices, Network & Internet, Personalization, Apps, Accounts, Time
& language, Gaming, Ease of Access, Privacy and Update & security.

English

21

Video Features

The system features both an Intel’s Integrated GPU (for
power-saving) and an NVIDIA’s discrete GPU (for per­formance). You can switch display devices, and configure
display options, from the Display control panel in Win-
dows as long as the video drivers are installed.

Microsoft Hybrid Graphics

English

Microsoft Hybrid Graphics is a seamless technology

designed to get best performance from the graphics sys­tem while allowing longer battery life, without having to
manually change settings. The computer’s operating sys­tem (and some applications) will automatically switch
between the integrated GPU and the discrete GPU when
required by the applications in use.

To access the Display control panel in Windows:

1. Right-click the desktop and select Display settings from the
menu.

2. Choose the required display settings from the menus.

To access the Intel® HD Graphics Control Panel:

1. Right-click the desktop and select Intel® Graphics Settings
from the menu.

OR

2. Click the icon in the notification area of the Desktop taskbar
and select Intel® Graphics Settings from the menu.

To access the NVIDIA Control Panel:

1. Go to the Control Panel.

2. Click NVIDIA Control Panel (icon) - in the Appearances and
Personalization category.

OR

3. Right-click the desktop and select NVIDIA Control Panel from
the menu.

22

Display Devices



4 Connected Displays

Note that when 4 displays are connected, only 2 displays
may be configured in Duplicate mode.

Figure 21

Project

Figure 22

Display (Multiple

displays)

Note that you can use external displays connected to the
HDMI-Out port and/or Mini DisplayPort. See your dis­play device manual to see which formats are supported.

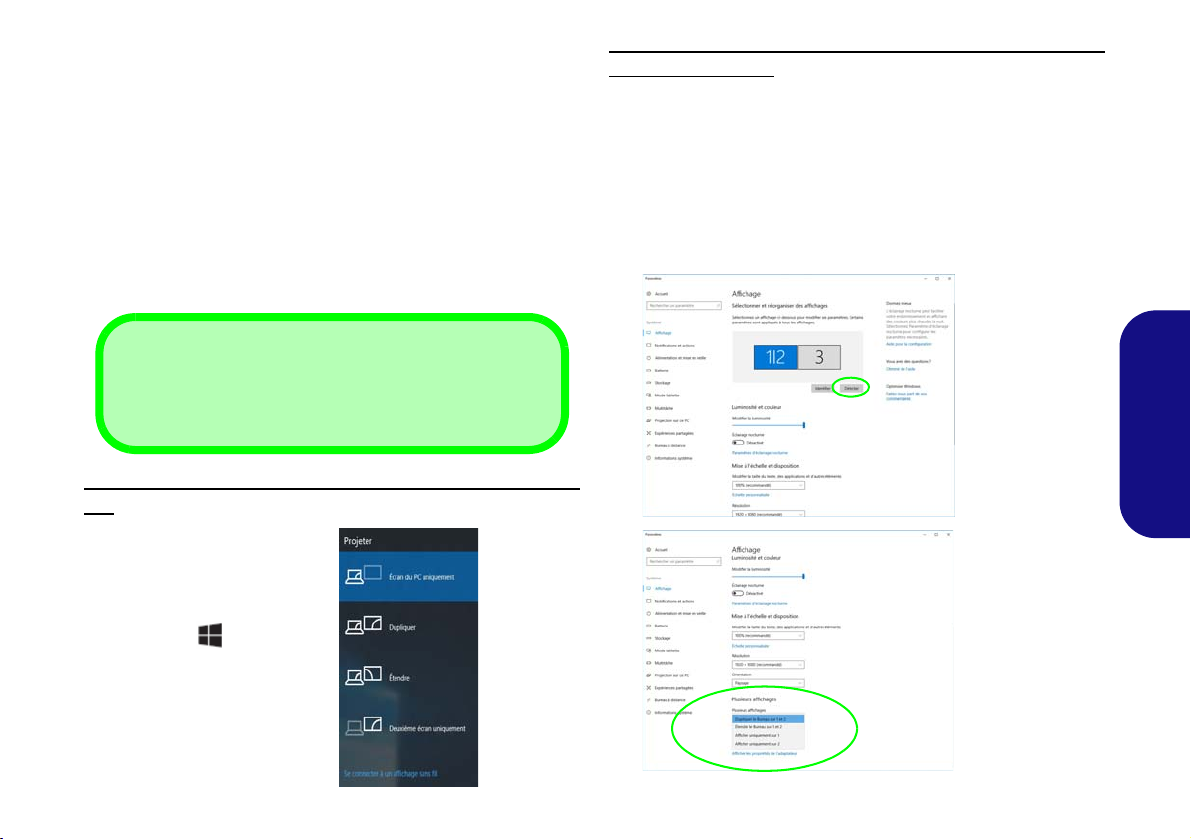

Configuring the Displays in Windows

All external and internal displays (up to 4 active displays)
can be configured from Windows by using the Display or
System (in Settings) control panel or the Project menu.

To configure the displays using the Display control panel:

1. Attach your external display(s) to the appropriate port, and turn
it(them) on.

2. Right-click the desktop and select Display settings from the
menu.

3. Click the Detect button.

4. The computer will then detect any attached displays.

5. You can configure up to 4 displays from the Multiple displays
menu.

English

To configure the displays using the Project menu:

1. Attach your external dis­play(s) to the appropriate
port, and turn it(them) on.

2. Press the + P (or Fn
+ F7) key combination.

3. Click on any one of the
options from the menu to
select PC screen only,

Duplicate, Extend or
Second screen only.

23

Audio Features

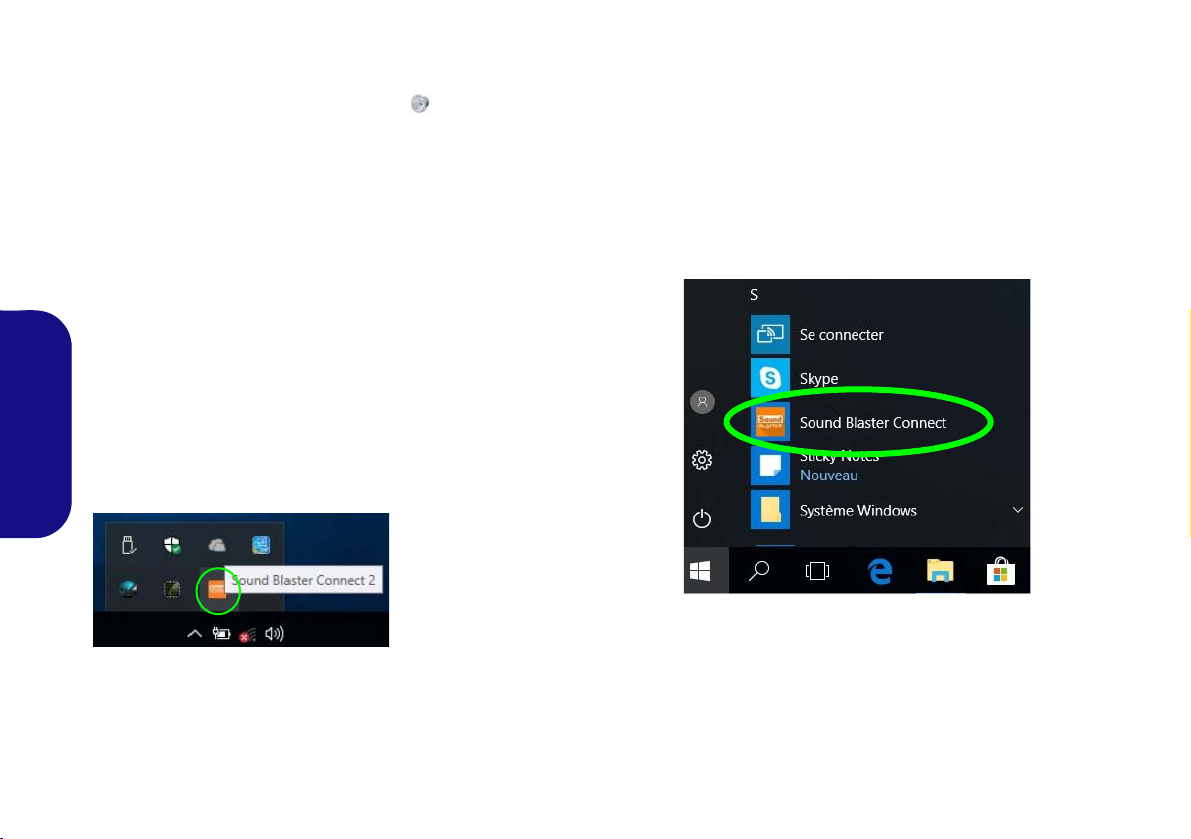

Figure 23

Sound Blaster

Connect 2

(Taskbar Notifica-

tion Area Icon)

You can configure the audio options on your computer
from the Sound control panel in Windows. The volume
may be adjusted by means of the Fn + F5/F6 key combi­nation.

Sound Blaster Cinema 5

(Model B Design III Only)

The Sound Blaster Connect application allows you to
configure the audio settings to your requirements for the
best performance in games, music and movies.

Sound BlasterX® Pro-Gaming

English

Install the Sound Blaster application to allow you to con­figure the audio settings to your requirements for the best
performance in games, music and movies.

Sound Blaster Application

Run the Sound Blaster Connect 2 control panel from the
notification area of the taskbar. Click on the tabs to access
any of the control panel menus. Note that the Sound Blast­er audio effects do not apply to audio generated through
an HDMI/Mini DisplayPort connection.

24

Sound Blaster Connect Application

Run the Sound Blaster Connect control panel from the
Start menu in Windows.

Figure 24 - Sound Blaster Connect

Power Options

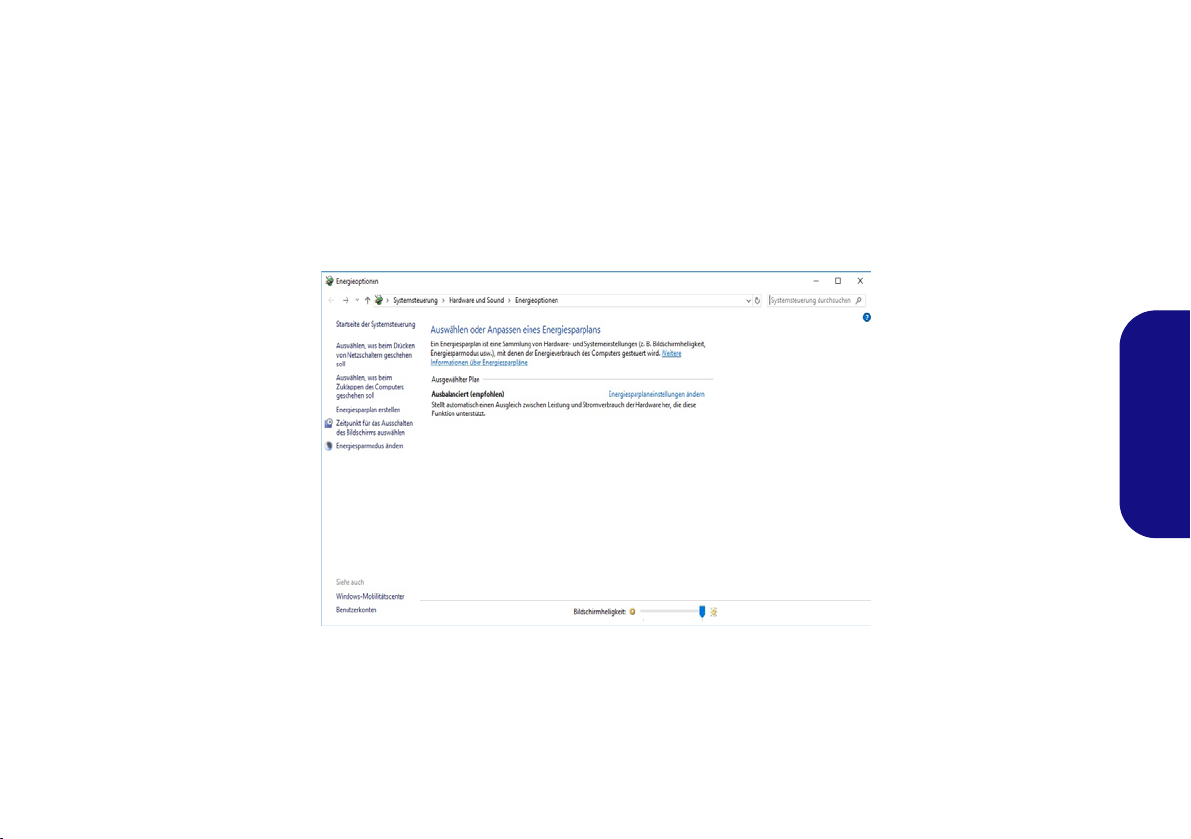

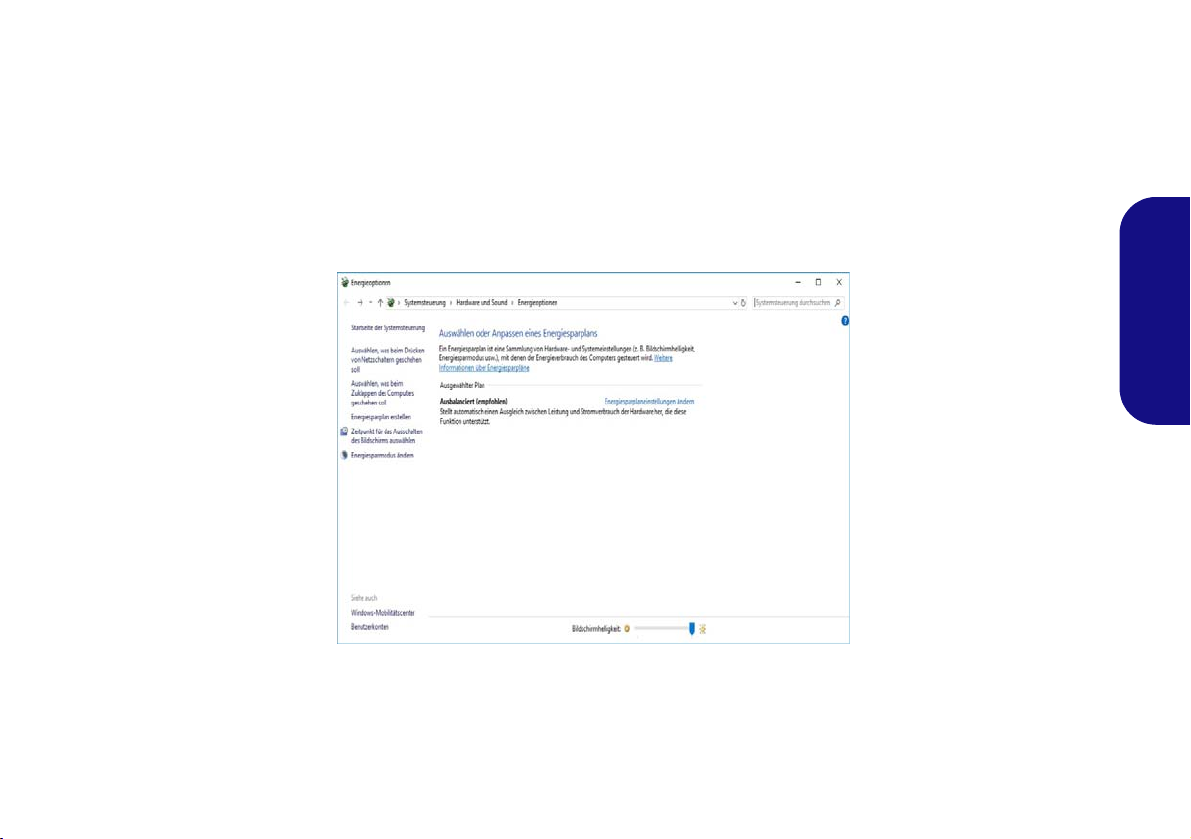

Figure 25 - Power Options

The Power O ptions (Hardware and Sound menu) control panel icon in Windows allows you to configure power man­agement features for your computer. You can conserve power by means of power plans and configure the options for
the power button, sleep button (Fn + F12), computer lid (when closed), display and sleep mode (the default power
saving state) from the left menu.

Click Create a power plan in the left menu and select the options to create a new plan. Click Change Plan Settings
and click Change advanced power settings to access further configuration options.

English

25



Driver Installation General

Guidelines

As a general guide follow the
default on-screen instruc­tions for each driver (e.g.
Next > Next > Finish) unless
you are an advanced user. In
many cases a restart is re­quired to install the driver.

Make sure any modules (e.g.
WLAN or Bluetooth) are ON
before installing the appropri­ate driver.

Windows Update

After installing all the drivers
make sure you enable Win-
dows Update in order to get
all the latest security updates
etc. (all updates will include
the latest hotfixes from Mi-
crosoft).



Driver Installation & Power

When installing drivers make sure
your computer is powered by the AC/
DC adapter connected to a working
power source. Some drivers draw a
significant amount of power during the
installation procedure, and if the re­maining battery capacity is not ade­quate this may cause the system to
shut down and cause system prob­lems (note that there is no safety is­sue involved here, and the battery will
be rechargeable within 1 minute).

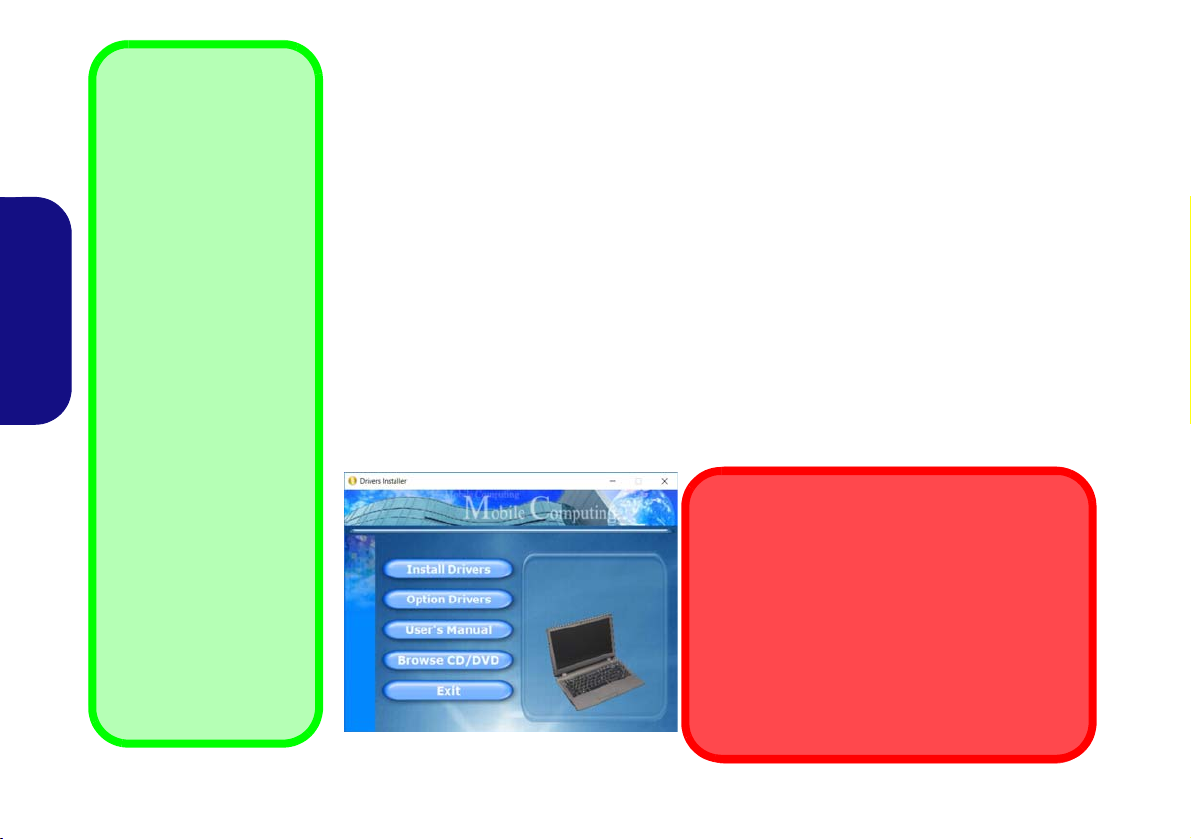

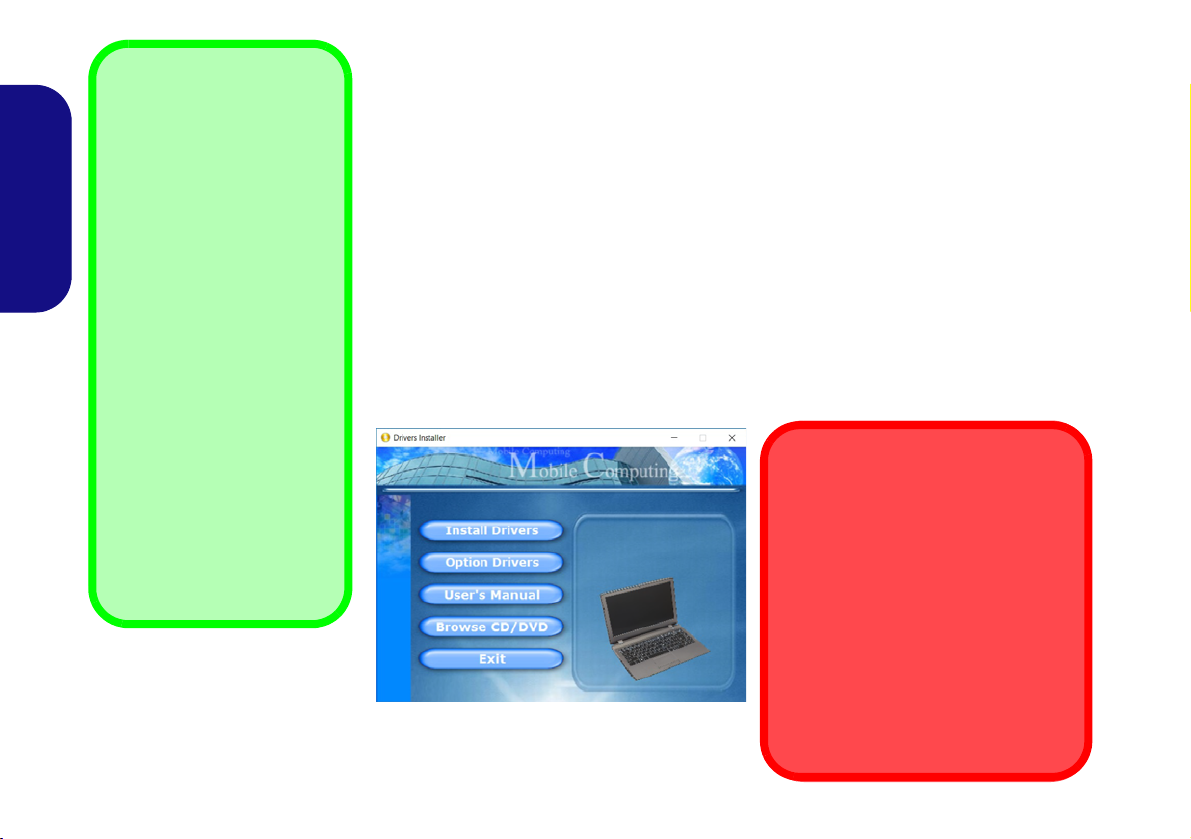

Figure 26 - Install Drivers

English

Driver Installation

The Device Drivers & Utilities + User’s Manual disc contains the drivers and utilities
necessary for the proper operation of the computer. This setup will probably have al­ready been done for you. If this is not the case, insert the disc and click Install Drivers
(button), or Option Drivers (button) to access the Optional driver menu. Install the
drivers in the order indicated in Figure 26. Click to select the drivers you wish to
install (you should note down the drivers as you install them). Note: If you need to
reinstall any driver, you should uninstall the driver first

Manual Driver Installation

Click the Browse CD/DVD button in the Drivers Installer application and browse to
the executable file in the appropriate driver folder.

If a

Found New Hardware

Cancel and follow the installation procedure as directed.

wizard appears

during the installation procedure, click

.

26

Wireless LAN Module (Option)

Make sure the Wireless LAN module is turned on (and not
in Airplane Mode) before configuration begins.

Bluetooth Module (Option)

Make sure the Bluetooth module is turned on (and not in
Airplane Mode) before configuration begins.

WLAN Configuration in Windows

1. Click the icon in the notification area of the taskbar.

2. A list of available access points will appear.

3. Double-click an access point to connect to it (or click it and click
Connect).

4. Enter a network security key (password) if required, and click
Next.

5. You can choose to find other devices or not.

6. When you are connected to the network access point it will
display Connected.

7. Select any connected network and click Disconnect to
disconnect from a connected access point.

8. You can click the Airplane Mode button to turn the mode On or
Off.

9. Alternatively you can click the Wi-Fi button to turn just the Wi-Fi
On or Off.

Bluetooth Configuration in Windows

1. Click the Settings it em in the Start Menu and then click Devices.

2. Click Bluetooth & other devices.

3. Click Add Bluetooth & other device > Bluetooth and a list of
discovered devices will appear.

4. Double-click the device you want to pair with the computer and
click Connect.

5. Select a device and click Remove Device > Yes to disconnect
from any device.

English

27

Wireless Display



AC/AD WLAN Module - Connect to a Wireless Display

When an AC/AD WLAN module is installed you may find
that the “Connect to a wireless display” item at the bottom
of the Project screen does not appear. In this case you will
need to disable one of the wireless adapter items as fol­lows:

1. Click the icon in the notification area of the taskbar.

2. Select “Open Network and Sharing Center”.

3. Click “Change adapter settings” in the menu on the
left.

4. Right-click “WiFi# - Qualcomm Atheros Sparrow
11ad Wireless Network Adapter”.

5. Select Disable to turn off this adapter.

6. Return to the Project menu and click “Connect to a
wireless display”.

Wireless Display (Miracast) uses your Wireless LAN
module/WLAN/Bluetooth Combo module (you need to
make sure that your video adapter/display device is com­patible with your particular WLAN/Combo module) in
conjunction with a compatible video adapter/display
device (purchased separately) to allow you to display the
contents of the notebook display on another display (e.g.

English

HDTV), without the need to have cables stretching across
a room. You can then play games, browse the internet, dis­play videos or photo slide shows on your TV/external dis­play without using HDMI or A/V cables.

Before configuring Wireless Display you will need to set
up your compatible adapter with your display. Connect
the adapter using an HDMI or A/V cable and turn on the
display, and then set the display to the appropriate input
channel (see the documentation supplied with your com-
patible adapter for full details).

Wireless Display Configuration

1. Note that no driver or application is required for wireless display
in Windows 10.

2. Press the + P (or Fn + F7) key combination.

3. An on-screen menu will pop up.

4. Click Connect to a wireless display (see sidebar if this does
not appear).

5. The system will then search for compatible display devices (this
may take up to 60 seconds so allow time for this to complete).

6. Double-click any detected display device in the list.

7. The display will then connect (for specific settings for your
display see the documentation supplied with your compatible
adapter/display for full details).

8. Press the + P (or Fn + F7) key combination, click Connect
to a wireless display and then click Disconnect to temporarily
disconnect from the wireless display.

28

Fingerprint Reader (Option)



Fingerprint Sign-In Issues

If at the Windows Hello screen, the Fingerprint reader
fails to recognize the fingerprint 3 times it will then block
access to the computer. In this case you will need to use
your PIN (the PIN you used when initially setting up the
fingerprint reader) to access the computer. Alternatively
you can sign-in using your Windows password. After us­ing the PIN code (or Windows Password) to access the
computer you can go to the Settings > Accounts >
Sign-in options if you wish to change any settings.

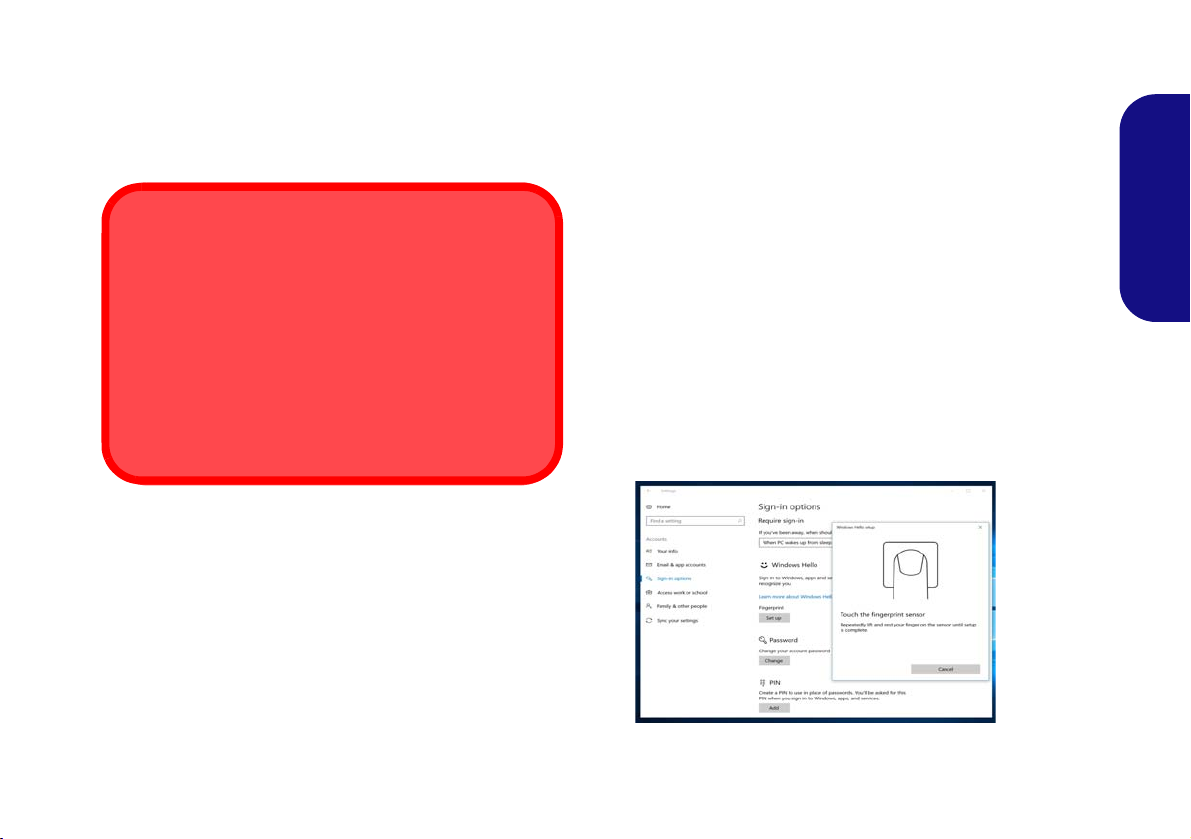

Figure 27

Accounts

- Sign-in
options

Enroll your fingerprints as instructed below before use.
The fingerprint reader module uses the Sign-in options
configuration of the Windows Account.

Fingerprint Module Configuration

1. Click the Settings item in the Start Menu.

2. Click Accounts and then click Sign-in options.

3. You will need to add a Windows password (click Add under
Password).

4. After you have added the password you will need to also add a
PIN.

5. Under Windows Hello click Set up under Fingerprint.

6. The wizard will then guide you through the set up process to
enroll your fingerprints.

7. You will be instructed to Touch the fingerprint sensor on the
reader a number of times (this may be in excess of 20 times).

8. Try to present different parts of your finger in different positions.

9. Click Close when complete.

10. You can choose to Add another finger (this is recommended) or
Remove the current fingerprint reading.

11. You can now touch the fingerprint sensor to log-on to the
computer.

29

English

TPM (Option)

Figure 28

BitLocker Drive

Encryption

(TPM Admini-

stration)

Figure 29

Trusted Plat­form Module

(TPM) Manage-

ment on Local

Computer Ad-

ministration

Before setting up the TPM (Trusted Platform Module)
functions you must initialize the security platform.

Activating TPM

1. Restart the computer.

2. Enter the Aptio Setup Utility pressing F2 during the POST.

3. Use the arrow keys to select the Security menu.

English

4. Select TPM Configuration and press Enter.

5. Press Enter to access the Security Device Support menu and
select Enable.

6. You will then need to press F4 to save the changes and restart
the computer.

4. The TPM Management window allows you to configure the TPM
within Windows. As TPM is usually administered within large
enterprises and organizations, your system administrator will
need to assist you in managing the information here.

TPM Management in Windows

You can manage your TPM settings from within Windows:

1. Go to the Control Panel.

2.

Click

3. Click TPM Administration.

30

BitLocker Drive Encryption (System and Security).

TPM Actions

1. Click Prepare the TPM and follow the instructions in the Wizard
to prepare the TPM (this will probably require a restart of the

computer and confirmation of the setting changes after restart by
pressing the appropriate F key).

2. After the restart the TPM will be prepared and you can then use
the Actions menu to T urn TPM off, Change Owner Password,
Clear TPM or Reset TPM Lockout.

3. A wizard will help take you through any setup steps.

Troubleshooting

Problem Possible Cause - Solution

The Wireless LAN/Bluetooth
modules cannot be detected.

The PC Camera module
cannot be detected.

The computer is off (or in
Sleep Mode) but powered by
the AC/DC adapter plugged in
to a working outlet or powered
by the battery with a capacity
level above 20%. I have

plugged a device into the
powered USB port in order to
charge it, but the device is not
charging.

Gaming performance is slow. It is recommended that you use Maximum fan speed when playing games. Use the Fn + 1 key

The modules are off as the computer is in Airplane Mode. Check the LED indicator to see if it
is in Airplane Mode (see Table 1 on page 8). Use the Fn + F11 key combination to toggle
Airplane Mode on/off (see Table 2 on page 9).

The module is off. Press the Fn + F10 key combination in order to enable the module (see Table 2

on page 9). Run the camera application to view the camera picture.

The port is not powered on. Toggle power to the port using the Fn + Power Button combination.

This function may not work with certain external USB compliant devices (check your device’s
documentation). If this is the case, power the computer on and connect the external USB
device in order to charge it.

combination to adjust the fan speed.

English

31

Specifications



Latest Specification Information

The specifications listed in this sec­tion are correct at the time of going to
press. Certain items (particularly pro­cessor types/speeds) may be
changed, delayed or updated due to
the manufacturer's release schedule.
Check with your service center for de­tails.

Note that this computer model series
may support a range of CPUs and/or
video adapters.

To find out which CPU is installed on
your system go to the Start menu and
select Settings, and then select Sys-
tem and click About. This will also
provide information on the amount of
Installed RAM etc.

To get information on your system’s
video adapter go to the Start menu
and select Settings, and then select

System and click Display > Ad­vanced display settings > Display
adapter properties.

English

Core Logic

Intel® HM175 Chipset

Memory

Two 260 Pin SO-DIMM Sockets Supporting
DDR4 2400MHz Memory

(The real memory operating frequency
depends on the FSB of the processor.)

Memory Expandable from 8GB (minimum)
up to 32GB (maximum)

Compatible with 4GB, 8GB or 16GB Mod­ules

BIOS

AMI BIOS (64Mb SPI Flash-ROM)

LCD Options

15.6" (39.62cm), 16:9, UHD (3840x2160)/
FHD (1920x1080)

Storage

One changeable 2.5" (6cm) 7.0mm (h)
SATA (Serial) Hard Disk Drive/Solid State

Drive (SSD)
(Factory Option) One M.2 SATA/PCIe

Gen3 x4 Solid State Drive (SSD)

Security

Security (Kensington® Type) Lock Slot
BIOS Password
Intel PTT for Systems Without TPM Hard-

ware
(Factory Option) TPM 2.0
(Factory Option) Fingerprint Reader Mod-

ule

Pointing Device

(Factory Option) Built-In Secure Pad (with
Microsoft PTP Multi Gesture & Scrolling
Functionality)

Or
(Factory Option) Built-in Touchpad ( (with

Microsoft PTP Multi Gesture & Scrolling
Functionality)

Keyboard

Full Color Illuminated Full-size Winkey

Keyboard (with numeric keypad)

Audio

High Definition Audio Compliant Interface
S/PDIF Digital Output
Two Speakers
(Model A & Model B

BlasterX® Pro-Gaming 360°
(Model B Design III) Sound Blaster® Cin-

ema 5

ANSP™ 3D sound technology on head­phone output

Built-In Array Microphone

Designs I & II) Sound

32

Card Reader



CPU Speed & Computer in DC

Mode

Note that when the computer is in DC
mode (powered by the battery only)
the CPU may not run at full speed.
This is a design feature implemented
in order to protect the battery.

Embedded Multi-In-1 Push-Push Card
Reader

MMC (MultiMedia Card)/RS MMC
SD (Secure Digital)/Mini SD/SDHC/

SDXC (up to UHS-II)

M.2 Slots

Slot 1 for Combo WLAN and Bluetooth
Module

Slot 2 for SATA or PCIe Gen3 x4 SSD
(Factory Option) Slot 3 for 3G/4G Module

Interface

Two USB 3.1 Gen 2* Type-C Ports**
Three USB 3.0 (USB 3.1 Gen 1) Type-A

Ports (Including one AC/DC Powered USB
Port)

*2 x USB 3.1 Gen 2 ports with 10Gb shared
bandwidth

**The maximum amount of current supplied
by USB Type-C ports is 500mA (USB 2.0)/
900mA (USB 3.1).

Two Mini DisplayPorts (1.3)
One HDMI-Out Port
One 2-In-1 Audio Jack (Headphone & S/

PDIF (Optical) Out Combo Jack)
One Microphone-In Jack
One RJ-45 LAN Jack
One DC-In Jack

Communication

Built-In 10/100/1000Mb Base-TX Ethernet
LAN

2.0M FHD PC Camera Module
(Factory Option) M.2 3G/4G Module

WLAN/ Bluetooth M.2 Modules:

(Factory Option) Intel® Wireless-AC 8265
Wireless LAN (802.11ac) + Bluetooth

(Factory Option) Intel® Wireless-AC 3168
Wireless LAN (802.11ac) + Bluetooth

(Factory Option) Qualcomm® Atheros
Killer™ Wireless-AC 1535 Wireless LAN
(802.11ac) + Bluetooth

Features

Intel® Optane™ Technology
Virtual Reality Ready

Supports Windows® 10 Cortana with Voice
(Factory Option) USB Drive

Environmental Spec

Temperature

Operating: 5°C - 35°C
Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80%
Non-Operating: 10% - 90%

Power

Embedded 4-Cell Polymer Battery Pack,
55WH

Full Range AC/DC Adapter
AC Input: 100 - 240V, 50 - 60Hz

Model A Design I & Model B Designs I
& III

DC Output: 19V, 7.89A (150W)

Design II (Models A & B)

DC Output: 19.5V, 9.23A (180W)

Dimensions & Weight

Model A:

380mm (w) * 252mm (d) * 18.6mm (h)

1.98kg (Barebone with 55WH Battery)

Model B:

380mm (w) * 255mm (d) * 18.6mm (h)

1.98kg (Barebone with 55WH Battery)

English

33

English

34

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig s ind, das System zu starten. Dieses ist
nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc
Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und
Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält
sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie ein­zelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Benut-
zerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzer­handbuch auf der Disc Device Drivers & Utilities + User's Manual.

© Juli 2018

Warenzeichen

Intel und Intel Core sind warenzeichen/eingetragenes warenzeichen der Intel Corporation.

Deutsch

35

Hinweise zu Pflege und Betrieb

Der Computer ist zwar sehr stabil, kann aber dennoch be­schädigt werden. Damit es nicht dazu kommt, sollten Sie die
folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen
ausgesetzt werden. Wenn der Compu ter fällt, können das Gehäuse
und andere Komponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Der
Computer und das Netzteil dürfen nicht in der Nähe einer Wärme­quelle stehen. Dies ist ein elektrisches Gerät. Wenn Wasser oder
andere Flüssigkeiten eindringen, kann der Computer stark beschädigt
werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den
Computer fern von magnetischen Feldern, die von Stromquellen,
Monitoren, Magneten etc. erzeugt werden. Die können die Leistung
beeinträchtigen und Ihre Daten beschädigen.

Deutsch

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie
ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie
Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren
gehen können, wenn der Akku verbraucht ist.

• Beachten Sie, dass das Logo bei den Computern, die über ein gal­vanisch beschichtetes LCD-Logo verfügen, von einer Schutzfolie
bedeckt ist. Durch die natürliche Abnutzung kann diese Schutzfolie
beschädigt werden oder abgehen und die scharfen Kanten des frei
liegenden Logos freigeben. Seien Sie in solch einem Fall vorsichtig
bei der Handhabung des Computers, und vermeiden Sie es, das
herausstehende beschichtete LCD-Logo zu berühren. Legen Sie keine
Gegenstände in die Tragetasche, da diese während des Transports
gegen den Computer drücken können. Wenden Sie sich in einem
solchen Fall von Abnutzung an Ihr Service Center.

Strom- und Akkusicherheit

• V erwenden Sie nur einen AC/DC-Adapter , der für die Verwendung mit
diesem Computer zugelassen ist.

• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benut­zerhandbuch spezifiziert sind.

• Der AC/DC-Adapter kann zwar für internationale Benutzung vorge­sehen sein, benötigt aber trotzdem eine gleichmäßige, ununterbro-

36

chene Stromversorgung. Wenn Sie sich über Ihre lokalen
Stromspezifikationen nicht im klaren sind, wenden Sie sich an Ihren
Servicevertreter oder Ihre lokale Stromgellschaft.

• Der AC/DC-Adapter kann einen zwei- oder dreipoligen geerdeten
Netzstecker haben. Der dritte Pol hat eine wichtige Sicherheitsfunk­tion. Setzen Sie die nicht außer Kraft. Wenn Sie keinen Zugang zu
einer passenden Steckdose haben, lassen Sie von einem qualifizierten
Elektriker eine solche einbauen.

• Fassen Sie das Netzkabel am Stecker und nicht am Kabel an, wenn Sie
es vom Stromnetz trennen möchten.

• Achten Sie darauf, daß die Steckdose und alle verwendeten Ver­längerungskabel die Gesamtstromlast aller angeschlossenen Geräte
trägt.

• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es
fur den Transport z.B. wahrend einer Reise in eine Tasche einpakken.

• Verwenden Sie nur Akkus, die für diesen Computer entwickelt
wurden. Ein falscher Akku-Typ kann explodieren, auslaufen oder den
Computer beschädigen.

• V erwenden Sie den Akku nicht mehr , wenn er herunter gefallen ist oder
in anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Com­puter mit dem beschädigten Akku zu funktionieren schein, können
dadurch Stromkreise beschädigt werden, die schließlich einen Brand
verursachen können.

• Laden Sie die Akkus über den Computer auf. Durch falsches Laden
kann der Akku explodieren.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks
durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren
oder austauschen.

• Halten Sie Kinder vom Akku fern und entsorgen Sie beschädigte
Akkus sofort. Seien Sie vorsichtig bei der Entsorgung der Akkus.
Akkus können explodieren oder auslaufen, wenn sie Feuer ausgesetzt
sind oder unsachgemäß behandelt oder entsorgt werden.

• Halten Sie den Akku von Metallgeräten fern.

• Bringen Sie Klebeband auf den Akkukontakten an, bevor Sie den
Akku entsorgen.

• Entsorgen Sie die Akkus nicht in Feuer. Sie können explodieren.
Richten Sie sich nach den regional gültigen Entsorgungsvorschriften.

• Berühren Sie die Akkukontakte nicht mit Ihren Händen oder mit
metallenen Gegenständen.

Polymer Akku Sicherheitshinweise



Entsorgen der Akkus/Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren
Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen
nationalen und regionalen Getzgebungen kann es verboten in,
einen nicht mehr gebrauchsfähigen Akku in den normalen
Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen
Entsorgungsunternehmen über Recycling-Möglichkeiten oder
korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosions­gefahr. Tauschen Sie den Akku nur durch den gleichen oder
einen baugleichen Typ aus, der vom Hersteller empfohlen
wird. Entsorgen Sie den verbrauchten Akku entsprechend der
Anweisungen des Herstellers.

Beachten Sie die folgenden Hinweise, die sich speziell auf
Polymer Akkus beziehen. Diese Hinweise haben zudem Vor­rang gegenüber den Allgemeinen Akku Sicherheitshinweisen.

• Polymer Akkus können sich etwas ausdehnen oder anschwellen. Dies
ist Teil des Sicherheitsmechanismus des Akkus und kein Anlass zur
Sorge.

• Seien Sie vernünftig im Umgang mit Polymer Akkus. Verwenden Sie
keine Polymer Akkus in Umgebungen mit hohen Temperaturen und
lagern Sie keine ungenutzten Akkus über längere Zeiträume.

Reinigung

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch.
Tragen Sie das Reinigungsmittel nicht direkt auf den Computer auf.

• Verwenden Sie keine flüchtigen Reinigungsmittel (Petroleumdes­tillate) oder Scheuermittel zum Reinigen des Computers.

•(Für Computermodelle mit einem hellblauen Reinigungstuch) Bei
einigen Computermodellen dieser Serie ist ein hellblaues Reinigungs­tuch im Lieferumfang enthalten. Folgen Sie den unten stehenden
Anweisungen, um das Computergehäuse mit diesem Tuch zu reinigen:

• Schalten Sie den Computer und alle Peripheriegeräte ab.

• Trennen Sie den AC/DC-Adapter vom Computer.

• Feuchten Sie das Tuch leicht mit etwas Wasser an.

• Reinigen Sie das Computergehäuse mit dem Tuch.

• Trocknen Sie den Computer mit einem trockenen Tuch, oder lassen

Sie ihn vor dem Einschalten von alleine abtrocknen.

• Schließen Sie den AC/DC-Adapter wieder an und schalten Sie den

Computer ein.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den
Computer selbst zu reparieren, können Ihre Garantieansprüche
verloren gehen. Außerdem besteht Stromschlaggefahr für Ihre
Gesundheit und das Gerät durch frei liegende Teile. Lassen Sie
Reparaturarbeiten nur von qualifizierten Reparaturfachleuten
durchführen, insbesondere wenn folgende Umstände vor­liegen:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder zer­schlissen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in
Berührung gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen
nicht korrekt arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde
(berühren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Compu­ter entweicht.

37

Deutsch

Schnellstart

Abb. 1

Öffnen des Dekkels/

LCD/Computers mit

angeschlossenem

AC/DC-Adapter



Herunterfahren

Bitte beachten Sie, daß der
Computer immer mit dem
Befehl Herunterfahren in

Windows (siehe unten) her-

untergefahren werden muß.
Dadurch werden Festplatten­bzw. Systemprobleme ver­mieden.

1. Klicken
Sie auf
das Start­menü­Symbol

.

2. Klicken
Sie auf
den
Eintrag Ein/Aus

.

3. Wählen Sie aus dem
Menü die Option

Herunterfahren.

135°

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie den Computer auf eine stabile Unterlage.

3. Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer verwenden
wollen (z. B. Tastatur und Maus), an die entsprechenden Schnittstellen an.

4. Gehen Sie bei der erstmaligen Einrichtung des Computers wie folgt
vor (um den Computer während des Versands zu schützen, wird der Akku
das System nicht mit Strom versorgen, bis es das erste Mal mit dem AC/
DC-Adapter verbunden und wie folgt erstmalig eingerichtet worden ist):

• Bringen Sie das AC/DC-Adapterkabel an die DC-Eingangsbuchse an

der linken Seite des Computers an und verbinden Sie das AC-Netz­kabel anschließend mit einer Steckdose. Schließen Sie das AC-Netz­kabel an den AC/DC-Adapter an und lassen Sie es dort 6 Sekunden

Deutsch

oder länger.

• Entfernen Sie das Adapterkabel von der DC-Eingangsbuchse des Com-

puters und stecken Sie es anschließend wieder ein. Der Akku wird jetzt
entsperrt sein.

5. Klappen Sie den Deckel/LCD vorsichtig mit einer Hand auf, und öffnen Sie
ihn auf einen angenehmen Sichtwinkel (jedoch nicht weiter als 135°). Mit
der anderen Hand halten Sie das Unterteil des Computers fest (siehe

Abb. 1) (Hinweis: Heben Sie den Computer niemals am Deckel/LCD

hoch).

6. Drücken Sie auf den Netzschalter, um den Computer einzuschalten.

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstallierter Soft­ware ausgeliefert. Ist das nicht der Fall, oder wenn Sie das Notebook
für ein anderes System neu konfigurieren möchten, finden Sie dazu
eine Anleitung in diesem Handbuch zu Microsoft Windows 10.

Intel® Optane™-Unterstützung

Sie müssen Intel® Optane™ vor der Installations Ihres Windows
10 Betriebssystems installieren

Seite 39

38

).

(siehe "Intel® Optane™" auf

Intel® Optane™

Intel® Optane™ ist eine Kombination aus einem kompa­tiblen Speichergerät und Intel® Rapid Storage-Technolo-
gie Software. Diese Kombination wurde entwickelt, um Ihre
Systemleistung zu beschleunigen, indem Sie Bootdaten, aus­führbare Dateien, auf häufig zugegriffene Daten und Aus­lagerungsdateien auf eine nichtflüchtige Intel® Optane™
SSD mit niedriger Latenz aufrufen.

Wenden Sie sich an Ihren Händler oder Lieferanten, um zu
erfahren, ob Ihr System diese Technologie unterstützt.

Wenn Sie ein System neu installieren, das zuvor im Intel
RST Premium Modus eingerichtet wurde, stellen Sie sicher,
dass Sie den Intel Optane Speicher gelöscht haben (siehe

"Intel® Optane™ löschen" auf Seite 40).

Intel® Optane™ Einrichtung

Sie müssen Intel® Optane™ vor der Installations Ihres
Windows 10 Betriebssystems installieren, und Sie müssen
Folgendes vorbereiten, um dies zu tun.

•Die Microsoft Windows 10 Betriebssystem-Disc.

• Ein angeschlossen externes DVD Laufwerk.

• Eine Intel® Optane™ SSD muss in Ihrem System installiert

sein.

•Die Disc Device Drivers & Utilities + User's Manual.

1. Starten Sie den Computer und drücken Sie auf F2, um in das
BIOS zu gelangen.

2. Gehen Sie zum Menü Boot, wählen Sie UEFI Setting und
drücken Sie auf die Eingabetaste.

3. Wählen Sie UEFI Boot, drücken Sie auf die Eingabetaste und
wählen Sie “Enabled”.

4. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie
zum Menü Main.

5. Wählen Sie OffBoard NVMe Controller Configuration und
drücken Sie die Eingabetaste, um zu überprüfen, ob eine Intel®
Optane™ SSD vorhanden ist.

6. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie
zum Menü Advanced.

7. Wählen Sie SATA Mode, drücken Sie auf die Eingabetaste und
wählen Sie “Intel RST Premium”.

8. Drücken Sie auf F4 und <Yes> (Ja), um die Änderungen zu

speichern und das Gerät zurückzusetzen (“Save Changes
and Reset”).

9. Drücken Sie beim Neustart des Computers auf F2, um das BIOS
erneut aufzurufen.

10. Drücken Sie auf F4 und <Yes> (Ja), um die Änderungen zu

speichern und das Gerät zurückzusetzen (“Save Changes
and Reset”), stellen Sie jedoch sicher, dass die Bedingung im
Aufzählungspunkt unten erfüllt ist, bevor Sie dies tun.

• Stellen Sie sicher, dass sich die Windows 10-DVD im ange-

schlossenen DVD Laufwerk befindet. Während der Computer
hochfährt, startet dieser automatisch von der Windows 10-DVD
(Sie werden aufgefordert, eine Taste zu drücken, um den Sys­temstart von der DVD auszuführen).

11. Drücken Sie auf Weiter > Jetzt installieren, um die Installation
des Betriebssystems wie herkömmlich fortzusetzen (die Anleitung
zur Installation des Windows-Betriebssystems finden Sie in der
Windows- Dokumentation).

12. Wählen Sie Benutzerdefiniert: nur Windows installieren (für

fortgeschrittene Benutzer).

Deutsch

39

13. Es wird empfohlen, bestehende Partitionen auszuwählen und zu

Abb. 2 - Intel® Rapid Storage-T echnologie - S t atus

löschen.

14. Klicken Sie auf Neu, um eine Partition für Windows zu erstellen.

15. Es ist sehr wichtig sicherzustellen, dass bei der Erstellung der
Partition ein Minimum von 5MB nicht zugewiesenem
Speicherplatz gelassen wird.

16. Folgen Sie den Anweisungen auf dem Bildschirm, um das
Windows 10-Betriebssystem zu installieren.

17.

Installieren Sie die Windows-Treiber entsprechend Tabelle 5 auf

Seite 63

. Sollten Sie den Intel® Rapid Storage-Technologie

(IRST) Treiber Installieren (siehe Seite 64)

18. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

19. Klicken Sie auf Aktivieren.

.

Deutsch

20. Das System wird eine Meldung anzeigen und Sie bitten, ein
kompatibles schnelles Laufwerk auszuwählen (in diesem Fall
sollte nur eine Option vorhanden sein).

21. Sie müssen den Computer nach dem Aktivieren von Optane neu
starten und sicherstellen, dass das System mit dem
eingeschalteten AC/DC-Adapter und nicht nur mit dem Akku
betrieben wird.

40

22. Klicken Sie auf Ja, um den Vorgang zu starten (dies kann einige
Zeit dauern).

23. Starten Sie den Computer neu, nachdem der Vorgang
abgeschlossen ist.

Intel® Optane™ löschen

Wenn Sie eine bestehende Intel® Optane™ Einrichtung lö­schen möchten, gehen Sie wie folgt vor. Sichern Sie jedoch

alle notwendigen Dateien und Daten vor dem Löschen
einer Intel® Optane™ Einrichtung, da dies zu einem Ver-

lust aller Daten auf den Volumes führen wird.

1. Stellen Sie sicher, dass Intel® Optane™ in der Intel® Rapid Sto­rage-Technologie Anwendung aktiviert ist.

2. Starten Sie den Computer und drücken Sie auf F2, um in das
BIOS zu gelangen.

3. Wechseln Sie zu Intel(R) Rapid Storage Technology (im Menü
Advanced) und drücken Sie auf die Eingabetaste.

4. Wählen Sie Intel Optane, **** (aufgeführt unter Optane Volume:)
und drücken Sie auf die Eingabetaste.

5. Wählen Sie “Deconcatentate” und drücken Sie auf die
Eingabetaste.

6. Wählen Sie <Yes> (Ja) aus der Option “Are you sure you want
to perform deconcatentation”.

7. Wählen Sie “Start deconcatentation” und drücken Sie auf die
Eingabetaste.

8. Das System kehrt zum Standard Intel(R) Rapid Storage
Technology Menü zurück, wenn es fertig ist.

9. Sie sollten dann den entsprechenden SATA-Modus für Ihr System
auswählen und das Betriebssystem neu installieren.

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bild-

Abb. 3

Ansicht von vorne mit

geöffnetem LCD-Bild-

schirm

1. PC-Kamera

2. *LED der PC-Kamera

*Wenn die PC-Kamera
verwendet wird, leuchtet
die LED.

3. Eingebautes Array-Mik­rofon

4. LCD-Bildschirm

5. Lautsprecher

6. Netzschalter

7. Tastatur

8. Touchpad mit Tasten

9. Fingerabdruckleser
(optional)



Die Benutzung drahtlos angeschlossener Geräte in Flugzeugen

In der Regel ist die Benutzung jeglicher tragbarer elektronischer Funkgeräte in Flugzeugen verboten.
Stellen Sie sicher, dass die drahtlosen Module durch Aktivieren des Flugzeugmodus ausgeschaltet

sind, wenn Sie sich an Bord eines Flugzeugs befinden.

2 1

9

7

4

3 3

5

6

5

8

2 1

9

7

4

3 3

5

6

5

8

Modell A

Modell B

schirm

Deutsch

41

LED-Anzeigen

Die LED-Anzeigen auf dem Computer zeigen wichtige Informationen über den aktuellen Status des Computers.

Symbol Farbe Beschreibung

Orange Der AC/DC-Adapter ist angeschlossen

Lampe blinkt Orange* Wenn der AC/DC-Adapter angeschlossen wird, ist der USB-Anschluss eingeschaltet*

Grün Der Computer ist angeschaltet

Deutsch

Lampe blinkt grün Das System ist im konfigurierten Energiesparmodus

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

Lampe blinkt orange Der Akku hat einen kritisch niedrigen Stromstatus erreicht

Grün Es wird auf die Festplatte zugegriffen

Grün

Flugzeugmodus ist EIN (die Module WLAN, Bluetooth und 3G/4G ausgeschaltet

sind)

Tabelle 1 - LED-Anzeigen

*Der eingeschaltete USB 3.0 (USB 3.1 Gen 1) Anschluss (siehe Seite 46) kann mit der Tastenkombination Fn + Netzschalter
ein- bzw. ausgeschaltet werden. Wenn der eingeschaltete USB Anschluss eingeschaltet ist, kann er andere Geräte auch bei
ausgeschaltetem System mit Strom versorgen (jedoch nur zum Aufladen, nicht für den Betrieb der Geräte), sofern das
System mit dem AC/DC-Adapter mit dem Stromnetz verbunden oder ü ber einen Akku mit mehr als 20 % Ladung mit Strom
versorgt wird (die Stromversorgung kann bei bestimmten Geräten u. U. nicht funktionieren - siehe Seite 65).

42

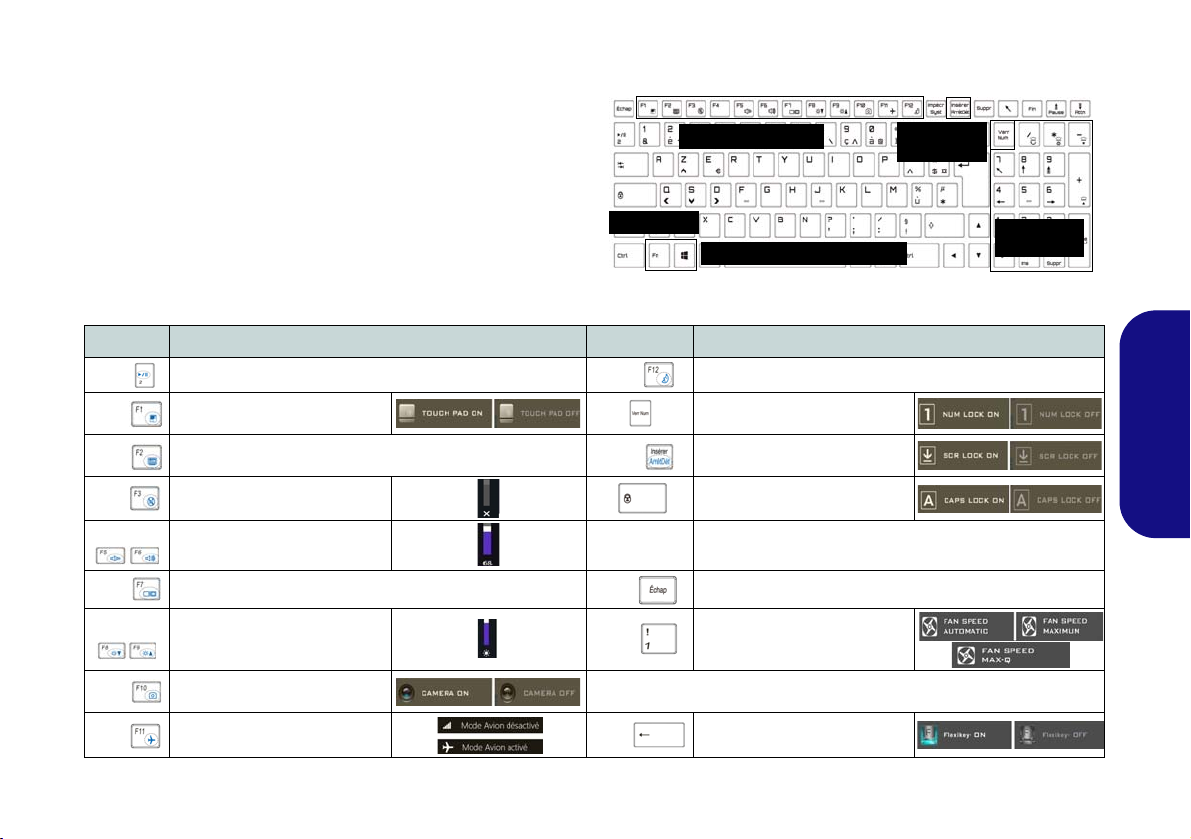

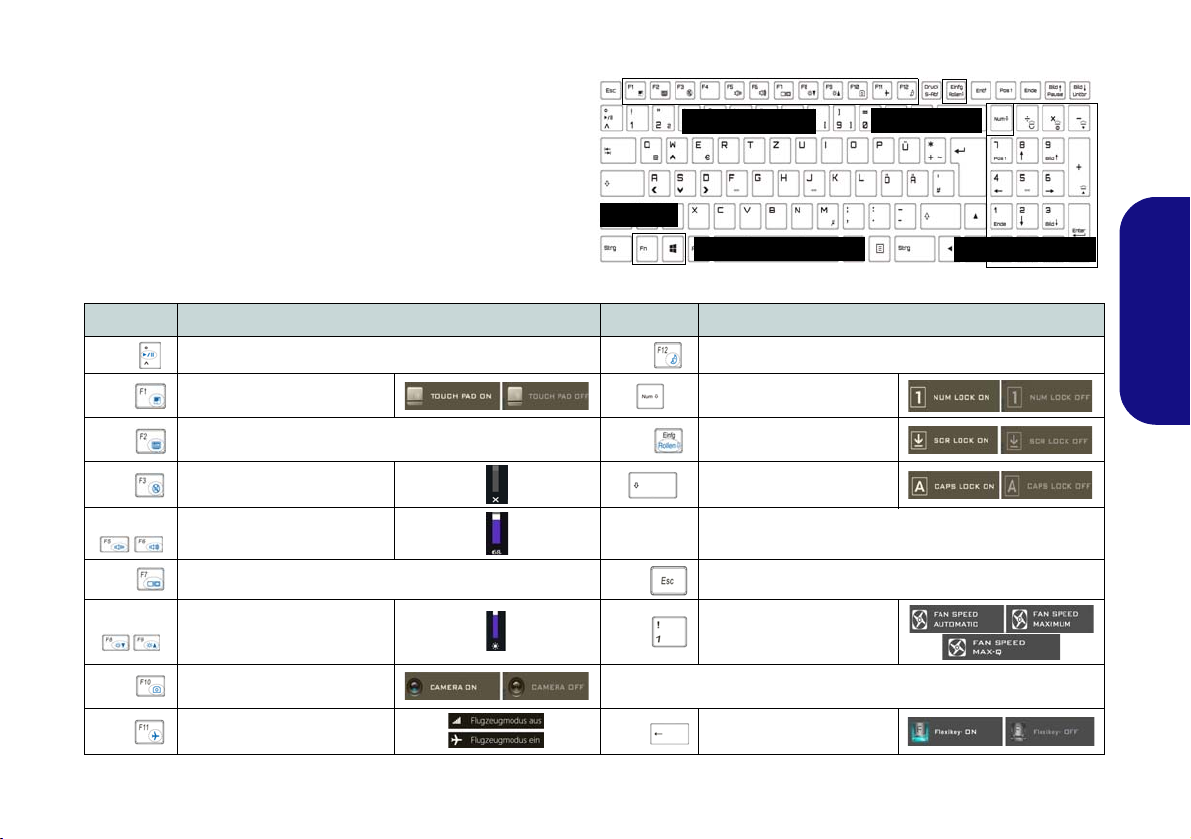

Tastatur & Funktionstasten

Funktionstasten

Nummemtastatur

Fn Taste

Num & Rollen

Windows-Logo-Taste

Abb. 4 - Tastatur

Die Tastatur hat eine eingebettete Nummerntastatur für
einfache Zahleneingabe. Durch Drücken auf Num wird die
Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es
Funktionstasten, über die Sie direkt zwischen den Funk­tionen umschalten können. Wenn die Funktionstasten (F1 -
F12) gleichzeitig mit der Fn-Taste gedrückt werden, funktio­nieren sie wie Hotkeys. Neben den Tastenkombinationen für
die Grundfunktionen gibt es einige visuelle Anzeigen, wenn
der Control Center-Treiber installiert ist.

Tasten Funktion/Visuelle Anzeigen Tasten Funktion/Visuelle Anzeigen

Deutsch

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Wiedergabe/Pause (in Audio /Videoprogrammen)

aktivieren/deaktivieren
LCD-Hintergrundlicht ausschalten (zum Einschalten

beliebige Taste drücken oder Touchpad berühren)

Stummschaltung/Stumm-

schaltung aufheben

verringern/erhöhen

LCD-Helligkeit verringern/

aktivieren/deaktivieren

Flugzeugmodus ein-/aus-

Touchpad

Audio-Lautstärke

Wechseln der Anzeigegerate (siehe Seite 57)

erhöhen

PC-Kamera

schalten

Tabelle 2 - Funktionstasten & visuelle Anzeigen

Fn +

Ein-/Ausschalten der

Nummerntastatur

Fn +

Fn +

Netzschalter

Fn +

Fn +

*Hinweis: Im Betrieb mit Computerspielen, wird empfohlen die Lüfter­geschwindigkeit auf das Maximum zu setzen.

Fn +

Ein-/Ausschalten des

Ein-/Ausschalten der Fest-

Ein-/Ausschalten des eingeschalteten USB Anschlusses

Ein-/Ausschalten des Control Center (siehe Seite 49)

Automatische Lüftersteue­rung/Volle Leistung/Max-Q

Flexikey® aktivieren/deak-

tivieren (siehe Seite 51)

Energiesparmodus wechseln

Scroll-Modus

stelltaste

(siehe Seite 46)

43

Farbige Tastatur Hintergrundlicht-LED

1

2

3

1

3

2

Abb. 5

Tastatur-Hinter-

grundlichtan-

wendung

Drücken Sie auf die Fn- und die -Taste, um die Tastatur­LED ein-/auszuschalten. Die Tastatur-LED kann mit einer
Tastenkombination aus Fn + beliebiger Taste wie unten be­schrieben konfiguriert werden. Drücken Sie die Fn-Taste
gleichzeitig mit der -Taste zum Starten des Hinter­grundlichts, um die Einstellungen zu konfigurieren.

Tastatur-LED Funktionstastenkombinationen

Tastatur-Hintergrundlichtanwendung

Die Tastatur-Hintergrundlichtanwendung kann durch Drü­kken von Fn und der -Taste.

Fn +

Fn +

Deutsch

Fn +

Fn +

Fn +

Fn +

Fn +

44

Startet die Anwendung für das Tastatur-Hintergrundlicht

Tastatur-LED ein-/auszuschalten

Tastatur-LED Beleuchtung verringern

Tastatur-LED Beleuchtung erhöhen

Linke Tastatur-LED Ein/Aus schalten

Mittlere Tastatur-LED Ein/Aus schalten

Rechte Tastatur-LED Ein/Aus schalten

Tabelle 3 - Tastatur-LED

Modi

Mit den Schaltflächen neben dem Muster können Sie die
Effekte der Tastatur-Hintergrundbelichtung ändern. Klicken
Sie auf eine der Schaltflächen, um die Effekte auf der Ta­statur zu sehen. Klicken Sie auf Speichern wenn Sie die An­wendung verlassen, um die Einstellung beizubehalten.

Modusschaltflächen

Zufallsfarbe

Custom (Benutzerdefiniert):

Tastaturbereiche und –farben

anzeigen und konfigurieren

Atem (alle Farben) Taktschlag

Zyklus

Tabelle 4 - Modusschaltflächen

Auf- und Abbe-

wegung

Tanzeffekt

Blinken

Helligkeits

Abb. 7

Vorschau

Abb. 8

Tastatur

Abschnitte

Klicken Sie auf eine der Zahlen (0 - 3) auf der Helligkeits­leiste, um die Helligkeitsstufe der Hintergrundbeleuchtung
einzustellen.

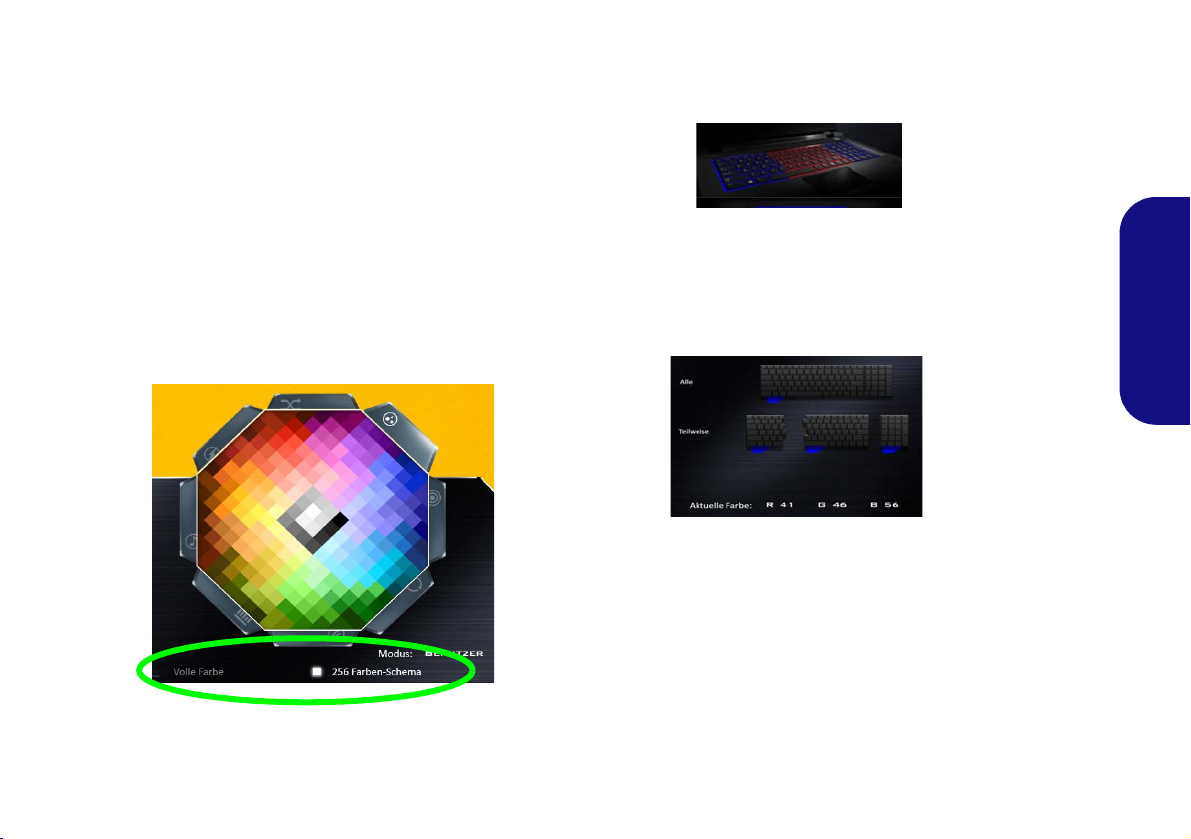

Farbmuster

Über das Farbmuster oben rechts können Sie eine Reihe von
Farben für die Hintergrundbeleuchtung auswählen, indem
Sie auf die gewünschte Farbe klicken. Sie können das Far­bmuster entweder in Vollfarben oder als ein 256 Farbschema
anzeigen lassen. Klicken Sie auf die Modustaste Benutzer
um vom Swatch Farben auszuwählen und diese Bereichen
der Tastatur zuzuweisen.

Vorschau

Im Bereich unten links der Anwendung wird eine Vorschau der
gemachten Änderungen an den Farben der Tastatur.

Tastatur Abschnitte

Im unteren rechten Abschnitt der Anwendung können Sie
Teilbereiche oder sämtliche Bereiche der Tastatur auswäh­len, in denen die Farbänderungen und Effekte angewendet
werden.

Sätze

In der Anwendung können bis zu 3 Sätze von Farb- und
Effektkombinationen gespeichert werden. Klicken Sie auf
Speichern wenn Sie die Anwendung verlassen, um die Ein­stellung beizubehalten.

Deutsch

Abb. 6 - Farbmuster

Speichern & Beenden

Klicken Sie auf Beenden, um die Anwendung ohne
speichern zu beenden oder auf Speichern, um die An­wendung zu beenden und die Einstellungen beizubehalten.

45

System

Abb. 9 - Ansicht von vorne, links und rechts (Modell A)

1. LED-Anzeigen

2. Luftungsoffnung

3. DC-Eingangsbuchse

4. HDMI-Ausgangsanschluss

5. Mini DisplayPort Anschlüsse

6. USB 3.1 Gen 2 Typ-C Anschlüsse

7. USB 3.0 (USB 3.1 Gen 1) Anschlüsse

8. *Eingeschaltete USB 3.0 (USB 3.1
Gen 1) Anschluss
*Dieser Anschluss wird mit der
Tastenkombination Fn + Netzschal-
ter eingeschaltet (siehe Tabelle 1 auf

Seite 42).

9. Mikrofon-Eingangs­buchse

10. 2-in-1 Audiobuchse
(Kopfhörer und S/PDIF
Ausgang Kombibuchse)

11. Multi-in-1 Kartenleser

12. USIM-Kartenleser (für
3G/4G USIM-Karte)

13. RJ-45 LAN-Buchse

14. Sicherheitsschloß­Buchse



USIM Kartenauswurf

Drücken Sie einfach auf
die USIM-Karte, um sie
auszuwerfen. Tun Sie
dies allerdings nicht,
wenn gerade eine Ver­bindung besteht.

Wenn Sie die Karte bei
einer bestehenden 3G/
4G-Verbindung auswer­fen, müssen Sie das
System herunterfahren,
die USIM-Karte neu ein­setzen, das System neu
starten und die 3G/4G­Verbindung anschlie­ßend wiederherstellen.

Wenn Sie die USIM­Karten wechseln
möchten, müssen Sie
das System ebenfalls
herunterfahren, die
USIM-Karte neu einset­zen, das System neu
starten und die 3G/4G­Verbindung anschlie­ßend wiederherstellen.



Ausrichtung der

USIM-Karte

Die lesbare Seite der
USIM-Karte (die Seite,
auf der sich die
Goldkontakte befinden)
muss wie abgebildet
nach oben zeigen.

Überhitzung

Zum Schutz vor Über­hitzung Ihres Compu­ters dürfen die
Luftungsoffnung(en)
nicht während das
Notebook in Betrieb ist
verdeckt werden.

3

4

5

1

11

7

13

12

10

2

6

8

9

5

6

7

14

Vorderseite

Linke Seite

Rechte Seite

übersicht: Ansicht von vorne, links und rechts (Modell A)

Deutsch

46

System

Abb. 10 - Ansicht von vorne, links und rechts (Modell B)

1. LED-Anzeigen

2. Sicherheitsschloß-Buchse

3. Luftungsoffnung

4. DC-Eingangsbuchse

5. HDMI-Ausgangsanschluss

6. Mini DisplayPort Anschlüsse

7. USB 3.1 Gen 2 Typ-C Anschlüsse

8. USB 3.0 (USB 3.1 Gen 1) Anschlüsse

9. *Eingeschaltete USB 3.0 (USB 3.1
Gen 1) Anschluss
*Dieser Anschluss wird mit der
Tastenkombination Fn + Netzschal-
ter eingeschaltet (siehe Tabelle 1 auf

Seite 42).

10. Mikrofon-Eingangs­buchse

11. 2-in-1 Audiobuchse
(Kopfhörer und S/PDIF
Ausgang Kombibuchse)

12. Multi-in-1 Kartenleser

13. USIM-Kartenleser (für
3G/4G USIM-Karte)

14. RJ-45 LAN-Buchse



USIM Kartenauswurf

Drücken Sie einfach auf
die USIM-Karte, um sie
auszuwerfen. Tun Sie
dies allerdings nicht,
wenn gerade eine Ver­bindung besteht.

Wenn Sie die Karte bei
einer bestehenden 3G/
4G-Verbindung aus­werfen, müssen Sie
das System herunter­fahren, die USIM-Karte
neu einsetzen, das
System neu starten und
die 3G/4G-Verbindung
anschließend wieder­herstellen.

Wenn Sie die USIM­Karten wechseln
möchten, müssen Sie
das System ebenfalls
herunterfahren, die
USIM-Karte neu einset­zen, das System neu
starten und die 3G/4G­Verbindung anschlie­ßend wiederherstellen.



Ausrichtung der

USIM-Karte

Die lesbare Seite der
USIM-Karte (die Seite,
auf der sich die
Goldkontakte befinden)
muss wie abgebildet
nach oben zeigen.

Überhitzung

Zum Schutz vor Über­hitzung Ihres Compu­ters dürfen die
Luftungsoffnung(en)
nicht während das
Notebook in Betrieb ist
verdeckt werden.

Vorderseite

Linke Seite

Rechte Seite

3 4

5

1

11

8

13

12

10

2

767

8

14

6

9

Vorderseite

Linke Seite

Rechte Seite

übersicht: Ansicht von vorne, links und rechts (Modell B)

Deutsch

47

Systemübersicht:

Abb. 11

Ansicht von unten und hinten

1. Luftungsoffnung

2. RJ-45 LAN-Buchse

3. USIM-Kartenleser (für 3G/4G
USIM-Karte)



Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) n icht wäh­rend das Notebook in Betrieb ist verdeckt werden.

Keine Gehäuseteile entfernen oder öffnen

Entfernen Sie keine Gehäuseteile und/oder Schrauben, um das Gerät aufzurüsten, da
anderenfalls Ihre Garantieansprüche verloren gehen.

Ist es erforderlich, die Festplatte, den RAM usw. auszuwechseln oder zu entfernen, wenden
Sie sich an Ihren Vertragshändler/Lieferanten.

1

1

1

1

1

2

1

1

1

2

3

Modell A

Modell B

3

Ansicht von u n t e n und hinten

Deutsch

48

Control Center

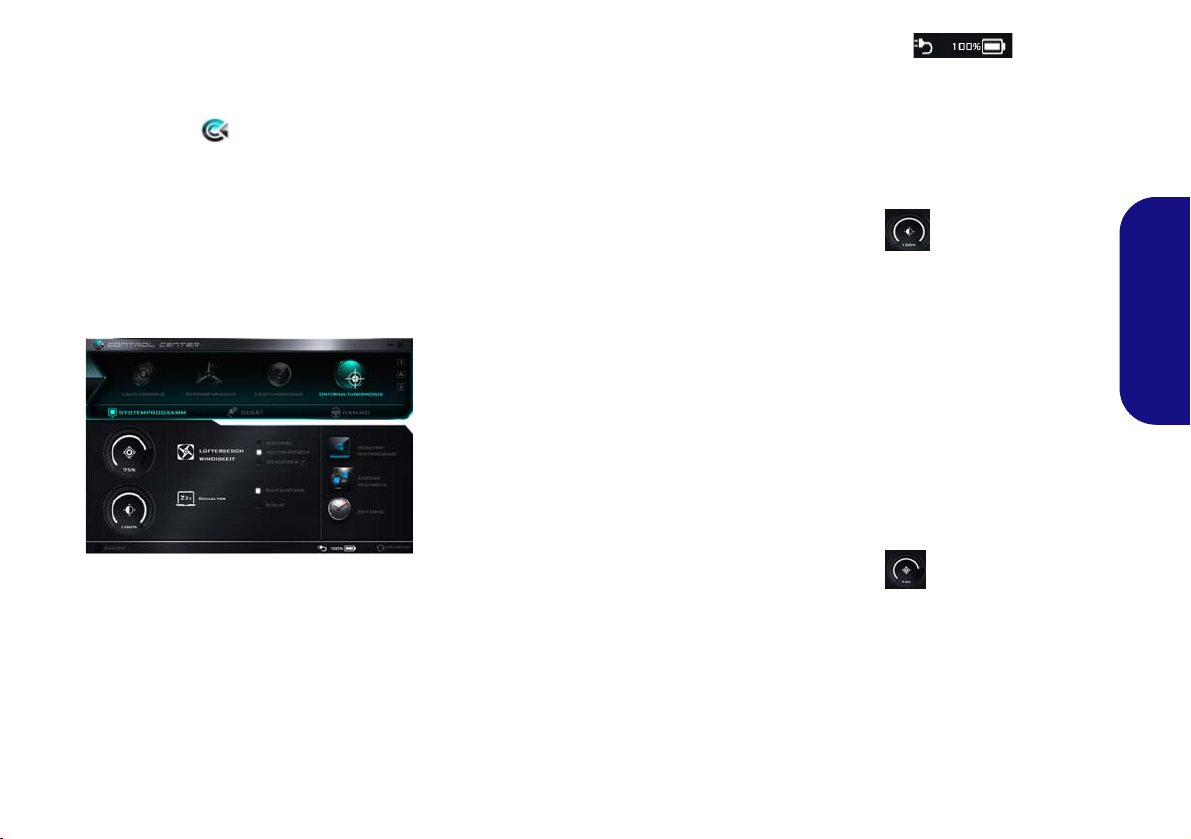

Abb. 12 - Control Center

Drücken Sie auf die Tastenkombination

Fn + Esc, oder doppelklicken Sie auf
das Symbol im Infobereich auf
der Taskleiste um das Control Center
ein-/auszuschalten. Das Control Cen­ter bietet den schnellen Zugriff auf

häufig verwendete Funktionen, und Sie
haben hier die Möglichkeit, das
Touchpad/das Kamera-Modul direkt
ein-/auszuschalten.

Energiemodi

Sie können einen Energiemodus ein­stellen, indem Sie im Control Center
auf das entsprechende Symbol klicken.
Jeder Energiemodus wird Einfluss auf
den Flugzeugmodus, Energiesparplan
und PC Kamerastrom usw. haben.

Control Center Menüs

Das Control Center umfasst 3 Menütitel
(Systemprogramm, Gerät und
Gaming) für die Strommodi. Klicken
Sie auf die Symbole des Control Cen-
ter, um die entsprechende Funktion zu
wählen, oder halten Sie die Maustaste
gedrückt und verschieben Sie den
Regler, falls vorhanden. Bestimmte
Funktionen werden automatisch ange­passt, wenn ein Strommodus aus­gewählt ist. Klicken Sie auf die
Menütitel und anschließend auf eine der
Schaltflächen.

Energiestatus

Das Energiestatus-Symbol zeigt an, ob
die Stromversorgung aktuell über den
Akku oder über das an das Stromnetz
angeschlossene Netzteil erfolgt. Die
Energiestatus-Anzeige zeigt den aktu­ellen Akkuladestatus an.

Helligkeits

Das Helligkeits-Symbol zeigt die aktu­ell eingestellte Bildschirmhelligkeit
an.Sie können die Bildschirmhelligkeit
entweder mit dem Schieberegler oder
mit der Tastenkombination Fn + F8/F9
ändern. Mit der Tastenkombination Fn
+ F2 wird das LED-Hintergrundlicht
ausgeschaltet (drücken Sie auf eine
beliebige Taste, um es wieder einzu­schalten). Beachten Sie, dass die Bild­schirmhelligkeit auch vom eingestellten
Energiemodus abhängt.

Lautstärke

Das Lautstärke-Symbol zeigt die aktu­elle Lautstärke an.Sie können die Laut­stärke entweder mit dem Schieberegler
oder mit der Tastenkombination Fn +
F5/F6 einstellen. Mit der
Tastenkombination Fn + F3 wird der
Ton ausgeschaltet.

Deutsch

49

Lüftergeschwindigkeit

Die Lüftergeschwindigkeit wird sich
automatisch einstellen, um die Tem­peratur der CPU zu regeln. Sie können
die Einstellung nach Bedarf auch auf die
maximale Einstellung anpassen. Wäh-
len Sie Benutzer und klicken Sie auf die
Regler, um die Einstellungen nach Ihren
Wünschen anzupassen. Diese Ein­stellungen können allerdings als Sicher­heitsvorkehrung vom System
überschrieben werden, wenn Sie den
Lüfter zu stark beanspruchen.

Deutsch

Schalter

Klicken Sie entweder auf die Schaltflä­che Ruhezustand oder Schlaf, um den
Computer der ausgewählten Stromspar­modus aufrufen zu lassen.

Anzeigehilfsprogramm

Das Anzeigehilfsprogramm Symbol
wird nur im Systemprogramm Menü
angezeigt, wenn die Bildschirmauflö­sung QHD oder höher ist. Das
Systemprogramm ermöglicht Ihnen die
Anpassung der Textgröße auf dem Bild­schirm, um das Lesen zu vereinfachen.

Anzeige wechseln

Klicken Sie auf die Taste zum Wechseln
des Anzeigegeräts, um das Menü aufzu­rufen (Sie können dazu auch die
Tastenkombination und P ver-
wenden), und wählen Sie einen An­zeigemodus aus.

Zeitzone

Wenn Sie auf die Schaltfläche Zeitzone
klicken, wird das Windows-System­steuerungsfenster Datum und Uhrzeit
aufgerufen.

Desktop-Hintergrund

Wenn Sie auf die Schaltfläche Desktop-

Hintergrund klicken, können Sie das

Bild für den Desktophintergrund ein­stellen.

Touchpad/PC-Kamera

Klicken Sie auf eine dieser Tasten, um
das Touchpad oder das Kamera-Modul
ein- oder auszuschalten. Beachten Sie,
dass der Energiestatus des Kamera-Mo­duls auch vom ausgewählten Ener-
giemodus abhängen.

Enter Sleep Timer

Aktivieren und wählen Sie anschließend
die Zeitdauer der Leerlaufs, nach der die

Tastatur LED den Schlafmodus aufru­fen (d.h. die LED Tastaturbeleuchtung
wird ausgeschaltet, um Strom zu spa­ren).

Linke Windows Taste

Klicken Sie auf Deaktiviere, um die
Windows-Logo-Taste auf der linken
Seite der Tastatur zu deaktivieren. Dies
könnte hilfreich sein, wenn Sie die
Gaming-Tasten (W, A, S & D) benutzen
und eine versehentliche Aktivierung
von Menüs über die Windows-Logo­Taste vermeiden möchten.

Kopfhörer

Die Kopfhörer können in diesem Menü für
verschiedene Effekte eingestellt werden.

Flexikey®

Klicken Sie auf die Schaltflä­che, um auf die Flexikey®
Anwendung zuzugreifen.

50

Flexikey® Anwendung



Das verwendete Flexikey® Profil aktivieren od er deaktivieren

Sie können jede gegenwärtig verwendete Tastatur- oder
Mausprofilfunktion aktivieren oder aktivieren, indem Sie auf Fn
+ drücken. Wenn Sie diese Tastenkombination drücken,
können Sie zwischen den aktuell ausgewählten Tastatur- oder
Mausprofilen zur Standard Tastatur- bzw. Mauseinstellungen
und wieder zurück wechseln.

Windows-Logo-Taste und P Taste

Beachten Sie, dass Sie Aktionen für jede Taste zuweisen
können, außer der Windows-Logo-Taste und P Taste.

Abb. 13

Flexi­key® An­wendung

“Flexikey®” ist eine Direkttasten-Konfigurationsan-
wendung, mit der Sie eine Einzeltaste für das Ausführen
mehrerer Tastenkombinationen zuweisen können, oder
um Programme und Anwendungen auszuführen, um
Textmakros zu erstellen und um bestimmte Tasten zu deak­tivieren. Die Anwendung kann auch zum Konfigurieren der
Maustasten zum Erstellen von Direkttasten für Gaming
usw. verwendet werden. Sämtliche Konfigurationsein­stellungen werden unter (bis zu 12) Profilen gespeichert, für
welche die Einstellungen angewendet werden. Die Flexi-
key® Anwendung kann durch Klicken der Schaltfläche
im Gaming Abschnitt des Control Center oder durch Klik­ken des Symbols
Taskleiste aufgerufen werden.

im Infobereich auf der Desktop-

Profile

Die Menüs auf der linken Seite der Anwendung gelten für
Profile. Sie können Profile in den Menüs Hinzufügen oder

Löschen (Sie können 12 aktive Profile speichern), Expor­tieren und Importieren. Wenn Sie doppelt auf ein Profil

klicken, können Sie den Profilnamen und eine Bild Datei
ändern (mit PNG Dateien erstellte Bilder).

Deutsch

Tastatur- und Mauseinstellungen

Klicken Sie auf Aktivieren, um Einstellungen für die Ta­statur bzw. Maus zu erstellen, indem Sie auf die Taste ganz
links klicken (z.B. wenn Sie ein Profil nur mit Einstellungen
die Maus oder Tastatur erstellen möchten). Wenn Sie auf die
Tastatur- oder Maussymbole klicken, können Sie auf die
Einstellungsseite für die Tastatur oder Maus zugreifen.

Abb. 14 - Aktivieren (Tastatur & Maus)

51

Deutsch

Abb. 15 - Tastaturkonfiguration

12345

Abb. 16 - Mauskonfiguration

Tastatureinstellungen

Die Tastatureinstellungen erlauben die Konfiguration von
Aktionen für jede einzelne Taste (oder einer Kombination
von Tasten). Klicken Sie auf die Taste und wählen Sie an­schließend Aktionstyp (Express-Taste,

APP ausführen,

Express-Text oder Deaktivieren) aus dem Menü unten auf

der Seite aus. Sie können die Aktion umbenennen, indem Sie
auf das Kästchen Name und Quick-Infos klicken, um eine
Notiz zu tippen, die Sie an die Funktion der Aktion erinnert.

Mauseinstellungen

Die Mauseinstellungen ermöglichen Ihnen die Konfigura­tionen von Aktionen für die linke , rechte und mittle­re Taste jeder angeschlossenen Maus, sowie für die
Zurück - und Vorwärtstasten falls verfügbar (bei einer
Gaming-Maus). Klicken Sie auf die Tastennummer und
wählen Sie anschließend Aktionstyp (Express-Taste,

APP

ausführen, Express-Text oder Deaktivieren) aus dem

Menü unten auf der Seite aus. Sie können die Aktion
umbenennen, indem Sie auf das Kästchen Name und Quick-

52

Infos klicken, um eine Notiz zu tippen, die Sie an die Funk­tion der Aktion erinnert.

Flexikey® Anwendungsfunktionen:

• Express-Taste - Diese Funktion ermöglicht Ihnen die Konfigu-

ration einer einzelnen Taste (oder Mausklick) für das Senden
mehrerer Tastenkombinationen. Dies ist praktisch beim Gaming
oder wenn Sie Anwendungen mit vielen Tastaturkürzeln ver­wenden.

• APP ausführen - Hiermit werden Einzeltasten (oder Maus-

klicks) für den Start von ausführbaren Dateien von Programmen
oder Anwendungen zugewiesen.

• Express-Text - Hiermit können Sie einzelne Tasten (oder Maus-

klicks) für das Senden von häufig genutzten Textstrings zuwei­sen.

ktivieren - Mit dieser Funktion können Sie sämtliche

• Dea

Tastaturtasten oder Maustasten deaktivieren.

• Statistik - Verwenden Sie dies zur schnellen Aufnahme von

Tasten für jede Anwendung und zum Deaktivieren von nicht
verwendeten Tasten.

Tastatureinstellungen - Express-Taste

Abb. 17

Tastatur -

Express-

Taste

Wenn Sie eine einzelne Taste für das Senden mehrerer
Tastenkombinationen konfigurieren möchten, oder um nütz­lichere Tastenkürzel zu erstellen, verwenden Sie Express-
Taste.

1. Aktivieren und wählen Sie die Tastatur unter Ihrem ausgewählten
Profil aus, klicken Sie zur Auswahl auf eine Taste und wählen Sie
anschließend Express-Taste unter Aktionstyp aus.

2. Im folgenden Beispiel möchten wir eine bestehende
Spieltastenkombination, welche die linke Umschalttaste zum
Sprinten und die W Taste zum Vorwärtsbewegen verwendet, auf
die linke Strg-Taste legen, um diese Bewegung als vorwärts
sprinten miteinander zu kombinieren.

3. Klicken Sie auf die gewünschte Taste für die verknüpfte Aktion.

4. Klicken Sie auf das Quick-Infos Feld und geben Sie der
Tastenkombinationen einen Namen, z.B. “Vorwärts sprinten”.
Klicken Sie anschließend wieder in das Feld Name (um zu
vermeiden, dass die gespeicherten Tasten zum Quick-Info
hinzugefügt werden).

5. Klicken Sie auf Aufnahme starten und drücken Sie anschließend
auf die erforderliche Taste oder Tasten (in diesem Fall drücken wir
die linke Umschalttaste und W) (stellen Sie sicher, dass Sie
erforderliche(n) Taste(n) drücken und nicht anklicken).

6. Klicken Sie auf Aufnahme stoppen, um den Vorgang
abzuschließen.

8. Wenn Sie eine einzelne Taste entfernen möchten, klicken Sie zur
Auswahl auf die Taste, und klicken Sie auf Löschen.

9. Wenn Sie sämtliche Einstellungen löschen möchten, klicken Sie
auf Wiederherstellen, um zu den Standard Tasteneinstellungen
zurückzukehren.

10. Jede zugewiesene Express-Taste wird in Orange angezeigt.

Tastatureinstellungen - APP ausführen

Sie können Tasten für den Start von Anwendungen und Pro­grammen wie folgt konfigurieren:

1. Aktivieren und wählen Sie die T astatur unter Ihrem ausgewählten
Profil aus, klicken Sie zum Auswahl einer Taste, um die
Anwendung zu starten und wählen Sie anschließend APP aus-
führen unter Aktionstyp aus.

2. Klicken Sie auf Durchsuchen unten rechts im
Anwendungsfenster.

Deutsch

7. Klicken Sie auf Speichern, um die Einstellungen in Ihrem
gewählten Profil zu speichern.

Abb. 18 - Tastatur - APP ausführen

3. Navigieren Sie zur ausführbaren Datei der Anwendung und
klicken Sie auf Öffnen.

53

4. Die Taste wird jetzt zum Öffnen der ausgewählten Anwendung in
Ihrem ausgewählten Profil konfiguriert und die Taste in Grün
angezeigt.

5. Wenn Sie eine APP ausführen Taste entfernen möchten, wählen
Sie sie aus und klicken Sie auf Wiederherstellen.

6. Klicken Sie auf Speichern, um die Einstellungen in Ihrem
gewählten Profil zu speichern.

5. Die Taste wird jetzt zum Senden von Textnachrichten im
Zielprogramm in Ihrem ausgewählten Profil konfiguriert und die
Taste in Blau angezeigt.

6. Wenn Sie eine Express-Text Taste entfernen möchten, wählen
Sie sie aus und klicken Sie auf Wiederherstellen.

7. Klicken Sie auf Speichern, um die Einstellungen in Ihrem
gewählten Profil zu speichern.

Tastatureinstellungen - Express-Text

Eine Einzeltaste kann für das Senden eines Textstrings inner­halb jeder Anwendung mit Express-Text eingestellt werden.

1. Aktivieren und wählen Sie die Tastatur unter Ihrem ausgewählten
Profil aus, klicken Sie zur Auswahl auf eine Taste und wählen Sie

Deutsch

anschließend Express-Text unter Aktionstyp aus.

2. Klicken Sie ggf. auf die Starttaste (die Starttaste ist die T aste, die
in Ihrem Zielprogramm verwendet wird, um eine Textnachricht zu
öffnen), oder Sie können dies auch frei lassen.

3. Klicken Sie in das Textnachrichten Feld und geben Sie Ihre
Nachricht ein.

Abb. 19 - Tastatur - Express-Text

4. Klicken Sie ggf. auf Versandtaste (die Versandtaste ist die T aste,
die in Ihrem Zielprogramm verwendet wird, zum Senden einer
Textnachricht z.B. wird die Enter-Taste dafür am häufigsten
verwendet, oder Sie können dies auch frei lassen.

54

Tastatureinstellungen - Deaktivieren

Sie können das Programm verwenden, um nicht benötigte
Tasten zu deaktivieren.

1. Aktivieren und wählen Sie die T astatur unter Ihrem ausgewählten
Profil aus, klicken Sie zur Auswahl einer Taste, die deaktiviert wer­den soll und wählen Sie anschließend Deaktivieren unter
Aktionstyp aus.

2. Die Taste wird jetzt deaktiviert.

3. Wenn Sie die T aste erneut aktivieren möchten, wählen Sie sie aus
und klicken Sie auf Wiederherstellen.

4. Klicken Sie auf Speichern, um die Einstellungen in Ihrem
gewählten Profil zu speichern.

5. Die Taste wird jetzt deaktiviert unter Ihrem ausgewählten Profil
und die Taste in Grau angezeigt.

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Ein-

Abb. 20 - Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Einstellungen

stellungen von Windows 10

Auf die meisten Apps, Control Panels, Utilities und Programme in Windows 10 können Sie über das Start-Menü gelangen.
Klicken Sie dazu auf das Symbol in der Taskleiste in der linken unteren Ecke des Bildschirms (oder drücken Sie auf die
Windows-Logo-Taste der Tastatur).

Klicken Sie mit der rechten Maustaste auf das Startmenü-Symbol (oder verwenden Sie die Tastenkombination

Windows-Logo-Taste + X), um ein erweitertes Kontextmen ü der nützlichen Funktionen aufzurufen: Apps und Features,

Energieoptionen, Task-Manager, Suchen, Explorer, Geräte-Manager, Netzwerkverbindungen usw.
Der Infobereich der Taskleiste befindet sich in der rechten unteren Ecke des Bildschirms. Hierüber können Sie manche

Control Panels und Anwendungen aufrufen, die in diesem Handbuch angesprochen werden.
In diesem Handbuch finden Sie eine Anleitung zum Öffnen de r Systemsteuerung. Um die Systemsteuerung aufzurufen, wäh-

len Sie Systemsteuerung unter dem Eintrag Windows-System im Startmenü.
Der Eintrag Einstellungen im Startmenü (auch die App) bietet Ihnen einen schnellen Zugriff auf eine Reihe von Einstellmög-

lichkeiten für das System, die Geräte, das Netzwerk und das Internet, die Personalisierung, die Apps, Konten, die Uhrzeit und
Sprache, die Spiele, die Erleichterte Bedienung, den Datenschutz, Updates und die Sicherheit.

Deutsch

55

Grafikfunktionen

Dieses System verfügt sowohl über eine integrierte GPU
von Intel (zum Energie sparen) und eine diskrete GPU von
NVIDIA (für die Leistung). Wenn die Grafiktreiber in-

stalliert sind, können Sie bei Windows im Einstellfenster
Anzeige die Anzeigegeräte wechseln und Anzeigeoptionen
konfigurieren.

Microsoft Hybrid Graphics

Microsoft Hybrid Graphics ist eine nahtlose Technologie,
mit der bei längerer Akkubetriebsdauer die höchstmögliche
Leistung des Grafiksystems erreicht wird, ohne manuell die
Einstellungen ändern zu müssen. Das Betriebssystem des

Deutsch

Computers (und einige Anwendungen) automatisch bei
Bedarf der genutzten Anwendungen zwischen der integ­rierten GPU (iGPU) und der separaten GPU (dGPU) wech-
seln.

So öffnen Sie in Windows das Einstellfenster Anzeige:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann
aus dem Menü die Option Anzeigeeinstellungen wählen.

2. Wählen Sie aus den Menüs die gewünschten
Anzeigeeinstellungen.

So rufen Sie die Steuerung für Intel® HD-Grafik auf:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann
aus dem Menü die Option Intel® Grafikeinstellungen wählen.

Oder

2. Klicken Sie auf das Symbol im Infobereich auf der Desktop­Taskleiste und dann aus dem Menü die Option Intel®
Grafikeinstellungen wählen.

So öffnen Sie die

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf NVIDIA Systemsteuerung (Symbol) - im
Kategorie Darstellung und Anpassung.

NVIDIA Systemsteuerung:

Oder

3. Klicken Sie mit der rechten Maustaste auf den Desktop und dann
aus dem Menü die Option NVIDIA Systemsteuerung wählen.

56

Anzeigegeräte



4 verbundene Anzeigen

Beachten Sie, dass beim Anschluss von 4 Anzeigen nur 2
Anzeigen im Duplizieren-Modus angezeigt werden können.

Abb. 21

Projizieren

Abb. 22

Anzeige

(Mehrere

Anzeigen)

Beachten Sie, dass Sie externe Anzeigen nutzen können, die
an den HDMI-Ausgangsanschluss und/oder an den Mini
DisplayPort Anschluss angeschlossen sind. Lesen Sie die
Anleitung des Anzeigegerätes, um zu erfahren, welche For­mate unterstützt werden.

Konfigurieren des Anzeigegerätes in Windows

Alle externen und internen Anzeigen (bis zu 4 aktive An­zeigen) können unter Windows konfiguriert werden, indem
Sie die Anzeige oder System (in Einstellungen)
Bedienfenster oder das Projizieren-Menü verwenden.

Konfiguration der Anzeige im Einstellfenster Anzeige:

1. Schließen Sie Ihre externe(n) Anzeige(n) an den entsprechenden
Port an und schalten Sie sie anschließend ein.

2. Klicken Sie mit der rechten Maustaste auf den Desktop und dann
aus dem Menü die Option Anzeigeeinstellungen wählen.

3. Klicken Sie auf Erkennen (Schaltfläche).

4. Der Computer wird die angeschlossenen Anzeigen anschließend
erkennen.

5. Im Menü Mehrere Anzeigen können Sie bis zu 4 Anzeigen
konfigurieren.

Deutsch

Konfiguration der Anzeige mit dem Projizieren-Menü:

1. Schließen Sie Ihre externe(n)

Anzeige(n) an den ent­sprechenden Port an und schalten
Sie sie anschließend ein

2. Drücken Sie die T astenkombination
+ P (oder Fn + F7).

3. Klicken Sie auf eine der Optionen

im Menü zur Auswahl von Nur PC-

Bildschirm, Duplizieren,
Erweitern oder Nur zweiter
Bildschirm.

.

57

Audiofunktionen

Abb. 23

Sound Blaster

Connect 2 (Sym-

bol im Infobereich

der Taskleiste)

Sie können die Audiooptionen für Ihren Computer über die
Systemsteuerung Sound in Windows konfigurieren. Die
Lautstärke können Sie durch die Tastenkombination Fn +
F5/F6 ändern.

Sound Blaster Cinema 5

(Nur Design III von Modell B)

Mit der Anwendung Sound Blaster Connect können Sie die
Audioeinstellungen nach Ihren Anforderungen konfigurie­ren, um eine bestmögliche Audioleistung bei Spielen und der
Wiedergabe von Musik und Videos zu erreichen.

Sound BlasterX® Pro-Gaming

Mit der Anwendung Sound Blaster können Sie die Audio­einstellungen nach Ihren Anforderungen konfigurieren, um
eine bestmögliche Audioleistung bei Spielen und der
Wiedergabe von Musik und Videos zu erreichen.

Anwendung Sound Blaster

Deutsch

Starten Sie das Sound Blaster Connect 2-Bedienfenster aus
dem Infobereich der Taskleiste heraus. Klicken Sie auf die
Registerkarten, um in die entsprechenden Menüs des
Bedienfensters zu gelangen. Die Sound Blaster-Audioeffek­te können nicht verwendet werden, wenn der Klang über
einen HDMI/Mini DisplayPort-Anschluss erzeugt wird.

58

Anwendung Sound Blaster Connect

Führen Sie die Sound Blaster Connect-Systemsteuerung
über das Startmenü in Windows aus.

Abb. 24 - Sound Blaster Connect

Energieoptionen

Abb. 25 - Energieoptionen

Die Energieoptionen von Windows ermöglichen Ihnen die Konfiguration der Optionen für das Energiemanagement des Com­puters. Sie können Strom sparen, indem Sie Energiesparpläne erstellen und im linken Menü können Sie die Optionen für
den Netzschalter, die Energiespartasten (Fn + F12) und Zuklappeinstellung (beim Schließen des Dekkels), den Bild-
schirm und den Energiesparmodus (die Standardeinstellung Energie sparen) konfigurieren.

Klicken Sie im linken Menü auf Energiesparplan erstellen, und wählen Sie die Optionen, um einen neuen Plan zu erstellen.
Klicken Sie auf Energieplaneinstellungen ändern, und klicken Sie auf Erweiterte Ener gieeinstellungen ändern, um wei­tere Optionen für die Konfiguration aufzurufen.

Deutsch

59



Allgemeine Hinweise zur

Treiberinstallation

Wenn Sie keine fortge­schrittenen Kenntnisse
haben, folgen Sie für jeden
Treiber den Anweisungen
auf dem Bildschirm (z. B.

Weiter > Weiter > Fertig
stellen). In vielen Fällen

ist es erforderlich, den
Computer nach der
Treiberinstallation neu zu
starten.

Alle Module (z. B. WLAN
oder Bluetooth) müssen
vor der Treiberinstallation

eingeschaltet werden.

Windows Update

Nachdem Sie alle Treiber
installiert haben, sollten
Sie die Funktion Windows
Update aktualisieren, um
immer die neuesten Si­cherheits-Updates usw. zu
erhalten (die Updates ent­halten die neuesten
Fehlerbehebungen von
Microsoft).



Treiberinstallation und Stromversorgung

Während die Treiber installiert werden, muss der
Computer über den AC/DC-Adapter mit Strom ver­sorgt werden. Einige Treiber benötigen für den In­stallationsvorgang sehr viel Strom. Wenn der Akku
nicht mehr über genügend Strom verfügt, kann sich
das System während der Installation ausschalten,
was zu Systemfehlern führen kann (das ist kein Si­cherheitsproblem, und der Akku ist innerhalb von
einer Minute wieder aufladbar).

Abb. 26 - Installation der Treiber

Deutsch

Installation der Treiber

Die Disc Device Drivers & Utilities + User's Manual enthält die Treiber und Hilfspro-
gramme, die für das einwandfreie Funktionieren des Computers notwendig sind. Möglicher­weise wurden diese bereits vorinstalliert. Ist das nicht der Fall, legen Sie die Disc ein, und
klicken Sie auf Install Drivers (Schaltfläche) oder Option Drivers (Schaltfläche), um das
Treibermenü Optional aufzurufen.
Reihenfolge. Markieren Sie die Treiber, die installiert werden sollen (notieren Sie zum späte­ren Nachlesen die Treiber, die Sie installiert haben). Hinweis: Muss ein Treiber neu installiert
werden, sollten Sie den alten Treiber zunächst deinstallieren.

Manuelle Treiber-Installation

Klicken Sie in der Anwendung Drivers Installer auf die Schaltfläche Browse CD/DVD und
navigieren Sie zu der ausführbaren Datei in dem Ordner für Ihren Treiber.

Wenn während des Installationsvorgangs das Fenster Neue Hardware gefunden erscheint,
klicken Sie auf Abbrechen, um das Fenster zu schließen. Befolgen Sie dann die Installa­tionsanweisungen.

Installieren Sie die Treiber in der in Abb. 26 angegebenen

60

Wireless-LAN-Modul (Option)

Stellen Sie vor der Konfiguration sicher, dass das WLAN­Modul eingeschaltet ist (Flugzeugmodus deaktiviert).

Bluetooth-Modul (Option)

Stellen Sie vor der Konfiguration sicher, dass das Bluetooth­Modul eingeschaltet ist (Flugzeugmodus deaktiviert).

WLAN-Konfiguration in Windows

1. Klicken Sie auf das Symbol im Infobereich auf der Taskleiste.

2. Eine Liste aller verfügbaren Zugriffspunkte wird angezeigt.

3. Klicken Sie doppelt auf einen Zugriffspunkt, um die Verbindung

herzustellen (oder klicken Sie ihn an, und klicken Sie auf
Verbinden).

4. Geben Sie einen Sicherheitsschlüssel für das Netzwerk

(passwort) ein, falls erforderlich, und klicken Sie auf Weiter.

5. Sie können sich entscheiden, ob Sie andere Geräte ausfindig

machen wollen.

6. Wenn die Verbindung zum Netzwerk-Zugriffspunkt besteht, wird

das Verbunden Symbol angezeigt.

7. Um die Verbindung zu einem Zugriffspunkt zu trennen, wählen Sie

das verbundene Netzwerk, und klicken Sie auf Trennen.

8. Klicken Sie auf die Schaltfläche Flugzeugmodus, um den

Flugzeugmodus ein- oder auszuschalten.

9. Alternativ können Sie auf die Schaltfläche WiFi klicken, um nur

das Wi-Fi ein- oder auszuschalten.

Bluetooth-Konfiguration in Windows

1. Klicken Sie auf den Eintrag Einstellungen im Startmenü und klik­ken Sie dann auf Geräte.

2. Klicken Sie auf Bluetooth- und andere Geräte.

3. Klicken Sie auf Bluetooth- oder anderes Gerät hinzufügen >
Bluetooth und eine Liste der gefundenen Geräte angezeigt wird.

4. Klicken Sie doppelt auf das Gerät, das mit dem Computer
gekoppelt werden soll, und klicken Sie auf Verbinden.

5. Wählen Sie ein Gerät aus und klicken Sie auf Gerät entfernen >

Ja, für eine Trennung von jedem Gerät.

Deutsch

61

Wireless-Display



AC/AD WLAN-Modul - Mit drahtloser Anzeige verbinden

Sollte ein AC/AD WLAN-Modul installiert sein, kann es sein,
dass am unteren Bildschirmrand des Projizieren-Bildschirms
der Hinweis "Mit drahtloser Anzeige verbinden" nicht er­scheint. In diesem Fall müssen Sie eine Funktion des kabello­sen Adapters wie folgt deaktivieren:

1. Klicken Sie auf das Symbol im Infobereich auf der
Taskleiste.

2. Wählen Sie “Netzwerk- und Freigabecenter öffnen".

3. Klicken Sie im linken Menü auf "Adaptereinstellungen
ändern".

4. Klicken Sie mit der rechten Maustaste auf “WiFi# -

Qualcomm Atheros Sparrow 11ad Wireless Network
Adapter".

5. Wählen Deaktivieren um den Adapter auszuschalten.

6. Kehren Sie zum Projizieren Menü zurück und klicken Sie
auf "Mit drahtloser Anzeige verbinden".

Das Wireless-Display (Miracast) verwendet Ihr Wireless
LAN-Modul/WLAN/Bluetooth-Combo-Modul (Sie müssen
sicherstellen, dass Ihre Grafikkarte/Anzeige-Gerät kompa­tibel mit Ihrem speziellen WLAN/Combo-Modul ist) in
Verbindung mit einer bzw. einem kompatiblen Grafikkar-
te/Anzeige-Gerät (separat erhältlich), um den Inhalt des
Notebook-Displays auf einem anderen Display (zB- HDTV)
anzeigen zu können, ohne die Notwendigkeit, Kabel quer
durchs Zimmer zu ziehen. Sie können dann auf dem TV/ex­ternen Monitor ohne HDMI- oder A/V-Kalbelverbindung
Games spielen, im Internet browsen oder Videos oder Fotos
ansehen.

Deutsch

Bevor Sie das Wireless-Display konfigurieren, müssen Sie
den kompatiblen Adapter an den Monitor anschließen und
einrichten. Schließen Sie den Adapter mit einem HDMI­oder A/V-Kabel an, und schalten Sie den Monitor ein.
Schalten Sie dann den Monitor auf den entsprechenden
Eingangskanal (Angaben dazu finden Sie in der Dokumenta­tion, die Sie zusammen mit dem kompatiblen Adapter er­halten haben).

Wireless-Display-Konfiguration

1. Bitte beachten Sie, dass kein Treiber bzw. keine Applikation not­wendig ist, um das Wireless-Display unter Windows 10 zu
betreiben.

2. Drücken Sie die Tastenkombination + P (oder Fn + F7).

3. Auf dem Bildschirm erscheint ein Menü.

4. Klicken Sie auf Mit drahtloser Anzeige verbinden (sollte dies
nicht erscheinen, schauen Sie in der Seitenleiste nach).

62

5. Das System wird dann nach kompatiblen Display-Geräten (dies
kann bis zu 60 Sekunden dauern, was Sie bitte bei der

Fertigestellung einberechnen).

6. Doppelklicken Sie jegliches angezeigtes Display-Gerät in der Liste
an.

7. Das Display wird dann eine Verbindung herstellen (für bestimmte
Einstellungen für Ihren Bildschirm siehe bitte die Dokumentation
zu Ihrem kompatiblen Adapter/Display für volle Details im
Lieferumfang enthalten).

8. Drücken Sie die Tastenkombination + P (oder Fn + F7),
klicken Sie auf Mit drahtloser Anzeige verbinden und klicken
Sie auf Trennen um eine zeitweilige Trennung vom Wireless­Display durchzuführen.

Fingerabdruckleser (Option)



Probleme beim Anmelden mit dem Fingerabdruck

Sollte der Fingerabdruckleser während des Windows­Begrüßungsbildschirms den Fingerabdruck 3-mal nicht er­kennen können, wird der Computerzugriff gesperrt. In die­sem Falle benötigen Sie Ihren PIN-Code (den Sie bei der
ursprünglichen Einrichtung des Fingerabdrucklesers
eingegeben haben), um wieder auf den Computer zug­reifen zu können. Alternativ können Sie auch Ihr Windows­Kennwort zur Anmeldung verwenden. Nachdem Sie den
PIN-Code (oder das Windows-Kennwort) zur Anmeldung
verwandt haben, können Sie unter Einstellungen > Kon-
ten > Anmeldeoptionen Ihre Einstellungen ändern.

Abb. 27

Konten -

Anmeldeop-

tionen

Melden Sie Ihre Fingerabdrücke vor dem Benutzen wie un­ten beschrieben an. Das Fingerabdrucklesemodul verwendet
die Anmeldeoption Konfiguration des Windows Kontos.

Fingerabdruckmodulkonfiguration

1. Klicken Sie auf den Eintrag Einstellungen im Startmenü.

2. Klicken Sie dann auf Konten und klicken Sie auf
Anmeldeoptionen.

3. Sie müssen ein Windows Kennwort hinzufügen (klicken Sie auf
Hinzufügen unter Kennwort).

4. Nachdem Sie das Passwort hinzugefügt haben, müssen Sie auch
eine PIN eingeben.

5. Klicken Sie bei Windows Hello unter Fingerabdruck auf
Einrichten.

6. Der Assistent führt Sie dann durch den Setup-Vorgang, um Ihre
Fingerabdrücke zu registrieren.

7. Sie werden angewiesen, den Fingerabdrucksensor mehrmals
auf den Leser zu berühren (Dies kann mehr als 20 Mal sein).

8. Versuchen Sie es, indem Sie verschiedene Fingerteile in
unterschiedlichen Stellungen zeigen.

9. Klicken Sie abschließend auf Schließen.

10. Sie können Einen weiteren Finger hinzufügen auswählen
(empfohlen) oder Den aktuellen Fingerabdruck entfernen.

11. Sie können nun den Fingerabdrucksensor berühren, um sich am
Computer anzumelden.

Deutsch

63

TPM (Option)

Abb. 28

BitLocker-Laufwerk-

verschlüsselung

(TPM-Verwaltung)

Abb. 29

“Trusted Plat-

form Module”-

Management

(TPM) auf dem

lokalen Compu-

ter

Bevor Sie die TPM (Trusted Platform Module)-Funktionen
einrichten, müssen Sie die Sicherheitsplattform initialisieren.

Aktivieren der TPM-Funktionen

1. Starten Sie das Notebook neu.

2. Rufen Sie das Aptio Setup Utility auf, indem Sie während des
POST-Vorgangs auf F2 drücken.

3. Wählen Sie mit den Pfeiltasten das Menü

4. Wählen Sie TPM Configuration und drücken Sie auf die
Eingabetaste.

5. Drücken Sie auf die Eingabetaste, um auf das Menü Security
Device Support zuzugreifen und wählen Sie Enable (Aktivieren).

6. Sie müssen anschließend auf F4 drücken, um die Änderungen zu

Deutsch

speichern und den Computer neu zu starten.

Security.

4. Im Fenster TPM-Verwaltung können Sie TPM unter Windows
verwalten. Da ein TPM normalerweise in großen Unternehmen
und Organisationen verwaltet wird, benötigen Sie bei der
Verwaltung der hiesigen Informationen die Hilfe Ihres
Systemadministrators.

TPM Verwaltung in Windows

Sie können Ihre TPM Einstellungen unter

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf
und Sicherheit).

3. Klicken Sie auf TPM-Verwaltung.

64

BitLocker-Laufwerkverschlüsselung (System

Windows

verwalten:

TPM Aktionen

1. Klicken Sie auf TPM vorbereiten und folgen Sie den Anwei­sungen des Assistenten, um TPM vorzubereiten (dabei wird mög­licherweise ein Neustart des Computers und eine Bestätigung der
Einstellungsänderungen nach dem Neustart durch Drücken der
entsprechenden F-Taste erforderlich sein).

2. Nach dem Neustart wird TPM vorbereitet und Sie können
anschließend das Menü Aktionen verwenden für TPM

ausschalten, Besitzerkennwort ändern, TPM löschen oder
TPM-Sperre zurücksetzen.

3. Ein Assistent wird Sie durch die Einrichtungsschritte leiten.

Fehlerbehebung

Problem Mögliche Ursache - Lösung

Die Module Wireless-LAN/Bluetooth
können nicht erkannt werden.

Das PC-Kamera-Modul kann nicht
erkannt werden.

Der Computer ist ausgeschaltet (oder im
Energiesparmodus), wird aber über den
an das Stromnetz angeschlossenen AC/
DC-Adpater mit Strom versorgt oder über
einen Akku mit mehr als 20 % Ladung mit
Strom versorgt wird. Ich habe ein Gerät
an den eingeschalteten USB Anschluss
angeschlossen, um es aufzuladen, was
aber nicht geschieht.

Niedrige Gaming-Leistung. Im Betrieb mit Computerspielen, wird empfohlen die Lüftergeschwindigkeit auf

Im Flugzeugmodus sind die Module ausgeschaltet. Prüfen Sie der LED-Anzeige , ob
der Computer im Flugzeugmodus ist (siehe Tabelle 1 auf Seite 42). Mit der
Tastenkombination Fn + F11 können Sie den Flugzeugmodus ein- oder ausschalten
(siehe Tabelle 2 auf Seite 43).

Das ist ausgeschaltet. Mit der Tastenkombination Fn + F10 können Sie das PC­Kamera-Modul einschalten (siehe Tabelle 2 auf Seite 43). Starten Sie die Kamera-

Anwendung, um das Kamerabild zu sehen.
Der Anschluss ist nicht eingeschaltet. Schalten Sie den Anschluss mit der

Tastenkombination Fn + Netzschalter ein.
Bei manchen externen USB-Geräten funktioniert die Stromversorgung nicht (lesen Sie

dazu in der Dokumentation zum Gerät nach). Ist das der Fall, schließen Sie das
externe USB-Gerät an, und laden Sie es bei eingeschaltetem Computer auf.

das Maximum zu setzen. Verwenden Sie die Fn + 1 Tastenkombination um die
Lüftergeschwindigkeit zu regulieren.

Deutsch

65

Technische Daten



Aktualität der technischen Daten

Die in diesem Teil aufgeführten techni­schen Daten sind zum Zeitpunkt der
Druckstellung richtig. Bestimmte
Elemente (insbesondere Prozessorty­pen/-geschwindigkeiten) können im
Rahmen des Entwicklungsplans des Her­stellers zwischenzeitlich geändert oder
aktualisiert werden. Detailinformationen
erhalten Sie bei Ihrem Servicezentrum.

Bitte beachten Sie, dass diese Reihe von
Computer-Modellen eine Vielzahl an Pro­zessoren und/oder Grafikkarten unter­stützen kann.

Um herauszufinden welcher Prozessor/
CPU in Ihrem System verbaut ist,
begeben Sie sich zum Start-Menü und
wählen dort Einstellungen, und dann
wählen Sie System und klicke auf Info.
Hier finden Sie ebenfalls Information
über die Größe des installierten RAM
u.v.m.

Um Informationen über den in Ihrem Sys­tem verwendeten Videoadapter zu er-
halten gehen Sie zum Start-Menü, wo
Sie Einstellungen wählen, dann wählen
Sie auf System und klicken auf Bild-

schirm > Erweiterte Anzeigeein­stellungen > Adaptereigenschaften
anzeigen.

Deutsch

66

Core Logic

Intel® HM175 Chipsatz

Speicher

Zwei 260-Pin SODIMM-Sockel,
Unterstützung von DDR4-2400MHz
Speicher

(Die tatsächliche Speicherarbeitsfrequenz
hängt vom FSB des Prozessors ab.)

Speicher erweiterbar von 8GB (Minimum)
bis zu 32GB (Maximum)

Mit 4GB, 8GB oder 16GB Modulen
kompatibel

BIOS

AMI BIOS (64Mb SPI Flash-ROM)

LCD-Optionen

15,6" (39,62cm), 16:9, UHD (3840x2160)/
FHD (1920x1080)

Speichereinheiten

Eine austauschbare SATA-2,5"-Festplatte/

SSD (7mm Höhe)
(Werkseitige Option) Ein M.2 SATA/PCIe

Gen3 x4-SSD-Laufwerk

Sicherheit

Öffnung für Sicherheitsschloß (Typ
Kensington)

BIOS-Paßwort
Intel PTT für Systeme ohne Hardware TPM
(Werkseitige Option) TPM 2.0
(Werkseitige Option) Fingerabdruckleser

Zeigegerät

(Werkseitige Option) Eingebautes Secure
Pad (mit Microsoft PTP Multi Gesture &
Scrolling Functionality)

Oder
(Werkseitige Option) Eingebautes

Touchpad (mit Microsoft PTP Multi Gesture
& Scrolling Functionality)

Tastatur

Vollfarbig beleuchtete WinkeyTastatur in

Originalgröße mit Nummerntastatur

Audio

High-Definition-Audio-kompatible
Schnittstelle

S/PDIF Digtalausgang
Zwei Lautsprecher
(Modell A & Designs I und II von Modell

B) Sound BlasterX® Pro-Gaming 360°
(Design III von Modell B) Sound Blaster®

Cinema 5
ANSP™ 3D-Soundtechnologie am

Kopfhörerausgang
Eingebautes Array-Mikrofon

Kartenleser

Festes Multi-in-1 Push-Push Kartenleser­Modul

MMC (MultiMedia Card)/RS MMC
SD (Secure Digital)/Mini SD/SDHC/

SDXC (bis zu UHS-II)

M.2-Steckplätze



CPU Geschwindigkeit & Computer

im DC Modus

Beachten Sie, dass wenn sich der
Computer im DC Modus (nur vom
Akku betrieben) befindet, die CPU
nicht mit voller Geschwindigkeit laufen
könnte. Dies ist eine Funktion, um den
Akku zu schützen.

Steckplatz 1 für Kombinierte Bluetooth und
WLAN-Modul

Steckplatz 2 für SATA oder PCIe Gen3 x4

SSD
(Werkseitige Option) Steckplatz 3 für 3G/

4G-Modul

Schnittstellen

Zwei USB 3.1 Gen 2* Typ-C Anschlüsse**
Drei USB 3.0 (USB 3.1 Gen 1) Typ-A

Anschlüsse (Verfügt über einen über den
USB-Anschluss mit Strom versorgten USB­Anschluss)

*2 x USB 3.1 Gen 2 Anschlüsse mit 10Gb
geteilte Bandbreite

**Die maximale Strommenge, die von USB
Typ-C Anschlüssen geliefert wird, beträgt
500mA (USB 2.0)/900mA (USB 3.1).

Zwei Mini DisplayPort (1.3) Anschlüsse
Ein HDMI-Ausgangsanschluss
Eine 2-in-1 Audiobuchse (Kopfhörer und S/

PDIF (optischer) Ausgang Kombibuchse)
Eine Mikrofon-Eingangsbuchse
Eine RJ-45 LAN-Buchse
Eine DC-Eingangsbuchse

Kommunikation

Eingebautes 10/100/1000Mb Base-TX
Ethernet LAN

2,0M FHD PC-Kamera-Modul
(Werkseitige Option) M.2 3G/4G-Modul

WLAN/Bluetooth M.2 Module:

(Werkseitige Option) Intel® Wireless-AC
8265 WLAN (802.11ac) und Bluetooth

(Werkseitige Option) Intel® Wireless-AC
3168 WLAN (802.11ac) und Bluetooth

(Werkseitige Option) Qualcomm® Atheros
Killer™ Wireless-AC 1535 WLAN (802.11ac)
und Bluetooth

Charakteristika

Intel® Optane™ Technik
Bereit für Virtual Reality
Unterstützt Windows® 10 Cortana mit

Stimme
(Werkseitige Option) USB-Laufwerk

Umgebungsbedingungen

Temperatur

In Betrieb: 5ºC – 35ºC
Bei Aufbewahrung: -20ºC – 60ºC

Relative Luftfeuchtigkeit

In Betrieb: 20 – 80 %
Bei Aufbewahrung: 10 – 90 %

Stromversorgung

Integrierter 4-Zellen Polymer Akku, 55WH
AC/DC-Adapter für den gesamten

Spannungsbereich
AC-Eingang: 100-240V, 50-60Hz

Design I von Modell A & Designs I und
III von Modell B

DC-Ausgang: 19V, 7,89A (150W)

Design II (Modelle A und B)

DC-Ausgang: 19,5V, 9,23A (180W)

Abmessungen und Gewicht

Modell A:

380 (B) x 252 (T) x 18,6 (H) mm
1,98kg (Barebone mit 55WH-Akku)

Modell B:

380 (B) x 255 (T) x 18,6 (H) mm
1,98kg (Barebone mit

55WH-Akku)

67

Deutsch

Deutsch

68

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. Il s’agit d’un supplément, et non pas d’une
alternative au Manuel de l’Utilisateur en Anglais complet au format Adobe Acrobat s ur le disque Device Drivers & Utilities
+ User's Manual fourni avec votre ordinateur . Ce disque contient aussi les pilo tes et utilitaires nécessaires au fonctionnement
correct de votre ordinateur (Remarque: La compagni e se réserve le droit de revoir cette publication ou de modifier son conte­nu sans préavis).

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà installés. Si ce n’est pas le cas, ou si vous avez l’intention
de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le disq ue Device
Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de réglementation et de sécurité

Prêtez attention aux avis réglementaires et informations de sécurité contenus dans le Manuel de l'Utilisateur se trouvant sur
le disque Device Drivers & Utilities + User’s Manual.

© Juillet 2018

Marques déposées

Intel et Intel Core sont des marques déposées ou enregistrées d’Intel Corporation.

Français

69

Instructions d’entretien et d’utilisation

L’ordinateur est robuste, mais il peut toutefois être endomma­gé. Afin d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration. Si

l’ordinateur tombe, le boîtier et d’autres éléments pourraient être
endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer. T enez l’ordinateur et son

alimentation externe à distance de toute source de chaleur. Il s’agit d’un
appareil électrique. Si de l’eau ou tout autre liquide venait à pénétrer à
l’intérieur de votre ordinateur, il pourrait être sérieusement endommagé.

• Evitez les interférences. Tenez l’ordinateur à distance de transforma-

teurs à haute capacité, moteurs électriques, et autres appareils généra­teurs de champs magnétiques importants. Ceux-ci peuvent gêner ses
performances normales et endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordinateur .

Arrêtez l’ordinateur correctement, et fermez tous vos programmes
(n’oubliez pas d’enregistrer votre travail). N’oubliez pas d’enregistrer
vos données régulièrement puisqu’elles peuvent être perdues si la batte­rie est vide.

• Notez que dans les ordinateurs ayant un logo fixé par dépôt électroly­tique, le logo est recouvert par une protection adhésive. À cause de

Français

l’usure générale, cette protection adhésive se détériore avec le temps et
le logo exposé peut former des angles coupants. Faites bien attention
lorsque vous manipulez l'ordinateur, et évitez de toucher le logo fixé par
dépôt électrolytique. Dans la sacoche de voyage, ne mettez pas d’autres
objets qui risquent de se frotter contre l’ordinateur pendant le transport.
En cas d’une telle usure, contactez votre centre de services.

Sécurité de l'alimentation et de la batterie

• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordinateur.

• Utilisez uniquement le cordon d’alimentation et les batteries indiqués
dans ce manuel.

• Votre adaptateur AC/DC peut avoir été conçu pour les voyages interna­tionaux mais il lui faut tout de même une source de courant régulière et
ininterrompue. Si vous n’êtes pas sûr des caractèristiques du réseau

électrique local, consultez notre représentant de service ou la compagnie
électrique locale.

• L’adaptateur AC/DC que vous utilisez, peut être à 2 broches ou à 3
broches, comprenant une prise de terre. Cette prise de terre est un des
éléments de sécurité importants, ne vous en passez pas ! Si une prise
murale compatible n’est pas disponible, demandez à un électricien qua­lifié de vous en installez une.

• Quand vous voulez débrancher le cordon d’alimentation, ne tirez pas
sur le fil, mais attrapez la tête de la prise.

• Assurez-vous que la prise murale et la (les) rallonge(s) que vous utilisez
peuvent supporter la consommation électrique de tous les appareils qui
y sont reliées.

• Assurez-vous que votre ordinateur est complètement éteint avant de le
mettre dans un sac de voyage (ou tout autre bagage similaire).

• Utilisez uniquement des batteries conçues pour votre ordinateur. Un
mauvais type de batterie peut provoquer des explosions, des fuites et/ou
endommager votre ordinateur.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît
endommagée (ex: tordue ou vrillée) d'une manière quelconque. Même
si l'ordinateur continue de fonctionner avec la batterie en place, cela
peut détériorer le circuit, pouvant déclencher un incendie.

• Rechargez les batteries en utilisant le système de l’ordinateur. Un
rechargement incorrect peut provoquer l’explosion de la batterie.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie aurait
besoin d’être réparée ou changée, veuillez vous adresser à votre repré­sentant de service ou à des professionnels qualifiés.

• Gardez les batteries endommagées hors de portée des enfants et débar­rassez-vous en le plus vite possible. Veuillez toujours jeter les batteries
avec précautions. Les batteries peuvent exploser ou se mettre à fuire si
elles sont exposées au feu ou si elles sont manipulées ou jetées d’une
façon non appropriée.

• Gardez la batterie loin des appareils métalliques.

• Placez un morceau de scotch sur les contacts de la batterie avant de la
jeter.

• Ne jetez pas les batteries dans le feu. Elles peuvent exploser. Consultez
la réglementation locale pour des instructions de recyclage possibles.

• Ne touchez pas les contacts de la batterie avec les mains ou avec des
objects en métal.

70

Précautions concernant les batteries polymères



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une batterie re­chargeable. Cette batterie est recyclable. Quand elle n’est
plus utilisable, en fonction des lois locales des différents états
et pays, il peut être illégal de s’en débarrasser en la jetant
avec les ordures ménagères normales. Vérifiez auprès du
responsable local de l’élimination des déchets solides de
votre quartier pour vous informer des possibilités de recy­clage ou de la manière appropriée de la détruire.

Il existe un danger d’explosion si la batterie est remise de fa­çon incorrecte. Remplacez-la uniquement par des batteries
de même type ou de type équivalent, recommandées par le
fabricant. Eliminez les batteries usagées selon les instruc­tions du fabricant.

Notez les informations suivantes spécifiques aux batteries po­lymères, et le cas échéant, celles-ci remplacent les informa­tions générales de précaution sur les batteries.

• Les batteries polymères peuvent présenter une légère dilatation ou gon­flement, mais cela est inhérent au mécanisme de sécurité de la batterie
et ne représente pas une anomalie.

• Manipulez les batteries polymères de façon appropriée lors de leur utili­sation. Ne pas utiliser de batteries polymères dans des environnements
présentant une température ambiante élevée, et ne pas stocker les batte­ries non utilisées pendant de longues périodes.

Nettoyage

• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais
n'appliquez pas d'agent de nettoyage directement sur l'ordinateur.

• N’utilisez pas de pro duit de nettoyage volatil (des distillés pétrôle) o u
abrasifs sur aucun des éléments de l’ordinateur.

•(Pour les modèles d'ordinateurs fournis avec un chiffon de ne t-
toyage bleu clair) Certains modèles d'ordinateurs de cette série sont
fournis avec un chiffon d e nettoyage b leu clair . Pour nettoyer le boîtier
de l'ordinateur avec ce chiffon, suivez les instructions ci-dessous :

• Eteignez l’ordinateur et les périphériques.

• Débranchez l'adaptateur AC/DC de l'ordinateur.

• Humidifiez légèrement le chiffon avec un peu d'eau.

• Nettoyez le boîtier de l'ordinateur avec le chiffon.

• Essuyez l'ordinateur avec un chiffon sec, ou laissez le sécher avant

de l'allumer.

• Rebranchez l'adaptateur AC/DC et allumez l'ordinateur.

Révision

Si vous essayez de réparer l'ordinateur par vous-même, votre
garantie sera annulée et vous risquez de vous exposer et d'ex­poser l'ordinateur à des chocs électriques. Confiez toute répa­ration à un technicien qualifié, particulièrement dans les cas
suivants:

• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé,
abimé ou effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fon ctionne pas normalem ent bien que vous ayez
suivi les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran
LCD est cassé, ne touchez pas le liquide car il contient du poison).

• Si une odeur inhabituel, de la chaleur ou de la fumée apparaissait sor­tant de votre ordinateur.

71

Français

Guide de démarrage rapide

Figure 1

Ouvrir le couvercle/
LCD/ordinateur avec un
adaptateur AC/DC bran-

ché

135°



Arrêt

Veuillez noter que vous devriez
toujours éteindre votre ordina­teur en utilisant la commande
Arrêter dans Windows (voir
ci-dessous). Cette précaution
évite des problèmes de disque
dur ou de système.

1. Cliquez sur
l'icône du
Menu
Démarrer

.

2. Cliquez sur
l'élément

Marche/
Arrêt .

3. Sélectionnez Arrêter dans
el menu.

135°

1. Enlevez tous les emballages.

2. Posez l’ordinateur sur une surface stable.

3. Connectez fermement les périphériques que vous souhaitez utiliser
avec votre ordinateur (par ex. clavier et souris) à leurs ports respectifs.

4. Lors de la première installation de l'ordinateur utilisez la
procédure suivante (afin de protéger l'ordinateur, la batterie sera
verrouillée lors de l'expédition afin de ne pas alimenter le système
avant la première connexion à l'adaptateur AC/DC et initialement
installée comme ci-dessous) :

• Branchez le cordon de l’adaptateur AC/DC à la prise d'entrée DC

sur la gauche de l’ordinateur, branchez ensuite le cordon d'alimenta­tion AC à une prise murale, puis connectez le cordon d'alimentation
AC à l’adaptateur AC/DC et laissez-le ainsi pendant au moins 6

secondes.

Français

• Débranchez le cordon de l'adaptateur de la prise d'entrée DC de

l'ordinateur, puis rebranchez-le; la batterie est maintenant déver­rouillée.

5. D'une main, soulevez soigneusement le couvercle/LCD pour obtenir
un angle de vision confortable (ne pas dépasser 135 degrés), de
l'autre main (comme illustré dans la Figure 1) maintenez la base de
l'ordinateur (Remarque : Ne soulevez jamais l'ordinateur par le
couvercle/LCD).

6. Pressez le bouton d'alimentation pour allumer.

Logiciel système

Votre ordinateur peut être livré avec un logiciel système pré-ins­tallé. Si ce n’est pas le cas, ou si vous re-configurez votre ordi­nateur pour un système différent, vous constaterez que ce
manuel fait référence à Microsoft Windows 10.

Prend en charge Intel® Optane™

Vous devez configurer Intel® Optane™ avant d'installer votre système d'exploitation Windows 10 (reportez-vous à "Intel®

Optane™" à la page 73).

72

Intel® Optane™

Intel® Optane™ est la combinaison d'un périphérique de
mémoire compatible et du logiciel Technologie de stockage
Intel® Rapid. Cette combinaison est conçue pour accélérer
les performances de votre système en mettant en cache les
données de démarrage, les exécutables, les données acces­sibles fréquemment et les fichiers de page système sur un
SSD Intel® Optane™ non volatil et à faible latence.

Contactez votre distributeur ou fournisseur pour voir si votre
système prend en charge cette technologie.

Si vous réinstallez un système qui a déjà été configuré en
mode Intel RST Premium, assurez-vous d'avoir effacé la mé­moire Intel Optane (reportez-vous à "Suppression de Intel®

Optane™" à la page 74).

Procédure de configuration Intel® Op­tane™

Vous devez configurer Intel® Optane™ avant d'installer
votre système d'exploitation Windows 10 et, pour ce faire,
vous devrez préparer ce qui suit.

• Le disque de SE Microsoft Windows 10.

• Un lecteur DVD externe connecté.

• Un SSD Intel® Optane™ installé dans votre système.

• Le disque Device Drivers & Utilities + User’s Manual.

1. Allumez l’ordinateur et appuyez sur F2 pour aller dans le BIOS.

2. Allez au menu Boot, sélectionnez UEFI Setting et appuyez sur
Entrée.

3. Paramétrez UEFI Boot sur «Enabled».

4. Appuyez sur Échap pour sortir du menu et allez au menu Main.

5. Sélectionnez OffBoard NVMe Controller Configuration et
appuyez sur Entrée pour vérifier qu'un SSD Intel® Optane™ est
présent.

6. Appuyez sur Échap pour sortir du menu et allez au menu
Advanced.

7. Sélectionnez SATA Mode, appuyez sur Entrée et sélectionnez
“Intel RST Premium”.

8. Appuyez sur F4 et <Yes> (Oui) pour “Enregistrer les
modifications et réinitialiser” (

9. Pendant le redémarrage de l’ordinateur, appuyez sur F2 pour
accéder au BIOS.

10. Appuyez sur F4 et <Yes> (Oui) pour “Enregistrer les
modifications et réinitialiser” (
mais assurez-vous que la condition dans le point à puce ci-
dessous est remplie avant de le faire.

• Vérifiez que le DVD du SE Windows 10 est dans le lecteur

DVD connecté, ainsi l'ordinateur démarrera automatiquement à
partir du DVD du SE Windows 10 (vous serez invité à appuyer
sur une touche pour démarrer à partir du DVD).

11. Appuyez sur Suivant > Installer maintenant pour continuer à
installer le système d'exploitation normalement (voir votre
documentation de Windows si vous avez besoin d'instructions
pour installer le Système d'Exploitation Windows).

12.

Sélectionnez Personnalisé: Installer uniquement Windows

(avancé).

13. Il est recommandé de sélectionner, puis de supprimer les
partitions existantes.

14. Cliquez sur Nouveau pour créer une partition pour Windows.

“Save Changes and Reset”).

“Save Changes and Reset”),

Français

73

15. Il est très important de vous assurer que lorsque vous créez la

Figure 2 - Technologie de stockage Intel® Rapid - état

partition, vous laissez un minimum d'espace non alloué de 5Mo.

16. Suivez les instructions à l'écran pour installer le SE Windows 10.

17. Installez les pilotes Windows comme dans le Tableau 5 à la page

99. Vérifiez que vous avez installé le pilote technologie Intel®

Rapid Storage (IRST) (voir la page 100).

18. Exécutez l'application Technologie de stockage Intel® Rapid.

19. Cliquez sur Activer.

Français

20. Le système affichera un message et vous demandera de
sélectionner un lecteur rapide compatible (dans ce cas, il ne
devrait y avoir qu'une seule option).

21. Vous devrez redémarrer l'ordinateur après avoir activé Optane, et
vous assurer que le système est alimenté par l'adaptateur AC/DC,
et non par batterie uniquement.

22. Cliquez sur Oui pour commencer le processus (cela peut prendre
un certain temps).

23. Une fois le processus terminé, redémarrez l'ordinateur.

Suppression de Intel® Optane™

Si vous souhaitez supprimer une configuration Intel® Op­tane™ existante, suivez la procédure ci-dessous pour le
faire. Cependant, sauvegardez tous les fichiers et données
nécessaires avant de supprimer une configuration Intel®
Optane™, car cela entraînera la perte de toutes les données

sur les volumes.

1. Assurez-vous que Intel® Optane™ est activé dans l'application
Technologie de stockage Intel® Rapid.

2. Allumez l’ordinateur et appuyez sur F2 pour aller dans le BIOS.

3. Allez à Intel(R) Rapid Storage Technology (dans le menu
Advanced) et appuyez sur Entrée.

4. Sélectionnez Intel Optane, **** (répertoriée sous Optane
Volume:) et appuyez sur Entrée.

5. Sélectionnez “Deconcatentate” et appuyez sur Entrée.

6. Sélectionnez <Yes> (Oui) dans l'option “Are you sure you want
to perform deconcatentation”.

7. Sélectionnez “Start deconcatentation” et appuyez sur Entrée.

8. Le système retournera au menu standard Intel(R) Rapid Storage
Technology lorsqu'il aura terminé.

9. Vous devez ensuite sélectionner le mode SATA approprié pour
votre système et réinstaller le système d'exploitation.

74

Carte du système: Vue de face avec l’écran LCD ouvert

Figure 3

Vue de face avec l’écran

LCD ouvert

1. Caméra PC

2. *Indicateur LED de
caméra PC

*Quand la caméra PC est
en cours d'utilisation le
Indicateur LED sera
illuminé.

3. Réseau de microphones
intégré

4. Écran LCD

5. Haut-parleurs

6. Bouton d'alimentation

7. Clavier

8. Touchpad et boutons

9. Lecteur d'empreintes
digitales (optionnel)



Utilisation des appareils sans fil à bord d'un avion

L'utilisation de tout appareil électronique de transmission est généralement interdite à bord d'un avion.
Vérifiez que les modules sans fil sont désactivés si vous utilisez l'ordinateur à bord d'un avion en mettant

le système en Mode Avion.

2 1

9

7

4

3 3

5

6

5

8

2 1

9

7

4

3 3

5

6

5

8

Modèle A

Modèle B

Français

75

Indicateurs LED

Les indicateurs LED sur votre ordinateur affichent des informations utiles sur l’état actuel de votre ordinateur.

Icône Couleur Description

Orange L'adaptateur AC/DC est branché

Orange clignotant* L'adaptateur AC/DC est branché et le port USB alimenté est activé*

Vert L’ordinateur est allumé

Vert clignotant Le système est dans le mode de Veille configuré

Orange La batterie est en charge

Vert La batterie est complètement chargée

Orange clignotant La batterie a atteint le niveau bas critique

Français

Vert Le disque dur est en cours d'utilisation

Vert Mode Avion activé (les modules WLAN, Bluetooth et 3G/4G sont désactivés)

Tableau 1 - Indicateurs LED

*Le port USB 3.0 (USB 3.1 Gen 1) alimenté (voir la page 80) peut être activé/désactivé par le biais de la combinaison de
touches Fn + Bouton d’alimentation. Lorsque le port USB alimenté est activé il fournit du courant (pour charger les ap-
pareils uniquement, pas pour les faire fonctionner) lorsque le système est éteint mais toujours alimenté par l'adaptateur
AC/DC branché sur une prise qui fonctionne ou alimenté par la batterie avec un niveau de capacité supérieur à 20% (ceci peut
ne pas fonctionner avec certains appareils - voir la page 99).

76

Touches Fonction

Touche Fn

Pavé

numérique

Verr Num &
ArrêtDét

Figure 4 - Clavier

Touche du logo Windows

Clavier & touches fonction

Le clavier est doté d'un pavé numérique intégré pour une sai­sie des données numériques plus facile. Le fait d'appuyer sur
Verr Num active ou désactive le pavé numérique. Il est éga­lement doté de touches fonction pour vous permettre de chan­ger instantanément de mode opérationnel.Les touches de
fonctions (F1 - F12 etc.) agiront comme touches de raccourci
quand pressée en maintenant la touche Fn appuyée. En plus
des combinaisons des touches de fonction de base, des indi­cateurs visuels sont disponibles quand le pilote Control Cen­ter est installé.

Touches Fonction/ indicateurs visuels Touches Fonction/ indicateurs visuels

Fn +
Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Lecture/Pause (dans les programmes audio/vidéo)

Activer/Désactiver le

Touchpad

Eteindre le rétroéclairage LCD (Appuyez sur une touche

Diminution/Augmentation de
la luminosité de l’écran LCD

Activer/Désactiver le Mode

ou utilisez le Touchpad pour allumer)

Allume/Éteind le son

Diminution/Augmentation

du volume sonore

Alternance d'affichage (voir la page 91)

Avion

Tableau 2 - Touches de fonctions & indicateurs visuels

Activer/Désactiver le

module caméra PC

Fn +

Activer/Désactiver le pavé

numérique

Fn +

Fn + Bouton

d’alimentation

Fn +

Fn +

*Remarque : Il est recommandé d'utiliser la vitesse maximale du venti­lateur pour jouer à des jeux.

Fn +

Activer/Désactiver l'arrêt

défilement

Basculer entre majuscule et

minuscule

Permutation de l’alimentation du port USB alimenté (voir

Activer/Désactiver le Control Center (voir la page 83)

Contrôle Automatique du Ven-

tilateur /Pleine Puissance/

Activer/Désactiver Flexikey®

(voir la page 85)

Permutation veille

la page 80)

Max-Q

Français

77

LED colorée de rétro-éclairage de clavier

1

2

3

1

3

2

Figure 5

Application de

rétroéclairage

du clavier

Appuyez sur Fn plus sur la touche pour allumer/éteindre
la LED du clavier. La LED du clavier peut être config urée en
utilisant la combinaison Fn + touche décrites dans le tableau
ci-dessous. De plus appuyez sur Fn plus la touche pour
lancer l'application de rétroéclairage du clavier afin de confi­gurer les paramètres.

Combinaisons de touches de fonction de LED du clavier

Application de rétroéclairage du clavier

L'application de rétroéclairage du clavier est accessible en
appuyant sur Fn plus la touche

.

Fn +

Fn +

Fn +

Fn +

Français

Fn +

Fn +

Fn +

78

Lancer l'application de rétroéclairage du clavier

Activer/désactiver la LED du clavier

Diminution de l’illumination de la LED du clavier

Augmentation de l’illumination de la LED du clavier

Allumer/Eteindre la LED de clavier gauche

Allumer/Eteindre la LED de clavier central

Allumer/Eteindre la LED de clavier droit

Tableau 3 - LED du clavier

Modes

Les boutons autour du nuancier vous permettent de modifier
les effets de l'éclairage du clavier. Cliquez sur l'un des bou­tons pour afficher les effets sur le cl avier . Cliquez sur Sauve-
garder lorsque vous quittez l'application pour conserver le
réglage.

Boutons de mode

Couleurs aléatoires

Personnalisé: Afficher et

configurer les sections de

clavier et les couleurs

Respiration (Toutes les

couleurs)

Cycle

Tableau 4 - Boutons de mode

Vague montante et

descendante

Effet de danse

Battement de tempo

Clignotant

Luminosité

Figure 7

Aperçu

Figure 8

Sections

Clavier

Cliquez sur l'un des chiffres (0 - 3) sur la barre de lumi nosité
pour régler le niveau de luminosité du rétroéclairage du cla­vier.

Nuancier de couleurs

Le nuancier de couleurs en haut à droite de l'écran vous per­met de sélectionner une gamme de couleurs pour le rétroé­clairage du clavier en cliquant sur la couleur désirée. Vous
pouvez choisir d'afficher le nuancier en Pleine couleur ou
sous forme de Jeu de 256 couleurs. Cliquez sur le bouton du
mode Personnalisé pour sélectionner toutes les couleurs de
l'échantillon et pour appliquer les couleurs désirées aux par­ties du clavier.

Aperçu

La section inférieure gauche de l'application vous permet de
prévisualiser les changements de réglages effectués sur les
couleurs du clavier.

Sections Clavier

La partie inférieure droite de l'application vous permet de sé­lectionner des zones partielles, ou toutes, du clavier sur les­quelles appliquer les modifications et les effets de couleur.

Français

Ensembles

L'application vous permet d'enregistrer jusqu'à 3 ensembles
de combinaisons de couleurs et d'effets. Cliquez sur Sauve-
garder lorsque vous quittez l'application pour conserver le
réglage.

Figure 6 - Nuancier de couleurs

Sauvegarder

Cliquez sur Sortie pour quitter l'application sans enregistrer,
ou sur Sauvegarder pour quitter et conserver les paramètres.

& Sortie

79

Carte du système: Vues de face, gauche et droite (Modèle A)

Figure 9 - Vues de face, gauche et droite (Modèle A)

1. Indicateurs LED

2. Ventilation

3. Prise d'entrée DC

4. Prise de sortie HDMI

5. Mini DisplayPorts

6. Ports USB 3.1 Gen 2 Type-C

7. Ports USB 3.0 (USB 3.1 Gen 1)

8. *Port USB 3.0 (USB 3.1 Gen 1)
alimenté
*Basculer l’alimentation sur ce port
en utilisant la combinaison Fn +
Bouton d’alimentat ion (voir le

Tableau 1 à la page 76).

9. Prise d'entrée de
microphone

10. Prise audio 2-en-1 (P ri se
combo de sortie casque et
S/PDIF)

11. Lecteur de carte Mu lti - e n -1

12. Lecteur de cartes USI M
(pour carte USIM 3G/4G)

13. Prise réseau RJ-45

14. Fente de verrouillage de
sécurité



Ejection de la carte

USIM

Il suffit d'appuyer sur la
carte USIM pour l'éjecter,
cependant ne faites pas
cela lorsqu'une
connexion est en cours.

Si vous éjectez la carte
alors qu'une connexion
3G/4G est en cours,
vous devrez arrêter le
système, réinsérer la
carte USIM, redémarrer
le système, puis rétablir
la connexion 3G/4G.

Si vous souhaitez chan­ger de carte USIM, vous
devrez également arrêter
le système, réinsérer la
carte USIM, redémarrer
le système, puis rétablir
la connexion 3G/4G.

3

4

5

1

11

7

13

12

10

2

6

8

9

5

6

7

14

Face

Gauche

Droit



Orientation de la carte

USIM

Notez que le côté lisible
de la carte USIM (avec les
contacts dorés) doit être
orienté vers le haut
comme illustré.

Surchauffe

Afin de ne pas causer une
surchauffe de votre ordi­nateur, verifiez que rien
ne bouche la (les) ventila­tion(s) quand le systeme
est allumé.

Français

80

Carte du système: Vues de face, gauche et droite (Modèle B)

Figure 10 - Vues de face, gauche et droite (Modèle B)

1. Indicateurs LED

2. Fente de verrouillage de sécurité

3. Ventilation

4. Prise d'entrée DC

5. Prise de sortie HDMI

6. Mini DisplayPorts

7. Ports USB 3.1 Gen 2 Type-C

8. Ports USB 3.0 (USB 3.1 Gen 1)

9. *Port USB 3.0 (USB 3.1 Gen 1)
alimenté
*Basculer l’alimentation sur ce port
en utilisant la combinaison Fn +
Bouton d’alimentat ion (voir le

Tableau 1 à la page 76).

10. Prise d'entrée de
microphone

11. Prise audio 2-en-1 (Pris e
combo de sortie casque et
S/PDIF)

12. Lecteur de carte M u lti -e n - 1

13. Lecteur de cartes USI M
(pour carte USIM 3G/4G)

14. Prise réseau RJ-45



Ejection de la carte

USIM

Il suffit d'appuyer sur la
carte USIM pour l'éjec­ter, cependant ne faites
pas cela lorsqu'une
connexion est en cours.

Si vous éjectez la carte
alors qu'une connexion
3G/4G est en cours,
vous devrez arrêter le
système, réinsérer la
carte USIM, redémar­rer le système, puis ré­tablir la connexion 3G/
4G.

Si vous souhaitez
changer de carte USIM,
vous devrez également
arrêter le système, réin­sérer la carte USIM, re­démarrer le système,
puis rétablir la
connexion 3G/4G.



Orientation de la carte

USIM

Notez que le côté lisible de
la carte USIM (avec les
contacts dorés) doit être
orienté vers le haut
comme illustré.

Surchauffe

Afin de ne pas causer une
surchauffe de votre ordi­nateur, verifiez que rien ne
bouche la (les) ventila­tion(s) quand le systeme
est allumé.

3 4

5

1

11

13

12

10

2

767

8

14

6

Face

Gauche

Droit

8

9

Français

81

Carte du système: Vues de dessous et arrière

Figure 11

Vues de dessous et arrière

1. Ventilation

2. Prise réseau RJ-45

3. Lecteur de cartes USIM (pour
carte USIM 3G/4G)



Surchauffe

Afin de ne pas causer une surchauffe de votre ordinateur, verifiez que rien ne
bouche la (les) ventilation(s) quand le systeme est allumé.

Avertissement de retrait du capot inférieur

Ne pas retirer le(s) capot(s) et/ou la (les) vis dans le but de mettre à niveau l'ap­pareil car cela pourrait enfreindre les termes de votre garantie.

Si vous avez besoin de remplacer/supprimer le disque dur/RAM etc., pour une rai­son quelconque, contactez votre distributeur/fournisseur pour plus d'informations.

1

1

1

1

1

2

3

1

1

1

2

3

M

odèle

B

M

odèle

A

Français

82

Control Center

Figure 12 - Control Center

Appuyez sur la combinaison de touches

Fn + Échap ou double-cliquez sur
l'icône dans la zone de notification
de la barre des tâches pour activer/dé-
sactiver le Control Center. Le Control
Center donne un accès rapide aux com-

mandes fréquemment utilisées, et vous
permet de rapidement d'activer/désacti­ver le touchpad/le module caméra PC.

Modes d’alimentation

Vous pouvez définir un Mode d’ali­mentation en cliquant sur l'icône appro-

priée au dessus du Control Center.
Chaque mode d'alimentation aura une
incidence sur le mode Avion, la gestion
de l'alimentation et l'alimentation de la
caméra PC de l'ordinateur, etc.

Menus du Control Center

Le Control Center contient trois ru­briques du menu (Programme système,
Appareil et Jeux) dans les modes d'ali­mentation. Cliquez sur les icônes du
Control Center pour activer la fonction
correspondante, ou maintenez le bouton
de la souris enfoncé et déplacez le cur­seur à l'endroit approprié. Certaines
fonctions sont automatiquement ajus­tées lorsque le mode d'alimentation est
sélectionné. Cliquez sur les rubriques du
menu, puis cliquez sur l'un des boutons.

État d'alimentation

L'icône État d'alimentation indique si
vous êtes actuellement alimenté par la
batterie, ou par l'adaptateur AC/DC
branché à une prise de courant. La barre
d’état d’alimentation indiquera l'état de
charge actuel de la batterie.

Luminosité

L'icône Luminosité indiquera le niveau
de luminosité actuel de l'écran. Vous
pouvez utiliser le curseur pour ajuster la
luminosité de l'écran ou les combinai­sons de touches Fn + F8/F9, ou utiliser
la combinaison de touches Fn + F2 pour
éteindre le rétroéclairage LED (appuyez
sur une touche pour le rallumer). Notez
que la luminosité de l'écran est égale­ment affectée par le Mode d'alimenta-
tion choisi.

Volume

L'icône Volume indiquera le niveau du
volume actuel. Vous pouvez utiliser le
curseur pour régler le volume ou les
combinaisons de touches Fn + F5/F6,
ou utiliser les combinaisons de touches
Fn + F3 pour couper le volume.

Français

83

Vitesse du ventilateur

La vitesse du ventilateur s'ajuste auto­matiquement pour contrôler la chaleur
du CPU. Cependant, vous pouvez ajus­ter le réglage au maximum si vous pré­férez. Sélectionnez Personnalisée et
cliquez sur les curseurs pour ajuster les
paramètres selon vos préférences, ce­pendant, ces paramètres peuvent être
supplantés par le système, par mesure de
sécurité, si une utilisation plus intensive
du ventilateur est nécessaire.

Bouton Veille

Cliquez sur le bouton Veille Prolongée
ou Veille pour que l'ordinateur entre
dans le mode d'économie d'énergie sé­lectionné.

Français

Utilitaire d'affichage

L'icône Utilitaire d'affichage apparaî­tra seulement dans le menu Programme
système si la résolution de votre affi­chage est QHD ou supérieure. L'Utili­taire d'affichage vous permet de régler la
taille du texte à l'écran pour en faciliter
la lecture.

Permutation d’affichage

Cliquez sur le bouton Permutation
d’affichage pour accéder au menu (ou

utilisez la combinaison de touches +
P) et sélectionnez le mode d'affichage
joint approprié.

Fuseau horaire

Cliquer sur le bouton Fuseau horaire
permet d’accéder au panneau de confi­guration de Date et heure de Windows.

Fond d'écran du bureau

Cliquer sur le bouton Fond d'écran du
bureau vous permettra de changer

l'image du fond d'écran du bureau.

Touchpad/caméra PC

Cliquez sur l’un de ces boutons pour
permuter l’état d’alimentation du Tou­chPad ou du module caméra. Notez que
l'état de l'alimentation du module camé­ra est également affecté par le mode
d'alimentation choisi.

Enter Sleep Timer

Activez puis sélectionnez la durée pen­dant laquelle le système est inactif avant
que la LED du clavier n'entre en mode
veille (c'est-à-dire que l'éclairage du cla­vier LED s'éteigne pour économiser de
l'énergie).

Touche Windows gauche

Cliquez sur Désactiver pour désactiver
la Touche du logo Windows sur le côté
gauche du clavier. Cela peut être utile si
vous utilisez les touches de jeu (W, A, S
& D) et que vous souhaitez éviter de dé­clencher les menus accidentellement
avec la Touche du logo Windows.

Casque

Les casques peuvent être réglés pour des
effets différents à l'aide de ce menu.

Flexikey®

Cliquez sur le bouton pour
accéder à l'application
Flexikey®.

84

Application Flexikey®



Activer ou désactiver le profil Flexikey® en cours

d'utilisation

Vous pouvez activer ou désactiver des fonctions de profil du
clavier ou de la souris en cours d'utilisation en utilisant

Fn +

. Cette combinaison de touches vous permettra de
passer du profil du clavier ou de la souris actuellement sélec­tionné aux paramètres standard du clavier et/ou de la souris,
et vice-versa.

Touche du logo Windows et touche P

Notez que vous pouvez associer des actions aux touches du
clavier à l'exception de la Touche du logo Windows et
de la touche P.

Figure 13

Applica-

tion

Flexikey®

« Flexikey® » est une application de configuration de
touches de raccourci rapide, qui vous permet d'attribuer une

touche unique aux combinaisons de plusieurs touches de
lancement, ou aux programmes et applications de lance­ment, pour créer des macros de texte et pour désactiver cer-
taines touches. L'application peut être utilisée pour
configurer les boutons de la souris pour créer des raccour-

cis clavier pour les jeux, etc. Tous les paramètres de configu­ration sont conservés dans des (jusqu'à 12) profils auxquels
les paramètres sont appliqués. L'application Flexikey® est
accessible en cliquant sur le bouton
du Control Center ou en cliquant sur l'icône
zone de notification de la barre des tâches du bureau.

dans la section Jeux

dans la

Profils

Les menus sur le côté gauche de l'application portent sur les
Profils. Vous pouvez Ajouter ou Supprimer des Profils
(vous pouvez conserver 12 profils actifs), Exporter et Im-
porter des profils dans les menus. Si vous double-cliquez sur
un Profil, vous pouvez modifier le Nom du profil, et modi­fier un fichier Image (images créées à l'aide des fichiers
PNG).

Français

Paramètres du clavier et de la souris

Cliquez sur Activer pour créer des paramètres pour le clavier
et/ou la souris en cliquant sur le bouton en haut à gauche de
l'écran (par exemple, vous pouvez créer un profil avec des
paramètres uniquement pour la souris ou le clavier). En cli­quant sur les icônes du clavier ou de la souris vous pourrez
accéder à la page des paramètres pour le clavier ou la souris.

Figure 14 - Activer (clavier et souris)

85

Français

Figure 15

Configu-

ration du

clavier

12345

Figure 16

Configu­ration de
la souris

Paramètres du clavier

Les paramètres du clavier vous permettent de configurer des
actions pour toute touche unique (ou une combinaison de
touches). Cliquez sur la touche, puis sélectionnez le Type

d'action (Touche Express, Lancer APP, Texte Express ou
Désactiver) dans le menu au bas de la page. Vous pouvez re-

nommer l'action en cliquant dans la zone Nom, puis cliquez
dans les Info-Bulles pour taper dans une note pour vous rap­peler la fonction de l'action.

Paramètres de la souris

Les paramètres de la souris vous permettent de configurer
des actions pour les boutons de gauche , de droite et
du milieu d'une souris connectée, et aussi pour les bou­tons retour arrière et avance le cas échéant (sur une
souris de type jeu). Cliquez sur le chiffre du bouton, puis sé­lectionnez le Type d'action (T ouche Express, Lancer APP ,
Te xt e Ex p re ss ou Désactiver) dans le menu au bas de la
page. Vous pouvez renommer l'action en cliquant dans la

86

zone Nom, puis cliquez dans les Info-Bulles pour taper dans
une note pour vous rappeler la fonction de l'action.

Caractéristiques de l'application Flexikey® :

• Touche Express - Cette fonction vous permet de configurer une

seule touche (ou le clic de la souris) pour envoyer plusieurs
combinaisons de touches. Ceci est utile dans les jeux ou lors de
l'utilisation d'applications ayant un ensemble complexe de rac­courcis clavier .

• Lancer APP - Ceci affecte simplement des touches uniques (ou

les clics de la souris) pour le lancement de tout fichier exécu­table de programme ou d'application.

• Texte Express - Cela vous permet d'affecter des touches uniques

(ou les clics de la souris) pour envoyer des chaînes de texte cou­ramment utilisées.

• Désactiver - Utilisez cette fonction pour désactiver des touches

du clavier ou les boutons de la souris.

• Statistiques - Utilisez cette fonction pour enregistrer rapidement

les touches utilisées dans une quelconque application, et pour
désactiver les touches non utilisées.

Paramètres du clavier - Touche Express

Pour configurer une touche unique pour envoyer plusieurs
combinaisons de touches, ou pour créer les touches de rac­courci les plus utiles, utilisez Touche Express.

1. Activez et sélectionnez le clavier sous votre profil choisi, cliquez
sur une touche pour la sélectionner, puis cliquez pour sélectionner
Touche Express dans Type d'actio n.

2. Dans l'exemple suivant, nous voulons changer une configuration
de touches de jeu existante qui utilise la touche Maj gauche pour
le sprint, et la touche W pour se déplacer vers l'avant, pour utiliser
la touche Ctrl gauche pour combiner ce mouvement au sprint
avant.

3. Cliquez sur la touche choisie pour l'action de raccourci.

4. Cliquez dans le champ Info-Bulles et tapez pour donner un nom à
la combinaison de touches, par exemple « Sprint Avant », puis
cliquer à nouveau dans le champ Nom (pour éviter d'ajouter des
touches enregistrées au nom Info-bulles).

5. Cliquez sur Démarrer l'enregistrement puis appuyez sur la
touche ou les touches requise(s) (dans ce cas, nous allons

appuyer sur Maj gauche et W) (assurez-vous que vous appuyez
sur la touche ou les touches requise(s) et ne cliquez pas sur

celles-ci).

6. Cliquez sur Arrêter l'enregistrement pour terminer le processus.

7. Cliquez sur Sauvegarder pour enregistrer les paramètres de votre
profil choisi.

8. Si vous voulez retirer une touche individuelle cliquez pour la
sélectionner, puis cliquez sur Supprimer.

9. Si vous voulez effacer tous les paramètres, cliquez sur Restaurer
pour revenir au paramétrage de touche par défaut.

10. Les Touches Express attribuées apparaîtront en orange.

Paramètres du clavier - Lancer APP

Vous pouvez configurer des touches pour lancer une applica­tion ou un programme comme suit :

1. Activez et sélectionnez le clavier sous votre profil choisi, clliquez
pour sélectionner une touche pour lancer l'application, puis cliquez
pour sélectionner Lancer APP dans Type d'action.

2. Cliquez sur Naviguer en bas à droite de la fenêtre de l'application.

Français

Figure 17 - Clavier - Touche Express

Figure 18 - Clavier - Lancer APP

3. Localisez le fichier exécutable de l'application et cliquez sur

Ouvrir.

87

4. La touche est maintenant configurée pour ouvrir l'application
sélectionnée sous votre Profil choisi, et la touche s'affichera en
vert.

5. Si vous voulez retirer une touche Lancer APP, sélectionnez-la et
cliquez sur Restaurer.

6. Cliquez sur Sauvegarder pour enregistrer les paramètres de votre
profil choisi.

Paramètres du clavier - Texte Express

Une touche unique peut être configurée pour envoyer une
chaîne de texte dans n'importe quelle application en utilisant
Texte Express.

1. Activez et sélectionnez le clavier sous votre profil choisi, cliquez
sur une touche pour la sélectionner, puis cliquez pour sélectionner
Texte Express dans Type d'action.

2. Cliquez sur la touche Démarrer si nécessaire (la touche
Démarrer est la touche utilisée dans votre programme cible pour
ouvrir un message texte), ou vous pouvez la laisser vide si vous
préférez.

Français

3. Cliquez dans le champ Contenu Texte et tapez votre message.

4. Cliquez sur la touche Envoyer si nécessaire (la touche Envoyer
est la touche utilisée dans votre programme cible destinée à
envoyer un message texte, par exemple la touche Entrée serait la
plus couramment utilisée), ou vous pouvez la laisser vide si vous
préférez.

5. La touche est maintenant configurée pour envoyer le message
texte dans le programme cible sous votre Profil choisi), et la
touche s'affichera en bleu.

6. Si vous voulez retirer une touche Texte Express, sélectionnez-la
et cliquez sur Restaurer.

7. Cliquez sur Sauvegarder pour enregistrer les paramètres de votre
profil choisi.

Paramètres du clavier - Désactiver

Vous pouvez utiliser le programme pour désactiver les
touches non requises.

1. Activez et sélectionnez le clavier sous votre profil choisi, cliquez
pour sélectionner une touche à désactiver, puis cliquez pour
sélectionner Désactiver dans Type d'action.

2. La touche sera alors désactivée.

3. Si vous voulez activer à nouveau la touche, sélectionnez-la et
cliquez sur Restaurer.

4. Cliquez sur Sauvegarder pour enregistrer les paramètres de votre
profil choisi.

5. La touche sera désactivée sous votre Profil choisi, et la touche
s'affichera en gris.

88

Figure 19 - Clavier - Texte Express

Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de

Figure 20 - Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de Configuration et Paramètres

Configuration et Paramètres de Windows 10

La plupart des applications, panneaux de configuration, utilitaires et programmes dans Windows 10 sont accessibles depuis
le Menu Démarrer en cliquant sur l'icône dans la barre des tâches dans le coin inférieur gauche de l 'écran (ou en appuyant
sur la Touche du logo Windows sur le clavier).

Faites un clic droit sur l'icône du Menu Démarrer (ou utilisez la combinaison de touches Touche du logo Windows
+ X) pour faire apparaître un menu contextuel avancé de fonctionnali tés utiles telles que Appl ications et fonctio nnalités, Op­tions d'alimentation, Gestionnaire de tâches, Rechercher, Explorateur de fichiers, Gestionnaire de périphériques et
Connexions réseau.

La zone de notification de la barre des tâches se trouve en bas à droite de l'écran. Certains panneaux de configuration et cer­taines applications auxquels il est fait référence tout au long de ce manuel sont accessibles à partir d'ici.

T out au long de ce manuel, vous verrez une instruction pour ouvrir le Panneau de Configuration. Pour accéder au Panneau de
configuration, sélectionnez Panneau de configuration sous l'élément Système Windows dans le Menu Démarrer.

L'élément Paramètres dans le Menu Démarrer (et aussi comme une application) vous donne un accès rapide à un certain
nombre de panneaux de configuration de paramètres du système vous permettant de régler les paramètres pour Système, Pé­riphériques, Réseau et Internet, Personnalisation, Applications, Comptes, Heure et langue, Jeux, Options d'ergonomie, Confi­dentialité et Mise à jour et sécurité.

Français

89

Caractéristiques vidéo

Le système comporte à la fois un GPU intégré Intel (pour
l’économie d’énergie) et un GPU discr et NVIDIA (pour les
performances). Vous pouvez permuter les dispositifs d'affi­chage et configurer les options d'affichage depuis le panneau
de contrôle Affichage dans Windows, à partir du moment où
les pilotes vidéo sont installés.

Microsoft Hybrid Graphics

Microsoft Hybrid Graphics est une technologie transpa­rente conçue pour tirer les meilleures performances du sys­tème graphique tout en permettant une durée de batterie plus
longue, sans avoir à changer manuellement les paramètres.
Le système d'exploitation de l'ordinateur (et certaines appli­cations) basculeront automatiquement entre le GPU inté­gré (iGPU) et le GPU discret (dGPU) lorsque requis par les
applications en cours d'utilisation.

Français

Pour accéder au panneau de contrôle Affichage:

1. Cliquez-droit sur le bureau et sélectionnez Paramètres d'affi­chage dans le menu.

2. Choisissez les paramètres d’affichage requis dans les menus.

Pour accéder au Panneau de configuration des graphiques
HD Intel®:

1. Cliquez-droit sur le bureau et sélectionnez Paramètres gra­phiques Intel® dans le menu.

OU

2. Cliquez sur l'icône dans la zone de notification de la barre

des tâches du bureau et

Intel® dans le menu.

sélectionnez Paramètres graphiques

Pour accéder au Panneau de configuration NVIDIA:

1. Allez au Panneau de Configuration.

2. Cliquez sur Panneau de configuration NVIDIA dan Apparence
et personnalisation (catégorie).

OU

3. Cliquez-droit sur le bureau et sélectionnez Pa nneau de
configuration NVIDIA dans le menu.

90

Périphériques d’affichage



4 Écrans Connectés

Notez que lorsque 4 écrans sont connectés, seuls 2 écrans
peuvent être configurés en mode Dupliquer.

Figure 21

Projeter

Figure 22

Affichage

(Plusieurs af-

fichages)

Vous pouvez utiliser des écrans externes connectés à la prise
de sortie HDMI et/ou au Mini DisplayPort. Consultez le ma­nuel de votre périphérique d'affichage pour connaître l es for ­mats pris en charge.

Configurer les affichages dans Windows

Tous les écrans externes et internes (jusqu'à 4 écrans actifs)
peuvent être configurés à partir de Windows à l'aide des pan-
neaux de configuration Affichage ou Système (dans Para-
mètres) ou du menu Projeter.

Pour configurer les affichages en utilisant le menu Proje­ter:

1. Connectez votre (vos)

écran(s) externe(s) au port
approprié, puis allumez­le(s).

2. Appuyez sur la combinaison

de touches + P (ou Fn +
F7).

3. Cliquez sur l'une des options
du menu pour sélectionner

Écran du PC uniquement,
Dupliquer, Étendre ou
Deuxième écran
uniquement.

Pour configurer les affichages en utilisant le panneau de
contrôle Affichage:

1. Connectez votre (vos) écran(s) externe(s) au port approprié, puis
allumez-le(s).

2. Cliquez-droit sur le bureau et sélectionnez Paramètres
d'affichage dans le menu.

3. Cliquez sur Détecter (bouton).

4. L'ordinateur détectera alors tous les écrans connectés.

5. Vous pouvez configurer jusqu'à 4 écrans à partir du menu

Plusieurs

affichages.

91

Français

Caractéristiques audio

Figure 23

Sound Blaster

Connect 2

(Icône de zone de

notification de la

barre des tâches)

Vous pouvez configurer les options audio sur votre ordinateur
à partir du panneau de configuration
volume peut être réglé à l'aide de la combinaison de touches

+ F5/F6

.

Son

dans

Windows

. Le

Fn

Sound Blaster Cinema 5

(Design III du Modèle B seulement)

L'application Sound Blaster Connect vous permet de confi­gurer les paramètres audio selon vos besoins pour obtenir les
meilleures performances de jeux, de musique et de films.

Sound BlasterX® Pro-Gaming

Installez l'application Sound Blaster afin de pouvoir confi­gurer les paramètres audio adéquats permettant d’obtenir les
meilleures performances de jeux, de musique et de films.

Application Sound Blaster

Exécutez le panneau de configuration Sound Blaster
Connect 2 dans la zone de notification de la barre des tâches.

Cliquez sur les onglets pour accéder aux menus du panneau de
configuration. A noter que les effets audio Sound Blaster ne
s'appliquent pas à l'audio généré via une connexion HDMI/

Français

Mini DisplayPort.

92

Application Sound Blaster Connect

Exécutez le panneau de configuration Sound Blaster
Connect à partir du Menu Démarrer dans Windows.

Figure 24 - Sound Blaster Connect

Options d’alimentation

Figure 25 - Options d’alimentation

Le panneau de configuration Options d'alimentation de Windows vous permet de configurer la gestion d'alimentation de
votre ordinateur. Vous pouvez économiser de l'énergie à l'aide de modes de gestion de l'alimentation et configurer les op-
tions pour le bouton d'alimentation, bouton de veille (Fn + F12), couvercle de l'ordinateur (lorsqu'il est fermé), écran
et mode Veille (l'état d'économie d'énergie par défaut) dans le menu de gauche.

Cliquez sur Créer un mode de gestion d'alimentation dans le menu gauche et sélectionnez les options pour créer un nou-
veau mode. Cliquez sur Modifier les paramètres du mode et cliquez sur Modifier les paramètr es d'alimentation avancés
pour accéder à plus d'options de configuration.

Français

93



Directives générales pour

l'installation du pilote

D'une manière générale,
suivez les instructions par
défaut à l'écran pour chaque
pilote (par exemple Suivant
> Suivant > Terminer) à
moins que vous ne soyez un
utilisateur avancé. Dans la
plupart des cas, un redé­marrage est nécessaire
pour installer le pilote.

Assurez-vous que les mo­dules (par exemple, WLAN
ou Bluetooth) sont allumés
avant d'installer le pilote cor­respondant.

Windows Update

Après avoir installé tous les
pilotes vérifiez que vous
avez activé Windows
Update afin d'obtenir toutes
les dernières mises à jour de
sécurité etc. (toutes les
mises à jour incluront les
derniers correctifs de Mi­crosoft).



Installation des pilotes et alimentation

Lors de l'installation des pilotes assurez-vous
que votre ordinateur est alimenté par l'adapta­teur CA/CC connecté à une source d'alimenta­tion. Certains pilotes consomment une quantité
importante d'énergie pendant la procédure
d'installation, et si la capacité restante de la bat­terie n'est pas suffisante cela peut provoquer
l'arrêt du système et entraîner des problèmes
de système (à noter qu'il n'y a pas ici de pro­blème de sécurité en cause, et la batterie sera
rechargeable en 1 minute).

Figure 26 - Installation du pilote

Français

94

Installation du pilote

Le disque Device Drivers & Utilities + User’s Manual contient les pilotes et les utilitaires
nécessaires pour un bon fonctionnement de votre ordinateur. Cette installation aura proba­blement déjà été faite pour vous. Si ce n'est pas le cas, insérez le disque et cliquez sur Install

Drivers (bouton), ou Option Drivers (bouton) pour accéder au menu des pilotes Option­nels. Installez les pilotes en respectant l'ordre indiqué dans la Figure 26. Cliquez pour sé-

lectionner les pilotes que vous désirez installer (vous devez noter les pilotes lorsque vous
les installez). Remarque: Si vous devez réinstaller un pilote, vous devez d’abord l e désins­taller.

Installation manuelle du pilote

Cliquez le bouton Browse CD/DVD dans l'application Drivers Installer et naviguer jus­qu'au fichier exécutable dans le dossier de pilote approprié.

Si l’assistant Nouveau matériel détecté apparaît pendant la procédure d'installation, cliquez
sur Annuler pour fermer l’assistant, et suivez la procédure d'installation comme indiqué.
