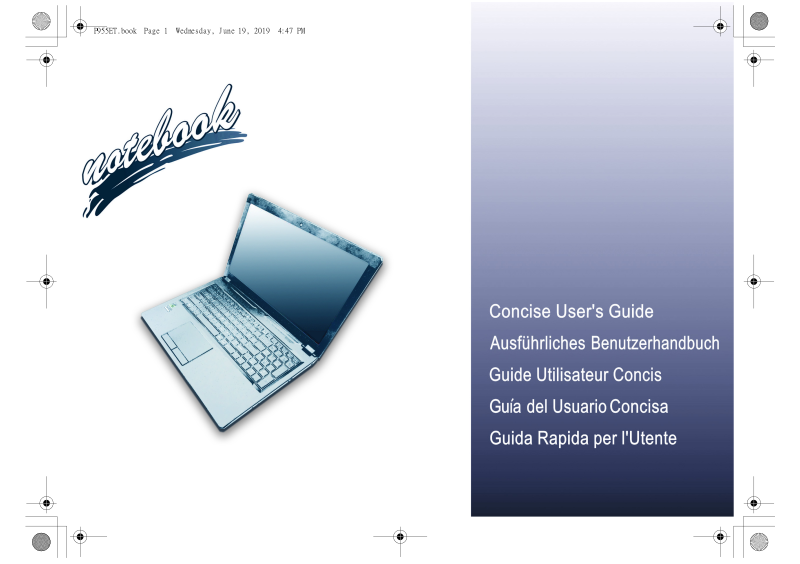

Clevo P955ET1, P955ET3 User guide

Contents

About this Concise User Guide ..................................... ... ..............................1

System Startup ................................................................................................4

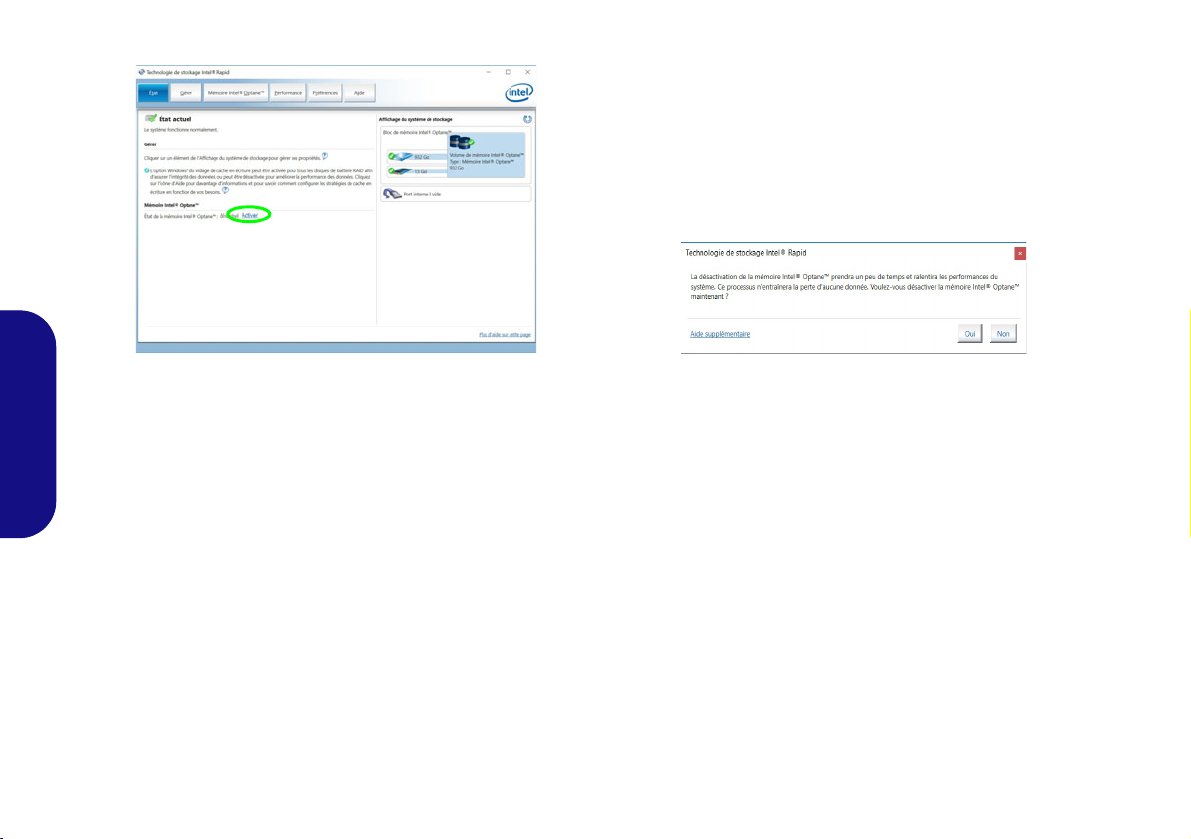

Intel® Optane™ .............................................................................................5

System Map: Front View with LCD Panel Open ..........................................7

LED Indicators ...............................................................................................8

Keyboard ........................................................................................................9

Keyboard & Function Keys ..........................................................................10

System Map: Front, Left & Right Views .....................................................11

System Map: Bottom & Rear Views ...........................................................12

Control Center ..............................................................................................13

Flexikey® Application .................................................................................16

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel and

Settings ......................................................................................................... 22

Video Features ..............................................................................................23

Audio Features ..............................................................................................25

Power Options ..............................................................................................25

Driver Installation .............................. ... ......................................... ...............26

Wireless LAN Module (Option) ...................................................................27

Bluetooth Module (Option) ..........................................................................27

Fingerprint Reader (Option) .........................................................................29

TPM (Option) ...............................................................................................30

TPM Management in Windows ....................................................................30

Troubleshooting .................... ................................ ............................... ......... 31

Specifications ................................................................................................3 2

Inhalt

Über das Ausführliche Benutzerhandbuch ...................................................35

Schnellstart ................................................................................................... 38

Intel® Optane™ ...........................................................................................39

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildsc hirm ......41

LED-Anzeigen ...................... ............................. ............................ ............... 4 2

Tastatur .............................. .................................................................. .........43

Tastatur & Funktionstasten ...........................................................................44

Systemübersicht: Ansicht von vorne, links und rechts .................................45

Systemübersicht: Ansicht von unten und hinten ..........................................46

Control Center ..............................................................................................47

Flexikey® Anwendung ............................................. ................................... 50

Farbige Tastatur Hintergrundlicht-LED .......................................................54

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Einstellungen

von Windows 10 ...........................................................................................56

Grafikfunktionen .......................................................................................... 57

Audiofunktionen ..................... ......................... ...................... ....................... 59

Energieoptionen ................... ............ ............. ............. ............ ............. .......... 59

Installation der Treiber .................................... ... .... ...................................... 60

Wireless-LAN-Modul (Option) ....................................................................61

Bluetooth-Modul (Option) ........................................... ... ... ... .......................6 1

Fingerabdruckleser (Option) ........ ......................................... .......................63

TPM (Option) ...............................................................................................64

Fehlerbehebung ............................................................................................ 65

Technische Daten ......................................................................................... 66

Sommaire

A propos de ce Guide Utilisateur Concis ..................................................... 69

Guide de démarrage rapide .. ... ... ................................................................... 72

Intel® Optane™ ........................................ ...................................................73

Carte du système: Vue de face avec l’écran LCD ouvert ............................. 75

Indicateurs LED ............................................................................................ 76

Clavier .......................................................................................................... 77

Clavier & touches fonction ...........................................................................78

Carte du système: Vues de face, gauche et droite .......................................79

Carte du système: Vues de dessous et arrière ...............................................80

Control Center ..............................................................................................81

Application Flexikey® .................................................................................84

LED colorée de rétro-éclairage de clavier .................................................... 88

Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de Configura-

tion et Paramètres de Windows 10 ............................................................... 90

Caractéristiques vidéo .................. ... .......................................... ... ................91

Caractéristiques audio .................. ... .......................................... ... ................93

Options d’alimentation ................................................................................. 93

Installation du pilote ..................... ... .......................................... ... ................94

Module LAN sans fil (Option) ........................................... .......................... 95

Module Bluetooth (Option) ....................................... ... ... ............................. 95

Lecteur d'empreintes digitales (Option) .................... ................................... 97

TPM (Option) ...............................................................................................98

Dépannage ....................................................................................................99

Spécifications ..............................................................................................100

Contenidos

Acerca de esta Guía del Usuario Concisa ...................................................103

Guía rápida para empezar ...........................................................................106

Intel® Optane™ .........................................................................................107

Mapa del sistema: Vista frontal con panel LCD abierto ...........................109

Indicadores LED .........................................................................................110

Teclado ....................................................................................................... 111

Teclado & teclas de función .......................................................................112

Mapa del sistema: Vistas frontal, izquierda y derecha ..............................113

Mapa del sistema: Vistas inferior y posterior .............................................114

Control Center ............................................................................................115

Aplicación Flexikey® ........ ... ... ......................................... .... ......................118

LED de retroiluminación de teclado en color .............................................122

Menú Inicio, Menú contextual, Barra de tareas, Panel de Control y

Configuración de Windows 10 ............................................. ......................124

Parámetros de vídeo ....................................................................................125

Características de audio ..............................................................................127

Opciones de energía ....................................................................................127

Instalación de controladores ....................................... ... .............................128

Módulo LAN Wireless (Opción) .......... ......................................................129

Módulo Bluetooth (Opción) ........... ... ... ......................................................129

Lector de huellas digitales (Opción) ..... ... ... ......................................... .... ...131

TPM (Opción) .............................................................................................132

Solución de problemas ................. ...............................................................133

Especificaciones ......................................................................................... 134

Sommario

Informazioni su questa guida rapida ......................................................... .. 137

Guida di avvio rapido ............................................. .................................... 140

Intel® Optane™ ........................................ .................................................141

Descrizione del sistema: Vista anteriore con pannello LCD aperto ..........143

Indicatori LED ............................................................................................144

Tastiera ................................... .................................................................... 145

Tastiera & tasti funzione ............................................................................ 146

Descrizione del sistema: Vista anteriore, sinistra e destra ........................147

Descrizione del sistema: Vista inferiore e posteriore ...... ... ... .... .................148

Control Center ............................................................................................149

Applicazione Flexikey® ... ... ......................................... .............................. 152

Tastiera colorata LED di retroilluminazione ............................. ................. 156

Menu Start, Menu contestuale, Barra delle applicazioni, Pannello di

controllo e Impostazioni di Windows 10 ....................................................158

Funzioni video ............................................................................................159

Funzionalità audio ...................................................................................... 161

Opzioni risparmio energia .......................................................................... 161

Installazione driver .....................................................................................162

Modulo LAN Wireless (Opzione) ..............................................................163

Modulo Bluetooth (Opzione) ..................................................................... 163

Lettore d’impronte digitali (Opzione) ........................................................165

TPM (Opzione) ...........................................................................................166

Gestione TPM in Windows ........................................................................166

Risoluzione dei problemi ........ ... ......................................... ........................16 7

Specifiche tecniche ....................... ... .... ......................................... ..............168

About this Concise User Guide



FCC Statement

This device complies with Part
15 of the FCC Rules. Operation
is subject to the following two
conditions:

1.This device may not cause
harmful interference.

2. This device must accept any
interference received, includ­ing interference that may
cause undesired operation.

This quick guide is a brief introduction to getting your system started. This is a s upplement, and not a substitute for the
expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual
disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper oper ation of
the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure
(or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s
Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information contained in the expanded User’s Man­ual on the Device Drivers & Utilities + User’s Manual disc.

©

September 2018

Trademarks

Intel is a trademark/registered trademark of Intel Corporation.
Windows is a registered trademark of Microsoft Corporation.

English

1

Instructions for Care and Operation

The computer is quite rugged, but it can be damaged. To pre­vent this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the

case and the components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and

power supply away from any kind of heating element. This is an
electrical appliance. If water or any other liquid gets into it, the

English

computer could be badly damaged.

• Avoid interfer ence. Keep the computer away from high capacity

transformers, electric motors, and other strong magnetic fields.
These can hinder proper performance and damage your data.

• Follow the proper working procedures for the computer. Shut

the computer down properly and don’t forget to save your work.
Remember to periodically save your data as data may be lost.

Servicing

Do not attempt to service the computer yourself. Doing so may
violate your warranty and expose you and the computer to
electric shock. Refer all servicing to authorized service person­nel. Unplug the computer from the power supply. Then refer
servicing to qualified service personnel under any of the fo l­lowing conditions:

• When the power cord or AC/DC adapter is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the
operating instructions.

• If the computer has been dropped or damaged (do not touch the
poisonous liquid if the LCD panel breaks).

• If there is an unusual odor, heat or smoke coming from your com­puter.

Safety Information

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual.
Do not dispose of batteries in a fire. They may explode. Check
with local codes for possible special disposal instructions.

• Do not continue to use a battery that has been dropped, or that
appears damaged (e.g. bent or twisted) in any way. Even if the
computer continues to work with a damaged battery in place, it
may cause circuit damage, which may possibly result in fire.

• Make sure that your computer is completely powered off before
putting it into a travel bag (or any such container).

• Before cleaning the computer, make sure it is disconnected from
any external power supplies, peripherals and cables. It is advis­able to also remove your battery in order to prevent accidentally
turning the machine on.

• Use a soft clean cloth to clean the computer, but do not apply
cleaner directly to the computer. Do not use volatile (petroleum
distillates) or abrasive cleaners on any part of the computer.

• Do not try to repair a battery pack. Refer any battery pack repair
or replacement to your service representative or qualified service
personnel.

• Note that in computer’s featuring a raised LCD electro-plated
logo, the logo is covered by a protective adhesive. Due to general
wear and tear, this adhesive may deteriorate over time and the
exposed logo may develop sharp edges. Be careful when handling
the computer in this case, and avoid touching the raised LCD
electro-plated logo. Avoid placing any other items in the carrying
bag which may rub against the top of the computer during trans­port. If any such wear and tear develops contact your service cen­ter.

2

Polymer Battery Precautions



Battery Disposal & Caution

The product that you have purchased contains a recharge­able battery. The battery is recyclable. At the end of its use­ful life, under various state and local laws, it may be illegal
to dispose of this battery into the municipal waste stream.
Check with your local solid waste officials for details in your
area for recycling options or proper disposal.

Danger of explosion if battery is incorrectly replaced. Re­place only with the same or equivalent type recommended
by the manufacturer. Discard used battery a ccording to the
manufacturer’s instructions.

Note the following information which is specific to polymer
batteries only, and where applicable, this overrides the general
battery precaution information.

• Polymer batteries may experience a slight expansion or swelling,
however this is part of the battery’s safety mechanism and is not a
cause for concern.

• Use proper handling procedures when using polymer batteries.
Do not use polymer batteries in high ambient temperature envi­ronments, and do not store unused batteries for extended periods.

English

3

System Startup

130°

Figure 1

Opening the Lid/LCD/

Computer with AC/DC

Adapter Plugged-In



Shut Down

Note that you should always
shut your computer down by
choosing the Shut down
command in Windows (see
below). This will help prevent
hard disk or system prob­lems.

1. Click the
Start
Menu
icon .

2. Click the
Power
item .

3. Choose Shut down from
the menu.

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Securely attach any peripherals you want to use with the
computer (e.g. keyboard and mouse) to their ports.

4. When first setting up the computer use the following
procedure (as to safeguard the computer during shipping, the
battery will be locked to not power the system until first

English

connected to the AC/DC adapter and initially set up as below):

• Attach the AC/DC adapter cord to the DC-In jack on the left of

the computer, then plug the AC power cord into an outlet, and
connect the AC power cord to the AC/DC adapter and leave it
there for 6 seconds or longer.

• Remove the adapter cord from the computer’s DC-In jack, and

then plug it back in again; the battery will now be unlocked.

5. Use one hand to raise the
(do not exceed 130 degrees); use the other hand (as illustrated
in Figure 1) to support the base of the computer ( Note: Never li ft
the computer by the lid/LCD).

6. Press the power button to turn the computer “on”.

lid/LCD to a comfortable viewing angle

System Software

Your computer may already come with system software
pre-installed. Where this is not the case, or where you are
re-configuring your computer for a different system, you
will find this manual refers to Microsoft Windows 10.

Intel® Optane™ Support

You need to setup Intel® Optane™ before installing your

Windows 10 operating system (see Intel® Optane™ on

page 5).

4

Intel® Optane™

Intel® Optane™ is a combination of a compatible mem­ory device and Intel Rapid Storage Technology soft-
ware. This combination is designed to speed up your
system performance by caching boot data, executables,
frequently accessed data and system page files to a non
volatile, low latency Intel® Optane™ SSD.

Contact your distributor or supplier to see if your system
supports this technology.

If you are reinstalling a system that has previously been
setup in RAID Mode, make sure you have disabled the In­tel Optane Memory (see Disabling Intel® Optane™ on

page 6).

Intel® Optane™ Setup

You need to setup Intel® Optane™ before installing your
Windows 10 operating system, and you will need to pre­pare the following in order to do so.

• The Microsoft Windows 10 OS DVD.

• An attached extern al DVD drive.

• An Intel® Optane™ SSD installed in your system.

• The Device Drivers & Utilities + User’s Manual disc.

4. Press Esc to exit the menu and go to the Main menu.

5. Select OffBoard NVMe Controller Configuration and press
Enter to check that an Intel® Optane™ SSD is present.

6. Press Esc to exit the menu and go to the Advanced menu.

7. Select SATA Mode, press Enter and select RAID Mode.

8. Select “Save and Exit”, however ensure that the condition in
the bulleted point below is met before doing so.

• Make sure the Windows 10 OS DVD is in the attached DVD

drive, as the computer starts up it will automatically boot from
the Windows 10 OS DVD (you will be prompted to press a key
to boot from the DVD).

9. Click Next > Install Now to continue installing the operating
system as normal (see your Windows documentation if you
need help on installing the Windows OS).

10. Select Custom: Install Windows only (advanced).

11. It is recommended that you select and then delete existing
partitions.

12. Click New to create a partition for Windows.

13. It is very important to make sure that when you create the
partition, leave at least a minimum of unallocated space of 5MB.

14. Follow the on-screen instructions to install the Windows 10
operating system.

15. Install the Windows drivers (see page 26). Make sure you install
the Intel® Rapid Storage Technology (IRST) driver.

16. Run the Intel® Rapid Storage Technology application.

English

1. Start-up your notebook computer and press F2 to enter the
BIOS.

2. Go to the Boot menu, select UEFI Setting and press Enter.

3. Set UEFI Boot to “Enabled”.

5

17. Click Enable.

Figure 2 - Intel® Rapid Storage Technology - Status

English

18. The system will pop-up a message and ask you to select a
compatible fast drive (in this case there should only be one
option).

19. You will need to rest art the computer af ter enabling Optane, and
make sure the system is powered by the powered AC/DC
adapter, and not by battery only.

20. Click Yes to begin the process (this may take some time).

21. After the process has been completed restart the computer.

Disabling Intel® Optane™

If you wish to disable an existing Intel® Optane™ setup
then follow the procedure below to do so.

1. Run the Intel® Rapid Storage Technology application.

2. Click Disable.

3. Click Yes when the message pops up.

4. Restart the computer to complete the process.

5. Run the Intel® Rapid Storage Technology application.

6. The Status of Intel® Optane™ Memory is indicated in the
Window.

6

System Map: Front View with LCD Panel Open

Figure 3

Front View with LCD

Panel Open

1. PC Camera

2. *Camera LED

*When the camera is in
use, the LED will be
illuminated.

3. Built-In Array
Microphone

4. LCD

5. Speakers

6. Power Button

7. Keyboard

8. Touchpad & Buttons

9. (Optional) Fingerprint
Reader



Wireless Device

Operation Aboard

Aircraft

The use of any portable
electronic transmission
devices aboard aircraft
is usually prohibited.

Make sure the wireless
modules are OFF if you
are using the computer
aboard aircraft by put­ting the system in to Air­plane Mode.

2 1

9

7

4

3 3

5

6

5

8

English

7

LED Indicators

The LED indicators on the computer display helpful information about the current status of the computer.

Icon Color Description

English

Orange The AC/DC Adapter is Plugged In

Blinking Orange* The AC/DC Adapter is Plugged In and the Powered USB Port is On*

Green The Computer is On

Blinking Green The Computer is in Sleep Mode

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking Orange The Battery Has Reached Critically Low Power Status

Green The Hard Disk is in use

Green Airplane Mode is ON (the WLAN and Bluetooth Modules are OFF)

Table 1 - LED Indicators

*The powered USB 3.0 (USB 3.1 Gen 1) port (see page 11) may be toggled on /off by means of the Fn + Power Button
key combination. When the powered USB port is on it will supply power (for charging devices only, not for operating
devices) when the system is off but still powered by the AC/DC adapter plugged into a working outlet, or powered by
the battery with a capacity level above 20% (this may not work with certain devices - see page 31).

8

Keyboard

Function Keys

Num Lk &
Scr Lk

Numeric
Keypad

Fn Key

Windows Logo Key

Menu/Application Key

Function Keys

Num Lk &
Scr Lk

Numeric
Keypad

Fn Key

Windows Logo Key

Menu/Application Key

The keyboard, white-LED illuminated keyboard or full color illuminated keyboard (Factory Option), includes a nu-
meric keypad (on the right side of the keyboard) for easy numeric data input. Pressing Num Lk turns on/off the numeric
keypad. It also features function keys to allow you to change operational features instantly.

White-LED Illuminated Keyboard
The keyboard illumination level may be adjusted, or turned off/on, by using the Fn + F4 keys.

(Factory Option) Full Color Illuminated Keyboard

Refer to Colored Keyboard Backlight LED on page 20.

English

Figure 4 - Keyboard

9

Keyboard & Function Keys

The function keys (F1 - F12 etc.) will act as hot keys when pressed while the Fn key is held down. In addition to the
basic function key combinations, some visual indicators are available when the Control Center driver is installed.

Keys Function/Visual Indicators Keys Function/Visual Indicators

Fn +

English

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Play/Pause (in Audio/Video Programs)

Touchpad Toggle Number Lock Toggle

Turn LCD Backlight Off

(Press a key to or use touchpad to turn on)

Mute Toggle

Toggle Keyboard Illumi-

nation/Adjust Brightness

Level

Volume Decrease/

Increase

Change Display Configuration (see page 24)Fn +

Brightness Decrease/

Increase

PC Camera Power

Toggle

Airplane Mode Toggle

(For White-LED Key-

boards)

Fn +

Fn +

Fn + Power

Button

Fn +

*Note: It is recommended that you use Maximum fan speed when
playing games.

Fn +

Scroll Lock Toggle

Caps Lock Toggle

Powered USB Port Power Toggle (see page 11)

Control Center Toggle (see page 13)

Fan Automatic Con-

trol/ Full Power/Max-Q

Disable/Enable

Flexikey® (see page

16)

Table 2 - Function Keys & Visual Indicators

Sleep Toggle

10

System Map: Front, Left & Right Views

3

4

5

1

Front

Left

Right

11

8

12

10

2

7

Figure 5 - Front, Left & Right Views

1. LED Indicators

2. Security Lock Slot

3. Vent

4. DC-In Jack

5. HDMI-Out Port

6. Mini DisplayPorts

7. USB 3.1 Gen 2 Type-C Ports

8. USB 3.0 (USB 3.1 Gen 1) Type-A Ports

9. *Powered USB 3.0 (USB 3.1 Gen 1)
Type-A Port
*Toggle power to this port by using Fn +
Power Button (see Table 1 on

page 8).

10. Microphone-In Jack

11. 2-In-1 Audio Jack
(Headphone & S/
PDIF Out Combo
Jack)

12. Multi-in-1 Card
Reader

13. RJ-45 LAN Jack

9

6

7

8

13

6



Overheating

To prevent your com­puter from overheating
make sure nothing
blocks any vent while
the computer is in use.

English

11

System Map: Bottom & Rear Views

Figure 6

Bottom & Rear Views

1. Vent

2. RJ-45 LAN Jack



Overheating

To prevent your computer from over­heating make sure nothing blocks
any vent while the computer is in
use.

Bottom Cover Removal Warning

Do not remove any cover(s) and/or
screw(s) for the purposes of device
upgrade as this may violate the
terms of your warranty.

If you need to replace/remove the
hard disk/RAM etc., for any reason,
please contact your distributor/sup­plier for further information.

1

1

1

2

English

12

Control Center

Figure 7

Control Center

Press the Fn + Esc key combination, or double-click the icon in the notification area of the taskbar to toggle the
Control Center on/off. The Control Center gives quick access to frequently used controls and enables you to quickly

turn the camera/Touchpad on/off.

Control Center Menus

The Control Center contains 5 menu headings (System Monitor, Basic Setting, LED Device, Flexikey® and Extra
Setting). The System Monitor tab provides information on the computer’s GPU and CPU. The Basic Setting tab al-

lows you to adjust the power mode and other system features. The LED Device tab allows you to configure your illu­minated keyboard. Flexikey® is a quick hotkey configuration application. The Extra Setting tab allows you to adjust
the app skin color to your choice. Click the menu headings and then click any of the buttons outlined on the following
pages.

English

13

Power Modes

You can set a Power Mode by clicking the appropriate
icon in the center
will affect the Airplane Mode and PC camera power.

of the Control Center. Each power mode

Power Status (Basic Setting)

The Power Status icon will show whether you are cur­rently powered by the battery, or by the AC/DC adapter
plugged in to a working power outlet. The power status
bar will show the current battery charge state.

Mode Airplane Mode PC Camera

English

Power Saving ON OFF

Quiet OFF ON

Performance OFF ON

Entertainment* OFF ON

*Clicking the Default button in Entertainment will reset the default
settings for this mode.

Brightness (Basic Setting)

The Brightness icon will show the current screen bright­ness level. You can use the dial to adjust the screen bright­ness or the Fn + F8/F9 key combinations.

Camera/Touchpad/Left Windows Key (Basic
Setting)

Click these buttons to toggle the PC Camera or Touch­pad power status, or to turn the Left Windows Key func-

tionality on/off. The button under the icon will appear
highlighted when it is enabled. Note that the power status
of the camera module is also effected by the Power Mode
selected.

Sleep Button (Basic Setting)

Click either the Hibernate or Sleep button to have the
computer enter the selected power-saving mode (you will
receive a warning before the system switches to the pow­er-saving mode and will need to click OK to confirm).

14

Volume (Basic Setting)

The Volume icon will show the current volume level. You
can use the dial to adjust the volume or the Fn + F5/F6
key combinations, or use the Fn + F3 key combination to
mute the volume.

Caps Lock/Scroll Lock/Number Lock/Airplane
Mode (Basic Setting)

Click the button to toggle the appropriate lock mode and
Airplane Mode.

KB Sleep Timer/KB Brightness (LED Device)

Enable and then select the amount of time for which the
system is idle before the keyboard LED enters sleep mode
(i.e. the LED keyboard illumination will turn off to save
power). You can also adjust the keyboard brightness.

Fan (System Monitor)

English

You can set the fan speed to Maximum (full power), Au-
tomatic or Custom from this menu item. The fan speed

will adjust itself automatically to control the heat of the
CPU/GPU. You can use the Offset slider to adjust the set­tings to your preference. However you can adjust the set­ting to Maximum if you prefer.

The Custom setting allows you to click and drag on any
of the 2 midrange nodes on the graph in order to adjust the
temperature parameters of the CPU Fan or GPU Fan.

Max-Q

If your NVIDIA video adapter supports Max­Q (check with your distributor/supplier) tech-

nology you can set the fan to Max-Q. When
the Max-Q setting is enabled, and the system
is operating within suitable power/performance parame­ters, the GPU will consume less power, produce less heat,
and therefore the fans will not need to spin so much, re­sulting in a quieter system.

All these settings can be overidden by the system, as a
safety precaution, if it requires heavier use of the fan.

15

Flexikey® Application



Enabling or Disabling the Flexikey® Profile in Use

You can enable or disable any keyboard or mouse profile
functions currently in use by using the Fn + key
combination. Pressing this key combination will toggle you
between the currently selected keyboard or mouse profile
to the standard keyboard and/or mouse settings, and back
again.

Windows Logo Key and P key

Note that you can assign actions to any keyboard key ex­cept the Windows Logo Key and P key.

Figure 8

Flexikey -

Profile

The Flexikey® application is a quick hotkey configura-
tion application, which allows you to assign a single key
to launch multiple key combinations, or to launch pro-

grams and applications, to create text macros and to
disable certain keys. The application can also be used to
configure the mouse buttons to create hotkeys for gam-

ing etc. All the configuration settings are retained under

English

(up to 12) profiles to which the settings are applied.
Click Flexikey® in the top left of the Control Center to

access the Flexikey® application.

Profiles

The controls at the top right side of the application relate
to Profiles. You can Add /Delete profiles, Export

and Import profiles by clicking on the appropriate

icon. If you double-click on a profile you can change the
profile name, and change an image file (images created
using PNG files).

16

Keyboard and Mouse Settings

Click Enable (at the bottom right of the ap­plication window) to create settings for the keyboard and/
or mouse. Clicking on Keyboard Macro or Macro

Mouse will allow you to access the settings page for either

the keyboard or mouse.

Figure 9 - Enable (Keyboard Macro & Macro Mouse)

Keyboard Settings

123

4

5

1

2

3

4

5

The keyboard settings allow you to configure actions for
any single key (or a combination of keys). Click the key
and then select the action type (Express Key, Launch
App, Express Text or Disable) from the menu at the top
of the page. You can rename the action by clicking in the
Name box, and click in Tool Tips to type in a note to re-
mind you of the action’s function.

Figure 10 - Keyboard Configuration

Mouse Settings

The mouse settings allow you to configure actions for the
left , right and middle buttons of any attached
mouse, and also for any forward and backward
buttons if applicable (on a gaming type mouse). Click the
button number and then select the action type (Express
Key, Launch App, Express Text or Disable) from the
menu at the top of the page. You can rename the action by

clicking in the Name box, and click in Tool Tips to type
in a note to remind you of the action’s function.

English

Figure 11 - Mouse Configuration

Flexikey® Application Features:

• Express Key - This feature allows you to configure a sin-

gle key (or mouse click) to send multiple key combina­tions, or to create more useful shortcut keys This is useful
in gaming or when using applications which have a com­plex set of keyboard shortcuts.

• Launch App - This simply assigns single keys (or mouse

clicks) to launch any program’s or application’s executable
file.

• Express Text - With this you can assign single keys (or

mouse clicks) to send commonly used strings of text.

• Disable - Use this function to disable any keyboard keys or

mouse buttons.

• Statistics - Use this to quickly record keys in use in any

application, and to disable unused keys.

17

Keyboard Settings - Express Key

To configure a single key to send multiple key combina­tions, or to create more useful shortcut keys, use Express
Key.

1. Enable and select Keyboard Macro under your chosen profile,
click on the chosen key to select it, and then click to select
Express Key.

2. In the following example we want to change an existing game

English

key configuration which uses the left shift key for sprinting, and
the W key for moving forwards, to use the left Ctrl key to
combine this movement to sprint forward.

3. Click the Record
keys (in this case we will press Left Shift and W) required (make
sure you press the key(s) required and do not click on them).

4. Click the Record
and stop recording.

5. Click on the key, and then click in the Tool Tips field and type to
give the key combination a name e.g. “Sprint Fwds”.

6. If you want to remove any individual key click to select it, and
then click Restore.

7. Any assigned Express Keys will appear in green.

button and then press the key or

button again to complete the process

Keyboard Settings - Launch App

You can configure keys to launch any application or pro­gram as follows:

1. Enable and select Keyboard Macro under your chosen profile,
click to select a key to launch the appllication, and then click to
select Launch App.

2. Click Browse at the bottom left of the application window.

Figure 12 - Keyboard - Launch App

3. Navigate to the executable file of the application and click Open.

4. The key will now be configured to open the selected application
under your chosen Profile, and the key will appear in red.

5. If you want to remove any Launch App key, select it and click on

Restore.

18

Keyboard Settings - Express Text

A single key can be set to send a string of text within any
application using Express Text.

1. Enable and select Keyboard Macro under your chosen profile,
click to select a key, and then click to select Express Text.

2. Click in the Text Content field and type in your message and
click Save.

3. Click the Record
keys to use if required (the Start key is the key used in your
target program to open a text message), or you can leave it
blank if you prefer. Click the Record button again to
stop the process.

button in Start key and press the

5. The key will now be configured to send the text message in the
target program under your chosen Profile, and the key will
appear in blue.

6. If you want to remove any Express Text key, select it and click
on Restore.

English

Keyboard Settings - Disable

You can use the program to disable any keys not required.

1. Enable and select Keyboard Macro under your chosen profile,
click to select a key to disable, and then click to select Disable.

2. The key will now be disabled.

3. If you want to enable the key again, select it and click on
Restore.

4. The key will be disabled under your chosen Profile, and the key
will appear in gray.

Figure 13 - Keyboard - Express Text

4. Click the Record button in Send key if required (the

Send key is the key used in your target program to send a text

message e.g the Enter key would be the most commonly used),
or you can leave it blank if you prefer.

19

Colored Keyboard Backlight LED

1

2

3

1

3

2

Figure 14

Keyboard
Backlight

Application

(For Illuminated Colored Keyboards Only)
Press Fn plus the key to toggle th e keyboard LED on/
off. The keyboard LED may be configured using the Fn +
key combination outlined in the table below. In addition
press Fn plus the key to launch the keyboard backlight
application to configure the settings.

Keyboard Backlight Application

The Keyboard Backlight application can be accessed by
pressing the Fn plus key (or by clicking LED Device
in the top left of the Control Center).

English

Fn +

Fn +

Fn +

Fn +
Fn +
Fn +
Fn +

20

Keyboard LED Function key Combinations

Launch the Keyboard Backlight Application

Toggle the Ke y b oa rd LE D O n/ Off

Keyboard LED Illumination Decrease

Keyboard LED Illumination Increase

Toggle the Left keyboard LED On/Off

Toggle the Middle keyboard LED On/Off

Toggle the Right keyboard LED On/Off

Table 3 - Keyboard LEDs

Color Swatch

The color swatch in the middle of the screen allows you to
select a range of colors for your keyboard backlight by
clicking on the color required. Click to select any colors
from the swatch to apply to the whole keyboard (under

Whole Keyboard) or parts of the keyboard (under Par­tial Keyboard).

KB Sleep Timer

Enable and then select the amount of time for which the
system is idle before the keyboard LED enters sleep mode
(i.e. the LED keyboard illumination will turn off to save
power).

KB Brightness

Click on any of the numbers (1 - 4) on the KB Brightness
bar to set the brightness level of the LED Device. You can
also turn the keyboard backlight off by clicking the OFF
button, or by using the Fn plus key.

LED Mode - Whole Keyboard/Partial Keyboard

Click either of the headings on the left under LED Mode
(Whole Keyboard or Partial Keyboard) to select how
the colors will be applied.

• Whole Keyboard - Simply click a color from the outer

band of the swatch, or click one of the color mixes
from the center of the swatch and it will be immedi­ately applied to the whole keyboard.

• Partial Keyboard - Simply click a color from the

outer band of the swatch, or click one of the color
mixes from the center of the swatch, and then click one
of the keyboard section hea ding s (Left, Mid or Right)
to apply the color.

Figure 15 - LED Mode - Partial Keyboard

LED Mode - Keyboard Effect

Click on Keyboard Effect (under LED Mode) and then
click any of the Effect buttons to view the effects on the
keyboard.

Flash Breath

Dance Cycle

Tempo Random

Wave

Table 4 - Keyboard Effects

English

21

Windows 10 Start Menu, Context Menu,

Figure 16

Start Menu,

Context Menu,

Taskbar, Con­trol Panel and

Settings

Taskbar, Control Panel and Settings

Most of the apps, control panels, utilities and programs within Windows 10 can be
accessed from the Start Menu by clicking the icon in the taskbar in the lower
left corner of the screen (or by pressing the Windows Logo Key on the key­board).

Right-click the Start Menu icon (or use the Windows Logo Key + X key

English

combination) to bring up an advanced Context Menu of useful features such as
Apps and Features, Power Options, Task Manager, Search, File Explorer, Device
Manager and Network Connections etc.

The notification area of the taskbar is in the bottom right of the screen. Some of the
control panels and applications referred to throughout the course of this manual can
be accessed from here.

Throughout this manual you will see an instruction to open the Control Panel. To
access the Control Panel, select Control Panel under the Windows System item in
the Start Menu.

The Settings item in the Start Menu (and also as an App) gives you quick access to
a number of system settings control panels allowing you to adjust settings for Sys­tem, Devices, Phone, Network & Internet, Personalization, Apps, Accounts, Time
& Language, Gaming, Ease of Access, Search, Cortana, Privacy and Update & Se­curity.

22

Video Features

The system features both an Intel’s Integrated GPU (for
power-saving) and an NVIDIA’s discrete GPU (for per­formance). You can switch display devices, and configure
display options, from the Display control panel in Win-
dows as long as the video drivers are installed.

Microsoft Hybrid Graphics

Microsoft Hybrid Graphics is a seamless technology

designed to get best performance from the graphics sys­tem while allowing longer battery life, without having to
manually change settings. The computer’s operating sys­tem (and some applications) will automatically switch
between the integrated GPU and the discrete GPU when
required by the applications in use.

To access the Display control panel in Windows:

1. Right-click the desktop and select Display settings from the
menu.

2. Choose the required display settings from the menus.

To access the Intel® UHD Graphics Control Panel:

1. Access the Intel® UHD Graphics Control Panel from the Start
menu in Windows.

OR

2. Use the Ctrl + Alt + F12 key combination shortcut to open the
Intel® UHD Graphics Control Panel.

To access the NVIDIA Control Panel:

1. Access the NVIDIA Control Panel from the Start menu in Win­dows.

OR

2. Right-click the desktop and select NVIDIA Control Panel from
the menu.

English

23

Display Devices



4 Connected Displays

Note that when 4 displays are connected, only 2 displays
may be configured in Duplicate mode.

Figure 17

Project

Figure 18

Display (Multiple

displays)

Note that you can use external displays connected to the
HDMI-Out port and/or Mini DisplayPort. See your dis­play device manual to see which formats are supported.

Configuring the Displays in Windows

All external and internal displays (up to 4 active displays)
can be configured from Windows by using the Display or

English

System (in Settings) control panel or the Project menu.

To configure the displays using the Display control panel:

1. Attach your external display(s) to the appropriate port, and turn
it(them) on.

2. Right-click the desktop and select Display settings from the
menu.

3. Click the Detect button.

4. The computer will then detect any attached displays.

5. You can configure up to 4 displays from the Multiple displays
menu.

To configure the displays using the Project menu:

1. Attach your external display(s) to the appro­priate port, and turn it(them) on.

2. Press the + P (or Fn + F7) key
combination.

3. Click on any one of the options from the menu
to select PC screen only, Duplicate, Extend
or Second screen only.

4. You can also click Connect to a wireless
display at the bottom of the Project screen
and follow the steps to connect to any
wireless enabled display.

24

Audio Features

Figure 19

Sound Blaster

Connect

Figure 20 - Power Options

You can configure the audio options on your computer
from the Sound control panel in Windows.

The volume may be adjusted by means of the Fn + F5/F6
key combination. The sound volume level can also be set
using the volume control within Windows. Click the
Speaker icon in the taskbar to check the setting.

Power Options

The Power Options (Hardware and Sound menu) con­trol panel icon in Windows allows you to configure power
management features for your computer. You can con­serve power by means of power plans and configure the
options for the power button, sleep button (Fn + F12),
computer lid (when closed), display and sleep mode
(the default power saving state) from the left menu.

English

Sound Blaster® Cinema 5

The Sound Blaster Connect application allows you to
configure the audio settings to your requirements for the
best performance in games, music and movies.

Sound Blaster Connect Application

Run the Sound Blaster Connect control panel from the
Start menu in Windows.

Click Create a power plan in the left menu and select the
options to create a new plan. Click Change Plan Settings
and click Change advanced power settings to access fur­ther configuration options.

25

Driver Installation



Driver Installation & Power

When installing drivers make
sure your computer is powered
by the AC/DC adapter connect­ed to a working power source.
Some drivers draw a significant
amount of power during the in­stallation procedure, and if the
remaining battery capacity is not
adequate this may cause the
system to shut down and cause
system problems (note that
there is no safety issue involved
here, and the battery will be re­chargeable within 1 minute).

Figure 21 - Install Drivers



Driver Installation

General Guidelines

As a general guide follow
the default on-screen in­structions for each driver
(e.g. Next > Next > Fin-
ish) unless you are an
advanced user. In many
cases a restart is required
to install the driver.

Make sure any modules
(e.g. WLAN or Bluetooth)
are ON before installing
the appropriate driver.

The Device Drivers & Utilities + User’s Manual disc contains the drivers and utilities necessary for the proper operation
of the computer. This setup will probably have already been done for you. If this is not the case, insert the disc and click

Install Drivers (button), or Option Drivers (button) to access the Optional driver menu. Install the drivers in the or­der indicated in Figure 21. Click to select the drivers you wish to install (you should note down the drivers as you
install them). Note: If you need to reinstall any driver, you should uninstall the driver first

Latest Updates

English

After installing all the drivers make sure you enable Check for updates (Settings > Update & Security > Check for
updates) and go to the Microsoft Store and click Downloads and updates > Get updates to update all Apps etc.

.

26

Wireless LAN Module (Option)

Make sure the Wireless LAN module is turned on (and not
in Airplane Mode) before configuration begins.

Bluetooth Module (Option)

Make sure the Bluetooth module is turned on (and not in
Airplane Mode) before configuration begins.

WLAN Configuration in Windows

1. Click the icon in the notification area of the taskbar.

2. A list of available access points will appear.

3. Double-click an access point to connect to it (or click it and click
Connect).

4. Enter a network security key (password) if required, and click
Next.

5. You can choose to find other devices or not.

6. When you are connected to the network access point it will
display Connected.

7. Select any connected network and click Disconnect to
disconnect from a connected access point.

8. You can click the Airp lane Mode button to turn the mode On or
Off.

9. Alternatively you can click the Wi-Fi button to turn just the Wi-Fi
On or Off.

Bluetooth Configuration in Windows

1. Click the Settings it em in the Start Menu and then click Devices.

2. Click Bluetooth & other devices.

3. Click Add Bluetooth & other device > Bluetooth and a list of
discovered devices will appear.

4. Double-click the device you want to pair with the computer and
click Connect.

5. Select a device and click Remove Device > Yes to disconnect
from any device.

English

27

Wireless Display

Wireless Display (Miracast) uses your Wireless LAN
module/WLAN/Bluetooth Combo module (you need to
make sure that your video adapter/display device is com­patible with your particular WLAN/Combo module) in
conjunction with a compatible video adapter/display
device (purchased separately) to allow you to display the
contents of the notebook display on another display (e.g.

English

HDTV), without the need to have cables stretching across
a room. You can then play games, browse the internet, dis­play videos or photo slide shows on your TV/external dis­play without using HDMI or A/V cables.

Before configuring Wireless Display you will need to set
up your compatible adapter with your display. Connect
the adapter using an HDMI or A/V cable and turn on the
display, and then set the display to the appropriate input
channel (see the documentation supplied with your com-
patible adapter for full details).

Wireless Display Configuration

1. Note that no driver or application is required for wireless display
in Windows 10.

2. Press the + P (or Fn + F7) key combination.

3. An on-screen menu will pop up.

4. Click Connect to a wireless display (see sidebar if this does
not appear).

5. The system will then search for compatible display devices (this
may take up to 60 seconds so allow time for this to complete).

6. Double-click any detected display device in the list.

7. The display will then connect (for specific settings for your
display see the documentation supplied with your compatible
adapter/display for full details).

8. Press the + P (or Fn + F7) key combination, click Connect
to a wireless display and then click Disconnect to temporarily
disconnect from the wireless display.

28

Fingerprint Reader (Option)



Fingerprint Sign-In Issues

If at the Windows Hello screen, the Fingerprint reader
fails to recognize the fingerprint 3 times it will then block
access to the computer. In this case you will need to use
your PIN (the PIN you used when initially setting up the
fingerprint reader) to access the computer. Alternatively
you can sign-in using your windows password. After us­ing the PIN code (or windows Password) to access the
computer you can go to the Settings > Accounts >
Sign-in options if you wish to change any settings.

Figure 22

Accounts

- Sign-in
options

Enroll your fingerprints as instructed below before use.
The fingerprint reader module uses the Sign-in options
configuration of the Windows Account.

Fingerprint Module Configuration

1. Click the Settings item in the Start Menu.

2. Click Accounts and then click Sign-in options.

3. You will need to add a Windows password (click Add under
Password).

4. After you have added the password you will need to also add a
PIN.

5. Under Windows Hello click Set up under Fingerprint.

6. The wizard will then guide you through the set up process to
enroll your fingerprints.

7. Y ou will be instructed to Touch the fingerprint sensor a number
of times (this may be in excess of 20 times).

8. Try to present different parts of your finger in different positions.

9. Click Close when complete.

10. You can choose to Add anot her finger (this is recommended) or
Remove the current fingerprint reading.

11. You can now touch the fingerprint sensor to log-on to the
computer.

English

29

TPM (Option)

Figure 23

Security -

Trusted

Computing

Figure 24

BitLocker Drive Enc-

ryption

(TPM Administration)

Figure 25

Trusted Plat-

form Module

(TPM) Manage-

ment on Local
Computer Ad-

ministration

Before setting up the TPM (Trusted Platform Module)
functions you must initialize the security platform.

Activating TPM

1. Restart the computer.

2. Enter the BIOS pressing F2 during the POST/startup.

3. Click Setup Utility and select the Security menu.

English

4. Click TPM Configuration and select Enable for Security
Device Support.

5. You will then need to press/click F10 to save the changes and
restart the computer.

TPM Management in Windows

You can manage your TPM settings from within Windows:

1. Go to the Control Panel.

2.

Click

3. Click TPM Administration.

30

BitLocker Drive Encryption (System and Security).

4. The TPM Management window allows you to configure the TPM
within Windows. As TPM is usually administered within large
enterprises and organizations, your system administrator will
need to assist you in managing the information here.

TPM Actions

1. Click Prepare the TPM and follow the instructions in the Wizard
to prepare the TPM (this will probably require a restart of the

computer and confirmation of the setting changes after restart by
pressing the appropriate F key).

2. After the restart the TPM will be prepared and you can then use
the Actions menu to T urn TPM off, Change Owner Password,
Clear TPM or Reset TPM Lockout.

3. A wizard will help take you through any setup steps.

Troubleshooting

Problem Possible Cause - Solution

The Wireless LAN/Bluetooth
modules cannot be detected.

The PC Camera module cannot be
detected.

The computer is off (or in Sleep Mode)
but powered by the AC/DC adapter
plugged in to a working outlet or
powered by the battery with a capacity
level above 20%. I have plugged a
device into the powered USB port
in order to charge it, but the device is
not charging.

Gaming performance is slow. It is recommended that you use Maximum fan speed when playing games. Use the

The modules are off as the computer is in Airplane Mode. Check the LED indicator
to see if it is in Airplane Mode (see Table 1 on page 8). Use the Fn + F11 key
combination to toggle Airplane Mode on/off (see Table 2 on page 10).

The module is off. Press the Fn + F10 key comb inati on in order to enab le th e module (see

Table 2 on page 10). Run the camera application to view the camera picture.

The port is not powered on. Toggle power to the port using the Fn + Power Button
combination.

This function may not work with certain external USB compliant devices (check your
device’s documentation). If this is the case, power the computer on and connect the

external USB device in order to charge it.

Fn + 1 key combination to adjust the fan speed.

English

31

Specifications



Latest Specification Information

The specifications listed in this sec­tion are correct at the time of going to
press. Certain items (particularly pro­cessor types/speeds) may be
changed, delayed or updated due to
the manufacturer's release schedule.
Check with your service center for de­tails.

Note that this computer model series
may support a range of CPUs and/or
video adapters.

To find out which CPU is installed on
your system go to the Start menu and
select Settings, and then select Sys-
tem and click About. This will also
provide information on the amount of
Installed RAM etc.

To get information on your system’s
video adapter go to the Start menu
and select Settings, and then select

System and click Display > Ad­vanced display settings > Display
adapter properties.

English

Core Logic

Intel® HM370 Express Chipset

BIOS

128Mb SPI Flash ROM
INSYDE BIOS

Memory

Dual Channel DDR4
Two 260 Pin SO-DIMM Sockets (Supporting

DDR4 2400MHz or DDR4 2666MHz
(Depending on CPU Type) Memory Mod­ules)

Memory Expandable from 8GB (minimum)
up to 32GB (maximum)

Compatible with 4GB, 8GB or 16GB Mod­ules

LCD Options

15.6" (39.62cm), 16:9, UHD (3840x2160)/
FHD (1920x1080)

Storage

One changeable 2.5" (6cm) 7.0mm (h)
SATA (Serial) Hard Disk Drive/Solid State

Drive (SSD)
(Factory Option) One M.2 2280 SATA/

PCIe Gen3 x4 Solid State Drive (SSD)

Security

Security (Kensington® Type) Lock Slot
BIOS Password
Intel® PTT for Systems Without TPM Hard-

ware
(Factory Option) TPM 2.0
(Factory Option) Fingerprint Reader Mod-

ule

Pointing Device

(Factory Option) Built-in Touchpad ( (with
Microsoft PTP Multi Gesture & Scrolling
Functionality)

Or
(Factory Option) Built-In Secure Pad (with

Microsoft PTP Multi Gesture & Scrolling
Functionality)

Keyboard

Full-size White-LED Illuminated Keyboard
(with numeric keypad)

Or
(Factory Option) Full Color Illuminated

Full-size Keyboard (with numeric keypad)

Audio

High Definition Audio Compliant Interface
S/PDIF Digital Output
Sound Blaster® Cinema 5
Built-In Array Microphone
Two Speakers

32

Interface



CPU Speed & Computer in DC

Mode

Note that when the computer is in
DC mode (powered by the battery
only) the CPU may not run at full
speed. This is a design feature im­plemented in order to protect the bat­tery.

Three USB 3.0 (USB 3.1 Gen 1) Type-A
Ports (Including one AC/DC Powered USB
Port)

Two USB 3.1 Gen 2 Type-C Ports*

*The maximum amount of current supplied
by USB Type-C ports is 500mA (USB 2.0)/
900mA (USB 3.1).

Two Mini DisplayPorts (1.3)
One HDMI-Out Port
One 2-In-1 Audio Jack (Headphone & S/

PDIF (Optical) Out Combo Jack)
One Microphone-In Jack
One RJ-45 LAN Jack
One DC-In Jack

M.2 Slots

Slot 1 for Combo WLAN and Bluetooth
Module

Slot 2 for SATA or PCIe Gen3 x4 SSD

Card Reader

Embedded Multi-In-1 Push-Push Card
Reader

MMC (MultiMedia Card)/RS MMC
SD (Secure Digital)/Mini SD/SDHC/

SDXC (up to UHS-II)

Communication

Built-In 10/100/1000Mb Base-TX Ethernet
LAN

2.0M FHD PC Camera Module

WLAN/ Bluetooth M.2 Modules:

(Factory Option) Intel® Dual Band Wire-
less-AC 9260 Wireless LAN (802.11ac) +
Bluetooth

(Factory Option) Intel® Dual Band Wire-
less-AC 9560 Wireless LAN (802.11ac) +
Bluetooth

(Factory Option) Intel® Dual Band Wire-
less-AC 9462 Wireless LAN (802.11ac) +
Bluetooth

(Factory Option) Qualcomm® Atheros
Killer™ Wireless-AC 1550i Wireless LAN
(802.11ac) + Bluetooth

Features

Intel® Optane™ Technology (for Intel Core
processor family)

Virtual Reality Ready
Supports Windows® 10 Cortana with Voice
Windows® Mixed Reality Compatible
(Factory Option) USB Drive

Environmental Spec

Temperature

Operating: 5
Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80%
Non-Operating: 10% - 90%

°C - 35°C

Power

Embedded 4-Cell Polymer Battery Pack,
55WH

Full Range AC/DC Adapter
AC Input: 100 - 240V, 50 - 60Hz
DC Output: 19V, 7.89A/19.5V, 7.7A (150W)

Dimensions & Weight

380mm (w) * 255mm (d) * 18.6mm (h)

1.98kg (Barebone with 55WH Battery)

33

English

English

34

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig s ind, das System zu starten. Dieses ist
nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc
Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und
Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält
sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie ein­zelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Benut-
zerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzer­handbuch auf der Disc Device Drivers & Utilities + User's Manual.

© September 2018

Warenzeichen

Intel ist ein eingetragenes Warenzeichen der Intel Corporation.
Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation.

Deutsch

35

Hinweise zu Pflege und Betrieb

Das Notebook ist zwar sehr stabil, kann aber dennoch be­schädigt werden. Damit es nicht dazu kommt, sollten Sie die
folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen
ausgesetzt werden. Wenn der Computer fällt, können das Gehäuse und
andere Komponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Compu­ter und Netzteil dürfen nicht in der Nähe von Wärmequellen stehen oder
gelagert werden. Dies ist ein elektrisches Gerät. Wenn Wasser oder
andere Flüssigkeiten eindringen, kann der Computer stark beschädigt
werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den
Computer fern von magnetischen Feldern, die von Stromquellen, Moni-

Deutsch

toren, Magneten etc. erzeugt werden. Die können die Leistung beein­trächtigen und Ihre Daten beschädigen.

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie
ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie
Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren
gehen können, wenn der Akku verbraucht ist.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den
Computer selbst zu reparieren , können Ihre Garantieansprüche
verloren gehen. Außerdem besteht Stromschlaggefahr für Ihre
Gesundheit und das Gerät durch frei liegende Teile. Lassen Sie
Reparaturarbeiten nur von qualifizierten Reparaturfachleuten
durchführen, insbesondere wenn folgende Umstände vorliegen:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder ze rsch l is ­sen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in
Berührung gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht
korrekt arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berüh­ren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer
entweicht.

Sicherheitsinformationen

• Verwenden Sie nur einen AC/DC-Adapter, der für die Verwendung mit
diesem Computer zugelassen ist.

• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benut­zerhandbuch spezifiziert sind
Sie können explodieren. Richten Sie sich nach den regional gültigen Ent­sorgungsvorschriften.

• Verwenden Sie den Akku nicht mehr, wenn er heruntergefallen ist oder in
anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Computer
mit dem beschädigten Akku zu funktionieren schein, können dadurch
Stromkreise beschädigt werden, die schließlich einen Brand verursachen
können.

• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es fur
den Transport z.B. wahrend einer Reise in eine Tasche einpakken.

• Nehmen Sie vor dem Reinigen des Computers den Akku heraus, und
trennen Sie es von allen externen Stromquellen, Peripheriegeräten und
Kabeln ab.

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch. Tragen
Sie das Reinigungsmittel nicht direkt auf den Computer auf. Verwenden
Sie keine flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheu­ermittel zum Reinigen des Computers.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks
durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren
oder austauschen.

• Beachten Sie, dass das Logo bei den Computern, die über ein galvanisch
beschichtetes LCD-Logo verfügen, von einer Schutzfolie bedeckt ist.
Durch die natürliche Abnutzung kann diese Schutzfolie beschädigt wer­den oder abgehen und die scharfen Kanten des frei liegenden Logos
freigeben. Seien Sie in solch einem Fall vorsichtig bei der Handhabung
des Computers, und vermeiden Sie es, das herausstehende beschichtete
LCD-Logo zu berühren. Legen Sie keine Gegenstände in die Trageta­sche, da diese während des Transports gegen den Computer drücken
können. Wenden Sie sich in einem solchen Fall von Abnutzung an Ihr
Service Center.

. Entsorgen Sie die Akkus nicht in Feuer.

36

Polymer Akku Sicherheitshinweise



Entsorgen der Akkus/ Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren
Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen na­tionalen und regionalen Getzgebungen kann es verboten in,
einen nicht mehr gebrauchsfähigen Akku in den normalen
Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen
Entsorgungsunternehmen über Recycling-Möglichkeiten oder
korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosionsge­fahr. Tauschen Sie den Akku nur durch den gleichen oder einen
baugleichen Typ aus, der vom Hersteller empfohlen wird. Ent­sorgen Sie den verbrauchten Akku entsprechend der Anwei­sungen des Herstellers.

Beachten Sie die folgenden Hinweise, die sich speziell auf Poly­mer Akkus beziehen. Diese Hinweise haben zudem Vorrang
gegenüber den Allgemeinen Akku Sicherheitshinweisen.

• Polymer Akkus können sich etwas ausdehnen oder anschwellen. Dies ist
Teil des Sicherheitsmechanismus des Akkus und kein Anlass zur Sorge.

• Seien Sie vernünftig im Umgang mit Polymer Akkus. Verwenden Sie
keine Polymer Akkus in Umgebungen mit hohen Temperaturen und
lagern Sie keine ungenutzten Akkus über längere Zeiträume.

Deutsch

37

Schnellstart

Abb. 1

Öffnen des Dekkels/

LCD/Computers mit

angeschlossenem

AC/DC-Adapter



Herunterfahren

Bitte beachten Sie, daß der
Computer immer mit dem
Befehl Herunterfahren in

Windows (siehe unten) her-

untergefahren werden muß.
Dadurch werden Festplatten­bzw. Systemprobleme ver­mieden.

1. Klicken Sie auf das Start­menü-Symbol .

2. Klicken Sie auf den
Eintrag Ein/Aus

.

3. Wählen Sie aus dem
Menü die Option

Herunterfahren.

130°

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie den Computer auf eine stabile Unterlage.

3. Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer verwenden
wollen (z. B. Tastatur und Maus), an die entsprechenden Schnittstellen an.

4. Gehen Sie bei der erstmaligen Einrichtung des Computers wie folgt
vor (um den Computer während des Versands zu schützen, wird der Akku
das System nicht mit Strom versorgen, bis es das erste Mal mit dem AC/
DC-Adapter verbunden und wie folgt erstmalig eingerichtet worden ist):

• Bringen Sie das AC/DC-Adapterkabel an die DC-Eingangsbuchse an

der linken Seite des Computers an und verbinden Sie das AC-Netz­kabel anschließend mit einer Steckdose. Schließen Sie das AC-Netz­kabel an den AC/DC-Adapter an und lassen Sie es dort 6 Sekunden

oder länger.

Deutsch

• Entfernen Sie das Adapterkabel von der DC-Eingangsbuchse des Com-

puters und stecken Sie es anschließend wieder ein. Der Akku wird jetzt
entsperrt sein.

5. Klappen Sie den Deckel/LCD vorsichtig mit einer Hand auf, und öffnen Sie
ihn auf einen angenehmen Sichtwinkel (jedoch nicht weiter als 130°). Mit
der anderen Hand halten Sie das Unterteil des Computers fest (siehe

Abb. 1) (Hinweis: Heben Sie den Computer niemals am Deckel/LCD

hoch).

6. Drücken Sie auf den Netzschalter, um den Computer einzuschalten.

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstallierter Soft­ware ausgeliefert. Ist das nicht der Fall, oder wenn Sie das Notebook
für ein anderes System neu konfigurieren möchten, finden Sie dazu
eine Anleitung in diesem Handbuch zu Microsoft Windows 10.

Intel® Optane™-Unterstützung

Sie müssen Intel® Optane™ vor der Installations Ihres Windows
10 Betriebssystems installieren

Seite 39

).

(siehe "Intel® Optane™" auf

38

Intel® Optane™

Intel® Optane™ ist eine Kombination aus einem kompa­tiblen Speichergerät und Intel® Rapid Storage-Technolo-
gie Software. Diese Kombination wurde entwickelt, um Ihre
Systemleistung zu beschleunigen, indem Sie Bootdaten, aus­führbare Dateien, auf häufig zugegriffene Daten und Aus­lagerungsdateien auf eine nichtflüchtige Intel® Optane™
SSD mit niedriger Latenz aufrufen.

Wenden Sie sich an Ihren Händler oder Lieferanten, um zu
erfahren, ob Ihr System diese Technologie unterstützt.

Wenn Sie ein System neu installieren, das zuvor im RAID
Mode eingerichtet wurde, stellen Sie sicher, dass Sie den In­tel Optane Speicher deaktiviert haben (siehe "Intel® Op-

tane™ deaktivieren" auf Seite 40).

Intel® Optane™ Einrichtung

Sie müssen Intel® Optane™ vor der Installations Ihres
Windows 10 Betriebssystems installieren, und Sie müssen
Folgendes vorbereiten, um dies zu tun.

•Die Microsoft Windows 10 Betriebssystem-Disc.

• Ein angeschlossen externes DVD Laufwerk.

• Eine Intel® Optane™ SSD muss in Ihrem System installiert

sein.

•Die Disc Device Drivers & Utilities + User's Manual.

1. Starten Sie den Computer und drücken Sie auf F2, um in das
BIOS zu gelangen.

2. Gehen Sie zum Menü Boot, wählen Sie UEFI Setting und
drücken Sie auf die Eingabetaste.

3. Wählen Sie UEFI Boot, drücken Sie auf die Eingabetaste und
wählen Sie “Enabled”.

4. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie
zum Menü Main.

5. Wählen Sie OffBoard NVMe Controller Configuration und
drücken Sie die Eingabetaste, um zu überprüfen, ob eine Intel®
Optane™ SSD vorhanden ist.

6. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie
zum Menü Advanced.

7. Wählen Sie SATA Mode, drücken Sie auf die Eingabetaste und
wählen Sie RAID Mode.

8. Wählen Sie “Save and Exit”, stellen Sie jedoch sicher, dass die
Bedingung im Aufzählungspunkt unten erfüllt ist, bevor Sie
dies tun.

• Stellen Sie sicher, dass sich die Windows 10-DVD im ange-

schlossenen DVD Laufwerk befindet. Während der Computer
hochfährt, startet dieser automatisch von der Windows 10-DVD
(Sie werden aufgefordert, eine Taste zu drücken, um den Sys­temstart von der DVD auszuführen).

9. Drücken Sie auf Weiter > Jetzt installieren, um die Installation
des Betriebssystems wie herkömmlich fortzusetzen (die Anleitung
zur Installation des Windows-Betriebssystems finden Sie in der
Windows- Dokumentation).

10. Wählen Sie Benutzerdefiniert: nur Windows installieren (für
fortgeschrittene Benutzer).

11. Es wird empfohlen, bestehende Partitionen auszuwählen und zu
löschen.

12. Klicken Sie auf Neu, um eine Partition für Windows zu erstellen.

13. Es ist sehr wichtig sicherzustellen, dass bei der Erstellung der
Partition ein Minimum von 5MB nicht zugewiesenem
Speicherplatz gelassen wird.

14. Folgen Sie den Anweisungen auf dem Bildschirm, um das
Windows 10-Betriebssystem zu installieren.

Deutsch

39

15. Installieren Sie die Windows-Treiber (siehe Seite 60). Sollten Sie

Abb. 2 - Intel® Rapid Storage-Technologie - Status

den Intel® Rapid Storage-Technologie (IRST) Treiber
Installieren.

16. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

17. Klicken Sie auf Aktivieren.

Intel® Optane™ deaktivieren

Wenn Sie eine bestehende Intel® Optane™ Einrichtung
deaktivieren möchten, gehen Sie wie folgt vor.

1. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

2. Klicken Sie auf Deaktivieren.

3. Klicken Sie auf Ja, wenn die Nachricht angezeigt wird.

Deutsch

18. Das System wird eine Meldung anzeigen und Sie bitten, ein
kompatibles schnelles Laufwerk auszuwählen (in diesem Fall
sollte nur eine Option vorhanden sein).

19. Sie müssen den Computer nach dem Aktivieren von Optane neu
starten und sicherstellen, dass das System mit dem
eingeschalteten AC/DC-Adapter und nicht nur mit dem Akku
betrieben wird.

20. Klicken Sie auf Ja, um den Vorgang zu starten (dies kann einige
Zeit dauern).

21. Starten Sie den Computer neu, nachdem der Vorgang
abgeschlossen ist.

40

4. Starten Sie den Computer neu, um den Vorgang abzuschließen.

5. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

6. Der Status von Intel® Optane ™ Arbeitsspeicher wird im
Fenster angezeigt.

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bild-

Abb. 3

Ansicht von vorne mit

geöffnetem LCD-Bild-

schirm

1. PC-Kamera

2. *LED der PC-Kamera

*Wenn die PC-Kamera
verwendet wird, leuchtet
die LED.

3. Eingebautes Array-Mik­rofon

4. LCD-Bildschirm

5. Lautsprecher

6. Netzschalter

7. Tastatur

8. Touchpad mit Tasten

9. (Optional)
Fingerabdruckleser



Die Benutzung drahtlos

angeschlossener Geräte

in Flugzeugen

In der Regel ist die Benut­zung jeglicher tragbarer
elektronischer Funkgerä­te in Flugzeugen verboten.

Stellen Sie sicher, dass
die drahtlosen Module
durch Aktivieren des Flug­zeugmodus ausgeschaltet
sind, wenn Sie sich an
Bord eines Flugzeugs
befinden.

2 1

9

7

4

3 3

5

6

5

8

schirm

Deutsch

41

LED-Anzeigen

Die LED-Anzeigen auf dem Computer zeigen wichtige Informationen über den aktuellen Status des Computers.

Symbol Farbe Beschreibung

Orange Der AC/DC-Adapter ist angeschlossen

Der AC/DC-Adapter ist eingesteckt und der eingeschaltete USB Anschluss ist einge-

schaltet*

Tabelle 1 - LED-Anzeigen

Deutsch

Lampe blinkt Orange*

Grün Der Computer ist angeschaltet

Lampe blinkt grün Das System ist im konfigurierten Energiesparmodus

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

Lampe blinkt orange Der Akku hat einen kritisch niedrigen Stromstatus erreicht

Grün Es wird auf die Festplatte zugegriffen

Grün Flugzeugmodus ist EIN (die Module WLAN und Bluetooth ausgeschaltet sind)

*Der eingeschaltete USB 3.0 (USB 3.1 Gen 1) Anschluss (siehe Seite 45) kann mit der Tastenkombination Fn + Netzschalter
ein- bzw. ausgeschaltet werden. Wenn der eingeschaltete USB Anschluss eingeschaltet ist, kann er andere Geräte auch bei
ausgeschaltetem System mit Strom versorgen (jedoch nur zum Aufladen, nicht für den Betrieb der Geräte), sofern das
System mit dem AC/DC-Adapter mit dem Stromnetz verbunden oder ü ber einen Akku mit mehr als 20 % Ladung mit Strom
versorgt wird (die Stromversorgung kann bei bestimmten Geräten u. U. nicht funktionieren - siehe Seite 65).

42

Tastatur

Windows-Logo-Taste

Menü/Anwendungstaste

Fn Taste

Funktionstasten

Num &
Rollen

Nummemtastatur

Windows-Logo-Taste

Menü/Anwendungstaste

Fn Taste

Funktionstasten

Num &
Rollen

Nummemtastatur

Die Tastatur, mit weißen LED beleuchtete Tastatur oder vollfarbig beleuchtete Tastatur (Werkseitige Option), umfasst eine
Nummerntastatur (an der rechten Seite der Tastatur) für die Eingabe von Zahlen. Durch Drükken auf Num wird die
Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktionstasten, über die Sie di rekt zwischen den Funktionen um­schalten können.

Mit weißen LED beleuchtete Tastatur

Die Stufe der Tastaturbeleuchtung kann angepasst oder aus-/eingeschaltet werden, indem Sie die Fn + F4 Tasten verwenden.

(Werkseitige Option) Vollfarbig beleuchtete Tastat ur

Siehe Farbige Tastatur Hintergrundlicht-LED auf Seite 54.

Deutsch

Abb. 4 - Tastatur

43

Tastatur & Funktionstasten

Wenn die Funktionstasten (F1 - F12) gleichzeitig mit der Fn-Taste gedrückt werden, funktionieren sie wie Hotkeys. Neben
den Tastenkombinationen für die Grundfunktionen gibt es einige visuelle Anzeigen, wenn der Control Center-Treiber in­stalliert ist.

Tasten Funktion/Visuelle Anzeigen Tasten Funktion/Visuelle Anzeigen

Fn +

Fn +

Fn +

Deutsch

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Wiedergabe/Pause (in Audio /Videoprogrammen)

Touchpad

aktivieren/deaktivieren

LCD-Hintergrundlicht ausschalten (zum Einschalten

beliebige Taste drücken oder Touchpad berühren)

Stummschaltung/Stumm-

schaltung aufheben

Tastaturbeleuchtung wech­seln/Helligkeitsstufe anpas-

sen

Audio-Lautstärke

verringern/erhöhen

Wechseln der Anzeigegerate (siehe Seite 58)Fn +

LCD-Helligkeit verringern/

erhöhen

PC-Kamera

aktivieren/deaktivieren

Flugzeugmodus ein-/aus-

schalten

(Für weiß-LED Tastatu-

ren)

Fn +

Ein-/Ausschalten der

Fn +

Fn +

Netzschal-

ter

Fn +

*Hinweis: Im Betrieb mit Computerspielen, wird empfohlen die

Fn +

Ein-/Ausschalten des

Ein-/Ausschalten der

Automatische Lüftersteu-

erung/Volle Leistung/

Lüftergeschwindigkeit auf das Maximal zu setzen.

Flexikey® aktivieren/

deaktivieren (siehe

Energiesparmodus wechseln

Nummerntastatur

Scroll-Modus

Feststelltaste

Ein-/Ausschalten des eingeschalteten USB

Anschlusses (siehe Seite 45)

Ein-/Ausschalten des Control Centers (siehe

Seite 47)

Max-Q

Seite 50)

Tabelle 2 - Funktionstasten & visuelle Anzeigen

44

System

Abb. 5 - Ansicht von vorne, links und rechts

1. LED-Anzeigen

2. Sicherheitsschloß-Buchse

3. Luftungsoffnung

4. DC-Eingangsbuchse

5. HDMI-Ausgangsanschluss

6. Mini DisplayPort Anschlüsse

7. USB 3.1 Gen 2 Typ-C Anschlüsse

8. USB 3.0 (USB 3.1 Gen 1) Typ-A Anschlüsse

9. *Eingeschaltete USB 3.0 (USB 3.1 Gen 1)
Typ-A Anschluss
*Dieser Anschluss wird mit der
Tastenkombination Fn + Netzschalter einge­schaltet (siehe Tabelle 1 auf Seite 42).

10. Mikrofon-Eingangsbuchse

11. 2-in-1 Audiobuchse
(Kopfhörer und S/PDIF Aus­gang Kombibuchse)

12. Multi-in-1 Kartenleser

13. RJ-45 LAN-Buchse



Überhitzung

Zum Schutz vor Über­hitzung Ihres Compu­ters dürfen die
Luftungsoffnung(en)
nicht während das
Notebook in Betrieb ist
verdeckt werden.

Vorderseite

Linke Seite

Rechte Seite

3 4

5

1

11

8

12

10

2

767

8

13

6

9

Vorderseite

Linke Seite

Rechte Seite

übersicht: Ansicht von vorne, links und rechts

Deutsch

45

Systemübersicht:

Abb. 6

Ansicht von unten und hinten

1. Luftungsoffnung

2. RJ-45 LAN-Buchse



Überhitzung

Zum Schutz vor Überhitzung Ihres
Computers dürfen die Luftungsoff­nung(en) nicht während das
Notebook in Betrieb ist verdeckt
werden.

Keine Gehäuseteile entfernen

oder öffnen

Entfernen Sie keine Gehäuseteile
und/oder Schrauben, um das Gerät
aufzurüsten, da anderenfalls Ihre
Garantieansprüche verloren gehen.

Ist es erforderlich, die Festplatte,
den RAM usw. auszuwechseln oder
zu entfernen, wenden Sie sich an
Ihren Vertragshändler/Lieferanten.

1

1

1

2

Ansicht von unte n und hinten

Deutsch

46

Control Center

Abb. 7

Control Center

Drücken Sie auf die Tastenkombination Fn + Esc, oder doppelklicken Sie auf das Symbol im Infobereich auf der
Taskleiste um das Control Center ein-/auszuschalten. Das Control Center bietet den schnellen Zugriff auf häufig ver-

wendete Funktionen, und Sie haben hier die Möglichkeit, das Touchpad/das Kamera-Modul direkt ein-/auszuschalten.

Control Center Menüs

Das Control Center umfasst 5 Menütitel (Systemüberwachun, Grundeinstellung, LED Gerät, Flexikey® und Extra Ein­stellung). Die Registerkarte Systemüberwachun liefert Informationen über die GPU und die CPU des Computers. Auf der

Registerkarte Grundeinstellung können Sie den Energiemodus und andere Systemfunktionen einstellen. Auf der Regis­terkarte LED Gerät können Sie Ihre beleuchtete Tastatur konfigurieren. “Flexikey®” ist eine Direkttasten-Konfigura­tionsanwendung. Auf der Registerkarte Extra Einstellung können Sie die Hautfarbe der App nach Ihren Wünschen
anpassen. Klicken Sie auf die Menütitel und anschließend auf eine der Schaltflächen der folgenden Seiten.

Deutsch

47

Energiemodi

Sie können einen Energiemodus einstellen, indem Sie in der
Mitte des Control Centers auf das entsprechende Symbol
klikken. Jeder Energiemodus wird Einfluss auf den Flug­zeugmodus und PC Kamerastrom haben.

Energiestatus (Grundeinstellung)

Das Energiestatus-Symbol zeigt an, ob die Stromversor­gung aktuell über den Akku oder über das an das Stromnetz
angeschlossene Netzteil erfolgt. Die Energiestatus-Anzeige
zeigt den aktuellen Akkuladestatus an.

Deutsch

Unterhaltungsmodus* Aus Ein

*Wenn Sie im Unterhaltungsmodus auf die Schaltfläche Standard
klicken, werden die Standardeinstellungen für diesen Modus
zurückgesetzt.

Modus Flugzeugmodus PC Kamera

Stromsparmodus Ein Aus

Lautlosmodus Aus Ein

Leistungsmodus Aus Ein

Helligkeits (Grundeinstellung)

Das Helligkeits-Symbol zeigt die aktuell eingestellte Bild­schirmhelligkeit an. Mit dem Einstellrad oder mit der
Tastenkombination Fn + F8/F9 können Sie die Bildschir­mhelligkeit einstellen.

Kamera/Touch Pad/Linke Windows Taste (Grund­einstellung)

Klicken Sie auf diese Schaltflächen, um den Betriebsstatus
der PC-Kamera oder des Touchpads umzuschalten oder
die Funktion der linken Windows-Taste ein- und auszu­schalten. Beachten Sie, dass der Energiestatus des Kamera­Moduls auch vom ausgewählten Energiemodus abhängen.

Schalter (Grundeinstellung)

Klicken Sie entweder auf die Schaltfläche Ruhezustand
oder Schlaf (Energiesparmodus), um den Computer der aus­gewählten Stromsparmodus aufrufen zu lassen

(Sie erhalten

eine Warnung, bevor das System in den Energiesparmodus
wechselt und müssen zur Bestätigung auf OK klicken).

48

Lautstärke (Grundeinstellung)

Das Lautstärke-Symbol zeigt die aktuelle Lautstärke an. Sie
können die Lautstärke entweder mit dem Einstellrad oder mit
der Tastenkombination Fn + F5/F6 einstellen. Mit der
Tastenkombination Fn + F3 wird der Ton ausgeschaltet.

Feststelltaste/Rollen/Zahlenschloss/Flugzeugmo-

dus

(Grundeinstellung)

Klicken Sie auf die Schaltfläche, um zwischen dem ent­sprechenden Sperrmodus und dem Flugzeugmodus umzu­schalten.

Tastatur Sleeptimer/Helligkeits (LED Gerät)

Aktivieren und wählen Sie anschließend die Zeitdauer der
Leerlaufs, nach der die Tastatur LED den Schlafmodus auf­rufen (d.h. die LED Tastaturbeleuchtung wird ausgeschaltet,
um Strom zu sparen). Sie können auch die Tastaturhelligkeit
einstellen.

Lüfter (Systemüberwachun)

In diesem Menü können Sie die Lüftergeschwindigkeit auf

Maximal (volle Leistung), Automatisch oder Benut­zerdefiniert stellen. Die Lüftergeschwindigkeit wird sich

automatisch einstellen, um die Temperatur der CPU/GPU zu
regeln. Mit dem Regler "Versatz" können Sie die Ein­stellungen nach Ihren Wünschen anpassen. Sie können die
Einstellung nach Bedarf auch auf Maximal anpassen.

Die Benutzerdefiniert Einstellung ermöglicht es Ihnen, auf
einen der beiden Mitteltöner im Diagramm zu klicken und zu
ziehen, um die Temperaturparameter des CPU Lüfters oder
des GPU Lüfters anzupassen.

Max-Q

Wenn Ihr NVIDIA-Videoadapter die Max-Q
Technologie unterstützt (fragen Sie Ihren
Händler/Lieferanten), können Sie den Lüfter
auf Max-Q einstellen. Wenn die Max-Q Ein­stellung aktiviert ist und das System mit
geeigneten Leistungsparametern arbeitet, verbraucht der
Grafikprozessor weniger Strom und erzeugt weniger Wär­me, so dass die Lüfter nicht so viel drehen müssen, was zu
einem leiseren System führt.

Deutsch

Alle diese Einstellungen können als Sicherheitsvor­kehrung vom System überschrieben werden, wenn Sie
den Lüfter zu stark beanspruchen.

49

Flexikey® Anwendung



Das verwendete Flexikey® Profil aktivieren oder

deaktivieren

Sie können jede gegenwärtig verwendete Tastatur- oder
Mausprofilfunktion aktivieren oder aktivieren, indem Sie auf
Fn + drücken. Wenn Sie diese Tastenkombination
drücken, können Sie zwischen den aktuell ausgewählten Ta­statur- oder Mausprofilen zur Standard Tastatur- bzw. Mau­seinstellungen und wieder zurück wechseln.

Windows-Logo-Taste und P Taste

Beachten Sie, dass Sie Aktionen für jede Taste zuweisen
können, außer der Windows-Logo-Taste

und P Taste.

Abb. 8

Flexikey -

Profile

“Flexikey®” ist eine Direkttasten-Konfigurationsan-
wendung, mit der Sie eine Einzeltaste für das Ausführen
mehrerer Tastenkombinationen zuweisen können, oder
um Programme und Anwendungen auszuführen, um
Textmakros zu erstellen und um bestimmte Tasten zu deak­tivieren. Die Anwendung kann auch zum Konfigurieren der
Maustasten zum Erstellen von Direkttasten für Gaming
usw. verwendet werden. Sämtliche Konfigurationsein­stellungen werden unter (bis zu 12) Profilen gespeichert, für
welche die Einstellungen angewendet werden.

Klicken Sie auf Flexikey® oben links im Control Center,

Deutsch

um auf die Flexikey® Anwendung zuzugreifen.

50

Profile

Die Bedienelemente oben rechts in der Anwendung beziehen
sich auf Profile. Sie können Profile Hinzufügen

schen

, Profile Exportieren und Importieren ,

/Lö-

indem Sie auf das entsprechende Symbol klicken. Wenn Sie
doppelt auf ein Profil klicken, können Sie den Profilnamen
und eine Bild Datei ändern (mit PNG Dateien erstellte
Bilder).

Tastatur- und Mauseinstellungen

Klicken Sie auf Aktivieren (unten rechts im
Anwendungsfenster), um Einstellungen für die Tastatur bzw.
Maus zu erstellen. Wenn Sie auf Tastatur Makro oder
Maus Makro klicken, können Sie auf die Einstellungsseite
für die Tastatur oder Maus zugreifen.

Abb. 9 - Aktivieren (Tastatur Makro & Maus Makro)

Tastatureinstellungen

Abb. 10

Ta-

staturkonfig

uration

12354

1

2

3

4
5

Abb. 11

Maus-

konfigu-

ration

Die Tastatureinstellungen erlauben die Konfiguration von
Aktionen für jede einzelne Taste (oder einer Kombination
von Tasten). Klicken Sie auf die Taste und wählen Sie an­schließend Aktionstyp (Express-Taste, APP ausführen,
Express-Text oder Deaktivieren) aus dem Menü am oberen
Rand der Seite aus. Sie können die Aktion umbenennen,
indem Sie auf das Kästchen Name und Quick-Infos klicken,
um eine Notiz zu tippen, die Sie an die Funktion der Aktion
erinnert.

Mauseinstellungen

Die Mauseinstellungen ermöglichen Ihnen die Konfigura­tionen von Aktionen für die linke , rechte und mittle­re Taste jeder angeschlossenen Maus, sowie für die
Zurück - und Vorwärtstasten falls verfügbar (bei einer
Gaming-Maus). Klicken Sie auf die Tastennummer und
wählen Sie anschließend Aktionstyp (Express-Taste, APP
ausführen, Express-Text oder Deaktivieren) aus dem
Menü am oberen Rand der Seite aus. Sie können die Aktion
umbenennen, indem Sie auf das Kästchen Name und Quick-

Infos klicken, um eine Notiz zu tippen, die Sie an die Funk­tion der Aktion erinnert.

Deutsch

Flexikey® Anwendungsfunktionen:

• Express-Taste - Diese Funktion ermöglicht Ihnen die Kon fig u-

ration einer einzelnen Taste (oder Mausklick) für das Senden
mehrerer Tastenkombinationen. Dies ist praktisch beim Gaming
oder wenn Sie Anwendungen mit vielen Tastaturkürzeln ver­wenden.

• APP ausführen - Hiermit werden Einzeltasten (oder Maus-

klicks) für den Start von ausführbaren Dateien von Programmen
oder Anwendungen zugewiesen.

• Express-Text - Hiermit können Sie einzelne Tasten (oder Maus-

klicks) für das Senden von häufig genutzten Textstrings zuwei­sen.

• Deaktivieren - Mit dieser Funktion können Sie sämtliche

Tastaturtasten oder Maustasten deaktivieren.

• Statistik - Verwenden Sie dies zur schnellen Aufnahme von

Tasten für jede Anwendung und zum Deaktivieren von nicht
verwendeten Tasten.

51

Tastatureinstellungen - Express-Taste

Wenn Sie eine einzelne Taste für das Senden mehrerer
Tastenkombinationen konfigurieren möchten, oder um nütz­lichere Tastenkürzel zu erstellen, verwenden Sie Express-
Taste.

1. Aktivieren und wählen Sie Tastatur Makro unter Ihrem aus-
gewählten Profil aus, klicken Sie zur Auswahl auf die gewünschte
Taste und wählen Sie anschließend Express-Taste.

2. Im folgenden Beispiel möchten wir eine bestehende
Spieltastenkombination, welche die linke Umschalttaste zum
Sprinten und die W Taste zum Vorwärtsbewegen verwendet, auf
die linke Strg-Taste legen, um diese Bewegung als vorwärts
sprinten miteinander zu kombinieren.

3. Klicken Sie auf die Schaltfläche Aufnah

Deutsch

Sie anschließend auf die erforderliche Taste oder Tasten (in
diesem Fall drücken wir die linke Umschalttaste und W) (stellen
Sie sicher, dass Sie erforderliche(n) Taste(n) drücken und nicht
anklicken).

4. Klicken Sie erneut auf die Schaltfläche Aufnah , um den
Vorgang abzuschließen und die Aufnahme zu beenden.

5. Klicken Sie auf die Taste, und klicken Sie auf das Tool Tips
(Quick-Infos) Feld und geben Sie der Tastenkombinationen einen
Namen, z.B. “Vorwärts sprinten”.

6. Wenn Sie eine einzelne Taste entfernen möchten, klicken Sie zur
Auswahl auf die Taste, und klicken Sie auf Wiederherstellen.

7. Jede zugewiesene Express-Taste wird in Grün angezeigt.

und drücken

Tastatureinstellungen - APP ausführen

Sie können Tasten für den Start von Anwendungen und Pro­grammen wie folgt konfigurieren:

1. Aktivieren und wählen Sie Tastatur Makro unter Ihrem aus­gewählten Profil aus, klicken Sie zum Auswahl einer Taste, um die
Anwendung zu starten und wählen Sie anschließend APP aus-
führen.

2. Klicken Sie auf Durchsuchen unten links im Anwendungsfenster.

Abb. 12 - Tastatur - APP ausführen

3. Navigieren Sie zur ausführbaren Datei der Anwendung und
klicken Sie auf Öffnen.

4. Die Taste wird jetzt zum Öffnen der ausgewählten Anwendung in
Ihrem ausgewählten Profil konfiguriert und die Taste in Rot
angezeigt.

5. Wenn Sie eine APP ausführen Taste entfernen möchten, wählen
Sie sie aus und klicken Sie auf Wiederherstellen.

52

Tastatureinstellungen - Express-Text

Eine Einzeltaste kann für das Senden eines Textstrings inner­halb jeder Anwendung mit Express-Text eingestellt werden.

1. Aktivieren und wählen Sie Tastatur Makro unter Ihrem aus-
gewählten Profil aus, klicken Sie zur Auswahl auf eine Taste und
wählen Sie anschließend Express-Text.

2. Klicken Sie in das Textnachrichten Feld und geben Sie Ihre
Nachricht ein und klicken Sie auf Speichern.

3. Klicken Sie auf die Schaltfläche Aufnah auf Starttaste
und drücken Sie ggf. auf die Tasten, die verwendet werden sollen
(die Starttaste ist die Taste, die in Ihrem Zielprogramm verwendet
wird, um eine T extnachricht zu öffnen), oder Sie können dies auch
frei lassen. Klicken Sie erneut auf die Schaltfläche Aufnah

, um den Vorgang zu stoppen.

5. Die Taste wird jetzt zum Senden von Textnachrichten im
Zielprogramm in Ihrem ausgewählten Profil konfiguriert und die
Taste in Blau angezeigt.

6. Wenn Sie eine Express-Text Taste entfernen möchten, wählen
Sie sie aus und klicken Sie auf Wiederherstellen.

Tastatureinstellungen - Deaktivieren

Sie können das Programm verwenden, um nicht benötigte
Tasten zu deaktivieren.

1. Aktivieren und wählen Sie Tastatur Makro unter Ihrem aus­gewählten Profil aus, klicken Sie zur Auswahl einer Taste, die
deaktiviert werden soll und wählen Sie anschließend Deaktivie-
ren.

2. Die Taste wird jetzt deaktiviert.

3. Wenn Sie die T aste erneut aktivieren möchten, wählen Sie sie aus
und klicken Sie auf Wiederherstellen.

4. Die Taste wird jetzt deaktiviert unter Ihrem ausgewählten Profil
und die Taste in Grau angezeigt.

Deutsch

Abb. 13 - Tastatur - Express-Text

4. Klicken Sie auf die Schaltfläche Aufnah auf

Versandtaste ggf. (die Versandtaste ist die Taste, die in Ihrem

Zielprogramm verwendet wird, zum Senden einer Textnachricht
z.B. wird die Enter-T aste dafür am häufigsten verwendet, oder Sie
können dies auch frei lassen.

53

Farbige Tastatur Hinter-

123

1

3

2

Figure 14

Tastatur-Hinter-

grundlichtanwendung

grundlicht-LED

(Nur für beleuchtet farbige Tastaturen)
Drücken Sie auf die Fn- und die -Taste, um die Tastatur­LED ein-/auszuschalten. Die Tastatur-LED kann mit einer
Tastenkombination aus Fn + beliebiger Taste wie unten be­schrieben konfiguriert werden. Drücken Sie die Fn-Taste
gleichzeitig mit der -Taste zum Starten des Hinter­grundlichts, um die Einstellungen zu konfigurieren.

Tastatur-LED Funktionstastenkombinationen

Deutsch

Fn +

Fn +

Fn +

Fn +
Fn +
Fn +
Fn +

Startet die Anwendung für das Tastatur-Hinter-

grundlicht

Tastatur -L ED ei n -/a u s zu s c h al te n

Tastatur-LED Beleuchtung verringern

Tastatur-LED Beleuchtung erhöhen

Linke Tastatur-LED Ein/Aus schalten

Mittlere Tastatur-LED Ein/Aus schalten

Rechte Tastatur-LED Ein/Aus schalten

Tastatur-Hintergrundlichtanwendung

Die Tastatur-Hintergrundlichtanwendung kann durch
Drücken von Fn und der -Taste (oder durch Klicken auf
LED Gerät oben links im Control Center) aufgerufen wer-
den.

Farbmuster

Über das Farbmuster in der Mitte des Bildschirms können
Sie eine Reihe von Farben für die Hintergrundbeleuchtung
auswählen, indem Sie auf die gewünschte Farbe klicken.
Klicken Sie hier, um eine beliebige Farbe aus dem Muster
auszuwählen, die auf die gesamte Tastatur (unter Gesamte
Tastatur) oder Teile der Tastatur (unter Partielle Tastatur)
angewendet werden soll.

KB Sleep Timer

Aktivieren und wählen Sie anschließend die Zeitdauer der
Leerlaufs, nach der die Tastatur LED den Schlafmodus auf­rufen (d.h. die LED Tastaturbeleuchtung wird ausgeschaltet,
um Strom zu sparen).

54

Tabelle 3 - Tastatur-LED

KB Helligkeit

Klicken Sie auf eine der Zahlen (1 - 4) auf der KB Helligkeit
Leiste, um die Helligkeitsstufe des LED-Geräts einzustellen.
Sie können die Hintergrundbeleuchtung der Tastatur auch
ausschalten, indem Sie auf die Schaltfläche AUS klicken
oder Fn plus die -Taste verwenden.

LED Modus - Gesamte Tastatur/Partielle Tastatur

Klicken Sie auf eine der Überschriften auf der linken Seite
unter LED Modus (Gesamte Tastatur oder Partielle Ta-
statur), um auszuwählen, wie die Farben angewendet wer­den sollen.

• Gesamte T astatur - Klicken Sie einfach auf eine Farbe aus

dem äußeren Band des Musters, oder klicken Sie auf eine
der Farbmischungen aus der Mitte des Musters und sie wird
sofort auf die gesamte Tastatur angewendet.

• Partielle Tastatur - Klicken Sie einfach auf eine Farbe aus

dem äußeren Band des Musters, oder klicken Sie auf eine
der Farbmischungen aus der Mitte des Musters, und klik­ken Sie dann auf eine der Überschriften des Tastaturbe­reichs (Links, Mitte oder Rechts), um die Farbe
anzuwenden.

Abb. 15 - LED Modus - Partielle Tastatur

LED Modus - Tastatureffekt

Klicken Sie auf Tastatureffekt (unter LED Modus) und
klicken

Sie dann auf eine der Schaltflächen, um die Effekte

auf der Tastatur zu sehen.

Blinken Atem

Tanz Zyklus

Tempo Zufall

Welle

Tabelle 4 - Tastatureffekte

Deutsch

55

Start-Menü, Kontextmenü, Taskleiste, System-

Abb. 16

Start-Menü, Kon-

textmenü,

Taskleiste, Sys-

temsteuerung

und Einstellungen

steuerung und Einstellungen von Windows 10

Auf die meisten Apps, Control Panels, Utilities und Programme in Windows 10 können
Sie über das Start-Menü gelangen. Klicken Sie dazu auf das Symbol in der Taskleis­te in der linken unteren Ecke des Bildschirms (oder drücken Sie auf die Windows-Logo-
Taste der Tastatur).

Klicken Sie mit der rechten Maustaste auf das Startmenü-Symbol (oder verwenden
Sie die Tastenkombination Windows-Logo-Taste + X), um ein erweitert es Kontex­tmenü der nützlichen Funktionen aufzurufen: Apps und Features, Energieoptionen,
Task-Manager, Suchen, Explorer, Geräte-Manager, Netzwerkverbindungen usw.

Der Infobereich der Taskleiste befindet sich in der rechten unteren Ecke des Bildschir-

Deutsch

ms. Hierüber können Sie manche Control Panels und Anwendungen aufrufen, die in die­sem Handbuch angesprochen werden.

In diesem Handbuch finden Sie eine Anleitung zum Öffnen der Systemsteuerung. Um
die Systemsteuerung aufzurufen, wählen Sie Systemsteuerung unter dem Eintrag
Windows-System im Startmenü.

Der Eintrag Einstellungen im Startmenü (auch die App) bietet Ihnen einen schnellen
Zugriff auf eine Reihe von Einstellmöglichkeiten für das System, die Geräte, das
Telefon, das Netzwerk und das Internet, die Personalisierung, die Apps, die Konten , die
Zeit und Sprache, die Spiele, die Erleichterte Bedienung, Cortana, Suche, den Daten­schutz und Update und die Sicherheit.

56

Grafikfunktionen

Dieses System verfügt sowohl über eine integrierte GPU
von Intel (zum Energie sparen) und eine diskrete GPU von
NVIDIA (für die Leistung). Wenn die Grafiktreiber in-

stalliert sind, können Sie bei Windows im Einstellfenster
Anzeige die Anzeigegeräte wechseln und Anzeigeoptionen
konfigurieren.

Microsoft Hybrid Graphics

Microsoft Hybrid Graphics ist eine nahtlose Technologie,
mit der bei längerer Akkubetriebsdauer die höchstmögliche
Leistung des Grafiksystems erreicht wird, ohne manuell die
Einstellungen ändern zu müssen. Das Betriebssystem des
Computers (und einige Anwendungen) automatisch bei
Bedarf der genutzten Anwendungen zwischen der integ­rierten GPU (iGPU) und der separaten GPU (dGPU) wech-
seln.

So öffnen Sie in Windows das Einstellfenster Anzeige:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann
aus dem Menü die Option Anzeigeeinstellungen wählen.

2. Wählen Sie aus den Menüs die gewünschten
Anzeigeeinstellungen.

So rufen Sie die Steuerung für Intel® UHD-Grafik auf:

1. Rufen Sie die Steuerung für Intel® UHD-Grafik über das Start­menü in Windows auf.

Oder

2. Verwenden Sie die Tastenkombination Strg + Alt + F12, um die
Steuerung für Intel® UHD-Grafik zu öffnen.

So öffnen Sie die NVIDIA Systemsteuerung:

1. Rufen Sie die NVIDIA Systemsteuerung über das Startmenü in
Windows auf.

Oder

2. Klicken Sie mit der rechten Maustaste auf den Desktop und dann

aus dem Menü die Option NVIDIA Systemsteuerung wählen.

Deutsch

57

Anzeigegeräte



4 verbundene Anzeigen

Beachten Sie, dass beim Anschluss von 4 Anzeigen nur 2 An­zeigen im Duplizieren-Modus angezeigt werden können.

Abb. 17

Projizieren

Abb. 18

Anzeige

(Mehrere

Anzeigen)

Beachten Sie, dass Sie externe Anzeigen nutzen können, die
an den HDMI-Ausgangsanschluss und/oder an den Mini
DisplayPort Anschluss angeschlossen sind. Lesen Sie die
Anleitung des Anzeigegerätes, um zu erfahren, welche For­mate unterstützt werden.

Konfigurieren des Anzeigegerätes in Windows

Alle externen und internen Anzeigen (bis zu 4 aktive An­zeigen) können unter Windows konfiguriert werden, indem
Sie die Anzeige oder System (in Einstellungen)
Bedienfenster oder das Projizieren-Menü verwenden.

Deutsch

Konfiguration der Anzeige im Einstellfenster Anzeige:

1. Schließen Sie Ihre externe(n) Anzeige(n) an den entsprechenden
Port an und schalten Sie sie anschließend ein.

2. Klicken Sie mit der rechten Maustaste auf den Desktop und dann
aus dem Menü die Option Anzeigeeinstellungen wählen.

3. Klicken Sie auf Erkennen (Schaltfläche).

4. Der Computer wird die angeschlossenen Anzeigen anschließend
erkennen.

5. Im Menü Mehrere Anzeigen können Sie bis zu 4 Anzeigen
konfigurieren.

Konfiguration der Anzeige mit dem Projizieren-Menü:

1. Schließen Sie Ihre externe(n) Anzeige(n) an den

entsprechenden Port an und schalten Sie sie
anschließend ein

2. Drücken Sie die T astenkombination + P (oder
Fn + F7).

3. Klicken Sie auf eine der Optionen im Menü zur
Auswahl von Nur PC-Bildschirm, Duplizieren,
Erweitern oder Nur zweiter Bildschirm.

4.

Sie können klicken auf Mit drahtloser Anzeige

verbinden

und den Schritten folgen, um sich mit einem
drahtlosen Anzeigegerät zu verbinden.

58

.

unten im Projizieren Fenster tippen

Audiofunktionen

Abb. 19

Sound

Blaster

Connect

Abb. 20 - Energieoptionen

Sie können die Audiooptionen für Ihren Computer über die
Systemsteuerung Sound in Windows konfigurieren.

Die Lautstärke können Sie durch die Tastenkombination Fn
+ F5/F6 ändern. Die Lautstärke kann auch mit den
Windows-Lautstärkereglern eingestellt werden. Überprüfen
Sie die Einstellung, indem Sie in der Taskleiste auf das Laut-
sprecher-Symbol Klicken.

Energieoptionen

Die Energieoptionen von Windows ermöglichen Ihnen die
Konfiguration der Optionen für das Energiemanagement des
Computers. Sie können Strom sparen, indem Sie Ener-
giesparpläne erstellen und im linken Menü können Sie die
Optionen für den Netzschalter, die Energiespartasten (Fn
+ F12) und Zuklappeinstellung (beim Schließen des
Dekkels), den Bildschirm und den Energiesparmodus (die
Standardeinstellung Energie sparen) konfigurieren.

Deutsch

Sound Blaster® Cinema 5

Mit der Anwendung Sound Blaster Connect können Sie die
Audioeinstellungen nach Ihren Anforderungen konfigurie­ren, um eine bestmögliche Audioleistung bei Spielen und der
Wiedergabe von Musik und Videos zu erreichen.

Anwendung Sound Blaster Connect

Führen Sie die Sound Blaster Connect-Systemsteuerung
über das Startmenü in Windows aus.

Klicken Sie im linken Menü auf Energiesparplan erstellen ,
und wählen Sie die Optionen, um einen neuen Plan zu er­stellen. Klicken Sie auf Energieplaneinstellungen ändern,
und klicken Sie auf Erweiterte Energieeinstellungen
ändern, um weitere Optionen für die Konfiguration aufzuru­fen.

59

Installation der Treiber



Treiberinstallation und

Stromversorgung

Während die Treiber installiert werden,
muss der Computer über den AC/DC­Adapter mit Strom versorgt werden. Einige
Treiber benötigen für den Installationsvor­gang sehr viel Strom. Wenn der Akku nicht
mehr über genügend Strom verfügt, kann
sich das System während der Installation
ausschalten, was zu Systemfehlern führen
kann (das ist kein Sicherheitsproblem, und
der Akku ist innerhalb von einer Minute
wieder aufladbar).

Abb. 21 - Installation der Treiber



Allgemeine Hinweise zur

Treiberinstallation

Wenn Sie keine fortgeschrittenen
Kenntnisse haben, folgen Sie für
jeden Treiber den Anweisungen
auf dem Bildschirm (z. B. Weiter
> Weiter > Fertig stellen). In
vielen Fällen ist es erforderlich,
den Computer nach der Treiberin­stallation neu zu starten.

Alle Module (z. B. WLAN oder
Bluetooth) müssen vor der
Treiberinstallation eingeschaltet
werden.

Die Disc Device Drivers & Utilities + User's Manual enthält die Treiber und Hilfsprogram me, die für das einwandfreie Funk-
tionieren des Computers notwendig sind. Möglicherweise wurden diese bereits vorins talliert. Ist das nicht der Fall , legen Sie
die Disc ein, und klicken Sie auf Install Drivers (Schaltfläche) oder Option Drivers (Schaltfläche), um das Treibermenü
Optional aufzurufen.
installiert werden sollen (notieren Sie zum späteren Nachlesen die Treiber, die Sie installiert haben). Hinweis: Muss ein
Treiber neu installiert werden, sollten Sie den alten Treiber zunächst deinstallieren.

Letzte Updates

Nachdem Sie alle Treiber installiert haben, stellen Sie sicher, dass Sie Nach Updates suchen aktivieren (Einstellungen >
Update und Sicherheit > Nach Updates suchen) und gehen Sie zum Microsoft Store und klicken Sie auf Downloads und
Updates > Updates abrufen, um alle Apps usw. zu aktualisieren.

Deutsch

Installieren Sie die Treiber in der in Abb. 21 angegebenen Rei henfolge. Markieren Sie die Treiber, di e

60

Wireless-LAN-Modul (Option)

Stellen Sie vor der Konfiguration sicher, dass das WLAN­Modul eingeschaltet ist (Flugzeugmodus deaktiviert).

Bluetooth-Modul (Option)

Stellen Sie vor der Konfiguration sicher, dass das Bluetooth­Modul eingeschaltet ist (Flugzeugmodus deaktiviert).

WLAN-Konfiguration in Windows

1. Klicken Sie auf das Symbol im Infobereich auf der Taskleiste.

2. Eine Liste aller verfügbaren Zugriffspunkte wird angezeigt.

3. Klicken Sie doppelt auf einen Zugriffspunkt, um die Verbindung
herzustellen (oder klicken Sie ihn an, und klicken Sie auf
Verbinden).

4. Geben Sie einen Sicherheitsschlüssel für das Netzwerk
(passwort) ein, falls erforderlich, und klicken Sie auf Weiter.

5. Sie können sich entscheiden, ob Sie andere Geräte ausfindig
machen wollen.

6. Wenn die Verbindung zum Netzwerk-Zugriffspunkt besteht, wird
das Verbunden Symbol angezeigt.

7. Um die Verbindung zu einem Zugriffspunkt zu trennen, wählen Sie
das verbundene Netzwerk, und klicken Sie auf Trennen.

8. Klicken Sie auf die Schaltfläche Flugzeugmodus, um den
Flugzeugmodus ein- oder auszuschalten.

9. Alternativ können Sie auf die Schaltfläche WiFi klicken, um nur
das Wi-Fi ein- oder auszuschalten.

Bluetooth-Konfiguration in Windows

1. Klicken Sie auf den Eintrag Einstellungen im Startmenü und klik­ken Sie dann auf Geräte.

2. Klicken Sie auf Bluetooth- und andere Geräte.

3. Klicken Sie auf Bluetooth- oder anderes Gerät hinzufügen >
Bluetooth und eine Liste der gefundenen Geräte angezeigt wird.

4. Klicken Sie doppelt auf das Gerät, das mit dem Computer
gekoppelt werden soll, und klicken Sie auf Verbinden.

5. Wählen Sie ein Gerät aus und klicken Sie auf Gerät entfernen >

Ja, für eine Trennung von jedem Gerät.

Deutsch

61

Wireless-Display

Das Wireless-Display (Miracast) verwendet Ihr Wireless
LAN-Modul/WLAN/Bluetooth-Combo-Modul (Sie müssen
sicherstellen, dass Ihre Grafikkarte/Anzeige-Gerät kompa­tibel mit Ihrem speziellen WLAN/Combo-Modul ist) in
Verbindung mit einer bzw. einem kompatiblen Grafikkar-
te/Anzeige-Gerät (separat erhältlich), um den Inhalt des
Notebook-Displays auf einem anderen Display (zB- HDTV)
anzeigen zu können, ohne die Notwendigkeit, Kabel quer
durchs Zimmer zu ziehen. Sie können dann auf dem TV/ex­ternen Monitor ohne HDMI- oder A/V-Kalbelverbindung
Games spielen, im Internet browsen oder Videos oder Fotos
ansehen.

Deutsch

Bevor Sie das Wireless-Display konfigurieren, müssen Sie
den kompatiblen Adapter an den Monitor anschließen und
einrichten. Schließen Sie den Adapter mit einem HDMI­oder A/V-Kabel an, und schalten Sie den Monitor ein.
Schalten Sie dann den Monitor auf den entsprechenden
Eingangskanal (Angaben dazu finden Sie in der Dokumenta­tion, die Sie zusammen mit dem kompatiblen Adapter er­halten haben).

Wireless-Display-Konfiguration

1. Bitte beachten Sie, dass kein Treiber bzw. keine Applikation not­wendig ist, um das Wireless-Display unter Windows 10 zu
betreiben.

2. Drücken Sie die Tastenkombination + P (oder Fn + F7).

3. Auf dem Bildschirm erscheint ein Menü.

4. Klicken Sie auf Mit drahtloser Anzeige verbinden (sollte dies
nicht erscheinen, schauen Sie in der Seitenleiste nach).

5. Das System wird dann nach kompatiblen Display-Geräten (dies
kann bis zu 60 Sekunden dauern, was Sie bitte bei der
Fertigestellung einberechnen).

6. Doppelklicken Sie jegliches angezeigtes Display-Gerät in der Liste
an.

7. Das Display wird dann eine Verbindung herstellen (für bestimmte
Einstellungen für Ihren Bildschirm siehe bitte die Dokumentation
zu Ihrem kompatiblen Adapter/Display für volle Details im
Lieferumfang enthalten).

8. Drücken Sie die Tastenkombination + P (oder Fn + F7),
klicken Sie auf Mit drahtloser Anzeige verbinden und klicken
Sie auf Trennen um eine zeitweilige Trennung vom Wireless­Display durchzuführen.

62

Fingerabdruckleser (Option)



Probleme beim Anmelden mit dem Fingerabdruck

Sollte der Fingerabdruckleser während des Windows­Begrüßungsbildschirms den Fingerabdruck 3-mal nicht er­kennen können, wird der Computerzugriff gesperrt. In die­sem Falle benötigen Sie Ihren PIN-Code (den Sie bei der
ursprünglichen Einrichtung des Fingerabdrucklesers
eingegeben haben), um wieder auf den Computer zug­reifen zu können. Alternativ können Sie auch Ihr Windows­Kennwort zur Anmeldung verwenden. Nachdem Sie den
PIN-Code (oder das Windows-Kennwort) zur Anmeldung
verwandt haben, können Sie unter Einstellungen > Kon-
ten > Anmeldeoptionen Ihre Einstellungen ändern.

Abb. 22

Konten -

Anmeldeop-

tionen

Melden Sie Ihre Fingerabdrücke vor dem Benutzen wie un­ten beschrieben an. Das Fingerabdrucklesemodul verwendet
die Anmeldeoption Konfiguration des Windows Kontos.

Fingerabdruckmodulkonfiguration

1. Klicken Sie auf den Eintrag Einstellungen im Startmenü.

2. Klicken Sie dann auf Konten und klicken Sie auf
Anmeldeoptionen.

3. Sie müssen ein Windows Kennwort hinzufügen (klicken Sie auf
Hinzufügen unter Kennwort).

4. Nachdem Sie das Passwort hinzugefügt haben, müssen Sie auch
eine PIN eingeben.

5. Klicken Sie bei Windows Hello unter Fingerabdruck auf
Einrichten.

6. Der Assistent führt Sie dann durch den Setup-Vorgang, um Ihre
Fingerabdrücke zu registrieren.

7. Sie werden angewiesen, den Fingerabdrucksensor mehrmals
zu berühren (Dies kann mehr als 20 Mal sein).

8. Versuchen Sie es, indem Sie verschiedene Fingerteile in
unterschiedlichen Stellungen zeigen.

9. Klicken Sie abschließend auf Schließen.

10. Sie können Einen weiteren Finger hinzufügen auswählen
(empfohlen) oder Den aktuellen Fingerabdruck entfernen.

11. Sie können nun den Fingerabdrucksensor berühren, um sich am
Computer anzumelden.

Deutsch

63

TPM (Option)

Abb. 23

Security -

Trusted

Computing

Abb. 24

BitLocker-Laufwerk-

verschlüsselung

(TPM-Verwaltung)

Abb. 25

“Trusted Plat-

form Module”-

Management

(TPM) auf dem

lokalen Compu-

ter

Bevor Sie die TPM (Trusted Platform Module)-Funktionen
einrichten, müssen Sie die Sicherheitsplattform initialisieren.

Aktivieren der TPM-Funktionen

1. Starten Sie den Computer neu.

2. Rufen Sie das BIOS auf, indem Sie während des POST-Vorgangs/
Startups auf F2 drücken.

3. Klicken Sie auf Setup Utility und wählen Sie das Menü

4. Klicken Sie auf TPM Configuration und wählen Sie Enable
(Aktivieren) für Security Device Support
(Sicherheitsgeräteunterstützung).

5. Sie müssen anschließend auf F10 drücken/klicken, um die

Deutsch

Änderungen zu speichern und den Computer neu zu starten.

TPM Verwaltung in Windows

Sie können Ihre TPM Einstellungen unter

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf
und Sicherheit).

3. Klicken Sie auf TPM-Verwaltung.

BitLocker-Laufwerkverschlüsselung (System

Windows

Security.

verwalten:

4. Im Fenster TPM-Verwaltung können Sie TPM unter Windows
verwalten. Da ein TPM normalerweise in großen Unternehmen
und Organisationen verwaltet wird, benötigen Sie bei der
Verwaltung der hiesigen Informationen die Hilfe Ihres
Systemadministrators.

TPM Aktionen

1. Klicken Sie auf TPM vorbereiten und folgen Sie den Anwei­sungen des Assistenten, um TPM vorzubereiten (dabei wird mög­licherweise ein Neustart des Computers und eine Bestätigung der
Einstellungsänderungen nach dem Neustart durch Drücken der
entsprechenden F-Taste erforderlich sein).

2. Nach dem Neustart wird TPM vorbereitet und Sie können
anschließend das Menü Aktionen verwenden für TPM

ausschalten, Besitzerkennwort ändern, TPM löschen oder
TPM-Sperre zurücksetzen.

3. Ein Assistent wird Sie durch die Einrichtungsschritte leiten.

64

Fehlerbehebung

Problem Mögliche Ursache - Lösung

Die Module Wireless-LAN/
Bluetooth können nicht erkannt

werden.

Das PC-Kamera-Modul kann nicht
erkannt werden.

Der Computer ist ausgeschaltet
(oder im Energiesparmodus), wird
aber über den an das Stromnetz
angeschlossenen AC/DC-Adpater
mit Strom versorgt oder über einen
Akku mit mehr als 20 % Ladung mit
Strom versorgt wird. Ich habe ein
Gerät an den eingeschalteten USB
Anschluss angeschlossen, um es
aufzuladen, was aber nicht
geschieht.

Niedrige Gaming-Leistung. Im Betrieb mit Computerspielen, wird empfohlen die Lüftergeschwindigkeit auf das

Im Flugzeugmodus sind die Module ausgeschal tet. Prüfen Sie der LED-Anzeige , ob der
Computer im Flugzeugmodus ist (siehe Tabelle 1 auf Seite 42). Mit der Tastenkombination
Fn + F11 können Sie den Flugzeugmodus ein- oder ausschalten (siehe Tabelle 2 auf Seite

44).

Das ist ausgeschaltet. Mit der Tastenkombination Fn + F10 können Sie das PC-Kamera­Modul einschalten (siehe Tabelle 2 auf Seite 44). Starten Sie die Kamera-Anwendung, um
das Kamerabild zu sehen.

Der Anschluss ist nicht eingeschaltet. Schalten Sie den Anschluss mit der Tastenkombination
Fn + Netzschalter ein.

Bei manchen externen USB-Geräten funktioniert die Stromversorgung nicht (lesen Sie dazu
in der Dokumentation zum Gerät nach). Ist das der Fall, schließen Sie das externe USB-
Gerät an, und laden Sie es bei eingeschaltetem Computer auf.

Maximal zu setzen. Verwenden Sie die Fn + 1 Tastenkombination um die
Lüftergeschwindigkeit zu regulieren.

Deutsch

65

Technische Daten



Aktualität der technischen Daten

Die in diesem Teil aufgeführten techni­schen Daten sind zum Zeitpunkt der
Druckstellung richtig. Bestimmte
Elemente (insbesondere Prozessorty­pen/-geschwindigkeiten) können im
Rahmen des Entwicklungsplans des Her­stellers zwischenzeitlich geändert oder
aktualisiert werden. Detailinformationen
erhalten Sie bei Ihrem Servicezentrum.

Bitte beachten Sie, dass diese Reihe von
Computer-Modellen eine Vielzahl an Pro­zessoren und/oder Grafikkarten unter­stützen kann.

Um herauszufinden welcher Prozessor/
CPU in Ihrem System verbaut ist,
begeben Sie sich zum Start-Menü und
wählen dort Einstellungen, und dann
wählen Sie System und klicke auf Info.
Hier finden Sie ebenfalls Information
über die Größe des installierten RAM
u.v.m.

Um Informationen über den in Ihrem Sys­tem verwendeten Videoadapter zu er-
halten gehen Sie zum Start-Menü, wo
Sie Einstellungen wählen, dann wählen
Sie auf System und klicken auf Bild-

schirm > Erweiterte Anzeigeein­stellungen > Adaptereigenschaften
anzeigen.

Deutsch

66

Core Logic

Intel® HM370 Chipsatz

BIOS

INSYDE BIOS (128Mb SPI Flash-ROM)

Speicher

Dual Channel DDR4
Zwei 260-Pin SODIMM-Sockel

(Unterstützung von DDR4 2400MHz oder
DDR4 2666MHz (je nach CPU-Typ)
Speichermodulen)

Speicher erweiterbar von 8GB (Minimum)
bis zu 32GB (Maximum)

Mit 4GB, 8GB oder 16GB Modulen
kompatibel

LCD-Optionen

15,6" (39,62cm), 16:9, UHD (3840x2160)/
FHD (1920x1080)

Speichereinheiten

Eine austauschbare SATA-2,5"-Festplatte/

SSD (7mm Höhe)
(Werkseitige Option) Ein M.2 2280 SATA/

PCIe Gen3 x4-SSD-Laufwerk

Sicherheit

Öffnung für Sicherheitsschloß (Typ
Kensington)

BIOS-Paßwort
Intel PTT für Systeme ohne Hardware TPM
(Werkseitige Option) TPM 2.0
(Werkseitige Option) Fingerabdruckleser

Zeigegerät

(Werkseitige Option) Eingebautes
Touchpad (mit Microsoft PTP Multi Gesture
& Scrolling Functionality)

Oder
(Werkseitige Option) Eingebautes Secure

Pad (mit Microsoft PTP Multi Gesture &
Scrolling Functionality)

Tastatur

Mit weißen LED beleuchtete Tastatur in

Originalgröße (mit Nummerntastatur)
Oder
(Werkseitige Option) Vollfarbig

beleuchtete Tastatur in Originalgröße mit
Nummerntastatur

Audio

High-Definition-Audio-kompatible
Schnittstelle

S/PDIF Digtalausgang
Sound Blaster® Cinema 5
Eingebautes Array-Mikrofon
Zwei Lautsprecher

Schnittstellen



CPU Geschwindigkeit & Computer

im DC Modus

Beachten Sie, dass wenn sich der
Computer im DC Modus (nur vom
Akku betrieben) befindet, die CPU
nicht mit voller Geschwindigkeit laufen
könnte. Dies ist eine Funktion, um den
Akku zu schützen.

Drei USB 3.0 (USB 3.1 Gen 1) Typ-A
Anschlüsse (Verfügt über einen

eingeschaltete USB Anschluss über AC/

DC)
Zwei USB 3.1 Gen 2 Typ-C* Anschlüsse

*Die maximale Strommenge, die von USB
Typ-C Anschlüssen geliefert wird, beträgt
500mA (USB 2.0)/900mA (USB 3.1).

Zwei Mini DisplayPort (1.3) Anschlüsse
Ein HDMI-Ausgangsanschluss
Eine 2-in-1 Audiobuchse (Kopfhörer und S/

PDIF (optischer) Ausgang Kombibuchse)
Eine Mikrofon-Eingangsbuchse
Eine RJ-45 LAN-Buchse
Eine DC-Eingangsbuchse

M.2-Steckplätze

Steckplatz 1 für Kombinierte Bluetooth und
WLAN-Modul

Steckplatz 2 für SATA oder PCIe Gen3 x4
SSD

Kartenleser

Festes Multi-in-1 Push-Push Kartenleser­Modul

MMC (MultiMedia Card)/RS MMC
SD (Secure Digital)/Mini SD/SDHC/

SDXC (bis zu UHS-II)

Kommunikation

Eingebautes 10/100/1000Mb Base-TX
Ethernet LAN

2,0M FHD PC-Kamera-Modul

WLAN/Bluetooth M.2 Module:

(Werkseitige Option) Intel® Dual Band
Wireless-AC 9260 WLAN (802.11ac) und
Bluetooth

(Werkseitige Option) Intel® Dual Band
Wireless-AC 9560 WLAN (802.11ac) und
Bluetooth

(Werkseitige Option) Intel® Dual Band
Wireless-AC 9462 WLAN (802.11ac) und
Bluetooth

(Werkseitige Option) Qualcomm® Atheros
Killer™ Wireless-AC 1550i WLAN
(802.11ac) und Bluetooth

Charakteristika

Intel® Optane™ Technik (für Intel Core
Prozessorfamilie)

Bereit für Virtual Reality
Unterstützt Windows® 10 Cortana mit

Stimme
Windows® Mixed Reality kompatibel
(Werkseitige Option) USB-Laufwerk

Umgebungsbedingungen

Temperatur

In Betrieb: 5ºC – 35ºC
Bei Aufbewahrung: -20ºC – 60ºC

Relative Luftfeuchtigkeit

In Betrieb: 20 – 80 %
Bei Aufbewahrung: 10 – 90 %

Stromversorgung

Integrierter 4-Zellen Polymer Akku, 55WH

AC/DC-Adapter für den gesamten
Spannungsbereich

AC-Eingang: 100-240V, 50-60Hz
DC-Ausgang: 19V, 7,89A/19,5V, 7,7A

(150W)

Abmessungen und Gewicht

380 (B) x 255 (T) x 18,6 (H) mm

1,98kg (Barebone mit 55WH-Akku)

Deutsch

67

Deutsch

68

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. Il s’agit d’un supplément, et non pas d’une
alternative au Manuel de l’Utilisateur en Anglais complet au format Adobe Acrobat s ur le disque Device Drivers & Utilities
+ User's Manual fourni avec votre ordinateur . Ce disque contient aussi les pilo tes et utilitaires nécessaires au fonctionnement
correct de votre ordinateur (Remarque: La compagni e se réserve le droit de revoir cette publication ou de modifier son conte­nu sans préavis).

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà installés. Si ce n’est pas le cas , ou si vous avez l’intention
de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le disq ue Device
Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de réglementation et de sécurité

Prêtez attention aux avis réglementaires et informations de sécurité contenus dans le Manuel de l'Utilisateur se trouvant sur
le disque Device Drivers & Utilities + User’s Manual.

© Septembre 2018

Marques déposées

Intel est une marque enregistrée d’Intel Corporation.
Windows est une marque enregistrée de Microsoft Corporation.

Français

69

Instructions d’entretien et d’utilisation

L’ordinateur est robuste, mais il peut toutefois être endomma­gé. Afin d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration.

Si l’ordinateur tombe, le boîtier et d’autres éléments pourraient être
endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer . Tenez l’ordinateur et

son alimentation externe à distance de toute source de chaleur. Il
s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait
à pénétrer à l’intérieur de votre ordinateur, il pourrait être sérieuse­ment endommagé.

• Evitez les interférences. Tenez l’ordinateur à distan ce de transfor-

mateurs à haute capacité, moteurs électriques, et autres appareils
générateurs de champs magnétiques importants. Ceux-ci peuvent
gêner ses performances normales et endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordina-
teur. Arrêtez l’ordinateur correctement, et fermez tous vos pro­grammes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas
d’enregistrer vos données régulièrement puisqu’elles peuvent être

Français

perdues si la batterie est vide.

Révision

Si vous essayez de réparer l'ordinateur par vous-même, votre
garantie sera annulée et vous risquez de vous exposer et d'ex­poser l'ordinateur à des chocs électriques. Confiez toute répa­ration à un technicien qualifié, particulièrement dans les cas
suivants:

• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé,
abimé ou effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fonctionne pas normalement bien que vous
ayez suivi les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran
LCD est cassé, ne touchez pas le liquide car il contient du poison).

• Si une odeur inh abi tuel , de la ch ale ur ou de la fumée ap par ais sai t sor­tant de votre ordinateur.

Informations de sécurité

• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordina­teur.

• Utilisez uniquement le cordon d’alimentation et les batteries indiqués
dans ce manuel. Ne jetez pas les batteries dans le feu. Elles peuvent
exploser. Consultez la réglementation locale pour des instructions de
recyclage possibles.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît
endommagée (ex: tordue ou vrillée) d'une manière quelconque.
Même si l'ordinateur continue de fonctionner avec la batterie en
place, cela peut détériorer le circuit, pouvant déclencher un incendie.

• Assurez-vous que votre ordinateur est complètement éteint avant de
le mettre dans un sac de voyage (ou tout autre bagage similaire).

• Avant de nettoyer l'ordinateur, retirez la batterie et assurez-vous que
l'ordinateur est débranché de toute alimentation électr iq ue externe,
périphériques et câbles.

• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais
n'appliquez pas d'agent de nettoyage directement sur l'ordinateur.
N’utilisez pas de produit de nettoyage volatil (des distillés pétrôle) ou
abrasifs sur aucun des éléments de l’ordinateur.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie
aurait besoin d’être réparée ou changée, veuillez vous adresser à
votre représentant de service ou à des professionnels qualifiés.

• Notez que dans les ordinateurs ayant un logo fixé par dépôt électroly­tique, le logo est recouvert par une protection adhésive. À cause de
l’usure générale, cette protection adhésive se détériore avec le temps
et le logo exposé peut former des angles coupants. Faites bien atten­tion lorsque vous manipulez l'ordinateur, et évitez de toucher le logo
fixé par dépôt électrolytique. Dans la sacoche de voyage, ne mettez
pas d’autres objets qui risquent de se frotter contre l’ordinateur pen­dant le transport. En cas d’une telle usure, contactez votre centre de
services.

70

Précautions concernant les batteries polymères



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une batterie re­chargeable. Cette batterie est recyclable. Quand elle n’est plus
utilisable, en fonction des lois locales des différents états et
pays, il peut être illégal de s’en débarrasser en la jetant avec les
ordures ménagères normales. Vérifiez auprès du responsable
local de l’élimination des déchets solides de votre quartier pour
vous informer des possibilités de recyclage ou de la manière ap­propriée de la détruire.

Il existe un danger d’explosion si la batterie est remise de façon
incorrecte. Remplacez-la uniquement par des batteries de
même type ou de type équivalent, recommandées par le fabri­cant. Eliminez les batteries usagées selon les instructions du fa­bricant.

Notez les informations suivantes spécifiques aux batteries po­lymères, et le cas échéant, celles-ci remplacent les informa­tions générales de précaution sur les batteries.

• Les batteries polymères peuvent présenter une légère dilatation ou
gonflement, mais cela est inhérent au mécanisme de sécurité de la
batterie et ne représente pas une anomalie.

• Manipulez les batteries polymères de façon appropriée lors de leur
utilisation. Ne pas utiliser de batteries polymères dans des environne­ments présentant une température ambiante élevée, et ne pas stocker
les batteries non utilisées pendant de longues périodes.

Français

71

Guide de démarrage rapide

Figure 1

Ouvrir le couvercle/

LCD/ordinateur avec

un adaptateur AC/DC

branché



Arrêt

Veuillez noter que vous devriez
toujours éteindre votre ordina­teur en utilisant la commande
Arrêter dans Windows (voir
ci-dessous). Cette précaution
évite des problèmes de disque
dur ou de système.

1. Cliquez sur l'icône du Menu
Démarrer .

2. Cliquez sur l'élément
Marche/Arrêt .

3. Sélectionnez Arrêter dans
el menu.

130°

1. Enlevez tous les emballages.

2. Posez l’ordinateur sur une surface stable.

3. Connectez fermement les périphériques que vous souhaitez utiliser
avec votre ordinateur (par ex. clavier et souris) à leurs ports respectifs.

4. Lors de la première installation de l'ordinateur utilisez la
procédure suivante (afin de protéger l'ordinateur, la batterie sera
verrouillée lors de l'expédition afin de ne pas alimenter le système
avant la première connexion à l'adaptateur AC/DC et initialement
installée comme ci-dessous) :

• Branchez le cordon de l’adaptateur AC/DC à la prise d'entrée DC

sur la gauche de l’ordinateur, branchez ensuite le cordon d'alimenta­tion AC à une prise murale, puis connectez le cordon d'alimentation
AC à l’adaptateur AC/DC et laissez-le ainsi pendant au moins 6
secondes.

• Débranchez le cordon de l'adaptateur de la prise d'entrée DC de

Français

l'ordinateur, puis rebranchez-le; la batterie est maintenant déver­rouillée.

5. D'une main, soulevez soigneusement le couvercle/LCD pour obtenir
un angle de vision confortable (ne pas dépasser 130 degrés), de
l'autre main (comme illustré dans la Figure 1) maintenez la base de
l'ordinateur (Remarque : Ne soulevez jamais l'ordinateur par le
couvercle/LCD).

6. Pressez le bouton d'alimentation pour allumer.

Logiciel système

Votre ordinateur peut être livré avec un logiciel système pré-ins­tallé. Si ce n’est pas le cas, ou si vous re-configurez votre ordi­nateur pour un système différent, vous constaterez que ce
manuel fait référence à Microsoft Windows 10.

Prend en charge Intel® Optane™

Vous devez configurer Intel® Optane™ avant d'installer votre système d'exploitation Windows 10 (voir "Intel® Optane™"

à la page 73).

72

Intel® Optane™

Intel® Optane™ est la combinaison d'un périphérique de
mémoire compatible et du logiciel Technologie de stockage
Intel® Rapid. Cette combinaison est conçue pour accélérer
les performances de votre système en mettant en cache les
données de démarrage, les exécutables, les données acces­sibles fréquemment et les fichiers de page système sur un
SSD Intel® Optane™ non volatil et à faible latence.

Contactez votre distributeur ou fournisseur pour voir si votre
système prend en charge cette technologie.

Si vous réinstallez un système qui a déjà été configuré en
RAID Mode, assurez-vous d'avoir désactivé la mémoire Intel
Optane (voir "Désactivation de Intel® Optane™" à la

page 74).

Configuration Intel® Optane™

Vous devez configurer Intel® Optane™ avant d'installer
votre système d'exploitation Windows 10 et, pour ce faire,
vous devrez préparer ce qui suit.

• Le disque de SE Microsoft Windows 10.

• Un lecteur DVD externe connecté.

• Un SSD Intel® Optane™ installé dans votre système.

• Le disque Device Drivers & Utilities + User’s Manual.

1. Allumez l’ordinateur et appuyez sur F2 pour aller dans le BIOS.

2. Allez au menu Boot, sélectionnez UEFI Setting et appuyez sur
Entrée.

3. Paramétrez UEFI Boot sur «Enabled».

4. Appuyez sur Échap pour sortir du menu et allez au menu Main.

5. Sélectionnez OffBoard NVMe Controller Configuratio n et
appuyez sur Entrée pour vérifier qu'un SSD Intel® Optane™ est
présent.

6. Appuyez sur Échap pour sortir du menu et allez au menu
Advanced.

7. Sélectionnez SATA Mode, appuyez sur Entrée et sélectionnez
RAID Mode.

8. Sélectionnez
tion dans le point à puce ci-dessous est remplie avant de le
faire.

• Vérifiez que le DVD du SE Windows 10 est dans le lecteur

DVD connecté, ainsi l'ordinateur démarrera automatiquement à
partir du DVD du SE Windows 10 (vous serez invité à appuyer
sur une touche pour démarrer à partir du DVD).

9. Appuyez sur Suivant > Installer maintenant pour continuer à ins­taller le système d'exploitation normalement (voir votre documen­tation de Windows si vous avez besoin d'instructions pour
installer le Système d'Exploitation Windows).

10.

Sélectionnez Personnalisé: Installer uniquement Windows

(avancé).

11. Il est recommandé de sélectionner, puis de supprimer les parti­tions existantes.

12. Cliquez sur Nouveau pour créer une partition pour Windows.

13. Il est très important de vous assurer que lorsque vous créez la
partition, vous laissez un minimum d'espace non alloué de 5Mo.

14. Suivez les instructions à l'écran pour installer le SE Windows 10.

15. Installez les pilotes Windows (voir la page 94). Vérifiez que vous
avez installé le pilote Technologie de stockage Intel® Rapid
(IRST).

16. Exécutez l'application Technologie de stockage Intel® Rapid.

“Save and Exit”, mais assurez-vous que la condi-

Français

73

17. Cliquez sur Activer.

Figure 2 - Technologie de stockage Intel® Rapid - état

18. Le système affichera un message et vous demandera de sélec­tionner un lecteur rapide compatible (dans ce cas, il ne devrait y
avoir qu'une seule option).

19. Vous devrez redémarrer l'ordinateur après avoir activé Optane, et

Français

vous assurer que le système est alimenté par l'adaptateur AC/DC,
et non par batterie uniquement.

20. Cliquez sur Oui pour commencer le processus (cela peut prendre
un certain temps).

21. Une fois le processus terminé, redémarrez l'ordinateur.

Désactivation de Intel® Optane™

Si vous souhaitez désactiver une configuration Intel® Op­tane™ existante, suivez la procédure ci-dessous pour le

faire.

1. Exécutez l'application Technologie de stockage Intel® Rapid.

2. Cliquez sur Désactiver.

3. Cliquez sur Oui lorsque le message s'affiche.

4. Redémarrez l'ordinateur pour terminer le processus.

5. Exécutez l'application Technologie de stockage Intel® Rapid.

6. L'état de la mémoire Intel® Optane ™ est indiqué dans la
fenêtre.

74

Carte du système: Vue de face avec l’écran LCD ouvert

Figure 3

Vue de face avec l’écran

LCD ouvert

1. Caméra PC

2. *Indicateur LED de caméra
PC

*Quand la caméra PC est
en cours d'utilisation le
Indicateur LED sera
illuminé.

3. Réseau de microphones
intégré

4. Écran LCD

5. Haut-parleurs

6. Bouton d'alimentation

7. Clavier

8. Touchpad et boutons

9. (Optionnel) Lecteur
d'empreintes digitales



Utilisation des

appareils sans fil à

bord d'un avion

L'utilisation de tout ap­pareil électronique de
transmission est géné­ralement interdite à
bord d'un avion.

Vérifiez que les mo­dules sans fil sont dé­sactivés si vous
utilisez l'ordinateur à
bord d'un avion en
mettant le système en
Mode Avion.

2 1

9

7

4

3 3

5

6

5

8

Français

75

Indicateurs LED

Les indicateurs LED sur votre ordinateur affichent des informations utiles sur l’état actuel de votre ordinateur.

Icône Couleur Description

Orange L'adaptateur AC/DC est branché

Orange clignotant* L'adaptateur AC/DC est branché et le port USB alimenté est activé*

Vert L’ordinateur est allumé

Vert clignotant Le système est dans le mode de Veille configuré

Orange La batterie est en charge

Vert La batterie est complètement chargée

Orange clignotant La batterie a atteint le niveau bas critique

Français

Vert Le disque dur est en cours d'utilisation

Vert Mode Avion activé (les modules WLAN et Bluetooth sont désactivés)

Tableau 1 - Indicateurs LED

*Le port USB 3.0 (USB 3.1 Gen 1) alimenté (voir la page 99) peut être activé/désactivé par le biais de la combinaison de
touches Fn + Bouton d’alimentation. Lorsque le port USB alimenté est activé il fournit du courant (pour charger les ap-
pareils uniquement, pas pour les faire fonctionner) lorsque le système est éteint mais toujours alimenté par l'adaptateur
AC/DC branché sur une prise qui fonctionne ou alimenté par la batterie avec un niveau de capacité supérieur à 20% (ceci peut
ne pas fonctionner avec certains appareils - voir la page 99).

76

Numeric

Keypad

Keypad

Touche du logo Windows

Touche Menu/Application

Touches Fonction

Touche Fn

Pavé
numérique

Verr Num &
ArrêtDét

Numeric

Keypad

Keypad

Touche du logo Windows

Touche Menu/Application

Touches Fonction

Touche Fn

Pavé
numérique

Verr Num &
ArrêtDét

Clavier

Le clavier, clavier LED blanc illuminé ou clavier illuminé pleine couleur (Option d’usine), comporte un pavé numérique
(sur le côté droit du clavier) permettant une entrée facile de données numériques. Le fait d'appuyer sur Ve rr Num active ou
désactive le pavé numérique. Il est également doté de touches fonction pour vous permettre de changer instantanément de
mode opérationnel.

Clavier LED blanc illuminé
Le niveau d'éclairage du clavier peut être réglé, ou allumé/éteint, à l'aide des touches Fn + F4.

Français

(Option d’usine) Clavier illuminé pleine couleur

Reportez-vous à "LED colorée de rétro-éclairage de clavier" à la page 88.

Figure 4 - Clavier

77

Clavier & touches fonction

Les touches de fonctions (F1 - F12 etc.) ag iront comme touches de raccourci (hot-key) quand pressée en maintenant la touche
Fn appuyée. En plus des combinaisons des touches de fonction de base, des indicateurs visuels sont disponibl es quand le pi-

lote Control Center est installé.

Touches Fonction/ indicateurs visuels Touches Fonction/ indicateurs visuels

Fn +

Fn +

Fn +

Fn +

Fn +

Français

Fn +

Fn +

Fn +

Fn +

Fn +

Lecture/Pause (dans les programmes audio/vidéo)

Activer/Désactiver le

Touchpad

Eteindre le rétroéclairage LCD (Appuyez sur une

touche

Allume/Éteind le son

Allumer ou éteindre l’éclai-

rage du clavier/Ajuster le

niveau de luminosité

Diminution/Augmentation

du volume sonore

Alternance d'affichage (voir la page 92)Fn +

Diminution/Augmentation de
la luminosité de l’écran LCD

Activer/Désactiver le

module caméra PC

Activer/Désactiver le Mode

Avion

(Pour les claviers à

LED blanche)

Fn +

Activer/Désactiver le pavé

numérique

Fn +

Fn + Bouton

d’alimenta-

tion

Fn +

*Remarque : Il est recommandé d'utiliser la vitesse maximale du venti­lateur pour jouer à des jeux.

Fn +

Activer/Désactiver l'arrêt

défilement

Basculer entre majuscule et

minuscule

Permutation de l’alimentation du port USB alimenté

Activer/Désactiver le Control Center (voir la page 81)

Contrôle Automatique du

Ventilateur /Pleine Puis-

sance/ Max-Q

Activer/Désactiver

Flexikey® (voir la page 84)

Permutation veille

(voir la page 79)

Tableau 2 - Touches de fonctions & indicateurs visuels

78

Carte du système: Vues de face, gauche et droite

Figure 5 - Vues de face, gauche et droite

1. Indicateurs LED

2. Fente de verrouillage de sécurité

3. Ventilation

4. Prise d'entrée DC

5. Prise de sortie HDMI

6. Mini DisplayPorts

7. Ports USB 3.1 Gen 2 Type-C

8. Ports USB 3.0 (USB 3.1 Gen 1) Type-A

9. *Port USB 3.0 (USB 3.1 Gen 1) Type-A
alimenté
*Basculer l’alimentation sur ce port en utilisan t
la combinaison Fn + Bouton d’alimentation
(voir le Tableau 1 à la page 76).

10. Prise d'entrée de
microphone

11. Prise audio 2-en-1 (Prise
combo de sortie casque et
S/PDIF)

12. Lecteur de carte Multi-en-1

13. Prise réseau RJ-45



Surchauffe

Afin de ne pas causer une
surchauffe de votre ordi­nateur, verifiez que rien
ne bouche la (les) ventila­tion(s) quand le systeme
est allumé.

3

4

5

1

11

13

12

10

2

7

6

7

8

6

Face

Gauche

Droit

8

9

Français

79

Carte du système: Vues de dessous et arrière

Figure 6

Vues de dessous et arrière

1. Ventilation

2. Prise réseau RJ-45



Surchauffe

Afin de ne pas causer une surchauffe de
votre ordinateur, verifiez que rien ne
bouche la (les) ventilation(s) quand le sys­teme est allumé.

Avertissement de retrait du capot

inférieur

Ne pas retirer le(s) capot(s) et/ou la (les)
vis dans le but de mettre à niveau l'appa­reil car cela pourrait enfreindre les termes
de votre garantie.

Si vous avez besoin de remplacer/suppri­mer le disque dur/RAM etc., pour une rai­son quelconque, contactez votre
distributeur/fournisseur pour plus d'infor­mations.

1

1

1

2

Français

80

Control Center

Figure 7

Control Center

Appuyez sur la combinaison de touches Fn + Échap ou double-cliquez sur l'icône dans la zone de notification de la
barre des tâches pour activer/désactiver le Control Center. Le Control Center donne un accès rapide aux commandes fré-

quemment utilisées, et vous permet de rapidement d'activer/désactiver le touchpad/le module caméra PC.

Menus du Control Center

Le Control Center contient 5 rubriques du menu (Moniteur système, Paramètr e de base, Périphérique à LED, Flexikey®
et Paramètre supplémentaire). L'onglet Moniteur système fournit des informations sur le GPU et le CPU de l'ordinateur.
L'onglet Paramètre de base vous permet de régler le mode d'alimentation ainsi que d'autres fonctions du système. L'onglet
Périphérique à LED vous permet de configurer votre clavier illuminé. «Flexikey®» est une application de configuration
de touches de raccourci rapide. L'onglet Paramètr e supplémentaire vous permet d'ajuster la couleur de la skin de l'applica-
tion selon vos préférences. Cliquez sur les rubriques du menu, puis cliquez sur l'un des boutons indiqués dans les pages sui­vantes.

Français

81

Modes d’alimentation

Vous pouvez définir un Mode d’alimentation en cliquant
sur l'icône appropriée au centre du Control Center. Chaque
mode d'alimentation aura une incidence sur le mode Avion et
l'alimentation de la caméra PC de l'ordinateur.

État d'alimentation (Paramètre de base)

L'icône État d'alimentation indique si vous êtes actuelle­ment alimenté par la batterie, ou par l'adaptateur AC/DC
branché à une prise de courant. La barre d’état d’alimenta­tion indiquera l'état de charge actuel de la batterie.

Mode Mode Avion Caméra PC

Économie d'énergie Activé Désactivé

Silencieux Désactivé Activé

Performances Désactivé Activé

Divertissement* Désactivé Activé

*Cliquez sur le bouton Par défaut dans Divertissement pour réinitia­liser les paramètres par défaut pour ce mode.

Français

Luminosité (Paramètre de base)

L'icône Luminosité indiquera le niveau de luminosité actuel
de l'écran. Vous pouvez utiliser la molette pour régler la lu­minosité de l'écran ou les combinaisons de touches Fn + F8/
F9.

Caméra/Touch Pad/Touche Windows gauche (Pa­ramètre de base)

Cliquez sur ces boutons pour basculer l'état d'alimentation d e
la caméra PC ou du touchpad, ou pour activer/désactiver la
fonction de la touche Windows gauche. Notez que l'état de
l'alimentation du module caméra est également af fecté par l e
mode d'alimentation choisi.

Bouton Veille (Paramètre de base)

Cliquez sur le bouton Veille Prolongée ou Veille pour que
l'ordinateur entre dans le mode d'économie d'énergie sélec­tionné (vous recevrez un avertissement avant que le système
passe en mode d'économie d'énergie et vous devrez cliquer
sur OK pour confirmer).

82

Volume (Paramètre de base)

L'icône Volume indiquera le niveau du volume actuel. Vous
pouvez utiliser la molette pour régler le volume ou les com­binaisons de touches Fn + F5/F6, ou utiliser les combinai­sons de touches Fn + F3 pour couper le volume.

Caps Lock/Scroll Lock/Verrouillage numériqu/
mode Avion (Paramètre de base)

Cliquez sur le bouton pour basculer entre le mode de ver­rouillage approprié et le mode Avion.

Ventilateur (Moniteur système)

Vous pouvez régler la vitesse du ventilateur sur Maximum
(pleine puissance), Automatique ou Personnalisé à partir
de cet élément de menu. La vitesse du ventilateur s'ajuste au­tomatiquement pour contrôler la chaleur du CPU/GPU. Vous
pouvez utiliser le curseur Décalage pour ajuster les para­mètres selon vos préférences. Cependant, vous pouvez ajus­ter le réglage au Maximum si vous préférez.

Minuterie de veille du clavier/Luminosité du cla­vier (Périphérique à LED)

Activez puis sélectionnez la durée pendant laquelle le sys­tème est inactif avant que la LED du clavier n'entre en mode
veille (c'est-à-dire que l'éclairage du clavier LED s'éteigne
pour économiser de l'énergie).
la luminosité du clavier.

Vous pouvez également régler

Le paramètre Personnalisé vous permet de cliquer et de faire
glisser l'un des 2 nœuds du milieu sur le graphique afin de ré­gler les paramètres de température du Ventilateur du CPU
ou du ventilateur du GPU.

Max-Q

Si votre carte vidéo NVIDIA prend en charge la
technologie Max-Q (contactez votre distribu­teur / fournisseur) vous pouvez définir le venti­lateur sur Max-Q. Lorsque le paramètre Max-Q
est activé et que le système fonctionne avec des paramètres
de puissance/performances appropriés, le GPU consomme
moins d'énergie, produit moins de chaleur et les ventilateurs
n'ont donc pas besoin de tourner autant, ce qui rend le sys­tème plus silencieux.

Tous ces paramètres peuvent être supplantés par le sys­tème, par mesure de sécurité, si une utilisation plus inten­sive du ventilateur est nécessaire.

83

Français

Application Flexikey®



Activer ou désactiver le profil Flexikey® en cours

d'utilisation

Vous pouvez activer ou désactiver des fonctions de profil du
clavier ou de la souris en cours d'utilisation en utilisant

Fn +

. Cette combinaison de touches vous permettra de
passer du profil du clavier ou de la souris actuellement sélec­tionné aux paramètres standard du clavier et/ou de la souris,
et vice-versa.

Touche du logo Windows et touche P

Notez que vous pouvez associer des actions aux touches du
clavier à l'exception de la Touche du logo Windows et
de la touche P.

Figure 8

Flexikey-

Profil

« Flexikey® » est une application de configuration de
touches de raccourci rapide, qui vous permet d'attribuer une

touche unique aux combinaisons de plusieurs touches de
lancement, ou aux programmes et applications de lance­ment, pour créer des macros de texte et pour désactiver cer-
taines touches. L'application peut être utilisée pour
configurer les boutons de la souris pour créer des raccour-

cis clavier pour les jeux, etc. Tous les paramètres de configu­ration sont conservés dans des (jusqu'à 12) profils auxquels
les paramètres sont appliqués.

Cliquez sur Flexikey® en haut à gauche du Control Center
pour accéder à l'application Flexikey®.

Profils

Les contrôles en haut à droite de l'application se rapportent
aux Profils. Vous pouvez Ajouter /Supprimer
profils, Exporter

et Importer des profils en cliquant

sur l'icône appropriée. Si vous double-cliquez sur un Profil,
vous pouvez modifier le nom du profil, et modifier un fichier
image (images créées à l'aide des fichiers PNG).

des

Français

84

Paramètres du clavier et de la souris

Cliquez sur Activer (en bas à droite de la fe­nêtre de l'application) pour créer des paramètres pour le cla­vier et/ou la souris. En cliquant sur Macro clavier ou Macro
souris vous pourrez accéder à la page des paramètres pour le
clavier ou la souris.

Figure 9 - Activer (Macro clavier & Macro souris)

Paramètres du clavier

Figure 10

Configu­ration du

clavier

12354

1

2

3

4

5

Figure 11

Configura-

tion de la

souris

Les paramètres du clavier vous permettent de configurer des
actions pour toute touche unique (ou une combinaison de
touches). Cliquez sur la touche, puis sélectionnez le type
d'action (Touche Express, Lancer APP, Texte Express ou
Désactiver) dans le menu en haut de la page. Vous pouvez
renommer l'action en cliquant dans la zone Nom, puis cli­quez dans le champ Info-Bulles pour taper dans une note
pour vous rappeler la fonction de l'action.

Paramètres de la souris

Les paramètres de la souris vous permettent de configurer
des actions pour les boutons de gauche , de droite et
du milieu d'une souris connectée, et aussi pour les bou­tons retour arrière et avance le cas échéant (sur une
souris de type jeu). Cliquez sur le chiffre du bouton, puis sé­lectionnez le type d'action (Touche Express, Lancer APP,
Te x t e E x pr e s s ou Désactiver) dans le menu en haut de la
page. Vous pouvez renommer l'action en cliquant dans la
zone Nom, puis cliquez dans le champ Info-Bulles pour ta-

per dans une note pour vous rappeler la fonction de l'action.

Caractéristiques de l'application Flexikey® :

• Touche Express - Cette fonction vous permet de configurer une

seule touche (ou le clic de la souris) pour envoyer plusieurs
combinaisons de touches. Ceci est utile dans les jeux ou lors de
l'utilisation d'applications ayant un ensemble complexe de rac­courcis clavier .

• Lancer APP - Ceci affecte simplement des touches uniques (ou

les clics de la souris) pour le lancement de tout fichier exécu­table de programme ou d'application.

• T exte Expr ess - Cela vous permet d 'affecter des to uches uniques

(ou les clics de la souris) pour envoyer des chaînes de texte cou­ramment utilisées.

• Désactiver - Utilisez cette fonction pour désactiver des touches

du clavier ou les boutons de la souris.

• Statistiques - Utilisez cette fonction pour enregistrer rapidement

les touches utilisées dans une quelconque application, et pour
désactiver les touches non utilisées.

Français

85

Paramètres du clavier - Touche Express

Pour configurer une touche unique pour envoyer plusieurs
combinaisons de touches, ou pour créer les touches de rac­courci les plus utiles, utilisez Touche Express.

1. Activez et sélectionnez Macro clavier sous votre profil choisi, cli­quez sur la touche choisie pour la sélectionner, puis cliquez pour
sélectionner Touche Express.

2. Dans l'exemple suivant, nous voulons changer une configuration
de touches de jeu existante qui utilise la touche Maj gauche pour
le sprint, et la touche W pour se déplacer vers l'avant, pour utiliser
la touche Ctrl gauche pour combiner ce mouvement au sprint
avant.

3. Cliquez sur le bouton Enregi puis appuyez sur la
touche ou les touches requise(s) (dans ce cas, nous allons

appuyer sur Maj gauche et W) (assurez-vous que vous appuyez
sur la touche ou les touches requise(s) et ne cliquez pas sur

celles-ci).

4. Cliquez à nouveau sur le bouton Enregi
le processus et arrêter l'enregistrement.

5. Cliquez sur la touche, et cliquez dans le champ Info-Bulles et

Français

tapez pour donner un nom à la combinaison de touches, par
exemple « Sprint Avant ».

6. Si vous voulez retirer une touche individuelle cliquez pour la sélec­tionner, puis cliquez sur Restaurer.

7. Les Touches Express attribuées apparaîtront en vert.

Paramètres du clavier - Lancer APP

Vous pouvez configurer des touches pour lancer une applica­tion ou un programme comme suit :

1. Activez et sélectionnez Macro clavier sous votre profil choisi, clli­quez pour sélectionner une touche pour lancer l'application, puis
cliquez pour sélectionner Lancer APP.

2. Cliquez sur Naviguer en bas à gauche de la fenêtre de l'applica-
tion.

pour terminer

Figure 12 - Clavier - Lancer APP

3. Localisez le fichier exécutable de l'application et cliquez sur
Ouvrir.

4. La touche est maintenant configurée pour ouvrir l'application
sélectionnée sous votre Profil choisi, et la touche s'affichera en
rouge.

5. Si vous voulez retirer une touche Lancer APP, sélectionnez-la et
cliquez sur Restaurer.

86

Paramètres du clavier - Texte Express

Une touche unique peut être configurée pour envoyer une
chaîne de texte dans n'importe quelle application en utilisant
Texte Express.

1. Activez et sélectionnez Macro clavier sous votre profil choisi, cli­quez sur une touche pour la sélectionner, puis cliquez pour sélec­tionner Texte Express.

2. Cliquez dans le champ Contenu Texte et tapez votre message et
cliquez sur Sauvegarder

3. Cliquez sur le bouton Enregi dans la touche Démar-
rage et appuyez sur les touches à utiliser le cas échéant (la
touche Démarrer est la touche utilisée dans votre programme
cible pour ouvrir un message texte), ou vous pouvez la laisser vide
si vous préférez. Cliquez à nouveau sur le bouton Enregi

.

pour arrêter le processus.

5. La touche est maintenant configurée pour envoyer le message
texte dans le programme cible sous votre Profil choisi), et la
touche s'affichera en bleu.

6. Si vous voulez retirer une touche Texte Express, sélectionnez-la
et cliquez sur Restaurer.

Paramètres du clavier - Désactiver

Vous pouvez utiliser le programme pour désactiver les
touches non requises.

1. Activez et sélectionnez Macro clavier sous votre profil choisi, cli­quez pour sélectionner une touche à désactiver, puis cliquez pour
sélectionner Désactiver.

2. La touche sera alors désactivée.

3. Si vous voulez activer à nouveau la touche, sélectionnez-la et cli­quez sur Restaurer.

4. La touche sera désactivée sous votre Profil choisi, et la touche
s'affichera en gris.

Français

Figure 13 - Clavier - Texte Express

4. Cliquez sur le bouton Enregi dans la touche Envoyer

si nécessaire (la touche Envoyer est la touche utilisée dans votre
programme cible destinée à envoyer un message texte, par
exemple la touche Entrée serait la plus couramment utilisée), ou
vous pouvez la laisser vide si vous préférez.

87

LED colorée de rétro-éclairage

123

1

3

2

Figure 14

Application de

rétroéclairage

du clavier

de clavier

(Pour les claviers de couleur illuminés seulement)
Appuyez sur Fn plus sur la touche pour allumer/éteindre
la LED du clavier. La LED du clavier peut être config urée en
utilisant la combinaison Fn + touche décrites dans le tableau
ci-dessous. De plus appuyez sur Fn plus la touche pour
lancer l'application de rétroéclairage du clavier afin de confi­gurer les paramètres.

Application de rétroéclairage du clavier

Vous pouvez accéder à l'application de rétroéclairage du
clavier en appuyant sur Fn plus la touche (ou en cliquant
sur Périphérique à LED en haut à gauche du Control Cen­ter.

Combinaisons de touches de fonct ion d e LED d u clav ier

Fn +

Fn +

Français

Fn +
Fn +
Fn +
Fn +

88

Fn +

Lancer l'application de rétroéclairage du clavier

Activer/désactiver la LED du clavier

Diminution de l’illumination de la LED du clavier
Augmentation de l’illumination de la LED du cla-

vier

Allumer/Eteindre la LED de clavier gauche

Allumer/Eteindre la LED de clavier central

Allumer/Eteindre la LED de clavier droit

Tableau 3 - LED du clavier

Nuancier de couleurs

Le nuancier de couleurs au milieu de l'écran vous permet de
sélectionner une gamme de couleurs pour le rétroéclairage
du clavier en cliquant sur la couleur désirée. Cliquez pour sé­lectionner l'une des couleurs du nuancier à appliquer à l'en­semble du clavier (sous Clavier complet) ou à une partie du
clavier (sous Clavier partiel).

Minuterie de veille du clavier

Activez puis sélectionnez la durée pendant laquelle le sys­tème est inactif avant que la LED du clavier n'entre en mode
veille (c'est-à-dire que l'éclairage du clavier LED s'éteigne
pour économiser de l'énergie).

Luminosité du clavier

Cliquez sur l'un des chiffres (1 - 4) sur la barre de Lumino­sité du clavier pour régler le niveau de luminosité du dispo-

sitif LED. Vous pouvez également désactiver le
rétroéclairage du clavier en cliquant sur le bouton Arrêt, ou
en utilisant Fn plus la touche .

Mode LED - Clavier complet/Clavier partiel

Cliquez sur l'une des rubriques à gauche sous Mode LED
(Clavier complet ou Clavier partiel) pour sélectionner la
façon dont les couleurs seront appliquées.

Mode LED - Effet du clavier

Cliquez sur Effet du clavier (sous Mode LED) et puis cli­quez sur l'un des boutons d'effet pour afficher les ef fets sur le
clavier.

• Clavier complet - Cliquez simplement sur une couleur de

la bande externe du nuancier, ou cliquez sur l'un des
mélanges de couleurs du centre du nuancier et elle sera
immédiatement appliquée à l'ensemble du clavier.

• Clavier partiel - Cliquez simplement sur une couleur de la

bande externe du nuancier, ou cliquez sur l'un des mélanges
de couleurs du centre du nuancier, et puis cliquez sur l'une
des rubriques de section du clavier (Gauche, Milieu ou
Droit) pour appliquer la couleur.

Figure 15 - Mode LED - Clavier partiel

Clignotant Souffle

Danse Cycle

Tempo Aléatoire

Vague

Français

Tableau 4 - Effets du clavier

89

Menu Démarrer, Menu contextuel, Barre des

Figure 16

Menu Démarrer,

Menu contextuel,

Barre des tâches,

Panneau de

Configuration et

Paramètres

tâches, Panneau de Configuration et
Paramètres de Windows 10

La plupart des applications, panneaux de configuration, utilitaires et programmes dans
Windows 10 sont accessibles depuis le Menu Démarrer en cliquant sur l'icône dans
la barre des tâches dans le coin inférieur gauche de l'écran (ou en appuyant sur la Touche

du logo Windows sur le clavier).
Faites un clic droit sur l'icône du Menu Démarrer (ou utilisez la combinaison de

touches Touche du logo Windows + X) pour faire apparaître un menu contextuel
avancé de fonctionnalités utiles telles que Applications et fonctionnalités, Options d'ali­mentation, Gestionnaire de tâches, Rechercher , Expl orateur de fichiers, Gesti onnaire de
périphériques et Connexions réseau.

La zone de notification de la barre des tâches se trouve en bas à droite de l'écran. Certains
panneaux de configuration et certaines applications auxquels il est fait référence tout au
long de ce manuel sont accessibles à partir d'ici.

Français

T out au long de ce manuel , vous verrez une instruction pour ouvrir le Panneau de Confi­guration. Pour accéder au Panneau de configuration, sélectionnez Panneau de configu­ration sous l'élément Système Windows dans le Menu Démarrer.

L'élément Paramètres dans le Menu Démarrer (et aussi comme une application) vous
donne un accès rapide à un certain nombre de panneaux de configuration de paramètres
du système vous permettant de régler les paramètres pour Système, Périphériques, Té­léphone, Réseau et Internet, Personnalisation, Applications, Comptes, Heure et langue,
Jeux, Options d'ergonomie, Cortana, Recherche, Confidentialité et Mise à jour et sécu­rité.

90

Caractéristiques vidéo

Le système comporte à la fois un GPU intégré Intel (pour
l’économie d’énergie) et un GPU discr et NVIDIA (pour les
performances). Vous pouvez permuter les dispositifs d'affi­chage et configurer les options d'affichage depuis le panneau
de contrôle Affichage dans Windows, à partir du moment où
les pilotes vidéo sont installés.

Microsoft Hybrid Graphics

Microsoft Hybrid Graphics est une technologie transpa­rente conçue pour tirer les meilleures performances du sys­tème graphique tout en permettant une durée de batterie plus
longue, sans avoir à changer manuellement les paramètres.
Le système d'exploitation de l'ordinateur (et certaines appli­cations) basculeront automatiquement entre le GPU inté­gré (iGPU) et le GPU discret (dGPU) lorsque requis par les
applications en cours d'utilisation.

Pour accéder au panneau de contrôle Affichage:

1. Cliquez-droit sur le bureau et sélectionnez Paramètres d'affi­chage dans le menu.

2. Choisissez les paramètres d’affichage requis dans les menus.

Pour accéder au Panneau de configuration des graphiques
UHD Intel®:

1. Accédez au Panneau de configuration des graphiques UHD
Intel® à partir du menu Démarrer dans Windows.

OU

2. Utilisez la combinaison de touches Ctrl + Alt + F12 pour ouvrir le
Panneau de configuration des graphiques UHD Intel®.

Pour accéder au Panneau de configuration NVIDIA:

1. Accédez au Panneau de configuration NVIDIA à partir du menu
Démarrer dans Windows.

OU

2. Cliquez-droit sur le bureau et sélectionnez Panneau de configu­ration NVIDIA dans le menu.

Français

91

Périphériques d’affichage



4 Écrans Connectés

Notez que lorsque 4 écrans sont connectés, seuls 2 écrans
peuvent être configurés en mode Dupliquer.

Figure 17

Projeter

Figure 18

Affichage

(Plusieurs af-

fichages)

Vous pouvez utiliser des écrans externes connectés à la prise
de sortie HDMI et/ou au Mini DisplayPort. Consultez le ma­nuel de votre périphérique d'affichage pour connaître l es for ­mats pris en charge.

Configurer les affichages dans Windows

Tous les écrans externes et internes (jusqu'à 4 écrans actifs)
peuvent être configurés à partir de Windows à l'aide des pan-
neaux de configuration Affichage ou Système (dans Para-
mètres) ou du menu Projeter.

Français

Pour configurer les affichages en utilisant le menu Proje­ter:

1. Connectez votre (vos) écran(s) externe(s) au

port approprié, puis allumez-le(s).

2. Appuyez sur la combinaison de touches +

P (ou Fn + F7).

3. Cliquez sur l'une des options du menu pour
sélectionner Écran du PC uniquement, Dupli-

quer, Étendre ou Deuxième écran unique­ment.

4.

Vous pouvez également cliquez sur Se connec-

ter à un affichage sans fil au bas de l'écran
Projeter et suivez les étapes pour connecter à

un affichage sans fil activé.

92

Pour configurer les affichages en utilisant le panneau de
contrôle Affichage:

1. Connectez votre (vos) écran(s) externe(s) au port approprié, puis
allumez-le(s).

2. Cliquez-droit sur le bureau et sélectionnez Paramètres
d'affichage dans le menu.

3. Cliquez sur Détecter (bouton).

4. L'ordinateur détectera alors tous les écrans connectés.

5. Vous pouvez configurer jusqu'à 4 écrans à partir du menu

Plusieurs

affichages.

Caractéristiques audio

Figure 19

Sound Blaster

Connect

Figure 20 - Options d’alimentation

Vous pouvez configurer les options audio sur votre ordinateur
à partir du panneau de configuration

Le volume peut être réglé à l'aide de la combinaison de
touches Fn + F5/F6. Le niveau du volume sonore aussi peut
également être réglé à l'aide du contrôle de volume dans
Windows. Cliquez sur l'icône Haut-parleurs dans la barre
des tâches pour vérifier le réglage.

Son

dans

Windows

.

Options d’alimentation

Le panneau de configuration Options d'alimentation de
Windows vous permet de configurer la gestion d'alimenta­tion de votre ordinateur. Vous pouvez économiser de l'éner­gie à l'aide de modes de gestion de l'alimentation et
configurer les options pour le bouton d'alimentation, bou-

ton de veille (Fn + F12), couvercle de l'ordinateur (lors­qu'il est fermé), écran et mode Veille (l'état d'économie

d'énergie par défaut) dans le menu de gauche.

Sound Blaster® Cinema 5

L'application Sound Blaster Connect vous permet de confi­gurer les paramètres audio selon vos besoins pour obtenir les
meilleures performances de jeux, de musique et de films.

Application Sound Blaster Connect

Exécutez le panneau de configuration Sound Blaster
Connect à partir du Menu Démarrer dans Windows.

Cliquez sur Créer un mode de gestion d'alimentation dans
le menu gauche et sélectionnez les options pour créer un nou­veau mode. Cliquez sur Modifier les paramètres du mode
et cliquez sur Modifier les paramètres d'alimentation
avancés pour accéder à plus d'options de configuration.

93

Français

Installation du pilote



Installation des pilotes et alimentation

Lors de l'installation des pilotes assurez­vous que votre ordinateur est alimenté
par l'adaptateur CA/CC connecté à une
source d'alimentation. Certains pilotes
consomment une quantité importante
d'énergie pendant la procédure d'installa­tion, et si la capacité restante de la batte­rie n'est pas suffisante cela peut
provoquer l'arrêt du système et entraîner
des problèmes de système (à noter qu'il
n'y a pas ici de problème de sécurité en
cause, et la batterie sera rechargeable en
1 minute).

Figure 21 - Installation du pilote



Directives générales pour

l'installation du pilote

D'une manière générale, suivez les
instructions par défaut à l'écran pour
chaque pilote (par exemple Suivant
> Suivant > Terminer) à moins que
vous ne soyez un utilisateur avancé.
Dans la plupart des cas, un redé­marrage est nécessaire pour instal­ler le pilote.

Assurez-vous que les modules (par
exemple, WLAN ou Bluetooth) sont
allumés avant d'installer le pilote cor­respondant.

Le disque Device Drivers & Utilities + User’s Manual contient les pilotes et les utilitaires nécessaires pour un bon fonction-
nement de votre ordinateur. Cette installation aura probablement déjà été faite pour vous. Si ce n'est pas le cas, insérez le
disque et cliquez sur Install Drivers (bouton), ou Option Drivers (bouton) pour accéder au menu des pilotes Optionnels.
Installez les pilotes en respectant l'ordre indiqué dans la Figure 21. Cliquez pour sélectionner les pilotes que vous désirez
installer (vous devez noter les pilotes lorsque vous les installez). Remarque: Si vous devez réinstaller un pilote, vous devez
d’abord le désinstaller.

Dernières mises à jour

Après avoir installé tous les pilotes, assurez-vous d'avoir activé Recher cher des mises à jour (Paramètres > Mise à jour et
sécurité > Rechercher des mises à jour) et allez dans la boutique Microsoft St ore et cliquez sur Téléchargements et mises
à jour > Obtenir des mises à jour pour mettre à jour toutes les applications etc.

Français

94

Module LAN sans fil (Option)

Assurez-vous que le module LAN sans fil est activé (et non
en Mode Avion) avant que la configuration commence.

Module Bluetooth (Option)

Assurez-vous que le module Bluetooth est activé (et non en
Mode Avion) avant que la configuration commence.

Configuration WLAN dans Windows

1. Cliquez sur l’icône dans la zone de notification de la barre des

tâches.

2. Une liste des points d'accès disponibles s'affiche.

3. Double-cliquez sur un point d'accès pour se connecter à celui-ci
(ou cliquez dessus, puis cliquez sur Connecter).

4. Entrez une clé de sécurité réseau (mot de passe) si nécessaire, et
cliquez sur Suivant.

5. Vous avez la possibilité de rechercher d'autres périphériques.

6. Lorsque vous êtes connecté au point d'accès du réseau, il affiche
l'icône Connecté.

7. Sélectionnez n'importe quel réseau connecté et cliquez sur
Déconnecter pour vous déconnecter d'un point d'accès connecté.

8. Vous pouvez cliquer sur le bouton Mode Avion pour activer ou
désactiver le mode.

9. Vous pouvez également cliquer sur le bouton Wi-Fi pour
simplement activer ou désactiver Wi-Fi.

Configuration Bluetooth

1. Cliquez sur l'élément Paramètres dans le menu Démarrer, puis
cliquez sur Périphériques.

2. Cliquez sur

3. Cliquez sur

reil >

tra.

4. Double-cliquez sur le périphérique que vous souhaitez appairer
avec l'ordinateur et cliquez sur Connecter.

5. Sélectionnez un périphérique, puis cliquez sur Supprimer le péri-
phérique > Oui pour déconnecter de tout périphérique.

Appareils Bluetooth et autres.
Ajouter un appareil Bluetooth ou un autre appa-

Bluetooth et une liste des périphériques détectés apparaî-

dans Windows

Français

95

Affichage sans fil

Affichage sans fil (Miracast) utilise votre module LAN
sans fil/module Combo Bluetooth/WLAN (vous devez vous
assurer que votre adaptateur vidéo/périphérique d'affichage
est compatible avec votre module WLAN/Combo particu-

lier) en conjonction avec un adaptateur vidéo/périphé­rique d'affichage compatible (vendu séparément) pour

vous permettre d'afficher le contenu de l'écran de l'ordinateur
portable sur un autre affichage (par exemple HDTV), sans la
nécessité de câbles s'étalant à travers une pièce. Vous pouvez
ensuite jouer à des jeux, naviguer sur Internet, afficher des
vidéos ou des diaporamas de photos sur votre écran TV/ex­terne sans utiliser les câbles HDMI ou A/V.

Avant de configurer l'Affichage sans fil vous aurez besoin
d’installer votre adaptateur compatible avec votre affi­chage. Connectez l'adaptateur à l'aide d'un câble HDMI ou
A/V et allumez l’affichage, puis paramétrez l'affichage sur le

Français

canal d’entrée approprié (consultez la documentation fournie
avec votre adaptateur compatible pour plus de détails).

Configuration de Configuration de l'affi­chage sans fil

1. Notez qu'aucun pilote ou application n'est nécessaire pour l'affi­chage sans fil dans Windows 10.

2. Appuyez sur la combinaison de touches + P (ou Fn + F7).

3. Un menu d'écran apparaîtra.

4. Cliquez sur Se connecter à un affichage sans fil (voir la barre
latérale si cela n'apparaît pas).

5. Le système va alors rechercher les périphériques d'affichage
compatibles (cela peut prendre jusqu'à 60 secondes veuillez
donc patienter jusqu'à la fin de l'opération).

6. Double-cliquez sur l'un des périphériques d'affichage détectés
dans la liste.

7. L'affichage va alors se connecter (pour les paramètres spécifiques
à votre affichage voir la documentation fournie avec votre
adaptateur/affichage compatible pour en savoir plus).

8. Appuyez sur la combinaison de touches + P (ou Fn + F7),
cliquez sur Se connecter à un affichage sans fil et cliquez sur
Déconnecter pour déconnecter temporairement de l'affichage
sans fil.

96
