Clevo P775DM2, P775DM2 -G Concise User's Guide

Introduction (English)

This Concise User’s Guide introduces the main features of your computer. The English version of this guide begins on page 1. The expanded User’s Manual is on the Device Drivers & Utilities + User’s Manual disc.

Einführung (Deutsch)

Dieses Ausführliche Benutzerhandbuch führt Sie in die Hauptfunktionen des Computers ein. Die deutsche Version des Handbuchs beginnt auf Seite 45. Das erweiterte Benutzerhandbuch finden Sie auf der Disc für die Gerätetreiber und Hilfsprogramme (Disc Device Drivers & Utilities + User's Manual).

Présentation (Français)

Ce Guide Utilisateur Concis présente les fonctionnalités principales de votre ordinateur. La version française de ce guide commence à la page 89. Le Manuel de l'Utilisa-

teur étendu se trouve sur le disque de Pilotes & Utilitaires + Manuel de l'Utilisateur (disque Device Drivers & Utilities + User's Manual).

Introducción (Español)

Esta Guía del Usuario Concisa le presenta las características principales de su ordenador. La versión española de esta guía comienza en la página 89. El Manual del usua-

rio completo se encuentra en el disco de Controladores del dispositivo y Utilidades + Manual del usuario (disco Device Drivers & Utilities + User's Manual).

Introduzione (Italiano)

La presente Guida Rapida per l'Utente introduce le caratteristiche principali del computer. La versione italiana di questa guida inizia da pagina 177. Il Manuale utente completo si trova nel disco contenente driver e utilità +

Manuale utente (disco Device Drivers & Utilities + User's Manual).

Contents

About this Concise User Guide ......................................................... 1

System Startup ................................................................................... 4

RAID Setup ....................................................................................... 6

System Map: Front View with LCD Panel Open

(Models A, B & C) ...........................................................................9

LED Indicators ................................................................................. 10

Keyboard & Function Keys ............................................................. 11

System Map: Front, Left, Right, Rear Views (Model A) ................ 12

System Map: Front, Left, Right, Rear Views (Models B & C) ....... 13

System Map: Bottom Views ............................................................14

3G/4G Module ................................................................................. 15

Control Center ................................................................................. 16

CPU / Memory Overclocking Support ............................................19

GPU Overclocking ........................................................................... 21

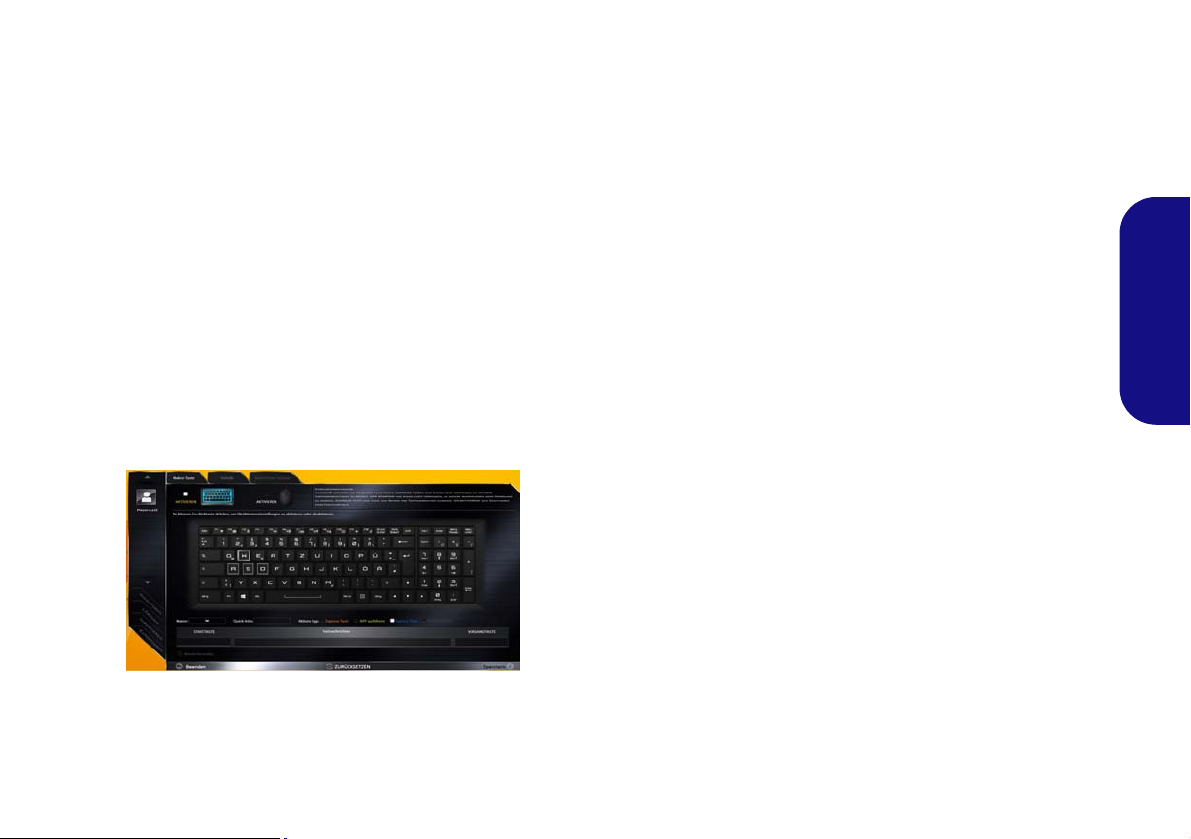

Flexikey® Application .................................................................... 22

Keyboard Backlight LED ................................................................26

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel and

Settings ............................................................................................ 28

Video Features ................................................................................. 29

Power Options ................................................................................. 31

PC Camera ....................................................................................... 31

Audio Features .................................................................................32

Driver Installation ............................................................................ 34

Wireless LAN Module (Option) ...................................................... 36

Fingerprint Reader ........................................................................... 38

Bluetooth Module (Option) .............................................................39

TPM ................................................................................................. 40

Troubleshooting ............................................................................... 41

Specifications ................................................................................... 42

Inhalt

Über das Ausführliche Benutzerhandbuch ......................................45

Schnellstart .......................................................................................48

RAID Setup ...................................................................................... 50

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm

(Modelle A B & C) ..........................................................................53

LED-Anzeigen ................................................................................. 54

Tastatur & Funktionstasten ..............................................................55

Systemübersicht: Ansicht von vorne, links, rechts und hinten

(Modell A) .......................................................................................56

Systemübersicht: Ansicht von vorne, links, rechts und hinten

(Modelle B & C) .............................................................................. 57

Systemübersicht: Ansicht von unten ................................................ 58

3G/4G-Modul ................................................................................... 59

Control Center .................................................................................. 60

Unterstützung für CPU/Speicher-Übertaktung ................................63

GPU Übertakten ...............................................................................65

Flexikey® Anwendung ....................................................................66

Tastatur-Hintergrundlicht-LED ....................................................... 70

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Einstel-

lungen von Windows 10 ..................................................................72

Grafikfunktionen .............................................................................. 73

PC-Kamera .......................................................................................75

Audiofunktionen .............................................................................. 76

Sound Blaster Audio ........................................................................77

Installation der Treiber ..................................................................... 78

Wireless-LAN-Modul (Option) .......................................................80

Fingerabdruckleser ...........................................................................82

Bluetooth-Modul (Option) ...............................................................83

TPM ................................................................................................. 84

Fehlerbehebung ................................................................................ 85

Technische Daten .............................................................................86

Sommaire

A propos de ce Guide Utilisateur Concis ......................................... 89

Guide de démarrage rapide .............................................................. 92

Configuration RAID ........................................................................ 94

Carte du système: Vue de face avec l’écran LCD ouvert

(Modèles A, B & C) ......................................................................... 97

Indicateurs LED ...............................................................................98

Clavier & touches fonction .............................................................. 99

Carte du système: Vues de face, gauche, droite et arrière

(Modèle A) ..................................................................................... 100

Carte du système: Vues de face, gauche, droite et arrière

(Modèles B & C) ........................................................................... 101

Carte du système: Vues du dessous (Modèles A, B & C) .............102

Module 3G/4G ............................................................................... 103

Control Center ............................................................................... 104

Prise en charge du surfréquençage du CPU/Mémoire ...................107

Surfréquençage du GPU ................................................................109

Application Flexikey® .................................................................. 110

LED du rétroéclairage du clavier ...................................................114

Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de

Configuration et Paramètres de Windows 10 ................................ 116

Caractéristiques vidéo ....................................................................117

Options d’alimentation ..................................................................119

Caméra PC ..................................................................................... 119

Caractéristiques audio ....................................................................120

Installation du pilote ......................................................................122

Module LAN sans fil (Option) ...................................................... 124

Lecteur d'empreintes digitales .......................................................126

Module Bluetooth (Option) ...........................................................127

TPM ............................................................................................... 128

Dépannage ..................................................................................... 129

Spécifications ................................................................................. 130

Contenidos

Acerca de esta Guía del Usuario Concisa ......................................133

Guía rápida para empezar ..............................................................136

Configuración RAID ...................................................................... 138

Mapa del sistema: Vista frontal con panel LCD abierto

(Modelos A B & C) ......................................................................141

Indicadores LED ............................................................................ 142

Teclado & teclas de función ..........................................................143

Mapa del sistema: Vistas frontal, izquierda, derecha y posterior

(Modelo A) ....................................................................................144

Mapa del sistema: Vistas frontal, izquierda, derecha y posterior

(Modelos B & C) ...........................................................................145

Mapa del sistema: Vistas inferiores (Modelos A, B & C) ............ 146

Módulo 3G/4G ...............................................................................147

Control Center ................................................................................ 148

Soporte de Overclocking de CPU/Memoria ..................................151

Overclocking de GPU ....................................................................153

Aplicación Flexikey® ....................................................................154

LED de retroiluminación del teclado .............................................158

Menú Inicio, Menú contextual, Barra de tareas, Panel de Control y

Configuración de Windows 10 ......................................................160

Parámetros de vídeo .......................................................................161

Opciones de energía .......................................................................163

Cámara PC .....................................................................................163

Características de audio .................................................................164

Instalación de controladores ..........................................................166

Módulo LAN Wireless (Opción) ...................................................168

Lector de huellas digitales .............................................................170

Módulo Bluetooth (Opción) ........................................................... 171

TPM ............................................................................................... 172

Solución de problemas ...................................................................173

Especificaciones ............................................................................. 174

III

Sommario

Informazioni sulla Guida Rapida per l'Utente ............................... 177

Guida di avvio rapido ....................................................................180

Configurazione RAID ....................................................................182

Descrizione del sistema: Vista anteriore con pannello LCD aperto

(Modelli A, B & C) ........................................................................185

Indicatori LED ............................................................................... 186

Tastiera & tasti funzione ................................................................187

Descrizione del sistema: Vista anteriore, sinistra, destra e posteriore

(Modello A) ...................................................................................188

Descrizione del sistema: Vista anteriore, sinistra, destra e posteriore

(Modelli B & C) ............................................................................. 189

Descrizione del sistema: Vista inferiore (Modelli A, B & C) ......190

Control Center ............................................................................... 192

Supporto di overclock di CPU/memoria ........................................ 195

Overclocking GPU ......................................................................... 197

Applicazione Flexikey® ................................................................ 198

LED di retroilluminazione delle tastiera ........................................ 202

Menu Start, Menu contestuale, Barra delle applicazioni, Pannello di

controllo e Impostazioni di Windows 10 .......................................204

Funzioni video ...............................................................................205

Opzioni risparmio energia ............................................................. 207

Camera PC ..................................................................................... 207

Funzionalità audio ......................................................................... 208

Installazione driver ........................................................................210

Modulo LAN Wireless (Opzione) .................................................212

Lettore d’impronte digitali .............................................................214

Modulo Bluetooth (Opzione) .........................................................215

TPM ............................................................................................... 216

Risoluzione dei problemi ...............................................................217

Specifiche tecniche ........................................................................218

About this Concise User Guide



FCC Statement

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1. This device may not cause harmful interference.

2. This device must accept any interference received, including interference that may cause undesired operation.

This quick guide is a brief introduction to getting your system started. This is a s upplement, and not a substitute for the expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper oper ation of the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure (or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information contained in the expanded User’s Manual on the Device Drivers & Utilities + Us- er’s Manual disc.

Trademarks

Intel and Intel Core are trademarks/registered trademarks of Intel Corporation.

English

Instructions for Care and Operation

The computer is quite rugged, but it can be damaged. To prevent this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the

case and the components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and

power supply away from any kind of heating element. This is an

English

electrical appliance. If water or any other liquid gets into it, the computer could be badly damaged.

• Avoid interference. Keep the computer away from high capacity

transformers, electric motors, and other strong magnetic fields. These can hinder proper performance and damage your data.

• Follow the proper working procedur e s for the computer. Shut

the computer down properly and don’t forget to save your work. Remember to periodically save your data as data may be lost.

• Note that in computer’s featuring a raised LCD electro-pl ated logo, the logo is covered by a protective adhesive. Due to general wear and tear, this adhesive may deter iorate over time and the exposed logo may develop sharp edges. Be careful when handling the computer in this case, and avoid touching the raised LCD electro-plated logo. Avoid placing any other items in the carrying bag which may rub against the top of the computer during transport. If any such wear and tear develops contact your service center.

Power & Battery Safety

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual.

• Your AC/DC adapter may be designed for international travel but it still requires a steady, uninterrupted power supply. If you are unsure of your local power specifications, consult your service representative or local power company.

• The AC/DC adapter may have either a 2-prong or a 3-prong grounded plug. The third prong is an important safety feature; do not defeat its purpose. If you do not have access to a compatible outlet, have a qualified electrician install one.

• When you want to unplug the power cord, be sure to disconnect it by the plug head, not by its wire.

• Make sure the socket and any extension cord(s) you use can support the total current load of all the connected devices.

• Make sure that your computer is completely powered off before putting it into a travel bag (or any such container).

• Only use batteries designed for this computer. The wrong battery type may explode, leak or damage the computer.

• Do not continue to use a battery that has been dropped, or that appears damaged (e.g. bent or twisted) in any way. Even if the computer continues to work with a damaged battery in place, it may cause circuit damage, which may possibly result in fire.

• Recharge the batteries using the computer’s system. Incorrect recharging may make the battery explode.

• Do not try to repair a battery pack. Refer any battery pack repair or replacement to your service representative or qualified service personnel.

• Keep children away from, and promptly dispose of a damaged battery. Always dispose of batteries carefully. Batteri es ma y explode or leak if exposed to fire, or improperly handled or discarded.

• Keep the battery away from metal appliances.

• Affix tape to the battery contacts bef ore disposing of the battery.

• Do not dispose of batteries in a fire. They may explode. Check with local codes for possible special disposal instructions.

• Do not touch the battery contacts with your hands or metal objects.

Polymer Battery Precautions



Battery Disposal & Caution

The product that you have purchased contains a rechargeable battery. The battery is recyclable. At the end of its useful life, under various state and local laws, it may be illegal to dispose of this battery into the municipal waste stream. Check with your local solid waste officials for details in your area for recycling options or proper disposal.

Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Discard used battery according to the manufacturer’s instructions.

Note the following information which is specific to polymer batteries only, and where applicable, this overrides the general battery precaution information.

• Polymer batteries may experience a slight expansion or swelling, however this is part of the battery’s safety mechanism and is not a cause for concern.

• Use proper handling procedures when using polymer batteries. Do not use polymer batteries in high ambient temperature environments, and do not store unused batteries for extended periods.

Cleaning

• Use a soft clean cloth to clean the computer, but do not apply cleaner directly to the computer.

• Do not use volatile (petroleum distillates) or abrasive cleaners on any part of the computer.

• (For Computer Models Supplied with Light Blue Cleaning Cloth) Some computer models in this series come supplied with a light blue cleaning cloth. To clean the computer case with this cloth follow the instructions below.

• Power off the computer and peripherals.

• Disconnect the AC/DC adapter from the computer.

• Use a little water to dampen the cloth slightly.

• Clean the computer case with the cloth.

• Dry the computer with a dry cloth, or allow it time to dry

before turning on.

• Reconnect the AC/DC adapter and turn the computer on.

Servicing

Attempting to service the computer yourself may violate your warranty and expose you and the computer to electric shock. Refer all servicing to qualified service personnel, particularly under any of the following conditions:

• When the power cord or AC/DC adapter is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the operating instructions.

• If the computer has been dropped or damaged (do not touch the poisonous liquid if the LCD panel breaks).

• If there is an unusual odor, heat or smoke coming from your computer.

English

System Startup

135°

Figure 1 - Opening the Lid/LCD/Computer with AC/DC Adapter

Plugged-In



Shut Down

Note that you should always shut your computer down by choosing the Shut down command in Windows (see below). This will help prevent hard disk or system problems.

1.Click the Start Menu icon .

2.Click the Power item .

3.Choose Shut Down from the menu.

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Insert the battery and make sure it is locked in position.

4. Securely attach any peripherals you want to use with the computer (e.g. keyboard and mouse) to their ports.

5. Attach the AC/DC adapter to the DC-In jack

English

at the rear of the computer, then plug the AC power cord into an outlet, and connect the AC power cord to the AC/DC adapter

(make sure you use the adapter when first setting up the computer, as to safeguard the computer during shipping the battery will be locked to not power the system until first connected to the AC/DC adapter).

6. Use one hand to raise the lid/LCD to a comfortable viewing angle (do not to exceed 135 degrees); (as illustrated in Figure 1) to support the base of the computer (Note: Never lift the computer by the lid/LCD).

7. Press the power button to turn the computer “on”.

use the other hand

Model Differences

This notebook series includes three different model types that mainly differ as indicated in the table below.

Feature Model A Model B Model C

Display Type

3G/4G Module

Sub Woofer

Video

15.6" (39.62cm), 16:9, QFHD

(3840x2160)/FHD (1920x1080)

Factory Option No

No Yes

NVIDIA® GeForce GTX 1060

NVIDIA® GeForce GTX 1070

Table 1 - Model Differences

17.3" (43.94cm)

, 16:9, QFHD (3840x2160)/FHD (1920x1080)

NVIDIA® GeForce GTX 1060

NVIDIA® GeForce GTX 1070

NVIDIA® GeForce GTX 1080

System Software

Your computer may already come with system software pre-installed. Where this is not the case, or where you are reconfiguring your computer for a different system, you will find this manual refers to Microsoft Windows 10.

English

RAID Setup

Your hard disks or solid state drives (SSDs) can be set up in RAID mode (for increased performance or protection).

Note that setting up your hard disks/solid state drives in RAID mode needs to be done prior to installing the

Windows OS. Do not change the mode unless you intend to reinstall your operating system, and make sure you back up all necessary files and data before doing so.

English

To configure your RAID (Redundant Array of Independent Disks) system in Striping (RAID 0) or Mirroring (RAID 1) mode (see Table 2) you will require two identical hard disks or solid state drives.

RAID Level Description

RAID 0

(at lease two

hard disks/

SSDs

needed)

RAID 1

(at lease two

hard disks/

SSDs

needed)

Identical drives reading and writing data in parallel to increase performance. RAID 0 implements a striped disk array and the data is broken into blocks and each block is written to a separate disk drive.

Identical drives in a mirrored configuration used to protect data. Should a drive that is part of a mirrored array fail, the mirrored drive (which contains identical data) will handle all the data. When a new replacement drive is installed, data to the new drive is rebuilt from the mirrored drive to restore fault tolerance.

Prepare the following before setting up your SATA hard disks/SSDs in RAID mode:

•The Microsoft Windows 10 OS disc.

• An attached external DVD drive.

• A hard disk installed in the Primary HDD bay and a second

(identical) hard disk installed in the Secondary HDD bay. Or Two identical SATA solid state drives.

•The Device Drivers & Utilities + User’s Manual disc.

Prepare the following before setting up your PCIe SSDs in RAID mode:

•The Microsoft Windows 10 OS disc.

• An attached external DVD drive.

• Two identical PCIe solid state drives.

•The Device Drivers & Utilities + User’s Manual disc.

• A USB flash drive.

• An operable computer (to copy files from the Device Driv- ers & Utilities + User’s Manual disc to the USB flash drive).

Note: All hard disks/SSDs in a RAID should be identical (the same size and brand) in order to prevent unexpected system behavior.

Table 2 - RAID Description

RAID Setup Procedure

Figure 3 - Select Disks

(SATA HDDs/SSDs)

1. Start-up your notebook computer and press F2 to enter the BIOS.

2. Go to the Boot menu, select UEFI Setting and press Enter.

3. Set UEFI Boot to “Enabled”.

4. Press Esc to exit the menu and go to the Advanced menu.

5. Select SATA Mode, press Enter and select “RAID Mode”.

6. Press F4 and <Yes> to “Save Changes and Reset”.

7. After the computer restarts press F2 to enter the BIOS again.

8. Go to Intel(R) Rapid Storage Technology (in the Advanced menu) and press Enter.

9. Select Create RAID Volume and press Enter.

10. You can now setup your RAID volume using any two installed disks.

11. Go to Name: and press Enter.

12. Type a name of your choice for your RAID volume and press Enter.

Figure 2 - Name the RAID Volume (Advanced > Intel(R) Rapid Storage Tech-

nology)

13. Go to RAID Level: and press Enter.

14. Choose the RAID Level required (see

Table 2 on page 6) and press Enter.

• RAID 0 (Stripe)

• RAID 1 (Mirror)

15. Go to any of the disks listed under Select Disks: and select a disk name and press Enter.

16. Move the cursor down (use the arrow keys) onto X (or select the disk required) and press Enter.

17. You should select two identical disks to form your RAID volume.

18. If you have selected RAID 0 (Stripe) then you can adjust the “Strip Size” to your requirements (It is recommended that you set the “Strip Size” to 128KB).

19. Go to Create Volume and press Enter.

20. The RAID volume will then be created and the RAID information will be displayed under Intel(R) Rapid Storage Technology (in the Advanced menu).

21. Press Esc to exit the menu.

22. Press F4 and <Yes> to “Save Changes and Reset”.

23. Make sure the Windows 10 OS DVD is in the attached DVD drive and as the computer starts up it will automatically boot from the Windows 10 OS DVD (you will be prompted to press a key to boot from the DVD).

24. Click Next > Install Now to continue installing the operating system as normal (see your Windows documentation if you need help on installing the Windows OS).

25. Follow the on-screen instructions to install the Windows 10 operating system.

26. Install the Windows drivers as per

Table 8 on page 34. Make sure you

install the Intel® Rapid Storage Technology (IRST) driver (see

page 35).

English

RAID Setup Procedure (PCIe SSDs)

1. Go to the operable computer and insert a USB flash drive.

2. Insert the Device Drivers & Utilities + User’s Manual disc into the CD/DVD drive of the operable computer.

3. Copy the f6flpy-x64 folder from the

English

location below (D: denotes your DVD drive) on the Device Drivers & Utilities + User’s Manual disc to the USB flash drive.

• D:\Options\RAID\f6flpy-x64

4. Start-up your notebook computer and press F2 to enter the BIOS.

5. Go to the Boot menu, select UEFI Setting and press Enter.

6. Set UEFI Boot to “Enabled”.

7. Press Esc to exit the menu and go to the Advanced menu.

8. Select SATA Mode, press Enter and select “RAID Mode”.

9. Press F4 and <Yes> to “Save Changes and Reset”.

10. After the computer restarts press F2 to enter the BIOS again.

11. Go to Intel(R) Rapid Storage Technology (in the Advanced menu) and press Enter.

12. Select Create RAID Volume and press Enter.

13. You can now setup your RAID volume using any two installed disks.

14. Go to Name: and press Enter (see

Figure 2 on page 7).

15. Type a name of your choice for your RAID volume and press Enter.

16. Go to RAID Level: and press Enter.

17. Choose the RAID Level required (see

Table 2 on page 6) and press Enter.

• RAID 0 (Stripe)

• RAID 1 (Mirror)

18. Go to any of the disks listed under Select Disks: and select a disk name and press Enter.

19. Move the cursor down (use the arrow keys) onto X (or select the disk required) and press Enter

20. You should select two identical disks to form your RAID volume.

21. If you have selected RAID 0 (Stripe) then you can adjust the “Strip Size” to your requirements (It is recommended that you set the “Strip Size” to 128KB).

22. Go to Create Volume and press Enter.

23. The RAID volume will then be created and the RAID information will be displayed under Intel(R) Rapid Storage Technology (in the Advanced menu).

24. Press Esc to exit the menu.

25. Press F4 and <Yes> to “Save Changes and Reset”.

(see Figure 3 on page

26. Make sure your USB flash drive is attached to one of the USB ports on the computer.

27. Make sure the Windows 10 OS DVD is in the attached DVD drive and as the computer starts up it will automatically boot from the Windows 10 OS DVD (you will be prompted to press a key to boot from the DVD).

28. Click Next > Install Now to continue installing the operating system as normal (see your Windows documentation if you need help on installing the Windows OS).

29. A prompt will appear to ask you to Load Driver.

30. Click Browse and browse to the location you copied the files to on your USB flash drive (X: denotes your USB flash drive):

• X:\f6flpy-x64

31. Click Next.

32. Follow the on-screen instructions to install the Windows 10 operating system.

33. Install the Windows drivers as per

Table 8 on page 34. Make sure you

install the Intel® Rapid Storage Technology (IRST) driver (see

page 35).

System Map: Front View with LCD Panel Open

Figure 4 - Front View with LCD Panel Open (Models A, B & C)

1. PC Camera

2. *PC Camera LED

*When the PC camera is in use, the LED will be illuminated.

3. Built-In Array Microphone

4. LCD

5. Speakers

6. Power Button

7. LED Indicators

8. Keyboard

9. Touchpad & Buttons

10. Fingerprint Reader

2 1

3 3

Model A

Models B & C

15.6” (39.62cm)

17.3” (43.94cm)

(Models A, B & C)

English

LED Indicators

*The powered USB 3.0 port (see

page 12) may be toggled on /off by

means of the Fn + Power Button key combination. When the powered USB port is on it will supply power (for charging devices only, not for operating devices) when the system is off but still powered by the AC/DC adapter plugged into a working outlet, or powered by the battery with a capacity level above 20% (this may not work with certain devices - see

page 41).



Wireless Device

Operation Aboard Aircraft

The use of any portable electronic transmission devices aboard aircraft is usually prohibited.

Make sure the wireless modules are OFF if you are using the computer aboard aircraft by putting the system in to Airplane Mode.

The LED indicators on the computer display helpful information about the current status of the computer.

Icon

English

Color

(Model A)

Green White

Green White The Hard Disk is in use

Green White Scroll Lock Activated

Green White Caps Lock Activated

Green White Number Lock (Numeric Keypad) Activated

(Models B & C)

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking Orange

Orange The AC/DC Adapter is Plugged In

Blinking

Orange*

Green The Computer is On

Blinking Green The Computer is in Sleep Mode

Color

Airplane Mode is ON (the WLAN, Bluetooth and

3G/4G Modules are OFF)

The Battery Has Reached Critically Low Power

The AC/DC adapter is plugged in and the pow-

Table 3 - LED Indicators

Description

Status

ered USB Port is on*

Keyboard & Function Keys

Function Keys

Numeric Keypad

Fn Key

Windows Logo Key

ScrLk & NumLk

Figure 5 - Keyboard

The keyboard includes a numeric keypad for easy numeric data input. Pressing NumLk turns on/off the numeric keypad. It also features function keys to allow you to change operational features instantly. The function keys (F1 - F12 etc.) will act as hot keys when pressed while the Fn key is held down. In addition to the basic function key combinations, some visual indicators are available when the Control Center driver is installed.

Keys Function/Visual Indicators Keys Function/Visual Indicators

English

Fn +

Play/Pause (in Audio/Video Programs)

Touchpad Toggle Number Lock Toggle

Turn LCD Backlight Off

(Press a key to or use Touchpad to turn on)

Mute Toggle

Volume Decrease/

Increase

Change Display Configuration (see page 29)

Brightness Decrease/

Increase

Toggle

Table 4 - Function Keys & Visual Indicators

PC Camera Power

Airplane Mode Toggle

Fn +

Fn + Power But-

ton

Fn +

*Note: It is recommended that you use Maximum fan speed when playing games.

Fn +

Scroll Lock Toggle

Caps Lock Toggle

Powered USB Port Power Toggle (see page 12)

Control Center Toggle (see page 16)

Fan Automatic Control/

Full Power

Disable/Enable Flexikey®

(see page 22)

Sleep Toggle

System Map: Front, Left, Right, Rear Views (Model A)

Front

Left

Right

Figure 6 - Front, Left, Right

& Rear Views (Model A)

1. Lightbar

2. LED Power Indicators

3. RJ-45 LAN Jack

4. USB 3.1 Gen 2/ Thunderbolt 3 Combo Port (Type C) (see

page 15)

5. USB 3.1 Gen 2 Type C Port

6. USB 3.0 (USB 3.1 Gen 1) Ports

7. Powered USB 3.1 Port

(see Table 3 on

page 10).

8. Multi-in-1 Card Reader

9. Line-In Jack

10. Microphone Jack

11. Line-Out Jack

12. 2- In-1 Audio Jack (Headphone and S/PDIF combo Jack)

13. USB 2.0 Port

14. Security Lock Slot

15. Vent

16. HDMI-Out Port

17. Mini DisplayPort 1

18. Mini DisplayPort 2

19. DC-In Jack



USB 3.1 Gen 2

Note that when a single USB device is plugged in to a USB 3.1 Gen 2 port the data transfer speed will be 10Gbps, however when two devices are plugged in to both USB 3.1 Gen 2 port ports, this bandwidth will be shared between the ports.

Rear

1817



Mini DisplayPort 1

When the Thunderbolt port

is set to be used for display only, then Mini Dis- playPort 1 will be disabled (see Thunderbolt

Port Set for Display on page 15).

English

System Map: Front, Left, Right, Rear Views (Models B & C)

Front

Left

Right

8 9

Figure 7

Front, Left, Right & Rear

Views (Models B & C)

1. LED Power Indicators

2. RJ-45 LAN Jack

3. USB 3.1 Gen 2/ Thunderbolt 3 Combo Port (Type C) (see

page 15)

4. USB 3.1 Gen 2 Type C Port

5. USB 3.0 (USB 3.1 Gen

1) Ports

6. Powered USB 3.1 Port

(see Table 3 on

page 10).

7. Multi-in-1 Card Reader

8. Line-In Jack

9. Microphone Jack

10. Line-Out Jack

11. 2- In-1 Audio Jack (Headphone and S/PDIF combo Jack)

12. Security Lock Slot

13. Vent

14. HDMI-Out Port

15. Mini DisplayPort 1

16. Mini DisplayPort 2

17. DC-In Jack

Rear



USB 3.1 Gen 2



Mini DisplayPort 1

When the Thunderbolt port

is set to be used for display only, then Mini Dis- playPort 1 will be disabled (see Thunderbolt

Port Set for Display on page 15).

English

System Map: Bottom Views

Figure 8

Bottom Views

(Models A, B & C)

1. Vent

2. Component Bay Cover

3. Battery

4. Sub Woofer

(Models B & C Only)

5. HDD Bay

Models B & C

Model A



Bottom Cover Removal Warning

Do not remove any cover(s) and/or screw(s) for the purposes of device upgrade as this may violate the terms of your warranty.

If you need to replace/remove the hard disk/RAM etc., for any reason, please contact your distributor/supplier for further information.

Overheating

To prevent your computer from overheating make sure nothing blocks any vent while the computer is in use.

English

Thunderbolt Port Set for Display



Thunderbolt™ Devices

When plugging a device into a Thunderbolt port alllow 30 seconds for the system to scan and recognize the connected device.

Ejecting Thunderbolt Devices

In order to prevent system problems make sure you do not simply pull the cable out from the Thunderbolt port. The hardware must be ejected safely:

1. Go to the notification area of the taskbar and click on the Safely Remove Hardware and Eject Media icon.

2. Click on Eject “Thunderbolt Device Name”.

3. When you see the “ Safe to Remove Hardware” mes- sage you can remove the cable.

Model A



USIM Card Orientation

Note that the USIM card’s readable side (with the goldcolored contacts) should face upwards as illustrated.

The display configuration for the Thunderbolt port and Mini DisplayPorts can be set up in the BIOS (Advanced menu > Advanced Chipset Control > DDI Control). If you want to use the Thunderbolt Port for connecting display devices then set the DDI Control to “DDI to TBT”. Restart your notebook computer and press F2 to enter the BIOS.

When the Thunderbolt port is set to be used for display only, then Mini DisplayPort 1 ( in Figure 6 on page 12/

in Figure 7 on page 13) will be disabled.

3G/4G Module

(Optional for Model A Only)

If you have included an optional 3G/4G module in your purchase option, follow the instructions below to install the USIM card (which will be provided by your service provider).

USIM Card Insertion

1. Turn off the computer, and turn it over and remove the battery .

2. Insert the USIM card as illustrated below until it clicks into

position, and replace the battery.

English

Table 5 - Remove the battery and Insert the USIM Card

Control Center

Figure 9

Control Center

Press the Fn + Esc key combination, or double-click the icon in the notification area of the taskbar to toggle the Control Center on/off. The Control Center gives quick access to frequently used controls and enables you to quickly

turn the camera/Touchpad on/off.

English

Power Modes

You can set a Power Mode by clicking the appropriate icon at the top of the Control Center. Each power mode will affect the Power Conservation Mode, Airplane Mode, Power Plan and PC camera power etc.

Control Center Menus

The Control Cent er contains 3 menu headings (System Program, Device and Gaming) under the Power Modes. Click the Control Center icons to toggle the appropriate function, or hold the mouse button down and move the dial control where applicable. Certain functions will automatically be adjusted when a power mode is selected. Click the menu headings and then click any of the buttons outlined on the following page(s).

Power Status

The Power Status icon will show whether you are currently powered by the battery, or by the AC/DC adapter plugged in to a working power outlet. The power status bar will show the current battery charge state.

Brightness

The Brightness icon will show the current screen brightness level. You can use the slider to adjust the screen brightness or the Fn + F8/F9 key combinations, or use the Fn + F2 key combination to turn off the LED backlight (press any key to turn it on again). Note that screen brightness is also effected by the Power Mode selected.

Volume

The Volume icon will show the current volume level. You can use the slider to adjust the volume or the Fn + F5/F6 key combinations, or use the Fn + F3 key combination to mute the volume.

Power Conservation

This system supports Energy Star power management features that place computers (CPU, hard drive, etc.) into a low-power sleep mode after a designated period of inactivity. Click either the Performance, Balanced or Ener- gy Star button.

Fan Speed

You can set the fan speed to Maximum (full power), Automatic, Custom or Overclock from this menu item. The

fan speed will adjust itself automatically to control the heat of the CPU. However you can adjust the setting to maximum if you prefer. Select Custom and click on the sliders to adjust the settings to your preference, however these settings can be overidden by the system, as a safety precaution, if it requires heavier use of the fan.

Overclock will be selected automatically if you have enabled CPU or GPU overclocking (in this case do not change the setting).

Sleep Button

Click either the Hibernate or Sleep button to have the computer enter the selected power-saving mode.

Display Utility

The Display Utility icon will only appear in the System Program menu if your display’s resolution is QHD or above. The Display Utility allows you to adjust text size on the screen to make it easier to view.

Display Switch

Click the Display Switch button to access the menu (or use the + P key combination) and select the appropriate display mode.

English

Time Zone

Clicking the Time Zone button will access the Date and Time Windows control panel.

Flexikey®

Desktop Background

Clicking the Desktop Background button will allow you to change the desktop background picture.

English

Touchpad/PC Camera

Click either of these buttons to toggle the Touchpad or camera module’s power status. Note that the power status of the camera module is also effected by the Power Mode selected.

Left Windows Key

Click Disable to disable the Windows Logo Key on the left side of the keyboard. This may be useful if you are using the gaming keys (W, A, S & D) and wish to avoid accidentally triggering menus with the Windows Logo Key.

Headphone Impedance

The headphone impedance will be automatically detected for any headphones plugged-in (this is not user adjustable).

Click the button to access the Flexikey® application.

CPU / Memory Overclocking Support



Overclocking Issues

If you get any errors due to changing overclocking settings, e.g. a black screen, then restart the computer,

hold and press the Fn + D key combination, and then press the power button at startup.

This will change the overclocking settings back to the defaults.

Note overclocking the system (CPU/Memory/GPU) may cause hardware damage and is enabled at the user’s

own risk, and is not covered in the warranty terms.

Fan Speed

If you have enabled CPU overclocking the Fan Speed will also automatically be set to overclock (do not adjust this fan speed setting if you have enabled CPU overclocking).

Note that the CPU Memory Overclocking and GPU Overclocking items will only appear for systems supporting these features.

Figure 10

Access the CPU

Memory Over-

clocking Utility

You can enable overclocking support for systems with a compatible CPU (contact your distributor/supplier for details) and Memory. This can be done in the BIOS or by using the Control Center utility (make sure you have installed the Control Center AP).

Note that making alterations to clock frequency and/or voltage can cause system instability, cause components to fail, cause heat damage and result in data loss, and any changes made may affect the processor warranty.

You can access the CPU Memory Overclocking utility from the Control Center or taskbar notification area.

English

CPU Overclocking

1. Click the CPU tab at the bottom right of the screen and the CPU overclocking tab will pop out to allow adjustments to be made.

2. Click Save to retain the settings.

3. A warning will pop-up to remind that activating CPU overclocking may cause system instability.

4. Click OK to retain the saved changes or Cancel to return to the utility.

5. You can click Default to go back to the standard default

English

settings

Memory Overclocking

1. Click the Memory tab at the bottom right of the screen and the Memory overclocking tab will pop out to allow adjustment s to be made.

2. Click Custom to adjust any settings from the drop-down menus.

3. Click Save to retain the settings.

4. A warning will pop-up to remind that you will need to restart the system (make sure you save any open files).

5. Click Restart Now to restart the system or Cancel to return to the utility.

6. You can click Default to go back to the standard default settings.

Figure 11 - CPU Overclocking

Figure 12 - Memory Overclocking

GPU Overclocking

Figure 13 - Gaming with GPU Overclocking

Figure 14

GPU Overclocking



Warning Message

The message highlights the fact that while overclocking the GPU offers a boost to graphics performance, it can cause system instability in certain circumstances as the harder you push the processor, the more power you will need to supply to it, and the hotter the system will run. Therefore it is not recommended that you enable GPU overclocking for extended periods, only as and when specifically required.

You can access the GPU Overclocking utility from the Control Center or taskbar notification area.

Click the button to access the enable/disable GPU overclocking for certain types of CPU and GPU. Overclocking the graphics processing unit (or GPU) involves running your graphics processor at a faster speed than was originally intended. GPU overclocking is useful when undertaking intensive graphic tasks e.g. 3D rendering and gaming, without dropping framerates etc. (see Overclock-

ing Issues on page 19).

Overclocking should only be enabled when powered by a plugged-in AC/DC adapter, and not on battery power. The Fan Speed will also automatically be set to overclock (do not adjust this fan speed setting if you have enabled GPU overclocking).

1. Click On to enable GPU overclocking.

2. Use the sliders to adjust the settings for Core Increment, Memory Increment and Fan Speed Offset.

3. Click Save to retain the setting changes, and then click OK when the system warning message appears, or Cancel to return to the utility.

4. Clicking OFF will return to the standard default settings.

Figure 15 - GPU Overclocking

English

Flexikey® Application



Enabling or Disabling the Flexikey® Profile in Use

You can enable or disable any keyboard or mouse profile functions currently in use by using the Fn + key combination. Pressing this key combination will toggle you between the currently selected keyboard or mouse profile to the standard keyboard and/or mouse settings, and back again.

Windows Logo Key and P key

Note that you can assign actions to any keyboard key except the Windows Logo Key and P key.

Figure 16

Flexikey®

Applica-

tion

The Flexikey® application is a quick hotkey configura- tion application, which allows you to assign a single key to launch multiple key combinations, or to launch pro-

grams and applications, to create text macros and to disable certain keys. The application can also be used to configure the mouse buttons to create hotkeys for gam-

ing etc. All the configuration settings are retained under

English

(up to12) profiles to which the settings are applied. The Flexikey® application can be accessed by clicking

the button ter or by clicking the icon the desktop taskbar.

in the Gaming section of the Control Cen-

in the notification area of

Profiles

The menus on the left side of the application relate to Profiles. You can Add or Delete profiles (you can maintain 12 active Profiles), Export and Import profiles from the menus. If you double-click on a profile you can change the Profile Name, and change an Image file (images created using PNG files).

Keyboard and Mouse Settings

Click Enable to create settings for the keyboard and/or mouse by clicking the button on the top left of the screen (e.g. you may wish to create a profile with settings only for the mouse or keyboard). Clicking on the keyboard or mouse icons will allow you to access the settings page for either the keyboard or mouse.

Figure 17 - Enable (Keyboard & Mouse)

Keyboard Settings

123

The keyboard settings allow you to configure actions for

by clicking in the Name box, and click in Tool Tips to type in a note to remind you of the action’s function.

any single key (or a combination of keys). Click the key and then select the Action Type (Express Key, Launch App, Express Text or Disable) from the menu at the bot-

English

tom of the page. You can rename the action by clicking in the Name box, and click in Tool Tips to type in a note to remind you of the action’s function.

Figure 19 - Mouse Configuration

Flexikey® Application Features:

• EXPRESS KEY - This feature allows you to configure a

single key (or mouse click) to send multiple key combinations, or to create more useful shortcut keys This is useful

Figure 18 - Keyboard Configuration

Mouse Settings

The mouse settings allow you to configure actions for the left , right and middle buttons of any attached mouse, and also for any backward and forward buttons if applicable (on a gaming type mouse). Click the button number and then select the Action Type (Express Key, Launch App, Express Text or Disable) from the menu at the bottom of the page. You can rename the action

in gaming or when using applications which have a complex set of keyboard shortcuts.

• LAUNCH APP - This simply assigns single keys (or

mouse clicks) to launch any program’s or application’s executable file.

• EXPRESS TEXT - With this you can assign single keys

(or mouse clicks) to send commonly used strings of text.

• DISABLE - Use this function to disable any keyboard

keys or mouse buttons.

• STATISTICS - Use this to quickly record keys in use in

any application, and to disable unused keys.

Keyboard Settings - Express Key

To configure a single key to send multiple key combinations, or to create more useful shortcut keys, use Express Key.

1. Enable and select the keyboard under your chosen profile, click on a key to select it, and then click to select Express Key in Action Type.

2. In the following example we want to change an existing game

English

key configuration which uses the left shift key for sprinting, and the W key for moving forwards, to use the left Ctrl key to combine this movement to sprint forward.

3. Click on the chosen key for the shortcut action.

4. Click in the Tool Tips field and type to give the key combination a name e.g. “Sprint Fwds”, then click back in the Name field (to avoid adding the recorded keys to the Tool Tips name).

5. Click Start Record and then press the key or keys (in this case we will press Left Shift and W) required (make sure you press the key(s) required and do not click on them).

6. Click Stop Record to complete the process.

9. If you want to clear all the settings click Restore to return to the default key setting.

10. Any assigned Express Keys will appear in orange.

Keyboard Settings - Launch App

You can configure keys to launch any application or program as follows:

1. Enable and select the keyboard under your chosen profile, click to select a key to launch the appllication, and then click to select Launch App in Action Type.

2. Click Browse... at the bottom right of the application window.

Figure 21 - Keyboard - Launch App

Figure 20 - Keyboard - Express Key

7. Click Save to save the settings within your chosen profile.

8. If you want to remove any individual key click to select it, and then click Delete.

3. Navigate to the executable file of the application and click Open.

4. The key will now be configured to open the selected application under your chosen Profile, and the key will appear in green.

5. If you want to remove any Launch App key, select it and click on Restore.

6. Click Save to save the settings within your chosen profile.

Keyboard Settings - Express Text

A single key can be set to send a string of text within any application using Express Text.

1. Enable and select the keyboard under your chosen profile, click to select a key, and then click to select Express Text in Action Type.

2. Click in Start key if required (the Start key is the key used in your target program to open a text message), or you can leave it blank if you prefer.

3. Click in the Click to type field and type in your message.

Figure 22 - Keyboard - Express Text

4. Click in Send key if required (the Send key is the key used in your target program to send a text message e.g the Enter key would be the most commonly used), or you can leave it blank if you prefer.

5. The key will now be configured to send the text message in the target program under your chosen Profile, and the key will appear in blue.

6. If you want to remove any Express Text key, select it and click on Restore.

7. Click Save to save the settings within your chosen profile.

Keyboard Settings - Disable

You can use the program to disable any keys not required.

1. Enable and select the keyboard under your chosen profile, click to select a key to disable, and then click to select Disable in Action Type.

2. The key will now be disabled.

3. If you want to enable the key again, select it and click on Restore.

4. Click Save to save the settings within your chosen profile.

5. The key will be disabled under your chosen Profile, and the key will appear in gray.

English

Keyboard Backlight LED

Figure 23

Keyboard Backlight

Application

Press Fn plus the key to toggle the keyboard LED on/ off. The keyboard LED may be configured using the Fn + key combination outlined in the table below. In addition press Fn plus the key to launch the keyboard backlight application to configure the settings.

Keyboard Backlight Application

The Keyboard Backlight application can be accessed by pressing the Fn plus key.

English

Fn +

Keyboard LED Function key Combinations

Launch the Keyboard Backlight Application

Toggle the Keyboard LED On/Off

Fn +

Keyboard LED Illumination Decrease

Keyboard LED Illumination Increase

Left keyboard LED on/off

Middle keyboard LED on/off

Right keyboard LED on/off

Lightbar LED on/off

Table 6 - Keyboard LEDs

Modes

The buttons surrounding the swatch allow you to alter the effects of the keyboard backlight. Click on any of the buttons to view the effects on the keyboard. Click Save when exiting the application to retain the setting.

Mode Buttons

Random Color Wave Up/Down

Custom - Display & Configure

Keyboard Sections & Colors

Breathe (All Colors) Tempo Beat

Cycle Colors

Table 7 - Mode Buttons

Dancing Effect

Flashing

Brightness

Figure 25

Preview

Figure 26

Keyboard

Sections and

Lightbar

Click on any of the numbers (0 - 3) on the brightness bar to set the brightness level of the keyboard backlight.

Color Swatch

The color swatch in the top right of the screen allows you to select a range of colors for your keyboard backlight by clicking on the color required. You can choose to display the swatch either in Full Color or as an 256 Color Scheme. Click the Custom mode button to select any colors from the swatch and to apply your chosen colors to parts of the keyboard (and the lightbar).

Figure 24 - Color Swatch

Preview

The bottom left section of the application allows you to preview the setting changes made to colors on the keyboard and lightbar.

Keyboard Sections and Lightbar

The bottom right section of the application allows you to select partial areas, or all, of the keyboard (and the lightbar) on which to apply the color changes and effects.

Sets

The application allows you to save up to 3 sets of color and effect combinations. Click Save when exiting the application to retain the settings.

Save & Exit

Click Exit to quit the application without saving, or Save to exit and retain the settings.

English

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel and Settings

Most of the apps, control panels, utilities and programs within Windows 10 can be accessed from the Start Menu by clicking the icon in the taskbar in the lower left corner of the screen (or by pressing the Windows Logo Key on the keyboard).

Right-click the Start Menu icon (or use the Windows Logo Key + X key

English

combination) to bring up an advanced Context Menu of useful features such as Control Panel, Programs and Features, Power Options, Task Manager, Search, File Explorer, Command Prompt, Device Manager and Network Connections etc.

The notification area of the taskbar is in the bottom right of the screen. Some of the control panels and applications referred to throughout the course of this manual can be accessed from here.

Throughout this manual you will see an instruction to open the Control Panel. To access the Control Panel, right-click the Start Menu icon lower left corner of the screen and select Control Panel from the menu. Or, press the Windows L ogo Key on your keyboard and X to bring up the context menu, and then press P to bring up the Control Panel.

The Settings item in the Start Menu (and also as an App) gives you quick access to a number of system settings control panels allowing you to adjust settings for System, Devices, Network & Internet, Personalization, Accounts, Time & language, Ease of Access, Privacy and Update & security.

in the taskbar in the

Figure 27 - Start Menu, Context Menu, Taskbar, Control Panel and Settings

Video Features

Figure 28

Project

You can switch display devices, and configure display options, from the Display control panel in Windows as long as the video driver is installed.

To access the Display control panel in Windows:

1. Go to the Control Panel.

2. Click Display (icon) - in the Appearances and Personalization category.

3. Make the required changes from the Display, Resolution, Orientation or Multiple display menus.

4. Click Apply to save the settings.

Display Devices

Note that you can use an HDMI cable connected to the HDMI-Out port and/or Mini DisplayPort compatible cable connected to a Mini DisplayPort 1.3 to connect an external display. You can also use the Thunderbolt Port connected to a compatible display device (see Thunder-

bolt Port Set for Display on page 15). See your external

display device’s manual to see which formats it supports. In Windows it is possible to quickly configure external

displays from the Project menu (press the Windows Logo Key and the P key).

English

To access the NVIDIA Control Panel:

1. Go to the Control Panel.

2. Click NVIDIA Control Panel (icon) - in the Appearances and Personalization category.

3. Right-click the desktop and select NVIDIA Control Panel from the menu.

To configure the displays using the Project menu:

1. Attach your external display device to the appropriate port, and then turn it on.

2. Press the + P (or Fn + F7) key combination.

3. Click on any one of the options from the menu to select PC

screen only, Duplicate, Extend or Second screen only.

G-SYNC



Setting up G-SYNC

In a multiple display configuration set the G-SYNC capable display as the Primary Display.

In 3D Settings click Manage 3D Set-

tings > Global Settings, select Vertical sync and then select G-SYNC.

Setting G-SYNC in global settings means it will be applied to all games.

G-SYNC Support

G-SYNC is only supported if you have a G-SYNC capable display and a GTX series video adapter (contact your distributor or supplier for details).

Figure 29 - Set Up G-SYNC

Click to put a check in the box to Enable G-SYNC (it is enabled by default). G-SYNC is designed to provide a smooth game play experience from your GeForce product by synchronizing the monitor’s refresh cycle to the GPU’s render rate, thus removing lag and stutter issues, in order to have objects appear sharper and scenes display instantly.

English

Power Options

Figure 30 - Power Options

The Power Options (Hardware and Sound menu) control panel icon in Windows allows you to configure power management features for your computer. You can conserve power by means of power plans and configure the options for the power button, sleep button (Fn + F12), computer lid (when closed), display and sleep mode (the default power saving state) from the left menu. Note that the Power saver plan may have an affect on computer performance.

Click to select one of the existing plans, or click Create a power plan in the left menu and select the options to create a new plan. Click Change Plan Settings and click Change advanced power settings to access further configuration options.

PC Camera

Use the Fn + F10 key combination to toggle power to the PC Camera module. When the PC Camera is in use the PC Camera LED will be illuminated (see page 9).

Camera App

Note that you need to use the Camera app in Windows to take pictures and capture video.

1. Run the Camera app from the Start Menu by clicking on the Camera app icon the search box to find the Camera app if it is not pinned to the Start Menu).

2. Click to select either photo

3. Click the photo icon briefly turn yellow as the picture is taken.

4. Click on the video icon capture begins a timer will appear at the bottom of the screen and the icon will turn yellow).

5. To stop video capture click the video icon again.

6. Captured photos and videos will be saved to a Camera Roll folder within the Pictures folder in This PC, and to the Photos app stored in the St art Menu.

in All Apps (you can type “camera” into

or video mode.

to take a picture, and the icon will

to start video capture (if video

English

Audio Features

Figure 31

Speaker Con-

figuration

You can configure the audio options on your computer from the Sound control panel in Windows, or from the

Realtek HD Audio Manager

tion area/Control panel (right-click the notification area icon to bring up an audio menu). The volume may also be adjusted by means of the Fn + F5/F6 key combination or the Speaker icon in the taskbar.

English

Setup for 5.1 or 7.1 Surround Sound

To setup your system for 5.1 or 7.1 surround sound you will need to connect the audio cables to the Headphone & S/PDIF Combo jack, Line-In jack, Line-Out jack and Microphone-In jack (note: the Line-Out jack is used for 7.1

surround sound only)

1. Go to the Control Panel.

2. Click Realtek HD Audio Manager (or right-click the notification area icon

3. Click Speakers (tab) and click Speaker Configuration (tab).

4. Select 5.1 Speaker or 7.1 Speaker from the Speaker Configuration pull-down menu.

and select Sound Manager).

/ icon in the notifica-

5. Plug the front speaker cables into the Headphone & S/PDIF Combo Jack.

6. Plug in the cables (you may require an adapter to connect each cable to the appropriate jack e.g a stereo mini to dual RCA adapter) from your speakers as follows:

• Line-In Jack = Rear Speaker Out

• Headphone & S/PDIF Combo = Front Speaker Out

• Microphone-In Jack = Center/Subwoofer Speaker Out

• Line-Out Jack = Side Speaker Out (7.1 Surround Sound only)

7. As you plug in each cable a dialog box will pop up.

8. Click to put a tick in the appropriate box according to the speaker plugged-in (e.g. Rear Speaker Out), and the n click OK to save the setting.

9. Click OK to exit Realtek HD Audio Manager.

Setup for Audio Recording

To record audio sources on your computer at optimum quality follow the instructions below:

1. Go to the Control Panel.

2. Click Realtek HD Audio Manager (or right-click the notification area icon

3. Click Microphone Effects (tab) in Microphone (tab), and then click to select Noise Suppression (button), or adjust the Recording Volume level to around 60, to obtain the optimum recording quality.

4. Click OK to close the Sound control panel.

and select Sound Manager).

Setup for Headphones/Speakers -

Figure 32

Pop-Up

Menu for

Audio De-

vices

Figure 33

Sound Blaster X-Fi

MB5

(Taskbar Notifica-

tion Area Icon)

Line-Out Jack

To connect either headphones or speakers to the Line-Out jack follow the instructions below:

1. Plug either the headphones or speakers in to the Line-Out jack.

2. When the pop-up menu appears make sure you select Line Out by putting a check in the box alongside it and clicking OK (failure to do so may result in sound coming through the connected headphones/speakers and the internal speakers at the same time).

Sound Blaster Audio

Install the Sound Blaster application to allow you to configure the audio settings to your requirements for the best performance in games, music and movies.

English

Sound Blaster X-Fi MB5 AP Installation

1. Click Option Drivers (button).

2. Click 4.Install SBX-Fi MB 5 AP > Yes.

3. Choose the langu age you prefer and click Next.

4. Click Yes to accept the license.

5. Click Next > Full Installation (button).

6. Click Next > Finish to restart the computer.

Sound Blaster X-Fi MB5 Application

Run the Sound Blaster control panel from the notification area of the taskbar. Click on the tabs to access any of the control panel menus. Note that the Sound Blaster audio effects do not apply to audio generated through an HDMI/ Mini DisplayPort connection.

Driver Installation



Driver Installation & Power

When installing drivers make sure your computer is powered by the AC/DC adapter connected to a working power source. Some drivers draw a significant amount of power during the installation procedure, and if the remaining battery capacity is not adequate this may cause the system to shut down and cause system problems (note that there is no safety issue involved here, and the battery will be rechargeable within 1 minute).

The Device Drivers & Utilities + User’s Manual disc con- tains the drivers and utilities necessary for the proper operation of the computer. Insert the disc and click Install Drivers (button), or Option Drivers (button) to access the Optional driver menu. Install the drivers in the order indicated in Table 8. Click to select the drivers you wish to install (you should note down the drivers as you install

English

them). Note: If you need to reinstall any driver, you should uninstall the driver first.

Manual Driver Installation

Click the Browse CD/DVD button in the Drivers Installer application and browse to the executable file in the ap-

propriate driver folder.

If a

Found New Hardware

stallation procedure, click Cancel and follow the installation procedure as directed.

wizard appears

during the in-

Driver Page#

Chipset page 35 Video page 35 LAN page 35 Cardreader page 35 Touchpad page 35 Airplane Mode (Airplane) page 35 Control Center page 35 MEI page 35 Thunderbolt page 35 Audio page 35 Wireless LAN Module (Optional) page 36 Fingerprint Reader page 38 Bluetooth Module (Optional) page 39 Intel® Rapid Storage Technology (IRST) page 35 Sound Blaster Audio page 33 Enable Windows Update *After installing all the drivers make sure you enable Windows

Update in order to get all the latest security updates etc. (all updates will include the latest hotfixes from Microsoft).

Table 8 - Driver Installation

Chipset

1. Click Install Drivers (button).

2. Click 1.Install Chipset Driver >

Yes.

3. Click Next > Accept > Install.

4. Click Restart Now to restart the

computer.

Video

1. Click 2.Install NVIDIA VGA

Driver > Yes.

2. Click AGREE AND CONTINUE

(button) to accept the terms of the license agreement.

3. Click Next.

4. Click Close.

LAN

1. Click 3.Install LAN Driver > Yes.

2. Choose the language you prefer and

click Next.

3. Click Next > Next.

4. Click the button to accept the

license and click Next.

5. Click Finish > Yes to restart the

computer.

Cardreader

1. Click 4.Install Cardreader Driver > Yes.

2. Click Finish.

Touchpad

1. Click 5.Install Touchpad Driver > Yes.

2. Click Next.

3. Click the tickbox to accept the license, and then click Next.

4. Click Finish > Restart Now to restart the computer.

Airplane Mode (Airplane)

1. Click 6.Install Airplane Driver > Yes.

2. Click Next > Install.

3. Click Finish to restart the computer.

Control Center

1. Click 7.Install Control Center AP > Yes.

2. Click Next > Install.

3. Click Finish to restart the computer.

MEI

1. Click 8.Install MEI Driver > Yes.

2. Click Next.

3. Click the tickbox to accept the

license, and then click Next.

4. Click Next > Finish.

Thunderbolt

1. Click 9. Install TBT Driver > Yes.

2. Click the tickbox to accept the

license, and then click Install.

3. Click Finish.

Audio

1. Click 10.Install Audio Driver > Yes.

2. Click Next > Finish to restart the computer.

IRST

1. Click Option Drivers (button).

2. Click 5.Install IRST Driver > Yes.

3. Click Next > Next.

4. Click the tickbox to accept the license and click Next.

5. Click Next > Next > Next.

6. Click Finish to restart the com-

puter

English

Wireless LAN Module (Option)

Make sure the Wireless LAN module is turned on (and not in Airplane Mode).

WLAN Configuration in Windows

Make sure the Wireless LAN module is turned on (and not in Airplane Mode) before configuration begins.

WLAN Driver Installation

Follow the instructions below:

(Intel) WLAN and Bluetooth Combo

English

1. Click Option Drivers (button).

2. Click 1.Install WLAN Driver > Yes.

3. Click the button to accept the license and click Install.

4. Click Finish.

(Qualcomm) WLAN 802.11ac and Bluetooth 4.1 Combo

1. Click Option Drivers (button).

2. Click 1.Install WLAN Driver > Yes.

3. Choose the language you prefer and click Next.

4. Click Next > Next.

5. Click the button to accept the license and click Next.

6. Click Finish > Yes to restart the computer.

(Qualcomm) WLAN 802.11ac/ad and Bluetooth 4.1 Combo

1. Click Option Drivers (button).

2. Click 1.Install WLAN Driver > Yes.

3. Click Next > Next > Install (the driver will take some

time to install).

4. Click Finish to restar t the computer.

1. Click the icon in the notification area of the taskbar.

2. A list of available access points will appear.

3. Double-click an access point to connect to it (or click it and click Connect).

4. Enter a network security key (password) if required, and click Next.

5. You can choose to find other devices or not.

6. When you are connected to the network access point it will display Connected.

7. Select any connected network and click Disconnect to disconnect from a connected access point.

8. You can click the Airplane Mode button to turn the mode On or Off.

9. Alternatively you can click the Wi-Fi button to turn just the Wi-Fi On or Off.

Wireless Display



AC/AD WLAN Module - Connect to a Wireless Display

When an AC/AD WLAN module is installed you may find that the “Connect to a wireless display” item at the bottom of the Project screen does not appear. In this case you will need to disable one of the wireless adapter items as follows:

1. Right-click the Wireless icon

in the notification area

of the taskbar.

2. Select “Open Network and Sharing Center.

3. Click “Change adapter settings” in the menu on the left.

4. Right-click WiFi# - Qualcomm Atheros Sparrow 11ad Wireless Network Adapter.

5. Select Disable to turn off this adapter

6. Return to the Project menu and click “Connect to a wireless display.”

Wireless Display (Miracast) uses your Wireless LAN module/WLAN/Bluetooth Combo module (you need to make sure that your video adapter/display device is compatible with your particular WLAN/Combo module) in conjunction with a compatible video adapter/display device (purchased separately) to allow you to display the contents of the notebook display on another display (e.g. HDTV), without the need to have cables stretching across a room. You can then play games, browse the internet, display videos or photo slide shows on your TV/external display without using HDMI or A/V cables.

Before configuring Wireless Display you will need to set up your compatible adapter with your display. Connect the adapter using an HDMI or A/V cable and turn on the display, and then set the display to the appropriate input channel (see the documentation supplied with your com- patible adapter for full details).

Note that no driver or application is required for wireless display in Windows 10.

Wireless Display Configuration

1. Press the + P (or Fn + F7) key combination.

2. An on-screen menu will pop up.

3. Click Connect to a wireless display (see sidebar if this does not appear).

4. The system will then search for compatible display devices (this may take up to 60 seconds so allow time for this to complete).

5. Double-click any detected display device in the list.

6. The display will then connect (for specific settings for your display see the documentation supplied with your compatible adapter/display for full details).

7. Press the + P (or Fn + F7) key combination, click Connect to a wireless display and then click Disconnect to temporarily disconnect from the wireless display.

English

Fingerprint Reader



Fingerprint Sign-In Issues

If at the Windows Hello screen, the Fingerprint reader fails to recognize the fingerprint 3 times it will then block access to the computer. In this case you will need to use your PIN (the PIN you used when initially setting up the fingerprint reader) to access the computer. Alternatively you can sign-in using your windows password. After using the PIN code (or windows Password) to access the computer you can go to the Settings > Accounts > Signin options if you wish to change any settings.

Figure 34

Accounts -

Sign-in options

Install the driver and enroll your fingerprints as instructed below before use. The fingerprint reader module uses the Sign-in options configuration of the Windows Account.

Fingerprint Reader Driver Installation

1. Click Option Drivers (button).

English

2. Click 2.Install Fingerprint Driver > Yes.

3. The driver will quickly be installed without any further prompts.

Fingerprint Module Configuration

1. Click the Settings item in the Start Menu.

2. Click Accounts and then click Sign-in options.

3. You will need to add a Windows password (click Add under Password).

4. After you have added the password you will need to also add a PIN.

5. Under Windows Hello click Set up under Fingerprint.

6. The wizard will then guide you through the set up process to scan your fingerprints.

7. You will be instructed to swipe the same finger across the reader a number of times (this may be in excess of 20 times).

8. Try to present different parts of your finger in different positions (similar to the various positions you may use when using it, and if you see red at any point try a different position).

9. Click Close when complete.

10. You can choose to Add another finger (this is recommended) or Remove the current fingerprint reading.

11. You can now scan your fingerprint to log-on to the computer.

Bluetooth Module (Option)

Make sure the Bluetooth module is turned on (and not in Airplane Mode).

Bluetooth Configuration in Windows

Make sure the Bluetooth module is turned on (and not in Airplane Mode) before configuration begins.

Note that the AC/AD module does not require a Bluetooth driver installation.

Bluetooth Driver Installation

Follow the instructions below:

(Intel) WLAN and Bluetooth Combo

1. Click Option Drivers (button).

2. Click 3.Install Combo BT Driver > Yes.

3. Click Next > Next.

4. Click the button to accept the license and click Next.

5. Click Next > Finish > Yes to restart the computer.

(Qualcomm) WLAN 802.11ac and Bluetooth 4.1 Combo

1. Click Option Drivers (button).

2. Click 3.Install Combo BT Driver > Yes.

3. Click Next > Next > Install.

4. Click Finish > Yes to restart the computer.

1. Click the Settings item in the Start Menu and then click Devices.

2. Click Bluetooth.

3. Make sure that Bluetooth is turned on and a list of discovered devices will appear.

4. Double-click the device you want to pair with the computer and click Pair.

5. On first connection the computer will provide you with a pairing code to be entered onto the device.

6. Enter the code into your Bluetooth enabled device and click Yes on the computer to complete the pairing.

7. Select a device and click Remove Device to disconnect from any device.

English

TPM

Figure 35 - BitLocker Drive Encryption

(TPM Administration)

Figure 36

Trusted Platform Module

(TPM) Manage-

ment on Local

Computer Ad-

ministration

Figure 37

Actions Menu

Before setting up the TPM (Trusted Platform Module) functions you must initialize the security platform.

Activating TPM

1. Restart the computer.

2. Enter the Aptio Setup Utility pressing F2 during the POST.

3. Use the arrow keys to select the Security menu.

English

4. Select TPM Configuration and press Enter.

5. Press Enter to access the Security Device Support menu and select Enable.

6. You will then need to press F4 to save the changes and restart the computer.

4. The TPM Management window allows you to configure the TPM within Windows. As TPM is usually administered within large enterprises and organizations, your system administrator will need to assist you in managing the information here.

TPM Management in Windows

You can manage your TPM settings from within Windows:

1. Go to the Control Panel.

Click

BitLocker Drive Encryption (System and Security).

3. Click TPM Administration.

TPM Actions

1. Click Prepare the TPM and follow the instructions in the Wizard to prepare the TPM (this will probably require a restart of the

computer and confirmation of the setting changes after restart by pressing the appropriate F key).

2. After the restart the TPM will be prepared and you can then use the Actions menu to Turn TPM off, Change Owner Password, Clear TPM or Reset TPM Lockout.

3. A wizard will help take you through any setup steps.

Troubleshooting

Problem Possible Cause - Solution

The Wireless LAN/Bluetooth modules cannot be detected.

The PC Camera module cannot be detected.

The computer is off (or in Sleep Mode) but powered by the AC/DC adapter plugged in to a working outlet or powered by the battery with a capacity level above 20%. I have

plugged a device into the powered USB port in order to charge it, but the device is not charging.

Gaming performance is slow. It is recommended that you use Maximum fan speed when playing games. Use the Fn + 1 key

An external display will not connect to the Thunderbolt Port.

The modules are off as the computer is in Airplane Mode. Check the LED indicator to see if it is in Airplane Mode (see Table 3 on page 10). Use the Fn + F11 key combination to toggle Airplane Mode on/off (see Table 4 on page 11).

The module is off. Press the Fn + F10 key combination in order to enable the module (see Table 4

on page 11). Run the camera application to view the camera picture.

The port is not powered on. Toggle power to the port using the Fn + power button combination.

This function may not work with certain external USB compliant devices (check your device’s documentation). If this is the case, power the computer on and connect the external USB device in order to charge it.

combination to adjust the fan speed. You have not set the Thunderbolt Port for display devices (see Thunderbolt Port Set for Display

on page 15).

English

Specifications



Latest Specification Information

The specifications listed in this section are correct at the time of going to press. Certain items (particularly processor types/speeds) may be changed, delayed or updated due to the manufacturer's release schedule. Check with your service center for details.



CPU Speed & Computer in DC

Mode

Note that when the computer is in DC mode (powered by the battery only) the CPU may not run at full speed. This is a design feature implemented in order to protect the battery.



SO-DIMM Memory Types

All SO-DIMM memory modules installed in the system should be identical (the same size and brand) in order to prevent unexpected system behavior.

Do not mix SO-DIMM memory module sizes and brands otherwise unexpected system problems may occur

English

Processor Options

i7-6700K (4.00GHz)*

8MB Smart Cache, 14nm, DDR4-2133MHz, TDP 91W

i5-6600K (3.50GHz)*

6MB Smart Cache, 14nm, DDR4-2133MHz, TDP 91W

i7-6700 (3.40GHz)

8MB Smart Cache, 14nm, DDR4-2133MHz, TDP 65W

i5-6500 (3.20GHz)

6MB Smart Cache, 14nm, DDR4-2133MHz, TDP 65W

*Supports Intel® XTU overclocking technol-

ogy depending on CPU SKU

LCD Options

Model A:

15.6" (39.62cm), 16:9, QFHD (3840x2160)/ FHD (1920x1080)

Models B & C:

17.3" (43.94cm), 16:9, QFHD (3840x2160)/

FHD (1920x1080)

Core Logic

Intel® Z170 Chipset

BIOS

AMI BIOS (64Mb SPI Flash-ROM)

Memory

Four 260 Pin SO-DIMM Sockets Supporting DDR4 2133/2400 MHz Memory

(The real memory operating frequency depends on the FSB of the processor.)

Memory Expandable from 8GB (minimum) up to 64GB (maximum)

Support XMP 2666/3000 MHz (XMP depends on processor)

Pointing Device

Built-In Secure Pad (with Microsoft PTP Multi Gesture & Scrolling Functionality)

Keyboard

Full Color Illuminated Full-size Winkey Keyboard (with numeric keypad and antighost keys)

Video Adapter Options

Models A & B:

NVIDIA® GeForce GTX 1060 PCIe Video Card

6GB GDDR5 Video RAM on board

Supports GPU Overclocking

NVIDIA® GeForce GTX 1070 PCIe Video Card

8GB GDDR5 Video RAM

Supports GPU Overclocking

Model C:

NVIDIA® GeForce GTX 1060 PCIe Video Card

6GB GDDR5 Video RAM on board

Supports GPU Overclocking

NVIDIA® GeForce GTX 1070 PCIe Video Card

8GB GDDR5 Video RAM

Supports GPU Overclocking

NVIDIA® GeForce GTX 1080 PCIe Video Card

8GB GDDR5 Video RAM

Supports GPU Overclocking

Security

Security (Kensington® Type) Lock Slot BIOS Password Fingerprint Reader Module Trusted Platform Module 2.0 Intel PTT for Systems Without TPM Hard-

ware

Audio

High Definition Audio Compliant Interface S/PDIF Digital Output Two Speakers Sound Blaster Audio ESS™ SABRE HIFI DAC for High Resolu-

tion Headphone Audio Built-In Array Microphone (Models B & C Only) Sub-Woofer

Note: External 7.1CH Audio Output Supported by 2-In-1 Audio Jacks, Microphone, Line-In and Line- Out Jacks

Storage

Two changeable 2.5" (6cm) 7.0mm (h)/

9.5mm (h) SATA (Serial) Hard Disk Drives/ Solid State Drives (SSD) supporting RAID

level 0/1

(Factory Option) Two M.2 SATA 2280 SSDs supporting RAID level 0/1

Or (Factory Option) Two M.2 PCIe

Gen3 x4 2280 SSDs supporting RAID

0/1

level

Interface

One USB 3.1 Gen 2 Type C Port One USB 3.1 Gen 2/Thunderbolt 3 Combo

Port (Type C) Two Mini DisplayPorts (1.3) One HDMI-Out Port One 2-In-1 Audio Jack (Headphone/ S/PDIF

Optical Output Combo Jack) One Microphone-In Jack One Line-Out Jack One Line-In Jack One

RJ-45 LAN Jacks

One DC-In Jack

Model A:

One USB 2.0 Port Three USB 3.0 (USB 3.1 Gen 1) Ports

(Including one AC/DC Powered USB port)

Models B & C:

Four USB 3.0 (USB 3.1 Gen 1) Ports (Including one AC/DC Powered USB port)

English

Communication

Built-In Qualcomm 10/100/1000Mb Base-TX Ethernet LAN

2.0M FHD PC Camera Module (Factory Option - Model A Only) M.2 3042

3G/4G Module

WLAN/ Bluetooth M.2 Modules:

(Factory Option) Intel® Wireless-AC 8260 Wireless LAN (802.11ac) + Bluetooth 4.1

English

(Factory Option) Intel® Wireless-N 7265 Wireless LAN (802.11b/g/n) + Bluetooth 4.0

(Factory Option) Intel® Wireless-AC 3165 Wireless LAN (802.11ac) + Bluetooth 4.0

(Factory Option) Qualcomm® Atheros Killer™ Wireless-AC 1535 Wireless LAN (802.11ac) + Bluetooth 4.1

(Factory Option) Qualcomm® Wireless LAN (802.11ac/ad) + Bluetooth 4.1

M.2 Slots

Slot 1 for Combo WLAN and Bluetooth Module

Slot 2 for SATA or PCIe Gen3 x4 SSD Slot 3 for SATA or PCIe Gen3 x4 SSD

(Model A Only) Slot 4 for 3G/4G Module

Note: (Factory Option - Model A Only) LTE or 802.11ad Antenna

Card Reader

Embedded Multi-In-1 Push-Push Card Reader

MMC (MultiMedia Card) / RS MMC SD (Secure Digital) / Mini SD / SDHC/

SDXC (up to UHS-II)

Features

Supports NVIDIA® G-SYNC™ Technology (G-SYNC is only supported if you have a G-SYNC capable display and a GTX series video adapter) Virtual Reality Ready

Environmental Spec

Temperature

Operating: 10 Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80% Non-Operating: 10% - 90%

°C - 35°C

Power

Removable 8-cell Smart Lithium-Ion Battery Pack, 82WH

Full Range AC/DC Adapter

Models A & B:

AC Input: 100 - 240V, 50 - 60Hz DC Output: 19.5V, 11.8A (230W)

Model C:

AC Input: 100 - 240V, 50 - 60Hz DC Output: 19.5V, 16.9A (330W)

Dimensions & Weight

Model A:

386mm (w) * 262mm (d) * 35.7mm (h)

3.4kg (

Barebone System with Video Card

and 82WH Battery)

Models B & C:

418mm (w) * 295.3mm (d) * 40.9mm (h)

3.9kg (Barebone System with Video Card

and 82WH Battery)

4.3kg (

Barebone System with Video Card

and 82WH Battery)

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig s ind, das System zu starten. Dieses ist nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie einzelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Benut- zerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzerhandbuch auf der Disc Device Drivers & Utilities + User's Manual.

Warenzeichen

Intel und Intel Core sind warenzeichen/eingetragenes warenzeichen der Intel Corporation.

Deutsch

Hinweise zu Pflege und Betrieb

Der Computer ist zwar sehr stabil, kann aber dennoch beschädigt werden. Damit es nicht dazu kommt, sollten Sie die folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen ausgesetzt werden. Wenn der Compu ter fällt, können das Gehäuse und andere Komponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Der Computer und das Netzteil dürfen nicht in der Nähe einer Wärmequelle stehen. Dies ist ein elektrisches Gerät. Wenn Wasser oder andere Flüssigkeiten eindringen, kann der Computer stark beschädigt werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den Computer fern von magnetischen Feldern, die von Stromquellen, Monitoren, Magneten etc. erzeugt werden. Die können die Leistung beeinträchtigen und Ihre Daten beschädigen.

Deutsch

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren gehen können, wenn der Akku verbraucht ist.

• Beachten Sie, dass das Logo bei den Computern, die über ein galvanisch beschichtetes LCD-Logo verfügen, von einer Schutzfolie bedeckt ist. Durch die natürliche Abnutzung kann diese Schutzfolie beschädigt werden oder abgehen und die scharfen Kanten des frei liegenden Logos freigeben. Seien Sie in solch einem Fall vorsichtig bei der Handhabung des Computers, und vermeiden Sie es, das herausstehende beschichtete LCD-Logo zu berühren. Legen Sie keine Gegenstände in die Tragetasche, da diese während des Transports gegen den Computer drücken können. Wenden Sie sich in einem solchen Fall von Abnutzung an Ihr Service Center.

Strom- und Akkusicherheit

• Verwenden Sie nur einen AC/DC-Adapter , der für die Verwendung mit diesem Computer zugelassen ist.

• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benutzerhandbuch spezifiziert sind.

• Der AC/DC-Adapter kann zwar für internationale Benutzung vorgesehen sein, benötigt aber trotzdem eine gleichmäßige, ununterbro-

chene Stromversorgung. Wenn Sie sich über Ihre lokalen Stromspezifikationen nicht im klaren sind, wenden Sie sich an Ihren Servicevertreter oder Ihre lokale Stromgellschaft.

• Der AC/DC-Adapter kann einen zwei- oder dreipoligen geerdeten Netzstecker haben. Der dritte Pol hat eine wichtige Sicherheitsfunktion. Setzen Sie die nicht außer Kraft. Wenn Sie keinen Zugang zu einer passenden Steckdose haben, lassen Sie von einem qualifizierten Elektriker eine solche einbauen.

• Fassen Sie das Netzkabel am Stecker und nicht am Kabel an, wenn Sie es vom Stromnetz trennen möchten.

• Achten Sie darauf, daß die Steckdose und alle verwendeten Verlängerungskabel die Gesamtstromlast aller angeschlossenen Geräte trägt.

• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es fur den Transport z.B. wahrend einer Reise in eine Tasche einpakken.

• Verwenden Sie nur Akkus, die für diesen Computer entwickelt wurden. Ein falscher Akku-Typ kann explodieren, auslaufen oder den Computer beschädigen.

• Verwenden Sie den Akku nicht mehr, wenn er heruntergefallen ist oder in anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Computer mit dem beschädigten Akku zu funktionieren schein, können dadurch Stromkreise beschädigt werden, die schließlich einen Brand verursachen können.

• Laden Sie die Akkus über den Computer auf. Durch falsches Laden kann der Akku explodieren.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren oder austauschen.

• Halten Sie Kinder vom Akku fern und entsorgen Sie beschädigte Akkus sofort. Seien Sie vorsichtig bei der Entsorgung der Akkus. Akkus können explodieren oder auslaufen, wenn sie Feuer ausgesetzt sind oder unsachgemäß behandelt oder entsorgt werden.

• Halten Sie den Akku von Metallgeräten fern.

• Bringen Sie Klebeband auf den Akkukontakten an, bevor Sie den Akku entsorgen.

• Entsorgen Sie die Akkus nicht in Feuer. Sie können explodieren. Richten Sie sich nach den regional gültigen Entsorgungsvorschriften.

• Berühren Sie die Akkukontakte nicht mit Ihren Händen oder mit metallenen Gegenständen.

Polymer Akku Sicherheitshinweise



Entsorgen der Akkus/Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen nationalen und regionalen Getzgebungen kann es verboten in, einen nicht mehr gebrauchsfähigen Akku in den normalen Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen Entsorgungsunternehmen über Recycling-Möglichkeiten oder korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosionsgefahr. Tauschen Sie den Akku nur durch den gleichen oder einen baugleichen Typ aus, der vom Hersteller empfohlen wird. Entsorgen Sie den verbrauchten Akku entsprechend der Anweisungen des Herstellers.

Beachten Sie die folgenden Hinweise, die sich speziell auf Polymer Akkus beziehen. Diese Hinweise haben zudem Vorrang gegenüber den Allgemeinen Akku Sicherheitshinweisen.

• Polymer Akkus können sich etwas ausdehnen oder anschwellen. Dies ist Teil des Sicherheitsmechanismus des Akkus und kein Anlass zur Sorge.

• Seien Sie vernünftig im Umgang mit Polymer Akkus. Verwenden Sie keine Polymer Akkus in Umgebungen mit hohen Temperaturen und lagern Sie keine ungenutzten Akkus über längere Zeiträume.

Reinigung

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch. Tragen Sie das Reinigungsmittel nicht direkt auf den Computer auf.

• Verwenden Sie keine flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheuermittel zum Reinigen des Computers.

•(Für Computermodelle mit einem hellblauen Reinigungstuch) Bei einigen Computermodellen dieser Serie ist ein hellblaues Reinigungstuch im Lieferumfang enthalten. Folgen Sie den unten stehenden Anweisungen, um das Computergehäuse mit diesem Tuch zu reinigen:

• Schalten Sie den Computer und alle Peripheriegeräte ab.

• Trennen Sie den AC/DC-Adapter vom Computer.

• Feuchten Sie das Tuch leicht mit etwas Wasser an.

• Reinigen Sie das Computergehäuse mit dem Tuch.

• Trocknen Sie d en Computer mit einem trockenen Tuch, oder lassen

Sie ihn vor dem Einschalten von alleine abtrocknen.

• Schließen Sie den AC/DC-Adapter wieder an und schalten Sie den

Computer ein.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den Computer selbst zu reparieren, können Ihre Garantieansprüche verloren gehen. Außerdem besteht Stromschlaggefahr für Ihre Gesundheit und das Gerät durch frei liegende Teile. Lassen Sie Reparaturarbeiten nur von qualifizierten Reparaturfachleuten durchführen, insbesondere wenn folgende Umstände vorliegen:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder zerschlissen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in Berührung gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht korrekt arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berühren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer entweicht.

Deutsch

Schnellstart

Abb. 1 - Öffnen des Dekkels/LCD/Computers mit angeschlossenem

AC/DC-Adapter



Herunterfahren

Bitte beachten Sie, daß der Computer immer mit dem Befehl Herunterfahren in Windows (siehe unten) heruntergefahren werden muß. Dadurch werden Festplatten- bzw. Systemprobleme vermieden.

1. Klicken Sie auf das Startmenü-Symbol .

2. Klicken Sie auf den Eintrag Ein/Aus

3. Wählen Sie aus dem Menü die Option Herunterfahren.

135°

1. Entfernen Sie das gesamte Verpakkungsmaterial.

2. Legen Sie den Computer auf eine stabile Unterlage.

3. Setzen Sie den Akku ein, und stellen Sie sicher, dass sie fest sitzt.

4. Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer verwenden wollen (z. B. Tastatur und Maus), an die entsprechenden Schnittstellen an.

5. Schließen Sie den AC/DC-Adapter an die DC-Eingangsbuchse an der Rückseite de

s Computers an. Verbinden Sie dann

Deutsch

das Netzkabel mit einer Netzsteckdose und dem AC/DC-Adapter

bei der Ersteinrichtung des Computers den Adapte r, da der Akku

des Computers während des Transport s so geschützt ist, dass er den Computer bis zum ersten Anschluss des AC/DCAdapter nicht starten kann).

6. Klappen Sie den Deckel/LCD vorsichtig mit einer Hand auf, und öffnen Sie ihn auf einen angenehmen Sichtwinkel (jedoch nicht weiter als 135°). Mit der anderen Hand halten Sie das Unterteil des Computers fest (siehe Abb. 1) (Hinweis: Heben Sie den Computer niemals am Deckel/LCD hoch).

7. Drücken Sie auf den Netzschalter, um den Computer einzuschalten.

(benutzen Sie

Modellunterschiede

Diese Notebookserie umfasst drei verschiedene Modelltypen, die sich hauptsächlich in Folgendem unterscheiden.

Funktion Modell A Modell B Modell C

LCD-Typ

3G/4G-Modul

Subwoofer

Video

15,6" (39,62cm), 16:9, QFHD

(3840x2160)/ FHD (1920x1080)

Werkseitige Option Nein

Nein Ja

NVIDIA® GeForce GTX 1060

Oder

NVIDIA® GeForce GTX 1070

Tabelle 1 - Modellunterschiede

17,3" (43,94cm), 16:9, QFHD (3840x2160)/ FHD (1920x1080)

NVIDIA® GeForce GTX 1060

Oder

NVIDIA® GeForce GTX 1070

Oder

NVIDIA® GeForce GTX 1080

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstallierter Software ausgeliefert. Ist das nicht der Fall, oder wenn Sie das Notebook für ein anderes System neu konfigurieren möchten, finden Sie dazu eine Anleitung in diesem Handbuch zu Microsoft Windows 10.

Deutsch

RAID Setup

Die Festplatten oder Solid State Laufwerke (SSDs) können im RAID-Modus (für eine erhöhte Leistung oder Sicherheit) eingerichtet werden. Die Einrichtung der Festplatten/SSDs im RAID-Modus muss vor der Installation des Windows-Be- triebssystems erfolgen. Ändern Sie den Modus nicht, es sei denn, Sie möchten Ihr Betriebssystem neu installieren. Stellen Sie zudem sicher, dass Sie sämtliche benötigten Dateien und Daten vorab sichern.

Um RAID-Systeme im Striping (RAID 0) oder Mirroring (RAID 1) Modus (siehe Tabelle 2) zu konfigurieren benötigen Sie zwei identische Festplatten oder Solid State Laufwerke.

Deutsch

RAID-Ebene Beschreibung

RAID 0

(mindestens

zwei Fest-

platten/SSDs

erforderlich)

RAID 1

(mindestens

zwei Fest-

platten/SSDs

erforderlich)

Identische Laufwerke lesen und schreiben Daten parallel, um die Leistung zu verbessern. Bei RAID 0 wird ein Striped-Disk-Array verwendet, die Daten werden in Blöcke aufgeteilt, und jeder Block wird auf ein anderes Laufwerk geschrieben.

Identische Laufwerke mit einer Mirror-Konfiguration zum Schutz von Daten. Wenn ein Laufwerk, das Teil eines "gespiegelten" Arrays ist, nicht funktionieren, übernimmt das andere Laufwerk (das dieselben Daten enthält) die weiteren Funktionen. Wenn ein neues Ersatzlaufwerk installiert wird, werden die Daten aus dem Mirror-Laufwerk auf dieses Laufwerk gespielt, um die Fehlertoleranz wieder herzustellen.

Um die SATA-Festplatten/SSDs im RAID-Modus einrichten können, benötigen Sie Folgendes:

•Die Microsoft Windows 10 Betriebssystem-Disc.

• Ein angeschlossen externes DVD Laufwerk.

• Eine Festplatte im primären HDD-Schacht installiert und eine

zweite (identisch) Festplatte im sekundären HDD-Schacht installiert. Oder Zwei identische SATA SSDs.

•Die Disc Device Drivers & Utilities + User's Manual.

Um die PCIe SSDs im RAID-Modus einrichten können, benötigen Sie Folgendes:

•Die Microsoft Windows 10 Betriebssystem-Disc.

• Ein angeschlossen externes DVD Laufwerk.

• Zwei identische PCIe SSDs.

•Die Disc Device Drivers & Utilities + User's Manual.

•Ein USB-Stick.

• Ein Computer, mit dem Sie Dateien von der Disc Device Dri- vers & Utilities + User's Manual auf den USB-Stick kopieren können).

Hinweis: Alle Festplatten/SSDs in einem RAID sollten identisch sein (gleiche Größe und Marke), um ein unerwartetes Systemverhalten zu vermeiden.

Tabelle 2 - RAID-Beschreibung

Beschreibung des RAID

Abb. 3 - Select Disks (Ausgewählte

Festplatten)

Setup (SATA HDDs/SSDs)

1. Starten Sie den Computer und drücken Sie auf F2, um in das BIOS zu gelangen.

2. Gehen Sie zum Menü Boot, wählen Sie UEFI Setting und drücken Sie auf die Eingabetaste.

3. Wählen Sie UEFI Boot, drücken Sie auf die Eingabetaste und wählen Sie “Enabled”.

4. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie zum Menü Advanced.

5. Wählen Sie SATA Mode, drücken Sie auf die Eingabetaste und wählen Sie "RAID Mode".

6. Drücken Sie auf F4 und <Yes> (Ja), um die

Änderungen zu speichern und das Gerät zurückzusetzen.

7. Drücken Sie beim Neustart des Computers auf F2, um das BIOS erneut aufzurufen.

8. Wechseln Sie zu Intel(R) Rapid Storage Technology (im Menü Advanced) und drücken Sie auf die Eingabetaste.

9. Wählen Sie Create RAID Volume und drücken Sie auf die Eingabetaste.

10.Jetzt können Sie das RAID-Volumen so einrichten, dass es zwei beliebige installierte Festplatten nutzt.

11.Wechseln Sie zu Name: und drücken Sie auf die Eingabetaste.

12.Geben für das RAID-Volumen einen beliebigen Namen ein und drücken Sie auf die Eingabetaste.

Abb. 2 - Benennen Sie das RAID-Vo-

lumen

13.Wechseln Sie zu RAID Level: und drücken Sie auf die Eingabetaste.

14.Wählen Sie die erforderliche RAID-Ebene (siehe Tabelle 2 auf Seite 50) und drücken Sie auf die Eingabetaste.

• RAID 0 (Stripe)/RAID 1 (Mirror)

15.Gehen Sie zu einer der unter Select Disks: (Ausgewählte Festplatten:) aufgeführten Festplatten aus, und wählen Sie einen Festplattennamen und drücken Sie auf die Eingabetaste.

16.Bewegen Sie den Cursor (mit den Pfeltasten) nach unten zu X (oder wählen Sie die erforderliche Festplatte) und drücken Sie auf die Eingabetaste.

17.Wählen Sie für Ihr RAID-Volumen zwei identische Festplatten.

18.Wenn Sie RAID 0 (Stripe) gewählt haben, können Sie die “Strip Size” (Stripe-Größe) entsprechend den Anforderungen wählen ( Es wird empfohlen, “Strip Size” auf 128KB einzustellen).

19.Wechseln Sie zu Create Volume und drücken Sie auf die Eingabetaste.

20.Das RAID-Volumen wird erstellt, und die RAID-Daten werden unter Intel(R) Rapid Storage Technology (im Menü Advanced) angezeigt.

21.Drücken Sie auf Esc um das Menü zu verlassen.

22.Drücken Sie auf F4 und <Yes> (Ja), um die

Änderungen zu speichern und das Gerät zurückzusetzen.

23.Stellen Sie sicher, dass sich die Windows 10-DVD im angeschlossenen DVD

Laufwerk befindet. Während der Computer hochfährt, startet dieser automatisch von der Windows 10-DVD (Sie werden aufgefordert, eine T aste zu drücken, um den Systemstart von der DVD auszuführen).

24.Drücken Sie auf Weiter > Jetzt installieren, um die Installation des Betriebssystems wie herkömmlich fortzusetzen (die Anleitung zur Installation des Windows-Betriebssystems finden Sie in der Windows- Dokumentation).

25.Folgen Sie den Anweisungen auf dem Bildschirm, um das Windows 10Betriebssystem zu installieren.

26.Installieren Sie die Windows-Treiber entsprechend Tabelle 8 auf Seite 78. Sollten Sie den Intel® Rapid Storage- Technologie (IRST) Treiber Installieren (siehe Seite 79).

Deutsch

Beschreibung des RAID Setup (PCIe SSDs)

1. Schließen Sie einen USB-Stick an den Computer an.

2. Legen Sie die Disc Device Drivers & Utilities + User's Manual in das CD/DVD-Laufwerk

s Computers.

3. Kopieren Sie mit dem Computer aus dem unten angegebenen Verzeichnis (D: steht für das DVD-Laufwerk) der Disc Device Drivers & Utilities + User's Manual den Ordner f6flpy-x64 auf den USB-Stick.

• D:\Options\RAID\f6flpy-x64

4. Starten Sie den Computer und drücken Sie auf F2, um in das BIOS zu gelangen.

Deutsch

5. Gehen Sie zum Menü Boot, wählen Sie UEFI Setting und drücken Sie auf die

Eingabetaste.

6. Wählen Sie UEFI Boot, drücken Sie auf die Eingabetaste und wählen Sie “Enabled”.

7. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie zum Menü Advanced.

8. Wählen Sie Eingabetaste und wählen Sie "

9. Drücken Sie auf F4 und <Yes> (Ja), um die

Änderungen zu speichern und das Gerät zurückzusetzen.

10.Drücken Sie beim Neustart des Computers auf F2, um das BIOS erneut aufzurufen.

11.Wechseln Sie zu Intel(R) Rapid Storage Technology (im Menü Advanced) und drücken Sie auf die Eingabetaste.

12.Wählen Sie Create RAID Volume und drücken Sie auf die Eingabetaste.

13.Jetzt können Sie das RAID-Volumen so

SATA Mode

, drücken Sie auf die

RAID Mode

einrichten, dass es zwei beliebige installierte Festplatten nutzt.

14.Wechseln Sie zu Name: und drücken Sie auf die Eingabetaste (siehe Abb. 2 auf

Seite 51).

15.Geben für das RAID-Volumen einen beliebigen Namen ein und drücken Sie auf die Eingabetaste.

16.Wechseln Sie zu RAID Level: und drücken Sie auf die Eingabetaste.

17.Wählen Sie die erforderliche RAID-Ebene (siehe Tabelle 2 auf Seite 50) und drücken Sie auf die Eingabetaste.

• RAID 0 (Stripe)/RAID 1 (Mirror)

18.Gehen Sie zu einer der unter Select Disks: (Ausgewählte Festplatten:) aufgeführten Festplatten aus, und wählen Sie einen Festplattennamen und drücken Sie auf die Eingabetaste.

19.Bewegen Sie den Cursor (mit den Pfeltasten) nach unten zu X (oder wählen Sie die erforderliche Festplatte) und drücken Sie auf die Eingabetaste (siehe

Abb. 3 auf Seite 51).

20.Wählen Sie für Ihr RAID-Volumen zwei identische Festplatten.

21.Wenn Sie RAID 0 (Stripe) gewählt haben, können Sie die “Strip Size” (Stripe-Größe) entsprechend den Anforderungen wählen ( Es wird empfohlen, “Strip Size” auf 128KB einzustellen).

22.Wechseln Sie zu Create Volume und drücken Sie auf die Eingabetaste.

23.Das RAID-Volumen wird erstellt, und die RAID-Daten werden unter Intel(R) Rapid Storage Technology (im Menü Advanced) angezeigt.

24.Drücken Sie auf Esc um das Menü zu verlassen.

25.Drücken Sie auf F4 und <Yes> (Ja), um die

Änderungen zu speichern und das Gerät zurückzusetzen.

26.Stellen Sie sicher, dass ein USB-Stick an einen der USB-Anschlüsse des Computers angeschlossen ist.

27.Stellen Sie sicher, dass sich die Windows 10-DVD im angeschlossenen DVD Laufwerk befindet. Während der Computer hochfährt, startet dieser automatisch von der Windows 10-DVD (Sie werden aufgefordert, eine T aste zu drücken, um den Systemstart von der DVD auszuführen).

28.Drücken Sie auf Weiter > Jetzt installieren, um die Installation des Betriebssystems wie herkömmlich fortzusetzen (die Anleitung zur Installation des Windows-Betriebssystems finden Sie in der Windows-Dokumentation).

29.Sie werden dann aufgefordert, den Treiber zu laden.

30.Klicken Sie auf Durchsuchen , und wählen Sie das Verzeichnis, in das Sie die Dateien auf dem USB-Stick gespeichert haben (X: steht für den USB-Stick):

• X:\f6flpy-x64

31.Klicken Sie auf Weiter.

32.Folgen Sie den Anweisungen auf dem Bildschirm, um das Windows 10Betriebssystem zu installieren.

33.Installieren Sie die Windows-Treiber entsprechend Tabelle 8 auf Seite 78. Sollten Sie den Intel® Rapid Storage- Technologie (IRST) Treiber Installieren (siehe Seite 79).

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bild-

Abb. 4 - Ansicht von vorne mit geöffnetem LCD-Bildschirm (Modelle A, B & C)

1. PC-Kamera

2. *LED der PC-Kamera

*Wenn die PC-Kamera verwendet wird, leuchtet die LED.

3. Eingebautes Array-Mikrofon

4. LCD-Bildschirm

5. Lautsprecher

6. Netzschalter

7. LED-Anzeigen

8. Tastatur

9. Touchpad mit Tasten

10. Fingerabdruckleser

3 3

2 1

3 3

Modell A

Modelle B & C

15,6” (39,62cm)

17,3” (43,94cm)

schirm (Modelle A B & C)

Deutsch

LED-Anzeigen

*Der eingeschaltete USB 3.0 Anschluss (siehe Seite 56) kann mit der Tastenkombination Fn + Netzschalter ein- bzw. ausgeschaltet werden. Wenn der eingeschaltete USB Anschluss eingeschaltet ist, kann er andere Geräte auch bei ausgeschaltetem System mit Strom versorgen (jedoch nur zum Aufladen, nicht für den Betrieb der Geräte), sofern das System mit dem AC/DC-Adapter mit dem Stromnetz verbunden oder über einen Akku mit mehr als 20 % Ladung mit Strom versorgt wird (die Stromversorgung kann bei bestimmten Geräten u. U. nicht funktionieren - siehe Seite 85)



Die Benutzung drahtlos angeschlossener

Geräte in Flugzeugen

In der Regel ist die Benutzung jeglicher tragbarer elektronischer Funkgeräte in Flugzeugen verboten.

Stellen Sie sicher, dass die drahtlosen Module durch Aktivieren des Flugzeugmodus ausgeschaltet sind, wenn Sie sich an Bord eines Flugzeugs befinden.

Die LED-Anzeigen auf dem Computer zeigen wichtige Informationen über den aktuellen Status des Computers.

Symbol

Deutsch

Farbe

(ModelI A)

Grün Weiß

Grün

Farbe

(ModelIe B & C)

Weiß Es wird auf die Festplatte zugegriffen

Weiß Scroll-Lock ist aktiviert

Weiß Caps-Lock ist aktiviert

Weiß Die Nummerntastatur ist aktiviert

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

Lampe blinkt orange

Orange Der AC/DC-Adapter ist angeschlossen

Lampe blinkt Orange*

Grün Der Computer ist angeschaltet

Lampe blinkt grün

Tabelle 3 - LED-Anzeigen

Beschreibung

Flugzeugmodus ist EIN (Die Module

WLAN, Bluetooth und 3G/4G ausgeschaltet

sind)

Der Akku hat einen kritisch niedrigen

Stromstatus erreicht

Wenn der AC/DC-Adapter angeschlossen

wird, ist der USB-Anschluss eingeschaltet*

Das System ist im konfigurierten Ener-

giesparmodus

Tastatur & Funktionstasten

Funktionstasten

Nummemtastatur

Fn Taste

Num & Rollen

Windows-Logo-Taste

Abb. 5 - Tastatur

Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Durch Drücken auf Num wird die Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktionstasten, über die Sie direkt zwischen den Funktionen umschalten können. Wenn die Funktionstasten (F1 - F12) gleichzeitig mit der Fn-Taste gedrückt werden, funktionieren sie wie Hotkeys. Neben den Tastenkombinationen für die Grundfunktionen gibt es einige visuelle Anzeigen, wenn der Control Center-Treiber installiert ist.

Tasten Funktion/Visuelle Anzeig en T asten Funktion/Visuelle Anzeigen

Deutsch

Fn +

Wiedergabe/Pause (in Audio /Videoprogrammen)

aktivieren/deaktivieren

LCD-Hintergrundlicht ausschalten (zum Einschalten

beliebige Taste drücken oder Touchpad berühren)

Stummschaltung/Stummschal-

verringern/erhöhen

Wechseln der Anzeigegerate (siehe Seite 73)

LCD-Helligkeit verringern/erhö-

aktivieren/deaktivieren

Flugzeugmodus ein-/aus-

Touchpad

tung aufheben

Audio-Lautstärke

hen

PC-Kamera

schalten

Fn +

Ein-/Ausschalten der Fest-

Fn +

Netzschalter

Fn +

*Hinweis: Im Betrieb mit Computerspielen, wird empfohlen die Lüftergeschwindigkeit auf das Maximum zu setzen.

Fn +

Tabelle 4 - Funktionstasten & visuelle Anzeigen

Ein-/Ausschalten des eingeschalteten USB Anschlusses

Ein-/Ausschalten des Control Center (siehe Seite 60)

Automatische Lüftersteue-

Flexikey® aktivieren/deak-

tivieren (siehe Seite 66)

Energiesparmodus wechseln

Ein-/Ausschalten der

Nummerntastatur

Ein-/Ausschalten des

Scroll-Modus

stelltaste

(siehe Seite 56)

rung/Volle Leistung

Syst

Abb. 6 - Ansicht von vorne,

links, rechts und hinten

(Modell A)

1. Lichtleiste

2. LED-Stromanzeigen

3. RJ-45 LAN-Buchse

4. USB 3.1 Gen 2/Thunderbolt 3 Kombianschluss (Typ C) (

siehe Seite 59)

5. USB 3.1 Gen 2 Typ C Anschlluss

6. USB 3.0 (USB 3.1 Gen 1) Anschlüsse

7. Eingeschaltete USB 3.0 (USB 3.1 Gen 1) Anschluss (

siehe Seite 54)

8. Multi-in-1 Ka rt en le s e r

9. Line-Eingangsbuchse

10. Mikrofon-Eingangsbuchse

11. Line-Eingangsbuchse

12. 2-in-1 Audiobuchse (Kopfhörer & S/PDIF Kombibuchse)

13. USB 2.0 Anschluss

14. Sicherheitsschloß-Buchse

15. Luftungsoffnung

16. HDMI-Ausgangsanschluss

17. Mini DisplayPort Anschluss 1

18. Mini DisplayPort Anschluss 2

19. DC-Eingangsbuchse



USB 3.1 Gen 2

Beachten Sie bitte, dass bei der Verwendung eines USB-Gerätes mit dem USB 3.1 Gen 2 Anschluss eine Datentransferrate von 10Gbps zur Verfügung steht, wenn jedoch zwei Geräte, also jeweils eines in beiden USB 3.1 Gen 2 Anschlüssen verwendet werden, diese Bandbreite zwischen beiden Anschlüssen geteilt wird.

Vorderseite

Linke Seite

Rechte Seite

Hinterseite



Mini DisplayPort Anschluss 1

Wenn der Thunberbolt-Anschluss für Bildschirme aktiviert ist, wird der Mini DisplayPort Anschluss 1 deaktiviert (siehe "Thunder-

bolt-Anschlusseinstellungen für den Bildschirm" auf Seite 59).

emübersicht: Ansicht von vorne, links, rechts und hinten

(Modell A)

Deutsch

Systemübersicht:

8 9



USB 3.1 Gen 2

Abb. 7 - Ansicht von vorne,

links, rechts und hinten

(Modelle B & C)

1. LED-Stromanzeigen

2. RJ-45 LAN-Buchse

3. USB 3.1 Gen 2/Thunderbolt 3 Kombianschluss (T yp C) (

siehe Seite 59)

4. USB 3.1 Gen 2 Typ C Anschlluss

5. USB 3.0 (USB 3.1 Gen 1) Anschlüsse

6. Eingeschaltete USB 3.0 (USB 3.1 Gen 1) Anschluss (

siehe Seite 54)

7. Multi-in-1 Ka rt en l es er

8. Line-Eingangsbuchse

9. Mikrofon-Eingangsbuchse

10. Line-Eingangsbuchse

11. 2-in-1 Audiobuchse (Kopfhörer & S/PDIF Kombibuchse)

12. Sicherheitsschloß-Buchse

13. Luftungsoffnung

14. HDMI-Ausgangsanschluss

15. Mini DisplayPort Anschluss 1

16. Mini DisplayPort Anschluss 2

17. DC-Eingangsbuchse



Mini DisplayPort Anschluss 1

Wenn der Thunberbolt-Anschluss für Bildschirme aktiviert ist, wird der Mini DisplayPort Anschluss 1 deaktiviert (siehe "Thunder-

bolt-Anschlusseinstellungen für den Bildschirm" auf Seite 59).

Vorderseite

Linke Seite

Rechte Seite

Hinterseite

(Modelle B & C)

Ansicht von vorne, links, rechts und hinten

Deutsch

Systemübersicht:

Abb. 8

Ansicht von unten

1. Luftungsoffnung

2. Komponentenfachabdekkung

3. Akku

4. Subwoofer

(Nur Modelle B & C)

5. HDD-Schacht



Keine Gehäuseteile entfernen oder öffnen

Entfernen Sie keine Gehäuseteile und/oder Schrauben, um das Gerät aufzurüsten, da anderenfalls Ihre Garantieansprüche verloren gehen.

Ist es erforderlich, die Festplatte, den RAM usw. auszuwechseln oder zu entfernen, wenden Sie sich an Ihren Vertragshändler/Lieferanten.

Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während das Notebook in Betrieb ist verdeckt werden.

ModeIIe B & C

ModeIl A

Ansicht von unten

Deutsch

Thunderbolt-Anschlusseinstellungen



Thunderbolt-Geräte

Bei der Verbindung eines Gerätes über den Thunderbolt-Anschluss kann es bis zu 30 Sekunden dauern, bis das System die Geräte überprüft und erkannt hat.

Auswerfen von Thunderbolt-Geräten

Um Systemprobleme zu vermeiden, sollten Sie das Kabel nicht einfach aus dem Thunderbolt-Anschluss herausziehen. Zunächst muss die Hardware sicher entfernt werden.

1. Klicken Sie im Infobereich der Taskleiste auf das Symbol Hardware sicher entfernen und Medium auswerfen.

2. Klicken Sie auf “Thunderbolt-Gerätename” auswerfen.

3. Wenn die Meldung “Hardware kann jetzt entfernt werden” erscheint, können Sie das Kabel abtrennen.

Model A



Ausrichtung der USIM-Karte

Die lesbare Seite der USIM-Karte (die Seite, auf der sich die Goldkontakte befinden) muss wie abgebildet nach oben zeigen.

für den Bildschirm

Die Bildschirm-Einstellungen für die Thunderbolt- und Mini DisplayPort-Anschlüsse kennen im BIOS vorgenommen werden (Menü Advanced > Advanced Chipset Control > DDI Control). Wenn Sie den Thunberbolt-Anschluss zum Anschluss eines Bildschirmgerätes verwenden möchten, dann setzen Sie die DDI Control auf "DDI to TBT". Starten Sie das Notebook neu und drükken Sie auf F2, um in das BIOS zu gelangen.

Wenn der Thunberbolt-Anschluss für Bildschirme aktiviert ist, wird der Mini DisplayPort Anschluss 1 ( in Abb. 6

auf Seite 56/ in Abb. 7 auf Seite 57) deaktiviert.

3G/4G-Modul

(Optional nur für Modell A)

Wenn Ihr Modell das optionale 3G/4G-Modul enthält, folgen Sie den nachfolgenden Anweisungen, um die USIMKarte zu installieren (Sie erhalten sie von Ihrem Dienstanbieter).

Einsetzen der USIM-Karte

1. Schalten Sie den Computer aus, drehen Sie es herum, und nehmen Sie den Akku heraus.

2. Schieben Sie die USIM-Karte wie unten abgebildet hinein, und

lassen Sie sie einrasten. Setzen Sie den Akku wieder ein

Table 5 - Herausnehmen des Akkus und einsetzen der

USIM-Karte

Deutsch

Control Center

Abb. 9

Control Center

Drücken Sie auf die Tastenkombination Fn + Esc, oder doppelklicken Sie auf das Symbol im Infobereich auf der Taskleiste um das Control Center ein-/auszuschalten. Das Control Center bietet den schnellen Zugriff auf häufig ver-

wendete Funktionen, und Sie haben hier die Möglichkeit, das Touchpad/das Kamera-Modul direkt ein-/auszuschalten.

Deutsch

Energiemodi

Sie können einen Energiemodus einstellen, indem Sie im Control Center auf das entsprechende Symbol klicken. Jeder Energiemodus wird Einfluss auf den Energiesparmodus, Flugzeugmodus, Energiesparpl an und PC Kamerastrom usw. haben.

Control Center Menüs

Das Control Center umfasst 3 Menütitel (Systemprogramm, Gerät und Gaming) für die Strommodi. Klicken Sie auf die Symbole des Control Center, um die entsprechende Funktion zu wählen, oder halten Sie die Maustaste gedrückt und verschieben Sie den Regler, falls vorhanden. Bestimmte Funktionen werden automatisch angepasst, wenn ein Strommodus ausgewählt ist. Klicken Sie auf die Menütitel und anschließend auf eine der Schaltflächen der folgenden Seite(n).

Energiestatus /

Das Energiestatus-Symbol zeigt an, ob die Stromversorgung aktuell über den Akku oder über das an das Stromnetz angeschlossene Netzteil erfolgt. Die Energiestatus-Anzeige zeigt den aktuellen Akkuladestatus an.

Helligkeits

Das Helligkeits-Symbol zeigt die aktuell eingestellte Bildschirmhelligkeit an.Sie können die Bildschirmhelligkeit entweder mit dem Schieberegler oder mit der Tastenkombination Fn + F8/F9 ändern. Mit der Tastenkombination Fn + F2 wird das LED-Hintergrundlicht ausgeschaltet (drücken Sie auf eine beliebige Taste, um es wieder einzuschalten). Beachten Sie, dass die Bildschirmhelligkeit auch vom eingestellten Energiemodus abhängt.

Lautstärke

Das Lautstärke-Symbol zeigt die aktuelle Lautstärke an.Sie können die Lautstärke entweder mit dem Schieberegler oder mit der Tastenkombination Fn + F5/F6 einstellen. Mit der Tastenkombination Fn + F3 wird der Ton ausgeschaltet.

Strom sparen

Dieses System unterstützt die Energy Star-Stromsparfunktionen, die Computer (CPU, Festplatte usw.) nach einer längeren Zeit der Inaktivität in einen Ruhemodus versetzen, bei dem weniger Strom verbraucht wird. Klicken Sie entweder auf die Taste Leistungsmodus, Ausgeglichen oder Energy Star.

Lüftergeschwindigkeit

Sie können die Lüftergeschwindigkeit in diesem Menü auf

Maximal (volle Leistung), Automatisch, Benutzer oder Overclock (Übertakten) stellen. Die Lüftergeschwindigkeit

wird sich automatisch einstellen, um die Temperatur der CPU zu regeln. Sie können die Einstellung nach Bedarf auch auf die maximale Einstellung anpassen. Wählen Sie Benut- zer und klicken Sie auf die Regler, um die Einstellungen nach Ihren Wünschen anzupassen. Diese Einstellungen können allerdings als Sicherheitsvorkehrung vom System überschrieben werden, wenn Sie den Lüfter zu stark beanspruchen.

Overclock (Übertakten) wird automatisch ausgewählt, wenn Sie CPU und GPU Übertaktung ausgewählt haben (ändern Sie in diesem Fall nicht die Einstellung).

Schalter

Klicken Sie entweder auf die Schaltfläche Ruhezustand oder Schlaf, um den Computer der aus gewählten Stromsparmodus aufrufen zu lassen.

Anzeigehilfsprogramm

Das Anzeigehilfsprogramm Symbol wird nur im Systemprogramm Menü angezeigt, wenn die Bildschirmauflösung QHD oder höher ist. Das Systemprogramm ermöglicht Ihnen die Anpassung der Textgröße auf dem Bildschirm, um das Lesen zu vereinfachen.

Deutsch

Anzeige wechseln

Klicken Sie auf die Taste zum Wechseln des Anzeigegeräts, um das Menü aufzurufen (Sie können dazu auch die Tastenkombination und P verwenden), und wählen Sie einen Anzeigemodus aus.

Zeitzone

Wenn Sie auf die Schaltfläche Zeitzone klicken, wird das Windows-Systemsteuerungsfenster Datum und Uhrzeit aufgerufen.

Desktop-Hintergrund

Deutsch

Wenn Sie auf die Schaltfläche Desktop-Hintergrund klikken, können Sie das Bild für den Desktophintergrund einstellen.

Touchpad/PC-Kamera-Modul

Klicken Sie auf eine dieser Tasten, um das Touchpad oder das Kamera-Modul ein- oder auszuschalten. Beachten Sie, dass der Energiestatus des Kamera-Moduls auch vom ausgewählten Energiemodus abhängen.

Linke Windows Taste

Headphone Impedance

Die Kopfhörer-Impedanz wird für angeschlossene Kopfhörer automatisch erkannt (diese kann nicht manuell eingestellt werden).

Flexikey®

Klicken Sie auf die Schaltfläche, um auf die Flexikey® An- wendung zuzugreifen.

Klicken Sie auf Deaktiviere, um die Windows-Logo-Taste auf der linken Seite der Tastatur zu deaktivieren. Dies könnte hilfreich sein, wenn Sie die Gaming-Tasten (W, A, S & D) benutzen und eine versehentliche Aktivierung von Menüs über die Windows-Logo-Taste vermeiden möchten.

Unterstützung für CPU/Speicher-Übertaktung



Probleme beim Übertakten

Sollten Sie aufgrund veränderter Übertaktungseinstellungen auf Fehlfunktionen treffen, z.B. schwarzer Bildschirm, fahren Sie Ihren Com-

puter erneut hoch, halten Sie die Tastenkombination Fn + D gedrückt, und drücken dann den Netzschalter.

Hiermit werden die Übertaktungseinstellungen wieder auf die Werkseinstellungen zurückgesetzt.

Bitte beachten Sie, dass die Übertaktung des Systems (CPU/Speicher/ GPU) zu Hardwareschäden führen kann. Daher werden solche Ein-

stellungen auf eigenes Risiko des Anwenders vorgenommen und sind nicht Bestandteil der allgemeinen Garantiebestimmungen.

Lüftergeschwindigkeit

Wenn Sie CPU Übertaktung aktiviert haben, wird die Lüftergeschwindigkeit auch automatisch auf Overclock (Übertakten) eingestellt (passen Sie diese Lüftergeschwindigkeitseinstellung nicht an, wenn Sie CPU Übertaktung aktiviert haben).

Abb. 10

CPU Memory

Overclocking Utility

öffnen

Bitte beachten Sie, dass Einstellungsmöglichkeiten zur CPU/Speicher-Übertaktung und GPU-Übertaktung nur auf Systemen angezeigt werden, die diese Funktionen auch unterstützen.

Sie können die Unterstützung zur Übertaktung von System mit kompatiblen CPUs (hierzu setzen Sie sich mit Ihrem Großhändler/Lieferanten in Verbindung) und Speicher aktivieren. Diese Einstellungen können ent weder direkt im BIOS oder im Control Center Assistenten (vergewissern Sie sich, dass das Cont rol Center auch bereits installiert ist) vorgenommen werden.

Beachten Sie, dass die Änderung der Taktfrequenz und/oder der Spannung zu Instabilitäten des Systems, Ausfall von Komponenten, Schäden durch Hitze und Datenverlust führen könnte. Sämtliche vorgenommenen Änderungen könnten die Garantie des Prozessors beeinträchtigen.

Auf das CPU Memory Overclocking Utility können Sie entweder über das Control Center oder über das Nachrichtenfeld der Aufgabenleiste zugreifen.

Deutsch

CPU-Übertaktung

Abb. 11 - CPU-Übertaktung

1. Klicken Sie auf den CPU Reiter am rechten unteren Rand des Bildschirms, das CPU overclocking (CPU-Übertaktungs)-Infofeld, indem Sie die Einstellungen vornehmen können, öffnet sich dann.

2. Klicken Sie auf Save, um die Einstellungen zu übernehmen.

3. Daraufhin erscheint ein Warnhinweis, dass die CPU-Übertaktung zur Systeminstabilität führen kann.

4. Klicken Sie auf OK, um die gespeicherten Einstellungen zu übernehmen, oder Cancel, um zum Assistenten zurückzukehren.

5. Sie können Default klicken, um die Voreinstellungen wieder herzustellen.

Deutsch

Speicher-Übertaktung

1. Klicken Sie auf den Memory (Speicher) Reiter am rechten unteren Rand des Bildschirms, das Memory overclocking (SpeicherÜbertaktungs)-Infofeld, indem Sie die Einstellungen vornehmen können, öffnet sich dann.

2. Klicken Sie auf Custom, um Einstellungen vom Aufklappmenü anzupassen.

3. Klicken Sie auf Save, um die Einstellungen zu übernehmen.

4. Daraufhin erscheint ein Warnhinweis, der Sie auffordert das System neu zu starten (achten Sie darauf zunächst alle geöffneten Dateien zu speichern).

5. Klicken Sie auf Restart Now, um den Computer neu zu starten, oder Cancel, um zum Assistenten zurückzukehren.

6. Sie können Default klicken, um die Voreinstellungen wieder herzustellen.

Abb. 12 - Speicher-Übertaktung

GPU Übertakten

Abb. 13

Gaming mit

GPU

Übertaktung



Warnmeldung

Die Meldung beschreibt die Tatsache, dass eine Übertaktung der GPU zwar eine Steigerung der Grafikleistung bietet, es aber unter bestimmten Umständen auch zu Systeminstabilitäten kommen kann. Je mehr Sie den Prozessor fordern, desto mehr Strom muss er verbrauchen und desto wärmer wird das System werden. Es wird nicht empfohlen, GPU Übertaktung über einen längeren Zeitraum zu aktivieren, sondern nur wenn es benötigt wird.

Abb. 14

GPU Übertakten

Auf das GPU Overclocking Utility können Sie entweder über das Control Center oder über das Nachrichtenfeld der Aufgabenleiste zugreifen.

Klicken Sie auf die Tate, um GPU Übertakten für bestimmte CPU- und GPU-Typen zu aktivieren/deaktivieren. Das Übertakten der Graphics Processing Unit (oder GPU) bedeutet die Taktung Ihres Grafikprozessors mit einer höheren Geschwindigkeit als ursprünglich vorgesehen zu betreiben. GPU Übertaktung ist nützlich bei grafikintensiven Aufgaben, z.B. 3D Rendering und Spielen ohne langsame Bildraten usw

Übertakten sollte nur aktiviert werden, wenn eine Verbindung mit dem AC/DC-Adapter besteht und nicht bei Akkustrom. Die Lüftergeschwindigkeit wird auch automatisch auf Overclock (Übertakten) eingestellt (passen Sie diese Lüftergeschwindigkeitseinstellung nicht an, wenn Sie GPU Übertaktung aktiviert haben).

1. Klicken Sie auf On (An), um GPU Übertakten zu aktivieren.

2. Verwenden Sie den Schieberegler um die Einstellungen für Kern

Zuwachsrate, Speicher Zuwachsrate und Lüftergeschwindigkeit Versatz anzupassen.

3. Klicken Sie auf auf Speichern, um die geänderten Einstellungen zu speichern und klicken Sie anschließend auf OK, wenn das System die Warnmeldung anzeigt.

4. Indem Sie sie auf OFF klicken, werden die Werkseinstellungen wieder hergestellt.

Deutsch

Flexikey® Anwendung



Das verwendete Flexikey® Profil aktivieren oder deaktivieren

Sie können jede gegenwärtig verwendete Tastatur- oder Mausprofilfunktion aktivieren oder aktivieren, indem Sie auf Fn + drücken. Wenn Sie diese Tastenkombination drücken, können Sie zwischen den aktuell ausgewählten Tastatur- oder Mausprofilen zur Standard Tastatur- bzw. Mauseinstellungen und wieder zurück wechseln.

Windows-Logo-Taste und P Taste

Beachten Sie, dass Sie Aktionen für jede Taste zuweisen können, außer der Windows-Logo-Taste und P Taste

Abb. 15

Flexikey® Anwendung

“Flexikey®” ist eine Direkttasten-Konfigurationsan- wendung, mit der Sie eine Einzeltaste für das Ausführen mehrerer Tastenkombinationen zuweisen können, oder um Programme und Anwendungen auszuführen, um Textmakros zu erstellen und um bestimmte Tasten zu deaktivieren. Die Anwendung kann auch zum Konfigurieren der Maustasten zum Erstellen von Direkttasten für Gaming usw. verwendet werden. Sämtliche Konfigurationseinstellungen werden unter (bis zu 12) Profilen gespeichert, für welche die Einstellungen angewendet werden. Die Flexi- key® Anwendung kann durch Klicken der Schaltfläche im Gaming Abschnitt des Control Center oder durch Klik-

Deutsch

ken des Symbols Taskleiste aufgerufen werden.

im Infobereich auf der Desktop-

Profile

Die Menüs auf der linken Seite der Anwendung gelten für Profile. Sie können Profile in den Menüs Hinzufügen oder

Löschen (Sie können 12 aktive Profile speichern), Exportieren und Importieren. Wenn Sie doppelt auf ein Profil

klicken, können Sie den Profilnamen und eine Bild Datei ändern (mit PNG Dateien erstellte Bilder).

Tastatur- und Mauseinstellungen

Klicken Sie auf Aktivieren, um Einstellungen für die Tastatur bzw. Maus zu erstellen, indem Sie auf die Taste ganz links klicken (z.B. wenn Sie ein Profil nur mit Einstellungen die Maus oder Tastatur erstellen möchten). Wenn Sie auf die Tastatur- oder Maussymbole klicken, können Sie auf die Einstellungsseite für die Tastatur oder Maus zugreifen.

Abb. 16 - Aktivieren (Tastatur & Maus)

Tastatureinstellungen

Abb. 17 - Tastaturkonfiguration

12345

Abb. 18 - Mauskonfiguration

Die Tastatureinstellungen erlauben die Konfiguration von

Infos klicken, um eine Notiz zu tippen, die Sie an die Funktion der Aktion erinnert.

Aktionen für jede einzelne Taste (oder einer Kombination von Tasten). Klicken Sie auf die Taste und wählen Sie anschließend Aktionstyp (Express-Taste,

APP ausführen,

Express-Text oder Deaktivieren) aus dem Menü unten auf

der Seite aus. Sie können die Aktion umbenennen, indem Sie auf das Kästchen Name und Quick-Infos klicken, um eine Notiz zu tippen, die Sie an die Funktion der Aktion erinnert.

Deutsch

Flexikey® Anwendungsfunktionen:

• Express-Taste - Diese Funktion ermöglicht Ihnen die Konfigu-

ration einer einzelnen Taste (oder Mausklick) für das Senden mehrerer Tastenkombinationen. Dies ist praktisch beim Gaming oder wenn Sie Anwendungen mit vielen Tastaturkürzeln verwenden.

Mauseinstellungen

Die Mauseinstellungen ermöglichen Ihnen die Konfigurationen von Aktionen für die linke , rechte und mittlere Taste jeder angeschlossenen Maus, sowie für die Zurück - und Vorwärtstasten falls verfügbar (bei einer Gaming-Maus). Klicken Sie auf die Tastennummer und wählen Sie anschließend Aktionstyp (Express-Taste, ausführen, Express-Text oder Deaktivieren) aus dem Menü unten auf der Seite aus. Sie können die Aktion umbenennen, indem Sie auf das Kästchen Name und Quick-

APP

• APP ausführen - Hiermit werden Einzeltasten (oder Maus-

klicks) für den Start von ausführbaren Dateien von Programmen oder Anwendungen zugewiesen.

• Express-Text - Hiermit können Sie einzelne Tasten (oder Maus-

klicks) für das Senden von häufig genutzten Textstrings zuweisen.

ktivieren - Mit dieser Funktion können Sie sämtliche

• Dea

Tastaturtasten oder Maustasten deaktivieren.

• Statistik - Verwenden Sie dies zur schnellen Aufnahme von

Tasten für jede Anwendung und zum Deaktivieren von nicht verwendeten Tasten.

Tastatureinstellungen - Express-Taste

Abb. 19

Tastatur -

Express-

Taste

Wenn Sie eine einzelne Taste für das Senden mehrerer Tastenkombinationen konfigurieren möchten, oder um nützlichere Tastenkürzel zu erstellen, verwenden Sie Express- Taste.

1. Aktivieren und wählen Sie die T astatur unter Ihrem ausgewählten Profil aus, klicken Sie zur Auswahl auf eine Taste und wählen Sie anschließend Express-Taste unter Aktionstyp aus.

2. Im folgenden Beispiel möchten wir eine bestehende Spieltastenkombination, welche die linke Umschalttaste zum Sprinten und die W Taste zum Vorwärtsbewegen verwendet, auf die linke Strg-Taste legen, um diese Bewegung als vorwärts sprinten miteinander zu kombinieren.

3. Klicken Sie auf die gewünschte Taste für die verknüpfte Aktion.

Deutsch

4. Klicken Sie auf das Quick-Infos Feld und geben Sie der Tastenkombinationen einen Namen, z.B. “Vorwärts sprinten”. Klicken Sie anschließend wieder in das Feld Name (um zu vermeiden, dass die gespeicherten Tasten zum Quick-Info hinzugefügt werden).

5. Klicken Sie auf Aufnahme starten und drücken Sie anschließend auf die erforderliche Taste oder Tasten (in diesem Fall drücken wir die linke Umschalttaste und W) (stellen Sie sicher, dass Sie erforderliche(n) Taste(n) drücken und nicht anklicken).

6. Klicken Sie auf Aufnahme stoppen, um den Vorgang abzuschließen.

8. Wenn Sie eine einzelne Taste entfernen möchten, klicken Sie zur Auswahl auf die Taste, und klicken Sie auf Löschen.

9. Wenn Sie sämtliche Einstellungen löschen möchten, klicken Sie auf Wiederherstellen, um zu den Standard Tasteneinstellungen zurückzukehren.

10. Jede zugewiesene Express-Taste wird in Orange angezeigt.

Tastatureinstellungen - APP ausführen

Sie können Tasten für den Start von Anwendungen und Programmen wie folgt konfigurieren:

1. Aktivieren und wählen Sie die Tastatur unter Ihrem ausgewählten Profil aus, klicken Sie zum Auswahl einer Taste, um die Anwendung zu starten und wählen Sie anschließend APP aus- führen unter Aktionstyp aus.

2. Klicken Sie auf Durchsuchen unten rechts im Anwendungsfenster.

7. Klicken Sie auf Speichern, um die Einstellungen in Ihrem gewählten Profil zu speichern.

Abb. 20 - Tastatur - APP ausführen

3. Navigieren Sie zur ausführbaren Datei der Anwendung und klicken Sie auf Öffnen.

4. Die Taste wird jetzt zum Öffnen der ausgewählten Anwendung in Ihrem ausgewählten Profil konfiguriert und die Taste in Grün angezeigt.

5. Wenn Sie eine APP ausführen Taste entfernen möchten, wählen Sie sie aus und klicken Sie auf Wiederherstellen.

6. Klicken Sie auf Speichern, um die Einstellungen in Ihrem gewählten Profil zu speichern.

5. Die Taste wird jetzt zum Senden von Textnachrichten im Zielprogramm in Ihrem ausgewählten Profil konfiguriert und die Taste in Blau angezeigt.

6. Wenn Sie eine Express-Text Taste entfernen möchten, wählen Sie sie aus und klicken Sie auf Wiederherstellen.

7. Klicken Sie auf Speichern, um die Einstellungen in Ihrem gewählten Profil zu speichern.

Tastatureinstellungen - Express-Text

Eine Einzeltaste kann für das Senden eines Textstrings innerhalb jeder Anwendung mit Express-Text eingestellt werden.

1. Aktivieren und wählen Sie die T astatur unter Ihrem ausgewählten Profil aus, klicken Sie zur Auswahl auf eine Taste und wählen Sie anschließend Express-Text unter Aktionstyp aus.

2. Klicken Sie ggf. auf die Starttaste (die Starttaste ist die Taste, die in Ihrem Zielprogramm verwendet wird, um eine Textnachricht zu öffnen), oder Sie können dies auch frei lassen.

3. Klicken Sie in das Textnachrichten Feld und geben Sie Ihre Nachricht ein.

Abb. 21 - Tastatur - Express-Text

4. Klicken Sie ggf. auf Versandtaste (die Versandtaste ist die T aste, die in Ihrem Zielprogramm verwendet wird, zum Senden einer Textnachricht z.B. wird die Enter-Taste dafür am häufigsten verwendet, oder Sie können dies auch frei lassen.

Tastatureinstellungen - Deaktivieren

Sie können das Programm verwenden, um nicht benötigte Tasten zu deaktivieren.

1. Aktivieren und wählen Sie die Tastatur unter Ihrem ausgewählten Profil aus, klicken Sie zur Auswahl einer Taste, die deaktiviert werden soll und wählen Sie anschließend Deaktivieren unter Aktionstyp aus.

2. Die Taste wird jetzt deaktiviert.

3. Wenn Sie die T aste erneut aktivieren möchten, wählen Sie sie aus und klicken Sie auf Wiederherstellen.

4. Klicken Sie auf Speichern, um die Einstellungen in Ihrem gewählten Profil zu speichern.

5. Die Taste wird jetzt deaktiviert unter Ihrem ausgewählten Profil und die Taste in Grau angezeigt.

Deutsch

Tastatur-Hintergrundlicht-LED

123

Abb. 22

Tastatur-Hinter-

grundlichtan-

wendung

Drücken Sie auf die Fn- und die -Taste, um die TastaturLED ein-/auszuschalten. Die Tastatur-LED kann mit einer Tastenkombination aus Fn + beliebiger Taste wie unten beschrieben konfiguriert werden. Drücken Sie die Fn-Taste gleichzeitig mit der -Taste zum Starten des Hintergrundlichts, um die Einstellungen zu konfigurieren.

Tastatur-LED Funktionstastenkombinationen

Tastatur-Hintergrundlichtanwendung

Die Tastatur-Hintergrundlichtanwendung kann durch Drükken von Fn und der -Taste.

Fn +

Deutsch

Fn +

Startet die Anwendung für das Tastatur-Hintergrundlicht

Tastatur-LED ein-/auszuschalten

Tastatur-LED Beleuchtung verringern

Tastatur-LED Beleuchtung erhöhen

Linke Tastatur-LED ein/aus

Mittlere Tastatur-LED ein/aus

Rechte Tastatur-LED ein/aus

Lichtleiste-LED ein/aus

Tabelle 6 - Tastatur-LED

Modi

Mit den Schaltflächen neben dem Muster können Sie die Effekte der Tastatur-Hintergrundbelichtung ändern. Klicken Sie auf eine der Schaltflächen, um die Effekte auf der Tastatur zu sehen. Klicken Sie auf Speichern wenn Sie die Anwendung verlassen, um die Einstellung beizubehalten.

Modusschaltflächen

Zufallsfarbe

Custom (Benutzerdefiniert):

Tastaturbereiche und –farben

anzeigen und konfigurieren

Atem (alle Farben) Taktschlag

Zyklus

Tabelle 7 - Modusschaltflächen

Auf- und Abbe-

wegung

Tanzeffekt

Blinken

Helligkeits

Abb. 24

Vorschau

Abb. 25

Tastatur

Abschnitte

Klicken Sie auf eine der Zahlen (0 - 3) auf der Helligkeitsleiste, um die Helligkeitsstufe der Hintergrundbeleuchtung einzustellen.

Farbmuster

Über das Farbmuster oben rechts können Sie eine Reihe von Farben für die Hintergrundbeleuchtung auswählen, indem Sie auf die gewünschte Farbe klicken. Sie können das Farbmuster entweder in Vollfarben oder als ein 256 Farbschema anzeigen lassen. Klicken Sie auf die Modustaste Benutzer um vom Swatch Farben auszuwählen und diese Bereichen der Tastatur (und der Lichtleiste) zuzuweisen.

Vorschau

Im unteren linken Abschnitt der Anwendung können Sie die an Farben vorgenommenen Änderungen für die Tastatur und Lichtleiste sehen.

Tastatur Abschnitte (und Lichtleiste)

Im unteren rechten Abschnitt der Anwendung können Sie Teilbereiche oder sämtliche Bereiche der Tastatur (und der Lichtleiste) auswählen, in denen die Farbänderungen und Effekte angewendet werden.

Sätze

In der Anwendung können bis zu 3 Sätze von Farb- und Effektkombinationen gespeichert werden. Klicken Sie auf Speichern wenn Sie die Anwendung verlassen, um die Einstellung beizubehalten.

Deutsch

Abb. 23 - Farbmuster

Speichern & Beenden

Klicken Sie auf Beenden, um die Anwendung ohne speichern zu beenden oder auf Speichern, um die Anwendung zu beenden und die Einstellungen beizubehalten.

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Einstellungen von Windows 10

Auf die meisten Apps, Control Panels, Utilities und Programme in Windows 10 können Sie über das Start-Menü gelangen. Klicken Sie dazu auf das Symbol Taskleiste in der linken unteren Ecke des Bildschirms (oder drücken Sie auf die Windows-Logo-Taste der Tastatur).

in der

Klicken Sie mit der rechten Maustaste auf das Startmenü-Symbol wenden Sie die Tastenkombination Windows-Logo-Taste + X), um ein erweitertes Kontextmenü der nützlichen Funktionen aufzurufen: Systemsteuerung, Programme und Funktionen, Energieoptionen, Task-Manager, Suche, Datei-Explorer, Eingabeaufforderung, Geräte-Manager, Netzwerkverbindungen usw.

Deutsch

Der Infobereich der Taskleiste befindet sich in der rechten unteren Ecke des Bildschirms. Hierüber können Sie manche Control Panels und Anwendungen aufrufen, die in diesem Handbuch angesprochen werden.

In diesem Handbuch finden Sie eine Anleitu ng zum Öffnen der Systemsteuerung. Um die Systemsteuerung aufzurufen, klikken Sie mit der rechten Maustaste auf das Startmenü-Symbol , und wählen aus dem Menü die Option Systemsteuerung. Alternativ können Sie auf die Windows-Logo-Taste der Tastatur und gleichzeitig auf X drücken, um das Kontextmenü aufzurufen. Drücken Sie dann auf P, um die Systemsteuerung aufzurufen.

Der Eintrag Einstellungen im Startmenü (auch die App) bietet Ihnen einen schnellen Zugriff auf eine Reihe von Einstellmöglichkeiten für das System, die Geräte, das Netzwerk und das Internet, die Personalisierung, Konten, die Uhrzeit und Sprache, die erleichterte Bedienung, den Datenschutz, Updates und die Sicherheit.

Abb. 26 - Start-Menü, Kontextmenü, Taskleiste, Systemsteu erung und Einstellungen

(oder ver-

Grafikfunktionen

Abb. 27

Projizieren

Wenn der Grafiktreiber installiert ist, können Sie bei Windows im Einstellfenster Anzeige die Anzeigegeräte wechseln und Anzeigeoptionen konfigurieren.

So öffnen Sie in Windows das Einstellfenster Anzeige:

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf Anzeige (Symbol) - im Kategorie Darstellung und Anpassung.

3. Wählen Sie die gewünschten Einstellungen in den Menüs Anzeige, Auflösung, Ausrichtung und Mehrere Anzeigen.

4. Klicken Sie auf Übernehmen, um die Einstellungen zu speichern.

So öffnen Sie die NVIDIA Systemsteuerung :

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf NVIDIA Systemsteuerung (Symbol) - im Kategorie Darstellung und Anpassung.

Oder

3. Klicken Sie mit der rechten Maustaste auf den Desktop und dann

aus dem Menü die Option NVIDIA Systemsteuerung wählen.

Anzeigegeräte

Sie können ein HDMI-Kabel am HDMI-Ausgangsanschluss und/oder ein Mini DisplayPort kompatibles Kabel am Mini DisplayPort 1.3 Anschluss verwenden, um eine externe Anzeige anzuschließen. Sie können auch den Thunderbolt Anschluss zur Verbindung mit einem kompatiblen Anzeigegerät verwenden (siehe "Thunderbolt-Anschlusse-

instellungen für den Bildschirm" auf Seite 59). Lesen Sie

die Anleitung des Anzeigegerätes, um zu erfahren, welche Formate unterstützt werden.

Bei Windows ist es möglich, schnell externe Monitore über das Projizieren Menü zu konfigurieren (drücken Sie auf die Windows-Logo-Taste und gleichzeitig auf P).

Konfiguration der Anzeige mit dem Projizieren Menü:

1. Schließen Sie das externe Anzeigegerät an den entsprechenden Anschluss an und schalten Sie es anschließend ein.

2. Drücken Sie die Tastenkombination + P (oder Fn + F7).

3. Klicken Sie auf eine der Optionen im Menü zur Auswahl von Nur PC-

Bildschirm, Duplizieren, Erweitern oder Nur zweiter Bildschirm.

Deutsch

G-SYNC



G-SYNC einrichten

Stellen Sie den G-SYNC fähigen Monitor in einer Konfiguration mit mehreren Monitoren als Primärer Monitor ein.

Klicken Sie in 3D-Einstellungen auf

3D-Einstellungen verwalten > Glo- bale Einstellungen, wählen Sie Vertikale Synchronisierung und

anschließend G-SYNC. Die Einstellung von G-SYNC auf globale Einstellungen bedeutet, dass sie auf sämtliche Spiele angewendet wird.

G-SYNC Unterstützung

G-SYNC wird nur unterstützt, wenn Sie über einen G-SYNC fähigen Monitor und einen Videoadapter der GTX Serie verfügen (kontaktieren Sie Ihren Händler, um weitere Einzelheiten zu erfahren).

Abb. 28 - G-SYNC einrichten

Klicken Sie, um einen Haken bei G-SYNC aktivieren zu setzen (ist standardmäßig aktiviert). G-SYNC wurde entwikkelt, um ein flüssiges Gaming-Erlebnis mit Ihrem GeForce Produkt zu bieten, indem die Aktualisieru ngsrate des Monitors mit der Renderrate der GPU synchronisiert wird und somit Verzögerungen behebt, damit Objekte schärfer und Szenen sofort angezeigt werden.

Deutsch

Energieoptionen

Abb. 29 - Energieoptionen

Die Energieoptionen von Windows ermöglichen Ihnen die Konfiguration der Optionen für das Energiemanagement des Computers. Sie können Strom sparen, indem Sie Ener- giesparpläne erstellen und im linken Menü können Sie die Optionen für den Netzschalter, die Energiespartasten (Fn + F12) und Zuklappeinstellung (beim Schließen des Dekkels) und den Anzeige- und Energiesparmodus (die Standardeinstellung Energie sparen) konfigurieren. Beachten Sie, dass sich die Energiesparpläne (Ener- giesparmodus) auf die Computerleistung auswirken.

Wählen Sie einen bestehenden Plan aus, oder klicken Sie im linken Menü auf Energiesparplan erstellen, und wählen Sie die Optionen, um einen neuen Plan zu erstellen. Klicken Sie auf Energieplaneinstellungen ändern, und klicken Sie auf Erweiterte Energieeinstellungen ändern, um weitere Optionen für die Konfiguration aufzurufen.

PC-Kamera

Mit der Tastenkombination Fn + F10 können Sie das PCKameramodul ein- oder ausschalten. Wenn die PC-Kamera verwendet wird, leuchtet die LED der PC-Kamera (siehe

Seite 53).

Kamera-App

Wenn Sie bei Windows zum Aufnehmen von Fotos und Videos aufnehmen möchten, benötigen Sie die Kamera-App

1. Starten Sie die Kamera-App aus dem Startmenü, indem Sie auf das Symbol der Kamera-App bei Alle Apps klicken (Sie können auch “Kamera” in das Suchfeld eingeben, um die KameraApp aufzurufen, wenn sie sich nicht im Start-Menü befindet).

2. Wählen Sie den Foto oder Video modus.

3. Klicken Sie auf das Foto-Symbol , um ein Bild aufzunehmen. Während das Foto aufgenommen wird, wird das Symbol kurz gelb

4. Klicken Sie auf das Video-Symbol , um die Videoaufnahme zu starten (wenn die Videoaufnahme beginnt, erscheint ein Timer am unteren Rand des Bildschirms, und das Symbol wird gelb).

5. Um die Videoaufnahme zu stoppen, klicken Sie wieder auf das Video-Symbol .

6. Die aufgenommenen Fotos und Videos werden in einer Eigene Aufnahmen im Ordner Bilder unter Dieser PC und in der Fotos App im Startmenü gespeichert.

Deutsch

Audiofunktionen

Abb. 30

Laut-

sprecherkonfi

guration

Die Audioeinstellungen können Sie bei Windows durch Anklicken des Soundsymbols oder des Realtek HD Audio Manager-Symbols / im Infobereich/in der System- steuerung aufrufen (wenn Sie mit der rechten Maustaste auf das Symbol im Infobereich klikken, wird das Audiomenü aufgerufen). Die Lautstärke können Sie durch Drücken der Tastenkombination Fn + F5/F6 ändern.

Einrichten des 5.1 oder 7.1 Surround Sound

Um das System für 5.1 oder 7.1 Surround Sound einzurichten, müssen Sie die Audiokabel an die Line-Eingangsbuchse, die Line-Ausgangsbuchse, die Mikrofon-

Deutsch

Eingangsbuchse und die Kopfhörer & S/PDIF Kombibuchse anschließen (Hinweis: Die Line-Ausgangsbuchse wird nur für 7.1-Surround-Sound verwendet).

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf Realtek HD Audio-Manager (oder klicken Sie mit der rechten Maustaste auf das Symbol wählen Sie Sound-Manager).

3. Klicken Sie auf Lautsprecher (Registerkarte) und klicken Sie auf Lautsprecherkonfiguration (Registerkarte).

4. Wählen Sie bei Lautsprecherkonfiguration die Option 5.1

Lautsprecher oder 7.1 Lautsprecher.

im Infobereich und

5. Schließen Sie die Kabel der vorderen Lautsprecher an die Kopfhörer/S/PDIF Kombibuchse an.

6. Schließen Sie die Kabel an (möglicherweise benötigen Sie einen Adapter, um die Kabel an die entsprechenden Anschlüsse anzuschließen (z. B. einen Stereo-mini-auf-dual-RCA-Adapter). Stellen Sie die folgenden Kabelverbindungen her:

• Line-Eingangsbuchse = Lautsprecherausgang hinten

• Kopfhörer & S/PDIF Kombibuchse = Front-Lautsprecher-Aus-

gang

• Mikrofon-Eingangsbuchse = Mitten-/Subwoofer-Laut-

sprecherausgang

• Line-Ausgangsbuchse = Seitenlautsprecherausgabe (nur 7.1

Surround Sound)

7. Sobald ein Stecker angeschlossen wird, erscheint ein Dialogfeld.

8. Setzen Sie ein Häkchen in die Felder der angeschlossenen Lautsprecher (z. B. Lautsprecherausgang hinten), und speichern Sie die Einstellung mit OK.

9. Klicken Sie auf OK, um den Realtek HD Audio-Manager zu verlassen.

Einrichten der Audioaufnahme

Wenn Sie auf Ihrem Computer Audioaufnahmen mit optimaler Qualität machen möchten, führen Sie die folgenden Schritte aus:

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf Realtek HD Audio-Manager (oder klicken Sie mit der rechten Maustaste auf das Symbol wählen Sie Sound-Manager).

3. Klicken Sie bei Mikrofon (Registerkarte) auf Mikrofoneffekt (Registerkarte). Klicken Sie dann auf Rauschunterdrückung (Schaltfläche), oder regeln Sie die Lautstärke bei

im Infobereich, und

Aufnahmelautstärke auf ca. 60. So erhalten Sie eine optimale

Abb. 31

Pop-up-Menü

für Audiogerä-

Abb. 32

Sound Blaster X-Fi

MB5 (Symbol im

Infobereich der

Taskleiste)

Aufnahmequalität.

4. Klicken Sie auf OK, um das Fenster Sound zu schließen.

Anordnung für Kopfhörer/Lautsprecher

- Line-Ausgangsbuchse

Um Kopfhörer oder Lautsprecher mit der Line-Ausgangsbuchse zu verbinden, befolgen Sie bitte die folgenden Anweisungen:

1. Stecken Sie entweder Kofphörer oder Lautsprecher in die LineAusgangsbuchse.

2. Sobald ein Pop-up-Menü erscheint wählen Sie dort Audioausgang, indem Sie einen Haken in dem nebenstehenden Kästchen setzen und dann auf OK klicken (wenn das nicht gemacht wird, führt es dazu, dass das Audio sowohl aus dem Kopfhörer/Lautsprecher und gleichzeitig dem internen Lautsprecher generiert wird).

Sound Blaster Audio

Mit der Anwendung Sound Blaster können Sie die Audioeinstellungen nach Ihren Anforderungen konfigurieren, um eine bestmögliche Audioleistung bei Spielen und der Wiedergabe von Musik und Videos zu erreichen.

Installation der Anwendung Sound Blaster XFi MB5

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 4.

3. Wählen Sie eine Sprache und klicken auf Weiter > Ja.

4. Klicken Sie auf Weiter > Vollinstallation

5. Klicken Sie auf Weiter > Fertig stellen, um den

Computer neu zu starten.

Anwendung Sound Blaster X-Fi MB5

Starten Sie das Sound Blaster-Bedienfenster aus dem Infobereich der Taskleiste heraus. Klicken Sie auf die Registerkarten, um in die entsprechenden Menüs des Bedienfensters zu gelangen. Die Sound Blaster-Audioeffekte können

nicht verwendet werden, wenn der Klang über einen HDMI/Mini DisplayPort-Anschluss erzeugt wird.

Install SBX-Fi MB 5 AP > Ja.

(Schaltfläche).

Deutsch

Installation der Treiber



Treiberinstallation und Stromversorgung

Während die Treiber installiert werden, muss der Computer über den AC/DC-Adapter mit Strom versorgt werden. Einige Treiber benötigen für den Installationsvorgang sehr viel Strom. Wenn der Akku nicht mehr über genügend Strom verfügt, kann sich das System während der Installation ausschalten, was zu Systemfehlern führen kann (das ist kein Sicherheitsproblem, und der Akku ist innerhalb von einer Minute wieder aufladbar).

Die Disc Device Drivers & Utilities + User's Manual enthält die Treiber und Hilfsprogramme, die für das einwandfreie Funktionieren des Computers notwendig sind. Möglicherweise wurden diese bereits vorinstalliert. Ist das nicht der Fall, legen Sie die Disc ein, und klicken Sie auf Install Drivers oder Op- tion Drivers, um das Treibermenü Optional aufzurufen. Installieren Sie die Treiber in der in Tabelle 8 angegebenen Reihenfolge. Markieren Sie die Treiber, die installiert werden sollen (notieren Sie zum späteren Nachlesen die Treiber, die Sie installiert haben). Hinweis: Muss ein Treiber neu installiert werden, sollten Sie den alten Treiber zunächst deinstallieren.

Deutsch

Manuelle Treiber-Installation

Klicken Sie in der Anwendung Drivers Installer auf die Schaltfläche Browse CD/DVD und navigieren Sie zu der ausführbaren Datei in dem Ordner für Ihren Treiber. Wenn während des Installationsvorgangs der Assistent Neue Hardware gefunden erscheint, klicken Sie auf Abbrechen. Befolgen Sie dann die Installationsanweisungen.

Treiber Seite#

Chipsatz (Chipset) Seite 79 NVIDA Video (NVIDA VGA) Seite 79 LAN Seite 79 Kartenleser (Cardreader) Seite 79 Touchpad Seite 79

Flugzeugmodus (Airplane) Control Center

MEI Seite 79 Thunderbolt Seite 79 Audio Seite 79

Wireless-LAN-Modul (Option) Seite 80 Fingerabdruckleser Seite 82

Bluetooth-Modul Intel® Rapid Storage-Technologie (IRST) Seite 79 Sound Blaster Audio Seite 77

Windows Update aktivieren*

*Nachdem Sie alle Treiber installiert haben, sollten Sie die Funktion Windows Update aktualisieren, um immer die neuesten Sicherheits- Updates usw. zu erhalten (die Updates enthalten die neuesten Fehlerbehebungen von Microsoft).

(Option) Seite 83

Tabelle 8 - Installationsvorgang

Seite 79 Seite 79

Chipsatz (Chipset)

1. Klicken Sie auf Install Drivers.

2. Klicken Sie auf 1.Install Chipset Driver

> Ja.

3. Klicken Sie auf Weiter > Akzeptieren >

Installieren.

4. Klicken Sie auf Jetzt neu starten, um

den Computer neu zu starten.

NVIDA Video (NVIDA VGA)

1. Klicken Sie auf 2.Install NVIDIA VGA

Driver > Ja.

2. Klicken Sie auf ZUSTIMMEN UND

FORTFAHREN (Schaltfläche), um die

Bedingungen der Lizenzvereinbarung zu akzeptieren.

3. Klicken Sie auf WEITER.

4. Klicken Sie auf SCHLIESSEN.

LAN

1. Klicken Sie auf 3.Install LAN Driver >

Ja.

2. Wählen Sie eine Sprache und klicken auf

Weiter > Weiter > Weiter.

3. Klicken Sie auf die Schaltfläche, um die

Lizenzvereinbarung anzunehmen und klicken Sie dann auf Weiter.

4. Klicken Sie auf Fertig stellen > Ja, um

den Computer neu zu starten.

Kartenleser (Cardreader)

1. Klicken Sie auf 4.Install Cardreader

Driver > Ja.

2. Klicken Sie auf Fertig stellen.

Touchpad

1. Klicken Sie auf 5.Install Touchpad Driver > Ja.

2. Klicken Sie auf Weiter.

3. Klicken Sie auf die Schaltfläche Ich

akzeptiere die Bedingungen der Lizenzvereinbarung, und dann auf Weiter.

4. Klicken Sie auf Fertig stellen > Jetzt neu starten, um den Computer neu zu

starten.

Flugzeugmodus (Airplane)

1. Klicken Sie auf 6.Install Airplane Driver > Ja.

2. Klicken Sie auf Next > Install.

3. Klicken Sie auf Finish, um den Computer neu zu starten.

Control Center

1. Klicken Sie auf 7.Install Control Center AP > Ja.

2. Klicken Sie auf Weiter

3. Klicken Sie auf Fertig stellen, um den Computer neu zu starten.

> Installieren.

MEI

1. Klicken Sie auf 8.Install MEI Driver > Ja.

2. Klicken Sie auf Weiter

3. Klicken Sie auf die Schaltfläche Ich

akzeptiere die Bedingungen der Lizenzvereinbarung, und dann auf Weiter.

4. Klicken Sie auf Weiter > Fertig stellen.

Thunderbolt

1. Klicken Sie auf 9.Install TBT Driver > Ja.

2. Klicken Sie auf Weiter.

3. Klicken Sie auf die Schaltfläche Ich

akzeptiere die Bedingungen der Lizenzvereinbarung, und dann auf Installieren.

4. Klicken Sie auf Fertig stellen.

Audio

1. Klicken Sie auf 10.Install Audio Driver > Ja.

2. Klicken Sie auf Weiter > Fertig stellen, um den Computer neu zu starten.

IRST

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 5.Install IRST Driver > Ja.

3. Klicken Sie auf Weiter > Weiter.

4. Setzen Sie ein Häkchen in die Felder, um die Lizenzvereinbarung anzunehmen und klicken Sie dann auf Weiter.

5. Klicken Sie auf Weiter > Weiter > Weiter.

6. Klicken Sie auf Fertig stellen, um den Computer neu zu starten.

Deutsch

Wireless-LAN-Modul (Option)

Stellen Sie sicher, dass das WLAN-Modul eingeschaltet ist (Flugzeugmodus deaktiviert).

WLAN-Konfiguration in Windows

Stellen Sie vor der Konfiguration sicher, dass das WLANModul eingeschaltet ist (Flugzeugmodus deaktiviert).

Installieren des WLAN-Treibers

Führen Sie die folgenden Schritte aus:

(Intel) WLAN und Bluetooth Combo

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 1.Install WLAN Driver > Ja.

3. Klicken Sie auf die Schaltfläche, um die Lizenzvereinbarung anzunehmen und klicken Sie dann auf

4. Klicken Sie auf Fertig stellen.

Deutsch

(Qualcomm) WLAN 802.11ac und Bluetooth 4.1

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 1.Install WLAN Driver > Ja.

3. Wählen Sie eine Sprache und klicken auf Weiter > Weiter > Weiter.

4. Klicken Sie auf die Schaltfläche, um die Lizenzvereinbarung anzunehmen und klicken Sie dann auf Weiter.

5. Klicken Sie auf Fertig stellen > Ja, um den Computer neu zu starten.

(Qualcomm) WLAN 802.11ac/ad und Bluetooth 4.1

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 1.Install WLAN Driver > Ja.

Klicken Sie auf Weiter > Weiter > Installieren (die Treiberinstallation benötigt einige Zeit).

4. Klicken Sie auf Fertig stellen, um den Computer neu zu starten.

Installieren.

1. Klicken Sie auf das Symbol im Infobereich auf der Taskleiste.

2. Eine Liste aller verfügbaren Zugriffspunkte wird angezeigt.

3. Klicken Sie doppelt auf einen Zugriffspunkt, um die Verbindung herzustellen (oder klicken Sie ihn an, und klicken Sie auf Verbinden).

4. Geben Sie einen Sicherheitsschlüssel für das Netzwerk (passwort) ein, falls erforderlich, und klicken Sie auf Weiter.

5. Sie können sich entscheiden, ob Sie andere Geräte ausfindig machen wollen.

6. Wenn die Verbindung zum Netzwerk-Zugriffspunkt besteht, wird das Verbunden Symbol angezeigt.

7. Um die Verbindung zu einem Zugriffspunkt zu trennen, wählen Sie das verbundene Netzwerk, und klicken Sie auf Trennen.

8. Klicken Sie auf die Schaltfläche Flugzeugmodus, um den Flugzeugmodus ein- oder auszuschalten.

9. Alternativ können Sie auf die Schaltfläche WiFi klicken, um nur das Wi-Fi ein- oder auszuschalten.

Wireless-Display



AC/AD WLAN-Modul - Mit drahtloser Anzeige verbinden

Sollte ein AC/AD WLAN-Modul installiert sein, kann es sein, dass am unteren Bildschirmrand des Projizieren-Bildschirms der Hinweis "Mit drahtloser Anzeige verbinden" nicht erscheint. In diesem Fall müssen Sie eine Funktion des kabellosen Adapters wie folgt deaktivieren:

1. Klicken Sie auf das Symbol im Infobereich auf der Taskleiste.

2. Wählen Sie “Netzwerk- und Freigabecenter öffnen".

3. Klicken Sie im linken Menü auf "Adaptereinstellungen ändern".

4. Klicken Sie mit der rechten Maustaste auf “WiFi# -

Qualcomm Atheros Sparrow 11ad Wireless Network Adapter".

5. Wählen Deaktivieren um den Adapter auszuschalten.

6. Kehren Sie zum Projizieren Menü zurück und klicken Sie auf "Mit drahtloser Anzeige verbinden".

Das Wireless-Display (Miracast) verwendet Ihr Wireless LAN-Modul/WLAN/Bluetooth-Combo-Modul (Sie müssen sicherstellen, dass Ihre Grafikkarte/Anzeige-Gerät kompatibel mit Ihrem speziellen WLAN/Combo-Modul ist) in Verbindung mit einer bzw. einem kompatiblen Grafikkar- te/Anzeige-Gerät (separat erhältlich), um den Inhalt des Notebook-Displays auf einem anderen Display (zB- HDTV) anzeigen zu können, ohne die Notwendigkeit, Kabel quer durchs Zimmer zu ziehen. Sie können dann auf dem TV/externen Monitor ohne HDMI- oder A/V-Kalbelverbindung Games spielen, im Internet browsen oder Videos oder Fotos ansehen.

Bevor Sie das Wireless-Display konfigurieren, müssen Sie den kompatiblen Adapter an den Monitor anschließen und einrichten. Schließen Sie den Adapter mit einem HDMIoder A/V-Kabel an, und schalten Sie den Monitor ein. Schalten Sie dann den Monitor auf den entsprechenden Eingangskanal (Angaben dazu finden Sie in der Dokumentation, die Sie zusammen mit dem kompatiblen Adapter erhalten haben).

Bitte beachten Sie, dass kein Treiber bzw. keine Applikation notwendig ist, um das Wireless-Display unter Windows 10 zu betreiben.

Wireless-Display-Konfiguration

1. Drücken Sie die Tastenkombination + P (oder Fn + F7).

2. Auf dem Bildschirm erscheint ein Menü.

3. Klicken Sie auf Mit drahtloser Anzeige verbinden (sollte dies

nicht erscheinen, schauen Sie in der Seitenleiste nach)

4. Das System wird dann nach kompatiblen Display-Geräten (dies kann bis zu 60 Sekunden dauern, was Sie bitte bei der Fertigestellung einberechnen).

5. Doppelklicken Sie jegliches angezeigtes Display-Gerät in der Liste an.

6. Das Display wird dann eine Verbindung herstellen (für bestimmte Einstellungen für Ihren Bildschirm siehe bitte die Dokumentation zu Ihrem kompatiblen Adapter/Display für volle Details im Lieferumfang enthalten).

7. Drücken Sie die Tastenkombination + P (oder Fn + F7), klicken Sie auf Mit drahtloser Anzeige verbinden und klicken Sie auf Trennen um eine zeitweilige Trennung vom WirelessDisplay durchzuführen.

Deutsch

Fingerabdruckleser



Probleme beim Anmelden mit dem Fingerabdruck

Sollte der Fingerabdruckleser während des WindowsBegrüßungsbildschirms den Fingerabdruck 3-mal nicht erkennen können, wird der Computerzugriff gesperrt. In diesem Falle benötigen Sie Ihren PIN-Code (den Sie bei der ursprünglichen Einrichtung des Fingerabdrucklesers eingegeben haben), um wieder auf den Computer zugreifen zu können. Alternativ können Sie auch Ihr WindowsKennwort zur Anmeldung verwenden. Nachdem Sie den PIN-Code (oder das Windows-Kennwort) zur Anmeldung verwandt haben, können Sie unter Einstellungen > Kon- ten > Anmeldeoptionen Ihre Einstellungen ändern.

Abb. 33

Konten - Anmelde-

optionen

Installieren Sie die Treiber und melden Sie Ihre Fingerabdrücke vor dem Benutzen wie unten beschrieben an. Das Fingerabdrucklesemodul verwendet die Anmeldeoption Konfiguration des Windows Kontos.

Installieren des FingerabdruckleserTreibers

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 2.Install Fingerprint Driver > Ja.

3. Der Treiber wird umgehend ohne weitere Meldungen

Deutsch

installiert.

Fingerabdruckmodulkonfiguration

1. Klicken Sie auf den Eintrag Einstellungen im Startmenü.

2. Klicken Sie dann auf Konten und klicken Sie auf Anmeldeoptionen.

3. Sie müssen ein Windows Kennwort hinzufügen (klicken Sie auf Hinzufügen unter Kennwort).

4. Nachdem Sie das Passwort hinzugefügt haben, müssen Sie auch eine PIN eingeben.

5. Klicken Sie bei Windows Hello unter Fingerabdruck auf Einrichten.

6. Der Assistent führt Sie dann durch den Setup-Vorgang, um Ihre Fingerabdrücke zu scannen.

7. Sie werden anschließend aufgefordert, mit Ihrem Finger

mehrere Male über den Leser zu streichen

als 20 Mal sein).

8. Versuchen Sie es, indem Sie verschiedene Fingerteile in unterschiedlichen Stellungen zeigen (ähnlich der unterschiedlichen Stellungen, die Sie im Gebrauch verwenden würden; wenn Sie eine rote Anzeige sehen, versuchen Sie eine andere Stellung).

9. Klicken Sie abschließend auf Schließen.

10. Sie können Einen weiteren Finger hinzufügen auswählen (empfohlen) oder Den aktuellen Fingerabdruck entfernen.

11. Sie können nun Ihren Fingerabdruck scannen lassen, um sich am Computer anzumelden.Klicken Sie auf Hinzufügen unter Fingerabdruck.

(Dies kann mehr

Bluetooth-Modul (Option)

Stellen Sie sicher, dass das Bluetooth-Modul eingeschaltet ist (Flugzeugmodus deaktiviert).

Bluetooth-Konfiguration in Windows

Stellen Sie vor der Konfiguration sicher, dass das BluetoothModul eingeschaltet ist (Flugzeugmodus deaktiviert).

Beachten Sie bitte, dass das AC/AD-Modul keine BluetoothTreiberinstallation benötigt.

Installieren des Bluetooth-Treibers

Führen Sie die folgenden Schritte aus:

(Intel) WLAN und Bluetooth Combo

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 3.Install Combo BT Driver > Ja.

3. Klicken Sie auf Weiter > Weiter.

4. Klicken Sie auf die Schaltfläche, um die Lizenzvereinbarung

anzunehmen und klicken Sie dann auf Weiter.

5. Klicken Sie auf Weiter > Fertig stellen > Ja, um den

Computer neu zu starten.

(Qualcomm) WLAN 802.11ac und Bluetooth 4.1

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 3.Install Combo BT Driver > Ja.

3. Klicken Sie auf Weiter > Weiter > Installieren.

4. Klicken Sie auf Fertig stellen > Ja, um den Computer neu

zu starten.

1. Klicken Sie auf den Eintrag Einstellungen im Startmenü und klikken Sie dann auf Geräte.

2. Klicken Sie auf Bluetooth.

3. Stellen Sie sicher, dass die Bluetooth-Funktion eingeschaltet ist und eine Liste der gefundenen Geräte angezeigt wird.

4. Klicken Sie doppelt auf das Gerät, das mit dem Computer gekoppelt werden soll, und klicken Sie auf Koppeln.

5. Wenn Sie das erste Mal eine Verbindung mit dem Computer herstellen mochten, mussen einen Kopplungscode in das Gerät eingeben.

6. Geben Sie den Code in das Gerät mit aktivierter BluetoothFunktion ein, und klicken Sie auf dem Computer auf Ja, um die Kopplung abzuschliesen.

7. Wählen Sie ein Gerät aus und klicken Sie auf Gerät entfernen für eine Trennung von jedem Gerät.

Deutsch

TPM

Abb. 34 - BitLocker-Laufwerkverschlüsselung

(TPM-Verwaltung)

Abb. 35

“Trusted Plat-

form Module”-

Management

(TPM) auf dem

lokalen Compu-

ter

Abb. 36

Menü Aktionen

Bevor Sie die TPM (Trusted Platform Module)-Funktionen einrichten, müssen Sie die Sicherheitsplattform initialisieren.

Aktivieren der TPM-Funktionen

1. Starten Sie das Notebook neu.

2. Rufen Sie das Aptio Setup Utility auf, indem Sie während des POST-Vorgangs auf F2 drücken.

3. Wählen Sie mit den Pfeiltasten das Menü

4. Wählen Sie TPM Configuration und drücken Sie auf die Eingabetaste.

5. Drücken Sie auf die Eingabetaste, um auf das Menü Security

Deutsch

Device Support zuzugreifen und wählen Sie Enable (Aktivieren).

6. Sie müssen anschließend auf F4 drücken, um die Änderungen zu speichern und den Computer neu zu starten.

TPM Verwaltung in Windows

Sie können Ihre TPM Einstellungen unter

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf und Sicherheit).

3. Klicken Sie auf TPM-Verwaltung.

BitLocker-Laufwerkverschlüsselung (System

Security.

Windows

verwalten:

4. Im Fenster TPM-Verwaltung können Sie TPM unter Windows verwalten. Da ein TPM normalerweise in großen Unternehmen und Organisationen verwaltet wird, benötigen Sie bei der Verwaltung der hiesigen Informationen die Hilfe Ihres Systemadministrators.

TPM Aktionen

1. Klicken Sie auf TPM vorbereiten und folgen Sie den Anweisungen des Assistenten, um TPM vorzubereiten (dabei wird möglicherweise ein Neustart des Computers und eine Bestätigung der Einstellungsänderungen nach dem Neustart durch Drücken der entsprechenden F-Taste erforderlich sein).

2. Nach dem Neustart wird TPM vorbereitet und Sie können anschließend das Menü Aktionen verwenden für TPM

ausschalten, Besitzerkennwort ändern, TPM löschen oder TPM-Sperre zurücksetzen.

3. Ein Assistent wird Sie durch die Einrichtungsschritte leiten.

Fehlerbehebung

Problem Mögliche Ursache - Lösung

Die Module Wireless-LAN/Bluetooth können nicht erkannt werden.

Das PC-Kamera-Modul kann nicht erkannt werden.

Der Computer ist ausgeschaltet (oder im Energiesparmodus), wird aber über den an das Stromnetz angeschlossenen AC/ DC-Adpater mit Strom versorgt oder über einen Akku mit mehr als 20 % Ladung mit Strom versorgt wird. Ich habe ein Gerät an den eingeschalteten USB Anschluss angeschlossen, um es aufzuladen, was aber nicht geschieht.

Niedrige Gaming-Leistung. Im Betrieb mit Computerspielen, wird empfohlen die Lüftergeschwindigkeit auf

Ein externer Bildschirm lässt sich nicht über den Thunderbolt-Anschluss ansprechen.

Im Flugzeugmodus sind die Module ausgeschaltet. Prüfen Sie der LED-Anzeige , ob der Computer im Flugzeugmodus ist (siehe Tabelle 3 auf Seite 54). Mit der Tastenkombination Fn + F11 können Sie den Flugzeugmodus ein- oder ausschalten (siehe Tabelle 4 auf Seite 55).

Das ist ausgeschaltet. Mit der Tastenkombination Fn + F10 können Sie das PCKamera-Modul einschalten (siehe Tabelle 4 auf Seite 55). Starten Sie die Kamera-

Anwendung, um das Kamerabild zu sehen. Der Anschluss ist nicht eingeschaltet. Schalten Sie den Anschluss mit der

Tastenkombination Fn + Netzschalter ein. Bei manchen externen USB-Geräten funktioniert die Stromversorgung nicht (lesen Sie

dazu in der Dokumentation zum Gerät nach). Ist das der Fall, schließen Sie das externe USB-Gerät an, und laden Sie es bei eingeschaltetem Computer auf.

das Maximum zu setzen. Verwenden Sie die Fn + 1 Tastenkombination um die Lüftergeschwindigkeit zu regulieren.

Sie haben den Thunderbolt-Anschluss nicht für Bildschirm-Geräte konfiguriert (siehe

"Thunderbolt-Anschlusseinstellungen für den Bildschirm" auf Seite 59).

Deutsch

Technische Daten



Aktualität der technischen Daten

Die in diesem Anhang aufgeführten technischen Daten sind zum Zeitpunkt der Druckstellung richtig. Bestimmte Elemente (insbesondere Prozessortypen/-geschwindigkeiten) können im Rahmen des Entwicklungsplans des Herstellers zwischenzeitlich geändert oder aktualisiert werden. Detailinformationen erhalten Sie bei Ihrem Servicezentrum.



CPU Geschwindigkeit & Computer

im DC Modus

Beachten Sie, dass wenn sich der Computer im DC Modus (nur vom Akku betrieben) befindet, die CPU nicht mit voller Geschwindigkeit laufen könnte. Dies ist eine Funktion, um den Akku zu schützen.



SO-DIMM Speichertypen

Sämtliche im System installierten SODIMM Speichermodule sollten identisch sein (dieselbe Größe und Marke), um unvergesehenes Systemverhalten zu vermeiden.

Mischen Sie keine SO-DIMM Speichermodulgrößen und Marken, da es ansonsten zu unvorgesehenem Systemverhalten kommen könnte.

Deutsch

Prozessor-Optionen

i7-6700K (4,00GHz)*

8MB L3 Cache, 14nm, DDR4-2133MHz, TDP 91W

i5-6600K (3,50GHz)*

6MB L3 Cache, 14nm, DDR4-2133MHz, TDP 91W

i5-6700 (3,40GHz)

8MB L3 Cache, 14nm, DDR4-2133MHz, TDP 65W

i5-6400 (3,20GHz)

6MB L3 Cache, 14nm, DDR4-2133MHz, TDP 65W

*Unterstützt Intel® XTU Overclocking-

Technology je nach CPU SKU

Speicher

Quatre 260-Pin SODIMM-Sockel, Unterstützung von DDR4 2133/2400MHz Speicher

(Die tatsächliche Speicherarbeitsfrequenz hängt vom FSB des Prozessors ab.)

Speicher erweiterbar von 8GB (Minimum) bis zu 64GB (Maximum)

Unterstützt XMP 2666/3000MHz (XMPUnterstützung hängt von dem jeweiligen Prozessor ab)

LCD-Optionen

Modell A:

15,6" (39,62cm), 16:9, QFHD (3840x2160)/ FHD (1920x1080)

Modelle B & C:

17,3" (43,94cm), 16:9, QFHD (3840x2160)/ FHD (1920x1080)

Core Logic

Intel® Z170 Chipsatz

BIOS

AMI BIOS (64Mb SPI Flash-ROM)

Zeigegerät

Eingebautes Secure Pad (mit Microsoft PTP Multi Gesture & Scrolling Functionality)

Tastatur

Vollfarbig beleuchtete WinkeyTastatur in Originalgröße mit Nummerntastatur und AntiGhost Tasten

Videoadapter-Optionen

Modelle A & B:

NVIDIA® GeForce GTX 1060 PCI-E Video Karte

6GB GDDR5 Video-RAM On Board

Unterstützt GPU-Übertaktung

NVIDIA® GeForce GTX 1070 PCI-E Video Karte

8GB GDDR5 Video-RAM On Board

Unterstützt GPU-Übertaktung

Modell C:

NVIDIA® GeForce GTX 1060 PCI-E Video Karte

6GB GDDR5 Video-RAM On Board

Unterstützt GPU-Übertaktung

NVIDIA® GeForce GTX 1070 PCI-E Video Karte

8GB GDDR5 Video-RAM On Board

Unterstützt GPU-Übertaktung

NVIDIA® GeForce GTX 1080 PCI-E Video Karte

8GB GDDR5 Video-RAM On Board

Unterstützt GPU-Übertaktung

Sicherheit

Öffnung für Sicherheitsschloß (Typ Kensington)

BIOS-Paßwort Fingerabdruckleser TPM 2.0 Intel PTT für Systeme ohne Hardware TPM

Audio

High-Definition-Audio-kompatible Schnittstelle S/PDIF Digtalausgang Zwei Lautsprecher Sound Blaster Audio ESS™ SABRE HIFI DAC für High

Resolution Kopfhöreraudio

Eingebautes Array-Mikrofon

(Nur Modelle B & C) Subwoofer Hinweis: Externe 7.1CH-Audioausgabe bei

Line-Ausgang-, Mikrofon-, Line-Eingang, und Kopfhörer/S/PDIF Ausgangsbuchsen

Speichereinheiten

Zwei austauschbare (7,0 mm/9,5 mm Höhe)

SATA-2,5"-Festplatten/SSDs, die RAID Level 0/1 unterstützen

(Werkseitige Option) Zwei M.2 SATA 2280 SSDs, die RAID Level 0/1 unterstützen

Oder (Werkseitige Option) Zwei M.2 PCIe Gen3

x4 2280 SSDs, die RAID Level 0/1 unterstützen

Schnittstellen

Ein USB 3.1 Gen 2 Typ C Anschlluss Ein USB 3.1 Gen 2/Thunderbolt 3

nschluss (Typ C)

Kombia Zwei Mini DisplayPort (1.3) Anschlüsse

Ein HDMI-Ausgangsanschluss Ein 2-in-1 Audiobuchse (Kopfhörer & S/PDIF

optischer Ausgang Kombibuchse) Eine Mikrofon-Eingangsbuchse Eine Line-Ausgangsbuchse Eine Line-Eingangsbuchse Eine RJ-45 LAN-Buchsen Eine DC-Eingangsbuchse

Modell A:

Ein USB 2.0-Anschluss Drei USB 3.0

(Verfügt über einen über den USB-Anschluss mit Strom versorgten USB-Anschluss)

(USB 3.1 Gen 1) Anschlüsse

Modelle B & C:

Vier USB 3.0 (USB 3.1 Gen 1) Anschlüsse (Verfügt über einen über den USB-Anschluss mit Strom versorgten USB-Anschluss)

Deutsch

Kommunikation

Eingebautes Qualcomm 10/100/1000Mb Base-TX Ethernet LAN

2,0M FHD PC-Kamera-Modul

(Werkseitige Option - Nur Modell A) M.2

3042 3G/4G-Modul

WLAN/ Bluetooth M.2 Module:

(Werkseitige Option) Intel® Wireless-AC 8260 WLAN (802.11ac) und Bluetooth 4.1

(Werkseitige Option) Intel® Wireless-N 7265 WLAN (802.11b/g/n) und Bluetooth 4.0

(Werkseitige Option) Intel® Wireless-AC 3165 WLAN (802.11ac) und Bluetooth 4.0

(Werkseitige Option) Qualcomm® Atheros

Deutsch

Killer™ Wireless-AC 1535 WLAN (802.11ac) und Bluetooth 4.1

(Werkseitige Option) Qualcomm® WLAN (802.11ac/ad) und Bluetooth 4.1

M.2-Steckplätze

Steckplatz 1 für Kombinierte Bluetooth und WLAN-Modul

Steckplatz 2 für SATA oder PCIe Gen3 x4 SSD

Steckplatz 3 für SATA oder PCIe Gen3 x4 SSD

(Nur Modell A) Steckplatz 4 für 3G/4GModul

Hinweis: (Werkseitige Option A) LTE oder 802.11ad Antenne

- Nur Modell

Kartenleser

Festes Multi-in-1 Push-Push KartenleserModul

MMC (MultiMedia Card) / RS MMC SD (Secure Digital) / Mini SD / SDHC/

SDXC (bis zu UHS-II)

Charakteristika

Unterstützt NVIDIA® G-SYNC™ Technologie (G-SYNC wird nur unterstützt, wenn Sie über einen G-SYNC fähigen Monitor und eine Grafikkarte der GTX Serie verfügen)

Bereit für Virtual Reality

Umgebungsbedingungen

Temperatur

In Betrieb: 10ºC – 35ºC Bei Aufbewahrung: -20ºC – 60ºC

Relative Luftfeuchtigkeit

In Betrieb: 20 – 80 % Bei Aufbewahrung: 10 – 90 %

Stromversorgung

Abnehmbarer 8 Zellen-Smart Lithium-IonenAkku, 82WH

AC/DC-Adapter für den gesamten Spannungsbereich

Modelle A & B:

AC-Eingang: 100-240V, 50-60Hz DC-Ausgang: 19,5V, 11,8A (230W)

Modell C:

AC-Eingang: 100-240V, 50-60Hz DC-Ausgang: 19,5V, 16,9A (330W)

Abmessungen und Gewicht

Modell A

386 (B) x 262 (T) x 35,7 (H) mm 3,4kg (Barebone mit Video Karte und 82WH-

Akku)

Modelle B & C

418 (B) x 295,3 (T) x 40,9 (H) mm 3,9kg (Barebone mit Video Karte und 82WH-

Akku) Oder 4,3kg (Barebone mit Video Karte und 82WH-

Akku)

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. Il s’agit d’un supplément, et non pas d’une alternative au Manuel de l’Utilisateur en Anglais complet au format Adobe Acrobat s ur le disque Device Drivers & Utilities + User's Manual fourni avec votre ordinateur . Ce disque contient aussi les pilo tes et utilitaires nécessaires au fonctionnement correct de votre ordinateur (Remarque: La compagni e se réserve le droit de revoir cette publication ou de modifier son contenu sans préavis).

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà installés. Si ce n’est pas le cas, ou si vous avez l’intention de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le disq ue Device Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de réglementation et de sécurité

Prêtez attention aux avis réglementaires et informations de sécurité contenus dans le Manuel de l'Utilisateur se trouvant sur le disque Device Drivers & Utilities + User’s Manual.

Marques déposées

Intel et Intel Core sont des marques déposées ou enregistrées d’Intel Corporation.

Français

Instructions d’entretien et d’utilisation

L’ordinateur est robuste, mais il peut toutefois être endommagé. Afin d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration. Si

l’ordinateur tombe, le boîtier et d’autres éléments pourraient être endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer. Tenez l’ordinateur et son

alimentation externe à distance de toute source de chaleur. Il s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait à pénétrer à l’intérieur de votre ordinateur, il pourrait être sérieusement endommagé.

• Evitez les interférences. Tenez l’ordinateur à distance de transforma-

teurs à haute capacité, moteurs électriques, et autres appareils générateurs de champs magnétiques importants. Ceux-ci peuvent gêner ses performances normales et endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordinateur .

Arrêtez l’ordinateur correctement, et fermez tous vos programmes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas d’enregistrer vos données régulièrement puisqu’elles peuvent être perdues si la batterie est vide.

• Notez que dans les ordinateurs ayant un logo fixé par dépôt électrolytique, le logo est recouvert par une protection adhésive. À cause de

Français

l’usure générale, cette protection adhésive se détériore avec le temps et le logo exposé peut former des angles coupants. Faites bien attention lorsque vous manipulez l'ordinateur, et évitez de toucher le logo fixé par dépôt électrolytique. Dans la sacoche de voyage, ne mettez pas d’autres objets qui risquent de se frotter contre l’ordinateur pendant le transport. En cas d’une telle usure, contactez votre centre de services.

Sécurité de l'alimentation et de la batterie

• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordinateur.

• Utilisez uniquement le cordon d’alimentation et les batteries indiqués dans ce manuel.

• Votre adaptateur AC/DC peut avoir été conçu pour les voyages internationaux mais il lui faut tout de même une source de courant régulière et ininterrompue. Si vous n’êtes pas sûr des caractèristiques du réseau

électrique local, consultez notre représentant de service ou la compagnie électrique locale.

• L’adaptateur AC/DC que vous utilisez, peut être à 2 broches ou à 3 broches, comprenant une prise de terre. Cette prise de terre est un des éléments de sécurité importants, ne vous en passez pas ! Si une prise murale compatible n’est pas disponible, demandez à un électricien qualifié de vous en installez une.

• Quand vous voulez débrancher le cordon d’alimentation, ne tirez pas sur le fil, mais attrapez la tête de la prise.

• Assurez-vous que la prise murale et la (les) rallonge(s) que vous utilisez peuvent supporter la consommation électrique de tous les appareils qui y sont reliées.

• Assurez-vous que votre ordinateur est complètement éteint avant de le mettre dans un sac de voyage (ou tout autre bagage similaire).

• Utilisez uniquement des batteries conçues pour votre ordinateur. Un mauvais type de batterie peut provoquer des explosions, des fuites et/ou endommager votre ordinateur.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît endommagée (ex: tordue ou vrillée) d'une manière quelconque. Même si l'ordinateur continue de fonctionner avec la batterie en place, cela peut détériorer le circuit, pouvant déclencher un incendie.

• Rechargez les batteries en utilisant le système de l’ordinateur. Un rechargement incorrect peut provoquer l’explosion de la batterie.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie aurait besoin d’être réparée ou changée, veuillez vous adresser à votre représentant de service ou à des professionnels qualifiés.

• Gardez les batteries endommagées hors de portée des enfants et débarrassez-vous en le plus vite possible. Veuillez toujours jeter les batteries avec précautions. Les batteries peuvent exploser ou se mettre à fuire si elles sont exposées au feu ou si elles sont manipulées ou jetées d’une façon non appropriée.

• Gardez la batterie loin des appareils métalliques.

• Placez un morceau de scotch sur les contacts de la batterie avant de la jeter.

• Ne jetez pas les batteries dans le feu. Elles peuvent exploser. Consultez la réglementation locale pour des instructions de recyclage possibles.

• Ne touchez pas les contacts de la batterie avec les mains ou avec des objects en métal.

Précautions concernant les batteries polymères



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une batterie rechargeable. Cette batterie est recyclable. Quand elle n’est plus utilisable, en fonction des lois locales des différents états et pays, il peut être illégal de s’en débarrasser en la jetant avec les ordures ménagères normales. Vérifiez auprès du responsable local de l’élimination des déchets solides de votre quartier pour vous informer des possibilités de recyclage ou de la manière appropriée de la détruire.

Il existe un danger d’explosion si la batterie est remise de façon incorrecte. Remplacez-la uniquement par des batteries de même type ou de type équivalent, recommandées par le fabricant. Eliminez les batteries usagées selon les instructions du fabricant.

Notez les informations suivantes spécifiques aux batteries polymères, et le cas échéant, celles-ci remplacent les informations générales de précaution sur les batteries.

• Les batteries polymères peuvent présenter une légère dilatation ou gonflement, mais cela est inhérent au mécanisme de sécurité de la batterie et ne représente pas une anomalie.

• Manipulez les batteries polymères de façon appropriée lors de leur utilisation. Ne pas utiliser de batteries polymères dans des environnements présentant une température ambiante élevée, et ne pas stocker les batteries non utilisées pendant de longues périodes.

Nettoyage

• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais n'appliquez pas d'agent de nettoyage directement sur l'ordinateur.

• N’utilisez pas de pro duit de nettoyage volatil (des distillés pétrôle) o u abrasifs sur aucun des éléments de l’ordinateur.

•(Pour les modèles d'ordinateurs fournis avec un chiffon de net- toyage bleu clair) Certains modèles d'ordinateurs de cette série sont fournis avec un chiffon d e nettoyage b leu clair . Pour nettoyer le boîtier de l'ordinateur avec ce chiffon, suivez les instructions ci-dessous :

• Eteignez l’ordinateur et les périphériques.

• Débranchez l'adaptateur AC/DC de l'ordinateur.

• Humidifiez légèrement le chiffon avec un peu d'eau.

• Nettoyez le boîtier de l'ordinateur avec le chiffon.

• Essuyez l'ordinateur avec un chiffon sec, ou laissez le sécher avant

de l'allumer.

• Rebranchez l'adaptateur AC/DC et allumez l'ordinateur.

Révision

Si vous essayez de réparer l'ordinateur par vous-même, votre garantie sera annulée et vous risquez de vous exposer et d'exposer l'ordinateur à des chocs électriques. Confiez toute réparation à un technicien qualifié, particulièrement dans les cas suivants:

• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé, abimé ou effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fon ctionne pas normalem ent bien que vous ayez suivi les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran LCD est cassé, ne touchez pas le liquide car il contient du poison).

• Si une odeur inhabituel, de la chaleur ou de la fumée apparaissait sortant de votre ordinateur.

Français

Guide de démarrage

Figure 1 - Ouvrir le couvercle/LCD/ordinateur avec un adaptateur AC/DC

branché



Arrêt

Veuillez noter que vous devriez toujours éteindre votre ordinateur en utilisant la commande Arrêter dans Windows (voir ci-dessous). Cette précaution évite des problèmes de disque dur ou de système.

1. Cliquez sur l'icône du menu Démarrer .

2. Cliquez sur l'élément Marche/Arrêt .

3. Sélectionnez Arrêter dans el menu.

135°

rapide

1. Enlevez tous les emballages.

2. Posez l’ordinateur sur une surface stable.

3. Installez la batterie et assurez-vous qu’elle correctement positionnée.

4. Connectez fermement les périphériques que vous souhaitez utiliser avec votre ordinateur (par ex. clavier et souris) à leurs ports respectifs.

5. Branchez l'adaptateur AC/DC à la prise d'entrée DC à l’arrière de l’ordinateur, branchez ensuite le cordon secteur à une prise murale, puis à l’adaptateur AC/DC

(prenez soin d'utilisez l'adaptateur lors de la configuration de l'ordinateur, car pour des raisons de sécurité pour l'ordinateur, la batterie sera verrouillée lors de l'expédition afin de ne pas alimenter le

Français

système avant la première connexion à l'adaptateur AC/DC).

6. D'une main, soulevez soigneusement le couvercle/LCD pour obtenir un angle de vision confortable (ne pas dépasser 135 degrés), de l'autre main (comme illustré dans

la Figure 1) maintenez la base de

l'ordinateur (Remarque : Ne soulevez jamais l'ordinateur par le couvercle/LCD).

7. Pressez le bouton d'alimentation pour allumer.

Différences de modèles

Cette série d’ordinateurs portables inclut trois types de modèles dont les principales dif férences sont indiquées dans le tableau ci-dessous.

Caractéristique Modèle A Modèle B Modèle C

Type de LCD

Module 3G/4G

Caisson de basses

Vidéo

15,6" (39,62cm), 16:9, QFHD

(3840x2160)/ FHD (1920x1080)

Option d’usine Non

Non Oui

NVIDIA® GeForce GTX 1060

NVIDIA® GeForce GTX 1070

Tableau 1 - Différences de modèles

17,3" (43,94cm)

, 16:9, QFHD (3840x2160)/ FHD (1920x1080)

NVIDIA® GeForce GTX 1060 Ou NVIDIA® GeForce GTX 1070 Ou

NVIDIA® GeForce GTX 1080

Logiciel système

Votre ordinateur peut être livré avec un logiciel système pré-installé. Si ce n’est pas le cas, ou si vous re-configurez votre ordinateur pour un système différent, vous constaterez que ce manuel fait référence à Microsoft Windows 10.

Français

Configuration RAID

Vos disques durs ou disques SSD peuvent être configurés en mode RAID (pour améliorer les performances ou la protection). Notez que la configuration de vos disques durs/

disques SSD en mode RAID doit être faite avant d'installer le SE Windows. Ne modifiez pas le mode, sauf si vous

envisagez de réinstaller votre système d'exploitation, et prenez soin de sauvegarder tous les fichiers et données nécessaires avant de le faire.

Pour configurer votre système RAID en mode Entrelacement (RAID 0) ou Miroir (RAID 1) (voir le Tableau 2) , vous aurez besoin de deux disques durs ou disques SSD identiques.

Niveau RAID Description

RAID 0

(deux disques

durs/SSD mini-

Français

mum sont néces-

saires)

RAID 1

(deux disques

durs/SSD mini-

mum sont néces-

saires)

Disques identiques lisant et écrivant des données en parallèle pour améliorer les perfor- mances. RAID 0 implémente une matrice de disques agrégés et les données sont décomposées en blocs et chaque bloc est écrit sur un disque séparé.

Des disques identiques dans une configuration en miroir utilisée pour protéger les données. Si un disque faisant partie d'une matrice en miroir tombe en panne, le disque en miroir (qui contient des données identiques) gèrera toutes les données. Quand un nouveau disque de rechange est installé, les données sont reconstruites sur le nouveau disque à partir du disque en miroir pour rétablir la tolérance de faute.

Avant de configurer vos disques durs/SSD SATA en mode RAID, vous devrez préparer ce qui suit :

• Le disque de SE Microsoft Windows 10.

• Un lecteur DVD externe connecté.

• Un disque dur installé dans la baie du disque dur primair e et un

second (identique) disque dur installé dans la baie du disque dur secondaire. Ou Deux SSD SATA identiques.

• Le disque Device Drivers & Utilities + User’s Manual.

A vant de configurer vos SSD PCIe en mode RAID, vous devrez préparer ce qui suit :

• Le disque de SE Microsoft Windows 10.

• Un lecteur DVD externe connecté.

• Deux SSD PCIe identiques.

• Le disque Device Drivers & Utilities + User’s Manual.

• Un lecteur flash USB.

• Un ordinateur opérationnel (pour copier des fichiers à partir du
