Clevo P750ZM, P751ZM Concise User's Guide

Introduction (English)

This Concise User’s Guide introduces the main features of your computer. The English version of this guide begins on page 1. The expanded User’s Manual is on the Device Drivers & Utilities + User’s Manual disc.

Einführung (Deutsch)

Dieses Ausführliche Benutzerhandbuch führt Sie in die Hauptfunktionen des Computers ein. Die deutsche Version des Handbuchs beginnt auf Seite 43. Das erweiterte Benutzerhandbuch finden Sie auf der Disc für die Gerätetreiber und Hilfsprogramme (Disc Device Drivers & Utilities + User's Manual).

Présentation (Français)

Ce Guide Utilisateur Concis présente les fonctionnalités principales de votre ordinateur. La version française de ce guide commence à la page 85. Le Manuel de l'Utilisa-

teur étendu se trouve sur le disque de Pilotes & Utilitaires + Manuel de l'Utilisateur (disque Device Drivers & Utilities + User's Manual).

Introducción (Español)

Esta Guía del Usuario Concisa le presenta las características principales de su ordenador. La versión española de esta guía comienza en la página 127. El Manual del usua-

rio completo se encuentra en el disco de Controladores del dispositivo y Utilidades + Manual del usuario (disco Device Drivers & Utilities + User's Manual).

Introduzione (Italiano)

La presente Guida Rapida per l'Utente introduce le caratteristiche principali del computer. La versione italiana di questa guida inizia da pagina 169. Il Manuale utente completo si trova nel disco contenente driver e utilità +

Manuale utente (disco Device Drivers & Utilities + User's Manual).

Contents

About this Concise User Guide ......................................................... 1

System Startup ...................................................................................4

RAID Setup ....................................................................................... 6

System Map: Front View with LCD Panel Open

(Models A & B) ................................................................................8

LED Indicators ................................................................................... 9

Keyboard & Function Keys .............................................................10

Control Center ................................................................................. 11

Flexikey® Application .................................................................... 14

Keyboard Backlight LED ................................................................ 18

System Map: Front, Left & Right Views (Model A) ....................... 20

System Map: Front, Left & Right Views (Model B) ....................... 21

System Map: Bottom Views (Models A & B) ................................. 22

Windows 8.1 Start Screen, Desktop and Charms Bar .................... 23

Windows 8.1 Control Panel ............................................................. 24

Video Features .................................................................................25

Power Options ................................................................................. 26

Audio Features ................................................................................. 26

PC Camera .......................................................................................28

Driver Installation ............................................................................ 29

Wireless LAN Module (Option) ...................................................... 31

Fingerprint Reader (Option) ............................................................ 33

Bluetooth Module (Option) .............................................................34

Intel® Smart Response Technology ................................................ 35

Intel® Rapid Start Technology ........................................................36

Trusted Platform Module .................................................................38

3G/4G Module ................................................................................. 39

Troubleshooting ............................................................................... 40

Specifications ................................................................................... 41

Inhalt

Über das Ausführliche Benutzerhandbuch ...................................... 43

Schnellstart .......................................................................................46

RAID Setup ...................................................................................... 48

Systemübersicht: Ansicht von vorne mit geöffnetem

LCD-Bildschirm (Modelle A & B) ..................................................50

LED-Anzeigen ................................................................................. 51

Tastatur & Funktionstasten .............................................................. 52

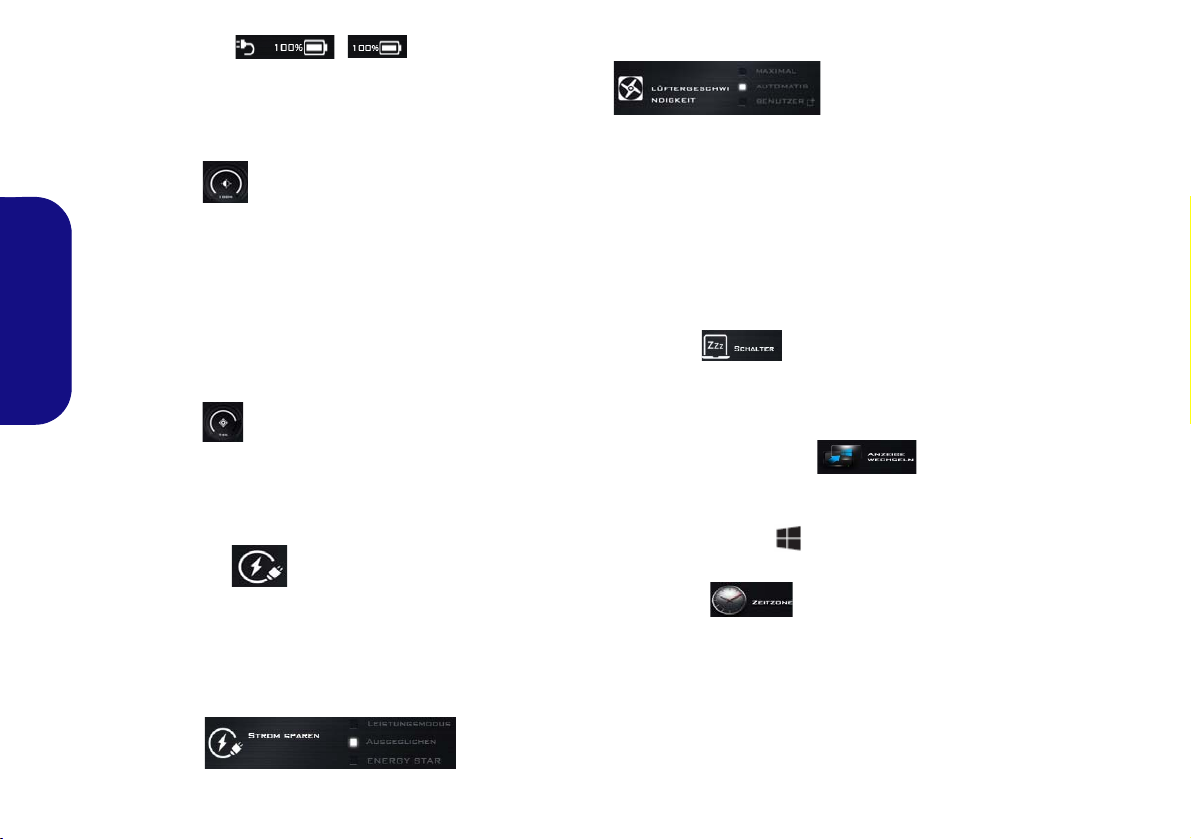

Control Center .................................................................................. 53

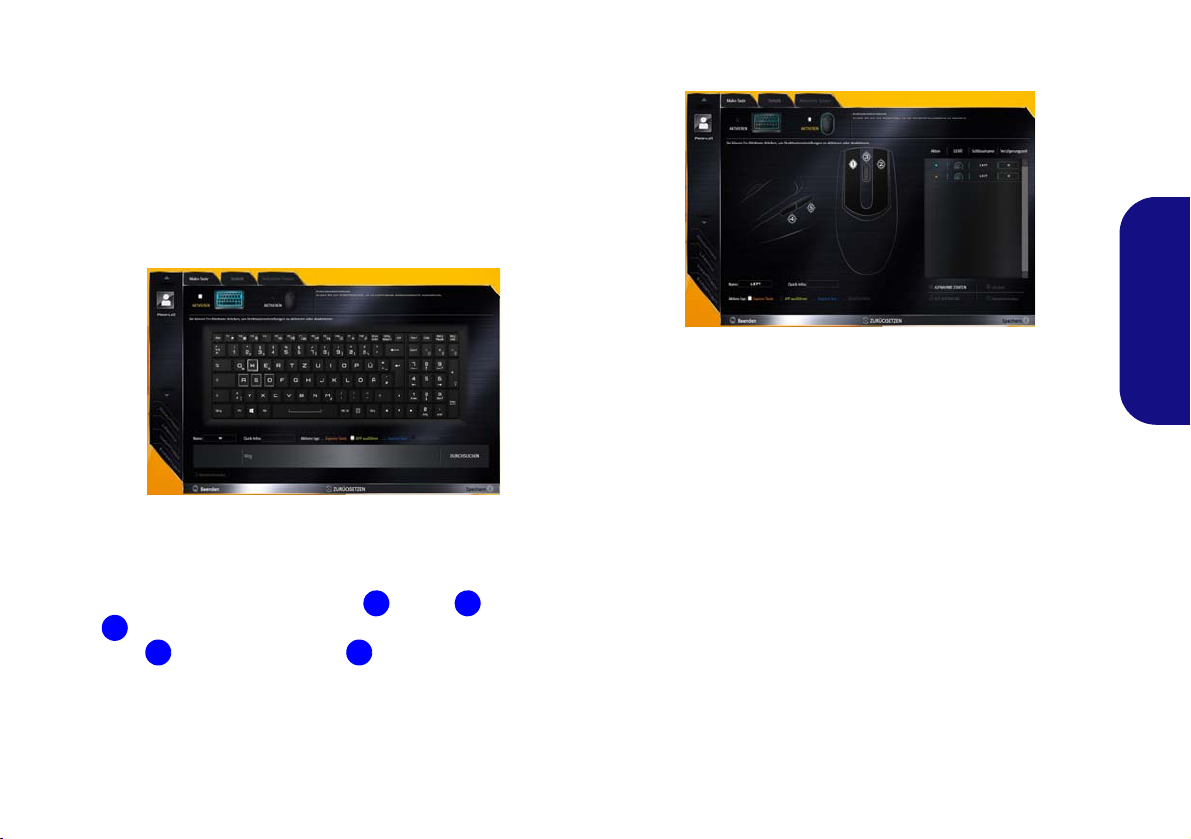

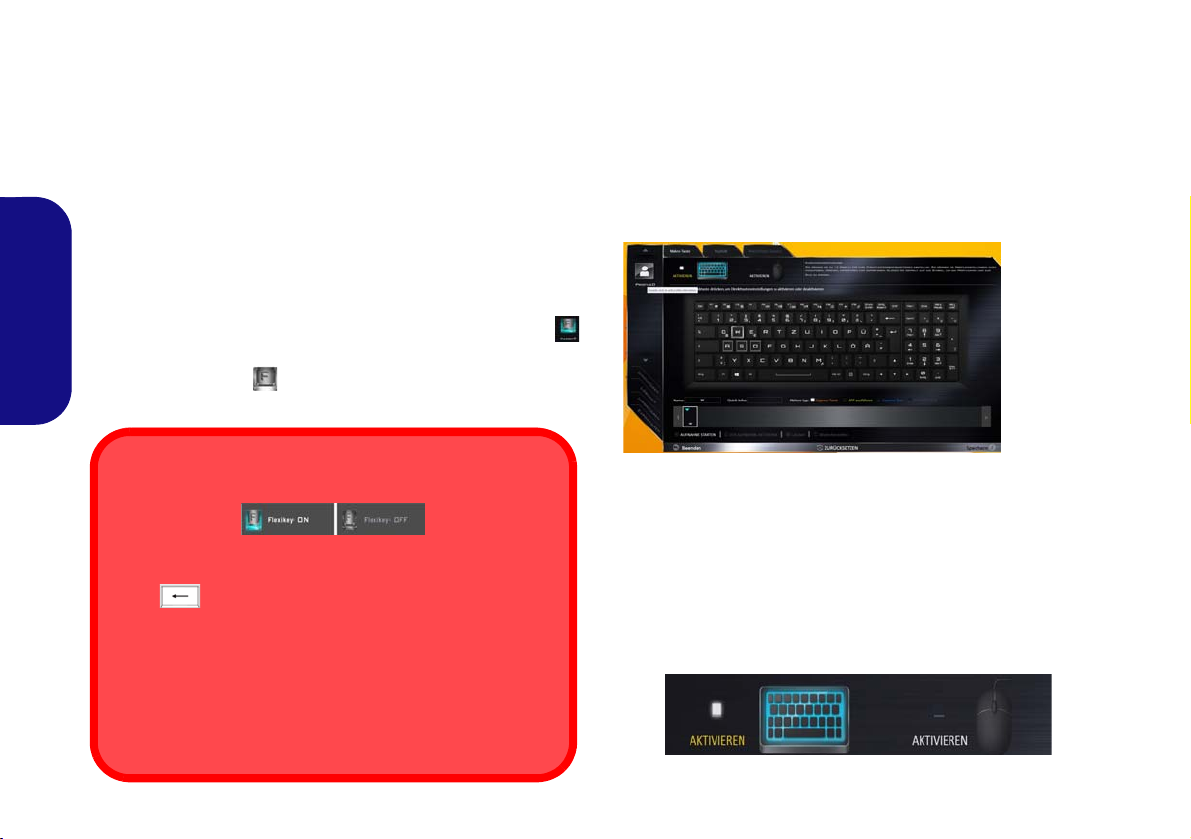

Flexikey® Anwendung ....................................................................56

Tastatur-Hintergrundlicht-LED ....................................................... 60

Systemübersicht: Ansicht von vorne, links, rechts und hinten

(Modell A) .......................................................................................62

Systemübersicht: Ansicht von vorne, links, rechts und hinten

(Modell B) ........................................................................................ 63

Systemübersicht: Ansicht von unten (Modelle A & B) ................... 64

Windows 8.1 Start-Bildschirm, Desktop und Charms-Leiste ..........65

Windows 8.1 Systemsteuerung ........................................................66

Grafikfunktionen .............................................................................. 67

Energieoptionen ............................................................................... 68

Audiofunktionen .............................................................................. 68

PC-Kamera .......................................................................................70

Installation der Treiber ..................................................................... 71

Wireless-LAN-Modul (Option) .......................................................73

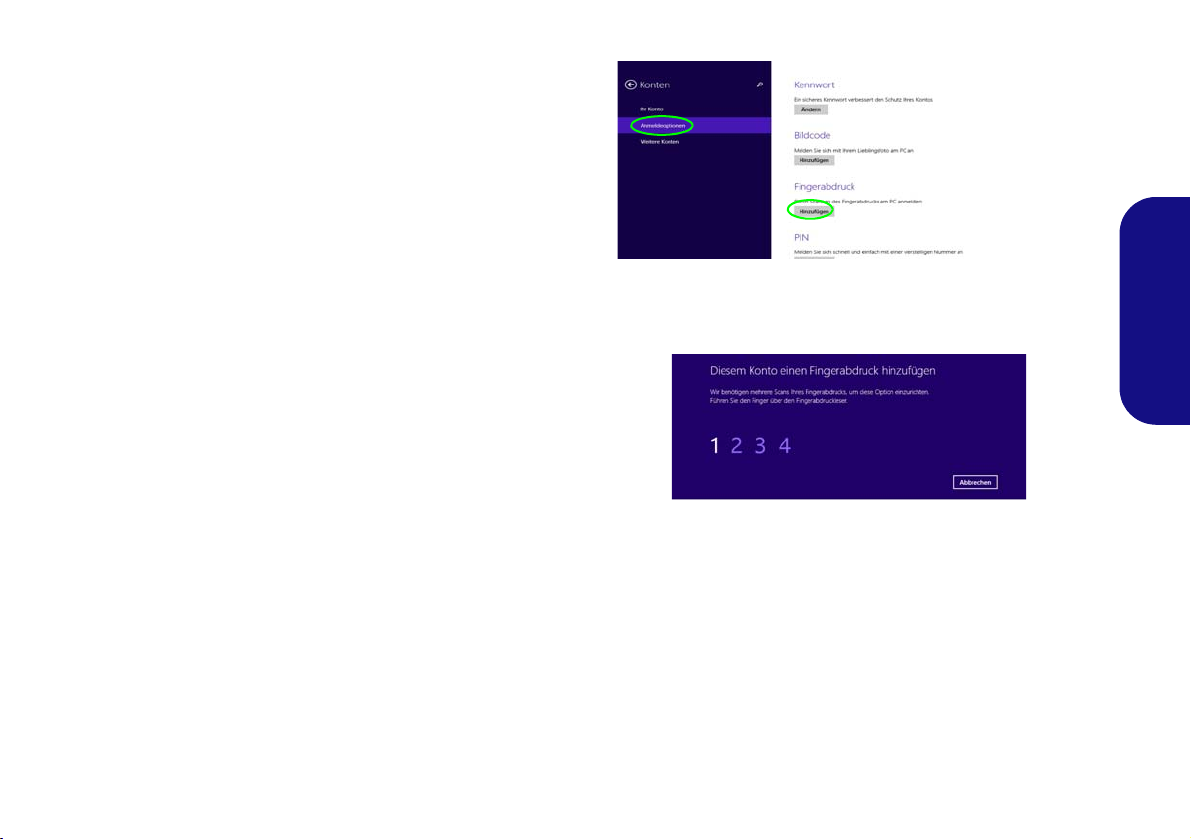

Fingerabdruckleser (Option) ............................................................75

Bluetooth-Modul (Option) ............................................................... 76

Intel® Smart Response-Technologie ............................................... 77

Intel® Rapid Start-Technologie .......................................................78

TPM (Trusted Platform Module) ..................................................... 80

3G/4G-Modul ................................................................................... 81

Fehlerbehebung ................................................................................ 82

Technische Daten .............................................................................83

Sommaire

A propos de ce Guide Utilisateur Concis ......................................... 85

Guide de démarrage rapide .............................................................. 88

Configuration RAID ........................................................................ 90

Carte du système: Vue de face avec l’écran LCD ouvert

(Modèles A & B) ............................................................................. 92

Indicateurs LED ............................................................................... 93

Clavier & touches fonction ..............................................................94

Control Center ................................................................................. 95

Application Flexikey® .................................................................... 98

LED du rétroéclairage du clavier ...................................................102

Carte du système: Vues de face, gauche, droite et arrière ............. 104

(Modèle A) ..................................................................................... 104

Carte du système: Vues de face, gauche, droite et arrière ............. 105

(Modèle B) ..................................................................................... 105

Carte du système: Vues du dessous (Modèles A & B) .................. 106

Écran d'accueil, bureau et Barre des charmes de Windows 8.1 .... 107

Panneau de Configuration de Windows 8.1 ................................... 108

Caractéristiques vidéo ....................................................................109

Options d’alimentation ..................................................................110

Caractéristiques audio ....................................................................110

Caméra PC .....................................................................................112

Installation du pilote ...................................................................... 113

Module LAN sans fil (Option) ...................................................... 115

Lecteur d'empreintes digitales (Option) ......................................... 117

Module Bluetooth (Option) ...........................................................118

Technologie Intel® Smart Response .............................................119

Technologie Intel® Rapid Start ..................................................... 120

TPM (Trusted Platform Module) ................................................... 122

Module 3G/4G ...............................................................................123

Dépannage ..................................................................................... 124

Spécifications ................................................................................. 125

Contenidos

Acerca de esta Guía del Usuario Concisa ...................................... 127

Guía rápida para empezar .............................................................. 130

Configuración RAID ...................................................................... 132

Mapa del sistema: Vista frontal con panel LCD abierto

(Modelos A & B) ..........................................................................134

Indicadores LED ............................................................................135

Teclado & teclas de función ..........................................................136

Control Center ................................................................................ 137

Aplicación Flexikey® .................................................................... 140

LED de retroiluminación del teclado .............................................144

Mapa del sistema: Vistas frontal, izquierda, derecha y posterior

(Modelo A) ....................................................................................146

Mapa del sistema: Vistas frontal, izquierda, derecha y posterior

(Modelo B) .....................................................................................147

Mapa del sistema: Vistas inferiores (Modelos A & B) .................148

Pantalla Inicio, escritorio y barra Charms de Windows 8.1 .........149

Panel de Control de Windows 8.1 .................................................150

Parámetros de vídeo .......................................................................151

Opciones de energía .......................................................................152

Características de audio ................................................................. 152

Cámara PC ..................................................................................... 154

Instalación de controladores ..........................................................155

Módulo LAN Wireless (Opción) ...................................................157

Lector de huellas digitales (Opción) .............................................. 159

Módulo Bluetooth (Opción) ........................................................... 160

Tecnología Intel® Smart Response ............................................... 161

Tecnología Intel® Rapid Start .......................................................162

TPM (Trusted Platform Module) ................................................... 164

Módulo 3G/4G ............................................................................... 165

Solución de problemas ................................................................... 166

Especificaciones ............................................................................. 167

III

Sommario

Informazioni sulla Guida Rapida per l'Utente ............................... 169

Guida di avvio rapido ....................................................................172

Configurazione RAID ....................................................................174

Descrizione del sistema: Vista anteriore con pannello LCD aperto

(Modelli A & B) ............................................................................176

Indicatori LED ...............................................................................177

Tastiera & tasti funzione ................................................................ 178

Control Center ............................................................................... 179

Applicazione Flexikey® ................................................................ 182

LED di retroilluminazione delle tastiera ........................................ 186

Descrizione del sistema: Vista anteriore, sinistra, destra e posteriore

(Modello A) ................................................................................... 188

Descrizione del sistema: Vista anteriore, sinistra, destra e posteriore

(Modello B) ................................................................................... 189

Descrizione del sistema: Vista inferiore (Modelli A & B) ...........190

Schermata Start, Desktop e Charms Bar di Windows 8.1 .............191

Pannello di controllo di Windows 8.1 ...........................................192

Funzioni video ............................................................................... 193

Opzioni risparmio energia ............................................................. 194

Funzionalità audio ......................................................................... 194

Camera PC .....................................................................................196

Installazione driver ........................................................................197

Modulo LAN Wireless (Opzione) ................................................. 199

Lettore d’impronte digitali (Opzione) ............................................ 201

Modulo Bluetooth (Opzione) ......................................................... 202

Tecnologia Intel® Smart Response ...............................................203

Tecnologia Intel® Rapid Start ....................................................... 204

TPM (Trusted Platform Module) ................................................... 206

Modulo 3G/4G ............................................................................... 207

Risoluzione dei problemi ............................................................... 208

Specifiche tecniche ........................................................................ 209

About this Concise User Guide



FCC Statement

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1.This device may not cause harmful interference.

2. This device must accept any interference received, including interference that may cause undesired operation.

This quick guide is a brief introduction to getting your system started. This is a s upplement, and not a substitute for the expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper oper ation of the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure (or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information contained in the expanded User’s Manual on the Device Drivers & Utilities + Us- er’s Manual disc.

Trademarks

Intel and Intel Core are trademarks/registered trademarks of Intel Corporation.

English

Instructions for Care and Operation

The computer is quite rugged, but it can be damaged. To prevent this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the

case and the components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and

power supply away from any kind of heating element. This is an

English

electrical appliance. If water or any other liquid gets into it, the computer could be badly damaged.

• Avoid interference. Keep the computer away from high capacity

transformers, electric motors, and other strong magnetic fields. These can hinder proper performance and damage your data.

• Follow the proper working procedur e s for the computer. Shut

the computer down properly and don’t forget to save your work. Remember to periodically save your data as data may be lost.

• Note that in computer’s featuring a raised LCD electro-pl ated logo, the logo is covered by a protective adhesive. Due to general wear and tear, this adhesive may deter iorate over time and the exposed logo may develop sharp edges. Be careful when handling the computer in this case, and avoid touching the raised LCD electro-plated logo. Avoid placing any other items in the carrying bag which may rub against the top of the computer during transport. If any such wear and tear develops contact your service center.

Power & Battery Safety

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual.

• Your AC/DC adapter may be designed for international travel but it still requires a steady, uninterrupted power supply. If you are unsure of your local power specifications, consult your service representative or local power company.

• The AC/DC adapter may have either a 2-prong or a 3-prong grounded plug. The third prong is an important safety feature; do not defeat its purpose. If you do not have access to a compatible outlet, have a qualified electrician install one.

• When you want to unplug the power cord, be sure to disconnect it by the plug head, not by its wire.

• Make sure the socket and any extension cord(s) you use can support the total current load of all the connected devices.

• Make sure that your computer is completely powered off before putting it into a travel bag (or any such container).

• Only use batteries designed for this computer. The wrong battery type may explode, leak or damage the computer.

• Do not continue to use a battery that has been dropped, or that appears damaged (e.g. bent or twisted) in any way. Even if the computer continues to work with a damaged battery in place, it may cause circuit damage, which may possibly result in fire.

• Recharge the batteries using the computer’s system. Incorrect recharging may make the battery explode.

• Do not try to repair a battery pack. Refer any battery pack repair or replacement to your service representative or qualified service personnel.

• Keep children away from, and promptly dispose of a damaged battery. Always dispose of batteries carefully. Batteri es ma y explode or leak if exposed to fire, or improperly handled or discarded.

• Keep the battery away from metal appliances.

• Affix tape to the battery contacts bef ore disposing of the battery.

• Do not dispose of batteries in a fire. They may explode. Check with local codes for possible special disposal instructions.

• Do not touch the battery contacts with your hands or metal objects.

Polymer Battery Precautions



Battery Disposal & Caution

The product that you have purchased contains a rechargeable battery. The battery is recyclable. At the end of its useful life, under various state and local laws, it may be illegal to dispose of this battery into the municipal waste stream. Check with your local solid waste officials for details in your area for recycling options or proper disposal.

Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Discard used battery according to the manufacturer’s instructions.

Note the following information which is specific to polymer batteries only, and where applicable, this overrides the general battery precaution information.

• Polymer batteries may experience a slight expansion or swelling, however this is part of the battery’s safety mechanism and is not a cause for concern.

• Use proper handling procedures when using polymer batteries. Do not use polymer batteries in high ambient temperature environments, and do not store unused batteries for extended periods.

Cleaning

• Use a soft clean cloth to clean the computer, but do not apply cleaner directly to the computer.

• Do not use volatile (petroleum distillates) or abrasive cleaners on any part of the computer.

• Before cleaning the computer remove the battery and make sure the computer is disconnected from any external power supplies, peripherals and cables (including telephone lines).

Servicing

Attempting to service the computer yourself may violate your warranty and expose you and the computer to electric shock. Refer all servicing to qualified service personnel, particularly under any of the following conditions:

English

• When the power cord or AC/DC adapter is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the operating instructions.

• If the computer has been dropped or damaged (do not touch the poisonous liquid if the LCD panel breaks).

• If there is an unusual odor, heat or smoke coming from your computer.

System Startup

135°



Shut Down

Note that you should always shut your computer down by choosing the Shut down command in Windows (see below). This will help prevent hard disk or sys-

tem problems. Click the icon in the Start Screen and choose Shut down

from the menu.

Right-click the Start button

at the bottom of the Start Screen or the Desktop

and choose Shut down or sign out > Shut down from the context menu.

Figure 1 - Opening the Lid/LCD/Computer with AC/D C A dapter Plugge d-In

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Insert the battery and make sure it is locked in position.

4. Securely attach any peripherals you want to use with the computer (e.g. keyboard and mouse) to their ports.

5. Attach the AC/DC adapter to the DC-In jack

English

at the rear of the computer, then plug the AC power cord into an outlet, and connect the AC power cord to the AC/DC adapter

(make sure you use the adapter when first setting up the computer, as to safeguard the computer during shipping the battery will be locked to not power the system until first connected to the AC/DC adapter).

6. Use one hand to raise the lid/LCD to a comfortable viewing angle (do not to exceed 135 degrees); (as illustrated in Figure 1) to support the base of the computer (Note: Never lift the computer by the lid/LCD).

7. Press the power button to turn the computer “on”.

use the other hand

Model Differences

This notebook series includes two different model types that mainly differ as indicated in the table below.

Feature Model A Model B

Display Type

3G/4G Module

Sub Woofer

Dimensions & Weight

15.6" (39.62cm), 16:9, QFHD (3840x2160)/

FHD (1920x1080)

Factory Option No

No Yes

386mm(w) * 262mm(d) * 7 - 35.7mm(h)

3.4kg (Barebone System with Video Card and 82WH Battery)

Table 1 - Model Differences

17.3" (43.94cm)

418mm(w) * 282mm(d) * 16 - 38.7mm(h)

3.9kg (Barebone System with Video Card

, 16:9, FHD (1920x1080)

and 82WH Battery)

System Software

Your computer may already come with system software pre-installed. Where this is not the case, or where you are reconfiguring your computer for a different system, you will find this manual refers to Microsoft Windows 8.1.

HDD RAID Support

Your hard disk(s) can be set up in AHCI mode or RAID mode (for increased performance or protection). Note that setting up your hard disk(s) in RAID mode needs to be done prior to installing the Windows OS. Do not change the mode unless you intend to reinstall your operating system, and make sure you back up all necessary files and data before doing so.

English

RAID Setup

You may use your hard disks in combination with Striping (RAID 0), Mirroring (RAID 1) or Recovery for either fault tolerance or performance.

• A hard disk installed in the Primary HDD bay and a second

(identical) hard disk installed in the Secondary HDD bay. Or Two Identical SATA solid state drives.

•The Device Drivers & Utilities + User’s Manual disc.

RAID Level Description

RAID 0

(at lease two

English

hard disks/

SSDs

needed)

RAID 1

(at lease two

hard disks/

SSDs

needed)

Recovery

(at lease two

hard disks/

SSDs

needed)

Identical drives reading and writing data in parallel to increase performance. RAID 0 implements a striped disk array and the data is broken into blocks and each block is written to a separate disk drive.

Identical drives in a mirrored configuration used to protect data. Should a drive that is part of a mirrored array fail, the mirrored drive (which contains identical data) will handle all the data. When a new replacement drive is installed, data to the new drive is rebuilt from the mirrored drive to restore fault tolerance.

Two Identical drives copying data between a master and a recovery disk. This provides more control over how data is copied between the master and recovery drives, fast volume updates and the ability to view the data in

Windows Explorer.

Table 2 - RAID Description

Prepare the following before setting up your serial ATA hard disks in RAID mode:

• The Microsoft Windows 8.1 OS disc.

• An attached external DVD drive.

Note: All hard disks/SSDs in a RAID should be identical (the same size and brand) in order to prevent unexpected system behavior.

RAID Setup Procedure

1. Start-up your notebook computer and press <F2> to enter the BIOS.

2. Go to the Boot menu, select UEFI Setting and press <Enter>.

3. Set UEFI Boot to “Enabled”.

4. Press <Esc> to exit the menu and go to the Advanced menu.

5. Select SATA Mode, press <Enter> and select “RAID Mode”.

6. Press <F4> and <Yes> to “Save Changes and Reset”.

7. After the computer restarts press <F2> to enter the BIOS again.

8. Go to Intel(R) Rapid Storage Technology (in the Advanced menu) and press <Enter>.

9. Select Create RAID Volume and press <Enter>.

10. You can now setup your RAID volume using any two installed disks.

11. Go to Name: and press <Enter>.

12. Type a name of your choice for your RAID volume and press <Enter>.

Figure 2 -Name the RAID Volume (Advanced > Intel(R)

Rapid Storage Technology)

13. Go to RAID Level: and press <Enter>.

Figure 3

Select

Disks

Figure 4

RAID Informa-

tion (Advanced >

Intel(R) Rapid

Storage Technol-

ogy)

14. Choose the RAID Level required (see Table 2 on page 6) and press <Enter>.

• RAID 0 (Stripe)/RAID 1 (Mirror)/Recovery

15. Go to any of the disks listed under Select Disks: and select a disk name and press <Enter>.

16. Move the cursor down (use the arrow keys) onto X (or select the disk required) and press <Enter>.

If you have selected a Recovery level RAID then you need to select one disk to be Master disk (M) and one disk to be the Recovery disk (R).

17. Y ou should select two iden tical disks to form your RAID volume.

18. If you have selected RAID 0 (Stripe) then you can adjust the “Strip Size” to your requirements.

19. If you have selected Recovery then you can adjust the Synchronization to “On Request” or “Continuous”.

20. Go to Create Volume and press <Enter>.

21. The RAID volume will then be created and the RAID information will be displayed under Intel(R) Rapid Storage T echnology (in the Advanced menu).

English

22. Press <Esc> to exit the menu.

23. Press <F4> and <Yes> to “Save Changes and Reset”.

24. Make sure the Windows 8.1 OS DVD is in the attached DVD drive and as the computer starts up it will automatically boot from the Windows 8.1 OS DVD (you will be prompted to press a key to boot from the DVD).

25. Press <F7> as the computer starts up to bring up the boot device menu.

26. Select the DVD drive containing the Windows 8.1 OS DVD and press <Enter>.

27. Press a key at system startup to begin installing Windows from your Windows 8.1 OS DVD.

28. Click Next > Install Now to continue installing the operating system as normal (see your Windows documentation if you need help on installing the Windows OS).

29. Follow the on-screen instructions to install the Windows 8.1 operating system.

30. Install the Windows drivers as per Table 7 on page 29. Make sure you install the Intel® Rapid Storage Technology (IRST) driver (see page 35).

System Map: Front View with LCD Panel Open

Figure 5 - Front View with LCD Panel Open (Models A & B)

1. PC Camera

2. *PC Camera LED

*When the PC camera is in use, the LED will be illuminated.

3. Built-In Array Microphone

4. LCD

5. Speakers

6. Power Button

7. LED Indicators

8. Keyboard

9. Touchpad & Buttons

10. Fingerprint Reader (Optional)

2 1

3 3

Model A

Model B

15.6” (39.62cm)

17.3” (43.94cm)

5 5

(Models A & B)

English

LED Indicators



Wireless Device

Operation Aboard Aircraft

The use of any portable electronic transmission devices aboard aircraft is usually prohibited.

Make sure the wireless modules are OFF if you are using the computer aboard aircraft by putting the system in to Airplane Mode.

The LED indicators on the computer display helpful information about the current status of the computer.

Icon Color Description

Green

Green The Hard Disk is in use

Green Scroll Lock Activated

Green Caps Lock Activated

Green Number Lock (Numeric Keypad) Activated

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking Orange

Orange The AC/DC Adapter is Plugged In Blinking

Orange*

Green The Computer is On

Blinking

Green

Airplane Mode is ON (the WLAN, Blue-

tooth and 3G/4G Modules are OFF)

The Battery Has Reached Critically Low

The AC/DC adapter is plugged in and the

The Computer is in Sleep Mode

Table 3 - LED Indicators

Power Status

powered USB Port is on*

*The powered USB 3.0 port (see page 20) may be toggled on /off by means of the Fn + Power Button key combination. When the powered USB port is on it will supply power (for charging devices only, not for operating devices) when the system is off but still powered by the AC/DC adapter plugged into a working outlet, or powered by the battery with a capacity level above 20% (this may not work with certain devices - see page 40).

English

Keyboard & Function Keys

Function Keys

Numeric Keypad

Fn Key

Windows Logo Key

ScrLk & NumLk

Figure 6 - Keyboard

The keyboard includes a numeric keypad for easy numeric data input. Pressing NumLk turns on/off the numeric keypad. It also features function keys to allow you to change operational features instantly. The function keys (F1 - F12 etc.) will act as hot keys when pressed while the Fn key is held down. In addition to the basic function key combinations, some visual indicators are available (in the

English

Windows Desktop application only and not in the Start screen) when the hot key driver is installed.

Keys Function/Visual Indicators Keys Function/Visual Indicators

Fn +

Table 4 - Function Keys & Visual Indicators

Play/Pause (in Audio/Video Programs)

Touchpad Toggle

(Press a key to or use Touchpad to turn on)

Mute Toggle

Volume Decrease/

Brightness Decrease/

PC Camera Power

Turn LCD Backlight Off

Increase

Change Display Configuration

Increase

Toggle

Fn +

Fn + Power But-

ton

Fn +

Airplane Mode Toggle

Sleep Toggle

Number Lock Toggle

Scroll Lock Toggle

Caps Lock Toggle

Powered USB Port Power Toggle (see page 20)

Control Center Toggle (see page 11)

Fan Automatic Control/

Full Power

Disable/Enable Flexikey®

(see page 14)

Control Center

Figure 7

Control Center

The Control Center in Windows 8.1 works under the Desktop app and not under the Start screen. Press the Fn + Esc key combination, or double-click the icon in the notification area of the taskbar to toggle the Control Center on/off. The Control Center gives quick access to frequently used controls and enables you to quickly turn the camera/ Touchpad on/off.

Power Modes

You can set a Power Mode by clicking the appropriate icon at the top of the Control Center. Each power mode will affect the Power Conservation Mode, Airplane Mode, Power Plan and PC camera power etc.

Control Center Menus

The Control Cent er contains 3 menu headings (System Program, Device and Gaming) under the Power Modes. Click the Control Center icons to toggle the appropriate function, or hold the mouse button down and move the dial control where applicable. Certain functions will automatically be adjusted when a power mode is selected. Click the menu headings and then click any of the buttons outlined on the following page(s).

English

Power Status

The Power Status icon will show whether you are currently powered by the battery, or by the AC/DC adapter plugged in to a working power outlet. The power status bar will show the current battery charge state.

Brightness

The Brightness icon will show the current screen bright-

English

ness level. You can use the slider to adjust the screen brightness or the Fn + F8/F9 key combinations, or use the Fn + F2 key combination to turn off the LED backlight (press any key to turn it on again). Note that screen brightness is also effected by the Power Mode selected.

Fan Speed

The fan speed will adjust itself automatically to control the heat of the CPU. However you can adjust the setting to maximum if you prefer. Select Custom and click on the sliders to adjust the settings to your preference, however these settings can be overidden by the system, as a safety precaution, if it requires heavier use of the fan.

Sleep Button

Click either the Hibernate or Sleep button to have the computer enter the selected power-saving mode.

Volume

The Volume icon will show the current volume level. You can use the slider to adjust the volume or the Fn + F5/F6 key combinations, or use the Fn + F3 key combination to mute the volume.

Power Conservation

This system supports Energy Star power management features that place computers (CPU, hard drive, etc.) into a low-power sleep mode after a designated period of inactivity. Click either the Performance, Balanced or Ener- gy Star button.

Display Switch

Click the Display Switch button to access the menu (or use the + P key combination) and select the appropriate display mode.

Time Zone

Clicking the Time Zone button will access the Date and Time Windows control panel.

Desktop Background

Clicking the Desktop Background button will allow you to change the desktop background picture.

Touchpad/PC Camera

Click either of these buttons to toggle the Touchpad or camera module’s power status. Note that the power status of the camera module is also effected by the Power Mode selected.

Left Windows Key

Backlight Keyboard

English

Click the numbers under the Backlight Keyboard icon to adjust the brightness of the keyboard backlight LED.

Click Disable to disable the Windows Key on the left side of the keyboard. This may be useful if you are using the gaming keys (W, A, S & D) and wish to avoid accidental- ly triggering menus with the Windows Key.

Sound Blaster

Click Enable/Disable to enable/disable the Sound Blaster audio (see Sound Blaster Audio on page 28).

Headphone

The headphones may be set for different effects using this menu.

Flexikey®

Click the button to access the Flexikey® application.

Flexikey® Application



Enabling or Disabling the Flexikey® Profile in Use

You can enable or disable any keyboard or mouse profile functions currently in use by using the Fn + key combination. Pressing this key combination will toggle you between the currently selected keyboard or mouse profile to the standard keyboard and/or mouse settings, and back again.

Windows key and P key

Note that you can assign actions to any keyboard key except the Windows key and P key.

Figure 8

Flexikey®

Applica-

tion

The Flexikey® application is a quick hotkey configura- tion application, which allows you to assign a single key to launch multiple key combinations, or to launch pro-

grams and applications, to create text macros and to disable certain keys. The application can also be used to configure the mouse buttons to create hotkeys for gam-

ing etc. All the configuration settings are retained under

English

(up to12) profiles to which the settings are applied. The Flexikey® application can be accessed by clicking

the button ter or by clicking the icon the desktop taskbar.

in the Gaming section of the Control Cen-

in the notification area of

Profiles

The menus on the left side of the application relate to Profiles. You can Add or Delete profiles (you can maintain 12 active Profiles), Export and Import profiles from the menus. If you double-click on a profile you can change the Profile Name, and change an Image file (images created using PNG files).

Keyboard and Mouse Settings

Click Enable to create settings for the keyboard and/or mouse by clicking the button on the top left of the screen (e.g. you may wish to create a profile with settings only for the mouse or keyboard). Clicking on the keyboard or mouse icons will allow you to access the settings page for either the keyboard or mouse.

Figure 9 - Enable (Keyboard & Mouse)

Keyboard Settings

123

The keyboard settings allow you to configure actions for

by clicking in the Name box, and click in Tool Tips to type in a note to remind you of the action’s function.

any single key (or a combination of keys). Click the key and then select the Action Type (Express Key, Launch App, Express Text or Disable) from the menu at the bot-

English

tom of the page. You can rename the action by clicking in the Name box, and click in Tool Tips to type in a note to remind you of the action’s function.

Figure 11 - Mouse Configuration

Flexikey® Application Features:

• EXPRESS KEY - This feature allows you to configure a

single key (or mouse click) to send multiple key combinations, or to create more useful shortcut keys This is useful

Figure 10 - Keyboard Configuration

Mouse Settings

The mouse settings allow you to configure actions for the left , right and middle buttons of any attached mouse, and also for any backward and forward buttons if applicable (on a gaming type mouse). Click the button number and then select the Action Type (Express Key, Launch App, Express Text or Disable) from the menu at the bottom of the page. You can rename the action

in gaming or when using applications which have a complex set of keyboard shortcuts.

• LAUNCH APP - This simply assigns single keys (or

mouse clicks) to launch any program’s or application’s executable file.

• EXPRESS TEXT - With this you can assign single keys

(or mouse clicks) to send commonly used strings of text.

• DISABLE - Use this function to disable any keyboard

keys or mouse buttons.

• STATISTICS - Use this to quickly record keys in use in

any application, and to disable unused keys.

Keyboard Settings - Express Key

To configure a single key to send multiple key combinations, or to create more useful shortcut keys, use Express Key.

1. Enable and select the keyboard under your chosen profile, click on a key to select it, and then click to select Express Key in Action Type.

2. In the following example we want to change an existing game

English

key configuration which uses the left shift key for sprinting, and the W key for moving forwards, to use the left Ctrl key to combine this movement to sprint forward.

3. Click on the chosen key for the shortcut action.

4. Click in the Tool Tips field and type to give the key combination a name e.g. “Sprint Fwds”, then click back in the Name field (to avoid adding the recorded keys to the Tool Tips name).

5. Click Start Record and then press the key or keys (in this case we will press Left Shift and W) required (make sure you press the key(s) required and do not click on them).

6. Click Stop Record to complete the process.

9. If you want to clear all the settings click Restore to return to the default key setting.

10. Any assigned Express Keys will appear in orange.

Keyboard Settings - Launch App

You can configure keys to launch any application or program as follows:

1. Enable and select the keyboard under your chosen profile, click to select a key to launch the appllication, and then click to select Launch App in Action Type.

2. Click Browse... at the bottom right of the application window.

Figure 13 - Keyboard - Launch App

Figure 12 - Keyboard - Express Key

7. Click Save to save the settings within your chosen profile.

8. If you want to remove any individual key click to select it, and then click Delete.

3. Navigate to the executable file of the application and click Open.

4. The key will now be configured to open the selected application under your chosen Profile, and the key will appear in green.

5. If you want to remove any Launch App key, select it and click on Restore.

6. Click Save to save the settings within your chosen profile.

Keyboard Settings - Express Text

A single key can be set to send a string of text within any application using Express Text.

1. Enable and select the keyboard under your chosen profile, click to select a key, and then click to select Express Text in Action Type.

2. Click in Start key if required (the Start key is the key used in your target program to open a text message), or you can leave it blank if you prefer.

3. Click in the Click to type field and type in your message.

Figure 14 - Keyboard - Express Text

4. Click in Send key if required (the Send key is the key used in your target program to send a text message e.g the Enter key would be the most commonly used), or you can leave it blank if you prefer.

5. The key will now be configured to send the text message in the target program under your chosen Profile, and the key will appear in blue.

6. If you want to remove any Express Text key, select it and click on Restore.

7. Click Save to save the settings within your chosen profile.

Keyboard Settings - Disable

You can use the program to disable any keys not required.

1. Enable and select the keyboard under your chosen profile, click to select a key to disable, and then click to select Disable in Action Type.

2. The key will now be disabled.

3. If you want to enable the key again, select it and click on Restore.

4. Click Save to save the settings within your chosen profile.

5. The key will be disabled under your chosen Profile, and the key will appear in gray.

English

Keyboard Backlight LED

Figure 15

Keyboard Backlight

Application

Press Fn plus the key to toggle th e keyboard LED on/ off. The keyboard LED may be configured using the Fn + key combination outlined in the table below. In addition press Fn plus the key to launch the keyboard backlight application to configure the settings.

Keyboard Backlight Application

The Keyboard Backlight application can be accessed by pressing the Fn plus key.

English

Keyboard LED Function key Combinations

Fn +

Launch the Keyboard Backlight Application

Toggle the Keyboard LED On/Off

Keyboard LED Illumination Decrease

Keyboard LED Illumination Increase

Left keyboard LED on/off

Middle keyboard LED on/off

Right keyboard LED on/off

Lightbar LED on/off

Table 5 - Keyboard LEDs

Modes

The buttons surrounding the swatch allow you to alter the effects of the keyboard backlight. Click on any of the buttons to view the effects on the keyboard. Click Save when exiting the application to retain the setting.

Mode Buttons

Random Color Wave Up/Down

Custom - Display & Configure

Keyboard Sections & Colors

Breathe (All Colors) Tempo Beat

Cycle Colors

Table 6 - Mode Buttons

Dancing Effect

Flashing

Brightness

Figure 17

Preview

Figure 18

Keyboard

Sections

Click on any of the numbers (0 - 3) on the brightness bar to set the brightness level of the keyboard backlight.

Color Swatch

The color swatch in the top right of the screen allows you to select a range of colors for your keyboard backlight by clicking on the color required. You can choose to display the swatch either in Full Color or as an 256 Color Scheme. Click the Custom mode button to select any colors from the swatch and to apply your chosen colors to parts of the keyboard (and the lightbar).

Preview

The bottom left section of the application allows you to preview the setting changes made to colors on the keyboard and lightbar.

Keyboard Sections and Lightbar

The bottom right section of the application allows you to select partial areas, or all, of the keyboard (and the lightbar) on which to apply the color changes and effects.

Sets

The application allows you to save up to 3 sets of color and effect combinations. Click Save when exiting the application to retain the settings.

English

Figure 16 - Color Swatch

Save & Exit

Click Exit to quit the application without saving, or Save to exit and retain the settings.

System Map: Front, Left & Right Views (Model A)

Front

Left

Right

8 9

Figure 19

Front, Left, Right & Rear

Views (Model A)

1. Lightbar

2. LED Power Indicators

3. RJ-45 LAN Ja c k

4. USB 3.0 Ports

5. Powered USB 3. 0 Po rt (See Below)

6. Multi-in-1 Card Reader

7. Combined eSATA/ USB

3.0 Port

8. S/PDIF-Out Jack

9. Headphone Jack

10. Microphone Jack

11. Line-In Jack

12. Security Lock Slot

13. Vent

14. HDMI-Out Port

15. D isplayPorts

16. DC-In Jack



USB

When the powered USB 3.0 port

is on it will

supply power (for charging devices only, not for operating devices) when the system is off but still powered by the AC/DC adapter plugged into a working outlet, or powered by the battery with a capacity level above 20% (this may not work with certain devices - see page 40). Toggle power to this port by using Fn + power button.

Rear



Overheating

To prevent your computer from overheating make sure nothing blocks any vent while the computer is in use.

English

System Map: Front, Left & Right Views (Model B)

Front

Left

Right

8 9

Figure 20

Front, Left, Right & Rear

Views (Model B)

1. Lightbar

2. LED Power Indicators

3. RJ-45 LAN Jack

4. USB 3.0 Ports

5. Powered USB 3.0 Port (See Below)

6. Multi-in-1 Card Reader

7. Combined eSATA/ USB

3.0 Port

8. S/PDIF-Out Jack

9. Headphone Jack

10. Microphone Jack

11. Line-In Jack

12. Security Lock Slot

13. Vent

14. HDMI-Out Port

15. DisplayPorts

16. DC-In Jack



USB

When the powered USB 3.0 port

is on it will

Rear



Overheating

To prevent your computer from overheating make sure nothing blocks any vent while the computer is in use.

English

System Map: Bottom Views (Models A & B)

Figure 21

Bottom & Rear Views (Models A & B)

1. Vent

2. Component Bay Cover

3. Battery

4. Sub Woofer

(Model B Only)

5. HDD Bay

Model B

Model A



Bottom Cover Removal Warning

Do not remove any cover(s) and/or screw(s) for the purposes of device upgrade as this may violate the terms of your warranty.

If you need to replace/remove the hard disk/RAM etc., for any reason, please contact your distributor/supplier for further information.

Overheating

To prevent your computer from overheating make sure nothing blocks any vent while the computer is in use.

English

Windows 8.1 Start Screen,

Figure 22 - Start Screen (Windows 8.1)

Figure 23 - Start Screen with Charms Bar (Win-

dows 8.1)

Desktop and Charms Bar

The Apps, control panels, utilities and programs within

Windows 8.1 are accessed from the Start screen and/or Windows Desktop app. The Desktop (which runs as an

app within the Start screen) can be accessed by clicking the Desktop item in the Start screen (or by using the Win- dows Logo Key + D key combination). The taskbar is displayed at the bottom of the desktop screen, and you can see the notification area of the taskbar in the bottom right of the screen. Click the arrow at the bottom of the Start screen to access Apps.

The right side of the screen displays the Charms Bar. The Charms Bar contains the Search, Share, Start, Devices and Settings menus. To access up the Charms Bar move the cursor to the upper or lower right corners of the screen, and then hover over one of the items in the Charms Bar to activate it (the bar will be black when it is active), or use the Windows Logo Key + C key combination.

English

Windows 8.1 Control Panel

Move the mouse to the bottom left of the screen and right-click the Start button to access the menu.

Figure 24 - Context Menu (Windows 8.1)

Throughout this manual you will see an instruction to open the Control Panel. Right-click the Start button in the Desktop app or Start screen (or use the Windows Logo Key + X key combination) to bring up an advanced context menu of useful features such as Control Panel, Programs and Features, Power Options, Task Manager, Search, File Explorer, Command Prompt, Device

English

Manager and Network Connections etc. and then select Control Panel.

Video Features

You can switch display devices, and configure display options, from the Display control panel in Windows as long as the video driver is installed.

To access the Display control panel in Windows:

1. Go to the Control Panel.

2. Click Display (icon) - in the Appearances and Personalization category.

3. Click Adjust Screen Resolution/Adjust resolution.

4. Right-click the desktop (use the Windows Logo Key + D key combination to access the desktop) and select Screen resolution.

5. Use the dropbox to select the screen resolution.

6. Click Advanced settings.

To access the NVIDIA Control Panel:

1. Go to the Control Panel.

2. Click NVIDIA Control Panel (icon) - in the Appearances and Personalization category.

3. Right-click the desktop (use the Windows Logo Key + D

key combination to access the desktop) and select NVIDIA

Control Panel from the menu.

Display Devices

Besides the built-in LCD, you can also use an external Flat Panel Display or TV (connected to the HDMI-Out port/ DisplayPort) as your display device.

English

Power Options

Figure 25 - Power Options



Volume Adjustment

The sound volume level can also be set using the volume control in the Settings menu in the Charms Bar (on the Start screen) or the Speaker icon in the desktop taskbar.

The Power Options (Hardware and Sound menu) control panel icon in Windows allows you to configure power management features for your computer. You can conserve power by means of power plans and configure the options for the power button, sleep button (Fn + F4), computer lid (when closed), display and sleep mode (the default power saving state) from the left menu. Note that

English

the Power saver plan may have an affect on computer performance.

Click to select one of the existing plans, or click Create a power plan in the left menu and select the options to create a new plan. Click Change Plan Settings and click Change advanced power settings to access further configuration options.

Audio Features

You can configure the audio options on your computer from the Sound control panel in Windows, or from the

Realtek HD Audio Manager

tion area/Control panel (right-click the notification area icon to bring up an audio menu). The volume may also be adjusted by means of the Fn + F5/F6 key combination.

/ icon in the notifica-

Setup for Audio Recording

Figure 26

Realtek HD

Audio Man-

ager - Re-

cording

Setup

Figure 27

Speaker Con-

figuration

To record audio sources on your computer at optimum quality follow the instructions below:

4. Select 5.1 Speaker or 7.1 Speaker from the Speaker Configuration pull-down menu.

1. Go to the Control Panel.

2. Click Realtek HD Audio Manager (or right-click the notification area icon

3. Click Microphone Effects (tab) in Microphone (tab), and then click to select Noise Suppression (button), or adjust the Recording Volume level to around 60, to obtain the optimum recording quality.

4. Click OK to close the Sound control panel.

and select Sound Manager).

Setup for 5.1 or 7.1 Surround Sound

To setup your system for 5.1 or 7.1 surround sound you will need to connect the audio cables to the Line-In, Headphone-Out, Microphone-In and S/PDIF-Out jacks (7.1 Speaker only).

1. Go to the Control Panel.

2. Click Realtek HD Audio Manager (or right-click the notification area icon

3. Click Speakers (tab) and click Speaker Configuration (tab).

and select Sound Manager).

English

5. Plug the front speaker cables into the Headphone-Out Jack.

6. Plug in the cables (you may require an adapter to connect each cable to the appropriate jack e.g a stereo mini to dual RCA adapter) from your speakers as follows:

• Line-In Jack = Side Speaker Out

• Microphone-In Jack = Center/Subwoofer Speaker Out

• S/PDIF-Out Jack = Rear Speaker Out (7.1 Speaker only)

7. As you plug in each cable a dialog box will pop up.

8. Click to put a tick in the appropriate box according to the speaker plugged-in (e.g. Rear Speaker Out), and the n click OK to save the setting.

9. Click OK to exit Realtek HD Audio Manager.

Figure 28 - Connected Device Auto Popup

Sound Blaster Audio

Figure 29

Sound Blaster X-Fi

MB3

(Taskbar Notifica-

tion Area Icon)

Install the Sound Blaster application to allow you to configure the audio settings to your requirements for the best performance in games, music and movies.

PC Camera

When the PC Camera is in use the PC Camera LED will be illuminated (see page 8).

Sound Blaster X-Fi MB3 AP Installation

1. Click Option Drivers (button).

2. Click 6.Install SBX-Fi MB 3 AP > Yes.

English

3. Choose the language you prefer and click Next.

4. Click Yes to accept the license.

5. Click Next > Full Installation (button).

6. Click Next > Finish to restart the computer.

Sound Blaster X-Fi MB3 Application

Run the Sound Blaster control panel from the notification area of the taskbar (or from the item in the Apps screen). Click on the tabs to access any of the control panel menus. Note that the Sound Blaster audio effects do not apply to audio generated through an HDMI/DisplayPort connection.

Camera App

1. Run the Camera app from the Start screen by clicking on the Camera icon .

2. The camera interface will display two buttons on the right side of the screen.

3. The upper button is used to record video, and the lower button is used to take still picture s.

4. Right-click on the screen to bring up menu buttons at the bottom of the screen.

5. These buttons enable you to access the Camera

roll (where captured pictures and video are displayed), set the timer (the time period before capture begins) and set the

exposure level using the slider to obtain the best results.

Taking Pictures/Capturing Video

1. Run the Camera app from the Start screen by clicking on the Camera icon .

2. Click to select the timer if you require a countdown before capture.

3. Click to select either photo

4. Click in the appropraite icon to take a picture or start video capture (if video capture begins a timer will appear in the bottom left corner of the screen).

5. To stop video capture click the main window again (or click the stop icon ).

6. Captured photos and videos will be saved to a Camera Roll folder within the Pictures folder.

or video mode.

Driver Installation



Driver Installation & Power

When installing drivers make sure your computer is powered by the AC/DC adapter connected to a working power source. Some drivers draw a significant amount of power during the installation procedure, and if the remaining battery capacity is not adequate this may cause the system to shut down and cause system problems (note that there is no safety issue involved here, and the battery will be rechargeable within 1 minute).

The Device Drivers & Utilities + User’s Manual disc con- tains the drivers and utilities necessary for the proper operation of the computer. Insert the disc and click Install Drivers (button), or Option Drivers (button) to access the Optional driver menu. Install the drivers in the order indicated in Table 7. Click to select the drivers you wish to install (you should note down the drivers as you install them). Note: If you need to reinstall any driver, you should uninstall the driver first.

Manual Driver Installation

Click the Browse CD/DVD button in the Drivers Installer application and browse to the executable file in the ap-

propriate driver folder.

If a

Found New Hardware

stallation procedure, click Cancel and follow the installation procedure as directed.

wizard appears

during the in-

Driver Page#

Chipset page 30 Video page 30 LAN page 30 Cardreader page 30 Touchpad page 30 Airplane page 30 Hotkey page 30 MEI page 30 Audio page 30 Wireless LAN Module (Optional) page 31 Fingerprint Reader (Optional) page 33 Bluetooth Module (Optional) page 34 Intel® Rapid Storage Technology (IRST) page 35 Intel® Rapid Start Technology page 37 Sound Blaster Audio page 28 Enable Windows Update *After installing all the drivers make sure you enable Windows

Update in order to get all the latest security updates etc. (all updates will include the latest hotfixes from Microsoft).

Table 7 - Driver Installation

English

Chipset

1. Click Install Drivers (button).

2. Click 1.Install Chipset Driver > Yes.

3. Click Next > Accept > Install.

4. Click Finish.

Video

1. Click 2.Install NVIDIA VGA Driver > Yes.

English

2. Click AGREE AND CONTINUE (button) to accept

the terms of the license agreement.

3. Click Next.

4. Click Close.

LAN

1. Click 3.Install LAN Driver > Yes.

2. Click Next > Install > Finish.

CardReader

1. Click 4.Install Cardreader Driver > Yes.

2. Click Finish.

Touchpad

1. Click 5.Install Touchpad Driver > Yes.

2. Click Next.

3. Click the tickbox to accept the license, and then click

Next.

4. Click Finish > Restart Now to restart the computer.

Airplane

1. Click 6.Install Airplane Driver > Yes.

2. Click Next.

3. Click Finish to restart the computer.

Hotkey

1. Click 7.Install Hotkey AP > Ye s.

2. Click Next.

3. Click Finish to restart the computer.

MEI

1. Click 8.Install MEI Driver > Yes.

2. Click the tickbox to accept the license, and then click

Next.

3. Click Install > Finish.

Audio

1. Click 9.Install Audio Driver > Yes.

2. Click Next > Finish to restart the computer.

Wireless LAN Module (Option)

Make sure the Wireless LAN module is turned on (and not in Airplane Mode).

WLAN Configuration in Windows

Make sure the Wireless LAN module is turned on (and not in Airplane Mode) before configuration begins.

WLAN Driver Installation

Follow the instructions below:

(Intel) WLAN and Bluetooth Combo

1. Click Option Drivers (button).

2. Click 1.Install WLAN Driver > Yes.

3. Click the button to accept the license and click Install.

4. Click Finish.

(Third Party) WLAN 802.11b/g/n and Bluetooth 4.0 Combo

1. Click Option Drivers (button).

2. Click 1.Install WLAN Driver > Yes.

3. Click Next.

4. Click Finish to restart the computer.

(Third Party) WLAN 802.11ac and Bluetooth 4.0 Combo

1. Click Option Drivers (button).

2. Click 1.Install WLAN Driver > Yes.

3. Choose the language you prefer and click Next.

4. Click Next > Next.

5. Click the button to accept the license and click Next.

6. Click Finish > Yes to restart the computer.

Desktop Mode

1. Switch to the Windows Desktop (click the Desktop item in the Start screen or use the Windows Logo Key + D key com- bination).

2. Click the icon in the notification area of the taskbar.

3. A list of available access points will appear.

Charms Bar

1. Go to the Charms Bar.

2. Select Settings and then click the Wi-Fi icon (it should read Available under the icon and Airplane mode should be Off).

3. A list of available access points will appear.

4. Double-click an access point to connect to it (or click it and click Connect).

5. Enter a network security key (password) if required, and click Next.

6. You can choose to find other devices or not.

7. When you are connected to the network access point it will display Connected.

8. Select any connected network and click Disconnect to disconnect from a connected access point.

9. You can click the Airplane Mode button to turn the mode On or Off.

10. Alternatively you can click the Wi-Fi button to turn just the Wi-Fi On or Off.

English

Wireless Display

Wireless Display uses your Wireless LAN module/ WLAN/Bluetooth Combo module (you need to make sure that your video adapter/display device is compatible with your particular WLAN/Combo module) in conjunction with a compatible video adapter/display device (purchased separately) to allow you to display the contents of the notebook display on another display (e.g. HDTV),

English

without the need to have cables stretching across a room. You can then play games, browse the internet, display videos or photo slide shows on your TV/external display without using HDMI or A/V cables.

Before configuring Wireless Display you will need to set up your compatible adapter with your display. Connect the adapter using an HDMI or A/V cable and turn on the display, and then set the display to the appropriate input channel (see the documentation supplied with your com- patible adapter for full details).

Note that no driver or application is required for wireless display in Windows 8.1.

Wireless Display Configuration

1. Note that no driver or application is required for wireless display in Windows 8.1.

2. Go the Charms Bar, and select Devices.

3. Click Project.

4. Click Add a wireless display.

5. The system will then search for compatible display devices (this may take up to 60 seconds so allow time for this to complete).

6. Double-click any detected display device in the list.

7. You may then need to input a pin number for the device to which you are connecting.

8. Click Next.

9. The display will then connect (for specific settings for your display see the documentation supplied with your compatible adapter/display for full details).

10. Go to the Project menu (Charms Bar > Devices) and click Disconnect to temporarily disconnect from the wireless di splay.

11. T o permanently disconnect from the d isplay (you will need to go back through the connection process again) you can select it in

PC and Devices > Devices and click Remove Device > Yes.

Fingerprint Reader (Option)

Figure 30

Accounts -

Sign-in op-

tions

Install the driver and enroll your fingerprints as instructed below before use. The fingerprint reader module uses the Sign-in options configuration of the Windows Account.

Fingerprint Reader Driver Installation

1. Click Option Drivers (button).

2. Click 2.Install Fingerprint Driver > Yes.

3. Click Next > Install > Finish.

10. Input the Windows password and click OK.

English

Fingerprint Module Configuration

1. Go to the Charms Bar.

2. Select Settings and then click Change PC Settings.

3. Click Accounts and then click Sign-in options.

4. You will need to add a Windows password (click Add under Password).

5. After you have added the password you will need to restart the computer and use your password to log on to the system.

6. Go to the Charms Bar.

7. Select Settings and then click Change PC Settings.

8. Click Accounts and then click Sign-in options.

9. Click Add under Fingerprint.

11. Y ou will then be instructed to swipe the same finger across the reader a number of times.

Figure 31 - Add a Fingerprint

12. Click Finish.

13. You can choose to Add another finger (this is recommended) or Remove the current fingerprint reading.

14. You can now scan your fingerprint to log-on to the computer.

Bluetooth Module (Option)

Make sure the Bluetooth module is turned on (and not in Airplane Mode).

Bluetooth Configuration in Windows

Make sure the Bluetooth module is turned on (and not in Airplane Mode) before configuration begins.

Bluetooth Driver Installation

Follow the instructions below:

English

(Intel) WLAN and Bluetooth Combo

1. Click Option Drivers (button).

2. Click 3.Install Combo BT Driver > Yes.

3. Click Next > Next.

4. Click the button to accept the license and click Next.

5. Click Next > Finish > Yes to restart the computer.

(Third Party) WLAN 802.11b/g/n and Bluetooth 4.0 Combo

1. Click Option Drivers (button).

2. Click 3.Install Combo BT Driver > Yes.

3. Click Next.

4. Click Finish to restart the computer.

(Third Party) WLAN 802.11ac and Bluetooth 4.0 Combo

1. Click Option Drivers (button).

2. Click 3.Install Combo BT Driver > Yes.

3. Click Next > Next > Install.

4. Click Finish > Yes to restart the computer.

Desktop Mode

1. Switch to the Windows Desktop (click the Desktop item in the Start screen or use the Windows Logo Key + D key com- bination).

2. Click the notification area of the taskbar and double-click the Bluetooth icon (or click and select Show Bluetooth Devices).

3. The Bluetooth item in PC and devices will appear.

Charms Bar

1. Go to the Charms Bar.

2. Select Settings and then click Change PC Settings.

3. The Bluetooth item in PC and Devices will appear.

4. Select the Bluetooth item in PC and devices.

5. Make sure that Bluetooth is turned on and a list of discovered devices will appear.

6. Double-click the device you want to pair with the computer and click Pair.

7. On first connection the computer will provide you with a pairing code to be entered onto the device.

8. Enter the code into your Bluetooth enabled device and click Yes on the computer to complete the pairing.

9. Select a device and click Remove Device to disconnect from any device.

Intel® Smart Response Technology

Intel® Smart Response Technology is an Intel® Rapid Storage Technology (RST) caching feature that accelerates computer system performance by using the SSD as cache memory between the hard disk drive and system memory. If you have a Solid State Drive (SSD) module included in your purchase option you may configure In- tel® Smart Response Technology for your system.

System Requirements to support Intel® Smart Response Technology:

• System BIOS with SATA mode set to RAID Mode.

• Intel® Rapid Storage Technology (IRST) software installed.

•A SATA Solid State Drive (SSD) with a minimum capacity of 18.6GB (or with a partition on the drive formatted to more than 18.6GB e.g a 20GB partition set on the SSD). Note that the SSD requires at least 5MB of free unpartitioned and unallocated space (if you have used all the disk space for the partition you will need to shrink some of space for the cache memory’s use). Note that Intel® Smart Response Technology does not support M.2 PCIe SSDs.

IRST Driver Installation

1. Click Option Drivers (button).

2. Click 4.Install IRST Driver > Yes.

3. Click Next.

4. Click the tickbox to accept the license and click Next.

5. Click Next > Next > Next.

6. Click Finish to restart the computer (you will need to

restart the system again after the computer has rebooted)

Enabling Intel Smart Response Technology

1. Click the icon (Intel® Rapid Storage Technology) on the Apps screen.

2. Click Enable acceleration under Performance > Smart Response T echnology (note that you will need at least 5MB of

free unpartitioned and unallocated space on the SSD otherwise the Smart Response Technology item will not appear).

3. Select the SSD to be used as a cache device.

4. Select the size from the SSD to be allocated for the cache memory (any remaining space on the SSD can be used for data storage using the simple data single-disk RAID 0 volume that is automatically created).

5. Select the HDD (or RAID volume) to be accelerated (it is highly recommended that you accelerate the system volume or system disk for maximum performance).

6. Select the acceleration mode (Enhanced mode is selected by default).

Note: Enhanced mode (default): Acceleration optimized for

data protection. Maximized mode: Acceleration optimized for input/output performance.

7. The page will refresh and report the new configuration under

Performance > Smart Response Technology.

English

Intel® Rapid Start Technology

Intel® Rapid Start Technology can resume power from Hibernation within 7 to 9 seconds and can remember your computer's previous state with zero power.

System Requirements to support Intel® Rapid Start Technology:

• Rapid Start Technology should be enabled in the BIOS’s

English

Advanced menu.

• Intel® Rapid Storage Technology software installed.

•A SATA Solid State Drive (SSD) with a minimum capacity

of 18.6GB. Note that Intel® Rapid Start Technology does not sup- port M.2 PCIe SSDs.

Intel® Rapid Start Technology Configuration

1. Enable/disable Intel(R) Rapid Start Technology from the BIOS.

2. Go the Windows Control panel and double-click

Administrative Tools (System and Security) > Computer Management > Storage > Disk Management.

3. Right-click the SSD and select Shrink Volume from the menu.

4. Enter the figure, which should be equal to amount of system

memory (RAM) in your computer, in “Enter the amount of space to shrink in MB”.

5. Click Shrink (any unallocated file space may be formatted for storage use).

6. Run the Desktop app and right-click the lower left hot corner (or use the Windows Logo Key + X key combination) and select Command Prompt (Admin).

7. Type “DISKPART”.

8. At the DISKPART command type “list disk”.

9. Type “select disk #” (# is disk number where you want to create the store partition, so refer to the results obtained from "list disk" for exact disk number).

10. The message “Disk # is now the selected disk.” will appear.

11. Type “create partition primary”.

12. A “DiskPart succeeded in creating the specified partition.” message should appear.

13. Type “detail disk”.

14. Type “select Volume #” (# is volume of your storage partition so refer to results obtained from "detail disk" for the exact volume number).

15. The message “Volume # is now the selected volume.” will appear.

16. (MBR) Type “set id=84 override” (the id must be set to 84). (GPT) Type “set id=D3BFE2DE-3DAF-11DF-BA40-E3A556D89593”.

17. The message “DiskPart successfully set the partition ID.” will appear.

18. Close the CMD window.

19. Go the Windows Control panel and double-click

Administrative Tools (System and Security) > Computer Management > Storage > Disk Management.

20. The disk partition should read Hea lthy (Hiberna tion Partition) .

21. Restart the computer.

22. Install the driver (see below).

Intel® Rapid Start Technology Driver Installation

1. Click Option Drivers (button).

2. Click 5.Install Rapid Start Driver > Yes.

3. Click Next >Next > Yes > Next > Next.

4. Click Finish to restart the computer.

English

Trusted Platform Module

Figure 32 - BitLocker Drive Encryption

(TPM Administration)

Figure 33

Trusted Platform Module

(TPM) Manage-

ment on Local

Computer Ad-

ministration

Figure 34

Actions Menu

Before setting up the TPM functions you must initialize the security platform.

Activating TPM

1. Restart the computer.

2. Enter the Aptio Setup Utility pressing <F2> during the POST.

3. Use the arrow keys to select the Security menu.

English

4. Select TPM Configuration and press Enter.

5. Press Enter to access the Security Device Support menu and select Enable.

6. You will then need to press <F4> to save the changes and restart the computer.

4. The TPM Management window allows you to configure the TPM within Windows. As TPM is usually administered within large enterprises and organizations, your system administrator will need to assist you in managing the information here.

TPM Management in Windows

You can manage your TPM settings from within Windows:

1. Go to the Control Panel.

Click

BitLocker Drive Encryption (System and Security).

3. Click TPM Administration.

TPM Actions

1. Click Prepare the TPM and follow the instructions in the Wizard to prepare the TPM (this will probably require a restart of the

computer and confirmation of the setting changes after restart by pressing the appropriate F key).

2. After the restart the TPM will be prepared and you can then use the Actions menu to Turn TPM off, Change Owner Password, Clear TPM or Reset TPM Lockout.

3. A wizard will help take you through any setup steps.

3G/4G Module

Model A



USIM Card Orientation

Note that the USIM card’s readable side (with the gold-colored contacts) should face upwards as illustrated.

(Optional for Model A Only)

If you have included an optional 3G/4G module in your purchase option, follow the instructions below to install the USIM card (which will be provided by your service provider), and then run the appropriate application supplied with your module.

USIM Card Insertion

1. Turn off the computer, and turn it over and remove the battery .

2. Insert the USIM card as illustrated below until it clicks into position, and replace the battery.

Figure 35 - Remove the battery and Insert the USIM Card

English

Troubleshooting

Problem Possible Cause - Solution

The Wireless LAN/Bluetooth modules cannot be detected.

The PC Camera module cannot be detected.

English

The captured video files from the PC Camera are taking up too much disk space.

The computer is off (or in Sleep Mode) but powered by the AC/DC adapter plugged in to a working outlet or powered by the battery with a capacity level above 20%. I have

plugged a device into the powered USB port in order to charge it, but the device is not charging.

The modules are off as the computer is in Airplane Mode. Check the LED indicator to see if it is in Airplane Mode (see Table 3 on page 9). Use the Fn + F11 key combination to toggle Airplane Mode on/off (see Table 4 on page 10).

The module is off. Press the Fn + F10 key combination in order to enable the module (see Table 4

on page 10). Run the camera application to view the camera picture.

Note that capturing high resolution video files requires a substantial amount of disk space for each file.

Note that the Windows system requires a minimum of 20GB (64bit) of free space on the C: drive system partition. It is recommended that you save the capture video f ile to a loc ati on other than the C:drive, limit the file size of the captured video or reduce video resolution.

The port is not powered on. Toggle power to the port using the Fn + power button combination.

This function may not work with certain external USB compliant devices (check your device’s documentation). If this is the case, power the computer on and connect the external USB

device in order to charge it.

Specifications



Latest Specification Information

The specifications listed in this section are correct at the time of going to press. Certain items (particularly processor types/speeds) may be changed, delayed or updated due to the manufacturer's release schedule. Check with your service center for details.

Processor Options

Intel® Core™ i7 Processor i7-4790K (4.00GHz)

8MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 88W

i7-4790 (3.60GHz)

8MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 84W

i7-4790S (3.20GHz)

8MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 65W

Intel® Core™ i5 Processor i5-4690K (3.50GHz)

6MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 88W

i5-4460 (3.20GHz)

6MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 84W

Core Logic

Intel® Z97 Chipset

LCD Options

Model A

15.6" (39.62cm), 16:9, QFHD (3840x2160)/ FHD (1920x1080)

Model B

17.3" (43.94cm), 16:9, FHD (1920x1080)

Video Adapter Options

NVIDIA® GeForce GTX 980M PCIe Video Card

8GB GDDR5 Video RAM on board

Microsoft DirectX® 12 Compatible

NVIDIA® GeForce GTX 970M PCIe Video Card

6GB GDDR5 Video RAM

Microsoft DirectX®12 Compatible

NVIDIA® GeForce GTX 965M PCIe Video Card

4GB GDDR5 Video RAM

Microsoft DirectX®12 Compatible

NVIDIA® Quadro K5100M PCIe Video Card

8GB GDDR5 Video RAM

Microsoft DirectX®11.1 Compatible

NVIDIA® Quadro K3100M PCIe Video Card

4GB GDDR5 Video RAM

Microsoft DirectX®11.1 Compatible

BIOS

AMI BIOS (64Mb SPI Flash-ROM)

Memory

Four 204 Pin SO-DIMM Sockets Supporting DDR3L 1600MHz Memory

(The real memory operating frequency depends on the FSB of the processor.)

Memory Expandable from 4GB (minimum) up to 32GB (maximum)

Pointing Device

Built-in Touchpad (scrolling key functionality integrated)

Keyboard

Full Color Illuminated Full-size Winkey Keyboard (with numeric keypad and antighost keys)

Security

Security (Kensington® Type) Lock Slot BIOS Password (Factory Option) Fingerprint Reader Mod-

ule Trusted Platform Module 2.0

Storage

Two changeable 2.5" (6cm) 7.0mm (h)/

9.5mm (h) SATA (Serial) Hard Disk Drives/ Solid State Drives (SSD) supporting RAID

level 0/1

(Factory Option) Two M.2 SATA 2280 SSDs supporting RAID level 0/1

Or (Factory Option) Two M.2 PCIe 2280 SSDs

English

Audio

High Definition Audio Compliant Interface S/PDIF Digital Output Two Speakers Sound Blaster Audio

ANSP™ 3D sound technology on headphone output

Built-In Array Microphone (Model B Only) Sub-Woofer

English

External 7.1CH Audio Output Supported by Headphone, Microphone, Line-In and S/ PDIF Out Jacks

Interface

Four USB 3.0 Ports (Including one AC/DC Powered USB port)

One eSATA Port (USB 3.0 Port Combined) One HDMI-Out Port Two DisplayPorts (1.2) One S/PDIF Out Jack One Headphone/Speaker-Out Jack One Microphone-In Jack One Line-In Jack One RJ-45 LAN Jack One DC-In Jack

Card Reader

Embedded Multi-In-1 Push-Push Card Reader

MMC (MultiMedia Card) / RS MMC SD (Secure Digital) / Mini SD / SDHC/

SDXC (up to UHS-II)

M.2 Slots

Slot 1 for Combo WLAN and Bluetooth Module

Slot 2 for SATA or PCIe x2 or PCIe x4 SSD Slot 3 for SATA or PCIe x2 SSD Or (Factory Option - Model A) Slot 3 for 3G/

4G Module

Communication

Built-In Gigabit Ethernet LAN

2.0M FHD PC Camera Module (Factory Option - Model A Only) M.2 3G/

4G Module

WLAN/ Bluetooth M.2 Modules:

(Factory Option) Intel® Wireless-AC 7265 Wireless LAN (802.11ac) + Bluetooth 4.0

(Factory Option) Intel® Wireless-N 7265 Wireless LAN (802.11b/g/n) + Bluetooth 4.0

(Factory Option) Intel® Wireless-AC 3160 Wireless LAN (802.11ac) + Bluetooth 4.0

(Factory Option) Third-Party Wireless LAN

802.11b/g/n + Bluetooth 4.0 (Factory Option) Third-Party Wireless LAN

802.11ac + Bluetooth 4.0

Environmental Spec

Temperature

Operating: 10 Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80% Non-Operating: 10% - 90%

°C - 35°C

Power

Removable 8-cell Smart Lithium-Ion Battery Pack, 82WH

Full Range AC/DC Adapter AC Input: 100 - 240V, 50 - 60Hz DC Output: 19.5V, 11.8A (230W)

Dimensions & Weight

Model A

386mm (w) * 262mm (d) * 7 - 35.7mm (h)

3.4kg (

Barebone System with Video Card

and 82WH Battery)

Model B

418mm (w) * 282mm (d) * 16 - 38.7mm (h)

3.9kg (

Barebone System with Video Card

and 82WH Battery)

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig s ind, das System zu starten. Dieses ist nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie einzelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Benut- zerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzerhandbuch auf der Disc Device Drivers & Utilities + User's Manual.

Warenzeichen

Intel und Intel Core sind warenzeichen/eingetragenes warenzeichen der Intel Corporation.

Deutsch

Hinweise zu Pflege und Betrieb

Der Computer ist zwar sehr stabil, kann aber dennoch beschädigt werden. Damit es nicht dazu kommt, sollten Sie die folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen ausgesetzt werden. Wenn der Compu ter fällt, können das Gehäuse und andere Komponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Der Computer und das Netzteil dürfen nicht in der Nähe einer Wärmequelle stehen. Dies ist ein elektrisches Gerät. Wenn Wasser oder andere Flüssigkeiten eindringen, kann der Computer stark beschädigt werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den Computer fern von magnetischen Feldern, die von Stromquellen, Monitoren, Magneten etc. erzeugt werden. Die können die Leistung beeinträchtigen und Ihre Daten beschädigen.

Deutsch

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren gehen können, wenn der Akku verbraucht ist.

• Beachten Sie, dass das Logo bei den Computern, die über ein galvanisch beschichtetes LCD-Logo verfügen, von einer Schutzfolie bedeckt ist. Durch die natürliche Abnutzung kann diese Schutzfolie beschädigt werden oder abgehen und die scharfen Kanten des frei liegenden Logos freigeben. Seien Sie in solch einem Fall vorsichtig bei der Handhabung des Computers, und vermeiden Sie es, das herausstehende beschichtete LCD-Logo zu berühren. Legen Sie keine Gegenstände in die Tragetasche, da diese während des Transports gegen den Computer drücken können. Wenden Sie sich in einem solchen Fall von Abnutzung an Ihr Service Center.

Strom- und Akkusicherheit

• V erwenden Sie nur einen AC/DC-Adapter , der für die Verwend ung mit diesem Computer zugelassen ist.

• V erwenden Sie nur da s Netzkab el und die Akku s, die in diesem Benutzerhandbuch spezifiziert sind.

• Der AC/DC-Adapter kann zwar für internationale Benutzung vorgesehen sein, benötigt aber trotzdem eine gleichmäßige, ununterbro-

chene Stromversorgung. Wenn Sie sich über Ihre lokalen Stromspezifikationen nicht im klaren sind, wenden Sie sich an Ihren Servicevertreter oder Ihre lokale Stromgellschaft.

• Der AC/DC-Adapter kann einen zwei- oder dreipoligen geerdeten Netzstecker haben. Der dritte Pol hat eine wichtige Sicherheitsfunktion. Setzen Sie die nicht außer Kraft. Wenn Sie keinen Zugang zu einer passenden Steckdose haben, lassen Sie von einem qualifizierten Elektriker eine solche einbauen.

• Fassen Sie das Netzkabel am Stecker und nicht am Kabel an, wenn Sie es vom Stromnetz trennen möchten.

• Achten Sie darauf, daß die Steckdose und alle verwendeten Verlängerungskabel die Gesamtstromlast aller angeschlossenen Geräte trägt.

• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es fur den Transport z.B. wahrend einer Reise in eine Tasche einpakken.

• Verwenden Sie nur Akkus, die für diesen Computer entwickelt wurden. Ein falscher Akku-Typ kann explodieren, auslaufen oder den Computer beschädigen.

• V erwenden Sie den Akku nicht mehr, wenn er heruntergefallen ist oder in anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Computer mit dem beschädigten Akku zu funktionieren schein, können dadurch Stromkreise beschädigt werden, die schließlich einen Brand verursachen können.

• Laden Sie die Akkus über den Computer auf. Durch falsches Laden kann der Akku explodieren.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren oder austauschen.

• Halten Sie Kinder vom Akku fern und entsorgen Sie beschädigte Akkus sofort. Seien Sie vorsichtig bei der Entsorgung der Akkus. Akkus können explodieren oder auslaufen, wenn sie Feuer ausgesetzt sind oder unsachgemäß behandelt oder entsorgt werden.

• Halten Sie den Akku von Metallgeräten fern.

• Bringen Sie Klebeband auf den Akkukontakten an, bevor Sie den Akku entsorgen.

• Entsorgen Sie die Akkus nicht in Feuer. Sie können explodieren. Richten Sie sich nach den regional gültigen Entsorgungsvorschriften.

• Berühren Sie die Akkukontakte nicht mit Ihren Händen oder mit metallenen Gegenständen.

Polymer Akku Sicherheitshinweise



Entsorgen der Akkus/Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen nationalen und regionalen Getzgebungen kann es verboten in, einen nicht mehr gebrauchsfähigen Akku in den normalen Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen Entsorgungsunternehmen über Recycling-Möglichkeiten oder korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosionsgefahr. Tauschen Sie den Akku nur durch den gleichen oder einen baugleichen Typ aus, der vom Hersteller empfohlen wird. Entsorgen Sie den verbrauchten Akku entsprechend der Anweisungen des Herstellers.

Beachten Sie die folgenden Hinweise, die sich speziell auf Polymer Akkus beziehen. Diese Hinweise haben zudem Vorrang gegenüber den Allgemeinen Akku Sicherheitshinweisen.

• Polymer Akkus können sich etwas ausdehnen oder anschwellen. Dies ist Teil des Sicherheitsmechanismus des Akkus und kein Anlass zur Sorge.

• Seien Sie vernünftig im Umgang mit Polymer Akkus. Verwenden Sie keine Polymer Akkus in Umgebungen mit hohen Temperaturen und lagern Sie keine ungenutzten Akkus über längere Zeiträume.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den Computer selbst zu reparieren, können Ihre Garantieansprüche verloren gehen. Außerdem besteht Stromschlaggefahr für Ihre Gesundheit und das Gerät durch frei liegende Teile. Lassen Sie Reparaturarbeiten nur von qualifizierten Reparaturfachleuten durchführen, insbesondere wenn folgende Umstände vorliegen:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder zerschlissen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in Berührung gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht korrekt arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berühren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer entweicht.

Reinigung

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch. Tragen Sie das Reinigungsmittel nicht direkt auf den Computer auf.

• Verwenden Sie keine flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheuermittel zum Reinigen des Computers.

• Nehmen Sie vor dem Reinigen des Computers den Akku heraus, und trennen Sie es von allen externen Stromquellen, Peripheriegeräten und Kabeln (einschließlich Telefonkabel) ab.

Deutsch

Schnellstart

Abb. 1

Öffnen

des

Dekkels/ LCD/Computers mit

ange-

schlos-

senem

AC/DC-

Adapter



Herunterfahren

Bitte beachten Sie, daß der Computer immer mit dem Befehl Herunterfahren in Windows (siehe unten) heruntergefahren werden muß. Dadurch werden Festplatten- bzw. Systemprobleme vermieden.

Klicken Sie auf das Symbol auf dem Start-Bildschirm und wählen Sie aus dem Menü die Option Herunterfahren.

Oder Klicken Sie mit der rechten Maustaste auf die Start-Taste unten auf dem Start-Bild-

schirmin oder auf den Desktop und wählen Sie aus dem Kontextmenü Herunterfahren oder abmelden > Herunterfahren.

135°

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie den Computer auf eine stabile Unterlage.

3. Setzen Sie den Akku ein, und stellen Sie sicher, dass sie fest sitzt.

4. Setzen Sie den Akku ein, und stellen Sie sicher, dass sie fest sitzt.Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer verwenden wollen (z. B. Tastatur und Maus), an die entsprechenden Schnittstellen an.

5. Schließen Sie den AC/DC-Adapter an die

Deutsch

DC-Eingangsbuchse an der Rückseite de

s Computers an. Verbinden Sie dann

das Netzkabel mit einer Netzsteckdose und dem AC/DC-Adapter

bei der Ersteinrichtung des Computers den Adapte r, da der Akku

des Computers während des Transport s so geschützt ist, dass er den Computer bis zum ersten Anschluss des AC/DCAdapter nicht starten kann).

6. Klappen Sie den Deckel/LCD vorsichtig mit einer Hand auf, und öffnen Sie ihn auf einen angenehmen Sichtwinkel (jedoch nicht weiter als 135°). Mit der anderen Hand halten Sie das Unterteil des Computers fest (siehe Abb. 1) (Hinweis: Heben Sie den Computer niemals am Deckel/LCD hoch).

7. Drücken Sie auf den Netzschalter, um den Computer einzuschalten.

(benutzen Sie

Modellunterschiede

Diese Notebookserie umfasst zwei verschiedene Modelltypen, die sich hauptsächlich in Folgendem unterscheiden.

Funktion Modell A Modell B

LCD-Typ

3G/4G-Modul

Subwoofer

Abmessungen und Gewicht

15,6" (39,62cm), 16:9, QFHD (3840x2160)/

FHD (1920x1080)

Werkseitige Option Nein

Nein Ja

386 (B) x 262 (T) x 7 - 35,7 (H) mm

3,4kg (Barebone mit Video Karte und 82WH-

Akku)

Tabelle 1 - Modellunterschiede

17,3" (43,94cm), 16:9, FHD (1920x1080)

418 (B) x 282 (T) x 16 - 38,7 (H) mm

3,9kg (Barebone mit Video Karte und

82WH-Akku)

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstallierter Software ausgeliefert. Ist das nicht der Fall, oder wenn Sie das Notebook für ein anderes System neu konfigurieren möchten, finden Sie dazu eine Anleitung in diesem Handbuch zu Microsoft Windows 8.1.

HDD RAID-Unterstützung

Die Festplatte(n) können im AHCI-Modus und im RAID-Modus (für eine erhöhte Leistung oder Sicherheit) eingerichtet werden. Die Einrichtung der Festplatte(n) im RAID-Modus muss vor der Installation des Windows-Betriebssystems erfolgen. Ändern Sie den Modus nicht, es sei denn, Sie möchten Ihr Betriebssystem neu installieren. Stellen Sie zudem sicher, dass Sie sämtliche benötigten Dateien und Daten vorab sichern.

Deutsch

RAID Setup

Sie können Ihre Festplatten für jede beliebige Fehlertoleranz oder Leistung in Kombination mit Striping (RAID 0), Mirroring (RAID 1) oder Recovery verwenden.

RAID-Ebene Beschreibung

RAID 0

(mindestens

zwei Fest-

platten/SSDs

erforderlich)

Deutsch

RAID 1

(mindestens

zwei Fest-

platten/SSDs

erforderlich)

Recovery

(mindestens

zwei Fest-

platten/SSDs

erforderlich)

Um die Serial ATA-Festplatten im RAID-Modus einrichten können, benötigen Sie Folgendes:

•Die Microsoft Windows 8.1 Betriebssystem-Disc.

• Ein angeschlossen externes DVD Laufwerk.

Identische Laufwerke lesen und schreiben Daten parallel, um die Leistung zu verbessern. Bei RAID 0 wird ein Striped-Disk-Array verwendet, die Daten werden in Blöcke aufgeteilt, und jeder Block wird auf ein anderes Laufwerk geschrieben.

Identische Laufwerke mit einer Mirror-Konfiguration zum Schutz von Daten. W enn ein Laufwerk, das Teil eines "gespiegelten" Arrays ist, nicht funktionieren, übernimmt das andere Laufwerk (das dieselben Daten enthält) die weiteren Funktionen. Wenn ein neues Ersatzlaufwerk installiert wird, werden die Daten aus dem Mirror-Laufwerk auf dieses Laufwerk gespielt, um die Fehlertoleranz wieder herzustellen.

Zwei identische Laufwerke kopieren Daten zwischen einer Master- und einer Recovery-Disk. Auf diese Weise können Sie besser steuern, wie Daten zwischen dem Master- und dem Recovery-Laufwerk kopiert werden, schnelle Laufwerksaktualisierungen durchführen, und Sie können sich die Daten im Windows Explorer ansehen.

Tabelle 2 - RAID-Beschreibung

• Eine Festplatte im primären HDD-Schacht installiert und eine

zweite (identisch) Festplatte im sekundären HDD-Schacht installiert. Oder Zwei identische SATA SSDs.

•Die Disc Device Drivers & Utilities + User's Manual.

Hinweis: Alle Festplatten/SSDs in einem RAID sollten identisch sein (gleiche Größe und Marke), um ein unerwartetes Systemverhalten zu vermeiden.

Beschreibung des RAID Setup

1. Starten Sie den Computer und drücken Sie auf die T aste <F2>, um in das BIOS zu gelangen.

2. Gehen Sie zum Menü Boot, wählen Sie UEFI Setting und drücken Sie auf die Eingabetaste.

3. Wählen Sie UEFI Boot, drücken Sie auf die Eingabetaste und wählen Sie “Enabled”.

4. Drücken Sie auf <Esc> um das Menü zu verlassen und gehen Sie zum Menü Advanced.

5. Wählen Sie SATA Mode, drücken Sie auf die Eingabetaste und wählen Sie "RAID Mode".

6. Drücken Sie auf <F4> und <Yes> (Ja), um die Änderungen zu speichern und das Gerät zurückzusetzen.

7. Drücken Sie beim Neustart des Computers auf <F2>, um das BIOS erneut aufzurufen.

8. Wechseln Sie zu Intel(R) Rapid Storage Technology (im Menü Advanced) und drücken Sie auf die Eingabetaste.

9. Wählen Sie Create RAID Volume und drücken Sie auf die Eingabetaste.

10. Jetzt können Sie das RAID-Volumen so einrichten, dass es zwei beliebige installierte Festplatten nutzt.

11. Wechseln Sie zu Name: und drücken Sie auf die Eingabetaste.

12. Geben für das RAID-Volumen einen beliebigen Namen ein und

Abb. 2

Benennen Sie das RAID-

Volumen (Advanced > In-

tel(R) Rapid Storage

Technology)

Abb. 3

Select Disks

(Ausgewählte

Festplatten)

Abb. 4

RAID-Daten (Ad-

vanced > Intel(R)

Rapid Storage

Technology)

drücken Sie auf die Eingabetaste.

13. Wechseln Sie zu RAID Level: und drücken Sie auf die Eingabetaste.

20. Wechseln Sie zu Create Volume und drücken Sie auf die Eingabetaste.

21. Das RAID-Volumen wird erstellt, und die RAID-Daten werden unter Intel(R) Rapid Storage Technology (im Menü Advanced) angezeigt.

14. Wählen Sie die erforderliche RAID-Ebene (siehe Tabelle 2 auf

Seite 48) und drücken Sie auf die Eingabetaste.

• RAID 0 (Stripe)/RAID 1 (Mirror)/Recovery

15. Gehen Sie zu einer der unter Select Disks: (Ausgewählte Festplatten:) aufgeführten Festplatten aus, und wählen Sie einen Festplattennamen und drücken Sie auf die Eingabetaste.

16. Bewegen Sie den Cursor (mit den Pfeltasten) nach unten zu X (oder wählen Sie die erforderliche Festplatte) und drücken Sie auf die Eingabetaste.

Wenn Sie eine RAID-Wiederherstellungsebene ausgewählt haben, müssen Sie eine Festplatte als Master-Festplatte (M) und die andere als Wiederherstellungs-Festplatte (R) festlegen.

17. Wählen Sie für Ihr RAID-Volumen zwei identische Festplatten.

18. Wenn Sie RAID 0 (Stripe) gewählt haben, können Sie die “Strip Size” (Stripe-Größe) entsprechend den Anforderungen wählen.

19. Wenn Sie Recovery (Wiederherstellung) gewählt haben, können Sie die Synchronization (Synchronisierung) auf “On Request” (Nach Bedarf) oder “Continuous” (Kontinuierlich) einstellen.

Deutsch

22. Drücken Sie auf <Esc> um das Menü zu verlassen.

23. Drücken Sie auf <F4> und <Yes> (Ja), um die Änderungen zu speichern und das Gerät zurückzusetzen.

24. Stellen Sie sicher, dass sich die Windows 8.1-DVD im angeschlossenen DVD Laufwerk befindet. Während der Computer hochfährt, startet dieser automatisch von der Windows 8.1-DVD (Sie werden aufgefordert, eine Taste zu drücken, um den Systemstart von der DVD auszuführen).

25. Drücken Sie während des Computerstarts auf <F7>, um das Menü zum Festlegen des Bootgeräts aufzurufen.

26. Legen Sie das DVD-Laufwerk fest, in dem sich die DVD mit dem Betriebssystem Windows 8.1 befindet und drücken Sie auf die Eingabetaste.

27. Drücken Sie während des Systemstarts auf eine Taste, um die Installation von Windows von der Windows 8.1-DVD zu starten.

28. Drücken Sie auf Weiter > Jetzt installieren, um die Installation des Betriebssystems wie herkömmlich fortzusetzen (die Anleitung zur Installation des Windows-Betriebssystems finden Sie in der Windows- Dokumentation).

29. Folgen Sie den Anweisungen auf dem Bildschirm, um das Windows 8.1-Betriebssystem zu installieren.

30. Installieren Sie die Windows-Treiber entsprechend Tabelle 7 auf

Seite 71. Sollten Sie den Intel® Rapid Storage-Technologie

(IRST) Treiber Installieren (siehe Seite 77).

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bild-

Abb. 5 - Ansicht von vorne mit geöffnetem LCD-Bildschirm (Modelle A & B)

1. PC-Kamera

2. *LED der PC-Kamera

*Wenn die PC-Kamera verwendet wird, leuchtet die LED.

3. Eingebautes Array-Mikrofon

4. LCD-Bildschirm

5. Lautsprecher

6. Netzschalter

7. LED-Anzeigen

8. Tastatur

9. Touchpad mit Tasten

10. Fingerabdruckleser (optional)

Modell A

Modell B

15,6” (39,62cm)

17,3” (43,94cm)

13 3

2 13 3

schirm (Modelle A & B)

Deutsch

LED-Anzeigen



Die Benutzung drahtlos angeschlossener Geräte in

Flugzeugen

In der Regel ist die Benutzung jeglicher tragbarer elektronischer Funkgeräte in Flugzeugen verboten.

Stellen Sie sicher, dass die drahtlosen Module durch Aktivieren des Flugzeugmodus ausgeschaltet sind, wenn Sie sich an Bord eines Flugzeugs befinden.

Die LED-Anzeigen auf dem Computer zeigen wichtige Informationen über den aktuellen Status des Computers.

Symbol Farbe Beschreibung

Flugzeugmodus ist EIN (das WLAN-, das

Grün

Grün Es wird auf die Festplatte zugegriffen

Grün Scroll-Lock ist aktiviert

Grün Caps-Lock ist aktiviert

Grün Die Nummerntastatur ist aktiviert

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

Lampe blinkt

orange

Orange Der AC/DC-Adapter ist angeschlossen

Lampe blinkt

Orange*

Grün Der Computer ist angeschaltet

grün

Tabelle 3 - LED-Anzeigen

Bluetooth- und 3G/4G-Modul ausge-

schaltet sind)

Der Akku hat einen kritisch niedrigen

Stromstatus erreicht

Wenn der AC/DC-Adapter angeschlossen

wird, ist der USB-Anschluss eingeschaltet*

Das System ist im konfigurierten Ener-

giesparmodus

*Der eingeschaltete USB 3.0 Anschluss (siehe Seite 60) kann mit der Tastenkombination Fn + Netzschalter einbzw. ausgeschaltet werden. Wenn der eingeschaltete USB Anschluss eingeschaltet ist, kann er andere Geräte auch bei ausgeschaltetem System mit Strom versorgen (jedoch nur zum Aufladen, nicht für den Betrieb der Geräte), sofern das System mit dem AC/DC-Adapter mit dem Stromnetz verbunden oder über einen Akku mit mehr als 20 % Ladung mit Strom versorgt wird (die Stromversorgung kann bei bestimmten Geräten u. U. nicht funktionieren - siehe Seite 82).

Deutsch

Funktionstasten

Nummemtastatur

Fn Taste

Num & Rollen

Windows-Logo-Taste

Abb. 6 - Tastatur

Tastatur & Funktionstasten

Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Durch Drücken auf Num wird die Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktionstasten, über die Sie direkt zwischen den Funktionen umschalten können. Wenn die Funktionstasten (F1 - F12) gleichzeitig mit der Fn-Taste gedrückt werden, funktionieren sie wie Hotkeys. Neben den Tastenkombinationen für die Grundfunktionen gibt es einige visuelle Anzeigen (nur

bei der Windows Desktop-Anwendung, aber nicht im Start-Bildschirm), wenn der Hotkey Treiber inst alliert ist.

Tasten Funktion/Visuelle Anzeig en T asten Funktion/Visuelle Anzeigen

Fn +

Wiedergabe/Pause (in Audio /Videoprogrammen)

Touchpad

aktivieren/deaktivieren

LCD-Hintergrundlicht ausschalten (zum Einschalten

beliebige Taste drücken oder Touchpad berühren)

Stummschaltung/Stummschal-

tung aufheben

Audio-Lautstärke

verringern/erhöhen

Wechseln der Anzeigegerate

LCD-Helligkeit verringern/erhö-

aktivieren/deaktivieren

hen

PC-Kamera

Tabelle 4 - Funktionstasten & visuelle Anzeigen

Fn +

Netzschalter

Fn +

Flugzeugmodus ein-/aus-

schalten

Wechsel Schlaf/Wiederaufnahme

Ein-/Ausschalten der

Nummerntastatur

Ein-/Ausschalten des

Scroll-Modus

Ein-/Ausschalten der Fest-

stelltaste

Ein-/Ausschalten des eingeschalteten USB Anschlusses

(siehe Seite 60)

Ein-/Ausschalten des Control Center (siehe Seite 53)

Automatische Lüftersteue-

rung/Volle Leistung

Flexikey® aktivieren/deak-

tivieren (siehe Seite 56)

Control Center

Abb. 7

Control Center

Das Control Center in Windows 8.1 funktioniert in der Desktop App und nicht auf dem Start-Bildschirm. Drücken Sie auf die Tastenkombination Fn + Esc, oder doppelklicken Sie auf das Symbol im Infobereich auf der Taskleiste um das Control Center ein-/auszuschalten. Das Control Center bietet den schnellen Zugriff auf häufig verwendete Funktionen, und Sie haben hier die Möglichkeit, das Touchpad/das Kamera-Modul direkt ein-/auszuschalten.

Energiemodi

Sie können einen Energiemodus einstellen, indem Sie im Control Center auf das entsprechende Symbol klicken. Jeder Energiemodus wird Einfluss auf den Energiesparmodus, Flugzeugmodus, Energiesparpl an und PC Kamerastrom usw. haben.

Deutsch

Control Center Menüs

Das Control Center umfasst 3 Menütitel (Systemprogramm, Gerät und Gaming) für die Strommodi. Klicken Sie auf die Symbole des Control Center, um die entsprechende Funktion zu wählen, oder halten Sie die Maustaste gedrückt und verschieben Sie den Regler, falls vorhanden. Bestimmte Funktionen werden automatisch angepasst, wenn ein Strommodus ausgewählt ist. Klicken Sie auf die Menütitel und anschließend auf eine der Schaltflächen der folgenden Seite(n).

Energiestatus /

Das Energiestatus-Symbol zeigt an, ob die Stromversorgung aktuell über den Akku oder über das an das Stromnetz angeschlossene Netzteil erfolgt. Die Energiestatus-Anzeige zeigt den aktuellen Akkuladestatus an.

Helligkeits

Das Helligkeits-Symbol zeigt die aktuell eingestellte Bildschirmhelligkeit an.Sie können die Bildschirmhelligkeit entweder mit dem Schieberegler oder mit der Tastenkombination Fn + F8/F9 ändern. Mit der Tastenkombination Fn + F2 wird das LED-Hintergrundlicht ausgeschaltet (drücken Sie auf eine beliebige Taste, um es wieder einzuschalten). Beachten Sie, dass die Bildschir-

Deutsch

mhelligkeit auch vom eingestellten Energiemodus abhängt.

Lautstärke

Das Lautstärke-Symbol zeigt die aktuelle Lautstärke an.Sie können die Lautstärke entweder mit dem Schieberegler oder mit der Tastenkombination Fn + F5/F6 einstellen. Mit der Tastenkombination Fn + F3 wird der Ton ausgeschaltet.

Strom sparen

Dieses System unterstützt die Energy Star-Stromsparfunktionen, die Computer (CPU, Festplatte usw.) nach einer längeren Zeit der Inaktivität in einen Ruhemodus versetzen, bei dem weniger Strom verbraucht wird. Klicken Sie entweder auf die Taste Leistungsmodus, Ausgeglichen oder Energy Star.

Lüftergeschwindigkeit

Die Lüftergeschwindigkeit wird sich automatisch einstellen, um die Temperatur der CPU zu regeln. Sie können die Einstellung nach Bedarf auch auf die maximale Einstellung anpassen. Wählen Sie Benutzer und klicken Sie auf die Regler, um die Einstellungen nach Ihren Wünschen anzupassen. Diese Einstellungen können allerdings als Sicherheitsvorkehrung vom System überschrieben werden, wenn Sie den Lüfter zu stark beanspruchen.

Schalter

Klicken Sie entweder auf die Schaltfläche Ruhezustand oder Schlaf, um den Computer der aus gewählten Stromsparmodus aufrufen zu lassen.

Anzeige wechseln

Klicken Sie auf die Taste zum Wechseln des Anzeigegeräts, um das Menü aufzurufen (Sie können dazu auch die Tastenkombination und P verwenden), und wählen Sie einen Anzeigemodus aus.

Zeitzone

Wenn Sie auf die Schaltfläche Zeitzone klicken, wird das Windows-Systemsteuerungsfenster Datum und Uhrzeit aufgerufen.

Desktop-Hintergrund

Wenn Sie auf die Schaltfläche Desktop-Hintergrund klikken, können Sie das Bild für den Desktophintergrund einstellen.

Touchpad/PC-Kamera-Modul

Klicken Sie auf eine dieser Tasten, um das Touchpad oder das Kamera-Modul ein- oder auszuschalten. Beachten Sie, dass der Energiestatus des Kamera-Moduls auch vom ausgewählten Energiemodus abhängen.

Kopfhörer

Die Kopfhörer können in diesem Menü für verschiedene Effekte eingestellt werden.

Beleuchtete Tastatur

Deutsch

Linke Windows Taste

Klicken Sie auf Deaktiviere, um die Windows-Taste auf der linken Seite der Tastatur zu deaktivieren. Dies könnte hilfreich sein, wenn Sie die Gaming-Tasten (W, A, S & D) benutzen und eine versehentliche Aktivierung von Menüs über die Windows-Taste vermeiden möchten.

Sound Blaster

Klicken Sie auf Aktiviere/Deaktiviere, um die Sound Blaster audio zu aktivieren/deaktivieren (siehe "Sound Blaster

Audio" auf Seite 70).

Klicken Sie auf die Zahlen unter den Beleuchtete Tastatursymbol, um die Helligkeit der Tastatur-HintergrundlichtLED anzupassen.

Flexikey®

Klicken Sie auf die Schaltfläche, um auf die Flexikey® An- wendung zuzugreifen.

Flexikey® Anwendung



Das verwendete Flexikey® Profil aktivieren oder deaktivieren

Sie können jede gegenwärtig verwendete Tastatur- oder Mausprofilfunktion aktivieren oder aktivieren, indem Sie auf Fn + drücken. Wenn Sie diese Tastenkombination drücken, können Sie zwischen den aktuell ausgewählten Tastatur- oder Mausprofilen zur Standard Tastatur- bzw. Mauseinstellungen und wieder zurück wechseln.

Windows Taste und P Taste

Beachten Sie, dass Sie Aktionen für jede Taste zuweisen können, außer der Windows Taste und P Taste.

Abb. 8

Flexikey® Anwendung

“Flexikey®” ist eine Direkttasten-Konfigurationsan- wendung, mit der Sie eine Einzeltaste für das Ausführen mehrerer Tastenkombinationen zuweisen können, oder um Programme und Anwendungen auszuführen, um Textmakros zu erstellen und um bestimmte Tasten zu deaktivieren. Die Anwendung kann auch zum Konfigurieren der Maustasten zum Erstellen von Direkttasten für Gaming usw. verwendet werden. Sämtliche Konfigurationseinstellungen werden unter (bis zu 12) Profilen gespeichert, für welche die Einstellungen angewendet werden. Die Flexi- key® Anwendung kann durch Klicken der Schaltfläche im Gaming Abschnitt des Control Center oder durch Klik-

Deutsch

ken des Symbols Taskleiste aufgerufen werden.

im Infobereich auf der Desktop-

Profile

Die Menüs auf der linken Seite der Anwendung gelten für Profile. Sie können Profile in den Menüs Hinzufügen oder

Löschen (Sie können 12 aktive Profile speichern), Exportieren und Importieren. Wenn Sie doppelt auf ein Profil

klicken, können Sie den Profilnamen und eine Bild Datei ändern (mit PNG Dateien erstellte Bilder).

Tastatur- und Mauseinstellungen

Klicken Sie auf Aktivieren, um Einstellungen für die Tastatur bzw. Maus zu erstellen, indem Sie auf die Taste ganz links klicken (z.B. wenn Sie ein Profil nur mit Einstellungen die Maus oder Tastatur erstellen möchten). Wenn Sie auf die Tastatur- oder Maussymbole klicken, können Sie auf die Einstellungsseite für die Tastatur oder Maus zugreifen.

Abb. 9 - Aktivieren (Tastatur & Maus)

Tastatureinstellungen

Abb. 10 - Tastaturkonfiguration

12345

Abb. 11 - Mauskonfiguration

Die Tastatureinstellungen erlauben die Konfiguration von

Infos klicken, um eine Notiz zu tippen, die Sie an die Funktion der Aktion erinnert.

Aktionen für jede einzelne Taste (oder einer Kombination von Tasten). Klicken Sie auf die Taste und wählen Sie anschließend Aktionstyp (Express-Taste,

APP ausführen,

Express-Text oder Deaktivieren) aus dem Menü unten auf

der Seite aus. Sie können die Aktion umbenennen, indem Sie auf das Kästchen Name und Quick-Infos klicken, um eine Notiz zu tippen, die Sie an die Funktion der Aktion erinnert.

Deutsch

Flexikey® Anwendungsfunktionen:

• Express-Taste - Diese Funktion ermöglicht Ihnen die Konfigu-

ration einer einzelnen Taste (oder Mausklick) für das Senden mehrerer Tastenkombinationen. Dies ist praktisch beim Gaming oder wenn Sie Anwendungen mit vielen Tastaturkürzeln verwenden.

Mauseinstellungen

Die Mauseinstellungen ermöglichen Ihnen die Konfigurationen von Aktionen für die linke , rechte und mittlere Taste jeder angeschlossenen Maus, sowie für die Zurück - und Vorwärtstasten falls verfügbar (bei einer Gaming-Maus). Klicken Sie auf die Tastennummer und wählen Sie anschließend Aktionstyp (Express-Taste, ausführen, Express-Text oder Deaktivieren) aus dem Menü unten auf der Seite aus. Sie können die Aktion umbenennen, indem Sie auf das Kästchen Name und Quick-

APP

• APP ausführen - Hiermit werden Einzeltasten (oder Maus-

klicks) für den Start von ausführbaren Dateien von Programmen oder Anwendungen zugewiesen.

• Express-Text - Hiermit können Sie einzelne Ta sten (oder Ma us-

klicks) für das Senden von häufig genutzten Textstrings zuweisen.

ktivieren - Mit dieser Funktion können Sie sämtliche

• Dea

Tastaturtasten oder Maustasten deaktivieren.

• Statistik - Verwenden Sie dies zur schnellen Aufnahme von

Tasten für jede Anwendung und zum Deaktivieren von nicht verwendeten Tasten.

Tastatureinstellungen - Express-Taste

Abb. 12

Tastatur -

Express-

Taste

Wenn Sie eine einzelne Taste für das Senden mehrerer Tastenkombinationen konfigurieren möchten, oder um nützlichere Tastenkürzel zu erstellen, verwenden Sie Express- Taste.

1. Aktivieren und wählen Sie die Tastatur unter Ihrem ausgewählten Profil aus, klicken Sie zur Auswahl auf eine Taste und wählen Sie anschließend Express-Taste unter Aktionstyp aus.

2. Im folgenden Beispiel möchten wir eine bestehende Spieltastenkombination, welche die linke Umschalttaste zum Sprinten und die W Taste zum Vorwärtsbewegen verwendet, auf die linke Strg-Taste legen, um diese Bewegung als vorwärts sprinten miteinander zu kombinieren.

3. Klicken Sie auf die gewünschte Taste für die verknüpfte Aktion.

Deutsch

4. Klicken Sie auf das Quick-Infos Feld und geben Sie der Tastenkombinationen einen Namen, z.B. “Vorwärts sprinten”. Klicken Sie anschließend wieder in das Feld Name (um zu vermeiden, dass die gespeicherten Tasten zum Quick-Info hinzugefügt werden).

5. Klicken Sie auf Aufnahme starten und drücken Sie anschließend auf die erforderliche Taste oder Tasten (in diesem Fall drücken wir die linke Umschalttaste und W) (stellen Sie sicher, dass Sie erforderliche(n) Taste(n) drücken und nicht anklicken).

6. Klicken Sie auf Aufnahme stoppen, um den Vorgang abzuschließen.

8. Wenn Sie eine einzelne Taste entfernen möchten, klicken Sie zur Auswahl auf die Taste, und klicken Sie auf Löschen.

9. Wenn Sie sämtliche Einstellungen löschen möchten, klicken Sie auf Wiederherstellen, um zu den Standard Tasteneinstellungen zurückzukehren.

10. Jede zugewiesene Express-Taste wird in Orange angezeigt.

Tastatureinstellungen - APP ausführen

Sie können Tasten für den Start von Anwendungen und Programmen wie folgt konfigurieren:

1. Aktivieren und wählen Sie die Tastatur unter Ihrem ausgewählten Profil aus, klicken Sie zum Auswahl einer Taste, um die Anwendung zu starten und wählen Sie anschließend APP aus- führen unter Aktionstyp aus.

2. Klicken Sie auf Durchsuchen unten rechts im Anwendungsfenster.

7. Klicken Sie auf Speichern, um die Einstellungen in Ihrem gewählten Profil zu speichern.

Abb. 13 - Tastatur - APP ausführen

3. Navigieren Sie zur ausführbaren Datei der Anwendung und klicken Sie auf Öffnen.

4. Die Taste wird jetzt zum Öffnen der ausgewählten Anwendung in Ihrem ausgewählten Profil konfiguriert und die Taste in Grün angezeigt.

5. Wenn Sie eine APP ausführen Taste entfernen möchten, wählen Sie sie aus und klicken Sie auf Wiederherstellen.

6. Klicken Sie auf Speichern, um die Einstellungen in Ihrem gewählten Profil zu speichern.

5. Die Taste wird jetzt zum Senden von Textnachrichten im Zielprogramm in Ihrem ausgewählten Profil konfiguriert und die Taste in Blau angezeigt.

6. Wenn Sie eine Express-Text Taste entfernen möchten, wählen Sie sie aus und klicken Sie auf Wiederherstellen.

7. Klicken Sie auf Speichern, um die Einstellungen in Ihrem gewählten Profil zu speichern.

Tastatureinstellungen - Express-Text

Eine Einzeltaste kann für das Senden eines Textstrings innerhalb jeder Anwendung mit Express-Text eingestellt werden.

1. Aktivieren und wählen Sie die Tastatur unter Ihrem ausgewählten Profil aus, klicken Sie zur Auswahl auf eine Taste und wählen Sie anschließend Express-Text unter Aktionstyp aus.

2. Klicken Sie ggf. auf die Starttaste (die Starttaste ist die Taste, die in Ihrem Zielprogramm verwendet wird, um eine Textnachricht zu öffnen), oder Sie können dies auch frei lassen.

3. Klicken Sie in das Textnachrichten Feld und geben Sie Ihre Nachricht ein.

Abb. 14 - Tastatur - Express-Text

4. Klicken Sie ggf. auf Versandtaste (die Versandtaste ist die Taste, die in Ihrem Zielprogramm verwendet wird, zum Senden einer Textnachricht z.B. wird die Enter-Taste dafür am häufigsten verwendet, oder Sie können dies auch frei lassen.

Tastatureinstellungen - Deaktivieren

Sie können das Programm verwenden, um nicht benötigte Tasten zu deaktivieren.

1. Aktivieren und wählen Sie die Tastatur unter Ihrem ausgewählten Profil aus, klicken Sie zur Auswahl einer Taste, die deaktiviert werden soll und wählen Sie anschließend Deaktivieren unter Aktionstyp aus.

2. Die Taste wird jetzt deaktiviert.

3. Wenn Sie die Taste erneut aktivieren möchten, wählen Sie sie aus und klicken Sie auf Wiederherstellen.

4. Klicken Sie auf Speichern, um die Einstellungen in Ihrem gewählten Profil zu speichern.

5. Die Taste wird jetzt deaktiviert unter Ihrem ausgewählten Profil und die Taste in Grau angezeigt.

Deutsch

Tastatur-Hintergrundlicht-LED

123

Abb. 15

Tastatur-Hinter-

grundlichtan-

wendung

Drücken Sie auf die Fn- und die -Taste, um die TastaturLED ein-/auszuschalten. Die Tastatur-LED kann mit einer Tastenkombination aus Fn + beliebiger Taste wie unten beschrieben konfiguriert werden. Drücken Sie die Fn-Taste gleichzeitig mit der -Taste zum Starten des Hintergrundlichts, um die Einstellungen zu konfigurieren.

Tastatur-LED Funktionstastenkombinationen

Tastatur-Hintergrundlichtanwendung

Die Tastatur-Hintergrundlichtanwendung kann durch Drükken von Fn und der -Taste.

Fn +

Deutsch

Fn +

Startet die Anwendung für das Tastatur-Hintergrundlicht

Schaltet das Tastatur-Hintergrundlicht ein/aus

Tastatur-LED Beleuchtung verringern

Tastatur-LED Beleuchtung erhöhen

Linke Tastatur-LED ein/aus

Mittlere Tastatur-LED ein/aus

Rechte Tastatur-LED ein/aus

Lichtleiste-LED ein/aus

Tabelle 5 - Tastatur-LED

Modi

Mit den Schaltflächen neben dem Muster können Sie die Effekte der Tastatur-Hintergrundbelichtung ändern. Klicken Sie auf eine der Schaltflächen, um die Effekte auf der Tastatur zu sehen. Klicken Sie auf Speichern wenn Sie die Anwendung verlassen, um die Einstellung beizubehalten.

Modusschaltflächen

Zufallsfarbe

Custom (Benutzerdefiniert):

Tastaturbereiche und –farben

anzeigen und konfigurieren

Atem (alle Farben) Taktschlag

Zyklus

Tabelle 6 - Modusschaltflächen

Auf- und Abbe-

wegung

Tanzeffekt

Blinken

Helligkeits

Abb. 17

Vorschau

Abb. 18

Tastatur

Abschnitte

Klicken Sie auf eine der Zahlen (0 - 3) auf der Helligkeitsleiste, um die Helligkeitsstufe der Hintergrundbeleuchtung einzustellen.

Farbmuster

Über das Farbmuster oben rechts können Sie eine Reihe von Farben für die Hintergrundbeleuchtung auswählen, indem Sie auf die gewünschte Farbe klicken. Sie können das Farbmuster entweder in Vollfarben oder als ein 256 Farbschema anzeigen lassen. Klicken Sie auf die Modustaste Benutzer um vom Swatch Farben auszuwählen und diese Bereichen der Tastatur (und der Lichtleiste) zuzuweisen.

Vorschau

Im unteren linken Abschnitt der Anwendung können Sie die an Farben vorgenommenen Änderungen für die Tastatur und Lichtleiste sehen.

Tastatur Abschnitte (und Lichtleiste)

Im unteren rechten Abschnitt der Anwendung können Sie Teilbereiche oder sämtliche Bereiche der Tastatur (und der Lichtleiste) auswählen, in denen die Farbänderungen und Effekte angewendet werden.

Sätze

In der Anwendung können bis zu 3 Sätze von Farb- und Effektkombinationen gespeichert werden. Klicken Sie auf Speichern wenn Sie die Anwendung verlassen, um die Einstellung beizubehalten.

Deutsch

Abb. 16 - Farbmuster

Speichern & Beenden

Klicken Sie auf Beenden, um die Anwendung ohne speichern zu beenden oder auf Speichern, um die Anwendung zu beenden und die Einstellungen beizubehalten.

Systemübersicht:

8 9

Abb. 19

Ansicht von vorne, links

und rechts (Modell A)

1. Lichtleiste

2. LED-Stromanzeigen

3. RJ-45 LAN-Buchse

4. USB 3.0 Anschlüsse

5. Eingeschaltete USB 3.0 Anschluss (Siehe folgenden Hinweis)

6. Multi-in-1 Kartenleser

7. Kombinierter eSATA/ USB 3.0 Anschluss

8. S/PDIF-AusgangBuchse

9. Kopfhörer-Ausgangsbuchse

10. Mikrofon-Eingangsbuchse

11. Line-Eingangsbuchse

12. SicherheitsschloßBuchse

13. Luftungsoffnung

14. HDMI-Ausgangsanschluss

15. DisplayPort Anschlüsse

16. DC-Eingangsbuchse



USB

Wenn der eingeschaltete USB 3.0 Anschluss eingeschaltet ist, kann er andere Geräte auch bei ausgeschaltetem System mit Strom versorgen (jedoch nur zum Aufladen, nicht für den Betrieb der Geräte), sofern das System mit dem AC/DC-Adapter mit dem Stromnetz verbunden oder über einen Akku mit mehr als 20 % Ladung mit Strom versorgt wird (die Stromversorgung kann bei bestimmten Geräten u. U. nicht funktionieren

- siehe Seite 82). Dieser Anschluss wird mit der Tastenkombination Fn +

Netzschalter eingeschaltet.



Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während das Notebook in Betrieb ist verdeckt werden.

Vorderseite

Linke Seite

Rechte Seite

Hinterseite

(Modell A)

Ansicht von vorne, links, rechts und hinten

Deutsch

Systemübersicht:

Abb. 20

Ansicht von vorne, links

und rechts (Modell B)

1. Lichtleiste

2. LED-Stromanzeigen

3. RJ-45 LAN-Buchse

4. USB 3.0 Anschlüsse

5. Eingeschaltete USB 3.0 Anschluss (Siehe folgenden Hinweis)

6. Multi-in-1 Kartenleser

7. Kombinierter eSATA/ USB 3.0 Anschluss

8. S/PDIF-AusgangBuchse

9. Kopfhörer-Ausgangsbuchse

10. Mikrofon-Eingangsbuchse

11. Line-Eingangsbuchse

12. SicherheitsschloßBuchse

13. Luftungsoffnung

14. HDMI-Ausgangsanschluss

15. DisplayPort Anschlüsse

16. DC-Eingangsbuchse



USB

Netzschalter eingeschaltet.



Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während das Notebook in Betrieb ist verdeckt werden.

8 9

Vorderseite

Linke Seite

Rechte Seite

Hinterseite

(Modell B)

Ansicht von vorne, links, rechts und hinten

Deutsch

Systemübersicht:

Abb. 21

Ansicht von unten (Modelle A & B)

1. Luftungsoffnung

2. Komponentenfachabdekkung

3. Akku

4. Subwoofer

(Nur Modell B)

5. HDD-Schacht



Keine Gehäuseteile entfernen oder öffnen

Entfernen Sie keine Gehäuseteile und/oder Schrauben, um das Gerät aufzurüsten, da anderenfalls Ihre Garantieansprüche verloren gehen.

Ist es erforderlich, die Festplatte, den RAM usw. auszuwechseln oder zu entfernen, wenden Sie sich an Ihren Vertragshändler/Lieferanten.

Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während das Notebook in Betrieb ist verdeckt werden.

Modell B

Modell A

Ansicht von unten (Modelle A & B)

Deutsch

Windows 8.1 Start-Bildschirm,

Abb. 22 - Start-Bildschirm (Windows 8.1)

Abb. 23 - Start-Bildschirm mit Charms-Leiste

(Windows 8.1)

Desktop und

Die Apps, Bedienfenster, Dienstprogramme und andere Software erreichen Sie bei Windows über den Start-Bild- schirm und/oder die Windows Desktop-App. Der Desktop (der im Start-Bildschirm eine App startet) wird geöffnet durch Anklicken des Desktop-Eintrags im Start-Bildschirm (oder durch Drükken der Tastenkombination Windows- Logo-Taste + D). Die Taskleiste wird am unteren Rand des Desktop-Bildschirms angezeigt. Der Infobereich befindet sich in der rechten unteren Ecke des Bildschirms. Klicken Sie auf den Pfeil unten auf dem Start-Bildschirm, um auf die Apps zuzugreifen.

An der rechten Seite des Bildschirms wird die Charms-Leiste angezeigt. Die Charms-Leiste enthält die Menüs Suchen, Teilen, Start, Geräte und Einstellungen. Um eines der Me- nüs aus der Charms-Leiste aufzurufen, bewegen Sie den Cursor in die unteren rechten Ecken des Bildschirms und dann über den jeweiligen Eintrag in der Charms-Leiste, um diesen zu aktivieren (ein aktivierter Eintrag wird schwarz dargestellt) oder drücken Sie auf die Tastenkombination Windows-Logo-Taste + C.

Charms-Leiste

Deutsch

Windows 8.1 Systemsteuerung

Abb. 24 - Kontextmenü (Windows 8.1)

Verschieben Sie die Maus in die linke untere Ecke des Bildschirms, und klikken Sie mit der rechten Maustaste auf die Start-Taste darauf, um das Menü aufzurufen.

In diesem Handbuch finden Sie eine Anleitung zum Öffnen der Systemsteuerung. Klicken Sie mit der rechten Maustas-

te auf die Start-Taste Start-Bildschirm (oder verwenden Sie die Tastenkombina-

tion Windows-Logo-Taste + X), um ein erweitertes Kontextmenü der nützlichen Funktionen aufzurufen: Systemsteuerung, Programme und Funktionen, Energieoptionen, Task-Manager, Suche, Datei-Explorer, Eingabeaufforderung, Geräte-Manager, Netzwerkverbindungen usw. Wählen Sie dann Systemsteuerung.

in der Desktop-App oder auf dem

Deutsch

Grafikfunktionen

Wenn der Grafiktreiber installiert ist, können Sie bei Windows im Einstellfenster Anzeige die Anzeigegeräte wechseln und Anzeigeoptionen konfigurieren.

So öffnen Sie in Windows das Einstellfenster Anzeige:

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf Anzeige (Symbol) - im Kategorie Darstellung und Anpassung.

3. Klicken Sie auf Bildschirmauflösung anpassen/Auflösung anpassen.

Oder

4. Klicken Sie mit der rechten Maustaste auf den Desktop (der

Desktop wird aufgerufen, indem Sie die Windows Logo-Taste

und gleichzeitig auf D drücken) und dann die Option

Bildschirmauflösung wählen.

5. Wählen Sie aus dem Drop-down-Menü die Bildschirmauflösung.

6. Klicken Sie auf Erweiterte Einstellungen.

So öffnen Sie die NVIDIA Systemsteuerung :

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf NVIDIA Systemsteuerung (Symbol) - im Kategorie Darstellung und Anpassung.

Oder

3. Klicken Sie mit der rechten Maustaste auf den Desktop (der

Desktop wird aufgerufen, indem Sie die Windows Logo-Taste

und gleichzeitig auf D drücken) und dann aus dem Menü die

Option NVIDIA Systemsteuerung wählen.

Anzeigegeräte

Neben dem integrierten LCD-Monitor können Sie auch einen externen Flachbildschirm oder ein Fernsehgerät (an den HDMI-Ausgangsanschluss/DisplayPort Anschluss angeschlossen) als Anzeigegerät anschließen.

Deutsch

Energieoptionen

Abb. 25 - Energieoptionen



Lautstärkeeinstellung

Die Lautstärke kann auch mit den Lautstärkeeinstellung im Menü Einstellungen in der Charms-Leiste (auf dem StartBildschirm) oder über das Lautsprecher-Symbol in der Desktop-Taskleiste eingestellt werden.

Die Energieoptionen von Windows ermöglichen Ihnen die Konfiguration der Optionen für das Energiemanagement des Computers. Sie können Strom sparen, indem Sie Ener- giesparpläne erstellen und im linken Menü können Sie die Optionen für den Netzschalter, die Energiespartasten (Fn + F4) und Zuklappeinstellung (beim Schließen des Dekkels) und den Anzeige- und Energiesparmodus (die Standardeinstellung Energie sparen) konfigurieren. Beachten Sie, dass sich die Energiesparpläne (Ener- giesparmodus) auf die Computerleistung auswirken.

Wählen Sie einen bestehenden Plan aus, oder klicken Sie im

Deutsch

linken Menü auf Energiesparplan erstellen, und wählen Sie die Optionen, um einen neuen Plan zu erstellen. Klicken Sie auf Energieplaneinstellungen ändern, und klicken Sie auf Erweiterte Energieeinstellungen ändern, um weitere Optionen für die Konfiguration aufzurufen.

Audiofunktionen

Die Audioeinstellungen können Sie bei Windows durch Anklicken des Soundsymbols oder des Realtek HD Audio Manager-Symbols / im Infobereich/in der System- steuerung aufrufen (wenn Sie mit der rechten Maustaste auf das Symbol im Infobereich klikken, wird das Audiomenü aufgerufen). Die Lautstärke können Sie durch Drücken der Tastenkombination Fn + F5/F6 ändern.

Einrichten der Audioaufnahme

Abb. 26

Laut-

sprecherkonfig

uration

Wenn Sie auf Ihrem Computer Audioaufnahmen mit optimaler Qualität machen möchten, führen Sie die folgenden Schritte aus:

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf Realtek HD Audio-Manager (oder klicken Sie mit der rechten Maustaste auf das Symbol wählen Sie Sound-Manager).

3. Klicken Sie bei Mikrofon (Registerkarte) auf Mikrofoneffekt (Registerkarte). Klicken Sie dann auf Rauschunterdrückung (Schaltfläche), oder regeln Sie die Lautstärke bei Aufnahmelautstärke auf ca. 60. So erhalten Sie eine optimale Aufnahmequalität.

4. Klicken Sie auf OK, um das Fenster Sound zu schließen.

im Infobereich, und

Einrichten des 5.1 oder 7.1 Surround Sound

Um das System für 5.1 oder 7.1 Surround Sound einzurichten, müssen Sie die Audiokabel an die Anschlüsse LineEingangsbuchse, die Kopfhörer-Ausgangsbuchse, die Mikrofon-Eingangsbuchse und S/PDIF-Ausgangsbuchse (nur

7.1 Lautsprecher) anschließen.

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf Realtek HD Audio-Manager (oder klicken Sie mit der rechten Maustaste auf das Symbol wählen Sie Sound-Manager).

3. Klicken Sie auf Lautsprecher (Registerkarte) und klicken Sie auf Lautsprecherkonfiguration (Registerkarte).

im Infobereich und

4. Wählen Sie bei Lautsprecherkonfiguration die Option 5.1 Lautsprecher oder 7.1 Lautsprecher.

5. Schließen Sie die Kabel der vorderen Lautsprecher an die Kopfhörer-Ausgangsbuchse an.

6. Schließen Sie die Kabel an (möglicherweise benötigen Sie einen Adapter, um die Kabel an die entsprechenden Anschlüsse anzuschließen (z. B. einen Stereo-mini-auf-dual-RCA-Adapter). Stellen Sie die folgenden Kabelverbindungen her:

• Line-Eingangsbuchse = Seitenlautsprecherausgabe

• Mikrofon-Eingangsbuchse = Mitten-/Subwoofer-Lautsprecheraus-

gang

• S/PDIF-Ausgang = Lautsprecherausgang hinten (nur 7.1 Laut-

sprecher)

7. Sobald ein Stecker angeschlossen wird, erscheint ein Dialogfeld.

8. Setzen Sie ein Häkchen in die Felder der angeschlossenen Lautsprecher (z. B. Lautsprecherausgang hinten), und speichern Sie die Einstellung mit OK.

9. Klicken Sie auf OK, um den Realtek HD Audio-Manager zu verlassen.

Deutsch

Abb. 27 - Entsprechend den angeschlossenen Geräten au-

tomatisch angezeigtes Dialogfeld

Sound Blaster Audio

Abb. 28

Sound Blaster X-Fi

MB3 (Symbol im

Infobereich der

Taskleiste)

Mit der Anwendung Sound Blaster können Sie die Audioeinstellungen nach Ihren Anforderungen konfigurieren, um eine bestmögliche Audioleistung bei Spielen und der Wiedergabe von Musik und Videos zu erreichen.

Installation der Anwendung Sound Blaster XFi MB3

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 6.

3. Wählen Sie eine Sprache und klicken auf Weiter > Ja.

4. Klicken Sie auf Weiter > Vollinstallation

5. Klicken Sie auf Weiter > Fertig stellen, um den

Deutsch

Computer neu zu starten.

Anwendung Sound Blaster X-Fi MB3

Starten Sie das Sound Blaster-Bedienfenster aus dem Infobereich der Taskleiste heraus (oder über das entsprechende Symbol auf dem Apps-Bildsch irm). Klicken Sie auf die Registerkarten, um in die entsprechenden Menüs des Bedienfensters zu gelangen. Die Sound Blaster-Audioeffekte können nicht verwendet werden, wenn der Klang über einen HDMI/DisplayPort-Anschluss erzeugt wird.

Install SBX-Fi MB 3 AP > Ja.

(Schaltfläche).

PC-Kamera

Wenn die PC-Kamera verwendet wird, leuch te t d ie L E D de r PC-Kamera (siehe Seite 50).

Kamera-App

1. Führen Sie die Kamera-App von dem Start-Bildschirm aus durch Klicken auf das Kamera-Symbol .

2. Die Kamera-Schnittstelle wird zwei Schaltflächen auf der rechten Seite des Bildschirms zeigen.

3. Die obere Schaltfläche Videos aufzunehmen, und die untere Schaltfläche dient zum Aufnehmen von Standbildern.

4. Rechtsklicken Sie auf den Bildschirm, um die MenüSchaltflächen an der Unterseite des Bildschirms aufzurufen.

5. Diese Schaltflächen ermöglichen es Ihnen, auf die Eigene Aufnahmen zuzugreifen (wo aufgenommene Bilder und Videos angezeigt werden), den Timer (der Zeitraum, bevor die Aufnahme beginnt) einzustellen und die Belichtung mit dem Schieberegler einzustellen, um die besten Ergebnisse zu erzielen.

Aufnehmen von Bildern/Videos

1. Führen Sie die Kamera-App von dem Start-Bildschirm aus durch Klicken auf das Kamera-Symbol .

Klicken Sie für die Auswahl des Timers, wenn Sie vor der

Aufnahme einen Countdown benötigen.

3. Wählen Sie den Foto oder Video modus.

4. Klicken Sie auf das passende Symbol, um ein Foto aufzunehmen oder die Videoaufnahme zu starten (wenn die Videoaufnahme beginnt, erscheint ein Timer in der unteren linken Ecke des Bildschirms).

5. Um die Videoaufnahme zu stoppen, klicken Sie erneut auf das Hauptfenster (oder klicken Sie auf das Symbol Anhalten ).

6. Die aufgenommenen Fotos und Videos werden im Ordner Eigene

Aufnahmen im Ordner Bilder gespeichert.

wird verwendet, um

Installation der Treiber



Treiberinstallation und Stromversorgung

Während die Treiber installiert werden, muss der Computer über den AC/DC-Adapter mit Strom versorgt werden. Einige Treiber benötigen für den Installationsvorgang sehr viel Strom. Wenn der Akku nicht mehr über genügend Strom verfügt, kann sich das System während der Installation ausschalten, was zu Systemfehlern führen kann (das ist kein Sicherheitsproblem, und der Akku ist innerhalb von einer Minute wieder aufladbar).

Die Disc Device Drivers & Utilities + User's Manual enthält die Treiber und Hilfsprogramme, die für das einwandfreie Funktionieren des Computers notwendig sind. Möglicherweise wurden diese bereits vorinstalliert. Ist das nicht der Fall, legen Sie die Disc ein, und klicken Sie auf Install Drivers oder Op- tion Drivers, um das Treibermenü Optional aufzurufen. Installieren Sie die Treiber in der in Tabelle 7 angegebenen Reihenfolge. Markieren Sie die Treiber, die installiert werden sollen (notieren Sie zum späteren Nachlesen die Treiber, die Sie installiert haben). Hinweis: Muss ein Treiber neu installiert werden, sollten Sie den alten Treiber zunächst deinstallieren.

Manuelle Treiber-Installation

Klicken Sie in der Anwendung Drivers Installer auf die Schaltfläche Browse CD/DVD und navigieren Sie zu der ausführbaren Datei in dem Ordner für Ihren Treiber. Wenn während des Installationsvorgangs der Assistent Neue Hardware gefunden erscheint, klicken Sie auf Abbrechen. Befolgen Sie dann die Installationsanweisungen.

Treiber Seite#

Chipsatz (Chipset) Seite 72 NVIDIA Video Seite 72 LAN Seite 72 Kartenleser (Cardreader) Seite 72 Touchpad Seite 72 Airplane Seite 72

Hotkey

MEI Seite 72 Audio Seite 72

Wireless-LAN-Modul (Option) Seite 73 Fingerabdruckleser (Option) Seite 75

Bluetooth-Modul Intel® Rapid Storage-Technologie (IRST) Seite 77 Intel(R) Rapid Start-Technologie Seite 79 Sound Blaster Audio Seite 70

Windows Update aktivieren*

*Nachdem Sie alle Treiber installiert haben, sollten Sie die Funktion Windows Update aktualisieren, um immer die neuesten Sicherheits- Updates usw. zu erhalten (die Updates enthalten die neuesten Fehlerbehebungen von Microsoft).

(Option) Seite 76

Tabelle 7 - Installationsvorgang

Seite 72

Deutsch

Chipsatz (Chipset)

1. Klicken Sie auf Install Drivers.

2. Klicken Sie auf 1.Install Chipset Driver > Ja.

3. Klicken Sie auf Weiter > Akzeptieren > Installieren.

4. Klicken Sie auf Fertig stellen.

NVIDA Video

1. Klicken Sie auf 2.Install NVIDIA VGA Driver > Ja.

2. Klicken Sie auf ZUSTIMMEN UND FORTFAHREN

(Schaltfläche), um die Bedingungen der Lizenzvereinbarung zu akzeptieren.

3. Klicken Sie auf WEITER.

4. Klicken Sie auf SCHLIESSEN.

(NVIDA VGA)

Deutsch

LAN

1. Klicken Sie auf 3.Install LAN Driver > Ja.

2. Klicken Sie auf Weiter > Installieren > Fertig stellen.

Kartenleser (Cardreader)

1. Klicken Sie auf 4.Install Cardreader Driver > Ja.

2. Klicken Sie auf Fertig stellen.

Touchpad

1. Klicken Sie auf 5.Install Touchpad Driver > Ja.

2. Klicken Sie auf Weiter.

3. Klicken Sie auf die Schaltfläche Ich akzeptiere die

Bedingungen der Lizenzvereinbarung, und dann auf Weiter.

4. Klicken Sie auf Fertig stellen > Jetzt neu starten, um

den Computer neu zu starten.

Airplane

1. Klicken Sie auf 6.Install Airplane Driver > Ja.

2. Klicken Sie auf Next

3. Klicken Sie auf Finish, um den Computer neu zu starten.

Hotkey

1. Klicken Sie auf 7.Install Hotkey AP > Ja.

2. Klicken Sie auf Weiter

3. Klicken Sie auf Fertig stellen, um den Computer neu zu starten.

MEI

1. Klicken Sie auf 8.Install MEI Driver > Ja.

2. Klicken Sie auf Weiter

3. Klicken Sie auf die Schaltfläche Ich akzeptiere die

Bedingungen der Lizenzvereinbarung, und dann auf Weiter.

4. Klicken Sie auf Weiter > Fertig stellen.

Audio

1. Klicken Sie auf 9.Install Audio Driver > Ja.

2. Klicken Sie auf Weiter > Fertig stellen, um den Computer neu zu starten.

Wireless-LAN-Modul (Option)

Stellen Sie sicher, dass das WLAN-Modul eingeschaltet ist (Flugzeugmodus deaktiviert).

Installieren des WLAN-Treibers

Führen Sie die folgenden Schritte aus:

(Intel) WLAN/WLAN und Bluetooth Combo

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 1.Install WLAN Driver > Ja.

3. Klicken Sie auf die Schaltfläche, um die Lizenzvereinbarung anzunehmen und klicken Sie dann auf

4. Klicken Sie auf Fertig stellen.

(Dritthersteller) WLAN 802.11b/g/n und Bluetooth 4.0

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 1.Install WLAN Driver > Ja.

3. Klicken Sie auf Weiter > Fertig stellen, um den Computer neu zu starten.

(Dritthersteller) WLAN 802.11ac und Bluetooth 4.0

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 1.Install WLAN Driver > Ja.

3. Wählen Sie eine Sprache und klicken auf Weiter > Weiter > Weiter.

4. Klicken Sie auf die Schaltfläche, um die Lizenzvereinbarung anzunehmen und klicken Sie dann auf Weiter.

5. Klicken Sie auf Fertig stellen > Ja, um den Computer neu zu starten.

Installieren.

WLAN-Konfiguration in Windows

Stellen Sie vor der Konfiguration sicher, dass das WLANModul eingeschaltet ist (Flugzeugmodus deaktiviert).

Desktop-Modus

1. Wechseln Sie zum Windows-Desktop (klicken Sie auf den Desktop-Eintrag im Start-Bildschirm oder verwenden Sie die

Tastenkombination Windows-Logo-Taste + D).

2. Klicken Sie auf das Symbol im Infobereich auf der Taskleiste.

3. Eine Liste aller verfügbaren Zugriffspunkte wird angezeigt.

Oder

Charms-Leiste

1. Rufen Sie die Charms-Leiste auf.

2. Wählen Sie Einstellungen und klicken Sie dann auf das WiFi- Symbol (unter dem Symbol steht Verfügbar, und der Flugzeugmodus muss Aus sein).

3. Eine Liste aller verfügbaren Zugriffspunkte wird angezeigt.

4. Klicken Sie doppelt auf einen Zugriffspunkt, um die Verbindung herzustellen (oder klicken Sie ihn an, und klicken Sie auf Verbinden).

5. Geben Sie einen Sicherheitsschlüssel für das Netzwerk (passwort) ein, falls erforderlich, und klicken Sie auf Weiter.

6. Sie können sich entscheiden, ob Sie andere Geräte ausfindig machen wollen.

7. Wenn die Verbindung zum Netzwerk-Zugriffspunkt besteht, wird das Verbunden Symbol angezeigt.

8. Um die Verbindung zu einem Zugriffspunkt zu trennen, wählen Sie das verbundene Netzwerk, und klicken Sie auf Trennen.

9. Klicken Sie auf die Schaltfläche Flugzeugmodus, um den Flugzeugmodus ein- oder auszuschalten.

10. Alternativ können Sie auf die Schaltfläche WiFi klicken, um nur das Wi-Fi ein- oder auszuschalten.

Deutsch

Wireless-Display

Das Wireless-Display verwendet Ihr Wireless LAN-Modul/ WLAN/Bluetooth-Combo-Modul (Sie müssen sicherstellen, dass Ihre Grafikkarte/Anzeige-Gerät kompatibel mit Ihrem speziellen WLAN/Combo-Modul ist) in Verbindung mit einer bzw. einem kompatiblen Grafikkarte/Anzeige- Gerät (separat erhältlich), um den Inhalt des Notebook-Displays auf einem anderen Display (zB- HDTV) anzeigen zu können, ohne die Notwendigkeit, Kabel quer durchs Zimmer zu ziehen. Sie können dann auf dem TV/externen Monitor ohne HDMI- oder A/V-Kalbelverbindung Games spielen, im Internet browsen oder Videos oder Fotos ansehen.

Deutsch

Bevor Sie das Wireless-Display konfigurieren, müssen Sie den kompatiblen Adapter an den Monitor anschließen und einrichten. Schließen Sie den Adapter mit einem HDMIoder A/V-Kabel an, und schalten Sie den Monitor ein. Schalten Sie dann den Monitor auf den entsprechenden Eingangskanal (Angaben dazu finden Sie in der Dokumentation, die Sie zusammen mit dem kompatiblen Adapter erhalten haben).

Bitte beachten Sie, dass kein Treiber bzw. keine Applikation notwendig ist, um das Wireless-Display unter Windows 8.1 zu betreiben.

Wireless-Display-Konfiguration

1. Bitte beachten Sie, dass kein Treiber bzw. keine Applikation notwendig ist, um das Wireless-Display unter Windows 8.1 zu betreiben.

2. Rufen Sie die Charms-Leiste auf und wählen Sie Geräte.

3. Klicken Sie auf Projizieren.

4. Klicken Sie auf Drahtlose Anzeige hinzufügen.

5. Das System wird dann nach kompatiblen Display-Geräten (dies kann bis zu 60 Sekunden dauern, was Sie bitte bei der Fertigestellung einberechnen).

6. Doppelklicken Sie jegliches angezeigtes Display-Gerät in der Liste an.

7. Danach müssen Sie eventuell eine Pin-Nummer für das Gerät eingeben, mit dem Sie sich verbinden.

8. Klicken Sie auf Weiter.

9. Das Display wird dann eine Verbindung herstellen (für bestimmte Einstellungen für Ihren Bildschirm siehe bitte die Dokumentation zu Ihrem kompatiblen Adapter/Display für volle Details im Lieferumfang enthalten).

10. Gehen Sie zum Menü Projizieren (Charms-Leiste > Geräte) und klicken Sie auf Trennen um eine zeitweilige Trennung vom Wireless-Display durchzuführen.

11. Zur permanenten Trennung vom Display (Sie werden den Verbindungsprozess wiederholen müssen) können Sie es unter

PC und Geräte > Geräte auswählen und auf Gerät entfernen > Ja klicken.

Fingerabdruckleser (Option)

Abb. 29

Konten -

Anmeldeop-

tionen

Installieren Sie die Treiber und melden Sie Ihre Fingerabdrücke vor dem Benutzen wie unten beschrieben an. Das Fingerabdrucklesemodul verwendet die Anmeldeoption Konfiguration des Windows Kontos.

Installieren des FingerabdruckleserTreibers

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 2.Install Fingerprint Driver > Ja.

3. Klicken Sie auf Next > Install > Finish.

Fingerabdruckmodulkonfiguration

1. Rufen Sie die Charms-Leiste auf.

2. Wählen Sie Einstellungen und klicken Sie dann auf PC- Einstellungen ändern.

3. Klicken Sie auf Konten und klicken Sie dann auf Anmeldeoptionen.

4. Sie müssen ein Windows Kennwort hinzufügen (klicken Sie auf Hinzufügen unter Kennwort).

5. Nach dem Hinzufügen des Kennwortes müssen Sie den Computer neu starten und Ihr Kennwort für die Anmeldung am System verwenden.

6. Rufen Sie die Charms-Leiste auf.

7. Wählen Sie Einstellungen und klicken Sie dann auf PC- Einstellungen ändern.

8. Klicken Sie auf Konten und klicken Sie dann auf Anmeldeoptionen.

9. Klicken Sie auf Hinzufügen unter Fingerabdruck.

Deutsch

10. Geben Sie das Windows Kennwort ein und klicken Sie auf OK.

11. Sie werden anschließend aufgefordert, mit Ihrem Finger mehrere Male über den Leser zu streichen.

Abb. 30 - Einen Fingerabdruck hinzufügen

12. Klicken Sie auf Fertig stellen.

13. Sie können Einen weiteren Finger hinzufügen auswählen (empfohlen) oder Den aktuellen Fingerabdruck entfernen.

14. Sie können nun Ihren Fingerabdruck scannen lassen, um sich am Computer anzumelden.

Bluetooth-Modul (Option)

Stellen Sie sicher, dass das Bluetooth-Modul eingeschaltet ist (Flugzeugmodus deaktiviert).

Bluetooth-Konfiguration in Windows

Stellen Sie vor der Konfiguration sicher, dass das BluetoothModul eingeschaltet ist (Flugzeugmodus deaktiviert).

Installieren des Bluetooth-Treibers

Führen Sie die folgenden Schritte aus:

(Intel) WLAN und Bluetooth Combo

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 3.Install Combo BT Driver > Ja.

3. Klicken Sie auf Weiter > Weiter .

4. Klicken Sie auf die Schaltfläche, um die Lizenzvereinbarung

Deutsch

anzunehmen und klicken Sie dann auf Weiter.

5. Klicken Sie auf Weiter > Fertig stellen > Ja, um den

Computer neu zu starten.

(Dritthersteller) WLAN 802.11b/g/n und Bluetooth 4.0

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 3.Install Combo BT Driver > Ja.

3. Klicken Sie auf Weiter.

4. Klicken Sie auf Fertig stellen, um den Computer neu zu

starten.

(Dritthersteller) WLAN 802.11ac und Bluetooth 4.0

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 3.Install Combo BT Driver > Ja.

3. Klicken Sie auf Weiter > Weiter > Installieren.

4. Klicken Sie auf Fertig stellen > Ja, um den Computer neu

zu starten.

Desktop-Modus

1. Wechseln Sie zum Windows-Desktop (klicken Sie auf den Desktop-Eintrag im Start-Bildschirm oder verwenden Sie die

Tastenkombination Windows-Logo-Taste + D).

2. Klicken Sie im Infobereich der Taskleiste und doppelklicken Sie auf das Bluetooth-Symbol (oder klicken Sie auf und wählen Sie Bluetooth-Netzwerkgeräte anzeigen).

3. Der Eintrag Bluetooth erscheint in den PC und Geräte.

Oder

Charms-Leiste

1. Rufen Sie die Charms-Leiste auf.

2. Wählen Sie Einstellungen und klicken Sie dann auf PC- Einstellungen ändern.

3. Der Eintrag Bluetooth erscheint in den PC und Geräte.

4. Wählen Sie den Eintrag Bluetooth in den PC und Geräte.

5. Stellen Sie sicher, dass die Bluetooth-Funktion eingeschaltet ist und eine Liste der gefundenen Geräte angezeigt wird.

6. Klicken Sie doppelt auf das Gerät, das mit dem Computer gekoppelt werden soll, und klicken Sie auf Koppeln.

7. Wenn Sie das erste Mal eine Verbindung mit dem Computer herstellen mochten, mussen einen Kopplungscode in das Gerät eingeben.

8. Geben Sie den Code in das Gerät mit aktivierter BluetoothFunktion ein, und klicken Sie auf dem Computer auf Ja, um die Kopplung abzuschliesen.

9. Wählen Sie ein Gerät aus und klicken Sie auf Gerät entfernen für eine Trennung von jedem Gerät.

Intel® Smart Response-Technologie

Die Intel® Smart Response-Technologie ist eine CachingFunktion der Intel® Rapid Storage-Technologie (RST), mit der die Systemleistung des Computers durch die Verwendung des SSD-Laufwerks als Cache-Speicher zwischen der Festplatte und dem Systemspeicher beschleunigt wird. Wenn das von Ihnen erworbene Gerät über ein SSD-

Laufwerk verfügt (optional) können Sie die Intel® Smart Response-Technologie konfigurieren für das System.

Systemvoraussetzungen für die Unterstutzung der Intel® Smart Response-Technologie:

• System-BIOS mit SATA Mode (SATA-Modus) eingestellt auf RAID Mode.

• Intel® Rapid Storage-Technologie (IRST)-Software installiert.

•Ein SATA SSD-Laufwerk mit einer Mindestkapazitat von 18,6GB (oder mit einer Partition auf dem Laufwerk, das mit mehr als 18,6GB formatiert ist (z. B. eine Partition mit 20GB auf der SSD). Die SSD benötigt mindestens 5MB freien, nicht partitionierten und nicht zugewiesenen Speicherplatz (wenn Sie den gesamten Speicherplatz für die Partition verwendet haben, müssen Sie einen Teil des Speicherplatzes für den CacheSpeicher verringern). Beachten Sie, dass die Intel® Smart Response-Technologie keine M.2 PCIe SSDs unterstützt.

Installieren des IRST-Treibers

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 4.Install IRST Driver > Ja.

3. Setzen Sie ein Häkchen in die Felder, um die Lizenzver-

einbarung anzunehmen und klicken Sie dann auf Weiter.

4. Klicken Sie auf Weiter > Weiter > Weiter.

5. Klicken Sie auf Fertig stellen, um den Computer neu zu

starten (Nach dem erneuten Hochfahren des Computers muss das System neu gestartet werden).

Aktivieren der Intel® Smart ResponseTechnologie

1. Klicken Sie auf das Symbol (Intel® Rapid Storage-Technolog i e) auf dem Apps-Bildschirm.

2. Klicken Sie bei Leistung > Smart Response-Technologie auf

Beschleunigung aktivieren (Sie benötigen mindestens 5MB nicht partitionierten und nicht zugewiesenen Speicher auf der SSD, da anderenfalls der Eintrag Smart Response-Technologie nicht erscheint).

3. Wahlen Sie das SSD-Laufwerk aus, das als Cache-Gerat verwendet werden soll.

4. Wahlen Sie den Grosenanteil der SSD, der dem Cache-Speicher zugewiesen werden soll (der restliche Speicherplatz auf dem SSD-Laufwerk kann mit dem einfachen Einzeldisc-Volumen RAID 0, der automatisch erzeugt wird, zum Speichern von Daten verwendet werden).

5. Wahlen Sie die Festplatte (oder das RAID-Volumen) aus, die beschleunigt werden soll (um die maximale Leistung zu erreichen, wird dringend empfohlen, das Systemvolumen oder die Systemfestplatte zu beschleunigen)

6. Wahlen Sie den Beschleunigungsmodus aus (standardmasig ist der Erweiterte Modus eingestellt).

Hinweis: Erweiterter Modus (Standard): Fur Datenschutz

optimierte Beschleunigung Maximierter Modus: Fur Eingangs-/Ausgangsleistung optimierte Beschleunigung.

7. Diese Seite wird aktualisiert und sie zeigt die neue Konfiguration bei Leistung > Smart Response-Technologie an.

Deutsch

Intel® Rapid Start-Technologie

Die Intel(R) Rapid Start-Technologie aktiviert den Status vor einem Ruhezustand ohne Strom innerhalb von 7 bis 9 Sekunden wieder.

Systemvoraussetzungen fur die Unterstutzung der Intel® Rapid Start-Technologie:

• Rapid Start Technology (Rapid Start-Technologie) muss im BIOS-Menu Advanced aktiviert werden.

• Intel® Rapid Storage-Technologie (IRST)-Software installiert.

•Ein SATA SSD-Laufwerk mit einer Mindestkapazitat von 18,6GB. Beachten Sie, dass die Intel® Rapid Start-Technologie keine

Deutsch

M.2 PCIe SSDs unterstützt.

Konfiguration der Intel® Rapid StartTechnologie

1. Aktivieren/deaktivieren Sie die Intel(R) Rapid Start Technology im BIOS.

2. Rufen Sie die Windows-Systemsteuerung auf, und klicken Sie doppelt auf Verwaltung (System und Sicherheit) > Computerverwaltung > Speicher > Datentragerverwaltung.

3. Klicken Sie mit der rechten Maustaste auf SSD, und wahlen Sie aus dem Menu die Option Volume verkleinern.

4. Geben Sie bei “Zu verkleinernder Speicherplatz in MB:” einen Wert ein. Dieser sollte mit der Grose des Systemspeichers (RAM) Ihres Computers ubereinstimmen.

5. Klicken Sie auf Verkleinern (jeder nicht zugewiesene Speicherbereich kann fur die Speicherverwendung formatiert werden).

Starten Sie die Desktop-App und klicken Sie mit der rechte n Maustaste in die linke untere Hot Corner (oder verwenden Sie die Tastenkombination Windows-Logo-Taste + X) und wählen Sie Eingabeaufforderung (Administrator).

7. Type “DISKPART”.

8. Geben Sie beim Befehlstyp DISKPART "list disk" ein.

9. Geben Sie “select disk # ” ein (# ist die Laufwerksnummer, auf der Sie eine Speicherpartition erstellen mochten. Die genaue Laufwerksnummer mussen Sie deshalb aus der bei “list disk” erzeugten Liste der Suchergebnisse entnehmen).

10. Die Meldung “Datenträger # ist jetzt der gewählte Datenträger.” wird jetzt angezeigt.

11. Geben Sie "create partition primary" ein.

12. Die Meldung “Die angegebene Partition wurde erfolgreich

erstellt.” erscheint.

13. Geben Sie "detail disk" ein.

14. Geben Sie "select Volume #" ein (# ist das Volumen Ihrer Speicherpartition. Entnehmen Sie deshalb die genaue Volumennummer auf die mit "detail disk" ermittelten Suchergebnisse).

15. Die Meldung “Volume # ist jetzt das gewählte Volume.” wird jetzt angezeigt.

16.

(MBR)

Geben Sie “set id=84 override” ein (die id muss auf 84 eingestellt werden).

(GPT)

Geben Sie “set id=D3BFE2DE-3DAF-11DF-BA40-

E3A556D89593

17. Die Meldung “Die Partitions-ID wurde erfolgreich festgelget.” wird jetzt angezeigt.

18. Schliesen Sie das CMD-Fenster.

19. Rufen Sie die Windows-Systemsteuerung auf, und klicken Sie doppelt auf Verwaltung (System und Sicherheit) > Computerverwaltung > Speicher > Datentragerverwaltung.

20. Diese Laufwerkspartition tragt nun die Bezeichnung Fehlerfrei (Ruhezustandpartition).

”.

Installieren des Intel® Rapid Start-Technologie Treibers

1. Klicken Sie auf Option Drivers (Schaltfläche).

2. Klicken Sie auf 5.

3. Klicken Sie auf Weiter > Weiter > Ja > Weiter > Weiter.

4. Klicken Sie auf Fertig stellen, um den Computer neu zu starten.

Install Rapid Start Driver > Ja.

Deutsch

21. Starten Sie den Computer neu.

22. Installieren Sie die Treiber (siehe unten).

TPM (Trusted Platform Module)

Abb. 31 - BitLocker-Laufwerkverschlüsselung

(TPM-Verwaltung)

Abb. 32

“Trusted Plat-

form Module”-

Management

(TPM) auf dem

lokalen Compu-

ter

Abb. 33

Menü Aktionen

Bevor Sie die TPM-Funktionen einrichten, müssen Sie die Sicherheitsplattform initialisieren.

Aktivieren der TPM-Funktionen

1. Starten Sie das Notebook neu.

2. Rufen Sie das Aptio Setup Utility auf, indem Sie während des POST-Vorgangs auf F2 drücken.

3. Wählen Sie mit den Pfeiltasten das Menü

4. Wählen Sie TPM Configuration und drücken Sie auf die Eingabetaste.

5. Drücken Sie auf die Eingabetaste, um auf das Menü Security Device Support zuzugreifen und wählen Sie Enable (Aktivieren).

6. Sie müssen anschließend auf F4 drücken, um die Änderungen zu

Deutsch

speichern und den Computer neu zu starten.

TPM Verwaltung in Windows

Sie können Ihre TPM Einstellungen unter

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf und Sicherheit).

3. Klicken Sie auf TPM-Verwaltung.

BitLocker-Laufwerkverschlüsselung (System

Security.

Windows

verwalten:

4. Im Fenster TPM-Verwaltung können Sie TPM unter Windows verwalten. Da ein TPM normalerweise in großen Unternehmen und Organisationen verwaltet wird, benötigen Sie bei der Verwaltung der hiesigen Informationen die Hilfe Ihres Systemadministrators.

TPM Aktionen

1. Klicken Sie auf TPM vorbereiten und folgen Sie den Anweisungen des Assistenten, um TPM vorzubereiten (dabei wird möglicherweise ein Neustart des Computers und eine Bestätigung der Einstellungsänderungen nach dem Neustart durch Drücken der entsprechenden F-Taste erforderlich sein).

2. Nach dem Neustart wird TPM vorbereitet und Sie können anschließend das Menü Aktionen verwenden für TPM

ausschalten, Besitzerkennwort ändern, TPM löschen oder TPM-Sperre zurücksetzen.

3. Ein Assistent wird Sie durch die Einrichtungsschritte leiten.

3G/4G-Modul



Ausrichtung der USIM-

Karte

Die lesbare Seite der USIMKarte (die Seite, auf der sich die Goldkontakte befinden) muss wie abgebildet nach oben zeigen.

Model A

(Optional nur für Modell A)

Wenn Ihr Modell das optionale 3G/4G-Modul enthält, folgen Sie den nachfolgenden Anweisungen, um die USIM-Karte zu installieren (Sie erhalten sie von Ihrem Dienstanbieter). Installieren Sie dann die Anwendung.

Einsetzen der USIM-Karte

1. Schalten Sie den Computer aus, drehen Sie es herum, und nehmen Sie den Akku heraus.

Schieben Sie die USIM-Karte wie unten abgebildet hinein, und lassen Sie sie einrasten. Setzen Sie den Akku wieder ein.

Abb. 34 - Herausnehmen des Akkus und einsetzen der USIM-Karte

Deutsch

Fehlerbehebung

Problem Mögliche Ursache - Lösung

Die Module Wireless-LAN/Bluetooth können nicht erkannt werden.

Das PC-Kamera-Modul kann nicht erkannt werden.

Die mit der PC-Kamera aufgenommenen Dateien benötigen zu viel Speicherplatz.

Deutsch

Der Computer ist ausgeschaltet (oder im Energiesparmodus), wird aber über den an das Stromnetz angeschlossenen AC/ DC-Adpater mit Strom versorgt oder über einen Akku mit mehr als 20 % Ladung mit Strom versorgt wird. Ich habe ein Gerät an den eingeschalteten USB Anschluss angeschlossen, um es aufzuladen, was aber nicht geschieht.

Im Flugzeugmodus sind die Module ausgeschaltet. Prüfen Sie der LED-Anzeige , ob der Computer im Flugzeugmodus ist (siehe Tabelle 4 auf Seite 52). Mit der Tastenkombination Fn + F11 können Sie den Flugzeugmodus ein- oder ausschalten (siehe Tabelle 4 auf Seite 52).

Das ist ausgeschaltet. Mit der Tastenkombination Fn + F10 können Sie das PCKamera-Modul einschalten (siehe Tabelle 4 auf Seite 52). Starten Sie die Kamera-

Anwendung, um das Kamerabild zu sehen. Videodateien, die mit hoher Auflösung aufgenommen werden, erfordern sehr viel

Speicherplatz. Beachten Sie, dass das Betriebssystem Windows mindestens 20GB (64bit) freien

Speicher im Laufwerk C: der Systempartition benötigt. Es wird empfohlen, die aufgenommenen Videodateien in einem anderen Laufwerk als C: zu speichern, die Dateigröße der Aufnahmedateien zu beschränken oder die Auflösung der Videos zu verringern.

Der Anschluss ist nicht eingeschaltet. Schalten Sie den Anschluss mit der Tastenkombination Fn + Netzschalter ein.

Bei manchen externen USB-Geräten funktioniert die Stromversorgung nicht (lesen Sie dazu in der Dokumentation zum Gerät nach). Ist das der Fall, schließen Sie das

externe USB-Gerät an, und laden Sie es bei eingeschaltetem Computer auf.

Technische Daten



Aktualität der technischen Daten

Die in diesem Anhang aufgeführten technischen Daten sind zum Zeitpunkt der Druckstellung richtig. Bestimmte Elemente (insbesondere Prozessortypen/-geschwindigkeiten) können im Rahmen des Entwicklungsplans des Herstellers zwischenzeitlich geändert oder aktualisiert werden. Detailinformationen erhalten Sie bei Ihrem Servicezentrum.

Prozessor-Optionen

Intel® Core™ i7 Prozessor i7-4790K (4,00GHz)

8MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 88W

i7-4790 (3,60GHz)

8MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 84W

i7-4790S (3,20GHz)

8MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 65W

Intel® Core™ i5 Prozessor i5-4690K (3,50GHz)

6MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 88W

i5-4460 (3,20GHz)

6MB L3 Cache, 22nm, DDR3L-1600MHz, TDP 84W

Core Logic

Intel® Z97 Chipsatz

BIOS

AMI BIOS (64Mb SPI Flash-ROM)

LCD-Optionen

Modell A

15,6" (39,62cm), 16:9, QFHD (3840x2160)/ FHD (1920x1080)

Modell B

17,3" (43.94cm), 16:9, FHD (1920x1080)

Videoadapter-Optionen

NVIDIA® GeForce GTX 980M PCI-E Video Karte

8GB GDDR5 Video-RAM On Board

Kompatibel mit MS DirectX® 12

NVIDIA® GeForce GTX 970M PCI-E Video Karte

6GB GDDR5 Video-RAM On Board

Kompatibel mit MS DirectX® 12

NVIDIA® GeForce GTX 965M PCI-E Video Karte

4GB GDDR5 Video-RAM On Board

Kompatibel mit MS DirectX® 12

NVIDIA® Quadro K5100M PCI-E Video Karte

8GB GDDR5 Video-RAM On Board

Kompatibel mit MS DirectX® 11.1

NVIDIA® Quadro K3100M PCI-E Video Karte

4GB GDDR5 Video-RAM On Board

Kompatibel mit MS DirectX® 11.1

Speicher

Quatre 204-Pin SODIMM-Sockel, Unterstützung von DDR3L 1600MHz Speicher

(Die tatsächliche Speicherarbeitsfrequenz hängt vom FSB des Prozessors ab.)

Speicher erweiterbar von 4GB (Minimum) bis zu 32GB (Maximum)

Zeigegerät

Touchpad (integrierte Rolltastenfunktion)

Tastatur

Vollfarbig beleuchtete WinkeyTastatur in Originalgröße mit Nummerntastatur und AntiGhost Tasten

Sicherheit

Öffnung für Sicherheitsschloß (Typ Kensington)

BIOS-Paßwort (Werkseitige Option) Fingerabdruckleser TPM 2.0

Speichereinheiten

Zwei austauschbare (7,0 mm/9,5 mm Höhe)

SATA-2,5"-Festplatten/SSDs, die RAID Level 0/1 unterstützen

(Werkseitige Option) Zwei M.2 SATA 2280 SSDs, die RAID Level 0/1 unterstützen

Oder (Werkseitige Option) Zwei M.2 PCIe 2280

SSDs

Deutsch

Audio

High-Definition-Audio-kompatible Schnittstelle S/PDIF Digtalausgang Zwei Lautsprecher Sound Blaster Audio ANSP™ 3D-Soundtechnologie am

Kopfhörerausgang

Eingebautes Array-Mikrofon

(Nur Modell B) Subwoofer Hinweis: Externe 7.1CH-Audioausgabe bei

Kopfhörer-, Mikrofon-, Line-Eingang, und S/ PDIF-Ausgangsbuchsen

Schnittstellen

Quatre USB 3.0-Anschlüsse (Verfügt über

Deutsch

einen über den USB-Anschluss mit Strom versorgten USB-Anschluss)

Ein eSATA-Anschluss (kombinierter USB

3.0-Anschluss) Ein HDMI-Ausgangsanschluss

Zwei DisplayPort Anschlüsse

Eine S/PDIF-Ausgangsbuchse Eine Kopfhörer-Ausgangsbuchse Eine Mikrofon-Eingangsbuchse Eine Line-Eingangsbuchse Eine RJ-45 LAN-Buchse Eine DC-Eingangsbuchse

Kartenleser

Festes Multi-in-1 Push-Push KartenleserModul

MMC (MultiMedia Card) / RS MMC SD (Secure Digital) / Mini SD / SDHC/

SDXC (bis zu UHS-II)

M.2-Steckplätze

Steckplatz 1 für Kombinierte Bluetooth und WLAN-Modul

Steckplatz 2 für SATA oder PCIe x2 oder PCIe x4 SSD

Steckplatz 3 für SATA oder PCIe x2 SSD Oder (Werkseitige Option

3 für 3G/4G-Modul

- Modell A) Steckplatz

Kommunikation

Gbit PCI-Express Fast-Ethernet-LAN 2,0M FHD PC-Kamera-Modul

(Werkseitige Option - Nur Modell A) M.2

3G/4G-Modul

WLAN/ Bluetooth M.2 Module:

(Werkseitige Option) Intel® Wireless-AC 7265 WLAN (802.11ac) und Bluetooth 4.0

(Werkseitige Option) Intel® Wireless-N 7265 WLAN (802.11b/g/n) und Bluetooth 4.0 (Werkseitige Option) Intel® Wireless-AC 3160 WLAN (802.11ac) und Bluetooth 4.0

(Werkseitige Option) Wireless LAN

802.11b/g/n und Bluetooth 4.0 (andere Hersteller)

(

Werkseitige Option) Wireless LAN

802.11ac und Bluetooth 4.0 (andere

Hersteller)

Umgebungsbedingungen

Temperatur

In Betrieb: 10ºC – 35ºC Bei Aufbewahrung: -20ºC – 60ºC

Relative Luftfeuchtigkeit

In Betrieb: 20 – 80 % Bei Aufbewahrung: 10 – 90 %

Stromversorgung

Abnehmbarer 8 Zellen-Smart Lithium-IonenAkku, 82WH

AC/DC-Adapter für den gesamten Spannungsbereich

AC-Eingang: 100-240V, 50-60Hz DC-Ausgang: 19,5V, 11,8A (230W)

Abmessungen und Gewicht

Modell A

386 (B) x 262 (T) x 7 - 35,7 (H) mm 3,4kg (Barebone mit Video Karte und 82WH-

Akku)

Modell B

418 (B) x 287 (T) x 16 - 38,7 (H) mm 3,9kg (Barebone mit Video Karte und 82WH-

Akku)

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. Il s’agit d’un supplément, et non pas d’une alternative au Manuel de l’Utilisateur en Anglais complet au format Adobe Acrobat s ur le disque Device Drivers & Utilities + User's Manual fourni avec votre ordinateur . Ce disque contient aussi les pilo tes et utilitaires nécessaires au fonctionnement correct de votre ordinateur (Remarque: La compagni e se réserve le droit de revoir cette publication ou de modifier son contenu sans préavis).

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà installés. Si ce n’est pas le cas, ou si vous avez l’intention de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le disq ue Device Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de réglementation et de sécurité

Prêtez attention aux avis réglementaires et informations de sécurité contenus dans le Manuel de l'Utilisateur se trouvant sur le disque Device Drivers & Utilities + User’s Manual.

Marques déposées

Intel et Intel Core sont des marques déposées ou enregistrées d’Intel Corporation.

Français

Instructions d’entretien et d’utilisation

L’ordinateur est robuste, mais il peut toutefois être endommagé. Afin d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration. Si

l’ordinateur tombe, le boîtier et d’autres éléments pourraient être endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer. Tenez l’ordinateur et son

alimentation externe à distance de toute source de chaleur. Il s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait à pénétrer à l’intérieur de votre ordinateur, il pourrait être sérieusement endommagé.

• Evitez les interférences. Tenez l’ordinateur à distance de transforma-

teurs à haute capacité, moteurs électriques, et autres appareils générateurs de champs magnétiques importants. Ceux-ci peuvent gêner ses performances normales et endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordinateur.

Arrêtez l’ordinateur correctement, et fermez tous vos programmes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas d’enregistrer vos données régulièrement puisqu’elles peuvent être perdues si la batterie est vide.

• Notez que dans les ordinateurs ayant un logo fixé par dépôt électrolytique, le logo est recouvert par une protection adhésive. À cause de

Français

l’usure générale, cette protection adhésive se détériore avec le temps et le logo exposé peut former des angles coupants. Faites bien attention lorsque vous manipulez l'ordinateur, et évitez de toucher le logo fixé par dépôt électrolytique. Dans la sacoche de voyage, ne mettez pas d’autres objets qui risquent de se frotter contre l’ordinateur pendant le transport. En cas d’une telle usure, contactez votre centre de services.

Sécurité de l'alimentation et de la batterie

• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordinateur.

• Utilisez uniquement le cordon d’alimentation et les batteries indiqués dans ce manuel.

• Votre adaptateur AC/DC peut avoir été conçu pour les voyages internationaux mais il lui faut tout de même une source de courant régulière et ininterrompue. Si vous n’êtes pas sûr des caractèristiques du réseau

électrique local, consultez notre représentant de service ou la compagnie électrique locale.

• L’adaptateur AC/DC que vous utilisez, peut être à 2 broches ou à 3 broches, comprenant une prise de terre. Cette prise de terre est un des éléments de sécurité importants, ne vous en passez pas ! Si une prise murale compatible n’est pas disponible, demandez à un électricien qualifié de vous en installez une.

• Quand vous voulez débrancher le cordon d’alimentation, ne tirez pas sur le fil, mais attrapez la tête de la prise.

• Assurez-vous que la prise murale et la (les) rallonge(s) que vous utilisez peuvent supporter la consommation électrique de tous les appareils qui y sont reliées.

• Assurez-vous que votre ordinateur est complètement éteint avant de le mettre dans un sac de voyage (ou tout autre bagage similaire).

• Utilisez uniquement des batteries conçues pour votre ordinateur. Un mauvais type de batterie peut provoquer des explosions, des fuites et/ou endommager votre ordinateur.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît endommagée (ex: tordue ou vrillée) d'une manière quelconque. Même si l'ordinateur continue de fonctionner avec la batterie en place, cela peut détériorer le circuit, pouvant déclencher un incendie.

• Rechargez les batteries en utilisant le système de l’ordinateur. Un rechargement incorrect peut provoquer l’explosion de la batterie.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie aurait besoin d’être réparée ou changée, veuillez vous adresser à votre représentant de service ou à des professionnels qualifiés.

• Gardez les batteries endommagées hors de portée des enfants et débarrassez-vous en le plus vite possible. Veuillez toujours jeter les batteries avec précautions. Les batteries peuvent exploser ou se mettre à fuire si elles sont exposées au feu ou si elles sont manipulées ou jetées d’une façon non appropriée.

• Gardez la batterie loin des appareils métalliques.

• Placez un morceau de scotch sur les contacts de la batterie avant de la jeter.

• Ne jetez pas les batteries dans le feu. Elles peuvent exploser. Consultez la réglementation locale pour des instructions de recyclage possibles.

• Ne touchez pas les contacts de la batterie avec les mains ou avec des objects en métal.

Précautions concernant les batteries polymères



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une batterie rechargeable. Cette batterie est recyclable. Quand elle n’est plus utilisable, en fonction des lois locales des différents états et pays, il peut être illégal de s’en débarrasser en la jetant avec les ordures ménagères normales. Vérifiez auprès du responsable local de l’élimination des déchets solides de votre quartier pour vous informer des possibilités de recyclage ou de la manière appropriée de la détruire.

Il existe un danger d’explosion si la batterie est remise de façon incorrecte. Remplacez-la uniquement par des batteries de même type ou de type équivalent, recommandées par le fabricant. Eliminez les batteries usagées selon les instructions du fabricant.

Notez les informations suivantes spécifiques aux batteries polymères, et le cas échéant, celles-ci remplacent les informations générales de précaution sur les batteries.

• Les batteries polymères peuvent présenter une légère dilatation ou gonflement, mais cela est inhérent au mécanisme de sécurité de la batterie et ne représente pas une anomalie.

• Manipulez les batteries polymères de façon appropriée lors de leur utilisation. Ne pas utiliser de batteries polymères dans des environnements présentant une température ambiante élevée, et ne pas stocker les batteries non utilisées pendant de longues périodes.

Révision

Si vous essayez de réparer l'ordinateur par vous-même, votre garantie sera annulée et vous risquez de vous exposer et d'exposer l'ordinateur à des chocs électriques. Confiez toute réparation à un technicien qualifié, particulièrement dans les cas suivants:

• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé, abimé ou effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fonctionne pas normalement bien que vous ayez suivi les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran LCD est cassé, ne touchez pas le liquide car il contient du poison).

• Si une odeur inhabituel, de la chaleur ou de la fumée apparaissait sortant de votre ordinateur.

Nettoyage

• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais n'appliquez pas d'agent de nettoyage directement sur l'ordinateur.

• N’utilisez pas de produit de nettoyage volatil (des distillés pétrôle) ou abrasifs sur aucun des éléments de l’ordinateur.

• Avant de nettoyer l'ordinateur, retirez la batterie et assurez-vous que l'ordinateur est débranché de toute alimentation électrique externe, périphériques et câbles (y compris les lignes téléphoniques).

Français

Guide de démarrage

Figure 1 - Ouvrir le couvercle/LCD/ordinateur avec un adaptateur AC/DC

branché



Arrêt

Veuillez noter que vous devriez toujours éteindre votre ordinateur en utilisant la commande Arrêter dans Windows (voir ci-dessous). Cette précaution évite des problèmes de disque dur ou de système.

Cliquez sur l’icône

sur l'écran d'accueil et sélectionnez Arrêter

dans el menu.

Cliquez-droit sur le bouton Démarrer en bas de l' écran d'accueil ou du bureau

et sélectionnez Arrêter ou se déconnecter > Arrêter dans el menu contextuel.

135°

rapide

1. Enlevez tous les emballages.

2. Posez l’ordinateur sur une surface stable.

3. Installez la batterie et assurez-vous qu’elle correctement positionnée.

4. Connectez fermement les périphériques que vous souhaitez utiliser avec votre ordinateur (par ex. clavier et souris) à leurs ports respectifs.

5. Branchez l'adaptateur AC/DC à la prise d'entrée DC à l’arrière de l’ordinateur, branchez ensuite le cordon secteur à une prise murale, puis à l’adaptateur AC/DC

(prenez soin d'utilisez l'adaptateur lors de la configuration de l'ordinateur, car pour des raisons de sécurité pour l'ordinateur, la batterie sera verrouillée lors de l'expédition afin de ne pas alimenter le

Français

système avant la première connexion à l'adaptateur AC/DC).

6. D'une main, soulevez soigneusement le couvercle/LCD pour obtenir un angle de vision confortable (ne pas dépasser 135 degrés), de l'autre main (comme illustré dans

la Figure 1) maintenez la base de

l'ordinateur (Remarque : Ne soulevez jamais l'ordinateur par le couvercle/LCD).

7. Pressez le bouton d'alimentation pour allumer.

Différences de modèles

Cette série d’ordinateurs portables inclut deux types de modèles dont les principales différences sont indiquées dans le tableau ci-dessous.

Caractéristique Modèle A Modèle B

Type de LCD

Module 3G/4G

Caisson de basses

Dimensions physiques &

poids

15,6" (39,62cm), 16:9, QFHD (3840x2160)/

FHD (1920x1080)

Option d’usine Non

Non Oui

388 (l) x 262 (p) x 7 - 35,7 (h) mm

3,4kg (Barebone avec carte vidéo & batterie

82WH)

Tableau 1 - Différences de modèles

17,3" (43,94cm)

418 (l) x 282 (p) x 16 - 38,7(h) mm

3,9kg (Barebone avec carte vidéo & batterie

, 16:9, FHD (1920x1080)

82WH)

Logiciel système

Votre ordinateur peut être livré avec un logiciel système pré-installé. Si ce n’est pas le cas, ou si vous re-configurez votre ordinateur pour un système différent, vous constaterez que ce manuel fait référence à Microsoft Windows 8.1.

Prend en charge les disques durs RAID

Votre disque dur peut être configuré en mode AHCI ou RAID (pour améliorer les performances ou la protection). Notez que la configuration de votre disque dur en mode RAID doit être faite avant d'installer le SE Windows. Ne modifiez pas le mode, sauf si vous envisagez de réinstaller votre système d'exploitation, et prenez soin de sauvegarder tous les fichiers et données nécessaires avant de le faire.

Français

Configuration RAID

Vous pouvez utiliser vos disques durs en RAID 0 (Striping), RAID 1 (Mirroring) ou Recovery (Récupération) pour améliorer la tolérance aux pannes et les performances.

Niveau RAID Description

RAID 0

(deux disques

durs/SSD mini-

mum sont

nécessaires)

RAID 1

(deux disques

durs/SSD mini-

mum sont

nécessaires)

Recovery

Français

(Récupération)

(deux disques

durs/SSD mini-

mum sont

nécessaires)

Avant de configurer votre disque dur Serial ATA en mode RAID, vous devrez préparer ce qui suit :

• Le disque de SE Microsoft Windows 8.1.

• Un lecteur DVD externe connecté.

• Un disque dur installé dans la baie du disque dur primaire et un

second (identique) disque dur installé dans la baie du disque dur

Disques identiques lisant et écrivant des données en parallèle pour améliorer les performances. RAID 0 implémente une matrice de disques agrégés et les données sont décomposées en blocs et chaque bloc est écrit sur un disque séparé.

Des disques identiques dans une configuration en miroir utilisée pour protéger les données. Si un disque faisant partie d'une mat rice en miroir tombe en panne, le disque en miroir (qui contient des données identiques) gèrera toutes les do nnées. Quan d un nouveau disque de rechange est installé, les données sont reconstruites sur le nouveau disque à partir du disque en miroir pour rétablir la tolérance de faute.

Deux disques identiques copiant des données entre un disque maître et un disque de récupération. Cela offre plus de contrôle sur la façon dont les données sont copiées entre le disque maître et le disque de récupération, des mises à jour rapides de volume et la possibilité de consulter les données dans Windows Explorer.

Tableau 2 - Description RAID

secondaire. Ou Deux SSD SATA identiques.

• Le disque Device Drivers & Utilities + User’s Manual.

Remarque

: T ous les disques durs/SSD en configuration RAID doivent être identiques (même capacité et même marque) afin d’éviter tout comportement inattendu du systèm e.

Procédure de configuration RAID

1. Allumez l’ordinateur et appuyez sur <F2> pour aller dans le BIOS.

2. Allez au menu Boot, sélectionnez UEFI Setting et appuyez sur

Entrée.

3. Paramétrez UEFI Boot sur «Enabled».

4. Appuyez sur <Échap> pour sortir du menu et allez au menu

Advanced.

5. Sélectionnez SATA Mode, appuyez sur Entrée et sélectionnez

"RAID Mode".

6. Appuyez sur <F4> et <Oui> pour “Enregistrer les modifications

et réinitialiser”.

7. Pendant le redémarrage de l’ordinateur, appuyez sur <F2> pour

accéder au BIOS.

8. Allez à Intel(R) Rapid Storage Technology (dans le menu

Advanced) et appuyez sur Entrée.

9. Sélectionnez Create RAID Volume et appuyez sur Entrée.

10. Vous pouvez maintenant configurer votre volume RAID à l'aide

des deux disques installés.

11. Allez à Name: et appuyez sur Entrée.

12. Tapez un nom de votre choix pour votre volume RAID et appuyez

sur Entrée.

Figure 2 - Nommer le volume RAID (Advanced > Intel(R) Ra-

pid Storage Technology)

13. Allez à RAID Level: et appuyez sur Entrée.

Figure 3

Select

Disks (Sé-

lection-

ner les

disques)

Figure 4

Informations

RAID (Advanced

> Intel(R) Rapid

Storage Techno-

logy)

14. Choisissez le niveau RAID requis (voir le Tableau 2 à la page 90) et appuyez sur Entrée.

• RAID 0 (Stripe)/ RAID 1 (Mirror)/ Recovery (Récupération)

15. Allez à l'un des disques énumérés sous Select Disks: (Sélectionner les disques:) et sélectionnez un nom de disque et appuyez sur Entrée.

16. Déplacez le curseur (utilisez les touches fléchées) vers le bas sur X (ou sélectionnez le disque requis) et appuyez sur Entrée.

Si vous avez sélectionné un niveau RAID Recovery (Récupération) alors vous devez sélectionner un disque comme

Master disk (M) (Disque Maître (M) et un disque comme Recovery disk (R) (Disque de Récupération).

17. Vous devez sélectionner deux disques identiques pour former votre volume RAID.

18. Si vous avez sélectionné RAID 0 (Stripe) (Bande) alors vous pouvez ajuster la «Strip Size» (Taille de bande) pour qu'elle corresponde à vos besoins.

19. Si vous avez sélectionné Recovery (Récupération) alors vous pouvez paramétrer la Synchronisation sur «On Request» (sur demande) ou «Continuous» (Continu).

20. Allez à Create Volume (Créer un volume) et appuyez sur Entrée.

21. Le volume RAID sera alors créé et les informations RAID seront affichées sous Intel(R) Rapid Storage Technology (dans le menu Advanced).

22. Appuyez sur <Échap> pour sortir du menu.

23. Appuyez sur <F4> et <Oui> pour “Enregistrer les modifications et réinitialiser”.

24. Vérifiez que le DVD du SE Windows 8.1 est dans le lecteur DVD connecté, ainsi l'ordinateur démarrera automatiquement à partir du DVD du SE Windows 8.1 (vous serez invité à appuyer sur une touche pour démarrer à partir du DVD).

25. Appuyez sur <F7> au démarrage de l'ordinateur pour faire apparaître le menu des périphériques d'amorçage.

26. Sélectionnez le lecteur de DVD contenant le DVD du SE Windows 8.1 et appuyez sur Entrée.

27. Appuyez sur une touche au démarrage du système pour commencer à installer Windows à partir de votre disque Microsoft Windows 8.1.

28. Appuyez sur Suivant > Installer maintenant pour continuer à installer le système d'exploitation normalement (voir votre documentation de Windows si vous avez besoin d'instructions pour installer le Système d'Exploitation Windows).

29. Suivez les instructions à l'écran pour installer le SE Windows 8.1.

30. Installez les pilotes Windows comme dans le Tableau 7 à la page

113. Vérifiez que vous avez installé le pilote technologie Intel®

Rapid Storage (IRST) (voir la page 119).

Français

Carte du système: Vue de face avec l’écran LCD ouvert

3 3

2 1

3 3

Figure 5 - Vue de face avec l’écran LCD ouvert (Modèles A & B)

1. Caméra PC

2. *Indicateur LED de caméra PC

*Quand la caméra PC est en cours d'utilisation le Indicateur LED sera illuminé.

3. Réseau de microphones intégré

4. Écran LCD

5. Haut-parleurs

6. Bouton d'alimentation

7. Indicateurs LED

8. Clavier

9. Touchpad et boutons

10. Lecteur d'empreintes digitales (optionnel)

Modèle A

Modèle B

15,6” (39,62cm)

17,3” (43,94cm)

(Modèles A & B)

Français

Indicateurs LED



Utilisation des appareils sans fil à bord d'un avion

L'utilisation de tout appareil électronique de transmission est généralement interdite à bord d'un avion.

Vérifiez que les modules sans fil sont désactivés si vous utilisez l'ordinateur à bord d'un avion en mettant le système en Mode Avion.

Les indicateurs LED sur votre ordinateur affichent des infor mations utiles sur l’état actuel de votre ordinateur.

Icône Co u l e u r Description

Vert

Vert Le disque dur est en cours d'utilisation

Mode Avion activé (les modules

WLAN, Bluetooth et 3G/4G sont désac-

tivés)

*Le port USB 3.0 alimenté (voir la page 102) peut être activé/désactivé par le biais de la combinaison de touches Fn + Bouton d’alimentation. Lorsque le port USB alimenté est activé il fournit du courant (pour charger les appareils uni- quement, pas pour les faire fonctionner) lorsque le système est éteint mais toujours alimenté par l'adaptateur AC/ DC branché sur une prise qui fonctionne ou alimenté par la batterie avec un niveau de capacité supérieur à 20% (ceci peut ne pas fonctionner avec certains appareils - voir la

page 124).

Vert Verrouillage défilement activé

Vert Verrouillage majuscule activé

Vert

Orange La batterie est en charge

Vert La batterie est complètement chargée

Orange

clignotant

Orange L'adaptateur AC/DC est branché Orange

clignotant*

Vert L’ordinateur est allumé Vert

clignotant

Tableau 3 - Indicateurs LED

Verrouillage numérique (pavé numé-

rique) activé

La batterie a atteint le niveau bas cri-

tique

L'adaptateur AC/DC est branché et le

port USB alimenté est activé*

Le système est dans le mode de Veille

configuré

Français

Clavier & touches fonction

Touches Fonction

Touche Fn

Pavé

numérique

Verr Num & ArrêtDét

Touche Logo de Windows

Figure 6 - Clavier

Le clavier est doté d'un pavé numérique intégré pour une saisie des données numériques plus facile. Le fait d'appuyer sur Ve rr Num active ou désactive le pavé numérique. Il est également doté de touches fonction pour vous permettre de changer instantan ément de mode opérationnel.Les touches de fonctions (F1 - F12 etc.) agiront comme touches de raccourci (hot-key) quand pressée en maintenant la touche Fn appuyée. En plus des combinaisons des touches de fonction de base, des indicateurs visuels sont disponibles (dans l'application Bureau de Windows uniquement et pas dans l'écran d'accueil) quand le pilote de touches de raccourci (Hotkey Driver) est installé.

Touches Fonction/ indicateurs visuels Touches Fonction/ indicateurs visuels

Français

Fn +

Tableau 4 - Touches de fonctions & indicateurs visuels

Lecture/Pause (dans les programmes audio/vidéo)

Activer/Désactiver le

Touchpad

Eteindre le rétroéclairage LCD (Appuyez sur une touche

ou utilisez le Touchpad pour allumer)

Allume/Éteind le son

Diminution/Augmentation

du volume sonore

Alternance d'affichage

Diminution/Augmentation de

la luminosité de l’écran LCD

Activer/Désactiver le

module caméra PC

Fn +

Fn + bouton

d’alimentation

Fn +

Permutation du mode Avion

Permutation veille

Activer/Désactiver le pavé

numérique

Activer/Désactiver l'arrêt

défilement

Basculer entre majuscule et

minuscule

Permutation de l’alimentation du port USB alimenté (voir
