Clevo NP50HH, NP50HJ, NP50HK, NP55HH, NP55HJ User guide

...

Download

Contents

About this Concise User Guide ..................................... ... ..............................1

System Startup ................................................................................................4

Intel® Optane™ Setup ...................................................................................5

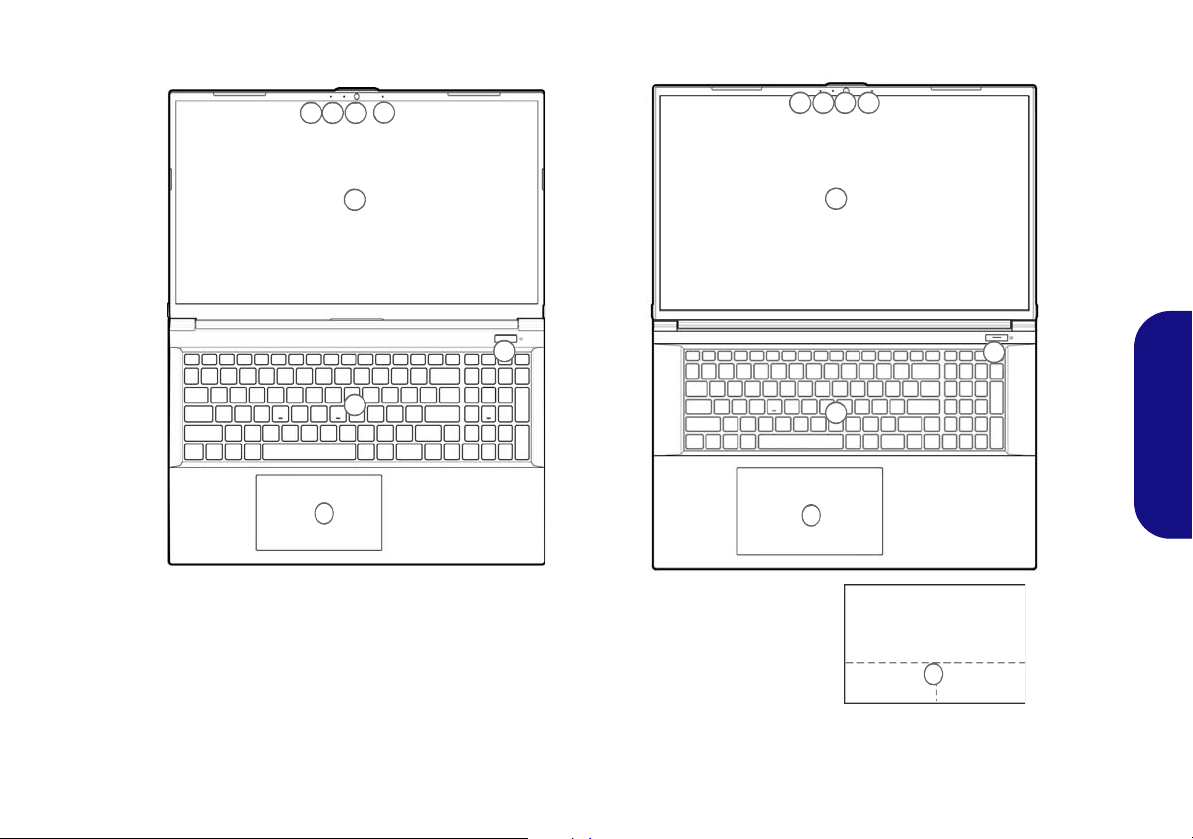

System Map: Front View with Display Open ...............................................7

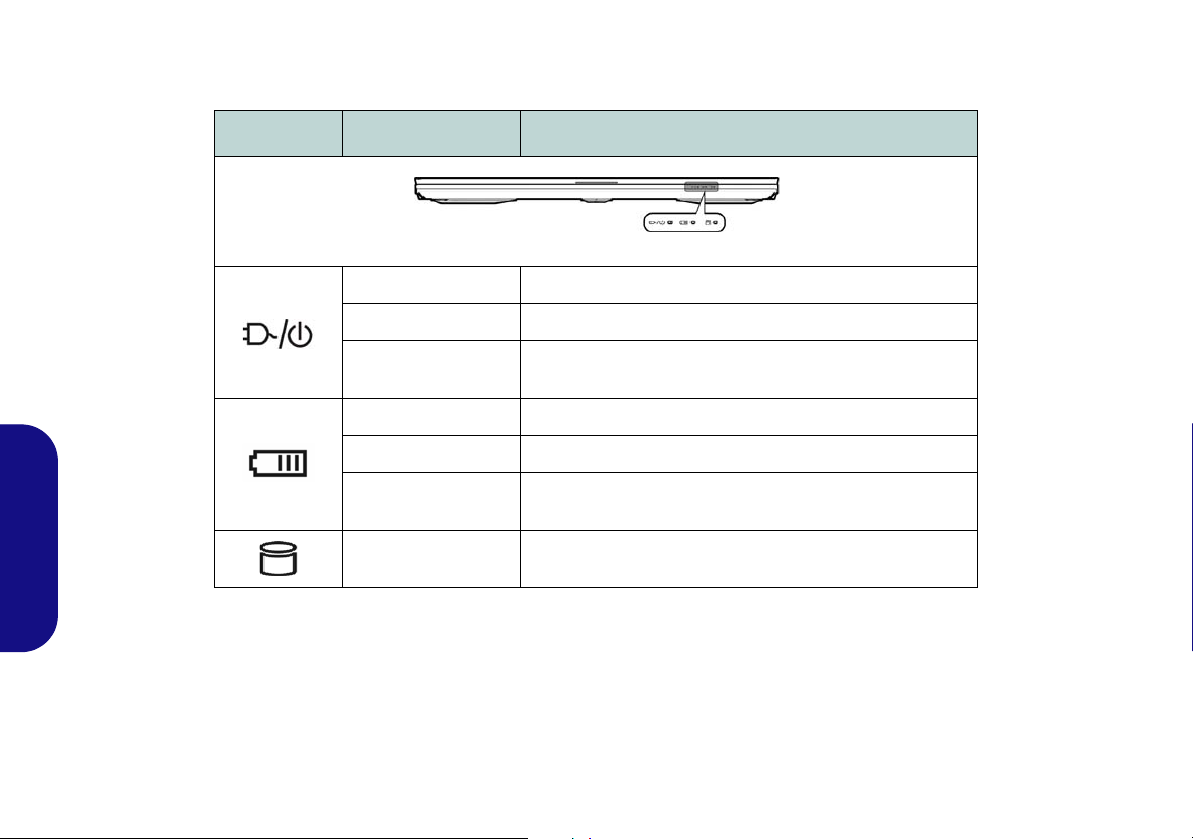

LED Indicators ...............................................................................................8

Keyboard & Function Keys ............................................................................9

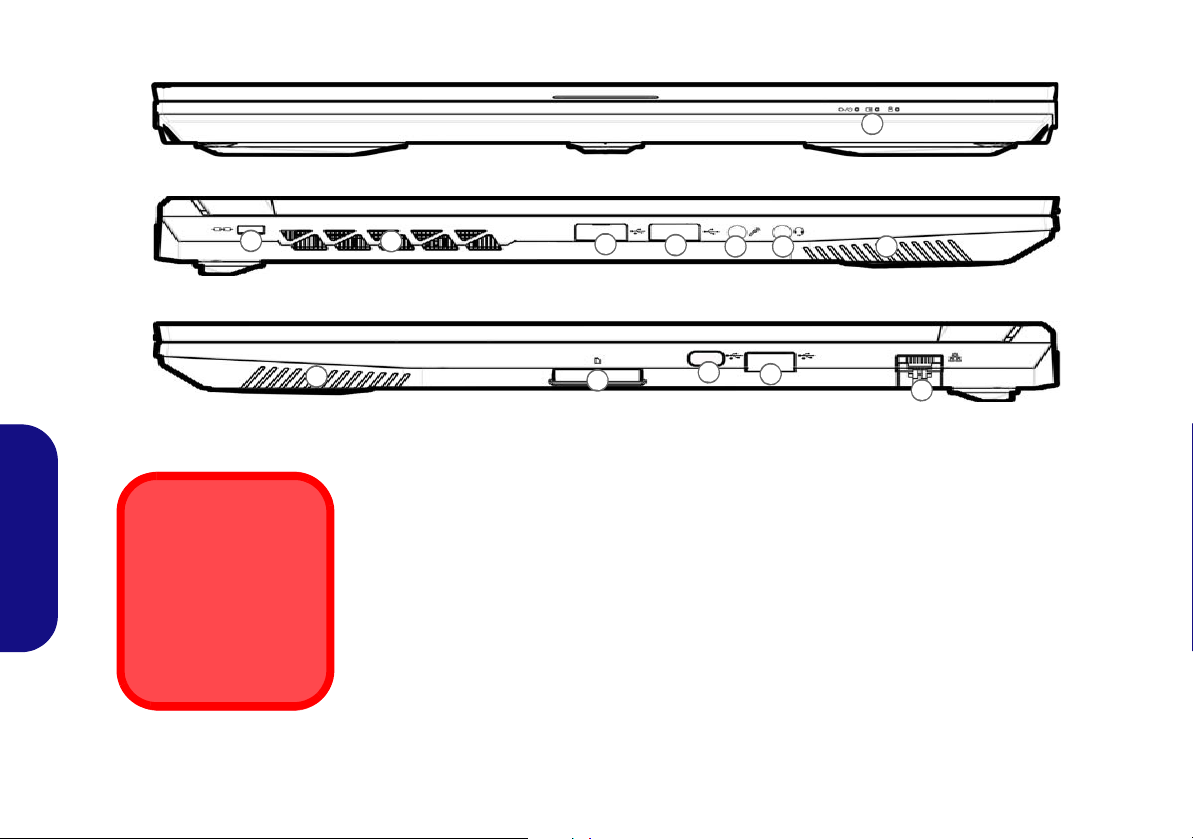

System Map: Front, Left & Right Views (Model A) ..................................10

System Map: Front, Left & Right Views (Model B) ...................................11

System Map: Bottom & Rear Views ...........................................................12

Control Center ..............................................................................................13

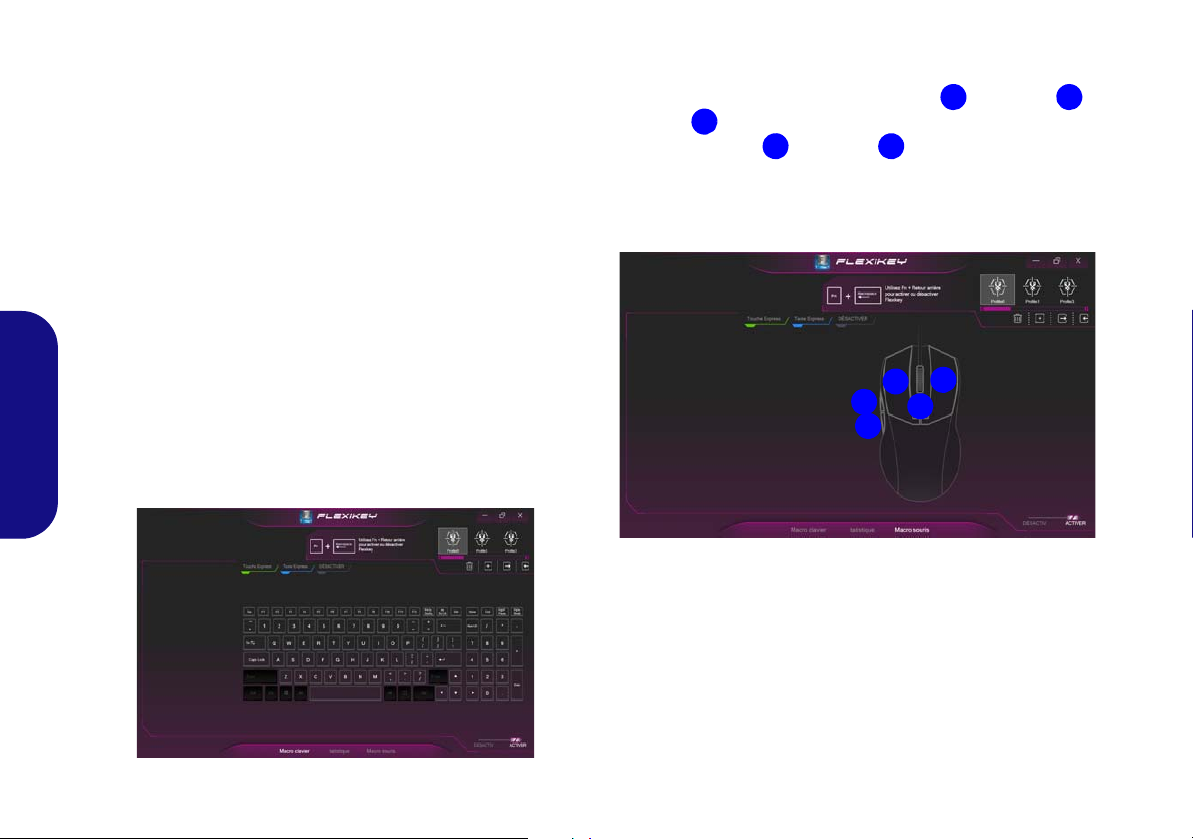

Flexikey® Application .................................................................................15

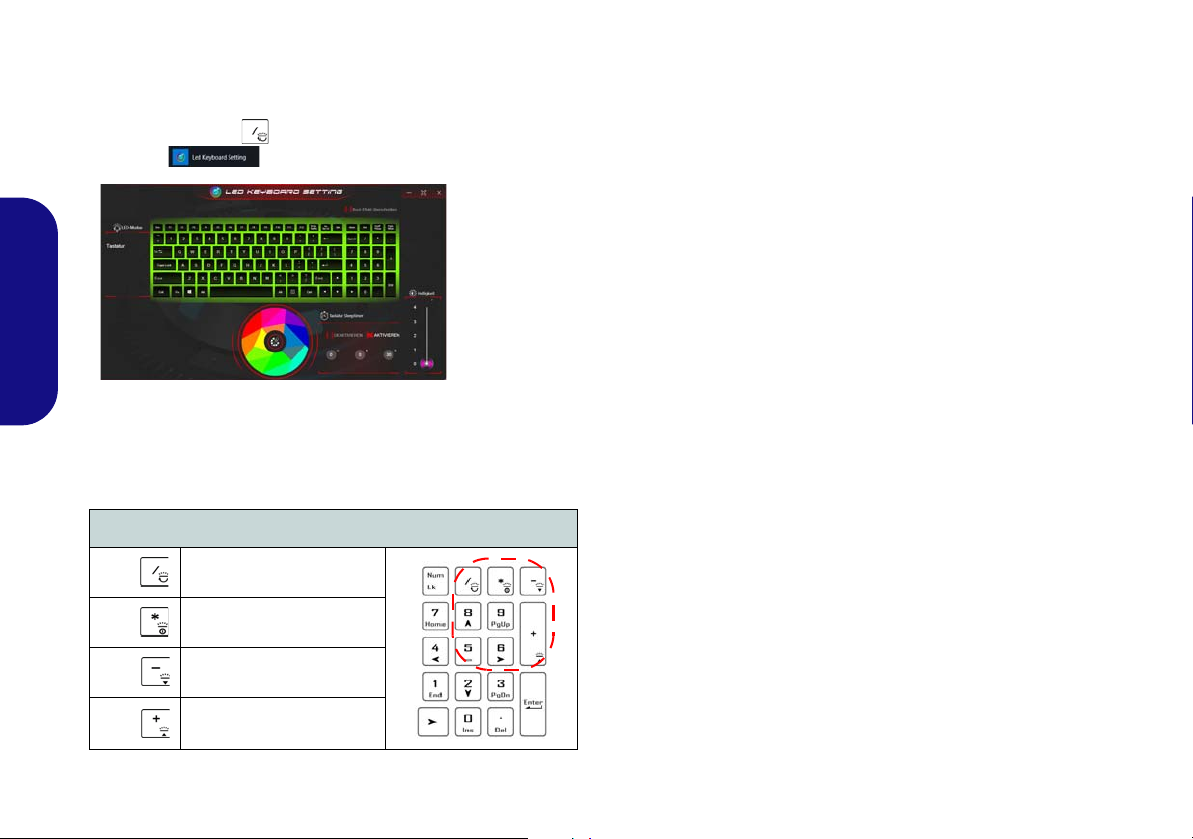

Multi-Color LED Keyboard .........................................................................18

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel and

Settings ......................................................................................................... 19

Video Features ..............................................................................................20

Audio Features ..............................................................................................22

Power Options ..............................................................................................22

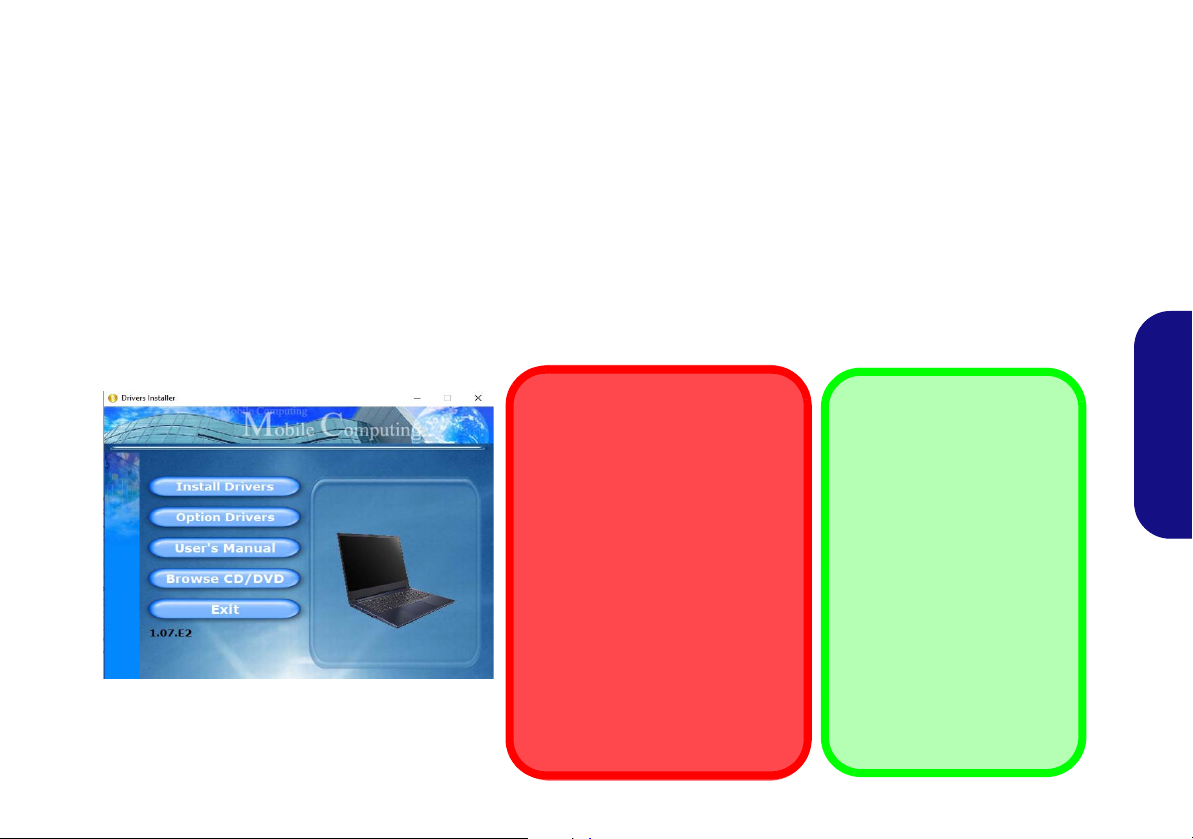

Driver Installation .............................. ... ........................................................23

Wireless LAN Module (Option) ...................................................................24

Bluetooth Module (Option) ..........................................................................24

TPM (Option) ...............................................................................................25

TPM Management in Windows ....................................................................25

Troubleshooting .................... ................................ ............................... ......... 26

Specifications ........................ ... ....... ...... ...... .... ...... ...... ...... ....... ... ...... ....... .....2 7

Inhalt

Über das Ausführliche Benutzerhandbuch ...................................................29

Schnellstart ................................................................................................... 32

Intel® Optane™ Setup .................................................................................33

Systemübersicht: Ansicht von vorne mit geöffnetem Bildschirm .............. ..35

LED-Anzeigen ...................... ................................ ............................... ......... 36

Tastatur und Funktionstasten ........................................................................37

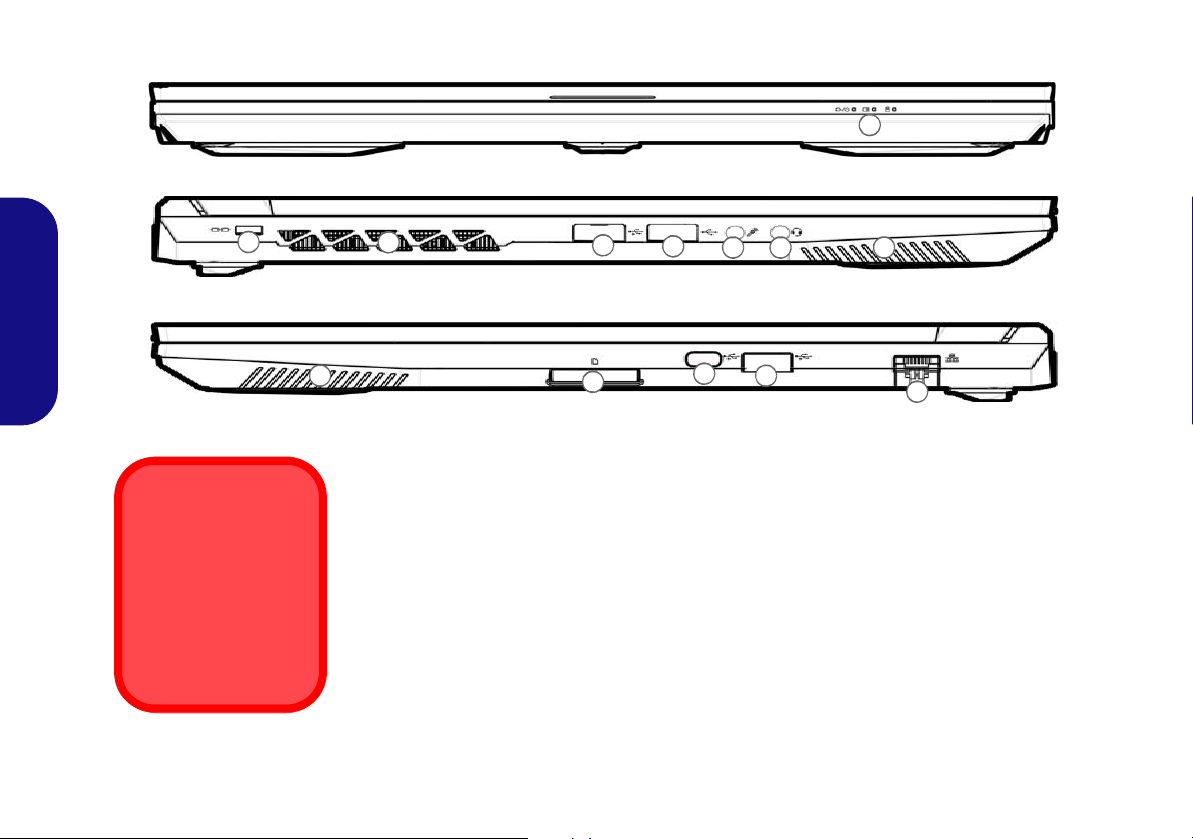

Systemübersicht: Ansicht von vorne, links und rechts (Modell A) ..............38

Systemübersicht: Ansicht von vorne, links und rechts (Modell B) ..............39

Systemübersicht: Ansicht von unten und hinten ..........................................40

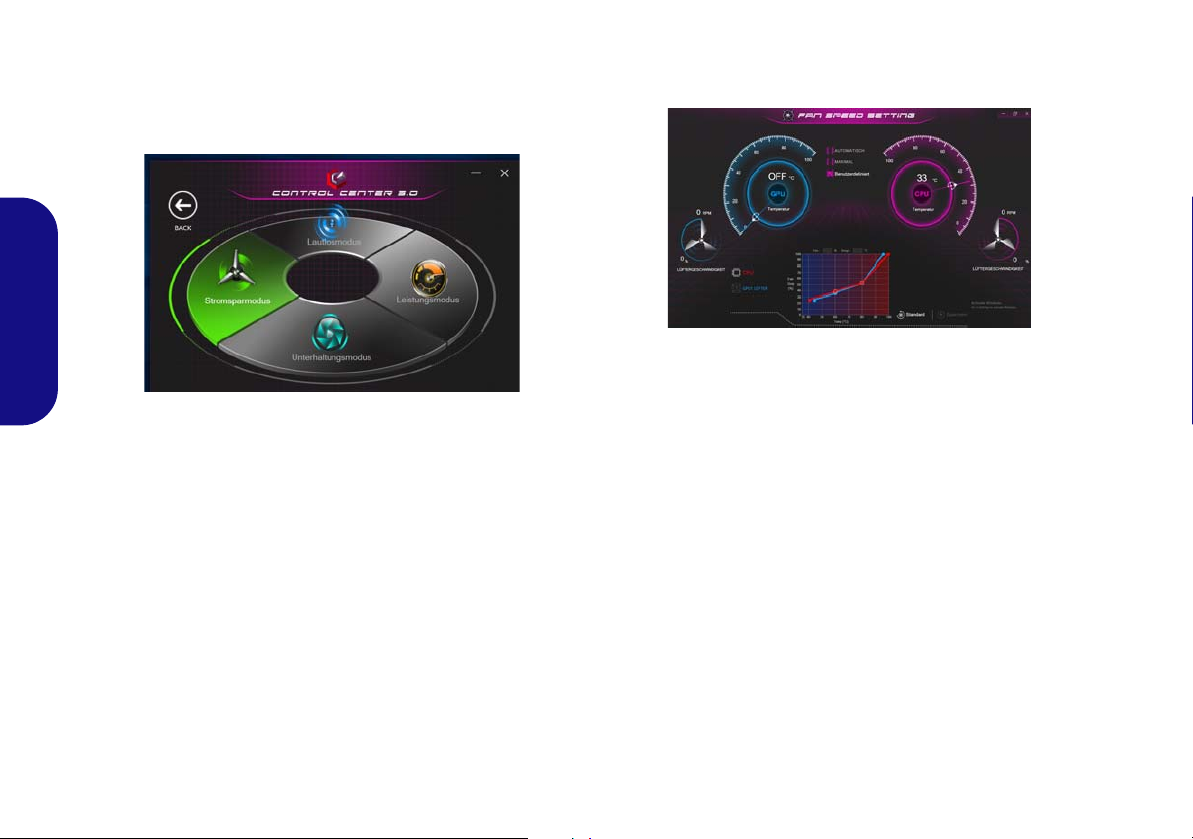

Control Center ..............................................................................................41

Flexikey® Anwendung .................................................................................43

Mehrfarbige LED-Tastatur ...........................................................................46

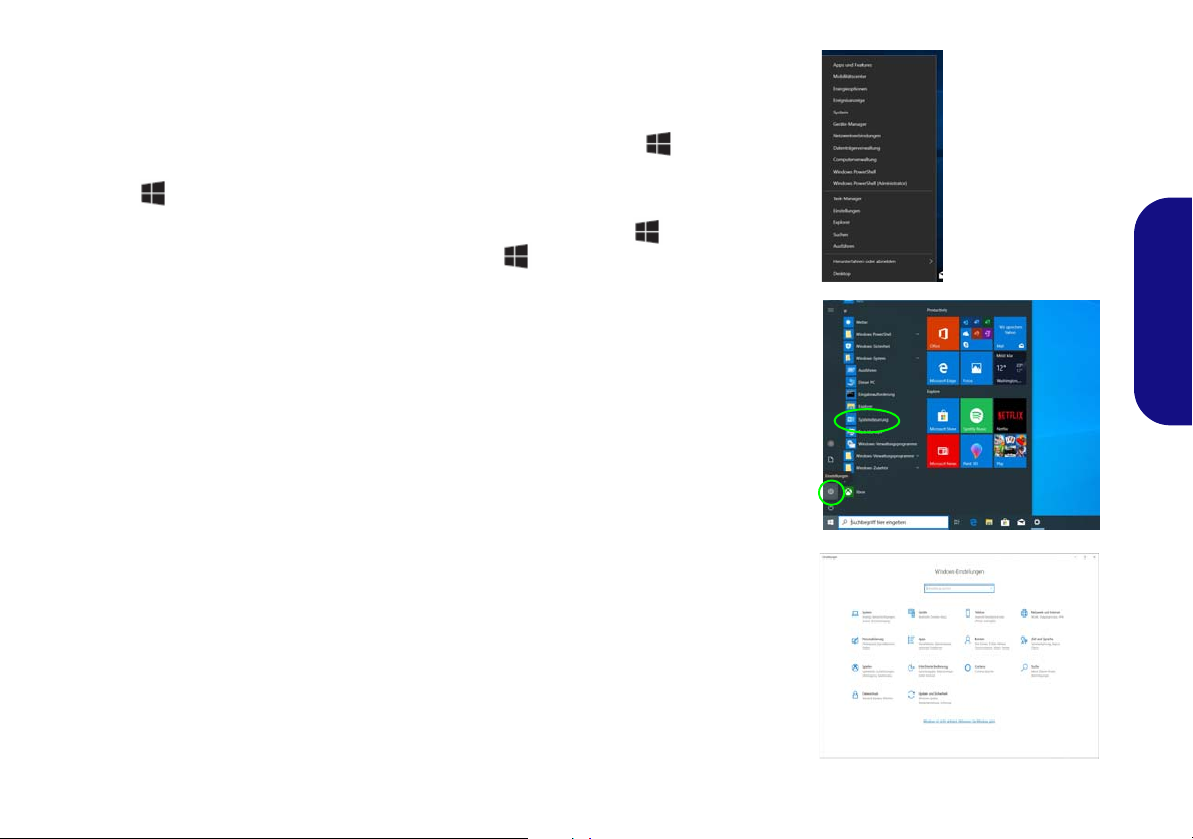

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Einstellungen

von Windows 10 ...........................................................................................47

Grafikfunktionen .......................................................................................... 48

Audiofunktionen ..................... ......................... ...................... ....................... 50

Energieoptionen ................... ............ ............. ............. ............ ............. .......... 50

Installation der Treiber ........................................... ... ... ................................ 51

Wireless-LAN-Modul (Option) ....................................................................52

Bluetooth-Modul (Option) .. ... ...................................................................... 52

TPM (Option) ...............................................................................................53

Fehlerbehebung ............................................................................................ 54

Technische Daten .........................................................................................55

Sommaire

A propos de ce Guide Utilisateur Concis ..................................................... 57

Guide de démarrage rapide ..... ... ... ................................................................60

Configuration Intel® Optane™ .......................... .... ... ................................... 61

Carte du système: Vue de face avec l'écran ouvert ......................................63

Indicateurs LED ............................................................................................ 64

Clavier et touches fonction ...........................................................................65

Carte du système: Vues de face, gauche et droite (Modèle A) ...................66

Carte du système: Vues de face, gauche et droite (Modèle B) .................... 67

Carte du système: Vues de dessous et arrière ...............................................68

Control Center ..............................................................................................69

Application Flexikey® ................................................................................. 71

Clavier à LED multicolore ...........................................................................74

Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de

Configuration et Paramètres de Windows 10 ...............................................75

Caractéristiques vidéo ..................... .... ......................................... ... .............76

Caractéristiques audio ..................... .... ......................................... ... .............78

Options d’alimentation ................................................................................. 78

Installation du pilote ..................... ... .......................................... ...................79

Module LAN sans fil (Option) .............................................. .......................8 0

Module Bluetooth (Option) ............................................. ... ... .......................80

TPM (Option) ...............................................................................................81

Dépannage .............................. ............................................................ .......... 82

Spécifications ............................................................................................... 83

Contenidos

Acerca de esta Guía del Usuario Concisa .....................................................85

Guía rápida para empezar .............................................................................88

Configuración de Intel® Optane™ ................. ... ......................................... ..8 9

Mapa del sistema: Vista frontal con la pantalla abierta ...............................91

Indicadores LED ...........................................................................................92

Teclado y teclas de función ..........................................................................93

Mapa del sistema: Vistas frontal, izquierda y derecha (Modelo A) ............94

Mapa del sistema: Vistas frontal, izquierda y derecha (Modelo B) ............95

Mapa del sistema: Vistas inferior y posterior ...............................................96

Control Center ..............................................................................................97

Aplicación Flexikey® ........ ... ... ......................................... ............................99

Teclado LED multicolor .............................................................................102

Menú Inicio, Menú contextual, Barra de tareas, Panel de Control y

Configuración de Windows 10 ...................................................................103

Parámetros de vídeo ....................................................................................104

Características de audio ..............................................................................106

Opciones de energía ....................................................................................106

Instalación de controladores .......................................... ... ..........................107

Módulo LAN Wireless (Opción) ...............................................................108

Módulo Bluetooth (Opción) .............. ... ... ...................................................108

TPM (Opción) .............................................................................................109

Solución de problemas ................. ...............................................................110

Especificaciones ......................................................................................... 111

Sommario

Informazioni su questa guida rapida ........................................................... 113

Guida di avvio rapido ................................................ ................................. 116

Configurazione Intel® Optane™ ...............................................................117

Descrizione del sistema: Vista anteriore con lo schermo aperto .............. 119

Indicatori LED ............................................................................................120

Tastiera e tasti funzione ..............................................................................121

Descrizione del sistema: Vista anteriore, sinistra e destra (Modello A) ... 122

Descrizione del sistema: Vista anteriore, sinistra e destra (Modello B) ....123

Descrizione del sistema: Vista inferiore e posteriore ...... ... ... .... .................124

Control Center ............................................................................................125

Applicazione Flexikey® ... ... ......................................... .............................. 127

Tastiera LED multicolore ...........................................................................130

Menu Start, Menu contestuale, Barra delle applicazioni, Pannello di controllo

e Impostazioni di Windows 10 ...................................................................131

Funzioni video ............................................................................................132

Funzionalità audio ...................................................................................... 134

Opzioni risparmio energia .......................................................................... 134

Installazione driver .....................................................................................135

Modulo LAN Wireless (Opzione) ..............................................................136

Modulo Bluetooth (Opzione) ..................................................................... 136

TPM (Opzione) ...........................................................................................137

Risoluzione dei problemi ........... ... ... ...........................................................13 8

Specifiche tecniche........................ ... .... .......................................................139

About this Concise User Guide



FCC Statement

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1.This device may not cause harmful interference.

2. This device must accept any interference received, including interference that may cause undesired operation.

This quick guide is a brief introduction to getting your system started. This is a s upplement, and not a substitute for the expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper oper ation of the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure (or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information contained in the expanded User’s Manual on the Device Drivers & Utilities + User’s Manual disc.

Trademarks

Intel is a trademark/registered trademark of Intel Corporation. Windows is a registered trademark of Microsoft Corporation.

English

Instructions for Care and Operation

The computer is quite rugged, but it can be damaged. To prevent this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the

case and the components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and

power supply away from any kind of heating element. This is an electrical appliance. If water or any other liquid gets into it, the

English

computer could be badly damaged.

• Avoid interfer ence. Keep the computer away from high capacity

transformers, electric motors, and other strong magnetic fields. These can hinder proper performance and damage your data.

• Follow the proper working procedures for the computer. Shut

the computer down properly and don’t forget to save your work. Remember to periodically save your data as data may be lost.

Servicing

Do not attempt to service the computer yourself. Doing so may violate your warranty and expose you and the computer to electric shock. Refer all servicing to authorized service personnel. Unplug the computer from the power supply. Then refer servicing to qualified service personnel under any of the fo llowing conditions:

• When the power cord or AC/DC adapter is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the operating instructions.

• If the computer has been dropped or damaged (do not touch the poisonous liquid if the panel breaks).

• If there is an unusual odor, heat or smoke coming from your computer.

Safety Information

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual. Do not dispose of batteries in a fire. They may explode. Check with local codes for possible special disposal instructions.

• Do not continue to use a battery that has been dropped, or that appears damaged (e.g. bent or twisted) in any way. Even if the computer continues to work with a damaged battery in place, it may cause circuit damage, which may possibly result in fire.

• Make sure that your computer is completely powered off before putting it into a travel bag (or any such container).

• Before cleaning the computer, make sure it is disconnected from any external power supplies, peripherals and cables.

• Use a soft clean cloth to clean the computer, but do not apply cleaner directly to the computer. Do not use volatile (petroleum distillates) or abrasive cleaners on any part of the computer.

• Do not try to repair a battery pack. Refer any battery pack repair or replacement to your service representative or qualified service personnel.

• Note that in computer’s featuring a raised electro-plated logo, the logo is covered by a protective adhesive. Due to general wear and tear, this adhesive may deteriorate over time and the exposed logo may develop sharp edges. Be careful when handling the computer in this case, and avoid touching the raised electro-plated logo. Avoid placing any other items in the carrying bag which may rub against the top of the computer during transport. If any such wear and tear develops contact your service center.

Polymer/Lithium-Ion Battery Precautions



Battery Disposal & Caution

The product that you have purchased contains a rechargeable battery. The battery is recyclable. At the end of its useful life, under various state and local laws, it may be illegal to dispose of this battery into the municipal waste stream. Check with your local solid waste officials for details in your area for recycling options or proper disposal.

Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Discard used battery a ccording to the manufacturer’s instructions.

Note the following information which is specific to Polymer/Lithium-Ion batteries only, and where applicable, this overrides the general battery precaution information.

• Polymer/Lithium-Ion batteries may experience a slight expansion or swelling, however this is part of the battery’ s safety mechanism and is not a cause for concern.

• Use proper handling procedures when using Polymer/Lithium-Ion batteries. Do not use Polymer/Lithium-Ion batteries in high ambient temperature environments, and do not store unused batteries for extended periods.

• If you are working in areas of low temperature use the AC/DC adapter to power the computer.

English

System Startup

Figure 1 - Opening the Lid/Computer

with AC/DC Adapter Plugged-In



Shut Down

Note that you should always shut your computer down by choosing the Shut down command in Windows (see below). This will help prevent hard disk or system problems.

1. Click the Start Menu icon .

2. Click the Power item .

3. Choose Shut down from the menu.

130°

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Securely attach any peripherals you want to use with the computer (e.g.

keyboard and mouse) to their ports.

4. When first setting up the computer use the following procedure (as to

safeguard the computer during shipping, the battery will be locked to not power the system until first connected to the AC/DC adapter and initially set up as

English

below):

• Attach the AC/DC adapter cord to the DC-In jack on the rear of the computer, then plug the AC power cord into an outlet, and connect the AC power cord to the AC/DC adapter. The battery will now be unlocked.

5. Use one hand to raise the degrees); use the other hand (as illustrated in Figure 1) to support the base of the computer (Note: Never lift the computer by the lid).

6. Press the power button to turn the computer “on”.

lid to a comfortable viewing an gle

(do not exceed 130

System Software

Your computer may already come with system software pre-installed. Where this is not the case, or where you are re-configuring your computer for a different system, you will find this manual refers to Micro- soft Windows 10.

Intel® Optane™

You need to setup Intel® Optane™ before installing your Windows 10 operating system (see page 5).

Intel® Optane™ Setup

Intel® Optane™ is a combination of a compatible memory device and Intel Rapid Storage Technology soft- ware. This combination is designed to speed up your system performance by caching boot data, executables, frequently accessed data and system page files to a non volatile, low latency Intel® Optane™ SSD.

Contact your distributor or supplier to see if your system supports this technology.

Intel® Optane™ Setup Procedure

You need to setup Intel® Optane™ before installing your Windows 10 operating system, and you will need to prepare the following in order to do so.

• The Microsoft Windows 10 OS on a DVD or USB flash

drive

• A connected external DVD drive.

• An Intel® Optane™ SSD install ed in your system.

• The Device Drivers & Utilities + User’s Manual disc.

• A USB Flash drive or external USB hard disk drive.

1. Go to the operable computer and copy the f6mdflpy-x64 folder

from the location below (D: denotes your DVD drive) on the Device Drivers & Utilities + User’s Manual disc to the USB Flash drive or external USB hard disk.

• D:\Options\RAID\f6mdflpy-x64\

2. Start-up your notebook computer and press F2 to enter the BIOS and go to the Setup Utility.

3. Select the Advanced menu.

4. Select VMD Mode and select Enabled.

5. Press F10 to “Save and Exit” and select <Yes>, however note below.

• Make sure the Windows 10 OS (DVD) is in the attached DVD

drive or on a USB flash drive and as the computer starts up it will automatically boot from the Windows 10 OS DVD or USB flash drive.

6. Click Next > Install Now to continue installing the operating system as normal (see your Windows documentation if you need help on installing the Windows OS).

7. Click to select Load Driver when the “Where do you want to install Windows?” screen appears.

8. Click Browse and browse to the location you copied the files to on your USB Flash drive or external USB hard disk (X: denotes your USB Flash drive or external USB hard disk):

• X:\f6mdflpy-x64 (for Windows 64bit)

9. Select both driver names and click Next.

10. It is recommended that you select and then delete existing partitions.

11. Click New to create a partition for Windows.

12. It is very important to make sure that when you create the partition, leave at least a minimum of unallocated space of 5MB. This space is required for any drive that is being accelerated (System or Data Drive).

13. Follow the on-screen instructions to install the Windows 10 operating system.

14. Install the Windows drivers (see page 23). Make sure you install the Intel® Rapid Storage Technology (IRST) driver.

15. Run the Intel® Optane™ Memory and Storage Management application.

English

16. Click Enable Intel® Optane™ Memory.

Figure 2 - Intel® Optane™ Memory and Storage Management - Enable Intel® Optane™ Memory

Figure 3 - Intel® Optane™ Memory and Storage

Management - Disable

English

17. A warning will pop up to notify you that all data on the Optane Memory Module will be erased, and if this is OK then click Enable.

18. The system will prepare and enable the Optane drive, and when finished you can then click Restart.

19. The system will then optimize the Optane Memory upon restart.

20. Run the Intel® Optane™ Memory and Storage Management application.

21. The system status will then be displayed.

Disabling Intel® Optane™

If you wish to disable an existing Intel® Optane™ setup then follow the procedure below to do so.

1. Run the Intel® Optane™ Memory and Storage Management application.

2. Click Intel® Optane™ Memory and then click Disable.

3. Click Disable when you see the following message.

4. Restart the computer to complete the process.

5. Run the Intel® Optane™ Memory and Storage Management application.

6. The Intel® Optane™ Memory Status is indicated in the Window.

System Map: Front View with Display Open

Figure 4 - Front View with Display Open

1. Webcam

2. *Camera LED

*When the camera is in use, the LED will be illuminated.

3. Built-In Array Microphone

4. Display

5. Power Button

6. Keyboard

7. Touchpad & Buttons

Model A

15.6” (39.62cm)

1233

Model B

17.3” (43.94cm)

12 33

Note that the Touchpad and Buttons valid operational area is that indicated within the dotted lines above.

English

LED Indicators

The LED indicators on the computer display helpful information about the current status of the computer.

Icon Color Description

English

Orange The AC/DC Adapter is Plugged In

Green The Computer is On

Blinking Green The Computer is in Sleep Mode

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking Orange The Battery Has Reached Critically Low Power Status

Green Storage Device Activity

Table 1 - LED Indicators

Keyboard & Function Keys

Numeric Keypad

Fn Key

Windows Logo Key

Scr Lk & Num Lk

Function Keys

The keyboard includes a numeric keypad for easy numeric data input. Pressing Num Lk turns on/off the numeric keypad. It also features function keys to allow you to change operational features instantly. The function keys (F1 - F12 etc.) will act as hot keys when pressed while the Fn key is held down. In addition to the basic function key combinations, some visual indicators are available when the Control Center driver is installed.

Keys Function/Visual Indicators Keys Function/Visual Indicators

English

Fn +

Play/Pause (in Audio/Video Programs)

Touchpad Toggle Number Lock Toggle

Turn Display Backlight Off

(Press a key to or use touchpad to turn on)

Mute Toggle

Volume Decrease/

Increase

Change Display Configuration (see page 21)

Display Brightness

Decrease/Increase

Camera Power

Toggle

Airplane Mode Toggle

Table 2 - Function Keys & Visual Indicators

Fn +

*Note: It is recommended that you use Maximum fan speed when playing games.

Fn +

Scroll Lock Toggle

Caps Lock Toggle

Control Center Toggle (see page 13)

Fan Automatic Control/

Full Power

Disable/Enable

Flexikey® (see page 15)

Power Modes Toggle

Sleep Toggle

System Map: Front, Left & Right Views (Model A)

Figure 5 - Front, Left & Right Views (Model A)

1. LED Indicators

2. Security Lock Slot

3. Vent

4. USB 3.2 Gen 1 Type-A Ports

5. USB 2.0 Port

6. Microphone-In Jack

7. 2-In-1 Audio Jack (Headphone / Microphone)

8. Speakers

9. Multi-in-1 Card Reader

10. USB 3.2 Gen 2 Type-C Port

11. RJ-45 LAN Jack



Overheating

To prevent your computer from overheating make sure nothing blocks any vent while the computer is in use.

Front

Left

Right

86 7

English

System Map: Front, Left & Right Views (Model B)

Figure 6 - Front, Left & Right Views (Model B)

1. LED Indicators

2. Security Lock Slot

3. Vent

4. USB 3.2 Gen 1 Type-A Ports

5. USB 2.0 Port

6. Microphone-In Jack

7. 2-In-1 Audio Jack (Headphone / Microphone)

8. Speakers

9. Multi-in-1 Card Reader

10. USB 3.2 Gen 2 Type-C Port

11. RJ-45 LAN Jack



Overheating

To prevent your computer from overheating make sure nothing blocks any vent while the computer is in use.

Front

Left

Right

English

System Map: Bottom & Rear Views

Figure 7

Bottom & Rear Views

1. Vent

2. RJ-45 LAN Jack

3. Speakers

Mini DisplayPort 1.4

5. HDMI-Out Port

6. DC-In Jack



Overheating

To prevent your computer from overheating make sure nothing blocks any vent while the computer is in use.

Bottom Cover Removal Warning

Do not remove any cover(s) and/or screw(s) for the purposes of device upgrade as this may violate the terms of your warranty.

If you need to replace/remove the hard disk/SSD/RAM etc., for any reason, please con- tact your distributor/supplier for further information.

Model A

Model B

English

Control Center

Run the Control Center from the Start menu in Windows . You can also press the Fn + Esc key combination, or double-click the icon in the notification area of the taskbar to access the Control Center. The Con- trol Center provides quick access to Power Modes, Fan settings, LED Keyboard configuration and the Flexikey application.

English

Figure 8 - Control Center

Power Modes

Figure 9 - Power Modes

Figure 10 - Fan Speed Control

Power Modes allows you to adjust the power mode by clicking the appropriate icon.

English

• Power Saving mode saves battery life (CPU Turbo Boost

will be on and dGPU Turbo will be off).

• Quiet mode focuses on reducing fan noise and will

decrease both CPU and GPU power.

• Entertainment mode balances CPU and GPU power and

is ideal for watching videos etc.

• Performance mode is ideal for gaming with higher CPU

and GPU performance.

Note: You can use the Fn + 3 key combination to quickly toggle through, and select, the Power Modes.

Fan Speed Control

You can set the fan speed to Maximum (full power), Au- tomatic/Slient or Custom. The fan speed will adjust itself

automatically to control the heat of the CPU/GPU. You can use the Offset slider to adjust the settings to your preference. However you can adjust the setting to Maximum if you prefer.

The Custom setting allows you to click and drag on any of the 2 midrange nodes on the graph in order to adjust the temperature parameters of the CPU Fan or GPU Fan.

All these settings can be overidden by the system, as a safety precaution, if it requires heavier use of the fan.

Flexikey® Application



Enabling or Disabling the Flexikey® Profile in Use

You can enable or disable any keyboard or mouse profile functions currently in use by using the Fn + key combination. Pressing this key combination will toggle you between the currently selected keyboard or mouse profile to the standard keyboard and/or mouse settings, and back again.

Windows Logo Key and P key

Note that you can assign actions to any keyboard key except the Windows Logo Key and P key.

The Flexikey® application is a quick hotkey configura- tion application, which allows you to assign a single key to launch multiple key combinations, or to create text macros and to disable certain keys. The application can also be used to configure the mouse buttons to create hotkeys for gaming etc.

Keyboard and Mouse Settings

Click Enable (at the bottom right of the application window) to create settings for the keyboard and/ or mouse. Clicking on Keyboard Macro or Mouse Mac-

ro will allow you to access the settings page for either the

keyboard or mouse.

English

Click Flexikey in the Control Center to access the Flexikey® application.

Figure 11 - Enable (Keyboard Macro & Mouse Macro)

Profiles

The controls at the top right side of the application relate to Profiles. You can Add /Delete profiles, Export

and Import profiles by clicking on the appropriate

icon. If you double-click on a profile you can change the profile name. If you double-click on a profile you can change the profile name, and change an image file (images created using PNG files).

Flexikey® Application Features:

123

• Express Key - This feature allows you to configure a sin-

gle key (or mouse click) to send multiple key combinations, or to create more useful shortcut keys This is useful in gaming or when using applications which have a complex set of keyboard shortcuts.

• Express Text - With this you can assign single keys (or

English

mouse clicks) to send commonly used strings of text.

• Disable - Use this function to disable any keyboard keys or

mouse buttons.

Keyboard Settings

The keyboard settings allow you to configure actions for any single key (or a combination of keys). Click the key and then select the action type (Express Key, Express Text or Disable) from the menu at the top of the page.

Mouse Settings

The mouse settings allow you to configure actions for the left , right and middle buttons of any attached mouse, and also for any forward and backward buttons if applicable (on a gaming type mouse). Click the button number and then select the action type (Express Key, Express Text or Disable) from the menu at the top of the page.

Figure 13 - Mouse Configuration

Figure 12 - Keyboard Configuration

Keyboard Settings - Express Key

To configure a single key to send multiple key combinations, or to create more useful shortcut keys, use Express Key.

1. Enable and select Keyboard Macro under your chosen profile, click on the chosen key to select it, and then click to select Express Key.

2. In the following example we want to change an existing game key configuration which uses the left shift key for sprinting, and the W key for moving forwards, to use the 1 key to combine this movement to sprint forward.

3. Click the Record keys (in this case we will press Left Shift and W) required (make sure you press the key(s) required and do not click on them).

4. Click the Record button again to complete the process and stop recording.

5. If you want to remove any individual key click to select it, and then click Restore.

6. Any assigned Express Keys will appear in green.

button and then press the key or

Keyboard Settings - Express Text

A single key can be set to send a string of text within any application using Express Text.

1. Enable and select Keyboard Macro under your chosen profile, click to select a key, and then click to select Express Text.

2. Click the Record (the Start key is the key used in your target program to open a text message).

3. Click in the Text Content field and type in your message and click Save.

button in Start key and press a key

4. Click the Record (the Send key is the key used in your target program to send a text message e.g the Enter key would be the most commonly used).

5. The key will now be configured to send the text message in the target program under your chosen Profile, and the key will appear in blue.

6. If you want to remove any Express Text key, select it and click on Restore.

button in Send key and press a key

Keyboard Settings - Disable

You can use the program to disable any keys not required.

1. Enable and select Keyboard Macro under your chosen profile, click to select a key to disable, and then click to select Disable.

2. The key will now be disabled.

3. If you want to enable the key again, select it and click on Restore.

4. The key will be disabled under your chosen Profile, and the key will appear in gray.

English

Multi-Color LED Keyboard

On boot the keyboard will momentarily flash. You can click in the Override

Boot Effect

check box to disable the keyboard flashing effect as the system boots.

The LED Keyboard application can be accessed by clicking LED Keyboard in the Control Center (or by pressing the Fn plus key) or from the Start menu in Windows .

English

Figure 14 - LED Keyboard Application

The keyboard LED may be configured using the Fn + key combination outlined in the table below.

Keyboard LED Function key Combinations

Fn +

Launch the LED Keyboard

Application

Toggle the Keyboard LED

On/Off

Keyboard LED Illumination

Decrease

Keyboard LED Illumination

Increase

Table 3 - Keyboard LEDs

Color Swatch

The color swatch in the middle of the screen allows you to select a range of colors for your keyboard backlight by clicking on the color required. Click to select any color from the swatch to apply to the keyboard.

KB Sleep Timer

Enable and then select the amount of time for which the system is idle before the keyboard LED enters sleep mode (i.e. the LED keyboard illumination will turn off to save power).

KB Brightness

You can adjust the keyboard brightness using the Brightness slider.

Windows 10 Start Menu, Context Menu,

Figure 15

Start Menu,

Context Menu,

Taskbar, Control Panel and

Settings

Taskbar, Control Panel and Settings

Most of the apps, control panels, utilities and programs within Windows 10 can be accessed from the Start Menu by clicking the icon in the taskbar in the lower left corner of the screen (or by pressing the Windows Logo Key on the keyboard).

Right-click the Start Menu icon (or use the Windows Logo Key + X key combination) to bring up an advanced Context Menu of useful features such as Apps and Features, Power Options, Task Manager, Search, File Explorer, Device Manager and Network Connections etc.

The notification area of the taskbar is in the bottom right of the screen. Some of the control panels and applications referred to throughout the course of this manual can be accessed from here.

Throughout this manual you will see an instruction to open the Control Panel. To access the Control Panel, select Control Panel under the Windows System item in the Start Menu.

The Settings item in the Start Menu (and also as an App) gives you quick access to a number of system settings control panels allowing you to adjust settings for System, Devices, Phone, Network & Internet, Personalization, Apps, Accounts, Time & Language, Gaming, Ease of Access, Search, Cortana, Privacy and Update & Security.

English

Video Features

Figure 16

Display settings and

NVIDIA Control Panel

The system features both an Intel’s Integrated GPU (for power-saving) and an NVIDIA’s discrete GPU (for performance). You can switch display devices, and configure display options as long as the video drivers are installed.

Microsoft Hybrid Graphics

Microsoft Hybrid Graphics is a seamless technology

English

designed to get best performance from the graphics system while allowing longer battery life, without having to manually change settings. The computer’s operating system (and some applications) will automatically switch between the integrated GPU and the discrete GPU when required by the applications in use.

To access the Display control panel in Windows:

1. Right-click the desktop and select Display settings from the menu.

2. Choose the required display settings from the menus.

To access the Intel® Graphics Command Center:

1. Access the Intel® Graphics Command Center from the Start menu in Windows .

To access the NVIDIA Control Panel:

1. Access the NVIDIA Control Panel from the Start menu in Windows .

2. Right-click the desktop and select NVIDIA Control Panel from the menu.

Display Devices

Figure 17

Project

Figure 18

Display (Multiple displays)

Note that you can use external displays connected to the HDMI-Out port and/or Mini DisplayPort. See your display device manual to see which formats are supported.

Configuring the Displays in Windows

All external and internal displays (up to 3 active displays) can be configured from Windows by using the Display or System (in Settings) control panel or the Project menu.

To configure the displays using the Project menu:

1. Attach your external display(s) to the appropriate port, and turn it(them) on.

2. Press the + P (or Fn + F7) key combination.

3. Click on any one of the options from the menu to select PC screen only,

Duplicate, Extend or Second screen only.

4. You can also click Connect to a wireless display at the bottom of the Project screen and follow the steps to

connect to any wireless enabled display.

To configure the displays using the Display control panel:

1. Attach your external display(s) to the appropriate port, and turn it(them) on.

2. Right-click the desktop and select Display settings from the menu.

3. Click the Detect button.

4. The computer will then detect any attached displays.

5. You can configure up to 3 displays from the Multiple displays menu.

English

Audio Features

Figure 20 - Power Options

You can configure the audio options on your computer from the Sound control panel in Windows.

The volume may be adjusted by means of the Fn + F5/F6 key combination. The sound volume level can also be set using the volume control within Windows. Click the Speaker icon in the taskbar to check the setting.

English

Sound Blaster Cinema 6

The Sound Blaster Cinema 6 application allows you to configure the audio settings to your requirements for the best performance in games, music and movies.

Sound Blaster Cinema 6 Application

Run the Sound Blaster Cinema 6 control panel from the Start menu in Windows .

Power Options

The Power Options (Hardware and Sound menu) control panel icon in Windows allows you to configure power management features for your computer. You can conserve power by means of power plans and configure the options for the power button, sleep button (Fn + F12), computer lid (when closed), display and sleep mode (the default power saving state) from the left menu.

Click Create a power plan in the left menu and select the options to create a new plan. Click Change Plan Settings and click Change advanced power settings to access further configuration options.

Figure 19 - Sound Blaster Cinema 6

Driver Installation



Driver Installation & Power

When installing drivers make sure your computer is powered by the AC/DC adapter connected to a working power source. Some drivers draw a significant amount of power during the installation procedure, and if the remaining battery capacity is not adequate this may cause the system to shut down and cause system problems (note that there is no safety issue involved here, and the battery will be rechargeable within 1 minute).

Figure 21 - Install Drivers



Driver Installation

General Guidelines

As a general guide follow the default on-screen instructions for each driver (e.g. Next > Next > Fin- ish) unless you are an advanced user. In many cases a restart is required to install the driver.

Make sure any modules (e.g. WLAN or Bluetooth) are ON before installing the appropriate driver.

The Device Drivers & Utilities + User’s Manual disc contains the drivers and utilities necessary for the proper operation of the computer. This setup will probably have already been done for you. If this is not the case, insert the disc and click

Install Drivers (button), or Option Drivers (button) to access the Optional driver menu. Install the drivers in the order indicated in Figure 21. Click to select the drivers you wish to install (you should note down the drivers as you install them). Note: If you need to reinstall any driver, you should uninstall the driver first

Latest Updates

After installing all the drivers make sure you enable Check for updates (Settings > Update & Security > Check for updates) and go to the Microsoft Store and click Downloads and updates > Get updates to update all Apps etc.

English

Wireless LAN Module (Option)



Connect Automatically

It is recommended that you check the box to Connect automatically.

This will cause the system to check for the access point upon startup, and resuming from a power-saving state, and will remove any necessity to keep connecting manually.

Make sure the Wireless LAN module is turned on (and not in Airplane Mode) before configuration begins.

Bluetooth Module (Option)

Make sure the Bluetooth module is turned on (and not in Airplane Mode) before configuration begins.

WLAN Configuration in Windows

1. Click the icon in the notification area of the taskbar.

2. Make sure that Airplane mode is off (the Airplane mode icon

English

should be gray).

3. A list of available access points will appear.

4. Double-click an access point to connect to it (or click it and click Connect).

5. Enter a network security key (password) if required, and click Next.

6. You can choose to find other devices or not.

7. When you are connected to the network access point it will display Connected.

8. Select any connected network and click Disconnect to disconnect from a connected access point.

9. You can click the Airplane Mode button to turn the mode On or Off.

10. Alternatively you can click the Wi-Fi button to turn just the Wi-Fi On or Off.

Bluetooth Configuration in Windows

1. Click the Settings item in the Start Menu an d then click Devices.

2. Click Bluetooth & other devices.

3. Click Add Bluetooth & other device > Bluetooth and a list of discovered devices will appear.

4. Double-click the device you want to pair with the computer and click Connect.

5. Select a device and click Remove Device > Yes to disconnect from any device.

TPM (Option)

Figure 22

Security -

Trusted

Computing

Figure 23

BitLocker Drive

Encryption

(TPM Administra-

tion)

Figure 24

Trusted Platform Module

(TPM) Manage-

ment on Local Computer Ad-

ministration

Before setting up the TPM (Trusted Platform Module) functions you must initialize the security platform.

3. Click TPM Administration.

Activating TPM

1. Restart the computer.

2. Enter the BIOS pressing F2 during the POST/startup.

3. Click Setup Utility and select the Security menu.

4. Click TPM Configuration and select Enable for Security Device Support.

5. You will then need to press/click F10 to save the changes and restart the computer.

TPM Management in Windows

You can manage your TPM settings from within Windows:

1. Go to the Control Panel.

Click

BitLocker Drive Encryption (System and Security).

English

4. The TPM Management window allows you to configure the TPM within Windows. As TPM is usually administered within large enterprises and organizations, your system administrator will need to assist you in managing the information here.

TPM Actions

1. Click Prepare the TPM and follow the instructions in the Wizard to prepare the TPM (this will probably require a restart of the

computer and confirmation of the setting changes after restart by pressing the appropriate F key).

2. After the restart the TPM will be prepared and you can then use the Actions menu to T urn TPM off, Change Owner Password, Clear TPM or Reset TPM Lockout.

3. A wizard will help take you through any setup steps.

Troubleshooting

Problem Possible Cause - Solution

The Wireless LAN/Bluetooth modules cannot be detected.

The Camera module cannot be detected.

English

Gaming performance is slow. It is recommended that you use Maximum fan speed when playing games. Use the

The modules are off as the computer is in Airplane Mode. Use the Fn + F11 key combination to toggle Airplane Mode on/off (see Table 2 on page 9).

The module is off. Press the Fn + F10 key comb inati on in order to enab le th e module (see

Table 2 on page 9). Run the camera application to view the camera picture.

Fn + 1 key combination to adjust the fan speed.

Specifications



Latest Specification Information

The specifications listed in this section are correct at the time of going to press. Certain items (particularly processor types/speeds) may be changed, delayed or updated due to the manufacturer's release schedule. Check with your service center for details.

Note that this computer model series may support a range of CPUs and/or video adapters.

To find out which CPU is installed on your system go to the Start menu and select Settings, and then select Sys- tem and click About. This will also provide information on the amount of Installed RAM etc.

To get information on your system’s video adapter go to the Start menu and select Settings, and then select

System and click Display > Advanced display settings > Display adapter properties.

Core Logic

Intel® HM570 Express Chipset

BIOS

INSYDE BIOS (128Mb SPI Flash ROM)

Memory

Dual Channel DDR4 Two 260 Pin SO-DIMM Sockets Supporting up to 3200MHz DDR4 Memory Memory Expandable up to 64GB Compatible with 8GB,16GB or 32GB Mod-

ules (The real memory operating frequency

depends on the FSB of the processor.)

Display Options

Model A:

LCD, 15.6" (39.62cm), 16:9, FHD (1920x1080)

Model B:

LCD, 17.3" (43.94cm), 16:9, FHD (1920x1080)

Security

Security (Kensington® Type) Lock Slot BIOS Password Intel® PTT for Systems Without TPM Hard-

ware (Factory Option) TPM 2.0

Storage

One changeable 2.5" (6cm) 7.0mm (h) SATA (Serial) Hard Disk Drive/Solid State Drive (SSD)

(Factory Option) One M.2 SATA/PCIe

Gen3 x4 Solid State Drive (SSD)

Audio

High Definition Audio Compliant Interface Sound Blaster Cinema 6 Built-In Array Microphone Two Speakers

Keyboard

Full-size Multi-Color LED Keyboard (with Numeric Keypad)

Pointing Device

Built-In Touchpad (with Microsoft PTP Multi Gesture & Scrolling Functionality)

Card Reader

Embedded Multi-In-1 Push-Push Card Reader

MMC (MultiMedia Card)/RS MMC SD (Secure Digital)/Mini SD/SDHC/

SDXC

M.2 Slots

Slot 1 for Combo WLAN and Bluetooth Module

Slot 2 for SATA or PCIe Gen3 x4 SSD

English

Interface

One USB 2.0 Port Two USB 3.2 Gen 1 Type-A Ports One USB 3.2 Gen 2 Type-C Port*

*The maximum amount of current supplied by USB Type-C ports is 500mA (USB 2.0)/ 900mA (USB 3.2).

English

One Mini DisplayPort 1.4 One HDMI-Out Port One Microphone-In Jack One 2- In-1 Audio Jack (Headphone /

Microphone) One RJ-45 LAN Jack One DC-In Jack

Features

Intel® Optane™ Technology Windows® Mixed Reality Compatible

Communication

Built-In 10/100/1000Mb Base-TX Ethernet LAN

1.0M HD Webcam

WLAN/ Bluetooth M.2 Modules:

(Factory Option) Intel® Dual Band Wi-Fi 6 AX200, 2x2 AX Wireless LAN + Bluetooth

(Factory Option) Intel® Dual Band Wi-Fi 6 AX201, 2x2 AX Wireless LAN + Bluetooth

(Factory Option) Intel® Dual Band Wi-Fi 5 Wireless-AC 9462, 1x1 AC Wireless LAN + Bluetooth

Power

Embedded 4 Cell Polymer Battery Pack, 49WH

Full Range AC/DC Adapter AC Input: 100 - 240V, 50 - 60Hz DC Output: 19.5V, 6.15A (120W) Or DC Output: 19.5V, 7.7A (150W)

Environmental Spec

Temperature

Operating: 5 Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80% Non-Operating: 10% - 90%

°C - 35°C

Dimensions & Weight

Model A:

359.5mm (w) * 238mm (d) * 21.9mm (h)

1.89kg (Barebone with 49WH Battery)

Model B:

396.9mm (w) * 262mm (d) * 23.5mm (h)

2.39kg (Barebone with 49WH Battery)

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig s ind, das System zu starten. Dieses ist nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie einzelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Benut- zerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzerhandbuch auf der Disc Device Drivers & Utilities + User's Manual.

Warenzeichen

Intel ist ein eingetragenes Warenzeichen der Intel Corporation. Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation.

Deutsch

Hinweise zu Pflege und Betrieb

Das Notebook ist zwar sehr stabil, kann aber dennoch beschädigt werden. Damit es nicht dazu kommt, sollten Sie die folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen ausgesetzt werden. Wenn der Computer fällt, können das Gehäuse und andere Komponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Computer und Netzteil dürfen nicht in der Nähe von Wärmequellen stehen oder gelagert werden. Dies ist ein elektrisches Gerät. Wenn Wasser oder andere Flüssigkeiten eindringen, kann der Computer stark beschädigt werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den Computer fern von magnetischen Feldern, die von Stromquellen, Moni-

Deutsch

toren, Magneten etc. erzeugt werden. Die können die Leistung beeinträchtigen und Ihre Daten beschädigen.

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren gehen können, wenn der Akku verbraucht ist.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den Computer selbst zu reparieren , können Ihre Garantieansprüche verloren gehen. Außerdem besteht Stromschlaggefahr für Ihre Gesundheit und das Gerät durch frei liegende Teile. Lassen Sie Reparaturarbeiten nur von qualifizierten Reparaturfachleuten durchführen, insbesondere wenn folgende Umstände vorliegen:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder ze rsch l is sen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in Berührung gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht korrekt arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berühren Sie nicht die giftige Flüssigkeit des Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer entweicht.

Sicherheitsinformationen

• Verwenden Sie nur einen AC/DC-Adapter, der für die Verwendung mit diesem Computer zugelassen ist.

• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benutzerhandbuch spezifiziert sind Sie können explodieren. Richten Sie sich nach den regional gültigen Entsorgungsvorschriften.

• Verwenden Sie den Akku nicht mehr , wenn er heruntergefallen ist oder in anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Computer mit dem beschädigten Akku zu funktionieren schein, können dadurch Stromkreise beschädigt werden, die schließlich einen Brand verursachen können.

• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es

den Transport z.B. während einer Reise in eine Tasche einpacken

• Stellen Sie vor dem Reinigen des Computers sicher, dass er von allen externen Stromquellen, Peripheriegeräten und Kabeln getrennt ist.

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch. Tragen Sie das Reinigungsmittel nicht direkt auf den Computer auf. Verwenden Sie keine flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheuermittel zum Reinigen des Computers.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren oder austauschen.

• Beachten Sie, dass das Logo bei den Computern, die über ein galvanisch beschichtetes Logo verfügen, von einer Schutzfolie bedeckt ist. Durch die natürliche Abnutzung kann diese Schutzfolie beschädigt werden oder abgehen und die scharfen Kanten des frei liegenden Logos freigeben. Seien Sie in solch einem Fall vorsichtig bei der Handhabung des Computers, und vermeiden Sie es, das herausstehende beschichtete Logo zu berühren. Legen Sie keine Gegenstände in die Tragetasche, da diese während des Transports gegen den Computer drücken können. Wenden Sie sich in einem solchen Fall von Abnutzung an Ihr Service Center.

. Entsorgen Sie die Akkus nicht in Feuer.

für

Vorsichtsmaßnahmen für Polymer-/Lithium-Ionen Akkus



Entsorgen der Akkus/ Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen nationalen und regionalen Getzgebungen kann es verboten in, einen nicht mehr gebrauchsfähigen Akku in den normalen Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen Entsorgungsunternehmen über Recycling-Möglichkeiten oder korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosionsgefahr. Tauschen Sie den Akku nur durch den gleichen oder einen baugleichen Typ aus, der vom Hersteller empfohlen wird. Entsorgen Sie den verbrauchten Akku entsprechend der Anweisungen des Herstellers.

Beachten Sie die folgenden Hinweise, die sich speziell auf Polymer-/Lithium-Ionen Akkus beziehen. Diese Hinweise haben zudem Vorrang gegenüber den Allgemeinen Akku Sicherheitshinweisen.

• Polymer-/Lithium-Ionen Akkus können sich etwas ausdehnen oder anschwellen. Dies ist Teil des Sicherheitsmechanismus des Akkus und kein Anlass zur Sorge.

• Seien Sie vernünftig im Umgang mit Polymer-/Lithium-Ionen Akkus. Verwenden Sie keine Polymer-/Lithium-Ionen Akkus in Umgebungen mit hohen Temperaturen und lagern Sie keine ungenutzten Akkus über längere Zeiträume.

• Wenn Sie in Bereichen mit niedrigen Temperaturen arbeiten, verwenden Sie den AC/DC-Adapter, um den Computer mit Strom zu versorgen.

Deutsch

Schnellstart

Abb. 1 - Öffnen des Dekkels/Computers

mit angeschlossenem AC/DC-Adapter



Herunterfahren

Bitte beachten Sie, daß der Computer immer mit dem Befehl Herunterfahren in Windows (siehe unten) heruntergefahren werden muß. Dadurch werden Festplatten- bzw. Systemprobleme vermieden.

1. Klicken Sie auf das Startmenü-Symbol .

2. Klicken Sie auf den Eintrag Ein/Aus

3. Wählen Sie aus dem Menü die Option Herunterfahren.

130°

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie den Computer auf eine stabile Unterlage.

3. Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer verwenden wollen (z. B. Tastatur und Maus), an die entsprechenden Schnittstellen an.

4. Gehen Sie bei der erstmaligen Einrichtung des Computers wie folgt vor (um den Computer während des Versands zu schützen, wird der Akku das System nicht mit Strom versorgen, bis es das erste Mal mit dem AC/DCAdapter verbunden und wie folgt erstmalig eingerichtet worden ist):

• Bringen Sie das AC/DC-Adapterkabel an die DC-Eingangsbuchse an der

Rückseite des Computers an und verbinden Sie das AC-Netzkabel anschließend mit einer Steckdose. Schließen Sie das AC-Netzkabel an den AC/DC-Adapter an. Der Akku wird jetzt entsperrt sein.

5. Klappen Sie den Deckel vorsichtig mit einer Hand auf, und öffnen Sie ihn auf

Deutsch

einen angenehmen Sichtwinkel (jedoch nicht weiter als 130°). Mit der anderen Hand halten Sie das Unterteil des Computers fest (siehe Abb. 1) (Hinweis: Heben Sie den Computer niemals am Deckel hoch).

6. Drücken Sie auf den Netzschalter, um den Computer einzuschalten.

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstallierter Software ausgeliefert. Ist das nicht der Fall, oder wenn Sie das Notebook für ein anderes System neu konfigurieren möchten, finden Sie dazu eine Anleitung in diesem Handbuch zu Microsoft Windows 10.

Intel® Optane™-Unterstützung

Sie müssen Intel® Optane™ vor der Installations Ihres Windows 10 Betriebssystems einrichten

(siehe Seite 33).

Intel® Optane™ Setup

Intel® Optane™ ist eine Kombination aus einem kompatiblen Speichergerät und Intel® Rapid Storage-Technolo- gie Software. Diese Kombination wurde entwickelt, um Ihre Systemleistung zu beschleunigen, indem Sie Bootdaten, ausführbare Dateien, auf häufig zugegriffene Daten und Auslagerungsdateien auf eine nichtflüchtige Intel® Optane™ SSD mit niedriger Latenz aufrufen.

Wenden Sie sich an Ihren Händler oder Lieferanten, um zu erfahren, ob Ihr System diese Technologie unterstützt.

Intel® Optane™ Setup-Verfahren

Sie müssen Intel® Optane™ vor der Installations Ihres Windows 10 Betriebssystems installieren, und Sie müssen Folgendes vorbereiten, um dies zu tun.

•Das Microsoft Windows 10 OS auf einer DVD oder einem USB-

Flash-Laufwerk.

•

Ein angeschlossenes externes DVD-Laufwerk

• Eine Intel® Optane™ SSD muss in Ihrem System installiert sein.

•Die Disc Device Drivers & Utilities + User's Manual.

• Ein USB-Flash-Laufwerk oder eine externe USB-Festplatte.

1. Kopieren Sie mit dem Computer aus dem unten angegebenen Verzeichnis (D: steht für das DVD-Laufwerk) der Disc Device Dri- vers & Utilities + User's Manual den Ordner f6mdflpy-x64 auf einem USB-Flash-Laufwerk oder auf eine externe USB-Festplatte.

• D:\Options\RAID\f6mdflpy-x64\

2. Starten Sie den Computer und drücken Sie auf F2, um in das BIOS zu gelangen und gehen Sie zum Setup Utility.

3. Wählen Sie das Menü Advanced.

4. Wählen Sie

5. Drücken Sie F10 bis "Speichern und Fertigstellen (Save and

Exit)" und wählen Sie Punkte.

• Stellen Sie sicher, dass sich die Windows 10-DVD im ange- schlossenen DVD-Laufwerk (oder Windows 10 auf einem USBFlash-Laufwerk) befindet. Während der Computer hochfährt, startet dieser automatisch von der Windows 10-DVD oder dem USB-Flash-Laufwerk.

6. Drücken Sie auf Weiter > Jetzt installieren, um die Installation des Betriebssystems wie herkömmlich fortzusetzen (die Anleitung zur Installation des Windows-Betriebssystems finden Sie in der Windows- Dokumentation).

7. Wählen Sie bei der Meldung “Wo möchten Sie Windows

installieren?” die Option Treiber laden.

8. Klicken Sie auf Durchsuchen, und wählen Sie das Verzeichnis, in das Sie die Dateien auf dem USB-Flash-Laufwerk oder auf der externen USB-Festplatte gespeichert haben (X: steht für das USB-Flash-Laufwerk oder die externe USB-Festplatte):

• X:\f6mdflpy-x64 (für Windows 64bit)

9. Wählen Sie beide Treibernamen aus und klicken Sie auf Weiter.

10. Es wird empfohlen, bestehende Partitionen auszuwählen und zu löschen.

11. Klicken Sie auf Neu, um eine Partition für Windows zu erstellen.

12. Es ist sehr wichtig sicherzustellen, dass bei der Erstellung der Partition ein Minimum von 5MB nicht zugewiesenem Speicherplatz gelassen wird. Dieser Speicherplatz wird für jedes Laufwerk benötigt, das beschleunigt wird (System- oder Datenlaufwerk).

13. Folgen Sie den Anweisungen auf dem Bildschirm, um das Windows 10-Betriebssystem zu installieren.

14. Installieren Sie die Windows-Treiber (siehe Seite 51). Sollten Sie den Intel® Rapid Storage-Technologie (IRST) Treiber Installieren.

VMD Mode und wählen Sie Enabled.

<Yes>, beachten Sie jedoch die folgenden

Deutsch

15. Starten Sie die Intel® Optane™ Memory and Storage

Abb. 2 - Intel® Optane™ Memory and Storage

Management - Intel® Optane ™ Speicher aktivieren

Abb. 3 - Intel® Optane™ Memory and Storage

Management - Deaktivieren

Management Anwendung.

16. Klicken Sie auf Intel® Optane ™ Speicher aktivieren.

Deutsch

17. Es wird eine Warnung angezeigt, die Sie darüber informiert, dass alle Daten auf dem Optane ™ Speichermodul löscht werden, und wenn dies OK ist, klicken Sie auf Aktivieren.

18. Das System wird das Optane Laufwerk vorbereiten und aktivieren. Wenn es fertig ist, können Sie auf Neustart klicken.

19. Das System optimiert den Optane Speicher dann beim Neustart.

20. Starten Sie die Intel® Optane™ Memory and Storage Management Anwendung.

21. Anschließend wird der Systemstatus angezeigt.

Intel® Optane™ deaktivieren

Wenn Sie eine bestehende Intel® Optane™ Einrichtung deaktivieren möchten, gehen Sie wie folgt vor.

1. Starten Sie die Intel® Optane™ Memory and Storage Management Anwendung.

2. Klicken Sie auf Intel® Optane ™ Speicher und klicken Sie dann auf Deaktivieren.

3. Klicken Sie auf Deaktivieren, wenn die folgende Meldung angezeigt wird.

4. Starten Sie den Computer neu, um den Vorgang abzuschließen.

5. Starten Sie die Intel® Optane™ Memory and Storage Management Anwendung.

6. Der Intel® Optane ™ Speicher-Status wird im Fenster angezeigt.

Systemübersicht: Ansicht von vorne mit geöffnetem Bildschirm

Abb. 4 - Ansicht von vorne mit geöffnetem Bildschirm

1. Webcam

2. *LED der Kamera

*Wenn die Kamera verwendet wird, leuchtet die LED.

3. Eingebautes Array-Mikrofon

4. Bildschirm

5. Netzschalter

6. Tastatur

7. Touchpad mit Tasten

Modell A

15,6” (39,62cm)

1233

Modell B

17,3” (43,94cm)

12 33

Beachten Sie, dass der Funktionsbereich des Touchpads und der Tasten innerhalb der gepunkteten Linien liegt.

Deutsch

LED-Anzeigen

Die LED-Anzeigen auf dem Computer zeigen wichtige Informationen über den aktuellen Status des Computers.

Symbol Farbe Beschreibung

Orange Der AC/DC-Adapter ist angeschlossen

Grün Der Computer ist angeschaltet

Deutsch

Lampe blinkt grün Das System ist im konfigurierten Energiesparmodus

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

Lampe blinkt

orange

Grün Aktivität des Speichergeräts

Der Akku hat einen kritisch niedrigen Stromstatus erreicht

Tabelle 1 - LED-Anzeigen

Tastatur und Funktionstasten

Funktionstasten

Nummemtastatur

Fn Taste

Windows-Logo-Taste

Num & Rollen

Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Durch Drücken auf Num wird die Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktions tasten, über die Sie direkt zwischen den Funktionen umschalten können. Wenn die Funktionstasten (F1 - F12) gleichzeitig mit der Fn-Taste gedrückt werden, funktionieren sie wie Hotkeys. Neben den Tastenkombinationen für die Grundfunktionen gib t es einige visuelle Anzeigen, wenn der Control Center-Treiber installiert ist.

Tasten Funktion/Visuelle Anzeigen T asten Funktion/Visuelle Anzeigen

Deutsch

Fn + Wiedergabe/Pause (in Audio /Videoprog rammen)

Fn +

Einschalten beliebige Taste drücken oder Touchpad

Touchpad

aktivieren/deaktivieren

Hintergrundlicht des Bildschirms ausschalten (zum

berühren)

Stummschaltung/Stumm-

schaltung aufheben

Audio-Lautstärke

verringern/erhöhen

Ändern der Anzeigeeinstellungen (siehe Seite 49)

Helligkeit des Bildschirms

verringern/erhöhen

Kamera

aktivieren/deaktivieren

Flugzeugmodus ein-/aus-

schalten

Tabelle 2 - Funktionstasten und visuelle Anzeigen

Fn +

Ein-/Ausschalten der

Fn +

*Hinweis: Im Betrieb mit Computerspielen, wird empfohlen die Lüftergeschwindigkeit auf das Maximal zu setzen.

Fn +

Ein-/Ausschalten des

Ein-/Ausschalten der Fest-

Automatische Lüftersteue-

rung/Volle Leistung

Flexikey® aktivieren/deak-

tivieren (siehe Seite 43)

Leistungsmodi umschalten

Energiesparmodus wechseln

Nummerntastatur

Scroll-Modus

stelltaste

Ein-/Ausschalten des Control Centers (siehe

Seite 41)

System

86 7

Abb. 5 - Ansicht von vorne, links und rechts (Modell A)

1. LED-Anzeigen

2. Sicherheitsschloß-Buchse

3. Luftungsoffnung

4. USB 3.2 Gen 1 Typ-A Anschlüsse

5. USB 2.0 Anschluss

6. Mikrofon-Eingangsbuchse

7. 2-in-1 Audiobuchse (Kopfhörer / Mikrofon)

8. Lautsprecher

9. Multi-in-1 Kartenleser

10. USB 3.2 Gen 2

Typ-C Anschluss

11. RJ-45 LAN-Buchse



Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während das Notebook in Betrieb ist verdeckt werden.

Vorderseite

Linke Seite

Rechte Seite

übersicht: Ansicht von vorne, links und rechts (Modell A)

Deutsch

System

Abb. 6 - Ansicht von vorne, links und rechts (Modell B)

1. LED-Anzeigen

2. Sicherheitsschloß-Buchse

3. Luftungsoffnung

4. USB 3.2 Gen 1 Typ-A Anschlüsse

5. USB 2.0 Anschluss

6. Mikrofon-Eingangsbuchse

7. 2-in-1 Audiobuchse (Kopfhörer / Mikrofon)

8. Lautsprecher

9. Multi-in-1 Kartenleser

10. USB 3.2 Gen 2

Typ-C Anschluss

11. RJ-45 LAN-Buchse



Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während das Notebook in Betrieb ist verdeckt werden.

Vorderseite

Linke Seite

Rechte Seite

übersicht: Ansicht von vorne, links und rechts (Modell B)

Deutsch

Systemübersicht:

Abb. 7

Ansicht von unten und hinten

1. Luftungsoffnung

2. RJ-45 LAN-Buchse

3. Lautsprecher

4. Mini DisplayPort 1.4 Anschluss

5. HDMI-Ausgangsanschluss

6. DC-Eingangsbuchse



Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während das Notebook in Betrieb ist verdeckt werden.

Keine Gehäuseteile entfernen oder öffnen

Entfernen Sie keine Gehäuseteile und/oder Schrauben, um das Gerät aufzurüsten, da anderenfalls Ihre Garantieansprüche verloren gehen.

Ist es erforderlich, die Festplatte/SSD, den RAM usw. auszuwechseln oder zu entfernen, wenden Sie sich an Ihren Vertragshändler/Lieferanten.

Modell A

Modell B

Ansicht von unt e n und hinten

Deutsch

Control Center

Führen Sie das Control Center über das Startmenü in Windows aus. Sie können auch die Tastenkombination Fn + Esc drücken oder auf das Symbol im Infobereich auf der Taskleiste doppelklicken, um das Control Center zu öffnen. Das Control Center bietet einen schnellen Zugriff auf die Leistungsmodi, die Flexikey® Anwendung, die Lüfter Einstellungen und die Konfiguration der LED-Tastatur.

Deutsch

Abb. 8 - Control Center

Power Modes (Leistungsmodi)

Abb. 9 - Leistungsmodi

Abb. 10 - LÜFTER Geschwindigkeitsregelung

“Power Modes (Leistungsmodi)” ermöglicht es Ihnen, den Leistungsmodus anzupassen, indem Sie auf das entsprechende Symbol klikken.

Deutsch

•Der Stromsparmodus verlängert die Betriebsdauer des Akkus

(CPU Turbo Boost wird eingeschaltet und dGPU Turbo wird ausgeschaltet).

•Der Lautlosmodus konzentriert sich auf die Reduzierung von

Lüftergeräuschen und reduziert sowohl die CPU- als auch die GPU-Leistung.

•Der Unterhaltungsmodus gleicht die CPU- und GPU-Leistung

aus und ist ideal zum Abspielen von Videos usw. geeignet.

•Der Leistungsmodus ist ideal für Spiele mit höherer CPU- und

GPU-Leistung.

Hinweis: Mit der Tastenkombination Fn + 3 können Sie schnell zwischen den Leistungsmodi umschalten und diese auswählen.

FAN Speed Control (LÜFTER Geschwindigkeitsregelung)

Können Sie die Lüftergeschwindigkeit auf Maximal (volle Leistung), Automatisch/Lautlos oder Benutzerdefiniert stellen. Die Lüftergeschwindigkeit wird sich automatisch einstellen, um die Temperatur der CPU/GPU zu regeln. Mit dem Regler "Versatz" können Sie die Einstellungen nach Ihren Wünschen anpassen. Sie können die Einstellung nach Bedarf auch auf Maximal anpassen.

Die Benutzerdefiniert Einstellung ermöglicht es Ihnen, auf einen der beiden Mitteltöner im Diagramm zu klicken und zu ziehen, um die Temperaturparameter des CPU Lüfters oder des GPU Lüfters anzupassen.

Alle diese Einstellungen können als Sicherheitsvorkehrung vom System überschrieben werden, wenn Sie den Lüfter zu stark beanspruchen.

Flexikey® Anwendung



Das verwendete Flexikey® Profil aktivieren oder deaktivieren

Sie können jede gegenwärtig verwendete Tastatur- oder Mausprofilfunktion aktivieren oder aktivieren, indem Sie auf Fn + drücken. Wenn Sie diese Tastenkombination drücken, können Sie zwischen den aktuell ausgewählten Tastatur- oder Mausprofilen zur Standard Tastatur- bzw. Mauseinstellungen und wieder zurück wechseln.

Windows-Logo-Taste und P Taste

Beachten Sie, dass Sie Aktionen für jede Taste zuweisen können, außer der Windows-Logo-Taste

und P Taste.

“Flexikey®” ist eine Direkttasten-Konfigurationsan- wendung, mit der Sie eine Einzeltaste für das Ausführen mehrerer Tastenkombinationen zuweisen können, oder um Text makros zu erstellen und um bestimmte Tasten zu deaktivieren. Die Anwendung kann auch zum Konfigurie- ren der Maustasten zum Erstellen von Direkttasten für Gaming usw. verwendet werden.

Klicken Sie auf Flexikey im Control Center, um auf die Flexikey® Anwendung zuzugreifen.

Tastatur- und Mauseinstellungen

Klicken Sie auf Aktivieren (unten rechts im Anwendungsfenster), um Einstellungen für die Tastatur bzw. Maus zu erstellen. Wenn Sie auf Tastatur Makro oder Maus Makro klicken, können Sie auf die Einstellungsseite für die Tastatur oder Maus zugreifen.

Abb. 11 - Aktivieren (Tastatur Makro und Maus Makro)

Profile

Die Bedienelemente oben rechts in der Anwendung beziehen sich auf Profile. Sie können Profile Hinzufügen

schen

, Profile Exportieren und Importiere n ,

indem Sie auf das entsprechende Symbol klicken. Wenn Sie doppelt auf ein Profil klicken, können Sie den Profilnamen und eine Bild Datei ändern (mit PNG Dateien erstellte Bilder).

/Lö-

Deutsch

Flexikey® Anwendungsfunktionen:

12354

4 5

Abb. 13 - Mauskonfiguration

• Express-Taste - Diese Funktion ermöglicht Ihnen die Konfigu-

ration einer einzelnen Taste (oder Mausklick) für das Senden mehrerer T a stenkombinationen. Di es ist praktisch beim Gaming oder wenn Sie Anwendungen mit vielen Tastaturkürzeln verwenden.

• Express-Text - Hiermit kö nnen Sie einze lne Tasten (oder Maus-

klicks) für das Senden von häufig genutzten Textstrings zuweisen.

• Deaktivieren - Mit dieser Funktion können Sie sämtliche

Tastaturtasten oder Maustasten deaktivieren.

Tastatureinstellungen

Deutsch

Die Tastatureinstellungen erlauben die Konfiguration von Aktionen für jede einzelne Taste (oder einer Kombination von Tasten). Klicken Sie auf die Taste und wählen Sie anschließend Aktionstyp (Express-Taste, Express-Text oder Deaktivieren) aus dem Menü am oberen Rand der Seite aus.

Mauseinstellungen

Die Mauseinstellungen ermöglichen Ihnen die Konfigurationen von Aktionen für die linke , rechte und mittlere Taste jeder angeschlossenen Maus, sowie für die Zurück - und Vorwärtstasten falls verfügbar (bei einer Gaming-Maus). Klicken Sie auf die Tastennummer und wählen Sie anschließend Aktionstyp (Express-Taste, Ex- press-Text oder Deaktivieren) aus dem Menü am oberen Rand der Seite aus.

Abb. 12 - Tastaturkonfiguration

Tastatureinstellungen - Express-Taste

Wenn Sie eine einzelne Taste für das Senden mehrerer Tastenkombinationen konfigurieren möchten, oder um nützlichere Tastenkürzel zu erstellen, verwenden Sie Express- Taste.

1. Aktivieren und wählen Sie Tastatur Makro unter Ihrem aus- gewählten Profil aus, klicken Sie zur Auswahl auf die gewünschte Taste und wählen Sie anschließend Express-Taste.

2. Im folgenden Beispiel möchten wir eine bestehende Spieltastenkombination, welche die linke Umschalttaste zum Sprinten und die W Taste zum Vorwärtsbewegen verwendet, auf die 1-Taste legen, um diese Bewegung als vorwärts sprinten miteinander zu kombinieren.

3. Klicken Sie auf die Schaltfläche Aufnah Sie anschließend auf die erforderliche Taste oder Tasten (in diesem Fall drücken wir die linke Umschalttaste und W) (stellen Sie sicher, dass Sie erforderliche(n) Taste(n) drücken und nicht anklicken).

4. Klicken Sie erneut auf die Schaltfläche Aufnah , um den Vorgang abzuschließen und die Aufnahme zu beenden.

5. Wenn Sie eine einzelne Taste entfernen möchten, klicken Sie zur Auswahl auf die Taste, und klicken Sie auf Wiederherstellen.

6. Jede zugewiesene Express-Taste wird in Grün angezeigt.

und drücken

Tastatureinstellungen - Express-Text

Eine Einzeltaste kann für das Senden eines Textstrings innerhalb jeder Anwendung mit Express-Text eingestellt werden.

3. Klicken Sie in das Textnachrichten Feld und geben Sie Ihre

4. Klicken Sie auf die Schaltfläche Aufnah

5. Die Taste wird jetzt zum Senden von Textnachrichten im

6. Wenn Sie eine Express-Text Taste entfernen möchten, wählen

Tastatureinstellungen - Deaktivieren

Sie können das Programm verwenden, um nicht benötigte Tasten zu deaktivieren.

1. Aktivieren und wählen Sie Tastatur Makro unter Ihrem aus-

2. Die Taste wird jetzt deaktiviert.

3. Wenn Sie die T aste erneut aktivieren möchten, wählen Sie sie aus

4. Die Taste wird jetzt deaktiviert unter Ihrem ausgewählten Profil

Ihrem Zielprogramm verwendet wird, um eine Textnachricht zu öffnen).

Nachricht ein und klicken Sie auf Speichern.

auf

Versandtaste und drücken Sie eine Taste (die Versandtaste ist die T aste, die in Ihrem Zielprogramm verwendet wird, zum Senden einer T extnachricht z.B. wird die Eingabet aste dafür am häufigsten verwendet).

Zielprogramm in Ihrem ausgewählten Profil konfiguriert und die Taste in Blau angezeigt.

Sie sie aus und klicken Sie auf Wiederherstellen.

gewählten Profil aus, klicken Sie zur Auswahl einer Taste, die deaktiviert werden soll und wählen Sie anschließend Deaktivie- ren.

und klicken Sie auf Wiederherstellen.

und die Taste in Grau angezeigt.

Deutsch

1. Aktivieren und wählen Sie Tastatur Makro unter Ihrem aus- gewählten Profil aus, klicken Sie zur Auswahl auf eine Taste und wählen Sie anschließend Express-Text.

2. Klicken Sie auf die Schaltfläche Aufnah auf Starttaste und drücken Sie eine Taste (die Starttaste ist die Taste, die in

Mehrfarbige LED-Tastatur

Beim Systemstart blinkt die Tastatur kurzzeitig. Sie können in das Kontrollkästchen Boot-

Effekt überschreiben klicken,

um den Tastaturblinkeffekt beim Systemstart zu deaktivieren.

Die LED Keyboard-Anwendung kann durch Klicken auf LED Keyboard im Control Center (oder durch Drücken von Fn und der -Taste) oder über das Startmenü in

Windows

Deutsch

aufgerufen werden.

Farbmuster

Über das Farbmuster in der Mitte des Bildschirms können Sie eine Reihe von Farben für die Hintergrundbeleuchtung auswählen, indem Sie auf die gewünschte Farbe klicken. Klicken Sie hier, um eine beliebige Farbe aus dem Muster auszuwählen, die auf die gesamte Tastatur.

Tastatur Sleeptimer

Aktivieren und wählen Sie anschließend die Zeitdauer der Leerlaufs, nach der die Tastatur LED den Schlafmodus aufrufen (d.h. die LED Tastaturbeleuchtung wird ausgeschaltet, um Strom zu sparen).

Abb. 14 - LED Keyboard-Anwendung

Die Tastatur-LED kann mit einer Tastenkombination aus Fn + beliebiger Taste wie unten beschrieben konfiguriert werden.

Tastatur-LED Funktionstastenkombinationen

Fn +

Startet die LED Key-

board-Anwendung

Tastatur-LED ein-/auszu-

schalten

Tastatur-LED Beleuch-

tung verringern

Tastatur-LED Beleuch-

tung erhöhen

Tabelle 3 - Tastatur-LED

KB Helligkeit

Sie können die Tastaturhelligkeit mit dem Schieberegler Helligkeit einstellen.

Start-Menü, Kontextmenü, Taskleiste, System-

Abb. 15

Start-Menü, Kon-

textmenü,

Taskleiste, Sys-

temsteuerung

und Einstellungen

steuerung und Einstellungen von Windows 10

Auf die meisten Apps, Control Panels, Utilities und Programme in Windows 10 können Sie über das Start-Menü gelangen. Klicken Sie dazu auf das Symbol in der Taskleiste in der linken unteren Ecke des Bildschirms (oder drücken Sie auf die Windows-Logo- Taste der Tastatur).

Klicken Sie mit der rechten Maustaste auf das Startmenü-Symbol (o der verwenden Sie die Tastenkombination Windows-Logo-Taste + X), um ein erweitertes Kontextmenü der nützlichen Funktionen aufzurufen: Apps und Features, Energieoptionen, Task-Manager, Suchen, Explorer, Geräte-Manager, Netzwerkverbindungen usw.

Der Infobereich der Taskleiste befindet sich in der rechten unteren Ecke des Bildschirms. Hierüber können Sie manche Control Panels und Anwendungen aufrufen, die in diesem Handbuch angesprochen werden.

In diesem Handbuch finden Sie eine Anleitung zum Öffnen der Systemsteuerung. Um die Systemsteuerung aufzurufen, wählen Sie Systemsteuerung unter dem Eintrag Windows-System im Startmenü.

Der Eintrag Einstellungen im Startmenü (auch die App) bietet Ihnen einen schnellen Zugriff auf eine Reihe von Einstellmöglichkeiten für das System, die Geräte, das Telefon, das Netzwerk und das Internet, die Personalisierung, die Apps, die Konten , die Zeit und Sprache, die Spiele, die Erleichterte Bedienung, Cortana, Suche, den Datenschutz und Update und die Sicherheit.

Deutsch

Grafikfunktionen

Abb. 16

Anzeigeeinstellungen und

NVIDIA Systemsteuerung

Dieses System verfügt sowohl über eine integrierte GPU von Intel (zum Energie sparen) und eine diskrete GPU von NVIDIA (für die Leistung). Wenn die Videotreiber in-

stalliert sind, können Sie die Anzeigegeräte wechseln und die Anzeigeoptionen konfigurieren.

Microsoft Hybrid Graphics

Microsoft Hybrid Graphics ist eine nahtlose Technologie, mit der bei längerer Akkubetriebsdauer die höchstmögliche Leistung des Grafiksystems erreicht wird, ohne manuell die Einstellungen ändern zu müssen. Das Betriebssystem des Computers (und einige Anwendungen) automatisch bei

Deutsch

Bedarf der genutzten Anwendungen zwischen der integrierten GPU (iGPU) und der separaten GPU (dGPU) wech- seln.

So öffnen Sie in Windows das Einstellfenster Anzeige:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann aus dem Menü die Option Anzeigeeinstellungen wählen.

2. Wählen Sie aus den Menüs die gewünschten Anzeigeeinstellungen.

So rufen Sie die Intel® Grafik- kontrollraum:

1. Rufen Sie die Intel® Grafik- kontrollraum über das Startmenü in Windows auf .

So öffnen Sie die NVIDIA Systemsteuerung:

1. Rufen Sie die NVIDIA Systemsteuerung über das Startmenü in Windows

auf.

Oder

2. Klicken Sie mit der rechten Maustaste auf den Desktop und dann

aus dem Menü die Option NVIDIA Systemsteuerung wählen.

Anzeigegeräte

Abb. 17

Projizieren

Abb. 18

(Mehrere

Bildschirme)

Beachten Sie, dass Sie externe Anzeigen nutzen können, die an den HDMI-Ausgangsanschluss und/oder an den Mini DisplayPort Anschluss angeschlossen sind. Lesen Sie die Anleitung des Anzeigegerätes, um zu erfahren, welche Formate unterstützt werden.

Konfigurieren des Anzeigegerätes in Windows

Alle externen und internen Anzeigen (bis zu 3 aktive Anzeigen) können unter Windows konfiguriert werden, indem Sie die Anzeige oder System (in Einstellungen) Bedienfenster oder das Projizieren-Menü verwenden.

Konfiguration der Anzeige mit dem Projizieren-Menü:

1. Schließen Sie Ihre externe(n) Anzeige(n) an

den entsprechenden Port an und schalten Sie sie anschließend ein

2. Drücken Sie die Tastenkombination + P (oder Fn + F7).

3. Klicken Sie auf eine der Optionen im Menü zur Auswahl von Nur PC-Bildschirm, Duplizieren, Erweitern oder Nur zweiter Bildschirm.

4. Sie können klicken auf Mit drahtloser Anzeige verbinden unten im Projizieren Fenster tippen und den Schritten folgen, um sich mit einem drahtlosen Anzeigegerät zu verbinden.

Konfiguration der Anzeige im Einstellfenster Anzeige:

1. Schließen Sie Ihre externe(n) Anzeige(n) an den entsprechenden Port an und schalten Sie sie anschließend ein.

2. Klicken Sie mit der rechten Maustaste auf den Desktop und dann aus dem Menü die Option Anzeigeeinstellungen wählen.

3. Klicken Sie auf Erkennen (Schaltfläche).

4. Der Computer wird die angeschlossenen Anzeigen anschließend erkennen.

5. Im Menü Mehrere Bildschirme können Sie bis zu 3 Anzeigen konfigurieren.

Deutsch

Audiofunktionen

Abb. 20 - Energieoptionen

Sie können die Audiooptionen für Ihren Computer über die Systemsteuerung Sound in Windows konfigurieren.

Die Lautstärke können Sie durch die Tastenkombination Fn + F5/F6 ändern. Die Lautstärke kann auch mit den Windows-Lautstärkereglern eingestellt werden. Überprüfen Sie die Einstellung, indem Sie in der Taskleiste auf das Laut- sprecher-Symbol Klicken.

Energieoptionen

Die Energieoptionen von Windows ermöglichen Ihnen die Konfiguration der Optionen für das Energiemanagement des Computers. Sie können Strom sparen, indem Sie Ener- giesparpläne erstellen und im linken Menü können Sie die Optionen für den Netzschalter, die Energiespartasten (Fn + F12) und Zuklappeinstellung (beim Schließen des Dekkels), den Bildschirm und den Energiesparmodus (die Standardeinstellung Energie sparen) konfigurieren.

Sound Blaster Cinema 6

Mit der Anwendung Sound Blaster Cinema 6 können Sie die Audioeinstellungen nach Ihren Anforderungen konfigu-

Deutsch

rieren, um eine bestmögliche Audioleistung bei Spielen und der Wiedergabe von Musik und Videos zu erreichen.

Anwendung Sound Blaster Cinema 6

Führen Sie die Sound Blaster Cinema 6-Systemsteuerung über das Startmenü in Windows aus .

Abb. 19 - Sound Blaster Cinema 6

Klicken Sie im linken Menü auf Energiesparplan erstel len, und wählen Sie die Optionen, um einen neuen Plan zu erstellen. Klicken Sie auf Energieplaneinstellungen ändern, und klicken Sie auf Erweiterte Energieeinstellungen ändern, um weitere Optionen für die Konfiguration aufzurufen.

Installation der Treiber



Treiberinstallation und

Stromversorgung

Während die Treiber installiert werden, muss der Computer über den AC/DC-Adapter mit Strom versorgt werden. Einige Treiber benötigen für den Installationsvorgang sehr viel Strom. Wenn der Akku nicht mehr über genügend Strom verfügt, kann sich das System während der Installation ausschalten, was zu Systemfehlern führen kann (das ist kein Sicherheitsproblem, und der Akku ist innerhalb von einer Minute wieder aufladbar).

Abb. 21 - Installation der Treiber



Allgemeine Hinweise zur

Treiberinstallation

Wenn Sie keine fortgeschrittenen Kenntnisse haben, folgen Sie für jeden Treiber den Anweisungen auf dem Bildschirm (z. B. Weiter > Weiter > Fertig stellen). In vielen Fällen ist es erforderlich, den Computer nach der Treiberinstallation neu zu starten.

Alle Module (z. B. WLAN oder Bluetooth) müssen vor der Treiberinstallation eingeschal- tet werden.

Die Disc Device Drivers & Utilities + User's Manual enthält die Treiber und Hilfsprogram me, die für das einwandfreie Funk- tionieren des Computers notwendig sind. Möglicherweise wurden diese bereits vorins talliert. Ist das nicht der Fall , legen Sie die Disc ein, und klicken Sie auf Install Drivers (Schaltfläche) oder Option Drivers (Schaltfläche), um das Treibermenü Optional aufzurufen. installiert werden sollen (notieren Sie zum späteren Nachlesen die Treiber, die Sie installiert haben). Hinweis: Muss ein Treiber neu installiert werden, sollten Sie den alten Treiber zunächst deinstallieren.

Installieren Sie die Treiber in der in Abb. 21 angegebenen Rei henfolge. Markieren Sie die Treiber, di e

Letzte Updates

Nachdem Sie alle Treiber installiert haben, stellen Sie sicher, dass Sie Nach Updates suchen aktivieren (Einstellungen > Update und Sicherheit > Nach Updates suchen) und gehen Sie zum Microsoft Store und klicken Sie auf Downloads und Updates > Updates abrufen, um alle Apps usw. zu aktualisieren.

Deutsch

Wireless-LAN-Modul (Option)



Automatisch verbinden

Es wird empfohlen, dass Sie das Kästchen Automatisch verbinden markieren.

Dadurch prüft das System beim Start und wenn es gerade aus einem Stromsparmodus wieder gestartet wird, ob der Zugriffspunkt vorhanden ist. Es ist dann nicht mehr notwendig, die Verbindung manuell herzustellen.

Stellen Sie vor der Konfiguration sicher, dass das WLANModul eingeschaltet ist (Flugzeugmodus deaktiviert).

Bluetooth-Modul (Option)

Stellen Sie vor der Konfiguration sicher, dass das BluetoothModul eingeschaltet ist (Flugzeugmodus deaktiviert).

WLAN-Konfiguration in Windows

1. Klicken Sie auf das Symbol im Infobereich auf der Taskleiste.

2. Stellen Sie sicher, dass der Flugzeugmodus ausgeschaltet ist (das Symbol für den Flugzeugmodus sollte grau sein).

3. Eine Liste aller verfügbaren Zugriffspunkte wird angezeigt.

4. Klicken Sie doppelt auf einen Zugriffspunkt, um die

Deutsch

Verbindung herzustellen (oder klicken Sie ihn an, und klicken Sie auf Verbinden).

5. Geben Sie einen Sicherheitsschlüssel für das Netzwerk (passwort) ein, falls erforderlich, und klicken Sie auf Weiter.

6. Sie können sich entscheiden, ob Sie andere Geräte ausfindig machen wollen.

7. Wenn die Verbindung zum Netzwerk-Zugriffspunkt besteht, wird das Verbunden Symbol angezeigt.

8. Um die Verbindung zu einem Zugriffspunkt zu trennen, wählen Sie das verbundene Netzwerk, und klicken Sie auf Trennen.

9. Klicken Sie auf die Schaltfläche Flugzeugmodus, um den Flugzeugmodus ein- oder auszuschalten.

10. Alternativ können Sie auf die Schaltfläche WiFi klicken, um nur das Wi-Fi ein- oder auszuschalten.

Bluetooth-Konfiguration in Windows

1. Klicken Sie auf den Eintrag Einstellungen im Startmenü und klikken Sie dann auf Geräte.

2. Klicken Sie auf Bluetooth- und andere Geräte.

3. Klicken Sie auf Bluetooth- oder anderes Gerät hinzufügen > Bluetooth und eine Liste der gefundenen Geräte angezeigt wird.

4. Klicken Sie doppelt auf das Gerät, das mit dem Computer gekoppelt werden soll, und klicken Sie auf Verbinden.

5. Wählen Sie ein Gerät aus und klicken Sie auf Gerät entfernen >

Ja, für eine Trennung von jedem Gerät.

TPM (Option)

Abb. 22

Security -

Trusted

Computing

Abb. 23

BitLocker-Laufwerk-

verschlüsselung

(TPM-Verwaltung)

Abb. 24

“Trusted Plat-

form Module”-

Management

(TPM) auf dem

lokalen Compu-

ter

Bevor Sie die TPM (Trusted Platform Module)-Funktionen einrichten, müssen Sie die Sicherheitsplattform initialisieren.

Aktivieren der TPM-Funktionen

1. Starten Sie den Computer neu.

2. Rufen Sie das BIOS auf, indem Sie während des POST -Vorgangs/ Startups auf F2 drücken.

3. Klicken Sie auf Setup Utility und wählen Sie das Menü

4. Klicken Sie auf TPM Configuration und wählen Sie Enable (Aktivieren) für Security Device Support (Sicherheitsgeräteunterstützung).

5. Sie müssen anschließend auf F10 drücken/klicken, um die Änderungen zu speichern und den Computer neu zu starten.

TPM Verwaltung in Windows

Sie können Ihre TPM Einstellungen unter

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf und Sicherheit).

3. Klicken Sie auf TPM-Verwaltung.

BitLocker-Laufwerkverschlüsselung (System

Windows

Security.

verwalten:

4. Im Fenster TPM-Verwaltung können Sie TPM unter Windows verwalten. Da ein TPM normalerweise in großen Unternehmen und Organisationen verwaltet wird, benötigen Sie bei der Verwaltung der hiesigen Informationen die Hilfe Ihres Systemadministrators.

TPM Aktionen

1. Klicken Sie auf TPM vorbereiten und folgen Sie den Anweisungen des Assistenten, um TPM vorzubereiten (dabei wird möglicherweise ein Neustart des Computers und eine Bestätigung der Einstellungsänderungen nach dem Neustart durch Drücken der entsprechenden F-Taste erforderlich sein).

2. Nach dem Neustart wird TPM vorbereitet und Sie können anschließend das Menü Aktionen verwenden für TPM

ausschalten, Besitzerkennwort ändern, TPM löschen oder TPM-Sperre zurücksetzen.

3. Ein Assistent wird Sie durch die Einrichtungsschritte leiten.

Deutsch

Fehlerbehebung

Problem Mögliche Ursache - Lösung

Die Module Wireless-LAN/ Bluetooth können nicht erkannt

werden. Das Kamera-Modul kann nicht

erkannt werden.

Niedrige Gaming-Leistung. Im Betrieb mit Computerspielen, wird empfohlen die Lüftergeschwindigkeit auf das

Deutsch

Im Flugzeugmodus sind die Module ausgeschaltet. Mit der Tastenkombination Fn + F11 können Sie den Flugzeugmodus ein- oder ausschalten (siehe Tabelle 2 auf Seite 37).

Das ist ausgeschaltet. Mit der Tastenkombination Fn + F10 können Sie das Kamera-Modul einschalten (siehe Tabelle 2 auf Seite 37). Starten Sie die Kamera-Anwendung, um das Kamerabild zu sehen.

Maximal zu setzen. Verwenden Sie die Fn + 1 Tastenkombination um die Lüftergeschwindigkeit zu regulieren.

Technische Daten



Aktualität der technischen Daten

Die in diesem Teil aufgeführten technischen Daten sind zum Zeitpunkt der Druckstellung richtig. Bestimmte Elemente (insbesondere Prozessortypen/-geschwindigkeiten) können im Rahmen des Entwicklungsplans des Herstellers zwischenzeitlich geändert oder aktualisiert werden. Detailinformationen erhalten Sie bei Ihrem Servicezentrum.

Bitte beachten Sie, dass diese Reihe von Computer-Modellen eine Vielzahl an Prozessoren und/oder Grafikkarten unterstützen kann.

Um herauszufinden welcher Prozessor/ CPU in Ihrem System verbaut ist, begeben Sie sich zum Start-Menü und wählen dort Einstellungen, und dann wählen Sie System und klicke auf Info. Hier finden Sie ebenfalls Information über die Größe des installierten RAM u.v.m.

Um Informationen über den in Ihrem System verwendeten Videoadapter zu er- halten gehen Sie zum Start-Menü, wo Sie Einstellungen wählen, dann wählen Sie auf System und klicken auf Bild-

schirm > Erweiterte Anzeigeeinstellungen > Adaptereigenschaften anzeigen.

Core Logic

Intel® HM570 Chipsatz

BIOS

INSYDE BIOS (128Mb SPI Flash-ROM)

Speicher

Dual Channel DDR4 Zwei 260-Pin SODIMM-Sockel Unterstützt DDR4-Speicher bis zu 3200MHz Speicher erweiterbar bis zu 64GB Mit 8GB,16GB oder 32GB Modulen

kompatibel (Die tatsächliche Speicherarbeitsfrequenz

hängt vom FSB des Prozessors ab.)

Anzeigeoptionen

Modell A:

LCD, 15,6" (39,62cm), 16:9, FHD (1920x1080)

Modell B:

LCD, 17,3" (43,94cm), 16:9, FHD (1920x1080)

Sicherheit

Öffnung für Sicherheitsschloß (Typ Kensington)

BIOS-Paßwort Intel PTT für Systeme ohne Hardware TPM (Werkseitige Option) TPM 2.0

Speichereinheiten

Eine austauschbare SATA-2,5"-Festplatte/ SSD (7mm Höhe)

(Werkseitige Option) Eine M.2 SATA/PCIe

Gen3 x4--SSD

Audio

High-Definition-Audio-kompatible Schnittstelle

Sound Blaster Cinema 6 Eingebautes Array-Mikrofon Zwei Lautsprecher

Tastatur

Mehrfarbige LED-Tastatur in voller Größe

(mit Nummerntastatur)

Zeigegerät

Eingebautes Touchpad (mit Microsoft PTP Multi Gesture & Scrolling Functionality)

Kartenleser

Festes Multi-in-1 Push-Push KartenleserModul

MMC (MultiMedia Card)/RS MMC SD (Secure Digital)/Mini SD/SDHC/

SDXC

M.2-Steckplätze

Steckplatz 1 für Kombinierte Bluetooth und WLAN-Modul

Steckplatz 2 für SATA/PCIe Gen3 x4 SSD

Deutsch

Schnittstellen

Ein USB 2.0 Anschluss Zwei USB 3.2 Gen 1 Typ-A Anschlüsse Ein USB 3.2 Gen 2 Typ-C Anschluss*

*Die maximale Strommenge, die von USB Typ-C Anschlüssen geliefert wird, beträgt 500mA (USB 2.0)/900mA (USB 3.2).

Ein Mini DisplayPort 1.4 Anschluss Ein HDMI-Ausgangsanschluss Eine Mikrofon-Eingangsbuchse Eine 2-in-1 Audiobuchse (Kopfhörer /

Mikrofon) Eine RJ-45 LAN-Buchse Eine DC-Eingangsbuchse

Deutsch

Charakteristika

Intel® Optane™ Technik Windows® Mixed Reality kompatibel

Kommunikation

Eingebautes 10/100/1000Mb Base-TX Ethernet LAN

1,0M HD-Webcam

WLAN/Bluetooth M.2 Module:

(Werkseitige Option) Intel® Dual Band WiFi 6 AX200, 2x2 AX Wireless LAN und Bluetooth

(Werkseitige Option) Intel® Dual Band WiFi 6 AX201, 2x2 AX Wireless LAN und Bluetooth

(Werkseitige Option) Intel® Dual Band WiFi 5 Wireless-AC 9462, 1x1 AC WLAN und Bluetooth

Stromversorgung

Integrierter 4 Zellen Polymer Akku, 49WH AC/DC-Adapter für den gesamten

Spannungsbereich AC-Eingang: 100-240V, 50-60Hz DC-Ausgang: 19,5V, 6,15A (120W) Oder DC-Ausgang: 19,5V, 7,7A (150W)

Umgebungsbedingungen

Temperatur

In Betrieb: 5ºC – 35ºC Bei Aufbewahrung: -20ºC – 60ºC

Relative Luftfeuchtigkeit

In Betrieb: 20 – 80 % Bei Aufbewahrung: 10 – 90 %

Abmessungen und Gewicht

Modell A:

359,5 (B) x 238 (T) x 21,9 (H) mm

1,89kg (Barebone mit 49WH-Akku)

Modell B:

396,9 (B) x 262 (T) x 23,5 (H) mm

2,39kg (Barebone mit 49WH-Akku)

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. Il s’agit d’un supplément, et non pas d’une alternative au Manuel de l’Utilisateur en Anglais complet au format Ad obe Acrobat sur le di sque Device Dri vers & Utilities + User's Manual fourni avec votre ordinateur . Ce disqu e contient aussi les pilotes et utilitaires nécessaires au fonctionnement correct de votre ordinateur (Remarque: La compagnie se réserve le droit de revoir cette publication ou de modifier son contenu sans préavis).

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà installés. Si ce n’est pas le cas , ou si vous avez l’intention de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le disque Devi ce Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de réglementation et de sécurité

Prêtez attention aux avis réglementaires et informations de sécurité contenus dans le Manuel de l'Utilisateur se trouvant sur le disque Device Drivers & Utilities + User’s Manual.

Marques déposées

Intel est une marque enregistrée d’Intel Corporation. Windows est une marque enregistrée de Microsoft Corporation.

Français

Instructions d’entretien et d’utilisation

L’ordinateur est robuste, mais il peut toutefois être endommagé. Afin d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration.

Si l’ordinateur tombe, le boîtier et d’autres éléments pourraient être endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer . Tenez l’ordinateur et

son alimentation externe à distance de toute source de chaleur. Il s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait à pénétrer à l’intérieur de votre ordinateur, il pourrait être sérieusement endommagé.

• Evitez les interférences. Tenez l’ordinateur à distance de transfor-

mateurs à haute capacité, moteurs électriques, et autres appareils générateurs de champs magnétiques importants. Ceux-ci peuvent gêner ses performances normales et endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordina- teur. Arrêtez l’ordinateur correctement, et fermez tous vos programmes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas d’enregistrer vos données régulièrement puisqu’elles peuvent être

Français

perdues si la batterie est vide.

Révision

Si vous essayez de réparer l'ordinateur par vous-même, votre garantie sera annulée et vous risquez de vous exposer et d'exposer l'ordinateur à des chocs électriques. Confiez toute réparation à un technicien qualifié, particulièrement dans les cas suivants:

• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé, abimé ou effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fonctionne pas normalement bien que vous ayez suivi les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran est cassé, ne touchez pas le liquide car il contient du poison).

• Si une odeur inh abi tuel , de la ch ale ur ou de la fumée ap par ais sait so rtant de votre ordinateur.

Informations de sécurité

• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordinateur.

• Utilisez uniquement le cordon d’alimentation et les batteries indiqués dans ce manuel. Ne jetez pas les batteries dans le feu. Elles peuvent exploser. Consultez la réglementation locale pour des instructions de recyclage possibles.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît endommagée (ex: tordue ou vrillée) d'une manière quelconque. Même si l'ordinateur continue de fonctionner avec la batterie en place, cela peut détériorer le circuit, pouvant déclencher un incendie.

• Assurez-vous que votre ordinateur est complètement éteint avant de le mettre dans un sac de voyage (ou tout autre bagage similaire).

• Avant de nettoyer l'ordinateur, assurez-vous que l'ordinateur est débranché de toute alimentation électrique externe, périphériques et câbles.

• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais n'appliquez pas d'agent de nettoyage directement sur l'ordinateur. N’utilisez pas de produit de nettoyage volatil (des distillés pétrôle) ou abrasifs sur aucun des éléments de l’ordinateur.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie aurait besoin d’être réparée ou changée, veuillez vous adresser à votre représentant de service ou à des professionnels qualifiés.

• Notez que dans les ordinateurs ayant un logo fixé par dépôt électrolytique, le logo est recouvert par une protection adhésive. À cause de l’usure générale, cette protection adhésive se détériore avec le temps et le logo exposé peut former des angles coupants. Faites bien attention lorsque vous manipulez l'ordinateur, et évitez de toucher le logo fixé par dépôt électrolytique. Dans la sacoche de voyage, ne mettez pas d’autres objets qui risquent de se frotter contre l’ordinateur pendant le transport. En cas d’une telle usure, contactez votre centre de services.

Précautions concernant les batteries polymère/Lithium-Ion



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une batterie rechargeable. Cette batterie est recyclable. Quand elle n’est plus utilisable, en fonction des lois locales des différents états et pays, il peut être illégal de s’en débarrasser en la jetant avec les ordures ménagères normales. Vérifiez auprès du responsable local de l’élimination des déchets solides de votre quartier pour vous informer des possibilités de recyclage ou de la manière appropriée de la détruire.

Il existe un danger d’explosion si la batterie est remise de façon incorrecte. Remplacez-la uniquement par des batteries de même type ou de type équivalent, recommandées par le fabricant. Eliminez les batteries usagées selon les instructions du fabricant.

Notez les informations suivantes spécifiques aux batteries polymères/Lithium-Ion, et le cas échéant, celles-ci remplacent les informations générales de précaution sur les batteries.

• Les batteries polymères/Lithium-Ion peuvent présenter une légère dilatation ou gonflement, mais cela est inhérent au mécanisme de sécurité de la batterie et ne représente pas une anomalie.

• Manipulez les batteries polymères/Lithium-Ion de façon appropriée lors de leur utilisation. Ne pas utiliser de batteries polymères/Lithium-Ion dans des environnements présentant une température ambiante élevée, et ne pas stocker les batteries non utilisées pendant de longues périodes.

• Si vous travaillez dans des zones à basse température, utilisez l'adaptateur AC/DC pour alimenter l'ordinateur.

Français

Guide de démarrage rapide

Figure 1 - Ouvrir le couvercle/ordinateur avec

un adaptateur AC/DC branché



Arrêt

Veuillez noter que vous devriez toujours éteindre votre ordinateur en utilisant la commande Arrêter dans Windows (voir ci-dessous). Cette précaution évite des problèmes de disque dur ou de système.

1. Cliquez sur l'icône du Menu Démarrer .

2. Cliquez sur l'élément Marche/Arrêt .

3. Sélectionnez Arrêter dans el menu.

130°

1. Enlevez tous les memballages.

2. Posez l’ordinateur sur une surface stable.

3. Connectez fermement les périphériques que vous souhaitez utiliser avec

votre ordinateur (par ex. clavier et souris) à leurs ports respectifs.

4. Lors de la première installation de l'ordinateur utilisez la procédure sui-

vante (afin de protéger l'ordinateur, la batterie sera verrouillée lors de l'expédition afin de ne pas alimenter le système avant la première connexion à l'adaptateur AC/DC et initialement installée comme ci-dessous) :

• Branchez le cordon de l’adaptateur AC/DC à la prise d'entrée DC située à l’arrière de l’ordinateur, branchez ensuite le cordon d'alimentation AC à une prise murale, puis connectez le cordon d'alimentation AC à l’adaptateur AC/ DC. La batterie est maintenant déverrouillée.

5. D'une main, soulevez soigneusement le couvercle pour obtenir un angle de vision confortable (ne pas dépasser 130 degrés), de l'autre main (comme illustré dans la Figure 1) maintenez la base de l'ordinateur (Remarque : Ne soulevez jamais l'ordinateur par le couvercle).

6. Pressez le bouton d'alimentation pour allumer.

Logiciel système

Français

Votre ordinateur peut être livré avec un logiciel système pré-installé. Si ce n’est pas le cas, ou si vous re-configurez votre ordinateur pour un système différent, vous constaterez que ce manuel fait référence à Mi- crosoft Windows 10.

Prend en charge Intel® Optane™

Vous devez configurer Intel® Optane™ avant d'installer votre système d'exploitation Windows 10 (voir la page 61).

Configuration

Intel® Optane™

Intel® Optane™ est la combinaison d'un périphérique de mémoire compatible et du logiciel Technologie de stockage Intel® Rapid. Cette combinaison est conçue pour accélérer les performances de votre système en mettant en cache les données de démarrage, les exécutables, les données accessibles fréquemment et les fichiers de page système sur un SSD Intel® Optane™ non volatil et à faible latence.

Contactez votre distributeur ou fournisseur pour voir si votre système prend en charge cette technologie.

Procédure de configuration Intel® Optane™

Vous devez configurer Intel® Optane™ avant d'installer votre système d'exploitation Windows 10 et, pour ce faire, vous devrez préparer ce qui suit.

•Le SE Microsoft Windows 10 sur un DVD ou sur un lecteur flash

USB.

• Un SSD Intel® Optane™ installé dans votre système.

• Un lecteur DVD externe connecté.

• Le disque Device Drivers & Utilities + User’s Manual.

• Un lecteur flash USB ou un disque dur USB externe.

1. Allez à l'ordinateur utilisable et copiez le dossier f6mdflpy-x64 depuis l'emplacement ci-dessous (D: représente votre lecteur de DVD) du disque Device Drivers & Utilities + User’s Manual sur le lecteur flash USB ou le disque dur USB externe.

• D:\Options\RAID\f6mdflpy-x64\

2. Allumez l’ordinateur et appuyez sur F2 pour aller dans le BIOS et cliquez sur Setup Utility.

3. Sélectionnez le menu Advanced.

4. Sélectionnez

5. Appuyez sur F10 pour « Enregistrer et quitter (Save and Exit) » et sélectionnez <Yes>, mais notez ce qui suit.

• Vérifiez que le (DVD du) SE Windows 10 est dans le lecteur

DVD connecté ou sur un lecteur flash USB, ainsi l'ordinateur démarrera automatiquement à partir du DVD du SE Windows 10 ou lecteur flash USB.

6. Appuyez sur Suivant > Installer maintenant pour continuer à installer le système d'exploitation normalement (voir votre documentation de Windows si vous avez besoin d'instructions pour installer le Système d'Exploitation Windows).

7. Cliquez pour sélectionner Charger le pilote lorsque l’écran « Où voulez-vous installer Windows? » apparaît.

8. Cliquez sur Parcourir et allez à l'emplacement où vous avez copié les fichiers sur votre lecteur flash USB ou votre disque dur externe USB (X: représente votre lecteur flash USB ou votre disque dur externe USB):

• X:\f6mdflpy-x64 (pour Windows 64 bits)

9. Sélectionnez les deux noms de pilote et cliquez sur Suivant.

10. Il est recommandé de sélectionner, puis de supprimer les partitions existantes.

11. Cliquez sur Nouveau pour créer une partition pour Windows.

12. Il est très important de vous assurer que lorsque vous créez la partition, vous laissez un minimum d'espace non alloué de 5Mo. Cet espace est nécessaire pour tout lecteur en cours d'accélération (Lecteur système ou de données).

13. Suivez les instructions à l'écran pour installer le SE Windows 10.

14. Installez les pilotes Windows (voir la page 79). Vérifiez que vous avez installé le pilote Technologie de stockage Intel® Rapid (IRST).

15. Exécutez l'application Intel® Optane™ Memory and Storage

Management.

VMD Mode et sélectionnez Enabled.

Français

16. Cliquez sur Activer la mémoire Intel® Optane ™.

Figure 2 - Intel® Optane™ Memory and Storage Ma-

nagement - Activer la mémoire Intel® Optane ™

Figure 3 - Intel® Optane™ Memory and Storage

Management - Désactiver

17. Un avertissement apparaîtra pour vous avertir que toutes les données du module de mémoire Optane ™ seront effacées, et si cela

Français

vous convient, cliquez sur Activer.

18. Le système va préparer et activer le lecteur Optane, et une fois terminé, vous pourrez alors cliquer sur Redémarrer.

19. Le système optimisera alors la mémoire Optane au redémarrage.

20. Exécutez l'application Intel® Optane™ Memory and Storage Management.

21. L'état du système sera alors affiché.

Désactivation de Intel® Optane™

Si vous souhaitez désactiver une configuration Intel® Optane™ existante, suivez la procédure ci-dessous pour le

faire.

1. Exécutez l'application Intel® Optane™ Memory and Storage Management.

2. Cliquez sur Mémoire Intel® Optane ™, puis sur Désactiver.

3. Cliquez sur Désactiver lorsque vous voyez le message suivant.

4. Redémarrez l'ordinateur pour terminer le processus.

5. Exécutez l'application Intel® Optane™ Memory and Storage Management.

6. L'état de la mémoire Intel® Optane ™ est indiqué dans la fenêtre.

Carte du système: Vue de face avec l'écran ouvert

Modèle A

15,6” (39,62cm)

Mod

le B

17,3” (43,94cm)

Figure 4 - Vue de face avec l'écran ouvert

1. Webcam

2. *Indicateur LED de caméra

*Quand la caméra est en cours d'utilisation le Indicateur LED sera illuminé.

3. Réseau de microphones intégré

4. Écran

5. Bouton d'alimentation

6. Clavier

7. Touchpad et boutons

1233

12 33

Remarquez que la zone d’utilisation valide du Touchpad et des boutons est celle indiquée à l’intérieur des lignes en pointillé ci-dessus.

Français

Indicateurs LED

Les indicateurs LED sur votre ordinateur affichent des informations utiles sur l’état actuel de votre ordinateur.

Icône Couleur Description

Orange L'adaptateur AC/DC est branché

Vert L’ordinateur est allumé

Vert clignotant Le système est dans le mode de Veille configuré

Orange La batterie est en charge

Vert La batterie est complètement chargée

Français

Orange clignotant La batterie a atteint le niveau bas critique

Vert Activité des périphériques de stockage

Tableau 1 - Indicateurs LED

Clavier et touches fonction

Touches Fonction

Touche Fn

Pavé numérique

Verr Num & ArrêtDét

Touche du logo Windows

Le clavier est doté d'un pavé numérique intégré pour une saisie des données numériques plus facile. Le fait d'appuyer sur Verr Num active ou désactive le pavé numérique. Il est également doté de touches fonction pour vous permettre de changer instantanément de mode opérationnel.Les touches de fonctions (F1 - F12 etc.) agiront comme touches de raccourci quand pressée en maintenant la touche Fn appuyée. En plus des combinaisons des touches de fonction de base, des indicateurs visuels sont disponibles quand le pilote Control Center est installé.

Touches Fonction/ indicateurs visuels Touches Fonction/ indicateurs visuels

Fn +

Lecture/Pause (dans les programmes audio/vidéo)

Activer/Désactiver le

Touchpad

Eteindre le rétroéclairage de l'affichage (Appuyez sur

une touche ou utilisez le touchpad pour allumer)

Allume/Éteind le son

Diminution/Augmentation

du volume sonore

Modifiez la configuration de l'affichage (voir la

Diminution/Augmentation de

la luminosité de l'affichage

Activer/Désactiver la caméra

Activer/Désactiver le Mode

Avion

Fn +

Activer/Désactiver le pavé

numérique

Fn +

page 77)

Tableau 2 - Touches de fonctions et indicateurs visuels

Fn +

*Remarque : Il est recommandé d'utiliser la vitesse maximale du ventilateur pour jouer à des jeux.

Fn +

Activer/Désactiver l'arrêt

défilement

Basculer entre majuscule et

minuscule

Activer/Désactiver le Control Center (voir la page 69)

Contrôle Automatique du

Ventilateur/Pleine Puissance

Activer/Désactiver Flexikey®

(voir la page 71)

Changement de mode d'ali-

mentation

Permutation veille

Français

Carte du système: Vues de face, gauche et droite (Modèle A)

Figure 5 - Vues de face, gauche et droite (Modèle A)

1. Indicateurs LED

2. Fente de verrouillage de sécurité

3. Ventilation

4. Ports USB 3.2 Gen 1 Type-A

5. Port USB 2.0

6. Prise d'entrée de microphone

7. Prise audio 2-en-1 (casque / microphone)

8. Haut-parleurs

9. Lecteur de carte Multi-en-1

10. Port USB 3.2 Gen 2 Type -C 11 . Prise réseau RJ-45



Surchauffe

Afin de ne pas causer une surchauffe de votre ordinateur, verifiez que rien ne bouche la (les) ventilation(s) quand le systeme est allumé.

86 7

Face

Gauche

Droit

Français

Carte du système: Vues de face, gauche et droite (Modèle B)

Figure 6 - Vues de face, gauche et droite (Modèle B)

1. Indicateurs LED

2. Fente de verrouillage de sécurité

3. Ventilation

4. Ports USB 3.2 Gen 1 Type-A

5. Port USB 2.0

6. Prise d'entrée de microphone

7. Prise audio 2-en-1 (casque / microphone)

8. Haut-parleurs

9. Lecteur de carte Multi-en-1

10. Port USB 3.2 Gen 2 Type-C

11. Prise réseau RJ-45



Surchauffe

Afin de ne pas causer une surchauffe de votre ordinateur, verifiez que rien ne bouche la (les) ventilation(s) quand le systeme est allumé.

Face

Gauche

Droit

Français

Carte du système: Vues de dessous et arrière

Figure 7

Vues de dessous et arrière

1. Ventilation

2. Prise réseau RJ-45

3. Haut-parleurs

4. Mini DisplayPort 1.4

5. Prise de sortie HDMI

6. Prise d’entrée DC



Surchauffe

Afin de ne pas causer une surchauffe de votre ordinateur, verifiez que rien ne bouche la (les) ventilation(s) quand le systeme est allumé.

Avertissement de retrait du capot inférieur

Ne pas retirer le(s) capot(s) et/ou la (les) vis dans le but de mettre à niveau l'appareil car cela pourrait enfreindre les termes de votre garantie.

Si vous avez besoin de remplacer/supprimer le disque dur/SSD/RAM etc., pour une raison quelconque, contactez votre distributeur/fournisseur pour plus d'informations.

Mod

èle

Mod

èle

Français

Control Center

Exécutez le Control Center à partir du Menu Démarrer dans Windows . V ous pouvez égal ement appuyer sur la combinaison de touches Fn + Échap ou double-cliquer sur l'icône dans la zone de notification de la barre des

tâches pour accéder au Control Center. Le Control Center permet d'accéder rapidement aux Modes d'alimentation, aux réglages du Ventilateur, à l'application Flexikey® et à la configuration du Clavier à LED.

Français

Figure 8 - Control Center

Power Modes (Modes d'alimentation)

Figure 9 - Modes d'alimentation

Figure 10 - Contrôle de la vitesse du VENTILATEUR

« Power Modes (Modes d'alimentation) » vous permet d'ajuster le mode d'alimentation en cliquant sur l'icône appropriée.

•Le mode Économie d'énergie permet d'économiser la batterie

Français

(CPU Turbo Boost sera activé et dGPU Turbo sera désactivé).

•Le mode Silencieux se concentre sur la réduction du bruit du ven-

tilateur et diminue la puissance du CPU et du GPU.

•Le mode Divertissement équilibre la puissance du CPU et du

GPU et est idéal pour regarder des vidéos, etc.

•Le mode Performances est idéal pour les jeux avec des perfor-

mances CPU et GPU supérieures.

Remarque : Vous pouvez utiliser la combinaison de touches Fn + 3 pour basculer rapidement entre les modes d'alimenta-

tion et les sélectionner.

FAN Speed Control (Contrôle de la vitesse du VENTILATEUR)

Vous pouvez régler la vitesse du ventilateur sur Maximum (pleine puissance), Automatique/Silencieux ou Personna- lisé à partir de cet élément de menu. La vitesse du ventilateur s'ajuste automatiquement pour contrôler la chaleur du CPU/ GPU. Vous pouvez utiliser le curseur Décalage pour ajuster les paramètres selon vos préférences. Cependant, vous pouvez ajuster le réglage au Maximum si vous préférez.

Le paramètre Personnalisé vous permet de cliquer et de faire glisser l'un des 2 nœuds du milieu sur le graphique afin de régler les paramètres de température du Ventilateur du CPU ou du ventilateur du GPU.

Tous ces paramètres peuvent être supplantés par le système, par mesure de sécurité, si une utilisation plus intensive du ventilateur est nécessaire.

Application Flexikey®



Activer ou désactiver le profil Flexikey® en cours

d'utilisation

Vous pouvez activer ou désactiver des fonctions de profil du clavier ou de la souris en cours d'utilisation en utilisant

Fn +

. Cette combinaison de touches vous permettra de passer du profil du clavier ou de la souris actuellement sélectionné aux paramètres standard du clavier et/ou de la souris, et viceversa.

Touche du logo Windows et touche P

Notez que vous pouvez associer des actions aux touches du clavier à l'exception de la Touche du logo Windows et de la touche P.

« Flexikey® » est une application de configuration de touches de raccourci rapide, qui vous permet d'attribuer une

touche unique aux combinaisons de plusieurs touches de lancement, ou de créer des macros de texte et de désactiver certaines touches. L'application peut être utilisée pour configurer les boutons de la souris pour créer des raccourcis cla-

vier pour les jeux, etc. Cliquez sur Flexikey dans le Control Center pour accéder à

l'application Flexikey®.

Paramètres du clavier et de la souris

Cliquez sur Activer (en bas à droite de la fenêtre de l'application) pour créer des paramètres pour le clavier et/ou la souris. En cliquant sur Macro clavier ou Macro souris vous pourrez accéder à la page des paramètres pour le clavier ou la souris.

Figure 11 - Activer (Macro clavier et Macro souris)

Profils

Les contrôles en haut à droite de l'application se rapportent aux Profils. Vous pouvez Ajouter /Su pprimer profils, Exporter

et Importer d es profils en cliquant

sur l'icône appropriée. Si vous double-cliquez sur un Profil, vous pouvez modifier le nom du profil, et modifier un fichier image (images créées à l'aide des fichiers PNG).

des

Français

Caractéristiques de l'application

12354

Figure 13 - Configuration de la souris

Flexikey® :

• Touche Express - Cette fonction vous permet de configurer une

seule touche (ou le clic de la souris) pour envoyer plusieurs combinaisons de touches. Ceci est utile dans les jeux ou lors de l'utilisation d'applications ayant un ensemble complexe de raccourcis clavier.

• Texte Express - Cela vous permet d'affecter des touches uniques

(ou les clics de la souris) pour envoyer des chaînes de texte couramment utilisées.

• Désactiver - Utilisez cette fonction pour désactiver des touches

du clavier ou les boutons de la souris.

Paramètres du clavier

Les paramètres du clavier vous permettent de configurer des actions pour toute touche unique (ou une combinaison de touches). Cliquez sur la touche, puis sélectionnez le type d'action (Touche Express, Texte Express ou Désactiver)

Français

dans le menu en haut de la page.

Paramètres de la souris

Les paramètres de la souris vous permettent de configurer des actions pour les boutons de gauche , de droite et du milieu d'une souris connectée, et aussi pour les boutons retour arrière et avance le cas échéant (sur une souris de type jeu). Cliquez sur le chiffre du bouton, puis sélectionnez le type d'action (Touche Express, Texte Express ou Désactiver) dans le menu en haut de la page.

Figure 12 - Configuration du clavier

Paramètres du clavier - Touche Express

Pour configurer une touche unique pour envoyer plusieurs combinaisons de touches, ou pour créer les touches de raccourci les plus utiles, utilisez Touche Express.

1. Activez et sélectionnez Macro clavier sous votre profil choisi, cliquez sur la touche choisie pour la sélectionner, puis cliquez pour sélectionner Touche Express.

2. Dans l'exemple suivant, nous voulons changer une configuration de touches de jeu existante qui utilise la touche Maj gauche pour le sprint, et la touche W pour se déplacer vers l'avant, pour utiliser la touche 1 pour combiner ce mouvement au sprint avant.

3. Cliquez sur le bouton Enregi puis appuyez sur la touche ou les touches requise(s) (dans ce cas, nous allons

appuyer sur Maj gauche et W) (assurez-vous que vous appuyez sur la touche ou les touches requise(s) et ne cliquez pas sur

celles-ci).

4. Cliquez à nouveau sur le bouton Enregi le processus et arrêter l'enregistrement.

5. Si vous voulez retirer une touche individuelle cliquez pour la sélectionner, puis cliquez sur Restaurer.

6. Les Touches Express attribuées apparaîtront en vert.

pour terminer

Paramètres du clavier - Texte Express

Une touche unique peut être configurée pour envoyer une chaîne de texte dans n'importe quelle application en utilisant Texte Express.

1. Activez et sélectionnez Macro clavier sous votre profil choisi, cliquez sur une touche pour la sélectionner, puis cliquez pour sélectionner Texte Express.

2. Cliquez sur le bouton Enregi rage et appuyez sur une touche (la touche Démarrer est la touche utilisée dans votre programme cible pour ouvrir un message texte).

dans la touche Démar-

3. Cliquez dans le champ Contenu Texte et tapez votre message et cliquez sur Sauvegarder

4. Cliquez sur le bouton Enregi dans la touche Envoyer et appuyez sur une touche (la touche Envoyer est la touche utilisée dans votre programme cible destinée à envoyer un message texte, par exemple la touche Entrée serait la plus couramment utilisée).

5. La touche est maintenant configurée pour envoyer le message texte dans le programme cible sous votre Profil choisi), et la touche s'affichera en bleu.

6. Si vous voulez retirer une touche Texte Express, sélectionnez-la et cliquez sur Restaurer.

Paramètres du clavier - Désactiver

Vous pouvez utiliser le programme pour désactiver les touches non requises.

1. Activez et sélectionnez Macro clavier sous votre profil choisi, cliquez pour sélectionner une touche à désactiver, puis cliquez pour sélectionner Désactiver.

2. La touche sera alors désactivée.

3. Si vous voulez activer à nouveau la touche, sélectionnez-la et cliquez sur Restaurer.

4. La touche sera désactivée sous votre Profil choisi, et la touche s'affichera en gris.

Français

Clavier à LED multicolore

Le clavier clignote momentanément au démarrage. Vous pouvez cliquer sur la case à cocher Ignorer

l'effet de démarrage pour désac-

tiver l'effet de clignotement du clavier au démarrage du système.

Vous pouvez accéder à l'application LED Keyboard en cliquant sur LED Keyboard dans le Control Center (ou en appuyant sur Fn plus la touche ) ou à partir du Menu Démarrer dans Windows .

Nuancier de couleurs

Le nuancier de couleurs au milieu de l'écran vous permet de sélectionner une gamme de couleurs pour le rétroéclairage du clavier en cliquant sur la couleur désirée. Cliquez pour sélectionner l'une des couleurs du nuancier à appliquer à l'ensemble du clavier.

Minuterie de veille du clavier

Activez puis sélectionnez la durée pendant laquelle le système est inactif avant que la LED du clavier n'entre en mode veille (c'est-à-dire que l'éclairage du clavier LED s'éteigne pour économiser de l'énergie).

Figure 14 - Application LED Keyboard

La LED du clavier peut être configurée en utilisant la combinaison Fn + touche décrites dans le tableau ci-dessous.

Français

Combinaisons de touches de fonction de LED du cla vier

Fn +

Lancer l'application LED

Keyboard

Activer/désactiver la LED du

clavier

Diminution de l’illumination

de la LED du clavier

Augmentation de l’illumina-

tion de la LED du clavier

Tableau 3 - LED du clavier

Luminosité du clavier

Vous pouvez régler la luminosité du clavier à l’aide du curseur Luminosité.

Menu Démarrer, Menu contextuel, Barre des

Figure 15

Menu Démarrer,

Menu contextuel,

Barre des tâches,

Panneau de

Configuration et

Paramètres

tâches, Panneau de Configuration et Paramètres de Windows 10

La plupart des applications, panneaux de configuration, utilitaires et programmes dans Windows 10 sont accessibles depuis le Menu Démarrer en cliquant sur l'icône dans la barre des tâches dans le coin inférieur gauche de l'écran (ou en appuyant sur la Touche

du logo Windows sur le clavier). Faites un clic droit sur l'icône du Menu Démarrer (ou utilisez la combinaison de

touches Touche du logo Windows + X) pour faire apparaître un menu contextuel avancé de fonctionnalités utiles telles que Applications et fonctionnalités, Options d'alimentation, Gestionnaire de tâches, Rechercher , Expl orateur de fichiers, Gesti onnaire de périphériques et Connexions réseau.

La zone de notification de la barre des tâches se trouve en bas à droite de l'écran. Certains panneaux de configuration et certaines applications auxquels il est fait référence tout au long de ce manuel sont accessibles à partir d'ici.

T out au long de ce manuel , vous verrez une instruction pour ouvrir le Panneau de Configuration. Pour accéder au Panneau de configuration, sélectionnez Panneau de configuration sous l'élément Système Windows dans le Menu Démarrer.

L'élément Paramètres dans le Menu Démarrer (et aussi comme une application) vous donne un accès rapide à un certain nombre de panneaux de configuration de paramètres du système vous permettant de régler les paramètres pour Système, Périphériques, Téléphone, Réseau et Internet, Personnalisation, Applications, Comptes, Heure et langue, Jeux, Options d'ergonomie, Cortana, Recherche, Confidentialité et Mise à jour et sécurité.

Français

Caractéristiques vidéo

Figure 16

Paramètres d'affichage et

Panneau de configuration

NVIDIA

Le système comporte à la fois un GPU intégré Intel (pour l’économie d’énergie) et un GPU discr et NVIDIA (pour les performances). Vous pouvez permuter les dispositifs d'affichage et configurer les options d'affichage, à partir du moment où les pilotes vidéo sont installés.

Microsoft Hybrid Graphics

Microsoft Hybrid Graphics est une technologie transparente conçue pour tirer les meilleures performances du système graphique tout en permettant une durée de batterie plus longue, sans avoir à changer manuellement les paramètres. Le système d'exploitation de l'ordinateur (et certaines applications) basculeront automatiquement entre le GPU intégré (iGPU) et le GPU discret (dGPU) lorsque requis par les applications en cours d'utilisation.

Français

Pour accéder au panneau de contrôle Affichage:

1. Cliquez-droit sur le bureau et sélectionnez Paramètres d'affichage dans le menu.

2. Choisissez les paramètres d’affichage requis dans les menus.

Pour accéder au Centre de configuration des graphiques Intel®:

1. Accédez au Centre de configuration des graphiques Intel® à partir du menu Démarrer dans Windows .

Pour accéder au Panneau de configuration NVIDIA:

1. Accédez au Panneau de configuration NVIDIA à partir du menu Démarrer dans Windows .

2. Cliquez-droit sur le bureau et sélectionnez Panneau de configuration NVIDIA dans le menu.

Périphériques d’affichage

Figure 17

Projeter

Figure 18

Affichage

(Plusieurs

affichages)

Vous pouvez utiliser des écrans externes connectés à la prise de sortie HDMI et/ou au Mini DisplayPort. Consultez le manuel de votre périphérique d'affichage pour connaître l es for mats pris en charge.

Configurer les affichages dans Windows

Tous les écrans externes et internes (jusqu'à 3 écrans actifs) peuvent être configurés à partir de Windows à l'aide des pan- neaux de configuration Affichage ou Système (dans Para- mètres) ou du menu Projeter.

Pour configurer les affichages en utilisant le panneau de contrôle Affichage:

1. Connectez votre (vos) écran(s) externe(s) au port approprié, puis allumez-le(s).

2. Cliquez-droit sur le bureau et sélectionnez Paramètres d'affichage dans le menu.

3. Cliquez sur Détecter (bouton).

4. L'ordinateur détectera alors tous les écrans connectés.

5. Vous pouvez configurer jusqu'à 3 écrans à partir du menu

Plusieurs

affichages.

Pour configurer les affichages en utilisant le menu Projeter:

1. Connectez votre (vos) écran(s)

externe(s) au port approprié, puis allumez-le(s).

2. Appuyez sur la combinaison de

touches + P (ou Fn + F7).

3. Cliquez sur l'une des options du menu pour sélectionner Écran du PC unique-

ment, Dupliquer, Étendre ou Deuxième écran uniquement.

Vous pouvez également cliquez sur Se connecter à un affichage sans fil au bas de l'écran Projeter et suivez les étapes pour connecter à un affichage sans fil activé.

Français

Caractéristiques audio

Figure 20 - Options d’alimentation

Vous pouvez configurer les options audio sur votre ordinateur à partir du panneau de configuration

Le volume peut être réglé à l'aide de la combinaison de touches Fn + F5/F6. Le niveau du volume sonore aussi peut également être réglé à l'aide du contrôle de volume dans Windows. Cliquez sur l'icône Haut-parleurs dans la barre des tâches pour vérifier le réglage.

Son

dans

Windows

Options d’alimentation

Le panneau de configuration Options d'alimentation de Windows vous permet de configurer la gestion d'alimentation de votre ordinateur. Vous pouvez économiser de l'énergie à l'aide de modes de gestion de l'alimentation et configurer les options pour le bouton d'alimentation, bou-

ton de veille (Fn + F12), couvercle de l'ordinateur (lorsqu'il est fermé), écran et mode Veille (l'état d'économie

d'énergie par défaut) dans le menu de gauche.

Sound Blaster Cinema 6

L'application Sound Blaster Cinema 6 vous permet de configurer les paramètres audio selon vos besoins pour obtenir les meilleures performances de jeux, de musique et de films.

Application Sound Blaster Cinema 6

Exécutez le panneau de configuration Sound Blaster Cine-

Français

ma 6 à partir du Menu Démarrer dans Windows

Figure 19 - Sound Blaster Cinema 6

Cliquez sur Créer un mode de gestion d'alimentation dans le menu gauche et sélectionnez les options pour créer un nouveau mode. Cliquez sur Modifier les paramètres du mode et cliquez sur Modifier les paramètres d'alimentation avancés pour accéder à plus d'options de configuration.

Installation du pilote



Installation des pilotes et

alimentation

Lors de l'installation des pilotes assurez-vous que votre ordinateur est alimenté par l'adaptateur CA/CC connecté à une source d'alimentation. Certains pilotes consomment une quantité importante d'énergie pendant la procédure d'installation, et si la capacité restante de la batterie n'est pas suffisante cela peut provoquer l'arrêt du système et entraîner des problèmes de système (à noter qu'il n'y a pas ici de problème de sécurité en cause, et la batterie sera rechargeable en 1 minute).



Directives générales pour

l'installation du pilote

D'une manière générale, suivez les instructions par défaut à l'écran pour chaque pilote (par exemple Suivant > Sui- vant > Terminer) à moins que vous ne soyez un utilisateur avancé. Dans la plupart des cas, un redémarrage est nécessaire pour installer le pilote.

Assurez-vous que les modules (par exemple, WLAN ou Bluetooth) sont allumés avant d'installer le pilote correspondant.

Figure 21 - Installation du pilote

Le disque Device Drivers & Utilities + User’s Manual contient les pilotes et les utilitaires nécessaires pour un bon fonction- nement de votre ordinateur. Cette installation aura probablement déjà été faite pour vous. Si ce n'est pas le cas, insérez le disque et cliquez sur Install Drivers (bouton), ou Option Drivers (bouton) pour accéder au menu des pilotes Optionnels. Installez les pilotes en respectant l'ordre indiqué dans la Figure 21. Cliquez pour sélectionner les pilotes que vous désirez installer (vous devez noter les pilotes lorsque vous les installez). Remarque: Si vous devez réinstaller un pilote, vous devez d’abord le désinstaller.

Dernières mises à jour

Après avoir installé tous les pilotes, assurez-vous d'avoir activé Rechercher des mises à jo ur (Paramètres > Mise à jour et sécurité > Rechercher des mises à jour) et allez dans la boutique Microsoft Store et cliqu ez sur Téléchargements et mises à jour > Obtenir des mises à jour pour mettre à jour toutes les applications etc.

Français

Module LAN sans fil (Option)



Se connecter

automatiquement

Il est recommandé de cocher la case pour se connecter automatiquement.

Cela amènera le système à vérifier le point d'accès au démarrage et à la reprise à partir d’un état d'économie d'énergie, et supprimera la nécessité de continuer à se connecter manuellement.

Assurez-vous que le module LAN sans fil est activé (et non en Mode Avion) avant que la configuration commence.

Module Bluetooth (Option)

Assurez-vous que le module Bluetooth est activé (et non en Mode Avion) avant que la configuration commence.

Configuration WLAN dans Windows

1. Cliquez sur l’icône dans la zone de notification de la barre des tâches.

2. Assurez-vous que le Mode Avion est désactivé (l'icône du Mode Avion doit être grise).

3. Une liste des points d'accès disponibles s'affiche.

4. Double-cliquez sur un point d'accès pour se connecter à celui-ci (ou cliquez dessus, puis cliquez sur Connecter).

5. Entrez une clé de sécurité réseau (mot de passe) si

Français

nécessaire, et cliquez sur Suivant.

6. Vous avez la possibilité de rechercher d'autres périphériques.

7. Lorsque vous êtes connecté au point d'accès du réseau, il affiche l'icône Connecté.

8. Sélectionnez n'importe quel réseau connecté et cliquez sur Déconnecter pour vous déconnecter d'un point d'accès connecté.

9. Vous pouvez cliquer sur le bouton Mode Avion pour activer ou désactiver le mode.

10. Vous pouvez également cliquer sur le bouton Wi-Fi pour simplement activer ou désactiver Wi-Fi.

Configuration Bluetooth

1. Cliquez sur l'élément Paramètres dans le menu Démarrer, puis cliquez sur Périphériques.

2. Cliquez sur

3. Cliquez sur

reil >

tra.

4. Double-cliquez sur le périphérique que vous souhaitez appairer avec l'ordinateur et cliquez sur Connecter.

5. Sélectionnez un périphérique, puis cliquez sur Supprimer le péri- phérique > Oui pour déconnecter de tout périphérique.

Appareils Bluetooth et autres. Ajouter un appareil Bluetooth ou un autre appa-

Bluetooth et une liste des périphériques détectés apparaî-

dans Windows

TPM (Option)

Figure 22

Security -

Trusted

Computing

Figure 23

Chiffrement de lecteur

BitLocker

(Administration du TPM)

Figure 24

Gestion de mo-

dule de plate-

forme sécurisée

sur l’ordinateur

local

A vant de paramétrer les fonctions TPM (Module de plateforme sécurisée) vous devez initialiser la plateforme de sécurité.

3. Cliquez sur Administration du TPM.

Activer TPM

1. Redémarrez l’ordinateur.

2. Entrez dans le BIOS en appuyez sur F2 pendant le POST/ démarrage.

3. Cliquez sur Setup Utility et sélectionnez le menu

4. Sélectionnez TPM Configuration et sélectionnez Enable (Activer) pour Security Device Support (Prise en charge du dispositif de sécurité).

5. Appuyez/Cliquez ensuite sur F10 pour enregistrer les modifications et redémarrer l’ordinateur.

Gestion du TPM dans Windows

Vous pouvez gérer vos paramètres du TPM depuis Windows:

1. Allez au Panneau de Configuration.

2. Cliquez sur

Sécurité).

Chiffrement de lecteur BitLocker (Système et

4. La fenêtre de gestion du TPM vous permet de configurer le TPM dans Windows. Comme le TPM est généralement administré au sein de larges enterprises et organisations, votre administrateur système devra vous assister pour la gestion des données.

Security.

Français

Actions du TPM

1. Cliquez sur Préparer le module de plateforme sécurisée (TPM) et suivez les instructions de l'Assistant pour préparer le TPM (cela nécessitera probablement un redémarrage de l'ordinateur et la confirmation des modifications des paramètres après le redémarrage en appuyant sur la touche F appropriée).

2. Après le redémarrage, le TPM sera préparé et vous pourrez alors utiliser le menu Actions pour Désactiver le module de plate-

forme sécurisée, Modifier le mot de passe du propriétaire, Effacer le module de plateforme sécurisée ou Réinitialiser le verrouillage du module de plateforme sécurisée.

3. Un assistant vous guidera au long de toutes les étapes de configuration.

Dépannage

Problème Cause possible - résolution

Français

Les modules LAN sans fil/ Bluetooth ne peuvent pas être

détectés. Le module caméra ne peut pas

être détecté.

Les performances de jeu sont lentes.

Les modules sont désactivés quand l'ordinateur e st en Mod e Avion. Utilisez la combinaison de touches Fn + F11 pour activer ou désactiver le Mode Avion (voir le Tableau 2 à la page 65).

Le module est désactivé. Utilisez la combinaison de t ouches Fn + F10 pour activer le module (voir le Tableau 2 à la page 65). Exécutez l’application Caméra pour voir l'image de l'appareil photo.

Il est recommandé d'utiliser la vitesse maximale du ventilateur pour jouer à des jeux.

Utilisez la combinaison de touches Fn + 1 pour régler la vite sse du ventilateur.

Spécifications



Dernières informations de

spécification

Les spécifications énumérées dans cette section sont correctes à l'heure de la mise sous presse. Certains éléments (particulièrement les types de processeur/vitesse unique) peuvent être modifiés ou mis à niveau en fonction du calendrier des parutions du fabricant. Voyez auprès de votre service clientèle pour les détails.

Notez que cette série de modèles d'ordinateurs peut prendre en charge une gamme de CPU et/ou d'adaptateurs vidéo.

Pour savoir quel est le CPU installé sur votre système allez dans le menu Dé- marrer et sélectionnez Paramètres, puis sélectionnez Système et cliquez sur Informations système. Cela permettra également de fournir des informations sur la quantité de RAM installée, etc.

Pour obtenir des informations sur l'adap- tateur vidéo de votre système allez dans le menu Démarrer et sélectionnez

Paramètres, puis sélectionnez Système, puis cliquez sur Affichage > Paramètres d'affichage avancés > Afficher les propriétés de l'adaptateur.

Core logic

Chipset Intel® HM570

BIOS

INSYDE BIOS (SPI Flash ROM de 128Mb)

Mémoire

Double canal DDR4 Deux emplacements SODIMM 260 broches Prend en charge la mémoire DDR4 jusqu'à

3200MHz Mémoire extensible jusqu'à 64Go Compatible avec les modules de 8Go,16Go

ou 32Go (La fréquence réelle d’opération de la

mémoire dépend du FSB du processeur.)

Options d'affichage

Modèle A:

LCD, 15,6" (39,62cm), 16:9, FHD

(1920x1080)

Modèle B:

LCD, 17,3" (43,94cm), 16:9, FHD

(1920x1080)

Sécurité

Fente de verrouillage de sécurité (type Kensington)

Mot de Passe du BIOS Intel PTT pour les systèmes sans TPM

matériel (

Option d’usine) TPM 2.0

Stockage

Un disque dur/SSD SATA échangeable de

2,5" 7,0mm (H) (Option d’usine) Un SSD M.2 SATA/PCIe

Gen3 x4

Son

Interface conforme HDA (Son Haute Définition)

Sound Blaster Cinema 6

Réseau de microphones intégré

Deux haut-parleurs

Clavier

Clavier à LED multicolore pleine taille (avec pavé numérique)

Dispositif de pointage

Pavé Touchpad intégré (avec la fonctionnalité Multi Geste et Défilement PTP de Microsoft)

Lecteur de carte

Lecteur de carte Push-Push multi-en-1

MMC (MultiMedia Card)/RS MMC SD (Secure Digital)/Mini SD/SDHC/

SDXC

Logements M.2

Logement 1 pour module combo Bluetooth et LAN sans fil

Logement 2 pour lecteur SSD SATA/PCIe Gen3 x4

Français

Interface

Un port USB 2.0

Deux ports USB 3.2 Gen 1 Type-A Un port USB 3.2 Gen 2 Type-C*

*La quantité maximale de courant fournie par les ports USB Type-C est 500mA (USB

2.0)/900mA (USB 3.2).

Un Mini DisplayPort 1.4 Un port de sortie HDMI Une prise d'entrée de microphone Une prise audio 2-en-1 (casque /

microphone) Une prise réseau RJ-45 Une prise d’entrée en DC

Caractéristiques

Technologie Intel® Optane™ Compatible Windows® Mixed Reality

Communication

LAN Ethernet 10/100/1000Mb Base-TX

Français

intégré Webcam HD 1,0M

Modules M.2 LAN sans fil/Bluetooth:

(Option d’usine) Bluetooth et LAN sans fil Intel® Dual Band Wi-Fi 6 AX200, 2x2 AX

(Option d’usine) Bluetooth et LAN sans fil Intel® Dual Band Wi-Fi 6 AX201, 2x2 AX

(Option d’usine) Bluetooth et LAN sans fil Intel® Dual Band Wi-Fi 5 Wireless-AC 9462, 1x1 AC

Mise en marche

Batterie polymère intégrée à 4 éléments, 49WH

Adaptateur AC/DC pleine bande Entrée AC: 100-240V, 50-60Hz Sortie DC: 19,5V, 6,15A (120W) Ou Sortie DC: 19,5V, 7,7A (150W)

Spécifications environnementales

Température

En fonction : 5

Eteint : -20°C - 60°C

Humidité relative

En fonction : 20% - 80% Eteint : 10% - 90%

°C- 35°C

Dimensions physiques & poids

Modèle A:

359,5 (l) x 238 (p) x 21,9 (h) mm

1,89kg (Barebone avec batterie 49WH)

Modèle B:

396,9 (l) x 262 (p) x 23,5 (h) mm

2,39kg (Barebone avec batterie 49WH)

Acerca de esta Guía del Usuario Concisa

Esta guía rápida es una breve introducción para poner su sistema en funcionamiento. Es un suplemento y no un sustituto del Manual del usuario completo en inglés en formato Adobe Acrobat del disco Device Drivers & Utilities + User's Manual suministrado con el ordenador. En este disco también se encuentran los controladores y utilitarios necesarios para utilizar el ordenador correctamente (Nota: previo aviso).

Algunas o todas las características del ordenador pueden haberse configurado de antemano. Si no lo están, o si desea reconfigurar (o reinstalar) partes del sistema, consulte el Manual del usuario completo. El disco Device Drivers & Utilities + User’s Manual no contiene un sistema operativo.

Información de regulación y seguridad

Por favor, preste especial atención a todos los avisos de regulación e información de seguridad contenidos en el Manual del usuario completo del disco Device Drivers & Utilities + User’s Manual.

La compañía se reserva el derecho a revisar esta publicación o cambiar su contenido sin

Marcas registradas

Intel es una marca registrada de Intel Corporation. Microsoft es una marca registrada de Microsoft Corporation.

Español

Instrucciones para el cuidado y funcionamiento

El ordenador portátil es muy robusto, pero puede dañarse. Para evitar esto, siga estas sugerencias:

• No lo deje caer ni lo exponga a golpes fuertes. Si el ordenado r s e

cae, la carcasa y los componentes podrían dañarse.

• Manténgalo seco y no lo sobrecaliente. Mantenga el ordenador y

fuente de alimentación alejados de cualquier tipo de fuente de calor. Esto es un apara to eléctrico. Si se derrama agua u otro líquido en su interior, el ordenador podría dañarse seriamente.

• Evite las interferencias. Mantenga el ordenador alejado de trans-

formadores de alta capacidad, motores eléctricos y otros campos magnéticos fuertes. Éstos pueden dificultar el correcto funcionamiento y dañar los datos.

• Siga las instrucciones apropiadas de manejo del ordenador.

Apague el ordenador correctamente y no olvide guardar su trabajo. Recuerde guardar periódicamente sus datos, pues los datos pueden perderse si la batería se descarga.

Servicio

Si intenta reparar el ordenador usted mismo, podría anular la garantía y exponerse usted y el ordenador a descarga eléctrica. Deje que sea personal de reparación cualificado el que realice las reparaciones, especialmente bajo cualquiera de estas condi-

Español

ciones:

• Cuando el cable de alimentación o adaptador AC/DC esté dañado o pelado.

• Si el ordenador ha estado expuesto a la lluvia u otros líquidos.

• Si el ordenador no funciona con normalidad tras seguir las instrucciones de uso.

• Si el ordenador se ha caído o dañado (no toque el líquido venenoso si el panel se rompe).

• Si hay un olor fuera de lo normal, calor o humo que sale del ordenador.

Información de seguridad

• Utilice solamente un adaptador de alimentación aprobado para su uso con este ordenador.

• Utilice solamente el cable de corriente y las baterías indicados en este manual. No tire las baterías al fuego. Podrían explotar. Consulte los códigos locales para posibles instrucciones para desechos especiales.

• Nunca utilice una batería que se haya caído o que parezca dañada (p. ej. doblada o retorcida). Incluso si el ordenador sigue funcionando con una batería dañada, puede provocar daños en el circuito que podrían causar fuego.

• Compruebe que su ordenador esté completamente apagado antes de introducirlo en una bolsa de viaje (o en cualquier funda).

• Antes de limpiar el ordenador, asegúrese de que el ordenador esté desconectado de cualquier fuente de alimentación externa, periféricos y cables.

• Utilice un trapo limpio y suave para limpiar el ordenador, pero no aplique limpiador directamente en el ordenador. No utilice limpiadores volátiles (derivados del petróleo) o limpiadores abrasivos en ningún lugar del ordenador.

• No intente reparar baterías. Solicite la reparación o la sustitución a su representante de servicio o a personal de servicio cualificado.

• Tenga en cuenta que en ordenadores con logotipos etiquetados eléctricamente en relieve, el logotipo está recubierto por un adhesivo protector. Debido al desgaste y rotura normales, este adhesivo puede deteriorarse con el tiempo y en el logotipo expuesto pueden formarse bordes afilados. Tenga cuidado al manipular el ordenador en este caso y evite tocar el logotipo etiquetado eléctricamente. Evite colocar cualquier elemento en la bolsa de transporte que pueda rozar la parte superior del or denador durante el transporte Si ocurre un desgaste o rotura, contacte con el centro de servicios.

Precauciones a tomar con la batería de iones de litio/polímero



Eliminación de la batería & Cuidado

El producto que usted ha comprado contiene una batería recargable. La batería es reciclable Terminada su vida útil, según las leyes locales y estatales, puede ser ilegal desecharla junto con los residuos ordinarios. Verifique con las autoridades locales responsables de los desechos sólidos cuáles son las opciones de eliminación y reciclado existentes en su zona.

Peligro de explosión si la batería está mal colocada. Sustitúyala con un tipo de batería igual o equivalente al recomendado por el fabricante. Elimine la batería usada de conformidad con las instrucciones del fabricante.

Tenga en cuenta la información siguiente específica para baterías de iones de litio/polímero; además, donde corresponda, invalida la información sobre precauciones para baterías normales.

• Las baterías de iones de litio/polímero pueden aumentar o hincharse ligeramente, sin embargo, esto es parte del mecanismo de seguridad de la batería y o supone un problema.

• Utilice los procedimientos de manejo apropiados cuando utilice baterías de iones de litio/polímero. No utilice baterías de iones de litio/polímero en entornos con temperatura ambiental alta y no guarde las baterías sin usar durante mucho tiempo.

• Si está trabajando en áreas de baja temperatura, use el adaptador de AC/DC para alimentar el ordenador.

Español

Guía rápida para empezar

Figura 1 - Abrir la tapa/ordenador con el

adaptador AC/DC enchufado



Apagar

Por favor, tenga en cuenta que debería siempre apagar el ordenador eligiendo la opción Apagar en Windows (ver abajo). Esto le ayudará a evitar problemas con el disco duro o el sistema.

1. Haga clic en el icono del menú Inicio .

2. Haga clic en la opción Inicio/Apagado .

3. Elige la opción Apagar desde el menú.

130°

1. Quite todos los materiales del embalaje.

2. Coloque el ordenador en una superficie estable.

3. Conecte en los puertos correspondientes los periféricos que desee utilizar con el ordenador (p. ej. teclado y ratón).

4. Al configurar el ordenador por primera vez, siga este proceso (para proteger el ordenador durante el transporte, la batería será bloqueada para que no alimente al sistema hasta que se conecte por primera vez al adaptador AC/DC y se configure por primera vez como sigue):

• Coloque el cable del adaptador AC/DC en el conector de entrada DC de

la parte posterior del ordenador, luego enchufe el cable de alimentación AC en una toma de corriente, y conecte el cable de alimentación AC al adaptador AC/DC. La batería será desbloqueada.

5. Utilice una mano para levantar con cuidado la tapa a un ángulo de visión cómodo (no exceder 130 grados), mientras utiliza la otra mano (como se muestra en la Figura 1) para sostener la base del ordenador (Nota: Nunca levante el ordenador por la tapa).

6. Presione el botón de encendido para “encender”.

Software de sistema

Puede ser que su ordenador tenga instalado un software de sistema. Si no es el caso, o si desea reconfigurarlo con otro sistema, este manual se refiere a Microsoft Windows 10.

Español

Soporte para Intel® Optane™

Es necesario configurar Intel® Optane™ antes de instalar el sistema operativo Windows 10 (ver la página 89).

Configuración de Intel® Optane™

Intel® Optane™ es la combinación de un dispositivo de memoria compatible con el software Tecnología de almacenamiento Intel® Rapid. Esta combinación ha sido diseñada para acelerar el rendimiento del sistema mediante el almacenamiento en caché de los datos de inicio, archivos ejecutables, datos de acceso frecuente y archivos de paginación del sistema en un SSD Intel® Optane™ de baja latencia no volátil.

Contacte con su distribuidor o proveedor para ver si su sistema es compatible con esta tecnología.

Proceso de configuración de Intel® Optane™

Es necesario configurar Intel® Optane™ antes de instalar el sistema operativo Windows 10 y, para ello, deberá preparar lo siguiente.

•El SO Microsoft Windows 10 en un DVD o en una unidad

flash USB.

• Una unidad de DVD externa conectada.

• U n SSD Intel® Optane™ instalado en su sistema.

•El disco Device Drivers & Utilities + User’s Manual.

• U na unidad Flash USB o disco duro externo USB

1. En el ordenador operativo copie la carpeta f6mdflpy-x64 desde la ubicación siguiente (D: indica la unidad DVD) en el disco Device Drivers & Utilities + User’s Manual a la unidad Flash USB o disco duro externo USB.

• D:\Options\RAID\f6mdflpy-x64\

2. Inicie su ordenador y pulse F2 para entrar en la BIOS y haga clic en Setup Utility.

3. Seleccione el menú Advanced.

4. Seleccione VMD Mode y seleccione

5. Presione F10 para “Guardar y salir (Save and Exit)” y seleccione <Yes>, pero tenga en cuenta lo siguiente.

• Asegúrese de que el (DVD del) SO Windows 10 esté en la

unidad de DVD externa o en una unidad flash USB. Cuando el ordenador se inicie, arrancará automáticamente desde el DVD del SO Windows 10 o la unidad flash USB.

6. Pulse Siguiente > Instalar ahora para continuar instalando el sistema operativo normalmente (consulte su documentación de

Windows si necesita instrucciones sobre la instalación del SO Windows).

7. Haga clic para seleccionar Cargar controlador cuando aparezca la pantalla “¿Dónde desea instalar Windows?”.

8. Haga clic en Examinar y busque la ubicación donde ha copiado los archivos en su unidad Flash USB o disco duro externo USB (X: indica la unidad Flash USB o disco duro externo USB):

• X:\f6mdflpy-x64 (para Windows de 64 bits)

9. Seleccione ambos nombres de controladores y haga clic en Siguiente.

10. Se recomienda que seleccione y luego elimine las particiones existentes.

11. Haga clic en Nuevo para crear una partición para Windows.

12. Es muy importante asegurarse de que al crear la partición, deje al menos un mínimo de espacio no asignado de 5MB. Este espacio es necesario para cualquier unidad que se esté acelerando (sistema o unidad de datos).

13. Siga las instrucciones en pantalla para instalar el SO Windows

10.

14. Instale los controladores de Windows (ver la página 107). Asegúrese de instalar el controlador Tecnología de

almacenamiento Intel® Rapid (IRST).

Enabled.

Español

15. Ejecute la aplicación Intel® Optane™ Memory and Storage

Figura 2 - Intel® Optane™ Memory and Storage

Management - Activar memoria Intel® Optane ™

Figura 3 - Intel® Optane™ Memory and Storage

Management - Desactivado

Management.

16. Haga clic en Activar memoria Intel® Optane ™.

17. Aparecerá una advertencia para notificarle que todos los datos del módulo de memoria Optane ™ se borrarán, y si está bien, haga clic en Activar.

18. El sistema preparará y habilitará la unidad Optane, y cuando termine, puede hacer clic en Reiniciar.

19. El sistema optimizará la memoria Optane al reiniciarse.

20. Ejecute la aplicación Intel® Optane™ Memory and Storage

Español

Management.

21. A continuación, se mostrará el estado del sistema.

Desactivar Intel® Optane™

Si desea desactivar una configuración de Intel® Optane™ siga el procedimiento que se describe a continuación.

1. Ejecute la aplicación Intel® Optane™ Memory and Storage Management.

2. Haga clic en Memoria Intel® Optane ™ y luego haga clic en Desactivado.

3. Haga clic en Desactivado cuando vea el siguiente mensaje.

4. Reinicie el ordenador para completar el proceso.

5. Ejecute la aplicación Intel® Optane™ Memory and Storage Management.

6. El estado de la memoria Intel® Optane ™ se indica en la ventana.

Mapa del sistema: Vista frontal con la pantalla abierta

1233

12 33

Figura 4 - Vista frontal con la pantalla abierta

1. Cámara web

2. *LED de cámara

*Cuando la cámara esté en uso, el LED se iluminará.

3. Micrófono en línea incorporado

4. Pantalla

5. Botón de encendido

6. Teclado

7. Touchpad y botones

Modelo A

15,6” (39,62cm)

Modelo B

17,3” (43,94cm)

Tenga en cuenta que el área válida de operación del Touchpad y los botones es la indi cad a dentro de las líneas de puntos de arriba.

Español

Indicadores LED

Los indicadores LED en su ordenador muestran una valiosa información sobre el estado actual del ordenador.

Icono Color Descripción

Naranja El adaptador AC/DC está conectado

Verde El ordenador está encendido

Español

Verde

parpadeante

Naranja La batería se está cargando

Verde La batería está completamente cargada

Naranja

parpadeante

Verde Actividad del dispositivo de almacenamiento

La batería ha alcanzado el estado crítico de poca energía

Tabla 1 - Indicadores LED

El ordenador está en modo Suspensión

Teclado y teclas de función

Teclas de función

Tecla Fn

Bloq Num & BloqDespl

Teclado numérico

Tecla del logotipo de Windows

El teclado incluye un teclado numérico (en la parte derecha del teclado) para una entrada fácil de datos numéricos. Al presionar Bloq Num el teclado numérico se habilita o inhabilita. También incluye las teclas de función para permitirle cambiar las características operacionales al instante. Las teclas de función (F1 - F12 etc.) actuarán como teclas directas cuando se pulsan junto con la tecla Fn. Además de las combinaciones de teclas de función básicas algunos indicadores visuales están disponibles cuando el controlador de Control Center está instalado.

Teclas Función/indicadores visuales Teclas Función/indicadores visuales

Fn +

Reproducir/pausar (en los programas audio/vídeo)

Activar/desactivar el

Touchpad

Apagar la luz de fondo de la pantalla (presione una

tecla o utilice el touchpad para encenderla)

Conmutación mudo

Reducción/Aumento

volumen de sonido

Cambiar la configuración de pantalla

Reducir/Aumentar

el brillo de la pantalla

Activar/desactivar la

cámara

Activar/desactivar el Modo

de avión

(ver la página 105)

Tabla 2 - Teclas de función e indicadores vis uales

Fn +

Activar/disactivar el teclado

Fn +

*Nota: Se recomienda usar la velocidad de ventilador máxima cuando juegue a videojuegos.

Fn +

Cambiar el bloqueo de despla-

Cambio Bloq. Mayúsculas

Control automático del ventila-

dor/potencia completa

Activar/disactivar Flexikey®

(ver la página 99)

Alternar entre modos de ali-

Cambiar modo Suspensión

numérico

zamiento

Activar/disactivar el Control Center

(ver la página 97)

mentación

Español

Mapa del sistema: Vistas frontal, izquierda y derecha (Modelo A)

Figura 5 - Vistas frontal, izquierda y derecha (Modelo A)

1. Indicadores LED

2. Ranura del cierre de seguridad

3. Rejilla

4. Puertos USB 3.2 Gen 1 Tipo-A

5. Puerto USB 2.0

6. Conector de entrada para micrófono

7. Conector de audio 2 en 1 (auricula res / micrófono)

8. Altavoces

9. Lector de tarjetas multi-en-1

10. Puerto USB 3.2 Gen 2 Tipo-C

11. Conector LAN RJ-45



Recalentamiento

Para evitar que su ordenador se recaliente compruebe que nada bloquea la(s) rejilla(s) con el equipo encendido.

86 7

Parte frontal

Lateral izquierdo

Lateral derecho

Español

Mapa del sistema: Vistas frontal, izquierda y derecha (Modelo B)

Figura 6 - Vistas frontal, izquierda y derecha (Modelo B)

1. Indicadores LED

2. Ranura del cierre de seguridad

3. Rejilla

4. Puertos USB 3.2 Gen 1 Tipo-A

5. Puerto USB 2.0

6. Conector de entrada para micrófono

7. Conector de audio 2 en 1 (auriculares / micrófono)

8. Altavoces

9. Lector de tarjetas multi-en-1

10. Puerto USB 3.2 Gen 2 Tipo-C

11. Conector LAN RJ-45



Recalentamiento

Para evitar que su ordenador se recaliente compruebe que nada bloquea la(s) rejilla(s) con el equipo encendido.

Parte frontal

Lateral derecho

Lateral izquierdo

Español

Mapa del sistema: Vistas inferior y posterior

Figura 7

Vistas inferior y posterior

1. Rejilla

2. Conector LAN RJ-45

3. Altavoces

4. Puerto Mini DisplayPort 1.4

5. Puerto de salida de HDMI

6. Conector de entrada DC



Recalentamiento

Para evitar que su ordenador se recaliente compruebe que nada bloquea la(s) rejilla(s) con el equipo encendido.

Advertencia sobre quitar la tapa inferior
