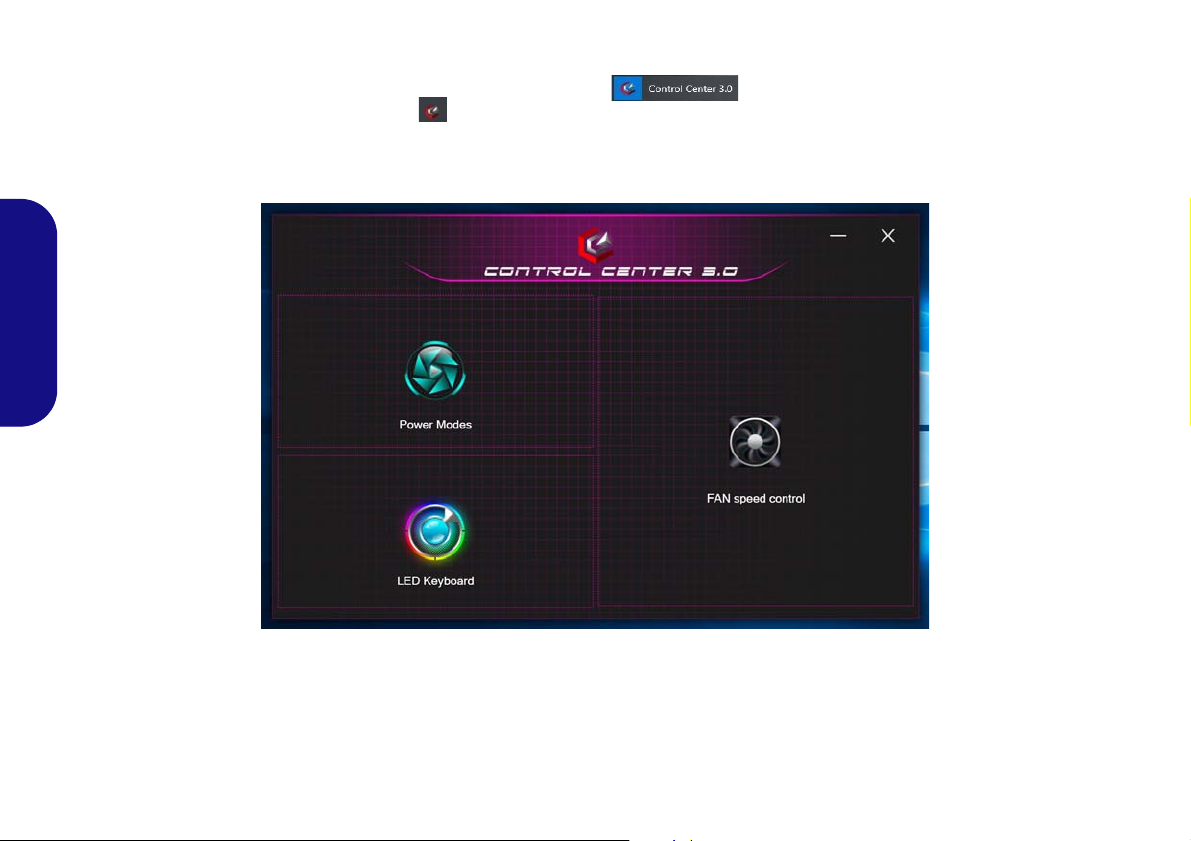

Control Center ...................................................................................16

White-LED Keyboard (Option - Model A Only) ..............................18

Multi-Color LED Keyboard (Option - Model B Only) .....................19

Windows 10 Start Menu, Context Menu, Taskbar,

Control Panel and Settings ................................................................20

Video Features ...................................................................................21

Audio Features ...................................................................................22

Power Options ...................................................................................22

Driver Installation ..............................................................................23

Wireless LAN Module (Option) ........................................................24

Bluetooth Module (Option) ...............................................................24

Fingerprint Reader (Option) ..............................................................25

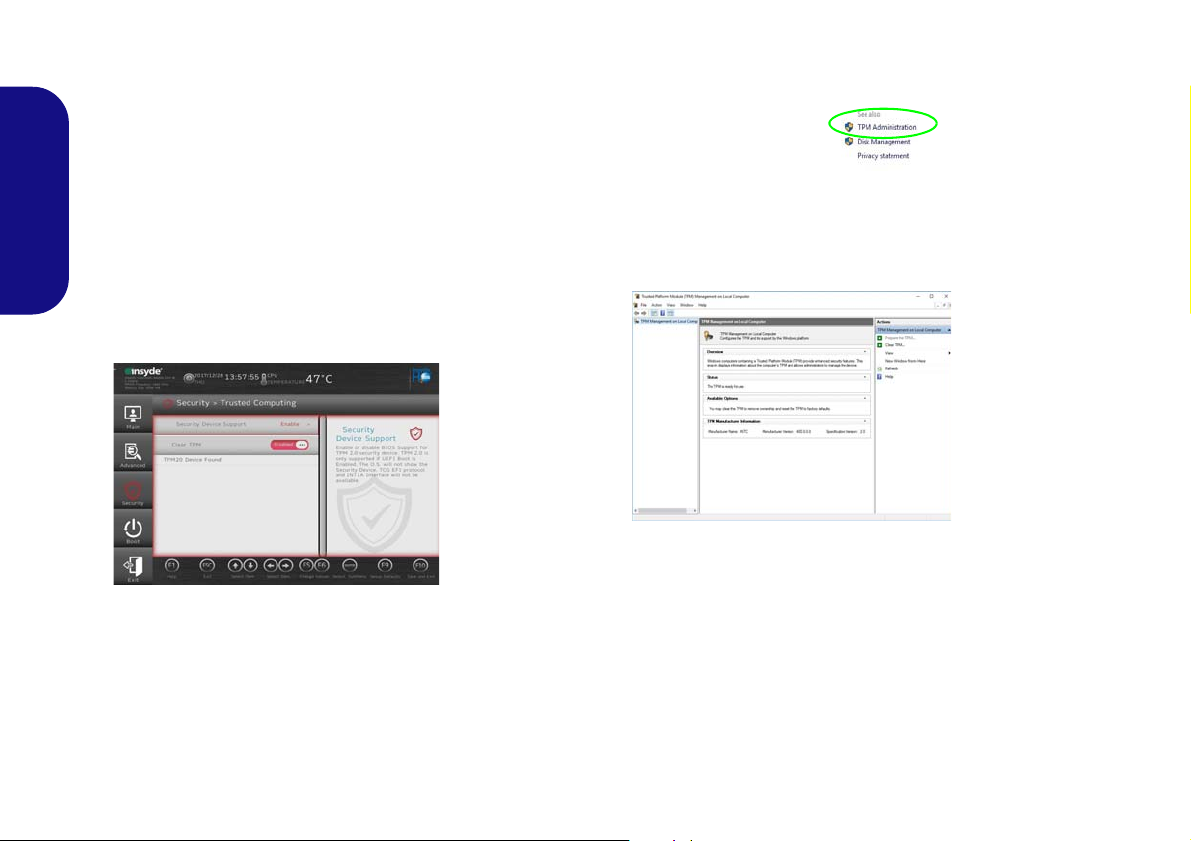

TPM (Option) ....................................................................................26

Troubleshooting .................................................................................27

Specifications ....................................................................................28

Inhalt

Über das Ausführliche Benutzerhandbuch ........................................31

Schnellstart ........................................................................................34

Intel® Optane™ Setup ......................................................................35

Systemübersicht: Ansicht von vorne mit geöffnetem

LCD-Bildschirm (Modell A) .............................................................37

Systemübersicht: Ansicht von vorne mit geöffnetem

LCD-Bildschirm (Modell B) .............................................................38

LED-Anzeigen ..................................................................................39

Tastatur (Modell A) ...........................................................................40

Tastatur (Modell B) ...........................................................................41

Systemübersicht: Ansicht von vorne, links und rechts

(Modell A) .........................................................................................43

Systemübersicht: Ansicht von vorne, links und rechts

(Modell B) .........................................................................................44

Systemübersicht: Ansicht von unten und hinten ...............................45

Control Center ...................................................................................46

Weiße LED-Tastatur (Option - Nur Modell A) ................................48

Mehrfarbige LED-Tastatur (Option - Nur Modell B) .......................49

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und

Einstellungen von Windows 10 ........................................................ 50

Grafikfunktionen ...............................................................................51

Audiofunktionen ...............................................................................52

Energieoptionen ................................................................................52

Installation der Treiber ......................................................................53

Wireless-LAN-Modul (Option) ........................................................54

Bluetooth-Modul (Option) ................................................................54

Fingerabdruckleser (Option) .............................................................55

TPM (Option) ....................................................................................56

Fehlerbehebung .................................................................................57

Technische Daten .........................................................................58

Sommaire

A propos de ce Guide Utilisateur Concis .......................................... 61

Guide de démarrage rapide ...............................................................64

Configuration Intel® Optane™ ......................................................... 65

Carte du système: Vue de face avec l’écran LCD ouvert

(Modèle A) ........................................................................................67

Carte du système: Vue de face avec l’écran LCD ouvert

(Modèle B) ........................................................................................68

Indicateurs LED ................................................................................69

Clavier (Modèle A) ...........................................................................70

Clavier (Modèle B) ...........................................................................71

Carte du système: Vues de face, gauche et droite (Modèle A) ......... 73

Carte du système: Vues de face, gauche et droite (Modèle B) ..........74

Carte du système: Vues de dessous et arrière ...................................75

Control Center ...................................................................................76

Clavier à LED blanche (Option - Modèle A seulement) ...................78

Clavier à LED multicolore (Option - Modèle B seulement) .............79

Menu Démarrer, Menu contextuel, Barre des tâches,

Panneau de Configuration et Paramètres de Windows 10 .................80

Caractéristiques vidéo .......................................................................81

Caractéristiques audio .......................................................................82

Options d’alimentation ......................................................................82

Installation du pilote ..........................................................................83

Module LAN sans fil (Option) ..........................................................84

Module Bluetooth (Option) ...............................................................84

Lecteur d'empreintes digitales (Option) ............................................85

TPM (Option) ....................................................................................86

Dépannage .........................................................................................87

Spécifications ....................................................................................88

Contenidos

Acerca de esta Guía del Usuario Concisa ..........................................91

Guía rápida para empezar ..................................................................94

Configuración de Intel® Optane™ ...................................................95

Mapa del sistema: Vista frontal con panel LCD abierto

(Modelo A) ........................................................................................97

Mapa del sistema: Vista frontal con panel LCD abierto

(Modelo B) ........................................................................................98

Indicadores LED ................................................................................99

Teclado (Modelo A) ........................................................................100

Teclado (Modelo B) ........................................................................101

Mapa del sistema: Vistas frontal, izquierda y derecha

(Modelo A) ......................................................................................103

Mapa del sistema: Vistas frontal, izquierda y derecha

(Modelo B) ......................................................................................104

Mapa del sistema: Vistas inferior y posterior .................................105

Control Center .................................................................................106

Teclado con LED blanco (Opción - Sólo Modelo A) ......................108

Teclado LED multicolor (Opción - Sólo Modelo B) ......................109

Menú Inicio, Menú contextual, Barra de tareas,

Panel de Control y Configuración de Windows 10 ......................... 110

Parámetros de vídeo ........................................................................111

Características de audio ...................................................................112

Opciones de energía ........................................................................ 112

Instalación de controladores ............................................................113

Módulo LAN Wireless (Opción) ....................................................114

Módulo Bluetooth (Opción) ............................................................114

Lector de huellas digitales (Opción) ...............................................115

TPM (Opción) .................................................................................116

Solución de problemas ....................................................................117

Especificaciones .............................................................................118

Sommario

Informazioni su questa guida rapida ...............................................121

Guida di avvio rapido ......................................................................124

Configurazione Intel® Optane™ ....................................................125

Descrizione del sistema: Vista anteriore con pannello

LCD aperto (Modello A) .................................................................127

Descrizione del sistema: Vista anteriore con pannello

LCD aperto (Modello B) .................................................................128

Indicatori LED ................................................................................129

Tastiera (Modello A) .......................................................................130

Tastiera (Modello B) .......................................................................131

Descrizione del sistema: Vista anteriore, sinistra e destra ..............133

(Modello A) ....................................................................................133

Descrizione del sistema: Vista anteriore, sinistra e destra ..............134

(Modello B) ....................................................................................134

Descrizione del sistema: Vista inferiore e posteriore ...................... 135

Control Center .................................................................................136

Tastiera con LED bianchi (Opzione - Solo Modello A) ................. 138

Tastiera LED multicolore (Opzione - Solo Modello B) ..................139

Menu Start, Menu contestuale, Barra delle applicazioni,

Pannello di controllo e Impostazioni di Windows 10 .....................140

Funzioni video .................................................................................141

Funzionalità audio ...........................................................................142

Opzioni risparmio energia ...............................................................142

Installazione driver ..........................................................................143

Modulo LAN Wireless (Opzione) ...................................................144

Modulo Bluetooth (Opzione) ..........................................................144

Lettore d’impronte digitali (Opzione) .............................................145

TPM (Opzione) ................................................................................146

Risoluzione dei problemi .................................................................147

Specifiche tecniche ........................................................................148

III

IV

About this Concise User Guide



FCC Statement

This device complies with Part
15 of the FCC Rules. Operation
is subject to the following two
conditions:

1. This device may not cause
harmful interference.

2. This device must accept any
interference received, includ­ing interference that may
cause undesired operation.

This quick guide is a brief introduction to getting your system started. This is a supplement, and not a substitute for the
expanded English language User’s Manual in Adobe Acrobat format on the Device D rivers & Utilities + User’s Manual
disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper operation of
the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure
(or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s
Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information contained in the expanded User’s Man­ual on the Device Drivers & Utilities + User’s Manual disc.

© April 2020

Trademarks

Intel is a trademark/registered trademark of Intel Corporation.
Windows is a registered trademark of Microsoft Corporation.

English

1

Instructions for Care and Operation

The computer is quite rugged, but it can be damaged. To pre­vent this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the

case and the components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and

power supply away from any kind of heating element. This is an
electrical appliance. If water or any other liquid gets into it, the

English

computer could be badly damaged.

• Avoid interference. Keep the computer away from high capacity

transformers, electric motors, and other strong magnetic fields.
These can hinder proper performance and damage your data.

• Follow the proper working procedures for the computer. Shut

the computer down properly and don’t forget to save your work.
Remember to periodically save your data as data may be lost.

Servicing

Do not attempt to service the computer yourself. Doing so may
violate your warranty and expose you and the computer to
electric shock. Refer all servicing to authorized service person­nel. Unplug the computer from the power supply. Then refer
servicing to qualified service personnel under any of the fol­lowing conditions:

• When the power cord or AC/DC adapter is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the
operating instructions.

• If the computer has been dropped or damaged (do not touch the
poisonous liquid if the LCD panel breaks).

• If there is an unusual odor, heat or smoke coming from your com­puter.

Safety Information

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual.
Do not dispose of batteries in a fire. They may explode. Check
with local codes for possible special disposal instructions.

• Do not continue to use a battery that has been dropped, or that
appears damaged (e.g. bent or twisted) in any way. Even if the
computer continues to work with a damaged battery in place, it
may cause circuit damage, which may possibly result in fire.

• Make sure that your computer is completely powered off before
putting it into a travel bag (or any such container).

• Before cleaning the computer, make sure it is disconnected from
any external power supplies, peripherals and cables.

• Use a soft clean cloth to clean the computer, but do not apply
cleaner directly to the computer. Do not use volatile (petroleum
distillates) or abrasive cleaners on any part of the computer.

• Do not try to repair a battery pack. Refer any battery pack repair
or replacement to your service representative or qualified service
personnel.

• Note that in computer’s featuring a raised LCD electro-plated
logo, the logo is covered by a protective adhesive. Due to general
wear and tear, this adhesive may deteriorate over time and the
exposed logo may develop sharp edges. Be careful when handling
the computer in this case, and avoid touching the raised LCD
electro-plated logo. Avoid placing any other items in the carrying
bag which may rub against the top of the computer during trans­port. If any such wear and tear develops contact your service cen­ter.

2

Polymer/Lithium-Ion Battery Precautions



Battery Disposal & Caution

The product that you have purchased contains a recharge­able battery. The battery is recyclable. At the end of its use­ful life, under various state and local laws, it may be illegal
to dispose of this battery into the municipal waste stream.
Check with your local solid waste officials for details in your
area for recycling options or proper disposal.

Danger of explosion if battery is incorrectly replaced. Re­place only with the same or equivalent type recommended
by the manufacturer. Discard used battery according to the
manufacturer’s instructions.

Note the following information which is specific to Polymer/
Lithium-Ion batteries only, and where applicable, this over­rides the general battery precaution information.

• Polymer/Lithium-Ion batteries may experience a slight expansion
or swelling, however this is part of the battery’s safety mechanism
and is not a cause for concern.

• Use proper handling procedures when using Polymer/Lithium-Ion
batteries. Do not use Polymer/Lithium-Ion batteries in high ambi­ent temperature environments, and do not store unused batteries
for extended periods.

• If you are working in areas of low temperature use the AC/DC
adapter to power the computer.

English

3

System Startup

Figure 1 - Opening the Lid/LCD/Computer with

AC/DC Adapter Plugged-In



Shut Down

Note that you should always
shut your computer down by
choosing the Shut down
command in Windows (see
below). This will help pre­vent hard disk or system
problems.

1. Click the Start Menu icon
.

2. Click the Power item .

3. Choose Shut down

from the menu.

180ﾟ

Model B

Model A

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Securely attach any peripherals you want to use with the computer
(e.g. keyboard and mouse) to their ports.

4. When first setting up the computer use the following procedure
(as to safeguard the computer during shipping, the battery will be
locked to not power the system until first connected to the AC/DC

English

adapter and initially set up as below):

• Attach the AC/DC adapter cord to the DC-In jack on the right of

the computer, then plug the AC power cord into an outlet, and
connect the AC power cord to the AC/DC adapter. The battery will
now be unlocked.

5. Use one hand to raise the
not exceed 180 degrees); use the other hand (as illustrated in

Figure 1) to support the base of the computer (Note: Never lift the

computer by the lid/LCD).

6. Press the power button on the left side of the computer to turn it on
(note that the lid/LCD must be open for the power button to
function).

lid/LCD to a comfortable viewing angle

(do

System Software

Your computer may already come with system software pre­installed. Where this is not the case, or where you are re-con­figuring your computer for a different system, you will find
this manual refers to Microsoft Windows 10.

Intel® Optane™ Support

You need to setup Intel® Optane™ before installing your

Windows 10 operating system (see Intel® Optane™ Setup

on page 5).

4

Intel® Optane™ Setup

Intel® Optane™ is a combination of a compatible mem­ory device and Intel Rapid Storage Technology soft-
ware. This combination is designed to speed up your
system performance by caching boot data, executables,
frequently accessed data and system page files to a non
volatile, low latency Intel® Optane™ SSD.

Contact your distributor or supplier to see if your system
supports this technology.

If you are reinstalling a system that has previously been
setup in Intel RST Premium mode, make sure you have
disabled the Intel Optane Memory (see Disabling Intel®

Optane™ on page 6).

Intel® Optane™ Setup Procedure

You need to setup Intel® Optane™ before installing your
Windows 10 operating system, and you will need to pre­pare the following in order to do so.

• The Microsoft Windows 10 OS DVD.

• An attached external DVD drive.

• An Intel® Optane™ SSD installed in your system.

• The Device Drivers & Utilities + User’s Manual disc.

4. Press Esc to exit the menu and go to the Main menu.

5. Select OffBoard NVMe Controller Configuration and press

Enter to check that an Intel® Optane™ SSD is present.

6. Press Esc to exit the menu and go to the Advanced menu.

7. Select SATA Mode, press Enter and select Intel RST
Premium... and select <OK>.

8. Press F10 to “Save and Exit” and select <Yes>, however note
below.

• Make sure the Windows 10 OS DVD is in the attached DVD

drive and as the computer starts up it will automatically boot
from the Windows 10 OS DVD (you will be prompted to press
a key to boot from the DVD).

9. Click Next > Install Now to continue installing the operating
system as normal (see your Windows documentation if you
need help on installing the Windows OS).

10. Select Custom: Install Windows only (advanced).

11. It is recommended that you select and then delete existing
partitions.

12. Click New to create a partition for Windows.

13. It is very important to make sure that when you create the
partition, leave at least a minimum of unallocated space of 5MB.

14. Follow the on-screen instructions to install the Windows 10
operating system.

15. Install the Windows drivers (see page 23). Make sure you install
the Intel® Rapid Storage Technology (IRST) driver.

16. Run the Intel® Rapid Storage Technology application.

English

1. Start-up your notebook computer and press F2 to enter the BIOS
and go to the Setup Utility.

2. Go to the Boot menu, select UEFI Setting and press Enter.

3. Set UEFI Boot to “Enabled”.

5

17. Click Enable.

Figure 2 - Intel® Rapid Storage Technology - Status

English

18. The system will pop-up a message and ask you to select a
compatible fast drive (in this case there should only be one
option).

19. You will need to restart the computer after enabling Optane, and
make sure the system is powered by the powered AC/DC
adapter, and not by battery only.

20. Click Yes to begin the process (this may take some time).

21. After the process has been completed restart the computer.

Disabling Intel® Optane™

If you wish to disable an existing Intel® Optane™ setup
then follow the procedure below to do so.

1. Run the Intel® Rapid Storage Technology application.

2. Click Disable.

3. Click Yes when the message pops up.

4. Restart the computer to complete the process.

5. Run the Intel® Rapid Storage Technology application.

6. The Status of Intel® Optane™ Memory is indicated in the

Window.

6

System Map: Front View with LCD Panel Open (Model A)

Figure 3

Front View with LCD Panel Open (Model A)

1. PC Camera

2. *PC Camera LED

*When the PC camera is in use, the LED will be
illuminated.

3. Built-In Array Microphone

4. LCD

5. Vent

6. LED Indicators

7. Keyboard

8. Touchpad & Buttons

9. (Factory Option) Fingerprint Sensor

5

5

7

4

2 13

8

6

14" (35.56cm)



Overheating

To prevent your computer
from overheating make sure
nothing blocks any vent
while the computer is in use.

Note that the Touchpad
and Buttons valid opera­tional area is that indi­cated within the dotted
lines above.

8

3

9

English

7

System Map: Front View with LCD Panel Open (Model B)

Figure 4

Front View with LCD Panel Open (Model B)

1. PC Camera

2. *PC Camera LED

*When the PC camera is in use, the LED will be
illuminated.

3. Built-In Array Microphone

4. LCD

5. Vent

6. Power Button

7. LED Indicators

8. Keyboard

9. Touchpad & Buttons

5

7

4

2

1

3

8

6

9

15.6" (39.62cm)

Note that the Touch­pad and Buttons valid
operational area is that
indicated within the
dotted lines above.

9

5



Overheating

To prevent your computer
from overheating make sure
nothing blocks any vent
while the computer is in use.

3

English

8

LED Indicators

LED

The LED indicators on the computer display helpful infor­mation about the current status of the computer.

Icon Color Description

OFF The Computer is Off

White The Computer is On

Screen Rotation

The computer’s LCD can be opened up to 180 degrees,
and you can use the Fn + R key combination to fully rotate
the screen. You can use this to rotate the screen to allow
someone sitting facing you to view the screen if required.

English

Blinking

White

White Caps Lock Activated

White

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking

Orange

Table 1 - LED Indicators

The Computer is in Sleep Mode

Number Lock (Numeric Keypad) Acti-

vated

The Battery Has Reached Critically

Low Power Status

Figure 5 - LCD Panel Open to 180 degrees with Screen Ro-

tated

9

Keyboard (Model A)

Function Keys

Numeric
Keypad

Fn Key

Menu/Application Key

Num Lk &
Scr Lk

Windows Logo Key

Function Keys

Numeric
Keypad

Fn Key

Menu/Application Key

Num Lk &
Scr Lk

Windows Logo Key

The keyboard has a numeric keypad for easy numeric data input. Pressing Fn + Num Lk turns on/off the numeric key-
pad. It also features function keys to allow you to change operational features instantly.

English

Figure 6 - Keyboard

(Factory Option) White-LED Keyboard

Refer to White-LED Keyboard (Option - Model A Only) on page 18. The keyboard illumination level may be adjusted,
or turned off/on, by using the Fn + keys.

10

Figure 7 - (Factory Option) White-LED Keyboard

Keyboard (Model B)

Function Keys

Numeric
Keypad

Fn Key

Menu/Application Key

Num Lk &
Scr Lk

Windows Logo Key

Function Keys

Numeric
Keypad

Fn Key

Menu/Application Key

Num Lk &
Scr Lk

Windows Logo Key

The keyboard has a numeric keypad for easy numeric data input. Pressing Num Lk turns on/off the numeric keypad. It
also features function keys to allow you to change operational features instantly.

Figure 8 - Full-size Keyboard

(Factory Option) Multi-Color LED Keyboard

Refer to Multi-Color LED Keyboard (Option - Model B Only) on page 19.

English

Figure 9 - (Factory Option) Full-size Multi-Color LED Keyboard

11

Function Keys & Visual Indicators

The function keys (F1 - F12 etc.) will act as hot keys when pressed while the Fn key is held down. In addition to the
basic function key combinations, some visual indicators are available when the Control Center driver is installed.

Keys Function/Visual Indicators Keys Function/Visual Indicators

English

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Play/Pause (in Audio/Video Programs)

Touchpad Toggle Fn + Sleep Toggle

Turn LCD Backlight Off

(Press a key to or use Touchpad to turn on)

Mute Toggle

Toggle Keyboard Illu-

mination/Adjust

Brightness Level

Volume Decrease/

Increase

Change Display Configuration (see page 21)

Brightness

Decrease/Increase

Camera Power

Toggle

(For White-LED Key-

boards)

Fn +

Fn +

/Fn +

/

Fn +

Fn +

Fn +

Table 2 - Function Keys & Visual Indicators

Airplane Mode Tog-

gle

Number Lock Toggle

Scroll Lock Toggle

Caps Lock Toggle

Control Center Toggle (see page 16)

Fan Automatic Con-

trol/ Full Power

Rotate the Screen

12

System Map: Front, Left & Right Views (Model A)

Figure 10 - Front, Left & Right Views (Model A)

1. Security Lock Slot

2. RJ-45 LAN Jack

3. MicroSD Card Reader

4. USB 2.0 Port

Or

(Factory Option) USB 3.2 Gen 1 Type-A Port

5. Power Button

6. 2-In-1 Audio Jack (Headphone and
Microphone)

7. Speakers

8. USB 3.2 Gen 1 Type-C Port

or

USB 3.2 Gen 2 Type-C Port

(Depending on CPU Type)

9. USB 3.2 Gen 1 Type-A Port or
USB 3.2 Gen 2 Type-A Port

(Depending on CPU Type)

10. HDMI-Out Port

11. Battery Power LED Indicator

12. DC-In Jack

4

5

1

8

2

7

9

Front

Left

Right

3

6

11

7

10

12

English

13

System Map: Front, Left & Right Views (Model B)

Figure 11 - Front, Left & Right Views (Model B)

1. Security Lock Slot

2. RJ-45 LAN Jack

3. MicroSD Card Reader

4. USB 2.0 Ports

5. (

Factory Option) USIM Card

Reader (for 4G USIM Cards)

6. 2-In-1 Audio Jack
(Headphone and Microphone)

7. Speakers

8. USB 3.2 Gen 1 Type-C Port

or

USB 3.2 Gen 2 Type-C Port

(Depending on CPU Type)

9. USB 3.2 Gen 1 Type-A Port or
USB 3.2 Gen 2 Type-A Port

(Depending on CPU Type)

10. HDMI-Out Port

11. Battery Power LED Indicator

12. DC-In Jack

1

2

Front

Left

Right

4

5

7

3

6

4

8

9

11

7

10

12



USIM Card Ejection

Simply press on the USIM card to eject it, however
do not do this while a connection is in progress.

If you do eject the card while a 4G connection is on­going, you will need to shut down the system, rein­sert the USIM card, restart the system and then
reestablish the 4G connection.

If you wish to change USIM cards then you will also
need to shut down the system, reinsert the USIM
card, restart the system and then reestablish the
4G connection.

English

14

System Map: Bottom & Rear Views



Bottom Cover Removal Warning

Do not remove any cover(s) and/or screw(s) for the purposes of device up­grade as this may violate the terms of your warranty. If you need to replace/
remove the SSD/RAM etc., for any reason, please contact your distributor/sup­plier for further information.

Overheating

To prevent your computer from overheating make sure nothing blocks any vent
while the computer is in use.

Figure 12

Bottom & Rear Views

1. Vent

2. RJ-45 LAN Jack

3. Speakers

3

1

2

3

1

2

Model A

Model B

3

3

English

15

Control Center

Run the Control Center from the Start menu in Windows . You can also press the Fn + Esc key com-
bination, or double-click the icon in the notification area of the taskbar to access the Control Center. The Con-

trol Center provides quick access to Power Modes, Fan settings and LED Keyboard configuration (for the optional
LED keyboard).

English

16

Figure 13 - Control Center

Power Modes

Figure 14 - Power Modes

Figure 15 - Fan Speed Control

Power Modes allows you to adjust the power mode by
clicking the appropriate icon.

• Power Saving mode focuses on saving battery life (the

CPU Turbo Boost and dGPU Turbo will be off).

• Quiet mode focuses on reducing fan noise and will

decrease both CPU and GPU power.

• Entertainment mode balances CPU and GPU power and

is ideal for watching videos etc.

• Performance mode is ideal for gaming with higher CPU

and GPU performance.

Fan Speed Control

English

You can set the fan speed to Maximum (full power) or
Automatic/Slient. The fan speed will adjust itself auto-

matically to control the heat of the CPU/GPU. You can
use the Offset slider to adjust the settings to your prefer­ence. However you can adjust the setting to Maximum if
you prefer.

All these settings can be overidden by the system, as a
safety precaution, if it requires heavier use of the fan.

17

White-LED Keyboard (Option - Model A Only)

Figure 16 - LED Keyboard Application

The LED Keyboard application can be accessed by clicking LED Keyboard in the Control Center or from the Start
menu in Windows .

English

KB Sleep Timer

Enable and then select the amount of time for which the system is idle before the keyboard LED enters sleep mode (i.e.
the LED keyboard illumination will turn off to save power).

KB Brightness

You can adjust the keyboard brightness using the Brightness slider.

18

Multi-Color LED Keyboard (Option - Model B Only)

The LED Keyboard application can be accessed by click-
ing LED Keyboard in the Control Center (or by press­ing the Fn plus key) or from the Start menu in
Windows .

Color Swatch

The color swatch in the middle of the screen allows you to
select a range of colors for your keyboard backlight by
clicking on the color required. Click to select any color
from the swatch to apply to the keyboard.

KB Sleep Timer

Enable and then select the amount of time for which the
system is idle before the keyboard LED enters sleep mode
(i.e. the LED keyboard illumination will turn off to save
power).

English

Figure 17 - LED Keyboard Application

The keyboard LED may be configured using the Fn + key
combination outlined in the table below.

Keyboard LED Function key Combinations

Fn +

Fn +

Fn +

Fn +

Launch the LED Keyboard Application

Toggle the Keyboard LED On/Off

Keyboard LED Illumination Decrease

Keyboard LED Illumination Increase

Table 3 - Keyboard LEDs

KB Brightness

You can adjust the keyboard brightness using the Bright­ness slider.

19

Windows 10 Start Menu, Context Menu,

Figure 18

Start Menu,

Context Menu,

Taskbar, Con­trol Panel and

Settings

Taskbar, Control Panel and Settings

Most of the apps, control panels, utilities and programs within Windows 10 can be
accessed from the Start Menu by clicking the icon in the taskbar in the lower
left corner of the screen (or by pressing the Windows Logo Key on the key­board).

Right-click the Start Menu icon (or use the Windows Logo Key + X key

English

combination) to bring up an advanced Context Menu of useful features such as
Apps and Features, Power Options, Task Manager, Search, File Explorer, Device
Manager and Network Connections etc.

The notification area of the taskbar is in the bottom right of the screen. Some of the
control panels and applications referred to throughout the course of this manual can
be accessed from here.

Throughout this manual you will see an instruction to open the Control Panel. To
access the Control Panel, select Control Panel under the Windows System item in
the Start Menu.

The Settings item in the Start Menu (and also as an App) gives you quick access to
a number of system settings control panels allowing you to adjust settings for Sys­tem, Devices, Phone, Network & Internet, Personalization, Apps, Accounts, Time
& Language, Gaming, Ease of Access, Search, Cortana, Privacy and Update & Se­curity.

20

Video Features

Figure 19

Project

The system features an Intel integrated GPU. You can
switch display devices, and configure display options,
from the Display control panel in Windows as long as the
video driver is installed.

Display Devices

Besides the built-in LCD, you can also use an external dis­play (connected to the HDMI-Out port) as your display
device. See your display device manual to see which for­mats are supported.

English

To access the Display control panel in Windows:

1. Right-click the desktop and select Display settings from the

menu.

2. Choose the required display settings from the menus.

To access the Intel® Graphics Command Center:

1. Access the Intel® Graphics Command Center from the Start

menu in Windows .

In Windows it is possible to quickly configure external
displays from the Project menu (press the Windows
Logo Key and the P key or press the Fn + F7 key
combination).

To configure the displays using the Project menu:

1. Attach your external display device to
the appropriate port, and then turn it
on.

2. Press the + P (or Fn + F7) key
combination.

3. Click on any one of the options from
the menu to select PC screen only,

Duplicate, Extend or Second screen
only.

4. You can also click Connect to a
wireless display at the bottom of the
Project screen and follow the steps to

connect to any wireless enabled
display.

21

Audio Features



Volume Adjustment

The sound volume level can also be set using the volume
control within Windows. Click the Speaker icon in the
taskbar to check the setting

.

Figure 20 - Power Options

You can configure the audio options on your computer
from the Sound control panel in Windows.

The volume may be adjusted by means of the Fn + F5/F6
key combination.

English

Power Options

The Power Options (Hardware and Sound menu) con­trol panel icon in Windows allows you to configure power
management features for your computer. You can con­serve power by means of power plans and configure the
options for the power button, sleep button (Fn + F12),
computer lid (when closed), display and sleep mode (the
default power saving state) from the left menu.

Click Create a power plan in the left menu and select the
options to create a new plan. Click Change Plan Settings
and click Change advanced power settings to access fur-
ther configuration options.

22

Driver Installation



Driver Installation & Power

When installing drivers make
sure your computer is powered
by the AC/DC adapter connect­ed to a working power source.
Some drivers draw a significant
amount of power during the in­stallation procedure, and if the
remaining battery capacity is not
adequate this may cause the
system to shut down and cause
system problems (note that
there is no safety issue involved
here, and the battery will be re­chargeable within 1 minute).

Figure 21 - Install Drivers



Driver Installation

General Guidelines

As a general guide follow
the default on-screen in­structions for each driver
(e.g. Next > Next > Fin-
ish) unless you are an
advanced user. In many
cases a restart is required
to install the driver.

Make sure any modules
(e.g. WLAN or Bluetooth)
are ON before installing
the appropriate driver.

The Device Drivers & Utilities + User’s Manual disc contains the drivers and utilities necessary for the proper operation
of the computer. This setup will probably have already been done for you. If this is not the case, insert the disc and click

Install Drivers (button), or Option Drivers (button) to access the Optional driver menu. Install the drivers in the or-
der indicated in Figure 21. Click to select the drivers you wish to install (you should note down the drivers as you
install them). Note: If you need to reinstall any driver, you should uninstall the driver first

Latest Updates

After installing all the drivers make sure you enable Check for updates (Settings > Update & Security > Check for
updates) and go to the Microsoft Store and click Downloads and updates > Get updates to update all Apps etc.

.

English

23

Wireless LAN Module (Option)

Make sure the Wireless LAN module is turned on (and not
in Airplane Mode) before configuration begins.

Bluetooth Module (Option)

Make sure the Bluetooth module is turned on (and not in
Airplane Mode) before configuration begins.

WLAN Configuration in Windows

1. Click the icon in the notification area of the taskbar.

2. A list of available access points will appear.

3. Double-click an access point to connect to it (or click it and click

English

Connect).

4. Enter a network security key (password) if required, and click

Next.

5. You can choose to find other devices or not.

6. When you are connected to the network access point it will

display Connected.

7. Select any connected network and click Disconnect to

disconnect from a connected access point.

8. You can click the Airplane Mode button to turn the mode On or

Off.

9. Alternatively you can click the Wi-Fi button to turn just the Wi-Fi

On or Off.

Bluetooth Configuration in Windows

1. Click the Settings item in the Start Menu and then click Devices.

2. Click Bluetooth & other devices.

3. Click Add Bluetooth & other device > Bluetooth and a list of
discovered devices will appear.

4. Double-click the device you want to pair with the computer and
click Connect.

5. Select a device and click Remove Device > Yes to disconnect
from any device.

24

Fingerprint Reader (Option)



Fingerprint Sign-In Issues

If at the Windows Hello screen, the fingerprint reader
fails to recognize the fingerprint 3 times it will then block
access to the computer. In this case you will need to use
your PIN (the PIN you used when initially setting up the
fingerprint reader) to access the computer. Alternatively
you can sign-in using your windows password. After us­ing the PIN code (or windows Password) to access the
computer you can go to the Settings > Accounts >
Sign-in options if you wish to change any settings.

Figure 22

Accounts

- Sign-in
options

Enroll your fingerprints as instructed below before use.
The fingerprint reader module uses the Sign-in options
configuration of the Windows Account.

7. You will be instructed to Touch the fingerprint sensor a number
of times (this may be in excess of 20 times).

8. Try to present different parts of your finger in different positions
similar to the various positions you may use when using it, and
note the following:

• Hold the finger on the sensor for at least half a second.

• Make sure that you make firm direct contact with the sensor,

and cover the entire area of the sensor with the finger (you are
looking for a reading of at least 75% of the finger area).

• Use a pressing motion as opposed to a touching or tapping

motion.

• When authenticating use the same sort of angle you used for

enrollment.

9. Click Close when complete.

10. You can choose to Add another finger (this is recommended) or
Remove the current fingerprint reading.

11. You can now touch the fingerprint sensor to log-on to the
computer.

English

Fingerprint Module Configuration

1. Click the Settings item in the Start Menu.

2. Click Accounts and then click Sign-in options.

3. You will need to add a Windows password (click Add under

Password).

4. After you have added the password you will need to also add a

PIN.

5. Click Set up under Windows Hello Fingerprint.

6. The wizard will then guide you through the set up process to
enroll your fingerprints.

25

TPM (Option)

Figure 23

Security -

Trusted

Computing

Figure 24

BitLocker Drive

Encryption

(TPM Admini-

stration)

Figure 25

Trusted Plat­form Module

(TPM) Manage-

ment on Local
Computer Ad-

ministration

Before setting up the TPM (Trusted Platform Module)
functions you must initialize the security platform.

Activating TPM

1. Restart the computer.

2. Enter the BIOS pressing F2 during the POST/startup.

3. Click Setup Utility and select the Security menu.

English

4. Click TPM Configuration and select Enable for Security
Device Support.

5. You will then need to press/click F10 to save the changes and
restart the computer.

TPM Management in Windows

You can manage your TPM settings from within Windows:

1. Go to the Control Panel.

2.

Click

26

BitLocker Drive Encryption (System and Security).

3. Click TPM Administration.

4. The TPM Management window allows you to configure the TPM

within Windows. As TPM is usually administered within large
enterprises and organizations, your system administrator will
need to assist you in managing the information here.

TPM Actions

1. Click Prepare the TPM and follow the instructions in the Wizard
to prepare the TPM (this will probably require a restart of the

computer and confirmation of the setting changes after restart by
pressing the appropriate F key).

2. After the restart the TPM will be prepared and you can then use
the Actions menu to Turn TPM off, Change Owner Password,
Clear TPM or Reset TPM Lockout.

3. A wizard will help take you through any setup steps.

Troubleshooting

Problem Possible Cause - Solution

The Wireless LAN/Bluetooth
modules cannot be detected.

The Camera module cannot be
detected.

Gaming performance is slow. It is recommended that you use Maximum fan speed when playing games. Use the

The modules are off as the computer is in Airplane Mode. Use the Fn + F11 key
combination to toggle Airplane Mode on/off (see Table 2 on page 12).

The module is off. Press the Fn + F10 key combination in order to enable the module (see

Table 2 on page 12). Run the camera application to view the camera picture.

Fn + 1 key combination to adjust the fan speed.

English

27

Specifications



Latest Specification Information

The specifications listed in this sec­tion are correct at the time of going to
press. Certain items (particularly pro­cessor types/speeds) may be
changed, delayed or updated due to
the manufacturer's release schedule.
Check with your service center for de­tails.

Note that this computer model series
may support a range of CPUs and/or
video adapters.

To find out which CPU is installed on
your system go to the Start menu and
select Settings, and then select Sys-
tem and click About. This will also
provide information on the amount of
Installed RAM etc.

To get information on your system’s
video adapter go to the Start menu
and select Settings, and then select

System and click Display > Ad­vanced display settings > Display
adapter properties.

English

BIOS

128Mb SPI Flash ROM
Insyde BIOS

Memory

Dual Channel DDR4
Two 260 Pin SO-DIMM Socket Supporting

DDR4 2666MHz Memory
Memory Expandable up to 32GB
Compatible with 4GB, 8GB or 16GB Mod-

ules

(The real memory operating frequency
depends on the FSB of the processor.)

LCD

Model A

14" (35.56cm), 16:9, FHD (1920x1080)

Model B

15.6" (39.62cm), 16:9, FHD (1920x1080)

Storage

Model A

One M.2 SATA/PCIe Gen3 x4 Solid State
Drive (SSD) or One M.2 PCIe Gen2 x4
Solid State Drive (SSD) (Depending on
CPU Type)

Model B

One Changeable 2.5" 7mm (h) SATA HDD/
SSD

(Factory Option) One M.2 SATA/PCIe
Gen3 x4 Solid State Drive (SSD) or One
M.2 PCIe Gen2 x4 Solid State Drive (SSD)
(Depending on CPU Type)

Audio

High Definition Audio Compliant Interface
2 * Built-In Speakers

Built-In Array Microphone

Or
(Factory Option) Built-In Microphone

Pointing Device

Built-in Touchpad (with Microsoft PTP Multi
Gesture & Scrolling Functionality)

Keyboard

Model A

Keyboard (with Numeric Keypad)
Or
(Factory Option) White-LED Keyboard

(with Numeric Keypad)

Model B

Full-size Keyboard (with Embedded
Numeric Keypad)

Or
(Factory Option) Full-size Multi-Color

LED Keyboard (with Numeric Keypad)

Security

Security (Kensington® Type) Lock Slot
BIOS Password
Intel PTT for Systems Without TPM Hard-

ware
(

Factory Option) TPM 2.0

(Factory Option for Model A) Fingerprint
Sensor

28

Card Reader

MicroSD Card Reader

Interface

One USB 3.2 Gen 1 Type-C Port* or
One USB 3.2 Gen 2 Type-C Port*
(Depending on CPU Type)

*The maximum amount of current supplied
by USB Type-C ports is 500mA (USB 2.0)/
900mA (USB3.2).

One

USB 3.2 Gen 1 Type-A Port or

One USB 3.2 Gen 2 Type-A Port (Depend-
ing on CPU Type)

One HDMI-Out Port
One 2-In-1 Audio Jack (Headphone and

Microphone)
One DC-in Jack
One RJ-45 LAN Jack

Model A

One USB 2.0 Port
Or
(Factory Option) One USB 3.2 Gen 1

Type-A Port

Model B

Two USB 2.0 Ports

Features

Intel® Optane™ Technology (for Intel Core
processor family)

M.2 Slots

Slot 1 for WLAN and Bluetooth Combo
Module

Slot 2 for SATA or PCIe Gen3 x4 SSD*
Or

Slot 2 for PCIe Gen2 x4 SSD*

*Depending on CPU Type

(Factory Option - Model B Only) Slot 3 for
4G Module

Communication

Built-In 10/100/1000Mb Base-TX Ethernet
LAN

1.0M HD PC Camera Module
(Factory Option - Model B Only) 4G M.2

Module

WLAN/ Bluetooth M.2 Modules:

(Factory Option) Intel® Dual Band Wire­less-AC 9560 Wireless LAN (802.11ac) +
Bluetooth

(Factory Option) Intel® Dual Band Wire­less-AC 9462 Wireless LAN (802.11ac) +
Bluetooth

(Factory Option) Intel® Dual Band Wi-Fi 6
AX200 Wireless LAN (802.11ax) + Blue­tooth

(Factory Option - Design I Only) Intel®
Dual Band Wi-Fi 6 AX201 Wireless LAN
(802.11ax) + Bluetooth

(Factory Option - Design II Only) Intel®
Dual Band Wireless-AC 9260 Wireless LAN
(802.11ac) + Bluetooth

Environmental Spec

Temperature

Operating: 5
Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80%
Non-Operating: 10% - 90%

°C - 35°C

Power

Full Range AC/DC Adapter
AC Input: 100 - 240V, 50 - 60Hz
DC Output: 19V, 2.1A (40W)

Embedded Lithium-Ion Polymer Battery
Pack, 36WH
(Factory Option - Model A Only) Embed­ded Lithium-Ion Polymer Battery Pack,
49WH

Dimensions & Weight

Model A

324.9mm (w) * 219.5mm (d) * 18.95mm (h)

1.29kg (Barebone with 36WH Battery)
Or

1.35kg (Barebone with 49WH Battery)

Model B

360.4mm (w) * 239.3mm (d) * 19.7mm (h)

1.59kg (Barebone with 36WH Battery)

English

29

English

30

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig sind, das System zu starten. Dieses ist
nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc
Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und
Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält
sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie ein­zelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Benut-
zerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzer­handbuch auf der Disc Device Drivers & Utilities + User's Manual.

© April 2020

Warenzeichen

Intel ist ein eingetragenes Warenzeichen der Intel Corporation.
Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation.

Deutsch

31

Hinweise zu Pflege und Betrieb

Das Notebook ist zwar sehr stabil, kann aber dennoch be­schädigt werden. Damit es nicht dazu kommt, sollten Sie die
folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen
ausgesetzt werden. Wenn der Computer fällt, können das Gehäuse und
andere Komponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Compu­ter und Netzteil dürfen nicht in der Nähe von Wärmequellen stehen oder
gelagert werden. Dies ist ein elektrisches Gerät. Wenn Wasser oder
andere Flüssigkeiten eindringen, kann der Computer stark beschädigt
werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den
Computer fern von magnetischen Feldern, die von Stromquellen, Moni-

Deutsch

toren, Magneten etc. erzeugt werden. Die können die Leistung beein­trächtigen und Ihre Daten beschädigen.

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie
ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie
Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren
gehen können, wenn der Akku verbraucht ist.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den
Computer selbst zu reparieren, können Ihre Garantieansprüche
verloren gehen. Außerdem besteht Stromschlaggefahr für Ihre
Gesundheit und das Gerät durch frei liegende Teile. Lassen Sie
Reparaturarbeiten nur von qualifizierten Reparaturfachleuten
durchführen, insbesondere wenn folgende Umstände vorliegen:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder zerschlis­sen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in
Berührung gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht
korrekt arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berüh­ren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer
entweicht.

Sicherheitsinformationen

• Verwenden Sie nur einen AC/DC-Adapter, der für die Verwendung mit
diesem Computer zugelassen ist.

• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benut­zerhandbuch spezifiziert sind
Sie können explodieren. Richten Sie sich nach den regional gültigen Ent­sorgungsvorschriften.

• Verwenden Sie den Akku nicht mehr, wenn er heruntergefallen ist oder in
anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Computer
mit dem beschädigten Akku zu funktionieren schein, können dadurch
Stromkreise beschädigt werden, die schließlich einen Brand verursachen
können.

• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es

den Transport z.B. während einer Reise in eine Tasche einpacken

• Stellen Sie vor dem Reinigen des Computers sicher, dass er von allen
externen Stromquellen, Peripheriegeräten und Kabeln getrennt ist.

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch. Tragen
Sie das Reinigungsmittel nicht direkt auf den Computer auf. Verwenden
Sie keine flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheu­ermittel zum Reinigen des Computers.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks
durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren
oder austauschen.

• Beachten Sie, dass das Logo bei den Computern, die über ein galvanisch
beschichtetes LCD-Logo verfügen, von einer Schutzfolie bedeckt ist.
Durch die natürliche Abnutzung kann diese Schutzfolie beschädigt wer­den oder abgehen und die scharfen Kanten des frei liegenden Logos
freigeben. Seien Sie in solch einem Fall vorsichtig bei der Handhabung
des Computers, und vermeiden Sie es, das herausstehende beschichtete
LCD-Logo zu berühren. Legen Sie keine Gegenstände in die Trageta­sche, da diese während des Transports gegen den Computer drücken
können. Wenden Sie sich in einem solchen Fall von Abnutzung an Ihr
Service Center.

. Entsorgen Sie die Akkus nicht in Feuer.

für

.

32

Vorsichtsmaßnahmen für Polymer-/Lithium-Ionen



Entsorgen der Akkus/ Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren
Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen na­tionalen und regionalen Getzgebungen kann es verboten in,
einen nicht mehr gebrauchsfähigen Akku in den normalen
Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen
Entsorgungsunternehmen über Recycling-Möglichkeiten oder
korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosionsge­fahr. Tauschen Sie den Akku nur durch den gleichen oder einen
baugleichen Typ aus, der vom Hersteller empfohlen wird. Ent­sorgen Sie den verbrauchten Akku entsprechend der Anwei­sungen des Herstellers.

Akkus

Beachten Sie die folgenden Hinweise, die sich speziell auf Poly­mer-/Lithium-Ionen Akkus beziehen. Diese Hinweise haben zu­dem Vorrang gegenüber den Allgemeinen Akku
Sicherheitshinweisen.

• Polymer-/Lithium-Ionen Akkus können sich etwas ausdehnen oder
anschwellen. Dies ist Teil des Sicherheitsmechanismus des Akkus und
kein Anlass zur Sorge.

• Seien Sie vernünftig im Umgang mit Polymer-/Lithium-Ionen Akkus.
Verwenden Sie keine Polymer-/Lithium-Ionen Akkus in Umgebungen mit
hohen Temperaturen und lagern Sie keine ungenutzten Akkus über
längere Zeiträume.

• Wenn Sie in Bereichen mit niedrigen Temperaturen arbeiten, verwenden
Sie den AC/DC-Adapter, um den Computer mit Strom zu versorgen.

Deutsch

33

Schnellstart

Abb. 1 - Öffnen des Dekkels/LCD/Computers mit

angeschlossenem AC/DC-Adapter



Herunterfahren

Bitte beachten Sie, daß der
Computer immer mit dem
Befehl Herunterfahren in

Windows (siehe unten) herun-

tergefahren werden muß.
Dadurch werden Festplatten­bzw. Systemprobleme ver­mieden.

1. Klicken Sie auf das Start­menü-Symbol .

2. Klicken Sie auf den Eintrag

Ein/Aus

.

3. Wählen Sie aus dem Menü
die Option Herunterfahren.

180ﾟ

Modell B

Modell A

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie den Computer auf eine stabile Unterlage.

3. Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer
verwenden wollen (z. B. Tastatur und Maus), an die entsprechenden
Schnittstellen an.

4.

Gehen Sie bei der erstmaligen Einrichtung des Computers wie folgt
vor

(um den Computer während des Versands zu schützen, wird der Akku
das System nicht mit Strom versorgen, bis es das erste Mal mit dem AC/
DC-Adapter verbunden und wie folgt erstmalig eingerichtet worden ist):

• Bringen Sie das AC/DC-Adapterkabel an die DC-Eingangsbuchse

Deutsch

an der rechten Seite des Computers an und verbinden Sie das AC­Netzkabel anschließend mit einer Steckdose. Schließen Sie das AC­Netzkabel an den AC/DC-Adapter an. Der Akku wird jetzt entsperrt
sein.

5. Klappen Sie den Deckel/LCD vorsichtig mit einer Hand auf, und öffnen
Sie ihn auf einen angenehmen Sichtwinkel (jedoch nicht weiter als
180°). Mit der anderen Hand halten Sie das Unterteil des Computers
fest (siehe Abb. 1) (Hinweis: Heben Sie den Computer niemals am
Deckel/LCD hoch).

6. Drücken Sie auf den Netzschalter, um den Computer einzuschalten.

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstallierter
Software ausgeliefert. Ist das nicht der Fall, oder wenn Sie das
Notebook für ein anderes System neu konfigurieren möchten,
finden Sie dazu eine Anleitung in diesem Handbuch zu Micro-
soft Windows 10.

Intel® Optane™-Unterstützung

Sie müssen Intel® Optane™ vor der Installations Ihres

Windows 10 Betriebssystems installieren

tane™ Setup auf Seite 35

34

).

(siehe Intel® Op-

Intel® Optane™ Setup

Intel® Optane™ ist eine Kombination aus einem kompa­tiblen Speichergerät und Intel® Rapid Storage-Technolo-
gie Software. Diese Kombination wurde entwickelt, um Ihre
Systemleistung zu beschleunigen, indem Sie Bootdaten, aus­führbare Dateien, auf häufig zugegriffene Daten und Aus­lagerungsdateien auf eine nichtflüchtige Intel® Optane™
SSD mit niedriger Latenz aufrufen.

Wenden Sie sich an Ihren Händler oder Lieferanten, um zu
erfahren, ob Ihr System diese Technologie unterstützt.

Wenn Sie ein System neu installieren, das zuvor im Intel
RST Premium Modus eingerichtet wurde, stellen Sie sicher,
dass Sie den Intel Optane Speicher deaktiviert haben (siehe

Intel® Optane™ deaktivieren auf Seite 36).

Intel® Optane ™ Setup-Verfahren

Sie müssen Intel® Optane™ vor der Installations Ihres
Windows 10 Betriebssystems installieren, und Sie müssen
Folgendes vorbereiten, um dies zu tun.

•Die Microsoft Windows 10 Betriebssystem-Disc.

• Ein angeschlossen externes DVD Laufwerk.

• Eine Intel® Optane™ SSD muss in Ihrem System installiert

sein.

• Die Disc Device Drivers & Utilities + User's Manual.

1. Starten Sie den Computer und drücken Sie auf F2, um in das
BIOS zu gelangen und gehen Sie zum Setup Utility.

2. Gehen Sie zum Menü Boot, wählen Sie UEFI Setting und
drücken Sie auf die Eingabetaste.

3. Wählen Sie UEFI Boot, drücken Sie auf die Eingabetaste und
wählen Sie “Enabled”.

4. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie
zum Menü Main.

5. Wählen Sie OffBoard NVMe Controller Configuration und
drücken Sie die Eingabetaste, um zu überprüfen, ob eine Intel®
Optane™ SSD vorhanden ist.

6. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie
zum Menü Advanced.

7. Wählen Sie SATA Mode, drücken Sie auf die Eingabetaste und
wählen Sie

Drücken Sie F10 bis "Speichern und Fertigstellen (Save and

8.

Exit)" und wählen Sie
Punkte.

• Stellen Sie sicher, dass sich die Windows 10-DVD im ange-

schlossenen DVD-Laufwerk befindet. Während der Computer
hochfährt, startet dieser automatisch von der Windows 10-DVD
(Sie werden aufgefordert, eine Taste zu drükken, um den Sys­temstart von der DVD auszuführen).

9. Drücken Sie auf Weiter > Jetzt installieren, um die Installation
des Betriebssystems wie herkömmlich fortzusetzen (die Anleitung
zur Installation des Windows-Betriebssystems finden Sie in der
Windows- Dokumentation).

10. Wählen Sie Benutzerdefiniert: nur Windows installieren (für
fortgeschrittene Benutzer).

11. Es wird empfohlen, bestehende Partitionen auszuwählen und zu
löschen.

12. Klicken Sie auf Neu, um eine Partition für Windows zu erstellen.

13. Es ist sehr wichtig sicherzustellen, dass bei der Erstellung der
Partition ein Minimum von 5MB nicht zugewiesenem
Speicherplatz gelassen wird.

14. Folgen Sie den Anweisungen auf dem Bildschirm, um das
Windows 10-Betriebssystem zu installieren.

Intel RST Premium... und wählen Sie <OK>.

<Yes>, beachten Sie jedoch die folgenden

Deutsch

35

15. Installieren Sie die Windows-Treiber (siehe Seite 53). Sollten Sie

Abb. 2 - Intel® Rapid Storage-Technologie - Status

den Intel® Rapid Storage-Technologie (IRST) Treiber
Installieren.

16. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

17. Klicken Sie auf Aktivieren.

Intel® Optane™ deaktivieren

Wenn Sie eine bestehende Intel® Optane™ Einrichtung
deaktivieren möchten, gehen Sie wie folgt vor.

1. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

2. Klicken Sie auf Deaktivieren.

3. Klicken Sie auf Ja, wenn die Nachricht angezeigt wird.

Deutsch

18. Das System wird eine Meldung anzeigen und Sie bitten, ein
kompatibles schnelles Laufwerk auszuwählen (in diesem Fall
sollte nur eine Option vorhanden sein).

19. Sie müssen den Computer nach dem Aktivieren von Optane neu
starten und sicherstellen, dass das System mit dem
eingeschalteten AC/DC-Adapter und nicht nur mit dem Akku
betrieben wird.

20. Klicken Sie auf Ja, um den Vorgang zu starten (dies kann einige
Zeit dauern).

21. Starten Sie den Computer neu, nachdem der Vorgang
abgeschlossen ist.

36

4. Starten Sie den Computer neu, um den Vorgang abzuschließen.

5. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

6. Der Status von Intel® Optane ™ Arbeitsspeicher wird im

Fenster angezeigt.

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bild-

Abb. 3 - Ansicht von vorne mit geöffnetem LCD-

Bildschirm (Modell A)

1. PC-Kamera

2. *LED der Kamera

*Wenn die Kamera verwendet wird, leuchtet die LED.

3. Eingebautes Array-Mikrofon

4. LCD-Bildschirm

5. Luftungsoffnung

6. LED-Anzeigen

7. Tastatur

8. Touchpad mit Tasten

9. (

Werkseitige Option) Fingerabdrucksensor

5

7

4

2 13

8

6

14" (35,56cm)



Überhitzung

Zum Schutz vor Überhitzung
Ihres Computers dürfen die
Luftungsoffnung(en) nicht
während das Notebook in
Betrieb ist verdeckt werden.

Beachten Sie, dass der
Funktionsbereich des
Touchpads und der
Tasten innerhalb der
gepunkteten Linien
liegt.

8

5

3

9

schirm (Modell A)

Deutsch

37

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bild-

Abb. 4

Ansicht von vorne mit geöffnetem LCD-Bild-

schirm (Modell B)

1. PC-Kamera

2. *LED der Kamera

*Wenn die Kamera verwendet wird, leuchtet die
LED.

3. Eingebautes Array-Mikrofon

4. LCD-Bildschirm

5. Luftungsoffnung

6. Netzschalter

7. LED-Anzeigen

8. Tastatur

9. Touchpad mit Tasten

5

7

4

2

13

8

6

9

15,6" (39,62cm)

5



Überhitzung

Zum Schutz vor Überhitzung Ihres
Computers dürfen die Luftungsoff­nung(en) nicht während das Notebook
in Betrieb ist verdeckt werden.

9

Beachten Sie,
dass der Funk­tionsbereich des
Touchpads und
der Tasten
innerhalb der
gepunkteten
Linien liegt.

3

schirm (Modell B)

Deutsch

38

LED-Anzeigen

LED

Die LED-Anzeigen auf dem Computer zeigen wichtige
Informationen über den aktuellen Status des Computers.

Symbol Farbe Beschreibung

Aus Der Computer ist ausgeschaltet

Weiß Der Computer ist angeschaltet

Bildschirmdrehung

Das LCD des Computers kann bis zu 180 Grad geöffnet wer­den, und Sie können die Tastenkombination Fn + R ver­wenden, um den Bildschirm vollständig zu drehen. Sie
können damit den Bildschirm drehen, damit jemand, der
Ihnen gegenüber sitzt, bei Bedarf den Bildschirm sehen
kann.

Deutsch

Lampe

blinkt weiß

Weiß Caps-Lock ist aktiviert

Weiß

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

Lampe blinkt orange

Tabelle 1 - LED-Anzeigen

Das System ist im konfigurierten

Energiesparmodus

Die Nummerntastatur ist aktiviert

Der Akku hat einen kritisch niedri-

gen Stromstatus erreicht

Abb. 5 - LCD-Bildschirm, der bei gedrehtem Bildschirm um

180 Grad geöffnet ist

39

Tastatur (Modell A)

Funktionstasten

Num & Rollen

Nummemtastatur

Menü/Anwendungstaste

Windows-Logo-Taste

Fn Taste

Funktionstasten

Num & Rollen

Nummemtastatur

Menü/Anwendungstaste

Windows-Logo-Taste

Fn Taste

Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Durch Drükken auf Fn + Num wird die
Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktionstasten, über die Sie direkt zwischen den Funktionen um­schalten können.

Deutsch

Abb. 6 - Tastatur

(Werkseitige Option) Weiße LED-Tastatur

Siehe Weiße LED-Tastatur (Option - Nur Modell A) auf Seite 48. Die Stufe der Tastaturbeleuchtung kann angepasst oder
aus-/eingeschaltet werden, indem Sie die Fn + Tasten verwenden.

40

Abb. 7 - (Werkseitige Option) Tastatur LED-Tastatur

Tastatur (Modell B)

Windows-Logo-Taste

Menü/AnwendungstasteFn Taste

Funktionstasten

Num &
Rollen

Nummemtastatur

Windows-Logo-Taste

Menü/AnwendungstasteFn Taste

Funktionstasten

Num &
Rollen

Nummemtastatur

Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Durch Drücken auf Num wird die
Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktionstasten, über die Sie direkt zwischen den Funktionen um­schalten können.

Abb. 8 - Tastatur in voller Größe

(Werkseitige Option) Mehrfarbige LED-Tastatur

Siehe Mehrfarbige LED-Tastatur (Option - Nur Modell B) auf Seite 49.

Deutsch

Abb. 9 - (Werkseitige Option) Mehrfarbige LED-Tastatur in voller Größe

41

Funktionstasten und visuelle Anzeigen

Wenn die Funktionstasten (F1 - F12) gleichzeitig mit der Fn-Taste gedrückt werden, funktionieren sie wie Hotkeys. Neben
den Tastenkombinationen für die Grundfunktionen gibt es einige visuelle Anzeigen, wenn der Control Center-Treiber in­stalliert ist.

Tas ten Funktion/ Visuelle Anzeigen Tas ten Funktion/ Visuelle Anzeigen

Fn +

Fn +

Fn +

Deutsch

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Wiedergabe/Pause (in Audio /Videoprogrammen)

Touchpad aktivieren/

deaktivieren

LCD-Hintergrundlicht ausschalten (zum Ein-

schalten beliebige Taste drücken oder Touchpad

berühren)

Stummschaltung/

Stummschaltung

aufheben

Tastaturbeleuchtung

wechseln/Helligkeits-

stufe anpassen

Audio-Lautstärke

verringern/erhöhen

Ändern der Anzeigeeinstellungen (siehe Seite 51)

LCD-Helligkeit ver-

ringern/erhöhen

Kamera aktivieren/

deaktivieren

(Für weiß-LED Tastatu-

ren)

Flugzeugmodus ein-

/ausschalten

Energiesparmodus wechseln

Ein-/Ausschalten

der

Nummerntastatur

Ein-/Ausschalten

des Scroll-Modus

Ein-/Ausschalten

der Feststelltaste

Ein-/Ausschalten des Control Centers (siehe

Seite 46)

Automatische Lüf­tersteuerung/Volle

Leistung

Bildschirm drehen

Fn +

Fn +

Fn +

Fn +

Fn +

/Fn +

/

Fn +

Tabelle 2 - Funktionstasten und visuelle Anzeigen

42

Systemübersicht: Ansicht von vorne, links und rechts (Modell A)

4

5

1

8

2

7

9

3

6

11

7

10

12

Abb. 10 - Ansicht von vorne, links und rechts (Modell A)

1. Sicherheitsschloß-Buchse

2. RJ-45 LAN-Buchse

3. MicroSD Kartenleser

4. USB 2.0 Anschluss
Oder

(Werkseitige Option) USB 3.2 Gen 1 Typ-A Anschluss

5. Netzschalter

6. 2-in-1 Audiobuchse (Kopfhörer und Mikrofon)

7. Lautsprecher

8. USB 3.2 Gen 1 Typ-C Anschluss oder
USB 3.2 Gen 2 Typ-C Anschluss (je nach
CPU-Typ)

9. USB 3.2 Gen 1 Typ-A Anschluss oder
USB 3.2 Gen 2 Typ-A Anschluss (je nach
CPU-Typ)

10. HDMI-Ausgangsanschluss

11. Batteriestrom-LED-Anzeige

12. DC-Eingangsbuchse

Linke Seite

Vorderseite

Rechte Seite

Deutsch

43

Systemübersicht: Ansicht von vorne, links und rechts (Modell B)

Abb. 11 - Ansicht von vorne, links und rechts (Modell B)

1. Sicherheitsschloß-Buchse

2. RJ-45 LAN-Buchse

3. MicroSD Kartenleser

4. USB 2.0 Anschlüsse

5. (

Werkseitige Option)

USIM-Kartenleser (für 4G
USIM-Karte)

6. 2-in-1 Audiobuchse
(Kopfhörer und Mikrofon)

7. Lautsprecher

8. USB 3.2 Gen 1 Typ-C Anschluss oder
USB 3.2 Gen 2 Typ-C Anschluss (je
nach CPU-Typ)

9. USB 3.2 Gen 1 Typ-A Anschluss oder
USB 3.2 Gen 2 Typ-A Anschluss (je
nach CPU-Typ)

10. HDMI-Ausgangsanschluss

11. Batteriestrom-LED-Anzeige

12. DC-Eingangsbuchse

Linke Seite

Vorderseite

Rechte Seite

1

2

4

5

7

6

4

8

9

11

7

10

12



USIM Kartenauswurf

Drücken Sie einfach auf die USIM-Karte, um sie
auszuwerfen. Tun Sie dies allerdings nicht, wenn
gerade eine Verbindung besteht.

Wenn Sie die Karte bei einer bestehenden 4G­Verbindung auswerfen, müssen Sie das System
herunterfahren, die USIM-Karte neu einsetzen,
das System neu starten und die 4G-Verbindung
anschließend wiederherstellen.

Wenn Sie die USIM-Karten wechseln möchten,
müssen Sie das System ebenfalls herunterfahren,
die USIM-Karte neu einsetzen, das System neu
starten und die 4G-Verbindung anschließend
wiederherstellen.

3

Deutsch

44

Systemübersicht:



Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während
das Notebook in Betrieb ist verdeckt werden.

Keine Gehäuseteile entfernen oder öffnen

Entfernen Sie keine Gehäuseteile und/oder Schrauben, um das Gerät aufzurüsten, da ande­renfalls Ihre Garantieansprüche verloren gehen.

Ist es erforderlich, die SSD, den RAM usw. auszuwechseln oder zu entfernen, wenden Sie
sich an Ihren Vertragshändler/Lieferanten.

Abb. 12

Ansicht von unten und hinten

1. Luftungsoffnung

2. RJ-45 LAN-Buchse

3. Lautsprecher

Modell A

Modell B

3

1

2

3

1

2

3

3

Ansicht von unten und hinten

Deutsch

45

Control Center

Führen Sie das Control Center über das Startmenü in Windows aus. Sie können auch die Tastenkombination
Fn + Esc drücken oder auf das Symbol im Infobereich auf der Taskleiste doppelklicken, um das Control Center zu

öffnen. Das Control Center bietet einen schnellen Zugriff auf die Leistungsmodi, die Lüfter Einstellungen und die
Konfiguration der LED-Tastatur (für die optionale LED-Tastatur).

Deutsch

46

Abb. 13 - Control Center

Leistungsmodi

Abb. 14 - Leistungsmodi

Abb. 15 - LÜFTER Geschwindigkeitsregelung

“Leistungsmodi” ermöglicht es Ihnen, den Leistungsmodus
anzupassen, indem Sie auf das entsprechende Symbol klik­ken.

•Der Stromsparmodus konzentriert sich auf die Schonung

des Akkus (CPU Turbo Boost und dGPU Turbo werden
ausgeschaltet).

•Der Lautlosmodus konzentriert sich auf die Reduzierung

von Lüftergeräuschen und reduziert sowohl die CPU- als
auch die GPU-Leistung.

•Der Unterhaltungsmodus gleicht die CPU- und GPU-

Leistung aus und ist ideal zum Abspielen von Videos usw.
geeignet.

•Der Leistungsmodus ist ideal für Spiele mit höherer CPU-

und GPU-Leistung.

FAN Speed Control (LÜFTER Ge­schwindigkeitsregelung)

Deutsch

Können Sie die Lüftergeschwindigkeit auf Maximal (volle
Leistung) oder Automatisch/Lautlos stellen. Die Lüfterge­schwindigkeit wird sich automatisch einstellen, um die Tem­peratur der CPU/GPU zu regeln. Mit dem Regler "Versatz"
können Sie die Einstellungen nach Ihren Wünschen anpas­sen. Sie können die Einstellung nach Bedarf auch auf Ma-

ximal anpassen.

Alle diese Einstellungen können als Sicherheitsvor­kehrung vom System überschrieben werden, wenn Sie
den Lüfter zu stark beanspruchen.

47

Weiße LED-Tastatur (Option - Nur Modell A)

Die LED Keyboard-Anwendung kann durch Klicken auf LED Keyboard im Control Center oder über das Startmenü in

Windows

Deutsch

Tastatur Sleeptimer

Aktivieren und wählen Sie anschließend die Zeitdauer der Leerlaufs, nach der die Tastatur LED den Schlafmodus aufrufen
(d.h. die LED Tastaturbeleuchtung wird ausgeschaltet, um Strom zu sparen).

KB Helligkeit

Sie können die Tastaturhelligkeit mit dem Schieberegler Helligkeit einstellen.

aufgerufen werden.

Abb. 16 - LED Keyboard-Anwendung

48

Mehrfarbige LED-Tastatur (Option - Nur Modell B)

Die LED Keyboard-Anwendung kann durch Klicken auf
LED Keyboard im Control Center (oder durch Drücken
von Fn und der -Taste) oder über das Startmenü in

Windows

aufgerufen werden.

Farbmuster

Über das Farbmuster in der Mitte des Bildschirms können
Sie eine Reihe von Farben für die Hintergrundbeleuchtung
auswählen, indem Sie auf die gewünschte Farbe klicken.
Klicken Sie hier, um eine beliebige Farbe aus dem Muster
auszuwählen, die auf die gesamte Tastatur.

Abb. 17 - LED Keyboard-Anwendung

Die Tastatur-LED kann mit einer Tastenkombination aus Fn
+ beliebiger Taste wie unten beschrieben konfiguriert wer­den.

Tastatur-LED Funktionstastenkombinationen

Fn +

Fn +

Fn +

Fn +

Startet die LED Keyboard-Anwendung

Tastatur-LED ein-/auszuschalten

Tastatur-LED Beleuchtung verringern

Tastatur-LED Beleuchtung erhöhen

Tabelle 3 - Tastatur-LED

Tastatur Sleeptimer

Aktivieren und wählen Sie anschließend die Zeitdauer der
Leerlaufs, nach der die Tastatur LED den Schlafmodus auf­rufen (d.h. die LED Tastaturbeleuchtung wird ausgeschaltet,
um Strom zu sparen).

KB Helligkeit

Sie können die Tastaturhelligkeit mit dem Schieberegler
Helligkeit einstellen.

49

Deutsch

Start-Menü, Kontextmenü, Taskleiste, System-

Abb. 18

Start-Menü,

Kontextmenü,

Taskleiste, Sys-

temsteuerung

und Ein-

stellungen

steuerung und Einstellungen von Windows 10

Auf die meisten Apps, Control Panels, Utilities und Programme in Windows 10 können
Sie über das Start-Menü gelangen. Klicken Sie dazu auf das Symbol in der Taskleis-
te in der linken unteren Ecke des Bildschirms (oder drücken Sie auf die Windows-Logo-
Taste der Tastatur).

Klicken Sie mit der rechten Maustaste auf das Startmenü-Symbol (oder verwenden
Sie die Tastenkombination Windows-Logo-Taste + X), um ein erweitertes Kontex-
tmenü der nützlichen Funktionen aufzurufen: Apps und Features, Energieoptionen,
Task-Manager, Suchen, Explorer, Geräte-Manager, Netzwerkverbindungen usw.

Der Infobereich der Taskleiste befindet sich in der rechten unteren Ecke des Bildschir-

Deutsch

ms. Hierüber können Sie manche Control Panels und Anwendungen aufrufen, die in die­sem Handbuch angesprochen werden.

In diesem Handbuch finden Sie eine Anleitung zum Öffnen der Systemsteuerung. Um
die Systemsteuerung aufzurufen, wählen Sie Systemsteuerung unter dem Eintrag
Windows-System im Startmenü.

Der Eintrag Einstellungen im Startmenü (auch die App) bietet Ihnen einen schnellen
Zugriff auf eine Reihe von Einstellmöglichkeiten für das System, die Geräte, das
Telefon, das Netzwerk und das Internet, die Personalisierung, die Apps, die Konten, die
Zeit und Sprache, die Spiele, die Erleichterte Bedienung, Cortana, Suche, den Daten­schutz und Update und die Sicherheit.

50

Grafikfunktionen

Abb. 19

Projizieren

Dieses System verfügt über eine integrierte GPU von Intel.
Wenn der Grafiktreiber installiert ist, können Sie bei
Windows im Einstellfenster Anzeige die Anzeigegeräte
wechseln und Anzeigeoptionen konfigurieren.

So öffnen Sie in Windows das Einstellfenster Anzeige:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann

aus dem Menü die Option Anzeigeeinstellungen wählen.

2. Wählen Sie aus den Menüs die gewünschten
Anzeigeeinstellungen.

Anzeigegeräte

Neben dem integrierten LCD-Monitor können Sie auch
einen externen Bildschirm (an den HDMI-Ausgangsan­schluss angeschlossen) als Anzeigegerät anschließen. Lesen
Sie die Anleitung des Anzeigegerätes, um zu erfahren,
welche Formate unterstützt werden.

Bei Windows ist es möglich, schnell externe Monitore über
das Projizieren Menü zu konfigurieren (drücken Sie auf die
Windows-Logo-Taste und gleichzeitig auf P oder drü­kken Sie die Tastenkombination Fn + F7).

Deutsch

So rufen Sie die Intel® Grafik- kontrollraum:

1. Rufen Sie die Intel® Grafik- kontrollraum über das Startmenü in
Windows auf.

Konfiguration der Anzeige mit dem Projizieren Menü:

1. Schließen Sie das externe Anzeigegerät
an den entsprechenden Anschluss an
und schalten Sie es anschließend ein.

2. Drücken Sie die Tastenkombination
+ P (oder Fn + F7).

3. Klicken Sie auf eine der Optionen im
Menü zur Auswahl von Nur PC-
Bildschirm, Duplizieren, Erweitern
oder Nur zweiter Bildschirm.

4.

Sie können klicken auf Mit drahtloser

Anzeige verbinden

Projizieren Fenster tippen und den

Schritten folgen, um sich mit einem
drahtlosen Anzeigegerät zu verbinden.

unten im

51

Audiofunktionen



Lautstärkeeinstellung

Die Lautstärke kann auch mit den Windows-Lautstärke­reglern eingestellt werden. Überprüfen Sie die Einstellung,
indem Sie in der Taskleiste auf das Lautsprecher-Symbol
Klicken.

Abb. 20 - Energieoptionen

Sie können die Audiooptionen für Ihren Computer über die
Systemsteuerung Sound in Windows konfigurieren.

Die Lautstärke können Sie durch die Tastenkombination Fn
+ F5/F6 ändern.

Deutsch

Energieoptionen

Die Energieoptionen von Windows ermöglichen Ihnen die
Konfiguration der Optionen für das Energiemanagement des
Computers. Sie können Strom sparen, indem Sie Ener-
giesparpläne erstellen und im linken Menü können Sie die
Optionen für den Netzschalter, die Energiespartasten (Fn
+ F12) und Zuklappeinstellung (beim Schließen des
Dekkels), den Bildschirm und den Energiesparmodus (die
Standardeinstellung Energie sparen) konfigurieren.

Klicken Sie im linken Menü auf Energiesparplan erstellen,
und wählen Sie die Optionen, um einen neuen Plan zu er­stellen. Klicken Sie auf Energieplaneinstellungen ändern,
und klicken Sie auf Erweiterte Energieeinstellungen
ändern, um weitere Optionen für die Konfiguration aufzuru­fen.

52

Installation der Treiber



Treiberinstallation und

Stromversorgung

Während die Treiber installiert wer­den, muss der Computer über den
AC/DC-Adapter mit Strom versorgt
werden. Einige Treiber benötigen
für den Installationsvorgang sehr
viel Strom. Wenn der Akku nicht
mehr über genügend Strom verfügt,
kann sich das System während der
Installation ausschalten, was zu
Systemfehlern führen kann (das ist
kein Sicherheitsproblem, und der
Akku ist innerhalb von einer Minute
wieder aufladbar).

Abb. 21 - Installation der Treiber



Allgemeine Hinweise zur

Treiberinstallation

Wenn Sie keine fortgeschrit­tenen Kenntnisse haben,
folgen Sie für jeden Treiber den
Anweisungen auf dem Bild­schirm (z. B. Weiter > Weiter >
Fertig stellen). In vielen Fällen
ist es erforderlich, den Compu­ter nach der Treiberinstallation
neu zu starten.

Alle Module (z. B. WLAN oder
Bluetooth) müssen vor der
Treiberinstallation eingeschal-
tet werden.

Die Disc Devi ce Drivers & Utilities + User's Manual enthält die Treiber und Hilfsprogramme, die für das einwandfreie Funk­tionieren des Computers notwendig sind. Möglicherweise wurden diese bereits vorinstalliert. Ist das nicht der Fall, legen Sie
die Disc ein, und klicken Sie auf Install Drivers (Schaltfläche) oder Option Drivers (Schaltfläche), um das Treibermenü
Optional aufzurufen.
installiert werden sollen (notieren Sie zum späteren Nachlesen die Treiber, die Sie installiert haben). Hinweis: Muss ein
Treiber neu installiert werden, sollten Sie den alten Treiber zunächst deinstallieren.

Installieren Sie die Treiber in der in Abb. 21 angegebenen Reihenfolge. Markieren Sie die Treiber, die

Letzte Updates

Nachdem Sie alle Treiber installiert haben, stellen Sie sicher, dass Sie Nach Updates suchen aktivieren (Einstellungen >
Update und Sicherheit > Nach Updates suchen) und gehen Sie zum Microsoft Store und klicken Sie auf Downloads und
Updates > Updates abrufen, um alle Apps usw. zu aktualisieren.

Deutsch

53

Wireless-LAN-Modul (Option)

Stellen Sie vor der Konfiguration sicher, dass das WLAN­Modul eingeschaltet ist (Flugzeugmodus deaktiviert).

Bluetooth-Modul (Option)

Stellen Sie vor der Konfiguration sicher, dass das Bluetooth­Modul eingeschaltet ist (Flugzeugmodus deaktiviert).

WLAN-Konfiguration in Windows

1. Klicken Sie auf das Symbol im Infobereich auf der Taskleiste.

2. Eine Liste aller verfügbaren Zugriffspunkte wird angezeigt.

3. Klicken Sie doppelt auf einen Zugriffspunkt, um die Verbindung
herzustellen (oder klicken Sie ihn an, und klicken Sie auf
Verbinden).

4. Geben Sie einen Sicherheitsschlüssel für das Netzwerk
(passwort) ein, falls erforderlich, und klicken Sie auf Weiter.

5. Sie können sich entscheiden, ob Sie andere Geräte ausfindig

Deutsch

machen wollen.

6. Wenn die Verbindung zum Netzwerk-Zugriffspunkt besteht, wird
das Verbunden Symbol angezeigt.

7. Um die Verbindung zu einem Zugriffspunkt zu trennen, wählen Sie
das verbundene Netzwerk, und klicken Sie auf Trennen.

8. Klicken Sie auf die Schaltfläche Flugzeugmodus, um den
Flugzeugmodus ein- oder auszuschalten.

9. Alternativ können Sie auf die Schaltfläche WiFi klicken, um nur
das Wi-Fi ein- oder auszuschalten.

Bluetooth-Konfiguration in Windows

1. Klicken Sie auf den Eintrag Einstellungen im Startmenü und klik­ken Sie dann auf Geräte.

2. Klicken Sie auf Bluetooth- und andere Geräte.

3. Klicken Sie auf Bluetooth- oder anderes Gerät hinzufügen >
Bluetooth und eine Liste der gefundenen Geräte angezeigt wird.

4. Klicken Sie doppelt auf das Gerät, das mit dem Computer
gekoppelt werden soll, und klicken Sie auf Verbinden.

5. Wählen Sie ein Gerät aus und klicken Sie auf Gerät entfernen >

Ja, für eine Trennung von jedem Gerät.

54

Fingerabdruckleser (Option)



Probleme beim Anmelden mit dem Fingerabdruck

Sollte der Fingerabdruckleser während des Windows­Begrüßungsbildschirms den Fingerabdruck 3-mal nicht er­kennen können, wird der Computerzugriff gesperrt. In die­sem Falle benötigen Sie Ihren PIN-Code (den Sie bei der
ursprünglichen Einrichtung des Fingerabdrucklesers
eingegeben haben), um wieder auf den Computer zug­reifen zu können. Alternativ können Sie auch Ihr Windows­Kennwort zur Anmeldung verwenden. Nachdem Sie den
PIN-Code (oder das Windows-Kennwort) zur Anmeldung
verwandt haben, können Sie unter Einstellungen > Kon-
ten > Anmeldeoptionen Ihre Einstellungen ändern.

Abb. 22

Konten -

Anmeldeop-

tionen

Melden Sie Ihre Fingerabdrücke vor dem Benutzen wie un­ten beschrieben an. Das Fingerabdrucklesemodul verwendet
die Anmeldeoption Konfiguration des Windows Kontos.

7. Sie werden angewiesen, den Fingerabdrucksensor mehrmals
zu berühren (Dies kann mehr als 20 Mal sein).

8. Versuchen Sie, verschiedene Fingerteile in unterschiedlichen
Stellungen zu zeigen, ähnlich den unterschiedlichen Stellungen,
die Sie im Gebrauch verwenden würden, und beachten Sie
Folgendes:

• Halten Sie den Finger mindestens eine halbe Sekunde lang auf

dem Sensor.

• Achten Sie darauf, dass Sie festen direkten Kontakt mit dem

Sensor haben und die gesamte Fläche des Sensors mit dem
Finger abdecken (es wird ein Messwert von mindestens 75%
der Fingerfläche angestrebt).

• Verwenden Sie eine Druckbewegung im Gegensatz zu einer

Berührungs- oder Klopfbewegung.

• Verwenden Sie bei der Authentifizierung den gleichen Winkel,

den Sie bei der Registrierung verwendet haben.

9. Klicken Sie abschließend auf Schließen.

10. Sie können Einen weiteren Finger hinzufügen auswählen
(empfohlen) oder Den aktuellen Fingerabdruck entfernen.

11. Sie können nun den Fingerabdrucksensor berühren, um sich am
Computer anzumelden.

Deutsch

Fingerabdruckmodulkonfiguration

1. Klicken Sie auf den Eintrag Einstellungen im Startmenü.

2. Klicken Sie dann auf Konten und klicken Sie auf
Anmeldeoptionen.

3. Sie müssen ein Windows Kennwort hinzufügen (klicken Sie auf
Hinzufügen unter Kennwort).

4. Nachdem Sie das Passwort hinzugefügt haben, müssen Sie auch
eine PIN eingeben.

5. Klicken Sie auf Einrichten unter Windows Hello-
Fingerabdruckerkennung.

6. Der Assistent führt Sie dann durch den Setup-Vorgang, um Ihre
Fingerabdrücke zu registrieren.

55

TPM (Option)

Abb. 23

Security -

Trusted

Computing

Abb. 24

BitLocker-Laufwerk-

verschlüsselung

(TPM-Verwaltung)

Abb. 25

“Trusted Plat-

form Module”-

Management

(TPM) auf dem

lokalen Compu-

ter

Bevor Sie die TPM (Trusted Platform Module)-Funktionen
einrichten, müssen Sie die Sicherheitsplattform initialisie­ren.

Aktivieren der TPM-Funktionen

1. Starten Sie den Computer neu.

2. Rufen Sie das BIOS auf, indem Sie während des POST-Vorgangs/
Startups auf F2 drücken.

3. Klicken Sie auf Setup Utility und wählen Sie das Menü

4. Klicken Sie auf TPM Configuration und wählen Sie Enable
(Aktivieren) für Security Device Support
(Sicherheitsgeräteunterstützung).

5. Sie müssen anschließend auf F10 drücken/klicken, um die

Deutsch

Änderungen zu speichern und den Computer neu zu starten.

TPM Verwaltung in Windows

Sie können Ihre TPM Einstellungen unter

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf
und Sicherheit).

3. Klicken Sie auf TPM-Verwaltung.

56

BitLocker-Laufwerkverschlüsselung (System

Windows

Security.

verwalten:

4. Im Fenster TPM-Verwaltung können Sie TPM unter Windows

verwalten. Da ein TPM normalerweise in großen Unternehmen
und Organisationen verwaltet wird, benötigen Sie bei der
Verwaltung der hiesigen Informationen die Hilfe Ihres
Systemadministrators.

TPM Aktionen

1. Klicken Sie auf TPM vorbereiten und folgen Sie den Anwei-

sungen des Assistenten, um TPM vorzubereiten (dabei wird mög­licherweise ein Neustart des Computers und eine Bestätigung der
Einstellungsänderungen nach dem Neustart durch Drücken der
entsprechenden F-Taste erforderlich sein).

2. Nach dem Neustart wird TPM vorbereitet und Sie können

anschließend das Menü Aktionen verwenden für TPM

ausschalten, Besitzerkennwort ändern, TPM löschen oder
TPM-Sperre zurücksetzen.

3. Ein Assistent wird Sie durch die Einrichtungsschritte leiten.

Fehlerbehebung

Problem Mögliche Ursache - Lösung

Die Module Wireless-LAN/
Bluetooth können nicht erkannt

werden.

Das Kamera-Modul kann nicht
erkannt werden.

Niedrige Gaming-Leistung. Im Betrieb mit Computerspielen, wird empfohlen die Lüftergeschwindigkeit auf das

Im Flugzeugmodus sind die Module ausgeschaltet. Mit der Tastenkombination Fn + F11
können Sie den Flugzeugmodus ein- oder ausschalten (siehe Tabelle 2 auf Seite 42).

Das ist ausgeschaltet. Mit der Tastenkombination Fn + F10 können Sie das Kamera-Modul
einschalten (siehe Tabelle 2 auf Seite 42). Starten Sie die Kamera-Anwendung, um das
Kamerabild zu sehen.

Maximal zu setzen. Verwenden Sie die Fn + 1 Tastenkombination um die
Lüftergeschwindigkeit zu regulieren.

Deutsch

57

Technische Daten



Aktualität der technischen Daten

Die in diesem Teil aufgeführten techni­schen Daten sind zum Zeitpunkt der
Druckstellung richtig. Bestimmte Elemen­te (insbesondere Prozessortypen/-ge­schwindigkeiten) können im Rahmen des
Entwicklungsplans des Herstellers zwi­schenzeitlich geändert oder aktualisiert
werden. Detailinformationen erhalten Sie
bei Ihrem Servicezentrum.

Bitte beachten Sie, dass diese Reihe von
Computer-Modellen eine Vielzahl an Pro­zessoren und/oder Grafikkarten unter­stützen kann.

Um herauszufinden welcher Prozessor/
CPU in Ihrem System verbaut ist,
begeben Sie sich zum Start-Menü und
wählen dort Einstellungen, und dann
wählen Sie System und klicke auf Info.
Hier finden Sie ebenfalls Information über
die Größe des installierten RAM u.v.m.

Um Informationen über den in Ihrem Sys­tem verwendeten Videoadapter zu er­halten gehen Sie zum Start-Menü, wo Sie
Einstellungen wählen, dann wählen Sie
auf System und klicken auf Bildschirm >

Erweiterte Anzeigeeinstellungen >
Adaptereigenschaften anzeigen.

Deutsch

58

BIOS

Insyde BIOS (128Mb SPI Flash-ROM)

Speicher

Dual Channel DDR4
Zwei 260-Pin SODIMM-Sockel
Unterstützung von DDR4 2666MHz

Speichermodulen
Speicher auf bis zu 32GB erweiterbar
Mit 4GB, 8GB oder 16GB Modulen

kompatibel

(Die tatsächliche Speicherarbeitsfrequenz
hängt vom FSB des Prozessors ab.)

LCD

Modell A

14" (35,56cm), 16:9, FHD (1920x1080)

Modell B

15,6" (39,62cm), 16:9, FHD (1920x1080)

Speichereinheiten

Modell A

Ein M.2 SATA/PCIe Gen3 x4-SSD-

Laufwerk oder Ein M.2 PCIe Gen2 x4-SSD­Laufwerk (je nach CPU-Typ)

Modell B

Eine austauschbare SATA-2,5"-Festplatte/

SSD (7mm Höhe)
(Werkseitige Option) Ein M.2 SATA/PCIe

Gen3 x4-SSD-Laufwerk oder Ein M.2 PCIe
Gen2 x4-SSD-Laufwerk (je nach CPU-Typ)

Audio

High-Definition-Audio-kompatible
Schnittstelle

2 eingebaute Lautsprecher

Eingebautes Array-Mikrofon

Oder
(Werkseitige Option)

Eingebautes Mikrofon

Zeigegerät

Eingebautes Touchpad (mit Microsoft PTP
Multi Gesture & Scrolling Functionality)

Tasta tur

Modell A

Tastatur (mit Nummerntastatur)
Oder

(Werkseitige Option) Weiße LED-Tastatur
(mit Nummerntastatur)

Modell B

Tastatur in voller Größe (mit
Nummerntastatur)

Oder
(Werkseitige Option) Mehrfarbige LED-

Tastatur in voller Größe (mit
Nummerntastatur)

Sicherheit

Öffnung für Sicherheitsschloß (Typ
Kensington)

BIOS-Paßwort
Intel PTT für Systeme ohne Hardware TPM
(Werkseitige Option) TPM 2.0
(Werkseitige Option für Modell A)

Fingerabdrucksensor

Kartenleser

MicroSD Kartenleser

Schnittstellen

Ein USB 3.2 Gen 1 Typ-C Anschluss oder
Ein USB 3.2 Gen 2 Typ-C Anschluss (je
nach CPU-Typ)*

*Die maximale Strommenge, die von USB
Typ-C Anschlüssen geliefert wird, beträgt
500mA (USB 2.0)/900mA (USB 3.2).

Ein USB 3.2 Gen 1 Typ-A
Ein USB 3.2 Gen 2 Typ-A Anschluss (je
nach CPU-Typ)

Ein HDMI-Ausgangsanschluss
Eine 2-in-1 Audiobuchse (Kopfhörer und

Mikrofon)
Eine DC-Eingangsbuchse
Eine RJ-45 LAN-Buchse

Anschluss oder

Modell A

Ein USB 2.0 Anschluss
Oder

(Werkseitige Option) Ein USB 3.2 Gen 1
Typ-A Anschluss

Modell B

Zwei USB 2.0 Anschlüsse

Charakteristika

Intel® Optane™ Technik (für Intel Core
Prozessorfamilie)

M.2-Steckplätze

Steckplatz 1 für Kombinierte Bluetooth und
WLAN-Modul

Steckplatz 2 für SATA/PCIe Gen3 x4-SSD-
Laufwerk*

Oder
Steckplatz 2 für PCIe Gen2 x4-SSD-

Laufwerk*

*Je nach CPU-Typ

(Werkseitige Option - Nur Modell B)

Steckplatz 3 für 4G-Modul

Kommunikation

Eingebautes 10/100/1000Mb Base-TX
Ethernet LAN

1,0M HD PC-Kamera-Modul
(Werkseitige Option - Nur Modell B) M.2

4G-Modul

WLAN/ Bluetooth M.2 Module:

(Werkseitige Option) Intel® Dual Band
Wireless-AC 9560 WLAN (802.11ac) und
Bluetooth

(Werkseitige Option) Intel® Dual Band
Wireless-AC 9462 WLAN (802.11ac) und
Bluetooth

(Werkseitige Option) Intel® Dual Band Wi­Fi 6 AX200 Wireless LAN (802.11ax) und
Bluetooth

(Werkseitige Option - Design I) Intel®
Dual Band Wi-Fi 6 AX201 Wireless LAN
(802.11ax) und Bluetooth

(Werkseitige Option - Design II) Intel®
Dual Band Wireless-AC 9260 WLAN
(802.11ac) und Bluetooth

Umgebungsbedingungen

Temperatur

In Betrieb: 5ºC – 35ºC
Bei Aufbewahrung: -20ºC – 60ºC

Relative Luftfeuchtigkeit

In Betrieb: 20 – 80 %
Bei Aufbewahrung: 10 – 90 %

Stromversorgung

AC/DC-Adapter für den gesamten
Spannungsbereich

AC-Eingang: 100-240 V, 50-60Hz
DC-Ausgang:19V, 2,1A (40W)

Integrierter Lithium Ionen Polymer Akku,
36WH
(Werkseitige Option- Nur Modell A)
Integrierter Lithium Ionen Polymer Akku,
49WH

Abmessungen und Gewicht

Modell A

324,9 (B) x 219,5 (T) x 18,95 (H) mm
1,29Kg (Barebone mit 36WH-Akku)
Oder

1,35Kg (Barebone mit 49WH-Akku)

Modell B

360,4 (B) x 239,3 (T) x 19,7 (H) mm

1,59Kg (Barebone mit 36WH-Akku)

Deutsch

59

Deutsch

60

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. Il s’agit d’un supplément, et non pas d’une
alternative au Manuel de l’Util isateur en Anglais complet au format Adobe Acrobat sur le disque Device Drivers & Utilities
+ User's Manual fourni avec votre ordinateur. Ce disque contient aussi les pilotes et utilitaires nécessaires au fonctionnement
correct de votre ordinateur (Remarque: La compagnie se réserve le droit de revoir cette publication ou de modifier son conte­nu sans préavis).

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà installés. Si ce n’est pas le cas, ou si vous avez l’intention
de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le disque Device
Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de réglementation et de sécurité

Prêtez attention aux avis réglementaires et informations de sécurité contenus dans le Manuel de l'Utilisateur se trouvant sur
le disque Device Drivers & Utilities + User’s Manual.

© Avril 2020

Marques déposées

Intel est une marque enregistrée d’Intel Corporation.
Windows est une marque enregistrée de Microsoft Corporation.

Français

61

Instructions d’entretien et d’utilisation

L’ordinateur est robuste, mais il peut toutefois être endomma­gé. Afin d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration.

Si l’ordinateur tombe, le boîtier et d’autres éléments pourraient être
endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer. Tenez l’ordinateur et

son alimentation externe à distance de toute source de chaleur. Il
s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait
à pénétrer à l’intérieur de votre ordinateur, il pourrait être sérieuse­ment endommagé.

• Evitez les interférences. Tenez l’ordinateur à distance de transfor-

mateurs à haute capacité, moteurs électriques, et autres appareils
générateurs de champs magnétiques importants. Ceux-ci peuvent
gêner ses performances normales et endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordina-

teur. Arrêtez l’ordinateur correctement, et fermez tous vos pro­grammes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas
d’enregistrer vos données régulièrement puisqu’elles peuvent être

Français

perdues si la batterie est vide.

Révision

Si vous essayez de réparer l'ordinateur par vous-même, votre
garantie sera annulée et vous risquez de vous exposer et d'ex­poser l'ordinateur à des chocs électriques. Confiez toute répa­ration à un technicien qualifié, particulièrement dans les cas
suivants:

• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé,

abimé ou effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fonctionne pas normalement bien que vous

ayez suivi les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran

LCD est cassé, ne touchez pas le liquide car il contient du poison).

• Si une odeur inhabituel, de la chaleur ou de la fumée apparaissait sor­tant de votre ordinateur.

Informations de sécurité

• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordina­teur.

• Utilisez uniquement le cordon d’alimentation et les batteries indiqués
dans ce manuel. Ne jetez pas les batteries dans le feu. Elles peuvent
exploser. Consultez la réglementation locale pour des instructions de
recyclage possibles.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît
endommagée (ex: tordue ou vrillée) d'une manière quelconque.
Même si l'ordinateur continue de fonctionner avec la batterie en
place, cela peut détériorer le circuit, pouvant déclencher un incendie.

• Assurez-vous que votre ordinateur est complètement éteint avant de
le mettre dans un sac de voyage (ou tout autre bagage similaire).

• Avant de nettoyer l'ordinateur, assurez-vous que l'ordinateur est
débranché de toute alimentation électrique externe, périphériques et
câbles.

• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais
n'appliquez pas d'agent de nettoyage directement sur l'ordinateur.
N’utilisez pas de produit de nettoyage volatil (des distillés pétrôle) ou
abrasifs sur aucun des éléments de l’ordinateur.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie
aurait besoin d’être réparée ou changée, veuillez vous adresser à
votre représentant de service ou à des professionnels qualifiés.

• Notez que dans les ordinateurs ayant un logo fixé par dépôt électroly­tique, le logo est recouvert par une protection adhésive. À cause de
l’usure générale, cette protection adhésive se détériore avec le temps
et le logo exposé peut former des angles coupants. Faites bien atten­tion lorsque vous manipulez l'ordinateur, et évitez de toucher le logo
fixé par dépôt électrolytique. Dans la sacoche de voyage, ne mettez
pas d’autres objets qui risquent de se frotter contre l’ordinateur pen­dant le transport. En cas d’une telle usure, contactez votre centre de
services.

62

Précautions concernant les batteries polymère/Li-



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une batterie re­chargeable. Cette batterie est recyclable. Quand elle n’est plus
utilisable, en fonction des lois locales des différents états et
pays, il peut être illégal de s’en débarrasser en la jetant avec les
ordures ménagères normales. Vérifiez auprès du responsable
local de l’élimination des déchets solides de votre quartier pour
vous informer des possibilités de recyclage ou de la manière ap­propriée de la détruire.

Il existe un danger d’explosion si la batterie est remise de façon
incorrecte. Remplacez-la uniquement par des batteries de
même type ou de type équivalent, recommandées par le fabri­cant. Eliminez les batteries usagées selon les instructions du fa­bricant.

thium-Ion

Notez les informations suivantes spécifiques aux batteries po­lymères/Lithium-Ion, et le cas échéant, celles-ci remplacent les
informations générales de précaution sur les batteries.

• Les batteries polymères/Lithium-Ion peuvent présenter une légère
dilatation ou gonflement, mais cela est inhérent au mécanisme de
sécurité de la batterie et ne représente pas une anomalie.

• Manipulez les batteries polymères/Lithium-Ion de façon appropriée
lors de leur utilisation. Ne pas utiliser de batteries polymères/
Lithium-Ion dans des environnements présentant une température
ambiante élevée, et ne pas stocker les batteries non utilisées pendant
de longues périodes.

• Si vous travaillez dans des zones à basse température, utilisez l'adap­tateur AC/DC pour alimenter l'ordinateur.

Français

63

Guide de démarrage rapide

Figure 1 - Ouvrir le couvercle/LCD/ordinateur avec un

adaptateur AC/DC branché



Arrêt

Veuillez noter que vous de­vriez toujours éteindre votre
ordinateur en utilisant la com­mande Arrêter dans Win-
dows (voir ci-dessous). Cette
précaution évite des pro­blèmes de disque dur ou de
système.

1. Cliquez sur l'icône du
Menu Démarrer .

2. Cliquez sur l'élément
Marche/Arrêt .

3. Sélectionnez Arrêter dans
el menu.

180ﾟ

Modèle B

Modèle A

1. Enlevez tous les memballages.

2. Posez l’ordinateur sur une surface stable.

3. Connectez fermement les périphériques que vous souhaitez utiliser
avec votre ordinateur (par ex. clavier et souris) à leurs ports respec­tifs.

4. Lors de la première installation de l'ordinateur utilisez la procé-
dure suivante (afin de protéger l'ordinateur, la batterie sera ver­rouillée lors de l'expédition afin de ne pas alimenter le système avant
la première connexion à l'adaptateur AC/DC et initialement installée
comme ci-dessous) :

• Branchez le cordon de l’adaptateur AC/DC à la prise d'entrée DC

sur la droit de l’ordinateur, branchez ensuite le cordon d'alimenta­tion AC à une prise murale, puis connectez le cordon d'alimentation
AC à l’adaptateur AC/DC. La batterie est maintenant déverrouillée.

5. D'une main, soulevez soigneusement le couvercle/LCD pour obtenir
un angle de vision confortable (ne pas dépasser 180 degrés), de
l'autre main (comme illustré dans la Figure 1) maintenez la base de
l'ordinateur (Remarque : Ne soulevez jamais l'ordinateur par le cou­vercle/LCD).

6. Pressez le bouton de mise en marche pour allumer.

Français

Logiciel système

Votre ordinateur peut être livré avec un logiciel système pré-ins­tallé. Si ce n’est pas le cas, ou si vous re-configurez votre ordi­nateur pour un système différent, vous constaterez que ce
manuel fait référence à Microsoft Windows 10.

Prend en charge Intel® Optane™

Vous devez configurer Intel® Optane™ avant d'installer votre
système d'exploitation Windows 10 (voir Configuration Intel®

Optane™ à la page 65).

64

Configuration

Intel® Optane™

Intel® Optane™ est la combinaison d'un périphérique de
mémoire compatible et du logiciel Technologie de stockage
Intel® Rapid. Cette combinaison est conçue pour accélérer
les performances de votre système en mettant en cache les
données de démarrage, les exécutables, les données acces­sibles fréquemment et les fichiers de page système sur un
SSD Intel® Optane™ non volatil et à faible latence.

Contactez votre distributeur ou fournisseur pour voir si votre
système prend en charge cette technologie.

Si vous réinstallez un système qui a déjà été configuré en
mode Intel RST Premium, assurez-vous d'avoir désactivé la
mémoire Intel Optane (voir Désactivation de Intel® Op-

tane™ à la page 66).

Procédure de configuration Intel® Op­tane™

Vous devez configurer Intel® Optane™ avant d'installer
votre système d'exploitation Windows 10 et, pour ce faire,
vous devrez préparer ce qui suit.

• Le disque de SE Microsoft Windows 10.

• Un lecteur DVD externe connecté.

• Un SSD Intel® Optane™ installé dans votre système.

• Le disque Device Drivers & Utilities + User’s Manual.

1. Allumez l’ordinateur et appuyez sur F2 pour aller dans le BIOS.

2. Allez au menu Boot, sélectionnez UEFI Setting et appuyez sur
Entrée.

3. Paramétrez UEFI Boot sur «Enabled».

4. Appuyez sur Échap pour sortir du menu et allez au menu Main.

5. Sélectionnez OffBoard NVMe Controller Configuration et

appuyez sur Entrée pour vérifier qu'un SSD Intel® Optane™ est
présent.

6. Appuyez sur Échap pour sortir du menu et allez au menu
Advanced.

7. Sélectionnez SATA Mode, appuyez sur Entrée et sélectionnez
RAID Mode.

8. Sélectionnez
tion dans le point à puce ci-dessous est remplie avant de le
faire.

• Vérifiez que le DVD du SE Windows 10 est dans le lecteur

DVD connecté, ainsi l'ordinateur démarrera automatiquement à
partir du DVD du SE Windows 10 (vous serez invité à appuyer
sur une touche pour démarrer à partir du DVD).

9. Appuyez sur Suivant > Installer maintenant pour continuer à ins­taller le système d'exploitation normalement (voir votre documen­tation de Windows si vous avez besoin d'instructions pour
installer le Système d'Exploitation Windows).

10.

Sélectionnez Personnalisé: Installer uniquement Windows

(avancé).

11. Il est recommandé de sélectionner, puis de supprimer les parti­tions existantes.

12. Cliquez sur Nouveau pour créer une partition pour Windows.

13. Il est très important de vous assurer que lorsque vous créez la
partition, vous laissez un minimum d'espace non alloué de 5Mo.

14. Suivez les instructions à l'écran pour installer le SE Windows 10.

15. Installez les pilotes Windows (voir la page 83). Vérifiez que vous
avez installé le pilote Technologie de stockage Intel® Rapid
(IRST).

16. Exécutez l'application Technologie de stockage Intel® Rapid.

“Save and Exit”, mais assurez-vous que la condi-

Français

65

17. Cliquez sur Activer.

Figure 2 - Technologie de stockage Intel® Rapid - état

18. Le système affichera un message et vous demandera de sélec­tionner un lecteur rapide compatible (dans ce cas, il ne devrait y
avoir qu'une seule option).

19. Vous devrez redémarrer l'ordinateur après avoir activé Optane, et

Français

vous assurer que le système est alimenté par l'adaptateur AC/DC,
et non par batterie uniquement.

20. Cliquez sur Oui pour commencer le processus (cela peut prendre
un certain temps).

21. Une fois le processus terminé, redémarrez l'ordinateur.

Désactivation de Intel® Optane™

Si vous souhaitez désactiver une configuration Intel® Op­tane™ existante, suivez la procédure ci-dessous pour le

faire.

1. Exécutez l'application Technologie de stockage Intel® Rapid.

2. Cliquez sur Désactiver.

3. Cliquez sur Oui lorsque le message s'affiche.

4. Redémarrez l'ordinateur pour terminer le processus.

5. Exécutez l'application Technologie de stockage Intel® Rapid.

6. L'état de la mémoire Intel® Optane ™ est indiqué dans la

fenêtre.

66

Carte du système: Vue de face avec l’écran LCD ouvert (Modèle A)



Surchauffe

Afin de ne pas causer une sur­chauffe de votre ordinateur,
verifiez que rien ne bouche la
(les) ventilation(s) quand le
systeme est allumé.

Figure 3

Vue de face avec l’écran LCD ouvert (Modèle A)

1. Caméra PC

2. *Indicateur LED de caméra

*Quand la caméra est en cours d'utilisation le
Indicateur LED sera illuminé.

3. Réseau de microphones intégré

4. Écran LCD

5. Ventilation

6. Indicateurs LED

7. Clavier

8. Touchpad et boutons

9. (Option d’usine) Capteur d'empreintes digitales

5

7

4

2

1

3

8

6

14" (35,56cm)

5

8

Remarquez que la
zone d’utilisation va­lide du Touchpad et
des boutons est celle
indiquée à l’intérieur
des lignes en pointillé
ci-dessus.

3

9

Français

67

Carte du système: Vue de face avec l’écran LCD ouvert (Modèle B)

Figure 4

Vue de face avec l’écran LCD ouvert (Modèle B)

1. Caméra PC

2. *Indicateur LED de caméra

*Quand la caméra est en cours d'utilisation le
Indicateur LED sera illuminé.

3. Réseau de microphones intégré

4. Écran LCD

5. Ventilation

6. Bouton d'alimentation

7. Indicateurs LED

8. Clavier

9. Touchpad et boutons

5

7

4

2 1

3

8

6

9

15,6" (39,62cm)

9

Remarquez que la
zone d’utilisation va­lide du Touchpad et
des boutons est celle
indiquée à l’intérieur
des lignes en pointillé
ci-dessus.



Surchauffe

Afin de ne pas causer une sur­chauffe de votre ordinateur,
verifiez que rien ne bouche la
(les) ventilation(s) quand le
systeme est allumé.

5

3

Français

68

Indicateurs LED

LED

Les indicateurs LED sur votre ordinateur affichent des infor­mations utiles sur l’état actuel de votre ordinateur.

Icône Couleur Description

Éeint L’ordinateur est désactivé

Blanc L’ordinateur est allumé

Rotation de l'écran

L'écran LCD de l'ordinateur peut être ouvert jusqu'à 180 de­grés et vous pouvez utiliser la combinaison de touches Fn +
R pour faire pivoter complètement l'écran. Vous pouvez l'uti­liser pour faire pivoter l'écran afin de permettre à une per­sonne assise face à vous de voir l'écran si nécessaire.

Blanc cligno-

tant

Blanc Verrouillage majuscule activé

Blanc

Orange La batterie est en charge

Vert

Orange

clignotant

Tableau 1 - Indicateurs LED

Le système est dans le mode de

Veille configuré

Verrouillage numérique (pavé

numérique) activé

La batterie est complètement

chargée

La batterie a atteint le niveau bas

critique

Français

Figure 5 - Panneau LCD ouvert à 180 degrés avec écran pi-

voté

69

Clavier (Modèle A)

Touches Fonction

Verr Num &
ArrêtDétl

Pavé
numérique

Touche Menu/Application

Touche du logo Windows

Touche Fn

Touches Fonction

Verr Num &
ArrêtDétl

Pavé
numérique

Touche Menu/Application

Touche du logo Windows

Touche Fn

Le clavier est doté d'un pavé numérique intégré pour une saisie des données numériques plus facile. Le fait d'appuyer sur Fn
+ Verr Num active ou désactive le pavé numérique. Il est également doté de touches fonction pour vous permettre de changer

instantanément de mode opérationnel.

Figure 6 - Clavier

(Option d’usine) Clavier à LED blanche

Reportez-vous à "Clavier à LED blanche (Option - Modèle A seulement)" à la page 78. Le niveau d'éclairage du clavier

Français

peut être réglé, ou allumé/éteint, à l'aide des touches Fn + .

70

Figure 7 - (Option d’usine) Clavier à LED blanche

Numeric

Keypad

Keypad

Touche du logo Windows

Touche Menu/Application

Touches Fonction

Touche Fn

Pavé

numérique

Verr Num &
ArrêtDét

Numeric

Keypad

Keypad

Touche du logo Windows

Touche Menu/Application

Touches Fonction

Touche Fn

Pavé

numérique

Verr Num &
ArrêtDét

Clavier (Modèle B)

Le clavier est doté d'un pavé numérique intégré pour une saisie des données numériques plus facile. Le fait d'appuyer sur Verr
Num active ou désactive le pavé numérique. Il est également doté de touches fonction pour vous permettre de changer ins-

tantanément de mode opérationnel.

Français

Figure 8 - Clavier pleine taille

(Option d’usine) Clavier à LED multicolore

Reportez-vous à "Clavier à LED multicolore (Option - Modèle B seulement)" à la page 79.

Figure 9 - (Option d’usine) Clavier à LED multicolore pleine taille

71

Touches fonction et indicateurs visuels

Les touches de fonctions (F1 - F12 etc.) agiront comme touches de raccourci (hot-key) quand pressée en maintenant la touche
Fn appuyée. En plus des combinaisons des touches de fonction de base, des indicateurs visuels sont disponibles quand le pi-

lote Control Center est installé.

Touches Fonction/ indicateurs visuels Touches Fonction/ indicateurs visuels

Français

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Lecture/Pause (dans les programmes audio/

vidéo)

Activer/Désactiver le

touchpad

Eteindre le rétroéclairage LCD (Appuyez sur une

touche ou utilisez le touchpad pour allumer)

Allume/Éteind le son

Allumer ou éteindre

l’éclairage du clavier/

Ajuster le niveau de

luminosité

Diminution/Augmenta-

tion du volume sonore

Modifiez la configuration de l'affichage (voir la

Diminution/Augmenta-

tion de la luminosité de

l’écran LCD

Activer/Désactiver le

module caméra

(Pour les claviers à

LED blanche)

page 81)

Activer/Désactiver le

Mode Avion

Permutation veille

Activer/Désactiver le

pavé numérique

Activer/Désactiver

l'arrêt

défilement

Basculer entre majus-

cule et minuscule

Activer/Désactiver le Control Center (voir la

page 76)

Contrôle Automatique

du Ventilateur/Pleine

Puissance

Faire pivoter l'écran

Fn +

Fn +

Fn +

Fn +

Fn +

/Fn +

/

Fn +

Tableau 2 - Touches de fonctions et indicateurs visuels

72

Carte du système: Vues de face, gauche et droite (Modèle A)

Figure 10 - Vues de face, gauche et droite (Modèle A)

1. Fente de verrouillage de sécurité

2. Prise réseau RJ-45

3. Lecteur de carte MicroSD

4. Port USB 2.0
Ou

(

Option d’usine

)

Port USB 3.2 Gen 1 Type-A

5. Bouton d'alimentation

6. Prise audio 2-en-1 (casque et microphone)

7. Haut-parleurs

8. Port USB 3.2 Gen 1 Type-C ou
Port USB 3.2 Gen 2 Type-C (selon le type de CPU)

9. Port USB 3.2 Gen 1 Type-A ou
Port USB 3.2 Gen 2 Type-A (selon le type de CPU)

10. Prise de sortie HDMI

11. Indicateur LED de puissance de la batterie

12. Prise d’entrée DC

Face

Gauche

Droit

4

5

1

8

2

7

9

3

6

11

7

10

12

Français

73

Carte du système: Vues de face, gauche et droite (Modèle B)

Figure 11 - Vues de face, gauche et droite (Modèle B)

1. Fente de verrouillage de sécurité

2. Prise réseau RJ-45

3. Lecteur de carte MicroSD

4. Ports USB 2.0

5. (

Option d’usine) Lecteur de cartes

USIM (pour carte USIM 4G)

6. Prise audio 2-en-1 (casque et
microphone)

7. Haut-parleurs

8. Port USB 3.2 Gen 1 Type-C ou
Port USB 3.2 Gen 2 Type-C
(selon le type de CPU)

9. Port USB 3.2 Gen 1 Type-A ou
Port USB 3.2 Gen 2 Type-A
(selon le type de CPU)

10. Prise de sortie HDMI

11. Indicateur LED de puissance de
la batterie

12. Prise d’entrée DC

Face

Gauche

Droit

1

2

4

5

7

3

6

4

8

9

117

10

12



Ejection de la carte USIM

Il suffit d'appuyer sur la carte USIM pour
l'éjecter, cependant ne faites pas cela lors­qu'une connexion est en cours.

Si vous éjectez la carte alors qu'une
connexion 4G est en cours, vous devrez ar­rêter le système, réinsérer la carte USIM, re­démarrer le système, puis rétablir la
connexion 4G.

Si vous souhaitez changer de carte USIM,
vous devrez également arrêter le système,
réinsérer la carte USIM, redémarrer le sys­tème, puis rétablir la connexion 4G.

Français

74

Carte du système: Vues de dessous et arrière

Figure 12

Vues de dessous et arrière

1. Ventilation

2. Prise réseau RJ-45

3. Haut-parleurs



Surchauffe

Afin de ne pas causer une surchauffe de votre ordinateur, verifiez que rien ne bouche
la (les) ventilation(s) quand le systeme est allumé.

Avertissement de retrait du capot inférieur

Ne pas retirer le(s) capot(s) et/ou la (les) vis dans le but de mettre à niveau l'appareil
car cela pourrait enfreindre les termes de votre garantie.

Si vous avez besoin de remplacer/supprimer le SSD/RAM etc., pour une raison quel­conque, contactez votre distributeur/fournisseur pour plus d'informations.

Mod

èle A

Mod

èle B

3

1

2

3

1

2

3

3

Français

75

Control Center

Exécutez le Control Center à partir du Menu Démarrer dans Windows . Vous pouvez également appuyer sur
la combinaison de touches Fn + Échap ou double-cliquer sur l'icône dans la zone de notification de la barre des

tâches pour accéder au Control Center. Le Control Center permet d'accéder rapidement aux Modes d'alimentation, aux
réglages du Ventilateur et à la configuration du Clavier à LED (pour le clavier à LED optionnel).

Français

76

Figure 13 - Control Center

Modes d'alimentation

Figure 14 - Modes d'alimentation

Figure 15 - Contrôle de la vitesse du VENTILATEUR

« Modes d'alimentation » vous permet d'ajuster le mode
d'alimentation en cliquant sur l'icône appropriée.

•Le mode Économie d'énergie se concentre sur l'optimisa-

tion de l'autonomie de la batterie (le CPU Turbo Boost et le
dGPU Turbo seront désactivés).

•Le mode Silencieux se concentre sur la réduction du bruit

du ventilateur et diminue la puissance du CPU et du GPU.

•Le mode Divertissement équilibre la puissance du CPU et

du GPU et est idéal pour regarder des vidéos, etc.

•Le mode Performances est idéal pour les jeux avec des

performances CPU et GPU supérieures.

FAN Speed Control (Contrôle de la vi­tesse du VENTILATEUR)

Français

Vous pouvez régler la vitesse du ventilateur sur Maximum
(pleine puissance) ou Automatique/Silencieux à partir de
cet élément de menu. La vitesse du ventilateur s'ajuste auto­matiquement pour contrôler la chaleur du CPU/GPU. Vous
pouvez utiliser le curseur Décalage pour ajuster les para­mètres selon vos préférences. Cependant, vous pouvez ajus­ter le réglage au Maximum si vous préférez.

Tous ces paramètres peuvent être supplantés par le sys­tème, par mesure de sécurité, si une utilisation plus inten­sive du ventilateur est nécessaire.

77

Clavier à LED blanche (Option - Modèle A seulement)

Vous pouvez accéder à l'application LED Keyboard en cliquant sur LED Keyboard dans le Control Center ou à partir du
Menu Démarrer dans Windows .

Figure 16 - Application LED Keyboard

Français

Minuterie de veille du clavier

Activez puis sélectionnez la durée pendant laquelle le système est inactif avant que la LED du clavier n'entre en mode veille
(c'est-à-dire que l'éclairage du clavier LED s'éteigne pour économiser de l'énergie).

Luminosité du clavier

Vous pouvez régler la luminosité du clavier à l’aide du curseur Luminosité.

78

Clavier à LED multicolore (Option - Modèle B seulement)

Vous pouvez accéder à l'application LED Keyboard en cli­quant sur LED Keyboard dans le Control Center (ou en ap-
puyant sur Fn plus la touche ) ou à partir du Menu
Démarrer dans Windows .

Nuancier de couleurs

Le nuancier de couleurs au milieu de l'écran vous permet de
sélectionner une gamme de couleurs pour le rétroéclairage
du clavier en cliquant sur la couleur désirée. Cliquez pour sé­lectionner l'une des couleurs du nuancier à appliquer à l'en­semble du clavier.

Minuterie de veille du clavier

Activez puis sélectionnez la durée pendant laquelle le sys­tème est inactif avant que la LED du clavier n'entre en mode
veille (c'est-à-dire que l'éclairage du clavier LED s'éteigne
pour économiser de l'énergie).

Français

Figure 17 - Application LED Keyboard

La LED du clavier peut être configurée en utilisant la combi­naison Fn + touche décrites dans le tableau ci-dessous.

Combinaisons de touches de fonction de LED du clavier

Fn +

Fn +

Fn +

Fn +

Lancer l'application LED Keyboard

Activer/désactiver la LED du clavier

Diminution de l’illumination de la LED du clavier

Augmentation de l’illumination de la LED du clavier

Tableau 3 - LED du clavier

Luminosité du clavier

Vous pouvez régler la luminosité du clavier à l’aide du cur­seur Luminosité.

79

Menu Démarrer, Menu contextuel, Barre des

Figure 18

Menu Démarrer,

Menu contextuel,

Barre des tâches,

Panneau de

Configuration et

Paramètres

tâches, Panneau de Configuration et
Paramètres de Windows 10

La plupart des applications, panneaux de configuration, utilitaires et programmes dans
Windows 10 sont accessibles depuis le Menu Démarrer en cliquant sur l'icône dans
la barre des tâches dans le coin inférieur gauche de l'écran (ou en appuyant sur la Touc he

du logo Windows sur le clavier).
Faites un clic droit sur l'icône du Menu Démarrer (ou utilisez la combinaison de

touches Touche du logo Windows + X) pour faire apparaître un menu contextuel
avancé de fonctionnalités utiles telles que Applications et fonctionnalités, Options d'ali­mentation, Gestionnaire de tâches, Rechercher, Explorateur de fichiers, Gestionnaire de
périphériques et Connexions réseau.

La zone de notification de la barre des tâches se trouve en bas à droite de l'écran. Certains
panneaux de configuration et certaines applications auxquels il est fait référence tout au
long de ce manuel sont accessibles à partir d'ici.

Français

Tout au long de ce manuel, vous verrez une instruction pour ouvrir le Panneau de Confi­guration. Pour accéder au Panneau de configuration, sélectionnez Panneau de configu­ration sous l'élément Système Windows dans le Menu Démarrer.

L'élément Paramètres dans le Menu Démarrer (et aussi comme une application) vous
donne un accès rapide à un certain nombre de panneaux de configuration de paramètres
du système vous permettant de régler les paramètres pour Système, Périphériques, Té­léphone, Réseau et Internet, Personnalisation, Applications, Comptes, Heure et langue,
Jeux, Options d'ergonomie, Cortana, Recherche, Confidentialité et Mise à jour et sécu­rité.

80

Caractéristiques vidéo

Figure 19

Projeter

Le système comporte un GPU intégré Intel. Vous pouvez
permuter les dispositifs d'affichage et configurer les options
d'affichage depuis le panneau de contrôle Affichage dans
Windows, à partir du moment où le pilote vidéo est installé.

Pour accéder au panneau de contrôle Affichage:

1. Cliquez-droit sur le bureau et sélectionnez Paramètres d'affi­chage dans le menu.

2. Choisissez les paramètres d’affichage requis dans les menus.

Pour accéder au Centre de configuration des graphiques
Intel®:

1. Accédez au Centre de configuration des graphiques Intel® à
partir du menu Démarrer dans Windows .

Périphériques d’affichage

En plus du LCD intégré, vous pouvez aussi utiliser un écran
externe (connecté à la prise de sortie HDMI) comme périphé­rique d'affichage. Consultez le manuel de votre périphérique
d'affichage pour connaître les formats pris en charge.

Dans Windows il est possible de configurer rapidement des
écrans externes dans le menu Projeter (appuyez sur la
Touche du logo Windows et la touche P ou appuyez sur
la combinaison de touches Fn + F7).

Pour configurer les affichages en utilisant le menu Proje­ter:

1. Connectez votre périphérique d'affi­chage externe au port approprié, puis
allumez-le.

2. Appuyez sur la combinaison de touches

+ P (ou Fn + F7).

3. Cliquez sur l'une des options du menu
pour sélectionner Écran du PC unique-

ment, Dupliquer, Étendre ou Deu­xième écran uniquement.

4.

Vous pouvez également cliquez sur Se
connecter à un affichage sans fil au
bas de l'écran Projeter et suivez les
étapes pour connecter à un affichage
sans fil activé.

Français

81

Caractéristiques audio



Réglages du Volume Sonore

Le niveau du volume sonore aussi peut également être ré­glé à l'aide du contrôle de volume dans Windows. Cliquez
sur l'icône Haut-parleurs dans la barre des tâches pour
vérifier le réglage.

Figure 20 - Options d’alimentation

Vous pouvez configurer les options audio sur votre ordinateur
à partir du panneau de configuration

Le volume peut être réglé à l'aide de la combinaison de
touches Fn + F5/F6.

Son

dans

Windows

.

Options d’alimentation

Le panneau de configuration Options d'alimentation de
Windows vous permet de configurer la gestion d'alimenta­tion de votre ordinateur. Vous pouvez économiser de l'éner­gie à l'aide de modes de gestion de l'alimentation et
configurer les options pour le bouton d'alimentation, bou-

ton de veille (Fn + F12), couvercle de l'ordinateur (lors­qu'il est fermé), écran et mode Veille (l'état d'économie

d'énergie par défaut) dans le menu de gauche.

Français

82

Cliquez sur Créer un mode de gestion d'alimentation dans
le menu gauche et sélectionnez les options pour créer un nou­veau mode. Cliquez sur Modifier les paramètres du mode
et cliquez sur Modifier les paramètres d'alimentation
avancés pour accéder à plus d'options de configuration.

Installation du pilote



Installation des pilotes et

alimentation

Lors de l'installation des pilotes assu­rez-vous que votre ordinateur est ali­menté par l'adaptateur CA/CC
connecté à une source d'alimenta­tion. Certains pilotes consomment
une quantité importante d'énergie
pendant la procédure d'installation, et
si la capacité restante de la batterie
n'est pas suffisante cela peut provo­quer l'arrêt du système et entraîner
des problèmes de système (à noter
qu'il n'y a pas ici de problème de sé­curité en cause, et la batterie sera re­chargeable en 1 minute).



Directives générales pour

l'installation du pilote

D'une manière générale, sui­vez les instructions par défaut
à l'écran pour chaque pilote
(par exemple Suivant > Sui-
vant > Terminer) à moins que
vous ne soyez un utilisateur
avancé. Dans la plupart des
cas, un redémarrage est né­cessaire pour installer le pilote.

Assurez-vous que les modules
(par exemple, WLAN ou Blue­tooth) sont allumés avant d'ins­taller le pilote correspondant.

Figure 21 - Installation du pilote

Le disque Device Drivers & Utilities + User’s Manual contient les pilotes et les utilitaires nécessaires pour un bon fonction-
nement de votre ordinateur. Cette installation aura probablement déjà été faite pour vous. Si ce n'est pas le cas, insérez le
disque et cliquez sur Install Drivers (bouton), ou Option Drivers (bouton) pour accéder au menu des pilotes Optionnels.
Installez les pilotes en respectant l'ordre indiqué dans la Figure 21. Cliquez pour sélectionner les pilotes que vous désirez
installer (vous devez noter les pilotes lorsque vous les installez). Remarque: Si vous devez réinstaller un pilote, vous devez
d’abord le désinstaller.

Dernières mises à jour

Après avoir installé tous les pilotes, assurez-vous d'avoir activé Rechercher des mises à jour (Paramètres > Mise à jour et
sécurité > Rechercher des mises à jour) et allez dans la boutique Microsoft Store et cliquez sur Téléchargements et mises
à jour > Obtenir des mises à jour pour mettre à jour toutes les applications etc.

Français

83

Module LAN sans fil (Option)

Assurez-vous que le module LAN sans fil est activé (et non
en Mode Avion) avant que la configuration commence.

Module Bluetooth (Option)

Assurez-vous que le module Bluetooth est activé (et non en
Mode Avion) avant que la configuration commence.

Configuration WLAN dans Windows

1. Cliquez sur l’icône dans la zone de notification de la barre des

tâches.

2. Une liste des points d'accès disponibles s'affiche.

3. Double-cliquez sur un point d'accès pour se connecter à celui-ci

(ou cliquez dessus, puis cliquez sur Connecter).

4. Entrez une clé de sécurité réseau (mot de passe) si nécessaire, et

cliquez sur Suivant.

5. Vous avez la possibilité de rechercher d'autres périphériques.

6. Lorsque vous êtes connecté au point d'accès du réseau, il affiche

l'icône Connecté.

7. Sélectionnez n'importe quel réseau connecté et cliquez sur

Déconnecter pour vous déconnecter d'un point d'accès connecté.

8. Vous pouvez cliquer sur le bouton Mode Avion pour activer ou

Français

désactiver le mode.

9. Vous pouvez également cliquer sur le bouton Wi-Fi pour

simplement activer ou désactiver Wi-Fi.

Configuration Bluetooth

1. Cliquez sur l'élément Paramètres dans le menu Démarrer, puis
cliquez sur Périphériques.

2. Cliquez sur

3. Cliquez sur

reil >

tra.

4. Double-cliquez sur le périphérique que vous souhaitez appairer
avec l'ordinateur et cliquez sur Connecter.

5. Sélectionnez un périphérique, puis cliquez sur Supprimer le péri-
phérique > Oui pour déconnecter de tout périphérique.

Appareils Bluetooth et autres.
Ajouter un appareil Bluetooth ou un autre appa-

Bluetooth et une liste des périphériques détectés apparaî-

dans Windows

84

Lecteur d'empreintes digitales



Problèmes de connexion par empreintes digitales

Si, sur l'écran de bienvenue de Windows, le lecteur d'em­preintes digitales ne parvient pas à reconnaître l'empreinte
3 fois il bloquera alors l'accès à l'ordinateur. Dans ce cas,
vous devrez utiliser votre code PIN (le code PIN utilisé lors
de la configuration initiale du lecteur d'empreintes digi­tales) pour accéder à l'ordinateur. Vous pouvez également
vous connecter en utilisant votre mot de passe Windows.
Après avoir utilisé le code PIN (ou le mot de passe Win­dows) pour accéder à l'ordinateur, vous pouvez aller dans
Paramètres > Comptes > Options de connexion si vous
souhaitez modifier les paramètres.

Figure 22

Comptes -

Options de

connexion

(Option)

Enregistrez vos empreintes digitales comme indiqué ci-des­sus avant utilisation. Le module de lecteur d'empreintes digi­tales utilise la configuration Options de connexion du
Compte Windows.

Configuration du module d'empreinte di­gitale

1. Cliquez sur l'élément Paramètres dans le menu Démarrer.

2. Cliquez sur Comptes et cliquez sur Options de connexion.

3. Vous devrez ajouter un mot de passe Windows (cliquez sur

Ajouter sous Mot de passe).

4. Après avoir ajouté le mot de passe, vous devrez ajouter

également un code PIN.

5. Cliquez sur Configurer sous Reconnaissance des empreintes

digitales Windows Hello.

6. L'assistant vous guidera dans le processus de configuration pour
enregistrer vos empreintes digitales.

7. Vous serez invité à toucher le lecteur d'empreintes digitales
plusieurs fois (cela peut être supérieur à 20 fois).

8. Essayez de présenter différentes parties de votre doigt dans diffé­rentes positions, semblables aux différentes positions que vous
pouvez adopter lorsque vous l'utilisez, et notez ce qui suit :

• Maintenez le doigt sur le capteur pendant au moins une demi­seconde.

• Assurez-vous que vous êtes en contact direct avec le capteur
et couvrez toute la zone du capteur avec le doigt (vous recher­chez une lecture d'au moins 75% de la surface du doigt).

• Adoptez un mouvement de pression plutôt qu'un mouvement
de contact ou de tapotement.

• Lors de l'authentification, adoptez le même type d'angle que
celui utilisé pour l'inscription.

9. Cliquez sur Fermer lorsque vous avez terminé.

10. Vous pouvez choisir d'Ajouter un autre doigt (ce qui est
recommandé) ou de Supprimer la lecture actuelle de l'empreinte.

11. Vous pouvez maintenant toucher le lecteur d'empreintes digitales
pour ouvrir une session sur l'ordinateur.

85

Français

TPM (Option)

Figure 23

Security -

Trusted

Computing

Figure 24

Chiffrement de lecteur

BitLocker

(Administration du TPM)

Figure 25

Gestion de mo-

dule de plate-

forme sécurisée

sur l’ordinateur

local

Avant de paramétrer les fonctions TPM (Module de plateforme
sécurisée) vous devez initialiser la plateforme de sécurité.

3. Cliquez sur Administration du TPM.

Activer TPM

1. Redémarrez l’ordinateur.

2. Entrez dans le BIOS en appuyez sur F2 pendant le POST/
démarrage.

3. Cliquez sur Setup Utility et sélectionnez le menu

4. Sélectionnez TPM Configuration et sélectionnez Enable
(Activer) pour Security Device Support (Prise en charge du
dispositif de sécurité).

5. Appuyez/Cliquez ensuite sur F10 pour enregistrer les modifica­tions et redémarrer l’ordinateur.

Français

Gestion du TPM dans Windows

Vous pouvez gérer vos paramètres du TPM depuis Windows:

1. Allez au Panneau de Configuration.

2. Cliquez sur

Sécurité).

86

Chiffrement de lecteur BitLocker (Système et

Security.

4. La fenêtre de gestion du TPM vous permet de configurer le TPM

dans Windows. Comme le TPM est généralement administré au
sein de larges enterprises et organisations, votre administrateur
système devra vous assister pour la gestion des données.

Actions du TPM

1. Cliquez sur Préparer le module de plateforme sécurisée (TPM)

et suivez les instructions de l'Assistant pour préparer le TPM (cela
nécessitera probablement un redémarrage de l'ordinateur et la
confirmation des modifications des paramètres après le redémar­rage en appuyant sur la touche F appropriée).

2. Après le redémarrage, le TPM sera préparé et vous pourrez alors

utiliser le menu Actions pour Désactiver le module de plate-

forme sécurisée, Modifier le mot de passe du propriétaire,
Effacer le module de plateforme sécurisée ou Réinitialiser le
verrouillage du module de plateforme sécurisée.

3. Un assistant vous guidera au long de toutes les étapes de configu­ration.

Dépannage

Problème Cause possible - résolution

Les modules LAN sans fil/
Bluetooth ne peuvent pas être

détectés.

Le module caméra ne peut pas
être détecté.

Les performances de jeu sont
lentes.

Les modules sont désactivés quand l'ordinateur e st en Mod e Avion. Utilisez la combinaison de
touches Fn + F11 pour activer ou désactiver le Mode Avion (voir le Tableau 2 à la page 72).

Le module est désactivé. Utilisez la combinaison de touches Fn + F10 pour activer le module
(voir le Tableau 2 à la page 72). Exécutez l’application Caméra pour voir l'image de l'appareil
photo.

Il est recommandé d'utiliser la vitesse maximale du ventilateur pour jouer à des jeux.

Utilisez la combinaison de touches Fn + 1 pour régler la vitesse du ventilateur.

Français

87

Spécifications



Dernières informations de

spécification

Les spécifications énumérées dans cette
section sont correctes à l'heure de la
mise sous presse. Certains éléments
(particulièrement les types de proces­seur/vitesse unique) peuvent être modi­fiés ou mis à niveau en fonction du
calendrier des parutions du fabricant.
Voyez auprès de votre service clientèle
pour les détails.

Notez que cette série de modèles d'ordi­nateurs peut prendre en charge une
gamme de CPU et/ou d'adaptateurs vi­déo.

Pour savoir quel est le CPU installé sur
votre système allez dans le menu Dé-
marrer et sélectionnez Paramètres,
puis sélectionnez Système et cliquez sur
Informations système. Cela permettra
également de fournir des informations
sur la quantité de RAM installée, etc.

Pour obtenir des informations sur l'adap-
tateur vidéo de votre système allez
dans le menu Démarrer et sélectionnez

Paramètres, puis sélectionnez Sys­tème, puis cliquez sur Affichage > Para-
mètres d'affichage avancés > Afficher
les propriétés de l'adaptateur.

Français

88

BIOS

Insyde BIOS (SPI Flash ROM de 128Mb)

Mémoire

Double canal DDR4
Deux emplacements SODIMM 260 broches
Compatible avec les modules mémoire

DDR4 2666MHz

Mémoire extensible jusqu’à 32Go
Compatible avec les modules de 4Go, 8Go

ou 16Go

(La fréquence réelle d’opération de la
mémoire dépend du FSB du processeur.)

LCD

Modèle A

14" (35,56cm), 16:9, FHD (1920x1080)

Modèle B

15,6" (39,62cm), 16:9, FHD (1920x1080)

Stockage

Modèle A

Un SSD M.2 SATA/PCIe Gen3 x4 ou Un

SSD M.2 PCIe Gen2 x4 (selon le type de
CPU)

Modèle B

Un disque dur/SSD SATA échangeable de

2,5" 7,0mm (H)
(Option d’usine) Un

Gen3 x4 ou Un
(selon le type de CPU)

SSD M.2 SATA/PCIe

SSD M.2 PCIe Gen2 x4

Son

Interface conforme HDA (Son Haute
Définition)

2 haut-parleurs intégrés

Réseau de microphones intégré

Ou
(

Option d’usine) Microphone intégré

Dispositif de pointage

Touchpad intégré (avec la fonctionnalité
Multi Geste et Défilement PTP de Microsoft)

Clavier

Modèle A

Clavier (avec pavé numérique)
Ou
(

Option d’usine) Clavier à LED blanche

(avec pavé numérique)

Modèle B

Clavier pleine taille (avec pavé numérique)
Ou
(

Option d’usine) Clavier à LED multicolore

pleine taille (avec pavé numérique)

Sécurité

Fente de verrouillage de sécurité (type
Kensington)

Mot de Passe du BIOS
Intel PTT pour les systèmes sans TPM

matériel
(

Option d’usine) TPM 2.0

(Option d’usine pour Modèle A) Capteur
d'empreintes digitales

Lecteur de carte

Lecteur de carte MicroSD

Interface

Un port USB 3.2 Gen 1 Type-C ou un port
USB 3.2 Gen 2 Type-C (selon le type de
CPU)*

*La quantité maximale de courant fournie
par les ports USB Type-C est 500mA (USB

2.0)/900mA (USB 3.2).

Un port USB 3.2 Gen 1 Type-A ou un port
USB 3.2 Gen 2 Type-A (selon le type de
CPU)*

Un port de sortie HDMI
Une prise audio 2-en-1 (casque et

microphone)
Une prise d’entrée en DC
Une prise réseau RJ-45

Modèle A

Un port USB 2.0
Ou
(Option d’usine) Un port USB 3.2 Gen 1

Type-A

Modèle B

Deux ports USB 2.0

Caractéristiques

Technologie Intel® Optane™ (pour la
famille de processeurs Intel Core)

Logements M.2

Logement 1 pour module combo Bluetooth
et LAN sans fil

Logement 2 pour lecteur SSD SATA/PCIe
Gen3 x4*

Ou
Logement 2 pour lecteur SSD PCIe Gen2

x4*

*Selon le type de CPU

(Option d’usine - Modèle B Seulement)
Logement 3 pour module 4G

Communication

LAN Ethernet 10/100/1000Mb Base-TX
intégré

Caméra PC 1,0M HD
(Option d’usine - Modèle B Seulement)

Module M.2

Modules M.2 LAN sans fil/Bluetooth:

(Option d’usine) Bluetooth et LAN sans fil
(802.11ac) Intel® Dual Band Wireless-AC
9560

(Option d’usine) Bluetooth et LAN sans fil
(802.11ac) Intel® Dual Band Wireless-AC
9462

(Option d’usine) Bluetooth et LAN sans fil
(802.11ax) Intel® Dual Band Intel® Wi-Fi 6
AX200

(Option d’usins - Design I Seulement)
Bluetooth et LAN sans fil (802.11ax) Intel®
Dual Band Intel® Wi-Fi 6 AX201

(Option d’usins - Design II Seulement)
Bluetooth et LAN sans fil (802.11ac) Intel®
Dual Band Wireless-AC 9260

4G

Spécifications environnementales

Température

En fonction : 5
Eteint : -20°C - 60°C

Humidité relative

En fonction : 20% - 80%
Eteint : 10% - 90%

°C- 35°C

Mise en marche

Adaptateur AC/DC pleine bande
Entrée AC: 100-240V, 50-60Hz
Sortie DC: 19V, 2,1A (40W)

Batterie lithium-ion polymère intégrée,
36WH

(Option d’usine - Modèle A Seulement)
Batterie lithium-ion polymère intégrée,
49WH

Dimensions physiques & poids

Modèle A

294,9 (l) x 219,5 (p) x 18,95 (h) mm
1,29Kg (Barebone avec batterie 36WH)
Ou

1,35Kg (Barebone avec batterie 49WH)

Modèle B

360,4 (l) x 239,3 (p) x 19,7 (h) mm

1,59Kg (Barebone avec batterie 36WH)

Français

89

Français

90

Acerca de esta Guía del Usuario Concisa

Esta guía rápida es una breve introducción para poner su sistema en funcionamiento. Es un suplemento y no un sustituto del
Manual del usuario completo en inglés en formato Adobe Acrobat del disco Device Drivers & Utilities + User's Manual
suministrado con el ordenador. En este disco también se encuentran los controladores y utilitarios necesarios para utilizar el
ordenador correctamente (Nota:
previo aviso).

Algunas o todas las características del ordenador pueden haberse configurado de antemano. Si no lo están, o si desea
reconfigurar (o reinstalar) partes del sistema, consulte el Manual del usuario completo. El disco Device Drivers & Utilities
+ User’s Manual no contiene un sistema operativo.

Información de regulación y seguridad

Por favor, preste especial atención a todos los avisos de regulación e información de seguridad contenidos en el Manual del
usuario completo del disco Device Drivers & Utilities + User’s Manual.

© Abril del 2020

La compañía se reserva el derecho a revisar esta publicación o cambiar su contenido sin

Marcas registradas

Intel es una marca registrada de Intel Corporation.
Microsoft es una marca registrada de Microsoft Corporation.

Español

91

Instrucciones para el cuidado y funcio­namiento

El ordenador portátil es muy robusto, pero puede dañarse. Para
evitar esto, siga estas sugerencias:

• No lo deje caer ni lo exponga a golpes fuertes. Si el ordenador se

cae, la carcasa y los componentes podrían dañarse.

• Manténgalo seco y no lo sobrecaliente. Mantenga el ordenador y

fuente de alimentación alejados de cualquier tipo de fuente de
calor. Esto es un aparato eléctrico. Si se derrama agua u otro líquido
en su interior, el ordenador podría dañarse seriamente.

• Evite las interferencias. Mantenga el ordenador alejado de trans-

formadores de alta capacidad, motores eléctricos y otros campos
magnéticos fuertes. Éstos pueden dificultar el correcto funciona­miento y dañar los datos.

• Siga las instrucciones apropiadas de manejo del ordenador.

Apague el ordenador correctamente y no olvide guardar su trabajo.
Recuerde guardar periódicamente sus datos, pues los datos pueden
perderse si la batería se descarga.

Servicio

Si intenta reparar el ordenador usted mismo, podría anular la
garantía y exponerse usted y el ordenador a descarga eléctrica.
Deje que sea personal de reparación cualificado el que realice
las reparaciones, especialmente bajo cualquiera de estas condi-

Español

ciones:

• Cuando el cable de alimentación o adaptador AC/DC esté dañado o
pelado.

• Si el ordenador ha estado expuesto a la lluvia u otros líquidos.

• Si el ordenador no funciona con normalidad tras seguir las instruc­ciones de uso.

• Si el ordenador se ha caído o dañado (no toque el líquido venenoso
si el panel LCD se rompe).

• Si hay un olor fuera de lo normal, calor o humo que sale del orde­nador.

Información de seguridad

• Utilice solamente un adaptador de alimentación aprobado para su
uso con este ordenador.

• Utilice solamente el cable de corriente y las baterías indicados en
este manual. No tire las baterías al fuego. Podrían explotar. Con­sulte los códigos locales para posibles instrucciones para desechos
especiales.

• Nunca utilice una batería que se haya caído o que parezca dañada
(p. ej. doblada o retorcida). Incluso si el ordenador sigue funcio­nando con una batería dañada, puede provocar daños en el circuito
que podrían causar fuego.

• Compruebe que su ordenador esté completamente apagado antes de
introducirlo en una bolsa de viaje (o en cualquier funda).

• Antes de limpiar el ordenador, asegúrese de que el ordenador esté
desconectado de cualquier fuente de alimentación externa, periféri­cos y cables.

• Utilice un trapo limpio y suave para limpiar el ordenador, pero no
aplique limpiador directamente en el ordenador. No utilice limpia­dores volátiles (derivados del petróleo) o limpiadores abrasivos en
ningún lugar del ordenador.

• No intente reparar baterías. Solicite la reparación o la sustitución a
su representante de servicio o a personal de servicio cualificado.

• Tenga en cuenta que en ordenadores con logotipos de LCD etique­tados eléctricamente en relieve, el logotipo está recubierto por un
adhesivo protector. Debido al desgaste y rotura normales, este
adhesivo puede deteriorarse con el tiempo y en el logotipo expuesto
pueden formarse bordes afilados. Tenga cuidado al manipular el
ordenador en este caso y evite tocar el logotipo del LCD etiquetado
eléctricamente. Evite colocar cualquier elemento en la bolsa de
transporte que pueda rozar la parte superior del ordenador durante
el transporte Si ocurre un desgaste o rotura, contacte con el centro
de servicios.

92

Precauciones a tomar con la batería de iones de li-



Eliminación de la batería & Cuidado

El producto que usted ha comprado contiene una batería
recargable. La batería es reciclable Terminada su vida útil,
según las leyes locales y estatales, puede ser ilegal
desecharla junto con los residuos ordinarios. Verifique con las
autoridades locales responsables de los desechos sólidos
cuáles son las opciones de eliminación y reciclado existentes
en su zona.

Peligro de explosión si la batería está mal colocada.
Sustitúyala con un tipo de batería igual o equivalente al
recomendado por el fabricante. Elimine la batería usada de
conformidad con las instrucciones del fabricante.

tio/polímero

Tenga en cuenta la información siguiente específica para bate­rías de iones de litio/polímero; además, donde corresponda, in­valida la información sobre precauciones para baterías
normales.

• Las baterías de iones de litio/polímero pueden aumentar o hin­charse ligeramente, sin embargo, esto es parte del mecanismo de
seguridad de la batería y o supone un problema.

• Utilice los procedimientos de manejo apropiados cuando utilice
baterías de iones de litio/polímero. No utilice baterías de iones de
litio/polímero en entornos con temperatura ambiental alta y no
guarde las baterías sin usar durante mucho tiempo.

• Si está trabajando en áreas de baja temperatura, use el adaptador de
AC/DC para alimentar el ordenador.

Español

93

Guía rápida para empezar

Figura 1 - Abrir la tapa/LCD/ordenador con el

adaptador AC/DC enchufado



Apagar

Por favor, tenga en cuenta
que debería siempre apagar
el ordenador eligiendo la op­ción Apagar en Windows
(ver abajo). Esto le ayudará a
evitar problemas con el disco
duro o el sistema.

1. Haga clic en el icono del
menú Inicio .

2. Haga clic en la opción
Inicio/Apagado .

3. Elige la opción Apagar
desde el menú.

180ﾟ

Modelo B

Modelo A

1. Quite todos los materiales del embalaje.

2. Coloque el ordenador en una superficie estable.

3. Conecte en los puertos correspondientes los periféricos que desee
utilizar con el ordenador (p. ej. teclado y ratón).

4. Al configurar el ordenador por primera vez, siga este proceso
(para proteger el ordenador durante el transporte, la batería será
bloqueada para que no alimente al sistema hasta que se conecte por
primera vez al adaptador AC/DC y se configure por primera vez como
sigue):

• Coloque el cable del adaptador AC/DC en el conector de entrada

DC que está del lado derecho del ordenador, luego enchufe el
cable de alimentación AC en una toma de corriente, y conecte el
cable de alimentación AC al adaptador AC/DC. La batería será
desbloqueada.

5. Utilice una mano para levantar con cuidado la tapa/LCD a un ángulo
de visión cómodo (no exceder 180 grados), mientras utiliza la otra
mano (como se muestra en la Figura 1) para sostener la base del
ordenador (Nota: Nunca levante el ordenador por la tapa/LCD).

6. Presione el botón de encendido para “encender”.

Software de sistema

Puede ser que su ordenador tenga instalado un software de
sistema. Si no es el caso, o si desea reconfigurarlo con otro

Español

sistema, este manual se refiere a Microsoft Windows 10.

Soporte para Intel® Optane™

Es necesario configurar Intel® Optane™ antes de instalar el
sistema operativo Windows 10 (consulte Configuración de

Intel® Optane™ en la página 95).

94
