Clevo N850EZ, N870EZ, N871EZ User guide

Contents

About this Concise User Guide ......................................................................1

System Startup ................................................................................................ 4

Intel® Optane™ Setup ...................................................................................5

System Map: Front View with LCD Panel Open (Model A) .........................8

System Map: Front View with LCD Panel Open (Model B) .........................9

System Map: Front View with LCD Panel Open (Model C) .......................10

LED Indicators ............................................................................................. 11

Keyboard ......................................................................................................12

System Map: Front, Left, Right & Rear Views (Model A) .......................... 14

System Map: Front, Left, Right & Rear Views (Model B) ..........................15

System Map: Front, Left, Right & Rear Views (Model C) ..........................16

System Map: Bottom Views .........................................................................17

Control Center (Design I) .............................................................................18

Control Center (Design II) ............................................................................21

Flexikey® Application .................................................................................24

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel and

Settings ......................................................................................................... 28

Video Features .............................................................................................. 29

Audio Features ..............................................................................................31

Power Options ..............................................................................................32

Driver Installation .........................................................................................33

TPM (Option) ............................................................................................... 34

4G Module (Option) .....................................................................................35

Troubleshooting ............................................................................................ 36

Specifications ................................................................................................ 37

Inhalt

Über das Ausführliche Benutzerhandbuch ................................................... 41

Schnellstart ................................................................................................... 44

Intel® Optane™ ...........................................................................................45

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm

(Modell A) .................................................................................................... 48

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm

(Modell B) ....................................................................................................49

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm

(Modell C) ....................................................................................................50

LED-Anzeigen .............................................................................................. 51

Tastatur ......................................................................................................... 52

Systemübersicht: Ansicht von vorne, links, rechts und hinten

(Modell A) .................................................................................................... 54

Systemübersicht: Ansicht von vorne, links, rechts und hinten

(Modell B) ....................................................................................................55

Systemübersicht: Ansicht von vorne, links, rechts und hinten

(Modell C) ....................................................................................................56

Systemübersicht: Ansichten von unten ........................................................ 57

Control Center (Design I) ............................................................................. 58

Control Center (Design II) ............................................................................ 61

Flexikey® Anwendung ................................................................................ 64

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Einstellungen

von Windows 10 ........................................................................................... 68

Grafikfunktionen .......................................................................................... 69

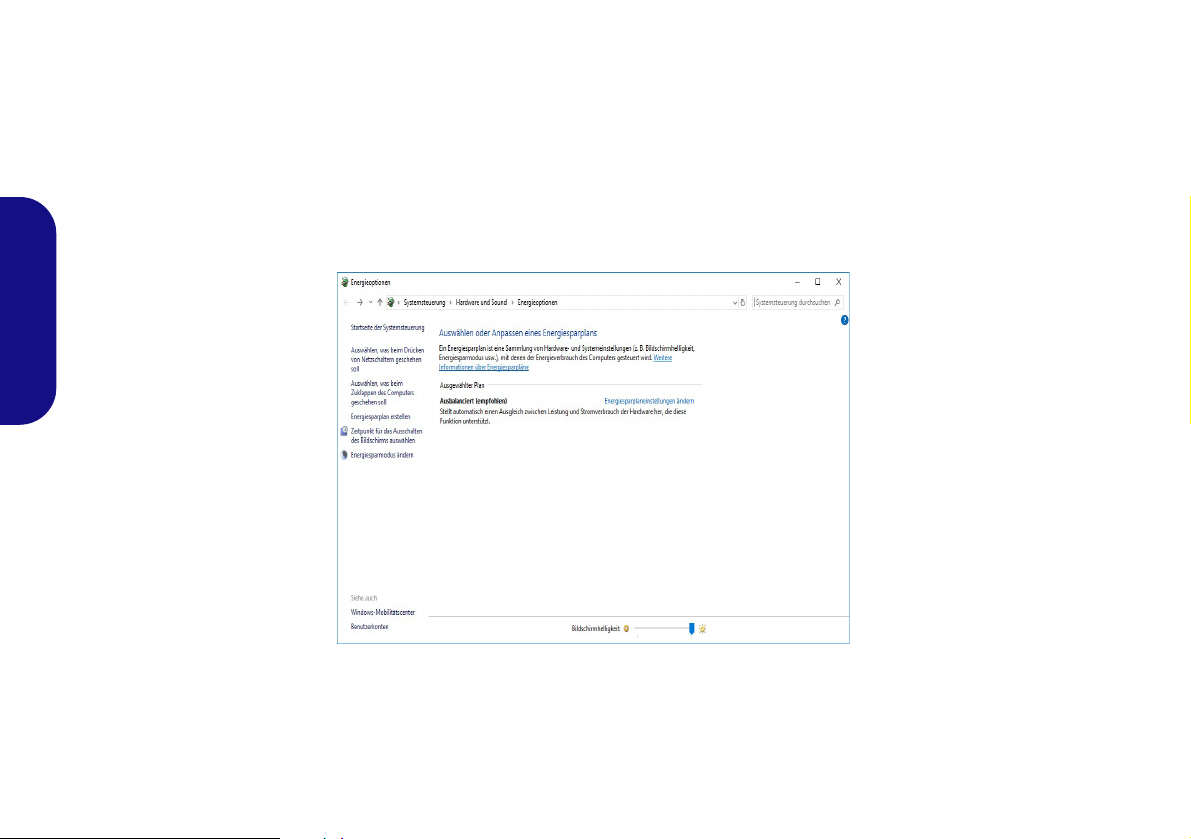

Energieoptionen ............................................................................................ 72

Installation der Treiber ................................................................................. 73

TPM (Option) ............................................................................................... 74

4G-Modul (Option) ...................................................................................... 75

Fehlerbehebung ............................................................................................ 76

Technische Daten ......................................................................................... 77

Sommaire

A propos de ce Guide Utilisateur Concis ..................................................... 81

Guide de démarrage rapide ........................................................................... 84

Intel® Optane™ ........................................................................................... 85

Carte du système: Vue de face avec l’écran LCD ouvert (Modèle A) ........88

Carte du système: Vue de face avec l’écran LCD ouvert (Modèle B) ........89

Carte du système: Vue de face avec l’écran LCD ouvert (Modèle C) .........90

Indicateurs LED ............................................................................................ 91

Clavier .......................................................................................................... 92

Carte du système: Vues de face, gauche, droite et arrière (Modèle A) ........ 94

Carte du système: Vues de face, gauche, droite et arrière (Modèle B) .......95

Carte du système: Vues de face, gauche, droite et arrière (Modèle C) ........96

Carte du système: Vues de dessous ............................................................. 97

Control Center (Design I) ............................................................................. 98

Control Center (Design II) .......................................................................... 101

Application Flexikey® ............................................................................... 104

Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de

Configuration et Paramètres de Windows 10 .............................................108

Caractéristiques vidéo ................................................................................. 109

Caractéristiques audio ................................................................................. 111

Options d’alimentation ............................................................................... 112

Installation du pilote ................................................................................... 113

TPM (Option) ............................................................................................. 114

Module 4G (Option) ................................................................................... 115

Dépannage .................................................................................................. 116

Spécifications .............................................................................................. 117

Contenidos

Acerca de esta Guía del Usuario Concisa ................................................... 121

Guía rápida para empezar ...........................................................................124

Intel® Optane™ .........................................................................................125

Diferencias de modelos ..............................................................................127

Mapa del sistema: Vista frontal con panel LCD abierto (Modelo A) ........128

Mapa del sistema: Vista frontal con panel LCD abierto (Modelo B) ......... 129

Mapa del sistema: Vista frontal con panel LCD abierto (Modelo C) ......... 130

Indicadores LED .........................................................................................131

Teclado ....................................................................................................... 132

Mapa del sistema: Vistas frontal, izquierda, derecha y posterior

(Modelo A) ................................................................................................. 134

Mapa del sistema: Vistas frontal, izquierda, derecha y posterior

(Modelo B) .................................................................................................135

Mapa del sistema: Vistas frontal, izquierda, derecha y posterior

(Modelo C) .................................................................................................136

Mapa del sistema: Vistas inferiores ........................................................... 137

Control Center (Diseño I) ...........................................................................138

Control Center (Diseño Il) .......................................................................... 141

Aplicación Flexikey® ................................................................................. 144

Menú Inicio, Menú contextual, Barra de tareas, Panel de Control y

Configuración de Windows 10 ................................................................... 148

Parámetros de vídeo ....................................................................................149

Características de audio .............................................................................. 151

Opciones de energía .................................................................................... 152

Instalación de controladores ....................................................................... 153

TPM (Opción) ............................................................................................ 154

Módulo 4G (Opción) .................................................................................. 155

Solución de problemas ............................................................................... 156

Especificaciones ......................................................................................... 157

Sommario

Informazioni su questa guida rapida ...........................................................161

Guida di avvio rapido ................................................................................. 164

Intel® Optane™ ......................................................................................... 165

Descrizione del sistema: Vista anteriore con pannello LCD aperto

(Modello A) ............................................................................................... 168

Descrizione del sistema: Vista anteriore con pannello LCD aperto

(Modello B) ...............................................................................................169

Descrizione del sistema: Vista anteriore con pannello LCD aperto

(Modello C) ................................................................................................ 170

Indicatori LED ............................................................................................ 171

Tastiera ....................................................................................................... 172

Descrizione del sistema: Vista anteriore, sinistra, destra e posteriore

(Modello A) ................................................................................................ 174

Descrizione del sistema: Vista anteriore, sinistra, destra e posteriore

(Modello B) ................................................................................................ 175

Descrizione del sistema: Vista anteriore, sinistra, destra e posteriore

(Modello C) ................................................................................................ 176

Descrizione del sistema: Vista inferiore ..................................................... 177

Control Center (Design I) ........................................................................... 178

Control Center (Design II) .......................................................................... 181

Applicazione Flexikey® ............................................................................. 184

Menu Start, Menu contestuale, Barra delle applicazioni, Pannello di

controllo e Impostazioni di Windows 10 .................................................... 188

Funzioni video ............................................................................................ 189

Funzionalità audio ...................................................................................... 191

Opzioni risparmio energia .......................................................................... 192

Installazione driver ..................................................................................... 193

TPM (Opzione) ........................................................................................... 194

Modulo 4G (Opzione) ................................................................................ 195

Risoluzione dei problemi ............................................................................ 196

Specifiche tecniche ..................................................................................... 197

III

IV

About this Concise User Guide



FCC Statement

This device complies with Part
15 of the FCC Rules. Operation
is subject to the following two
conditions:

1. This device may not cause
harmful interference.

2. This device must accept any
interference received, includ­ing interference that may
cause undesired operation.

This quick guide is a brief introduction to getting your system started. This is a supplement, and not a substitute for the
expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual
disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper operation of
the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure
(or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s
Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information contained in the expanded User’s Man­ual on the Device Drivers & Utilities + User’s Manual disc.

©

May 2018

Trademarks

Intel is a trademark/registered trademark of Intel Corporation.
Windows is a registered trademark of Microsoft Corporation.

English

1

Instructions for Care and Operation

The computer is quite rugged, but it can be damaged. To pre­vent this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the

case and the components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and

power supply away from any kind of heating element. This is an
electrical appliance. If water or any other liquid gets into it, the

English

computer could be badly damaged.

• Avoid interference. Keep the computer away from high capacity

transformers, electric motors, and other strong magnetic fields.
These can hinder proper performance and damage your data.

• Follow the proper working procedures for the computer. Shut

the computer down properly and don’t forget to save your work.
Remember to periodically save your data as data may be lost.

Servicing

Do not attempt to service the computer yourself. Doing so may
violate your warranty and expose you and the computer to
electric shock. Refer all servicing to authorized service person­nel. Unplug the computer from the power supply. Then refer
servicing to qualified service personnel under any of the fol­lowing conditions:

• When the power cord or AC/DC adapter is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the
operating instructions.

• If the computer has been dropped or damaged (do not touch the
poisonous liquid if the LCD panel breaks).

• If there is an unusual odor, heat or smoke coming from your com­puter.

Safety Information

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual.
Do not dispose of batteries in a fire. They may explode. Check
with local codes for possible special disposal instructions.

• Do not continue to use a battery that has been dropped, or that
appears damaged (e.g. bent or twisted) in any way. Even if the
computer continues to work with a damaged battery in place, it
may cause circuit damage, which may possibly result in fire.

• Make sure that your computer is completely powered off before
putting it into a travel bag (or any such container).

• Before cleaning the computer, make sure it is disconnected from
any external power supplies, peripherals and cables. It is advis­able to also remove your battery in order to prevent accidentally
turning the machine on.

• Use a soft clean cloth to clean the computer, but do not apply
cleaner directly to the computer. Do not use volatile (petroleum
distillates) or abrasive cleaners on any part of the computer.

• Do not try to repair a battery pack. Refer any battery pack repair
or replacement to your service representative or qualified service
personnel.

• Note that in computer’s featuring a raised LCD electro-plated
logo, the logo is covered by a protective adhesive. Due to general
wear and tear, this adhesive may deteriorate over time and the
exposed logo may develop sharp edges. Be careful when handling
the computer in this case, and avoid touching the raised LCD
electro-plated logo. Avoid placing any other items in the carrying
bag which may rub against the top of the computer during trans­port. If any such wear and tear develops contact your service cen­ter.

2

Polymer Battery Precautions



Battery Disposal & Caution

The product that you have purchased contains a recharge­able battery. The battery is recyclable. At the end of its use­ful life, under various state and local laws, it may be illegal
to dispose of this battery into the municipal waste stream.
Check with your local solid waste officials for details in your
area for recycling options or proper disposal.

Danger of explosion if battery is incorrectly replaced. Re­place only with the same or equivalent type recommended
by the manufacturer. Discard used battery according to the
manufacturer’s instructions.

Note the following information which is specific to polymer
batteries only, and where applicable, this overrides the general
battery precaution information.

• Polymer batteries may experience a slight expansion or swelling,
however this is part of the battery’s safety mechanism and is not a
cause for concern.

• Use proper handling procedures when using polymer batteries.
Do not use polymer batteries in high ambient temperature envi­ronments, and do not store unused batteries for extended periods.

English

3

System Startup

Figure 1

Opening the Lid/LCD/

Computer with AC/DC

Adapter Plugged-In



Shut Down

Note that you should always shut
your computer down by choosing the
Shut down command in Windows
(see below). This will help prevent
hard disk or system problems.

1. Click the Start Menu icon .

2. Click the Power item .

3. Choose Shut Down from the

menu.

130°

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Insert the battery and make sure it is locked in position.

4. Securely attach any peripherals you want to use with the computer

(e.g. keyboard and mouse) to their ports.

5. When first setting up the computer use the following procedure

English

(as to safeguard the computer during shipping, the battery will be
locked to not power the system until first connected to the AC/DC
adapter and initially set up as below):

• Attach the AC/DC adapter cord to the DC-In jack on the left of the
computer, then plug the AC power cord into an outlet, and connect
the AC power cord to the AC/DC adapter and leave it there for 6
seconds or longer.

• Remove the adapter cord from the computer’s DC-In jack, and then
plug it back in again; the battery will now be unlocked.

6. Use one hand to raise the
exceed 130 degrees); use the other hand (as illustrated in Figure 1) to
support the base of the computer (Note: Never lift the computer by the
lid/LCD).

7. Press the power button to turn the computer “on”.

lid/LCD to a comfortable viewing angle

(do not

System Software

Your computer may already come with system software pre-in­stalled. Where this is not the case, or where you are re-config­uring your computer for a different system, you will find this
manual refers to Microsoft Windows 10.

Intel® Optane™ Support

You need to setup Intel® Optane™ before installing your Windows 10 operating system (see Intel® Optane™ Setup

on page 5).

4

Intel® Optane™ Setup

Intel® Optane™ is a combination of a compatible mem­ory device and Intel Rapid Storage Technology soft-
ware. This combination is designed to speed up your
system performance by caching boot data, executables,
frequently accessed data and system page files to a non
volatile, low latency Intel® Optane™ SSD.

Contact your distributor or supplier to see if your system
supports this technology.

If you are reinstalling a system that has previously been
setup in Intel RST Premium mode, make sure you have
cleared the Intel Optane Memory (see Clearing Intel®

Optane™ on page 6).

Intel® Optane™ Setup Procedure

You need to setup Intel® Optane™ before installing your
Windows 10 operating system, and you will need to pre­pare the following in order to do so.

• The Microsoft Windows 10 OS DVD.

• An attached external DVD drive.

• An Intel® Optane™ SSD installed in your system.

• The Device Drivers & Utilities + User’s Manual disc.

1. Start-up your notebook computer and press F2 to enter the
BIOS.

2. Go to the Boot menu, select UEFI Setting and press Enter.

3. Set UEFI Boot to “Enabled”.

4. Press Esc to exit the menu and go to the Main menu.

5. Select OffBoard NVMe Controller Configuration and press

Enter to check that an Intel® Optane™ SSD is present.

6. Press Esc to exit the menu and go to the Advanced menu.

7. Select SATA Mode, press Enter and select “Intel RST
Premium...”.

8. Press F4 and <Yes> to “Save Changes and Reset”.

9. As the computer restarts press F2 to enter the BIOS again.

10. Press F4 and <Yes> to “Save Changes and Reset”, however
ensure that the condition in the bulleted point below is met
before doing so.

• Make sure the Windows 10 OS DVD is in the attached DVD

drive, as the computer starts up it will automatically boot from
the Windows 10 OS DVD (you will be prompted to press a key
to boot from the DVD).

11. Click Next > Install Now to continue installing the operating
system as normal (see your Windows documentation if you
need help on installing the Windows OS).

12. Select Custom: Install Windows only (advanced).

13. It is recommended that you select and then delete existing
partitions.

14. Click New to create a partition for Windows.

15. It is very important to make sure that when you create the
partition, leave at least a minimum of unallocated space of 5MB.

16. Follow the on-screen instructions to install the Windows 10
operating system.

17. Install the Windows drivers. Make sure you install the Intel®
Rapid Storage Technology (IRST) driver.

18. Run the Intel® Rapid Storage Technology application.

English

5

19. Click Enable.

Figure 2 - Intel® Rapid Storage Technology - Status

English

20. The system will pop-up a message and ask you to select a
compatible fast drive (in this case there should only be one
option).

21. You will need to restart the computer after enabling Optane, and
make sure the system is powered by the powered AC/DC
adapter, and not by battery only.

22. Click Yes to begin the process (this may take some time).

23. After the process has been completed restart the computer.

Clearing Intel® Optane™

If you wish to clear an existing Intel® Optane™ setup
then follow the procedure below to do so. However back-

up up any necessary files and data before clearing an
Intel® Optane™ setup, as doing so will result in the loss

of all data on the volumes.

1. Make sure that Intel® Optane™ is enabled in the Intel® Rapid
Storage Technology application.

2. Start-up your computer and press F2 to enter the BIOS.

3. Go to Intel(R) Rapid Storage Technology (in the Advanced
menu) and press Enter.

4. Select Intel Optane, **** (listed under Optane Volume:) and
press Enter.

5. Select “Deconcatentate” and press Enter.

6. Select Yes from the “Are you sure you want to perform
deconcatentation” option.

7. Select “Start deconcatentation” and press Enter.

8. The system will return to the standard Intel(R) Rapid Storage
Technology menu when complete.

9. You should then select the appropriate SATA Mode for your
system and reinstall the OS.

6

Model Differences

This notebook series includes three different models that vary slightly in design style, color and general appearance.
Not all the model variants, colors, configurations, buttons etc., are pictured in this manual. Note that though your com­puter may look slightly different from that pictured throughout this manual, all ports, jacks (other than those indicated
below and in specification) and general functions are the same for all the design styles (see Specifications for further
details).

Model A Model B Model C

Feature

Design I Design II Design I Design I Design II

Intel® Integrated

Video Adapter

GPU and

NVIDIA® Discrete

GPU

Intel® Integrated

GPU

Intel® Integrated GPU and NVIDIA®

Discrete GPU

Intel® Integrated

GPU

English

Display

4G Module

Support for Sound

Blaster Cinema 5

15.6" (39.62cm)
FHD

Yes No Yes No

15.6" (39.62cm)
HD/FHD

Option No

Table 1 - Model Differences

15.6" (39.62cm)
FHD

17.3" (43.94cm) HD+/FHD

7

System Map: Front View with LCD Panel Open (Model A)

Figure 3

Front View with LCD Panel

Open (Model A)

1. PC Camera

2. *PC Camera LED

*When the PC camera is in
use, the LED will be
illuminated.

3. Built-In Array Microphone

4. LCD

5. Power Button

6. Keyboard

7. Touchpad & Buttons

5

7

6

2 13

4



Wireless Device

Operation Aboard

Aircraft

The use of any por­table electronic
transmission devic­es aboard aircraft is
usually prohibited.

Make sure the
WLAN, Bluetooth &
4G module(s) are
OFF if you are using
the computer aboard
aircraft by putting the
system in to Airplane
Mode.

3

Note that the Touchpad and
Buttons valid operational
area is that indicated within
the red dotted lines.

7

English

8

System Map: Front View with LCD Panel Open (Model B)

Note that the Touchpad and
Buttons valid operational
area is that indicated within
the red dotted lines.

Figure 4

Front View with LCD Panel

Open (Model B)

1. PC Camera

2. *PC Camera LED

*When the PC camera is
in use, the LED will be
illuminated.

3. Built-In Array Microphone

4. LCD

5. Power Button

6. Keyboard

7. Touchpad & Buttons

5

7

6

2 13

4

7

3



Wireless Device

Operation Aboard

Aircraft

The use of any por­table electronic
transmission devic­es aboard aircraft is
usually prohibited.

Make sure the
WLAN, Bluetooth &
4G module(s) are
OFF if you are using
the computer aboard
aircraft by putting the
system in to Airplane
Mode.

English

9

System Map: Front View with LCD Panel Open (Model C)

Figure 5

Front View with LCD Panel

Open (Model A)

1. PC Camera

2. *PC Camera LED

*When the PC camera is in
use, the LED will be
illuminated.

3. Built-In Array Microphone

4. LCD

5. Power Button

6. Keyboard

7. Touchpad & Buttons

5

7

6

2 13

4



Wireless Device

Operation Aboard

Aircraft

The use of any porta­ble electronic transmis­sion devices aboard
aircraft is usually pro­hibited.

Make sure the WLAN
and Bluetooth mod­ule(s) are OFF if you
are using the computer
aboard aircraft by put­ting the system in to
Airplane Mode.

3

Note that the Touchpad and
Buttons valid operational
area is that indicated within
the red dotted lines.

7

English

10

LED Indicators

The LED indicators on the computer display helpful information about the current status of the computer.

Icon Color Description

Orange The AC/DC Adapter is Plugged In

Green The Computer is On

Blinking Green The Computer is in Sleep Mode

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking Orange The Battery Has Reached Critically Low Power Status

Green Airplane Mode is ON (the WLAN, Bluetooth & 4G Modules are OFF)

Green The Hard Diske is in use

Table 2 - LED Indicators

English

11

Keyboard

Function Keys

Num Lk &
Scr Lk

Numeric
Keypad

Fn Key

Windows Logo Key

Menu/Application Key

The keyboard has a numeric keypad for easy numeric data input. Pressing Num Lk turns on/off the numeric keypad.
It also features function keys to allow you to change operational features instantly.

(Illuminated keyboard - Optional) The keyboard illumination level may be adjusted, or turned off/on, by using the
Fn + F4 keys.

English

Figure 6 - Keyboard

12

Function Keys & Visual Indicators

The function keys (F1 - F12 etc.) will act as hot keys when pressed while the Fn key is held down. In addition to the
basic function key combinations, some visual indicators are available when the Control Center driver is installed (after
restart a control panel will pop-up to allow you to select the type of keyboard for your system).

Keys Function/Visual Indicators Keys Function/Visual Indicators

English

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Play/Pause (in Audio/Video Programs)

Touchpad Toggle

Turn LCD Backlight Off

(Press a key to or use Touchpad to turn on)

Mute Toggle

Toggle Keyboard Illumi-

nation/Adjust Brightness

Level (For White-LED

Keyboards)

Volume Decrease/

Increase

Change Display Configuration (see page 30)

Brightness Decrease/

Increase

PC Camera Power

Toggle

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

(Design I Only)

Airplane Mode Tog-

gle

Number Lock Toggle

Scroll Lock Toggle

Caps Lock Toggle

Control Center Toggle (see page 18)

Fan Automatic Con-

trol/ Full Power

Disable/Enable

Flexikey® (see page

24)

Sleep Toggle

Table 3 - Function Keys & Visual Indicators

13

System Map: Front, Left, Right & Rear Views (Model A)

Figure 7 - Front, Left, Right & Rear Views (Model A)

1. LED Indicators

2. DC-In Jack

3. RJ-45 LAN Jack

4. External Monitor Port

5. HDMI-Out Port

6. USB 3.1 Gen 2 Type-C Port

7. USB 3.1 Gen 2 Type-A Port

8. Multi-in-1 Card Reader

9. Headphone-Out Jack

10. Microphone-In Jack

11. USB 2.0 Port

12. USB 3.0 (USB 3.1 Gen 1)
Type-A Port

13. Vent

14. Security Lock Slot

1

Front

13

13

2

8

4

6

3

Left

Right

5

Rear

11

7

12

14

10

9



Overheating

To prevent your computer
from overheating make sure
nothing blocks any vent while
the computer is in use.



USB 3.1 Gen 2

Note that when a single USB
device is plugged in to a USB

3.1 Gen 2 port the data transfer
speed will be 10Gbps, however
when two devices are plugged
in to both USB 3.1 Gen 2 ports,
this bandwidth will be shared
between the ports.

English

14

System Map: Front, Left, Right & Rear Views (Model B)

1

Front

Rear

13

2

8

4

6

3

Left

Right

5

11712

14

10

9

Figure 8 - Front, Left, Right & Rear Views (Model B)

1. LED Indicators

2. DC-In Jack

3. RJ-45 LAN Jack

4. External Monitor Port

5. HDMI-Out Port

6. USB 3.1 Gen 2 Type-C Port

7. USB 3.1 Gen 2 Type-A Port

8. Multi-in-1 Card Reader

9. Headphone-Out Jack

10. Microphone-In Jack

11. US B 2.0 Port

12. USB 3.0 (USB 3.1 Gen 1)
Type-A Port

13. Vent

14. Security Lock Slot

13



Overheating

To prevent your computer
from overheating make sure
nothing blocks any vent while
the computer is in use.



USB 3.1 Gen 2

Note that when a single USB
device is plugged in to a USB

3.1 Gen 2 port the data transfer
speed will be 10Gbps, however
when two devices are plugged
in to both USB 3.1 Gen 2 ports,
this bandwidth will be shared
between the ports.

English

15

System Map: Front, Left, Right & Rear Views (Model C)

1

Front

Rear

14

13

2

8

4

6

3

Left

Right

5

11712

14

10

9

Figure 9 - Front, Left, Right & Rear Views (Model C)

1. LED Indicators

2. Security Lock Slot

3. DC-In Jack

4. RJ-45 LAN Jack

5. External Monitor Port

6. HDMI-Out Port

7. USB 3.1 Gen 2 Type-C Port

8. USB 3.1 Gen 2 Type-A Port

9. Multi-in-1 Card Reader

10. Headphone-Out Jack

11. Microphone-In Jack

12. USB 2.0 Port

13. USB 3.0 (USB 3.1 Gen 1)
Type-A Port

14. Vent



Overheating

To prevent your computer
from overheating make sure
nothing blocks any vent while
the computer is in use.



USB 3.1 Gen 2

Note that when a single USB
device is plugged in to a USB

3.1 Gen 2 port the data transfer
speed will be 10Gbps, however
when two devices are plugged
in to both USB 3.1 Gen 2 ports,
this bandwidth will be shared
between the ports.

English

16

System Map: Bottom Views

Figure 10

Bottom Views

1. Battery

2. Vent

3. Speakers

2

1

3

2

3

Model B



Overheating

To prevent your computer from overheating make sure nothing
blocks any vent while the computer is in use.

Bottom Cover Removal Warning

Do not remove any cover(s) and/or screw(s) for the purposes of de­vice upgrade as this may violate the terms of your warranty.

If you need to replace/remove the hard disk/RAM etc., for any rea­son, please contact your distributor/supplier for further information.

2

1

1

3

2

3

2

2

2

3

3

Model A

Model C

2

English

17

Control Center (Design I)

Figure 11

Control Center

Press the Fn + Esc key combination, or double-click the icon in the notification area of the taskbar to toggle the
Control Center on/off. The Control Center gives quick access to frequently used controls and enables you to quickly

turn the camera/Touchpad on/off.

Control Center Menus

The Control Center contains 4 menu headings (System Monitor, Basic Setting, Flexikey® and Extra Setting). The

English

System Monitor tab provides information on the computer’s GPU and CPU. The Basic Setting tab allows you to adjust
the power mode and other system features. Flexikey® is a quick hotkey configuration application. The Extra Setting
tab allows you to adjust the app skin color to your choice. A further menu item (LED Device) is available for systems
supporting illuminated white LED keyboards only. Click the menu headings and then click any of the buttons outlined
on the following pages.

18

Power Modes

You can set a Power Mode by clicking the appropriate
icon in the center
will affect the Airplane Mode and PC camera power.

of the Control Center. Each power mode

Power Status (Basic Setting)

The Power Status icon will show whether you are cur­rently powered by the battery, or by the AC/DC adapter
plugged in to a working power outlet. The power status
bar will show the current battery charge state.

English

Mode Airplane Mode PC Camera

Power Saving ON OFF

Quiet OFF ON

Performance OFF ON

Entertainment* OFF ON

*Clicking the Default button in Entertainment will reset the default
settings for this mode.

Brightness (Basic Setting)

The Brightness icon will show the current screen bright­ness level. You can use the dial to adjust the screen bright­ness or the Fn + F8/F9 key combinations.

Camera/Touchpad/Left Windows Key (Basic
Setting)

Click these buttons to toggle the PC Camera or Touch­pad power status, or to turn the Left Windows Key func-

tionality on/off. The button under the icon will appear
highlighted when it is enabled. Note that the power status
of the camera module is also effected by the Power Mode
selected.

Sleep Button (Basic Setting)

Click either the Hibernate or Sleep button to have the
computer enter the selected power-saving mode (you will
receive a warning before the system switches to the pow­er-saving mode and will need to click OK to confirm).

19

Volume (Basic Setting)

The Volume icon will show the current volume level. You
can use the dial to adjust the volume or the Fn + F5/F6
key combinations, or use the Fn + F3 key combination to
mute the volume.

Fan (System Monitor)

Caps Lock/Scroll Lock/Number Lock/Airplane
Mode (Basic Setting)

English

Click the button to toggle the appropriate lock mode and
Airplane Mode.

KB Sleep Timer/KB Brightness (LED Device)

(For White-LED Keyboards)

Enable and then select the amount of time for which the
system is idle before the keyboard LED enters sleep mode
(i.e. the LED keyboard illumination will turn off to save
power). You can also adjust the keyboard brightness.

You can set the fan speed to Maximum (full power), Au-
tomatic or Custom from this menu item. The fan speed
will adjust itself automatically to control the heat of the
CPU/GPU. You can use the Offset slider to adjust the set­tings to your preference. However you can adjust the set­ting to Maximum if you prefer.

The Custom setting allows you to click and drag on any
of the 2 midrange nodes on the graph in order to adjust the
temperature parameters of the CPU Fan or GPU Fan.

All these settings can be overidden by the system, as a
safety precaution, if it requires heavier use of the fan.

20

Control Center (Design II)

Figure 12 - Control Center

Press the Fn + Esc key combination, or double-click the icon in the notification area of the taskbar to toggle the
Control Center on/off. The Control Center gives quick access to frequently used controls and enables you to quickly

turn the camera/Touchpad on/off.

Control Center Menus

The Control Center contains two menu headings (Basic Setting and Extra Setting). The Basic Setting tab allows you
to adjust the power mode and other system features. The Extra Setting tab allows you to adjust the app skin color to
your choice. A third menu item (LED Device) is available for systems supporting illuminated white LED keyboards
only. Click the menu headings and then click any of the buttons outlined on the following pages.

English

21

Power Modes

You can set a Power Mode by clicking the appropriate
icon in the center
mode will affect the Airplane Mode and PC camera pow­er.

of the Control Center. Each power

Power Status (Basic Setting)

The Power Status icon will show whether you are cur­rently powered by the battery, or by the AC/DC adapter
plugged in to a working power outlet. The power status
bar will show the current battery charge state.

Mode Airplane Mode PC Camera

English

Power Saving ON OFF

Quiet OFF ON

Performance OFF ON

Entertainment* OFF ON

*Clicking the Default button in Entertainment will reset the default
settings for this mode.

Brightness (Basic Setting)

The Brightness icon will show the current screen bright­ness level. You can use the dial to adjust the screen bright­ness or the Fn + F8/F9 key combinations.

Camera/Touchpad/Left Windows Key (Basic
Setting)

Click these buttons to toggle the PC Camera or Touch­pad power status, or to turn the Left Windows Key func-

tionality on/off. The button under the icon will appear
highlighted when it is enabled. Note that the power status
of the camera module is also effected by the Power Mode
selected.

Sleep Button (Basic Setting)

Click either the Hibernate or Sleep button to have the
computer enter the selected power-saving mode (you will
receive a warning before the system switches to the pow­er-saving mode and will need to click OK to confirm).

22

Fan Speed (Basic Setting)

You can set the fan speed to Maximum (full power) or
Automatic from this menu item. The fan speed will adjust

itself automatically to control the heat of the CPU. You
can use the Offset slider to adjust the settings to your pref­erence. However you can adjust the setting to Maximum
if you prefer.

All these settings can be overidden by the system, as a
safety precaution, if it requires heavier use of the fan.

Volume (Basic Setting)

The Volume icon will show the current volume level. You
can use the dial to adjust the volume or the Fn + F5/F6
key combinations, or use the Fn + F3 key combination to
mute the volume.

Caps Lock/Scroll Lock/Number Lock/Airplane
Mode (Basic Setting)

KB Sleep Timer/KB Brightness (LED Device)

(For White-LED Keyboards)
Enable and then select the amount of time the system for
which the system is idle before the keyboard LED enters
sleep mode (i.e. the LED keyboard illumination will turn
off to save power). You can also adjust the keyboard
brightness.

English

Click the button to toggle the appropriate lock mode and
Airplane Mode.

23

Flexikey® Application



Enabling or Disabling the Flexikey® Profile in Use

You can enable or disable any keyboard or mouse profile
functions currently in use by using the Fn + key
combination. Pressing this key combination will toggle you
between the currently selected keyboard or mouse profile
to the standard keyboard and/or mouse settings, and back
again.

Windows Logo Key and P key

Note that you can assign actions to any keyboard key ex­cept the Windows Logo Key and P key.

Figure 13

Flexikey -

Profile

(Design I Only)

The Flexikey® application is a quick hotkey configura-
tion application, which allows you to assign a single key
to launch multiple key combinations, or to launch pro-

grams and applications, to create text macros and to
disable certain keys. The application can also be used to

English

configure the mouse buttons to create hotkeys for gam­ing etc. All the configuration settings are retained under
profiles to which the settings are applied.

Click Flexikey® in the top left of the Control Center to
access the Flexikey® application.

Profiles

The controls at the top right side of the application relate
to Profiles. You can Add /Delete profiles, Export

and Import profiles by clicking on the appropriate

icon. If you double-click on a profile you can change the
profile name, and change an image file (images created
using PNG files).

24

Keyboard and Mouse Settings

Click Enable (at the bottom right of the ap­plication window) to create settings for the keyboard and/
or mouse. Clicking on Macro Keyboard or Macro

Mouse will allow you to access the settings page for either

the keyboard or mouse.

Figure 14 - Enable (Macro Keyboard & Macro Mouse)

Keyboard Settings

123

4

5

1

2

3

4

5

The keyboard settings allow you to configure actions for
any single key (or a combination of keys). Click the key
and then select the action type (Express Key, Launch
App, Express Text or Disable) from the menu at the top
of the page. You can rename the action by clicking in the
Name box, and click in Tool Tips to type in a note to re-
mind you of the action’s function.

Figure 15 - Keyboard Configuration

Mouse Settings

The mouse settings allow you to configure actions for the
left , right and middle buttons of any attached
mouse, and also for any backward and forward
buttons if applicable (on a gaming type mouse). Click the
button number and then select the action type (Express
Key, Launch App, Express Text or Disable) from the
menu at the top of the page. You can rename the action by

clicking in the Name box, and click in Tool Tips to type
in a note to remind you of the action’s function.

English

Figure 16 - Mouse Configuration

Flexikey® Application Features:

• Express Key - This feature allows you to configure a sin-

gle key (or mouse click) to send multiple key combina­tions, or to create more useful shortcut keys This is useful
in gaming or when using applications which have a com­plex set of keyboard shortcuts.

• Launch App - This simply assigns single keys (or mouse

clicks) to launch any program’s or application’s executable
file.

• Express Text - With this you can assign single keys (or

mouse clicks) to send commonly used strings of text.

• Disable - Use this function to disable any keyboard keys or

mouse buttons.

• Statistics - Use this to quickly record keys in use in any

application, and to disable unused keys.

25

Keyboard Settings - Express Key

To configure a single key to send multiple key combina­tions, or to create more useful shortcut keys, use Express
Key.

1. Enable and select Macro Keyboard under your chosen profile,

click on the chosen key to select it, and then click to select
Express Key.

2. In the following example we want to change an existing game

English

key configuration which uses the left shift key for sprinting, and
the W key for moving forwards, to use the left Ctrl key to
combine this movement to sprint forward.

3. Click Record and then press the key or keys (in this
case we will press Left Shift and W) required (make sure you
press the key(s) required and do not click on them).

4. Click Record again to complete the process and stop
recording.

5. Click on the key, and then click in the Tool Tips field and type to
give the key combination a name e.g. “Sprint Fwds”.

6. If you want to remove any individual key click to select it, and
then click Restore.

7. Any assigned Express Keys will appear in green.

Keyboard Settings - Launch App

You can configure keys to launch any application or pro­gram as follows:

1. Enable and select Macro Keyboard under your chosen profile,

click to select a key to launch the appllication, and then click to
select Launch App.

2. Click Browse at the bottom left of the application window.

Figure 17 - Keyboard - Launch App

3. Navigate to the executable file of the application and click Open.

4. The key will now be configured to open the selected application

under your chosen Profile, and the key will appear in red.

5. If you want to remove any Launch App key, select it and click on

Restore.

26

Keyboard Settings - Express Text

A single key can be set to send a string of text within any
application using Express Text.

1. Enable and select Macro Keyboard under your chosen profile,
click to select a key, and then click to select Express Text.

2. Click in the Text Content field and type in your message and
click Save.

3. Click the Record
keys to use if required (the Start key is the key used in your
target program to open a text message), or you can leave it
blank if you prefer. Click the Record button again to
stop the process.

button in Start key and press the

5. The key will now be configured to send the text message in the
target program under your chosen Profile, and the key will
appear in blue.

6. If you want to remove any Express Text key, select it and click
on Restore.

English

Keyboard Settings - Disable

You can use the program to disable any keys not required.

1. Enable and select Macro Keyboard under your chosen profile,
click to select a key to disable, and then click to select Disable.

2. The key will now be disabled.

3. If you want to enable the key again, select it and click on
Restore.

4. The key will be disabled under your chosen Profile, and the key
will appear in gray.

Figure 18 - Keyboard - Express Text

4. Click the Record button in Send key if required (the

Send key is the key used in your target program to send a text

message e.g the Enter key would be the most commonly used),
or you can leave it blank if you prefer.

27

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel

Figure 19 - Start Menu, Context Menu, Taskbar, Control Panel and Settings

and Settings

Most of the apps, control panels, utilities and programs within Windows 10 can be accessed from the Start Menu by
clicking the icon in the taskbar in the lower left corner of the screen (or by pressing the Windows Logo Key
on the keyboard).

Right-click the Start Menu icon (or use the Windows Logo Key + X key combination) to bring up an advanced
Context Menu of useful features such as Apps and Features, Power Options, Task Manager, Search, File Explorer, De-

English

vice Manager and Network Connections etc.

The notification area of the taskbar is in the bottom right of the screen. Some of the control panels and applications re­ferred to throughout the course of this manual can be accessed from here.

Throughout this manual you will see an instruction to open the Control Panel. To access the Control Panel, select Con­trol Panel under the Windows System item in the Start Menu.

The Settings item in the Start Menu (and also as an App) gives you quick access to a number of system settings control
panels allowing you to adjust settings for System, Devices, Network & Internet, Personalization, Apps, Accounts, Time
& language, Gaming, Ease of Access, Privacy and Update & security.

28

Video Features

Design I features both an Intel’s Integrated GPU (for
power-saving) and an NVIDIA’s discrete GPU (for per­formance). Design II features an Intel’s Integrated
GPU. You can switch display devices, and configure dis­play options as long as the video drivers are installed.

Microsoft Hybrid Graphics

(Design I Only)

Microsoft Hybrid Graphics is a seamless technology

designed to get best performance from the graphics sys­tem while allowing longer battery life, without having to
manually change settings. The computer’s operating sys­tem (and some applications) will automatically switch
between the integrated GPU and the discrete GPU when
required by the applications in use.

To access the Display control panel in Windows:

1. Right-click the desktop and select Display settings from the
menu.

2. Choose the required display settings from the menus.

To access the Intel® UHD Graphics Control Panel:

1. Right-click the desktop and select Intel(R) Graphics Settings
from the menu.

OR

2. Click the icon in the notification area of the Desktop taskbar

and select

Intel(R) Graphics Settings from the menu.

To access the NVIDIA Control Panel:

(Design I Only)

1. Go to the Control Panel.

2. Click NVIDIA Control Panel (icon) - in the Appearances and
Personalization category.

OR

3. Right-click the desktop and select NVIDIA Control Panel from
the menu.

English

29

Display Devices

Figure 20

Project

Figure 21

Display

(Multiple

Displays)

Note that you can use external displays connected to the
HDMI-Out port and/or external monitor port. See your
display device manual to see which formats are supported.

Configuring the Displays in Windows

All external and internal displays (up to 3 active displays)
can be configured from Windows by using the Display or

English

System (in Settings) control panel or the Project menu.

To configure the displays using the Project menu:

1. Attach your external dis­play(s) to the appropriate
port, and turn it(them) on.

2. Press the + P (or Fn
+ F7) key combination.

3. Click on any one of the
options from the menu to
select PC screen only,

Duplicate, Extend or
Second screen only.

To configure the displays using the Display control pan­el:

1. Attach your external display(s) to the appropriate port, and turn
it(them) on.

2. Right-click the desktop and select Display settings from the
menu.

3. Click the Detect button.

4. The computer will then detect any attached displays.

5. You can configure up to 3 displays from the Multiple Displays
menu.

30

Audio Features



Volume Adjustment

The sound volume level can also be set using the volume
control within Windows. Click the Speaker icon in the
taskbar to check the setting

.

You can configure the audio options on your computer
from the Sound control panel in Windows.

The volume may be adjusted by means of the Fn + F5/F6
key combination.

Sound Blaster Cinema 5

(Design I Only)

The Sound Blaster Connect application allows you to
configure the audio settings to your requirements for the
best performance in games, music and movies.

Sound Blaster Connect Application

Run the Sound Blaster Connect control panel from the
Start menu in Windows.

English

Figure 22 - Sound Blaster Connect

31

Power Options

Figure 23 - Power Options

The Power Options (Hardware and Sound menu) control panel icon in Windows allows you to configure power man-
agement features for your computer. You can conserve power by means of power plans and configure the options for
the power button, sleep button (Fn + F12), computer lid (when closed), display and sleep mode (the default power
saving state) from the left menu.

Click Create a power plan in the left menu and select the options to create a new plan. Click Change Plan Settings
and click Change advanced power settings to access further configuration options.

English

32

Driver Installation



Driver Installation General

Guidelines

As a general guide follow the
default on-screen instruc­tions for each driver (e.g.
Next > Next > Finish) unless
you are an advanced user. In
many cases a restart is re­quired to install the driver.

Make sure any modules (e.g.
WLAN or Bluetooth) are ON
before installing the appropri­ate driver.

Windows Update

After installing all the drivers
make sure you enable Win-
dows Update in order to get
all the latest security updates
etc. (all updates will include
the latest hotfixes from Mi-
crosoft).



Driver Installation & Power

When installing drivers make sure
your computer is powered by the AC/
DC adapter connected to a working
power source. Some drivers draw a
significant amount of power during the
installation procedure, and if the re­maining battery capacity is not ade­quate this may cause the system to
shut down and cause system prob­lems (note that there is no safety is­sue involved here, and the battery will
be rechargeable within 1 minute).

Figure 24 - Install Drivers

The Device Drivers & Utilities + User’s Manual disc contains the drivers and utilities
necessary for the proper operation of the computer. This setup will probably have al­ready been done for you. If this is not the case, insert the disc and click Install Drivers
(button), or Option Drivers (button) to access the Optional driver menu. Install the
drivers in the order indicated in Figure 24. Click to select the drivers you wish to
install (you should note down the drivers as you install them). Note: If you need to
reinstall any driver, you should uninstall the driver first

Manual Driver Installation

Click the Browse CD/DVD button in the Drivers Installer application and browse to
the executable file in the appropriate driver folder.

If a

Found New Hardware

Cancel and follow the installation procedure as directed.

wizard appears

during the installation procedure, click

.

English

33

TPM (Option)

Figure 25

BitLocker Drive

Encryption

(TPM Admini-

stration)

Figure 26

Trusted Plat­form Module

(TPM) Manage-

ment on Local
Computer Ad-

ministration

Before setting up the TPM (Trusted Platform Module)
functions you must initialize the security platform.

Activating TPM

1. Restart the computer.

2. Enter the Aptio Setup Utility pressing F2 during the POST.

3. Use the arrow keys to select the Security menu.

English

4. Select TPM Configuration and press Enter.

5. Press Enter to access the Security Device Support menu and
select Enable.

6. You will then need to press F4 to save the changes and restart
the computer.

4. The TPM Management window allows you to configure the TPM
within Windows. As TPM is usually administered within large
enterprises and organizations, your system administrator will
need to assist you in managing the information here.

TPM Management in Windows

You can manage your TPM settings from within Windows:

1. Go to the Control Panel.

2.

Click

3. Click TPM Administration.

34

BitLocker Drive Encryption (System and Security).

TPM Actions

1. Click Prepare the TPM and follow the instructions in the Wizard
to prepare the TPM (this will probably require a restart of the

computer and confirmation of the setting changes after restart by
pressing the appropriate F key).

2. After the restart the TPM will be prepared and you can then use
the Actions menu to Turn TPM off, Change Owner Password,
Clear TPM or Reset TPM Lockout.

3. A wizard will help take you through any setup steps.

4G Module (Option)

1

1



USIM Card

Orientation

Note that the
USIM card’s read­able side (with the
gold-colored con­tacts) should face
upwards as illus­trated.

(Optional for Models A & B Only)

If you have included an optional 4G module in your purchase option, follow the instructions below to install the USIM
card (which will be provided by your service provider).

USIM Card Insertion

1. Turn off the computer, and turn it over and remove the battery (slide the latches in the direction indicated below and slide the battery

out).

2. Insert the USIM card as illustrated below until it clicks into position, and replace the battery.

Figure 27 - Remove the battery and Insert the USIM Card

English

35

Troubleshooting

Problem Possible Cause - Solution

The Wireless LAN/Bluetooth
modules cannot be detected.

The PC Camera module cannot be

English

detected.

The captured video files from the PC
Camera are taking up too much disk
space.

The modules are off as the computer is in Airplane Mode. Check the LED indicator
to see if it is in Airplane Mode (see Table 2 on page 11). Use the Fn + F11 key
combination to toggle Airplane Mode on/off (see Table 3 on page 13).

The module is off. Press the Fn + F10 key combination in order to enable the module (see

Table 3 on page 13). Run the camera application to view the camera picture.

Note that capturing high resolution video files requires a substantial amount of disk space
for each file.

Note that the Windows system requires a minimum of 20GB (64bit) of free space on the
C: drive system partition. It is recommended that you save the capture video file to a
location other than the C:drive, limit the file size of the captured video or reduce video
resolution.

36

Specifications



Latest Specification Information

The specifications listed in this sec­tion are correct at the time of going to
press. Certain items (particularly pro­cessor types/speeds) may be
changed, delayed or updated due to
the manufacturer's release schedule.
Check with your service center for de­tails.

Note that this computer model series
may support a range of CPUs and/or
video adapters.

To find out which CPU is installed on
your system go to the Start menu and
select Settings, and then select Sys-
tem and click About. This will also
provide information on the amount of
Installed RAM etc.

To get information on your system’s
video adapter go to the Start menu
and select Settings, and then select

System and click Display > Ad­vanced display settings > Display
adapter properties.

Core Logic

Intel® HM370 Express Chipset

BIOS

128Mb SPI Flash ROM
AMI BIOS

Memory

Dual Channel DDR4
Two 260 Pin SO-DIMM Sockets
Supporting DDR4 2400MHz or DDR4

2666MHz (Depending on CPU Type) Mem­ory Modules

Memory Expandable up to 32GB
Compatible with 4GB, 8GB or 16GB Mod-

ules

Storage

One Changeable 2.5" 7.0mm (h) SATA
HDD/SSD

(Factory Option) One M.2 2280 SATA/

PCIe Gen3 x4 Solid State Drive (SSD)

LCD Options (Design I)

Models A & B:

15.6" (39.62cm), 16:9, FHD (1920x1080)

Model C:

17.3" (43.94cm), 16:9, HD+ (1600x900)/

HD (1920x1080)

F

LCD Options (Design II)

Model A:

15.6" (39.62cm), 16:9, HD (1366x768)/FHD
(1920x1080)

Model C:

17.3" (43.94cm), 16:9, HD+ (1600x900)/

HD (1920x1080)

F

Audio (Design I)

High Definition Audio Compliant Interface
2 * Built-In Speakers
Built-In Array Microphone
Or
(Factory Option) Built-In Microphone
Sound Blaster™ Cinema 5

Audio (Design II)

High Definition Audio Compliant Interface
2 * Built-In Speakers
Built-In Array Microphone

Keyboard

Full-size keyboard (with numeric keypad)
Or
(Factory Option) Full-size Illuminated

White-LED Keyboard (with numeric key­pad)

Pointing Device

Built-in Touchpad

English

37

Security

Security (Kensington® Type) Lock Slot
BIOS Password
Intel PTT for systems without hardware

TPM
(Factory Option) TPM v 2.0

Interface

English

One USB 2.0 Port
One USB 3.0 (USB 3.1 Gen 1) Type-A Port
One USB 3.1 Gen 2 Type-A Port
One USB 3.1 Gen 2 Type-C Port*

*The maximum amount of current supplied
by USB Type-C ports is 500mA (USB 2.0)/
900mA (USB 3.1).

One HDMI-Out Port
One External Monitor Port
One Headphone-Out Jack
One Microphone-In Jack
One RJ-45 LAN Jack
One DC-in Jack

Card Reader

Embedded Multi-In-1 Card Reader

MMC (MultiMedia Card)/RS MMC
SD (Secure Digital)/Mini SD/SDHC/

SDXC

M.2 Slots

Models A & B:

Slot 1 for WLAN and Bluetooth Combo

Module

Slot 2 for SATA/PCIe Gen3 x4 SSD
(Factory Option) Slot 3 for 4G Module

Model C:

Slot 1 for WLAN and Bluetooth Combo

Module

Slot 2 for SATA/PCIe Gen3 x4 SSD

Communication

Built-In 10/100/1000Mb Base-TX Ethernet
LAN

1.0M HD PC Camera Module
Or
(Factory Option) 2.0M FHD PC Camera

Module
(Factory Option - Models A & B Only) 4G

M.2 3042 Module

WLAN/ Bluetooth M.2 Modules:

(Factory Option) Intel® Dual Band Wire-
less-AC 9260 Wireless LAN (802.11ac) +
Bluetooth

(Factory Option) Intel® Dual Band Wire-
less-AC 9560 Wireless LAN (802.11ac) +
Bluetooth

(Factory Option) Intel® Dual Band Wire-
less-AC 9462 Wireless LAN (802.11ac) +
Bluetooth

Features

Intel® Optane™ Technology
Supports Windows® 10 Cortana with Voice
Windows® Mixed Reality Compatible

Environmental Spec

Temperature

Operating: 5
Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80%
Non-Operating: 10% - 90%

°C - 35°C

Power

Full Range AC/DC Adapter
AC Input: 100 - 240V, 50 - 60Hz
DC Output: 19V, 4.74A (90W)

(Factory Option) Removable 6 Cell Smart
Lithium-Ion Battery Pack, 62WH

(Factory Option) Removable 6 Cell Smart
Lithium-Ion Battery Pack, 47WH

38

Dimensions & Weight (Design I)

Models A & B:

378mm (w) * 267mm (d) * 24.9mm (h)

2.3kg (Barebone with 47WH Battery)

Model C:

418.5mm (w) * 288.7mm (d) * 25.4mm (h)

2.9kg (Barebone with 47WH Battery)

Dimensions & Weight (Design II)

Model A:

378mm (w) * 267mm (d) * 24.9mm (h)

2.2kg (Barebone with 47WH Battery)

Model C:

418.5mm (w) * 288.7mm (d) * 25.4mm (h)

2.8kg (Barebone with 47WH Battery)

English

39

English

40

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig sind, das System zu starten. Dieses ist
nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc
Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und
Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält
sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie ein­zelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Benut-
zerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzer­handbuch auf der Disc Device Drivers & Utilities + User's Manual.

© Mai 2018

Warenzeichen

Intel ist ein eingetragenes Warenzeichen der Intel Corporation.
Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation.

Deutsch

41

Hinweise zu Pflege und Betrieb

Das Notebook ist zwar sehr stabil, kann aber dennoch be­schädigt werden. Damit es nicht dazu kommt, sollten Sie die
folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen
ausgesetzt werden. Wenn der Computer fällt, können das Gehäuse und
andere Komponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Compu­ter und Netzteil dürfen nicht in der Nähe von Wärmequellen stehen oder
gelagert werden. Dies ist ein elektrisches Gerät. Wenn Wasser oder
andere Flüssigkeiten eindringen, kann der Computer stark beschädigt
werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den
Computer fern von magnetischen Feldern, die von Stromquellen, Moni-

Deutsch

toren, Magneten etc. erzeugt werden. Die können die Leistung beein­trächtigen und Ihre Daten beschädigen.

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie
ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie
Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren
gehen können, wenn der Akku verbraucht ist.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den
Computer selbst zu reparieren, können Ihre Garantieansprüche
verloren gehen. Außerdem besteht Stromschlaggefahr für Ihre
Gesundheit und das Gerät durch frei liegende Teile. Lassen Sie
Reparaturarbeiten nur von qualifizierten Reparaturfachleuten
durchführen, insbesondere wenn folgende Umstände vorliegen:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder zerschlis­sen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in
Berührung gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht
korrekt arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berüh­ren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer
entweicht.

Sicherheitsinformationen

• Verwenden Sie nur einen AC/DC-Adapter, der für die Verwendung mit
diesem Computer zugelassen ist.

• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benut­zerhandbuch spezifiziert sind
Sie können explodieren. Richten Sie sich nach den regional gültigen Ent­sorgungsvorschriften.

• Verwenden Sie den Akku nicht mehr, wenn er heruntergefallen ist oder in
anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Computer
mit dem beschädigten Akku zu funktionieren schein, können dadurch
Stromkreise beschädigt werden, die schließlich einen Brand verursachen
können.

• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es fur
den Transport z.B. wahrend einer Reise in eine Tasche einpakken.

• Nehmen Sie vor dem Reinigen des Computers den Akku heraus, und
trennen Sie es von allen externen Stromquellen, Peripheriegeräten und
Kabeln ab.

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch. Tragen
Sie das Reinigungsmittel nicht direkt auf den Computer auf. Verwenden
Sie keine flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheu­ermittel zum Reinigen des Computers.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks
durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren
oder austauschen.

• Beachten Sie, dass das Logo bei den Computern, die über ein galvanisch
beschichtetes LCD-Logo verfügen, von einer Schutzfolie bedeckt ist.
Durch die natürliche Abnutzung kann diese Schutzfolie beschädigt wer­den oder abgehen und die scharfen Kanten des frei liegenden Logos
freigeben. Seien Sie in solch einem Fall vorsichtig bei der Handhabung
des Computers, und vermeiden Sie es, das herausstehende beschichtete
LCD-Logo zu berühren. Legen Sie keine Gegenstände in die Trageta­sche, da diese während des Transports gegen den Computer drücken
können. Wenden Sie sich in einem solchen Fall von Abnutzung an Ihr
Service Center.

. Entsorgen Sie die Akkus nicht in Feuer.

42

Polymer Akku Sicherheitshinweise



Entsorgen der Akkus/ Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren
Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen na­tionalen und regionalen Getzgebungen kann es verboten in,
einen nicht mehr gebrauchsfähigen Akku in den normalen
Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen
Entsorgungsunternehmen über Recycling-Möglichkeiten oder
korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosionsge­fahr. Tauschen Sie den Akku nur durch den gleichen oder einen
baugleichen Typ aus, der vom Hersteller empfohlen wird. Ent­sorgen Sie den verbrauchten Akku entsprechend der Anwei­sungen des Herstellers.

Beachten Sie die folgenden Hinweise, die sich speziell auf Poly­mer Akkus beziehen. Diese Hinweise haben zudem Vorrang
gegenüber den Allgemeinen Akku Sicherheitshinweisen.

• Polymer Akkus können sich etwas ausdehnen oder anschwellen. Dies ist
Teil des Sicherheitsmechanismus des Akkus und kein Anlass zur Sorge.

• Seien Sie vernünftig im Umgang mit Polymer Akkus. Verwenden Sie
keine Polymer Akkus in Umgebungen mit hohen Temperaturen und
lagern Sie keine ungenutzten Akkus über längere Zeiträume.

Deutsch

43

Schnellstart

Abb. 1

Öffnen des Dekkels/
LCD/Computers mit

angeschlossenem AC/

DC-Adapter



Herunterfahren

Bitte beachten Sie, daß der Compu­ter immer mit dem Befehl Herunter-

fahren in Windows (siehe unten)

heruntergefahren werden muß.
Dadurch werden Festplatten- bzw.
Systemprobleme vermieden.

1. Klicken Sie auf das Startmenü­Symbol .

2. Klicken Sie auf den Eintrag Ein/Aus

.

3. Wählen Sie aus dem Menü die Option
Herunterfahren.

130°

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie den Computer auf eine stabile Unterlage.

3. Setzen Sie den Akku ein, und stellen Sie sicher, dass sie fest sitzt.

4. Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer verwenden
wollen (z. B. Tastatur und Maus), an die entsprechenden Schnittstellen an.

5. Gehen Sie bei der erstmaligen Einrichtung des Computers wie folgt vor
(um den Computer während des Versands zu schützen, wird der Akku das
System nicht mit Strom versorgen, bis es das erste Mal mit dem AC/DC­Adapter verbunden und wie folgt erstmalig eingerichtet worden ist):

• Bringen Sie das AC/DC-Adapterkabel an die DC-Eingangsbuchse an der

linken Seite des Computers an und verbinden Sie das AC-Netzkabel
anschließend mit einer Steckdose. Schließen Sie das AC-Netzkabel an
den AC/DC-Adapter an und lassen Sie es dort 6 Sekunden oder länger.

• Entfernen Sie das Adapterkabel von der DC-Eingangsbuchse des Compu-

Deutsch

ters und stecken Sie es anschließend wieder ein. Der Akku wird jetzt ent­sperrt sein.

6. Klappen Sie den Deckel/LCD vorsichtig mit einer Hand auf, und öffnen Sie
ihn auf einen angenehmen Sichtwinkel (jedoch nicht weiter als 130°). Mit der
anderen Hand halten Sie das Unterteil des Computers fest (siehe Abb. 1)
(Hinweis: Heben Sie den Computer niemals am Deckel/LCD hoch).

7. Drücken Sie auf den Netzschalter, um den Computer einzuschalten.

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstallierter Soft­ware ausgeliefert. Ist das nicht der Fall, oder wenn Sie das Notebook
für ein anderes System neu konfigurieren möchten, finden Sie dazu
eine Anleitung in diesem Handbuch zu Microsoft Windows 10.

Intel® Optane™-Unterstützung

Sie müssen Intel® Optane™ vor der Installations Ihres Windows 10
Betriebssystems installieren

(siehe "Intel® Optane™" auf Seite 45).

44

Intel® Optane™

Intel® Optane™ ist eine Kombination aus einem kompa­tiblen Speichergerät und Intel® Rapid Storage-Technolo-
gie Software. Diese Kombination wurde entwickelt, um Ihre
Systemleistung zu beschleunigen, indem Sie Bootdaten, aus­führbare Dateien, auf häufig zugegriffene Daten und Aus­lagerungsdateien auf eine nichtflüchtige Intel® Optane™
SSD mit niedriger Latenz aufrufen.

Wenden Sie sich an Ihren Händler oder Lieferanten, um zu
erfahren, ob Ihr System diese Technologie unterstützt.

Wenn Sie ein System neu installieren, das zuvor im Intel
RST Premium Modus eingerichtet wurde, stellen Sie sicher,
dass Sie den Intel Optane Speicher gelöscht haben (siehe

"Intel® Optane™ löschen" auf Seite 46).

Intel® Optane™ Einrichtung

Sie müssen Intel® Optane™ vor der Installations Ihres
Windows 10 Betriebssystems installieren, und Sie müssen
Folgendes vorbereiten, um dies zu tun.

•Die Microsoft Windows 10 Betriebssystem-Disc.

• Ein angeschlossen externes DVD Laufwerk.

• Eine Intel® Optane™ SSD muss in Ihrem System installiert

sein.

•Die Disc Device Drivers & Utilities + User's Manual.

1. Starten Sie den Computer und drücken Sie auf F2, um in das
BIOS zu gelangen.

2. Gehen Sie zum Menü Boot, wählen Sie UEFI Setting und
drücken Sie auf die Eingabetaste.

3. Wählen Sie UEFI Boot, drücken Sie auf die Eingabetaste und
wählen Sie “Enabled”.

4. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie
zum Menü Main.

5. Wählen Sie OffBoard NVMe Controller Configuration und
drücken Sie die Eingabetaste, um zu überprüfen, ob eine Intel®
Optane™ SSD vorhanden ist.

6. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie
zum Menü Advanced.

7. Wählen Sie SATA Mode, drücken Sie auf die Eingabetaste und
wählen Sie “Intel RST Premium...”.

8. Drücken Sie auf F4 und <Yes> (Ja), um die Änderungen zu

speichern und das Gerät zurückzusetzen (“Save Changes
and Reset”).

9. Drücken Sie beim Neustart des Computers auf F2, um das BIOS
erneut aufzurufen.

10. Drücken Sie auf F4 und <Yes> (Ja), um die Änderungen zu

speichern und das Gerät zurückzusetzen (“Save Changes
and Reset”), stellen Sie jedoch sicher, dass die Bedingung im
Aufzählungspunkt unten erfüllt ist, bevor Sie dies tun.

• Stellen Sie sicher, dass sich die Windows 10-DVD im ange-

schlossenen DVD Laufwerk befindet. Während der Computer
hochfährt, startet dieser automatisch von der Windows 10-DVD
(Sie werden aufgefordert, eine Taste zu drücken, um den Sys­temstart von der DVD auszuführen).

11. Drücken Sie auf Weiter > Jetzt installieren, um die Installation
des Betriebssystems wie herkömmlich fortzusetzen (die Anleitung
zur Installation des Windows-Betriebssystems finden Sie in der
Windows- Dokumentation).

12. Wählen Sie Benutzerdefiniert: nur Windows installieren (für
fortgeschrittene Benutzer).

13. Es wird empfohlen, bestehende Partitionen auszuwählen und zu
löschen.

14. Klicken Sie auf Neu, um eine Partition für Windows zu erstellen.

Deutsch

45

15. Es ist sehr wichtig sicherzustellen, dass bei der Erstellung der

Abb. 2 - Intel® Rapid Storage-Technologie - Status

Partition ein Minimum von 5MB nicht zugewiesenem
Speicherplatz gelassen wird.

16. Folgen Sie den Anweisungen auf dem Bildschirm, um das
Windows 10-Betriebssystem zu installieren.

17. Installieren Sie die Windows-Treiber. Sollten Sie den Intel® Rapid
Storage-Technologie (IRST) Treiber Installieren.

18. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

19. Klicken Sie auf Aktivieren.

Deutsch

20. Das System wird eine Meldung anzeigen und Sie bitten, ein
kompatibles schnelles Laufwerk auszuwählen (in diesem Fall
sollte nur eine Option vorhanden sein).

21. Sie müssen den Computer nach dem Aktivieren von Optane neu
starten und sicherstellen, dass das System mit dem
eingeschalteten AC/DC-Adapter und nicht nur mit dem Akku
betrieben wird.

22. Klicken Sie auf Ja, um den Vorgang zu starten (dies kann einige
Zeit dauern).

23. Starten Sie den Computer neu, nachdem der Vorgang
abgeschlossen ist.

Intel® Optane™ löschen

Wenn Sie eine bestehende Intel® Optane™ Einrichtung lö­schen möchten, gehen Sie wie folgt vor. Sichern Sie jedoch

alle notwendigen Dateien und Daten vor dem Löschen
einer Intel® Optane™ Einrichtung, da dies zu einem Ver-

lust aller Daten auf den Volumes führen wird.

1. Stellen Sie sicher, dass Intel® Optane™ in der Intel® Rapid Sto­rage-Technologie Anwendung aktiviert ist.

2. Starten Sie den Computer und drücken Sie auf F2, um in das
BIOS zu gelangen.

3. Wechseln Sie zu Intel(R) Rapid Storage Technology (im Menü
Advanced) und drücken Sie auf die Eingabetaste.

4. Wählen Sie Intel Optane, **** (aufgeführt unter Optane Volume:)
und drücken Sie auf die Eingabetaste.

5. Wählen Sie “Deconcatentate” und drücken Sie auf die
Eingabetaste.

6. Wählen Sie <Yes> (Ja) aus der Option “Are you sure you want
to perform deconcatentation”.

7. Wählen Sie “Start deconcatentation” und drücken Sie auf die
Eingabetaste.

8. Das System kehrt zum Standard Intel(R) Rapid Storage
Technology Menü zurück, wenn es fertig ist.

9. Sie sollten dann den entsprechenden SATA-Modus für Ihr System
auswählen und das Betriebssystem neu installieren.

46

Modellunterschiede

Diese Notebook-Reihe umfasst drei verschiedene Modelle, die sich geringfügig in Bezug auf Designstil, Farbe und Aussehen
unterscheiden. In dieser Anleitung wurden nicht sämtliche Modelltypen, Farben, Konfigurationen, Tasten, usw. bebildert.
Bitte beachten Sie, auch wenn Ihr Computer geringfügig anders als auf den Bildern in diesem Handbuch dargestellt aussehen
mag, sämtliche Anschlüsse, Buchsen (sofern weiter unten und in den Spezifikationen nicht anders angezeigt) und Funktionen
sind für alle Designstile gleich (für weitere Details schauen Sie bitte in den Technische Daten nach).

Funktion

Videoadapter

LCD

4G Modul

Unterstützung für

Sound Blaster Cin-

ema 5

Modell A Modell B Modell C

Design I Design II Design I Design I Design II

Integrierte GPU von Intel® und

Diskrete GPU von NVIDIA®

15,6" (39,62cm) FHD

Ja Nein Ja Nein

Tabelle 1 - Modellunterschiede

Integrierte GPU

von Intel®

15,6" (39,62cm)

HD/FHD

Option Ja

Integrierte GPU von Intel® und

Diskrete GPU von NVIDIA®

15,6" (39,62cm)

FHD

17,3" (43,94cm) HD+/FHD

Deutsch

Integrierte GPU

von Intel®

47

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bild-

5

7

6

2 13

4

3

Abb. 3

Ansicht von vorne mit ge-

öffnetem LCD-Bildschirm

(Modell A)

1. PC-Kamera

2. *LED der PC-Kamera

*Wenn die PC-Kamera
verwendet wird, leuchtet
die LED.

3. Eingebautes Array-Mikro­fon

4. LCD-Bildschirm

5. Netzschalter

6. Tastatur

7. Touchpad mit Tasten



Die Benutzung

drahtlos

angeschlossener

Geräte in Flugzeugen

In der Regel ist die Be­nutzung jeglicher
tragbarer elektroni­scher Funkgeräte in
Flugzeugen verboten.

Stellen Sie sicher, dass
das WLAN-, das 4G­und das Bluetooth-Mo­dul durch Aktivieren
des Flugzeugmodus
ausgeschaltet sind,
wenn Sie sich an Bord
eines Flugzeugs
befinden.

Beachten Sie, dass der
Funktionsbereich des
Touchpads und der Tasten
innerhalb der rot gepunk­teten Linien liegt.

7

schirm (Modell A)

Deutsch

48

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bild-

Abb. 4

Ansicht von vorne mit

geöffnetem LCD-Bild-

schirm (Modell B)

1. PC-Kamera

2. *LED der PC-Kamera

*Wenn die PC-Kamera
verwendet wird, leuch­tet die LED.

3. Eingebautes Array-Mik­rofon

4. LCD-Bildschirm

5. Netzschalter

6. Tastatur

7. Touchpad mit Tasten

Beachten Sie, dass der
Funktionsbereich des
Touchpads und der Tasten
innerhalb der rot gepunk­teten Linien liegt.

7

5

7

6

2 13

4

3



Die Benutzung

drahtlos

angeschlossener

Geräte in Flugzeugen

In der Regel ist die Be­nutzung jeglicher
tragbarer elektroni­scher Funkgeräte in
Flugzeugen verboten.

Stellen Sie sicher, dass
das WLAN-, das 4G­und das Bluetooth-Mo­dul durch Aktivieren
des Flugzeugmodus
ausgeschaltet sind,
wenn Sie sich an Bord
eines Flugzeugs
befinden.

schirm (Modell B)

Deutsch

49

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bild-

Abb. 5

Ansicht von vorne mit ge-

öffnetem LCD-Bildschirm

(Modell C)

1. PC-Kamera

2. *LED der PC-Kamera

*Wenn die PC-Kamera
verwendet wird, leuchtet
die LED.

3. Eingebautes Array-Mikro­fon

4. LCD-Bildschirm

5. Netzschalter

6. Tastatur

7. Touchpad mit Tasten



Die Benutzung

drahtlos

angeschlossener

Geräte in Flugzeugen

In der Regel ist die Be­nutzung jeglicher
tragbarer elektronischer
Funkgeräte in Flug­zeugen verboten.

Stellen Sie sicher, dass
das WLAN- und das
Bluetooth-Modul durch
Aktivieren des Flug­zeugmodus ausge­schaltet sind, wenn Sie
sich an Bord eines Flug­zeugs befinden.

Beachten Sie, dass der
Funktionsbereich des
Touchpads und der Tasten
innerhalb der rot gepunk­teten Linien liegt.

7

5

7

6

2 13

4

3

schirm (Modell C)

Deutsch

50

LED-Anzeigen

Die LED-Anzeigen auf dem Computer zeigen wichtige Informationen über den aktuellen Status des Computers.

Symbol Farbe Beschreibung

Orange Der AC/DC-Adapter ist angeschlossen

Deutsch

Grün Der Computer ist angeschaltet

Lampe blinkt grün Das System ist im konfigurierten Energiesparmodus

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

Lampe blinkt orange Der Akku hat einen kritisch niedrigen Stromstatus erreicht

Grün

Grün Es wird auf die Festplatte zugegriffen

Flugzeugmodus ist EIN (die Module WLAN, Bluetooth und 4G ausgeschaltet

sind)

Tabelle 2 - LED-Anzeigen

51

Tastatur

Windows-Logo-Taste

Menü/Anwendungstaste

Fn Taste

Funktionstasten

Num &
Rollen

Nummemtastatur

Die Tastatur umfasst eine Nummerntastatur (an der rechten Seite der Tastatur) für die Eingabe von Zahlen. Durch Drücken
auf Num wird die Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktionstasten, über die Sie direkt zwischen
den Funktionen umschalten können.

(Beleuchtete Tastatur - Optionale) Die Stufe der Tastaturbeleuchtung kann angepasst oder aus-/eingeschaltet werden,
indem Sie die Fn + F4 Tasten verwenden.

Deutsch

Abb. 6 - Tastatur

52

Funktionstasten & visuelle Anzeigen

Wenn die Funktionstasten (F1 - F12) gleichzeitig mit der Fn-Taste gedrückt werden, funktionieren sie wie Hotkeys. Neben
den Tastenkombinationen für die Grundfunktionen gibt es einige visuelle Anzeigen, wenn der Control Center-Treiber in­stalliert ist (nach dem Neustart wird ein Steuerungsfeld eingeblendet, um die Art der Tastatur für Ihr System auszuwählen).

Tasten Funktion/ Visuelle Anzeigen

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn + Ändern der Anzeigeeinstellungen (siehe Seite 70)

Fn +

Fn +

Wiedergabe/Pause (in Audio /Videoprogrammen)

Touchpad aktivieren/

deaktivieren

LCD-Hintergrundlicht ausschalten (zum Einschalten

beliebige Taste drücken oder Touchpad berühren)

Stummschaltung/Stumm-

schaltung aufheben

Tastaturbeleuchtung

wechseln/Helligkeitsstufe

anpassen (Für weiß-LED

Tastaturen)

Audio-Lautstärke

verringern/erhöhen

LCD-Helligkeit verringern/

erhöhen

PC-Kamera aktivieren/

deaktivieren

Tasten Funktion/ Visuelle Anzeigen

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

(Nur Design I)

Tabelle 3 - Funktionstasten & visuelle Anzeigen

Flugzeugmodus ein-/

ausschalten

Energiesparmodus wechseln

Ein-/Ausschalten der

Nummerntastatur

Ein-/Ausschalten des

Scroll-Modus

Ein-/Ausschalten der

Feststelltaste

Ein-/Ausschalten des Control Centers (siehe

Seite 58)

Automatische Lüfter­steuerung/Volle Leis-

tung

Flexikey® aktivieren/

deaktivieren (siehe

Seite 64)

Deutsch

53

Systemübersicht: Ansicht von vorne, links, rechts und hinten

13

2

8

4

6

3

5

11

7

12

14

10

9

Abb. 7 - Ansicht von vorne, links, rechts und hinten (Modell A)

1. LED-Anzeigen

2. DC-Eingangsbuchse

3. RJ-45 LAN-Buchse

4. Schnittstelle für externen Monitor

5. HDMI-Ausgangsanschluss

6. USB 3.1 Gen 2

Typ-C Anschluss

7. USB 3.1 Gen 2

Typ-A Anschluss

8. Multi-in-1 Kartenleser

9. Kopfhörer-Ausgangsbuchse

10. Mikrofon-Eingangsbuchse

11. USB 2.0 Anschluss

12. USB 3.0 (USB 3.1 Gen 1) Typ-A
Anschluss

13. Luftungsoffnung

14. Sicherheitsschloß-Buch

1

Vorderseite

Hinterseite

Rechte Seite

13

Linke Seite



Überhitzung

Zum Schutz vor Überhitzung
Ihres Computers dürfen die
Luftungsoffnung(en) nicht wäh­rend das Notebook in Betrieb
ist verdeckt werden.



USB 3.1 Gen 2

Beachten Sie bitte, dass bei der
Verwendung eines USB-Gerätes
mit dem USB 3.1 Gen 2 An­schluss eine Datentransferrate
von 10Gbps zur Verfügung steht,
wenn jedoch zwei Geräte, also
jeweils eines in beiden USB 3.1
Gen 2 Anschlüssen verwendet
werden, diese Bandbreite zwi­schen beiden Anschlüssen ge­teilt wird.

(Modell A)

Deutsch

54

Systemübersicht: Ansicht von vorne, links, rechts und hinten

Vorderseite

Linke Seite

Hinterseite

1

13

13

2

8

4

6

3

5

11712

14

10

9

Linke Seite

Rechte Seite

Abb. 8 - Ansicht von vorne, links, rechts und hinten (Modell B)

1. LED-Anzeigen

2. DC-Eingangsbuchse

3. RJ-45 LAN-Buchse

4. Schnittstelle für externen Monitor

5. HDMI-Ausgangsanschluss

6. USB 3.1 Gen 2

Typ-C Anschluss

7. USB 3.1 Gen 2

Typ-A Anschluss

8. Multi-in-1 Kartenleser

9. Kopfhörer-Ausgangsbuchse

10. Mikrofon-Eingangsbuchse

11. USB 2.0 Anschluss

12. USB 3.0 (USB 3.1 Gen 1) Typ-A
Anschluss

13. Luftungsoffnung

14. Sicherheitsschloß-Buch



Überhitzung

Zum Schutz vor Überhitzung Ih­res Computers dürfen die
Luftungsoffnung(en) nicht wäh­rend das Notebook in Betrieb
ist verdeckt werden.



USB 3.1 Gen 2

Beachten Sie bitte, dass bei der
Verwendung eines USB-Gerätes
mit dem USB 3.1 Gen 2 An­schluss eine Datentransferrate
von 10Gbps zur Verfügung steht,
wenn jedoch zwei Geräte, also
jeweils eines in beiden USB 3.1
Gen 2 Anschlüssen verwendet
werden, diese Bandbreite zwi­schen beiden Anschlüssen ge­teilt wird.

(Modell B)

Deutsch

55

Systemübersicht: Ansicht von vorne, links, rechts und hinten

1

14

Vorderseite

Hinterseite

13

2

8

4

6

3

5

11712

14

10

9

Linke Seite

Rechte Seite

Abb. 9 - Ansicht von vorne, links, rechts und hinten (Modell C)

1. LED-Anzeigen

2. Sicherheitsschloß-Buch

3. DC-Eingangsbuchse

4. RJ-45 LAN-Buchse

5. Schnittstelle für externen Monitor

6. HDMI-Ausgangsanschluss

7. USB 3.1 Gen 2

Typ-C Anschluss

8. USB 3.1 Gen 2

Typ-A Anschluss

9. Multi-in-1 Kartenleser

10. Kopfhörer-Ausgangsbuchse

11. Mikrofon-Eingangsbuchse

12. USB 2.0 Anschluss

13. USB 3.0 (USB 3.1 Gen 1) Typ-A
Anschluss

14. Luftungsoffnung



Überhitzung

Zum Schutz vor Überhitzung
Ihres Computers dürfen die
Luftungsoffnung(en) nicht wäh­rend das Notebook in Betrieb
ist verdeckt werden.



USB 3.1 Gen 2

Beachten Sie bitte, dass bei der
Verwendung eines USB-Gerätes
mit dem USB 3.1 Gen 2 An­schluss eine Datentransferrate
von 10Gbps zur Verfügung steht,
wenn jedoch zwei Geräte, also
jeweils eines in beiden USB 3.1
Gen 2 Anschlüssen verwendet
werden, diese Bandbreite zwi­schen beiden Anschlüssen ge­teilt wird.

(Modell C)

Deutsch

56

Systemübersicht:

Abb. 10

Ansichten von

unten

1. Akku

2. Luftungsoff­nung

3. Lautsprecher



Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoff­nung(en) nicht während das Notebook in Betrieb ist verdeckt werden.

Keine Gehäuseteile entfernen oder öffnen

Entfernen Sie keine Gehäuseteile und/oder Schrauben, um das Gerät
aufzurüsten, da anderenfalls Ihre Garantieansprüche verloren gehen.

Ist es erforderlich, die Festplatte, den RAM usw. auszuwechseln oder
zu entfernen, wenden Sie sich an Ihren Vertragshändler/Lieferanten.

2

1

3

2

3

Modell B

Modell C

2

1

3

2

3

Modell A

2

1

2

2

2

3

3

Ansichten von unten

Deutsch

57

Control Center (Design I)

Abb. 11

Control Center

Drükken Sie auf die Tastenkombination Fn + Esc, oder doppelklicken Sie auf das Symbol im Infobereich auf der
Taskleiste um das Control Center ein-/auszuschalten. Das Control Center bietet den schnellen Zugriff auf häufig ver-

wendete Funktionen, und Sie haben hier die Möglichkeit, das Touchpad/das Kamera-Modul direkt ein-/auszuschalten.

Control Center Menüs

Das Control Center umfasst 4 Menütitel (Systemüberwachun, Grundeinstellung, Flexikey® und Extra Einstellung). Die
Registerkarte Systemüberwachun liefert Informationen über die GPU und die CPU des Computers. Auf der Registerkarte
Grundeinstellung können Sie den Energiemodus und andere Systemfunktionen einstellen. “Flexikey®” ist eine Di­rekttasten-Konfigurationsanwendung. Auf der Registerkarte Extra Einstellung können Sie die Hautfarbe der App nach Ihren
Wünschen anpassen. Ein weiterer Menüpunkt (LED Gerät) steht für Systeme zur Verfügung, die nur beleuchtete weiße
LED-Tastaturen unterstützen. Klicken Sie auf die Menütitel und anschließend auf eine der Schaltflächen der folgenden
Seiten.

Deutsch

58

Energiemodi

Sie können einen Energiemodus einstellen, indem Sie in der
Mitte des Control Centers auf das entsprechende Symbol
klikken. Jeder Energiemodus wird Einfluss auf den Flug­zeugmodus und PC Kamerastrom haben.

Energiestatus (Grundeinstellung)

Das Energiestatus-Symbol zeigt an, ob die Stromversor­gung aktuell über den Akku oder über das an das Stromnetz
angeschlossene Netzteil erfolgt. Die Energiestatus-Anzeige
zeigt den aktuellen Akkuladestatus an.

Modus Flugzeugmodus PC Kamera

Stromsparmodus Ein Aus

Lautlosmodus Aus Ein

Leistungsmodus Aus Ein

Unterhaltungsmodus* Aus Ein

*Wenn Sie im Unterhaltungsmodus auf die Schaltfläche Standard
klicken, werden die Standardeinstellungen für diesen Modus
zurückgesetzt.

Helligkeits (Grundeinstellung)

Das Helligkeits-Symbol zeigt die aktuell eingestellte Bild­schirmhelligkeit an. Mit dem Einstellrad oder mit der
Tastenkombination Fn + F8/F9 können Sie die Bildschir­mhelligkeit einstellen.

Kamera/Touch Pad/Linke Windows Taste (Grund­einstellung)

Klicken Sie auf diese Schaltflächen, um den Betriebsstatus
der PC-Kamera oder des Touchpads umzuschalten oder
die Funktion der linken Windows-Taste ein- und auszu­schalten. Beachten Sie, dass der Energiestatus des Kamera­Moduls auch vom ausgewählten Energiemodus abhängen.

Schalter (Grundeinstellung)

Klicken Sie entweder auf die Schaltfläche Ruhezustand
oder Schlaf (Energiesparmodus), um den Computer der aus­gewählten Stromsparmodus aufrufen zu lassen

(Sie erhalten

eine Warnung, bevor das System in den Energiesparmodus
wechselt und müssen zur Bestätigung auf OK klicken).

Deutsch

59

Lautstärke (Grundeinstellung)

Das Lautstärke-Symbol zeigt die aktuelle Lautstärke an. Sie
können die Lautstärke entweder mit dem Einstellrad oder mit
der Tastenkombination Fn + F5/F6 einstellen. Mit der
Tastenkombination Fn + F3 wird der Ton ausgeschaltet.

Feststelltaste/Rollen/Zahlenschloss/Flugzeugmo-

dus

(Grundeinstellung)

Klicken Sie auf die Schaltfläche, um zwischen dem ent­sprechenden Sperrmodus und dem Flugzeugmodus umzu­schalten.

Deutsch

Tastatur Sleeptimer/Helligkeits (LED Gerät)

(Für weiß-LED Tastaturen)
Aktivieren und wählen Sie anschließend die Zeitdauer der
Leerlaufs, nach der die Tastatur LED den Schlafmodus auf­rufen (d.h. die LED Tastaturbeleuchtung wird ausgeschaltet,
um Strom zu sparen). Sie können auch die Tastaturhelligkeit
einstellen.

Lüfter (Systemüberwachun)

In diesem Menü können Sie die Lüftergeschwindigkeit auf

Maximal (volle Leistung), Automatisch oder Benut­zerdefiniert stellen. Die Lüftergeschwindigkeit wird sich

automatisch einstellen, um die Temperatur der CPU/GPU zu
regeln. Mit dem Regler "Versatz" können Sie die Ein­stellungen nach Ihren Wünschen anpassen. Sie können die
Einstellung nach Bedarf auch auf Maximal anpassen.

Die Benutzerdefiniert Einstellung ermöglicht es Ihnen, auf
einen der beiden Mitteltöner im Diagramm zu klicken und zu
ziehen, um die Temperaturparameter des CPU Lüfters oder
des GPU Lüfters anzupassen.

Alle diese Einstellungen können als Sicherheitsvor­kehrung vom System überschrieben werden, wenn Sie
den Lüfter zu stark beanspruchen.

60

Control Center (Design II)

Abb. 12 - Control Center

Drükken Sie auf die Tastenkombination Fn + Esc, oder doppelklicken Sie auf das Symbol im Infobereich auf der
Taskleiste um das Control Center ein-/auszuschalten. Das Control Center bietet den schnellen Zugriff auf häufig ver-

wendete Funktionen, und Sie haben hier die Möglichkeit, das Touchpad/das Kamera-Modul direkt ein-/auszuschalten.

Control Center Menüs

Das Control Center umfasst zwei Menütitel (Grundeinstellung und Extra Einstellung). Auf der Registerkarte Grundein­stellung können Sie den Energiemodus und andere Systemfunktionen einstellen. Auf der Registerkarte Extra Einstellung

können Sie die Hautfarbe der App nach Ihren Wünschen anpassen. Ein dritter Menüpunkt LED Gerät steht für Systeme zur
Verfügung, die nur beleuchtete weiße LED-Tastaturen unterstützen. Klicken Sie auf die Menütitel und anschließend auf eine
der Schaltflächen der folgenden Seiten.

Deutsch

61

Energiemodi

Sie können einen Energiemodus einstellen, indem Sie in der
Mitte des Control Centers auf das entsprechende Symbol
klikken. Jeder Energiemodus wird Einfluss auf den Flug­zeugmodus und PC Kamerastrom haben.

Energiestatus (Grundeinstellung)

Das Energiestatus-Symbol zeigt an, ob die Stromversor­gung aktuell über den Akku oder über das an das Stromnetz
angeschlossene Netzteil erfolgt. Die Energiestatus-Anzeige
zeigt den aktuellen Akkuladestatus an.

Deutsch

Unterhaltungsmodus* Aus Ein

*Wenn Sie im Unterhaltungsmodus auf die Schaltfläche Standard
klicken, werden die Standardeinstellungen für diesen Modus
zurückgesetzt.

Modus Flugzeugmodus PC Kamera

Stromsparmodus Ein Aus

Lautlosmodus Aus Ein

Leistungsmodus Aus Ein

Helligkeits (Grundeinstellung)

Das Helligkeits-Symbol zeigt die aktuell eingestellte Bild­schirmhelligkeit an. Mit dem Einstellrad oder mit der
Tastenkombination Fn + F8/F9 können Sie die Bildschir­mhelligkeit einstellen.

Kamera/Touch Pad/Linke Windows Taste (Grund­einstellung)

Klicken Sie auf diese Schaltflächen, um den Betriebsstatus
der PC-Kamera oder des Touchpads umzuschalten oder
die Funktion der linken Windows-Taste ein- und auszu­schalten. Beachten Sie, dass der Energiestatus des Kamera­Moduls auch vom ausgewählten Energiemodus abhängen.

Schalter (Grundeinstellung)

Klicken Sie entweder auf die Schaltfläche Ruhezustand
oder Schlaf (Energiesparmodus), um den Computer der aus­gewählten Stromsparmodus aufrufen zu lassen

(Sie erhalten

eine Warnung, bevor das System in den Energiesparmodus
wechselt und müssen zur Bestätigung auf OK klicken).

62

Lüftergeschwindigkeit (Grundeinstellung)

In diesem Menü können Sie die Lüftergeschwindigkeit auf
Maximal (volle Leistung) oder Automatisch stellen. Die
Lüftergeschwindigkeit wird sich automatisch einstellen, um
die Temperatur der CPU zu regeln. Mit dem Regler
"Versatz" können Sie die Einstellungen nach Ihren Wün­schen anpassen. Sie können die Einstellung nach Bedarf
auch auf Maximal anpassen.

Alle diese Einstellungen können als Sicherheitsvor­kehrung vom System überschrieben werden, wenn Sie
den Lüfter zu stark beanspruchen.

Lautstärke (Grundeinstellung)

Das Lautstärke-Symbol zeigt die aktuelle Lautstärke an. Sie
können die Lautstärke entweder mit dem Einstellrad oder mit
der Tastenkombination Fn + F5/F6 einstellen. Mit der
Tastenkombination Fn + F3 wird der Ton ausgeschaltet.

Feststelltaste/Rollen/Zahlenschloss/Flugzeugmo-

dus

(Grundeinstellung)

Tastatur Sleeptimer/Helligkeits (LED Gerät)

(Für weiß-LED Tastaturen)
Aktivieren und wählen Sie anschließend die Zeitdauer der
Leerlaufs, nach der die Tastatur LED den Schlafmodus auf­rufen (d.h. die LED Tastaturbeleuchtung wird ausgeschaltet,
um Strom zu sparen). Sie können auch die Tastaturhelligkeit
einstellen.

Deutsch

Klicken Sie auf die Schaltfläche, um zwischen dem ent­sprechenden Sperrmodus und dem Flugzeugmodus umzu­schalten.

63

Flexikey® Anwendung



Das verwendete Flexikey® Profil aktivieren oder deaktivieren

Sie können jede gegenwärtig verwendete Tastatur- oder
Mausprofilfunktion aktivieren oder aktivieren, indem Sie auf
Fn + drücken. Wenn Sie diese Tastenkombination
drücken, können Sie zwischen den aktuell ausgewählten Ta­statur- oder Mausprofilen zur Standard Tastatur- bzw. Mau­seinstellungen und wieder zurück wechseln.

Windows-Logo-Taste und P Taste

Beachten Sie, dass Sie Aktionen für jede Taste zuweisen
können, außer der Windows-Logo-Taste

und P Taste.

Abb. 13

Flexikey -

Profile

(Nur Design I)

“Flexikey®” ist eine Direkttasten-Konfigurationsan-
wendung, mit der Sie eine Einzeltaste für das Ausführen
mehrerer Tastenkombinationen zuweisen können, oder
um Programme und Anwendungen auszuführen, um
Textmakros zu erstellen und um bestimmte Tasten zu deak­tivieren. Die Anwendung kann auch zum Konfigurieren der
Maustasten zum Erstellen von Direkttasten für Gaming
usw. verwendet werden. Sämtliche Konfigurationsein­stellungen werden unter (bis zu 12) Profilen gespeichert, für
welche die Einstellungen angewendet werden.

Deutsch

Klicken Sie auf Flexikey® oben links im Control Center,
um auf die Flexikey® Anwendung zuzugreifen.

Profile

Die Bedienelemente oben rechts in der Anwendung beziehen
sich auf Profile. Sie können Profile Hinzufügen

schen

, Profile Exportieren und Importieren ,

indem Sie auf das entsprechende Symbol klicken. Wenn Sie
doppelt auf ein Profil klicken, können Sie den Profilnamen
und eine Bild Datei ändern (mit PNG Dateien erstellte
Bilder).

/Lö-

64

Tastatur- und Mauseinstellungen

Klicken Sie auf Aktivieren (unten rechts im
Anwendungsfenster), um Einstellungen für die Tastatur bzw.
Maus zu erstellen. Wenn Sie auf Tastatur Makro oder
Maus Makro klicken, können Sie auf die Einstellungsseite
für die Tastatur oder Maus zugreifen.

Abb. 14 - Aktivieren (Tastatur Makro & Maus Makro)

Tastatureinstellungen

Abb. 15

Ta-

staturkonfig

uration

12354

1

2

3

4
5

Abb. 16

Maus-

konfigu-

ration

Die Tastatureinstellungen erlauben die Konfiguration von
Aktionen für jede einzelne Taste (oder einer Kombination
von Tasten). Klicken Sie auf die Taste und wählen Sie an­schließend Aktionstyp (Express-Taste, APP ausführen,
Express-Text oder Deaktivieren) aus dem Menü am oberen
Rand der Seite aus. Sie können die Aktion umbenennen,
indem Sie auf das Kästchen Name und Quick-Infos klicken,
um eine Notiz zu tippen, die Sie an die Funktion der Aktion
erinnert.

Mauseinstellungen

Die Mauseinstellungen ermöglichen Ihnen die Konfigura­tionen von Aktionen für die linke , rechte und mittle­re Taste jeder angeschlossenen Maus, sowie für die
Zurück - und Vorwärtstasten falls verfügbar (bei einer
Gaming-Maus). Klicken Sie auf die Tastennummer und
wählen Sie anschließend Aktionstyp (Express-Taste, APP
ausführen, Express-Text oder Deaktivieren) aus dem
Menü am oberen Rand der Seite aus. Sie können die Aktion
umbenennen, indem Sie auf das Kästchen Name und Quick-

Infos klicken, um eine Notiz zu tippen, die Sie an die Funk­tion der Aktion erinnert.

Deutsch

Flexikey® Anwendungsfunktionen:

• Express-Taste - Diese Funktion ermöglicht Ihnen die Konfigu-

ration einer einzelnen Taste (oder Mausklick) für das Senden
mehrerer Tastenkombinationen. Dies ist praktisch beim Gaming
oder wenn Sie Anwendungen mit vielen Tastaturkürzeln ver­wenden.

• APP ausführen - Hiermit werden Einzeltasten (oder Maus-

klicks) für den Start von ausführbaren Dateien von Programmen
oder Anwendungen zugewiesen.

• Express-Text - Hiermit können Sie einzelne Tasten (oder Maus-

klicks) für das Senden von häufig genutzten Textstrings zuwei­sen.

• Deaktivieren - Mit dieser Funktion können Sie sämtliche

Tastaturtasten oder Maustasten deaktivieren.

• Statistik - Verwenden Sie dies zur schnellen Aufnahme von

Tasten für jede Anwendung und zum Deaktivieren von nicht
verwendeten Tasten.

65

Tastatureinstellungen - Express-Taste

Wenn Sie eine einzelne Taste für das Senden mehrerer
Tastenkombinationen konfigurieren möchten, oder um nütz­lichere Tastenkürzel zu erstellen, verwenden Sie Express-
Taste.

1. Aktivieren und wählen Sie Tastatur Makro unter Ihrem aus-

gewählten Profil aus, klicken Sie zur Auswahl auf die gewünschte
Taste und wählen Sie anschließend Express-Taste.

2. Im folgenden Beispiel möchten wir eine bestehende

Spieltastenkombination, welche die linke Umschalttaste zum
Sprinten und die W Taste zum Vorwärtsbewegen verwendet, auf
die linke Strg-Taste legen, um diese Bewegung als vorwärts
sprinten miteinander zu kombinieren.

3. Klicken Sie auf die Schaltfläche Aufnah

Deutsch

Sie anschließend auf die erforderliche Taste oder Tasten (in
diesem Fall drücken wir die linke Umschalttaste und W) (stellen
Sie sicher, dass Sie erforderliche(n) Taste(n) drücken und nicht
anklicken).

4. Klicken Sie erneut auf die Schaltfläche Aufnah , um den

Vorgang abzuschließen und die Aufnahme zu beenden.

5. Klicken Sie auf die Taste, und klicken Sie auf das Quick-Infos

Feld und geben Sie der Tastenkombinationen einen Namen, z.B.
“Vorwärts sprinten”.

6. Wenn Sie eine einzelne Taste entfernen möchten, klicken Sie zur

Auswahl auf die Taste, und klicken Sie auf Wiederherstellen.

7. Jede zugewiesene Express-Taste wird in Grün angezeigt.

und drücken

Tastatureinstellungen - APP ausführen

Sie können Tasten für den Start von Anwendungen und Pro­grammen wie folgt konfigurieren:

1. Aktivieren und wählen Sie Tastatur Makro unter Ihrem aus-

gewählten Profil aus, klicken Sie zum Auswahl einer Taste, um die
Anwendung zu starten und wählen Sie anschließend APP aus-
führen.

2. Klicken Sie auf Durchsuchen unten links im Anwendungsfenster.

Abb. 17 - Tastatur - APP ausführen

3. Navigieren Sie zur ausführbaren Datei der Anwendung und

klicken Sie auf Öffnen.

4. Die Taste wird jetzt zum Öffnen der ausgewählten Anwendung in

Ihrem ausgewählten Profil konfiguriert und die Taste in Rot
angezeigt.

5. Wenn Sie eine APP ausführen Taste entfernen möchten, wählen
Sie sie aus und klicken Sie auf Wiederherstellen.

66

Tastatureinstellungen - Express-Text

Eine Einzeltaste kann für das Senden eines Textstrings inner­halb jeder Anwendung mit Express-Text eingestellt werden.

1. Aktivieren und wählen Sie Tastatur Makro unter Ihrem aus-

gewählten Profil aus, klicken Sie zur Auswahl auf eine Taste und
wählen Sie anschließend Express-Text.

2. Klicken Sie in das Textnachrichten Feld und geben Sie Ihre
Nachricht ein und klicken Sie auf Speichern.

3. Klicken Sie auf die Schaltfläche Aufnah auf Starttaste
und drücken Sie ggf. auf die Tasten, die verwendet werden sollen
(die Starttaste ist die Taste, die in Ihrem Zielprogramm verwendet
wird, um eine Textnachricht zu öffnen), oder Sie können dies auch
frei lassen. Klicken Sie erneut auf die Schaltfläche Aufnah

, um den Vorgang zu stoppen.

5. Die Taste wird jetzt zum Senden von Textnachrichten im
Zielprogramm in Ihrem ausgewählten Profil konfiguriert und die
Taste i n Blau angezeigt.

6. Wenn Sie eine Express-Text Taste entfernen möchten, wählen
Sie sie aus und klicken Sie auf Wiederherstellen.

Tastatureinstellungen - Disable (Deaktivieren)

Sie können das Programm verwenden, um nicht benötigte
Tasten zu deaktivieren.

1. Aktivieren und wählen Sie Tastatur Makro unter Ihrem aus­gewählten Profil aus, klicken Sie zur Auswahl einer Taste, die
deaktiviert werden soll und wählen Sie anschließend Deaktivie-
ren.

2. Die Taste wird jetzt deaktiviert.

3. Wenn Sie die Taste erneut aktivieren möchten, wählen Sie sie aus
und klicken Sie auf Wiederherstellen.

4. Die Taste wird jetzt deaktiviert unter Ihrem ausgewählten Profil
und die Taste in Grau angezeigt.

Deutsch

Abb. 18 - Tastatur - Express-Text

4. Klicken Sie auf die Schaltfläche Aufnah auf

Versandtaste ggf. (die Versandtaste ist die Taste, die in Ihrem

Zielprogramm verwendet wird, zum Senden einer Textnachricht
z.B. wird die Enter-Taste dafür am häufigsten verwendet, oder Sie
können dies auch frei lassen.

67

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Ein-

Abb. 19 - Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Einstellungen

stellungen von Windows 10

Auf die meisten Apps, Control Panels, Utilities und Programme in Windows 10 können Sie über das Start-Menü gelangen.
Klicken Sie dazu auf das Symbol in der Taskleiste in der linken unteren Ecke des Bildschirms (oder drücken Sie auf die
Windows-Logo-Taste der Tastatur).

Klicken Sie mit der rechten Maustaste auf das Startmenü-Symbol (oder verwenden Sie die Tastenkombination

Windows-Logo-Taste + X), um ein erweitertes Kontextmenü der nützlichen Funktionen aufzurufen: Apps und Features,

Energieoptionen, Task-Manager, Suchen, Explorer, Geräte-Manager, Netzwerkverbindungen usw.

Der Infobereich der Taskleiste befindet sich in der rechten unteren Ecke des Bildschirms. Hierüber können Sie manche
Control Panels und Anwendungen aufrufen, die in diesem Handbuch angesprochen werden.

In diesem Handbuch finden Sie eine Anleitung zum Öffnen der Systemsteuerung. Um die Systemsteuerung aufzurufen, wäh-

Deutsch

len Sie Systemsteuerung unter dem Eintrag Windows-System im Startmenü.

Der Eintrag Einstellungen im Startmenü (auch die App) bietet Ihnen einen schnellen Zugriff auf eine Reihe von Einstellmög­lichkeiten für das System, die Geräte, das Netzwerk und das Internet, die Personalisierung, die Apps, Konten, die Uhrzeit und
Sprache, die Spiele, die Erleichterte Bedienung, den Datenschutz, Updates und die Sicherheit.

68

Grafikfunktionen

Das Design I verfügt sowohl über eine integrierte GPU von
Intel (zum Energie sparen) und eine diskrete GPU von
NVIDIA (für die Leistung). Das Design II verfügt über eine
integrierte GPU von Intel. Wenn die Videotreiber in-

stalliert sind, können Sie die Anzeigegeräte wechseln und die
Anzeigeoptionen konfigurieren.

Microsoft Hybrid Graphics

(Nur Design I)
Microsoft Hybrid Graphics ist eine nahtlose Technologie,

mit der bei längerer Akkubetriebsdauer die höchstmögliche
Leistung des Grafiksystems erreicht wird, ohne manuell die
Einstellungen ändern zu müssen. Das Betriebssystem des
Computers (und einige Anwendungen) automatisch bei
Bedarf der genutzten Anwendungen zwischen der integ­rierten GPU (iGPU) und der separaten GPU (dGPU) wech-
seln.

So öffnen Sie in Windows das Einstellfenster Anzeige:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann
aus dem Menü die Option Anzeigeeinstellungen wählen.

2. Wählen Sie aus den Menüs die gewünschten
Anzeigeeinstellungen.

So rufen Sie die Steuerung für Intel® UHD-Grafik auf:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann
aus dem Menü die Option Intel® Grafikeinstellungen wählen.

Oder

2. Klicken Sie auf das Symbol im Infobereich auf der Desktop­Taskleiste und dann aus dem Menü die Option Intel®
Grafikeinstellungen wählen.

So öffnen Sie die NVIDIA Systemsteuerung:

(Nur Design I)

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf NVIDIA Systemsteuerung (Symbol) - im
Kategorie Darstellung und Anpassung.

Oder

3. Klicken Sie mit der rechten Maustaste auf den Desktop und dann

aus dem Menü die Option NVIDIA Systemsteuerung wählen.

Deutsch

69

Anzeigegeräte

Abb. 20

Projizieren

Abb. 21

Anzeige

(Mehrere

Anzeigen)

Beachten Sie, dass Sie externe Anzeigen nutzen können, die
an den HDMI-Ausgangsanschluss und/oder an die Schnitt­stelle für externen Monitor angeschlossen sind. Lesen Sie die
Anleitung des Anzeigegerätes, um zu erfahren, welche For­mate unterstützt werden.

Konfigurieren des Anzeigegerätes in Windows

Alle externen und internen Anzeigen (bis zu 3 aktive An­zeigen) können unter Windows konfiguriert werden, indem
Sie die Anzeige oder System (in Einstellungen)
Bedienfenster oder das Projizieren-Menü verwenden.

Deutsch

Konfiguration der Anzeige mit dem Projizieren-Menü:

1. Schließen Sie Ihre externe(n)

Anzeige(n) an den ent­sprechenden Port an und schalten
Sie sie anschließend ein

2. Drücken Sie die Tastenkombination

+ P (oder Fn + F7).

3. Klicken Sie auf eine der Optionen

im Menü zur Auswahl von Nur PC-

Bildschirm, Duplizieren,
Erweitern oder Nur zweiter
Bildschirm.

.

Konfiguration der Anzeige im Einstellfenster Anzeige:

1. Schließen Sie Ihre externe(n) Anzeige(n) an den entsprechenden
Port an und schalten Sie sie anschließend ein.

2. Klicken Sie mit der rechten Maustaste auf den Desktop und dann
aus dem Menü die Option Anzeigeeinstellungen wählen.

3. Klicken Sie auf Erkennen (Schaltfläche).

4. Der Computer wird die angeschlossenen Anzeigen anschließend
erkennen.

5. Im Menü Mehrere Anzeigen können Sie bis zu 3 Anzeigen
konfigurieren.

70

Audiofunktionen



Lautstärkeeinstellung

Die Lautstärke kann auch mit den Windows-Lautstärke-
reglern eingestellt werden. Überprüfen Sie die Einstellung,
indem Sie in der Taskleiste auf das Lautsprecher-Symbol
Klicken.

Sie können die Audiooptionen für Ihren Computer über die
Systemsteuerung Sound in Windows konfigurieren.

Die Lautstärke können Sie durch die Tastenkombination Fn
+ F5/F6 ändern.

Sound Blaster Cinema 5

(Nur Design I)
Mit der Anwendung Sound Blaster Connect können Sie die
Audioeinstellungen nach Ihren Anforderungen konfigurie­ren, um eine bestmögliche Audioleistung bei Spielen und der
Wiedergabe von Musik und Videos zu erreichen.

Anwendung Sound Blaster Connect

Führen Sie die Sound Blaster Connect-Systemsteuerung
über das Startmenü in Windows aus.

Abb. 22 - Sound Blaster Connect

Deutsch

71

Energieoptionen

Abb. 23 - Energieoptionen

Die Energieoptionen von Windows ermöglichen Ihnen die Konfiguration der Optionen für das Energiemanagement des Com­puters. Sie können Strom sparen, indem Sie Energiesparpläne erstellen und im linken Menü können Sie die Optionen für
den Netzschalter, die Energiespartasten (Fn + F12) und Zuklappeinstellung (beim Schließen des Dekkels), den Bild-
schirm und den Energiesparmodus (die Standardeinstellung Energie sparen) konfigurieren.

Klicken Sie im linken Menü auf Energiesparplan erstellen, und wählen Sie die Optionen, um einen neuen Plan zu erstellen.
Klicken Sie auf Energieplaneinstellungen ändern, und klicken Sie auf Erweiterte Energieeinstellungen ändern, um wei-
tere Optionen für die Konfiguration aufzurufen.

Deutsch

72

Installation der Treiber



Allgemeine Hinweise zur

Treiberinstallation

Wenn Sie keine fortge­schrittenen Kenntnisse
haben, folgen Sie für jeden
Treiber den Anweisungen
auf dem Bildschirm (z. B.

Weiter > Weiter > Fertig
stellen). In vielen Fällen

ist es erforderlich, den
Computer nach der
Treiberinstallation neu zu
starten.

Alle Module (z. B. WLAN
oder Bluetooth) müssen
vor der Treiberinstallation

eingeschaltet werden.

Windows Update

Nachdem Sie alle Treiber
installiert haben, sollten
Sie die Funktion Windows
Update aktualisieren, um
immer die neuesten Si­cherheits-Updates usw. zu
erhalten (die Updates ent­halten die neuesten
Fehlerbehebungen von
Microsoft).



Treiberinstallation und Stromversorgung

Während die Treiber installiert werden, muss der
Computer über den AC/DC-Adapter mit Strom ver­sorgt werden. Einige Treiber benötigen für den In­stallationsvorgang sehr viel Strom. Wenn der Akku
nicht mehr über genügend Strom verfügt, kann sich
das System während der Installation ausschalten,
was zu Systemfehlern führen kann (das ist kein Si­cherheitsproblem, und der Akku ist innerhalb von
einer Minute wieder aufladbar).

Abb. 24 - Installation der Treiber

Die Disc Device Drivers & Utilities + User's Manual enthält die Treiber und Hilfspro-
gramme, die für das einwandfreie Funktionieren des Computers notwendig sind. Möglicher­weise wurden diese bereits vorinstalliert. Ist das nicht der Fall, legen Sie die Disc ein, und
klicken Sie auf Install Drivers (Schaltfläche) oder Option Drivers (Schaltfläche), um das
Treibermenü Optional aufzurufen.
Reihenfolge. Markieren Sie die Treiber, die installiert werden sollen (notieren Sie zum späte­ren Nachlesen die Treiber, die Sie installiert haben). Hinweis: Muss ein Treiber neu installiert
werden, sollten Sie den alten Treiber zunächst deinstallieren.

Manuelle Treiber-Installation

Klicken Sie in der Anwendung Drivers Installer auf die Schaltfläche Browse CD/DVD und
navigieren Sie zu der ausführbaren Datei in dem Ordner für Ihren Treiber.

Wenn während des Installationsvorgangs das Fenster Neue Hardware gefunden erscheint,
klicken Sie auf Abbrechen, um das Fenster zu schließen. Befolgen Sie dann die Installa­tionsanweisungen.

Installieren Sie die Treiber in der in Abb. 24 angegebenen

Deutsch

73

TPM (Option)

Abb. 25

BitLocker-Laufwerk-

verschlüsselung

(TPM-Verwaltung)

Abb. 26

“Trusted Plat-

form Module”-

Management

(TPM) auf dem

lokalen Compu-

ter

Bevor Sie die TPM (Trusted Platform Module)-Funktionen
einrichten, müssen Sie die Sicherheitsplattform initialisieren.

Aktivieren der TPM-Funktionen

1. Starten Sie das Notebook neu.

2. Rufen Sie das Aptio Setup Utility auf, indem Sie während des
POST-Vorgangs auf F2 drücken.

3. Wählen Sie mit den Pfeiltasten das Menü

4. Wählen Sie TPM Configuration und drücken Sie auf die
Eingabetaste.

5. Drücken Sie auf die Eingabetaste, um auf das Menü Security
Device Support zuzugreifen und wählen Sie Enable (Aktivieren).

6. Sie müssen anschließend auf F4 drücken, um die Änderungen zu

Deutsch

speichern und den Computer neu zu starten.

Security.

4. Im Fenster TPM-Verwaltung können Sie TPM unter Windows
verwalten. Da ein TPM normalerweise in großen Unternehmen
und Organisationen verwaltet wird, benötigen Sie bei der
Verwaltung der hiesigen Informationen die Hilfe Ihres
Systemadministrators.

TPM Verwaltung in Windows

Sie können Ihre TPM Einstellungen unter

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf

und Sicherheit).

3. Klicken Sie auf TPM-Verwaltung.

74

BitLocker-Laufwerkverschlüsselung (System

Windows

verwalten:

TPM Aktionen

1. Klicken Sie auf TPM vorbereiten und folgen Sie den Anwei­sungen des Assistenten, um TPM vorzubereiten (dabei wird mög­licherweise ein Neustart des Computers und eine Bestätigung der
Einstellungsänderungen nach dem Neustart durch Drücken der
entsprechenden F-Taste erforderlich sein).

2. Nach dem Neustart wird TPM vorbereitet und Sie können
anschließend das Menü Aktionen verwenden für TPM

ausschalten, Besitzerkennwort ändern, TPM löschen oder
TPM-Sperre zurücksetzen.

3. Ein Assistent wird Sie durch die Einrichtungsschritte leiten.

4G-Modul (Option)

1



Ausrichtung der

USIM-Karte

Die lesbare Seite
der USIM-Karte (die
Seite, auf der sich
die Goldkontakte
befinden) muss wie
abgebildet nach
oben zeigen.

1

(Optional nur für Modelle A & B)

Wenn Ihr Modell das optionale 4G-Modul enthält, folgen Sie den nachfolgenden Anweisungen, um die USIM-Karte zu in­stallieren (Sie erhalten sie von Ihrem Dienstanbieter).

Einsetzen der USIM-Karte

1. Schalten Sie den Computer aus, drehen Sie es herum, und nehmen Sie den Akku heraus (schieben Sie die Riegel in die unten

angezeigte Richtung, und ziehen Sie den Akku heraus).

2. Schieben Sie die USIM-Karte wie unten abgebildet hinein, und lassen Sie sie einrasten. Setzen Sie den Akku wieder ein.

Abb. 27 - Herausnehmen des Akkus und einsetzen der USIM-Karte

Deutsch

75

Fehlerbehebung

Problem Mögliche Ursache - Lösung

Die Module Wireless-LAN/
Bluetooth können nicht erkannt

werden.

Das PC-Kamera-Modul kann nicht
erkannt werden.

Die mit der PC-Kamera

Deutsch

aufgenommenen Dateien benötigen
zu viel Speicherplatz.

Im Flugzeugmodus sind die Module ausgeschaltet. Prüfen Sie der LED-Anzeige , ob der
Computer im Flugzeugmodus ist (siehe Tabelle 2 auf Seite 51). Mit der Tastenkombination
Fn + F11 können Sie den Flugzeugmodus ein- oder ausschalten (siehe Tabelle 3 auf Seite

53).

Das ist ausgeschaltet. Mit der Tastenkombination Fn + F10 können Sie das PC-Kamera­Modul einschalten (siehe Tabelle 3 auf Seite 53). Starten Sie die Kamera-Anwendung, um
das Kamerabild zu sehen.

Videodateien, die mit hoher Auflösung aufgenommen werden, erfordern sehr viel
Speicherplatz.

Beachten Sie, dass das Betriebssystem Windows mindestens 20GB (64bit) freien Speicher
im Laufwerk C: der Systempartition benötigt. Es wird empfohlen, die aufgenommenen
Videodateien in einem anderen Laufwerk als C: zu speichern, die Dateigröße der
Aufnahmedateien zu beschränken oder die Auflösung der Videos zu verringern.

76

Technische Daten



Aktualität der technischen Daten

Die in diesem Teil aufgeführten techni­schen Daten sind zum Zeitpunkt der
Druckstellung richtig. Bestimmte
Elemente (insbesondere Prozessorty­pen/-geschwindigkeiten) können im
Rahmen des Entwicklungsplans des Her­stellers zwischenzeitlich geändert oder
aktualisiert werden. Detailinformationen
erhalten Sie bei Ihrem Servicezentrum.

Bitte beachten Sie, dass diese Reihe von
Computer-Modellen eine Vielzahl an Pro­zessoren und/oder Grafikkarten unter­stützen kann.

Um herauszufinden welcher Prozessor/
CPU in Ihrem System verbaut ist,
begeben Sie sich zum Start-Menü und
wählen dort Einstellungen, und dann
wählen Sie System und klicke auf Info.
Hier finden Sie ebenfalls Information
über die Größe des installierten RAM
u.v.m.

Um Informationen über den in Ihrem Sys­tem verwendeten Videoadapter zu er-
halten gehen Sie zum Start-Menü, wo
Sie Einstellungen wählen, dann wählen
Sie auf System und klicken auf Bild-

schirm > Erweiterte Anzeigeein­stellungen > Adaptereigenschaften
anzeigen.

Core Logic

Intel® HM370 Chipsatz

BIOS

AMI BIOS (128Mb SPI Flash-ROM)

Speicher

Dual Channel DDR4
Zwei 260-Pin SODIMM-Sockel

Unterstützung von DDR4 2400MHz oder
DDR4 2666MHz (je nach CPU-Typ)
Speichermodulen

Speicher auf bis zu 32GB erweiterbar
Mit 4GB, 8GB oder 16GB Modulen

kompatibel

Speichereinheiten

Eine austauschbare SATA-2,5"-Festplatte/
SSD (7,0mm Höhe)

(Werkseitige Option) Ein M.2 2280 SATA/

PCIe Gen3 x4-SSD-Laufwerk

LCD-Optionen (Design I)

Modelle A & B:

15,6" (39,62cm), 16:9, FHD (1920x1080)

Modell C:

17,3" (43,94cm), 16:9, HD+ (1600x900)/
FHD (1920x1080)

LCD-Optionen (Design II)

Modell A:

15,6" (39,62cm),16:9, HD (1366x768)/FHD
(1920x1080)

Modell C:

17,3" (43,94cm), 16:9, HD+ (1600x900)/
FHD (1920x1080)

Audio (Design I)

High-Definition-Audio-kompatible
Schnittstelle

2 eingebaute Lautsprecher

Eingebautes Array-Mikrofon

Oder
(Werkseitige Option) Eingebautes

Mikrofon
Sound Blaster

™

Cinema 5

Audio (Design II)

High-Definition-Audio-kompatible
Schnittstelle

2 eingebaute Lautsprecher

Eingebautes Array-Mikrofon

Tastatur

Tastatur in Originalgröße (mit
Nummerntastatur)
Oder

(Werkseitige Option) Mit weißen LED
beleuchtete Tastatur in Originalgröße (mit
Nummerntastatur)

Zeigegerät

Eingebautes Touchpad

77

Deutsch

Sicherheit

Öffnung für Sicherheitsschloß (Typ
Kensington)

BIOS-Paßwort
Intel PTT für Systeme ohne Hardware TPM
(Werkseitige Option) TPM v2.0

Schnittstellen

Ein USB 2.0 Anschluss
Ein USB 3.0 (USB 3.1 Gen 1) Typ-A

Anschluss
Ein USB 3.1 Gen 2 Typ-A Anschluss
Ein USB 3.1 Gen 2 Typ-C Anschluss*

*Die maximale Strommenge, die von USB

Deutsch

Typ-C Anschlüssen geliefert wird, beträgt
500mA (USB 2.0)/900mA (USB 3.1).

Ein HDMI-Ausgangsanschluss
Eine Schnittstelle für externen Monitor
Eine Kopfhörer-Ausgangsbuchse
Eine Mikrofon-Eingangsbuchse
Eine RJ-45 LAN-Buchse
Eine DC-Eingangsbuchse

Kartenleser

Festes Multi-in-1 Kartenleser-Modul

MMC (MultiMedia Card)/RS MMC
SD (Secure Digital)/Mini SD/SDHC/

SDXC

M.2-Steckplätze

Modelle A & B:

Steckplatz 1 für Kombinierte Bluetooth und
WLAN-Modul

Steckplatz 2 für SATA/PCIe Gen3 x4-SSD-
Laufwerk

(Werkseitige Option) Steckplatz 3 für 4G­Modul

Modell C:

Steckplatz 1 für Kombinierte Bluetooth und
WLAN-Modul

Steckplatz 2 für SATA/PCIe Gen3 x4-SSD-
Laufwerk

Kommunikation

Eingebautes 10/100/1000Mb Base-TX
Ethernet LAN

1,0M HD PC-Kamera-Modul
Oder
(Werkseitige Option) 2,0M FHD PC-

Kamera-Modul
(Werkseitige Option - Nur Modelle A & B)

M.2 3042 4G-Modul

WLAN/ Bluetooth M.2 Module:

(Werkseitige Option) Intel® Dual Band
Wireless-AC 9260 WLAN (802.11ac) und
Bluetooth

(Werkseitige Option) Intel® Dual Band
Wireless-AC 9560 WLAN (802.11ac) und
Bluetooth

(Werkseitige Option) Intel® Dual Band
Wireless-AC 9462 WLAN (802.11ac) und
Bluetooth

Charakteristika

Intel® Optane™ Technik
Unterstützt Windows® 10 Cortana mit

Stimme
Windows® Mixed Reality kompatibel

Umgebungsbedingungen

Temperatur

In Betrieb: 5ºC – 35ºC
Bei Aufbewahrung: -20ºC – 60ºC

Relative Luftfeuchtigkeit

In Betrieb: 20 – 80 %
Bei Aufbewahrung: 10 – 90 %

Stromversorgung

AC/DC-Adapter für den gesamten
Spannungsbereich

AC-Eingang: 100-240 V, 50-60Hz
DC-Ausgang: 19V, 4,74A (90W)

(Werkseitige Option) Abnehmbarer 6

Zellen-Smart Lithium-Ionen-Akku

(Werkseitige Option)

Zellen-Smart Lithium-Ionen-Akku

Abnehmbarer 6

, 62WH

, 47WH

78

Abmessungen und Gewicht (Design I)

Modelle A & B:

378 (B) x 267(T) x 24,9 (H) mm

2,3kg (Barebone mit

Modell C:

418,5 (B) x 288,7 (T) x 25,4 (H) mm
2,9kg (Barebone mit 47WH-Akku)

47WH-Akku)

Abmessungen und Gewicht (Design II)

Modell A:

378 (B) x 267(T) x 24,9 (H) mm

2,2kg (Barebone mit 47WH-Akku)

Modell C:

418,5 (B) x 288,7 (T) x 25,4 (H) mm

2,8kg (Barebone mit 47WH-Akku)

Deutsch

79

Deutsch

80

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. Il s’agit d’un supplément, et non pas d’une
alternative au Manuel de l’Utilisateur en Anglais complet au format Adobe Acrobat sur le disque Device Drivers & Utilities
+ User's Manual fourni avec votre ordinateur. Ce disque contient aussi les pilotes et utilitaires nécessaires au fonctionnement
correct de votre ordinateur (Remarque: La compagnie se réserve le droit de revoir cette publication ou de modifier son conte­nu sans préavis).

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà installés. Si ce n’est pas le cas, ou si vous avez l’intention
de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le disque Device
Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de réglementation et de sécurité

Prêtez attention aux avis réglementaires et informations de sécurité contenus dans le Manuel de l'Utilisateur se trouvant sur
le disque Device Drivers & Utilities + User’s Manual.

© Mai 2018

Marques déposées

Intel est une marque enregistrée d’Intel Corporation.
Windows est une marque enregistrée de Microsoft Corporation.

Français

81

Instructions d’entretien et d’utilisation

L’ordinateur est robuste, mais il peut toutefois être endomma­gé. Afin d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration.

Si l’ordinateur tombe, le boîtier et d’autres éléments pourraient être
endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer. Tenez l’ordinateur et

son alimentation externe à distance de toute source de chaleur. Il
s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait
à pénétrer à l’intérieur de votre ordinateur, il pourrait être sérieuse­ment endommagé.

• Evitez les interférences. Tenez l’ordinateur à distance de transfor-

mateurs à haute capacité, moteurs électriques, et autres appareils
générateurs de champs magnétiques importants. Ceux-ci peuvent
gêner ses performances normales et endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordina-
teur. Arrêtez l’ordinateur correctement, et fermez tous vos pro­grammes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas
d’enregistrer vos données régulièrement puisqu’elles peuvent être

Français

perdues si la batterie est vide.

Révision

Si vous essayez de réparer l'ordinateur par vous-même, votre
garantie sera annulée et vous risquez de vous exposer et d'ex­poser l'ordinateur à des chocs électriques. Confiez toute répa­ration à un technicien qualifié, particulièrement dans les cas
suivants:

• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé,
abimé ou effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fonctionne pas normalement bien que vous
ayez suivi les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran
LCD est cassé, ne touchez pas le liquide car il contient du poison).

• Si une odeur inhabituel, de la chaleur ou de la fumée apparaissait sor­tant de votre ordinateur.

Informations de sécurité

• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordina­teur.

• Utilisez uniquement le cordon d’alimentation et les batteries indiqués
dans ce manuel. Ne jetez pas les batteries dans le feu. Elles peuvent
exploser. Consultez la réglementation locale pour des instructions de
recyclage possibles.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît
endommagée (ex: tordue ou vrillée) d'une manière quelconque.
Même si l'ordinateur continue de fonctionner avec la batterie en
place, cela peut détériorer le circuit, pouvant déclencher un incendie.

• Assurez-vous que votre ordinateur est complètement éteint avant de
le mettre dans un sac de voyage (ou tout autre bagage similaire).

• Avant de nettoyer l'ordinateur, retirez la batterie et assurez-vous que
l'ordinateur est débranché de toute alimentation électrique externe,
périphériques et câbles.

• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais
n'appliquez pas d'agent de nettoyage directement sur l'ordinateur.
N’utilisez pas de produit de nettoyage volatil (des distillés pétrôle) ou
abrasifs sur aucun des éléments de l’ordinateur.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie
aurait besoin d’être réparée ou changée, veuillez vous adresser à
votre représentant de service ou à des professionnels qualifiés.

• Notez que dans les ordinateurs ayant un logo fixé par dépôt électroly­tique, le logo est recouvert par une protection adhésive. À cause de
l’usure générale, cette protection adhésive se détériore avec le temps
et le logo exposé peut former des angles coupants. Faites bien atten­tion lorsque vous manipulez l'ordinateur, et évitez de toucher le logo
fixé par dépôt électrolytique. Dans la sacoche de voyage, ne mettez
pas d’autres objets qui risquent de se frotter contre l’ordinateur pen­dant le transport. En cas d’une telle usure, contactez votre centre de
services.

82

Précautions concernant les batteries polymères



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une batterie re­chargeable. Cette batterie est recyclable. Quand elle n’est plus
utilisable, en fonction des lois locales des différents états et
pays, il peut être illégal de s’en débarrasser en la jetant avec les
ordures ménagères normales. Vérifiez auprès du responsable
local de l’élimination des déchets solides de votre quartier pour
vous informer des possibilités de recyclage ou de la manière ap­propriée de la détruire.

Il existe un danger d’explosion si la batterie est remise de façon
incorrecte. Remplacez-la uniquement par des batteries de
même type ou de type équivalent, recommandées par le fabri­cant. Eliminez les batteries usagées selon les instructions du fa­bricant.

Notez les informations suivantes spécifiques aux batteries po­lymères, et le cas échéant, celles-ci remplacent les informa­tions générales de précaution sur les batteries.

• Les batteries polymères peuvent présenter une légère dilatation ou
gonflement, mais cela est inhérent au mécanisme de sécurité de la
batterie et ne représente pas une anomalie.

• Manipulez les batteries polymères de façon appropriée lors de leur
utilisation. Ne pas utiliser de batteries polymères dans des environne­ments présentant une température ambiante élevée, et ne pas stocker
les batteries non utilisées pendant de longues périodes.

Français

83

Guide de démarrage rapide

Figure 1

Ouvrir le couvercle/LCD/

ordinateur avec un adapta-

teur AC/DC branché



Arrêt

Veuillez noter que vous devriez tou­jours éteindre votre ordinateur en utili­sant la commande Arrêter dans
Windows (voir ci-dessous). Cette pré­caution évite des problèmes de disque
dur ou de système.

1. Cliquez sur l'icône du Menu Démar­rer .

2. Cliquez sur l'élément Marche/Arrêt .

3. Sélectionnez Arrêter dans el menu.

130°

1. Enlevez tous les memballages.

2. Posez l’ordinateur sur une surface stable.

3. Installez la batterie et assurez-vous qu’elle correctement positionnée.

4. Connectez fermement les périphériques que vous souhaitez utiliser avec
votre ordinateur (par ex. clavier et souris) à leurs ports respectifs.

5. Lors de la première installation de l'ordinateur utilisez la procédure
suivante (afin de protéger l'ordinateur, la batterie sera verrouillée lors de
l'expédition afin de ne pas alimenter le système avant la première
connexion à l'adaptateur AC/DC et initialement installée comme ci-des­sous) :

• Branchez le cordon de l’adaptateur AC/DC à la prise d'entrée DC sur la

gauche de l’ordinateur, branchez ensuite le cordon d'alimentation AC à
une prise murale, puis connectez le cordon d'alimentation AC à l’adap­tateur AC/DC et laissez-le ainsi pendant au moins 6 secondes.

• Débranchez le cordon de l'adaptateur de la prise d'entrée DC de l'ordi-

nateur, puis rebranchez-le; la batterie est maintenant déverrouillée.

6. D'une main, soulevez soigneusement le couvercle/LCD pour obtenir un

Français

angle de vision confortable (ne pas dépasser 130 degrés), de l'autre
main (comme illustré dans la Figure 1) maintenez la base de l'ordinateur
(Remarque : Ne soulevez jamais l'ordinateur par le couvercle/LCD).

7. Pressez le bouton d'alimentation pour allumer.

Logiciel système

Votre ordinateur peut être livré avec un logiciel système pré-instal­lé. Si ce n’est pas le cas, ou si vous re-configurez votre ordinateur
pour un système différent, vous constaterez que ce manuel fait ré­férence à Microsoft Windows 10.

Prend en charge Intel® Optane™

Vous devez configurer Intel® Optane™ avant d'installer votre système d'exploitation Windows 10 (voir "Intel® Optane™"

à la page 85).

84

Intel® Optane™

Intel® Optane™ est la combinaison d'un périphérique de
mémoire compatible et du logiciel Technologie de stockage
Intel® Rapid. Cette combinaison est conçue pour accélérer
les performances de votre système en mettant en cache les
données de démarrage, les exécutables, les données acces­sibles fréquemment et les fichiers de page système sur un
SSD Intel® Optane™ non volatil et à faible latence.

Contactez votre distributeur ou fournisseur pour voir si votre
système prend en charge cette technologie.

Si vous réinstallez un système qui a déjà été configuré en
mode Intel RST Premium, assurez-vous d'avoir effacé la mé­moire Intel Optane (voir "Suppression de Intel® Op-

tane™" à la page 86).

Procédure de configuration Intel® Op­tane™

Vous devez configurer Intel® Optane™ avant d'installer
votre système d'exploitation Windows 10 et, pour ce faire,
vous devrez préparer ce qui suit.

• Le disque de SE Microsoft Windows 10.

• Un lecteur DVD externe connecté.

• Un SSD Intel® Optane™ installé dans votre système.

• Le disque Device Drivers & Utilities + User’s Manual.

1. Allumez l’ordinateur et appuyez sur F2 pour aller dans le BIOS.

2. Allez au menu Boot, sélectionnez UEFI Setting et appuyez sur
Entrée.

3. Paramétrez UEFI Boot sur «Enabled».

4. Appuyez sur Échap pour sortir du menu et allez au menu Main.

5. Sélectionnez OffBoard NVMe Controller Configuration et

appuyez sur Entrée pour vérifier qu'un SSD Intel® Optane™ est
présent.

6. Appuyez sur Échap pour sortir du menu et allez au menu
Advanced.

7. Sélectionnez SATA Mode, appuyez sur Entrée et sélectionnez
“Intel RST Premium...”.

8. Appuyez sur F4 et <Yes> (Oui) pour “Enregistrer les modifica-
tions et réinitialiser” (

9. Pendant le redémarrage de l’ordinateur, appuyez sur F2 pour
accéder au BIOS.

10. Appuyez sur F4 et <Yes> (Oui) pour “Enregistrer les modifica-
tions et réinitialiser” (
rez-vous que la condition dans le point à puce ci-dessous est
remplie avant de le faire.

• Vérifiez que le DVD du SE Windows 10 est dans le lecteur

DVD connecté, ainsi l'ordinateur démarrera automatiquement à
partir du DVD du SE Windows 10 (vous serez invité à appuyer
sur une touche pour démarrer à partir du DVD).

11. Appuyez sur Suivant > Installer maintenant pour continuer à ins­taller le système d'exploitation normalement (voir votre documen­tation de Windows si vous avez besoin d'instructions pour
installer le Système d'Exploitation Windows).

12.

Sélectionnez Personnalisé: Installer uniquement Windows

(avancé).

13. Il est recommandé de sélectionner, puis de supprimer les parti­tions existantes.

14. Cliquez sur Nouveau pour créer une partition pour Windows.

15. Il est très important de vous assurer que lorsque vous créez la
partition, vous laissez un minimum d'espace non alloué de 5Mo.

16. Suivez les instructions à l'écran pour installer le SE Windows 10.

17. Installez les pilotes Windows. Vérifiez que vous avez installé le
pilote Technologie de stockage Intel® Rapid (IRST).

“Save Changes and Reset”).

“Save Changes and Reset”), mais assu-

Français

85

18. Exécutez l'application Technologie de stockage Intel® Rapid.

Figure 2 - Technologie de stockage Intel® Rapid - état

19. Cliquez sur Activer.

20. Le système affichera un message et vous demandera de sélec­tionner un lecteur rapide compatible (dans ce cas, il ne devrait y

Français

avoir qu'une seule option).

21. Vous devrez redémarrer l'ordinateur après avoir activé Optane, et
vous assurer que le système est alimenté par l'adaptateur AC/DC,
et non par batterie uniquement.

22. Cliquez sur Oui pour commencer le processus (cela peut prendre
un certain temps).

23. Une fois le processus terminé, redémarrez l'ordinateur.

Suppression de Intel® Optane™

Si vous souhaitez supprimer une configuration Intel® Op­tane™ existante, suivez la procédure ci-dessous pour le
faire. Cependant, sauvegardez tous les fichiers et données
nécessaires avant de supprimer une configuration Intel®
Optane™, car cela entraînera la perte de toutes les données

sur les volumes.

1. Assurez-vous que Intel® Optane™ est activé dans l'application
Technologie de stockage Intel® Rapid.

2. Allumez l’ordinateur et appuyez sur F2 pour aller dans le BIOS.

3. Allez à Intel(R) Rapid Storage Technology (dans le menu
Advanced) et appuyez sur Entrée.

4. Sélectionnez Intel Optane, **** (répertoriée sous Optane
Vol ume: ) et appuyez sur Entrée.

5. Sélectionnez “Deconcatentate” et appuyez sur Entrée.

6. Sélectionnez <Yes> (Oui) dans l'option “Are you sure you want
to perform deconcatentation”.

7. Sélectionnez “Start deconcatentation” et appuyez sur Entrée.

8. Le système retournera au menu standard Intel(R) Rapid Storage
Technology lorsqu'il aura terminé.

9. Vous devez ensuite sélectionner le mode SATA approprié pour
votre système et réinstaller le système d'exploitation.

86

Différences de modèles

Cette série d’ordinateurs portables comprend trois modèles différents comportant de légères variations de style, de couleur
et d’apparence. Les variantes de modèles, de couleurs, de configurations, de boutons etc., ne sont pas toutes représentées dans
ce manuel. Notez que même si votre ordinateur a une apparence légèrement différente des illustrations proposées dans ce ma­nuel, tous les ports, prises (autres que ceux indiqués ci-dessous et dans les spécifications) et les fonctions générales sont les
mêmes pour tous les styles de design (voir Spécifications pour plus de détails).

Modèle A Modèle B Modèle C

Caractéristique

Design I Design II Design I Design I Design II

Adaptateur Vidéo

LCD

Module 4G

Prise en charge de

Sound Blaster

Cinema 5

GPU intégré Intel® et GPU

discret NVIDIA®

15,6" (39,62cm) FHD

Qui Non Qui Non

Tableau 1 - Différences de modèles

GPU intégré

Intel®

15,6" (39,62cm)

HD/FHD

Option Non

GPU intégré Intel® et GPU discret

NVIDIA®

15,6" (39,62cm)

FHD

17,3" (43,94cm) HD+/FHD

GPU intégré

Intel®

Français

87

Carte du système: Vue de face avec l’écran LCD ouvert (Modèle A)

Figure 3

Vue de face avec l’écran

LCD ouvert (Modèle A)

1. Caméra PC

2. *Indicateur LED de caméra
PC

*Quand la caméra PC est
en cours d'utilisation le
Indicateur LED sera
illuminé.

3. Réseau de microphones
intégré

4. Écran LCD

5. Bouton d'alimentation

6. Clavier

7. Touchpad et boutons

7

Remarquez que la zone d’utili­sation valide du Touchpad et
des boutons est celle indiquée
à l’intérieur des lignes en poin­tillé rouges.



Utilisation des

appareils sans fil à

bord d'un avion

L'utilisation de tout ap­pareil électronique de
transmission est gé­néralement interdite à
bord d'un avion.

Vérifiez que les mo­dules WLAN, 4G et
Bluetooth sont désac­tivés si vous utilisez
l'ordinateur à bord
d'un avion en mettant
le système en Mode
Avion.

5

7

6

2 13

4

3

Français

88

Carte du système: Vue de face avec l’écran LCD ouvert (Modèle B)

Figure 4

Vue de face avec l’écran

LCD ouvert

(Modèle B)

1. Caméra PC

2. *Indicateur LED de
caméra PC

*Quand la caméra PC
est en cours d'utilisation
le Indicateur LED sera
illuminé.

3. Réseau de microphones
intégré

4. Écran LCD

5. Bouton d'alimentation

6. Clavier

7. Touchpad et boutons

Remarquez que la zone d’utili­sation valide du Touchpad et
des boutons est celle indiquée
à l’intérieur des lignes en poin­tillé rouges.

5

7

6

2 13

4

3



Utilisation des

appareils sans fil à

bord d'un avion

L'utilisation de tout ap­pareil électronique de
transmission est gé­néralement interdite à
bord d'un avion.

Vérifiez que les mo­dules WLAN, 4G et
Bluetooth sont désac­tivés si vous utilisez
l'ordinateur à bord
d'un avion en mettant
le système en Mode
Avion.

7

Français

89

Carte du système: Vue de face avec l’écran LCD ouvert (Modèle C)

5

7

6

2 13

4

3

Figure 5

Vue de face avec l’écran

LCD ouvert (Modèle C)

1. Caméra PC

2. *Indicateur LED de caméra
PC

*Quand la caméra PC est
en cours d'utilisation le
Indicateur LED sera
illuminé.

3. Réseau de microphones
intégré

4. Écran LCD

5. Bouton d'alimentation

6. Clavier

7. Touchpad et boutons

7

Remarquez que la zone d’utili­sation valide du Touchpad et
des boutons est celle indiquée
à l’intérieur des lignes en poin­tillé rouges.



Utilisation des

appareils sans fil à

bord d'un avion

L'utilisation de tout ap­pareil électronique de
transmission est géné­ralement interdite à
bord d'un avion.

Vérifiez que les mo­dules WLAN et Blue­tooth sont désactivés
si vous utilisez l'ordina­teur à bord d'un avion
en mettant le système
en Mode Avion.

Français

90

Indicateurs LED

Les indicateurs LED sur votre ordinateur affichent des informations utiles sur l’état actuel de votre ordinateur.

Icône Couleur Description

Orange L'adaptateur AC/DC est branché

Vert L’ordinateur est allumé

Vert clignotant Le système est dans le mode de Veille configuré

Orange La batterie est en charge

Vert La batterie est complètement chargée

Orange clignotant La batterie a atteint le niveau bas critique

Vert Mode Avion activé (les modules WLAN, 4G et Bluetooth sont désactivés)

Vert Le disque dur est en cours d'utilisation

Tableau 2 - Indicateurs LED

Français

91

Clavier

Numeric

Keypad

Keypad

Touche du logo Windows

Touche Menu/Application

Touches Fonction

Touche Fn

Pavé

numérique

Verr Num &
ArrêtDét

Le clavier comporte un pavé numérique (sur le côté droit du clavier) permettant une entrée facile de données numériques. Le
fait d'appuyer sur Verr Num active ou désactive le pavé numérique. Il est également doté de touches fonction pour vous per-
mettre de changer instantanément de mode opérationnel.

(Clavier lumineux - optionnel) Le niveau d'éclairage du clavier peut être réglé, ou allumé/éteint, à l'aide des touches Fn +
F4.

Français

92

Figure 6 - Clavier

Touches fonction & indicateurs visuels

Les touches de fonctions (F1 - F12 etc.) agiront comme touches de raccourci (hot-key) quand pressée en maintenant la touche
Fn appuyée. En plus des combinaisons des touches de fonction de base, des indicateurs visuels sont disponibles quand le pi-

lote Control Center est installé (après le redémarrage un panneau de configuration s'affichera pour vous permettre de sélec­tionner le type de clavier pour votre système).

Tou che s Fonction/ indicateurs visuels Touches Fonction/ indicateurs visuels

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Lecture/Pause (dans les programmes audio/vidéo)

Activer/Désactiver le

Touchpad

Eteindre le rétroéclairage LCD (Appuyez sur une

touche ou utilisez le Touchpad pour allumer)

Allume/Éteind le son

Allumer ou éteindre
l’éclairage du clavier/Ajus­ter le niveau de luminosité

(Pour les claviers à LED

blanche)

Diminution/Augmentation

du volume sonore

Modifiez la configuration de l'affichage (voir la

page 110)

Diminution/Augmentation

de la luminosité de l’écran

LCD

Activer/Désactiver le

module caméra PC

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +
(Design I seu-

lement)

Activer/Désactiver le

Mode Avion

Permutation veille

Activer/Désactiver le pavé

numérique

Activer/Désactiver l'arrêt

défilement

Basculer entre majuscule

et minuscule

Activer/Désactiver le Control Center (voir la

page 98)

Contrôle Automatique du

Ventilateur /Pleine Puis-

sance

Activer/Désactiver

Flexikey® (voir la

page 104)

Tableau 3 - Touches de fonctions & indicateurs visuels

Français

93

Carte du système: Vues de face, gauche, droite et arrière (Modèle A)

13

2

8

4

6

3

5

11

7

12

14

10

9

Figure 7 - Vues de face, gauche, droite et arrière (Modèle A)

1. Indicateurs LED

2. Prise d’entrée DC

3. Prise réseau RJ-45

4. Port moniteur externe

5. Prise de sortie HDMI

6. Port USB 3.1 Gen 2 Type-C

7. Port USB 3.1 Gen 2 Type-A

8. Lecteur de carte multi-en-1

9. Prise de sortie casque

10. Prise d'entrée de microphone

11. Port USB 2.0

12. Port USB 3.0 (USB 3.1 Gen 1)
Type-A

13. Ventilation

14. Fente de verrouillage de sécurité

1

Face

Gauche

Arrière

Droit

13



Surchauffe

Afin de ne pas causer une sur­chauffe de votre ordinateur, veri­fiez que rien ne bouche la (les)
ventilation(s) quand le systeme
est allumé.



USB 3.1 Gen 2

Notez que quand un seul appa­reil USB est branché à un port
USB 3.1 Gen 2 la vitesse de
transfert des données est de
10Gbps, cependant lorsque
deux appareils sont branchés à
la fois sur les ports USB 3.1
Gen 2, cette bande passante
est partagée entre les ports.

Français

94
