Clevo N750WG, N751WG, N770WG User guide

Download

Contents

About this Concise User Guide .........................................................1

System Startup ..................................................................................4

Intel® Optane™ Setup ......................................................................5

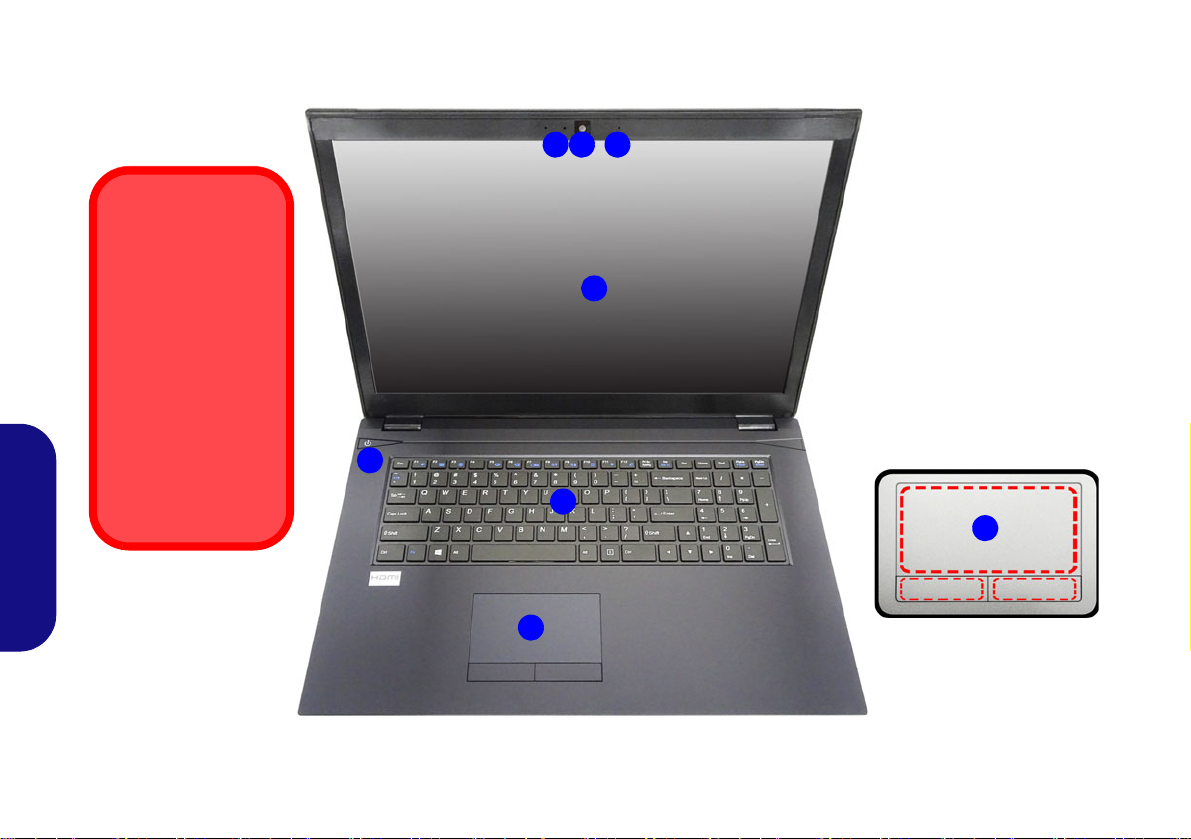

System Map: Front View with LCD Panel Open (Model A) ..........7

System Map: Front View with LCD Panel Open (Model B) ...........8

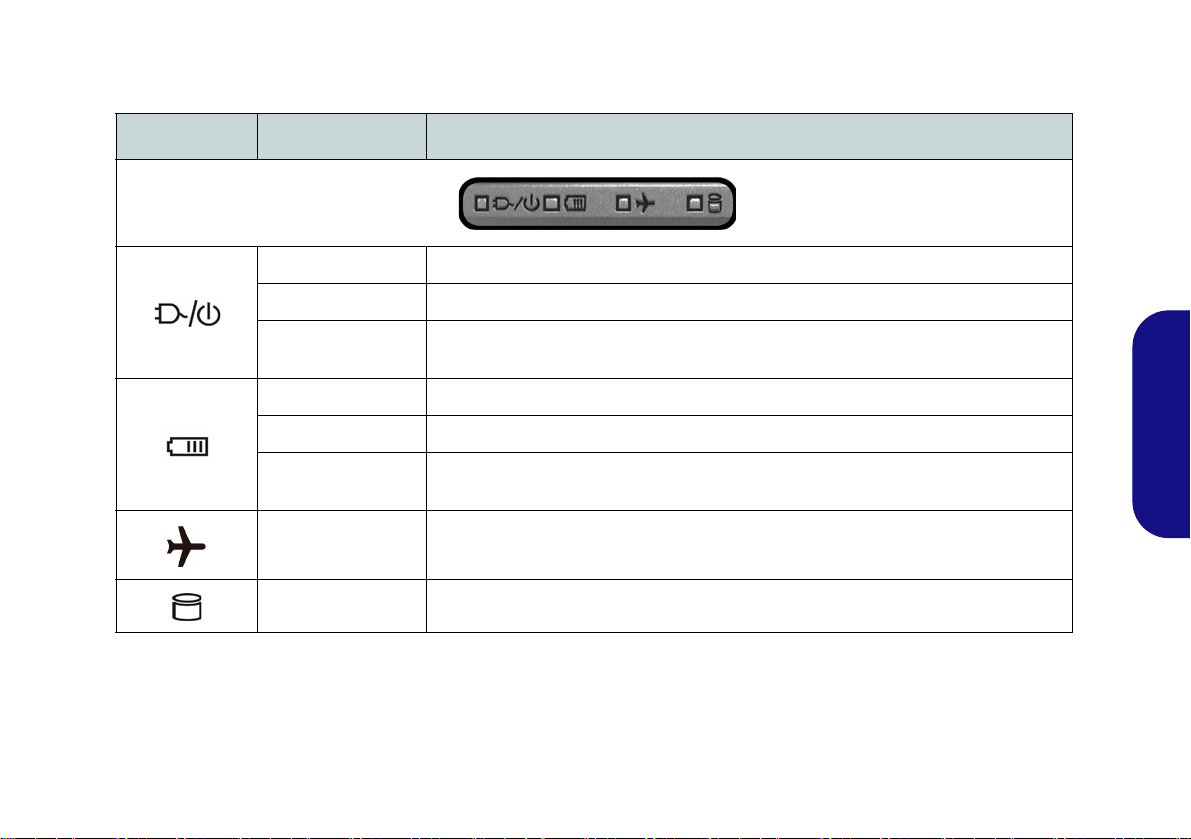

LED Indicators ..................................................................................9

Keyboard .........................................................................................10

System Map: Front, Left & Right Views (Model A) ......................12

System Map: Front, Left & Right Views (Model B) ......................13

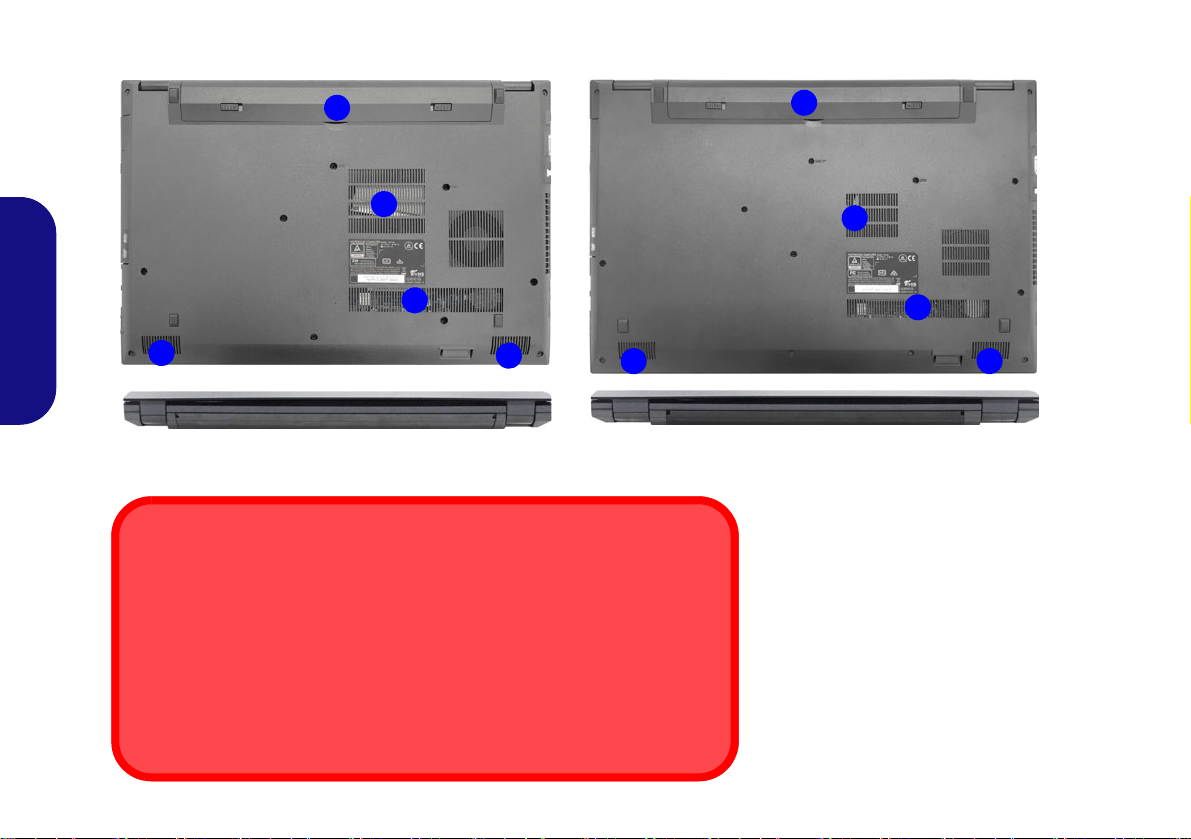

System Map: Bottom & Rear Views ........ ............................. .........14

Control Center ......... .......................................................... ..............15

White-LED Keyboard (Option) ......................................................17

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel

and Settings .....................................................................................18

Video Features ................................................................................19

Audio Features ................................................................................21

Power Options .................................... ............................. ................21

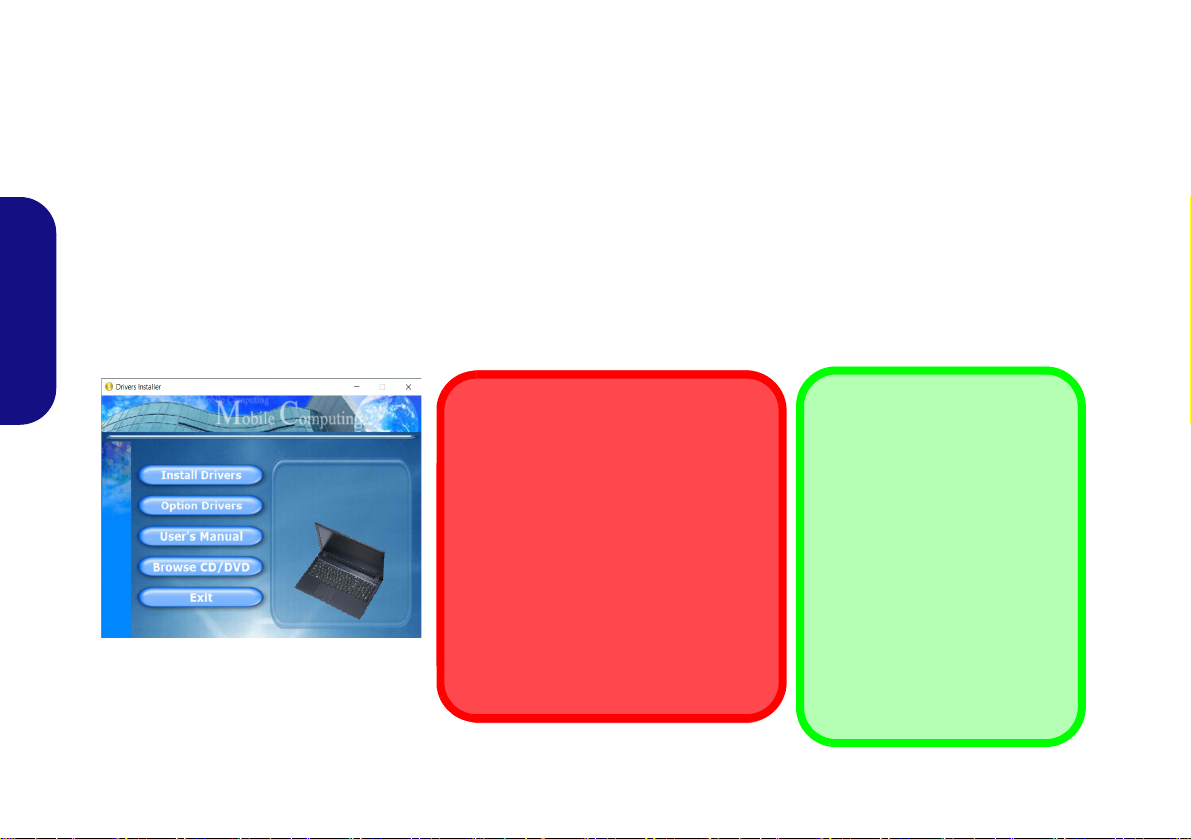

Driver Installation .................................................................. .........22

TPM (Option) ................... ... ............................ ............................. ...23

TPM Management in Windows ......................................................23

4G Module (Option) .......................................................................24

Troubleshooting ..............................................................................25

Specifications ............... ................................. .................................. 26

Inhalt

Über das Ausführliche Benutzerhandbuch .....................................29

Schnellstart ................. ............... .............. ............... ................ .........32

Intel® Optane™ Setup ....................................................................33

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm

(Modell A) ...................................................................................35

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm

(Modell B) .......... ........................................................ ..................36

LED-Anzeigen ................................................................................37

Tastatur ................... ......................... ........................ ........................38

Systemübersicht: Ansicht von vorne, links und rechts (Modell A) 40 Systemübersicht: Ansicht von vorne, links und rechts (Modell B) .41

Systemübersicht: Ansicht von unten und hinten .............................42

Control Center ................................... ............................. .................43

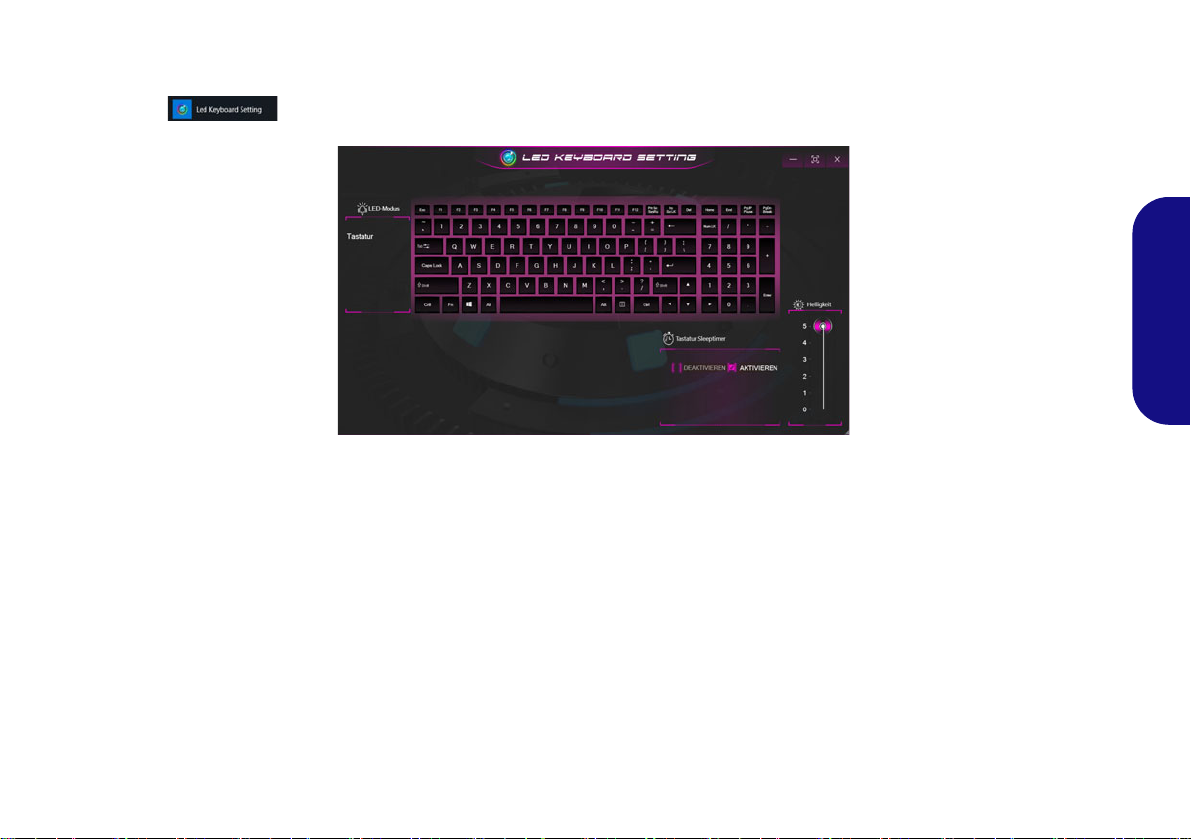

Weiße LED-Tastatur (Option) ........................................................45

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und

Einstellungen von Windows 10 .......................................................46

Grafikfunktionen ................................................. ............................47

Energieoptionen ..............................................................................49

Installation der Treiber ....................................................................50

TPM (Option) ..................................................................................51

4G-Modul (Option) .............................................................. ...........52

Fehlerbehebung ...............................................................................53

Technische Daten ............................................................................54

Sommaire

A propos de ce Guide Utilisateur Concis ........................................57

Guide de démarrage rapide .............................................................60

Configuration Intel® Optane™ ........... ............................. .. .............61

Carte du système: Vue de face avec l’écran LCD ouvert

(Modèle A) ............................ ....................................................... ..63

Carte du système: Vue de face avec l’écran LCD ouvert

(Modèle B) ......................................................... ............................64

Indicateurs LED ....................... ............................. ..........................65

Clavier ...................... .................................................... ...................66

Carte du système: Vues de face, gauche et droite (Modèle A) .......68

Carte du système: Vues de face, gauche et droite (Modèle B) .......69

Carte du système: Vues de dessous et arrière ......... ........................70

Control Center ................................... ............................. .................71

Clavier à LED blanche (Option) .....................................................73

Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de Con-

figuration et Paramètres de Windows 10 ........................................74

Caractéristiques vidéo .....................................................................75

Caractéristiques audio .....................................................................77

Options d’alimentation ....................................................................77

Installation du pilote .......................................................................78

TPM (Option) ................... ... ............................ ............................. ...79

Module 4G (Option) .......................................... .............................80

Dépannage .................. ...... ....... .... ....... ..... ...... ....... .... ....... .... ....... .....81

Spécifications ............... ................................. .................................. 82

Contenidos

Acerca de esta Guía del Usuario Concisa .......................................85

Guía rápida para empezar ...............................................................88

Configuración de Intel® Optane™ .................................................89

Mapa del sistema: Vista frontal con panel LCD abierto

(Modelo A) ................... ............................. ............................. .........91

Mapa del sistema: Vista frontal con panel LCD abierto

(Modelo B) ............................ ............................. .............................92

Indicadores LED ...................................................................... .......93

Teclado ....................... ............. ................ ............... ................ .........94

Mapa del sistema: Vistas frontal, izquierda y derecha

(Modelo A) ...................... ............................. ............................. .....96

Mapa del sistema: Vistas frontal, izquierda y derecha

(Modelo B) ............................... ............................. .........................97

Mapa del sistema: Vistas inferior y posterior .................................98

Control Center ......... .......................................................... ..............99

Teclado con LED blanco (Opción) ...............................................101

Menú Inicio, Menú contextual, Barra de tareas, Panel de Control y

Configuración de Windows 10 .....................................................102

Parámetros de vídeo .............. ........................................................103

Características de audio .............. ............................. .....................105

Opciones de energía ...................................... ............................. ...105

Instalación de controladores .........................................................106

TPM (Opción) ...............................................................................107

Módulo 4G (Opción) .....................................................................108

Solución de problemas ................................. ............................. ....109

Especificaciones ................ ............................................... .............110

Sommario

Informazioni su questa guida rapida .............................................113

Guida di avvio rapido ....................................................................116

Configurazione Intel® Optane™ ..................................................117

Descrizione del sistema: Vista anteriore con pannello LCD aperto

(Modello A) . ............................. .. ............................. ......................119

Descrizione del sistema: Vista anteriore con pannello LCD aperto

(Modello B) ........ ............................. ............................. .................120

Indicatori LED ............. ..................................................................121

Tastiera ................... ............................................. ..........................122

Descrizione del sistema: Vista anteriore, sinistra e destra

(Modello A) ... ............................. ............................. ....................124

Descrizione del sistema: Vista anteriore, sinistra e destra

(Modello B) .......... ............................. ............................. .............125

Descrizione del sistema: Vista inferiore e posteriore ....................126

Control Center ........ ............................. ............................. .............127

Tastiera con LED bianchi (Opzione) ............................................129

Menu Start, Menu contestuale, Barra delle applicazioni, Pannello

di controllo e Impostazioni di Windows 10 ..................................130

Funzioni video . ............................. ............................. ... .................131

Funzionalità audio .........................................................................133

Opzioni risparmio energia ........ ............................. .. ......................133

Installazione driver ...... ....................................................... ...........134

TPM (Opzione) .............................................................................135

Modulo 4G (Opzione) ...................................................................136

Risoluzione dei problemi .......................................... ....................137

Specifiche tecniche ........................................................................138

About this Concise User Guide



FCC Statement

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1.This device may not cause harmful interference.

2. This device must accept any interference received, including interference that may cause undesired operation.

This quick guide is a brief introduction to getting your system started. This is a s upplement, and not a substitute for the expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper oper ation of the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure (or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information contained in the expanded User’s Manual on the Device Drivers & Utilities + User’s Manual disc.

May 2019

Trademarks

Intel is a trademark/registered trademark of Intel Corporation. Windows is a registered trademark of Microsoft Corporation.

English

Instructions for Care and Operation

The computer is quite rugged, but it can be damaged. To prevent this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the

case and the components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and

power supply away from any kind of heating element. This is an electrical appliance. If water or any other liquid gets into it, the

English

computer could be badly damaged.

• Avoid interfer ence. Keep the computer away from high capacity

transformers, electric motors, and other strong magnetic fields. These can hinder proper performance and damage your data.

• Follow the proper working procedures for the computer. Shut

the computer down properly and don’t forget to save your work. Remember to periodically save your data as data may be lost.

Servicing

Do not attempt to service the computer yourself. Doing so may violate your warranty and expose you and the computer to electric shock. Refer all servicing to authorized service personnel. Unplug the computer from the power supply. Then refer servicing to qualified service personnel under any of the fo llowing conditions:

• When the power cord or AC/DC adapter is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the operating instructions.

• If the computer has been dropped or damaged (do not touch the poisonous liquid if the LCD panel breaks).

• If there is an unusual odor, heat or smoke coming from your computer.

Safety Information

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual. Do not dispose of batteries in a fire. They may explode. Check with local codes for possible special disposal instructions.

• Do not continue to use a battery that has been dropped, or that appears damaged (e.g. bent or twisted) in any way. Even if the computer continues to work with a damaged battery in place, it may cause circuit damage, which may possibly result in fire.

• Make sure that your computer is completely powered off before putting it into a travel bag (or any such container).

• Before cleaning the computer, make sure it is disconnected from any external power supplies, peripherals and cables. It is advisable to also remove your battery in order to prevent accidentally turning the machine on.

• Use a soft clean cloth to clean the computer, but do not apply cleaner directly to the computer. Do not use volatile (petroleum distillates) or abrasive cleaners on any part of the computer.

• Do not try to repair a battery pack. Refer any battery pack repair or replacement to your service representative or qualified service personnel.

• Note that in computer’s featuring a raised LCD electro-plated logo, the logo is covered by a protective adhesive. Due to general wear and tear, this adhesive may deteriorate over time and the exposed logo may develop sharp edges. Be careful when handling the computer in this case, and avoid touching the raised LCD electro-plated logo. Avoid placing any other items in the carrying bag which may rub against the top of the computer during transport. If any such wear and tear develops contact your service center.

Polymer Battery Precautions



Battery Disposal & Caution

The product that you have purchased contains a rechargeable battery. The battery is recyclable. At the end of its useful life, under various state and local laws, it may be illegal to dispose of this battery into the municipal waste stream. Check with your local solid waste officials for details in your area for recycling options or proper disposal.

Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Discard used battery a ccording to the manufacturer’s instructions.

Note the following information which is specific to polymer batteries only, and where applicable, this overrides the general battery precaution information.

• Polymer batteries may experience a slight expansion or swelling, however this is part of the battery’s safety mechanism and is not a cause for concern.

• Use proper handling procedures when using polymer batteries. Do not use polymer batteries in high ambient temperature environments, and do not store unused batteries for extended periods.

English

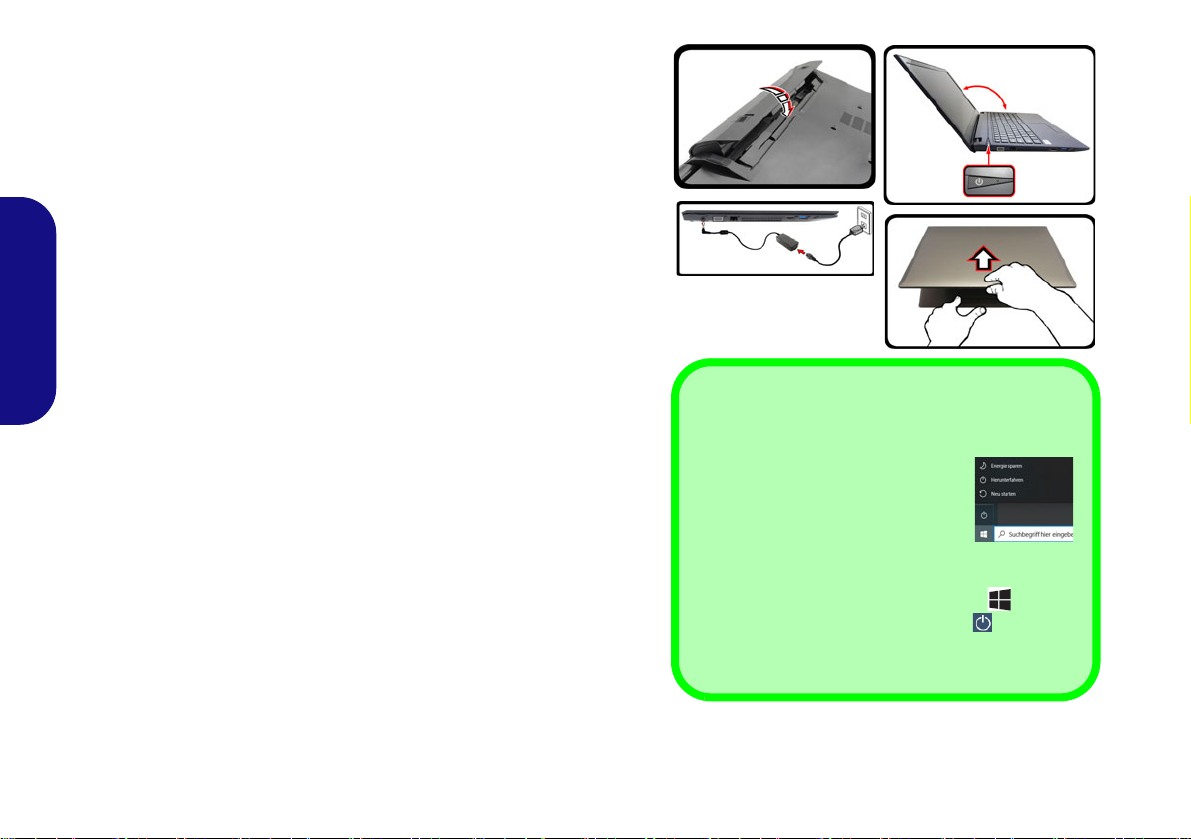

System Startup

Figure 1 - Opening the Lid/LCD/Computer with

AC/DC Adapter Plugged-In

130 ﾟ



Shut Down

Note that you should always shut your computer down by choosing the Shut down command in Windows (see below). This will help prevent hard disk or system problems.

1. Click the Start Menu icon .

2. Click the Power item .

3. Choose Shut down from the menu.

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Insert the battery and make sure it is locked in position.

4. Securely attach any peripherals you want to use with the computer (e.g. keyboard and mouse) to their ports.

5. When first setting up the computer use the following procedure (as to

English

safeguard the computer during shipping, the battery will be locked to not power the system until first connected to the AC/DC adapter and initially set up as below):

• Attach the AC/DC adapter cord to the DC-In jack on the left of the computer, then plug the AC power cord into an outlet, and connect the AC power cord to the AC/DC adapter and leave it there for 6 seconds or longer.

• Remove the adapter cord from the computer’s DC-In jack, and then plug it back in again; the battery will now be unlocked.

6. Use one hand to raise the exceed 130 degrees); use the other hand (as illustrated in Figure 1) to support the base of the computer (Note: Never lift the computer by the lid/ LCD).

7. Press the power button to turn the computer “on”.

System Software

Your computer may already come with system software pre-installed. Where this is not the case, or where you are re-configuring your computer for a different system, you will find this manual refers to Microsoft Windows 10.

lid/LCD to a comfortable viewing angle

(do not

Intel® Optane™ Support

You need to setup Intel® Optane™ before installing your Windows 10 operating system (see Intel® Optane™ Setup on page 5).

Intel® Optane™ Setup

Intel® Optane™ is a combination of a compatible memory device and Intel Rapid Storage Technology soft- ware. This combination is designed to speed up your system performance by caching boot data, executables, frequently accessed data and system page files to a non volatile, low latency Intel® Optane™ SSD.

Contact your distributor or supplier to see if your system supports this technology.

If you are reinstalling a system that has previously been setup in Intel RST Premium mode, make sure you have disabled the Intel Optane Memory (see Disabling Intel®

Optane™ on page 6).

Intel® Optane™ Setup Procedure

You need to setup Intel® Optane™ before installing your Windows 10 operating system, and you will need to prepare the following in order to do so.

• The Microsoft Windows 10 OS DVD.

• An (attached external) DVD drive.

• An Intel® Optane™ SSD installed in your system.

• The Device Drivers & Utilities + User’s Manual disc.

4. Press Esc to exit the menu and go to the Main menu.

5. Select OffBoard NVMe Controller Configuration and press Enter to check that an Intel® Optane™ SSD is present.

6. Press Esc to exit the menu and go to the Advanced menu.

7. Select SATA Mode, press Enter and select Intel RST Premium... and select <OK>.

8. Press F10 to “Save and Exit” and select <Yes>, however note below.

• Make sure the Windows 10 OS DVD is in the (attached) DVD

drive and as the computer starts up it will automatically boot from the Windows 10 OS DVD (you will be prompted to press a key to boot from the DVD).

9. Click Next > Install Now to continue installing the operating system as normal (see your Windows documentation if you need help on installing the Windows OS).

10. Select Custom: Install Windows only (advanced).

11. It is recommended that you select and then delete existing partitions.

12. Click New to create a partition for Windows.

13. It is very important to make sure that when you create the partition, leave at least a minimum of unallocated space of 5MB.

14. Follow the on-screen instructions to install the Windows 10 operating system.

15. Install the Windows drivers (see page 22). Make sure you install the Intel® Rapid Storage Technology (IRST) driver.

16. Run the Intel® Rapid Storage Technology application.

English

1. Start-up your notebook computer and press F2 to enter the BIOS and go to the Setup Utility.

2. Go to the Boot menu, select UEFI Setting and press Enter.

3. Set UEFI Boot to “Enabled”.

17. Click Enable.

Figure 2 - Intel® Rapid Storage Technology - Status

English

18. The system will pop-up a message and ask you to select a compatible fast drive (in this case there should only be one option).

19. Y ou will ne ed to rest art the computer af ter enabling Optane, and make sure the system is powered by the powered AC/DC adapter, and not by battery only.

20. Click Yes to begin the process (this may take some time).

21. After the process has been completed restart the computer.

Disabling Intel® Optane™

If you wish to disable an existing Intel® Optane™ setup then follow the procedure below to do so.

1. Run the Intel® Rapid Storage Technology application.

2. Click Disable.

3. Click Yes when the message pops up.

4. Restart the computer to complete the process.

5. Run the Intel® Rapid Storage Technology application.

6. The Status of Intel® Optane™ Memory is indicated in the Window.

System Map: Front View with LCD Panel Open (Model A)

Note that the Touchpad and Buttons valid operational area is that indicated within the red dotted lines above.

Figure 3

Front View with LCD Panel

Open (Model A)

1. PC Camera

2. *PC Camera LED

*When the PC camera is in use, the LED will be illuminated.

3. Built-In Microphone

4. LCD

5. Power Button

6. Keyboard

7. Touchpad & Buttons



Wireless Device

Operation Aboard

Aircraft

The use of any portable electronic transmission devices aboard aircraft is usually prohibited.

Make sure the wireless modules are OFF if you are using the computer aboard aircraft by putting the system in to Airplane Mode.

15,6” (39,62cm)

English

System Map: Front View with LCD Panel Open (Model B)

Note that the Touchpad and Buttons valid operational area is that indicated within the red dotted lines above.

Figure 4

Front View with LCD

Panel Open (Model B)

1. PC Camera

2. *PC Camera LED

*When the PC camera is in use, the LED will be illuminated.

3. Built-In Microphone

4. LCD

5. Power Button

6. Keyboard

7. Touchpad & Buttons



Wireless Device

Operation Aboard

Aircraft

The use of any portable electronic transmission devices aboard aircraft is usually prohibited.

Make sure the wireless modules are OFF if you are using the computer aboard aircraft by putting the system in to Airplane Mode.

17,3” (43,94cm)

English

LED Indicators

The LED indicators on the computer display helpful information about the current status of the computer.

Icon Color Description

Orange The AC/DC Adapter is Plugged In

Green The Computer is On

Blinking Green The Computer is in Sleep Mode

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking Orange The Battery Has Reached Critically Low Power Status

Green Airplane Mode is ON (the WLAN, Bluetooth and 4G Modules are OFF)

Green The Hard Disk/Optical Device is in use

Table 1 - LED Indicators

English

Keyboard

Function Keys

Numeric Keypad

Num Lk & Scr Lk

Fn Key

Menu/Application Key

Windows Logo Key

The keyboard includes a numeric keypad (on the right side of the keyboard) for easy numeric data input. Pressing Num Lk turns on/off the numeric keypad. It also features function keys to allow you to change oper ational features instantly.

(Illuminated keyboard - Optional) The keyboard illumination level may be adjusted, or turned off/on, by using the Fn + F4 keys.

English

Figure 5 - Keyboard

Function Keys & Visual Indicators

The function keys (F1 - F12 etc.) will act as hot keys when pressed while the Fn key is held down. In addition to the basic function key combinations, some visual indicators are available when the Control Center driver is installed (after restart a control panel will pop-up to allow you to select the type of keyboard for your system).

Keys Function/Visual Indicators Keys Function/Visual Indicators

English

Fn +

Play/Pause (in Audio/Video Programs)

Touchpad Toggle

Turn LCD Backlight Off

(Press a key to or use Touchpad to turn on)

Mute Toggle

Toggle Keyboard Illumi-

nation/Adjust Brightness

Level (Illuminated key-

boards only)

Volume Decrease/

Increase

Change Display Configuration (see page 20)

Brightness Decrease/

Increase

PC Camera Power

Toggle

Fn +

Airplane Mode Tog-

gle

Number Lock T oggle

Scroll Lock Toggle

Caps Lock Toggle

Control Center Toggle (see page 15)

Fan Automatic Con-

trol/ Full Power

Sleep Toggle

Table 2 - Function Keys & Visual Indicators

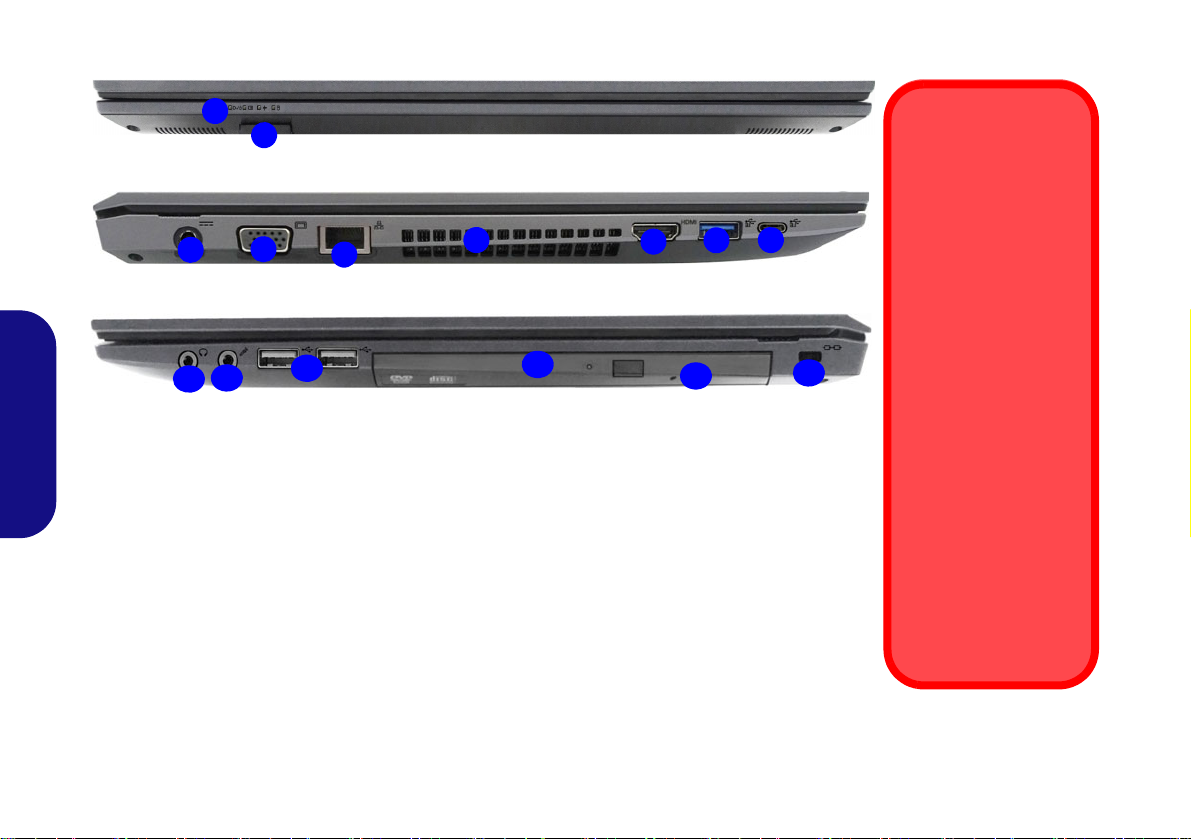

System Map: Front, Left & Right Views (Model A)

Front

Figure 6 - Front, Left & Right Views (Model A)

1. LED Indicators

2. Multi-in-1 Card Reader

3. DC-In Jack

4. External Monitor Port

5. RJ-45 LAN Jack

6. Vent

7. HDMI-Out Port

8. USB 3.0 (USB 3.1 Gen 1) Type-A Port

9. USB 3.0 (USB 3.1 Gen 1) Type-C Port Or (Factory Option) USB 3.1 Gen 2 Type-C Port

10. 2-In-1 Audio Jack (Headphone/Microphone)

11. Microphone-In Jack

12. USB 2.0 Ports

13. Optical Device Drive Bay

14. Emergency Eject Hole

15. Security Lock Slot

Right



Disc Emergency

Eject

If you need to manually eject a disc (e.g. due to an unexpected power interruption) you may push the end of a straightened paper clip into the emergency eject hole. Do not use a sharpened pencil or similar object that may break and become lodged in the hole.

Overheating

To prevent your computer from overheating make sure nothing blocks any vent while the computer is in use.

Left

Right

English

System Map: Front, Left & Right Views (Model B)

Front

Figure 7 - Front, Left & Right Views (Model B)

1. LED Indicators

2. Multi-in-1 Card Reader

3. DC-In Jack

4. External Monitor Port

5. RJ-45 LAN Jack

6. Vent

7. HDMI-Out Port

8. USB 3.0 (USB 3.1 Gen 1) Type-A Port

9. USB 3.0 (USB 3.1 Gen 1) Type-C Port Or (Factory Option) USB 3.1 Gen 2 T ype-C Port

10. 2-In-1 Audio Jack (Headphone/Microphone)

11. Microphone-In Jack

12. USB 2.0 Ports

13. Optical Device Drive Bay

14. Emergency Eject Hole

15. Security Lock Slot

Right



Disc Emergency

Eject

Overheating

To prevent your computer from overheating make sure nothing blocks any vent while the computer is in use.

Left

Right

English

System Map: Bottom & Rear Views

Figure 8

Bottom & Rear Views

1. Battery

2. Vent

3. Speakers



Bottom Cover Removal Warning

Do not remove any cover(s) and/or screw(s) for the purposes of device upgrade as this may violate the terms of your warranty. If you need to replace/remove the hard disk/RAM/CPU etc., for any reason, please contact your distributor/supplier for further information.

Overheating

To prevent your computer from overheating make sure nothing blocks any vent while the computer is in use.

Model A

Model B

English

Control Center

Run the Control Center from the Start menu in Windows . You can also press the Fn + Esc key combination, or double-click the icon in the notification area of the taskbar to access the Control Center. The Con- trol Center provides quick access to Power Modes, Fan settings and LED Keyboard configuration.

English

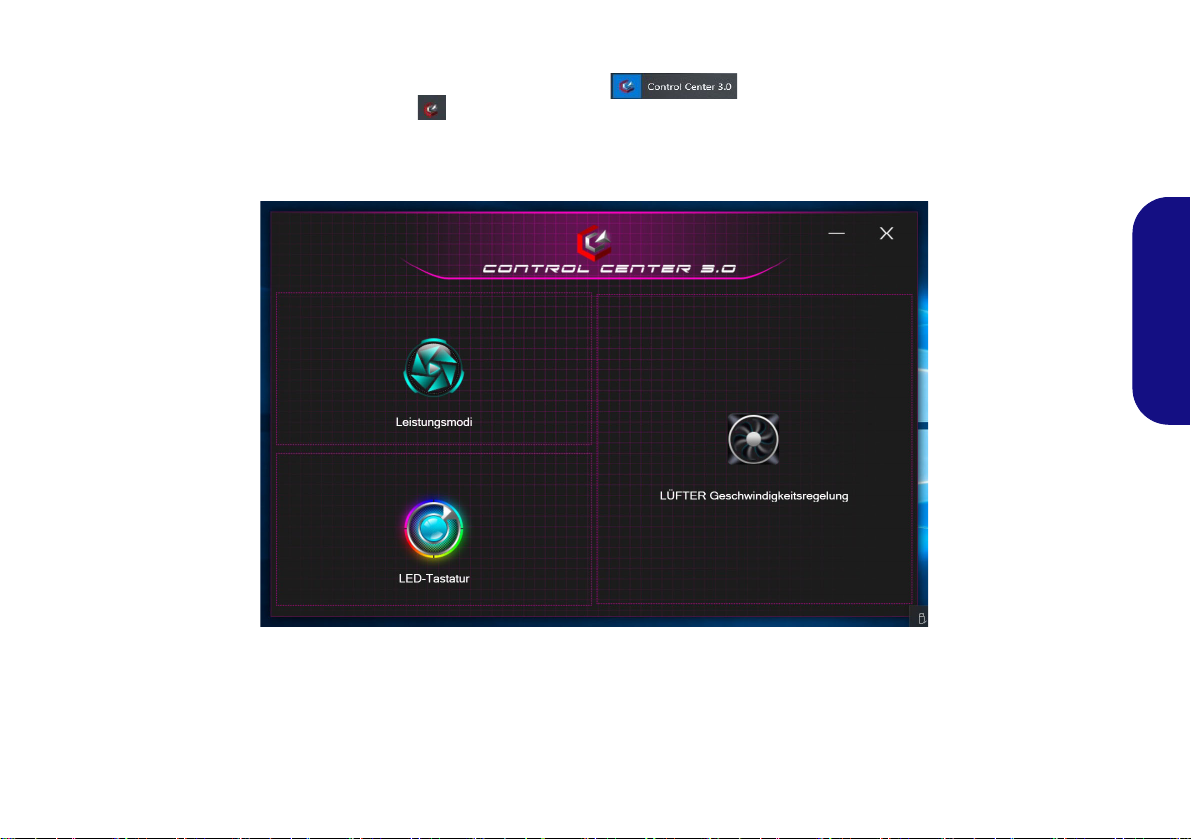

Figure 9 - Control Center

Power Modes

Figure 10 - Power Modes

Figure 11 - Fan Speed Control

Power Modes allows you to adjust the power mode by clicking the appropriate icon.

English

• Power Saving mode focuses on saving battery life (the

CPU Turbo Boost and dGPU Turbo will be off).

• Quiet mode focuses on reducing fan noise and will

decrease both CPU and GPU power.

• Entertainment mode balances CPU and GPU power and

is ideal for watching videos etc.

• Performance mode is ideal for gaming with higher CPU

and GPU performance.

Fan Speed Control

You can set the fan speed to Maximum (full power) or Automatic. The fan speed will adjust itself automatically to control the heat of the CPU/GPU. You can use the Offset slider to adjust the settings to your preference. Howev- er you can adjust the setting to Maximum if you prefer.

All these settings can be overidden by the system, as a safety precaution, if it requires heavier use of the fan.

White-LED Keyboard (Option)

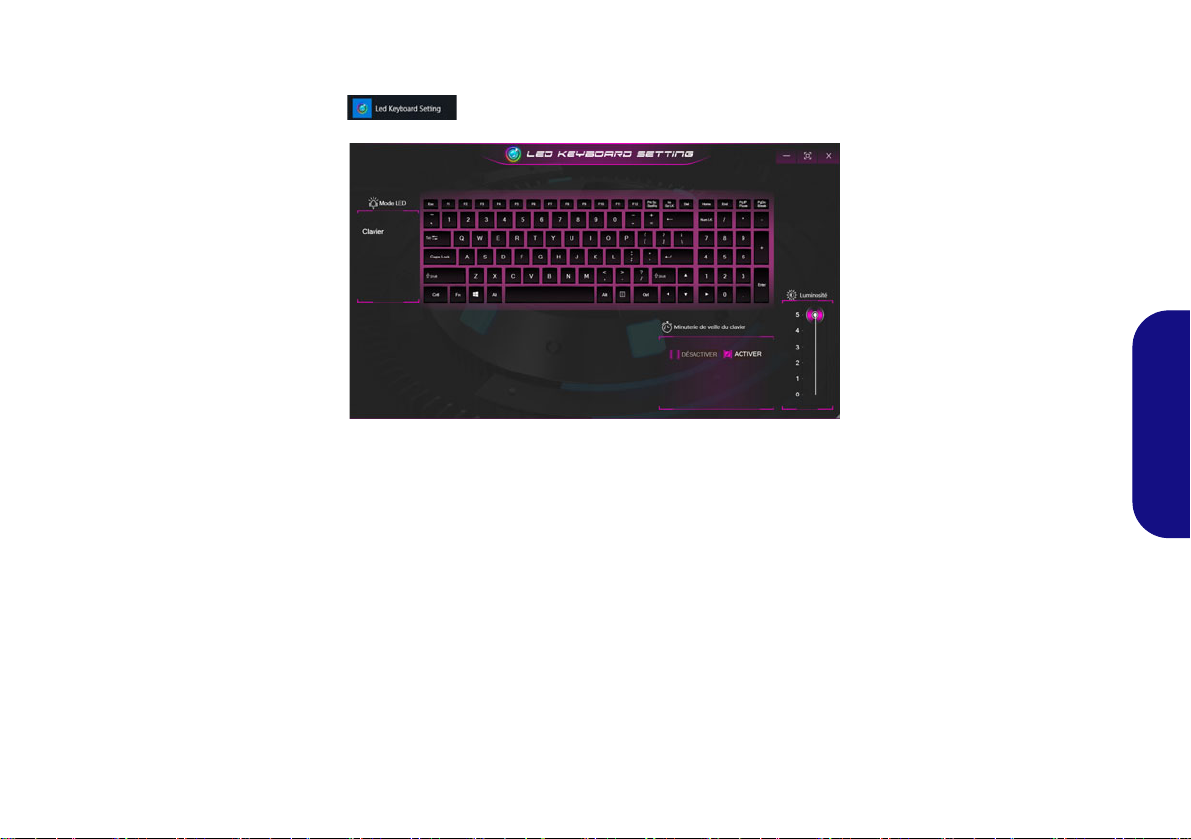

Figure 12 - LED Keyboard Application

The LED Keyboard application can be accessed by clicking LED Keyboard in the Control Center or from the Start menu in Windows .

KB Sleep Timer

Enable and then select the amount of time for which the system is idle before the keyboard LED enters sleep mode (i.e. the LED keyboard illumination will turn off to save power).

English

KB Brightness

You can adjust the keyboard brightness using the Brightness slider.

Windows 10 Start Menu, Context Menu,

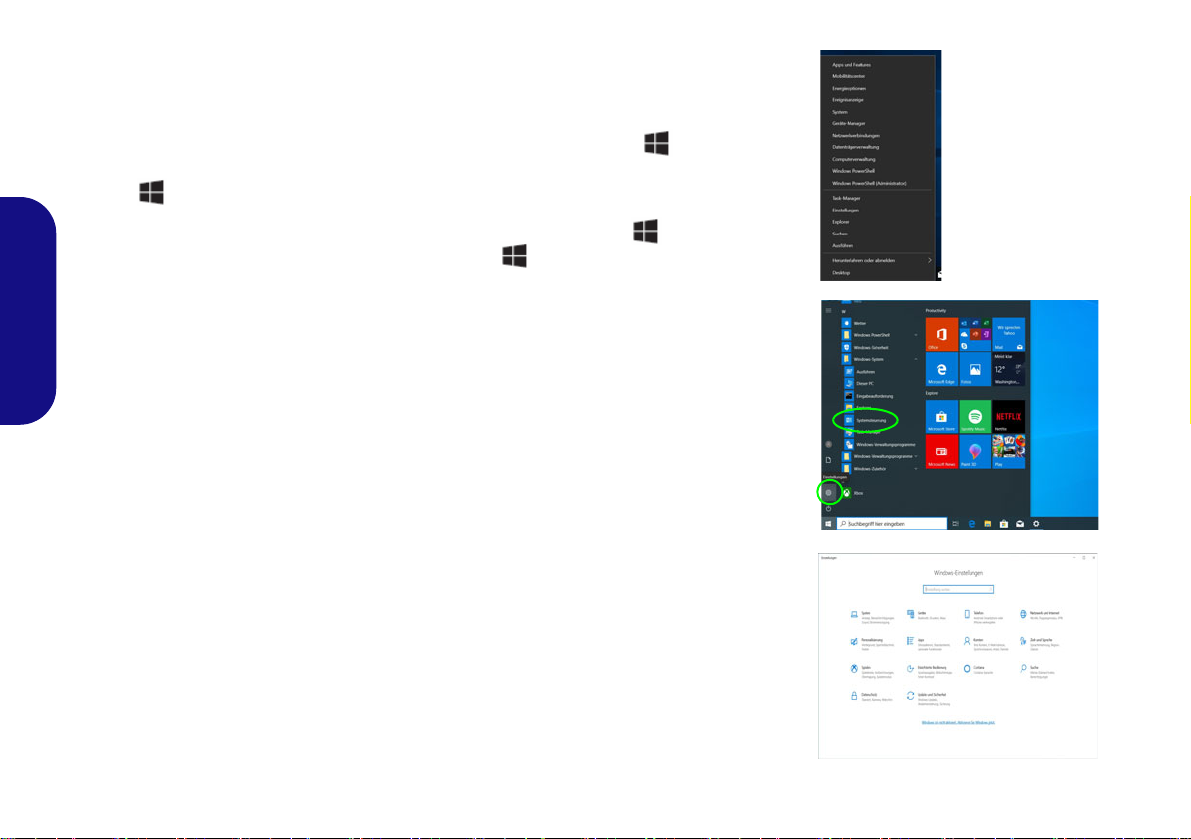

Figure 13

Start Menu,

Context Menu,

Taskbar, Control Panel and

Settings

Taskbar, Control Panel and Settings

Most of the apps, control panels, utilities and programs within Windows 10 can be accessed from the Start Menu by clicking the icon in the taskbar in the lower left corner of the screen (or by pressing the Windows Logo Key on the keyboard).

Right-click the Start Menu icon (or use the Windows Logo Key + X key

English

combination) to bring up an advanced Context Menu of useful features such as Apps and Features, Power Options, Task Manager, Search, File Explorer, Device Manager and Network Connections etc.

The notification area of the taskbar is in the bottom right of the screen. Some of the control panels and applications referred to throughout the course of this manual can be accessed from here.

Throughout this manual you will see an instruction to open the Control Panel. To access the Control Panel, select Control Panel under the Windows System item in the Start Menu.

The Settings item in the Start Menu (and also as an App) gives you quick access to a number of system settings control panels allowing you to adjust settings for System, Devices, Phone, Network & Internet, Personalization, Apps, Accounts, Time & Language, Gaming, Ease of Access, Search, Cortana, Privacy and Update & Security.

Video Features

The system features both an Intel’s Integrated GPU (for power-saving) and an NVIDIA’s discrete GPU (for performance). You can switch display devices, and configure display options as long as the video drivers are installed.

To access the Display control panel in Windows:

1. Right-click the desktop and select Display settings from the menu.

2. Choose the required display settings from the menus.

English

Microsoft Hybrid Graphics

Microsoft Hybrid Graphics is a seamless technology

designed to get best performance from the graphics system while allowing longer battery life, without having to manually change settings. The computer’s operating system (and some applications) will automatically switch between the integrated GPU and the discrete GPU when required by the applications in use.

To access the Intel® HD/UHD Graphics Control Panel:

1. Access the Intel® HD/UHD Graphics Control Panel from the Start menu in Windows.

2. Use the Ctrl + Alt + F12 key combination shortcut to open the Intel® HD/UHD Graphics Control Panel.

To access the NVIDIA Control Panel:

1. Access the NVIDIA Control Panel from the Start menu in Windows.

2. Right-click the desktop and select NVIDIA Control Panel from the menu.

Display Devices

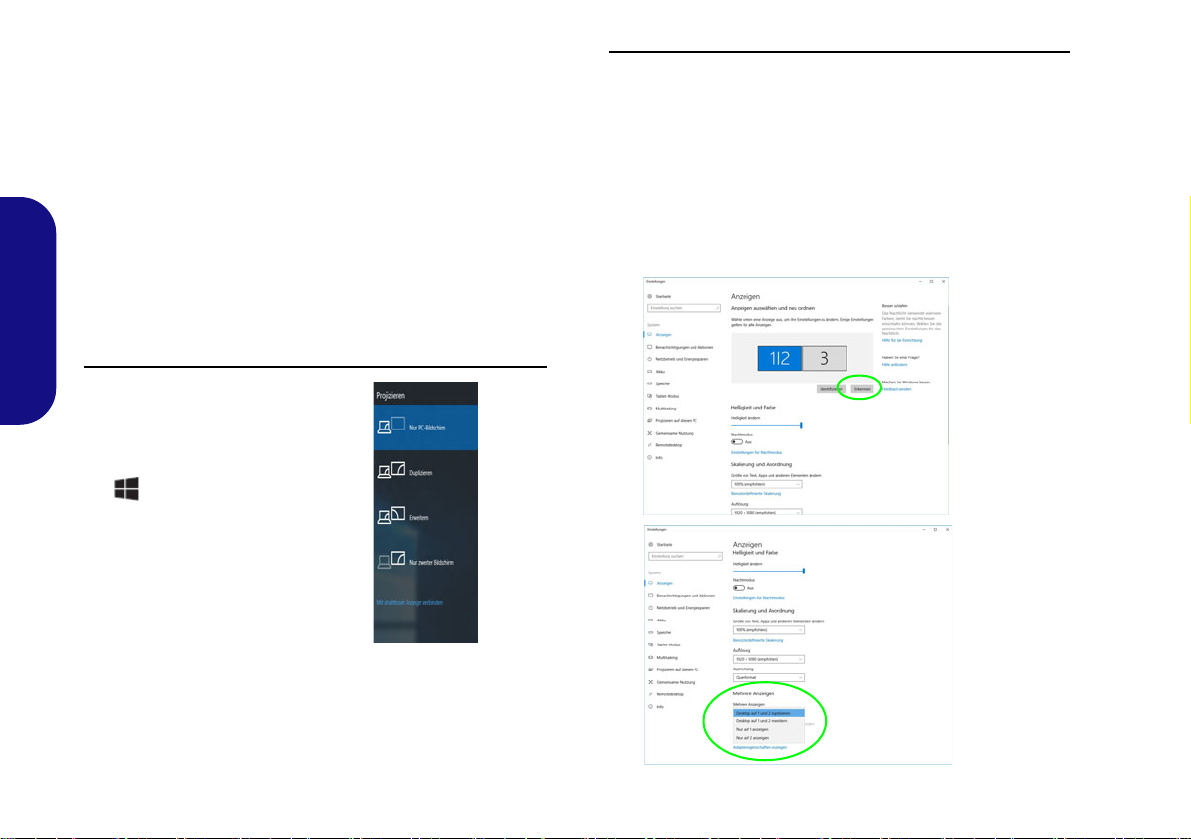

Figure 14

Project

Figure 15

Display

(Multiple

Displays)

Note that you can use external displays connected to the HDMI-Out port and/or external monitor port. See your display device manual to see which formats are supported.

Configuring the Displays in Windows

All external and internal displays (up to 3 active displays) can be configured from Windows by using the Display or

English

System (in Settings) control panel or the Project menu.

To configure the displays using the Project menu:

1. Attach your external display(s) to the appropriate port, and turn it(them) on.

2. Press the + P (or Fn + F7) key combination.

3. Click on any one of the options from the menu to select PC screen only,

Duplicate, Extend or Second screen only.

4. You can also click

Connect to a wireless display at the bottom of

the Project screen and follow the steps to connect to any wireless enabled display.

To configure the displays using the Display control panel:

1. Attach your external display(s) to the appropriate port, and turn it(them) on.

2. Right-click the desktop and select Display settings from the menu.

3. Click the Detect button.

4. The computer will then detect any attached displays.

5. You can configure up to 3 displays from the Multiple Displays menu.

Audio Features



Volume Adjustment

The sound volume level can also be set using the volume control within Windows. Click the Speaker icon in the taskbar to check the setting

Figure 16 - Power Options

You can configure the audio options on your computer from the Sound control panel in Windows.

The volume may be adjusted by means of the Fn + F5/F6 key combination.

Power Options

The Power Options (Hardware and Sound menu) control panel icon in Windows allows you to configure power management features for your computer. You can conserve power by means of power plans and configure the options for the power button, sleep button (Fn + F12), computer lid (when closed), display and sleep mode (the default power saving state) from the left menu.

Click Create a power plan in the left menu and select the options to create a new plan. Click Change Plan Settings and click Change advanced power settings to access further configuration options.

English

Driver Installation



Driver Installation & Power

When installing drivers make sure your computer is powered by the AC/DC adapter connected to a working power source. Some drivers draw a significant amount of power during the installation procedure, and if the remaining battery capacity is not adequate this may cause the system to shut down and cause system problems (note that there is no safety issue involved here, and the battery will be rechargeable within 1 minute).

Figure 17 - Install Drivers



Driver Installation

General Guidelines

As a general guide follow the default on-screen instructions for each driver (e.g. Next > Next > Fin- ish) unless you are an advanced user. In many cases a restart is required to install the driver.

Make sure any modules (e.g. WLAN or Bluetooth) are ON before installing the appropriate driver.

The Device Drivers & Utilities + User’s Manual disc contains the drivers and utilities necessary for the proper operation of the computer. This setup will probably have already been done for you. If this is not the case, insert the disc and click

Install Drivers (button), or Option Drivers (button) to access the Optional driver menu. Install the drivers in the order indicated in Figure 17. Click to select the drivers you wish to install (you should note down the drivers as you install them). Note: If you need to reinstall any driver, you should uninstall the driver first

Latest Updates

English

After installing all the drivers make sure you enable Check for updates (Settings > Update & Security > Check for

updates) and go to the Microsoft Store and click Downloads and updates > Get updates to update all Apps etc.

TPM (Option)

Figure 18

Security -

Trusted

Computing

Figure 19

BitLocker Drive

Encryption

(TPM Administra-

tion)

Figure 20

Trusted Platform Module

(TPM) Manage-

ment on Local Computer Ad-

ministration

Before setting up the TPM (Trusted Platform Module) functions you must initialize the security platform.

3. Click TPM Administration.

Activating TPM

1. Restart the computer.

2. Enter the BIOS pressing F2 during the POST/startup.

3. Click Setup Utility and select the Security menu.

4. Click TPM Configuration and select Enable for Security Device Support.

5. You will then need to press/click F10 to save the changes and restart the computer.

TPM Management in Windows

You can manage your TPM settings from within Windows:

1. Go to the Control Panel.

Click

BitLocker Drive Encryption (System and Security).

English

4. The TPM Management window allows you to configure the TPM within Windows. As TPM is usually administered within large enterprises and organizations, your system administrator will need to assist you in managing the information here.

TPM Actions

1. Click Prepare the TPM and follow the instructions in the Wizard to prepare the TPM (this will probably require a restart of the

computer and confirmation of the setting changes after restart by pressing the appropriate F key).

2. After the restart the TPM will be prepared and you can then use the Actions menu to T urn TPM off, Change Owner Password, Clear TPM or Reset TPM Lockout.

3. A wizard will help take you through any setup steps.

4G Module (Option)



USIM Card

Orientation

Note that the USIM card’s readable side (with the gold-colored contacts) should face upwards as illustrated.

Figure 21

Remove the battery and Insert the USIM

Card

If you have included an optional 4G module in your purchase option, follow the instructions below to install the USIM card (which will be provided by your service provider).

USIM Card Insertion

1. Turn off the computer, and turn it over and remove the battery .

2. Insert the USIM card as illustrated below until it clicks into position, and replace the battery.

English

Troubleshooting

Problem Possible Cause - Solution

The Wireless LAN/Bluetooth modules cannot be detected.

The PC Camera module cannot be detected.

Gaming performance is slow. It is recommended that you use Maximum fan speed when playing games. Use the Fn

The modules are off as the computer is in Airplane Mode. Check the LED indicator to see if it is in Airplane Mode (see Table 1 on page 9). Use the Fn + F1 1 key combinati on to toggle Airplane Mode on/off (see Table 2 on page 11).

The module is off. Press the Fn + F10 key combination in order to enable the module (see

Table 2 on page 11). Run the camera application to view the camera picture.

+ 1 key combination to adjust the fan speed.

English

Specifications



Latest Specification Information

The specifications listed in this section are correct at the time of going to press. Certain items (particularly processor types/speeds) may be changed, delayed or updated due to the manufacturer's release schedule. Check with your service center for details.

Note that this computer model series may support a range of CPUs and/or video adapters.

To find out which CPU is installed on your system go to the Start menu and select Settings, and then select Sys- tem and click About. This will also provide information on the amount of Installed RAM etc.

To get information on your system’s video adapter go to the Start menu and select Settings, and then select

System and click Display > Advanced display settings > Display adapter properties.

English

LCD Options

Model A:

15.6" (39.62cm), 16:9, FHD (1920x1080)

Model B:

17.3" (43.94cm), 16:9, FHD (1920x1080)

Memory

Dual Channel DDR4 Two 260 Pin SO-DIMM Sockets Supporting DDR4 2400MHz or DDR4

2133MHz (Depending on CPU Type) Memory Modules

Memory Expandable up to 32GB Compatible with 4GB, 8GB or 16GB Mod-

ules (The real memory operating frequency

depends on the FSB of the processor.)

BIOS

64Mb SPI Flash ROM INSYDE BIOS

Audio

High Definition Audio Compliant Interface 2 * Built-In Speakers Built-In Microphone (Factory Option) Built-In Array Microphone

Storage

One Changeable 2.5" 7mm (h) SATA HDD/ SSD

(Factory Option) One 9.0/9.5mm(h) Optical Device Type Drive (DVD Writer)

Or (Factory Option) Dummy ODD Or (Factory Option) 7mm (h) 2nd HDD/SSD

Caddy (Factory Option) One M.2 SATA/PCIe

Gen3 x2 Solid State Drive (SSD)

Pointing Device

Built-in Touchpad

Keyboard

Full-size keyboard (with numeric keypad) Or (Factory Option) Full-size Illuminated

White-LED Keyboard (with numeric keypad)

Security

Security (Kensington® Type) Lock Slot BIOS Password Intel PTT for Systems Without TPM Hard-

ware (Factory Option) TPM 2.0

M.2 Slots

Slot 1 for Combo WLAN and Bluetooth Module

Slot 2 for SATA or PCIe Gen3 x2 SSD (Factory Option) Slot 3 for 4G Module

Card Reader

Embedded Multi-In-1 Card Reader

MMC (MultiMedia Card)/RS MMC SD (Secure Digital)/Mini SD/SDHC/

SDXC

Interface

One USB 3.0 (USB 3.1 Gen 1) Type-C Port* Or (Factory Option) One USB 3.1 Gen 2

Type-C Port*

*The maximum amount of current supplied by USB Type-C ports is 500mA (USB 2.0)/ 900mA (USB 3.1).

One USB 3.0 (USB 3.1 Gen 1) Type-A Port Two USB 2.0 Ports One HDMI-Out Port One External Monitor Port One Microphone-In Jack One 2-In-1 Audio Jack (Headphone/Micro-

phone) One RJ-45 LAN Jack One DC-in Jack

Communication

Built-In 10/100/1000Mb Base-TX Ethernet LAN

1.0M HD PC Camera Module Module (Factory Option) 4G M.2 Module

WLAN/ Bluetooth M.2 Modules:

(Factory Option) Intel® Dual Band Wire- less-AC 8265 Wireless LAN (802.11ac) + Bluetooth

(Factory Option) Intel® Dual Band Wire- less-AC 3168 Wireless LAN (802.11ac) + Bluetooth

(Factory Option) Intel® Dual Band Wire- less-AC 9260 Wireless LAN (802.11ac) + Bluetooth

Features

Intel® Optane™ Technology

Power

Full Range AC/DC Adapter AC Input: 100 - 240V, 50 - 60Hz DC Output: 19V, 3.42A (65W)

Removable 4 Cell Smart Lithium-Ion Battery Pack, 31WH

(Factory Option) Removable 4 Cell Smart Lithium-Ion Battery Pack, 44WH

Environmental Spec

Temperature

Operating: 5 Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80% Non-Operating: 10% - 90%

°C - 35°C

Dimensions & Weight

Model A:

377mm (w) * 259mm (d) * 24.8mm (h) (Height Excluding Battery Area)

2.2kg (Barebone with ODD and 31WH Battery)

Model B:

418.5mm (w) * 287mm (d) * 26.4mm (h) (Height Excluding Battery Area)

2.5kg (Barebone with ODD and 31WH Battery)

English

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig s ind, das System zu starten. Dieses ist nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie einzelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Benut- zerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzerhandbuch auf der Disc Device Drivers & Utilities + User's Manual.

Warenzeichen

Intel ist ein eingetragenes Warenzeichen der Intel Corporation. Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation.

Deutsch

Hinweise zu Pflege und Betrieb

Das Notebook ist zwar sehr stabil, kann aber dennoch beschädigt werden. Damit es nicht dazu kommt, sollten Sie die folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen ausgesetzt werden. Wenn der Computer fällt, können das Gehäuse und andere Komponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Computer und Netzteil dürfen nicht in der Nähe von Wärmequellen stehen oder gelagert werden. Dies ist ein elektrisches Gerät. Wenn Wasser oder andere Flüssigkeiten eindringen, kann der Computer stark beschädigt werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den Computer fern von magnetischen Feldern, die von Stromquellen, Moni-

Deutsch

toren, Magneten etc. erzeugt werden. Die können die Leistung beeinträchtigen und Ihre Daten beschädigen.

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren gehen können, wenn der Akku verbraucht ist.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den Computer selbst zu reparieren , können Ihre Garantieansprüche verloren gehen. Außerdem besteht Stromschlaggefahr für Ihre Gesundheit und das Gerät durch frei liegende Teile. Lassen Sie Reparaturarbeiten nur von qualifizierten Reparaturfachleuten durchführen, insbesondere wenn folgende Umstände vorliegen:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder ze rsch l is sen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in Berührung gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht korrekt arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berühren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer entweicht.

Sicherheitsinformationen

• Verwenden Sie nur einen AC/DC-Adapter, der für die Verwendung mit diesem Computer zugelassen ist.

• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benutzerhandbuch spezifiziert sind Sie können explodieren. Richten Sie sich nach den regional gültigen Entsorgungsvorschriften.

• Verwenden Sie den Akku nicht mehr, wenn er heruntergefallen ist oder in anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Computer mit dem beschädigten Akku zu funktionieren schein, können dadurch Stromkreise beschädigt werden, die schließlich einen Brand verursachen können.

• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es fur den Transport z.B. wahrend einer Reise in eine Tasche einpakken.

• Nehmen Sie vor dem Reinigen des Computers den Akku heraus, und trennen Sie es von allen externen Stromquellen, Peripheriegeräten und Kabeln ab.

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch. Tragen Sie das Reinigungsmittel nicht direkt auf den Computer auf. Verwenden Sie keine flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheuermittel zum Reinigen des Computers.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren oder austauschen.

• Beachten Sie, dass das Logo bei den Computern, die über ein galvanisch beschichtetes LCD-Logo verfügen, von einer Schutzfolie bedeckt ist. Durch die natürliche Abnutzung kann diese Schutzfolie beschädigt werden oder abgehen und die scharfen Kanten des frei liegenden Logos freigeben. Seien Sie in solch einem Fall vorsichtig bei der Handhabung des Computers, und vermeiden Sie es, das herausstehende beschichtete LCD-Logo zu berühren. Legen Sie keine Gegenstände in die Tragetasche, da diese während des Transports gegen den Computer drücken können. Wenden Sie sich in einem solchen Fall von Abnutzung an Ihr Service Center.

. Entsorgen Sie die Akkus nicht in Feuer.

Polymer Akku Sicherheitshinweise



Entsorgen der Akkus/ Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen nationalen und regionalen Getzgebungen kann es verboten in, einen nicht mehr gebrauchsfähigen Akku in den normalen Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen Entsorgungsunternehmen über Recycling-Möglichkeiten oder korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosionsgefahr. Tauschen Sie den Akku nur durch den gleichen oder einen baugleichen Typ aus, der vom Hersteller empfohlen wird. Entsorgen Sie den verbrauchten Akku entsprechend der Anweisungen des Herstellers.

Beachten Sie die folgenden Hinweise, die sich speziell auf Polymer Akkus beziehen. Diese Hinweise haben zudem Vorrang gegenüber den Allgemeinen Akku Sicherheitshinweisen.

• Polymer Akkus können sich etwas ausdehnen oder anschwellen. Dies ist Teil des Sicherheitsmechanismus des Akkus und kein Anlass zur Sorge.

• Seien Sie vernünftig im Umgang mit Polymer Akkus. Verwenden Sie keine Polymer Akkus in Umgebungen mit hohen Temperaturen und lagern Sie keine ungenutzten Akkus über längere Zeiträume.

Deutsch

Schnellstart

Abb. 1 - Öffnen des Dekkels/LCD/Compu-

ters mit angeschlossenem AC/DC-Adapter



Herunterfahren

Bitte beachten Sie, daß der Computer immer mit dem Befehl Herunterfah-

ren in Windows (siehe unten) herun-

tergefahren werden muß. Dadurch werden Festplatten- bzw. Systemprobleme vermieden.

1. Klicken Sie auf das Startmenü-Symbol .

2. Klicken Sie auf den Eintrag Ein/Aus

3. Wählen Sie aus dem Menü die Option Herunterfahren.

130 ﾟ

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie den Computer auf eine stabile Unterlage.

3. Setzen Sie den Akku ein, und stellen Sie sicher, dass sie fest sitzt.

4. Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer verwenden wollen (z. B. Tastatur und Maus), an die entsprechenden Schnittstellen an.

5. Gehen Sie bei der erstmaligen Einrichtung des Computers wie folgt vor (um den Computer während des Versands zu schützen, wird der Akku das System nicht mit Strom versorgen, bis es das erste Mal mit dem AC/DCAdapter verbunden und wie folgt erstmalig eingerichtet worden ist):

• Bringen Sie das AC/DC-Adapterkabel an die DC-Eingangsbuchse an der

linken Seite des Computers an und verbinden Sie das AC-Netzkabel anschließend mit einer Steckdose. Schließen Sie das AC-Netzkabel an den AC/DC-Adapter an und lassen Sie es dort 6 Sekunden oder länger.

Deutsch

• Entfernen Sie das Adapterkabel von der DC-Eingangsbuchse des Compu-

ters und stecken Sie es anschließend wieder ein. Der Akku wird jetzt entsperrt sein.

6. Klappen Sie den Deckel/LCD vorsichtig mit einer Hand auf, und öffnen Sie ihn auf einen angenehmen Sichtwinkel (jedoch nicht weiter als 130°). Mit der anderen Hand halten Sie das Unterteil des Computers fest (siehe Abb. 1) (Hinweis: Heben Sie den Computer niemals am Deckel/LCD hoch).

7. Drücken Sie auf den Netzschalter, um den Computer einzuschalten.

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstallierter Software ausgeliefert. Ist das nicht der Fall, oder wenn Sie das Notebook für ein anderes System neu konfigurieren möchten, finden Sie dazu eine Anleitung in diesem Handbuch zu Microsoft Windows 10.

Intel® Optane™-Unterstützung

Sie müssen Intel® Optane™ vor der Installati ons Ih res Windows 10 Betriebssystems installieren

Seite 33

(siehe "Intel® Optane™ Setup" auf

Intel® Optane™ Setup

Intel® Optane™ ist eine Kombination aus einem kompatiblen Speichergerät und Intel® Rapid Storage-Technolo- gie Software. Diese Kombination wurde entwickelt, um Ihre Systemleistung zu beschleunigen, indem Sie Bootdaten, ausführbare Dateien, auf häufig zugegriffene Daten und Auslagerungsdateien auf eine nichtflüchtige Intel® Optane™ SSD mit niedriger Latenz aufrufen.

Wenden Sie sich an Ihren Händler oder Lieferanten, um zu erfahren, ob Ihr System diese Technologie unterstützt.

Wenn Sie ein System neu installieren, das zuvor im Intel RST Premium Modus eingerichtet wurde, stellen Sie sicher, dass Sie den Intel Optane Speicher deaktiviert haben (siehe

"Intel® Optane™ deaktivieren" auf Seite 34).

Intel® Optane ™ Setup-Verfahren

Sie müssen Intel® Optane™ vor der Installations Ihres Windows 10 Betriebssystems installieren, und Sie müssen Folgendes vorbereiten, um dies zu tun.

•Die Microsoft Windows 10 Betriebssystem-Disc.

• Ein (angeschlossen externes) DVD Laufwerk.

• Eine Intel® Optane™ SSD muss in Ihrem System installiert

sein.

•Die Disc Device Drivers & Utilities + User's Manual.

1. Starten Sie den Computer und drücken Sie auf F2, um in das BIOS zu gelangen und gehen Sie zum Setup Utility.

2. Gehen Sie zum Menü Boot, wählen Sie UEFI Setting und drücken Sie auf die Eingabetaste.

3. Wählen Sie UEFI Boot, drücken Sie auf die Eingabetaste und wählen Sie “Enabled”.

4. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie zum Menü Main.

5. Wählen Sie OffBoard NVMe Controller Configuration und drücken Sie die Eingabetaste, um zu überprüfen, ob eine Intel® Optane™ SSD vorhanden ist.

6. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie zum Menü Advanced.

7. Wählen Sie SATA Mode, drücken Sie auf die Eingabetaste und wählen Sie

Drücken Sie F10 bis "Speichern und Fertigstellen (Save and Exit)" und wählen Sie Punkte.

• Stellen Sie sicher, dass sich die Windows 10-DVD im (ange-

schlossenen) DVD-Laufwerk befindet. Während der Computer hochfährt, startet dieser automatisch von der Windows 10-DVD (Sie werden aufgefordert, eine Taste zu drükken, um den Systemstart von der DVD auszuführen).

9. Drücken Sie auf Weiter > Jetzt installieren, um die Installation des Betriebssystems wie herkömmlich fortzusetzen (die Anleitung zur Installation des Windows-Betriebssystems finden Sie in der Windows- Dokumentation).

10. Wählen Sie Benutzerdefiniert: nur Windows installieren (für fortgeschrittene Benutzer).

11. Es wird empfohlen, bestehende Partitionen auszuwählen und zu löschen.

12. Klicken Sie auf Neu, um eine Partition für Windows zu erstellen.

13. Es ist sehr wichtig sicherzustellen, dass bei der Erstellung der Partition ein Minimum von 5MB nicht zugewiesenem Speicherplatz gelassen wird.

14. Folgen Sie den Anweisungen auf dem Bildschirm, um das Windows 10-Betriebssystem zu installieren.

Intel RST Premium... und wählen Sie <OK>.

<Yes>, beachten Sie jedoch die folgenden

Deutsch

15. Installieren Sie die Windows-Treiber (siehe Seite 50). Sollten Sie

Abb. 2 - Intel® Rapid Storage-Technologie - Status

den Intel® Rapid Storage-Technologie (IRST) Treiber Installieren.

16. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

17. Klicken Sie auf Aktivieren.

Intel® Optane™ deaktivieren

Wenn Sie eine bestehende Intel® Optane™ Einrichtung deaktivieren möchten, gehen Sie wie folgt vor.

1. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

2. Klicken Sie auf Deaktivieren.

3. Klicken Sie auf Ja, wenn die Nachricht angezeigt wird.

Deutsch

18. Das System wird eine Meldung anzeigen und Sie bitten, ein kompatibles schnelles Laufwerk auszuwählen (in diesem Fall sollte nur eine Option vorhanden sein).

19. Sie müssen den Computer nach dem Aktivieren von Optane neu starten und sicherstellen, dass das System mit dem eingeschalteten AC/DC-Adapter und nicht nur mit dem Akku betrieben wird.

20. Klicken Sie auf Ja, um den Vorgang zu starten (dies kann einige Zeit dauern).

21. Starten Sie den Computer neu, nachdem der Vorgang abgeschlossen ist.

4. Starten Sie den Computer neu, um den Vorgang abzuschließen.

5. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

6. Der Status von Intel® Optane ™ Arbeitsspeicher wird im Fenster angezeigt.

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bild-

Beachten Sie, dass der Funktionsbereich des Touchpads und der Tasten innerhalb der rot gepunkteten Linien liegt.

Abb. 3

Ansicht von vorne mit ge-

öffnetem LCD-Bildschirm

(Modell A)

1. PC-Kamera

2. *LED der PC-Kamera

*Wenn die PC-Kamera verwendet wird, leuchtet die LED.

3. Eingebautes Mikrofon

4. LCD-Bildschirm

5. Netzschalter

6. Tastatur

7. Touchpad mit Tasten



Die Benutzung

drahtlos

angeschlossener

Geräte in

Flugzeugen

In der Regel ist die Benutzung jeglicher tragbarer elektronischer Funkgeräte in Flugzeugen verboten.

Stellen Sie sicher, dass die drahtlosen Module durch Aktivieren des Flugzeugmodus ausgeschaltet sind, wenn Sie sich an Bord eines Flugzeugs befinden.

2 1 3

15,6” (39,62cm)

schirm (Modell A)

Deutsch

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bild-

Beachten Sie, dass der Funktionsbereich des Touchpads und der Tasten innerhalb der rot gepunkteten Linien liegt.

Abb. 4

Ansicht von vorne mit ge-

öffnetem LCD-Bildschirm

(Modell B)

1. PC-Kamera

2. *LED der PC-Kamera

*Wenn die PC-Kamera verwendet wird, leuchtet die LED.

3. Eingebautes Mikrofon

4. LCD-Bildschirm

5. Netzschalter

6. Tastatur

7. Touchpad mit Tasten



Die Benutzung

drahtlos

angeschlossener

Geräte in

Flugzeugen

In der Regel ist die Benutzung jeglicher tragbarer elektronischer Funkgeräte in Flugzeugen verboten.

Stellen Sie sicher, dass die drahtlosen Module durch Aktivieren des Flugzeugmodus ausgeschaltet sind, wenn Sie sich an Bord eines Flugzeugs befinden.

2 1 3

17,3” (43,94cm)

schirm (Modell B)

Deutsch

LED-Anzeigen

Die LED-Anzeigen auf dem Computer zeigen wichtige Informationen über den aktuellen Status des Computers.

Symbol Farbe Beschreibung

Orange Der AC/DC-Adapter ist angeschlossen

Grün Der Computer ist angeschaltet

Lampe blinkt grün Das System ist im konfigurierten Energiesparmodus

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

Lampe blinkt orange Der Akku hat einen kritisch niedrigen Stromstatus erreicht

Grün Flugzeugmodus ist EIN (die Module WLAN, Bluetooth und 4G ausgeschaltet sind)

Grün Es wird auf die Festplatte/das optische Laufwerk zugegriffen

Tabelle 1 - LED-Anzeigen

Deutsch

Tastatur

Nummemtastatur

Num & Rollen

Funktionstasten

Menü/Anwendungstaste

Windows-Logo-Taste

Fn Taste

Die Tastatur umfasst eine Nummerntastatur (an der rechten Seite der Tastatur) für die Eingabe von Zahlen. Durch Drücken auf Num wird die Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktionstasten, über die Sie direkt zwischen den Funktionen umschalten können.

(Beleuchtete Tastatur - Optional) Die Stufe der Tastaturbeleuchtung kann angepasst oder aus-/eingeschaltet werden, indem Sie die Fn + F4 Tasten verwenden.

Deutsch

Abb. 5 - Tastatur

Funktionstasten und visuelle Anzeigen

Wenn die Funktionstasten (F1 - F12) gleichzeitig mit der Fn-Taste gedrückt werden, funktionieren sie wie Hotkeys. Neben den Tastenkombinationen für die Grundfunktionen gibt es einige visuelle Anzeigen, wenn der Control Center-Treiber installiert ist (nach dem Neustart wird ein Steuerungsfeld eingeblendet, um die Art der Tastatur für Ihr System auszuwählen).

Tasten Funktion/ Visuelle Anzeigen

Fn +

Fn + Ändern der Anzeigeeinstellungen (siehe Seite 48)

Fn +

Wiedergabe/Pause (in Audio /Videoprogrammen)

Touchpad aktivieren/deak-

tivieren

LCD-Hintergrundlicht ausschalten (zum Einschalten

beliebige Taste drücken oder Touchpad berühren)

Stummschaltung/Stumm-

schaltung aufheben

Tastaturbeleuchtung wechseln/Helligkeitsstufe anpassen (Nur Beleuch-

tete Tastaturen)

Audio-Lautstärke

verringern/erhöhen

LCD-Helligkeit verringern/

erhöhen

PC-Kamera aktivieren/

deaktivieren

Tasten Funktion/ Visuelle Anzeigen

Fn +

Tabelle 2 - Funktionstasten und visuelle Anzeigen

Flugzeugmodus ein-/

ausschalten

Energiesparmodus wechseln

Ein-/Ausschalten der

Nummerntastatur

Ein-/Ausschalten des

Scroll-Modus

Ein-/Ausschalten der

Feststelltaste

Ein-/Ausschalten des Control Centers (siehe

Seite 43)

Automatische Lüftersteuerung/Voll e Leis-

tung

Deutsch

Systemübersicht:



Disc-Notauswurf

Wenn eine Disc manuell entnommen werden muß (z.B. wegen eines Stromausfalls) können Sie mit dem Ende einer geradegebogenen Büroklammer in das Notauswurfloch drükken. Verwenden Sie hierzu aber keinen spitzen Bleistift oder ähnliche Objekte, die im Loch abbrechen und darin stekkenbleiben könnten.

Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während das Notebook in Betrieb ist verdeckt werden.

Abb. 6 - Ansicht von vorne, links und rechts (Modell A)

1. LED-Anzeigen

2. Multi-in-1 Kartenleser

3. DC-Eingangsbuchse

4. Schnittstelle für externen Monitor

5. RJ-45 LAN-Buchse

6. Luftungsoffnung

7. HDMI-Ausgangsanschluss

8. USB 3.0 (USB 3.1 Gen 1) Typ-A Anschluss

9. USB 3.0 (USB 3.1 Gen 1) Typ-C Anschluss Oder

(Werkseitige Option) USB 3.1 Gen 2 Typ-C

Anschluss

10. 2-in-1 Audiobuchse (Kopfhörer/Mikrofon)

11. Mikrofon-Eingangsbuchse

12. USB 2.0 Anschlüsse

13. Schacht für optisches Laufwerk

14. Notauswurfloch

15. Sicherheitsschloß-Buchse

Vorderseite

Linke Seite

Rechte Seite

Right

Ansicht von vorne, links und rechts (Modell A)

Deutsch

Systemübersicht:

Abb. 7 - Ansicht von vorne, links und rechts (Modell B)

1. LED-Anzeigen

2. Multi-in-1 Kartenleser

3. DC-Eingangsbuchse

4. Schnittst elle für externen Monitor

5. RJ-45 LAN-Buchse

6. Luftungsoffnung

7. HDMI-Ausgangsanschluss

8. USB 3.0 (USB 3.1 Gen 1) Typ-A Anschluss

9. USB 3.0 (USB 3.1 Gen 1) Typ-C Anschluss Oder

(Werkseitige Option) USB 3.1 Gen 2 Typ-C

Anschluss

10. 2-in-1 Audiobuchse (Kopfhörer/Mikrofon)

11. Mikrofon-Eingangsbuchse

12. USB 2.0 Anschlüsse

13. Schacht für optisches Laufwerk

14. Notauswurfloch

15. Sicherheitsschloß-Buchse

Right

Vorderseite

Linke Seite

Rechte Seite



Disc-Notauswurf

Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während das Notebook in Betrieb ist verdeckt werden.

Ansicht von vorne, links und rechts (Modell B)

Deutsch

Systemübersicht:



Keine Gehäuseteile entfernen oder öffnen

Entfernen Sie keine Gehäuseteile und/oder Schrauben, um das Gerät aufzurüsten, da anderenfalls Ihre Garantieansprüche verloren gehen. Ist es erforderlich, die Festplatte, den RAM, die CPU usw. auszuwechseln oder zu entfernen, wenden Sie sich an Ihren Vertragshändler/Lieferanten.

Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während das Notebook in Betrieb ist verdeckt werden.

Abb. 8

Ansicht von unten und

hinten

1. Akku

2. Luftungsoffnung

3. Lautsprecher

Modell A

Modell B

Ansicht vo n u n t e n und hinten

Deutsch

Control Center

Führen Sie das Control Center über das Startmenü in Windows aus. Sie können auch die Tastenkombination Fn + Esc drücken oder auf das Symbol im Infobereich auf der Taskleiste doppelklicken, um das Control Center zu

öffnen. Das Control Center bietet einen schnellen Zugriff auf die Leistungsmodi, die Lüfter Einstellungen und die Konfiguration der LED-Tastatur.

Deutsch

Abb. 9 - Control Center

Leistungsmodi

Abb. 10 - Leistungsmodi

Abb. 11 - LÜFTER Geschwindigkeitsregelung

“Leistungsmodi” ermöglicht es Ihnen, den Leistungsmodus anzupassen, indem Sie auf das entsprechende Symbol klikken.

LÜFTER Geschwindigkeitsregelung

Deutsch

•Der Stromsparmodus konzentriert sich auf die Schonung

des Akkus (CPU Turbo Boost und dGPU Turbo werden ausgeschaltet).

•Der Lautlosmodus konzentriert sich auf die Reduzierung

von Lüftergeräuschen und reduziert sowohl die CPU- als auch die GPU-Leistung.

•Der Unterhaltungsmodus gleicht die CPU- und GPU-

Leistung aus und ist ideal zum Abspielen von Videos usw. geeignet.

•Der Leistungsmodus ist ideal für Spiele mit höherer CPU-

und GPU-Leistung.

Können Sie die Lüftergeschwindigkeit auf Maximal (volle Leistung) oder Automatisch stellen. Die Lüftergeschwindigkeit wird sich automatisch einstellen, um di e Temperatur der CPU/GPU zu regeln. Mit dem Regler "Versatz" können Sie die Einstellungen nach Ihren Wünschen anpassen. Sie können die Einstellung nach Bedarf auch auf Ma-

ximal anpassen. Alle diese Einstellungen können als Sicherheitsvor-

kehrung vom System überschrieben werden, wenn Sie den Lüfter zu stark beanspruchen.

Weiße LED-Tastatur (Option)

Die LED-Tastatur-Anwendung kann durch Klicken auf LED-Tastatur im Control Center oder über das Startmenü in

Windows

Tastatur Sleeptimer

Aktivieren und wählen Sie anschließend die Zeitdauer der Leerlaufs, nach der die Tastatur LED den Schlafmodus aufrufen (d.h. die LED Tastaturbeleuchtung wird ausgeschaltet, um Strom zu sparen).

KB Helligkeit

Sie können die Tastaturhelligkeit mit dem Schieberegler Helligkeit einstellen.

aufgerufen werden.

Abb. 12 - LED-Tastatur-Anwendung

Deutsch

Start-Menü, Kontextmenü, Taskleiste, System-

Abb. 13

Start-Menü, Kon-

textmenü,

Taskleiste, Sys-

temsteuerung

und Einstellungen

steuerung und Einstellungen von Windows 10

Auf die meisten Apps, Control Panels, Utilities und Programme in Windows 10 können Sie über das Start-Menü gelangen. Klicken Sie dazu auf das Symbol in der Taskleiste in der linken unteren Ecke des Bildschirms (oder drücken Sie auf die Windows-Logo- Taste der Tastatur).

Klicken Sie mit der rechten Maustaste auf das Startmenü-Symbol (oder verwenden Sie die Tastenkombination Windows-Logo-Taste + X), um ein erweit ertes Kontextmenü der nützlichen Funktionen aufzurufen: Apps und Features, Energieoptionen, Task-Manager, Suchen, Explorer, Geräte-Manager, Netzwerkverbindungen usw.

Der Infobereich der Taskleiste befindet sich in der rechten unteren Ecke des Bildschir-

Deutsch

ms. Hierüber können Sie manche Control Panels und Anwendungen aufrufen, die in diesem Handbuch angesprochen werden.

In diesem Handbuch finden Sie eine Anleitung zum Öffnen der Systemsteuerung. Um die Systemsteuerung aufzurufen, wählen Sie Systemsteuerung unter dem Eintrag Windows-System im Startmenü.

Der Eintrag Einstellungen im Startmenü (auch die App) bietet Ihnen einen schnellen Zugriff auf eine Reihe von Einstellmöglichkeiten für das System, die Geräte, das Telefon, das Netzwerk und das Internet, die Personalisierung, die Apps, die Konten , die Zeit und Sprache, die Spiele, die Erleichterte Bedienung, Cortana, Suche, den Datenschutz und Update und die Sicherheit.

Grafikfunktionen

Dieses System verfügt sowohl über eine integrierte GPU von Intel (zum Energie sparen) und eine diskrete GPU von NVIDIA (für die Leistung). Wenn die Videotreiber in-

stalliert sind, können Sie die Anzeigegeräte wechseln und die Anzeigeoptionen konfigurieren.

So öffnen Sie in Windows das Einstellfenster Anzeige:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann aus dem Menü die Option Anzeigeeinstellungen wählen.

2. Wählen Sie aus den Menüs die gewünschten Anzeigeeinstellungen.

Microsoft Hybrid Graphics

Microsoft Hybrid Graphics ist eine nahtlose Technologie, mit der bei längerer Akkubetriebsdauer die höchstmögliche Leistung des Grafiksystems erreicht wird, ohne manuell die Einstellungen ändern zu müssen. Das Betriebssystem des Computers (und einige Anwendungen) automatisch bei Bedarf der genutzten Anwendungen zwischen der integrierten GPU (iGPU) und der separaten GPU (dGPU) wech- seln.

So rufen Sie die Steuerung für Intel® HD/UHD-Grafik auf:

1. Rufen Sie die Steuerung für Intel® HD/UHD-Grafik über das Startmenü in Windows auf.

Oder

2. Verwenden Sie die Tastenkombination Strg + Alt + F12, um die Steuerung für Intel® HD/UHD-Grafik zu öffnen.

So öffnen Sie die NVIDIA Systemsteuerung:

1. Rufen Sie die NVIDIA Systemsteuerung über das Startmenü in Windows auf.

Oder

2. Klicken Sie mit der rechten Maustaste auf den Desktop und dann

aus dem Menü die Option NVIDIA Systemsteuerung wählen.

Deutsch

Anzeigegeräte

Abb. 14

Projizieren

Abb. 15

(Mehrere

Anzeigen)

Beachten Sie, dass Sie externe Anzeigen nutzen können, die an den HDMI-Ausgangsanschluss und/oder an die Schnittstelle für externen Monitor angeschlossen sind. Lesen Sie die Anleitung des Anzeigegerätes, um zu erfahren, welche Formate unterstützt werden.

Konfigurieren des Anzeigegerätes in Windows

Alle externen und internen Anzeigen (bis zu 3 aktive Anzeigen) können unter Windows konfiguriert werden, indem Sie die Anzeige oder System (in Einstellungen) Bedienfenster oder das Projizieren-Menü verwenden.

Konfiguration der Anzeige mit dem Projizieren-Menü:

Deutsch

1. Schließen Sie Ihre externe(n)

Anzeige(n) an den entsprechenden Port an und schalten Sie sie anschließend ein

2. Drücken Sie die T astenkombination + P (oder Fn + F7).

3. Klicken Sie auf eine der Optionen

im Menü zur Auswahl von Nur PC-

Bildschirm, Duplizieren, Erweitern oder Nur zweiter Bildschirm.

Sie können klicken auf Mit

drahtloser Anzeige verbinden

unten im Projizieren Fenster tippen und den Schritten folgen, um sich mit einem drahtlosen Anzeigegerät zu verbinden.

Konfiguration der Anzeige im Einstellfenster Anzeige:

1. Schließen Sie Ihre externe(n) Anzeige(n) an den entsprechenden Port an und schalten Sie sie anschließend ein.

2. Klicken Sie mit der rechten Maustaste auf den Desktop und dann aus dem Menü die Option Anzeigeeinstellungen wählen.

3. Klicken Sie auf Erkennen (Schaltfläche).

4. Der Computer wird die angeschlossenen Anzeigen anschließend erkennen.

5. Im Menü Mehrere Anzeigen können Sie bis zu 3 Anzeigen konfigurieren.

Audiofunktionen



Lautstärkeeinstellung

Die Lautstärke kann auch mit den Windows-Lautstärke- reglern eingestellt werden. Überprüfen Sie die Einstellung, indem Sie in der Taskleiste auf das Lautsprecher-Symbol Klicken.

Abb. 16 - Energieoptionen

Sie können die Audiooptionen für Ihren Computer über die Systemsteuerung Sound in Windows konfigurieren.

Die Lautstärke können Sie durch die Tastenkombination Fn + F5/F6 ändern.

Energieoptionen

Die Energieoptionen von Windows ermöglichen Ihnen die Konfiguration der Optionen für das Energiemanagement des Computers. Sie können Strom sparen, indem Sie Ener- giesparpläne erstellen und im linken Menü können Sie die Optionen für den Netzschalter, die Energiespartasten (Fn + F12) und Zuklappeinstellung (beim Schließen des Dekkels), den Bildschirm und den Energiesparmodus (die Standardeinstellung Energie sparen) konfigurieren.

Klicken Sie im linken Menü auf Energiesparplan erstellen , und wählen Sie die Optionen, um einen neuen Plan zu erstellen. Klicken Sie auf Energieplaneinstellungen ändern, und klicken Sie auf Erweiterte Energieeinstellungen ändern, um weitere Optionen für die Konfiguration aufzurufen.

Deutsch

Installation der Treiber



Treiberinstallation und

Stromversorgung

Während die Treiber installiert werden, muss der Computer über den AC/DCAdapter mit Strom versorgt werden. Einige Treiber benötigen für den Installationsvorgang sehr viel Strom. Wenn der Akku nicht mehr über genügend Strom verfügt, kann sich das System während der Installation ausschalten, was zu Systemfehlern führen kann (das ist kein Sicherheitsproblem, und der Akku ist innerhalb von einer Minute wieder aufladbar).

Abb. 17 - Installation der Treiber



Allgemeine Hinweise zur

Treiberinstallation

Wenn Sie keine fortgeschrittenen Kenntnisse haben, folgen Sie für jeden Treiber den Anweisungen auf dem Bildschirm (z. B. Weiter > Weiter > Fertig stellen). In vielen Fällen ist es erforderlich, den Computer nach der Treiberinstallation neu zu starten.

Alle Module (z. B. WLAN oder Bluetooth) müssen vor der Treiberinstallation eingeschaltet werden.

Die Disc Device Drivers & Utilities + User's Manual enthält die Treiber und Hilfsprogram me, die für das einwandfreie Funk- tionieren des Computers notwendig sind. Möglicherweise wurden diese bereits vorins talliert. Ist das nicht der Fall , legen Sie die Disc ein, und klicken Sie auf Install Drivers (Schaltfläche) oder Option Drivers (Schaltfläche), um das Treibermenü Optional aufzurufen. installiert werden sollen (notieren Sie zum späteren Nachlesen die Treiber, die Sie installiert haben). Hinweis: Muss ein Treiber neu installiert werden, sollten Sie den alten Treiber zunächst deinstallieren.

Letzte Updates

Nachdem Sie alle Treiber installiert haben, stellen Sie sicher, dass Sie Nach Updates suchen aktivieren (Einstellungen > Update und Sicherheit > Nach Updates suchen) und gehen Sie zum Microsoft Store und klicken Sie auf Downloads und Updates > Updates abrufen, um alle Apps usw. zu aktualisieren.

Deutsch

Installieren Sie die Treiber in der in Abb. 17 angegebenen Rei henfolge. Markieren Sie die Treiber, di e

TPM (Option)

Abb. 18

Security -

Trusted

Computing

Abb. 19

BitLocker-Laufwerk-

verschlüsselung

(TPM-Verwaltung)

Abb. 20

“Trusted Plat-

form Module”-

Management

(TPM) auf dem

lokalen Compu-

ter

Bevor Sie die TPM (Trusted Platform Module)-Funktionen einrichten, müssen Sie die Sicherheitsplattform initialisieren.

Aktivieren der TPM-Funktionen

1. Starten Sie den Computer neu.

2. Rufen Sie das BIOS auf, indem Sie während des POST -Vorgangs/ Startups auf F2 drücken.

3. Klicken Sie auf Setup Utility und wählen Sie das Menü

4. Klicken Sie auf TPM Configuration und wählen Sie Enable (Aktivieren) für Security Device Support (Sicherheitsgeräteunterstützung).

5. Sie müssen anschließend auf F10 drücken/klicken, um die Änderungen zu speichern und den Computer neu zu starten.

TPM Verwaltung in Windows

Sie können Ihre TPM Einstellungen unter

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf

und Sicherheit).

BitLocker-Laufwerkverschlüsselung (System

Windows

Security.

verwalten:

3. Klicken Sie auf TPM-Verwaltung.

4. Im Fenster TPM-Verwaltung können Sie TPM unter Windows verwalten. Da ein TPM normalerweise in großen Unternehmen und Organisationen verwaltet wird, benötigen Sie bei der Verwaltung der hiesigen Informationen die Hilfe Ihres Systemadministrators.

TPM Aktionen

1. Klicken Sie auf TPM vorbereiten und folgen Sie den Anweisungen des Assistenten, um TPM vorzubereiten (dabei wird möglicherweise ein Neustart des Computers und eine Bestätigung der Einstellungsänderungen nach dem Neustart durch Drücken der entsprechenden F-Taste erforderlich sein).

2. Nach dem Neustart wird TPM vorbereitet und Sie können anschließend das Menü Aktionen verwenden für TPM

ausschalten, Besitzerkennwort ändern, TPM löschen oder TPM-Sperre zurücksetzen.

3. Ein Assistent wird Sie durch die Einrichtungsschritte leiten.

Deutsch

4G-Modul (Option)



Ausrichtung der USIM-

Karte

Die lesbare Seite der USIM-Karte (die Seite, auf der sich die Goldkontakte befinden) muss wie abgebildet nach oben zeigen.

Abb. 21

Herausnehmen

des Akkus und

einsetzen der

USIM-Karte

Wenn Ihr Modell das optionale 4G-Modul enthält, folgen Sie den nachfolgenden Anweisungen, um die USIM-Karte zu installieren (Sie erhalten sie von Ihrem Dienstanbieter).

Einsetzen der USIM-Karte

1. Schalten Sie den Computer aus, drehen Sie es herum, und nehmen Sie den Akku heraus.

2. Schieben Sie die USIM-Karte wie unten abgebildet hinein, und lassen Sie sie einrasten. Setzen Sie den Akku wieder ein.

Deutsch

Fehlerbehebung

Problem Mögliche Ursache - Lösung

Die Module Wireless-LAN/ Bluetooth können nicht erkannt

werden.

Das PC-Kamera-Modul kann nicht erkannt werden.

Niedrige Gaming-Leistung. Im Betrieb mit Computerspielen, wird empfohlen die Lüftergeschwindigkeit auf das

Im Flugzeugmodus sind die Module ausgeschal tet. Prüfen Sie der LED-Anzeige , ob der Computer im Flugzeugmodus ist (siehe Tabelle 1 auf Seite 37). Mit der Tastenkombination Fn + F11 können Sie den Flugzeugmodus ein- oder ausschalten (siehe Tabelle 2 auf Seite

39).

Das ist ausgeschaltet. Mit der Tastenkombination Fn + F10 können Sie das PC-KameraModul einschalten (siehe Tabelle 2 auf Seite 39). Starten Sie die Kamera-Anwendung, um das Kamerabild zu sehen.

Maximal zu setzen. Verwenden Sie die Fn + 1 Tastenkombination um die Lüftergeschwindigkeit zu regulieren.

Deutsch

Technische Daten



Aktualität der technischen Daten

Die in diesem Teil aufgeführten technischen Daten sind zum Zeitpunkt der Druckstellung richtig. Bestimmte Elemente (insbesondere Prozessortypen/-geschwindigkeiten) können im Rahmen des Entwicklungsplans des Herstellers zwischenzeitlich geändert oder aktualisiert werden. Detailinformationen erhalten Sie bei Ihrem Servicezentrum.

Bitte beachten Sie, dass diese Reihe von Computer-Modellen eine Vielzahl an Prozessoren und/oder Grafikkarten unterstützen kann.

Um herauszufinden welcher Prozessor/ CPU in Ihrem System verbaut ist, begeben Sie sich zum Start-Menü und wählen dort Einstellungen, und dann wählen Sie System und klicke auf Info. Hier finden Sie ebenfalls Information über die Größe des installierten RAM u.v.m.

Um Informationen über den in Ihrem System verwendeten Videoadapter zu er- halten gehen Sie zum Start-Menü, wo Sie Einstellungen wählen, dann wählen Sie auf System und klicken auf Bild-

schirm > Erweiterte Anzeigeeinstellungen > Adaptereigenschaften anzeigen.

Deutsch

LCD-Optionen

Modell A:

15,6" (39,62cm), 16:9, FHD (1920x1080)

Modell B:

17,3" (43,94cm), 16:9, FHD (1920x1080)

Speicher

Dual Channel DDR4 Zwei 260-Pin SODIMM-Sockel

Unterstützung von DDR4 2400MHz oder DDR4 2133MHz (je nach CPU-Typ) Speichermodulen

Speicher auf bis zu 32GB erweiterbar Mit 4GB, 8GB oder 16GB Modulen

kompatibel (Die tatsächliche Speicherarbeitsfrequenz

hängt vom FSB des Prozessors ab.)

BIOS

INSYDE BIOS (64Mb SPI Flash-ROM)

Audio

High-Definition-Audio-kompatible Schnittstelle

2 eingebaute Lautsprecher Eingebautes Mikrofon

(Werkseitige Option)

Mikrofon

Eingebautes Array-

Speichereinheiten

Eine austauschbare SATA-2,5"-Festplatte/ SSD (7mm Höhe)

(Werkseitige Option) Ein austauschbares optisches Laufwerk (9,0/9,5mm Höhe) (DVD Schreiber)

Oder (Werkseitige Option) Dummy-Laufwerk Oder (Werkseitige Option) 7mm zweiter HDD/

SSD-Caddy (Werkseitige Option) Ein M.2 SATA/PCIe

Gen3 x2-SSD-Laufwerk

Zeigegerät

Eingebautes Touchpad

Tastatur

Tastatur in voller Größe (mit Nummerntastatur)

Oder (Werkseitige Option) Weiße LED

beleuchtete Tastatur in voller Größe (mit Nummerntastatur)

Sicherheit

Öffnung für Sicherheitsschloß (Typ Kensington)

BIOS-Paßwort Intel PTT für Systeme ohne Hardware TPM (Werkseitige Option) TPM 2.0

M.2-Steckplätze

Steckplatz 1 für Kombinierte Bluetooth und WLAN-Modul

Steckplatz 2 für SATA oder PCIe Gen3 x2 SSD

(Werkseitige Option) Steckplatz 3 für 4G-

Modul

Kartenleser

Festes Multi-in-1 Kartenleser-Modul

MMC (MultiMedia Card)/RS MMC SD (Secure Digital)/Mini SD/SDHC/

SDXC

Schnittstellen

Ein USB 3.0 (USB 3.1 Gen 1) Typ-C Anschluss*

Oder (Werkseitige Option) Ein USB 3.1 Gen 2

Typ-C Anschluss*

*Die maximale Strommenge, die von USB Typ-C Anschlüssen geliefert wird, beträgt 500mA (USB 2.0)/900mA (USB 3.1).

Ein USB 3.0 (USB 3.1 Gen 1) Anschluss

Zwei USB 2.0 Anschlüsse Ein HDMI-Ausgangsanschluss Eine Schnittstelle für externen Monitor Eine 2-in-1 Audiobuchse (Kopfhörer/

Mikrofon) Eine Mikrofon-Eingangsbuchse Eine RJ-45 LAN-Buchse Eine DC-Eingangsbuchse

Typ-A

Kommunikation

Eingebautes 10/100/1000Mb Base-TX Ethernet LAN

1,0M HD PC-Kamera-Modul (

Werkseitige Option) M.2 4G-Modul

WLAN/ Bluetooth M.2 Module:

(Werkseitige Option) Intel® Dual Band Wireless-AC 8265 WLAN (802.11ac) und Bluetooth

(Werkseitige Option) Intel® Dual Band Wireless-AC 3168 WLAN (802.11ac) und Bluetooth

(Werkseitige Option) Intel® Dual Band Wireless-AC 9260 WLAN (802.11ac) und Bluetooth

Charakteristika

Intel® Optane™ Technik

Stromversorgung

AC/DC-Adapter für den gesamten Spannungsbereich

AC-Eingang: 100-240 V, 50-60Hz DC-Ausgang: 19V, 3,42A (65W)

Abnehmbarer 4-Zellen Smart Lithium-Ion Akku

, 31WH

(Werkseitige Option) Abnehmbarer 4Zellen Smart Lithium-Ion Akku

, 44WH

Umgebungsbedingungen

Temperatur

In Betrieb: 5ºC – 35ºC Bei Aufbewahrung: -20ºC – 60ºC

Relative Luftfeuchtigkeit

In Betrieb: 20 – 80 % Bei Aufbewahrung: 10 – 90 %

Abmessungen und Gewicht

Modell A:

377 (B) x 259 (T) x 24,8 (H) mm (Höhe ohne Akkubereich)

2,2kg (Barebone mit optischem Laufwerk und 31WH-Akku)

Modell B:

418,5 (B) x 287 (T) x 26,4 (H) mm (Höhe ohne Akkubereich)

2,5kg (Barebone mit optischem Laufwerk und 31WH-Akku)

Deutsch

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. Il s’agit d’un supplément, et non pas d’une alternative au Manuel de l’Utilisateur en Anglais complet au format Adobe Acrobat s ur le disque Device Drivers & Utilities + User's Manual fourni avec votre ordinateur . Ce disque contient aussi les pilo tes et utilitaires nécessaires au fonctionnement correct de votre ordinateur (Remarque: La compagni e se réserve le droit de revoir cette publication ou de modifier son contenu sans préavis).

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà installés. Si ce n’est pas le cas , ou si vous avez l’intention de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le disq ue Device Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de réglementation et de sécurité

Prêtez attention aux avis réglementaires et informations de sécurité contenus dans le Manuel de l'Utilisateur se trouvant sur le disque Device Drivers & Utilities + User’s Manual.

Marques déposées

Intel est une marque enregistrée d’Intel Corporation. Windows est une marque enregistrée de Microsoft Corporation.

Français

Instructions d’entretien et d’utilisation

L’ordinateur est robuste, mais il peut toutefois être endommagé. Afin d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration.

Si l’ordinateur tombe, le boîtier et d’autres éléments pourraient être endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer. Tenez l’ordinateur et

son alimentation externe à distance de toute source de chaleur. Il s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait à pénétrer à l’intérieur de votre ordinateur, il pourrait être sérieusement endommagé.

• Evitez les interférences. Tenez l’ordinateur à distance de transfor-

mateurs à haute capacité, moteurs électriques, et autres appareils générateurs de champs magnétiques importants. Ceux-ci peuvent gêner ses performances normales et endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordina- teur. Arrêtez l’ordinateur correctement, et fermez tous vos programmes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas d’enregistrer vos données régulièrement puisqu’elles peuvent être

Français

perdues si la batterie est vide.

Révision

Si vous essayez de réparer l'ordinateur par vous-même, votre garantie sera annulée et vous risquez de vous exposer et d'exposer l'ordinateur à des chocs électriques. Confiez toute réparation à un technicien qualifié, particulièrement dans les cas suivants:

• Si le cordon d’alimentation ou l’adapt ateur AC/DC est endommagé, abimé ou effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fonctionne pas normalement bien que vous ayez suivi les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran LCD est cassé, ne touchez pas le liquide car il contient du poison).

• Si une odeur inh abi tuel , de la ch ale ur ou de la fumée ap par ais sait so rtant de votre ordinateur.

Informations de sécurité

• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordinateur.

• Utilisez uniquement le cordon d’alimentation et les batteries indiqués dans ce manuel. Ne jetez pas les batteries dans le feu. Elles peuvent exploser. Consultez la réglementation locale pour des instructions de recyclage possibles.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît endommagée (ex: tordue ou vrillée) d'une manière quelconque. Même si l'ordinateur continue de fonctionner avec la batterie en place, cela peut détériorer le circuit, pouvant déclencher un incendie.

• Assurez-vous que votre ordinateur est complètement éteint avant de le mettre dans un sac de voyage (ou tout autre bagage similaire).

• Avant de nettoyer l'ordinateur, retirez la batterie et assurez-vous que l'ordinateur est débranché de toute alimentation électr iq ue externe, périphériques et câbles.

• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais n'appliquez pas d'agent de nettoyage directement sur l'ordinateur. N’utilisez pas de produit de nettoyage volatil (des distillés pétrôle) ou abrasifs sur aucun des éléments de l’ordinateur.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie aurait besoin d’être réparée ou changée, veuillez vous adresser à votre représentant de service ou à des professionnels qualifiés.

• Notez que dans les ordinateurs ayant un logo fixé par dépôt électrolytique, le logo est recouvert par une protection adhésive. À cause de l’usure générale, cette protection adhésive se détériore avec le temps et le logo exposé peut former des angles coupants. Faites bien attention lorsque vous manipulez l'ordinateur, et évitez de toucher le logo fixé par dépôt électrolytique. Dans la sacoche de voyage, ne mettez pas d’autres objets qui risquent de se frotter contre l’ordinateur pendant le transport. En cas d’une telle usure, contactez votre centre de services.

Précautions concernant les batteries polymères



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une batterie rechargeable. Cette batterie est recyclable. Quand elle n’est plus utilisable, en fonction des lois locales des différents états et pays, il peut être illégal de s’en débarrasser en la jetant avec les ordures ménagères normales. Vérifiez auprès du responsable local de l’élimination des déchets solides de votre quartier pour vous informer des possibilités de recyclage ou de la manière appropriée de la détruire.

Il existe un danger d’explosion si la batterie est remise de façon incorrecte. Remplacez-la uniquement par des batteries de même type ou de type équivalent, recommandées par le fabricant. Eliminez les batteries usagées selon les instructions du fabricant.

Notez les informations suivantes spécifiques aux batteries polymères, et le cas échéant, celles-ci remplacent les informations générales de précaution sur les batteries.

• Les batteries polymères peuvent présenter une légère dilatation ou gonflement, mais cela est inhérent au mécanisme de sécurité de la batterie et ne représente pas une anomalie.

• Manipulez les batteries polymères de façon appropriée lors de leur utilisation. Ne pas utiliser de batteries polymères dans des environnements présentant une température ambiante élevée, et ne pas stocker les batteries non utilisées pendant de longues périodes.

Français

Guide de démarrage rapide

Figure 1 - Ouvrir le couvercle/LCD/ordinateur

avec un adaptateur AC/DC branché



Arrêt

Veuillez noter que vous devriez toujours éteindre votre ordinateur en utilisant la commande Arrêter dans Windows (voir ci-dessous). Cette précaution évite des problèmes de disque dur ou de système.

1. Cliquez sur l'icône du Menu Démarrer .

2. Cliquez sur l'élément Marche/Arrêt .

3. Sélectionnez Arrêter dans el menu.

130 ﾟ

1. Enlevez tous les memballages.

2. Posez l’ordinateur sur une surface stable.

3. Installez la batterie et assurez-vous qu’elle correctement positionnée.

4. Connectez fermement les périphériques que vous souhaitez utiliser avec

votre ordinateur (par ex. clavier et souris) à leurs ports respectifs.

5. Lors de la première installation de l'ordinateur utilisez la procédure

suivante (afin de protéger l'ordinateur, la batterie sera verrouillée lors de l'expédition afin de ne pas alimenter le système avant la première connexion à l'adaptateur AC/DC et initialement installée comme ci-dessous) :

• Branchez le cordon de l’adaptateur AC/DC à la prise d'entrée DC sur la gauche de l’ordinateur, branchez ensuite le cordon d'alimentation AC à une prise murale, puis connectez le cordon d'alimentation AC à l’adaptateur AC/DC et laissez-le ainsi pendant au moins 6 secondes.

• Débranchez le cordon de l'adaptateur de la prise d'entrée DC de l'ordinateur, puis rebranchez-le; la batterie est maintenant déverrouillée.

6. D'une main, soulevez soigneusement le couvercle/LCD pour obtenir un angle de vision confortable (ne pas dépasser 130 degrés), de l'autre main

Français

(comme illustré dans la Figure 1) maintenez la base de l'ordinateur (Remarque : Ne soulevez jamais l'ordinateur par le couvercle/LCD).

7. Pressez le bouton de mise en marche pour allumer.

Logiciel système

Votre ordinateur peut être livré avec un logiciel système pré-installé. Si ce n’est pas le cas, ou si vous re-configurez votre ordinateur pour un système différent, vous constaterez que ce manuel fait référence à Microsoft Windows 10.

Prend en charge Intel® Optane™

Vous devez configurer Intel® Optane™ avant d'installer votre système d'exploitation Windows 10 (voir "Configuration Intel® Op-

tane™" à la page 61).

Configuration

Intel® Optane™

Intel® Optane™ est la combinaison d'un périphérique de mémoire compatible et du logiciel Technologie de stockage Intel® Rapid. Cette combinaison est conçue pour accélérer les performances de votre système en mettant en cache les données de démarrage, les exécutables, les données accessibles fréquemment et les fichiers de page système sur un SSD Intel® Optane™ non volatil et à faible latence.

Contactez votre distributeur ou fournisseur pour voir si votre système prend en charge cette technologie.

Si vous réinstallez un système qui a déjà été configuré en mode Intel RST Premium, assurez-vous d'avoir désactivé la mémoire Intel Optane (voir "Désactivation de Intel® Op-

tane™" à la page 62).

Procédure de configuration Intel® Optane™

Vous devez configurer Intel® Optane™ avant d'installer votre système d'exploitation Windows 10 et, pour ce faire, vous devrez préparer ce qui suit.

• Le disque de SE Microsoft Windows 10.

• Un lecteur DVD (externe connecté).

• Un SSD Intel® Optane™ installé dans votre système.

• Le disque Device Drivers & Utilities + User’s Manual.

1. Allumez l’ordinateur et appuyez sur F2 pour aller dans le BIOS et cliquez sur Setup Utility.

2. Allez au menu Boot, sélectionnez UEFI Setting et appuyez sur Entrée.

3. Paramétrez UEFI Boot sur «Enabled».

4. Appuyez sur Échap pour sortir du menu et allez au menu Main.

5. Sélectionnez OffBoard NVMe Controller Configuration et appuyez sur Entrée pour vérifier qu'un SSD Intel® Optane™ est présent.

6. Appuyez sur Échap pour sortir du menu et allez au menu Advanced.

7. Sélectionnez SATA Mode, appuyez sur Entrée et sélectionnez

Intel RST Premium... et sélectionnez <OK>.

8. Appuyez sur F10 pour « Enregistrer et quitter (Save and Exit) » et sélectionnez <Yes>, mais notez ce qui suit.

• Vérifiez que le DVD du SE Windows 10 est dans le lecteur

DVD (connecté), ainsi l'ordinateur démarrera automatiquement à partir du DVD du SE Windows 10 (vous serez invité à appuyer sur une touche pour démarrer à partir du DVD).

9. Appuyez sur Suivant > Installer maintenant pour continuer à installer le système d'exploitation normalement (voir votre documentation de Windows si vous avez besoin d'instructions pour installer le Système d'Exploitation Windows).

10.

Sélectionnez Personnalisé: Installer uniquement Windows

(avancé).

11. Il est recommandé de sélectionner, puis de supprimer les partitions existantes.

12. Cliquez sur Nouveau pour créer une partition pour Windows.

13. Il est très important de vous assurer que lorsque vous créez la partition, vous laissez un minimum d'espace non alloué de 5Mo.

14. Suivez les instructions à l'écran pour installer le SE Windows 10.

15. Installez les pilotes Windows (voir la page 78). Vérifiez que vous avez installé le pilote Technologie de stockage Intel® Rapid (IRST).

16. Exécutez l'application Technologie de stockage Intel® Rapid.

Français

17. Cliquez sur Activer.

Figure 2 - Technologie de stockage Intel® Rapid - état

18. Le système affichera un message et vous demandera de sélectionner un lecteur rapide compatible (dans ce cas, il ne devrait y avoir qu'une seule option).

19. Vous devrez redémarrer l'ordinateur après avoir activé Optane, et

Français

vous assurer que le système est alimenté par l'adaptateur AC/DC, et non par batterie uniquement.

20. Cliquez sur Oui pour commencer le processus (cela peut prendre un certain temps).

21. Une fois le processus terminé, redémarrez l'ordinateur.

Désactivation de Intel® Optane™

Si vous souhaitez désactiver une configuration Intel® Optane™ existante, suivez la procédure ci-dessous pour le

faire.

1. Exécutez l'application Technologie de stockage Intel® Rapid.

2. Cliquez sur Désactiver.

3. Cliquez sur Oui lorsque le message s'affiche.

4. Redémarrez l'ordinateur pour terminer le processus.

5. Exécutez l'application Technologie de stockage Intel® Rapid.

6. L'état de la mémoire Intel® Optane ™ est indiqué dans la fenêtre.

Carte du système: Vue de face avec l’écran LCD ouvert (Modèle A)

Figure 3

Vue de face avec l’écran

LCD ouvert (Modèle A)

1. Caméra PC

2. *Indicateur LED de caméra PC

*Quand la caméra PC est en cours d'utilisation le Indicateur LED sera illuminé.

3. Microphone intégré

4. Écran LCD

5. Bouton d'alimentation

6. Clavier

7. Touchpad et boutons

Remarquez que la zone d’utilisation valide du Touchpad et des boutons est celle indiquée à l’intérieur des lignes en pointillé rouges ci-dessus.



Utilisation des

appareils sans fil à

bord d'un avion

L'utilisation de tout appareil électronique de transmission est généralement interdite à bord d'un avion.

Vérifiez que les modules sans fil sont désactivés si vous utilisez l'ordinateur à bord d'un avion en mettant le système en Mode Avion.

15,6” (39,62cm)

2 1 3

Français

Carte du système: Vue de face avec l’écran LCD ouvert (Modèle B)

Figure 4

Vue de face avec l’écran

LCD ouvert (Modèle B)

1. Caméra PC

2. *Indicateur LED de caméra PC

*Quand la caméra PC est en cours d'utilisation le Indicateur LED sera illuminé.

3. Microphone intégré

4. Écran LCD

5. Bouton d'alimentation

6. Clavier

7. Touchpad et boutons

Remarquez que la zone d’utilisation valide du Touchpad et des boutons est celle indiquée à l’intérieur des lignes en pointillé rouges ci-dessus.



Utilisation des

appareils sans fil à

bord d'un avion

L'utilisation de tout appareil électronique de transmission est généralement interdite à bord d'un avion.

Vérifiez que les modules sans fil sont désactivés si vous utilisez l'ordinateur à bord d'un avion en mettant le système en Mode Avion.

17,3” (43,94cm)

2 1 3

Français

Indicateurs LED

Les indicateurs LED sur votre ordinateur affichent des informations utiles sur l’état actuel de votre ordinateur.

Icône Couleur Description

Orange L'adaptateur AC/DC est branché

Vert L’ordinateur est allumé Vert

clignotant

Orange La batterie est en charge

Vert La batterie est complètement chargée

Orange

clignotant

Vert Mode Avion activé (les modules WLAN, 4G et Bluetooth sont désactivés)

Vert Le disque dur/périphérique optique est en cours d'utilisation

Tableau 1 - Indicateurs LED

Le système est dans le mode de Veille configuré

La batterie a atteint le niveau bas critique

Français

Clavier

Touches Fonction

Pavé numérique

Touche Fn

Touche du logo Windows

Touche Menu/Application

Verr Num & ArrêtDétl

Le clavier comporte un pavé numérique (sur le côté droit du clavier) permettant une entrée facile de données numériques. Le fait d'appuyer sur Verr Num active ou désactive le pavé numérique. Il est également doté de touches fonction pour vous per- mettre de changer instantanément de mode opérationnel.

(Clavier lumineux - Optionnel) Le niveau d'éclairage du clavier peut être réglé, ou allumé/éteint, à l'aide des touches Fn + F4.

Français

Figure 5 - Clavier

Touches fonction et indicateurs visuels

Les touches de fonctions (F1 - F12 etc.) ag iront comme touches de raccourci (hot-key) quand pressée en maintenant la touche Fn appuyée. En plus des combinaisons des touches de fonction de base, des indicateurs visuels sont disponibl es quand le pi-

lote Control Center est installé (après le redémarrage un panneau de configuration s'affichera pour vous permettre de sélectionner le type de clavier pour votre système).

Touches Fonction/ indicateurs visuels Touches Fonction/ indicateurs visuels

Fn +

Lecture/Pause (dans les programmes audio/vidéo)

Activer/Désactiver le

Touchpad

Eteindre le rétroéclairage LCD (Appuyez sur une

touche ou utilisez le Touchpad pour allumer)

Allume/Éteind le son

Allumer ou éteindre l’éclai-

rage du clavier/Ajuster le

niveau de luminosité (Cla-

viers lumineux seulem e nt) Diminution/Augmentation du

volume sonore

Modifiez la configuration de l'affichage (voir la

page 76)

Diminution/Augmentation de

la luminosité de l’écran LCD

Activer/Désactiver le module

caméra PC

Fn +

Activer/Désactiver le

Mode Avion

Permutation veille

Activer/Désactiver le pavé

numérique

Activer/Désactiver l'arrêt

défilement

Basculer entre majuscule

et minuscule

Activer/Désactiver le Control Center (voir la

page 71)

Contrôle Automatique du

Ventilateur/Pleine Puis-

sance

Tableau 2 - Touches de fonctions et indicateurs visuels

Français

Carte du système: Vues de face, gauche et droite (Modèle A)

Right



Ejection d’urgence du

disque

Si vous devez éjecter manuellement un disque (par ex. suite à une coupure de courant) vous pouvez enfoncer l’extrémité d’un trombone redressé dans le trou d’ejection d’urgence. N’utilisez pas la pointe d’un crayon, ou tout autre objet similaire qui pourrait se casser et rester coincé dans le trou.

Surchauffe

Afin de ne pas causer une surchauffe de votre ordinateur, verifiez que rien ne bouche la (les) ventilation(s) quand le systeme est allumé.

Figure 6 - Vues de face, gauche et droite (Modèle A)

1. Indicateurs LED

2. Lecteur de carte Multi-en-1

3. Prise d'entrée DC

4. Port moniteur externe

5. Prise réseau RJ-45

6. Ventilation

7. Prise de sortie HDMI

8. Port USB 3.0 (USB 3.1 Gen 1) Type-A

9. Port USB 3.0 (USB 3.1 Gen 1) Type-C

Ou (Option d’usine)

Port USB 3.1 Gen 2 Type-C

10. Prise audio 2-en-1 (casque/microphone)

11. Prise d'entrée de microphone

12. Ports USB 2.0

13. Baie de périphérique optique

14. Trou d’ejection d’urgence

15. Fente de verrouillage de sécurité

Face

Gauche

Droit

Français

Carte du système: Vues de face, gauche et droite (Modèle B)



Ejection d’urgence du

disque

Surchauffe

Afin de ne pas causer une surchauffe de votre ordinateur, verifiez que rien ne bouche la (les) ventilation(s) quand le systeme est allumé.

Figure 7 - Vues de face, gauche et droite (Modèle B)

1. Indicateurs LED

2. Lecteur de carte Multi-en-1

3. Prise d'entrée DC

4. Port moniteur externe

5. Prise réseau RJ-45

6. Ventilation

7. Prise de sortie HDMI

8. Port USB 3.0 (USB 3.1 Gen 1) Type-A

9. Port USB 3.0 (USB 3.1 Gen 1) Type-C

Ou (Option d’usine)

Port USB 3.1 Gen 2 Type-C

10. Prise audio 2-en-1 (casque/microphone)

11. Prise d'entrée de microphone

12. Ports USB 2.0

13. Baie de périphérique optique

14. Trou d’ejection d’urgence

15. Fente de verrouillage de sécurité

Right

Face

Gauche

Droit

Français

Carte du système: Vues de dessous et arrière

Figure 8

Vues de dessous et arrière

1. Batterie

2. Ventilation

3. Haut-parleurs



Avertissement de retrait du capot inférieur

Ne pas retirer le(s) capot(s) et/ou la (les) vis dans le but de mettre à niveau l'appareil car cela pourrait enfreindre les termes de votre garantie. Si vous avez besoin de remplacer/supprimer le disque dur/RAM/CPU etc., pour une raison quelconque, contactez votre distributeur/fournisseur pour plus d'informations.

Surchauffe

Afin de ne pas causer une surchauffe de votre ordinateur, verifiez que rien ne bouche la (les) ventilation(s) quand le systeme est allumé.

Modèle A

Modèle B

Français

Control Center

Exécutez le Control Center à partir du Menu Démarrer dans Windows . V ous pouvez égal ement appuyer sur la combinaison de touches Fn + Échap ou double-cliquer sur l'icône dans la zone de notification de la barre des

tâches pour accéder au Control Center. Le Control Center permet d'accéder rapidement aux Modes d'alimentation, aux réglages du Ventilateur et à la configuration du Clavier à LED.

Français

Figure 9 - Control Center

Modes d'alimentation

Figure 10 - Modes d'alimentation

Figure 11 - Contrôle de la vitesse du VENTILATEUR

« Modes d'alimentation » vous permet d'ajuster le mode d'alimentation en cliquant sur l'icône appropriée.

•Le mode Économie d'énergie se concentre sur l'optimisa-

Français

tion de l'autonomie de la batterie (le CPU Turbo Boost et le dGPU Turbo seront désactivés).

•Le mode Silencieu x se concentre sur la réduction du bruit

du ventilateur et diminue la puissance du CPU et du GPU.

•Le mode Divertissement équilibre la puissance du CPU et

du GPU et est idéal pour regarder des vidéos, etc.

•Le mode Performances est idéal pour les jeux avec des

performances CPU et GPU supérieures.

Contrôle de la vitesse du VENTILATEUR

Vous pouvez régler la vitesse du ventilateur sur Maximum (pleine puissance) ou Automatique à partir de cet élément de menu. La vitesse du ventilateur s'ajuste automatiquement pour contrôler la chaleur du CPU/GPU. Vous pouvez utiliser le curseur Décalage pour ajuster les paramètres selon vos préférences. Cependant, vous pouvez ajuster le réglage au

Maximum si vous préférez. Tous ces paramètres peuvent être supplantés par le sys-

tème, par mesure de sécurité, si une utilisation plus intensive du ventilateur est nécessaire.

Clavier à LED blanche (Option)

Vous pouvez accéder à l'application de Clavier à LED en cliquant sur Clavier à LED dans le Control Center ou à partir du Menu Démarrer dans Windows .

Figure 12 - Application de Clavier à LED

Minuterie de veille du clavier

Activez puis sélectionnez la durée pendant laquelle le système est inactif avant que la LED du clavi e r n'entre en mo de veill e (c'est-à-dire que l'éclairage du clavier LED s'éteigne pour économiser de l'énergie).

Luminosité du clavier

Vous pouvez régler la luminosité du clavier à l’aide du curseur Luminosité.

Français

Menu Démarrer, Menu contextuel, Barre des

Figure 13

Menu Démarrer,

Menu contextuel,

Barre des tâches,

Panneau de

Configuration et

Paramètres

tâches, Panneau de Configuration et Paramètres de Windows 10

La plupart des applications, panneaux de configuration, utilitaires et programmes dans Windows 10 sont accessibles depuis le Menu Démarrer en cliquant sur l'icône dans la barre des tâches dans le coin inférieur gauche de l'écran (ou en appuyant sur la Touche

du logo Windows sur le clavier). Faites un clic droit sur l'icône du Menu Démarrer (ou utilisez la combinaison de

touches Touche du logo Windows + X) pour faire apparaître un menu contextuel avancé de fonctionnalités utiles telles que Applications et fonctionnalités, Options d'alimentation, Gestionnaire de tâches, Rechercher , Expl orateur de fichiers, Gesti onnaire de périphériques et Connexions réseau.

La zone de notification de la barre des tâches se trouve en bas à droite de l'écran. Certains panneaux de configuration et certaines applications auxquels il est fait référence tout au long de ce manuel sont accessibles à partir d'ici.

Français

T out au long de ce manuel , vous verrez une instruction pour ouvrir le Panneau de Configuration. Pour accéder au Panneau de configuration, sélectionnez Panneau de configuration sous l'élément Système Windows dans le Menu Démarrer.

L'élément Paramètres dans le Menu Démarrer (et aussi comme une application) vous donne un accès rapide à un certain nombre de panneaux de configuration de paramètres du système vous permettant de régler les paramètres pour Système, Périphériques, Téléphone, Réseau et Internet, Personnalisation, Applications, Comptes, Heure et langue, Jeux, Options d'ergonomie, Cortana, Recherche, Confidentialité et Mise à jour et sécurité.

Caractéristiques vidéo

Le système comporte à la fois un GPU intégré Intel (pour l’économie d’énergie) et un GPU discr et NVIDIA (pour les performances). Vous pouvez permuter les dispositifs d'affichage et configurer les options d'affichage depuis le panneau de contrôle Affichage dans Windows, à partir du moment où les pilotes vidéo sont installés.

Microsoft Hybrid Graphics

Microsoft Hybrid Graphics est une technologie transparente conçue pour tirer les meilleures performances du système graphique tout en permettant une durée de batterie plus longue, sans avoir à changer manuellement les paramètres. Le système d'exploitation de l'ordinateur (et certaines applications) basculeront automatiquement entre le GPU intégré (iGPU) et le GPU discret (dGPU) lorsque requis par les applications en cours d'utilisation.

Pour accéder au panneau de contrôle Affichage:

1. Cliquez-droit sur le bureau et sélectionnez Paramètres d'affichage dans le menu.

2. Choisissez les paramètres d’affichage requis dans les menus.

Pour accéder au Panneau de configuration des graphiques HD/UHD Intel®:

1. Accédez au Panneau de configuration des graphiques HD/ UHD Intel® à partir du menu Démarrer dans Windows.

2. Utilisez la combinaison de touches Ctrl + Alt + F12 pour ouvrir le Panneau de configuration des graphiques HD/UHD Intel®.

Pour accéder au Panneau de configuration NVIDIA:

1. Accédez au Panneau de configuration NVIDIA à partir du menu Démarrer dans Windows.

2. Cliquez-droit sur le bureau et sélectionnez Panneau de configuration NVIDIA dans le menu.

Français

Périphériques d’affichage

Figure 14

Projeter

Figure 15

Affichage

(Plusieurs

écrans)

Vous pouvez utiliser des écrans externes connectés à la prise de sortie HDMI et/ou au port moniteur externe. Consultez le manuel de votre périphérique d'affichage pour connaître les formats pris en charge.

Configurer les affichages dans Windows

Tous les écrans externes et internes (jusqu'à 3 écrans actifs) peuvent être configurés à partir de Windows à l'aide des pan- neaux de configuration Affichage ou Système (dans Para- mètres) ou du menu Projeter.

Pour configurer les affichages en utilisant le menu Projeter:

1. Connectez votre (vos)

écran(s) externe(s) au port approprié, puis allumezle(s).

2. Appuyez sur la combinaison

Français

de touches + P (ou Fn + F7).

3. Cliquez sur l'une des options du menu pour sélectionner

Écran du PC uniquement, Dupliquer, Étendre ou Deuxième écran uniquement.

Vous pouvez également cli-

quez

sur Se connecter à un affichage sans fil au bas de l'écran Projeter et suivez les étapes pour connecter à un affichage sans fil activé.

Pour configurer les affichages en utilisant le panneau de contrôle Affichage:

1. Connectez votre (vos) écran(s) externe(s) au port approprié, puis allumez-le(s).

2. Cliquez-droit sur le bureau et sélectionnez Paramètres d'affi- chage dans le menu.

3. Cliquez sur Détecter (bouton).

4. L'ordinateur détectera alors tous les écrans connectés.

5. Vous pouvez configurer jusqu'à 3 écrans à partir du menu Plu-

sieurs écrans.

Caractéristiques audio



Réglages du Volume Sonore

Le niveau du volume sonore aussi peut également être réglé à l'aide du contrôle de volume dans Windows. Cliquez sur l'icône Haut-parleurs dans la barre des tâches pour vérifier le réglage.

Figure 16 - Options d’alimentation

Vous pouvez configurer les options audio sur votre ordinateur à partir du panneau de configuration

Le volume peut être réglé à l'aide de la combinaison de touches Fn + F5/F6.

Son

dans

Windows

Options d’alimentation

Le panneau de configuration Options d'alimentation de Windows vous permet de configurer la gestion d'alimentation de votre ordinateur. Vous pouvez économiser de l'énergie à l'aide de modes de gestion de l'alimentation et configurer les options pour le bouton d'alimentation, bou-

ton de veille (Fn + F12), couvercle de l'ordinateur (lorsqu'il est fermé), écran et mode Veille (l'état d'économie

d'énergie par défaut) dans le menu de gauche. Cliquez sur Créer un mode de gestion d'alimentation dans

le menu gauche et sélectionnez les options pour créer un nouveau mode. Cliquez sur Modifier les paramètres du mode et cliquez sur Modifier les paramètres d'alimentation avancés pour accéder à plus d'options de configuration.

Français

Installation du pilote



Installation des pilotes et alimentation

Lors de l'installation des pilotes assurezvous que votre ordinateur est alimenté par l'adaptateur CA/CC connecté à une source d'alimentation. Certains pilotes consomment une quantité importante d'énergie pendant la procédure d'installation, et si la capacité restante de la batterie n'est pas suffisante cela peut provoquer l'arrêt du système et entraîner des problèmes de système (à noter qu'il n'y a pas ici de problème de sécurité en cause, et la batterie sera rechargeable en 1 minute).

Figure 17 - Installation du pilote



Directives générales pour

l'installation du pilote

D'une manière générale, suivez les instructions par défaut à l'écran pour chaque pilote (par exemple Suivant > Suivant > Terminer) à moins que vous ne soyez un utilisateur avancé. Dans la plupart des cas, un redémarrage est nécessaire pour installer le pilote.

Assurez-vous que les modules (par exemple, WLAN ou Bluetooth) sont allumés avant d'installer le pilote correspondant.

Le disque Device Drivers & Utilities + User’s Manual contient les pilotes et les utilitaires nécessaires pour un bon fonction- nement de votre ordinateur. Cette installation aura probablement déjà été faite pour vous. Si ce n'est pas le cas, insérez le disque et cliquez sur Install Drivers (bouton), ou Option Drivers (bouton) pour accéder au menu des pilotes Optionnels. Installez les pilotes en respectant l'ordre indiqué dans la Figure 17. Cliquez pour sélectionner les pilotes que vous désirez installer (vous devez noter les pilotes lorsque vous les installez). Remarque: Si vous devez réinstaller un pilote, vous devez d’abord le désinstaller.

Dernières mises à jour

Après avoir installé tous les pilotes, assurez-vous d'avoir activé Recher cher des mises à jour (Paramètres > Mise à jour et sécurité > Rechercher des mises à jour) et allez dans la boutique Microsoft St ore et cliquez sur Téléchargements et mises à jour > Obtenir des mises à jour pour mettre à jour toutes les applications etc.

Français

TPM (Option)

Figure 18

Security -

Trusted

Computing

Figure 19

Chiffrement de lecteur

BitLocker

(Administration du TPM)

Figure 20

Gestion de mo-

dule de plate-

forme sécurisée

sur l’ordinateur

local

A vant de paramétrer les fonctions TPM (Module de plateforme sécurisée) vous devez initialiser la plateforme de sécurité.

3. Cliquez sur Administration du TPM.

Activer TPM

1. Redémarrez l’ordinateur.

2. Entrez dans le BIOS en appuyez sur F2 pendant le POST/ démarrage.

3. Cliquez sur Setup Utility et sélectionnez le menu

4. Sélectionnez TPM Configuration et sélectionnez Enable (Activer) pour Security Device Support (Prise en charge du dispositif de sécurité).

5. Appuyez/Cliquez ensuite sur F10 pour enregistrer les modifications et redémarrer l’ordinateur.

Gestion du TPM dans Windows

Vous pouvez gérer vos paramètres du TPM depuis Windows:

1. Allez au Panneau de Configuration.

2. Cliquez sur

Sécurité).

Chiffrement de lecteur BitLocker (Système et

4. La fenêtre de gestion du TPM vous permet de configurer le TPM dans Windows. Comme le TPM est généralement administré au sein de larges enterprises et organisations, votre administrateur système devra vous assister pour la gestion des données.

Security.

Français

Actions du TPM

1. Cliquez sur Préparer le module de plateforme sécurisée (TPM) et suivez les instructions de l'Assistant pour préparer le TPM (cela nécessitera probablement un redémarrage de l'ordinateur et la confirmation des modifications des paramètres après le redémarrage en appuyant sur la touche F appropriée).

2. Après le redémarrage, le TPM sera préparé et vous pourrez alors utiliser le menu Actions pour Désactiver le module de plate-

forme sécurisée, Modifier le mot de passe du propriétaire, Effacer le module de plateforme sécurisée ou Réinitialiser le verrouillage du module de plateforme sécurisée.

3. Un assistant vous guidera au long de toutes les étapes de configuration.

Module 4G (Option)



Orientation de la

carte USIM

Notez que le côté lisible de la carte USIM (avec les contacts dorés) doit être orienté vers le haut comme illustré.

Figure 21

Retirer la batterie et insérer la carte

USIM

Si votre option d'achat comporte un module 4G optionnel, suivez les instructions ci-dessous pour installer la carte USIM (qui vous sera fournie par votre fournisseur de service).

Insérer la carte USIM

1. Eteignez l'ordinateur, retournez-le et retirez la batterie .

2. Insérez la carte USIM comme illustré ci-dessous jusqu'à ce qu'elle se clique en position, et remettez la batterie.

Français

Dépannage

Problème Cause possible - résolution

Les modules LAN sans fil/ Bluetooth ne peuvent pas être

détectés.

Le module caméra PC ne peut pas être détecté.

Les performances de jeu sont lentes.

Les modules sont désactivés quand l'ordinateur est en Mode Avion. Vérifiez l'indicateur LED

pour voir si l'ordinateur est en Mode Avion (voir le Tableau 1 à la page 65). Utilisez la

combinaison de touches Fn + F11 pour activer ou désactiver le Mode Avion (voir le Tableau 2

à la page 67).

Le module est désactivé. Utilisez la combinaison de touche s Fn + F10 pour activer le module (voir le Tableau 2 à la page 67). Exécutez l’application Caméra pour voir l'image de l'appareil photo.

Il est recommandé d'utiliser la vitesse maximale du ventilateur pour jouer à des jeux.

Utilisez la combinaison de touches Fn + 1 pour régler la vite sse du ventilateur.

Français

Spécifications



Dernières informations de

spécification

Les spécifications énumérées dans cette section sont correctes à l'heure de la mise sous presse. Certains éléments (particulièrement les types de processeur/vitesse unique) peuvent être modifiés ou mis à niveau en fonction du calendrier des parutions du fabricant. Voyez auprès de votre service clientèle pour les détails.

Notez que cette série de modèles d'ordinateurs peut prendre en charge une gamme de CPU et/ou d'adaptateurs vidéo.

Pour savoir quel est le CPU installé sur votre système allez dans le menu Dé- marrer et sélectionnez Paramètres, puis sélectionnez Système et cliquez sur Informations système. Cela permettra également de fournir des informations sur la quantité de RAM installée, etc.

Pour obtenir des informations sur l'adap- tateur vidéo de votre système allez dans le menu Démarrer et sélectionnez

Paramètres, puis sélectionnez Système, puis cliquez sur Affichage > Paramètres d'affichage avancés > Afficher les propriétés de l'adaptateur.

Français

Options de LCD

Modèle A:

15,6" (39,62cm), 16:9, FHD (1920x1080)

Modèle B:

17,3" (43,94cm), 16:9, FHD (1920x1080)

Mémoire

Double canal DDR4 Deux emplacements SODIMM 260 broches Compatible avec les modules mémoire

DDR4 2400MHz ou DDR4 2133MHz (selon le type de CPU)

Mémoire extensible jusqu’à 32Go Compatible avec les modules de 4Go, 8Go

ou 16Go (La fréquence réelle d’opération de la

mémoire dépend du FSB du processeur.)

BIOS

INSYDE BIOS (SPI Flash ROM de 64Mb)

Son

Interface conforme HDA (Son Haute Définition)

2 haut-parleurs intégrés Microphone intégré (Option d’usine) Réseau de microphones

intégré

Stockage

Un disque dur/SSD SATA échangeable de 2,5" 7mm (H)

(Option d’usine)

(9,0/9,5mm) échangeable (Graveur

optique

DVD) Ou (Option d’usine) Dummy ODD Ou (Option d’usine) 2nd HDD/SSD caddy

7mm (

Option d’usine) Un SSD M.2 SATA/PCIe

Gen3 x2

Un module de lecteur

Dispositif de pointage

Touchpad intégré

Clavier

Clavier pleine taille (avec pavé numérique) Ou (

Option d’usine) Clavier à LED blanche

pleine taille (avec pavé numérique)

Sécurité

Fente de verrouillage de sécurité (type Kensington)

Mot de Passe du BIOS Intel PTT pour les systèmes sans TPM

matériel (

Option d’usine) TPM 2.0

Logements M.2

Logement 1 pour module combo Bluetooth et LAN sans fil

Logement 2 pour lecteur SSD SAT A ou PCIe Gen3 x2

(Option d’usine) Logement 3 pour module 4G

Lecteur de carte

Lecteur de carte multi-en-1

MMC (MultiMedia Card)/RS MMC SD (Secure Digital)/Mini SD/SDHC/

SDXC

Interface

Un port USB 3.0 (USB 3.1 Gen 1) Type-C* Ou (Option d’usine) Un port USB 3.1 Gen 2

Type-C*

*La quantité maximale de courant fournie par les ports USB Type-C est 500mA (USB

2.0)/900mA (USB 3.1).

Un port USB 3.0 (USB 3.1 Gen 1) Type-A Deux ports USB 2.0

Un port de sortie HDMI

Un port moniteur externe Une prise d'entrée de microphone Une prise audio 2-en-1 (casque/

microphone) Une prise réseau RJ-45 Une prise d’entrée en DC

Communication

LAN Ethernet 10/100/1000Mb Base-TX intégré

1,0M HD Caméra PC (Option d’usine) Module M.2

Modules M.2 LAN sans fil/Bluetooth:

(Option d’usine) Bluetooth et LAN sans fil (802.11ac) Intel® Dual Band Wireless-AC 8265

(Option d’usine) Bluetooth et LAN sans fil (802.11ac) Intel® Dual Band Wireless-AC 3168

(Option d’usine) Bluetooth et LAN sans fil (802.11ac) Intel® Dual Band Wireless-AC 9260

Caractéristiques

Technologie Intel® Optane™

Mise en marche

Adaptateur AC/DC pleine bande Entrée AC: 100-240V, 50-60Hz Sortie DC: 19V, 3,42A (65W)

Batterie amovible Smart Lithium-Ion à 4 éléments (Option d’usine) Batterie amovible Smart Lithium-Ion à 4 éléments

, 31WH

, 44WH

Spécifications environnementales

Température

En fonction : 5 Eteint : -20

Humidité relative

En fonction : 20% - 80% Eteint : 10% - 90%

°C- 35°C

°C - 60°C

Dimensions physiques et poids

Modèle A:

377 (l) x 259 (p) x 24,8 (h) mm (Hauteur hors zone de batterie)

2,2kg (Barebone avec lecteur optique et batterie 31WH)

Modèle B:

418,5 (l) x 287 (p) x 26,4 (h) mm (Hauteur hors zone de batterie)

2,5kg (Barebone avec lecteur optique et batterie 31WH)

Français

Acerca de esta Guía del Usuario Concisa

Esta guía rápida es una breve introducción para poner su sistema en funcionamiento. Es un suplemento y no un sustituto del Manual del usuario completo en inglés en formato Adobe Acrobat del disco Device Drivers & Utilities + User's Manual suministrado con el ordenador. En este disco también se encuentran los controladores y utilitarios necesarios para utilizar el ordenador correctamente (Nota: previo aviso).

Algunas o todas las características del ordenador pueden haberse configurado de antemano. Si no lo están, o si desea reconfigurar (o reinstalar) partes del sistema, consulte el Manual del usuario completo. El disco Device Drivers & Utilities + User’s Manual no contiene un sistema operativo.

Información de regulación y seguridad

Por favor, preste especial atención a todos los avisos de regulación e información de seguridad contenidos en el Manual del usuario completo del disco Device Drivers & Utilities + User’s Manual.

La compañía se reserva el derecho a revisar esta publicación o cambiar su contenido sin

Marcas registradas

Intel es una marca registrada de Intel Corporation. Microsoft es una marca registrada de Microsoft Corporation.

Español

Instrucciones para el cuidado y funcionamiento

El ordenador portátil es muy robusto, pero puede dañarse. Para evitar esto, siga estas sugerencias:

• No lo deje caer ni lo exponga a golpes fuertes. Si el ordena dor se

cae, la carcasa y los componentes podrían dañarse.

• Manténgalo seco y no lo sobrecaliente. Mantenga el ordenador y

fuente de alimentación alejados de cualquier tipo de fuente de calor. Esto es un apara to eléctrico. Si se derrama agua u otro líquido en su interior, el ordenador podría dañarse seriamente.

• Evite las interferencias. Mantenga el ordenador alejado de trans-

formadores de alta capacidad, motores eléctricos y otros campos magnéticos fuertes. Éstos pueden dificultar el correcto funcionamiento y dañar los datos.

• Siga las instrucciones apropiadas de manejo del ordenador.

Apague el ordenador correctamente y no olvide guardar su trabajo. Recuerde guardar periódicamente sus datos, pues los datos pueden perderse si la batería se descarga.

Servicio

Si intenta reparar el ordenador usted mismo, podría anular la garantía y exponerse usted y el ordenador a descarga eléctrica. Deje que sea personal de reparación cualificado el que realice las reparaciones, especialmente bajo cualquiera de estas condi-

Español

ciones:

• Cuando el cable de alimentación o adaptador AC/DC esté dañado o pelado.

• Si el ordenador ha estado expuesto a la lluvia u otros líquidos.

• Si el ordenador no funciona con normalidad tras seguir las instrucciones de uso.

• Si el ordenador se ha caído o dañado (no toque el líquido venenoso si el panel LCD se rompe).

• Si hay un olor fuera de lo normal, calor o humo que sale del ordenador.

Información de seguridad

• Utilice solamente un adaptador de alimentación aprobado para su uso con este ordenador.

• Utilice solamente el cable de corriente y las baterías indicados en este manual. No tire las baterías al fuego. Podrían explotar. Consulte los códigos locales para posibles instrucciones para desechos especiales.

• Nunca utilice una batería que se haya caído o que parezca dañada (p. ej. doblada o retorcida). Incluso si el ordenador sigue funcionando con una batería dañada, puede provocar daños en el circuito que podrían causar fuego.

• Compruebe que su ordenador esté completamente apagado antes de introducirlo en una bolsa de viaje (o en cualquier funda).

• Antes de limpiar el ordenador, quite la batería y asegúrese de que el ordenador esté desconectado de cualquier fuente de alimentación externa, periféricos y cables.

• Utilice un trapo limpio y suave para limpiar el ordenador, pero no aplique limpiador directamente en el ordenador. No utilice limpiadores volátiles (derivados del petróleo) o limpiadores abrasivos en ningún lugar del ordenador.

• No intente reparar baterías. Solicite la reparación o la sustitución a su representante de servicio o a personal de servicio cualificado.

• Tenga en cuenta que en ordenadores con logotipos de LCD etiquetados eléctricamente en relieve, el logotipo está recubierto por un adhesivo protector. Debido al desgaste y rotura normales, este adhesivo puede deteriorarse con el tiempo y en el logotipo expuesto pueden formarse bordes afilados. Tenga cuidado al manipular el ordenador en este caso y evite tocar el logotipo del LCD etiquetado eléctricamente. Evite colocar cualquier elemento en la bolsa de transporte que pueda rozar la parte superior del ordenador durante el transporte Si ocurre un desgaste o rotura, contacte con el centro de servicios.

Precauciones para baterías de polímero



Eliminación de la batería & Cuidado

El producto que usted ha comprado contiene una batería recargable. La batería es reciclable Terminada su vida útil, según las leyes locales y estatales, puede ser ilegal desecharla junto con los residuos ordinarios. Verifique con las autoridades locales responsables de los desechos sólidos cuáles son las opciones de eliminación y reciclado existentes en su zona.

Peligro de explosión si la batería está mal colocada. Sustitúyala con un tipo de batería igual o equivalente al recomendado por el fabricante. Elimine la batería usada de conformidad con las instrucciones del fabricante.

Tenga en cuenta la información siguiente específica para baterías de polímero; además, donde corresponda, invalida la información sobre precauciones para baterías normales.

• Las baterías pueden aumentar o hincharse ligeramente, sin embargo, esto es parte del mecanismo de seguridad de la batería y o supone un problema.

• Utilice los procedimientos de manejo apropiados cuando utilice baterías de polímero. No utilice baterías de polímero en entornos con temperatura ambiental alta y no guarde las baterías sin usar durante mucho tiempo.

Español

Guía rápida para empezar

Figura 1

Abrir la tapa/LCD/ordenador con el adaptador

AC/DC enchufado



Apagar

Por favor, tenga en cuenta que debería siempre apagar el ordenador eligiendo la opción Apagar en Win- dows (ver abajo). Esto le ayudará a evitar problemas con el disco duro o el sistema.

1. Haga clic en el icono del menú Inicio .

2. Haga clic en la opción Inicio/Apagado .

3. Elige la opción Apagar desde el menú.

130 ﾟ

1. Quite todos los materiales del embalaje.

2. Coloque el ordenador en una superficie estable.

3. Inserte la batería y asegúrese de que quede bloqueada en su posición.

4. Conecte en los puertos correspondientes los periféricos que desee

utilizar con el ordenador (p. ej. teclado y ratón).

5. Al configurar el ordenador por primera vez, siga este proceso (para

proteger el ordenador durante el transporte, la batería será bloqueada para que no alimente al sistema hasta que se conecte por primera vez al adaptador AC/DC y se configure por primera vez como sigue):

• Coloque el cable del adaptador AC/DC en el conector de entrada DC que está del lado izquierdo del ordenador, luego enchufe el cable de alimentación AC en una toma de corriente, y conecte el cable de alimentación AC al adaptador AC/DC y espere 6 segundos o más.

• Quite el cable del adaptador del conector de entrada DC y vuelva a enchufarlo; la batería será desbloqueada.

6. Utilice una mano para levantar con cuidado la tapa/LCD a un ángulo de visión cómodo (no exceder 130 grados), mientras utiliza la otra mano (como se muestra en la Figura 1) para sostener la base del ordenador (Nota: Nunca levante el ordenador por la tapa/LCD).

7. Presione el botón de encendido para “encender”.

Software de sistema

Puede ser que su ordenador tenga instalado un software de sistema.

Español

Si no es el caso, o si desea reconfigurarlo con otro sistema, este manual se refiere a Microsoft Windows 10.

Soporte para Intel® Optane™

Es necesario configurar Intel® Optane™ antes de instalar el sistema operativo Windows 10 (consulte "Configuración de

Intel® Optane™" en la página 89).

Configuración de Intel® Optane™

Intel® Optane™ es la combinación de un dispositivo de memoria compatible con el software Tecnología de almacenamiento Intel® Rapid. Esta combinación ha sido diseñada para acelerar el rendimiento del sistema mediante el almacenamiento en caché de los datos de inicio, archivos ejecutables, datos de acceso frecuente y archivos de paginación del sistema en un SSD Intel® Optane™ de baja latencia no volátil.

Contacte con su distribuidor o proveedor para ver si su sistema es compatible con esta tecnología.

Si está reinstalando un sistema previamente configurado en el modo Intel RST Premium, asegúrese de haber desactivado la memoria Intel Optane (consulte "Desactivar Intel®

Optane™" en la página 90).

Proceso de configuración de Intel® Optane™

Es necesario configurar Intel® Optane™ antes de instalar el sistema operativo Windows 10 y, para ello, deberá preparar lo siguiente.

• El disco del SO Microsoft Windows 10.

• Una unidad de DVD (externa conectada).

• Un SSD Intel® Optane™ instalado en su sistema.

•El disco Device Drivers & Utilities + User’s Manual.

2. Vaya al menú Boot, seleccione UEFI Setting y pulse Entrar.

3. Ajuste UEFI Boot a “Enabled”.

4. Pulse Esc para salir del menú y vaya al menú Main.

5. Seleccione OffBoard NVMe Controller Configuration y pulse Entrar para comprobar si hay el SSD Intel® Optane™ está presente.

6. Pulse Esc para salir del menú y vaya al menú Advanced.

7. Seleccione SATA Mode, pulse Entrar y seleccione

Premium...

8. Presione F10 para “Guardar y salir (Save and Exit)” y seleccione <Yes>, pero tenga en cuenta lo siguiente.

• Asegúrese de que el DVD del SO Windows 10 esté en la

unidad de DVD (externa). Cuando el ordenador se inicie, arrancará automáticamente desde el DVD del SO Windows 10 (Se le pedirá que presione una tecla para iniciar desde el DVD).

9. Pulse Siguiente > Instalar ahora para continuar instalando el sistema operativo normalmente (consulte su documentación de

Windows si necesita instrucciones sobre la instalación del SO Windows).

10. Seleccione Personalizada: Instalar solo Windows (avanzado).

11. Se recomienda que seleccione y luego elimine las particiones existentes.

12. Haga clic en Nuevo para crear una partición para Windows.

13. Es muy importante asegurarse de que al crear la partición, deje al menos un mínimo de espacio no asignado de 5MB.

14. Siga las instrucciones en pantalla para instalar el SO Windows

10.

15. Instale los controladores de Windows (ver la página 106). Asegúrese de instalar el controlador Tecnología de almacenamiento Intel® Rapid (IRST).

16. Ejecute la aplicación Tecnología de almacenamiento Intel® Rapid.

y seleccione <OK>.

Intel RST

Español

1. Inicie su ordenador y pulse F2 para entrar en la BIOS y haga clic en Setup Utility.

17. Haga clic en Activar.

Figura 2 - Tecnología de almacenamiento Intel® Rapid - estado

Desactivar Intel® Optane™

Si desea desactivar una configuración de Intel® Optane™ siga el procedimiento que se describe a continuación.

1. Ejecute la aplicación Tecnología de almacenamiento Intel® Rapid.

2. Haga clic en Desactivar.

3. Haga clic en Sí cuando aparezca el mensaje.

18. El sistema mostrará un mensaje y le pedirá que seleccio ne una unidad rápida compatible (en este caso sólo debería haber una opción).

19. Tendrá que reiniciar el equipo después de habilitar Optane y asegurarse de que el sistema esté alimentado por el adaptador AC/DC y no sólo por la batería.

20. Haga clic en Sí para iniciar el proceso (esto puede llevar algún tiempo).

21. Una vez finalizado el proceso, reinicie el ordenador.

Español

4. Reinicie el ordenador para completar el proceso.

5. Ejecute la aplicación Tecnología de almacenamiento Intel® Rapid.

6. El estado de la memoria Intel® Optane ™ se indica en la ventana.

Mapa del sistema: Vista frontal con panel LCD abierto (Modelo A)

Figura 3

Vista frontal con panel

LCD abierto (Modelo A)

1. Cámara PC

2. *LED de cámara PC

*Cuando la cámara PC esté en uso, el LED se iluminará.

3. Micrófono incorporado

4. Panel LCD

5. Botón de encendido

6. Teclado

7. Touchpad y botones

Tenga en cuenta que el área válida de operación del Touchpad y los botones es la indicada dentro de las líneas de puntos de arriba.

15,6” (39,62cm)

2 1 3



Uso de dispositivos

inalámbricos a bordo

El uso de dispositivos electrónicos portátiles a bordo de un avión suele estar prohibido.

Asegúrese de que los módulos inalámbricos estén apagados si utiliza el equipo en un avión ajustando el sistema al Modo de avión.

Español

Mapa del sistema: Vista frontal con panel LCD abierto (Modelo B)

Figura 4

Vista frontal con panel

LCD abierto (Modelo B)

1. Cámara PC

2. *LED de cámara PC

*Cuando la cámara PC esté en uso, el LED se iluminará.

3. Micrófono incorporado

4. Panel LCD

5. Botón de encendido

6. Teclado

7. Touchpad y botones

Tenga en cuenta que el área válida de operación del Touchpad y los botones es la indicada dentro de las líneas de puntos de arriba.



Uso de dispositivos

inalámbricos a bordo

El uso de dispositivos electrónicos portátiles a bordo de un avión suele estar prohibido.

Asegúrese de que los módulos inalámbricos estén apagados si utiliza el equipo en un avión ajustando el sistema al Modo de avión.

17,3” (43,94cm)

2 1 3

Español

Indicadores LED

Los indicadores LED en su ordenador muestran una valiosa información sobre el estado actual del ordenador.

Icono Color Descripción

Naranja El adaptador AC/DC está conectado

Verde El ordenador está encendido

Verde parpa-

deante

Naranja La batería se está cargando

Verde La batería está completamente cargada

Naranja parpa-

deante

Verde El modo Avión está activado (los módulos WLAN, 4G y Bluetooth están apagados)

Verde El disco duro/dispositiv o ópt i co es tá en us o

La batería ha alcanzado el estado crítico de poca energía

Tabla 1 - Indicadores LED

El ordenador está en modo Suspensión

Español

Teclado

Teclas de función

Tecla Fn

Teclado numérico

Tecla Menú/Aplicación

Tecla del logotipo de Windows

Bloq Num & Bloq Despl

El teclado incluye un teclado numérico (en la parte derecha del teclado) para una entrada fácil de datos numéricos. Al presionar Bloq Num el teclado numérico se habilita o inhabilita. También incluye las teclas de función para permitirle cambiar las características operacionales al instante.

(Teclado iluminado - Opcional) Puede ajustar el nivel de iluminación del teclado, o apagarlo y encenderlo, utilizando las teclas Fn + F4.

Figura 5 - Teclado

Español

Teclas de función e indicadores visuales

Las teclas de función (F1 - F12 etc.) actuarán como teclas directas (Hot-Key) cuando se pulsan junto con la tecla Fn. Además de las combinaciones de teclas de función básicas algunos indicadores visuales están disponibles cuando el controlador de Control Center está instalado (tras reiniciar aparecerá un panel de control que le permitirá seleccionar el tipo de teclado para su sistema).

Teclas Función/indicadores visuales Teclas Función/indicadores visuales

Fn +

Reproducir/pausar (en los programas audio/vídeo)

Activar/desactivar el

Touchpad

Apagar luz de fondo del LCD (presione una tecla o

utilice el Touchpad para encenderlo)

Conmutación mudo

Encender o apagar la ilu-

minación del teclado/Ajus-

tar el nivel del brillo (Sólo

teclados iluminados)

Reducción/aumento volu-

men de sonido

Cambiar la configuración de pantalla (ver la

página 104)

Reducción/aumento brillo

LCD

Activar/desactivar el

módulo cámara PC

Fn +

Activar/desactivar el

Modo de avión

Cambiar modo Suspensión

Activar/disactivar el

teclado numérico

Cambiar el bloqueo de

desplazamiento

Cambio Bloq. Mayús-

culas

Activar/desactivar el Control Center (ver la

página 99)

Control automático del

ventilador/potencia

completa

Tabla 2 - Teclas de función e indicadores visuales

Español

Mapa del sistema: Vistas frontal, izquierda y derecha (Modelo A)



Expulsión de

emergencia del disco

Si necesita expulsar un disco manualmente (p. ej. por un corte de corriente inesperado) puede introducir la punta de un clip en el orificio de expulsión de emergencia. No utilice la punta de un lápiz u otros objetos que puedan romperse y quedar atrapados en el orificio.

Recalentamiento

Para evitar que su ordenador se recaliente compruebe que nada bloquea la(s) rejilla(s) con el equipo encendido.

Figura 6 - Vistas frontal, izquierda y derecha (Modelo A)

1. Indicadores LED

2. Lector de tarjetas Mul ti en 1

3. Conector de entrada DC

4. Puerto para monitor externo

5. Conector LAN RJ-45

6. Rejilla

7. Puerto de salida de HDMI

8. Puerto USB 3.0 (USB 3.1 Gen 1) Tipo-A

9. Puerto USB 3.0 (USB 3.1 Gen 1) Tipo-C

O (Opción de fábrica) Puerto USB 3.1 Gen 2 Tipo-C

10. Conector de audio 2 en 1 (auriculares/micrófono)

11. Conector de entrada para micrófono

12. Puertos USB 2.0

13. Bahía de dispositivo óptico

14. Orificio de expulsión de emergencia

15. Ranura del cierre de seguridad

Parte frontal

Lateral izquierdo

Lateral derecho

Right

Español

Clevo N750WG, N751WG, N770WG User guide

Specifications and Main Features

Frequently Asked Questions

User Manual

About this Concise User Guide

Regulatory and Safety Information

Trademarks

System Startup

System Software

Intel® Optane™ Support

Intel® Optane™ Setup

Intel® Optane™ Setup Procedure

Disabling Intel® Optane™

System Map: Front View with LCD Panel Open (Model A)

System Map: Front View with LCD Panel Open (Model B)

LED Indicators

Keyboard

Function Keys & Visual Indicators

System Map: Front, Left & Right Views (Model A)

System Map: Front, Left & Right Views (Model B)

System Map: Bottom & Rear Views

Control Center

Power Modes

Fan Speed Control

White-LED Keyboard (Option)

KB Sleep Timer

KB Brightness

Video Features

Microsoft Hybrid Graphics

Display Devices

Configuring the Displays in Windows

Audio Features

Power Options

Driver Installation

Latest Updates

TPM (Option)

Activating TPM

TPM Management in Windows

TPM Actions

4G Module (Option)

Troubleshooting

Specifications

Über das Ausführliche Benutzerhandbuch

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Warenzeichen

Schnellstart

Systemsoftware

Intel® Optane™ Setup

Intel® Optane ™ Setup-Verfahren

Intel® Optane™ deaktivieren

LED-Anzeigen

Tastatur

Funktionstasten und visuelle Anzeigen

Control Center

Leistungsmodi

LÜFTER Geschwindigkeitsregelung

Weiße LED-Tastatur (Option)

Grafikfunktionen

Microsoft Hybrid Graphics

Anzeigegeräte

Audiofunktionen

Energieoptionen

Installation der Treiber

Letzte Updates

TPM (Option)

Aktivieren der TPM-Funktionen

TPM Verwaltung in Windows

4G-Modul (Option)

Einsetzen der USIM-Karte

Fehlerbehebung

Technische Daten

A propos de ce Guide Utilisateur Concis

Informations de réglementation et de sécurité

Marques déposées

Guide de démarrage rapide

Logiciel système

Désactivation de Intel® Optane™

Carte du système: Vue de face avec l’écran LCD ouvert (Modèle A)

Carte du système: Vue de face avec l’écran LCD ouvert (Modèle B)

Indicateurs LED
