Clevo N745WU User guide

Contents

About this Concise User Guide .........................................................1

System Startup ..................................................................................4

Intel® Optane™ ................................................................................5

System Map: Front View with LCD Panel Open ............... ..............7

LED Indicators ..................................................................................8

Keyboard ...........................................................................................9

Control Center ......... ........................................................................11

System Map: Front, Left & Right Views ........................................14

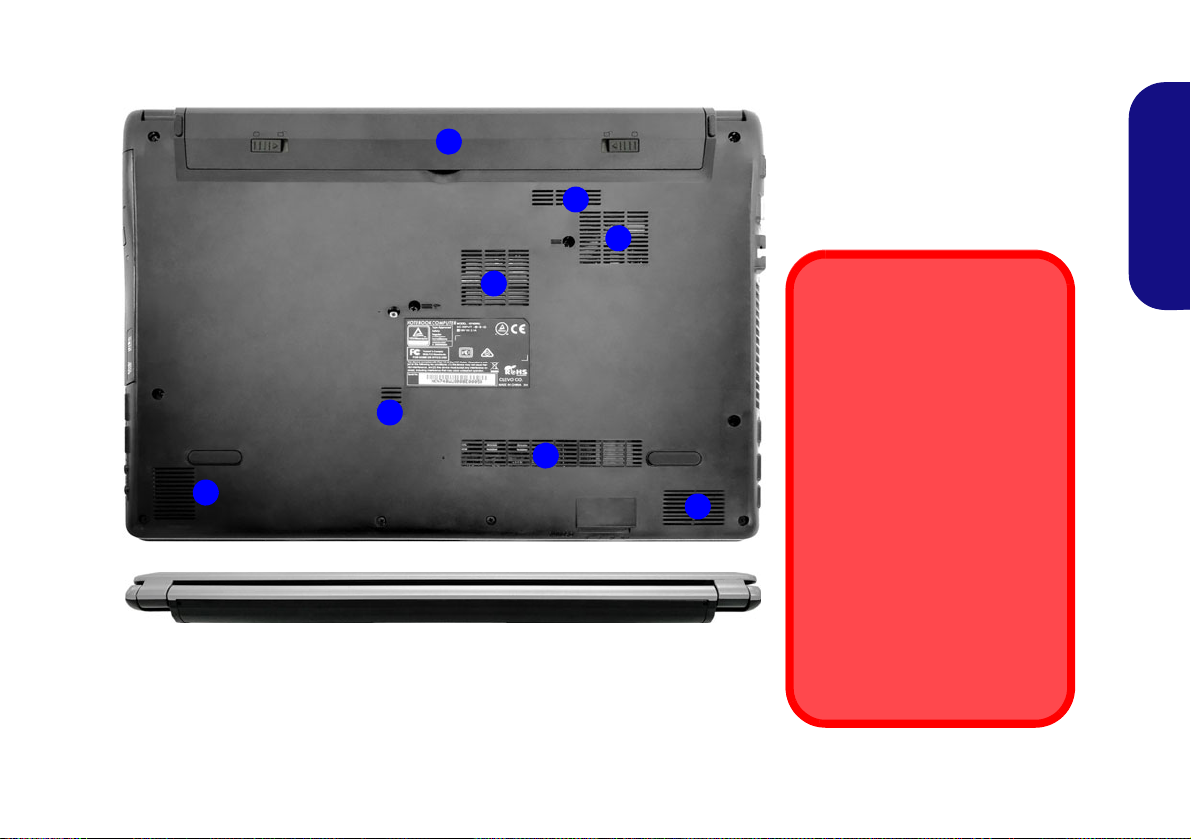

System Map: Bottom & Rear Views ................................ ..............15

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel and

Settings .................... ................ ................ ............. ............... ............16

Video Features ................................................................................17

Audio Features ................................................................................18

Power Options .................................... ............................. ................18

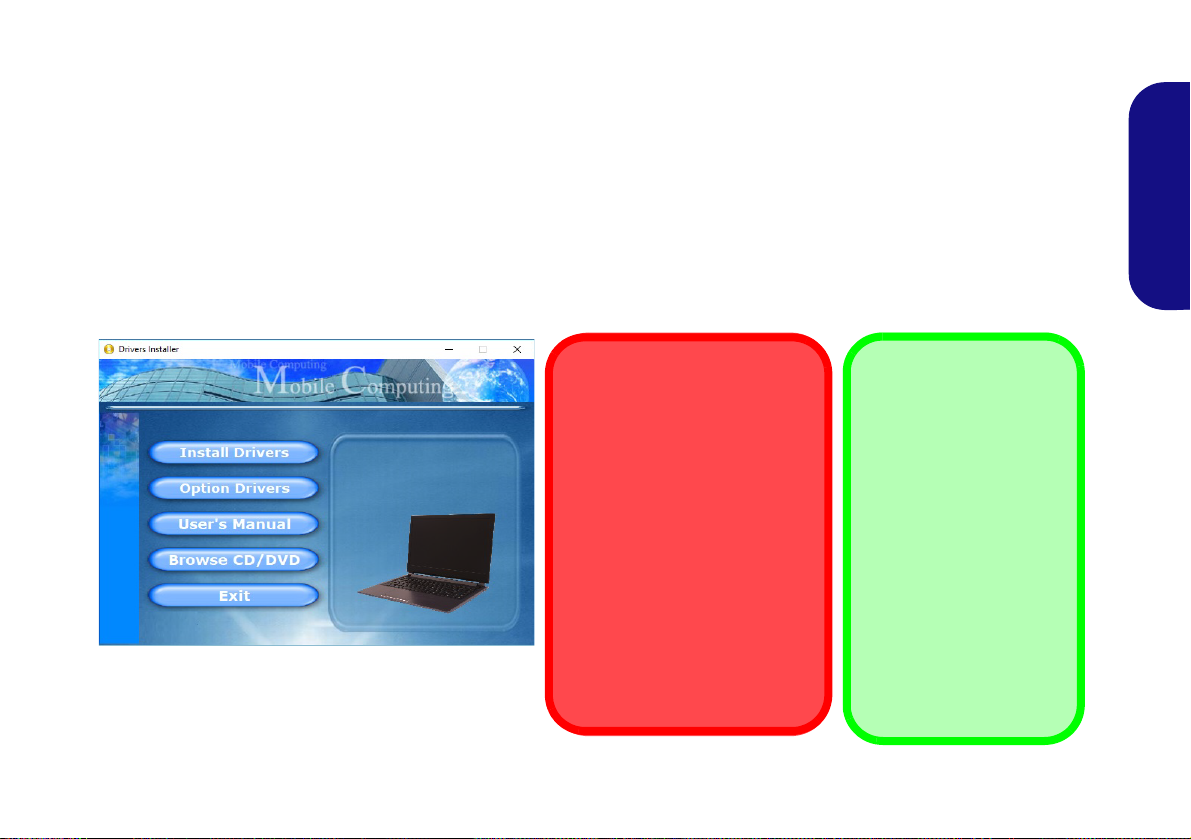

Driver Installation ...........................................................................19

TPM (Option) ................... ... ............................ ............................. ...20

4G Module (Option) .......................................................................21

Troubleshooting ..............................................................................22

Specifications ............... ................................. .................................. 23

Inhalt

Über das Ausführliche Benutzerhandbuch .....................................25

Schnellstart ................. ............... .............. ............... ................ .........28

Intel® Optane™ ..............................................................................29

Systemübersicht: Ansicht von vorne mit geöffnetem

LCD-Bildschirm .............................................................................31

LED-Anzeigen ............... ................................................... ..............32

Tastatur ...........................................................................................33

Control Center ......... ........................................................................35

Systemübersicht: Ansicht von vorne, links und rechts ...................38

Systemübersicht: Ansicht von unten und hinten .............................39

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Einstel-

lungen von Windows 10 ..................................................................40

Grafikfunktionen ................................................. ............................41

Audiofunktionen ..............................................................................42

Energieoptionen ..............................................................................42

Installation der Treiber ....................................................................43

TPM (Option) ..................................................................................44

4G-Modul (Option) ............................... ............................. .............45

Fehlerbehebung ...............................................................................46

Technische Daten ............................................................................47

Sommaire

A propos de ce Guide Utilisateur Concis ........................................49

Guide de démarrage rapide .............................................................52

Intel® Optane™ . ............................. ............................. ...................53

Carte du système: Vue de face avec l’écran LCD ouvert ..............55

Indicateurs LED ............................................... ............................. ..56

Clavier ...................... .................................................... ...................57

Control Center ........ ............................. ............................. ...............59

Carte du système: Vues de face, gauche et droite ...........................62

Carte du système: Vues de dessous et arrière ................................63

Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de

Configuration et Paramètres de Windows 10 ..................................64

Caractéristiques vidéo .....................................................................65

Caractéristiques audio .....................................................................66

Options d’alimentation ........... ............................. ............................66

Installation du pilote ........................................................................67

TPM (Option) ..................................................................................68

Module 4G (Option) ........................................................................69

Dépannage ....................... .................................... ............................70

Spécifications ..................................................................................71

Contenidos

Acerca de esta Guía del Usuario Concisa .......................................73

Guía rápida para empezar ...............................................................76

Intel® Optane™ ..............................................................................77

Mapa del sistema: Vista frontal con panel LCD abierto .................79

Indicadores LED .............................................................................80

Teclado ....................... ............. ................ ............... ................ .........81

Control Center ......... ........................................................................83

Mapa del sistema: Vistas frontal, izquierda y derecha ..................86

Mapa del sistema: Vistas inferior y posterior .................................87

Menú Inicio, Menú contextual, Barra de tareas, Panel de Control y

Configuración de Windows 10 .......................................................88

Parámetros de vídeo ........................................... .............................89

Características de audio .......... ............................. ...........................90

Opciones de energía ...................................... ............................. .....90

Instalación de controladores ...........................................................91

TPM (Opción) .................. .......................................................... .....92

Módulo 4G (Opción) .......................................................................93

Solución de problemas .......... ..........................................................94

Especificaciones ............... ................ ............... ................ ................95

Sommario

Informazioni su questa guida rapida ...............................................97

Guida di avvio rapido ....................................................................100

Intel® Optane™ ............................................................................101

Descrizione del sistema: Vista anteriore con pannell o LCD ape r to ..
103

Indicatori LED ..............................................................................104

Tastiera ................ ................ ............. ............... ................ ............. . 105

Control Center ......... ......................................................................107

Descrizione del sistema: Vista anteriore, sinistra e destra ............110

Descrizione del sistema: Vista inferiore e posteriore ...................111

Menu Start, Menu contestuale, Barra delle applicazioni, Pannello di

controllo e Impostazioni di Windows 10 ......................................112

Funzioni video . ............................. .................................................113

Funzionalità audio .........................................................................114

Opzioni risparmio energia ........ .....................................................114

Installazione driver ...... ............................. ............................ .........115

TPM (Opzione) .............................................................................116

Modulo 4G (Opzione) ...................................................................117

Risoluzione dei problemi ..............................................................118

Specifiche tecniche ........................................................................119

About this Concise User Guide



FCC Statement

This device complies with Part
15 of the FCC Rules. Operation
is subject to the following two
conditions:

1.This device may not cause
harmful interference.

2. This device must accept any
interference received, includ­ing interference that may
cause undesired operation.

This quick guide is a brief introduction to getting your system started. This is a s upplement, and not a substitute for the
expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual
disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper oper ation of
the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure
(or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s
Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information contained in the expanded User’s Man­ual on the Device Drivers & Utilities + User’s Manual disc.

©

June 2018

Trademarks

Intel is a trademark/registered trademark of Intel Corporation.
Windows is a registered trademark of Microsoft Corporation.

English

1

Instructions for Care and Operation

The computer is quite rugged, but it can be damaged. To pre­vent this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the

case and the components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and

power supply away from any kind of heating element. This is an
electrical appliance. If water or any other liquid gets into it, the

English

computer could be badly damaged.

• Avoid interfer ence. Keep the computer away from high capacity

transformers, electric motors, and other strong magnetic fields.
These can hinder proper performance and damage your data.

• Follow the proper working procedures for the computer. Shut

the computer down properly and don’t forget to save your work.
Remember to periodically save your data as data may be lost.

Servicing

Do not attempt to service the computer yourself. Doing so may
violate your warranty and expose you and the computer to
electric shock. Refer all servicing to authorized service person­nel. Unplug the computer from the power supply. Then refer
servicing to qualified service personnel under any of the fo l­lowing conditions:

• When the power cord or AC/DC adapter is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the
operating instructions.

• If the computer has been dropped or damaged (do not touch the
poisonous liquid if the LCD panel breaks).

• If there is an unusual odor, heat or smoke coming from your com­puter.

Safety Information

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual.
Do not dispose of batteries in a fire. They may explode. Check
with local codes for possible special disposal instructions.

• Do not continue to use a battery that has been dropped, or that
appears damaged (e.g. bent or twisted) in any way. Even if the
computer continues to work with a damaged battery in place, it
may cause circuit damage, which may possibly result in fire.

• Make sure that your computer is completely powered off before
putting it into a travel bag (or any such container).

• Before cleaning the computer, make sure it is disconnected from
any external power supplies, peripherals and cables. It is advis­able to also remove your battery in order to prevent accidentally
turning the machine on.

• Use a soft clean cloth to clean the computer, but do not apply
cleaner directly to the computer. Do not use volatile (petroleum
distillates) or abrasive cleaners on any part of the computer.

• Do not try to repair a battery pack. Refer any battery pack repair
or replacement to your service representative or qualified service
personnel.

• Note that in computer’s featuring a raised LCD electro-plated
logo, the logo is covered by a protective adhesive. Due to general
wear and tear, this adhesive may deteriorate over time and the
exposed logo may develop sharp edges. Be careful when handling
the computer in this case, and avoid touching the raised LCD
electro-plated logo. Avoid placing any other items in the carrying
bag which may rub against the top of the computer during trans­port. If any such wear and tear develops contact your service cen­ter.

2

Polymer Battery Precautions



Battery Disposal & Caution

The product that you have purchased contains a recharge­able battery. The battery is recyclable. At the end of its use­ful life, under various state and local laws, it may be illegal
to dispose of this battery into the municipal waste stream.
Check with your local solid waste officials for details in your
area for recycling options or proper disposal.

Danger of explosion if battery is incorrectly replaced. Re­place only with the same or equivalent type recommended
by the manufacturer. Discard used battery a ccording to the
manufacturer’s instructions.

Note the following information which is specific to polymer
batteries only, and where applicable, this overrides the general
battery precaution information.

• Polymer batteries may experience a slight expansion or swelling,
however this is part of the battery’s safety mechanism and is not a
cause for concern.

• Use proper handling procedures when using polymer batteries.
Do not use polymer batteries in high ambient temperature envi­ronments, and do not store unused batteries for extended periods.

English

3

System Startup

Figure 1 - Opening the Lid/LCD/Computer with

AC/DC Adapter Plugged-In



Shut Down

Note that you should always shut
your computer down by choosing the
Shut down command in Windows
(see below). This will help prevent
hard disk or system problems.

1. Click the Start Menu icon .

2. Click the Power item .

3. Choose Shut Down from the
menu.

130 ﾟ

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Insert the battery and make sure it is locked in position.

4. Securely attach any peripherals you want to use with the computer (e.g.
keyboard and mouse) to their ports.

5. When first setting up the computer use the following procedure (as

English

to safeguard the computer during shipping, the battery will be locked to
not power the system until first connected to the AC/DC adapter and
initially set up as below):

• Attach the AC/DC adapter cord to the DC-In jack on the left of the

computer, then plug the AC power cord into an outlet, and connect
the AC power cord to the AC/DC adapter and leave it there for 6
seconds or longer.

• Remove the adapter cord from the computer’s DC-In jack, and then

plug it back in again; the battery will now be unlocked.

6. Use one hand to raise the
exceed 130 degrees); use the other hand (as illustrated in Figure 1) to
support the base of the computer (Note: Never lift the computer by the
lid/LCD).

7. Press the power button to turn the computer “on”.

System Software

Your computer may already come with system software pre-in­stalled. Where this is not the case, or where you are re-configur­ing your computer for a different system, you will find this
manual refers to Microsoft Windows 10.

Intel® Optane™ Support

You need to setup Intel® Optane™ before installing your Win­dows 10 operating system (see Intel® Optane™ on page 5).

4

lid/LCD to a comfortable viewing angle

(do not

Intel® Optane™

Intel® Optane™ is a combination of a compatible mem­ory device and Intel Rapid Storage Technology soft-
ware. This combination is designed to speed up your
system performance by caching boot data, executables,
frequently accessed data and system page files to a non
volatile, low latency Intel® Optane™ SSD.

Contact your distributor or supplier to see if your system
supports this technology.

If you are reinstalling a system that has previously been
setup in Intel RST Premium mode, make sure you have
cleared the Intel Optane Memory (see Clearing Intel®

Optane™ on page 6).

Intel® Optane™ Setup Procedure

You need to setup Intel® Optane™ before installing your
Windows 10 operating system, and you will need to pre­pare the following in order to do so.

•The Microsoft Windows 10 OS DVD.

• An attached external DVD drive.

• An Intel® Optane™ SSD installed in your system.

•The Device Drivers & Utilities + User’s Manual disc.

1. Start-up your notebook computer and press F2 to enter the
BIOS.

2. Go to the Boot menu, select UEFI Setting and press Enter.

3. Set UEFI Boot to “Enabled”.

4. Press Esc to exit the menu and go to the Main menu.

5. Select OffBoard NVMe Controller Configuration and press
Enter to check that an Intel® Optane™ SSD is present.

6. Press Esc to exit the menu and go to the Advanced menu.

7. Select SATA Mode, press Enter and select “Intel RST
Premium...”.

8. Press F4 and <Yes> to “Save Changes and Reset”.

9. As the computer restarts press F2 to enter the BIOS again.

10. Press F4 and <Yes> to “Save Changes and Reset”, however
ensure that the condition in the bulleted point below is met
before doing so.

• Make sure the Windows 10 OS DVD is in the attached DVD

drive, as the computer starts up it will automatically boot from
the Windows 10 OS DVD (you will be prompted to press a key
to boot from the DVD).

11. Click Next > Install Now to continue installing the operating
system as normal (see your Windows documentation if you
need help on installing the Windows OS).

12. Select Custom: Install Windows only (advanced).

13. It is recommended that you select and then delete existing
partitions.

14. Click New to create a partition for Windows.

15. It is very important to make sure that when you create the
partition, leave at least a minimum of unallocated space of 5MB.

16. Follow the on-screen instructions to install the Windows 10
operating system.

17. Install the Windows drivers (see page 19). Make sure you install
the

Intel® Rapid Storage Technology (IRST) driver.

18. Run the Intel® Rapid Storage Technology application.

English

5

19. Click Enable.

Figure 2 - Intel® Rapid Storage Technology - Status

English

20. The system will pop-up a message and ask you to select a
compatible fast drive (in this case there should only be one
option).

21. You will ne ed to rest art the computer af ter enabling Optane, and
make sure the system is powered by the powered AC/DC
adapter, and not by battery only.

22. Click Yes to begin the process (this may take some time).

23. After the process has been completed restart the computer.

Clearing Intel® Optane™

If you wish to clear an existing Intel® Optane™ setup
then follow the procedure below to do so. However back-

up up any necessary files and data before clearing an
Intel® Optane™ setup, as doing so will result in the loss

of all data on the volumes.

1. Make sure that Intel® Optane™ is enabled in the Intel® Rapid
Storage Technology application.

2. Start-up your computer and press F2 to enter the BIOS.

3. Go to Intel(R) Rapid Storage Technology (in the Advanced
menu) and press Enter.

4. Select Intel Optane, **** (listed under Optane Volume:) and
press Enter.

5. Select “Deconcatentate” and press Enter.

6. Select Yes from the “Are you sure you want to perform
deconcatentation” option.

7. Select “Start deconcatentation” and press Enter.

8. The system will return to the standard Intel(R) Rapid Storage
Technology menu when complete.

9. You should then select the appropriate SATA Mode for your
system and reinstall the OS.

6

System Map: Front View with LCD Panel Open

Note that the Touchpad and
Buttons valid operational
area is that indicated within
the red dotted lines above.

Figure 3

Front View with LCD Pan-

el Open

1. PC Camera

2. *Camera LED

*When the camera is in
use, the LED will be
illuminated.

3. Built-In Microphone

4. LCD

5. Power Button

6. Keyboard

7. Touchpad & Buttons

5

6

2 1 3

7

4



Wireless Device

Operation Aboard

Aircraft

The use of any porta­ble electronic trans­mission devices
aboard aircraft is usu­ally prohibited.

Make sure the WLAN,
Bluetooth & 4G mod­ule(s) are OFF if you
are using the comput­er aboard aircraft by
putting the system in
to Airplane Mode.

7

7

English

7

LED Indicators

The LED indicators on the computer display helpful information about the current status of the computer.

Icon Color Description

English

Orange The AC/DC Adapter is Plugged In

Green The Computer is On

Blinking Green The Computer is in Sleep Mode

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking Orange The Battery Has Reached Critically Low Power Status

Green Airplane Mode is ON (the WLAN, 4G & Bluetooth Modules are OFF)

Green The Hard Disk/Optical Device is in use

8

Table 1 - LED Indicators

Keyboard

Function Keys

Numeric
Keypad

Num Lk &
Scr Lk

Fn Key

Menu/Application Key

Windows Logo Key

The keyboard has a numeric keypad for easy numeric data input. Pressing Fn + Num Lk turns on/off the numeric
keypad. It also features function keys to allow you to change operational features instantly.

Figure 4 - Keyboard

English

9

Function Keys & Visual Indicators

The function keys (F1 - F12 etc.) will act as hot keys when pressed while the Fn key is held down. In addition to the
basic function key combinations, some visual indicators are available when the Control Center driver is installed.

Keys Function/Visual Indicators Keys Function/Visual Indicators

Fn +

Play/Pause (in Audio/Video Programs)

English

Fn +

Fn +

Fn +

Fn +

Fn + Change Display Configuration (see page 17)

Fn +

Fn +

Touchpad Toggle

Turn LCD Backlight Off

(Press a key to or use Touchpad to turn on)

Mute Toggle

Volume De crease/

Increase

Brightness Decrease/

Increase

PC Camera Power

Toggle

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Airplane Mode Tog-

gle

Number Lock Tog-

gle

Scroll Lock Toggle

Caps Lock Toggle

Control Center Toggle (see page 11)

Fan Automatic Con-

trol/ Full Power

Sleep Toggle

Table 2- Function Keys & Visual Indicators

10

Control Center

Figure 5 - Control Center

Press the Fn + Esc key combination, or double-click the icon in the notification area of the taskbar to toggle the
Control Center on/off. The Control Center gives quick access to frequently used controls and enables you to quickly

turn the camera/Touchpad on/off.

Control Center Menus

The Control Center contains two menu headings (Basic Setting and Extra Setting). The Basic Setting tab allows you
to adjust the power mode and other system features. The Extra Setting tab allows you to adjust the app skin color to
your choice. Click the menu headings and then click any of the buttons outlined on the following pages.

English

11

Power Modes

You can set a Power Mode by clicking the appropriate
icon in the center
mode will affect the Airplane Mode and PC camera pow­er.

of the Control Center. Each power

Power Status (Basic Setting)

The Power Status icon will show whether you are cur­rently powered by the battery, or by the AC/DC adapter
plugged in to a working power outlet. The power status
bar will show the current battery charge state.

Mode Airplane Mode PC Camera

English

Power Saving ON OFF

Quiet OFF ON

Performance OFF ON

Entertainment* OFF ON

*Clicking the Default button in Entertainment will reset the default
settings for this mode.

Brightness (Basic Setting)

The Brightness icon will show the current screen bright­ness level. You can use the dial to adjust the screen bright­ness or the Fn + F8/F9 key combinations.

Camera/Touchpad/Left Windows Key (Basic
Setting)

Click these buttons to toggle the PC Camera or Touch­pad power status, or to turn the Left Windows Key func-

tionality on/off. The button under the icon will appear
highlighted when it is enabled. Note that the power status
of the camera module is also effected by the Power Mode
selected.

Sleep Button (Basic Setting)

Click either the Hibernate or Sleep button to have the
computer enter the selected power-saving mode (you will
receive a warning before the system switches to the pow­er-saving mode and will need to click OK to confirm).

12

Fan Speed (Basic Setting)

You can set the fan speed to Maximum (full power) or
Automatic from this menu item. The fan speed will adjust

itself automatically to control the heat of the CPU. You
can use the Offset slider to adjust the settings to your pref­erence. However you can adjust the setting to Maximum
if you prefer.

All these settings can be overidden by the system, as a
safety precaution, if it requires heavier use of the fan.

Volume (Basic Setting)

The Volume icon will show the current volume level. You
can use the dial to adjust the volume or the Fn + F5/F6
key combinations, or use the Fn + F3 key combination to
mute the volume.

Caps Lock/Scroll Lock/Number Lock/Airplane
Mode (Basic Setting)

English

Click the button to toggle the appropriate lock mode and
Airplane Mode.

13

System Map: Front, Left & Right Views

1

Front

13

Figure 6 - Front, Left & Right Views

1. LED Indicators

2. Multi-in-1 Card Reader

3. DC-In Jack

4. External Monitor Port

5. RJ-45 LAN Jack

6. Vent

7. HDMI-Out Port

8. USB 3.0 (USB 3.1 Gen 1) Type-A Ports

9. Headphone-Out Jack

10. Microphone-In Jack

11. USB 2.0 Port

12. Optical Device Drive Bay

13. Emergency Ejec Hole

14. Security Lock Slot

2

4

5

3

Left

Right

9

10

6

12

8

11

7

14



Disc Emergency

Eject

If you need to manu­ally eject a disc (e.g.
due to an unexpected
power interruption)
you may push the end
of a straightened pa­per clip into the emer­gency eject hole. Do
not use a sharpened
pencil or similar ob­ject that may break
and become lodged in
the hole.

Overheating

To prevent your note­book computer from
overheating make
sure nothing blocks
any vent while the
notebook computer is
in use.

8

English

14

System Map: Bottom & Rear Views



Bottom Cover Removal

Warning

Do not remove any cover(s)
and/or screw(s) for the purpos­es of device upgrade as this
may violate the terms of your
warranty. If you need to re­place/remove the hard disk/
RAM etc., for any reason,
please contact your distributor/
supplier for further information.

Overheating

To prevent your computer from
overheating make sure nothing
blocks any vent while the com­puter is in use.

Figure 7

Bottom & Rear Views

1. Battery

2. Vent

3. Speakers

2

1

2

2

2

2

3

3

English

15

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel

Figure 8 - Start Menu, Context Menu, Taskbar, Control Panel and Settings

and Settings

Most of the apps, control panels, utilities and programs within Windows 10 can be accessed from the Start Menu by
clicking the icon in the taskbar in the lower left corner of the screen (or by pressing the Windows Logo Key
on the keyboard).

Right-click the Start Menu icon (or use the Windows Logo Key + X key combination) to bring up an advanced
Context Menu of useful features such as Apps and Features, Power Options, Task Manager, Search, File Explorer, De-

English

vice Manager and Network Connections etc.
The notification area of the taskbar is in the bottom right of the screen. Some of the control panels and applications re-

ferred to throughout the course of this manual can be accessed from here.
Throughout this manual you will see an instruction to open the Control Panel. To access the Control Panel, select Con-

trol Panel under the Windows System item in the Start Menu.
The Settings item in the Start Menu (and also as an App) gives you quick acce ss to a number of system settings control

panels allowing you to adjust settings for System, Devices, Phone, Network & Internet, Personalization, Apps, Ac­counts, Time & Language, Gaming, Ease of Access, Privacy, Update & Security and Search.

16

Video Features

Figure 9

Project

The system features an Intel integrated GPU. You can
switch display devices, and configure display options,
from the Display control panel in Windows as long as the
video driver is installed.

To access the Display control panel in Windows:

1. Right-click the desktop and select Display settings from the
menu.

2. Choose the required display settings from the menus.

To access the Intel® UHD Graphics Control Panel:

1. Access the Intel® UHD Graphics Control Panel from the Start
menu in Windows.

OR

2. Use the Ctrl + Alt + F12 key combination shortcut to open the
Intel® UHD Graphics Control Panel.

Display Devices

Note that you can use external displays connected to the
HDMI-Out port and/or external monitor port. See your
display device manual to see which formats are supported.

English

In Windows it is possible to quickly configure external
displays from the Project menu (press the Windows
Logo Key and the P key or press the Fn + F7 key
combination).

To configure the displays using the Project menu:

1. Attach your external
display device to the
appropriate port, and
then turn it on.

2. Press the + P (or
Fn + F7) key
combination.

3. Click on any one of the
options from the menu
to select PC screen

only, Duplicate,
Extend or Second
screen only.

4. You can also click

Connect to a wireless
display at the bottom

of the Project screen
and follow the steps to
connect to any wireless enabled display.

17

Audio Features



Volume Adjustment

The sound volume level can also be set using the volume
control within Windows. Click the Speaker icon in the
taskbar to check the setting

.

Figure 10 - Power Options

You can configure the audio options on your computer
from the Sound control panel in Windows.

The volume may be adjusted by means of the Fn + F5/F6
key combination.

English

Power Options

The Power Options (Hardware and Sound menu) con­trol panel icon in Windows allows you to configure power
management features for your computer. You can con­serve power by means of power plans and configure the
options for the power button, sleep button (Fn + F12),
computer lid (when closed), display and sleep mode (the
default power saving state) from the left menu.

Click Create a power plan in the left menu and select the
options to create a new plan. Click Change Plan Settings
and click Change advanced power settings to access fur­ther configuration options.

18

Driver Installation



Driver Installation & Power

When installing drivers make
sure your computer is powered
by the AC/DC adapter connect­ed to a working power source.
Some drivers draw a significant
amount of power during the in­stallation procedure, and if the
remaining battery capacity is not
adequate this may cause the
system to shut down and cause
system problems (note that
there is no safety issue involved
here, and the battery will be re­chargeable within 1 minute).

Figure 11 - Install Drivers



Driver Installation

General Guidelines

As a general guide follow
the default on-screen in­structions for each driver
(e.g. Next > Next > Fin-
ish) unless you are an
advanced user. In many
cases a restart is required
to install the driver.

Make sure any modules
(e.g. WLAN or Bluetooth)
are ON before installing
the appropriate driver.

The Device Drivers & Utilities + User’s Manual disc contains the drivers and utilities necessary for the proper operation
of the computer. This setup will probably have already been done for you. If this is not the case, insert the disc and click

Install Drivers (button), or Option Drivers (button) to access the Optional driver menu. Install the drivers in the or­der indicated in Figure 11. Click to select the drivers you wish to install (you should note down the drivers as you
install them). Note: If you need to reinstall any driver, you should uninstall the driver first

Latest Updates

After installing all the drivers make sure you enable Check for updates (Settings > Update & Security > Check for
updates) and go to the Microsoft Store and click Downloads and updates > Get updates to update all Apps etc.

.

English

19

TPM (Option)

Figure 12

BitLocker Drive

Encryption

(TPM Admini-

stration)

Figure 13

Trusted Plat­form Module

(TPM) Manage-

ment on Local
Computer Ad-

ministration

Before setting up the TPM (Trusted Platform Module)
functions you must initialize the security platform.

Activating TPM

1. Restart the computer.

2. Enter the Aptio Setup Utility pressing F2 during the POST.

3. Use the arrow keys to select the Security menu.

English

4. Select TPM Configuration and press Enter.

5. Press Enter to access the Security Device Support menu and
select Enable.

6. You will then need to press F4 to save the changes and restart
the computer.

4. The TPM Management window allows you to configure the TPM
within Windows. As TPM is usually administered within large
enterprises and organizations, your system administrator will
need to assist you in managing the information here.

TPM Management in Windows

You can manage your TPM settings from within Win­dows:

1. Go to the Control Panel.

2.

Click

3. Click TPM Administration.

20

BitLocker Drive Encryption (System and Security).

TPM Actions

1. Click Prepare the TPM and follow the instructions in the Wizard
to prepare the TPM (this will probably require a restart of the

computer and confirmation of the setting changes after restart by
pressing the appropriate F key).

2. After the restart the TPM will be prepared and you can then use
the Actions menu to T urn TPM off, Change Owner Password,
Clear TPM or Reset TPM Lockout.

3. A wizard will help take you through any setup steps.

4G Module (Option)

1

1

1

Figure 14

Remove the battery
and Insert the USIM

Card

If you have included an optional 4G module in your purchase option, follow the instructions below to install the USIM
card (which will be provided by your service provider).

USIM Card Insertion

1. Turn off the computer, and turn it over and remove the battery .

2. Insert the USIM card as illustrated below until it clicks into position, and replace the battery.

English

21

Troubleshooting

Problem Possible Cause - Solution

The Wireless LAN/Bluetooth
modules cannot be detected.

The PC Camera module cannot be

English

detected.

The captured video files from the PC
Camera are taking up too much disk
space.

The modules are off as the computer is in Airplane Mode. Check the LED indicator
to see if it is in Airplane Mode (see Table 1 on page 8). Use the Fn + F11 key
combination to toggle Airplane Mode on/off (see Table 2 on page 10).

The module is off. Press the Fn + F10 key comb inati on in order to enab le th e module (see

Table 2 on page 10). Run the camera application to view the camera picture.

Note that capturing high resolution video files requires a substantial amount of disk space
for each file.

Note that the Windows system requires a minimum of 20GB (64bit) of free space on the
C: drive system partition. It is recommended that you save the capture video file to a
location other than the C:drive, limit the file size of the captured video or reduce video
resolution.

22

Specifications



Latest Specification Information

The specifications listed in this sec­tion are correct at the time of going to
press. Certain items (particularly pro­cessor types/speeds) may be
changed, delayed or updated due to
the manufacturer's release schedule.
Check with your service center for de­tails.

Note that this computer model series
may support a range of CPUs and/or
video adapters.

To find out which CPU is installed on
your system go to the Start menu and
select Settings, and then select Sys-
tem and click About. This will also
provide information on the amount of
Installed RAM etc.

To get information on your system’s
video adapter go to the Start menu
and select Settings, and then select

System and click Display > Ad­vanced display settings > Display
adapter properties.

BIOS

64Mb SPI Flash ROM
AMI BIOS

Memory

Dual Channel DDR4
Two 260 Pin SO-DIMM Sockets
Supporting DDR4 2400MHz or DDR4

2133MHz (Depending on CPU Type) Mem­ory Modules

Memory Expandable up to 32GB

Compatible with 4GB, 8GB or 16GB Mod­ules

LCD Options

14.0" (35.56cm), 16:9, HD (1366x768)/FHD
(1920x1080) (Thickness: 3.2mm)

Storage

One Changeable 2.5" 7mm (h) SATA HDD/
SSD

(Factory Option) Dummy ODD
Or
(Factory Option) One 9.0/9.5mm(h) Opti-

cal Device Type Drive (DVD Writer)

(Factory Option) *One M.2 2280 SATA/
PCIe Gen3 x4 Solid State Drive (SSD)

Or
(Factory Option) *One M.2 2280 PCIe

Gen2 x4 Solid State Drive (SSD)
*Processor Dependent

Pointing Device

Built-in Touchpad

Keyboard

keyboard (with embedded numeric keypad)

Audio

High Definition Audio Compliant Interface
2 * Built-In Speakers
Built-In Microphone
(Factory Option) Built-In Array Microphone

Security

Security (Kensington® Type) Lock Slot
BIOS Password
Intel PTT for Systems Without TPM Hard-

ware

(Factory Option) TPM 2.0

Interface

One USB 2.0 Port
Two USB 3.0 (USB 3.1 Gen 1) Type-A Ports
One HDMI-Out Port
One External Monitor Port
One Microphone-In Jack
One Headphone-Out Jack
One RJ-45 LAN Jack
One DC-in Jack

English

23

Card Reader

Embedded Multi-In-1 Card Reader

MMC (MultiMedia Card)/RS MMC
SD (Secure Digital)/Mini SD/SDHC/

SDXC

Communication

Built-In 10/100/1000Mb Base-TX Ethernet

English

LAN

1.0M HD PC Camera Module
(Factory Option) 4G M.2 3042 Module

WLAN/ Bluetooth M.2 Modules:

(Factory Option) Intel® Dual Band Wire-
less-AC 8265 Wireless LAN (802.11ac) +
Bluetooth

(Factory Option) Intel® Dual Band Wire-
less-AC 3168 Wireless LAN (802.11ac) +
Bluetooth

(Factory Option) Intel® Dual Band Wire-
less-AC 9260 Wireless LAN (802.11ac) +
Bluetooth

M.2 Slots

Slot 1 for WLAN and Bluetooth Combo
Module

Slot 2 for *SATA/PCIe SSD
Slot 3 for 4G Module

*Processor Dependent

Features

Intel® Optane™ Technology (for Intel Core
processor family)

Supports Windows® 10 Cortana with Voice
Windows® Mixed Reality Compatible

Power

Full Range AC/DC Adapter
AC Input: 100 - 240V, 50 - 60Hz
DC Output: 19V, 2.1A (40W)

Removable 4 Cell Smart Lithium-Ion Bat­tery Pack, 31WH

(Factory Option) Removable 4 Cell Smart
Lithium-Ion Battery Pack, 44WH

Environmental Spec

Temperature

Operating: 5
Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80%
Non-Operating: 10% - 90%

°C - 35°C

Dimensions & Weight

340mm (w) * 245mm (d) * 24mm (h)

1.77kg (Barebone with ODD and 31WH
Battery)

24

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig s ind, das System zu starten. Dieses ist
nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc
Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und
Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält
sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie ein­zelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Benut-
zerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzer­handbuch auf der Disc Device Drivers & Utilities + User's Manual.

© Juni 2018

Warenzeichen

Intel ist ein eingetragenes Warenzeichen der Intel Corporation.
Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation.

Deutsch

25

Hinweise zu Pflege und Betrieb

Das Notebook ist zwar sehr stabil, kann aber dennoch be­schädigt werden. Damit es nicht dazu kommt, sollten Sie die
folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen
ausgesetzt werden. Wenn der Computer fällt, können das Gehäuse und
andere Komponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Compu­ter und Netzteil dürfen nicht in der Nähe von Wärmequellen stehen oder
gelagert werden. Dies ist ein elektrisches Gerät. Wenn Wasser oder
andere Flüssigkeiten eindringen, kann der Computer stark beschädigt
werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den
Computer fern von magnetischen Feldern, die von Stromquellen, Moni-

Deutsch

toren, Magneten etc. erzeugt werden. Die können die Leistung beein­trächtigen und Ihre Daten beschädigen.

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie
ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie
Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren
gehen können, wenn der Akku verbraucht ist.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den
Computer selbst zu reparieren , können Ihre Garantieansprüche
verloren gehen. Außerdem besteht Stromschlaggefahr für Ihre
Gesundheit und das Gerät durch frei liegende Teile. Lassen Sie
Reparaturarbeiten nur von qualifizierten Reparaturfachleuten
durchführen, insbesondere wenn folgende Umstände vorliegen:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder ze rsch l is ­sen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in
Berührung gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht
korrekt arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berüh­ren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer
entweicht.

Sicherheitsinformationen

• Verwenden Sie nur einen AC/DC-Adapter, der für die Verwendung mit
diesem Computer zugelassen ist.

• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benut­zerhandbuch spezifiziert sind
Sie können explodieren. Richten Sie sich nach den regional gültigen Ent­sorgungsvorschriften.

• Verwenden Sie den Akku nicht mehr, wenn er heruntergefallen ist oder in
anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Computer
mit dem beschädigten Akku zu funktionieren schein, können dadurch
Stromkreise beschädigt werden, die schließlich einen Brand verursachen
können.

• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es fur
den Transport z.B. wahrend einer Reise in eine Tasche einpakken.

• Nehmen Sie vor dem Reinigen des Computers den Akku heraus, und
trennen Sie es von allen externen Stromquellen, Peripheriegeräten und
Kabeln ab.

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch. Tragen
Sie das Reinigungsmittel nicht direkt auf den Computer auf. Verwenden
Sie keine flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheu­ermittel zum Reinigen des Computers.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks
durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren
oder austauschen.

• Beachten Sie, dass das Logo bei den Computern, die über ein galvanisch
beschichtetes LCD-Logo verfügen, von einer Schutzfolie bedeckt ist.
Durch die natürliche Abnutzung kann diese Schutzfolie beschädigt wer­den oder abgehen und die scharfen Kanten des frei liegenden Logos
freigeben. Seien Sie in solch einem Fall vorsichtig bei der Handhabung
des Computers, und vermeiden Sie es, das herausstehende beschichtete
LCD-Logo zu berühren. Legen Sie keine Gegenstände in die Trageta­sche, da diese während des Transports gegen den Computer drücken
können. Wenden Sie sich in einem solchen Fall von Abnutzung an Ihr
Service Center.

. Entsorgen Sie die Akkus nicht in Feuer.

26

Polymer Akku Sicherheitshinweise



Entsorgen der Akkus/ Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren
Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen na­tionalen und regionalen Getzgebungen kann es verboten in,
einen nicht mehr gebrauchsfähigen Akku in den normalen
Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen
Entsorgungsunternehmen über Recycling-Möglichkeiten oder
korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosionsge­fahr. Tauschen Sie den Akku nur durch den gleichen oder einen
baugleichen Typ aus, der vom Hersteller empfohlen wird. Ent­sorgen Sie den verbrauchten Akku entsprechend der Anwei­sungen des Herstellers.

Beachten Sie die folgenden Hinweise, die sich speziell auf Poly­mer Akkus beziehen. Diese Hinweise haben zudem Vorrang
gegenüber den Allgemeinen Akku Sicherheitshinweisen.

• Polymer Akkus können sich etwas ausdehnen oder anschwellen. Dies ist
Teil des Sicherheitsmechanismus des Akkus und kein Anlass zur Sorge.

• Seien Sie vernünftig im Umgang mit Polymer Akkus. Verwenden Sie
keine Polymer Akkus in Umgebungen mit hohen Temperaturen und
lagern Sie keine ungenutzten Akkus über längere Zeiträume.

Deutsch

27

Schnellstart

Abb. 1 - Öffnen des Dekkels/LCD/Computers

mit angeschlossenem AC/DC-Adapter



Herunterfahren

Bitte beachten Sie, daß der Compu­ter immer mit dem Befehl Herunter-

fahren in Windows (siehe unten)

heruntergefahren werden muß.
Dadurch werden Festplatten- bzw.
Systemprobleme vermieden.

1. Klicken Sie auf das Startmenü­Symbol .

2. Klicken Sie auf den Eintrag Ein/Aus

.

3. Wählen Sie aus dem Menü die Option
Herunterfahren.

130 ﾟ

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie den Computer auf eine stabile Unterlage.

3. Setzen Sie den Akku ein, und stellen Sie sicher, dass sie fest sitzt.

4. Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer verwenden
wollen (z. B. Tastatur und Maus), an die entsprechenden Schnittstellen an.

5. Gehen Sie bei der erstmaligen Einrichtung des Computers wie folgt vor
(um den Computer während des Versands zu schützen, wird der Akku das
System nicht mit Strom versorgen, bis es das erste Mal mit dem AC/DC­Adapter verbunden und wie folgt erstmalig eingerichtet worden ist):

• Bringen Sie das AC/DC-Adapterkabel an die DC-Eingangsbuchse an der

linken Seite des Computers an und verbinden Sie das AC-Netzkabel
anschließend mit einer Steckdose. Schließen Sie das AC-Netzkabel an
den AC/DC-Adapter an und lassen Sie es dort 6 Sekunden oder länger.

Deutsch

• Entfernen Sie das Adapterkabel von der DC-Eingangsbuchse des Compu-

ters und stecken Sie es anschließend wieder ein. Der Akku wird jetzt ent­sperrt sein.

6. Klappen Sie den Deckel/LCD vorsichtig mit einer Hand auf, und öffnen Sie
ihn auf einen angenehmen Sichtwinkel (jedoch nicht weiter als 130°). Mit der
anderen Hand halten Sie das Unterteil des Computers fest (siehe Abb. 1)
(Hinweis: Heben Sie den Computer niemals am Deckel/LCD hoch).

7. Drücken Sie auf den Netzschalter, um den Computer einzuschalten.

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstallierter Soft­ware ausgeliefert. Ist das nicht der Fall, oder wenn Sie das Notebook
für ein anderes System neu konfigurieren möchten, finden Sie dazu
eine Anleitung in diesem Handbuch zu Microsoft Windows 10.

Intel® Optane™-Unterstützung

Sie müssen Intel® Optane™ vor der Installations Ihres Windows 10
Betriebssystems installieren

28

(siehe "Intel® Optane™" auf Seite 29).

Intel® Optane™

Intel® Optane™ ist eine Kombination aus einem kompa­tiblen Speichergerät und Intel® Rapid Storage-Technolo-
gie Software. Diese Kombination wurde entwickelt, um Ihre
Systemleistung zu beschleunigen, indem Sie Bootdaten, aus­führbare Dateien, auf häufig zugegriffene Daten und Aus­lagerungsdateien auf eine nichtflüchtige Intel® Optane™
SSD mit niedriger Latenz aufrufen.

Wenden Sie sich an Ihren Händler oder Lieferanten, um zu
erfahren, ob Ihr System diese Technologie unterstützt.

Wenn Sie ein System neu installieren, das zuvor im Intel
RST Premium Modus eingerichtet wurde, stellen Sie sicher,
dass Sie den Intel Optane Speicher gelöscht haben (siehe

"Intel® Optane™ löschen" auf Seite 30).

Intel® Optane™ Einrichtung

Sie müssen Intel® Optane™ vor der Installations Ihres
Windows 10 Betriebssystems installieren, und Sie müssen
Folgendes vorbereiten, um dies zu tun.

•Die Microsoft Windows 10 Betriebssystem-Disc.

• Ein angeschlossen externes DVD Laufwerk.

• Eine Intel® Optane™ SSD muss in Ihrem System installiert

sein.

•Die Disc Device Drivers & Utilities + User's Manual.

1. Starten Sie den Computer und drücken Sie auf F2, um in das
BIOS zu gelangen.

2. Gehen Sie zum Menü Boot, wählen Sie UEFI Setting und
drücken Sie auf die Eingabetaste.

3. Wählen Sie UEFI Boot, drücken Sie auf die Eingabetaste und
wählen Sie “Enabled”.

4. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie
zum Menü Main.

5. Wählen Sie OffBoard NVMe Controller Configuration und
drücken Sie die Eingabetaste, um zu überprüfen, ob eine Intel®
Optane™ SSD vorhanden ist.

6. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie
zum Menü Advanced.

7. Wählen Sie SATA Mode, drücken Sie auf die Eingabetaste und
wählen Sie “Intel RST Premium...”.

8. Drücken Sie auf F4 und <Yes> (Ja), um die Änderungen zu

speichern und das Gerät zurückzusetzen (“Save Changes
and Reset”).

9. Drücken Sie beim Neustart des Computers auf F2, um das BIOS
erneut aufzurufen.

10. Drücken Sie auf F4 und <Yes> (Ja), um die Änderungen zu

speichern und das Gerät zurückzusetzen (“Save Changes
and Reset”), stellen Sie jedoch sicher, dass die Bedingung im
Aufzählungspunkt unten erfüllt ist, bevor Sie dies tun.

• Stellen Sie sicher, dass sich die Windows 10-DVD im ange-

schlossenen DVD Laufwerk befindet. Während der Computer
hochfährt, startet dieser automatisch von der Windows 10-DVD
(Sie werden aufgefordert, eine Taste zu drücken, um den Sys­temstart von der DVD auszuführen).

11. Drücken Sie auf Weiter > Jetzt installieren, um die Installation
des Betriebssystems wie herkömmlich fortzusetzen (die Anleitung
zur Installation des Windows-Betriebssystems finden Sie in der
Windows- Dokumentation).

12. Wählen Sie Benutzerdefiniert: nur Windows installieren (für
fortgeschrittene Benutzer).

13. Es wird empfohlen, bestehende Partitionen auszuwählen und zu
löschen.

14. Klicken Sie auf Neu, um eine Partition für Windows zu erstellen.

Deutsch

29

15. Es ist sehr wichtig sicherzustellen, dass bei der Erstellung der

Abb. 2 - Intel® Rapid Storage-Technologie - Status

Partition ein Minimum von 5MB nicht zugewiesenem
Speicherplatz gelassen wird.

16. Folgen Sie den Anweisungen auf dem Bildschirm, um das
Windows 10-Betriebssystem zu installieren.

17. Installieren Sie die Windows-Treiber. Sollten Sie den Intel® Rapid
Storage-Technologie (IRST) Treiber Installieren.

18. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

19. Klicken Sie auf Aktivieren.

Deutsch

20. Das System wird eine Meldung anzeigen und Sie bitten, ein
kompatibles schnelles Laufwerk auszuwählen (in diesem Fall
sollte nur eine Option vorhanden sein).

21. Sie müssen den Computer nach dem Aktivieren von Optane neu
starten und sicherstellen, dass das System mit dem
eingeschalteten AC/DC-Adapter und nicht nur mit dem Akku
betrieben wird.

22. Klicken Sie auf Ja, um den Vorgang zu starten (dies kann einige
Zeit dauern).

23. Starten Sie den Computer neu, nachdem der Vorgang
abgeschlossen ist.

Intel® Optane™ löschen

Wenn Sie eine bestehende Intel® Optane™ Einrichtung lö­schen möchten, gehen Sie wie folgt vor. Sichern Sie jedoch

alle notwendigen Dateien und Daten vor dem Löschen
einer Intel® Optane™ Einrichtung, da dies zu einem Ver-

lust aller Daten auf den Volumes führen wird.

1. Stellen Sie sicher, dass Intel® Optane™ in der Intel® Rapid Sto­rage-Technologie Anwendung aktiviert ist.

2. Starten Sie den Computer und drücken Sie auf F2, um in das
BIOS zu gelangen.

3. Wechseln Sie zu Intel(R) Rapid Storage Technology (im Menü
Advanced) und drücken Sie auf die Eingabetaste.

4. Wählen Sie Intel Optane, **** (aufgeführt unter Optane Volume:)
und drücken Sie auf die Eingabetaste.

5. Wählen Sie “Deconcatentate” und drücken Sie auf die
Eingabetaste.

6. Wählen Sie <Yes> (Ja) aus der Option “Are you sure you want
to perform deconcatentation”.

7. Wählen Sie “Start deconcatentation” und drücken Sie auf die
Eingabetaste.

8. Das System kehrt zum Standard Intel(R) Rapid Storage
Technology Menü zurück, wenn es fertig ist.

9. Sie sollten dann den entsprechenden SATA-Modus für Ihr System
auswählen und das Betriebssystem neu installieren.

30

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm

Beachten Sie, dass der
Funktionsbereich des
Touchpads und der Tasten
innerhalb der rot gepunk­teten Linien liegt.

Abb. 3

Ansicht von vorne mit ge-

öffnetem LCD-Bildschirm

1. PC-Kamera

2. *LED der PC-Kamera

*Wenn die PC-Kamera
verwendet wird, leuchtet
die LED.

3. Eingebautes Mikrofon

4. LCD-Bildschirm

5. Netzschalter

6. Tastatur

7. Touchpad mit Tasten



Die Benutzung

drahtlos

angeschlossener

Geräte in Flugzeugen

In der Regel ist die Be­nutzung jeglicher
tragbarer elektroni­scher Funkgeräte in
Flugzeugen verboten.

Stellen Sie sicher,
dass das WLAN-, das
Bluetooth- und das
4G-Modul durch Akti­vieren des Flug­zeugmodus
ausgeschaltet sind,
wenn Sie sich an Bord
eines Flugzeugs
befinden.

7

5

6

2 1 3

4

7

Deutsch

31

LED-Anzeigen

Die LED-Anzeigen auf dem Computer zeigen wichtige Informationen über den aktuellen Status des Computers.

Symbol Farbe Beschreibung

Orange Der AC/DC-Adapter ist angeschlossen

Grün Der Computer ist angeschaltet

Deutsch

32

Lampe blinkt grün Das System ist im konfigurierten Energiesparmodus

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

Lampe blinkt orange Der Akku hat einen kritisch niedrigen Stromstatus erreicht

Grün Flugzeugmodus ist EIN (die Module WLAN, Bluetooth und 4G ausgeschaltet sind)

Grün Es wird auf die Festplatte/das optische Laufwerk zugegriffen

Tabelle 1 - LED-Anzeigen

Tastatur

Nummemtastatur

Funktionstasten

Num & Rollen

Windows-Logo-Taste

Fn Taste

Menü/Anwendungstaste

Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Durch Drükken auf Fn + Num wird die
Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktionstasten, über die Sie direkt zwischen den Funktionen
umschalten können.

Abb. 4 - Tastatur

Deutsch

33

Funktionstasten & visuelle Anzeigen

Wenn die Funktionstasten (F1 - F12) gleichzeitig mit der Fn-Taste gedrückt werden, funktionieren sie wie Hotkeys. Neben
den Tastenkombinationen für die Grundfunktionen gibt es einige visuelle Anzeigen, wenn der Control Center-Treiber in­stalliert ist.

Tasten Funktion/ Visuelle Anzeigen Tasten Funktion/ Visuelle Anzeigen

Fn +

Fn +

Deutsch

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Wiedergabe/Pause (in Audio /Videoprogrammen)

Touchpad aktivieren/

deaktivieren

LCD-Hintergrundlicht ausschalten (zum Ein-

schalten beliebige Taste drücken oder Touchpad

berühren)

Stummschaltung/

Stummschaltung

aufheben

Audio-Lautstärke

verringern/erhöhen

Ändern der Anzeigeeinstellungen (siehe Seite 41)

LCD-Helligkeit ver-

ringern/erhöhen

PC-Kamera aktivieren/

deaktivieren

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Flugzeugmodus ein-/

ausschalten

Energiesparmodus wechseln

Ein-/Ausschalten der

Nummerntastatur

Ein-/Ausschalten des

Scroll-Modus

Ein-/Ausschalten der

Feststelltaste

Ein-/Ausschalten des Control Centers (siehe

Seite 35)

Automatische Lüfter­steuerung/Volle Leis-

tung

Tabelle 2 - Funktionstasten & visuelle Anzeigen

34

Control Center

Abb. 5 - Control Center

Drükken Sie auf die Tastenkombination Fn + Esc, oder doppelklicken Sie auf das Symbol im Infobereich auf der
Taskleiste um das Control Center ein-/auszuschalten. Das Control Center bietet den schnellen Zugriff auf häufig ver-

wendete Funktionen, und Sie haben hier die Möglichkeit, das Touchpad/das Kamera-Modul direkt ein-/auszuschalten.

Control Center Menüs

Das Control Center umfasst zwei Menütitel (Grundeinstellung und Extra Einstellung). Auf der Registerkarte Grundein­stellung können Sie den Energiemodus und andere Systemfunktionen einstellen. Auf der Registerkarte Extra Einstellung

können Sie die Hautfarbe der App nach Ihren Wünschen anpassen. Klicken Sie auf die Menütitel und anschließend auf eine
der Schaltflächen der folgenden Seiten.

Deutsch

35

Energiemodi

Sie können einen Energiemodus einstellen, indem Sie in der
Mitte des Control Centers auf das entsprechende Symbol
klikken. Jeder Energiemodus wird Einfluss auf den Flug­zeugmodus und PC Kamerastrom haben.

Energiestatus (Grundeinstellung)

Das Energiestatus-Symbol zeigt an, ob die Stromversor­gung aktuell über den Akku oder über das an das Stromnetz
angeschlossene Netzteil erfolgt. Die Energiestatus-Anzeige
zeigt den aktuellen Akkuladestatus an.

Deutsch

Unterhaltungsmodus* Aus Ein

*Wenn Sie im Unterhaltungsmodus auf die Schaltfläche Standard
klicken, werden die Standardeinstellungen für diesen Modus
zurückgesetzt.

Modus Flugzeugmodus PC Kamera

Stromsparmodus Ein Aus

Lautlosmodus Aus Ein

Leistungsmodus Aus Ein

Helligkeits (Grundeinstellung)

Das Helligkeits-Symbol zeigt die aktuell eingestellte Bild­schirmhelligkeit an. Mit dem Einstellrad oder mit der
Tastenkombination Fn + F8/F9 können Sie die Bildschir­mhelligkeit einstellen.

Kamera/Touch Pad/Linke Windows Taste (Grund­einstellung)

Klicken Sie auf diese Schaltflächen, um den Betriebsstatus
der PC-Kamera oder des Touchpads umzuschalten oder
die Funktion der linken Windows-Taste ein- und auszu­schalten. Beachten Sie, dass der Energiestatus des Kamera­Moduls auch vom ausgewählten Energiemodus abhängen.

Schalter (Grundeinstellung)

Klicken Sie entweder auf die Schaltfläche Ruhezustand
oder Schlaf (Energiesparmodus), um den Computer der aus­gewählten Stromsparmodus aufrufen zu lassen

(Sie erhalten

eine Warnung, bevor das System in den Energiesparmodus
wechselt und müssen zur Bestätigung auf OK klicken).

36

Lüftergeschwindigkeit (Grundeinstellung)

In diesem Menü können Sie die Lüftergeschwindigkeit auf
Maximal (volle Leistung) oder Automatisch stellen. Die
Lüftergeschwindigkeit wird sich automatisch einstellen, um
die Temperatur der CPU zu regeln. Mit dem Regler
"Versatz" können Sie die Einstellungen nach Ihren Wün­schen anpassen. Sie können die Einstellung nach Bedarf
auch auf Maximal anpassen.

Alle diese Einstellungen können als Sicherheitsvor­kehrung vom System überschrieben werden, wenn Sie
den Lüfter zu stark beanspruchen.

Lautstärke (Grundeinstellung)

Das Lautstärke-Symbol zeigt die aktuelle Lautstärke an . Sie
können die Lautstärke entweder mit dem Einstellrad oder mit
der Tastenkombination Fn + F5/F6 einstellen. Mit der
Tastenkombination Fn + F3 wird der Ton ausgeschaltet.

Feststelltaste/Rollen/Zahlenschloss/Flugzeugmo-

dus

(Grundeinstellung)

Deutsch

Klicken Sie auf die Schaltfläche, um zwischen dem ent­sprechenden Sperrmodus und dem Flugzeugmodus umzu­schalten.

37

Systemübersicht: Ansicht von vorne, links und rechts

1

13

2

4

5

3

9

10

6

12

8

11

7

14

8

Abb. 6 - Ansicht von vorne, links und rechts

1. LED-Anzeigen

2. Multi-in-1 Kartenleser

3. DC-Eingangsbuchse

4. Schnittstelle für externen Monitor

5. RJ-45 LAN-Buchse

6. Luftungsoffnung

7. HDMI-Ausgangsanschluss

8. USB 3.0 (USB 3.1 Gen 1) Typ-A
Anschlüsse

9. Kopfhörer-Ausgangsbuchse

10. Mikrofon-Eingangsbuchse

11. USB 2.0 Anschluss

12. Schacht für optisches Laufwerk

13. Notauswurfloch

14. Sicherheitsschloß-Buchse

Vorderseite

Linke Seite

Rechte Seite



Disc-Notauswurf

Wenn eine Disc manu­ell entnommen werden
muß (z.B. wegen eines
Stromausfalls) können
Sie mit dem Ende
einer geradegebo­genen Büroklammer in
das Notauswurfloch
drükken. Verwenden
Sie hierzu aber keinen
spitzen Bleistift oder
ähnliche Objekte, die
im Loch abbrechen
und darin
stekkenbleiben
könnten.

Überhitzung

Zum Schutz vor Über­hitzung Ihres Compu­ters dürfen die
Luftungsoffnung(en)
nicht während das
Notebook in Betrieb ist
verdeckt werden.

Deutsch

38

Systemübersicht:

Abb. 7

Ansicht von unten und hinten

1. Akku

2. Luftungsoffnung

3. Lautsprecher



Überhitzung

Zum Schutz vor Überhitzung Ihres
Computers dürfen die Luftungsoff­nung(en) nicht während das
Notebook in Betrieb ist verdeckt wer­den.

Keine Gehäuseteile entfernen oder

öffnen

Entfernen Sie keine Gehäuseteile
und/oder Schrauben, um das Gerät
aufzurüsten, da anderenfalls Ihre Ga­rantieansprüche verloren gehen.

Ist es erforderlich, die Festplatte, den
RAM usw. auszuwechseln oder zu
entfernen, wenden Sie sich an Ihren
Vertragshändler/Lieferanten.

2

1

2

2

2

2

3

3

Ansicht von unte n und hinten

Deutsch

39

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Ein-

Abb. 8 - Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Einstellungen

stellungen von Windows 10

Auf die meisten Apps, Control Panels, Utilities und Programme in Windows 10 können Sie über das Start-Menü gelangen.
Klicken Sie dazu auf das Symbol in der Taskleiste in der linken u nteren Ecke des Bildschirms (oder drücken Sie auf die
Windows-Logo-Taste der Tastatur).

Klicken Sie mit der rechten Maustaste auf das Startmenü-Symbol (oder verwenden Sie die Tastenkombination
Windows-Logo-Taste + X), um ein erweitertes Kontextmenü der nützlichen Funktionen aufzurufen: Apps und Features,
Energieoptionen, Task-Manager, Suchen, Explorer, Geräte-Manager, Netzwerkverbindungen usw.

Der Infobereich der Taskleiste befindet sich in der rechten unteren Ecke des Bildschirms. Hierüber können Sie manche
Control Panels und Anwendungen aufrufen, die in diesem Handbuch angesprochen werden.

In diesem Handbuch finden Sie eine Anleitung zum Öffnen de r Systemsteuerung. Um die Systemsteuerung aufzurufen, wäh-

Deutsch

len Sie Systemsteuerung unter dem Eintrag Windows-System im Startmenü.
Der Eintrag Einstellungen im Startmenü (auch die App) bietet Ihnen einen schnellen Zugriff auf eine Reihe von Einstellmög-

lichkeiten für das System, die Geräte, das Telefon, das Netzwerk und das Internet, die Personalisierung, die Apps, Konten,
die Zeit und Sprache, die Spiele, die Erleichterte Bedienung, den Datenschutz, Updates und die Sicherheit, Suche.

40

Grafikfunktionen

Abb. 9

Projizieren

Dieses System verfügt über eine integrierte GPU von Intel.
Wenn der Grafiktreiber installiert ist, können Sie bei
Windows im Einstellfenster Anzeige die Anzeigegeräte
wechseln und Anzeigeoptionen konfigurieren.

So öffnen Sie in Windows das Einstellfenster Anzeige:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann

aus dem Menü die Option Anzeigeeinstellungen wählen.

2. Wählen Sie aus den Menüs die gewünschten

Anzeigeeinstellungen.

Anzeigegeräte

Beachten Sie, dass Sie externe Anzeigen nutzen können, die
an den HDMI-Ausgangsanschluss und/oder an die Schnitt­stelle für externen Monitor angeschlossen sind. Lesen Sie die
Anleitung des Anzeigegerätes, um zu erfahren, welche For­mate unterstützt werden.

Bei Windows ist es möglich, schnell externe Monitore über
das Projizieren Menü zu konfigurieren (drücken Sie auf die
Windows-Logo-Taste und gleichzeitig auf P oder drü­kken Sie die Tastenkombination Fn + F7).

Deutsch

So rufen Sie die Steuerung für Intel® UHD-Grafik auf:

1. Rufen Sie die Steuerung für Intel® UHD-Grafik über das Start-

menü in Windows auf.

Oder

2. Verwenden Sie die Tastenkombination Strg + Alt + F12, um die

Steuerung für Intel® UHD-Grafik zu öffnen.

Konfiguration der Anzeige mit dem Projizieren Menü:

1. Schließen Sie das
externe Anzeigegerät an
den entsprechenden
Anschluss an und
schalten Sie es anschlie­ßend ein.

2. Drücken Sie die
Tastenkombination +
P (oder Fn + F7).

3. Klicken Sie auf eine der
Optionen im Menü zur
Auswahl von Nur PC-

Bildschirm, Duplizieren,
Erweitern oder Nur
zweiter Bildschirm.

4.

Sie können klicken auf

Mit drahtloser Anzeige
verbinden

Schritten folgen, um sich mit einem drahtlosen Anzeigegerät zu
verbinden.

unten im Projizieren Fenster tippen und den

41

Audiofunktionen



Lautstärkeeinstellung

Die Lautstärke kann auch mit den Windows-Lautstärke-
reglern eingestellt werden. Überprüfen Sie die Einstellung,
indem Sie in der Taskleiste auf das Lautsprecher-Symbol
Klicken.

Abb. 10 - Energieoptionen

Sie können die Audiooptionen für Ihren Computer über die
Systemsteuerung Sound in Windows konfigurieren.

Die Lautstärke können Sie durch die Tastenkombination Fn
+ F5/F6 ändern.

Deutsch

Energieoptionen

Die Energieoptionen von Windows ermöglichen Ihnen die
Konfiguration der Optionen für das Energiemanagement des
Computers. Sie können Strom sparen, indem Sie Ener-
giesparpläne erstellen und im linken Menü können Sie die
Optionen für den Netzschalter, die Energiespartasten (Fn
+ F12) und Zuklappeinstellung (beim Schließen des
Dekkels), den Bildschirm und den Energiesparmodus (die
Standardeinstellung Energie sparen) konfigurieren.

Klicken Sie im linken Menü auf Energiesparplan erstellen ,
und wählen Sie die Optionen, um einen neuen Plan zu er­stellen. Klicken Sie auf Energieplaneinstellungen ändern,
und klicken Sie auf Erweiterte Energieeinstellungen
ändern, um weitere Optionen für die Konfiguration aufzuru­fen.

42

Installation der Treiber



Treiberinstallation und

Stromversorgung

Während die Treiber installiert werden,
muss der Computer über den AC/DC­Adapter mit Strom versorgt werden. Einige
Treiber benötigen für den Installationsvor­gang sehr viel Strom. Wenn der Akku nicht
mehr über genügend Strom verfügt, kann
sich das System während der Installation
ausschalten, was zu Systemfehlern führen
kann (das ist kein Sicherheitsproblem, und
der Akku ist innerhalb von einer Minute
wieder aufladbar).

Abb. 11 - Installation der Treiber



Allgemeine Hinweise zur

Treiberinstallation

Wenn Sie keine fortgeschrittenen
Kenntnisse haben, folgen Sie für
jeden Treiber den Anweisungen
auf dem Bildschirm (z. B. Weiter
> Weiter > Fertig stellen). In
vielen Fällen ist es erforderlich,
den Computer nach der Treiberin­stallation neu zu starten.

Alle Module (z. B. WLAN oder
Bluetooth) müssen vor der
Treiberinstallation eingeschaltet
werden.

Die Disc Device Drivers & Utilities + User's Manual enthält die Treiber und Hilfsprogram me, die für das einwandfreie Funk-
tionieren des Computers notwendig sind. Möglicherweise wurden diese bereits vorins talliert. Ist das nicht der Fall , legen Sie
die Disc ein, und klicken Sie auf Install Drivers (Schaltfläche) oder Option Drivers (Schaltfläche), um das Treibermenü
Optional aufzurufen.
installiert werden sollen (notieren Sie zum späteren Nachlesen die Treiber, die Sie installiert haben). Hinweis: Muss ein
Treiber neu installiert werden, sollten Sie den alten Treiber zunächst deinstallieren.

Installieren Sie die Treiber in der in Abb. 11 angegebenen Rei henfolge. Markieren Sie die Treiber, di e

Letzte Updates

Nachdem Sie alle Treiber installiert haben, stellen Sie sicher, dass Sie Nach Updates suchen aktivieren (Einstellungen >
Update und Sicherheit > Nach Updates suchen) und gehen Sie zum Microsoft Store und klicken Sie auf Downloads und
Updates > Updates abrufen, um alle Apps usw. zu aktualisieren.

Deutsch

43

TPM (Option)

Abb. 12

BitLocker-Laufwerk-

verschlüsselung

(TPM-Verwaltung)

Abb. 13

“Trusted Plat-

form Module”-

Management

(TPM) auf dem

lokalen Compu-

ter

Bevor Sie die TPM (Trusted Platform Module)-Funktionen
einrichten, müssen Sie die Sicherheitsplattform initialisie­ren.

Aktivieren der TPM-Funktionen

1. Starten Sie das Notebook neu.

2. Rufen Sie das Aptio Setup Utility auf, indem Sie während des
POST-Vorgangs auf F2 drücken.

3. Wählen Sie mit den Pfeiltasten das Menü

4. Wählen Sie TPM Configuration und drücken Sie auf die
Eingabetaste.

5. Drücken Sie auf die Eingabetaste, um auf das Menü Security

Deutsch

Device Support zuzugreifen und wählen Sie Enable (Aktivieren).

6. Sie müssen anschließend auf F4 drücken, um die Änderungen zu
speichern und den Computer neu zu starten.

TPM Verwaltung in Windows

Sie können Ihre TPM Einstellungen unter

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf
und Sicherheit).

3. Klicken Sie auf TPM-Verwaltung.

44

BitLocker-Laufwerkverschlüsselung (System

Security.

Windows

verwalten:

4. Im Fenster TPM-Verwaltung können Sie TPM unter Windows
verwalten. Da ein TPM normalerweise in großen Unternehmen
und Organisationen verwaltet wird, benötigen Sie bei der
Verwaltung der hiesigen Informationen die Hilfe Ihres
Systemadministrators.

TPM Aktionen

1. Klicken Sie auf TPM vorbereiten und folgen Sie den Anwei­sungen des Assistenten, um TPM vorzubereiten (dabei wird mög­licherweise ein Neustart des Computers und eine Bestätigung der
Einstellungsänderungen nach dem Neustart durch Drücken der
entsprechenden F-Taste erforderlich sein).

2. Nach dem Neustart wird TPM vorbereitet und Sie können
anschließend das Menü Aktionen verwenden für TPM

ausschalten, Besitzerkennwort ändern, TPM löschen oder
TPM-Sperre zurücksetzen.

3. Ein Assistent wird Sie durch die Einrichtungsschritte leiten.

4G-Modul (Option)

1

1

1

Abb. 14

Herausnehmen des

Akkus und einsetzen

der USIM-Karte

Wenn Ihr Modell das optionale 4G-Modul enthält, folgen Sie den nachfolgenden Anweisungen, um die USIM-Karte zu in­stallieren (Sie erhalten sie von Ihrem Dienstanbieter).

Einsetzen der USIM-Karte

1. Schalten Sie den Computer aus, drehen Sie es herum, und nehmen Sie d e n Akku heraus.

2. Schieben Sie die USIM-Karte wie unten abgebildet hinein, und lassen Sie sie einrasten. Setzen Sie den Akku wieder ein.

Deutsch

45

Fehlerbehebung

Problem Mögliche Ursache - Lösung

Die Module Wireless-LAN/
Bluetooth können nicht erkannt

werden.

Das PC-Kamera-Modul kann nicht
erkannt werden.

Die mit der PC-Kamera

Deutsch

aufgenommenen Dateien benötigen
zu viel Speicherplatz.

Im Flugzeugmodus sind die Module ausgeschal tet. Prüfen Sie der LED-Anzeige , ob der
Computer im Flugzeugmodus ist (siehe Tabelle 1 auf Seite 32). Mit der Tastenkombination
Fn + F11 können Sie den Flugzeugmodus ein- oder ausschalten (siehe Tabelle 2 auf Seite

34).

Das ist ausgeschaltet. Mit der Tastenkombination Fn + F10 können Sie das PC-Kamera­Modul einschalten (siehe Tabelle 2 auf Seite 34). Starten Sie die Kamera-Anwendung, um
das Kamerabild zu sehen.

Videodateien, die mit hoher Auflösung aufgenommen werden, erfordern sehr viel
Speicherplatz.

Beachten Sie, dass das Betriebssystem Windows mindestens 20GB (64bit) freien Speicher
im Laufwerk C: der Systempartition benötigt. Es wird empfohlen, die aufgenommenen
Videodateien in einem anderen Laufwerk als C: zu speichern, die Dateigröße der
Aufnahmedateien zu beschränken oder die Auflösung der Videos zu verringern.

46

Technische Daten



Aktualität der technischen Daten

Die in diesem Teil aufgeführten techni­schen Daten sind zum Zeitpunkt der
Druckstellung richtig. Bestimmte
Elemente (insbesondere Prozessorty­pen/-geschwindigkeiten) können im
Rahmen des Entwicklungsplans des Her­stellers zwischenzeitlich geändert oder
aktualisiert werden. Detailinformationen
erhalten Sie bei Ihrem Servicezentrum.

Bitte beachten Sie, dass diese Reihe von
Computer-Modellen eine Vielzahl an Pro­zessoren und/oder Grafikkarten unter­stützen kann.

Um herauszufinden welcher Prozessor/
CPU in Ihrem System verbaut ist,
begeben Sie sich zum Start-Menü und
wählen dort Einstellungen, und dann
wählen Sie System und klicke auf Info.
Hier finden Sie ebenfalls Information
über die Größe des installierten RAM
u.v.m.

Um Informationen über den in Ihrem Sys­tem verwendeten Videoadapter zu er-
halten gehen Sie zum Start-Menü, wo
Sie Einstellungen wählen, dann wählen
Sie auf System und klicken auf Bild-

schirm > Erweiterte Anzeigeein­stellungen > Adaptereigenschaften
anzeigen.

BIOS

AMI BIOS (64Mb SPI Flash-ROM)

Speicher

Dual Channel DDR4
Zwei 260-Pin SODIMM-Sockel

Unterstützung von DDR4 2400MHz oder
DDR4 2133MHz (je nach CPU-Typ)
Speichermodulen

Speicher auf bis zu 32GB erweiterbar
Mit 4GB, 8GB oder 16GB Modulen

kompatibel

LCD-Optionen

14,0" (35,56cm), 16:9, HD (1366x768)/FHD
(1920x1080) (Dicke: 3,2mm)

Speichereinheiten

Eine austauschbare SATA-2,5"-Festplatte/
SSD (7mm Höhe)

(Werkseitige Option) Dummy-Laufwerk
Oder
(Werkseitige Option) Ein austauschbares

optisches Laufwerk (9,0/mm9,5mm Höhe)
(DVD Schreiber)

(Werkseitige Option) *Ein M.2 2280 SATA/
PCIe Gen3 x4-SSD-Laufwerk

Oder
(Werkseitige Option) *Ein M.2 2280 PCIe

Gen2 x4-SSD-Laufwerk

*Prozessor-abhängig

Zeigegerät

Eingebautes Touchpad

Tastatur

Tastatur (mit integrierter Nummerntastatur)

Audio

High-Definition-Audio-kompatible
Schnittstelle

2 eingebaute Lautsprecher
Eingebautes Mikrofon
(Werkseitige Option)

Mikrofon

Eingebautes Array-

Sicherheit

Öffnung für Sicherheitsschloß (Typ
Kensington)

BIOS-Paßwort
Intel PTT für Systeme ohne Hardware TPM
(Werkseitige Option) TPM v2.0

Schnittstellen

Ein USB 2.0-Anschluss
Zwei USB 3.0 (USB 3.1 Gen 1) Typ-A

Anschlüsse
Ein HDMI-Ausgangsanschluss
Eine Schnittstelle für externen Monitor
Eine Mikrofon-Eingangsbuchse
Eine Kopfhörer-Ausgangsbuchse
Eine RJ-45 LAN-Buchse
Eine DC-Eingangsbuchse

Kartenleser

Festes Multi-in-1 Kartenleser-Modul

MMC (MultiMedia Card)/RS MMC
SD (Secure Digital)/Mini SD/SDHC/

SDXC

Deutsch

47

Kommunikation

Eingebautes 10/100/1000Mb Base-TX
Ethernet LAN

1,0M HD PC-Kamera-Modul
(Werkseitige Option)

WLAN/ Bluetooth M.2 Module:

(Werkseitige Option) Intel® Dual Band
Wireless-AC 8265 WLAN (802.11ac) und
Bluetooth

(Werkseitige Option) Intel® Dual Band
Wireless-AC 3168 WLAN (802.11ac) und
Bluetooth

(Werkseitige Option) Intel® Dual Band
Wireless-AC 9260 WLAN (802.11ac) und

Deutsch

Bluetooth

M.2 3042 4G Modul

M.2-Steckplätze

Steckplatz 1 für Kombinierte Bluetooth und
WLAN-Modul

Steckplatz 2 für *SATA/PCIe-SSD-Laufwerk
(Werkseitige Option) Steckplatz 3 für 4G-

Modul

*Prozessor-abhängig

Charakteristika

Intel® Optane™ Technik (für Intel Core
Prozessorfamilie)

Unterstützt Windows® 10 Cortana mit
Stimme

Windows® Mixed Reality kompatibel

Stromversorgung

AC/DC-Adapter für den gesamten
Spannungsbereich

AC-Eingang: 100-240 V, 50-60Hz
DC-Ausgang: 19V, 2,1A (40W)

Abnehmbarer 4-Zellen Smart Lithium-Ion
Akku, 31WH

(Werkseitige Option) Abnehmbarer 4­Zellen Smart Lithium-Ion Akku, 44WH

Umgebungsbedingungen

Temperatur

In Betrieb: 5ºC – 35ºC
Bei Aufbewahrung: -20ºC – 60ºC

Relative Luftfeuchtigkeit

In Betrieb: 20 – 80 %
Bei Aufbewahrung: 10 – 90 %

Abmessungen und Gewicht

340 (B) x 245 (T) x 24 (H) mm
1,77kg (Barebone mit optischem Laufwerk

und 31WH-Akku)

48

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. Il s’agit d’un supplément, et non pas d’une
alternative au Manuel de l’Utilisateur en Anglais complet au format Adobe Acrobat s ur le disque Device Drivers & Utilities
+ User's Manual fourni avec votre ordinateur . Ce disque contient aussi les pilo tes et utilitaires nécessaires au fonctionnement
correct de votre ordinateur (Remarque: La compagni e se réserve le droit de revoir cette publication ou de modifier son conte­nu sans préavis).

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà installés. Si ce n’est pas le cas , ou si vous avez l’intention
de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le disq ue Device
Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de réglementation et de sécurité

Prêtez attention aux avis réglementaires et informations de sécurité contenus dans le Manuel de l'Utilisateur se trouvant sur
le disque Device Drivers & Utilities + User’s Manual.

© Juin 2018

Marques déposées

Intel est une marque enregistrée d’Intel Corporation.
Windows est une marque enregistrée de Microsoft Corporation.

Français

49

Instructions d’entretien et d’utilisation

L’ordinateur est robuste, mais il peut toutefois être endomma­gé. Afin d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration.

Si l’ordinateur tombe, le boîtier et d’autres éléments pourraient être
endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer . Tenez l’ordinateur et

son alimentation externe à distance de toute source de chaleur. Il
s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait
à pénétrer à l’intérieur de votre ordinateur, il pourrait être sérieuse­ment endommagé.

• Evitez les interférences. Tenez l’ordinateur à distance de transfor-

mateurs à haute capacité, moteurs électriques, et autres appareils
générateurs de champs magnétiques importants. Ceux-ci peuvent
gêner ses performances normales et endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordina-
teur. Arrêtez l’ordinateur correctement, et fermez tous vos pro­grammes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas
d’enregistrer vos données régulièrement puisqu’elles peuvent être

Français

perdues si la batterie est vide.

Révision

Si vous essayez de réparer l'ordinateur par vous-même, votre
garantie sera annulée et vous risquez de vous exposer et d'ex­poser l'ordinateur à des chocs électriques. Confiez toute répa­ration à un technicien qualifié, particulièrement dans les cas
suivants:

• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé,
abimé ou effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fonctionne pas normalement bien que vous
ayez suivi les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran
LCD est cassé, ne touchez pas le liquide car il contient du poison).

• Si une odeur inh abi tuel , de la ch ale ur ou de la fumée ap par ais sai t sor­tant de votre ordinateur.

Informations de sécurité

• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordina­teur.

• Utilisez uniquement le cordon d’alimentation et les batteries indiqués
dans ce manuel. Ne jetez pas les batteries dans le feu. Elles peuvent
exploser. Consultez la réglementation locale pour des instructions de
recyclage possibles.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît
endommagée (ex: tordue ou vrillée) d'une manière quelconque.
Même si l'ordinateur continue de fonctionner avec la batterie en
place, cela peut détériorer le circuit, pouvant déclencher un incendie.

• Assurez-vous que votre ordinateur est complètement éteint avant de
le mettre dans un sac de voyage (ou tout autre bagage similaire).

• Avant de nettoyer l'ordinateur, retirez la batterie et assurez-vous que
l'ordinateur est débranché de toute alimentation électr iq ue externe,
périphériques et câbles.

• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais
n'appliquez pas d'agent de nettoyage directement sur l'ordinateur.
N’utilisez pas de produit de nettoyage volatil (des distillés pétrôle) ou
abrasifs sur aucun des éléments de l’ordinateur.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie
aurait besoin d’être réparée ou changée, veuillez vous adresser à
votre représentant de service ou à des professionnels qualifiés.

• Notez que dans les ordinateurs ayant un logo fixé par dépôt électroly­tique, le logo est recouvert par une protection adhésive. À cause de
l’usure générale, cette protection adhésive se détériore avec le temps
et le logo exposé peut former des angles coupants. Faites bien atten­tion lorsque vous manipulez l'ordinateur, et évitez de toucher le logo
fixé par dépôt électrolytique. Dans la sacoche de voyage, ne mettez
pas d’autres objets qui risquent de se frotter contre l’ordinateur pen­dant le transport. En cas d’une telle usure, contactez votre centre de
services.

50

Précautions concernant les batteries polymères



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une batterie re­chargeable. Cette batterie est recyclable. Quand elle n’est plus
utilisable, en fonction des lois locales des différents états et
pays, il peut être illégal de s’en débarrasser en la jetant avec les
ordures ménagères normales. Vérifiez auprès du responsable
local de l’élimination des déchets solides de votre quartier pour
vous informer des possibilités de recyclage ou de la manière ap­propriée de la détruire.

Il existe un danger d’explosion si la batterie est remise de façon
incorrecte. Remplacez-la uniquement par des batteries de
même type ou de type équivalent, recommandées par le fabri­cant. Eliminez les batteries usagées selon les instructions du fa­bricant.

Notez les informations suivantes spécifiques aux batteries po­lymères, et le cas échéant, celles-ci remplacent les informa­tions générales de précaution sur les batteries.

• Les batteries polymères peuvent présenter une légère dilatation ou
gonflement, mais cela est inhérent au mécanisme de sécurité de la
batterie et ne représente pas une anomalie.

• Manipulez les batteries polymères de façon appropriée lors de leur
utilisation. Ne pas utiliser de batteries polymères dans des environne­ments présentant une température ambiante élevée, et ne pas stocker
les batteries non utilisées pendant de longues périodes.

Français

51

Guide de démarrage rapide

Figure 1 - Ouvrir le couvercle/LCD/ordinateur

avec un adaptateur AC/DC branché



Arrêt

Veuillez noter que vous devriez tou­jours éteindre votre ordinateur en uti­lisant la commande Arrêter dans
Windows (voir ci-dessous). Cette
précaution évite des problèmes de
disque dur ou de système.

1. Cliquez sur l'icône du Menu
Démarrer .

2. Cliquez sur l'élément Marche/Arrêt .

3. Sélectionnez Arrêter dans el menu.

130 ﾟ

1. Enlevez tous les memballages.

2. Posez l’ordinateur sur une surface stable.

3. Installez la batterie et assurez-vous qu’elle correctement positionnée.

4. Connectez fermement les périphériques que vous souhaitez utiliser avec
votre ordinateur (par ex. clavier et souris) à leurs ports respectifs.

5. Lors de la première installation de l'ordinateur utilisez la procédure
suivante (afin de protéger l'ordinateur, la batterie sera verrouillée lors de
l'expédition afin de ne pas alimenter le système avant la première
connexion à l'adaptateur AC/DC et initialement installée comme ci-des­sous) :

• Branchez le cordon de l’adaptateur AC/DC à la prise d'entrée DC sur la

gauche de l’ordinateur, branchez ensuite le cordon d'alimentation AC à
une prise murale, puis connectez le cordon d'alimentation AC à l’adapta­teur AC/DC et laissez-le ainsi pendant au moins 6 secondes.

• Débranchez le cordon de l'adaptateur de la prise d'entrée DC de l'ordina-

teur, puis rebranchez-le; la batterie est maintenant déverrouillée.

6. D'une main, soulevez soigneusement le couvercle/LCD pour obtenir un
angle de vision confortable (ne pas dépasser 130 degrés), de l'autre main

Français

(comme illustré dans la Figure 1) maintenez la base de l'ordinateur
(Remarque : Ne soulevez jamais l'ordinateur par le couvercle/LCD).

7. Pressez le bouton de mise en marche pour allumer.

Logiciel système

Votre ordinateur peut être livré avec un logiciel système pré-installé.
Si ce n’est pas le cas, ou si vous re-configurez votre ordinateur pour
un système différent, vous constaterez que ce manuel fait référence à
Microsoft Windows 10.

Prend en charge Intel® Optane™

Vous devez configurer Intel® Optane™ avant d'installer votre sys­tème d'exploitation Windows 10 (voir "Intel® Optane™" à la

page 53).

52

Intel® Optane™

Intel® Optane™ est la combinaison d'un périphérique de
mémoire compatible et du logiciel Technologie de stockage
Intel® Rapid. Cette combinaison est conçue pour accélérer
les performances de votre système en mettant en cache les
données de démarrage, les exécutables, les données acces­sibles fréquemment et les fichiers de page système sur un
SSD Intel® Optane™ non volatil et à faible latence.

Contactez votre distributeur ou fournisseur pour voir si votre
système prend en charge cette technologie.

Si vous réinstallez un système qui a déjà été configuré en
mode Intel RST Premium, assurez-vous d'avoir effacé la mé­moire Intel Optane (voir "Suppression de Intel® Op-

tane™" à la page 54).

Procédure de configuration Intel® Op­tane™

Vous devez configurer Intel® Optane™ avant d'installer
votre système d'exploitation Windows 10 et, pour ce faire,
vous devrez préparer ce qui suit.

• Le disque de SE Microsoft Windows 10.

• Un lecteur DVD externe connecté.

• Un SSD Intel® Optane™ installé dans votre système.

• Le disque Device Drivers & Utilities + User’s Manual.

1. Allumez l’ordinateur et appuyez sur F2 pour aller dans le BIOS.

2. Allez au menu Boot, sélectionnez UEFI Setting et appuyez sur
Entrée.

3. Paramétrez UEFI Boot sur «Enabled».

4. Appuyez sur Échap pour sortir du menu et allez au menu Main.

5. Sélectionnez OffBoard NVMe Controller Configuration et
appuyez sur Entrée pour vérifier qu'un SSD Intel® Optane™ est
présent.

6. Appuyez sur Échap pour sortir du menu et allez au menu
Advanced.

7. Sélectionnez SATA Mode, appuyez sur Entrée et sélectionnez
“Intel RST Premium...”.

8. Appuyez sur F4 et <Yes> (Oui) pour “Enregistrer les modifica-
tions et réinitialiser” (

9. Pendant le redémarrage de l’ordinateur, appuyez sur F2 pour
accéder au BIOS.

10. Appuyez sur F4 et <Yes> (Oui) pour “Enregistrer les modifica-
tions et réinitialiser” (
rez-vous que la condition dans le point à puce ci-dessous est
remplie avant de le faire.

• Vérifiez que le DVD du SE Windows 10 est dans le lecteur

DVD connecté, ainsi l'ordinateur démarrera automatiquement à
partir du DVD du SE Windows 10 (vous serez invité à appuyer
sur une touche pour démarrer à partir du DVD).

11. Appuyez sur Suivant > Installer maintenant pour continuer à
installer le système d'exploitation normalement (voir votre docu­mentation de Windows si vous avez besoin d'instructions pour
installer le Système d'Exploitation Windows).

12.

Sélectionnez Personnalisé: Installer uniquement Windows

(avancé).

13. Il est recommandé de sélectionner, puis de supprimer les parti­tions existantes.

14. Cliquez sur Nouveau pour créer une partition pour Windows.

15. Il est très important de vous assurer que lorsque vous créez la
partition, vous laissez un minimum d'espace non alloué de 5Mo.

16. Suivez les instructions à l'écran pour installer le SE Windows 10.

17. Installez les pilotes Windows. Vérifiez que vous avez installé le
pilote Technologie de stockage Intel® Rapid (IRST).

“Save Changes and Reset”).

“Save Changes and Reset”), mais assu-

Français

53

18. Exécutez l'application Technologie de stockage Intel® Rapid.

Figure 2 - Technologie de stockage Intel® Rapid - état

19. Cliquez sur Activer.

20. Le système affichera un message et vous demandera de sélec­tionner un lecteur rapide compatible (dans ce cas, il ne devrait y

Français

avoir qu'une seule option).

21. Vous devrez redémarrer l'ordinateur après avoir activé Optane, et
vous assurer que le système est alimenté par l'adaptateur AC/DC,
et non par batterie uniquement.

22. Cliquez sur Oui pour commencer le processus (cela peut prendre
un certain temps).

23. Une fois le processus terminé, redé marrez l'ordinateur.

Suppression de Intel® Optane™

Si vous souhaitez supprimer une configuration Intel® Op­tane™ existante, suivez la procédure ci-dessous pour le
faire. Cependant, sauvegardez tous les fichiers et données
nécessaires avant de supprimer une configuration Intel®
Optane™, car cela entraînera la perte de toutes les données

sur les volumes.

1. Assurez-vous que Intel® Optane™ est activé dans l'application
Technologie de stockage Intel® Rapid.

2. Allumez l’ordinateur et appuyez sur F2 pour aller dans le BIOS.

3. Allez à Intel(R) Rapid Storage Technology (dans le menu
Advanced) et appuyez sur Entrée.

4. Sélectionnez Intel Optane, **** (répertoriée sous Optane
Volume:) et appuyez sur Entrée.

5. Sélectionnez “Deconcatentate” et appuyez sur Entrée.

6. Sélectionnez <Yes> (Oui) dans l'option “Are you sure you want
to perform deconcatentation”.

7. Sélectionnez “Start deconcatentation” et appuyez sur Entrée.

8. Le système retournera au menu standard Intel(R) Rapid Storage
Technology lorsqu'il aura terminé.

9. Vous devez ensuite sélectionner le mode SATA approprié pour
votre système et réinstaller le système d'exploitation.

54

Carte du système: Vue de face avec l’écran LCD ouvert

7

Figure 3

Vue de face avec l’écran

LCD ouvert

1. Caméra PC

2. *Indicateur LED de
caméra PC

*Quand la caméra PC
est en cours d'utilisation
le Indicateur LED sera
illuminé.

3. Microphone intégré

4. Écran LCD

5. Bouton d'alimentation

6. Clavier

7. Touchpad et boutons

Remarquez que la zone d’uti­lisation valide du Touchpad
et des boutons est celle indi­quée à l’intérieur des lignes
en pointillé rouges ci-dessus.



Utilisation des

appareils sans fil à

bord d'un avion

L'utilisation de tout
appareil électronique
de transmission est
généralement inter­dite à bord d'un avion.

Vérifiez que les mo­dules WLAN, Blue­tooth et 4G sont
désactivés si vous uti­lisez l'ordinateur à
bord d'un avion en
mettant le système en
Mode Avion.

5

6

2 1 3

4

7

7

Français

55

Indicateurs LED

Les indicateurs LED sur votre ordinateur affichent des informations utiles sur l’état actuel de votre ordinateur.

Icône Couleur Description

Orange L'adaptateur AC/DC est branché

Vert L’ordinateur est allumé

Français

56

Vert

clignotant

Orange La batterie est en charge

Vert La batterie est complètement chargée

Orange

clignotant

Vert Mode Avion activé (les modules WLAN, 4G et Bluetooth sont désactivés)

Vert Le disque dur/périphérique optique est en cours d'utilisation

Tableau 1 - Indicateurs LED

Le système est dans le mode de Veille configuré

La batterie a atteint le niveau bas critique

Clavier

Pavé

Touche Fn

Touches Fonction

numérique

Verr Num &
ArrêtDétl

Touche du logo Windows

Touche Menu/Application

Le clavier est doté d'un pavé numérique intégr é po ur une saisie des données nu mériques plus faci le. Le fai t d'appu yer sur
Fn + Verr Num active ou désactive le pavé numérique. Il est également doté de touches fonction pour vous permettre de
changer instantanément de mode opérationnel.

Figure 4 - Clavier

Français

57

Touches fonction & indicateurs visuels

Les touches de fonctions (F1 - F12 etc.) agiront comme to uches de raccourci (hot-key) quand pressée en maintenant la touche
Fn appuyée. En plus des combinaisons des touches de fonction de base, des indicateurs visuels sont disponibl es quand le pi-

lote Control Center est installé.

Touches Fonction/ indicateurs visuels Touches Fonction/ indicateurs visuels

Fn +

Fn +

Fn +

Fn +

Fn +

Français

Fn +

Fn +

Fn +

Lecture/Pause (dans les programmes audio/vidéo)

Activer/Désactiver le

Touchpad

Eteindre le rétroéclairage LCD (Appuyez sur une

touche ou utilisez le Touchpad pour allumer)

Allume/Éteind le son

Diminution/Augmentation

du volume sonore

Modifiez la configuration de l'affichage (voir la

page 65)

Diminution/Augmentation

de la luminosité de l’écran

LCD

Activer/Désactiver le

module caméra PC

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Tableau 2 - Touches de fonctions & indicateurs visuels

Activer/Désactiver le

Mode Avion

Permutation veille

Activer/Désactiver le pavé

numérique

Activer/Désactiver l'arrêt

défilement

Basculer entre majuscule

et minuscule

Activer/Désactiver le Control Center (voir la

page 59)

Contrôle Automatique du

Ventilateur /Pleine Puis-

sance

58

Control Center

Figure 5 - Control Center

Appuyez sur la combinaison de touches Fn + Échap ou double-cliquez sur l'icône dans la zone de notification de la
barre des tâches pour activer/désactiver le Control Center. Le Control Center donne un accès rapide aux commandes fré-

quemment utilisées, et vous permet de rapidement d'activer/désactiver le touchpad/le module caméra PC.

Menus du Control Center

Le Control Center contient deux rubriques du menu (Paramètre de base et Paramètre supplémentaire). L'onglet Para-
mètre de base vous permet de régler le mode d'alimentation ainsi que d'autres fonctions du système. L'onglet Paramètre
supplémentaire vous permet d'ajuster la couleur de la skin de l'application selon vos préférences. Cliquez sur les rubriques

du menu, puis cliquez sur l'un des boutons indiqués dans les pages suivantes.

Français

59

Modes d’alimentation

Vous pouvez définir un Mode d’alimentation en cliquant
sur l'icône appropriée au centre du Control Center. Chaque
mode d'alimentation aura une incidence sur le mode Avion et
l'alimentation de la caméra PC de l'ordinateur.

État d'alimentation (Paramètre de base)

L'icône État d'alimentation indique si vous êtes actuelle­ment alimenté par la batterie, ou par l'adaptateur AC/DC
branché à une prise de courant. La barre d’état d’alimenta­tion indiquera l'état de charge actuel de la batterie.

Mode Mode Avion Caméra PC

Économie d'énergie Activé Désactivé

Silencieux Désactivé Activé

Performances Désactivé Activé

Divertissement* Désactivé Activé

*Cliquez sur le bouton Par défaut dans Divertissement pour réinitia­liser les paramètres par défaut pour ce mode.

Français

Luminosité (Paramètre de base)

L'icône Luminosité indiquera le niveau de luminosité actuel
de l'écran. Vous pouvez utiliser la molette pour régler la lu­minosité de l'écran ou les combinaisons de touches Fn + F8/
F9.

Caméra/Touch Pad/Touche Windows gauche (Pa­ramètre de base)

Cliquez sur ces boutons pour basculer l'état d'alimentation d e
la caméra PC ou du touchpad, ou pour activer/désactiver la
fonction de la touche Windows gauche. Notez que l'état de
l'alimentation du module caméra est également af fecté par l e
mode d'alimentation choisi.

Bouton Veille (Paramètre de base)

Cliquez sur le bouton Veille Prolongée ou Veille pour que
l'ordinateur entre dans le mode d'économie d'énergie sélec­tionné (vous recevrez un avertissement avant que le système
passe en mode d'économie d'énergie et vous devrez cliquer
sur OK pour confirmer).

60

Vitesse du ventilateur (Paramètre de base)

Vous pouvez régler la vitesse du ventilateur sur Maximum
(pleine puissance) ou Automatique à partir de cet élément
du menu. La vitesse du ventilateur s'ajuste automatiquement
pour contrôler la chaleur du CPU. Vous pouvez utiliser le
curseur Décalage pour ajuster les paramètres selon vos pré-
férences. Cependant, vous pouvez ajuster le réglage au

Maximum si vous préférez.
Tous ces paramètres peuvent être supplantés par le sys-

tème, par mesure de sécurité, si une utilisation plus inten­sive du ventilateur est nécessaire.

Volume (Paramètre de base)

L'icône Volume indiquera le niveau du volume actuel. Vous
pouvez utiliser la molette pour régler le volume ou les com­binaisons de touches Fn + F5/F6, ou utiliser les combinai­sons de touches Fn + F3 pour couper le volume.

Caps Lock/Scroll Lock/Verrouillage numériqu/
mode Avion (Paramètre de base)

Français

Cliquez sur le bouton pour basculer entre le mode de ver­rouillage approprié et le mode Avion.

61

Carte du système: Vues de face, gauche et droite

Figure 6 - Vues de face, gauche et droite

1. Indicateurs LED

2. Lecteur de carte multi-en-1

3. Prise d’entrée DC

4. Port moniteur externe

5. Prise réseau RJ-45

6. Ventilation

7. Prise de sortie HDMI

8. Ports USB 3.0 (USB 3.1 Gen 1)
Type-A

9. Prise de sortie casque

10. Prise d'entrée de microphone

11. Port USB 2.0

12. Baie de périphérique optique

13. Trou d’ejection d’urgence

14. Fente de verrouillage de sécurité

Face

Gauche

Droit



Ejection d’urgence

du disque

Si vous devez éjecter
manuellement un
disque (par ex. suite à
une coupure de cou­rant) vous pouvez en­foncer l’extrémité d’un
trombone redressé
dans le trou d’ejection
d’urgence. N’utilisez
pas la pointe d’un
crayon, ou tout autre
objet similaire qui pour­rait se casser et rester
coincé dans le trou.

Surchauffe

Afin de ne pas causer
une surchauffe de
votre ordinateur, veri­fiez que rien ne bouche
la (les) ventilation(s)
quand le systeme est
allumé.

1

13

2

4

5

3

9

10

6

12

8

11

7

14

8

Droit

Français

62

Carte du système: Vues de dessous et arrière

Figure 7

Vues de dessous et arrière

1. Batterie

2. Ventilation

3. Haut-parleurs



Surchauffe

Afin de ne pas causer une sur­chauffe de votre ordinateur, verifiez
que rien ne bouche la (les) ventila­tion(s) quand le systeme est allu­mé.

Avertissement de retrait du

capot inférieur

Ne pas retirer le(s) capot(s) et/ou la
(les) vis dans le but de mettre à ni­veau l'appareil car cela pourrait en­freindre les termes de votre
garantie.

Si vous avez besoin de remplacer/
supprimer le disque dur/RAM etc.,
pour une raison quelconque,
contactez votre distributeur/fournis­seur pour plus d'informations.

2

1

2

2

2

2

3

3

63

Français

Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de

Figure 8 - Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de Configuration et Paramètres

Configuration et Paramètres de Windows 10

La plupart des applications, panneaux de configuration, utilitaires et programmes dans Windows 10 sont accessibles depuis
le Menu Démarrer en cliquant sur l'icône dans la barre des t âches dans le coin inférieur gauche de l'écran (ou en appuyant
sur la Touche du logo Windows sur le clavier).

Faites un clic droit sur l'icône du Menu Démarrer (ou utilisez la combinaison de touches Touche du logo Windows
+ X) pour faire apparaître un menu contextuel avancé de fonctionnali tés utiles telles que Appl ications et fonctio nnalités, Op­tions d'alimentation, Gestionnaire de tâches, Rechercher, Explorateur de fichiers, Gestionnaire de périphériques et
Connexions réseau.

La zone de notification de la barre des tâches se trouve en bas à droite de l'écran. Certains panneaux de configuration et cer­taines applications auxquels il est fait référence tout au long de ce manuel sont accessibles à partir d'ici.

T out au long de ce manuel, vous verrez une instruction pour ouvrir le Panneau de Configuration. Pour accéder au Panneau de
configuration, sélectionnez Panneau de configuration sous l'élément Système Windows dans le Menu Démarrer.

L'élément Paramètres dans le Menu Démarrer (et aussi comme une application) vous donne un accès rapide à un certain
nombre de panneaux de configuration de paramètres du système vous permettant de régler les paramètres pour Système, Pé-

Français

riphériques, Téléphone, Réseau et Internet, Personnalisation, Application s, Comptes, Heure et langue, Jeux, Op tions d'er go­nomie, Confidentialité, Mise à jour et sécurité et Recherche.

64

Caractéristiques vidéo

Figure 9

Projeter

Le système comporte un GPU intégré Intel. Vous pouvez
permuter les dispositifs d'affichage et configurer les options
d'affichage depuis le panneau de contrôle Affichage dans
Windows, à partir du moment où le pilote vidéo est installé.

Pour accéder au panneau de contrôle Affichage:

1. Cliquez-droit sur le bureau et sélectionnez Paramètres d'affi­chage dans le menu.

2. Choisissez les paramètres d’affichage requis dans les menus.

Pour accéder au Panneau de configuration des graphiques
UHD Intel®:

1. Accédez au Panneau de configuration des graphiques UHD
Intel® à partir du menu Démarrer dans Windows.

OU

2. Utilisez la combinaison de touches Ctrl + Alt + F12 pour ouvrir le
Panneau de configuration des graphiques UHD Intel®.

Périphériques d’affichage

Vous pouvez utiliser des écrans externes connectés à la prise
de sortie HDMI et/ou au port moniteur externe. Consultez le
manuel de votre périphérique d'affichage pour connaître les
formats pris en charge.

Dans Windows il est possible de configurer rapidement des
écrans externes dans le menu Projeter (appuyez sur la
Touche du logo Windows et la touche P ou appuyez sur
la combinaison de touches Fn + F7).

Pour configurer les affichages en utilisant le menu Proje­ter:

1. Connectez votre péri­phérique d'affichage
externe au port appro­prié, puis allumez-le.

2. Appuyez sur la combi­naison de touches
+ P (ou Fn + F7).

3. Cliquez sur l'une des
options du menu pour
sélectionner Écran du

PC uniquement,
Dupliquer, Étendre
ou Deuxième écran
uniquement.

4.

Vous pouvez égale­ment c

liquez sur Se

connecter à un affichage sans fil au bas de l'écran Projeter et
suivez les étapes pour connecter à un affichage sans fil activé.

Français

65

Caractéristiques audio



Réglages du Volume Sonore

Le niveau du volume sonore aussi peut également être ré­glé à l'aide du contrôle de volume dans Windows. Cliquez
sur l'icône Haut-parleurs dans la barre des tâches pour
vérifier le réglage.

Figure 10 - Options d’alimentation

Vous pouvez configurer les options audio sur votre ordinateur
à partir du panneau de configuration

Le volume peut être réglé à l'aide de la combinaison de
touches Fn + F5/F6.

Son

dans

Windows

.

Options d’alimentation

Le panneau de configuration Options d'alimentation de
Windows vous permet de configurer la gestion d'alimenta­tion de votre ordinateur. Vous pouvez économiser de l'éner­gie à l'aide de modes de gestion de l'alimentation et
configurer les options pour le bouton d'alimentation, bou-

ton de veille (Fn + F12), couvercle de l'ordinateur (lors­qu'il est fermé), écran et mode Veille (l'état d'économie

d'énergie par défaut) dans le menu de gauche.

Français

66

Cliquez sur Créer un mode de gestion d'alimentation dans
le menu gauche et sélectionnez les options pour créer un nou­veau mode. Cliquez sur Modifier les paramètres du mode
et cliquez sur Modifier les paramètres d'alimentation
avancés pour accéder à plus d'options de configuration.

Installation du pilote



Installation des pilotes et alimentation

Lors de l'installation des pilotes assurez­vous que votre ordinateur est alimenté
par l'adaptateur CA/CC connecté à une
source d'alimentation. Certains pilotes
consomment une quantité importante
d'énergie pendant la procédure d'installa­tion, et si la capacité restante de la batte­rie n'est pas suffisante cela peut
provoquer l'arrêt du système et entraîner
des problèmes de système (à noter qu'il
n'y a pas ici de problème de sécurité en
cause, et la batterie sera rechargeable en
1 minute).

Figure 11 - Installation du pilote



Directives générales pour

l'installation du pilote

D'une manière générale, suivez les
instructions par défaut à l'écran pour
chaque pilote (par exemple Suivant
> Suivant > Terminer) à moins que
vous ne soyez un utilisateur avancé.
Dans la plupart des cas, un redé­marrage est nécessaire pour instal­ler le pilote.

Assurez-vous que les modules (par
exemple, WLAN ou Bluetooth) sont
allumés avant d'installer le pilote cor­respondant.

Le disque Device Drivers & Utilities + User’s Manual contient les pilotes et les utilitaires nécessaires pour un bon fonction-
nement de votre ordinateur. Cette installation aura probablement déjà été faite pour vous. Si ce n'est pas le cas, insérez le
disque et cliquez sur Install Drivers (bouton), ou Option Drivers (bouton) pour accéder au menu des pilotes Optionnels.
Installez les pilotes en respectant l'ordre indiqué dans la Figure 11. Cliquez pour sélectionner les pilotes que vous désirez
installer (vous devez noter les pilotes lorsque vous les installez). Remarque: Si vous devez réinstaller un pilote, vous devez
d’abord le désinstaller.

Dernières mises à jour

Après avoir installé tous les pilotes, assurez-vous d'avoir activé Recher cher des mises à jour (Paramètres > Mise à jour et
sécurité > Rechercher des mises à jour) et allez dans la boutique Microsoft St ore et cliquez sur Téléchargements et mises
à jour > Obtenir des mises à jour pour mettre à jour toutes les applications etc.

Français

67

TPM (Option)

Figure 12

BitLocker Drive

Encryption

(TPM Admini-

stration)

Figure 13

Trusted Plat­form Module

(TPM) Manage-

ment on Local
Computer Ad-

ministration

Avant de paramétrer les fonctions TPM (Module de plate­forme sécurisée) vous devez initialiser la plateforme de sécu­rité.

Activer TPM

1. Redémarrez l’ordinateur.

2. Entrez dans l'
POST.

3. Utilisez les touches fléchées pour sélectionner le menu

4. Sélectionnez TPM Configuration, puis appuyez sur Entrée.

5. Appuyez sur Entrée pour accéder au menu Security Device Sup-
port et sélectionnez Enable.

6. Appuyez ensuite sur F4 pour enregistrer les modifications et redé­marrer l’ordinateur.

Gestion du TPM dans Windows

Vous pouvez gérer vos paramètres du TPM depuis Windows:

Français

1. Allez au Panneau de Configuration.

2. Cliquez sur
Sécurité).

3. Cliquez sur Administration du TPM.

68

Aptio Setup Utility en appuyez sur F2 pendant le

Chiffrement de lecteur BitLocker (Système et

4. La fenêtre de gestion du TPM vous permet de configurer le TPM
dans Windows. Comme le TPM est généralement administré au
sein de larges enterprises et organisations, votre administrateur
système devra vous assister pour la gestion des données.

Security.

Actions du TPM

1. Cliquez sur Préparer le module de plateforme sécurisée (TPM)
et suivez les instructions de l'Assistant pour préparer le TPM (cela
nécessitera probablement un redémarrage de l'ordinateur et la
confirmation des modifications des paramètres après le redémar­rage en appuyant sur la touche F appropriée).

2. Après le redémarrage, le TPM sera préparé et vous pourrez alors
utiliser le menu Actions pour Désactiver le module de plate-

forme sécurisée, Modifier le mot de passe du propriétaire,
Effacer le module de plateforme sécurisée ou Réinitialiser le
verrouillage du module de plateforme sécurisée.

3. Un assistant vous guidera au long de toutes les étapes de configu­ration.

Module 4G (Option)

1

Figure 14

Retirer la batterie et

insérer la carte USIM

1

1

Si votre option d'achat comporte un module 4G optionnel, suivez les instructions ci-dessous pour installer la carte USIM
(qui vous sera fournie par votre fournisseur de service).

Insérer la carte USIM

1. Eteignez l'ordinateur, retournez-le et retirez la batterie .

2. Insérez la carte USIM comme illustré ci-dessous jusqu'à ce qu'elle se clique en position, et remettez la batterie.

69

Français

Dépannage

Problème Cause possible - résolution

Les modules LAN sans fil/
Bluetooth ne peuvent pas être

détectés.

Le module caméra PC ne peut
pas être détecté.

Les fichiers vidéo capturés depuis
la caméra PC prennent trop de
place sur le disque.

Français

Les modules sont désactivés quand l'ordinateur est en Mode Avion. Vérifiez l'indicateur LED

pour voir si l'ordinateur est en Mode Avion (voir le Tableau 1 à la page 56). Utilisez la

combinaison de touches Fn + F11 pour activer ou désactiver le Mode Avion (voir le Tableau 2

à la page 58).

Le module est désactivé. Utilisez la combinaison de touche s Fn + F10 pour activer le module
(voir le Tableau 2 à la page 58). Exécutez l’application Caméra pour voir l'image de l'appareil
photo.

Notez que la capture de fichiers vidéo à haut e résolution nécess ite un esp ace subst antiel sur le
disque pour chaque fichier.

Notez que le système Windows nécessite un minimum de 20Go (64bit) d'espace libre sur la
partition système du lecteur C:. Il vous est recommandé d'enregistrer le fichier vidéo capturé
dans un autre emplacement que le lecteur C:, limitez la taille du fichier de la vidéo capturée ou
réduisez la résolution vidéo.

70

Spécifications



Dernières informations de

spécification

Les spécifications énumérées dans cette
section sont correctes à l'heure de la
mise sous presse. Certains éléments
(particulièrement les types de proces­seur/vitesse unique) peuvent être modi­fiés ou mis à niveau en fonction du
calendrier des parutions du fabricant.
Voyez auprès de votre service clientèle
pour les détails.

Notez que cette série de modèles d'ordi­nateurs peut prendre en charge une
gamme de CPU et/ou d'adaptateurs vi­déo.

Pour savoir quel est le CPU installé sur
votre système allez dans le menu Dé-
marrer et sélectionnez Paramètres,
puis sélectionnez Système et cliquez sur
Informations système. Cela permettra
également de fournir des informations
sur la quantité de RAM installée, etc.

Pour obtenir des informations sur l'adap-
tateur vidéo de votre système allez
dans le menu Démarrer et sélectionnez

Paramètres, puis sélectionnez Sys­tème, puis cliquez sur Affichage > Para­mètres d'affichage avancés > Afficher
les propriétés de l'adaptateur.

BIOS

AMI BIOS (SPI Flash ROM de 64Mb)

Mémoire

Double canal DDR4
Deux emplacements SODIMM 260 broches
Compatible avec les modules mémoire

DDR4 2400MHz ou DDR4 2133MHz (selon
le type de CPU)

Mémoire extensible jusqu’à 32Go
Compatible avec les modules de 4Go, 8Go

ou 16Go

Options de LCD

14" (35,56cm), 16:9, HD (1366x768)/FHD
(1920x1080) (épaisseur: 3,2mm)

Stockage

Un disque dur/SSD SATA échangeable de
2,5" 7mm (H)

(Option d’usine) Dummy ODD
Ou
(Option d’usine)

(9,0/9,5mm) échangeable (Graveur

optique

DVD)
(Option d’usine) *Un lecteur SSD M.2

2280 SATA/PCIe Gen3 x4
Ou
(Option d’usine) *Un lecteur SSD M.2

2280 PCIe Gen2 x4

*En fonction du processeur

Un module de lecteur

Dispositif de pointage

Touchpad intégré

Clavier

Clavier (avec pavé numérique intégré)

Son

Interface conforme HDA (Son Haute
Définition)

2 haut-parleurs intégrés
Microphone intégré
(Option d’usine) Réseau de microphones

intégré

Sécurité

Fente de verrouillage de sécurité (type
Kensington)

Mot de Passe du BIOS
Intel PTT pour les systèmes sans TPM

matériel
(Option d’usine) TPM V2.0

Interface

Un port USB 2.0
Deux ports USB 3.0 (USB 3.1 Gen 1) Type-

A

Un port de sortie HDMI

Un port moniteur externe
Une prise d'entrée de microphone
Une prise de sortie casque
Une prise réseau RJ-45
Une prise d’entrée en DC

71

Français

Lecteur de carte

Lecteur de carte multi-en-1

MMC (MultiMedia Card)/RS MMC
SD (Secure Digital)/Mini SD/SDHC/

SDXC

Communication

LAN Ethernet 10/100/1000Mb Base-TX
intégré

1,0M caméra PC HD
(Option d’usine) Module M.2 3042

Modules M.2 LAN sans fil/Bluetooth:

(Option d’usine) Bluetooth et LAN sans fil
(802.11ac) Intel® Dual Band Wireless-AC
8265

(Option d’usine) Bluetooth et LAN sans fil
(802.11ac) Intel® Dual Band Wireless-AC
3168

(Option d’usine) Bluetooth et LAN sans fil

Français

(802.11ac) Intel® Dual Band Wireless-AC
9260

Logements M.2

Logement 1 pour module combo Bluetooth
et LAN sans fil

Logement 2 pour lecteur SSD *SATA/PCIe
(Option d’usine) Logement 3 pour module

4G

*En fonction du processeur

4G

Caractéristiques

Technologie Intel® Optane™ (pour la
famille de processeurs Intel Core)

Prise en charge de Windows® 10 Cortana
avec voix

Compatible Windows® Mixed Reality

Mise en marche

Adaptateur AC/DC pleine bande
Entrée AC: 100-240V, 50-60Hz
Sortie DC: 19V, 2,1A (40W)

Batterie amovible Smart Lithium-Ion à 4
éléments, 31WH

(Option d’usine) Batterie amovible Smart
Lithium-Ion à 4 éléments, 44WH

Spécifications environnementales

Température

En fonction : 5
Eteint : -20

Humidité relative

En fonction : 20% - 80%
Eteint : 10% - 90%

°C- 35°C

°C - 60°C

Dimensions physiques & poids

340 (l) x 245 (p) x 24 (h) mm
1,77kg (Barebone avec lecteur optique et

batterie 31WH)

72

Acerca de esta Guía del Usuario Concisa

Esta guía rápida es una breve introducción para poner su sistema en funcionamiento. Es un suplemento y no un sustituto del
Manual del usuario completo en inglés en formato Adobe Acrobat del disco Device Drivers & Utilities + User's Manual
suministrado con el ordenador. En este disco también se encuentran los controladores y utilitarios necesarios para utilizar el
ordenador correctamente (Nota:
previo aviso).

Algunas o todas las características del ordenador pueden haberse configurado de antemano. Si no lo están, o si desea
reconfigurar (o reinstalar) partes del sistema, consulte el Manual del usuario completo. El disco Device Drivers & Utilities
+ User’s Manual no contiene un sistema operativo.

Información de regulación y seguridad

Por favor, preste especial atención a todos los avisos de regulación e información de seguridad contenidos en el Manual del
usuario completo del disco Device Drivers & Utilities + User’s Manual.

© Junio del 2018

La compañía se reserva el derecho a revisar esta publicación o cambiar su contenido sin

Marcas registradas

Intel es una marca registrada de Intel Corporation.
Microsoft es una marca registrada de Microsoft Corporation.

Español

73

Instrucciones para el cuidado y funcio­namiento

El ordenador portátil es muy robusto, pero puede dañarse. Para
evitar esto, siga estas sugerencias:

• No lo deje caer ni lo exponga a golpes fuertes. Si el ordena dor se

cae, la carcasa y los componentes podrían dañarse.

• Manténgalo seco y no lo sobrecaliente. Mantenga el ordenador y

fuente de alimentación alejados de cualquier tipo de fuente de
calor. Esto es un apara to eléctrico. Si se derrama agua u otro líquido
en su interior, el ordenador podría dañarse seriamente.

• Evite las interferencias. Mantenga el ordenador alejado de trans-

formadores de alta capacidad, motores eléctricos y otros campos
magnéticos fuertes. Éstos pueden dificultar el correcto funciona­miento y dañar los datos.

• Siga las instrucciones apropiadas de manejo del ordenador.

Apague el ordenador correctamente y no olvide guardar su trabajo.
Recuerde guardar periódicamente sus datos, pues los datos pueden
perderse si la batería se descarga.

Servicio

Si intenta reparar el ordenador usted mismo, podría anular la
garantía y exponerse usted y el ordenador a descarga eléctrica.
Deje que sea personal de reparación cualificado el que realice
las reparaciones, especialmente bajo cualquiera de estas condi-

Español

ciones:

• Cuando el cable de alimentación o adaptador AC/DC esté dañado o
pelado.

• Si el ordenador ha estado expuesto a la lluvia u otros líquidos.

• Si el ordenador no funciona con normalidad tras seguir las instruc­ciones de uso.

• Si el ordenador se ha caído o dañado (no toque el líquido venenoso
si el panel LCD se rompe).

• Si hay un olor fuera de lo normal, calor o humo que sale del orde­nador.

Información de seguridad

• Utilice solamente un adaptador de alimentación aprobado para su
uso con este ordenador.

• Utilice solamente el cable de corriente y las baterías indicados en
este manual. No tire las baterías al fuego. Podrían explotar. Con­sulte los códigos locales para posibles instrucciones para desechos
especiales.

• Nunca utilice una batería que se haya caído o que parezca dañada
(p. ej. doblada o retorcida). Incluso si el ordenador sigue funcio­nando con una batería dañada, puede provocar daños en el circuito
que podrían causar fuego.

• Compruebe que su ordenador esté completamente apagado antes de
introducirlo en una bolsa de viaje (o en cualquier funda).

• Antes de limpiar el ordenador, quite la batería y asegúrese de que el
ordenador esté desconectado de cualquier fuente de alimentación
externa, periféricos y cables.

• Utilice un trapo limpio y suave para limpiar el ordenador, pero no
aplique limpiador directamente en el ordenador. No utilice limpia­dores volátiles (derivados del petróleo) o limpiadores abrasivos en
ningún lugar del ordenador.

• No intente reparar baterías. Solicite la reparación o la sustitución a
su representante de servicio o a personal de servicio cualificado.

• Tenga en cuenta que en ordenadores con logotipos de LCD etique­tados eléctricamente en relieve, el logotipo está recubierto por un
adhesivo protector. Debido al desgaste y rotura normales, este
adhesivo puede deteriorarse con el tiempo y en el logotipo expuesto
pueden formarse bordes afilados. Tenga cuidado al manipular el
ordenador en este caso y evite tocar el logotipo del LCD etiquetado
eléctricamente. Evite colocar cualquier elemento en la bolsa de
transporte que pueda rozar la parte superior del ordenador durante
el transporte Si ocurre un desgaste o rotura, contacte con el centro
de servicios.

74

Precauciones para baterías de polímero



Eliminación de la batería & Cuidado

El producto que usted ha comprado contiene una batería
recargable. La batería es reciclable Terminada su vida útil,
según las leyes locales y estatales, puede ser ilegal
desecharla junto con los residuos ordinarios. Verifique con las
autoridades locales responsables de los desechos sólidos
cuáles son las opciones de eliminación y reciclado existentes
en su zona.

Peligro de explosión si la batería está mal colocada.
Sustitúyala con un tipo de batería igual o equivalente al
recomendado por el fabricante. Elimine la batería usada de
conformidad con las instrucciones del fabricante.

Tenga en cuenta la información siguiente específica para bate­rías de polímero; además, donde corresponda, invalida la infor­mación sobre precauciones para baterías normales.

• Las baterías pueden aumentar o hincharse ligeramente, sin embargo,
esto es parte del mecanismo de seguridad de la batería y o supone un
problema.

• Utilice los procedimientos de manejo apropiados cuando utilice
baterías de polímero. No utilice baterías de polímero en entornos
con temperatura ambiental alta y no guarde las baterías sin usar
durante mucho tiempo.

Español

75

Guía rápida para empezar

Figura 1 - Abrir la tapa/LCD/ordenador con el

adaptador AC/DC enchufado



Apagar

Por favor, tenga en cuenta que de­bería siempre apagar el ordenador
eligiendo la opción Apagar en Win-
dows (ver abajo). Esto le ayudará a
evitar problemas con el disco duro o
el sistema.

1. Haga clic en el icono del menú
Inicio .

2. Haga clic en la opción Iniciar/Apagar .

3. Elige la opción Apagar desde el menú.

130 ﾟ

1. Quite todos los materiales del embalaje.

2. Coloque el ordenador en una superficie estable.

3. Inserte la batería y asegúrese de que quede bloqueada en su posición.

4. Conecte en los puertos correspondientes los periféricos que desee utilizar
con el ordenador (p. ej. teclado y ratón).

5. Al configurar el ordenador por primera vez, siga este proceso (para
proteger el ordenador durante el transporte, la batería será bloqueada para
que no alimente al sistema hasta que se conecte por primera vez al
adaptador AC/DC y se configure por primera vez como sigue):

• Coloque el cable del adaptador AC/DC en el conector de entrada DC

que está del lado izquierdo del ordenador, luego enchufe el cable de
alimentación AC en una toma de corriente, y conecte el cable de
alimentación AC al adaptador AC/DC y espere 6 segundos o más.

• Quite el cable del adaptador del conector de entrada DC y vuelva a

enchufarlo; la batería será desbloqueada.

6. Utilice una mano para levantar con cuidado la tapa/LCD a un ángulo de
visión cómodo (no exceder 130 grados), mientras utiliza la otra mano
(como se muestra en la Figura 1) para sostener la base del ordenador
(Nota: Nunca levante el ordenador por la tapa/LCD).

7. Presione el botón de encendido para “encender”.

Software de sistema

Puede ser que su ordenador teng a instalado un software de sistema.

Español

Si no es el caso, o si desea reconfigurarlo con otro sistema, este
manual se refiere a Microsoft Windows 10.

Soporte para Intel® Optane™

Es necesario configurar Intel® Optane™ antes de instalar el
sistema operativo Windows 10 (consulte "Intel® Optane™" en la

página 77).

76

Intel® Optane™

Intel® Optane™ es la combinación de un dispositivo de
memoria compatible con el software Tecnología de
almacenamiento Intel® Rapid. Esta combinación ha sido
diseñada para acelerar el rendimiento del sistema mediante el
almacenamiento en caché de los datos de inicio, archivos
ejecutables, datos de acceso frecuente y archivos de
paginación del sistema en un SSD Intel® Optane™ de baja
latencia no volátil.

Contacte con su distribuidor o proveedor para ver si su
sistema es compatible con esta tecnología.

Si está reinstalando un sistema previamente configurado en
el modo Intel RST Premium, asegúrese de haber borrado la
memoria Intel Optane (consulte "Borrar Intel® Optane™"

en la página 78).

Proceso de configuración de Intel® Optane™

Es necesario configurar Intel® Optane™ antes de instalar el
sistema operativo Windows 10 y, para ello, deberá preparar
lo siguiente.

• El disco del SO Microsoft Windows 10.

• Una unidad de DVD externa conectada.

• Un SSD Intel® Optane™ instalado en su sistema.

•El disco Device Drivers & Utilities + User’s Manual.

1. Inicie su ordenador y pulse F2 para entrar en la BIOS.

2. Vaya al menú Boot, seleccione UEFI Setting y pulse Entrar.

3. Ajuste UEFI Boot a “Enabled”.

4. Pulse Esc para salir del menú y vaya al menú Main.

5. Seleccione OffBoard NVMe Controller Configuration y pulse
Entrar para comprobar si hay el SSD Intel® Optane™ está
presente.

6. Pulse Esc para salir del menú y vaya al menú Advanced.

7. Seleccione SATA Mode, pulse Entrar y seleccione “Intel RST
Premium...”.

8. Presione F4 y <Yes> (Sí) para Guardar cambios y reiniciar
(“Save Changes and Reset”).

9. Cuando el ordenador reinicie presione F2 para entrar en la BIOS
de nuevo.

10. Presione F4 y <Yes> (Sí) para Guardar cambios y reiniciar
(“Save Changes and Reset”), pero asegúrese de que la
condición en el punto con viñetas de abajo se cumple antes
de hacerlo.

• Asegúrese de que el DVD del SO Windows 10 esté en la

unidad de DVD externa. Cuando el ordenador se inicie,
arrancará automáticamente desde el DVD del SO Windows 10
(Se le pedirá que presione una tecla para iniciar desde el DVD).

11. Pulse Siguiente > Instalar ahora para continuar instalando el
sistema operativo normalmente (consulte su documentación de

Windows si necesita instrucciones sobre la instalación del SO
Windows).

12. Seleccione Personalizada: Instalar solo Windows (avanzado).

13. Se recomienda que seleccione y luego elimine las particiones
existentes.

14. Haga clic en Nuevo para crear una partición para Windows.

15. Es muy importante asegurarse de que al crear la partición, deje al
menos un mínimo de espacio no asignado de 5MB.

16. Siga las instrucciones en pantalla para instalar el SO Windows

10.

17. Instale los controladores de Windows. Asegúrese de instalar el
controlador

(IRST).

Tecnología de almacenamiento Intel® Rapid

Español

77

18. Ejecute la aplicación Tecnología de almacenamiento Intel®

Figura 2 - Tecnología de almacenamiento Intel® Rapid - estado

Rapid.

19. Haga clic en Activar.

20. El sistema mostrará un mensaje y le pedirá que seleccione una
unidad rápida compatible (en este caso sólo debería haber una
opción).

21. Tendrá que reiniciar el equipo después de habilitar Optane y
asegurarse de que el sistema esté alimentado por el adaptador
AC/DC y no sólo por la batería.

22. Haga clic en Sí para iniciar el proceso (esto puede llevar algún

Español

tiempo).

23. Una vez finalizado el proce so, reinicie el ordenador.

Borrar Intel® Optane™

Si desea borrar una configuración de Intel® Optane™ siga
el procedimiento que se describe a continuación. Sin
embargo, haga una copia de seguridad de los archivos y

datos necesarios antes de borrar una configuración de
Intel® Optane™, ya que al hacerlo, se perderán todos los

datos de los volúmenes.

1. Asegúrese de que Intel® Optane™ esté activado en la aplicación
Tecnología de almacenamiento Intel® Rapid.

2. Inicie su ordenador y pulse F2 para entrar en la BIOS.

3. Vaya a Intel(R) Rapid Storage Technology (en el menú
Advanced) y presione Entrar.

4. Seleccione Intel Optane, **** (en Optane Volume:) y presione
Entrar.

5. Seleccione “Deconcatentate” y presione Entrar.

6. Seleccione <Yes> (Sí) en la opción “Are you sure you want to
perform deconcatentation”.

7. Seleccione “Start deconcatentation” y presione Entrar.

8. El sistema volverá al menú estándar de Intel(R) Rapid Storage
Technology cuando haya terminado.

9. A continuación, debe seleccionar el modo SATA adecuado para
su sistema y volver a instalar el sistema operativo.

78

Mapa del sistema: Vista frontal con panel LCD abierto

Figura 3

Vista frontal con panel

LCD abierto

1. Cámara PC

2. *LED de cámara PC

*Cuando la cámara PC
esté en uso, el LED se
iluminará.

3. Micrófono incorporado

4. Panel LCD

5. Botón de encendido

6. Teclado

7. Touchpad y botones

Tenga en cuenta que el
área válida de operación
del Touchpad y los botones
es la indicada dentro de las
líneas de puntos de arriba.



Uso de dispositivos

inalámbricos a bordo

El uso de dispositivos
electrónicos portátiles
a bordo de un avión
suele estar prohibido.

Asegúrese de que los
módulos WLAN,
Bluetooth y 4G estén
apagados si utiliza el
equipo en un avión
ajustando el sistema al
Modo de avión.

7

5

6

2 1 3

4

7

Español

79

Indicadores LED

Los indicadores LED en su ordenador muestran una valiosa información sobre el estado actual del ordenador.

Icono Color Descripción

Naranja El adaptador AC/DC está conectado

Verde El ordenador está encendido

Español

80

Verde parpa-

deante

Naranja La batería se está cargando

Verde La batería está completamente cargada

Naranja parpa-

deante

Verde El modo Avión está activado (los módulos WLAN, 4G y Bluetooth están apagados)

Verde El disco duro/dispositivo óptico está en uso

La batería ha alcanzado el estado crítico de poca energía

Tabla 1 - Indicadores LED

El ordenador está en modo Suspensión

Teclado

Teclado

Tecla Fn

Teclas de función

numérico

Bloq Num &
Bloq Despl

Tecla Menú/Aplicación

Tecla del logotipo de Windows

El teclado tiene un teclado numérico para una entrada fácil de datos numéricos. Al presionar Fn + Bloq Num el teclado
numérico se habilita o inhabilita. También incluye las teclas de función para permitirle cambiar las características
operacionales al instante.

Figura 4 - Teclado

Español

81

Teclas de función & indicadores visuales

Las teclas de función (F1 - F12 etc.) actuarán como teclas directas (Hot-Key) cuando se pulsan junto con la tecla Fn. Además
de las combinaciones de teclas de función básicas algunos indicadores visuales están disponibles cuando el controlador de
Control Center está instalado.

Teclas Función/indicadores visuales Teclas Función/indicadores visuales

Fn +

Fn +

Fn +

Fn +

Fn +

Español

Fn +

Fn +

Fn +

Reproducir/pausar (en los programas audio/vídeo)

Activar/desactivar el

Touchpad

Apagar luz de fondo del LCD (presione una tecla o

utilice el Touchpad para encenderlo)

Conmutación mudo

Reducción/aumento

volumen de sonido

Cambiar la configuración de pantalla (ver la

página 89)

Reducción/aumento bri-

llo LCD

Activar/desactivar el

módulo cámara PC

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Activar/desactivar el

Modo de avión

Cambiar modo Sus-

pensión

Activar/disactivar el

teclado numérico

Cambiar el bloqueo de

desplazamiento

Cambio Bloq. Mayús-

culas

Activar/desactivar el

Control Center (ver la

página 83)

Control automático del

ventilador/potencia

completa

Tabla 2 - Teclas de función & indicadores visuales

82

Control Center

Figura 5 - Control Center

Presione la combinación de teclas Fn + Esc o haga doble clic en el icono en el área de notificación de la barra de
tareas para activar o desactivar el Control Center. El Control Center ofrece un acceso rápido a los controles usados con

más frecuencia y le permite activar, y desactivar el touchpad/el módulo cámara rápidamente.

Menús del Control Center

El Control Center tiene dos menús principales (Configuración básica y Configuración extra). La pestaña Configuración
básica le permite ajustar el modo de alimentación y otras funciones del sistema. L a pestaña Config uración extra le permit e

ajustar a su elección el color de piel para la aplicación. Haga clic en los títulos del menú y luego haga clic en cualquiera de
los botones descritos en las páginas siguientes.

Español

83

Modos de energía

Puede ajustar el Modo de energía haciendo clic en el icono
apropiado en el centro del Control Center. Cada modo de
energía afectará al Modo de avión y a la energía de cámara
PC.

Estado de energía (Configuración básica)

El icono Estado de energía mostrará si la alimentación
actual viene dada por la batería o por el adaptador AC/DC
enchufado en una toma de corriente. La barra de estado de
energía muestra el estado actual de la carga de la batería.

Ahorro de energía Activado Desactivado

Entretenimiento* Desactivado Activado

*Al hacer clic en el botón Predeterminada en Entretenimiento se
restablecerán las configuraciones predeterminadas para este
modo.

Español

Modo Modo de avión Cámara PC

Silencioso Desactivado Activado

Rendimiento Desactivado Activado

Brillo (Configuración básica)

El icono Brillo mostrará el nivel actual del brillo de la
pantalla. Puede usar el dial para ajustar el brillo de la pantalla
o las combinaciones de teclas Fn + F8/F9.

Cámara/Touch Pad/Tecla de Windows izquierda
(Configuración básica)

Haga clic en estos botones para alternar entre el estado de
encendido de la cámara PC o del touchpad, o para activar/
desactivar la funcionalidad de la tecla de Windows
izquierda. Tenga en cuenta que el estado de energía del
módulo cámara también queda afectado por el Modo de
energía seleccionado.

Botón Suspender (Configuración básica)

Haga clic en el botón Hibernar o Suspender para que el
equipo entre en el modo de ahorro de energía seleccionado
(recibirá una advertencia antes de que el sistema cambie al
modo ahorro de energía y tendrá que hacer clic en Aceptar
para confirmar).

84

Velocidad del ventilador (Configuración básica)

Desde este elemento del menú puede ajustar la velocidad del
ventilador a Máximo (potencia máxima) o Automático.
Esto ajustará la velocidad del ventilador automáticamente
para controlar el calor de la CPU. Puede usar el control
deslizante Desplazamiento para ajustar la configuración
según sus preferencias. Sin embargo, puede ajustar la
configuración a Máximo si lo desea.

Todos estos ajustes pueden ser anulados por el sistema,
como medida de precaución, si necesita un uso mayor del
ventilador.

Volumen (Configuración básica)

El icono Volumen mostrará el nivel actual del volumen.
También puede usar el dial para ajustar el volumen o las
combinaciones de teclas Fn + F5/F6 o la combinación de
teclas Fn + F3 para silenciar el volumen.

Bloq Mayús/Bloq Despl/Bloq Número/Modo de
avión (Configuración básica)

Español

Haga clic en el botón para cambiar entre el modo de bloqu eo
apropiado y el Modo de avión.

85

Mapa del sistema: Vistas frontal, izquierda y derecha

1

13

2

4

5

3

9

10

6

12

8

11

7

14

8

Figura 6 - Vistas frontal, izquierda y derecha

1. Indicadores LED

2. Lector de tarjetas Multi en 1

3. Conector de entrada DC

4. Puerto para monitor externo

5. Conector LAN RJ-45

6. Rejilla

7. Puerto de salida de HDMI

8. Puertos USB 3.0 (USB 3.1 Gen 1)

9. Conector de salida de auriculares

10. Conector de entrada para micrófono

11. Puerto USB 2.0

12. Bahía de dispositivo óptico

13. Orificio de expulsión de emergencia

14. Ranura del cierre de seguridad

Parte frontal

Lateral izquierdo

Lateral derecho



Expulsión de

emergencia del disco

Si necesita expulsar un
disco manualmente (p.
ej. por un corte de co­rriente inesperado)
puede introducir la pun­ta de un clip en el orifi­cio de expulsión de
emergencia. No utilice
la punta de un lápiz u
otros objetos que pue­dan romperse y quedar
atrapados en el orificio.

Recalentamiento

Para evitar que su or­denador se recaliente
compruebe que nada
bloquea la(s) rejilla(s)
con el equipo encendi­do.

Español

86

Mapa del sistema: Vistas inferior y posterior

Figura 7

Vistas inferior y posterior

1. Batería

2. Rejilla

3. Altavoces incorporados



Advertencia sobre quitar la

tapa inferior

No quite ninguna tapa y/o
tornillo para actualizar el
dispositivo, pues podría violar
los términos de su garantía. Si
necesita colocar o quitar el
disco duro/RAM/CPU, etc. por
cualquier razón, contacte con
su distribuidor o vendedor para
más información.

Recalentamiento

Para evitar que su ordenador
se recaliente compruebe que
nada bloquea la(s) rejilla(s)
con el equipo encendido.

2

1

2

2

2

2

3

3

Español

87

Menú Inicio, Menú contextual, Barra de tareas, Panel de Control y

Figura 8 - Menú Inicio, Menú contextual, Barra de tareas, Panel de Control y Configuración

Configuración de Windows 10

Se puede acceder a la mayoría de las apps, paneles de control, utilidades y programas en Windows 10 desde el menú Inicio
haciendo clic en el icono de la barra de tareas en la esquina inferior izquierda de la pantalla (o pulsando la Tecla del

logotipo de Windows en el teclado).
Haga clic con el botón derecho en el icono del menú Inicio (o utilice la combinación Tecla del logotipo de Windows

+ tecla X) para abrir un menú contextual avanzado con características útiles como Aplicaciones y características,

Opciones de energía, Administrador de tareas, Buscar, Explorador de archivos, Administrador de dispositivos, Conexiones
de red, etc.

El área de notificación de la barra de tareas está en la esquina inferior derecha de la pantalla. Desde aquí se puede acceder a
algunos de los paneles de control y aplicaciones a los que se hace mención a lo largo de este manual.

A lo largo de este manual verá una instrucción para abrir el Panel de Control. Para acceder al Panel de control, seleccione
Panel de control debajo del elemento Sistema de Windows en el menú Inicio.

La opción Configuración en el menú Inicio (y también como App) proporciona acceso directo a un número de paneles de
control de configuración del sistema para ajustar Sistema, Dispositivos, Teléfono, Red e Internet, Personalización,
Aplicaciones, Cuentas, Hora e idioma, Juegos, Accesibilidad, Privacidad, Actualización y seguridad y Buscar.

Español

88

Parámetros de vídeo

Figura 9

Proyectar

El sistema incluye una GPU integrada de Intel. Puede
cambiar los dispositivos de pantalla y configurar las
opciones de pantalla desde el panel de control Pantalla en
Windows siempre que tenga instalado el controlador de
vídeo.

Para acceder al panel de control Pantalla:

1. Haga clic con el botón derecho en el escritorio y seleccione
Configuración de pantalla en el menú.

2. Elija los ajustes de pantalla requeridos en los menús.

Para acceder al Panel de control de gráficos UHD Intel®:

1. Acceda al Panel de control de gráficos UHD Intel® desde el
menú Inicio en Windows.

O

2. Use la combinación de teclas Ctrl + Alt + F12 para abrir el Panel

de control de gráficos UHD Intel®.

Dispositivos de pantalla

Tenga en cuenta que puede usar pantallas externas
conectadas al puerto de salida de HDMI y/o al puerto para
monitor externo. Consulte el manual de su dispositivo de
pantalla para ver qué formatos son compatibles.

En Windows puede configurar rápidamente pantallas
externas desde el el menú Proyectar (presione la Tecla del
logotipo de Windows y la tecla P o presione la
combinación de teclas Fn + F7).

Configurar las pantallas usando el menú Proyectar:

1. Conecte su
dispositivo de
pantalla externo al
puerto apropiado y
luego enciéndalo.

2. Pulse la combinación
de teclas + P (o
Fn + F7).

3. Haga clic en una de
las opciones del
menú para
seleccionar Solo

pantalla de PC,
Duplicado, Ampliar
o Solo segunda
pantalla.

4.

También puede clic
en Conectarse a una proyección inalámbrica en la parte
inferior de la pantalla Proyectar y seguir los pasos p ara conectar
una pantalla inalámbrica.

Español

89

Características de audio



Ajuste del volumen del sonido (Windows)

El nivel del volumen del sonido también puede ajustarse
utilizando el control dentro de Windows. Haga clic en el
icono Altavoces de la barra de tareas para comprobar la
configuración.

Figura 10 - Opciones de energía

Puede configurar las opciones de audio de su ordenador en el
panel de control Sonido en Windows.

El volumen puede ajustarse con la combinación de teclas Fn
+ F5/F6.

Español

Opciones de energía

El panel de control de las opciones de energía (menú
Hardware y sonido) de Windows permite configurar las
funciones de administración de energía del ordenador. Puede
ahorrar energía con los planes de energía y configurar las
opciones para el botón de encendido, botón de suspensión

(Fn + F12), tapa del ordenador (al cerrarla), pantalla y
modo de suspensión (el estado de ahorro de energía

predeterminado) en el menú de la izquierda.
Haga clic en Crear un plan de energía en el menú izquierdo

y seleccione las opciones para crear un plan nuevo. Haga clic
en Cambiar la configuración del plan y haga clic en
Cambiar la configuración avanzada de energía para
acceder a más opciones de configuración.

90

Instalación de controladores



Instalación del controlador y

alimentación

Cuando instale controladores asegúrese
de que el ordenador esté alimentado por
el adaptador AC/DC conectado a una
fuente de corriente activa. Algunos
controladores consumen una cantidad
significativa de corriente durante el
proceso de instalación, y si la batería se
consume puede provocar que el sistema
se apague, causando problemas en el
sistema (tenga en cuenta que esto no
supone un problema de seguridad y la
batería podrá recargarse en 1 minuto).

Figura 11 - Instalación de controladores



Directrices generales para la

instalación del controlador

Como guía general, siga las ins­trucciones predeterminadas en
pantalla para cada controlador
(p.ej. Siguiente > Siguiente >
Finalizar) a menos que sea
usuario avanzado. En muchos
casos necesitará reiniciar para
instalar el controlador.

Asegúrese de que los módulos
(p.ej. WLAN o Bluetooth) estén
ENCENDIDOS antes de instalar
el controlador apropiado.

El disco Device Drivers & Utilities + User’s Manual contiene los controladores y utilitarios necesarios para utilizar el
ordenador correctamente. Inserte el disco y haga clic en Install Drivers (botón), u Option Drivers (botón) para acceder al
menú de controladores opcional. Instale los controladores en el orden indicado en la Figura 11. Haga clic para seleccionar
los controladores que desea instalar (debería anotar los controladores conforme los instala). Nota: Si necesita reinstalar un
controlador, debería desinstalar el controlador antes.

Últimas actualizaciones

Tras la instalación de todos los controladores, asegúrese de habilitar Buscar actualizaciones (Configuración >
Actualización y seguridad > Buscar actualizaciones) y vaya a Microsoft Store y haga clic en Descargas y actualizaciones
> Obtener actualizaciones para actualizar todas las aplicaciones etc.

Español

91

TPM (Opción)

Figura 12

Cifrado de unidad

BitLocker

(Administración de

TPM)

Figura 13

Administración

del Módulo de
plataforma se­gura (TPM) en

el equipo local

Antes de configurar las funciones del TPM (Módulo de
plataforma segura) deberá iniciar la plataforma de seguridad.

Activar TPM

1. Reinicie el ordenador.

2. Entre en

3. Utilice las flechas para seleccionar el menú

4. Seleccione TPM Configuration y presione Entrar.

5. Presione Entrar para acceder al menú Security Device Support y
seleccione Enable (Activar).

6. Luego deberá presionar F4 para guardar los cambios y reiniciar el
ordenador.

Aptio Setup Utility pulsando F2 durante el POST.

Security.

4. La ventana Administración del TPM le permite configurar el TPM
desde Windows. Como la TPM normalmente es administrada en
empresas y organizaciones grandes, su administrador de
sistemas deberá asesorarle para administrar esta información.

Administración TPM en Windows

Puede administrar su configuración TPM desde Windows:

1. Vaya al Panel de Control.

2. Haga clic en
Seguridad).

3. Haga clic en Administración de TPM.

Cifrado de unidad BitLocker (Sistema y

Español

92

Acciones TPM

1. Haga clic en Preparar TPM y siga las instrucciones del asistente
para preparar el TPM (esto probablemente requiera reiniciar el
ordenador y confirmar los cambios de la configuración tras
reiniciar presionando la tecla F apropiada).

2. Tras reiniciar el TPM estará listo y podrá usar el menú Acciones
para Desactivar TPM, Cambiar contraseña de propietario,
Quitar TPM o Restablecer bloqueo de TPM.

3. Un asistente le guiará a través del proceso de configuración.

Módulo 4G (Opción)

1

Figura 14

Quitar la batería e in­sertar la tarjeta USIM

1

1

Si ha incluido un módulo opcional 4G en su opción de compra, siga las instrucciones siguientes para instalar la tarjeta USIM
(suministrada por su proveedor de servicios).

Insertar la tarjeta USIM

1. Apague el ordenador y gírelo para quitar la batería .

2. Inserte la tarjeta USIM como se ilustra a continuación hasta que haga clic en su posición y vuelva a colocar la batería.

Español

93

Solución de problemas

Problema Posible causa - Solución

Los módulos WLAN y
Bluetooth no pueden
detectarse.

El módulo cámara PC no
puede detectarse.

Los archivos de vídeo
capturados de la cámara PC
ocupan demasiado espacio en
el disco.

Español

Los módulos están apagados cuando el equipo está en Modo Avión. Compruebe el indicador
LED para ver si el equipo está en Modo Avión (vea la Tabla 1 en la página 80). Utilice la
combinación de teclas Fn + F11 para activar/desactivar el Modo Avión (vea la Tabla 2 e n la

página 82).

El módulo está desactivado. Utilice la comb inación de tecl as Fn + F10 para activar el módulo (vea

la Tabla 2 en la página 82). Ejecute la aplicación de la cámara para ver la imagen de la cámara.

Tenga en cuenta que capturar archivos de vídeo de alta resolución requiere una cantidad
sustancial de espacio en el disco para cada archivo.

Tenga en cuenta que el sistema Windows requiere un mínimo de 20GB (64bit) de espacio libre
en la partición del sistema unidad C:. Se recomienda que guarde el archivo de vídeo capturado
en una ubicación distinta a la unidad C:, limi te el tamaño de archivo del vídeo capturado o
reduzca la resolución del vídeo.

94

Especificaciones



Información actualizada de

especificaciones

Las especificaciones listadas en esta
sección son correctas en el momento
de publicación. Ciertas opciones (parti­cularmente tipos/velocidades de proce­sadores) pueden cambiar o
actualizarse según la fecha de lanza­miento del fabricante. Diríjase a su cen­tro de servicios para más detalles.

Tenga en cuenta que este modelo de
ordenador puede soportar una gama de
CPUs y/o adaptadores de vídeo.

Para averiguar qué CPU tiene instalado
su sistema vaya al menú Inicio, selec­cione Configuración y luego seleccio­ne Sistema y haga clic en Acerca de.
Esto también ofrecerá información so­bre la cantidad de RAM instalada, etc.

Para obtener información sobre el

adaptador de vídeo vaya al menú Ini­cio, seleccione Configuración y luego
seleccione Sistema y haga clic en Pan­talla > Configuración de pantalla
avanzada > Propiedades del adapta­dor de pantalla.

BIOS

AMI BIOS (SPI Flash ROM de 64Mb)

Memoria

DDR4 de doble canal
Dos zócalos de 260 contactos SODIMM
Soporta módulos de memoria DDR4

2400MHz o DDR4 2133MHz (según el tipo
de CPU)

Memoria expansible hasta 32GB
Compatible con módulos de 4GB, 8GB y

16GB

Opciones de LCDs

14,0” (35,56cm), 16:9, HD (1366x768)/FHD
(1920x1080) (espesura: 3,2mm)

Almacenamiento

Un HDD/SSD SATA intercambiable de 2,5"
7mm (h)

(Opción de fábrica) ODD falso
O
(Opción de fábrica) Una unidad de

dispositivo óptico de 9,0/9,5mm(h)
intercambiable (Grabador de DVD)

(Opción de fábrica) *Una unidad Solid S tate
(SSD) M.2 2280 SATA/PCIe Gen3 x4

O
(Opción de fábrica) *Una unidad Solid S tate

(SSD) M.2 2280 PCIe Gen2 x4

*Depende del procesador

Dispositivo puntero

To uchpad incorporado

Teclado

Teclado (con teclado numérico incorporado)

Audio

Interfaz compatible HDA (Sonido Intel de alta
definición)

2 altavoces incorporados
Micrófono incorporado

(Opción de fábrica) Micrófono en línea

incorporado

Seguridad

Ranura para cierre de seguridad (tipo
Kensington®)

Contraseña de BIOS
Intel PTT para sistemas sin hardware TPM

(Opción de fábrica) TPM 2.0

Interfaz

Un puerto USB 2.0
Dos puertos USB 3.0 (USB 3.1 Gen 1)
Un puerto de salida HDMI
Un puerto para monitor externo
Un conector de entrada para micrófono
Un conector de salida de auriculares
Un conector LAN RJ-45
Un conector de entrada DC

Español

95

Lector de tarjetas

Módulo lector de tarjetas multi en 1

MMC (MultiMedia Card)/RS MMC
SD (Secure Digital)/Mini SD/SDHC/SDXC

Comunicaciones

10/100/1000Mb Base-TX Ethernet LAN
incorporada

Módulo cámara PC 1,0M HD
(Opción de fábrica) Módulo M.2 3042 4G

Módulos M.2 WLAN/ Bluetooth:

(Opción de fábrica) Bluetooth y LAN
inalámbrica (802.11ac) Intel® Dual Band
Wireless-AC 8265

(Opción de fábrica) Bluetooth y LAN
inalámbrica (802.11ac) Intel® Dual Band
Wireless-AC 3168

(Opción de fábrica) Bluetooth y LAN
inalámbrica (802.11ac) Intel® Dual Band
Wireless-AC 9260

Ranuras M.2

Ranura 1 para módulo combo Bluetooth y
LAN Inalámbrica

Español

Ranura 2 para SSD *SATA/PCIe
(Opción de fábrica) Ranura 3 para módulo

4G

*Depende del procesador

Características

Tecnología Intel® Optane™ (para la familia
de procesadores Intel Core)

Soporta Cortana con voz en Windows® 10
Compatible con Windows® Mixed Reality

Alimentación

Adaptador de AC/DC autodetector de
corriente

Entrada AC: 100-240V, 50-60Hz
Salida DC: 19V, 2,1A (40W)

Batería amovible de Litio-Ion inteligente de 4
elementos, 31WH

(Opción de fábrica) Batería amovible de
Litio-Ion inteligente de 4 elementos, 44WH

Especificaciones del ambiente

Temperatura

En funcionamiento: 5°C - 35°C
Apagado: -20°C - 60°C

Humedad relativa

En funcionamiento: 20% - 80%
Apagado: 10% - 90%

Dimensiones y peso

340 (a) x 245 (l) x 24 (h) mm

1,77kgs (Barebone con unidad óptica y
batería de 31WH)

96
