Clevo N240BU, N241BU User guide

Download

Contents

About this Concise User Guide ......................................................... 1

System Startup ..................................................................................4

Intel® Optane™ ................................................................................ 5

System Map: Front View with LCD Panel Open ............................. 7

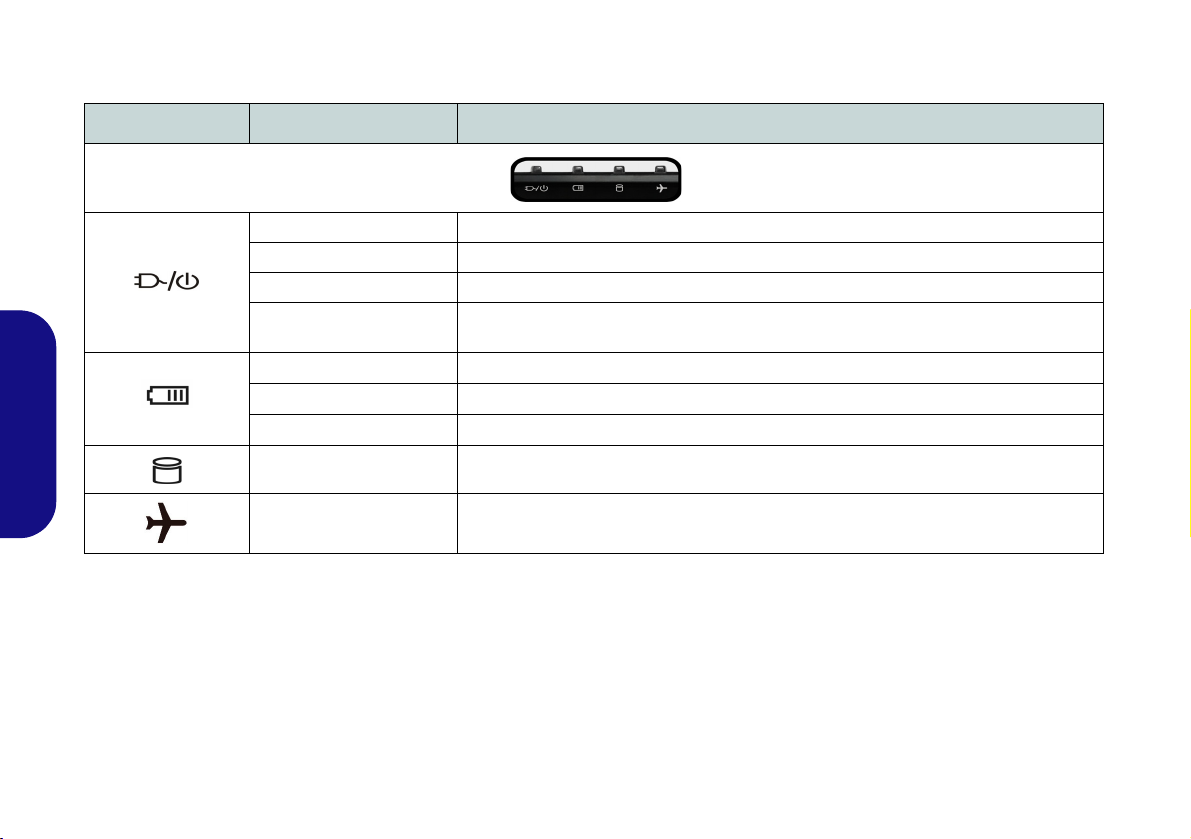

LED Indicators ..................................................................................8

Keyboard ........................................................................................... 9

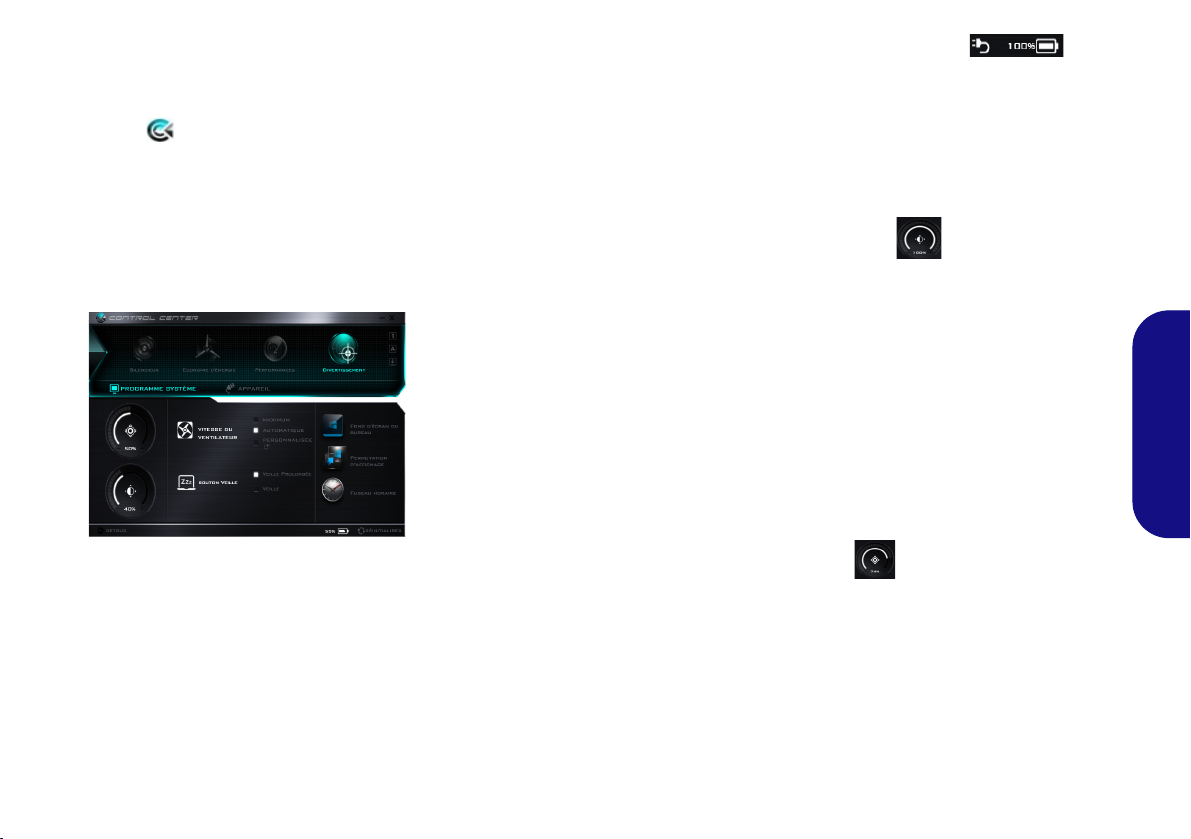

Control Center .................................................................................11

System Map: Front, Left & Right Views ........................................13

System Map: Bottom & Rear Views .............................................. 14

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel

and Settings .....................................................................................15

Video Features ................................................................................16

Audio Features ................................................................................ 17

Power Options .................................................................................17

Driver Installation ........................................................................... 18

IR Camera (Option) ........................................................................ 19

TPM (Option) ..................................................................................20

3G/4G Module (Option) .................................................................21

Troubleshooting ..............................................................................22

Specifications ..................................................................................23

Inhalt

Über das Ausführliche Benutzerhandbuch .....................................25

Schnellstart ......................................................................................28

Intel® Optane™ .............................................................................. 29

Systemübersicht: Ansicht von vorne mit geöffnetem

LCD-Bildschirm .............................................................................31

LED-Anzeigen ................................................................................32

Tastatur ...........................................................................................33

Control Center .................................................................................35

Systemübersicht: Ansicht von vorne, links und rechts ...................37

Systemübersicht: Ansicht von unten und hinten .............................38

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und

Einstellungen von Windows 10 .......................................................39

Grafikfunktionen .............................................................................40

Audiofunktionen ..............................................................................41

Energieoptionen ..............................................................................41

Installation der Treiber ....................................................................42

IR Kamera (Option) ........................................................................43

TPM (Option) ..................................................................................44

3G/4G-Modul (Option) ...................................................................45

Fehlerbehebung ...............................................................................46

Technische Daten ............................................................................47

Sommaire

A propos de ce Guide Utilisateur Concis ........................................49

Guide de démarrage rapide .............................................................52

Intel® Optane™ ..............................................................................53

Carte du système: Vue de face avec l’écran LCD ouvert ..............55

Indicateurs LED ..............................................................................56

Clavier .............................................................................................57

Control Center .................................................................................59

Carte du système: Vues de face, gauche et droite ...........................61

Carte du système: Vues de dessous et arrière ................................62

Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de

Configuration et Paramètres de Windows 10 ..................................63

Caractéristiques vidéo .....................................................................64

Caractéristiques audio .....................................................................65

Options d’alimentation ....................................................................65

Installation du pilote ........................................................................66

Caméra infrarouge (Option) ............................................................67

TPM (Option) ..................................................................................68

Module 3G/4G (Option) ..................................................................69

Dépannage .......................................................................................70

Spécifications ..................................................................................71

Contenidos

Acerca de esta Guía del Usuario Concisa ....................................... 73

Guía rápida para empezar ...............................................................76

Intel® Optane™ .............................................................................. 77

Mapa del sistema: Vista frontal con panel LCD abierto .................79

Indicadores LED ............................................................................. 80

Teclado ............................................................................................81

Control Center .................................................................................83

Mapa del sistema: Vistas frontal, izquierda y derecha ..................85

Mapa del sistema: Vistas inferior y posterior ................................86

Menú Inicio, Menú contextual, Barra de tareas, Panel de Control

y Configuración de Windows 10 ....................................................87

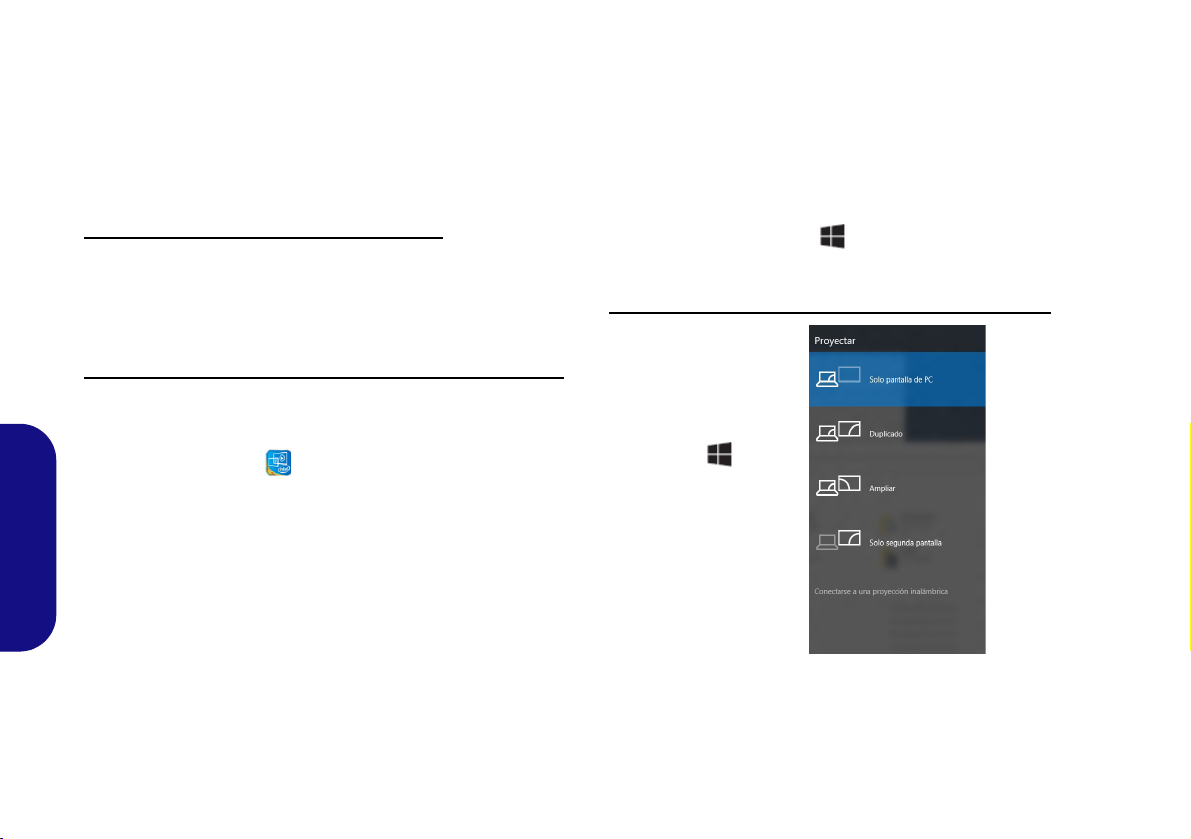

Parámetros de vídeo ........................................................................ 88

Características de audio ..................................................................89

Opciones de energía ........................................................................89

Instalación de controladores ...........................................................90

Camera IR (Opción) ........................................................................91

TPM (Opción) .................................................................................92

Módulo 3G/4G (Opción) .................................................................93

Solución de problemas .................................................................... 94

Especificaciones ..............................................................................95

Sommario

Informazioni su questa guida rapida ...............................................97

Guida di avvio rapido .................................................................... 100

Intel® Optane™ ............................................................................ 101

Descrizione del sistema: Vista anteriore con pannello

LCD aperto ...................................................................................103

Indicatori LED ..............................................................................104

Tastiera ..........................................................................................105

Control Center ...............................................................................107

Descrizione del sistema: Vista anteriore, sinistra e destra ............109

Descrizione del sistema: Vista inferiore e posteriore ...................110

Menu Start, Menu contestuale, Barra delle applicazioni,

Pannello di controllo e Impostazioni di Windows 10 ...................111

Funzioni video ...............................................................................112

Funzionalità audio .........................................................................113

Opzioni risparmio energia .............................................................113

Installazione driver ........................................................................114

Camera IR (Opzione) ....................................................................115

TPM (Opzione) .............................................................................116

Modulo 3G/4G (Opzione) .............................................................117

Risoluzione dei problemi ..............................................................118

Specifiche tecniche ........................................................................119

About this Concise User Guide



FCC Statement

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

1. This device may not cause harmful interference.

2. This device must accept any interference received, including interference that may cause undesired operation.

This quick guide is a brief introduction to getting your system started. This is a supplement, and not a substitute for the expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper operation of the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure (or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information contained in the expanded User’s Manual on the Device Drivers & Utilities + User’s Manual disc.

November 2017

English

Instructions for Care and Operation

The computer is quite rugged, but it can be damaged. To prevent this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the

case and the components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and

power supply away from any kind of heating element. This is an electrical appliance. If water or any other liquid gets into it, the

English

computer could be badly damaged.

• Avoid interference. Keep the computer away from high capacity

transformers, electric motors, and other strong magnetic fields. These can hinder proper performance and damage your data.

• Follow the proper working procedures for the computer. Shut

the computer down properly and don’t forget to save your work. Remember to periodically save your data as data may be lost.

Servicing

Do not attempt to service the computer yourself. Doing so may violate your warranty and expose you and the computer to electric shock. Refer all servicing to authorized service personnel. Unplug the computer from the power supply. Then refer servicing to qualified service personnel under any of the following conditions:

• When the power cord or AC/DC adapter is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the operating instructions.

• If the computer has been dropped or damaged (do not touch the poisonous liquid if the LCD panel breaks).

• If there is an unusual odor, heat or smoke coming from your computer.

Safety Information

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual. Do not dispose of batteries in a fire. They may explode. Check with local codes for possible special disposal instructions.

• Do not continue to use a battery that has been dropped, or that appears damaged (e.g. bent or twisted) in any way. Even if the computer continues to work with a damaged battery in place, it may cause circuit damage, which may possibly result in fire.

• Make sure that your computer is completely powered off before putting it into a travel bag (or any such container).

• Before cleaning the computer, make sure it is disconnected from any external power supplies, peripherals and cables. It is advisable to also remove your battery in order to prevent accidentally turning the machine on.

• Use a soft clean cloth to clean the computer, but do not apply cleaner directly to the computer. Do not use volatile (petroleum distillates) or abrasive cleaners on any part of the computer.

• Do not try to repair a battery pack. Refer any battery pack repair or replacement to your service representative or qualified service personnel.

• Note that in computer’s featuring a raised LCD electro-plated logo, the logo is covered by a protective adhesive. Due to general wear and tear, this adhesive may deteriorate over time and the exposed logo may develop sharp edges. Be careful when handling the computer in this case, and avoid touching the raised LCD electro-plated logo. Avoid placing any other items in the carrying bag which may rub against the top of the computer during transport. If any such wear and tear develops contact your service center.

Polymer Battery Precautions



Battery Disposal & Caution

The product that you have purchased contains a rechargeable battery. The battery is recyclable. At the end of its useful life, under various state and local laws, it may be illegal to dispose of this battery into the municipal waste stream. Check with your local solid waste officials for details in your area for recycling options or proper disposal.

Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Discard used battery according to the manufacturer’s instructions.

Note the following information which is specific to polymer batteries only, and where applicable, this overrides the general battery precaution information.

• Polymer batteries may experience a slight expansion or swelling, however this is part of the battery’s safety mechanism and is not a cause for concern.

• Use proper handling procedures when using polymer batteries. Do not use polymer batteries in high ambient temperature environments, and do not store unused batteries for extended periods.

English

System Startup

Figure 1 - Opening the Lid/LCD/Computer with

AC/DC Adapter Plugged-In

130 ﾟ



Shut Down

Note that you should always shut your computer down by choosing the Shut down command in Windows (see below). This will help prevent hard disk or system problems.

1. Click the Start Menu icon .

2. Click the Power item .

3. Choose Shut Down from the menu.

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Insert the battery and make sure it is locked in position.

4. Securely attach any peripherals you want to use with the computer (e.g. keyboard and mouse) to their ports.

5. When first setting up the computer use the following procedure

English

(as to safeguard the computer during shipping, the battery will be locked to not power the system until first connected to the AC/DC adapter and initially set up as below):

• Attach the AC/DC adapter cord to the DC-In jack on the right of the

computer, then plug the AC power cord into an outlet, and connect the AC power cord to the AC/DC adapter and leave it there for 6 seconds or longer.

• Remove the adapter cord from the computer’s DC-In jack, and then

plug it back in again; the battery will now be unlocked.

6. Use one hand to raise the exceed 130 degrees); use the other hand (as illustrated in Figure 1) to support the base of the computer (Note: Never lift the computer by the lid/LCD).

7. Press the power button to turn the computer “on”.

System Software

Your computer may already come with system software pre-installed. Where this is not the case, or where you are re-configuring your computer for a different system, you will find this manual refers to Microsoft Windows 10.

lid/LCD to a comfortable viewing angle

(do not

Intel® Optane™ Support

You need to setup Intel® Optane™ before installing your Win- dows 10 operating system (see Intel® Optane™ on page 5).

Intel® Optane™

Intel® Optane™ is a combination of a compatible memory device and Intel Rapid Storage Technology soft- ware. This combination is designed to speed up your system performance by caching boot data, executables, frequently accessed data and system page files to a non volatile, low latency Intel® Optane™ SSD.

Contact your distributor or supplier to see if your system supports this technology.

If you are reinstalling a system that has previously been setup in Intel RST Premium mode, make sure you have cleared the Intel Optane Memory (see Clearing Intel®

Optane™ on page 6).

Intel® Optane™ Setup Procedure

You need to setup Intel® Optane™ before installing your Windows 10 operating system, and you will need to prepare the following in order to do so.

•The Microsoft Windows 10 OS DVD.

• An attached external DVD drive.

• An Intel® Optane™ SSD installed in your system.

•The Device Drivers & Utilities + User’s Manual disc.

1. Start-up your notebook computer and press <F2> to enter the BIOS.

2. Go to the Boot menu, select UEFI Setting and press <Enter>.

3. Set UEFI Boot to “Enabled”.

4. Press <Esc> to exit the menu and go to the Main menu.

5. Select OffBoard NVMe Controller Configuration and press

<Enter> to check that an Intel® Optane™ SSD is present.

6. Press <Esc> to exit the menu and go to the Advanced menu.

7. Select SATA Mode, press <Enter> and select “Intel RST Premium...”.

8. Press <F4> and <Yes> to “Save Changes and Reset”.

9. As the computer restarts press <F2> to enter the BIOS again.

10. Press <F4> and <Yes> to “Save Changes and Reset”, however ensure that the condition in the bulleted point below is met before doing so.

• Make sure the Windows 10 OS DVD is in the attached DVD

drive, as the computer starts up it will automatically boot from the Windows 10 OS DVD (you will be prompted to press a key to boot from the DVD).

11. Click Next > Install Now to continue installing the operating system as normal (see your Windows documentation if you need help on installing the Windows OS).

12. Select Custom: Install Windows only (advanced).

13. It is recommended that you select and then delete existing partitions.

14. Click New to create a partition for Windows.

15. It is very important to make sure that when you create the partition, leave at least a minimum of unallocated space of 5MB.

16. Follow the on-screen instructions to install the Windows 10 operating system.

17. Install the Windows drivers. Make sure you install the Intel® Rapid Storage Technology (IRST) driver.

18. Run the Intel® Rapid Storage Technology application.

English

19. Click Enable.

Figure 2 - Intel® Rapid Storage Technology - Status

English

20. The system will pop-up a message and ask you to select a compatible fast drive (in this case there should only be one option).

21. You will need to restart the computer after enabling Optane, and make sure the system is powered by the powered AC/DC adapter, and not by battery only.

22. Click Yes to begin the process (this may take some time).

23. After the process has been completed restart the computer.

Clearing Intel® Optane™

If you wish to clear an existing Intel® Optane™ setup then follow the procedure below to do so. However back-

up up any necessary files and data before clearing an Intel® Optane™ setup, as doing so will result in the loss

of all data on the volumes.

1. Make sure that Intel® Optane™ is enabled in the Intel® Rapid Storage Technology application.

2. Start-up your computer and press <F2> to enter the BIOS.

3. Go to Intel(R) Rapid Storage Technology (in the Advanced menu) and press <Enter>.

4. Select Intel Optane, **** (listed under Optane Volume:) and press <Enter>.

5. Select “Deconcatentate” and press <Enter>.

6. Select Yes from the “Are you sure you want to perform deconcatentation” option.

7. Select “Start deconcatentation” and press <Enter>.

8. The system will return to the standard Intel(R) Rapid Storage Technology menu when complete.

9. You should then select the appropriate SATA Mode for your system and reinstall the OS.

System Map: Front View with LCD Panel Open

Note that the Touchpad and Buttons valid operational area is that indicated within the red dotted lines above.

Figure 3

Front View with LCD

Panel Open

1. PC Camera or

(Factory Option) Infared Camera

2. *Camera LED

*When the camera is in use, the LED will be illuminated.

3. Built-In Array Microphone

4. LCD

5. Vent

6. Keyboard

7. Touchpad & Buttons



Wireless Device

Operation Aboard

Aircraft

The use of any portable electronic transmission devices aboard aircraft is usually prohibited.

Make sure the WLAN, Bluetooth & 3G/4G module(s) are OFF if you are using the computer aboard aircraft by putting the system in to Airplane Mode.

English

LED Indicators

The LED indicators on the computer display helpful information about the current status of the computer.

Icon Color Description

English

Orange The AC/DC Adapter is Plugged In

Blinking Orange* The AC/DC adapter is plugged in and the powered USB Port is on*

Green The Computer is On

Blinking Green The Computer is in Sleep Mode

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking Orange The Battery Has Reached Critically Low Power Status

Green The Hard Disk is in use

Green Airplane Mode is ON (the WLAN, 3G/4G & Bluetooth Modules are OFF)

Table 1 - LED Indicators

*The powered USB 3.0 (USB 3.1 Gen 1) port (see page 13) may be toggled on /off by means of the Fn + Power Button key combination. When the powered USB port is on it will supply power (for charging devices only, not for operating devices) when the system is off but still powered by the AC/DC adapter plugged into a working outlet, or powered by the battery with a capacity level above 20% (this may not work with certain devices - see page 22).

Keyboard

Function Keys

Numeric Keypad

Fn Key

Menu/Application Key

Num Lk & Scr Lk

Windows Logo Key

The keyboard has a numeric keypad for easy numeric data input. Pressing Fn + Num Lk turns on/off the numeric keypad. It also features function keys to allow you to change operational features instantly.

(Illuminated keyboard - Optional) The keyboard illumination level may be adjusted, or turned off/on, by using the Fn + F4 keys.

Figure 4 - Keyboard

English

Function Keys & Visual Indicators

The function keys (F1 - F12 etc.) will act as hot keys when pressed while the Fn key is held down. In addition to the basic function key combinations, some visual indicators are available when the Control Center driver is installed (after restart a control panel will pop-up to allow you to select the type of keyboard for your system).

Keys Function/Visual Indicators Keys Function/Visual Indicators

Fn +

English

Fn +

Fn + Change Display Configuration (see page 16)

Fn +

Play/Pause (in Audio/Video Programs)

Touchpad Toggle

Turn LCD Backlight Off

(Press a key to or use Touchpad to turn on)

Mute Toggle

Toggle Keyboard Illumi-

nation/Adjust Brightness

Level (Illuminated key-

boards only)

Volume Decrease/

Increase

Brightness Decrease/

Increase

PC Camera Power

Toggle

Fn +

Fn + Power But-

ton

Airplane Mode Tog-

gle

Sleep Toggle

Number Lock Toggle

Scroll Lock Toggle

Caps Lock Toggle

Control Center Toggle (see page 11)

Fan Automatic Con-

trol/ Full Power

Powered USB Port Power Toggle (see page 8)

Table 2 - Function Keys & Visual Indicators

Control Center

Figure 5 - Control Center

Press the Fn + Esc key combination, or double-click the icon in the no- tification area of the taskbar to toggle the Control Center on/off. The Control Center gives quick access to frequently used controls and enables you to quickly turn the camera/Touchpad on/off.

Power Modes

You can set a Power Mode by clicking the appropriate icon at the top of the Control Center. Each power mode will affect the Power Conservation Mode, Airplane Mode, Power Plan and PC camera power etc.

Control Center Menus

The Control Center contains two menu headings (System Program and Device) under the Power Modes. Click the Control Center icons to toggle the appropriate function, or hold the mouse button down and move the dial control where applicable. Certain functions will automatically be adjusted when a power mode is selected. Click the menu headings and then click any of the buttons.

Power Status

The Power Status icon will show whether you are currently powered by the battery, or by the AC/DC adapter plugged in to a working power outlet. The power status bar will show the current battery charge state.

Brightness

The Brightness icon will show the current screen brightness level. You can use the slider to adjust the screen brightness or the Fn + F8/F9 key combinations, or use the Fn + F2 key combination to turn off the LED backlight (press any key to turn it on again). Note that screen brightness is also effected by the Power Mode selected.

Volume

The Volume icon will show the current volume level. You can use the slider to adjust the volume or the Fn +

F5/F6 key combinations, or use the Fn + F3 key combination to mute the

volume.

English

Fan Speed

The fan speed will adjust itself automatically to control the heat of the CPU. However you can adjust the setting to maximum if you prefer. Select Custom and click on the sliders to adjust the settings to your preference, however these settings can be overid-

English

den by the system, as a safety precaution, if it requires heavier use of the fan.

Time Zone

Clicking the Time Zone button will access the Date and Time Windows control panel.

Desktop Background

Clicking the Desktop Background button will allow you to change the desktop background picture.

Backlight Keyboard

Click the numbers under the Backlight Keyboard icon to adjust the brightness of the keyboard backlight LED.

Sleep Button

Click either the Hibernate or Sleep button to have the computer enter the selected power-saving mode.

Display Utility

The Display Utility icon will only appear in the System Program menu if your display’s resolution is QHD or above. The Display Utility allows you to adjust text size on the screen to make it easier to view.

Display Switch

Click the Display Switch button to access the menu (or use the + P key combination) and select the appropriate display mode.

Touchpad/PC Camera

Click either of these buttons to toggle the Touchpad or camera module’s power status. Note that the power status of the camera module is also effected by the Power Mode selected.

Enter Sleep Timer

(for systems with illuminated keyboards only)

Enable and then select the amount of time for which the system is idle before the keyboard LED enters sleep mode (i.e. the LED keyboard illumination will turn off to save power).

System Map: Front, Left & Right Views

Front

Figure 6 - Front, Left & Right Views

1. LED Indicators

2. RJ-45 LAN Jack

3. Vent

4. HDMI-Out Port

5. Multi-in-1 Card Reader

6. *Powered USB 3.0 (USB 3.1 Gen 1) Port

*Toggle power to this port by using Fn + Power Button (see Table 1 on page 8).

7. Headphone-Out Jack

8. Microphone-In Jack

9. USB 3.0 (USB 3.1 Gen 1) Ports

10. External Monitor Port

11. DC-In Jack

12. Security Lock Slot

Left

Right



Overheating

To prevent your computer from overheating make sure nothing blocks any vent while the computer is in use.

English

System Map: Bottom & Rear Views



Bottom Cover Removal

Warning

Do not remove any cover(s) and/or screw(s) for the purposes of device upgrade as this may violate the terms of your warranty. If you need to replace/remove the hard disk/ RAM etc., for any reason, please contact your distributor/ supplier for further information.

Overheating

To prevent your computer from overheating make sure nothing blocks any vent while the computer is in use.

Figure 7

Bottom & Rear Views

1. Battery

2. Vent

3. Speakers

English

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel

Figure 8 - Start Menu, Context Menu, Taskbar, Control Panel and Settings

and Settings

Most of the apps, control panels, utilities and programs within Windows 10 can be accessed from the Start Menu by clicking the icon in the taskbar in the lower left corner of the screen (or by pressing the Windows Logo Key on the keyboard).

Right-click the Start Menu icon (or use the Windows Logo Key + X key combination) to bring up an advanced Context Menu of useful features such as Programs and Features, Power Options, Task Manager, Search, File Explorer, Command Prompt, Device Manager and Network Connections etc.

The notification area of the taskbar is in the bottom right of the screen. Some of the control panels and applications referred to throughout the course of this manual can be accessed from here.

Throughout this manual you will see an instruction to open the Control Panel. To access the Control Panel, select Control Panel under the Windows System item in the Start Menu.

The Settings item in the Start Menu (and also as an App) gives you quick access to a number of system settings control panels allowing you to adjust settings for System, Devices, Network & Internet, Personalization, Apps, Accounts, Time & language, Gaming, Ease of Access, Privacy and Update & security.

English

Video Features

Figure 9

Project

The system features an Intel integrated GPU. You can switch display devices, and configure display options, from the Display control panel in Windows as long as the video driver is installed.

To access the Display control panel in Windows:

1. Right-click the desktop and select Display settings from the

English

menu.

2. Choose the required display settings from the menus.

3. Click Apply to save the settings.

To access the Intel® HD Graphics Control Panel:

1. Right-click the desktop and select Intel® Graphics Settings

from the menu.

2. Click the icon in the notification area of the Desktop taskbar

and select

Intel® Graphics Settings from the menu.

Display Devices

Note that you can use external displays connected to the HDMI-Out port and/or external monitor port. See your display device manual to see which formats are supported.

In Windows it is possible to quickly configure external displays from the Project menu (press the Windows Logo Key and the P key or press the Fn + F7 key combination).

To configure the displays using the Project menu:

1. Attach your external display device to the appropriate port, and then turn it on.

2. Press the + P (or Fn + F7) key combination.

3. Click on any one of the options from the menu to select PC screen

only, Duplicate, Extend or Second screen only.

Audio Features



Volume Adjustment

The sound volume level can also be set using the volume control within Windows. Click the Speaker icon in the taskbar to check the setting

Figure 10 - Power Options

You can configure the audio options on your computer from the Sound control panel in Windows, or from the

Realtek HD Audio Manager

tion area/control panel (right-click the notification area icon to bring up an audio menu).

The volume may be adjusted by means of the Fn + F5/F6 key combination.

/ icon in the notifica-

Power Options

The Power Options (Hardware and Sound menu) control panel icon in Windows allows you to configure power management features for your computer. You can conserve power by means of power plans and configure the options for the power button, sleep button (Fn + F12), computer lid (when closed), display and sleep mode (the default power saving state) from the left menu. Note that the Power saver plan may have an affect on computer performance.

Click to select one of the existing plans, or click Create a power plan in the left menu and select the options to create a new plan. Click Change Plan Settings and click Change advanced power settings to access further configuration options.

English



Driver Installation General

Guidelines

As a general guide follow the default on-screen instructions for each driver (e.g. Next > Next > Finish) unless you are an advanced user. In many cases a restart is required to install the driver.

Make sure any modules (e.g. WLAN or Bluetooth) are ON before installing the appropriate driver.

Windows Update

After installing all the drivers make sure you enable Win- dows Update in order to get all the latest security updates etc. (all updates will include the latest hotfixes from Mi- crosoft).



Driver Installation & Power

When installing drivers make sure your computer is powered by the AC/ DC adapter connected to a working power source. Some drivers draw a significant amount of power during the installation procedure, and if the remaining battery capacity is not adequate this may cause the system to shut down and cause system problems (note that there is no safety issue involved here, and the battery will be rechargeable within 1 minute).

Figure 11 - Install Drivers

English

Driver Installation

The Device Drivers & Utilities + User’s Manual disc contains the drivers and utilities necessary for the proper operation of the computer. This setup will probably have already been done for you. If this is not the case, insert the disc and click Install Drivers (button), or Option Drivers (button) to access the Optional driver menu. Install the drivers in the order indicated in Figure 11. Click to select the drivers you wish to install (you should note down the drivers as you install them). Note: If you need to reinstall any driver, you should uninstall the driver first

Manual Driver Installation

Click the Browse CD/DVD button in the Drivers Installer application and browse to the executable file in the appropriate driver folder.

If a

Found New Hardware

Cancel and follow the installation procedure as directed.

wizard appears

during the installation procedure, click

IR Camera (Option)

Figure 12

Windows Hello (Face Recogni-

tion)



IR Camera and Power-Saving

If you turn off the PC Camera (e.g. by using the Fn + F10 key combination or Control Center icon) then the facial recognition system will not function.

If the system enters and resumes from Hibernate, is restarted, or is shut down and restarted with the camera turned off, then the facial recognition system will not function.

The infrared camera is compatible with the Windows Hello facial recognition system. The IR Camera provides

a user-friendly interface with a single form of verification to log on to your computer.

The IR Camera module uses the Sign-in options configuration of the Windows Account.

IR Camera Module Configuration

1. Before setting up the facial recognition system make sure that:

• The system is powered by the AC/DC adapter (if the system is powered by the battery then facial recognition will not work).

• If you are a glasses wearer then it is recommended that you remove your glasses in order to prevent reflection problems hampering the facial recognition system.

2. Click the Settings item in the Start Menu.

Click Accounts and then click Sign-in options.

4. You will need to add a Windows password (click Add under Password).

5. After you have added the password you will need to also add a PIN.

6. Under Windows Hello click Set up under Face Recognition.

7. Click Get Started and the Windows Hello Setup Wizard will then guide you through the set up process to scan your face.

8. You will need to key in the pin number on initial setup.

9. Keep looking directly at the screen and the system will scan your face (the blue bar underneath your picture indicates the progress of the scan).

10. The system will then prompt with “All Set!”, so click Close to exit the Setup Wizard.

11. Restart the computer after the scanning process has been

completed.

12. You can use the facial recognition system to unlock your computer the next time you start the system. The system will prompt with “Getting ready...” and after seeing this simply look directly (as it prompts “Looking for you...” / “Making sure it’s

you..”) at the screen to complete the scan.

English

TPM (Option)

Figure 13 - BitLocker Drive Encryption

(TPM Administration)

Figure 14

Trusted Platform Module

(TPM) Manage-

ment on Local Computer Ad-

ministration

Figure 15

Actions Menu

Before setting up the TPM (Trusted Platform Module) functions you must initialize the security platform.

Activating TPM

1. Restart the computer.

2. Enter the Aptio Setup Utility pressing F2 during the POST.

3. Use the arrow keys to select the Security menu.

English

4. Select TPM Configuration and press Enter.

5. Press Enter to access the Security Device Support menu and select Enable.

6. You will then need to press F4 to save the changes and restart the computer.

4. The TPM Management window allows you to configure the TPM within Windows. As TPM is usually administered within large enterprises and organizations, your system administrator will need to assist you in managing the information here.

TPM Management in Windows

You can manage your TPM settings from within Windows:

1. Go to the Control Panel.

Click

BitLocker Drive Encryption (System and Security).

3. Click TPM Administration.

TPM Actions

1. Click Prepare the TPM and follow the instructions in the Wizard to prepare the TPM (this will probably require a restart of the

computer and confirmation of the setting changes after restart by pressing the appropriate F key).

2. After the restart the TPM will be prepared and you can then use the Actions menu to Turn TPM off, Change Owner Password, Clear TPM or Reset TPM Lockout.

3. A wizard will help take you through any setup steps.

3G/4G Module (Option)

If you have included an optional 3G/4G module in your purchase option, follow the instructions below to install the USIM card (which will be provided by your service provider).

USIM Card Insertion

1. Turn off the computer, and turn it over and remove the battery .

2. Insert the USIM card as illustrated below until it clicks into position, and replace the battery.

English

Figure 16 - Remove the battery and Insert the USIM Card

Troubleshooting

Problem Possible Cause - Solution

The Wireless LAN/Bluetooth modules cannot be detected.

The PC Camera module cannot be

English

detected.

The computer is off (or in Sleep Mode) but powered by the AC/DC adapter plugged in to a working outlet or powered by the battery with a capacity level above 20%. I have plugged a device into the powered USB port in order to charge it, but the device is not charging.

The modules are off as the computer is in Airplane Mode. Check the LED indicator to see if it is in Airplane Mode (see Table 1 on page 8). Use the Fn + F11 key combination to toggle Airplane Mode on/off (see Table 2 on page 10).

The module is off. Press the Fn + F10 key combination in order to enable the module (see

Table 2 on page 10). Run the camera application to view the camera picture.

The port is not powered on. Toggle power to the port using the Fn + Power Button combination.

This function may not work with certain external USB compliant devices (check your device’s documentation). If this is the case, power the computer on and connect the

external USB device in order to charge it.

Specifications



Latest Specification Information

The specifications listed in this section are correct at the time of going to press. Certain items (particularly processor types/speeds) may be changed, delayed or updated due to the manufacturer's release schedule. Check with your service center for details.

Note that this computer model series may support a range of CPUs and/or video adapters.

To find out which CPU is installed on your system go to the Start menu and select Settings, and then select Sys- tem and click About. This will also provide information on the amount of Installed RAM etc.

To get information on your system’s video adapter go to the Start menu and select Settings, and then select

System and click Display > Advanced display settings > Display adapter properties.

BIOS

64Mb SPI Flash ROM AMI BIOS

Memory

Two 260 Pin SO-DIMM Sockets Supporting DDR4 2400MHz Memory

Memory Expandable up to 32GB

Compatible with 4GB, 8GB or 16GB Modules

(The real memory operating frequency depends on the FSB of the processor.)

LCD Options

13.3" (33.78cm), 16:9, QHD+ (3200x1800)/

HD (1920x1080)/HD (1366x768)

Storage

One Changeable 2.5" 7mm (h) SATA HDD/ SSD

(Factory Option) One M.2 SATA/PCIe Gen3 x4 Solid State Drive (SSD)*

(Factory Option) One M.2 PCIe Gen2 x2 Solid State Drive (SSD)*

*Processor Dependent

Pointing Device

Built-in Touchpad

Keyboard

“WinKey” keyboard (with embedded numeric keypad)

Or (Factory Option) Illuminated White-LED

“WinKey” keyboard (with embedded numeric keypad)

Audio

High Definition Audio Compliant Interface 2 * Built-In Speakers Built-In Array Microphone

Security

Security (Kensington® Type) Lock Slot BIOS Password Intel PTT for Systems Without TPM Hard-

ware

M.2 Slots

Slot 1 for WLAN and Bluetooth Combo Module

Slot 2 for SATA/PCIe Gen3 x4 SSD* Or Slot 2 for PCIe Gen2 x2 SSD* (Factory Option) Slot 3 for 3G/4G Module

*Processor Dependent

English

Communication

Built-In 10/100/1000Mb Base-TX Ethernet LAN

1.0M HD PC Camera Module Or (Factory Option) Infared Camera Module (Factory Option) 3G or 4G M.2 Module

WLAN/ Bluetooth M.2 Modules:

English

(Factory Option) Intel® Wireless-AC 8265 Wireless LAN (802.11ac) + Bluetooth

(Factory Option) Intel® Wireless-AC 3168 Wireless LAN (802.11ac) + Bluetooth

Interface

Three USB 3.0 (USB 3.1 Gen 1) Ports (Including one AC/DC Powered USB port)

One HDMI-Out Port One External Monitor Port One Microphone-In Jack One Headphone-Out Jack One RJ-45 LAN Jack One DC-in Jack

Card Reader

Embedded Multi-In-1 Card Reader

MMC (MultiMedia Card)/RS MMC SD (Secure Digital)/Mini SD/SDHC/

SDXC

Features

Supports Windows® 10 Cortana with Voice Intel® Optane™ Technology

Power

Full Range AC/DC Adapter AC Input: 100 - 240V, 50 - 60Hz DC Output: 19V, 2.1A (40W)

Removable 3 Cell Smart Lithium-Ion Battery Pack, 36WH

(Factory Option) Removable 6 Cell Smart Lithium-Ion Battery Pack, 66WH

Environmental Spec

Temperature

Operating: 5°C - 35°C Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80% Non-Operating: 10% - 90%

Dimensions & Weight

324mm (w) * 234mm (d) * 21mm (h) (Height Excluding Battery Area)

1.36kg (Barebone with 36WH Battery)

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig sind, das System zu starten. Dieses ist nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie einzelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Benut- zerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzerhandbuch auf der Disc Device Drivers & Utilities + User's Manual.

Deutsch

Hinweise zu Pflege und Betrieb

Das Notebook ist zwar sehr stabil, kann aber dennoch beschädigt werden. Damit es nicht dazu kommt, sollten Sie die folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen ausgesetzt werden. Wenn der Computer fällt, können das Gehäuse und andere Komponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Computer und Netzteil dürfen nicht in der Nähe von Wärmequellen stehen oder gelagert werden. Dies ist ein elektrisches Gerät. Wenn Wasser oder andere Flüssigkeiten eindringen, kann der Computer stark beschädigt werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den Computer fern von magnetischen Feldern, die von Stromquellen, Moni-

Deutsch

toren, Magneten etc. erzeugt werden. Die können die Leistung beeinträchtigen und Ihre Daten beschädigen.

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren gehen können, wenn der Akku verbraucht ist.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den Computer selbst zu reparieren, können Ihre Garantieansprüche verloren gehen. Außerdem besteht Stromschlaggefahr für Ihre Gesundheit und das Gerät durch frei liegende Teile. Lassen Sie Reparaturarbeiten nur von qualifizierten Reparaturfachleuten durchführen, insbesondere wenn folgende Umstände vorliegen:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder zerschlissen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in Berührung gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht korrekt arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berühren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer entweicht.

Sicherheitsinformationen

• Verwenden Sie nur einen AC/DC-Adapter, der für die Verwendung mit diesem Computer zugelassen ist.

• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benutzerhandbuch spezifiziert sind Sie können explodieren. Richten Sie sich nach den regional gültigen Entsorgungsvorschriften.

• Verwenden Sie den Akku nicht mehr, wenn er heruntergefallen ist oder in anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Computer mit dem beschädigten Akku zu funktionieren schein, können dadurch Stromkreise beschädigt werden, die schließlich einen Brand verursachen können.

• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es fur den Transport z.B. wahrend einer Reise in eine Tasche einpakken.

• Nehmen Sie vor dem Reinigen des Computers den Akku heraus, und trennen Sie es von allen externen Stromquellen, Peripheriegeräten und Kabeln ab.

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch. Tragen Sie das Reinigungsmittel nicht direkt auf den Computer auf. Verwenden Sie keine flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheuermittel zum Reinigen des Computers.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren oder austauschen.

• Beachten Sie, dass das Logo bei den Computern, die über ein galvanisch beschichtetes LCD-Logo verfügen, von einer Schutzfolie bedeckt ist. Durch die natürliche Abnutzung kann diese Schutzfolie beschädigt werden oder abgehen und die scharfen Kanten des frei liegenden Logos freigeben. Seien Sie in solch einem Fall vorsichtig bei der Handhabung des Computers, und vermeiden Sie es, das herausstehende beschichtete LCD-Logo zu berühren. Legen Sie keine Gegenstände in die Tragetasche, da diese während des Transports gegen den Computer drücken können. Wenden Sie sich in einem solchen Fall von Abnutzung an Ihr Service Center.

. Entsorgen Sie die Akkus nicht in Feuer.

Polymer Akku Sicherheitshinweise



Entsorgen der Akkus/ Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen nationalen und regionalen Getzgebungen kann es verboten in, einen nicht mehr gebrauchsfähigen Akku in den normalen Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen Entsorgungsunternehmen über Recycling-Möglichkeiten oder korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosionsgefahr. Tauschen Sie den Akku nur durch den gleichen oder einen baugleichen Typ aus, der vom Hersteller empfohlen wird. Entsorgen Sie den verbrauchten Akku entsprechend der Anweisungen des Herstellers.

Beachten Sie die folgenden Hinweise, die sich speziell auf Polymer Akkus beziehen. Diese Hinweise haben zudem Vorrang gegenüber den Allgemeinen Akku Sicherheitshinweisen.

• Polymer Akkus können sich etwas ausdehnen oder anschwellen. Dies ist Teil des Sicherheitsmechanismus des Akkus und kein Anlass zur Sorge.

• Seien Sie vernünftig im Umgang mit Polymer Akkus. Verwenden Sie keine Polymer Akkus in Umgebungen mit hohen Temperaturen und lagern Sie keine ungenutzten Akkus über längere Zeiträume.

Deutsch

Schnellstart

Abb. 1 - Öffnen des Dekkels/LCD/Computers

mit angeschlossenem AC/DC-Adapter

130 ﾟ



Herunterfahren

Bitte beachten Sie, daß der Computer immer mit dem Befehl Herun-

terfahren in Windows

(siehe unten) heruntergefahren werden muß. Dadurch werden Festplatten- bzw. Systemprobleme vermieden.

1. Klicken Sie auf das Startmenü-Symbol

2. Klicken Sie auf den Eintrag Ein/Aus

3. Wählen Sie aus dem Menü die Option Herunterfahren.

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie den Computer auf eine stabile Unterlage.

3. Setzen Sie den Akku ein, und stellen Sie sicher, dass sie fest sitzt.

4. Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer verwenden wollen (z. B. Tastatur und Maus), an die entsprechenden Schnittstellen an.

5. Gehen Sie bei der erstmaligen Einrichtung des Computers wie folgt vor (um den Computer während des Versands zu schützen, wird der Akku das System nicht mit Strom versorgen, bis es das erste Mal mit dem AC/ DC-Adapter verbunden und wie folgt erstmalig eingerichtet worden ist):

• Bringen Sie das AC/DC-Adapterkabel an die DC-Eingangsbuchse an

der rechten Seite des Computers an und verbinden Sie das AC-Netzkabel anschließend mit einer Steckdose. Schließen Sie das AC-Netzkabel an den AC/DC-Adapter an und lassen Sie es dort 6 Sekunden

Deutsch

oder länger.

• Entfernen Sie das Adapterkabel von der DC-Eingangsbuchse des Com-

puters und stecken Sie es anschließend wieder ein. Der Akku wird jetzt entsperrt sein.

6. Klappen Sie den Deckel/LCD vorsichtig mit einer Hand auf, und öffnen Sie ihn auf einen angenehmen Sichtwinkel (jedoch nicht weiter als 130°). Mit der anderen Hand halten Sie das Unterteil des Computers fest (siehe Abb.

1) (Hinweis: Heben Sie den Computer niemals am Deckel/LCD hoch).

7. Drücken Sie auf den Netzschalter, um den Computer einzuschalten.

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstallierter Software ausgeliefert. Ist das nicht der Fall, oder wenn Sie das Notebook für ein anderes System neu konfigurieren möchten, finden Sie dazu eine Anleitung in diesem Handbuch zu Microsoft Windows 10.

Intel® Optane™-Unterstützung

Sie müssen Intel® Optane™ vor der Installations Ihres Windows 10 Betriebssystems installieren

Seite 29

(siehe "Intel® Optane™" auf

Intel® Optane™

Intel® Optane™ ist eine Kombination aus einem kompatiblen Speichergerät und Intel® Rapid Storage-Technolo- gie Software. Diese Kombination wurde entwickelt, um Ihre Systemleistung zu beschleunigen, indem Sie Bootdaten, ausführbare Dateien, auf häufig zugegriffene Daten und Auslagerungsdateien auf eine nichtflüchtige Intel® Optane™ SSD mit niedriger Latenz aufrufen.

Wenden Sie sich an Ihren Händler oder Lieferanten, um zu erfahren, ob Ihr System diese Technologie unterstützt.

Wenn Sie ein System neu installieren, das zuvor im Intel RST Premium Modus eingerichtet wurde, stellen Sie sicher, dass Sie den Intel Optane Speicher gelöscht haben (siehe

"Intel® Optane™ löschen" auf Seite 30).

Intel® Optane™ Einrichtung

Sie müssen Intel® Optane™ vor der Installations Ihres Windows 10 Betriebssystems installieren, und Sie müssen Folgendes vorbereiten, um dies zu tun.

•Die Microsoft Windows 10 Betriebssystem-Disc.

• Ein angeschlossen externes DVD Laufwerk.

• Eine Intel® Optane™ SSD muss in Ihrem System installiert

sein.

•Die Disc Device Drivers & Utilities + User's Manual.

1. Starten Sie den Computer und drücken Sie auf F2, um in das BIOS zu gelangen.

2. Gehen Sie zum Menü Boot, wählen Sie UEFI Setting und drücken Sie auf die Eingabetaste.

3. Wählen Sie UEFI Boot, drücken Sie auf die Eingabetaste und wählen Sie “Enabled”.

4. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie zum Menü Main.

5. Wählen Sie OffBoard NVMe Controller Configuration und drücken Sie die Eingabetaste, um zu überprüfen, ob eine Intel® Optane™ SSD vorhanden ist.

6. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie zum Menü Advanced.

7. Wählen Sie SATA Mode, drücken Sie auf die Eingabetaste und wählen Sie “Intel RST Premium...”.

8. Drücken Sie auf F4 und <Yes> (Ja), um die Änderungen zu

speichern und das Gerät zurückzusetzen (“Save Changes and Reset”).

9. Drücken Sie beim Neustart des Computers auf F2, um das BIOS erneut aufzurufen.

10. Drücken Sie auf F4 und <Yes> (Ja), um die Änderungen zu

speichern und das Gerät zurückzusetzen (“Save Changes and Reset”), stellen Sie jedoch sicher, dass die Bedingung im Aufzählungspunkt unten erfüllt ist, bevor Sie dies tun.

• Stellen Sie sicher, dass sich die Windows 10-DVD im ange-

schlossenen DVD Laufwerk befindet. Während der Computer hochfährt, startet dieser automatisch von der Windows 10-DVD (Sie werden aufgefordert, eine Taste zu drücken, um den Systemstart von der DVD auszuführen).

11. Drücken Sie auf Weiter > Jetzt installieren, um die Installation des Betriebssystems wie herkömmlich fortzusetzen (die Anleitung zur Installation des Windows-Betriebssystems finden Sie in der Windows- Dokumentation).

12. Wählen Sie Benutzerdefiniert: nur Windows installieren (für fortgeschrittene Benutzer).

13. Es wird empfohlen, bestehende Partitionen auszuwählen und zu löschen.

14. Klicken Sie auf Neu, um eine Partition für Windows zu erstellen.

Deutsch

15. Es ist sehr wichtig sicherzustellen, dass bei der Erstellung der

Abb. 2 - Intel® Rapid Storage-Technologie - Status

Partition ein Minimum von 5MB nicht zugewiesenem Speicherplatz gelassen wird.

16. Folgen Sie den Anweisungen auf dem Bildschirm, um das Windows 10-Betriebssystem zu installieren.

17. Installieren Sie die Windows-Treiber. Sollten Sie den Intel® Rapid Storage-Technologie (IRST) Treiber Installieren.

18. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

19. Klicken Sie auf Aktivieren.

Deutsch

20. Das System wird eine Meldung anzeigen und Sie bitten, ein kompatibles schnelles Laufwerk auszuwählen (in diesem Fall sollte nur eine Option vorhanden sein).

21. Sie müssen den Computer nach dem Aktivieren von Optane neu starten und sicherstellen, dass das System mit dem eingeschalteten AC/DC-Adapter und nicht nur mit dem Akku betrieben wird.

22. Klicken Sie auf Ja, um den Vorgang zu starten (dies kann einige Zeit dauern).

23. Starten Sie den Computer neu, nachdem der Vorgang abgeschlossen ist.

Intel® Optane™ löschen

Wenn Sie eine bestehende Intel® Optane™ Einrichtung löschen möchten, gehen Sie wie folgt vor. Sichern Sie jedoch

alle notwendigen Dateien und Daten vor dem Löschen einer Intel® Optane™ Einrichtung, da dies zu einem Ver-

lust aller Daten auf den Volumes führen wird.

1. Stellen Sie sicher, dass Intel® Optane™ in der Intel® Rapid Storage-Technologie Anwendung aktiviert ist.

2. Starten Sie den Computer und drücken Sie auf F2, um in das BIOS zu gelangen.

3. Wechseln Sie zu Intel(R) Rapid Storage Technology (im Menü Advanced) und drücken Sie auf die Eingabetaste.

4. Wählen Sie Intel Optane, **** (aufgeführt unter Optane Volume:) und drücken Sie auf die Eingabetaste.

5. Wählen Sie “Deconcatentate” und drücken Sie auf die Eingabetaste.

6. Wählen Sie <Yes> (Ja) aus der Option “Are you sure you want to perform deconcatentation”.

7. Wählen Sie “Start deconcatentation” und drücken Sie auf die Eingabetaste.

8. Das System kehrt zum Standard Intel(R) Rapid Storage Technology Menü zurück, wenn es fertig ist.

9. Sie sollten dann den entsprechenden SATA-Modus für Ihr System auswählen und das Betriebssystem neu installieren.

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm

Beachten Sie, dass der Funktionsbereich des Touchpads und der Tasten innerhalb der rot gepunkteten Linien liegt.

Abb. 3

Ansicht von vorne mit ge-

öffnetem LCD-Bildschirm

1. PC-Kamera

Oder

(Werkseitige Option) Infrarotkamera

2. *LED der Kamera

*Wenn die Kamera verwendet wird, leuchtet die LED.

3. Eingebautes Array-Mikrofon

4. LCD-Bildschirm

5. Netzschalter

6. Tastatur

7. Touchpad mit Tasten



Die Benutzung

drahtlos

angeschlossener

Geräte in Flugzeugen

In der Regel ist die Benutzung jeglicher tragbarer elektronischer Funkgeräte in Flugzeugen verboten.

Stellen Sie sicher, dass das WLAN-, das Bluetooth- und 3G/4G-Modul durch Aktivieren des Flugzeugmodus ausgeschaltet sind, wenn Sie sich an Bord eines Flugzeugs befinden.

Deutsch

LED-Anzeigen

Die LED-Anzeigen auf dem Computer zeigen wichtige Informationen über den aktuellen Status des Computers.

Symbol Farbe Beschreibung

Orange Der AC/DC-Adapter ist angeschlossen

Lampe blinkt Orange* Wenn der AC/DC-Adapter angeschlossen wird, ist der USB-Anschluss eingeschaltet*

Grün Der Computer ist angeschaltet

Lampe blinkt grün Das System ist im konfigurierten Energiesparmodus

Orange Der Akku wird geladen

Deutsch

Grün Der Akku ist voll geladen

Lampe blinkt orange Der Akku hat einen kritisch niedrigen Stromstatus erreicht

Grün Es wird auf die Festplatte zugegriffen

Grün

Flugzeugmodus ist EIN (die Module WLAN, Bluetooth und 3G/4G ausgeschaltet

sind)

Tabelle 1 - LED-Anzeigen

*Der eingeschaltete USB 3.0 (USB 3.1 Gen 1) Anschluss (siehe Seite 37) kann mit der Tastenkombination Fn + Netzschalter ein- bzw. ausgeschaltet werden. Wenn der eingeschaltete USB Anschluss eingeschaltet ist, kann er andere Geräte auch

bei ausgeschaltetem System mit Strom versorgen (jedoch nur zum Aufladen, nicht für den Betrieb der Geräte), sofern das System mit dem AC/DC-Adapter mit dem Stromnetz verbunden oder über einen Akku mit mehr als 20 % Ladung mit Strom versorgt wird (die Stromversorgung kann bei bestimmten Geräten u. U. nicht funktionieren - siehe Seite 46).

Tastatur

Nummemtastatur

Funktionstasten

Num & Rollen

Windows-Logo-Taste

Fn Taste

Menü/Anwendungstaste

Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Durch Drükken auf Fn + Num wird die Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktionstasten, über die Sie direkt zwischen den Funktionen umschalten können.

(Beleuchtete Tastatur - Optional) Die Stufe der Tastaturbeleuchtung kann angepasst oder aus-/eingeschaltet werden, indem Sie die Fn + F4 Tasten verwenden.

Deutsch

Abb. 4 - Tastatur

Funktionstasten & visuelle Anzeigen

Wenn die Funktionstasten (F1 - F12) gleichzeitig mit der Fn-Taste gedrückt werden, funktionieren sie wie Hotkeys. Neben den Tastenkombinationen für die Grundfunktionen gibt es einige visuelle Anzeigen, wenn der Control Center-Treiber installiert ist (nach dem Neustart wird ein Steuerungsfeld eingeblendet, um die Art der Tastatur für Ihr System auszuwählen).

Tasten Funktion/ Visuelle Anzeigen Tasten Funktion/ Visuelle Anzeigen

Fn +

Deutsch

Fn +

Wiedergabe/Pause (in Audio /Videoprogrammen)

Touchpad aktivieren/

deaktivieren

LCD-Hintergrundlicht ausschalten (zum Ein-

schalten beliebige Taste drücken oder Touchpad

berühren)

Stummschaltung/

Stummschaltung

aufheben

Tastaturbeleuchtung

wechseln/Helligkeits-

stufe anpassen (Nur

Beleuchtete Tastatu-

ren)

Audio-Lautstärke

verringern/erhöhen

Ändern der Anzeigeeinstellungen (siehe Seite 40)

LCD-Helligkeit ver-

ringern/erhöhen

PC-Kamera aktivieren/

deaktivieren

Fn +

Netzschalter

Flugzeugmodus ein-/

ausschalten

Energiesparmodus wechseln

Ein-/Ausschalten der

Nummerntastatur

Ein-/Ausschalten des

Scroll-Modus

Ein-/Ausschalten der

Feststelltaste

Ein-/Ausschalten des Control Center (siehe

Seite 35)

Automatische Lüftersteuerung/Volle Leis-

tung

Ein-/Ausschalten des eingeschalteten USB Anschlus-

ses (siehe Seite 32)

Tabelle 2 - Funktionstasten & visuelle Anzeigen

Control Center

Abb. 5 - Control Center

Drükken Sie auf die Tastenkombination

Fn + Esc, oder doppelklicken Sie auf das Symbol im Infobereich auf der Taskleiste um das Control Center ein-/auszuschalten. Das Control Center bietet den schnellen Zugriff auf

häufig verwendete Funktionen, und Sie haben hier die Möglichkeit, das Touchpad/das Kamera-Modul direkt ein-/auszuschalten.

Energiemodi

Sie können einen Energiemodus einstellen, indem Sie im Control Center auf das entsprechende Symbol klicken. Jeder Energiemodus wird Einfluss auf den Energiesparmodus, Flugzeugmodus, Energiesparplan und PC Kamerastrom usw. haben.

Control Center Menüs

Das Control Center umfasst zwei Menütitel (Systemprogramm und Gerät) für die Strommodi. Klicken Sie auf die Symbole des Control Center, um die entsprechende Funktion zu wählen, oder halten Sie die Maustaste gedrückt und verschieben Sie den Regler, falls vorhanden. Bestimmte Funktionen werden automatisch angepasst, wenn ein Strommodus ausgewählt ist. Klicken Sie auf die Menütitel und anschließend auf eine der Schaltflächen.

Energiestatus

Das Energiestatus-Symbol zeigt an, ob die Stromversorgung aktuell über den Akku oder über das an das Stromnetz angeschlossene Netzteil erfolgt. Die Energiestatus-Anzeige zeigt den aktuellen Akkuladestatus an.

Helligkeits

Das Helligkeits-Symbol zeigt die aktuell eingestellte Bildschirmhelligkeit an.Sie können die Bildschirmhelligkeit entweder mit dem Schieberegler oder mit der Tastenkombination Fn + F8/F9 ändern. Mit der Tastenkombination Fn + F2 wird das LED-Hintergrundlicht ausgeschaltet (drücken Sie auf eine beliebige Taste, um es wieder einzuschalten). Beachten Sie, dass die Bildschirmhelligkeit auch vom eingestellten Energiemodus abhängt.

Lautstärke

Das Lautstärke-Symbol zeigt die aktuelle Lautstärke an.Sie können die Lautstärke entweder mit dem Schieberegler oder mit der Tastenkombination Fn + F5/F6 einstellen. Mit der Tastenkombination Fn + F3 wird der Ton ausgeschaltet.

Deutsch

Lüftergeschwindigkeit

Die Lüftergeschwindigkeit wird sich automatisch einstellen, um die Temperatur der CPU zu regeln. Sie können die Einstellung nach Bedarf auch auf die maximale Einstellung anpassen. Wäh- len Sie Benutzer und klicken Sie auf die Regler, um die Einstellungen nach Ihren Wünschen anzupassen. Diese Einstellungen können allerdings als Sicherheitsvorkehrung vom System überschrieben werden, wenn Sie den Lüfter zu stark beanspruchen.

Deutsch

Schalter

Klicken Sie entweder auf die Schaltfläche Ruhezustand oder Schlaf (Energiesparmodus), um den Computer der ausgewählten Stromsparmodus aufrufen zu lassen.

Anzeigehilfsprogramm

Das Anzeigehilfsprogramm Symbol wird nur im Systemprogramm Menü angezeigt, wenn die Bildschirmauflösung QHD oder höher ist. Das Systemprogramm ermöglicht Ihnen die Anpassung der Textgröße auf dem Bildschirm, um das Lesen zu vereinfachen.

Anzeige wechseln

Klicken Sie auf die Taste zum Wechseln des Anzeigegeräts, um das Menü aufzurufen (Sie können dazu auch die Tastenkombination und P ver- wenden), und wählen Sie einen Anzeigemodus aus.

Zeitzone

Wenn Sie auf die Schaltfläche Zeitzone klicken, wird das Windows-Systemsteuerungsfenster Datum und Uhrzeit aufgerufen.

Desktop-Hintergrund

Wenn Sie auf die Schaltfläche DesktopHintergrund klikken, können Sie das

Bild für den Desktophintergrund einstellen.

Touchpad/PC-Kamera

Klicken Sie auf eine dieser Tasten, um das Touchpad oder das Kamera-Modul ein- oder auszuschalten. Beachten Sie, dass der Energiestatus des Kamera-Moduls auch vom ausgewählten Ener- giemodus abhängen.

Enter Sleep Timer

(nur für Systeme mit beleuchteten Tastaturen)

Aktivieren und wählen Sie anschließend die Zeitdauer der Leerlaufs, nach der die Tastatur LED den Schlafmodus aufrufen (d.h. die LED Tastaturbeleuchtung wird ausgeschaltet, um Strom zu sparen).

Beleuchtete Tastatur

Klicken Sie auf die Zahlen unter den Beleuchtete Tastatursymbol, um die Helligkeit der Tastatur-HintergrundlichtLED anzupassen.

Systemübersicht: Ansicht von vorne, links und rechts

Abb. 6 - Ansicht von vorne, links und rechts

1. LED-Anzeigen

2. RJ-45 LAN-Buchse

3. Luftungsoffnung

4. HDMI-Ausgangsanschluss

5. Multi-in-1 Kartenleser

6. *Eingeschaltete USB 3.0 (USB 3.1 Gen 1) Anschluss *Dieser Anschluss wird mit der Tastenkombination Fn + Netzschalter eingeschaltet (siehe Tabelle 1 auf Seite 32).

7. Kopfhörer-Ausgangsbuchse

8. Mikrofon-Eingangsbuchse

9. USB 3.0 (USB 3.1 Gen 1) Anschlüsse

10. Schnittstelle für externen Monitor

11. DC-Eingangsbuchse

12. Sicherheitsschloß-Buchse

Vorderseite

Linke Seite

Rechte Seite



Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während das Notebook in Betrieb ist verdeckt werden.

Deutsch

Systemübersicht:

Abb. 7

Ansicht von unten und hinten

1. Akku

2. Luftungsoffnung

3. Lautsprecher



Überhitzung

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während das Notebook in Betrieb ist verdeckt werden.

Keine Gehäuseteile entfernen oder

öffnen

Entfernen Sie keine Gehäuseteile und/oder Schrauben, um das Gerät aufzurüsten, da anderenfalls Ihre Garantieansprüche verloren gehen.

Ist es erforderlich, die Festplatte, den RAM usw. auszuwechseln oder zu entfernen, wenden Sie sich an Ihren Vertragshändler/Lieferanten.

Ansicht von unten und hinten

Deutsch

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Ein-

Abb. 8 - Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Einstellungen

stellungen von Windows 10

Auf die meisten Apps, Control Panels, Utilities und Programme in Windows 10 können Sie über das Start-Menü gelangen. Klicken Sie dazu auf das Symbol in der Taskleiste in der linken unteren Ecke des Bildschirms (oder drücken Sie auf die Windows-Logo-Taste der Tastatur).

Klicken Sie mit der rechten Maustaste auf das Startmenü-Symbol (oder verwenden Sie die Tastenkombination Windows-Logo-Taste + X), um ein erweitertes Kontextmenü der nützlichen Funktionen aufzurufen: Programme und Funktionen, Energieoptionen, Task-Manager, Suche, Datei-Explorer, Eingabeaufforderung, Geräte-Manager, Netzwerkverbindungen usw.

Der Infobereich der Taskleiste befindet sich in der rechten unteren Ecke des Bildschirms. Hierüber können Sie manche Control Panels und Anwendungen aufrufen, die in diesem Handbuch angesprochen werden.

In diesem Handbuch finden Sie eine Anleitung zum Öffnen der Systemsteuerung. Um die Systemsteuerung aufzurufen, wählen Sie Systemsteuerung unter dem Eintrag Windows-System im Startmenü.

Der Eintrag Einstellungen im Startmenü (auch die App) bietet Ihnen einen schnellen Zugriff auf eine Reihe von Einstellmöglichkeiten für das System, die Geräte, das Netzwerk und das Internet, die Personalisierung, die Apps, Konten, die Uhrzeit und Sprache, die Spiele, die Erleichterte Bedienung, den Datenschutz, Updates und die Sicherheit.

Deutsch

Grafikfunktionen

Abb. 9

Projizieren

Dieses System verfügt über eine integrierte GPU von Intel. Wenn der Grafiktreiber installiert ist, können Sie bei Windows im Einstellfenster Anzeige die Anzeigegeräte wechseln und Anzeigeoptionen konfigurieren.

Anzeigegeräte

Beachten Sie, dass Sie externe Anzeigen nutzen können, die an den HDMI-Ausgangsanschluss und/oder an die Schnittstelle für externen Monitor angeschlossen sind. Lesen Sie die Anleitung des Anzeigegerätes, um zu erfahren, welche Formate unterstützt werden.

So öffnen Sie in Windows das Einstellfenster Anzeige:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann

aus dem Menü die Option Anzeigeeinstellungen wählen.

2. Wählen Sie aus den Menüs die gewünschten Anzeigeeinstellungen.

3. Klicken Sie auf Übernehmen, um die Einstellungen zu speichern.

Deutsch

So rufen Sie die Steuerung für Intel® HD-Grafik auf:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann aus dem Menü die Option Intel® Grafikeinstellungen wählen.

Oder

2. Klicken Sie auf das Symbol im Infobereich auf der DesktopTaskleiste und dann aus dem Menü die Option Intel® Grafikeinstellungen wählen.

Bei Windows ist es möglich, schnell externe Monitore über das Projizieren Menü zu konfigurieren (drücken Sie auf die Windows-Logo-Taste und gleichzeitig auf P oder drükken Sie die Tastenkombination Fn + F7).

Konfiguration der Anzeige mit dem Projizieren Menü:

1. Schließen Sie das externe Anzeigegerät an den entsprechenden Anschluss an und schalten Sie es anschließend ein.

2. Drücken Sie die Tastenkombination + P (oder Fn + F7).

3. Klicken Sie auf eine der Optionen im Menü zur Auswahl von Nur PC-

Bildschirm, Duplizieren, Erweitern oder Nur zweiter Bildschirm.

Audiofunktionen



Lautstärkeeinstellung

Die Lautstärke kann auch mit den Windows-Lautstärke- reglern eingestellt werden. Überprüfen Sie die Einstellung, indem Sie in der Taskleiste auf das Lautsprecher-Symbol Klicken.

Abb. 10 - Energieoptionen

Die Audioeinstellungen können Sie bei Windows durch Anklicken des Soundsymbols oder des Realtek HD Audio

Manager -Symbols / im Infobereich/in der Systemsteuerung aufrufen (wenn Sie mit der rechten Maustaste auf

das Symbol im Infobereich klicken, wird das Audiomenü aufgerufen).

Die Lautstärke können Sie durch die Tastenkombination Fn + F5/F6 ändern.

Energieoptionen

Die Energieoptionen von Windows ermöglichen Ihnen die Konfiguration der Optionen für das Energiemanagement des Computers. Sie können Strom sparen, indem Sie Ener- giesparpläne erstellen und im linken Menü können Sie die Optionen für den Netzschalter, die Energiespartasten (Fn + F12) und Zuklappeinstellung (beim Schließen des Dekkels), den Bildschirm und den Energiesparmodus (die Standardeinstellung Energie sparen) konfigurieren. Beachten Sie, dass sich die Energiesparpläne (Ener- giesparmodus) auf die Computerleistung auswirken.

Wählen Sie einen bestehenden Plan aus, oder klicken Sie im linken Menü auf Energiesparplan erstellen, und wählen Sie die Optionen, um einen neuen Plan zu erstellen. Klicken Sie auf Energieplaneinstellungen ändern, und klicken Sie auf Erweiterte Energieeinstellungen ändern, um weitere Optionen für die Konfiguration aufzurufen.

Deutsch



Allgemeine Hinweise zur

Treiberinstallation

Wenn Sie keine fortgeschrittenen Kenntnisse haben, folgen Sie für jeden Treiber den Anweisungen auf dem Bildschirm (z. B.

Weiter > Weiter > Fertig stellen). In vielen Fällen

ist es erforderlich, den Computer nach der Treiberinstallation neu zu starten.

Alle Module (z. B. WLAN oder Bluetooth) müssen vor der Treiberinstallation

eingeschaltet werden.

Windows Update

Nachdem Sie alle Treiber installiert haben, sollten Sie die Funktion Windows Update aktualisieren, um immer die neuesten Sicherheits-Updates usw. zu erhalten (die Updates enthalten die neuesten Fehlerbehebungen von Microsoft).



Treiberinstallation und Stromversorgung

Während die Treiber installiert werden, muss der Computer über den AC/DC-Adapter mit Strom versorgt werden. Einige Treiber benötigen für den Installationsvorgang sehr viel Strom. Wenn der Akku nicht mehr über genügend Strom verfügt, kann sich das System während der Installation ausschalten, was zu Systemfehlern führen kann (das ist kein Sicherheitsproblem, und der Akku ist innerhalb von einer Minute wieder aufladbar).

Abb. 11 - Installation der Treiber

Deutsch

Installation der Treiber

Die Disc Device Drivers & Utilities + User's Manual enthält die Treiber und Hilfspro- gramme, die für das einwandfreie Funktionieren des Computers notwendig sind. Möglicherweise wurden diese bereits vorinstalliert. Ist das nicht der Fall, legen Sie die Disc ein, und klicken Sie auf Install Drivers (Schaltfläche) oder Option Drivers (Schaltfläche), um das Treibermenü Optional aufzurufen. Reihenfolge. Markieren Sie die Treiber, die installiert werden sollen (notieren Sie zum späteren Nachlesen die Treiber, die Sie installiert haben). Hinweis: Muss ein Treiber neu installiert werden, sollten Sie den alten Treiber zunächst deinstallieren.

Manuelle Treiber-Installation

Klicken Sie in der Anwendung Drivers Installer auf die Schaltfläche Browse CD/DVD und navigieren Sie zu der ausführbaren Datei in dem Ordner für Ihren Treiber.

Wenn während des Installationsvorgangs das Fenster Neue Hardware gefunden erscheint, klicken Sie auf Abbrechen, um das Fenster zu schließen. Befolgen Sie dann die Installationsanweisungen.

Installieren Sie die Treiber in der in Abb. 11 angegebenen

IR Kamera (Option)

Abb. 12

Windows Hello

(Gesichtserken-

nung)



Infrarotkamera und Energie sparen

Wenn Sie die PC Kamera ausschalten (z.B. über die Fn + F10 Tastenkombination oder das Contrl Center-Symbol), wird das Gesichtserkennungssystem nicht funktionieren.

Wenn das System bei ausgeschalteter Kamera in den Ruhemodus versetzt und wieder aktiviert, neu gestartet oder heruntergefahren und wieder neu gestartet wird, funktioniert das Gesichtserkennungssystem nicht.

Die Infrarotkamera ist kompatibel mit dem Windows Hello Gesichtserkennung System. Die IR Kamera bietet eine

benutzerfreundliche Schnittstelle mit einer einzelnen Form der Überprüfung, um Sie an Ihrem Computer anzumelden.

Das Infrarotkameramodul verwendet die Anmeldeoption Konfiguration des Windows Kontos.

IR Kamera Modul Konfiguration

1. Stellen Sie vor der Einrichtung des Gesichtserkennungssystem sicher, dass:

• Das System mit dem AC/DC-Adapter (wenn das System über

Akku betrieben wird, funktioniert das Gesichtserkennungssystem nicht).

• Wenn Sie eine Brille tragen, wird empfohlen, dass Sie Ihre Brille

absetzen, um Probleme mit Reflektionen zu vermeiden, die das Gesichtserkennungssystem beeinträchtigen könnten.

2. Klicken Sie auf den Eintrag Einstellungen im Startmenü.

3. Klicken Sie dann auf Konten und klicken Sie auf Anmeldeoptionen.

4. Sie müssen ein Windows Kennwort hinzufügen (klicken Sie auf Hinzufügen unter Kennwort).

5. Nachdem Sie das Passwort hinzugefügt haben, müssen Sie auch eine PIN eingeben.

6. Klicken Sie bei Windows Hello unter Gesichtserkennung auf Einrichten.

7. Klicken Sie auf Los geht's und der Windows Hello Einrichtungsassistent wird Sie anschließend durch den Vorgang zum Scannen Ihres Gesichts leiten.

8. Sie müssen die PIN für die erstmalige Einrichtung eingeben.

9. Schauen Sie direkt auf den Bildschirm, damit das System Ihr Gesicht scannen kann (die blaue Leiste unter dem Bild zeigt den Fortschritt des Scans an).

10. Das System wird anschließend “Fertig!” melden. Klicken Sie auf Schließen um den Einrichtungsassistenten zu beenden.

11. Starten Sie den Computer neu nachdem der Scanvorgang beendet wurde.

12. Sie können das Gesichtserkennungssystem verwenden, um Ihren Computer zu entsperren, wenn Sie das System das nächste Mal starten. Das System wird “Die Kamera wird eingeschaltet... (Getting ready...)” anzeigen und schauen Sie danach einfach (bei der Anzeige von “Ich versuche, Sie zu erkennen...” / “Sicherstellen, dass Sie es sind...”) auf den Bildschirm, um den Scan abzuschließen.

Deutsch

TPM (Option)

Abb. 13 - BitLocker-Laufwerkverschlüsselung

(TPM-Verwaltung)

Abb. 14

“Trusted Plat-

form Module”-

Management

(TPM) auf dem

lokalen Compu-

ter

Abb. 15

Menü Aktionen

Bevor Sie die TPM (Trusted Platform Module)-Funktionen einrichten, müssen Sie die Sicherheitsplattform initialisieren.

Aktivieren der TPM-Funktionen

1. Starten Sie das Notebook neu.

2. Rufen Sie das Aptio Setup Utility auf, indem Sie während des POST-Vorgangs auf F2 drücken.

3. Wählen Sie mit den Pfeiltasten das Menü

4. Wählen Sie TPM Configuration und drücken Sie auf die Eingabetaste.

5. Drücken Sie auf die Eingabetaste, um auf das Menü Security

Deutsch

Device Support zuzugreifen und wählen Sie Enable (Aktivieren).

6. Sie müssen anschließend auf F4 drücken, um die Änderungen zu speichern und den Computer neu zu starten.

TPM Verwaltung in Windows

Sie können Ihre TPM Einstellungen unter

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf und Sicherheit).

3. Klicken Sie auf TPM-Verwaltung.

BitLocker-Laufwerkverschlüsselung (System

Security.

Windows

verwalten:

4. Im Fenster TPM-Verwaltung können Sie TPM unter Windows verwalten. Da ein TPM normalerweise in großen Unternehmen und Organisationen verwaltet wird, benötigen Sie bei der Verwaltung der hiesigen Informationen die Hilfe Ihres Systemadministrators.

TPM Aktionen

1. Klicken Sie auf TPM vorbereiten und folgen Sie den Anweisungen des Assistenten, um TPM vorzubereiten (dabei wird möglicherweise ein Neustart des Computers und eine Bestätigung der Einstellungsänderungen nach dem Neustart durch Drücken der entsprechenden F-Taste erforderlich sein).

2. Nach dem Neustart wird TPM vorbereitet und Sie können anschließend das Menü Aktionen verwenden für TPM

ausschalten, Besitzerkennwort ändern, TPM löschen oder TPM-Sperre zurücksetzen.

3. Ein Assistent wird Sie durch die Einrichtungsschritte leiten.

3G/4G-Modul (Option)

Wenn Ihr Modell das optionale 3G/4G-Modul enthält, folgen Sie den nachfolgenden Anweisungen, um die USIM-Karte zu installieren (Sie erhalten sie von Ihrem Dienstanbieter).

Einsetzen der USIM-Karte

1. Schalten Sie den Computer aus, drehen Sie es herum, und nehmen Sie den Akku heraus.

2. Schieben Sie die USIM-Karte wie unten abgebildet hinein, und lassen Sie sie einrasten. Setzen Sie den Akku wieder ein.

Deutsch

Abb. 16 - Herausnehmen des Akkus und einsetzen der USIM-Karte

Fehlerbehebung

Problem Mögliche Ursache - Lösung

Die Module Wireless-LAN/ Bluetooth können nicht erkannt

werden.

Das PC-Kamera-Modul kann nicht erkannt werden.

Der Computer ist ausgeschaltet

Deutsch

(oder im Energiesparmodus), wird aber über den an das Stromnetz angeschlossenen AC/DC-Adpater mit Strom versorgt oder über einen Akku mit mehr als 20 % Ladung mit Strom versorgt wird. Ich habe ein Gerät an den eingeschalteten USB Anschluss angeschlossen, um es aufzuladen, was aber nicht geschieht.

Im Flugzeugmodus sind die Module ausgeschaltet. Prüfen Sie der LED-Anzeige , ob der Computer im Flugzeugmodus ist (siehe Tabelle 1 auf Seite 32). Mit der Tastenkombination Fn + F11 können Sie den Flugzeugmodus ein- oder ausschalten (siehe Tabelle 2 auf Seite

34).

Das ist ausgeschaltet. Mit der Tastenkombination Fn + F10 können Sie das PC-KameraModul einschalten (siehe Tabelle 2 auf Seite 34). Starten Sie die Kamera-Anwendung, um das Kamerabild zu sehen.

Der Anschluss ist nicht eingeschaltet. Schalten Sie den Anschluss mit der Tastenkombination Fn + Netzschalter ein.

Bei manchen externen USB-Geräten funktioniert die Stromversorgung nicht (lesen Sie dazu in der Dokumentation zum Gerät nach). Ist das der Fall, schließen Sie das externe USB-

Gerät an, und laden Sie es bei eingeschaltetem Computer auf.

Technische Daten



Aktualität der technischen Daten

Die in diesem Teil aufgeführten technischen Daten sind zum Zeitpunkt der Druckstellung richtig. Bestimmte Elemente (insbesondere Prozessortypen/-geschwindigkeiten) können im Rahmen des Entwicklungsplans des Herstellers zwischenzeitlich geändert oder aktualisiert werden. Detailinformationen erhalten Sie bei Ihrem Servicezentrum.

Bitte beachten Sie, dass diese Reihe von Computer-Modellen eine Vielzahl an Prozessoren und/oder Grafikkarten unterstützen kann.

Um herauszufinden welcher Prozessor/ CPU in Ihrem System verbaut ist, begeben Sie sich zum Start-Menü und wählen dort Einstellungen, und dann wählen Sie System und klicke auf Info. Hier finden Sie ebenfalls Information über die Größe des installierten RAM u.v.m.

Um Informationen über den in Ihrem System verwendeten Videoadapter zu er- halten gehen Sie zum Start-Menü, wo Sie Einstellungen wählen, dann wählen Sie auf System und klicken auf Bild-

schirm > Erweiterte Anzeigeeinstellungen > Adaptereigenschaften anzeigen.

BIOS

AMI BIOS (64Mb SPI Flash-ROM)

Speicher

Zwei 260-Pin SODIMM-Sockel, Unterstützung von DDR4 2400MHz Speicher

Speicher auf bis zu 32GB erweiterbar Mit 4GB, 8GB oder 16GB Modulen

kompatibel

(Die tatsächliche Speicherarbeitsfrequenz hängt vom FSB des Prozessors ab.)

LCD-Optionen

13,3" (33,78cm), 16:9, QHD+ (3200x1800)/ FHD (1920x1080)/HD (1366x768)

Speichereinheiten

Eine austauschbare SATA-2,5"-Festplatte/ SSD (7mm Höhe)

(Werkseitige Option) Ein M.2 SATA/PCIe Gen3 x4-SSD-Laufwerk*

(Werkseitige Option) Ein M.2 PCIe Gen2 x2-SSD-Laufwerk*

*Prozessor-abhängig

Zeigegerät

Eingebautes Touchpad

Tastatur

“Win Key”-Tastatur (mit integrierter Nummerntastatur)

Oder (Werkseitige Option) Mit weißen LED

beleuchtete “Win Key”-Tastatur (mit integrierter Nummerntastatur)

Audio

High-Definition-Audio-kompatible Schnittstelle

2 eingebaute Lautsprecher

Eingebautes Array-Mikrofon

Sicherheit

Öffnung für Sicherheitsschloß (Typ Kensington)

BIOS-Paßwort Intel PTT für Systeme ohne Hardware TPM

M.2-Steckplätze

Steckplatz 1 für Kombinierte Bluetooth und WLAN-Modul

Steckplatz 2 für SATA/PCIe Gen3 x4-SSD- Laufwerk*

Oder Steckplatz 2 für PCIe Gen2 x2-SSD-

Laufwerk* (Werkseitige Option) Steckplatz 3 für 3G/

4G-Modul

*Prozessor-abhängig

Deutsch

Kommunikation

Eingebautes 10/100/1000Mb Base-TX Ethernet LAN

1,0M HD PC-Kamera-Modul Oder (Werkseitige Option) Infrarotkameramodul (Werkseitige Option)

Modul

WLAN/ Bluetooth M.2 Module:

(Werkseitige Option) Intel® Wireless-AC 8265 WLAN (802.11ac) und Bluetooth

(Werkseitige Option) Intel® Wireless-AC 3168 WLAN (802.11ac) und Bluetooth

Deutsch

Schnittstellen

Drei USB 3.0 (USB 3.1 Gen 1) Anschlüsse (Verfügt über einen über den USBAnschluss mit Strom versorgten USBAnschluss)

Ein HDMI-Ausgangsanschluss Eine Schnittstelle für externen Monitor Eine Mikrofon-Eingangsbuchse Eine Kopfhörer-Ausgangsbuchse Eine RJ-45 LAN-Buchse Eine DC-Eingangsbuchse

M.2 3G- oder

Kartenleser

Festes Multi-in-1 Kartenleser-Modul

MMC (MultiMedia Card)/RS MMC SD (Secure Digital)/Mini SD/SDHC/

SDXC

4G-

Charakteristika

Unterstützt Windows® 10 Cortana mit Stimme

Intel® Optane™ Technik

Stromversorgung

AC/DC-Adapter für den gesamten Spannungsbereich

AC-Eingang: 100-240 V, 50-60Hz DC-Ausgang: 19V, 2,1A (40W)

Abnehmbarer 3-Zellen Smart Lithium-Ion Akku

, 36WH

(Werkseitige Option) Abnehmbarer 6Zellen Smart Lithium-Ion Akku

, 66WH

Umgebungsbedingungen

Temperatur

In Betrieb: 5ºC – 35ºC Bei Aufbewahrung: -20ºC – 60ºC

Relative Luftfeuchtigkeit

In Betrieb: 20 – 80 % Bei Aufbewahrung: 10 – 90 %

Abmessungen und Gewicht

324 (B) x 234 (T) x 21 (H) mm (Höhe ohne Akkubereich)

1,36kg (Barebone mit 36WH-Akku)

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. Il s’agit d’un supplément, et non pas d’une alternative au Manuel de l’Utilisateur en Anglais complet au format Adobe Acrobat sur le disque Device Drivers & Utilities + User's Manual fourni avec votre ordinateur. Ce disque contient aussi les pilotes et utilitaires nécessaires au fonctionnement correct de votre ordinateur (Remarque: La compagnie se réserve le droit de revoir cette publication ou de modifier son contenu sans préavis).

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà installés. Si ce n’est pas le cas, ou si vous avez l’intention de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le disque Device Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de réglementation et de sécurité

Prêtez attention aux avis réglementaires et informations de sécurité contenus dans le Manuel de l'Utilisateur se trouvant sur le disque Device Drivers & Utilities + User’s Manual.

Français

Instructions d’entretien et d’utilisation

L’ordinateur est robuste, mais il peut toutefois être endommagé. Afin d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration.

Si l’ordinateur tombe, le boîtier et d’autres éléments pourraient être endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer. Tenez l’ordinateur et

son alimentation externe à distance de toute source de chaleur. Il s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait à pénétrer à l’intérieur de votre ordinateur, il pourrait être sérieusement endommagé.

• Evitez les interférences. Tenez l’ordinateur à distance de transfor-

mateurs à haute capacité, moteurs électriques, et autres appareils générateurs de champs magnétiques importants. Ceux-ci peuvent gêner ses performances normales et endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordina- teur. Arrêtez l’ordinateur correctement, et fermez tous vos programmes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas d’enregistrer vos données régulièrement puisqu’elles peuvent être

Français

perdues si la batterie est vide.

Révision

Si vous essayez de réparer l'ordinateur par vous-même, votre garantie sera annulée et vous risquez de vous exposer et d'exposer l'ordinateur à des chocs électriques. Confiez toute réparation à un technicien qualifié, particulièrement dans les cas suivants:

• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé, abimé ou effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fonctionne pas normalement bien que vous ayez suivi les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran LCD est cassé, ne touchez pas le liquide car il contient du poison).

• Si une odeur inhabituel, de la chaleur ou de la fumée apparaissait sortant de votre ordinateur.

Informations de sécurité

• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordinateur.

• Utilisez uniquement le cordon d’alimentation et les batteries indiqués dans ce manuel. Ne jetez pas les batteries dans le feu. Elles peuvent exploser. Consultez la réglementation locale pour des instructions de recyclage possibles.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît endommagée (ex: tordue ou vrillée) d'une manière quelconque. Même si l'ordinateur continue de fonctionner avec la batterie en place, cela peut détériorer le circuit, pouvant déclencher un incendie.

• Assurez-vous que votre ordinateur est complètement éteint avant de le mettre dans un sac de voyage (ou tout autre bagage similaire).

• Avant de nettoyer l'ordinateur, retirez la batterie et assurez-vous que l'ordinateur est débranché de toute alimentation électrique externe, périphériques et câbles.

• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais n'appliquez pas d'agent de nettoyage directement sur l'ordinateur. N’utilisez pas de produit de nettoyage volatil (des distillés pétrôle) ou abrasifs sur aucun des éléments de l’ordinateur.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie aurait besoin d’être réparée ou changée, veuillez vous adresser à votre représentant de service ou à des professionnels qualifiés.

• Notez que dans les ordinateurs ayant un logo fixé par dépôt électrolytique, le logo est recouvert par une protection adhésive. À cause de l’usure générale, cette protection adhésive se détériore avec le temps et le logo exposé peut former des angles coupants. Faites bien attention lorsque vous manipulez l'ordinateur, et évitez de toucher le logo fixé par dépôt électrolytique. Dans la sacoche de voyage, ne mettez pas d’autres objets qui risquent de se frotter contre l’ordinateur pendant le transport. En cas d’une telle usure, contactez votre centre de services.

Précautions concernant les batteries polymères



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une batterie rechargeable. Cette batterie est recyclable. Quand elle n’est plus utilisable, en fonction des lois locales des différents états et pays, il peut être illégal de s’en débarrasser en la jetant avec les ordures ménagères normales. Vérifiez auprès du responsable local de l’élimination des déchets solides de votre quartier pour vous informer des possibilités de recyclage ou de la manière appropriée de la détruire.

Il existe un danger d’explosion si la batterie est remise de façon incorrecte. Remplacez-la uniquement par des batteries de même type ou de type équivalent, recommandées par le fabricant. Eliminez les batteries usagées selon les instructions du fabricant.

Notez les informations suivantes spécifiques aux batteries polymères, et le cas échéant, celles-ci remplacent les informations générales de précaution sur les batteries.

• Les batteries polymères peuvent présenter une légère dilatation ou gonflement, mais cela est inhérent au mécanisme de sécurité de la batterie et ne représente pas une anomalie.

• Manipulez les batteries polymères de façon appropriée lors de leur utilisation. Ne pas utiliser de batteries polymères dans des environnements présentant une température ambiante élevée, et ne pas stocker les batteries non utilisées pendant de longues périodes.

Français

Guide de démarrage rapide

Figure 1 - Ouvrir le couvercle/LCD/ordinateur

avec un adaptateur AC/DC branché

130 ﾟ



Arrêt

Veuillez noter que vous devriez toujours éteindre votre ordinateur en utilisant la commande Arrêter dans Windows (voir ci-dessous). Cette précaution évite des problèmes de disque dur ou de système.

1. Cliquez sur l'icône du Menu Démarrer .

2. Cliquez sur l'élément Marche/Arrêt .

3. Sélectionnez Arrêter dans el menu.

1. Enlevez tous les memballages.

2. Posez l’ordinateur sur une surface stable.

3. Installez la batterie et assurez-vous qu’elle correctement positionnée.

4. Connectez fermement les périphériques que vous souhaitez utiliser avec votre ordinateur (par ex. clavier et souris) à leurs ports respectifs.

5. Lors de la première installation de l'ordinateur utilisez la procédure suivante (afin de protéger l'ordinateur, la batterie sera verrouillée lors de l'expédition afin de ne pas alimenter le système avant la première connexion à l'adaptateur AC/DC et initialement installée comme ci-dessous) :

• Branchez le cordon de l’adaptateur AC/DC à la prise d'entrée DC sur la

droit de l’ordinateur, branchez ensuite le cordon d'alimentation AC à une prise murale, puis connectez le cordon d'alimentation AC à l’adaptateur AC/DC et laissez-le ainsi pendant au moins 6 secondes.

• Débranchez le cordon de l'adaptateur de la prise d'entrée DC de l'ordi-

nateur, puis rebranchez-le; la batterie est maintenant déverrouillée.

6. D'une main, soulevez soigneusement le couvercle/LCD pour obtenir un angle de vision confortable (ne pas dépasser 130 degrés), de l'autre main

Français

(comme illustré dans la Figure 1) maintenez la base de l'ordinateur (Remarque : Ne soulevez jamais l'ordinateur par le couvercle/LCD).

7. Pressez le bouton de mise en marche pour allumer.

Logiciel système

Votre ordinateur peut être livré avec un logiciel système pré-installé. Si ce n’est pas le cas, ou si vous re-configurez votre ordinateur pour un système différent, vous constaterez que ce manuel fait référence à Microsoft Windows 10.

Prend en charge Intel® Optane™

Vous devez configurer Intel® Optane™ avant d'installer votre système d'exploitation Windows 10 (voir "Intel® Optane™" à la

page 53).

Intel® Optane™

Intel® Optane™ est la combinaison d'un périphérique de mémoire compatible et du logiciel Technologie de stockage Intel® Rapid. Cette combinaison est conçue pour accélérer les performances de votre système en mettant en cache les données de démarrage, les exécutables, les données accessibles fréquemment et les fichiers de page système sur un SSD Intel® Optane™ non volatil et à faible latence.

Contactez votre distributeur ou fournisseur pour voir si votre système prend en charge cette technologie.

Si vous réinstallez un système qui a déjà été configuré en mode Intel RST Premium, assurez-vous d'avoir effacé la mémoire Intel Optane (voir "Suppression de Intel® Op-

tane™" à la page 54).

Procédure de configuration Intel® Optane™

Vous devez configurer Intel® Optane™ avant d'installer votre système d'exploitation Windows 10 et, pour ce faire, vous devrez préparer ce qui suit.

• Le disque de SE Microsoft Windows 10.

• Un lecteur DVD externe connecté.

• Un SSD Intel® Optane™ installé dans votre système.

• Le disque Device Drivers & Utilities + User’s Manual.

1. Allumez l’ordinateur et appuyez sur F2 pour aller dans le BIOS.

2. Allez au menu Boot, sélectionnez UEFI Setting et appuyez sur Entrée.

3. Paramétrez UEFI Boot sur «Enabled».

4. Appuyez sur Échap pour sortir du menu et allez au menu Main.

5. Sélectionnez OffBoard NVMe Controller Configuration et

appuyez sur Entrée pour vérifier qu'un SSD Intel® Optane™ est présent.

6. Appuyez sur Échap pour sortir du menu et allez au menu Advanced.

7. Sélectionnez SATA Mode, appuyez sur Entrée et sélectionnez “Intel RST Premium...”.

8. Appuyez sur F4 et <Yes> (Oui) pour “Enregistrer les modifica- tions et réinitialiser” (

9. Pendant le redémarrage de l’ordinateur, appuyez sur F2 pour accéder au BIOS.

10. Appuyez sur F4 et <Yes> (Oui) pour “Enregistrer les modifica- tions et réinitialiser” ( rez-vous que la condition dans le point à puce ci-dessous est remplie avant de le faire.

• Vérifiez que le DVD du SE Windows 10 est dans le lecteur

DVD connecté, ainsi l'ordinateur démarrera automatiquement à partir du DVD du SE Windows 10 (vous serez invité à appuyer sur une touche pour démarrer à partir du DVD).

11. Appuyez sur Suivant > Installer maintenant pour continuer à installer le système d'exploitation normalement (voir votre documentation de Windows si vous avez besoin d'instructions pour installer le Système d'Exploitation Windows).

12.

Sélectionnez Personnalisé: Installer uniquement Windows

(avancé).

13. Il est recommandé de sélectionner, puis de supprimer les partitions existantes.

14. Cliquez sur Nouveau pour créer une partition pour Windows.

15. Il est très important de vous assurer que lorsque vous créez la partition, vous laissez un minimum d'espace non alloué de 5Mo.

16. Suivez les instructions à l'écran pour installer le SE Windows 10.

17. Installez les pilotes Windows. Vérifiez que vous avez installé le pilote Technologie de stockage Intel® Rapid (IRST).

“Save Changes and Reset”).

“Save Changes and Reset”), mais assu-

Français

18. Exécutez l'application Technologie de stockage Intel® Rapid.

Figure 2 - Technologie de stockage Intel® Rapid - état

19. Cliquez sur Activer.

20. Le système affichera un message et vous demandera de sélectionner un lecteur rapide compatible (dans ce cas, il ne devrait y

Français

avoir qu'une seule option).

21. Vous devrez redémarrer l'ordinateur après avoir activé Optane, et vous assurer que le système est alimenté par l'adaptateur AC/DC, et non par batterie uniquement.

22. Cliquez sur Oui pour commencer le processus (cela peut prendre un certain temps).

23. Une fois le processus terminé, redémarrez l'ordinateur.

Suppression de Intel® Optane™

Si vous souhaitez supprimer une configuration Intel® Optane™ existante, suivez la procédure ci-dessous pour le faire. Cependant, sauvegardez tous les fichiers et données nécessaires avant de supprimer une configuration Intel® Optane™, car cela entraînera la perte de toutes les données

sur les volumes.

1. Assurez-vous que Intel® Optane™ est activé dans l'application Technologie de stockage Intel® Rapid.

2. Allumez l’ordinateur et appuyez sur F2 pour aller dans le BIOS.

3. Allez à Intel(R) Rapid Storage Technology (dans le menu Advanced) et appuyez sur Entrée.

4. Sélectionnez Intel Optane, **** (répertoriée sous Optane Vol ume: ) et appuyez sur Entrée.

5. Sélectionnez “Deconcatentate” et appuyez sur Entrée.

6. Sélectionnez <Yes> (Oui) dans l'option “Are you sure you want to perform deconcatentation”.

7. Sélectionnez “Start deconcatentation” et appuyez sur Entrée.

8. Le système retournera au menu standard Intel(R) Rapid Storage Technology lorsqu'il aura terminé.

9. Vous devez ensuite sélectionner le mode SATA approprié pour votre système et réinstaller le système d'exploitation.

Carte du système: Vue de face avec l’écran LCD ouvert

Figure 3

Vue de face avec l’écran

LCD ouvert

1. Caméra PC Ou (Option d’usine) Caméra infrarouge

2. *Indicateur LED de caméra

*Quand la caméra est en cours d'utilisation le Indicateur LED sera illuminé.

3. Réseau de microphones intégré

4. Écran LCD

5. Bouton d'alimentation

6. Clavier

7. Touchpad et boutons

Remarquez que la zone d’utilisation valide du Touchpad et des boutons est celle indiquée à l’intérieur des lignes en pointillé rouges ci-dessus.



Utilisation des

appareils sans fil à

bord d'un avion

L'utilisation de tout appareil électronique de transmission est généralement interdite à bord d'un avion.

Vérifiez que les modules WLAN, Bluetooth et 3G/4G sont désactivés si vous utilisez l'ordinateur à bord d'un avion en mettant le système en Mode Avion.

Français

Indicateurs LED

Les indicateurs LED sur votre ordinateur affichent des informations utiles sur l’état actuel de votre ordinateur.

Icône Couleur Description

Orange L'adaptateur AC/DC est branché

Orange clignotant* L'adaptateur AC/DC est branché et le port USB alimenté est activé*

Vert L’ordinateur est allumé

Vert

clignotant

Orange La batterie est en charge

Vert La batterie est complètement chargée

Orange clignotant La batterie a atteint le niveau bas critique

Le système est dans le mode de Veille configuré

Français

Vert Le disque dur est en cours d'utilisation

Vert Mode Avion activé (les modules WLAN, 3G/4G et Bluetooth sont désactivés)

Tableau 1 - Indicateurs LED

*Le port USB 3.0 (USB 3.1 Gen 1) alimenté (voir la page 61) peut être activé/désactivé par le biais de la combinaison de touches Fn + Bouton d’alimentation. Lorsque le port USB alimenté est activé il fournit du courant (pour charger les ap- pareils uniquement, pas pour les faire fonctionner) lorsque le système est éteint mais toujours alimenté par l'adaptateur AC/DC branché sur une prise qui fonctionne ou alimenté par la batterie avec un niveau de capacité supérieur à 20% (ceci peut ne pas fonctionner avec certains appareils - voir la page 70).

Clavier

Pavé

Touche Fn

Touches Fonction

numérique

Verr Num & ArrêtDétl

Touche du logo Windows

Touche Menu/Application

Le clavier est doté d'un pavé numérique intégré pour une saisie des données numériques plus facile. Le fait d'appuyer sur Fn + Verr Num active ou désactive le pavé numérique. Il est également doté de touches fonction pour vous permettre de changer instantanément de mode opérationnel.

(Clavier lumineux - Optionnel) Le niveau d'éclairage du clavier peut être réglé, ou allumé/éteint, à l'aide des touches Fn + F4.

Français

Figure 4 - Clavier

Touches fonction & indicateurs visuels

Les touches de fonctions (F1 - F12 etc.) agiront comme touches de raccourci (hot-key) quand pressée en maintenant la touche Fn appuyée. En plus des combinaisons des touches de fonction de base, des indicateurs visuels sont disponibles quand le pi-

lote Control Center est installé (après le redémarrage un panneau de configuration s'affichera pour vous permettre de sélectionner le type de clavier pour votre système).

Touc hes Fonction/ indicateurs visuels Touches Fonction/ indicateurs visuels

Fn +

Français

Fn +

Lecture/Pause (dans les programmes audio/vidéo)

Activer/Désactiver le

Touchpad

Eteindre le rétroéclairage LCD (Appuyez sur une

touche ou utilisez le Touchpad pour allumer)

Allume/Éteind le son

Allumer ou éteindre l’éclai-

rage du clavier/Ajuster le

niveau de luminosité (Cla-

viers lumineux seulement)

Diminution/Augmentation du

volume sonore

Modifiez la configuration de l'affichage (voir la

Diminution/Augmentation de

la luminosité de l’écran LCD

Activer/Désactiver le

module caméra PC

page 64)

Fn +

Fn + Bouton

d’alimentation

Activer/Désactiver le

Mode Avion

Permutation veille

Activer/Désactiver le pavé

numérique

Activer/Désactiver l'arrêt

défilement

Basculer entre majuscule

et minuscule

Activer/Désactiver le Control Center (voir la

page 59)

Contrôle Automatique du

Ventilateur /Pleine Puis-

sance

Permutation de l’alimentation du port USB alimenté

(voir la page 56)

Tableau 2 - Touches de fonctions & indicateurs visuels

Control Center

Figure 5 - Control Center

Appuyez sur la combinaison de touches

Fn + Échap ou double-cliquez sur l'icône dans la zone de notification de la barre des tâches pour activer/dé- sactiver le Control Center. Le Control Center donne un accès rapide aux com-

mandes fréquemment utilisées, et vous permet de rapidement d'activer/désactiver le touchpad/le module caméra PC.

Modes d’alimentation

Vous pouvez définir un Mode d’alimentation en cliquant sur l'icône appro-

priée au dessus du Control Center. Chaque mode d'alimentation aura une incidence sur le mode Economie d'énergie, le mode Avion, la gestion de l'alimentation et l'alimentation de la caméra PC de l'ordinateur, etc.

Menus du Control Center

Le Control Center contient deux ru- briques du menu (Programme système et Appareil) dans les modes d'alimenta- tion. Cliquez sur les icônes du Control Center pour activer la fonction correspondante, ou maintenez le bouton de la souris enfoncé et déplacez le curseur à l'endroit approprié. Certaines fonctions sont automatiquement ajustées lorsque le mode d'alimentation est sélectionné. Cliquez sur les rubriques du menu, puis cliquez sur l'un des boutons.

État d'alimentation

L'icône État d'alimentation indique si vous êtes actuellement alimenté par la batterie, ou par l'adaptateur AC/DC branché à une prise de courant. La barre d’état d’alimentation indiquera l'état de charge actuel de la batterie.

Luminosité

L'icône Luminosité indiquera le niveau de luminosité actuel de l'écran. Vous pouvez utiliser le curseur pour ajuster la luminosité de l'écran ou les combinaisons de touches Fn + F8/F9, ou utiliser la combinaison de touches Fn + F2 pour éteindre le rétroéclairage LED (appuyez sur une touche pour le rallumer). Notez que la luminosité de l'écran est également affectée par le Mode d'alimenta- tion choisi.

Volume

L'icône Volume indiquera le niveau du volume actuel. Vous pouvez utiliser le curseur pour régler le volume ou les combinaisons de touches Fn + F5/F6, ou utiliser les combinaisons de touches Fn + F3 pour couper le volume.

Français

Vitesse du ventilateur

La vitesse du ventilateur s'ajuste automatiquement pour contrôler la chaleur du CPU. Cependant, vous pouvez ajuster le réglage au maximum si vous préférez. Sélectionnez Personnalisée et cliquez sur les curseurs pour ajuster les paramètres selon vos préférences, cependant, ces paramètres peuvent être supplantés par le système, par mesure de sécurité, si une utilisation plus intensive du ventilateur est nécessaire.

Bouton Veille

Cliquez sur le bouton Veille Prolongée ou Veille pour que l'ordinateur entre dans le mode d'économie d'énergie sélectionné.

Français

Permutation d’affichage

Cliquez sur le bouton Permutation d’affichage pour accéder au menu (ou

utilisez la combinaison de touches + P) et sélectionnez le mode d'affichage joint approprié.

Fuseau horaire

Cliquer sur le bouton Fuseau horaire permet d’accéder au panneau de configuration de Date et heure de Windows.

Fond d'écran du bureau

Cliquer sur le bouton Fond d'écran du bureau vous permettra de changer

l'image du fond d'écran du bureau.

Enter Sleep Timer

(pour les systèmes avec claviers illuminés seulement)

Activez puis sélectionnez la durée pendant laquelle le système est inactif avant que la LED du clavier n'entre en mode veille (c'est-à-dire que l'éclairage du clavier LED s'éteigne pour économiser de l'énergie).

Clavier rétroéclairé

Cliquez sur les chiffres sous l'icône du Clavier rétroéclairé pour régler la luminosité de la LED du rétroéclairage du clavier.

Utilitaire d'affichage

L'icône Utilitaire d'affichage apparaîtra seulement dans le menu Programme système si la résolution de votre affichage est QHD ou supérieure. L'Utilitaire d'affichage vous permet de régler la taille du texte à l'écran pour en faciliter la lecture.

Touchpad/caméra PC

Cliquez sur l’un de ces boutons pour permuter l’état d’alimentation du TouchPad ou du module caméra. Notez que l'état de l'alimentation du module caméra est également affecté par le mode d'alimentation choisi.

Carte du système: Vues de face, gauche et droite

Figure 6 - Vues de face, gauche et droite

1. Indicateurs LED

2. Prise réseau RJ-45

3. Ventilation

4. Prise de sortie HDMI

5. Lecteur de carte multi-en-1

6. *Port USB 3.0 (USB 3.1 Gen 1) alimenté *Basculer l’alimentation sur ce port en utilisant la combinaison Fn + Bouton d’alimentation (voir le Tableau 1 à la page 56).

7. Prise de sortie casque

8. Prise d'entrée de microphone

9. Ports USB 3.0 (USB 3.1 Gen 1)

10. Port moniteur externe

11. Prise d’entrée DC

12. Fente de verrouillage de sécurité

Face

Gauche

Droit



Surchauffe

Afin de ne pas causer une surchauffe de votre ordinateur, verifiez que rien ne bouche la (les) ventilation(s) quand le systeme est allumé.

Français

Carte du système: Vues de dessous et arrière

Figure 7

Vues de dessous et arrière

1. Batterie

2. Ventilation

3. Haut-parleurs



Surchauffe

Afin de ne pas causer une surchauffe de votre ordinateur, verifiez que rien ne bouche la (les) ventilation(s) quand le systeme est allumé.

Avertissement de retrait du

capot inférieur

Ne pas retirer le(s) capot(s) et/ou la (les) vis dans le but de mettre à niveau l'appareil car cela pourrait enfreindre les termes de votre garantie.

Si vous avez besoin de remplacer/ supprimer le disque dur/RAM etc., pour une raison quelconque, contactez votre distributeur/fournisseur pour plus d'informations.

Français

Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de

Figure 8 - Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de Configuration et Paramètres

Configuration et Paramètres de Windows 10

La plupart des applications, panneaux de configuration, utilitaires et programmes dans Windows 10 sont accessibles depuis le Menu Démarrer en cliquant sur l'icône dans la barre des tâches dans le coin inférieur gauche de l'écran (ou en appuyant sur la Touche du logo Windows sur le clavier).

Faites un clic droit sur l'icône du Menu Démarrer (ou utilisez la combinaison de touches Touche du logo Windows + X) pour faire apparaître un menu contextuel avancé de fonctionnalités utiles telles que Programmes et fonctionnalités, Options d'alimentation, Gestionnaire de tâches, Rechercher, Explorateur de fichiers, Invite de commandes, Gestionnaire de périphériques et Connexions réseau.

La zone de notification de la barre des tâches se trouve en bas à droite de l'écran. Certains panneaux de configuration et certaines applications auxquels il est fait référence tout au long de ce manuel sont accessibles à partir d'ici.

Tout au long de ce manuel, vous verrez une instruction pour ouvrir le Panneau de Configuration. Pour accéder au Panneau de configuration, sélectionnez Panneau de configuration sous l'élément Système Windows dans le Menu Démarrer.

L'élément Paramètres dans le Menu Démarrer (et aussi comme une application) vous donne un accès rapide à un certain nombre de panneaux de configuration de paramètres du système vous permettant de régler les paramètres pour Système, Périphériques, Réseau et Internet, Personnalisation, Applications, Comptes, Heure et langue, Jeux, Options d'ergonomie, Confidentialité et Mise à jour et sécurité.

Français

Caractéristiques vidéo

Figure 9

Projeter

Le système comporte un GPU intégré Intel. Vous pouvez permuter les dispositifs d'affichage et configurer les options d'affichage depuis le panneau de contrôle Affichage dans Windows, à partir du moment où le pilote vidéo est installé.

Pour accéder au panneau de contrôle Affichage:

1. Cliquez-droit sur le bureau et sélectionnez Paramètres d'affichage dans le menu.

2. Choisissez les paramètres d’affichage requis dans les menus.

3. Cliquez sur Appliquer pour enregistrer les paramètres.

Pour accéder au Panneau de configuration des graphiques HD Intel®:

1. Cliquez-droit sur le bureau et sélectionnez Paramètres graphiques Intel® dans le menu.

2. Cliquez sur l'icône dans la zone de notification de la barre des

Français

tâches du bureau et sélectionnez Paramètres graphiques Intel® dans le menu.

Périphériques d’affichage

Vous pouvez utiliser des écrans externes connectés à la prise de sortie HDMI et/ou au port moniteur externe. Consultez le manuel de votre périphérique d'affichage pour connaître les formats pris en charge.

Dans Windows il est possible de configurer rapidement des écrans externes dans le menu Projeter (appuyez sur la Touche du logo Windows et la touche P ou appuyez sur la combinaison de touches Fn + F7).

Pour configurer les affichages en utilisant le menu Projeter:

1. Connectez votre périphérique d'affichage externe au port approprié, puis allumez-le.

2. Appuyez sur la combinaison de touches + P (ou Fn + F7).

3. Cliquez sur l'une des options du menu pour sélectionner Écran du

PC uniquement, Dupliquer, Étendre ou Deuxième écran uniquement.

Caractéristiques audio



Réglages du Volume Sonore

Le niveau du volume sonore aussi peut également être réglé à l'aide du contrôle de volume dans Windows. Cliquez sur l'icône Haut-parleurs dans la barre des tâches pour vérifier le réglage.

Figure 10 - Options d’alimentation

Vous pouvez configurer les options audio sur votre ordinateur à partir du panneau de configuration de ou à partir de l'icône du

dans la zone de notification/dans le Panneau de Configuration (faites un clic droit sur l'icône de la zone de notification pour faire apparaître un menu audio).

Le volume peut être réglé à l'aide de la combinaison de touches Fn + F5/F6.

Gestionnaire audio DD Realtek

Sons

dan

Windows

Options d’alimentation

Le panneau de configuration Options d'alimentation de Windows vous permet de configurer la gestion d'alimenta-

tion de votre ordinateur. Vous pouvez économiser de l'éner-

gie à l'aide de modes de gestion de l'alimentation et configurer les options pour le bouton d'alimentation, bou-

ton de veille (Fn + F12), couvercle de l'ordinateur (lorsqu'il est fermé), écran et mode Veille (l'état d'économie

d'énergie par défaut) dans le menu de gauche. Remarquez que le mode de gestion d'économie d'énergie peut avoir un impact sur les performances de l'ordinateur.

Cliquez pour sélectionner l'un des modes existants, ou cliquez sur Créer un mode de gestion d'alimentation dans le menu gauche et sélectionnez les options pour créer un nouveau mode. Cliquez sur Modifier les paramètres du mode et cliquez sur Modifier les paramètres d'alimentation avancés pour accéder à plus d'options de configuration.

Français



Directives générales pour

l'installation du pilote

D'une manière générale, suivez les instructions par défaut à l'écran pour chaque pilote (par exemple Suivant > Suivant > Terminer) à moins que vous ne soyez un utilisateur avancé. Dans la plupart des cas, un redémarrage est nécessaire pour installer le pilote.

Assurez-vous que les modules (par exemple, WLAN ou Bluetooth) sont allumés avant d'installer le pilote correspondant.

Windows Update

Après avoir installé tous les pilotes vérifiez que vous avez activé Windows Update afin d'obtenir toutes les dernières mises à jour de sécurité etc. (toutes les mises à jour incluront les derniers correctifs de Microsoft).



Installation des pilotes et alimentation

Lors de l'installation des pilotes assurez-vous que votre ordinateur est alimenté par l'adaptateur CA/CC connecté à une source d'alimentation. Certains pilotes consomment une quantité importante d'énergie pendant la procédure d'installation, et si la capacité restante de la batterie n'est pas suffisante cela peut provoquer l'arrêt du système et entraîner des problèmes de système (à noter qu'il n'y a pas ici de problème de sécurité en cause, et la batterie sera rechargeable en 1 minute).

Figure 11 - Installation du pilote

Français

Installation du pilote

Le disque Device Drivers & Utilities + User’s Manual contient les pilotes et les utilitaires nécessaires pour un bon fonctionnement de votre ordinateur. Cette installation aura probablement déjà été faite pour vous. Si ce n'est pas le cas, insérez le disque et cliquez sur Install

Drivers (bouton), ou Option Drivers (bouton) pour accéder au menu des pilotes Optionnels. Installez les pilotes en respectant l'ordre indiqué dans la Figure 11. Cliquez pour sé-

lectionner les pilotes que vous désirez installer (vous devez noter les pilotes lorsque vous les installez). Remarque: Si vous devez réinstaller un pilote, vous devez d’abord le désinstaller.

Installation manuelle du pilote

Cliquez le bouton Browse CD/DVD dans l'application Drivers Installer et naviguer jusqu'au fichier exécutable dans le dossier de pilote approprié.

Si l’assistant Nouveau matériel détecté apparaît pendant la procédure d'installation, cliquez sur Annuler pour fermer l’assistant, et suivez la procédure d'installation comme indiqué.

Caméra infrarouge (Option)

Figure 12

Windows Hello

(Reconnais-

sance faciale)



Caméra infrarouge et Economie d'énergie

Si vous éteignez la caméra PC (par exemple en utilisant la combinaison de touches Fn + F10 ou l'icône Control Center), le système de reconnaissance faciale ne fonctionnera pas.

Si le système entre et reprend en mode de mise en veille prolongée, est redémarré ou est arrêté et redémarré lorsque la caméra est éteinte, le système de reconnaissance faciale ne fonctionnera pas.

La Caméra infrarouge est compatible avec le système de Reconnaissance faciale de Windows Hello. La caméra in-

frarouge fournit une interface conviviale avec une seule forme de vérification pour vous connecter à votre ordinateur.

Le module de caméra infrarouge utilise la configuration Op- tions de connexion du Compte Windows.

Configuration du module de caméra infrarouge

1. Avant de configurer le système de reconnaissance faciale, assu-

rez-vous que :

• Le système est alimenté par l'adaptateur AC/DC (si le système est alimenté par la batterie, alors la reconnaissance faciale ne fonctionnera pas).

• Si vous portez des lunettes, il est recommandé de les retirer afin d'éviter les problèmes de réflexion entravant le système de reconnaissance faciale.

2. Cliquez sur l'élément Paramètres dans le Menu Démarrer.

3. Cliquez sur Comptes et cliquez sur Options de connexion.

4. Vous devrez ajouter un mot de passe Windows (cliquez sur Ajou- ter sous Mot de passe).

5. Après avoir ajouté le mot de passe, vous devrez ajouter également un code PIN.

6. Sous Windows Hello cliquez sur Configurer sous Reconnais- sance faciale.

7. Cliquez sur Démarrer et l'assistant de configuration de Windows Hello vous guidera tout au long du processus de configuration pour scanner votre visage.

8. Vous devrez entrer le code pin lors de la configuration initiale.

9. Regardez directement l'écran de façon continue et le système scannera votre visage (la barre bleue sous votre image indique la progression du scan).

10. Le système affichera alors « Terminé ! ». Cliquez sur Fermer pour quitter l'assistant de configuration.

11. Redémarrez l'ordinateur une fois le scan terminé.

12. Vous pourrez utiliser le système de reconnaissance faciale pour déverrouiller votre ordinateur la prochaine fois que vous démarrerez le système. Le système affichera « Préparation... (Getting ready...)» et après quoi, regardez simplement directement (quand il affiche « Nous vous recherchons... » / « Vérification de votre

identité... ») à l'écran pour terminer la numérisation.

Français

TPM (Option)

Figure 13 - Chiffrement de lecteur BitLocker

(Administration du TPM)

Figure 14

Gestion de mo-

dule de plate-

forme sécurisée

sur l’ordinateur

local

Figure 15

Menu Actions

Avant de paramétrer les fonctions TPM (Module de plateforme sécurisée) vous devez initialiser la plateforme de sécurité.

Activer TPM

1. Redémarrez l’ordinateur.

2. Entrez dans l'

POST.

3. Utilisez les touches fléchées pour sélectionner le menu

4. Sélectionnez TPM Configuration, puis appuyez sur Entrée.

5. Appuyez sur Entrée pour accéder au menu Security Device Sup- port et sélectionnez Enable.

6. Appuyez ensuite sur F4 pour enregistrer les modifications et redémarrer l’ordinateur.

Gestion du TPM dans Windows

Vous pouvez gérer vos paramètres du TPM depuis Windows:

Français

1. Allez au Panneau de Configuration.

2. Cliquez sur Sécurité).

3. Cliquez sur Administration du TPM.

Aptio Setup Utility en appuyez sur F2 pendant le

Chiffrement de lecteur BitLocker (Système et

4. La fenêtre de gestion du TPM vous permet de configurer le TPM dans Windows. Comme le TPM est généralement administré au sein de larges enterprises et organisations, votre administrateur système devra vous assister pour la gestion des données.

Security.

Actions du TPM

1. Cliquez sur Préparer le module de plateforme sécurisée (TPM) et suivez les instructions de l'Assistant pour préparer le TPM (cela nécessitera probablement un redémarrage de l'ordinateur et la confirmation des modifications des paramètres après le redémarrage en appuyant sur la touche F appropriée).

2. Après le redémarrage, le TPM sera préparé et vous pourrez alors utiliser le menu Actions pour Désactiver le module de plate-

forme sécurisée, Modifier le mot de passe du propriétaire, Effacer le module de plateforme sécurisée ou Réinitialiser le verrouillage du module de plateforme sécurisée.

3. Un assistant vous guidera au long de toutes les étapes de configuration.

Module 3G/4G (Option)

Figure 16 - Retirer la batterie et insérer la carte USIM

Si votre option d'achat comporte un module 3G/4G optionnel, suivez les instructions ci-dessous pour installer la carte USIM (qui vous sera fournie par votre fournisseur de service).

Insérer la carte USIM

1. Eteignez l'ordinateur, retournez-le et retirez la batterie .

2. Insérez la carte USIM comme illustré ci-dessous jusqu'à ce qu'elle se clique en position, et remettez la batterie.

Français

Dépannage

Problème Cause possible - résolution

Les modules LAN sans fil/ Bluetooth ne peuvent pas être

détectés.

Le module caméra PC ne peut pas être détecté.

L'ordinateur est éteint (ou en mode Veille) mais alimenté par l'adaptateur AC/DC branché à une prise qui fonctionne ou alimenté par la batterie avec un niveau de capacité supérieur à 20%. J'ai

Français

branché un périphérique sur le port USB alimenté, afin de le charger, mais l'appareil ne se recharge pas.

Les modules sont désactivés quand l'ordinateur est en Mode Avion. Vérifiez l'indicateur LED

pour voir si l'ordinateur est en Mode Avion (voir le Tableau 1 à la page 56). Utilisez la

combinaison de touches Fn + F11 pour activer ou désactiver le Mode Avion (voir le Tableau 2

à la page 58).

Le module est désactivé. Utilisez la combinaison de touches Fn + F10 pour activer le module (voir le Tableau 2 à la page 58). Exécutez l’application Caméra pour voir l'image de l'appareil photo.

Le port n'est pas activé. Basculer l’alimentation sur le port en utilisant la combinaison Fn + bouton d’alimentation.

Cette fonction peut ne pas fonctionner avec certains périphériques externes USB compatibles (consultez la documentation de votre appareil). Si c'est le cas, allumez l'ordinateur et

connectez le périphérique externe USB afin de le charger.

Spécifications



Dernières informations de

spécification

Les spécifications énumérées dans cette section sont correctes à l'heure de la mise sous presse. Certains éléments (particulièrement les types de processeur/vitesse unique) peuvent être modifiés ou mis à niveau en fonction du calendrier des parutions du fabricant. Voyez auprès de votre service clientèle pour les détails.

Notez que cette série de modèles d'ordinateurs peut prendre en charge une gamme de CPU et/ou d'adaptateurs vidéo.

Pour savoir quel est le CPU installé sur votre système allez dans le menu Dé- marrer et sélectionnez Paramètres, puis sélectionnez Système et cliquez sur Informations système. Cela permettra également de fournir des informations sur la quantité de RAM installée, etc.

Pour obtenir des informations sur l'adap- tateur vidéo de votre système allez dans le menu Démarrer et sélectionnez

Paramètres, puis sélectionnez Système, puis cliquez sur Affichage > Paramètres d'affichage avancés > Afficher les propriétés de l'adaptateur.

BIOS

AMI BIOS (SPI Flash ROM de 64Mb)

Mémoire

Deux emplacements SODIMM 260 broches, supportant la mémoire DDR4

2400MHz

Mémoire extensible jusqu’à 32Go Compatible avec les modules de 4Go, 8Go

ou 16Go

(La fréquence réelle d’opération de la mémoire dépend du FSB du processeur.)

Options de LCD

13,3" (33,78cm), 16:9, QHD+ (3200x1800)/ FHD (1920x1080)/HD (1366x768)

Stockage

Un disque dur/SSD SATA échangeable de 2,5" 7mm (H)

(Option d’usine) Un lecteur SSD M.2 SATA/PCIe Gen3 x4*

(Option d’usine) Un lecteur SSD M.2 PCIe Gen2 x2*

*En fonction du processeur

Dispositif de pointage

Touchpad intégré

Clavier

Clavier “Win-Key” (avec pavé numérique intégré)

Ou (Option d’usine) Clavier "Win-Key" LED

blanc illuminé (avec pavé numérique intégré)

Son

Interface conforme HDA (Son Haute Définition)

2 haut-parleurs intégrés Réseau de microphones intégré

Sécurité

Fente de verrouillage de sécurité (type Kensington)

Mot de Passe du BIOS Intel PTT pour les systèmes sans TPM

matériel

Logements M.2

Logement 1 pour module combo Bluetooth et LAN sans fil

Logement 2 pour lecteur SSD SATA/PCIe Gen3 x4*

Ou Logement 2 pour lecteur PCIe Gen2 x2* (Option d’usine) Logement 3 pour module

3G/4G

*En fonction du processeur

Français

Communication

LAN Ethernet 10/100/1000Mb Base-TX intégré

1,0M caméra PC HD Ou (Option d’usine) Module de caméra

infrarouge (Option d’usine) Module M.2 3G ou

Modules M.2 LAN sans fil/Bluetooth:

(Option d’usine) Bluetooth et LAN sans fil (802.11ac) Intel® Wireless-AC 8265

(Option d’usine) Bluetooth et LAN sans fil (802.11ac) Intel® Wireless-AC 3168

Interface

Trois ports USB 3.0 (USB 3.1 Gen 1) (comprenant un port USB alimenté par AC/ DC)

Un port de sortie HDMI

Français

Un port moniteur externe Une prise d'entrée de microphone Une prise de sortie casque Une prise réseau RJ-45 Une prise d’entrée en DC

Lecteur de carte

Lecteur de carte multi-en-1

MMC (MultiMedia Card)/RS MMC SD (Secure Digital)/Mini SD/SDHC/

SDXC

Caractéristiques

Prise en charge de Windows® 10 Cortana avec voix

Technologie Intel® Optane™

Mise en marche

Adaptateur AC/DC pleine bande Entrée AC: 100-240V, 50-60Hz Sortie DC: 19V, 2,1A (40W)

Batterie amovible Smart Lithium-Ion à 3 éléments

(Option d’usine) Batterie amovible Smart Lithium-Ion à 6 éléments, 66WH

, 36WH

Spécifications environnementales

Température

En fonction : 5 Eteint : -20°C - 60°C

Humidité relative

En fonction : 20% - 80% Eteint : 10% - 90%

°C- 35°C

Dimensions physiques & poids

324 (l) x 234 (p) x 21 (h) mm (Hauteur hors zone de batterie)

1,36kg (Barebone avec batterie 36WH)

Acerca de esta Guía del Usuario Concisa

Esta guía rápida es una breve introducción para poner su sistema en funcionamiento. Es un suplemento y no un sustituto del Manual del usuario completo en inglés en formato Adobe Acrobat del disco Device Drivers & Utilities + User's Manual suministrado con el ordenador. En este disco también se encuentran los controladores y utilitarios necesarios para utilizar el ordenador correctamente (Nota: previo aviso).

Algunas o todas las características del ordenador pueden haberse configurado de antemano. Si no lo están, o si desea reconfigurar (o reinstalar) partes del sistema, consulte el Manual del usuario completo. El disco Device Drivers & Utilities + User’s Manual no contiene un sistema operativo.

Información de regulación y seguridad

Por favor, preste especial atención a todos los avisos de regulación e información de seguridad contenidos en el Manual del usuario completo del disco Device Drivers & Utilities + User’s Manual.

La compañía se reserva el derecho a revisar esta publicación o cambiar su contenido sin

Español

Instrucciones para el cuidado y funcionamiento

El ordenador portátil es muy robusto, pero puede dañarse. Para evitar esto, siga estas sugerencias:

• No lo deje caer ni lo exponga a golpes fuertes. Si el ordenador se

cae, la carcasa y los componentes podrían dañarse.

• Manténgalo seco y no lo sobrecaliente. Mantenga el ordenador y

fuente de alimentación alejados de cualquier tipo de fuente de calor. Esto es un aparato eléctrico. Si se derrama agua u otro líquido en su interior, el ordenador podría dañarse seriamente.

• Evite las interferencias. Mantenga el ordenador alejado de trans-

formadores de alta capacidad, motores eléctricos y otros campos magnéticos fuertes. Éstos pueden dificultar el correcto funcionamiento y dañar los datos.

• Siga las instrucciones apropiadas de manejo del ordenador.

Apague el ordenador correctamente y no olvide guardar su trabajo. Recuerde guardar periódicamente sus datos, pues los datos pueden perderse si la batería se descarga.

Servicio

Si intenta reparar el ordenador usted mismo, podría anular la garantía y exponerse usted y el ordenador a descarga eléctrica. Deje que sea personal de reparación cualificado el que realice las reparaciones, especialmente bajo cualquiera de estas condi-

Español

ciones:

• Cuando el cable de alimentación o adaptador AC/DC esté dañado o pelado.

• Si el ordenador ha estado expuesto a la lluvia u otros líquidos.

• Si el ordenador no funciona con normalidad tras seguir las instrucciones de uso.

• Si el ordenador se ha caído o dañado (no toque el líquido venenoso si el panel LCD se rompe).

• Si hay un olor fuera de lo normal, calor o humo que sale del ordenador.

Información de seguridad

• Utilice solamente un adaptador de alimentación aprobado para su uso con este ordenador.

• Utilice solamente el cable de corriente y las baterías indicados en este manual. No tire las baterías al fuego. Podrían explotar. Consulte los códigos locales para posibles instrucciones para desechos especiales.

• Nunca utilice una batería que se haya caído o que parezca dañada (p. ej. doblada o retorcida). Incluso si el ordenador sigue funcionando con una batería dañada, puede provocar daños en el circuito que podrían causar fuego.

• Compruebe que su ordenador esté completamente apagado antes de introducirlo en una bolsa de viaje (o en cualquier funda).

• Antes de limpiar el ordenador, quite la batería y asegúrese de que el ordenador esté desconectado de cualquier fuente de alimentación externa, periféricos y cables.

• Utilice un trapo limpio y suave para limpiar el ordenador, pero no aplique limpiador directamente en el ordenador. No utilice limpiadores volátiles (derivados del petróleo) o limpiadores abrasivos en ningún lugar del ordenador.

• No intente reparar baterías. Solicite la reparación o la sustitución a su representante de servicio o a personal de servicio cualificado.

• Tenga en cuenta que en ordenadores con logotipos de LCD etiquetados eléctricamente en relieve, el logotipo está recubierto por un adhesivo protector. Debido al desgaste y rotura normales, este adhesivo puede deteriorarse con el tiempo y en el logotipo expuesto pueden formarse bordes afilados. Tenga cuidado al manipular el ordenador en este caso y evite tocar el logotipo del LCD etiquetado eléctricamente. Evite colocar cualquier elemento en la bolsa de transporte que pueda rozar la parte superior del ordenador durante el transporte Si ocurre un desgaste o rotura, contacte con el centro de servicios.

Precauciones para baterías de polímero



Eliminación de la batería & Cuidado

El producto que usted ha comprado contiene una batería recargable. La batería es reciclable Terminada su vida útil, según las leyes locales y estatales, puede ser ilegal desecharla junto con los residuos ordinarios. Verifique con las autoridades locales responsables de los desechos sólidos cuáles son las opciones de eliminación y reciclado existentes en su zona.

Peligro de explosión si la batería está mal colocada. Sustitúyala con un tipo de batería igual o equivalente al recomendado por el fabricante. Elimine la batería usada de conformidad con las instrucciones del fabricante.

Tenga en cuenta la información siguiente específica para baterías de polímero; además, donde corresponda, invalida la información sobre precauciones para baterías normales.

• Las baterías pueden aumentar o hincharse ligeramente, sin embargo, esto es parte del mecanismo de seguridad de la batería y o supone un problema.

• Utilice los procedimientos de manejo apropiados cuando utilice baterías de polímero. No utilice baterías de polímero en entornos con temperatura ambiental alta y no guarde las baterías sin usar durante mucho tiempo.

Español

Guía rápida para empezar

Figura 1

Abrir la tapa/LCD/ordenador con el adaptador

AC/DC enchufado

130 ﾟ



Apagar

Por favor, tenga en cuenta que debería siempre apagar el ordenador eligiendo la opción Apagar en Win- dows (ver abajo). Esto le ayudará a evitar problemas con el disco duro o el sistema.

1. Haga clic en el icono del menú Inicio .

2. Haga clic en la opción Iniciar/Apagar .

3. Elige la opción Apagar desde el menú.

1. Quite todos los materiales del embalaje.

2. Coloque el ordenador en una superficie estable.

3. Inserte la batería y asegúrese de que quede bloqueada en su posición.

4. Conecte en los puertos correspondientes los periféricos que desee utilizar con el ordenador (p. ej. teclado y ratón).

5. Al configurar el ordenador por primera vez, siga este proceso (para proteger el ordenador durante el transporte, la batería será bloqueada para que no alimente al sistema hasta que se conecte por primera vez al adaptador AC/DC y se configure por primera vez como sigue):

• Coloque el cable del adaptador AC/DC en el conector de entrada DC

que está del lado derecho del ordenador, luego enchufe el cable de alimentación AC en una toma de corriente, y conecte el cable de alimentación AC al adaptador AC/DC y espere 6 segundos o más.

• Quite el cable del adaptador del conector de entrada DC y vuelva a

enchufarlo; la batería será desbloqueada.

6. Utilice una mano para levantar con cuidado la tapa/LCD a un ángulo de visión cómodo (no exceder 130 grados), mientras utiliza la otra mano (como se muestra en la Figura 1) para sostener la base del ordenador (Nota: Nunca levante el ordenador por la tapa/LCD).

7. Presione el botón de encendido para “encender”.

Software de sistema

Puede ser que su ordenador tenga instalado un software de

Español

sistema. Si no es el caso, o si desea reconfigurarlo con otro sistema, este manual se refiere a Microsoft Windows 10.

Soporte para Intel® Optane™

Es necesario configurar Intel® Optane™ antes de instalar el sistema operativo Windows 10 (consulte "Intel® Optane™" en

la página 77).

Intel® Optane™

Intel® Optane™ es la combinación de un dispositivo de memoria compatible con el software Tecnología de almacenamiento Intel® Rapid. Esta combinación ha sido diseñada para acelerar el rendimiento del sistema mediante el almacenamiento en caché de los datos de inicio, archivos ejecutables, datos de acceso frecuente y archivos de paginación del sistema en un SSD Intel® Optane™ de baja latencia no volátil.

Contacte con su distribuidor o proveedor para ver si su sistema es compatible con esta tecnología.

Si está reinstalando un sistema previamente configurado en el modo Intel RST Premium, asegúrese de haber borrado la memoria Intel Optane (consulte "Borrar Intel® Optane™"

en la página 78).

Proceso de configuración de Intel® Optane™

Es necesario configurar Intel® Optane™ antes de instalar el sistema operativo Windows 10 y, para ello, deberá preparar lo siguiente.

• El disco del SO Microsoft Windows 10.

• Una unidad de DVD externa conectada.

• Un SSD Intel® Optane™ instalado en su sistema.

•El disco Device Drivers & Utilities + User’s Manual.

1. Inicie su ordenador y pulse F2 para entrar en la BIOS.

2. Vaya al menú Boot, seleccione UEFI Setting y pulse Entrar.

3. Ajuste UEFI Boot a “Enabled”.

4. Pulse Esc para salir del menú y vaya al menú Main.

5. Seleccione OffBoard NVMe Controller Configuration y pulse

Entrar para comprobar si hay el SSD Intel® Optane™ está presente.

6. Pulse Esc para salir del menú y vaya al menú Advanced.

7. Seleccione SATA Mode, pulse Entrar y seleccione “Intel RST Premium...”.

8. Presione F4 y <Yes> (Sí) para Guardar cambios y reiniciar (“Save Changes and Reset”).

9. Cuando el ordenador reinicie presione F2 para entrar en la BIOS de nuevo.

10. Presione F4 y <Yes> (Sí) para Guardar cambios y reiniciar (“Save Changes and Reset”), pero asegúrese de que la condición en el punto con viñetas de abajo se cumple antes de hacerlo.

• Asegúrese de que el DVD del SO Windows 10 esté en la

unidad de DVD externa. Cuando el ordenador se inicie, arrancará automáticamente desde el DVD del SO Windows 10 (Se le pedirá que presione una tecla para iniciar desde el DVD).

11. P ulse Siguiente > Instalar ahora para continuar instalando el sistema operativo normalmente (consulte su documentación de

Windows si necesita instrucciones sobre la instalación del SO Windows).

12. Seleccione Personalizada: Instalar solo Windows (avanzado).

13. Se recomienda que seleccione y luego elimine las particiones existentes.

14. Haga clic en Nuevo para crear una partición para Windows.

15. Es muy importante asegurarse de que al crear la partición, deje al menos un mínimo de espacio no asignado de 5MB.

16. Siga las instrucciones en pantalla para instalar el SO Windows

10.

17. Instale los controladores de Windows. Asegúrese de instalar el controlador

(IRST).

Tecnología de almacenamiento Intel® Rapid

Español

18. Ejecute la aplicación Tecnología de almacenamiento Intel®

Figura 2 - Tecnología de almacenamiento Intel® Rapid - estado

Rapid.

19. Haga clic en Activar.

20. El sistema mostrará un mensaje y le pedirá que seleccione una unidad rápida compatible (en este caso sólo debería haber una opción).

21. Tendrá que reiniciar el equipo después de habilitar Optane y asegurarse de que el sistema esté alimentado por el adaptador AC/DC y no sólo por la batería.

22. Haga clic en Sí para iniciar el proceso (esto puede llevar algún

Español

tiempo).

23. Una vez finalizado el proceso, reinicie el ordenador.

Borrar Intel® Optane™

Si desea borrar una configuración de Intel® Optane™ siga el procedimiento que se describe a continuación. Sin embargo, haga una copia de seguridad de los archivos y

datos necesarios antes de borrar una configuración de Intel® Optane™, ya que al hacerlo, se perderán todos los

datos de los volúmenes.

1. Asegúrese de que Intel® Optane™ esté activado en la aplicación Tecnología de almacenamiento Intel® Rapid.

2. Inicie su ordenador y pulse F2 para entrar en la BIOS.

3. Vaya a Intel(R) Rapid Storage Technology (en el menú Advanced) y presione Entrar.

4. Seleccione Intel Optane, **** (en Optane Volume:) y presione Entrar.

5. Seleccione “Deconcatentate” y presione Entrar.

6. Seleccione <Yes> (Sí) en la opción “Are you sure you want to perform deconcatentation”.

7. Seleccione “Start deconcatentation” y presione Entrar.

8. El sistema volverá al menú estándar de Intel(R) Rapid Storage Technology cuando haya terminado.

9. A continuación, debe seleccionar el modo SATA adecuado para su sistema y volver a instalar el sistema operativo.

Mapa del sistema: Vista frontal con panel LCD abierto

Figura 3

Vista frontal con panel

LCD abierto

1. Cámara PC

(Opción de fábrica) Cámara de infrarrojos

2. *LED de cámara

*Cuando la cámara esté en uso, el LED se iluminará.

3. Micrófono en línea incorporado

4. Panel LCD

5. Botón de encendido

6. Teclado

7. Touchpad y botones

Tenga en cuenta que el área válida de operación del Touchpad y los botones es la indicada dentro de las líneas de puntos de arriba.



Uso de dispositivos

inalámbricos a bordo

El uso de dispositivos electrónicos portátiles a bordo de un avión suele estar prohibido.

Asegúrese de que los módulos WLAN, Bluetooth y 3G/4G estén apagados si utiliza el equipo en un avión ajustando el sistema al Modo de avión.

Español

Indicadores LED

Los indicadores LED en su ordenador muestran una valiosa información sobre el estado actual del ordenador.

Icono Color Descripción

Naranja El adaptador AC/DC está conectado

Naranja parpadeante* El adaptador AC/DC está enchufado y el puerto USB alimentado está activado*

Verde El ordenador está encendido

Verde parpadeante El ordenador está en modo Suspensión

Naranja La batería se está cargando

Verde La batería está completamente cargada

Naranja parpadeante La batería ha alcanzado el estado crítico de poca energía

Verde

El Modo de avión está activado (los módulos WLAN, 3G/4G y Bluetooth están apagados)

Tabla 1 - Indicadores LED

El disco duro está en uso

Español

*El puerto USB 3.0 (USB 3.1 Gen 1) alimentado (ver la página 85) puede ser activado o desactivado con la combinación de

teclas Fn + botón de encendido. Cuando el puerto USB alimentado está activado suministrará energía (para cargar dispositivos, no para el uso de dispositivos) cuando el sistema esté apagado, pero estando alimentado por el adaptador AC/

DC enchufado en una toma de corriente o alimentado por la batería con un nivel de carga superior al 20% (esto puede no funcionar con ciertos dispositivos - ver la página 94).

Teclado

Tecla Fn

Teclas de función

numérico

Bloq Num & Bloq Despl

Tecla Menú/Aplicación

Tecla del logotipo de Windows

El teclado tiene un teclado numérico para una entrada fácil de datos numéricos. Al presionar Fn + Bloq Num el teclado numérico se habilita o inhabilita. También incluye las teclas de función para permitirle cambiar las características operacionales al instante.

(Teclado iluminado - Opcional) Puede ajustar el nivel de iluminación del teclado, o apagarlo y encenderlo, utilizando las teclas Fn + F4.

Español

Figura 4 - Teclado

Teclas de función & indicadores visuales

Las teclas de función (F1 - F12 etc.) actuarán como teclas directas (Hot-Key) cuando se pulsan junto con la tecla Fn. Además de las combinaciones de teclas de función básicas algunos indicadores visuales están disponibles cuando el controlador de Control Center está instalado (tras reiniciar aparecerá un panel de control que le permitirá seleccionar el tipo de teclado para su sistema).

Teclas Función/indicadores visuales Teclas Función/indicadores visuales

Fn +

Español

Fn +

Reproducir/pausar (en los programas audio/vídeo)

Activar/desactivar el

Touchpad

Apagar luz de fondo del LCD (presione una tecla o

utilice el Touchpad para encenderlo)

Conmutación mudo

Encender o apagar la iluminación del teclado/ Ajustar el nivel del brillo

(Sólo teclados ilumi-

nados)

Reducción/aumento

volumen de sonido

Cambiar la configuración de pantalla (ver la

página 88)

Reducción/aumento bri-

llo LCD

Activar/desactivar el

módulo cámara PC

Fn +

Fn + Botón de

encendido

Activar/desactivar el

Modo de avión

Cambiar modo Suspensión

Activar/disactivar el

teclado numérico

Cambiar el bloqueo de

desplazamiento

Cambio Bloq. Mayús-

culas

Activar/desactivar el Control Center (ver la

página 83)

Control automático del

ventilador/potencia

completa

Cambio de la alimentación para el puerto USB ali-

mentado (ver la página 80)

Tabla 2 - Teclas de función & indicadores visuales

Control Center

Figura 5 - Control Center

Presione la combinación de teclas Fn + Esc o haga doble clic en el icono en el área de notificación de la barra de tareas para activar o desactivar el Control Center. El Control Center

ofrece un acceso rápido a los controles usados con más frecuencia y le permite activar, y desactivar el touchpad/el módulo cámara rápidamente.

Modos de energía

Puede ajustar el Modo de energía haciendo clic en el icono apropiado en la parte superior del Control Center. Cada modo de energía afectará al Modo ahorro de energía, Modo de avión, Plan de energía y a la Energía de cámara PC, etc.

Menús del Control Center

El Control Center tiene dos menús principales (Programas del Sistema y Dispositivo) en Modos de energía. Haga clic en los iconos del Control Center para cambiar a la función apropiada o mantenga presionado el botón del ratón y nueva el control dial a la posición deseada. Algunas funciones serán ajustadas automáticamente al seleccionar un modo de energía. Haga clic en los menús y luego en cualquiera de los botones.

Estado de energía

El icono Estado de energía mostrará si la alimentación actual viene dada por la batería o por el adaptador AC/DC enchufado en una toma de corriente. La barra de estado de energía muestra el estado actual de la carga de la batería.

Brillo

El icono Brillo mostrará el nivel actual del brillo de la pantalla. Puede usar el control deslizante para ajustar el brillo de la pantalla o las combinaciones de teclas Fn + F8/F9 o usar la combinación de teclas Fn + F2 para apagar la retroiluminación LED (presione una tecla para volver encenderla). Tenga en cuenta que Modo de energía también puede afectar el brillo de la pantalla.

Volumen

El icono Volumen mostrará el nivel actual del volumen. También puede usar el control deslizante para ajustar el volumen o las combinaciones de teclas

Fn + F5/F6 o la combinación de teclas Fn + F3 para silenciar el volumen.

Español

Velocidad del ventilador

Esto ajustará la velocidad del ventilador automáticamente para controlar el calor de la CPU. Sin embargo, puede ajustar la configuración al máximo si lo desea. Seleccione Personalizada y haga clic en los controles deslizantes para ajustar la configuración según sus preferencias, aunque la configuración puede ser anulada por el sistema, como medida de precaución, si necesita un uso mayor del ventilador.

Botón Suspender

Haga clic en el botón Hibernar o Suspender para que el equipo entre en

el modo de ahorro de energía seleccionado.

Utilidad de pantalla

El icono Utilidad de pantalla sólo aparecerá en el menú System Program (Programas del sistema) si la resolución de

Español

su pantalla es QHD o superior. La Utilidad de pantalla le permite ajustar el tamaño del texto en la pantala para facilitar su visualización.

Cambiar pantalla

Haga clic en el botón Cambiar pantalla para acceder al menú (o utilice la combinación de teclas + P) y seleccione el modo de pantalla apropiado.

Zona horaria

Si hace clic en el botón Zona horaria accederá al panel de control Fecha y hora de Windows.

Fondo de pantalla

Si hace clic en el botón Fondo de pantalla podrá cambiar la imagen del

fondo del escritorio.

Touchpad/cámara PC

Haga clic en cualquiera de estos botones para cambiar el estado de energía del Touchpad o del módulo cámara. Tenga en cuenta que el estado de energía del módulo cámara también queda afectado por el Modo de energía seleccionado.

Enter Sleep Timer

(sólo para sistemas con teclado iluminado)

Habilitar y seleccionar la cantidad de tiempo que el sistema debe estar inactivo para que el teclado LED entre en modo de suspensión (p. ej. la iluminación del teclado LED se apagará para ahorrar energía).

Teclado con retroiluminación

Haga clic en los números bajo el icono de Teclado con retroiluminación para ajustar el brillo del LED de retroiluminación del teclado.

Mapa del sistema: Vistas frontal, izquierda y derecha

Figura 6 - Vistas frontal, izquierda y derecha

1. Indicadores LED

2. Conector LAN RJ-45

3. Rejilla

4. Puerto de salida de HDMI

5. Lector de tarjetas multi-en-1

6. *Puerto USB 3.0 (USB 3.1 Gen 1) alimentado *Active o desactive este puerto con Fn + Botón de encendido (vea la Tabla 1 en

la página 80).

7. Conector de salida de auriculares

8. Conector de entrada para micrófono

Puertos USB 3.0 (USB 3.1 Gen 1)

10. Puerto para monitor externo

11. Conector de entrada DC

12. Ranura del cierre de seguridad

Parte frontal

Lateral izquierdo

Lateral derecho



Recalentamiento

Para evitar que su ordenador se recaliente compruebe que nada bloquea la(s) rejilla(s) con el equipo encendido.

Español

Mapa del sistema: Vistas inferior y posterior

Figura 7

Vistas inferior y posterior

1. Batería

2. Rejilla

3. Altavoces incorporados



Recalentamiento

Para evitar que su ordenador se recaliente compruebe que nada bloquea la(s) rejilla(s) con el equipo encendido.

Advertencia sobre quitar la tapa

inferior

No quite ninguna tapa y/o tornillo para actualizar el dispositivo, pues podría violar los términos de su garantía.

Si necesita colocar o quitar el disco duro/SSD/RAM, etc. por cualquier razón, contacte con su distribuidor o vendedor para más información.

Español

Menú Inicio, Menú contextual, Barra de tareas, Panel de Control y

Figura 8 - Menú Inicio, Menú contextual, Barra de tareas, Panel de Control y Configuración

Configuración de Windows 10

Se puede acceder a la mayoría de las apps, paneles de control, utilidades y programas en Windows 10 desde el menú Inicio haciendo clic en el icono de la barra de tareas en la esquina inferior izquierda de la pantalla (o pulsando la Tecla del

logotipo de Windows en el teclado).

Haga clic con el botón derecho en el icono del menú Inicio (o utilice la combinación Tecla del logotipo de Windows

+ tecla X) para abrir un menú contextual avanzado con características útiles como Programas y características, Opciones

de energía, Administrador de tareas, Buscar, Explorador de archivos, Símbolo del sistema, Administrador de dispositivos, Conexiones de red, etc.

El área de notificación de la barra de tareas está en la esquina inferior derecha de la pantalla. Desde aquí se puede acceder a algunos de los paneles de control y aplicaciones a los que se hace mención a lo largo de este manual.

A lo largo de este manual verá una instrucción para abrir el Panel de Control. Para acceder al Panel de control, seleccione Panel de control debajo del elemento Sistema de Windows en el menú Inicio.

La opción Configuración en el menú Inicio (y también como App) proporciona acceso directo a un número de paneles de control de configuración del sistema para ajustar Sistema, Dispositivos, Red e Internet, Personalización, Aplicaciones, Cuentas, Hora e idioma, Juegos, Accesibilidad, Privacidad y Actualización y seguridad.

Español

Parámetros de vídeo

Figura 9

Proyectar

El sistema incluye una GPU integrada de Intel. Puede cambiar los dispositivos de pantalla y configurar las opciones de pantalla desde el panel de control Pantalla en Windows siempre que tenga instalado el controlador de vídeo.

Para acceder al panel de control Pantalla:

1. Haga clic con el botón derecho en el escritorio y seleccione

Configuración de pantalla en el menú.

2. Elija los ajustes de pantalla requeridos en los menús.

3. Haga clic en Aplicar para guardar la configuración.

Para acceder al Panel de control de gráficos HD Intel®:

1. Haga clic con el botón derecho en el escritorio y seleccione

Configuración gráficos Intel® en el menú.

2. Haga clic en el icono en el área de notificación de la barra de

tareas del escritorio y seleccione Configuración gráficos Intel® en el menú.

Español

Dispositivos de pantalla

Tenga en cuenta que puede usar pantallas externas conectadas al puerto de salida de HDMI y/o al puerto para monitor externo. Consulte el manual de su dispositivo de pantalla para ver qué formatos son compatibles.

En Windows puede configurar rápidamente pantallas externas desde el el menú Proyectar (presione la Tecla del logotipo de Windows y la tecla P o presione la combinación de teclas Fn + F7).

Configurar las pantallas usando el menú Proyectar:

1. Conecte su dispositivo de pantalla externo al puerto apropiado y luego enciéndalo.

2. Pulse la combinación de teclas + P (o Fn + F7).

3. Haga clic en una de las opciones del menú para seleccionar Solo

pantalla de PC, Duplicado, Ampliar o Solo segunda pantalla.

Características de audio



Ajuste del volumen del sonido (Windows)

El nivel del volumen del sonido también puede ajustarse utilizando el control dentro de Windows. Haga clic en el icono Altavoces de la barra de tareas para comprobar la configuración.

Figura 10 - Opciones de energía

Puede configurar las opciones de audio de su ordenador en el panel de control de Sonido , o desde el icono de Administrador de sonido Realtek HD / en el área de notificación o en el Panel de Control (haga clic con el botón derecho en el icono del área de notificación para abrir el menú de audio).

El volumen puede ajustarse con la combinación de teclas Fn + F5/F6.

Opciones de energía

El panel de control de las opciones de energía (menú Hardware y sonido) de Windows permite configurar las funciones de administración de energía del ordenador. Puede ahorrar energía con los planes de energía y configurar las opciones para el botón de encendido, botón de suspensión

(Fn + F12), tapa del ordenador (al cerrarla), pantalla y modo de suspensión (el estado de ahorro de energía

predeterminado) en el menú de la izquierda. Tenga en cuenta que el plan economizador puede afectar al rendimiento del ordenador.

Haga clic para seleccionar uno de los planes existentes o haga clic en Crear un plan de energía en el menú izquierdo y seleccione las opciones para crear un plan nuevo. Haga clic en Cambiar la configuración del plan y haga clic en Cambiar la configuración avanzada de energía para acceder a más opciones de configuración.

Español

Instalación de controladores



Directrices generales

para la instalación del

controlador

Como guía general, siga las instrucciones predeterminadas en pantalla para cada controlador (p.ej. Si-

guiente > Siguiente > Finalizar) a menos que sea

usuario avanzado. En muchos casos necesitará reiniciar para instalar el controlador.

Asegúrese de que los módulos (p.ej. WLAN o Bluetooth) estén ENCENDIDOS antes de instalar el controlador apropiado.

Windows Update

Tras instalar todos los controladores asegúrese de haber habilitado Windows Update para obtener las últimas actualizaciones de seguridad, etc. (todas las actualizaciones incluirán los últimos parches de Microsoft).



Instalación del controlador y

alimentación

Cuando instale controladores asegúrese de que el ordenador esté alimentado por el adaptador AC/DC conectado a una fuente de corriente activa. Algunos controladores consumen una cantidad significativa de corriente durante el proceso de instalación, y si la batería se consume puede provocar que el sistema se apague, causando problemas en el sistema (tenga en cuenta que esto no supone un problema de seguridad y la batería podrá recargarse en 1 minuto).

Figura 11 - Instalación de controladores

El disco Device Drivers & Utilities + User’s Manual contiene los controladores y utilitarios necesarios para utilizar el ordenador correctamente. Inserte el disco y haga clic en Install

Español

Drivers (botón), u Option Drivers (botón) para acceder al menú de controladores opcional. Instale los controladores en el orden indicado en la Figura 11. Haga clic para seleccionar los controladores que desea instalar (debería anotar los controladores conforme los instala). Nota: Si necesita reinstalar un controlador, debería desinstalar el controlador antes.

Instalación manual del controlador

Haga clic en el botón Browse CD/DVD en la aplicación Drivers Installer y busque el archivo ejecutable en la carpeta de controladores apropiada.

Si durante el procedimiento de instalación aparece una ventana Nuevo hardware encontrado, haga clic en Cancelar para cerrar la ventana y siga con el procedimiento de instalación.

Camera IR (Opción)

Figura 12

Windows Hello

(Reconocimien-

to de caras)



Cámara IR y Ahorro de energía

Si apaga la cámara del PC (p.ej. usando la combinación de teclas Fn + F10 o el icono del Control Center) el sistema de reconocimiento facial no funcionará.

Si el sistema entra y restaura la sesión desde su estado de Hibernación, si se reinicia o se apaga con la cámara apagada, el sistema de reconocimiento facial no funcionará.

La cámara de infrarrojos es compatible con el sistema de Reconocimiento de caras de Windows Hello. La cámara IR

ofrece una interfaz de fácil uso con una única forma de verificación para iniciar sesión en el ordenador.

El módulo cámara IR utiliza la configuración de las opciones de inicio de sesión de la cuenta de Windows.

Instalación del controlador de la cámara IR

1. Antes de configurar el sistema de reconocimiento facial asegúrese de que:

• El sistema es alimentado por el adaptador AC/DC (si el sistema

es alimentado por la batería el reconocimiento facial no funcionará).

• Si lleva gafas se recomienda que se las quite para evitar que

los reflejos creen problemas en el sistema de reconocimiento facial.

2. Haga clic en la opción Configuración en el menú Inicio.

3. Haga clic en Cuentas y haga clic en Opciones de inicio de sesión.

4. Necesitará añadir una contraseña de Windows (haga clic en Agregar bajo Contraseña).

5. Tras añadir la contraseña, deberá añadir también un PIN.

6. En Windows Hello haga clic en Configuración bajo Reconocimiento de caras.

7. Haga clic en Introducción y el Asistente para la configuración de Windows Hello le guiará a través del proceso de configuración para escanear su cara.

8. Necesitará escribir el número pin en la primera configuración.

9. Mantenga la vista directa sobre la pantalla y el sistema escaneará su cara (la barra azul bajo su imagen indica el progreso del escaneo).

10. El sistema le dirá “Listo.”, haga clic en Cerrar para salir del Asistente para la configuración.

11. Reiniciar el equipo tras haber completado el proceso de escaneo.

12. Puede usar el sistema de reconocimiento facial para desbloquear su ordenador la próxima vez que inicie el sistema. El sistema indicará “Preparándose... (Getting ready...)” y después de ver esto simplemente mire directamente (cuando diga “Buscando el usuario...” / “Estamos confirmando que eres tú...”) en la pantalla para completar el escaneo.

Español

TPM (Opción)

Figura 13 - Cifrado de unidad BitLocker

(Administración de TPM)

Figura 14

Administración

del Módulo de

plataforma se-

gura (TPM) en el

equipo local

Figura 15

Menú Acciones

Antes de configurar las funciones del TPM (Módulo de plataforma segura) deberá iniciar la plataforma de seguridad.

Activar TPM

1. Reinicie el ordenador.

2. Entre en

3. Utilice las flechas para seleccionar el menú

4. Seleccione TPM Configuration y presione Entrar.

5. Presione Entrar para acceder al menú Security Device Support y seleccione Enable (Activar).

6. Luego deberá presionar F4 para guardar los cambios y reiniciar el ordenador.

Aptio Setup Utility pulsando F2 durante el POST.

Security.

4. La ventana Administración del TPM le permite configurar el TPM desde Windows. Como la TPM normalmente es administrada en empresas y organizaciones grandes, su administrador de sistemas deberá asesorarle para administrar esta información.

Administración TPM en Windows

Puede administrar su configuración TPM desde Windows:

1. Vaya al Panel de Control.

2. Haga clic en

Seguridad).

3. Haga clic en Administración de TPM.

Cifrado de unidad BitLocker (Sistema y

Español

Acciones TPM

1. Haga clic en Preparar TPM y siga las instrucciones del asistente para preparar el TPM (esto probablemente requiera reiniciar el ordenador y confirmar los cambios de la configuración tras reiniciar presionando la tecla F apropiada).

2. Tras reiniciar el TPM estará listo y podrá usar el menú Acciones para Desactivar TPM, Cambiar contraseña de propietario, Quitar TPM o Restablecer bloqueo de TPM.

3. Un asistente le guiará a través del proceso de configuración.

Módulo 3G/4G (Opción)

Figura 16 - Quitar la batería e insertar la tarjeta USIM

Si ha incluido un módulo opcional 3G/4G en su opción de compra, siga las instrucciones siguientes para instalar la tarjeta USIM (suministrada por su proveedor de servicios).

Insertar la tarjeta USIM

1. Apague el ordenador y gírelo para quitar la batería .

2. Inserte la tarjeta USIM como se ilustra a continuación hasta que haga clic en su posición y vuelva a colocar la batería.

Español

Solución de problemas

Problema Posible causa - Solución

Los módulos WLAN y Bluetooth no pueden detectarse.

El módulo cámara PC no puede detectarse.

El ordenador está apagado (o en modo Suspensión) pero alimentado con el adaptador AC/DC enchufado en una toma de corriente o alimentado por la batería con un nivel de carga superior al 20%. He

enchufado un dispositivo en el puerto USB con alimentación para cargarlo, pero el dispositivo no carga.

Español

Los módulos están apagados cuando el equipo está en Modo Avión. Compruebe el indicador LED para ver si el equipo está en Modo Avión (vea la Tabla 1 en la página 80). Utilice la combinación de teclas Fn + F11 para activar/desactivar el Modo Avión (vea la Tabla 2 en la

página 82).

El módulo está desactivado. Utilice la combinación de teclas Fn + F10 para activar el módulo (vea

la Tabla 2 en la página 82). Ejecute la aplicación de la cámara para ver la imagen de la cámara.

El puerto no está activado. Active o desactive este puerto con la combinación Fn + Botón de encendido.

Esta función puede no funcionar con ciertos dispositivos externos compatibles con USB (compruebe la documentación de su dispositivo). Si éste es el caso, encienda el ordenador y

conecte el dispositivo USB externo para cargarlo.

Especificaciones



Información actualizada de

especificaciones

Las especificaciones listadas en esta sección son correctas en el momento de publicación. Ciertas opciones (particularmente tipos/velocidades de procesadores) pueden cambiar o actualizarse según la fecha de lanzamiento del fabricante. Diríjase a su centro de servicios para más detalles.

Tenga en cuenta que este modelo de ordenador puede soportar una gama de CPUs y/o adaptadores de vídeo.

Para averiguar qué CPU tiene instalado su sistema vaya al menú Inicio, seleccione Configuración y luego seleccione Sistema y haga clic en Acerca de. Esto también ofrecerá información sobre la cantidad de RAM instalada, etc.

Para obtener información sobre el

adaptador de vídeo vaya al menú Inicio, seleccione Configuración y luego seleccione Sistema y haga clic en Pantalla > Configuración de pantalla avanzada > Propiedades del adaptador de pantalla.

BIOS

AMI BIOS (SPI Flash ROM de 64Mb)

Memoria

Dos zócalos de 260 contactos SODIMM, para memoria DDR4 2400MHz

Memoria expansible hasta 32GB Compatible con módulos de 4GB, 8GB y

16GB

(La frecuencia de operación de memoria real depende del FSB del procesador.)

Opciones de LCDs

13,3" (33,78cm), 16:9, QHD+ (3200x1800)/ FHD (1920x1080)/HD (1366x900)

Almacenamiento

Un HDD/SSD SATA intercambiable de 2,5" 7mm (h)

(Opción de fábrica) Una unidad Solid State (SSD) M.2 SATA/PCIe Gen3 x4*

(Opción de fábrica) Una unidad Solid State (SSD) M.2 PCIe Gen2 x2*

*Depende del procesador

Dispositivo puntero

Touchpad incorporado

Teclado

Teclado “Win Key” (con teclado numérico incorporado)

O (Opción de fábrica) Teclado "Win Key"

iluminado con LED blanco (con teclado numérico)

Audio

Interfaz compatible HDA (Sonido Intel de alta definición)

2 altavoces incorporados Micrófono en línea incorporado

Seguridad

Ranura para cierre de seguridad (tipo Kensington®)

Contraseña de BIOS Intel PTT para sistemas sin hardware TPM

Ranuras M.2

Ranura 1 para módulo combo Bluetooth y LAN Inalámbrica

Ranura 2 para SSD SATA/PCIe Gen3 x4* O Ranura 2 para SSD PCIe Gen2 x2* (Opción de fábrica) Ranura 3 para módulo

3G/4G

*Depende del procesador

Español

Comunicaciones

10/100/1000Mb Base-TX Ethernet LAN incorporada

Módulo cámara PC 1,0M HD O (Opción de fábrica) Módulo cámara de

infrarrojos (Opción de fábrica) Módulo M.2 3G o 4G

Módulos M.2 WLAN/ Bluetooth:

(Opción de fábrica) Bluetooth y LAN inalámbrica (802.11ac) Intel® Wireless-AC 8265

(Opción de fábrica) Bluetooth y LAN inalámbrica (802.11ac) Intel® Wireless-AC 3168

Interfaz

Tres puertos USB 3.0 (USB 3.1 Gen 1) (incluyendo un puerto USB alimentado por AC/DC)

Un puerto de salida HDMI Un puerto para monitor externo Un conector de entrada para micrófono

Español

Un conector de salida de auriculares Un conector LAN RJ-45 Un conector de entrada DC

Lector de tarjetas

Módulo lector de tarjetas multi en 1

MMC (MultiMedia Card)/RS MMC SD (Secure Digital)/Mini SD/SDHC/SDXC

Características

Soporta Cortana con voz en Windows® 10 Tecnología Intel® Optane™

Alimentación

Adaptador de AC/DC autodetector de corriente

Entrada AC: 100-240V, 50-60Hz Salida DC: 19V, 2,1A (40W)

Batería amovible de Litio-Ion inteligente de 3 elementos, 36WH

(Opción de fábrica) Batería amovible de Litio-Ion inteligente de 6 elementos, 66WH

Especificaciones del ambiente

Temperatura

En funcionamiento: 5°C - 35°C Apagado: -20°C - 60°C

Humedad relativa

En funcionamiento: 20% - 80% Apagado: 10% - 90%

Dimensiones y peso

324 (a) x 234 (l) x 21 (h) mm (Altura

excluyendo el área de la batería)

1,36kgs (Barebone con batería de 36WH)

Clevo N240BU, N241BU User guide

Specifications and Main Features

Frequently Asked Questions

User Manual

About this Concise User Guide

Regulatory and Safety Information

System Startup

System Software

Intel® Optane™ Support

Intel® Optane™

Intel® Optane™ Setup Procedure

Clearing Intel® Optane™

System Map: Front View with LCD Panel Open

LED Indicators

Keyboard

Function Keys & Visual Indicators

Control Center

Power Modes

Control Center Menus

System Map: Front, Left & Right Views

System Map: Bottom & Rear Views

Video Features

Display Devices

Audio Features

Power Options

Driver Installation

Manual Driver Installation

IR Camera (Option)

IR Camera Module Configuration

TPM (Option)

Activating TPM

TPM Management in Windows

TPM Actions

3G/4G Module (Option)

Troubleshooting

Specifications

Über das Ausführliche Benutzerhandbuch

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Schnellstart

Systemsoftware

Intel® Optane™

Intel® Optane™ Einrichtung

Intel® Optane™ löschen

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm

LED-Anzeigen

Tastatur

Funktionstasten & visuelle Anzeigen

Control Center

Energiemodi

Control Center Menüs

Systemübersicht: Ansicht von vorne, links und rechts

Grafikfunktionen

Anzeigegeräte

Audiofunktionen

Energieoptionen

Installation der Treiber

Manuelle Treiber-Installation

IR Kamera (Option)

IR Kamera Modul Konfiguration

TPM (Option)

Aktivieren der TPM-Funktionen

TPM Verwaltung in Windows

3G/4G-Modul (Option)

Fehlerbehebung

Technische Daten

A propos de ce Guide Utilisateur Concis

Informations de réglementation et de sécurité

Guide de démarrage rapide

Logiciel système

Intel® Optane™

Suppression de Intel® Optane™

Carte du système: Vue de face avec l’écran LCD ouvert

Indicateurs LED

Clavier

Touches fonction & indicateurs visuels

Control Center

Modes d’alimentation

Menus du Control Center

Carte du système: Vues de face, gauche et droite

Carte du système: Vues de dessous et arrière
