Clevo N150ZU, N151ZU, N152ZU User guide

Contents

About this Concise User Guide .........................................................1

System Startup ..................................................................................4

Intel® Optane™ ................................................................................5

System Map: Front View with LCD Panel Open ............... ..............7

LED Indicators ..................................................................................8

Keyboard ...........................................................................................9

System Map: Front, Left & Right Views ........................................11

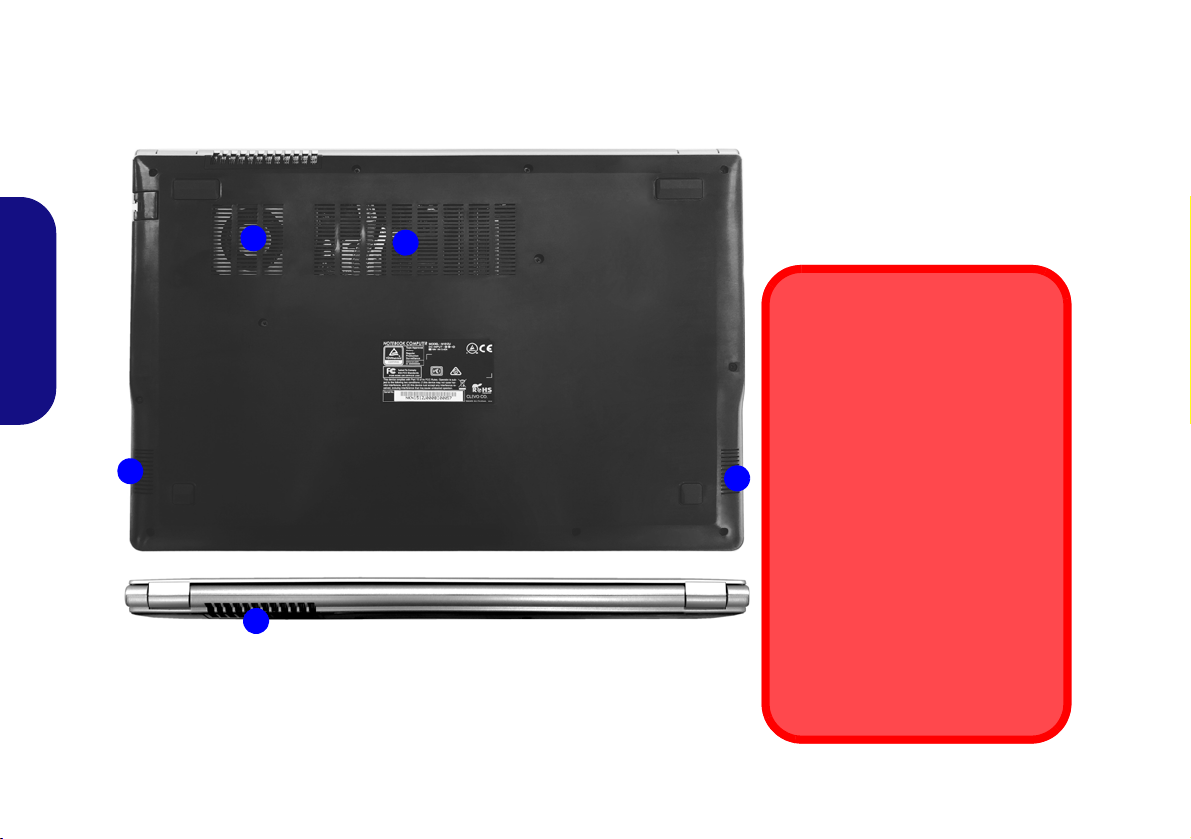

System Map: Bottom & Rear Views ................................ ..............12

Control Center ......... ........................................................................13

Keyboard Backlight LED ...............................................................16

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel

and Settings .....................................................................................17

Video Features ................................................................................18

Audio Features ................................................................................19

Power Options .................................... ............................. ................19

Driver Installation ...........................................................................20

Windows Hello Camera (Option) ...................................................21

Fingerprint Reader (Option) ...........................................................22

TPM ................................................................................................23

Troubleshooting ..............................................................................24

Specifications ............... ................................. .................................. 25

Inhalt

Über das Ausführliche Benutzerhandbuch .....................................27

Schnellstart ................. ............... .............. ............... ................ .........30

Intel® Optane™ ..............................................................................31

Systemübersicht: Ansicht von vorne mit geöffnetem

LCD-Bildschirm .............................................................................33

LED-Anzeigen ............... ................................................... ..............34

Tastatur ...........................................................................................35

Systemübersicht: Ansicht von vorne, links und rechts ...................37

Systemübersicht: Ansicht von unten und hinten .............................38

Control Center ........ ............................. ............................. ...............39

Tastatur Hintergrundlicht-LED .......................................................42

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und

Einstellungen von Windows 10 .......................................................43

Grafikfunktionen ................................................. ............................44

Audiofunktionen ..............................................................................45

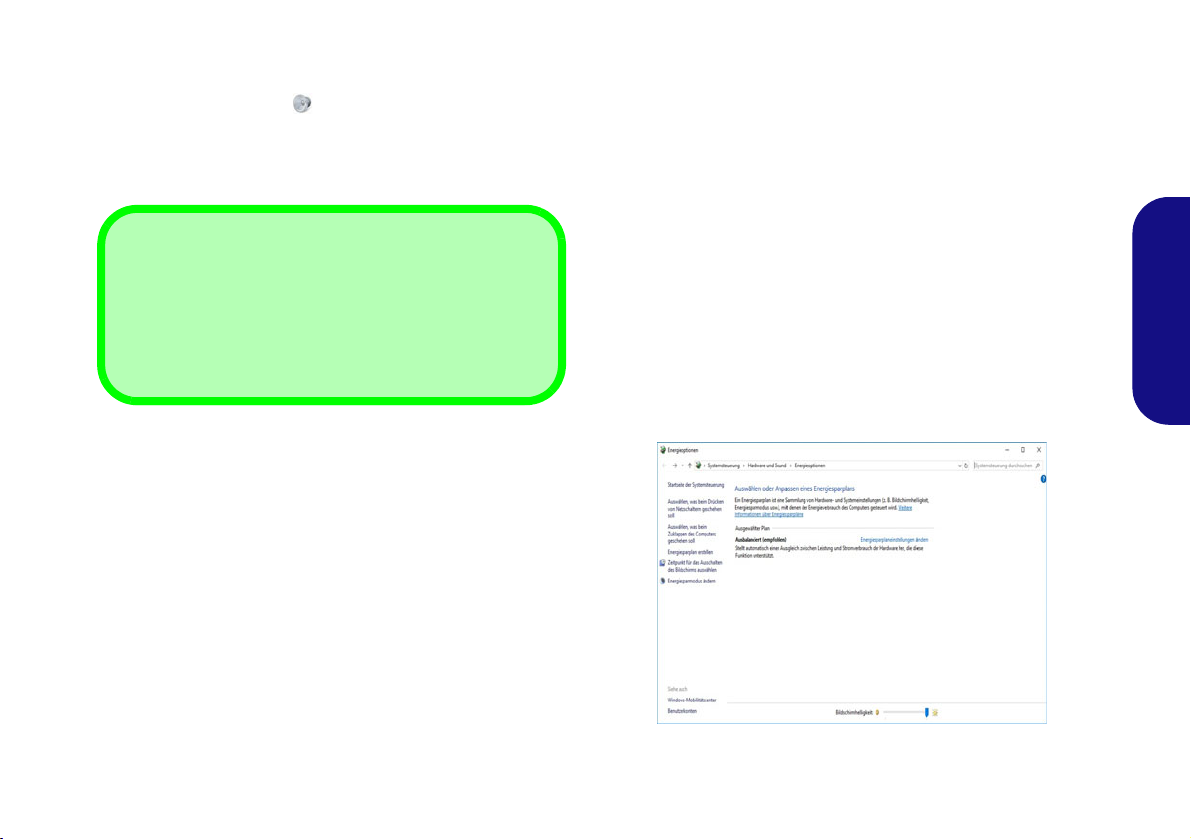

Energieoptionen ..............................................................................45

Installation der Treiber ....................................................................46

Windows Hello Kamera (Option) ...................................................47

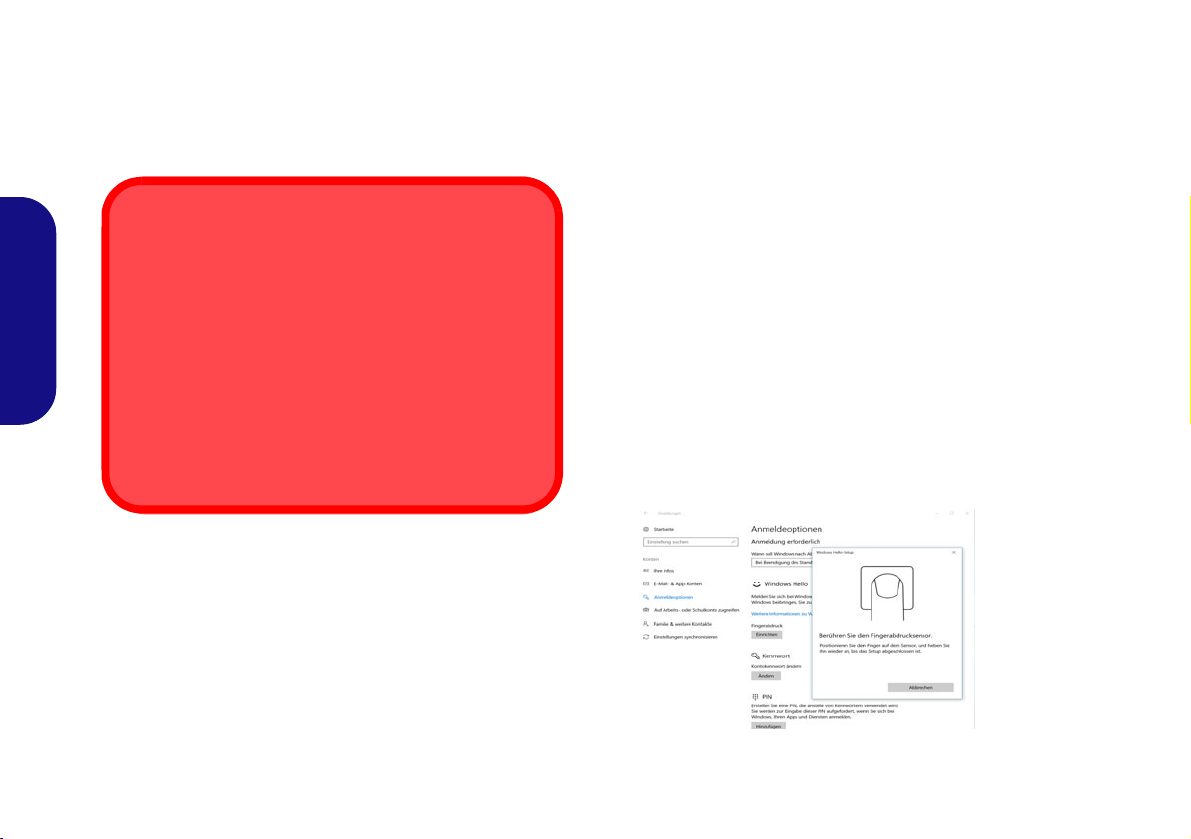

Fingerabdruckleser (Option) ...................... ............................. ........48

TPM (Option) ..................................................................................49

Fehlerbehebung ...............................................................................50

Technische Daten ............................................................................51

Sommaire

A propos de ce Guide Utilisateur Concis ........................................53

Guide de démarrage rapide .............................................................56

Intel® Optane™ . ............................. ............................. ...................57

Carte du système: Vue de face avec l’écran LCD ouvert ..............59

Indicateurs LED ............................................... ............................. ..60

Clavier ...................... .................................................... ...................61

Carte du système: Vues de face, gauche et droite ...........................63

Carte du système: Vues de dessous et arrière ................................64

Control Center ........ ............................. ............................. ...............65

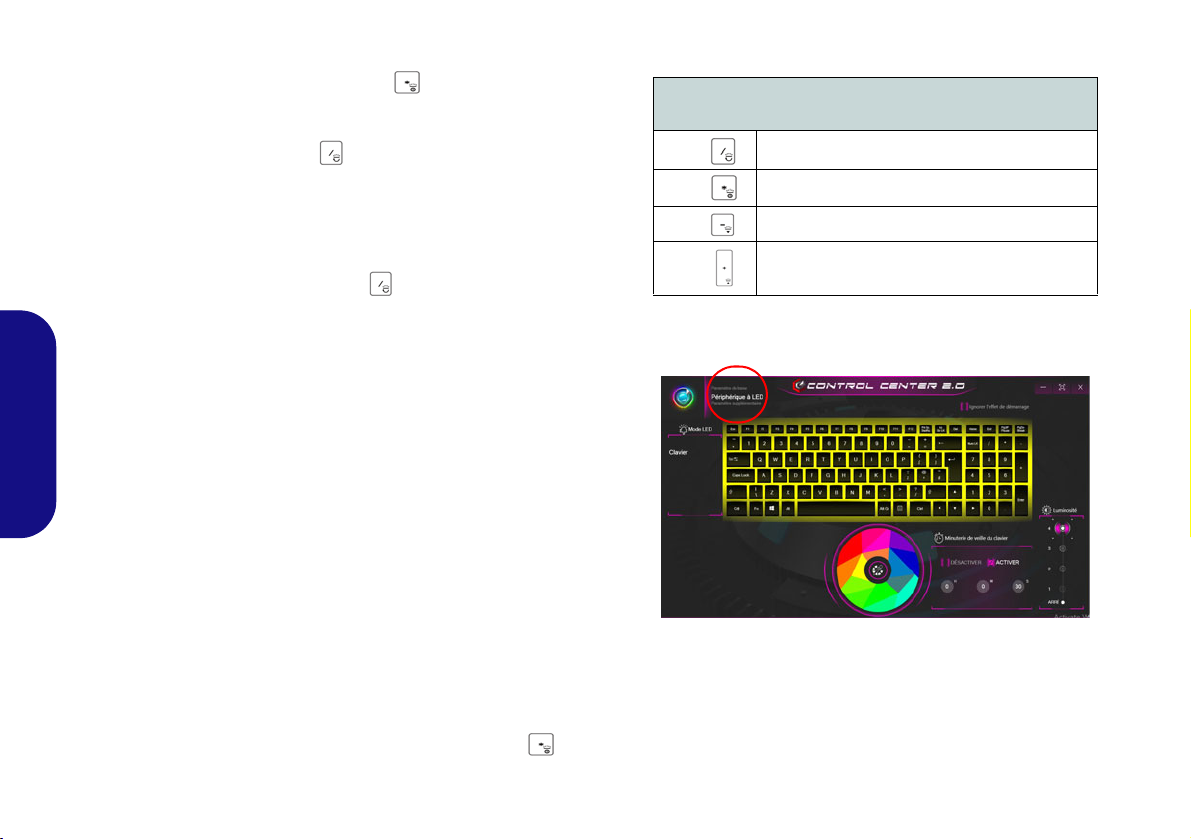

LED du rétroéclairage du clavier ....................................................68

Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de

Configuration et Paramètres de Windows 10 ..................................69

Caractéristiques vidéo .....................................................................70

Caractéristiques audio .....................................................................71

Options d’alimentation ........... ............................. ............................71

Installation du pilote ........................................................................72

Caméra Windows Hello (Option) ...................................................73

Lecteur d'empreintes digitales (Option) ..........................................74

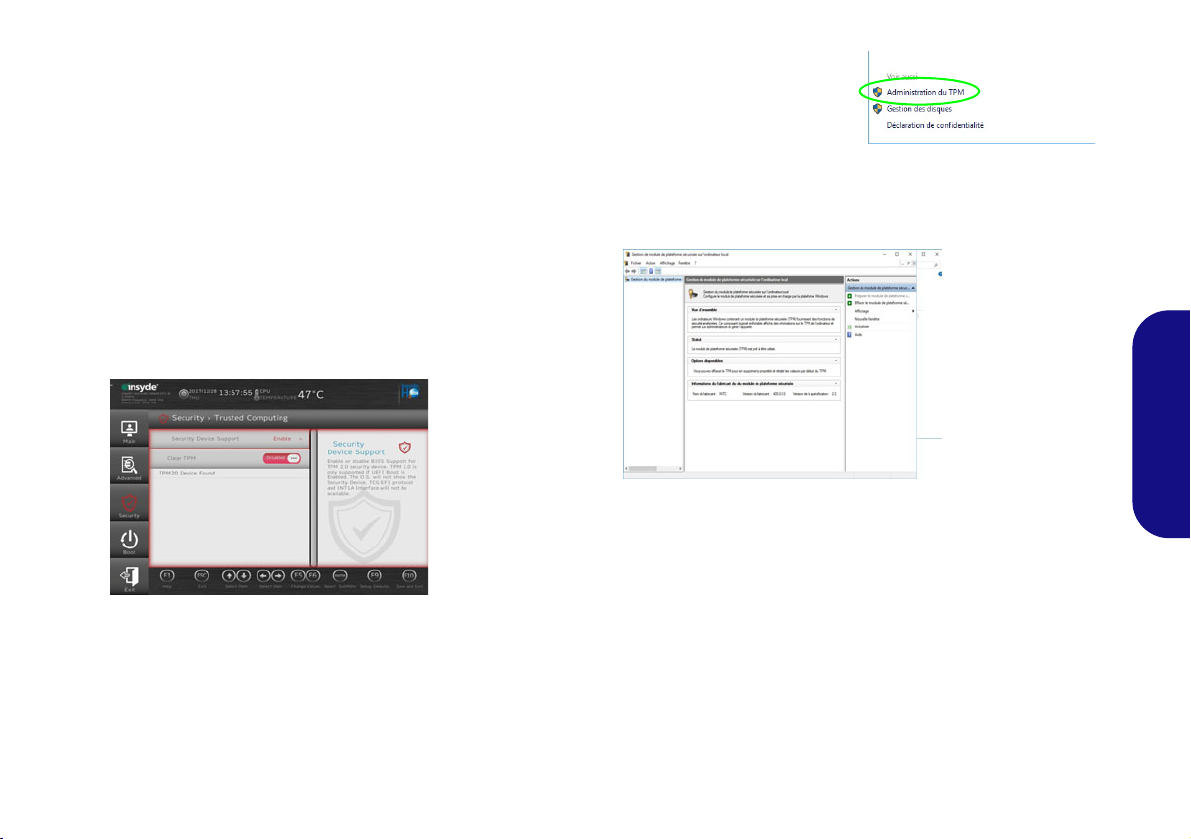

TPM (Option) ................... ... ............................ ............................. ...75

Dépannage .................. ...... ....... .... ....... ..... ...... ..... ...... ....... .... ....... .....76

Spécifications ............... ................................. .................................. 77

Contenidos

Acerca de esta Guía del Usuario Concisa .......................................79

Guía rápida para empezar ...............................................................82

Intel® Optane™ ..............................................................................83

Mapa del sistema: Vista frontal con panel LCD abierto .................85

Indicadores LED .............................................................................86

Teclado ....................... ............. ................ ............... ................ .........87

Mapa del sistema: Vistas frontal, izquierda y derecha ..................89

Mapa del sistema: Vistas inferior y posterior ......................... .......90

Control Center ......... ........................................................................91

LED de retroiluminación del teclado .............................................94

Menú Inicio, Menú contextual, Barra de tareas, Panel de Control

y Configuración de Windows 10 ......................... .. .........................95

Parámetros de vídeo ........................................... .............................96

Características de audio .......... ............................. ...........................97

Opciones de energía ...................................... ............................. .....97

Instalación de controladores ...........................................................98

Cámara Windows Hello (Opción) ..................................................99

Lector de huellas digitales (Opción) .............................................100

TPM (Opción) .................. .......................................................... ...101

Solución de problemas ....................................... .. .........................102

Especificaciones ............... ................ ............... ................ ..............103

Sommario

Informazioni su questa guida rapida .............................................105

Guida di avvio rapido ....................................................................108

Intel® Optane™ . ............................. ..............................................109

Descrizione del sistema: Vista anteriore con pannello LCD

aperto ............................................................................................111

Indicatori LED ............. ....................................................... ...........112

Tastiera ................... ............................................. ..........................113

Descrizione del sistema: Vista anteriore, sinistra e dest ra .......... ..115

Descrizione del sistema: Vista inferiore e posteriore ....................116

Control Center ........ ............................. ..........................................117

LED di retroilluminaziona della tastiera ......................................120

Menu Start, Menu contestuale, Barra delle applicazioni, Pannello

di controllo e Impostazioni di Windows 10 .............................. ....121

Funzioni video . ............................. .................................................122

Funzionalità audio .........................................................................123

Opzioni risparmio energia ........ .....................................................123

Installazione driver ...... ............................. ............................ .........124

Camera Windows Hello (Opzione) ...............................................125

Lettore d’impronte digitali (Opzione) ...........................................126

TPM (Opzione) .............................................................................127

Risoluzione dei problemi ..............................................................128

Specifiche tecniche ........................................................................129

About this Concise User Guide



FCC Statement

This device complies with Part
15 of the FCC Rules. Operation
is subject to the following two
conditions:

1.This device may not cause
harmful interference.

2. This device must accept any
interference received, includ­ing interference that may
cause undesired operation.

This quick guide is a brief introduction to getting your system started. This is a s upplement, and not a substitute for the
expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual
disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper oper ation of
the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure
(or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s
Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information contained in the expanded User’s Man­ual on the Device Drivers & Utilities + User’s Manual disc.

©

October 2018

Trademarks

Intel is a trademark/registered trademark of Intel Corporation.
Windows is a registered trademark of Microsoft Corporation.

English

1

Instructions for Care and Operation

The computer is quite rugged, but it can be damaged. To pre­vent this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the

case and the components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and

power supply away from any kind of heating element. This is an
electrical appliance. If water or any other liquid gets into it, the

English

computer could be badly damaged.

• Avoid interfer ence. Keep the computer away from high capacity

transformers, electric motors, and other strong magnetic fields.
These can hinder proper performance and damage your data.

• Follow the proper working procedures for the computer. Shut

the computer down properly and don’t forget to save your work.
Remember to periodically save your data as data may be lost.

Servicing

Do not attempt to service the computer yourself. Doing so may
violate your warranty and expose you and the computer to
electric shock. Refer all servicing to authorized service person­nel. Unplug the computer from the power supply. Then refer
servicing to qualified service personnel under any of the fo l­lowing conditions:

• When the power cord or AC/DC adapter is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the
operating instructions.

• If the computer has been dropped or damaged (do not touch the
poisonous liquid if the LCD panel breaks).

• If there is an unusual odor, heat or smoke coming from your com­puter.

Safety Information

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual.
Do not dispose of batteries in a fire. They may explode. Check
with local codes for possible special disposal instructions.

• Do not continue to use a battery that has been dropped, or that
appears damaged (e.g. bent or twisted) in any way. Even if the
computer continues to work with a damaged battery in place, it
may cause circuit damage, which may possibly result in fire.

• Make sure that your computer is completely powered off before
putting it into a travel bag (or any such container).

• Before cleaning the computer, make sure it is disconnected from
any external power supplies, peripherals and cables.

• Use a soft clean cloth to clean the computer, but do not apply
cleaner directly to the computer. Do not use volatile (petroleum
distillates) or abrasive cleaners on any part of the computer.

• Do not try to repair a battery pack. Refer any battery pack repair
or replacement to your service representative or qualified service
personnel.

• Note that in computer’s featuring a raised LCD electro-plated
logo, the logo is covered by a protective adhesive. Due to general
wear and tear, this adhesive may deteriorate over time and the
exposed logo may develop sharp edges. Be careful when handling
the computer in this case, and avoid touching the raised LCD
electro-plated logo. Avoid placing any other items in the carrying
bag which may rub against the top of the computer during trans­port. If any such wear and tear develops contact your service cen­ter.

2

Polymer Battery Precautions



Battery Disposal & Caution

The product that you have purchased contains a recharge­able battery. The battery is recyclable. At the end of its use­ful life, under various state and local laws, it may be illegal
to dispose of this battery into the municipal waste stream.
Check with your local solid waste officials for details in your
area for recycling options or proper disposal.

Danger of explosion if battery is incorrectly replaced. Re­place only with the same or equivalent type recommended
by the manufacturer. Discard used battery a ccording to the
manufacturer’s instructions.

Note the following information which is specific to polymer
batteries only, and where applicable, this overrides the general
battery precaution information.

• Polymer batteries may experience a slight expansion or swelling,
however this is part of the battery’s safety mechanism and is not a
cause for concern.

• Use proper handling procedures when using polymer batteries.
Do not use polymer batteries in high ambient temperature envi­ronments, and do not store unused batteries for extended periods.

English

3

System Startup

Figure 1 - Opening the Lid/LCD/Computer with

AC/DC Adapter Plugged-In



Shut Down

Note that you should always shut
your computer down by choosing the
Shut down command in Windows
(see below). This will help prevent
hard disk or system problems.

1. Click the Start Menu icon .

2. Click the Power item .

3. Choose Shut Down from the
menu.

130 ﾟ

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Securely attach any peripherals you want to use with the computer (e.g.
keyboard and mouse) to their ports.

4. When first setting up the computer use the following procedure (as
to safeguard the computer during shipping, the battery will be locked to
not power the system until first connected to the AC/DC adapter and

English

initially set up as below):

• Attach the AC/DC adapter cord to the DC-In jack on the left of the

computer, then plug the AC power cord into an outlet, and connect
the AC power cord to the AC/DC adapter and leave it there for 6
seconds or longer.

• Remove the adapter cord from the computer’s DC-In jack, and then

plug it back in again; the battery will now be unlocked.

5. Use one hand to raise the
exceed 130 degrees); use the other hand (as illustrated in Figure 1) to
support the base of the computer (Note: Never lift the computer by the
lid/LCD).

6. Press the power button to turn the computer “on”.

System Software

Your computer may already come with system software pre-in­stalled. Where this is not the case, or where you are re-configur­ing your computer for a different system, you will find this
manual refers to Microsoft Windows 10.

Intel® Optane™ Support

You need to setup Intel® Optane™ before installing your Win­dows 10 operating system (see Intel® Optane™ on page 5).

lid/LCD to a comfortable viewing angle

(do not

4

Intel® Optane™

Intel® Optane™ is a combination of a compatible mem­ory device and Intel Rapid Storage Technology soft-
ware. This combination is designed to speed up your
system performance by caching boot data, executables,
frequently accessed data and system page files to a non
volatile, low latency Intel® Optane™ SSD.

Contact your distributor or supplier to see if your system
supports this technology.

If you are reinstalling a system that has previously been
setup in RAID Mode, make sure you have disabled the In­tel Optane Memory (see Disabling Intel® Optane™ on

page 6).

Intel® Optane™ Setup

You need to setup Intel® Optane™ before installing your
Windows 10 operating system, and you will need to pre­pare the following in order to do so.

• The Microsoft Windows 10 OS DVD.

•

An attached external DVD drive.

• An Intel® Optane™ SSD installed in your system.

• The Device Drivers & Utilities + User’s Manual disc.

4. Press Esc to exit the menu and go to the Main menu.

5. Select OffBoard NVMe Controller Configuration and press
Enter to check that an Intel® Optane™ SSD is present.

6. Press Esc to exit the menu and go to the Advanced menu.

7. Select SATA Mode, press Enter and select RAID Mode.

8. Select “Save and Exit”, however ensure that the condition in
the bulleted point below is met before doing so.

• Make sure the Windows 10 OS DVD is in the attached DVD

drive, as the computer starts up it will automatically boot from
the Windows 10 OS DVD (you will be prompted to press a key
to boot from the DVD).

9. Click Next > Install Now to continue installing the operating
system as normal (see your Windows documentation if you
need help on installing the Windows OS).

10. Select Custom: Install Windows only (advanced).

11. It is recommended that you select and then delete existing
partitions.

12. Click New to create a partition for Windows.

13. It is very important to make sure that when you create the
partition, leave at least a minimum of unallocated space of 5MB.

14. Follow the on-screen instructions to install the Windows 10
operating system.

15. Install the Windows drivers (see page 20). Make sure you install
the Intel® Rapid Storage Technology (IRST) driver.

16. Run the Intel® Rapid Storage Technology application.

English

1. Start-up your notebook computer and press F2 to enter the
BIOS.

2. Go to the Boot menu, select UEFI Setting and press Enter.

3. Set UEFI Boot to “Enabled”.

5

17. Click Enable.

Figure 2 - Intel® Rapid Storage Technology - Status

English

18. The system will pop-up a message and ask you to select a
compatible fast drive (in this case there should only be one
option).

19. You will ne ed to rest art the computer af ter enabling Optane, and
make sure the system is powered by the powered AC/DC
adapter, and not by battery only.

20. Click Yes to begin the process (this may take some time).

21. After the process has been completed restart the computer.

Disabling Intel® Optane™

If you wish to disable an existing Intel® Optane™ setup
then follow the procedure below to do so.

1. Run the Intel® Rapid Storage Technology application.

2. Click Disable.

3. Click Yes when the message pops up.

4. Restart the computer to complete the process.

5. Run the Intel® Rapid Storage Technology application.

6. The Status of Intel® Optane™ Memory is indicated in the
Window.

6

System Map: Front View with LCD Panel Open

5

6

2

1

3

4

7

8

Figure 3

Front View with LCD Panel Open

1. PC Camera

2. *Camera LED

*When the camera is in use, the
LED will be illuminated.

3. Built-In Array Microphone

4. LCD

5. Power Button

6. Keyboard

7.

(Factory Option) Fingerprint

Reader

8. Touchpad & Buttons

3



Wireless Device

Operation Aboard Aircraft

The use of any portable electronic
transmission devices aboard aircraft
is usually prohibited.

Make sure the wireless modules are
OFF if you are using the computer
aboard aircraft by putting the system
in to Airplane Mode.

English

7

LED Indicators

The LED indicators on the computer display helpful information about the current status of the computer.

Icon Color Description

English

Orange The AC/DC Adapter is Plugged In

Green The Computer is On

Blinking Green The Computer is in Sleep Mode

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking Orange The Battery Has Reached Critically Low Power Status

Green Airplane Mode is ON (the WLAN and Bluetooth Modules are OFF)

Green The Hard Disk is in use

Table 1 - LED Indicators

8

Keyboard

Function Keys

Numeric
Keypad

Fn Key

Menu/Application Key

Num Lk &
Scr Lk

Windows Logo Key

Function Keys

Num Lk &
Scr Lk

Numeric
Keypad

Fn Key

Windows Logo Key

Menu/Application Key

The keyboard has a numeric keypad for easy numeric data input. Pressing Num Lk turns on/off the numeric keypad. It
also features function keys to allow you to change operational features instantly.

(Factory Option) Multi-Color Illuminated Keyboard

Refer to Keyboard Backlight LED on page 16.

English

Figure 4 - Keyboard

9

Function Keys & Visual Indicators

The function keys (F1 - F12 etc.) will act as hot keys when pressed while the Fn key is held down. In addition to the
basic function key combinations, some visual indicators are available when the Control Center driver is installed.

Keys Function/Visual Indicators Keys Function/Visual Indicators

Fn +

English

Fn + Touchpad Toggle

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Play/Pause (in Audio/Video Programs)

Turn LCD Backlight Off

(Press a key to or use Touchpad to turn on)

Mute Toggle

Volume De crease/

Increase

Change Display Configuration (see page 18)

Brightness Decrease/

Increase

Camera Power

Toggle

Fn +

Fn +

Fn +

Fn +

Fn +

Airplane Mode Tog-

gle

Number Lock T oggle

Scroll Lock Toggle

Caps Lock Toggle

Control Center Toggle (see page 13)

Fan Automatic Con-

trol/ Full Power

Sleep Toggle

Table 2 - Function Keys & Visual Indicators

10

System Map: Front, Left & Right Views

1

Front

Figure 5 - Front, Left & Right Views

1. LED Indicators

2. DC-In Jack

3. USB 3.0 (USB 3.1 Gen 1) Type-A
Ports

4. USB 2.0 Port

5. 2- In-1 Audio Jack (Microphone and
S/PDIF Optical)

6. 2- In-1 Audio Jack (Headphone and
Microphone)

7. USB 3.1 Gen 2 Type-C Port
or

(Factory Option) *Thunderbolt 3 Port

8. Mini DisplayPort 1.2

9. HDMI-Out Port

10. Multi-in-1 Card Reader

11. RJ-45 LAN Jack

12. Security Lock Slot

2

4

5

3

Left

Right

8

6

11

3

10

7

12



*Thunderbolt Port Power

Adapter Support

Systems supporting a Thunder­bolt combo port can be pow­ered by a third party AC/DC
adapter plugged into the Thun­derbolt combo port. However
make sure the rating of the
Type-C adapter is 20V, 3.25A
(65 Watts) and that the Type-C
adapter is appropriately certi­fied by TUV/UL/cTUVUS/IN­TERTEK, etc.

9

English

11

English



Bottom Cover Removal

Warning

Do not remove any cover(s)
and/or screw(s) for the purpos­es of device upgrade as this
may violate the terms of your
warranty. If you need to re­place/remove the hard disk/
RAM etc., for any reason,
please contact your distributor/
supplier for further information.

Overheating

To prevent your computer from
overheating make sure nothing
blocks any vent while the com­puter is in use.

Figure 6

Bottom & Rear Views

1. Vent

2. Speakers

1

2

1

2

1

System Map: Bottom & Rear Views

12

Control Center

Figure 7 - Control Center

Press the Fn + Esc key combination, or double-click the icon in the notification area of the taskbar to toggle the
Control Center on/off. The Control Center gives quick access to frequently used controls and enables you to quickly

turn the camera/Touchpad on/off.

Control Center Menus

The Control Center contains two menu headings (Basic Setting and Extra Setting). The Basic Setting tab allows you
to adjust the power mode and other system features. The Extra Setting tab allows you to adjust the app skin color to
your choice. A third menu item (LED Device) is available for systems supporting illuminated LED keyboards only.
Click the menu headings and then click any of the buttons outlined on the following pages.

English

13

Power Modes

You can set a Power Mode by clicking the appropriate
icon in the center
mode will affect the Airplane Mode and Camera power.

Mode Airplane Mode Camera

Power Saving ON OFF

English

Quiet OFF ON

Performance OFF ON

of the Control Center. Each power

Power Status (Basic Setting)

The Power Status icon will show whether you are cur­rently powered by the battery, or by the AC/DC adapter
plugged in to a working power outlet. The power status
bar will show the current battery charge state.

Brightness (Basic Setting)

The Brightness icon will show the current screen bright­ness level. You can use the dial to adjust the screen bright­ness or the Fn + F8/F9 key combinations.

Entertainment* OFF ON

*Clicking the Default button in Entertainment will reset the default
settings for this mode.

14

Camera/Touchpad/Left Windows Key (Basic
Setting)

Click these buttons to toggle the Camera or Touchpad
power status, or to turn the Left Windows Key function­ality on/off. The button under the icon will appear high­lighted when it is enabled. Note that the power status of
the camera module is also effected by the Power Mode
selected.

Sleep Button (Basic Setting)

Click either the Hibernate or Sleep button to have the
computer enter the selected power-saving mode (you will
receive a warning before the system switches to the pow­er-saving mode and will need to click OK to confirm).

Fan Speed (Basic Setting)

You can set the fan speed to Maximum (full power) or
Automatic from this menu item. The fan speed will adjust

itself automatically to control the heat of the CPU. You
can use the Offset slider to adjust the settings to your pref­erence. However you can adjust the setting to Maximum
if you prefer.

All these settings can be overidden by the system, as a
safety precaution, if it requires heavier use of the fan.

Volume (Basic Setting)

The Volume icon will show the current volume level. You
can use the dial to adjust the volume or the Fn + F5/F6
key combinations, or use the Fn + F3 key combination to
mute the volume.

Caps Lock/Scroll Lock/Number Lock/Airplane
Mode (Basic Setting)

English

Click the button to toggle the appropriate lock mode and
Airplane Mode.

15

Keyboard Backlight LED

Table 3 - Keyboard LEDs

Keyboard LED Function key Combinations

Fn +

Launch the Keyboard Backlight Application

Fn +

Toggle the Keyboard LED On/Off

Fn +

Keyboard LED Illumination Decrease

Fn +

Keyboard LED Illumination Increase

Figure 8 - Keyboard Backlight Application

Press Fn plus the key to toggle the keyboard LED on/off. The
keyboard LED may be configured using the Fn + key combination
outlined in Table 3. In addition press Fn plus the key to launch
the keyboard backlight application to configure the settings.

Keyboard Backlight Application

English

The Keyboard Backlight application can be accessed by pressing
the Fn plus key (or by clicking LED Device in the top left of the
Control Center).

Color Swatch

The color swatch in the middle of the screen allows you to select a
range of colors for your keyboard backlight by clicking on the color
required. Click to select any color from the swatch to apply to the
keyboard.

KB Sleep Timer

Enable and then select the amount of time for which the system is
idle before the keyboard LED enters sleep mode (i.e. the LED key­board illumination will turn off to save power).

KB Brightness

Click on any of the numbers (1 - 4) on the Brightness bar to set the
brightness level of the LED Device. You can also turn the keyboard
backlight off by clicking the OFF button, or by using the Fn plus

key.

16

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel

Figure 8 - Start Menu, Context Menu, Taskbar, Control Panel and Settings

and Settings

Most of the apps, control panels, utilities and programs within Windows 10 can be accessed from the Start Menu by
clicking the icon in the taskbar in the lower left co rner of the screen (or by pressing the Windows Logo Key on
the keyboard).

Right-click the Start Menu icon (or use the Windows Logo Key + X key combination) to bring up an advanced
Context Menu of useful features such as Apps and Features, Power Options, Task Manager, Search, File Explorer, De­vice Manager and Network Connections etc.

The notification area of the taskbar is in the bottom right of the screen. Some of the control panels and applications re­ferred to throughout the course of this manual can be accessed from here.

Throughout this manual you will see an instruction to open the Control Panel. To access the Control Panel, select Con­trol Panel under the Windows System item in the Start Menu.

The Settings item in the Start Menu (and also as an App) gives you quick acce ss to a number of system settings control
panels allowing you to adjust settings for System, Devices, Phone, Network & Internet, Personalization, Apps, Ac­counts, Time & Language, Gaming, Ease of Access, Privacy, Update & Security and Search.

English

17

Video Features

Figure 9

Project

The system features an Intel integrated GPU. You can
switch display devices, and configure display options,
from the Display control panel in Windows as long as the
video driver is installed.

To access the Display control panel in Windows:

1. Right-click the desktop and select Display settings from the

English

menu.

2. Choose the required display settings from the menus.

3. Click Apply to save the settings.

To access the Intel® UHD Graphics Control Panel:

1. Right-click the desktop and select Intel(R) Graphics Settings
from the menu.

OR

2. Click the icon in the notification area of the Desktop taskbar

and select

Intel(R) Graphics Settings from the menu.

Display Devices

Note that you can use external displays connected to the
HDMI-Out port and/or Mini DisplayPort. See your dis­play device manual to see which formats are supported.

In Windows it is possible to quickly configure external
displays from the Project menu (press the Windows
Logo Key and the P key or press the Fn + F7 key
combination).

To configure the displays using the Project menu:

1. Attach your external
display device to the
appropriate port, and
then turn it on.

2. Press the + P (or
Fn + F7) key
combination.

3. Click on any one of the
options from the menu
to select PC screen

only, Duplicate,
Extend or Second
screen only.

18

Audio Features



Volume Adjustment

The sound volume level can also be set using the volume
control within Windows. Click the Speaker icon in the
taskbar to check the setting

.

Figure 10 - Power Options

You can configure the audio options on your computer
from the Sound control panel in Windows.

The volume may be adjusted by means of the Fn + F5/F6
key combination.

Power Options

The Power Options (Hardware and Sound menu) con­trol panel icon in Windows allows you to configure power
management features for your computer. You can con­serve power by means of power plans and configure the
options for the power button, sleep button (Fn + F12),
computer lid (when closed), display and sleep mode (the
default power saving state) from the left menu.

Click Create a power plan in the left menu and select the
options to create a new plan. Click Change Plan Settings
and click Change advanced power settings to access fur­ther configuration options.

English

19



Driver Installation General

Guidelines

As a general guide follow the
default on-screen instruc­tions for each driver (e.g.
Next > Next > Finish) unless
you are an advanced user. In
many cases a restart is re­quired to install the driver.

Make sure any modules (e.g.
WLAN or Bluetooth) are ON
before installing the appropri­ate driver.

Windows Update

After installing all the drivers
make sure you enable Win-
dows Update in order to get
all the latest security updates
etc. (all updates will include
the latest hotfixes from Mi-
crosoft).



Driver Installation & Power

When installing drivers make sure
your computer is powered by the AC/
DC adapter connected to a working
power source. Some drivers draw a
significant amount of power during the
installation procedure, and if the re­maining battery capacity is not ade­quate this may cause the system to
shut down and cause system prob­lems (note that there is no safety is­sue involved here, and the battery will
be rechargeable within 1 minute).

Figure 11 - Install Drivers

English

Driver Installation

The Device Drivers & Utilities + User’s Manual disc contains the drivers and utilities
necessary for the proper operation of the computer. This setup will probably have al­ready been done for you. If this is not the case, insert the disc and click Install Drivers
(button), or Option Drivers (button) to access the Optional driver menu. Install the
drivers in the order indicated in Figure 11. Click to select the drivers you wish to
install (you should note down the drivers as you install them). Note: If you need to
reinstall any driver, you should uninstall the driver first

Manual Driver Installation

Click the Browse CD/DVD button in the Drivers Installer application and browse to
the executable file in the appropriate driver folder.

If a

Found New Hardware

Cancel and follow the installation procedure as directed.

wizard appears

during the installation procedure, click

.

20

Windows Hello Camera (Option)

Figure 12

Windows Hello

(Face Recogni-

tion)



Windows Hello Camera and Power-Saving

If you turn off the Camera (e.g. by using the Fn + F10 key
combination or Control Center icon) then the facial recog­nition system will not function.

If the system enters and resumes from Hibernate, is re­started, or is shut down and restarted with the camera
turned off, then the facial recognition system will not func­tion.

The Windows Hello camera is compatible with the Win­dows Hello facial recognition system. The Windows

Hello camera provides a user-friendly interface with a sin­gle form of verification to log on to your computer.

The Windows Hello camera module uses the Sign-in op-
tions configuration of the Windows Account.

Windows Hello Camera Module Config­uration

1. Before setting up the facial recognition system make sure that:

• The system is powered by the AC/DC adapter (if the system is
powered by the battery then facial recognition will not work).

• If you are a glasses wearer then it is recommended that you
remove your glasses in order to prevent reflection problems
hampering the facial recognition system.

2. Click the Settings item in the Start Menu.

3.

Click Accounts and then click Sign-in options.

4. You will need to add a Windows password (click Add under
Password).

5. After you have added the password you will need to also add a
PIN.

6. Under Windows Hello click Set up under Face Recognition.

7. Click Get Started and the Windows Hello Setup Wizard will then
guide you through the set up process to scan your face.

8. You will need to key in the pin number on initial setup.

9. Keep looking directly at the screen and the system will scan your
face (the blue bar underneath your picture indicates the progress
of the scan).

10. The system will then prompt with “All Set!”, so click Close to exit
the Setup Wizard.

11. Restart the computer after the scanning process has been
completed.

12. You can use the facial recognition system to unlock your
computer the next time you start the system. The system will
prompt with “Getting ready...” and after seeing this simply look
directly (as it prompts “Looking for you...” / “Making sure it’s

you..”) at the screen to complete the scan.

21

English

Fingerprint Reader (Option)



Fingerprint Sign-In Issues

If at the Windows Hello screen, the Fingerprint reader
fails to recognize the fingerprint 3 times it will then block
access to the computer. In this case you will need to use
your PIN (the PIN you used when initially setting up the
fingerprint reader) to access the computer. Alternatively
you can sign-in using your Windows password. After us­ing the PIN code (or Windows Password) to access the
computer you can go to the Settings > Accounts >
Sign-in options if you wish to change any settings.

Figure 13

Accounts

- Sign-in
options

Enroll your fingerprints as instructed below before use.
The fingerprint reader module uses the Sign-in options
configuration of the Windows Account.

English

Fingerprint Module Configuration

1. Click the Settings item in the Start Menu.

2. Click Accounts and then click Sign-in options.

3. You will need to add a Windows password (click Add under
Password).

4. After you have added the password you will need to also add a
PIN.

5. Under Windows Hello click Set up under Fingerprint.

6. The wizard will then guide you through the set up process to
enroll your fingerprints.

7. Y ou will be instructed to Touch the fingerprint sensor a number
of times (this may be in excess of 20 times).

8. Try to present different parts of your finger in different positions.

9. Click Close when complete.

10. You can choose to Ad d another finger (this is recommended) or
Remove the current fingerprint reading.

11. You can now touch the fingerprint sensor to log-on to the
computer.

22

TPM

Figure 14

Security -

Trusted

Computing

Figure 15

BitLocker Drive

Encryption

(TPM Admini-

stration)

Figure 16

Trusted Plat­form Module

(TPM) Manage-

ment on Local
Computer Ad-

ministration

Before setting up the TPM (Trusted Platform Module)
functions you must initialize the security platform.

3. Click TPM Administration.

Activating TPM

1. Restart the computer.

2. Enter the BIOS pressing F2 during the POST/startup.

3. Click Setup Utility and select the Security menu.

4. Click TPM Configuration and select Enable for Security
Device Support.

5. You will then need to press/click F10 to save the changes and
restart the computer.

TPM Management in Windows

You can manage your TPM settings from within Windows:

1. Go to the Control Panel.

2.

Click

BitLocker Drive Encryption (System and Security).

English

4. The TPM Management window allows you to configure the TPM
within Windows. As TPM is usually administered within large
enterprises and organizations, your system administrator will
need to assist you in managing the information here.

TPM Actions

1. Click Prepare the TPM and follow the instructions in the Wizard
to prepare the TPM (this will probably require a restart of the

computer and confirmation of the setting changes after restart by
pressing the appropriate F key).

2. After the restart the TPM will be prepared and you can then use
the Actions menu to T urn TPM off, Change Owner Password,
Clear TPM or Reset TPM Lockout.

3. A wizard will help take you through any setup steps.

23

Troubleshooting

Problem Possible Cause - Solution

The Wireless LAN/Bluetooth
modules cannot be detected.

The Camera module cannot be

English

detected.

The captured video files from the
Camera are taking up too much disk
space.

The modules are off as the computer is in Airplane Mode. Check the LED indicator
to see if it is in Airplane Mode (see Table 1 on page 8). Use the Fn + F11 key
combination to toggle Airplane Mode on/off (see Table 2 on page 10).

The module is off. Press the Fn + F10 key comb inati on in order to enab le th e module (see

Table 2 on page 10). Run the camera application to view the camera picture.

Note that capturing high resolution video files requires a substantial amount of disk space
for each file.

Note that the Windows system requires a minimum of 20GB (64bit) of free space on the
C: drive system partition. It is recommended that you save the capture video file to a
location other than the C:drive, limit the file size of the captured video or reduce video
resolution.

24

Specifications



Latest Specification Information

The specifications listed in this sec­tion are correct at the time of going to
press. Certain items (particularly pro­cessor types/speeds) may be
changed, delayed or updated due to
the manufacturer's release schedule.
Check with your service center for de­tails.

Note that this computer model series
may support a range of CPUs and/or
video adapters.

To find out which CPU is installed on
your system go to the Start menu and
select Settings, and then select Sys-
tem and click About. This will also
provide information on the amount of
Installed RAM etc.

To get information on your system’s
video adapter go to the Start menu
and select Settings, and then select

System and click Display > Ad­vanced display settings > Display
adapter properties.

BIOS

128Mb SPI Flash ROM
Insyde BIOS

Memory

Dual Channel DDR4
Two 260 Pin SO-DIMM Sockets
Supporting DDR4 2400MHz or DDR4

2666MHz (Depending on CPU Type) Mem­ory Modules

Memory Expandable up to 32GB
Compatible with 4GB, 8GB or 16GB Mod-

ules

LCD

15.6" (39.62cm), 16:9, FHD (1920x1080)

Storage

One Changeable 2.5" 7mm (h) SATA HDD/
SSD

(Factory Option) One M.2 SATA/PCIe

Gen3 x4 Solid State Drive (SSD)

Pointing Device

Built-in Touchpad
Or
(Factory Option) Built-In Secure Pad (with

Microsoft PTP Multi Gesture & Scrolling
Functionality)

Keyboard

Full-size Keyboard (with Embedded
Numeric Keypad)

Or
(Factory Option) Multi-Color Illuminated

Full-size Keyboard (with Embedded
Numeric Keypad)

Audio

High Definition Audio Compliant Interface
2 * Built-In Speakers
Built-In Array Microphone

Security

Security (Kensington® Type) Lock Slot
BIOS Password
Intel PTT for Systems Without TPM Hard-

ware

(Factory Option) TPM 2.0

(Factory Option) Fingerprint Reader Mod­ule

Card Reader

Embedded Multi-In-1 Card Reader

MMC (MultiMedia Card)/RS MMC
SD (Secure Digital)/Mini SD/SDHC/

SDXC

English

25

Communication

Built-In 10/100/1000Mb Base-TX Ethernet
LAN

1.0M HD Camera Module
Or
(Factory Option) Windows Hello Camera
Module

WLAN/ Bluetooth M.2 Modules:

English

(Factory Option) Intel® Dual Band Wire-
less-AC 9260 Wireless LAN (802.11ac) +
Bluetooth

(Factory Option) Intel® Dual Band Wire-
less-AC 9560 Wireless LAN (802.11ac) +
Bluetooth

(Factory Option) Intel® Dual Band Wire-
less-AC 9462 Wireless LAN (802.11ac) +
Bluetooth

M.2 Slots

Slot 1 for WLAN and Bluetooth Combo
Module

Slot 2 for SATA/PCIe Gen3 x4 SSD

Interface

One USB 3.1 Gen 2 Type-C Port*

*The maximum amount of current supplied
by USB Type-C ports is 500mA (USB 2.0)/
1500mA (USB 3.1).

Or
(Factory Option) One Thunderbolt 3 Port**

**Supports USB Power Delivery/DC-in
Function

Two USB 3.0 (USB 3.1 Gen 1) Type-A Ports
One USB 2.0 Port
One Mini DisplayPort 1.2
One HDMI-Out Port
One 2- In-1 Audio Jack (Microphone and S/

PDIF Optical)
One 2- In-1 Audio Jack (Headphone and

Microphone)
One RJ-45 LAN Jack
One DC-in Jack

Features

Intel® Optane™ Technology (for Intel Core
processor family)

Windows® Mixed Reality Compatible

Power

Full Range AC/DC Adapter
AC Input: 100 - 240V, 50 - 60Hz
DC Output: 19V, 3.42A (65W)

Environmental Spec

Temperature

Operating: 5
Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80%
Non-Operating: 10% - 90%

°C - 35°C

Dimensions & Weight

360.4mm (w) * 244.5mm (d) * 20.3mm (h)

1.7kg (Barebone with 36WH Battery)

26

Embedded Lithium-Ion Polymer Battery
Pack, 36WH

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig s ind, das System zu starten. Dieses ist
nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc
Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und
Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält
sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie ein­zelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Benut-
zerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzer­handbuch auf der Disc Device Drivers & Utilities + User's Manual.

© Oktober 2018

Warenzeichen

Intel ist ein eingetragenes Warenzeichen der Intel Corporation.
Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation.

Deutsch

27

Hinweise zu Pflege und Betrieb

Das Notebook ist zwar sehr stabil, kann aber dennoch be­schädigt werden. Damit es nicht dazu kommt, sollten Sie die
folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen
ausgesetzt werden. Wenn der Computer fällt, können das Gehäuse und
andere Komponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Compu­ter und Netzteil dürfen nicht in der Nähe von Wärmequellen stehen oder
gelagert werden. Dies ist ein elektrisches Gerät. Wenn Wasser oder
andere Flüssigkeiten eindringen, kann der Computer stark beschädigt
werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den
Computer fern von magnetischen Feldern, die von Stromquellen, Moni-

Deutsch

toren, Magneten etc. erzeugt werden. Die können die Leistung beein­trächtigen und Ihre Daten beschädigen.

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie
ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie
Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren
gehen können, wenn der Akku verbraucht ist.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den
Computer selbst zu reparieren , können Ihre Garantieansprüche
verloren gehen. Außerdem besteht Stromschlaggefahr für Ihre
Gesundheit und das Gerät durch frei liegende Teile. Lassen Sie
Reparaturarbeiten nur von qualifizierten Reparaturfachleuten
durchführen, insbesondere wenn folgende Umstände vorliegen:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder ze rsch l is ­sen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in
Berührung gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht
korrekt arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berüh­ren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer
entweicht.

Sicherheitsinformationen

• Verwenden Sie nur einen AC/DC-Adapter, der für die Verwendung mit
diesem Computer zugelassen ist.

• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benut­zerhandbuch spezifiziert sind
Sie können explodieren. Richten Sie sich nach den regional gültigen Ent­sorgungsvorschriften.

• Verwenden Sie den Akku nicht mehr, wenn er heruntergefallen ist oder in
anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Computer
mit dem beschädigten Akku zu funktionieren schein, können dadurch
Stromkreise beschädigt werden, die schließlich einen Brand verursachen
können.

• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es fur
den Transport z.B. wahrend einer Reise in eine Tasche einpakken.

• Nehmen Sie vor dem Reinigen des Computers den Akku heraus, und
trennen Sie es von allen externen Stromquellen, Peripheriegeräten und
Kabeln ab.

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch. Tragen
Sie das Reinigungsmittel nicht direkt auf den Computer auf. Verwenden
Sie keine flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheu­ermittel zum Reinigen des Computers.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks
durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren
oder austauschen.

• Beachten Sie, dass das Logo bei den Computern, die über ein galvanisch
beschichtetes LCD-Logo verfügen, von einer Schutzfolie bedeckt ist.
Durch die natürliche Abnutzung kann diese Schutzfolie beschädigt wer­den oder abgehen und die scharfen Kanten des frei liegenden Logos
freigeben. Seien Sie in solch einem Fall vorsichtig bei der Handhabung
des Computers, und vermeiden Sie es, das herausstehende beschichtete
LCD-Logo zu berühren. Legen Sie keine Gegenstände in die Trageta­sche, da diese während des Transports gegen den Computer drücken
können. Wenden Sie sich in einem solchen Fall von Abnutzung an Ihr
Service Center.

. Entsorgen Sie die Akkus nicht in Feuer.

28

Polymer Akku Sicherheitshinweise



Entsorgen der Akkus/ Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren
Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen na­tionalen und regionalen Getzgebungen kann es verboten in,
einen nicht mehr gebrauchsfähigen Akku in den normalen
Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen
Entsorgungsunternehmen über Recycling-Möglichkeiten oder
korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosionsge­fahr. Tauschen Sie den Akku nur durch den gleichen oder einen
baugleichen Typ aus, der vom Hersteller empfohlen wird. Ent­sorgen Sie den verbrauchten Akku entsprechend der Anwei­sungen des Herstellers.

Beachten Sie die folgenden Hinweise, die sich speziell auf Poly­mer Akkus beziehen. Diese Hinweise haben zudem Vorrang
gegenüber den Allgemeinen Akku Sicherheitshinweisen.

• Polymer Akkus können sich etwas ausdehnen oder anschwellen. Dies ist
Teil des Sicherheitsmechanismus des Akkus und kein Anlass zur Sorge.

• Seien Sie vernünftig im Umgang mit Polymer Akkus. Verwenden Sie
keine Polymer Akkus in Umgebungen mit hohen Temperaturen und
lagern Sie keine ungenutzten Akkus über längere Zeiträume.

Deutsch

29

Schnellstart

Abb. 1 - Öffnen des Dekkels/LCD/Computers

mit angeschlossenem AC/DC-Adapter



Herunterfahren

Bitte beachten Sie, daß der Compu­ter immer mit dem Befehl Herunter-

fahren in Windows (siehe unten)

heruntergefahren werden muß.
Dadurch werden Festplatten- bzw.
Systemprobleme vermieden.

1. Klicken Sie auf das Startmenü­Symbol .

2. Klicken Sie auf den Eintrag Ein/Aus

.

3. Wählen Sie aus dem Menü die Option
Herunterfahren.

130 ﾟ

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie den Computer auf eine stabile Unterlage.

3. Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer verwenden
wollen (z. B. Tastatur und Maus), an die entsprechenden Schnittstellen an.

4. Gehen Sie bei der erstmaligen Einrichtung des Computers wie folgt
vor (um den Computer während des Versands zu schützen, wird der Akku
das System nicht mit Strom versorgen, bis es das erste Mal mit dem AC/DC­Adapter verbunden und wie folgt erstmalig eingerichtet worden ist):

• Bringen Sie das AC/DC-Adapterkabel an die DC-Eingangsbuchse an der

linken Seite des Computers an und verbinden Sie das AC-Netzkabel
anschließend mit einer Steckdose. Schließen Sie das AC-Netzkabel an
den AC/DC-Adapter an und lassen Sie es dort 6 Sekunden oder

länger.

Deutsch

• Entfernen Sie das Adapterkabel von der DC-Eingangsbuchse des Com-

puters und stecken Sie es anschließend wieder ein. Der Akku wird jetzt
entsperrt sein.

5. Klappen Sie den Deckel/LCD vorsichtig mit einer Hand auf, und öffnen Sie
ihn auf einen angenehmen Sichtwinkel (jedoch nicht weiter als 130°). Mit der
anderen Hand halten Sie das Unterteil des Computers fest (siehe Abb. 1)
(Hinweis: Heben Sie den Computer niemals am Deckel/LCD hoch).

6. Drücken Sie auf den Netzschalter, um den Computer einzuschalten.

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstallierter Soft­ware ausgeliefert. Ist das nicht der Fall, oder wenn Sie das Notebook
für ein anderes System neu konfigurieren möchten, finden Sie dazu
eine Anleitung in diesem Handbuch zu Microsoft Windows 10.

Intel® Optane™-Unterstützung

Sie müssen Intel® Optane™ vor der Installations Ihres Windows 10
Betriebssystems installieren

Seite 31

30

(siehe "Intel® Optane™" auf

).

Intel® Optane™

Intel® Optane™ ist eine Kombination aus einem kompa­tiblen Speichergerät und Intel® Rapid Storage-Technolo-
gie Software. Diese Kombination wurde entwickelt, um Ihre
Systemleistung zu beschleunigen, indem Sie Bootdaten, aus­führbare Dateien, auf häufig zugegriffene Daten und Aus­lagerungsdateien auf eine nichtflüchtige Intel® Optane™
SSD mit niedriger Latenz aufrufen.

Wenden Sie sich an Ihren Händler oder Lieferanten, um zu
erfahren, ob Ihr System diese Technologie unterstützt.

Wenn Sie ein System neu installieren, das zuvor im RAID
Mode eingerichtet wurde, stellen Sie sicher, dass Sie den In­tel Optane Speicher deaktiviert haben (siehe "Intel® Op-

tane™ deaktivieren" auf Seite 32).

Intel® Optane™ Einrichtung

Sie müssen Intel® Optane™ vor der Installations Ihres
Windows 10 Betriebssystems installieren, und Sie müssen
Folgendes vorbereiten, um dies zu tun.

•Die Microsoft Windows 10 Betriebssystem-Disc.

• Ein angeschlossen externes DVD Laufwerk.

• Eine Intel® Optane™ SSD muss in Ihrem System installiert

sein.

•Die Disc Device Drivers & Utilities + User's Manual.

1. Starten Sie den Computer und drücken Sie auf F2, um in das
BIOS zu gelangen.

2. Gehen Sie zum Menü Boot, wählen Sie UEFI Setting und
drücken Sie auf die Eingabetaste.

3. Wählen Sie UEFI Boot, drücken Sie auf die Eingabetaste und
wählen Sie “Enabled”.

4. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie
zum Menü Main.

5. Wählen Sie OffBoard NVMe Controller Configuration und
drücken Sie die Eingabetaste, um zu überprüfen, ob eine Intel®
Optane™ SSD vorhanden ist.

6. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie
zum Menü Advanced.

7. Wählen Sie SATA Mode, drücken Sie auf die Eingabetaste und
wählen Sie RAID Mode.

8. Wählen Sie “Save and Exit”, stellen Sie jedoch sicher, dass die
Bedingung im Aufzählungspunkt unten erfüllt ist, bevor Sie
dies tun.

• Stellen Sie sicher, dass sich die Windows 10-DVD im ange-

schlossenen DVD Laufwerk befindet. Während der Computer
hochfährt, startet dieser automatisch von der Windows 10-DVD
(Sie werden aufgefordert, eine Taste zu drücken, um den Sys­temstart von der DVD auszuführen).

9. Drücken Sie auf Weiter > Jetzt installieren, um die Installation
des Betriebssystems wie herkömmlich fortzusetzen (die Anleitung
zur Installation des Windows-Betriebssystems finden Sie in der
Windows- Dokumentation).

10. Wählen Sie Benutzerdefiniert: nur Windows installieren (für
fortgeschrittene Benutzer).

11. Es wird empfohlen, bestehende Partitionen auszuwählen und zu
löschen.

12. Klicken Sie auf Neu, um eine Partition für Windows zu erstellen.

13. Es ist sehr wichtig sicherzustellen, dass bei der Erstellung der
Partition ein Minimum von 5MB nicht zugewiesenem
Speicherplatz gelassen wird.

14. Folgen Sie den Anweisungen auf dem Bildschirm, um das
Windows 10-Betriebssystem zu installieren.

Deutsch

31

15. Installieren Sie die Windows-Treiber (siehe Seite 46). Sollten Sie

Abb. 2 - Intel® Rapid Storage-Technologie - Status

den Intel® Rapid Storage-Technologie (IRST) Treiber
Installieren.

16. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

17. Klicken Sie auf Aktivieren.

Intel® Optane™ deaktivieren

Wenn Sie eine bestehende Intel® Optane™ Einrichtung
deaktivieren möchten, gehen Sie wie folgt vor.

1. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

2. Klicken Sie auf Deaktivieren.

3. Klicken Sie auf Ja, wenn die Nachricht angezeigt wird.

Deutsch

18. Das System wird eine Meldung anzeigen und Sie bitten, ein
kompatibles schnelles Laufwerk auszuwählen (in diesem Fall
sollte nur eine Option vorhanden sein).

19. Sie müssen den Computer nach dem Aktivieren von Optane neu
starten und sicherstellen, dass das System mit dem
eingeschalteten AC/DC-Adapter und nicht nur mit dem Akku
betrieben wird.

20. Klicken Sie auf Ja, um den Vorgang zu starten (dies kann einige
Zeit dauern).

21. Starten Sie den Computer neu, nachdem der Vorgang
abgeschlossen ist.

32

4. Starten Sie den Computer neu, um den Vorgang abzuschließen.

5. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

6. Der Status von Intel® Optane ™ Arbeitsspeicher wird im
Fenster angezeigt.

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm



Die Benutzung drahtlos

angeschlossener Geräte in

Flugzeugen

In der Regel ist die Benutzung jeglicher
tragbarer elektronischer Funkgeräte in
Flugzeugen verboten.

Stellen Sie sicher, dass die drahtlosen
Module durch Aktivieren des Flug­zeugmodus ausgeschaltet sind, wenn
Sie sich an Bord eines Flugzeugs
befinden.

Abb. 3

Ansicht von vorne mit geöffnetem LCD-

Bildschirm

1. PC-Kamera

2. *LED der Kamera

*Wenn die Kamera verwendet wird,
leuchtet die LED.

3. Eingebautes Array-Mikrofon

4. LCD-Bildschirm

5. Netzschalter

6. Tastatur

7.

(Werkseitige Option) Fingerabdruckle-

ser

8. Touchpad mit Tasten

5

6

2

1

3

4

7

8

3

33

Deutsch

LED-Anzeigen

Die LED-Anzeigen auf dem Computer zeigen wichtige Informationen über den aktuellen Status des Computers.

Symbol Farbe Beschreibung

Orange Der AC/DC-Adapter ist angeschlossen

Grün Der Computer ist angeschaltet

Deutsch

34

Lampe blinkt grün Das System ist im konfigurierten Energiesparmodus

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

Lampe blinkt orange Der Akku hat einen kritisch niedrigen Stromstatus erreicht

Grün Flugzeugmodus ist EIN (die Module WLAN und Bluetooth ausgeschaltet sind)

Grün Es wird auf die Festplatte zugegriffen

Tabelle 1 - LED-Anzeigen

Tastatur

Windows-Logo-Taste

Menü/Anwendungstaste

Fn Taste

Funktionstasten

Num &
Rollen

Nummemtastatur

Windows-Logo-Taste

Menü/Anwendungstaste

Fn Taste

Funktionstasten

Num &
Rollen

Nummemtastatur

Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Durch Drücken auf Num wird die
Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktionstasten, über die Sie di rekt zwischen den Funktionen um­schalten können.

(Werkseitige Option) Beleuchtete Multicolor Tastatur

Siehe Tastatur Hintergrundlicht-LED auf Seite 42.

Deutsch

Abb. 4 - Tastatur

35

Funktionstasten & visuelle Anzeigen

Wenn die Funktionstasten (F1 - F12) gleichzeitig mit der Fn-Taste gedrückt werden, funktionieren sie wie Hotkeys. Neben
den Tastenkombinationen für die Grundfunktionen gibt es einige visuelle Anzeigen, wenn der Control Center-Treiber in­stalliert ist.

Tasten Funktion/ Visuelle Anzeigen Tasten Funktion/ Visuelle Anzeigen

Fn +

Fn +

Deutsch

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Wiedergabe/Pause (in Audio /Videoprogrammen)

Touchpad aktivieren/

deaktivieren

LCD-Hintergrundlicht ausschalten (zum Ein-

schalten beliebige Taste drücken oder Touchpad

berühren)

Stummschaltung/

Stummschaltung

aufheben

Audio-Lautstärke

verringern/erhöhen

Ändern der Anzeigeeinstellungen (siehe Seite 44)

LCD-Helligkeit ver-

ringern/erhöhen

Kamera aktivieren/

deaktivieren

Fn +

Fn +

Fn +

Fn +

Fn +

Flugzeugmodus ein-/

ausschalten

Energiesparmodus wechseln

Ein-/Ausschalten der

Nummerntastatur

Ein-/Ausschalten des

Scroll-Modus

Ein-/Ausschalten der

Feststelltaste

Ein-/Ausschalten des Control Centers (siehe

Seite 39)

Automatische Lüfter­steuerung/Volle Leis-

tung

Tabelle 2 - Funktionstasten & visuelle Anzeigen

36

Systemübersicht: Ansicht von vorne, links und rechts

Abb. 5 - Ansicht von vorne, links und rechts

1. LED-Anzeigen

2. DC-Eingangsbuchse

3. USB 3.0 (USB 3.1 Gen 1) Typ-A
Anschlüsse

4. USB 2.0 Anschluss

5. 2-in-1 Audiobuchse (Mikrofon und
Optischer S/PDIF)

6. 2-in-1 Audiobuchse (Kopfhörer und
Mikrofon)

7. USB 3.1 Gen 2 Typ-C Anschluss
Oder

(Werkseitige Option)
*

Thunderbolt 3 Anschluss

8. Mini DisplayPort 1.2 Anschluss

9. HDMI-Ausgangsanschluss

10. Multi-in-1 Kartenleser

11. RJ-45 LAN-Buchse

12. Sicherheitsschloß-Buchse

Rear

Vorderseite

Linke Seite

Rechte Seite

1

2

4

5

3

8

6

11

3

10

7

12



*Thunderbolt Anschluss Netzteil

Unterstützung

Systeme, die einen Thunderbolt
Combo-Anschluss unterstützen,
können von einem AC/DC-Adapter
eines Drittanbieters versorgt werden,
der an den Thunderbolt Combo-An­schluss angeschlossen ist. Stellen
Sie jedoch sicher, dass die Nennleis­tung des Typ-C Adapters 20V, 3,25A
(65 Watt) beträgt und dass der Typ­C Adapter entsprechend vom TÜV/
UL/cTUVUS/INTERTEK, etc. zertifi­ziert ist.

9

Deutsch

37

Systemübersicht:

Abb. 6

Ansicht von unten und

hinten

1. Luftungsoffnung

2. Lautsprecher



Überhitzung

Zum Schutz vor Überhitzung Ihres
Computers dürfen die Luftungsoff­nung(en) nicht während das
Notebook in Betrieb ist verdeckt wer­den.

Keine Gehäuseteile entfernen oder

öffnen

Entfernen Sie keine Gehäuseteile
und/oder Schrauben, um das Gerät
aufzurüsten, da anderenfalls Ihre Ga­rantieansprüche verloren gehen.

Ist es erforderlich, die Festplatte, den
RAM usw. auszuwechseln oder zu
entfernen, wenden Sie sich an Ihren
Vertragshändler/Lieferanten.

1

2

1

2

1

Ansicht von unt e n und hinten

Deutsch

38

Control Center

Abb. 7 - Control Center

Drükken Sie auf die Tastenkombination Fn + Esc, oder doppelklicken Sie auf das Symbol im Infobereich auf der
Taskleiste um das Control Center ein-/auszuschalten. Das Control Center bietet den schnellen Zugriff auf häufig ver-

wendete Funktionen, und Sie haben hier die Möglichkeit, das Touchpad/das Kamera-Modul direkt ein-/auszuschalten.

Control Center Menüs

Das Control Center umfasst zwei Menütitel (Grundeinstellung und Extra Einstellung). Auf der Registerkarte Grundein­stellung können Sie den Energiemodus und andere Systemfunktionen einstellen. Auf der Registerkarte Extra Einstellung

können Sie die Hautfarbe der App nach Ihren Wünschen anpassen. Ein dritter Menüpunkt (LED Gerät) steht für Systeme
zur Verfügung, die nur beleuchtete Tastaturen unterstützen. Klicken Sie auf die Menütitel und anschließend auf eine der
Schaltflächen der folgenden Seiten.

Deutsch

39

Energiemodi

Sie können einen Energiemodus einstellen, indem Sie in der
Mitte des Control Centers auf das entsprechende Symbol
klikken. Jeder Energiemodus wird Einfluss auf den Flug­zeugmodus und PC Kamerastrom haben.

Energiestatus (Grundeinstellung)

Das Energiestatus-Symbol zeigt an, ob die Stromversor­gung aktuell über den Akku oder über das an das Stromnetz
angeschlossene Netzteil erfolgt. Die Energiestatus-Anzeige
zeigt den aktuellen Akkuladestatus an.

Deutsch

Unterhaltungsmodus* Aus Ein

*Wenn Sie im Unterhaltungsmodus auf die Schaltfläche Standard
klicken, werden die Standardeinstellungen für diesen Modus
zurückgesetzt.

Modus Flugzeugmodus PC Kamera

Stromsparmodus Ein Aus

Lautlosmodus Aus Ein

Leistungsmodus Aus Ein

Helligkeits (Grundeinstellung)

Das Helligkeits-Symbol zeigt die aktuell eingestellte Bild­schirmhelligkeit an. Mit dem Einstellrad oder mit der
Tastenkombination Fn + F8/F9 können Sie die Bildschir­mhelligkeit einstellen.

Kamera/Touch Pad/Linke Windows Taste (Grund­einstellung)

Klicken Sie auf diese Schaltflächen, um den Betriebsstatus
der Kamera oder des Touchpads umzuschalten oder die
Funktion der linken Windows-Taste ein- und auszu­schalten. Beachten Sie, dass der Energiestatus des Kamera­Moduls auch vom ausgewählten Energiemodus abhängen.

Schalter (Grundeinstellung)

Klicken Sie entweder auf die Schaltfläche Ruhezustand
oder Schlaf (Energiesparmodus), um den Computer der aus­gewählten Stromsparmodus aufrufen zu lassen

(Sie erhalten

eine Warnung, bevor das System in den Energiesparmodus
wechselt und müssen zur Bestätigung auf OK klicken).

40

Lüftergeschwindigkeit (Grundeinstellung)

In diesem Menü können Sie die Lüftergeschwindigkeit auf
Maximal (volle Leistung) oder Automatisch stellen. Die
Lüftergeschwindigkeit wird sich automatisch einstellen, um
die Temperatur der CPU zu regeln. Mit dem Regler
"Versatz" können Sie die Einstellungen nach Ihren Wün­schen anpassen. Sie können die Einstellung nach Bedarf
auch auf Maximal anpassen.

Alle diese Einstellungen können als Sicherheitsvor­kehrung vom System überschrieben werden, wenn Sie
den Lüfter zu stark beanspruchen.

Lautstärke (Grundeinstellung)

Das Lautstärke-Symbol zeigt die aktuelle Lautstärke an . Sie
können die Lautstärke entweder mit dem Einstellrad oder mit
der Tastenkombination Fn + F5/F6 einstellen. Mit der
Tastenkombination Fn + F3 wird der Ton ausgeschaltet.

Feststelltaste/Rollen/Zahlenschloss/Flugzeugmo-

dus

(Grundeinstellung)

Deutsch

Klicken Sie auf die Schaltfläche, um zwischen dem ent­sprechenden Sperrmodus und dem Flugzeugmodus umzu­schalten.

41

Tastatur Hintergrundlicht-LED

Tabelle 3 - Tastatur-LED

Tastatur-LED Funktionstastenkombinationen

Fn +

Startet die Anwendung für das Tastatur-Hinter-

grundlicht

Fn +

Tastatur-LED ein-/auszuschalten

Fn +

Tastatur-LED Beleuchtung verringern

Fn +

Tastatur-LED Beleuchtung erhöhen

Abb. 8 - Tastatur-Hintergrundlichtanwendung

Drücken Sie auf die Fn- und die -Taste, um die Tastatur-LED
ein-/auszuschalten. Die Tastatur-LED kann mit einer
Tastenkombination aus Fn + beliebiger Taste wie in Tabelle 3 bes-
chrieben konfiguriert werden. Drücken Sie die Fn-Taste gl eichzeitig
mit der -Taste zum Starten des Hintergrundlichts, um die Ein-

Deutsch

stellungen zu konfigurieren.

Tastatur-Hintergrundlichtanwendung

Die Tastatur-Hintergrundlichtanwendung kann durch Drücken
von Fn und der -Taste (oder durch Klicken auf LED Gerät oben
links im Control Center) aufgerufen werden.

Farbmuster

Über das Farbmuster in der Mitte des Bildschirms können Sie eine
Reihe von Farben für die Hintergrundbeleuchtung auswählen, indem
Sie auf die gewünschte Farbe klicken. Klicken Sie hier, um eine
beliebige Farbe aus dem Muster auszuwählen, die auf die Tastatur.

KB Sleep Timer

Aktivieren und wählen Sie anschließend die Zeitdauer der Leerlaufs,
nach der die Tastatur LED den Schlafmodus aufrufen (d.h. die LED
Tastaturbeleuchtung wird ausgeschaltet, um Strom zu sparen).

KB Helligkeit

Klicken Sie auf eine der Zahlen (1 - 4) auf der Helligkeit Leiste, um
die Helligkeitsstufe des LED-Geräts einzustellen. Sie können die
Hintergrundbeleuchtung der Tastatur auch ausschalten, indem Sie
auf die Schaltfläche AUS klicken oder Fn plus die -Taste ver­wenden.

42

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Ein-

Abb. 8 - Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Einstellungen

stellungen von Windows 10

Auf die meisten Apps, Control Panels, Utilities und Programme in Windows 10 können Sie über das Start-Menü gelangen.
Klicken Sie dazu auf das Symbol in der Taskleiste in der linken unteren Ecke des Bildschirms (oder drücken Sie auf die
Windows-Logo-Taste der Tastatur).

Klicken Sie mit der rechten Maustaste auf das Startmenü-Symbol (oder verwenden Sie die Tastenkombination
Windows-Logo-Taste + X), um ein erweitertes Kontextmenü der nützlichen Funktionen aufzurufen: Apps und Features,
Energieoptionen, Task-Manager, Suchen, Explorer, Geräte-Manager, Netzwerkverbindungen usw.

Der Infobereich der Taskleiste befindet sich in der rechten unteren Ecke des Bildschirms. Hierüber können Sie manche
Control Panels und Anwendungen aufrufen, die in diesem Handbuch angesprochen werden.

In diesem Handbuch finden Sie eine Anleitung zum Öffnen de r Systemsteuerung. Um die Systemsteuerung aufzurufen, wäh­len Sie Systemsteuerung unter dem Eintrag Windows-System im Startmenü.

Der Eintrag Einstellungen im Startmenü (auch die App) bietet Ihnen einen schnellen Zugriff auf eine Reihe von Einstellmög­lichkeiten für das System, die Geräte, das Telefon, das Netzwerk und das Internet, die Personalisierung, die Apps, Konten,
die Zeit und Sprache, die Spiele, die Erleichterte Bedienung, den Datenschutz, Updates und die Sicherheit, Suche.

Deutsch

43

Grafikfunktionen

Abb. 9

Projizieren

Dieses System verfügt über eine integrierte GPU von Intel.
Wenn der Grafiktreiber installiert ist, können Sie bei
Windows im Einstellfenster Anzeige die Anzeigegeräte
wechseln und Anzeigeoptionen konfigurieren.

So öffnen Sie in Windows das Einstellfenster Anzeige:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann
aus dem Menü die Option Anzeigeeinstellungen wählen.

2. Wählen Sie aus den Menüs die gewünschten
Anzeigeeinstellungen.

3. Klicken Sie auf Übernehmen, um die Einstellungen zu speichern.

Deutsch

So rufen Sie die Steuerung für Intel® UHD-Grafik auf:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann
aus dem Menü die Option Intel® Grafikeinstellungen wählen.

Oder

2. Klicken Sie auf das Symbol im Infobereich auf der Desktop­Taskleiste und dann aus dem Menü die Option Intel®

Grafikeinstellungen wählen.

Anzeigegeräte

Beachten Sie, dass Sie externe Anzeigen nutzen können, die
an den HDMI-Ausgangsanschluss und/oder an den Mini
DisplayPort Anschluss angeschlossen sind. Lesen Sie die
Anleitung des Anzeigegerätes, um zu erfahren, welche For­mate unterstützt werden.

Bei Windows ist es möglich, schnell externe Monitore über
das Projizieren Menü zu konfigurieren (drücken Sie auf die
Windows-Logo-Taste und gleichzeitig auf P oder drü­kken Sie die Tastenkombination Fn + F7).

Konfiguration der Anzeige mit dem Projizieren Menü:

1. Schließen Sie das
externe Anzeigegerät an
den entsprechenden
Anschluss an und
schalten Sie es anschlie­ßend ein.

2. Drücken Sie die
Tastenkombination +
P (oder Fn + F7).

3. Klicken Sie auf eine der
Optionen im Menü zur
Auswahl von Nur PC-

Bildschirm, Duplizieren,
Erweitern oder Nur
zweiter Bildschirm.

44

Audiofunktionen



Lautstärkeeinstellung

Die Lautstärke kann auch mit den Windows-Lautstärke-
reglern eingestellt werden. Überprüfen Sie die Einstellung,
indem Sie in der Taskleiste auf das Lautsprecher-Symbol
Klicken.

Abb. 10 - Energieoptionen

Sie können die Audiooptionen für Ihren Computer über die
Systemsteuerung Sound in Windows konfigurieren.

Die Lautstärke können Sie durch die Tastenkombination Fn
+ F5/F6 ändern.

Energieoptionen

Die Energieoptionen von Windows ermöglichen Ihnen die
Konfiguration der Optionen für das Energiemanagement des
Computers. Sie können Strom sparen, indem Sie Ener-
giesparpläne erstellen und im linken Menü können Sie die
Optionen für den Netzschalter, die Energiespartasten (Fn
+ F12) und Zuklappeinstellung (beim Schließen des
Dekkels), den Bildschirm und den Energiesparmodus (die
Standardeinstellung Energie sparen) konfigurieren.

Klicken Sie im linken Menü auf Energiesparplan erstellen ,
und wählen Sie die Optionen, um einen neuen Plan zu er­stellen. Klicken Sie auf Energieplaneinstellungen ändern,
und klicken Sie auf Erweiterte Energieeinstellungen
ändern, um weitere Optionen für die Konfiguration aufzuru­fen.

Deutsch

45



Allgemeine Hinweise zur

Treiberinstallation

Wenn Sie keine fortge­schrittenen Kenntnisse
haben, folgen Sie für jeden
Treiber den Anweisungen
auf dem Bildschirm (z. B.

Weiter > Weiter > Fertig
stellen). In vielen Fällen

ist es erforderlich, den
Computer nach der
Treiberinstallation neu zu
starten.

Alle Module (z. B. WLAN
oder Bluetooth) müssen
vor der Treiberinstallation

eingeschaltet werden.

Windows Update

Nachdem Sie alle Treiber
installiert haben, sollten
Sie die Funktion Windows
Update aktualisieren, um
immer die neuesten Si­cherheits-Updates usw. zu
erhalten (die Updates ent­halten die neuesten
Fehlerbehebungen von
Microsoft).



Treiberinstallation und Stromversorgung

Während die Treiber installiert werden, muss der
Computer über den AC/DC-Adapter mit Strom ver­sorgt werden. Einige Treiber benötigen für den In­stallationsvorgang sehr viel Strom. Wenn der Akku
nicht mehr über genügend Strom verfügt, kann sich
das System während der Installation ausschalten,
was zu Systemfehlern führen kann (das ist kein Si­cherheitsproblem, und der Akku ist innerhalb von
einer Minute wieder aufladbar).

Abb. 11 - Installation der Treiber

Deutsch

Installation der Treiber

Die Disc Device Drivers & Utilities + User's Manual enthält die Treiber und Hilfspro-
gramme, die für das einwandfreie Funktionieren des Computers notwendig sind. Möglicher­weise wurden diese bereits vorinstalliert. Ist das nicht der Fall, legen Sie die Disc ein, und
klicken Sie auf Install Drivers (Schaltfläche) oder Option Drivers (Schaltfläche), um das
Treibermenü Optional aufzurufen.
Reihenfolge. Markieren Sie die Treiber, die installiert werden sollen (notieren Sie zum späte­ren Nachlesen die Treiber, die Sie installiert haben). Hinweis: Muss ein Treiber neu installiert
werden, sollten Sie den alten Treiber zunächst deinstallieren.

Manuelle Treiber-Installation

Klicken Sie in der Anwendung Drivers Installer auf die Schaltfläche Browse CD/DVD und
navigieren Sie zu der ausführbaren Datei in dem Ordner für Ihren Treiber.

Wenn während des Installationsvorgangs das Fenster Neue Hardware gefunden erscheint,
klicken Sie auf Abbrechen, um das Fenster zu schließen. Befolgen Sie dann die Installa­tionsanweisungen.

Installieren Sie die Treiber in der in Abb. 11 angegebenen

46

Windows Hello Kamera (Option)

Abb. 12

Windows Hello

(Gesichtserken-

nung)



Windows Hello Kamera und Energie sparen

Wenn Sie die PC Kamera ausschalten (z.B. über die Fn + F10
Tastenkombination oder das Contrl Center-Symbol), wird
das Gesichtserkennungssystem nicht funktionieren.

Wenn das System bei ausgeschalteter Kamera in den Ru­hemodus versetzt und wieder aktiviert, neu gestartet oder
heruntergefahren und wieder neu gestartet wird, funktioniert
das Gesichtserkennungssystem nicht.

Die Windows Hello Kamera ist kompatibel mit dem
Windows Hello Gesichtserkennun g System. Die Windows

Hello Kamera bietet eine benutzerfreundliche Schnittstelle
mit einer einzelnen Form der Überprüfung, um Sie an Ihrem
Computer anzumelden.

Das Windows Hello Kameramodul verwendet die Anmelde-
option Konfiguration des Windows Kontos.

Konfiguration des Windows Hello Kameramoduls

1. Stellen Sie vor der Einrichtung des Gesichtserkennungssystem
sicher, dass:

• Das System mit dem AC/DC-Adapter (wenn das System über

Akku betrieben wird, funktioniert das Gesichtserkennungssys­tem nicht).

• Wenn Sie eine Brille tragen, wird empfohlen, dass Sie Ihre Brille

absetzen, um Probleme mit Reflektionen zu vermeiden, die das
Gesichtserkennungssystem beeinträchtigen könnten.

2. Klicken Sie auf den Eintrag Einstellungen im Startmenü.

3. Klicken Sie dann auf Konten und klicken Sie auf
Anmeldeoptionen.

4. Sie müssen ein Windows Kennwort hinzufügen (klicken Sie auf
Hinzufügen unter Kennwort).

5. Nachdem Sie das Passwort hinzugefügt haben, müssen Sie auch
eine PIN eingeben.

6. Klicken Sie bei Windows Hello unter Gesichtserkennung auf
Einrichten.

7. Klicken Sie auf Los geht's und der Windows Hello
Einrichtungsassistent wird Sie anschließend durch den Vorgang
zum Scannen Ihres Gesichts leiten.

8. Sie müssen die PIN für die erstmalige Einrichtung eingeben.

9. Schauen Sie direkt auf den Bildschirm, damit das System Ihr
Gesicht scannen kann (die blaue Leiste unter dem Bild zeigt den
Fortschritt des Scans an).

10. Das System wird anschließend “Fertig!” melden. Klicken Sie auf
Schließen um den Einrichtungsassistenten zu beenden.

11. Starten Sie den Computer neu nachdem der Scanvorgang
beendet wurde.

12. Sie können das Gesichtserkennungssystem verwenden, um Ihren
Computer zu entsperren, wenn Sie das System das nächste Mal
starten. Das System wird “Die Kamera wird eingeschaltet...
(Getting ready...)” anzeigen und schauen Sie danach einfach (bei
der Anzeige von “Ich versuche, Sie zu erkennen...” /
“Sicherstellen, dass Sie es sind...”) auf den Bildschirm, um den
Scan abzuschließen.

47

Deutsch

Fingerabdruckleser (Option)



Probleme beim Anmelden mit dem Fingerabdruck

Sollte der Fingerabdruckleser während des Windows­Begrüßungsbildschirms den Fingerabdruck 3-mal nicht er­kennen können, wird der Computerzugriff gesperrt. In die­sem Falle benötigen Sie Ihren PIN-Code (den Sie bei der
ursprünglichen Einrichtung des Fingerabdrucklesers
eingegeben haben), um wieder auf den Computer zug­reifen zu können. Alternativ können Sie auch Ihr Windows­Kennwort zur Anmeldung verwenden. Nachdem Sie den
PIN-Code (oder das Windows-Kennwort) zur Anmeldung
verwandt haben, können Sie unter Einstellungen > Kon-
ten > Anmeldeoptionen Ihre Einstellungen ändern.

Abb. 13

Konten -

Anmeldeop-

tionen

Melden Sie Ihre Fingerabdrücke vor dem Benutzen wie un­ten beschrieben an. Das Fingerabdrucklesemodul verwendet
die Anmeldeoption Konfiguration des Windows Kontos.

Deutsch

Fingerabdruckmodulkonfiguration

1. Klicken Sie auf den Eintrag Einstellungen im Startmenü.

2. Klicken Sie dann auf Konten und klicken Sie auf
Anmeldeoptionen.

3. Sie müssen ein Windows Kennwort hinzufügen (klicken Sie auf
Hinzufügen unter Kennwort).

4. Nachdem Sie das Passwort hinzugefügt haben, müssen Sie auch
eine PIN eingeben.

5. Klicken Sie bei Windows Hello unter Fingerabdruck auf
Einrichten.

6. Der Assistent führt Sie dann durch den Setup-Vorgang, um Ihre
Fingerabdrücke zu registrieren.

7. Sie werden angewiesen, den Fingerabdrucksensor mehrmals
zu berühren (Dies kann mehr als 20 Mal sein).

8. Versuchen Sie es, indem Sie verschiedene Fingerteile in
unterschiedlichen Stellungen zeigen.

9. Klicken Sie abschließend auf Schließen.

10. Sie können Einen weiteren Finger hinzufügen auswählen
(empfohlen) oder Den aktuellen Fingerabdruck entfernen.

11. Sie können nun den Fingerabdrucksensor berühren, um sich am
Computer anzumelden.

48

TPM (Option)

Abb. 14

Security -

Trusted

Computing

Abb. 15

BitLocker-Laufwerk-

verschlüsselung

(TPM-Verwaltung)

Abb. 16

“Trusted Plat-

form Module”-

Management

(TPM) auf dem

lokalen Compu-

ter

Bevor Sie die TPM (Trusted Platform Module)-Funktionen
einrichten, müssen Sie die Sicherheitsplattform initialisie­ren.

Aktivieren der TPM-Funktionen

1. Starten Sie den Computer neu.

2. Rufen Sie das BIOS auf, indem Sie während des POST-Vorgangs/
Startups auf F2 drücken.

3. Klicken Sie auf Setup Utility und wählen Sie das Menü

4. Klicken Sie auf TPM Configuration und wählen Sie Enable
(Aktivieren) für Security Device Support
(Sicherheitsgeräteunterstützung).

5. Sie müssen anschließend auf F10 drücken/klicken, um die
Änderungen zu speichern und den Computer neu zu starten.

TPM Verwaltung in Windows

Sie können Ihre TPM Einstellungen unter

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf
und Sicherheit).

3. Klicken Sie auf TPM-Verwaltung.

BitLocker-Laufwerkverschlüsselung (System

Windows

Security.

verwalten:

4. Im Fenster TPM-Verwaltung können Sie TPM unter Windows
verwalten. Da ein TPM normalerweise in großen Unternehmen
und Organisationen verwaltet wird, benötigen Sie bei der
Verwaltung der hiesigen Informationen die Hilfe Ihres
Systemadministrators.

TPM Aktionen

1. Klicken Sie auf TPM vorbereiten und folgen Sie den Anwei­sungen des Assistenten, um TPM vorzubereiten (dabei wird mög­licherweise ein Neustart des Computers und eine Bestätigung der
Einstellungsänderungen nach dem Neustart durch Drücken der
entsprechenden F-Taste erforderlich sein).

2. Nach dem Neustart wird TPM vorbereitet und Sie können
anschließend das Menü Aktionen verwenden für TPM

ausschalten, Besitzerkennwort ändern, TPM löschen oder
TPM-Sperre zurücksetzen.

3. Ein Assistent wird Sie durch die Einrichtungsschritte leiten.

Deutsch

49

Fehlerbehebung

Problem Mögliche Ursache - Lösung

Die Module Wireless-LAN/
Bluetooth können nicht erkannt

werden.

Das Kamera-Modul kann nicht
erkannt werden.

Die mit der Kamera

Deutsch

aufgenommenen Dateien benötigen
zu viel Speicherplatz.

Im Flugzeugmodus sind die Module ausgeschal tet. Prüfen Sie der LED-Anzeige , ob der
Computer im Flugzeugmodus ist (siehe Tabelle 1 auf Seite 34). Mit der Tastenkombination
Fn + F11 können Sie den Flugzeugmodus ein- oder ausschalten (siehe Tabelle 2 auf Seite

36).

Das ist ausgeschaltet. Mit der Tastenkombination Fn + F10 können Sie das Kamera-Modul
einschalten (siehe Tabelle 2 auf Seite 36). Starten Sie die Kamera-Anwendung, um das
Kamerabild zu sehen.

Videodateien, die mit hoher Auflösung aufgenommen werden, erfordern sehr viel
Speicherplatz.

Beachten Sie, dass das Betriebssystem Windows mindestens 20GB (64bit) freien Speicher
im Laufwerk C: der Systempartition benötigt. Es wird empfohlen, die aufgenommenen
Videodateien in einem anderen Laufwerk als C: zu speichern, die Dateigröße der
Aufnahmedateien zu beschränken oder die Auflösung der Videos zu verringern.

50

Technische Daten



Aktualität der technischen Daten

Die in diesem Teil aufgeführten techni­schen Daten sind zum Zeitpunkt der
Druckstellung richtig. Bestimmte
Elemente (insbesondere Prozessorty­pen/-geschwindigkeiten) können im
Rahmen des Entwicklungsplans des Her­stellers zwischenzeitlich geändert oder
aktualisiert werden. Detailinformationen
erhalten Sie bei Ihrem Servicezentrum.

Bitte beachten Sie, dass diese Reihe von
Computer-Modellen eine Vielzahl an Pro­zessoren und/oder Grafikkarten unter­stützen kann.

Um herauszufinden welcher Prozessor/
CPU in Ihrem System verbaut ist,
begeben Sie sich zum Start-Menü und
wählen dort Einstellungen, und dann
wählen Sie System und klicke auf Info.
Hier finden Sie ebenfalls Information
über die Größe des installierten RAM
u.v.m.

Um Informationen über den in Ihrem Sys­tem verwendeten Videoadapter zu er-
halten gehen Sie zum Start-Menü, wo
Sie Einstellungen wählen, dann wählen
Sie auf System und klicken auf Bild-

schirm > Erweiterte Anzeigeein­stellungen > Adaptereigenschaften
anzeigen.

BIOS

Insyde BIOS (128Mb SPI Flash-ROM)

Speicher

Dual Channel DDR4
Zwei 260-Pin SODIMM-Sockel

Unterstützung von DDR4 2400MHz oder
DDR4 2666MHz (je nach CPU-Typ)
Speichermodulen

Speicher auf bis zu 32GB erweiterbar
Mit 4GB, 8GB oder 16GB Modulen

kompatibel

LCD-Optionen

15,6" (39,62cm), 16:9, FHD (1920x1080)

Speichereinheiten

Eine austauschbare SATA-2,5"-Festplatte/
SSD (7mm Höhe)

(Werkseitige Option) Ein M.2 SATA/*PCIe

Gen3 x4-SSD-Laufwerk

Zeigegerät

Eingebautes Touchpad
Oder
(Werkseitige Option) Pavé sécurisé intégré

(avec la fonctionnalité Multi Geste et
Défilement PTP de Microsoft)

Tastatur

Tastatur in Originalgröße (mit
Nummerntastatur)

Oder
(Werkseitige Option) Beleuchtete

Multicolor Tastatur in Originalgröße (mit
Nummerntastatur)

Audio

High-Definition-Audio-kompatible
Schnittstelle

2 eingebaute Lautsprecher

Eingebautes Array-Mikrofon

Sicherheit

Öffnung für Sicherheitsschloß (Typ
Kensington)

BIOS-Paßwort
Intel PTT für Systeme ohne Hardware TPM
(Werkseitige Option) TPM v2.0
(Werkseitige Option) Fingerabdruckleser

Kartenleser

Festes Multi-in-1 Kartenleser-Modul

MMC (MultiMedia Card)/RS MMC
SD (Secure Digital)/Mini SD/SDHC/

SDXC

Deutsch

51

Kommunikation

Eingebautes 10/100/1000Mb Base-TX
Ethernet LAN

1,0M HD Kamera-Modul
Oder
(Werkseitige Option) Windows Hello

Kameramodul

WLAN/ Bluetooth M.2 Module:

(Werkseitige Option) Intel® Dual Band
Wireless-AC 9260 WLAN (802.11ac) und
Bluetooth

(Werkseitige Option) Intel® Dual Band
Wireless-AC 9560 WLAN (802.11ac) und
Bluetooth

Deutsch

(Werkseitige Option) Intel® Dual Band
Wireless-AC 9462 WLAN (802.11ac) und
Bluetooth

M.2-Steckplätze

Steckplatz 1 für Kombinierte Bluetooth und
WLAN-Modul

Steckplatz 2 für SATA/PCIe Gen3 x4-SSD-
Laufwerk

Schnittstellen

Ein USB 3.1 Gen 2 Typ-C Anschluss*

*Die maximale Strommenge, die von USB
Typ-C Anschlüssen geliefert wird, beträgt
500mA (USB 2.0)/1500mA (USB 3.1).

Oder
(Werkseitige Option) Ein Thunderbolt 3
Anschluss**

**Unterstützt USB Stromversorgung/DC­Eingang Funktion

Zwei USB 3.0 (USB 3.1 Gen 1) Typ-A
Anschlüsse

Ein USB 2.0 Anschluss
Ein Mini DisplayPort 1.2 Anschluss
Ein HDMI-Ausgangsanschluss
Eine 2-in-1 Audiobuchse (Mikrofon und

Optischer S/PDIF)
Eine 2-in-1 Audiobuchse (Kopfhörer und

Mikrofon)
Eine RJ-45 LAN-Buchse
Eine DC-Eingangsbuchse

Stromversorgung

AC/DC-Adapter für den gesamten
Spannungsbereich

AC-Eingang: 100-240 V, 50-60Hz
DC-Ausgang: 19V, 3,42A (65W)

Umgebungsbedingungen

Temperatur

In Betrieb: 5ºC – 35ºC
Bei Aufbewahrung: -20ºC – 60ºC

Relative Luftfeuchtigkeit

In Betrieb: 20 – 80 %
Bei Aufbewahrung: 10 – 90 %

Abmessungen und Gewicht

360,4 (B) x 244,5 (T) x 20,3 (H) mm

1,7kg (Barebone mit 36WH-Akku)

52

Integrierter Lithium Ionen Polymer Akku,
36WH

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. Il s’agit d’un supplément, et non pas d’une
alternative au Manuel de l’Utilisateur en Anglais complet au format Adobe Acrobat s ur le disque Device Drivers & Utilities
+ User's Manual fourni avec votre ordinateur . Ce disque contient aussi les pilo tes et utilitaires nécessaires au fonctionnement
correct de votre ordinateur (Remarque: La compagni e se réserve le droit de revoir cette publication ou de modifier son conte­nu sans préavis).

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà installés. Si ce n’est pas le cas , ou si vous avez l’intention
de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le disq ue Device
Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de réglementation et de sécurité

Prêtez attention aux avis réglementaires et informations de sécurité contenus dans le Manuel de l'Utilisateur se trouvant sur
le disque Device Drivers & Utilities + User’s Manual.

© Octobre 2018

Marques déposées

Intel est une marque enregistrée d’Intel Corporation.
Windows est une marque enregistrée de Microsoft Corporation.

Français

53

Instructions d’entretien et d’utilisation

L’ordinateur est robuste, mais il peut toutefois être endomma­gé. Afin d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration.

Si l’ordinateur tombe, le boîtier et d’autres éléments pourraient être
endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer . Tenez l’ordinateur et

son alimentation externe à distance de toute source de chaleur. Il
s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait
à pénétrer à l’intérieur de votre ordinateur, il pourrait être sérieuse­ment endommagé.

• Evitez les interférences. Tenez l’ordinateur à distance de transfor-

mateurs à haute capacité, moteurs électriques, et autres appareils
générateurs de champs magnétiques importants. Ceux-ci peuvent
gêner ses performances normales et endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordina-
teur. Arrêtez l’ordinateur correctement, et fermez tous vos pro­grammes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas
d’enregistrer vos données régulièrement puisqu’elles peuvent être

Français

perdues si la batterie est vide.

Révision

Si vous essayez de réparer l'ordinateur par vous-même, votre
garantie sera annulée et vous risquez de vous exposer et d'ex­poser l'ordinateur à des chocs électriques. Confiez toute répa­ration à un technicien qualifié, particulièrement dans les cas
suivants:

• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé,
abimé ou effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fonctionne pas normalement bien que vous
ayez suivi les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran
LCD est cassé, ne touchez pas le liquide car il contient du poison).

• Si une odeur inh abi tuel , de la ch ale ur ou de la fumée ap par ais sait so r­tant de votre ordinateur.

Informations de sécurité

• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordina­teur.

• Utilisez uniquement le cordon d’alimentation et les batteries indiqués
dans ce manuel. Ne jetez pas les batteries dans le feu. Elles peuvent
exploser. Consultez la réglementation locale pour des instructions de
recyclage possibles.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît
endommagée (ex: tordue ou vrillée) d'une manière quelconque.
Même si l'ordinateur continue de fonctionner avec la batterie en
place, cela peut détériorer le circuit, pouvant déclencher un incendie.

• Assurez-vous que votre ordinateur est complètement éteint avant de
le mettre dans un sac de voyage (ou tout autre bagage similaire).

• Avant de nettoyer l'ordinateur, retirez la batterie et assurez-vous que
l'ordinateur est débranché de toute alimentation électr iq ue externe,
périphériques et câbles.

• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais
n'appliquez pas d'agent de nettoyage directement sur l'ordinateur.
N’utilisez pas de produit de nettoyage volatil (des distillés pétrôle) ou
abrasifs sur aucun des éléments de l’ordinateur.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie
aurait besoin d’être réparée ou changée, veuillez vous adresser à
votre représentant de service ou à des professionnels qualifiés.

• Notez que dans les ordinateurs ayant un logo fixé par dépôt électroly­tique, le logo est recouvert par une protection adhésive. À cause de
l’usure générale, cette protection adhésive se détériore avec le temps
et le logo exposé peut former des angles coupants. Faites bien atten­tion lorsque vous manipulez l'ordinateur, et évitez de toucher le logo
fixé par dépôt électrolytique. Dans la sacoche de voyage, ne mettez
pas d’autres objets qui risquent de se frotter contre l’ordinateur pen­dant le transport. En cas d’une telle usure, contactez votre centre de
services.

54

Précautions concernant les batteries polymères



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une batterie re­chargeable. Cette batterie est recyclable. Quand elle n’est plus
utilisable, en fonction des lois locales des différents états et
pays, il peut être illégal de s’en débarrasser en la jetant avec les
ordures ménagères normales. Vérifiez auprès du responsable
local de l’élimination des déchets solides de votre quartier pour
vous informer des possibilités de recyclage ou de la manière ap­propriée de la détruire.

Il existe un danger d’explosion si la batterie est remise de façon
incorrecte. Remplacez-la uniquement par des batteries de
même type ou de type équivalent, recommandées par le fabri­cant. Eliminez les batteries usagées selon les instructions du fa­bricant.

Notez les informations suivantes spécifiques aux batteries po­lymères, et le cas échéant, celles-ci remplacent les informa­tions générales de précaution sur les batteries.

• Les batteries polymères peuvent présenter une légère dilatation ou
gonflement, mais cela est inhérent au mécanisme de sécurité de la
batterie et ne représente pas une anomalie.

• Manipulez les batteries polymères de façon appropriée lors de leur
utilisation. Ne pas utiliser de batteries polymères dans des environne­ments présentant une température ambiante élevée, et ne pas stocker
les batteries non utilisées pendant de longues périodes.

Français

55

Guide de démarrage rapide

Figure 1 - Ouvrir le couvercle/LCD/ordinateur

avec un adaptateur AC/DC branché



Arrêt

Veuillez noter que vous devriez tou­jours éteindre votre ordinateur en utili­sant la commande Arrêter dans
Windows (voir ci-dessous). Cette pré­caution évite des problèmes de disque
dur ou de système.

1. Cliquez sur l'icône du Menu Démar­rer .

2. Cliquez sur l'élément Marche/Arrêt .

3. Sélectionnez Arrêter dans el menu.

130 ﾟ

1. Enlevez tous les memballages.

2. Posez l’ordinateur sur une surface stable.

3. Connectez fermement les périphériques que vous souhaitez utiliser avec
votre ordinateur (par ex. clavier et souris) à leurs ports respectifs.

4. Lors de la première installation de l'ordinateur utilisez la procédure
suivante (afin de protéger l'ordinateur, la batterie sera verrouillée lors de
l'expédition afin de ne pas alimenter le système avant la première
connexion à l'adaptateur AC/DC et initialement installée comme ci-des­sous) :

• Branchez le cordon de l’adaptateur AC/DC à la prise d'entrée DC sur la

gauche de l’ordinateur, branchez ensuite le cordon d'alimentation AC à
une prise murale, puis connectez le cordon d'alimentation AC à l’adapta­teur AC/DC et laissez-le ainsi pendant au moins 6 secondes.

• Débranchez le cordon de l'adaptateur de la prise d'entrée DC de l'ordi-

nateur, puis rebranchez-le; la batterie est maintenant déverrouillée.

5. D'une main, soulevez soigneusement le couvercle/LCD pour obtenir un
angle de vision confortable (ne pas dépasser 130 degrés), de l'autre main
(comme illustré dans la Figure 1) maintenez la base de l'ordinateur
(Remarque : Ne soulevez jamais l'ordinateur par le couvercle/LCD).

Français

6. Pressez le bouton de mise en marche pour allumer.

Logiciel système

Votre ordinateur peut être livré avec un logiciel système pré-installé.
Si ce n’est pas le cas, ou si vous re-configurez votre ordinateur pour
un système différent, vous constaterez que ce manuel fait référence à
Microsoft Windows 10.

Prend en charge Intel® Optane™

Vous devez configurer Intel® Optane™ avant d'installer votre sys­tème d'exploitation Windows 10 (voir "Intel® Optane™" à la

page 57).

56

Intel® Optane™

Intel® Optane™ est la combinaison d'un périphérique de
mémoire compatible et du logiciel Technologie de stockage
Intel® Rapid. Cette combinaison est conçue pour accélérer
les performances de votre système en mettant en cache les
données de démarrage, les exécutables, les données acces­sibles fréquemment et les fichiers de page système sur un
SSD Intel® Optane™ non volatil et à faible latence.

Contactez votre distributeur ou fournisseur pour voir si votre
système prend en charge cette technologie.

Si vous réinstallez un système qui a déjà été configuré en
RAID Mode, assurez-vous d'avoir désactivé la mémoire Intel
Optane (voir "Désactivation de Intel® Optane™" à la

page 58).

Configuration Intel® Optane™

Vous devez configurer Intel® Optane™ avant d'installer
votre système d'exploitation Windows 10 et, pour ce faire,
vous devrez préparer ce qui suit.

• Le disque de SE Microsoft Windows 10.

• Un lecteur DVD externe connecté.

• Un SSD Intel® Optane™ installé dans votre système.

• Le disque Device Drivers & Utilities + User’s Manual.

1. Allumez l’ordinateur et appuyez sur F2 pour aller dans le BIOS.

2. Allez au menu Boot, sélectionnez UEFI Setting et appuyez sur
Entrée.

3. Paramétrez UEFI Boot sur «Enabled».

4. Appuyez sur Échap pour sortir du menu et allez au menu Main.

5. Sélectionnez OffBoard NVMe Controller Configuration et
appuyez sur Entrée pour vérifier qu'un SSD Intel® Optane™ est
présent.

6. Appuyez sur Échap pour sortir du menu et allez au menu
Advanced.

7. Sélectionnez SATA Mode, appuyez sur Entrée et sélectionnez
RAID Mode.

8. Sélectionnez
tion dans le point à puce ci-dessous est remplie avant de le
faire.

• Vérifiez que le DVD du SE Windows 10 est dans le lecteur

DVD connecté, ainsi l'ordinateur démarrera automatiquement à
partir du DVD du SE Windows 10 (vous serez invité à appuyer
sur une touche pour démarrer à partir du DVD).

9. Appuyez sur Suivant > Installer maintenant pour continuer à ins­taller le système d'exploitation normalement (voir votre documen­tation de Windows si vous avez besoin d'instructions pour
installer le Système d'Exploitation Windows).

10.

Sélectionnez Personnalisé: Installer uniquement Windows

(avancé).

11. Il est recommandé de sélectionner, puis de supprimer les parti­tions existantes.

12. Cliquez sur Nouveau pour créer une partition pour Windows.

13. Il est très important de vous assurer que lorsque vous créez la
partition, vous laissez un minimum d'espace non alloué de 5Mo.

14. Suivez les instructions à l'écran pour installer le SE Windows 10.

15. Installez les pilotes Windows (voir la page 72). Vérifiez que vous
avez installé le pilote Technologie de stockage Intel® Rapid
(IRST).

16. Exécutez l'application Technologie de stockage Intel® Rapid.

“Save and Exit”, mais assurez-vous que la condi-

Français

57

17. Cliquez sur Activer.

Figure 2 - Technologie de stockage Intel® Rapid - état

18. Le système affichera un message et vous demandera de sélec­tionner un lecteur rapide compatible (dans ce cas, il ne devrait y
avoir qu'une seule option).

19. Vous devrez redémarrer l'ordinateur après avoir activé Optane, et

Français

vous assurer que le système est alimenté par l'adaptateur AC/DC,
et non par batterie uniquement.

20. Cliquez sur Oui pour commencer le processus (cela peut prendre
un certain temps).

21. Une fois le processus terminé, redé marrez l'ordinateur.

Désactivation de Intel® Optane™

Si vous souhaitez désactiver une configuration Intel® Op­tane™ existante, suivez la procédure ci-dessous pour le

faire.

1. Exécutez l'application Technologie de stockage Intel® Rapid.

2. Cliquez sur Désactiver.

3. Cliquez sur Oui lorsque le message s'affiche.

4. Redémarrez l'ordinateur pour terminer le processus.

5. Exécutez l'application Technologie de stockage Intel® Rapid.

6. L'état de la mémoire Intel® Optane ™ est indiqué dans la fenêtre.

58

Carte du système: Vue de face avec l’écran LCD ouvert



Utilisation des appareils sans fil à

bord d'un avion

L'utilisation de tout appareil électro­nique de transmission est générale­ment interdite à bord d'un avion.

Vérifiez que les modules sans fil sont
désactivés si vous utilisez l'ordina­teur à bord d'un avion en mettant le
système en Mode Avion.

Figure 3

Vue de face avec l’écran LCD ou-

vert

1. Caméra PC

2. *Indicateur LED de caméra

*Quand la caméra est en cours
d'utilisation le Indicateur LED sera
illuminé.

3. Réseau de microphones intégré

4. Écran LCD

5. Bouton d'alimentation

6. Clavier

7.

(Option d’usine) Lecteur

d'empreintes digitales

8. Touchpad et boutons

5

6

2

1

3

4

7

8

3

Français

59

Indicateurs LED

Les indicateurs LED sur votre ordinateur affichent des informations utiles sur l’état actuel de votre ordinateur.

Icône Couleur Description

Orange L'adaptateur AC/DC est branché

Vert L’ordinateur est allumé

Français

60

Vert

clignotant

Orange La batterie est en charge

Vert La batterie est complètement chargée

Orange

clignotant

Vert Mode Avion activé (les modules WLAN et Bluetooth sont désactivés)

Vert Le disque dur est en cours d'utilisation

Tableau 1 - Indicateurs LED

Le système est dans le mode de Veille configuré

La batterie a atteint le niveau bas critique

Numeric

Keypad

Keypad

Touche du logo Windows

Touche Menu/Application

Touches Fonction

Touche Fn

Pavé
numérique

Verr Num &
ArrêtDét

Numeric

Keypad

Keypad

Touche du logo Windows

Touche Menu/Application

Touches Fonction

Touche Fn

Pavé
numérique

Verr Num &
ArrêtDét

Clavier

Le clavier est doté d'un pavé numérique intégr é po ur une saisie des données nu mériques plus faci le. Le fai t d'appu yer sur
V err Num active ou désactive le pavé numérique. Il est également doté de touches fonction pour vous permettre de change r
instantanément de mode opérationnel.

Français

(Option d’usine) Clavier illuminé multicolore

Reportez-vous à "LED du rétroéclairage du clavier" à la page 68.

Figure 4 - Clavier

61

Touches fonction & indicateurs visuels

Les touches de fonctions (F1 - F12 etc.) agiront comme to uches de raccourci (hot-key) quand pressée en maintenant la touche
Fn appuyée. En plus des combinaisons des touches de fonction de base, des indicateurs visuels sont disponibl es quand le pi-

lote Control Center est installé.

Touches Fonction/ indicateurs visuels Touches Fonction/ indicateurs visuels

Fn +

Fn +

Fn +

Fn +

Fn +

Français

Fn +

Fn +

Fn +

Lecture/Pause (dans les programmes audio/vidéo)

Activer/Désactiver le

Touchpad

Eteindre le rétroéclairage LCD (Appuyez sur une

touche ou utilisez le Touchpad pour allumer)

Allume/Éteind le son

Diminution/Augmentation

du volume sonore

Modifiez la configuration de l'affichage (voir la

page 70)

Diminution/Augmentation

de la luminosité de l’écran

LCD

Activer/Désactiver le

module caméra

Fn +

Fn +

Fn +

Fn +

Fn +

Activer/Désactiver le

Mode Avion

Permutation veille

Activer/Désactiver le pavé

numérique

Activer/Désactiver l'arrêt

défilement

Basculer entre majuscule

et minuscule

Activer/Désactiver le Control Center (voir la

page 65)

Contrôle Automatique du

Ventilateur/Pleine Puis-

sance

Tableau 2 - Touches de fonctions & indicateurs vis uel s

62

Carte du système: Vues de face, gauche et droite

1

2

4

5

3

8

6

113

10

7

12

Figure 5 - Vues de face, gauche et droite

1. Indicateurs LED

2. Prise d’entrée DC

3. Ports USB 3.0 (USB 3.1 Gen 1)
Type-A

4. Port USB 2.0

5. Prise audio 2-en-1 (microphone et
S/PDIF optique)

6. Prise audio 2-en-1 (casque et
microphone)

7. Port USB 3.1 Gen 2 Type-C
Ou

(Option d’usine) *Port

Thunderbolt 3

8. Mini DisplayPort 1.2

9. Prise de sortie HDMI

10. Lecteur de carte multi-en-1

11. Prise réseau RJ-45

12. Fente de verrouillage de sécurité

Face

Gauche

Droit



*Prise en charge de l'adaptateur

d'alimentation du port

Thunderbolt

Les systèmes prenant en charge un
port combo Thunderbolt peuvent être
alimentés par un adaptateur AC/DC
tiers branché sur le port combo Thun­derbolt. Assurez-vous toutefois que
la tension nominale de l'adaptateur
Type-C est de 20V, 3,25A (65 Watts)
et que l'adaptateur Type-C est cor­rectement certifié par TUV/UL/cTU­VUS/INTERTEK, etc.

9

Français

63

Carte du système: Vues de dessous et arrière

Figure 6

Vues de dessous et arrière

1. Ventilation

2. Haut-parleurs



Surchauffe

Afin de ne pas causer une sur­chauffe de votre ordinateur, verifiez
que rien ne bouche la (les) ventila­tion(s) quand le systeme est allu­mé.

Avertissement de retrait du

capot inférieur

Ne pas retirer le(s) capot(s) et/ou la
(les) vis dans le but de mettre à ni­veau l'appareil car cela pourrait en­freindre les termes de votre
garantie.

Si vous avez besoin de remplacer/
supprimer le disque dur/RAM etc.,
pour une raison quelconque,
contactez votre distributeur/fournis­seur pour plus d'informations.

1

2

1

2

1

Français

64

Control Center

Figure 7 - Control Center

Appuyez sur la combinaison de touches Fn + Échap ou double-cliquez sur l'icône dans la zone de notification de la
barre des tâches pour activer/désactiver le Control Center. Le Control Center donne un accès rapide aux commandes fré-

quemment utilisées, et vous permet de rapidement d'activer/désactiver le touchpad/le module caméra.

Menus du Control Center

Le Control Center contient deux rubriques du menu (Paramètre de base et Paramètre supplémentaire). L'onglet Para-
mètre de base vous permet de régler le mode d'alimentation ainsi que d'autres fonctions du système. L'onglet Paramètre
supplémentaire vous permet d'ajuster la couleur de la skin de l'application selon vos préférences. Un troisième élément de

menu (Périphérique à LED) est disponible uniquement pour les systèmes prenant en charge les claviers illuminés. Cliquez
sur les rubriques du menu, puis cliquez sur l'un des boutons indiqués dans les pages suivantes.

Français

65

Modes d’alimentation

Vous pouvez définir un Mode d’alimentation en cliquant
sur l'icône appropriée au centre du Control Center. Chaque
mode d'alimentation aura une incidence sur le mode Avion et
l'alimentation de la caméra de l'ordinateur.

État d'alimentation (Paramètre de base)

L'icône État d'alimentation indique si vous êtes actuelle­ment alimenté par la batterie, ou par l'adaptateur AC/DC
branché à une prise de courant. La barre d’état d’alimenta­tion indiquera l'état de charge actuel de la batterie.

Mode Mode Avion Caméra

Économie d'énergie Activé Désactivé

Silencieux Désactivé Activé

Performances Désactivé Activé

Divertissement* Désactivé Activé

*Cliquez sur le bouton Par défaut dans Divertissement pour réinitia­liser les paramètres par défaut pour ce mode.

Français

Luminosité (Paramètre de base)

L'icône Luminosité indiquera le niveau de luminosité actuel
de l'écran. Vous pouvez utiliser la molette pour régler la lu­minosité de l'écran ou les combinaisons de touches Fn + F8/
F9.

Caméra/Touch Pad/Touche Windows gauche (Pa­ramètre de base)

Cliquez sur ces boutons pour basculer l'état d'alimentation d e
la caméra ou du touchpad, ou pour activer/désactiver la
fonction de la touche Windows gauche. Notez que l'état de
l'alimentation du module caméra est également af fecté par l e
mode d'alimentation choisi.

Bouton Veille (Paramètre de base)

Cliquez sur le bouton Veille Prolongée ou Veille pour que
l'ordinateur entre dans le mode d'économie d'énergie sélec­tionné (vous recevrez un avertissement avant que le système
passe en mode d'économie d'énergie et vous devrez cliquer
sur OK pour confirmer).

66

Vitesse du ventilateur (Paramètre de base)

Vous pouvez régler la vitesse du ventilateur sur Maximum
(pleine puissance) ou Automatique à partir de cet élément
du menu. La vitesse du ventilateur s'ajuste automatiquement
pour contrôler la chaleur du CPU. Vous pouvez utiliser le
curseur Décalage pour ajuster les paramètres selon vos pré-
férences. Cependant, vous pouvez ajuster le réglage au

Maximum si vous préférez.
Tous ces paramètres peuvent être supplantés par le sys-

tème, par mesure de sécurité, si une utilisation plus inten­sive du ventilateur est nécessaire.

Volume (Paramètre de base)

L'icône Volume indiquera le niveau du volume actuel. Vous
pouvez utiliser la molette pour régler le volume ou les com­binaisons de touches Fn + F5/F6, ou utiliser les combinai­sons de touches Fn + F3 pour couper le volume.

Caps Lock/Scroll Lock/Verrouillage numériqu/
mode Avion (Paramètre de base)

Français

Cliquez sur le bouton pour basculer entre le mode de ver­rouillage approprié et le mode Avion.

67

LED du rétroéclairage du clavier

Tableau 3 - LED du clavier

Combinaisons de touches de fonction de LED du

clavier

Fn +

Lancer l'application de rétroéclairage du clavier

Fn +

Activer/désactiver la LED du clavier

Fn +

Diminution de l’illumination de la LED du clavier

Fn +

Augmentation de l’illumination de la LED du

clavier

Figure 8 - Application de rétroéclairage du clavier

Appuyez sur Fn plus sur la touche pour allumer/éteindre la
LED du clavier. La LED du clavier peut être configurée en utilisant
la combinaison Fn + touche décrites dans le Tableau 3. De plus ap­puyez sur Fn plus la touche pour lancer l'application de rétroé­clairage du clavier afin de configurer les paramètres.

Application de rétroéclairage du clavier

Vous pouvez accéder à l'application de rétroéclairage du clavier
en appuyant sur Fn plus la touche (ou en cliquant sur Périphé-
rique à LED en haut à gauche du Control Center.

Nuancier de couleurs

Le nuancier de couleurs au milieu de l'écran vous permet de sélec­tionner une gamme de couleurs pour le rétroéclairage du clavier en
cliquant sur la couleur désirée. Cliquez pour sélectionner l'une des
couleurs du nuancier à appliquer au clavier.

Français

Minuterie de veille du clavier

Activez puis sélectionnez la durée pendant laquelle le système est
inactif avant que la LED du clavier n'entre en mode veille (c'est-à­dire que l'éclairage du clavier LED s'éteigne pour économiser de
l'énergie).

Luminosité du clavier

Cliquez sur l'un des chiffres (1 - 4) sur la barre de Luminosité du
clavier pour régler le niveau de luminosité du dispositif LED. Vous

pouvez également désactiver le rétroéclairage du clavier en cliquant
sur le bouton Arrêt, ou en utilisant Fn plus la touche .

68

Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de

Figure 8 - Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de Configuration et Paramètres

Configuration et Paramètres de Windows 10

La plupart des applications, panneaux de configuration, utilitaires et programmes dans Windows 10 sont accessibles depuis
le Menu Démarrer en cliquant sur l'icône dans la barre des tâches dans le coin inférieur gauche de l'écran (ou en appuyant
sur la Touche du logo Windows sur le clavier).

Faites un clic droit sur l'icône du Menu Démarrer (ou utilisez la combinaison de touches Touche du logo Windows
+ X) pour faire apparaître un menu contextuel avancé de fonctionnali tés utiles telles que Appl ications et fonctio nnalités, Op­tions d'alimentation, Gestionnaire de tâches, Rechercher, Explorateur de fichiers, Gestionnaire de périphériques et
Connexions réseau.

La zone de notification de la barre des tâches se trouve en bas à droite de l'écran. Certains panneaux de configuration et cer­taines applications auxquels il est fait référence tout au long de ce manuel sont accessibles à partir d'ici.

T out au long de ce manuel, vous verrez une instruction pour ouvrir le Panneau de Configuration. Pour accéder au Panneau de
configuration, sélectionnez Panneau de configuration sous l'élément Système Windows dans le Menu Démarrer.

L'élément Paramètres dans le Menu Démarrer (et aussi comme une application) vous donne un accès rapide à un certain
nombre de panneaux de configuration de paramètres du système vous permettant de régler les paramètres pour Système, Pé­riphériques, Téléphone, Réseau et Internet, Personnalisation, Application s, Comptes, Heure et langue, Jeux, Op tions d'er go­nomie, Confidentialité, Mise à jour et sécurité et Recherche.

Français

69

Caractéristiques vidéo

Figure 9

Projeter

Le système comporte un GPU intégré Intel. Vous pouvez
permuter les dispositifs d'affichage et configurer les options
d'affichage depuis le panneau de contrôle Affichage dans
Windows, à partir du moment où le pilote vidéo est installé.

Pour accéder au panneau de contrôle Affichage:

1. Cliquez-droit sur le bureau et sélectionnez Paramètres d'affi­chage dans le menu.

2. Choisissez les paramètres d’affichage requis dans les menus.

3. Cliquez sur Appliquer pour enregistrer les paramètres.

Pour accéder au Panneau de configuration des graphiques
UHD Intel®:

1. Cliquez-droit sur le bureau et sélectionnez Paramètres gra­phiques Intel® dans le menu.

OU

2. Cliquez sur l'icône dans la zone de notification de la barre des

Français

tâches du bureau et sélectionnez Paramètres graphiques Intel®
dans le menu.

Périphériques d’affichage

Vous pouvez utiliser des écrans externes connectés à la prise
de sortie HDMI et/ou au Mini DisplayPort. Consultez le ma­nuel de votre périphérique d'affichage pour connaît re les for­mats pris en charge.

Dans Windows il est possible de configurer rapidement des
écrans externes dans le menu Projeter (appuyez sur la
Touche du logo Windows et la touche P ou appuyez sur
la combinaison de touches Fn + F7).

Pour configurer les affichages en utilisant le menu Proje­ter:

1. Connectez votre péri­phérique d'affichage
externe au port appro­prié, puis allumez-le.

2. Appuyez sur la combi­naison de touches
+ P (ou Fn + F7).

3. Cliquez sur l'une des
options du menu pour
sélectionner Écran du

PC uniquement,
Dupliquer, Étendre
ou Deuxième écran
uniquement.

70

Caractéristiques audio



Réglages du Volume Sonore

Le niveau du volume sonore aussi peut également être ré­glé à l'aide du contrôle de volume dans Windows. Cliquez
sur l'icône Haut-parleurs dans la barre des tâches pour
vérifier le réglage.

Figure 10 - Options d’alimentation

Vous pouvez configurer les options audio sur votre ordinateur
à partir du panneau de configuration

Le volume peut être réglé à l'aide de la combinaison de
touches Fn + F5/F6.

Son

dans

Windows

.

Options d’alimentation

Le panneau de configuration Options d'alimentation de
Windows vous permet de configurer la gestion d'alimenta­tion de votre ordinateur. Vous pouvez économiser de l'éner­gie à l'aide de modes de gestion de l'alimentation et
configurer les options pour le bouton d'alimentation, bou-

ton de veille (Fn + F12), couvercle de l'ordinateur (lors­qu'il est fermé), écran et mode Veille (l'état d'économie

d'énergie par défaut) dans le menu de gauche.
Cliquez sur Créer un mode de gestion d'alimentation dans

le menu gauche et sélectionnez les options pour créer un nou­veau mode. Cliquez sur Modifier les paramètres du mode
et cliquez sur Modifier les paramètres d'alimentation
avancés pour accéder à plus d'options de configuration.

71

Français



Directives générales pour

l'installation du pilote

D'une manière générale,
suivez les instructions par
défaut à l'écran pour chaque
pilote (par exemple Suivant
> Suivant > Terminer) à
moins que vous ne soyez un
utilisateur avancé. Dans la
plupart des cas, un redé­marrage est nécessaire
pour installer le pilote.

Assurez-vous que les mo­dules (par exemple, WLAN
ou Bluetooth) sont allumés
avant d'installer le pilote cor­respondant.

Windows Update

Après avoir installé tous les
pilotes vérifiez que vous
avez activé Windows
Update afin d'obtenir toutes
les dernières mises à jour de
sécurité etc. (toutes les
mises à jour incluront les
derniers correctifs de Mi­crosoft).



Installation des pilotes et alimentation

Lors de l'installation des pilotes assurez-vous
que votre ordinateur est alimenté par l'adapta­teur CA/CC connecté à une source d'alimenta­tion. Certains pilotes consomment une quantité
importante d'énergie pendant la procédure
d'installation, et si la capacité restante de la bat­terie n'est pas suffisante cela peut provoquer
l'arrêt du système et entraîner des problèmes
de système (à noter qu'il n'y a pas ici de pro­blème de sécurité en cause, et la batterie sera
rechargeable en 1 minute).

Figure 11 - Installation du pilote

Français

72

Installation du pilote

Le disque Device Drivers & Utilities + User’s Manual contient les pilotes et les utilitaires
nécessaires pour un bon fonctionnement de votre ordinateur. Cette installation aura proba­blement déjà été faite pour vous. Si ce n'est pas le cas, insérez le disque et cliquez sur Install

Drivers (bouton), ou Option Drivers (bouton) pour accéder au menu des pilotes Option­nels. Installez les pilotes en respectant l'ordre indiqué dans la Figure 11. Cliquez pour sé-

lectionner les pilotes que vous désirez installer (vous devez noter les pilotes lorsque vous
les installez). Remarque: Si vous devez réinstaller un pilote, vous devez d’abord l e désins­taller.

Installation manuelle du pilote

Cliquez le bouton Browse CD/DVD dans l'application Drivers Installer et naviguer jus­qu'au fichier exécutable dans le dossier de pilote approprié.

Si l’assistant Nouveau matériel détecté apparaît pendant la procédure d'installation, cliquez
sur Annuler pour fermer l’assistant, et suivez la procédure d'installation comme indiqué.

Caméra Windows Hello (Option)

Figure 12

Windows Hel-

lo (Recon­naissance

faciale)



Caméra Windows Hello et Economie d'énergie

Si vous éteignez la caméra (par exemple en utilisant la com­binaison de touches Fn + F10 ou l'icône Control Center), le
système de reconnaissance faciale ne fonctionnera pas.

Si le système entre et reprend en mode de mise en veille pro­longée, est redémarré ou est arrêté et redémarré lorsque la
caméra est éteinte, le système de reconnaissance faciale ne
fonctionnera pas.

La Caméra Windows Hello est compatible avec le système
de Reconnaissance faciale de Windows Hello. La caméra

Windows Hello fournit une interface conviviale avec une
seule forme de vérification pour vous connecter à votre ordi­nateur.

Le module de caméra Windows Hello uti lise la configuration
Options de connexion du Compte Windows.

Configuration du module de caméra Windows Hello

1. Avant de configurer le système de reconnaissance faciale, assu­rez-vous que :

• Le système est alimenté par l'adaptateur AC/DC (si le système

est alimenté par la batterie, alors la reconnaissance faciale ne
fonctionnera pas).

• Si vous portez des lunettes, il est recommandé de les retirer afin

d'éviter les problèmes de réflexion entravant le système de
reconnaissance faciale.

2. Cliquez sur l'élément Paramètres dans le Menu Démarrer.

3. Cliquez sur Comptes et cliquez sur Options de connexion.

4. Vous devrez ajouter un mot de passe Windows (cliquez sur Ajou-
ter sous Mot de passe).

5. Après avoir ajouté le mot de passe, vous devrez ajouter égale­ment un code PIN.

6. Sous Windows Hello cliquez sur Configurer sous Reconnais-
sance faciale.

7. Cliquez sur Démarrer et l'assistant de configuration de Windows
Hello vous guidera tout au long du processus de configuration
pour scanner votre visage.

8. Vous devrez entrer le code pin lors de la configuration initiale.

9. Regardez directement l'écran de façon continue et le système
scannera votre visage (la barre bleue sous votre image indique la
progression du scan).

10. Le système affichera alors « Terminé ! ». Cliquez sur Fermer pour
quitter l'assistant de configuration.

11. Redémarrez l'ordinateur une fois le scan terminé.

12. Vous pourrez utiliser le système de reconnaissance faciale pour
déverrouiller votre ordinateur la prochaine fois que vous démarre­rez le système. Le système affichera « Préparation... (Getting
ready...)» et après quoi, regardez simplement directement (quand
il affiche « Nous vous recherchons... » / « Vérification de votre

identité... ») à l'écran pour terminer la numérisation.

Français

73

Lecteur d'empreintes digitales



Problèmes de connexion par empreintes digitales

Si, sur l'écran de bienvenue de Windows, le lecteur d'em­preintes digitales ne parvient pas à reconnaître l'empreinte
3 fois il bloquera alors l'accès à l'ordinateur. Dans ce cas,
vous devrez utiliser votre code PIN (le code PIN utilisé lors
de la configuration initiale du lecteur d'empreintes digi­tales) pour accéder à l'ordinateur. Vous pouvez également
vous connecter en utilisant votre mot de passe Windows.
Après avoir utilisé le code PIN (ou le mot de passe Win­dows) pour accéder à l'ordinateur, vous pouvez aller dans
Paramètres > Comptes > Options de connexion si vous
souhaitez modifier les paramètres.

Figure 13

Comptes -

Options de

connexion

(Option)

Enregistrez vos empreintes digitales comme indiqué ci-des­sus avant utilisation. Le module de lecteur d'empreintes digi­tales utilise la configuration Options de connexion du
Compte Windows.

Français

Configuration du module d'empreinte di­gitale

1. Cliquez sur l'élément Paramètres dans le menu Démarrer.

2. Cliquez sur Comptes et cliquez sur Options de connexion.

3. Vous devrez ajouter un mot de passe Windows (cliquez sur
Ajouter sous Mot de passe).

4. Après avoir ajouté le mot de passe, vous devrez ajouter
également un code PIN.

5. Sous Windows Hello cliquez sur Configurer sous Empreinte
digitale.

6. L'assistant vous guidera dans le processus de configuration pour
enregistrer vos empreintes digitales.

7. Vous serez invité à toucher le lecteur d'empreintes digitales
plusieurs fois (cela peut être supérieur à 20 fois).

8. Essayez de présenter différentes parties de votre doigt dans
différentes positions.

9. Cliquez sur Fermer lorsque vous avez terminé.

10. Vous pouvez choisir d'Ajouter un autre doigt (ce qui est
recommandé) ou de Supprimer la lecture actuelle de l'empreinte.

11. Vous pouvez maintenant toucher le lecteur d'empreintes digitales
pour ouvrir une session sur l'ordinateur.

74

TPM (Option)

Figure 14

Security -

Trusted

Computing

Figure 15

Chiffrement de lecteur

BitLocker

(Administration du TPM)

Figure 16

Gestion de mo-

dule de plate-

forme sécurisée

sur l’ordinateur

local

A vant de paramétrer les fonctions TPM (Module de plateforme
sécurisée) vous devez initialiser la plateforme de sécurité.

3. Cliquez sur Administration du TPM.

Activer TPM

1. Redémarrez l’ordinateur.

2. Entrez dans le BIOS en appuyez sur F2 pendant le POST/
démarrage.

3. Cliquez sur Setup Utility et sélectionnez le menu

4. Sélectionnez TPM Configuration et sélectionnez Enable
(Activer) pour Security Device Support (Prise en charge du
dispositif de sécurité).

5. Appuyez/Cliquez ensuite sur F10 pour enregistrer les modifica­tions et redémarrer l’ordinateur.

Gestion du TPM dans Windows

Vous pouvez gérer vos paramètres du TPM depuis Windows:

1. Allez au Panneau de Configuration.

2. Cliquez sur

Sécurité).

Chiffrement de lecteur BitLocker (Système et

Security.

4. La fenêtre de gestion du TPM vous permet de configurer le TPM
dans Windows. Comme le TPM est généralement administré au
sein de larges enterprises et organisations, votre administrateur
système devra vous assister pour la gestion des données.

Français

Actions du TPM

1. Cliquez sur Préparer le module de plateforme sécurisée (TPM)
et suivez les instructions de l'Assistant pour préparer le TPM (cela
nécessitera probablement un redémarrage de l'ordinateur et la
confirmation des modifications des paramètres après le redémar­rage en appuyant sur la touche F appropriée).

2. Après le redémarrage, le TPM sera préparé et vous pourrez alors
utiliser le menu Actions pour Désactiver le module de plate-

forme sécurisée, Modifier le mot de passe du propriétaire,
Effacer le module de plateforme sécurisée ou Réinitialiser le
verrouillage du module de plateforme sécurisée.

3. Un assistant vous guidera au long de toutes les étapes de configu­ration.

75

Dépannage

Problème Cause possible - résolution

Les modules LAN sans fil/
Bluetooth ne peuvent pas être

détectés.

Le module caméra ne peut pas
être détecté.

Les fichiers vidéo capturés depuis
la caméra prennent trop de place
sur le disque.

Français

Les modules sont désactivés quand l'ordinateur est en Mode Avion. Vérifiez l'indicateur LED

pour voir si l'ordinateur est en Mode Avion (voir le Tableau 1 à la page 60). Utilisez la

combinaison de touches Fn + F11 pour activer ou désactiver le Mode Avion (voir le Tableau 2

à la page 62).

Le module est désactivé. Utilisez la combinaison de touche s Fn + F10 pour activer le module
(voir le Tableau 2 à la page 62). Exécutez l’application Caméra pour voir l'image de l'appareil
photo.

Notez que la capture de fichiers vidéo à haut e résolution nécess ite un esp ace subst antiel sur le
disque pour chaque fichier.

Notez que le système Windows nécessite un minimum de 20Go (64bit) d'espace libre sur la
partition système du lecteur C:. Il vous est recommandé d'enregistrer le fichier vidéo capturé
dans un autre emplacement que le lecteur C:, limitez la taille du fichier de la vidéo capturée ou
réduisez la résolution vidéo.

76

Spécifications



Dernières informations de

spécification

Les spécifications énumérées dans cette
section sont correctes à l'heure de la
mise sous presse. Certains éléments
(particulièrement les types de proces­seur/vitesse unique) peuvent être modi­fiés ou mis à niveau en fonction du
calendrier des parutions du fabricant.
Voyez auprès de votre service clientèle
pour les détails.

Notez que cette série de modèles d'ordi­nateurs peut prendre en charge une
gamme de CPU et/ou d'adaptateurs vi­déo.

Pour savoir quel est le CPU installé sur
votre système allez dans le menu Dé-
marrer et sélectionnez Paramètres,
puis sélectionnez Système et cliquez sur
Informations système. Cela permettra
également de fournir des informations
sur la quantité de RAM installée, etc.

Pour obtenir des informations sur l'adap-
tateur vidéo de votre système allez
dans le menu Démarrer et sélectionnez

Paramètres, puis sélectionnez Sys­tème, puis cliquez sur Affichage > Para­mètres d'affichage avancés > Afficher
les propriétés de l'adaptateur.

BIOS

Insyde BIOS (SPI Flash ROM de 128Mb)

Mémoire

Deux emplacements SODIMM 260 broches
Compatible avec les modules mémoire

DDR4 2400MHz ou DDR4 2666MHz (selon
le type de CPU)

Mémoire extensible jusqu’à 32Go
Compatible avec les modules de 4Go, 8Go

ou 16Go

LCD

15,6" (39,62cm), 16:9, FHD (1920x1080)

Stockage

Un disque dur/SSD SATA échangeable de
2,5" 7mm (H)

(Option d’usine) Un lecteur SSD M.2

SATA/PCIe Gen3 x4

Dispositif de pointage

Touchpad intégré
Ou
(Option d’usine) Pavé sécurisé intégré

(avec la fonctionnalité Multi Geste et
Défilement PTP de Microsoft)

Clavier

Clavier pleine taille (avec pavé numérique
intégré)

Ou
(Option d’usine) Clavier illuminé

multicolore pleine taille (avec pavé
numérique intégré)

Son

Interface conforme HDA (Son Haute
Définition)

2 haut-parleurs intégrés
Réseau de microphones intégré

Sécurité

Fente de verrouillage de sécurité (type
Kensington)

Mot de Passe du BIOS
Intel PTT pour les systèmes sans TPM

matériel
(Option d’usine) TPM V2.0
(Option d’usine) Lecteur d'empreintes

digitales

Lecteur de carte

Lecteur de carte multi-en-1

MMC (MultiMedia Card)/RS MMC
SD (Secure Digital)/Mini SD/SDHC/

SDXC

Français

77

Communication

LAN Ethernet 10/100/1000Mb Base-TX
intégré

1,0M caméra HD
Ou
(Option d’usine) Module de caméra

Windows Hello

Modules M.2 LAN sans fil/Bluetooth:

(Option d’usine) Bluetooth et LAN sans fil
(802.11ac) Intel® Dual Band Wireless-AC
9260

(Option d’usine) Bluetooth et LAN sans fil
(802.11ac) Intel® Dual Band Wireless-AC
9560

(Option d’usine) Bluetooth et LAN sans fil
(802.11ac) Intel® Dual Band Wireless-AC
9462

Logements M.2

Français

Logement 1 pour module combo Bluetooth
et LAN sans fil

Logement 2 pour lecteur SSD SATA/PCIe
Gen3 x4

Interface

Un port USB 3.1 Gen 2 Type-C*

*La quantité maximale de courant fournie
par les ports USB

2.0)/1500mA (USB 3.1).

Ou

(Option d’usine) Un port Thunderbolt 3**

**Prise en charge de la fonction
d'alimentation USB/DC-in

Deux ports USB 3.0 (USB 3.1 Gen 1) Type­A

Un port USB 2.0
Un Mini DisplayPort 1.2
Un port de sortie HDMI
Une prise audio 2-en-1 (microphone et S/

PDIF optique)
Une prise audio 2-en-1 (casque et

microphone)
Une prise réseau RJ-45
Une prise d’entrée en DC

Type-C est 500mA (USB

Mise en marche

Adaptateur AC/DC pleine bande
Entrée AC: 100-240V, 50-60Hz
Sortie DC: 19V, 3,42A (65W)

Spécifications environnementales

Température

En fonction : 5
Eteint : -20

Humidité relative

En fonction : 20% - 80%
Eteint : 10% - 90%

°C- 35°C

°C - 60°C

Dimensions physiques & poids

360,4 (l) x 244,5 (p) x 20,3 (h) mm

1,7kg (Barebone avec batterie 36WH)

78

Batterie lithium-ion polymère intégrée,
36WH

Acerca de esta Guía del Usuario Concisa

Esta guía rápida es una breve introducción para poner su sistema en funcionamiento. Es un suplemento y no un sustituto del
Manual del usuario completo en inglés en formato Adobe Acrobat del disco Device Drivers & Utilities + User's Manual
suministrado con el ordenador. En este disco también se encuentran los controladores y utilitarios necesarios para utilizar el
ordenador correctamente (Nota:
previo aviso).

Algunas o todas las características del ordenador pueden haberse configurado de antemano. Si no lo están, o si desea
reconfigurar (o reinstalar) partes del sistema, consulte el Manual del usuario completo. El disco Device Drivers & Utilities
+ User’s Manual no contiene un sistema operativo.

Información de regulación y seguridad

Por favor, preste especial atención a todos los avisos de regulación e información de seguridad contenidos en el Manual del
usuario completo del disco Device Drivers & Utilities + User’s Manual.

© Octubre del 2018

La compañía se reserva el derecho a revisar esta publicación o cambiar su contenido sin

Marcas registradas

Intel es una marca registrada de Intel Corporation.
Microsoft es una marca registrada de Microsoft Corporation.

Español

79

Instrucciones para el cuidado y funcio­namiento

El ordenador portátil es muy robusto, pero puede dañarse. Para
evitar esto, siga estas sugerencias:

• No lo deje caer ni lo exponga a golpes fuertes. Si el ordena dor se

cae, la carcasa y los componentes podrían dañarse.

• Manténgalo seco y no lo sobrecaliente. Mantenga el ordenador y

fuente de alimentación alejados de cualquier tipo de fuente de
calor. Esto es un apara to eléctrico. Si se derrama agua u otro líquido
en su interior, el ordenador podría dañarse seriamente.

• Evite las interferencias. Mantenga el ordenador alejado de trans-

formadores de alta capacidad, motores eléctricos y otros campos
magnéticos fuertes. Éstos pueden dificultar el correcto funciona­miento y dañar los datos.

• Siga las instrucciones apropiadas de manejo del ordenador.

Apague el ordenador correctamente y no olvide guardar su trabajo.
Recuerde guardar periódicamente sus datos, pues los datos pueden
perderse si la batería se descarga.

Servicio

Si intenta reparar el ordenador usted mismo, podría anular la
garantía y exponerse usted y el ordenador a descarga eléctrica.
Deje que sea personal de reparación cualificado el que realice
las reparaciones, especialmente bajo cualquiera de estas condi-

Español

ciones:

• Cuando el cable de alimentación o adaptador AC/DC esté dañado o
pelado.

• Si el ordenador ha estado expuesto a la lluvia u otros líquidos.

• Si el ordenador no funciona con normalidad tras seguir las instruc­ciones de uso.

• Si el ordenador se ha caído o dañado (no toque el líquido venenoso
si el panel LCD se rompe).

• Si hay un olor fuera de lo normal, calor o humo que sale del orde­nador.

Información de seguridad

• Utilice solamente un adaptador de alimentación aprobado para su
uso con este ordenador.

• Utilice solamente el cable de corriente y las baterías indicados en
este manual. No tire las baterías al fuego. Podrían explotar. Con­sulte los códigos locales para posibles instrucciones para desechos
especiales.

• Nunca utilice una batería que se haya caído o que parezca dañada
(p. ej. doblada o retorcida). Incluso si el ordenador sigue funcio­nando con una batería dañada, puede provocar daños en el circuito
que podrían causar fuego.

• Compruebe que su ordenador esté completamente apagado antes de
introducirlo en una bolsa de viaje (o en cualquier funda).

• Antes de limpiar el ordenador, quite la batería y asegúrese de que el
ordenador esté desconectado de cualquier fuente de alimentación
externa, periféricos y cables.

• Utilice un trapo limpio y suave para limpiar el ordenador, pero no
aplique limpiador directamente en el ordenador. No utilice limpia­dores volátiles (derivados del petróleo) o limpiadores abrasivos en
ningún lugar del ordenador.

• No intente reparar baterías. Solicite la reparación o la sustitución a
su representante de servicio o a personal de servicio cualificado.

• Tenga en cuenta que en ordenadores con logotipos de LCD etique­tados eléctricamente en relieve, el logotipo está recubierto por un
adhesivo protector. Debido al desgaste y rotura normales, este
adhesivo puede deteriorarse con el tiempo y en el logotipo expuesto
pueden formarse bordes afilados. Tenga cuidado al manipular el
ordenador en este caso y evite tocar el logotipo del LCD etiquetado
eléctricamente. Evite colocar cualquier elemento en la bolsa de
transporte que pueda rozar la parte superior del ordenador durante
el transporte Si ocurre un desgaste o rotura, contacte con el centro
de servicios.

80

Precauciones para baterías de polímero



Eliminación de la batería & Cuidado

El producto que usted ha comprado contiene una batería
recargable. La batería es reciclable Terminada su vida útil,
según las leyes locales y estatales, puede ser ilegal
desecharla junto con los residuos ordinarios. Verifique con las
autoridades locales responsables de los desechos sólidos
cuáles son las opciones de eliminación y reciclado existentes
en su zona.

Peligro de explosión si la batería está mal colocada.
Sustitúyala con un tipo de batería igual o equivalente al
recomendado por el fabricante. Elimine la batería usada de
conformidad con las instrucciones del fabricante.

Tenga en cuenta la información siguiente específica para bate­rías de polímero; además, donde corresponda, invalida la infor­mación sobre precauciones para baterías normales.

• Las baterías pueden aumentar o hincharse ligeramente, sin embargo,
esto es parte del mecanismo de seguridad de la batería y o supone un
problema.

• Utilice los procedimientos de manejo apropiados cuando utilice
baterías de polímero. No utilice baterías de polímero en entornos
con temperatura ambiental alta y no guarde las baterías sin usar
durante mucho tiempo.

Español

81

Guía rápida para empezar

Figura 1 - Abrir la tapa/LCD/ordenador con el

adaptador AC/DC enchufado



Apagar

Por favor, tenga en cuenta que debe­ría siempre apagar el ordenador eli­giendo la opción Apagar en Windows
(ver abajo). Esto le ayudará a evitar
problemas con el disco duro o el siste­ma.

1. Haga clic en el icono del menú
Inicio .

2. Haga clic en la opción Iniciar/Apagar .

3. Elige la opción Apagar desde el menú.

130 ﾟ

1. Quite todos los materiales del embalaje.

2. Coloque el ordenador en una superficie estable.

3. Conecte en los puertos correspondientes los periféricos que desee
utilizar con el ordenador (p. ej. teclado y ratón).

4. Al configurar el ordenador por primera vez, siga este proceso
(para proteger el ordenador durante el transporte, la batería será
bloqueada para que no alimente al sistema hasta que se conecte por
primera vez al adaptador AC/DC y se configure por primera vez como
sigue):

• Coloque el cable del adaptador AC/DC en el conector de entrada DC

que está del lado izquierdo del ordenador, luego enchufe el cable de
alimentación AC en una toma de corriente, y conecte el cable de
alimentación AC al adaptador AC/DC y espere 6 segundos o más.

• Quite el cable del adaptador del conector de entrada DC y vuelva a

enchufarlo; la batería será desbloqueada.

5. Utilice una mano para levantar con cuidado la tapa/LCD a un ángulo de
visión cómodo (no exceder 130 grados), mientras utiliza la otra mano
(como se muestra en la Figura 1) para sostener la base del ordenador
(Nota: Nunca levante el ordenador por la tapa/LCD).

6. Presione el botón de encendido para “encender”.

Software de sistema

Puede ser que su ordenador tenga instalado un software de
sistema. Si no es el caso, o si desea reconfigurarlo con otro

Español

sistema, este manual se refiere a Microsoft Windows 10.

Soporte para Intel® Optane™

Es necesario configurar Intel® Optane™ antes de instalar el
sistema operativo Windows 10 (consulte "Intel® Optane™" en

la página 83).

82

Intel® Optane™

Intel® Optane™ es la combinación de un dispositivo de
memoria compatible con el software Tecnología de
almacenamiento Intel® Rapid. Esta combinación ha sido
diseñada para acelerar el rendimiento del sistema mediante el
almacenamiento en caché de los datos de inicio, archivos
ejecutables, datos de acceso frecuente y archivos de
paginación del sistema en un SSD Intel® Optane™ de baja
latencia no volátil.

Contacte con su distribuidor o proveedor para ver si su
sistema es compatible con esta tecnología.

Si está reinstalando un sistema previamente configurado en
RAID Mode, asegúrese de haber desactivado la memoria
Intel Optane (consulte "Desactivar Intel® Optane™" en la

página 84).

Configuración de Intel® Optane™

Es necesario configurar Intel® Optane™ antes de instalar el
sistema operativo Windows 10 y, para ello, deberá preparar
lo siguiente.

• El disco del SO Microsoft Windows 10.

• Una unidad de DVD externa conectada.

• Un SSD Intel® Optane™ instalado en su sistema.

•El disco Device Drivers & Utilities + User’s Manual.

4. Pulse Esc para salir del menú y vaya al menú Main.

5. Seleccione OffBoard NVMe Controller Configuration y pulse
Entrar para comprobar si hay el SSD Intel® Optane™ está
presente.

6. Pulse Esc para salir del menú y vaya al menú Advanced.

7. Seleccione SATA Mode, pulse Entrar y seleccione RAID Mode.

8. Seleccione “Save and Exit”, pero asegúrese de que la
condición en el punto con viñetas de abajo se cumple antes
de hacerlo.

• Asegúrese de que el DVD del SO Windows 10 esté en la

unidad de DVD externa. Cuando el ordenador se inicie,
arrancará automáticamente desde el DVD del SO Windows 10
(Se le pedirá que presione una tecla para iniciar desde el DVD).

9. Pulse Siguiente > Instalar ahora para continuar instalando el
sistema operativo normalmente (consulte su documentación de

Windows si necesita instrucciones sobre la instalación del SO
Windows).

10. Seleccione Personalizada: Instalar solo Windows (avanzado).

11. Se recomienda que seleccione y luego elimine las particiones
existentes.

12. Haga clic en Nuevo para crear una partición para Windows.

13. Es muy importante asegurarse de que al crear la partición, deje al
menos un mínimo de espacio no asignado de 5MB.

14. Siga las instrucciones en pantalla para instalar el SO Windows

10.

15. Instale los controladores de Windows (ver la página 98).
Asegúrese de instalar el controlador Tecnología de
almacenamiento Intel® Rapid (IRST).

16. Ejecute la aplicación Tecnología de almacenamiento Intel®

Rapid.

Español

1. Inicie su ordenador y pulse F2 para entrar en la BIOS.

2. Vaya al menú Boot, seleccione UEFI Setting y pulse Entrar.

3. Ajuste UEFI Boot a “Enabled”.

83

17. Haga clic en Activar.

Figura 2 - Tecnología de almacenamiento Intel® Rapid - estado

18. El sistema mostrará un mensaje y le pedirá que seleccione una
unidad rápida compatible (en este caso sólo debería haber una
opción).

19. Tendrá que reiniciar el equipo después de habilitar Optane y
asegurarse de que el sistema esté alimentado por el adaptador
AC/DC y no sólo por la batería.

20. Haga clic en Sí para iniciar el proceso (esto puede llevar algún
tiempo).

21. Una vez finalizado el proce so, reinicie el ordenador.

Español

Desactivar Intel® Optane™

Si desea desactivar una configuración de Intel® Optane™
siga el procedimiento que se describe a continuación.

1. Ejecute la aplicación Tecnología de almacenamiento Intel®
Rapid.

2. Haga clic en Desactivar.

3. Haga clic en Sí cuando aparezca el mensaje.

4. Reinicie el ordenador para completar el proceso.

5. Ejecute la aplicación Tecnología de almacenamiento Intel®
Rapid.

6. El estado de la memoria Intel® Optane ™ se indica en la
ventana.

84

Mapa del sistema: Vista frontal con panel LCD abierto



Uso de dispositivos inalámbricos

a bordo

El uso de dispositivos electrónicos
portátiles a bordo de un avión suele
estar prohibido.

Asegúrese de que los módulos
inalámbricos estén apagados si
utiliza el equipo en un avión
ajustando el sistema al Modo de
avión.

Figura 3

Vista frontal con panel LCD abierto

1. Cámara PC

2. *LED de cámara

*Cuando la cámara esté en uso, el
LED se iluminará.

3. Micrófono en línea incorporado

4. Panel LCD

5. Botón de encendido

6. Teclado

7.

(Opción de fábrica) Lector de

huellas digitales

8. Touchpad y botones

5

6

2

1

3

4

7

8

3

Español

85

Indicadores LED

Los indicadores LED en su ordenador muestran una valiosa información sobre el estado actual del ordenador.

Icono Color Descripción

Naranja El adaptador AC/DC está conectado

Verde El ordenador está encendido

Español

86

Verde parpa-

deante

Naranja La batería se está cargando

Verde La batería está completamente cargada

Naranja parpa-

deante

Verde El modo Avión está activado (los módulos WLAN y Bluetooth están apagados)

Verde El disco duro está en uso

La batería ha alcanzado el estado crítico de poca energía

Tabla 1 - Indicadores LED

El ordenador está en modo Suspensión

Teclado

Tecla Menú/Aplicación

Teclado

Tecla Fn

Teclas de función

numérico

Bloq Num &
BloqDespl

Tecla del logotipo de Windows

Tecla Menú/Aplicación

Teclado

Tecla Fn

Teclas de función

numérico

Bloq Num &
BloqDespl

Tecla del logotipo de Windows

El teclado tiene un teclado numérico para una entrada fácil d e datos nu méricos. Al presionar Bloq Num el teclado numérico
se habilita o inhabilita. También incluye las teclas de función para permitirle cambiar las características operacionales al
instante.

(Opción de fábrica) Teclado iluminado multicolor

Consulte "LED de retroiluminación del teclado" en la página 94.

Español

Figura 4 - Teclado

87

Teclas de función & indicadores visuales

Las teclas de función (F1 - F12 etc.) actuarán como teclas directas (Hot-Key) cuando se pulsan junto con la tecla Fn. Además
de las combinaciones de teclas de función básicas algunos indicadores visuales están disponibles cuando el controlador de
Control Center está instalado.

Teclas Función/indicadores visuales Teclas Función/indicadores visuales

Fn +

Fn +

Fn +

Fn +

Fn +

Español

Fn +

Fn +

Fn +

Reproducir/pausar (en los programas audio/vídeo)

Activar/desactivar el

Touchpad

Apagar luz de fondo del LCD (presione una tecla o

utilice el Touchpad para encenderlo)

Conmutación mudo

Reducción/aumento

volumen de sonido

Cambiar la configuración de pantalla (ver la

página 96)

Reducción/aumento bri-

llo LCD

Activar/desactivar el

módulo cámara

Fn +

Fn +

Fn +

Fn +

Fn +

Activar/desactivar el

Modo de avión

Cambiar modo Suspensión

Activar/disactivar el

teclado numérico

Cambiar el bloqueo de

desplazamiento

Cambio Bloq. Mayús-

culas

Activar/desactivar el Control Center (ver la

página 91)

Control automático del

ventilador/potencia

completa

Tabla 2 - Teclas de función & indicadores visuales

88

Mapa del sistema: Vistas frontal, izquierda y derecha

1

2

4

5

3

8

6

11

3

10

7

12

Figura 5 - Vistas frontal, izquierda y derecha

1. Indicadores LED

2. Conector de entrada DC

3. Puertos USB 3.0 (USB 3.1 Gen 1) T ip o­A

4. Puerto USB 2.0

5. Conector de audio 2 en 1 (micrófono y
S/PDIF óptico)

6. Conector de audio 2 en 1 (auriculares y
micrófono)

7. Puerto USB 3.1 Gen 2 Tipo-C
O
(Opción de fábrica) *Puerto
Thunderbolt 3

8. Puerto Mini DisplayPort 1.2

9. Puerto de salida de HDMI

10. Lector de tarjetas multi-en-1

11. Conector LAN RJ-45

12. Ranura del cierre de seguridad

Parte frontal

Lateral izquierdo

Lateral derecho



*Soporte para adaptador de puerto

Thunderbolt

Los sistemas que admiten un puerto
combinado Thunderbolt pueden ser
alimentados por un adaptador de AC/
DC de terceros conectado al puerto
combinado Thunderbolt. Sin
embargo asegúrese de que la
clasificación del adaptador Tipo-C
sea de 20V, 3,25A (65 vatios) y que
el adaptador Tipo-C esté
debidamente certificado por TUV/UL/
cTUVUS/INTERTEK, etc.

9

Español

89

Mapa del sistema: Vistas inferior y posterior

Figura 6

Vistas inferior y posterior

1. Rejilla

2. Altavoces



Recalentamiento

Para evitar que su ordenador se reca­liente compruebe que nada bloquea
la(s) rejilla(s) con el equipo encendi­do.

Advertencia sobre quitar la tapa

inferior

No quite ninguna tapa y/o tornillo para
actualizar el dispositivo, pues podría
violar los términos de su garantía.

Si necesita colocar o quitar el disco
duro/SSD/RAM, etc. por cualquier
razón, contacte con su distribuidor o
vendedor para más información.

1

2

1

2

1

Español

90

Control Center

Figura 7 - Control Center

Presione la combinación de teclas Fn + Esc o haga doble clic en el icono en el área de notificación de la barra de
tareas para activar o desactivar el Control Center. El Control Center ofrece un acceso rápido a los controles usados con

más frecuencia y le permite activar, y desactivar el touchpad/el módulo cámara rápidamente.

Menús del Control Center

El Control Center tiene dos menús principales (Configuración básica y Configuración extra). La pestaña Configuración
básica le permite ajustar el modo de alimentación y otras funciones del sistema. L a pestaña Config uración extra le permit e

ajustar a su elección el color de piel para la aplicación. Un tercer elemento de menú (Dispositivo LED) está disponible para
sistemas que sólo admiten teclados iluminados.
botones descritos en las páginas siguientes.

Haga clic en los títulos del menú y luego haga clic en cualquiera de los

Español

91

Modos de energía

Puede ajustar el Modo de energía haciendo clic en el icono
apropiado en el centro del Control Center. Cada modo de
energía afectará al Modo de avión y a la energía de cámara.

Estado de energía (Configuración básica)

El icono Estado de energía mostrará si la alimentación
actual viene dada por la batería o por el adaptador AC/DC
enchufado en una toma de corriente. La barra de estado de
energía muestra el estado actual de la carga de la batería.

Ahorro de energía Activado Desactivado

Rendimiento Desactivado Activado

Entretenimiento* Desactivado Activado

*Al hacer clic en el botón Predeterminada en Entretenimiento se
restablecerán las configuraciones predeterminadas para este
modo.

Español

Modo Modo de avión Camera

Silencioso Desactivado Activado

Brillo (Configuración básica)

El icono Brillo mostrará el nivel actual del brillo de la
pantalla. Puede usar el dial para ajustar el brillo de la pantalla
o las combinaciones de teclas Fn + F8/F9.

Cámara/Touch Pad/Tecla de Windows izquierda
(Configuración básica)

Haga clic en estos botones para alternar entre el estado de
encendido de la cámara o del touchpad, o para activar/
desactivar la funcionalidad de la tecla de Windows
izquierda. Tenga en cuenta que el estado de energía del
módulo cámara también queda afectado por el Modo de
energía seleccionado.

Botón Suspender (Configuración básica)

Haga clic en el botón Hibernar o Suspender para que el
equipo entre en el modo de ahorro de energía seleccionado
(recibirá una advertencia antes de que el sistema cambie al
modo ahorro de energía y tendrá que hacer clic en Aceptar
para confirmar).

92

Velocidad del ventilador (Configuración básica)

Desde este elemento del menú puede ajustar la velocidad del
ventilador a Máximo (potencia máxima) o Automático.
Esto ajustará la velocidad del ventilador automáticamente
para controlar el calor de la CPU. Puede usar el control
deslizante Desplazamiento para ajustar la configuración
según sus preferencias. Sin embargo, puede ajustar la
configuración a Máximo si lo desea.

Todos estos ajustes pueden ser anulados por el sistema,
como medida de precaución, si necesita un uso mayor del
ventilador.

Volumen (Configuración básica)

El icono Volumen mostrará el nivel actual del volumen.
También puede usar el dial para ajustar el volumen o las
combinaciones de teclas Fn + F5/F6 o la combinación de
teclas Fn + F3 para silenciar el volumen.

Bloq Mayús/Bloq Despl/Bloq Número/Modo de
avión (Configuración básica)

Español

Haga clic en el botón para cambiar entre el modo de bloqu eo
apropiado y el Modo de avión.

93

LED de retroiluminación del teclado

Tabla 3 - LEDs del teclado

Combinaciones de teclas para la función LED del

teclado

Fn +

Abre la aplicación Retroiluminación de

teclado

Fn +

Enciende o apaga el LED del teclado

Fn +

Disminuir iluminación LED del teclado

Fn +

Aumentar iluminación LED del teclado

Figura 8 - Aplicación Retroiluminación de teclado

Presione Fn y la tecla para encender o apagar el LED del
teclado. El LED del teclado puede configurarse usando la
combinación Fn + tecla según la Tabla 3. Además, presione Fn más
la tecla para abrir la aplicación Retroiluminación de teclado para
ajustar la configuración.

Aplicación Retroiluminación de teclado

Se puede acceder a la aplicación Retroiluminación de teclado
presionando Fn y la tecla (o haciendo clic en Dispositivo LED
en la parte superior izquierda del Control Center.

Paleta de colores

La paleta de colores en el medio de la pantalla le permite seleccionar
un color entre la gama de colores para la luz del teclado haciendo
clic en el color deseado. Haga clic para seleccionar cualquier color
de la paleta para aplicar al teclado.

Temporizador de suspensión del teclado

Habilitar y seleccionar la cantidad de tiempo que el sistema debe
estar inactivo para que el teclado LED entre en modo de suspensión
(p. ej. la iluminación del teclado LED se apagará para ahorrar

Español

energía).

Brillo del teclado

Haga clic en cualquiera de los números (1 - 4) en la barra Brillo para
ajustar el nivel de brillo del dispositivo LED. También puede apagar
la retroiluminación del teclado haciendo clic en el botón
Desactivado o usando Fn más la tecla .

94

Menú Inicio, Menú contextual, Barra de tareas, Panel de Control y

Figura 8 - Menú Inicio, Menú contextual, Barra de tareas, Panel de Control y Configuración

Configuración de Windows 10

Se puede acceder a la mayoría de las apps, paneles de control, utilidades y programas en Windows 10 desde el menú Inicio
haciendo clic en el icono de la barra de tareas en la esquina inferior izquierda de la pantalla (o pulsando la Tecla del

logotipo de Windows en el teclado).
Haga clic con el botón derecho en el icono del menú Inicio (o utilice la combinación Tecla del logotipo de Windows

+ tecla X) para abrir un menú contextual avanzado con características útiles como Aplicaciones y características,

Opciones de energía, Administrador de tareas, Buscar, Explorador de archivos, Administrador de dispositivos, Conexiones
de red, etc.

El área de notificación de la barra de tareas está en la esquina inferior derecha de la pantalla. Desde aquí se puede acceder a
algunos de los paneles de control y aplicaciones a los que se hace mención a lo largo de este manual.

A lo largo de este manual verá una instrucción para abrir el Panel de Control. Para acceder al Panel de control, seleccione
Panel de control debajo del elemento Sistema de Windows en el menú Inicio.

La opción Configuración en el menú Inicio (y también como App) proporciona acceso directo a un número de paneles de
control de configuración del sistema para ajustar Sistema, Dispositivos, Teléfono, Red e Internet, Personalización,
Aplicaciones, Cuentas, Hora e idioma, Juegos, Accesibilidad, Privacidad, Actualización y seguridad y Buscar.

Español

95

Parámetros de vídeo

Figura 9

Proyectar

El sistema incluye una GPU integrada de Intel. Puede
cambiar los dispositivos de pantalla y configurar las
opciones de pantalla desde el panel de control Pantalla en
Windows siempre que tenga instalado el controlador de
vídeo.

Para acceder al panel de control Pantalla:

1. Haga clic con el botón derecho en el escritorio y seleccione
Configuración de pantalla en el menú.

2. Elija los ajustes de pantalla requeridos en los menús.

3. Haga clic en Aplicar para guardar la configuración.

Para acceder al Panel de control de gráficos UHD Intel®:

1. Haga clic con el botón derecho en el escritorio y seleccione
Configuración gráficos Intel® en el menú.

O

2. Haga clic en el icono en el área de notificación de la barra de
tareas del escritorio y seleccione Configuración gráficos Intel®
en el menú.

Español

Dispositivos de pantalla

Tenga en cuenta que puede usar pantallas externas
conectadas al puerto de salida de HDMI y/o al puerto Mini
DisplayPort. Consulte el manual de su dispositivo de
pantalla para ver qué formatos son compatibles.

En Windows puede configurar rápidamente pantallas
externas desde el el menú Proyectar (presione la Tecla del
logotipo de Windows y la tecla P o presione la
combinación de teclas Fn + F7).

Configurar las pantallas usando el menú Proyectar:

1. Conecte su
dispositivo de
pantalla externo al
puerto apropiado y
luego enciéndalo.

2. Pulse la combinación
de teclas + P (o
Fn + F7).

3. Haga clic en una de
las opciones del
menú para
seleccionar Solo

pantalla de PC,
Duplicado, Ampliar
o Solo segunda
pantalla.

96
