Clevo N130ZU, N131ZU, N141ZU User guide

Contents

About this Concise User Guide .........................................................1

System Startup ..................................................................................4

Intel® Optane™ ................................................................................5

System Map: Front View with LCD Panel Open ............... ..............7

LED Indicators ..................................................................................8

Keyboard ...........................................................................................9

Control Center ......... ........................................................................11

System Map: Front, Left & Right Views ........................................14

System Map: Bottom & Rear Views ................................ ..............15

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel

and Settings .....................................................................................16

Video Features ................................................................................17

Audio Features ................................................................................18

Power Options .................................... ............................. ................18

Driver Installation ...........................................................................19

Windows Hello Camera (Option) ...................................................20

Fingerprint Reader (Option) ...........................................................21

TPM (Option) ................... ... ............................ ............................. ...22

Troubleshooting ..............................................................................23

Specifications ............... ................................. .................................. 24

Inhalt

Über das Ausführliche Benutzerhandbuch .....................................27

Schnellstart ................. ............... .............. ............... ................ .........30

Intel® Optane™ ..............................................................................31

Systemübersicht: Ansicht von vorne mit geöffnetem

LCD-Bildschirm .............................................................................33

LED-Anzeigen ............... ................................................... ..............34

Tastatur ...........................................................................................35

Control Center ......... ........................................................................37

Systemübersicht: Ansicht von vorne, links und rechts ...................40

Systemübersicht: Ansicht von unten und hinten .............................41

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Einstel-

lungen von Windows 10 ..................................................................42

Grafikfunktionen ................................................. ............................43

Audiofunktionen ..............................................................................44

Energieoptionen ..............................................................................44

Installation der Treiber ....................................................................45

Windows Hello Kamera (Option) ...................................................46

Fingerabdruckleser (Option) ...................... ............................. ........47

TPM (Option) ..................................................................................48

Fehlerbehebung ...............................................................................49

Technische Daten ............................................................................50

Sommaire

A propos de ce Guide Utilisateur Concis ........................................53

Guide de démarrage rapide .............................................................56

Intel® Optane™ . ............................. ............................. ...................57

Carte du système: Vue de face avec l’écran LCD ouvert ..............59

Indicateurs LED ............................................... ............................. ..60

Clavier ...................... .................................................... ...................61

Control Center ........ ............................. ............................. ...............63

Carte du système: Vues de face, gauche et droite ...........................66

Carte du système: Vues de dessous et arrière ................................67

Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de Con-

figuration et Paramètres de Windows 10 ........................................68

Caractéristiques vidéo .....................................................................69

Caractéristiques audio .....................................................................70

Options d’alimentation ........... ............................. ............................70

Installation du pilote ........................................................................71

Caméra Windows Hello (Option) ...................................................72

Lecteur d'empreintes digitales (Option) ..........................................73

TPM (Option) ..................................................................................74

Dépannage ....................... .................................... ............................75

Spécifications ..................................................................................76

Contenidos

Acerca de esta Guía del Usuario Concisa .......................................79

Guía rápida para empezar ...............................................................82

Intel® Optane™ ..............................................................................83

Mapa del sistema: Vista frontal con panel LCD abierto .................85

Indicadores LED .............................................................................86

Teclado ....................... ............. ................ ............... ................ .........87

Control Center ......... ........................................................................89

Mapa del sistema: Vistas frontal, izquierda y derecha ..................92

Mapa del sistema: Vistas inferior y posterior ......................... .......93

Menú Inicio, Menú contextual, Barra de tareas, Panel de Control y

Configuración de Windows 10 .......................................................94

Parámetros de vídeo ........................................... .............................95

Características de audio .......... ............................. ...........................96

Opciones de energía ...................................... ............................. .....96

Instalación de controladores ...........................................................97

Cámara Windows Hello (Opción) ..................................................98

Lector de huellas digitales (Opción) ...................................... .........99

TPM (Opción) .................. .......................................................... ...100

Solución de problemas ....................................... .. .........................101

Especificaciones ............... ................ ............... ................ ..............102

Sommario

Informazioni su questa guida rapida .............................................105

Guida di avvio rapido ....................................................................108

Intel® Optane™ . ............................. ..............................................109

Descrizione del sistema: Vista anteriore con pannello

LCD aperto .............................................. ............................ .........111

Indicatori LED ............. ....................................................... ...........112

Tastiera ................... ............................................. ..........................113

Control Center ........ ............................. ..........................................115

Descrizione del sistema: Vista anteriore, sinistra e dest ra .......... ..118

Descrizione del sistema: Vista inferiore e posteriore ....................119

Menu Start, Menu contestuale, Barra delle applicazioni, Pannello

di controllo e Impostazioni di Windows 10 .............................. ....120

Funzioni video . ............................. .................................................121

Funzionalità audio .........................................................................122

Opzioni risparmio energia ........ .....................................................122

Installazione driver ...... ............................. ............................ .........123

Camera Windows Hello (Opzione) ...............................................124

Lettore d’impronte digitali (Opzione) ...........................................125

TPM (Opzione) .............................................................................126

Risoluzione dei problemi ..............................................................127

Specifiche tecniche ........................................................................128

About this Concise User Guide



FCC Statement

This device complies with Part
15 of the FCC Rules. Operation
is subject to the following two
conditions:

1.This device may not cause
harmful interference.

2. This device must accept any
interference received, includ­ing interference that may
cause undesired operation.

This quick guide is a brief introduction to getting your system started. This is a s upplement, and not a substitute for the
expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual
disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper oper ation of
the computer (Note: The company reserves the right to revise this publication or to change its contents without notice).

Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure
(or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s
Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information contained in the expanded User’s Man­ual on the Device Drivers & Utilities + User’s Manual disc.

©

2019

Trademarks

Intel is a trademark/registered trademark of Intel Corporation.
Windows is a registered trademark of Microsoft Corporation.

English

1

Instructions for Care and Operation

The computer is quite rugged, but it can be damaged. To pre­vent this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the

case and the components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and

power supply away from any kind of heating element. This is an
electrical appliance. If water or any other liquid gets into it, the

English

computer could be badly damaged.

• Avoid interfer ence. Keep the computer away from high capacity

transformers, electric motors, and other strong magnetic fields.
These can hinder proper performance and damage your data.

• Follow the proper working procedures for the computer. Shut

the computer down properly and don’t forget to save your work.
Remember to periodically save your data as data may be lost.

Servicing

Do not attempt to service the computer yourself. Doing so may
violate your warranty and expose you and the computer to
electric shock. Refer all servicing to authorized service person­nel. Unplug the computer from the power supply. Then refer
servicing to qualified service personnel under any of the fo l­lowing conditions:

• When the power cord or AC/DC adapter is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the
operating instructions.

• If the computer has been dropped or damaged (do not touch the
poisonous liquid if the LCD panel breaks).

• If there is an unusual odor, heat or smoke coming from your com­puter.

Safety Information

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual.
Do not dispose of batteries in a fire. They may explode. Check
with local codes for possible special disposal instructions.

• Do not continue to use a battery that has been dropped, or that
appears damaged (e.g. bent or twisted) in any way. Even if the
computer continues to work with a damaged battery in place, it
may cause circuit damage, which may possibly result in fire.

• Make sure that your computer is completely powered off before
putting it into a travel bag (or any such container).

• Before cleaning the computer, make sure it is disconnected from
any external power supplies, peripherals and cables. It is advis­able to also remove your battery in order to prevent accidentally
turning the machine on.

• Use a soft clean cloth to clean the computer, but do not apply
cleaner directly to the computer. Do not use volatile (petroleum
distillates) or abrasive cleaners on any part of the computer.

• Do not try to repair a battery pack. Refer any battery pack repair
or replacement to your service representative or qualified service
personnel.

• Note that in computer’s featuring a raised LCD electro-plated
logo, the logo is covered by a protective adhesive. Due to general
wear and tear, this adhesive may deteriorate over time and the
exposed logo may develop sharp edges. Be careful when handling
the computer in this case, and avoid touching the raised LCD
electro-plated logo. Avoid placing any other items in the carrying
bag which may rub against the top of the computer during trans­port. If any such wear and tear develops contact your service cen­ter.

2

Polymer Battery Precautions



Battery Disposal & Caution

The product that you have purchased contains a recharge­able battery. The battery is recyclable. At the end of its use­ful life, under various state and local laws, it may be illegal
to dispose of this battery into the municipal waste stream.
Check with your local solid waste officials for details in your
area for recycling options or proper disposal.

Danger of explosion if battery is incorrectly replaced. Re­place only with the same or equivalent type recommended
by the manufacturer. Discard used battery a ccording to the
manufacturer’s instructions.

Note the following information which is specific to polymer
batteries only, and where applicable, this overrides the general
battery precaution information.

• Polymer batteries may experience a slight expansion or swelling,
however this is part of the battery’s safety mechanism and is not a
cause for concern.

• Use proper handling procedures when using polymer batteries.
Do not use polymer batteries in high ambient temperature envi­ronments, and do not store unused batteries for extended periods.

English

3

System Startup

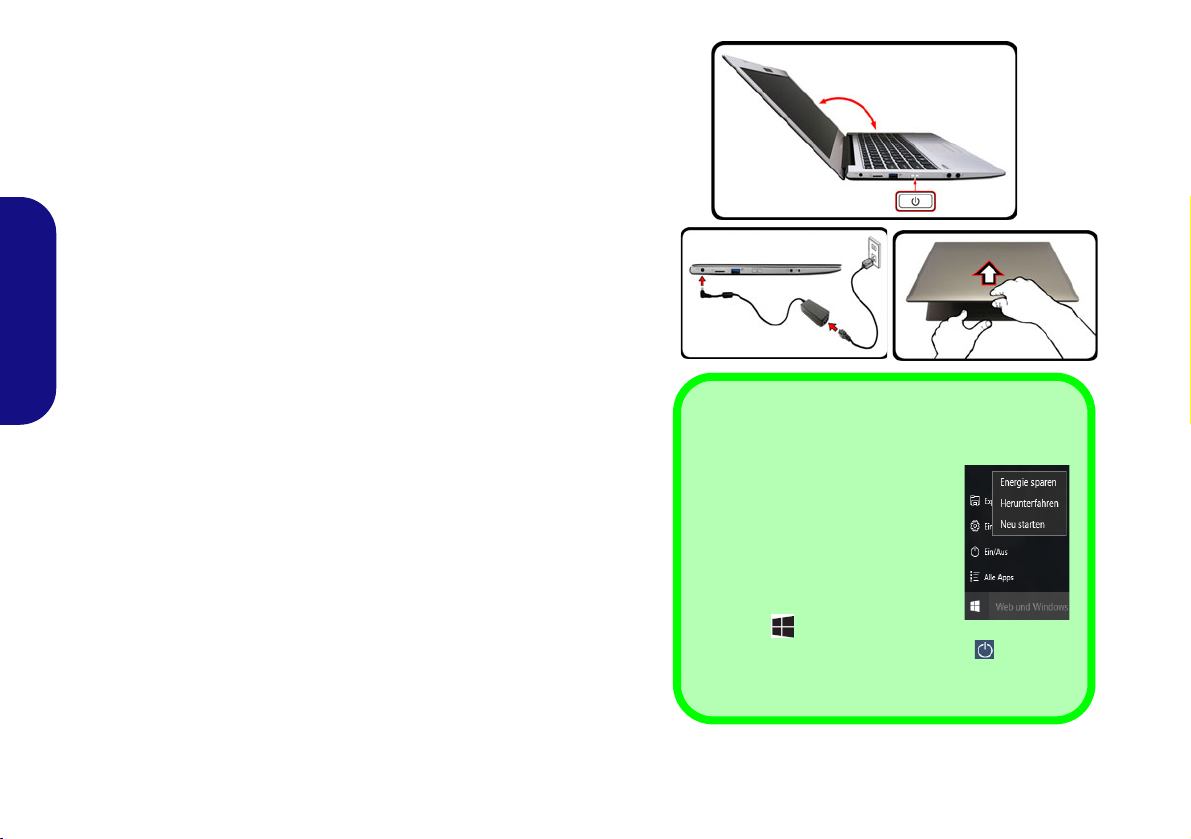

Figure 1 - Opening the Lid/LCD/Computer with

AC/DC Adapter Plugged-In



Shut Down

Note that you should always shut
your computer down by choosing the
Shut down command in Windows
(see below). This will help prevent
hard disk or system problems.

1. Click the Start Menu icon .

2. Click the Power item .

3. Choose Shut Down from the
menu.

130 ﾟ

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Securely attach any peripherals you want to use with the computer (e.g.
keyboard and mouse) to their ports.

4. When first setting up the computer use the following procedure (as
to safeguard the computer during shipping, the battery will be locked to
not power the system until first connected to the AC/DC adapter and

English

initially set up as below):

• Attach the AC/DC adapter cord to the DC-In jack on the left of the

computer, then plug the AC power cord into an outlet, and connect
the AC power cord to the AC/DC adapter and leave it there for 6
seconds or longer.

• Remove the adapter cord from the computer’s DC-In jack, and then

plug it back in again; the battery will now be unlocked.

5. Use one hand to raise the
exceed 130 degrees); use the other hand (as illustrated in Figure 1) to
support the base of the computer (Note: Never lift the computer by the
lid/LCD).

6. Press the power button to turn the computer “on”.

System Software

Your computer may already come with system software pre-in­stalled. Where this is not the case, or where you are re-configur­ing your computer for a different system, you will find this
manual refers to Microsoft Windows 10.

Intel® Optane™ Support

You need to setup Intel® Optane™ before installing your Win­dows 10 operating system (see Intel® Optane™ on page 5).

lid/LCD to a comfortable viewing angle

(do not

4

Intel® Optane™

Intel® Optane™ is a combination of a compatible mem­ory device and Intel Rapid Storage Technology soft-
ware. This combination is designed to speed up your
system performance by caching boot data, executables,
frequently accessed data and system page files to a non
volatile, low latency Intel® Optane™ SSD.

Contact your distributor or supplier to see if your system
supports this technology.

If you are reinstalling a system that has previously been
setup in RAID Mode, make sure you have disabled the In­tel Optane Memory (see Disabling Intel® Optane™ on

page 6).

Intel® Optane™ Setup

You need to setup Intel® Optane™ before installing your
Windows 10 operating system, and you will need to pre­pare the following in order to do so.

• The Microsoft Windows 10 OS DVD.

•

An attached external DVD drive.

• An Intel® Optane™ SSD installed in your system.

• The Device Drivers & Utilities + User’s Manual disc.

4. Press Esc to exit the menu and go to the Main menu.

5. Select OffBoard NVMe Controller Configuration and press
Enter to check that an Intel® Optane™ SSD is present.

6. Press Esc to exit the menu and go to the Advanced menu.

7. Select SATA Mode, press Enter and select RAID Mode.

8. Select “Save and Exit”, however ensure that the condition in
the bulleted point below is met before doing so.

• Make sure the Windows 10 OS DVD is in the attached DVD

drive, as the computer starts up it will automatically boot from
the Windows 10 OS DVD (you will be prompted to press a key
to boot from the DVD).

9. Click Next > Install Now to continue installing the operating
system as normal (see your Windows documentation if you
need help on installing the Windows OS).

10. Select Custom: Install Windows only (advanced).

11. It is recommended that you select and then delete existing
partitions.

12. Click New to create a partition for Windows.

13. It is very important to make sure that when you create the
partition, leave at least a minimum of unallocated space of 5MB.

14. Follow the on-screen instructions to install the Windows 10
operating system.

15. Install the Windows drivers (see page 19). Make sure you install
the Intel® Rapid Storage Technology (IRST) driver.

16. Run the Intel® Rapid Storage Technology application.

English

1. Start-up your notebook computer and press F2 to enter the
BIOS.

2. Go to the Boot menu, select UEFI Setting and press Enter.

3. Set UEFI Boot to “Enabled”.

5

17. Click Enable.

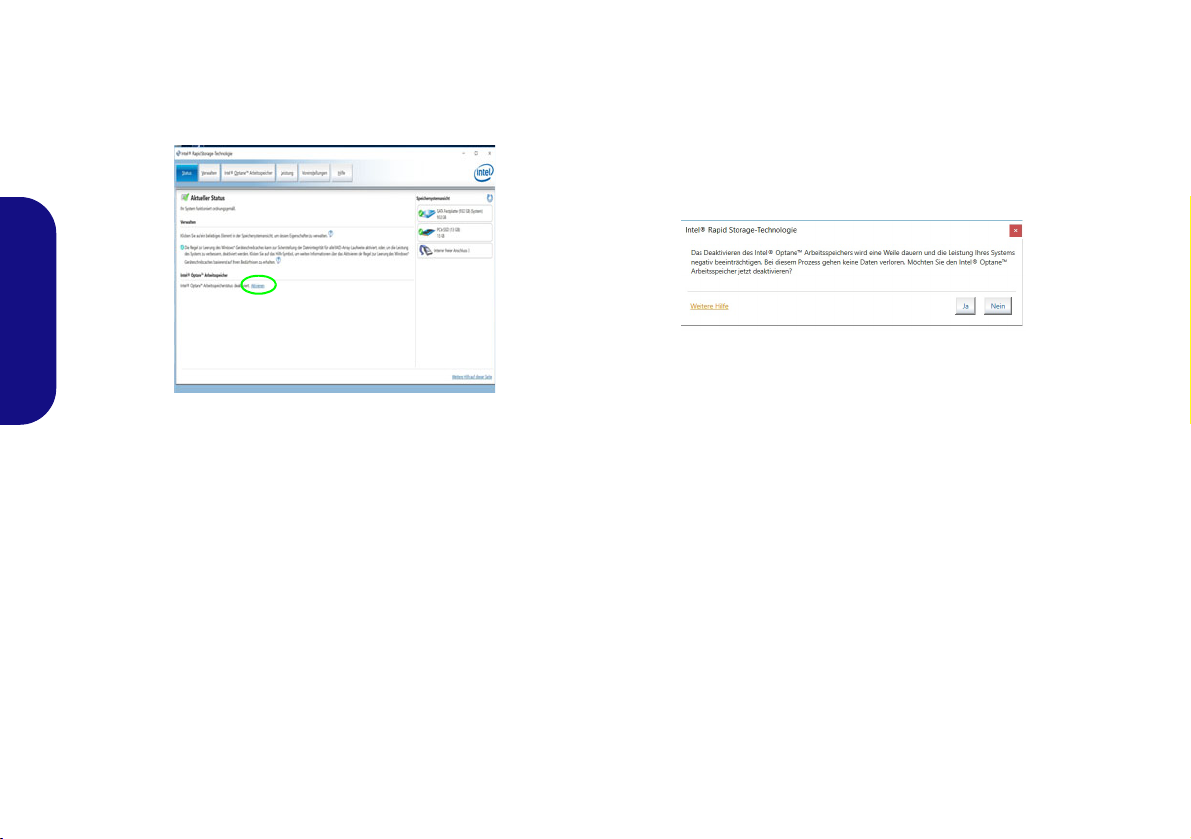

Figure 2 - Intel® Rapid Storage Technology - Status

Disabling Intel® Optane™

If you wish to disable an existing Intel® Optane™ setup
then follow the procedure below to do so. However back-

up up any necessary files and data before disabling an
Intel® Optane™ setup, as doing so will result in the loss

of all data on the volumes.

English

18. The system will pop-up a message and ask you to select a
compatible fast drive (in this case there should only be one
option).

19. You will ne ed to rest art the computer af ter enabling Optane, and
make sure the system is powered by the powered AC/DC
adapter, and not by battery only.

20. Click Yes to begin the process (this may take some time).

21. After the process has been completed restart the computer.

1. Run the Intel® Rapid Storage Technology application.

2. Click Disable.

3. Click Yes when the message pops up.

4. Restart the computer to complete the process.

5. Run the Intel® Rapid Storage Technology application.

6. The Status of Intel® Optane™ Memory is indicated in the
Window.

6

System Map: Front View with LCD Panel Open

5

6

2

1

3

4

7

Figure 3 - Front View with LCD Panel Open

1. PC Camera

2. *Camera LED

*When the camera is in use, the LED
will be illuminated.

3. Built-In Microphone

4. LCD

5. Vent

6. Keyboard

7. Touchpad & Buttons

8.

(Factory Option) Fingerprint

Reader



Overheating

To prevent your computer from
overheating make sure nothing
blocks any vent while the com­puter is in use.

5

6

2

1

3

4

7

Model B

Model A

13.3" (33.78cm)

14" (35.56cm)

8

8

English

7

LED Indicators



Wireless Device

Operation Aboard

Aircraft

The use of any porta­ble electronic trans­mission devices
aboard aircraft is
usually prohibited.

Make sure the
WLAN, Bluetooth &
4G module(s) are
OFF if you are using
the computer aboard
aircraft by putting the
system in to Airplane
Mode.

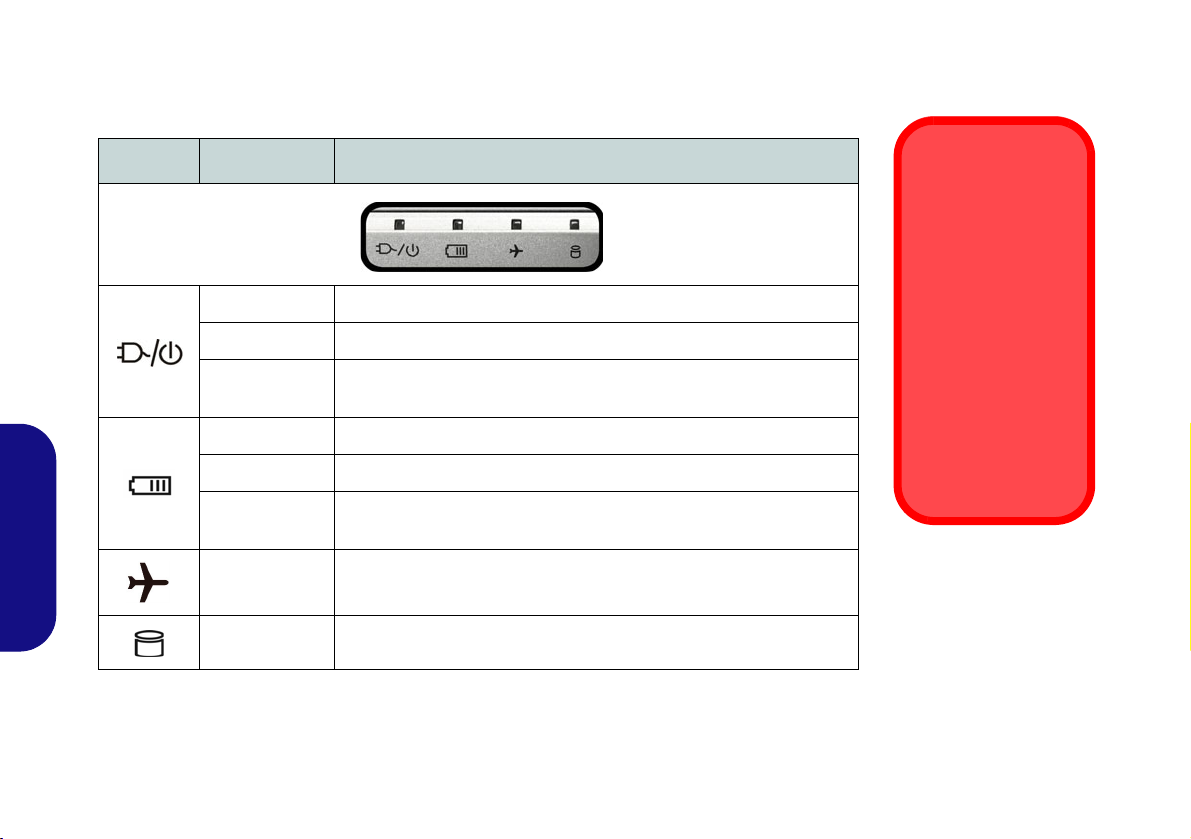

The LED indicators on the computer display helpful information about the current status of the computer.

Icon Color Description

English

Orange The AC/DC Adapter is Plugged In

Green The Computer is On

Blinking Green The Computer is in Sleep Mode

Orange The Battery is Charging

Green The Battery is Fully Charged

8

Blinking Orange The Battery Has Reached Critically Low Power Status

Green

Green The Hard Disk is in use

Airplane Mode is ON (the WLAN, 4G and Bluetooth

Modules are OFF)

Table 1 - LED Indicators

Keyboard

Function Keys

Numeric
Keypad

Fn Key

Menu/Application Key

Num Lk &
Scr Lk

Windows Logo Key

The keyboard has a numeric keypad for easy numeric data input. Pressing Fn + Num Lk turns on/off the numeric
keypad. It also features function keys to allow you to change operational features instantly.

(Illuminated keyboard - Optional) The keyboard illumination level may be adjusted, or turned off/on, by using the
Fn + F4 keys.

Figure 4 - Keyboard

English

9

Function Keys & Visual Indicators

The function keys (F1 - F12 etc.) will act as hot keys when pressed while the Fn key is held down. In addition to the
basic function key combinations, some visual indicators are available when the Control Center driver is installed.

Keys Function/Visual Indicators Keys Function/Visual Indicators

Fn +

English

Fn + Touchpad Toggle

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Play/Pause (in Audio/Video Programs)

Turn LCD Backlight Off

(Press a key to or use Touchpad to turn on)

Mute Toggle

Toggle Keyboard Illumi-

nation/Adjust Brightness

Level

Volume De crease/

Increase

Change Display Configuration (see page 17)

Brightness Decrease/

Increase

(For White-LED Key-

boards)

Table 2 - Function Keys & Visual Indicators

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

PC Camera Power

Toggle

Airplane Mode Tog-

gle

Number Lock T oggle

Scroll Lock Toggle

Caps Lock Toggle

Control Center Toggle (see page 11)

Fan Automatic Con-

trol/ Full Power

Sleep Toggle

10

Control Center

Figure 5 - Control Center

Press the Fn + Esc key combination, or double-click the icon in the notification area of the taskbar to toggle the
Control Center on/off. The Control Center gives quick access to frequently used controls and enables you to quickly

turn the camera/Touchpad on/off.

Control Center Menus

The Control Center contains two menu headings (Basic Setting and Extra Setting). The Basic Setting tab allows you
to adjust the power mode and other system features. The Extra Setting tab allows you to adjust the app skin color to
your choice. A third menu item (LED Device) is available for systems supporting illuminated white LED keyboards
only. Click the menu headings and then click any of the buttons outlined on the following pages.

English

11

Power Modes

You can set a Power Mode by clicking the appropriate
icon in the center
mode will affect the Airplane Mode and PC camera pow­er.

of the Control Center. Each power

Power Status (Basic Setting)

The Power Status icon will show whether you are cur­rently powered by the battery, or by the AC/DC adapter
plugged in to a working power outlet. The power status
bar will show the current battery charge state.

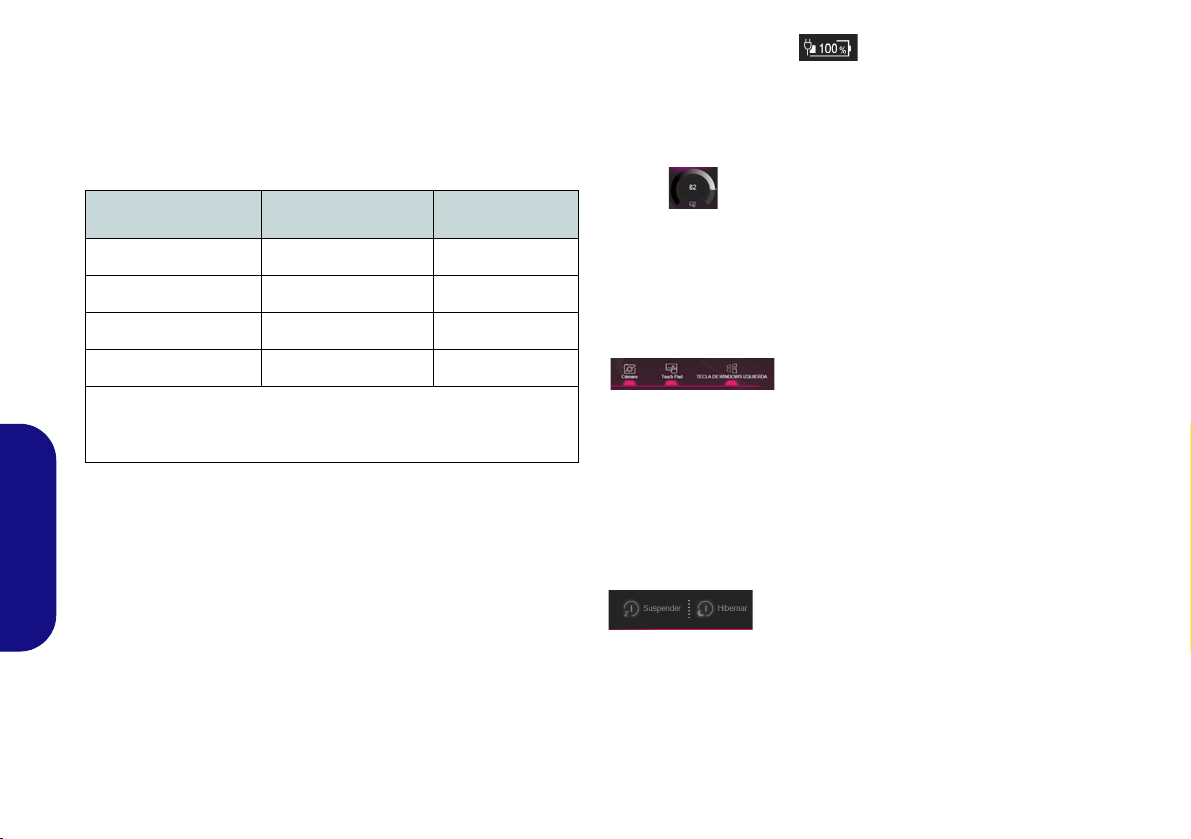

Mode Airplane Mode PC Camera

English

Power Saving ON OFF

Quiet OFF ON

Performance OFF ON

Entertainment* OFF ON

*Clicking the Default button in Entertainment will reset the default
settings for this mode.

Brightness (Basic Setting)

The Brightness icon will show the current screen bright­ness level. You can use the dial to adjust the screen bright­ness or the Fn + F8/F9 key combinations.

Camera/Touchpad/Left Windows Key (Basic
Setting)

Click these buttons to toggle the PC Camera or Touch­pad power status, or to turn the Left Windows Key func-

tionality on/off. The button under the icon will appear
highlighted when it is enabled. Note that the power status
of the camera module is also effected by the Power Mode
selected.

Sleep Button (Basic Setting)

Click either the Hibernate or Sleep button to have the
computer enter the selected power-saving mode (you will
receive a warning before the system switches to the pow­er-saving mode and will need to click OK to confirm).

12

Fan Speed (Basic Setting)

You can set the fan speed to Maximum (full power) or
Automatic from this menu item. The fan speed will adjust

itself automatically to control the heat of the CPU. You
can use the Offset slider to adjust the settings to your pref­erence. However you can adjust the setting to Maximum
if you prefer.

All these settings can be overidden by the system, as a
safety precaution, if it requires heavier use of the fan.

Volume (Basic Setting)

The Volume icon will show the current volume level. You
can use the dial to adjust the volume or the Fn + F5/F6
key combinations, or use the Fn + F3 key combination to
mute the volume.

Caps Lock/Scroll Lock/Number Lock/Airplane
Mode (Basic Setting)

KB Sleep Timer/KB Brightness (LED Device)

(For White-LED Keyboards)
Enable and then select the amount of time the system for
which the system is idle before the keyboard LED enters
sleep mode (i.e. the LED keyboard illumination will turn
off to save power). You can also adjust the keyboard
brightness.

English

Click the button to toggle the appropriate lock mode and
Airplane Mode.

13

System Map: Front, Left & Right Views

1

Front

13

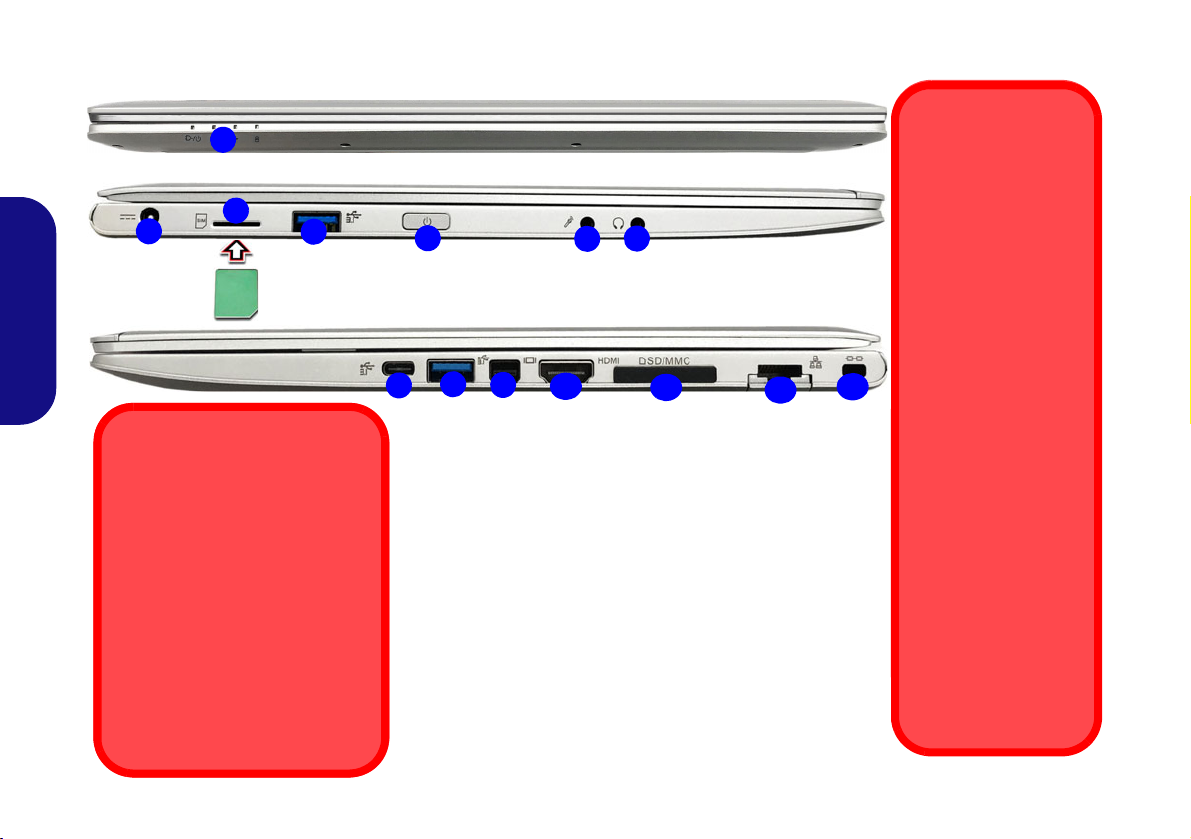

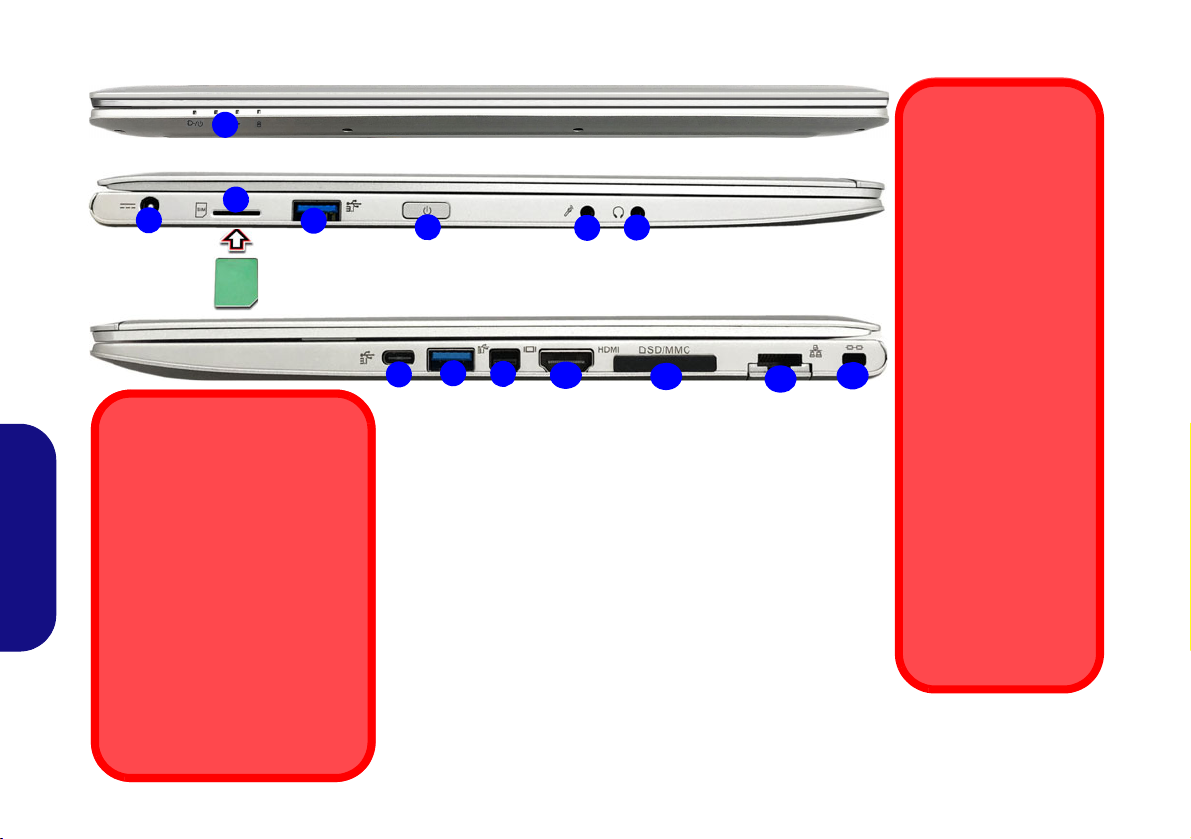

Figure 6 - Front, Left & Right Views

1. LED Indicators

2. DC-In Jack

3. USIM Card Reader
(for 4G USIM Cards)

4. USB 3.0 (USB 3.1
Gen 1) Type-A Ports

5. Power Button

6. Microphone-In Jack

7. Headphone-Out Jack

8. USB 3.1 Gen 2 Type-C Port
or

(Factory Option)

Thunderbolt 3 Port

9. Mini DisplayPort

10. HDMI-Out Port

11. Multi-in-1 Card Reader

12. RJ-45 LAN Jack

13. Security Lock Slot

2

4

5

3

Left

Right

9

10

6

12

8

11

7

4



USIM Card Ejection

Simply press on the
USIM card to eject it,
however do not do
this while a connec­tion is in progress.

If you do eject the card
while a 4G connection
is ongoing, you will
need to shut down the
system, reinsert the
USIM card, restart the
system and then rees­tablish the 4G con­nection.

If you wish to change
USIM cards then you
will also need to shut
down the system, re­insert the USIM card,
restart the system and
then reestablish the
4G connection.



*Thunderbolt Port Power

Adapter Support

Systems supporting a Thunder­bolt combo port can be pow­ered by a third party AC/DC
adapter plugged into the Thun­derbolt combo port. However
make sure the rating of the
Type-C adapter is 20V, 3.25A
(65 Watts) and that the Type-C
adapter is appropriately certi­fied by TUV/UL/cTUVUS/IN­TERTEK, etc.

English

14

System Map: Bottom & Rear Views



Bottom Cover Removal

Warning

Do not remove any cover(s)
and/or screw(s) for the purpos­es of device upgrade as this
may violate the terms of your
warranty. If you need to re­place/remove the hard disk/
RAM etc., for any reason,
please contact your distributor/
supplier for further information.

Overheating

To prevent your computer from
overheating make sure nothing
blocks any vent while the com­puter is in use.

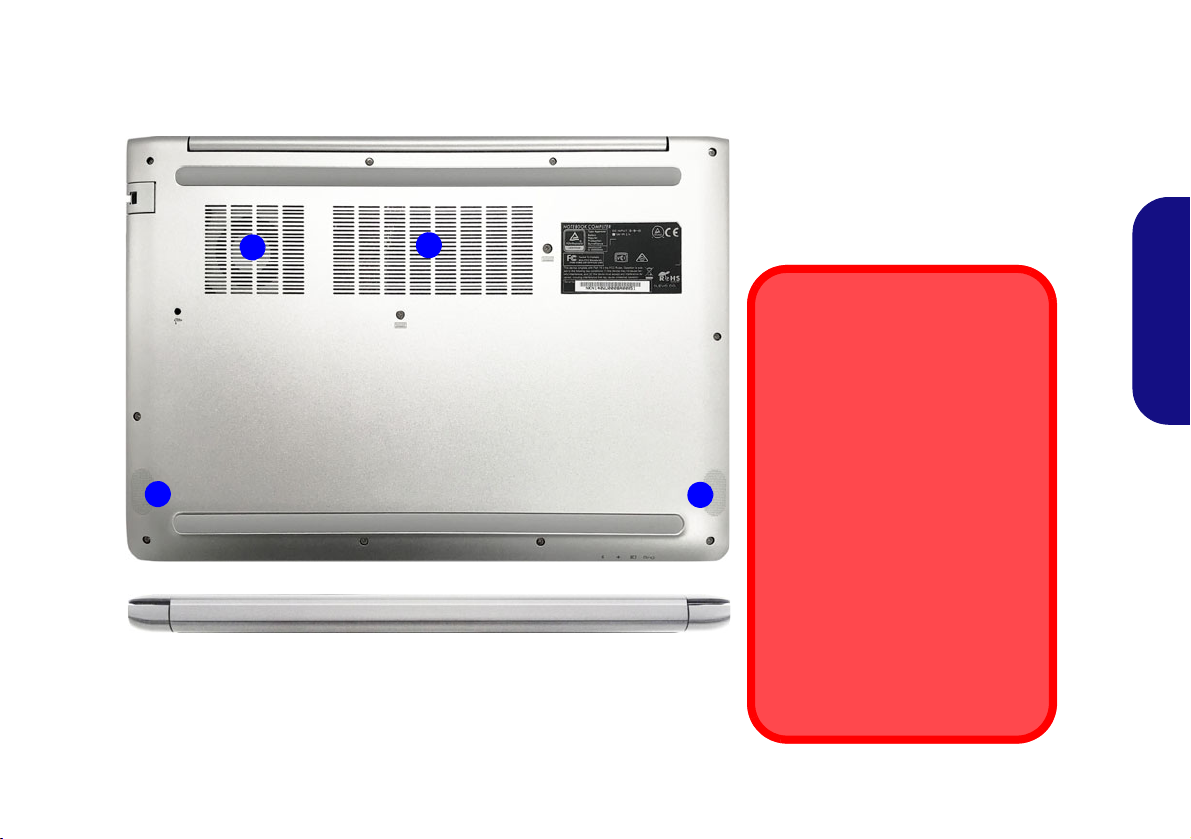

Figure 7

Bottom & Rear Views

1. Vent

2. Speakers

1

2

1

2

English

15

Windows 10 Start Menu, Context Menu, Taskbar, Control Panel

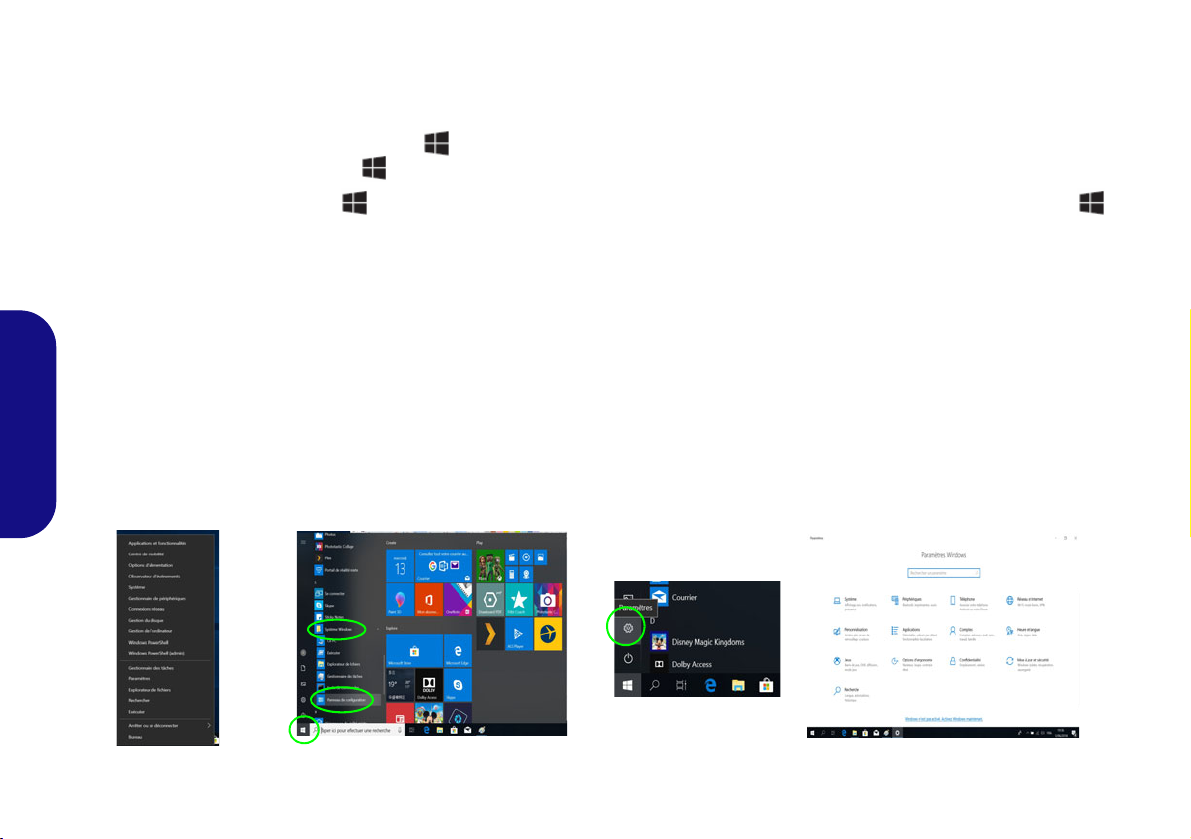

Figure 8 - Start Menu, Context Menu, Taskbar, Control Panel and Settings

and Settings

Most of the apps, control panels, utilities and programs within Windows 10 can be accessed from the Start Menu by
clicking the icon in the taskbar in the lower left corner of the screen (or by pressing the Windows Logo Key
on the keyboard).

Right-click the Start Menu icon (or use the Windows Logo Key + X key combinatio n) to bring up an advanced
Context Menu of useful features such as Apps and Features, Power Options, Task Manager, Search, File Explorer, De-

English

vice Manager and Network Connections etc.
The notification area of the taskbar is in the bottom right of the screen. Some of the control panels and applications re-

ferred to throughout the course of this manual can be accessed from here.
Throughout this manual you will see an instruction to open the Control Panel. To access the Control Panel, select Con-

trol Panel under the Windows System item in the Start Menu.
The Settings item in the Start Menu (and also as an App) gives you quick acce ss to a number of system settings control

panels allowing you to adjust settings for System, Devices, Phone, Network & Internet, Personalization, Apps, Ac­counts, Time & Language, Gaming, Ease of Access, Privacy, Update & Security and Search.

16

Video Features

Figure 9

Project

The system features an Intel integrated GPU. You can
switch display devices, and configure display options,
from the Display control panel in Windows as long as the
video driver is installed.

To access the Display control panel in Windows:

1. Right-click the desktop and select Display settings from the
menu.

2. Choose the required display settings from the menus.

To access the Intel® UHD Graphics Control Panel:

1. Access the Intel® UHD Graphics Control Panel from the Start
menu in Windows.

OR

2. Use the Ctrl + Alt + F12 key combination shortcut to open the
Intel® UHD Graphics Control Panel.

Display Devices

Note that you can use external displays connected to the
HDMI-Out port and/or Mini DisplayPort. See your dis­play device manual to see which formats are supported.

English

In Windows it is possible to quickly configure external
displays from the Project menu (press the Windows
Logo Key and the P key or press the Fn + F7 key
combination).

To configure the displays using the Project menu:

1. Attach your external
display device to the
appropriate port, and
then turn it on.

2. Press the + P (or
Fn + F7) key
combination.

3. Click on any one of the
options from the menu
to select PC screen

only, Duplicate,
Extend or Second
screen only.

4. You can also click

Connect to a wireless
display at the bottom

of the Project screen
and follow the steps to
connect to any wireless
enabled display.

17

Audio Features



Volume Adjustment

The sound volume level can also be set using the volume
control within Windows. Click the Speaker icon in the
taskbar to check the setting

.

Figure 10 - Power Options

You can configure the audio options on your computer
from the Sound control panel in Windows.

The volume may be adjusted by means of the Fn + F5/F6
key combination.

English

Power Options

The Power Options (Hardware and Sound menu) con­trol panel icon in Windows allows you to configure power
management features for your computer. You can con­serve power by means of power plans and configure the
options for the power button, sleep button (Fn + F12),
computer lid (when closed), display and sleep mode (the
default power saving state) from the left menu.

Click Create a power plan in the left menu and select the
options to create a new plan. Click Change Plan Settings
and click Change advanced power settings to access fur­ther configuration options.

18

Driver Installation



Driver Installation & Power

When installing drivers make
sure your computer is powered
by the AC/DC adapter connect­ed to a working power source.
Some drivers draw a significant
amount of power during the in­stallation procedure, and if the
remaining battery capacity is not
adequate this may cause the
system to shut down and cause
system problems (note that
there is no safety issue involved
here, and the battery will be re­chargeable within 1 minute).

Figure 11 - Install Drivers



Driver Installation

General Guidelines

As a general guide follow
the default on-screen in­structions for each driver
(e.g. Next > Next > Fin-
ish) unless you are an
advanced user. In many
cases a restart is required
to install the driver.

Make sure any modules
(e.g. WLAN or Bluetooth)
are ON before installing
the appropriate driver.

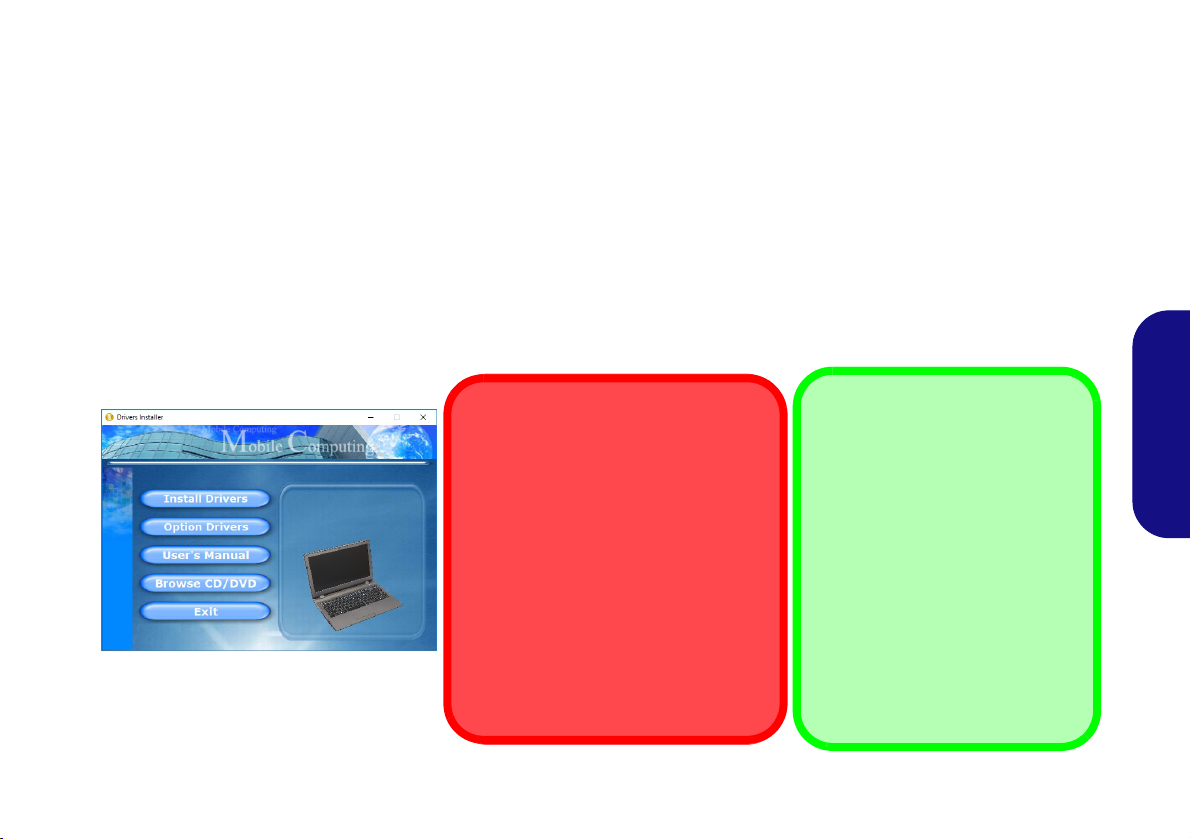

The Device Drivers & Utilities + User’s Manual disc contai ns the drivers and utilities necessary for the proper operation
of the computer. This setup will probably have already been done for you. If this is not the case, insert the disc and click

Install Drivers (button), or Option Drivers (button) to access the Optional driver menu. Install the drivers in the or­der indicated in Figure 11. Click to select the drivers you wish to install (you should note down the drivers as you
install them). Note: If you need to reinstall any driver, you should uninstall the driver first

Latest Updates

After installing all the drivers make sure you enable Check for updates (Settings > Update & Security > Check for

updates) and go to the Microsoft Store and click Downloads and updates > Get updates to update all Apps etc.

.

English

19

Windows Hello Camera (Option)

Figure 12

Windows Hello
(Face Recogni-

tion)



Windows Hello Camera and Power-Saving

If you turn off the Camera (e.g. by using the Fn + F10 key
combination or Control Center icon) then the facial recog­nition system will not function.

If the system enters and resumes from Hibernate, is re­started, or is shut down and restarted with the camera
turned off, then the facial recognition system will not func­tion.

The Windows Hello camera is compatible with the Win­dows Hello facial recognition system. The Windows

Hello camera provides a user-friendly interface with a sin­gle form of verification to log on to your computer.

The Windows Hello camera module uses the Sign-in op-
tions configuration of the Windows Account.

English

Windows Hello Camera Module Config­uration

1. Before setting up the facial recognition system make sure that:

• The system is powered by the AC/DC adapter (if the system is
powered by the battery then facial recognition will not work).

• If you are a glasses wearer then it is recommended that you
remove your glasses in order to prevent reflection problems
hampering the facial recognition system.

2. Click the Settings item in the Start Menu.

3.

Click Accounts and then click Sign-in options.

4. You will need to add a Windows password (click Add under
Password).

5. After you have added the password you will need to also add a
PIN.

6. Under Windows Hello click Set up under Face Recognition.

7. Click Get Started and the Windows Hello Setup Wizard will then
guide you through the set up process to scan your face.

8. You will need to key in the pin number on initial setup.

9. Keep looking directly at the screen and the system will scan your
face (the blue bar underneath your picture indicates the progress
of the scan).

20

10. The system will then prompt with “All Set!”, so click Close to exit
the Setup Wizard.

11. Restart the computer after the scanning process has been
completed.

12. You can use the facial recognition system to unlock your
computer the next time you start the system. The system will
prompt with “Getting ready...” and after seeing this simply look
directly (as it prompts “Looking for you...” / “Making sure it’s

you..”) at the screen to complete the scan.

Fingerprint Reader (Option)



Fingerprint Sign-In Issues

If at the Windows Hello screen, the Fingerprint reader
fails to recognize the fingerprint 3 times it will then block
access to the computer. In this case you will need to use
your PIN (the PIN you used when initially setting up the
fingerprint reader) to access the computer. Alternatively
you can sign-in using your Windows password. After us­ing the PIN code (or Windows Password) to access the
computer you can go to the Settings > Accounts >
Sign-in options if you wish to change any settings.

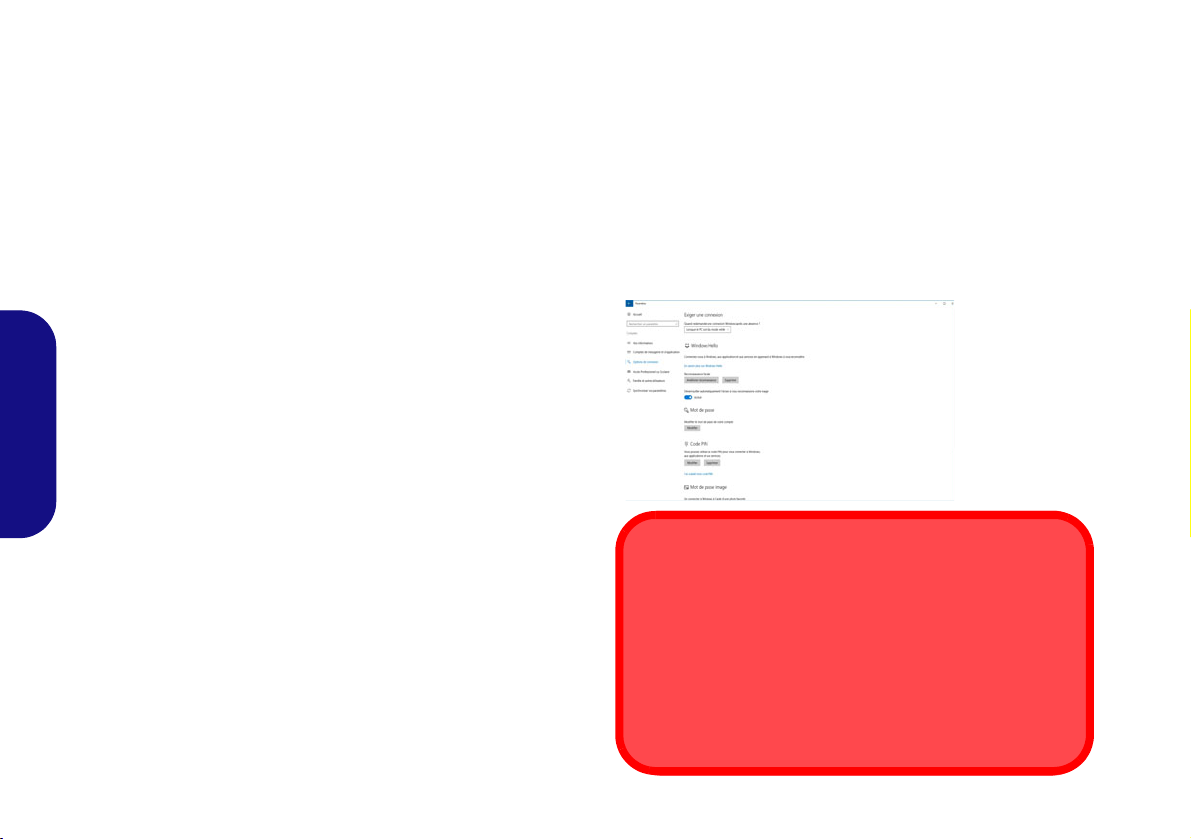

Figure 13

Accounts

- Sign-in
options

Enroll your fingerprints as instructed below before use.
The fingerprint reader module uses the Sign-in options
configuration of the Windows Account.

Fingerprint Module Configuration

1. Click the Settings item in the Start Menu.

2. Click Accounts and then click Sign-in options.

3. You will need to add a Windows password (click Add under
Password).

4. After you have added the password you will need to also add a
PIN.

5. Under Windows Hello click Set up under Fingerprint.

6. The wizard will then guide you through the set up process to
enroll your fingerprints.

7. Y ou will be instructed to Touch the fingerprint sensor a number
of times (this may be in excess of 20 times).

8. Try to present different parts of your finger in different positions.

9. Click Close when complete.

10. You can choose to Ad d another finger (this is recommended) or
Remove the current fingerprint reading.

11. You can now touch the fingerprint sensor to log-on to the
computer.

English

21

TPM (Option)

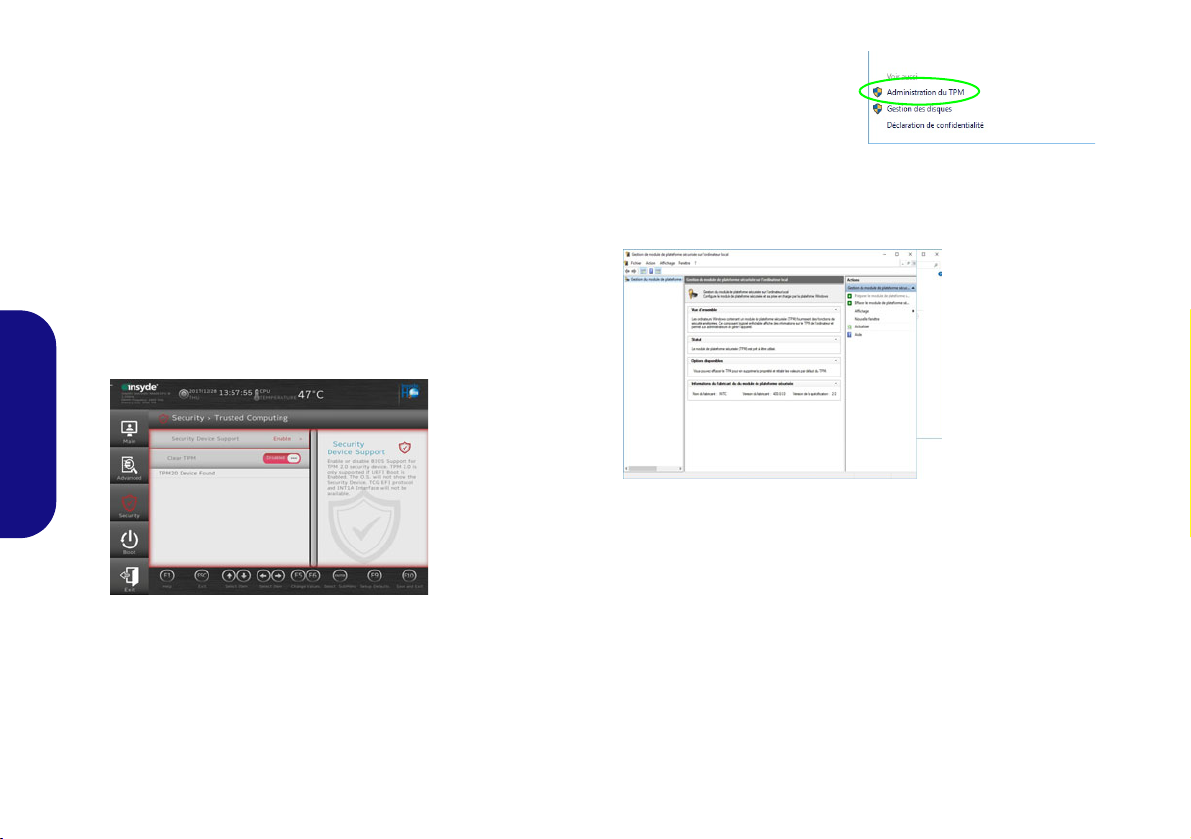

Figure 14

Security -

Trusted

Computing

Figure 15

BitLocker Drive

Encryption

(TPM Admini-

stration)

Figure 16

Trusted Plat­form Module

(TPM) Manage-

ment on Local

Computer Ad-

ministration

Before setting up the TPM (Trusted Platform Module)
functions you must initialize the security platform.

Activating TPM

1. Restart the computer.

2. Enter the BIOS pressing F2 during the POST/startup.

3. Click Setup Utility and select the Security menu.

English

4. Click TPM Configuration and select Enable for Security
Device Support.

5. You will then need to press/click F10 to save the changes and
restart the computer.

TPM Management in Windows

You can manage your TPM settings from within Windows:

1. Go to the Control Panel.

2.

Click

22

BitLocker Drive Encryption (System and Security).

3. Click TPM Administration.

4. The TPM Management window allows you to configure the TPM
within Windows. As TPM is usually administered within large
enterprises and organizations, your system administrator will
need to assist you in managing the information here.

TPM Actions

1. Click Prepare the TPM and follow the instructions in the Wizard
to prepare the TPM (this will probably require a restart of the

computer and confirmation of the setting changes after restart by
pressing the appropriate F key).

2. After the restart the TPM will be prepared and you can then use
the Actions menu to T urn TPM off, Change Owner Password,
Clear TPM or Reset TPM Lockout.

3. A wizard will help take you through any setup steps.

Troubleshooting

Problem Possible Cause - Solution

The Wireless LAN/Bluetooth
modules cannot be detected.

The PC Camera module cannot be
detected.

The captured video files from the PC
Camera are taking up too much disk
space.

The modules are off as the computer is in Airplane Mode. Check the LED indicator
to see if it is in Airplane Mode (see Table 1 on page 8). Use the Fn + F11 key
combination to toggle Airplane Mode on/off (see Table 2 on page 10).

The module is off. Press the Fn + F10 key comb inati on in order to enab le th e module (see

Table 2 on page 10). Run the camera application to view the camera picture.

Note that capturing high resolution video files requires a substantial amount of disk space
for each file.

Note that the Windows system requires a minimum of 20GB (64bit) of free space on the
C: drive system partition. It is recommended that you save the capture video file to a
location other than the C:drive, limit the file size of the captured video or reduce video
resolution.

English

23

Specifications



Latest Specification Information

The specifications listed in this sec­tion are correct at the time of going to
press. Certain items (particularly pro­cessor types/speeds) may be
changed, delayed or updated due to
the manufacturer's release schedule.
Check with your service center for de­tails.

Note that this computer model series
may support a range of CPUs and/or
video adapters.

To find out which CPU is installed on
your system go to the Start menu and
select Settings, and then select Sys-
tem and click About. This will also
provide information on the amount of
Installed RAM etc.

To get information on your system’s
video adapter go to the Start menu
and select Settings, and then select

System and click Display > Ad­vanced display settings > Display
adapter properties.

English

BIOS

128Mb SPI Flash ROM
Insyde BIOS

Memory

Dual Channel DDR4
Two 260 Pin SO-DIMM Sockets
Supporting DDR4 2400MHz or DDR4

666MHz (Depending on CPU Type) Mem­ory Modules

Memory Expandable up to 32GB

Compatible with 4GB, 8GB or 16GB Mod­ules

LCD Options

Model A

13.3" (33.78cm), 16:9, QHD+ (3200x1800)/

FHD (1920x1080)

Model B

14" (35.56cm), 16:9, FHD (1920x1080)

Storage

One Changeable 2.5" 7mm (h) SATA HDD/
SSD

(Factory Option) One M.2 2280 SATA/

PCIe Gen3 x4 Solid State Drive (SSD)

Pointing Device

Built-in Touchpad

Keyboard

Keyboard (with embedded numeric keypad)
Or
(Factory Option) Illuminated White-LED

Keyboard (with embedded numeric keypad)

Audio

High Definition Audio Compliant Interface
2 * Built-In Speakers
Built-In Microphone
(Factory Option) Built-In Array Microphone

Security

Security (Kensington® Type) Lock Slot
BIOS Password
Intel PTT for Systems Without TPM Hard-

ware

(Factory Option) TPM 2.0

(Factory Option) Fingerprint Reader Mod­ule

Card Reader

Embedded Multi-In-1 Card Reader

MMC (MultiMedia Card)/RS MMC
SD (Secure Digital)/Mini SD/SDHC/

SDXC

24

Communication

Built-In 10/100/1000Mb Base-TX Ethernet
LAN

1.0M HD PC Camera Module
Or
(Factory Option) Windows Hello Camera
Module
(Factory Option) 4G M.2 Module

WLAN/ Bluetooth M.2 Modules:

(Factory Option) Intel® Dual Band Wire-
less-AC 9260 Wireless LAN (802.11ac) +
Bluetooth

(Factory Option) Intel® Dual Band Wire-
less-AC 9560 Wireless LAN (802.11ac) +
Bluetooth

(Factory Option) Intel® Dual Band Wire-
less-AC 9462 Wireless LAN (802.11ac) +
Bluetooth

M.2 Slots

Slot 1 for WLAN and Bluetooth Combo
Module

Slot 2 for SATA/PCIe Gen3 x4 SSD
(Factory Option) Slot 3 for 4G Module

Interface

One USB 3.1 Gen 2 Type-C Port*

*The maximum amount of current supplied
by USB Type-C ports is 500mA (USB 2.0)/
1500mA (USB 3.1).

Or
(Factory Option) One Thunderbolt 3 Port**

**Supports USB Power Delivery/DC-in
Function

Two USB 3.0 (USB 3.1 Gen 1) Type-A Ports
One Mini DisplayPort (1.2)
One HDMI-Out Port
One Microphone-In Jack
One Headphone-Out Jack
One RJ-45 LAN Jack
One DC-in Jack

Features

Intel® Optane™ Technology (for Intel Core
processor family)

Windows® Mixed Reality Compatible

Power

Full Range AC/DC Adapter
AC Input: 100 - 240V, 50 - 60Hz
DC Output: 19V, 2.1A (40W)

Embedded Polymer Smart Lithium Ion Bat­tery Pack, 36WH

Environmental Spec

Temperature

Operating: 5
Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80%
Non-Operating: 10% - 90%

°C - 35°C

Dimensions & Weight

Model A

329.8mm (w) * 225mm (d) * 17.8mm (h)

1.3kg (Barebone with 36WH Battery)

Model B

329.8mm (w) * 225mm (d) * 18.8mm (h)

1.4kg (Barebone with 36WH Battery)

English

25

English

26

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig s ind, das System zu starten. Dieses ist
nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc
Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc enthält auch die Treiber und
Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält
sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie ein­zelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Benut-
zerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzer­handbuch auf der Disc Device Drivers & Utilities + User's Manual.

© 2019

Warenzeichen

Intel ist ein eingetragenes Warenzeichen der Intel Corporation.
Windows ist ein eingetragenes Warenzeichen der Microsoft Corporation.

Deutsch

27

Hinweise zu Pflege und Betrieb

Das Notebook ist zwar sehr stabil, kann aber dennoch be­schädigt werden. Damit es nicht dazu kommt, sollten Sie die
folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen
ausgesetzt werden. Wenn der Computer fällt, können das Gehäuse und
andere Komponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Compu­ter und Netzteil dürfen nicht in der Nähe von Wärmequellen stehen oder
gelagert werden. Dies ist ein elektrisches Gerät. Wenn Wasser oder
andere Flüssigkeiten eindringen, kann der Computer stark beschädigt
werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den
Computer fern von magnetischen Feldern, die von Stromquellen, Moni-

Deutsch

toren, Magneten etc. erzeugt werden. Die können die Leistung beein­trächtigen und Ihre Daten beschädigen.

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie
ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie
Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren
gehen können, wenn der Akku verbraucht ist.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den
Computer selbst zu reparieren , können Ihre Garantieansprüche
verloren gehen. Außerdem besteht Stromschlaggefahr für Ihre
Gesundheit und das Gerät durch frei liegende Teile. Lassen Sie
Reparaturarbeiten nur von qualifizierten Reparaturfachleuten
durchführen, insbesondere wenn folgende Umstände vorliegen:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder ze rsch l is ­sen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in
Berührung gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht
korrekt arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berüh­ren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer
entweicht.

Sicherheitsinformationen

• Verwenden Sie nur einen AC/DC-Adapter, der für die Verwendung mit
diesem Computer zugelassen ist.

• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benut­zerhandbuch spezifiziert sind
Sie können explodieren. Richten Sie sich nach den regional gültigen Ent­sorgungsvorschriften.

• Verwenden Sie den Akku nicht mehr, wenn er heruntergefallen ist oder in
anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Computer
mit dem beschädigten Akku zu funktionieren schein, können dadurch
Stromkreise beschädigt werden, die schließlich einen Brand verursachen
können.

• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es fur
den Transport z.B. wahrend einer Reise in eine Tasche einpakken.

• Nehmen Sie vor dem Reinigen des Computers den Akku heraus, und
trennen Sie es von allen externen Stromquellen, Peripheriegeräten und
Kabeln ab.

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch. Tragen
Sie das Reinigungsmittel nicht direkt auf den Computer auf. Verwenden
Sie keine flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheu­ermittel zum Reinigen des Computers.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks
durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren
oder austauschen.

• Beachten Sie, dass das Logo bei den Computern, die über ein galvanisch
beschichtetes LCD-Logo verfügen, von einer Schutzfolie bedeckt ist.
Durch die natürliche Abnutzung kann diese Schutzfolie beschädigt wer­den oder abgehen und die scharfen Kanten des frei liegenden Logos
freigeben. Seien Sie in solch einem Fall vorsichtig bei der Handhabung
des Computers, und vermeiden Sie es, das herausstehende beschichtete
LCD-Logo zu berühren. Legen Sie keine Gegenstände in die Trageta­sche, da diese während des Transports gegen den Computer drücken
können. Wenden Sie sich in einem solchen Fall von Abnutzung an Ihr
Service Center.

. Entsorgen Sie die Akkus nicht in Feuer.

28

Polymer Akku Sicherheitshinweise



Entsorgen der Akkus/ Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren
Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen na­tionalen und regionalen Getzgebungen kann es verboten in,
einen nicht mehr gebrauchsfähigen Akku in den normalen
Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen
Entsorgungsunternehmen über Recycling-Möglichkeiten oder
korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosionsge­fahr. Tauschen Sie den Akku nur durch den gleichen oder einen
baugleichen Typ aus, der vom Hersteller empfohlen wird. Ent­sorgen Sie den verbrauchten Akku entsprechend der Anwei­sungen des Herstellers.

Beachten Sie die folgenden Hinweise, die sich speziell auf Poly­mer Akkus beziehen. Diese Hinweise haben zudem Vorrang
gegenüber den Allgemeinen Akku Sicherheitshinweisen.

• Polymer Akkus können sich etwas ausdehnen oder anschwellen. Dies ist
Teil des Sicherheitsmechanismus des Akkus und kein Anlass zur Sorge.

• Seien Sie vernünftig im Umgang mit Polymer Akkus. Verwenden Sie
keine Polymer Akkus in Umgebungen mit hohen Temperaturen und
lagern Sie keine ungenutzten Akkus über längere Zeiträume.

Deutsch

29

Schnellstart

Abb. 1 - Öffnen des Dekkels/LCD/Computers

mit angeschlossenem AC/DC-Adapter



Herunterfahren

Bitte beachten Sie, daß der Compu­ter immer mit dem Befehl Herunter-

fahren in Windows (siehe unten)

heruntergefahren werden muß.
Dadurch werden Festplatten- bzw.
Systemprobleme vermieden.

1. Klicken Sie auf das Startmenü­Symbol .

2. Klicken Sie auf den Eintrag Ein/Aus

.

3. Wählen Sie aus dem Menü die Option
Herunterfahren.

130 ﾟ

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie den Computer auf eine stabile Unterlage.

3. Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer verwenden
wollen (z. B. Tastatur und Maus), an die entsprechenden Schnittstellen an.

4. Gehen Sie bei der erstmaligen Einrichtung des Computers wie folgt vor
(um den Computer während des Versands zu schützen, wird der Akku das
System nicht mit Strom versorgen, bis es das erste Mal mit dem AC/DC­Adapter verbunden und wie folgt erstmalig eingerichtet worden ist):

• Bringen Sie das AC/DC-Adapterkabel an die DC-Eingangsbuchse an der

linken Seite des Computers an und verbinden Sie das AC-Netzkabel
anschließend mit einer Steckdose. Schließen Sie das AC-Netzkabel an
den AC/DC-Adapter an und lassen Sie es dort 6 Sekunden oder länger.

• Entfernen Sie das Adapterkabel von der DC-Eingangsbuchse des Compu-

Deutsch

ters und stecken Sie es anschließend wieder ein. Der Akku wird jetzt ent­sperrt sein.

5. Klappen Sie den Deckel/LCD vorsichtig mit einer Hand auf, und öffnen Sie
ihn auf einen angenehmen Sichtwinkel (jedoch nicht weiter als 130°). Mit der
anderen Hand halten Sie das Unterteil des Computers fest (siehe Abb. 1)
(Hinweis: Heben Sie den Computer niemals am Deckel/LCD hoch).

6. Drücken Sie auf den Netzschalter, um den Computer einzuschalten.

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstallierter Soft­ware ausgeliefert. Ist das nicht der Fall, oder wenn Sie das Notebook
für ein anderes System neu konfigurieren möchten, finden Sie dazu
eine Anleitung in diesem Handbuch zu Microsoft Windows 10.

Intel® Optane™-Unterstützung

Sie müssen Intel® Optane™ vor der Installati ons Ih res Windows 10
Betriebssystems installieren

(siehe "Intel® Optane™" auf Seite 31).

30

Intel® Optane™

Intel® Optane™ ist eine Kombination aus einem kompa­tiblen Speichergerät und Intel® Rapid Storage-Technolo-
gie Software. Diese Kombination wurde entwickelt, um Ihre
Systemleistung zu beschleunigen, indem Sie Bootdaten, aus­führbare Dateien, auf häufig zugegriffene Daten und Aus­lagerungsdateien auf eine nichtflüchtige Intel® Optane™
SSD mit niedriger Latenz aufrufen.

Wenden Sie sich an Ihren Händler oder Lieferanten, um zu
erfahren, ob Ihr System diese Technologie unterstützt.

Wenn Sie ein System neu installieren, das zuvor im RAID
Mode eingerichtet wurde, stellen Sie sicher, dass Sie den In­tel Optane Speicher deaktiviert haben (siehe "Intel® Op-

tane™ deaktivieren" auf Seite 32).

Intel® Optane™ Einrichtung

Sie müssen Intel® Optane™ vor der Installations Ihres
Windows 10 Betriebssystems installieren, und Sie müssen
Folgendes vorbereiten, um dies zu tun.

•Die Microsoft Windows 10 Betriebssystem-Disc.

• Ein angeschlossen externes DVD Laufwerk.

• Eine Intel® Optane™ SSD muss in Ihrem System installiert

sein.

•Die Disc Device Drivers & Utilities + User's Manual.

1. Starten Sie den Computer und drücken Sie auf F2, um in das
BIOS zu gelangen.

2. Gehen Sie zum Menü Boot, wählen Sie UEFI Setting und
drücken Sie auf die Eingabetaste.

3. Wählen Sie UEFI Boot, drücken Sie auf die Eingabetaste und
wählen Sie “Enabled”.

4. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie
zum Menü Main.

5. Wählen Sie OffBoard NVMe Controller Configuration und
drücken Sie die Eingabetaste, um zu überprüfen, ob eine Intel®
Optane™ SSD vorhanden ist.

6. Drücken Sie auf Esc um das Menü zu verlassen und gehen Sie
zum Menü Advanced.

7. Wählen Sie SATA Mode, drücken Sie auf die Eingabetaste und
wählen Sie RAID Mode.

8. Wählen Sie “Save and Exit”, stellen Sie jedoch sicher, dass die
Bedingung im Aufzählungspunkt unten erfüllt ist, bevor Sie
dies tun.

• Stellen Sie sicher, dass sich die Windows 10-DVD im ange-

schlossenen DVD Laufwerk befindet. Während der Computer
hochfährt, startet dieser automatisch von der Windows 10-DVD
(Sie werden aufgefordert, eine Taste zu drücken, um den Sys­temstart von der DVD auszuführen).

9. Drücken Sie auf Weiter > Jetzt installieren, um die Installation
des Betriebssystems wie herkömmlich fortzusetzen (die Anleitung
zur Installation des Windows-Betriebssystems finden Sie in der
Windows- Dokumentation).

10. Wählen Sie Benutzerdefiniert: nur Windows installieren (für
fortgeschrittene Benutzer).

11. Es wird empfohlen, bestehende Partitionen auszuwählen und zu
löschen.

12. Klicken Sie auf Neu, um eine Partition für Windows zu erstellen.

13. Es ist sehr wichtig sicherzustellen, dass bei der Erstellung der
Partition ein Minimum von 5MB nicht zugewiesenem
Speicherplatz gelassen wird.

14. Folgen Sie den Anweisungen auf dem Bildschirm, um das
Windows 10-Betriebssystem zu installieren.

Deutsch

31

15. Installieren Sie die Windows-Treiber (siehe Seite 45). Sollten Sie

Abb. 2 - Intel® Rapid Storage-Technologie - Status

den Intel® Rapid Storage-Technologie (IRST) Treiber
Installieren.

16. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

17. Klicken Sie auf Aktivieren.

Intel® Optane™ deaktivieren

Wenn Sie eine bestehende Intel® Optane™ Einrichtung
deaktivieren möchten, gehen Sie wie folgt vor.

1. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

2. Klicken Sie auf Deaktivieren.

3. Klicken Sie auf Ja, wenn die Nachricht angezeigt wird.

Deutsch

18. Das System wird eine Meldung anzeigen und Sie bitten, ein
kompatibles schnelles Laufwerk auszuwählen (in diesem Fall
sollte nur eine Option vorhanden sein).

19. Sie müssen den Computer nach dem Aktivieren von Optane neu
starten und sicherstellen, dass das System mit dem
eingeschalteten AC/DC-Adapter und nicht nur mit dem Akku
betrieben wird.

20. Klicken Sie auf Ja, um den Vorgang zu starten (dies kann einige
Zeit dauern).

21. Starten Sie den Computer neu, nachdem der Vorgang
abgeschlossen ist.

32

4. Starten Sie den Computer neu, um den Vorgang abzuschließen.

5. Starten Sie die Intel® Rapid Storage-Technologie Anwendung.

6. Der Status von Intel® Optane ™ Arbeitsspeicher wird im
Fenster angezeigt.

Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm

Modell B

Modell A

13,3" (33,78cm)

14" (35,56cm)

5

6

2

1

3

4

7

5

6

2

1

3

4

7

8

8



Überhitzung

Zum Schutz vor Überhitzung Ihres
Computers dürfen die Luftungsoff­nung(en) nicht während das Notebook
in Betrieb ist verdeckt werden.

Abb. 3 - Ansicht von vorne mit geöffnetem LCD-Bildschirm

1. PC-Kamera

2. *LED der Kamera

*Wenn die Kamera verwendet
wird, leuchtet die LED.

3. Eingebautes Mikrofon

4. LCD-Bildschirm

5. Luftungsoffnung

6. Tastatur

7. Touchpad mit Tasten

8. (Werkseitige Option) Fingerabdruckleser

Deutsch

33

LED-Anzeigen



Die Benutzung

drahtlos

angeschlossener

Geräte in

Flugzeugen

In der Regel ist die
Benutzung jeglicher
tragbarer elektroni­scher Funkgeräte in
Flugzeugen verboten.

Stellen Sie sicher,
dass das WLAN-, das
4G- und das Blu­etooth-Modul durch
Aktivieren des Flug­zeugmodus ausge­schaltet sind, wenn
Sie sich an Bord eines
Flugzeugs befinden.

Die LED-Anzeigen auf dem Computer zeigen wichtige Informationen über den aktuellen Status
des Computers.

Symbol Farbe Beschreibung

Deutsch

Orange Der AC/DC-Adapter ist angeschlossen

Grün Der Computer ist angeschaltet

Lampe blinkt

grün

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

Lampe blinkt

orange

Grün

Grün Es wird auf die Festplatte zugegriffen

Das System ist im konfigurierten Energiesparmodus

Der Akku hat einen kritisch niedrigen Stromstatus erreicht

Flugzeugmodus ist EIN (die Module WLAN, Bluetooth und 4G

ausgeschaltet sind)

Tabelle 1 - LED-Anzeigen

34

Tastatur

Nummemtastatur

Funktionstasten

Num & Rollen

Windows-Logo-Taste

Fn Taste

Menü/Anwendungstaste

Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Durch Drükken auf Fn + Num wird die
Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktionstasten, über die Sie direkt zwischen den Funktionen
umschalten können.

(Beleuchtete Tastatur - Optional) Die Stufe der Tastaturbeleuchtung kann angepasst oder aus-/eingeschaltet werden, indem
Sie die Fn + F4 Tasten verwenden.

Deutsch

Abb. 4 - Tastatur

35

Funktionstasten & visuelle Anzeigen

Wenn die Funktionstasten (F1 - F12) gleichzeitig mit der Fn-Taste gedrückt werden, funktionieren sie wie Hotkeys. Neben
den Tastenkombinationen für die Grundfunktionen gibt es einige visuelle Anzeigen, wenn der Control Center-Treiber in­stalliert ist.

Tasten Funktion/ Visuelle Anzeigen Tasten Funktion/ Visuelle Anzeigen

Fn +

Fn +

Fn +

Deutsch

Fn +

Fn +

Fn +

Fn +

Fn +

Wiedergabe/Pause (in Audio /Videoprogrammen)

Touchpad aktivieren/

deaktivieren

LCD-Hintergrundlicht ausschalten (zum Ein-

schalten beliebige Taste drücken oder Touchpad

berühren)

Stummschaltung/

Stummschaltung

aufheben

Tastaturbeleuchtung

wechseln/Helligkeits-

stufe anpassen

Audio-Lautstärke

verringern/erhöhen

Ändern der Anzeigeeinstellungen (siehe Seite 43)

LCD-Helligkeit ver-

ringern/erhöhen

(Für weiß-LED Tastatu-

ren)

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

PC-Kamera aktivieren/

deaktivieren

Flugzeugmodus ein-/

ausschalten

Energiesparmodus wechseln

Ein-/Ausschalten der

Nummerntastatur

Ein-/Ausschalten des

Scroll-Modus

Ein-/Ausschalten der

Feststelltaste

Ein-/Ausschalten des Control Centers (siehe

Seite 37)

Automatische Lüfter-

steuerung/Volle Leis-

tung

36

Tabelle 2 - Funktionstasten & visuelle Anzeigen

Control Center

Abb. 5 - Control Center

Drükken Sie auf die Tastenkombination Fn + Esc, oder doppelklicken Sie auf das Symbol im Infobereich auf der
Taskleiste um das Control Center ein-/auszuschalten. Das Control Center bietet den schnellen Zugriff auf häufig ver-

wendete Funktionen, und Sie haben hier die Möglichkeit, das Touchpad/das Kamera-Modul direkt ein-/auszuschalten.

Control Center Menüs

Das Control Center umfasst zwei Menütitel (Grundeinstellung und Extra Einstellung). Auf der Registerkarte Grundein­stellung können Sie den Energiemodus und andere Systemfunktionen einstellen. Auf der Registerkarte Extra Einstellung

können Sie die Hautfarbe der App nach Ihren Wünschen anpassen. Ein dritter Menüpunkt (LED Gerät) steht für Systeme
zur Verfügung, die nur beleuchtete weiße LED-Tastaturen unterstützen. Klicken Sie auf die Menütitel und anschließend auf
eine der Schaltflächen der folgenden Seiten.

Deutsch

37

Energiemodi

Sie können einen Energiemodus einstellen, indem Sie in der
Mitte des Control Centers auf das entsprechende Symbol
klikken. Jeder Energiemodus wird Einfluss auf den Flug­zeugmodus und PC Kamerastrom haben.

Energiestatus (Grundeinstellung)

Das Energiestatus-Symbol zeigt an, ob die Stromversor­gung aktuell über den Akku oder über das an das Stromnetz
angeschlossene Netzteil erfolgt. Die Energiestatus-Anzeige
zeigt den aktuellen Akkuladestatus an.

Deutsch

Unterhaltungsmodus* Aus Ein

*Wenn Sie im Unterhaltungsmodus auf die Schaltfläche Standard
klicken, werden die Standardeinstellungen für diesen Modus
zurückgesetzt.

Modus Flugzeugmodus PC Kamera

Stromsparmodus Ein Aus

Lautlosmodus Aus Ein

Leistungsmodus Aus Ein

Helligkeits (Grundeinstellung)

Das Helligkeits-Symbol zeigt die aktuell eingestellte Bild­schirmhelligkeit an. Mit dem Einstellrad oder mit der
Tastenkombination Fn + F8/F9 können Sie die Bildschir­mhelligkeit einstellen.

Kamera/Touch Pad/Linke Windows Taste (Grund­einstellung)

Klicken Sie auf diese Schaltflächen, um den Betriebsstatus
der PC-Kamera oder des Touchpads umzuschalten oder
die Funktion der linken Windows-Taste ein- und auszu­schalten. Beachten Sie, dass der Energiestatus des Kamera­Moduls auch vom ausgewählten Energiemodus abhängen.

Schalter (Grundeinstellung)

Klicken Sie entweder auf die Schaltfläche Ruhezustand
oder Schlaf (Energiesparmodus), um den Computer der aus­gewählten Stromsparmodus aufrufen zu lassen

(Sie erhalten

eine Warnung, bevor das System in den Energiesparmodus
wechselt und müssen zur Bestätigung auf OK klicken).

38

Lüftergeschwindigkeit (Grundeinstellung)

In diesem Menü können Sie die Lüftergeschwindigkeit auf
Maximal (volle Leistung) oder Automatisch stellen. Die
Lüftergeschwindigkeit wird sich automatisch einstellen, um
die Temperatur der CPU zu regeln. Mit dem Regler
"Versatz" können Sie die Einstellungen nach Ihren Wün­schen anpassen. Sie können die Einstellung nach Bedarf
auch auf Maximal anpassen.

Alle diese Einstellungen können als Sicherheitsvor­kehrung vom System überschrieben werden, wenn Sie
den Lüfter zu stark beanspruchen.

Lautstärke (Grundeinstellung)

Das Lautstärke-Symbol zeigt die aktuelle Lautstärke an. Sie
können die Lautstärke entweder mit dem Einstellrad oder mit
der Tastenkombination Fn + F5/F6 einstellen. Mit der
Tastenkombination Fn + F3 wird der Ton ausgeschaltet.

Feststelltaste/Rollen/Zahlenschloss/Flugzeugmo-

dus

(Grundeinstellung)

Tastatur Sleeptimer/Helligkeits (LED Gerät)

(Für weiß-LED Tastaturen)
Aktivieren und wählen Sie anschließend die Zeitdauer der
Leerlaufs, nach der die Tastatur LED den Schlafmodus auf­rufen (d.h. die LED Tastaturbeleuchtung wird ausgeschaltet,
um Strom zu sparen). Sie können auch die Tastaturhelligkeit
einstellen.

Deutsch

Klicken Sie auf die Schaltfläche, um zwischen dem ent­sprechenden Sperrmodus und dem Flugzeugmodus umzu­schalten.

39

Systemübersicht: Ansicht von vorne, links und rechts

Abb. 6 - Ansicht von vorne, links und rechts

1. LED-Anzeigen

2. DC-Eingangsbuchse

3. USIM-Kartenleser (für
4G USIM-Karte)

4. USB 3.0 (USB 3.1 Gen

1) Typ-A Anschlüsse

5. Netzschalter

6. Mikrofon-Eingangs­buchse

7. Kopfhörer-Ausgangs­buchse

8. USB 3.1 Gen 2 Typ-C
Anschluss
Oder

(Werkseitige Option)

Thunderbolt 3 Anschluss

9. Mini DisplayPort Anschluss

10. HDMI-Ausgangsanschluss

11 . Multi-in-1 Kartenleser

12. RJ-45 LAN-Buchse

13. Sicherheitsschloß-Buchse

Rear



USIM Kartenauswurf

Drücken Sie einfach auf
die USIM-Karte, um sie
auszuwerfen. Tun Sie
dies allerdings nicht,
wenn gerade eine Ver­bindung besteht.

Wenn Sie die Karte bei
einer bestehenden 4G­Verbindung auswerfen,
müssen Sie das System
herunterfahren, die
USIM-Karte neu einset­zen, das System neu
starten und die 4G-Ver­bindung anschließend
wiederherstellen.

Wenn Sie die USIM­Karten wechseln
möchten, müssen Sie
das System ebenfalls
herunterfahren, die
USIM-Karte neu einset­zen, das System neu
starten und die 4G-Ver­bindung anschließend
wiederherstellen.

Vorderseite

Linke Seite

Rechte Seite

1

13

2

4

5

3

9

10

6

12

8

11

7

4

Vorderseite

Linke Seite

Rechte Seite



*Thunderbolt Port Netzteil

Unterstützung

Systeme, die einen Thunderbolt
Combo-Anschluss unterstützen,
können von einem AC/DC-Adapter
eines Drittanbieters versorgt wer­den, der an den Thunderbolt
Combo-Anschluss angeschlossen
ist. Stellen Sie jedoch sicher, dass
die Nennleistung des Typ-C Adap­ters 20V, 3,25A (65 Watt) beträgt
und dass der Typ-C Adapter ent­sprechend vom TÜV/UL/cTUVUS/
INTERTEK, etc. zertifiziert ist.

Deutsch

40

Systemübersicht:

Abb. 7

Ansicht von unten und

hinten

1. Luftungsoffnung

2. Lautsprecher



Überhitzung

Zum Schutz vor Überhitzung Ihres
Computers dürfen die Luftungsoff­nung(en) nicht während das
Notebook in Betrieb ist verdeckt wer­den.

Keine Gehäuseteile entfernen oder

öffnen

Entfernen Sie keine Gehäuseteile
und/oder Schrauben, um das Gerät
aufzurüsten, da anderenfalls Ihre Ga­rantieansprüche verloren gehen.

Ist es erforderlich, die Festplatte, den
RAM usw. auszuwechseln oder zu
entfernen, wenden Sie sich an Ihren
Vertragshändler/Lieferanten.

1

2

1

2

Ansicht von unten und hinten

Deutsch

41

Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Ein-

Abb. 8 - Start-Menü, Kontextmenü, Taskleiste, Systemsteuerung und Einstellungen

stellungen von Windows 10

Auf die meisten Apps, Control Panels, Utilities und Programme in Windows 10 können Sie über das Start-Menü gelangen.
Klicken Sie dazu auf das Symbol in der Taskleiste in der linken u nteren Ecke des Bildschirms (oder drücken Sie auf die
Windows-Logo-Taste der Tastatur).

Klicken Sie mit der rechten Maustaste auf das Startmenü-Symbol (oder verwenden Sie die Tastenkombination
Windows-Logo-Taste + X), um ein erweitertes Kontextmenü der nützlichen Funktionen aufzurufen: Apps und Features,
Energieoptionen, Task-Manager, Suchen, Explorer, Geräte-Manager, Netzwerkverbindungen usw.

Der Infobereich der Taskleiste befindet sich in der rechten unteren Ecke des Bildschirms. Hierüber können Sie manche
Control Panels und Anwendungen aufrufen, die in diesem Handbuch angesprochen werden.

In diesem Handbuch finden Sie eine Anleitung zum Öffnen de r Systemsteuerung. Um die Systemsteuerung aufzurufen, wäh-

Deutsch

len Sie Systemsteuerung unter dem Eintrag Windows-System im Startmenü.
Der Eintrag Einstellungen im Startmenü (auch die App) bietet Ihnen einen schnellen Zugriff auf eine Reihe von Einstellmög-

lichkeiten für das System, die Geräte, das Telefon, das Netzwerk und das Internet, die Personalisierung, die Apps, Konten,
die Zeit und Sprache, die Spiele, die Erleichterte Bedienung, den Datenschutz, Updates und die Sicherheit, Suche.

42

Grafikfunktionen

Abb. 9

Projizieren

Dieses System verfügt über eine integrierte GPU von Intel.
Wenn der Grafiktreiber installiert ist, können Sie bei
Windows im Einstellfenster Anzeige die Anzeigegeräte
wechseln und Anzeigeoptionen konfigurieren.

So öffnen Sie in Windows das Einstellfenster Anzeige:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann
aus dem Menü die Option Anzeigeeinstellungen wählen.

2. Wählen Sie aus den Menüs die gewünschten
Anzeigeeinstellungen.

Anzeigegeräte

Beachten Sie, dass Sie externe Anzeigen nutzen können, die
an den HDMI-Ausgangsanschluss und/oder an den Mini
DisplayPort Anschluss angeschlossen sind. Lesen Sie die
Anleitung des Anzeigegerätes, um zu erfahren, welche For­mate unterstützt werden.

Bei Windows ist es möglich, schnell externe Monitore über
das Projizieren Menü zu konfigurieren (drücken Sie auf die
Windows-Logo-Taste und gleichzeitig auf P oder drü­kken Sie die Tastenkombination Fn + F7).

Deutsch

So rufen Sie die Steuerung für Intel® UHD-Grafik auf:

1. Rufen Sie die Steuerung für Intel® UHD-Grafik über das Start­menü in Windows auf.

Oder

2. Verwenden Sie die Tastenkombination Strg + Alt + F12, um die
Steuerung für Intel® UHD-Grafik zu öffnen.

Konfiguration der Anzeige mit dem Projizieren Menü:

1. Schließen Sie das externe Anzeigegerät
an den entsprechenden Anschluss an
und schalten Sie es anschließend ein.

2. Drücken Sie die Tastenkombination
+ P (oder Fn + F7).

3. Klicken Sie auf eine der Optionen im
Menü zur Auswahl von Nur PC-
Bildschirm, Duplizieren, Erweitern
oder Nur zweiter Bildschirm.

4.

Sie können klicken auf Mit drahtloser

Anzeige verbinden

Projizieren Fenster tippen und den

Schritten folgen, um sich mit einem
drahtlosen Anzeigegerät zu verbinden.

unten im

43

Audiofunktionen



Lautstärkeeinstellung

Die Lautstärke kann auch mit den Windows-Lautstärke-
reglern eingestellt werden. Überprüfen Sie die Einstellung,
indem Sie in der Taskleiste auf das Lautsprecher-Symbol
Klicken.

Abb. 10 - Energieoptionen

Sie können die Audiooptionen für Ihren Computer über die
Systemsteuerung Sound in Windows konfigurieren.

Die Lautstärke können Sie durch die Tastenkombination Fn
+ F5/F6 ändern.

Deutsch

Energieoptionen

Die Energieoptionen von Windows ermöglichen Ihnen die
Konfiguration der Optionen für das Energiemanagement des
Computers. Sie können Strom sparen, indem Sie Ener-
giesparpläne erstellen und im linken Menü können Sie die
Optionen für den Netzschalter, die Energiespartasten (Fn
+ F12) und Zuklappeinstellung (beim Schließen des
Dekkels), den Bildschirm und den Energiesparmodus (die
Standardeinstellung Energie sparen) konfigurieren.

Klicken Sie im linken Menü auf Energiesparplan erstellen ,
und wählen Sie die Optionen, um einen neuen Plan zu er­stellen. Klicken Sie auf Energieplaneinstellungen ändern,
und klicken Sie auf Erweiterte Energieeinstellungen
ändern, um weitere Optionen für die Konfiguration aufzuru­fen.

44

Installation der Treiber



Treiberinstallation und

Stromversorgung

Während die Treiber installiert werden,
muss der Computer über den AC/DC­Adapter mit Strom versorgt werden. Einige
Treiber benötigen für den Installationsvor­gang sehr viel Strom. Wenn der Akku nicht
mehr über genügend Strom verfügt, kann
sich das System während der Installation
ausschalten, was zu Systemfehlern führen
kann (das ist kein Sicherheitsproblem, und
der Akku ist innerhalb von einer Minute
wieder aufladbar).

Abb. 11 - Installation der Treiber



Allgemeine Hinweise zur

Treiberinstallation

Wenn Sie keine fortgeschrittenen
Kenntnisse haben, folgen Sie für
jeden Treiber den Anweisungen
auf dem Bildschirm (z. B. Weiter
> Weiter > Fertig stellen). In
vielen Fällen ist es erforderlich,
den Computer nach der Treiberin­stallation neu zu starten.

Alle Module (z. B. WLAN oder
Bluetooth) müssen vor der
Treiberinstallation eingeschaltet
werden.

Die Disc Device Drivers & Utilities + User's Manual enthält die Treiber und Hilfsprogram me, die für das einwandfreie Funk-
tionieren des Computers notwendig sind. Möglicherweise wurden diese bereits vorins talliert. Ist das nicht der Fall , legen Sie
die Disc ein, und klicken Sie auf Install Drivers (Schaltfläche) oder Option Drivers (Schaltfläche), um das Treibermenü
Optional aufzurufen.
installiert werden sollen (notieren Sie zum späteren Nachlesen die Treiber, die Sie installiert haben). Hinweis: Muss ein
Treiber neu installiert werden, sollten Sie den alten Treiber zunächst deinstallieren.

Installieren Sie die Treiber in der in Abb. 11 angegebenen Rei henfolge. Markieren Sie die Treiber, di e

Letzte Updates

Nachdem Sie alle Treiber installiert haben, stellen Sie sicher, dass Sie Nach Updates suchen aktivieren (Einstellungen >
Update und Sicherheit > Nach Updates suchen) und gehen Sie zum Microsoft Store und klicken Sie auf Downloads und
Updates > Updates abrufen, um alle Apps usw. zu aktualisieren.

Deutsch

45

Windows Hello Kamera (Option)

Abb. 12

Windows Hello

(Gesichtserken-

nung)



Windows Hello Kamera und Energie sparen

Wenn Sie die PC Kamera ausschalten (z.B. über die Fn + F10
Tastenkombination oder das Contrl Center-Symbol), wird
das Gesichtserkennungssystem nicht funktionieren.

Wenn das System bei ausgeschalteter Kamera in den Ru­hemodus versetzt und wieder aktiviert, neu gestartet oder
heruntergefahren und wieder neu gestartet wird, funktioniert
das Gesichtserkennungssystem nicht.

Die Windows Hello Kamera ist kompatibel mit dem
Windows Hello Gesichtserkennun g System. Die Windows

Hello Kamera bietet eine benutzerfreundliche Schnittstelle
mit einer einzelnen Form der Überprüfung, um Sie an Ihrem
Computer anzumelden.

Das Windows Hello Kameramodul verwendet die Anmelde-
option Konfiguration des Windows Kontos.

Konfiguration des Windows Hello Kameramoduls

1. Stellen Sie vor der Einrichtung des Gesichtserkennungssystem

Deutsch

sicher, dass:

• Das System mit dem AC/DC-Adapter (wenn das System über
Akku betrieben wird, funktioniert das Gesichtserkennungssys­tem nicht).

• Wenn Sie eine Brille tragen, wird empfohlen, dass Sie Ihre Brille
absetzen, um Probleme mit Reflektionen zu vermeiden, die das
Gesichtserkennungssystem beeinträchtigen könnten.

2. Klicken Sie auf den Eintrag Einstellungen im Startmenü.

3. Klicken Sie dann auf Konten und klicken Sie auf
Anmeldeoptionen.

4. Sie müssen ein Windows Kennwort hinzufügen (klicken Sie auf
Hinzufügen unter Kennwort).

5. Nachdem Sie das Passwort hinzugefügt haben, müssen Sie auch
eine PIN eingeben.

6. Klicken Sie bei Windows Hello unter Gesichtserkennung auf
Einrichten.

7. Klicken Sie auf Los geht's und der Windows Hello
Einrichtungsassistent wird Sie anschließend durch den Vorgang
zum Scannen Ihres Gesichts leiten.

8. Sie müssen die PIN für die erstmalige Einrichtung eingeben.

46

9. Schauen Sie direkt auf den Bildschirm, damit das System Ihr
Gesicht scannen kann (die blaue Leiste unter dem Bild zeigt den
Fortschritt des Scans an).

10. Das System wird anschließend “Fertig!” melden. Klicken Sie auf
Schließen um den Einrichtungsassistenten zu beenden.

11. Starten Sie den Computer neu nachdem der Scanvorgang
beendet wurde.

12. Sie können das Gesichtserkennungssystem verwenden, um Ihren
Computer zu entsperren, wenn Sie das System das nächste Mal
starten. Das System wird “Die Kamera wird eingeschaltet...
(Getting ready...)” anzeigen und schauen Sie danach einfach (bei
der Anzeige von “Ich versuche, Sie zu erkennen...” /
“Sicherstellen, dass Sie es sind...”) auf den Bildschirm, um den
Scan abzuschließen.

Fingerabdruckleser (Option)



Probleme beim Anmelden mit dem Fingerabdruck

Sollte der Fingerabdruckleser während des Windows­Begrüßungsbildschirms den Fingerabdruck 3-mal nicht er­kennen können, wird der Computerzugriff gesperrt. In die­sem Falle benötigen Sie Ihren PIN-Code (den Sie bei der
ursprünglichen Einrichtung des Fingerabdrucklesers
eingegeben haben), um wieder auf den Computer zug­reifen zu können. Alternativ können Sie auch Ihr Windows­Kennwort zur Anmeldung verwenden. Nachdem Sie den
PIN-Code (oder das Windows-Kennwort) zur Anmeldung
verwandt haben, können Sie unter Einstellungen > Kon-
ten > Anmeldeoptionen Ihre Einstellungen ändern.

Abb. 13

Konten -

Anmeldeop-

tionen

Melden Sie Ihre Fingerabdrücke vor dem Benutzen wie un­ten beschrieben an. Das Fingerabdrucklesemodul verwendet
die Anmeldeoption Konfiguration des Windows Kontos.

Fingerabdruckmodulkonfiguration

1. Klicken Sie auf den Eintrag Einstellungen im Startmenü.

2. Klicken Sie dann auf Konten und klicken Sie auf
Anmeldeoptionen.

3. Sie müssen ein Windows Kennwort hinzufügen (klicken Sie auf
Hinzufügen unter Kennwort).

4. Nachdem Sie das Passwort hinzugefügt haben, müssen Sie auch
eine PIN eingeben.

5. Klicken Sie bei Windows Hello unter Fingerabdruck auf
Einrichten.

6. Der Assistent führt Sie dann durch den Setup-Vorgang, um Ihre
Fingerabdrücke zu registrieren.

7. Sie werden angewiesen, den Fingerabdrucksensor mehrmals
zu berühren (Dies kann mehr als 20 Mal sein).

8. Versuchen Sie es, indem Sie verschiedene Fingerteile in
unterschiedlichen Stellungen zeigen.

9. Klicken Sie abschließend auf Schließen.

10. Sie können Einen weiteren Finger hinzufügen auswählen
(empfohlen) oder Den aktuellen Fingerabdruck entfernen.

11. Sie können nun den Fingerabdrucksensor berühren, um sich am
Computer anzumelden.

Deutsch

47

TPM (Option)

Abb. 14

Security -

Trusted

Computing

Abb. 15

BitLocker-Laufwerk-

verschlüsselung

(TPM-Verwaltung)

Abb. 16

“Trusted Plat-

form Module”-

Management

(TPM) auf dem

lokalen Compu-

ter

Bevor Sie die TPM (Trusted Platform Module)-Funktionen
einrichten, müssen Sie die Sicherheitsplattform initialisie­ren.

3. Klicken Sie auf TPM-Verwaltung.

Aktivieren der TPM-Funktionen

1. Starten Sie den Computer neu.

2. Rufen Sie das BIOS auf, indem Sie während des POST-Vorgangs/
Startups auf F2 drücken.

3. Klicken Sie auf Setup Utility und wählen Sie das Menü

4. Klicken Sie auf TPM Configuration und wählen Sie Enable
(Aktivieren) für Security Device Support
(Sicherheitsgeräteunterstützung).

5. Sie müssen anschließend auf F10 drücken/klicken, um die

Deutsch

Änderungen zu speichern und den Computer neu zu starten.

TPM Verwaltung in Windows

Sie können Ihre TPM Einstellungen unter

1. Rufen Sie die Systemsteuerung auf.

2. Klicken Sie auf

und Sicherheit).

48

BitLocker-Laufwerkverschlüsselung (System

Windows

Security.

verwalten:

4. Im Fenster TPM-Verwaltung können Sie TPM unter Windows
verwalten. Da ein TPM normalerweise in großen Unternehmen
und Organisationen verwaltet wird, benötigen Sie bei der
Verwaltung der hiesigen Informationen die Hilfe Ihres
Systemadministrators.

TPM Aktionen

1. Klicken Sie auf TPM vorbereiten und folgen Sie den Anwei­sungen des Assistenten, um TPM vorzubereiten (dabei wird mög­licherweise ein Neustart des Computers und eine Bestätigung der
Einstellungsänderungen nach dem Neustart durch Drücken der
entsprechenden F-Taste erforderlich sein).

2. Nach dem Neustart wird TPM vorbereitet und Sie können
anschließend das Menü Aktionen verwenden für TPM

ausschalten, Besitzerkennwort ändern, TPM löschen oder
TPM-Sperre zurücksetzen.

3. Ein Assistent wird Sie durch die Einrichtungsschritte leiten.

Fehlerbehebung

Problem Mögliche Ursache - Lösung

Die Module Wireless-LAN/
Bluetooth können nicht erkannt

werden.

Das PC-Kamera-Modul kann nicht
erkannt werden.

Die mit der PC-Kamera
aufgenommenen Dateien benötigen
zu viel Speicherplatz.

Im Flugzeugmodus sind die Module ausgeschal tet. Prüfen Sie der LED-Anzeige , ob der
Computer im Flugzeugmodus ist (siehe Tabelle 1 auf Seite 34). Mit der Tastenkombination
Fn + F11 können Sie den Flugzeugmodus ein- oder ausschalten (siehe Tabelle 2 auf Seite

36).

Das ist ausgeschaltet. Mit der Tastenkombination Fn + F10 können Sie das PC-Kamera­Modul einschalten (siehe Tabelle 2 auf Seite 36). Starten Sie die Kamera-Anwend ung, um
das Kamerabild zu sehen.

Videodateien, die mit hoher Auflösung aufgenommen werden, erfordern sehr viel
Speicherplatz.

Beachten Sie, dass das Betriebssystem Windows mindestens 20GB (64bit) freien Speicher
im Laufwerk C: der Systempartition benötigt. Es wird empfohlen, die aufgenommenen
Videodateien in einem anderen Laufwerk als C: zu speichern, die Dateigröße der
Aufnahmedateien zu beschränken oder die Auflösung der Videos zu verringern.

Deutsch

49

Technische Daten



Aktualität der technischen Daten

Die in diesem Teil aufgeführten techni­schen Daten sind zum Zeitpunkt der
Druckstellung richtig. Bestimmte
Elemente (insbesondere Prozessorty­pen/-geschwindigkeiten) können im
Rahmen des Entwicklungsplans des Her­stellers zwischenzeitlich geändert oder
aktualisiert werden. Detailinformationen
erhalten Sie bei Ihrem Servicezentrum.

Bitte beachten Sie, dass diese Reihe von
Computer-Modellen eine Vielzahl an Pro­zessoren und/oder Grafikkarten unter­stützen kann.

Um herauszufinden welcher Prozessor/
CPU in Ihrem System verbaut ist,
begeben Sie sich zum Start-Menü und
wählen dort Einstellungen, und dann
wählen Sie System und klicke auf Info.
Hier finden Sie ebenfalls Information
über die Größe des installierten RAM
u.v.m.

Um Informationen über den in Ihrem Sys­tem verwendeten Videoadapter zu er-
halten gehen Sie zum Start-Menü, wo
Sie Einstellungen wählen, dann wählen
Sie auf System und klicken auf Bild-

schirm > Erweiterte Anzeigeein­stellungen > Adaptereigenschaften
anzeigen.

Deutsch

50

BIOS

Insyde BIOS (128Mb SPI Flash-ROM)

Speicher

Dual Channel DDR4
Zwei 260-Pin SODIMM-Sockel

Unterstützung von DDR4 2400MHz oder
DDR4 2666MHz (je nach CPU-Typ)
Speichermodulen

Speicher auf bis zu 32GB erweiterbar
Mit 4GB, 8GB oder 16GB Modulen

kompatibel

LCD-Optionen

Modell A

13,3" (33,78cm), 16:9, QHD+ (3200x1800)/
FHD (1920x1080)

Modell B

14" (35,56cm), 16:9, FHD (1920x1080)

Speichereinheiten

Eine austauschbare SATA-2,5"-Festplatte/
SSD (7mm Höhe)

(Werkseitige Option) Ein M.2 SATA/PCIe

Gen3 x4-SSD-Laufwerk

Zeigegerät

Eingebautes Touchpad

Tastatur

Tastatur (mit integrierter Nummerntastatur)
Oder
(Werkseitige Option) Mit weißen LED

beleuchtete Tastatur (mit integrierter
Nummerntastatur)

Audio

High-Definition-Audio-kompatible
Schnittstelle

2 eingebaute Lautsprecher
Eingebautes Mikrofon
(Werkseitige Option)

Mikrofon

Eingebautes Array-

Sicherheit

Öffnung für Sicherheitsschloß (Typ
Kensington)

BIOS-Paßwort
Intel PTT für Systeme ohne Hardware TPM
(Werkseitige Option) TPM v2.0
(Werkseitige Option) Fingerabdruckleser

Kartenleser

Festes Multi-in-1 Kartenleser-Modul

MMC (MultiMedia Card)/RS MMC
SD (Secure Digital)/Mini SD/SDHC/

SDXC

Kommunikation

Eingebautes 10/100/1000Mb Base-TX
Ethernet LAN

(Werkseitige Option) 1,0M HD PC­Kamera-Modul

Oder
(Werkseitige Option) Windows Hello

Kameramodul
(Werkseitige Option)

WLAN/ Bluetooth M.2 Module:

(Werkseitige Option) Intel® Dual Band
Wireless-AC 9260 WLAN (802.11ac) und
Bluetooth

(Werkseitige Option) Intel® Dual Band
Wireless-AC 9560 WLAN (802.11ac) und
Bluetooth

(Werkseitige Option) Intel® Dual Band
Wireless-AC 9462 WLAN (802.11ac) und
Bluetooth

M.2 4G Modul

M.2-Steckplätze

Steckplatz 1 für Kombinierte Bluetooth und
WLAN-Modul

Steckplatz 2 für SATA/PCIe Gen3 x4-SSD-
Laufwerk

(Werkseitige Option) Steckplatz 3 für 4G­Modul

Schnittstellen

Ein USB 3.1 Gen 2 Typ-C Anschluss*

*Die maximale Strommenge, die von USB
Typ-C Anschlüssen geliefert wird, beträgt
500mA (USB 2.0)/1500mA (USB 3.1).

Oder
(Werkseitige Option) Ein Thunderbolt 3
Anschluss**

**Unterstützt USB Stromversorgung/DC­Eingang Funktion

Zwei USB 3.0 (USB 3.1 Gen 1) Typ-A
Anschlüsse

Ein Mini DisplayPort (1.2) Anschluss
Ein HDMI-Ausgangsanschluss
Eine Mikrofon-Eingangsbuchse
Eine Kopfhörer-Ausgangsbuchse
Eine RJ-45 LAN-Buchse
Eine DC-Eingangsbuchse

Charakteristika

Intel® Optane™ Technik (für Intel Core
Prozessorfamilie)

Windows® Mixed Reality kompatibel

Stromversorgung

AC/DC-Adapter für den gesamten
Spannungsbereich

AC-Eingang: 100-240 V, 50-60Hz
DC-Ausgang: 19V, 2,1A (40W)

Integrierter Polymer Akku, 36WH

Umgebungsbedingungen

Temperatur

In Betrieb: 5ºC – 35ºC
Bei Aufbewahrung: -20ºC – 60ºC

Relative Luftfeuchtigkeit

In Betrieb: 20 – 80 %
Bei Aufbewahrung: 10 – 90 %

Abmessungen und Gewicht

Modell A

329,8 (B) x 225 (T) x 17,8 (H) mm

1,3kg (Barebone mit 36WH-Akku)

Modell B

329,8 (B) x 225 (T) x 18,8 (H) mm

1,4kg (Barebone mit 36WH-Akku)

Deutsch

51

Deutsch

52

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. Il s’agit d’un supplément, et non pas d’une
alternative au Manuel de l’Utilisateur en Anglais complet au format Adobe Acrobat s ur le disque Device Drivers & Utilities
+ User's Manual fourni avec votre ordinateur . Ce disque contient aussi les pilo tes et utilitaires nécessaires au fonctionnement
correct de votre ordinateur (Remarque: La compagni e se réserve le droit de revoir cette publication ou de modifier son conte­nu sans préavis).

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà installés. Si ce n’est pas le cas , ou si vous avez l’intention
de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le disq ue Device
Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.

Informations de réglementation et de sécurité

Prêtez attention aux avis réglementaires et informations de sécurité contenus dans le Manuel de l'Utilisateur se trouvant sur
le disque Device Drivers & Utilities + User’s Manual.

© 2019

Marques déposées

Intel est une marque enregistrée d’Intel Corporation.
Windows est une marque enregistrée de Microsoft Corporation.

Français

53

Instructions d’entretien et d’utilisation

L’ordinateur est robuste, mais il peut toutefois être endomma­gé. Afin d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration.

Si l’ordinateur tombe, le boîtier et d’autres éléments pourraient être
endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer . Tenez l’ordinateur et

son alimentation externe à distance de toute source de chaleur. Il
s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait
à pénétrer à l’intérieur de votre ordinateur, il pourrait être sérieuse­ment endommagé.

• Evitez les interférences. Tenez l’ordinateur à distance de transfor-

mateurs à haute capacité, moteurs électriques, et autres appareils
générateurs de champs magnétiques importants. Ceux-ci peuvent
gêner ses performances normales et endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordina-
teur. Arrêtez l’ordinateur correctement, et fermez tous vos pro­grammes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas
d’enregistrer vos données régulièrement puisqu’elles peuvent être

Français

perdues si la batterie est vide.

Révision

Si vous essayez de réparer l'ordinateur par vous-même, votre
garantie sera annulée et vous risquez de vous exposer et d'ex­poser l'ordinateur à des chocs électriques. Confiez toute répa­ration à un technicien qualifié, particulièrement dans les cas
suivants:

• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé,
abimé ou effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fonctionne pas normalement bien que vous
ayez suivi les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran
LCD est cassé, ne touchez pas le liquide car il contient du poison).

• Si une odeur inh abi tuel , de la ch ale ur ou de la fumée ap par ais sait so r­tant de votre ordinateur.

Informations de sécurité

• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordina­teur.

• Utilisez uniquement le cordon d’alimentation et les batteries indiqués
dans ce manuel. Ne jetez pas les batteries dans le feu. Elles peuvent
exploser. Consultez la réglementation locale pour des instructions de
recyclage possibles.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît
endommagée (ex: tordue ou vrillée) d'une manière quelconque.
Même si l'ordinateur continue de fonctionner avec la batterie en
place, cela peut détériorer le circuit, pouvant déclencher un incendie.

• Assurez-vous que votre ordinateur est complètement éteint avant de
le mettre dans un sac de voyage (ou tout autre bagage similaire).

• Avant de nettoyer l'ordinateur, retirez la batterie et assurez-vous que
l'ordinateur est débranché de toute alimentation électr iq ue externe,
périphériques et câbles.

• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais
n'appliquez pas d'agent de nettoyage directement sur l'ordinateur.
N’utilisez pas de produit de nettoyage volatil (des distillés pétrôle) ou
abrasifs sur aucun des éléments de l’ordinateur.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie
aurait besoin d’être réparée ou changée, veuillez vous adresser à
votre représentant de service ou à des professionnels qualifiés.

• Notez que dans les ordinateurs ayant un logo fixé par dépôt électroly­tique, le logo est recouvert par une protection adhésive. À cause de
l’usure générale, cette protection adhésive se détériore avec le temps
et le logo exposé peut former des angles coupants. Faites bien atten­tion lorsque vous manipulez l'ordinateur, et évitez de toucher le logo
fixé par dépôt électrolytique. Dans la sacoche de voyage, ne mettez
pas d’autres objets qui risquent de se frotter contre l’ordinateur pen­dant le transport. En cas d’une telle usure, contactez votre centre de
services.

54

Précautions concernant les batteries polymères



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une batterie re­chargeable. Cette batterie est recyclable. Quand elle n’est plus
utilisable, en fonction des lois locales des différents états et
pays, il peut être illégal de s’en débarrasser en la jetant avec les
ordures ménagères normales. Vérifiez auprès du responsable
local de l’élimination des déchets solides de votre quartier pour
vous informer des possibilités de recyclage ou de la manière ap­propriée de la détruire.

Il existe un danger d’explosion si la batterie est remise de façon
incorrecte. Remplacez-la uniquement par des batteries de
même type ou de type équivalent, recommandées par le fabri­cant. Eliminez les batteries usagées selon les instructions du fa­bricant.

Notez les informations suivantes spécifiques aux batteries po­lymères, et le cas échéant, celles-ci remplacent les informa­tions générales de précaution sur les batteries.

• Les batteries polymères peuvent présenter une légère dilatation ou
gonflement, mais cela est inhérent au mécanisme de sécurité de la
batterie et ne représente pas une anomalie.

• Manipulez les batteries polymères de façon appropriée lors de leur
utilisation. Ne pas utiliser de batteries polymères dans des environne­ments présentant une température ambiante élevée, et ne pas stocker
les batteries non utilisées pendant de longues périodes.

Français

55

Guide de démarrage rapide

Figure 1 - Ouvrir le couvercle/LCD/ordinateur

avec un adaptateur AC/DC branché



Arrêt

Veuillez noter que vous devriez tou­jours éteindre votre ordinateur en utili­sant la commande Arrêter dans
Windows (voir ci-dessous). Cette pré­caution évite des problèmes de disque
dur ou de système.

1. Cliquez sur l'icône du Menu Démar­rer .

2. Cliquez sur l'élément Marche/Arrêt .

3. Sélectionnez Arrêter dans el menu.

130 ﾟ

1. Enlevez tous les memballages.

2. Posez l’ordinateur sur une surface stable.

3. Connectez fermement les périphériques que vous souhaitez utiliser avec
votre ordinateur (par ex. clavier et souris) à leurs ports respectifs.

4. Lors de la première installation de l'ordinateur utilisez la procédure
suivante (afin de protéger l'ordinateur, la batterie sera verrouillée lors de
l'expédition afin de ne pas alimenter le système avant la première
connexion à l'adaptateur AC/DC et initialement installée comme ci-des­sous) :

• Branchez le cordon de l’adaptateur AC/DC à la prise d'entrée DC sur la

gauche de l’ordinateur, branchez ensuite le cordon d'alimentation AC à
une prise murale, puis connectez le cordon d'alimentation AC à l’adapta­teur AC/DC et laissez-le ainsi pendant au moins 6 secondes.

• Débranchez le cordon de l'adaptateur de la prise d'entrée DC de l'ordi-

nateur, puis rebranchez-le; la batterie est maintenant déverrouillée.

5. D'une main, soulevez soigneusement le couvercle/LCD pour obtenir un
angle de vision confortable (ne pas dépasser 130 degrés), de l'autre main
(comme illustré dans la Figure 1) maintenez la base de l'ordinateur
(Remarque : Ne soulevez jamais l'ordinateur par le couvercle/LCD).

Français

6. Pressez le bouton de mise en marche pour allumer.

Logiciel système

Votre ordinateur peut être livré avec un logiciel système pré-installé.
Si ce n’est pas le cas, ou si vous re-configurez votre ordinateur pour
un système différent, vous constaterez que ce manuel fait référence à
Microsoft Windows 10.

Prend en charge Intel® Optane™

Vous devez configurer Intel® Optane™ avant d'installer votre sys­tème d'exploitation Windows 10 (voir "Intel® Optane™" à la

page 57).

56

Intel® Optane™

Intel® Optane™ est la combinaison d'un périphérique de
mémoire compatible et du logiciel Technologie de stockage
Intel® Rapid. Cette combinaison est conçue pour accélérer
les performances de votre système en mettant en cache les
données de démarrage, les exécutables, les données acces­sibles fréquemment et les fichiers de page système sur un
SSD Intel® Optane™ non volatil et à faible latence.

Contactez votre distributeur ou fournisseur pour voir si votre
système prend en charge cette technologie.

Si vous réinstallez un système qui a déjà été configuré en
RAID Mode, assurez-vous d'avoir désactivé la mémoire Intel
Optane (voir "Désactivation de Intel® Optane™" à la

page 58).

Configuration Intel® Optane™

Vous devez configurer Intel® Optane™ avant d'installer
votre système d'exploitation Windows 10 et, pour ce faire,
vous devrez préparer ce qui suit.

• Le disque de SE Microsoft Windows 10.

• Un lecteur DVD externe connecté.

• Un SSD Intel® Optane™ installé dans votre système.

• Le disque Device Drivers & Utilities + User’s Manual.

1. Allumez l’ordinateur et appuyez sur F2 pour aller dans le BIOS.

2. Allez au menu Boot, sélectionnez UEFI Setting et appuyez sur
Entrée.

3. Paramétrez UEFI Boot sur «Enabled».

4. Appuyez sur Échap pour sortir du menu et allez au menu Main.

5. Sélectionnez OffBoard NVMe Controller Configuration et
appuyez sur Entrée pour vérifier qu'un SSD Intel® Optane™ est
présent.

6. Appuyez sur Échap pour sortir du menu et allez au menu
Advanced.

7. Sélectionnez SATA Mode, appuyez sur Entrée et sélectionnez
RAID Mode.

8. Sélectionnez
tion dans le point à puce ci-dessous est remplie avant de le
faire.

• Vérifiez que le DVD du SE Windows 10 est dans le lecteur

DVD connecté, ainsi l'ordinateur démarrera automatiquement à
partir du DVD du SE Windows 10 (vous serez invité à appuyer
sur une touche pour démarrer à partir du DVD).

9. Appuyez sur Suivant > Installer maintenant pour continuer à ins­taller le système d'exploitation normalement (voir votre documen­tation de Windows si vous avez besoin d'instructions pour
installer le Système d'Exploitation Windows).

10.

Sélectionnez Personnalisé: Installer uniquement Windows

(avancé).

11. Il est recommandé de sélectionner, puis de supprimer les parti­tions existantes.

12. Cliquez sur Nouveau pour créer une partition pour Windows.

13. Il est très important de vous assurer que lorsque vous créez la
partition, vous laissez un minimum d'espace non alloué de 5Mo.

14. Suivez les instructions à l'écran pour installer le SE Windows 10.

15. Installez les pilotes Windows (voir la page 71). Vérifiez que vous
avez installé le pilote Technologie de stockage Intel® Rapid
(IRST).

16. Exécutez l'application Technologie de stockage Intel® Rapid.

“Save and Exit”, mais assurez-vous que la condi-

Français

57

17. Cliquez sur Activer.

Figure 2 - Technologie de stockage Intel® Rapid - état

18. Le système affichera un message et vous demandera de sélec­tionner un lecteur rapide compatible (dans ce cas, il ne devrait y
avoir qu'une seule option).

19. Vous devrez redémarrer l'ordinateur après avoir activé Optane, et

Français

vous assurer que le système est alimenté par l'adaptateur AC/DC,
et non par batterie uniquement.

20. Cliquez sur Oui pour commencer le processus (cela peut prendre
un certain temps).

21. Une fois le processus terminé, redé marrez l'ordinateur.

Désactivation de Intel® Optane™

Si vous souhaitez désactiver une configuration Intel® Op­tane™ existante, suivez la procédure ci-dessous pour le

faire.

1. Exécutez l'application Technologie de stockage Intel® Rapid.

2. Cliquez sur Désactiver.

3. Cliquez sur Oui lorsque le message s'affiche.

4. Redémarrez l'ordinateur pour terminer le processus.

5. Exécutez l'application Technologie de stockage Intel® Rapid.

6. L'état de la mémoire Intel® Optane ™ est indiqué dans la fenêtre.

58

Carte du système: Vue de face avec l’écran LCD ouvert



Surchauffe

Afin de ne pas causer une sur­chauffe de votre ordinateur,
verifiez que rien ne bouche la
(les) ventilation(s) quand le
systeme est allumé.

Figure 3 - Vue de face avec l’écran LCD ouvert

1. Caméra PC

2. *Indicateur LED de caméra

*Quand la caméra est en cours
d'utilisation le Indicateur LED sera
illuminé.

3. Microphone intégré

4. Écran LCD

5. Ventilation

6. Clavier

7. Touchpad et boutons

8.

(Option d’usine) Lecteur d'empreintes

digitales

Modèle B

Modèle A

13,3” (33,78cm)

14” (35,56cm)

5

6

2

1

3

4

7

5
6

2

1

3

4

7

8

8

Français

59

Indicateurs LED



Utilisation des

appareils sans fil à

bord d'un avion

L'utilisation de tout
appareil électronique
de transmission est
généralement inter­dite à bord d'un avion.

Vérifiez que les mo­dules WLAN, Blue­tooth et 4G sont
désactivés si vous uti­lisez l'ordinateur à
bord d'un avion en
mettant le système en
Mode Avion.

Les indicateurs LED sur votre ordinateur affichent des informations utiles sur l’état actuel de
votre ordinateur.

Icône Couleur Description

Français

Orange L'adaptateur AC/DC est branché

Vert L’ordinateur est allumé
Vert

clignotant

Orange La batterie est en charge

Vert La batterie est complètement chargée

Orange

clignotant

Vert

Vert Le disque dur est en cours d'utilisation

Mode Avion activé (les modules WLAN, 4G et Bluetooth sont désacti-

Le système est dans le mode de Veille configuré

La batterie a atteint le niveau bas critique

vés)

60

Tableau 1 - Indicateurs LED

Clavier

Pavé

Touche Fn

Touches Fonction

numérique

Verr Num &
ArrêtDétl

Touche du logo Windows

Touche Menu/Application

Le clavier est doté d'un pavé numérique intégr é po ur une saisie des données nu mériques plus faci le. Le fai t d'appu yer sur
Fn + Verr Num active ou désactive le pavé numérique. Il est également doté de touches fonction pour vous permettre de
changer instantanément de mode opérationnel.

(Clavier lumineux - Optionnel) Le niveau d'éclairage du clavier peut être réglé, ou allumé/éteint, à l'aide des touches Fn +
F4.

Français

Figure 4 - Clavier

61

Touches fonction & indicateurs visuels

Les touches de fonctions (F1 - F12 etc.) agiront comme touches de raccourci (hot-key) quand pressée en maintenant la touch e
Fn appuyée. En plus des combinaisons des touches de fonction de base, des indicateurs visuels sont disponibl es quand le pi-

lote Control Center est installé.

Touches Fonction/ indicateurs visuels Touches Fonction/ indicateurs visuels

Fn +

Fn +

Fn +

Fn +

Fn +

Français

Fn

+

Lecture/Pause (dans les programmes audio/vidéo)

Activer/Désactiver le

Touchpad

Eteindre le rétroéclairage LCD (Appuyez sur une

touche ou utilisez le Touchpad pour allumer)

Allume/Éteind le son

Allumer ou éteindre l’éclai-

rage du clavier/Ajuster le

niveau de luminosité

Diminution/Augmentation

du volume sonore

(Pour les claviers à

LED blanche)

Fn +

Fn +

Fn +

Fn +

Fn +

Activer/Désactiver le

module caméra PC

Activer/Désactiver le

Mode Avion

Permutation veille

Activer/Désactiver le pavé

numérique

Activer/Désactiver l'arrêt

défilement

Basculer entre majuscule

et minuscule

Fn +

62

Fn +

Modifiez la configuration de l'affichage (voir la

page 69)

Diminution/Augmentation

de la luminosité de l’écran

LCD

Tableau 2 - Touches de fonctions & indicateurs visuels

Fn +

Fn +

Activer/Désactiver le Control Center (voir la

page 63)

Contrôle Automatique du

Ventilateur /Pleine Puis-

sance

Control Center

Figure 5 - Control Center

Appuyez sur la combinaison de touches Fn + Échap ou double-cliquez sur l'icône dans la zone de notification de la
barre des tâches pour activer/désactiver le Control Center. Le Control Center donne un accès rapide aux commandes fré-

quemment utilisées, et vous permet de rapidement d'activer/désactiver le touchpad/le module caméra PC.

Menus du Control Center

Le Control Center contient deux rubriques du menu (Paramètre de base et Paramètre supplémentaire). L'onglet Para-
mètre de base vous permet de régler le mode d'alimentation ainsi que d'autres fonctions du système. L'onglet Paramètre
supplémentaire vous permet d'ajuster la couleur de la skin de l'application selon vos préférences. Un troisième élément de

menu (Périphérique à LED) est disponible uniquement pour les systèmes prenant en charge les claviers à LED blanches.
Cliquez sur les rubriques du menu, puis cliquez sur l'un des boutons indiqués dans les pages suivantes.

Français

63

Modes d’alimentation

Vous pouvez définir un Mode d’alimentation en cliquant
sur l'icône appropriée au centre du Control Center. Chaque
mode d'alimentation aura une incidence sur le mode Avion et
l'alimentation de la caméra PC de l'ordinateur.

État d'alimentation (Paramètre de base)

L'icône État d'alimentation indique si vous êtes actuelle­ment alimenté par la batterie, ou par l'adaptateur AC/DC
branché à une prise de courant. La barre d’état d’alimenta­tion indiquera l'état de charge actuel de la batterie.

Économie d'énergie Activé Désactivé

Performances Désactivé Activé

Divertissement* Désactivé Activé

*Cliquez sur le bouton Par défaut dans Divertissement pour réinitia­liser les paramètres par défaut pour ce mode.

Français

Mode Mode Avion Caméra PC

Silencieux Désactivé Activé

Luminosité (Paramètre de base)

L'icône Luminosité indiquera le niveau de luminosité actuel
de l'écran. Vous pouvez utiliser la molette pour régler la lu­minosité de l'écran ou les combinaisons de touches Fn + F8/
F9.

Caméra/Touch Pad/Touche Windows gauche (Pa­ramètre de base)

Cliquez sur ces boutons pour basculer l'état d'alimentation d e
la caméra PC ou du touchpad, ou pour activer/désactiver la
fonction de la touche Windows gauche. Notez que l'état de
l'alimentation du module caméra est également af fecté par l e
mode d'alimentation choisi.

Bouton Veille (Paramètre de base)

Cliquez sur le bouton Veille Prolongée ou Veille pour que
l'ordinateur entre dans le mode d'économie d'énergie sélec­tionné (vous recevrez un avertissement avant que le système
passe en mode d'économie d'énergie et vous devrez cliquer
sur OK pour confirmer).

64

Vitesse du ventilateur (Paramètre de base)

Vous pouvez régler la vitesse du ventilateur sur Maximum
(pleine puissance) ou Automatique à partir de cet élément
du menu. La vitesse du ventilateur s'ajuste automatiquement
pour contrôler la chaleur du CPU. Vous pouvez utiliser le
curseur Décalage pour ajuster les paramètres selon vos pré-
férences. Cependant, vous pouvez ajuster le réglage au

Maximum si vous préférez.
Tous ces paramètres peuvent être supplantés par le sys-

tème, par mesure de sécurité, si une utilisation plus inten­sive du ventilateur est nécessaire.

Volume (Paramètre de base)

L'icône Volume indiquera le niveau du volume actuel. Vous
pouvez utiliser la molette pour régler le volume ou les com­binaisons de touches Fn + F5/F6, ou utiliser les combinai­sons de touches Fn + F3 pour couper le volume.

Caps Lock/Scroll Lock/Verrouillage numériqu/
mode Avion (Paramètre de base)

Minuterie de veille du clavier/Luminosité du cla­vier (Périphérique à LED)

(Pour les claviers à LED blanche)
Activez puis sélectionnez la durée pendant laquelle le sys­tème est inactif avant que la LED du clavier n'entre en mode
veille (c'est-à-dire que l'éclairage du clavier LED s'éteigne
pour économiser de l'énergie).
la luminosité du clavier.

Vous pouvez également régler

Français

Cliquez sur le bouton pour basculer entre le mode de ver­rouillage approprié et le mode Avion.

65

Carte du système: Vues de face, gauche et droite

Figure 6 - Vues de face, gauche et droite

1. Indicateurs LED

2. Prise d’entrée DC

3. Lecteur de cartes USIM
(pour carte USIM 4G)

4. Ports USB 3.0 (USB 3.1
Gen 1) Type-A

5. Bouton d'alimentation

6. Prise d'entrée de
microphone

7. Prise de sortie casque

8. Port USB 3.1 Gen 2 Type-C
Ou

(Option d’usine) Port

Thunderbolt 3

9. Mini DisplayPort

10. Prise de sortie HDMI

11. Lecteur de carte multi-en-1

12. Prise réseau RJ-45

13. Fente de verrouillage de
sécurité



Ejection de la carte

USIM

Il suffit d'appuyer sur la
carte USIM pour l'éjec­ter, cependant ne
faites pas cela lors­qu'une connexion est
en cours.

Si vous éjectez la carte
alors qu'une
connexion 4G est en
cours, vous devrez ar­rêter le système, réin­sérer la carte USIM,
redémarrer le sys­tème, puis rétablir la
connexion 4G.

Si vous souhaitez
changer de carte
USIM, vous devrez
également arrêter le
système, réinsérer la
carte USIM, redémar­rer le système, puis ré­tablir la connexion 4G.

Face

Gauche

Droit

1

13

2

4

5

3

9

10

6

12

8

11

7

4



*Prise en charge de

l'adaptateur d'alimentation du

port Thunderbolt

Les systèmes prenant en charge
un port combo Thunderbolt peu­vent être alimentés par un adapta­teur AC/DC tiers branché sur le
port combo Thunderbolt. Assu­rez-vous toutefois que la tension
nominale de l'adaptateur Type-C
est de 20V, 3,25A (65 Watts) et
que l'adaptateur Type-C est cor­rectement certifié par TUV/UL/
cTUVUS/INTERTEK, etc.

Français

66

Carte du système: Vues de dessous et arrière

Figure 7

Vues de dessous et arrière

1. Ventilation

2. Haut-parleurs



Surchauffe

Afin de ne pas causer une sur­chauffe de votre ordinateur, verifiez
que rien ne bouche la (les) ventila­tion(s) quand le systeme est allu­mé.

Avertissement de retrait du

capot inférieur

Ne pas retirer le(s) capot(s) et/ou la
(les) vis dans le but de mettre à ni­veau l'appareil car cela pourrait en­freindre les termes de votre
garantie.

Si vous avez besoin de remplacer/
supprimer le disque dur/RAM etc.,
pour une raison quelconque,
contactez votre distributeur/fournis­seur pour plus d'informations.

1

2

1

2

Français

67

Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de

Figure 8 - Menu Démarrer, Menu contextuel, Barre des tâches, Panneau de Configuration et Paramètres

Configuration et Paramètres de Windows 10

La plupart des applications, panneaux de configuration, utilitaires et programmes dans Windows 10 sont accessibles depuis
le Menu Démarrer en cliquant sur l'icône dans la barre des tâches dans le coin inférieur gauche de l'écran (ou en appuyant
sur la Touche du logo Windows sur le clavier).

Faites un clic droit sur l'icône du Menu Démarrer (ou utilisez la combinaison de touches Touche du logo Windows
+ X) pour faire apparaître un menu contextuel avancé de fonctionnali tés utiles telles que Appl ications et fonctio nnalités, Op­tions d'alimentation, Gestionnaire de tâches, Rechercher, Explorateur de fichiers, Gestionnaire de périphériques et
Connexions réseau.

La zone de notification de la barre des tâches se trouve en bas à droite de l'écran. Certains panneaux de configuration et cer­taines applications auxquels il est fait référence tout au long de ce manuel sont accessibles à partir d'ici.

T out au long de ce manuel, vous verrez une instruction pour ouvrir le Panneau de Configuration. Pour accéder au Panneau de
configuration, sélectionnez Panneau de configuration sous l'élément Système Windows dans le Menu Démarrer.

L'élément Paramètres dans le Menu Démarrer (et aussi comme une application) vous donne un accès rapide à un certain
nombre de panneaux de configuration de paramètres du système vous permettant de régler les paramètres pour Système, Pé-

Français

riphériques, Téléphone, Réseau et Internet, Personnalisation, Application s, Comptes, Heure et langue, Jeux, Op tions d'er go­nomie, Confidentialité, Mise à jour et sécurité et Recherche.

68

Caractéristiques vidéo

Figure 9

Projeter

Le système comporte un GPU intégré Intel. Vous pouvez
permuter les dispositifs d'affichage et configurer les options
d'affichage depuis le panneau de contrôle Affichage dans
Windows, à partir du moment où le pilote vidéo est installé.

Pour accéder au panneau de contrôle Affichage:

1. Cliquez-droit sur le bureau et sélectionnez Paramètres d'affi­chage dans le menu.

2. Choisissez les paramètres d’affichage requis dans les menus.

Pour accéder au Panneau de configuration des graphiques
UHD Intel®:

1. Accédez au Panneau de configuration des graphiques UHD
Intel® à partir du menu Démarrer dans Windows.

OU

Utilisez la combinaison de touches Ctrl + Alt + F12 pour ouvrir le Pan-
neau de configuration des graphiques UHD Intel®.

Périphériques d’affichage

Vous pouvez utiliser des écrans externes connectés à la prise
de sortie HDMI et/ou au Mini DisplayPort. Consultez le ma­nuel de votre périphérique d'affichage pour connaît re les for­mats pris en charge.

Dans Windows il est possible de configurer rapidement des
écrans externes dans le menu Projeter (appuyez sur la
Touche du logo Windows et la touche P ou appuyez sur
la combinaison de touches Fn + F7).

Pour configurer les affichages en utilisant le menu Proje­ter:

1. Connectez votre périphérique d'affi­chage externe au port approprié,
puis allumez-le.

2. Appuyez sur la combinaison de
touches + P (ou Fn + F7).

3. Cliquez sur l'une des options du
menu pour sélectionner Écran du

PC uniquement, Dupliquer,
Étendre ou Deuxième écran uni­quement.

4.

Vous pouvez également cliquez sur

Se connecter à un affichage sans
fil au bas de l'écran Projeter et sui-

vez les étapes pour connecter à un
affichage sans fil activé.

Français

69

Caractéristiques audio



Réglages du Volume Sonore

Le niveau du volume sonore aussi peut également être ré­glé à l'aide du contrôle de volume dans Windows. Cliquez
sur l'icône Haut-parleurs dans la barre des tâches pour
vérifier le réglage.

Figure 10 - Options d’alimentation

Vous pouvez configurer les options audio sur votre ordinateur
à partir du panneau de configuration

Le volume peut être réglé à l'aide de la combinaison de
touches Fn + F5/F6.

Son

dans

Windows

.

Options d’alimentation

Le panneau de configuration Options d'alimentation de
Windows vous permet de configurer la gestion d'alimenta­tion de votre ordinateur. Vous pouvez économiser de l'éner­gie à l'aide de modes de gestion de l'alimentation et
configurer les options pour le bouton d'alimentation, bou-

ton de veille (Fn + F12), couvercle de l'ordinateur (lors­qu'il est fermé), écran et mode Veille (l'état d'économie

d'énergie par défaut) dans le menu de gauche.

Français

70

Cliquez sur Créer un mode de gestion d'alimentation dans
le menu gauche et sélectionnez les options pour créer un nou­veau mode. Cliquez sur Modifier les paramètres du mode
et cliquez sur Modifier les paramètres d'alimentation
avancés pour accéder à plus d'options de configuration.

Installation du pilote



Installation des pilotes et alimentation

Lors de l'installation des pilotes assurez­vous que votre ordinateur est alimenté
par l'adaptateur CA/CC connecté à une
source d'alimentation. Certains pilotes
consomment une quantité importante
d'énergie pendant la procédure d'installa­tion, et si la capacité restante de la batte­rie n'est pas suffisante cela peut
provoquer l'arrêt du système et entraîner
des problèmes de système (à noter qu'il
n'y a pas ici de problème de sécurité en
cause, et la batterie sera rechargeable en
1 minute).

Figure 11 - Installation du pilote



Directives générales pour

l'installation du pilote

D'une manière générale, suivez les
instructions par défaut à l'écran pour
chaque pilote (par exemple Suivant
> Suivant > Terminer) à moins que
vous ne soyez un utilisateur avancé.
Dans la plupart des cas, un redé­marrage est nécessaire pour instal­ler le pilote.

Assurez-vous que les modules (par
exemple, WLAN ou Bluetooth) sont
allumés avant d'installer le pilote cor­respondant.

Le disque Device Drivers & Utilities + User’s Manual contient les pilotes et les utilitaires nécessaires pour un bon fonction-
nement de votre ordinateur. Cette installation aura probablement déjà été faite pour vous. Si ce n'est pas le cas, insérez le
disque et cliquez sur Install Drivers (bouton), ou Option Drivers (bouton) pour accéder au menu des pilotes Optionnels.
Installez les pilotes en respectant l'ordre indiqué dans la Figure 11. Cliquez pour sélectionner les pilotes que vous désirez
installer (vous devez noter les pilotes lorsque vous les installez). Remarque: Si vous devez réinstaller un pilote, vous devez
d’abord le désinstaller.

Dernières mises à jour

Après avoir installé tous les pilotes, assurez-vous d'avoir activé Recher cher des mises à jour (Paramètres > Mise à jour et
sécurité > Rechercher des mises à jour) et allez dans la boutique Microsoft St ore et cliquez sur Téléchargements et mises
à jour > Obtenir des mises à jour pour mettre à jour toutes les applications etc.

Français

71

Caméra Windows Hello (Option)

Figure 12

Windows Hel-

lo (Recon-

naissance

faciale)



Caméra Windows Hello et Economie d'énergie

Si vous éteignez la caméra PC (par exemple en utilisant la
combinaison de touches Fn + F10 ou l'icône Control Center),
le système de reconnaissance faciale ne fonctionnera pas.

Si le système entre et reprend en mode de mise en veille pro­longée, est redémarré ou est arrêté et redémarré lorsque la
caméra est éteinte, le système de reconnaissance faciale ne
fonctionnera pas.

La Caméra Windows Hello est compatible avec le système
de Reconnaissance faciale de Windows Hello. La caméra

Windows Hello fournit une interface conviviale avec une
seule forme de vérification pour vous connecter à votre ordi­nateur.

Le module de caméra Windows Hello uti lise la configuration
Options de connexion du Compte Windows.

Configuration du module de caméra Windows Hello

1. Avant de configurer le système de reconnaissance faciale, assu­rez-vous que :

• Le système est alimenté par l'adaptateur AC/DC (si le système

est alimenté par la batterie, alors la reconnaissance faciale ne
fonctionnera pas).

Français

• Si vous portez des lunettes, il est recommandé de les retirer afin

d'éviter les problèmes de réflexion entravant le système de
reconnaissance faciale.

2. Cliquez sur l'élément Paramètres dans le Menu Démarrer.

3. Cliquez sur Comptes et cliquez sur Options de connexion.

4. Vous devrez ajouter un mot de passe Windows (cliquez sur Ajou-
ter sous Mot de passe).

5. Après avoir ajouté le mot de passe, vous devrez ajouter égale­ment un code PIN.

6. Sous Windows Hello cliquez sur Configurer sous Reconnais-
sance faciale.

7. Cliquez sur Démarrer et l'assistant de configuration de Windows
Hello vous guidera tout au long du processus de configuration
pour scanner votre visage.

8. Vous devrez entrer le code pin lors de la configuration initiale.

72

9. Regardez directement l'écran de façon continue et le système
scannera votre visage (la barre bleue sous votre image indique la
progression du scan).

10. Le système affichera alors « Terminé ! ». Cliquez sur Fermer pour
quitter l'assistant de configuration.

11. Redémarrez l'ordinateur une fois le scan terminé.

12. Vous pourrez utiliser le système de reconnaissance faciale pour
déverrouiller votre ordinateur la prochaine fois que vous démarre­rez le système. Le système affichera « Préparation... (Getting
ready...)» et après quoi, regardez simplement directement (quand
il affiche « Nous vous recherchons... » / « Vérification de votre

identité... ») à l'écran pour terminer la numérisation.

Lecteur d'empreintes digitales



Problèmes de connexion par empreintes digitales

Si, sur l'écran de bienvenue de Windows, le lecteur d'em­preintes digitales ne parvient pas à reconnaître l'empreinte
3 fois il bloquera alors l'accès à l'ordinateur. Dans ce cas,
vous devrez utiliser votre code PIN (le code PIN utilisé lors
de la configuration initiale du lecteur d'empreintes digi­tales) pour accéder à l'ordinateur. Vous pouvez également
vous connecter en utilisant votre mot de passe Windows.
Après avoir utilisé le code PIN (ou le mot de passe Win­dows) pour accéder à l'ordinateur, vous pouvez aller dans
Paramètres > Comptes > Options de connexion si vous
souhaitez modifier les paramètres.

Figure 13

Comptes -

Options de

connexion

(Option)

Enregistrez vos empreintes digitales comme indiqué ci-des­sus avant utilisation. Le module de lecteur d'empreintes digi­tales utilise la configuration Options de connexion du
Compte Windows.

Configuration du module d'empreinte di­gitale

1. Cliquez sur l'élément Paramètres dans le menu Démarrer.

2. Cliquez sur Comptes et cliquez sur Options de connexion.

3. Vous devrez ajouter un mot de passe Windows (cliquez sur
Ajouter sous Mot de passe).

4. Après avoir ajouté le mot de passe, vous devrez ajouter
également un code PIN.

5. Sous Windows Hello cliquez sur Configurer sous Empreinte
digitale.

6. L'assistant vous guidera dans le processus de configuration pour
enregistrer vos empreintes digitales.

7. Vous serez invité à toucher le lecteur d'empreintes digitales
plusieurs fois (cela peut être supérieur à 20 fois).

8. Essayez de présenter différentes parties de votre doigt dans
différentes positions.

9. Cliquez sur Fermer lorsque vous avez terminé.

10. Vous pouvez choisir d'Ajouter un autre doigt (ce qui est
recommandé) ou de Supprimer la lecture actuelle de l'empreinte.

11. Vous pouvez maintenant toucher le lecteur d'empreintes digitales
pour ouvrir une session sur l'ordinateur.

Français

73

TPM (Option)

Figure 14

Security -

Trusted

Computing

Figure 15

Chiffrement de lecteur

BitLocker

(Administration du TPM)

Figure 16

Gestion de mo-

dule de plate-

forme sécurisée

sur l’ordinateur

local

A vant de paramétrer les fonctions TPM (Module de plateforme
sécurisée) vous devez initialiser la plateforme de sécurité.

3. Cliquez sur Administration du TPM.

Activer TPM

1. Redémarrez l’ordinateur.

2. Entrez dans le BIOS en appuyez sur F2 pendant le POST/
démarrage.

3. Cliquez sur Setup Utility et sélectionnez le menu

4. Sélectionnez TPM Configuration et sélectionnez Enable
(Activer) pour Security Device Support (Prise en charge du
dispositif de sécurité).

5. Appuyez/Cliquez ensuite sur F10 pour enregistrer les modifica­tions et redémarrer l’ordinateur.

Français

Gestion du TPM dans Windows

Vous pouvez gérer vos paramètres du TPM depuis Windows:

1. Allez au Panneau de Configuration.

2. Cliquez sur

Sécurité).

74

Chiffrement de lecteur BitLocker (Système et

Security.

4. La fenêtre de gestion du TPM vous permet de configurer le TPM
dans Windows. Comme le TPM est généralement administré au
sein de larges enterprises et organisations, votre administrateur
système devra vous assister pour la gestion des données.

Actions du TPM

1. Cliquez sur Préparer le module de plateforme sécurisée (TPM)
et suivez les instructions de l'Assistant pour préparer le TPM (cela
nécessitera probablement un redémarrage de l'ordinateur et la
confirmation des modifications des paramètres après le redémar­rage en appuyant sur la touche F appropriée).

2. Après le redémarrage, le TPM sera préparé et vous pourrez alors
utiliser le menu Actions pour Désactiver le module de plate-

forme sécurisée, Modifier le mot de passe du propriétaire,
Effacer le module de plateforme sécurisée ou Réinitialiser le
verrouillage du module de plateforme sécurisée.

3. Un assistant vous guidera au long de toutes les étapes de configu­ration.

Dépannage

Problème Cause possible - résolution

Les modules LAN sans fil/
Bluetooth ne peuvent pas être

détectés.

Le module caméra PC ne peut
pas être détecté.

Les fichiers vidéo capturés depuis
la caméra PC prennent trop de
place sur le disque.

Les modules sont désactivés quand l'ordinateur est en Mode Avion. Vérifiez l'indicateur LED

pour voir si l'ordinateur est en Mode Avion (voir le Tableau 1 à la page 60). Utilisez la

combinaison de touches Fn + F11 pour activer ou désactiver le Mode Avion (voir le Tableau 2

à la page 62).

Le module est désactivé. Utilisez la combinaison de touche s Fn + F10 pour activer le module
(voir le Tableau 2 à la page 62). Exécutez l’application Caméra pour voir l'image de l'appareil
photo.

Notez que la capture de fichiers vidéo à haut e résolution nécess ite un esp ace subst antiel sur le
disque pour chaque fichier.

Notez que le système Windows nécessite un minimum de 20Go (64bit) d'espace libre sur la
partition système du lecteur C:. Il vous est recommandé d'enregistrer le fichier vidéo capturé
dans un autre emplacement que le lecteur C:, limitez la taille du fichier de la vidéo capturée ou
réduisez la résolution vidéo.

Français

75

Spécifications



Dernières informations de

spécification

Les spécifications énumérées dans cette
section sont correctes à l'heure de la
mise sous presse. Certains éléments
(particulièrement les types de proces­seur/vitesse unique) peuvent être modi­fiés ou mis à niveau en fonction du
calendrier des parutions du fabricant.
Voyez auprès de votre service clientèle
pour les détails.

Notez que cette série de modèles d'ordi­nateurs peut prendre en charge une
gamme de CPU et/ou d'adaptateurs vi­déo.

Pour savoir quel est le CPU installé sur
votre système allez dans le menu Dé-
marrer et sélectionnez Paramètres,
puis sélectionnez Système et cliquez sur
Informations système. Cela permettra
également de fournir des informations
sur la quantité de RAM installée, etc.

Pour obtenir des informations sur l'adap-
tateur vidéo de votre système allez
dans le menu Démarrer et sélectionnez

Paramètres, puis sélectionnez Sys­tème, puis cliquez sur Affichage > Para­mètres d'affichage avancés > Afficher
les propriétés de l'adaptateur.

Français

76

BIOS

Insyde BIOS (SPI Flash ROM de 128Mb)

Mémoire

Double canal DDR4
Deux emplacements SODIMM 260 broches
Compatible avec les modules mémoire

DDR4 2400MHz ou DDR4 2666MHz (selon
le type de CPU)

Mémoire extensible jusqu’à 32Go
Compatible avec les modules de 4Go, 8Go

ou 16Go

Options de LCD

Modèle A

13,3" (33,78cm), 16:9, QHD+ (3200x1800)/
FHD (1920x1080)

Modèle B

14" (35,56cm), 16:9, FHD (1920x1080)

Stockage

Un disque dur/SSD SATA échangeable de
2,5" 7mm (H)

(Option d’usine) Un lecteur SSD M.2

SATA/PCIe Gen3 x4

Dispositif de pointage

Touchpad intégré

Clavier

Clavier (avec pavé numérique intégré)
Ou
(Option d’usine) Clavier LED blanc

illuminé (avec pavé numérique intégré)

Son

Interface conforme HDA (Son Haute
Définition)

2 haut-parleurs intégrés
Microphone intégré
(Option d’usine) Réseau de microphones

intégré

Sécurité

Fente de verrouillage de sécurité (type
Kensington)

Mot de Passe du BIOS
Intel PTT pour les systèmes sans TPM

matériel
(Option d’usine) TPM V2.0
(Option d’usine) Lecteur d'empreintes

digitales

Lecteur de carte

Lecteur de carte multi-en-1

MMC (MultiMedia Card)/RS MMC
SD (Secure Digital)/Mini SD/SDHC/

SDXC

Communication

LAN Ethernet 10/100/1000Mb Base-TX
intégré

1,0M caméra PC HD
Ou
(Option d’usine) Module de caméra

Windows Hello
(Option d’usine) Module M.2

Modules M.2 LAN sans fil/Bluetooth:

(Option d’usine) Bluetooth et LAN sans fil
(802.11ac) Intel® Dual Band Wireless-AC
9260

(Option d’usine) Bluetooth et LAN sans fil
(802.11ac) Intel® Dual Band Wireless-AC
9560

(Option d’usine) Bluetooth et LAN sans fil
(802.11ac) Intel® Dual Band Wireless-AC
9462

4G

Logements M.2

Logement 1 pour module combo Bluetooth
et LAN sans fil

Logement 2 pour lecteur SSD SATA/PCIe
Gen3 x4

(Option d’usine) Logement 3 pour module
4G

Interface

Un port USB 3.1 Gen 2 Type-C*

*La quantité maximale de courant fournie
par les ports USB

2.0)/1500mA (USB 3.1).

Ou

(Option d’usine) Un port Thunderbolt 3**

**Prise en charge de la fonction
d'alimentation USB/DC-in

Deux ports

Type-A

Un Mini DisplayPort (1.2)

Un port de sortie HDMI

Une prise d'entrée de microphone
Une prise de sortie casque
Une prise réseau RJ-45
Une prise d’entrée en DC

Type-C est 500mA (USB

USB 3.0 (USB 3.1 Gen 1)

Caractéristiques

Technologie Intel® Optane™ (pour la
famille de processeurs Intel Core)

Compatible Windows® Mixed Reality

Mise en marche

Adaptateur AC/DC pleine bande
Entrée AC: 100-240V, 50-60Hz
Sortie DC: 19V, 2,1A (40W)

Batterie polymère intégrée, 36WH

Spécifications environnementales

Température

En fonction : 5
Eteint : -20

Humidité relative

En fonction : 20% - 80%
Eteint : 10% - 90%

°C- 35°C

°C - 60°C

Dimensions physiques & poids

Modèle A

329,8 (l) x 225 (p) x 17,8 (h) mm

1,3kg (Barebone avec batterie 36WH)

Modèle B

329,8 (l) x 225 (p) x 18,8 (h) mm

1,4kg (Barebone avec batterie 36WH)

Français

77

Français

78

Acerca de esta Guía del Usuario Concisa

Esta guía rápida es una breve introducción para poner su sistema en funcionamiento. Es un suplemento y no un sustituto del
Manual del usuario completo en inglés en formato Adobe Acrobat del disco Device Drivers & Utilities + User's Manual
suministrado con el ordenador. En este disco también se encuentran los controladores y utilitarios necesarios para utilizar el
ordenador correctamente (Nota:
previo aviso).

Algunas o todas las características del ordenador pueden haberse configurado de antemano. Si no lo están, o si desea
reconfigurar (o reinstalar) partes del sistema, consulte el Manual del usuario completo. El disco Device Drivers & Utilities
+ User’s Manual no contiene un sistema operativo.

Información de regulación y seguridad

Por favor, preste especial atención a todos los avisos de regulación e información de seguridad contenidos en el Manual del
usuario completo del disco Device Drivers & Utilities + User’s Manual.

© 2019

La compañía se reserva el derecho a revisar esta publicación o cambiar su contenido sin

Marcas registradas

Intel es una marca registrada de Intel Corporation.
Microsoft es una marca registrada de Microsoft Corporation.

Español

79

Instrucciones para el cuidado y funcio­namiento

El ordenador portátil es muy robusto, pero puede dañarse. Para
evitar esto, siga estas sugerencias:

• No lo deje caer ni lo exponga a golpes fuertes. Si el ordena dor se

cae, la carcasa y los componentes podrían dañarse.

• Manténgalo seco y no lo sobrecaliente. Mantenga el ordenador y

fuente de alimentación alejados de cualquier tipo de fuente de
calor. Esto es un apara to eléctrico. Si se derrama agua u otro líquido
en su interior, el ordenador podría dañarse seriamente.

• Evite las interferencias. Mantenga el ordenador alejado de trans-

formadores de alta capacidad, motores eléctricos y otros campos
magnéticos fuertes. Éstos pueden dificultar el correcto funciona­miento y dañar los datos.

• Siga las instrucciones apropiadas de manejo del ordenador.

Apague el ordenador correctamente y no olvide guardar su trabajo.
Recuerde guardar periódicamente sus datos, pues los datos pueden
perderse si la batería se descarga.

Servicio

Si intenta reparar el ordenador usted mismo, podría anular la
garantía y exponerse usted y el ordenador a descarga eléctrica.
Deje que sea personal de reparación cualificado el que realice
las reparaciones, especialmente bajo cualquiera de estas condi-

Español

ciones:

• Cuando el cable de alimentación o adaptador AC/DC esté dañado o
pelado.

• Si el ordenador ha estado expuesto a la lluvia u otros líquidos.

• Si el ordenador no funciona con normalidad tras seguir las instruc­ciones de uso.

• Si el ordenador se ha caído o dañado (no toque el líquido venenoso
si el panel LCD se rompe).

• Si hay un olor fuera de lo normal, calor o humo que sale del orde­nador.

Información de seguridad

• Utilice solamente un adaptador de alimentación aprobado para su
uso con este ordenador.

• Utilice solamente el cable de corriente y las baterías indicados en
este manual. No tire las baterías al fuego. Podrían explotar. Con­sulte los códigos locales para posibles instrucciones para desechos
especiales.

• Nunca utilice una batería que se haya caído o que parezca dañada
(p. ej. doblada o retorcida). Incluso si el ordenador sigue funcio­nando con una batería dañada, puede provocar daños en el circuito
que podrían causar fuego.

• Compruebe que su ordenador esté completamente apagado antes de
introducirlo en una bolsa de viaje (o en cualquier funda).

• Antes de limpiar el ordenador, quite la batería y asegúrese de que el
ordenador esté desconectado de cualquier fuente de alimentación
externa, periféricos y cables.

• Utilice un trapo limpio y suave para limpiar el ordenador, pero no
aplique limpiador directamente en el ordenador. No utilice limpia­dores volátiles (derivados del petróleo) o limpiadores abrasivos en
ningún lugar del ordenador.

• No intente reparar baterías. Solicite la reparación o la sustitución a
su representante de servicio o a personal de servicio cualificado.

• Tenga en cuenta que en ordenadores con logotipos de LCD etique­tados eléctricamente en relieve, el logotipo está recubierto por un
adhesivo protector. Debido al desgaste y rotura normales, este
adhesivo puede deteriorarse con el tiempo y en el logotipo expuesto
pueden formarse bordes afilados. Tenga cuidado al manipular el
ordenador en este caso y evite tocar el logotipo del LCD etiquetado
eléctricamente. Evite colocar cualquier elemento en la bolsa de
transporte que pueda rozar la parte superior del ordenador durante
el transporte Si ocurre un desgaste o rotura, contacte con el centro
de servicios.

80

Precauciones para baterías de polímero



Eliminación de la batería & Cuidado

El producto que usted ha comprado contiene una batería
recargable. La batería es reciclable Terminada su vida útil,
según las leyes locales y estatales, puede ser ilegal
desecharla junto con los residuos ordinarios. Verifique con las
autoridades locales responsables de los desechos sólidos
cuáles son las opciones de eliminación y reciclado existentes
en su zona.

Peligro de explosión si la batería está mal colocada.
Sustitúyala con un tipo de batería igual o equivalente al
recomendado por el fabricante. Elimine la batería usada de
conformidad con las instrucciones del fabricante.

Tenga en cuenta la información siguiente específica para bate­rías de polímero; además, donde corresponda, invalida la infor­mación sobre precauciones para baterías normales.

• Las baterías pueden aumentar o hincharse ligeramente, sin embargo,
esto es parte del mecanismo de seguridad de la batería y o supone un
problema.

• Utilice los procedimientos de manejo apropiados cuando utilice
baterías de polímero. No utilice baterías de polímero en entornos
con temperatura ambiental alta y no guarde las baterías sin usar
durante mucho tiempo.

Español

81

Guía rápida para empezar

Figura 1 - Abrir la tapa/LCD/ordenador con el

adaptador AC/DC enchufado



Apagar

Por favor, tenga en cuenta que debe­ría siempre apagar el ordenador eli­giendo la opción Apagar en Windows
(ver abajo). Esto le ayudará a evitar
problemas con el disco duro o el siste­ma.

1. Haga clic en el icono del menú
Inicio .

2. Haga clic en la opción Iniciar/Apagar .

3. Elige la opción Apagar desde el menú.

130 ﾟ

1. Quite todos los materiales del embalaje.

2. Coloque el ordenador en una superficie estable.

3. Conecte en los puertos correspondientes los periféricos que desee
utilizar con el ordenador (p. ej. teclado y ratón).

4. Al configurar el ordenador por primera vez, siga este proceso (para
proteger el ordenador durante el transporte, la batería será bloqueada
para que no alimente al sistema hasta que se conecte por primera vez al
adaptador AC/DC y se configure por primera vez como sigue):

• Coloque el cable del adaptador AC/DC en el conector de entrada DC

que está del lado izquierdo del ordenador, luego enchufe el cable de
alimentación AC en una toma de corriente, y conecte el cable de
alimentación AC al adaptador AC/DC y espere 6 segundos o más.

• Quite el cable del adaptador del conector de entrada DC y vuelva a

enchufarlo; la batería será desbloqueada.

5. Utilice una mano para levantar con cuidado la tapa/LCD a un ángulo de
visión cómodo (no exceder 130 grados), mientras utiliza la otra mano
(como se muestra en la Figura 1) para sostener la base del ordenador
(Nota: Nunca levante el ordenador por la tapa/LCD).

6. Presione el botón de encendido para “encender”.

Software de sistema

Puede ser que su ordenador tenga instalado un software de sistema.
Si no es el caso, o si desea reconfigurarlo con otro sistema, este

Español

manual se refiere a Microsoft Windows 10.

Soporte para Intel® Optane™

Es necesario configurar Intel® Optane™ antes de instalar el
sistema operativo Windows 10 (consulte "Intel® Optane™" en la

página 83).

82

Intel® Optane™

Intel® Optane™ es la combinación de un dispositivo de
memoria compatible con el software Tecnología de
almacenamiento Intel® Rapid. Esta combinación ha sido
diseñada para acelerar el rendimiento del sistema mediante el
almacenamiento en caché de los datos de inicio, archivos
ejecutables, datos de acceso frecuente y archivos de
paginación del sistema en un SSD Intel® Optane™ de baja
latencia no volátil.

Contacte con su distribuidor o proveedor para ver si su
sistema es compatible con esta tecnología.

Si está reinstalando un sistema previamente configurado en
RAID Mode, asegúrese de haber desactivado la memoria
Intel Optane (consulte "Desactivar Intel® Optane™" en la

página 84).

Configuración de Intel® Optane™

Es necesario configurar Intel® Optane™ antes de instalar el
sistema operativo Windows 10 y, para ello, deberá preparar
lo siguiente.

• El disco del SO Microsoft Windows 10.

• Una unidad de DVD externa conectada.

• Un SSD Intel® Optane™ instalado en su sistema.

•El disco Device Drivers & Utilities + User’s Manual.

4. Pulse Esc para salir del menú y vaya al menú Main.

5. Seleccione OffBoard NVMe Controller Configuration y pulse
Entrar para comprobar si hay el SSD Intel® Optane™ está
presente.

6. Pulse Esc para salir del menú y vaya al menú Advanced.

7. Seleccione SATA Mode, pulse Entrar y seleccione RAID Mode.

8. Seleccione “Save and Exit”, pero asegúrese de que la
condición en el punto con viñetas de abajo se cumple antes
de hacerlo.

• Asegúrese de que el DVD del SO Windows 10 esté en la

unidad de DVD externa. Cuando el ordenador se inicie,
arrancará automáticamente desde el DVD del SO Windows 10
(Se le pedirá que presione una tecla para iniciar desde el DVD).

9. Pulse Siguiente > Instalar ahora para continuar instalando el
sistema operativo normalmente (consulte su documentación de

Windows si necesita instrucciones sobre la instalación del SO
Windows).

10. Seleccione Personalizada: Instalar solo Windows (avanzado).

11. Se recomienda que seleccione y luego elimine las particiones
existentes.

12. Haga clic en Nuevo para crear una partición para Windows.

13. Es muy importante asegurarse de que al crear la partición, deje al
menos un mínimo de espacio no asignado de 5MB.

14. Siga las instrucciones en pantalla para instalar el SO Windows

10.

15. Instale los controladores de Windows (ver la página 97).
Asegúrese de instalar el controlador Tecnología de
almacenamiento Intel® Rapid (IRST).

16. Ejecute la aplicación Tecnología de almacenamiento Intel®

Rapid.

Español

1. Inicie su ordenador y pulse F2 para entrar en la BIOS.

2. Vaya al menú Boot, seleccione UEFI Setting y pulse Entrar.

3. Ajuste UEFI Boot a “Enabled”.

83

17. Haga clic en Activar.

Figura 2 - Tecnología de almacenamiento Intel® Rapid - estado

18. El sistema mostrará un mensaje y le pedirá que seleccione una
unidad rápida compatible (en este caso sólo debería haber una
opción).

19. Tendrá que reiniciar el equipo después de habilitar Optane y
asegurarse de que el sistema esté alimentado por el adaptador
AC/DC y no sólo por la batería.

20. Haga clic en Sí para iniciar el proceso (esto puede llevar algún
tiempo).

21. Una vez finalizado el proce so, reinicie el ordenador.

Español

Desactivar Intel® Optane™

Si desea desactivar una configuración de Intel® Optane™
siga el procedimiento que se describe a continuación.

1. Ejecute la aplicación Tecnología de almacenamiento Intel®
Rapid.

2. Haga clic en Desactivar.

3. Haga clic en Sí cuando aparezca el mensaje.

4. Reinicie el ordenador para completar el proceso.

5. Ejecute la aplicación Tecnología de almacenamiento Intel®
Rapid.

6. El estado de la memoria Intel® Optane ™ se indica en la
ventana.

84

Mapa del sistema: Vista frontal con panel LCD abierto



Recalentamiento

Para evitar que su ordenador
se recaliente compruebe que
nada bloquea la(s) rejilla(s)
con el equipo encendido.

Figura 3 - Vista frontal con panel LCD abierto

1. Cámara PC

2. *LED de cámara

*Cuando la cámara esté en uso, el
LED se iluminará.

3. Micrófono incorporado

4. Panel LCD

5. Rejilla

6. Teclado

7. Touchpad y botones

8. (Opción de fábrica) Lector de
huellas digitales

2 1

7

4

3

6

5

8

Modelo B

2

1

7

4

3

6

5

8

Modelo A

13,3” (33,78cm)

14” (35,56cm)

Español

85

Indicadores LED



Uso de dispositivos

inalámbricos a

bordo

El uso de dispositivos
electrónicos portátiles
a bordo de un avión
suele estar prohibido.

Asegúrese de que los
módulos WLAN, Blue­tooth y 4G estén apa­gados si utiliza el
equipo en un avión
ajustando el sistema
al Modo de avión.

Los indicadores LED en su ordenador muestran una valiosa información sobre el estado actual
del ordenador.

Icono Color Descripción

Naranja El adaptador AC/DC está conectado

Verde El ordenador está encendido

Verde parpa-

deante

Naranja La batería se está cargando

El ordenador está en modo Suspensión

Español

86

Verde La batería está completamente cargada

Naranja parpa-

deante

Verde

Verde El disco duro está en uso

La batería ha alcanzado el estado crítico de poca energía

El modo Avión está activado (los módulos WLAN, 4G y Bluetooth

están apagados)

Tabla 1 - Indicadores LED

Teclado

Teclado

Tecla Fn

Teclas de función

numérico

Bloq Num &
Bloq Despl

Tecla Menú/Aplicación

Tecla del logotipo de Windows

El teclado tiene un teclado numérico para una entrada fácil de datos numéricos. Al presionar Fn + Bloq Num el teclado
numérico se habilita o inhabilita. También incluye las teclas de función para permitirle cambiar las características
operacionales al instante.

(Teclado iluminado - Opcional) Puede ajustar el nivel de iluminación del teclado, o apagarlo y encenderlo, utilizando las
teclas Fn + F4.

Español

Figura 4 - Teclado

87

Teclas de función & indicadores visuales

Las teclas de función (F1 - F12 etc.) actuarán como teclas directas (Hot-Key) cuando se pulsan junto con la tecla Fn. Además
de las combinaciones de teclas de función básicas algunos indicadores visuales están disponibles cuando el controlador de
Control Center está instalado.

Teclas Función/indicadores visuales Teclas Función/indicadores visuales

Fn +

Fn +

Fn +

Fn +

Fn +

Fn +

Reproducir/pausar (en los programas audio/vídeo)

Activar/desactivar el

Touchpad

Apagar luz de fondo del LCD (presione una tecla o

utilice el Touchpad para encenderlo)

Conmutación mudo

Encender o apagar la
iluminación del teclado/
Ajustar el nivel del brillo

Reducción/aumento

volumen de sonido

(Para teclados con LED

blanco)

Fn +

Fn +

Fn +

Fn +

Fn +

Activar/desactivar el

módulo cámara PC

Activar/desactivar el

Modo de avión

Cambiar modo Suspensión

Activar/disactivar el

teclado numérico

Cambiar el bloqueo de

desplazamiento

Cambio Bloq. Mayús-

culas

Español

Fn +

88

Fn +

Cambiar la configuración de pantalla (ver la

página 95)

Reducción/aumento bri-

llo LCD

Tabla 2 - Teclas de función & indicadores visuales

Fn +

Fn +

Activar/desactivar el Control Center (ver la

página 89)

Control automático del

ventilador/potencia

completa

Control Center

Figura 5 - Control Center

Presione la combinación de teclas Fn + Esc o haga doble clic en el icono en el área de notificación de la barra de
tareas para activar o desactivar el Control Center. El Control Center ofrece un acceso rápido a los controles usados con

más frecuencia y le permite activar, y desactivar el touchpad/el módulo cámara rápidamente.

Menús del Control Center

El Control Center tiene dos menús principales (Configuración básica y Configuración extra). La pestaña Configuración
básica le permite ajustar el modo de alimentación y otras funciones del sistema. L a pestaña Config uración extra le permit e

ajustar a su elección el color de piel para la aplicación. Un tercer elemento de menú (Dispositivo LED) está disponible para
sistemas que sólo admiten teclados LED blancos iluminados.
de los botones descritos en las páginas siguientes.

Haga clic en los título s del menú y luego haga clic en cualquiera

Español

89

Modos de energía

Puede ajustar el Modo de energía haciendo clic en el icono
apropiado en el centro del Control Center. Cada modo de
energía afectará al Modo de avión y a la energía de cámara
PC.

Estado de energía (Configuración básica)

El icono Estado de energía mostrará si la alimentación
actual viene dada por la batería o por el adaptador AC/DC
enchufado en una toma de corriente. La barra de estado de
energía muestra el estado actual de la carga de la batería.

Ahorro de energía Activado Desactivado

Entretenimiento* Desactivado Activado

*Al hacer clic en el botón Predeterminada en Entretenimiento se
restablecerán las configuraciones predeterminadas para este
modo.

Español

Modo Modo de avión Cámara PC

Silencioso Desactivado Activado

Rendimiento Desactivado Activado

Brillo (Configuración básica)

El icono Brillo mostrará el nivel actual del brillo de la
pantalla. Puede usar el dial para ajustar el brillo de la pantalla
o las combinaciones de teclas Fn + F8/F9.

Cámara/Touch Pad/Tecla de Windows izquierda
(Configuración básica)

Haga clic en estos botones para alternar entre el estado de
encendido de la cámara PC o del touchpad, o para activar/
desactivar la funcionalidad de la tecla de Windows
izquierda. Tenga en cuenta que el estado de energía del
módulo cámara también queda afectado por el Modo de
energía seleccionado.

Botón Suspender (Configuración básica)

Haga clic en el botón Hibernar o Suspender para que el
equipo entre en el modo de ahorro de energía seleccionado
(recibirá una advertencia antes de que el sistema cambie al
modo ahorro de energía y tendrá que hacer clic en Aceptar
para confirmar).

90

Velocidad del ventilador (Configuración básica)

Desde este elemento del menú puede ajustar la velocidad del
ventilador a Máximo (potencia máxima) o Automático.
Esto ajustará la velocidad del ventilador automáticamente
para controlar el calor de la CPU. Puede usar el control
deslizante Desplazamiento para ajustar la configuración
según sus preferencias. Sin embargo, puede ajustar la
configuración a Máximo si lo desea.

Todos estos ajustes pueden ser anulados por el sistema,
como medida de precaución, si necesita un uso mayor del
ventilador.

Volumen (Configuración básica)

El icono Volumen mostrará el nivel actual del volumen.
También puede usar el dial para ajustar el volumen o las
combinaciones de teclas Fn + F5/F6 o la combinación de
teclas Fn + F3 para silenciar el volumen.

Bloq Mayús/Bloq Despl/Bloq Número/Modo de
avión (Configuración básica)

Temporizador de suspensión del teclado/Brillo del
teclado (Dispositivo LED)

(Para teclados con LED blanco)
Habilitar y seleccionar la cantidad de tiempo que el sistema
debe estar inactivo para que el teclado LED entre en modo de
suspensión (p. ej. la iluminación del teclado LED se apagará
para ahorrar energía).
teclado.

También puede ajustar el brillo del

Español

Haga clic en el botón para cambiar entre el modo de bloqu eo
apropiado y el Modo de avión.

91

Mapa del sistema: Vistas frontal, izquierda y derecha

1

13

2

4

5

3

9

10

6

12

8

11

7

4

Figura 6 - Vistas frontal, izquierda y derecha

1. Indicadores LED

2. Conector de entrada DC

3. Lector de tarjetas USIM
(para tarjeta USIM 4G)

4. Puertos USB 3.0 (USB 3.1
Gen 1) Tipo-A

5. Botón de encendido

6. Conector de entrada para
micrófono

7. Conector de salida de
auriculares

8.

Puerto USB 3.1 Gen 2 T ipo-C

O
(Opción de fábrica)

Puerto

Thunderbolt 3

9. Puerto Mini DisplayPort

10. Puerto de salida de HDMI

11. Lector de tarjetas multi-en-1

12. Conector LAN RJ-45

13. Ranura del cierre de
seguridad



Expulsión de la

tarjeta USIM

Simplemente presione
la tarjeta USIM para
expulsarla, pero no lo
haga mientras la tarjeta
está trabajando.

Si expulsa la tarjeta
mientras hay una
conexión 4G en curso,
necesitará apagar el
sistema, vuelva a
insertar la tarjeta USIM,
reinicie el sistema y
luego restablezca la
conexión 4G.

Si desea cambiar las
tarjetas USIM también
necesitará apagar el
sistema, vuelva a inser­tar la tarjeta USIM, rei­nicie el sistema y luego
restablezca la conexión
4G.

Parte frontal

Lateral izquierdo

Lateral derecho



*Soporta adaptador de

alimentación para puerto

Thunderbolt

Los sistemas que admiten un
puerto combinado Thunderbolt
pueden ser alimentados por un
adaptador de AC/DC de terceros
conectado al puerto combinado
Thunderbolt. Sin embargo
asegúrese de que la clasificación
del adaptador Tipo-C sea de 20V,
3,25A (65 vatios) y que el
adaptador Tipo-C esté
debidamente certificado por TUV/
UL/cTUVUS/INTERTEK, etc.

Español

92

Mapa del sistema: Vistas inferior y posterior

Figura 7

Vistas inferior y posterior

1. Rejilla

2. Altavoces



Recalentamiento

Para evitar que su ordenador se reca­liente compruebe que nada bloquea
la(s) rejilla(s) con el equipo encendi­do.

Advertencia sobre quitar la tapa

inferior

No quite ninguna tapa y/o tornillo para
actualizar el dispositivo, pues podría
violar los términos de su garantía.

Si necesita colocar o quitar el disco
duro/SSD/RAM, etc. por cualquier
razón, contacte con su distribuidor o
vendedor para más información.

1

2

1

2

93

Español

Menú Inicio, Menú contextual, Barra de tareas, Panel de Control y

Figura 8 - Menú Inicio, Menú contextual, Barra de tareas, Panel de Control y Configuración

Configuración de Windows 10

Se puede acceder a la mayoría de las apps, paneles de control, utilidades y programas en Windows 10 desde el menú Inicio
haciendo clic en el icono de la barra de tareas en la esquina inferior izquierda de la pantalla (o pulsando la Tecla del

logotipo de Windows en el teclado).
Haga clic con el botón derecho en el icono del menú Inicio (o utilice la combinación Tecla del logotipo de Windows

+ tecla X) para abrir un menú contextual avanzado con características útiles como Aplicaciones y características,

Opciones de energía, Administrador de tareas, Buscar, Explorador de archivos, Administrador de dispositivos, Conexiones
de red, etc.

El área de notificación de la barra de tareas está en la esquina inferior derecha de la pantalla. Desde aquí se puede acceder a
algunos de los paneles de control y aplicaciones a los que se hace mención a lo largo de este manual.

A lo largo de este manual verá una instrucción para abrir el Panel de Control. Para acceder al Panel de control, seleccione
Panel de control debajo del elemento Sistema de Windows en el menú Inicio.

La opción Configuración en el menú Inicio (y también como App) proporciona acceso directo a un número de paneles de
control de configuración del sistema para ajustar Sistema, Dispositivos, Teléfono, Red e Internet, Personalización,
Aplicaciones, Cuentas, Hora e idioma, Juegos, Accesibilidad, Privacidad, Actualización y seguridad y Buscar.

Español

94

Parámetros de vídeo

Figura 9

Proyectar

El sistema incluye una GPU integrada de Intel. Puede
cambiar los dispositivos de pantalla y configurar las
opciones de pantalla desde el panel de control Pantalla en
Windows siempre que tenga instalado el controlador de
vídeo.

Para acceder al panel de control Pantalla:

1. Haga clic con el botón derecho en el escritorio y seleccione
Configuración de pantalla en el menú.

2. Elija los ajustes de pantalla requeridos en los menús.

Para acceder al Panel de control de gráficos UHD Intel®:

1. Acceda al Panel de control de gráficos UHD Intel® desde el
menú Inicio en Windows.

O

2. Use la combinación de teclas Ctrl + Alt + F12 para abrir el Panel

de control de gráficos UHD Intel®.

Dispositivos de pantalla

Tenga en cuenta que puede usar pantallas externas
conectadas al puerto de salida de HDMI y/o al puerto Mini
DisplayPort. Consulte el manual de su dispositivo de
pantalla para ver qué formatos son compatibles.

En Windows puede configurar rápidamente pantallas
externas desde el el menú Proyectar (presione la Tecla del
logotipo de Windows y la tecla P o presione la
combinación de teclas Fn + F7).

Configurar las pantallas usando el menú Proyectar:

1. Conecte su dispositivo de pantalla
externo al puerto apropiado y luego
enciéndalo.

2. Pulse la combinación de teclas +
P (o Fn + F7).

3. Haga clic en una de las opciones del
menú para seleccionar Solo pantalla

de PC, Duplicado, Ampliar o Solo
segunda pantalla.

4.

También puede clic en Conectarse
a una proyección inalámbrica en
la parte inferior de la pantalla
Proyectar y seguir los pasos para
conectar una pantalla inalámbrica.

Español

95

Características de audio



Ajuste del volumen del sonido (Windows)

El nivel del volumen del sonido también puede ajustarse
utilizando el control dentro de Windows. Haga clic en el
icono Altavoces de la barra de tareas para comprobar la
configuración.

Figura 10 - Opciones de energía

Puede configurar las opciones de audio de su ordenador en el
panel de control Sonido en Windows.

El volumen puede ajustarse con la combinación de teclas Fn
+ F5/F6.

Español

Opciones de energía

El panel de control de las opciones de energía (menú
Hardware y sonido) de Windows permite configurar las
funciones de administración de energía del ordenador. Puede
ahorrar energía con los planes de energía y configurar las
opciones para el botón de encendido, botón de suspensión

(Fn + F12), tapa del ordenador (al cerrarla), pantalla y
modo de suspensión (el estado de ahorro de energía

predeterminado) en el menú de la izquierda.
Haga clic en Crear un plan de energía en el menú izquierdo

y seleccione las opciones para crear un plan nuevo. Haga clic
en Cambiar la configuración del plan y haga clic en
Cambiar la configuración avanzada de energía para
acceder a más opciones de configuración.

96
