Clevo M810L, M811L Concise User's Guide

Download

Contents

About this Quick Guide ....................................................................1

System Startup ..................................................................................1

System Map: Front & Rear Views ....................................................2

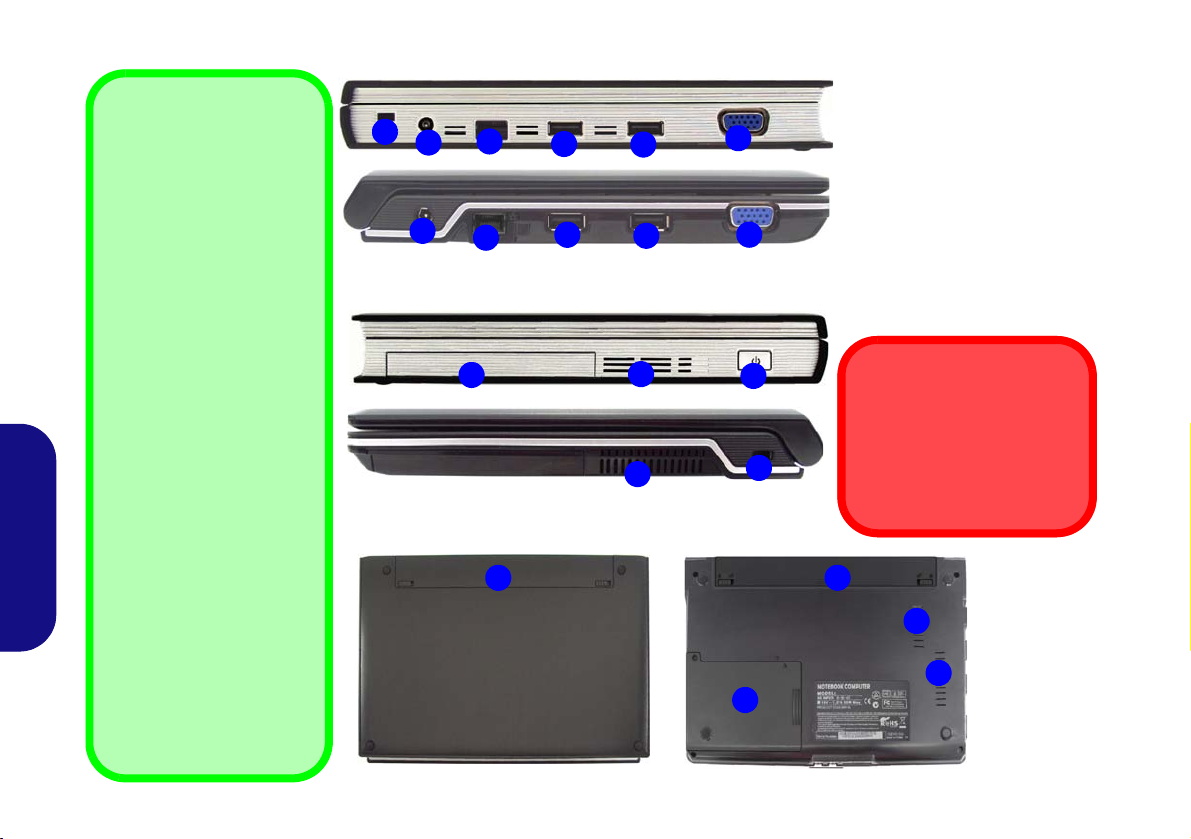

System Map: Side & Bottom Views ................................................. 3

LED Indicators ..................................................................................4

3.75G/HSPA Module ........................................................................4

Keyboard & Function Keys ..............................................................5

Driver Installation ............................................................................. 6

Specifications ....................................................................................7

Inhalt

Über diese Kurzanleitung .................................................................9

Schnellstart ........................................................................................9

Systemübersicht: Ansicht von vorne und hinten ............................10

Systemübersicht: Ansicht von der Seite und von unten ..................11

LED-Anzeigen ................................................................................12

3.75G/HSPA-Modul .......................................................................12

Tastatur & Funktionstasten .............................................................13

Installation der Treiber ....................................................................14

Technische Daten ............................................................................15

Sommaire

A propos de ce guide rapide ............................................................ 17

Guide de démarrage rapide .............................................................17

Carte du système: Vues de face & arrière ....................................... 18

Carte du système: Vue de côtés et de dessous ................................ 19

Indicateurs LED ..............................................................................20

Module 3.75G/HSPA ......................................................................20

Clavier & touches fonction .............................................................21

Installation du pilote ........................................................................22

Spécifications ..................................................................................23

Contenidos

Acerca de esta guía rápida ...............................................................25

Guía rápida para empezar ................................................................25

Mapa del sistema: Vistas frontal y posterior ...................................26

Mapa del sistema: Vistas lateral e inferior ......................................27

Indicadores LED .............................................................................28

Módulo 3.75G/HSPA ......................................................................28

Teclado & teclas de función ............................................................28

Instalación de controladores ............................................................30

Especificaciones ..............................................................................31

Sommario

Informazioni su questa guida rapida ...............................................33

Guida di avvio rapido ......................................................................33

Descrizione del sistema: Vista anteriore e posteriore .....................34

Descrizione del sistema: Vista laterale e inferiore ..........................35

Indicatori LED .................................................................................36

Modulo 3.75G/HSPA ......................................................................36

Tastiera & tasti funzione .................................................................37

Installazione driver ..........................................................................38

Specifiche tecniche ..........................................................................39

Instructions for Care and Operation

The computer is quite rugged, but it can be damaged. To prevent this, follow these suggestions:

• Don’t drop it, or expose it to shock. If the computer falls, the case and the components could be damaged.

• Keep it dry, and don’t overheat it. Keep the computer and power supply away from any kind of heating element. This is an electrical appliance. If water or any other liquid gets into it, the computer could be badly damaged.

• Avoid interference. Keep the computer away from high capacity trans- formers, electric motors, and other strong magnetic fields. These can hinder proper performance and damage your data.

• Follow the proper working procedures for the computer. Shut the computer down properly and don’t forget to save your work. Remember to periodically save your data as data may be lost.

Servicing

Do not attempt to service the computer yourself. Doing so may violate your warranty and expose you and the computer to electric shock. Refer all servicing to authorized service personnel. Unplug the computer from the power supply. Then refer servicing to qualified service personnel under any of the following conditions:

• When the power cord is damaged or frayed.

• If the computer has been exposed to any liquids.

• If the computer does not work normally when you follow the operating instructions.

• If the computer has been dropped or damaged (do not touch the poisonous liquid if the LCD panel breaks).

• If there is an unusual odor, heat or smoke coming from your computer.

Safety Information

• Only use an AC/DC adapter approved for use with this computer.

• Use only the power cord and batteries indicated in this manual. Do not dispose of batteries in a fire. They may explode. Check with local codes for possible special disposal instructions.

• Do not continue to use a battery that has been dropped, or that appears damaged (e.g. bent or twisted) in any way. Even if the computer continues to work with a damaged battery in place, it may cause circuit damage, which may possibly result in fire.

• Make sure that your computer is completely powered off before putting it into a travel bag (or any such container).

• Before cleaning the computer, make sure it is disconnected from any external power supplies, peripherals and cables (including telephone lines). It is advisable to also remove your battery in order to prevent accidentally turning the machine on.

• Use a soft clean cloth to clean the computer, but do not apply cleaner directly to the computer. Do not use volatile (petroleum distillates) or abrasive cleaners on any part of the computer.

• Do not try to repair a battery pack. Refer any battery pack repair or replacement to your service representative or qualified service personnel.



Battery Disposal & Caution

The product that you have purchased contains a rechargeable battery. The battery is recyclable. At the end of its useful life, under various state and local laws, it may be illegal to dispose of this battery into the municipal waste stream. Check with your local solid waste officials for details in your area for recycling options or proper disposal.

Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Discard used battery according to the manufacturer’s instructions.

Hinweise zu Pflege und Betrieb

Das Notebook ist zwar sehr stabil, kann aber dennoch beschädigt werden. Damit es nicht dazu kommt, sollten Sie die folgenden Hinweise beachten:

• Das Gerät darf nicht herunterfallen und in anderer Form Stößen aus- gesetzt werden. Wenn der Computer fällt, können das Gehäuse und andere Komponenten beschädigt werden.

• Das Gerät darf nicht nass werden und sich nicht überhitzen. Computer und Netzteil dürfen nicht in der Nähe von Wärmequellen stehen oder gelagert werden. Dies ist ein elektrisches Gerät. Wenn Wasser oder andere Flüssigkeiten eindringen, kann der Computer stark beschädigt werden.

• Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den Computer fern von magnetischen Feldern, die von Stromquellen, Monitoren, Magneten etc. erzeugt werden. Die können die Leistung beeinträchtigen und Ihre Daten beschädigen.

• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren gehen können, wenn der Akku verbraucht ist.

Reparatur

Nehmen Sie vor dem Reinigen des Wenn Sie versuchen, den Computer selbst zu reparieren, können Ihre Garantieansprüche verloren gehen. Außerdem besteht Stromschlaggefahr für Ihre Gesundheit und das Gerät durch frei liegende Teile. Lassen Sie Reparaturarbeiten nur von qualifizierten Reparaturfachleuten durchführen, insbesondere wenn folgende Umstände vorliegen:

• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder zerschlissen sind.

• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in Berührung gekommen ist.

• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht korrekt arbeitet.

• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berühren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).

• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer entweicht.

Sicherheitsinformationen

• Verwenden Sie nur einen AC/DC-Adapter, der für die Verwendung mit diesem Computer zugelassen ist.

• Verwenden Sie nur das Netzkabel und die Akkus, die in diesem Benutzerhandbuch spezifiziert sind können explodieren. Richten Sie sich nach den regional gültigen Entsorgungsvorschriften.

• Verwenden Sie den Akku nicht mehr, wenn er heruntergefallen ist oder in anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn der Computer mit dem beschädigten Akku zu funktionieren schein, können dadurch Stromkreise beschädigt werden, die schließlich einen Brand verursachen können.

• Achten Sie darauf, dass Ihr Computer ausgeschaltet ist, wenn Sie es fur den Transport z.B. wahrend einer Reise in eine Tasche einpakken.

• Nehmen Sie vor dem Reinigen des Computers den Akku heraus, und trennen Sie es von allen externen Stromquellen, Peripheriegeräten und Kabeln (einschließlich Telefonkabel) ab.

• Reinigen Sie den Computer mit einem weichen, sauberen Tuch. Tragen Sie das Reinigungsmittel nicht direkt auf den Computer auf. Verwenden Sie keine flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheuermittel zum Reinigen des Computers.

• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks durch den Servicevertreter oder qualifiziertes Fachpersonal reparieren oder austauschen.

. Entsorgen Sie die Akkus nicht in Feuer. Sie



Entsorgen der Akkus/ Batterien & Achtung

Das von Ihnen gekaufte Produkt enthält einen aufladbaren Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen nationalen und regionalen Getzgebungen kann es verboten in, einen nicht mehr gebrauchsfähigen Akku in den normalen Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen Entsorgungsunternehmen über Recycling-Möglichkeiten oder korrekte Entsorgung.

Wenn ein falscher Akku eingesetzt wird, besteht Explosionsgefahr. Tauschen Sie den Akku nur durch den gleichen oder einen baugleichen Typ aus, der vom Hersteller empfohlen wird. Entsorgen Sie den verbrauchten Akku entsprechend der Anweisungen des Herstellers.

III

Instructions d’entretien et d’utilisation

L’ordinateur est robuste, mais il peut toutefois être endommagé. Afin d’éviter ceci, veuillez suivre ces recommandations :

• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration. Si l’ordinateur tombe, le boîtier et d’autres éléments pourraient être endommagés.

• Gardez-le sec. Ne le laisser pas surchauffer. Tenez l’ordinateur et son alimentation externe à distance de toute source de chaleur. Il s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait à pénétrer à l’intérieur de votre ordinateur, il pourrait être sérieusement endommagé.

• Evitez les interférences. Tenez l’ordinateur à distance de transformateurs à haute capacité, moteurs électriques, et autres appareils générateurs de champs magnétiques importants. Ceux-ci peuvent gêner ses performances normales et endommager vos données.

• Suivez les procédures appropriées d’utilisation de votre ordinateur. Arrêtez l’ordinateur correctement, et fermez tous vos programmes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas d’enregistrer vos données régulièrement puisqu’elles peuvent être perdues si la batterie est vide.

Révision

Si vous essayez de réparer l'ordinateur par vous-même, votre garantie sera annulée et vous risquez de vous exposer et d'exposer l'ordinateur à des chocs électriques. Confiez toute réparation à un technicien qualifié, particulièrement dans les cas suivants:

• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé, abimé ou effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.

• Si votre ordinateur ne fonctionne pas normalement bien que vous ayez suivi les instructions de mise en marche à la lettre.

• Si votre ordinateur est tombé par terre ou a été endommagé (si l'écran LCD est cassé, ne touchez pas le liquide car il contient du poison).

• Si une odeur inhabituel, de la chaleur ou de la fumée apparaissait sortant de votre ordinateur.

Informations de sécurité

• Utilisez uniquement un adaptateur AC/DC agréé avec votre ordinateur.

• Si de l'eau ou un autre liquide s'infiltre dans cet appareil électrique, l'ordinateur sera sérieusement endommagé. Ne jetez pas les batteries dans le feu. Elles peuvent exploser. Consultez la réglementation locale pour des instructions de recyclage possibles.

• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît endommagée (ex: tordue ou vrillée) d'une manière quelconque. Même si l'ordinateur continue de fonctionner avec la batterie en place, cela peut détériorer le circuit, pouvant déclencher un incendie.

• Assurez-vous que votre ordinateur est complètement éteint avant de le mettre dans un sac de voyage (ou tout autre bagage similaire).

• Avant de nettoyer l'ordinateur, retirez la batterie et assurez-vous que l'ordinateur est débranché de toute alimentation électrique externe, périphériques et câbles (y compris les lignes téléphoniques).

• Utilisez un chiffon propre et doux pour nettoyer l'ordinateur, mais n'appliquez pas d'agent de nettoyage directement sur l'ordinateur. N’utilisez pas de produit de nettoyage volatil (des distillés pétrôle) ou abrasifs sur aucun des éléments de l’ordinateur.

• N’essayez jamais de réparer la batterie. Au cas où votre batterie aurait besoin d’être réparée ou changée, veuillez vous adresser à votre représentant de service ou à des professionnels qualifiés.



Elimination de la batterie & avertissement

Le produit que vous venez d’acheter contient une batterie rechargeable. Cette batterie est recyclable. Quand elle n’est plus utilisable, en fonction des lois locales des différents états et pays, il peut être illégal de s’en débarrasser en la jetant avec les ordures ménagères normales. Vérifiez auprès du responsable local de l’élimination des déchets solides de votre quartier pour vous informer des possibilités de recyclage ou de la manière appropriée de la détruire.

Il existe un danger d’explosion si la batterie est remise de façon incorrecte. Remplacez-la uniquement par des batteries de même type ou de type équivalent, recommandées par le fabricant. Eliminez les batteries usagées selon les instructions du fabricant.

Instrucciones para el cuidado y funcionamiento

El ordenador portátil es muy robusto, pero puede dañarse. Para evitar esto, siga estas sugerencias:

• No lo deje caer ni lo exponga a golpes fuertes. Si el ordenador se cae, la carcasa y los componentes podrían dañarse.

• Manténgalo seco y no lo sobrecaliente. Mantenga el ordenador y fuente de alimentación alejados de cualquier tipo de fuente de calor. Esto es un aparato eléctrico. Si se derrama agua u otro líquido en su interior, el ordenador podría dañarse seriamente.

• Evite las interferencias. Mantenga el ordenador alejado de transformadores de alta capacidad, motores eléctricos y otros campos magnéticos fuertes. Éstos pueden dificultar el correcto funcionamiento y dañar los datos.

• Siga las instrucciones apropiadas de manejo del ordenador. Apague el ordenador correctamente y no olvide guardar su trabajo. Recuerde guardar periódicamente sus datos, pues los datos pueden perderse si la batería se descarga.

Servicio

Si intenta reparar el ordenador usted mismo, podría anular la garantía y exponerse usted y el ordenador a descarga eléctrica. Deje que sea personal de reparación cualificado el que realice las reparaciones, especialmente bajo cualquiera de estas condiciones:

• Cuando el cable de alimentación esté dañado o pelado.

• Si el ordenador ha estado expuesto a la lluvia u otros líquidos.

• Si el ordenador no funciona con normalidad tras seguir las instrucciones de uso.

• Si el ordenador se ha caído o dañado (no toque el líquido venenoso si el panel LCD se rompe).

• Si hay un olor fuera de lo normal, calor o humo que sale del ordenador.

Información de seguridad

• Si le cordon d’alimentation ou l’adaptateur AC/DC est endommagé, abimé ou effiloché.

• Si votre ordinateur a été exposé à la pluie ou tout autre liquide. No tire las baterías al fuego. Podrían explotar. Consulte los códigos locales para posibles instrucciones para desechos especiales.

• Nunca utilice una batería que se haya caído o que parezca dañada (p. ej. doblada o retorcida). Incluso si el ordenador sigue funcionando con una batería dañada, puede provocar daños en el circuito que podrían causar fuego.

• Compruebe que su ordenador esté completamente apagado antes de introducirlo en una bolsa de viaje (o en cualquier funda).

• Antes de limpiar el ordenador, quite la batería y asegúrese de que el ordenador esté desconectado de cualquier fuente de alimentación externa, periféricos y cables (incluyendo la línea telefónica).

• Utilice un trapo limpio y suave para limpiar el ordenador, pero no aplique limpiador directamente en el ordenador. No utilice limpiadores volátiles (derivados del petróleo) o limpiadores abrasivos en ningún lugar del ordenador.

• No intente reparar baterías. Solicite la reparación o la sustitución a su representante de servicio o a personal de servicio cualificado.



Eliminación de la batería & Cuidado

El producto que usted ha comprado contiene una batería recargable. La batería es reciclable Terminada su vida útil, según las leyes locales y estatales, puede ser ilegal desecharla junto con los residuos ordinarios. Verifique con las autoridades locales responsables de los desechos sólidos cuáles son las opciones de eliminación y reciclado existentes en su zona.

Peligro de explosión si la batería está mal colocada. Sustitúyala con un tipo de batería igual o equivalente al recomendado por el fabricante. Elimine la batería usada de conformidad con las instrucciones del fabricante.

Istruzioni per la custodia e il funzionamento

Il computer notebook è abbastanza rigido, ma è possibile che possa essere danneggiato. Per evitare qualsiasi danno, attenersi ai seguenti suggerimenti:

• Non lasciarlo cadere ed evitare urti. Se il computer cade, è possibile che il telaio e i componenti possano esserne danneggiati.

• Tenerlo all'asciutto e non provocarne il surriscaldamento. Tenere il computer e l'alimentazione lontani da ogni tipo di impianto di riscaldamento. Si tratta di un apparato elettrico. Se acqua o altri liquidi dovessero penetrarvi, esso potrebbe risultarne seriamente danneggiato.

• Evitare le interferenze. Tenere il computer lontano da trasformatori ad alta capacità, motori elettrici e altri intensi campi magnetici. Ciò ne può impedire il corretto funzionamento e danneggiare i dati.

• Attenersi alle corrette procedure di lavoro con il computer. Spegnere il computer correttamente e non dimenticare di salvare il proprio lavoro. Ricordare di salvare frequentemente i propri dati poiché essi potrebbero essere persi nel caso in cui la batteria si esaurisse.

Assistenza

Ogni tentativo di riparare da soli il computer può annullare la garanzia ed esporre l'utente a scosse elettriche. Per l'assistenza rivolgersi solo a personale tecnico qualificato, in particolar modo nelle situazioni seguenti:

• Quando il cavo di alimentazione è danneggiato o logorato.

• Se il computer è stato esposto alla pioggia o ad altri liquidi.

• Se il computer non funziona normalmente dopo aver seguito correttamente le istruzioni operative.

• Se il computer è caduto o si è danneggiato (non toccare il liquido velenoso in caso di rottura dello schermo LCD).

• Se c'è un odore non usuale, calore o fumo che fuoriesce dal computer.

Informazioni di sicurezza

• Utilizzare esclusivamente un adattatore approvato per l'utilizzo di questo computer.

• Utilizzare solo il cavo di alimentazione e le batterie indicate in questo manuale. Non gettare le batterie nel fuoco, poiché potrebbero esplodere. Fare riferimento alle normative locali per istruzioni speciali in tema di smaltimento rifiuti.

• Non continuare a usare in alcun modo una batteria che sia caduta in terra o che sembri danneggiata (es. piegata o torta). Anche se il computer continua a funzionare con una batteria danneggiata, questa può provocare danni ai circuiti risultanti in pericolo di incendio.

• Assicurarsi che il computer sia completamente spento prima di inserirlo in una borsa da viaggio (o in un contenitore simile).

• Prima di pulire il computer ricordare sempre di rimuovere la batteria e di scollegare il computer da qualsiasi fonte di alimentazione esterna, da periferiche e altri cavi (incluse linee telefoniche).

• Per pulire il computer utilizzare solo un panno morbido e pulito, evitando di applicare detergenti direttamente sul computer. Non utilizzare detergenti volatili (distillati di petrolio) o abrasivi su qualsiasi parte del computer.

• Non provare a riparare il pacco batteria. Fare riferimento sempre all'assistenza tecnica o a personale qualificato per la riparazione o la sostituzione del pacco batteria.



Smaltimento della batteria & Attenzione

Il prodotto acquistato contiene una batteria ricaricabile. La batteria è riciclabile. Al termine della durata di uso, in base alle diverse leggi locali e statali, può essere illegale smaltire questa batteria insieme ai rifiuti comuni. Controllare i requisiti previsti nella propria zona consultando i funzionari locali addetti allo smaltimento dei rifiuti solidi per le opzioni di riciclo o lo smaltimento corretto.

Pericolo di esplosione in caso sostituzione errata della batteria. Sostituire solamente con lo stesso tipo o con uno analogo raccomandato dal produttore. Eliminare la batteria usata seguendo le istruzioni del produttore.

About this Quick Guide

This quick guide is a brief introduction to getting your system started. This is a supplement, and not a substitute for the expanded English language User’s Manual in Adobe

Acrobat format on the Device Drivers & Utilities + User’s Manual disc supplied with your computer. This disc also

contains the drivers and utilities necessary for the proper operation of the computer (Note: The company reserves the right to revise this publication or to change its contents

Quick Guide

without notice). Some or all of the computer’s features may already have

been setup. If they aren’t, or you are planning to re-configure (or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s Manual disc does not contain an operating system.

Regulatory and Safety Information

Please pay careful attention to the full regulatory notices and safety information contained in the expanded User’s

Manual on the Device Drivers & Utilities + User’s Manual disc.

Trademarks

Intel and Atom are trademarks/registered trademarks of Intel Corporation.

System Startup

1. Remove all packing materials.

2. Place the computer on a stable surface.

3. Securely attach any peripherals you want to use with the

notebook (e.g. keyboard and mouse) to their ports.

4. Attach the AC/DC adapter to the DC-In jack on the left of the

computer, then plug the AC power cord into an outlet, and connect the AC power cord to the AC/DC adapter.

5. Use one hand to carefully raise the lid/LCD to a comfortable

viewing angle, while using the other hand o support the base of the computer (Note: Never lift the computer by the lid/LCD).

6. Press the power button to turn the computer “on”.

Figure 1

Computer with AC/DC

Adapter Plugged-In

System Software

Your computer may already come with system software pre-installed. Where this is not the case, or where you are re-configuring your computer for a different system, you will find this manual refers to the Microsoft Windows XP with Service Pack 3 operating system.

System Map: Front & Rear Views

Front Open

Model A

1. Built-In PC Camera (Optional)

2. LCD

3. Speakers

4. Power Button

Front

Rear

Front Open

Model B

Figure 2 - Front & Rear Views

5. Keyboard

6. Built-In Microphone

7. TouchPad & Buttons

8. LED Indicators

This computer series includes two different model types (each model includes different design styles).

del’s appearance may ap-

Front

Rear

9. 7-in-1 Card Reader

10. Microphone-In Jack

11. Headphone-Out Jack

12. Battery

pear slightly different from those pictured throughout this manual.

Note that you should always shut your computer down by choosing the Turn Off Computer command from the Start menu in Windows. This will help prevent hard disk or system problems.



Model Differences

Note that your mo-

Shutdown

Quick Guide

System Map: Side & Bottom Views

External Optical Device

To install applications and drivers etc. you will need to

Quick Guide

attach an external optical device to the USB ports. If you are having problems detecting external ODDs, enable the enhanced detection of these devices as follows:

1. Press F2 at startup to

enter the Setup Utility and use the arrow keys to navigate to the Advanced menu.

2. Use the arrow keys to

select “Enhance USB ODD detection” and set the item to “Enabled” using the spacebar.

3. Press F10 to save and

exit (if you want to start from the external ODD you will need to set it as first priority in the Boot menu after it has been detected).



Drives

Model A

Model B

Left

Model A

Model B

Right

Figure 3 - Side & Bottom

Views

1. Security Lock Slot

2. DC-In Jack

3. RJ-45 LAN Jack

4. 2 * USB 2.0 Ports

5. External Monitor Port

6. Hard Disk Bay

7. Vent

8. Power Button

9. Battery



Overheating

To prevent your computer from overheating make sure nothing blocks any vent while the computer is in use.

Model B

Bottom

LED Indicators

The LED indicators on the computer display helpful information about the current status of the computer.

Icon Color Description

Orange DC Power is Plugged In

3.75G/HSPA Module

If you have included an optional 3.75G/HSPA module in your purchase option, follow the instructions below to install the USIM card (which will be provided by your service provider), and then run the appropriate application supplied with your module.

Quick Guide

Green The Computer is On

Blinking Green The Computer is in Sleep Mode

Orange The Battery is Charging

Green The Battery is Fully Charged

Blinking

Orange

Green Hard Disk Activity

Green

Orange

Table 1 - LED Indicators

The Battery Has Reached Critically Low Power Status

The Wireless LAN Module is Powered On

The Bluetooth Module is Powered On

USIM Card Insertion

1. Turn off the computer, and turn it over and then remove the

battery (slide the latches in the direction indicated below and slide the battery out).

2. Insert the USIM card as illustrated below until it clicks into

position, and replace the battery.

Figure 4 - Battery Removal & USIM Card Insertion

Keyboard & Function Keys

The keyboard has a numeric keypad for easy numeric data input. Pressing the Fn +NumLk keys turns on/off the numeric keypad. It also features function keys to allow you to change operational features instantly.

The function keys (F1 - F12 etc.) will act as hot keys when pressed while the Fn key is held down. In addition to the basic function key combinations, visual indicators are

Quick Guide

available when the hot key driver is installed.

Keys Function/Visual Indicators Keys Function/Visual Indicators

Fn + ~ Play/Pause (in Audio/Video Programs) Fn + F8/F9

Fn +

Fn + F1 TouchPad Toggle Fn + F11

Fn + F2

Fn + F3 Mute Toggle Fn + NumLk Number Lock Toggle

Fn + F4 Sleep Toggle Fn + ScrLk Scroll Lock Toggle

3.75G/HSPA Module Power Toggle

Turn LCD Backlight Off

(Press a key to or use TouchPad to turn on)

Fn + F10

Fn + F12

Keypad

Function Keys

3.75G/HSPA Module Power Toggle

Fn Key

Figure 5 - Keyboard

Brightness Decrease/

Increase

PC Camera Power

To gg l e

WLAN Module Power

To gg l e

Bluetooth Module

Power Toggle

NumLk & ScrLk

Numeric Keypad

Fn +F5/F6

Fn + F7 Display Toggle

Volume Decrease/

Increase

Caps Lock Caps Lock Toggle

Table 2 - Function Keys & Visual Indicators

Driver Installation

The Device Drivers & Utilities + User’s Manual disc contains the drivers and utilities necessary for the proper operation of the computer. This setup will probably have already been done for you. If this is not the case, insert the disc and click Install Driv- ers (button), or Option Drivers (button) to access the Optional driver menu. Install the drivers in the order indicated in Figure 6. After installing each driver it will become grayed out (if you need to reinstall any driver, click Unlock).

If the

Found New Hardware

Cancel to close the window, and follow the installation procedure as directed.

Note that the external USB optical (CD/ DVD) device drive is provided as an option for this model. See “External Optical Device Drives” on page 3 if you have problems detecting attached USB Optical Device Drives.

wizard appears

during the installation procedure, click



Driver Installation General

Guidelines

As a general guide follow the default on-screen instructions for each driver (e.g. Next > Next > Finish) unless you are an advanced user. In many cases a restart is required to install the driver.

Make sure any modules (e.g. PC Camera, WLAN or 3.75G/ HSPA) are ON before instal- ling the appropriate driver.

Windows XP Service Pack 3

Make sure you install Windows XP Service Pack 3 (or

a Windows XP version which includes Service Pack 3) be- fore installing any drivers. Go to the Microsoft website for download details, or contact your service center.

Quick Guide

Figure 6 - Install Drivers

Specifications

Latest Specification Information

The specifications listed in this here are correct at the time of going to press. Certain items (particularly processor types/speeds) may be chan-

Quick Guide

ged, delayed or updated due to the manufacturer's release schedule. Check with your service center for details.

The CPU is not a user serviceable part. Accessing the CPU in any way may violate your warranty.

Hard Disk Drive Speeds

If you are going to upgrade/replace the hard disk drive, note that It is recommended that HDDs of a maximum speed of 5400 rpm are used. DO NOT use 7200 rpm or higher HDDs.



CPU

Processor

Intel® Atom® Processor N270

1.6 GHz, 512KB L2 Cache, 533MHz FSB,

BGA Package

Core Logic

Intel® 82945GSE + 82801GBM

Memory

Two 200 Pin SO-DIMM Sockets Supporting DDR2 533 MHz Memory

Memory Expandable up to 2GB

Display

10.1” WSVGA TFT LCD

Video Adapter

Intel 945GSE Integrated Video

Shared Memory Architecture (up to 128MB shared video memory

dynamically allocated from system memory where needed) MS DirectX® 9.0 compatible

Storage

One Removable 2.5" 9.5 mm (h) SATA Hard Disk Drive

BIOS

One 8Mb SPI Flash ROM Phoenix™ BIOS

Audio

High Definition Audio Compliant Interface 2 * Built-In Speakers Built-In Microphone

Security

Kensington Lock BIOS Password

Interface

Two USB 2.0 Ports One Headphone-Out Jack One Microphone-In Jack One External Monitor Port One RJ-45 LAN Jack One DC-in Jack

Keyboard

“WinKey” keyboard

Pointing Device

Built-in TouchPad (scrolling key functionality integrated)

Communication

Wireless LAN Module Options:

802.11b/g Wireless LAN Half Mini-Card Module (Option)

802.11b/g/n Wireless LAN Half Mini-Card Module (Option)

10Mb/100Mb Ethernet LAN

1.3M Pixel USB PC Camera Module (Factory Option)

Bluetooth 2.1 + EDR Module (Factory Option)

3.75G/HSPA Mini-Card Module (Factory

Option)

Card Reader

Embedded 7-in-1 Card Reader (MS/ MS Pro/ SD/ Mini SD/ MMC/ RS MMC/ MS Duo)

Note: MS Duo/ Mini SD/ RS MMC Cards require a PC adapter

Power

Full Range AC/DC Adapter AC Input: 100 - 240V, 50 - 60Hz DC Output: 19V, 1.57A/ 1.58A (30 Watts)

Removable Polymer Battery Pack, 3550mAh

Environmental Spec

Temperature

Operating: 5 Non-Operating: -20°C - 60°C

Relative Humidity

Operating: 20% - 80% Non-Operating: 10% - 90%

°C - 35°C

Dimensions & Weight

Model A:

272mm (w) * 188.6mm (d) * 26.4 - 29.5mm (h)

Around 1.2 kg With Battery

Model B:

271mm (w) * 188.6mm (d) * 19.5 - 28mm (h) Around 1.2 kg With Battery

Optional

Wireless LAN Module Options:

802.11b/g Wireless LAN Half Mini-Card Module

802.11b/g/n Wireless LAN Half Mini-Card Module

External USB DVD Super Multi Drive Module

1.3M Pixel USB PC Camera Module (Factory Option)

Bluetooth 2.1 + EDR Module (Factory Option)

3.75G/HSPA Mini-Card Module (Factory Option)



Wireless Device

Operation Aboard Aircraft

The use of any portable electronic transmission devices aboard aircraft is usually prohibited. Make sure the

wireless modules are OFF if you are using the computer aboard aircraft.

Use the key combinations to toggle power to the 3.75G/HSPA/ WLAN/ Bluetooth modules, and check the LED indicator/visual indicator to see if the modules are powered on or not (see Table 1, on page 4/ Table 2, on

page 5).

Quick Guide

Über diese Kurzanleitung

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die dazu notwendig sind, das System zu starten. Dieses ist nur eine Ergänzung und kein Ersatz für das erweiterte englischsprachige Benutzerhandbuch, das auf der mitgelieferten Disc Device Drivers & Utilities + User's Manual im AdobeAcrobat-Format vorliegt. Diese Disc enthält auch die Treiber und Utility-Programme, die für einen einwandfreien Betrieb des Computers notwendig sind (Hinweis: Das Unternehmen behält sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern).

Einige oder alle Funktionen des Computers sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie einzelne Teile des Systems neu konfigurieren (oder neu in-

Kurzanleitung

stallieren) möchten, finden Sie eine Anleitung im erweiterten

Benutzerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.

Schnellstart

1. Entfernen Sie das gesamte Verpackungsmaterial.

2. Legen Sie den Computer auf eine stabile Unterlage.

3. Schließen Sie alle Peripheriegeräte, die Sie mit dem Computer verwenden wollen (z. B. Tastatur und Maus), an die entsprechenden Schnittstellen an.

4. Schließen Sie den AC/DC-Adapter an die DC-Eingangsbuchse an der linken Seite des Computers an. Verbinden Sie dann das Netzkabel mit einer Netzsteckdose und dem AC/DC-Adapter.

5. Klappen Sie den Deckel/LCD vorsichtig mit einer Hand auf, und öffnen Sie ihn auf einen angenehmen Sichtwinkel. Mit der anderen Hand halten Sie das Unterteil des Computers fest (Hinweis: Heben Sie den Computer niemals am Deckel/LCD hoch).

6. Drücken Sie auf den Netzschalter, um den Computer einzuschalten.

Einhaltung gesetzlicher Vorschriften und Sicherheitshinweise

Beachten Sie sorgfältig die Hinweise zu gesetzlichen Vorschriften und zu Sicherheitshinweisen im erweiterten Benutzerhandbuch auf der Disc Device Drivers & Utilities + User's Manual.

Warenzeichen

Intel und Atom sind warenzeichen/eingetragenes warenzeichen der Intel Corporation.

Abb. 1 - Computers mit

angeschlossenem AC/

DC-Adapter

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstallierter Software ausgeliefert. Ist das nicht der Fall, oder wenn Sie das Notebook für ein anderes System neu konfigurieren möchten, finden Sie dazu eine Anleitung in diesem Handbuch zum Betriebssystem Microsoft Windows XP Pack 3.

mit Service

Systemübersicht: Ansicht von vorne und hinten

Vorne, geöffnet

Vorderseite

Hintenseite

Vorne, geöffnet

Vorderseite

Hintenseite



Modellunterschiede

Diese Computer-Serie umfasst

zwei verschiedene Mo-

delltypen (für jedes Modell gibt es unterschiedliche Designs). Das von Ihnen erworbene Modell kann u. U. etwas anders aussehen als das in diesem Benutzerhandbuch abgebildete Modell.

Ausschalten

Bitte beachten Sie, daß der Computer immer mit dem Befehl Ausschalten im Start-Menü in Windows her- untergefahren werden muß. Dadurch werden Festplattenbzw. Systemprobleme vermieden.

Kurzanleitung

Modell A

1. PC-Kamera (optional)

2. LCD-Bildschirm

3. Lautsprecher

4. Netzschalter

Modell B

Abb. 2 - Ansicht von vorne und hinten

5. Tastatur

6. Mikrofon

7. TouchPad mit Tasten

8. LED-Anzeigen

9. 7 in-1 Kartenleser

10. Mikrofon-Eingangsbuchse

11. Kopfhörer-Ausgangsbuchse

12. Akku

Systemübersicht:



Externe optische Laufwerke

Um Anwendungen, Treiber usw. zu installieren, müssen Sie zunächst das externe optische Laufwerk an den USB-Anschluss anschließen. Sollte ein externes optisches Laufwerk nicht erkannt werden, aktivieren Sie folgendermaßen die erweiterte Erkennungsfunktion:

Kurzanleitung

1. Drücken Sie beim

Systemstart auf F2, um das Setup Utility aufzurufen. Navigieren Sie mit den Pfeiltasten zum Menü Advan- ced.

2. Wählen Sie mit den Pfeilta-

sten die Option "Enhance USB ODD detection", und aktivieren Sie mit der Leertaste den Eintrag "Enabled".

3. Drücken Sie auf F10, um die

Änderung zu speichern und das Menü zu verlassen (wenn das System vom optischen Laufwerk aus gestartet werden soll, müssen Sie es im Menü Boot als erste Priorität einstellen).

Ansicht von der Seite und von unten

Abb. 3 - Ansicht von der

1. Sicherheitsschloß-Buchse

2. DC-Eingangsbuchse

3. RJ-45 LAN-Buchse

4. 2 USB 2.0 Anschlüsse

5. Schnittstelle für externen

6. Festplattenschacht

7. Luftungsoffnung

8. Netzschalter

9. Akku

Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während das Notebook in Betrieb ist verdeckt werden.

ModelI A

ModeIl B

Linke Seite

ModelI A

ModeIl B

Rechte Seite

ModeIl B

Seite und von unten

Monitor



Überhitzung

Unterseite

LED-Anzeigen

Die LED-Anzeigen auf dem Computer zeigen wichtige Informationen über den aktuellen Status des Computers

Symbol Farbe Beschreibung

Orange Der AC/DC-Adapter ist angeschlossen

Grün Der Computer ist angeschaltet

Lampe

blinkt

grün

Orange Der Akku wird geladen

Grün Der Akku ist voll geladen

Das System ist im konfigurierten Ener-

giesparmodus

3.75G/HSPA-Modul

Wenn Ihr Modell das optionale 3.75G/HSPA-Modul enthält, folgen Sie den nachfolgenden Anweisungen, um die USIM-Karte zu installieren (Sie erhalten sie von Ihrem Dienstanbiete

Sie zusammen mit dem Modul erhalten haben.

Einsetzen der USIM-Karte

1. Schalten Sie den Computer aus, drehen Sie ihn um, und neh-

men Sie den Akku heraus (schieben Sie die Riegel in die unten angezeigte Richtung, und ziehen Sie den Akku heraus).

2. Schieben Sie die USIM-Karte wie unten abgebildet hinein, und

lassen Sie sie einrasten. Setzen Sie den Akku wieder ein.

r), und starten Sie dann die Anwendung, die

Kurzanleitung

Lampe

blinkt

orange

Grün Es wird auf die Festplatte zugegriffen

Grün Das WLAN-Modul ist eingeschaltet

Orange Das Bluetooth-Modul ist eingeschaltet

Der Akku hat einen kritisch niedrigen Stromstatus erreicht

Tabelle 1 - LED-Anzeigen

Abb. 4 - Herausnehmen des Akkus und einsetzen der USIM-

Karte

Tastatur & Funktionstasten

Numeric

Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Durch Drücken auf Fn + Num/NumLk wird die Nummerntastatur ein- und ausgeschaltet. Zusätzlich gibt es Funktionstasten, über die Sie direkt zwischen den Funktionen umschalten können.

Funktionstasten

3.5G-Moduls

Ein-/Ausschalten des

3.75G/HSPA-Moduls

Wenn die Funktionstasten (F1 - F12) gleichzeitig mit der Fn- Taste gedrückt werden, funktionieren sie wie Hotkeys. Neben

Fn Taste

den Tastenkombinationen für die Grundfunktionen gibt es visuelle Anzeigen, wenn der Hotkey Treiber installiert ist.

Tasten Funktion/ Visuelle Anzeigen Tasten Funktion/ Visuelle Anzeigen

Abb. 5 - Tastatur

Nummemtastatur

Num &

Rollen

Kurzanleitung

Fn + ~ Wiedergabe/Pause (in Audio /Videoprogrammen) Fn +F8/F9

Fn +

Fn + F1

Fn + F2

Fn + F3

Fn + F4 Wechsel Schlaf/Wiederaufnahme

Fn +F5/F6

Fn + F7 Wechseln der Anzeigegerate

3.75G/HSPA-Modul

aktivieren/deaktivieren

TouchPad aktivieren/deakti-

LCD-Hintergrundlicht ausschalten (zum Einschalten belie-

Stummschaltung/Stumm-

vieren

bige Taste drücken oder TouchPad berühren)

schaltung aufheben

Audio-Lautstärke

verringern/erhöhen

Fn + F10

Fn + F11

Fn + F12

Fn + Num/

Fn + Rollen/

LCD-Helligkeit verrin-

gern/erhöhen

PC-Kamera aktivieren/

deaktivieren

Wireless-LAN-Modul

aktivieren/deaktivieren

Bluetooth-Modul

aktivieren/deaktivieren

NumLk

ScrLk

Ein-/Ausschalten der

Nummerntastatur

Ein-/Ausschalten des

Scroll-Modus

Ein-/Ausschalten der

Feststelltaste

Tabelle 2 - Funktionstasten & visuelle Anzeigen

Installation der Treiber

Die Disc Device Drivers & Utilities + User's Manual enthält die Treiber und Hilfsprogramme, die für das einwandfreie Funktionieren des Computers notwendig sind. Möglicherweise wurden diese bereits vorinstalliert. Ist das nicht der Fall, legen Sie die Disc ein, und klicken Sie auf Install Drivers (Schaltfläche) oder Option Drivers (Schaltfläche), um das Treibermenü Optional aufzurufen. gegebenen Reihenfolge.

Nachdem ein Treiber installiert wurde, wird er grau dargestellt

(wenn einer dieser Treiber ein weiteres Mal installiert werden soll, klikken Sie auf die Schaltfläche Unlock).

Wenn während des Installationsvorgangs der Assistent Neue Hardware gefunden scheint, klicken Sie auf Abbrechen, um den Assistenten zu schließen. Befolgen Sie dann die Installationsanweisungen.

Beachten Sie, dass das externe optische USB-Laufwerk für dieses Modell optional erworben werden kann. Wenn beim Erkennen des angeschlossenen optischen USB-Laufwerks Probleme auftreten sollten, lesen Sie weiter unter “Externe optische Laufwerke” auf

Seite 11.

Installieren Sie die Treiber in der in Abb. 6 an-

er-



Allgemeine Hinweise zur

Treiberinstallation

Wenn Sie keine fortgeschrittenen Kenntnisse haben, folgen Sie für jeden Treiber den Anweisungen auf dem Bildschirm (z. B. Weiter > Weiter > Fertig stellen). In vielen Fällen ist es erforderlich, den Computer nach der Treiberinstallation neu zu starten.

Alle Module (z. B. PC Camera, WLAN oder 3.75G/HSPA) müssen vor der Treiberinstallation eingeschaltet werden.

Windows XP Service-Pack 3

Bevor Sie die Treiber installieren, müssen Sie das Windows XP Service-Pack 3

(oder eine Version von Windows XP, die das Service-

Pack 3 enthält) installieren.

Kurzanleitung

Abb. 6 - Installation der Treiber

Technische Daten



Aktualität der technischen Daten

Die in diesem Teil aufgeführten technischen Daten sind zum Zeitpunkt der Druckstellung richtig. Bestimmte Elemente (insbesondere Prozessortypen/geschwindigkeiten) können im Rahmen des Entwicklungsplans des Herstellers zwischenzeitlich geändert oder aktualisiert werden. Detailinformationen erhalten Sie bei Ihrem Servicezentrum.

Kurzanleitung



CPU

Die CPU darf nicht vom Anwender repariert werden. Jeglicher Zugriff auf die CPU führt zum Verlust der Garantieansprüche.

Geschwindigkeiten der Festplatten

Wenn Sie die Festplatte aufrüsten/ersetzen möchten, wählen Sie eine maximale Geschwindigkeit von 5400 rpm. Verwenden Sie KEINE Festplatten mit mehr als 7200 rpm.

Prozessor

Intel® Atom™ Prozessor N270 1,6 GHz, 512 KB L2 Cache, 533-MHz-FSB,

BGA-Paket

Core Logic

Intel® 82945GSE + 82801GBM Chipsatz

Speicher

Zwei 200-Pin SODIMM-Sockel, Unterstützung von DDR2 533 MHz Speicher

Speicher auf bis zu 2GB erweiterbar

LCD

10,1" WSVGA TFT LCD

Videoadapter

Intel 945GSE Integrated Video

Shared-Memory-Architektur (bis zu 128MB gemeinsam verwendeter Videospeicher, der vom Systemspeicher nach Bedarf dynamisch zugewiesen wird)

Kompatibel mit MS DirectX® 9.0

Speicher

Eine herausnehmbare SATA-2,5"-Festplatte (9,5 mm Höhe)

BIOS

Phoenix BIOS (8Mb SPI Flash-ROM)

Audio

High-Definition-Audio-kompatible Schnittstelle

2 eingebaute Lautsprecher Eingebautes Mikrofon

Sicherheit

Öffnung für Sicherheitsschloß (Typ Kensington)

BIOS-Paßwort

Schnittstellen

Zwei USB 2.0-Anschlüsse Eine Lautsprecher/Kopfhörer-

Ausgangsbuchse Eine Mikrofon-Eingangsbuchse Eine RJ-45 LAN-Buchse Eine DC-Eingangsbuchse Eine Schnittstelle für externen Monitor

Tastatur

“WinKey”-Tastatur

Zeigegerät

Eingebautes TouchPad (integrierte Rolltastenfunktion)

Kommunikation

Optionen für Wireless-LAN-Module:

802.11b/g Wireless LAN Half Mini-CardModul (Option)

802.11b/g/n Wireless LAN Half Mini-CardModul (Option)

10Mb/100Mb Ethernet LAN 1,3M Pixel USB PC-Kamera-Modul

(Werkseitige Option) USB Bluetooth 2.1 + EDR-Modul

(Werkseitige Option)

3.75G/HSPA Mini-Card-Modul (Werkseitige Option)

Kartenleser

Festes 7-in-1 Kartenleser-Modul (MS/ MS Pro/ SD/ Mini SD/ MMC/ RS MMC/ MS Duo)

Hinweis: MS Duo/ Mini SD/ RS MMC Karte erfordert PC-Adapter

Stromversorgung

AC/DC-Adapter für den gesamten Spannungsbereich

AC-Eingang: 100-240 V, 50-60Hz DC-Ausgang: 19V, 1,57A/ 1,58A (30W)

Herausnehmbares Polymer-Akkupack 3550mAh

Umgebungsbedingungen

Temperatur

In Betrieb: 5ºC – 35ºC Bei Aufbewahrung: -20ºC – 60ºC

Relative Luftfeuchtigkeit

In Betrieb: 20 – 80 % Bei Aufbewahrung: 10 – 90 %

Abmessungen und Gewicht

Modell A:

272 (B) x 188,6 (T) x 26,4 - 29,5 (H) mm Ca. 1,2 kg mit Akku

Modell B:

271 (B) x 188,6 (T) x 19,5 - 28 (H) mm Ca. 1,2 kg mit Akku

Optional

Optionen für Wireless-LAN-Module:

802.11b/g Wireless LAN Half Mini-CardModul

802.11b/g/n Wireless LAN Half Mini-CardModul

Externes USB DVD Super Multi DriveModul

1,3M Pixel USB PC-Kamera-Modul (Werkseitige Option)

Fingerabdruckleser (Werkseitige Option) USB Bluetooth 2.1 + EDR-Modul

(Werkseitige Option)

3.75G/HSPA Mini-Card-Modul (Werkseitige Option)



Die Benutzung drahtlos

angeschlossener Geräte in

Flugzeugen

In der Regel ist die Benutzung jeglicher tragbarer elektronischer Funkgeräte in Flugzeugen verboten. Achten Sie dar-

auf, daß die Wireless-Module AUSGESCHALTET sind, wenn Sie den Computer im Flugzeug benutzen.

Drücken Sie die entsprechenden Tastenkombinationen, um jeweils das

3.75G/HSPA-, das WLAN- oder das Bluetooth-Modul zu aktivieren. Prüfen Sie anhand der LED-Anzeigen/visuellen Anzeigen, ob die Module eingeschaltet sind (siehe Tabelle 1 auf Seite 12 &

Tabelle 2 auf Seite 13).

Kurzanleitung

A propos de ce guide rapide

Ce guide rapide est une brève introduction à la mise en route de votre système. l s’agit d’un supplément, et non pas d’une alternative au Manuel de l’Utilisateur en Anglais complet au format Adobe Acrobat sur le disque Device Drivers & Utili- ties + User's Manual fourni avec votre ordinateur. Ce disque contient aussi les pilotes et utilitaires nécessaires au fonctionnement correct de votre ordinateur (Remarque: La compagnie se réserve le droit de revoir cette publication ou de modifier son contenu sans préavis).

Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà installés. Si ce n’est pas le cas, ou si vous avez l’intention de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le disque Device Drivers & Utilities + User’s Manual ne con- tient pas de système d’exploitation.

Informations de réglementation et de sé-

Guide Rapide

curité

Prêtez attention aux avis réglementaires et informations de sécurité contenus dans le Manuel de l'Utilisateur se trouvant sur le disque Device Drivers & Utilities + User’s Manual.

Marques déposées

Intel et Atom sont des marques déposées ou enregistrées d’Intel Corporation.

Guide de démarrage rapide

1. Enlevez tous les emballages.

2. Posez l’ordinateur sur une surface stable.

3. Connectez fermement les périphériques que vous souhaitez

utiliser avec votre ordinateur (par ex. clavier et souris) à leurs ports respectifs.

4. Branchez l'adaptateur AC/DC à la prise d'entrée DC sur la

gauche de l’ordinateur, branchez ensuite le cordon secteur à une prise murale, puis à l’adaptateur AC/DC.

5. D'une main, soulevez soigneusement le couvercle/LCD pour

obtenir un angle de vision confortable, de l'autre main maintenez la base de l'ordinateur (Remarque : Ne soulevez jamais l'ordinateur par le couvercle/LCD).

6. Appuyez sur le bouton d'alimentation pour allumer l'ordinateur.

Figure 1

Ordinateur avec un adap-

tateur AC/DC branché

Logiciel système

Votre ordinateur peut être livré avec un logiciel système préinstallé. Si ce n’est pas le cas, ou si vous re-configurez votre ordinateur pour un système différent, vous constaterez que ce manuel fait référence au système d’exploitation Microsoft Windows XP avec Service Pack 3.

Carte du système: Vues de face & arrière

Ouverture avant

9 1110

Face

Arrière

Ouverture avant

Face

Arrière



Différences de modèles

Cette série d’ordinateurs

omprend deux types de

modèles deux différents (chaque modèle comprend différents styles de design). Remarquez que l’apparence de votre modèle peut être légèrement différente de celles présentées dans ce manuel.

Arrêt

Veuillez noter que vous devriez toujours éteindre votre ordinateur en utilisant la commande Arrêter l’or-

dinateur du menu Démarrer de Windows. Cette

précaution évite des problèmes de disque dur ou de système.

Guide Rapide

Modèle A

1. Caméra PC optionnelle

2. Écran LCD

3. Haut-parleurs

4. Bouton d'alimentation

Modèle B

Figure 2 - Vues de face & arrière

5. Clavier

6. Microphone

7. Pavé tactile (TouchPad) et boutons

8. Indicateurs LED

9. Lecteur de carte 7-en-1

10. Prise d'entrée de microphone

11. Prise de sortie haut-parleurs/casque

12. Batterie

Carte du système: Vue de côtés et de dessous

Périphériques optiques

Pour installer les applications et les pilotes etc. vous aurez besoin de connecter un périphérique optique externe aux ports USB. Si vous avez des problèmes de détection des ODD externes, activez la détection améliorée de ces appareils comme suit:

1. Appuyez sur F2 au démar-

rage pour accéder à l'Utili-

taire d'installation (Setup Utility) et utilisez les touches

fléchées pour naviguer dans le menu Advanced.

Guide Rapide

2. Utilisez les touches fléchées

pour sélectionner "Enhance USB ODD detection" et configurez l'élément sur "Enabled" en utilisant la barre d'espace.

3. Appuyez sur F10 pour enre-

gistrer et quitter (si vous souhaitez démarrer à partir de l'ODD externe, vous aurez besoin de le configurer en première priorité dans le menu Boot après qu'il ait été détecté).



externes

Modèle A

Modèle B

Gauche

Modèle A

Modèle B

Droit

Dessous

Figure 3

Vue de côtés et de dessous

1. Fente de verrouillage de sécurité

2. Prise d’entrée DC

3. Prise réseau RJ-45

4. 2 Ports USB 2.0

5. Port moniteur externe

6. Baie de disque dur

7. Ventilation

8. Bouton d'alimentation

9. Batterie



Surchauffe

Afin de ne pas causer une surchauffe de votre ordinateur, verifiez que rien ne bouche la (les) ventilation(s) quand le systeme est allumé.

Modèle B

Indicateurs LED

Les indicateurs LED sur votre ordinateur affichent des informations utiles sur l’état actuel de votre ordinateur.

Icône Couleur Description

Orange L'adaptateur AC/DC est branchée

Vert L’ordinateur est allumé

Vert

clignotant

Orange La batterie est en charge

Vert La batterie est complètement chargée

Le système est dans le mode de Veille configuré

Module 3.75G/HSPA

Si votre option d'achat comporte un module 3.75G/HSPA optionnel, suivez les instructions ci-dessous pour installer la

carte USIM (qui vous sera fournie par votre fournisseur de service), et exécutez ensuite l'application correspondante fournie avec votre module.

Insérer la carte USIM

1. Éteignez l'ordinateur et retournez-le et retirez la batterie (faites

glisser le loquet dans la direction indiquée en dessous et sortez la batterie).

2. Insérez la carte USIM comme illustré ci-dessous jusqu'à ce

qu'elle se clique en position, et remettez la batterie.

Guide Rapide

Orange

clignotant

Vert Le disque dur est en cours d'utilisation

Vert Le module LAN sans fil est allumé

Orange Le module Bluetooth est allumé

Tableau 1 - Indicateurs LED

La batterie a atteint le niveau bas critique

Figure 4 - Retirer la batterie et insérer la carte USIM

Clavier & touches fonction

Le clavier est doté d'un pavé numérique intégré pour une saisie des données numériques plus facile. Le fait d'appuyer sur Fn + Verr Num/NumLk active ou désactive le pavé numérique. Il est également doté de touches fonction pour vous permettre de changer instantanément de mode opérationnel.

Touches Fonction

Numeric

Activer/

le module 3.75G/ HSPA

Désactiver

Les touches de fonctions (F1-F12 etc.) agiront comme touches de raccourci (hot-key) quand pressée en maintenant la touche Fn appuyée. En plus des combinaisons des touches de fonction de base, les indicateurs visuels sont disponibles quand le pilote de touches de raccourci (HotKey Driver) est installé.

Touc hes Fonction/ indicateurs visuels Touches Fonction/ indicateurs visuels

Touche Fn

Figure 5 - Clavier

ScrLk Keys

Pavé numérique

Verr Num & ArrêtDét

Fn + ~ Lecture/Pause (dans les programmes audio/vidéo) Fn +F8/F9

Fn +

Guide Rapide

Fn + F1

Fn + F2

Fn + F3 Allume/Éteind le son

Fn + F4 Permutation veille

Fn +F5/F6

Fn + F7 Alternance d'affichage

Activer/Désactiver le

module 3.75G/HSPA

Activer/Désactiver le

TouchPad

Eteindre le rétroéclairage LCD (Appuyez sur une touche

ou utilisez le TouchPad pour allumer)

Diminution/Augmentation

du volume sonore

Diminution/Augmentation de la luminosité de l’écran LCD

Fn + F10

Fn + F11

Fn + F12

Fn + Verr

Num/NumLk

Fn + ArrêtDét/

ScrLk

Activer/Désactiver le module

Caméra PC

Activer/Désactiver le module

LAN sans fil

Activer/Désactiver le module

Bluetooth

Activer/Désactiver le pavé

numérique

Activer/Désactiver l'arrêt

défilement

Basculer entre majuscule et

minuscule

Tableau 2 - Touches de fonctions & indicateurs visuels

Installation du pilote

Le disque Device Drivers & Utilities + User’s Manual contient les pilotes et les utilitaires nécessaires pour un bon fonctionnement de votre ordinateur. Cette installation aura probablement déjà été faite pour vous. Si ce n'est pas le cas, insérez le disque et cliquez sur Ins-

tall Drivers (bouton), ou Option Drivers (bouton) pour accéder au menu des pilotes Optionnels. Installez les pilotes en respectant l'ordre indiqué dans la Figure 6. Après

avoir installé chaque pilote il apparaîtra en grisé (si vous devez réinstaller un pilote, cliquez sur le bouton Unlock).

Si l’assistant Nouveau matériel détecté apparaît pendant la procédure d'installation, cliquez sur Annuler pour fermer l’assistant, et suivez la procédure d'installation comme indiqué.

Notez que le périphérique optique USB externe est fourni en option pour ce modèle. Voir

“Périphériques optiques externes” à la page 19 si vous avez des problèmes de détection

des périphériques optiques USB connectés.



Directives générales pour

l'installation du pilote

D'une manière générale, suivez les instructions par défaut à l'écran pour chaque pilote (par exemple Suivant > Suivant > Terminer) à moins que vous ne soyez un utilisateur avancé. Dans la plupart des cas, un redémarrage est nécessaire pour installer le pilote.

Assurez-vous que les modules (par exemple Caméra PC, WLAN ou 3.75G/HSPA) sont allumés avant d'installer le pilote correspondant.

Windows XP Service Pack 3

Prenez soin d'installer Windows XP Service Pack 3 (ou

une version de Windows XP comprenant Service Pack 3),

avant d'installer tout pilote.

Guide Rapide

Figure 6 - Installation du pilote

Spécifications

Dernières informations de

Les spécifications énumérées dans cette section sont correctes à l'heure de la mise sous presse. Certains éléments (particulièrement les types de processeur/vitesse unique) peuvent être modifiés ou mis à niveau en fonction du calendrier des parutions du fabricant. Voyez auprès de votre service clientèle pour les détails.

Guide Rapide

Veuillez ne pas essayer d’ouvrir ou de forcer le processeur UC de votre ordinateur. Le fait d'accéder au CPU de quelque manière que ce soit risque de violer la garantie.

Vitesses des disques durs

Si vous êtes sur le point de mettre à niveau/remplacer le disque dur, notez qu’il est recommandé d’utiliser des disques durs d’une vitesse maximum de 5400 tr/mn. NE PAS utiliser de disques durs de 7200 tr/mn ou plus.



spécification



CPU

Processeur

Processeur Intel® Atom™2 N270 1,6GHz, cache L2 512 Ko, bus principal à 533MHz, conditionnement BGA

Core logic

Chipset Intel® 82945GSE + 82801GBM

Mémoire

Deux emplacements SODIMM, supportant la mémoire DDR2 533 MHz

Mémoire extensible jusqu’à 2Go

Écran LCD

10,1" WSVGA TFT LCD

Affichage

Intégration d'Intel 945GSE

Architecture de mémoire partagée (jusqu'à 128Mo de mémoire vidéo partagée attribuée dynamiquement à partir de la mémoire système quand nécessaire)

Compatible avec MS DirectX® 9.0

Stockage de données

Un disque dur SATA amovible de 2,5" 9,5 mm (H)

BIOS

Phoenix BIOS (SPI Flash ROM de 8Mb)

Son

Interface conforme HDA (Son Haute Définition)

2 haut-parleurs intégrés Microphone intégré

Sécurité

Fente de verrouillage de sécurité (type Kensington)

Mot de Passe du BIOS

Interface

Deux ports USB 2.0 Une prise de sortie haut-parleurs/casque Une prise d'entrée de microphone Un port moniteur externe Une prise réseau RJ-45 Une prise d’entrée en DC

Clavier

Clavier “Win Key”

Dispositif de pointage

TouchPad intégré (avec fonction de défilement)

Communication

Options du module LAN sans fil :

Mini carte demi-hauteur LAN sans fil

802.11b/g (Option) Mini carte demi-hauteur LAN sans fil

802.11b/g/n (Option)

LAN 10Mb/100Mb Ethernet 1,3M pixel caméra PC USB (Option

d’usine) Module Bluetooth 2.1 + EDR USB (Option

d’usine) Module Mini-carte 3.75G/HSPA (Option

d’usine)

Lecteur de carte

Lecteur de carte 7-en-1 (MS/ MS Pro/ SD/ Mini SD/ MMC/ RS MMC/ MS Duo)

Remarque: Cartes MS Duo/ Mini SD/ RS MMC nécessitent un PC adaptateur

Mise en marche

Adaptateur AC/DC pleine bande Entrée AC: 100-240V, 50-60Hz Sortie DC: 19V, 1,57A/ 1,58A (30W)

Batterie Polymer amovible, 3550mAh

Spécifications environnementales

Température

En fonction : 5°C- 35°C Eteint : -20

Humidité relative

En fonction : 20% - 80% Eteint : 10% - 90%

°C - 60°C

Dimensions physiques & Poids

Modèle A:

272 (l) x 188,6 (p) x 26,4 - 29,5 (h) mm Environ 1,2 kg avec batterie

Modèle B:

271 (l) x 188,6 (p) x 19,5 - 28 (h) mm Environ 1,2 kg avec batterie

Options

Options du module LAN sans fil :

Mini carte demi-hauteur LAN sans fil

802.11b/g Mini carte demi-hauteur LAN sans fil

802.11b/g/n

Module USB DVD Super Multi Drive Externe

1,3M pixel caméra PC USB (Option d’usine)

Module Bluetooth 2.1 + EDR USB (Option d’usine)

Module Mini-carte 3.75G/HSPA (Option d’usine)



Utilisation des appareils sans fil à

bord d'un avion

L'utilisation de tout appareil électronique de transmission est généralement interdite à bord d'un avion. Assurez-

vous que les modules sans fil sont éteints si vous utilisez l'ordinateur à bord d'un avion.

Utilisez les combinaisons de touches pour basculer l'alimentation sur les modules 3.75G/HSPA/ WLAN/ Bluetooth, et consultez l’indicateur LED/visuel pour voir si les modules sont alimentés ou pas (voir le Tableau 1 à la page 20 et

le Tableau 2 à la page 21).

Guide Rapide

Acerca de esta guía rápida

Esta guía rápida es una breve introducción para poner su sistema en funcionamiento. Es un suplemento y no un sustituto del Manual del usuario completo en inglés en formato Adobe Acrobat del disco Device Drivers & Utilities + User's Manual suministrado con el ordenador. En este disco también se encuentran los controladores y utilitarios necesarios para utilizar el ordenador correctamente (Nota: La compañía se reserva el derecho a revisar esta publicación o cambiar su contenido sin previo aviso).

Algunas o todas las características del ordenador pueden haberse configurado de antemano. Si no lo están, o si desea reconfigurar (o reinstalar) partes del sistema, consulte el

Manual del usuario completo. El disco Device Drivers & Utilities + User’s Manual no contiene un sistema operativo.

Guía rápida para empezar

1. Quite todos los materiales del embalaje.

2. Coloque el ordenador en una superficie estable.

3. Conecte en los puertos correspondientes los periféricos que

desee utilizar con el ordenador (p. ej. teclado y ratón).

4. Conecte el adaptador AC/DC al conector de entrada DC que

está del lado izquierdo del ordenador, y luego conecte el cable de alimentación AC en un eschufe y al adaptador.

5. Utilice una mano para levantar con cuidado la tapa/LCD a un

ángulo de visión cómodo, mientras utiliza la otra mano para sostener la base del ordenador (Nota: Nunca levante el ordenador por la tapa/LCD).

6. Presione el botón de encendido para encender el ordenador.

Información de regulación y seguridad

Por favor, preste especial atención a todos los avisos de regulación e información de seguridad contenidos en el Manual del usuario completo del disco Device Drivers & Utilities + User’s Manual. © Junio del 2009

Guía Rápida

Marcas registradas

Intel y Atom son marcas/marcas registradas de Intel Corporation.

Figura 1

Ordenador con el adapta-

dor AC/DC enchufado

Software de sistema

Puede ser que su ordenador tenga instalado un software de sistema. Si no es el caso, o si desea reconfigurarlo con otro sistema, este manual se refiere a Microsoft Windows XP con Service Pack 3.

Mapa del sistema: Vistas frontal y posterior

Frontal abierto

Parte posterior

Parte frontal

Frontal abierto

Parte frontal

Parte posterior



Diferencias de modelos

Esta serie de ordenadores incluye seis tipos de modelos distintos (cada modelo incluye estilos de diseño diferentes). Tenga en cuenta que la apariencia de su modelo puede parecer ligeramente distinta a la que aparece en las figuras mostradas en este manual.

Apagar

Por favor, tenga en cuenta que debería siempre apagar el ordenador eligiendo la opción Apagar equipo desde el menú Inicio en Windows. Esto le ayudará a evitar problemas con el disco duro o el sistema.

Guía Rápida

Modelo A

1. Cámara PC (opcional)

2. Panel LCD

3. Altavoces incorporados

4. Botón de encendido

Modelo B

Figura 2 - Vistas frontal y posterior

5. Teclado

6. Micrófono incorporado

7. TouchPad (almohadilla táctil) y botones

8. Indicadores LED

9. Lector de tarjetas 7 en 1

10. Conector de entrada para micrófono

11. Conector de salida de auriculares

12. Batería

Mapa del sistema: Vistas lateral e inferior

Modelo A

Modelo B

Lateral izquierdo

Modelo A

Modelo B

Lateral derecho

Unidades de dispositivos

externos ópticos

Para instalar aplicaciones, controladores, etc. necesitará colocar un dispositivo óptico externo a los puertos USB. Si encuentra problemas al detectar las ODDs, active la detección mejorada de estos dispositivos como sigue:

1. Presione F2 en el arran-

que para entrar en Setup Utility y utilice las teclas de navegación para ir al menú Advanced.

2. Utilice las teclas de dirección para seleccionar "Enhance USB ODD detection" y ajuste el elemento a "Enabled" con la barra de espacio.

Guía Rápida

3. Presione F10 para guardar y salir (si desea arrancar desde el ODD externo necesitará ajustarlo como dispositivo prioritario en el menú Boot tras haber sido detectado).



Modelo A

Cara inferior

Modelo B

Figura 3

Vistas lateral e inferior

1. Ranura del cierre de seguridad

2. Conector de entrada DC

3. Conector LAN RJ-45

4. 2 Puertos USB 2.0

5. Puerto para monitor externo

6. Bahía para el disco duro

7. Rejilla

8. Botón de encendido

9. Batería



Recalentamiento

Para evitar que su ordenador se recaliente compruebe que nada bloquea la(s) rejilla(s) con el equipo encendido.

Indicadores LED

Los indicadores LED en su ordenador muestran una valiosa información sobre el estado actual del ordenador.

Icono Color Descripción

Naranja

Verde El ordenador está encendido

Verde

parpadeante

Naranja La batería se está cargando

El adaptador de CA/CC está conectado

El ordenador está en modo Suspen-

sión

Módulo 3.75G/HSPA

Si ha incluido un módulo opcional 3.75G/HSPA en su opción de compra, siga las instrucciones siguientes para instalar la tarjeta USIM (suministrada por su proveedor de servicios), y luego ejecute la aplicación adecuada incluida con su módulo.

Insertar la tarjeta USIM

1. Apague el ordenador y gírelo para quitar la batería (deslice los

pestillos en la dirección indicada abajo y saque la batería).

2. Inserte la tarjeta USIM como se ilustra a continuación hasta que haga clic en su posición y cambie la batería.

Verde

Naranja

parpadeante

Verde El disco duro está en uso

Verde

Naranja El módulo Bluetooth está activado

Tabla 1 - Indicadores LED

La batería está completamente cargada

La batería ha alcanzado el estado crítico de poca energía

El módulo LAN Wireless está activado

Guía Rápida

Figura 4 - Quitar la batería e insertar la tarjeta USIM

Teclado & teclas de función

El teclado tiene un teclado numérico para una entrada fácil de datos numéricos. Al presionar Fn + Bloq Num/NumLk el teclado numérico se habilita o inhabilita. También incluye las teclas de función para permitirle cambiar las características operacionales al instante.

Teclas de función

Activar/ desactivar módulo 3.75G/HSPA

Las teclas de función (F1 - F12 etc.) actuarán como teclas directas (Hot-Key) cuando se pulsan junto con la tecla Fn.

Tecla Fn

Además de las combinaciones de teclas de función básicas los indicadores visuales están disponibles cuando el controlador de teclas directas está instalado.

Teclas Función/indicadores visuales Teclas Función/indicadores visuales

umeric

Teclado numérico

Figura 5 - Teclado

Bloq Num & Bloq Despl

Fn + ~ Reproducir/Pausar (en los programas Audio/Vídeo) Fn +F8/F9

Fn +

Fn + F1

Fn + F2

Guía Rápida

Fn + F3 Conmutación mudo

Fn + F4 Conmutación dormir

Fn +F5/F6

Fn + F7 Conmutación pantalla

Activar/desactivar el

módulo 3.75G/HSPA

Activar/desactivar el

TouchPad

Apagar luz de fondo del LCD (presione una tecla o uti-

lice el TouchPad para encenderlo)

Reducción/Aumento

volumen de sonido

Reducción/Aumento

brillo LCD

Fn + F10

Fn + F11

Fn + F12

Fn + Bloq Num/

NumLk

Fn + BloqDespl/

ScrLk

Activar/desactivar el

módulo Cámara PC

Activar/desactivar el

módulo LAN Wireless

Activar/desactivar el

módulo Bluetooth

Activar/disactivar el

teclado numérico

Cambiar el bloqueo de

desplazamiento

Cambio Bloq. Mayúsculas

Tabla 2 - Teclas de función & indicadores visuales

Instalación de controladores

El disco Device Drivers & Utilities + User’s Manual contiene los controladores y utilitarios necesarios para utilizar el ordenador correctamente. Es probable que esta instalación ya haya sido realizada. De no ser así, inserte el disco y haga clic en Install

Drivers (botón) u Option Drivers (botón) para acceder al menú de controladores Optional. Instale los controladores en el orden indicado en la Figura 6. Tras instalar cada

controlador, quedará en gris (si necesita volver a instalar un controlador, haga clic en el botón Unlock).

Si durante el procedimiento de instalación aparece el asistente Nuevo hardware encontrado, haga clic en Cancelar para cerrar el asistente y siga con el procedimiento de instalación.

Tenga en cuenta que la unidad de dispositivo óptico USB externo (CD/ DVD) se incluye como opción en este modelo. Consulte “Unidades de dispositivos externos ópticos” en la

página 27 si tiene problemas al detectar las unidades de dispositivo óptico USB.



Directrices generales para

la instalación del

controlador

Como guía general, siga las instrucciones predeterminadas en pantalla para cada controlador (p.ej. Siguiente > Siguiente > Finalizar) a menos que sea usuario avanzado. En muchos casos necesitará reiniciar para instalar el controlador.

Asegúrese de que los módulos (p.ej. PC Camera, WLAN o

3.75G/HSPA) estén ENCEN- DIDOS antes de instalar el controlador apropiado.

Windows XP Service Pack 3

Asegúrese de haber instalado el Service Pack 3 para Win- dows XP (o una versión de Windows XP que incluya el Service Pack 3), antes de ins-

talar cualquier controlador.

Guía Rápida

Figura 6 - Instalación de controladores

Especificaciones

Procesador

BIOS

Información actualizada de

Las especificaciones listadas en esta sección son correctas en el momento de publicación. Ciertas opciones (particularmente tipos/velocidades de procesadores) pueden cambiar o actualizarse según la fecha de lanzamiento del fabricante. Diríjase a su centro de servicios para más detalles.

El usuario no debe manipular la CPU. El acceso a la CPU de cualquier modo puede anular su garantía.

Velocidades del disco duro

Guía Rápida

Si va a actualizar o cambiar de disco duro, tenga en cuenta que se recomienda que los discos duros usados tengan una velocidad máxima de 5400 rpm. NO utilice discos de 7200 rpm o más.



especificaciones



CPU

Procesador Intel® Atom™ N270 1,6 GHz, caché de nivel 2 de 512KB, FSB

de 533MHz, encapsulado BGA

Núcleo logic

Chipset Intel® 82945GSE + 82801GBM

Memoria

Dos zócalos de 200 pins SODIMM, para memoria DDR2 533 MHz

Memoria expansible hasta 2GB

LCD

10,1” WSVGA TFT LCD

Adaptador de vídeo

Integración con Intel 945GSE

Arquitectura de memoria compartida (hasta 128MB de memoria de vídeo compartida dinámicamente asignada desde la memoria del sistema cuando se necesita)

Compatible con DirectX® 9.0

Dispositivos de almacenamiento

Un HDD SATA extraíble de 2,5" 9,5 mm (h)

Phoenix BIOS (SPI Flash ROM de 8Mb)

Audio

Interfaz compatible HDA (Sonido Intel de alta definición)

2 altavoces incorporados Micrófono incorporado

Seguridad

Ranura para cierre de seguridad (tipo Kensington®)

Contraseña de BIOS

Interfaz

Dos puertos USB 2.0

Un conector de salida de altavoces/ auriculares

Un conector de entrada para micrófono Un puerto para monitor externo Un conector LAN RJ-45 Un conector de entrada DC

Tec lado

Teclado “Win Key”

Dispositivo puntero

TouchPad incorporado (funcionalidad de tecla de desplazamiento integrada)

Comunicaciones

Opciones del módulo LAN inalámbrico:

Módulo LAN inalámbrica 802.11b/g Half Mini-Card (opción)

Módulo LAN inalámbrica 802.11b/g/n Half Mini-Card (opción)

LAN Ethernet de 10Mb/ 100Mb Módulo cámara PC USB de1,3M píxeles

(opción de fábrica) Módulo Bluetooth 2.1 + EDR USB (opción

de fábrica) Módulo Mini-Card 3.75G/HSPA (opción de

fábrica)

Lector de tarjetas

Módulo lector de tarjetas 7 en 1 (MS/ MS Pro/ SD/ Mini SD/ MMC/ RS MMC/ MS Duo)

Nota: Tarjetas MS Duo/ Mini SD/ RS MMC requieren PC adaptador

Alimentación

Adaptador de AC/DC autodetector de corriente

Entrada AC: 100-240V, 50-60Hz Salida DC: 19V, 1,57A/ 1,58A (30W)

Batería de polímero extraíble, 3550mAh

Especificaciones del ambiente

Temperatura

En funcionamiento: 5°C - 35°C Apagado: -20°C - 60°C

Humedad relativa

En funcionamiento: 20% - 80% Apagado: 10% - 90%

Dimensiones y Peso

Modelo A:

272 (a) x 188,6 (l) x 26,4 - 29,5 (h) mm Alrededor de 1,2 kgs con batería

Modelo B:

271 (a) x 188,6 (l) x 19,5 - 28 (h) mm Alrededor de 1,2 kgs con batería

Opciones

Opciones del módulo LAN inalámbrico:

Módulo LAN inalámbrica 802.11b/g Half Mini-Card

Módulo LAN inalámbrica 802.11b/g/n Half Mini-Card

Módulo externo USB DVD Super Multi Drive Módulo cámara PC USB de1,3M píxeles

(opción de fábrica) Módulo Bluetooth 2.1 + EDR USB (opción

de fábrica) Módulo Mini-Card 3.75G/HSPA (opción de

fábrica)



Uso de dispositivos inalámbricos a

El uso de dispositivos electrónicos portátiles a bordo de un avión suele estar prohibido. Compruebe que los

módulos inalámbricos estén DESCONECTADOS si va a utilizar el ordenador en el avión.

Utilice las combinaciones de teclas para cambiar la alimentación entre los módulos WLAN/ Bluetooth/ 3.75G/ HSPA y haga compruebe el indicador LED/ indicador visual para ver si los módulos están encendidos o no

Tabla 1 en la página 28 en la página 29

bordo

la Tabla 2

(ver

Guía Rápida

Informazioni su questa guida rapida

Questa guida rapida rappresenta un’introduzione rapida all’avvio del sistema. Si tratta di un supplemento e non di una sostituzione del Manuale per l'utente completo in lingua inglese nel formato Adobe Acrobat, memorizzato sul disco Device Drivers & Utilities + User's Manual fornito a corredo del computer. Inoltre, questo disco contiene i driver e le utilità necessari per il corretto uso del computer (Nota: La società si riserva il diritto di revisionare la presente pubblicazione o di modificarne il contenuto senza preavviso).

È possibile che alcune o tutte le funzionalità del computer siano già state configurate. In caso contrario, o se si sta pianificando di riconfigurare (o reinstallare) componenti del sistema, fare riferimento al Manuale utente completo. Il disco Device Drivers & Utilities + User’s Manual non contiene il sistema operativo.

Informazioni legali e di sicurezza

Prestare particolare attenzione alle informative legali e di sicurezza contenute nel manuale dell'utente che si trova sul disco Device Drivers & Utilities + User’s Manual.

Marchi registrati

Guida Rapida

Intel ed Atom sono marchi/marchi registrati della Intel Corporation.

Guida di avvio rapido

1. Eliminare tutti i materiali di imballo.

2. Appoggiare il computer su una superficie stabile.

3. Collegare bene le periferiche che si desidera usare con il computer (per esempio tastiera e mouse) alle porte corrispondenti.

4. Collegare l'adattatore AC/DC al jack di ingresso DC situato alla sinistra del computer, quindi inserire il cavo di alimentazione AC in una presa e collegare il cavo di alimentazione AC all'adattatore AC/DC.

5. Con una mano sollevare con cautela il coperchio/LCD fino a un angolo di visione comodo, mentre con l'altra mano si mantiene la base del computer (nota: non sollevare mai il computer tenendolo dal coperchio/LCD).

6. Premere il pulsante di alimentazione per accendere il computer.

Figura 1

Computer con alimentatore

AC/DC collegato

Software del sistema

È possibile che il software sia già pre-installato sul computer. In caso contrario, oppure in casi di riconfigurazione del computer per un sistema diverso, questo manuale si riferisce al sistema operativo Microsoft Windows XP con Service Pack 3.

Descrizione del sistema: Vista anteriore e posteriore

Parte anteriore aperta

Lato posteriore

Modello A

1. Camera PC opzionale

2. Schermo LCD

3. Altoparlanti incorporati

4. Pulsante di alimentazione

Lato anteriore

Parte anteriore aperta

Lato anteriore

Lato posteriore

Modello B

Figura 2 - Vista anteriore e posteriore

5. Tastiera

6. Microfono incorporato

7. TouchPad e pulsanti

8. Indicatori LED



Differenze dei modelli

Due serie di computer comprende sei tipi di modelli differenti (ciascun modello comprende diversi stili di design). Si noti che l'aspetto del proprio modello potrebbe essere leggermente di-

9. Lettore di schede 7-in-1

10. Jack ingresso del microfono

11. Jack uscita delle cuffie

12. Batteria

verso da quelli raffigurati in questo manuale.

Spegnimento

È importante tenere presente che è sempre necessario spegnere il computer scegliendo il comando Spegni computer disponibile dal menu Start di Windows. In questo modo si evitano problemi al sistema o al disco rigido.

Guida Rapida

Descrizione del sistema: Vista laterale e inferiore

Unità ottiche esterne

Per installare applicazioni, driver e componenti simili, è necessario collegare una periferica ottica esterna alle porte USB. In caso di problemi nel rilevamento di unità ottiche esterne, attivare la funzione di rilevamento avanzata di queste periferiche:

1. Premere F2 all'avvio per

entrare nell'programma di configurazione e utilizzare i tasti freccia per navigare al menu Advan- ced.

2. Utilizzare i tasti freccia per

selezionare "Enhance USB ODD detection" e impostare la voce "Ena- bled" utilizzando la barra spaziatrice.

3. Premere F10 per salvare

e uscire. Per eseguire l'avvio dall'unità ottica esterna sarà necessario

Guida Rapida

impostare la priorità nel menu Boot dopo che l'unità è stata rilevata.



Modello A

Modello B

Lato sinistro

Modello A

Modello B

Lato destro

Parte inferiore

Modello B

Figura 3

Vista laterale e inferiore

1. Slot blocco di sicurezza

2. Jack di ingresso DC

3. Jack RJ-45 per LAN

4. 2 Porte USB 2.0

5. Porta per monitor esterno

6. Bay disco rigido

7. Ventola

8. Pulsante di alimentazione

9. Batteria



Surriscaldamento

Per prevenire il surriscaldamento del computer, accertarsi che non vi sia nulla che ostruisca la (le) ventola (ventole) durante l’uso del computer.

Indicatori LED

Gli indicatori LED sul computer segnalano importanti informazioni relative allo stato corrente del computer.

Icona Colore Descrizione

Arancione L'alimentatore è collegato

Verde Il computer è acceso

Verde lam-

peggiante

Arancione La batteria è in carica

Verde Batteria completamente carica

Il computer è in modalità Sospensione

Modulo 3.75G/HSPA

Se nell'opzione di acquisto è stato incluso un modulo 3.75G/ HSPA opzionale, seguire le istruzioni sotto per installare la

carta USIM (presumibilmente fornita dal proprio operatore), and quindi eseguire l'applicazione appropriata fornita a corredo del modulo.

Inserimento della carta USIM

1. Spegnere il computer, capovolgerlo e rimuovere la batteria (rilasciare i fermi nella direzione indicata sotto e sganciare la batteria facendola scorrere).

2. Inserire la carta USIM come illustrato sotto finché non scatta in posizione e installare nuovamente la batteria.

Arancione

lampeg-

giante

Verde Il disco rigido è in uso

Verde Il modulo LAN Wireless è attivo

Arancione Il modulo Bluetooth è attivo

La batteria ha raggiunto lo stato critico di carica bassa

Tabella 1 - Indicatori LED

Guida Rapida

Figura 4 - Rimozione della batteria e inserimento della carta

USIM

Tastiera & tasti funzione

Numeric

Nella tastiera è stato integrato un tastierino numerico per un facile inserimento dei numeri. Premere Fn + Bloc Num per commutare l’attivazione e la disattivazione della tastiera

Tasti funzione

numerica. Dispone anche di tasti funzione che consentono di cambiare istantaneamente le funzionalità operative.

Attiva/disattiva

modulo 3.75G/HSPA

I tasti funzione (da F1 a F12) agiscono come Hot-Key quando premuti tenendo premuto il tasto Fn. In aggiunta alle combinazioni di tasti funzione base, quando è installato il driver hot key (HotKey Driver) sono disponibili gli

Tasto Fn

Figura 5 - Tastiera

indicatori visivi.

Tasti Tasti funzione e indicatori visivi Tasti Funzione/indicatori visivi

Tastierino numerico

Bloc Num & Bloc Scorr

Fn + ~ Play/pausa (nei programmi Audio/Video) Fn +F8/F9

Fn +

Fn + F1

Fn + F2

Fn + F3 Commutazione Mute Fn + Bloc Num

Fn + F4 Commutazione Sospendi Fn + Bloc Scorr

Guida Rapida

Fn +F5/F6

Fn + F7 Commutazione Display

Attiva/disattiva il modulo

3.75G/HSPA

Attiva/disattiva

TouchPad

Spegne la retroilluminazione dello schermo LCD (pre-

mere un tasto o utilizzare il TouchPad per ripristinare lo

Riduzione/Aumento

volume audio

schermo)

Riduzione/Aumento lumi-

nosità LCD

Fn + F10

Fn + F11

Fn + F12

Attiva/disattiva Camera

Attiva/disattiva il modulo

LAN Wireless

Attiva/disattiva il modulo

Bluetooth

Attiva/disattiva il tastie-

rino numerico

Attiva/disattiva il blocco

dello scorrimento

Attiva/ disattiva maius-

colo

Tabella 2 - Tasti funzione e indicatori visivi

Installazione driver

Il disco Device Drivers & Utilities + User’s Manual contiene i driver e le utilità necessari per il corretto funzionamento del computer.

probabilmente già eseguita. In caso contrario, inserire il disco e fare clic sul pulsante Install Drivers (installa driver) o sul pulsante Option Drivers (driver opzionali) per accedere al menu dei driver opzionali.

Dopo l'installazione di ciascun driver, lo stesso viene oscurato (se occorre reinstallare

Installare i driver attenendosi all'ordine indicato nella Figura

uno dei driver, fare clic sul pulsante Unlock).

Se compare l’installazione guidata Trovato nuovo hardware durante la procedura di installazione, fare clic su Annulla per chiudere l’installazione guidata e seguire la procedura di installazione come descritto.

Si noti che l'unità ottica (CD/ DVD) USB esterna è fornita come parte opzionale di questo modello. Vedere “Unità ottiche esterne” a pagina 35 in caso di problemi nel rilevare le unità ottiche USB collegate.

Questa configurazione è stata



Linee guida generali per

l'installazione dei driver

Come guida generale, attenersi alle istruzioni predefinite visualizzate sullo schermo per ogni driver (ad esempio Avanti > Avanti > Fine) finché le proprie conoscenze non consentiranno di operare come utente più avanzato. Per installare il driver spesso sarà necessario riavviare il computer.

Verificare che tutti i moduli (ad esempio videocamera PC, WLAN o 3.75G/HSPA) siano ACCESI prima di installare il driver appropriato.

Windows XP Service Pack 3

Accertarsi di installare il Service Pack 3 di Windows XP (o

una versione di Windows XP che include il Service Pack 3)

prima di installare qualsiasi driver.

Guida Rapida

Figura 6 - Installazione driver

Specifiche tecniche



Ultimi aggiornamenti delle specifiche

Le specifiche tecniche elencate in questa sezione sono corrette al momento di andare in stampa. Alcuni elementi (in particolare tipi di processore e velocità) possono essere modificati o aggiornati causa la programmazione del produttore. Per dettagli rivolgersi al proprio centro di assistenza.

La CPU non è un componente che necessita assistenza da parte dell’utente. Accedere alla CPU in qualsiasi modo implica una violazione della garanzia.

Velocità dell'unità disco rigido

Se si sta aggiornando/sostituendo l'unità disco rigido, si niti che è consigliabile utilizzare dischi rigidi con velocità massima pari a 5400 rpm. NON utilizzare dischi rigidi da 7200 rpm o più

Guida Rapida

veloci.

tecniche



CPU

Processore

Processore Intel® Atom™ N270 1,6 GHz, cache L2 da 512KB & FSB a

533MHz, pacchetto BGA

Logica del core

Chipset Intel® 82945GSE + 82801GBM

Memoria

Due prese SODIMM 200 pin, dotate di supporto per la memoria DDR2 533 MHz

Memoria espandibile fino a 2GB

LCD

10,1" WSVGA TFT LCD

Visualizzazione

Intégration d'Intel 945GSE

Architettura di memoria condivisa (fino a 128MB di memoria video condivisa, assegnata dinamicamente dalla memoria del sistema quando necessario)

Compatibile con MS DirectX® 9.0

Periferiche di memorizzazione

Un disco rigido SATA rimovibile da 2,5" di 9,5 mm (altezza)

BIOS

Phoenix BIOS (SPI Flash ROM da 8Mb)

Audio

Interfaccia conforme High Definition Audio 2 altoparlanti incorporati Microfono incorporato

Sicurezza

Slot blocco di sicurezza (tipo Kensington®) Password del BIOS

Interfaccia

Due porte USB 2.0

Un jack uscita delle cuffie Un jack ingresso del microfono Un jack RJ-45 per LAN Un jack di ingresso DC Una porta per monitor esterno

Tastiera

Tastiera "Win Key"

Periferica di puntamento

TouchPad incorporato (funzionalità tasto di scorrimento integrata)

Comunicazione

Opzioni del modulo LAN Wireless:

Modulo Half Mini-card LAN Wireless

802.11b/g (opzione) Modulo Half Mini-card LAN Wireless

802.11b/g/n (opzione)

LAN 10Mb/100Mb Ethernet Modulo di camera PC USB da 1,3M pixel

(opzione di fabbrica) Modulo Bluetooth 2.1 + EDR USB (opzione

di fabbrica) Modulo 3.75G/HSPA Mini-Card (opzione di

fabbrica)

Lettore di schede

Modulo lettore di schede 7-in-1 (MS/ MS Pro/ SD/ Mini SD/ MMC/ RS MMC/ MS Duo)

Nota: Schede MS Duo/ Mini SD/ RS MMC richiedono PC adattatore

Alimentazione

Adattatore AC/DC a pieno campo Ingresso AC: 100-240V, 50-60Hz Uscita DC: 19V, 1,57A/ 1,58A (30W)

Pacco batteria ai polimeri rimovibile, 3550mAh

Requisiti ambientali

Temperatura

In esercizio: 5 Non in esercizio: -20°C - 60°C

Umidità relativa

In esercizio: 20% - 80% Non in esercizio: 10% - 90%

°C - 35°C

Dimensioni fisiche & Peso

Modello A:

272 (larghezza) x 188,6 (profondità) x 26,4 29,5 (altezza) mm (min)

Circa 1,2 kg con batteria

Modello B:

271 (larghezza) x 188,6 (profondità) x 19,5 28 (altezza) mm (min)

Circa 1,2 kg con batteria

Opzioni

Opzioni del modulo LAN Wireless:

Modulo Half Mini-card LAN Wireless

802.11b/g Modulo Half Mini-card LAN Wireless

802.11b/g/n

Modulo super multi-drive DVD USB esterno Modulo di camera PC USB da 1,3M pixel

(opzione di fabbrica) Modulo Bluetooth 2.1 + EDR USB (opzione

di fabbrica) Modulo 3.75G/HSPA Mini-Card (opzione di
