Introduction (English)
This Concise User’s Guide introduces the main features
of your computer. The English version of this guide begins on page 1. The expanded User’s Manual is on the
Device Drivers & Utilities + User’s Manual disc.
Einführung (Deutsch)
Dieses Ausführliche Benutzerhandbuch führt Sie in die
Hauptfunktionen des Notebooks ein. Die deutsche Version des Handbuchs beginnt auf Seite 45. Das erweiterte
Benutzerhandbuch finden Sie auf der Disc für die Gerätetreiber und Hilfsprogramme (Disc Device Drivers &
Utilities + User's Manual).
Présentation (Français)
Ce Guide Utilisateur Concis présente les fonctionnalités
principales de votre ordinateur. La version française de
ce guide commence à la page 89. Le Manuel de l'Utilisa-
teur étendu se trouve sur le disque de Pilotes & Utilitaires + Manuel de l'Utilisateur (disque Device Drivers &
Utilities + User's Manual).
Introducción (Español)
Esta Guía del Usuario Concisa le presenta las características principales de su ordenador. La versión española de
esta guía comienza en la página 133. El Manual del usua-
rio completo se encuentra en el disco de Controladores
del dispositivo y Utilidades + Manual del usuario (disco
Device Drivers & Utilities + User's Manual).
Introduzione (Italiano)
La presente Guida Rapida per l'Utente introduce le caratteristiche principali del computer. La versione italiana di
questa guida inizia da pagina 177. Il Manuale utente
completo si trova nel disco contenente driver e utilità +
Manuale utente (disco Device Drivers & Utilities +
User's Manual).
I
Contents
Notice ................................................................................................. 1
About this Concise User Guide ......................................................... 2
Instructions for Care and Operation ................................................... 3
System Startup ................................................................................... 7
System Software ................................................................................ 8
System Map: Front View with LCD Panel Open - Models A & C ... 9
System Map: Front View with LCD Panel Open - Models B & D . 10

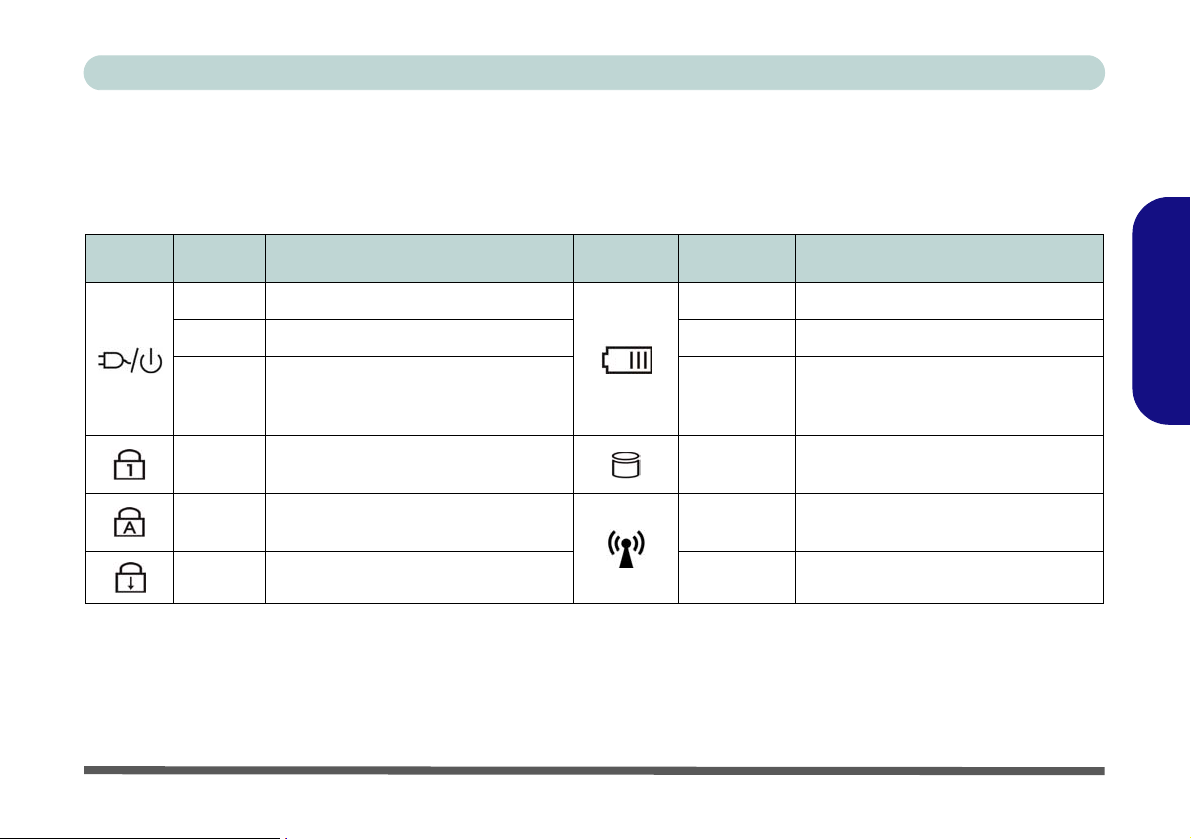

LED Indicators ................................................................................. 11
Hot-Key Buttons & Keyboard ......................................................... 12
System Map: Front & Left Views ................................................... 14
System Map: Right & Rear Views .................................................. 15
System Map: Bottom View ............................................................. 16
Windows Vista Start Menu & Control Panel .................................. 17
Video Features ................................................................................. 18
Audio Features .................................................................................20
Power Options ................................................................................. 22
Driver Installation ............................................................................ 23
PC Camera ....................................................................................... 26
3.5G Module .................................................................................... 29
Wireless LAN ..................................................................................33
Intel Turbo Memory Module ........................................................... 34
Fingerprint Reader ........................................................................... 35
Bluetooth Configuration .................................................................. 37
Troubleshooting ............................................................................... 39
Specifications ................................................................................... 40
Sommaire
Hinweis ............................................................................................ 45
Über das Ausführliche Benutzerhandbuch ......................................46
Hinweise zu Pflege und Betrieb ....................................................... 47
Schnellstart .......................................................................................51
Systemsoftware ................................................................................ 5 2
Systemübersicht: Ansicht von vorne mit geöffnetem
LCD-Bildschirm (Modelle A & C) ..................................................53
Systemübersicht: Ansicht von vorne mit geöffnetem
LCD-Bildschirm (Modelle B & D) ..................................................54
LED-Anzeigen ................................................................................. 55
Hot-Key-Tasten & Tastatur .............................................................56
Systemübersicht: Ansicht von vorne und links ................................ 58
Systemübersicht: Ansicht von hinten und rechts .............................59
Systemübersicht: Ansicht von unten ................................................ 60
Windows Vista Startmenü und Systemsteuerung ............................61
Grafikfunktionen .............................................................................. 62
Audiofunktionen .............................................................................. 64
Energieverwaltungsfunktionen ........................................................ 66
Installation der Treiber ..................................................................... 67
PC-Kamera ....................................................................................... 70
3.5G-Modul ...................................................................................... 73
Wireless LAN ........................... ............... ............... .............. ........... 77
Intel Turbo Memory-Modul ............................................................. 78
Fingerabdruckleser ........................................................................... 79
Bluetooth-Konfiguration ..................................................................81
Fehlerbehebung ................................................................................ 83
Technische Daten .............................................................................84
II
Inhalt
Avertissement .................................................................................. 89
A propos de ce Guide Utilisateur Concis ......................................... 90
Instructions d’entretien et d’utilisation ............................................ 91
Guide de démarrage rapide .............................................................. 95
Logiciel système ..............................................................................96
Carte du système : Vue de face avec l’écran LCD ouvert
(Modèles A & C) .............................................................................97
Carte du système : Vue de face avec l’écran LCD ouvert
(Modèles B & D) .............................................................................98
Indicateurs LED ...............................................................................99
Boutons Hot-Key & clavier ........................................................... 100
Carte du système : Vues de face & gauche .................................... 102
Carte du système : Vues droite & arrière ....................................... 103
Carte du système : Vue d’en dessous .............................................104
Menu Démarrer & Panneau de configuration de Windows Vista . 105
Caractéristiques vidéo ....................................................................106
Caractéristiques Audio ................................................................... 108
Caractéristiques de gestion de l’alimentation ................................ 110
Installation du pilote ......................................................................111
Caméra PC ..................................................................................... 114
Module 3.5G .................................................................................. 117
Module LAN sans fil .....................................................................121
Module de mémoire Intel Turbo ....................................................122
Lecteur d'empreintes digitales .......................................................123
Configuration Bluetooth ................................................................ 125
Dépannage ..................................................................................... 127
Spécifications ................................................................................. 128
Contenidos
Aviso .............................................................................................. 133
Acerca de esta Guía del Usuario Concisa ......................................134
Instrucciones para el cuidado y funcionamiento ............................ 135
Guía rápida para empezar ..............................................................139
Software de sistema .......................................................................140
Mapa del sistema: Vista frontal con panel LCD abierto
(Modelos A & C) ...........................................................................141
Mapa del sistema: Vista frontal con panel LCD abierto
(Modelos B & D) ........................................................................... 142
Indicadores LED ............................................................................ 143
Botones Hot-Key & teclado ...........................................................144
Mapa del sistema: Vistas frontal y izquierda .................................146
Mapa del sistema: Vistas derecha y posterior ................................147
Mapa del sistema: Vista inferior ....................................................148
Menú Inicio y Panel de control de Windows Vista .......................149
Parámetros de vídeo .......................................................................150
Características de audio .................................................................152
Funciones de administración de energía ........................................154
Instalación de controladores .......................................................... 155
Cámara PC .....................................................................................158
Módulo 3.5G ..................................................................................161
Módulo LAN Wireless ................................................................... 165
Módulo de Turbo Memoria Intel ...................................................166
Lector de huellas digitales .............................................................167
Configuración de Bluetooth ...........................................................169
Solución de problemas ...................................................................171
Especificaciones ............................................................................. 172
III
Sommario
Avviso ............................................................................................ 177
Informazioni sulla Guida Rapida per l'Utente ............................... 178
Istruzioni per la custodia e il funzionamento .................................179
Guida di avvio rapido .................................................................... 183
Software del sistema ...................................................................... 184
Descrizione del sistema: Vista anteriore con pannello
LCD aperto (Modelli A & C) ........................................................ 185
Descrizione del sistema: Vista anteriore con pannello
LCD aperto (Modelli B & D) ........................................................ 186
Indicatori LED ............................................................................... 187
Pulsanti Hot-Key & tastiera ...........................................................188
Descrizione del sistema: Vista anteriore e sinistra ........................190
Descrizione del sistema: Vista destra e posteriore ......................... 191
Descrizione del sistema: Vista inferiore ........................................ 192
Menu Start e Pannello di controllo di Windows Vista ..................193
Funzioni video ...............................................................................194
Funzionalità audio ......................................................................... 196
Funzioni di risparmio energetico ................................................... 198
Installazione driver ........................................................................ 199
Camera PC ..................................................................................... 202
Modulo 3.5G ..................................................................................205
Modulo LAN Wireless .................................................................. 209
Modulo Intel Turbo Memory .........................................................210
Lettore d’impronte digitali .............................................................211
Configurazione Bluetooth ..............................................................213
Risoluzione dei problemi ...............................................................215
Specifiche tecniche ........................................................................216
IV
Concise User’s Guide
Notice
The company reserves the right to revise this publication or to change its contents without notice. Information contained herein is for reference only and does not constitute a commitment on the part of the manufacturer or any subsequent vendor. They assume no responsibility or liability for any errors or inaccuracies that may appear in this
publication nor are they in anyway responsible for any loss or damage resulting from the use (or misuse) of this publication.
This publication and any accompanying software may not, in whole or in part, be reproduced, translated, transmitted
or reduced to any machine readable form without prior consent from the vendor, manufacturer or creators of this publication, except for copies kept by the user for backup purposes.
Brand and product names mentioned in this publication may or m ay not be copyrights and/or registe red trademarks
of their respective companies. They are mentioned for identification purposes only and are not intended as an endorsement of that product or its manufacturer.
© May 2008
Trademarks
This product incorporates copyright protection technology that is protected by method claims of certain U.S. patents
and other intellectual property rights owned by Macrovisio n Corporation and other rights owners. Use of this copyright protection technology must be authorized by Macrovision Corporation, and is intended for home or other limited
viewing uses only unless otherwise authorized by Macrovision Corporation. Reverse engineering or disasse mbly is
prohibited.
Intel and Intel Core are trademarks/registered trademarks of Intel Corporation.
English
Notice - 1
Concise User’s Guide
About this Concise User Guide
This quick guide is a brief introduction to getting your system started. This is a supplement, and not a substitute for
the expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s
Manual disc supplied with your computer. This disc also contains the drivers and utilities necessary for the proper
English
operation of the computer.
Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure
(or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s
Manual disc does not contain an operating system.
Regulatory Information
Regulatory notices and information are contained in the expanded User’s Manual on the Device Drivers & Utilities
+ User’s Manual disc.
Wireless Device Operation Aboard Aircraft
The use of any portable electronic transmission devic es aboard aircraft is usually prohibited. Make sure the Wireless LAN, Bluetooth and 3.5G modules are OFF if you are using the computer aboard aircraft.
2 - About this Concise User Guide
Concise User’s Guide
Instructions for Care and Operation
The computer is quite rugged, but it can be damaged. To prevent this, follow these suggestions:
• Don’t drop it, or expose it to shock. If the computer falls, the case and the components could be damaged.
• Keep it dry, and don’t overheat it. Keep the computer and power supply away from any kind of heating element.
This is an electrical appliance. If water or any other liquid gets into it, the computer could be badly damaged.
• A void interference. Keep the computer away from high capacity transformers, electric motors, and other strong mag-
netic fields. These can hinder proper performance and damage your data.
• Follow the proper working procedures for the computer. Shut the computer down properly and don’t forget to
save your work. Remember to periodically save your data as data may be lost.
• Take care when using peripheral devices.
Servicing
Do not attempt to service the computer yourself. Doing so may violate your warranty and expose you and the computer to electric shock. Refer all servicing to authorized service personnel. Unplug the computer from the power supply. Then refer servicing to qualified service personnel under any of the following conditions:
• When the power cord is damaged or frayed.
• If the computer has been exposed to any liquids.
• If the computer does not work normally when you follow the operating instructions.
• If the computer has been dropped or damaged (do not touch the poisonous liquid if the LCD panel breaks).
• If there is an unusual odor, heat or smoke coming from your computer.
English
Instructions for Care and Operation - 3
Concise User’s Guide
Power Safety
The computer has specific power requirements:
• Only use an AC/DC adapter approved for use with this computer.
• Your AC/DC adapter may be designed for international travel bu t it still requires a steady, uninterrupted power supply.
English
If you are unsure of your local power specifications, consult your service representative or local power company.
• The AC/DC adapter may have either a 2-prong or a 3-prong grounded plug. The third prong is an important safety feature; do not defeat its purpose. If you do not have access to a compatible outlet, have a qualified electrician install one.
• When you want to unplug the power cord, be sure to disconnect it by the plug head, not by its wire.
• Make sure the socket and any extension cord(s) you use can support the total current load of all the connected devices.
• Before cleaning the computer, make sure it is disconnected from any external power supplies.
Power Safety Warning
Before you undertake any upgrade procedures, make sure that you have turned off the power, and disconnected all peripherals
and cables (including telephone lines). It is advisable to also remove your battery in order to prevent accidentally turning the machine on.
Power Off Before Traveling
Make sure that your notebook is completely powered of f before putting it into a travel bag (or any such container). Putting a notebook which is powered on in a travel bag may cause the vent(s) to be bloc ked. To prevent your computer from overheating make
sure nothing blocks the vent(s) while the computer is in use.
Cleaning
Do not apply cleaner directly to the computer, use a soft clean cloth. Do not use volatile (petroleum distillates) or
abrasive cleaners on any part of the computer.
4 - Instructions for Care and Operation
Concise User’s Guide
Battery Precautions
• Only use batteries designed for this computer. The wrong battery type may explode, leak or damage the computer.
• Do not continue to use a battery that has been dropped, or that appears damaged (e.g. bent or twisted) in any way.
Even if the computer continues to work with a damaged battery in place, it may cause circuit damage, which may possibly result in fire.
• Recharge the batteries using the notebook’s system. Incorrect recharging may make the battery explode.
• Do not try to repair a battery pack. Refer any battery pac k repair or replacement to your servi ce representative or qual ified service personnel.
• Keep children away from, and promptly dispose of a damaged battery. Always dispose of batteries carefully . Batteries
may explode or leak if exposed to fire, or improperly handled or discarded.
• Keep the battery away from metal appliances.
• Affix tape to the battery contacts before dispo s ing of the battery.
• Do not touch the battery contacts with your hands or metal objects.
Battery Disposal & Caution
The product that you have purchased contains a recha rgeable battery. The battery i s recyclable. At the end of its useful life, under
various state and local laws, it may be illegal to dispose of this battery into the muni cipal waste stream. Check with your local so lid
waste officials for details in your area for recycling options or proper disposal.
Danger of explosion if battery is incorrectly replaced. Replace only with the same or equivalent type recommended by the manufacturer. Discard used battery according to the manufacturer’s instructions.
English
Instructions for Care and Operation - 5
Concise User’s Guide
Model Differences
This notebook series includes four different model types (each model includes different design styles). The exact outward appearance and some of the Hot-Key buttons may appear slightly different from those illustrated in this manual,
however all the ports, components and functions etc. are the same for each design style. The models differ as indicated
in the table below.
English
Feature Model A Model B Model C Model D
Core Logic
Video Adapter
AC/DC Adapter
LCD Type
Intel Integrated Video System (
14.1" WXGA/ WXGA+
Glare Type TFT LCD
Intel(R) GM45 + ICH9M Chipset Intel(R) PM45 + ICH9M Chipset
Internal On Chip
65W (DC Output 19V , 3.42A or 18.5V, 3.5A) 90W (DC Output 19V, 4.74A)
15.4" WXGA/ WXGA+/
WSXGA + Glare Type
Table 1 - Model Differences
6 - Instructions for Care and Operation
TFT LCD
) NVIDIA Discrete Video System (External On Board)
14.1" WXGA/ WXGA+
Glare Type TFT LCD
15.4" WXGA/ WXGA+/
WSXGA + Glare Type
TFT LCD
Concise User’s Guide
System Startup
1. Remove all packing materials.
2. Place the computer on a stable surface.
3. Securely attach any peripherals you want to use with the notebook (e.g. keyboard and mouse) to their ports.
4. Attach the AC/DC adapter to the DC-In jack on the left of the computer, then plug the AC power cord into an outlet, and
connect the AC power cord to the AC/DC adapter.
5. Use one hand to raise the
illustrated in Figure 1) to support the base of the computer (Note: Never lift the computer by the lid/LCD).
6. Press the power button to turn the computer “on” .
lid/LCD to a comfortable viewing angle (do not exceed 130 degrees);
Shut Down
Note that you should always shut your computer down by choosing th e Shut Do wn command fr om the Lock
Button Menu in Windows Vista. This will help prevent hard disk or system problems.
use the other hand (as
English
Figure 1 - Openning the Lid/LCD/Computer with AC/DC Adapter Plugged-In
System Startup - 7
Concise User’s Guide
System Software
Your computer may already come with system software
pre-installed. Where this is not the case, or where you are
re-configuring your computer for a different system, you
English
will find this manual refers to the Microsoft Windows
Vista operating system
the drivers and utilities is available in Chapters 4 & 7 of
the expanded User’s Manual on the Device Drivers &
Utilities + User’s Manual disc.
If you are installing/re-installing new system software, you
will need to install the appropriate drivers. Drivers are programs which act as an interface between the computer and
a hardware component e.g. a wireless network module. It is
very important that you install the drivers in the order listed
in Table 5 on page 23. You will be unable to use most advanced controls until the necessary drivers and utilities are
properly installed.
. Further information on installing
Drivers
Operating Systems Supported
Operating
System
Windows XP
(Home Edition or
Professional)
Windows Vista
with Service
Pack 1 (64-bit)
Home Basic/
Home Premium/
Business/
Enterprise/
Ultimate Editions
For information on the Windows XP
OS see the Device Drivers & Utilities +
User’s Manual disc.
Make sure you install Windows Vista
Service Pack 1 (or a Windows Vista
version which includes Service Pack 1)
before installing any drivers. Go to
the Microsoft website for download
details, or contact your service center.
In order to run Windows V ist a without
limitations or decreased performance,
your computer requires a minimum
1GB of system memory (RAM).
Note
Not Included
Operating Systems (e.g. Windows Vista/Windows XP)
and applications (e.g. word processing, spreadsheet and
database programs) have their own manuals, so please
consult the appropriate manuals.
8 - System Software
Concise User’s Guide
System Map: Front View with LCD Panel Open - Models A & C
1
Wireless Device
Operation Aboard Aircraft
The use of any portable electronic
transmission devices aboard aircraft is usually prohibited. Make
sure the wireless modules are
OFF if you are using the computer aboard aircraft.
Use the key combinations to toggle power to the 3.5G/WLAN/
Bluetooth modules, and check
the LED indicator icon to see if the
modules are powered on or not
(see Table 2 on page 11/
Table 4 on page 13).
10
10
2
33
5
4
6
7
8
9
Figure 2
Front View with LCD
Panel Open
(Models A & C)
1. Built-In PC Camera
(Optional)
2. LCD
3. Speakers
4. Power Button
5. Hot-Key Buttons
6. Keyboard
7. Built-In Microphone
8. Touchpad & Buttons
9. Fingerprint Module
(Optional)
10. LED Indicators
8
TouchPad button
(valid operation area)
English
System Map: Front View with LCD Panel Open - Models A & C - 9
Concise User’s Guide
Figure 3
Front View with LCD
Panel Open
(Models B & D)
1. Built-In PC Camera
English
(Optional)
2. LCD
3. Speakers
4. Power Button
5. Hot-Key Buttons
6. Keyboard
7. Built-In Microphone
8. Touchpad & Buttons
9. Fingerprint Module
(Optional)
10. LED Indicators
TouchPad button
(valid operation area)
System Map: Front View with LCD Panel Open - Models B & D
Wireless Device
Operation Aboard Aircraft
The use of any portable electronic transmission devices
aboard aircraft is usually prohibited. Make sure the wireless
modules are OFF if you are
using the computer aboard
aircraft.
Use the key combinations to
toggle power to the 3.5G/
WLAN/Bluetooth modules,
and check the LED indicator
icon to see if the modules are
8
powered on or not (see Table 2
on page 11/ Table 4 on
page 13).
10
5
10
1
2
33
4
6
7
8
9
10 - System Map: Front View with LCD Panel Open - Models B & D
Concise User’s Guide
LED Indicators
The LED indicators on the computer display helpful information about the current status of the computer.
Icon Color Description Icon Color Description
Orange DC Power is Plugged In Orange The Battery is Charging
Green The Computer is On Green The Battery is Fully Charged
Blinking
Green
Green
Green Caps Lock Activated Green
Green Scroll Lock Activated Orange
The Computer is in Sleep
Mode
Number Lock (Numeric Keypad) Activated
Table 2 - LED Indicators
Blinking
Orange
Green Hard Disk Activity
The Battery Has Reached Critically Low Power Status
The (optional) Wireless LAN
Module is Powered On
The (optional) Bluetooth Module
is Powered On
English
LED Indicators - 11
Concise User’s Guide
Hot-Key Buttons & Keyboard
The Hot-Key buttons give instant access to the default Internet browser and e-mail program, and allow you to toggle the Silent Mode on/off with one quick button press.
English
Hot-Key Button Function
Activate the Default E-Mail Browser
Activate the Default Internet Program
Toggle *Silent Mode (for power saving)
Table 3 - Hot-Key Buttons
*When enabled, Silent Mode will reduce fan noise and
save power consumption. Note this may reduce computer
performance.
The keyboard has a numeric keypad for easy numeric
data input, and features function keys to allow you to
change operational features instantly.
Keypad
Function Keys
NumLk &
ScrLk
Numeric Keypad
Fn Key
3.5G
Module
Power
Toggle
Figure 4 - Keyboard
Special Characters
Some software applications allow the number-keys to be
used with Alt to produce special characters. These special
characters can only be produced by using the numeri c keypad. Regular number keys (in the upper row of the keyboard) will not work. Make sure that NumLk is on.
12 - Hot-Key Buttons & Keyboard
Concise User’s Guide
Function Keys & Visual Indicators
The function keys (F1 - F12 etc.) will act as hot keys when pressed while the Fn key is held down. In addition to the
basic function key combinations; visual indicators (see the table below) are available when the hot key utility is installed (see “Hot-Key” on page 25). After installing the driver an icon will appear in the taskbar.
Keys Function/Visual Indicators Keys Function/Visual Indicators
Fn + ~ Play/Pause (in Audio/Video Programs) Fn +F8/F9
Fn +
Fn + F1 TouchPad Toggle Fn + F11
Fn + F2
Fn + F3 Mute Toggle Fn + NumLk Number Lock (Numeric Keypad) Toggle
Fn + F4 Sleep Toggle Fn + ScrLk Scroll Lock Toggle
Fn +F5/F6
Fn + F7 Display Toggle
3.5G Module
Power Toggle
Turn LCD Backlight Off (Press a key to or use
TouchPad to turn on)
Volume Decrease/
Increase
Fn + F10
Fn + F12
Table 4 - Function Keys & Visual Indicators
Brightness
Decrease/Increase
PC Camera Power
Toggle
WLAN Module
Power Toggle
Bluetooth Module
Power Toggle
Silent Mode Toggle
English
Hot-Key Buttons & Keyboard - 13
Concise User’s Guide
Figure 5
Front & Left Views
1. LED Indicators
2. DC-In Jack
English
3. External Monitor Port
4. RJ-45 LAN Jack
5. eSATA Port
6. HDMI-Out Port
7. Vent
8. 2 * USB 2.0 Ports
9. ExpressCard/54(34)
Slot
10. 7-in-1 Card Reader
System Map: Front & Left Views
Front
1
Left
2
Note that the Intel Matrix Storage driver is required to enable the eSATA port (see “eSA-
TA Port Support” on page 34).
3
The card reader allows you to use the most popular digital storage card formats:
MMC (MultiMedia Card) / SD (Secure Digital) / MS (Memory Stick) /
Mini SD (requires PC adapter) / RS MMC (requires PC adapter)
4
MS Pro (Memory Stick Pro) / MS Duo (requires PC adapter) /
5
7-in-1 Card Reader
eSATA Port
6
8
8
7
10
9
14 - System Map: Front & Left Views
Concise User’s Guide
System Map: Right & Rear Views
Right
152
CD Emergency Eject
If you need to manually eject a CD/DVD
(e.g. due to an unexpected power interruption) you may push the end of a
straightened paper clip into the emergency eject hole. Do not use a sharpened pencil or similar object that may
break and become lodged in the hole.
Media Warning
Don’t try to remove a floppy disk/CD/
DVD while the system is accessing it.
This may cause the system to “crash”.
3
4
Rear
9
Changing DVD Regional Codes
Go to the Control Panel and double-click Device
Manager (Hardware and Sound), then click the +
next to DVD/CD-ROM drives. Double-click on the
DVD-ROM device to bring up the Properties dialog
box, and select the DVD Region (tab) to bring up the
control panel to allow you to adjust the regional
code.
DVD region detection is device dependent, not OSdependent. You can select your module’s region
code 5 times. The fifth selection is permanent. This
cannot be altered even if you change your operating
system or you use the module in another computer.
Figure 6
Right & Rear Views
1. S/PDIF-Out Jack
2. Microphone-In Jack
6
7 8
3. Headphone-Out Jack
4. USB 2.0 Port
5. Optical Device Drive
Bay
6. Emergency Eject Hole
7. RJ-11 Phone Jack
8. Security Lock Slot
9. Battery
English
System Map: Right & Rear Views - 15
Concise User’s Guide
Figure 7
Bottom View
1. Battery
2. Bluetooth Module Cover
English
3. RAM & CPU Bay Cover
4. Vent
5. Hard Disk Bay Cover
6. 3.5G USIM Card
Location
System Map: Bottom View
CPU
The CPU is not a user s erviceable
part. Accessing the CPU in any way
may violate your warranty.
Overheating
To prevent your computer from
overheating make sure nothing
blocks any vent while the computer
is in use.
Battery Information
Always completely discharge, then
fully charge, a new batt ery before
using it. Completely discharge and
charge the battery at least once every 30 days or after about 20 partial
discharges.
1
2
3
4
Models A & C
5
6
4
1
2
3
4
Models B & D
6
5
4
16 - System Map: Bottom View
Concise User’s Guide
Windows Vista Start Menu & Control Panel
Most of the control panels, utilities and programs within Windows Vista (and most other Windows versions) are accessed from the Start menu. When you install programs and utilities they will be installed on your hard disk drive,
and a shortcut will usually be placed in the Start menu and/or the desktop. Right-click the Start menu icon , and
then select Properties if you want to customize the appearance of the Start menu.
Click here to toggle Classic View
Figure 8 - Start Menu & Control Panel
In many instances throughout this manual you will see an instruction to open the Control Panel. The Control Panel
is accessed from the Start menu, and it allows you to configure the settings for most of the key features in Windows
(e.g. power, video, network, audio etc.). Windows Vista provides basic controls for many of the features, however
many new controls are added (or existing ones are enhanced) when you install the drivers listed in Table 5 on page 23.
To see all controls it may be necessary to toggle to Classic View on.
English
Windows Vista Start Menu & Control Panel - 17
Concise User’s Guide
Video Features
This computer features two different (either Intel for Models A & B or NVIDIA for Models C & D) video
options.
Personalization) in Windows Vista and/or the Intel GMA Driver for Mobile control panel/NVIDIA Control Pan-
English
el.
To access Windows Vista Display Settings:
1. Click Start, and click Control Panel (or point to Settings and click Control Panel).
2. Click Adjust screen resolution under the Appearance and Personalization menu (or double-click Personalization >
3. Move the slider to the preferred setting in Resolution: (Figure 9 on page 19).
4. Click the arrow, and scroll to the preferred setting In Colors: (Figure 9 on page 19).
5. Click Advanced Settings (button) (Figure 9 on page 19) to bring up the Advanced Settings tabs.
To access the Intel GMA Driver for Mobile Control Panel (Models A & B):
1. The Intel GMA control panel can be accessed by clicking the icon in the taskbar and selecting Graphics Properties
To access the NVIDIA Control Panel (Models C & D):
1. The NVIDIA Control Panel can be accessed by right-clicking the desktop, and then clicking NVIDIA Control Panel (or from
You can switch display devices, and configure display options, from the Display Settings control panel (in
Display Settings).
1
2
3
from the menu (or from the Intel GMA Driver for Mobile in the Windows Control Panel).
the NVIDIA Control Panel in the Windows Control Panel).
18 - Video Features
Concise User’s Guide
English
1
1
Figure 9 - Display Settings & Intel GMA Driver for Mobile control panel/NVIDIA Control Panel
2
3
2
3
Attaching Other Displays
Besides the built-in LCD you can also use an external monitor/flat panel display/TV (TV through HDMI-Out port
only), connected to the external monitor port or to the HDMI-Out port (High-Definition Multimedia Interface) as your
display device.
Video Features - 19
Concise User’s Guide
Audio Features
You can configure the audio options on your computer
from the Sound control panel in Windows, or from the
Realtek HD Audio Manager
English
control panel (right-click the taskbar icon to bring up
an audio menu). The volume may also be adjusted by
means of the Fn + F5/F6 key combination.
Right-click the icon
to access the menu
above.
/ icon in the taskbar/
Sound Volume
Adjustment
The sound volume level is
set using the volume control within Windows (and
the volume function keys
on the computer). Click the
Volume icon in the taskbar
to check the setting.
HDMI Audio Configuration
As HDMI (High-Definition Multimedia Interface)
carries both audio and video signals you will need to
configure the audio output as per the instructions below.
Windows Audio Setup for HDMI
1. Connect a device with HDMI support to the HDMI-Out
port.
2. Click Start, and click Control Panel (or point to Settings
and click Control Panel).
3. Click Sound (Hardware and Sound).
4. Click Playback (tab), and click to select HDMI Device
(Models A & B)/NVIDIA HDMI Output (Models C & D).
5. Click Set Default (button).
6. Click OK to close the Sound control panel.
7. Y ou will now be able to hear audio sources when played in
Windows Media Player.
20 - Audio Features
Concise User’s Guide
Click the taskbar
volume indicator
when HDMI De-
vice is selected, and
you will note that
the icon at the top of
the volume level indicator has changed.
Click the taskbar
volume indicator
when NVIDIA
HDMI Output is
selected, and you
will note that the
icon at the top of the
volume level indicator has changed.
HDMI Notes
• Connect a device with HDMI support to the HDMIOut port BEFORE attempting to play audio/video
sources through the device.
• If you disconnect the HDMI cable the default audio
playback device will not revert to speakers until the
computer is restarted (if you do not wish to restart the
computer then go to the Sound control panel and select
Speakers as the default audio playback device).
English
Figure 10 - HDMI Device/NVIDIA HDMI Output
Audio Features - 21
Concise User’s Guide
Power Options
The Power Options (Hardware and Sound menu) control panel icon in Windows (see page 17) allows you to
configure power management features for your computer. You can conserve power by means of power plans
and configure the options for the power button, sleep button, computer lid (when closed), display and sleep
English
mode from the left menu. Note that the Power saver plan may have an affect on computer performance.
Click to select one of the existing plans, or click Create a power plan in the left menu and select the options to
create a new plan. Click Change Plan Settings and click Change advanced power settings to access further
configuration options.
22 - Power Options
Note: Sleep is the default power saving state in Windows Vista
Figure 11 - Power Options
Concise User’s Guide
Driver Installation
The Device Drivers & Utilities + User’s Manual disc
contains the drivers and utilities necessary for the proper
operation of the computer. Insert the disc and click In-
stall Drivers (button), or Option Drivers (button) to ac-
cess the Optional driver menu.
Install the drivers in the order indicated in Table 5. After installing each driver it will become grayed out (if you
need to reinstall any driver, click Unlock).
Manual Driver Installation
Click the Browse CD button in the Drivers Installer application and browse to the executable file in the appropriate driver folder.
Windows Update
After installing all the drivers make sure you enable
Window Update in order to get all the latest security updates etc. (all updates will include the latest hotfixes
from Microsoft).
Table 5 - Driver Installation
Driver (Windows Vista with SP1) Page#
Chipset page 24
Video page 24
Audio page 24
Modem page 24
LAN page 24
TouchPad page 24
CardReader page 25
Hot-Key page 25
eSATA Support page 34
PC Camera (Optional) page 25
3.5G Module (Optional) page 30
Wireless LAN (Optional) page 33
Intel Turbo Memory (Optional) page 34
Fingerprint Reader (Optional) page 35
Bluetooth (Optional)
Note: No driver installation required (see page 37)
Enable Windows Update (see left)
English
Driver Installation - 23
Concise User’s Guide
New Hardware Found
If the
Found New Hardware
stallation procedure, click Cancel to close the window,
and follow the installation procedure as directed.
wizard appears
during the in-
English
Chipset
1. Click 1.Install Chipset Driver > Yes.
2. Click Next > Yes > Next > Next.
3. Click Finish to restart the computer.
Video
1. Click 2.Install Video Driver > Yes.
Models A & B (Intel):
2. Click Next > Yes > Next > Next.
3. Click Finish to restart the computer.
Models C & D (NVIDIA):
4. Click Next.
5. Click Finish to restart the computer.
Audio
1. Click 3.Install Audio Driver > Yes.
2. Click Next.
3. Click Finish to restart the computer.
Modem
1. Click 4.Install Modem Driver > Yes.
2. Click OK.
3. The modem is ready for dial-up configuration.
LAN
1. Click 5.Install LAN Driver > Yes.
2. Click Next > Install.
3. Click Finish.
4. The net work settings can now be configured.
TouchPad
1. Click 6.Install Touchpad Driver > Yes.
2. Click Next.
3. Click Finish > Restart Now to restart the computer.
24 - Driver Installation
CardReader
1. Click 7.Install Cardreader Driver > Yes.
2. Click Next > Install.
3. Click Finish.
Hot-Key
1. Click 8.Install Hotkey Utility > Yes.
2. Click Next > Install.
3. Click Finish > Finish to restart t he computer.
eSATA Support
See “Intel Turbo Memory & Matrix Storage Setup
and Driver Installation” on page 34 for instructions
on installing this driver to enable the eSATA port.
Concise User’s Guide
English
Driver Installation - 25
Concise User’s Guide
PC Camera
The PC Camera module uses the BisonCap application
to capture video files.
English
Latest PC Camera Driver Information
Check the Device Drivers & Utilities + User’s Manual disc,
and any accompanying insert pages, for the latest updated
information on the PC Camera driver, which may override
the information provided here.
PC Camera Driver Installation
1. Turn on the module using Fn + F10 (the on-screen
visual indicator will briefly be displayed when
the module is powered on).
2. Click Option Drivers (button).
3. Click 1.Install WebCam Driver > Yes.
4. Choose the language you prefer and click Next > Next.
5. Click Finish to re start the computer.
6. Run the BisonCap application program from the
BisonCam shortcut on the desktop, or from the
BisonCam item in the Start > Programs/All
Programs menu (if the hardware is turned off use the
Fn + F10 key combination to turn it on again).
PC Camera Audio Setup
If you wish to capture video & audio with your camera,
it is necessary to setup the audio recording options in
Windows.
1. Click Start, and click Control Panel (or point to Settings
and click Control Panel).
2. Click Sound (Hardware and Sound).
3. Click Recording (tab).
4. Right-click Microphone (Realtek High Definition Audio)
and make sure the item is not disabled.
5. Double-click Microphone (or select Properties from the
right-click menu).
6. Click Levels (tab), and adjust the Microphone and
Microphone Boost sliders to the level required.
7. Click OK and close the control panels.
8. Run the BisonCap program from the Start > Programs/
All Programs > BisonCam menu.
9. Go to the Devices menu heading and select Microphone
(Realtek....) (it should have a tick alongside it).
10. Go to the Capture menu heading and select Capture
Audio (it should have a tick alongside it).
26 - PC Camera
Concise User’s Guide
BisonCap
The BisonCap application is a video viewer useful for
general purpose video viewing and testing, and can capture video files to .avi format.
1. Run the BisonCap program from the Start > Programs/
All Programs > BisonCam menu (it is recommended that
you Set Capture File before the capture process - see
“Set Capture File” below).
2. Go to the Capture menu heading (if you wish to capture
audio check “PC Camera Audio Setup” on page 26) and
select Start Capture.
3. Click OK (the file location will be displayed in the pop-up
box) to start capturing the video, and press Esc to stop the
capture (you can view the file using the Wind ows Media
Player).
Set Capture File
Prior to capturing video files you may select the Set Capture File... option in the File menu, and set the file name
and location before capture (this will help avoid accidentally overwriting files). Set the name and location then
click Open, then set the “Capture file size:” and click
OK. You can then start the capture process as above.
Zoom
The BisonCap program allows you to zoom the camera
in and out.
1. Run the BisonCap program.
2. Go to Zoom and select ZoomOut/Zoom In.
Taking Still Pictures
The BisonCap program allows you to take still pictures.
1. Run the BisonCap program.
2. Go to Options and select Take Picture.
3. The picture (in JPEG format) will be placed in the
Snapshot folder on the desktop (do not move or
rename the folder).
English
PC Camera - 27
Concise User’s Guide
Eliminating Screen Flicker
If you find that the video screen in the BisonCap program is flickering, you can try to adjust the setting in the
Video Capture Filter options.
English
1. Run the BisonCap program.
2. Go to Options and scroll down to select Video Capture
Filter....
3. Click either 50Hz or 60Hz under Frequency in Property
Page (tab).
Reducing Video File Size
Note that capturing high resolution video files requires a
substantial amount of disk space for each file. After recording video, check the video file size (right-click the
file and select Properties) and the remaining free space
on your hard disk (go to Computer, right-click the hard
disk, and select Properties). If necessary you can remove the recorded video file to a removable medium e.g.
CD, DVD or USB Flash drive.
Note that the Windows Vista system requires a minimum
of 15GB of free space on the C: drive system partition.
In order to prevent system problems it is recommended
that you save the captured video file to a location other
than the C: drive (see “Set Capture File” on page 27),
limit the file size of the captured video or reduce video
resolution.
To Reduce Video Resolution Output Size:
1. Run the BisonCap program.
2. Go to Options and scroll down to select Video Cap t ure
Pin....
3. Click the Output Size drop box and select a lower
resolution size in order to reduce the captured file size.
28 - PC Camera
3.5G Module
If you have included an optional 3.5G module in your
purchase option, follow the instructions below to install
the USIM card (which will be provided by your service
provider), and then install the application.
Concise User’s Guide
English
1
Power Safety Warning
Before you undertake any installation procedures, make
sure that you have turned off the power, and disconnected
all peripherals and cables (including telephone lines). It is
advisable to also remove your battery in order to prevent
accidentally turning the machine on.
1. Turn off the computer, and turn it over and remove the
battery.
2. Locate the SIM card cover and loosen screw in Figure
12.
3. Remove the SIM card cover in Figure 12.
4. Insert the USIM card as you would into your mobile phone.
5. Slide the SIMLOCK towards the hinge (in the oppo s it e
direction to the arrow illustrated in Figure 13) in order to
release the lock and lift it up.
2
1
2
Figure 12 - SIM Card Cover Removal
6. Insert the USIM card as illustrated in (Figure 13) and
close the SIMLOCK.
7. Lock the SIMLOCK by pushing it in the direction of the
arrow in Figure 13 until it clicks into the lock position.
8. Replace the cover, screw and battery.
Figure 13 - Insert the USIM Card & Lock the SIM-
LOCK
3.5G Module - 29
Concise User’s Guide
3G Watcher Application
With the 3.5G module and USIM card (provided by
your service provider) installed you may then install the
3G Watcher application. The 3G Watcher application
allows you to directly access your 3.5G internet service
English
from the computer.
3G Watcher Application Installation
1. Make sure you enable power to the module by pressing
the Fn + key combination (the on-screen visual indicator will indicate the module’s power status).
2. If a Found New Hardware wizard appears, click
Cancel.
3. Click Option Drivers (button).
4. Click 2.Install 3G Driver > Yes.
5. Click Next.
6. Click the button to accept the license agreement, and
then click Install.
7. When the next screen appears wait about 2 minutes
before clicking Finish (to allow the hardware to detect
the 3.5G module).
8. The 3G Watcher icon will appear on the desktop.
9. You can access the 3G Watcher application from the
Start menu (Start > Programs/All Programs > Sierra
Wireless > 3G Watcher), or by clicking the desktop
icon .
Setting Up a Carrier Profile
Although the connection information is stored on the
USIM card supplied by the service provider, you will
need to set up the appropriate carrier profile from the 3G
Watcher software.
1. Power on the 3.5G module using the Fn + key combination.
2. Access the 3G Watcher application from the Start menu
(Start > Programs/All Programs > Sierra Wireless > 3G
Watcher), or by clicking the desktop icon .
3. Click Tools and select Options.
4. Click Profiles and then click the Add new profile button
, and select WWAN profile.
Figure 14 - Add WWAN Profile
30 - 3.5G Module
Concise User’s Guide
5. Y ou can then enter a new profile name or choose a profile
from the drop-down list provided by the software.
6. Click Apply > OK to save the information.
7. You can choose the profile from the pull-down menu.
Profile Details
If you have chosen the profile from the drop-down list then
most of the information in the General and Advanced
tabs should be automatically filled in for you (however
check with your service provider for the latest information
as you may at least need to add in your Username and
Password).
Figure 15 - User Options and Choose Profile
Connecting to the Service Provider
1. Power on the 3.5G module using the Fn + key combination.
2. Y ou can access the 3G Watcher appli cation from the Start
menu (Start > Programs/All Programs > Sierra
Wireless > 3G Watcher), or by clicking the icon .
3. The software will run and display the service provider name
(connection information is obtained from the USIM card).
Figure 16
3G Watcher
4. Click Connect to begin the connection process.
5. The 3G Watcher application will then display the
connection information in the window.
6. When the connection is successful a taskbar notification
will appear (as below).
Figure 17
Connected Task-
bar Notification
7. Y ou can then access the internet, download e-mail etc. as
per any internet connection.
English
3.5G Module - 31
Concise User’s Guide
8. While you are connected the taskbar icon will be green
(it will be red when the program is running but not
connected).
9. To disconnect click the Disconnect icon.
10. The program will disconnect from the service provider.
11. The module will still be on, and you will need to press the
English
Fn + key combination.
12. If you click the 3G Watcher close icon a message will
be displayed asking you to click OK to confirm the
program exit.
Figure 18
Bluetooth
Devices
Options
13. Exiting the program DOES NOT turn off the 3.5G module,
and you will need to press the Fn + key combination to
turn off the module (pay careful attention to this aboard
aircraft - see “Wireless Device Operation Aboard
Aircraft” on page 9).
14. If the module is on and the computer enters a power-
saving state, then the power status of the module on
resuming from the power-saving state will be as below:
• If the 3.5G module is on and the computer is Shut
Down or Restarte d; the module will be off when the
computer starts up.
• If the 3.5G module is on and the computer enters
Sleep or Hibernate; the module will be off when the
computer resumes from sleep.
Short Messaging Service
In addition to standard internet services you may also
send and receive SMS text messages using the 3G
Watcher program.
1. The SMS message indicator in the main window will
notify you of any new messages received.
2. Double-click the icon or select Tools > SMS Express.
3. Select the inbox folder and select any message to read it,
or select File > New Message or click the New button to
prepare a new message.
For more details on SMS see 3GWatcher Online Help
from the Help > Help Topics menu.
32 - 3.5G Module
Concise User’s Guide
Wireless LAN
Power Toggle for the Wireless LAN Module
Enable power to the Wireless LAN module by using the
Fn + F11 key combination. When the Wireless LAN mod-
ule is powered on, the LED will be green and the onscreen visual indicator
Wireless LAN Driver Installation
1. Make sure the module is powered on.
2. Click Option Drivers (button).
3. Click 3.Install Wireless Lan Driver > Yes.
4. Click Next > Next.
5. Click the button to accept the license and click Next.
6. Click Next > Next > Finish.
Note: The operating system is the default setting for
Wireless LAN control in Windows Vista.
will briefly be displayed.
Connecting to a Wireless Network
Make sure the Wireless LAN module is turned on.
1. Click the taskbar wireless icon , and then click Connect
to a network (or right-click the icon , and then click
Connect to a network).
2. In the Show list, click to choose Wireless from the dropdown menu.
3. A list of currently available networks will appear.
4. Click a network, and then click Connect.
5. If you do not see a network you want to connect to, click
Set up a connection or network (a list of options will
appear allowing manual searching, and creating a new
network).
6. Move the cursor over the taskbar icon to see the
connection status.
7. To disconnect from the wireless network you can click the
taskbar wireless icon , and then select Connect or
disconnect to access the network menu, and click
Disconnect (or right-click the icon , and then click
Disconnect from).
English
Wireless LAN - 33
Concise User’s Guide
Intel Turbo Memory Module
eSATA Port Support
Note that the Intel Matrix Storage driver is require d to
enable the eSATA port even if you have not included an
Intel Turbo Memory module in your purchase configura-
tion.
Follow the instructions provided here in order to install the
driver.
If you have included an Intel Turbo Memory (Robson)
NAND flash memory card module
then you will need to install the driver as per the
tion,
instructions below (do not install this driver in Win-
dows XP).
Intel Turbo Memory Technology (also known as Rob-
son flash memory) is an Intel technology that reduces
the time it takes for a computer to boot up, to load applications, and to write data to the hard drive. Intel Turbo
Memory Technology is supported in Windows Vista only
(it also supports Windows Vista features such as ReadyBoost, ReadyDrive, and Superfetch).
in your purchase op-
Intel Turbo Memory & Matrix Storage Setup and Driver Installation
1. Start-up your computer and press F2 to enter the BIOS.
2. Go to the Advanced menu, select "Installed O/S" and
make sure "Vista" is the selected option.
3. Go to the "SATA Mode Selection" item and make sure
"AHCI" is selected.
4. Select "Exit Saving Changes" from the Exit menu (or
press F10 and Enter) and press Enter to exit the BIOS
and reboot the computer.
5. Insert the Device Drivers & Utilities + User’s Manual
disc into the CD/DVD drive.
6. Click Option Drivers (button).
7. Click 4.Install TM&iMSM Driver > Yes.
8. Click Next > Yes > Next > Next.
9. Click Finish to restart the computer.
• Windows ReadyBoost -
uses flash memory as a
hard-drive caching solution.
• Windows ReadyDrive uses hybrid drives as a
hard-drive caching solution.
Figure 19 - Intel Turbo Memory Console
English
Intel Turbo Memory Module - 34
Fingerprint Reader
If you have included the fingerprint reader in your purchase option you will need to install the driver as per the
instructions below.
Make sure you have administrator’s rights to your computer, and have a Windows password enabled for full security protection.
Before beginning the enrollment process it is recommended that you go through the fingerprint tutorial. To
run the tutorial click Start > Programs/All Programs >
Protector Suite QL > Fingerprint Tutorial after installing the driver.
Fingerprint Reader Driver Installation
1. Insert the Device Drivers & Utilities + User’s Manual
disc into the CD/DVD drive.
2. Click Option Drivers (button).
3. Click 5.Install FingerPrint Driver > Yes.
4. Click Software Installation.
5. Click Next > Next > Next.
6. Click Finish > Yes to restart the computer.
Concise User’s Guide
Help & Manual
Right-click the taskbar icon to bring up the menu to select Help.
Insert the Device Drivers & Utilities + User’s Manual disc
and click Option Drivers (button). Click Unlock (button)
and then click 5.Install FingerPrint Driver > Yes.
Click Documentation to open the folder containing the
manual in .pdf format.
To install the Adobe Acrobat Reader software to read the file,
i
nsert the Device Drivers & Utilities + User’s Manu al disc
and click User’s Manual (button), and click Install Acro-
bat Reader (button).
User Enrollment
1. Click Start > Programs/All Pr ograms > Protector Suite
QL > User Enrollment, or double click the taskbar icon
.
2. On the first run of the program you will be asked to click
the button to accept the license, and then click OK.
3. Click Next (“Enrollment to the hard disk” will
automatically be selected), and click Finish.
English
Fingerprint Reader - 35
Concise User’s Guide
4. If you have not set a Windows password you will be
prompted to do so (note: If you have not set a password
Protector Suite QL cannot secure access to your
computer).
5. Click Next and you will then be prompted to enter your
English
Windows password.
6. Click Next > Next (if you have the “Run interactive
tutorial” tickbox selected you will run through the
Fingerprint Tutorial).
7. Click Next for each window of the tutorial (you can click
the button to “skip tutorial” at any time).
8. Click the button above any of the fingers to begin the
enrollment process for that finger.
9. Swipe the finger three times to enroll that finger.
10. Repeat the process for all the fingers you wish to enroll,
and then click Next.
11. Click Finish.
12. Click any of the headings under “Learn more about:” to
get more information on any topic.
13. Click Close.
14. Restart the computer.
15. Right-click the taskbar icon to bring up the menu that
allows you to Edit Fingerprints, Start Control Center,
access the Help menu etc. You can also run the Control
Center etc. from the Protector Suite QL item in the
Programs/All Programs menu.
16. See “Help & Manual” on page 35 for further details.
17. If you swipe your finger over the reader at any time you
can access the Biomenu to lock the computer, register
websites, open the Control Center and access the Help
menu.
18. The Control Center allows you to change the Settings,
enroll Fingerprints and get Help.
Fingerprint Enrollment
Note that it is strongly recommended that you enroll
more than one finger in case of injury etc.
Figure 20 - Control Center & Biomenu
36 - Fingerprint Reader
Bluetooth Configuration
Setup your Bluetooth Device so the Computer Can Find it
1. Turn your Bluetooth device (e.g. PDA, mobile phone etc.) on.
2. Make the device discoverable (to do this check your
device documentation).
To Turn the Bluetooth Module on
1. Press the Fn + F12 key combination to power on the Bluetooth module.
2. A Bluetooth icon will appear in the taskbar (you may
need to enable the option from the Bluetooth Devices
control panel)
3. You can then do any of the following to access the
Bluetooth Devices control panel.
.
Concise User’s Guide
English
Bluetooth Data
Transfer
Note that transferring
data between the computer and a Bluetooth
enabled device is supported in one direction
only (simultaneous
data transfer is not
supported).
Figure 21 - Bluetooth Devices & Click Icon Menu
• Double-click the icon to access the Bluetooth Devices
control panel.
•Click Start, and click Control Panel (or point to Settings
and click Control Panel), and then click Bluetooth
Devices (Hardware and Sound).
• Click/Right-click the icon and choose an option from
the menu.
To Add a Bluetooth Device
1. Access the Bluetooth Devices control panel.
2. Click Options (tab), and make sure that Allow Bluetooth
devices to connect to this computer check box
(Connections) has a tick inside it.
3. Click Devices (tab), and then click Add.
4. The Add Bluetooth Device Wizard will appear.
Bluetooth Configuration - 37
Concise User’s Guide
5. Click to select “My device is set up and ready to be
found”, and then click Next.
English
Figure 22 - Add Bluetooth Device Wizard
6. The Wizard will then search for any available Bluetooth
devices within range.
7. Select the device you want to communicate with, and click
Next.
8. Select an appropriate passkey option and click Next
Finish.
Figure 23 - Passkey Option
>
To Change Settings for the Bluetooth Device
1. Access the Bluetooth Devices control panel.
2. Click on the device you want to change and click
Properties to:
• Change the name of the device (click General, type a new
name and click OK).
• Enable/Disable a service (click Services, tick/clear the
check box next to the service and click OK).
To Make your Computer Discoverable to Bluetooth Devices
1. Access the Bluetooth Devices control panel.
2. Click Options, and make sure that Allow Bluetooth
devices to find this computer check box (Discovery)
has a tick inside it.
3. Make sure that Alert me when a new Bluetooth device
wants to connect check box (Connections) has a tick
inside it, if you want to be notified when a Bluetooth device
wants to connect.
Figure 24
Bluetooth
Devices
Options
38 - Bluetooth Configuration
Concise User’s Guide
Troubleshooting
Problem Possible Cause - Solution
The Wireless LAN/
Bluetooth modules
cannot be detected.
The Bluetooth module is
off after resuming from
Sleep.
A file cannot be copied to/
from a connected
Bluetooth device.
The captured video files
from the PC Camera are
taking up too much disk
space.
No sound can be heard
through an HDMI
connected display device.
The modules are off. Check the LED indicator to see if the WLAN/Bluetooth is on or off. If
the LED indicator is off, then press the Fn + F11 (WLAN) or Fn + F12 (Bluetooth) key
combination in order to enable the modules (see Table 4 on page 13).
The Bluetooth module’s default state will be off after resuming from the Sleep power-saving
state. Use the key combination (Fn + F12) to power on the Bluetooth module after the computer
resumes from Sleep.
Transferring data between the computer and a Bluetooth enab led device is supported in one
direction only (simultaneous data transfer is not supported). If you are copying a file from
your computer to a Bluetooth enabled device, you will not be able to copy a file from the
Bluetooth enabled device to your computer until the file transfer process from the computer h as
been completed.
Note that capturing high resolution video files requires a substantial amount of disk space for
each file. See “Reducing Video File Size” on page 28.
You have not configured the HDMI audio output. See “HDMI Audio Configuration” on
page 20.
English
Troubleshooting - 39
Concise User’s Guide
Specifications
Latest Specification Information
English
The specifications listed in this Appendix are correct at the time of going to press. Certai n items (particularly processor types/speeds
and CD/DVD device types) may be changed, delayed or updated due to t he manufacturer's rel ease schedul e. Check with y our service center for details.
Feature Specification
Processor
Core Logic
Intel® Core™2 Duo Processor
(478-pin) Micro-FC-PGA Package, 35W
T9400/ T9600
Intel® Core™2 Duo Processor
(478-pin) Micro-FC-PGA Package, 25W
P9500
Intel® Core™2 Duo Processor
(478-pin) Micro-FC-PGA Package, 25W
P8400/ P8600
Models A & B:
Intel(R) GM45 + ICH9M Chipset
40 - Specifications
45nm (45 Nanometer) Process Technology
6MB On-die L2 Cache & 1066MHz FSB
2.53/ 2.8 GHz
45nm (45 Nanometer) Process Technology
6MB On-die L2 Cache & 1066MHz FSB
2.53 GHz
45nm (45 Nanometer) Process Technology
3MB On-die L2 Cache & 1066MHz FSB
2.26/ 2.40 GHz
Models C & D:
Intel(R) PM45 + ICH9M Chipset
Concise User’s Guide
Feature Specification
LCD Options
Video Adapter
Memory
Security
BIOS
Storage
Audio
Models A & C:
14.1" WXGA/ WXGA+ Glare Type TFT LCD
Models A & B:
Intel GM45 Integrated Video (Internal On Chip)
High Performance 2D/3D Graphics Accelerator
Shared Memory Architecture (up to 256MB
shared video memory dynamically allocated from
system memory where needed)
Supports Microsoft DirectX 10.0
Two 200 Pin SO-DIMM Sockets Supporting DDRII (DDR2) 667/800 MHz
Memory Expandable up to 4GB
Security (Kensington® Type) Lock Slot
Fingerprint Reader Module (Factory Option)
One 32Mb SPI Flash ROM Phoenix™ BIOS
One Changeable 12.7mm(h) SATA Optical Device (CD/DVD) Type Drive (see “Optional” on page 44 for
drive options)
Easy Changeable 2.5" 9.5 mm (h) SATA (Serial) HDD
Intel High Definition Audio Compliant Interface
3D Stereo Enhanced Sound System
Sound-Blaster PRO™ Compatible
Models B & D:
15.4" WXGA/ WXGA+/ WSXGA+ Glare Type TFT
LCD
Models C & D:
NVIDIA GeForce 9300M GS Discrete Video (External
On Board)
256MB of GDDR2 Video Memory On-Board
TurboCache™ Supporting Total Graphics
Memory up to 512MB (depending on system
memory)
Supports DirectX 10.0
BIOS Password
S/PDIF Digital Output
2 * Built-In Speakers
Built-In Microphone
English
Specifications - 41
Concise User’s Guide
Feature Specification
Keyboard &
Pointing Device
Interface
English
Card Reader
ExpressCard Slot
Mini-Card Slots
Winkey Keyboard Built-In TouchPad with Scrolling Function
Three USB 2.0 Ports
One HDMI (High-Definition Multimedia Interfac e) Port
(supports 5.1 channel) with audio output
One Headphone-Out Jack
One Microphone-In Jack
One S/PDIF Out Jack
Embedded 7-in-1 Card Reader (MS/ MS Pro/ SD/ Mini SD/ MMC/ RS MMC/ MS Duo)
Note: MS Duo/ Mini SD/ RS MMC Cards require a PC adapter
One ExpressCard/34(54) Slot
One Mini-Card Slot for Wireless LAN Module
One Mini-Card Slot for Intel Turbo Memory Module OR 3.5G Module
One eSATA Port
eSATA supported in Windows Vista only:
AHCI mode supports hot swapping
IDE mode does not support hot swapping
One RJ-11 Modem Jack
One RJ-45 LAN Jack
One DC-in Jack
One External Monitor Port
42 - Specifications
Concise User’s Guide
Feature Specification
Communication
Power
Management
Power
Environmental
Spec
Built-In Gigabit Ethernet LAN
56K MDC Modem, V.90 & V.92 Compliant
Wireless Module Options:
Intel® WiFi Link 5300 (802.11 a/g/n) Wireless LAN Mini-Card Module
Intel® WiFi Link 5100 (802.11 a/g/n) Wireless LAN Mini-Card Module
1.3M or 2.0M Pixel USB PC Camera Module (Factory Option)
Bluetooth 2.0 + EDR (Enhanced Data Rate) Module (Factory Option)
UMTS/HSPDA-based 3.5G Module with Mini Card Interface (Factory Option)
Quad-band GSM/GPRS (850 MHz, 900 MHz, 1800 MHz, 1900 MHz)
UMTS WCDMA FDD (2100 MHz)
Supports ACPI 3.0
Models A & B:
Full Range AC/DC Adapter
AC Input: 100 - 240V, 50 - 60Hz
DC Output: 19V, 3.42A or 18.5, 3.5A (65 Watts)
6 Cell Smart Lithium-Ion Battery Pack, 4.0AH OR 4.4AH
9 Cell Smart Lithium-Ion Battery Pack, 7.2AH (Option)
Temperature
Operating: 5
Non-Operating: -20°C - 60°C
°C - 35°C
Models C & D:
Full Range AC/DC Adapter
AC Input: 100 - 240V, 50 - 60Hz
DC Output: 19V, 4.74A (90 Watts)
Relative Humidity
English
UMTS Modes
Note that UMTS
modes CAN NOT
be used in North
America.
Operating: 20% - 80%
Non-Operating: 10% - 90%
Specifications - 43
Concise User’s Guide
Feature Specification
Dimensions
& Weight
English
Optional
Models A & C:
336mm (w) * 250mm (d) * 24.8 - 35.7mm (h)
2.3 kg With 6 Cell Battery
Optical Drive Module Options:
DVD/CD-RW Combo SATA Drive Module
DVD Dual (Super Multi) SATA Drive Module
Wireless Module Options:
Intel® WiFi Link 5300 (802.11 a/g/n) Wireless LAN
Mini-Card Module
Intel® WiFi Link 5100 (802.11 a/g/n) Wireless LAN
Mini-Card Module
9 Cell Smart Lithium-Ion Battery Pack
1.3M or 2.0M Pixel USB PC Camera Module
(Factory Option)
Fingerprint Reader Module (Factory Option)
Bluetooth 2.0 + EDR (Enhanced Data Rate) Module
(Factory Option)
Models B & D:
359mm (w) * 268mm (d) * 24.8 - 37mm (h)
2.6 kg With 6 Cell Battery
2GB Intel Turbo Memory Module
or
UMTS/HSPDA-based 3.5G Module with Mini Card
Interface (Factory Option)
Quad-band GSM/GPRS (850 MHz, 900 MHz, 1800
MHz, 1900 MHz)
UMTS WCDMA FDD (2100 MHz)
UMTS Modes
Note that UMTS modes CAN NOT be
used in North America.
44 - Specifications
Ausführliches Benutzerhandbuch
Hinweis
Das Unternehmen behält sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhal t zu
verändern. Alle enthaltenen Informationen sind nur Anhaltspunkte und stellen keine Verpflichtung seitens des Herstellers
oder Wiederverkäufers dar. Sie übernehmen weder Verantwortung oder Haftung für mögliche Fehler oder Ungenauigkeiten dieser Publikation noch sind sie in irgendein er Weise verantwo rtlich für Verlus te oder Schäd en aus der N utzung (oder
fehlerhaften Nutzung) dieser Publikation.
Die Publikation und alle beiliegende Software darf nicht, ganz oder in Teilen, ohne vorheriges Einverständnis des Verkäufers, Herstellers oder Autors dier Publikation reproduziert, üb ersetzt, übertragen oder in maschinenlesbare Form umgewandelt werden, abgesehen von Kopien, die für Archivzwecke erstellt werden.
In dier Publikation erwähnte Marken- und Produktnamen können Copyrights und/oder eingetragene Warenzeichen ihrer
jeweiligen Firmen in. Sie werden nur zu Ide ntifikationszwecken e rwähnt und sind nic ht als Werbung für die Produkte o der
ihre Hersteller gedacht.
© Mai 2008
Warenzeichen
Dies Produkt beinhaltet durch Urheberrechte geschützte Technologie, die durch Ansprüche bestimmter US-Patente und andere geistige Eigentumsrechte geschützt ist, welche der Ma crovision Corporation und anderen Recht sbesitzern gehö rt. Die
Verwendung dier durch Urheberrechte geschüt zten Technologie muß von der Macrovision Corporation genehmigt werden
und dient nur für den Heimgebrauch bzw. andere beschränkte Ansichtszwecke, wenn nicht anderweitig von der Macrovision Corporation genehmigt. Reverse Engineering oder Auseinandernehmen ist untersagt.
Deutsch
Intel und Intel Core sind warenzeichen/eingetragenes warenzeichen der Intel Corporation.
Hinweis - 45
Ausführliches Benutzerhandbuch
Über das Ausführliche Benutzerhandbuch
Diese Kurzanleitung soll einen Überblick über die Schritte geben, die daz u no tw en di g sin d, das Syst em zu starten. Dieses
ist nur eine Ergänzung und kein Ersatz für das erweiterte englischspra chi ge Benutzerhandbuch, das auf der mitgelieferten
Disc Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese Disc e nthäl t auch die Treiber
und Utility-Programme, die für einen einwandfreien Betrieb des Notebooks notwendig sind.
Einige oder alle Funktionen des Notebooks sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie einzelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Be-
nutzerhandbuch. Die Disc Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.
Deutsch
Informationen zu gesetzlichen Vorschriften
Die Informationen zu gesetzlichen Vorschriften finden Sie im erweiterten Benutzerhandbuch auf der Disc Device Drivers
& Utilities + User's Manual.
Betrieb von Wireless-Geraten in Flugzeugen
In der Regel ist die Benutzung jeglicher tragbarer elektronischer Funkgeräte in Flugzeugen verboten. Achten
Sie darauf, daß die Module (Bluetooth, WLAN und 3.5G) AUSGESCHALTET sind, wenn Sie das Notebook
im Flugzeug benutzen.
46 - Über das Ausführliche Benutzerhandbuch
Ausführliches Benutzerhandbuch
Hinweise zu Pflege und Betrieb
Das Notebook ist zwar sehr stabil, kann aber dennoch beschädigt werden. Damit es nicht dazu kommt, sollten Sie die folgenden Hinweise beachten:
• Das Gerät darf nicht herunterfallen und in anderer Form Stößen ausgesetzt werden. Wenn der Computer fällt, können das
Gehäuse und andere Komponenten beschädigt werden.
• Halten Sie den Computer trocken, Das Gerät darf nichtüberhitzt werden. Computer und Netzteil dürfen nicht in der Nähe von
Wärmequellen stehen oder gelagert werden. Dies ist ein elektrisches Gerät. Wenn Wasser oder andere Flüssigkeiten eindringen,
kann der Computer stark beschädigt werden.
• Vermeiden Sie Interfer enzen mit ander en Geräten. Halten Sie den Computer fern von magnetischen Feldern, die von Stromquel-
len, Monitoren, Magneten etc. erzeugt werden. Die können die Leistung beeinträchtigen und Ihre Daten beschädigen.
• Achten Sie auf die richtige Bedienung des Computers. Schalten Sie ihn erst aus, wenn alle Programme geschlossen wurden
(speichern Sie Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren gehen können, wenn der Akku verbraucht ist.
• Seien Sie vorsichtig bei der Verwendung von Peripheriegeräten.
Reparatur
Reparieren Sie das Gerät nicht selbst. Damit verstoßen Sie gegen die Garantiebedingungen und Sie können Schäden am
Gerät und an der eigenen Gesundheit verursachen. Überlassen Sie alle Reparaturen autorisiertem Fachpersonal. Trennen
Sie das Notebook vom Stromnetz. Unter den folgenden Umständen sollten Sie das Gerät zur Reparatur geben:
• Wenn das Netzkabel oder der AC/DC-Adapter beschädigt oder zerschlissen sind.
• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in Berührung gekommen ist.
• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht korrekt arbeitet.
• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berühren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).
• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer entweicht.
Hinweise zu Pflege und Betrieb - 47
Deutsch
Ausführliches Benutzerhandbuch
Stromsicherheit
Für dieses Computer werden bestimmte Stromanforderungen gestellt:
• Verwenden Sie nur einen AC/DC-Adapter, der für die Verwendung mit diesem Computer zugelassen ist.
• Der AC/DC-Adapter kann zwar für internationale Benutzung vorgesehen sein, benötigt aber trotzdem eine gleichmäßige, ununterbrochene Stromversorgung. Wenn Sie sich über Ihre lokalen Stromspezifikationen nicht im klaren sind, wenden Sie sich an Ihren
Servicevertreter oder Ihre lokale Stromgellschaft.
• Der AC/DC-Adapter kann einen zwei- oder dreipoligen geerdeten Netzstecker haben. Der dritte Pol hat eine wichtige Sicherheitsfunktion. Setzen Sie die nicht außer Kraft. Wenn Sie keinen Zugang zu einer passenden Steckdose haben, lassen Sie von einem qualifizierten Elektriker eine solche einbauen.
• Fassen Sie das Netzkabel am Stecker und nicht am Kabel an, wenn Sie es vom Stromnetz trennen möchten.
Deutsch
• Achten Sie darauf, daß die Steckdose und alle verwendeten Verlängerungskabel die Gesamtstromlast aller an geschlossenen Ge räte trägt.
• Trennen Sie den Computer vor dem Reinigen von allen externen Stromquellen.
Warnung zur Stromsicherheit
Bevor Sie Schritte zum Aufrüsten des Computers unternehmen, müssen Sie zunächst das Gerät ausschalten und alle Peripheriegeräte
und Kabel (einschließlich Telefonkabel) abtrennen. Sie sollten auch den Akku herausnehmen, damit das Gerät nicht versehentlich eingeschaltet werden kann.
Vor dem Transport in einer Tasche ausschalten
Achten Sie darauf, dass Ihr Notebook ausgeschaltet ist, wenn Sie es fur den Transport z.B. wahrend einer Reise in eine Tasche einpakken. In einer Tasche kann/konnen die Luftungsoffnung(en) verdeckt werden. Wenn das Gerat dann noch eingeschaltet ist, kann es uberhitzt werden. Damit das eingeschaltete Notebook nicht uberhitzt wird, stellen Sie sicher, dass die Luftungsoffnung(en) immer frei sind.
Reinigung
• Tragen Sie Reinigungsmittel nicht direkt auf das Computer auf. Reinigen Sie es mit einem weichen, sauberen Tuch.
• Verwenden Sie keine flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheuermittel zum Reinigen des Computers.
48 - Hinweise zu Pflege und Betrieb
Ausführliches Benutzerhandbuch
Sicherheitshinweise zum Akku
• Verwenden Sie nur Akkus, die für diesen Computer entwickelt wurden. Ein falscher Akku-Typ kann explodieren, auslaufen oder
den Computer beschädigen.
• V erwenden Sie den Akku nicht mehr, wenn er heruntergefallen ist oder in anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn
das Notebook mit dem beschädigten Akku zu funktionieren schein, können dadurch Stromkreise beschädigt werden, die schließlich
einen Brand verursachen können.
• Laden Sie die Akkus über das Notebook auf. Durch falsches Laden kann der Akku explodieren.
• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks durch den Servicevertreter oder qualifiziertes Fachpersonal
reparieren oder austauschen.
• Halten Sie Kinder vom Akku fern und entsorgen Sie beschädigte Akkus sofort. Seien Sie vorsichtig bei der Entsorgung der Akkus.
Akkus können explodieren oder auslaufen, wenn sie Feuer ausgesetzt sind oder unsachgemäß behandelt oder entsorgt werden.
• Halten Sie den Akku von Metallgeräten fern.
• Bringen Sie Klebeband auf den Akkukontakten an, bevor Sie den Akku entsorgen.
• Berühren Sie die Akkukontakte nicht mit Ihren Händen oder mit metallenen Gegenständen.
Entsorgen der Akkus/Batterien & Achtung
Das von Ihnen gekaufte Produkt enthält einen aufladbaren Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen nationalen
und regionalen Getzgebungen kann es verboten in, einen nicht mehr gebrauchsfähigen Akku in den normalen Hausmüll zu werfen. Informieren Sie sich bei Ihrem regionalen Entsorgungsunternehmen über Recycling-Möglichkeiten oder korrekte Entsorgung.
Wenn ein falscher Akku eingesetzt wird, besteht Explosionsgefahr. Tauschen Sie den Akku nur durch den gleichen oder einen
baugleichen Typ aus, der vom Hersteller empfohlen wird. Entsorgen Sie den verbrauchten Akku entsprechend der Anweisungen
des Herstellers.
Deutsch
Hinweise zu Pflege und Betrieb - 49
Ausführliches Benutzerhandbuch
Modellunterschiede
Diese Notebook-Serie umfasst vier verschiedene Modelltypen (für jedes Modell gibt es unterschiedliche Designs). Es ist
möglich, dass das Design und einige der Hot-Key-Tasten anders aussehen als in diesem Benutzerhandbuch abgebildet. Die
Anschlüsse, Komponenten, Funktionen usw. sind jedoch bei allen Ausführungen gleich. Die Modelle unterscheiden sich
wie in der Tabelle beschrieben.
Funktion Modell A Modell B Modell C Modell D
Intel(R) GM45 + ICH9M Chipset Intel(R) PM45 + ICH9M Chipset
Intel Integrated Video (auf dem Chip) NVIDIA Discrete Video (extern onboard)
Deutsch
Videoadapter
AC/DC-Adapter
Core Logic
LCD-Typ
65W (DC-Ausgang 19V, 3,42A oder 18,5V, 3,5A) 90W (DC-Ausgang 19V, 4,74A)
14,1" WXGA/ WXGA+
50 - Hinweise zu Pflege und Betrieb
15,4" WXGA/ WXGA+/
WSXGA+
14,1" WXGA/ WXGA+
Tabelle 1 - Modellunterschiede
15,4" WXGA/ WXGA+/
WSXGA+
Ausführliches Benutzerhandbuch
Schnellstart
1. Entfernen Sie das gesamte Verpackungsmaterial.
2. Legen Sie das Notebook auf eine stabile Unterlage.
3. Schließen Sie alle Peripheriegeräte, die Sie mit dem Not ebo ok ve rwen den wolle n (z. B. Tastatur und Maus), an die entsprechen den
Schnittstellen an.
4. Schließen Sie den AC/DC-Adapter an die DC-Eingangsbuchse an der linken Seite des Noteb ooks an. Verbinden Sie dann das
Netzkabel mit einer Netzsteckdose und dem AC/DC-Adapter.
5. Klappen Sie den Deckel/LCD vorsichtig mit einer Hand auf, und öffnen Sie ihn auf einen angenehmen Sichtwinkel (jedoch nicht
weiter als 130°). Mit der anderen Hand halten Sie das Unterteil des Notebooks fest (siehe Abb. 1 unten) (Hinweis: Heben Sie den
Computer niemals am Deckel/LCD hoch).
6. Drücken Sie auf den Netzschalter, um das Notebook einzuschalten.
Herunterfahren
Bitte beachten Sie, daß der Computer immer mit dem Befehl Herunterfahren in das Menü der Schaltfläche Sperren
in Windows Vista heruntergefahren werden muß. Dadurch werden Festplatten- bzw. Systemprobleme vermieden.
Deutsch
Abb. 1 - Öffnen des Deckels/LCD/Notebooks mit angeschlossenem AC/DC-Adapter
Schnellstart - 51
Ausführliches Benutzerhandbuch
Systemsoftware
Möglicherweise wurde das Notebook bereits mit vorinstallierter Software ausgeliefert. Ist das nicht der Fall, oder
wenn Sie das Notebook für ein anderes System neu konfigurieren möchten, finden Sie dazu eine Anleitung in diesem
Handbuch zum Betriebssystem Microsoft Windows Vista.
Weitere Informationen zur Installation der Treiber und
Hilfsprogramme finden Sie in den Kapiteln 4 und 7 des erweiterten Benutzerhandbuchs auf der Disc Device Drivers
& Utilities + User's Manual.
Deutsch
Treiber
Wenn Sie eine neue Systemsoftware installieren oder erneut installieren, müssen Sie die geeigneten Treiber installieren. Treiber sind Programme, die als Schnittstelle zwischen dem
Computer und einer Hardware-Komponente, z.B. einem Wireless-Netzwerkmodul, dienen. Es ist sehr wichtig, dass Sie die
Treiber in der in Tabelle 5 auf Seite 67 angegebenen Reihenfolge installieren. Sie können die meisten erweiterten Einstellungen nicht benutzen, bevor nicht die notwendigen Treiber und
Hilfsprogramme sachgemäß installiert sind.
Unterstützte Betriebssysteme
Betriebssystem Anmerkung
Windows XP (Home
Edition oder Profes-
sional)
Windows Vista mit
Service Pack 1 (64-
bit) Home Basic
Edition/ Home Premium Edition/Busi-
ness Edition/
Enterprise Edition/
Ultimate Edition
Nicht enthalten
Zu den Betriebssystemen (z.B. Windows Vista/Windows
XP) und zu den Programmen (z.B. Textverarbeitung, Kal-
kulationsprogramme und Datenbanken) gibt es eigene
Handbücher, in denen Sie entsprechende Informationen finden.
Informationen zum Betriebssystem
Windows XP finden Sie auf der Disc
Device Drivers & Utilities + User’s
Manual.
Bevor Sie die Treiber installieren,
müssen Sie das Windows Vista Ser-
vice-Pack 1 (oder eine Version von
Windows Vista, die das Service-Pack
1 enthält) installieren. Details zum
Download erhalten Sie auf der Website von Microsoft oder von Ihrem Service-Zentrum.
Windows Vista kann nur dann mit
voller Leistung laufen, wenn der Computer über einen Systemspeicher
(RAM) von mindestens 1GB verfügt.
52 - Systemsoftware
Ausführliches Benutzerhandbuch
Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm (Modelle A & C)
10
1
Die Benutzung drahtlos
angeschlossener Geräte in
2
3
5
3
4
6
7
In der Regel ist die Benutzung jeglicher tragbarer elektronischer
Funkgeräte in Flugzeugen verboten. Achten Sie darauf, daß die
Wireless-Module AUSGESCHALTET sind, wenn Sie das
Notebook im Flugzeug benutzen.
Drücken Sie die entsprechenden
Tastenkombinationen, um jeweils
das 3.5G-, das WLAN- oder das
Bluetooth-Modul zu aktivieren. Prüfen Sie die Statusanzeige, um festzustellen, ob die Module ein- oder
ausgeschaltet sind (siehe
Tabelle 2 auf Seite 55/ Tabelle 4
auf Seite 57).
8
9
Flugzeugen
10
Abb. 2
Ansicht von vorne mit
geöffnetem LCD-Bild-
schirm (Modelle A & C)
1. PC-Kamera (optional)
2. LCD-Bildschirm
3. Lautsprecher
4. Netzschalter
5. Hot-Key-Tasten
6. Tastatur
7. Mikrofon
8. TouchPad mit Tasten
9. Fingerabdruckleser
(optional)
10.LED-Anzeigen
8
TouchPad-Tasten
(wirksamer Tastenbereich)
Deutsch
Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm (Modelle A & C) - 53
Ausführliches Benutzerhandbuch
Ansicht von vorne mit
geöffnetem LCD-Bild-
schirm (Modelle B & D)
1. PC-Kamera (optional)
2. LCD-Bildschirm
3. Lautsprecher
4. Netzschalter
Deutsch
5. Hot-Key-Tasten
6. Tastatur
7. Mikrofon
8. TouchPad mit Tasten
9. Fingerabdruckleser
(optional)
10.LED-Anzeigen
TouchPad-Tasten
(wirksamer Tastenbereich)
Abb. 3
8
Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm (Modelle B & D)
Die Benutzung drahtlos
angeschlossener Geräte in
Flugzeugen
In der Regel ist die Benutzung jeglicher tragbarer elektronischer
Funkgeräte in Flugzeugen verboten. Achten Sie darauf, daß die
Wireless-Module AUSGESCHALTET sind, wenn Sie das
Notebook im Flugzeug benutzen.
Drücken Sie die entsprechenden
Tastenkombinationen, um jeweils
das 3.5G-, das WLAN- oder das
Bluetooth-Modul zu aktivieren. Prüfen Sie die Statusanzeige, um festzustellen, ob die Module ein- oder
ausgeschaltet sind (siehe
Tabelle 2 auf Seite 55/ Tabelle 4
auf Seite 57).
10
3
5
10
1
2
3
4
6
7
8
9
54 - Systemübersicht: Ansicht von vorne mit geöffnetem LCD-Bildschirm (Modelle B & D)
Ausführliches Benutzerhandbuch
LED-Anzeigen
Die LED-Anzeigen auf dem Computer zeigen wichtig e Informationen über den aktuellen Status des Computers.
Tabelle 2 - LED-Statusanzeigen
Symbol Farbe Beschreibung Symbol Farbe Beschreibung
Orange Der AC/DC-Adapter ist angeschlossen Orange Der Akku wird geladen
Grün Der Computer ist angeschaltet Grün Der Akku ist voll geladen
Lampe
blinkt
grün
Grün
Grün Caps-Lock ist aktiviert Grün
Grün Scroll-Lock ist aktiviert Orange Das Bluetooth-Modul ist eingeschaltet
Das System ist im konfigurierten Ener-
giesparmodus
Die Funktion NumLk (Nummerntastatur) ist aktiviert
Lampe blinkt
orange
Grün Es wird auf die Festplatte zugegriffen
Der Akku hat einen kritisch niedrigen
Stromstat us erreicht
Das Wireless LAN-Modul ist eingeschaltet
LED-Anzeigen - 55
Deutsch
Ausführliches Benutzerhandbuch
Hot-Key-Tasten & Tastatur
Mit den Hot-Key-Tasten haben Sie einen direkten Zu griff
auf den Standard-Internetbrowser und Ihr E-Mail-Standardprogramm, und Sie können mit nur einem schnellen Tasten druck den Leise-Modus ein- oder ausschalten.
Tabelle 3 - Hot-Key-Tasten
Die Tastatur hat eine eingebettete Nummerntastatur für einfache Zahleneingabe. Zusätzlich gibt es Funktionstasten,
über die Sie direkt zwischen den Funktionen umschalten
können (siehe Abb. 4).
Abb. 4 - Tastatur
Funktionstasten
Hot-Key-Taste Funktion
Deutsch
Das Standard-E-Mail-Programm aktivieren
Einen Standard-Internet browser aktivieren
Leise-Modus ein-/ausschalten* (um
Strom zu sparen)
*Wenn der Leise-Modus aktiviert ist, werden di e Lüfterge räusche und der Stromverbrauch reduziert. Beachten Sie,
dass sich dabei auch die Leistung des Notebooks verringern
kann.
56 - Hot-Key-Tasten & Tastatur
Ein-/Ausschalten des
3.5G-Moduls
Fn Taste
NumLk & ScrLk Tasten
Nummemtastatur
Sonderzeichen
Bei einigen Programmen können die Nummern-Tasten zur
Erzeugung von Sonderzeichen zusammen mit der Taste Alt
gedrückt werden. Diese Sonderzeichen können nur mit der
Nummerntastatur erzeugt werden. Die normalen Zahlentasten (in der oberen Tastenreihe der Tastatur) können dazu
nicht verwendet werden. Die Funktion NumLk muß aktiviert
sein.
Ausführliches Benutzerhandbuch
Funktionstasten und visuelle Anzeigen
Wenn die Funktionstasten (F1 - F12) gleichzeitig mit der Fn-Taste gedrückt werd en, fun ktion iere n si e wie Ho tkeys. Ne ben den Tastenkombinationen für die Grundfunktionen gibt es visuelle Anzeigen, wenn der Hotkey Treiber (HotKey
Driver) installiert ist (
bol .
Tasten Funktion/Visuelle Anzeigen Tasten Funktion/Visuelle Anzeigen
siehe “Hot-Key” auf Seite 69). Wenn der Treiber installiert ist , erscheint in der Taskleiste das Sym-
Deutsch
Fn + ~
Fn +
Fn + F1
Fn + F2
Fn + F3
Fn + F4 Wechsel Schlaf/Wiederaufnahme Fn + ScrLk Ein-/Ausschalten des Scroll-Modus
Fn + F5/
F6
Fn + F7 Wechseln der Anzeigegerate
Wiedergabe/Pause (in Audio /Videoprogrammen ) Fn + F8/F9
Ein-/Ausschalten des
3.5G-Moduls
TouchPad aktivieren/
deaktivieren
LCD-Hintergrundlicht ausschalten
(zum Einschalten beliebige Taste drücken oder TouchPad berühren)
Stummschaltung/Stummschaltung aufheben
Audio-Lautstärke verringern/erhöhen
Fn + F10
Fn + F11
Fn + F12
Fn +
NumLk
Tabelle 4 - Funktionstasten & visuelle Anzeigen
LCD-Helligkeit verringern/erhöhen
PC-Kamera aktivieren/deaktivieren
Wireless-LAN aktivieren/deaktivieren
Bluetooth aktivieren/
deaktivieren
Ein-/Ausschalten des NumLk (Nummerntastatur)
Ein-/Ausschalten
des Leise-Modus
Hot-Key-Tasten & Tastatur - 57
Ausführliches Benutzerhandbuch
Ansicht von vorne und
1. LED-Anzeigen
2. DC-Eingangsbuchse
3. Schnittstelle für exter-
nen Monitor
4. RJ-45 LAN-Buchse
5. eSATA Anschluss
Deutsch
6. HDMI-Ausgangsan-
schluss
7. Luftungsoffnung
8. 2 USB 2.0 Anschlüsse
9. ExpressCard/54(34)-
Steckplatz
10.7-in-1 Kartenleser
Abb. 5
links
Systemübersicht:
Ansicht von vorne und links
Vorderseite
1
Linke Seite
2
3
4
5
8
6
7
8
10
9
7-in-1 Kartenleser
Mit dem Kartenleser können einige der neuesten digitalen Speicherkarten gelesen werden.
MMC (MultiMedia Card) / SD (Secure Digital) / MS (Memory Stick) /
MS Pro (Memory Stick Pro) / MS Duo (PC adapter erforderlich) /
Mini SD (PC adapter erforderlich) / RS MMC (PC adapter erforderlich)
eSATA Anschluss
Beachten Sie, dass der Intel Matrix Storage-Treiber erforderlich ist, um den eSATA Anschluss
zu aktivieren (siehe “Unterstützung des eSATA Anschlusses” auf Seite 78).
58 - Systemübersicht: Ansicht von vorne und links
Ausführliches Benutzerhandbuch
Systemübersicht: Ansicht von hinten und rechts
152
4
3
CD-Notauswurf
Wenn eine CD/DVD manuell entnommen
werden muß (z.B. wegen eines Stromausfalls) können Sie mit dem Ende einer geradegebogenen Büroklammer in das
Notauswurfloch drükken. Verwenden Sie
hierzu aber keinen spitzen Bleistift oder
ähnliche Objekte, die im Loch abbrechen
und darin stekkenbleiben könnten.
Warnung zu Datenträgern
Entnehmen Sie keine Diskette/CD, wenn
das System gerade darauf zugreift. Dadurch könnte es zu einem “Systemzusammen-bruch” kommen.
Rechte Seite
6
Hintenseite
9
Die DVD-Regionalcodes ändern
Gehen Sie auf Systemsteuerung und doppelKlicken
Sie auf Geräte-Manager (Hardware und Sound)
und dann auf das + neben den DVD/CD-ROM-Lauf-
werken. Klicken Sie doppelt auf das DVD-ROM-Laufwerk, öffnen das Menü Eigenschaften und wählen
DVD-Region (Registerkarte). In dem angezeigten
Fenster können Sie nun den Regionalcode einstellen.
Die DVD-Regionserkennung hängt vom Gerät, nicht
vom Betriebssystem ab. Sie können den Regionalcode für Ihr Modul 5mal wählen. Die fünfte Wahl ist
nicht mehr änderbar. Sie kann auch bei Wechsel des
Betriebssystems oder bei Verwendung des Moduls in
einem anderen Computer verändert werden.
7 8
Abb. 6
Ansicht von hinten und
rechts
1. S/PDIF-Ausgangsbuchse
2. Mikrofon-Eingangsbuchse
3. Kopfhörer-Ausgangsbuchse
4. USB 2.0 Anschluss
5. Schacht für optisches
Laufwerk (für CD/DVDGeräte)
6. Notauswurfloch
7. RJ-1 1-Telefonbuchse
8. SicherheitsschloßBuchse
9. Akkufach
Deutsch
Systemübersicht: Ansicht von hinten und rechts - 59
Ausführliches Benutzerhandbuch
Ansicht von unten
1. Akku
2. Abdeckung des Bluetooth-Modulfachs
3. Abdeckung des CPU/
RAM-Schachts
4. Luftungsoffnung
Deutsch
5. Abdeckung des Festplattenschachts
6. Position der 3.5G
USIM-Karte
Abb. 7
Systemübersicht:
CPU
Die CPU darf nicht vom Anwender repariert werden. Jeglicher Zugriff auf die
CPU führt zum Verlust der Garantieansprüche.
Überhitzung
Zum Schutz vor Überhitzung Ihres
Computers dürfen die Luftungsoffnung(en) nicht während das Notebook
in Betrieb ist verdeckt werden.
Hinweis zum Akku
Ein neuer Akku sollte bei seiner ersten
Verwendung zuerst einmal vollständig
entladen und dann komplett wieder geladen werden. Entladen und laden Sie
den Akku mindestens einmal im Monat
oder nach etwa 20 Teilentladungen einmal
vollständig.
Ansicht von unten
1
2
4
5
2
5
6
1
4
3
Modelle A & C
4
3
Modelle B & D
6
4
60 - Systemübersicht: Ansicht von unten
Ausführliches Benutzerhandbuch
Windows Vista Startmenü und Systemsteuerung
Die meisten Einstellfenster, Utilitys und Programme erreichen Sie in Windows Vista (und bei den meisten anderen Versionen von Windows) über das Start-Menü. Wenn Sie Prog ramme und Utilitys installieren, werde n diese auf der Festplatte
installiert. Eine Verknüpfung davon wird in das Start-Menü und/oder auf dem Desktop erstellt. Klicken Sie mit der rechten
Maustaste auf das Startmenü-Symbol , und wählen Sie die Option Eigenschaften, um das Erscheinungsbild des Start-
menüs zu ändern.
Klicken Sie hier, um in die Klassische Ansicht zu wechseln
Abb. 8 - Startmenü und Systemsteuerung
In diesem Benutzerhandbuch finden Sie wiederholt die Aufforderung, die Systemsteuerung zu öffnen. Zur Systemsteuerung gelangen Sie über das Start-Menü. In der Systemsteuerung können Sie die Einstellungen für die meisten w ichtige n
Windows-Funktionen (z.B. Strom, Video, Netzwerk, Audio) vornehmen. Windows Vista bietet für viele dieser Funktione n
Einstellfenster, wobei viele neue Fenster bereits hinzugefügt werden (oder die bestehenden verbessert werden), wenn Sie
die in Tabelle 5 auf Seite 67 aufgeführten Treiber installieren. Es kann sinnvoll sein, die klassische Ansicht des Startmenüs
einzustellen.
Deutsch
Windows Vista Startmenü und Systemsteuerung - 61
Ausführliches Benutzerhandbuch
Grafikfunktionen
Dieses Notebook verfügt je nach Modell über zwei verschiedene Videooptionen (Intel bei Modellen A & B und NVIDIA
bei Modellen C & D). Wenn der Grafiktreiber installiert ist, können Sie be i Windows Vista im Einstellfenster Anzeige-
einstellungen oder im Fenster Intel GMA Driver for Mobile/NVIDIA Systemsteuerung die Anzeigegeräte wechseln
und Anzeigeoptionen konfigurieren.
So öffnen Sie in Windows Vista das Dialogfeld Anzeigeeinstellungen:
1. Klicken Sie Start (Menü) und klicken Sie Systemsteuerung (oder zeigen auf Einstellungen und klicken Systemsteuerung).
2. Klicken Sie im Menü Darstellung und Anpassung auf Bildschirmauflösung anpassen (oder doppelkli cken Sie auf Anpassung >
Deutsch
Anzeige).
3. Verschieben Sie den Regl er auf die gewünschte Einstellung für die Auflösung (siehe Abb. 9 auf Seite 63).
4. Klicken Sie auf den Pfeil, und wählen Sie die gewünschte Einstellung für die Farbtiefe (siehe Abb. 9 auf Seite 63).
5. Klicken Sie auf Erweiterte Einstellungen (Schaltfläche) , (siehe Abb. 9 auf Seite 63) um das Einstellfenster Erweiterte
Eigenschaften aufzurufen
3
1
2
So rufen Sie das Fenster Intel GMA Driver for Mobile auf (Modelle A & B):
1. Das Intel GMA-Einstellfenster kann aufgerufen werden, inde m Sie in der Taskleiste auf das Symbol klicken und dann aus dem
Menü die Option Grafikeigenschaften wählen (sie können dorthin auch über Intel GMA Driver for Mobile (Symbol) in der Win-
dows-Systemsteuerung gelangen).
So öffnen Sie die NVIDIA Systemsteuerung (Modelle C & D):
1. Die NVIDIA Systemsteuerung kann aufgerufen werden, indem Sie mit der rechten Maustaste auf den Desktop klicken und dort
NVIDIA Systemsteuerung wählen (sie können dorthin auch über die NVIDIA Systemsteuerung (NVIDIA Control Panel) in der
Windows-Systemsteuerung gelangen).
62 - Grafikfunktionen
Ausführliches Benutzerhandbuch
Deutsch
1
2
3
1
Abb. 9 - Anzeigeeinstellungen & Fenster Intel GMA Driver for Mobile/NVIDIA Systemsteuerung
2
3
Anschließen anderer Anzeigegeräte
Neben dem LCD-Bildschirm des Notebooks können Sie als Anzeigegerät auch einen externen Monitor/Flachbildschirm/
TV-Bildschirm (TV nur über den HDMI-Ausgangsanschluss) v erwenden, der an die Schnittstelle für externen Monitor
oder an den HDMI-Ausgangsanschluss (High-Definition Multimedia Interface) angeschlossen ist.
Grafikfunktionen - 63
Ausführliches Benutzerhandbuch
Audiofunktionen
Die Audioeinstellungen können Sie bei Windows durch
Anklicken des Soundsymbols oder des
Audio Manager
stemsteuerung aufrufen (wenn Sie mit der rechten Mausta-
ste auf das Taskleistensymbol klikken, wird das
Audiomenü aufgerufen). Die Lautstärke können Sie durch
Drücken der Tastenkombination Fn + F5/F6 ändern.
Deutsch
Klicken Sie mit der
rechten Maustaste auf
das Symbol , um
das obige Menü aufzurufen.
-Symbols / in der Taskleiste/Sy-
Lautstärkeeinstellung
Die Lautstärke wird mit den
Windows-Lautstärkereglern
(oder den Lautstärkereglern
am Notebook) eingestellt.
Überprüfen Sie die Einstellung, indem Sie in der Taskleiste auf das Lautstärke-
Symbol Klicken.
Realtek HD
HDMI -Audiokonfiguration
Da HDMI (High-Definition Multimedia Interface) sowohl
Audio- als auch Videosignale übermittelt, müssen Sie die
Audioausgabe entsprechend der folgenden Anweisung konfigurieren.
Audio-Setup für HDMI bei Windows
1. Schließen Sie ein Gerät mit HDMI-Unterstützung an den
HDMI-Ausgangsanschluss an.
2. Klicken Sie Start (Menü) und klicken Sie Systemsteuerung
(oder zeigen auf Einstellungen und klikken
Systemsteuerung).
3. Klicken Sie auf Sound (Hardware und Sound).
4. Klicken Sie auf Wiedergabe (Registerkarte), und klicken Sie
auf HDMI-Gerät (Modellen A & B)/NVIDIA HDMI Output
(Modellen C & D).
5. Klicken Sie Als Standard (Scha ltfläche).
6. Klicken Sie auf OK, um das Fenster Sound zu Schließen.
7. Jetzt können Sie die Audioquelle hören, wenn d ie Datei en mit
Windows Media Player abgespielt werden.
64 - Audiofunktionen
Klicken Sie auf das
Lautstärkesymbol
in der Taskleiste,
wenn HDMI-Gerät
markiert ist. Das
Symbol über dem
Lautstärkesymbol
hat sich geändert.
Ausführliches Benutzerhandbuch
Hinweise zu HDMI
• Schließen Sie ein Gerät mit HDMI-Unterstützung an den
HDMI-Ausgangsanschluss an, BEVOR Sie die Audio-/
Videoquelle mit dem Gerät abspielen.
• Wenn Sie das HDMI-Kabel abtrennen , kehrt die Wieder-
gabe erst dann zum Audio-Standardwiedergabegerät
zurück, wenn der Computer neu gestartet wurde (wenn der
Computer nicht neu gestartet werden soll, wählen Sie in der
Systemsteuerung das Sounds und dann Lautsprecher als
Standardwiedergabegerät für Audiodateien).
Deutsch
Klicken Sie auf das
Lautstärkesymbol
in der Taskleiste,
wenn NVIDIA
HDMI Output markiert ist. Das Symbol
über dem Lautstärkesymbol hat sich
geändert.
Abb. 10 - HDMI-Gerät/ NVIDIA HDMI Output
Audiofunktionen - 65
Ausführliches Benutzerhandbuch
Energieverwaltungsfunktionen
Die Energieoptionen von Windows (siehe Seite 61) ermöglichen Ihnen die Konfiguration der Optionen für das Energiemanagement des Computers. Si e könn en St rom spar en, i ndem Sie Energiesparpläne erstellen, die Netzschalter-, Energie-
spartasten- und Zuklappeinstellung (beim Schließen des Dekkels) konfi gurieren und im linke n Men ü de n Anzeige- und
Energiesparmodus festlegen. Beachten Sie, dass sich die Energiesparpläne (Energiesparmodus) auf die Computerlei-
stung auswirken.
Wählen Sie einen bestehenden Plan aus, oder klicken Sie im linken Menü auf Energiesparplan erstellen, und wä hlen Sie
die Optionen, um einen neuen Plan zu erstellen. Klicken Sie auf Energieplaneinstellungen ändern, und klicken Sie auf
Erweiterte Energieeinstellungen ändern, um weitere Optionen für die Konfiguration aufzurufen.
Deutsch
Hinweis: Bei Windows Vista ist die Standardeinstellung Energie sparen
Abb. 11 - Energieoptionen
66 - Energieverwaltungsfunktionen
Ausführliches Benutzerhandbuch
Installation der Treiber
Die Disc "Device Drivers & Utilities + User's Manual" enthält die Treiber und Hilfsprogramme, die für das einwandfreie Funktionieren des Notebooks notwendig sind.
Sie die mitgelieferte Disc
und Klicken Sie auf Install
Drivers (Schaltfläche), oder klicken Sie auf Option
Drivers (Schaltfläche), um das optionale Treibermenü auf-
zurufen.
Installieren Sie die Treiber in der in Tabelle 5 angegebenen
Reihenfolge
. Nachdem ein Treiber install iert wurde, wird er
grau dargestellt (wenn einer dieser Treiber ein weiteres Mal
installiert werden soll, klicken Sie auf die Schaltfläche Unlock).
Manuelle Treiber-Installation
Klicken Sie in der Anwendung Drivers Installer auf die
Schaltfläche Browse CD (CD durchsuchen) und navigieren
Sie zu der ausführbaren Datei in dem Ordner für Ihren Treiber.
Windows Update
Nachdem Sie alle Treiber installiert haben, sollten Sie die
Funktion Windows Update aktualisieren, um immer die
neuesten Sicherheits-Updates usw. zu erhalten (die Updates
enthalten die neuesten Fehlerbehebungen von Microsoft).
Legen
Treiber (Windows Vista mit SP1) Seite#
Chipset Seite 68
Video Seite 68
Audio Seite 68
Modem Seite 68
Network (LAN) Seite 68
TouchPad Seite 69
Kartenleser Seite 68
Hot-Key Seite 69
eSATA-Unterstützung
PC-Kamera
3.5G-Modul
Wireless-LAN-Modul (Option) Seite 77
Intel Turbo Memory-Modul (Option) Seite 78
Fingerabdruckleser
Bluetooth-Modul (Option)
Hinweis: Ein Treiber muss nicht installiert werden
Windows Update aktivieren (siehe links)
(Option)
(Option)
(Option)
Seite 78
Seite 69
Seite 74
Seite 79
(siehe Seite 81)
Tabelle 5 - Installationsvorgang
Deutsch
Installation der Treiber - 67
Ausführliches Benutzerhandbuch
Neue Hardware Gefunden
Wenn während des Installationsvorgangs der Assistent
Neue Hardware gefunden
brechen, um den Assistenten zu schließen. Befolgen Sie
dann die Installationsanweisungen.
ersch eint, klicken Sie auf Ab-
Chipset
1. Klicken Sie auf 1.Install Chipset Driver > Ja.
2. Klicken Sie auf Weiter > Ja > Weiter > Weiter.
3. Klicken Sie auf Fertig stellen, um das Notebook neu zu
Deutsch
starten.
Video
1. Klicken Sie auf 2.Install Video Driver > Ja.
Modelle A & B (Intel):
2. Klicken Sie auf Weiter > Ja > Weiter > Weiter.
3. Klicken Sie auf Fertig stellen, um das Notebook neu zu
starten.
Modelle C & D (NVIDIA):
4. Klicken Sie auf Weiter.
5. Klicken Sie auf Fertig stellen, um das Notebook neu zu
starten.
Audio
1. Klicken Sie auf 3.Install Audio Driver > Ja.
2. Klicken Sie auf Weiter.
3. Klicken Sie auf Fertig stellen, um das Notebook neu zu
starten.
Modem
1. Klicken Sie auf 4.Install Modem Driver > Ja.
2. Klicken Sie auf OK.
3. Ihr Modem ist nun bereit zur Konfiguration.
LAN
1. Klicken Sie auf 5.Install LAN Driver > Ja.
2. Klicken Sie auf Weiter > Installieren.
3. Klicken Sie auf Fertig stellen.
4. Nun können die Netzwerkeinstellungen konfiguriert
werden.
TouchPad
1. Klicken Sie auf 6.Install Touchpad Driver > Ja.
2. Klicken Sie auf Weiter.
3. Klicken Sie auf Fertig stellen > Jetzt neu starten, um das
Notebook neu zu starten.
68 - Installation der Treiber
Kartenleser
1. Klicken Sie auf 7.Install Cardreader Driver > Ja.
2. Klicken Sie auf Weiter > Installieren.
3. Klicken Sie auf Fertig stellen.
Ausführliches Benutzerhandbuch
Hot-Key
1. Klicken Sie auf 8.Install Hotkey Utility > Ja.
2. Klicken Sie auf Next > Install.
3. Klicken Sie auf Finish > Finish, um das Notebook neu zu
starten.
eSATA-Unterstützung
Eine Anleitung zum Installieren dieses Treibers, um den
eSATA Anschluss zu aktivieren, finden Sie auf “Einrich-
ten des Intel Turbo Memory- und Matrix Storage-Speichers und Installieren des Treibers” auf Seite 78.
Deutsch
Installation der Treiber - 69
Ausführliches Benutzerhandbuch
PC-Kamera
Das PC-Kamera-Modul verwendet für die Aufnahme von
Videodateien die Anwendung BisonCap.
Neueste Informationen zum PC-Kameratreiber
Auf der Disc Device Drivers & Utilities + User's Manual und auf
allen beigefügten Zusatzseiten finden Sie die neuesten aktualisierten Informationen zum PC-Kameratreiber. Diese Informa-
Deutsch
tionen werden sind vom Inhalt aktueller als die hier
angegebenen Informationen.
Installieren des PC-Kamera-Treibers
1. Schalten Sie das Modul mit der Tastenkombination Fn +
F10 ein (wenn das Modul eingeschaltet wird, erscheint
kurz die Anzeige ).
2. Klicken Sie auf Option Drivers
3. Klicken Sie auf 1.Install WebCam Driver > Ja.
4. Wählen Sie eine Sprache und klicken auf Weiter.
5. Klicken Sie auf Weiter > Fertig stellen, um das
Computer neu zu starten.
6. Die BisonCap-Software wird über die Verknüpfung auf
dem Desktop oder über den Eintrag BisonCam im Menü
Start > Programme/Alle Programme gestartet (wenn
die Hardware ausgeschaltet wurde, können Sie sie mit der
Tastenkombination Fn + F10 wieder einschalten).
(Schaltfläche).
Audio-Setup für die PC-Kamera
Wenn Sie mit der Kamera Video- und Audio-Daten aufnehmen möchten, müssen Sie bei Windows die Optionen für die
Audio-Aufnahme einstellen.
1. Klicken Sie Start (Menü) und klicken Sie Systemsteuerung
(oder zeigen auf Einstellungen und klicken Systemsteue-
rung).
2. Klicken Sie auf Sound (Hardware und Sound).
3. Klicken Sie auf Aufnahme (Registerkarte).
4. Klicken Sie mit der rechten Maustaste auf Mikrofon (Realtek
High Definition Audio) und stellen Sie sicher, dass die
Funktion nicht deaktiviert ist.
5. Klicken sie doppelt auf Mikrofon (oder wählen Sie aus dem
Rechtsklick-Menü die Option Eigenschaften).
6. Klicken Sie auf Pegel (Registerkarte), und regeln Sie die
Einstellungen von Mikrofon and Mikrofonverstärkung.
7. Klicken Sie auf OK und schließen Sie alle Fenster.
8. Starten Sie das Programm BisonCap aus dem Menü Start >
Programme/Alle Programme > BisonCam.
9. Rufen Sie das Menü Geräte auf, und wählen Sie Mikrofon
(Realtek....) (es sollte mit einem Häkchen gekennzeichnet
sein).
10. Rufen Sie das Menü Aufnahme auf, und wählen Sie Audio
aufnehmen (es sollte mit einem Häkchen gekennzeichnet
sein).
70 - PC-Kamera
Ausführliches Benutzerhandbuch
BisonCap
Die Anwendung BisonCap ist ein Videowiedergabegerät
für die allgemeine Videowiedergabe und -prüfung. Die Videodateien werden im Format .avi aufgenommen.
1. Starten Sie das Programm BisonCap aus dem Menü Start >
Programme/Alle Programme > BisonCam (es wird empfoh-
len, vor der Aufnahme die Aufnahmedatei einzustellen siehe "Einstellen der Aufnahmedatei" weiter unten).
2. Gehen Sie zum Menü Aufnahme (wenn Sie Ton aufnehmen
möchten, siehe “Audio-Setup für die PC-Kamera” auf
Seite 70)
3. Klicken Sie auf OK (der Speicherort der Datei wird im Pop-upFenster angezeigt), um die Aufzeichnung zu starten, und auf
Esc, um sie zu stoppen (Die Datei können Sie sich dann mit
Windows Media Player ansehen).
Einstellen der Aufnahmedatei
Vor dem Aufnehmen von Videodateien können Sie im Menü
Datei die Option Aufnahmedatei einst. wählen und den Dateinamen und den Speicherort für die aufgenommene Datei
festlegen (dadurch können Sie vermeiden, dass andere Dateien
versehentlich überschrieben werden). Wählen Sie den Namen
und den Speicherort, und klicken Sie auf Öffnen. Legen Sie
dann bei "Capture file size:" die Größe der Aufnahmedatei
fest, und klicken Sie auf OK. Nun können Sie den Aufnahmevorgang wie oben beschrieben starten.
und wählen Sie dann Aufnahme starten.
Zoom
Mit dem Programm BisonCap können Sie das Kamerabild
verkleinern und vergrößern.
1. Starten Sie das Programm BisonCap.
2. Gehen Sie zum Menü Zoom und wählen Sie dann
Vergrößern/Verkleinern .
Fotografieren
Mit dem Programm BisonCap können Sie auch fotografieren.
1. Starten Sie das Programm BisonCap.
2. Gehen Sie zum Menü Optionen und wählen Sie dann
Fotografieren.
3. Das Bild (im Format JPEG) wird im Desktopordner Snapshot
gespeichert (der Ordner darf nicht verschoben oder
umbenannt werden).
Deutsch
PC-Kamera - 71
Ausführliches Benutzerhandbuch
Bildschirmflimmern beseitigen
Wenn das Videobild bei der Wiedergabe mit dem Programm BisonCap flimmern sollte, können Sie bei den Optionen des Video Aufnahme Filters die Einstellung
vornehmen.
1. Starten Sie das Programm BisonCap.
2. Gehen Sie zu Optionen und wählen Sie "Video Aufnahme
Filter....
3. Wählen Sie aus dem Feld Frequenz in der Registerkarte
Deutsch
Eigenschaftenseite entweder 50Hz oder 60Hz.
Reduzieren der Videodateigröße
Beachten Sie, dass die Dateien beim Aufnehmen von Videodateien mit großer Auflösung sehr viel Speicherplatz in
Anspruch nehmen. Prüfen Sie nach dem Aufnehmen des
Videos die Dateigröße (klicken Sie mit der rechten Ma ustaste auf die Datei, und wählen Si e Eigenschaften) und den
freien Speicherplatz auf der Festplatte (klicken Sie auf
Computer, danach mit der rechten Maustaste auf die Festplatte, und wählen Sie dann Eigenschaften). Wenn nötig,
können Sie die aufgenommene Videodatei auf einem austauschbaren Datenträger speichern, z. B. CD, DVD oder
USB-Speicher.
Beachten Sie, dass das Betriebssystem Windows Vista min-
destens 15GB freien Speicher auf der Systempartition
Laufwerk C: benötigt. Um Probleme mit dem Betriebssystem zu vermeiden, sollten Sie die Videodateien nicht auf
Laufwerk C: speichern (siehe “Einstellen der Aufnahme-
datei” auf Seite 71), die Dateigröße beschränken oder die
Auflösung der Videoaufnahmen verringern.
So verringern Sie die Größe der Videoauflösung:
1. Starten Sie das Programm BisonCap.
2. Gehen Sie zu Optionen, und wählen Sie dort Video
Aufnahme konfigurieren....
3. Klicken Sie das Feld Ausgabegröße an, und wählen Sie
eine niedrigere Auflösung, um die Größe der
Aufnahmedateien zu verringern.
72 - PC-Kamera
3.5G-Modul
Wenn Ihr Modell das optionale 3.5G-Modul enthält, folgen Sie den nachfolgenden Anweisungen, um die USIMKarte zu installieren (Sie erhalten sie von Ihrem Dienstanbieter). Installieren Sie dann die Anwendung.
Ausführliches Benutzerhandbuch
1
Deutsch
Warnung zur Stromsicherheit
Bevor Sie Schritte zum Aufrüsten des Computers unternehmen, müssen Sie zunächst das Gerät ausschalten und alle Peripheriegeräte und Kabel (einschließlich Telefonkabel)
abtrennen. Sie sollten auch den Akku herausnehmen, damit
das Gerät nicht versehentlich eingeschaltet werden kann.
1. Schalten Sie das Notebook aus, drehen Sie es herum, und
nehmen Sie den Akku heraus.
2. Lösen Sie die Schrauben der Abdeckung des SIMKartenfachs in Abb. 12.
3. Nehmen Sie die Abdeckung des SIM-Kartenfachs ab in
Abb. 12.
4. Setzen Sie die USIM-Karte wie bei Ihrem Mobiltelefon ein.
5. Schieben Sie den SIMLOCK-Riegel in Richtung Scharnier (in
die entgegengesetzte Richtung des in Abb. 13 dargestellten
Pfeils), um den Riegel zu öffnen, und klappen Sie ihn hoch.
1
2
2
Abb. 12 - Abnehmen der SIM-Kartenfachabdeckung
6. Setzen Sie die USIM-Karte wie abgebildet ein (Abb. 13), und
schließen Sie den SIMLOCK.
7. Verriegeln Sie den SI MLOCK, indem Sie ihn bis zum
Einrasten in Pfeilrichtung schieben (Abb. 13).
8. Setzen Sie die Abdeckung wieder auf, die Schraube und den
Akku ein.
Abb. 13 - Einsetzen der USIM-Karte und Schließen
des SIMLOCK-Riegels
3.5G-Modul - 73
Ausführliches Benutzerhandbuch
Programm 3G Watcher
Wenn das 3.5G-Modul und die USIM-Karte (Ihres
Dienstanbieters) installiert sind, können Sie das Programm
3G Watcher verwenden. Mit 3G Watcher können Sie mit
dem Notebook direkt auf den -Internetdienst zugreifen.
Installieren von 3G Watcher
1. Schalten Sie das Modul an, indem Sie auf die Tasten Fn +
drücken (die Anzeige zeigt den Stromstatus des
Deutsch
Moduls an).
2. Wenn der Assistent "Neue Hardware gefunden" erscheint,
klicken Sie Abbrechen.
3. Klicken Sie auf Option Drivers
4. Klicken Sie auf 2.Install 3G Driver > Ja.
5. Klicken Sie auf Weiter.
6. Klicken Sie auf die Schaltfläche Ich akzeptiere die
Bedingungen der Lizenzvereinbarung, und dann auf
Installieren.
7. Wenn das nächste Fenster angezeigt wird, müssen Sie
ca. 2 Minuten warten, bevor Sie auf Fertigstellen
klicken (damit die Hardware das 3.5G-Modul erkennen
kann).
8. Auf dem Desktop erscheint das 3G Watcher -Symbol .
9. Sie können das Programm 3G Watcher über das StartMenü aufrufen (Start > Programme/ AlleProgramme >
Sierra Wireless > 3G Watcher) oder durch Anklicken
des Symbols in der Taskleiste.
(Schaltfläche).
Einrichten eines Profils
Auch wenn die Verbindungsinformationen auf der vom
Dienstanbieter zur Verfügung gestellten USIM-Karte gespeichert sind, müssen Sie im Programm 3G Watcher das
richtige Profil einrichten.
1. Benutzen Sie die Tastenkombination Fn + , um das 3.5GModul zu aktivieren.
2. Sie können das Programm 3G Watcher über das Start-Menü
aufrufen (Start > Programme/ AlleProgramme > Sierra
Wireless > 3G Watcher) oder durch Anklicken des Symbols
in der T askleiste.
3. Klicken Sie auf Extras und wählen Sie
4. Klicken Sie auf Profile und dann auf die Schaltfläche Neues
Profil hinzufügen . Wählen Sie WWAN-Profil.
Abb. 14 - WWAN-Profil hinzufügen
Optionen.
74 - 3.5G-Modul
Ausführliches Benutzerhandbuch
5. Sie können dann einen neuen Profilnamen eingebe n od er ei n
Profil aus der Drop-down-Liste auswählen, die von der
Software angeboten wird.
6. Klicken Sie auf Übern. > OK, um die Informationen zu
speichern.
7. Sie können das Profil aus dem Pull-down-Menü auswählen.
Informationen zum Profil
Wenn sie ein Profil aus der Drop-down-Liste ausgewählt haben, werden die meisten Daten in den Registerkarten Allge-
mein und Erweitert automatisch in die Felder eingetragen
(lassen Sie sich von Ihrem Dienstanbieter jedoch die neuesten Daten geben, da Sie auf jeden Fall Ihren Benutzerna-
men und das Kennwort eingeben müssen).
Abb. 15 - Benutzeroptionen und Profile
Herstellen einer Verbindung zum Dienstanbieter
1. Benutzen Sie die Tastenkombination Fn + , um das 3.5GModul zu aktivieren.
2. Sie können das Programm 3G Watcher über das Start-Menü
aufrufen (Start > Programme/ AlleProgramme > Sierra
Wireless > 3G Watcher) oder durch Anklicken des Symbols
in der T askleiste.
3. Die Software wird gestartet und zei gt dann den namen des
Dienstanbieters an (die Verbindungsdaten sind auf der USIMKarte gespeichert).
Abb. 16
3G Watcher
4. Klicken Sie auf Verbinden um die Verbindung herzustellen.
5. Das Programm 3G Watcher zeigt im Fenster dann die
Verbindungsinformationen an.
6. Wenn die Verbindung erfolgreich hergestellt wurde, erscheint
eine entsprechende Benachrichtigung (si ehe unten).
Abb. 17
Verbindungsbe-
nachrichtigung in
der Taskleiste
Deutsch
3.5G-Modul - 75
Ausführliches Benutzerhandbuch
7. Sie können dann wie bei jeder Internetverbindung auf das
Internet zugreifen, E-Mails herunterladen usw.
8. Solange die Verbindung besteht, ist das Taskleistensymbol
grün (wenn das Programm läuft, aber nicht verbunden ist,
leuchtet es rot ).
9. Um die Verbindung zu tren nen, klicken Sie auf das Trennen-
Symbol.
10. Das Programm trennt die Verbindung zum Dienstanbieter.
11. Das Modul ist dann immer noch aktiviert. Um es zu
deaktivieren, drücken Sie auf die Tastenkombination Fn+ .
12. Wenn Sie auf das Schließen-Symbol von 3G Watcher
Deutsch
klicken, erscheint ein Fenster, in dem Sie auf OK klicken
müssen, um das Programm zu beenden.
Abb. 18
Hinweis zum Beenden
13. Durch das Beenden des Programms wird das Modul NICHT
ausgeschaltet. Um es auszuschalten, müssen Sie auf die
Tastenkombination Fn + drücken (denken Sie daran,
wenn Sie im Flugzeug unterwegs sind - siehe “Betrieb von
Wireless-Geraten in Flugzeugen” auf Seite 46).
14. Wenn das Modul aktiviert ist, und der Computer in einen
Stromsparmodus wechselt, wird der Stromstatus des Moduls
beim erneuten Einschalten des Computers wie umseitig
angezeigt:
• Wenn das 3.5G-Modul aktiviert ist und der Computer ausgeschaltet oder neu gestartet wird, ist das Modul beim
Wiedereinschalten des Computers aus.
• Wenn das 3.5G-Modul aktiviert ist und der Computer in
den Energiesparmodus oder Ruhezustand wechselt, ist
das Modul beim Wiedereinschalten des Computers aus.
SMS-Dienst
Neben der Nutzung der Standard-Internetdienste können
Sie mit 3G Watcher auch SMS-Nachrichten senden und
empfangen.
1. Wenn eine neue SMS-Nachricht eingegangen ist, erschei nt
im Hauptfenster das SMS-Symbol .
2. Klicken Sie doppelt auf das Symbol oder wählen Sie
Extras > SMS Express....
3. Rufen Sie den Posteingangsordner auf, und wählen Sie die
Nachricht aus, die Sie lesen möchten, oder klicken Sie auf
Datei > Neue E-Mail, oder klicken Sie auf die Schaltfläche
Neu, um eine neue SMS-Nachricht zu schreiben.
Ausführliche Informationen zu SMS-Nachrichten finden
Sie in der 3GWatcher Online-Hilfe, die Sie bei Hilfe >
Hilfethemen finden.
76 - 3.5G-Modul
Ausführliches Benutzerhandbuch
Wireless LAN
Ein- und Ausschalten des Wireless-LAN-Moduls
Das Wireless-LAN-Modul wird durch Drücken der Tastenkombination (Fn + F11)
Modul eingeschaltet ist, leuchtet die LED grün und erscheint kurz die Anzeige .
Installieren des Wireless-LAN-Treibers
1. Schalten Sie das Modul ein.
2. Klicken Sie auf Option Drivers (Schaltfläche).
3. Klicken Sie auf 3. Install Wireless Lan Driver > Ja.
4. Wählen Sie eine Sprache und klicken auf Weiter.
5. Klicken Sie auf Weiter > Weiter.
6. Klicken Sie auf die Schaltfläche Ich akzeptiere die Bedin-
gungen der Lizenzvereinbarung, und dann auf Weiter.
7. Klicken Sie auf Weiter > Weiter > Fertig stellen.
Hinweis: Das Betriebssystem ist die Standardeinstellung für
die Steuerung des Wireless LAN
eingeschaltet. Wenn das Wireless-LAN-
bei Windows Vista.
Anschließen an ein Drahtlosnetzwerk
Stellen Sie sicher, dass das Wireless-LAN-Modul aktiviert ist.
1. Klicken Sie auf das Wireless-Symbol in der Taskleiste,
und klicken Sie dann auf Verbindung mit einem Netz-
werk herstellen (oder klicken Sie mit der rechten Maustaste auf das Symbol , und klicken Sie dann auf
Verbindung mit einem Netzwerk herstellen).
2. Klicken Sie in der Liste Anzeigen aus dem DropdownMenü die Option Drahtlosnetzwerke.
3. Eine Liste der verfügbaren Netzwerke wird angezeigt.
4. Klicken Sie auf ein Netzwerk und dann auf Verbinden.
5. Wenn das gewünschte Netzwerk nicht angezeigt wird,
klicken Sie auf Eine Verbindung oder ein Netzwerk
einrichten.
6. Schieben Sie den Cursor über das Taskleistensymbol ,
um den Verbindungsstatus aufzurufen.
7. W enn Sie die Verbindung zum Wireless-Netzwerk trennen
möchten, klicken Sie in der Taskleiste auf das WirelessSymbol , und wählen Sie dann die Opti on Verbindung
herstellen oder Trennen, um das Netzwerkmenü
aufzurufen. Klicken Sie dann auf Trennen (oder klicken
Sie mit der rechten Maustaste auf das Symbol , und
klicken Sie dann auf Verbindung trennen von).
Deutsch
Wireless LAN - 77
Ausführliches Benutzerhandbuch
Intel Turbo Memory-Modul
Unterstützung des eSATA Anschlusses
Beachten Sie, dass der Intel Matrix Storage-Treiber erforderlich ist, um den eSATA Anschluss zu aktivieren, auch wenn
das von Ihnen erworbene Modell kein Intel Turbo Memory-Modul enthält.
Folgen Sie für die Installation des Treibers den folgenden An-
Deutsch
weisungen.
Wenn in Ihrem Modell ein Intel Turbo Memory-Modul
(Robson) enthalten ist, müssen Sie den Treiber entsprechend der folgenden Anleitung installieren (bei Windows
XP darf dieser Treiber nicht installiert werden).
Die Intel Turbo Memory-Technologie (auch bekannt als
Robson-Flash-Speicher) ist eine Intel-Technologie, mit
der die Zeit zum Hochfahren des Computers, Laden von
Programmen und Schreiben von Daten auf die Festplatte
verkürzt wird. Die Intel Turbo Memory-Technologie wird
nur von Windows Vista unterstützt (es unterstützt auch
Windows Vista-Funktionen wie ReadyBoost, ReadyDrive
und Superfetch).
Einrichten des Intel Turbo Memoryund Matrix Storage-Speichers und Installieren des Treibers
1. Starten Sie das Notebook und drücken Sie auf die Taste
F2, um in das BIOS zu gelangen.
2. Gehen Sie zum Menü Advanced, wählen Sie "Installed O/
S" und stellen Sie sicher, dass die Option "Vista" markiert ist.
3. Stellen Sie bei "SATA Mode Selection" sicher, dass die
Option "AHCI" markiert ist.
4. Wählen Sie Exit Saving Changes aus dem Menü Exit
(oder drücken Sie auf F10 und wählen Sie "Yes" und dann
drücken Sie auf Enter) und drücken Sie auf Enter um das
BIOS zu verlassen und den Computer neu zu starten.
5. Legen Sie die Disc Device Drivers & Utilities + User's
Manual in das CD/DVD-Laufwerk ein.
6. Klicken Sie auf Option Drivers
7. Klicken Sie auf 4.Install TM&iMSM Driver > Ja.
8. Klicken Sie auf Next > Yes > Next > Next.
9. Klicken Sie auf Finish, um das Notebook neu zu starten.
• Windows ReadyBoost - ver-
• Windows ReadyDrive - ver-
Abb. 19 - Intel Turbo Memory Console
(Schaltfläche).
wendet Flashspeicher zum
Cachen der Festplatte.
wendet Hybridlaufwerke zum
Cachen der Festplatte.
78 - Intel Turbo Memory-Modul
Ausführliches Benutzerhandbuch
Fingerabdruckleser
Wenn das von Ihnen erworbene Gerät über einen Fingerabdruckleser verfügt müssen Sie den Treiber entsprechend der
folgenden Anweisung installieren.
Für einen vollen Schutz müssen Sie für den Computer Administratorrechte und ein Windows-Kennwort aktiviert haben.
Bevor Sie mit der Registrierung beginnen, sollten Sie das
Lernprogramm zum Fingerabdruckleser durchgehen. Um
das Lernprogramm zu starten, klicken Sie auf Start > Pro-
gramme/ Alle Programme > Protector Suite QL > Fingerprint Tutorial (Fingerabdruck-Lernprogramm).
Installieren des FingerabdruckleserTreibers
1. Legen Sie die Disc Device Drivers & Utilities + User’s
Manual in das CD/DVD-Laufwerk.
2. Klicken Sie auf Option Drivers
3. Klicken Sie auf 5.Install FingerPrint Driver > Ja.
4. Klicken Sie auf Softwareinstallation.
5. Klicken Sie auf Weiter > Weiter > Weiter.
6. Klicken Sie auf Fertig stellen > Ja, um das Notebook neu
zu starten.
(Schaltfläche).
Hilfe & Handbuch
Klicken Sie mit der rechten Maustaste auf das Taskleistensymbol und wählen Sie aus dem Menü die Option Help (Hilfe).
Legen Sie die mitgelieferte Disc Device Drivers & Utilities +
User's Manual ein und klicken Sie auf Option Drivers (Schalt-
fläche). Klicken Sie auf Unlock (Schaltfläche) und dann Klikken Sie auf 5.Install FingerPrint Driver > Ja.
Klicken Sie auf Documentation um den Ordner zu öffnen, in
dem Sich das Benutzerhandbuch im .pdf-Format befindet.
Um die Adobe Acrobat Reader-Software zu installieren, die Sie
benötigen, um die Datei lesen zu können, legen Sie die Disc
Device Drivers & Utilities + User’s Manual in das CD-Laufwerk
ein, und Klicken sie auf User’s Manual (Schaltfläche) und
dann auf Install Acrobat Reader (Schaltfläche).
Benutzerregistrierung
1. Klicken Sie auf Start > Programme/ Alle Programme > Pro-
tector Suite QL > Benutzerregistrierung, oder doppelKlik-
ken Sie in der Taskleiste auf das Symbol .
2. Wenn das Programm das erste Mal gesta rtet wird, werden Sie
gefragt, ob Sie die Lizenzvereinbarung annehmen möchten.
Klicken Sie dann auf OK.
3. Klicken Sie auf Weiter ("Registrierung auf der Festpllate"
wird automatisch ausgewählt) und klicken Sie auf Fertig
stellen.
Deutsch
Fingerabdruckleser - 79
Ausführliches Benutzerhandbuch
4. Wenn Sie kein Windows-Kennwort eingerichtet haben,
werden Sie dazu aufgefordert (Hinweis: W enn kein Kennwort
festgelegt wurde, kann Protector Suite QL nicht den Zugriff
auf den Computer sichern).
5. Wenn Sie auf Weiter klicken, werden Sie aufgefordert, Ihr
Windows-Kennwort einzugeben.
6. Klicken Sie auf Weiter > Weiter (Markieren Sie das
Kontrollfeld bei "Interaktives Lernpro gramm ausführen",
um das Fingerabdruck-Lernprogramm durchzugehen).
7. Klicken Sie bei jedem Fenster des Lernprogramms au f Weiter
(sie können jederzeit auch auf die Schaltfläche
Deutsch
"Lernprogramm überspringen" klicken).
8. Klicken Sie auf eine der Tasten über einem beliebigen Finger ,
um mit der Registrierung dieses Fingers zu beginnen.
9. Tippen Sie dreimal mit dem Finger auf, um diesen Finger zu
registrieren.
10. Wiederholen Sie diesen Vorgang für alle Finger, die registriert
werden sollen, und dann klicken Sie auf Weiter.
11 . Klicken Sie auf Fertig stellen.
12. Klicken Sie auf einen der Einträge unter "Weitere
Informationen zu:", um weitere Informationen über dieses
Thema zu erhalten.
13. Klicken Sie auf Schließen.
14.
Starten Sie das Notebook neu.
15. Klicken Sie mit der rechten Maustaste auf das
Taskleistensymbol um das Menü mit den Optionen zu
starten, mit denen Sie Fingerabdrücke bearbeiten, auf das
Control Center zugreifen, die Hilfe aufrufen können. Sie
können das Control Center usw.
Protector Suite QL im Menü Start > Programme/Alle
Programme starten.
16. Eine ausführliche Beschreibung finden Sie unter “Hilfe &
Handbuch” auf Seite 79.
17. Wenn Sie mit dem Finger auf den Fingerabdruckleser tippen,
können Sie auf das Biomenü zugreifen, um den Computer
zu sperren, Websites zu registrieren, das Control Center
zu öffnen und das Hilfe-Menü aufzurufen.
18. Im Control Center können Sie die Einstellungen und
Fingerabdrücke bearbeiten, und h ier erhal te n Si e a uch Hilfe
dazu.
auch über den Eintrag
Fingerabdruckregistrierung
Beachten Sie, dass es für den Fall einer Verletzung o. ä.
sinnvoll ist, mehr als einen Finger zu registrieren.
Abb. 20 - Control Center & Biomenü
80 - Fingerabdruckleser
Bluetooth-Konfiguration
Richten Sie Ihr Bluetooth-Gerät so ein, dass der Computer es erkennen kann
1. Schalten Sie Ihr Bluetooth-Gerät (z. B. PDA, Mob iltelef on) ein.
2. Schalten Sie das Gerät in den Erkennbar-Modus (eine
Beschreibung dazu finden Sie in der dazugehörigen
Dokumentation).
Einschalten des Bluetooth-Moduls
1. Schalten Sie das Bluetooth-Modul mit der Tastenkombination
Fn + F12 ein.
2. In der Taskleiste erscheint das Bluetooth-Symbol
(möglicherweise müssen Sie die Option über das Fenster
Bluetooth-Geräte aktivieren).
3. Führen Sie dann einen der folgenden Schritte aus , um das
Fenster Bluetooth-Geräte aufzurufen.
Ausführliches Benutzerhandbuch
Bluetooth-
Datenübertragung
Beachten Sie, dass die
Datenübertragung zwischen dem Notebook und
einem Bluetooth-Gerät
nur in einer Richtung
möglich ist (eine gleichzeitige Datenübertragung in beide
Richtungen wird nicht
unterstützt).
Abb. 21 - Fenster "Bluetooth-Geräte" und beim Ank-
licken des Symbols angezeigtes Menü
Deutsch
• Klicken Sie doppelt auf das Symbol , um das Fenster
Bluetooth-Geräte aufzurufen.
• Klicken Sie Start (Menü) und klicken Sie Systemsteue-
rung (oder zeigen auf Einstellungen und klicken Systemsteuerung), und klicken Sie dan auf Bluetooth-Geräte
(Hardware und Sound).
• Klicken/klicken Sie mit der rechten Maustaste auf das
Symbol und wählen Sie eine Option aus dem Menü.
Hinzufügen eines Bluetooth-Geräts
1. Rufen Sie das Fenster Bluetooth-Geräte auf.
2. Klicken Sie auf Optionen (Registerkarte), und machen Sie ein
Häkchen bei Bluetooth-Geräte können eine Verbindung
mit diesem Computer herstellen (Verbindungen).
3. Klicken Sie auf Geräte (Registerkarte) und klicken Sie dann
auf Hinzufügen.
4. Der Assistent zum Hinzufügen von Bluetooth-Geräten
erscheint.
Bluetooth-Konfiguration - 81
Ausführliches Benutzerhandbuch
5. Klicken Sie auf “Gerät ist eingerichtet und kann erkannt
werden”, und klicken Sie dann auf Weiter.
Deutsch
Abb. 22 - Assistent zum Hinzufügen von Bluetooth-
Geräten
6. Der Assistent sucht dann innerhalb der Reichweite nach
verfügbaren Bluetooth-Geräten.
7. Wählen Sie das Gerät aus, mit dem Sie kommunizieren
möchten, und klicken Sie auf Weiter.
8. Wählen Sie einen geeigneten Hauptschlü ssel, und klicke n Sie
auf Weiter > Fertig stellen.
Ändern der Einstellungen für das Bluetooth-Gerät
1. Rufen Sie das Fenster Bluetooth-Geräte auf.
2. Klicken Sie auf das Gerät, das Sie ändern möchten, und dann
auf Eigenschaften, um:
•den Namen des Geräts zu ändern (klicken Sie auf Allgemein,
geben Sie einen neuen Nam en e in, und klic ken S ie au f OK).
•einen Dienst zu aktivieren/deaktivieren (klicken Sie auf Die n-
ste, markieren Sie das Kontrollkästchen neben im Feld Dienst
(oder entfernen die Markierung), und klicken Sie auf OK).
Schalten des Computers in den Erkennbar-Modus für Bluetooth-Geräte
1. Rufen Sie das Fenster Bluetooth-Geräte auf.
2. Klicken Sie auf Optionen (Registerkarte), und machen Sie ein
Häkchen bei Bluetooth-Geräte können diesen Computer
ermitteln (Suche).
3. Machen Sie ein Häkchen bei Benachrichtigung anzeigen,
wenn ein Bluetooth-Gerät eine V erbindung herstellen möchte
(V erbi ndungen), wenn Sie benachrich tigt werden möchten, wenn
ein Bluetooth-Gerät eine V erbindung herstellen möcht e.
Abb. 24
Bluetooth-Geräte -
Optionen
Abb. 23 - Hauptschlüssel-Option
82 - Bluetooth-Konfiguration
Fehlerbehebung
Problem Mögliche Ursache - Lösung
Ausführliches Benutzerhandbuch
Die Module Wireless-LAN/Bluetooth
können nicht erkannt werden.
Das Bluetooth-Modul ist aus, wenn
das Gerät aus dem Energiesparmodus
zurückkehrt.
Eine Datei kann nicht auf ein/von
einem angeschlossenen Bluetooth-
Gerät übertragen werden.
Die mit der PC-Kamera
aufgenommenen Dateien benötigen
zu viel Speicherplatz.
Es ist kein Ton zu hören, wenn ein
Anzeigegerät an den HDMI-
Andschluss angeschlossen ist.
Das/Die Modul(e) ist/sind ausgeschaltet. S t ellen Sie anhand der Anzeige-LED fest, ob
das Modul an- oder ausgeschaltet ist. Wenn die Anzeige-LED ni cht leuchtet, drücken Sie
die Tastenkombination Fn + F11 (WLAN) oder Fn + F12 (Bluetooth), um das/die Modul(e)
zu aktivieren (siehe Tabelle 4 auf Seite 57).
Das Bluetooth-Modul ist standardmäßig ausgeschaltet, wenn es aus dem
Energiesparmodus zurückkehrt. Drücken Sie die Tastenkombination (Fn + F12), um das
Bluetooth-Modul nach der Rückkehr aus dem Energiesparmodus wieder einzuschalten.
Die Datenübertragung zwischen dem Notebook und einem Bluetooth-Gerät nur in einer
Richtung möglich ist (eine gleichzeit ige Datenübert ragung in beide Richtung en wird
nicht unterstützt). Sie können eine Datei vom Notebook auf ein aktiviertes Bluetooth-
Gerät nur dann kopieren, wenn nicht gleichzeitig Dateien vom Gerät zum Computer
übertragen werden. Dieser Vorgang muss zuerst abgeschlossen werden.
Videodateien, die mit hoher Auflösung aufgenommen werden, erfordern sehr viel
Speicherplatz. Siehe “Reduzieren der Videodateigröße” auf Seite 72.
Der HDMI-Audioausgang wurde nicht konfiguriert. Siehe “HDMI -Audiokonfiguration”
auf Seite 64.
Fehlerbehebung - 83
Deutsch
Ausführliches Benutzerhandbuch
Technische Daten
Aktualität der technischen Daten
Die in diesem Anhang aufgeführten technischen Daten sind zum Zeitpunkt der Druckstellung richtig. Bestimmte Elemente (insbesondere Prozessortypen/-geschwindigkeiten) können im Rahmen des Entwicklungsplans des Herstellers zwischenzeitlich geändert oder aktualisiert werden. Detailinformationen erhalten Sie bei Ihrem Servicezentrum.
Deutsch
Funktion Technische Daten
Prozessor Typen
Core Logic
84 - Technische Daten
Intel Core 2 Duo Prozessor
Micro-FCPGA-Paket (478-pin), 35W
T9400/ T9600
Intel Core 2 Duo Prozessor
Micro-FCPGA-Paket (478-pin), 25W
P9500
Intel Core 2 Duo Prozessor
Micro-FCPGA-Paket (478-pin), 25W
P8400/ P8600
Modelle A & B
Intel GM45 + ICH9M Chipsatz
(45nm) 45 Nanometer-Prozesstechnologie
6 MB L2 Cache & 1066-MHz-Systembus (FSB)
2,53/ 2,8 GHz
(45nm) 45 Nanometer-Prozesstechnologie
6 MB L2 Cache & 1066-MHz-Systembus (FSB)
2,53 GHz
(45nm) 45 Nanometer-Prozesstechnologie
3 MB L2 Cache & 1066-MHz-Systembus (FSB)
2,26/ 2,4 GHz
Modelle C & D
Intel PM45 + ICH9M Chipsatz
Ausführliches Benutzerhandbuch
Funktion Technische Daten
LCD-Bildschirm
Modelle A & C
Glare-Type TFT-Flachbildschirm, 14,1" - WXGA /
WXGA+
Videoadapter Modelle A & B
Intel GM45 Integrated Video (auf dem Chip)
Hochleistungs-2D/3D-Grafikbeschleuniger
Shared-Memory-Architektur (bis zu 256MB
gemeinsam verwendeter Videospeicher, der vom
Systemspeicher nach Bedarf dynamisch zugewiesen wird)
Unterstützt DirectX 10.0
Speicher
Sicherheit
BIOS
Speicher
Audio
Zwei 200-Pin SODIMM-Sockel, Unterstützung von DDRII (DDR2) 667/800 Speicher
Speicher auf bis zu 4GB erweiterbar
Öffnung für Sicherheitsschloß (Typ Kensington)
Fingerabdruckleser (Werkseitige Option)
Phoenix BIOS (32Mb SPI Flash-ROM)
Ein Austauschbares SATA optisches Laufwerk (12,7 mm Höhe) für CDs/DVDs (Laufwerksoptionen finden Sie
unter “Optional” auf Seite 88)
Eine einfach auszuwechselnde SATA-2,5"-Festplatte (9,5 mm Höhe)
Intel High-Definition-Aud io -k o m patib le Sc h ni ttste ll e
3D Stereo-Soundsystem
Kompatibel mit Sound-Blaster PRO
™
Modelle B & D
Glare-Type TFT-Flachbildschirm, 15,4" - WXGA /
WXGA+ / WSXGA+
Modelle C & D
NVIDIA GeForce 9300M GS Discrete Video (extern
onboard)
256MB GDDR2 Video-RAM On Board
TurboCache™ unterstützt einen gesamten Grafikspeicher von bis zu 512MB (je nach Systemspeicher)
Unterstützt DirectX 10.0
BIOS-Paßwort
S/PDIF Digtalausgang
2 eingebaute Lautsprecher
Eingebautes Mikrofon
Deutsch
Technische Daten - 85
Ausführliches Benutzerhandbuch
Funktion Technische Daten
T astatur
Zeigegerät
Schnittstellen
Deutsch
Kartenleser
ExpressCardSteckplatz
Mini-Card-Steckplätze
“Win Key”-Tastatur
Eingebautes TouchPad (integrierte Rolltastenfunktion)
Drei USB 2.0-Anschlüsse
Ein HDMI (High-Definition Multimedia Interface)-Ausgangsanschluss (unterstützt 5.1-Kanal) mit Audioausgabe
Eine Lautsprecher/Kopfhörer-Ausgangsbuchse
Eine Mikrofon-Eingangsbuchse
Eine S/PDIF-Ausgangsbuchse
Festes 7-in-1 Kartenleser-Modul (MS/ MS Pro/ SD/ Mini SD/ MMC/ RS MMC/ MS Duo)
Hinweis: MS Duo/ Mini SD/ RS MMC Karte erfordert PC-Adapter
ExpressCard/54(34)-Steckplatz
Ein Mini-Card-Steckplatz nu r für Wireless-LAN Modul
Ein Mini-Card-Steckplatz nu r für Intel Turbo Memory-Modul oder 3.5G-Modul
Ein eSATA-Anschluss
eSATA nur in Windows Vista unterstützt:
AHCI-Modus unterstützt Hot-Swapping
IDE-Modus unterstützt kein Hot-Swapping
Eine RJ-11 Buchse für Modem
Eine RJ-45-Buchse für LAN
Eine DC-Eingangsbuchse
Eine Schnittstelle für externen Monitor
86 - Technische Daten
Ausführliches Benutzerhandbuch
Funktion Technische Daten
Kommunikation
Energieverwaltung
Stromversorgung
56K MDC-Modem (V.90- und V.92-kompatibel)
1 Gbit PCI-Express Fast-Ethernet-LAN
Optionen für Wireless-LAN-Module:
Intel® WiFi Link 5300 (802.11 a/g/n) Wireless LAN Mini-Card-Modul
Intel® WiFi Link 5100 (802.11 a/g/n) Wireless LAN Mini-Card-Modul
1,3M oder 2,0M Pixel USB PC-Kamera-Modul (Werkseitige Option)
USB Bluetooth 2.0 + EDR-Modul (Werkseitige Option)
UMTS/HSPDA-gestützes 3.5G-Modul mit MiniCard-Schnittstelle
(Werkseitige Option)
Quad-band GSM/GPRS (850 MHz, 900 MHz, 1800 MHz, 1900 MHz)
UMTS WCDMA FDD (2100 MHz)
Unterstützt ACPI v3.0
Modelle A & B
AC/DC-Adapter für den gesamten Spannungsbereich
AC-Eingang: 100-240 V, 50-60Hz
DC-Ausgang: 19V, 3,42A oder 18,5V, 3,5A (65W)
Akkupack mit Smart Lithium-Ionen-Hauptakku mit 6 Zellen, 4000mAH oder 4400mAH
oder
Akkupack mit Smart Lithium-Ionen-Hauptakku mit 9 Zellen, 7200mAH - Option
Modelle C & D
AC/DC-Adapter für den gesamten Spannungsbereich
AC-Eingang: 100-240 V, 50-60Hz
DC-Ausgang: 19V, 4,74A (90W)
Beachten Sie, dass die UMTSModi NICHT in Nordamerika verwendet werden können.
UMTS-Modi
Deutsch
Technische Daten - 87
Ausführliches Benutzerhandbuch
Funktion Technische Daten
Umgebungsbedingungen
Abmessungen
und Gewicht
Optional
Deutsch
Temperatur
In Betrieb: 5ºC – 35ºC
Bei Aufbewahrung: -20ºC – 60ºC
Modelle A & C
336 (B) x 250 (T) x 24,8 - 35,7 (H) mm
2,3 kg mit 6-Zellen-Akku
Optionen für optische Laufwerks-Module:
Kombiniertes SATA -Laufwerk
DVD Dual (Super Multi) SATA-Laufwekrsmodul
Optionen für Wireless-LAN-Module:
Intel® WiFi Link 5300 (802.11 a/g/n) Wireless LAN
Mini-Card-Modul
Intel® WiFi Link 5100 (802.11 a/g/n) Wireless LAN
Mini-Card-Modul
Akkupack mit Smart Lithium-Ionen-Hauptakku mit 9
Zellen
1,3M oder 2,0M Pixel USB PC-Kamera-Modul (Werk-
seitige Option)
Fingerabdruckleser (Werkseitige Option)
USB Bluetooth 2.0 + EDR-Modul (Werkseitige
Option)
Relative Luftfeuchtigkeit
In Betrieb: 20 – 80 %
Bei Aufbewahrung: 10 – 90 %
Modelle B & D
359 (B) x 268 (T) x 24,8 - 37 (H) mm
2,6 kg mit 6-Zellen-Akku
Intel Turbo Memory-Modul (Robson) - 2GB
Oder
UMTS/HSPDA-gestützes 3.5G-Modul mit MiniCard-
Schnittstelle (Werkseitige Option)
Quad-band GSM/GPRS (850 MHz, 900MHz,
1800 MHz, 1900 MHz)
UMTS WCDMA FDD (2100 MHz)
UMTS-Modi
Beachten Sie, dass die UMTS-Modi NICHT in
Nordamerika verwendet werden können.
88 - Technische Daten
Guide Utilisateur Concis
Avertissement
La compagnie se réserve le droit de revoir cette publication ou de modifier son contenu sans préavis. Les informations
qu’elle contient sont pour référence seul emen t et n’engagent pas la responsabilité du fabricant ou d’aucun distribute ur. Ils
n’assument aucune responsabilité en cas d’erreurs ou d’imprécisions qui pourraient se trouver dans cette publication et ne
sont en aucun cas responsable d’aucunes pertes ou dommages résultant de l’u tilisation (corre cte ou incorrecte) de cette publication.
Cette publication et les logiciels qui l’accompagnent ne peuvent pas, dans leur intégrité ou en partie, être reproduits, traduits, transmits ou convertis en format électronique sans l’autorisation préalable du vendeur, du fabricant ou des créateurs
de cette publication, à l’exception de copies conservées par l’utilisateur pour archive.
Les noms de marques ou de produits mentionnés dans cette publication peuvent ou pas être protégés et/ou ê tre des marques
déposées par leur compagnies respectives. Ils sont mentionnés dans u n but d’identificatio n seulement et n e signifient pas
l’approbation de ce produit ou de son fabricant.
© Mai 2008
Marques déposées
Ce produit incorpore une technologie de protection des droits d'auteur protégée par certains brevets américains et autres
droits sur la propriété intellectuelle appartenant à Macrovision Corporation et d’autres prop riétaires légitimes. L’utilisation
de cette technologie de protection des droits d'auteur doit être autorisé par Macrovision Corporation, et n’est prévu que dans
un cadre privé ou limité, à mo ins d’ob tenir l’autorisa tion de M acrovision Corporation. L'ingénierie inverse et le désassemblage sont interdits.
Français
Intel et Intel Core sont des marques déposées ou enregistrées d’Intel Corporation déposées.
Avertissement - 89
Guide Utilisateur Concis
A propos de ce Guide Utilisateur Concis
Ce guide rapide est une brève introduction à la mise en route de votre système. l s’agit d’un supplément, et non pas d’une
alternative au Manuel de l’Ut ili sateur en Anglais complet au format Adobe Acrobat sur le disque Device Drivers & Utili-
ties + User's Manual fourni avec votre ordinateur. Ce disque contient aussi les pilotes et utilitaires nécessaires au fonctionnement correct de votre ordinateur portable.
Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà in stallés. Si ce n’est pas le cas, ou si vous avez l’ intention de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manu el de l’Utilisa teur complet. Le disque
Device Drivers & Utilities + User’s Manual ne contient pas de système d’exploitation.
Informations de contrôle
Des mises en garde et informations de contrôle sont incluses dans le Manuel de l'Utilisateur complet qui se trouve sur le
disque Device Drivers & Utilities +User’s Manual.
Français
Utilisation des appareils sans fil à bord d'un avion
L'utilisation de tout appareil électronique de transmission est généralement interdite à bord d'un avion. Assurez-vous que les modules 3.5G/WLAN/Bluetooth sont éteints si vous utilisez l'ordina-
teur à bord d'un avion.
90 - A propos de ce Guide Utilisateur Concis
Guide Utilisateur Concis
Instructions d’entretien et d’utilisation
L ’ordinateur portable est robuste, mais il peut toutefois être endommagé. Afin d’éviter ceci, veuillez suivre ces recommandations :
• Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration. Si l’ordinateur tombe, le boîtier et d’autres éléments pour-
raient être endommagés.
• Gardez-le sec. Ne le laisser pas surchauffer. Tenez l’ordinateur et son alimentation externe à distance de toute source de chaleur .
Il s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait à pénétrer à l’intérieur de votre ordinateur, il pourrait être
sérieusement endommagé.
• Evitez les interférences. Tenez l’ordinateur à distance de transformateurs à haute capacité, moteurs électriques, et autres appareils
générateurs de champs magnétiques importants. Ceux-ci peuvent gêner ses performances normales et endommager vos données.
• Suivez les procédures appropriées d’utilisation de votre ordinateur. Arrêtez l’ordinateur correctement, et fermez tous vos pro-
grammes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas d’enregistrer vos données régulièrement puisqu’elles peuvent
être perdues si la batterie est vide.
• Soyez prudent lorsque vous utilisez des périphériques.
Révision
N’essayez pas de réaliser les opérations de révision de votre ordinateur par vous-même. Le faire pourrait annulez votre
garantie et vous exposez à des chocs électriques. Pour toute opération de révision, adressez-vous à des personnes agrées.
Débranchez votre ordinateur de toute source d’alimentation. Puis adressez-vous à des professionnels agréés si vous rencontrez l’une des situations suivantes :
• Si le cordon d’alimentation ou l’adaptateu r CA/CC est endommagé, abimé ou effiloché.
• Si votre ordinateur a été exposé à la pluie ou tout autre liquide.
• Si votre ordinateur ne fonctionne pas normalement bien que vous ayez suivi les instructions de mise en marche à la lettre.
• Si votre ordinateur est tombé par terre ou a été endommagé de quelque manière que ce soit (ne touchez pas le liquide qui sortirait
de l’écran LCD au cas où celui-ci serait cassé : il est très dangereux et contient des produits qui pourraient vous empoisonner).
• Si une odeur inhabituel, de la chaleur ou de la fumée apparaissait sortant de votre ordinateur.
Français
Instructions d’entretien et d’utilisation - 91
Guide Utilisateur Concis
Sécurité electrique
Votre ordinateur possède des besoins en énergie propre :
• Utilisez uniquement un adaptateur CA/CC agréé avec votre ordinateur.
• Votre adaptateur CA/CC peut avoir été conçu pour les voyages internationaux mais il lui faut tout de même une source de courant
régulière et ininterrompue. Si vous n’êtes pas sûr des caractèristiques du réseau électrique local, consultez notre représentant de
service ou la compagnie électrique locale.
• L’adaptateur CA/CC que vous utilisez, peut être à 2 broches ou à 3 broches, comprenant une prise de terre. Cette prise de terre est
un des éléments de sécurité importants, ne vous en passez pas ! Si une prise murale compatible n’est pas disponible, demandez à un
électricien qualifié de vous en installez une.
• Quand vous voulez débrancher le cordon d’alimentation, ne tirez pas sur le fil, mais attrapez la tête de la prise.
• Assurez-vous que la prise murale et la (les) rallonge(s) que vous utilisez peuvent supporter la consommation électrique de tous les
appareils qui y sont reliées.
• Avant de nettoyez votre ordinateur, assurez-vous qu’il n’est relié à aucune source de courant.
Français
Mise en garde pour le sécurité electrique
Avant d’entreprendre des procédures de mise à niveau, assurez-vous d’avoir éteint l’ordina-teur, et déconnecté tous les périphériques et
câ-bles (y compris les cor-dons téléphoniques). Il est également conseillé d’enlever la batterie afin d’éviter d’allumer l’ap-pareil par mégarde.
Eteignez avant de partir en voyage
Assurez-vous que votre notebook est complètement éteint avant de le mettre dans un sac de voyage (ou tout autre bagage similaire). Si
vous placez le notebook allumé dans un sac de voyage, cela peut obstruer la (les) ventilation(s). Pour éviter que votre ordinateur ne surchauffe, assurez-vous que rien n'obstrue la (les) ventilation(s) quand l'ordinateur est en cours d'utilisation.
Nettoyage
• N’appliquez pas de produit de nettoyage directement sur l’ordinateur, utilisez un bout de tissu propre et souple.
• N’utilisez pas de produit de nettoyage volatil (des distillés pétrôle) ou abrasifs sur aucun des éléments de l’ordinateur.
92 - Instructions d’entretien et d’utilisation
Guide Utilisateur Concis
Précautions à prendre pour la batterie
• Utilise z uniquement des batterie s conçues pour votre ordinateur. Un mauvais type de batterie peut provoquer des explosions, des
fuites et/ou endommager votre ordinateur.
• Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît endommagée (ex: tordue ou vrillée) d'une manière quelconque.
Même si l'ordinateur continue de fonctionner avec la batterie en place, cela peut détériorer le circuit, pouvant déclencher un incendie.
• Rechargez les batteries en utilisant le système de l’ordinateur portable. Un rechargement incorrect peut provoquer l’explosion de la
batterie.
• N’essayez jamais de réparer la batterie. Au cas où votre batterie aurait besoin d’être réparée ou changée, veuillez vous adresser à
votre représentant de service ou à des professionnels qualifiés.
• Gardez les batteries endommagées hors de portée des enfants et débarrassez-vous en le plus vite possible. Veuillez toujours jeter les
batteries avec précautions. Les batteries peuvent exploser ou se mettre à fuire si elles sont exposées au feu ou si elles sont manipulées ou jetées d’une façon non appropriée.
• Gardez la batterie loin des appareils métalliques.
• Placez un morceau de scotch sur les contacts de la batterie avant de la jeter.
• Ne touchez pas les contacts de la batterie avec les mains ou avec des objects en métal.
Elimination de la batterie & avertissement
Le produit que vous venez d’acheter contient une batterie rechargeable. Cette batterie est recyclable. Quand elle n’est plus utilisable, en fonction des lois locales des différents états et pays, il peut être illégal de s’en débarrasser en la jetant avec les ordures
ménagères normales. Vérifiez auprès du responsible local de l’élimination des déchets solides de votre quartier pour vous informer des possibilités de recyclage ou de la manière appropriée de la mettre au rebut.
Il existe un danger d’explosion si la batterie est replacée de façon incorrecte. Remplacez-la uniquement par des batteries de
même type ou de type équivalent, recommendé par le fabricant. Eliminez les batteries usagées selon les instructions du fabricant.
Français
Instructions d’entretien et d’utilisation - 93
Guide Utilisateur Concis
Différences de Modèles
Cette série de notebooks comprend quatre types de modèles différents (chaque modèle comprend différents styles de design). L'aspect extérieur exact et certaines des boutons Hot-Key peuvent apparaître légèrement différents de ce qui est illustré dans ce manuel, cependant les ports, les composants et les fonctions etc. sont tous les mêmes pour chaque style de
design.Les modèles diffèrent comme indiq ué dans le tab leau ci-dessous.
Caractéristique Modèle A Modèle B Modèle C Modèle D
Core logic Intel(R) GM45 + ICH9M Chipset Intel(R) PM45 + ICH9M Chipset
Adaptateur Vidéo Vidéo intégrée Intel (Interne sur puce) Vidéo discret NVIDIA (Externe sur carte)
Adaptateur CA/CC 65W (Sortie c.c. 19V, 3,42A ou 18,5V, 3,5A) 90W (Sortie c.c. 19V, 4,74A)
Français
Tipo de LCD 14,1" WXGA/ WXGA+
Tableau 1 - Différences entre modèles
94 - Instructions d’entretien et d’utilisation
15,4" WXGA/ WXGA+/
WSXGA+
14,1" WXGA/ WXGA+
15,4" WXGA/ WXGA+/
WSXGA+
