Clevo M590KЕ Concise User's Guide

Introduction (English)

This Concise User’s Guide introduces the main features of your computer. The English version of this guide be­gins on page 1. The expanded User’s Manual is on the Device Drivers & Utilities + User’s Manual CD-ROM.

Einführung (Deutsch)

Présentation (Français)

Ce Guide Utilisateur Concis présente les fonctionnalités principales de votre ordinateur. La version française de ce guide commence à la page 89. Le Manuel de l'Utilisa-
teur étendu se trouve sur le CD-ROM de Pilotes & Utili­taires + Manuel de l'Utilisateur (CD-ROM Device Drivers & Utilities + User's Manual).

Introducción (Español)

Esta Guía del Usuario Concisa le presenta las caracterís­ticas principales de su ordenador. La versión española de esta guía comienza en la página 133. El Manual del usua-
rio completo se encuentra en el CD-ROM de Controla­dores del dispositivo y Utilidades + Manual del usuario (CD-ROM Device Drivers & Utilities + User's Manual).

Introduzione (Italiano)

La presente Guida Rapida per l'Utente introduce le carat­teristiche principali del computer. La versione italiana di questa guida inizia da pagina 177. Il Manuale utente completo si trova nel CD contenente driver e utilità +
Manuale utente (CD-ROM Device Drivers & Utilities + User's Manual).
I
Contents
Notice .................... ............................... .................................. ........... 1
About this Concise User Guide .........................................................2
Instructions for Care and Operation ..................................................3
System Startup ..................................................................................7
System Map: Top View with LCD Panel Open ................................9
System Map: Front & Rear Views .................. ................................13
System Map: Left View ........................................... .......................14
System Map: Right View ................................................................15
System Map: Bottom View .............................................................16
Windows XP Start Menu & Control Panel .....................................17
Video Features ................................................................................18
Power Management Features ..........................................................21
Driver Installation ...........................................................................22
RAID Configuration .......................................................................32
Troubleshooting ..............................................................................38
Specifications ............... ................................. .................................. 39
Inhalt
Hinweis ..................... ..... ....... ...... ..... ...... ..... ...... ..... ....... ...... ..... ...... ..45
Über das Ausführliche Benutzerhandbuch ......................................46
Hinweise zu Pflege und Betrieb ......................................................47
Schnellstart .................. ............................................ ........................51
Systemsoftware ...............................................................................52
Systemübersicht: Ansicht von oben mit geöffnetem
LCD-Bildschirm ................... ........................ ........................ ...........53
Systemübersicht: Ansicht von vorne und Rückansicht ...................57
Systemübersicht: Ansicht von links ........................................ ........58
Systemübersicht: Ansicht von rechts .............................................. 59
Systemübersicht: Ansicht von unten ...............................................60
Windows XP Startmenü und Systemsteuerung ...............................61
Grafikfunktionen ................................................. ............................62
Energieverwaltungsfunktionen . ....... .... ....... ...... ..... ....... .... ....... .... ....65
Installation der Treiber ....................................................................66
RAID-Konfiguration .......................................................................76
Fehlerbehebung ...............................................................................82
Technische Daten ............................................................................83
II
Sommaire
Avertissement .................................................................................89
A propos de ce Guide Utilisateur Concis ........................................90
Instructions d’entretien et d’utilisation ...........................................91
Guide de démarrage rapide .............................................................95
Logiciel système .............................................................................96
Carte du système : Vue du dessus avec l’écran LCD ouvert ..........97
Carte du système : Vues de face & arrière .. .. ............................... .101
Carte du système : Vue gauche ............ ............................... ..........102
Carte du système : Vue droite .......................................................103
Carte du système : Vue d’en dessous ...... ......................................104
Menu Démarrer & Panneau de configuration de Windows XP ....105
Caractéristiques vidéo ...................................................................106
Caractéristiques de gestion de l’alimentation ...............................109
Installation du pilote .....................................................................110
Configuration RAID .....................................................................120
Dépannage .................... .... ....... .... ....... ....... .... ....... ....... .... ....... .... ...126
Spécifications ............... ................................. ................................ 127
Contenidos
Aviso .............................................................................................133
Acerca de esta Guía del Usuario Concisa .....................................134
Instrucciones para el cuidado y funcionamiento ...........................135
Guía rápida para empezar ..............................................................139
Software de sistema ..... ......................................................... .........140
Mapa del sistema: Vista superior con panel LCD abierto .............141
Mapa del sistema: Vistas frontal y posterior .................................145
Mapa del sistema: Vista izquierda ................................................146
Mapa del sistema: Vista derecha ...................................................147
Mapa del sistema: Vista inferior ...................................................148
Menú Inicio y Panel de control de Windows XP .. ........................149
Parámetros de vídeo ......................................................................150
Funciones de administración de energía ...................... .................153
Instalación de controladores ..........................................................154
Configuración RAID ................................ ............................ .........164
Solución de problemas ............................. .. ............................. ......170
Especificaciones ................ ............................................... .............171
III
Sommario
Avviso ........................ ............................................ ....................... 177
Informazioni sulla Guida Rapida per l'Utente .............. .. ..............178
Istruzioni per la custodia e il funzionamento ................................179
Guida di avvio rapido ....................................................................183
Software del sistema ....................................................... ..............184
Descrizione del sistema: Vista superiore con pannello
LCD aperto ....................................................................................185
Descrizione del sistema: Vista anteriore e posteriore ...................189
Descrizione del sistema: Vista sinistra .........................................190
Descrizione del sistema: Vista destra ...........................................191
Descrizione del sistema: Vista inferiore .......................................192
Menu Start e Pannello di controllo di Windows XP .....................193
Funzioni video ...... ........................................................ ................194
Funzioni di risparmio energetico ............................................. .....197
Installazione driver ........................................................................198
Configurazione RAID ...................................................................208
Risoluzione dei problemi ....................................... .......................214
Specifiche tecniche .......................................................................215
IV
Concise User’s Guide

Notice

The company reserves the right to revise this publication or to change its contents without notice. Information con­tained herein is for reference only and does not constitute a commitment on the part of the manufacturer or any sub­sequent vendor. They assume no responsibility or liability for any errors or inaccuracies that may appear in this publication nor are they in anyway responsible for any loss or damage resulting from the use (or misuse) of this pub­lication. This publication and any accompanying software may not, in whole or in part, be reproduced, translated, transmitted or reduced to any machine readable form without prior consent from the vendor, manufacturer or creators of this pub­lication, except for copies kept by the user for backup purposes. Brand and product names mentioned in this publication may or m ay not be copyrights and/or registe red trademarks of their respective companies. They are mentioned for identification purposes only and are not intended as an endorse­ment of that product or its manufacturer. ©October 2006

Trademarks

This product incorporates copyright protection technology that is protected by method claims of certain U.S. patents and other intellectual property rights owned by Macrovisio n Corporation and other rights owners. Use of this copy­right protection technology must be authorized by Macrovision Corporation, and is intended for home or other limited viewing uses only unless otherwise authorized by Macrovision Corporation. Reverse engineering or disasse mbly is prohibited.
Turion is a trademark of Advanced Micro Devices, Inc.
AMD
is a trademark of SRS Labs, Inc. WOW technology is incorporated under license from SRS Labs, Inc.
English
Notice - 1
Concise User’s Guide

About this Concise User Guide

This quick guide is a brief introduction to getting your system started. This is a supplement, and not a substitute for the expanded English language User’s Manual in Adobe Acrobat format on the Device Drivers & Utilities + User’s Manual CD-ROM supplied with your computer. This CD-ROM also contains the drivers and utilities necessary for
English
the proper operation of the computer (except those for the optional TV Tuner module which are on a separate CD provided).
Some or all of the computer’s features may already have been setup. If they aren’t, or you are planning to re-configure (or re-install) portions of the system, refer to the expanded User’s Manual. The Device Drivers & Utilities + User’s Manual CD-ROM does not contain an operating system.

Regulatory Information

Regulatory notices and information are contained in the expanded User’s Manual on the Device Drivers & Utilities + User’s Manual CD-ROM.
2 - About this Concise User Guide
Concise User’s Guide

Instructions for Care and Operation

The notebook computer is quite rugged, but it can be damaged. To prevent this, follow these suggestions:
1. Don’t drop it, or expose it to shock. If the computer falls, the case and the components could be damaged.
2. Keep it dry, and don’t overheat it. Keep the computer and power supply away from any kind of heating element. This is an electrical appliance. If water or any other liquid gets into it, the computer could be badly damaged.
3. Avoid interference. Keep the computer away from high capacity transformers, electric motors, and other strong magnetic fields. These can hinder proper performance and damage your data.
4. Follow the proper working procedures for the computer. Shut the computer down properly and don’t forget to save your work. Remember to periodically save your data as data may be lost if the battery is depleted.
5. T ake care when using peripheral devices.
Wireless Device Operation Aboard Aircraft
The use of any portable electronic transmiss ion de vices aboard aircraft is us ually proh ibite d. Mak e sure the modules are OFF if you are using the computer aboard aircraft.
English
Instructions for Care and Operation - 3
Concise User’s Guide

Power Safety

The computer has specific power requirements:
Only use an AC/DC adapter approved for use with this computer.
Your AC/DC adapter may be designed for international travel bu t it still requires a steady, uninterrupted power supply.
English
If you are unsure of your local power specifications, consult your service representative or local power company.
The AC/DC adapter may have either a 2-prong or a 3-prong grounded plug. The third prong is an important safety feature; do not defeat its purpose. If you do not have access to a compatible outlet, have a qualified electrician install one.
When you want to unplug the power cord, be sure to disconnect it by the plug head, not by its wire.
Make sure the socket and any extension cord(s) you use can support the total current load of all the connected devices.
Before cleaning the computer, make sure it is disconnected from any external power supplies.
Power Safety Warning
Before you undertake any upgrade procedures, make sure that you h ave turned off the po wer, and di sconnected all perip herals and cables (including telephone lines). It is advisable to also remove your battery in order to prevent accidentally turning the machine on.
4 - Instructions for Care and Operation
Concise User’s Guide

Cleaning

Do not apply cleaner directly to the computer, use a soft clean cloth. Do not use volatile (petroleum distillates) or abrasive cleaners on any part of the computer.

Servicing

Do not attempt to service the computer yourself. Doing so may violate your warranty and expose you and the com­puter to electric shock. Refer all servicing to authorized service personnel. Unplug the computer from the power sup­ply. Refer servicing to qualified service personnel under any of the following conditions:
When the power cord is damaged or frayed.
If the computer has been exposed to rain or other liquids.
If the computer does not work normally when you follow the operating instructions.
If the computer has been dropped or damaged (do not touch the poisonous liquid if the LCD panel breaks).
If there is an unusual odor, heat or smoke coming from your computer.
Power Off Before Traveling
Make sure that your notebook is completely powered off before putting it into a travel bag (or any such container). Putting a notebook which is powered on in a travel bag may cause the vent(s) to be blocked. To prevent your computer from ove rheating make sure nothing blocks the vent(s) while the computer is in use.
English
Instructions for Care and Operation - 5
Concise User’s Guide

Battery Precautions

Only use batteries designed for this computer. The wrong battery type may explode, leak or damage the computer.
Do not continue to use a battery that has been dropped, or that appears damaged (e.g. bent or twisted) in any way. Even if the computer continues to work with a damaged battery in place, it may cause circuit damage, which may pos-
English
sibly result in fire.
Recharge the batteries using the notebook’s system. Incorrect recharging may make the battery explode.
Do not try to repair a battery pack. Refer any battery p ack repair or replacement to your servi ce representative or qual ­ified service personnel.
Keep children away from, and promptly dispose of a damaged battery. Always dispose of batteries carefully . Batteries may explode or leak if exposed to fire, or improperly handled or discarded.
Keep the battery away from metal appliances.
Affix tape to the battery contacts before dispos ing of the battery.
Do not touch the battery contacts with your hands or metal objects.
Battery Disposal & Caution
The product that you have purchased contains a rechargeable battery. The battery is recyclable. At the end of its useful life, under various state and local laws, it may be illegal to dispose of this battery into the municipal waste stream. Check with your local solid waste officials for details in your area for recycling options or proper disposal.
Danger of explosion if battery is incorrectly replaced. Replace only with the same or equiv alent type recommended by the man­ufacturer. Discard used battery according to the manufacturer’s instructions.
6 - Instructions for Care and Operation
Concise User’s Guide

System Startup

1. Remove all packing materials.
2. Place the computer on a stable sur fa ce.
3. Securely attach any peripherals you want to use with the notebook (e.g. keyboard and mouse) to their ports.
4. Attach the AC/DC adapter to the DC-In jack at the rear of the computer, then plug the AC power cord into an outlet, and connect the AC power cord to the AC/DC adapter.
5. Move and hold the LCD latches in the direction of the arrows to release the top cover.
6. Raise the lid/LCD to a comfortable viewing angle (DO NOT EXCEED AN ANGLE of 120 degrees), and press the power button to turn the computer “on”.
7. Adjust the LCD panel to a comfortable viewing angle.
8. The LED indicators show the power and battery status of the computer.
2
1
1
1. LCD Latches
2. LED Power & Communication Indicators
Figure 1 - Top Panel with LCD Closed
Shutdown
Please note that you should always shut your computer down by choosing the Shut Down/Turn Off Computer command from the Start menu in Windows. This will help prevent hard disk or system problems.
2
English
1
System Startup - 7
Concise User’s Guide

System Software

Your computer may already come with system software pre-installed. Where this is not the case, or where you are re­configuring your computer for a different system, you will find this manual refers to the folowing operatating systems:
Microsoft Windows XP Professional (with Service Pack 2)
English
Microsoft Windows XP Home Edition (with Service Pack 2)
Microsoft Windows XP Media Center Edition (with Service Pack 2)
Microsoft Windows XP Professional x64 Edition
Drivers
If you are installing/re-installing new system software, you will need to install the appropriate drivers. Drivers are programs which act as an interface between the computer and a hardware component e.g. a wireless network module. It is very important that you install the drivers in the order listed in Table 6 on pag e 22. You will be un abl e to use most advanced cont rols u nti l the nec­essary drivers and utilities are properly installed.
RAID Setup
Note that setting up the RAID syst em and insta lling t he driver for Windows needs to be done when installing the Windows OS, and therefore before installing the other drivers etc. (see “RAID Configuration” on page 32).
8 - System Startup
Concise User’s Guide

System Map: Top View with LCD Panel Open

Wireless Device
Operation Aboard
Aircraft
The use of any portable electronic transmission devices aboard aircraft is usually prohibited. Make sure the module(s) are OFF if you are using the computer aboard aircraft.
The key combination Fn +
F11 toggles power to the WLAN module, and the AP-Key button to the Bluetooth module.
LCD Angle
When raising the LCD DO NOT FORCE it in excess of angle of 120 degrees.
6
4
1
2
3
5
7
8
9
10
1. Optional Built-In PC Camera
2. LCD
3. LED Power & Communication Indicators
4. Speakers
5. AP-Key Buttons & Power Button
6. Built-In Microphone
7. LED Status Indicators
8. Keyboard
4
9. TouchPad and Buttons
10. Consumer Infrared Transceiver*
*Enabled with Optional Mini-
PCI TV Tuner Only
English
5
7
Figure 2 - Top View with LCD Panel Open
System Map: Top View with LCD Panel Open - 9
Concise User’s Guide

LED Indicators

The two sets of LED indicators (LED Status Indicators and LED Power & Communication Indicators) on the computer display helpful information about the current status of the computer.
English
Table 1 - LED Status Indicators
Table 2 - LED Power & Communication Indicators
Icon Color Description
Orange DC Power is Plugged In
Green The Computer is On
Icon Color Description
Green
Green
Green
Green Hard Disk/Optical Device Activity
Green Number Lock Activated
Green Caps Lock Activated
Green
The (optional) PC Camera is
powered On
The (optional) Bluetooth Module
is powered On
The (optional) Wireless LAN
Module is powered On
Scroll Lock Activated (to activate
press Fn & Scr Lk)
10 - System Map: Top View with LCD Panel Open
Blinking Green
Orange The Battery is Charging
Green The Battery is Fully Charged
Blinking Orange
Blinking Green New Mail Has Arrived
The Computer is in Stand by
Mode
The Battery Has Reached
Critically Low Power Status
Concise User’s Guide

AP-Key Buttons

These buttons power on/off the optional PC Camera and Bluetooth modules, access the internet and e-mail, and enable/disable high performance video.

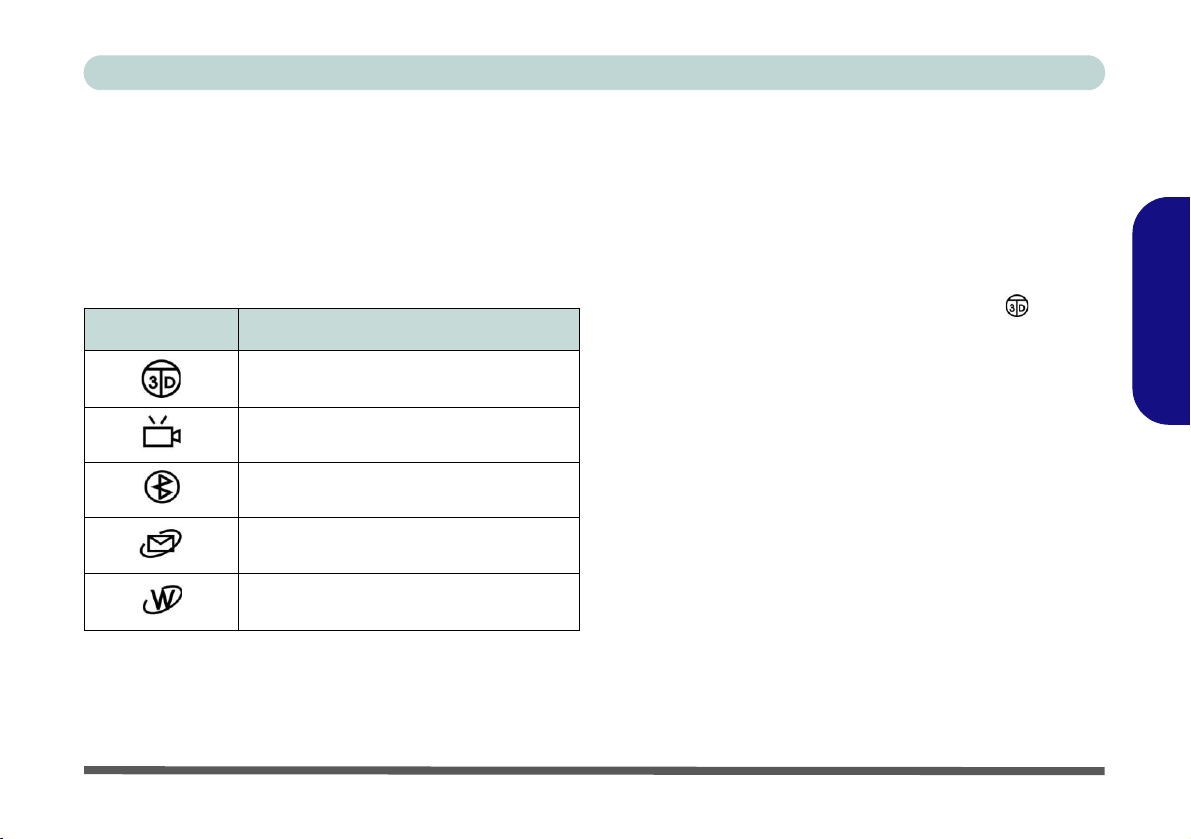

Table 3 - AP-Key Buttons
AP-Key
Button
Enable/Disable High Performance Video
Enable/Disable the optional
Enable/Disable the optional
Activate the Default E-mail Program
Activate the Default Internet Browser
Function
PC Camera Module
Bluetooth Module

3D AP-Key Button

Use this button to enable/disable high performance video when powered by the AC/DC adapter (the 3D AP-Key button will be illuminated in blue when in high perfor­mance video mode).
If you switch from AC Power to battery power the sys­tem will automatically change to a lower performance video mode setting. High Performance Video can not be enabled when the system is battery powered.
The system will retain in memory the last known video performance setting if you switch back from battery to AC power.

Function Keys & Numeric Keypad

The keyboard has a numerical keypad for easy numeric data input (see Figure 3 ber Lock feature by pressing the Num Lk key on the top right of the keyboard. You may check if Number Lock is enabled or not by looking at the LED status indicators (see Table 1 on page 10). It also features function keys to allow you to change operational features instantly (see
Table 4 on page 12).
on page 12). Activate the Num-
English
System Map: Top View with LCD Panel Open - 11
Concise User’s Guide
Table 4 - Function Keys
Keys Description
English
Fn + F1 T ouchPad Toggle
Fn + F2
Fn + F3 Mute Toggle Fn + F4 Sleep Toggle Fn + F5 Decrease Audio Volume Fn + F6 Increase Audio Volume Fn + F7 Display Toggle Fn + F8 Decrease LCD Brightness
Fn + F9 Increase LCD Brightness Fn + F11 WLAN Module Toggle Fn + Scr
Fn Function Key
SRS WOW Surround
Sound Toggle
Lk
Scroll Lock Toggle
Figure 3 - Keyboard
Function Keys
Num Lk & Scr Lk Keys
Numeric
Keypad
Fn Key
Other Keyboards
If your keyboard is damaged or you just want t o make a change, you can us e any standard USB keyboard. The system will detect and enable it automatically. However special functions unique to the system’s regular keyboard may not work.
12 - System Map: Top View with LCD Panel Open
Concise User’s Guide

System Map: Front & Rear Views

1
2
Overheating
To prevent your computer from overheating make sure nothing blocks t he ven t(s) in wh il e the com­puter is in use.
3
4
5
3 3
6
The 7-pin S-Video Out Jack requires an adapter cable (7-pin S-Video plug to 4­pin S-Video jack adapter) in order to connect to a standard S-Video cable (the y­cable pictured includes a yellow c omposite video jack).
8
7
1
10
9
7-Pin S-Video-Out Jack
11
English
Figure 4
Front & Rear Views
1. LCD Latches
2. Consumer Infrared Transceiver*
3. 7-Pin S-Video-Out Jack
4. DVI-Out Port
5. DC-In Jack
6. Vent
7. RJ-11 Phone Jack
8. 2 * USB 2.0 Ports
9. Serial Port
10. S-Video-In Jack*
11. Security Lock Slot
*Enabled with Optional Mini-
PCI TV Tuner Only
S-Video/Composite Cable HDTV Cable
System Map: Front & Rear Views - 13
Concise User’s Guide

System Map: Left View

Figure 5
Left View
1. S/PDIF-Out Jack
English
2. Line-In Jack
3. Microphone-In Jack
4. Headphone-Out Jack
5. Optical Device Drive Bay (for CD/DVD Device)
3152 4
CD Emergency Eject
If you need to manually eject a CD/DVD (e.g. due to an unexpected power interruption) you may push the end of a straightened paper clip into the emergency eject hole. Do not use a sharpened pencil or si m­ilar object that may break and become lodged in the ho le. Don’t try to remove a CD/DVD/floppy disk while the system is accessing it as this may cause the system to “crash”.
Headphone Warning
Remove headphones from your ears when shutting the computer down in order to prevent the higher level sh utdown sound from cau s­ing hearing damage.
14 - System Map: Left View
Changing DVD Regional Codes
Go to the Control Panel and double-click System > Hardware (tab), click Device Manager, then click the + next to DVD/CD-ROM drives. Double-click on the
DVD-ROM device to bring up the Properties dialog box, and select the DVD Region (tab) to bring up the control panel to allow you to adjust the regi onal code.
DVD region detection is device dependent, not OS­dependent. You can select your module’s region code 5 times. The fifth selection is permanent. This cannot be altered even if you change your operating system or you use the module in another computer.
Concise User’s Guide
V

System Map: Right View

1
The card reader allows you to use the most popular digital storage card formats:
MMC (MultiMedia Card) / SD (Secure Digital) / MS (Memory Stick) /
MS Pro (Memory Stick Pro) / MS Duo (requires PC adapter) /
Mini SD (requires PC adapter) / RS MMC (requires PC adapter)
The Mini-IEEE 1394a port only supports SELF POWERED IEEE 1394a devices.
3
2
7-in-1 Card Reader
Mini-IEEE 1394a
3 3 4 5
6 7
Figure 6 - Right View
1. PC Card Slot
2. Mini-IEEE 1394a Port
3. 3 * USB 2.0 Ports
4. TV Antenna Jack (an adapter is provided for CATV connection)
5. 7-in-1 Card Reader
6. Infrared Transceiver
7. RJ-45 LAN Jack
*
*Enabled with Optional Mini-PCI T
Tuner Only
English
System Map: Right View - 15
Concise User’s Guide

System Map: Bottom View

Figure 7 - Bottom View
1. Battery
2. Battery Release Latch
English
3. Optical Device Release Latch
4. Hard Disk Bay Cover
5. Vent
6. Sub Woofer
7. Component Bay Cover
8. Speakers
5
5
5
7
5
1
5
2
CPU
The CPU is not a user serviceable part. Opening this com­partment, or accessing the CPU in any way, may violate your warranty.
5
5
5
4
6
8 8
Battery Information
Always completely discharge, then fully charge, a new battery before using it. Completely discharge and charge the battery at least once every 30 days or after about 20 partial discharges.
16 - System Map: Bottom View
3
Concise User’s Guide

Windows XP Start Menu & Control Panel

Most of the control panels, utilities and programs within Windows XP are accessed from the Start menu. When you install programs and utilities they will be installed on your hard disk drive, and a shortcut will usually be placed in the Start menu and/or the desktop. You can customize the look of the Start menu by right-clicking the Start menu and selecting Properties from the menu.
Figure 8
Start Menu & Control Panel
In many instances throughout this manual you will see an instruction to open the Control Panel. The Control Panel is accessed from the Start menu. The Control Panel allows you to configure the settings for most of the key features in Windows (e.g. power, video, network, audio etc.). Windows XP provides basic control panels for many of the fea­tures, however many new control panels are added (or existing ones are enhanced) when you install the drivers listed in Table 6 on page 22. To see all controls it may be necessary to toggle off Category View.
English
Windows XP Start Menu & Control Panel - 17
Concise User’s Guide

Video Features

This computer features an NVIDIA Scalable Link Interface (SLI) that improves graphic quality and performance by combining dual NVIDIA GPUs in a single system to allow the two graphics cards to run in parallel. You can switch display devices, and configure display options, from the Display Properties control panel in Windows as long as the
English
appropriate video driver is installed. To access Display Properties in Windows:
1. Click Start, point to Settings and click Control Panel (or just click Control Panel).
2. Double-click Display (icon) - In the Appearances and Themes category.
3. Click Settings (tab) in the Display Properties dialog box. (You can also access Display Properties by right-clicking the desktop and scrolling down and clicking Properties.)
4. Move the slider to the preferred setting in Screen area/resolution (Figure 9 on page 19).
5. Click the arrow, and scroll to the preferred setting In Colors/Color quality
6. Click Advanced (button) (Figure 9 on page 19) to bring up the Adva nc e d prop e rti es tabs.
7. Click GeForce Go/Quadro FX (tab).
8. Clicking the tabs or Additional Properties allows you to make any video adjustments you require.
3

Display Devices & Options

Besides the built-in LCD, you can also use an external VGA monitor (CRT)/external Flat Panel Display or TV as your display device. A VGA monitor/Flat Panel Display connects to the DVI-Out port, a T V to the S-Video-Out jack. See Table 5
on page 19 for a summary of the display modes available.
1
2
(Figure 9 on page 19).
18 - Video Features
Concise User’s Guide
English
1
2
3
Figure 9 - Display Properties Desktop
Display Mode Description
Single One of the connected displays is used as the display device Clone* Both connected displays output the same view
Dualview* Both connected displays are treated as separate devices, and act as a virtual desktop
Video Features - 19
Table 5
Display
Options
Concise User’s Guide

Attaching Other Displays

If you prefer to use a monitor or flat panel display, connect it to the DVI-Out port at the rear of the computer.
1. Attach your external monitor to the DVI-Out port (or TV to the 7-pin S-Video-Out jack), and turn it on.
2. Go to Additional Properties in the GeForce Go/Quadro FX Properties control panel tab.
English
3. Select nView Display Settings (if nView Display Settings do not appear, close and reopen the control panel).
4. Select the display mode from the nView Display Mode drop box.
5. Select Apply and click Yes to confirm the settings.
6. Select the display option from the Primary Display/ Secondary Display dropbox (select and Apply the appropriate option).
7. Click the display icon to select it, then click the Device Settings button to make any adjustments for the selected display (including Screen Resolutions & Refresh Rates).
8. Click Apply to confirm any setting changes.
Figure 10
nView Display Settings
20 - Video Features
Concise User’s Guide

Power Management Features

The Power Options control panel in Windows (see page 17) allows you to configure power management features for your computer. You may conserve power through individual components such as the monitor or hard disk (by means of Power Schemes), or you may use either Stand by or Hibernate mode to conserve power throughout the system (enable Hibernate support from the control panel as pictured in Figure 11).
Figure 11 - Power Options
The computer’s power button, sleep button (Fn + F4 key combination), and lid (closing the lid) may be set to send the computer in to either Stand by or Hibernate mode.
Power Saving and Performance
Power Schemes may have an affect on your computer performance (e.g. the system may reduce processor perfor­mance/speed if Max Battery is the chosen Power Scheme).
English
Power Management Features - 21
Concise User’s Guide

Driver Installation

The Device Drivers & Utilities + User’s Manual CD­ROM contains the drivers and utilities necessary for the
proper operation of the computer (except those for the
English
optional TV Tuner module which are on a separate CD provided). Only install drivers for modules included in your purchase option. Table6 lists what you need to in- stall, and it is very important that the drivers are in- stalled in the order indicated.

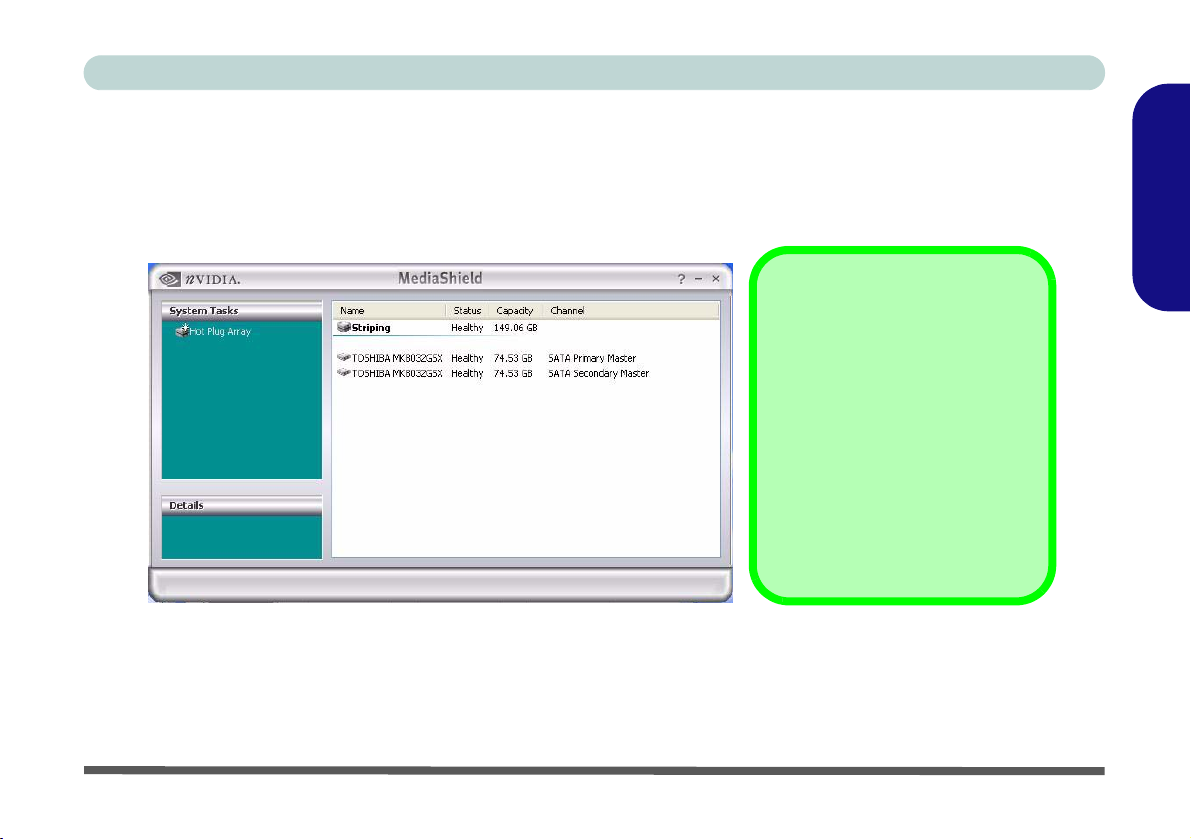

RAID Setup

Note that setting up the RAID system and installing the driver for Windows needs to be done when installing the Windows OS, and therefore before installing the other drivers etc. (see “RAID Configuration” on page 32).
Windows XP with SP2 (Home Edition/Professional/
MCE) & Windows XP Professional x64 Edition
Driver Page
Chipset page - 25
Video (VGA) page - 25
Audio page - 25
Modem page - 26
LAN page - 26
AP-Key page - 26
TouchPad page - 26
PCMCIA page - 26
AMD Processor page - 27
AutoMail Checker page - 27
Bluetooth Module (Optional) page - 28
WLAN Module (Optional) page - 29
PC Camera Module (Optional) page - 30
Table 6 - Driver Installation
22 - Driver Installation
Concise User’s Guide

Installation Methods

You may choose to install the drivers from the autorun program, or install them manually.
Drivers Installer Program
Insert the Device Drivers & Utilities + User’s Manual CD-ROM and click Install WinXP Drivers (button), or
Optional (button) to access the Optional driver menu.
Figure 12 - Drivers Installer Screen 1
1. Check the driver installation order from Table 6 on page
22 (all the drivers must be installed in this order) which is
the same as that listed in the Drivers Installer menu below.
2. Click to select the driver you wish to install. After installing each driver it will become grayed out (if you need to reinstall any driver, click Unlock).
3. Follow the instructions for each individual driver installation procedure as listed on the following pages.
Figure 13 - Drivers Installer Screen 2
Manual Driver Installation
Click the Browse CD button in the Drivers Installer ap­plication and browse to the executable file in the appro­priate driver folder.
English
Driver Installation - 23
Concise User’s Guide

Updating/Reinstalling Individual Drivers

If you wish to update/reinstall individual drivers it may be necessary to uninstall the original driver.To do this go to the Control Panel in the Windows OS and double­click the Add/Remove Programs item. If you see the
English
individual driver listed (if not see below), uninstall it, following the on screen prompts (it may be necessary to restart the computer). Go to the appropriate section of the manual to complete the update/reinstall procedure for the driver in question.
If the driver is not listed in the Add/Remove Programs item:
1. Click Start (menu), point to Settings and click Control Panel (or click Start > Control Panel).
2. Double-click System (icon); System (icon) is in Performance and Maintenance (category).
3. Click Hardware (tab) > Device Manager (button).
4. Double-click the device you wish to update/reinstall the driver for (you may need to click “+”).
5. Look for the Update Driver button (check the Driver tab) and follow the on screen prompts.
Windows XP Service Pack 2
Make sure you install Windows XP Service Pack 2 (or a Windows XP version which includes Service Pack 2) before installing any drivers. Service Pack 2 includes support for USB 2.0. (Not Required for Windows XP
x64 Edition.)
If you have upgraded the system by installing Service Pack 2 (i.e. your Windows XP version does not include
Service Pack 2) then follow these instructions:
1.Click Start (menu), point to Settings and click Con- trol Panel (or click Control Panel).
2.Double-click System (icon); System (icon) is in Per- formance and Maintenance (category).
3.Click the Hardware (tab) > Device Manager (but­ton).
4.Click “+” next to Other Devices (if its sub-items are not shown).
5.Right-click Universal Serial Bus (USB) Co ntroller and select Uninstall > OK (if you don’t see the item then there is no need to take any further action).
6.Restart the computer and it will find the USB 2.0 con­troller.
24 - Driver Installation
Concise User’s Guide

WinXP Driver Installation Procedure

RAID Setup
Note that setting up the RAID system and instal ling the driv­er for Windows needs to be done when installing the Win- dows OS, and therefore before installing the other drivers etc. (see “RAID Configuration” on page 32).
New Hardware Found
If you see the message “New Hardware Found” (Found New Hardware Wizard) during the installation procedure (other than when outlined in the driver in- stall procedure), click Cancel to close the window, and follow the installation procedure.
Chipset
1. Click Install WinXP Drivers.
2. Click 1.Install Chipset Driver > Yes.
3. Click Next > Next > Next > Yes.
4. Click Finish to restart the computer.
Video
1. Click Install WinXP Drivers.
2. Click 2.Install Video Driver > Yes.
3. Click Next.
4. Click “Y es, I want to rest art the computer now.”, and click Finish to restart the computer.
Audio
1. Click Install WinXP Drivers.
2. Click 3.Install Audio Driver > Yes.
3. Click Next.
4. Click Finish to restart the computer.
English
Driver Installation - 25
Concise User’s Guide
Modem
1. Click Install WinXP Drivers.
2. Click 4.Install Modem Driver > Yes.
3. Click
4. The modem is now ready for configuration.
English
5. Be sure to check if the modem country selection is
OK.
appropriate for you (Control Panel > Phone and Modem Options).
LAN
1. Click Install WinXP Drivers.
2. Click 5.Install LAN Driver > Yes.
3. Click Next.
4. Click Install > Finish.
5. The network settings can now be configured.
AP- Key
1. Click Install WinXP Drivers.
2. Click 6.Install AP-Key Utility > Yes.
3. Click Next.
4. Click Finish to restart your computer.
TouchPad
1. Click Install WinXP Drivers.
2. Click 7.Install Touchpad Driver > Yes.
3. Click Next > Next > Next (click Continue Anyway if asked if you want to continue at any time).
4. Click Finish to restart your computer.
PCMCIA
1. Click Install WinXP Drivers.
2. Click 8.Install PCMCIA Driver > Yes.
3. Click Next.
4. Click the button to accept the license, and then click Next.
5. Click Finish.
26 - Driver Installation
Concise User’s Guide
AMD Processor
1. Click Install WinXP Drivers.
2. Click 9.Install AMD CPU Driver > Yes.
3. Click Next.
4. Click the button to accept the license, and then click
Next.
5. Click Finish > Yes to restart the computer.
AutoMail Checker
1. Click Optional.
2. Click 1.Install Automail Utility > Yes.
3. To continue click Next > Next > Finish.
4. Run the program from the Auto Mail Checker in the
Start menu (Start > Programs/All Programs > Auto Mail Checker).
5. Click the icon in the taskbar to input the e-mail account details.
English
Driver Installation - 27
Concise User’s Guide
Bluetooth
English
Enable power to the Bluetooth module by using the Blue­tooth AP-Key button . When the Bluetooth module is
powered on, the LED will be green.
The use of any portable electronic transmission devices aboard aircraft is usually prohibited. Make sure the mod­ule(s) are OFF if you are using the computer aboard air­craft.
Power Toggle for the Bluetooth Module
Wireless Device Operation Aboard Aircraft
1. Make sure the module is powered on.
2. Click Optional.
3. Click 2.Install Bluetooth driver > Yes.
4. Click Install Drivers and Application v2.12.
5. Choose the language you prefer, and click OK.
6. Click Next.
7. Click the button to accept the license agreement, and then click Next.
8. Click Next > Next > Install.
9. Click Finish > Yes to restart the computer.
10.The IVT Corporation BlueSoleil - Main Window screen appears on restart.
11.You can configure the settings at any time by going to the IVT Corporation BlueSoleil - Main Window control panel (Start > Programs/All Programs > IVT BlueSoleil), or by clicking the taskbar icon .
28 - Driver Installation
Concise User’s Guide
Wireless LAN
Power Toggle for the Wireless LAN Module
Enable power to the Wireless LAN module by using the Fn + F11 key combination. When the Wireless LAN module is powered on, the LED will be green.
Wireless Device Operation Aboard Aircraft
The use of any portable electronic transmission devices aboard aircraft is usually prohibited. Make sure the mod­ule(s) are OFF if you are using the computer aboard air­craft.
1. Make sure the module is powered on.
2. Click Optional.
3. Click 3.Install RTL WLAN driver > Yes.
4. Choose the language you prefer, and click OK.
5. Click Next.
6. Click Finish to complete the installation.
7. The operating system is the default setting for Wireless LAN control in Windows XP.
8. Access any available wireless networks from
Network Connections > Wireless Network Connection menu in Windows (see sidebar
overleaf), or click the icon in the taskbar, and click View Wir e less Connections.
English
Driver Installation - 29
Concise User’s Guide
PC Camera
English
Check the PC Camera CD, and any accompanying insert pages, for the latest updated information on the PC Cam­era driver, which may override the information provided here.
After installing the PC Camera driver you wi ll ne ed t o make sure which device is selected by the EMAMCAP program. Go to the Devices menu in the EMAMCAP program and select the alongside it).
Latest PC Camera Driver Information
PC Camera Device Select
USB2.0 1.3M PC CAM
device (it should have a tick
1. Make sure the module is powered on.
2. Click Optional.
3. Click 4.Install 1.3M PCCam > Yes.
4. Click Next.
5. Click Finish > OK to restart the computer.
6. Use the AP-Key button to turn the PC Camera module on (the LED will be green).
7. Run the emAMCAP application software from the
USB2.0 1.3M PC CAM item in the Start > Programs/All Programs menu.
30 - Driver Installation
Concise User’s Guide
Mini-PCI TV Tuner Module Options
A CD containing drivers, software and a user guide will be supplied if your purchase configuration includes one of the optional Mini-PCI TV Tuner modules (either an­alog only OR analog/digital OR Windows Media Center Edition options).
The optional TV Tuner allows you to watch TV, play music CDs, video conference and capture still images and video on your PC.
The TV antenna jack and S-Video-In jack will only be enabled when the TV Tuner module is installed. Make sure you install any software before connecting the TV antenna
English
CATV Cable Safety
Make sure that your CATV system installer has connected the Coaxial cable shield to the grounding system of the building, as close to the point of cable entry as practical.
TV Antenna
The TV antenna supplied with any TV Tuner module is in­tended for indoor use only. Please do not use your TV Tun­er module outdoors.
TV Recording and Power Schemes
If you intend to use the optional TV Tuner to record live TV, then go to the Power Options control panel and set the power scheme (see “Power Management Features”
on page 21) to Always On in order to prevent the power
saving options from adjusting the computer’s perfor­mance level.
Driver Installation - 31
Concise User’s Guide

RAID Configuration

See the instructions on the following pages for an introduction to configuring your hard disks in RAID (Redundant
Array of Independent Disks)
English
RAID Level 0 (Striping) - Provides increased performance (for identical dive s) by spreading the I/O load across the channels and drives. A Striped Array is NOT fault-tolerant as the failure of one drive will result in the loss of all data in the array.
RAID Level 1 (Mirroring) - Provides data protection (for identical dives), as should a drive that is part of a mir­rored array fail, the mirrored drive (which contains identical data) will handle all the data.
RAID JBOD (Spanning) - JBOD (“Just a Bunch of Disks”) is useful if you want to combine odd size drives into one large drive. There is no increased performance or data protectio n assoc iat ed wi th this configuration.
DO NOT Enable/Disable the NV RAID Conf iguration unless you intend to reinstall your operating system. Make sure you have backed up all your data before doing so.
Note that if you do not wish to use the RAID configuration go to the Advanced > Advanced Chipset Control menu and set the “NV RAID Configuration:" item to Disabled (see Figure 14 on page 33) before installing the operating system.
mode as per the following levels/modes.
RAID Enable/Disable Warning
If the RAID configuration is Disabled, then you do not need to install a RAID driver for Windows.
32 - RAID Configuration
Concise User’s Guide
PhoenixBIOS Setup Utility
Main Advanced Security Exit
F1 Help  Select Item -/+ Change Values F9 Setup Defaults Esc Exit  Select Menu Enter Select Sub-Menu F10 Save and Exit
Item Specific Help
Keys used to view or configure devices: Up and Down arrows select a device. <+> and <-> moves the device up or down. <x> exclude or include the device to boot.
Boot priority order:
1: IDE CD: UJDA770 DVD/CDRW-(PM)
2: USB FDC: 3: USB KEY: 4: PCI SCSI: TOSHIBA MK8032GSX 5: PCI BEV: 6: 7: 8:
Excluded from boot order:
: USB HDD: : USB CDROM:
Boot

RAID Mode Setup

1. Install two identical serial hard disk drives (see the expanded English language User’s Manual on the Device Drivers & Utili­ties + User’s Manual CD-ROM for details on installing the hard disks).
2. Prepare a formatted blank 3.5" 1.44MB floppy diskette, and an external USB floppy disk drive.
3. Create a RAID Driver Diskette by using an operable computer to copy the contents of the sataraid folder from the Device Drivers & Utilities + User’s Manual CD-ROM (Navigate/Browse.. to D:Drivers\00CHIPSET\IDE\WinXP\sataraid) to the blank floppy diskette.
4. Startu p yo ur co mp ut er a nd pre ss <F2> to enter the BIOS.
5. Go to the Advanced > Advanced Chipset Control menu and set the “NV RAID Configuration:" item to Enabled.
6. Go to the Boot menu and select the CD-ROM/DVD-ROM as the first device in the "Boot priority order" by pressing the <Shift> and <+> keys to move the CD-ROM/DVD-ROM to the top of the order.
7. Make sure that the computer is connected to the AC power source, and press F10 to save the changes, and exit the BIOS.
PhoenixBIOS Setup Utility
Advanced
Advanced
Advanced Chipset Control
NV RAID Configuration: [Enabled]
Audio Codec: [Auto] Modem Codec: [Auto]
Route Port 80h cycles to [LPC]
F1 Help  Select Item -/+ Change Values F9 Setup Defaults Esc Exit  Select Menu Enter Select Sub-Menu F10 Save and Exit
Enable/Disable Nvidia RAID control.
SATA controller must be enabled for RAID feature to function.
Enabling Master SATA0 Secondary requires enabling Secondary SATA Channel.
Both options are listed in Integrated Devices.
English
Item Specific Help
Figure 14 - BIOS Menus
RAID Configuration - 33
Concise User’s Guide
[]Add
[
]Del
[ESC] Quit [F6] Back [F7] Finish [TAB] Navigate [] Select [ENTER] Popup
RAID Mode : Mirroring Striping Block: Optimal
Free Disks Array Disks Port Disk Model Capacity Port Disk Model Capacity
2.0 TOSHIBA MK8032 74.53GB
2.1 TOSHIBA MK8032 74.53GB
MediaShield Utility Jun 23 2005
- Define a New Array -
8. As the computer boots up you will see the screen below (press F10 to enter the utility).
MediaShield ROM BIOS 6.75 Copyright (C) 2006 NVIDIA Corp.
Detecting array ... 0 Healthy NVIDIA MIRROR 74.53G
Press F10 to enter RAID setup utility ...
English
Figure 15 - MediaShield ROM BIOS Screen
9. The MediaShield ROM BIOS Utility will then appear (if you have not previously set up an array then you will be presented with the “Define a New Array” menu).
10. Press Tab to navigate through the menu options, the up/down arrow keys to move up and down the drop-down menus, and Enter to select an option.
11 . Any available free hard disks will appear in the menu on the left, and these may be moved into (and removed from) the array
by means of the left/right arrow keys.
MediaShield Utility JuN 23 2006
- Define a New Array -
RAID Mode : Mirroring Striping Block: Optimal
Free Disks Array Disks Port Disk Model Capacity Loc Disk Model Capacity
2.0 TOSHIBA MK8032 74.53GB
2.1 TOSHIBA MK8032 74.53GB
[ESC] Quit [F6] Back [F7] Finish [TAB] Navigate [] Select [ENTER] Popup
[]Add
[
]Del
Figure 16 - MediaShield ROM BIOS (Define New Array)
34 - RAID Configuration
Concise User’s Guide
Arr
a
y
D
isk
s
k
C
apa
cit
y
PortD
i
s
d
d
O
O
p
y
y
Array 1 : NVIDIA MIRROR 74.53G
- Array Detail -
[R] Rebuild [D] Delete [C] Clear Disk [ENTER] Return
Port Index Disk Model Name Capacity
2.0 0 TOSHIBA MK8032GSX 74.53GB
2.1 1 TOSHIBA MK8032GSX 74.53GB
RAID Mode : Mirroring Striping Width : 1 Striping Block: 64K
N
N
a
y
12. After assigning hard disk to the RAID Array, press F7.
13. The clear disk data prompt appears.
14. Press Y to clear all drive data, and the Array List window will appear.
15. Press B (Set Boot) to make the array bootable (the Boot column should read Yes).
16. Press Enter to access the Array Detail window which displays information on the selected Array.
English
RAID Mode : Mirroring Striping Block: Optimal
Free Disks Port Disk Model
[ESC] Quit [F6] Back [F7] Finish [TAB] Navigate [] Select [ENTER] Popup
17. If you want to mark a disk as empty and wipe out all the contents (note: all data will be destroyed), then press C.
18. Press Y to wipe out all the data, otherwise press N.
19. Press Enter to return to the Array List window, and then press Ctrl + X to exit.
20. You will now need to install Windows XP.
21. Insert the Microsoft Windows OS CD into the CD/DVD drive, and connect the external USB floppy disk drive to the notebook computer (make sure that the CD/DVD drive is set as the first device in the "Boot priority order").
22. Press a key when you see the message "Press any key to start up from the CD/Press any key to boot from CD".
23. Press the F6 key when you see the message “Press F6 if you need to install third party SCSI or RAID driver”.
24. When the Windows Setup menu appears, press the <S> key to "Specify Additional Device".
MediaShield Utility Jun 23 2005
- Define a New Array -
Clear disk data?
[Y] YES [N] NO
[]Del
Figure 17 - MediaShield ROM BIOS Clear Disk Data/Array List/Array Detail
Model Capacity
BA MK8032 74.53GB BA MK8032 74.53GB
MediaShield Utility Jun 23 2006
- Array List -
Boot Status Vendor Array Model Name
Yes Healthy NVIDIA MIRROR 74.53G
[Ctrl-X] Exit [] Select [B] Set Boot
[ENTER] Detail
RAID Configuration - 35
Concise User’s Guide
NVIDIA RAID CLASS DRIVER (required)
NVIDIA nForce Storage Controller (required)
25. Insert the RAID Driver Diskette into the external USB Floppy drive and press Enter.
26. Select “NVIDIA RAID CLASS DRIVER (required)” and press Enter to select it.
NVIDIA RAID CLASS DRIVER (required)
NVIDIA nForce Storage Controller (required)
English
27. The system will now read from the floppy disk drive and then return to the Windows Setup menu.
28. When the Windows Setup menu appears, press the <S> key a second time to "Specify Additional Device".
29. Press Enter, and use the arrow keys to select the “NVIDIA nForce Storage Controller (required)” and press Enter again.
30. Press Enter to continue installing the operating system (the screen should show both drivers as per Figure 20 below) as normal (see your Windows documentation if you need help on installing the Windows OS).
Windows Setup
Setup will load support for the following mass storage device(s):
NVIDIA RAID CLASS DRIVER (required) NVIDIA nForce Storage Controller (required)
Figure 18 - RAID Driver Select 1
Figure 19 - RAID Driver Select 2
Figure 20 - Windows Setup Both Drivers Selected
31. Install the chipset driver as per the instructions in “Chipset” on page 25.
36 - RAID Configuration
Concise User’s Guide
32. Run the MediaShield Windows utility from Start > Programs/All Programs > NVIDIA Corporation > MediaShield.
33. The
34. The MediaShield Windows utility may be used to rebuild the array or to convert RAID 1 to RAID 0. It is not possible to
MediaShield Windows utility
convert RAID 0 (2 HDDs) to RAID 1 (2 HDDs).
displays information on the arrays you have setup.
MediaShield Windows Utility
If the RAID mode is Mirrored (RAID
1) you will be able to use this utility
to rebuild the array, or to convert it to a Striped array (RAID 0).
If the RAID mode is Striped (RAID
0) this utility will only display infor­mation on the RAID. Any reconfigu­ration must be done from the
MediaShield ROM BIOS Utility
(see Figure 16 on page 34).
Figure 21 - MediaShield Windows Utility
English
RAID Configuration - 37
Concise User’s Guide

Troubleshooting

Problem Possible Cause - Solution
English
The DVD regional codes can no longer be
changed. The TouchPad doesn’t
work. The Wireless LAN/Blue-
tooth/PC Camera mod­ules cannot be detected.
The Wireless LAN/Blue­tooth/PC Camera mod­ules cannot be configured.
The PC Camera software displays a black screen when the EMAMCAP software is run.
38 - Troubleshooting
The code has been changed the maximum 5 times. See “Changing DVD Regional Codes” on
page 14.
The TouchPad has been disabled. Press the TouchPad toggle (Fn + F1) key combination (make sure you have installed the TouchPad driver).
The modules are off. Check the appropriate LED indicator to see if the modules are on or off (see “LED Indicators” on page 10). If the LED indicator is off, then press the appropri­ate AP-Key button/function key combination in order to enable the module (see pages 11 and
12).
The driver(s) for the module(s) have not been installed. Make sure you have installed the driver for the appropriate module (see the instructions in “WinXP Driver Installation Procedure” on
page 25 for the appropriate module).
The software is using the incorrect device. If you have both the optional PC Camera and TV Tuner modules present, go to the Devices menu in the EMAMCAP program and select the
USB2.0 1.3M PC CAM
device (see page 30).
Concise User’s Guide

Specifications

Latest Specification Information
The specifications listed in this Appendix are correct at the time of going to press. Certain items (particularly processor types/ speeds and CD/DVD device types) may be changed or updated du e to the manuf acturer's releas e schedu le. Che ck with you r ser­vice center for details.
Feature Specification
Processor Types AMD Turion™ 64 X2 Mobile Technology
Processor (31W) 638-pin Micro-PGA-S1 Package Model TL-50
AMD Turion™ 64 X2 Mobile Technology Processor (31W/ 33W/ 35W) 638-pin Micro-PGA-S1 Package Model TL-52 / TL-56/ TL-60
Core Logic nVIDIA nForce4 SLI Chipset (CK804) LCD 19" or 20.1" WSXGA+ (1680 * 1050) TFT LCD
(µ0.09) 0.09 Micron Silicon-On-Insulator (SOI) Process Technology, 256KB * 2 L2 Cache
1.6GHz
(
µ0.09) 0.09 Micron Silicon-On-Insulator (SOI)
Process Technology, 512KB * 2 L2 Cache
1.6GHz/ 1.8GHz/ 2.0GHz
English
Specifications - 39
Concise User’s Guide
Security Security (Kensington® Type) Lock Slot BIOS Password Memory Two 64-bit wide DDRII (DDR2) Data Channels
English
BIOS One 512KB Flash ROM Phoenix BIOS
Feature Specification
Two 200 Pin DDR SODIMM Sockets Supporting DDRII (DDR2) 533/667 MHz Expandable up to 2GB Compatible with 1024MB, 512MB, 256MB DDRII (DDR2) 533/667 MHz Modules
Video Card Options
Dual NVIDIA GeForce Go 7900-GTX (G71M­GTX) High Performance Video Cards 1GB GDDR-III (GDDR3) Video RAM On Board
256 bit Memory Interface PCI Express * 8 by 2 Supports DirectX® 9 Modular Design
Dual NVIDIA Quadro FX 2500M (G71GLM-U) High Performance Video Cards 1GB GDDR-III (GDDR3) Video RAM On Board
256 bit Memory Interface PCI Express * 8 by 2 Supports DirectX® 9 Supports OpenGL Modular Design
40 - Specifications
Dual
NVIDIA GeForce Go 7950-GTX (G71M-UU)
High Performance Video Cards 1GB GDDR-III (GDDR3) Video RAM On Board
256 bit Memory Interface PCI Express 8 * 2 Supports DirectX® 9 Modular Design
Video Card Options
Note that card types, specifications and drivers are subject to continual updates and changes. Check with your service center for the latest de­tails on video cards supported.
Concise User’s Guide
Feature Specification
Storage Options Two Changeable Bays for 2.5" 9.5mm (h) Serial-ATA (SATA) Hard Disk Drives
RAID 0, RAID 1, HDD Fault Tolerance System in SATA Configuration
One Changeable Optical Device Bay - 12.7 mm (h) for Optical CD/DVD Device Drive Options (see“Optional” on page 43)
Card Reader Embedded 7-in-1 Card Reader (MS/ MS Pro/ SD/ Mini SD/ MMC/ RS MMC/ MS Duo)
Note: MS Duo/ Mini SD/ RS MMC Cards Require a PC Adapter
Audio AC’ 97 2.3 Compliant Interface
SRS WOW Surround Sound Technology Inside 3D Enhanced Sound System Sound Blaster PRO™ Compatible
Keyboard & Pointing Device
PCMCIA One Type II PCMCIA 3.3V/5V Socket
Full Size Winkey Keyboard with Numeric Keypad Built-In TouchPad (Scroll Functionality Included)
Virtual 4-Channel Sound System S/PDIF Digital Output (5.1 CH) Built-In Microphone 4 * Built-In Speakers Built-In Sub Woofer
English
Specifications - 41
Concise User’s Guide
Feature Specification
I/O Ports Five USB 2.0 Ports
English
Communication Infrared Transceiver, FIR & IrDA 1.1 Compliant
Operating Systems Supported
One Mini-IEEE1394a Port One Serial Port One Infrared Transceiver One DVI-Out Port One Headphone/Speaker-Out Jack One Microphone-In Jack One S/PDIF Out Jack One Line-In Jack for Audio Input
(1cm ~ 1M Operating Distance)
10/100/1000 BASE-TX Fast Ethernet LAN (PCIe Interface)
56K AC’97 Modem (V.92 Compliant)
Windows XP Home Edition with Service Pack 2 Windows XP Professional with Service Pack 2 Windows XP Media Center Edition with Service Pack 2 Windows XP Professional x64 Edition
One RJ-11 Modem Jack One RJ-45 LAN (Local Area Network) Jack One DC-In Jack One 7-Pin S-Video-Out Jack for TV & HDTV Output (requires adapter)
One Consumer Infrared Transceiver (Functions with Optional TV Tuner Module) One TV Antenna (Analog/Digital) Jack (Functions with Optional TV Tuner Module) One S-Video-In Jack for Video Input (Functions with Optional TV Tuner Module)
802.11 b/g USB Wireless LAN Module (Option)
Bluetooth™USB 2.0 Module - Class II (Factory Option)
1.3M Pixel USB 2.0 PC Camera Module (Factory Option)
42 - Specifications
Concise User’s Guide
Feature Specification
Power Management
Power Full Range AC/DC Adapter – AC in 100 ~ 240V, 47 ~ 63Hz DC Output 20V, 11 A (220 Watts)
Environmental Spec
Physical Dimensions & Weight
Optional Optical Drive Module Options:
Supports ACPI 2.0 Supports Resume from Modem Ring
Easy Changeable 12-Cell Smart Lithium-Ion 6600mAH / 14.8V Battery
T emperature
Operating: 5°C ~ 35°C Non-Operating: -20°C ~ 60°C
476mm (w) * 343mm (d) * 29.5 ~ 47.8mm (h) 6.9Kg with 12-Cell Battery
DVD/CD-RW Combo Drive Module DVD-Dual Drive Module DVD-Super Multi Drive Module
DVD Software Player Bluetooth™USB 2.0 Module - Class II
(Factory Option)
Relative Humidity
Operating: 20% ~ 80% Non-Operating: 10% ~ 90%
1.3M Pixel USB 2.0 PC Camera Module (Factory Option)
802.11 b/g USB Wireless LAN Module (Option)
Mini-PCI TV Tuner (either analog only OR analog/ digital OR Windows Media Center Edition options) Module (Factory Option)
English
Specifications - 43
Concise User’s Guide
English
44
Ausführliches Benutzerhandbuch

Hinweis

Das Unternehmen behält sich das Recht vor, diese Publikation ohne Vorankündigung zu überarbeiten und den Inhalt zu verändern. Alle enthaltenen Informationen sind nur Anhaltspunkte und stellen keine Verpflichtung seitens des Herstellers oder Wiederverkäufers dar. Sie übernehmen weder Verantwortung oder Haftung für mögliche Fehler oder Ungenauigkei­ten dieser Publikation noch sind sie in irgendeiner Weise verantwort lich für Verluste o der Schäden aus der Nutzun g (oder fehlerhaften Nutzung) dieser Publikation.
Die Publikation und alle beiliegende Software darf nicht, ganz oder in Teilen, ohne vorheriges Einverständnis des Verkäu­fers, Herstellers oder Autors dier Publikation reproduziert, üb ersetzt, übertragen oder in maschinenlesbare Form umgewan­delt werden, abgesehen von Kopien, die für Archivzwecke erstellt werden. In dier Publikation erwähnte Marken- und Produktnamen können Copyrights und/oder eingetragene Warenzeichen ihrer jeweiligen Firmen in. Sie werden nur zu Identi fikationszwecken erwäh nt und sind nicht als Werbu ng für die Produkte oder ihre Hersteller gedacht.
© Oktober 2006

Warenzeichen

Dies Produkt beinhaltet durch Urheberrechte geschützte Technologie, die durch Ansprüche bestimmter US-Patente und an­dere geistige Eigentumsrechte geschützt ist, welche der Ma crovision Corporation und anderen Recht sbesitzern gehö rt. Die Verwendung dier durch Urheberrechte geschüt zten Technologie muß von der Macrovision Corporation genehmigt werden und dient nur für den Heimgebrauch bzw. andere beschränkte Ansichtszwecke, wenn nicht anderweitig von der Macrovi­sion Corporation genehmigt. Reverse Engineering oder Auseinandernehmen ist untersagt.
AMD Turion ist ein Warenzeichen der Advanced Micro Device, Inc.
ist ein Warenzeichen der SRS Labs, Inc. Die WOW-Technologie wird verwendet unter der Lizenz der SRS Labs,
Inc.
Deutsche
Hinweis - 45
Ausführliches Benutzerhandbuch

Über das Ausführliche Benutzerhandbuch

Diese Kurzanleitung soll einen Überblick über die Schritte geben, die daz u notw en dig sind, das System zu starten. Dieses ist nur eine Ergänzung und kein Ersatz für das erweiterte englischspra chi ge Benutzerhandbuch, das auf der mitgelieferten CD-ROM Device Drivers & Utilities + User's Manual im Adobe-Acrobat-Format vorliegt. Diese CD-ROM enthält auch die Treiber und Utility-Programme, die für einen einwandfreien Betrieb des Notebooks notwendig sind
nale TV-Tuner-Modul befinden sich auf der anderen mitgelieferten CD)
Einige oder alle Funktionen des Notebooks sind bereits eingerichtet worden. Falls das nicht der Fall ist oder wenn Sie ein­zelne Teile des Systems neu konfigurieren (oder neu installieren) möchten, finden Sie eine Anleitung im erweiterten Be- nutzerhandbuch. Die CD-ROM Device Drivers & Utilities + User's Manual enthält nicht das Betriebssystem.
.
Deutsche

Informationen zu gesetzlichen Vorschriften

Die Informationen zu gesetzlichen Vorschriften finden Sie im erweiterten Benutzerhandbuch auf der CD-ROM Device Drivers & Utilities + User's Manual.
(die für das optio-
46 - Über das Ausführliche Benutzerhandbuch
Ausführliches Benutzerhandbuch

Hinweise zu Pflege und Betrieb

Das Notebook ist zwar sehr stabil, kann aber dennoch beschädigt werden. Damit es nicht dazu kommt, sollten Sie die fol­genden Hinweise beachten:
1. Das Gerät darf nicht herunterfallen und in anderer Form Stößen ausgesetzt werden. Wenn der Computer fällt, können das Gehäuse und andere Komponenten beschädigt werden.
2. Halten Sie den Computer trocken, Das Gerät darf nichtüberhitzt werden. Computer und Netzteil dürfen nicht in der Nähe von Wärmequellen stehen oder gelagert werden. Dies ist ein elektrisches Gerät. Wenn Wasser oder andere Flüssigkeiten eindringen, kann der Computer stark beschädigt werden.
3. Vermeiden Sie Interferenzen mit anderen Geräten. Halten Sie den Computer fern von magnetischen Feldern, die von Stromquellen, Monitoren, Magneten etc. erzeugt werden. Die können die Leistung beeinträchtigen und Ihre Daten beschädigen.
4. Achten Sie auf die richtige Bedienung des Computers. Schalten Sie ihn erst aus, wenn alle Programme geschlossen wurden (speichern Sie Ihre Daten!). Speichern Sie regelmäßig Ihre Daten, da diese verloren gehen können, wenn der Akku verbraucht ist.
5. Seien Sie vorsichtig bei der Verwendung von Peripheriegeräten.
Betrieb von Wireless-Geraten in Flugzeugen
In der Regel ist die Benutzung jeglicher tragbarer elektronischer Funkgeräte in Flugzeugen verbo­ten. Achten Sie darauf, daß die Module AUSGESCHALTET sind, wenn Sie das Notebook im
Flugzeug benutzen.
Hinweise zu Pflege und Betrieb - 47
Deutsche
Ausführliches Benutzerhandbuch

Stromsicherheit

Für dieses Computer werden bestimmte Stromanforderungen gestel lt:
• Verwenden Sie nur einen Netzadapter, der für die Verwendung mit diesem Computer zugelassen ist.
• Der Netzadapter kann zwar für internationale Benutzung vorgesehen sein, benötigt aber trotzdem eine gleichmäßige, ununterbro-
chene Stromversorgung. Wenn Sie sich über Ihre lokalen Stromspezifikationen nicht im klaren sind, wenden Sie sich an Ihren Serv­icevertreter oder Ihre lokale Stromgellschaft.
• Der Netzadapter kann einen zwei- oder dreipoligen geerdeten Netzstecker haben. Der dritte Pol hat eine wichtige Sicherheitsfunk-
tion. Setzen Sie die nicht außer Kraft. Wenn Sie keinen Zugang zu einer passenden Steckdose haben, lassen Sie von einem qualifi­zierten Elektriker eine solche einbauen.
• Fassen Sie das Netzkabel am Stecker und nicht am Kabel an, wenn Sie es vom Stromnetz trennen möchten.
Deutsche
• Achten Sie darauf, daß die Steckdose und alle verwendeten Verlängerungskabel die Gesamtstromlast aller angeschlossenen Geräte
trägt.
• Trennen Sie den Computer vor dem Reinigen von allen externen Stromquellen.
Warnung zur Stromsicherheit
Bevor Sie Schritte zum Aufrüsten des Computers unternehmen, müssen Sie zunächst das Gerät ausschalten und alle Periphe­riegeräte und Kabel (einschließlich Telefonkabel) abtrennen. Sie sollten auch den Akku herausnehmen, damit das Gerät nicht versehentlich eingeschaltet werden kann.
48 - Hinweise zu Pflege und Betrieb
Ausführliches Benutzerhandbuch

Reinigung

• Tragen Sie Reinigungsmittel nicht direkt auf das Computer auf. Reinigen Sie es mit einem weichen, sauberen Tuch.
• Verwenden Sie keine flüchtigen Reinigungsmittel (Petroleumdestillate) oder Scheuermittel zum Reinigen des Computers.

Reparatur

Reparieren Sie das Gerät nicht selbst. Damit verstoßen Sie gegen die Garantiebedingungen und Sie können Schäden am Gerät und an der eigenen Gesundheit verursache n. Überlassen Sie alle Reparaturen autorisi ertem Fachpersonal . Trennen Sie das Notebook vom Stromnetz. Unter den folgenden Umstän den sollten Sie das Gerät zur Reparatur geben:
• Wenn das Netzkabel oder der Netzadapter beschädigt oder zerschlissen sind.
• Wenn der Computer Regen ausgesetzt war oder mit Flüssigkeiten in Berührung gekommen ist.
• Wenn der Computer unter Beachtung der Bedienungsanweisungen nicht korrekt arbeitet.
• Wenn der Computer heruntergefallen ist oder beschädigt wurde (berühren Sie nicht die giftige Flüssigkeit des LCD-Bildschirms).
• Wenn ein ungewöhnlicher Geruch, Hitze oder Rauch aus dem Computer entweicht.
Vor dem Transport in einer Tasche ausschalten
Achten Sie darauf, dass Ihr Notebook ausgeschaltet ist, wenn Sie es fur den Transport z.B. wahrend einer Reise in eine Tasche einpacken. In einer Tasche kann/konnen die Luftungsoffnung(en) verdeckt werden. Wenn das Gerat dann noch eingeschaltet ist, kann es uberhitzt werden. Damit das eingeschaltete Notebook nicht uberhitzt wird, stellen Sie sicher, dass die Luftungsoff­nung(en) immer frei sind.
Hinweise zu Pflege und Betrieb - 49
Deutsche
Ausführliches Benutzerhandbuch

Sicherheitshinweise zum Akku

• Verwenden Sie nur Akkus, die für diesen Computer entwickelt wurden. Ein falscher Akku-Typ kann explodieren, auslaufen oder
den Computer beschädigen.
• Verwenden Sie den Akku nicht mehr, wenn er heruntergefallen ist oder in anderer Weise beschädigt (z.B. verzogen) ist. Auch wenn
das Notebook mit dem beschädigten Akku zu funktionieren schein, können dadurch Stromkreise beschädigt werden, die schließlich einen Brand verursachen können.
• L aden Sie die Akkus über das Notebook auf. Durch falsches Laden kann der Akku explodieren.
• Versuchen Sie nicht, Akkus zu reparieren. Lassen Sie die Akkupacks durch den Servicevertreter oder qualifiziertes Fachpersonal
reparieren oder austauschen.
• Halten Sie Kinder vom Akku fern und entsorgen Sie beschädigte Akkus sofort. Seien Sie vorsichtig bei der Entsorgung der Akkus.
Deutsche
Akkus können explodieren oder auslaufen, wenn sie Feuer ausgesetzt sind oder unsachgemäß behandelt oder entsorgt werden.
• Halten Sie den Akku von Metallgeräten fern.
• B ringen Sie Kl ebeband auf den Akkukontakten an, bevor Sie den Akku entsorgen.
• B erühren Sie die Akkukontakte nicht mit Ihren Hände n oder mit metallenen Gegenständen.
Entsorgen der Akkus/Batterien & Achtung
Das von Ihnen gekaufte Produkt enthält einen aufladbaren Akku. Dier Akku ist wiederverwertbar. Nach verschiedenen nationalen und regionalen Getzgebungen kann es verboten in, einen nicht mehr gebrauchsfähigen Akku in den normalen Hausmüll zu wer­fen. Informieren Sie sich bei Ihrem regionalen Entsorgungsunternehmen über Recycling-Möglichkeiten oder korrekte Entsorgung.
Wenn ein falscher Akku eingesetzt wird, besteht Explosionsgefahr. Tauschen Sie den Akku nur durch den gleichen oder einen baugleichen Typ aus, der vom Hersteller empfohlen wird. Entsorgen Sie den verbrauchten Akku entsprechend der Anweisungen des Herstellers.
50 - Hinweise zu Pflege und Betrieb

Schnellstart

1. Entfernen Sie das gesamte Verpackungsmaterial.
2. Place the computer on a stable surface.
3. Schließen Sie alle Peripheriegeräte, die Sie mit dem Notebook verwenden wollen (z. B. Tastatur und Maus), an die entsprechenden Schnittstellen an.
4. Schließen Sie den AC/DC-Adapter an die DC-Eingangsbuchse an der Rückseite des Notebooks an. Verbinden Sie dann das Netzkabel mit einer Netzsteckdose und dem AC/DC-Adapter.
5. Bewegen Sie zum Öffnen des Deckels die LCD-Riegel in die angegebene Pfeilrichtung.
6. Heben Sie den Deckel/Bildschirm in einen komfortablen Sichtwinkel (DER WINKEL DARF 120° NICHT ÜBERSCHREITEN). Drücken Sie dann auf den Netzschalter, um das Gerät einzuschalten.
7. Die LED-Anzeigen zeigen den Strom- und Batteriestatus des Notebooks an.
Bitte beachten Sie, daß der Computer immer mit dem Befehl Ausschalten im Start-Menü in Windows heruntergefahren wer­den muß. Dadurch werden Festplatten- bzw. Systemprobleme vermieden.
2
1
Ausschalten
Ausführliches Benutzerhandbuch
Abb. 1
Geschlossener LCD-Bildschirm
1. LCD-Riegel
2. LED-Stromanzeigen und Kommunikationsanzeige
2
1 1
Deutsche
Schnellstart - 51
Ausführliches Benutzerhandbuch

Systemsoftware

Möglicherweise wurde das Notebook bereits mit vorinstalliert er Software ausgeliefert. Ist das nicht der Fall, oder wenn Sie das Notebook für ein anderes System neu konfigurieren möchten, find en Sie in diese m Han d bu ch Info rma tio n zu de n fol ­genden Betriebssystemen:
• Microsoft Windows XP Professional (mit Service Pack 2)
• Microsoft Windows XP Home Edition (mit Service Pack 2)
• Microsoft Windows XP Media Center Edition (mit Service Pack 2)
• Microsoft Windows XP Professional x64 Edition
Deutsche
Treiber
Wenn Sie eine neue Systemsoftware installieren oder erneut installieren, müssen Sie die geeigneten Treiber installieren. Treiber sind Programme, die als Schnittstelle zwischen dem Computer und einer Hardware-Komponente, z.B. einem Wireless-Netzwerkmodul, die­nen. Es ist sehr wichtig, dass Sie die Treiber in der in Tabelle 6 auf Seite 66 angegebenen Reihenfolge installieren. Sie können die mei­sten erweiterten Einstellungen nicht benutzen, bevor nicht die notwendigen Treiber und Hilfsprogramme sachgemäß installiert sind.
Einstellen des RAID-Systems
Beachten Sie, dass die Installation des RAID-Systems und des Treibers für Windows während der Installation des Windows-Betriebs­systems und damit vor der Installation der anderen Treiber und Programme ausgeführt werden muss. (siehe “RAID-Konfiguration” auf
Seite 76).
52 - Systemsoftware
Ausführliches Benutzerhandbuch

Systemübersicht: Ansicht von oben mit geöffnetem LCD-Bildschirm

Abb. 2
Die Benutzung drahtlos
angeschlossener Geräte
in Flugzeugen
In der Regel ist die Benut­zung jeglicher tragbarer elektronischer Funkgeräte in Flugzeugen verboten.
Achten Sie darauf, daß die Module AUSGE­SCHALTET sind, wenn Sie das Notebook im Flugzeug benutzen.
Mit der Tastenkombination Fn + F11 wird das WLAN­Modul und mit der AP-Key­Taste das Bluetooth­Modul ein- und ausgeschal­tet.
1
2
6
4
3
5
7
8
Ansicht von oben mit ge­öffnetem LCD-Bildschirm
1. Optionale PC-Kamera
2. LCD-Bildschirm
3. LED-Stromanzeigen und Kommunikationsanzeige
4. Lautsprecher
5. AP-Key-Tasten und Netzschalter
6. Mikrofon
7. LED-Statusanzeigen
8. Tastatur
4
9. TouchPad mit Tasten
10.CIR-Transceiver (Infrarot)*
*Nur mit dem optionalen Mini-PCI TV-Tuner aktiviert
Deutsche
Bildschirmwinkel
Der Bildschirm DARF NICHT MIT GEWALT auf
mehr als 120° geöffnet wer­den.
Systemübersicht: Ansicht von oben mit geöffnetem LCD-Bildschirm - 53
9
5
10
7
Ausführliches Benutzerhandbuch

LED-Anzeigen

Die zwei LED-Anzeigegruppen (LED-Statusanzeigen und LED-Strom- und -Kommunikationsanzeigen) auf dem
Computer zeigen wichtige Informationen über den aktuel­len Status des Computers.
Tabelle 1 - LED-Statusanzeigen
Tabelle 2 - LED-Stromanzeigen und
Kommunikationsanzeige
Symbol Farbe Beschreibung
Orange Der AC/DC-Adapter ist angeschlossen
Grün Der Computer ist angeschaltet
Lampe
blinkt grün
Orange Der Akku wird geladen
Grün Der Akku ist voll geladen
Lampe
blinkt
orange Lampe
blinkt grün
Deutsche
Symbol Farbe Beschreibung
Grün
Grün
Grün
Grün
Grün
Grün Caps-Lock ist aktiviert
Grün Scroll-Lock ist aktiviert
Das optionale PC-Kamera-Modul ist Eing­schaltet
Das optionale Bluetooth-Modul ist Eing­schaltet
Das optionale Wireless LAN-Modul ist Eingschaltet
Zugriff auf das CD/DVD-Laufwerk/Festplat­ten
Die Funktion Num Lock (Nummerntastatur) ist aktiviert
54 - Systemübersicht: Ansicht von oben mit geöffnetem LCD-Bildschirm
Das System ist im konfigurierten
Standbymodus
Der Akku hat einen kritisch niedrigen Stromstatus erreicht
Neue Mail ist eingegangen
Ausführliches Benutzerhandbuch

AP-Key-Tasten

Mit diesen Tasten wird das optionale PC-Kamera- und das optionale Bluetooth-Modul ein- und ausgeschaltet, die In­ternet- und E-Mail-Funktion gestartet und das High-Perfor­mance-Video aktiviert/deaktiviert.
Tabelle 3 - AP-Key-Tasten
AP-Key-Taste Funktion
Das High-Performance-Video aktivieren/ deaktivieren
Das optionale PC-Kamera-Modul aktivieren/ deaktivieren
Das optionale Bluetooth-Modul aktivieren/ deaktivieren
Das Standard-E-Mail-Programm aktivieren
Einen Standard-Internet browser aktivieren
3D AP-Key-Taste
Wenn das Gerät mit dem AC/DC-Adapter an das Stromnetz angeschlossen ist, wird mit dieser Taste das High-Perfor­mance-Video aktiviert/deaktiviert (im High-Performance­Videomodus leuchtet die 3D Ap-Key-Taste blau).
Wenn Sie von Netz- zu Akkustrom wechseln, wech­selt das System automatisch in eine niedrigere Video­moduseinstellung (die 3D AP-Key-Taste
dann nicht mehr blau). Wenn das Gerät mit Akkustrom
läuft, kann das High-Performance-Video nicht aktiviert werden. Wenn Sie von Akkustrom wieder zu Netzstrom
wechseln, stellt das System die zuletzt verwendete Video­Performance-Einstellung wieder her.
leuchtet

Funktionstasten & Nummerntastatur

Die Tastatur hat eine Nummerntastatur für einfache Zahlen­eingabe (siehe Abb. 3 auf Seite 55). Sie können die Number Lock-Funktion aktivieren, indem Sie auf die Taste Num drücken, die sich in der rechten oberen Ecke der Tastatur befindet. Sie können an den LED-Statusanzeigen sehen, ob Num-Lock aktiviert ist (siehe Tabelle 1 auf Seit e 54). Zu­sätzlich gibt es Funktionstasten, über die Sie direkt zwi­schen den Funktionen umschalten können (siehe Tabelle 4
auf Seite 56).
Deutsche
Systemübersicht: Ansicht von oben mit geöffnetem LCD-Bildschirm - 55
Deutsche
Ausführliches Benutzerhandbuch
Taste Beschreibung
Fn Funktionstaste Fn + F1 TouchPad aktivieren/deaktivieren
Fn + F2
Fn + F3
Fn + F4 Wechsel Schlaf/Wiederaufnahme Fn + F5 Audio-Lautstärke verringern Fn + F6 Audio-Lautstärke erhöhen Fn + F7 Wechseln der Anzeigegerate Fn + F8 LCD-Helligkeit verringern Fn + F9 LCD-Helligkeit erhöhen
Fn + F11
Fn + Rollen
Eintstellen von SRS WOW-Sur­round-Sound
Stummschaltung/Stummschal­tung aufheben
Wireless-LAN (optionale) aktivie­ren/deaktivieren
Ein-/Ausschalten des Scroll­Modus
Tabelle 4 - Funktionstasten
- Tastatur
Abb. 3
Funktionstasten
Num/Rollen Taste
Nummemtastatur
Fn Taste
Andere Tastaturen
Wenn Ihre Tastatur beschädigt ist oder Sie aus anderen Gründen eine andere benut­zen möchten, können Sie hierzu jede Standard-USB-Tastatur verwenden. Sie wird automatisch vom System erkannt und aktiviert. Es ist jedoch möglich, daß Sonder­funktionen, die speziell auf die Standard-Tastatur des Computers zugeschnitten sind, bei anderen Tastaturen nicht funktionieren.
56 - Systemübersicht: Ansicht von oben mit geöffnetem LCD-Bildschirm
Ausführliches Benutzerhandbuch
Systemübersicht:
Ansicht von vorne und Rückansicht
1
2
Überhitzung
Zum Schutz vor Überhitzung Ihres Computers dürfen die Luftungsoffnung(en) nicht während das Notebook in Betrieb ist verdeckt werden.
3
S- Video-/Composite-Kabel
4
5
6
HDTV- Ka b el
7
8
An die 7-polige S-Video-Ausgangsbuchse muss ein Adapterkabel (7-poliger S-Video-Anschluss auf 4-poligen S-Video-Anschluss) angeschlossen werden, damit hier ein herkömmliches S-Video-Kabel (das abgebildete Y-Kabel enthält einen gelben Composite-Video-Anschluss) angeschlossen werden kann.
9
*Nur mit dem op­tionalen Mini-PCI TV-Tuner aktiviert.
Abb. 4
ansicht
10
1
11
Ansicht von vorne und Rück-
1. LCD-Riegel
2. CIR-Transceiver (Infrarot)*
3. 7-polige S-Video-Ausgangs­buchse
4. DVI-Ausgangsanschluss
5. DC-Eingangsbuchse
6. Lüftungsöffnung
7. RJ-11-Telefonbuchse
8. 2 USB 2.0 Anschlüsse
9. Serielle Schnittstelle
10.S-Video-Eingangsbuchse*
11. Sicherheitsschloß-Buchse
7-polige S-Video-Ausgangsbuchse
Deutsche
Systemübersicht: Ansicht von vorne und Rückansicht - 57
Ausführliches Benutzerhandbuch
Systemübersicht:
Abb. 5
Ansicht von links
1. S/PDIF-Ausgangsbuchse
2. Line-Eingangsbuchse
3. Mikrofon-Eingangsbuchse
4. Kopfhörer-Ausgangs­buchse
5. Schacht für optisches Lauf-
Deutsche
werk (für CD/DVD-Geräte)
Die DVD-Regionalcodes ändern
Gehen Sie auf Systemsteuerung und doppelklicken Sie auf System, klikken Sie dann auf Hardware > Geräte-Ma-
nager und auf das + neben den DVD/CD-ROM-Laufwer­ken. Klikken Sie doppelt auf das DVD-ROM-Laufwerk,
öffnen das Menü Eigenschaften und wählen DVD-Region (Registerkarte). In dem angezeigten Fenster können Sie nun den Regionalcode einstellen. Die DVD-Regionserken­nung hängt vom Gerät, nicht vom Betriebssystem ab. Sie können den Regionalcode für Ihr Modul 5mal wählen. Die fünfte Wahl ist nicht mehr änderbar. Sie kann auch bei Wechsel des Betriebssystems oder bei Verwendung des Moduls in einem anderen Computer verändert werden.
Ansicht von links
3 4
2
1
5
CD-Notauswurf
Wenn eine CD/DVD manuell entnommen werden muß (z.B. wegen ei­nes Stromausfalls) können Sie mit dem Ende einer geradegebogenen Büroklammer in das Notauswurfloch drücken. Verwenden Sie hierzu aber keinen spitzen Bleistift oder ähnliche Objekte, die im Loch abbre­chen und darin steckenbleiben könnten. Entnehmen Sie keine Disket­te/CD, wenn das System gerade darauf zugreift. Dadurch könnte es zu einem “Systemzusammen-bruch” kommen.
Kopfhörer beim Ausschalten abnehmen
Nehmen Sie vor dem Ausschalten des Computers die Kopfhöhrer ab, da die lauteren Ausschaltgeräusche die Ohren schädingen können.
58 - Systemübersicht: Ansicht von links
Ausführliches Benutzerhandbuch
Systemübersicht:
1
Ansicht von rechts
2
3
3
4
3
5
6
7-in-1 Kartenleser
Mit dem Kartenleser können einige der neuesten digitalen Speicherkarten gelesen werden.
MMC (MultiMedia Card) / SD (Secure Digital) / MS (Memory Stick) /
MS Pro (Memory Stick Pro) / MS Duo (PC adapter erforderlich) /
Mini SD (PC adapter erforderlich) / RS MMC (PC adapter erforderlich)
Mini-IEEE 1394a
Der Mini-IEEE 1394a-Anschluss unterstützt nur SELBSTVERSORGTE (SELF-POWERED) IEEE 1394a-Geräte.
Abb. 6
Ansicht von rechts
7
1. PC Card-Steckplatz
2. Mini-IEEE 1394a Anschluss
3. 3 USB 2.0 Anschlüsse
4. TV-Antennenbuchse* (für das CATV-Kabel wird ein Adapter mitgeliefert)
5. 7-in-1 Kartenleser
6. Infrarot-Sender/Empfänger
7. RJ-45 LAN-Buchse
*Nur mit dem optionalen Mini-PCI TV-Tuner aktiviert
Deutsche
Systemübersicht: Ansicht von rechts - 59
Ausführliches Benutzerhandbuch
Systemübersicht:
Ansicht von unten
1. Akkufach
2. Akkufachverriegelung
3. Riegel für optische Laufwerke
4. Fach für Festplatte
5. Lüftungsöffnung
Deutsche
6. Sub Woofer
7. Komponentenschachtabdeckung
8. Lautsprecher
Die CPU darf nicht vom Anwender repariert werden. Durch das Öffnen des CPU-Fachs und durch jeglichen Zugriff auf die CPU können die Ga­rantiebestimmungen verletzt werden.
Ein neuer Akku sollte bei seiner ersten Verwendung zuerst einmal vollständig entladen und dann komplett wieder geladen werden. Ent­laden und laden Sie den Akku mindestens einmal im Monat oder nach etwa 20 Teilentladungen einmal
Abb. 7
Ansicht von unten
Garantie
Hinweis zum Akku
2
5
1
5
5
1
7
5
5
1
5
5
5
4
6
8
3
8
vollständig.
60 - Systemübersicht: Ansicht von unten
Ausführliches Benutzerhandbuch

Windows XP Startmenü und Systemsteuerung

Die meisten Einstellfenster, Utilitys und Programme erreichen Sie in Windows XP (und bei den meisten anderen Versionen von Windows) über das Start-Menü. Wenn Sie Programme und Utilitys installieren, werden diese auf der Festplatte instal- liert. Eine Verknüpfung davon wird in das Start-Menü und/oder auf dem Desktop erstellt. Sie können das Erscheinungs­bild des Start-Menüs ändern, indem Sie mit der rechten Maustaste auf Start klicken und aus dem Menü die Option Eigenschaften wählen.
Abb. 8
Startmenü und Systemsteuerung
In diesem Benutzerhandbuch finden Sie wiederholt die Aufforderung, die Systemsteuerung zu öffnen. Zur Systemsteue­rung gelangen Sie über das Start-Menü. In der Systemsteuerung können Sie die Einstellungen für die meisten w ichtige n
Windows-Funktionen (z.B. Strom, Video, Netzwerk, Audio) vornehmen. Windows XP bietet für viele dieser Funktionen Einstellfenster, wobei viele neue Fenster bereits hinzugefügt werden (oder die bestehenden verbessert werden), wenn Sie die in Tabelle 6 auf Seite 66 aufgeführten Treiber installieren. Wenn Sie alle Einstelloptionen anzeigen lassen möchten, müssen Sie in die Kategorieansicht wechseln.
Deutsche
Windows XP Startmenü und Systemsteuerung - 61
Ausführliches Benutzerhandbuch

Grafikfunktionen

Dieses Notebook verfügt über eine NVIDIA SLI-Schnittstelle (Sca lable Link Inte rface), mit der die grafische Qualität und Leistung verbessert wird. Dabei werden zwei NVIDIA GPUs in einem System so kombiniert, dass zwei Grafikkarten par­allel arbeiten können. Wenn der richtige Grafiktreiber installiert ist, können Sie bei Windows im Einstellfenster Eigen- schaften von Anzeige die Anzeigegeräte wechseln und Anzeigeoptionen konfigurieren.
So öffnen Sie in Windows das Dialogfeld Eigenschaften von Anzeige:
1. Klicken Sie Start (Menü), zeigen auf Einstellungen und klicken Systemsteuerung (oder klicken Sie einfach auf Start > System­steuerung).
2. Doppelklicken Sie auf Anzeige (Symbol); Anzeige (Symbol) befindet sich bei Darstellung und Designs (Kategorie).
Deutsche
3. Im Dialogfeld Eigenschaften von Anzeige klicken Sie auf Einstellungen (Registerkarte). (Sie können die Anzeige-Eigenschaften auch öffnen, indem Sie mit der rechten Maustaste auf den Desktop klicken und in dem Menü Eigenschaften wählen.)
4. Verschieben Sie den Regler auf die gewünschte Einstellung für die Bildschirmauflösung .
5. Klicken Sie auf den Pfeil, und wählen Sie die gewünschte Einst ellung für die Farbqualität .
6. Klicken Sie auf Erweitert (Schaltfläche) , um das Einstellfenster Erweiterte Eigenschaften aufzurufen.
7. Klicken Sie auf GeForce Go/Quadro FX (Registerkarte).
8. Klicken Sie auf die Schaltfläche Weitere Ei genschaften, um weitere Videooptionen aufzurufen.
3

Anzeigegeräte und -optionen

Neben dem integrierten LCD-Monitor können Sie auch einen Monitor/Flachbildschirm oder ein Fernsehgerät als Anzei­gegerät anschließen. Ein Monitor/Flachbildschirm wird an den DVI-Ausgangsanschluss angeschlossen, ein Fernsehgerät an die S-Video-Ausgangsbuchse. Eine Zusammenfassung der verfügbaren Anzeigemodi finden Sie in Tabelle 5 auf
Seite 63.
1
2
62 - Grafikfunktionen
Ausführliches Benutzerhandbuch
Deutsche
1
2
3
Abb. 9 - Eigenschaften von Anzeige
Anzeigemodus Beschreibung
Einzelne Anzeige
Klonen
Dualanzeige (DualView)
Einer der angeschlossenen Monitore wird als Anzeigegerät verwendet.
Auf beiden angeschlossenen Geräten wird dasselbe Bild angezeigt.
Die beiden angeschlossenen Geräte werden wie getrennte Geräte behandelt, sie arbei­ten wie ein virtueller Desktop.
Tabelle 5 -
Anzeige­optionen
Grafikfunktionen - 63
Ausführliches Benutzerhandbuch

Anschließen anderer Monitore

Wenn Sie einen Monitor/Flachbildschirm verwenden möchten, können Sie diesen an den DVI-Ausgangsanschluss an­schließen, der sich
1. Schließen Sie den externen Monitor an den DVI-Ausgangsanschluss an (oder das Fernsehgerät an die 7-pol ige S-V ideo-Ausg angs­buchse), und schalten Sie ihn ein.
2. Klicken Sie auf die Schaltfläche Weitere Ei genschaften im Dialogfeld Eigenschaften von GeForce Go/Quadro FX.
3. Wählen Sie Systemfenster und öffnen Sie sie erneut).
4. Wählen Sie aus dem Auswahlfeld für den nVi ew Anzeigemodus einen Modus aus.
5. Wählen Sie Übernehmen und klicken Sie auf Ja um die Einstellungen bestätigen.
Deutsche
6. Wählen Sie die Anzeigeoption aus dem Auswahlfeld Primäre Anzeige/Sekundäre Anzeige aus (wählen Sie eine Option und klicken Sie auf Übernehmen).
7. Markieren Sie ein Monitorsymbol, indem Sie darauf klicken. Klicken Sie dann auf die Schaltfläche Geräteeinstellungen, um die Einstellungen für den jeweiligen Monitor vorzunehmen (unter anderem die Bildschirmauflösung und Bildwiederholfrequenz).
8. Klicken Sie auf Übernehmen, um alle Einstellungen und Änderungen zu bestätigen.
an der Rückseite des Notebooks befindet.
nView-Grafikeinstellungen (wenn das Fenster nView-Grafikeinstellungen nicht erscheint, schließen Sie das
Abb. 10
nView-Grafikeinstel-
lungen
64 - Grafikfunktionen
Ausführliches Benutzerhandbuch

Energieverwaltungsfunktionen

Die Energieoptionen von Windows (siehe Seite 61) ermöglichen Ihnen die Konfiguration der Optionen für das Energiema­nagement des Computers. Sie können durch einzelne Komponenten wie dem Monitor oder der Festplatte, oder mit der Standby-Funktion oder dem Ruhezustand mit dem gesamten System Strom sparen (die Unterstützung des Ruhezustands wird in der Systemsteuerung wie in Abb. 11
Der Netzschalter des Computers, der Schalter für den Ruhezustand (Tastenkombinatio n Fn + F4) und der Deckel (der beim Schließen des Deckels aktiviert wird) können so eingestellt werden, daß Sie entweder den Standbymodus oder den Ruhe­zustand aktivieren.
aktiviert).
Abb. 11 - Energieoptionen
Deutsche

Beeinflussung der Leistung bei den Energiesparfunktionen

Die Energiesparfunktionen wirken sich in unterschiedlicher Weise auf die Leistung des Notebooks aus (d. h. die Prozes­sorleistung/-geschwindigkeit wi rd u. U. reduziert, falls als Energieschema Minimale Batteriebelastung gewählt wird).
Energieverwaltungsfunktionen - 65
Ausführliches Benutzerhandbuch

Installation der Treiber

Die CD-ROM "Device Drivers & Utilities + User's Manu­al" enthält die Treiber und Hilfsprogramme, die für das ein -
wandfreie Funktionieren des Notebooks notwendig sind
(die für das optionale TV-Tuner-Modul befinden sich auf der anderen mitgelieferten CD)
Module, über die das von Ihnen gew ählte Modell verfügt. Installieren Sie die Treiber in der in Tabelle 6 angegebenen Reihenfolge.
Deutsche

Einstellen des RAID-Systems

Beachten Sie, dass die Installation des RAID-Systems und des Treibers für Windows während der Installation des Windows-Betriebssystems und damit vor der Installation der anderen Treiber und Programme ausgeführt werden muss. (siehe “RAID-Konfiguration” auf Seite 76).
. Sie nur Treiber für die
Windows XP mit SP2 (Home Edition/Professional/
MCE)
& Windows XP Professional x64 Edition
Treiber Seite
Chipsatz
Video Audio
Modem
LAN
AP-Key
TouchPad
PCMCIA
Seite 69 Seite 69 Seite 69 Seite 70 Seite 70 Seite 70 Seite 70 Seite 70
Tabelle 6 - Installationsvorgang
66 - Installation der Treiber
AMD Prozessor
Auto Mail Checker
Bluetooth (optionale)
Wireless-LAN (optionale)
PC-Kamera (optionale)
Seite 71 Seite 71 Seite 72
Seite 73
Seite 74
Ausführliches Benutzerhandbuch

Installationsverfahren

Sie können die Treiber über das Programm "Aut ostart" oder manuell installieren.
Programm Drivers Installer
Legen Sie die mitgelieferte CD-ROM Device Drivers & Utilities + User's Manual in das CD-Laufwerk ein und klik-
ken Sie auf Install WinXP Drivers (Schaltfläche), oder klicken Sie auf Optional (Schaltfläche), um das optionale Treibermenü aufzurufen.
Abb. 12 - Fenster Drivers Installer 1
1. Die Reihenfolge für die Installation der Treiber finden Sie auf
Tabelle 6 auf Seite 66 (die Treiber müssen in dieser Rei-
henfolge installiert werden). Diese Tabelle entspricht der
Anordnung im Menü Drivers Installer.
2. Wählen Sie den Treiber, der installiert werden soll, durch Anklicken aus. Nachdem ein Treiber installiert wurde, wird er grau dargestellt (wenn einer dieser Treiber ein weiteres Mal installiert werden soll, klicken Sie auf die Sch alt fläc he Unlock (Freigeben)).
3. Befolgen Sie für jeden einzelnen Treiber, der auf den nachfolgenden Seiten aufgeführt ist, die entsprechenden Anweisungen.
Abb. 13 - Fenster Drivers Installer 2
Manuelle Treiber-Installation
Klicken Sie in der Anwendung Drivers Installer auf die Schaltfläche Browse CD (CD durchsuchen) und navigieren Sie zu der ausführbaren Datei in dem Ordner für Ihren Trei­ber.
Deutsche
Installation der Treiber - 67
Ausführliches Benutzerhandbuch
Aktualisierung/Neuinstallation einzel­ner Treiber
Wenn Sie einzelne Treiber aktualisieren/neu installieren möchten, müssen Sie unter Umständen vorher erst die ur­sprünglichen Treiber deinstallieren. Gehen Sie dazu in die Systemsteuerung des Windows Betriebssystems und klik- ken doppelt auf den Eintrag Software. Wenn der zu erset- zende Treiber in der Liste erscheint, deinstallieren Sie ihn (wenn er nicht in der Liste genannt wird, siehe unten). Gehen Sie dazu entsprechend der Anweisungen auf dem Bildschirm
Deutsche
vor (möglicherweise müssen Sie auch den Computer neu starten). Genauere Informationen zur Aktualisierung/Neuin­stallation finden Sie im Benutzerhandbuch in den ent spre­chenden Abschnitten zu den jeweiligen Treibern. Wenn der Treiber nicht unter dem Eintrag Software aufgelistet wird:
1. Klicken Sie Start (Menü), zeigen auf Einstellungen und klik­ken Systemsteuerung (oder klicken Sie einfach auf Start > Systemsteuerung).
2. Doppelklicken Sie auf System (Symbol); System (Symbol) befindet sich bei Leistung und Wartung (Kategorie).
3. Klicken Sie auf Hardware (Registerkarte) > Geräte-Manager (Schaltfläche).
4. Klicken Sie doppelt auf das Gerät, für das der Treiber aktualisiert/neu installiert werden soll (klicken Sie auf das "+" neben dem Gerät).
5. Klicken Sie auf die T aste T reiber aktualisieren/Aktualisieren (wählen Sie die Registerkarte Treiber) und befolgen Sie die Anweisungen auf dem Bildschirm.
Windows XP Service-Pack 2
Bevor Sie die Treiber installieren, müssen Sie das Windows XP Service-Pack 2 (oder eine Version von Windows XP, die das
Service-Pack 2 enthält) installieren. Im Windows XP Service­Pack 2 ist die Unterstützung für USB 2.0 enthalten. (Nicht erfor- derlich für Windows XP x64 Edition.)
Wenn Sie das Betriebssystem mit dem Service-Pack 2 aktuali- siert haben (z.B. wenn Ihre Version von Windows XP nicht das Service-Pack 2 enthält) führen Sie diese Schritte aus:
1. Klicken Sie Start (Menü), zeigen auf Einstellungen und klikken
Systemsteuerung (oder klicken Sie einfach auf Start > System­steuerung).
2. Doppelklicken Sie auf System (Symbol); System (Symbol ) befindet sich bei Leistung und Wartung (Kategorie).
3. Klicken Sie auf Hardware (Registerkarte) > Geräte-Manager (Schaltfläche).
4. klicken Si e auf das "+" neben Andere Geräte (wenn seine Unterelemente nicht angezeigt werden) .
5. Klicken Sie mit der rechten Maustaste auf USB (Universal Serial Bus)-Controller und wählen Deinstallieren, dann OK (wenn dieser Eintrag nicht angezeigt wi rd, müssen Sie keine weiteren Schritte unternehmen).
6. Starten Sie den Computer neu, wird automatisch der USB-2.0­Controller erkannt.
68 - Installation der Treiber
Ausführliches Benutzerhandbuch

Installieren des WinXP-Treibers

Einstellen des RAID-Systems
Beachten Sie, dass die Installation des RAID-Systems und des Treibers für Windows während der Installation des Windows­Betriebssystems und damit vor der Installation der anderen Treiber und Programme ausgeführt werden muss. (siehe
“RAID-Konfiguration” auf Seite 76).
Neue Hardware Gefunden
Wenn während des Installationsvorgangs die Meldung "Neue Hardware Gefunden" (Assistent für das Suchen neuer Hardware) erscheint (abweichend von der Beschrei­bung des Installationsvorgangs für den Treiber), klicken Sie auf Abbrechen, um das Fenster zu schließen. Befolgen Sie dann die Installationsanweisungen.
Chipsatz
1. Klicken Sie auf Install WinXP Drivers.
2. Klicken Sie auf 1.Install Chipset Driver > Ja.
3. Klicken Sie Weiter >Weiter >Weiter > Ja.
4. Klicken Sie auf Fertig stellen, um das Notebook neu zu
starten.
Video (VGA)
1. Klicken Sie auf Install WinXP Drivers.
2. Klicken Sie auf 2.Install Video Driver > Ja.
3. Klicken Sie auf Weiter.
4. Klicken Sie auf “Ja, Computer jetzt neu starten.”, und klicken Sie auf Fertig stellen, um das Notebook neu zu starten.
Audio
1. Klicken Sie auf Install WinXP Drivers.
2. Klicken Sie auf 3.Install Audio Driver > Ja.
3. Klicken Sie auf Weiter.
4. Klicken Sie auf Fertig stellen, um das Notebook neu zu starten.
Deutsche
Installation der Treiber - 69
Ausführliches Benutzerhandbuch
Modem
1. Klicken Sie auf Install WinXP Drivers.
2. Klicken Sie auf 4.Install Modem Driver > Ja.
3. Klicken Sie
4. Ihr Modem ist nun bereit zur Konfiguration.
5. Prüfen Sie, ob die Landesauswahl für das Modem mit
Ihrem übereinstimmt (Systemsteuerung > Symbol
Telefon- und Modemoptionen).
OK.
LAN
Deutsche
1. Klicken Sie auf Install WinXP Drivers.
2. Klicken Sie auf 5.Install LAN Driver > Ja.
3. Klicken Sie Weiter.
4. Klicken Sie InstallIieren > Fertig stellen.
5. Nun können die Netzwerkeinstellungen konfiguriert werden.
AP-Key
1. Klicken Sie auf Install WinXP Drivers.
2. Klicken Sie auf 6.Install AP-Key Utility > Ja.
3. Klicken Sie auf Weiter.
4. Klicken Sie auf Fertigstellen, um das Notebook neu zu starten.
TouchPad
1. Klicken Sie auf Install WinXP Drivers.
2. Klicken Sie auf 7.Install Touchpad Driver > Ja.
3. Um fortzufahren, klicken Sie Weiter > Weiter > Weiter (klicken Sie auf Installation fortsetzen, um beliebig fortzufahren).
4. Klicken Sie auf Fertigstellen, um das Notebook neu zu starten.
PCMCIA
1. Klicken Sie auf Install WinXP Drivers.
2. Klicken Sie auf 8.Install PCMCIA Driver > Ja.
3. Klicken Sie auf Weiter.
4. Klicken Sie auf die Schaltfläche Ich akzeptiere die
Bedingungen der Lizenzvereinbarung, und dann auf Weiter.
5. Klicken Sie auf Fertigstellen.
70 - Installation der Treiber
Ausführliches Benutzerhandbuch
AMD Prozessor
1. Klicken Sie auf Install WinXP Drivers.
2. Klicken Sie auf 9.Install AMD CPU Driver > Ja.
3. Klicken Sie auf Weiter.
4. Klicken Sie auf die Schaltfläche Ich akzeptiere die
Bedingungen der Lizenzvereinbarung, und dann auf Weiter.
5. Klicken Sie auf Fertigstellen > Ja, um das Notebook neu
zu starten.
Auto Mail Checker
1. Klicken Sie auf Optional.
2. Klicken Sie auf 1.Install Automail Utility> Ja.
3. Um fortzufahren, klicken Sie Next > Next > Finish.
4. Starten Sie das Programm vom Start-Menü aus (zeigen auf Alle Programme/Programme > Auto Mail Checker und klicken Auto Mail Checker).
5. Klicken Sie auf das Symbol in der Taskleiste, um die Daten für das E-Mail-Konto einzugeben.
Deutsche
Installation der Treiber - 71
Deutsche
Ausführliches Benutzerhandbuch
Bluetooth
Ein- und Ausschalten des Bluetooth-Moduls
Das Bluetooth-Modul wird durch Drücken der Bluetooth AP­Key-Taste
geschaltet ist, leuchtet die LED grün.
eingeschaltet. Wenn das Bluetooth-Modul ein-
Die Benutzung drahtlos angeschlossener Geräte in
In der Regel ist die Benutzung jeglicher tragbarer elektronischer Funkgeräte in Flugzeugen verboten. Achten Sie darauf, daß
die Module AUSGESCHALTET sind, wenn Sie das Note­book im Flugzeug benutzen.
Flugzeugen
1. Schalten Sie das Modul ein.
2. Klicken Sie auf Optional.
3. Klicken Sie auf 2.Install Bluetooth driver > Ja.
4. Klicken Sie auf Install Drivers and Application v2.12.
5. Scegliere la lingua desiderata e fare clic su OK.
6. Um fortzufahren, klicken Sie Weiter.
7. Klicken Sie auf die Schaltfläche Ich akzeptiere die
Bedingungen der Lizenzvereinbarung, und dann auf Weiter.
8. Um fortzufahren, klicken Sie Weiter > Weiter > Installieren.
9. Klicken Sie auf Fertigstellen > Ja, um das Notebook neu zu starten.
10.Beim Neustart erscheint das IVT Corporation BlueSoleil Hauptmenü.
11.Sie können zum Konfigurieren der Einstellungen jederzeit das Einstellfenster IVT Corporation BlueSoleil Hauptmenü über Start > Programme/ AlleProgramme > IVT BlueSoleil oder durch Anklicken des Symbols in der Taskleiste aufrufen.
72 - Installation der Treiber
Wireless-LAN
Ein- und Ausschalten des Wireless-LAN-Moduls
Das Wireless-LAN-Modul wird durch Drücken der Tastenkom­bination (Fn + F11) Modul eingeschaltet ist, leuchtet die LED grün.
eingeschaltet. Wenn das Wireless-LAN-
Die Benutzung drahtlos angeschlossener Geräte in
Flugzeugen
In der Regel ist die Benutzung jeglicher tragbarer elektronischer Funkgeräte in Flugzeugen verboten. Achten Sie darauf, daß
die Module AUSGESCHALTET sind, wenn Sie das Note­book im Flugzeug benutzen.
Ausführliches Benutzerhandbuch
1. Schalten Sie das Modul ein.
2. Klicken Sie auf Optional.
3. Klicken Sie auf 3.Install RTL WLAN driver > Ja.
4. Wählen Sie eine Sprache und klicken auf OK.
5. Klicken Sie auf Weiter.
6. Klicken Sie auf Fertigstellen, um die Installation abzuschließen.
7. Das Betriebssystem ist die Standardeinstellung für die Steuerung des Wireless LAN
8. Greifen Sie über die Option Netzwerkverbindungen in der Windows-System steuerung auf ein verfügbares drahtloses Netzwerk zu (Start > Einstellungen >
Netzwerkverbindungen oder Start > Verbinden mit > Alle Verbindungen anzeigen), oder durch Anklicken des
Symbols in der Taskleiste.
bei WinXP.
Deutsche
Installation der Treiber - 73
Deutsche
Ausführliches Benutzerhandbuch
PC-Kamera
Festlegen der PC-Kamera
Nach dem Installieren des PC-Kamera-Treibers müssen Sie festlegen, welches Gerät vom Programm EMAMCAP verwen­det wird. Gehen Sie im Programm EMAMCAP in das Menü De­vices (Geräte) und wählen als Gerät muss mit einem Häkchen gekennzeichnet sein).
USB2.0 1.3M PC CAM
Neueste Informationen zum PC-Kameratreiber
Auf der CD-ROM für die PC-Kamera und auf allen beigefügten Zusatzseiten finden Sie die neuesten aktualisierten Informa­tionen zum PC-Kameratreiber. Diese Informationen werden sind vom Inhalt aktueller als die hier angegebenen Informatio­nen.
(es
1. Schalten Sie das Modul ein.
2. Klicken Sie auf Optional.
3. Klicken Sie auf 4.Install 1.3 PCCAM > Ja.
4. Klicken Sie auf Weiter.
5. Klicken Sie auf Fertigstellen > OK, um das Computer neu zu starten.
6. Schalten Sie das PC-Kamera-Modul durch Drücken der AP-Key-Taste EIN (die LED-Anzeige leuchtet grün).
7. Um das Programm zu starten, wählen Sie bei Start >
Programme/Alle Programme > USB2.0 1.3M PC CAM die Option emAMCAP.
74 - Installation der Treiber
Optionen der Mini-PCI TV-Tuner-Modu­len
Wenn das von Ihnen gekaufte Modell eines der optionalen Mini-PCI TV-Tuner-Module enthält (entweder nur analog ODER analog/digital ODER Windows Media Center Edi­tion), erhalten Sie auch eine CD mit allen erforderlichen Treibern, Programmen und einem Benutzerhandbuch.
Mit dem optionalen TV-Tuner können Sie fernsehen, Mu­sik-CDs wiedergeben, Videokonferenzen abhalten sowie Fotos und Videos auf dem PC aufzeichnen.
Die TV-Antennenbuchse und der S-V ideo-Eing ang werden nur aktiviert, wenn das TV-Tuner-Modul installiert ist. In­stallieren Sie zuerst die gesamte Software, bevor Sie die TV-Antenne anschließen.
Ausführliches Benutzerhandbuch
CATV-Kabelsicherheit
Stellen Sie sicher, dass beim Installieren des CATV-Systems die Koaxialkabelabschirmung so nah wie möglich am Kabe­leintrittspunkt angeschlossen wurde.
TV-Antenne
Die mit den TV-Tunermodulen mitgelieferte TV-Antenne ist nur für die Verwendung in Räumen vorgesehen. Verwenden Sie das TV-Tunermodul nicht im Freien.
TV-Aufnahme und Energieschema
Wenn Sie den optionalen TV-Tuner für die Live-Aufnah­me von Fernsehprogrammen verwenden möchten, rufen Sie das Bedienfeld Energieoptionen auf, und stellen Sie das Energieschema (siehe “Energieverwaltungsfunktionen”
auf Seite 65) auf Dauerbetrieb, damit das Gerät immer
eingeschaltet bleibt.
Deutsche
Installation der Treiber - 75
Ausführliches Benutzerhandbuch

RAID-Konfiguration

Auf den folgenden Seiten finden Sie eine Einführung für die Konfiguration der Festplatten im RAID-Modus (Redundant Array of Independent Disks) auf einen der folgenden Ebenen/Modi.
RAID Level 0 (Striping) - Ermöglicht eine verbesserte Leistung (bei identischen Laufwerken), indem die I/O-Last auf die Kanäle und Laufwerke verteilt wird. Ein Striped Array ist NICHT fehlertolerant, sodass der Ausfall eines Laufwerks zum Verlust aller Daten im Array führen kann.
RAID Level 1 (Mirroring) - Ermöglicht Datenschutz (bei identischen Laufwerken), sodass bei Ausfall eines Laufwerks in einem gespiegelten Array das gespiegelte Laufwerk (das eine Kopie der Daten enthält) alle Daten übernimmt.
Deutsche
RAID JBOD (Spanning) - JBOD ("Just a Bunch of Disks") ist nützlich, wenn Sie eine ungerade Anzahl von Laufwerken zu einem großen Laufwerk kombinieren. Bei dieser Konfiguration gibt es weder eine verbesserte Leistung noch einen
höheren Schutz von Daten.
RAID aktivieren/deaktivieren
Die NV RAID-Konfiguration DARF NUR DANN aktiviert/deaktiviert werden, wenn das Betriebssystem neu installiert werden soll.
Ertellen Sie vorher unbedingt eine Sicherungskopie aller Daten. Wenn Sie die RAID-Konfiguration nicht verwenden möchten, klicken Sie im Menue auf Advanced > Advanced Chipset Control und
setzen Sie die Option "NV RAID Configuration:" auf Disabled (Deaktiviert) (siehe Abb. 14 auf Seite 73), bevor Sie das Betriebs­system installieren.
Wenn die RAID-Konfiguration deaktiviert ist, müssen Sie für Windows keinen RAID-Treiber installieren.
76 - RAID-Konfiguration
Ausführliches Benutzerhandbuch
PhoenixBIOS Setup Utility
Main Advanced Security Exit
F1 Help  Select Item -/+ Change Values F9 Setup Defaults Esc Exit  Select Menu Enter Select Sub-Menu F10 Save and Exit
Item Specific Help
Keys used to view or configure devices: Up and Down arrows select a device. <+> and <-> moves the device up or down. <x> exclude or include the device to boot.
Boot priority order:
1: IDE CD: UJDA770 DVD/CDRW-(PM)
2: USB FDC: 3: USB KEY: 4: PCI SCSI: TOSHIBA MK8032GSX 5: PCI BEV: 6: 7: 8:
Excluded from boot order:
: USB HDD: : USB CDROM:
Boot
Einstellen des RAID-Modus
1. Installieren Sie zwei identische serielle Festplattenlaufwerke (eine ausführli che Anleit ung zum Inst alli eren der Festplat ten f inden Si e
im Ausführlichen Benutzerhandbuch auf der CD-ROM Device Drivers & Utilities + User's Manual).
2. Formatieren Sie eine leere 3,5"-Floppydiskette (1,44 MB), und bereiten Sie ein externes USB-Floppydiskettenlaufwerk vor.
3. Erzeugen Sie eine RAID-Treiberdiskette, indem Sie mit einem Computer die Ordner sataraid
(D:Drivers\00CHIPSET\IDE\WinXP\sataraid) von der CD-ROM Device Drivers & Utilities + User's Manual auf die leere Dis kette kopieren.
4. Starten Sie das Notebook und drücken Sie auf die Taste <F2>, um in das BIOS zu gelangen.
5. Gehen Sie in das Menü Advanced > Advanced Chipset Control und setzen Sie die Option "NV RAID Configuration:" auf
Enabled (Aktiviert).
6. Gehen Sie in das Menü Boot und wählen Sie bei "Boot priority order" als erstes Gerät die CD-ROM/DVD-ROM, indem Sie auf die
Tasten <Umschalt> und <+> drücken. Auf diese Weise rückt die Option CD-ROM/DVD-ROM in die oberste Position.
7. Stellen Sie sicher, dass das Notebook an das Stromnetz angeschlossen ist, und drücken Sie auf die Taste F10, um die Änderungen
zu speichern und das BIOS zu beenden.
Deutsche
Advanced
Advanced
Advanced Chipset Control
NV RAID Configuration: [Enabled]
Audio Codec: [Auto] Modem Codec: [Auto]
Route Port 80h cycles to [LPC]
F1 Help  Select Item -/+ Change Values F9 Setup Defaults Esc Exit  Select Menu Enter Select Sub-Menu F10 Save and Exit
PhoenixBIOS Setup Utility
Item Specific Help
Enable/Disable Nvidia RAID control.
SATA controller must be enabled for RAID feature to function.
Enabling Master SATA0 Secondary requires enabling Secondary SATA Channel.
Both options are listed in Integrated Devices.
Abb. 14 - BIOS-Menüs
RAID-Konfiguration - 77
Ausführliches Benutzerhandbuch
[]Add
[
]Del
[ESC] Quit [F6] Back [F7] Finish [TAB] Navigate [] Select [ENTER] Popup
RAID Mode : Mirroring Striping Block: Optimal
Free Disks Array Disks Port Disk Model Capacity Port Disk Model Capacity
2.0 TOSHIBA MK8032 74.53GB
2.1 TOSHIBA MK8032 74.53GB
MediaShield Utility Jun 23 2005
- Define a New Array -
8. Beim Hochfahren des Computers erscheint dieses Fenster (drücken Sie auf F10, um das Programm aufzurufen).
MediaShield ROM BIOS 6.75 Copyright (C) 2006 NVIDIA Corp.
Detecting array ... 0 Healthy NVIDIA MIRROR 74.53G
Press F10 to enter RAID setup utility ...
Abb. 15 - MediaShield ROM BIOS-Fenster
9. Danach erscheint das MediaShield ROM BIOS Utility (wenn Sie zuvor kein Array eingerichtet haben, wird das Menü "Define a
New Array" angezeigt).
10. Drücken Sie auf die Tabulatortaste, um die Menüoptionen zu wählen, und wechseln Sie in den Dropdown-Menüs mit den
Deutsche
Pfeiltasten Auf/Ab. Bestätigen Sie eine Option durch Drücken der Eingabetaste.
11. Im linken Menü werden alle verfügbaren freien Festplatten angezeigt. Diese können mit den Pfeiltasten Links/Rechts in das Array
(und von dort wieder zurück) verschoben werden.
MediaShield Utility JuN 23 2006
- Define a New Array -
RAID Mode : Mirroring Striping Block: Optimal
Free Disks Array Disks Port Disk Model Capacity Loc Disk Model Capacity
2.0 TOSHIBA MK8032 74.53GB
2.1 TOSHIBA MK8032 74.53GB
[ESC] Quit [F6] Back [F7] Finish [TAB] Navigate [] Select [ENTER] Popup
[]Add
[
]Del
Abb. 16 - MediaShield ROM BIOS (Define New Array)
78 - RAID-Konfiguration
Ausführliches Benutzerhandbuch
A
a
y
D
k
k
C
apa
cyo
D
d
d
O
O
p
y
y
N
N
e
a
y
12. Wenn Sie eine Festplatte zum RAID zugewiesen haben, drücken Sie auf F7.
13. Die Aufforderung "Clear disk data?" erscheint.
14. Drücken Sie auf Y, um alle Daten, die sich auf dem Laufwerk befinden, zu löschen. Nun erscheint das Fenster Array List.
15. Drücken Sie auf B (Set Boot), damit das Array bootfähig wird (in der Spalte Boot muss Yes angezeigt werden).
16. Drücken Sie auf die Eingabetaste, um das Fenster Array Detail aufzurufen, in dem die Informationen über das ausgewählte Array
angezeigt werden.
MediaShield Utility Jun 23 2005
RAID Mode : Mirroring Striping Block: Optimal
Free Disks Port Disk Model
[ESC] Quit [F6] Back [F7] Finish [TAB] Navigate [] Select [ENTER] Popup
- Define a New Array -
Clear disk data?
[Y] YES [N] NO
[]Del
Model Capacity
BA MK8032 74.53GB BA MK8032 74.53GB
MediaShield Utility Jun 23 2006
- Array List -
Boot Status Vendor Array Model Name
Yes Healthy NVIDIA MIRROR 74.53G
[Ctrl-X] Exit [] Select [B] Set Boot
[ENTER] Detail
RAID Mode : Mirroring Striping Width : 1 Striping Block: 64K
Abb. 17 - MediaShield ROM BIOS (Clear Disk Data/Array List/Array Detail)
17. Wenn Sie ein Laufwerk als Leer kennzeichnen und den gesamten Inhalt lösche n möchten ( Hinweis: alle Daten wer den gelös cht ),
drücken Sie auf C.
18. Drücken Sie auf Y, um alle Daten zu löschen, anderenfalls drücken Sie auf N.
19. Drücken Sie auf Enter, um zum Fenster Array List zurückzukehren, und drücken Sie dann zum Beenden auf Strg + X .
20. Jetzt können Sie Windows XP installieren.
21. Legen Sie die Microsoft Windows Betriebssystem-CD in das CD/DVD-Laufwerk des Computers ein und schließen sie das
externe USB-Diskettenlaufwerk an einen der USB-Anschlüsse des Notebooks an der Bootreihenfolge "Boot priority order" an erster Stelle steht).
22. Wenn die Meldung
"Press any key to start up from the CD/Press any key to boot from CD" erscheint, drücken Sie eine Taste.
23. Wenn die Meldung "Press F6 if you need to install third party SCSI or RAID driver" erscheint, drücken Sie auf die Taste F6.
(stellen Sie sicher, dass das CD/DVD-Laufwerk in
Array 1 : NVIDIA MIRROR 74.53G
- Array Detail -
Port Index Disk Model Name Capacity
2.0 0 TOSHIBA MK8032GSX 74.53GB
2.1 1 TOSHIBA MK8032GSX 74.53GB
[R] Rebuild [D] Delete [C] Clear Disk [ENTER] Return
Deutsche
RAID-Konfiguration - 79
Ausführliches Benutzerhandbuch
NVIDIA RAID CLASS DRIVER (required)
NVIDIA nForce Storage Controller (required)
24. Wenn das Windows-Setup-Menü erscheint, drücken Sie auf die Taste "S", um ein zusätzliches Gerät festzulegen ("Specify
Additional Device").
25. Legen Sie die RAID-Treiberdiskette in das externe USB-Diskettenlaufwerk.
26. Wählen Sie "NVIDIA RAID CLASS DRIVER (required)", und drücken Sie zum Auswählen auf Enter.
NVIDIA RAID CLASS DRIVER (required)
NVIDIA nForce Storage Controller (required)
Abb. 18 - RAID Driver Select 1
27. Das System liest nun die Daten vom Diskettenlaufwerk und kehrt zum Setup Menu von Windows zurück.
28. Wenn das Windows-Setup-Menü erscheint, drücken Sie auf die Taste "S" ein zweites Mal, um ein zusätzliches Gerät festzulegen
Deutsche
("Specify Additional Device").
29. Drücken Sie auf Enter, und wählen Si e mit den Pf eilt asten “NVIDIA n Force S torage Contr oller ( required)” und d rücken wieder auf
Enter.
Abb. 19 - RAID Driver Select 2
30. Drücken Sie auf Enter, um die Inst allation des Betriebssystems wie he rkömmlich fortzusetzen (a uf dem Bildschirm sollten n un wie in
Abb. 20 beide Trei ber angezei gt werde n) (die Anle itung zu r I nstallation des Windows-Betriebssystems finden Sie in der Windows-
Dokumentation).
Windows Setup
Abb. 20 - Zwei in Windows-Setup festgelegte Treiber
80 - RAID-Konfiguration
Setup will load support for the following mass storage device(s):
NVIDIA RAID CLASS DRIVER (required) NVIDIA nForce Storage Controller (required)
Ausführliches Benutzerhandbuch
31. Installieren Sie entsprechend der Anleitung unter “Chipsatz” auf Seite 69 den Chipsatz-Treiber.
32. Starten Sie das Programm MediaShield Windows über Start > Programme/Alle Programme > NVIDIA Corporation > MediaShield.
33. Das Programm MediaShield Windows zeigt die Informationen über die Arrays, die Sie eingerichtet haben.
34. Das Programm MediaShield Windows kann zum Wiederherstellen des Arrays und zum Umwandeln von RAID 1 in RAID 0
benutzt werden. Es ist nicht möglich, RAID 0 (2 Festplatten) in RAID 1 (2 Festplatten) umzuwandeln.
Programm MediaShield
Windows
Wenn als RAID-Modus Mirrored (RAID 1) festgelegt ist, können Sie
mit diesem Programm das Array
Wiederherstellen oder es in ein Striped-Array (RAID 0) umwan-
deln. Wenn als RAID-Modus Striped
(RAID 0) festgelegt ist, zeigt dieses Programm nur die Informationen über das RAID an. Die Konfigurati­on kann nur über das MediaShield ROM BIOS Utility geändert wer­den (siehe Abb. 16 auf Seite 78).
Deutsche
Abb. 21 - Programm MediaShield Windows
RAID-Konfiguration - 81
Ausführliches Benutzerhandbuch

Fehlerbehebung

Problem Mögliche Ursache - Lösung
Ich kann die Regionscodes mit dem DVD-Hilfsprogramm nicht mehr ändern.
Das TouchPad funktioniert nicht. Das TouchPad wurde deaktiviert. Drücken Sie auf die Tastenkombination (Fn + F1), um das
Deutsche
Die Module Wireless-LAN/ Bluetooth/PC-Kamera können nicht erkannt werden.
Die Module Wireless-LAN/ Bluetooth/PC-Kamera können nicht konfiguriert werden.
Bei der PC-Kamera-Software erscheint beim Start der EMAMCAP-Software ein schwarzer Bildschirm.
82 - Fehlerbehebung
Der Regionscode wurde schon 5mal geändert. Siehe “Die DVD-Re gionalcodes ändern” auf
Seite 58.
TouchPad zu aktivieren (stellen Sie sicher, dass der TouchPad-Treiber installiert ist). Das/Die Modul(e) ist/sind ausgeschaltet. Stellen Sie anhand der Anzeige-LED
fest, ob das Modul an- oder ausgeschaltet ist (sie he “L ED-Anzeig en” auf Seite 54). Wenn die Anzeige-LED nicht leuchtet, drücken Sie die AP-Key-Taste/Tastenkombination, um das Modul zu aktivieren (siehe Seiten 55 und 56).
Der/die Treiber des/der Module wurde(n) nicht richtig installiert. Überprüfen Sie, ob die richtigen Treiber installiert wurden (siehe Anweisungen für das geeigneten Modul bei
“Installieren des WinXP-Treibers” auf Seite 69).
Die Software verwendet das falsche Gerät. Wenn Sie sowohl über das optionale PC-Kamera­und TV-Tuner-Modul verfügen, gehen Sie im Programm EMAMCAP in das Menü Devices (Geräte) und wählen als Gerät
USB2.0 1.3M PC CAM
(PC-Kamera) (siehe Seite 74).
Ausführliches Benutzerhandbuch

Technische Daten

Aktualität der technischen Daten
Die in diesem Anhang aufgeführten technischen Daten sind zum Zeitpunkt der Druckstellung richtig. Bestimmte Elemente (ins­besondere Prozessortypen/-geschwindigkeiten) können im Rahmen des Entwicklungsplans des Herstellers zwischenzeitlich ge­ändert oder aktualisiert werden. Detailinformationen erhalten Sie bei Ihrem Servicezentrum.
Funktion Technische Daten
Deutsche
Prozessor Typen
Core Logic
LCD-Bildschirm
Sicherheit
Mobile AMD Turion™ 64 X2 Prozessor (31W) 638-Pin Micro-PGA-S1 Gehäuse Modell TL-50
Mobile AMD Turion™ 64 X2 Prozessor (31W / 33W / 35W) 638-Pin Micro-PGA-S1 Gehäuse
Modelle TL-52/ TL-56/ TL-60 nVIDIA nForce4 SLI Chipset (CK804)
19,0" Oder 20,1"WSXGA+ TFT LCD(1680*1050)
Öffnung für Sicherheitsschloß (Typ Kensington) BIOS-Paßwort
µ0,09) 0,09 Mikrometer SOI -Technologie
( 1,6GHz - 256KB *2 L2 Cache
(
µ0,09) 0,09 Mikrometer SOI -Technologie
1,6GHz/ 1,8GHz/ 2,0GHz - 512KB *2 L2 Cache
Technische Daten - 83
Ausführliches Benutzerhandbuch
Funktion Technische Daten
Deutsche
Speicher
BIOS
Videokarte­Optionen
Zwei 64-bit DDRII Datenkanal Zwei 200-Pin DDR SODIMM-Sockel, Unterstützung von DDRII 533/667 Speicher Speicher auf bis zu 2GB erweiterbar (256/ 512/ 1024 MB DDRII module)
Phoenix BIOS (512KB Flash-ROM) Phoenix BIOS
Zwei NVIDIA GeForce Go 7800 GTX (G71M-GTX) High Performance Videokarten
1GB GDDR-III (DDR3) Video-RAM On Board 256-Bit-Speicherinterface PCI Express * 8 by 2 Unterstützt DirectX 9 Modul-Aufbau
Zwei NVIDIA Quadro FX 2500M (G71GLM-U) High Performance Videokarten 1GB GDDR-III (DDR3) Video-RAM On Board
256-Bit-Speicherinterface PCI Express * 8 by 2 Unterstützt DirectX 9 Modul-Aufbau
Zwei NVIDIA GeForce Go 7950-GTX (G71M-UU) High Performance Videokarten
1GB (zwei VGA) GDDR-III (DDR3) Video-RAM On Board 256-Bit-Speicherinterface
PCI Express * 8 by 2 Unterstützt DirectX 9 Modul-Aufbau
Videokarten-Optionen
Beachten Sie, dass Kartentypen, Spezifikationen und Treiber kontinuierlich aktualisiert und geän­dert werden. Bei Ihrem Service-Center erhalten Sie die neuesten Informationen über unterstützte Videokarten.
84 - Technische Daten
Ausführliches Benutzerhandbuch
Funktion Technische Daten
Speicher
Kartenleser
Audio
Tastatur
Zeigegerät
PC Card
Zwei austauschbare Laufwerkschächte für Serial-ATA-Festplattenlaufwerke (SATA) (2,5", 9,5 mm Höhe) RAID 0, RAID 1, HDD Fault Tolerance System bei der SATA-Konfiguration
Ein austauschbares optisches Laufwerk (12,7 mm Höhe) für CDs/DVDs (Laufwerksoptionen finden Sie unter
“Optional” auf Seite 87)
7-in-1 Kartenleser-Modul (SD/ Mini SD/ MMC/ RS MMC/ MS/ MS Pro/ MS Duo) Hinweis: MS Duo/ Mini SD/ RS MMC Karte erfordert PC-Adapter
Integrierte AC97 2.3-kompatible Schnittstelle
SRS WOW Surround Sound 3D Stereo-Soundsystem Kompatibel mit Sound-Blaster PRO™
"Win Key"-Tastatur (mit Nummerntastatur) in Normalgröße
Eingebautes TouchPad (integrierte Rolltastenfunktion)
Ein Sockel Typ II PCMCIA 3,3 V/ 5 V
Technology Inside
Virtuelle 4-Kanal-Soundsystem S/PDIF Digtalausgang Eingebautes Mikrofon 4 eingebaute Lautsprecher Eingebautes Subwoofer
(5.1 CH)
Deutsche
Technische Daten - 85
Ausführliches Benutzerhandbuch
Funktion Technische Daten
Deutsche
Schnittstellen
Kommunikation
Unterstützte Betriebssy­steme
Fünf USB 2.0-Anschlüsse Ein Mini-IEEE 1394a-Anschluss Eine serielle Schnittstelle Ein infrarot-Sender/Empfänger Ein DVI-Ausgangsanschluss Eine Lautsprecher/Kopfhörer-Ausgangsbuchse Eine Mikrofon-Eingangsbuchse Eine S/PDIF-Ausgangsbuchse Eine Line-Eingangsbuchse (Line-In) für Audioeingang Eine RJ-11 Buchse für Modem
Infrarot-Sender/Empfänger mit Unterstützu ng für IrDA
1.1 & FIR (Reichweite: 1 - 100 cm)
10/ 100/ 1000Base-T (Gigabit) PCIe Ethernet LAN eingebaut
56K AC’97 Modem V.92-kompatibel
Windows XP Home Edition mit Service Pack 2 Windows XP Professional mit Service Pack 2 Windows XP Media Center Edition mit Service Pack 2 Windows XP Professional x64 Edition
Eine RJ-45-Buchse für LAN Eine DC-Eingangsbuchse Eine 7-polige S-Video-Ausgangsbuchse für TV- und
HDTV-Ausgabe (Adapter erforderl ich) Eine TV-Antennenbuchse (anal og/digital) (arbeitet mit
dem optionalen TV-Tuner) CIR-Transceiver (Infrarot)(arbeitet mit dem optiona-
len TV-Tuner) Ein
S-Video-Eingangsanschluss (arbeitet mit dem
optionalen TV-Tuner)
USB 802.11b/g Wireless LAN-Modul (Option)
USB Bluetooth (Class II V2)-Modul (werkseitige Option)
1.3M USB PC-Kamera (V2)-Modul (werkseitige
Option)
86 - Technische Daten
Ausführliches Benutzerhandbuch
Funktion Technische Daten
Energieverwal­tung
Stromversor­gung
Umgebungsbe­dingungen
Abmessungen
Gewicht
Optional
Unterstützt ACPI v2.0 Unterstützt Wiederaufnahme durch Modemaktivität
(Resume From Modem Ring)
Netzadapter für den gesamten Spannungsbereich AC-Eingang: 100 DC-Ausgang: 20V, 11 A
Temperatur In Betrieb: 5 Bei Aufbewahrung: -20
476 (B) x 343 (T) x 29,5 - 47.8 (H) mm
6,9 kg mit Akku (12 Zellen)
Optionen für optische Laufwerks-Module:
Kombiniertes-Laufwerk DVD-Dual-Laufwerk DVD-Super-Multi-Laufwerk
Software DVD-Player
USB Bluetooth (Class II V2)-Modul (werkseitige Option)
~ 240V, 47 ~ 63Hz
ºC ~ 35ºC
ºC ~ 60ºC
Leicht austauschbarer Smart Lithium-Ionen-Haupt­akku mit 12 Zellen (6600mAh / 14,8V)
Relative Luftfeuchtigkeit In Betrieb: 20 Bei Aufbewahrung: 10
1.3M USB PC-Kamera (V2)-Modul (werkseitige Option)
USB 802.11b/g Wireless LAN-Modul
Mini-PCI TV-Tuner-Modul (nur für analogen Signal­eingang) (werkseitige Option)
Mini-PCI TV-Tuner-Modul (für analogen und digitalen Signaleingan) (werkseitige Option)
Mini-PCI TV-T uner-Modul (für Windows Media Center Edition) (werkseitige Option)
~ 80%
~ 90%
Deutsche
Technische Daten - 87
Deutsche
Ausführliches Benutzerhandbuch
88
Guide Utilisateur Concis

Avertissement

La compagnie se réserve le droit de revoir cette publication ou de modifier son contenu sans préavis. Les informations qu’elle contient sont pour référence seul emen t et n’en ga gent pas la responsabilité du fabricant ou d’aucun distributeur. Ils n’assument aucune responsabilité en cas d’erreurs ou d’imprécisions qui pourraient se trouver dans cette publication et ne sont en aucun cas responsable d’aucunes pertes ou dommages résultant de l’util isation (corre cte ou incorrecte) de cette pu­blication.
Cette publication et les logiciels qui l’accompagnent ne peuvent pas, dans leur intégrité ou en partie, être reproduits, tra­duits, transmits ou convertis en format électronique sans l’autorisation préalable du vendeur, du fabricant ou des créateurs de cette publication, à l’exception de copies conservées par l’utilisateur pour archive. Les noms de marques ou de produits mentionnés dans cette publication peuvent ou pas être protégés et/o u être des marques déposées par leur compagnies respectives. Ils sont mentionnés dans un but d’i dentification seulemen t et ne signi fient pas l’approbation de ce produit ou de son fabricant.
© Octobre 2006

Marques déposées

Ce produit incorpore une technologie de protection des droits d'auteur protégée par certains brevets américains et autres droits sur la propriété intellectuelle appartenant à Macrovision Corporation et d’autres prop riétaires légitimes. L’utilisation de cette technologie de protection des droits d'auteur doit être autorisé par Macrovision Corporation, et n’est prévu que dans un cadre privé ou limité, à moin s d’obtenir l ’autorisation de Ma crovision Corporation. L'ingénierie inverse et le désassem­blage sont interdits.
Français
AMD Turion™ est une marque d’Advanced Micro Devices, Inc.
est une marque de SRS Labs, Inc. WOW technology est incorporée sous licence de SRS Labs, Inc.
Avertissement - 89
Guide Utilisateur Concis

A propos de ce Guide Utilisateur Concis

Ce guide rapide est une brève introduction à la mise en route de votre système. l s’agit d’un supplément, et non pas d’une alternative au Manuel de l’Utilisateur en Anglais complet au format Adobe Acroba t sur le CD-ROM Device Drivers & Utilities + User's Manual fourni avec votre ordinateur. Ce CD-ROM contient aussi les pilotes et utilitaires nécessaires au fonctionnement correct de votre ordinateur portable (excepté ceux concernant le module de Tuner TV en option, qui sont sur un CD séparé fourni)
Certains ou tous les éléments de l’ordinateur peuvent avoir été déjà instal lés. Si ce n’est pas le cas, ou si vous avez l’int en­tion de reconfigurer (ou réinstaller) des portions du système, reportez-vous au Manuel de l’Utilisateur complet. Le CD- ROM Device Drivers & Utilities + User’s Manual ne contient pas de système d’exploita tion.

Informations de contrôle

Des mises en garde et informations de contrôle sont incluses dans le Manuel de l'Utilisateur complet qui se trouve sur le
Francais
CD-ROM Device Drivers & Utilities +User’s Manual.
.
90 - A propos de ce Guide Utilisateur Concis
Guide Utilisateur Concis

Instructions d’entretien et d’utilisation

L ’or dinateur portable est robuste, mai s il peut toutefois être endommagé. Afin d’éviter ceci , veuillez suivre ces recomman­dations :
1. Ne le laissez pastomber. Ne l’exposez à aucun choc ou vibration. Si l’ordinateur tombe, le boîtier et d’autres éléments pour- raient être endommagés.
2. Gardez-le sec. Ne le laisser pas surchauffer. Tenez l’ordinat eur et son alimentat ion externe à dist ance de toute source de chaleur. Il s’agit d’un appareil électrique. Si de l’eau ou tout autre liquide venait à pénétrer à l’intérieur de votre ordinateur, il pourrait être sérieusement endommagé.
3. Evitez les interférences. Tenez l’ordinateur à distance de transformateurs à haute capacité, moteurs électriques, et autres appareils générateurs de champs magnét iqu es importants. Ceux-ci peuvent gêner ses performances normal es et end ommager vos données.
4. Suivez les procédures appropriées d’utilisation de votre ordinateur. Arrêtez l’ordinateur correctement, et fermez tous vos programmes (n’oubliez pas d’enregistrer votre travail). N’oubliez pas d’enregistrer vos données régulièrement puisqu’elles peuvent être perdues si la batterie est vide.
5. Soyez prudent lorsque vous utilisez des périphériq ues .
Utilisation des appareils sans fil à bord d'un avion
L'utilisation de tout appareil électronique de transmission est généralement interdite à bord d 'un avi­on. Assurez-vous que les modules sont éteints si vous utilisez l'ordinateur à bord d'un avion.
Français
Instructions d’entretien et d’utilisation - 91
Guide Utilisateur Concis

Sécurité electrique

Votre ordinateur possède des besoins en énergie propre :
Utilisez uniquement un adaptateur secteur agréé avec votre ordinateur.
Votre adaptateur secteur peut avoir été conçu pour les voyages internationaux mais il lui faut tout de même une source de courant
régulière et ininterrompue. Si vous n’êtes pas sûr des caractèristiques du réseau électrique local, consultez notre représentant de service ou la compagnie électrique locale.
L’adaptateur secteur que vous utilisez, peut être à 2 broches ou à 3 broches, comprenant une prise de terre. Cette prise de terre est
un des éléments de sécurité importants, ne vous en passez pas ! Si une prise murale compatible n’est pas disponible, demandez à un électricien qualifié de vous en installez une.
Quand vous voulez débrancher le cordon d’alimentation, ne tirez pas sur le fil, mais attrapez la tête de la prise.
Assurez-vous que la prise murale et la (les) rallonge(s) que vous utilisez peuvent supporter la consommation électrique de tous les
appareils qui y sont reliées.
Avant de nettoyez votre ordinateur, assurez-vous qu’il n’est relié à aucune source de courant.
Francais
Mise en garde pour le sécurité electrique
Avant d’entreprendre des procédures de mise à niveau, assurez-vous d’avoir éteint l’ordina-teur, et déconnecté tous les périphériques et câ-bles (y compris les cor-dons téléphoniques). Il est également conseillé d’enlever la batterie afin d’éviter d’allumer l’ap-pareil par mégarde.
92 - Instructions d’entretien et d’utilisation
Guide Utilisateur Concis

Nettoyage

N’appliquez pas de produit de nettoyage directement sur l’ordinateur, utilisez un bout de tissu propre et souple.
N’utilisez pas de produit de nettoyage volatil (des distillés pétrôle) ou abrasifs sur aucun des éléments de l’ordinateur.

Révision

N’essayez pas de réaliser les opérations de révision de votre ordinateur par vous-même. Le faire pourrait annulez votre garantie et vous exposez à des chocs électriques. Pour toute opération de révision, adressez-vous à des personnes agrées. Débranchez votre ordinateur de toute source d’alimentation. Puis adressez-vous à des professionnels agréés si vous ren­contrez l’une des situations suivantes :
Si le cordon d’alimentation ou l’adaptateur secteur est endommagé, abimé ou effiloché.
Si votre ordinateur a été exposé à la pluie ou tout autre liquide.
Si votre ordinateur ne fonctionne pas normalement bien que vous ayez suivi les instructions de mise en marche à la lettre.
Si votre ordinateur est tombé par terre ou a été endommagé de quelque manière que ce soit (ne touchez pas le liquide qui sortirait
de l’écran LCD au cas où celui-ci serait cassé : il est très dangereux et contient des produits qui pourraient vous empoisonner).
Si une odeur inhabituel, de la chaleur ou de la fumée apparaissait sortant de votre ordinateur.
Eteignez avant de partir en voyage
Assurez-vous que votre notebook est complètement éteint avant de le mettre dans un sac de voyage (ou tout autre bagage si­milaire). Si vous placez le notebook allumé dans un sac de voyage, cela peut obstruer la (les) ventilation(s). Pour éviter que votre ordinateur ne surchauffe, assurez-vous que rien n'obstrue la (les) ventilation(s) quand l'ordinateur est en cours d'utilisation.
Français
Instructions d’entretien et d’utilisation - 93
Guide Utilisateur Concis

Précautions à prendre pour la batterie

Utilisez uniquement des batteries conçues pour votre ordinateur. Un mauvais type de batterie peut provoquer des explosions, des
fuites et/ou endommager votre ordinateur.
Ne continuez pas d'utiliser une batterie qui est tombée, ou qui paraît endommagée (ex: tordue ou vrillée) d'une manière quelconque.
Même si l'ordinateur continue de fonctionner avec la batterie en place, cela peut détériorer le circuit, pouvant déclencher un incendie.
Rechargez les batteries en utilisant le système de l’ordinateur portable. Un rechargement incorrect peut provoquer l’explosion de la
batterie.
N’essayez jamais de réparer la batterie. Au cas où votre batterie aurait besoin d’être réparée ou changée, veuillez vous adresser à
votre représentant de service ou à des professionnels qualifiés.
Gardez les batteries endommagées hors de portée des enfants et débarrassez-vous en le plus vite possible. Veuillez toujours jeter les
batteries avec précautions. Les batteries peuvent exploser ou se mettre à fuire si elles sont exposées au feu ou si elles sont manipu­lées ou jetées d’une façon non appropriée.
Gardez la batterie loin des appareils métalliques.
Placez un morceau de scotch sur les contacts de la batterie avant de la jeter.
Ne touchez pas les contacts de la batterie avec les mains ou avec des objects en métal.
Francais
Elimination de la batterie & avertissement
Le produit que vous venez d’acheter contient une batterie rechargeable. Cette batterie est recyclable. Quand elle n’est plus utili­sable, en fonction des lois locales des différents états et pays, il peut être illégal de s’en débarrasser en la jetant avec les ordures ménagères normales. Vérifiez auprès du responsible local de l’élimination des déchets solides de votre quartier pour vous infor­mer des possibilités de recyclage ou de la manière appropriée de la mettre au rebut.
Il existe un danger d’explosion si la batterie est replacée de façon incorrecte. Remplacez-la uniquement par des batteries de même type ou de type équivalent, recommendé par le fabricant. Eliminez les batteries usagées selon les instructions du fabricant.
94 - Instructions d’entretien et d’utilisation
