Dear Clearaudio customer,
Thank you for purchasing the Clearaudio
The innovative

allows a very comfortable and easy set up.
Highest demands and Made in Germany, combined with technology and a timeless design enable

the best possible sound enjoyment.
Please read this instruction manual carefully, to avoid any damages or loss of warranty.

This manual will help you for an easy setup and guarantees the highest pleasure for a long time.
We wish you a lot of listening pleasure with your new Clearaudio

Clearaudio electronic GmbH

Verify

tonearm is using a friction free magnetic bearing technology and it`s design

Verify

radial tonearm.

Verify

tonearm.

Warning

Do not expose the equipment to rain or moisture.
Do not handle the mains lead with wet hands.

No naked ame sources, such as lighted candles, should be placed on the equipment.

Only for use on turntables.

CE-MARKING

2 © clearaudio electronic GmbH, 2018/11

User manual / Bedienungsanleitung

Contents

1. List of components .................................................4

2. Verify tonearm mounting .......................................5 - 10

3. Special notes ..........................................................11

4. Technical data ........................................................12

Warranty ....................................................................24 - 25

Made in Germany 3

User manual / Bedienungsanleitung

1. List of components

Clearaudio has developed special and secure packing for your

transportation.
Please keep this original packing, you will need it if you need to ship the tonearm.

Please check the contents as shown in picture below and in the list at the bottom of this page:

3

1

2

Verify

tonearm that ensures safe

4

Pic. 1: List of components

1.

2. Clearaudio tonearm mounting base

3. Clearaudio counterweight 7. User manual, Quality Certicate,

4. Hex wrench:

Verify

with Direct Wire Plus cable

(not included with Performance DC or
Ovation turntable package)

- 3 mm

- 2.5 mm

- 1.5 mm
Screwdriver

tonearm

5

5. Screws:

- 3 x hex screw M4 x 10

- 1 x grub screw M6 x 8

6. Paper tonearm alignment (not shown)

Warranty card and return delivery note
(not shown)

4 © clearaudio electronic GmbH, 2018/11

User manual / Bedienungsanleitung

2.

Verify

2.1

Please mount the delivered mounting base with the delivered screws onto your tonearm base
(Pic. 1 and 2).

tonearm mounting

Tonearm mounting base

Tonearm base

Pic. 2: Mounting the tonearm base

Mounting the aluminum clamping ring on a non-Clearaudio turntable:

To install the aluminum clamping ring on the turntable chassis, you will need to drill the required
holes. Please refer to the drilling template shown below (Picture 4) for the measurements to mark
the exact drilling holes.

Please be informed, that this drawing is not suitable for use as a mounting tool.

Use a 3.3 mm HSS drill bit, then cut an M4 thread into each hole using an appropriate tap cutting
tool.

If the turntable chassis material is not suitable for cutting threads, please use a 4.5 mm HSS drill bit

to drill the holes through the material. In this case use standard bolts and nuts to x the arm base.

Pic. 3: Mounting the tonearm base

Made in Germany 5

User manual / Bedienungsanleitung

Pic. 4: Mounting the aluminum clamping ring on a non-Clearaudio turntable

2.2

Please carefully put the tonearm through the tonearm base (Pic. 5).

Now x the tonearm with the 2 screws and the hex wrench (Pic. 6), not to much, so that you can
ne adjust it in the next steps!

Pic. 5: Assembling the tonearm through the tonearm

6 © clearaudio electronic GmbH, 2018/11

Pic. 6: Locking the tonearm

User manual / Bedienungsanleitung

2.3

Please mount the cartridge according to the manufacturer`s user
manual. Please pay attention that the protection stylus guard is
attached to the cartridge.

Pic. 7: Cartridge mounting

2.4

Ensure that the distance from the spindle to the pivot point of the tonearm is exactly 222 mm.
Moving the tonearm base in one direction or another will allow you to locate the correct position.
After you have reached the correct position, tighten the tonearm base again.

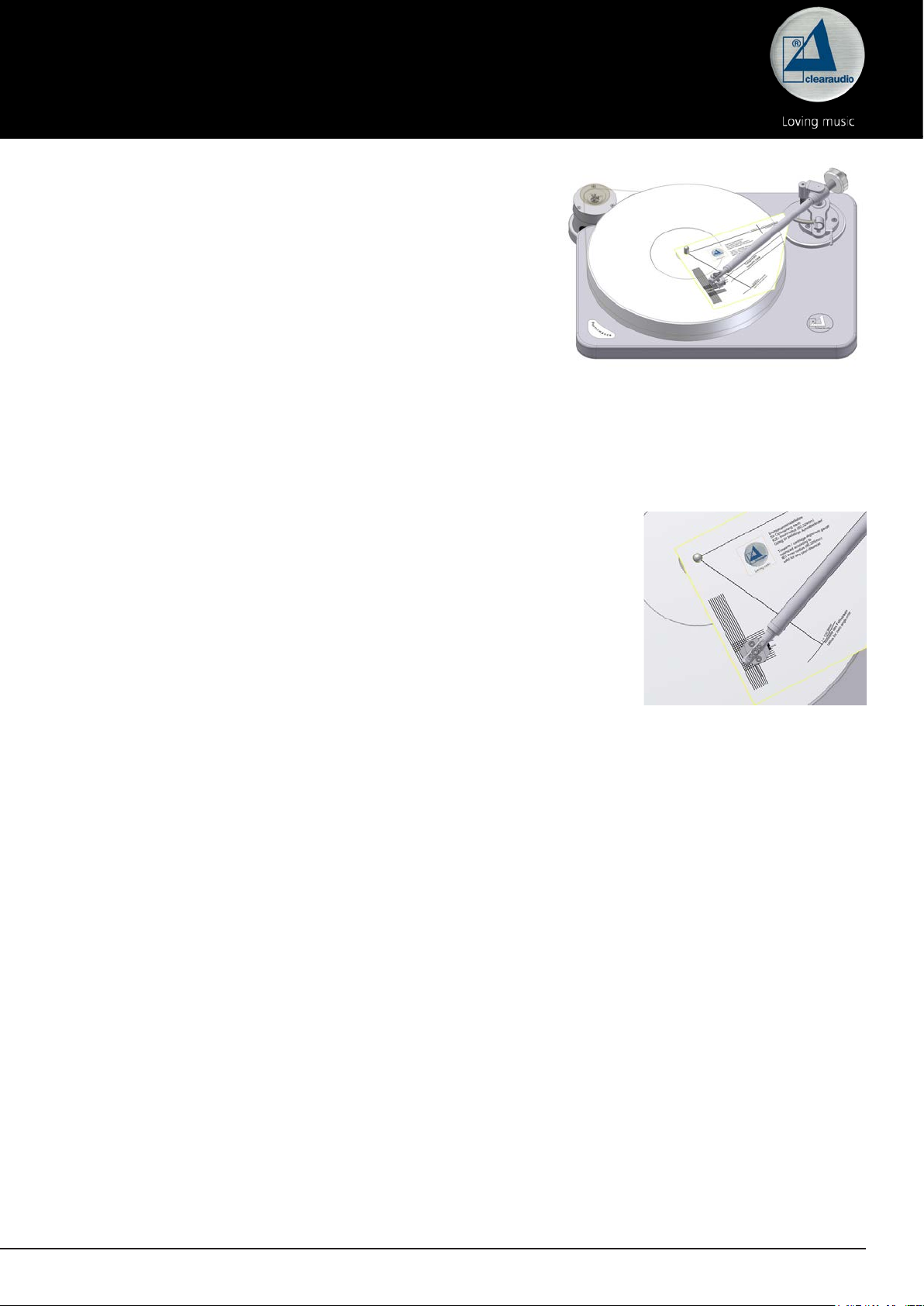

Please use the delivered alignment gauge or for more accurate adjustment the professional cartridge
alignment gauge from Clearaudio (Art. No.: AC005 www.analogshop.de ).

Pic. 8: Distance from pivot to stylus

222 mm

Made in Germany 7

User manual / Bedienungsanleitung

2.5 Further adjustments

2.5.1 Tracking force pre-set up
Please check or adjust the tracking force always without a record on the platter! and according to

the cartridge manufacturer`s specication. Please ensure that the height of the measuring platform

on your tracking force gauge is the same height as a record to get an accurate measurement.
The Clearaudio Smart Stylus Gauge or Clearaudio Weight Watcher are recommended.

2.5.2 Adjustment of the tonearm height (Vertical-Tracking­Angle / VTA)

You can change the height of your tonearm by loosening the two
locking screws on the side of the
tonearm mounting base (Pic. 7). After loosing the screws, you can
move the arm up or down to achieve the required height.

Tighten both screws when nished. Please pay attention to adjust the
tonearm tube parallel to the turntable chassis!

Re-check tracking force after adjusting VTA.

Pic. 9: Adjustment of the tonearm height

2.5.3 Alignment of the tonearm

For the further set-up of the tonearm, y ou need the cartridge
alignment gauge which is included as well.
Slide the gauge over the spindle of the turntable platter and
turn the platter into the position as shown on the beneath
picture.

Lift down the cartridge and place the diamond tip of the
cartridge on the reference point of the alignment gauge and
make sure that the edges of the tonearm tube are absolutely
parallel to the marking lines printed on the cartridge
alignment gauge. For that adjustment it is necessary to
take a look directly from the top on the tonearm and the
alignment gauge.

If you have to change the position of the diamond tip you
can unscrew the allen screw on the top of the tonearm`s
headshell and move the cartridge into the corresponding
position. Please make also sure that the leading edge of
the cartridge is parallel to the marker lines of the cartridge
alignment gauge. Fix the right position through looking the
headshell screw on the top.

During nal tonearm and cartridge installation, always take

a look from the top onto the alignment gauge, to avoid any
parallax errors.

Pic. 10: Alignment of the tonearm

Pic. 11: The tonearm tube must be

absolute parallel

8 © clearaudio electronic GmbH, 2018/11

User manual / Bedienungsanleitung

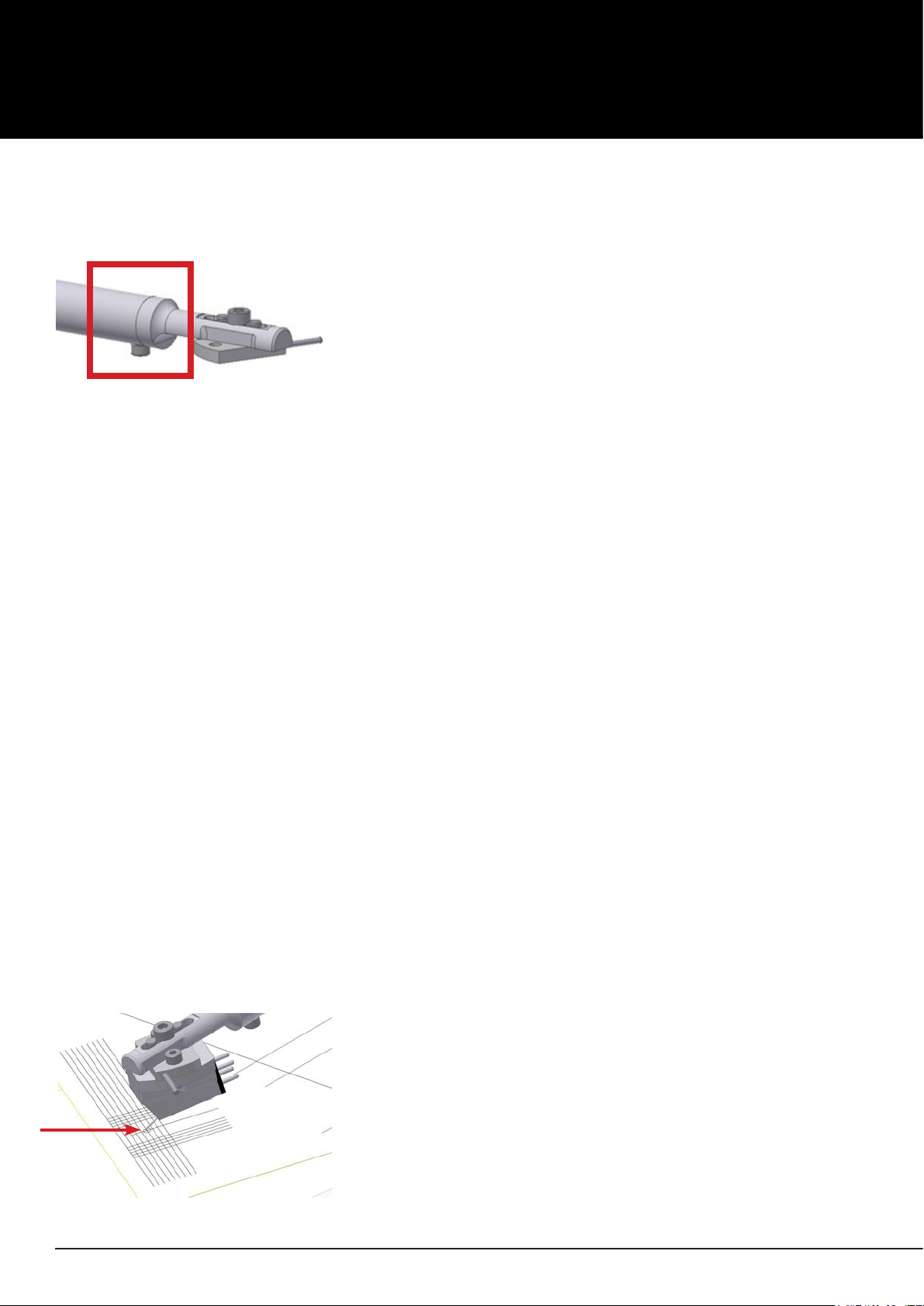

2.5.4. Adjustment of the Azimuth

The azimuth indicates the angle of the stylus relative to the
record, viewed from the front. It should be exactly 90°.
The Azimuth is already preset at factory.
If you need to change the azimuth, please loosen the screw
on the under side of the tonearm near the headshell using
the 1.5 mm allen key (Pic 10). Now you can change the

azimuth. Once the adjustment is nished, lock the screw on

the under side of the arm tube near the headshell.
The installation is done correctly, when at the same time the

armtube is parallel to the marking lines on the gauge, the
diamond tip is on the reference point and the leading edge
of the cartridge is parallel to the lines on the gauge.
Finally lock all screws that had been involved during the
adjustments.

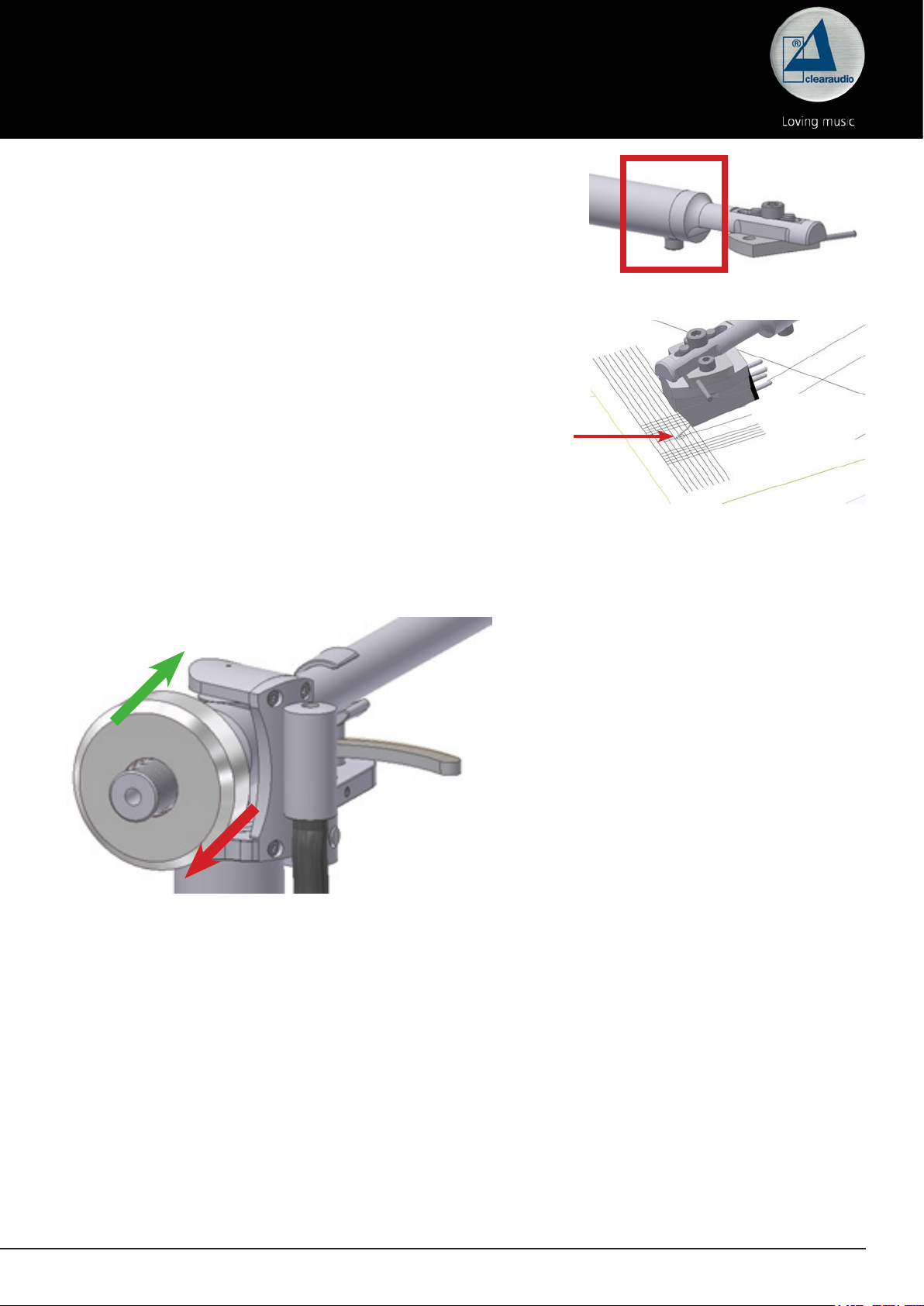

2.5.5. Adjustment of the Tracking force

By loosen the screw on the counterweight on the tonearm-tube you ou can adjust the tracking force
of your cartridge by moving the counterweight (shown in the picture below).

Pic. 12: Azimuth adjustment

Pic. 13: Stylus tip on reference point

Pic. 12: Adjustment of the tracking force

red arrow (to the end of the tonearm)
= lesser tracking force

green arrow (to the beginning of the
tonearm)
= more tracking force

Made in Germany 9

User manual / Bedienungsanleitung

2.5.6 Adjustment of the Anti-Skating

You will nd the Anti – skating adjustment wheel on the bottom of the tonearm (Pic. 13).

The factory installation is preset for a clearaudio MM cartridge at tracking force 2.4 grams and
marked with a black stripe on the bolt (view bottom up).
You can change your Anti-Skating:

Clockwise (max. 5 turns)= more Anti - Skating

Counter – clockwise (max. 5 turns) = less Anti - Skating

With 4 turns = Tracking force is 2.2 grams
With 3 turn = Tracking force is 2.4 gram

For a perfect Anti-Skating we recommend the
Clearaudio Test record (LPT43039) available at
www.analogshop.de or contact your near est dealer or
distributor.

The general set-up is now nished.

Now you can connect your Verify tonearm now with

Pic. 13: Adjustment of the Anti-Skating

the phono input of your phono-preamplier.

Attention:

Before the rst use or after a long storage, please apply the lift unit up and down

approximately 4-5 times, so that the oil inside can dissolve in order that the lift unit can
move smoothly.

10 © clearaudio electronic GmbH, 2018/11

User manual / Bedienungsanleitung

3. Special notes

3.1 Maintenance

If you don`t use your
intervals. This avoid that the tonearm hang in a position when you listen to the music again.

3.2 Transportation

Should further transportation of the
packing material. Otherwise serious damage could occur.

3.3 Service

If any servicing or repair of a Clearaudio product is necessary, please rst contact your dealer or
distributor. Alternatively contact Clearaudio directly and we will advise you of your nearest service
location.

PLEASE RETAIN ALL ORIGINAL PACKAGING. You will need it if this product has to be transported
and/or shipped. Any further questions you may have about this product should be directed to your
local dealer or direct to Clearaudio at:

Verify

tonearm for a longer time, please move the tonearm lifter in regular

Verify

tonearm be necessary, please alway use the original

Clearaudio electronic GmbH

Spardorfer Str. 150

91054 Erlangen

Germany

Phone: [phone]

Fax: [phone]

www.clearaudio.de

www.analogshop.de

[e-mail]

Made in Germany 11

User manual / Bedienungsanleitung

4. Technical data

Construction details: Friction free tonearm with magnetic bearing technology.

With silver aluminium tube.

Cartridge balance range: 2.5 gram – 17 gram
Null points: Inner: 66.04

Outer: 120.9mm

Overhang: 17.31mm
Wiring: Clearaudio Direct Wire Plus (1.1 m) terminated with RCA

connector

Distance from pivot to
stylus:

Oset angle: 25.45°

Maximum of tilt angle
according to the radius:

Middle skatingfactor at
a radius of 62.9 mm and

126.9 mm:

Eective Tonearm length: 9.4 inches (exact 239.31mm)

Overall length: 302mm
Mounting style: Clearaudio (diameter of bore 24.85mm)
Weight: 300 gram

Manufacturers guarantee*: 2 years*

* Provided that the warranty card is correctly completed and returned to Clearaudio within 14 days of purchase.

222mm

0.123 °/cm

0.43

430 gram (incl. counter weight)

Clearaudio electronic is not responsible for typographical errors in descriptions.

Technical specications subject to change or improvement without prior notice.

Product availability is as long as stock lasts.
Copies and reprints of this documents, including extracts, require written consent from

Clearaudio electronic GmbH; Germany

12 © clearaudio electronic GmbH, 2018/11

User manual / Bedienungsanleitung

Sehr geehrte clearaudio Kundin, sehr geehrter clearaudio Kunde,
Sie haben sich für einen

electronic GmbH.

Wir bedanken uns bei Ihnen für das uns entgegengebrachte Vertrauen.
Der innovative

dass Sie diesen sehr einfach und komfortabel montieren können.
Um alle Vorteile des

aufmerksam durch. Alle Hinweise dienen dem Ausschöpfen der vollen Klangeigenschaften und
bewahren Sie vor Fehlbedienungen.

Wir wünschen Ihnen viel Freude mit Ihrem neuen clearaudio

clearaudio electronic GmbH

Verify

Verify

Tonarm verfügt über eine reibungsfreie Magnetlagerung und ist so designed,

Verify

Tonarm entschieden, ein hochwertiges Produkt der clearaudio

Tonarms nutzen zu können, lesen Sie bitte diese Bedienungsanleitung

Verify

Tonarm.

Warnung

Das Gerät nicht Regen oder Feuchtigkeit aussetzen.
Das Netzkabel nicht mit feuchten oder nassen Händen anfassen.

Es dürfen keine Gegenstände mit oener Flamme, wie etwa brennende Kerzen, auf dem Gerät

aufgestellt werden.
Zur ausschließlichen Verwendung auf Plattenspielern.

CE-MARKIERUNG

Made in Germany 13

User manual / Bedienungsanleitung

Inhaltsverzeichnis

1. Verpackungsübersicht............................................15

2. Montage des

Verify

Tonarms .................................16 - 21

3. Besondere Hinweise ...............................................22

4. Technische Daten ...................................................23

Garantie .....................................................................24 - 25

14 © clearaudio electronic GmbH, 2018/11

User manual / Bedienungsanleitung

1. Verpackungsübersicht

Der clearaudio
T r ansport gewährleistet. Bitte prüfen Sie den Inhalt der Verpackung anhand des unten abgebildeten
Bildes und der Inhaltsangabe auf Vollständigk eit. Bewahren Sie die V erpackung für Transportzwecke
unbedingt auf.

3

Verify

Tonarm wird in einer speziellen Verpackung geliefert, somit wird ein sicherer

1

2

4

Abb. 1: Verpackungsübersicht

1.

2. clearaudio Verify Montagebasis

3.

4. Innensechskantschlüssel:

Verify

Directwire Plus Kabel

(nicht bei Ovation und Performance
DC Laufwerken enthalten)

Verify

- 3 mm

- 2,5 mm

- 1,5 mm
Schraubendreher

Carbon Tonarm mit clearaudio

Gegengewicht 7. Bedienungsanleitung, Qualitäts- und

5

5. Schrauben:

- 3x Zylinderkopfschraube (mit Innen­sechskant) M4 x 10

- 1x Gewindestift M6 x 8 (Edelstahl)

6. Tonarmeinstellschablone (ohne Abbildung)

Garantiekarte, Rücklieferschein
(ohne Abbildung)

8.

Made in Germany 15

User manual / Bedienungsanleitung

2. Montage des

2.1

Bitte montieren Sie die Montierbasis auf die Tonarmbasis mittels der mitgelieferten Schrauben auf
Ihren Plattenspieler (Abb. 1 und 2).

Abb. 2: Montieren der Basis

Montage der Aluminium-Klemmbasis auf einem Laufwerk anderer Hersteller:

Verify

Tonarmbasis

Tonarms

Montierbasis

Abb. 3: Montieren der Basis

Um die Aluminium-Klemmbasis auf dem Laufwerkchassis anbringen zu können, müssen erst
die Bohrungen zur Befestigung angebracht werden. Die Maße zum Anzeichnen der exakten
Bohrlochabstände entnehmen Sie bitte der unten abgebildeten Bohrschablone (siehe Abb. 4 ).

Bitte beachten Sie, dass diese Abbildung nicht maßstabsgetreu ist.

Verwenden sie für die Bohrungen einen 3,3 mm HS S-Spiralbohrer. Anschließend schneiden Sie in die
Bohrungen mit einem Gewindebohrer jeweils M4-Gewinde.
Ist das Material das Laufwerkchassis nicht dazu geeignet, es mit Gewinden zu versehen, verwenden
Sie bitte einen 4,5 mm HSS-Spir albohrer, um die Bohrungen durch das Material zu bohren. In diesem
Fall können Sie den Klemmring mit handelsüblichen Schrauben in der entsprechenden Länge und
den dazu passenden Muttern befestigen (V2A-Inbus).

16 © clearaudio electronic GmbH, 2018/11

User manual / Bedienungsanleitung

Abb. 4: Montage der Klemmbasis auf einem Laufwerk anderer Hersteller

2.2

Bitte führen Sie vorsichtig den Tonarm durch die aufgeschraubte Basis (Abb.3).
Befestigen Sie den Tonarm durch vorsichtiges Anziehen der Schrauben seitlich in der Montierbasis.
Ziehen Sie nur so fest an, dass Sie die Schrauben zu weiteren Einstellungen wieder leicht lösen
können.

Abb. 5: Einsetzen des Tonarm

Made in Germany 17

Abb. 6: Befestigen des Tonarms

User manual / Bedienungsanleitung

2.3

Montieren Sie nun den Tonabnehmer laut der Bedienungsanleitung
des jeweiligen Herstellers.
Achten Sie darauf , dass Sie Ihren Nadelschutz auf den T onabnehmer
aufsetzen, um diesen vor Beschädigungen zu schützen.

2.4

Zur exakten Einstellung des Drehpunktes
des Tonarms empfehlen wir die clearaudio
Drehtonarm Einstellschablone (Art. AC005
unter www.analogshop.de ).
Sie können allerdings hierzu auch ein Lineal

benutzen! Hierbei müssen Sie darauf achten,

222 mm

dass der Abstand der Spindel zum Drehpunkt

des Tonarms exakt 222 mm betragen muss!

Den Abstand können Sie durch Drehen der
Tonarmbasis einstellen.

Abb. 7: Montage des Tonabnehmers

Abb. 8: Abstand der Spindel zum Drehpunkt des Tonarms

2.5 Weitere Einstellungen

2.5.1 Voreinstellung der Auagekraft

Bitte beachten Sie beim Prüfen oder Einstellen Ihrer Auagekraft, dass keine Vinyl – Platte aufgelegt

ist und achten Sie auf die Bedienhinweise des jeweiligen Herstellers.

2.5.2 Einstellung der Tonarmhöhe
(Vertical-Tracking-Angle / VTA)

Um die Höhe Ihres Tonarms richtig einzustellen, lösen Sie

bitte beide Justierschrauben am Fuß der Montierbasis,

diese benden sich seitlich in einer Vertiefung( Abb. 7)

und können mit dem Schraubendreher gelöst und nach der

Höheneinstellung wieder angezogen werden! Bitte achten Sie
darauf, dass das Tonarmrohr paralell zum Chassis läuft!

Abb. 9: Einstellung der Tonarmhöhe

18 © clearaudio electronic GmbH, 2018/11

User manual / Bedienungsanleitung

2.5.3 Ausrichtung des Tonarms / Tonabnehmers

Zu den nachfolgenden Einstellungen legen Sie die
Einstellschablone auf den Plattenteller auf . Entfernen Sie den
Nadelschutz des T onabnehmers. W enn Sie den Tonabnehmer
etwa auf Plattenmitte absenken, sollte seitlich betrachtet,
die Oberkante des Tonabnehmerkörpers parallel zur

Schallplattenoberäche verlaufen. Als Orientierung kann

hier auch das Tonarmrohr dienen. Die genaueste Einstellung
erreichen Sie, wenn Sie die Parallelität mithilfe eines
Geodreiecks überprüfen.

Falls nötig, passen Sie die Tonarmhöhe durch Verschieben
des Tonarmes in der Tonarmbohrung in die entsprechende

Richtung an und xieren Sie diese Tonarmposition durch

Anziehen der seitlichen Madenschraube.
Senken Sie nun den Tonabnehmer wieder auf die

Plattenoberäche ab und betrachten Sie den Tonabnehmer

von vorne.
Prüfen Sie, ob die obere Tonabnehmerkante parallel zur

Plattenoberäche verläuft. Passen Sie gegebenenfalls

die Tonabnehmerposition an, indem Sie die kleine
Innensechskantschraube auf der T onarmrohrunterseite in der
Nähe des Headshells vorsichtig lösen (Achtung: nicht ganz

heraus drehen!), damit sich das Headshell mit montiertem

Tonabnehmer um die Längsachse verdrehen lässt.
Nachdem Sie die richtige Position gefunden haben, ziehen

sie die kleine Innensechskantschraube wieder vorsichtig fest,
ohne dabei die zuvor gewählte Position zu verändern.

Abb. 10: Ausrichtung des Tonarms

Abb. 11: Parallelität des Tonarms

Drehen Sie das Headshell nicht, während sich der

Abtastdiamant auf der Schallplatte bendet! Es ist notwendig

die Nadel von der Schallplatte abzuheben und anschließend
die Parallelität erneut zu prüfen.

Nun können Sie den Tonarm in dieser Position xieren, indem

Sie die Madenschraube auf der rechten Seite der Montierbasis
mit dem mitgelieferten Innensechskantschlüssel handfest
anziehen.
Zur Tonarm- und Tonabnehmerjustage benötigen Sie
die ebenfalls mitgelieferte Einstellschablone. Drehen Sie
anschließend den Plattenteller soweit, dass in etwa die
Position wie in nebenstehender Abbildung erreicht wird.
Wenn die Flanken des Tonarmrohres von oben betrachtet
absolut parallel mit den Markierungslinien der Einstell­schablone abschließen, können Sie mithilfe des Tonarmliftes
den Diamanten des Tonabnehmers auf den Referenzpunkt
der Einstellschablone absenken.

Made in Germany 19

User manual / Bedienungsanleitung

2.5.4. Folgende Einstellung dient nur zur Optimierung des Azimuts

Der Azimut bezeichnet den Winkel, den die Nadel des Tonabnehmersystems - von vorne betrachtet

- zur Schallplatte einnimmt. Er sollte exakt 90 Grad zur Rille / Schallplatte betragen.
Der Azimut ist werksseitig schon eingestellt.

Abb. 12: Azimuth Einstellung

Falls Sie den Azimuth noch optimieren wollen, senken Sie den Tonabnehmer wieder auf die

Plattenoberäche ab und betrachten Sie den Tonabnehmer von vorne.

Prüfen Sie, ob die obere Tonabnehmerkante parallel zur Plattenoberäche verläuft.

Passen Sie gegebenenfalls die Tonabnehmerposition an, indem Sie die kleine Innensechskant­schraube auf der Tonarmrohrunterseite in der Nähe des Headshells vorsichtig lösen (Achtung: nicht

ganz heraus drehen!), damit sich das Headshell mit montiertem Tonabnehmer um die Längsachse

verdrehen lässt. Blicken Sie bei diesen Einstellungen immer im Lot, also direkt von oben auf den
Tonarm und Tonabnehmer, um Parallaxenfehler zu vermeiden.

Nachdem Sie die richtige Position gefunden haben, ziehen sie die kleine Innensechskantschraube
wieder vorsichtig fest, ohne dabei die zuvor gewählte Position zu verändern.

Drehen Sie das Headshell nicht, während sich der Abtastdiamant auf der Schallplatte bendet!

Es ist notwendig die Nadel von der Schallplatte abzuheben und anschließend die Parallelität erneut
zu prüfen.

Nun können Sie den Tonarm in dieser Position xieren, indem Sie die Madenschraube auf der

rechten Seite der Montierbasis mit dem mitgelieferten Innensechskantschlüssel handfest anziehen.

Sie haben die Justage korrekt durchgeführt, wenn die beiden Markierungslinien der Einstellschablone

mit den Tonarmrohranken parallel in Linie zueinander verlaufen, der Tonabnehmer-diamant exakt

auf dem eingekreisten Referenzpunkt liegt und die Vorderkante des Tonabnehmers parallel zu den
Linien auf der Einstellschablone verläuft.

Fixieren Sie anschließend alle von den Einstellungen betroenen Schrauben etwas kräftiger.

Abb. 13: Korrekte Position des Abtastdiamanten

20 © clearaudio electronic GmbH, 2018/11

User manual / Bedienungsanleitung

2.5.5. Einstellung der Auagekraft (Tracking Force)

Durch Lösen der Schraube auf dem Gegengewicht und durch Verschieben des Gegengewichts nach

vorne oder nach hinten, können Sie die Auagekraft verändern (siehe Abb. 12).

Roter Pfeil (Verschiebung Richtung
Tonarmende)

= weniger Auagekraft

Grüner Pfeil (Verschiebung Richtung
Tonarmanfang)

= mehr Auagekraft

Abb. 14: Einstellung der Auagekraft

2.5.6 Einstellung des Anti - Skating

Zum Einstellen des Antiskating bendet auf der Unterseite des Tonarms eine Einstellschraube.

Der Tonarm wird vom Hause clearaudio aus mit einer Auagekraft von 2,4 Gramm gemäß einem
clearaudio MM Tonabnehmer eingestellt. Diese Einstellung ist auf Ihrem Tonarm (von unten
betrachtet) mit einem schwarzen Strich markiert. Sie können das Anti - Skating folgendermaßen
ändern:

Drehen im Uhrzeiger (max. 5 Umdrehungen)= stärkeres Anti-Skating

Drehen gegen den Uhrzeiger (max. 5 Umdrehungen)= weniger Anti-Skating

Bei 4 Umdrehungen = Auagekraft 2,2 gr.
Bei 3 Umdrehung = Auagekraft 2,4 gr.

Für eine professionelle und perfekte Anti-Skating –

Einstellung empfehlen wir die clearaudio Test
Record erhältlich über www.analogshop.de
(LPT43039) oder in Ihrem Fachhandel.

Abb. 15: Einstellung des Anti-Skating

Wichtig:
Vor dem erstmaligen Benutzen oder nach längerem Stillstand müssen Sie den Lift ca. 4-5
x betätigen, damit sich das Fett im Tonarmlift lösen kann und die Liftbank gleichmäßig
und ordnungsgemäß abgesenkt werden kann.

Verify

Die Tonarmjustage ist nun abgeschlossen und Ihr

Tonarm ist nun spielbereit.

Clearaudio wünscht Ihnen viel Spaß beim Musikhören!

Made in Germany 21

User manual / Bedienungsanleitung

3. Besondere Hinweise

3.1 Wartung

Verify

Falls Sie Ihren clearaudio
T onarmlift in r egelmäßigen Abständen zu bewegen, um das Lagerfett geschmeidig zu halten und ein
mögliches Haken des Tonarms beim Abspielen zu vermeiden.

3.2 Transport

Sollte ein weiterer Transport des
Originalverpackung. Andernfalls könnte Ihr Tonarm ernsthafte Schäden davon tragen.

3.3 Pege

Wenn eine Wartung oder Reparatur an einem clearaudio Pr odukt erforderlich ist, wenden Sie sich
bitte zuerst immer an Ihren Händler oder V ertriebspartner. Alternativ können Sie clearaudio direkt
kontaktieren und wir werden Sie von Ihrer nächstgelegenen Servicestelle beraten.

Bewahren Sie die vollständige Originalverpackung auf. Sie benötigen diese, wenn das Produkt
transportiert und / oder verschickt werden soll. Alle weiteren Fragen zu diesem Pr odukt können Sie
an ihren örtlichen Fachhändler oder direkt an clearaudio richten:

Tonarm längere Zeit nicht benutzen, empfehlen wir Ihnen den

Verify

erforderlich sein, verwenden Sie immer nur die

clearaudio electronic GmbH

Spardorfer Str. 150

91054 Erlangen

Germany

Tel: [phone]

Fax: [phone]

www.clearaudio.de

www.analogshop.de

[e-mail]

22 © clearaudio electronic GmbH, 2018/11

User manual / Bedienungsanleitung

4. Technische Daten

Konstruktionsprinzip: Reibungsfreier Tonarm mit Magnet-Technologie.

Mit silbernem Aluminium Tonarmrohr

Justierbare Tonabnehmer: 2,5 g – 17 g
Nullpunkte: Innerer: 66,04

Äußerer: 120,9

Überhang: 17,31 mm
Signalkabel: clearaudio Direct Wire Plus (1,1 m) konfektioniert mit MPC

Cinch Steckern

Abstand (Mitte Tonarmla­ger zu Mitte Tellerlager):

Kröpfungswinkel: 25,45 °
Abs. Maximum des Fehl-

winkels bezogen auf
Radius:

Mittlerer Skatingfaktor bei
Radien 62,9 mm und 126,9
mm:

Eektive Tonarmlänge: 239,31 mm

Gesamtlänge: 302 mm
Tonarmaufnahmebohrung: clearaudio (Bohrungsdurchmesser: 24,85 mm)
Gewicht: 300 g

Garantie: 2 Jahre*.

* Nur bei korrekt ausgefüllter und eingesandter Garantiekarte an clearaudio innerhalb von 14 Tagen.

222 mm

0,123 °/cm

0,43

430 g (inkl. Gegengewicht)

Änderungen bleiben vorbehalten. Lieferbar solange Vorrat reicht. Für Druckfehler keine Haftung.

Irrtümer vorbehalten- Kopien und Abdrucke – auch nur auszugsweise – bedürfen der schriftlichen

Genehmigung durch die clearaudio electronic GmbH.

Made in Germany 23

User manual / Bedienungsanleitung

To achieve the full Clearaudio warranty, it is necessary that you ll out and send the corresponding part of
the warranty registration certicate /card back to Clearaudio, within two weeks after purchase.

Only if the product is returned in its original packing Clearaudio can provide the warranty of 2 years.
Um die volle Clearaudio Garantie von 2 Jahren zu erhalten, senden sie uns bitte die beigefügte Garantie/

Registrierkarte vollständig ausgefüllt und innerhalb von 2 W ochen zurück. Bei Rücksendung der W are ist bitte
darauf zu achten die Originalverpackung zu verwenden.

ENGLISH

WARRANTY
For warranty information, contact your local Clearaudio distributor.
RETAIN YOUR PURCHASE RECEIPT

Your purchase r eceipt is your permanent record of a valuable purchase. It should be kept in a safe place to be r eferred
to as necessary for insurance purposes or when corresponding with Clearaudio.

IMPORTANT

When seeking warranty service, it is the responsibility of the consumer to establish proof and date of purchase.
Your purchase receipt or invoice is adequate for such proof.
FOR U.K. ONLY

This undertaking is in addition to a consumer‘s statutory rights and does not aect those rights in any way.

FRANÇAIS

GARANTIE
Pour des informations sur la garantie, contacter le distributeur local Clearaudio.
CONSERVER L‘ATTESTATION D‘ACHAT

L‘attestation d‘achat est la preuve permanente d‘un achat de valeur. La conserver en lieu sur pour s‘y reporter aux ns

d‘obtention d‘une couverture d‘assurance ou dansle cadre de correspondances avec Clearaudio.
IMPORTANT

Pour l‘obtention d‘un service couvert par la garantie, il incombe au client d‘établir la preuv e de l‘achat et d‘en corroborer

la date. Le reçu ou la facture constituent des preuves susantes.

DEUTSCH

GARANTIE
Bei Garantiefragen wenden Sie sich bitte zunächst an Ihren Clearaudio Händler. Heben Sie Ihren Kaufbeleg gut auf.
WICHTIG!

Die Angaben auf Ihrer Quittung erlauben uns die Identizierung Ihres Gerätes und belegen mit dem Kaufdatum die
Dauer Ihrer Garantie-Ansprüche. Für Serviceleistungen benötigen wir stets die Gerätenummer. Diese nden Sie auf dem

Typenschild auf der Rückseite des Gerätes oder auch in der beigefügten Garantie-Registrierkarte.

NEDERLANDS
GARANTIE

oor inlichtingen omtrent garantie dient u zich tot uw plaatselijke Clearaudio.

V

UW KWITANTIE, KASSABON E.D. BEWAREN

Uw kwitantie, kassabon e.d. vormen uw bewijs van aankoop van een waardevol artikel en dienen op een veilige plaats
bewaard te worden voor evt, verwijzing bijv, in verbend met verzekering of bij correspondentie met Clearaudio.

BELANGRIJK

Bij een evt, beroep op de garantie is het de verantwoordelijkheid v an de consument een gedateerd bewijs v an aankoop
te tonen. Uw kassabon of factuurzijn voldoende bewijs.

24 © clearaudio electronic GmbH, 2018/11

User manual / Bedienungsanleitung

ITALIANO
GARANZIA

L’apparecchio è coperto da una garanzia di buon funzionamento della durata di un anno, o del periodo previsto dalla
legge, a partire dalla data di acquisto comprovata da un documento attestante il nominativo del Rivenditor e e la data di
vendita. La garanzia sarà prestata con la sostituzione o la riparazione gratuita delle parti difettose.Non sono coperti da

garanzia difetti derivanti da uso improprio, errata installazione, manutenzione eettuata da personale non autorizzato

o, comunque, da circostanze che non possano riferirsi a difetti di funzionamento dell’apparecchio. Sono inoltre esclusi
dalla garanzia gli interventi inerenti l’installazione e l’allacciamento agli impianti di alimentazione.
Gli apparecchi verranno riparati presso i nostri Centri di Assistenza Autorizzati. Le spese ed i rischi di trasporto sono a
carico del cliente. La casa costruttrice declina ogni responsabilità per danni diretti o indiretti provocati dalla inosserv anza
delle prescrizio-ni di installazione, uso e manutenzione dettagliate nel presente manuale o per guasti dovuti ad uso

continuato a ni professionali.

ESPAÑOL
GARANTIA
Para obtener información acerca de la garantia póngase en contacto con su distribuidor Clearaudio.
GUARDE SU RECIBO DE COMPRA

Su recibo de compra es su prueba permanente de haber adquirido un aparato de valor, Este recibo deberá guardarlo
en un lugar seguro y utilizarlo como referencia cuando tenga que hacer uso del seguro o se ponga en contacto con

Clearaudio.
IMPORTANTE

Cuando solicite el servicio otorgado por la garantia el usuario tiene la responsabilidad de demonstrar cuándo ef ectuó la
compra. En este caso, su recibo de compra será la prueba apropiada.

Made in Germany 25

User manual / Bedienungsanleitung

26 © clearaudio electronic GmbH, 2018/11

User manual / Bedienungsanleitung

Made in Germany 27

clearaudio electronic GmbH

Spardorfer Straße 150
91054 Erlangen
Germany

Phone/Tel.: [phone]
Fax: [phone]
www.clearaudio.de
www.analogshop.de
[e-mail]

Handmade in Germany
(Technische Änderungen vorbehalten -

Technical specication are subject to change without prior notication)

2018

© clearaudio electronic GmbH, 2018/11 Made in Germany
