Page 1
09107
DE
EN
FR
NL
Gebrauchsanleitung
ab Seite 3
Instruction manual
starting on page 15
Manuel d’utilisation
À partir de la page 27
Gebruiksaanwijzing
Vanaf pagina 39
Page 2
Page 3
3 DE
Inhalt
Bestimmungsgemäßer Gebrauch _______________________________________ 4
Sicherheitshinweise _________________________________________________ 4
Lieferumfang _______________________________________________________ 7
Geräteübersicht _____________________________________________________ 7
Vor dem ersten Gebrauch _____________________________________________ 8
Wandhalterung mit Ladestation anbringen ________________________________ 9
Akku aufl aden ______________________________________________________ 9
Zusammenbau _____________________________________________________10
Bedienung _________________________________________________________11
Reinigung und Aufbewahrung __________________________________________11
Technische Daten ___________________________________________________13
Entsorgung ________________________________________________________13
Fehlerbehebung ____________________________________________________14
Erklärung der Symbole
Gefahrenzeichen: Diese Symbole zeigen Verletzungsgefahren
an. Die dazugehörenden Sicherheitshinweise aufmerksam
durchlesen und befolgen.
Ergänzende Informationen
Anleitung vor Gebrauch lesen!
Schutzklasse II
Nur in Innenräumen verwenden!
Schaltzeichen für Gleichstrom
Erklärung der Signalwörter
GEFAHR warnt vor schweren Verlet-
zungen und Lebensgefahr
WARNUNG warnt vor möglichen
schweren Verletzungen
und Lebensgefahr
VORSICHT warnt vor leichten bis mit-
telschweren Verletzungen
HINWEIS warnt vor Sachschäden
V
Polarität des Hohlsteckers
Energieeffi zienzklasse
Page 4
DE 4
Sehr geehrte Kundin, sehr geehrter Kunde,
wir freuen uns, dass Sie sich für diesen akkubetriebenen Handstaubsauger ent-
schieden haben.
Lesen Sie vor dem ersten Gebrauch des Gerätes die Anleitung sorgfältig durch und
bewahren Sie diese zum späteren Nachlesen auf. Bei Weitergabe des Gerätes ist
auch diese Anleitung mitzugeben. Sie ist Bestandteil des Gerätes.
Hersteller und Importeur übernehmen keine Haftung, wenn die Angaben in dieser
Anleitung nicht beachtet werden.
Sollten Sie Fragen zum Gerät sowie zu Ersatz- / Zubehörteilen haben, kontaktieren
Sie den Kundenservice über unsere Website:
www.dspro.de/kontakt
Bestimmungsgemäßer Gebrauch
• Dieses Gerät ist zum Aufsaugen von normalem Hausstaub vorgesehen.
Auf keinen Fall folgende Dinge aufsaugen:
– Flüssigkeiten oder nasse Stoffe (z. B. nasses Teppich-Shampoo)
– glühende Asche, Zigarettenkippen, Streichhölzer etc.
– brennbare oder entzündliche Stoffe
– sehr feinen Staub (z. B. Betonstaub), Asche oder Toner
– spitze, harte Gegenstände, z. B. größere Glassplitter
• Das Gerät ist für den privaten Hausgebrauch, nicht für eine gewerbliche Nutzung
bestimmt.
• Das Gerät nur wie in der Anleitung beschrieben nutzen. Jede weitere Verwendung
gilt als bestimmungswidrig.
• Von der Gewährleistung ausgeschlossen sind alle Mängel, die durch unsachgemä-
ße Behandlung, Beschädigung oder Reparaturversuche entstehen. Dies gilt auch
für den normalen Verschleiß.
Sicherheitshinweise
■ Dieses Gerät kann von Kindern ab 8 Jahren sowie von Per-
sonen mit reduzierten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und / oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus
resultierenden Gefahren verstanden haben.
■ Kinder dürfen nicht mit dem Gerät spielen.
■ Reinigung und Benutzer-Wartung dürfen nicht durch Kinder
durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und
werden beaufsichtigt.
Page 5
5 DE
■ Kinder jünger als 8 Jahre und Tiere sind vom Gerät und dem
Steckernetzteil fernzuhalten.
■ Das Gerät ist bei Nichtbenutzung, vor dem Zusammenbau, dem
Auseinandernehmen oder Reinigen stets auszuschalten.
■ Das Gerät, die Ladestation und das Steckernetzteil niemals in
Wasser oder andere Flüssigkeiten eintauchen und sicherstellen,
dass diese nicht ins Wasser fallen oder nass werden können.
■ Den Akku ausschließlich mit dem mitgelieferten Steckernetzteil
und der Ladestation aufl aden. Mit dem mitgelieferten Stecker-
netzteil bzw. der Ladestation keine anderen Geräte aufl aden.
■ Das Gerät im Interesse der eigenen Sicherheit vor jeder Inbe-
triebnahme auf Beschädigungen überprüfen. Nur benutzen,
wenn das Gerät keine Schäden aufweist! Wenn das Gerät oder
das Steckernetzteil des Gerätes beschädigt sind, müssen diese
durch den Hersteller, Kundenservice oder eine ähnlich qualifi -
zierte Person (z. B. Fachwerkstatt) ersetzt werden, um Gefährdungen zu vermeiden.
GEFAHR – Stromschlaggefahr!
■ Nur in geschlossenen Räumen verwenden und lagern.
■ Nicht in Räumen mit hoher Luftfeuchtigkeit verwenden.
■ Die Ladestation und das Steckernetzteil niemals mit feuchten Händen berühren,
wenn diese Komponenten an das Stromnetz angeschlossen sind.
■ Niemals Flüssigkeiten aufsaugen. Keine Flüssigkeiten in den Staubbehälter füllen.
Die Motoreinheit von Feuchtigkeit oder Nässe fernhalten!
■ Soll das Gerät als Handstaubsauger für die Reinigung eines PKWs genutzt werden,
darauf achten, dass das Gerät keinem Regen oder Feuchtigkeit ausgesetzt wird.
WARNUNG – Verletzungsgefahr!
■ Erstickungsgefahr! Kinder und Tiere vom Verpackungsmaterial fernhalten.
■ Strangulationsgefahr! Sicherstellen, dass das Kabel des Steckernetzteils stets
außer Reichweite von Kleinkindern und Tieren ist.
■ Verätzungsgefahr! Sollte der Akku ausgelaufen sein, Kontakt von Haut, Augen
und Schleimhäuten mit der Batteriesäure vermeiden. Bei Kontakt mit Batteriesäure
die betroffenen Stellen sofort mit reichlich klarem Wasser ausspülen und umgehend
einen Arzt aufsuchen.
■ Gefahr des Festsaugens! Tiere, Haare, Schmuck, weite Kleidung, Finger und
alle übrigen Körperteile von den Düsen des Gerätes fernhalten. Sie könnten sich
festsaugen. Sollte sich der Staubsauger doch einmal festsaugen, das Gerät sofort
ausschalten.
■ Sturzgefahr! Darauf achten, dass das angeschlossene Steckernetzteil keine
Stolper gefahr darstellt.
Page 6
DE 6
WARNUNG – Brandgefahr!
■ Das Gerät nicht in Räumen benutzen, in denen sich leichtentzündliche Substanzen
oder giftige sowie explosive Dämpfe befi nden.
■ Die Wandhalterung mit Ladestation nicht in der Nähe von leicht entzündbaren Mate-
rialien (Gardinen, Textilien, etc.) anbringen.
■ Das Gerät während des Betriebs und Ladens nicht abdecken, um einen Geräte-
brand zu vermeiden. Nichts in die Lüftungsöffnungen des Gerätes stecken und darauf achten, dass diese nicht verstopft sind.
■ Im Brandfall: Nicht mit Wasser löschen! Flammen mit einer feuerfesten Decke oder
einem geeigneten Feuerlöscher ersticken.
HINWEIS – Risiko von Material- und Sachschäden
■ Das Steckernetzteil nur an eine vorschriftsmäßig installierte Steckdose mit Schutz-
kontakten, die mit den technischen Daten des Gerätes übereinstimmt, anschließen.
Die Steckdose muss auch nach dem Anschließen gut zugänglich sein, damit die
Netzverbindung schnell getrennt werden kann.
■ Das Steckernetzteil aus der Steckdose ziehen, wenn während des Ladens ein Feh-
ler auftritt oder vor einem Gewitter.
■ Beim Herausziehen aus der Steckdose immer am Steckernetzteil und nie am Kabel
des Steckernetzteils ziehen!
■ Darauf achten, dass das Kabel des Steckernetzteils nicht gequetscht, geknickt oder
über scharfe Kanten gelegt wird und nicht mit heißen Flächen in Berührung kommt.
Das Kabel nicht um das Steckernetzteil wickeln (Gefahr von Kabelbruch).
■ Das Gerät nur benutzen, wenn es vollständig und korrekt zusammengebaut ist!
Der Staubbehälter, der Zykloneinsatz und die Motorfi lter müssen eingesetzt
und unbeschädigt sein! Würde Schmutz in das Innere der Motoreinheit gelangen,
könnte es zum Motorschaden kommen.
■ Das Gerät vor Hitze, offenem Feuer, Minustemperaturen, lang anhaltender Feuch-
tigkeit, Nässe und Stößen schützen.
■ Nur Original-Zubehörteile des Herstellers verwenden.
■ Keine schweren Gegenstände auf das Gerät, das Steckernetzteil oder das Kabel
des Steckernetzteils legen oder stellen.
HINWEIS – Risiko von Material- und Sachschäden durch Akkus
■ Nur den in den technischen Daten angegebenen Batterietyp verwenden.
■ Einen ausgelaufenen Akku sofort aus dem Gerät nehmen. Die Kontakte reinigen,
bevor ein neuer Akku eingelegt wird.
■ Der Akku darf nicht auseinander genommen, ins Feuer geworfen, in Flüssigkeiten
getaucht oder kurzgeschlossen werden.
Page 7
7 DE
Lieferumfang
• Motoreinheit
• Staubbehälter
• Filterhalter
• Motorfi lter: Schaumstofffi lter und HEPA-Filter
• Verlängerungsrohr
• Turbodüse
• Fugendüse
• Bürstendüse
• Düsenadapter
• Wandhalterung mit integrierter Ladestation inkl. Befestigungsmaterial
• Akku
• Steckernetzteil
• Anleitung
Den Lieferumfang auf Vollständigkeit und Transportschäden überprüfen. Falls die Be-
standteile Schäden aufweisen, diese nicht (!) verwenden, sondern den Kundenservice
kontaktieren.

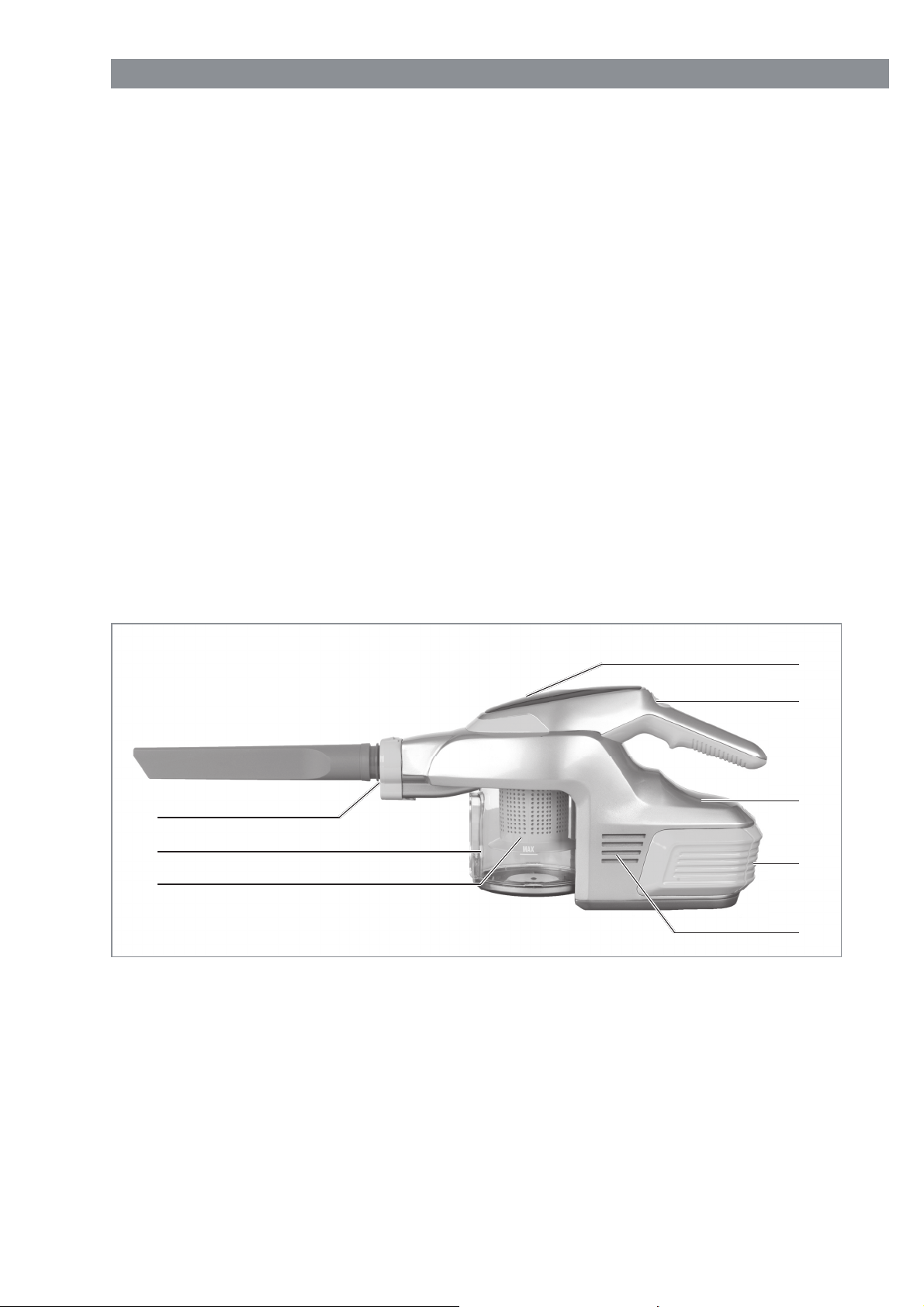

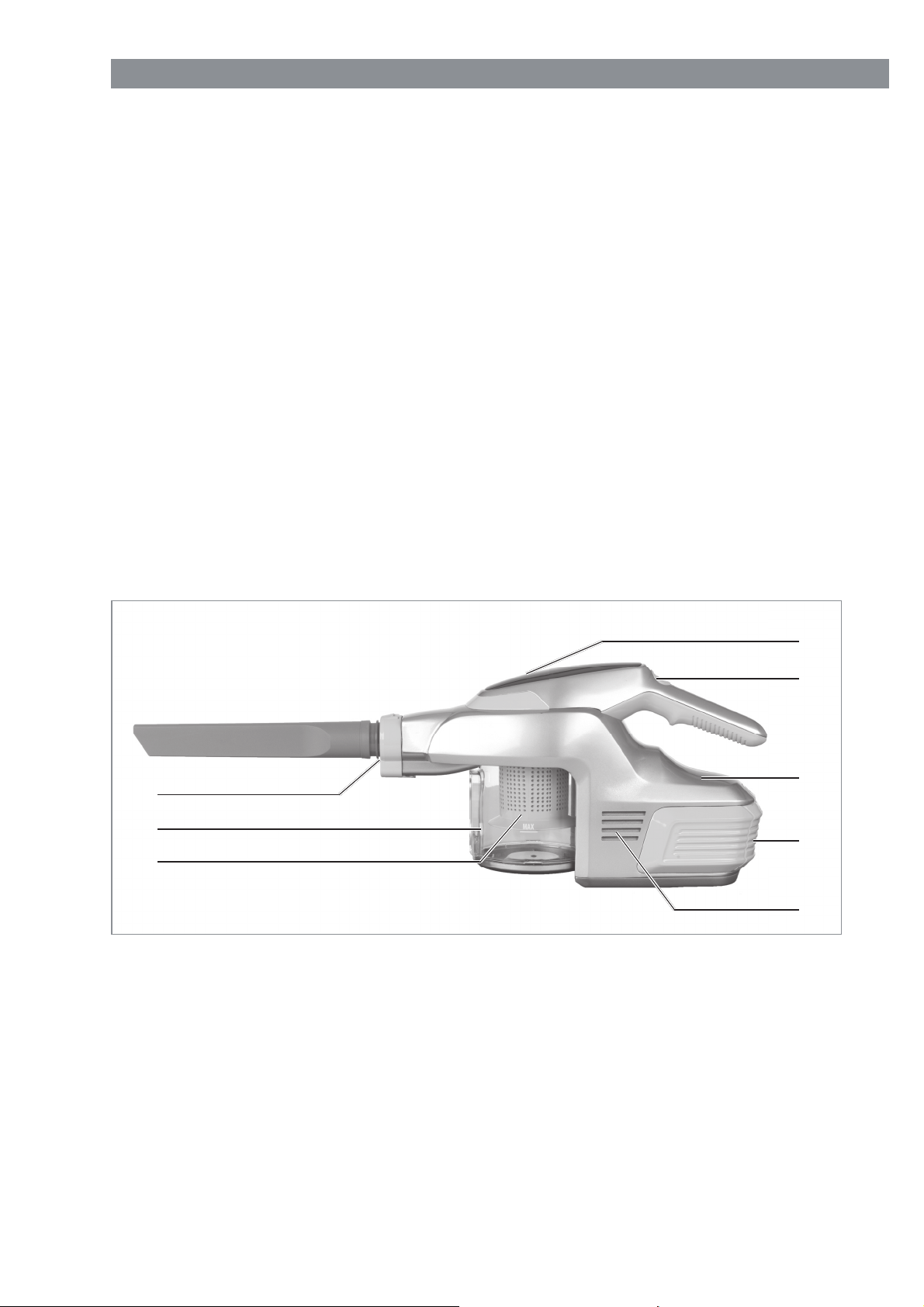

Geräteübersicht
8
7
6
1 Akkukstandsanzeige
2 Ein- / Ausschalter
3 Motoreinheit
1
2
3
4
5
5 Lüftungsschlitze
6 Filterhalter mit 2 Motorfi ltern
7 Staubbehälter
4 Akku (abnehmbar)
8 Saugöffnung
Page 8
DE 8

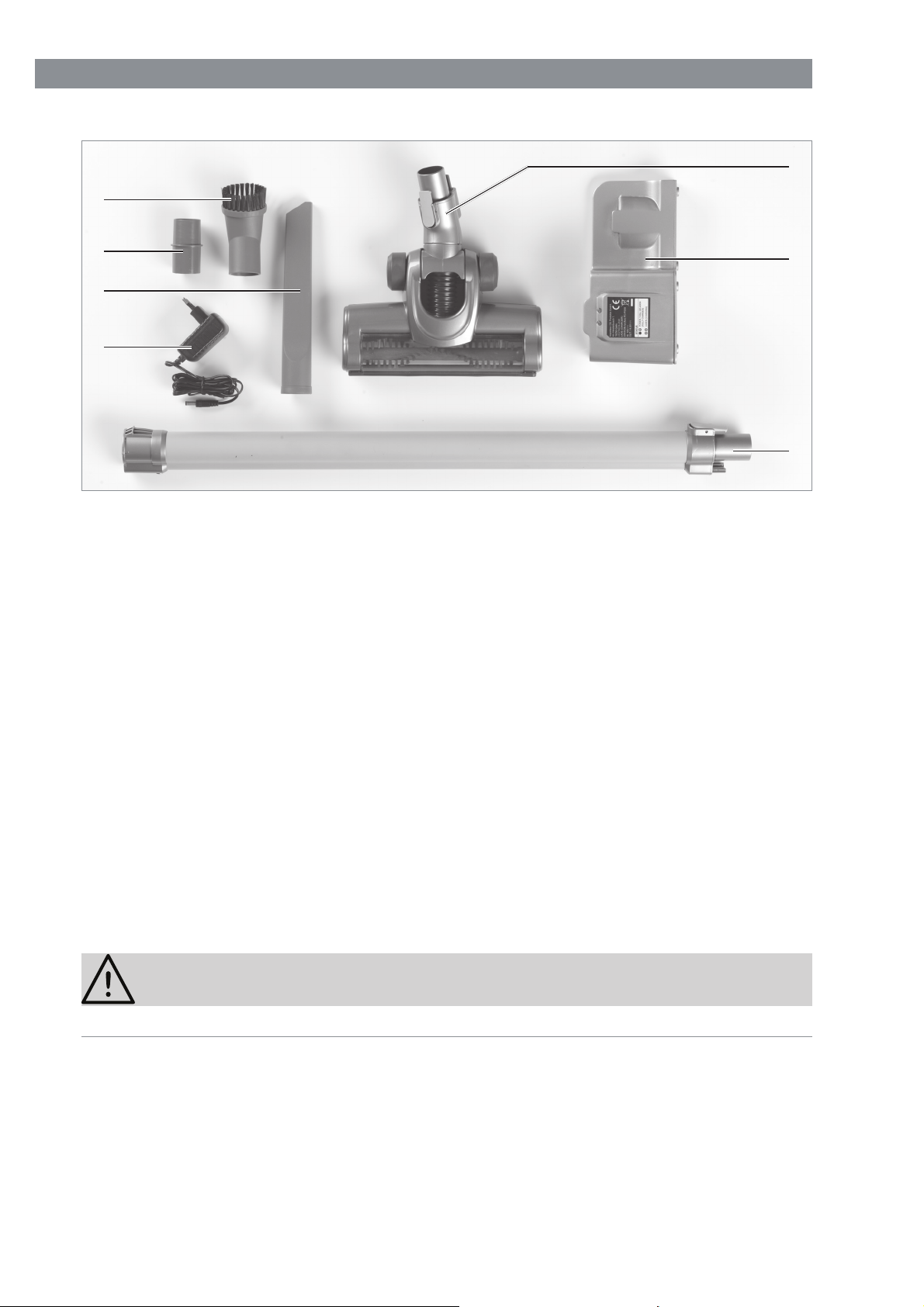

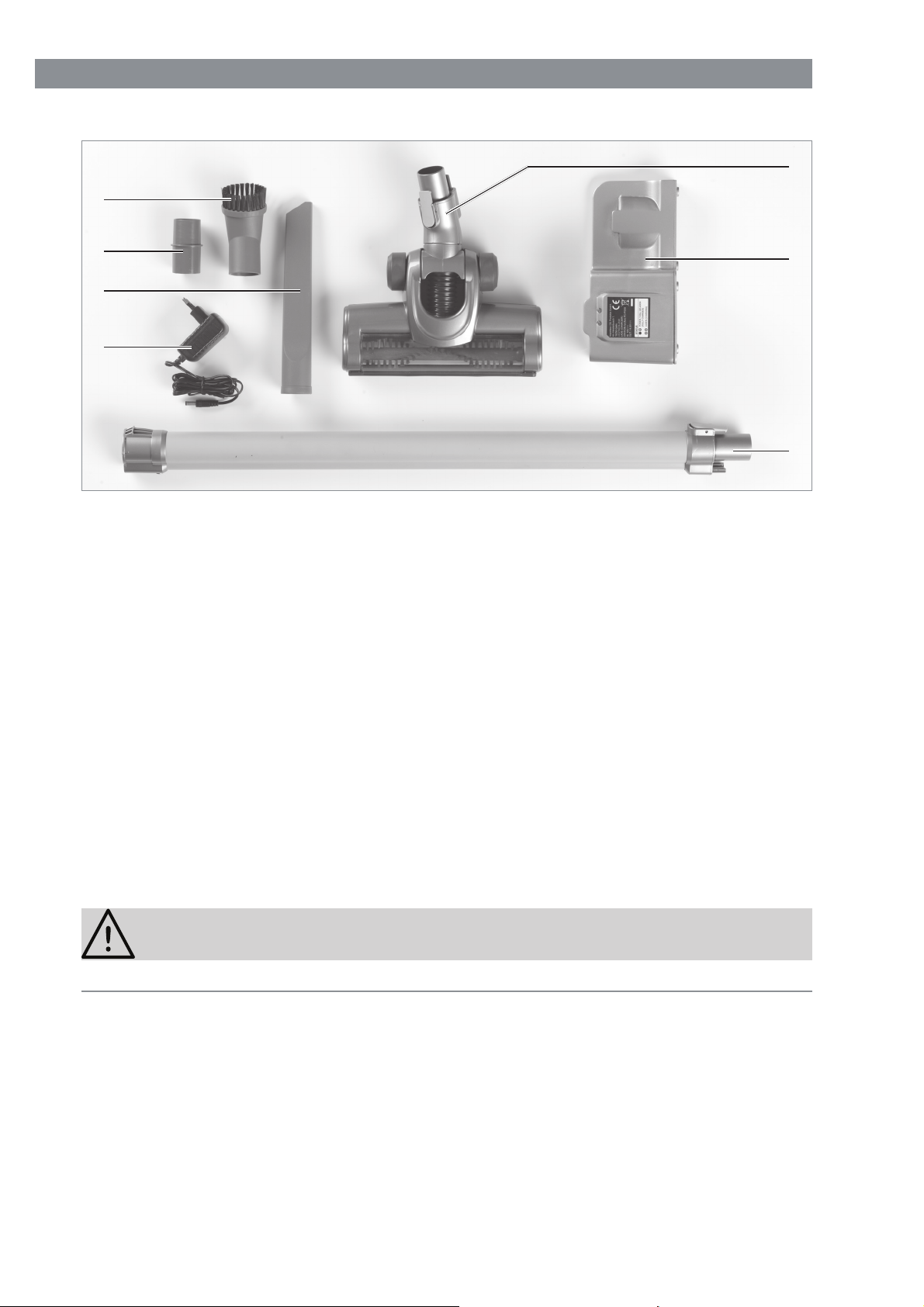

Zubehör
15
9
14
13
12
9 Turbodüse
10 Wandhalterung mit Ladestation
11 Verlängerungsrohr
12 Steckernetzteil
• Die Turbo düse (9) ist sowohl für Teppiche als auch für glatte Böden geeignet. Sie
verfügt über eine rotierende Bürste für eine bessere Aufnahme von Haaren und
Fusseln.
• Die Fugendüse (13) ist für Polsterungen, die Innenreinigung von PKWs und alle
Ecken und Winkel, die mit anderen Düsen nicht erreicht werden können, geeignet.
• Die Bürstendüse (15) ist für alle unebenen Gegenstände, Möbel, Lampenschirme,
Profi l- und Fußleisten, Fensterbänke etc. geeignet.
• Der Düsenadapter (14) wird zum Anbringen der Fugendüse sowie der Bürstendüse
benötigt.
• Die Wandhalterung mit integrierter Ladestation (10) ist zum platzsparenden Verstauen des Gerätes sowie zum Laden des Akkus bestimmt.
13 Fugendüse
14 Düsenadapter
15 Bürstendüse
10
11
Vor dem ersten Gebrauch
BEACHTEN!
■ Niemals das Typenschild und eventuelle Warnhinweise entfernen!
1. Vor der Benutzung des Gerätes sämtliches Verpackungsmaterial sowie eventuell
vorhandene Etiketten, die sich am Gerät befi nden und zum Transportschutz bzw.
zur Werbung dienen, entfernen.
2. Die Wandhalterung mit Ladestation (10) anbringen (siehe Kapitel „Wandhalterung
mit Ladestation anbringen“).
3. Den Akku (4) aufl aden (siehe Kapitel „Akku aufl aden“).
Page 9
9 DE
Wandhalterung mit Ladestation anbringen
BEACHTEN!
■ Zum Aufhängen der Wandhalterung mit Ladestation das mitgelieferte Befestigungs-
material verwenden. Bei Unsicherheit, ob das mitgelieferte Befestigungsmaterial für
die Wand geeignet ist, im Fachhandel beraten lassen.
■ Die Wandhalterung mit Ladestation an eine sichere und feste Stelle hängen.
■ Vor dem Bohren sicherstellen, dass hinter der beabsichtigten Bohrstelle keine Rohre
oder Leitungen verlaufen.
1. Löcher im korrekten Abstand in die Wand bohren und mit Dübeln versehen.
2. Die Schrauben in die Dübel schrauben. Sie sollten ca. 5 mm aus der Wand herausstehen.
3. Die Wandhalterung mit Ladestation an den Schrauben einhängen.

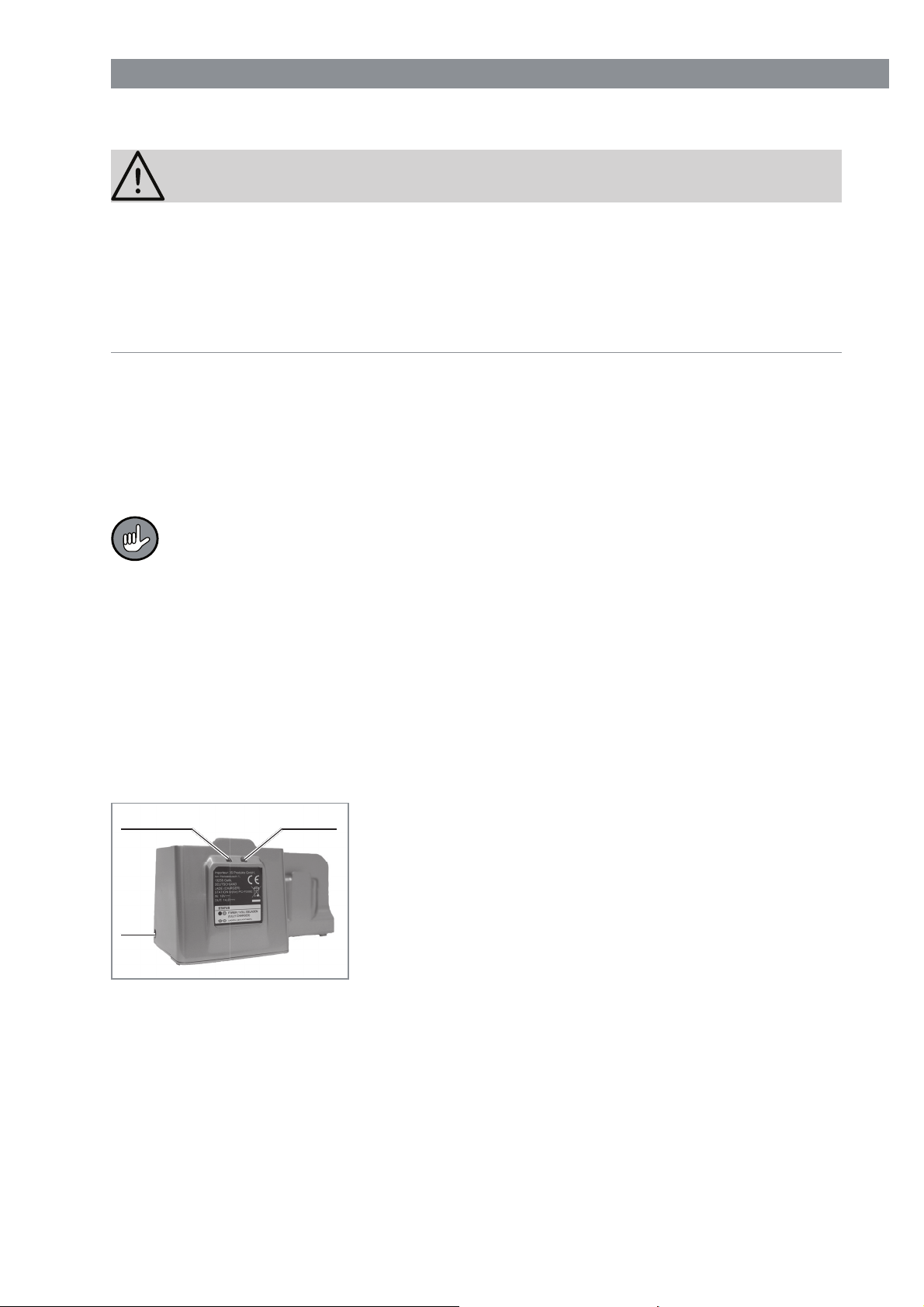

Akku aufl aden
• Den Akku (4) vor der ersten Inbetriebnahme unbedingt vollständig aufl aden,
um die maximale Ladekapazität zu erreichen. Das Laden des Akkus dauert
bis zu 5 Stunden.
• Der Akkustand wird durch ein Batteriesymbol mit drei grünen Balken in der
Akku standanzeige (1) angezeigt. Wenn nur der letzte Balken rot leuchtet, ist
der Akkustand niedrig und der Akku muss geladen werden.

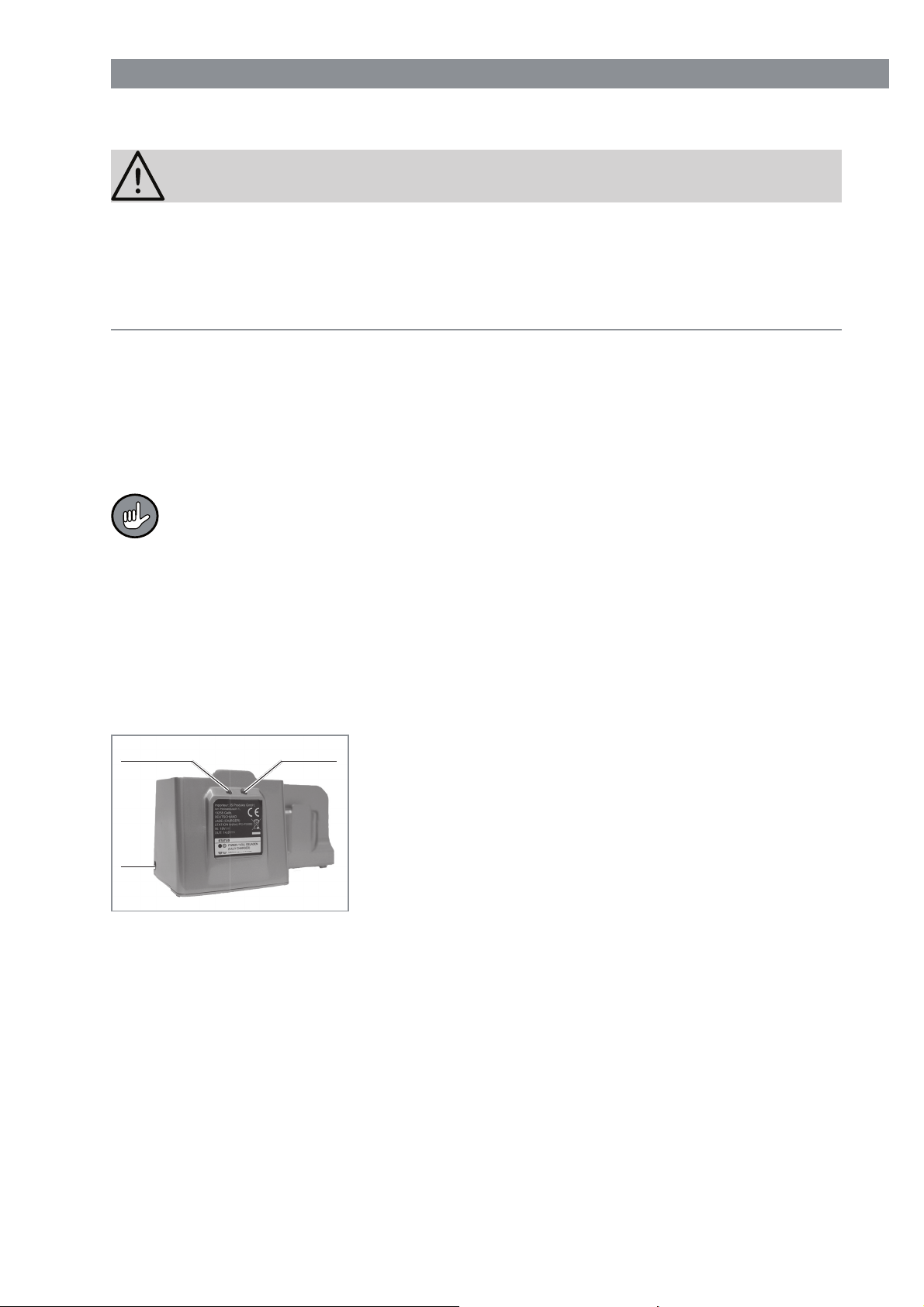

1. Das Gerät ausschalten und den Akku wie folgt herausnehmen: Die Entriegelungstaste am Akku drücken und den Akku gleichzeitig aus dem Gerät herausziehen.
2. Vor dem Einlegen des Akkus in die Ladestation prüfen, ob die Kontakte sauber sind,
und diese gegebenenfalls reinigen.
18 16
17
6. Wenn nur noch die grüne Betriebsleuchte leuchtet, ist der Akku voll aufgeladen.
7. Zuerst das Steckernetzteil vom Stromnetz und danach den Hohlstecker von der
Ladestation trennen.
8. Die Entriegelungstaste am Akku drücken und den Akku aus der Ladestation
herausziehen.
9. Den Akku ins Gerät einsetzen. Der Akku muss hörbar einrasten.
3. Den Akku in die Ladestation (10) einsetzen. Die zwei
Kontakte des Akkus müssen an den zwei Kontakten
in der Ladestation liegen und der Akku muss hörbar
einrasten.
4. Den Hohlstecker des Steckernetzteils (12) in die Anschlussbuchse (17) an der Ladestation stecken.
5. Das Steckernetzteil an eine vorschriftsmäßig installierte, gut zugängliche Steckdose anschließen. Die
grüne Betriebsleuchte (16) und die rote Ladekontrollleuchte (18) leuchten auf. Der Akku wird geladen.
Page 10
DE 10
a
Zusammenbau
BEACHTEN!
■ Vor dem Wechseln des Zubehörs das Gerät immer ausschalten.

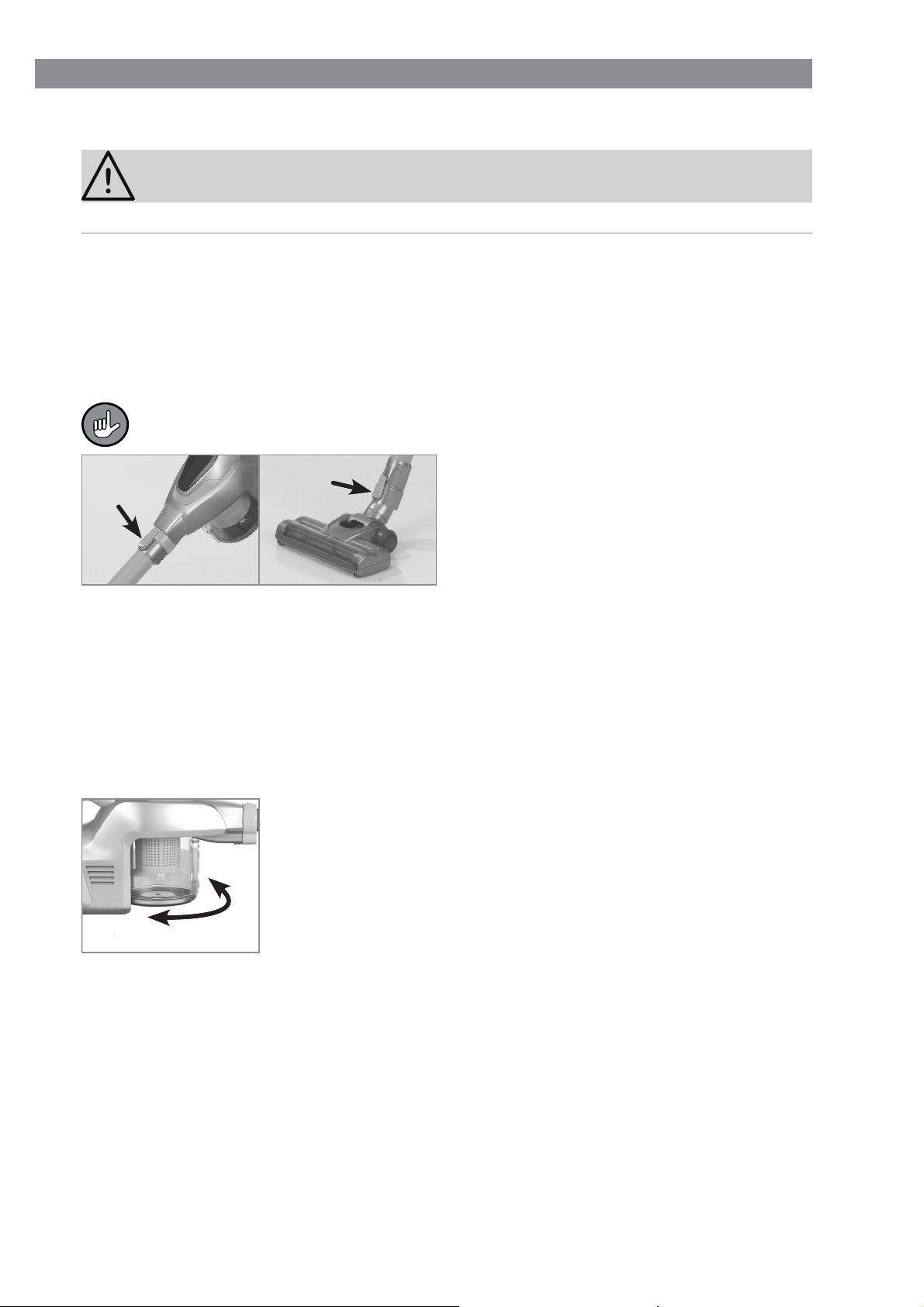

Turbodüse und Verlängerungsrohr anbringen / abnehmen
Für die Turbodüse (9) und das Verlängerungsrohr (11) wird kein Düsenadapter (14)
benötigt.
• Anbringen: Das Verlängerungsrohr direkt auf die Saugöffnung (8) stecken. Der
Verschluss muss hörbar einrasten. Die Turbodüse auf die gleiche Weise am Verlängerungsrohr anbringen.
Die Turbodüse kann nicht direkt an der Saugöffnung angebracht werden.
• Abnehmen: Die Entriegelungstaste
am Verlängerungsrohr bzw. an der Turbodüse drücken und gleichzeitig das
Verlängerungsrohr bzw. die Turbodüse
herausziehen.
Düsen anbringen / abnehmen
Mit Ausnahme der Turbodüse (9) werden alle Düsen mit Hilfe des Düsenadapters (14)
befestigt.
• Anbringen: Den Düsenadapter in die Saugöffnung (8) bzw. das Verlängerungsrohr (11) stecken. Auf den Düsenadapter die gewünschte Düse stecken.
• Abnehmen: Die Düse und den Düsenadapter aus der Saugöffnung bzw. dem Verlängerungsrohr herausziehen.
Staubbehälter abnehmen / einsetzen
• Abnehmen: Den Staubbehälter (7) im Uhrzeigersinn drehen. Er löst sich von der Motoreinheit (3) und kann abgenommen werden.
• Einsetzen: Den Staubbehälter in die Motoreinheit einsetzen.
Dabei ggf. leicht drehen, bis die Rastnasen des Staubbehälters richtig in den Aussparungen der Motoreinheit liegen. Den
Staubbehälter gegen den Uhrzeigersinn in der Motoreinheit
festdrehen. Die Entriegelungstaste des Staubbehälters muss
sich nach dem Befestigen unterhalb der Saugöffnung (8) befi nden.
auf
uf
zu
zu
Page 11
11 DE
Bedienung
BEACHTEN!
■ Vergewissern, dass auf der zu reinigenden Fläche keine größeren und / oder schar-
fen Gegenstände liegen.
■ Die MAX-Markierung des Staubbehälters beachten. Sollte während der Benutzung
die Markierung erreicht sein, den Staubbehälter leeren. Den Staubbehälter nach jedem Gebrauch leeren und säubern. Auch die Motorfi lter müssen regelmäßig gerei-
nigt werden, um eine Überlastung des Motors zu vermeiden.
■ Das Gerät nach jeder gereinigten Fläche abschalten, damit erhöht sich deutlich die
Betriebszeit pro Akkuladung. Nach dem Gebrauch den Akku aufl aden (siehe Kapitel
„Akku aufl aden“).
1. Je nach Bedarf Zubehör auswählen (siehe Kapitel „Geräteübersicht“ und „ Zubehör“)
und am Gerät anbringen (siehe Kapitel „Zusammenbau“).
2. Den Ein- / Ausschalter (2) drücken, um das Gerät einzuschalten. Das Gerät beginnt
umgehend mit dem Saugvorgang.
3. Mit der Düse über die zu reinigende Stelle fahren.
4. Nach dem Staubsaugen das Gerät ausschalten, indem der Ein- / Ausschalter gedrückt wird.
5. Den Staubbehälter (7) leeren und reinigen (siehe Kapitel „Reinigung und Aufbewahrung“).
Reinigung und Aufbewahrung
BEACHTEN!
■ Die Motorfi lter nicht in Wasser tauchen oder unter fl ießendem Wasser abspülen, um
Beschädigungen der Motorfi lter zu vermeiden. Sie sind weder waschmaschinen-
noch spülmaschinen- oder trocknergeeignet.
■ Zubehör, das mit Wasser gereinigt wird, muss beim Einsetzen in das Gerät vollstän-
dig trocken sein!
■ Zum Reinigen des Gehäuses keine scharfen oder scheuernden Reinigungsmittel
verwenden. Sie können die Oberfl ächen beschädigen.
Mit der Zeit können sich die Motorfi lter verfärben. Dies ist normal und beein-
trächtigt nicht die Funktionalität.

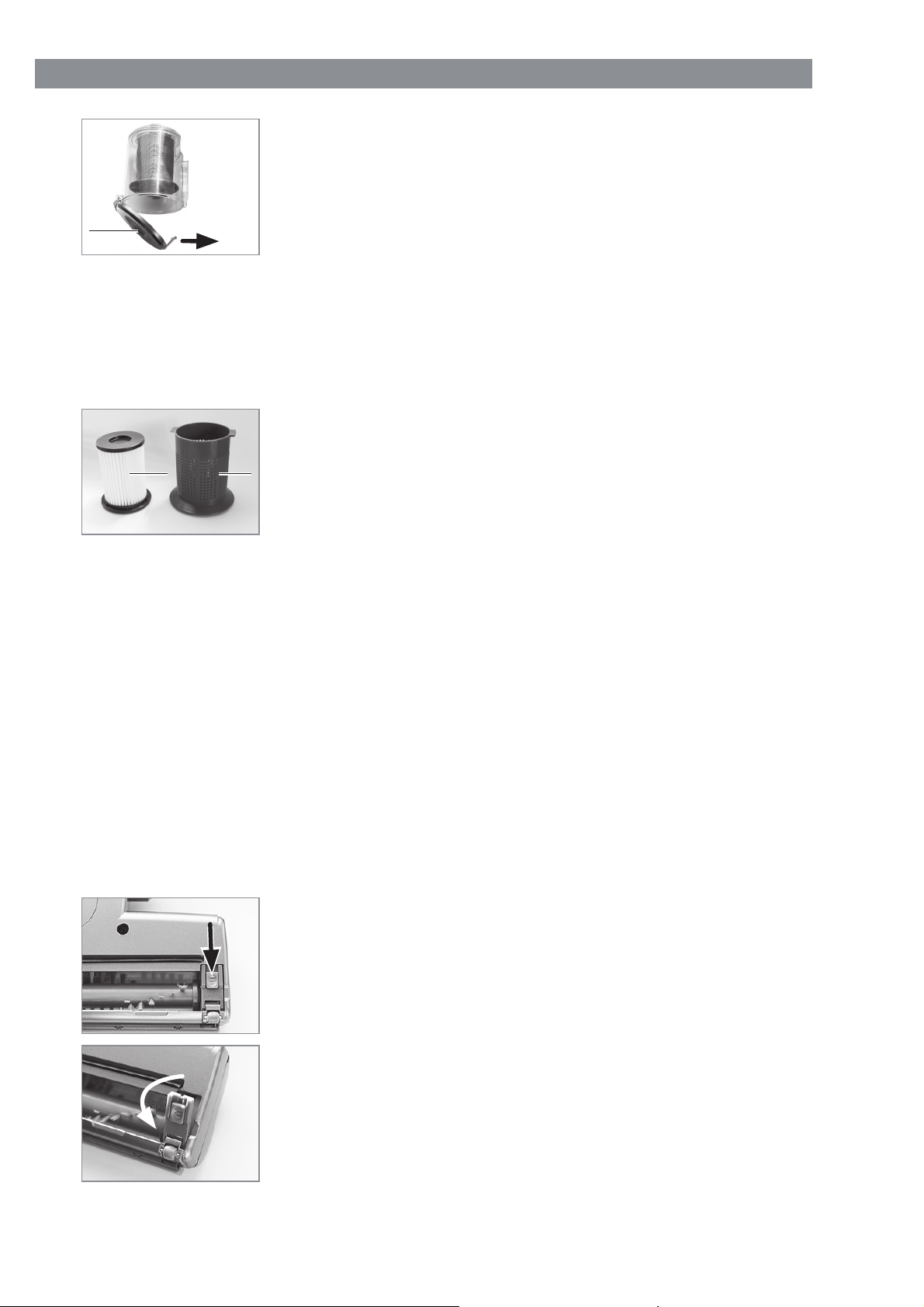

Staubbehälter leeren
1. Den Staubbehälter (7) von der Motoreinheit (3) abnehmen (siehe Kapitel „Zusammenbau“ – „Staubbehälter abnehmen / einsetzen“).
2. Den Staubbehälter über einen Mülleimer halten
Page 12
DE 12

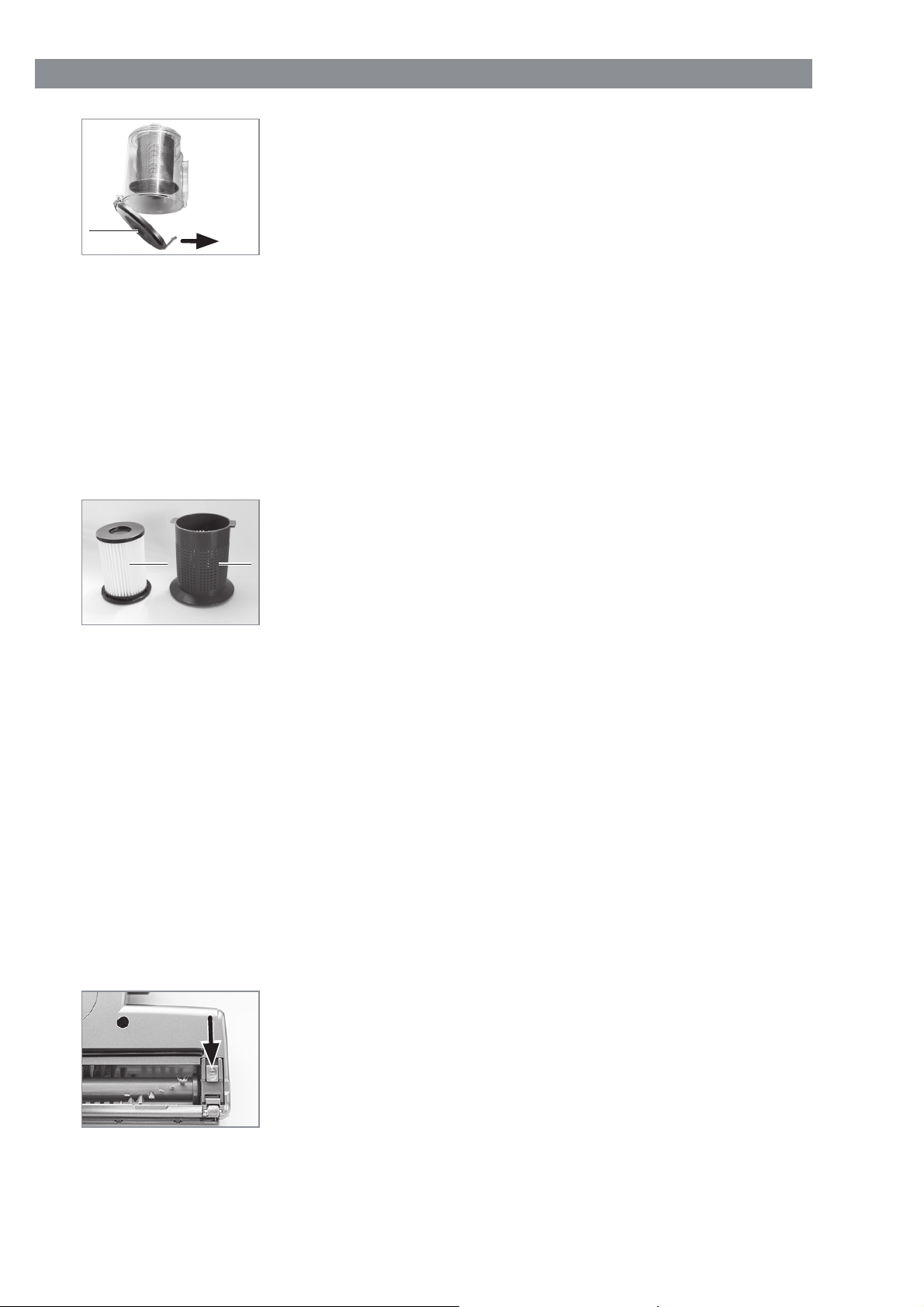

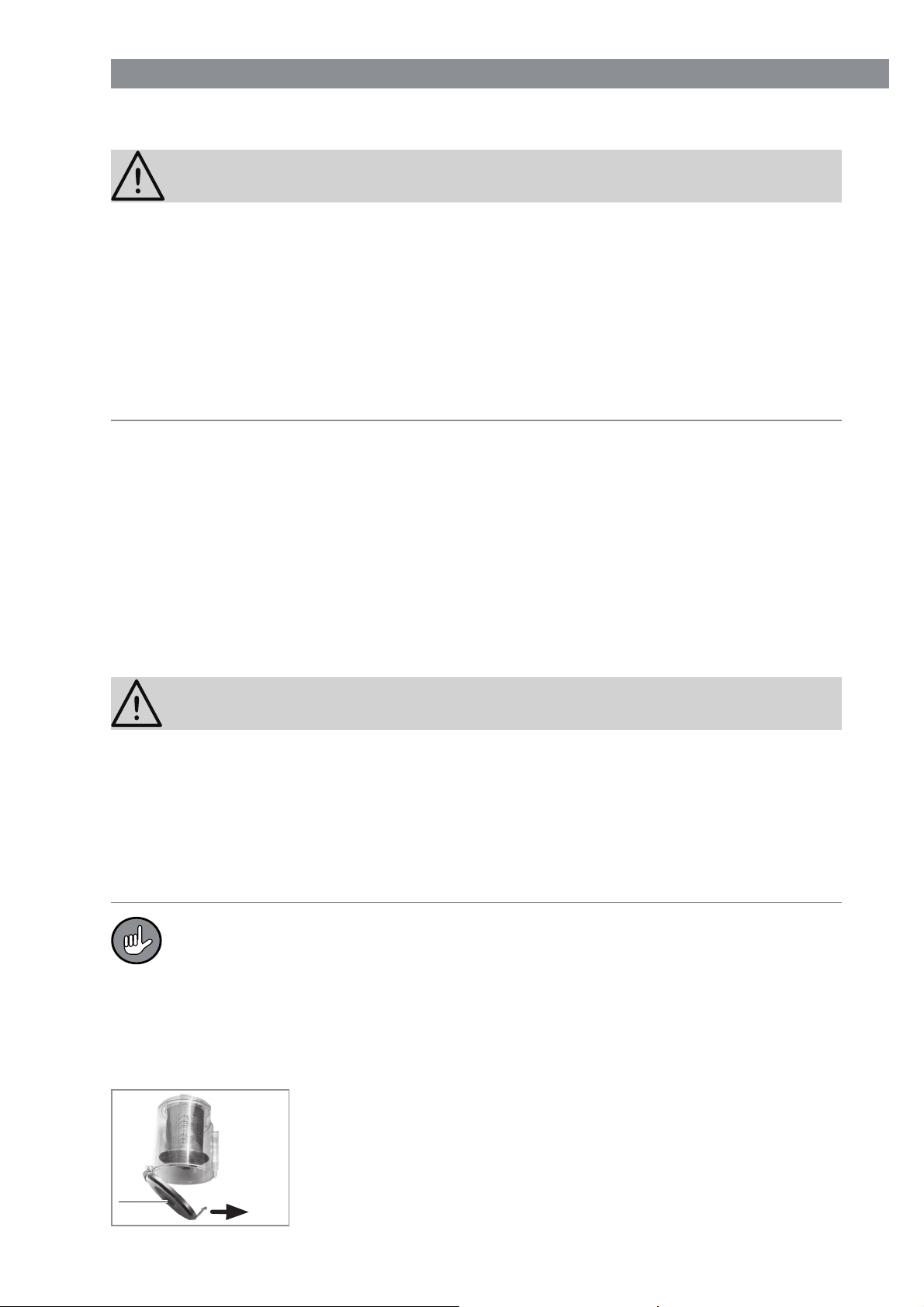

3. Den Verschluss der Bodenklappe (19) vom Staubbehälter
leicht wegziehen. Die Bodenklappe öffnet sich und der
Schmutz fällt heraus.
4. Zum Verschließen die Bodenklappe auf den Staubbehäl-
19

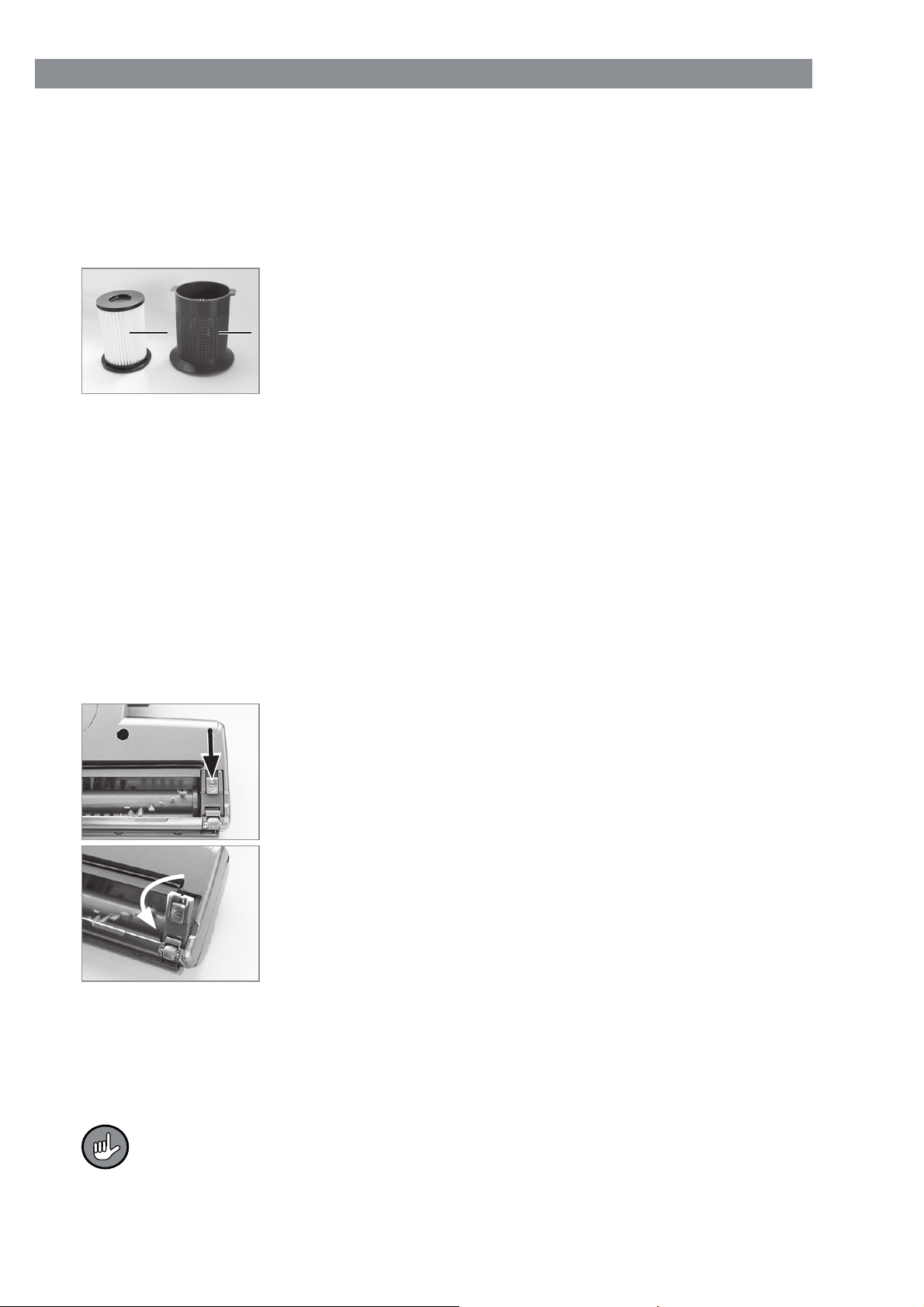

Filter reinigen
1. Staubbehälter (7) leeren (siehe „Staubbehälter leeren“). Die Bodenklappe (19) nicht
schließen.
2. Den Schaumstofffi lter aus dem Staubbehälter herausnehmen.
3. In den Staubbehälter greifen. Den Filterhalter (21) im Uhrzeigersinn drehen, bis er
sich löst und herausgenommen werden kann.
20 21
7. Den Staubbehälter bei Bedarf feucht auswischen.
8. Alle Teile vor dem Zusammenbau vollständig an der Luft trocknen lassen.
WICHTIG: Niemals nasse oder feuchte Komponenten zusammenbauen oder
an der Motoreinheit (3) anbringen! Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.
ter drücken. Der Verschluss muss hörbar einrasten.
5. Den Staubbehälter in die Motoreinheit einsetzen (siehe Kapitel „Zusammenbau“ – „Staubbehälter abnehmen / einsetzen“).
4. Den HEPA-Filter (20) aus dem Filterhalter
5. Die Filter und den Filterhalter ausklopfen und ggf. mit
einer weichen Bürste säubern.
6. Den Filterhalter mit klarem Wasser abspülen. WICHTIG:
Den HEPA-Filter und Schaumstofffi lter nicht nass
reinigen!
herausziehen.
Motoreinheit und Zubehör reinigen
• Die Motoreinheit (3), das Verlängerungsrohr (11), die Fugendüse (13), die Bürstendüse (15) und den Düsenadapter (14) bei Bedarf mit einem feuchten, weichen Tuch
abwischen. Mit einem weichen Tuch nachtrocknen.
• Regelmäßig Haare und Fussel von den Düsen und Bürsten entfernen.
Turb odü se rei nigen
Zur leichteren Reinigung kann die Bürste aus der Turbodüse (9) herausgenommen
werden:
1. Auf der Unterseite der Turbodüse den Riegelverschluss in
Richtung des kleinen Rädchens der Turbodüse schieben.
Page 13
13 DE

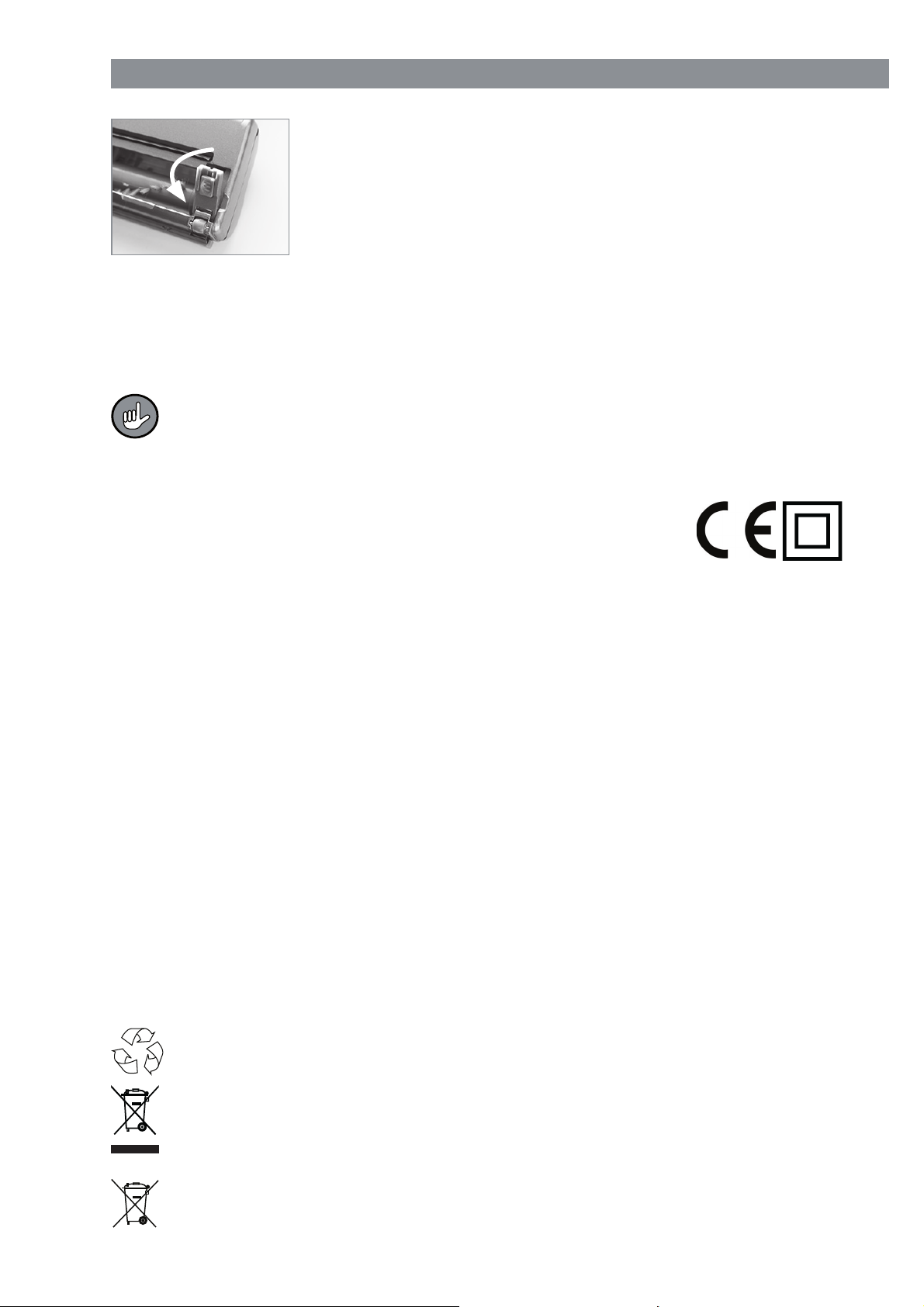

2. Den Riegel aufklappen und abnehmen.
3. Die Bürste herausnehmen und Verunreinigungen ent-
fernen.
4. Die Bürste wieder einsetzen. Dabei zuerst das Ende mit
der sternenförmigen Aussparung einsetzen.
5. Den Riegel einsetzen und den Riegelverschluss zurück-
schieben.
Aufbewahrung
• Das Gerät an einem kühlen, trockenen, vor direkter Sonneneinstrahlung geschütztem Ort und außerhalb der Reichweite von Kindern und Tieren aufbewahren.
• Zur einfachen Aufbewahrung mit der Saugöffnung (8) nach unten in die mitgelieferte
Wandhalterung einhängen.
Soll das Gerät längere Zeit nicht verwendet werden, sicherheitshalber den Akku
entnehmen (siehe Kapitel „Zusammenbau“, „Akku abnehmen / einsetzen“).
Technische Daten
Gerät
Artikelnummer: 09107
Modellnummer: PC-P007E
Spannungsversorgung: 14,8 V DC (Li-Ion 2000mAh)
Leistung: 150 W
Akku-Ladedauer: ca. 4 – 5 Stunden
Akku-Betriebsdauer: ca. 15 – 18 Minuten (bei vollem Akku)
Steckernetzteil
Modellnummer: XS-180050EU / HYCH0101800500G / AD12J180050E /
GQ12-180050-AG
Eingang: 100 – 240 V ~ 50 / 60 Hz
Ausgang: 18 V DC, 500 mA
Schutzklasse: II
Ladestation
Eingang: 18 V DC
Ausgang: 14,8 V DC
ID Anleitung: Z 09107 M DS V1.1 1018
Entsorgung
Das Verpackungsmaterial umweltgerecht entsorgen und der Wertstoffsammlung
zuführen.
Dieser Artikel unterliegt der europäischen Richtlinie 2012/19/EU für Elektro- und
Elektronik-Altgeräte (WEEE). Diesen Artikel nicht als normalen Hausmüll, sondern umweltgerecht über einen behördlich zugelassenen Entsorgungsbetrieb
entsorgen.
Der Akku ist vor der Entsorgungdes Gerätes zu entnehmen und getrennt vom
Gerät zu entsorgen. Im Sinne des Umweltschutzes dürfen Batterien und Akkus
nicht über den normalen Hausmüll entsorgt werden, sondern müssen an entsprechenden Sammelstellen abgegeben werden.
Page 14
DE 14
Fehlerbehebung
Sollte das Gerät nicht ordnungsgemäß funktionieren, überprüfen, ob ein Problem selbst
behoben werden kann. Lässt sich mit den genannten Schritten das Problem nicht lösen,
den Kundenservice kontaktieren.
Nicht versuchen, ein defektes elektrisches Gerät eigenständig zu reparieren!
Problem Mögliche Ursache / Lösung
Das Gerät arbeitet nur
langsam oder startet nicht.
Die Saugleistung ist zu
schwach.
Beim Saugen entweicht
Staub aus dem Gerät.
• Ist der Akku (4) leer? Den Akku aufl aden.
• Ist der Akku zu schwach? Akku aufl aden.
• Ist der Staubbehälter (7) voll? Staubbehälter leeren.
• Sind die Motorfi lter stark verschmutzt? Gemäß
Kapitel „Reinigung und Aufbewahrung“ reinigen.
• Ist die Saugöffnung (8) verstopft? Das Gerät
ausschalten und die Verstopfung entfernen.
• Es kann auch sein, dass einige Teilchen am
Teppichboden festhängen oder zu groß / zu schwer
sind, um vom Gerät aufgenommen zu werden. Diese
Fremdkörper per Hand entfernen.
• Kontrollieren, ob der Staubbehälter, der Filterhal-
(21) und die Motorfi lter korrekt eingesetzt sind
ter
und ggf. den Sitz korrigieren.
• Kontrollieren, ob der Staubbehälter geschlossen ist.
• Sind die Motorfi lter stark verschmutzt? Gemäß Kapi-
tel „Reinigung und Aufbewahrung“ reinigen.
• Sind die Motorfi lter verschlissen oder beschädigt?
Neue Motorfi lter über den Kundenservice bestellen
und ersetzen.
• Steckt das Steckernetzteil (12) richtig in
Die Akkustandanzeige (1)
leuchtet nicht auf, wenn
das Gerät an das Stromnetz angeschlossen ist.
Seltsamer Geruch
Kundenservice / Importeur:
DS Produkte GmbH, Am Heisterbusch 1, 19258 Gallin, Deutschland
Tel.: +49 38851 314650
(0 - 30 Ct. / Min in das dt. Festnetz. Kosten variieren je nach Anbieter.)
Alle Rechte vorbehalten.
der Steckdose und der Hohlstecker in der
Anschlussbuchse (17) der Ladestation (10)?
• Ist die Steckdose defekt? Eine andere Steckdose
probieren.
• Die Sicherung des Netzanschlusses überprüfen.
• Beim ersten Gebrauch des Gerätes ist ein Neugeruch normal, mit der Zeit verschwindet er.
Page 15
15 EN
Contents
Intended Use ______________________________________________________ 16
Safety instructions __________________________________________________ 16
Items Supplied _____________________________________________________ 19
Device Overview ___________________________________________________ 19
Before Initial Use ___________________________________________________ 20
Attaching the Wall Bracket with Charging Station __________________________ 21
Charging Up the Battery _____________________________________________ 21
Assembly _________________________________________________________ 22
Operation _________________________________________________________ 23
Cleaning and Storage _______________________________________________ 23
Technical Data _____________________________________________________ 25
Disposal __________________________________________________________ 25
Troubleshooting ____________________________________________________ 26
Explanation of the symbols
Danger symbols: These symbols
indicate risks of injury. Read
through the associated safety
notices carefully and follow
them.
Supplementary information
Read instructions before use!
Protection class II
Only use indoors!
Circuit symbol for direct current
Explanation of the Signal Words
DANGER warns of serious injuries
and danger to life
WARNING warns of potential serious
injuries and danger to life
CAUTION warns of light to medium
potential injuries
NOTICE warns of material damage
V
Polarity of the barrel connector
Energy effi ciency class
Page 16
EN 16
Dear Customer,
We are delighted that you have chosen this battery-operated hand-held vacuum
cleaner.
Before using the device for the fi rst time, please read the instructions carefully and
keep them for future reference. If the device is given to someone else, these instructions should also be handed over with it. They form an integral part of the device.
The manufacturer and importer do not accept any liability if the information in these
instructions is not complied with.
If you have any questions about the device and about spare parts / accessories,
please contact the customer service department via our website:
www.dspro.de/kontakt
Intended Use
• This device is designed for vacuum cleaning normal household dust.
On no account should the device be used to suck up the following:
– liquids or wet substances (e. g. wet carpet shampoo)
– glowing ash, cigarette ends, matches, etc.
–infl ammable or explosive substances
– very fi ne dust (e. g. concrete dust), ash or toner
– pointed, hard objects such as large pieces of broken glass
• The device is for personal domestic use only and is not intended for commercial
applications.
• The device should only be used as described in these instructions. Any other use is
deemed to be improper.
• The warranty does not cover faults caused by incorrect handling, damage or
attempted repairs. The same applies to normal wear and tear.
Safety instructions
■ This device may be used by children aged 8 and over and by
people with reduced physical, sensory or mental abilities or a
lack of experience and / or knowledge if they are supervised or
have received instruction on how to use the device safely and
have understood the dangers resulting from failure to comply
with the relevant safety precautions.
■ Children must not play with the device.
■ Cleaning and user maintenance may not be performed by chil-
dren, unless they are older than 8 years of age and are supervised.
Page 17
17 EN
■ Children younger than 8 years of age and animals must be kept
away from the device and the mains adapter.
■ The device must always be switched off when it is not being
used and before assembling, disassembling or cleaning the
device.
■ Never immerse the device, the charger or the mains adapter in
water or other liquids and ensure that they cannot fall into water
or become wet.
■ Only ever charge up the rechargeable battery using the charg-
ing station and the mains adapter supplied with the device. Do
not use the charging station or mains adapter supplied with the
device to charge up any other devices.
■ In the interests of your own safety, you should inspect the de-
vice for damage each time before you use it. The device may
only be used if it has no visible signs of damage! If the device
or the mains adapter of the device are damaged, they must be
replaced by the manufacturer, customer service department or
a similarly qualifi ed person (e. g. specialist workshop) in order
to avoid any hazards.
DANGER – Risk of Electric Shock!
■ Use and store only in closed rooms.
■ Do not use the device in rooms with high humidity.
■ Never touch the charging station and the mains adapter with wet hands when these
components are connected to the mains power.
■ Never suck up liquids. Do not pour liquids into the dust container. Keep the motor unit
away from moisture or wet conditions!
■ If the device is to be used as a hand-held vacuum cleaner for cleaning a car, ensure
that the device is not exposed to rain or moisture.
WARNING – Danger of Injury!
■ Danger of suffocation! Keep children and animals away from the packaging
material.
■ Danger of strangulation! Make sure that the mains adapter cable is always kept out
of the reach of small children and animals.
■ Danger of burns! If the battery has leaked, do not allow your skin, eyes and mucous
membranes to come into contact with the battery acid. If you touch battery acid, rinse
the affected sites with abundant fresh water immediately and contact a doctor as
soon as possible.
Page 18
EN 18
■ Danger of becoming stuck! Keep animals, hair, jewellery, wide clothing, fi ngers
and all other body parts away from the nozzles of the device. They could become
stuck to the device. Should the vacuum cleaner become stuck, switch the device off
immediately.
■ Danger of tripping! Make sure that the connected mains adapter does not present
a trip hazard.
WARNING – Danger of Fire!
■ Do not use the device in rooms containing easily ignitable substances or poisonous
and explosive fumes.
■ Do not use the wall bracket with charging station in the vicinity of highly fl ammable
materials (curtains, textiles, etc.).
■ Do not cover the device during operation or charging in order to prevent it from catch-
ing fi re. Do not insert anything into the ventilation openings of the device and make
sure that these do not become clogged.
■ In the event of a fi re: Do not extinguish with water! Smother the fl ames with a fi reproof
blanket or a suitable fi re extinguisher.
NOTICE – Risk of Damage to Material and Property
■ Only connect the mains adapter to a socket with safety contacts that is properly
installed and matches the technical data of the device. The socket must also be
readily accessible after connection so that the connection to the mains can quickly
be isolated.
■ Remove the mains adapter from the plug socket if a fault occurs during charging or
before a thunderstorm.
■ When you pull it out of the socket, always pull on the mains adapter and never the
cable!
■ Make sure that the mains adapter cable is not squashed, bent or laid over sharp
edges and does not come into contact with hot surfaces. Do not wrap the cable
around the mains adapter (danger of the cable breaking).
■ The device should only be used if it has been completely and correctly assembled!
The dust container, the cyclone insert and the motor fi lters must be inserted
and must not be damaged! If dirt were to get inside the motor unit, this could
damage the motor.
■ Protect the device from heat, naked fl ames, sub-zero temperatures, persistent mois-
ture, wet conditions and impacts.
■ Use only original spare parts from the manufacturer.
■ Do not place or lay any heavy objects on the device, the mains adapter or the cable
of the mains adapter.
NOTICE – Risk of Damage to Material and Property from Batteries
■ Use only the battery type specifi ed in the technical data.
■ Remove a dead battery from the device immediately. Clean the contacts before a
new battery is inserted.
■ The battery must not be taken apart, thrown into a fi re, immersed in liquids or short-
circuited.
Page 19
19 EN
Items Supplied
• Motor unit
• Dust container
• Filter holder
• Motor fi lter: Foam fi lter with HEPA fi lter
• Extension tube
• Turbo nozzle
• Crevice nozzle
• Brush nozzle
• Nozzle adapter
• Wall bracket wall mount with integrated charger including fastening material
• Battery
• Mains adapter
• Instructions
Check the items supplied for completeness and transport damage. If you fi nd any damage
to the components, do not (!) use them, but contact our customer service department.
Device Overview
8
7
6
1 Battery status display
2 On / Off switch
3 Motor unit
1
2
3
4
5
5 Ventilation slots
6 Filter holder with 2 motor fi lters
7 Dust container
4 Battery (removable)
8 Suction opening
Page 20
EN 20
Accessories
15
9
14
13
12
9 Turbo nozzle
10 Wall bracket with charging station
11 Extension tube
12 Mains adapter
• The turbo nozzle (9) is suitable for both carpets and hard fl oors. It has a rotating
brush to make it easier to pick up hair and fl uff.
• The crevice nozzle (13) is suitable for upholstery, cleaning the inside of cars and for
all nooks and crannies that cannot be reached with other nozzles.
• The brush nozzle (15) is suitable for all uneven objects, furniture, lamp shades,
profi les and skirting boards, window ledges, etc.
• The nozzle adapter (14) is needed to attach the crevice nozzle and the brush nozzle.
• The wall bracket with integrated charging station (10) is for space-saving storage
of the device and to charge the battery.
13 Crevice nozzle
14 Nozzle adapter
15 Brush nozzle
10
11
Before Initial Use
PLEASE NOTE!
■ Never remove the rating plate and any possible warnings!
1. Before using the device, remove all packaging materials and any labels that may be
on the device and are used for protection during transportation or for advertising.
2. Attach the wall bracket with charging station (10) (see the “Attaching Wall Bracket
with Charging Station” chapter).
3. Charge up the battery (4) (see the “Charging Up the Battery” chapter).
Page 21
21 EN
Attaching the Wall Bracket with Charging Station
PLEASE NOTE!
■ Use the fastening material supplied to hang up the wall bracket with charging station.
If you are unsure whether the fastening material supplied is suitable for the wall, seek
advice from a specialist stockist.
■ Hang the wall bracket with charging station in a secure and solid place.
■ Before drilling, ensure that there are no pipes or cables behind the intended drilling
point.
1. Drill holes at the correct distance into the wall and place dowels in them.
2. Screw the screws into the dowels. They should protrude by approx. 5 mm out of the
wall.
3. Hang the wall bracket with charging station in the screws.
Charging Up the Battery
• It is essential that you charge up the battery (4) fully before you fi rst use the
device in order to achieve the maximum charging capacity. It takes up to 5
hours to charge up the battery.
• The battery status is indicated by a battery symbol with three green bars
in the battery status display (1). When only the last bar is red, the battery’s
charge is low and the battery should be recharged.
1. Switch off the device and remove the battery as follows: Press the release button on
the battery and pull the battery out of the device at the same time.
2. Before inserting the battery in the charging station, check whether the contacts are
clean and clean them if necessary.
18 16
17
6. When only the green operating lamp is still lit, the battery is fully charged.
7. First disconnect the mains adapter from the mains power and then disconnect the
barrel connector from the charging station.
8. Press the release button on the battery and pull the battery out of the charging station.
9. Insert the battery into the device. The battery must be heard to engage in place.
3. Insert the battery into the charging station (10). The
two contacts on the battery must press against the
two contacts on the charging station and the battery
must be heard to engage in place.
4. Plug the barrel connector of the mains adapter (17)
into the connecting socket (6) on the charging station.
5. Connect the mains adapter to a properly installed,
easily accessible plug socket. The green operating
lamp (16) and the red charge control lamp (18) will
light up. The battery is being charged.
Page 22
EN 22
Assembly
PLEASE NOTE!
■ Always switch off the device before replacing any accessories.
Attaching / Removing the Turbo Nozzle and Extension Tube
No nozzle adapter (14) is required for the turbo nozzle (9) and the extension tube (11).
• Attaching: Put the extension tube directly onto the suction opening (8). The catch
must be heard to engage in place. Attach the turbo nozzle to the extension tube in
the same way.
The turbo nozzle can not be directly attached to the suction opening.
• Detaching: Press the release button
on the extension tube or on the turbo
nozzle and pull the extension tube or
turbo nozzle out.
Attaching / Removing Nozzles
With the exception of the turbo nozzle (9), all nozzles are attached with the aid of the
nozzle adapter (14).
• Attaching: Plug the nozzle adapter into the suction opening (8) or the extension
tube (11). Plug the nozzle you want onto the nozzle adapter.
• Detaching: Pull the nozzle and nozzle adapter out of the suction opening or the
extension tube.
Removing / Inserting the Dust Container
• Removing: Untwist the dust container (7) clockwise. This
releases it from the motor unit (3) and it can be removed.
closed
open
• Inserting: Insert the dust container into the motor unit. Lightly
turn until the locking lugs on the dust container sit correctly
in the recesses on the motor unit. Rotate the dust container
clockwise to fi x it into the motor unit. The release button on the
dust container must be located below the suction opening (8)
after it has been attached.
Page 23
23 EN
Operation
PLEASE NOTE!
■ Ensure that there are no larger and / or sharp objects on the surface which is to be
cleaned.
■ Note the MAX marking on the dust container. If during use the marking is reached,
empty the dust container. Empty and clean the dust container after each use. The
motor fi lters must also be regularly cleaned in order to prevent overloading of the
motor.
■ Switch the device off after each surface has been cleaned as this will considerably
increase the operating time on each battery charge. Charge up the battery after use
(see the “Charging Up the Battery” chapter).
1. Select an accessory as required (see the “Device Overview” and “Accessories”
chapters) and attach it to the device (see the “Assembly” chapter).
2. Press the On / Off switch (2) to switch on the device. The device will start vacuuming
immediately.
3. Move the nozzle over the surface to be cleaned.
4. After vacuuming, switch off the device by pressing the On / Off switch.
5. Empty and clean the dust container (7) (see the “Cleaning and Storage” chapter).
Cleaning and Storage
PLEASE NOTE!
■ Do not immerse the motor fi lter in water or rinse it under running water to prevent
damage to the motor fi lter. They cannot be washed by machine, put in the dishwasher
or tumble dried.
■ Accessories that are cleaned with water must be completely dry when they are in-
serted back into the device!
■ Do not use any sharp or abrasive cleaning agents to clean the housing. They could
damage the surfaces.
The motor fi lters may lose some of their colour over time. This is normal and
does not have any adverse effect on function.
Emptying the Dust Container
1. Remove the dust container (7) from the motor unit (3) (see the “Assembly” chapter –
“Removing / Inserting the Dust Container”).
2. Hold the dust container over a dustbin
3. Pull the catch of the bottom fl ap (19) away from the dust
container slightly. The bottom fl ap will open and the dirt
will fall out.
4. To close it, press the bottom fl ap onto the dust container.
19
The catch must be heard to engage in place.
5. Insert the dust container into the motor unit (see the
“Charging Up the Battery” chapter).
Page 24
EN 24
Cleaning the Filter
1. Empty the dust container (7) (see “Emptying the Dust Container”). Do not close the
bottom fl ap (19).
2. Remove the foam fi lter from the dust container.
3. Reach into the dust container. Turn the fi lter holder (21) a little until it is released and
can be removed.
4. Pull the HEPA fi lter (20) out of the fi lter holder.
5. Tap out the fi lter and the fi lter holder and clean them with
20 21
7. Wipe out the dust container with a damp cloth if necessary.
8. Let all parts dry completely in the air before you reassemble them. IMPORTANT:
Never assemble wet or damp components or attach them to the motor unit (3)!
The device is assembled in the reverse order.
Cleaning the Motor Unit and Accessories
• Wipe off the motor unit (3), the extension tube (11), the crevice nozzle (13), the brush
nozzle (15) and the nozzle adapter (14) with a soft, moist cloth as needed. Then dry
it with a soft cloth.
• Regularly remove hair and fl uff from the nozzles and brushes.
a soft brush if necessary.
6. Rinse the fi lter holder with clear water. IMPORTANT: Do
not use water to clean the HEPA fi lter or the foam fi lter!
Cleaning the Turbo Nozzle
To make it easier to clean, the brush can be removed from the turbo nozzle (9):
1. Slide the latch fastener on the bottom of the turbo
nozzle towards the small wheel on the turbo nozzle.
2. Open the latch and remove.
3. Take out the brush and remove any contamination.
4. Reinsert the brush. When you do this, fi rst insert the end
with the star-shaped recess.
5. Insert the latch and slide the latch fastener back in place.
Storage
• Store the device in a cool, dry place which is protected from direct sunlight and is out
of the reach of children and animals.
• To make it easier to store, hang it with the suction opening (8) facing downwards in
the wall bracket which is supplied with the device.
If the device is not going to be used for a prolonged period, remove the battery to
be on the safe side (see the “Charging Up the Battery” chapter).
Page 25
25 EN
Technical Data
Device
Article number: 09107
Model number: PC-P007E
Power supply: 14.8 V DC (Li-Ion 2000mAh)
Output: 150 W
Battery charge time: approx. 4 – 5 hours
Battery operating time: approx. 15 – 18 minutes (with fully charged battery)
Mains adapter
Model number: XS-180050EU / HYCH0101800500G / AD12J180050E /
GQ12-180050-AG
Input: 100 – 240 V ~ 50 / 60 Hz
Output: 18 V DC, 500 mA
Protection class: II
Charging station
Input: 18 V DC
Output: 14.8 V DC
Manual ID:
Disposal
Dispose of the packaging material in an environmentally friendly manner so that
it can be recycled.
This article is governed by the European Directive 2012/19/EU on waste electrical and electronic equipment (WEEE). Do not dispose of this article as normal
domestic waste, but rather in an environmentally friendly manner via an offi cially
approved waste disposal company.
The battery should be removed prior to disposal of the device and disposed of
separately from the device. To protect the environment, non-rechargeable and
rechargeable batteries must not be disposed of with regular household waste, but
must be taken to suitable collection points.
Z 09107 M DS V1.1 1018
Page 26
EN 26
Troubleshooting
If the device does not work properly, check whether you are able to rectify the problem
yourself. If the problem cannot be solved with the steps that are listed, contact the
customer service department.
Do not attempt to repair a defective electrical device yourself!
Problem Possible cause / solution
The device only works
slowly or does not start.
Low suction force.
Dust escapes from the
device during cleaning.
• Is the battery (4) fl at? Charge up the battery.
• Is the battery too weak? Charge up the battery.
• Is the dust container (7) full? Empty the dust
container.
• Are the motor fi lters heavily clogged? Clean them in
accordance with the “Cleaning and Storage” chapter.
• Is the suction opening (8) blocked? Switch off the
device and remove the blockage.
• It is also possible that some smaller items will remain
stuck to the carpet or will be too big / heavy to be
picked up by the device. Remove these foreign
objects by hand.
• Check whether the dust container, the fi lter
holder (21) and the motor fi lters have been inserted
correctly and adjust the fi t if necessary.
• Check whether the dust container is closed.
• Are the motor fi lters heavily clogged? Clean them in
accordance with the “Cleaning and Storage” chapter.
• Are the motor fi lters worn or damaged? Order and
replace new motor fi lters via customer service.
The battery status display (1) does not light
up when the device is
connected to the mains
power.
Unusual odour
Customer Service / Importer:
DS Produkte GmbH, Am Heisterbusch 1, 19258 Gallin, Deutschland
Tel.: +49 38851 314650
(Calls to German landlines are subject to charges. The cost varies depending on the service
provider.)
All rights reserved.
• Is the mains adapter (12) plugged correctly into the
plug socket and is the barrel connector plugged
correctly into the connecting socket (17) of the
charging station (10)?
• Is the plug socket defective? Try another socket.
• Check the fuse of the mains connection.
• A new odour is normal when the device is used for
the fi rst time; it disappears after a while.
Page 27
27 FR
Sommaire
Usage conforme ___________________________________________________ 28
Consignes de sécurité ______________________________________________ 28
Contenu de la livraison _______________________________________________31
Vue d’ensemble de l’appareil __________________________________________31
Avant la première utilisation __________________________________________ 32
Installer le support mural avec la station de charge ________________________ 33
Charger la batterie __________________________________________________ 33
Attention lors du montage ____________________________________________ 34
Utilisati on _________________________________________________________ 35
Nettoyage et rangement _____________________________________________ 35
Caractéristiques techniques __________________________________________ 37
Mise au rebut ______________________________________________________ 37
Résolution des problèmes ___________________________________________ 38
Explication des symboles
Symbole de danger : Ces symboles indiquent des risques de
blessure. Lire attentivement les
consignes de sécurité correspondantes et s’y conformer.
Informations complémentaires
Lire le mode d’emploi avant
toute utilisation !
Classe de protection II
Utiliser uniquement à l’intérieur !
Explication des mentions
d’avertissement
DANGER avertit d’un risque de
blessures graves ou
de décès
AVERTISSEMENT avertit d’un éventuel
risque de blessures
graves ou de décès
ATTENTION avertit d’un risque de
blessures légères à
modérées
AVIS avertit d’un risque de
dégâts matériels
V
Symbole de circuit en courant
continu
Polarité du connecteur
Classe d’effi cacité énergétique
Page 28
FR 28
Chère cliente, cher client,
Nous sommes heureux que vous ayez choisi cet aspirateur balai alimenté par bat-
terie.
Avant la première utilisation de l’appareil, prenez soin de lire attentivement les
consignes d’utilisation et conservez ce manuel pour pouvoir vous y référer ultérieurement. Ce manuel d’utilisation devrait également accompagner l’appareil en cas de
remise à un autre utilisateur. Il fait partie intégrante du produit.
Le fabricant et l’importateur déclinent toute responsabilité en cas de non-respect des
présentes consignes d’utilisation.
En cas de question concernant l’appareil ou les accessoires et pièces de rechange,
veuillez contacter notre service clientèle via notre site web :
www.dspro.de/kontakt
Usage conforme
• Cet appareil est conçu pour aspirer la poussière domestique normale.
Ne l’utilisez en aucun cas pour aspirer les choses suivantes :
– des liquides ou des matières humides (shampoing humide pour moquette,
par exemple) ;
– des braises, des mégots de cigarette, des allumettes, etc.;
– des matières combustibles ou infl ammables ;
– de la poussière très fi ne (poussière de béton, par exemple), des cendres ou
du toner ;
– des objets pointus et durs, comme des grands éclats de verre.
• Cet appareil est destiné à une utilisation domestique privée, et non à un usage
professionnel.
• N’utiliser l’appareil que conformément aux instructions fournies. Tout autre usage
est considéré comme non conforme.
• Ne sont pas couverts par la garantie tous les dommages résultant d’un usage inapproprié, de détériorations ou de tentatives de réparation. Cela s’applique également
à l’usure normale.
Consignes de sécurité
■ Cet appareil peut être utilisé par des enfants âgés d’au moins
8 ans ainsi que par des personnes souffrant d’un handicap physique, sensoriel ou mental ou qui manquent d’expérience et/ou
de connaissances, à condition que ces personnes soient supervisées ou aient reçu des instructions pour utiliser l’appareil
en toute sécurité et aient compris les dangers qui peuvent en
résulter.
■ Les enfants ne peuvent pas jouer avec l’appareil.
Page 29
29 FR
■ Le nettoyage et l’entretien de l’appareil ne peuvent pas être
effectués par des enfants, sauf si ces enfants ont plus de 8 ans
et sont supervisés par un adulte.
■ Il convient de tenir les enfants de moins de 8 ans et les ani-
maux éloignés de l’appareil et du bloc secteur.
■ L’appareil doit être systématiquement débranché quand il n’est
pas utilisé, ainsi qu’avant d’être monté, démonté ou nettoyé.
■ Ne jamais immerger l’appareil, la station de charge ou le bloc
secteur dans l’eau ou dans tout autre liquide et veiller à ce que
ces éléments ne risquent pas de tomber dans l’eau ou d’être
mouillés.
■ Charger la batterie exclusivement au moyen du bloc secteur et
de la station de charge fournis. Ne charger aucun autre appareil
au moyen du bloc secteur ou de la station de charge fournis.
■ Pour votre propre sécurité, contrôlez le bon état de l’appareil
avant chaque utilisation. N’utilisez l’appareil que si vous n’avez
détecté aucun dommage ! Si l’appareil ou le bloc secteur de
l’appareil sont endommagés, ils doivent être remplacés par le
fabricant, le service clientèle ou une autre personne qualifi ée
(atelier spécialisé, p. ex.) afi n d’éviter tout danger.
DANGER – Risque d’électrocution !
■ Utiliser et ranger uniquement dans des espaces fermés.
■ Ne pas utiliser dans des pièces très humides.
■ Ne jamais manipuler la station de charge et le bloc secteur avec des mains humides
quand ces éléments sont raccordés au réseau.
■ Ne jamais aspirer de liquides. Ne jamais introduire de liquides dans le compartiment
à poussière. Éloigner le moteur de l’humidité et de l’eau !
■ En cas d’utilisation de l’appareil comme aspirateur à main pour nettoyer une voiture,
veiller à ne pas exposer l’appareil à la pluie ou à l’humidité.
AVERTISSEMENT – Risque de blessure !
■ Risque d’étouffement ! Tenir les enfants et les animaux à l’écart du matériel d’em-
ballage.
■ Risque d’étranglement ! Veiller à ce que le câble du bloc secteur soit toujours hors
de portée des jeunes enfants et des animaux.
■ Risque de brûlure ! Si l’acide de la batterie fuit, éviter tout contact avec la peau, les
yeux et les muqueuses. En cas de contact avec de l’acide de la batterie, rincer immédiatement les zones touchées à l’eau claire et consulter un médecin au plus vite.
Page 30
FR 30
■ Risque d’aspiration ! Éloigner les animaux, les cheveux, les bijoux, les vêtements
amples, les doigts et toutes les autres parties du corps des ouvertures d’aspiration
de l’appareil. L’appareil risquerait de s’y accrocher. Si cela arrive, éteindre immédiatement l’appareil.
■ Risque de chute ! Veiller à ce que le bloc secteur ne soit pas dans le chemin quand
il est branché.
AVERTISSEMENT – Risque d’incendie !
■ Ne pas utiliser l’appareil dans des pièces contenant des substances facilement in-
fl ammables ou des vapeurs toxiques ou explosives.
■ Ne pas installer le support mural et la station de charge à proximité de matières
facilement infl ammables (rideaux, textiles, etc.).
■ Ne pas couvrir l’appareil pendant l’utilisation et la charge afi n d’éviter qu’il ne prenne
feu. Ne rien introduire dans les orifi ces de ventilation de l’appareil et veiller à ce que
ceux-ci restent toujours libres.
■ En cas d’incendie : ne pas essayer d’éteindre les fl ammes avec de l’eau ! Étouffer
les fl ammes à l’aide d’une couverture non infl ammable ou d’un extincteur adapté.
AVIS – Risque de dégâts matériels
■ Le bloc secteur ne peut être branché que sur une prise de courant réglementaire,
avec contacts de mise à la terre et correspondant aux caractéristiques techniques
de l’appareil. Cette prise doit rester facilement accessible une fois l’appareil branché
pour pouvoir rapidement couper l’alimentation électrique.
■ Débrancher le bloc secteur en cas d’erreur pendant la charge ou avant un orage.
■ Veiller toujours à tirer sur le bloc secteur et non sur le câble d’alimentation pour le
débrancher.
■ Veiller à ce que le câble du bloc secteur ne soit pas coincé, plié ou en contact avec
des surfaces coupantes ou brûlantes. Ne pas enrouler le câble autour du bloc secteur (risque de rupture du câble).
■ Utiliser seulement l’appareil lorsque celui-ci est complètement et correctement
assemblé ! Le compartiment à poussière, l’unité cyclone et les fi ltres du
moteur doivent être en place et en bon état ! Si de la saleté s’introduit dans l’unité
moteur, cela pourrait causer des dégâts au moteur.
■ Protéger l’appareil contre la chaleur, les fl ammes, les températures négatives, l’hu-
midité persistante, l’eau et les chocs.
■ N’utiliser que les accessoires d’origine du fabricant.
■ Ne pas poser d’objets lourds sur l’appareil, le bloc secteur ou le câble du bloc sec-
teur.
AVIS – Risque de dégâts matériels au niveau de la batterie
■ Utiliser uniquement le type de batterie indiqué dans les caractéristiques techniques.
■ En cas de fuite de la batterie, extraire immédiatement la batterie de l’appareil. Net-
toyer les contacts avant d’insérer une nouvelle batterie.
■ La batterie ne peut pas être démontée, jetée dans des fl ammes, immergée dans un
liquide ou court-circuitée.
Page 31
31 FR
Contenu de la livraison
• Unité moteur
• Compartiment à poussière
• Porte-fi ltre
• Filtres du moteur : fi ltre en mousse et fi ltre HEPA
• Tube de rallonge
• Brosse turbo
• Embout suceur
• Brosse ronde
• Adaptateur d’embout
• Support mural avec station de charge intégrée et matériel de fi xation inclus
• Batterie
• Bloc secteur
• Manuel d’utilisation
Vérifi er que le contenu de la livraison est complet et en bon état. Si des éléments sont
endommagés, ne les utilisez surtout pas (!) et prenez plutôt contact avec le service
clientèle.
Vue d’ensemble de l’appareil
8
7
6
1 Témoin de batterie
2 Bouton marche/arrêt
3 Unité moteur
1
2
3
4
5
5 Fentes d’aération
6 Porte-fi ltre avec 2 fi ltres du moteur
7 Compartiment à poussière
4 Batterie (amovible)
8 Ouverture d’aspiration
Page 32
FR 32
Accessoires
15
9
14
13
12
9 Brosse turbo
10 Support mural avec station de charge
11 Tube de rallonge
12 Bloc secteur
• La brosse turbo (9) est aussi bien adaptée à la moquette qu’aux sols lisses. Elle
est équipée d’une brosse rotative pour une meilleure élimination des poils et des
peluches.
• L’embout suceur (13) permet d’aspirer les rembourrages, l’intérieur des voitures et
tous les coins et les angles diffi cilement accessibles avec les autres embouts.
• La brosse ronde (15) est conçue pour nettoyer tous les objets irréguliers, meubles,
abat-jours, profi lés et plinthes, rebords de fenêtre, etc.
• L’adaptateur d’embout (14) est nécessaire pour fi xer l’embout suceur et la brosse
ronde.
• Le support mural avec station de charge intégrée (10) est conçu pour ranger
facilement l’appareil et recharger la batterie.
13 Embout suceur
14 Adaptateur d’embout
15 Brosse ronde
10
11
Avant la première utilisation
ATTENTION !
■ Ne jamais enlever la plaque d’identifi cation ni les éventuels avertissements !
1. Avant d’utiliser l’appareil, enlever tous les éléments d’emballage et les éventuelles
étiquettes apposées sur l’appareil pour le protéger pendant le transport ou à des
fi ns publicitaires.
2. Installer le support mural avec la station de charge (10) (voir paragraphe « Installer
le support mural avec la station de charge »).
3. Charger la batterie (4) (voir paragraphe « Charger la batterie »).
Page 33
33 FR
Installer le support mural avec la station de charge
ATTENTION !
■ Utiliser le matériel de fi xation fourni avec la livraison pour accrocher le support mural
avec la station de charge. En cas de doute sur la compatibilité du matériel de fi xation
fourni avec le mur, demander conseil dans un magasin spécialisé.
■ Fixer le support mural avec la station de charge à un endroit solide et fi xe.
■ Avant de percer les trous, s’assurer qu’il n’y a pas de canalisation ni de ligne élec-
trique derrière la paroi à l’endroit visé.
1. Percer des trous dans le mur à distance adéquate et y introduire des chevilles.
2. Visser les vis dans les chevilles. Les vis devraient dépasser d’environ 5 mm.
3. Suspendre le support mural avec la station de charge aux vis.
Charger la batterie
• Il est absolument nécessaire de charger complètement la batterie (4) avant
la première mise en marche pour atteindre la capacité de charge maximale.
La charge de la batterie dure jusqu’à 5 heures.
• Le niveau de charge de la batterie est indiqué par un symbole de trois barres
vertes sur le témoin de batterie (1). Lorsqu’une seule barre rouge s’affi che,
cela signifi e que le niveau de charge est faible et que la batterie doit être
rechargée.
1. Éteindre l’appareil et enlever la batterie en suivant les instructions suivantes : appuyer sur le bouton de déverrouillage de la batterie et tirer en même temps sur la
batterie pour l’extraire de l’appareil.
2. Avant d’insérer la batterie dans la station de charge, vérifi er que les contacts sont
propres et, si ce n’est pas le cas, les nettoyer.
18 16
17
6. La batterie est complètement chargée quand seul le témoin vert de fonctionnement
est encore allumé.
7. Débrancher d’abord le bloc secteur du réseau électrique, puis retirer le connecteur
de la station de charge.
8. Appuyer sur le bouton de déverrouillage de la batterie pour sortir la batterie de la
station de charge.
9. Introduire la batterie dans l’appareil. La batterie doit produire un « clic » quand elle
est correctement positionnée.
3. Introduire la batterie dans la station de charge (10). Les
deux contacts de la batterie doivent toucher les deux
contacts de la station de charge et la batterie doit produire un « clic » lorsqu’elle est correctement enclenchée.
4. Introduire le connecteur du bloc secteur (12) dans la
prise de la station de charge (17).
5. Raccorder le bloc secteur à une prise électrique réglementaire et facilement accessible. Le témoin vert
de fonctionnement (16) et le témoin rouge de contrôle
de la charge (18) s’allument. La batterie se charge.
Page 34
FR 34
rt
f
é
Attention lors du montage
ATTENTION !
■ Toujours éteindre l’appareil avant de changer d’accessoire.
Fixer et retirer la brosse turbo et le tube de rallonge
L’adaptateur d’embout (14) n’est pas nécessaire pour fi xer la brosse turbo (9) et le tube
de rallonge (11).
• Fixation : Insérer directement le tube de rallonge dans l’ouverture d’aspiration (8).
Le tube doit émettre un « clic » quand il est correctement fi xé. Fixer la brosse turbo
sur le tube de rallonge de la même façon.
La brosse turbo ne peut pas se fi xer directement sur l’ouverture d’aspiration.
• Retrait : Appuyer sur le bouton de dé-
verrouillage du tube de rallonge ou de
la brosse turbo en tirant simultanément
sur le tube/la brosse.
Fixer et retirer les embouts
À l’exception de la brosse turbo (9), tous les embouts se fi xent au moyen de l’adaptateur
d’embout (14).
• Fixation : Insérer l’adaptateur d’embout dans l’ouverture d’aspiration (8) ou le tube
de rallonge (11). Fixer ensuite l’embout souhaité sur l’adaptateur.
• Retrait : Tirer sur la brosse et sur l’adaptateur pour les faire sortir de l’ouverture d’as-
piration ou du tube de rallonge.
Retirer et insérer le compartiment à poussière
• Retrait : Faire tourner le compartiment à poussière (7) dans
le sens des aiguilles d’une montre. Le compartiment se détache de l’unité moteur (3) et peut alors être retiré.
• Insertion : Insérer le compartiment à poussière dans l’unité
moteur. Lui faire éventuellement effectuer un léger mouvement de rotation jusqu’à ce que les ergots d’encliquetage du
compartiment soient correctement positionnés dans les encoches de l’unité moteur. Fixer le compartiment à poussière
dans l’unité moteur en le faisant tourner fermement dans le
sens inverse à celui des aiguilles d’une montre. Une fois le
compartiment fi xé, le bouton de déverrouillage du comparti-
ment à poussière doit se trouver sous l’ouverture d’aspiration (8).
ouvert
ouve
fermé
erm
Page 35
35 FR
Utilisation
ATTENTION !
■ S’assurer qu’il n’y a aucun objet tranchant ou de grande taille sur la surface à net-
toyer.
■ Ne pas dépasser la ligne « Max » du compartiment à poussière. Si le niveau de sa-
leté atteint cette ligne pendant le nettoyage, il faut vider le compartiment à poussière.
Vider et nettoyer le compartiment à poussière après chaque utilisation. Les fi ltres du
moteur doivent également être régulièrement nettoyés pour éviter toute surcharge
du moteur.
■ Éteindre systématiquement l’appareil après avoir nettoyé chaque surface afi n de
prolonger la durée de fonctionnement de la batterie. Recharger la batterie après
chaque utilisation (voir paragraphe « Charger la batterie »).
1. Choisir l’accessoire adéquat en fonction de la surface à nettoyer (voir paragraphes
« Vue d’ensemble de l’appareil » et « Accessoires ») et le fi xer sur l’appareil (voir
paragraphe « Montage »).
2. Appuyer sur le bouton marche/arrêt (2) pour faire démarrer l’appareil. L’appareil se
met immédiatement à aspirer.
3. Passer avec la brosse sur la zone à nettoyer.
4. Après l’aspiration, éteindre l’appareil en appuyant sur le bouton marche/arrêt.
5. Vider et nettoyer le compartiment à poussière (7) (voir paragraphe « Nettoyage et
rangement »).
Nettoyage et rangement
ATTENTION !
■ Ne pas immerger les fi ltres du moteur dans l’eau ni les rincer à l’eau courante pour
éviter de les endommager. Ces fi ltres ne peuvent pas aller au lave-vaisselle, ni dans
la machine à laver ou le sèche-linge.
■ Les accessoires nettoyés à l’eau doivent être parfaitement secs avant d’être montés
sur l’appareil !
■ Ne pas utiliser de produits de nettoyage agressifs ou abrasifs pour nettoyer le corps
de l’appareil. Cela risquerait d’endommager les surfaces.
Avec le temps, les fi ltres du moteur peuvent changer de couleur. Cette évolution
est normale et n’entrave pas le bon fonctionnement de l’appareil.
Vider le compartiment à poussière
1. Retirer le compartiment à poussière (7) de l’unité moteur (3) (voir paragraphes
« Montage » et « Retirer et insérer le compartiment à poussière »).
2. Placer le compartiment à poussière au-dessus d’une poubelle.
Page 36
FR 36
3. Tirer doucement sur le fond (19) du compartiment à poussière. Le fond s’ouvre et la saleté tombe.
4. Pour refermer le compartiment à poussière, rabattre le
fond et appuyer dessus. Le tube doit émettre un « clic »
19
Nettoyer les fi ltres
1. Vider le compartiment à poussière (7) (voir paragraphe « Vider le compartiment à
poussière »). Ne pas refermer le fond (19).
2. Sortir le fi ltre en mousse du compartiment à poussière.
3. Introduire une main dans le compartiment à poussière. Faire tourner le portefi ltre (21) dans le sens des aiguilles d’une montre jusqu’à ce qu’il se détache et
puisse être retiré.
20 21
quand il est correctement fi xé.
5. Insérer le compartiment à poussière dans l’unité moteur
(voir paragraphes « Montage » et « Retirer et insérer le
compartiment à poussière »).
4. Sortir le fi ltre HEPA (20) du porte-fi ltre.
5. Secouer le porte-fi ltre et les fi ltres et les nettoyer
éventuellement avec une brosse souple.
6. Rincer le porte-fi ltre à l’eau claire. IMPORTANT : ne ja-
mais mouiller le fi ltre HEPA et le fi ltre en mousse !
7. Si nécessaire, nettoyer le compartiment à poussière avec un tissu humide.
8. Laisser complètement sécher à l’air libre tous les éléments avant de les réassembler.
IMPORTANT : ne jamais assembler ni monter sur l’unité moteur (3) des
éléments humides ou mouillés ! Le montage s’effectue en suivant les mêmes
étapes dans l’ordre inverse.
Nettoyer l’unité moteur et les accessoires
• Lorsque c’est nécessaire, nettoyer l’unité moteur (3), le tube de rallonge (11), l’embout
suceur (13), la brosse ronde (15) et l’adaptateur d’embout (14) à l’aide d’un tissu doux
et humide. Sécher ensuite avec un tissu doux.
• Enlever régulièrement les poils et les peluches coincés dans les brosses et embouts.
Nettoyer la brosse turbo
Il est possible de sortir la brosse de la brosse turbo (9) pour la nettoyer en douceur.
1. Pousser le verrou situé sur la face inférieure de la brosse
turbo vers la petite roue de la brosse.
Page 37
37 FR
2. Ouvrir et retirer le loquet.
3. Sortir la brosse et éliminer les impuretés.
4. Insérer à nouveau la brosse. Pour ce faire, introduire en
premier lieu l’extrémité dotée d’un orifi ce en forme d’étoile.
5. Remettre le loquet en place et pousser le verrou dans
l’autre sens.
Rangement
• Ranger l’appareil dans un lieu frais et sec, à l’abri des rayons du soleil et hors de
portée des enfants et des animaux.
• Pour un rangement facile, accrocher l’appareil au support mural en dirigeant
l’ouverture d’aspiration (8) vers le bas.
En cas de non-utilisation pendant une longue durée, enlever la batterie par mesure
de précaution (voir paragraphes « Montage » et « Retirer et insérer la batterie »).
Caractéristiques techniques
Appareil
Code article : 09107
Numéro de modèle : PC-P007E
Alimentation électrique : 14,8 V DC (Li-Ion 2000mAh)
Puissance : 50 W
Durée de charge de la batterie : env. 4 – 5 heures
Durée de fonctionnement de la
batterie : env. 15-18 minutes (après une charge complète)
Bloc secteur
Numéro de modèle : XS-180050EU / HYCH0101800500G /
AD12J180050E / GQ12-180050-AG
Entrée : 100 – 240 V ~ 50 / 60 Hz
Sortie : 18 V DC, 500 mA
Classe de protection : II
Station de charge
Entrée : 18 V DC
Sortie : 14,8 V DC
ID du manuel d’utilisation : Z 09107 M DS V1.1 1018
Mise au rebut
Jeter le matériel d’emballage de manière écologique, via le tri des matières recyclables.
Cet article relève de la directive européenne 2012/19/UE relative aux déchets
d’équipements électriques et électroniques (DEEE). Ne pas jeter cet article avec
les déchets ménagers, mais l’éliminer de manière écologique via un service de
ramassage spécialisé.
Retirer la batterie avant de jeter l’appareil et jeter celle-ci à part. Afi n de protéger
l’environnement, il convient de ne pas jeter les batteries et les piles avec les déchets ménagers, mais de les déposer dans les lieux de collecte adéquats.
Page 38
FR 38
Résolution des problèmes
Si l’appareil ne fonctionne pas correctement, vérifi er si le problème peut être résolu di-
rectement. Si le problème n’est pas résolu avec les mesures suivantes, prendre contact
avec le service clientèle.
N’essayez jamais de réparer vous-même un appareil électrique défectueux !
Problème Cause possible / Solution
L’appareil est lent ou
ne s’allume pas.
La puissance d’aspiration est trop faible.
De la poussière
s’échappe de l’appareil pendant l’aspiration.
• La batterie (4) est-elle vide ? Recharger la batterie.
• La batterie est-elle trop faible ? Recharger la batterie.
• Le compartiment à poussière (7) est-il plein ? Vider le
compartiment à poussière.
• Les fi ltres du moteur sont-ils très sales ? Nettoyer en
suivant les instructions du paragraphe « Nettoyage et
rangement ».
• L’ouverture d’aspiration (8) est-elle bouchée ? Éteindre
l’appareil et libérer l’ouverture.
• Il peut aussi arriver que certaines saletés restent coincées
dans la moquette ou soient trop grandes ou trop lourdes
pour être aspirées par l’appareil. Il convient d’éliminer ces
saletés manuellement.
• Vérifi er que le compartiment à poussière, le porte-fi ltre
(21) et les fi ltres du moteur sont bien positionnés et les
fi xer correctement si ce n’est pas le cas.
• Vérifi er que le compartiment à poussière est bien fermé.
• Les fi ltres du moteur sont-ils très sales ? Nettoyer en
suivant les instructions du paragraphe « Nettoyage et
rangement ».
• Les fi ltres du moteur sont-ils usés ou endommagés ?
Commander de nouveaux fi ltres via le service clientèle
afi n de remplacer les anciens.
Le témoin de batterie (1) ne s’allume
pas quand l’appareil
est raccordé au
réseau électrique.
Odeur inhabituelle
Service clientèle / importateur :
DS Produkte GmbH, Am Heisterbusch 1, 19258 Gallin, Allemagne
Tél. : +49 38851 314650
(0 - 30 ct. / min. pour un appel vers le réseau fi xe allemand. Coût variable selon le prestataire.)
Tous droits réservés.
• Le bloc secteur (12) est -il correctement branché dans
la prise de courant ? Le connecteur est-il correctement
inséré dans la prise (17) de la station de charge (10) ?
• La prise électrique est peut-être défectueuse. Essayer
avec une autre prise.
• Vérifi er le fusible du raccordement électrique.
• Lors de la première utilisation, l’appareil peut dégager
une odeur particulière qui disparaîtra avec le temps.
Page 39
39 NL
Inhoud
Beoogd gebruik ____________________________________________________ 40
Veiligheidsvoorschriften _____________________________________________ 40
Leveringsomvang __________________________________________________ 43
Apparaatoverzicht __________________________________________________ 43
Vóór het eerste gebruik ______________________________________________ 44
Wandhouder met laadstation monteren _________________________________ 45
Accu opladen ______________________________________________________ 45
In elkaar zetten ____________________________________________________ 46
Bediening _________________________________________________________47
Reinigen en opbergen ________________________________________________47
Technische gegevens _______________________________________________ 49
Afvoer ___________________________________________________________ 49
Oplossen van problemen ____________________________________________ 50
Uitleg van de symbolen
Gevarensymbolen: Deze symbolen duiden op letselrisico.
Lees de bijbehorende veiligheidsvoorschriften aandachtig
door en volg deze op.
Aanvullende informatie
Lees de handleiding voor
gebruik!
Beschermingsklasse II
Alleen binnenshuis gebruiken!
Symbool voor gelijkspanning
Uitleg van de signaalwoorden
GEVAAR waarschuwt voor
ernstig letsel en
levensgevaar
WAARSCHUWING waarschuwt voor
mogelijk ernstig
letsel en levensgevaar
VOORZICHTIG waarschuwt voor
licht tot middelzwaar letsel
LET OP waarschuwt voor
materiële schade
V
Polariteit van de holle stekker
Energie-effi ciëntieklasse
Page 40
NL 40
Geachte klant,
Wij verheugen ons dat u hebt gekozen voor deze handstofzuiger met accuvoeding.
Lees deze handleiding zorgvuldig door voordat u het apparaat voor de eerste keer
gebruikt en berg deze goed op zodat u ze later kunt raadplegen. Als u het apparaat
aan een ander geeft, voeg deze handleiding dan toe. De handleiding maakt onderdeel uit van het apparaat.
Fabrikant en importeur accepteren geen aansprakelijkheid als de instructies in deze
handleiding niet worden opgevolgd.
Bij vragen over het apparaat en over reserveonderdelen / accessoires kunt u contact
opnemen met de klantenservice op onze website:
www.dspro.de/kontakt
Beoogd gebruik
• Dit apparaat is bedoeld voor het opzuigen van normaal huisstof.
Zuig nooit het volgende op:
– vloeistoffen of natte stoffen (bijv. natte tapijtshampoo)
– gloeiende as, sigarettenpeuken, lucifers etc.
– brandbare of ontbrandbare stoffen
–zeer fi jn stof (bijv. betonstof), as of toner
– spitse, harde voorwerpen, bijv. grotere glassplinters
• Het apparaat is bedoeld voor privégebruik, niet geschikt voor commerciële doelein-
den.
• Gebruik het apparaat alleen zoals in de handleiding beschreven. Elk ander gebruik
geldt als onreglementair.
• Uitgesloten van garantie zijn alle gebreken die door een onjuist gebruik, beschadi-
ging of reparatiepogingen ontstaan. Dit geldt tevens voor normale slijtage.
Veiligheidsvoorschriften
■ Dit apparaat kan door kinderen vanaf 8 jaar en door personen
met verminderde lichamelijke, sensorische of geestelijke vaardigheden of gebrekkige ervaring en/of kennis worden gebruikt,
als zij onder toezicht werken of instructies over het veilige gebruik van het apparaat hebben ontvangen en de daaruit voortvloeiende gevaren hebben begrepen.
■ Kinderen mogen niet met het apparaat spelen.
■ Reiniging en gebruikersonderhoud mogen niet worden uitge-
voerd door kinderen, tenzij zij ouder dan 8 jaar zijn en onder
toezicht staan.
Page 41
41 NL
■ Kinderen jonger dan 8 jaar en dieren moeten uit de buurt van
het apparaat en de netadapter worden gehouden.
■ Het apparaat moet als het niet wordt gebruikt en vóór het in
elkaar zetten, het uit elkaar halen of het reinigen altijd worden
uitgeschakeld.
■ Het apparaat, het laadstation en de netadapter mogen nooit in
water of andere vloeistoffen worden ondergedompeld en men
moet ervoor zorgen dat deze niet in het water kunnen vallen of
nat kunnen worden.
■ Laad de accu alleen met de meegeleverde netadapter en het
laadstation op. Met de meegeleverde netadapter of het laadstation mogen geen andere apparaten worden opgeladen.
■ In het belang van de eigen veiligheid moet het apparaat vóór
ingebruikname altijd op beschadiging worden gecontroleerd.
Gebruik het apparaat alleen als het onbeschadigd is! Is het apparaat of de netadapter van het apparaat beschadigd, dan moeten deze door de fabrikant, de klantenservice of een soortgelijk
gekwalifi ceerde persoon (bijv. erkende werkplaats) worden ver-
vangen, om gevaren te voorkomen.
GEVAAR – gevaar voor elektrische schokken!
■ Alleen in gesloten ruimtes gebruiken en bewaren.
■ Niet in ruimtes met hoge luchtvochtigheid gebruiken.
■ Raak het laadstation en de netadapter nooit met vochtige handen aan, wanneer
deze op het elektriciteitsnet zijn aangesloten.
■ Zuig nooit vloeistoffen op. Vul de stofbak niet met vloeistoffen. Houd de motoreen-
heid uit de buurt van vochtigheid of vocht!
■ Als het apparaat als handstofzuiger voor het reinigen van een auto moet worden
gebruikt, dan moet men erop letten dat het apparaat niet wordt blootgesteld aan
regen of vocht.
WAARSCHUWING – letselgevaar!
■ Verstikkingsgevaar! Houd kinderen en huisdieren uit de buurt van het verpak-
kingsmateriaal.
■ Wurgingsgevaar! Zorg dat de kabel van de netadapter altijd buiten bereik van klei-
ne kinderen en dieren is.
■ Gevaar voor brandwonden! Wanneer accuvloeistof is weggelekt, dient contact
met huid, ogen en slijmvliezen met het accuzuur te worden voorkomen. Bij contact
met accuzuur moet de betreffende plek direct met veel schoon water worden afgespoeld en moet onmiddellijk een arts worden geraadpleegd.
Page 42
NL 42
■ Gevaar van vastzuigen! Houd dieren, haren, sieraden, wijde kleding, vingers en
alle overige lichaamsdelen uit de buurt van de mondstukken van het apparaat. Anders kunnen deze worden vastgezogen. Gebeurt dit toch, dan moet het apparaat
onmiddellijk worden uitgeschakeld.
■ Valgevaar! Zorg dat niemand over de aangesloten netadapter(kabel) kan struikelen.
WAARSCHUWING – brandgevaar!
■ Gebruik het apparaat niet in ruimtes waarin zich licht ontvlambare stoffen of giftige
en explosieve dampen bevinden.
■ Monteer de wandhouder met laadstation niet in de buurt van licht ontvlambare ma-
terialen (gordijnen, textiel etc.).
■ Dek het apparaat tijdens het gebruik en opladen niet af, om te voorkomen dat het
apparaat in brand vliegt. Steek niets in de ventilatieopeningen van het apparaat en
let erop dat deze niet verstopt zijn.
■ Bij brand: niet met water blussen! Blus vlammen met een vuurvaste deken of een
geschikte brandblusser.
LET OP – risico op materiële schade
■ De netadapter mag alleen op een volgens de voorschriften geïnstalleerd, geaard
stopcontact worden aangesloten, dat met de technische gegevens van het apparaat
overeenstemt. Het stopcontact moet na het aansluiten nog goed toegankelijk zijn,
zodat de netverbinding snel kan worden ontkoppeld.
■ Trek de netadapter uit het stopcontact wanneer tijdens het opladen een fout of sto-
ring ontstaat of vóór onweer.
■ Trek de netadapter altijd aan de adapter en nooit aan de kabel uit het stopcontact!
■ Let erop dat de kabel van de netadapter niet wordt afgekneld, geknikt of over scher-
pe randen wordt gelegd en niet met hete oppervlakken in contact komt. Wikkel de
kabel niet om de netadapter (gevaar van kabelbreuk).
■ Gebruik het apparaat alleen als het volledig en correct in elkaar is gezet! De stofbak,
de cyclooneenheid en de motorfi lters moeten aanwezig en onbeschadigd
zijn! Als vuil in de motoreenheid dringt, zou de motor beschadigd kunnen raken.
■ Bescherm het apparaat tegen hitte, open vuur, temperaturen onder het vriespunt,
lang aanhoudende vochtigheid, vocht en stoten.
■ Gebruik alleen originele accessoires van de fabrikant.
■ Leg of plaats geen zware voorwerpen op het apparaat, de netadapter of de kabel
van de netadapter.
LET OP – Gevaar van materiële schade door accu’s
■ Gebruik alleen het in de technische gegevens vermelde accutype.
■ Verwijder een lekke accu direct uit het apparaat. Reinig de contacten , voordat een
nieuwer accu wordt geplaatst.
■ De accu mag niet worden gedemonteerd, in een vuur worden geworpen, in vloeistof-
fen worden ondergedompeld of worden kortgesloten.
Page 43
43 NL
Leveringsomvang
• Motoreenheid
• Stofbak
• Filterhouder
• Motorfi lter: schuimstoffi lter en HEPA-fi lter
• Verlengbuis
• Turbomondstuk
• Kierenmondstuk
• Borstel
• Mondstukadapter
• Wandhouder met geïntegreerd laadstation incl. bevestigingsmateriaal
• Accu
• Netadapter
• Handleiding
Controleer of het apparaat met alle accessoires is geleverd en of er geen transportscha-
de aanwezig is. Als onderdelen beschadigd zijn, gebruik deze dan niet (!), maar neem
contact op met de klantenservice.
Apparaatoverzicht
8
7
6
1 Accustatuslampje
2 Hoofdschakelaar
3 Motoreenheid
1
2
3
4
5
5 Ventilatiesleuf
6 Filterhouder met 2 motorfi lters
7 Stofbak
4 Accu (verwijderbaar)
8 Zuigopening
Page 44
NL 44
Accessoires
15
9
14
13
12
9 Turbomondstuk
10 Wandhouder met laadstation
11 Verlengbuis
12 Netadapter
• Het turbomondstuk (9) is zowel voor tapijten en vloerkleden als ook voor gladde
vloeren geschikt. Het is voorzien van een ronddraaiende borstel om haren en pluizen beter te kunnen opzuigen.
• Het kierenmondstuk (13) is geschikt voor bekledingen, de reiniging van de bin-
nenkant van auto’s en alle hoeken en gleuven die met andere mondstukken niet
bereikbaar zijn.
• De borstel (15) is geschikt voor alle oneffen voorwerpen, meubilair, lampenkappen,
profi elen en plinten, vensterbanken etc..
• De mondstukadapter (14) is vereist voor het aanbrengen van het kierenmondstuk
en de borstel.
• De wandhouder met geïntegreerd laadstation (10) is bestemd voor het ruimtebesparend opbergen van het apparaat en voor het opladen van de accu.
13 Kierenmondstuk
14 Mondstukadapter
15 Borstel
10
11
Vóór het eerste gebruik
OPGELET!
■ Verwijder nooit het typeplaatje en eventuele waarschuwingen!
1. Verwijder vóór het eerste gebruik al het verpakkingsmateriaal en eventueel aanwezige etiketten die zich op het apparaat bevinden en voor de transportbeveiliging of
voor reclame zijn bedoeld.
2. Monteer de wandhouder met laadstation (10) (zie hoofdstuk ‘Wandhouder met laadstation monteren’).
3. Laad de accu (4) op (zie hoofdstuk ‘Accu opladen’).
Page 45
45 NL
Wandhouder met laadstation monteren
OPGELET!
■ Gebruik voor het ophangen van de wandhouder met laadstation het meegeleverde
bevestigingsmateriaal. Win advies in bij een speciaalzaak als u niet zeker weet of het
meegeleverde bevestigingsmateriaal voor de wand geschikt is.
■ Monteer de wandhouder met laadstation op een veilige en stevige plaats.
■ Controleer vóór het boren of er achter de boorplaats geen buizen of leidingen lopen.
1. Boor de gaten op de juiste afstand in de wand en steek de pluggen erin.
2. Draai de schroeven in de pluggen. Deze moeten ca. 5 mm uit de wand steken.
3. Hang de wandhouder met laadstation aan de schroeven.
Accu opladen
• De accu (4) moet vóór de eerste ingebruikname altijd volledig worden opgeladen, om het maximale laadvermogen te bereiken. Het opladen van de
accu duurt ca. 5 uur.
• De accustatus wordt met een batterijsymbool met drie groene balken op de
accudisplay (1) weergegeven. Wanneer alleen de laatste balk rood brandt,
is de accustatus laag en moet de accu worden opgeladen.
1. Schakel het apparaat uit en verwijder de accu als volgt: druk op de ontgrendelingsknop op de accu en trek tegelijkertijd de accu uit het apparaat.
2. Controleer voordat u de accu in het laadstation plaatst of de contacten schoon zijn
en reinig deze eventueel.
18 16
17
6. Wanneer alleen nog het groene indicatielampje brandt, is de accu volledig opgeladen.
7. Trek eerst de netadapter uit het stopcontact en trek daarna de holle stekker uit het
laadstation.
8. Druk op de ontgrendelingsknop op de accu en trek de accu uit het laadstation.
9. Plaats de accu in het apparaat. De accu moet hoorbaar vastklikken.
3. Plaats de accu in het laadstation (10). De twee contacten van de accu moeten tegen de twee contacten
in het laadstation liggen en de accu moet hoorbaar
vastklikken.
4. Steek de holle stekker van de netadapter (12) in de
aansluitbus (17) van het laadstation.
5. Steek de netadapter in een volgens de voorschriften geïnstalleerd, goed toegankelijk stopcontact. Het
groene indicatielampje (16) en het rode laadcontrolelampje (18) gaan branden. De accu wordt opgeladen.
Page 46
NL 46
op
en
t
In elkaar zetten
OPGELET!
■ Voordat u accessoires verwisselt, moet u het apparaat altijd uitschakelen.
Turbomondstuk en verlengbuis bevestigen/verwijderen
Voor het turbomondstuk (9) en de verlengbuis (11) is geen mondstukadapter (14) nodig.
• Bevestigen: Steek de verlengbuis direct op de zuigopening (8). De afsluiting moet
hoorbaar vastklikken. Bevestig het turbomondstuk op dezelfde manier aan de verlengbuis.
Het turbomondstuk kan niet direct op de zuigopening worden bevestigd.
• Verwijderen: Druk op de ontgrendelingsknop op de verlengbuis of op het
turbomondstuk en trek de verlengbuis
of het turbomondstuk eruit.
Mondstukken bevestigen / verwijderen
Met uitzondering van het turbomondstuk (9) worden alle mondstukken met behulp van
de mondstukadapter (14) bevestigd.
• Bevestigen: Steek de mondstukadapter in de zuigopening (8) of de verlengbuis (11).
Steek het gewenste mondstuk op de mondstukadapter.
• Verwijderen: Trek het mondstuk en de mondstukadapter uit de zuigopening of de
verlengbuis.
Stofbak verwijderen/plaatsen
• Verwijderen: Draai de stofbak (7) rechtsom. Zo wordt hij van
de motoreenheid (3) ontgrendeld en kan hij worden verwijderd.
• Plaatsen: Plaats de stofbak in de motoreenheid. Draai hem
daarbij iets, totdat de klikneuzen van de stofbak goed in de
uitsparingen van de motoreenheid liggen. Draai de stofbak
linksom vast in de motoreenheid. De ontgrendelingsknop van
de stofbak moet zich na bevestiging aan de onderkant van de
zuigopening (8) bevinden.
open
dicht
dich
Page 47
47 NL
Bediening
OPGELET!
■ Controleer of op het te reinigen oppervlak geen grotere en/of scherpe voorwerpen
liggen.
■ Let op de MAX-markering van de stofbak. Als deze markering tijdens het gebruik
wordt bereikt, moet de stofbak worden geleegd. Leeg en reinig de stofbak na elk
gebruik. Ook de motorfi lters moeten regelmatig worden gereinigd, om overbelasting
van de motor te voorkomen.
■ Schakel het apparaat na elk gereinigd oppervlak uit; zo wordt de werkingsduur per
acculading aanzienlijk verhoogd. Laad de accu na gebruik op (zie hoofdstuk ‘Accu
opladen’).
1. Kies de benodigde accessoires (zie hoofdstuk ‘Apparaatoverzicht’ en 'Accessoires')) en bevestig deze aan het apparaat (zie hoofdstuk ‘In elkaar zetten’).
2. Druk op de hoofdschakelaar (2), om het apparaat in te schakelen. Het apparaat
begint direct met stofzuigen.
3. Beweeg het mondstuk over de te reinigen plaats.
4. Schakel het apparaat na het stofzuigen met de hoofdschakelaar uit.
5. Leeg en reinig de stofbak (7) (zie hoofdstuk ‘Reinigen en opbergen’).
Reinigen en opbergen
OPGELET!
■ Dompel de motorfi lters niet onder in water en spoel deze niet af onder stromend wa-
ter, om beschadigingen van de motorfi lters te vermijden. De fi lters zijn niet geschikt
voor de wasmachine, vaatwasser of droger.
■ Accessoires die met water gereinigd worden, moeten bij het plaatsen in het apparaat
helemaal droog zijn!
■ Voor het reinigen van de behuizing mogen geen scherpe of schurende
reinigingsmiddelen worden gebruikt. Deze kunnen de oppervlakken beschadigen.
In de loop der tijd kunnen de motorfi lters verkleuren. Dat is normaal en tast de
werking niet aan.
Stofbak legen
1. Verwijder de stofbak (7) uit de motoreenheid (3) (zie hoofdstuk ‘In elkaar zetten' 'Stofbak verwijderen/plaatsen’).
2. Houd de stofbak boven een vuilnisbak
Page 48
NL 48
3. Trek de afsluiting van het bodemplaatje (19) iets van de
stofbak. Het bodemplaatje opent en het vuil valt eruit.
4. Druk het bodemplaatje daarna weer vast op de stofbak.
De afsluiting moet hoorbaar vastklikken.
19
Filter reinigen
1. Leeg de stofbak (7) (zie ‘Stofbak legen’). Sluit het bodemplaatje (19) niet.
2. Verwijder het schuimstoffi lter uit de stofbak.
3. Grijp in de stofbak. Draai de fi lterhouder (21) rechtsom totdat hij loszit en eruit kan
worden gehaald.
20 21
7. Veeg de stofbak eventueel met een vochtige doek af.
8. Laat alle onderdelen vóór het in elkaar zetten volledig aan de lucht drogen.
BELANGRIJK: zet nooit natte of vochtige onderdelen in elkaar en bevestig
deze nooit aan de motoreenheid (3)! De montage vindt in omgekeerde volgorde
plaats.
5. Plaats de stofbak weer in de motoreenheid (zie hoofdstuk
‘In elkaar zetten' - 'Stofbak verwijderen/plaatsen’).
4. Draai het HEPA-fi lter (20) uit de fi lterhouder.
5. Klop de fi lters en de fi lterhouder uit en reinig deze evt. met
een zachte borstel.
6. Spoel de fi lterhouder met schoon water af. BELANG-
RIJK: het HEPA-fi lter en het schuimstoffi lter mogen
niet nat worden gereinigd!
Motoreenheid en accessoires reinigen
• De motoreenheid (3), de verlengbuis (11), het kierenmondstuk (13), de borstel (15)
en de mondstukadapter (14) moeten, indien nodig, met een vochtige, zachte doek
worden afgeveegd. Droog deze vervolgens met een zachte doek.
• Verwijder regelmatig haren en pluizen uit de mondstukken en borstels.
Turb omo ndst uk re inig en
Om de reiniging te vergemakkelijken, kan de borstel uit het turbomondstuk (9) worden
verwijderd:
1. Schuif de vergrendeling aan de onderkant van het turbomondstuk in de richting van het kleine wieltje van het turbomondstuk.
2. Klap de vergrendeling omhoog en verwijder deze.
3. Verwijder de borstel en het vuil daarop.
4. Bevestig de borstel weer. Plaats daarbij eerst het uiteinde
met de stervormige uitsparing.
5. Plaats de vergrendeling en schuif deze weer terug.
Page 49
49 NL
Opbergen
• Het apparaat moet op een koele, droge en tegen direct zonlicht beschermde plaats
en buiten bereik van kinderen en dieren worden opgeborgen.
• Om het apparaat eenvoudig op te bergen, moet het met de zuigopening (8) omlaag
in de meegeleverde wandhouder worden gehangen.
Als het apparaat langere tijd niet wordt gebruikt, moet de accu veiligheidshalve
worden verwijderd (zie hoofdstuk ‘Uit elkaar halen' - 'Accu verwijderen/plaatsen’).
Technische gegevens
Apparaat
Artikelnummer: 09107
Modelnummer: PC-P007E
Voedingsspanning: 14,8 V DC (Li-ion 2000 mAh)
Vermogen: 150 W
Accu oplaadduur: ca. 4-5 uur
Accu gebruiksduur: ca. 15 – 18 minuten (bij volle accu)
Netadapter
Modelnummer: XS-180050EU / HYCH0101800500G / AD12J180050E /
GQ12-180050-AG
Ingang: 100 – 240 V ~ 50 / 60 Hz
Uitgang: 18 V DC, 500 mA
Beschermingsklasse: II
Laadstation
Ingang: 18 V DC
Uitgang: 14,8 V DC
Handleiding-ID: Z 09107 M DS V1.1 1018
Afvoer
Het verpakkingsmateriaal moet op milieuvriendelijke wijze worden afgevoerd en
worden gerecycled.
Op dit artikel is de Europese richtlijn 2012/19/EU voor afgedankte elektrische en
elektronische apparaten (WEEE) van toepassing. Dit artikel mag niet als normaal huishoudelijk afval, maar moet op milieuvriendelijke wijze via een wettelijk
erkend inzamelbedrijf worden afgevoerd.
De accu moet vóór afvoer van het apparaat worden verwijderd en apart worden
afgevoerd. Ter bescherming van het milieu mogen batterijen en accu’s niet met
het normale huishoudelijk afval worden afgevoerd, maar moeten ze bij de betreffende inzamelpunten worden afgegeven.
Page 50
NL 50
Oplossen van problemen
Als het apparaat niet goed werkt, dient u te controleren of u een probleem zelf kunt oplossen. Als het probleem niet met de genoemde stappen kan worden opgelost, neemt u
contact op met de klantenservice.
Probeer niet een defect elektrisch apparaat zelf te repareren!
Probleem Mogelijke oorzaak / oplossing
Het apparaat werkt langzaam of start niet.
De zuigkracht is niet sterk
genoeg.
Bij het opzuigen komt stof
uit het apparaat.
• Is de accu (4) leeg? Laad de accu op.
• Is de accu te zwak? Laad de accu op.
• Is de stofbak (7) vol? Leeg de stofbak.
• Zijn de motorfi lters sterk vervuild? Reinig de fi lters
zoals beschreven onder ‘Reinigen en bewaren’.
• Is de zuigopening (8) verstopt? Schakel het apparaat
uit en verwijder de verstopping.
• Het kan zijn dat enkele deeltjes aan de
vloerbedekking vastzitten of te groot / te zwaar
zijn om door het apparaat te worden opgezogen.
Verwijder deze vreemde voorwerpen met de hand.
• Controleer of de stofbak, de fi lterhouder (21) en de
motorfi lters correct zijn geplaatst en corrigeer dit
eventueel.
• Controleer of de stofbak gesloten is.
• Zijn de motorfi lters sterk vervuild? Reinig de fi lters
zoals beschreven onder ‘Reinigen en bewaren’.
• Zijn de motorfi lters versleten of beschadigd? Bestel
nieuwe motorfi lters bij de klantenservice en vervang
deze.
• Zit de netadapter (12) goed in het stopcontact en
Het accustatuslampje (1)
gaat niet branden als het
apparaat op het elektriciteitsnet is aangesloten.
Zeldzame geur
Klantenservice / importeur:
DS Produkte GmbH, Am Heisterbusch 1, 19258 Gallin, Duitsland
Tel.: +49 38851 314650
(0 - 30 ct. / min in het Duitse vaste telefoonnet. Kosten variëren per aanbieder.)
Alle rechten voorbehouden.
de holle stekker goed in de aansluitbus (17) van het
laadstation (10)?
• Is het stopcontact defect? Probeer een ander
stopcontact.
• Controleer de zekering van de netaansluiting.
• Bij het eerste gebruik van het apparaat is een nieu-
we geur normaal; deze verdwijnt in de loop der tijd.
Page 51
Page 52
Loading...
