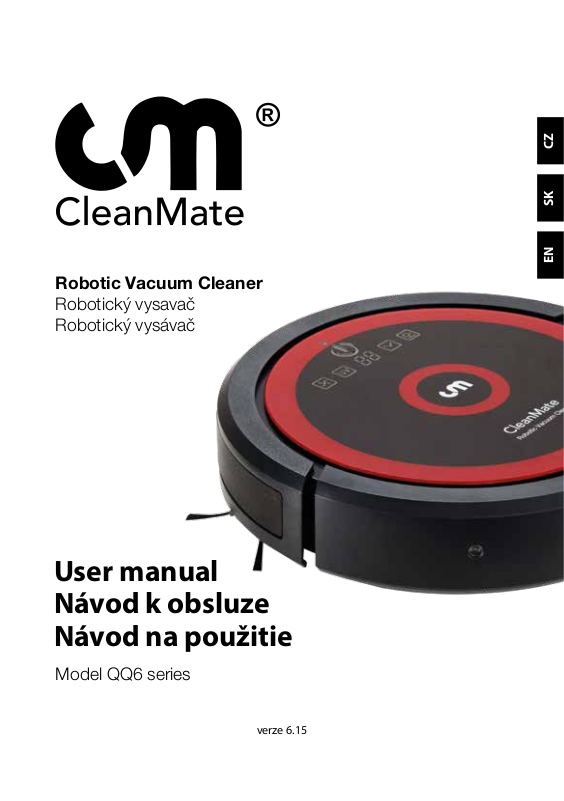

Page 1
Robotic Vacuum Cleaner
Robotický vysavač
Robotický vysávač
CZ
SKEN
User manual
Návod k obsluze
Návod na použitie
Model QQ6 series
verze 6.15
Page 2
Bezpečnostní instrukce
Pečlivě si prostudujte návod k obsluze před používáním výrobku a ponechte si jej pro další
použití, abyste předešli případným zraněním či zničení výrobku.
Výrobek je určen pouze pro domácí použití a uvnitř budov.
Výrobek je elektrické zařízení. Nesmí být používán ve vlhkých či mokrých prostorách. Při
kontaktu s vlhkem se zničí vnitřní elektronické vybavení výrobku. Nepoužívejte výrobek
k úklidu okolo bazénů.
Před použitím výrobku odkliďte všechny nevhodné předměty z podlahy. Musíte odklidit
všechny věci, které by se mohli zamotat do rotačního kartáče či by mohli ucpat sací
otvor na spodu výrobku jako jsou např. kreditní karty, kabely, oblečení, části hraček a
her atd.
Nesedejte si ani nestoupejte na výrobek. Nenechávejte děti či domácí mazlíčky bez
dozoru s výrobkem.
Nevysávejte hořící nedopalky cigaret, doutnající popel apod.
Nepoužívejte vysavač pro uklízení hořlavých a vysoce těkavých látek jako je např.
benzín či líh.
Nikdy nezakrývejte větrací otvory vysavače, předejdete tak zničení výrobku.
Nepoužívejte rozbitý či poničený výrobek.
S vysavačem používejte pouze originální baterii, adaptér a automatickou nabíjecí
základnu od výrobce vysavače.
Automatickou nabíjecí základnu ani adaptér nepoužívejte venku a ve vlhku, může dojít
k úrazu elektrickým proudem.
Pokud máte vlhké ruce, nedotýkejte se adaptéru, kabelu ani el. zástrčky.
Dodržujte zásady platné pro bezpečné používání elektrických přístrojů, abyste předešli
případným zraněním či jinému nebezpečí.
Igelitové obaly ukládejte mimo dosah dětí.
Pokud vysavač nepoužíváte delší dobu, i přesto jej nabíjejte min. 1x měsíčně, jinak
dojde k snížení životnosti baterie.
Před čištěním vysavače a jeho součástí vyjměte nejprve z přístroje baterii.
Upozornění!
Symbol na spodní straně vysavače CleanMate. Nikdy se nedívejte do zapnutého
ultraalového světla na spodní straně vysavače.
Symbol na spodní straně vysavače CleanMate. Nedotýkejte se holýma rukama žárovky UV
světla. Mastnota pokožky způsobí předčasné zhoršení funkce žárovky. Nepokoušejte se
žárovku vyměnit. Pro výměnu žárovky kontaktujte autorizovaný servis.
Návod k obsluze vysavače CleanMate QQ-6 series2
Page 3
Obsah
Popis vysavače . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Obsah balení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Speciální vlastnosti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Pohybové režimy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Příprava před uklízením . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Baterie instalace a vyjmutí. . . . . . . . . . . . . . . . . . . . . . . . . 8
Automatická nabíjecí základna . . . . . . . . . . . . . . . . . . . . . 9
Jak nastavit časovač (týdenní plánovač) . . . . . . . . . . . . . . . 10
Tlačítka a kontrolky CleanMate QQ6 . . . . . . . . . . . . . . . . . . 12
Dálkové ovládání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Sonická zeď (pouze model QQ6S) . . . . . . . . . . . . . . . . . . . . 15
Obsluha vysavače . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Čištění a údržba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Instalace základního příslušenství . . . . . . . . . . . . . . . . . . . . 19
Nastavení ID kódů vysavače. . . . . . . . . . . . . . . . . . . . . . . . 20
Technické údaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
CZ
Prohlášení o shodě. Výrobek odpovídá požadavkům Evropské unie (EU).
Veškeré elektrické a elektronické výrobky musí být likvidovány odděleně
od komunálního odpadu prostřednictvím určených sběrných míst.
Ekologická likvidace tohoto zařízení je zajištěna v rámci kolektivního
systému Retela (www.retela.cz).
Použité baterie nebo akumulátory nepatří do netříděného odpadu,
můžete je bezplatně odevzdávat na mnoha místech, která jsou označena
jako „místa zpětného odběru“ společností ECOBAT (www.ecobat.cz).
Značka ZELENÝ BOD je ochrannou známkou. Označení obalu značkou
ZELENÝ BOD znamená, že za tento obal byl uhrazen nanční příspěvek
organizaci zajišťující zpětný odběr a využití obalového odpadu v souladu
se Směrnicí ES 94/62 (www.ekokom.cz).
www.cleanmate.cz 3
Page 4
Popis vysavače
Tlačítko pro vysunutí
prachové nádobky
Tlačítko Power/
Start/Stop
Dotykový a
kontrolní panel
Nárazník
Konektor pro
adaptér
(obr. 1)
Hlavní vypínač
Návod k obsluze vysavače CleanMate QQ-6 series4
Senzor proti pádu (4x)
UV světlo
Větrací otvory
Prachová nádobka
Boční kartáček
Rotační kartáč
Přední kolečko
Nabíjecí kontakty
Boční kartáček
Hnací kola
(obr. 2)
Page 5
Obsah balení
Krabička s příslušenstvím
(1x boční kartáček, 1x ltr)
Návod
Robotický
vysavač
Dálkové
ovládání
START/
STOP
Čistící kroužek na hlavní kartáč (v zadní části nabíjecí základny)
Čistící štěteček (uvnitř robotického vysavače, v horní části
prachové nádobky)
Speciální vlastnosti
Robotický vysavač CleanMate QQ6 je revoluční robotický vysavač se speciálními
vlastnostmi:
1. Výkonný hlavní kartáč pro vylepšený sběr nečistot
2. Dva boční kartáčky
3. Největší průhledná prachová nádobka unikátního designu s HEPA ltrem
4. Ultrazvukový nárazník: bezdotykový / citlivý dotek
5. Čtyři senzory proti pádu ze schodů
6. Tichý a výkonný sací motor
7. Sonická zeď (pouze model QQ6S)
8. Automatická nabíjecí základna s vestavěným týdenním plánovačem úklidu
9. UV světlo pro dezinfekci podlah
10. Detekce nečistot na podlaze
11. Snadná výměna příslušenství bez nutnosti použití nářadí
12. Úklid různých typů podlah
13. Indikace plnosti prachové nádobky
14. Optimální rozměry pro úklid i pod nábytkem - pouze 33 x 8 cm
Adaptér
CZ
Nabíjecí
základna
Sonická zeď
(pouze
model QQ6S)
Baterie
(obr. 3)
www.cleanmate.cz 5
Page 6

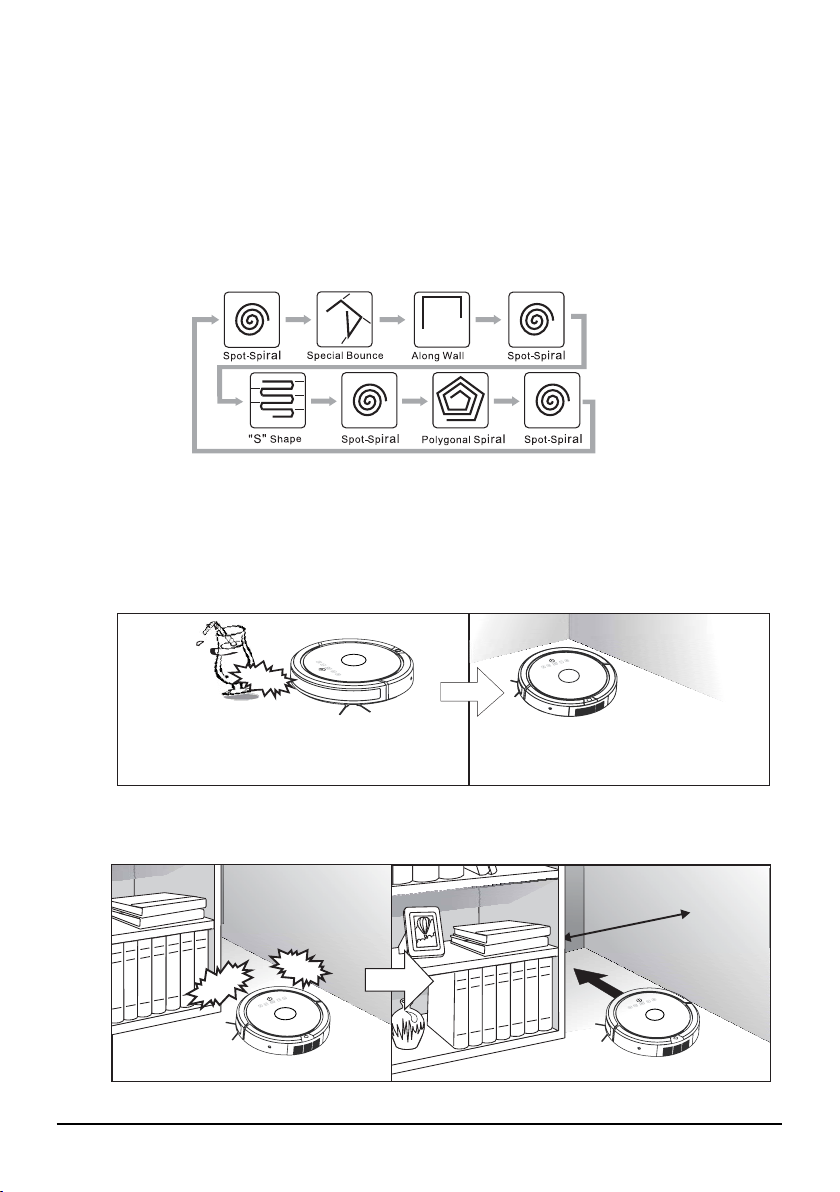

Pohybové režimy vysavače
CleanMate při uklízení využívá pět patentovaných pohybových režimů, které se v případě
nastavení Automatického režimu střídají a zajistí precizní úklid celé podlahy. Automatický
režim vysavače je zapnut vždy po zapnutí vysavače CleanMate.
Pomocí dálkového ovládání a tlačítka MODE můžete nastavit pouze jeden z pěti pohybových
režimů nebo naopak vysavač přepnout zpět do Automatického nastavení. Postup nastavení
jednotlivých pohybových režimů viz popis dálkového ovládání str. 13.
(obr. 4)
Příprava před uklízením
1. Před uklízením odkliďte z podlahy předměty, které se dají snadno převrhnout a
předměty, které by se mohli namotat na rotační a boční kartáče (např. vázy, kabely atd.).
2. Prostor mezi jednotlivými kusy nábytku nebo stěnou by měl být alespoň 38 cm.
38cm
Návod k obsluze vysavače CleanMate QQ-6 series6
(obr. 5)
(obr. 6)
Page 7

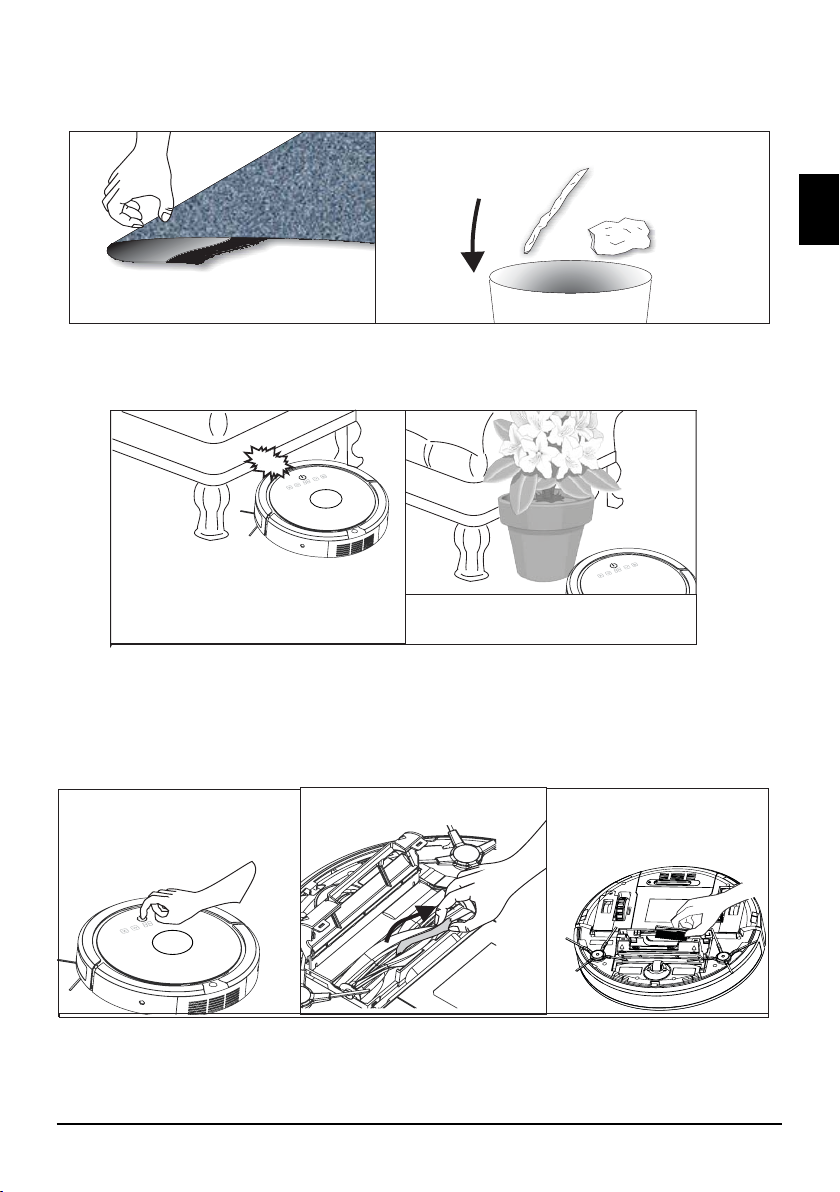

3. Zahněte třásně koberce pod koberec a nenechávejte na podlaze žádné oblečení,
závěsy, přehozy atd.
Polyethylenové sáčky a jiné podobné předměty před
vysáváním vyhoďte
do odpadkového koše.
CZ
Třásně koberce před uklízením
zahněte pod koberec.
4. Zablokujte vysavači přístup do míst, kde by se mohl zachytit.
Prostor pod nábytkem musí být
dostatečně vysoký, pokud zde
má vysavač uklízet.
Proti zachycení vysavače pod nábytkem
vytvořte umělou zábranu.
5. Pokud uvízne nějaký předmět v rotačním kartáči vysavače, vysavač na to upozorní
pípáním. Vypněte vysavač a vyjměte ven baterii. Poté odstraňte namotaný předmět.
Vypněte vysavač a vyjměte
ven baterii.
(obr. 9)
Otočte vysavač spodní stranou
vzhůru a vyjměte předmět.
Očistěte sací otvory čistícím
kartáčkem.
(obr. 11)
(obr. 7)
(obr. 8)
(obr. 10)
www.cleanmate.cz 7
Page 8
Instalace baterie
Instalace baterie do vysavače
Stiskněte tlačítko pro vyjmutí
prachové nádobky a zároveň
nádobku tahem vyjměte ven z
vysavače viz (obr. 12).
Otočte vysavač spodní stranou
nahoru.
Baterii otočte velkou šedou
šipkou směrem nahoru a vsuňte
ji do prostoru uvnitř vysavače
dokud neuslyšíte tiché zacvaknutí
(až nadoraz) viz (obr. 13). Baterie
musí být zaaretována šedými
zámky ve vysavači viz (obr. 14).
Otočte vysavač horní stranou
nahoru a zasuňte zpět prachovou
nádobku viz (obr. 15).
Vyjmutí baterie
Ujistěte se, že je vysavač vypnut hlavním vypínačem POWER.
Stiskněte tlačítko pro vyjmutí prachové nádobky a zároveň nádobku tahem vyjměte
ven z vysavače viz (obr. 12).
Otočte vysavač spodní stranou nahoru.
Nazdvedněte najednou dva šedé zámky, které aretují baterii viz (obr. 16). Baterie
povyjede ven z prostoru ve vysavači.
Vytáhněte celou baterii ven z vysavač viz (obr. 17).
(obr. 12)
(obr. 14)
(obr. 15)
(obr. 13)
Návod k obsluze vysavače CleanMate QQ-6 series8
(obr. 16)
(obr. 17)
Page 9
Automatická nabíjecí základna
Umístění základny v uklízené místnosti
Základnu umístěte přímo ke zdi (stojná noha základny se musí zdi dotýkat) a prostor
okolo základny (před, napravo a nalevo) musí být alespoň 60 cm viz (obr. 18b).
Doporučujeme umístit základnou na tvrdou podlahu, ne na koberec, z důvodu
správného napojení vysavače na kontakty základny.
Připojte základnu do el. sítě pomocí nabíjecího adaptéru viz (obr. 18b). Nejprve zapojte
adaptér do konektoru v zadní části nabíjecí základny a upevněte kabel v základně,
poté zapojte adaptér do el. zásuvky.
Nenechávejte okolo základny volně ležet žádné kabely, ani kabel od adaptéru.
Po zapojení základny do el. sítě se display základny zapne a základna je připravena.
Odstraňte ochrannou fólii od baterie v nabíjecí základně viz (obr. 18a).
Konektor
(obr. 18a) (obr. 18b)
CZ
Zatáhněte a odstraňte
ochrannou fólii
Zkouška nabíjecí základny
Položte CleanMate QQ6 na podlahu blízko zapojené nabíjecí základny do el. sítě.
Stiskněte tlačítko HOME na dálkovém ovládání. Vysavač se pojede nabít do základny.
Pokud vysavač nejede do základny a nenapojí se k nabíjení, zkontrolujte, zda máte
základnu správně připojenou do el. sítě viz popis výše.
Metoda nabíjení baterie
CleanMate QQ6 můžete nabíjet pomocí automatické nabíjecí základny. Při vybití baterie
v průběhu úklidu nebo po jeho ukončení, se vysavač vrátí do nabíjecí základny. Robota
lze také navigovat do základny stiskem tlačítka „Home“ na dálkovém ovládání.
CleanMate QQ6 můžete nabíjet manuálně pomocí adaptéru. V tomto případě zapojte
nejprve adaptér do konektoru na boku vysavače a poté zapojte adaptér do el. zásuvky.
(obr. 19)
Powe r Switch
ON
OFF
Ujistěte se, že jste
vysavač zapnuli.
Vypínač musí být v
pozici „I“
Konektor
www.cleanmate.cz 9
Upevnění
kabelu
Page 10
Jak nastavit časovač (týdenní plánovač)
Plánovač je umístěn v nabíjecí základně modelu CleanMate QQ6 a umožňuje týdenní plánování
úklidu. Upozornění! Vysavač CleanMate QQ6 začne pracovat dle nastaveného plánovače pouze
pokud je umístěn v nabíjecí základně.
(obr. 20)
hour - tlačítko pro
nastavení hodiny
min - tlačítko
pro nastavení
minut
Popis tlačítek nabíjecí základny
Nastavení aktuálního času a data
Stiskněte tlačítko „time“ na horní straně základny. Ikona „:“ mezi číslicemi času na
display základny přestane blikat a na display se zobrazí informace „Time setting“.
Nyní můžete nastavit správný den a čas.
„week“ - stiskem tlačítka „week“ nastavujete jednotlivé dny v týdnu
„hour“ - stiskem tlačítka „hour“ nastavujete hodinu dne
„min“ - stiskem tlačítka „min“ nastavujete minuty
Po dosažení správného dne v týdnu a aktuálního času stiskněte opět tlačítko „time“
pro uložení nastavení.
week - tlačítko
pro nastavení
dne v týdnu
Dny v týdnu
(Po, Út, St, Čt, Pá, So, Ne)
hodiny
start - tlačítko
automatického
startu
time - tlačítko pro
nastavení aktuálního
času a data
- tlačítko
pro nastavení
plánovače
Nastavení plánovače
Stiskněte tlačítko „
“ (plánovač) na horní straně základny. Ikona „:“ mezi číslicemi času
na display základny přestane blikat a na display se zobrazí informace „Scheduler“. Nyní
můžete nastavit jednotlivé dny v týdnu a čas, kdy začne vysavač uklízet.
„week“ - stiskem tlačítka „week“ nastavujete jednotlivé dny v týdnu.
Stiskněte tlačítko „week“ jednou a na display začne blikat ikona „Mo“, stiskněte tlačítko
„week“ znova a ikona „Mo“ přestane blikat, svítí a začne blikat ikona „Tu“.
Návod k obsluze vysavače CleanMate QQ-6 series10
Page 11
Opětovným stiskem tlačítka „week“ ikona „Tu“ svítí a začne blikat ikona „We“. Pokud
vyčkáte 8 sekund a nestisknete tlačítko „week“ daný den se neuloží, ikona zhasne
a začne blikat následující den týdne „Th“. Takto postupně nastavte dny v týdnu, kdy
vysavač bude uklízet.
Dny, kdy bude vysavač uklízet svítí na display, ostatní dny jsou zhasnuté.
Nyní nastavíte hodinu a minuty, kdy začne v dané dny vysavač uklízet.
„hour“ - stiskem tlačítka „hour“ nastavujete hodinu dne
„min“ - stiskem tlačítka „min“ nastavujete minuty
CZ
Po skončení nastavování stiskněte opět tlačítko „
POZOR! Nastavení musíte provést do 60 sekund, jinak vyskočíte z nastavení plánovače
a na display se zobrazí hodiny.
Nastavení automatického úklidu
Stiskněte jednou tlačítko „start“ na horní straně základny. Na display se rozsvítí ikona
„Auto cleaning“ a vysavač po nabití baterie vyjede a uklidí. Poté se vrátí zpět do
nabíjecí základny.
Automatický úklid vypnete opětovným stiskem tlačítka „start“ a ikona „Auto cleaning“
na display zhasne.
Tlačítko week
Stiskem tlačítka „week“ nastavujete den v týdnu
Tlačítko hour
Stiskem tlačítka „hour“ nastavujete hodinu
Tlačítko min
Stiskem tlačítka „min“ nastavujete minuty
Popis ikonek na LCD display nabíjecí základny
Auto cleaning
Ikona svítí, pokud jste stiskli tlačítko „start“. Po nabití baterie vysavač začne uklízet a
poté se vrátí zpět do nabíjecí základny.
Full
Ikona baterie zobrazuje stav baterie v průběhu nabíjení. Tři čárky znamenají, že je
baterie nabitá.
„ (plánovač) a nastavení se uloží.
www.cleanmate.cz 11
Page 12
Tlačítka a kontrolky CleanMate QQ6
1. Tlačítko Power a Start/Stop
2. Kontrolka/tlačítko VAC
3. Kontrolka/tlačítko UV
4. Display
5. Kontrolka/tlačítko TIME
6. Kontrolka/tlačítko COLLIDED
V
AC
UV
2
3 4 5
Tlačítko POWER/START/STOP - zapnutí nebo vypnutí vysavače, svítí modře pokud
je vysavač zapnutý
Tlačítko Power Barva Význam
Zapnutý vysavač modrá svítí modře, vysavač je zapnutý
Vybitá baterie červená bliká červeně, baterie je vybitá
Nabíjení modrá bliká modře, vysavač se nabíjí
Nabitá baterie modrá svítí modře, baterie je plně nabitá
Tlačítko START/STOP/POWER - rozjetí nebo zastavení vysavače CleanMate
TIP: Pokud je vysavač zapnutý, stiskněte jednou tlačítko START/STOP a vysavač začne
uklízet. Stiskem tlačítka START/STOP v průběhu úklidu se vysavač zastaví.
DISPLAY - zobrazuje tyto informace: Time/Režim úklidu/Error
• Time: informace o délce úklidu (10 - 80 minut). Při dalším úklidu si CleanMate
pamatuje poslední nastavenou délku úklidu.
• Režim úklidu: stiskem tlačítka Mode na dálkovém ovládání můžete nastavit 6
různých režimů úklidu podlahy.
TIP: Pokud stisknete tlačítko Home na dálkovém ovládání, na display se zobrazí
„H“ a vysavač pojede do nabíjecí základny a začne se nabíjet.
• Error: pokud se vyskytne neočekávaná situace nebo závada, na display se zobrazí
„E1 - E9“. Popis významu jednotlivých symbolů E1 - E9 dále v návodu.
TIP: CleanMate informuje o stavu plnosti prachové
nádobky. Pokud se v průběhu nabíjení zobrazí na display
informace „ „, je třeby vysypat nádobku a
vyčistit ltr.
Kontrolka/tlačítko COLLIDED - svítí modře, pokud je aktivovaný režim NON-COLLIDED
a vysavač nenaráží do překážek. Pokud kontrolka nesvítí, vysavač pracuje v režimu
COLLIDED a v navigaci robotovi pomáhá nárazník se zpomaleným dotykem. Aktivaci
režimu COLLIDED můžete provést stiskem tlačítka na vysavači nebo dálk. ovládání.
Kontrolka VAC - svítí modře, pokud je zapnutý sací motor. Sací motor je možné
zapnout nebo vypnout pomocí tlačítka na vysavači.
Kontrolka UV - svítí modře, pokud je zapnuté UV dezinfekční světlo. UV světlo
zapnete/vypnete tlačítkem na vysavači. Vysavač si pamatuje poslední nastavení.
TI ME
C
OL LIDED
6
Návod k obsluze vysavače CleanMate QQ-6 series12
Page 13
Význam symbolů E1 - E9 na display
Symbol Význam
E1 Senzory proti pádu ze schodů (znečištěné/vysavač není položený na podlaze)
E2 Chyba v průběhu nabíjení
E3 Senzory nárazníku nedetekují předměty v prostoru
E4 Problém s baterií (může dojít k přehřátí)
E5 Levé kolo (znečištěné/přehřáté)
E6
E7
E8
E9
Pravé kolo (znečištěné/přehřáté)
Boční kartáčky (znečištěné/přehřáté)
Rotační kartáč (znečištěný/přehřátý)
Sací motor (přehřátý)
Dálkové ovládání
POWER
Dopředu
COLLIDED
Doleva
START/
STOP
Doprava
START/STOP
Dozadu
MODE
CZ
HOME
(obr. 22)
POWER - tlačítko pro zapnutí vysavače nebo aktivaci ze Standby režimu
START/STOP - vysavač začne uklízet nebo jej zastavíte
Dopředu - vysavač pojede Vámi zvoleným směrem a zároveň bude vysávat, při nárazu do
první překážky se zastaví
Doleva - vysavač pojede Vámi zvoleným směrem doleva (bez vysávání)
www.cleanmate.cz 13
Page 14
Doprava - vysavač pojede Vámi zvoleným směrem doprava (bez vysávání)
Dozadu - vysavač pojede Vámi zvoleným směrem dozadu (bez vysávání)
COLLIDED - aktivace/deaktivace režimu COLLIDED/NON-COLLIDED
HOME - vysavač pojede do nabíjecí základny
MODE - tlačítko pohybových režimů, umožňuje vybrat ze 6 režimů. Při každém zapnutí
vysavače je nastaven Automatický režim. Pro změnu režimu musíte vysavač zapnout
tlačítkem POWER, a poté stisknout tlačítko START/STOP (vysavač začne pracovat v Automat.
režimu) a po několika vteřinách stisknutím tlačítka MODE nastavujete jednotlivé uklízecí
režimy:
Kód režimu Popis režimu úklidu
1 Special Bounce
2 Spot Spiral (vysavač uklízí ve spirále od středu k okraji spirály a
3 Along Wall
4 S Shape
5 Polygonal Spiral
A Automatický režim
zpět, úklid jedné znečištěné oblasti tzv. Spot mód)
TIP: CleanMate QQ6 je vybaven senzorem detekce nečistot. Pokud je na podlaze větší
množtví nečistot (písek, cukr, atd.), vysavač čistí místo delší čas.
Návod k obsluze vysavače CleanMate QQ-6 series14
Page 15
Sonická zeď (pouze model QQ6S)
LED kontrolka
Senzor
Senzor
Použití sonické zdi
1. Sonická zeď je napájena 2 AA bateriemi, které jsou součástí balení a jsou dobíjecí. Při
umísťování baterií do sonické zdi je umístěte správnou polaritou.
2. Zapněte sonickou zeď pomocí vypínače Power na zadní straně sonické zdi přepnutím do
pozice „ON“
3. Po zapnutí zdi se na 70 sekund rozsvítí modrá LED kontrolka. Po 70-ti sek. zhasne a zeď
se přepne do Standby režimu. Jakmile začne vysavač pracovat, sonická zeď se aktivuje
a rozsvítí se modrá LED kontrolka. Po skončení práce vysavače se zeď opět přepne do
Standby režimu pro úsporu energie a modrá LED kontrolka zhasne.
4. Sonická zeď vytváří bariéru dlouhou 3 m.
5. Pokud LED kontrolka bliká modře, baterie jsou vybité a je třeba je dát nabít viz popis níže.
6. Sonická zeď musí být umístěna min. 1 m od nabíjecí základny a paprsek nesmí mířit na
nabíjecí základnu.
7. Po ukončení úklidu vysavače můžete sonickou zeď vypnout tlačítkem Power v zadní části.
Nabíjení baterií v sonické zdi
1. Vypínač Power na sonické
zdi musí být zapnutý
v pozici „ON“.
2. V zadní části nabíjecí
základny vysuňte do boku
nabíjecí konektor pro
sonickou zeď viz (obr. 24).
3. Připojte nabíjecí konektor do
sonické zdi viz (obr. 24).
4. V průběhu nabíjení modrá
LED kontrolka na sonické zdi
bliká. Jakmile jsou baterie
nabité, kontrolka svítí
modře.
Konektor nabíjení
Vypínač Power
Kryt baterií
Tlačítko
(obr. 23)
Sonická
zeď vytváří
neviditelnou
bariéru, kterou
CleanMate QQ6
neprojede.
(obr. 24)
Konektor
Konektor
(obr. 25)
CZ
TIP: Pro nejlepší výsledky umístěte sonickou
zeď za pevný objekt (zeď, skříň) viz (obr. 25).
www.cleanmate.cz 15
Page 16
Obsluha vysavače
Příprava před použitím vysavače
1. Před prvním použitím vysavače nechte baterii plně nabít.
2. Odkliďte z podlahy malé předměty, které by mohli uvíznout v rotačních kartáčích,
nenechte na podlaze volně ležet jakékoliv kabely a křehké předměty. Více viz str. 6.
3. NEPOUŽÍVEJTE VYSAVAČ NA UKLÍZENÍ PLYŠE a KOBERCŮ S DLOUHÝM VLASEM.
Nepoužívejte vysavač na úklid kolem bazénů a na mokré podlahy.
4. Při prvním použití sledujte úklid vysavače v místnosti. V případě možnosti uvíznutí
ohraničte daný prostor např. Sonickou zdí, aby byl zajištěn efektivní úklid podlahy.
5. Před uklízením vysypte nádobku na prach a vyčistěte ltry.
Práce s vysavačem
1. Zapněte vysavač Hlavním vypínačem do pozice „I“. Pokud je Hlavní vypínač v pozici „O“,
vysavač je vypnutý.
2. Úklid může být zahájen z nabíjecí základny, nebo umístěním vysavače do volného
prostroru co nejbliže ke středu místnosti, která má být uklízena.
3. Zapněte vysavač tlačítkem POWER (na kontrolním panelu nebo dálkovém ovládání).
4. Nastavte čas uklízení stiskem tlačítka TIME na vysavači. Během 10-ti minut vysavač
uklidí přibližně 5-7 m2 prostoru. Doba uklízení je závislá na typu podlahy a množství
překážek.
5. Stiskněte tlačítko START/STOP na vysavači nebo dálkovém ovládání. Vysavač začne
během několika vteřin uklízet.
6. Změnu režimu uklízení provedete pomocí tlačítka MODE na dálkovém ovládání.
Změnu provádějte až po několika vteřinách, co začal vysavač pracovat viz (str. 14)
Ukončení práce vysavače
Po skončení práce nebo vybití baterie vysavač CleanMate zajede do automatické
nabíjecí základny pokud je umístěná v uklízené místnosti a zapojená do el. sítě.
Jestliže v uklízené místnosti není umístěna automatická nabíjecí základna, CleanMate
po skončení práce nebo vybití baterie dlouze pípne a musíte jej dát nabít manuálně.
Tlačítkem START/STOP na vysavači nebo na dálkovém ovladači můžete kdykoliv ukončit
práci vysavače.
Stisknete-li tlačítko HOME na dálkovém ovládání, vysavač zajede k automatické nabíjecí
základně, pokud je umístěná a zapnutá v uklízené místnosti.
Pokud již vysavač nebudete používat, vypněte jej tlačítkem POWER na vysavači nebo
tlačítkem dálkovém ovládání. Je-li vysavač v automatické nabíjecí základně - po nabití
baterie se přepne do režimu Standby.
Poznámka
Pokud zvednete zapnutý vysavač z podlahy, vysavač bude po několik sekund běžet a poté se
úplně zastaví, jednou hlasitě pípne, rozsvítí se kontrolka ERROR a display zobrazí informaci E1.
Položte vysavač zpět na podlahu a stiskněte tlačítko Start/Stop, vysavač začne opět uklízet.
Návod k obsluze vysavače CleanMate QQ-6 series16
Page 17
Čištění a údržba
Aby vysavač CleanMate fungoval vždy správně, je zapotřebí dodržovat jeho pravidelné čištění a údržbu.
Po skončení každého úklidu proveďte následující jednoduchou údržbu vysavače:
Vysypte nádobku na prach a očistěte prachový ltr.
Zkontrolujte, zda jsou čisté sací otvory.
Očistěte boční kartáčky a rotační kartáče od namotaných vlasů a dalších nečistot.
Zkontrolujte, zda jsou větrací otvory na zadní straně vysavače čisté, bez jakýchkoliv
nečistot či jiných předmětů.
Zkontrolujte, zda jsou senzory proti pádu vysavače na jeho spodní straně čisté, bez
jakýchkoliv nečistot či jiných předmětů.

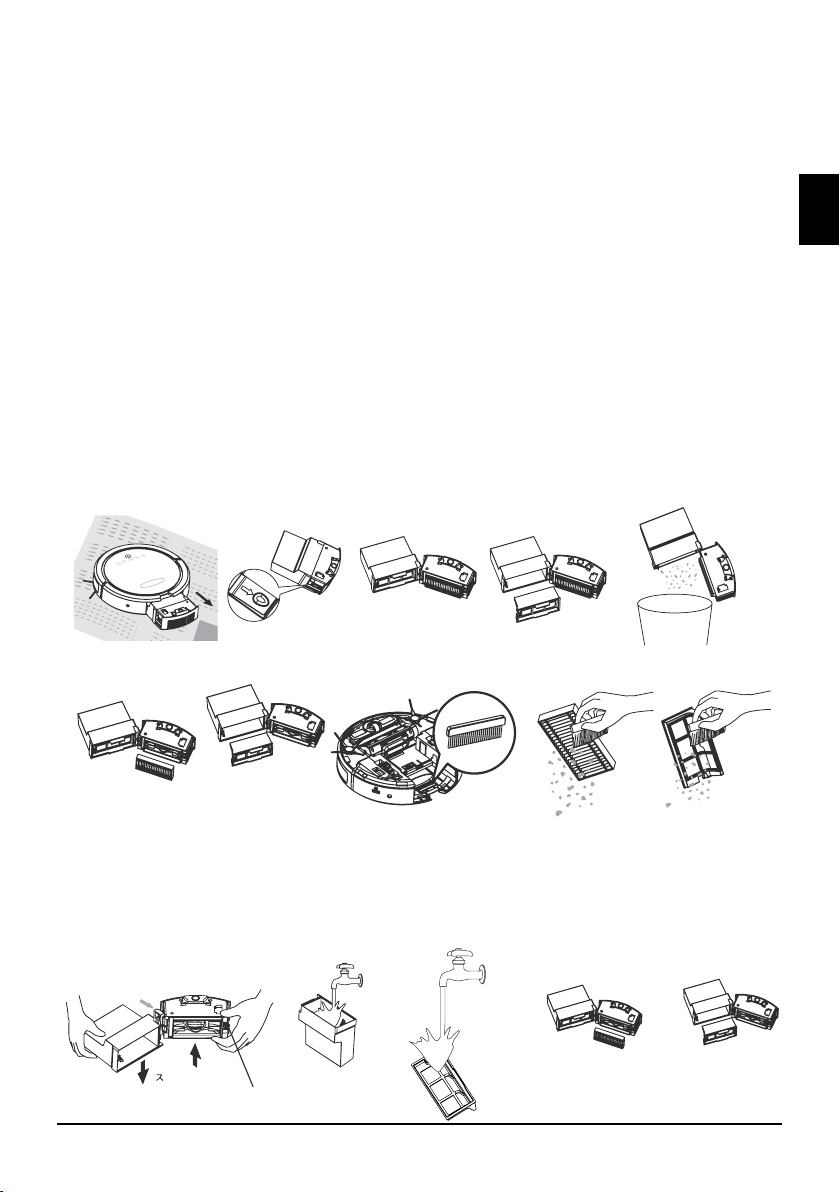

Čištění prachové nádobky a ltru
1. Zkontrolujte, zda je vysavač vypnut hlavním vypínačem POWER.
2. Stiskněte tlačítko a vysuňte prachovou nádobku z vysavače směrem dozadu viz (obr. 26)
3. Otevřete prachovou nádobku stiskem tlačítka na jejím boku viz (obr. 27)
4. Vyndejte z nádobky ltr na hrubé nečistoty a vysypte obsah nádobky do koše viz (obr.
28). Očistěte ltr, který je v nádobce. Můžete použít čistící kartáček (obr. 30).
(obr. 26) (obr. 27) (obr. 28)
(obr. 29) (obr. 30)
CZ
5. Očistěte HEPA ltr umístěný v zadní části nádobky (nevymývejte jej vodou). HEPA ltr je
třeba měnit jednou za 3 měsíce viz (obr. 29).
6. Nádobku oddělte od sací části pomocí páček po bocích nádobky (obr. 32). Nasazení
nádobky proveďte v opačném pořadí (obr. 34). Umístěte do nádobky oba ltry (obr. 35).
7. Filtr a část nádobky můžete vypláchnout vodou viz (obr. 33). Před dalším použitím
nechte ltr a nádobku uschnout. Nemyjte nádobku ani ltr v pračce či myčce nádobí.
(obr. 32) (obr. 33) (obr. 34) (obr. 35)
www.cleanmate.cz 17
Page 18
Upozornění!
Při používání vysavače je třeba pravidelně měnit oba ltry za nové (každé 3 měsíce) . Pokud
ltry nejsou pravidelně měněny, může dojít ke zničení sacího motoru nebo jiných částí vysavače.
Jestliže jsou ltry hodně znečištěné, prořídlé nebo protržené, vyměňte je okamžitě za nové.
Nikdy nevysávejte bez nádobky a ltrů umístěných ve vysavači. Může dojít ke zničení výrobku.

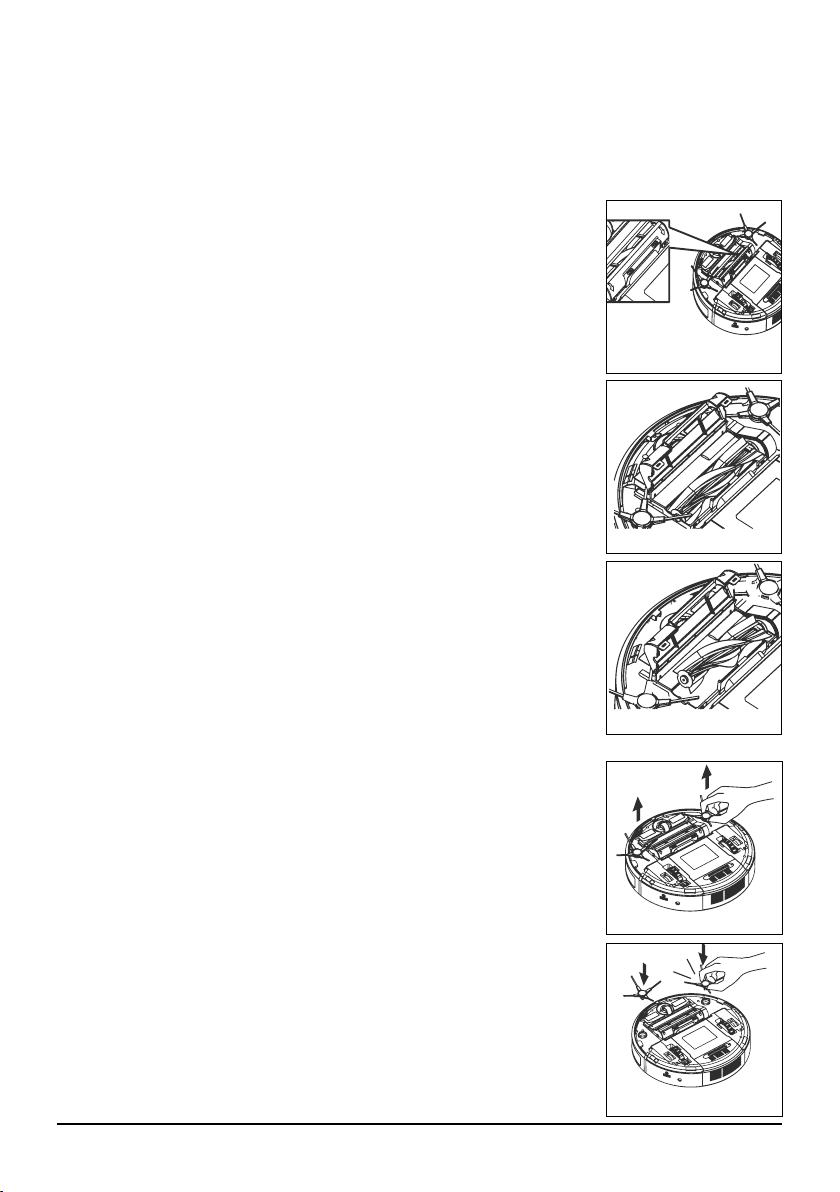

Čištění rotačního kartáče
Při používání se na rotační kartáč namotají vlasy a chlupy, které je
třeba odstranit.
1. Ujistěte se, že je vysavač vypnut Hlavním vypínačem a
vyjměte baterii.
2. Otočte vysavač na jeho horní stranu tak, abyste se co nejlépe
dostali k rotačnímu kartáči viz (obr. 36).
3. Kartáč je chráněn ochrannou mřížkou. Uchopte přední část
mřížky a odkoplte ji směrem vzhůru viz (obr. 37).
4. Vyjměte kartáč ven z vysavače viz (obr. 38) a jednoduše
odstraňte vlasy a další nečistoty. K čištění můžete použít
čistící kroužek, který je ushován v zadní části nabíjecí
základny.
5. Před umístěním kartáče na původní místo suchým hadříkem
vyčistěte sací otvor a prostor pro umístění kartáče ve
vysavači.
6. Umístěte kartáč zpět do vysavače. Nejprve pravou stranu
kartáče viz (obr. 38) a poté položte do vysavače levou
stranu. Nakonec zavřete ochrannou mřížku kartáče, dokud
neuslyšíte zacvaknutí „click“.
(obr. 36)
(obr. 37)
Čištění bočních kartáčků
1. Ujistěte se, že je vysavač vypnut Hlavním vypínačem a
vyjměte baterii.
2. Otočte vysavač na jeho horní stranu tak, abyste se co nejlépe
dostali k bočním rotačním kartáčkům.
3. Uchopte boční kartáček a tahem směrem vzhůru jej vyndejte
z vysavače viz (obr. 39).
4. Očistěte namotané vlasy a poté jej nasaďte pevně zpět do
vysavače viz (obr. 40).
5. Stejným způsobem očistěte i druhý boční kartáček.
Návod k obsluze vysavače CleanMate QQ-6 series18
(obr. 38)
(obr. 39)
(obr. 40)
Page 19

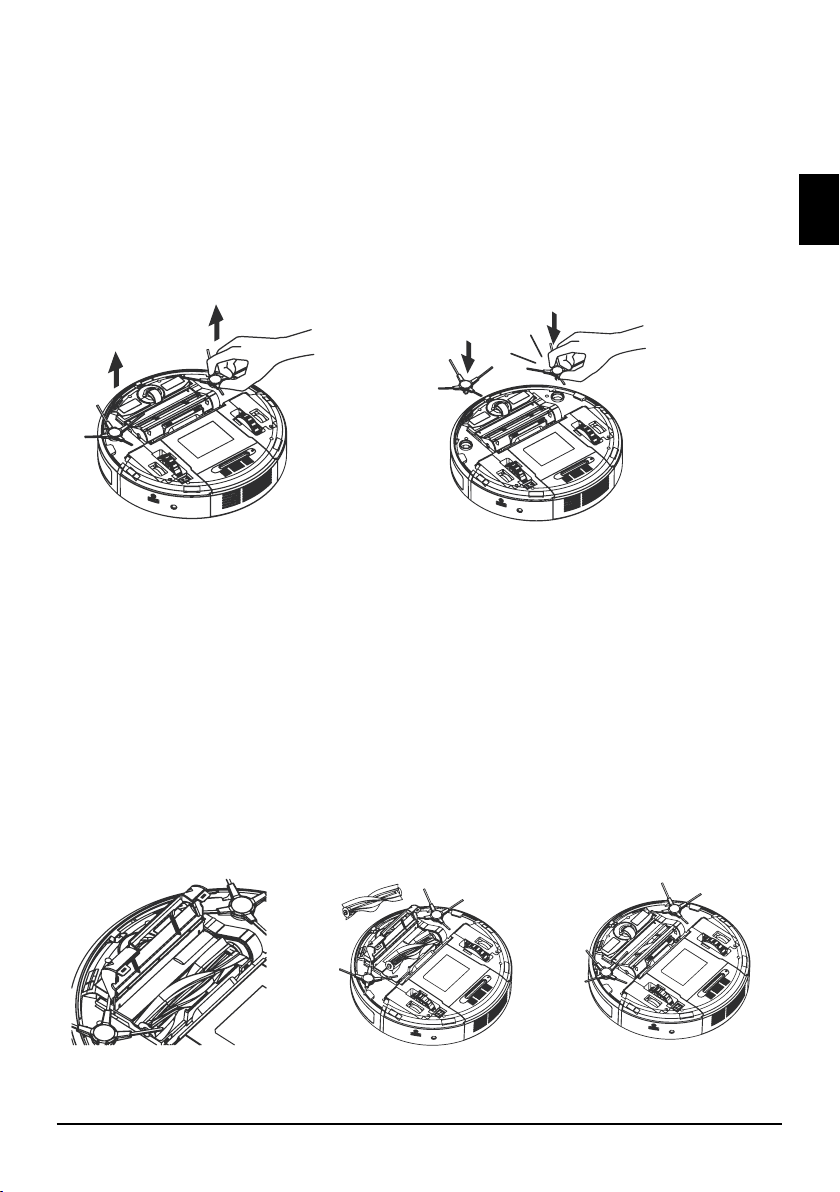

Instalace základního příslušenství
Boční rotační kartáčky
1. Ujistěte se, že je vysavač vypnut Hlavním vypínačem a vyjměte baterii.
2. Otočte vysavač na jeho horní stranu tak, abyste se co nejlépe dostali k bočním rotačním
kartáčkům.
3. Uchopte boční kartáček a tahem směrem vzhůru jej vyndejte z vysavače viz (obr. 41).
4. Nový boční kartáček pevně nasaďte do vysavače viz (obr. 42)
(obr. 41) (obr. 42)
Hlavní rotační kartáč
1. Ujistěte se, že je vysavač vypnut Hlavním vypínačem a vyjměte baterii.
2. Otočte vysavač na jeho horní stranu tak, abyste se co nejlépe dostali k rotačnímu
kartáči.
3. Kartáč je chráněn ochrannou mřížkou. Uchopte přední část mřížky a odkoplte ji směrem
vzhůru viz (obr. 43).
4. Vyjměte kartáč ven z vysavače viz (obr. 44).
5. Umístěte nový kartáč do vysavače. Nejprve pravou stranu kartáče, a poté položte do
vysavače levou stranu. Nakonec zavřete ochrannou mřížku kartáče, dokud neuslyšíte
zacvaknutí „click“ viz (obr. 45).
CZ
(obr. 43) (obr. 44) (obr. 45)
www.cleanmate.cz 19
Page 20
Nastavení ID kódů vysavače
(spárování vysavače s příslušenstvím)
Při ztrátě nebo zakoupení nové nabíjecí základny nebo sonické zdi, musíte nastavit ID
nového příslušenství, aby správně fungovalo s vysavačem.
Při zakoupení nového vysavače, je příslušenství v balení vysavače továrně nastaveno, aby s
vysavačem správně fungovalo. ID u nového vysavače nemusíte nastavovat.
Nastavení ID
1. Zapněte vysavač tlačítkem [Power]
2. Stiskněte tlačítko [UV] na panelu vysavače a držte jej přibližně 10 sek., dokud neuslyšíte
pípnutí „Di-Di“, display zobrazí informaci [Cd].
3. Nyní kontrolky zobrazují informaci o příslušenství, které vysavač používá.
Význam kontrolek na panelu vysavače při nastavování ID v režimu „Cd“
.
(obr. 46)
ID
Nabíjecí
základna 1
Pokud kontrolka svítí - ID příslušenství je nastaveno správně a vysavač toto příslušenství používá
Pokud kontrolka nesvítí - ID příslušenství není nastaveno a vysavač jej nemůže používat
Vysavač může v jeden moment používat max. dvě nabíjecí základny a dvě sonické zdi.
RESET ID
1. Zapněte vysavač tlačítkem [Power]
2. Stiskněte tlačítko [UV] na panelu vysavače a držte jej přibližně 10 sek., dokud neuslyšíte
pípnutí „Di-Di“, display zobrazí informaci [Cd].
3. Opět stiskněte tlačítko [UV] a držte jej přibližně 10 sek.
4. Všechny kontrolky na panelu zhasnou a nastavení příslušenství je vyresetováno.
5. Nyní proveďte nastavení ID u jednotlivého příslušenství viz postup dále v návodu.
6. Stiskněte tlačítko [Power] pro ukončení nastavení ID.
Návod k obsluze vysavače CleanMate QQ-6 series20
ID
Nabíjecí
základna 2
.
ID
Sonická
zeď 1
ID
Sonická
zeď 2
Page 21
Nastavení ID nabíjecí základny
1. Zapněte vysavač tlačítkem [Power]
2. Stiskněte tlačítko [UV] na panelu vysavače a držte jej přibližně 10 sek., dokud neuslyšíte
pípnutí „Di-Di“, display zobrazí informaci [Cd].
3. Připojte nabíjecí základnu do zásuvky.
4. Stiskněte tlačítko [time] na nabíjecí základně a držte cca 10 sek. dokud neuslyšíte
pípnutí „Di-Di“.
5. Na panelu vysavače se rozsvítí jedna z kontrolek a ID nabíjecí základny je nastaveno.
6. Stiskněte tlačítko [Power] pro ukončení nastavení ID.
Upozornění! Před nastavováním ID nabíjecí základny se ujistěte, že na panelu vysavače nejsou
obsazeny dvě pozice ID nabíjecí základny. Pokud svítí obě dvě kontrolky, proveďte nejprve
RESET ID.
Nastavení ID sonické zdi
1. Zapněte vysavač tlačítkem [Power]
2. Stiskněte tlačítko [UV] na panelu vysavače a držte jej přibližně 10 sek., dokud neuslyšíte
pípnutí „Di-Di“, display zobrazí informaci [Cd].
3. Zapněte sonickou zeď [ON] .
4. Otočte k sobě sonickou zeď zadní částí. Vedle prostoru pro baterie je malý otvor. Vezměte
předmět s ostrým hrotem a zatlačte jej do otvoru, dokud neuslyšíte pípnutí „Di-Di“.
5. Na panelu vysavače se rozsvítí jedna z kontrolek a ID sonické zdi je nastaveno
6. Stiskněte tlačítko [Power] pro ukončení nastavení ID.
Upozornění! Před nastavováním ID sonické zdi se ujistěte, že na panelu vysavače nejsou
obsazeny obě dvě pozice ID sonické zdi. Pokud svítí obě dvě kontrolky, proveďte nejprve
RESET ID.
.
.
CZ
Technické údaje
Adaptér 20 Vdc 1000 mA
Vstupní 100 - 240 V~, 50-60 Hz
Nabíjení 2,5 hod.
Baterie NiMH 14,4 V, dobíjecí 2.0 Ah
Dálk. ovládání IR s dosahem až 5 m
Baterie v DO 3V CR2032, knoíková
Výdrž baterie 70-80 minut
Spotřeba 24 w
Hlučnost 65 dB
Životnost UV 6 000 hodin
Nádoba na prach 0,5 litru
Rozměry 33 cm (průměr)
Výška 8 cm
Váha 3,7 kg
www.cleanmate.cz 21
Loading...
