CleanMate QQ2R User Manual [cs]

INTELIGENTNÍ ROBOTICKÝ VYSAVAČ

Model: QQ-1A, QQ-2, QQ-2LT

®

Česky

Návod k obsluze

verze 12.10

Bezpečnostní instrukce

Pečlivě si prostudujte návod k obsluze před používáním výrobku a ponechte si jej pro další
použití, abyste předešli případným zraněním či zničení výrobku.

 Výrobek je určen pro použití uvnitř budov.
 Výrobek je elektrické zařízení. Nesmí být používán ve vlhkých či mokrých prostorách. Při

kontaktu s vlhkem se zničí vnitřní elektronické vybavení výrobku.

 Před použitím výrobku odkliďte všechny nevhodné předměty z podlahy. Musíte odklidit

všechny věci, které by se mohli zamotat do rotačního kartáče či by mohly ucpat sací
otvor na spodu výrobku jako jsou např. kreditní karty, kabely, oblečení, části hraček a
her atd.

 Nesedejte si ani nestoupejte na výrobek. Nenechávejte děti či domácí mazlíčky bez

dozoru s výrobkem.

 Nevysávejte hořící nedopalky cigaret, doutnající popel apod.
 Nepoužívejte vysavač pro uklízení hořlavých a vysoce těkavých látek jako je např.

benzín či líh.

 Nikdy nezakrývejte větrací otvory na horní straně vysavače, předejdete tak zničení

výrobku.

 Nepoužívejte rozbitý či poničený výrobek.
 S vysavačem používejte originální baterii, nabíječku a automatickou nabíjecí základnu

od výrobce vysavače.

 Automatickou nabíjecí základnu ani nabíječ nepoužívejte venku a ve vlhku, může dojít

k úrazu elektrickým proudem.

 Pokud máte vlhké ruce, nedotýkejte se nabíječe, kabelu ani el. zástrčky.
 Při čištění vysavače vyjměte baterii.
 Dodržujte zásady platné pro bezpečné používání elektrických přístrojů, abyste předešli

případným zraněním či jinému nebezpečí.
 Igelitové obaly ukládejte mimo dosah dětí.

Upozornění!

Symbol na spodní straně vysavače CleanMate. Nikdy se nedívejte do zapnutého
ultraalového světla na spodní straně vysavače.

Symbol na spodní straně vysavače CleanMate. Nedotýkejte se holýma rukama žárovky UV
světla. Mastnota pokožky způsobí předčasné zhoršení funkce žárovky. Nepokoušejte se
žárovku vyměnit. Pro výměnu žárovky kontaktujte autorizovaný servis.

Symbol na spodní straně vysavače CleanMate. Ujistěte se, že je baterie ve vysavači správně
umístěná. Stříbrné kontakty na baterii jsou umístěny na stříbrné kontakty ve vysavači. Baterii
nevybalujte z obalu - je originální a nerozbaluje se.

Návod k obsluze vysavače CleanMate QQ-1A, QQ-2, QQ-2LT2

Obsah

Popis vysavače . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Popis automatické nabíjecí základny . . . . . . . . . . . . . . . . . . 5

Rozbalení a poučení před prvním použitím . . . . . . . . . . . . . . 5

Pohybové režimy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Příprava před uklízením . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Baterie a nabíjení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Automatická nabíjecí základna . . . . . . . . . . . . . . . . . . . . . 9

Jak nastavit časovač (týdenní plánovač) CleanMate QQ-2LT . . . 10

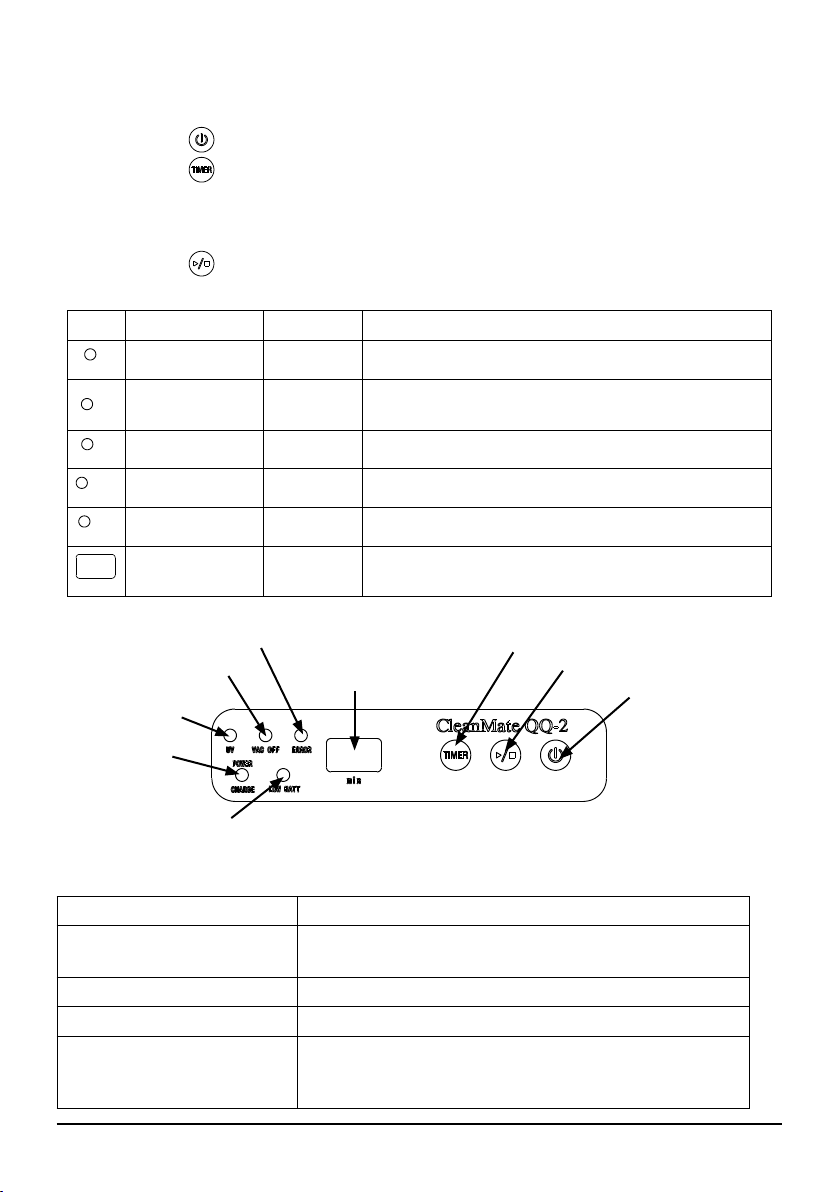

Tlačítka a kontrolky CleanMate QQ-1A, QQ-2 . . . . . . . . . . . . 12

Tlačítka a kontrolky na LCD CleanMate QQ-2LT . . . . . . . . . . . 13

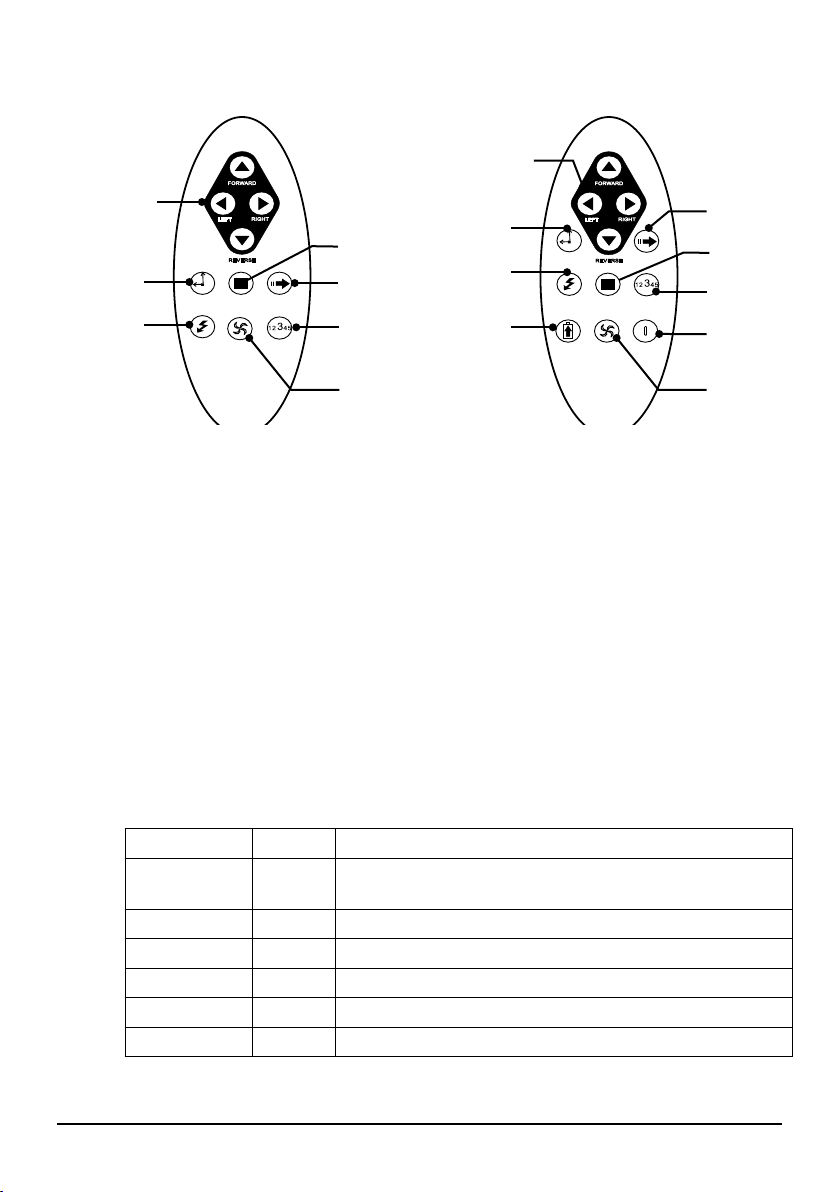

Dálkové ovládání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Obsluha vysavače . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

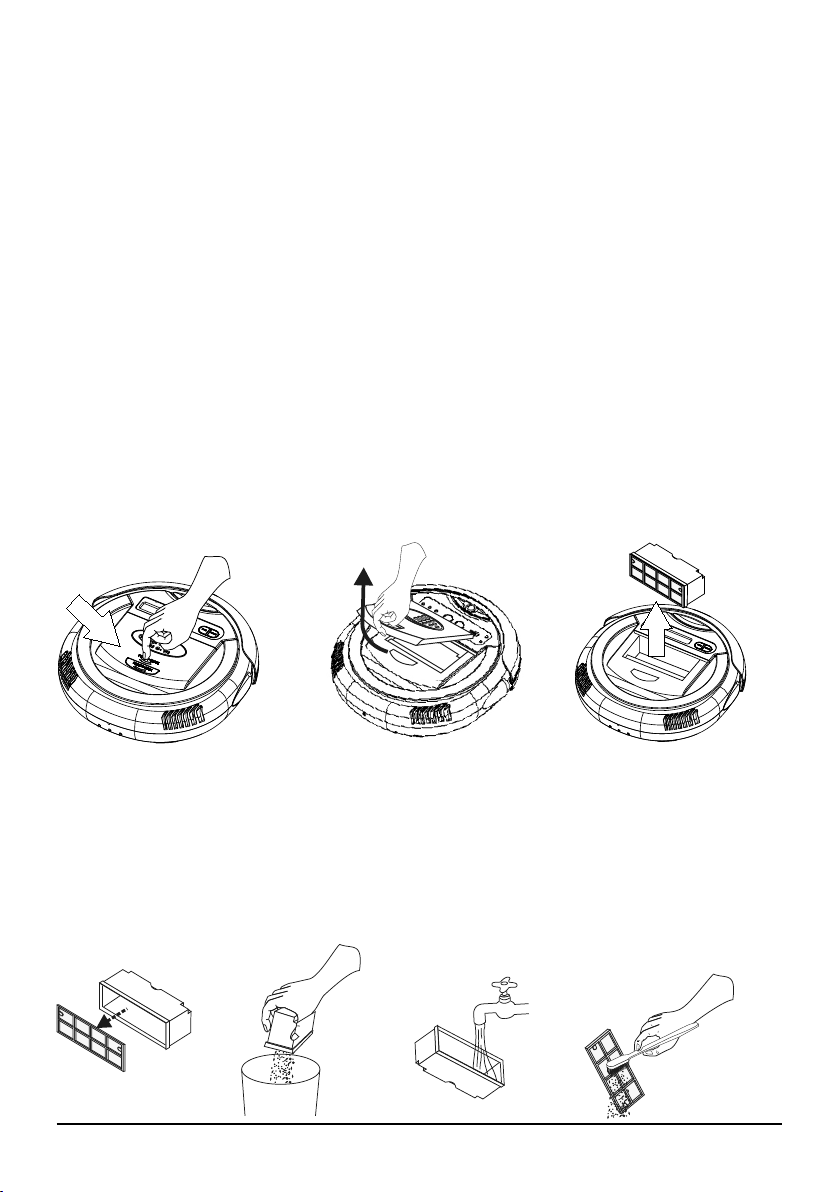

Čištění a údržba . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

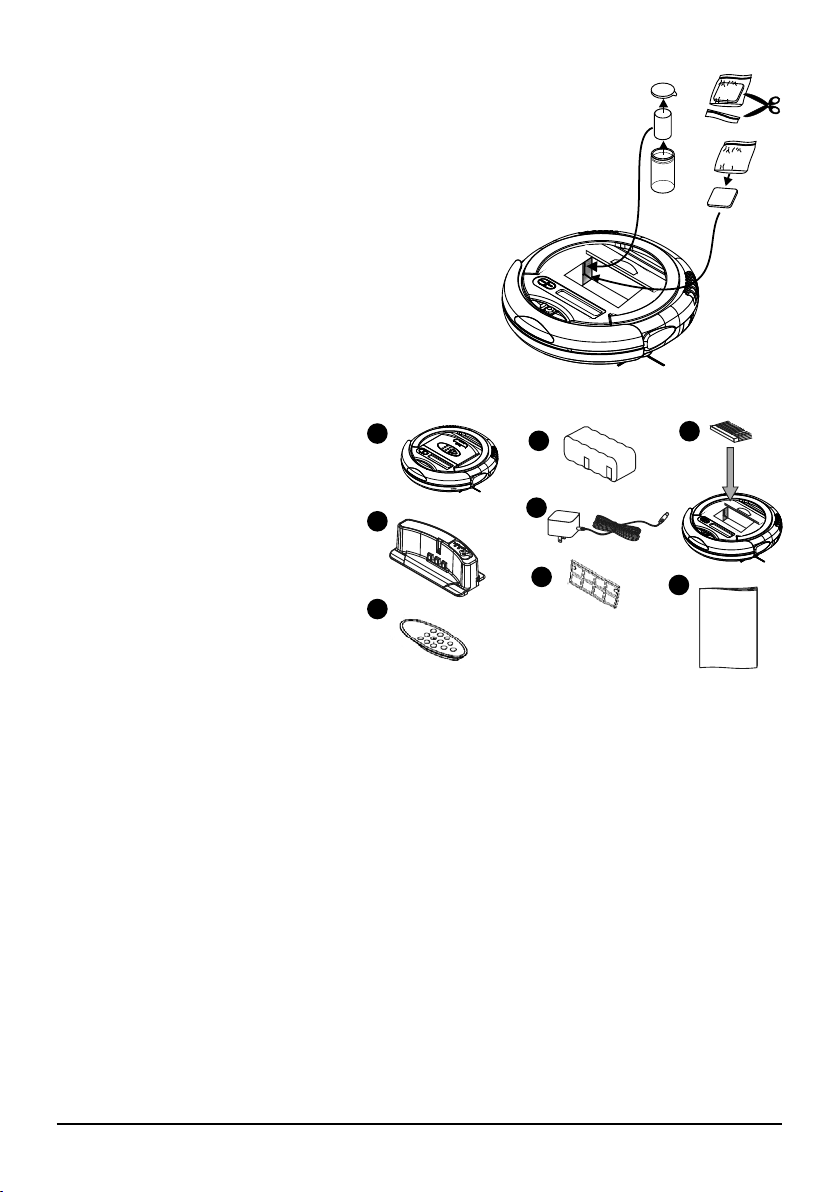

Instalace základního příslušenství . . . . . . . . . . . . . . . . . . . . 19

Obsah balení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Technické údaje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Když něco nefunguje . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

Záruční list . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

Česky

Prohlášení o shodě. Výrobek odpovídá požadavkům Evropské unie (EU).

Veškeré elektrické a elektronické výrobky musí být likvidovány odděleně
od komunálního odpadu prostřednictvím určených sběrných míst.
Ekologická likvidace tohoto zařízení je zajištěna v rámci kolektivního
systému Retela (www.retela.cz).
Použité baterie nebo akumulátory nepatří do netříděného odpadu,
můžete je bezplatně odevzdávat na mnoha místech, která jsou označena
jako „místa zpětného odběru“ společností ECOBAT (www.ecobat.cz).

Značka ZELENÝ BOD je ochrannou známkou. Označení obalu značkou
ZELENÝ BOD znamená, že za tento obal byl uhrazen nanční příspěvek
organizaci zajišťující zpětný odběr a využití obalového odpadu v souladu
se Směrnicí ES 94/62 (www.ekokom.cz).

www.cleanmate.cz 3

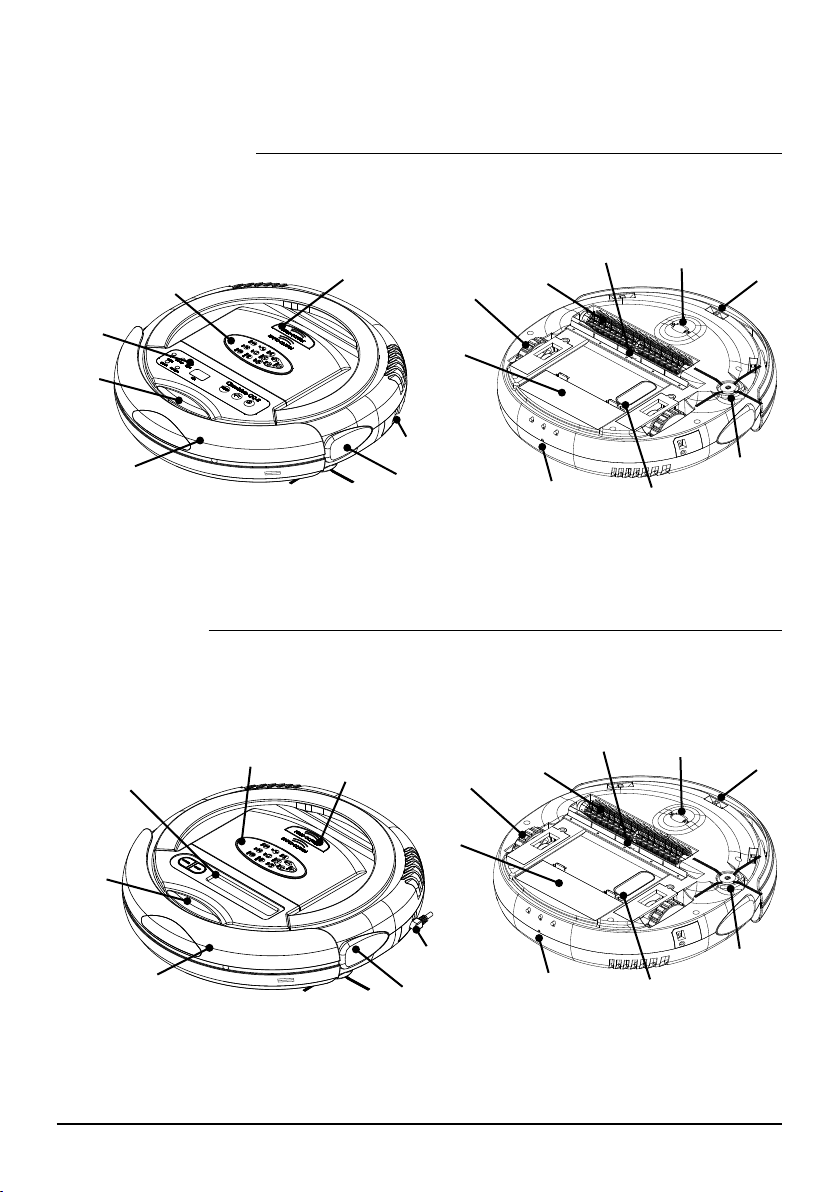

Popis vysavače

CleanMate QQ-1A, QQ-2

Dálkové ovládání

Kontrolní
panel

Senzor
pro
dálkový
ovladač

Nárazník

CleanMate QQ-2LT

Dálkové
ovládání

LCD kontrolní panel

Tlačítko pro otevření
krytu nádobky na prach

Boční světlo

Tlačítko pro
otevření krytu
nádobky
na prach

Hnací
kolečko

Kryt
baterie

Konektor
pro externí
nabíječku

Hnací
kolečko

Rotační
kartáč

Naváděcí
čidlo
(QQ-2)

Rotační
kartáč

Sací
otvor

Ultraalové
světlo

Sací
otvor

Pomocné
kolečko

Pomocné
kolečko

(obr. 1)

Senzor
proti
pádu

Boční
kartáček

(obr. 2)

Senzor
proti
pádu

Senzor
pro
dálkový
ovladač

Nárazník

Návod k obsluze vysavače CleanMate QQ-1A, QQ-2, QQ-2LT4

Kryt
baterie

Konektor
pro externí
nabíječku

Boční světlo

Naváděcí
čidlo

Ultraalové
světlo

Boční
kartáček

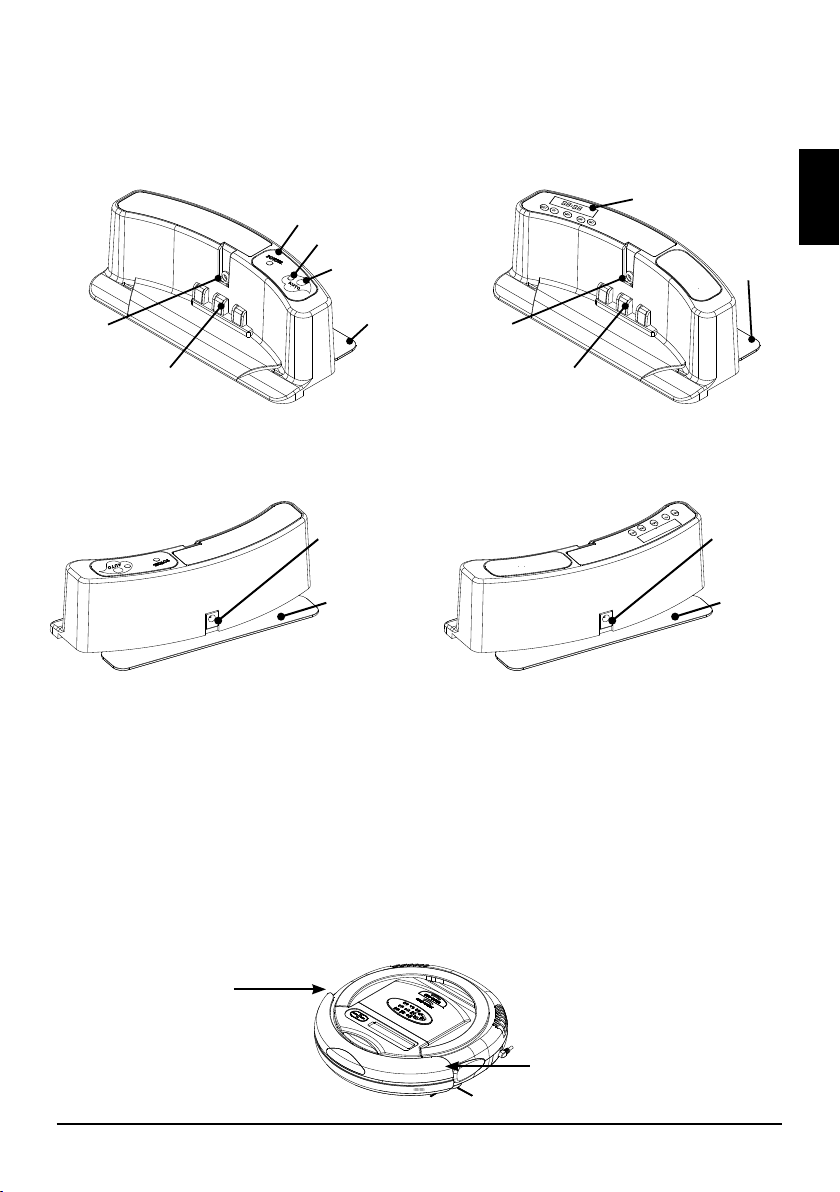

Popis automatické nabíjecí základny

Automatická nabíjecí základna
pohled zepředu (pouze QQ-2)

Naváděcí
čidlo

Kontakty

Automatická nabíjecí základna
pohled zezadu (pouze QQ-2)

Kontrolka POWER

Kontrolka GO

Tlačítko GO

Stojná noha
základny

(obr. 4)

Konektor
pro připojení
základny
do el. sítě

Stojná noha
základny

(obr. 5)

Automatická nabíjecí základna
pohled zepředu (pouze QQ-2LT)

LCD panel

Česky

Stojná noha
základny

Naváděcí
čidlo

Kontakty

Automatická nabíjecí základna
pohled zezadu (pouze QQ-2LT)

Konektor
pro připojení
základny
do el. sítě

Stojná noha
základny

Rozbalení a poučení před prvním použitím

Odstranění ochranných bezpečnostních přepravních prvků

1. Vyjměte vysavač CleanMate z krabice a poté i z igelitového sáčku.

2. Odstraňte ochranné polystyrénové prvky pod nárazníkem na obou stranách vysavače.

3. Vybalte baterii z krabice vysavače. Vložte baterii do prostoru pro baterii viz str. 8.

4. Nechte baterii ve vysavači před prvním použitím nabít viz str. 8.

5. U dálkového ovládání vyjměte ochrannou fólii od baterie (z boku dálk. ovládání).

6. Vybalte z krabice automatickou nabíjecí základnu a umístěte ji v místnosti viz str. 9

7. Igelitové obaly uložte mimo dosah dětí.

přepravní ochranné
polystyrénové prvky

přepravní ochranné
polystyrénové prvky

www.cleanmate.cz 5

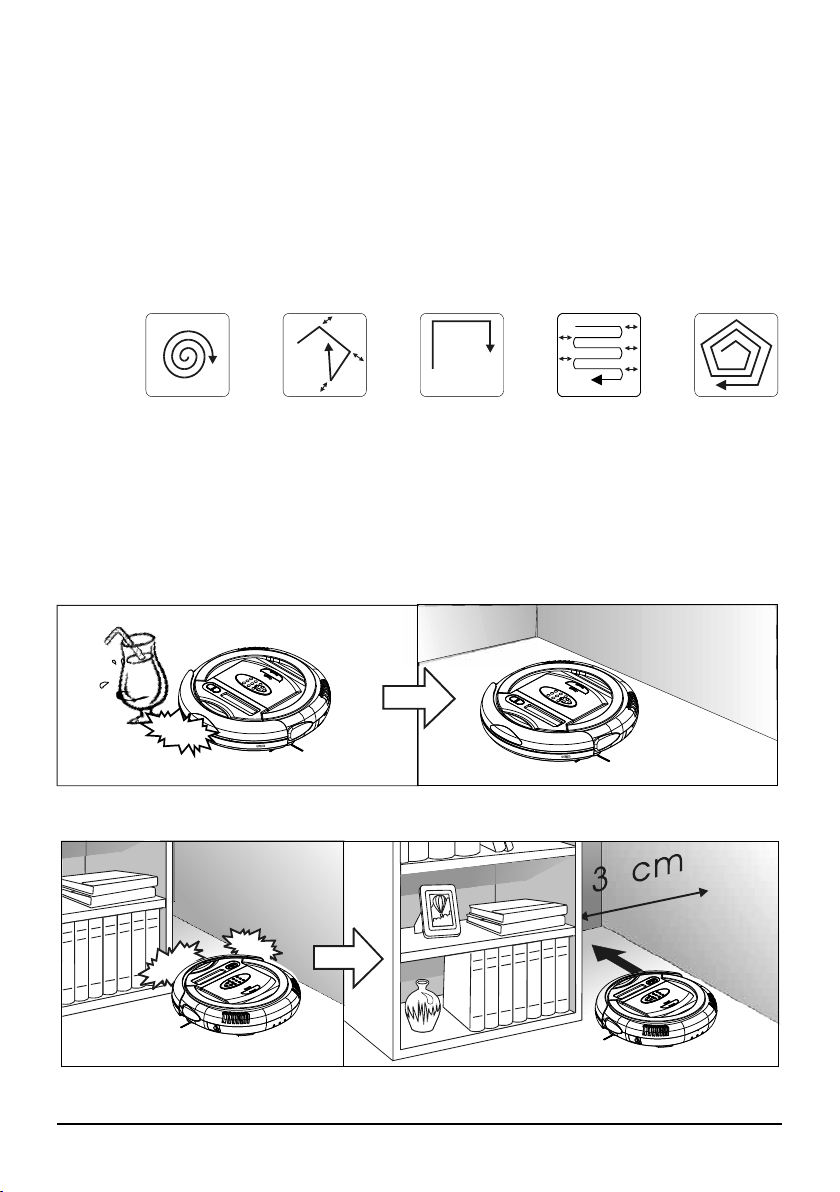

Pohybové režimy vysavače

CleanMate při uklízení využívá pět pohybových režimů, které se v případě nastavení
Automatického režimu opakují za sebou. Automatický režim vysavače je zapnut vždy po zapnutí
vysavače CleanMate.
Jedná se o pohyby: Spiral, Special Bounce, Along Wall, S Shape a Polygonal (viz. obr. 6). Pomocí
dálkového ovládání a tlačítka MODE si můžete nastavit pouze jeden z pěti pohybových režimů
nebo naopak vysavač přepnout zpět do Automatického nastavení. Postup nastavení jednotlivých
pohybových režimů viz popis dálkového ovládání str. 14.

(obr. 6)

Spiral Special Bounce

Along Wall

S Shape

Příprava před uklízením

1. Před uklízením odkliďte z podlahy předměty, které se dají snadno převrhnout a
předměty, které by se mohli namotat na rotační a boční kartáč (např. vázy, kabely atd.).

(obr. 7)

2. Prostor mezi jednotlivými kusy nábytku nebo stěnou by měl být alespoň 38 cm.

8

Polygonal

(obr. 8)

Návod k obsluze vysavače CleanMate QQ-1A, QQ-2, QQ-2LT6

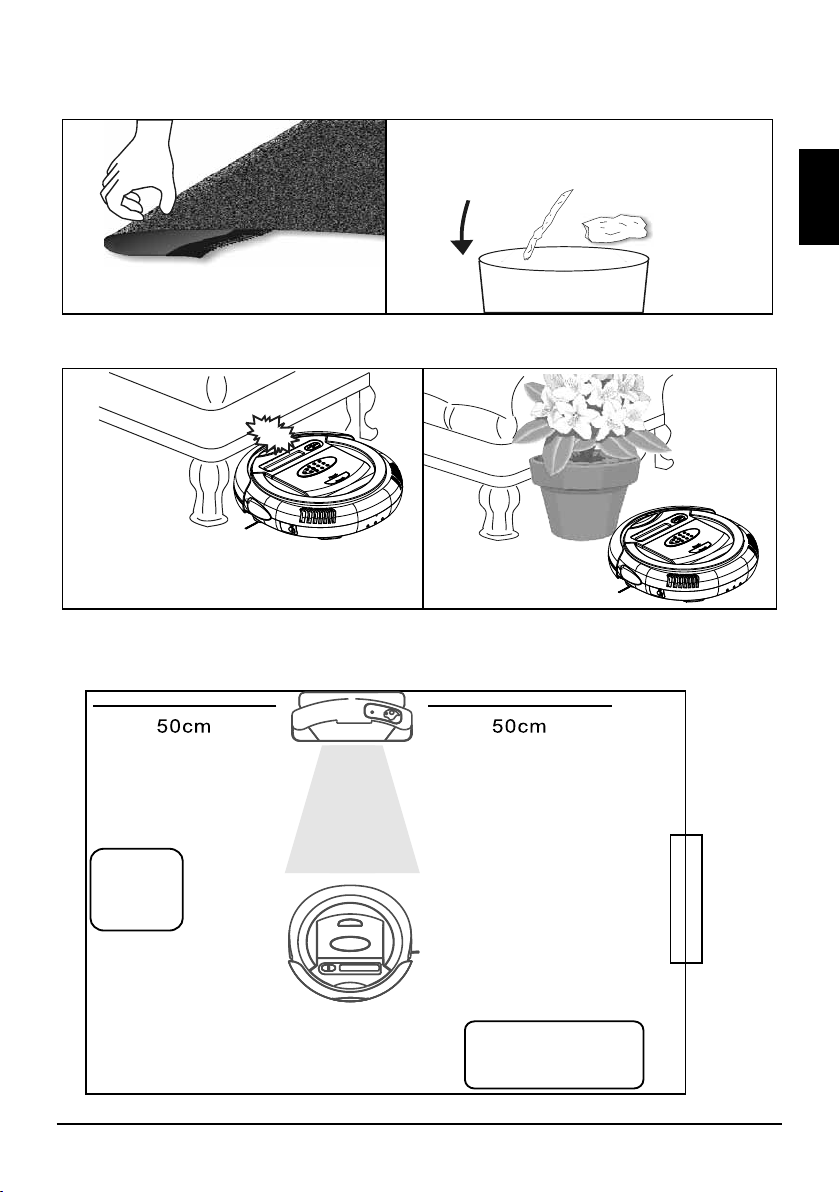

3. Zahněte třásně koberce pod koberec a nenechávejte na podlaze žádné oblečení,
závěsy, přehozy atd.

Polyethylenové sáèky a jiné podobné
pøedmìty pøed vysáváním vyhoïte
do odpadkového koše.

Česky

Tøásnì koberce pøed uklízením
zahnìte pod koberec.

(obr. 9)

4. Zablokujte vysavači přístup do míst, kde by se mohl zachytit.

(obr. 10)

Prostor pod nábytkem musí být
dostateènì vysoký, pokud zde
má vysavaè uklízet.

Proti zachycení vysavaèe
pod nábytkem vytvoøte
umìlou zábranu.

5. Umístěte automatickou nabíjecí základnu v uklízené místnosti přímo ke zdi a po zbylých
třech stranách základny nechte volné místo alespoň 50 cm (pouze QQ-2, QQ-2LT).

Køeslo

Dveøe

Stùl

(obr. 11)

www.cleanmate.cz 7

Baterie a nabíjení

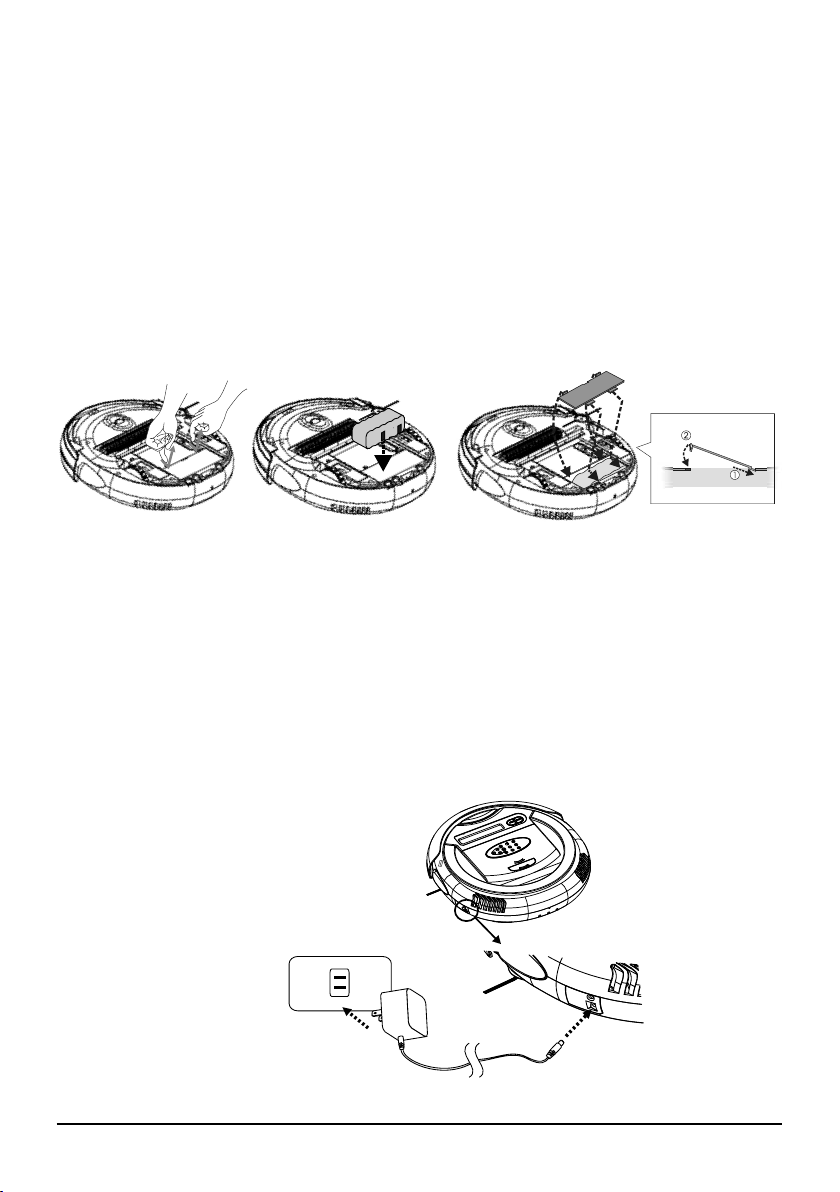

Vyjmutí a instalace baterie do vysavače

 Ujistěte se, že je vysavač vypnut hlavním vypínačem POWER.
 Prsty stiskněte jazýčky pro otevření krytu baterie viz (obr. 12) a kryt vyjměte.
 Pomocí pásky na baterii ji opatrně vyjměte. Při vracení baterie zpět do prostoru

určeného pro baterii se ujistěte, že máte baterii ve správné pozici - stříbrné kontakty
na baterii se musí umístit na stříbrné kontakty uvnitř prostoru pro baterii a páska na
baterii musí být na horní straně viz (obr. 13)

 Vraťte kryt baterie na určené místo. Nejprve zasuňte na pevno uchycené jazýčky a poté

druhou stranu krytu zaklapněte viz (obr. 14).

(obr. 12) (obr. 13)

Nabíjení baterie

Baterii ve vysavači můžete nabíjet dvěma způsoby

1. Manuální nabíjení
Připojte nabíjecí adaptér přímo do konektoru na boku vysavače viz (obr. 15). Vysavač
musí být vypnutý tlačítkem POWER. Baterie je u QQ-1A, QQ-2 plně nabitá, jakmile
kontrolka POWER svítí modře (viz popis str. 12). Baterie je u QQ-2LT plně nabitá, jakmile
se na LCD panelu zobrazí kontrolka baterie s třemi čárkami (viz popis str. 13).

2. Automatické nabíjení (pouze QQ-2, QQ-2LT)
Automatická nabíjecí základna nabije vysavač automaticky při vybití baterie, pokud je
správně umístěná a zapnutá v uklízené místnosti viz (str. 9)

(obr. 15)

Před prvním použitím
nechte baterii nabít
jedním ze dvou možných
způsobů.

(obr. 14)

UPOZORNĚNÍ!

Pokud dlouhodobě nebudete vysavač používat nebo před přepravou, vyjměte baterii ven z vysavače.

Návod k obsluze vysavače CleanMate QQ-1A, QQ-2, QQ-2LT8

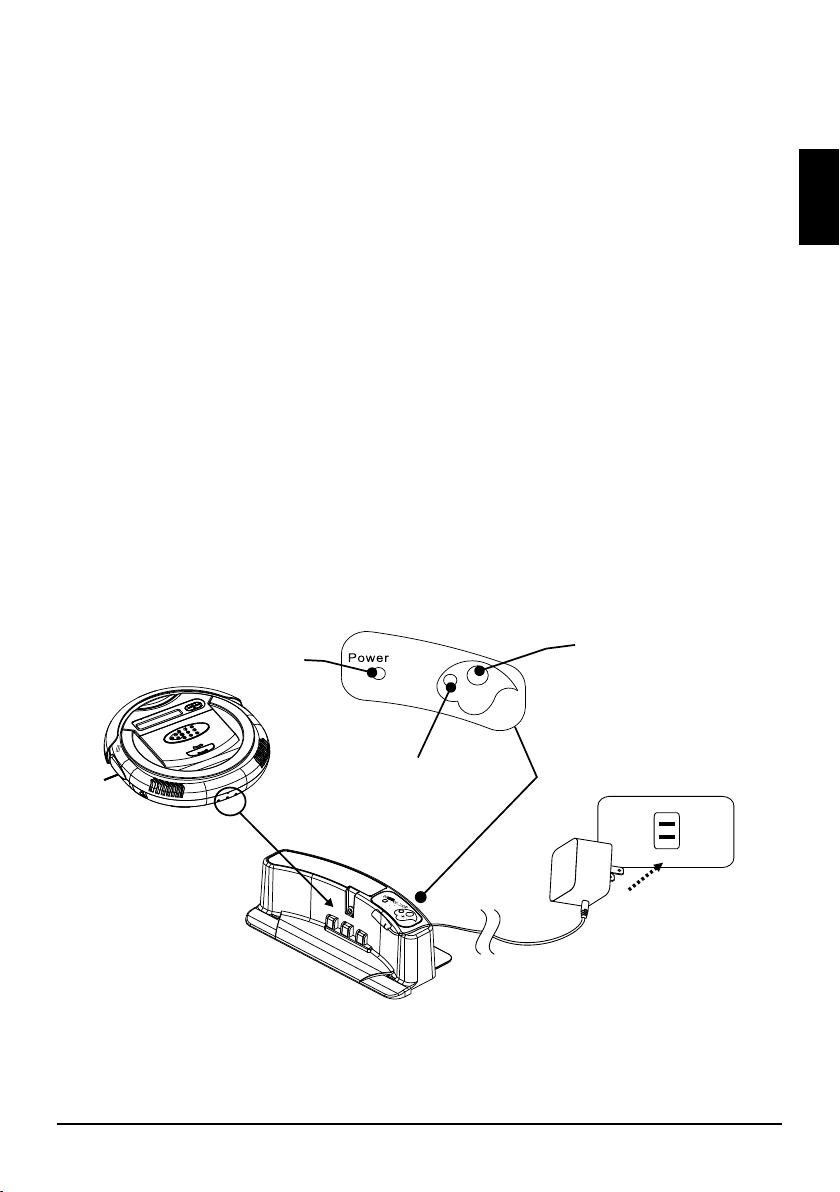

Automatická nabíjecí základna

(pouze QQ-2, QQ-2LT)

Umístění základny v uklízené místnosti

 Základnu umístěte přímo ke zdi (stojná noha základny se musí zdi dotýkat) a prostor

okolo základny (před, napravo a nalevo) musí být alespoň 50 cm viz (str. 7).

 Připojte základnu do el. sítě pomocí nabíjecího adaptéru viz (obr. 16). Pokud jste

základnu připojili správně, kontrolka POWER svítí modře.

 Nenechávejte okolo základny volně ležet žádné kabely.
 Zkontrolujte, zda na senzor umístěný uprostřed nabíjecí základny nedopadá přímé

sluneční světlo, které vyruší naváděcí paprsek nabíjecí základny.

Použití automatické nabíjecí základny při nabíjení baterie

 Vysavač CleanMate zajede k základně pokud se vybije baterie, nebo skončila nastavená

doba uklízení.

 Při vyhledávání základny vysavač CleanMate nejprve opíše na podlaze kruh, aby zjistil,

zda je základna v jeho dosahu. Pokud základnu nenajde, jede vysavač ke zdi a poté jede
podél zdi, dokud na základnu nenarazí.

 Jakmile CleanMate nalezne základnu, automaticky do ní zacouvá a nabíjí baterii.
 Jestliže stisknete tlačítko GO na základně před nabíjením, vysavač bude, po plném

nabití baterie, vysávat podlahu po dobu 80 min. (u modelu QQ-2 se rozsvítí zelená
kontrolka, u modelu QQ2-LT se rozsvítí ikona na LCD displeji)

Kontrolka POWER

Kontrolka AUTO

Go

Tlaèítko AUTO

Go

(obr. 16)

Česky

UPOZORNĚNÍ!
Kloub automatické nabíjecí základny musí být volně pohyblivý. Vysavač nemusí do
základny zaparkovat napoprvé, parkování opakuje, dokud se správně nenapojí na
kontakty základny.

www.cleanmate.cz 9

Jak nastavit časovač (týdenní plánovač)
u vysavače CleanMate QQ-2LT

Časovač je umístěn na nabíjecí základně modelu CleanMate QQ2-LT nabízí týdenní plánování
úklidu. Upozornění! Vysavač CleanMate QQ2-LT začne pracovat dle nastaveného časovače pouze
pokud je umístěn v nabíjecí základně.

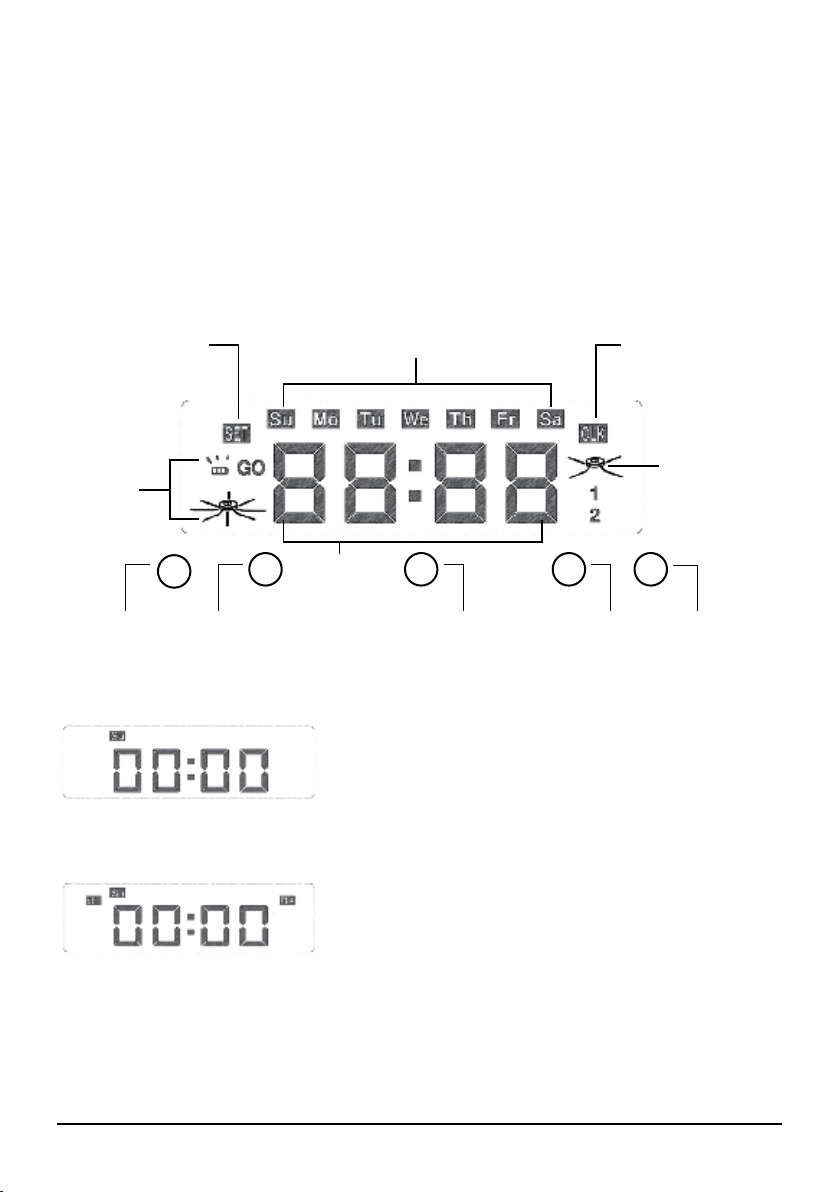

Popis LCD displeje a tlačítek na nabíjecí základně

SET - zobrazí

se při nastavování
hodin a časovače

GO - vysavač
začne uklízet,
jakmile je
baterie nabitá

Hodiny

SET

Tlačítko SET

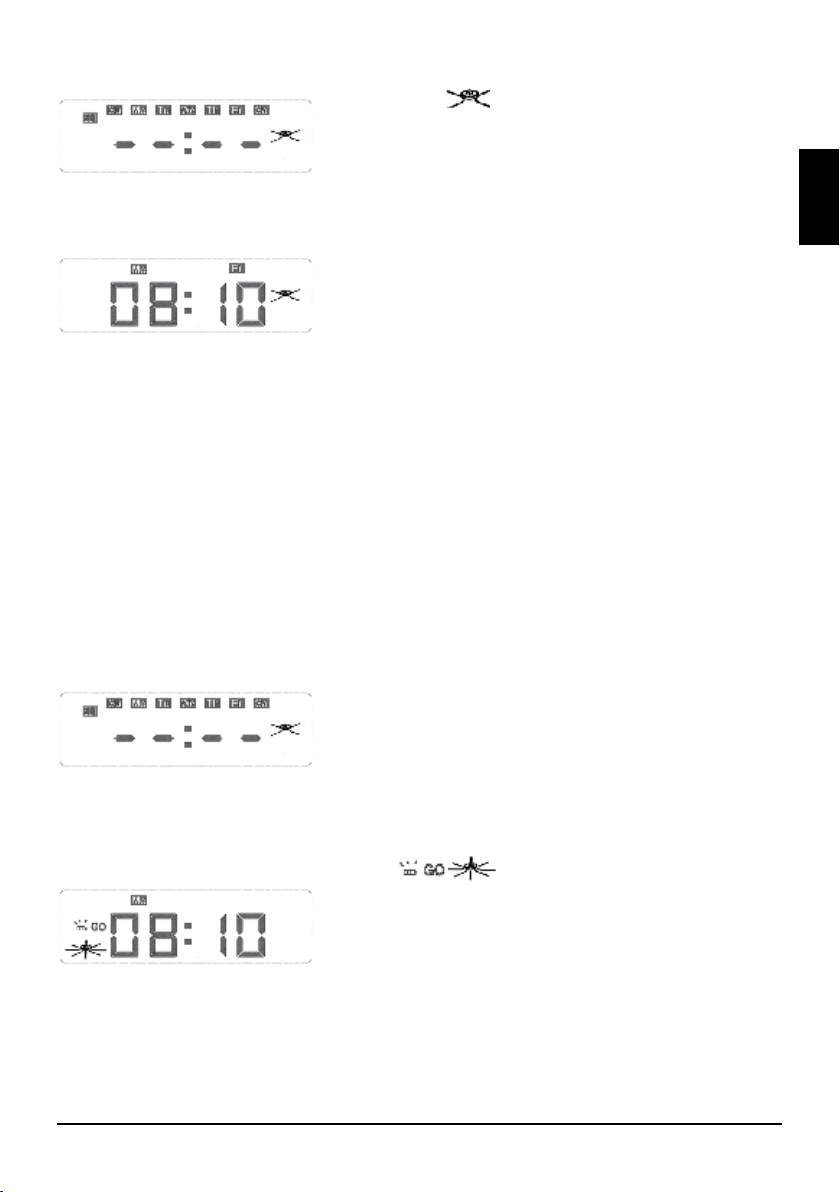

Nastavení hodin a časovače (týdenního plánovače) na nabíjecí základně

Tlačítko Hr

Hr Min Wk GO

Dny v týdnu

(Ne, Po, Út, St, Čt, Pá, So)

Tlačítko Min

Jakmile zapojíte nabíjecí základnu do el. sítě, zobrazí se čas
00:00 Su (Neděle). Čas je ve 24-hodinovém formátu.

Stiskněte tlačítko „SET“ pro nastavení aktuálních hodin
(začne svítit „SET“ a „CLK“ na displeji). Hodiny začnou blikat.
Stiskněte postupně tlačítka „Hr“ (hodiny), „Min“ (minuty)
nebo „Wk“ (dny) a nastavte správný den v týdnu a aktuální
hodiny. Nastavování hodin, minut a dnů se nastavuje po
jedné stisknutím příslušného tlačítka, přidržením tlačítka
se nastavování urychlí.
Opětovným stiskem tlačítka „SET“ přejdete do nastavení
časovače.

Tlačítko Wk

CLK -

zobrazí se
při nastavování
hodin

zobrazí se při
nastavování
časovače

Tlačítko GO

Poznámka: Časovač nemusíte nastavovat ihned po uložení aktuálních hodin a dne. Nastavené
hodiny a den se uloží po 1 minutě nečinnosti (hodiny přestanou blikat) . Při pozdějším nastavení
časovače je nutné stisknout dvakrát tlačítko „SET“.

Návod k obsluze vysavače CleanMate QQ-1A, QQ-2, QQ-2LT10

Při nastavování časovače hodiny a dny v týdnu blikají, svítí
ikona „SET“ a „
nastavení hodin), „Min“ (pro nastavení minut) Nastavování
hodin a minut se nastavuje po jedné stisknutím
příslušného tlačítka, přidržením tlačítka se nastavování
urychlí.

Z továrny je nastaveno uklízení na každý den v týdnu.
Pokud chcete nastavit pouze jeden den nebo některé dny
vynechat, stiskněte tlačítko „Wk“. Ikona „Su“(neděle) začne
blikat, pro uložení úklidu v neděli opět stiskněte tlačítko
„Wk“ do 5 sec. Ikona „Su“ svítí, den je uložen. Stejným
způsobem pokračujete pro nastavování dalších dnů. Pokud
některý den chcete přeskočit, vyčkejte 5 sec. nebo podržte
tlačítko „Wk“ na 5 sec., den v týdnu není zobrazen a začne
blikat další den v týdnu.
Pokud máte vše nastaveno, stiskněte tlačítko „SET“, tím se
nastavení časovače uloží.

Poznámka: Pokud při nastavování hodin a minut zvolíte --:-- namísto číslic, časovač nebude
uložen. Časovač je možné nastavit na jakýkoliv den nebo každý den v týdnu.

Zjištění nastavení časovače

Stiskněte dvakrát tlačítko „SET“ a dostanete se do nastavení
časovače. Na display se zobrazí aktuálně nastavený čas a
dny úklidu.

“. Stiskněte postupně tlačítka „Hr“ (pro

Česky

Zrušení časovače

Použití tlačítk a „GO“

Pro zrušení časovače stiskněte dvakrát tlačítko „SET“.
Dostanete se do nastavení časovače. Vymažte nastavené
hodiny podržením tlačítka „Hr“ dokud se nezobrazí „--:--“.
Zrušení potvrďte stiskem tlačítka „SET“.

Stiskněte tlačítko „GO“ na 1 sec., začne svítit
ikona „

tohoto tlačítka vysavač začne uklízet ihned, jakmile se
nabije baterie. Opětovným stiskem tlačítka „GO“ zrušíte
tuto funkci.
Poznámka: Vysavač vyjede a uklidí pouze jedenkrát, poté
se funkce „GO“ deaktivuje. Pro její nastavení musíte opět
stisknout tlačítko „GO“.

“ na levé straně displeje. Použitím

www.cleanmate.cz 11

Tlačítka a kontrolky CleanMate QQ-1A, QQ-2

1. Tlačítko POWER - zapnutí nebo vypnutí vysavače, kontrolka POWER svítí modře

2. Tlačítko
numerickém display se zobrazí nastavený čas. Na vysavači se po zapnutí automaticky
nastaví čas 80 min. Čas nastavujete po 10-ti minutách. Čas uklízení nastavte v závislosti
na velikosti uklízené místnosti (plocha 4,8 x 4 m = 30 min.).

3. Tlačítko

Kontrolka Barva Význam

LOW BATT červená bliká červeně, pokud je baterie vybitá

LOW BATT

POVER

POWER/CHARGE

CHARGE

VAC OFF zelená svítí zeleně, vypnuté sání vysavače

VAC OFF

UV žlutá svítí žlutě, dezinfekční světlo je zapnuté

UV

ERROR červená kontrolka poruchy viz str. 19

ERROR

TIMER - nastavíte dobu uklízení vysavače od 10 do 80 minut. Na

START/STOP - rozjetí nebo zastavení vysavače CleanMate

modrá

svítí modře, vysavač je zapnutý, baterie je nabitá.
Pokud kontrolka bliká modře - vysavač se nabíjí.

DISPLAY

min

Kontrolka ERROR

Kontrolka VAC OFF

numerický

zobrazuje nastavený čas ulízení a zvolený pracovní mód

Tlačítko TIMER

DISPLAY

Kontrolka UV

Kontrolka
POWER/CHARGE

Kontrolka LOW BATT

Význam hlasových signálů vysavače CleanMate QQ-1A, QQ-2

Tón pípnutí vysavače Význam

Jedenkrát dlouhé pípnutí a
jedenkrát krátké pípnutí

Ukončení práce vysavače, baterie je vybitá nebo jsou

vypnuté pracovní funkce vysavače
Jedenkrát dlouhé pípnutí ERROR viz str. 21
Třikrát krátké pípnutí Baterie je plně nabitá
Třikrát krátké pípnutí a

jedenkrát dlouhé pípnutí
(pouze model QQ-2)

Baterie je plně nabitá a vysavač začne opět vysávat

(pokud jste nastavily nabíjecí základnu tak, aby vysavač

začal po nabití opět pracovat)

Návod k obsluze vysavače CleanMate QQ-1A, QQ-2, QQ-2LT12

Tlačítko START/STOP

Tlačítko POWER

(obr. 17)

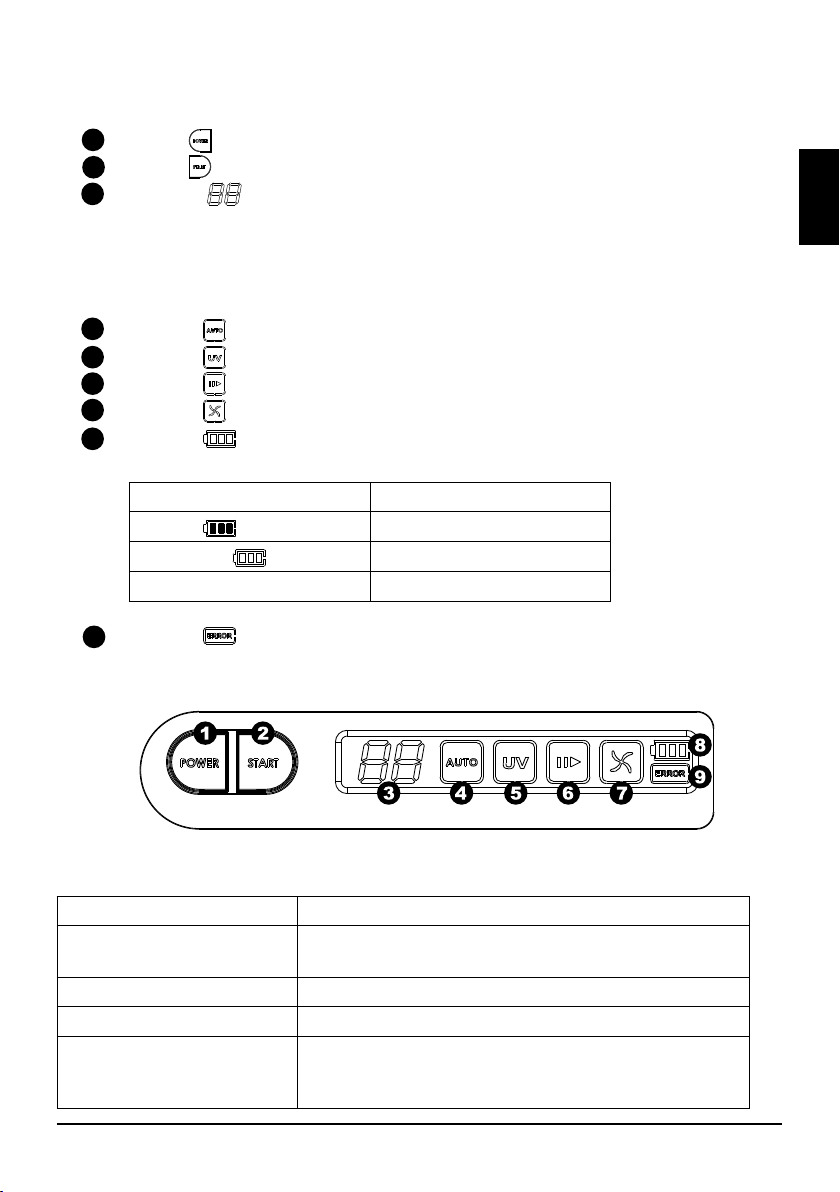

Tačítka a kontrolky na LCD CleanMate QQ-2LT

1 Tlačítko POWER - zapnutí nebo vypnutí vysavače CleanMate QQ-2LT
2 Tlačítko
3 Kontrolka

režim, který jste pomocí dálkového ovládání navolili. Na vysavači se po zapnutí
automaticky nastaví čas 80 min. Časové nastavení je možné měnit od 10 do 80 min.
Každé stisknutí tlačítka TIMER na dálkovém ovládání znamená 10 min. Čas uklízení
nastavte v závislosti na velikosti uklízené místnosti (plocha 4,8 x 4 m = 30 min.)
Kontrolka TIME také zobrazuje zbývající čas do konce práce vysavače.

4 Kontrolka
5 Kontrolka
6 Kontrolka
7 Kontrolka
8 Kontrolka

Zobrazení baterie Význam

Tři čárky
Žádná čárka
Blikající baterie Probíhá nabíjení baterie

START- rozjetí nebo zastavení vysavače CleanMate QQ-2LT

TIME a MODE - kontrolka ukazuje nastavenou dobu uklízení a uklízecí

AUTO - zobrazí se, pokud vysavač pracuje v Automatickém režimu
UV - zobrazí se, pokud jste po startu vysavače aktivovali UV světlo
START - zobrazí se při spuštění práce vysavače
VAC - zobrazí se, pokud vysavač vysává

BATERIE - zobrazuje stav baterie

Baterie je plně nabitá
Baterie je vybitá

Česky

9 Kontrolka

skutečnosti - přehřátí baterie, přetížení motoru, žádné napětí od baterie, zvednutí
zapnutého vysavače z podlahy, uvíznutí vysavače viz str. 21

(obr. 18)

Význam hlasových signálů vysavače CleanMate QQ-2LT

Tón pípnutí vysavače Význam

Jedenkrát dlouhé pípnutí a
jedenkrát krátké pípnutí

Jedenkrát dlouhé pípnutí ERROR viz str. 21
Třikrát krátké pípnutí Baterie je plně nabitá
Třikrát krátké pípnutí a

jedenkrát dlouhé pípnutí

ERROR - kontrolka poruchy. Rozsvítí se, pokud nastanou následující

Ukončení práce vysavače, baterie je vybitá nebo jsou

vypnuté pracovní funkce vysavače

Baterie je plně nabitá a vysavač začne opět vysávat

(pokud jste nastavily nabíjecí základnu tak, aby vysavač

začal po nabití opět pracovat)

www.cleanmate.cz 13

Dálkové ovládání

Tlačítka pro

navádění

TIMER

TIMER STOP START

UV světlo

UV VAC MODE

STOP

START

MODE

Tlačítka pro

navádění

TIMER

UV světlo

HOME

TIMER

START

START

MODE

STOP

UV

VAC

OFFHOME

STOP

MODE

POWER
OFF

VAC

CleanMate QQ-1A CleanMate QQ-2, QQ-2LT

(obr. 19)

VAC

 Tlačítka pro navádění - vysavač pojede Vámi zvoleným směrem doleva, doprava,

dopředu, dozadu

 TIMER - nastavení doby uklízení v 10-ti minutových intervalech
 UV - zapnete nebo vypnete UV světlo. UV světlo dezinkuje podlahu (ničí bakterie a

viry) a je možné jej zapnout pouze v Automatickém režimu. Nejprve zapněte vysavač
tlačítkem START, vysavač se rozjede a poté zapněte UV světlo tlačítkem UV (když
vysavač nepracuje, nemůžete UV světlo zapnout z bezpečnostního důvodu).

 HOME - navedete vysavač do nabíjecí základny (pouze QQ-2, QQ-2LT)
 START- vysavač začne uklízet
 STOP - zastavíte vysavač, dlouhým tónem Vám pomůže lokalizovat svou pozici
 MODE - tlačítko pohybových režimů, umožňuje vybrat pouze jeden z pěti pohybových

režimů. Při každém zapnutí vysavače je nastaven Automatický režim (vysavač autom.
opakuje pět po sobě jdoucích režimů). Pro změnu režimu musíte mít vysavač zapnut
hlavním vypínačem POWER a nejprve musíte stisknout tlačítko START (vysavač
začne pracovat v Automat. režimu) a po několika vteřinách stisknutím tlačítka MODE
nastavujete jednotlivé uklízecí režimy:

QQ-1A, QQ-2 QQ-2LT Pohybový mód

1 F1 uklízení v režimu Spiral (Pokud vysavač v tomto nastavení

narazí do jakéhokoli předmětu, automaticky se zastaví)
2 F2 uklízení v režimu Special Bounce
3 F3 uklízení v režimu Along Wall
4 F4 uklízení v režimu S Shape
5 F5 uklízení v režimu Polygonal Spiral
A FR vysavač bude uklízet v Automatickém režimu

 POWER OFF - stisknutím tlačítka POWER vypnete vysavač (pouze QQ-2, QQ-2LT)
 VAC - stisknutím tlačítka VAC zapnete nebo vypnete motor vysávání

Návod k obsluze vysavače CleanMate QQ-1A, QQ-2, QQ-2LT14

Obsluha vysavače

Příprava před použitím vysavače

1. Před prvním použitím vysavače nechte baterii plně nabít viz (str. 8).

2. Příprava místnosti viz (str. 6).

3. NEPOUŽÍVEJTE VYSAVAČ NA UKLÍZENÍ PLYŠE, KOBERCŮ SE STŘEDNÍM A DLOUHÝM
VLASEM A KOBERCŮ S OČKY.

4. Před uklízením vyčistěte nádobku na prach.

Práce s vysavačem

1. Umístěte vysavač do relativně volného prostoru co nejblíže ke středu místnosti, která
má být uklízena a zapněte jej tlačítkem POWER.

2. Nastavte čas uklízení pomocí dálkového ovládání stisknutím tlačítka TIMER. Během 10-ti
minut vysavač uklidí přibližně 5 m2 prostoru. Doba uklízení je závislá na typu podlahy a
množství překážek.

3. Stiskněte tlačítko START na vysavači nebo dálkovém ovládání. Vysavač začne během
několika vteřin uklízet.

4. Změnu režimu uklízení provedete pomocí tlačítka MODE na dálkovém ovládání.
Změnu provádějte až po několika vteřinách, co začal vysavač pracovat viz (str. 12)

Ukončení práce vysavače

 Po skončení práce nebo vybití baterie vysavač CleanMate zajede do automatické

nabíjecí základny pokud je umístěná v uklízené místnosti.

 Jestliže v uklízené místnosti není umístěna automatická nabíjecí základna CleanMate

po skončení práce nebo vybití baterie dlouze pípne, že je s prací hotov a musíte jej dát
manuálně nabít viz (str. 8).

 Tlačítkem STOP na vysavači nebo na dálkovém ovladači můžete kdykoliv ukončit práci

vysavače.

 Stisknete-li tlačítko HOME na dálkovém ovládání, vysavač zajede k automatické nabíjecí

základně, pokud je umístěná a zapnutá v uklízené místnosti.

 Pokud již vysavač nebudete používat, vypněte jej hlavním vypínačem POWER na

vysavači nebo tlačítkem POWER OFF na dálkovém ovládání. Je-li vysavač v automatické
nabíjecí základně - po nabití baterie se přepne sám do režimu Standby.

Česky

Poznámka

Pokud zvednete zapnutý vysavač z podlahy pomocí rukojeti, vysavač bude po několik sekund
běžet a poté se úplně zastaví, jednou hlasitě pípne a rozsvítí se kontrolka ERROR. Po položení
vysavače zpět na podlahu kontrolka ERROR přestane svítit a vysavač může pokračovat v
navoleném režimu pokud stisknete tlačítko START.

Uklízejte vždy jednu místnost. Zavřením dveří ohraničte prostor vysávání. Čas vysávání nastavte
dle velikosti místnosti. Např. na uklizení prostoru 4 x 4,8 m je třeba nastavit čas 30 min.

S vysavačem vysávejte pouze suché podlahy!

www.cleanmate.cz 15

Čištění a údržba

Aby vysavač CleanMate fungoval vždy správně je zapotřebí dodržovat jeho pravidelné čištění a údržbu.

 Nádobku na prach a prachový ltr čistěte po každém uklízení.
 Po skončení uklízení zkontrolujte, zda je čistý sací otvor.
 Zkontrolujte boční kartáček, aby nebyly jednotlivé štětiny zamotané a pokud jsou na

něm nějaké nečistoty, očistěte je.

 Pokud je na rotačním kartáči větší množství namotaných vlasů či nečistot, vyčistěte jej.
 Zkontrolujte, zda jsou větrací otvory na horní straně vysavače čisté, bez jakýchkoliv

nečistot či jiných předmětů.

 Zkontrolujte, zda jsou senzory proti pádu vysavače na jeho spodní straně čisté, bez

jakýchkoliv nečistot či jiných předmětů.

Čištění prachové nádobky a ltru

1. Zkontrolujte, zda je vysavač vypnut hlavním vypínačem POWER.

2. Otevřete kryt pod kterým je nádobka na prach viz (obr. 20)

3. Vyjměte kryt prostoru pro nádobku na prach viz (obr. 21)

4. Směrem vzhůru vyjměte nádobku na prach z vnitřního prostoru vysavače viz (obr. 22)

(obr. 20) (obr. 21) (obr. 22)

5. Vyjměte ltr z nádobky na prach viz (obr. 23)

6. Vyprázdněte nádobku na prach viz (obr. 24), pokud je třeba vypláchněte nádobku
vodou viz (obr. 25 ). Před dalším použitím nechte nádobku úplně uschnout.

7. Lehce očistěte prachový ltr viz (obr. 26). Pozor abyste jej neprotrhli. Filtr můžete
vypláchnout vodou. Před dalším použitím nechte ltr úplně uschnout

8. Nemyjte nádobku na prach ani ltr v pračce či myčce nádobí.

9. Pokud jsou v prostoru pro nádobku na prach nějaké nečistoty, vymeťte je pomocí
kartáčku dodávaného s vysavačem do koše.

(obr. 23)

Návod k obsluze vysavače CleanMate QQ-1A, QQ-2, QQ-2LT16

(obr.24)

(obr.25) (obr.26)

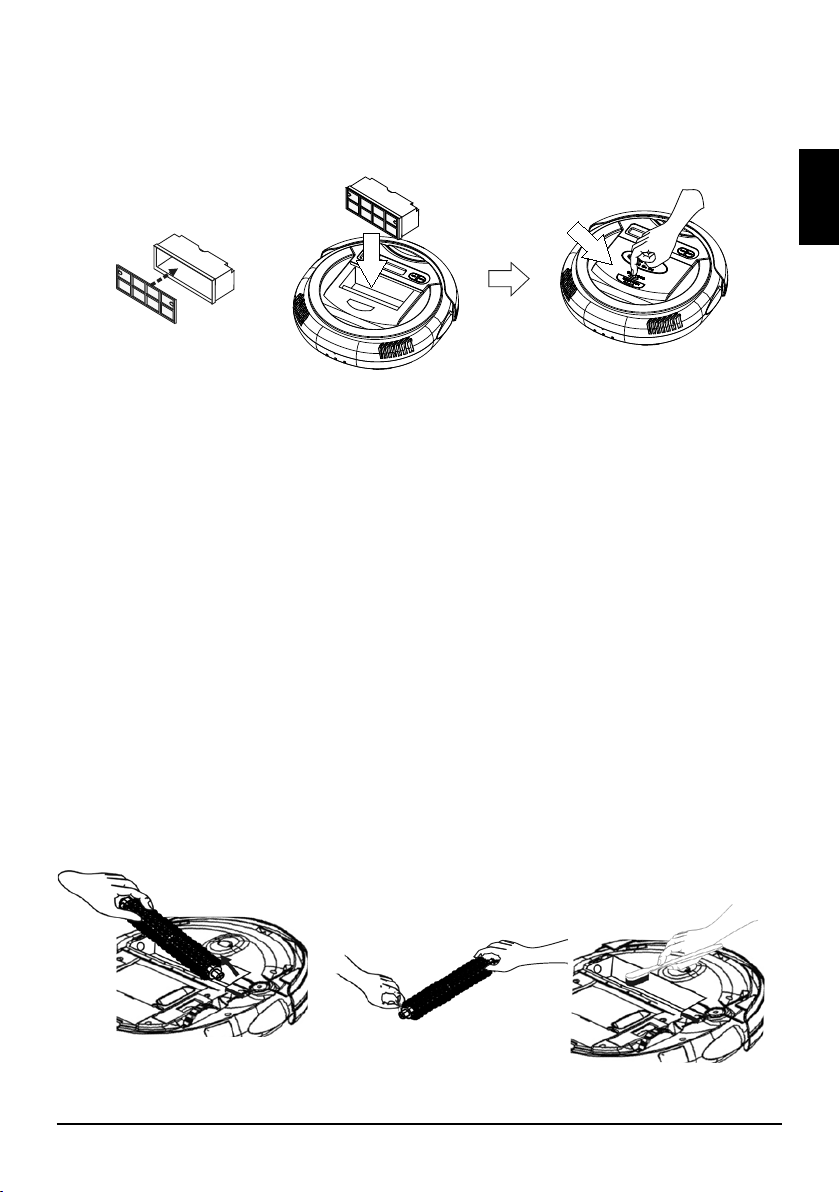

10. Vložte ltr zpět na nádobku viz (obr. 27). Nádobku s nasazeným ltrem vraťte dovnitř
vysavače. Nádobka nesmí být otočená ltrem směrem k ovládacímu panelu viz (obr. 28.

11. Zandejte kryt prostoru pro nádobku na prach na původní místo viz (obr. 29). Ujistěte se,
že kryt je dobře usazen.

(obr. 27) (obr. 28) (obr. 29)

Upozornění!

Po delší době pravidelného používání (cca 3 měsíce) je nutné vyměnit prachový ltr, pokud ho
již nelze dostatečně vyčistit. Jestliže je hodně znečištěný, prořídlý nebo protržený, vyměňte jej
okamžitě za nový. Nikdy nevysávejte bez nádobky a ltru umístěných ve vysavači. Může dojít
ke zničení vysavače.

Čištění rotačního kartáče

Při používání se na rotační kartáč namotají vlasy a chlupy, které je třeba odstranit.

1. Ujistěte se, že je vysavač vypnut hlavním vypínačem POWER a vyjměte baterii.

2. Otočte vysavač na jeho horní stranu tak, abyste se co nejlépe dostali k rotačnímu
kartáči.

3. Vyjměte rotační kartáč tak, že jej zatlačíte doprava a opatrně nadzvednete jeho levou
část z vysavače. Poté opatrně vyjměte i jeho pravou část.

4. Jednoduše odstraňte vlasy, chlupy a jiné nečistoty z kartáče a vyhoďte je do koše.

5. Před umístěním kartáče na původní místo suchým hadříkem vyčistěte prostor pro
umístění kartáče ve vysavači.

6. Umístěte kartáč zpět do prostoru ve vysavači tak, že nejprve zasunete pravou část
kartáče do připraveného konektoru a poté zaklapnete levou část kartáče.

Česky

(obr. 30)

(obr. 31) (obr. 32)

www.cleanmate.cz 17

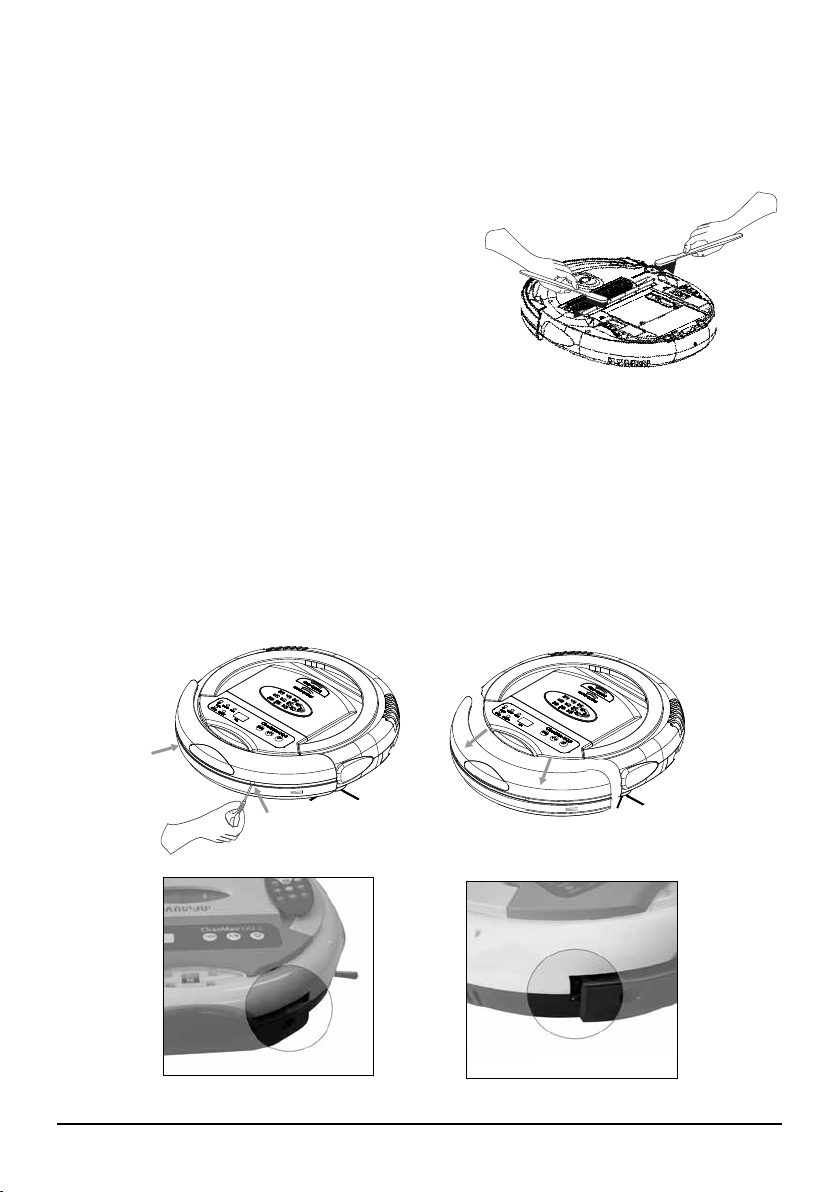

Čištění sacího otvoru a bočního kartáčku

Při používání se mohou na okrajích sacího otvoru usadit nečistoty či prach. Jeho vyčištění
pomůže ke stále stejně vysokému výkonu sání vysavače.

1. Ujistěte se, že je vysavač vypnut hlavním
vypínačem POWER a vyjměte baterii.

2. Otočte vysavač na jeho horní stranu tak,
abyste se co nejlépe dostali k sacímu otvoru.
Pomocí kartáčku umístěného pod krytem
nádobky na prach vyčistěte sací otvor
(vymeťte prach a drobné nečistoty uchycené
po okraji sacího otvoru) a vyhoďte je do koše.
Zároveň očistěte povrch a štětiny bočního
rotačního kartáčku.

Čištění senzorů nárazníku

1. Ujistěte se, že je vysavač vypnut hlavním vypínačem POWER a vyjměte baterii.

2. Demontáž nárazníku: křížovým šroubovákem Philips vyšroubujte 2 šrouby v nárazníku
na přední části robotického vysavače viz (obr. 34).

3. Nárazník vysuňte směrem dopředu (obr 35).

4. Vyčistěte senzory nárazníku od nečistot (např. vysajte prach běžným vysavačem nebo
vyfoukejte vzduchem) v místě označeném na (obr. 36 a 37).

5. Montáž nárazníku: nárazník nasaďte na vysavač. Křížovým šroubovákem zašroubujte 2
šrouby v nárazníku.

(obr. 33)

(obr. 34) (obr. 35)

(obr. 36)

Návod k obsluze vysavače CleanMate QQ-1A, QQ-2, QQ-2LT18

(obr. 37)

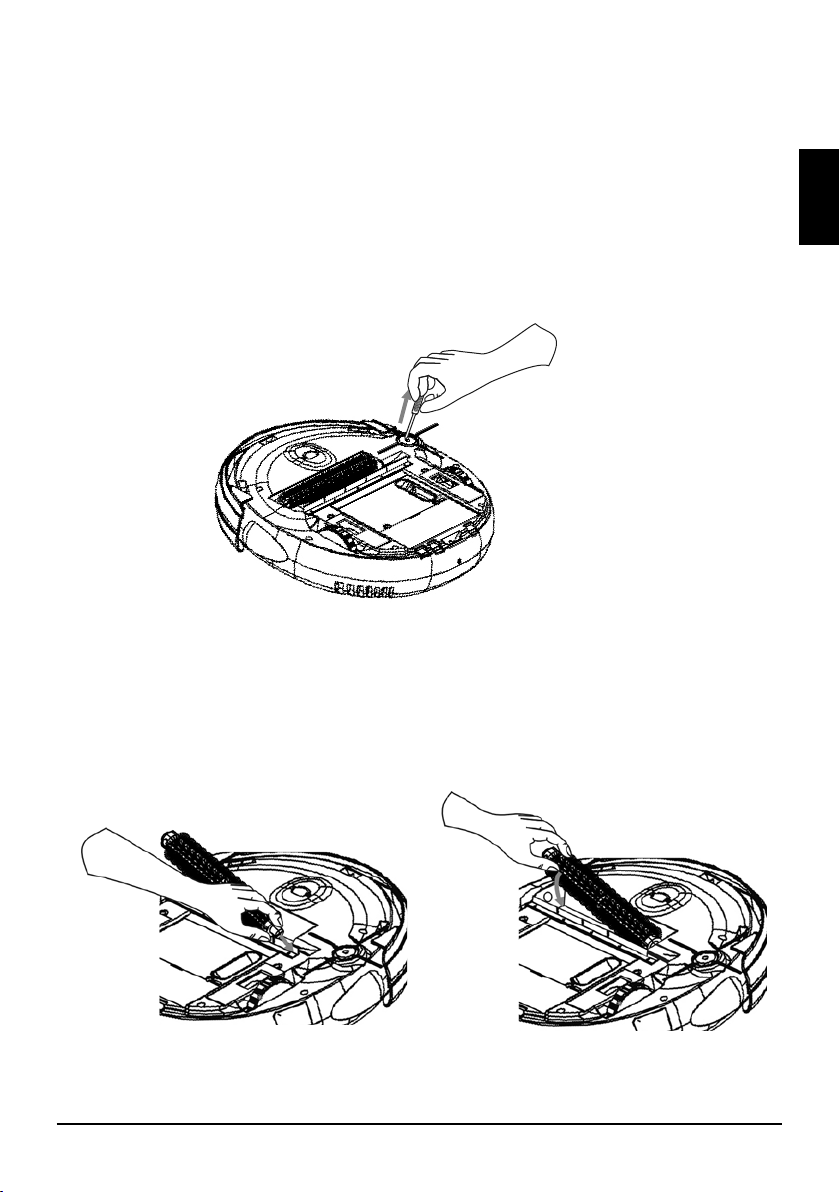

Instalace základního příslušenství

Boční rotační kartáček

1. Ujistěte se, že je vysavač vypnut hlavním vypínačem POWER a vyjměte baterii.

2. Pro vyndání bočního čisticího kartáčku použijte Philips křížový šroubovák. Šroub
umístěný uprostřed kartáčku vyšroubujte ven proti směru hodinových ručiček.

3. Pro nasazení bočního kartáčku použijte opět Philips křížový šroubovák. Nasaďte
kartáček do jeho pozice na spodní straně vysavače, doprostřed umístěte šroub a
pomocí šroubováku jej utáhněte ve směru hodinových ručiček viz (obr. 38).

(obr. 38)

Hlavní rotační kartáč

1. Ujistěte se, že je vysavač vypnut hlavním vypínačem POWER a vyjměte baterii.

2. Otočte vysavač na horní stranu, abyste měli přístup ke kartáči na jeho spodní straně.

3. Zatlačením kartáče doprava jej uvolníte a směre nahoru jej vyndáte viz (obr. 39).

4. Při vracení kartáče na jeho místo nejprve vložte pravou stranu kartáče do vysavače a
druhou stranu zasuňte do zámku viz (obr. 40).

Česky

(obr. 39)

(obr. 40)

www.cleanmate.cz 19

Instalace a výměna vůně (prodávána samostatně)

Tento inteligentní robotický vysavač má zabudovaný
prostor pro umístění vůně, kterou bude jemně rozptylovat
do vzduchu v průběhu čištění. Můžete použít jakýkoliv
druh tuhé vůně určený pro vysavače. Prostor pro umístění
vůně se nachází vedle nádobky na prach viz (obr. 41).

Upozornění!
NEPOUŽÍVEJTE ŽÁDNÝ DRUH
TEKUTÉ ČI OLEJOVITÉ VŮNĚ!

(obr. 41)

Obsah balení

1

1. Vysavač

2. Automatická nabíjecí základna
(pouze QQ-2, QQ-2LT)

2

3. Dálkové ovládání

4. Dobíjecí baterie

5. Nabíjecí adaptér

6. Náhradní prachový ltr 2 ks

3

7. Kartáček na čištění vysavače

8. Návod k obsluze

Technické údaje

 Nabíjecí adaptér 22 Vdc 1000 mA, nabíjení 3-4 hod.
 Baterie NiMH 14,4 V, dobíjecí 2,5 Ah
 Životnost baterie > 500 dobíjecích cyklů
 Výdrž baterie 70-80 minut při plném nabití
 Spotřeba 24 w
 Hlučnost 79 dB
 Životnost UV 6 000 hodin
 Nádoba na prach 0,3 litru
 Dálkový ovladač dosah 3 m
 Rozměry 36 cm(průměr) x 9 cm (výška)
 Váha 2,7 kg

4

5

6

7

8

Robot Vacuum

Manual

Návod k obsluze vysavače CleanMate QQ-1A, QQ-2, QQ-2LT20

Když něco nefunguje

Problémy Možná příčina a odstranění

Vysavač uklízí méně pečlivě Zastavte vysavač a pečlivě ho vyčistěte (zásobník,

ltr, kartáče, čidla, kolečka atd., aby nic nebránilo
normálnímu chodu vysavače).

Vysavač „nevidí“ schody Ujistěte se, že senzory po obvodu přední části vysavače

nejsou blokovány nečistotou nebo zaneseny prachem.
Na některých zvláště kluzkých podlahovinách nebo ve
velmi světlém prostředí mohou senzory pracovat méně
efektivně a je nutné zabránit pádu vysavače překážkou.

Kontrolka LOW BATTERY
bliká červeně (QQ-1A, QQ-2)
na LCD panelu

Vysavač couvá
a svítí kontrolka ERROR

Vysavač couvá Vyčistěte senzory nárazníku viz (str. 18)

Po zapnutí vysavače tlačítkem
POWER nesvítí
kontrolka POWER (QQ-1A, QQ-2)
LCD display (QQ-2LT)

Nefunguje dálkový ovladač Zkontrolujte, zda jste nezapoměli vyjmout ochrannou

(QQ-2LT)

Baterie je vybitá. Nechte baterii nabít manuálně nebo
pomocí automatické nabíjecí základny viz (str. 8)

Na některých zvláště kluzkých podlahovinách nebo ve
velmi světlém prostředí (přímé sluneční světlo) mohou
senzory pracovat méně efektivně a vysavač může začít
couvat. Ujistěte se, že senzory po obvodu přední části
vysavače nejsou blokovány nečistotou nebo zaneseny
prachem.

Zkontrolujte, zda je ve vysavači baterie. Baterie může
mít velmi nízké napětí. Je třeba dát baterii nabít
viz (str. 8)

fólii od baterie dálkového ovladače.

Česky

Vysavač nenajede do nabíjecí
základny (pouze QQ-2, QQ-2LT)

Kontrolka ERROR Rozsvítí se, pokud nastanou následující skutečnosti:

Zkontrolujte, zda je nabíjecí základna zapojena do sítě a
kontrolka POWER svítí modře.
Zkontrolujte, zda je nabíjecí základna správně umístěna
v místnosti viz (str. 9)
Zkontrolujte, zda na senzor umístěný uprostřed nabíjecí
základny nedopadá přímé sluneční světlo, které vyruší
naváděcí paprsek nabíjecí základny.

přehřátí baterie, vadná baterie, přetížení motoru, žádné
napětí od baterie, zvednutí zapnutého vysavače z
podlahy, uvíznutí vysavače.

www.cleanmate.cz 21

ZÁRUČNÍ LIST

Tento záruční list platí pro výrobky dovezené do České republiky
rmou BLAKAR trading s.r.o. , provozovna: Kupeckého 843, 149 00
Praha 4, IČ: 282343391, DIČ: CZ28234391.

Výrobek:

Model:

Výrobní číslo:

Datum prodeje:

Podpis a razítko prodejce:

Výrobek musí být do záručního i pozáručního servisu předán vyčištěný dle návodu. V opačném

Robotický vysavač

QQ-1A/ QQ-2 / QQ-2LT

případě bude servis účtovat zákazníkovi náklady na vyčištění vysavače.

ZÁRUČNÍ PODMÍNKY

 Na výrobek se poskytuje záruka 24 měsíců ode dne

prodeje spotřebiteli.

Záruka se vztahuje na vady vzniklé prokazatelně

následkem vadného materiálu

 Záruka se nevztahuje na vady způsobené dopravou,

nedodržením pokynů k obsluze uvedených v návodu,
špatnou údržbou, mechanickým poškozením, zásahem
do spotřebiče, nebo závady způsobené poruchami v el.
síti, nesprávnou instalací, nevhodným umístěním (vlhké,
prašné, chemicky či jinak nevhodné prostředí)

 Záruka se nevztahuje na vady způsobené běžným

opotřebením (u baterií zejména ztráta kapacity, životnost
baterie je minimálně 6 měsíců ode dne prodeje, či
opotřebením kartáčů, ltrů, koleček běžným používáním)

Výrobek je určen pouze a výhradně pro použití v

domácnostech. Použití výrobku pro jiné účely, než pro
které je určen, vylučuje možnost uplatnění záruky.

Pro uplatnění záruky je nutné předložit řádně vyplněný

záručí list opatřený razítkem a podpisem prodejce

Autorizovaný servis pro Českou a Slovenskou republiku

BLAKAR trading s.r.o., Kupeckého 843/6, 149 00 Praha 4, Česká republika

tel.:

606 839 644, 774 737 789 (8:30-16:30)

e-mail: [email protected], www.cleanmate.cz

®

Technické údaje vycházejí ze stavu známého v době vydání. Změna technických údajů vyhrazena.

www.cleanmate.cz
