1 SW 60 - Deutsch
Diese Bedienungsanleitung ist für das Bedienungspersonal bestimmt.
☞ Bitte machen Sie sich vor Aufbau, Inbetriebnahme und Wartung des Nass- und Trocken saugers mit den Hinweisen und Empfehlungen dieser Bedienungsanleitung vertraut.
☞ Damit beherrschen Sie den Nass- und Trockensauger sicher und optimieren die
Leistung. Pflege und Wartung nach dieser Bedienungsanleitung dienen Ihrer Sicherheit
und erhalten den Wert.
☞ Für Personen- und Sachschäden, die durch unsachgemässe Handhabung des
Nass- und Trockensaugers entstehen, übernimmt der Hersteller keine Haftung!
Zu Ihrer eigenen Sicherheit
● Bevor Sie den Nass- und Trockensauger in Betrieb nehmen, lesen Sie unbedingt diese
Bedienungsanleitung sorgfältig durch und bewahren Sie diese immer griffbereit auf.
● Der Nass- und Trockensauger darf nur von Personen benutzt werden, die in der Hand habung unterwiesen und ausdrücklich mit der Bedienung des Saugers beauftragt sind.
● Dieser Sauger ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels
Erfahrung und / oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch
eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr
Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem Sauger spielen.
● Der Nass- und Trockensauger ist nicht für die Bearbeitung von Flächen geeignet, von
denen gesundheitsgefährdende Stäube und Flüssigkeiten gelöst werden.
● Das Betreiben des Nass- und Trockensaugers unterliegt den geltenden nationalen
Bestimmungen.
Neben der Bedienungsanleitung und den im Verwenderland geltenden verbindlichen
Regelungen zur Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für
sicherheits- und fachgerechtes Arbeiten zu beachten. Jede sicherheitsbedenkliche
Arbeitsweise ist zu unterlassen.
● 3-motoriger Nass- und Trockensauger mit hoher Saugleistung für den professionellen
Einsatz. Dank 4-Rollen-Fahrgestell leicht zu transportieren. Hochwertiger Edelstahltank
und Inox-Saugrohre.
● Der Nass- und Trockensauger ist nur zum Gebrauch im Innenbereich von Gebäuden
bestimmt. Jede darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.
Für hieraus resultierende Schäden haftet der Hersteller nicht; das Risiko hierfür trägt
allein der Benutzer.
Sicherheitsbestimmungen
Vor Inbetriebnahme des Saugers Bedienungsanleitung lesen
Allgemeines
Bestimmungsgemäße Verwendung
Page 3
1a SW 60 - Deutsch
Vor Inbetriebnahme des Saugers Bedienungsanleitung lesen
Diese Bedienungsanleitung ist für das Bedienungspersonal bestimmt.
● Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller
vorgeschriebenen Betriebs- Wartungs- und Instandhaltungsbedingungen.
● Die einschlägigen Unfallverhütungs-Vorschriften sowie die sonstigen allgemeinen
anerkannten sicherheitstechnischen und arbeitstechnischen Regeln sind einzuhalten.
● Eigenmächtige Veränderungen am Sauger schließen eine Haftung des Herstellers für
daraus resultierende Schäden aus.
● Bodenbeläge sind vor dem Einsatz des Saugers auf Eignung dieses Reinigungs verfahren zu prüfen!
● Auf Flächenpressung bei punktelastischen Böden, z.B. in Turnhallen achten!
● Für Schäden am Sauger und den zu reinigendem Bodenbelag, die durch Einsatz
falscher Reinigungsmittel entstehen, haftet der Hersteller nicht.
● Der Bediener wird ausdrücklich darauf hingewiesen, dass der Sauger ausschliesslich
bestimmungsgemäß eingesetzt werden muss. Für den Fall, dass der Sauger nicht
bestimmungsgemäß eingesetzt wird, geschieht dies in der alleinigen Verantwortung des
Anwenders. Jegliche Haftung des Herstellers entfällt somit.
● Beim Transport in Aufzügen sind die jeweils geltenden Benutzerhinweise und
Sicherheitsvorschriften - insbesondere Tragfähigkeit- zu beachten.
● Der Nass- und Trockensauger darf nur von Personen gewartet und instandgesetzt
werden, die über die fachliche und gesetzliche Legitimation verfügen.
● Die Auslieferung, Instruktion über Sicherheitsvorschriften, Handhabung und Wartung
sowie die Erstinbetriebnahme erfolgt in der Regel durch unseren autorisierten
Fachmann.
● Ist dies nicht der Fall, so ist der Betreiber für die Instruktion der Bediener verantwortllich.
Vor Inbetriebnahme des Saugers Bedienungsanleitung lesen
Bestimmungsgemäße Verwendung
Produktehaftung
Gefahrenquellen
Zugelassenes Wartungspersonal
Erstinbetriebnahme
Page 4
2

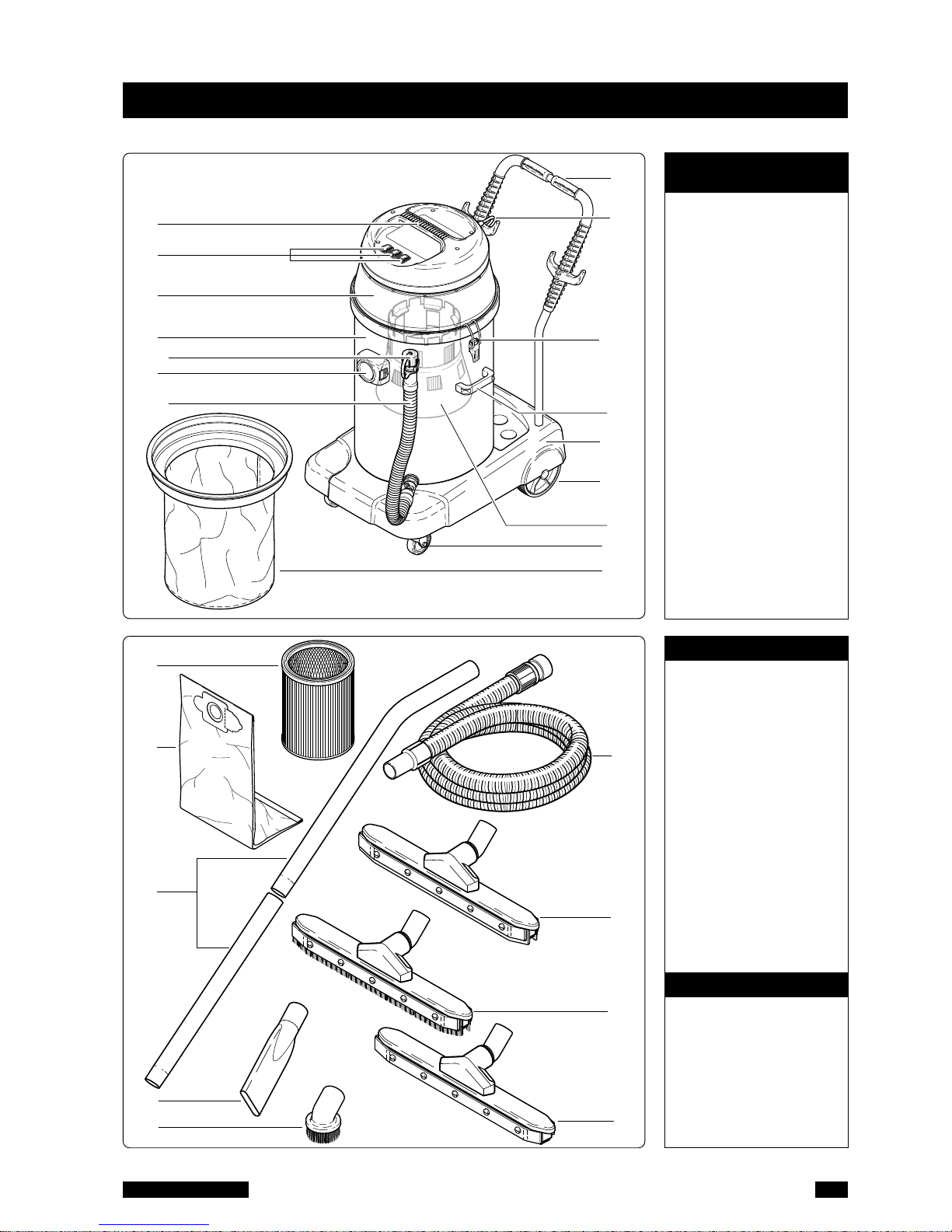

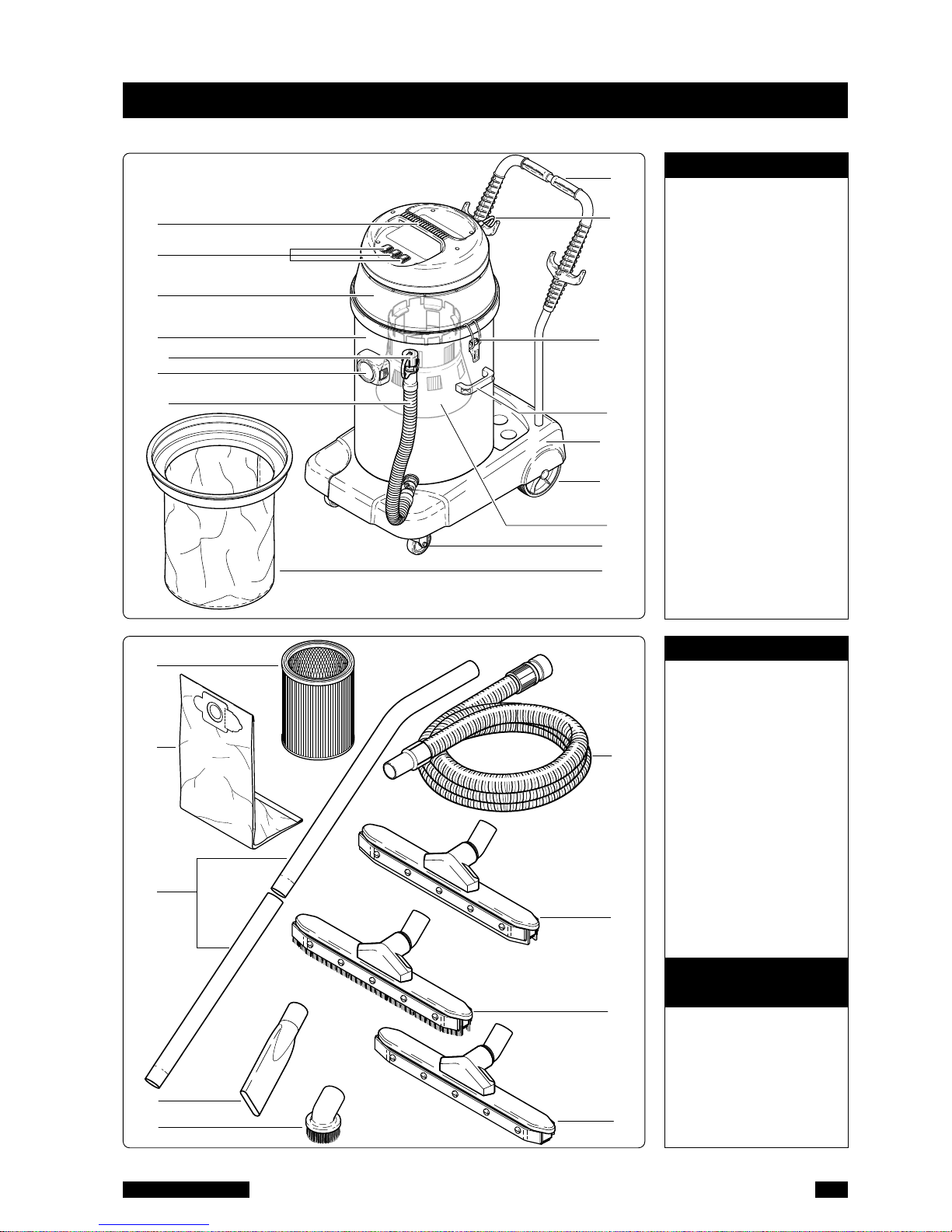

Nass- Trockensauger
1 Sto ssbügel
2 Tragegriff-Motorkopf
3 Ein /Aus - Scha lter
4 Mot orkopf
5 Edel stahlt a nk
6 Sch lauchan schluss
7 Schwimmer- und
Filterkorb
8 Tra gegriff - K essel
9 Net zkabel
10 Kessel - Arreti erriege l
11 Wagenc hassis
12 Entleerungsschlauch
13 Versch lussdec kel
14 Laufra d
15 Lenkro l le
16 Filter tuch
Standard Zubehör
a Saugschlauch kompl.
b Chromstahlrohr kpl.
c Gummi Bodendüse
d Bürstendüse
e Hartbodendüse
f Fugendüse
g Pinseldüse
Optionales Zubehör
h Staubbeutel
(1 Pack à 5 Stück)
Artikel Nr. 011.430
i Filterpatrone
Artikel Nr. 011.450
Gerätebeschreibung SW 60
SW 60 - Deutsch
15
14
11
10
16
1
7
a
b
c
d
e
g
f
h
i
2
3
4
6
5
12
13
8
9
Page 5
● Überzeugen Sie sich davon, dass die auf dem
Typenschild angegebene Spannung (Volt) mit der im
Gebäude zu Verfügung stehenden übereinstimmt und
die Steckdose einen Erdleiter aufweist.
● Gerät je nach Arbeitsgebiet mit geeigneter Saugkom-
bination ausrüsten. Zum Arbeitsort fahren.
● Je nach der zu reinigen Oberfläche können Sie 1, 2
oder 3 Motoren mit je einem Schalter laufen lassen.
Bei der Verwendung als Wassersauger muss vor
Inbetriebnahme grundsätzlich das Filtertuch und
der Staubbeutel entfernt werden.

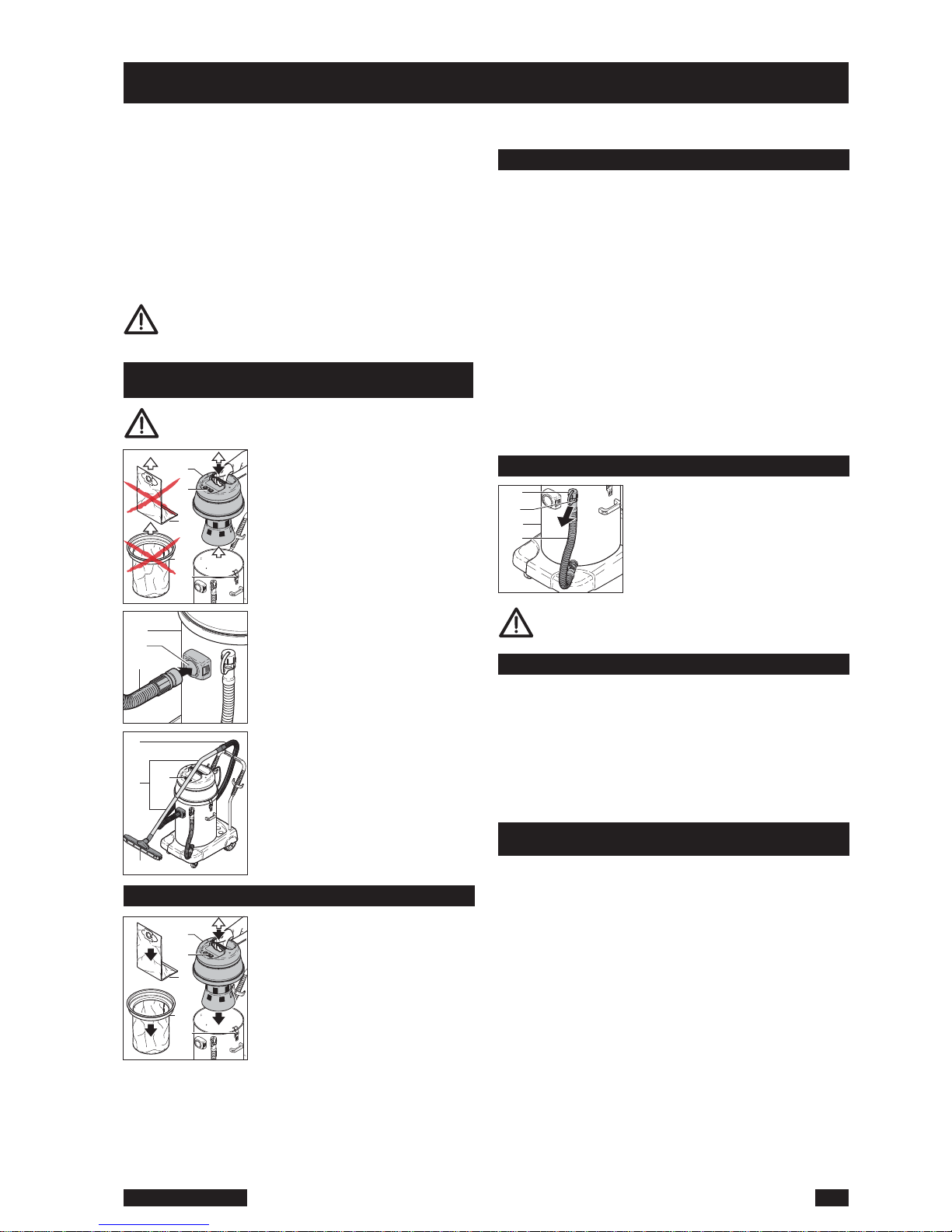

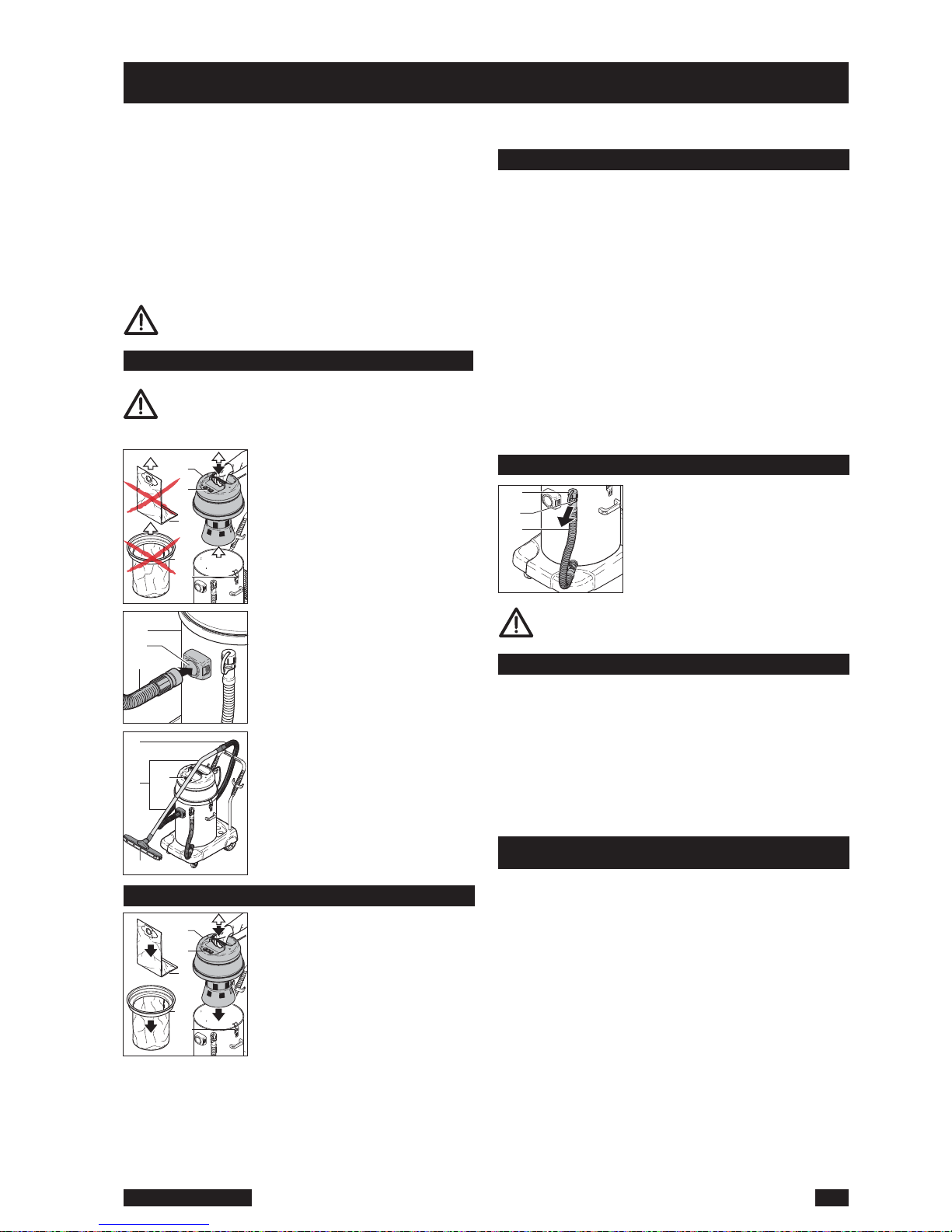

1.
Ausstattung als Wassersauger mit Wassersaugdüse
Auf keinen Fall darf mit Filtertuch (16) oder
Staubbeutel (h) Wasser gesaugt werden.
Kapitale Schäden können die Folge sein.
☞ Sauger ausschalten (3). Die 2
Tank-Arretierungsriegel (10)
öffnen und Motorkopf (4) nach
oben abnehmen.
☞ Filtertuch (16) und gegebenfalls
Staubbeutel (h) herausnehmen.
☞ Bevor Sie Nasssaugen sollte der
Kessel leer und sauber sein.
☞ Motorkopf (4) wieder aufsetzen
und die Kessel-Arretierriegel (10)
schliessen.
☞ Saugschlauch (a) in den Schlauch anschluss (6) am Edelstahltank
(5) anschließen.
☞ Die Chromstahlrohre (b) zusam menstecken und mit dem Saug schlauch (a) verbinden.
☞ Wickeln Sie das Netzkabel (9)
vollständig ab. Montieren Sie
das gewünschte Zubehör (z.B.
Gummi Bodendüse (c).
☞ Sie können nun durch Betätigen
des Ein-/Ausschalters (3) mit
dem Reinigen beginnen.
2. Umrüsten als Staubsauger
☞ Sauger ausschalten (3). Die 2
Tank-Arretierungsriegel (10)
öffnen und Motorkopf (4) nach
oben abnehmen.
☞ Filtertuch (16 ) einsetzen.
☞ Aus hygienischen Gründen wird
der Einsatz eines Staubbeutels
( h ) empfohlen.
☞ Motorkopf (4) wieder aufsetzen und die Tank-Arretier-
riegel (10) schliessen.
☞ Sauger je nach Arbeitsgebiet mit geeigneter Saugdüse
( d, e, f oder g ) ausrüsten.
☞ Sie können nun durch Betätigen des Ein-/
Ausschalters (3) mit dem Reinigen beginnen.
3. Ausleeren des Schmutzwassers im Tank
☞ Wenn das Wasserniveau auf maximal steigt, schaltet
der Schwimmer automatisch ab, der Motor läuft jedoch
weiter. In diesem Fall das Gerät am Ein- / Ausschalter
(3) ausschalten und den Netzstecker aus der Steck-
dose ziehen.
☞ Nach einem Arbeitsvorgang fahren Sie mit dem Sauger
zu einer Entsorgungsstelle oder Toilette.
☞ Die 2 Tank-Arretierungsriegel (10) öffnen und
Motorkopf (4) nach oben abnehmen.
☞ Saugschlauch am Schlauchanschluss-Tank (6)
abnehmen.
☞ Edelstahltank durch Kippen entleeren.
☞ Saugschlauch (a) in den Schlauchanschluss (6) am
Edelstahltank (5) wieder anschließen.
☞ Motorkopf (4) wieder aufsetzen und die Tank-
Arretierriegel (10) schliessen.
☞ Der Sauger ist wieder betriebsbereit.
4. Entleeren mit dem Entleerungsschlauch
☞ Entleerungsschlauch (12) von
der Halterung (X) abnehmen.
☞ Verschlussdeckel (13) abschrauben.
☞ Edelstahltank (5) entleeren.
Nach dem Entleeren muss der Verschlussdeckel
(13) luftdicht verschraubt werden.
5. Wichtige Hinweise zu Wartung
● Motorkopf sorgfältig auf den Edelstahltank setzen,
damit Dichtigkeit gewährleistet ist.
● In regelmäßigen Abständen die Dichtung am Motor kopf überprüfen.
● Lenk- und Laufräder sauberhalten, nach Bedarf die
Lager leicht ölen oder fetten.
● Nach dem Einsatz des Saugers den Schwimmer- und
Filterkorb sowie den Edelstahltank reinigen und trocknen.
● Filtertuch ausklopfen, nicht nass reinigen.
6. Hinweise für Inbetriebnahme, Gebrauch
und Wartung
● Das gewerblich genutzte Gerät darf nur von Personen
benutzt werden, die in dessen Gebrauch unterwiesen sind.
● Der Sauger ist mit einem Leitungsschalter vom Typ „L“
mit einem Nennstrom von 10 A oder einer Schmelz sicherung von 10 A abzusichern.
● Halten Sie Ihren Sauger von Wärmequellen wie Ofen,
Herd usw. fern.
● Mit dem Sauger keine Rasierklingen oder Nägel usw.
und brennbare oder explosive Stoffe einsaugen.
● Beim Reinigen und Warten der Maschine, beim Aus wechseln von Teilen oder bei der Umstellung auf eine
andere Funktion ist der Motor auszuschalten und der
Netzstecker zu ziehen.
● Die Netzanschlussleitung darf nicht durch Überfahren,
Quetschen, Zerren und dergleichen verletzt oder be schädigt werden. Sie ist regelmäßig auf Anzeichen
einer Verletzung oder Alterung zu untersuchen. Falls ihr
Zustand nicht einwandfrei ist, darf der Sauger nicht
benutzt werden.
3
Inbetriebnahme / Betrieb
SW 60 - Deutsch
b
a
c
a
5
6
3
4
16
10
h
13
X
12
3
3
4
16
10
h
Page 6
4 SW 60 - Deutsch
6. Hinweise für Inbetriebnahme, Gebrauch und Wartung
7. Beendigung der Reinigungsarbeiten / Wartung
8. Störungen / Störungssuche
Lagerung
● Bei Verwendung oder Ersatz von Anschluss- und Verlängerungsleitungen darf nicht von den vom Hersteller
des Saugers angegebenen Ausführungen abgewichen werden (siehe Ersatzteilliste).
● Kupplung von Anschluss- und Verlängerungsleitungen müssen mindestens spritzwassergeschützter Ausführung entsprechen.
● Instandsetzungen dürfen nur durch zugelasssene Kundendienststellen oder durch Fachkräfte, welche mit allen
relevanten Sicherheitsvorschriften vertraut sind, durchgeführt werden.
● Achtung! Diese Nass- und Trockensauger sind nicht für die Absaugung gesundheitsgefährlicher Stäube und leichtent zündlicher, brennbarer, giftiger, ätzender oder reizender Stoffe geeignet.
● Sie sind nur für den Einsatz auf ebenen Flächen mit einer max. Steigung bis zu 2% bestimmt und nicht zur Verwendung
auf öffentlichen Straßen oder Wegen zugelassen.
● Gerät ausschalten.
● Netzstecker ausziehen.
● Kessel mit klarem Wasser spülen.
● Den Nass- und Trockensauger mit einem feuchten Lappen reinigen.
● Der Nass- und Trockensauger darf nicht mit Hochdruck-, Dampfdruckreiniger oder Flüssigkeitsstrahl gereinigt werden.
● Für Reparaturen dürfen nur Originalersatzteile verwendet werden.
● Reparaturen und Unterhaltsarbeiten dürfen nur durch einen autorisierten Servicedienst ausgeführt werden.
Bei sorgfältiger Behandlung und Pflege wird Ihr Nass- und Trockensauger lange funktionstüchtig bleiben.
Vor Arbeiten am Nass- und Trockensauger Netzstecker ziehen!
Nur Wartungs- und Reparaturarbeiten ausführen, die in der Betriebsanleitung beschrieben sind.
Überlassen Sie Service- und Reparaturarbeiten, insbesondere Behebung elektrischer Störungen unbedingt dem
Kundendienst oder einer autorisierten Fachkraft.
Die nachstehenden Hinweise helfen bei der Störungssuche und der Behebung von Störungen.
Gerät läuft trotz Fehlerbehebung nicht richtig, bitte autorisierte Werkstatt aufsuchen.
Störung Ursache Behebung
Saugmotoren laufen nicht
Ungenügende Saugleistung
☞ Stromzufuhr unterbrochen
☞ Saugschlauch (a), Saugrohr (b)
☞ Staubdüse (c,d,e,f, oder g) verstopft
☞ Staubbeutel (h) voll
☞ Motorkopf (4) nicht richtig aufgesetzt
● Stecker überprüfen / einstecken.
● Verstopfung beseitigen.
● Verstopfung beseitigen.
●
Papierfilterbeutel auswechseln.
● Motorkopf (4)
richtig aufsetzen.
Wird der Sauger nicht benützt, ist er trocken und unter normalen Raumbedingungen (nicht unter 0°) zu lagern.
Technische Daten
SW 60
Spannung 230 V
Saugmotoren 3x800 W
Vakuum 180 mbar
Kesselinhalt 50 Liter
Netzkabellänge 10 m
Arbeitsbreite 37 cm
Gewicht 33 kg
Abmessungen L / B / H 68 / 50 / 76 cm
Page 7
Wir,
Cleanfix Reinigungssysteme AG
Stettenstrasse 15 - CH-9247 Henau
erklären in alleiniger Verantwortung dass das Produkt,
Nass- und Trockensauger
SW 60
ab Seriencode Nr. 9001 und folgende
( Bezeichnung, Typ, Seriennummer )
auf das sich diese Erklärung bezieht mit der/den
fogenden Norm(en) oder normativen Dokument(en) übereinstimmt.
EN 55014-1:06 + A1:09 + A2:11, EN 55014-2:97 +
A1:01 + A2:08, EN 60335-1:12,EN 60335-2-69:09,
EN 61000-3-2:06 + A1:09 + A2:09, EN 61000-3-3:13,
EN 62233:08
Gemäss den Bestimmungen der Richtlinien:
2004 / 108 / EC (EMC),
2006 / 42 / EC (MD)
2011 / 65 / EC (RoHS)
Henau 17.04.2013
(Ort und Datum der Ausstellung)
Roland Flück
Leiter Entwicklung
Bevollmächtigter für die
Technische Dokumentation
Cleanfix Reinigungssysteme AG
Stettenstrasse 15
CH-9247 Henau
Tel. 0041 71 955 47 47
Fax 0041 71 955 47 60
www.cleanfix.com
[email protected]
Umweltschutz
EC-Konformitätserklärung
Die Verpackungsmaterialien sind
recyclebar. Bitte werfen Sie die
Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer
Wiederverwertung zu.
Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer
Verwertung zugeführt werden
sollten. Batterien, Öl und ähnliche
Stoffe dürfen nicht in die Umwelt
gelangen. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.
5 SW 60 - Deutsch
Page 8
6
Read manual before operating the vacuum cleaner
SW 60 - Englisch
These operating instructions have been made for the operators of the
vacuum cleaner.
☞ Please get acquainted with the components, safety instructions and operation details,
maintenance and recommandations mentioned in these instructions.
☞ This allows you to optimise the performance, usage, maintenance and saftey of the
machine and allows you to keep the machine at a perfect level throughout it’s life.
☞ The manufacturer takes no responsability for damages caused to property or
persons due to improper use of the Wet and dry vacuum cleaner!
For your own safety
● Before using the Wet and dry vacuum cleaner read the instructions thoroughly. The
operating instructions must always available for the operator.
● The Wet and dry vacuum cleaner may only be operated by persons who have been fully
trained and authorised to use it.
● This equipment is not intended to be used by persons (including children) with restricted
physical, sensory or mental abilities or who have no experience and/or knowledge of its
use, unless supervised by a person who is responsible for their safety, or they have
received instructions from this person on how to use the equipment.
● Children should be monitored in order to ensure that they do not play with the equipment.
● The Wet and dry vacuum cleaner is not suitable for cleaning surfaces, from which any
type of dust or substances which are flammable, poisonous, caustic, irritating are remove
that represent a health hazard.
● The usage of the Wet and dry vacuum cleaner is subjected to national regulations.
After the operating instructions and the nationales rules for safety in the work place, we
also recommend that the unwritten rules of safe working be respected.
● Triple engined wet and dry vacuum cleaner with high suction power for professional use.
Thanks to its four wheels, it is easy to transport. High-quality stainless steel tank and
stainless steel tubes.
Safety rules
Read manual before operating the vacuum cleaner
General
Proper Operation
Page 9
6a SW 60 - Englisch
These operating instructions have been made for the operators of the
vacuum cleaner.
● The wet and dry vacuum cleaner is intended for indoor use in buildings. All other usage
is considered improper. The manufacturer takes no responsablility for damages due to
the improper use of the wet and dry vacuum cleaner. The user takes the entire risk for
damages due to improper use.
● Respecting the operation, maintenance and repairs instructions are also an important
part of the proper operation.
● The appropriate accident prevention rules, as well as other known regulations for health
and safety in operation, must be respected.
● Any changes on the vacuum cleaner will result in refusal of the manufacturer to take any
guarantee or responsability for damage that may occur as a result of the unauthorised
changes.
● Check the suitability of floor surfaces before using the wet and dry vacuum cleaner.
● Check that the wheels will not damage the surface of any plastic surfaces especially in
gymnasiums.
● The operator of the wet and dry vacuum cleaner is strictly informed that the vacuum
cleaner is only to be used according to the operating instructions. Should the wet and
dry vacuum cleaner not be operated properly, this happens at the own risc and own
liability of the operator. In such a case any form of guarantee is refused by the
manufactuer.
● Care should be taken when driving the machine over thresholds or sills as damage may
occur to the wheels. Be very carefull near stairs that the unit does not drop sown the
steps.
● The wet and dry vacuum cleaner may only be maintained by authorised specialists who
have full training on the maintenance of the wet and dry vacuum cleaner.
● On delivery of the wet and dry vacuum cleaner full training will normally be provided by
representative of the manufacturer.
● Where this is not the case, the owner is responsible for training their staff.
Read manual before operating the vacuum cleaner
Proper Operation
Product Liability
Sources of Danger
Authorised Service Staff
First Operation
Page 10
2
Wet-dry vacuum
cleaner
1 Trolley
2 Car rying han dle
3 Mai n switch ON /OFF
4 Mot or bonnet
5 Stai nless st eel tank
6 Con nector fo r hose
7 Flo at valve
8 Tan k carryin g handle
9 Mai ns cable
10 Tank cli ps
11 Car chas s is
12 Emptying hose
13 Cover fo r e mptying
hose
14 Fixed wh eels
15 2 swivel c astors
16 Cloth du st filter
Standard Accessoires
a Vacuum hose compl.
b Chrome steel tube cpl.
c Rubber floor nozzle
d Brush nozzle
e Hard floor nozzle
f Crevice tool
g Circular brush nozzle
Optional Accessories
h 1 packet of dustbags
with 5 pieces
Item No. 011.430
i Filter cartridge
Item No. 011.450
7 SW 60 - Englisch
Device description SW 60
15
14
11
10
16
1
7
a
b
c
d
e
g
f
h
i
2
3
4
6
5
12
13
8
9
Page 11
● Make sure that the voltage indicated on the identi-
fication plate is the same as that available in the buil ding and that the socket has an earth wire. The machine
is to be connected to a 230V 1N-, 16A socket.
● Depending on working location, equip machine with
its best possible vacuum-combination.
● Depending on the surface to be cleaned, you can use
1, 2 or 3 motors I. II or III. Switch to run.
When used as a water vacuum cleaner, must always
before the appliance is put into operation; the
Cloth dust filter (16) and Dustbags (h) must be removed.
1. Equipment as a water vacuum cleaner
with flexible nozzle
Do not suck water with large Cloth dust filter
or paper filter bag. Capital losses can result.
☞ Switch off vacuuming (3). Open
the tank clips (10) and take out
the motor bonnet(4).
☞ Remove the cloth dust filter (16)
and the paper dust bag (h).
☞ The tank should be empty and
clean before wet vacuuming.
☞ Place the motor housing (4) back
into position and adjust by and
close the boiler clips (10).
☞ Suction hose (a) in the hose
connection (6) to the boiler (5)
connect.
☞ The stainless steel tubes (b)
together and connect to the
suction hose (a).
☞ Wrap the power cord (9)
completely. Install the required
accessories (eg water suction (c).
☞ Now you may proceed with
vacuum cleaning by pressing
the main switch (3) on, 1, 2 or 3
Motors.
2. Conversion to a dust vacuum cleaner
☞ Switch off vacuuming (3). Open
the tank clips (10) and take out
the motor bonnet (4).
☞ Insert the cloth filter (16).
☞ For hygiene reasons it is adviced
to use the paper dust bag (h).
☞ Place the motor housing (4) back
into position and adjust by and
close the boiler clips (10).
☞ Depending on working location, equip machine with its
best possible vacuum-combination ( d, e, f oder g ).
☞ Now you may proceed with vacuum cleaning by
pressing the main switch (3) on, 1, 2 or 3
Motors.
3. Emptying the tank
☞ When the fluids have reached the highest permitted
level in the tank float valve automatically blocks
suction and the motor gets noisier. In this case, switch
off the vacuum cleaner immediately, pull the plug, re move the motor bonnet from the tank and empty the tank.
☞ After each operation empty the tank of the vacuum
cleaner.
☞ Switch off vacuuming (3). Open the tank clips (10) and
take out the motor bonnet (4).
☞ Disconnect the suction hose (a) from the hose
connector (6).
☞ Empty the tank by tilting.
☞ Connect the hose (a) to the hose connector (6).
☞ Place the motor housing (4) back into position and
adjust by and close the boiler clips (10).
☞ The appliance is ready again for operation.
4. Dirt Water emptying with drain hose
☞ Remove drain hose (12) from the
support.
☞ Unscrew cap (13).
☞ Empty the tank (5).
After emptying the tank screw the cap (13) tight
on the drain hose (12).
5. Important instructions for maintenance
● Be sure that the motor bonnet is inserted to the tank
tightly.
● Check the sealing on the motor bonnet regularly.
● Keep the wheels (14+15) clean as required use oil or
grease for the bearings.
● After using the vacuum cleaner, clean the float valve (7)
and the tank (5) and dry it.
● Shake out dust filter - do not wash.
6. Information on commissioning, use and
maintenance
● If the appliance used commercially, it should only be
operated by persons instructed in use.
● The cleaner must be protected with a circuit breaker of
the type "L" with a rated current of 10 A or fuse 10 A.
● Keep your vacuum cleaner sources of heat such as an
oven, hob, etc. away.
● Do not suck razor blades and nails or flammables and
explosives.
● In order to clean and maintain the machine, replace
parts or convert to alternative functioning, the motor
should be switched off and the plug removed from the
mains socket.
● The mains cable must not be damaged by running
over it, crushing or similar activities. It should be
regulary checked for signs of damage or ageing. If ist
condition is not impeccable, the machine should not
be used.
● When employing or replacing connection or extensi on cables, one must adhere strictly to the instructions
of the appliance manufacturer.
8
SW 60 - Englisch
a
5
6
3
4
16
10
h
13
X
12
3
4
16
10
h
Commissioning / Operation
b
a
c
3
5
Page 12
9
6. Information on commissioning, use and maintenance
7. Finishing the clean job / Maintenance
8. Interference / Troubleshooting
Storage
● The couplers for connection or extension cables must be designed to be at least splashproof.
● Repairs may only be carried out by authorized aftersales offices or by staff familiar with at the relevant safety
regulations.
● Please note: These appliances are not suitable for vacuuming health-damaging dusts or easily flammable, combustible,
toxic, caustic or irritant substances..
● They are only designed for use on level surfaces with a maximum incline of up to 2% and approved not for use on
public roads or paths.
● Switch-off the vacuum cleaner.
● Un-plug the unit from the electrical supply.
● Rinse the dust and water tank with clean water.
● Clean the entire unit with a damp cloth.
● The unit may never be cleaned with means of a high pressure cleaner.
● Only use original spare parts and accessories when repairing the unit.
● Repairs may only be made by authorised specialists who have full training on the maintenance of the vacuum cleaner.
Careful maintenance will prolong the lifetime of the wet and dry vacuum cleaner.
Before working on the machine disconnect mains cable!
Only do repairs and service that are mentioned in these operating instructions.
Leave service and repairs, especially repairs on electrical componants, the after sales service of an authorised
service agent.
The following advise will help you detect faults and help you resolve them:
If the vacuum cleaner does not work after checking above faults, please contact authorised service agent!
Disturbance Reason Removal
Machine does not work
Insufficient Vacuuming performance
☞ Connections not plugged-in
☞ Suction hose (a), tubes (b)
☞ Tool (c,d,e,f oder g) clogged or
☞ Dustbag (h) full
☞ Motor cover (4) not placed properly
● Check connections.
● Check hose, tubes,
● bag and tools and
●
remove any blockages.
● Fit motor cover (4) properly.
If the machine is not used store it dry and keep the room temperature always above 0° degree.
Technical data
SW 60
Voltage 230 V
Vacuum motor 3x800 W
Suction (vacuum) 180 mbar
Effective volume of water 50 liter
Cable length 10 m
Working width 37 cm
Weight 33 kg
Dimensions L / W / H 68 / 50 / 76 cm
SW 60 - Englisch
Page 13
We,
Cleanfix Reinigungssysteme AG
Stettenstrasse 15 - CH-9247 Henau
declare under our sole responsibility that the
product,
Wet and dry vacuum cleaner
SW 60
from serial code No. 9001 and following
(name,type, serial number)
to which this declaration relates is in conformity
with the following stand- ard(s) or other normative
document (s).
EN 55014-1:06 + A1:09 + A2:11, EN 55014-2:97 +
A1:01 + A2:08, EN 60335-1:12,EN 60335-2-69:09,
EN 61000-3-2:06 + A1:09 + A2:09, EN 61000-3-3:13,
EN 62233:08
Following the provisions of Directive
2004/108/EC (EMC),
2006/42/EC (MD)
2011/65/EC (RoHS)
Henau 17.04.2013
(Place and date of issue)
Roland Flück
Director of Development
Authorised Regulatory Manager
Cleanfix Reinigungssysteme AG
Stettenstrasse 15
CH-9247 Henau
Tel. 0041 71 955 47 47
Fax 0041 71 955 47 60
www.cleanfix.com
[email protected]
Environmental protection
EC-Declaration of Conformity
10 SW 60 - Englisch
The packaging material can be recycled.
Please do not throw the packaging
material into household waste; please
send it for recycling.
Old appliances contain valuable materials that can be recy-cled; these should
be sent for recycling.. Batteries, oil, and
similar substances must not enter the
environment. Please dispose of your old
appliances using appropriate collection
systems.
Page 14
11 SW 60 - Français
Ce document est destiné au personnel de commande
☞ Avant le montage, la mise en service et l'entretien de l’appareil, veuillez vous familiariser
avec les indications et les recommandations de cette notice.
☞ Ainsi vous serez bien maître de la machine et en optimiserez le rendement. L'entretien et
les soins de la machine conformes à cette directive servent à votre sécurité et lui
conservent sa valeur.
☞ Le fabricant n'assume aucune garantie pour les dommages personnels et matériels
provoqués par le maniement inapproprié de la Aspirateurs poussière et eau.
Pour votre propre sécurité
● Avant de mettre en service l’aspirateur, vous devez absolument lire à fond les
instructions de service et la conserver toujours sous la main.
● L'aspirateur sec et humide peut être utilisé que par des personnes formées à la manipu-
lation et la responsabilité spécifique de l'opération.
● Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants)
dont les capacités physiques, sensorielles ou mentales sont limitées ou qui manquent
d’expérience et de connaissances, à moins que ces personnes ne soient placées sous
surveillance et informées sur le mode d’utilisation de l’appareil.
Veiller à ce que les enfants ne jouent pas avec l’appareil.
● L'aspirateur sec et humide n'est pas adapté pour le traitement à partir de laquelle la
poussière et les liquides dangereux sont libérés.
● L’ utilisation de l’aspirateur est soumise aux dispositions nationales en vigueur.
A part les instructions de service et les règlements obligatoires de prévention des
accidents en vigueur dans le pays de l'utilisateur il faut observer aussi les règles
techniques non reconnues du métier pour travailler en respectant la sécurité et les règles
de l'art. Il faut s'interdire tout procédé douteux pour la sécurité.
● Aspirateur à trois moteurs sur chariot fixe. Mise en route indépendante des moteurs,
cuve inox équipée d'un flexible de vidange.
● Toutes ces machines sont destinées exclusivement au nettoyage par voie humide de
revêtements de sols résistants à l'eau à l'intérieur des bâtiments.
Consignes de sécurité
Lire le manuel avant d'utiliser l'aspirateur
Généralités
Emploi conforme aux dispositions
Page 15
11a
Lire le manuel avant d'utiliser l'aspirateur
SW 60 - Français
Ce document est destiné au personnel de commande
● Tout emploi dépassant ce cadre et considéré comme non conforme aux dispositions. Le
fabricant ne répond pas des dommages qui en résultent ; seul l'utilisateur en assume le
risque.
● L'emploi conforme aux dispositions comprend aussi le respect des conditions de service,
d'entretien et de réparation prescrites par le fabricant.
● Les prescriptions de prévention des accidents à ce sujet ainsi que les autres règles de
sécurité et de travail généralement reconnues doivent être respectées.
● Les changements arbitraires apportés à l’aspirateur excluent la responsabilité du
fabricant pour les dommages qui en résulteraient.
● Avant d'utiliser ce procédé de nettoyage, il faut vérifier si les surfaces s'y prêtent!
● Prendre garde à la pression spécifique de surface sur les planchers à élasticité
ponctuelle, par exemple dans les gymnases!
● L'opérateur de la machine est strictement informé que l'aspirateur eau et poussière ne
doit être utilisé selon les instructions de fonctionnement. Si l'aspirateur n'est pas utilisé
conformément à la réglementation, l'utilisateur est responsable des dommages. Dans
un tel cas, toute forme de garantie est refusée par le constructeur.
● En cas de transport dans des ascenseurs, il faut observer les instructions pour les
utilisateurs et les consignes de sécurité valables dans chaque cas, surtout sur la limite
de charge.
● L'aspirateur sec et humide ne peuvent être entretenus et réparés par des personnes qui
ont la légitimité technique et juridique.
● En général, la livraison, l'instruction sur les consignes de sécurité, la manipulation et
l'entretien ainsi que la mise en service sont effectuées par notre spécialiste autorisé.
● Si ce n'est pas le cas, l'utilisateur est responsable de l'instruction de l'opérateur.
Emploi conforme aux dispositions
Responsabilité des produits
Sources de risques
Personnel d'entretien admis
Première mise en service
Page 16
12
Aspirateur sec-humide
1 Poi gnée
2 Poi gnée de tra nsport
3 On / Of f - commuta teur
4 Cor ps moteur
5 Cuve e n acier
inoxydable
6 Rac cord pour t uyau
d’aspiration
7 Flo tter et fil trer
panier
8 Poi gnée de cuv e
9 Câb le d’alim entatio n
électrique
10 Réserv oir de ver rouill age de loqu et
11 Corps vé hicule
12 Tuyau de vidange
13 Couvercle du manchon
14 Roue
15 2 roulettes pivotantes
16 Les tiss u s à filtre r
Accessoires standard
a Flexible d’aspiration cpl.
b 2 tubes inox cpl.
c Buse de sol en caou-
tchouc
d Buse de brosse
e Buse de sol dur
f Suceur etroit
g Embout brosse
circulaire
Accessoires
Optionales
h Sac papier
(1 paquet à 5 sacs)
Point n ° 011.430
i Filterpatrone
Point n ° 011.450
SW 60 - Français
Constitution des appareils SW 60
15
14
11
10
16
1
7
a
b
c
d
e
g
f
h
i
2
3
4
6
5
12
13
8
9
Page 17
● Vérifier si la tension de l'appareil (voltage) correspond
à la tension indiquée de la machine.
● L'aspirateur, en fonction de la zone de travail équipé
d'une aspiration adéquate. Conduire la machine au
chantier.
● En fonction de la surface à nettoyer, on peut 1, 2 ou 3
moteurs peuvent fonctionner avec un interrupteur.
Avant la mise en service de l'eau doit toujours
aspirer le tissu filtrant et le sac sera supprimé.
1.
Equipement d'aspirateur à eau avec suceur mobile
Avec filtre de en chiffon ou de sacs en papier
filtre absorber toute l'eau.
Les pertes en capital peuvent en résulter.
☞ Ventouse avec interrupteur (3)
hors tension. La barre de
verrouillage 2-réservoir (10)
Ouvrir et retirer la tête du moteur
(4) vers le haut.
☞ Retirez le filtre en tissu (16) et sac
à poussière éventuellement (h).
☞ Doit sucer avant de mouiller le
réservoir est vide et propre.
☞ Remplacer la tête de moteur (4)
et fermez le verrouillage de la
chaudière boulon (10).
☞ Le tuyau d'aspiration (a) Branchez
le connecteur du tuyau (6) de la
cuve en acier inoxydable (5).
☞ Les tubes en acier inoxydable
(b), et relier le tuyau souple (a).
☞ Enroulez le cordon d'alimen tation complètement.
Installez les accessoires
nécessaires (par exemple
d'aspiration d'eau (c).
☞ Vous pouvez démarrer en
appuyant sur le bouton d'ali mentation (3) avec le nettoyage.
2. Equipement comme aspirateur de poussière
☞ Eteignez l'aspirateur (3). Ouvrez
les clips de réservoir (10) et
retirer le capot du moteur (4).
☞ Insert de filtre en tissu (16).
☞ Pour des raisons d'hygiène, il
est conseillé d'utiliser le sac à
poussière en papier (h).
☞ Remplacer la tête de moteur (4) et fermez le verrouilla-
ge de la chaudière boulon (10).
☞ Aspiration après chaque espace de travail avec buse
adaptée équipé (d, e, f ou g).
☞ Vous pouvez démarrer en appuyant sur le bouton
d'alimentation (3) avec le nettoyage.
3. Vidange du réservoir d'eau sale
☞ Lorsque le niveau d'eau monte à un maximum, le
flotteur s'arrête automatiquement, le moteur continue
à tourner. Dans ce cas, éteignez l'appareil interrupteur
marche (3) et retirez la fiche de la prise.
☞ Après chaque opération de vider le réservoir de
l'aspirateur.
☞ Eteignez l'aspirateur (3). Ouvrez les clips de réservoir
(10) et retirer le capot du moteur (4).
☞ Disconnect the suction hose (a) from the hose
connector (6).
☞ Videz le réservoir en l'inclinant.
☞ Raccorder le tuyau (a) sur le connecteur de tuyau (6).
☞ Remplacer la tête de moteur (4) et fermez le verrouillage
de la tank boulon (10).
☞ L'appareil est de nouveau prêt à emploi.
4. Vidage de l'eau sale avec le tuyau
☞ Enlever le tuyau de vidage (12)
du support (x).
☞ Dévisser le bouchon (13).
☞ Vidage de la cuve en acier
inoxydable (5).
Après avoir vidé le réservoir visser le bouchon
(13) serrée sur le tuyau de vidange (12).
5. Points importants
● Mais capot moteur avec précaution sur le réservoir
pour assurer l'étanchéité.
● Vérifier reguliérement.
● Si nécessaire huiler ou graisser les roues (14 et 15).
● Garder les roues (14 et 15) en état propre.
● Après l'utilisation de l'aspirateur à flotter et filtrer
panier et la chaudière propre et sec.
● Battre le filtre de poussiére (k); ne pas nettoyer avec
de l'eau.
6. Information pour la mise en service, exploi tation et maintenance
● Le matériel professionel ne sera utilisé que par des
personnes formées du maniement de celui-ci.
● L'appareil doit être protége par un interrupteur
automatique du type du „L“ avec un courant nominal
de 10 A ou par un coupe-circuit à lame de plomb de 10 A.
● Votre aspirateur n'est pas de sources de chaleur
comme un four, plaque de cuisson, etc éteint.
● Ne pas absorber avec votre machine des matériels
combustibles et explositives que gilette, clou, etc.
● Lorsque le nettoyage et entretien de la machine, le
remplacement des pièces, ou lors du passage à une
autre fonction du moteur est éteint et que le
Pour retirer la fiche.
● Le câble d'alimentation ne doit pas être blessé par la
conduite sur, pincer, tirer, etc, ou endommagés. Elle
régulièrement pour des signes d'enquêter sur un
accident ou du vieillissement. Si leur état n'est pas
bon, ne pas utiliser l'aspirateur.
● Couplage des câbles de connexion et d'extension doit
être au moins conception anti-éclaboussure.
13
SW 60 - Français
a
5
6
3
4
16
10
h
13
X
12
3
4
16
10
h
Mise en service / Fonctionnement
b
a
c
3
Page 18
14
6. Information pour la mise en service, exploitation et maintenance
7. Achèvement des travaux de nettoyage / Entretien
8. Interférences / Dépannage
Stockage
● Les réparations ne peuvent être effectuées par le Centre de service à la clientèle zugelasssene ou par des
professionnels qui connaissent bien tous les règlements de sécurité en vigueur.
● Attention! Ces aspirateurs humides et sèches ne sont pas adaptés pour l'extraction des poussières
dangereuses et la santé des inflammable, combustible, toxique, corrosif ou des substances irritantes.
● Ils sont en hausse uniquement pour une utilisation sur des surfaces planes avec un. Dégradé jusqu'à 2%
seulement et n'est pas approuvé pour utilisation sur les voies publiques ou chemins.
● Fermer l’interrupteur principale.
● Retirer la cable d’alimentation de la prise.
● Rincer la poussière et le réservoir d'eau avec de l'eau propre.
● Nettoyer l’appareil avec une chiffon humide.
● Aspirateur poussière et eau ne doit jamais être nettoyer avec un appareil de haute pression.
● Utiliser que des pièces originale du fabricant en cas de réparations.Les réparations et travaux d'entretien
doivent être effectués par un centre de service autorisé.
Un entretien soigneux permettra de prolonger la durée de vie de l'aspirateur humide et sec.
Off avant de travailler sur la machine, la fiche!
N'effectuer que les travaux d'entretien et de réparation décrits dans la notice d'instructions
d'emploi.
Vous devez absolument confier au service après-vente ou à des techniciens autorisés les travaux d'entretien et
de réparation, surtout pour le dépannage des dérangements électriques.
Les conseils ci-après vous aideront à détecter les dérangements et à y remédier.
Si l'aspirateur ne fonctionne pas après vérification ci-dessus fautes, s'il vous plaît communiquer
avec l'agent de service autorisé.
Dérangement Cause Reparation
Performance insuffisant d’aspiration
L'insuffisance d'aspiration
☞ L'alimentation est interrompue
☞
Tuyau d'aspiration (a), le tube d'aspiration (b)
☞
Brosse à épousseter (c, d, e, f ou g) bloquée
☞ Sac de poussiere (h) entièrement
☞
Bloc de moteur (4) n'est pas installécorrectement
● Connecter les prises
● Retirer les blocages dans le
tuyaux ou dans les tubes,
remplacer le sac de poussière.
●
Placer bien le couvercle du moteur
Si l'on n'utilise pas la machine, il faut l'entreposer au sec et dans une ambiance normale (pas au-dessous de 0°)
DATES TECHNIQUES:
SW 60
Tension 230 V
Aspiration naturelle 3x800 W
Vacuum 180 mbar
Volume utile 50 litres
Longueur du câble 10 m
Largeur de travail 37 cm
Poids sans accessoires 33 kg
Dimensions L / l / H 68 / 50 / 76 cm
SW 60 - Français
Page 19
Nous,
Cleanfix Reinigungssysteme AG
Stettenstrasse 15 - CH-9247 Henau
Déclarons sous notre seule responsabilité que le
produit
Aspirateurs poussiére
SW 60
De No. de code série 9001 et suivantes
(nom, type, no. de serie.)
auquel se réfère cette déclaration est conforme à
la (aux) norme (s) ou autre (s) document (s)
normatife (s).
EN 55014-1:06 + A1:09 + A2:11, EN 55014-2:97 +
A1:01 + A2:08, EN 60335-1:12,EN 60335-2-69:09,
EN 61000-3-2:06 + A1:09 + A2:09, EN 61000-3-3:13,
EN 62233:08
Conformément aux dispostions de Directive
2004 / 108 / EC (EMC),
2006 / 42 / EC (MD)
2011 / 65 / EC (RoHS)
Henau 17.04.2013
(Lieu et date)
Roland Flück
Directeur Développement
Respon. autor. Documentation Technique
Cleanfix Reinigungssysteme AG
Stettenstrasse 15
CH-9247 Henau
Tel. 0041 71 955 47 47
Fax 0041 71 955 47 60
www.cleanfix.com
[email protected]
15 SW 60 - Français
Protection del'environnement
Déclaration de Conformité
Les matériaux constitutifs de
l’emballage sont recyclables. Ne
pas jeter les emballages dans les
ordures ménagères, mais les remettre à un système de recyclage.
Les appareils usés contiennent des
matériaux précieux recy-clables
lesquels doivent être apportés à un
système de re-cyclage. Il est interdit
de jeter les batteries, l'huile et les
subs-tances similaires dans l'environnement. Pour cette raison,
utiliser des systèmes de collec-te
adéquats afin d'éliminer les
appareils hors d'usage.
Loading...
