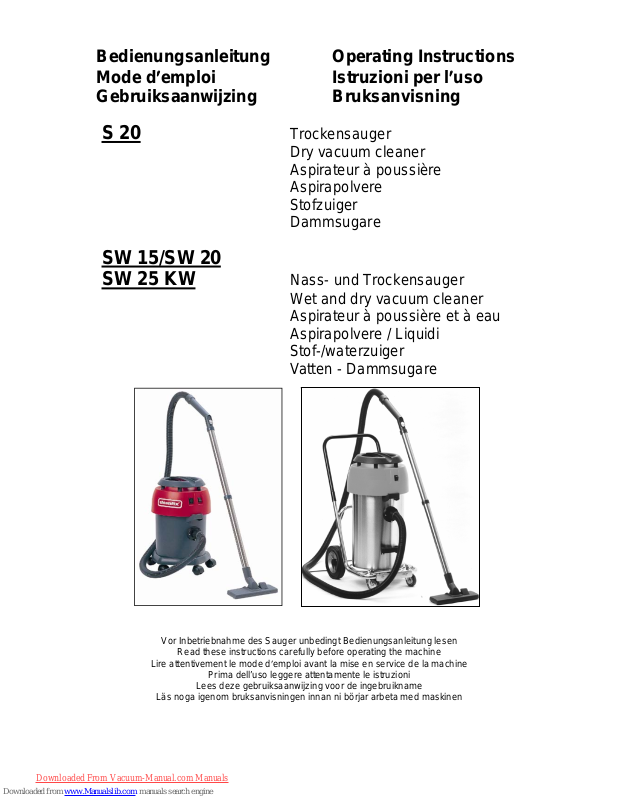

Page 1
Bedienungsanleitung Operating Instructions
Mode d′emploi Istruzioni per l′uso
Gebruiksaanwijzing Bruksanvisning
S 20 Trockensauger
Dry vacuum cleaner
Aspirateur à poussière
Aspirapolvere
Stofzuiger
Dammsugare
SW 15/SW 20
SW 25 KW Nass- und Trockensauger
Wet and dry vacuum cleaner
Aspirateur à poussière et à eau
Aspirapolvere / Liquidi
Stof-/waterzuiger
Vatten - Dammsugare
Vor Inbetriebnahme des Sauger unbedingt Bedienungsanleitung l esen
Read these instructions carefully before operating the machine
Lire attentivement le mode d′emploi avant la mise en service de la machine
Prima dell’uso leggere attentamente le istruzioni
Lees deze gebruiksaanwijzing voor de ingebruikname
Läs noga igenom bruksanvisningen innan ni börjar arbeta med maskinen
Downloaded From Vacuum-Manual.com Manuals
Page 2
1
2
4
3
5
7
6
9
8
1
0
S20 / SW15/ SW20
Downloaded From Vacuum-Manual.com Manuals
Page 3
D
Bedienungsanleitung
Diese Bedienungsanleitung ist für das Bedienungspersonal
bestimmt.
1. Bitte machen Sie sich vor Aufbau, Inbetriebnahme und Wartung
des Saugers mit den Hinweisen und Empfehlungen dieser
Anleitung vertraut.
2. Damit beherrschen Sie den Sauger sicher und optimieren die
Leistung. Pflege und Wartung nach dieser Anleitung dienen Ihrer
Sicherheit und erhalten den Wert.
3. Für Personen- und Sachschäden, die durch unsachgemässe
Hand-habung des Saugers entstehen, übernimmt der
Hersteller keine Haftung!
Bitte Sicherheitshinweise lesen!
1. Sicherheitsbestimmungen
Zu Ihrer eigenen Sicherheit
Bevor Sie den Sauger in Betrieb nehmen, lesen Sie unbedingt diese
Bedienungsanleitung durch und bewahren Sie diese immer griffbereit
auf.
Der Sauger darf nur von Personen benutzt werden, die in der
Handhabung unterwiesen und ausdrücklich mit der Bedienung
beauftragt sind.
Achtung!
Der Sauger ist nicht für die Bearbeitung von Flächen geeignet, von
denen gesundheitsgefährdende Stäube und Flüssigkeiten gelöst
werden.
Allgemeines
Das Betreiben des Saugers unterliegt den geltenden nationalen
Bestimmungen.
Neben der Bedienungsanleitung und den im Verwenderland geltenden
verbindlichen Regelungen zur Unfallverhütung sind auch die
anerkannten fachtechnischen Regeln für sicherheits- und
fachgerechtes Arbeiten zu beachten. Jede sicherheitsbedenkliche
Arbeitsweise ist zu unterlassen.
Bestimmungsgemässe Verwendung
• Der Nass- und Trockensauger SW25 KW ist zum Trockensauger
mit Staubbeutel wie auch zum Wassersaugen mit Schwimmereinsatz bestimmt.
• Jede darüber hinausgehende Verwendung gilt als nicht
bestimmungsgemäss. Für hieraus resultierende Schäden haftet
der Hersteller nicht; das Risiko hierfür trägt allein der Benutzer.
• Zur bestimmungsgemässen Verwendung gehört auch die
Einhaltung der vom Hersteller vorgeschriebenen Betriebs-,
Wartungs- und Instandhaltungsbedingungen.
• Die einschlägigen Unfallverhütungs-Vorschriften sowie die
sonstigen allgemeinen anerkannten sicherheitstechnischen und
arbeitstechnischen Regeln sind einzuhalten.
• Eigenmächtige Veränderungen am Sauger schliessen eine
Haftung des Herstellers für daraus resultierende Schäden aus.
• Bodenbeläge sind vor dem Einsatz des Saugers auf Eignung
dieses Reinigungsverfahren zu prüfen!
• Für Schäden am Gerät und den zu reinigenden Bodenbelag, die
durch Einsatz falscher Reinigungsmittel entstehen, haftet der
Hersteller nicht.
Produktehaftung
Der Bediener wird ausdrücklich darauf hingewiesen, dass der Sauger
ausschliesslich bestimmungsgemäss eingesetzt werden muss. Für den
Fall, dass der Sauger nicht bestimmungsgemäss eingesetzt wird,
geschieht dies in der alleinigen Verantwortung des Anwenders.
Jegliche Haftung des Herstellers entfällt.
Gefahrenquellen
• Achten Sie vor Treppen und Schwellen, dass der Sauger nicht
herunterstürzt oder umstürzt.
Zugelassenes Wartungspersonal
Der Sauger darf nur von Personen gewartet und instandgesetzt
werden, die über fachliche und gesetzliche Legitimation verfügen.
Erstinbetriebnahme
• Die Auslieferung, Instruktion über Sicherheitsvorschriften,
Handhabung und Wartung, sowie die Erstinbetriebnahme erfolgt in
der Regel durch einen autorisierten Fachmann.
• Ist dies nicht der Fall, so ist der Betreiber für die Instruktion der
Bediener verantwortllich.
2. Geräteaufbau (Bilderbeschreibung)
Gesamtansicht inkl. Zubehör S20/SW15/SW20
1. Gerätegriff a. Schlauchmuffe
2. Kabelhalter b. Saugschlauch
3. Gerätesteckdose (nur bei S20) c. Universalstaubdüse
4. Ein/Aus-Schalter d. Grobfilter
5. Saugstutzen e. Filterkorb mit Baumwolltuch
6. Verschlussgriff f. Doppellagen-Papierfilterbeutel
7. 5 Lenkrollen g. Polsterdüse
8. Saugkopf mit Schalldämmung h. Schwimmereinsatz
9. Netzkabel i. Fugendüse
10. Kessel
Gesamtansicht inkl. Zubehör SW 25
1. Gerätegriff
2. Kabelhalter
3. Ein/Aus-Schalter
5. Saugstutzen
6. Verschlussgriff
7. Lenkrollen
8. Saugkopf mit Schalldämmung
9. Kessel
10. Laufrad
11. Kippfahrgestell
12. Flacheisenschiene für starre Wassersaugdüse
13. Griff zum Entleeren des Eimers
16. Befestigungsschraube
17. Gummilippe
18. Höhenstellschraube
19. Haltevorrichtung
Downloaded From Vacuum-Manual.com Manuals
Page 4
D
a. Schlauchmuffe
b. Saugschlauch
c. Saugrohr 2-teilig
d. Universalstaubdüse
e. Polsterdüse
f. Fugendüse
g. Pinseldüse
h. Doppellagen-Papierfilterbeutel
i. Filterkorb mit Baumwolltuch
j. Filter
k. Schwimmereinsatz
l. Starre Wassersaugdüse (Sonderzubehör)
3. Inbetriebnahme / Betrieb
S20/SW15/SW20 & SW 25 KW mit Papierfilterbeutel
Der SW15/SW20 & SW 25 KW mit Papierfilterbeutel ist nicht für
die Absau-gung von Flüssigkeiten und gesundheitsgefährdenden oder explosionsgefährlicher Stäube geeignet.
Auswechseln des Papierfilterbeutels
A) Der Sauger wird mit einem zweilagigen, ungebleichten
Doppellagen- Papierfilterbeutel ausgerüstet. Der DoppellagenPapierfilterbeutel garantiert eine konstant hohe Saugleistung.
Verschlussgriff (6) nach oben drücken und Saugkopf (8) abnehmen.
B) Filterkorb mit Baumwolltuch (i) herausnehmen. Gefüllten
Papierbeutel entsorgen. Achten Sie darauf, dass der
Motorschutzfilter (j) eingesetzt ist.
C) Neuen Papierbeutel (h) entfalten und Gummiflansch über den
Saugstutzen ziehen.
D) Filterkorb mit Baumwolltuch ggf. reinigen und wieder einlegen.
E) Saugkopf (8) wieder aufsetzen und Verschlussgriff (6)
schliessen.
Wickeln Sie das Netzkabel vollständig ab. Montieren Sie das
gewünschte Zubehör.
Sie können nun durch betätigen des Ein-/Ausschalters (3) mit dem
Reinigen beginnen.
SW 15/SW20 & SW 25 KW mit Schwimmereinsatz
Es dürfen keine gesundheitsgefährdenden Flüssigkeiten
aufgesaugt werden.
Beim Arbeiten mit dem Schwimmereinsatz (k) muss der
Motorschutzfilter (j) entfernt werden.
Dieser würde beim feuchten Gebrauch mit Staub verkleben.
Mit dem Schwimmereinsatz sind sie in der Lage Flüssigkeiten aufzusaugen.
Der Schwimmereinsatz verhindert ein überlaufen des Kessels,
durch automatische Saugleistungseliminierung.
Wickeln Sie das Netzkabel vollständig ab. Montieren Sie das
gewünschte Zubehör.
Sie können nun durch betätigen des Ein-/Ausschalters (3) mit dem
Reinigen beginnen.
Entleeren des Kessels
Vorgehen wie beim Auswechseln des Papierfilterbeutels. Anstelle
des Filterkorbes mit Baumwolltuch (i) wird der Schwimmereinsatz
(k) eingesetzt. Nach Gebrauch und vor dem Einsatz als
Trockensauger Kessel, Schlauch und Rohre trocknen
Beim SW 25 KW mit dem Kippfahrgestell, kann der Kessel über
einer Toilette oder einem Ausguss durch Kippen entleert werden.
4. Ausstattung als Nassauger mit starrer Wassersaugdüse
• Kessel (9) mit aufgesetztem Saugkopf (8) auf das
Kippfahrgestell (11) aufsetzen.
• Starre Wassersaugdüse (m) mit Haltevorrichtung auf die am
Kippfahrgestell befindliche Flacheisenschiene (12) schieben.
• Mit der horizontal angeordneten Rändelschraube (16)
arretieren.
• Die starre Wassersaugdüse (m) ist wählweise in der Mitte,
nach rechts oder nach links montierbar.
• Mit der Höhenstellschraube (18) die Höhe der Gummilippen
einstellen.
• Starre Wassersaugdüse und Saugstutzen (5) mit dem
Saugschlauch verbinden.
• Netzstecker an Steckdose schliessen.
• Das Gerät ist betriebsbereit.
5. Beendigung der Reinigungsarbeiten / Wartung
• Gerät ausschalten
• Netzstecker ausziehen.
• Kessel mit klarem Wasser spülen
• Ganzes Gerät mit einem feuchten Lappen reinigen.
Bei sorgfältiger Behandlung wird Ihr Sauger lange funktionstüchtig
bleiben.
• Der Sauger darf nicht mit Hochdruck-, Dampfdruckreiniger oder
Flüssigkeitsstrahl gereinigt werden.
• Für Reparaturen dürfen nur Originalersatzteile verwendet
werden
•
.Reparaturen und Unterhaltsarbeiten dürfen nur durch einen
autorisierten Servicedienst ausgeführt werden.
6. Störungen/Störungssuche
VORSICHT!
Vor Arbeiten am Sauger Netzstecker ziehen!
ACHTUNG!
Nur Wartungs- und Reparaturarbeiten ausführen, die in der
Betriebsanleitung beschrieben sind.
Überlassen Sie Service- und Reparaturarbeiten, insbesondere
Behebung elektrischer Störungen unbedingt dem Kundendienst
oder einer autorisierten Fachkraft.
Die nachstehenden Hinweise helfen bei der Störungssuche und der
Behebung von Störungen.
Störung
Ursache
Behebung
Saugmotor läuft nicht
Ungenügende Saugleistung
⇒ Stromzufuhr unterbrochen
⇒ Saugschlauch od.Saugdüse verstopft
⇒ Saugkopf nicht richtig aufgesetzt
• Stecker überprüfen.
• Verstopfung beseitigen
• Saugkopf richtig aufsetzen
Der Sauger läuft trotz Fehlerbehebung nicht richtig, bitte autorisierte Werkstatt aufsuchen.
7. Lagerung
Wird der Sauger nicht benützt, ist er trocken und unter normalen Raumbedingungen (nicht unter 0°) zu lagern.
Downloaded From Vacuum-Manual.com Manuals
Page 5
GB
Operating instructions
These operating instructions have been made for the operators of the
vacuum cleaner.
1. Please get acquainted with the components, safety instructions and
operation details, maintenance and recommandations mentioned in
these instructions.
2. This allows you to optimise the performance, usage, maintenance and
saftey of the machine and allows you to keep the machine at a perfect
level throughout it’s life.
The manufacturer takes no responsability for damages caused to
property or persons due to improper use of the machine!
Read safety rules thoroughly!
1. Safety rules
For your own safety
Before using the machine read the instructions thoroughly. The operating
instructions must always available for the operator.
The vacuum cleaner may only be operated by persons who have been fully
trained and authorised to use it.
Warning! The vacuum cleaner is not suitable for cleaning surfaces, from
which any type of dust or substances which are flammable, poisonous, caustic,
irritating are remove that represent a health hazard.
General
The usage of the vacuum cleaner is subjected to national regulations.
After the operating instructions and the nationales rules for safety in the work
place, we also recommend that the unwritten rules of safe working be
respected.
Proper Operation
• The vacuum cleaner is only to be operated using a dustbag. The wet and
dry vacuum cleaner must be operated with dustbag for dry vacuuming.
When vacuuming liquids place the insert with float into the tank.
• All other usage is considered improper. The manufacturer takes no
responsablility for damages due to the improper use of the auto scrubber.
The user takes the entire risk for damages due to improper use.
• Respecting the operation, maintenance and repairs instructions are also an
important part of the proper operation.
• The appropriate accident prevention rules, as well as other known
regulations for health and safety in operation, must be respected.
• Any changes on the vacuum cleaner will result in refusal of the
manufacturer to take any guarantee or responsability for damage that may
occur as a result of the unauthorised changes.
• Check the suitability of floor surfaces before using the machine.
• Check that the wheels will not damage the surface of any plastic surfaces
especially in gymnasiums
Product Liability
The operator of the machine is strictly informed that the vacuum cleaner is
only to be used according to the operating instructions. Should the vacuum
cleaner not be operated properly, this happens at the own risc and own liability
of the operator. In such a case any form of guarantee is refused by the
manufactuer.
Sources of Danger
• Care should be taken when driving the machine over thresholds or sills as
damage may occur to the wheels. Be very carefull near stairs that the unit
does not drop sown the steps.
• When transporting in elevators, their safety regulations and precautions
are to be respected.
Authorised Service Staff
The vacuum cleaner may only be maintained by authorised specialists who
have full training on the maintenance of the vacuum cleaner.
First Operation
• On delivery of this machine full training will normally be provided by
representative of the manufacturer.
• Where this is not the case, the owner is responsible for training their staff.
2. Explanation of pictures
General view including accessories S20/SW15/SW20
1. Handle a) Hose connector
2. Cable holder b) Suction hose
3. Socket for external accessory (S20-only) c) Tubes (2)
4. Main switch d) Carpet/hardfloor tool
5. Connector for hose e) Dustfilter
6. Latch for securing cover f) Filterbasket with cloth filter
7. 5 swivel castors g) Paper bag
8. Motor housing with noise absorbtion h) Upholstery tool
9. Mains cable i) Insert with float
10. Bucket j) Crevice tool
General view including accessories SW25KW
1. Handle
2. Cable holder 9. Mains cable
3. Main switch 10. Wheel
5. Connector for hose 11. Tipp-trolley
6. Latch for securing cover 12. Steel plate for nozzle
7. Castors 13. Handle for empting
8. Motor housing with noise absorbtion 16. Adjustring screw
a) Hose connector g) dropery brush
Downloaded From Vacuum-Manual.com Manuals
Page 6
GB
b) Suction hose h) Dustfilter
c) Tubes (2) i) Filterbasket with cloth filter
d) Carpet/hardfloor tool j) Filter
e) Upholstery tool k) Insert with float
f) Crevice tool l) Fixed water suction nozzle
3. Operation
S20/SW15/SW20 & SW 25KW with dustbag
The vacuum cleaner is not suitable for cleaning surfaces, from
which any type of dust or substances which are flammable,
poisonous, caustic, irritating are remove that represent a health
hazard.
Changing the paper dustbag
A. The vacuum cleaner is equiped with a double-layer paper
dustbag. This bag guarantees a constant high vacuuming
performance. Pull the latch (6) upwards and remove the
motor housing (8).
B. Remove basket with cloth filter (f) or insert with float (i).
If the unit was used to vacuum liquids just before make
sure that the becket and hose are dried before dry
vacuuming to avoid clogging of the hose and damaging of
the dustbag. Make sure that the dustfilter (e) is removed
for the vacuuming of liquids.
C. Open the new dustbag entirely and place the rubber ring of
the dustbag carefully over the inner part of the hose
connector (5).
D. Insert the basket with the cloth filter (f).
E. Place the motor housing (8) back into position and adjust
by pressing the latch (6) back into the securing position.
Unwind the mains cable completely from the motor housing.
Attached required accessories.
Now you may proceed with vacuum cleaning by pressing the
main switch on.
Attention
For a perfect result an electrical brush can be attached to the
unit. (Only S 20).
Using the SW15/SW20/SW25KW with the insert with float
Hazardous liquids may never be vacuumed!
When working with the insert with float the dustfilter (e) must
always be removed.
The dustfilter would clogg immediately should it become
humid.
Using the insert with float allows you to vacuum liquids.
The insert with float avoids water overfilling by an
automatical elimination of the vacuuming performance by
means of the float.
Unwind the mains cable completely from the motor housing.
Attached required accessories.
Now you may proceed with vacuum cleaning by pressing the
main switch (4) on.
4. Equipping as a water vacuum cleaner with rigid nozzle
• Connect hose (3) to sliding connector (5) on the tank.
• Assemble hand tubes (21) and attach to suction hose (3).
• Connect water suction nozzle (17) to the hand tubes (21).
• The appliance is ready for operation.
5. Finishing the clean job / Maintenance
• Switch-off the vacuuming cleaner.
• Un-plug the unit from the electrical supply.
• Rinse the bucket with clean water
• Clean the entire unit with a damp cloth.
If you take care of the unit pro perly it will perform perfectly
thoughout it’s life.
• The unit may never be cleaned with means of a high
pressure cleaner.
• Only use original spare parts and accessories when
reparing the unit.
• Repairs may only be made by authorised specialists who
have full training on the maintenance of the vacuum
cleaner
6. Disturbances/Fault-finding
CAUTION!
Before working on the machine disconnect mains cable!
WARNING!
Only do repairs and service that are mentioned in these
operating instructions.
Leave service and repairs, especially repairs on electrical
componants, the after sales service of an authorised service
agent.
The following advise will help you detect faults and help you
resolve them:
Disturbance
Reason
Removal
Machine does not work
Insufficient vacuuming performance
Î Connections not plugged-in (2)
Î Vacuum hose (b),tool clogged or dustbag (g)
full.
Î Motor cover (1) not placed properly
z Check connections
z Check hose, bag and tools and remove any
blockages
z Fit motor cover properly
Should the vacuum cleaner not work after checking above faults, please contact authorised service agent!
7. Storage
Should the machine not be used it should be placed at a dry spot under normal conditions and never und 0°C.
Downloaded From Vacuum-Manual.com Manuals
Page 7
F
Mode d’emploi
Ce document est destiné au personnel de commande
1. Avant le montage, la mise en service et l'entretien de l’appareil,
veuillez vous familiariser avec les indications et les
recommandations de cette notice.
2. Ainsi vous serez bien maître de la machine et en optimiserez le
rendement. L'entretien et les soins de la machine conformes à
cette directive servent à votre sécurité et lui conservent sa
valeur.
3. Le fabricant n'assume aucune garantie pour les dommages
personnels et matériels provoqués par le maniement
inapproprié de la machine.
Prière de lire les consignes de
sécurité
1. Dispositions de sécurité
Pour votre propre sécurité
Avant de mettre en service l’aspirateur, vous devez absolument lire à
fond les instructions de service et la conserver toujours sous la main.
Seules les personnes instruites au maniement de l’ aspirateur et
formellement chargées de celui-ci peuvent l'utiliser.
Attention! L’ aspirateur ne convient pas pour le traitement des
surfaces dont des poussières nocives se dégagent. Ne pas leur faire
franchir de marches.!
Généralités
L’ utilisation de l’aspirateur est soumise aux dispositions nationales en
vigueur. A part les instructions de service et les règlements obligatoires
de prévention des accidents en vigueur dans le pays de l'utilisateur il
faut observer aussi les règles techniques non reconnues du métier
pour travailler en respectant la sécurité et les règles de l'art.
Emploi conforme aux dispositions
• L’aspirateur doit seulement être utiliser avec le sac de poussière.
L’aspirateur à eau et à poussière doit être utiliser avec sac de
poussière en aspirant la poussière. En aspirant des liquides mettre
le flotteur.
• Tout emploi dépassant ce cadre et considéré comme non
conforme aux dispositions. Le fabricant ne répond pas des
dommages qui en résultent ; seul l'utilisateur en assume le risque.
• L'emploi conforme aux dispositions comprend aussi le respect des
conditions de service, d'entretien et de réparation prescrites par le
fabricant.
• Les prescriptions de prévention des accidents à ce sujet ainsi que
les autres règles de sécurité et de travail généralement reconnues
doivent être respectées.
• Les changements arbitraires apportés à l’aspirateur excluent la
responsabilité du fabricant pour les dommages qui en
résulteraient.
• Avant d'utiliser ce procédé de nettoyage, il faut vérifier si les
surfaces s'y prêtent!
• Prendre garde à la pression spécifique de surface sur les
planchers à élasticité ponctuelle, par exemple dans les gymnases!
Responsabilité des produits
Il est signalé expressément à l'opérateur que l’ aspiratuer doivent être
utilisées exclusivement pour l'emploi prévu. Si ce n'est pas le cas, seul
l'utilisateur en sera responsable. Toute responsabilité du fabricant
s'éteindra alors.
Sources de risques
• Passez avec précaution sur les seuils et les paliers ou autres
parties saillantes : ils peuvent endommager les roues.
• En cas de transport dans des ascenseurs, il faut observer les
instructions pour les utilisateurs et les consignes de sécurité
valables dans chaque cas, surtout sur la limite de charge.
Personnel d'entretien admis
L’autolaveuse ne doit être entretenue et réparée que par des
personnes autorisées techniquement et légalement.
Première mise en service
• En général, la livraison, l'instruction sur les consignes de sécurité,
la manipulation et l'entretien ainsi que la mise en service sont
effectuées par notre spécialiste autorisé.
•
Si ce n'est pas le cas, l'utilisateur est responsable de l'instruction
del'opérateur.
2. Constitution des appareils
Vue générale S20/SW15/SW20
1. Poignée a) Manchon d’aspiration
2. Fixation pour câble b) Tuyau flexible d’aspiration
3. Prise pour installation d’accessoires externes (S20) c) Tige d’aspiration en 2 parties
4. Interrupteur principal d) Suceur à poussière universelle
5. Raccord pour tuyau d’aspiration e) Filtre permanent
6. Levier de fermeture f) Panier-filtre avec tissus de coton
7. 5 roulettes pivotantes g) Sac à poussière de papier double filtre
8. Couvercle du moteur avec isolation h) Suceur pour meubles rembourrés
9. Câble d’alimentation électrique i) Garniture avec flotteur
10. Cuve j) Suceur à fentes
Vue générale SW25KW
1. Poignée 10. Roue
2. Fixation pour câble 11. Chariot pivotante
3. Interrupteur principal 12. Plaque en fer pour suceur fixe
5. Raccord pour tuyau d’aspiration 13. Poignée de vidage
6. Levier de fermeture 16. Vis de serrage
7. roulettes 17. Lamelles
8. Couvercle du moteur avec isolation 18. Vis de réglage hauteure
9. Cuv
e 19. Plaque de tension
a) Manchon d’aspiration h) Sac à poussière de papier double filtre
b) Tuyau flexible d’aspiration i) Panier-filtre avec tissus de coton
Downloaded From Vacuum-Manual.com Manuals
Page 8
F
•
•
•
•
•
•
•
•
c) Tige d’aspiration en 2 parties j) Filtre permanente
d)
Suceur à poussière universelle k) Flotteur
e) Suceur ameublement l) Succeur fixe
f) Buse plat
g) Succeur brosse
3. Equipement d’aspirateur à eau avec suceur fixe
Monter la cuve (9) équipée de la tête d’aspiration (8) sur le chariot basculant (11).
Glisser le large suceur fixe (16) avec l’embout de fixation (16b) sur le rail de fixation (12).
Serrer la vis de fixation (16a).
Le suceur fixe est réglable longitudinalement sur la longueur de la glissière du chariot
Régler la hauteur des lames de caoutchouc à l’aide de la vis de réglage (16c).
Monter le flexible d’aspiration sur le suceur et le connecter sur la glissière de cuve (5).
Brancher l’appareil
L’appareil est prêt à fonctionner
4. Mise en service, commande
S20/SW15/SW20 & SW25KW avec sac poussière
L’ aspirateur ne convient pas pour le traitement des surfaces
dont des poussières nocives se dégagent
.
Changer le sac de poussière
A. L’aspirateur est équipé avec un sac de poussière double
filtre. Le sac vous garantie une performance d’aspiration
élevée. Tirer le lévier de fermeture (6) et retirer le couvercle
du moteur (8).
B. Retirer le panier-filtre avec tissus de coton (f) ou la
garniture avec flotteur (i). Si l’appareil à été utiliser comme
aspirateur pour des liquides précédement veuillez prendre
soin que la cuve (10) et le tuyau flexible d’apiration (b) sont
bien sêches. Cela evite de boucher le tuyau ou de percer le
sac. Verifier que le filtre permanent (e)est aussi retirer en
aspirant de l’eau.
C. Ouvrir complètement le sacs de poussière et placer
l’anneau de caoutchouc sur la partie intérieur du raccord
(5).
D. Remettre le panier-filtre avec tissus de coton (f).
E. Remettre le boîtier du moteur (8) dans sa place et fermer
en poussant le levier de fermeture (6) dans sa position.
Retirer complètement la câble d’alimentation du boîtier de
moteur. Placer les accessoires néccessaires.
En allumant l’interrupteur principale vous pouvez commencer
les process.
Utilisation du SW15/SW20/SW25KW avec garniture
avec flotteur
N’ aspirer jamais des liquides dangereux pour la santé
En travaillant avec la garniture avec flotteur le sac de poussière
(e) doit toujours être retirer.
Le sac de poussière se bouchera immediatement en cas
d’entrer d’humidité.
La garniture avec flotteur vous permets d’aspirer des liquides.
La garniture avec flotteur prévient au trop-plein grace à son
élimination automatique d’aspiration par un flotteur.
Retirer complètement la câble d’alimentation du boîtier de
moteur.
Placer les accessoires néccessaires.
En allumant l’interrupteur principale vous pouvez commencer
les process.
5. Achèvement des travaux de nettoyage / Entretien
• Fermer l’interrupteur principale.
• Retirer la cable d’alimentation de la prise.
• Bien nettoyer la cuve avec de l’eau propre.
• Nettoyer l’appareil avec une chiffon humide.
Si vous prenez soins à l’appareil il restera dans une etat parfait
durant sa vie.
• L’aspiratuer ne doit jamais être nettoyer avec un appareil
de haute pression.
• Utiliser que des pièces originale du fabricant en cas de
réparations.
• Les réparations ne doivent être effectuer que par des
personnes former pour la réparation par le fabricant.
6. Dérangements, dépistage
AVERTISSEMENT!
Avant d'intervenir sur la machine, retirer les prises
électriques!
ATTENTION
N'effectuer que les travaux d'entretien et de réparation décrits dans la
notice d'instructions d'emploi.
Vous devez absolument confier au service après-vente ou à des
techniciens autorisés les travaux d'entretien et de réparation, surtout
pour le dépannage des dérangements électriques.
Les conseils ci-après vous aideront à détecter les dérangements et à y
remédier.
Dérangement
Cause
Reparation
Performance insuffisant d’aspiration
Î Câble d’alimentation n’est pas mis
Î Tuyau ou tubes bouchés ou sac de
poussière plein
Î Le couvercle du moteur n’est pas
bien placer
z Connecter les prises
z Retirer les blocages dans le
tuyaux ou dans les tubes,
remplacer le sac de poussière.
z Placer bien le couvercle du
moteur
7. Stockage
Si l'on n'utilise pas la machine, il faut l'entreposer au sec et dans une ambiance normale (pas au-dessous de 0°)
Downloaded From Vacuum-Manual.com Manuals
Page 9
IT
Istruzioni per l’uso
Queste istruzioni per l‘uso sono indirizzate al personale di servizio
1. Prima della messa in funzione dell
’apparecchio si consiglia di leggere
attentamente le istruzioni per l
’uso.
2. Con ciò avrete il controllo dell’apparecchio, e ne migliorerete la
capacità. Si attenga a queste istruzioni, per la cura e la manutenzione
dell’apparecchio, servirà alla sua sicurezza e a valorizzare
l’apparecchio.
3. Per danni a persone o cose causati per l’uso non corretto
dell’apparecchio, il costruttore declina ogni responsabilità.
Leggere attentamente le avvertenze!
1. Disposizioni di sicurezza
Per la propria sicurezza.
Prima di mettere in funzione l’aspirapolvere/liquidi, legga a tutti i costi queste
istruzioni per l’uso e le tenga sempre a portata di mano.
L’aspirapolvere/liquidi può essere usata solo da persone competenti e addette
a questo compito.
Attezione! L’ aspirapolvere/liquidi non è adatta a superfici dalle quali
possano sprigionarsi polvere o liquidi dannosi alla salute!
Generali
L’utilizzo dell’aspirapolvere/liquidi, si attengono alle norme nazionali.
Assieme alle istruzioni per l’uso sono da osservare le regole del paese dove si
usa l’apparecchio, per la prevenzione degli infortuni e l’impiego nei specifici
settori. Lavori non conformi alle regole di sicurezza sono da non prendere in
considerazione.
Prescrizioni per l’impiego
• L’aspirapolvere è da utilizzarsi esclusivamente come tale, usando il
sacchetto per la polvere. L’aspiraliquidi si può usare come aspirapolvere
usando il sacchetto o come aspiraliquidi (con l’impiego del galleggiante).
• Tutti gli altri impieghi non sono conformi alle regole e il costruttore ne
declina ogni responsabilità: il rischio è della persona che ne fa uso
improprio.
• Nelle disposizioni per la sicurezza, appartengono anche le rispettanze
imposte dal costruttore per il funzionamento e la manutenzione
dell’apparecchio.
• Attenersi a tutte le regole inerenti la prevenzione degli infortuni, la
sicurezza e lavorative.
• Qualsiasi cambiamento apportato all’apparecchio e ai danni causati da
esso il costruttore ne declina ogni responsabilità..
• Prima dell’impiego dell’apparecchio controllare le superfici da trattare!
• Il costruttore declina ogni responsabilità, per danni all’apparecchio e a
superfici, causati dall’imiego di prodotti per la pulizia non idonei.
Garanzia del prodotto
L’utente viene informato chiaramente sull’impiego dell’aspirapolvere/liquidi.
Nel caso esso usi l’apparecchio non attendosi alle regole prescritte, il
costruttore declina ogni responsabilità per eventuali danni..
Fonti di pericolo
• Fate attenzione che l’apparecchio non cada in prossimità di scale.
Personale qualificato per la manutenzione
L’aspirapolvere/liquidi, deve essere curato solo da persone competenti.
Messa in funzione
• Di regola, la consegna, l’istruzione sulle norme di sicurezza, l’impiego, la
manutenzione e la prima messa in funzione dell’apparecchio, viene fatta
da una persona specializzata.
•
In caso contrario è il costruttore il responsabile per l’istruzione
dell’utente.
2. Composizione dell’apparecchio (Descrizione della foto)
Vista totale inclusi gli accessori S20/SW15/SW20
1. Impugnatura apparecchio a) Fascetta di fissaggio
2. Supporto cavo b) Flessible aspirazione
3. Interruttore principale c) Tubi rigidi 2-pezzi
4. Presa (solo nell’S20) d) Spazzola d’aspirazione universale
5. Supporto d’aspirazione e) Filtro grosso
6. Chiusura f) Cestello con panno in cotone
7. 5 Ruote g) Filtro doppio, Sacchetto
8. Cassa motore antiacustica h) Spazzola per imbottiti
9. Cavo d’alimentazione i) Galleggiante
10. Contenitore j) Ugello piatto
Vista totale inclusi gli accessori SW25KW
1. Impugnatura apparecchio a) Fascetta di fissaggio
2. Supporto cavo b) Flessible aspirazione
3. Interruttore principale c) Tubi rigidi 2-pezzi
4. Presa (solo nell’S20) d) Spazzola d’aspirazione universale
5. Supporto d’aspirazione e) Filtro grosso
6. Chiusura f) Cestello con panno in cotone
7. Ruote g) Filtro doppio, Sacchetto
8. Cassa motore antiacustica h) Spazzola per imbottiti
9. Cavo d’alimentazione i) Galleggiante
10. Contenitore j) Ugello piatto
Downloaded From Vacuum-Manual.com Manuals
Page 10
IT
3. Macchina attrezzata con aspiratore fisso
• Sistemare il serbatoio (9) e la testa motore della macchina (8) sul carrello ribaltabile (11).
• Inserire la bocca di aspirazione fissa (16) con il blocco di fisaggio (16b) sulla guida piatta (12) del carrello.
• Fermare con la vite a testa zigrinata (16a) disposta in senso orizzontale.
• L’ugello é regolabile all’infinito: o in posizione centrale o a destra o a sinistra.
• Regolare l’altezza delle lamine in gomma con l’aiuto della vite di regolazione (16c).
• Infilare il tubo di aspirazione (3) sulla bocca fissa e collegare l’altra estremità del tubo all’innesto a baionetta del serbatoio (5).
• Infilare la spina nella presa.
• L’apparecchio é pronto per l’uso.
4. Messa in funzione /Funzione
S20/SW15/SW20 o SW25 KW con Sacchi di carta per
la polvere
La S 20 risp. SW 15/SW20 & SW25KW con sacchi di carta per la
polvere, non sono utilizzabili per l’aspirazione di liquidi, sostanze
dannose alla salute e polvere esplosiva
Cambio del filtro di carta
A. L’apparecchio viene munito da un filtro di carta doppio, a
due strati. Il doppio filtro garantisce una costante e forte
aspirazione. Manico di chiusura (6) sollevare verso l’alto e
togliere il coperchio (9).
B. Asportare il cestello con panno in cotone (f) oppure il
galleggiante (i). Dopo l’aspirazione di liquidi è necessario
fare asciugare l
’aspiratore onde evitare l’intasamento del
filtro e del sacchetto. Faccia attenzione che il filtro motore
(e) sia inserito. Sosttituire il sacchetto pieno.
C. Spiegare il nuovo sacchetto e inserire nell’apposito
supporto.
D. Inserire dinuovo il cestello con il panno di cotone.
E. Riporre il coperchio (9) e chiudere con l’apposito manico
(6).
Avvolgere completamente il cavo, montando l’accessorio
desiderato. Può iniziare con la pulizia azionando l’interruttore
(4).
Suggerimenti:
Per una pulizia a fondo, è possibile (solo con l’S20) inserire
nell’apposita presa sull’apparecchio, il battitappeto electrico.
SW 15/SW20 & SW25KW con galleggiante
Non si possono aspirare liquidi che danneggiano la salute.
Lavorando con il galleggiante, è necessario asportare il filtro
motore (e).
Questi, usandolo bagnato, comporterebbe un intasamento del
filtro. Con l’uso del galleggiante si possono aspirare liquidi. Il
galleggiante, impedisce la fuoriuscita di liquido dal
contenitore tramite un blocco d’aspirazione automatico.
Avvolgere completamente il cavo montando l’accessorio
desiderato. Può iniziare con la pulizia azionando l’interruttore
(4).
5. Termine del lavoro /Manutenzione
• Spegnere l‘apparecchio
• Estrarre la spina
• Risciacquare il contenitore
• Pulire tutto l’apparecchio con un straccio umido
Con un trattamento adeguato il suo aspirapolvere/liquidi
rimarrà per lungo tempo efficiente.
• L’apparecchio non deve essere pulito con delle macchine
ad alta pressione.
• Per le riparazioni usare solo pezzi originali.
• Riparazioni e manutenzione da eseguire solo da persone
del Servizio Assistenza.
6. Guasti / Ricerca Guasti
Prima di lavorare alla macchine estrarre la spina
Attenzione!
Eseguire solo le riparazioni e manutenzioni descritte nelle
istruzioni per l’uso.
Lasci fare le riparazioni o il servizio, in modo particolare
disturbi electtrici dal Servizio Clientela o a specialisti del
settore.
Le indicazioni in basso, aiutano nella ricerca e nella
eliminazione dei guasti.
Guasti
Causa
Eliminazione
L’apparecchio non funziona
Scarsa aspirazione
Î Circuito elettrico interrotto (?)
Î Flessibile (b) oppure spazzola (d)
ostruita
Î Coperchio non messo bene
z Controllare la presa (9)
z Rimuovere l‘ostruzione
z Rimettere il coperchio in modo
corretto.
Se dopo questi suggerimenti l’apparecchio non dovesse funzionare, rivolgersi a una officina autorizzata.
7. Magazzinaggio
Se l’apparecchio non viene usato, è da immagazzinare in locale asciutto (non al di sotto di 0°)
Downloaded From Vacuum-Manual.com Manuals
Page 11
NL
Gebruiksaanwijzing
Deze gebruiksaanwijzing is bestemd voor het bedienend personeel.
1. Lees eerst deze gebruiksaanwijzing, voordat u de zuiger in gebruik
neemt. U vindt hierin belangrijke instructies over gebruik, veiligheid en
onderhoud van het apparaat.
2. Hierdoor beheerst u het apparaat volledig. Dit is veiliger voor uzelf en
voorkomt onnodige schade aan uw machine.
3. De fabrikant/importeur is niet verantwoordelijk voor schade aan
personen of zaken die ontstaat door verkeerd gebruik of gebrekkig
onderhoud aan de machine.
Lees de veiligheidsaanwijzingen!
1. Veiligheidsvoorschriften
Voor uw veiligheid
Voordat u de stof-/waterzuiger in gebruik stelt dient u deze
gebruiksaanwijzing door te lezen. Bewaar deze daarna op een makkelijk
toegankelijke plaats. De stof-/waterzuiger mag alleen gebruikt worder door
personen die over de werkwijze geïnstrueerd zijn en uitdrukkelijk opdracht
hebben om met de machine te werken.
Attentie! Deze stof-/waterzuiger is niet geschikt vor het opzuigen van
gezondheidsschadelijke stoffen, -vloeistoffen of stoffen die kunnen
exploderen of ontbranden!
Algemeen
Het gebruik van deze stof-/waterzuiger is onderworpen aan de geldende
nationale voorschriften voor veiligheid en arbeidsomstandigheden. Naast de
bepalingen in deze gebruiksaanwijzing en de algemeen geldende regels voor
het voorkomen van risico’s gelden de algemeen aanvaardde regels voor veilig
en professioneel werken. Iedere ondeskundige handeling moet vermeden
worden.
Gebruik
• De stofzuiger is alleen geschikt voor het opzuigen van droog stof. Hij
moet voorzien zijn van een stofzak. De stof-/waterzuiger kan m.b.v. een
stofzak ook droog stof opzuigen en zonder deze alleen vloeistoffen.
• Iedere andere gebruikstoepassing geldt als niet geschikt. Voor de door
verkeerd gebruik van deze zuiger ontstane schades is de fabrikant niet
aansprakelijk, het risico draagt alleen de gebruiker.
• Tot het juiste gebruik van de zuiger hoort ook het regelmatig laten
uitvoeren van onderhoud alsmede het direct laten repareren van alle
storingen en schades.
• Het is hierbij belangrijk dat wordt nagegaan of aan de fundamentele
veiligheidsvoorwaarden is voldaan.
• Ondeskundig uitgevoerde veranderingen of reparaties kunnen
onvoorziene risico`s voor de gebruiker opleveren, waarvoor de fabrikant
niet aansprakelijk gesteld kan worden.
• Er moet vooraf gecontroleerd worden of de vloer geschikt is om met deze
machine bewerkt te worden.
• Voor schades welke ontstaan aan machine en gereingde vloer door het
gebruik van niet geschikte reinigingsprodukten kan de fabrikant/
leverancier van de machine niet aansprakelijk gesteld worden.
Produktaansprakelijkheid
De gebruiker wordt er uitdrukkelijk op gewezen dat de stof-/waterzuiger
alleen gebruikt mag worden voor het doel waarvoor ze ontworpen is. Voor het
geval dat deze stof-/waterzuiger niet juist wordt gebruikt, gebeurt dat alleen
onder de verantwoordelijkheid van de gebruiker. Elke aansprakelijkheid voor
de fabrikant vervalt daarmee ogenblikkelijk.
Bronnen van gevaar
• Pas op voor trappen en drempels, opdat de machine niet omvalt of naar
beneden valt.
Erkende servicemedewerkers
Deze stof-/waterzuiger mag alleen onderhouden en gerepareerd worden door
personen die over de noodzakelijke vakbekwaamheid beschikken en daartoe
zijn aangesteld.
Ingebruikstelling
• De instructie over de veiligheidsvoorschriften, het onderhoud en het
gebruik en de ingebruikstelling dient door een daartoe aangestelde
vakman te geschieden.
• Gebeurt dit niet dan is de koper verantwoordelijk voor de juiste instructie
naar de gebruiker.
2. Omschrijving onderdelen S20/SW15/SW20
1. Handgreep a) Slangmof
2. Snoerklem b) Zuigslang
3. Aansluitkontakt (alleen bij S20) c) 2-delige zuigbuis
4. Aan/uit schakelaar d) Kombi-vloermond
5. Slangaansluiting e) Motorfilter
6. Ketelklem f) Filterkorf met katoenen hoes
7. 5 Zwenkwlelen g) Dubbelwandige stofzak
8. Motorhuis met geluidsreductie h) Meubelmondstuk
9. Netsnoer i) Vlottermechanisme
10. Ketel j) Spleetzuiger
Omschrijving onderdelen SW25 KW
1. Handgreep a) Slangmof
2. Snoerklem b) Zuigslang
3. c) 2-delige zuigbuis
4. Aan/uit schakelaar d) Kombi-vloermond
5. Slangaansluiting e) Motorfilter
6. Ketelklem f) Filterkorf met katoenen hoes
7. 5 Zwenkwlelen g) Dubbelwandige stofzak
8. Motorhuis met geluidsreductie h) Meubelmondstuk
9. Netsnoer i) Vlottermechanisme
10. Ketel j) Spleetzuiger
3. Uitrusten van de waterzuiger met star zuigmondstuk
• Plaats het motorblok (1) op de ketel (7) en deze laatste op de kiponderstel (14).
• Schuif de bevestigingsstang (19) op de voortrein (15) van het kiponderstel (14) en schuif vervolgens op deze bevestigingsstang (19) het
starre waterzuigmondstuk (17).
Downloaded From Vacuum-Manual.com Manuals
Page 12
NL
• Het geheel met bevestigingsschroef (16) vastzetten teneide jedere vrije horizontale beweging te vermijden.
• Het waterzuigmondstuk (17) kan alzo door middel van de bevestigingsschroef (16) op kontinue wijze verschoven worden naar links of
rechts om bijvoorbeeld onder radiators of kasten te kunnen werken.
• Met de hoogte regelingsschroef (18) kan men de hoogte van de rubberstrips van het zuigmondstuk regelen.
• Bevestig de spiraalslang (10) aan de schuifaansluiting (9) van de ketel enerzijds en aan het starre waterzuigmond-stuk (17) anderzijds.
• Steek de stekker in het stopkontakt.
• Aldus is de machine gebruiksklaar.
4. Ingebruikname
S20/SW15/SW20 & SW25KW met papieren stofzakken
De S20 resp. SW20 met papieren stofzak is niet geschikt voor
het opzuigen van vloeistoffen en gezondheidsschadelijke
stoffen- of stoffen die kunnen exploderen of ontbranden.
Vervangen van de stofzak
A. Het apparaat is voorzien van een dubbelwandige papieren
stofzak (g) van ongebleekt papier. Deze dubbelwandige
stofzak garandeert een continue hoge zuigkracht. Trek de
ketelklem (6) naar boven en til het motorhuis (8) van de
ketel.
B. Neem de filterkorf met katoenen hoes (f) of het
vlottermechanisme (i) uit de ketel. Als de SW20 als
waterzuiger is gebruikt moet de ketel eerst drooggemaakt
worden om het vastplakken of beschadigen van de stofzak
te voorkomen. Let er op dat het motorbeschermingsfilter
(e) aanwezig is. Volle stofzakken milieuvriendelijk
afvoeren.
C. De nieuwe stofzak openvouwen en de rubberen ring over
de slangaansluiting (5) trekken.
D. Plaats de filterkorf met katoenen hoes (f) weer in de ketel.
E. Plaats het motorhuis (8) op de ketel (10) en druk de
ketelklem (6) weer aan.
Wikkel het netsnoer (9) volledig af. Monteer de gewenste
accessoires.
Door het inschakelen van de aan/uit schakelaar (4) kunt u met
het zuigen beginnen.
Aanwijzing
Bij de S20 kan een elekltrische borstel aangesloten worden op
het aansluitkontakt (3). Hiermee wordt een betere en grondige
reiniging bereikt.
SW15/SW20 & SW25KW met vlottermechanisme
Er mogen geen gezondheidsgevaarlijke vloeistoffen
afgezogen worden!
Bij het natzuigen moet het motorfilter (e) verwijderd worden
omdat dit verstopt kan raken met kleverige stofresten.
Met het vlottermechanisme (i) in de ketel (10) kan men
vloeistoffen opzuigen.
Het vlottermechanisme (i) voorkomt het overlopen van de
vloeistofketel door het afsluiten van de zuigluchtstroom.
Wikkel het netsoer (9) volledig af. Monteer de
waterzuigaccessoires.
Door het inschakelen van de aan/uit schakelaar (4) kunt u met
het waterzuigen beginnen.
5. Einde van de werkzaamheden/onderhoud
• Apparaat uitschakelen.
• Netsnoer uit wandcontactdoos nehmen.
• Ketel legen. Ketel met schoonwater naspoelen.
• Ketel met een doek drogen.
Bij een zorgvuldige behandeling zult u lang plezier hebben
van uw stof-/waterzuiger.
• Het apparaat mag niet met een hogedrukreiniger of een
waterstraal schoongespoten worden.
• Bij reparaties alleen originele onderdelen toepassen.
• Onderhoud en reparaties alleen laten uitvoeren door
erkende service medewerkers.
6. Hulp bij storingen
OPGELET!
Bij reparaties aan het apparaat de stekker uit de
wandcontactdoos nemen!ATTENTIE!
Voer alleen onderhoud en reparatiewerkzaamheden uit die in
deze gebruiksaanwijzing zijn beschreven.Laat service en
reparatiewerkzaamheden, in het bijzonder het opheffen van
elektrische storingen, uitvoeren door monteurs of andere
vakbekwame krachten.
De volgende aanwijzingen helpen bij het foutzoeken en het
oplossen van storingen.
Storing
Oorzaak
Oplossing
Apparaat zuigt niet
Onvoldoende zuigkracht
Î Geen spanning
Î Zuigt valse lucht
Î Gat in zuigslang
Î Stofzak is vol
Î Zuigslang verstop
Î Vloermond verstopt
Stekker in wandcontactdoos steken
z Netkabel vervangen
z Motorkap goed op ketel plaatsen
z Zuigslang vervangen
z Stofzak vervangen
z Slang doorsteken met stok
z Verwijder vuil
Werkt het apparaat ondanks deze aanwijzingen niet goed, waarschuw dan een ser v ic e m onte ur.
7. Opslag
Waneer het apparaat niet wordt gebruikt dient deze droog en onder normale omstandigheden (niet onder 0°) bewaard te worden.
Downloaded From Vacuum-Manual.com Manuals
Page 13
SE
Bruksanvisning
Denna bruksanvisning är avsedd för användaren
1. Läs noga rekommendationerna i denna bruksanvisning angående
skötsel och underhåll av maskinen, före användning av maskinen.
2. Därigenom behärskar ni maskinen. Skötsel och underhåll efter denna
bruksanvisning främjar säkerheten och bibehåller maskinens värde.
3. För person och egendomsskador som uppstår genom felaktigt
handhavande av maskinen tar tillverkaren inget ansvar!
Läs Säkerhetsföreskrifterna!
1. Säkerhetsföreskrifter
För din egen säkerhet
Innan ni använder denna damm och vattensugare läs ovillkorligen
bruksanvisningen och förvara den lättåkomligt. Maskien får .endast användas
av personer som har instruerats i dess handhavande och som uttryckligen fått i
uppdrag att använda den.
Observera! Denna damm och vattensugare lämpar sig icke för uppsugning
av hälsovådligt damm och vätska.
Allmänt
Vid andvändandet av maskinen gäller nationella regler. Beakta
bruksanvisningen, allmänt erkända regler för arbetarskydd och eventuellt
längre gående statliga eller företagsinterna regler. Varje användning som
avviker från säkerhetsbestämmelserna är otillåten.
Avsedd användning
• Dammsugaren är enbart avsedd för dammsugning med dammpåse.
Vattensuaren skall vid dammsugning utrustas me dammpåse och vid
vattensugning med skummavskiljaren.
• Varje annan användning är ej tillåten. Uppkomna skador genom felaktig
användning, tar tillverkaren inget ansvar för. Ansvaret för dylika skador
faller på användaren.
• Inom avsedd användning räknas också utförandet av tillverkarens
föreskrivna drift, skötsel och service villkor.
• Allmänt erkända regler för arbetarskydd. Eventuellt längre gående statliga
eller företagsinterna föreskrifter och rengöringstekniska regler beaktas.
• Ombyggnader och ändringar på damm / vattensugaren är inte tillåten,
tillverkaren tar inte ansvar för skador uppkomna därigenom.
• Innan arbetets början skall golvmaterialets lämplighet för den aktuella
arbetsmetoden kontrolleras.
• För skador på maskinen och golvbeläggning som uppkommer genom
användning av olämpliga rengöringsmedel ansvarar tillverkaren inte.
Produktansvar
Användaren ansvarar för att föreskrifterna för användandet av maskinen följs.
Följs inte föreskrifterna, upphör tillverkarens ansvar.
Riskmoment
• Var aktsam vid trappor och trösklar att maskinen inte vältar.
Reparationer och underhåll
Reparationer får endast utföras av auktoriserade serviceverkstäder eller av
personal som är förtrogen med alla relevanta säkerhetsbestämmelser. Vi
rekommenderar att låta reparationer och underhåll utföras av Service Center
eller servicepartner..
Första igångkörningen
• Leveransinstruktionen om säkerhetsföreskrifterna, handhavande och
underhåll liksom första igångkörningen ombesörjes i normala fall en av
auktoriserade fackman.
•
Om detta inte är fallet är innehavaren ansvaring för instruktionen till
användaren.
2. Maskinbeskrivning S20/SW15/SW20
1. Bärhandtag a) Slangmuff
2. Kabelhållare b) Sugslang
3. Apparatuttag (enbart S20 ) c) Sugrör 2 st.
4. Strömbrytare På /Av d) Kombimunstycke
5. Stos för anslutning av sugslang e) Motorskyddsfilter
6. Låsbygel till smutsbehållaren f) Filterhållare med bommullsfilter
7. 5 Länkhjul g) Dammpåse
8. Motortopp med ljuddämpning h) Textilmunstycke
9. Nätkabel i) Skummavskiljare
10. Burk j) Fogmunstycke
Maskinbeskrivning SW 25KW
1. Bärhandtag a) Slangmuff
2. Kabelhållare b) Sugslang
3. c) Sugrör 2 st.
4. Strömbrytare På /Av d) Kombimunstycke
5. Stos för anslutning av sugslang e) Motorskyddsfilter
6. Låsbygel till smutsbehållaren f) Filterhållare med bommullsfilter
7. 5 Länkhjul g) Dammpåse
8. Motortopp med ljuddämpning h) Textilmunstycke
9. Nätkabel i) Skummavskiljare
10. Burk j) Fogmunstycke
Downloaded From Vacuum-Manual.com Manuals
Page 14
SE
3. Utrustning som vattensugare med stelt munstycke
• Placera tanken (9) med monterat motorblock (8) på tippstativet (11).
• För på det stela vattensugmunstycket (16) med hållaren (16b) på den platta järnskenan (12) som sitter på stativet.
• Lås fast med den horisontala räfflade skruven (16a).
• Du kan placera munstycket i mitten, till höger eller till vänster.
• Med höjdinställningsskruven (16c) kan du ställa in gummikanternas höjd.
• Sätt fast sugslangen på munstycket och koppla den till tankens anslutningsdon (5).
• Sätt i stickkontakten i uttaget.
• Damm- och vattensugaren är klar för användning.
4. Drift
S20/SW15/SW20 & SW225KW med dammpåse
S20 eller SW20 med dammpåse får inte användas för
uppsugning av vätskor, hälsovådliga eller explosiva ämnen.
Påsbyte
A. Dammsugaren utrustas med en oblekt dubbelfilter
dammpåse som garanterar konstant hög sugeffekt. Tryck
låsbygeln (6) uppåt och lyft av motortoppen (9).
B. Lyft Filterhållaren med bommullsfiltret (f) eller
Skummavskiljaren (i) ur burken. Torka burkens insida
efter vattensugning. Kontrollera att Motorskyddsfiltret (e)
är monterat. Kasta den fulla dammpåsen.
C. Veckla ut den nya dammpåsen och dra gummitätningen
över muffstosen på burkens insida.
D. Sätt i filterkorgen med bomullsfiltret (f).
E. Sätt motortoppen (9) tillbaka och lås med låsbygeln.
Linda av nätkabeln i hela dess längd och montera önskad
tillbehör. Tryck på strömbrytaren (4) och börja rengöringen.
OBS!
För speciell rengöring är det mögligt att koppla ett motordrivet
borstvalsmunstycke till apparatuttaget (endast S20).
SW157SW20& SW25KW med skummavskiljare
Inga hälsovådliga vätskor får sugas upp
Vid utrustning som vattensugare måste motorskyddsfiltet (e)
borttagas. Denna skulle hindra luftflödet om den blir blöt.
Med skummavskiljaren monterat kan man suga upp vätskor.
Skummavskiljaren med flottören förhindrar genom avbrott i
luftflödet att burken blir överfull och vatten kommer i
sugmotoren. Linda av nätkabelen i hela dess längd och
montera önskad tillbehör. Tryck på strömbrytaren (4) och
börja rengöringen.
5. Arbetets avslutning /Skötsel
• Stäng av maskinen.
• Dra ut nätkontakten.
• Skölj burken med rent vatten.
• Torka av maskinens alla ytor med en fuktig lapp.
Vid omsorgsfull behandling kommer denna damm /
vattensugare att fungera under lång tid .
• Maskinen får inte rengöras med hög / ångtryck eller
vattenstråle.
• Vid reparationer får endast original reservdelar användas.
• Reparationer får endast utföras av auktoriserade
serviceverkstäder.
6. Felsökning
Varning!
Koppla alltid bort nätkabeln före maskinskötsel och
reparation!
Viktig
Utför endast skötsel och reparationer som är beskrivna i denna
bruksanvisning.
Vid service och reparationsarbeten, speciellt elektriska fel
anlita eller servicepartners. Följande anvisningar är till hjälp
vid felsökning.
Symptom
Orsak
Åtgärd
Maskinen startar inte
Dålig sugeffekt
Î Strömavbrott (1)
Î Stopp i Sugslang (b) eller sug-
munstycke (d)
Î Motortopp felaktig monterat
z Kontrollera säkringen, nätkontak-
ten ej riktig instucken.
z Avlägsna stoppet
z Sätt motortoppen rätt
Fungerar maskinen fortfarande inte tillfredsställande, ring eller servicepartner!
7. Förvaring
Om maskinen inte används, skall den tömmas på vatten och rengjord förvaras under normala inomhusförhållanden. Ej under 0°
celsius.
Downloaded From Vacuum-Manual.com Manuals
Page 15
Technische Daten Technical specifications Caracteristiques techniques
Dati Tecnici Technische gegevens Tekniska data
S20 SW15 SW20 SW25KW
Spannung
Tension
Tension
Tensione
Netspanning
Spänning
230-240V/50Hz 5A 230-240V/ 50Hz 5A 230-240V/50Hz5A 230-240V/50Hz 5A
Saugmotor
Suction motor
Moteur d’aspiration
Motore d’aspirazione
Vacuümmotor
Sugmotor
1100 W
1100 W
1100 W
1100 W
Saugleistung
(Unterdruck)
Suction
Despression
Capacità
d’aspirazione
Zuigvermogen
(onderdruk)
Sugkapacitet
200mbar
190mbar
190mbar
190mbar
Inhalt Staubsack
Dustbag capacity
Capacité sac
poussière
Capienza sacco
Inhoud stofzak
Påsvolym
10 lt
6 lt
10lt
18 lt
Inhalt Wassertank
Capacity water tank
Contenance réservoir
eau
Capienza serbatoio
acqua
Ketelinhoud (nat)
Vattentankvolym
9 lt
14.5 lt
26 lt
Netzkabellänge
Cable length
Longueur du câble
Lunghezza cavo
Lengte netsnoer
Nätkabellängd
10 m
10 m
10 m
10 m
Gesamtdurchmesser
Overall diametre
Diametre hors-tout
Diametro totale
Totale diameter
Max diameter
380 mm
380mm
380 mm
400 mm
Gesamthöhe
Overall height
Hauteur hors-tout
Altezza
Totale hoogte
Total höjd
595 mm
500 mm
595 mm
840 mm
Gewicht ohne Zubehör
Weight without
accessories
Poids sans
accessories
Peso senza accessori
Gewicht excl.
Accessoires
Vikt utan tillbehör
8 kg
9.3 kg
9.8 kg
12.3 kg
Arbeitsbreite
Working width
Largeur de travail
Larghezza utile di
lavoro
Werkbreedte
Arbetsbredd
27cm
27cm
37cm
37cm
Änderungen im Zuge technischer Verbesserungen vorbehalten
Subject to changes within the framework of technical progress
Sous réserve de modifications téchniques
Ci riserviamo l’obbligo di effettuare modifiche tecniche
Technische wijzigingen voorbehouden
Vi förbehåller oss rätten att införa tekniska ändringar utan särskilt meddelande
Downloaded From Vacuum-Manual.com Manuals
Loading...
