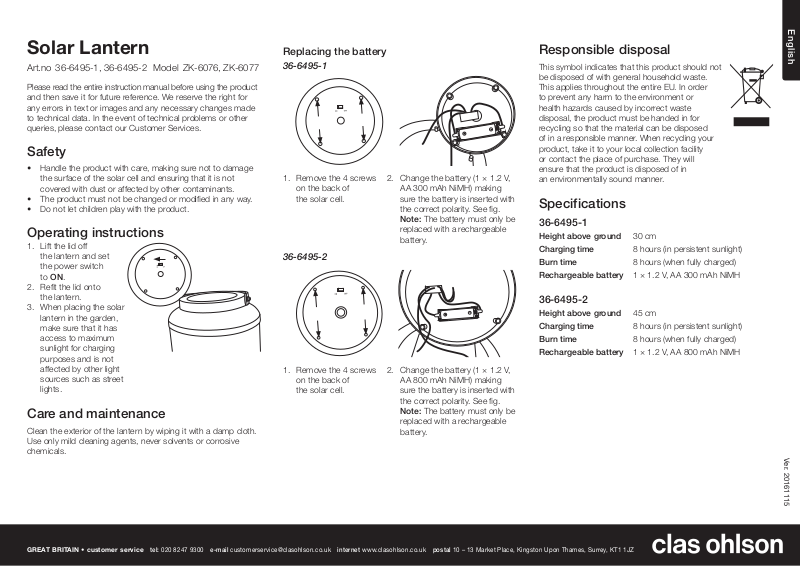

clas ohlson ZK-6076, ZK-6077 User manual

Page 1

English

Solar Lantern

Art.no 36-6495-1, 36-6495-2 Model ZK-6076, ZK-6077

Please read theentire instruction manual before using theproduct and then save it for future reference. Wereserve theright for any errors in text or images and any necessary changes made to technicaldata. Intheevent of technical problems or other queries, please contact our Customer Services.

Safety

• Handle theproduct with care, making sure not to damage thesurface of thesolar cell and ensuring that it is not covered with dust or affected by other contaminants.

• Theproduct must not be changed or modiﬁed in anyway.

• Do not let children play with theproduct.

Operating instructions

1. Lift thelid off thelantern and set thepower switch toON.

2. Reﬁt thelid onto thelantern.

3. When placing thesolar lantern in thegarden, make sure that it has access to maximum sunlight for charging purposes and is not affected by other light sources such as street lights.

Care and maintenance

Clean theexterior of thelantern by wiping it with adampcloth. Useonly mild cleaning agents, never solvents or corrosive chemicals.

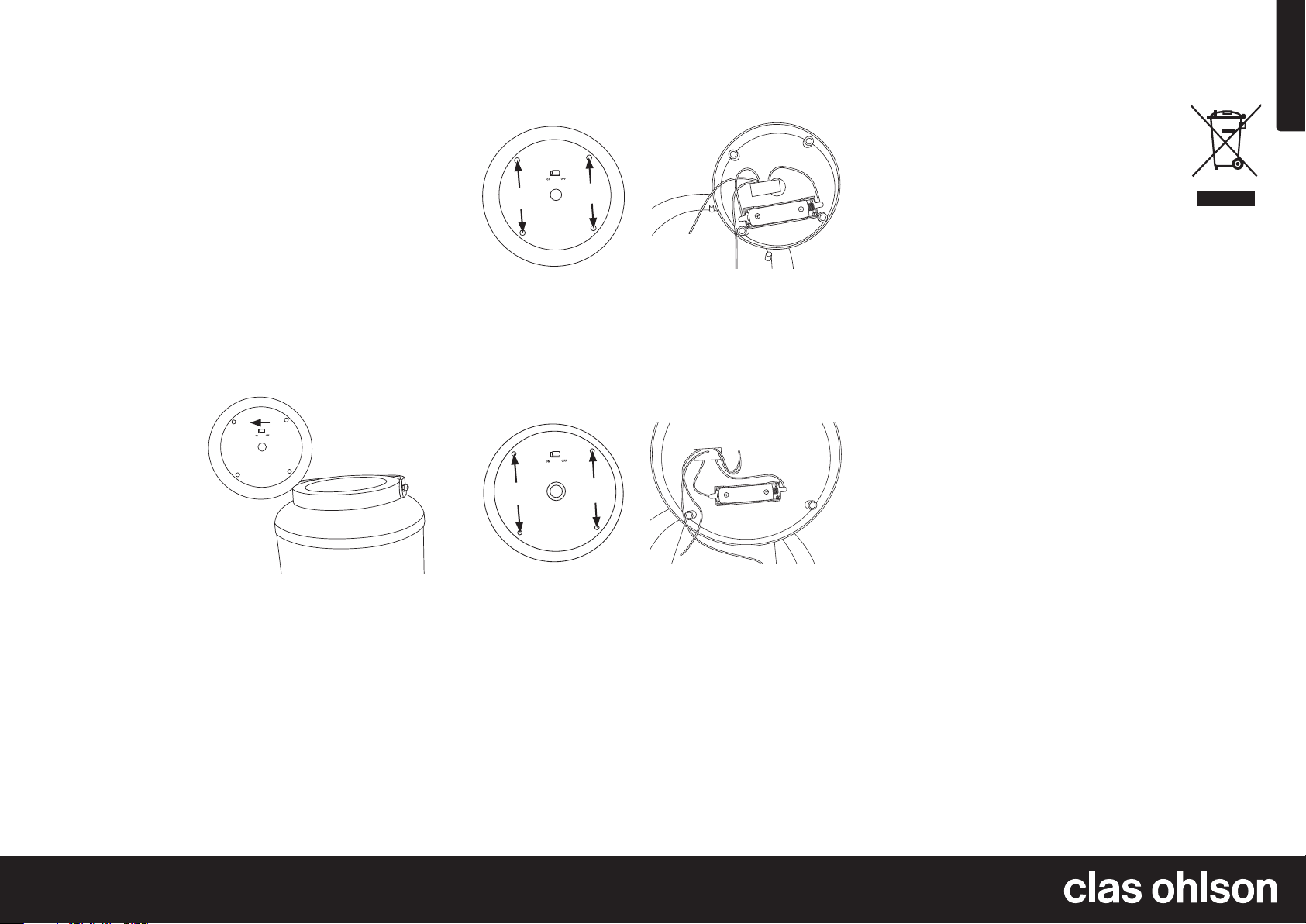

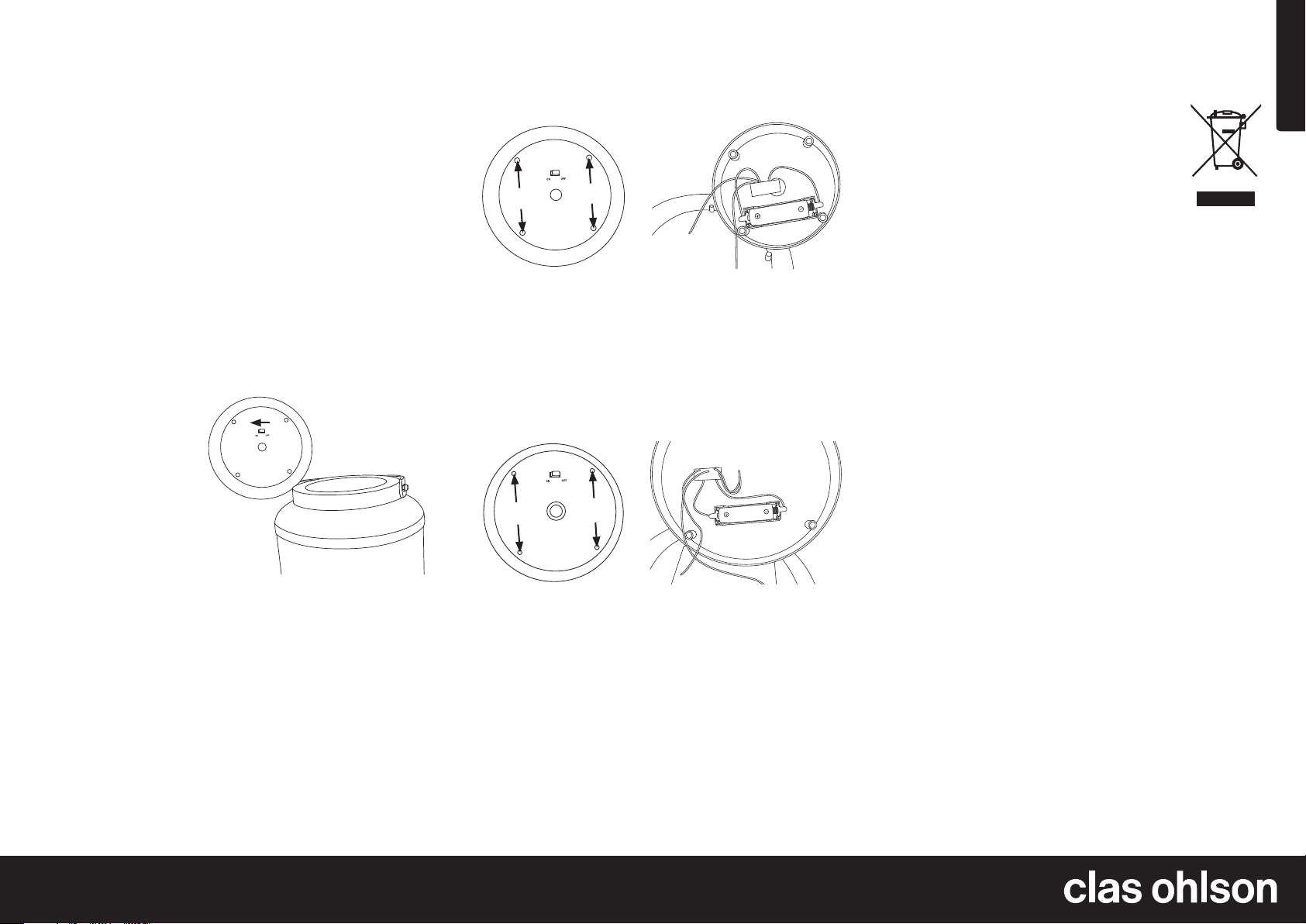

Replacing thebattery

36-6495-1

1. Remove the4 screws on theback of thesolarcell.

36-6495-2

1. Remove the4 screws on theback of thesolarcell.

2. Change thebattery (1×1.2V, AA 300 mAh NiMH) making sure thebattery is inserted with thecorrect polarity. Seeﬁg. Note: Thebattery must only be replaced with arechargeable battery.

2. Change thebattery (1×1.2V, AA 800 mAh NiMH) making sure thebattery is inserted with thecorrect polarity. Seeﬁg. Note: Thebattery must only be replaced with arechargeable battery.

Responsible disposal

This symbol indicates that this product should not be disposed of with general householdwaste. Thisapplies throughout theentire EU. Inorder to prevent any harm to theenvironment or health hazards caused by incorrect waste disposal, theproduct must be handed in for recycling so that thematerial can be disposed of in aresponsible manner. Whenrecycling your product, take it to your local collection facility or contact theplace of purchase. Theywill ensure that theproduct is disposed of in anenvironmentally sound manner.

Specifications

36-6495-1

Height above ground 30cm Chargingtime 8hours (in persistent sunlight) Burntime 8hours (when fully charged) Rechargeable battery 1×1.2 V, AA 300 mAh NiMH

36-6495-2

Height above ground 45cm Chargingtime 8hours (in persistent sunlight) Burntime 8hours (when fully charged) Rechargeable battery 1×1.2 V, AA 800 mAh NiMH

Ver. 20161115

GREAT BRITAIN • customer service

tel: 020 8247 9300 e-mail [email protected] internet www.clasohlson.co.uk postal 10 – 13 Market Place, Kingston Upon Thames, Surrey, KT1 1JZ

Page 2

Svenska

Solcellslykta

Art.nr 36-6495-1, 36-6495-2 Modell ZK-6076, ZK-6077

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtidabruk. Vireserverar oss förev. text- och bildfel samt ändringar av tekniskadata. Vidtekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

• Hantera produkten varsamt, se till att inte solcellens yta skadas, täcks av damm eller påverkas negativt av andra föroreningar.

• Produkten får inte ändras eller modiﬁeras på någotsätt.

• Låt inte barn leka med produkten.

Användning

1. Lyft av lyktans lock och ställ strömbrytaren ilägeON.

2. Lägg tillbaka locket.

3. Placera lyktan iträdgården så att den utsätts för maximalt solljus och inte påverkas av andra ljuskällor som t.ex. gatubelysning.

Skötsel och underhåll

Rengör lyktan med enlätt fuktadtrasa. Använd ettmilt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.

Solcellens batteri kan vid behov bytasut

36-6495-1

1. Lossa de 4 skruvarna på solcellens baksida.

36-6495-2

1. Lossa de 4 skruvarna på solcellens baksida.

2. Byt ut batteriet (1×1,2 V, AA 300 mAh NiMH) och se till att polariteten blir rätt, sebild. Obs! Batteriet får endast ersättas med ettladdbart batteri.

2. Byt ut batteriet (1×1,2 V, AA 800 mAh NiMH) och se till att polariteten blir rätt, sebild. Obs! Batteriet får endast ersättas med ettladdbart batteri.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Dettagäller inom hela EU. Föratt förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering,ska produkten lämnas till återvinning så att materialet kan tas omhand på ettansvarsfulltsätt. Närdu lämnar produkten till återvinning, använd dig av de returhanteringssystem som ﬁnns där du beﬁnner dig eller kontakta inköpsstället. Dekan se till att produkten tas om hand på ettför miljön tillfredställandesätt.

Specifikationer

36-6495-1

Höjd över mark 30cm Laddtid 8 tim (iihållande solljus) Lystid 8 tim (fulladdat) Laddbart batteri 1×1,2 V, AA 300 mAh NiMH

36-6495-2

Höjd över mark 45cm Laddtid 8 tim (iihållande solljus) Lystid 8 tim (fulladdat) Laddbart batteri 1×1,2 V, AA 800 mAh NiMH

SVERIGE • kundtjänst tel. 0247/445 00 fax 0247/445 09 e-post [email protected] internet www.clasohlson.se brev Clas Ohlson AB, 793 85 INSJÖN

Ver. 20161115

Page 3

Norsk

Solcellelykt

Art.nr. 36-6495-1, 36-6495-2 Modell ZK-6076, ZK-6077

Les brukerveiledningen grundig før produktet tas ibruk og ta vare på den for framtidigbruk. Vireserverer oss motev. feil itekst og bilde, samt forandringer av tekniskedata. Vedtekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

• Produktet må behandles skånsomt. Passpå at ikke solcellens overﬂate blir skadet, dekkes med støv eller påvirkes negativt på noen som helstmåte.

• Produktet må ikke demonteres eller endrespå.

• La aldri barn leke med produktet.

Bruk

1. Skru av lyktens lokk og still strømbryteren på ON.

2. Sett lokket tilbakeigjen.

3. Plasser lykten ihagen sånn at den får maksimalt med sollys og ikke påvirkes av andre lyskilder som f.eks. gatelykter.

Stell og vedlikehold

Rengjør produktet med enlett fuktetklut. Bruketmildt rengjøringsmiddel, aldri løsningsmidler eller etsende kjemikalier.

Batteriet kan ved behov skiftesut

36-6495-1

1. Løsne på de 4 skruene på solcellenes bakside.

36-6495-2

1. Løsne på de 4 skruene på solcellenes bakside.

2. Bytt ut batteriet (1×1,2 V, AA 300 mAh NiMH). Passpå at polariteten blir riktig, seﬁg. Obs! Batteriet må kun byttes ut med ettilsvarende ladbart batteri.

2. Bytt ut batteriet (1×1,2 V, AA 800 mAh NiMH). Passpå at polariteten blir riktig, seﬁg. Obs! Batteriet må kun byttes ut med ettilsvarende ladbart batteri.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dettegjelder ihele EØS-området. Foråforebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på enansvarsfullmåte. Benytt miljøstasjonene som er derdu beﬁnner deg eller ta kontakt med forhandler. Devil ta hånd om produktet på enmiljømessig tilfredsstillendemåte.

Spesifikasjoner

36-6495-1

Høyde over marken 30cm Ladetid 8 timer (ivedvarende sollys) Lystid 8 timer (med fulladede batteri) Ladbart batteri 1×1,2 V, AA 300 mAh NiMH

36-6495-2

Høyde over marken 45cm Ladetid 8 timer (ivedvarende sollys) Lystid 8 timer (med fulladede batteri) Ladbart batteri 1×1,2 V, AA 800 mAh NiMH

NORGE • kundesenter tel. 23 21 40 00 fax 23 21 40 80 e-post [email protected] internett www.clasohlson.no post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Ver. 20161115

Page 4

Suomi

Aurinkokennolyhty

Tuotenro 36-6495-1, 36-6495-2 Malli ZK-6076, ZK-6077

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emmevastaa mahdollisista teksti- tai kuvavirheistä. Jostuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.

Turvallisuus

• Käsittele laitetta varoen. Varmista, että aurinkokennon pinta ei vahingoitu ja että pinnalle ei kerry pölyä tai muita epäpuhtauksia.

• Laitetta ei saa purkaa tai muuttaa.

• Älä anna lasten leikkiä tuotteella.

Käyttö

1. Nosta lyhdyn kansi ja aseta virtakytkin asentoon ON.

2. Laita kansi takaisin paikalleen.

3. Sijoita valaisin paikkaan, jossa se saa mahdollisimman paljon auringonvaloa ja jossa se ei altistu muille valaisimille, kuten katulampuille.

Huolto ja ylläpito

Puhdista lyhty kevyesti kostutetulla liinalla. Käytämietoa pesuainetta. Äläkäytä liuotusaineita tai syövyttäviä kemikaaleja.

Aurinkokennon akun voi vaihtaa tarvittaessa

36-6495-1

1. Avaa aurinkokennon takana olevat 4 ruuvia.

36-6495-2

1. Avaa aurinkokennon takana olevat 4 ruuvia.

2. Vaihda akku (1×1,2 V, AA 300mAh NiMH) ja varmista, että se tulee oikeinpäin. Katsokuvaa. Huom.! Valaisimeen saa laittaa ainoastaan samanlaisen ladattavanakun.

2. Vaihda akku (1×1,2 V, AA 800mAh NiMH) ja varmista, että se tulee oikeinpäin. Katsokuvaa. Huom.! Valaisimeen saa laittaa ainoastaan samanlaisen ladattavanakun.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämäkoskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

36-6495-1

Korkeus maan pinnasta 30cm Latausaika 8 tuntia (suorassa auringonvalossa) Valaisuaika 8 tuntia (täydellä akulla) Akku 1×1,2 V, AA NiMH 300 mAh

36-6495-2

Korkeus maan pinnasta 45cm Latausaika 8 tuntia (suorassa auringonvalossa) Valaisuaika 8 tuntia (täydellä akulla) Akku 1×1,2 V, AA NiMH 800 mAh

SUOMI • asiakaspalvelu puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

Ver. 20161115

Page 5

Deutsch

Solarlaterne

Art.Nr. 36-6495-1, 36-6495-2 Modell ZK-6076, ZK-6077

Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir unsvor. Beitechnischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheitshinweise

• DasProdukt vorsichtig handhaben und sicherstellen, dass dieOberﬂäche derSolarzelle nicht beschädigt, von Staub bedeckt oder durch andere Verunreinigungen beeinträchtigtwird.

• DasGerät weder demontieren noch in anderer Weise verändern.

• Kein Kinderspielzeug.

Gebrauch

1. Den Deckel derLaterne abschrauben und den Stromschalter auf Position ON stellen.

2. Den Deckel wieder aufsetzen.

3. DieLeuchte so im Garten aufstellen, dass sie maximal anSonneneinstrahlung erhält und nicht von anderen Lichtquellen wiez. B. Straßenbeleuchtung beeinträchtigtwird.

Pflege und Wartung

DasProdukt mit einem leicht befeuchteten Tuch reinigen. Einsanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.

DerAkku kann bei Bedarf ausgetauscht werden

36-6495-1

1. Die4 Schrauben anderRückseite des Solarmodulslösen.

36-6495-2

1. Die4 Schrauben anderRückseite des Solarmodulslösen.

2. Den Akku wechseln (1×1,2V, AA 300 mAh NiMH) und sicherstellen, dass diePolarität stimmt, siehe Abb. Hinweis: DerAkku darf nur mit einem neuen Akku ersetzt werden.

2. Den Akku wechseln (1×1,2V, AA 800 mAh NiMH) und sicherstellen, dass diePolarität stimmt, siehe Abb. Hinweis: DerAkku darf nur mit einem neuen Akku ersetzt werden.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass dasProdukt nicht gemeinsam mit demHaushaltsabfall entsorgt werdendarf. Diesgilt in dergesamten EU. Ummöglichen Schäden für dieUmwelt und Gesundheit vorzubeugen, diedurch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um dienachhaltige Wiederverwertung von stofﬂichen Ressourcen zu fördern. BeiderAbgabe des Produktes bitte dievorhandenen Recyclingund Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann dasProdukt auf eine umweltfreundliche Weise recyceln.

Technische Daten

36-6495-1

Höhe ab Boden 30cm Ladedauer 8 Std. (in andauerndem Sonnenlicht) Leuchtdauer 8 Std. (bei vollständiger Ladung) Akku 1×1,2 V, AA 300 mAh NiMH

36-6495-2

Höhe ab Boden 45cm Ladedauer 8 Std. (in andauerndem Sonnenlicht) Leuchtdauer 8 Std. (bei vollständiger Ladung) Akku 1×1,2 V, AA 800 mAh NiMH

Ver. 20161115

DEUTSCHLAND • Kundenservice

Hotline 040 2999 78111 E-Mail [email protected] Homepage www.clasohlson.de Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg
