Page 1
S U O M IN O R S KS V E N S K AE N G L I S H
30-6215
Air Hammer
Model: ZK-101
Page 2
Air Hammer 30 - 6215
Please read the entire instruction manual before using and save it for future use.
We apologise for any text or photo errors and any changes of technical data.
E N G L I S H
If you have any questions concerning technical problems please contact our
Customer Service Department (see address on reverse.)
Description
The air hammer is designed for a multiple of uses on varying materials e.g.
cutting through rusty steel or bolts and removing grout from cement blocks or
bricks. It is equipped with a control valve for carrying out precision work and
suitable for tools with a 10 mm hexagonal shank. Air connection: R ¼˝, quick
connector nipple.
Acceptance of Delivery
Check immediately if the goods are damaged after delivery. See also our
Terms and Conditions in our main catalogue.
Safety guidelines
Always follow these safety guidelines and other relevant safety rules.
1. Read through all manuals that accompany this product. Learn how all
the controls operate and how to properly handle the tool.
. Only persons with good knowledge of the safety guidelines and proper
handling of this tool should operate it.
3. Do not wear any loose tting clothes, ties or jewellery when you are
working with the air hammer. Loose tting clothes and jewellery can get
caught in the moving parts and cause severe bodily injury.
4. Do not hold down the trigger when you connect the tool to the
compressed air hose.
5. Never hold the trigger before putting the hammer against a workpiece.
All chisels must be securely fastened. Loose sitting chisels can cause
severe injuries.
6. Never aim the air hammer at yourself or any other person. There is a
major risk for injury.
Page 3
7. Visually inspect the condition of the air hose before each use. Make sure
that all connections are secure.
8. Do not place your hands close to or under any moving parts.
9. Always secure the workpiece with vices or clamps when possible. Keep
your hands also away from the cylinder and retaining spring (for chisels)
when you use the hammer.
10. Do not exceed the tool’s maximum working pressure (6. bars).
Otherwise the tool’s operational life can be shortened.
11. The retaining spring must be used in order to hold the chisel locked
in place. If the chisel is not securely locked there is a major risk for
personal injury.
1. Do not misuse the product. Overly strong vibrations, repeated
movements in difcult to reach work areas can cause injury to the arms
and hands. Do not use the tool if you feel uncomfortable, numbness,
tingling or pain.
13. Never carry the tool by the air hose and never pull the air hose to move
the hammer or the compressor. Be careful not to expose the air hose
to heat, oil, and sharp corners. Change all hoses which are damaged,
weak, or worn out.
14. The hammer is not electrically isolated; avoid contact with all sources of
electricity.
15. Do not use the tool in a potentially explosive environment.
16. Use a face mask; working with certain materials can be harmful for the
operator.
17. Make sure to have good posture to avoid injuries in case of unexpected
jolts or if the chisel breaks.
18. Do not hold onto the chisel itself when operating the tool.
19. Disconnect the air hose when changing/inserting the chisels.
0. Only use the supplied chisels.
1. Use safety glasses, chiselling and punching can cause shards to y from
the workpiece.
. Use ear defenders.
E N G L I S H
3
Page 4

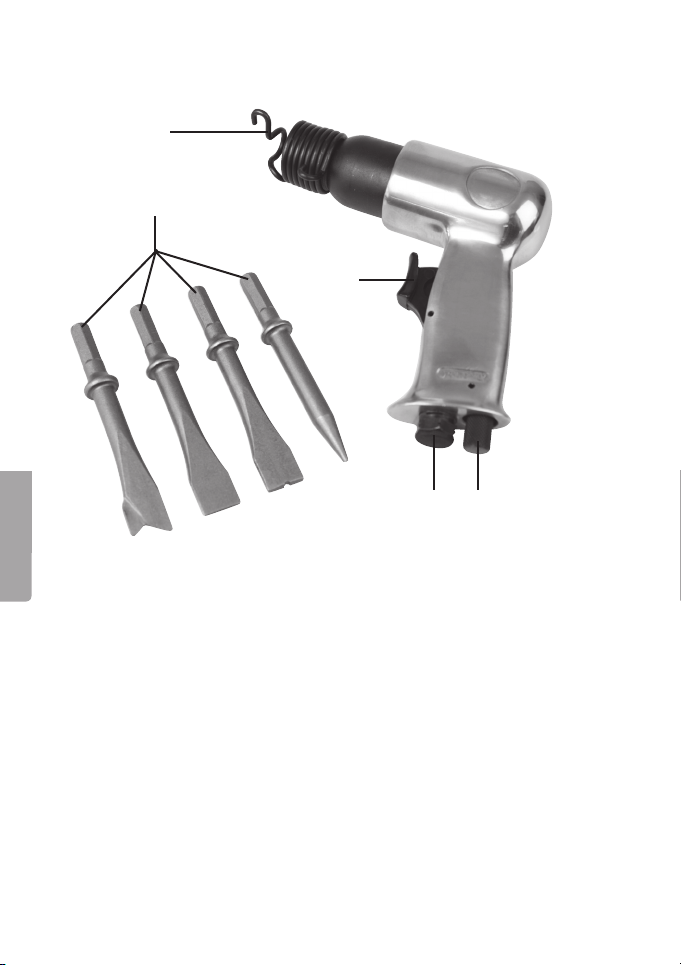

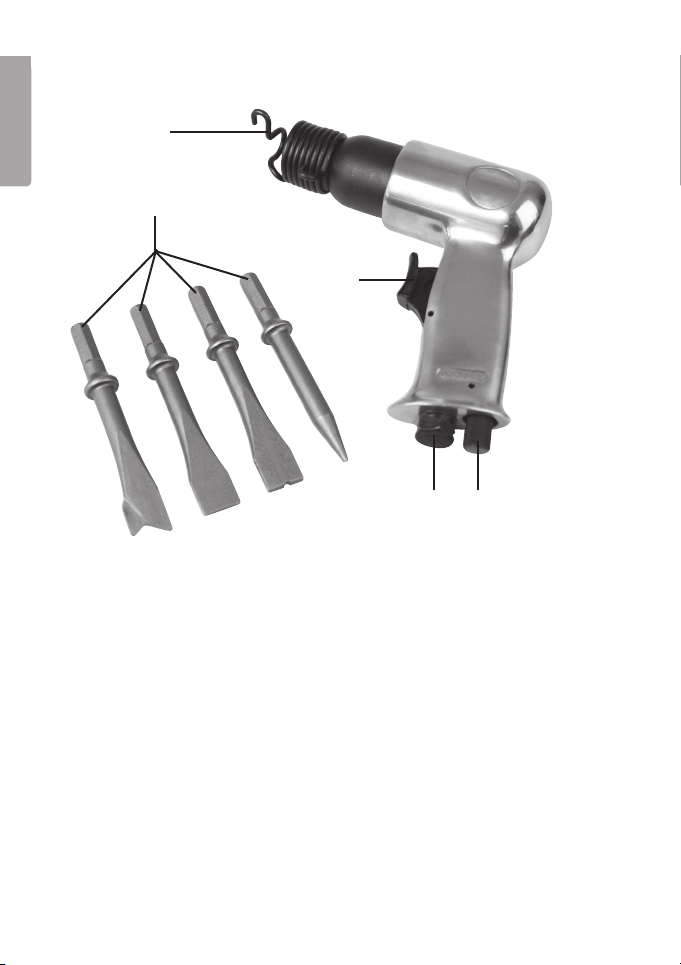

Product Description
E N G L I S H
1
5
1. Chisel retainer/Spring
. Trigger
3. Compressed air connection ¼˝
4. Regulator
5. Chisels/Impact tools
Before use
2
4
3
Air powered tools require lubrication throughout their working life. Inadequate
lubrication and neglect can shorten the hammer’s useful life dramatically and
void the guarantee.
4
Page 5
Lubricating the piston
1. Turn the air hammer upside down.
. Hold the trigger and apply a few drops of oil into the air inlet. Use light
motor oil.
3. Connect the air hammer to the air hose and cover the exhaust with
a cloth. Run the hammer for 7 – 10 seconds. Oil will spray out of the
exhaust when you release the air pressure. If the piston does not move
freely, insert a chisel into the retaining spring. Make sure that the cloth
does not get caught in the retaining spring.
Use
Before and After Use
Make sure that there are no cracks or other visible defects on the retaining
spring, chisel or the air hammer itself.

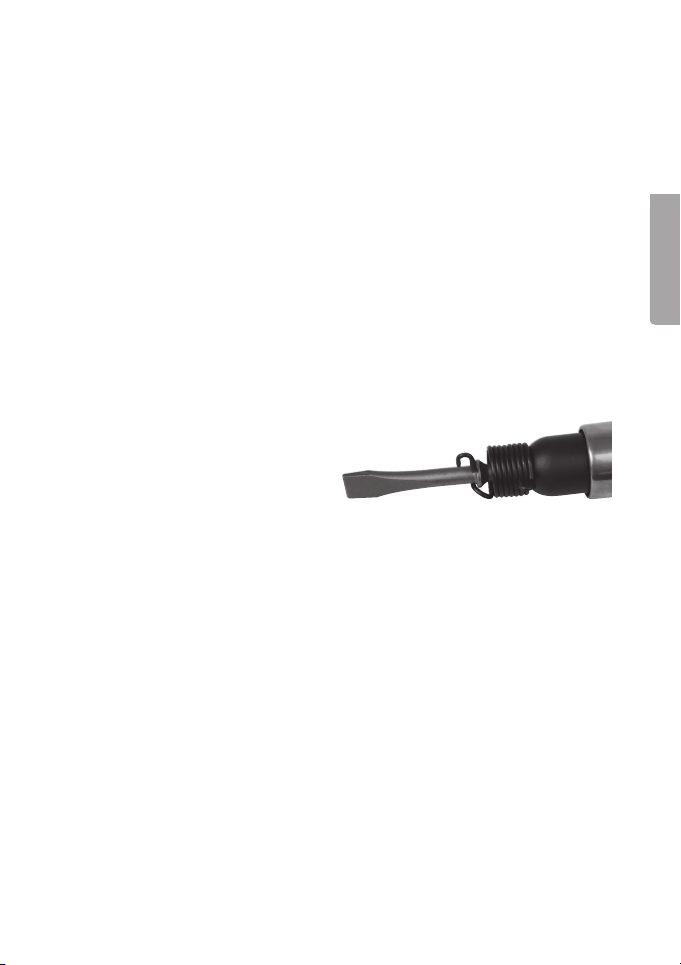

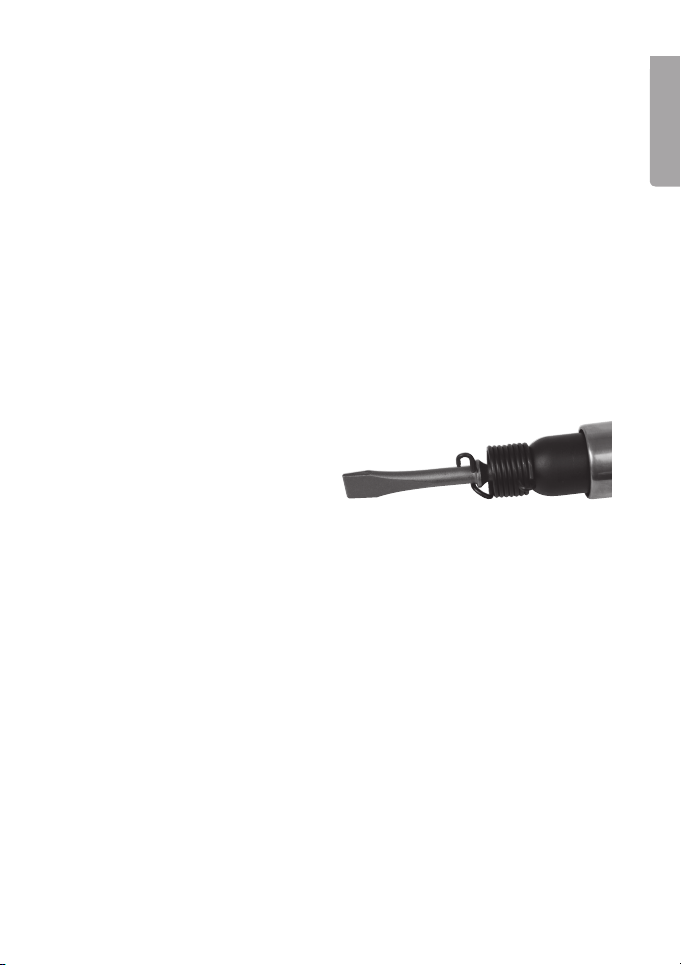

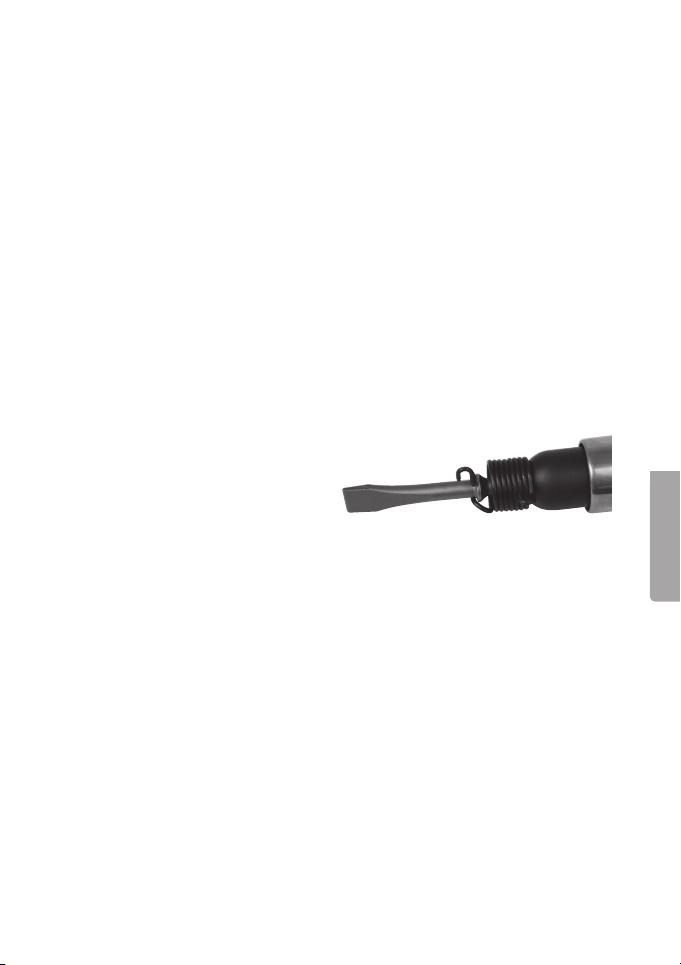

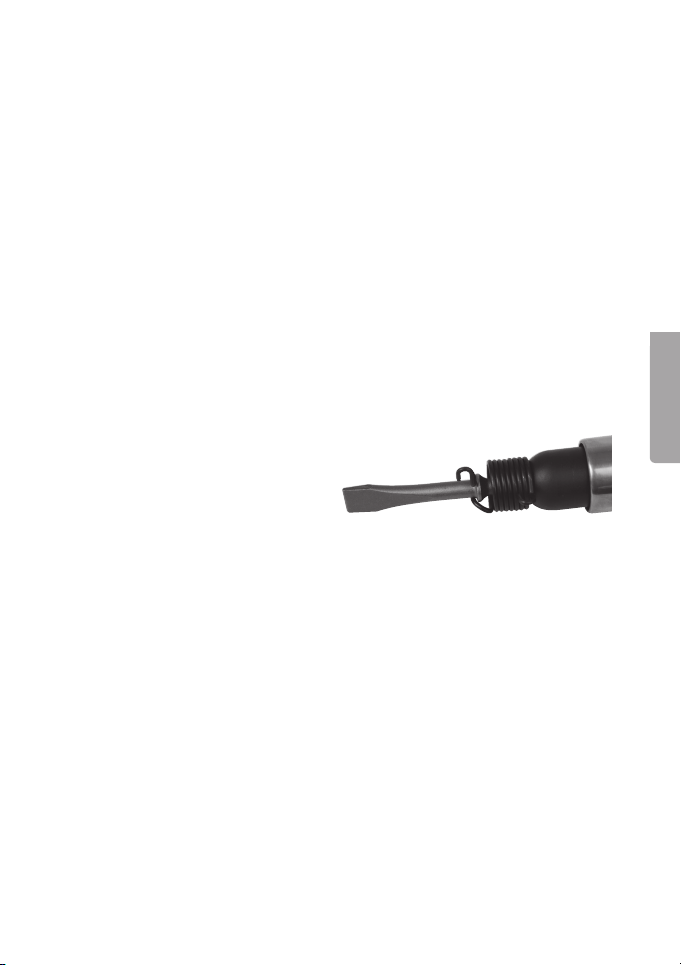

Inserting/Changing Chisels
Bend the spring in order to insert the
chisel into the hammer, making sure
the chisel’s collar is placed behind
the retaining spring and cannot
come out.
If the piston should stop
1. Use a hammer and punch of sufcient size.
. Try to knock loose the piston with the punch.
Storage
E N G L I S H
Lubricate the tool after use. Follow the aforementioned lubrication schedule
with the exception of p.3. Run the hammer for - 3 sec. instead of 7 - 10
sec. The hammer requires more lubrication when stored.
Service
Further information or any questions regarding service can be answered
by contacting our Customer Service Department (see our Main Catalogue).
Have the article number and product information ready.
5
Page 6
Troubleshooting
Problem Possible cause Remedy
E N G L I S H
The
hammer
is slow or
does not
operate.
The
hammer
releases
moisture.
The air
hammer
does not
move either
forwards or
backwards.
1. Debris inside.
. Not lubricated.
3. Low air
pressure.
4. Leak in air
hose.
5. Loss of air
pressure.
6. Regulator is
set too low.
1. Water in the
tank.
. Water in the
hose.
1. Piston has
jammed in
cylinder.
1.
Rinse the inside of the hammer with
50/50 mix of SAE 10 oil and kerosene.
Lubricate the hammer after cleaning.
. Lubricate as directed.
3. Adjust the compressor’s pressure
regulator.
4. Fix the leak. Tighten the hose clamps.
5. Check to that the hose’s inner
diameter is adequate. Long hoses or
tools which demand a large amount
of compressed air require a hose
with a 1/˝ inner diameter or more,
depending on the total length.
6. Adjust the regulator until the hammer
reaches its maximum number of blows
per minute.
Empty tank. See the compressor’s
1.
manual. Lubricate the hammer and run
until no moisture is released. Re-oil the
hammer and run for 1 - sec.
. Install a water separator. Make
sure the water separator is installed
as close to the tool as possible.
Immediately lubricate every time water
gets into the tool.
1. Fill with oil in order to loosen them.
6
Page 7
Disposal
Follow local ordinances when disposing of this product. If you are unsure
about how to dispose of this product contact your municipality.
Data
m³ / min. on average,
60 % operating time: 0.31 at 6. bar
Ditto: Continuous use: 0.5 at 6. bar
Blows/min: 3500
Stroke length: 6.67 cm
Chisel shank, diam. 10 mm hexagonal
Weight: 1.09 kg
Vibration: 19.3 m/s²
Sound dB (A):
Sound pressure (LpA): 100
Sound power (LwA): 11
E N G L I S H
7
Page 8
Tryckluftshammare 30 - 6215
Läs igenom hela bruksanvisningen före användning och spara den sedan
för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av
tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
Beskrivning
Tryckluftshammare är konstruerade för avverkning av material på en mängd
olika ställen t.ex. skära igenom rostiga plåtar eller bultar och ta bort murbruk
S V E N S K A
från cementblock eller tegelstenar. Den är försedd med reglerventil för styrning vid precisionsarbeten och avsedd för verktyg med 10 mm sexkantfäste.
Luftanslutning R ¼˝, snabbkopplingsnippel medföljer.
Leveranskontroll
Kontrollera genast vid leverans att produkten inte transportskadats. Se
också ”Köpinformation” i vår huvudkatalog.
För säkerhets skull
Följ alltid följande säkerhetsföreskrifter och andra relevanta säkerhetsföreskrifter.
1. Läs noggrant igenom alla manualer som medföljer den här produkten. Lär
dig grundligt hur alla reglage fungerar och hur utrustningen hanteras korrekt.
. Endast personer med god kännedom om säkerhetsföreskrifter och säker
hantering bör få använda tryckluftshammaren.
3. Bär inga löst sittande kläder, slipsar eller smycken när du jobbar med ett
verktyg. Löst sittande kläder och smycken kan fastna i rörliga delar och
orsaka svåra personskador.
4. Håll inte avtryckaren intryckt när du ansluter verktyget till
tryckluftslangen.
5. Tryck aldrig på avtryckaren förrän hammaren hålls mot ett arbetsstycke.
Alla tillbehör måste sitta fast riktigt. Löst sittande tillbehör kan vålla stor
skada.
6. Rikta aldrig verktyget mot dig själv eller någon annan person. Detta kan
innebära en skaderisk.
8
Page 9
7. Syna före varje användning tryckluftslangarna med avseende på deras
skick. Se till att alla kopplingar är fastdragna.
8. Håll inte händerna i närheten av eller under rörliga delar.
9. Fixera alltid ett arbetsstycke med skruvstäd eller tvingar där så är möjligt.
Håll också händerna borta från den svarta cylindern och låsfjädern (för
mejslarna) när du använder tryckluftshammaren.
10. Överskrid inte max. arbetstryck 6, bar. I annat fall kan verktygets
livslängd förkortas.
11. Låsfjädern måste användas för att hålla mejseln låst i läge. Om mejseln
inte sitter fast riktigt föreligger risk för personskador.
1. Missbruka inte produkten. Alltför starka vibrationer, upprepade
arbetsmoment på svåråtkomliga ställen kan skada armar och händer.
Använd inte verktyget om du känner obehag, domningar, myrkrypningar
eller smärta.
13. Bär aldrig ett verktyg genom att hålla i slangen och dra inte heller i
slangen för att ytta verktyg eller kompressor. Se till att slangarna inte
kommer för nära hetta, olja och vassa kanter. Byt ut alla slangar som är,
skadade, för svaga eller slitna.
14. Maskinen är ej elektriskt isolerad, undvik kontakt med elektriska kraftkällor.
15. Använd ej maskinen i potentiellt explosiva miljöer.
16. Använd munskydd, arbete i vissa material kan vara skadligt för
operatören.
17. Se till att ha en bra arbetsställning för att undvika kroppsskador vid
onormala maskinrörelser eller brott på insatsverktyget.
18. Håll ej i själva insatsverktyget.
19. Koppla bort tryckluften vid byte/montering av insatsverktyg.
0. Använd endast medföljande mejslar.
1. Använd skyddsglasögon, splitter kan slungas ut vid mejsling/spettning.
. Använd hörselskydd.
S V E N S K A
9
Page 10

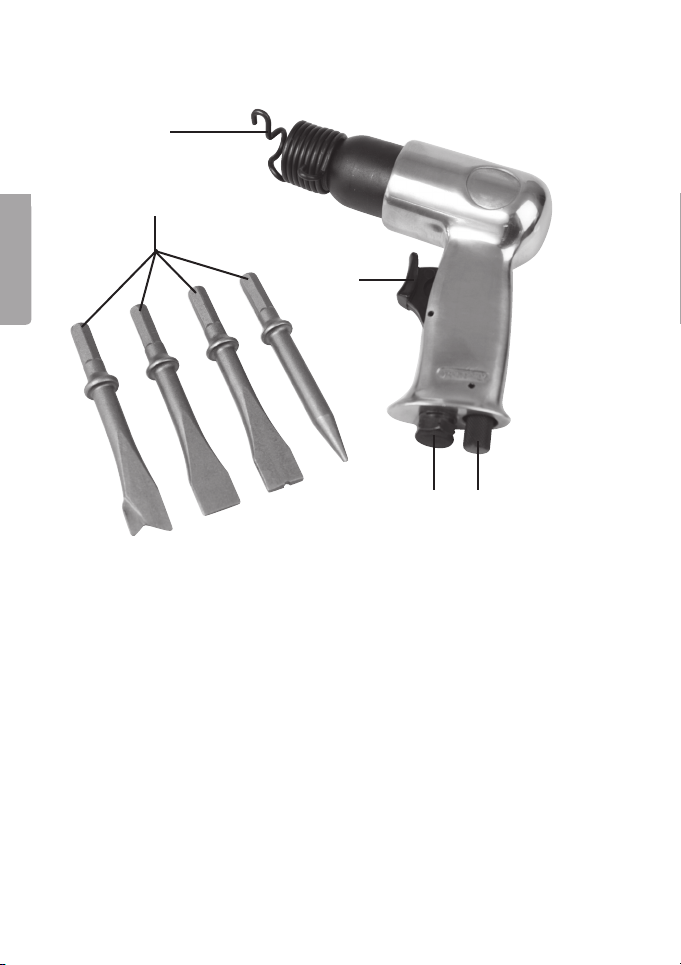

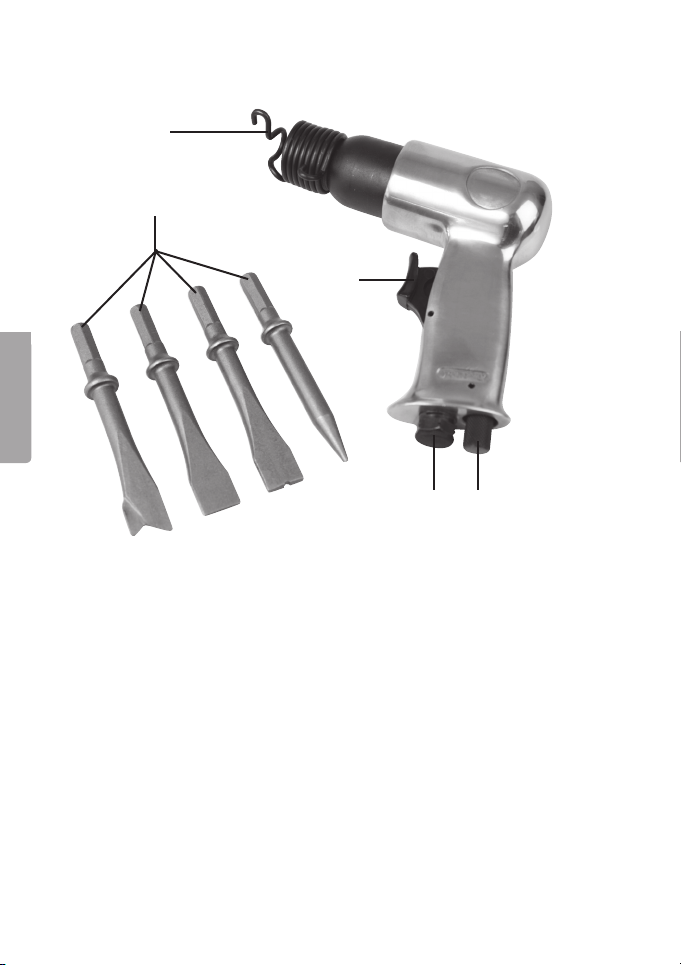

Produktbeskrivning
1
5
S V E N S K A
1. Verktygshållare/Fjäder
. Avtryckare
3. Luftanslutning ¼
4. Regulator
5. Mejslar/Insatsverktyg
˝
2
4
3
Före användning
Tryckluftsdrivna verktyg kräver smörjning under hela sin drifttid. Brister i
smörjning och vård kommer att förkorta verktygets drifttid dramatiskt och
dessutom upphör garantin att gälla.
10
Page 11
Smörjning av tryckluftskolv
1. Vänd tryckluftshammaren upp och ner.
. Håll avtryckaren intryckt och häll i några droppar olja i tryckluftsintaget.
Använd tunn motorolja.
3. Koppla tryckluftshammaren till tryckluftslangen och täck över
utblåsporten med en trasa. Kör hammaren i 7 - 10 sekunder. Det
kommer att stänka olja ur utblåsporten när du släpper på tryckluften. Om
kolven inte går igång riktigt sätter du in en mejsel i låsfjädern. Se till att
handduken inte fastnar i låsfjädern.
Användning
Före och efter användning
Kontrollera att inga sprickor eller andra skador nns på verktygshållaren,
mejsel eller tryckluftshammaren.
Montering/byte av Mejsel
Böj undan verktygshållaren så
att mejseln går att skjuta in i
tryckluftshammaren, se till att
mejselns ”krage” hamnar bakom
verktygshållaren och inte kan åka ur.
Om kolven skulle fastna
1. Ta fram en hammare och en drivdon av lämplig dimension.
. Försök att knacka loss kolven med drivdonet.
Förvaring
S V E N S K A
Innan man lägger undan tryckluftshammaren måste den smörjas. Följ tidigare givna smörjningsföreskrifter med undantag för p. 3. Kör tryckluftshammaren i bara - 3 sek istället för 7 - 10 sek därför att det vid förvaring behövs
lite mer smörjmedel i den.
Service
Vid behov av info eller service kontaktar du lämpligen vår kundtjänst (se vår
huvudkatalog). Ange artikelnummer och beteckning.
11
Page 12
Felsökning
Symptom Trolig orsak Lämplig åtgärd
Hammaren
går sakta
eller inte alls.
S V E N S K A
Hammaren
släpper ut
fukt.
Tryckluftshammaren
rör sig varken framåt
eller bakåt.
1. Smuts inuti.
. Ingen olja i
hammaren.
3. Lågt
lufttryck.
4. Slangen
läcker.
5. Lufttrycket
sjunker.
6. Regulatorn
inställd för
lågt.
1. Vatten i
tanken.
. Vatten i
ledning/
slang.
1. Kolv & lopp
har fastnat i
varann.
1. Spola inuti med en 50/50-mix av
SAE 10-olja och fotogen. Smörj
hammaren efter rengöring.
. Smörj enligt föreskrift.
3. Justera kompressorns
tryckregulator.
4. Åtgärda läckan. Dra åt
slangklämmorna.
5. Kolla att slangens innerdiameter
räcker till. Långa slangar eller ett
verktyg som fordrar stora mängder
tryckluft kräver en slang med 1/˝
innerdiameter eller mer, beroende
på total slanglängd.
6. Justera regulatorn tills hammaren
når max. slagtal.
1. Töm tanken. Se kompressorns
manual. Olja hammaren och kör tills
det inte kommer mer vatten. Olja
hammaren en gång till och kör i
1 - sek.
. Montera en vattenavskiljare. Se till
att vattenavskiljaren sitter så nära
verktyget som möjligt. Olja genast
hammaren varje gång som det
tränger in vatten i verktyget.
1. Fyll i mycket olja för att lossa dem.
1
Page 13
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
Data
m³ / min i medel, 60 % drifttid: 0,31 vid 6, bar
Dito, kontinuerlig drift: 0,5 vid 6, bar
Slag / min: 3500
Slaglängd: 6,67 cm
Mejselskaft, diam. 10 mm sexkant
Vikt: 1,09 kg
Vibration: 19,3 m/s²
Ljud dB (A):
Ljudtryck LpA: 100
Ljudeffekt LwA: 11
S V E N S K A
13
Page 14
Meiselhammer 30 - 6215
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.
Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske
data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt
kundesenter (se opplysninger på baksiden).
Beskrivelse
Trykklufthammeren er konstruert for bruk på en mengde forskjellige materialer f.eks, skjære igjennom rustent metall eller bolter og fjerning av murbruk
fra en sementblokk eller mursteiner. Den er utstyrt med reguleringsventil for
styring ved presisjonsarbeid og beregnet for verktøy med 10 mm sekskantfeste. Lufttilkobling R ¼˝, hurtigkoblingsnippel medfølger.
Leveransekontroll
N O R S K
Kontroller ved levering at produktet ikke er transportskadet. Se også ”Kjøpsinformasjon” i vår hovedkatalog.
For sikkerhets skyld
Følg alltid følgende sikkerhetsforskrifter og andre relevante sikkerhetsforskrifter.
1. Les nøye igjennom alle manualer som medfølger dette produktet. Lær
deg grundig hvordan alle brytere fungerer, og hvordan utstyret håndteres
korrekt.
. Kun personer med god kunnskap om sikkerhetsforskrifter og sikker
håndtering bør få bruke trykklufthammeren.
3. Bruk ingen løstsittende klær, slips eller smykker når du jobber med
et verktøy. Disse kan sette seg fast i bevegelige deler og forårsake
personskader. (se punkt på grått felt)
4. Hold ikke avtrekkeren inntrykt når du kobler verktøyet til trykkluftslangen.
5. Trykk aldri på avtrekkeren før hammeren holdes mot et arbeidsstykke.
Alt tilbehør må festes ordentlig. Løstsittende tilbehør kan forårsake stor
skade.
6. Rett aldri verktøyet mot deg selv eller noen annen person. Dette kan
innebære skaderisiko.
14
Page 15
7. Se alltid over trykkluftslangene før bruk, for å ha kontroll på slangenes
stand. Påse at alle koblinger sitter ordentlig.
8. Hold ikke hendene i nærheten av eller under bevegelige deler.
9. Fest alltid et arbeidsstykke med skrustikke eller tvinge der dette er mulig.
Hold også hendene borte fra den svarte sylinderen og låsefjæren (for
meislene) når du bruker trykklufthammeren.
10. Overskrid ikke maks. arbeidstrykk, 6, bar. I motsatt fall kan verktøyets
levetid forkortes.
11. Låsefjæren må brukes for å holde meiselen låst i posisjon. Dersom
meiselen ikke er festet riktig, foreligger det fare for personskader.
1. Misbruk ikke produktet. Altfor sterke vibrasjoner, gjentatte
arbeidsmoment på vanskelig tilgjengelige steder kan skade armer og
hender. Bruk ikke verktøyet hvis du kjenner ubehag, stikkinger eller
smerte.
13. Bær aldri et verktøy ved å holde i slangen. Dra heller ikke i slangen for
å ytte verktøy eller kompressor. Påse at slangene ikke kommer for
nær varme, olje og skarpe kanter. Bytt ut alle slanger som er skadet, for
svake eller slitt.
14. Maskinen er ikke elektrisk isolert. Unngå kontakt med elektriske
kraftkilder.
15. Maskinen må ikke brukes i potensielt eksplosive miljøer.
16. Bruk støvmaske. Arbeide med enkelte materialer kan være skadelig for
operatøren.
17. Påse å ha en god arbeidsstilling for å unngå skader på kroppen ved
unormale maskinbevegesler eller brudd på innsatsverktøyet.
18. Ikke hold i selve innsatsverktøyet.
19. Koble fra trykkluften ved skifte eller montering av innsatsverktøy.
0. Bruk kun de medfølgende meislene.
1. Bruk vernebriller. Splinter kan slynges ut ved meisling.
. Bruk hørselsvern.
N O R S K
15
Page 16
Produktbeskrivelse
1
5
N O R S K
1. Verktøyholder/Fjær
. Avtrekker
3. Tilkoblingspunkt for trykkluft, ¼
4. Regulator
5. Meisler/innsatsverktøy
2
4
3
˝
Før bruk
Trykkluftsdrevne verktøy krever alltid smøring ved drift. Mangel på smøring
og vedlikehold vil forkorte verktøyets levetid dramatisk og dessuten opphører
garantien.
16
Page 17
Smøring av trykkluftsstempel
1. Vend trykklufthammeren opp ned.
. Hold avtrekkeren inntrykt og hell i en teskje olje i trykkluftinntaket. Bruk
tynn motorolje.
3. Koble trykklufthammeren til trykkluftslangen og dekk over utblåsporten
med en klut. Kjør hammeren i 7 – 10 sekunder. Det vil sprute olje fra
utblåsporten når du slipper opp på trykkluften. Hvis stempelet ikke
starter ordentlig, setter du en meisel i låsefjæren. Påse at kluten ikke
fester seg i låsefjæren.
Bruk
Før og etter bruk
Kontroller at det ikke er spikre eller andre skader på verkstøysholderen,
meiselen eller trykkluftshammeren.
Montering/skifte av meisel
Bøy unna verktøyholderen så det
går å skyve meiselen inn i trykkluftshammeren. Påse at meiselens ”krage” kommer bak verktøyholderen og
ikke kan skli ut.
Dersom stempelet setter seg fast
1. Ta fram en hammer og en drivdor i passe størrelse. (se g. 3 ovan).
. Forsøk å slå løs stempelet med drivdoren.
Oppbevaring
Før man legger bort trykklufthammeren må den smøres. Følg smøreforskrifter, som er beskrevet ovenfor, med unntak av p. 3. Kjører trykklufthammeren
i bare - 3 sek. i stedet for 7 - 10 sek. fordi det ved oppbevaring trengs litt
mer smøremiddel i den.
Service
Ved behov av info eller service kan du ta kontakt med vår kundetjeneste (se
vår hovedkatalog). Angi artikkelnummer og betegnelse.
17
N O R S K
Page 18
Feilsøking
Symptom Sannsynlig
Hammeren
går sakte,
eller ikke i
det hele tatt.
N O R S K
Hammeren
slipper ut
fukt.
Trykklufthammeren
beveger seg
verken framover eller
bakover.
årsak
1. Smuss inni.
. Ingen olje i
hammeren.
3. Lavt lufttrykk.
4. Slangen
lekker.
5. Lufttrykket
synker.
6. Regulatoren
er innstilt for
lavt.
1. Vann i
tanken.
. Vann i
ledning/
slange.
1. Stempel
og løp har
festet seg i
hverandre.
Passende tiltak
1. Skyll inni med en 50/50-miks av SAE
10-olje og paran. Smør hammeren
etter rengjøring.
. Smør i henhold til forskriften.
3. Juster kompressorens trykkregulator.
4. Tett lekkasjen. Dra til
slangeklemmene.
5. Sjekk at slangens innerdiameter
er stor nok. Lange slanger eller et
verktøy som krever store mengder
trykkluft, krever en slange med 1/˝
innerdiameter eller mer, avhengig av
total slangelengde.
6. Juster regulatoren til hammeren når
maks. antall slag.
1. Tøm tanken. Se kompressorens
manual. Olje hammeren og kjør til
det ikke kommer mer vann. Olje
hammeren en gang til og kjør i 1 -
sek.
. Monter en vannavskiller. Påse
at vannavskilleren sitter så nær
verktøyet som mulig. Olje hammeren
hver gang det trenger vann inn i
verktøyet.
1 . Fyll i mye olje for å løsne dem.
18
Page 19
Avfallshåndtering
Når du skal kvitte deg med produktet, skal dette skje i henhold til lokale
forskrifter. Er du usikker på hvordan du går fram, ta kontakt med lokale
myndigheter.
Spesikasjoner
m³ / min. i middel, 60 % driftstid: 0,31 ved 6, bar
Ditto, kontinuerlig drift: 0,5 ved 6, bar
Slag / min.: 3500
Slaglengde: 6,67 cm
Meiselskaft, diam: 10 mm sekskant
Vekt: 1,09 kg
Vibrasjon: 19,3 m/s
Lyd dB (A):
Lydtrykk LpA: 100
Lydeffekt LwA: 11
N O R S K
19
Page 20
Talttavasara 30-6215
Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa
tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme
vastaa mahdollisista teksti- tai kuvavirheistä.
Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
Esittely
Talttavasara on suunniteltu materiaalinpoistoon useille eri alueilla, esim.
leikkaamaan ruosteisia peltejä tai pultteja, poistamaan laastia sementtilohkareista tai tiilikivistä. Siinä on säätöventtiili ohjausta varten tarkkuustöissä ja
se voidaan liittää työkaluihin 10 mm kuusiokiinnikkeellä. Ilmaliitäntä R 1/4˝,
pikaliitosnippeli sisältyy toimitukseen.
Pakkauksen purku
Tarkasta heti, ettei tuote ole vaurioitunut kuljetuksen aikana.
Varmuuden vuoksi
Noudata aina seuraavia turvaohjeita.
1. Lue kaikki tämän tuotteen mukana tulevat käyttöohjeet huolella läpi. Opi
S U O M I
tuntemaan, kuinka säädöt toimivat ja kuinka laitetta tulee käyttää oikein.
. Vain sellaiset henkilöt, joilla on tarpeelliset tiedot laitteen käyttöä
koskevista turvaohjeista ja itse laitteen käytöstä, saavat käyttää
talttavasaraa.
3. Älä käytä liian löysästi istuvia vaatteita, solmioita tai koruja, kun
työskentelet työkalun kanssa.
4. Älä paina liipaisinta, kun olet liittämässä työkalua paineilmaletkuun.
5. Älä koskaan paina taltan liipaisinta ennen kuin se on vasten työstettävää
kappaletta. Kaikkien osien on oltava tiukasti paikallaan. Löysät osat
voivat aiheuttaa suurta vahinkoa.
6. Älä suuntaa työkalua koskaan itseesi tai johonkin toiseen henkilöön.
Vahingon vaara on suuri silloin.
7. Tarkasta paineilmaletkujen kunto aina ennen käyttöä. Tarkasta, että
liittimet ovat hyvin kiinnitettyinä.
0
Page 21
8. Pidä kätesi kaukana liikkuvista osista.
9. Kiinnitä työstettävä kappale ruuvipenkkiin tai puristimilla, jos se on
mahdollista. Kun käytät talttavasaraa, pidä kätesi etäällä myös mustasta
sylinteristä ja lukkojousesta (meisseleitä varten).
10. Älä ylitä korkeinta sallittua painetta, 6, baaria. Muussa tapauksessa
laitteen käyttöikä lyhenee alkuperäisestä.
11. Lukkojousta on käytettävä pitämään talttaa paikalleen lukittuna. Jos
taltta ei ole kunnolla kiinni, henkilövahingot ovat mahdollisia.
1. Älä käytä tuotetta väärällä tavalla. Aivan liian voimakkaat tärinät, usein
toistuva työmomentti vaikeissa paikoissa voi vahingoittaa käsivarsia
ja käsiä. Älä käytä talttavasaraa, jos se tuntuu epämiellyttävältä ja jos
jäsenet puutuvat, kihelmöivät tai särkevät.
13. Älä kanna työkalua pitämällä letkusta. Älä myöskään siirrä työkalua
tai kompressoria vetämällä letkusta. Tarkasta, ettei letkut joudu
kuumuuden, öljyn ja terävien kulmien läheisyyteen. Vaihda kaikki
vioittuneet, heikot ja kuluneet letkut uusiin.
14. Laite ei ole sähköisesti eristetty, joten vältä kontaktia sähköisiin
virtalähteisiin.
15. Älä käytä laitetta räjähdysherkässä ympäristössä.
16. Käytä hengityssuojainta. Joidenkin materiaalien työstäminen voi olla
vahingollista käyttäjälle.
17. Varmista, että työskentelet hyvässä asennossa. Näin vältyt
loukkaantumisilta koneen vahingossa lipsahtaessa tai työkalun
rikkoontuessa.
18. Älä pidä kiinni itse työkalusta.
19. Kytke paineilma pois päältä kun vaihdat/asennat työkalun.
0. Käytä ainoastaan mukana tullutta talttaa.
1. Käytä suojalaseja, sillä piikkauksen yhteydessä voi lennellä sirpaleita.
. Käytä kuulosuojaimia.
S U O M I
1
Page 22
Tuotekuvaus
S U O M I
1. Työkalupidike/Jousi
. Liipaisin
3. Ilmaliitäntä ¼
4. Säädin
5. Taltat/Työkalut
1
5
2
4
3
˝
Ennen käyttöä
Paineilmatyökalut vaativat voitelua koko käyttöajan. Jos siinä tai laitteen
hoidossa on puutteita, työkalun käyttöikä lyhenee huomattavasti ja sitä paitsi
takuu ei ole voimassa.
Page 23
Paineilmamännän voitelu
1. Käännä talttavasara ylösalaisin.
. Pidä liipaisinta sisään painettuna ja kaada teelusikallinen öljyä
ilmanottoon. Käytä ohutta moottoriöljyä.
3. Liitä talttavasara paineilmaletkuun ja peitä poistoaukko rievulla. Käytä
talttaa 7 – 10 sekuntia. Kun lisäät paineilman, öljy tulee roiskumaan
poistoaukosta. Jos mäntä ei käynnisty oikein, aseta ruuvitaltta
lukkojouseen. Katso, ettei riepu jää kiinni lukkojouseen.
Käyttö
Käyttöä ennen ja sen jälkeen
Tarkista, ettei työkalupidikkeessä, taltassa tai vasarassa ole halkeamia tai
muita vaurioita.
Taltan asennus/vaihto
Taita työkalupidike syrjään, jotta
voit työntää taltan talttavasaraan.
Varmista, että taltan kaulusosa on
työkalupidikkeen takana, eikä voi
liikahtaa paikoiltaan.
Jos mäntä sattuisi jäämään kiinni
1. Ota esiin taltta ja sopivan kokoinen pistepuikko.
. Yritä lyödä mäntä irti pistepuikon avulla.
Säilytys
S U O M I
Voitele talttavasara ennen sen säilytystä. Noudata aikaisemmin annettuja
voiteluohjeita lukuun ottamatta kohtaa 3. Käytä talttavasaraa vain – 3 sekuntia 7 – 10 sekunnin sijasta siksi, että sen säilytys vaatii enemmän öljyä.
Huolto
Jos tarvitset lisätietoja, ota yhteyttä asiakaspalveluumme. Ilmoita silloin tuotteen numero ja malli.
3
Page 24
Virheenetsintä
Virhe Mahdollinen syy Suositeltava toimenpide
1. Huuhtele sisäosa SAE-10-öljyn ja
petroolin sekoituksella (50/50). Voitele
taltta puhdistuksen jälkeen.
. Voitele ohjeiden mukaan.
3. Säädä kompressorin paineensäädin.
4. Kiristä letkunkiristimet.
5. Katso, että letkun sisähalkaisija on
riittävä. Pitkät letkut tai suurta painetta
vaativat työkalut tarvitsevat ½ tuuman
sisähalkaisijan tai vieläkin suuremman, riippuen letkun kokonaispituudesta.
6. Säädä taltan iskumäärä maksimiin.
1. Tyhjennä tankki. Katso kompressorin
käyttöohjetta. Voitele talttavasara ja
käytä sitä, kunnes kosteus on poissa.
Öljyä talttavasara vielä kerran ja käytä
sitä 1 – sekuntia.
. Asenna vedenerotin. Aseta se työka
lun läheisyyteen. Voitele talttavasara
öljyllä joka kerta, kun siihen on päässyt vettä.
1. Lisää öljyä irrottaaksesi osat
toisistaan.
S U O M I
Taltta käy
hitaasti
tai ei ollenkaan.
Talttavasarasta
tulee
kosteutta.
Talttavasaran
mäntä ei
liiku.
1. Sen sisällä on
likaa.
. Taltassa ei ole
öljyä.
3. Ilmanpaine on
alhainen.
4. Letku vuotaa.
5. Ilmanpaine
laskee.
6.
Paineensäätö
on liian alhainen
säätimessä.
1. Tankissa on
vettä.
. Johdossa/let
kussa on vettä.
1. Mäntä on
juuttunut.
-
4
Page 25
Kierrätys
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi
jäteneuvontaan, mikäli olet epävarma.
Tekniset tiedot
Ilmankulutus: m³/min., keskimäärin,
60 % käyttöaika 0,31, 6, baarissa
Sama, jatkuva käyttö: 0,5, 6, baarissa
Isku / min.: 3500
Iskunpituus: 6,67 cm
Taltanvarsi, halkaisija: 10 mm, kuusikulmainen.
Paino: 1,09 kg
Tärinä: 19,3 m/s²
Melu: dB (A):
Ilmanpaine LpA: 100
Melun teho LwA: 11
S U O M I
5
Page 26
Declaration of Conformity
AIR HAMMER
30-6215 / ZK-101
Page 27
Page 28
SVERIGE
NORGE
SUOMI
GREAT BRITAIN
www.clasohlson.co.uk
customer service.
Loading...
