Page 1
Borrhammare
Borehammer
Poravasara
Ver. 001-200605
KÄYTTÖOHJE • BRUKSANVISNING
Modell/Malli: ZIC-SD6A-26
Nr/Nro: 30-9160
Page 2
Page 3
Borrhammare, nr: 30-9160, modell: ZIC-SD6A-26
• Borrhammare 950W med SDS-fäste.
• Borrar upp till Ø 26 mm i betong/sten.
• Steglöst varvtal 0-920 RPM.
• Inställbar för borrning, hammare utan rotation eller slagborrning.
Läs hela bruksanvisningen innan du använder produkten och spara den för
framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor kan Du kontakta oss (se adresserna
på baksidan).
SVENSKA
Page 4
Generella säkerhetsinstruktioner
SVENSKA
Varning! Läs alla instruktioner. Om nedanstående instruktioner inte följs kan
detta leda till elektrisk stöt, brand och/eller allvarlig skada. Termen ”elektriskt
handverktyg” i varningstexten nedan refererar till ditt nätanslutna eller batteridrivna handverktyg. Spara dessa instruktioner!
1) Arbetsutrymmet
a) Håll arbetsutrymmet rent och väl upplyst. Belamrade och mörka utrymmen inbju-
der till olyckor.
b) Använd inte elektriska handverktyg i explosiva miljöer, som i närheten av lät
tantändliga vätskor, gaser eller damm. Elektriska handverktyg genererar gnistor
som kan antända damm eller ångor.
c) Håll undan barn och åskådare medan du använder det elektriska handverktyget.
Störningsmoment kan göra att du tappar kontrollen.
-
2) Elektrisk säkerhet
a) Detelektriskahandverktygetsstickproppmåstepassaivägguttaget.Modiera
aldrig stickproppen på något vis. Använd aldrig adapter tillsammans med jorda
deelektriskahandverktyg.Omodieradestickpropparochpassandevägguttag
minskar risken för elektrisk stöt.
b) Undvik kroppskontakt med jordade föremål, som rör, element, köksspis eller
kylskåp.Detnnsökadriskförelektriskstötomdinkroppärjordad.
c) Utsätt inte det elektriska handverktyget för regn eller våta förhållanden. Om vat
ten tränger in i ett elektriskt handverktyg ökar det risken för elektrisk stöt.
d) Misshandla inte nätsladden. Använd aldrig nätsladden för att bära, dra eller
rycka stickproppen ur vägguttaget. Håll nätsladden undan från värme, olja, vas
sa kanter och rörliga delar. Skadade eller trassliga nätsladdar ökar risken för
elektrisk stöt.
e) När du använder ett elektriskt handverktyg utomhus, använd en skarvsladd an
passad för detta ändamål. Användning av en skarvsladd för utomhusbruk mins
kar risken för elektrisk stöt.
-
-
-
-
-
) Personlig säkerhet
a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett elekt-
riskt handverktyg. Använd inte ett elektriskt handverktyg om du är trött eller påver
kad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet när du
använder ett elektriskt handverktyg kan resultera i allvarlig personskada.
-
Page 5
b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av skyddsut-
rustning som andningsskydd, halksäkra skyddsskor, hjälm och hörselskydd vid
behov minskar risken för personskada.
c) Undvik oavsiktlig start. Se till att strömbrytaren är i läge ”OFF” innan du ansluter
stickproppentillvägguttaget.Attbäraettelektriskthandverktygmedettngerpå
strömbrytaren/avtryckaren eller att ansluta ett elektriskt handverktyg till elnätet
när strömbrytaren är i läge ”ON” inbjuder till olyckor.
SVENSKA
d) Tag bort alla serviceverktyg/nycklar innan du slår på det elektriska handverkty
get. Ett kvarglömt serviceverktyg på en roterande del av det elektriska handverk
tyget kan reslutera i personskada.
e) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden.
Detta möjliggör bättre kontroll i oväntade situationer.
f) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll hår, kläder
och handskar undan från rörliga delar. Lösa kläder, smycken eller långt hår kan
fastna i rörliga delar.
g) Omutrustningförutsugningochuppsamlingavdammnnstillgängligt,setillatt
denna är ansluten och används ordentligt. Användning av dessa hjälpmedel kan
minska dammrelaterade faror.
-
) Användning och underhåll av det elektriska handverktyget
a) Pressa inte det elektriska handverktyget. Använd ett elektriskt handverktyg som
är avsett för det arbetsmoment du utför. Korrekt elektriskt handverktyg gör jobbet
bättre och säkrare med avsedd matningshastighet.
b) Använd inte det elektriska handverktyget om strömbrytaren inte slår på och
stänger av verktyget. Alla elektriska handverktyg som inte kan kontrolleras med
strömbrytaren är farliga och måste repareras.
c) Tag stickproppen ur vägguttaget innan du utför några justeringar, byter tillbehör
eller lägger undan det elektriska handverktyget för förvaring. Dessa åtgärder
i förebyggande syfte minskar risken för att starta det elektriska handverktyget
oavsiktligt.
-
d) Förvara elektriska handverktyg som inte används utom räckhåll för barn och låt
inte personer som inte är förtrogna med det elektriska handverktyget eller dessa
instruktioner använda det. Elektriska handverktyg är farliga om de kommer i
händerna på ovana användare.
5
Page 6
SVENSKA
e) Underhåll elektriska handverktyg. Kontrollera om något är felinställt, om rörliga
delar kärvar, om delar har gått sönder eller något annat som kan påverka funk
tionen av det elektriska handverktyget. Om något är skadat måste det repareras
före användning. Många olyckor beror på dåligt underhållna elektriska hand
verktyg.
f) Håll verktygen vassa och rena. Ordentligt underhållna skärverktyg med vassa
eggar är mindre benägna att kärva och lättare att kontrollera.
g) Använd det elektriska handverktyget, tillbehör och liknande enligt instruktionerna
och på det sätt som är ämnat för just den typen av elektriskt handverktyg, och
ta även hänsyn till arbetsförhållandena och den typ av arbete som ska utföras.
Användning av det elektriska handverktyget för arbeten andra än vad det är
ämnat för kan resultera i en farlig situation.
-
-
5) Service
a) Låt behörig personal utföra service och reparationer, endast med originalreserv-
delar. Detta garanterar att säkerheten på det elektriska handverktyget behålls.
Särskilda säkerhetsregler för borrhammare
• Använd hörselskydd. Vistelse i miljöer med höga ljudnivåer kan skada hörseln.
• Använd alltid sidohandtaget på maskinen. Förlorar du kontrollen över verktyget
kan du drabbas av personskada.
• Bär skyddsmask eller skyddsglasögonmeddammltervidexponeringav
dammande material: Betong, sten etc. Vibrationerna kan skada armbandsur etc.
• Kontrollera att borren inte är skadad och att den är väl centrerad.
• Håll maskinen i ett säkert grepp, den har stort vridmoment.
• Kontrolleranogavarelkablarochvattenledningsrörnnsinnandubörjar mejsla
eller borra.
Produktmärkning med säkerhetssymboler
Läs hela bruksanvisningen!
Använd alltid skyddsglasögon eller visir och andningskydd.
Använd alltid hörselskydd.
6
Page 7

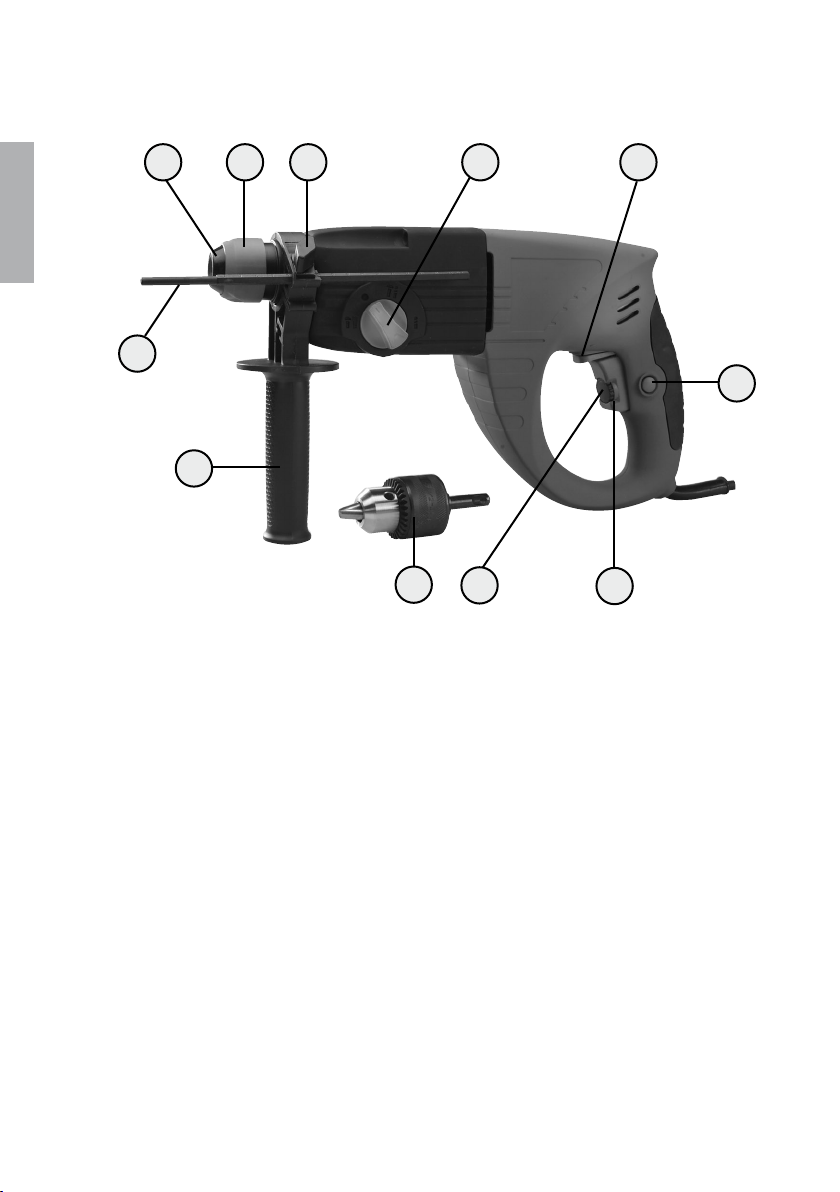

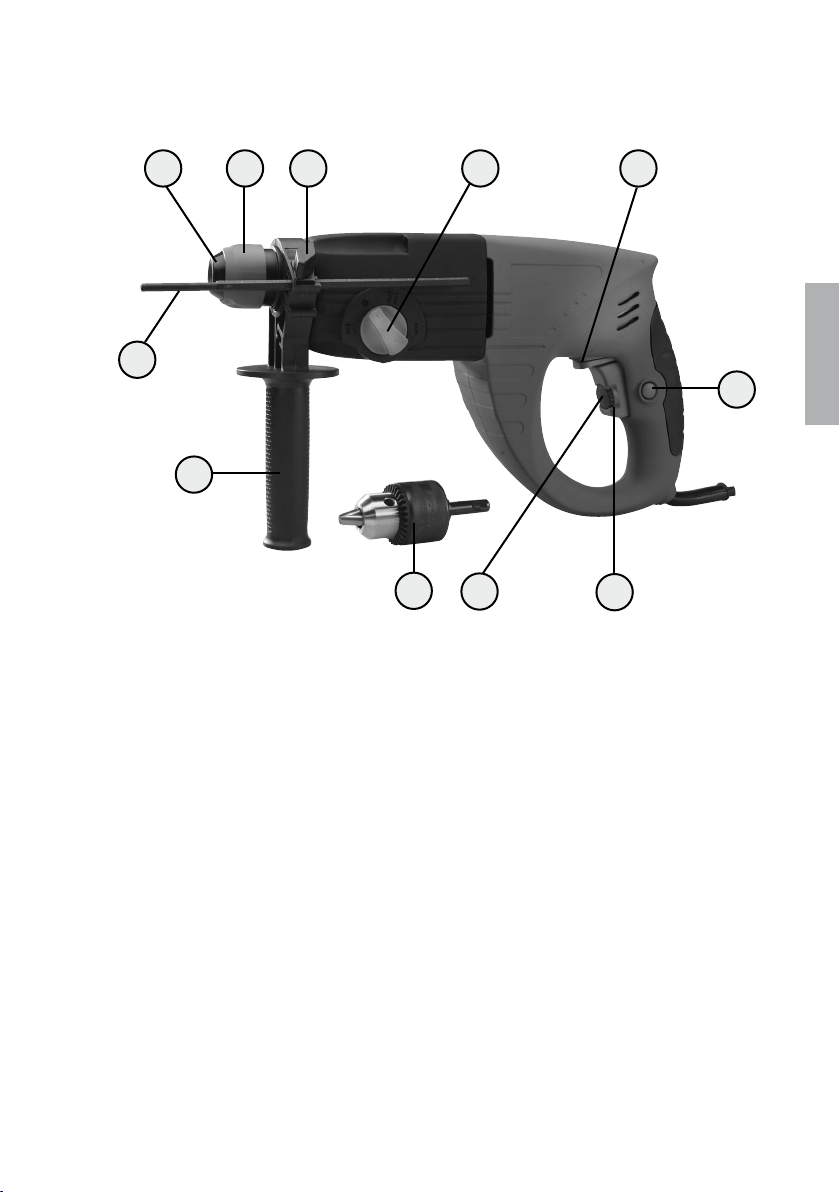

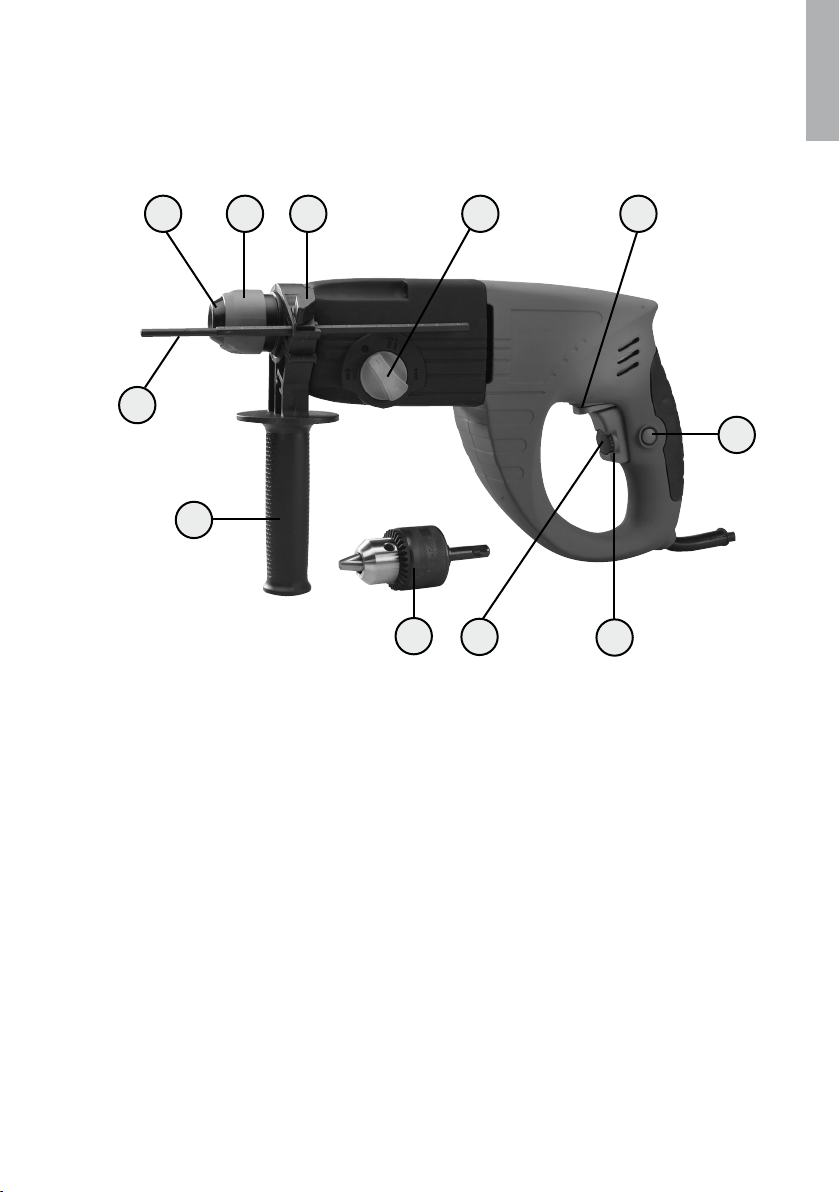

Beskrivning
SVENSKA
3
1
2
10
4
5
11
1. Chuck
2. Chuckspärr
3. Djupanslag
4. Omställning för låst hammare, roterande hammare
eller normal borrning
7
6
9
8
5. Sidohandtag
6. Omställningsvred för höger- eller vänstergång
7. Inställningsratt för steglös varvtalsreglering
8. Strömbrytare
9. Låsknapp för strömbrytare
10. Vingmutter
11. 3-backschuck med SDS-adapter
Page 8
Användning
SVENSKA
Chuck
1. Borrhammaren är försedd med en nyckellös SDS-chuck (1).
2. Dra tillbaka chuckspärren (2).
3. Sätt i en borr eller annat verktyg med SDS-fäste, vrid och tryck in verktyget så
att det går in så långt som möjligt (gör ren verktyget och smörj fästet sparsamt
med tunn olja innan det monteras i SDS-chucken).
4. Släpp chuckspärren (2) så att den åker fram och låser fast verktyget.
Sidohandtag
1. Lossa sidohandtaget (5) genom att släppa på vingmuttern (10).
2. Ställ sidohandtaget i önskad position, ställ in djupanslaget (3) vid behov.
3. Lås fast handtag och djupanslag.
Strömbrytare
1. Anslut stickproppen till ett eluttag efter du har satt i ett verktyg i chucken.
2. Starta borrhammaren genom att trycka in strömbrytaren (8) sakta, kontrollera att
verktyget roterar åt rätt håll. Släpp strömbrytaren för att stoppa borrmaskinen.
3. När chucken roterar kan du låsa strömbrytaren genom att trycka in låsknappen
(9) och släppa strömbrytaren. För att låsa upp strömbrytaren, tryck in strömbry
taren och släpp den, så stoppas borrhammaren.
-
Växla rotationsriktning
Normal rotationsriktning framåt (till höger) när omställningsvredet (6) står rakt fram.
1. Stoppa borrhammaren.
2. Vik omställningsvredet (6) till höger för rotationsriktning till vänster (bakåt). Detta
läge är endast till för att backa ur en borr och maskinen går därför endast på låg
hastighet.
Obs! Strömbrytaren låser omställningsvredet när den trycks in. Chucken ska stå
helt still innan du ändrar rotationsriktning. När du startar
bytt rotationsriktning hörs ett knäppljud, det är inte något fel utan helt normalt.
borrhammaren efter att ha
Page 9
Steglös varvtalsreglering
1. Starta borrhammaren genom att trycka in strömbrytaren (8).
2. Vrid på inställningsratten (7) motsols för att minska varvtalet, och medsols för
att öka varvtalet.
3. Inställningsratten reglerar hur långt strömbrytaren kan tryckas in. När maskinen
körs bakåt (vänster) går den endast med låg hastighet.

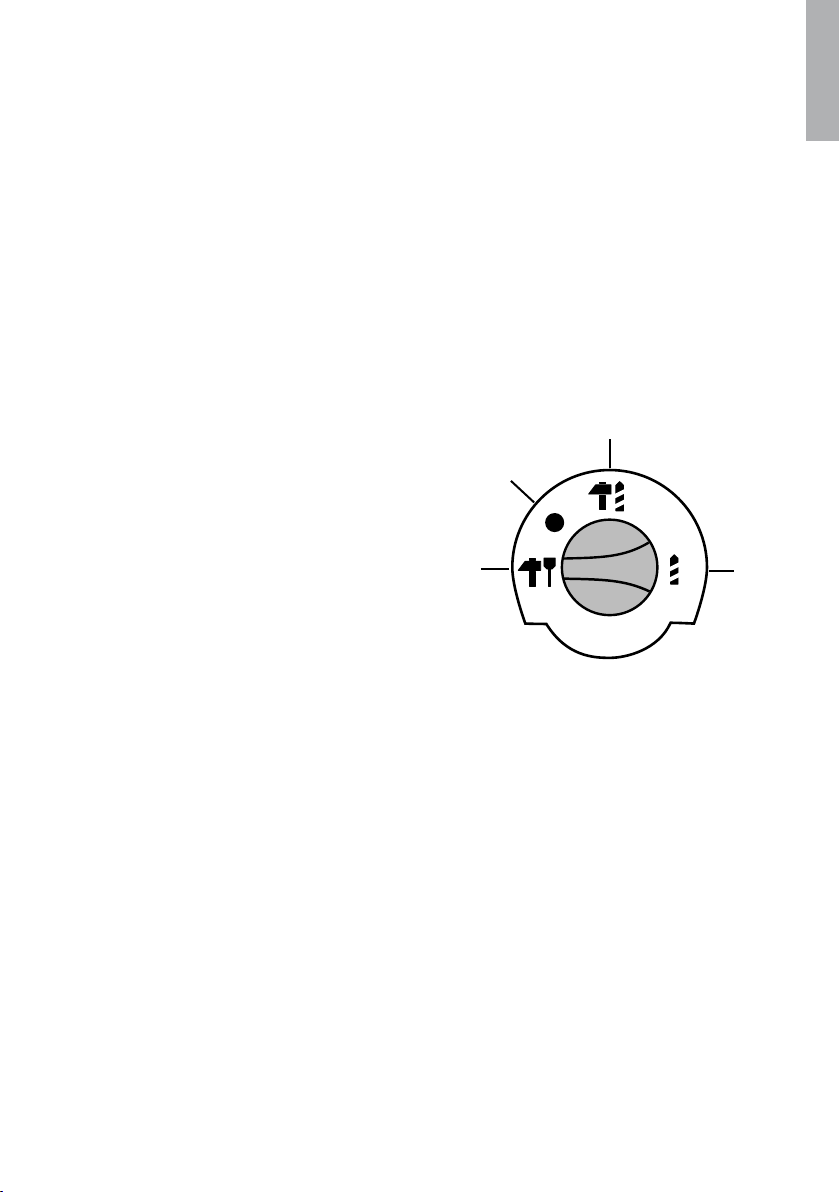

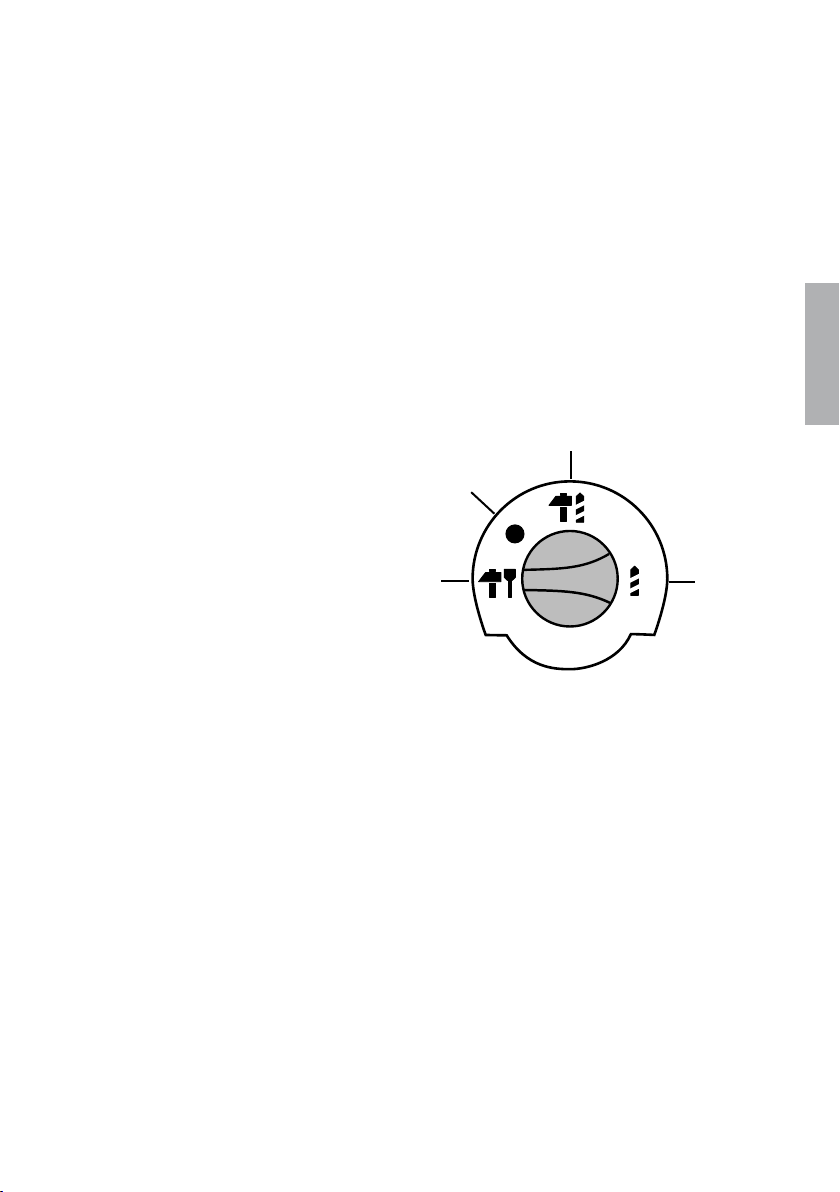

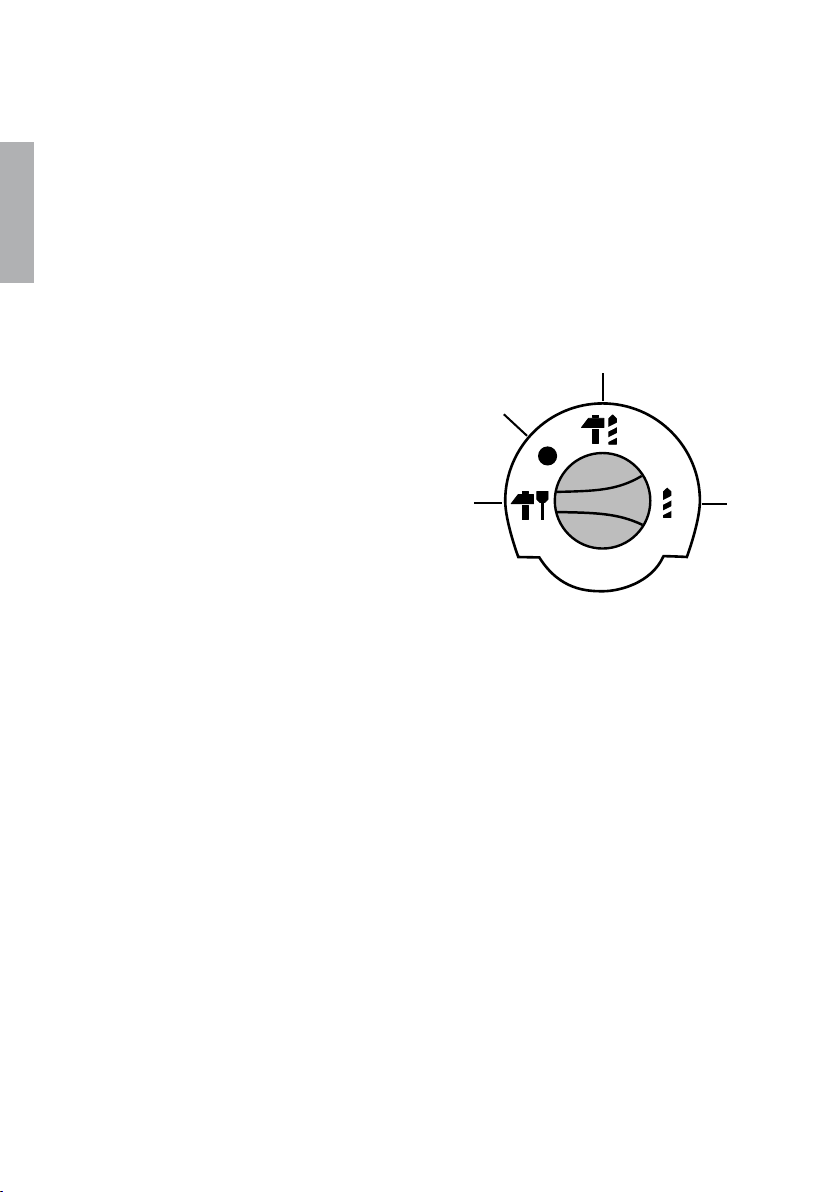

Mejsling, slagborrning eller normal borrning
Obs! All växling mellan lägena måste ske med stillastående maskin.
SVENSKA
Läge 1.
Borrning utan slag, (metall, trä, plast etc.).
Läge 2.
Borrning med slag, (betong, sten etc.).
2
Läge .
Hammarfunktion utan rotation, huggmejslar (betong), stämjärn (trä) etc.
I detta läge är verktyget fixerat och kan ej roteras, för att rotera verktyget till en
annan vinkel: se läge 4.
Läge
Obs! Maskinen får ej köras i detta läge, det är endast till för att rotera
verktyget till önskad vinkel när maskinen står still.
Val av vinkel vid hammarfunktion: Vrid till detta läget och verktyget kan roteras fritt
till önskad vinkel, lås verktyget genom att ställa vredet i läge 3.
.
1
Page 10
Användningstips
SVENSKA
• Låt motorn gå obelastad i några minuter för att kylas efter att du har belastat
borrhammaren hårt.
• Använd sidohandtaget, det ger extra kontroll på borrningen.
• Använd endast verktyg med god skärpa.
• Till hårda metaller används Titanbelagda borrar eller motsvarande och till
betong/kakel används borrar med hårdmetallskär, läs på förpackningen!
• Sätt fast ämnet som ska bearbetas ordentligt. Använd tvingar eller skruvstäd där
det går, då kan du använda båda händerna till att styra borrhammaren vilket ger
större precision.
• Om du borrar i tunna material är det viktigt att du placerar en spillbit bakom det
tänkta borrhålet innan du börjar borra, annars är det stor risk att hålet får fula
kanter på baksidan.
• Rikta in borrhammaren vinkelrät mot arbetsstycket innan du börjar borra (titta
frånerahåll),setillattduintetryckerborrhammarensnettnärduborrar.
• Tryck inte för hårt (så att maskinen tappar fart), låt verktyget göra jobbet! Minska
trycket innan borren går igenom.
• Låt borren snurra när du har borrat igenom och lyfter upp borrhammaren, då
kyls borrhammaren ner och borren rensas från spånor.
Tänk på detta när du borrar i trä och plast
• Förträochandramjukarematerialnnseraolikatyperavverktygt.ex.hålsåg,
atträborretc.,väljdetsompassarbäst!Provborrapåenspillbitförst!
• Verktyget kan överhettas om du inte drar upp det ofta för att rensa bort spånor.
• Placera en spillbit bakom det tänkta borrhålet innan du börjar borra, annars är
detstorriskatthålkantenisaspåbaksidan.
Tänk på detta när du borrar i metall
• Märk ut borrhålet och gör ett märke med en körnare.
• Verktyget kan överhettas om du använder fel hastighet. Använd gärna kylvätska
som är avsedd för ditt material t.ex. T-röd till aluminium. (gjutjärn och mässing
bearbetas torra).
• Använd lågt varvtal till stora hål.
• Var särskilt noga med fastspänningen för tunna eller vassa metallföremål så att
de inte lossnar och ger skärskador vid borrningen, använd gärna skruvstycke.
10
Page 11
Tänk på detta när du mejslar eller borrar i betong, kakel eller tegel
• Använd borrar med hårdmetallskär!
• Använd slagborrning och tryck försiktigt med samma matning hela tiden.
• Materialet som borras bort kommer ut ur borrhålet som pulver eller damm,
använd andningsskydd.
• Håll mejslarna vassa och rätt slipade.
Underhåll och skötsel
• Kontrollera innan användning att alla skruvar sitter fast på borrhammaren, vid
borrning och mejsling vibrerar maskinen mycket.
• Förvara bruksanvisningen tillsammans med borrhammaren.
• Se till att maskinens kylluftsöppningar är fria och öppna.
• Rengör vid behov, med en tvättduk fuktad med svagt diskmedel. Använd aldrig
lösningsmedel eller starka rengöringsmedel.
SVENSKA
Specifikationer
Märkspänning: 230 VAC, 50 Hz
Märkeffekt: 950 W
Varvtal, obelastad: 0-920 RPM
Slagfrekvens: 0-4850 slag per minut
Chuck: SDS-fäste, borrchuck 13 mm med SDS-fäste medföljer
Borrkapacitet: Betong: 26 mm
Stål: 13 mm
Trä: 40 mm
Slagkraft: 2,3 J
Vikt: 6,5 kg
Halsvidd: Ø 43 mm
Anslutningskabel: 2 x 1,0 mm², längd 4 meter
11
Page 12
Borehammer, nr: 30-9160, modell: ZIC-SD6A-26
• Borehammer 950 W med SDS-feste.
• Borer opp til Ø 26mm i betong/stein.
• Trinnløst turtall 0-920 RPM.
• Justerbar for boring, hamring uten rotasjon eller slagboring.
NORSK
Les hele bruksanvisningen før du bruker produktet og ta vare på den til framtidig bruk. Vi reserverer oss for evt. tekst- og bildefeil samt endringer av tekniska data. Ved tekniske problemer eller andra spørsmål kan du kontakte oss.
(se adressene på baksiden).
12
Page 13
Generelle sikkerhetsinstruksjoner for elektriske håndverktøy
Advarsel! Les alle instruksjonene grundig. Dersom instruksjonene ikke følges, kan dette
lede til brann, elektrisk støt og/eller alvorlig skade. Med begrepet ”elektriske håndverktøy”
i teksten under, menes strømtilkoblede håndverktøy.
TA VARE PÅ DENNE INSTRUKSJONEN.
1) Arbeidsplassen
a) Hold arbeidsplassen ren, ryddig og godt opplyst. Rotete arbeidsplass eller
dårlig opplyste områder kan føre til ulykker.
b) Bruk ikke elektriske håndverktøy i omgivelser med eksplosjonsfare, som for
eksempel i nærheten av lettantennelige væsker, gasser eller støv. Elektrisk
håndverktøy kan danne gnister som igjen kan antenne støv eller trespon.
c) Hold barn og andre tilskuere unna mens du bruker elektriske håndverktøy. Du
kan lett miste kontrollen dersom du blir forstyrret mens du arbeider.
2) Sikkerhet ved bruk av elektrisk strøm
a) Strømkabelens støpsel, til det elektriske verktøyet, må passe i vegguttaket.
Støpselet må ikke forandres på. Bruk aldri adapter sammen med elektrisk
håndverktøy som krever jording. Ved bruk av originale kontakter og støpsler
minskes faren for elektrisk støt.
b) Unngå kroppskontakt med jordede gjenstander som rør, ovner, komfyrer og
kjøleskap. Kroppskontakt med disse øker faren for elektrisk støt.
c) Elektrisk håndverktøy bør ikke utsettes for regn eller fuktighet. Hvis det
kommer vann inn i et elektrisk håndverktøy, øker faren for elektrisk støt.
d) Håndter strømkabelen med forsiktighet. Den må ikke bli brukt til å bære
verktøyet med. Dra ikke i kabelen når du skal ha stikket ut av kontakten. Hold
kabelen unna varme, olje, skarpe kanter og bevegelige deler. Skadde eller
deformerte støpsler kan øke faren for elektrisk støt.
e) Ved bruk av elektrisk håndverktøy utendørs, skal det benyttes skjøtekabel som
er beregnet til dette formålet. Når skjøtekabel som er beregnet for utendørs
bruk benyttes, minsker faren for elektrisk støt.
NORSK
) Personlig sikkerhet
a) Vær våken og bruk sunn fornuft når du bruker et elektrisk verktøy. Ikke bruk
elektriske håndverktøy når du er trett eller påvirket av rusmidler, alkohol eller
sterke medisiner. Når du bruker elektrisk håndverktøy, kan et lite øyeblikk med
uoppmerksomhet resultere i store personskader.
1
Page 14
b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske,
sklisikre såler på skoene, hjelm og hørselsvern, ved behov, minsker faren for
personskade.
c) Unngå uønsket oppstart. Påse at strømbryteren står i posisjon ”OFF” før du
koblertilstrømmen.Detåbæreetelektriskhåndverktøymedenngerpå
avtrekkeren/strømbryteren, eller å koble til strømmen når strømbryteren står i
NORSK
posisjon ”ON”, kan forårsake ulykker.
d) Fjern alle nøkler/serviceverktøy før du starter det elektriske håndverktøyet. Et
gjenglemt serviceverktøy på en roterende del, kan forårsake personskader.
e) Strekk deg ikke for langt. Påse at du står støtt og har god balanse hele tiden.
Da er du bedre forberedt når uventede situasjoner oppstår.
f) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker. Hold
klær, hansker og smykker unna bevegelige deler. Løstsittende klær, smykker
eller langt hår, kan sette seg fast i bevegelige deler.
g) Hvis det er mulig å koble til en støvsamler/støvsuger, bør dette gjøres. Ved
bruk av sådanne hjelpemidler, kan en minske faren for støvrelaterte skader og
ulykker.
) Bruk og vedlikehold av elektrisk håndverktøy
a) Ikke press et elektrisk håndverktøy. Bruk elektriske håndverktøy som er
beregnet til den arbeidsoperasjonen du skal utføre. Riktig innmatingshastighet
er viktig for å utføre bedre og sikrere arbeide.
b) Ikke bruk det elektriske håndverktøyet dersom ikke strømbryteren virker
og verktøyet ikke kan skrues av. Alle elektriske håndverktøy, som ikke kan
kontrolleres med en strømbryter, er farlige og må repareres.
c) Dra ut støpselet før du utfører justeringer, bytter tilbehør eller legger det
elektriske håndverktøyet fra deg. Dette for å unngå at elektrisk håndverktøy får
en ukontrollert start.
d) Oppbevar elektrisk håndverktøy utilgjengelig for barn. Påse også at elektrisk
håndverktøy er utilgjengelig for personer som ikke har fått tilstrekkelig
opplæring på eller er fortrolig med verktøyet. Elektrisk håndverktøy kan være
farlige dersom de kommer i hendene på ukyndige.
e) Vedlikehold av elektrisk håndverktøy. Påse at verktøyet ikke er feilinnstilt, at
bevegelige deler ikke beveger seg usymmetrisk, at ingen deler er skadet eller
at det elektriske håndverktøyet har andre feil, som kan påvirke verktøyets
funksjon. Dersom noe er skadet må dette repareres før verktøyet tas i bruk.
Mange ulykker skyldes dårlig eller manglende vedlikehold.
1
Page 15
f) Hold verktøyet rent. Påse også at det elektriske verktøyet holdes skarpt. Godt
vedlikeholdt skjæreverktøy, med skarpe egger, er lettere å kontrollere.
g) Følg instruksjonen, ta hensyn til arbeidsforholdene og den type arbeid som
skal utføres. Bruk av elektrisk håndverktøy til andre arbeidsoperasjoner enn
det som det er beregnet til, kan skape farlige situasjoner.
5) Service
a) La profesjonelle fagfolk utføre service og reparasjoner. Benytt kun originale
reservedeler. Dette for å opprettholde sikkerheten ved bruk av det elektriske
håndverktøyet.
Spesielle sikkerhetsregler for borehammer
• Bruk hørselsvern. Lengre opphold i miljøer med høyt lydnivå kan skade
hørselen.
• Bruk alltid sidehåndtaket på maskinen. Hvis du mister kontrollen på verktøyet,
kan du pådra deg personskade.
• Brukvernemaskeellervernebrillermedstøvltervedeksponeringavstøvende
materiale: Betong, sten etc. Vibrasjonene kan skade armbåndsur etc.
• Kontroller at borene ikke er skadd og at det er sentrert.
• Hold maskinen i et sikkert grep, den har stort vrimoment.
NORSK
• Kontroller nøye hvor strømkabler og vannledningsrør er, før du begynner skru
eller bore.
Produktmerking med sikkerhetssymboler
Les hele bruksanvisningen!
Bruk alltid vernebriller eller visir og pustebeskyttelse.
Bruk alltid hørselsvern.
15
Page 16
Beskrivelse
1
NORSK
2
10
4
6
3
9
5
1. Chuck
2. Chucksperre
3. Dybdeanslag
11
7
8
4. Justering for låst hammer, fri hammer, roterende
hammer eller normal boring
5. Sidehåndtak
6. Justering for høyre- eller venstregang
7. Trinnløs regulering for turtall
8. Strømbryter
9. Låseknapp for strømbryter
10. Vingemutter
11. 3-bakkers chuck med SDS
16
Page 17
Bruk
Chuck
1. Slagbormaskinen er utstyrt med en nøkkelløs SDS-chuck (1).
2. Dra tilbake chucksperren (2).
3. Sett i et bor eller annet verktøy med SDS-feste, vri og trykk inn verktøyet slik at
det går inn så langt som mulig (gjør rent verktøyet og smør festet lett inn med
tynn olje før det monteres i SDS-chucken).
4. Slipp chucksperren (2) slik at den glir fram og låser verktøyet.
Sidehåndtak
1. Løsne sidehåndtaket.
2. Still sidehåndtaket i ønsket posisjon, still inn dybdeanslaget etter behov.
3. Lås fast håndtak og dybdeanslag.
Strømbryter
1. Tilslutt støpslet til et strømuttak når du har satt i et verktøy i chucken.
2. Start borehammeren ved å trykke inn strømbryteren (8) sakte, kontroller at
verktøyet roterer i riktig retning. Slipp strømbryteren for å stoppe boremaskinen.
3. Når chucken roterer kan du låse strømbryteren ved å trykke inn låsknappen (9)
og slippe strømbryteren. For å låse opp strømbryteren, trykk inn strømbryteren
og slipp den, så stopper borehammaren.
NORSK
Bytt rotasjonsretning
Normal rotasjonsretning framover (til høyre) når omstillingsbryteren (6) står rett fram.
1. Stopp boremaskinen.
2. Vri omstillingsbryteren (6) til høyre for rotasjonsretning til venstre
Denne stillingen er kun til for å trekke ut et bor og maskinen går derfor bare på
lav hastighet når rotasjonsretningen er bakover.
Obs! Strømbryteren låser omstillingsbryteren når den trykkes inn. Chucken skal
stå helt stille før du endrer rotasjonsretning. Når du starter boremaskinen etter å ha
byttet rotasjonsretning hører du et lite knepp. Det er ikke noe feil, men derimot helt
normalt.
1
(bakover).
Page 18
Trinnløs regulering av turtall
1. Start slagbormaskinen ved å trykke inn strømbryteren (8).
2. Vri innstillingsrattet (7) mot urviseren for å minske turtallet, og med urviseren for
å øke turtallet.
3. Innstillingsrattet regulerer hvor langt strømbryteren kan trykkes inn. Når
NORSK
maskinen kjører bakover (venstre) går den alltid med lav hastighet.
Skruing, slagboring eller normal boring
Obs! All skifting må skje med stillestående maskin.
Trinn 1.
Boring uten slag (metall, tre, plast etc.).
Trinn 2.
Boring med slag (betong, stein etc.).
2
1
Trinn .
Hammerfunksjon uten rotasjon, huggmeisler (betong), stemjern (tre) etc.
På dette trinnet er verktøyet fast og kan ikke roteres. For å rotere verktøyet til en
annen vinkel: se trinn 4.
Trinn .
Obs! Maskinen må ikke kjøres på dette trinnet, det er kun til for å rotere
verktøyet til ønsket vinkel når maskinen står stille.
Valg av vinkel ved hammerfunksjon: Vri til dette trinnet og verktøyet kan roteres fritt
til ønsket vinkel. Lås verktøyet ved å stille bryteren på trinn 3.
1
Page 19
Brukertips
• La motoren gå ubelastet i noen minutter for å avkjøles etter at du har belastet
borehammeren hardt.
• Bruk sidehåndtaket, det gir ekstra kontroll på boringen.
• Bruk kun skarpe verktøy.
• Til harde metaller brukes titanbelagte bor og til betong/mur brukes bor med
hardmetallskjær, les på pakken!
• Sett fast emnet som skal bearbeides ordentligt. Bruk tvinger eller skrustikke der
det er mulig, da kan du bruke begge hendene til å styre boremaskinen. Dette gir
større presisjon.
• Hvis du borer i tynne materialer er det viktig at du plasserer en spillbit bak det
tenkte borehullet før du begynner bore, ellers er det stor fare for at hullet får
stygge kanter på baksiden.
• Sett boremaskinen vinkelrett mot arbeidsstykket før du begynner bore (se fra
eresider).Passpåatduikketrykkerboremaskinenskjevtnårduborer.
• Trykk ikke for hardt (så maskinen mister fart), la verktøyet gjøre jobben! Minsk
trykket før boret går igjennom.
• La boret gå når du har boret gjennom og løfter opp boremaskinen, da kjøles
boremaskinen ned og boret renses for spon.
Tenk på dette når du borer i tre og plast
• Fortreogandremykerematerialennesereuliketyperavverktøyf.eks.
hullsag,attreboretc.Velgdetsompasserbest!Prøveborpåenspillbitførst!
• Verktøyet kan overopphetes om du ikke trekker det opp ofte for å rense bort
spon.
• Plasser en spillbit bak det tenkte borehullet før du begynner bore, ellers er det
storriskatkantenavhulletisesopppåbaksiden.
NORSK
Tenk på dette når du borer i metall
• Merk opp borhullet og lag et merke med en kjørner.
• Verktøyet kan overopphetes ved bruk av feil hastighet. Bruk gjerne kjølevæske
som er beregnet for ditt materiale f.eks. T-röd til aluminium. (Smijern og messing
bearbeides tørre).
• Bruk lavt omdreiningstall til store hull.
• Vær spesielt nøye med fastspenningen av tynne eller skarpe metallgjenstander
så de ikke løsner og gir kuttskader ved boringen. Bruk gjerne skrustikke.
1
Page 20
Tenk på dette når du skrur eller borer i betong, mur eller tegl
• Bruk bor med hardmetallskjær!
• Bruk slagboring og trykk forsiktig med samme mating hele tiden.
• Materialet som bores bort kommer ut gjennom borehullet som pulver eller støv.
Bruk vernemaske.
• Hold meislene skarpe og riktig slipte.
NORSK
Vedlikehold
• Kontroller før bruk at alle skruer sitter fast på borehammeren, ved boring og
meisling vibrerer maskinen mye.
• Oppbevar bruksanvisningen sammen med borehammeren.
• Pass på at lufteåpningene på maskinen er fri og åpne.
• Rengjør etter behov med en vaskeklut fuktet med mildt oppvaskmiddel. Bruk
aldri løsemiddel eller sterke rengjøringsmiddel.
Spesifikasjoner
Spenning: 230 VAC, 50 Hz
Effekt: 950 W
Turtall, ubelastet: 0-920 RPM
Slagfrekvens: 0-4850 slag pr minutt
Chuck: SDS-feste, borechuck 13mm med SDS-feste medfølger.
Borekapasitet: Betong: 26mm
Stål: 13mm
Tre: 40mm
Slagkraft: 2,3 J
Vekt: 6,5 kg
Halsvidde: Ø 43 mm
Tilsluttningskabel: 2 x 1,0mm², lengde 4 meter
20
Page 21
Poravasara, nro: 30-9160, malli: 0212
• Poravasara 950 W SDS-kiinnityksellä.
• Poraa betonia/kiveä, jonka halkaisija on maks. 26 mm.
• Portaaton kierrosluvun säätö 0-920 k/min.
• Poraus-, iskuporaus pyörityksellä tai ilman (piikkaus).
Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ohjeet tulevaa
tarvetta varten.
Emme vastaa mahdollisista teksti- tai kuvavirheistä, emme myöskään
teknisten tietojen muutoksista.
Teknisten ongelmien ilmetessä ota meihin yhteyttä (tiedot takasivulla).
SUOMI
21
Page 22
Yleisiä turvallisuusohjeita
Varoitus! Lue kaikki ohjeet. Seuraavien ohjeiden noudattamatta jättäminen
saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan onnettomuuteen. Varoitustekstien termi ”sähkökäyttöinen käsityökalu” tarkoittaa sinun verkkovirralla tai paristoilla/akulla toimivaa käsityökalua. Säästä nämä ohjeet!
1) Työtila
a) Pidä työtilat puhtaina ja hyvin valaistuina. Täynnä tavaraa olevat ja pimeät tilat
ovat avoin kutsu onnettomuudelle.
b) Älä käytä sähkökäyttöisiä käsityökaluja räjähdysherkässä ympäristössä, kuten
SUOMI
helposti syttyvien nesteiden, kaasujen tai pölyn lähellä. Sähkökäyttöiset käsi
työkalut muodostavat kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja vierailijat loitolla, kun käytät sähkökäyttöisiä käsityökaluja. Häiriö
tekijät saattavat johtaa laitteen hallinnan menettämiseen.
2) Sähköturvallisuus!
a) Sähkökäyttöisen käsityökalun pistokkeen tulee sopia pistorasiaan. Älä muuta
tuotetta millään tavalla. Älä käytä adapteria maadoitettujen sähkökäyttöisten
sähkötyökalujen kanssa. Pistokkeet, joita ei ole muutettu sekä sopivat pistora
siat pienentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja esineitä, kuten putkia, lämpöpattereita, hel
laa tai jääkaappia. Sähköiskun riski kasvaa, mikäli kehosi on maadoitettu.
c) Älä altista sähkökäyttöistä käsityökalua sateelle, äläkä käytä sitä kosteissa olo
suhteissa. Veden joutuminen sähkökäyttöiseen käsityökaluun lisää sähköiskun
vaaraa.
d) Käsittele sähköjohtoa varoen. Älä käytä sähköjohtoa laitteen kantamiseen,
äläkä irrota pistoketta pistorasiasta johdosta vetämällä. Älä altista virtajohtoa
kuumuudelle, öljyille, teräville reunoille tai liikkuville osille. Vioittuneet tai sot
keutuneet virtajohdot lisäävät sähköiskun vaaraa.
e) Kun käytät sähkökäyttöistä käsityökalua ulkona, käytä ainoastaan ulkokäyttöön
sopivia jatkojohtoja. Ulkokäyttöön sopivan jatkojohdon käyttäminen pienentää
sähköiskun vaaraa.
-
-
-
-
-
-
22
Page 23
) Oma turvallisuutesi
a) Ole huolellinen ja käytä tervettä järkeä kun työskentelet sähkökäyttöisellä
käsityökalulla. Älä käytä sähkökäyttöistä käsityökalua, mikäli olet väsynyt tai
huumeiden, lääkkeiden tai alkoholin vaikutuksen alaisena. Lyhyenkin hetken
kestävä tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaan
tumiseen.
b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten hengi
tyssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen vähen
tää loukkaantumisvaaraa.
c) Vältä tahatonta käynnistystä. Varmista, että virtakytkin on asennossa ”OFF”
ennen kuin liität pistokkeen seinäpistorasiaan. On äärimmäisen vaarallista kan
taa sähkökäyttöistä käsityökalua sormi liipaisimella tai liittää sähkökäyttöinen
käsityökalu pistorasiaan virtakytkimen ollessa ”ON”-asennossa.
d) Poista kaikki huoltotyökalut/avaimet ennen kuin käynnistät sähkökäyttöisen käsi
työkalun. Sähkökäyttöisen käsityökalun liikkuvan osan päälle unohdettu työkalu
saattaa johtaa onnettomuuteen.
e) Älä kurota liian kauas. Varmista, että työasentosi on tasapainoinen työn jokai
sessa vaiheessa. Näin olet paremmin varustautunut mahdollisen onnettomuuden
sattuessa.
f) Käytä sopivia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaat
teet ja käsineet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset
saattavat juuttua liikkuviin osiin.
g) Jos käytössäsi on pölynpoistojärjestelmä, käytä sitä. Näiden apuvälineiden käyt
tö saattaa vähentää pölyyn liittyviä vaaroja.
-
-
-
-
-
SUOMI
-
-
-
) Sähkökäyttöisten käsityökalujen käyttäminen ja huoltaminen.
a) Älä pakota sähkökäyttöistä käsityökalua. Käytä sähkökäyttöistä käsityökalua,
joka soveltuu suunnittelemaasi työtehtävään. Sopiva sähkökäyttöinen käsityöka
lu tekee työn paremmin ja turvallisemmin oikealla nopeudella.
b) Älä käytä sähkökäyttöistä käsityökalua, mikäli virtakytkin ei käynnistä ja sammu
ta laitetta. Kaikki sähkökäyttöiset käsityökalut, joita ei voida hallita virtakytkimel
lä, ovat vaarallisia ja ne tulee korjata.
c) Irrota pistoke pistorasiasta ennen kuin teet sähkökäyttöiseen käsityökaluun sää
töjä tai ennen kuin vaihdat sen varusteita tai ennen kuin asetat sen säilytykseen.
Nämä ennaltaehkäisevät toimenpiteet vähentävät sähkökäyttöisen käsityökalun
tahatonta käynnistymistä.
2
-
-
-
-
Page 24
d) Säilytä sähkökäyttöisiä käsityökaluja lasten ulottumattomissa. Älä luovuta säh
kökäyttöistä käsityökalua henkilöille, jotka eivät tunne sitä tai sen käyttöohjetta.
Sähkökäyttöiset käsityökalut ovat vaarallisia tottumattomien käyttäjien käsissä.
e) Huolla sähkökäyttöisiä käsityökaluja. Tarkasta, että säädöt ovat kunnossa, että
liikkuvat osat liikkuvat esteettä, että osat ovat ehjiä, ja että sähkökäyttöisessä
käsityökalussa ei ole muita seikkoja, jotka vaikuttavat laitteen toimintaan. Jos
jokin osa on vioittunut, se tulee korjata ennen käyttöä. Monet onnettomuudet
johtuvat väärin hoidetuista sähkökäyttöisistä käsityökaluista.
f) Pidä työkalut puhtaina ja terävinä. Terätyökalun hallinta on helpompaa, kun se
on oikein hoidettu ja sen terät ovat teräviä.
g) Käytä sähkökäyttöistä käsityökalua, sen varusteita tms. ohjeiden mukaisesti ja
SUOMI
sellaisella tavalla, joka sopii kyseiselle sähkökäyttöiselle käsityökalulle ja ota
myös huomioon työskentelyolosuhteet ja suoritettava työ. Sähkökäyttöisen käsi
työkalun käyttäminen muihin kuin sille tarkoitettuihin työtehtäviin saattaa johtaa
vaaratilanteeseen.
5) Huolto
a) Laitteen saa huoltaa ja korjata ainoastaan ammattihenkilö ja huollossa tulee
käyttää ainoastaan alkuperäisosia. Näin taataan sähkökäyttöisen käsityökalun
turvallisuus.
Poravasaran turvallisuusohjeita
• Käytä kuulosuojaimia. Meluisassa ympäristössä oleskelu saattaa aiheuttaa
kuulovaurioita.
• Käytä aina laitteen sivukahvaa. Laitteen hallinnan menettäminen saattaa johtaa
henkilövahinkoihin.
• Käytä suojanaamaria tai suojalaseja, joissa on pölysuodatin kun työskentelet
pölyävän materiaalin, kuten betonin, kiven ym. kanssa. Tärinä saattaa
vaurioittaa kelloa ym.
• Tarkista, ettei poranterä ole vioittunut ja että se on istukan keskellä.
• Koneessa on suuri vääntömomentti, pidä siitä sen vuoksi lujasti kiinni.
• Varmista sähköjohtojen ja vesiputkien sijainti ennen työn aloittamista.
-
-
Tuotteen merkinnät ja turvallisuussymbolit
Lue koko käyttöohje!
Käytä aina visiiriä tai suojalaseja ja hengityssuojaa.
Käytä aina kuulosuojaimia.
2
Page 25
Kuvaus
3
1
2
5
1. Istukka
2. Istukan lukko
10
11
4
7
6
SUOMI
9
8
3. Syvyydenrajoitin
4. Valitsin piikkaukselle, poraukselle ja iskuporaukselle
5. Sivukahva
6. Suunnanvaihdon valitsin
7. Portaaton kierrosluvun säätö
8. Virtakytkin
9. Virtakytkimen lukituspainike
10. Siipimutteri
11. 3-leukaistukka ja SDS-sovitin
25
Page 26
Käyttö
Istukka
1. Poravasarassa on avaimeton SDS-istukka.
2. Vedä istukan lukko (2) taaksepäin.
3. Laita poranterä tai muu työkalu SDS-istukkaan, käännä ja paina työkalua niin,
että terä menee perille asti (puhdista terä ja voitele kiinnityskohta varovasti
ohuella öljyllä ennen SDS-istukkaan kiinnittämistä).
4. Päästä istukan lukko (2) siten että se tulee eteen ja lukitsee terän.
SUOMI
Sivukahva
1. Löysää sivukahva (5) kääntämällä siipimutteria (10).
2. Säädä sivukahva haluttuun asentoon, säädä tarvittaessa myös
syvyydenrajoitin (3).
3. Lukitse kahva ja syvyydenrajoitin.
Virtakytkin
1. Liitä pistoke pistorasiaan vasta kun olet kiinnittänyt terän istukkaan.
2. Käynnistä poravasara painamalla varovasti virtakytkintä (8), varmista, että terä
pyörii oikeaan suuntaan. Pysäytä kone päästämällä virtakytkin.
3. Voit lukita virtakytkimen istukan pyöriessä painamalla lukituspainiketta (9) ja
päästämällä virtakytkimen; paina ja vapauta virtakytkin kun haluat sammuttaa
poravasaran.
Pyörimissuunnan vaihto
Normaali pyörimissuunta eteenpäin (oikealle) valitsimen (6) osoittaessa suoraan
eteenpäin.
1. Sammuta poravasara.
2. Valitse pyörimissuunta vasemmalle (taaksepäin) kääntämällä suunnanvalitsin
(6) oikealle. Tämä tila on tarkoitettu ainoastaan poranterän irrottamiseen
materiaalista, minkä vuoksi nopeus on hyvin pieni.
Huom! Suunnanvalitsin lukittuu virtakytkintä painettaessa. Kun vaihdat
pyörimissuuntaa, istukka ei saa pyöriä. Kun poravasara käynnistetään
pyörimissuunnan vaihtamisen jälkeen, kuuluu koneesta naksahdus, tämä on
täysin normaalia.
26
Page 27
Portaaton kierrosluvun säätö
1. Käynnistä poravasara painamalla virtakytkintä (8).
2. Pienennä kierroslukua kääntämällä säätönuppia (7) vastapäivään,
suurenna kierroslukua kääntämällä säätönuppia myötäpäivään.
3. Säätönuppi säätää kuinka syvälle virtakytkintä voi painaa. Kone pyörii
taaksepäin (vasemmalle) ainostaan pienellä nopeudella.
Piikkaus, iskuporaus ja normaali poraus
Huom! Poravasara ei saa pyöriä poraustapoja vaihdettaessa.
Tapa 1.
Tavallinen poraus (ei iskua)
(metalli, puu, muovi ym.).
Tapa 2.
Iskuporaus, (betoni, kivi ym.).
2
1
Tapa .
Piikkaus taltalla (ei pyöritystä), (betoni, puu ym).
Tässä tilassa terä on kiinni, eikä pyöri. Käännä itse työkalua haluamiisi kulmiin:
katso tapa 4.
Tapa .
Huom! Laitetaa ei saa käyttää tässä tilassa, se on tarkoitettu ainoastaan
laitteen kääntämiseen oikeaan kulmaan laitteen ollessa pois päältä.
SUOMI
Kulman valinta piikkaustoiminnossa: Käännä tähän tilaan, niin laitetta voidaan
käännellä vapaasti haluttuun kulmaan. Lukitse laite asettamalla valitsin asentoon 3.
2
Page 28
Vinkkejä
• Anna moottorin käydä muutaman minuutin ajan ilman kuormitusta kovan
kuormituksen jälkeen.
• Käytä sivukahvaa, sen avulla saat hyvän tuntuman poraukseen.
• Käytä ainoastaan teräviä työkaluja.
• Kovat metallit vaativat titaanipäällystetyt terät (tai vastaavat), betonia ja kaakelia
kannattaa porata kovametalliterillä. Lue pakkauksesta!
• Kiinnitä työstettävä materiaali kunnolla. Käytä puristimia tai ruuvipenkkiä jos
mahdollista; tällöin molemmat kätesi ovat vapaina poran käsittelyyn, mikä tekee
työskentelystä tarkempaa.
• Ohutta materiaalia poratessa kannattaa porattavan materiaalin taakse laittaa
SUOMI
taustakappale, näin estetään rumien jälkien syntyminen porausreiän takapuolen
ympärille.
• Suuntaa porakone suorassa kulmassa kohti porattavaa materiaalia ennen
porauksen aloittamista (katso useista kulmista), varmista ettet paina porakonetta
vinoon poratessa.
• Älä paina liian kovaa (vauhti hidastuu), anna koneen tehdä työ puolestasi! Paina
vähemmän juuri ennen kuin terä menee materiaalin läpi.
• Anna terän pyöriä kun se on porautunut läpi ja kun vedät terän porausreiästä,
näin porakone jäähtyy ja puhdistuu purusta.
Ota huomioon puuta ja muovia poratessa
• Puun ja muiden pehmeiden materiaalien työstämiseen on olemassa monia
erilaisia työkaluja, esim. reikäsaha, puukeskiöpora ym. Valitse parhaiten
soveltuva työkalu! Koeporaa ensin koepalaa!
• Terä saattaa ylikuumentua, mikäli et nosta sitä ylös tarpeeksi usein
puhdistaaksesi sitä puruista.
• Laita taustakappale porattavan materiaalin taakse porausreiän kohdalle, muuten
porausreikä takapuoli saattaa rispaantua.
Ota huomioon metallia poratessa
• Merkitse porausreikä pistepuikolla.
• Terä saattaa ylikuumentua jos poraat väärällä nopeudella. Voit käyttää poratta
vaan materiaaliin soveltuvaa jäähdytysainetta. (Valurautaa ja messinkiä työste
tään kuivana).
• Käytä alhaisia kierroslukuja suuriin reikiin.
• Kiinnitä ohuet ja terävät esineet erittäin tarkasti, etteivät ne irtoa ja aiheuta
haavoja. Kiinnitä vaikka puristimilla.
2
-
-
Page 29
Ota huomioon betonia, kaakelia ja tiiltä poratessa tai piikatessa
• Käytä kovametalliteriä!
• Käytä iskuporausta ja paina varoen samalla voimakkuudella koko ajan.
• Porattava materiaali tulee porausreiästä pölynä, käytä hengityssuojainta.
• Pidä terät terävinä ja oikein hiottuina.
Huolto ja puhdistus
• Kone tärisee porattaessa ja piikatessa. Varmista ennen käyttöä, että
porakoneen kaikki ruuvit ovat paikallaan.
• Säilytä käyttöohje poravasaran yhteydessä.
• Varmista aina, että laitteen jäähdytysaukot ovat avoinna.
• Puhdista tarvittaessa liinalla ja miedolla tiskiaineliuoksella.
Älä käytä voimakkaita puhdistusaineita tai liuottimia!
Tekniset tiedot
Nimellisjännite: 230 VAC, 50 Hz
Teho: 950 W
Kuormittamaton kierrosluku: 0-920 kierrosta minuutissa
Iskutiheys: 0-4850 iskua minuutissa.
Istukka: SDS-kiinnitys, mukana poraistukka, jossa
13 mm:n SDS-kiinnitys.
Porausteho: Betoni 26 mm
Teräs: 13 mm
Puu: 40 mm
Iskuvoima: 2,3 J
Paino: 6,5 kg
Kaula: Ø 43 mm
Virtajohto: 2 x 1,0 mm², pituus 4 metriä
SUOMI
2
Page 30
Declaration of Conformity
Clas Ohlson AB declares that the machines:
Co/Tech, 30-9160 / ZIC-SD6A-26
Hammer Drill
Complies with the following Directive:
89/336/EEC amended by 93/68/EEC
73/23/EEC amended by 93/68/EEC
98/37/EC
Insjön, Sweden, May 2006
G. Karnberger,
President
Clas Ohlson, 793 85 Insjön, Sweden
0
Page 31
Page 32
SVERIGE
ORDER
Tel:0247/44444 Fax:0247/44555
E-post:[email protected]
KUNDTJÄNST
ÖVRIGT
INTERNET
BREV
Tel:0247/44500 Fax:0247/44509
E-post:[email protected]
Telvxl:0247/44400Faxkontor:0247/44425
www.clasohlson.se
ClasOhlsonAB,79385INSJÖN
NORGE
KUNDETJENESTE
ØVRIG
INTERNET
OSOITTEITA • ADRESSER
POST
0105OSLO
Tel:23214029 Fax:23214080
E-post:[email protected]
Tel:23214005 Fax:23214080
www.clasohlson.no
ClasOhlsonAS,Postboks485sentrum,
SUOMI
INTERNET
www.clasohlson.fi
OSOITE ClasOhlsonOy,Yrjönkatu23A,00100HELSINKI
Loading...
