Page 1

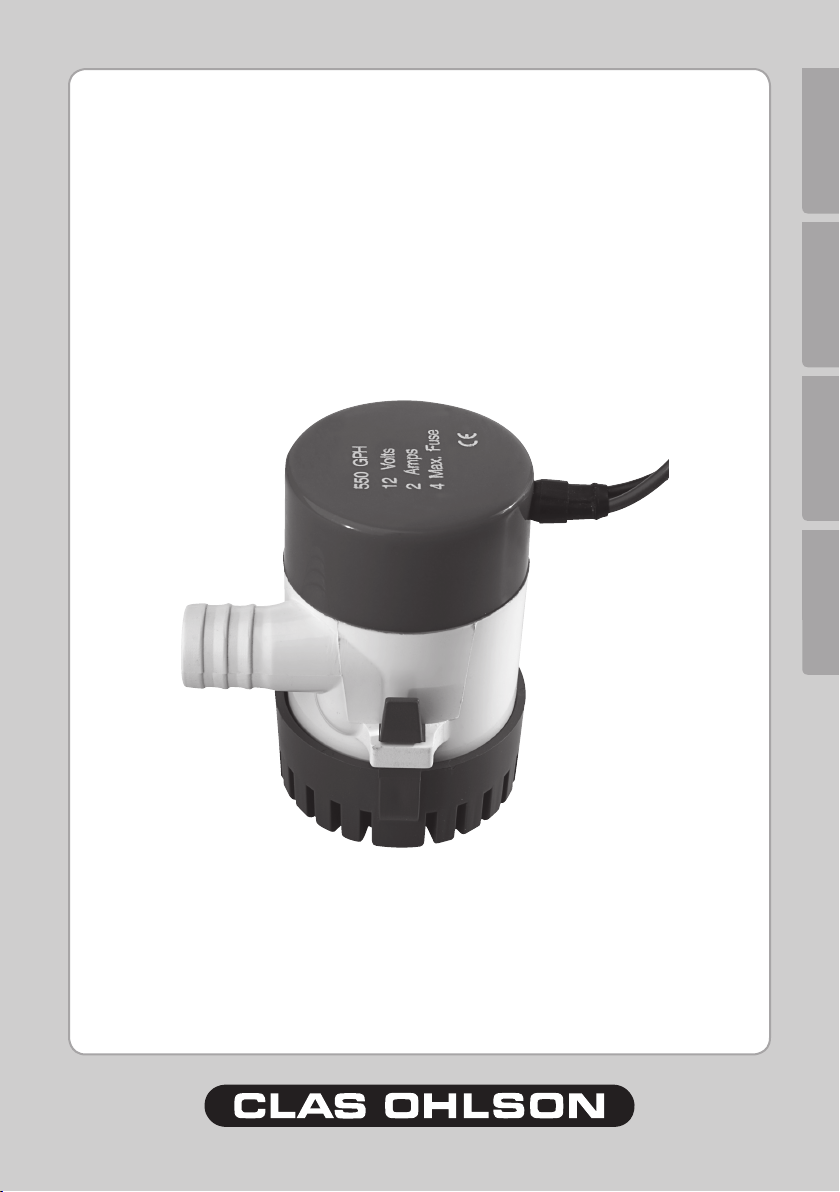

Bilge Pump 12 V
E N G L I S HS V E N S K AN O R S KS U O M I
Art.no. Model
34-7784 WWB-07101
Page 2
Page 3
Bilge Pump 12 V
Please read the entire instruction manual before using the product and save it for
future reference. We apologise for any text or photographic errors and any changes of technical data. If you have any questions concerning technical problems
please contact our Customer Service Department (see address on reverse).
Safety
• Never use the pump for pumping anything other than water/bilge water.
• To minimize the risks of short-circuiting; always position any electrical
installations as high above the bilge water as possible. Seal all cable joints to
prevent oxidation.
• Never use the pump if the water surrounding it has frozen. Allow the ice to melt
before running the pump.
• Never run the pump dry.
E N G L I S H
Page 4
Installation
Locking
Placement
E N G L I S H

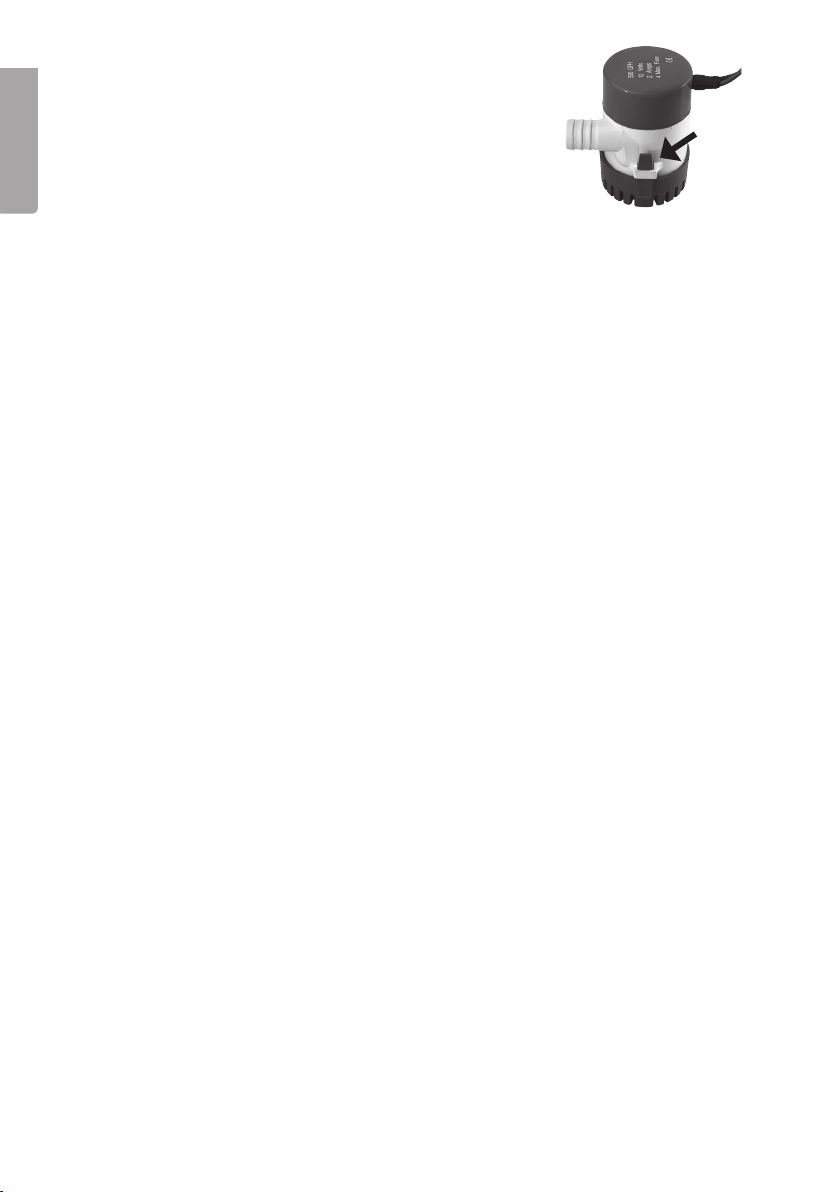

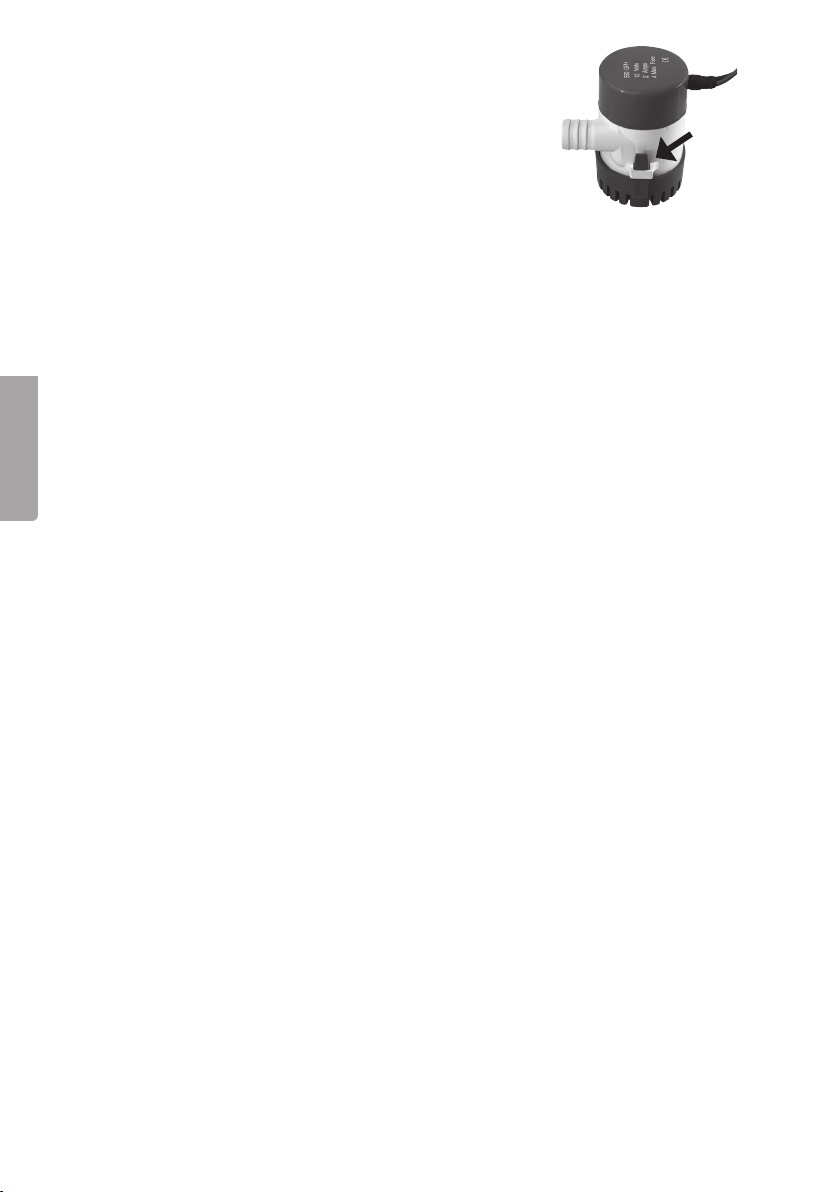

1. Release the lter by pushing in the locking tabs
on both sides of the pump.
2. Select a suitable location for the pump.
It should normally be placed at the lowest point of the keel.
• Mount the pump so that the outlet hose is not directed downwards when
connected. The hose must always point upwards to prevent air pockets.
3. Position the lter in such a way as to ensure that the outlet is pointed correctly
when the pump is mounted onto the lter.
4. Mounting the lter:
• Use stainless steel screws when mounting onto wood.
• When mounting onto metal or breglass, rst attach a wooden board to the
surface and then mount the lter onto the wooden board.
Attach the pump to the lter making sure that the locking tabs engage the pump.
5.
Hose Connections
Outlet hose
• Connect a high pressure hose (internal diam. 20 mm) to the pump outlet.
If necessary, secure the hose using a hose clip. The hose must always point
upwards to prevent air pockets. Avoid sharp bends in the hose.
tab
Through-hull fitting
• Select a suitable place for the water to be pumped overboard. This place
should be as close to the pump as possible, but at least 30 cm above the
waterline to prevent water seeping back into the pump when it is turned off.
Wiring
The best way of wiring the bilge pump is via a switch or an automatic oat switch
as shown in the examples below.
• Connect the brown wire to the positive terminal of the battery (+) via an on/off
switch or oat switch. Always connect a 4 A fuse between the battery and the
on/off switch.
• Connect the black wire to the negative terminal of the battery (-).
Page 5

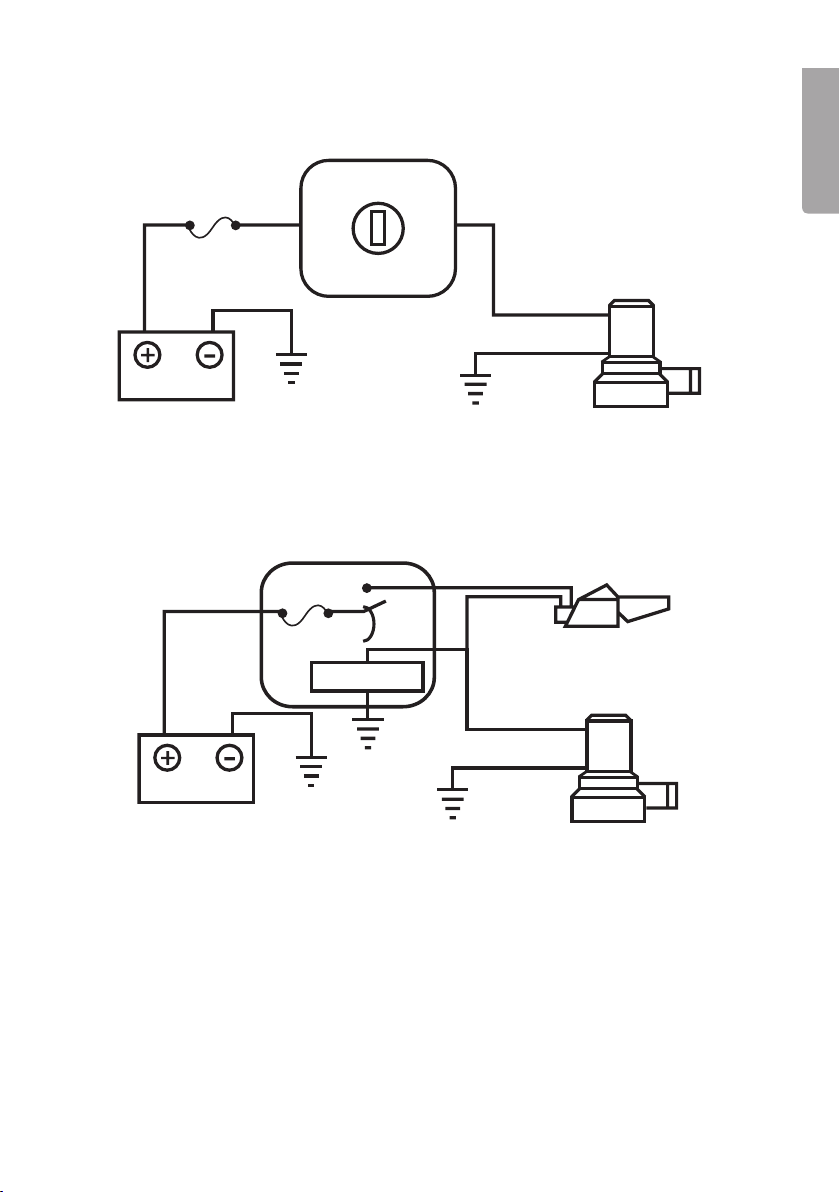

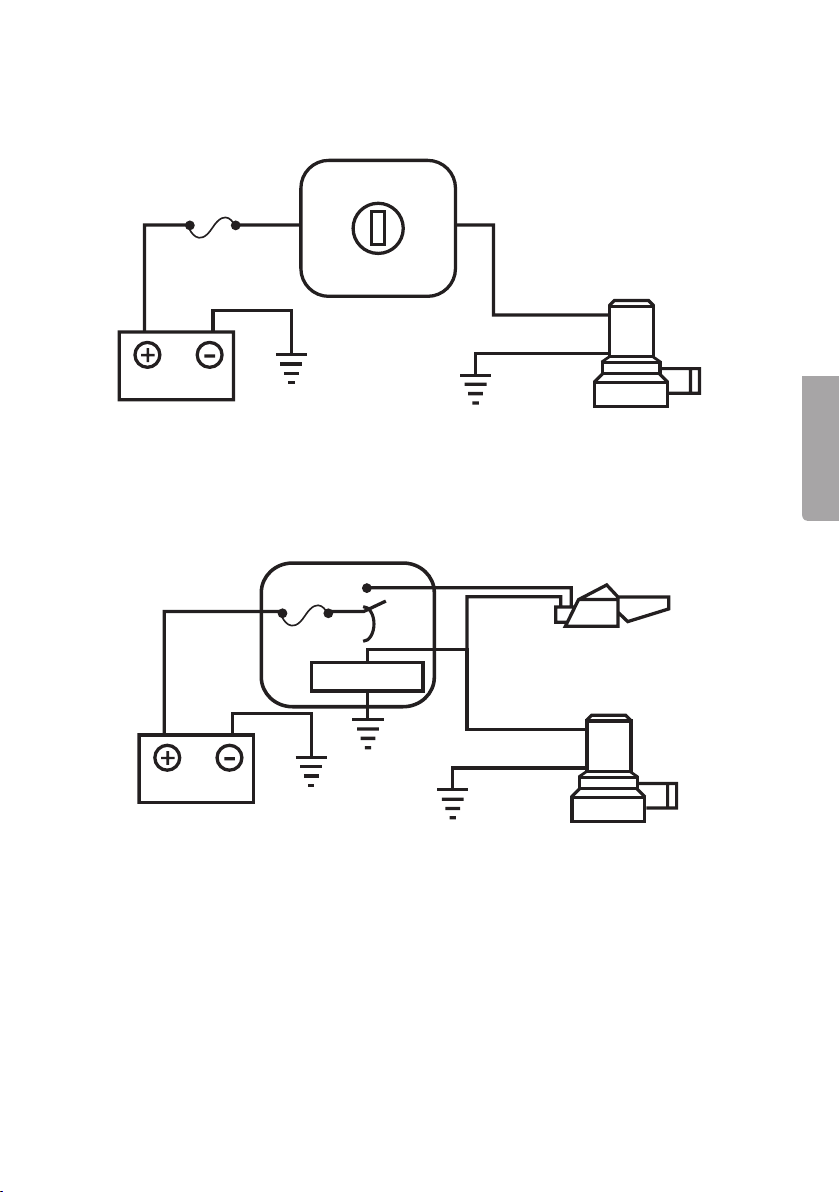

Wiring Diagrams
Using a manual on/off switch
Fuse
On Off
E N G L I S H
Brown wire
Battery
Earth
Jord
Pump
The pump must be switch on and off manually, using the on/off switch.
Using an automatic float switch and toggle switch
Toggle switch
Fuse
Indicator lamp
Brown wire
Earth
Battery
Earth
Earth
The pump is turned on or off automatically as the water level in the bilge rises or falls.
The pump can also be activated by using the toggle switch on the control panel.
N.B.
• To minimize the risks of short-circuiting; always position any electrical wiring as
high above the bilge water as possible. Seal all cable joints to prevent oxidation.
• It is important that the bilge pump is connected with the correct polarity. Reversing
the polarity will run the pump in reverse. The pump will still work, but much more
inefciently. Make sure that the brown wire is connected to +12 V DC.
Float switch
Pump
Page 6
Storage
The pump can withstand low temperatures but should never be used if the water
in or around it has frozen. Allow the ice to melt before running the pump.
E N G L I S H
Troubleshooting
Trouble Possible Cause Remedy
Reduced power Clogged lter. Clean the lter and check that
Clogged outlet hose. Check and clean/ush outlet hose.
Low battery. Check and recharge battery.
No water
is pumped
The pump does
not stop
The pump’s
wiring overheats
Faulty wiring. Check that the wiring is intact and
Blown fuse. Check the fuse and replace it if
Faulty oat switch. Check it by lifting the oat. If the
The oat switch is stuck. Clear the oat switch of any
The oat switch is
placed too low.
Combination of clogged
impeller and wrong fuse.
the pump inlet is not clogged.
Check the hose for kinks.
not corroded. Check that none of the
wires is exposed to water.
necessary. If the fuse blows again,
check that the pump impeller can
rotate freely.
pump starts, the switch works.
debris, etc.
If the oat switch is positioned
lower than the pump, the pump will
just pump air until the water level
has dropped and shut off the pump.
Always mount the oat switch higher
than the pump inlet.
Clean the pump lter, impeller and
outlet hose. Replace the fuse with
one of the correct rating (4 A).
Page 7
Disposal
Follow local ordinances when disposing of this product. If you are unsure how to
dispose of the product, please contact your municipality.
Specifications
Power supply 12 V DC
Power consumption 2 A
Fuse rating 4 A
Hose Union 19 mm
E N G L I S H
Page 8
Länspump
Läs igenom hela bruksanvisningen före användning och spara den sedan för
framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska
data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
S V E N S K A
Säkerhet
• Pumpa aldrig annan vätska än vatten/länsvatten.
• För att förhindra kortslutning, placera alla elektriska installationer så högt ovanför
länsvattnet som möjligt. Täta alla kabelskarvar för att förhindra oxidation.
• Använd aldrig pumpen om vattnet i eller omkring den frusit till is. Låt isen tina
innan pumpen körs.
• Kör aldrig pumpen torr.
Page 9
Installation
Placering

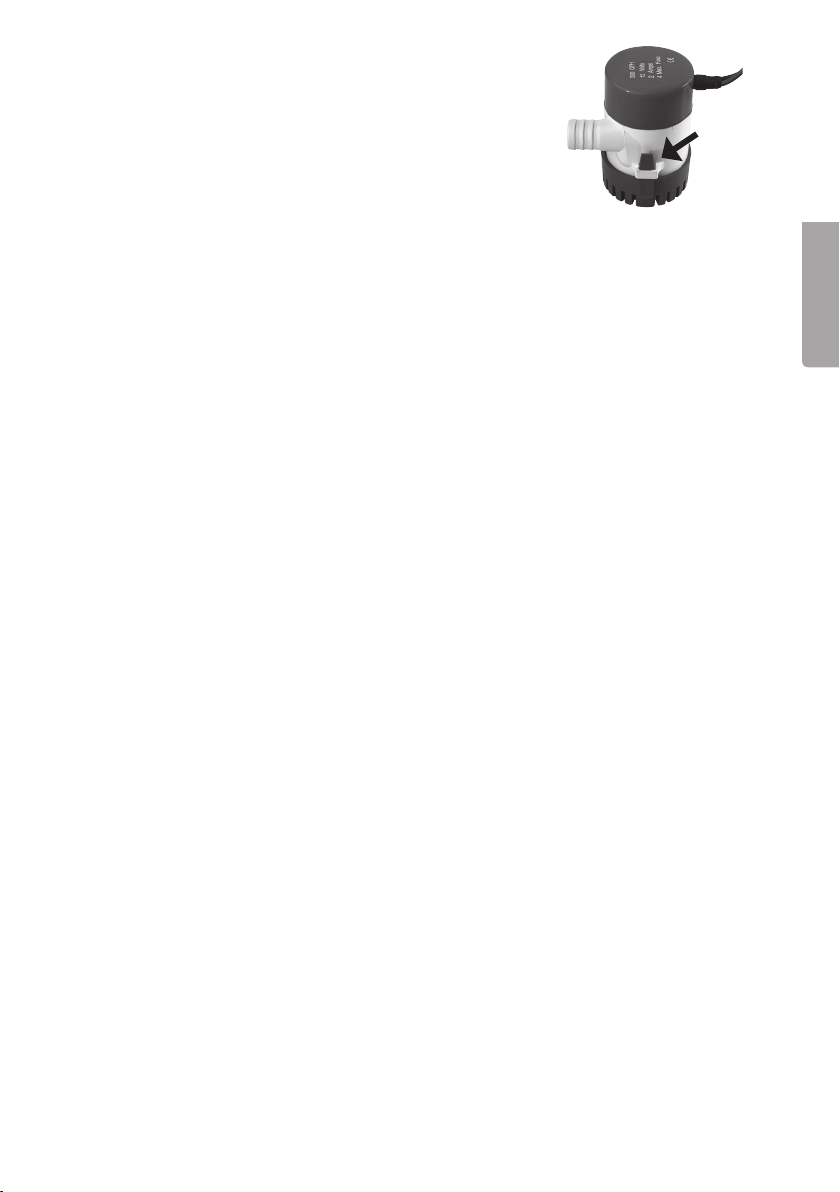

1. Lossa ltret från pumpen genom att trycka in
låsklackarna på båda sidor om pumpen.
2. Bestäm lämplig monteringsplats för av pumpen.
Vanligtvis placeras denna i kölens lägsta punkt.
• Montera pumpen så att utloppsslangen inte riktas nedåt vid pumpens
utlopp när slangen monteras. Slangen ska hela tiden vara riktad uppåt,
detta för att förhindra luftckor.
3. Placera ltret så att pumpens utlopp riktas åt rätt håll när pumpen sedan
monteras på ltret.
4. Montera ltret:
• Använd rostfria skruvar vid montering på trä.
• Vid montering på metall eller glasber, fäst först en träplatta på underlaget
och montera sedan ltret på träplattan.
5. Placera pumpen på ltret och se till att låsklackarna låser fast i pumpen.
Slanganslutningar
Utloppslang
• Anslut en tryckslang (invändig diameter 20 mm) till pumpens utlopp. Om
nödvändigt, fäst slangen med en slangklämma. Slangen ska hela tiden vara
riktad uppåt, detta för att förhindra luftckor. Undvik skarpa veck på slangen.
Låsklack
S V E N S K A
Bordgenomföring
• Välj en lämplig plats där vattnet ska pumpas överbord. Platsen ska vara
så nära pumpen som möjligt, dock minst 30 cm ovanför vattenlinjen för att
förhindra att vatten går tillbaka in i pumpen när pumpen är avslagen.
Elektriska anslutningar
Länspumpen ansluts lämpligen via en strömbrytare eller nivåvakt enligt
installationsexemplen.
• Anslut den bruna kabeln till batteriets pluspol (+) via en strömbrytare
eller nivåvakt. Anslut alltid länspumpen via en 4 A säkring.
• Anslut den svarta kabeln till batteriets minuspol (-).
Page 10

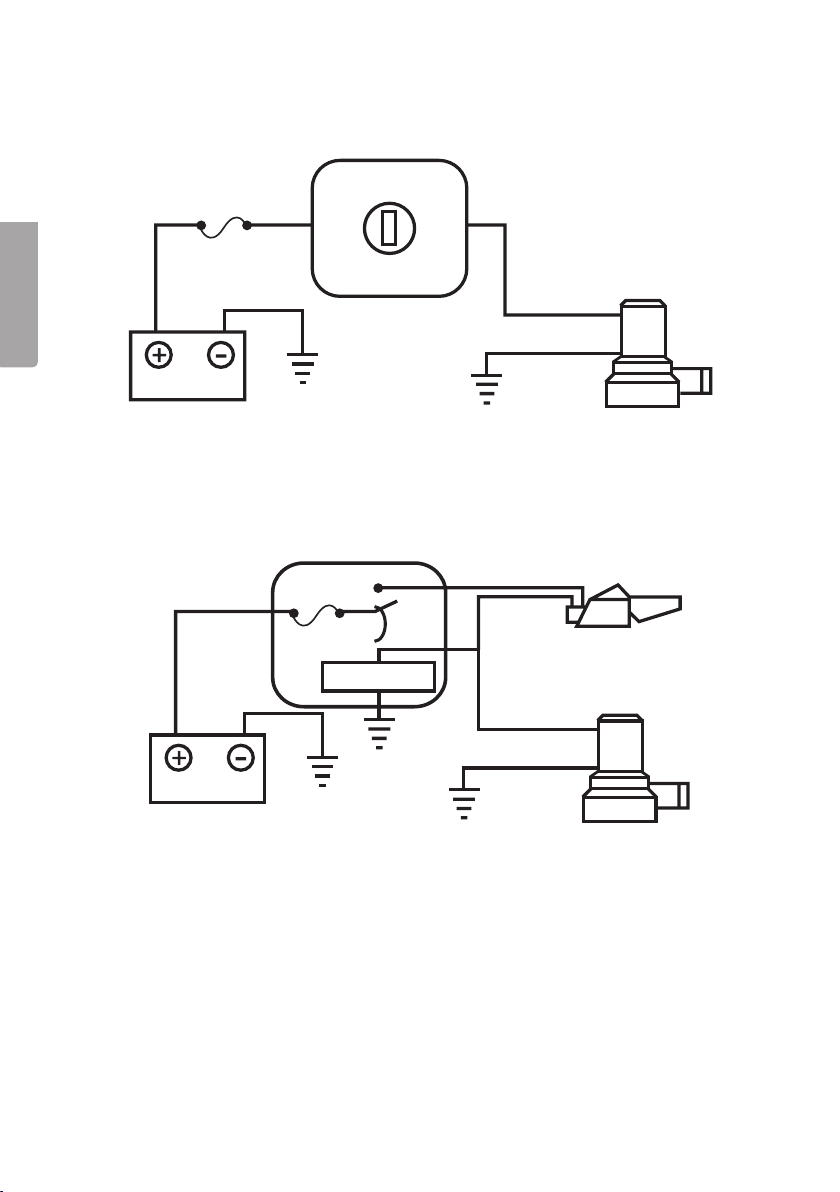

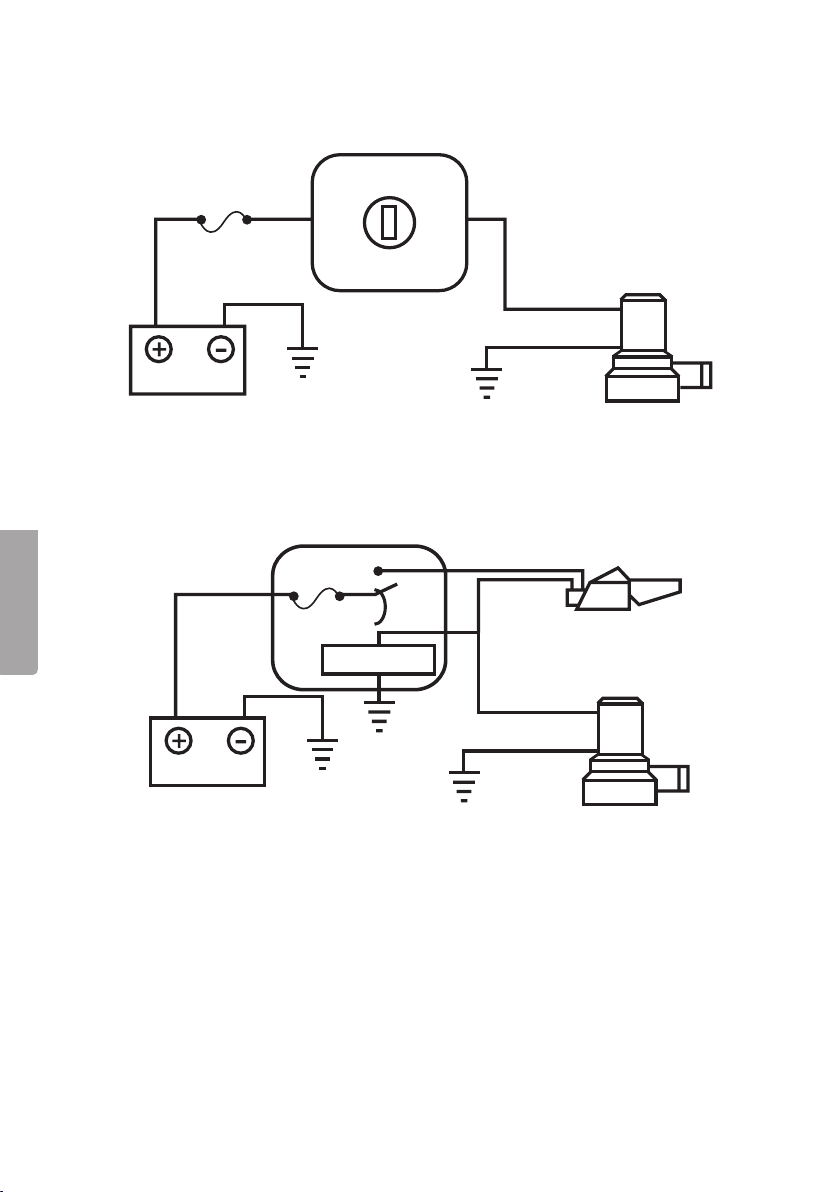

Installationsexempel
Installation med strömbrytare
Säkring
On Off
Brun kabel
S V E N S K A
Batteri
Jord
Jord
Pump
Pumpen måste slås på och av manuellt med strömbrytaren.
Installation med nivåvakt och panelströmbrytare
Vippströmställare
Säkring
Indikatorlampa
Brun kabel
Jord
Batteri
Jord
Jord
Pumpen slås på och av automatiskt när vattennivån stiger eller sjunker. Pumpen kan
även aktiveras manuellt med t.ex. en återfjädrande vippströmbrytare på panelen.
Obs!
• För att förhindra kortslutning måste elledningarna dras så högt ovanför länsvattnet
som möjligt. Täta alla kabelskarvar för att förhindra oxidation.
• Det är viktigt att pumpen ansluts med rätt polaritet. Fel polaritet medför att pumpen
går baklänges. Vatten kommer dock fortfarande att pumpas men med kraftigt
reducerad effekt. Se till att den bruna kabeln är ansluten till +12 V likspänning.
Nivåvakt
Pump
Page 11
Förvaring
Pumpen tål kyla men får aldrig användas om vattnet i eller omkring den frusit till is.
Låt isen tina innan pumpen körs.
Felsökning
Symptom Möjlig orsak Åtgärd
Reducerad effekt Filtret igensatt. Rengör ltret samt kontrollera att
Utloppsslangen
är igensatt.
Svagt batteri. Kontrollera och
Inget vatten
pumpas
Pumpen
stannar inte
Defekta kablar. Kontrollera att anslutningskablaget är
Trasig säkring. Kontrollera säkringen och ersätt med
Nivåvakten felaktig. Kontrollera genom att lyfta
Nivåvaktens ottör
har fastnat.
Nivåvakten har
monterats för lågt.
pumpens inlopp inte är igensatt.
Kontrollera och rengör/spola
utloppet/slangen. Kontrollera
slangen efter skarpa veck.
ladda batteriet.
helt och inte korroderat. Kontrollera
att inga kablar utsätts för vatten.
en ny. Om säkringen går sönder på
nytt, kontrollera att pumpens impeller
kan snurra fritt.
nivåvaktens ottör. Om pumpen
startar fungerar nivåvakten.
Rensa nivåvakten från
skräp etc.
Om nivåvakten monterats lägre än
pumpen kommer pumpen att suga
luft tills vattennivån sjunkit och nivåvakten stängt av pumpen. Montera
alltid nivåvakten högre än pumpens
inlopp.
S V E N S K A
Pumpens kablar
blir överhettade
Kombination av
igensatt impeller och
fel säkringsstorlek.
Rengör pumpens lter, impeller och
utloppsslang. Ersätt säkringen med
en ny med rätt strömstyrka (4 A).
Page 12
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
Specifikationer
Strömförsörjning 12 V DC
Strömförbrukning 2 A
S V E N S K A
Säkringsstorlek 4 A
Slanganslutning 19 mm
Page 13
Lensepumpe 12 V
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.
Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.
Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter
(se opplysninger på baksiden).
Sikkerhet
• Pump aldri annen væske enn vann/lensevann.
• For å forhindre kortsluttning, plasser alle elektriske installasjoner så høyt over
lensevannet som mulig. Dekk til alle kabelskjøter for å forhindre oksidasjon.
• Pumpen må ikke startes dersom vannet i den eller rundt den har frosset til is.
La isen tine før pumpen startes.
• Pumpen må aldri kjøres tørr.
N O R S K
Page 14
Installasjon
Plassering
1. Filteret fra pumpen løsnes ved å trykke inn
låseknappene som er plassert på hver side
på pumpen.
Låseknapp
2. Finn et passende sted for plassering av pumpen.
Vanligvis plasseres den på båtens laveste punkt.
• Monter pumpen slik at utløpsslangen ikke vender nedover ved pumpens
utløp, når slangen monteres. Slangen skal hele tiden være vendt oppover.
Dette for å forhindre luftlommer.
3. Plasser lteret slik at pumpens utløp vender riktig vei, når pumpen seinere
monteres på lteret.
4. Montere lteret:
• Ved montering på tre må det benyttes rustfrie skruer.
N O R S K
• Ved montering på metall eller glassber festes det først en treplate til
underlaget. Deretter monteres lteret på treplaten.
5. Pumpen plasseres på lteret. Påse at låseknappene låser pumpen ordentlig fast.
Slangekoblinger
Utløpsslange
• Bruk en trykkslange (innvendig diameter 20 mm) til pumpens utløp. Dersom
det er nødvendig festes slangen med en slangeklemme. Slangen skal hele
tiden være vendt oppover. Dette for å forhindre luftlommer. Unngå skarpe
knekker på slangen.
Gjennomføringer
• Velg en passende plass til der hvor vannet skal pumpes overbord. Denne
plassen skal være så nærme pumpen som mulig, og minst 30 cm over
vannlinjen, for å forhindre tilbakeslag når pumpen er slått av.
Elektriske tilkoblinger
Lensepumpen kobles via en strømbryter eller nivåbryter i henhold til
installasjonseksempelet.
• Den brune kabelen kobles til batteriets plusspol (+) via en strømbryter
eller nivåbryter. Lensepumpen kobles alltid via en 4 A sikring.
• Den sorte kabelen kobles til batteriets minuspol (-).
Page 15
Installasjonseksempel
Installasjon med strømbryter
Sikring
On Off
Brun kabel
Batteri
Jord
Jord
Pumpe
Pumpen må slås på og av manuelt med strømbryteren.
Installasjon med nivåbryter og panelstrømbryter
Vippestrømbryter
Sikring
Indikatorlampe
Brun kabel
Jord
Batteri
Jord
Jord
Pumpen slås på/av automatisk når vannivået stiger/synker. Pumpen kan også
aktiveres manuelt med f.eks. en fjærende vippestrømsbryter på panelet.
Obs!
• For å forhindre kortsluttning, plasser alle elektriske ledninger så høyt over
lensevannet som mulig. Dekk til alle kabelskjøter for å forhindre oksydasjon.
• Det er viktig at polariteten er koblet riktig. Kobling til feil polaritet kan føre til
at pumpen går baklengs. Vannet vil da fremdeles pumpes, men med kraftig
redusert effekt. Pass på at den brune kabelen er koblet til + 12 V likestrøm.
Nivåbryter
Pumpe
N O R S K
Page 16
Oppbevaring
Pumpen tåler frost, men må ikke brukes dersom vannet i den eller rundt den har
frosset til is. La isen tine før pumpen startes.
Feilsøking
Symptom Mulig årsak Tiltak
Redusert effekt Filteret kan være tett. Rengjør lteret og kontroller samtidig
Utløpsslangen er tett. Kontroller og rengjør/spyl utløpet/
Svakt batteri. Sjekk og ev. lad batteriet
N O R S K
Det blir ikke
pumpet noe vann
Pumpen vil
ikke stoppe
Defekte kabler. Kontroller at kabeltilkoblings-punktet
Sikringen er gått
i stykker.
Feil på nivåbryteren. Kontrolleres ved å løfte på ottøren til
Nivåbryterens ottør har
hengt seg opp.
Nivåbryter er montert
for lavt.
at pumpens innløp ikke er tett.
slangen. Kontroller om slangen har
skarpe knekker.
er helt og ikke korrodert. Kontroller at
ingen kabler er i kontakt med vann.
Kontroller sikringen og erstatt den
ev. med en ny. Dersom sikringen går
i stykker på nytt må det kontrolleres
at pumpens impeller kan rotere fritt.
nivåbryteren. Dersom pumpen starter
er nivåbryteren i orden.
Rens nivåbryteren for rusk etc.
Dersom nivåbryteren er montert
lavere enn pumpen vil pumpen suge
luft helt til vannivået har sunket og
nivåbryteren stengt av pumpen.
Monter alltid nivåbryteren høyere enn
pumpens innløp.
Pumpens kabler
blir overoppetet
Kombinasjonen av tette
impeller og feil størrelse
på sikringen.
Rengjør pumpens lter, impeller og
utløpsslange. Skift sikring med en ny
med riktig strømstyrke (4 A).
Page 17
Avfallshåndtering
Når du skal kvitte deg med produktet, skal dette skje i henhold til lokale forskrifter.
Er du usikker på hvordan du går fram, ta kontakt med lokale myndigheter.
Spesifikasjoner
Strømforsyning 12 V DC
Strømforbruk 2 A
Sikringsstørrelse 4 A
Slangetilkobling 19 mm
N O R S K
Page 18
Tyhjennyspumppu 12 V
Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa
tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa
mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota
yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
Turvallisuus
• Älä pumppaa muuta nestettä kuin vettä.
• Estä oikosulut ja sijoita kaikki sähkölaitteet mahdollisimman korkealle
pumpattavasta vedestä. Tiivistä kaikki kaapeliliitokset estääksesi hapettumisen.
• Älä käytä pumppua, mikäli vesi on jäätynyt pumpattavassa kohteessa tai sen
ympärillä. Anna jään sulaa ennen pumpun käynnistämistä.
• Älä käytä pumppua kuivana.
S U O M I
Page 19
Asennus
Sijoitus

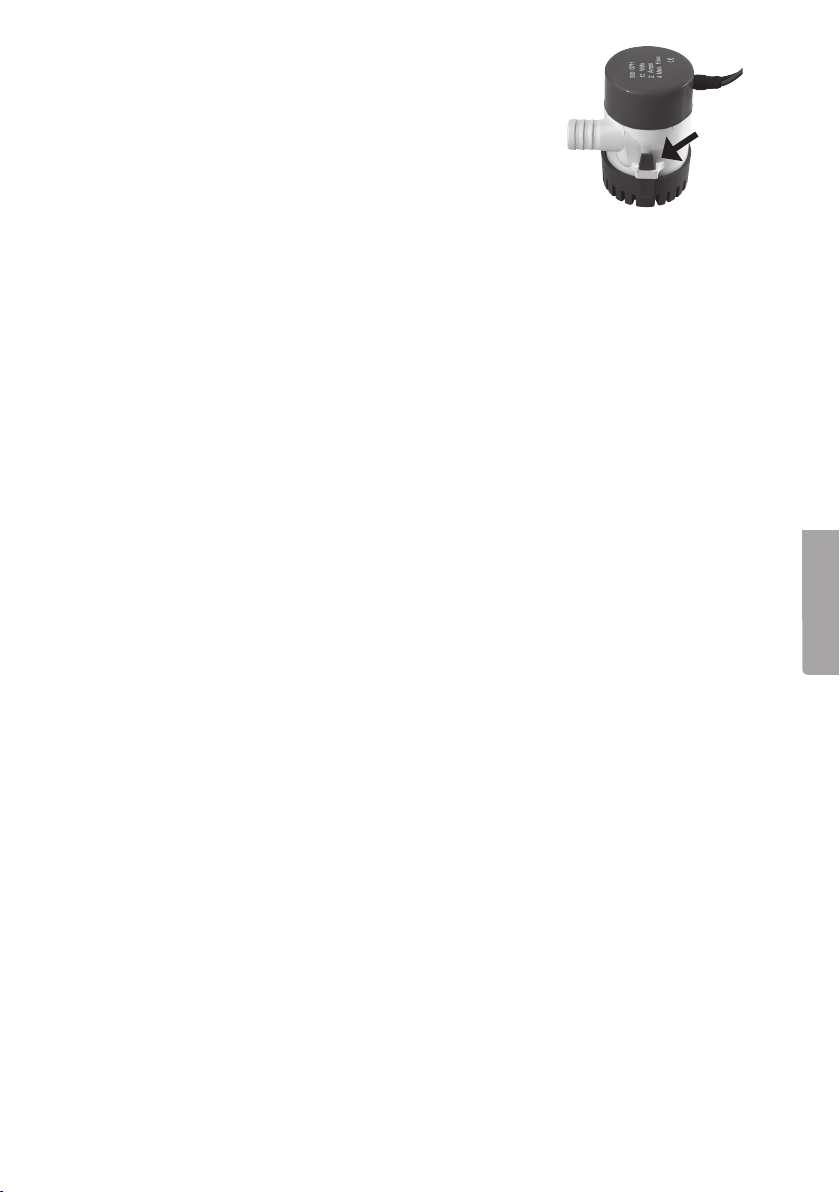

1. Irrota suodatin pumpusta painamalla pumpun
molemmilla sivuilla olevia lukituskielekkeitä.
2. Valitse sopiva asennuspaikka pumpulle.
Tavallisesti pumppu sijoitetaan pohjan alimpaan kohtaan.
• Asenna pumppu siten, että ulostuloletku ei osoita alaspäin pumpun
ulostuloaukon kohdalla letkua asennettaessa. Letkun tulee ilmataskujen
estämiseksi koko ajan osoittaa ylöspäin.
3. Sijoita suodatin siten, että pumpun ulostuloaukko osoittaa oikeaan suuntaan,
kun pumppu asennetaan suodattimeen.
4. Suodattimen asentaminen:
• Käytä ruostumattomia ruuveja puuhun asentamisessa.
• Asentaminen metalliin tai lasikuituun: kiinnitä ensin puulevy alustaan ja
asenna sen jälkeen suodatin puulevyyn.
5. Aseta pumppu suodattimen päälle ja varmista, että lukituskielekkeet lukittuvat
kiinni pumppuun.
Letkuliitännät
Ulostuloletku
• Liitä paineletku (sisähalk. 20 mm) pumpun ulostuloaukkoon. Kiinnitä letku
tarvittaessa letkukiristimellä. Letkun tulee ilmataskujen estämiseksi koko ajan
osoittaa ylöspäin. Varo, ettei letkuun tule taitteita.
Lukituskieleke
S U O M I
Ulostulon läpivienti
• Valitse sopiva paikka, josta vesi pumpataan pois. Paikan tulee olla
mahdollisimman lähellä pumppua, mutta kuitenkin 30 cm vesilinjan yläpuolella,
jotta vesi ei joudu takaisin pumppuun sen ollessa sammutettuna.
Sähköliitännät
Pumppu asennetaan virtakytkimen tai tasovahdin kautta asennusesimerkkien
mukaisesti.
• Liitä ruskea kaapeli akun plusnapaan (+) virtakytkimen tai tasovahdin kautta.
Liitä pumppu aina 4 A:n sulakkeen kautta.
• Liitä musta kaapeli akun miinusnapaan (-).
Page 20
Asennusesimerkki
Asennus virtakytkimen kautta
Sulake
On Off
Ruskea kaapeli
Akku
Maadoitus
Maadoitus
Pumppu
Pumppu tulee käynnistää ja sammuttaa manuaalisesti virtakytkimellä.
Asennus tasovahdin ja paneelivirtakytkimen avulla
Vipukytkin
S U O M I
Akku
Sulake
Merkkivalo
Ruskea kaapeli
Maadoitus
Maadoitus
Maadoitus
Pumppu käynnistyy ja sammuu automaattisesti veden tason noustessa ja laskiessa.
Pumppu voidaan aktivoida myös manuaalisesti esim. paneeliin asennettavalla
palauttavalla vipukytkimellä.
Huom.!
• Estä oikosulut ja sijoita sähköjohdot mahdollisimman korkealle pumpattavasta
vedestä. Tiivistä kaikki kaapeliliitokset estääksesi hapettumisen.
• On tärkeää, että pumpun kytkennässä noudatetaan oikeaa napaisuutta. Väärä
napaisuus saa pumpun käymään väärään suuntaan. Pumppu pumppaa silti
vettä, mutta huomattavasti pienemmällä teholla. Varmista, että ruskea kaapeli
on liitetty +12 V:n tasajännitteeseen.
Tasovahti
Pumppu
Page 21
Säilytys
Pumppu kestää kylmyyttä, mutta älä käytä pumppua, mikäli vesi on jäätynyt pumpattavassa kohteessa tai sen ympärillä. Anna jään sulaa ennen pumpun käynnistämistä.
Vianetsintä
Vika Mahdollinen syy Toimenpiteet
Vähentynyt teho Suodatin tukossa. Puhdista suodatin ja tarkasta, ettei
Ulostuloletku tukossa. Tarkasta ja puhdista/huuhtele
Heikko akku. Tarkasta ja lataa akku.
Pumppu ei
pumppaa vettä
Pumppu
ei pysähdy
Vialliset kaapelit. Varmista, että liitäntäkaapelit ovat
Viallinen sulake. Tarkasta sulake ja korvaa uudel-
Tasovahti viallinen. Tarkasta nostamalla tasovahdin
Tasovahdin kelluke
juuttunut kiinni.
Tasovahti asennettu
liian alas.
pumpun sisääntulo ole tukossa.
ulostulo/letku. Tarkasta, ettei
letkussa ole taitoksia.
kunnossa eivätkä ne ole syöpyneet. Varmista, etteivät kaapelit
altistu vedelle.
la. Mikäli sulake palaa uudelleen,
tarkasta, että pumpun siipipyörä
pääsee pyörimään vapaasti.
kelluketta. Mikäli pumppu käynnistyy, tasovahti toimii.
Puhdista tasovahdista roskat tms.
Mikäli tasovahti on asennettu
alemmas kuin pumppu, tulee
pumppu imemään ilmaa, kunnes
veden taso laskee ja tasovahti
sammuttaa pumpun. Asenna
tasovahti aina pumpun sisääntuloaukkoa korkeammalle.
S U O M I
Pumpun kaapelit
ylikuumenevat
Tukossa oleva juoksupyörä ja vääränkokoinen
sulake.
Puhdista pumpun suodatin,
juoksupyörä ja ulostuloletku.
Vaihda sulake uuteen (4 A).
Page 22
Kierrätys
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi
jäteneuvontaan, mikäli olet epävarma.
Tekniset tiedot
Virtalähde 12 V DC
Virrankulutus 2 A
Sulakkeen koko 4 A
Letkuliitäntä 19 mm
S U O M I
Page 23
Page 24
SVERIGE
NORGE
SUOMI
GREAT BRITAIN
www.clasohlson.co.uk
customer service.
Loading...
