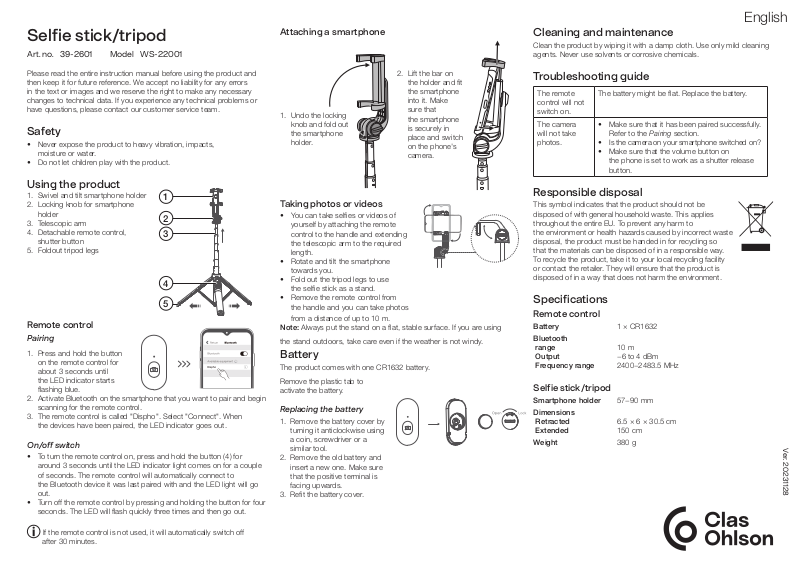

Page 1

Selfie stick/tripod

Art. no. 39-2601 Model WS-22001

Attaching asmartphone

English

Cleaning and maintenance

Clean theproduct by wiping it with adamp cloth. Use only mild cleaning agents. Never use solvents or corrosive chemicals.

Please read theentire instruction manual before using theproduct and then keep it for future reference. We accept no liability for any errors in thetext or images and we reserve theright to make any necessary changes to technical data. If you experience any technical problems or have questions, please contact our customer service team.

Safety

• Never expose theproduct to heavy vibration, impacts, moisture or water.

• Do not let children play with theproduct.

Using theproduct

1. Swivel and tilt smartphone holder

2. Locking knob for smartphone holder

3. Telescopic arm

4. Detachable remote control, shutter button

5. Foldout tripod legs

Remote control

Pairing

1. Press and hold thebutton on theremote control for about 3 seconds until theLED indicator starts ﬂashing blue.

2. Activate Bluetooth on thesmartphone that you want to pair and begin scanning for theremote control.

3. The remote control is called "Dispho". Select "Connect". When thedevices have been paired, theLED indicator goes out.

On/off switch

• To turn theremote control on, press and hold thebutton (4) for around 3 seconds until theLED indicator light comes on for acouple of seconds. The remote control will automatically connect to theBluetooth device it was last paired with and theLED light will go out.

• Turn off theremote control by pressing and holding thebutton for four seconds. The LED will ﬂash quickly three times and then go out.

2. Lift thebar on theholder and ﬁt thesmartphone into it. Make

1. Undo thelocking knob and fold out thesmartphone holder.

sure that thesmartphone is securely in place and switch on thephone's camera.

Taking photos or videos

• You can take selﬁes or videos of yourself by attaching theremote control to thehandle and extending thetelescopic arm to therequired length.

• Rotate and tilt thesmartphone towards you.

• Fold out thetripod legs to use theselﬁe stick as astand.

• Remove theremote control from thehandle and you can take photos

from adistance of up to 10 m.

Note: Always put thestand on aﬂat, stable surface. If you are using thestand outdoors, take care even if theweather is not windy.

Battery

The product comes with one CR1632 battery. Remove theplastic tab to

activate thebattery.

Replacing thebattery

1. Remove thebattery cover by turning it anticlockwise using acoin, screwdriver or a similar tool.

2. Remove theold battery and insert anew one. Make sure that thepositive terminal is facing upwards.

3. Reﬁt thebattery cover.

Troubleshooting guide

The remote control will not switch on.

The camera will not take photos.

The battery might be ﬂat. Replace thebattery.

• Make sure that it has been paired successfully. Refer to thePairing section.

• Is thecamera on your smartphone switched on?

• Make sure that thevolume button on thephone is set to work as ashutter release button.

Responsible disposal

This symbol indicates that theproduct should not be disposed of with general household waste. This applies throughout theentire EU. To prevent any harm to theenvironment or health hazards caused by incorrect waste disposal, theproduct must be handed in for recycling so that thematerials can be disposed of in aresponsible way. To recycle theproduct, take it to your local recycling facility or contact theretailer. They will ensure that theproduct is disposed of in away that does not harm theenvironment.

Specifications

Remote control

Battery 1×CR1632

Bluetooth range 10 m

Output −6 to 4 dBm Frequency range 2400−2483.5 MHz

Selfie stick/tripod

Smartphone holder 57−90 mm

Dimensions Retracted 6.5 × 6 × 30.5 cm Extended 150cm

Weight 380 g

Ver. 20231128

If theremote control is not used, it will automatically switch off

after 30 minutes.

Page 2

Selfiestick/Tripod

Art.nr 39-2601 Modell WS-22001

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

• Utsätt aldrig produkten för starka vibrationer, stötar, fukt eller väta.

• Låt inte barn leka med produkten.

Användning

1. Vinklingsbar och roterbar telefonhållare

2. Låsvred för telefonhållare

3. Teleskop-arm

4. Löstagbar fjärrkontroll, knapp för utlösare

5. Utfällbara tripod-ben

Fjärrkontroll

Parkoppling

1. Håll in knappen på fjärr kontrollen ica 3sek tills LEDindikatorn börjar blinka blått.

2. Aktivera Bluetooth på den mobiltelefon som ska anslutas och sök sedan efter fjärrkontrollen.

3. Fjärrkontrollen visas som Dispho, välj anslut. När anslutningen upprättats slocknar LED-indikatorn.

På /Av

• Slå på fjärrkontrollen genom att hålla in knappen (4) ica 3 sek tills LED-indikatorn tänds och lyser med ettfast sken i ett par sekunder. Fjärrkontrollen ansluter automatiskt till den senast anslutna enheten och led indikatorn slocknar.

• Slå av fjärrkontrollen genom att hålla in knappen i fyra sekunder. LEDindikatorn blinkar snabbt 3 gånger och slocknar sedan.

Om fjärrkontrollen inte används stängs den automatiskt av

efter 30 min.

Fäst mobiltelefonen

2. Dra telefonhållarens bygel uppåt och sätt mobiltelefonen

1. Lossa låsvredet och fäll upp telefonhållaren.

på plats. Aktivera kameran på din telefon och försäkra dig om att telefonen sitter fast ordentligt.

Fotografera/filma

• Ta selﬁes eller ﬁlma dig själv genom att sätta fast fjärrkontrollen på handtaget och dra ut teleskoparmen till önskad längd.

• Rotera/vinkla telefonen mot dig efter behov.

• Använd selﬁepinnen som stativ genom att fälla ut tripod-benen.

• Ta loss fjärrkontrollen från handtaget och ta kort på avstånd (upp till 10 m).

Obs! Placera stativet på ett plant stabilt underlag. Om stativet ska användas utomhus bör det göras med försiktighet när det är helt vindstilla.

Batteri

Produkten levereras med ett batteri av typ CR1632. Dra bort plastﬂiken för att aktivera batteriet.

Byte av batteri

1. Öppna batteriluckan genom att vrida den moturs med ett mynt, en skruvmejsel eller liknande.

2. Ta ut det gamla batteriet och sätt i ett nytt. Kontrollera att pluspolen placeras uppåt.

3. Skruva tillbaka batteriluckan.

Skötsel och underhåll

Rengör produkten med enlätt fuktad trasa. Använd ettmilt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.

Felsökningsschema

Fjärrkontrollen går inte att slå på.

Det går inte att fotografera.

Batteriet kan vara urladdat. Byt batteri.

• Försäkra dig om att parkopplingen är korrekt utförd. Se avsnittet Parkoppling.

• Är kameran aktiverad på din telefon?

• Kontrollera att volymknappen på telefonen är inställd att fungera som utlösare.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ettansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som ﬁnns där du beﬁnner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ettför miljön tillfredställande sätt.

Specifikationer

Fjärrkontroll

Batteri 1 × CR1632

Bluetooth Räckvidd 10 m

Uteffekt −6 till 4 dBm Frekvensområde 2400−2483,5 MHz

Selfiestick/tripod

Telefonfäste 57−90 mm

Mått Inskjuten 6,5 × 6 × 30,5 cm Utdragen 150 cm

Vikt 380 g

Svenska

Ver. 20231128

Sverige • kundtjänst, tel. 0247/445 00 e-post: [email protected] internet: www.clasohlson.se brev: Clas Ohlson AB, 793 85 Insjön

Page 3

Selfiestick/Tripod

Art.nr 39-2601 Modell WS-22001

Les gjennom hele bruksanvisningen før produktet tas ibruk og ta vare på den for fremtidig bruk. Vi tar forbehold om eventuelle feil itekst og bilder, samt endringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

• Utsett aldri produktet for sterke vibrasjoner, støt eller fuktighet.

• La ikke barn leke med produktet.

Bruk

1. Vinklingsbar og roterbar telefonholder

2. Låseratt for telefonholder

3. Teleskoparm

4. Avtagbar fjernkontroll, knapp for utløser

5. Utfellbare tripodben

Fjernkontroll

Paring

1. Hold inne knappen på fjernkontrollen icirka 3 sekunder til LEDindikatoren begynner åblinke blått.

2. Aktiver Bluetooth på mobiltelefonen som skal kobles til og søk deretter etter fjernkontrollen.

3. Fjernkontrollen vises som Dispho, velg koble til. Når tilkoblingen er ferdig vil LED-indikatoren slukkes.

På /Av

• Slå på fjernkontrollen ved åholde inne knappen (4) icirka 3 sekunder til LED-indikatoren tennes og lyser med et fast skinn iet par sekunder. Fjernkontrollen kobler seg automatisk til den sist tilkoblede enheten og LED-indikatoren slukkes.

• Slå av fjernkontrollen ved åholde inne knappen iﬁre sekunder. LEDindikatoren blinker raskt 3 ganger og slås deretter av.

Hvis fjernkontrollen ikke brukes vil den skrus av automatisk etter

30 minutter.

Fest mobiltelefon

2. Trekk bøylen til telefonholderen opp og sett mobiltelefonen

1. Løsne låserattet og fell opp telefonholderen.

på plass. Aktiver kameraet på telefonen. Sjekk at den er skikkelig festet.

Fotografere/filme

• Ta selﬁes eller ﬁlm deg selv ved åsette fjernkontrollen på håndtaket og trekk ut teleskoparmen til ønsket lengde.

• Roter/vinkle mobilen mot deg.

• Benytt selﬁestangen som stativ ved åfelle ut tripodbena.

• Løsne fjernkontrollen fra håndtaket og ta bilde på avstand (opptil 10 meter).

Obs! Plasser stativet på et stabilt og plant underlag. Hvis stativet skal brukes utendørs bør det gjøres med forsiktighet og når det er helt vindstille.

Batteri

Produktet leveres med etxxbatteri av typen CR1632. Fjern plastﬂiken for åaktivere batteriet.

Bytte av batteri

1. Åpne batterilokket ved åvri det moturs med enmynt, skrutrekker eller lignende.

2. Ta ut det gamle batteriet og sett iet nytt. Kontroller at plusspolen plasseres oppover.

3. Sett batterilokket på plass igjen.

Norsk

Vedlikehold

Rengjør produktet med enlett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsemidler eller etsende kjemikalier.

Feilsøkingskjema

Får ikke slått på fjernkontrollen.

Ikke mulig å ta bilder.

Avfallshåndtering

Dette symbolet betyr at produktet ikke må kastes sammen med øvrig husholdningsavfall. Dette gjelder ihele EØS. For åforebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på entilfredsstillende måte. Benytt eksisterende systemer for returhåndtering eller kontakt forhandler når produktet skal kasseres. De vil sørge for at produktet tas hånd om på enmiljømessig tilfredsstillende måte.

Spesifikasjoner

Fjernkontroll

Batteri 1 × CR1632

Bluetooth Rekkevidde 10 m

Uteffekt −6 til 4 dBm Frekvensområde 2400−2483,5 MHz

Selfiestick/Tripod

Telefonfeste 57−90 mm

Mål Innskjøvet 6,5 × 6 × 30,5 cm Trukket ut 150 cm

Vekt 380 g

Batteriet kan være utladet. Skift batteri.

• Påse at parkoblingen er riktig utført. Se avsnittet Paring.

• Er kameraet aktivert på din telefon?

• Kontroller at volumknappen på telefonen er innstilt på åfungere som utløser.

Ver. 20231128

Norge • kundesenter, tlf. 23 21 40 00 e-post: [email protected] internett: www.clasohlson.no post: Clas Ohlson AS, Postboks 485 Sentrum, 0105 Oslo

Page 4

Selfietikku/Tripod

Tuotenro 39-2601 Malli WS-22001

Lue koko käyttöohje ja säästä se tulevaa käyttöä varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys asiakaspalveluun.

Turvallisuus

• Älä altista tuotetta voimakkaalle tärinälle, iskuille, kosteudelle tai nesteille.

• Älä anna lasten leikkiä tuotteella.

Käyttö

1. Kierrettävä ja kallistettava puhelinpidike

2. Puhelinpidikkeen lukitusvipu

3. Teleskooppivarsi

4. Irrotettava kaukosäädin, laukaisimen painike

5. Ulostaitettavat kolme jalkaa

Kaukosäädin

Yhdistäminen

1. Paina kaukosäätimen painiketta noin 3 sekunnin ajan, kunnes LED-merkkivalo alkaa vilkkua sinisenä.

2. Aktivoi yhdistettävän puhelimen Bluetooth ja etsi kaukosäädin.

3. Kaukosäädin näkyy nimellä Dispho. Valitse liitä. LED-valo sammuu, kun yhteys on muodostettu.

Päälle / pois päältä

• Kytke kaukosäädin päälle painamalla painiketta (4) noin 3 sekunnin ajan, kunnes LED-merkkivalo syttyy ja palaa parin sekunnin ajan vilkkumatta. Kaukosäädin muodostaa automaattisesti yhteyden viimeisimpänä liitettyyn laitteeseen ja merkkivalo sammuu.

• Kytke kaukosäädin pois päältä painamalla painiketta 4 sekunnin ajan. LED-merkkivalo vilkkuu nopeasti 3 kertaa ja sammuu.

Jos kaukosäädintä ei käytetä, se sammuu automaattisesti

30 minuutin kuluttua.

Puhelimen kiinnittäminen

2. Vedä puhelinpidikkeen sankaa ylöspäin ja kiinnitä puhelin

1. Avaa lukitusvipu ja taita puhelinpidike ylös..

paikalleen. Aktivoi puhelimen kamera ja varmista, että puhelin on kunnolla kiinni.

Valokuvaus/videokuvaus

• Ota itsestäsi selﬁeitä tai videoita kiinnittämällä kaukosäädin kahvaan ja vetämällä teleskooppivarsi sopivan pituiseksi.

• Kierrä/kallista puhelinta itseäsi kohti tarpeen mukaan.

• Käytä selﬁetikkua jalustana taittamalla kolme jalkaa auki.

• Irrota kaukosäädin kahvasta ja ota kuva enintään 10 metrin etäisyydeltä.

Huom.! Aseta jalusta vakaalle ja tasaiselle alustalle. Ulkona jalustaa tulee käyttää varovasti ja vain täysin tuulettomalla säällä.

Paristo

Tuotteen mukana tulee CR1632-paristo. Aktivoi paristo poistamalla muoviliuska.

Pariston vaihto

1. Avaa paristolokeron kansi kiertämällä sitä vastapäivään esimerkiksi kolikon tai ruuvimeisselin avulla.

2. Poista vanha paristo ja aseta tilalle uusi. Varmista, että pariston plusnapa on päällepäin.

3. Kierrä paristolokeron kansi takaisin paikalleen.

Suomi

Huolto ja kunnossapito

Pyyhi tuote kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä käytä liuottimia tai syövyttäviä kemikaaleja.

Vianhakutaulukko

Kaukosäädin ei mene päälle.

Valokuvaaminen ei onnistu.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Kaukosäädin

Paristo 1 × CR1632

Bluetooth Kantama 10 m

Lähtöteho -6...4 dBm Taajuusalue 2400−2483,5 MHz

Selfietikku/Tripod

Puhelinpidike 57−90 mm

Mitat Kokoontaitettuna 6,5 × 6 × 30,5 cm Avattuna 150 cm

Paino 380 g

Paristo saattaa olla tyhjä. Vaihda paristo.

• Varmista, että yhteys on muodostettu oikein. Katso luku Yhdistäminen.

• Varmista, että puhelimen kamera on aktivoitu.

• Varmista, että puhelimen äänenvoimakkuuspainike on asetettu toimimaan laukaisimena.

Ver. 20231128

Suomi • asiakaspalvelu puh. 020 111 2222 sähköposti: [email protected] kotisivu: www.clasohlson.fi osoite: Clas Ohlson Oy, Kaivokatu 10 B, 00100 Helsinki

Page 5

Picture of product

Selfiestick

WS-22001

392601000

EN 62368-1:2014+A11:2017; EN50663: 2017; ETSI EN 301 489-1 V2.2.3; ETSI EN 301 489-17 V3.2.4 ETSI EN 300 328 V2.2.2; EN 55032:2015; EN 55035:2017

Ver. 20231128
