Multipurpose Folding Ladder

Art.no 40-6947   Model WR2397A

Please read theentire instruction manual before use and then save it for future reference.
We reserve theright for any errors in text or images and any necessary changes made to
technical data. In theevent of technical problems or other queries, please contact our
Customer Services (see address details on theback).

Safety

General safety instructions for all ladders

Do not erect theladder on

Warning: Fall hazard.

Inspect theladder after
delivery. Before every
use, visually check
that theladder is not
damaged and is safe
to use. Never use
adamaged ladder.

contaminated ground.

Theladder may only be used
by amaximum of one person
at atime.

English

Maximum total
load 150kg.

Do not use theladder
on anuneven or unfirm
base.

Do not overreach.

Do not ascend or descend
unless you are facing
theladder.

Keep asecure grip on
theladder when ascending
and descending. Maintain
ahandhold whilst working from
aladder or take additional safety
precautions if you cannot.

Avoid work that imposes
asideways load on ladders,
such as side-on drilling through
solid materials.

3

Do not carry equipment
which is heavy or
difficult to handle while
using aladder.

Do not wear unsuitable
footwear when climbing
aladder.

English

Do not use theladder if you are not fit enough. Certain medical conditions or
medication, alcohol or drug abuse could make ladder use unsafe.

• Do not spend long periods on aladder without regular breaks. Tiredness is asafety risk.

• Place and secure theladder in such away that it will not be damaged during transport.

• Ensure that theladder is suitable for thetask.

• Do not use theladder if contaminated, e.g. with wet paint, mud, oil or snow.

• Do not use theladder outside in adverse weather conditions, such as strong wind.

• When positioning theladder, take into account therisk of collision with theladder e.g. from
pedestrians, vehicles or doors. Secure doors (not fire exits) and windows in thework area
wherever possible.

Warning, electricity hazard.

Identify any electrical risks in thework area, such as overhead lines or
other exposed electrical equipment and do not use theladder where
electrical risks occur.

Use non-conductive ladders for unavoidable live electrical work.

Do not use theladder as abridge.

• Do not modify theladder design.

• Do not move aladder while standing on it.

• Pay attention to thewind when using theladder outdoors.

This ladder is designed for domestic use.

4

Additional safety instructions for leaning ladders

Leaning ladders with
rungs shall be used at
thecorrect angle.

Do not lean theladder
against unsuitable
surfaces.

Ladders used for access
to ahigher level shall be
extended at least 1m above
thelanding point and secured,
if necessary.

Do not stand on thetop three
steps/rungs of aleaning ladder.

Additional safety instructions for standing ladders

Do not step off theside
of standing ladder onto
another surface.

Only use theladder
with restraint devices
engaged.

Open theladder fully before use.

Astanding ladder shall not be
used as aleaning ladder unless
it is designed to do so.

English

Do not stand on thetop two steps/rungs of astanding ladder without
aplatform and ahand/knee rail.

Additional safety instructions for multi-hinge joint ladders

Asingle or multiple joint ladder should be unfolded/folded when lying on theground and not in its
use position.

If theladder is to be used as
aplatform, only decking plates
supplied by themanufacturer must
be used. Thehinges of theladder
must be locked before use.

Prohibited
position.

5

Maximum total
load 150kg.

Ensure that all
thehinges are
locked.

Product description

• Multipurpose Folding Ladder

• 4×sections

• 12×rungs

• 2×ground/wall rails

• 2×decking plates

English

A. Rung
B. Stile
C. Hinge
D. Foot
E. Ground/wall rail

C

D

E1. Hinge
E2. Locking latch
E3. Release lever

F. Large decking plate
G. Small decking plate

30 cm

B

A

E1

E2

LOCKED

UNLOCKED

E3

85.5 cm 57.5 cm

GF

E

6

UNLOCKED

LOCKED

UNLOCKED

LOCKED

UNLOCKED

LOCKED

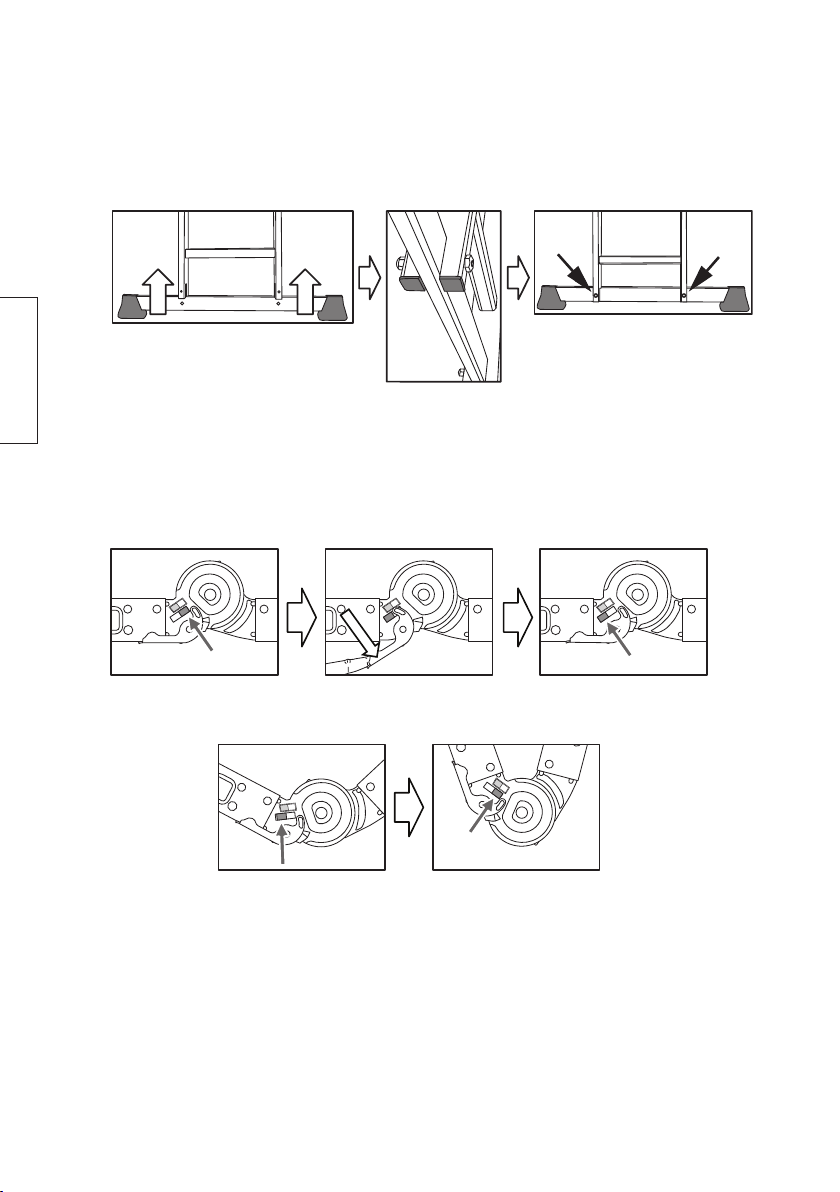

Assembly

1. Unpack theparts and remove all packing materials.

2. Insert theground/wall rails into theslots in theends of thestiles (uprights) with thefeet facing
away from theladder.

3. Align theholes in therails with theholes in thestiles.

4. Push thebolts through from one side and put awasher and nut onto theend of each bolt on
theother side of theladder. Grip theheads of thebolts and tighten thenuts. Note: Be careful,
however, not to overtighten.

Instructions for use

Locking and unlocking thehinges

English

LOCKED

UNLOCKED

LOCKED

UNLOCKED

LOCKED

UNLOCKED

1. Lift therelease lever (E3) and thelocking latch (E2) will click into the [ UNLOCKED ] position.

UNLOCKED

LOCKED

LOCKED

UNLOCKED

2. Fold up or straighten out thesections of theladder and thelocking latches will automatically
click into the [ LOCKED ] position at thenext fixed angle setting.

7

114 cm

93 cm

26.5 cm

169 cm

114 cm

93 cm

26.5 cm

34°

26.5 cm

346 cm

76 cm

90.5 cm

169 cm

34°

Possible configurations

Straight, single-section leaning ladder Folded

English

93 cm

Free-standing A-frame ladder Scaffold/Workbench

34°

169 cm

When aflat work surface or platform is required, thedecking plates (F and G) can be used.

90.5 cm

229 cm

1. Lay thelarge decking plate at one end spanning two sections.

2. Hook thesmall decking plate onto theend of thelarge decking plate.

8

Regular working order inspections

Visual inspections should be performed regularly to check that:

• thestiles are not bent, twisted, cracked, corroded or damaged in any way

• thesurface of thestiles around each rung fixing is in good condition

• no fittings, bolts or nuts are loose, missing or corroded

• none of therungs are loose, missing, corroded or damaged in any way

• thehinges are not damaged, loose or corroded

• thehinge locking mechanisms automatically click into thelocked position

• none of theground/wall rail feet are missing, loose, worn or damaged in any way

• theentire ladder is free from mud, wet paint, oil, grease or other slippery substances

• thedecking plates are not damaged or corroded.

Warning:

If theladder fails to comply with any of therequirements listed above, it must NOT be used.

Care and maintenance

Cleaning

Clean theproduct using adamp cloth. Use only mild cleaning agents, never solvents
or corrosive chemicals.

Storage

When not in use, theladder should be stored:

• in adry and sheltered location

• in aposition which ensures that theladder remains straight

• where it cannot be damaged by vehicles, heavy items or contaminants

• where it cannot pose atripping or fall hazard or create anobstacle

• where it cannot easily be used for criminal purposes

• where it cannot be climbed by unauthorised users (e.g. children).

English

Responsible disposal

Theproduct should be disposed of in accordance with local regulations.
If you are unsure how to proceed, contact your local council.

Specifications

Material Aluminium/Steel
Number of sections 4
Number of rungs 12
Folded size 93×36/76×26.5 cm
Max load 150 kg
Weight 17.8 kg

9

Ledad multistege

Art.nr 40-6947   Modell WR2397A

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar
oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor,
kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

Allmänna säkerhetsdirektiv för stegar

Svenska

Varning! Fallrisk.

Inspektera stegen
efter leveransen
och inför varje
användningstillfälle.
Använd aldrig
enskadad stege.

Maxbelastning 150 kg.

Använd inte stegen på
ettojämnt eller instabilt
underlag.

Sträck dig inte för långt
när du står på stegen.

Placera aldrig stegen på
riskabelt underlag, t.ex.
ioljefläckar eller vattenpölar.

Stegen får endast användas
av 1 person åt gången.

Vänd aldrig ryggen mot stegen
när du klättrar på den.

Håll istegen med ettsäkert
grepp när du klättrar på den.
Håll alltid fast dig istegen eller
vidta andra säkerhetsåtgärder
om du inte kan hålla dig
istegen när du arbetar från den.

Undvik att använda stegen till
arbeten som medför ensido­kraft mot stegen, som t.ex
borrning åt sidan ifast material.

10

Bär inte utrustning eller
föremål som är tunga
eller svåra att hantera
när du använder stegen.

Använd inte stegen om du inte är itillräckligt god kondition. Vissa medicinska
tillstånd, viss medicinering och alkohol- eller drogmissbruk kan medföra
säkerhetsrisk vid användning av stegen.

• Stå inte för länge på stegen utan regelbundna pauser. Trötthet är ensäkerhetsrisk.

• Placera och lastsäkra stegen på ettsätt så den inte skadas under transport.

• Försäkra dig om att stegen är lämplig för det arbete som ska utföras.

• Använd inte stegen om den är nedfläckad av våt färg, lera, olja eller snö.

• Använd inte stegen utomhus isvåra förhållanden som t.ex. hård vind.

• Vid uppställning ska hänsyn tas till risken för kollision med stegen av t.ex. gångtrafikanter,
fordon eller dörrar. Säkra dörrar (ej utrymningsvägar) och fönster där det är möjligt.

Varning för elektrisk spänning!

Identifiera risker gällande elsäkerhet kring arbetsområdet, som t.ex.
elledningar iluften eller annan elektrisk utrustning. Använd inte stegen där
dessa risker finns. Använd icke-ledande stegar för arbeten som måste utföras
inärheten av elektrisk spänning.

Använd inte stegen iförd
olämpliga skor.

Svenska

Använd inte stegen som bro eller landgång.

• Modifiera inte stegens konstruktion.

• Flytta inte på stegen när du står på den.

• Ta hänsyn till vinden vid användning utomhus.

Stegen är avsedd för privat bruk.

11

Särskilda säkerhetsdirektiv för lutande stegar

Använd endast stegen
när den är uppställd
ikorrekt vinkel.

Luta inte stegen mot
olämpliga underlag.

Särskilda säkerhetsdirektiv för fristående stegar

Svenska

Använd inte stegen
för att förflytta dig till
enintilliggande yta.

Säkra eventuell
låsanordning innan
stegen används.

Om stegen används för
förflyttning till enhögre nivå
ska minst 1 m av stegens övre
ände sticka upp ovanför den
högre nivån.

Stå inte på de 3 översta stegen.

Fäll ut stegen helt innan
användning.

Fristående stege ska inte
användas som lutande stege
om den inte är konstruerad
för det.

Stå inte på de två översta trappstegen/stegpinnarna på enfristående stege
utan plattform och hand-/knästöd.

Särskilda säkerhetsdirektiv för ledade multistegar

Ledade multistegar ska vara helt utfällda eller hopvikta när de ligger på marken.

Använd endast medföljande
iläggsskivor. Ledbeslagens spärrar
ska vara ilåst läge innan användning.

Förbjuden
position.

12

Maxbelastning
150 kg.

Försäkra dig om
att led beslagens
spärr går ilås.

Produktbeskrivning

• Ledad multistege

• 4×sektioner

• 12×steg

• 2×mark-/väggstöd

• 2×iläggsskivor

A. Steg
B. Sidostycke
C. Ledbeslag
D. Fot
E. Mark-/väggstöd

C

D

Svenska

E1. Led
E2. Spärr
E3. Upplåsningsspak

F. Stor iläggsskiva
G. Liten iläggsskiva

30 cm

B

A

E1

E2

LOCKED

UNLOCKED

E3

85,5 cm 57,5 cm

GF

E

13

UNLOCKED

LOCKED

UNLOCKED

LOCKED

UNLOCKED

LOCKED

Montering

1. Packa upp delarna och avlägsna allt emballage.

2. Sätt mark-/väggstödet (E), med fötterna pekande från stegen, mot urtagen isidostyckenas ändar.

3. Se till att hålen hamnar mitt för varandra och skjut stödet på plats.

Svenska

4. Sätt iskruven från ena sidan och brickan och muttern från andra sidan. Håll fast skruven och
skruva fast muttern. Obs! Dra inte för hårt.

Användning

Öppna och låsa ledbeslagets spärr

LOCKED

UNLOCKED

LOCKED

UNLOCKED

LOCKED

UNLOCKED

1. Lyft upplåsningsspaken (E3) och spärren (E2) hoppar till upplåst läge [ UNLOCKED ].

UNLOCKED

LOCKED

LOCKED

UNLOCKED

2. Vik ihop eller fäll ut sektionen/sektionerna och spärren hoppar automatiskt till låst läge
[ LOCKED ] vid nästa möjliga position.

14

346 cm

76 cm

90.5 cm

169 cm

34°

114 cm

93 cm

26.5 cm

169 cm

114 cm

93 cm

26.5 cm

34°

26.5 cm

Uppställningsalternativ

Rak anliggande stege Hopfälld

93 cm

Fristående stege Arbetsbänk/avställningbänk

34°

169 cm

Vid behov av enplan yta kan iläggsskivorna (F och G) användas.

90.5 cm

229 cm

Svenska

1. Lägg på den stora iläggsskivan från den ena änden på de två horisontella sektionerna.

2. Passa in den lilla iläggsskivans hakar ihålen iden stora skivan, dra något bakåt och lägg på plats.

15

Regelbunden kontroll av stegens skick

Kontrollera regelbundet att:

• sidostyckena inte är böjda, vridna, spruckna, korroderade eller skadade på annat sätt

• sidostyckenas ytor kring stegens infästning är igott skick

• beslag, skruvar eller muttrar inte är lösa, saknas eller är korroderade

• steg inte är lösa, saknas, korroderade eller skadade på annat sätt

• ledbeslagen inte är skadade, lösa eller korroderade

• ledbeslagens spärrar slår till automatiskt

• mark-/väggstödens fötter inte saknas, är lösa, utslitna eller skadade på annat sätt

• hela stegen är fri från smuts, lera, färg, olja och fett

• iläggsskivorna inte är skadade eller korroderade

Varning!

Svenska

Om någon av ovanstående punkter inte uppfylls ska du INTE använda stegen.

Skötsel och underhåll

Rengöring

Rengör produkten med enlätt fuktad trasa. Använd ettmilt rengöringsmedel, aldrig lösningsmedel
eller frätande kemikalier.

Förvaring

Förvara stegen när den inte används:

• på enplats som är torr och skyddad

• ienposition som gör att stegen förblir rak

• så att stegen inte kan skadas av fordon, tunga föremål eller föroreningar

• så att stegen inte kan utgöra enfara eller vara etthinder

• så att stegen inte lätt kan användas för kriminella ändamål

• så att stegen, om den är permanent placerad, är säkrad mot obehörig klättring (t.ex. av barn).

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Material Aluminium/Stål
Antal sektioner 4
Antal steg 12
Mått hopfälld 93×36/76×26,5 cm
Max belastning 150 kg
Vikt 17,8 kg

16

Leddet multistige

Art.nr. 40-6947   Modell WR2397A

Les brukerveiledningen grundig før produktet tas ibruk og ta vare på den for framtidig bruk.
Vi reserverer oss mot ev. feil itekst og bilde, samt forandringer av tekniske data. Ved tekniske
problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret
idenne bruksanvisningen).

Sikkerhet

Generelle sikkerhetstiltak, stiger

Plasser aldri stigen på risikabelt

Advarsel! Fare for fall.

Inspiser stigen etter
levering og før hver
gang den skal brukes.
Bruk aldri enstige med
mangler eller skader.

underlag, som f.eks. oljeflekker
eller ivanndammer.

Stigen skal kun benyttes av
enperson av gangen.

Norsk

Maks belastning 150 kg.

Bruk ikke stigen på
ujevnt eller ustabilt
underlag.

Strekk deg ikke for langt
når du står på stigen.

Klatre aldri på stigen med
ryggen vendt inn mot stigen.

Hold istigen med et
sikkert grep når du klatrer
iden. Hold deg alltid fast
istigen eller benytt andre
sikkerhetsanordninger hvis du
ikke kan holde deg fast når du
jobber fra den.

Unngå åbruke stigen til
prosjekter som medfører
ensidekraft mot stigen, som
f.eks. boring til siden, ifast
materiale.

17

Bær ikke utstyr eller
gjenstander som er
tunge eller vanskelig
åhåndtere, når du
klatrer i stigen.

Bruk ikke stigen hvis du ikke er itilstrekkelig god form til det. Enkelte
medisinske tilstander, og bruk av spesielle medisiner, alkohol eller rusmidler bør
ikke kombineres med klatring istigen, da dette kan føre til skader.

• Stå ikke for lenge på stigen av gangen uten åta regelmessige pauser. Tretthet er ensikkerhetsrisiko.

• Plasser og lastsikre stigen på enslik måte at den ikke tar skade ved transport.

• Kontroller at stigen egner seg til den jobben som skal utføres.

• Ikke bruk stigen hvis den er tilsølt med våt maling, jord/leire, olje eller snø.

• Bruk ikke stigen utendørs ivanskelige forhold, som f.eks. ved sterk vind.

• Når man plasserer stigen skal det tas hensyn til faren for kollisjon med stigen av f.eks. gående,
kjøretøy eller dører. Sørg for at dører (eller andre rømningsveier) og vinduer ikke blokkeres der
det er mulig.

Bruk egnede sko når du skal
klatre istigen.

Norsk

Se opp for elektrisk spenning!

Identifiser farer vedrørende elsikkerhet rundt arbeidsområdet, som f.eks.
strøm ledninger iluften eller annet elektrisk utstyr. Bruk ikke stigen der det er
fare for slike innretninger.

Ikke bruk stiger til jobber som må utføres nær elektrisk spenning.

Bruk ikke stigen som bro eller landgang.

• Stigen må ikke modifiseres eller endres på.

• Flytt ikke på stigen mens du står på den.

• Ta hensyn til vinden ved bruk av stigen utendørs.

Stigen er beregnet til privat bruk.

18

Spesielle sikkerhetskrav til vinklede stiger

Bruk stigen kun når den
er plassert iriktig vinkel.

Ikke la stigen hvile inn
mot ustødig underlag.

Hvis stigen benyttes til forflytting
til et høyere nivå skal minst
1 meter av stigens øvre del stikke
opp over det høyeste nivået.

Ikke stå på de tre
øverste trinnene.

Spesielle sikkerhetskrav til frittstående stiger

Ikke benytt stigen
for åforflytte deg til
eninntilliggende flate.

Eventuelle låse­anordninger må sikres
før stigen kan tas ibruk.

Fold ut stigen helt før bruk.

Frittstående stige skal ikke
brukes som vinklet stige hvis
den ikke er konstruert for dette.

Norsk

Stå ikke på de to øverste trinnene på enfrittstående stige uten plattform
og hånd-/knestøtte.

Spesielle sikkerhetskrav til leddede multistiger

Leddede multistiger skal være helt utfoldet eller sammenslått når de står på bakken.

Bruk kun de medfølgende
innleggs platene. Sperrene på
leddbeslagene skal være ilåst
posisjon ved bruk.

Forbudt
posisjon.

19

Maksbelastning
150 kg.

Kontroller at
leddbeslagene
er ordentlig låst.

Produktbeskrivelse

• Leddet multistige

• 4 seksjoner

• 12 trinn

• 2 stk. mark-/veggstøtter

• 2 innleggsplater

A. Trinn
B. Sidestykke
C. Leddbeslag
D. Fot
E. Mark-/veggstøtte

C

D

Norsk

E1. Led
E2. Sperre
E3. Låsespake

F. Stor innleggsplate
G. Liten innleggsplate

30 cm

B

A

E1

E2

LOCKED

UNLOCKED

E3

85,5 cm 57,5 cm

GF

E

20

UNLOCKED

LOCKED

UNLOCKED

LOCKED

UNLOCKED

LOCKED

Montering

1. Pakk ut delene og fjern emballasjen.

2. Plasser mark-/veggstøtten (E), med føttene pekende fra stigen, mot uttaket isidestykkenes ender.

3. Sørg for at hullene havner midt ovenfor hverandre og skyv støtten på plass.

4. Sett iskruen fra den ene siden og skiven og mutteren fra den andre siden. Hold skruen fast
og fest mutteren. Obs! Dra ikke til for hardt.

Bruk

Åpne og låse leddbeslagets sperre

Norsk

LOCKED

UNLOCKED

LOCKED

UNLOCKED

LOCKED

UNLOCKED

1. Løft opp låsespaken (E3) og sperren (E2) hopper til ulåst posisjon [ UNLOCKED ].

UNLOCKED

LOCKED

LOCKED

UNLOCKED

2. Slå sammen eller fell ut seksjonen/seksjonene og sperren hopper automatisk til låst posisjon
[ LOCKED ] ved neste mulige posisjon.

21

114 cm

93 cm

26.5 cm

169 cm

114 cm

93 cm

26.5 cm

34°

26.5 cm

76 cm

90.5 cm

169 cm

34°

Oppstillingsalternativ

Rett anliggende stige Sammenslått

346 cm

93 cm

Frittstående stige Arbeidsbenk/avlastningsbenk

34°

Norsk

169 cm

Ved behov for enplan flate kan man bruke innleggsplatene (F og G).

90.5 cm

229 cm

1. Plasser den store innleggsplaten fra den ene enden på de to horisontale seksjonene.

2. Sørg for at hakene på den lille innleggsplaten hukes fast iden store platen, trekk den litt
bakover og legg den på plass.

22

Regelmessig kontroll av stigens tilstand

Kontroller følgende regelmessig:

• at sidestykkene ikke er deformerte, oppsprukket eller har andre skader

• innfestingene på sidestykkenes flater er igod stand

• beslag, skruer og muttere ikke er løse, mangler eller har korrosjonsskader

• at trinn ikke er løse, mangler, har korrosjonsskader eller er skadet på annet vis

• leddbeslagene ikke er skadet, løse eller har korrosjonsskader

• leddbeslagenes sperrer låser automatisk

• mark-/veggstøttenes føtter ikke mangler, er løse, utslitt eller skadet på noen måte

• hele stigen er fri for smuss, leire, maling, olje og fett

• innleggsplatene ikke er skadet eller har korrosjonsskader

Advarsel!

Hvis noen av de ovenstående punktene ikke oppfylles, må du IKKE bruke stigen.

Vedlikehold

Rengjøring

Rengjør produktet med enlett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsningsmidler
eller etsende kjemikalier.

Oppbevaring

Når stigen ikke er ibruk:

• skal den oppbevares tørt og beskyttet

• ienposisjon som gjør at den ikke deformeres

• slik at den ikke skades av kjøretøy, tunge gjenstander eller forurensninger

• på enmåte så den ikke utgjør noen fare eller er til hinder

• slik at den ikke kan bli brukt til noe kriminelt

• slik at stigen, hvis den er permanent plassert, er sikret mot uvettig klatring (f.eks. av barn).

Norsk

Avfallshåndtering

Når produktet skal kasseres, må det skje ihenhold til lokale forskrifter.
Hvis du er usikker, ta kontakt med lokale myndigheter.

Spesifikasjoner

Materiale Aluminium/Stål
Antall seksjoner 4
Antall trinn 12
Mål sammenslått 93×36/76×26,5 cm
Maks belastning 150 kg
Vekt 17,8 kg

23

Nivelletty yleistikas

Tuotenro 40-6947   Malli WR2397A

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme
oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.
Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun
(yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Tikkaita koskevat yleiset turvallisuusohjeet

Älä sijoita tikkaita vaaralliselle

Varoitus!
Putoamisvaara.

Tarkasta tikkaat
ennen käyttöönottoa
sekä ennen jokaista
käyttökertaa. Älä käytä
viallisia tikkaita.

alustalle, kuten vesilammikkoon
tai öljyläikkien päälle.

Tikkaita saa käyttää vain yksi
henkilö kerrallaan.

Suomi

Suurin kuormitus 150 kg.

Älä käytä tikkaita
epätasaisella tai
epävakaalla alustalla.

Älä kurota liian kauas,
kun seisot tikkailla.

Älä käännä selkääsi tikkaita
päin, kun olet tikkailla.

Pidä tukevasti kiinni tikkaista,
kun olet tikkailla. Noudata
tarpeellisia turvallisuustoi­menpiteitä, jos et pysty
pitämään kiinni tikkaista,
kun työskentelet tikkailla.

Vältä käyttämästä tikkaita
töissä, joissa tikkaisiin
kohdistuu voimakasta
sivuvoimaa, esim. tikkaiden
sivussa olevan kiinteän
materiaalin poraamista.

24

Älä kanna raskaita
tai vaikeasti hallittavia
esineitä, kun olet
tikkailla.

Älä käytä tikkaita, jos et ole riittävän hyvässä kunnossa. Tietyt sairaudet, lääkitys,
alkoholi ja päihteet saattavat aiheuttaa turvallisuusriskin tikkaita käytettäessä.

• Älä seiso tikkailla liian pitkään ilman säännöllisiä taukoja. Väsymys on turvallisuusriski.

• Kuljeta tikkaita niin, että ne eivät vahingoitu kuljetuksen aikana.

• Varmista, että tikkaat soveltuvat suoritettavaan työhön.

• Älä käytä tikkaita, jos niissä on märkää maalia, savea, öljyä tai lunta.

• Älä käytä tikkaita ulkona haastavissa olosuhteissa, kuten kovassa tuulessa.

• Tikkaiden sijoittamisessa tulee ottaa huomioon jalankulkijat, ajoneuvot ja ovet.
Varmista ovet (ei hätäpoistumistiet) ja ikkunat, jos se on mahdollista.

Sähköiskun vaara.

Tunnista työskentelyalueella olevat vaaranpaikat, esim. sähköjohdot ja muut
sähkölaitteet. Älä käytä tikkaita paikoissa, joissa on näitä vaaroja.

Jos työskentelet sähköjännitteen lähellä, käytä sähköä johtamattomia tikkaita.

Älä käytä tikkaita
sopimattomilla kengillä.

Suomi

Älä käytä tikkaita siltana tai maihinnousuportaina.

• Älä muuta tikkaiden rakennetta.

• Älä siirrä tikkaita, kun olet tikkaiden päällä.

• Ota huomioon tuuli, jos käytät tikkaita ulkona.

Tikkaat on tarkoitettu yksityiskäyttöön.

25

Nojaavia tikkaita koskevat turvallisuusohjeet

Jos tikkaita käytetään

Käytä tikkaita vain
oikeassa kulmassa.

ylhäällä olevaan kohteeseen
siirtymiseen, tikkaiden yläpään
tulee yltää vähintään 1 metri
tason yläpuolelle.

Älä kallista tikkaita
sopimattomalle alustalle.

Älä seiso kolmella ylimmällä
askeleella.

Vapaana seisovia tikkaita koskevat turvallisuusohjeet

Älä käytä tikkaita
lähellä olevalle tasolle
siirtymiseen.

Varmista mahdolliset
lukitukset ennen
tikkaiden käyttöä.

Suomi

Älä seiso kahdella ylimmällä askelmalla ilman tasoa ja käsi-/polvitukea.

Taita tikkaat kokonaan auki
ennen käyttöä.

Vapaana olevia tikkaita ei
saa käyttää kallistettuna, jos
niitä ei ole suunniteltu siihen
tarkoitukseen.

Nivellettyjä tikkaita koskevat turvallisuusohjeet

Nivellettyjen tikkaiden tulee olla täysin avattu tai kokoontaitettu, kun ne makaavat maassa.

Käytä ainoastaan mukana tulevia
levyjä. Nivelhelojen lukitusten tulee
olla lukittuina ennen käyttöä.

Kielletty asento.

26

Suurin kuormitus
150 kg.

Varmista, että
nivelhelojen
lukitukset
voidaan lukita.

Tuotekuvaus

• Nivelletty yleistikas

• 4 osiota

• 12 porrasta

• 2 maa-/seinätukea

• 2 levyä

A. Askel
B. Sivukappale
C. Nivelhela
D. Jalka
E. Maa-/seinätuki

C

D

E1. Nivel
E2. Lukitus
E3. Avauskahva

F. Iso levy
G. Pieni levy

30 cm

B

A

E1

E2

LOCKED

UNLOCKED

E3

85,5 cm 57,5 cm

GF

E

Suomi

27

UNLOCKED

LOCKED

UNLOCKED

LOCKED

UNLOCKED

LOCKED

Asennus

1. Ota osat pakkauksesta ja poista kaikki pakkausmateriaali.

2. Asenna maa-/seinätuki (E) sivuosien päissä oleviin uriin niin, että jalat osoittavat poispäin tikkaista.

3. Varmista että reiät ovat vastakkain, ja työnnä tuki paikalleen.

4. Laita ruuvi yhdeltä puolelta ja aluslaatta ja mutteri toiselta puolelta. Pidä kiinni ruuvista ja kierrä
mutteri kiinni. Huom.! Älä kiristä liian kovaa.

Käyttö

Nivelhelan lukituksen avaaminen ja lukitseminen

LOCKED

UNLOCKED

LOCKED

UNLOCKED

1. Nosta avauskahvaa (E3), niin lukitus (E2) hyppää auki-asentoon [ UNLOCKED ].

Suomi

UNLOCKED

LOCKED

LOCKED

UNLOCKED

2. Taita osio/osiot auki tai kiinni, niin lukitus hyppää automaattisesti lukittuun tilaan [ LOCKED ]
seuraavassa mahdollisessa asennossa.

28

LOCKED

UNLOCKED

346 cm

76 cm

90.5 cm

169 cm

34°

93 cm

26.5 cm

169 cm

114 cm

93 cm

26.5 cm

34°

26.5 cm

Käyttövaihtoehdot

Suorat nojaavat tikkaat Kokoontaitettuna

93 cm

Vapaana seisovat tikkaat Työtaso

34°

169 cm

114 cm

Työtasossa voi tarvittaessa käyttää levyjä (F ja G).

90.5 cm

229 cm

Suomi

1. Aseta iso levy kahden vaakaosion toisesta päästä.

2. Sovita pienen levyn hakaset ison levyn reikiin, vedä hieman taaksepäin ja aseta paikalleen.

29

Tikkaiden kunnon säännöllinen tarkistaminen

Varmista säännöllisesti, että:

• sivuosat eivät ole taipuneet, vääntyneet, murtuneet, ruostuneet, syöpyneet tai vahingoittuneet
muulla tavalla

• sivukappaleiden pinnat askelten kiinnityskohdissa ovat hyvässä kunnossa

• helat, ruuvit ja mutterit ovat paikallaan, että ne ovat kunnolla kiinni ja että ne eivät ole
ruostuneet tai syöpyneet

• portaat ovat paikallaan, ne ovat kunnolla kiinni ja että ne eivät ole vahingoittuneet

• nivelhelat eivät ole vahingoittuneet, irralliset, syöpyneet tai ruostuneet

• nivelhelan lukitukset toimivat automaattisesti

• maa-/seinätukien jalat ovat paikallaan, että ne ovat kunnolla kiinni ja että ne eivät ole kuluneet
tai vahingoittuneet

• tikkaissa ei ole likaa, savea, maalia, öljyä tai rasvaa

• levyt eivät ole vahingoittuneet, ruostuneet tai syöpyneet

Varoitus!

Jos jokin yllä mainituista kohdista ei täyty, älä käytä tikkaita.

Huolto ja ylläpito

Puhdistus

Pyyhi tuote kevyesti kostutetulla pehmeällä liinalla. Käytä mietoa puhdistusainetta.
Älä käytä liuottimia tai syövyttäviä kemikaaleja.

Säilytys

Kun tikkaita ei käytetä, säilytä niitä:

• kuivassa ja suojaisassa paikassa

Suomi

• suorassa asennossa

• paikassa jossa ajoneuvot, raskaat esineet tai epäpuhtaudet eivät vahingoita tikkaita

• niin, että tikkaat eivät muodosta estettä tai aiheuta vaaraa

• niin, että tikkaita ei helposti voi käyttää rikolliseen tarkoitukseen

• niin, että sivulliset (esim. lapset) eivät pääse kiipeämään tikkailla.

Kierrättäminen

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Tekniset tiedot

Materiaali Alumiini/teräs
Osioiden määrä 4
Askelten määrä 12
Mitat kokoontaitettuna 93×36/76×26,5 cm
Suurin kuormitus 150 kg
Paino 17,8 kg

30

31

Sverige

Kundtjänst tel: [phone]
e-post: [email protected]
Internet www.clasohlson.se
Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00
e-post: [email protected]
Internett www.clasohlson.no
Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Suomi

Asiakaspalvelu puh.: 020 111 2222
sähköposti: [email protected]
Internet www.clasohlson.fi
Osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

United Kingdom

Internet www.clasohlson.co.uk
