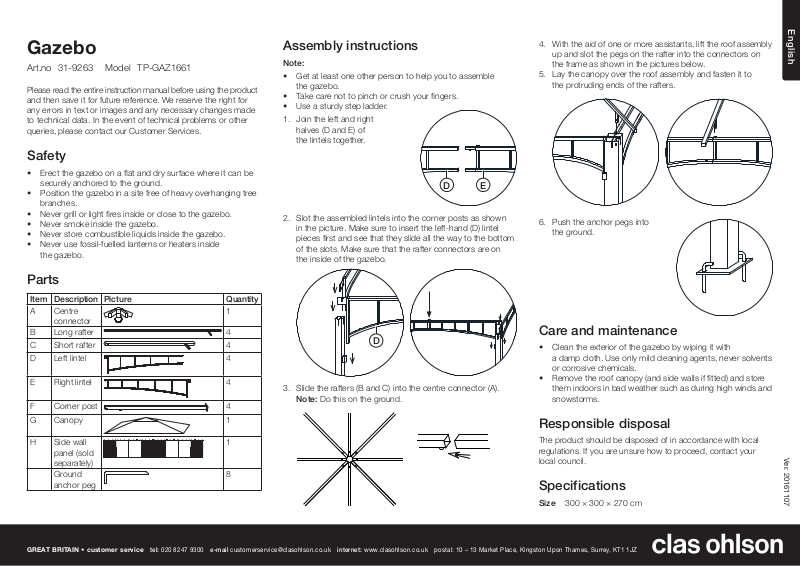

clas ohlson TP-GAZ1661 User manual [en, de, fi, no, sv]

English

Gazebo

Art.no 31-9263 Model TP-GAZ1661

Please read theentire instruction manual before using theproduct
and then save it for future reference. Wereserve theright for
any errors in text or images and any necessary changes made
to technicaldata. Intheevent of technical problems or other
queries, please contact our Customer Services.

Safety

• Erect thegazebo on aflat and dry surface where it can be
securely anchored to theground.

• Position thegazebo in asite free of heavy overhanging tree
branches.

• Never grill or light fires inside or close to thegazebo.

• Never smoke inside thegazebo.

• Never store combustible liquids inside thegazebo.

• Never use fossil-fuelled lanterns or heaters inside
thegazebo.

Parts

Item Description Picture Quantity

A Centre

connector
B Long rafter
C Short rafter

D Left lintel

E Right lintel

F Corner post
G Canopy

H Side wall

panel (sold

separately)

Ground

anchor peg

1

4
4

4

4

4
1

1

8

Assembly instructions

Note:

• Get at least one other person to help you to assemble
thegazebo.

• Take care not to pinch or crush your fingers.

• Use asturdy step ladder.

1. Join theleft and right
halves (D and E) of
thelintels together.

D E

2. Slot theassembled lintels into thecorner posts as shown
in thepicture. Makesure to insert theleft-hand (D) lintel
pieces first and see that they slide all theway to thebottom
of theslots. Makesure that therafter connectors are on
theinside of thegazebo.

D

3. Slide therafters (B and C) into thecentre connector (A).
Note: Dothis on theground.

4. With theaid of one or more assistants, lift theroof assembly
up and slot thepegs on therafter into theconnectors on
theframe as shown in thepicturesbelow.

5. Lay thecanopy over theroof assembly and fasten it to
theprotruding ends of therafters.

6. Push theanchor pegs into
theground.

Care and maintenance

• Clean theexterior of thegazebo by wiping it with
adampcloth. Useonly mild cleaning agents, never solvents
or corrosive chemicals.

• Remove theroof canopy (and side walls if fitted) and store
them indoors in bad weather such as during high winds and
snowstorms.

Responsible disposal

Theproduct should be disposed of in accordance with local
regulations. Ifyou are unsure how to proceed, contact your
local council.

Specifications

Size 300×300×270cm

Ver. 20161107

GREAT BRITAIN • customer service

tel: [phone] e-mail [email protected] internet: www.clasohlson.co.uk postal: 10 – 13 Market Place, Kingston Upon Thames, Surrey, KT1 1JZ

Svenska

Paviljong

Art.nr 31-9263 Modell TP-GAZ1661

Läs igenom hela bruksanvisningen före användning och spara
den sedan för framtidabruk. Vireserverar oss förev. text- och
bildfel samt ändringar av tekniskadata. Vidtekniska problem
eller andra frågor, kontakta vår kundtjänst.

Säkerhet

• Placera paviljongen på enplan och torr plats där den kan
förankras stadigt imarken.

• Placera paviljongen så att inga tunga trädgrenar hänger
överden.

• Grilla aldrig eller tänd öppen eld inne i, eller inärheten av
paviljongen.

• Rök aldrig inne ipaviljongen.

• Förvara aldrig brännbara vätskor inne ipaviljongen.

• Använd aldrig bränsledrivna värmare eller lyktor inne
ipaviljongen.

Paviljongensdelar

Märk­ning

A Regelfäste tak

B Takregel lång
C Takregel kort

D Sidostycke

E Sidostycke

F Hörnstolpe
G Takduk

H Vägg (säljs

Beteckning Bild Antal

1

4
4

4

4

4
1

1

separat)
Förankrings-

pinne

8

Montering

Obs!

• Ta hjälp av minst enperson vid montering av paviljongen.

• Var försiktig, risk för klämskada.

• Använd enstadig trappstege.

1. Skjut ihop sidostyckena
(D och E).

D E

2. Skjut ner de hopskjutna sidostyckena ihörnstolparna som
bilden nedanvisar. Observera att sidostycket (D) ska skjutas
iförst och även skjutas ifästet enbit ner på hörnstolpen.
Setill att fästet för takreglarna vändsinåt.

D

3. Skjut itakreglarna (B och C) iregelfästet (A). Obs! Gördetta
på marken.

4. Ta hjälp av eneller flera personer och lyft upp taket och
placera takreglarna isina fästen som bilderna nedanvisar.

5. Lägg upp takduken på taket och fäst den på de utskjutande
takreglarna.

6. Fäst förankringspinnarna
imarken.

Skötsel och underhåll

• Rengör paviljongen med enlätt fuktadtrasa. Användettmilt
rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.

• Ta av takduk ochev. väggar och förvara dessa inomhus vid
ogynnsamma väderleksförhållanden (stark blåst, snöfalletc.)

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt
lokala föreskrifter. Ärdu osäker på hur du ska gå tillväga,
kontakta din kommun.

Ver. 20161107

Specifikationer

Mått 300×300×270cm

SVERIGE • kundtjänst tel. [phone] fax [phone] e-post [email protected] internet www.clasohlson.se brev: Clas Ohlson AB, 793 85 INSJÖN

Norsk

Paviljong

Art.nr. 31-9263 Modell TP-GAZ1661

Les brukerveiledningen grundig før produktet tas ibruk og ta
vare på den for framtidigbruk. Vi reserverer oss motev. feil itekst
og bilde, samt forandringer av tekniskedata. Ved tekniske
problemer eller spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

• Plasser paviljongen på enflat, jevn og tørr plass hvor den
kan forankres godt til bakken/underlaget.

• Sørg for at det ikke henger tunge grener rett over
paviljongen.

• Ikke grill eller tenn opp ild inni paviljongen eller idens
umiddelbare nærhet.

• Røyk aldri inne ipaviljongen.

• Det må ikke oppbevares brennbare væsker inne
ipaviljongen.

• Ikke bruk varmeovner eller lykter som drives med brensel
inni paviljongen.

Paviljongensdeler

Mer-

Betegnelse Bilde Antall

king

A Feste for støt-

testag, tak
B Takstøtte lang
C Takstøtte kort

D Sidestykke

E Sidestykke

F Hjørnestolpe
G Takduk

H Vegg (selges

separat)

Foran-

kringspinne

1

4
4

4

4

4
1

1

8

Montering

Obs!

• Man bør helst være minst to ved montering av paviljongen.

• Vær forsiktig, fare for klemskader.

• Bruk enstødig gardintrapp.

1. Skyv sidestykkene
ihverandre (D og E).

D E

2. Skyv de sammenføyde sidestykkene ned ihjørnestolpene,
som vist på bildet nedenfor. Huskat sidestykket (D) skal skyves
iførst og det skal også skyves ifestet etstykke nede på
hjørnestolpen. Påseat festet for takstøttene er vendt innover.

D

3. Skyv takstøttene (B og C) ifestet (A). Obs! Gjørfølgende
påbakken.

4. Få hjelp av eneller flere personer og løft taketopp. Plasser
støttene ifestene, som vist på bildet nedenfor.

5. Legg takduken på plass på taket og fest den til takstagene.

6. Fest forankringen ibakken.

Stell og vedlikehold

• Rengjør paviljongen med enlett fuktetklut. Bruketmildt
rengjøringsmiddel, aldri løsningsmidler eller etsende kjemikalier.

• Fjern takduken ogev. vegger og oppbevar disse innendørs
ved ugunstige værforhold, som sterk vind, snøfalletc.

Avfallshåndtering

Når produktet skal kasseres, må det skje ihenhold til lokale for­skrifter. Hvisdu er usikker, ta kontakt med lokale myndigheter.

Spesifikasjoner

Mål 300×300×270cm

Ver. 20161107

NORGE • kundesenter tel. [phone] fax [phone] e-post [email protected] internett www.clasohlson.no post: Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Suomi

Paviljonki

Tuotenro 31-9263 Malli TP-GAZ1661

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se
tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen
muutoksiin. Emmevastaa mahdollisista teksti- tai kuvavirheistä.
Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään
tai asiakaspalveluun.

Turvallisuus

• Sijoita paviljonki tasaiseen ja kuivaan paikkaan, jossa sen voi
ankkuroida maahan kiinni.

• Sijoita paviljonki paikkaan, jossa sen yläpuolella ei roiku
raskaitaoksia.

• Älä grillaa äläkä sytytä avotulta paviljongin sisällä tai sen
läheisyydessä.

• Älä tupakoi paviljongin sisällä.

• Älä säilytä helposti syttyviä nesteitä paviljongissa.

• Älä käytä paviljongin sisällä polttoainekäyttöisiä lämmittimiä
tai lyhtyjä.

Paviljonginosat

Mer-

Nimi Kuva Määrä

kintä

A Palkkikiinnike,

katto
B Kattopalkki, pitkä
C Kattopalkki, lyhyt

D Sivukappale

E Sivukappale

F Kulmatolppa
G Kattokangas

H Seinä (myydään

erikseen)

Ankkurointitappi

1

4
4

4

4

4
1

1

8

Asennus

Huom.!

• Ota asennukseen avuksi vähintään yksi henkilö.

• Ole varovainen, puristumisvaara.

• Käytä tukevia tikkaita.

1. Paina sivukappaleet
(DjaE) kiinni toisiinsa.

D E

2. Paina yhteenliitetyt sivukappaleet kulmatolppiin kuvan
osoittamalla tavalla. Huomioi, että sivukappale (D) tulee
työntää ensin paikalleen ja se tulee myös painaa hieman
kulmatolpan kiinnikkeen sisään. Varmista että kattopalkkien
kiinnikkeet käännetään sisäänpäin.

D

3. Työnnä kattopalkit (B ja C) palkkikiinnikkeeseen (A).
Huom.!Teetämä maassa.

4. Ota avuksesi vähintään yksi henkilö ja nosta katto ja aseta
kattopalkit kiinnikkeisiin alla olevien kuvien osoittamalla tavalla.

5. Kiinnitä kattokangas kattoon ja kiinnitä se ulostuleviin
kattopalkkeihin.

6. Kiinnitä ankkurointitapit
maahan.

Huolto ja ylläpito

• Puhdista paviljonki kevyesti kostutetulla liinalla. Käytämietoa
pesuainetta. Äläkäytä liuotusaineita tai syövyttäviä
kemikaaleja.

• Irrota kattokangas ja mahdolliset seinät ja säilytä niitä
sisätiloissa huonolla säällä (voimakas tuuli, lumisadeym.)

Kierrättäminen

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Ver. 20161107

Tekniset tiedot

Mitat 300×300×270cm

SUOMI • asiakaspalvelu puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi osoite: Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

Deutsch

Partyzelt

Art.Nr. 31-9263 Modell TP-GAZ1661

Vor Inbetriebnahme diekomplette Bedienungsanleitung
durchlesen und aufbewahren. Irrtümer, Abweichungen und
Änderungen behalten wir unsvor. Bei technischen Problemen
oder anderen Fragen freut sich unser Kundenservice über eine
Kontaktaufnahme.

Sicherheitshinweise

• DasProdukt auf einem ebenen und trockenen Platz aufstellen,
andemes stabil im Erdboden verankert werdenkann.

• Den Standort so wählen, dass keine schweren Zweige über
demProdukt hängen.

• Niemals im oder in derNähe des Partyzelts grillen oder ein
offenes Feuer entzünden.

• Niemals im Pavillon rauchen.

• Keine brennbaren Flüssigkeiten im Pavillon aufbewahren.

• Im Pavillon keine kraftstoffbetriebenen Leuchten oder
Heizungen benutzen.

Lieferumfang

Kenn-

Bezeichnung Bild An­zeich­nung

A Strebenhalterung

Decke
B Dachstrebe lang
C Dachstrebe kurz

D Seitenstücke

E Seitenstücke

zahl

1

4
4

4

4

Zusammenbau

Hinweis:

• DasProdukt mindestens zu zweit aufbauen.

• Vorsichtig vorgehen, es besteht ein Klemmrisiko.

• Eine stabile Leiter benutzen.

1. DieSeitenstücke
(D undE)
zusammenschieben.

D E

2. Diezusammengeschobenen Seitenstücke in dieEckpfosten
schieben wie auf derAbb. unten angezeigt. Bittebeachten,
dass dasSeitenstück (D) zuerst hineingeschoben werden
muss und außerdem etwas tiefer in den Eckpfosten
geschoben werden muss. Sicherstellen, dass dieHalterung
für dieDachstreben nach innen gewendetist.

D

3. DieDachstreben (B und C) in dieStrebenhalterung (A)
schieben. Hinweis: Diesauf demBoden ausführen.

4. Zu zweit oder zu mehreren dasDach anheben und
dieDachstreben in ihre Halterungen setzen wie auf den
Abbildungen unten angezeigt.

5. Den Dachstoff auf dasDach legen und auf den
herausragenden Dachstreben befestigen.

6. DieVerankerungen in den
Boden stecken.

Pflege und Wartung

• DasProdukt mit einem leicht befeuchteten Tuch reinigen.
Einsanftes Reinigungsmittel verwenden, keine scharfen
Chemikalien oder Reinigungslösungen.

• Bei ungünstigen Wetterbedingungen (starker Wind,
Schneeusw.) den Dachstoff und eventuelle Wände
abnehmen und im Innenbereich aufbewahren.

F Eckpfosten
G Dachstoff

H Wand (separat

erhältlich)
Verankerungs-

stab

DEUTSCHLAND • Kundenservice

4
1

1

8

Hotline: [phone] E-Mail: [email protected] Homepage: www.clasohlson.de Postanschrift: Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg

Hinweise zur Entsorgung

Bitte dasProdukt entsprechend den lokalen Bestimmungen
entsorgen. Weitere Informationen sind von derGemeinde oder
den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

Abmessungen 300×300×270cm

Ver. 20161107
