English

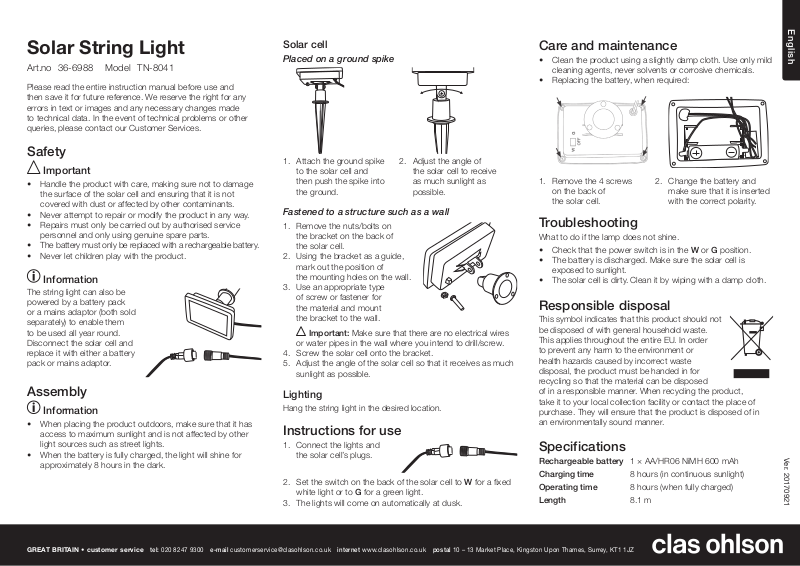

Solar String Light

Art.no 36-6988 Model TN-8041

Please read theentire instruction manual before use and then save it for future reference. Wereserve theright for any errors in text or images and any necessary changes made to technicaldata. Intheevent of technical problems or other queries, please contact our Customer Services.

Safety

Important

• Handle theproduct with care, making sure not to damage thesurface of thesolar cell and ensuring that it is not covered with dust or affected by other contaminants.

• Never attempt to repair or modify theproduct in anyway.

• Repairs must only be carried out by authorised service personnel and only using genuine spareparts.

• Thebattery must only be replaced with arechargeable battery.

• Never let children play with theproduct.

Information

Thestring light can also be powered by abattery pack or amains adaptor (both sold separately) to enable them to be used all yearround. Disconnect thesolar cell and replace it with either abattery pack or mains adaptor.

Assembly

Information

• When placing theproduct outdoors, make sure that it has access to maximum sunlight and is not affected by other light sources such as street lights.

• When thebattery is fully charged, thelight will shine for approximately 8 hours in thedark.

Solarcell

Placed on agroundspike

1. Attach theground spike to thesolar cell and then push thespike into theground.

2. Adjust theangle of thesolar cell to receive as much sunlight as possible.

Fastened to astructure such as awall

1. Remove thenuts/bolts on thebracket on theback of thesolarcell.

2. Using thebracket as aguide, mark out theposition of themounting holes on thewall.

3. Use anappropriate type of screw or fastener for thematerial and mount thebracket to the wall.

Important: Make sure that there are no electrical wires

or water pipes in thewall where you intend to drill/screw.

4. Screw thesolar cell onto thebracket.

5. Adjust theangle of thesolar cell so that it receives as much sunlight as possible.

Lighting

Hang thestring light in thedesired location.

Instructions foruse

1. Connect thelights and thesolar cell’splugs.

2. Set theswitch on theback of thesolar cell to W for aﬁxed white light or to G for agreenlight.

3. Thelights will come on automatically atdusk.

Care and maintenance

• Clean theproduct using aslightly dampcloth. Useonly mild cleaning agents, never solvents or corrosive chemicals.

• Replacing thebattery, when required:

1. Remove the4 screws on theback of thesolarcell.

2. Change thebattery and make sure that it is inserted with thecorrect polarity.

Troubleshooting

What to do if thelamp does notshine.

• Check that thepower switch is in theW or G position.

• Thebattery is discharged. Makesure thesolar cell is exposed to sunlight.

• Thesolar cell isdirty. Cleanit by wiping with adampcloth.

Responsible disposal

This symbol indicates that this product should not be disposed of with general householdwaste. Thisapplies throughout theentire EU. Inorder to prevent any harm to theenvironment or health hazards caused by incorrect waste disposal, theproduct must be handed in for recycling so that thematerial can be disposed of in aresponsible manner. Whenrecycling theproduct, take it to your local collection facility or contact theplace of purchase. Theywill ensure that theproduct is disposed of in anenvironmentally sound manner.

Specifications

Rechargeable battery 1×AA/HR06 NiMH 600mAh Chargingtime 8hours (in continuous sunlight) Operatingtime 8hours (when fully charged) Length 8.1m

Ver. 20170921

GREAT BRITAIN • customer service

tel: 020 8247 9300 e-mail [email protected] internet www.clasohlson.co.uk postal 10 – 13 Market Place, Kingston Upon Thames, Surrey, KT1 1JZ

Page 2

Svenska

Ljusslinga med solcell

Art.nr 36-6988 Modell TN-8041

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtidabruk. Vireserverar oss förev. text- och bildfel samt ändringar av tekniskadata. Vidtekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

Viktigt!

• Hantera produkten varsamt, se till att solcellens yta inte skadas, täcks av damm eller påverkas negativt av andra föroreningar.

• Försök aldrig reparera eller modiﬁera produkten på någotsätt.

• Alla reparationer ska utföras av behörig servicepersonal med originalreservdelar.

• Batteriet får endast ersättas med ettladdbart batteri.

• Låt aldrig barn leka med produkten.

Information

Ljusslingan kan även anslutas till ettbatteripack eller till en230 V-adapter (batteripack och adapter säljs separat), för att fungera under de solfattigaste perioderna pååret. Skruva isär kontakten på ledningen mellan solcellen och ljusslingan och ersätt solcellen med batteripack eller 230V-adapter.

Montering

Information

• Placera produkten utomhus så att solcellen utsätts för maximalt solljus och inte påverkas av andra ljuskällor som t.ex. gatubelysning.

• När batteriet till solcellen är fulladdat lyser lamporna ica8tim vid mörker.

Solcellen

Placerad på markspjutet

1. Tryck fast markspjutet isolcellens fäste och tryck ner spjutet imarken.

2. Justera solcellen till lämplig vinkel så att den på bästa sätt kan tillgodogöra sig solljus.

Fast monterad påt.ex. vägg

1. Demontera skruven och muttern som håller fästet på solcellens baksida.

2. Använd fästet som mall och märk ut var på väggen solcellen ska fästas.

3. Använd för underlaget lämplig fästmetod och skruva upp fästet på väggen.

Viktigt! Försäkra dig om att

inga el- eller vattenledningar ﬁnns iväggen där duev. borrar och skruvar.

4. Skruva tillbaka solcellen på fästet.

5. Justera solcellen till lämplig vinkel så att den på bästa sätt kan tillgodogöra sig solljus.

Belysningen

Häng upp ljusslingan på lämpligplats.

Användning

1. Anslut ljusslingans och solcellens kontakter.

2. Ställ strömbrytaren på solcellens baksida iläge W för vitt ljus eller iläge G för gröntljus.

3. Lamporna tänds automatiskt vid skymning.

Skötsel och underhåll

• Rengör produkten med enlätt fuktadtrasa. Använd ettmilt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.

• Solcellens laddbara batteri kan vid behov bytasut:

1. Lossa de 4 skruvarna på solcellens baksida.

2. Byt ut batteriet och se till att polariteten blirrätt.

Felsökning

Om lamporna intelyser:

• Kontrollera att strömbrytaren är ställd iläge W eller G.

• Batteriet är inte laddat. Placera solcellen så att den exponeras för solljus.

• Solcellen är smutsig. Rengör den med enlätt fuktadtrasa.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Dettagäller inom hela EU. Föratt förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering,ska produkten lämnas till återvinning så att materialet kan tas omhand på ettansvarsfulltsätt. Närdu lämnar produkten till återvinning, använd dig av de returhanteringssystem som ﬁnns där du beﬁnner dig eller kontakta inköpsstället. Dekan se till att produkten tas om hand på ettför miljön tillfredställandesätt.

Specifikationer

Laddbart batteri 1×AA/HR06 NiMH 600mAh Laddtid 8 tim (iihållande solljus) Lystid 8 tim (fulladdad) Längd 8,1 m

Ver. 20170921

SVERIGE • kundtjänst tel. 0247/445 00 fax 0247/445 09 e-post [email protected] internet www.clasohlson.se brev Clas Ohlson AB, 793 85 INSJÖN

Page 3

Norsk

Lysslynge med solceller

Art.nr. 36-6988 Modell TN-8041

Les brukerveiledningen grundig før produktet tas ibruk og ta vare på den for framtidigbruk. Vi reserverer oss motev. feil itekst og bilde, samt forandringer av tekniskedata. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

Viktig!

• Produktet må behandles varsomt. Passpå at ikke solcellens overﬂate blir skadet, dekkes med støv eller andre forurensninger.

• Produktet må ikke modiﬁseres eller endrespå.

• Reparasjoner skal utføres av kvaliﬁserte fagpersoner og kun med originale reservedeler.

• Batteriet må kun byttes ut med ettilsvarende ladbart batteri.

• La aldri barn leke med produktet.

Informasjon

Solslyngen kan enten kobles til enbatteripack eller til enbatterieliminator (batteripack og -eliminator selges separat), for åfungere på dager med litesol. Skrufra hverandre kontakten på ledningen mellom solcellene og lysslyngen og erstatt solcellen med batteripack eller 230 V-adapter.

Solceller

Plassert på markspydet

1. Fest markspydet til festet på solcelleenheten og trykk den ned ibakken.

2. Juster solcellene sånn at det får best mulig utnyttelse av sollyset.

Festesf.eks. på envegg

1. Demonter skruen og mutteren som holder festet på solcellens bakside.

2. Bruk festet som mal og merk hvor på veggen hullene skalbores.

3. Bruk velegnet festemetode og skru den opp på veggen.

Viktig! Forsikre deg om at

det ikke er strømledninger eller vannrør iveggkonstruksjonen derdu skal bore/skru.

4. Skru fast solcelleneigjen.

5. Juster solcellene sånn at det får best mulig utnyttelse av sollyset.

Belysningen

Heng opp lysslyngen på ønsketplass.

Stell og vedlikehold

• Rengjør produktet med enlett fuktetklut. Bruketmildt rengjøringsmiddel, aldri løsningsmidler eller etsende kjemikalier.

• Batteriet kan ved behov skiftesut:

1. Løsne på de 4 skruene på solcellenes bakside.

2. Skift batterier og pass på så polariteten blir riktig.

Feilsøking

Hvis lampen ikkelyser:

• Kontroller at strømbryteren står innstilt på W eller G.

• Batteriet er utladet. Plasser solcellene slik at de eksponeres for sollys.

• Solcellene er skittene. Rengjør demmed enlett fuktetklut.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dettegjelder innenfor EØS-området. Foråforebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på enansvarsfullmåte. Benytt miljøstasjonene som er derdu beﬁnner deg eller ta kontakt med forhandler. Devil ta hånd om produktet på enmiljømessig tilfredsstillendemåte.

Montering

Informasjon

• Plasser produktet utendørs så solcellene får maksimalt med sollys og ikke påvirkes av andre lyskilder somf.eks. gatelykter.

• Når batteriet til solcellene er fulladet vil lampen lyse ica.8timer imørket.

NORGE • kundesenter tel. 23 21 40 00 fax 23 21 40 80 e-post [email protected] internett www.clasohlson.no post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Bruk

1. Lysslyngens og solcellenes kontakter kobles.

2. Still strømbryteren, som sitter på baksiden av solcellen, påW for fast hvitt lys eller på G for grøntlys.

3. Lyktene tennes automatisk ved skumring.

Spesifikasjoner

Ladbart batteri 1×AA/HR06 NiMH 600mAh Ladetid 8 timer (ivedvarende sollys) Lystid 8 timer (med fulladede batteri) Lengde 8,1m

Ver. 20170921

Page 4

Suomi

Aurinkokennovaloketju

Tuotenro 36-6988 Malli TN-8041

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emmevastaa mahdollisista teksti- ja kuvavirheistä. Jostuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.

Turvallisuus

Varoitus!

• Käsittele tuotetta varoen. Varmista, että aurinkokennon pinta ei vahingoitu ja että pinnalle ei kerry pölyä tai muita epäpuhtauksia.

• Älä korjaa tai muuta laitetta millään tavalla.

• Kaikki korjaukset tulee tehdä valtuutetussa huoltoliikkeessä, ja korjauksessa tulee käyttää vain alkuperäisiä varaosia.

• Valaisimeen saa laittaa ainoastaan samanlaisen ladattavanakun.

• Älä anna lasten leikkiä laitteella.

Huom.!

Valoketjua voi käyttää erillisen paristorasian tai 230 V:n muuntajan kanssa (molemmat myydään erikseen) pimeinä vuodenaikoina. Ruuvaa aurinkokennon ja valoketjun välisen johdon liitin auki ja laita aurinkokennon tilalle paristorasia tai 230 V:n muuntaja.

Asennus

Huom.!

• Sijoita valaisin ulos paikkaan, jossa aurinkokenno saa mahdollisimman paljon auringonvaloa ja jossa se ei altistu muille valaisimille, kuten katulampuille.

• Kun aurinkokennon akku on täynnä, valaisin syttyy pimeällä noin 8 tunniksi.

Aurinkokenno

Kiinnittäminen maapiikkiin

1. Paina maapiikki kiinni aurinkokennon kiinnikkeeseen ja paina maapiikki maahan.

2. Säädä aurinkokenno sopivaan kulmaan, jotta siihen kohdistuu mahdollisimman paljon auringonvaloa.

Kiinteä asennusesim. seinälle

1. Irrota ruuvi ja mutteri, jotka pitävät aurinkokennon takapuolella olevaa kiinnikettä paikoillaan.

2. Käytä kiinnikettä mallina ja merkitse seinään aurinkokennon kiinnityskohta.

3. Käytä alustaan sopivaa kiinnitystapaa ja kiinnitä kiinnike seinälle.

Huom.! Varmista että mahdollisessa poraus-/

ruuvauskohdassa ei ole sähkö- tai vesijohtoja.

4. Ruuvaa aurinkokenno takaisin kiinnikkeeseen.

5. Säädä aurinkokenno sopivaan kulmaan, jotta siihen kohdistuu mahdollisimman paljon auringonvaloa.

Valaisin

Ripusta valoketju sopivaan paikkaan.

Käyttö

1. Liitä valoketjun ja aurinkokennon liittimet toisiinsa.

2. Aseta aurinkokennon takaosan virtakytkin asentoon W (kiinteä valkoinen valo) tai G (vihreä valo).

3. Syttyy automaattisesti illan hämärtyessä.

Huolto ja puhdistaminen

• Puhdista laite kevyesti kostutetulla liinalla. Käytämietoa puhdistusainetta, älä käytä liuotusainetta tai syövyttäviä kemikaaleja.

• Aurinkokennon akun voi vaihtaa tarvittaessa:

1. Avaa aurinkokennon takana olevat 4 ruuvia.

2. Vaihda akku ja varmista, että se tulee oikeinpäin.

Vianetsintä

Jos lamppu eipala:

• Varmista, että virtakytkin on asennossa W tai G.

• Akku ontyhjä. Asetaaurinkokenno paikkaan, jossa se saa auringonvaloa.

• Valaisin on likainen. Puhdista se kevyesti kostutetulla liinalla.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämäkoskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Akku 1 kpl AA/HR06 NiMH 600mAh Latausaika 8 tuntia (suorassa auringonvalossa) Valaisuaika 8 tuntia (täydellä akulla) Pituus 8,1m

Ver. 20170921

SUOMI • asiakaspalvelu puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

Page 5

Deutsch

Lichterkette mit Solarzelle

Art.Nr. 36-6988 Modell TN-8041

Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir unsvor. Beitechnischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheitshinweise

Wichtig!

• DasProdukt vorsichtig handhaben und sicherstellen, dass die Oberﬂäche derSolarzelle nicht beschädigt, von Staub bedeckt oder durch andere Verunreinigungen beeinträchtigtwird.

• Niemals versuchen, dasGerät zu reparieren oder anderweitig Änderungen daran vorzunehmen.

• Alle Reparaturen unbedingt qualiﬁzierten Servicetechnikern mit Original-Ersatzteilen überlassen.

• Den Akku nur mit einem gleichwertigen Akku ersetzen, nicht mit einer Batterie.

• Kein Kinderspielzeug.

Hinweis:

Damit dieLichterkette auch während derdunklen Jahreszeit funktioniert, kann sie auch aneinen Akkupack oder ein 230-V-Netzteil angeschlossen werden (Akkupack und Netzteil separat erhältlich). DenStecker anderLeitung zwischen Solarzelle und Lichterkette abschrauben und dieSolarzelle mit einem Akkupack oder 230-V-Netzteil ersetzen.

Montage

Hinweis:

• DasProdukt so im Freien aufstellen, dass es maximal anSonneneinstrahlung erhält und nicht von anderen Lichtquellen wiez. B. Straßenbeleuchtung beeinträchtigtwird.

• Wenn derAkku derSolarzelle vollständig geladen ist, leuchtet dasProdukt im Dunkelnca. 8Stundenlang.

DasSolarmodul

Auf demErdspieß befestigt

1. Den Erdspieß in dieHalterung derSolarzelle drücken und dann den Erdspieß in dieErde drücken.

2. DasSolarmodul so ausrichten, dass dieSonneneinstrahlung optimal ausgenutzt werdenkann.

Montage aneiner Wando.ä.

1. DieSchrauben und Muttern lösen, diedieHalterung anderRückseite des Solarmoduls ﬁxieren.

2. Mit derHalterung als Schablone anderWand dieStelle Markieren, anderdasSolarmudul angebracht werdensoll.

3. Eine für dieUnterlage geeignete Befestigungsmetode verwenden und dieBefestigunfg andieWand schrauben.

Wichtig! Sicherstellen, dass sich keine Wasser- oder Strom-

leitungen in derWand beﬁnden, wo gebohrt und geschraubtwird.

4. DasSolarmodul wieder auf dieHalterung schrauben.

5. DasSolarmodul so ausrichten, dass dieSonneneinstrahlung optimal ausgenutzt werdenkann.

DieBeleuchtung

DasProdukt aneinem geeigneten Platz aufhängen.

Gebrauch

1. DieStecker derLichterkette und des Solarmoduls anschließen.

2. Den Stromschalter derRückseite des Solarmoduls auf Position W stellen (weißes Licht) oder auf Position G stellen (grünes Licht).

3. DieBeleuchtung schaltet automatisch bei Dämmerlichtein.

Pflege und Wartung

• DasProdukt mit einem leicht befeuchteten Tuch reinigen. Einsanftes Reinigungsmittel verwenden, niemals Lösungsmittel oder ätzende Chemikalien.

• DerAkku kann bei Bedarf ausgetauscht werden:

1. Die4 Schrauben anderRückseite des Solarmodulslösen.

2. Den Akku austauschen und dabei auf diekorrekte Ausrichtung achten.

Fehlersuche

DieLampe leuchtetnicht:

• Sicherstellen, dass derStromschalter auf Position W oder Gsteht.

• DerAkku ist nicht geladen. DasSolarmodul so aufstellen, dass es Sonnenlicht erhält.

• DasSolarmodul ist verschmutzt. Miteinem leicht feuchten Tuch reinigen.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass dasProdukt nicht gemeinsam mit demHaushaltsabfall entsorgt werdendarf. Diesgilt in dergesamten EU. Ummöglichen Schäden für dieUmwelt und Gesundheit vorzubeugen, diedurch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, umdienachhaltige Wiederverwertung von stofﬂichen Ressourcen zu fördern. BeiderAbgabe des Produktes bitte dievorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann dasProdukt auf eine umweltfreundliche Weise recyceln.

Technische Daten

Akku 1×AA/HR06 NiMH 600mAh Ladedauer 8 Std. (in andauerndem Sonnenlicht) Leuchtdauer 8 Std. (bei vollständiger Ladung) Länge 8,1m

Ver. 20170921

DEUTSCHLAND • Kundenservice

Hotline 040 2999 78111 E-Mail [email protected] Homepage www.clasohlson.de Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg
