English

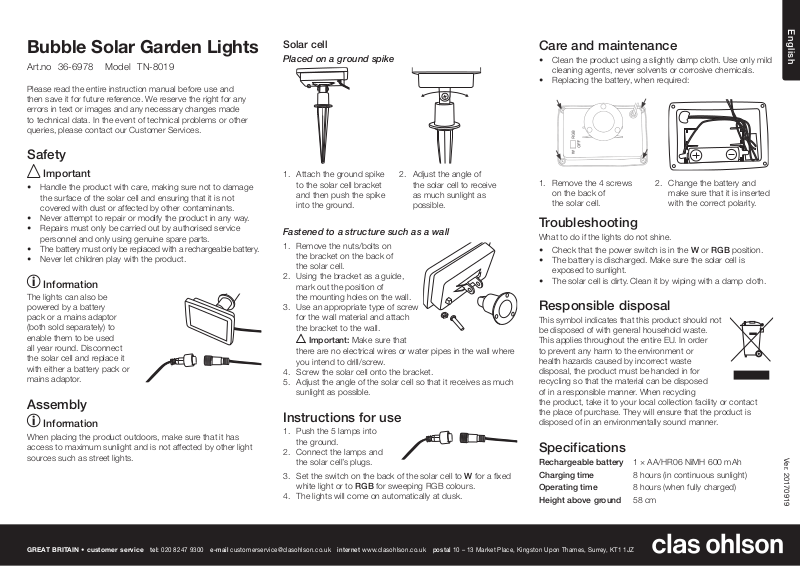

Bubble Solar Garden Lights

Art.no 36-6978 Model TN-8019

Please read theentire instruction manual before use and then save it for future reference. Wereserve theright for any errors in text or images and any necessary changes made to technicaldata. Intheevent of technical problems or other queries, please contact our Customer Services.

Safety

Important

• Handle theproduct with care, making sure not to damage thesurface of thesolar cell and ensuring that it is not covered with dust or affected by other contaminants.

• Never attempt to repair or modify theproduct in anyway.

• Repairs must only be carried out by authorised service personnel and only using genuine spareparts.

• Thebattery must only be replaced with arechargeable battery.

• Never let children play with theproduct.

Information

Thelights can also be powered by abattery pack or amains adaptor (both sold separately) to enable them to be used all yearround. Disconnect thesolar cell and replace it with either abattery pack or mains adaptor.

Assembly

Information

When placing theproduct outdoors, make sure that it has access to maximum sunlight and is not affected by other light sources such as street lights.

Solarcell

Placed on agroundspike

1. Attach theground spike to thesolar cell bracket and then push thespike into theground.

2. Adjust theangle of thesolar cell to receive as much sunlight as possible.

Fastened to astructure such as awall

1. Remove thenuts/bolts on the bracket on theback of thesolarcell.

2. Using thebracket as aguide, mark out theposition of themounting holes on thewall.

3. Use anappropriate type of screw for thewall material and attach thebracket to thewall.

Important: Make sure that

there are no electrical wires or water pipes in thewall where you intend to drill/screw.

4. Screw thesolar cell onto thebracket.

5. Adjust theangle of thesolar cell so that it receives as much sunlight as possible.

Instructions foruse

1. Push the5 lamps into theground.

2. Connect thelamps and thesolar cell’splugs.

3. Set theswitch on theback of thesolar cell to W for aﬁxed white light or to RGB for sweeping RGB colours.

4. Thelights will come on automatically atdusk.

Care and maintenance

• Clean theproduct using aslightly dampcloth. Useonly mild cleaning agents, never solvents or corrosive chemicals.

• Replacing thebattery, when required:

1. Remove the4 screws on theback of thesolarcell.

2. Change thebattery and make sure that it is inserted with thecorrect polarity.

Troubleshooting

What to do if thelights do notshine.

• Check that thepower switch is in theW or RGB position.

• Thebattery is discharged. Makesure thesolar cell is exposed to sunlight.

• Thesolar cell isdirty. Cleanit by wiping with adampcloth.

Responsible disposal

This symbol indicates that this product should not be disposed of with general householdwaste. Thisapplies throughout theentire EU. Inorder to prevent any harm to theenvironment or health hazards caused by incorrect waste disposal, theproduct must be handed in for recycling so that thematerial can be disposed of in aresponsible manner. Whenrecycling theproduct, take it to your local collection facility or contact theplace of purchase. Theywill ensure that theproduct is disposed of in anenvironmentally sound manner.

Specifications

Rechargeable battery 1×AA/HR06 NiMH 600mAh Chargingtime 8hours (in continuous sunlight) Operatingtime 8hours (when fully charged) Height above ground 58cm

Ver. 20170919

GREAT BRITAIN • customer service

tel: 020 8247 9300 e-mail [email protected] internet www.clasohlson.co.uk postal 10 – 13 Market Place, Kingston Upon Thames, Surrey, KT1 1JZ

Page 2

Svenska

Solcellslampor bubbles

Art.nr 36-6978 Modell TN-8019

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtidabruk. Vireserverar oss förev. text- och bildfel samt ändringar av tekniskadata. Vidtekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

Viktigt!

• Hantera produkten varsamt, se till att solcellens yta inte skadas, täcks av damm eller påverkas negativt av andra föroreningar.

• Försök aldrig reparera eller modiﬁera produkten på någotsätt.

• Alla reparationer ska utföras av behörig servicepersonal med originalreservdelar.

• Batteriet får endast ersättas med ettladdbart batteri.

• Låt aldrig barn leka med produkten.

Information

Lamporna kan även anslutas till ettbatteripack eller till en230V-adapter (batteripack och adapter säljs separat), för att fungera under de solfattigaste perioderna pååret. Skruva isär kontakten på ledningen mellan solcellen och lamporna och ersätt solcellen med batteripack eller 230 V-adapter.

Montering

Information

Placera produkten utomhus så att solcellen utsätts för maximalt solljus och inte påverkas av andra ljuskällor som t.ex.gatubelysning.

Solcellen

Placerad på markspjutet

1. Tryck fast markspjutet isolcellens fäste och tryck ner spjutet imarken.

2. Justera solcellen till lämplig vinkel så att den på bästa sätt kan tillgodogöra sig solljus.

Fast monterad påt.ex. vägg

1. Demontera skruven och muttern som håller fästet på solcellens baksida.

2. Använd fästet som mall och märk ut var på väggen solcellen ska fästas.

3. Använd enför underlaget lämplig fästmetod och skruva upp fästet på väggen.

Viktigt! Försäkra

dig om att inga el- eller vattenledningar ﬁnns iväggen där duev. borrar och skruvar.

4. Skruva tillbaka solcellen på fästet.

5. Justera solcellen till lämplig vinkel så att den på bästa sätt kan tillgodogöra sig solljus.

Användning

1. Tryck ner de 5 lamporna imarken.

2. Anslut lampornas och solcellens kontakter.

3. Ställ strömbrytaren på solcellens baksida iläge W för fast vitt sken eller iläge RGB för svepande RGB-färger.

4. Lamporna tänds automatiskt vid skymning.

Skötsel och underhåll

• Rengör produkten med enlätt fuktadtrasa. Använd ettmilt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.

• Solcellens laddbara batteri kan vid behov bytasut:

1. Lossa de 4 skruvarna på solcellens baksida.

2. Byt ut batteriet och se till att polariteten blirrätt.

Felsökning

Om lampan intelyser:

• Kontrollera att strömbrytaren är ställd iläge W eller RGB.

• Batteriet är inte laddat. Placera solcellen så att den exponeras för solljus.

• Solcellen är smutsig. Rengör den med enlätt fuktadtrasa.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Dettagäller inom hela EU. Föratt förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering,ska produkten lämnas till återvinning så att materialet kan tas omhand på ettansvarsfulltsätt. Närdu lämnar produkten till återvinning, använd dig av de returhanteringssystem som ﬁnns där du beﬁnner dig eller kontakta inköpsstället. Dekan se till att produkten tas om hand på ettför miljön tillfredställandesätt.

Specifikationer

Laddbart batteri 1×AA/HR06 NiMH 600mAh Laddtid 8 tim (iihållande solljus) Lystid 8 tim (fulladdad) Höjd över mark 58 cm

Ver. 20170919

SVERIGE • kundtjänst tel. 0247/445 00 fax 0247/445 09 e-post [email protected] internet www.clasohlson.se brev Clas Ohlson AB, 793 85 INSJÖN

Page 3

Norsk

Solcellelamper bubbles

Art.nr. 36-6978 Modell TN-8019

Les brukerveiledningen grundig før produktet tas ibruk og ta vare på den for framtidigbruk. Vireserverer oss motev. feil itekst og bilde, samt forandringer av tekniskedata. Vedtekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

Viktig!

• Produktet må behandles varsomt. Passpå at ikke solcellens overﬂate blir skadet, eller dekkes med støv eller andre forurensninger.

• Produktet må ikke modiﬁseres eller endrespå.

• Reparasjoner skal utføres av kvaliﬁserte fagpersoner og kun med originale reservedeler.

• Batteriet må kun byttes ut med ettilsvarende ladbart batteri.

• La aldri barn leke med produktet.

Informasjon

Lyktene kan også kobles til enbatteripack eller til enbatterieliminator (batteripack og -eliminator selges separat), for åfungere på dager med litesol. Skrufra hverandre kontakten på ledningen mellom solcellen og lyktene, og erstatt solcellen med batteripack eller 230V-adapter.

Montering

Informasjon

Plasser produktet utendørs så solcellene får maksimalt med sollys og ikke påvirkes av andre lyskilder somf.eks. gatelykter.

Solceller

Plassert på markspydet

1. Fest markspydet til festet på solcellen og trykk den ned ibakken.

2. Juster solcellene sånn at det får best mulig utnyttelse av sollyset.

Festesf.eks. på envegg

1. Demonter skruen og mutteren som holder festet på solcellens bakside.

2. Bruk festet som mal og merk hvor på veggen hullene skalbores.

3. Bruk velegnet festemetode og skru festet opp på veggen.

Viktig! Forsikre

deg om at det ikke er strømledninger eller vannrør iveggkonstruksjonen derdu skal bore/skru.

4. Skru fast solcelleneigjen.

5. Juster solcellene sånn at det får best mulig utnyttelse av sollyset.

Bruk

1. Press de 5 lampene ned ibakken.

2. Lampenes og solcellenes kontakter kobles.

3. Still strømbryteren, som sitter på baksiden av solcellen, på W for fast hvitt skinn eller på RGB for sveipende RGB-farger.

4. Lyktene tennes automatisk ved skumring.

Stell og vedlikehold

• Rengjør produktet med enlett fuktetklut. Bruketmildt rengjøringsmiddel, aldri løsningsmidler eller etsende kjemikalier.

• Batteriet kan, ved behov, skiftesut:

1. Løsne på de 4 skruene på solcellenes bakside.

2. Skift batterier og pass på så polariteten blir riktig.

Feilsøking

Hvis lampen ikkelyser:

• Kontroller at strømbryteren står innstilt på W eller RGB.

• Batteriet er utladet. Plasser solcellene slik at de eksponeres for sollys.

• Solcellene er skittene Rengjør demmed enlett fuktetklut.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dettegjelder innenfor EØS-området. Foråforebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på enansvarsfullmåte. Benyttmiljøstasjonene som er derdu beﬁnner deg eller ta kontakt med forhandler. Devil ta hånd om produktet påenmiljømessigtilfredsstillendemåte.

Spesifikasjoner

Ladbart batteri 1×AA/HR06 NiMH 600mAh Ladetid 8 timer (ivedvarende sollys) Lystid 8 timer (med fulladede batteri) Høyde over marken 58cm

Ver. 20170919

NORGE • kundesenter tel. 23 21 40 00 fax 23 21 40 80 e-post [email protected] internett www.clasohlson.no post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Page 4

Suomi

Aurinkokennovalaisin Bubbles

Tuotenro 36-6978 Malli TN-8019

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emmevastaa mahdollisista teksti- ja kuvavirheistä. Jostuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.

Turvallisuus

Varoitus!

• Käsittele laitetta varoen. Varmista, että aurinkokennon pinta ei vahingoitu ja että pinnalle ei kerry pölyä tai muita epäpuhtauksia.

• Älä korjaa tai muuta laitetta millään tavalla.

• Kaikki korjaukset tulee tehdä valtuutetussa huoltoliikkeessä, ja korjauksessa tulee käyttää vain alkuperäisiä varaosia.

• Valaisimeen saa laittaa ainoastaan samanlaisen ladattavanakun.

• Älä anna lasten leikkiä laitteella.

Huom.!

Valaisinta voi käyttää erillisen paristorasian tai 230 V:n muuntajan kanssa (molemmat myydään erikseen) pimeinä vuodenaikoina. Ruuvaa aurinkokennon ja valaisimen välisen johdon liitin auki ja laita aurinkokennon tilalle paristorasia tai 230 V:n muuntaja.

Asennus

Huom.!

Sijoita laite paikkaan, jossa se saa mahdollisimman paljon auringonvaloa ja jossa se ei altistu muille valaisimille, kuten katulampuille.

Aurinkokennot

Käyttö maapiikin kanssa

1. Paina maapiikki kiinni aurinkokennon kiinnikkeeseen ja paina maapiikki maahan.

2. Säädä aurinkokenno sopivaan kulmaan, jotta siihen kohdistuu mahdollisimman paljon auringonvaloa.

Kiinteä asennusesim. seinälle

1. Avaa aurinkokennon takana olevan kiinnikkeen ruuvi ja mutteri.

2. Käytä kiinnikettä mallina ja merkitse seinään aurinkokennon kiinnityskohta.

3. Käytä alustaan sopivaa kiinnitystapaa ja kiinnitä kiinnike seinälle.

Huom.! Varmista että

poraus-/ruuvauskohdassa ei ole sähkö- tai vesijohtoja.

4. Ruuvaa aurinkokenno takaisin kiinnikkeeseen.

5. Säädä aurinkokenno sopivaan kulmaan, jotta siihen kohdistuu mahdollisimman paljon auringonvaloa.

Käyttö

1. Paina viisi lamppua maahan.

2. Liitä lamppujen ja aurinkokennojen liittimet.

3. Valitse valkoinen valo painamalla aurinkokennon takana oleva virtakytkin asentoon W, tai valitse vaihtuvat RGB-värit painamalla virtakytkin asentoon RGB.

4. Valaisin syttyy automaattisesti illan hämärtyessä.

Huolto ja puhdistaminen

• Puhdista laite kevyesti kostutetulla liinalla. Käytämietoa puhdistusainetta, älä käytä liuotusainetta tai syövyttäviä kemikaaleja.

• Aurinkokennon akun voi vaihtaa tarvittaessa:

1. Avaa aurinkokennon takana olevat 4 ruuvia.

2. Vaihda akku ja varmista että uusi akku tulee oikeinpäin.

Vianetsintä

Valaisin ei valaise:

• Varmista, että virtakytkin on asennossa W tai RGB.

• Akku ontyhjä. Asetaaurinkokennovalaisin paikkaan, jossa se saa mahdollisimman paljon auringonvaloa.

• Aurinkokenno on likainen. Puhdista se kevyesti kostutetulla liinalla.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämäkoskee koko EUaluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveys haittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisellatavalla.

Tekniset tiedot

Akku 1 kpl AA/HR06 600 mAh NiMH Latausaika 8 tuntia (suorassa auringonvalossa) Valaisuaika 8 tuntia (täydellä akulla) Korkeus maan pinnasta 58 cm

Ver. 20170919

SUOMI • asiakaspalvelu puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

Page 5

Deutsch

Solarleuchte Bubbles

Art.Nr. 36-6978 Modell TN-8019

Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir unsvor. Beitechnischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheitshinweise

Wichtig!

• DasProdukt vorsichtig handhaben und sicherstellen, dass dieOberﬂäche derSolarzelle nicht beschädigt, von Staub bedeckt oder durch andere Verunreinigungen beeinträchtigtwird.

• Niemals versuchen, dasGerät zu reparieren oder anderweitig Änderungen daran vorzunehmen.

• Alle Reparaturen unbedingt qualiﬁzierten Servicetechnikern mit Original-Ersatzteilen überlassen.

• Den Akku nur mit einem gleichwertigen Akku ersetzen, nicht mit einer Batterie.

• Kein Kinderspielzeug.

Information

Damit dieLeuchte auch während derdunklen Jahreszeit funktioniert, kann sie auch aneinen Akkupack oder ein 230-V-Netzteil angeschlossen werden (Akkupack und Netzteil separat erhältlich). DenStecker anderLeitung zwischen Solarzelle und Leuchte abschrauben und dieSolarzelle mit einem Akkupack oder 230-V-Netzteil ersetzen.

Montage

Information

DasProdukt so im Freien aufstellen, dass es maximal anSonneneinstrahlung erhält und nicht von anderen Lichtquellen wiez. B. Straßenbeleuchtung beeinträchtigtwird.

DasSolarmodul

Auf demErdspieß

1. Den Erdspieß in dieHalterung derSolarzelle drücken und dann den Erdspieß in dieErde drücken.

2. DasSolarmodul so ausrichten, dass dieSonneneinstrahlung optimal ausgenutzt werdenkann.

Montage aneiner Wando.ä.

1. DieSchrauben und Muttern lösen, diedieHalterung anderRückseite des Solarmoduls ﬁxieren.

2. Mit derHalterung als Schablone anderWand dieStelle Markieren, anderdasSolarmudul angebracht werdensoll.

3. Eine für dieUnterlage geeignete Befestigungsmetode verwenden und dieBefestigunfg andieWand schrauben.

Wichtig! Sicherstellen, dass sich keine Wasser- oder

Stromleitungen in derWand beﬁnden, wo gebohrt und geschraubtwird.

4. DasSolarmodul wieder auf dieHalterung schrauben.

5. DasSolarmodul so ausrichten, dass dieSonneneinstrahlung optimal ausgenutzt werdenkann.

Gebrauch

1. Die5 Lampen in den Erdboden drücken.

2. DieStecker derLampen und des Solarmoduls anschließen.

3. Den Stromschalter derRückseite des Solarmoduls auf Position W stellen (konstantes weißes Leuchten) oder auf Position RGB stellen (schweifende RGB-Farben).

4. DieBeleuchtung schaltet automatisch bei Dämmerlichtein.

Pflege und Wartung

• DasProdukt mit einem leicht befeuchteten Tuch reinigen. Einsanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.

• DerAkku kann bei Bedarf ausgetauscht werden:

1. Die4 Schrauben anderRückseite des Solarmodulslösen.

2. Den Akku austauschen und dabei auf diekorrekte Ausrichtung achten.

Fehlersuche

DieLampe leuchtetnicht.

• Sicherstellen, dass derStromschalter auf Position W oder RGBsteht.

• DerAkku ist nicht geladen. DasSolarmodul so aufstellen, dass es Sonnenlicht erhält.

• DasSolarmodul ist verschmutzt. Miteinem leicht feuchten Tuch reinigen.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass dasProdukt nicht gemeinsam mit demHaushaltsabfall entsorgt werdendarf. Diesgilt in dergesamten EU. Ummöglichen Schäden für dieUmwelt und Gesundheit vorzubeugen, diedurch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling geben, um dienachhaltige Wiederverwertung von stofﬂichen Ressourcen zu fördern. BeiderAbgabe des Produktes bitte dievorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann dasProdukt auf eine umweltfreundliche Weise recyceln.

Technische Daten

Akku 1×AA/HR06 NiMH 600mAh Ladedauer 8 Std. (in andauerndem Sonnenlicht) Leuchtdauer 8 Std. (bei vollständiger Ladung) Höhe ab Boden 58 cm

Ver. 20170919

DEUTSCHLAND • Kundenservice

Hotline 040 2999 78111 E-Mail [email protected] Homepage www.clasohlson.de Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg
