clas ohlson TN8013, TN8015, TN8016, TN8017, ZK7040 User manual

Page 1

English

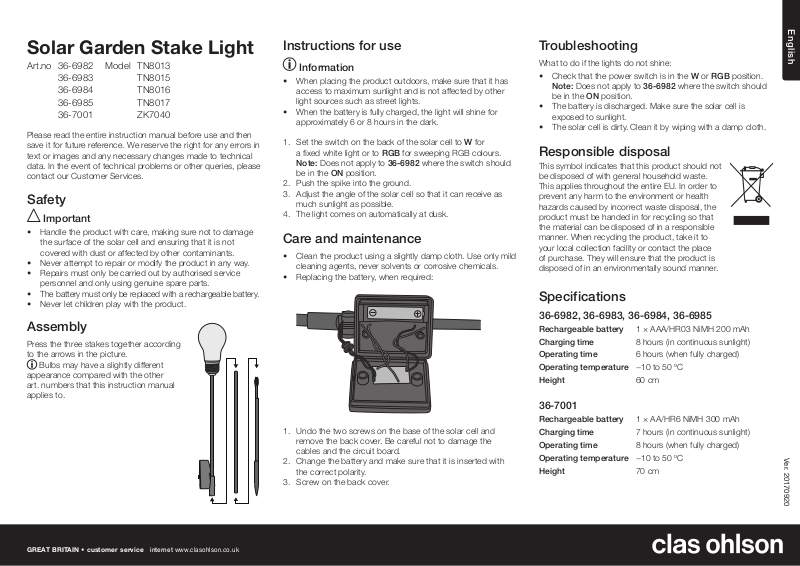

Solar Garden Stake Light

Art.no 36-6982 Model TN8013 36-6983 TN8015 36-6984 TN8016 36-6985 TN8017 36-7001 ZK7040

Please read the entire instruction manual before use and then save it for future reference. We reserve the right for any errors in text or images and any necessary changes made to technical data. In the event of technical problems or other queries, please contact our Customer Services.

Safety

Important

• Handle the product with care, making sure not to damage the surface of the solar cell and ensuring that it is not covered with dust or affected by other contaminants.

• Never attempt to repair or modify the product in any way.

• Repairs must only be carried out by authorised service personnel and only using genuine spare parts.

• The battery must only be replaced with a rechargeable battery.

• Never let children play with the product.

Assembly

Press the three stakes together according to the arrows in the picture.

Bulbs may have a slightly different appearance compared with the other art. numbers that this instruction manual applies to.

Instructions for use

Information

• When placing the product outdoors, make sure that it has access to maximum sunlight and is not affected by other light sources such as street lights.

• When the battery is fully charged, the light will shine for approximately 6 or 8 hours in the dark.

1. Set the switch on the back of the solar cell to W for aﬁxed white light or to RGB for sweeping RGB colours. Note:Does not apply to 36-6982 where the switch should be in the ON position.

2. Push the spike into the ground.

3. Adjust the angle of the solar cell so that it can receive as much sunlight as possible.

4. The light comes on automatically at dusk.

Care and maintenance

• Clean the product using a slightly damp cloth. Use only mild cleaning agents, never solvents or corrosive chemicals.

• Replacing the battery, when required:

1. Undo the two screws on the base of the solar cell and remove the back cover. Be careful not to damage the cables and the circuit board.

2. Change the battery and make sure that it is inserted with the correct polarity.

3. Screw on the back cover.

Troubleshooting

What to do if the lights do not shine:

• Check that the power switch is in the W or RGB position. Note: Does not apply to 36-6982 where the switch should be in the ON position.

• The battery is discharged. Make sure the solar cell is exposed to sunlight.

• The solar cell is dirty. Clean it by wiping with a damp cloth.

Responsible disposal

This symbol indicates that this product should not be disposed of with general household waste. This applies throughout the entire EU. In order to prevent any harm to the environment or health hazards caused by incorrect waste disposal, the product must be handed in for recycling so that the material can be disposed of in a responsible manner. When recycling the product, take it to your local collection facility or contact the place of purchase. They will ensure that the product is disposed of in an environmentally sound manner.

Specifications

36-6982, 36-6983, 36-6984, 36-6985

Rechargeable battery 1×AAA/HR03 NiMH 200 mAh Charging time 8 hours (in continuous sunlight) Operating time 6 hours (when fully charged) Operating temperature −10 to 50 ºC Height 60 cm

36-7001

Rechargeable battery 1×AA/HR6 NiMH 300 mAh Charging time 7 hours (in continuous sunlight) Operating time 8 hours (when fully charged) Operating temperature −10 to 50 ºC Height 70 cm

Ver. 20170920

GREAT BRITAIN • customer service

internet www.clasohlson.co.uk

Page 2

Svenska

Solcellslampa på pinne

Art.nr 36-6982 Modell TN8013 36-6983 TN8015 36-6984 TN8016 36-6985 TN8017 36-7001 ZK7040

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

Viktigt!

• Hantera produkten varsamt, se till att solcellens yta inte skadas, täcks av damm eller påverkas negativt av andra föroreningar.

• Försök aldrig reparera eller modiﬁera produkten på något sätt.

• Alla reparationer ska utföras av behörig servicepersonal med originalreservdelar.

• Batteriet får endast ersättas med ett laddbart batteri.

• Låt aldrig barn leka med produkten.

Montering

Tryck ihop de 3 pinnarna enligt pilarna ibilden.

Ljuskällan på bilden stämmer inte överens med alla art.nr som bruksanvisningen gäller för.

Användning

Information

• Placera lampan utomhus så att solcellen utsätts för maximalt solljus och inte påverkas av andra ljuskällor som t.ex. gatubelysning.

• När batteriet till solcellen är fulladdat lyser lampan i ca 6 eller 8 tim vid mörker.

1. Ställ strömbrytaren på solcellens baksida i läge W för fast vitt sken eller i läge RGB för svepande RGB-färger. Obs! Gäller inte 36-6982 där strömbrytaren ska ställas iläge ON.

2. Tryck ner spjutet i marken.

3. Justera vinkeln på solcellen så att den på bästa sätt kan tillgodogöra sig solljuset.

4. Lampan tänds automatiskt vid skymning.

Skötsel och underhåll

• Rengör produkten med en lätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.

• Solcellens laddbara batteri kan vid behov bytas ut:

Felsökning

Om lampan inte lyser:

• Kontrollera att strömbrytaren är ställd i läge W eller RGB. Obs! Gäller inte 36-6982 där strömbrytaren ska stå i läge ON.

• Batteriet är inte laddat. Placera lampan så att solcellen exponeras för solljus.

• Solcellen är smutsig. Rengör den med en lätt fuktad trasa.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering,ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som ﬁnns där du beﬁnner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Specifikationer

36-6982, 36-6983, 36-6984, 36-6985

Laddbart batteri 1×AAA/HR03 NiMH 200 mAh Laddtid 8 tim (i ihållande solljus) Lystid 6 tim (fulladdad) Användningstemp. −10 till 50 ºC Höjd 60 cm

36-7001

Laddbart batteri 1×AA/HR6 NiMH 300 mAh

1. Lossa de 2 skruvarna på solcellens baksida och lyft av bakstycket. Var försiktig så att kablarna och kretskortet inte skadas.

2. Byt ut batteriet och se till att polariteten blir rätt.

3. Skruva fast bakstycket.

SVERIGE • kundtjänst tel. 0247/445 00 fax 0247/445 09 e-post [email protected] internet www.clasohlson.se brev Clas Ohlson AB, 793 85 INSJÖN

Laddtid 7 tim (i ihållande solljus) Lystid 8 tim (fulladdad) Användningstemp. −10 till 50 ºC Höjd 70 cm

Ver. 20170920

Page 3

Norsk

Stående solcellelampe

Art.nr. 36-6982 Modell TN8013 36-6983 TN8015 36-6984 TN8016 36-6985 TN8017 36-7001 ZK7040

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil itekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

Viktig!

• Produktet må behandles varsomt. Pass på at ikke solcellens overﬂate blir skadet, dekkes med støv eller andre forurensninger.

• Produktet må ikke modiﬁseres eller endres på.

• Reparasjoner skal utføres av kvaliﬁserte fagpersoner og kun med originale reservedeler.

• Batteriet må kun byttes ut med et tilsvarende ladbart batteri.

• La aldri barn leke med produktet.

Montering

Monter sammen de tre delene, som vist med piler på ﬁg.

Lyskildens utseende stemmer ikke overens med alle art. nr. som bruksanvisningen gjelder for.

Bruk

Informasjon

• Plasser produktet utendørs så solcellene får maksimalt med sollys og ikke påvirkes av andre lyskilder, som f.eks. gatelykter.

• Når batteriet til solcellene er fulladet vil lampen lyse ica.6eller 8timer i mørket.

1. Still strømbryteren, som sitter på baksiden av solcellen, på W for fast hvitt skinn eller på RGB for sveipende RGBfarger. Obs! Gjelder ikke 36-6982 der strømbryteren skal stilles på ON.

2. Press spydet ned i bakken.

3. Juster vinkelen på solcellene sånn at de får best mulig utnyttelse av sollyset.

4. Lampen tennes automatisk ved skumring.

Stell og vedlikehold

• Rengjør produktet med en lett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsningsmidler eller etsende kjemikalier.

• Batteriet kan ved behov skiftes ut:

1. Løsne de 2 skruene på belysningens bakside og fjern lokket. Vær forsiktig så kabler og kretskort ikke skades.

2. Skift batterier og pass på så polariteten blir riktig.

3. Fest bakstykket.

Feilsøking

Hvis lampen ikke lyser:

• Kontroller at strømbryteren står innstilt på W eller RGB. Obs! Gjelder ikke 36-6982 der strømbryteren skal stilles på ON.

• Batteriet er utladet. Plasser lampen sånn at solcellene eksponeres for sollyset.

• Solcellene er skittene. Rengjør dem med en lett fuktet klut.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder innenfor EØS-området. For å forebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du beﬁnner deg eller ta kontakt med forhandler. De vil ta hånd om produktet på enmiljømessig tilfredsstillende måte.

Spesifikasjoner

36-6982, 36-6983, 36-6984, 36-6985

Ladbart batteri 1×AAA/HR03 NiMH 200 mAh Ladetid 8 timer (i vedvarende sollys) Lystid 6 timer (med fulladede batteri) Brukertemp. −10 til +50 ºC Høyde 60 cm

36-7001

Ladbart batteri 1×AA/HR6 NiMH 300 mAh Ladetid 7 timer (i vedvarende sollys) Lystid 8 timer (med fulladede batteri) Brukertemp. −10 til +50 ºC Høyde 70 cm

Ver. 20170920

NORGE • kundesenter tel. 23 21 40 00 fax 23 21 40 80 e-post [email protected] internett www.clasohlson.no post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Page 4

Suomi

Aurinkokennovalaisin ja maapiikki

Tuotenro 36-6982 Malli TN8013 36-6983 TN8015 36-6984 TN8016 36-6985 TN8017 36-7001 ZK7040

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- ja kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.

Turvallisuus

Varoitus!

• Käsittele tuotetta varoen. Varmista, että aurinkokennon pinta ei vahingoitu ja että pinnalle ei kerry pölyä tai muita epäpuhtauksia.

• Älä korjaa tai muuta laitetta millään tavalla.

• Kaikki korjaukset tulee tehdä valtuutetussa huoltoliikkeessä, ja korjauksessa tulee käyttää vain alkuperäisiä varaosia.

• Valaisimeen saa laittaa ainoastaan samanlaisen ladattavan akun.

• Älä anna lasten leikkiä laitteella.

Asennus

Paina 3 tikkua yhteen kuvan mukaisesti.

Lampun ulkonäkö ei vastaa kaikkia tuotenumeroita, joita tämä käyttöohje koskee.

Käyttö

Huom.!

• Sijoita valaisin ulos paikkaan, jossa aurinkokenno saa mahdollisimman paljon auringonvaloa ja jossa se ei altistu muille valaisimille, kuten katulampuille.

• Kun aurinkokennon akku on täynnä, valaisin syttyy pimeällä noin 6 tai 8 tunniksi.

1. Aseta aurinkokennon takaosan virtakytkin asentoon W (kiinteä valkoinen valo) tai RGB (liukuen vaihtuvat RGB-värit). Huom.! Ei koske tuotetta 36-6982, jossa virtakytkin asetetaan asentoon ON.

2. Työnnä maapiikki maahan.

3. Säädä aurinkokenno sopivaan kulmaan, jotta siihen kohdistuu mahdollisimman paljon auringonvaloa.

4. Valaisin syttyy automaattisesti illan hämärtyessä.

Huolto ja puhdistaminen

• Puhdista laite kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta, älä käytä liuotusainetta tai syövyttäviä kemikaaleja.

• Aurinkokennon akun voi vaihtaa tarvittaessa:

1. Avaa aurinkokennon takaosan 2 ruuvia ja irrota takakappale. Varo vahingoittamasta johtoja ja piirikorttia.

2. Vaihda akku ja varmista, että se tulee oikein päin.

3. Ruuvaa takakappale takaisin paikoilleen.

Vianetsintä

Jos lamppu ei pala:

• Varmista, että virtakytkin on asennossa W tai RGB. Huom.!Ei koske tuotetta 36-6982, jossa virtakytkimen tulee olla asennossa ON.

• Akku on tyhjä. Aseta valaisin paikkaan, jossa aurinkokenno saa auringonvaloa.

• Valaisin on likainen. Puhdista se kevyesti kostutetulla liinalla.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

36-6982, 36-6983, 36-6984, 36-6985

Akku 1 kpl AAA/HR03 NiMH 200 mAh Latausaika 8 tuntia (suorassa auringonvalossa) Valaisuaika 6 tuntia (täydellä akulla) Käyttölämpötila −10 ºC…50 ºC Korkeus 60 cm

36-7001

Akku 1 kpl AA/HR6 NiMH 300 mAh Latausaika 7 tuntia (suorassa auringonvalossa) Valaisuaika 8 tuntia (täydellä akulla) Käyttölämpötila −10 ºC…50 ºC Korkeus 70 cm

Ver. 20170920

SUOMI • asiakaspalvelu puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI
