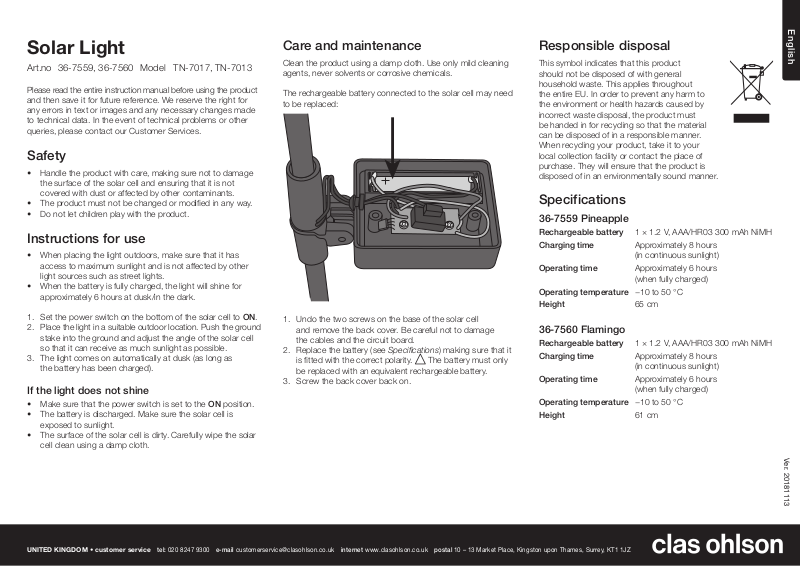

English

Solar Light

Art.no 36-7559, 36-7560 Model TN-7017, TN-7013

Please read theentire instruction manual before using theproduct and then save it for future reference. Wereserve theright for any errors in text or images and any necessary changes made to technicaldata. Intheevent of technical problems or other queries, please contact our Customer Services.

Safety

• Handle theproduct with care, making sure not to damage thesurface of thesolar cell and ensuring that it is not covered with dust or affected by other contaminants.

• Theproduct must not be changed or modiﬁed in anyway.

• Do not let children play with theproduct.

Instructions foruse

• When placing thelight outdoors, make sure that it has access to maximum sunlight and is not affected by other light sources such as street lights.

• When thebattery is fully charged, thelight will shine for approximately 6 hours at dusk/in thedark.

1. Set thepower switch on thebottom of thesolar cell to ON.

2. Place thelight in asuitable outdoor location. Pushtheground stake into theground and adjust theangle of thesolar cell so that it can receive as much sunlight as possible.

3. Thelight comes on automatically at dusk (as long as thebattery has been charged).

If thelight does notshine

• Make sure that thepower switch is set to the ON position.

• Thebattery is discharged. Makesure thesolar cell is exposed to sunlight.

• Thesurface of thesolar cell isdirty. Carefully wipe thesolar cell clean using adampcloth.

Care and maintenance

Clean theproduct using adampcloth. Useonly mild cleaning agents, never solvents or corrosive chemicals.

Therechargeable battery connected to thesolar cell may need to be replaced:

1. Undo thetwo screws on thebase of thesolar cell and remove thebackcover. Becareful not to damage thecables and thecircuitboard.

2. Replace thebattery (see Speciﬁcations) making sure that it is ﬁtted with thecorrect polarity. Thebattery must only be replaced with anequivalent rechargeable battery.

3. Screw theback cover backon.

Responsible disposal

This symbol indicates that this product should not be disposed of with general householdwaste. Thisapplies throughout theentire EU. Inorder to prevent any harm to theenvironment or health hazards caused by incorrect waste disposal, theproduct must be handed in for recycling so that thematerial can be disposed of in aresponsible manner. Whenrecycling your product, take it to your local collection facility or contact theplace of purchase. Theywill ensure that theproduct is disposed of in anenvironmentally sound manner.

Specifications

36-7559 Pineapple

Rechargeable battery 1×1.2 V, AAA/HR03 300 mAh NiMH Charging time Approximately 8 hours

(in continuous sunlight) Operating time Approximately 6 hours

(when fully charged)

Operating temperature −10 to 50 °C Height 65cm

36-7560 Flamingo

Rechargeable battery 1×1.2 V, AAA/HR03 300 mAh NiMH Charging time Approximately 8 hours

(in continuous sunlight) Operating time Approximately 6 hours

(when fully charged)

Operating temperature −10 to 50°C Height 61cm

Ver. 20181113

UNITED KINGDOM • customer service

tel: 020 8247 9300 e-mail [email protected] internet www.clasohlson.co.uk postal 10 – 13 Market Place, Kingston upon Thames, Surrey, KT1 1JZ

Page 2

Svenska

Solcellsbelysning

Art.nr 36-7559, 36-7560 Modell TN-7017, TN-7013

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtidabruk. Vireserverar oss förev. text- och bildfel samt ändringar av tekniskadata. Vidtekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

• Hantera produkten varsamt, se till att inte solcellens yta skadas, täcks av damm eller påverkas negativt av andra föroreningar.

• Produkten får inte ändras eller modiﬁeras på någotsätt.

• Låt inte barn leka med produkten.

Användning

• Placera belysningen utomhus så att solcellen utsätts för maximalt solljus och inte påverkas av andra ljuskällor som t.ex. gatubelysning.

• När batteriet är fulladdat lyser belysningen ica 6 tim iskymning/mörker.

1. Ställ strömbrytaren på solcellens undersida iläge ON.

2. Placera belysningen utomhus på lämpligplats. Tryckner spjutet imarken och justera vinkeln på solcellen så att den på bästa sätt kan tillgodogöra sig solljuset.

3. Belysningen tänds automatiskt vid skymning (förutsatt att batteriet är laddat).

Om belysningen intetänds

• Kontrollera att strömbrytaren står iläge ON.

• Batteriet är inte laddat. Placera belysningen så att solcellen exponeras för solljus.

• Solcellens yta är förorenad. Rengör försiktigt ytan med enlätt fuktadtrasa.

Skötsel och underhåll

Rengör produkten med enlätt fuktadtrasa. Använd ettmilt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.

Solcellens laddbara batteri kan vid behov bytasut:

1. Lossa de 2 skruvarna på solcellens undersida och lyft av bakstycket. Varförsiktig så att kablarna och kretskortet inte skadas.

2. Byt ut batteriet (se Speciﬁkationer) och se till att polariteten blirrätt. Batteriet får endast ersättas med ettladdbart batteri.

3. Skruva tillbaka bakstycket.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Dettagäller inom hela EU. Föratt förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering,ska produkten lämnas till återvinning så att materialet kan tas omhand på ettansvarsfulltsätt. Närdu lämnar produkten till återvinning, använd dig av de returhanteringssystem som ﬁnns där du beﬁnner dig eller kontakta inköpsstället. Dekan se till att produkten tas om hand på ettför miljön tillfredställandesätt.

Specifikationer

36-7559 Ananas

Laddbart batteri 1×1.2 V, AAA/HR03

300 mAh NiMH

Laddtid Ca 8 tim (iihållande solljus) Lystid Ca 6 tim (fulladdad) Användningstemperatur −10 till 50 °C Höjd 65cm

36-7560 Flamingo

Laddbart batteri 1×1.2 V, AAA/HR03

300 mAh NiMH

Laddtid Ca 8 tim (iihållande solljus) Lystid Ca 6 tim (fulladdad) Användningstemperatur −10 till 50 °C Höjd 61 cm

SVERIGE • kundtjänst tel. 0247/445 00 fax 0247/445 09 e-post [email protected] internet www.clasohlson.se brev Clas Ohlson AB, 793 85 INSJÖN

Ver. 20181113

Page 3

Norsk

Solcellebelysning

Art.nr. 36-7559, 36-7560 Modell TN-7017, TN-7013

Les brukerveiledningen grundig før produktet tas ibruk og ta vare på den for framtidigbruk. Vi reserverer oss motev. feil itekst og bilder, samt endringer av tekniskedata. Ved tekniske problemer eller om du har spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

• Behandle produktet varsomt, pass på at solcellens overﬂate ikke blir skadet, dekkes med støv eller påvirkes negativt av andre forurensninger.

• Produktet må ikke endres eller modiﬁseres på noenmåte.

• La aldri barn leke med produktet.

Bruk

• Plasser belysningen utendørs så solcellene utsettes for maksimalt med sollys og ikke påvirkes av andre lyskilder, somf.eks. gatelykter.

• Når batteriet er fulladet lyser belysningen ica. 6timer iskumring/mørket.

1. Still strømbryteren på solcellens underside iposisjon ON.

2. Plassér belysningen utendørs på egnetsted. Trykkspydet ned ibakken og juster vinkelen på solcellen så den på beste måte kan eksponeres for sollys.

3. Belysningen tennes automatisk ved skumring (forutsatt at batteriet er ladet).

Vedlikehold

Rengjør produktet med enlett fuktetklut. Bruketmildt rengjøringsmiddel, aldri løsemidler eller etsende kjemikalier.

Det ladbare batteriet kan ved behov byttesut:

1. Løsne de 2 skruene på solcellens undersiden og løft av bakstykket. Værforsiktig så kabler og kretskort ikke skades.

2. Bytt ut batteriet (se Spesiﬁkasjoner) og påse at polariteten blir riktig. Batteriet må kun erstattes med etladbart batteri.

3. Sett bakstykket tilbake.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med øvrig husholdningsavfall. Dettegjelder innenfor EØS-området. Foråforebygge eventuelle skader på helse og miljø som følge av feil avfallshåndtering skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på enansvarsfullmåte. Nårproduktet skal kasseres, benytt de returhåndteringssystemer som ﬁnnes eller kontakt forhandler. Devil ta hånd om produktet på enmiljømessig forsvarligmåte.

Spesifikasjoner

36-7559 Ananas

Ladbart batteri 1×1.2 V, AAA/HR03 300 mAh NiMH Ladetid Ca 8 timer (ikontinuerlig sollys) Lystid Ca 6 timer (fulladet) Arbeidstemperatur −10 til 50 °C Høyde 65cm

36-7560 Flamingo

Ladbart batteri 1×1.2 V, AAA/HR03 300 mAh NiMH Ladetid Ca 8 timer (ikontinuerlig sollys) Lystid Ca 6 timer (fulladet) Arbeidstemperatur −10 til 50 °C Høyde 61cm

Dersom belysningen ikke tennes

• Kontrollér at strømbryteren står iposisjon ON.

• Batteriet er ikkeladet. Plassér belysningen så solcellen eksponeres for sollys.

• Solcellens overﬂate er skitten. Rengjør forsiktig med enlett fuktetklut.

NORGE • kundesenter tel. 23 21 40 00 fax 23 21 40 80 e-post [email protected] internett www.clasohlson.no post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Ver. 20181113

Page 4

Suomi

Aurinkokennovalaisin

Tuotenro 36-7559, 36-7560 Malli TN-7017, TN-7013

Lue koko käyttöohje ja säästä se tulevaa käyttöä varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emmevastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.

Turvallisuus

• Käsittele tuotetta varoen. Varmista, että aurinkokennon pinta ei vahingoitu ja että pinnalle ei kerry pölyä tai muita epäpuhtauksia.

• Laitetta ei saa purkaa tai muuttaa.

• Älä anna lasten leikkiä laitteella.

Käyttö

• Sijoita valaisin ulos paikkaan, jossa aurinkokenno saa mahdollisimman paljon auringonvaloa ja jossa se ei altistu muille valaisimille, kuten katulampuille.

• Kunvalaisimen akku on täynnä, se syttyy pimeällä noin 6tunniksi.

1. Aseta aurinkokennon pohjassa oleva virtakytkin asentoon ON.

2. Aseta valaisin ulos sopivaan paikkaan. Painapiikki maahan kiinnija säädä aurinkokenno sopivaan kulmaan, jotta siihen kohdistuu mahdollisimman paljon auringonvaloa.

3. Valaisinsyttyy automaattisesti hämärässä(kunakku on ladattu).

Josvalaisin eisyty

• Varmista, että virtakytkin on asennossa ON.

• Akku ontyhjä. Asetavalaisin paikkaan, jossa aurinkokenno saa auringonvaloa.

• Aurinkokennon pinta on likainen. Pyyhilyhdyn ulkopinta kevyesti kostutetulla liinalla.

Huolto ja ylläpito

Pyyhi tuote kevyesti kostutetulla liinalla. Käytämietoa puhdistusainetta. Äläkäytä liuottimia tai syövyttäviä kemikaaleja.

Aurinkokennon akun voi vaihtaa tarvittaessa:

1. Avaa valaisimen pohjan 2 ruuvia ja irrota takakappale. Varovahingoittamasta johtoja ja piirikorttia.

2. Vaihda akku (katso Tekniset tiedot) ja varmista että uusi akku tulee oikeinpäin. Valaisimeen saalaittaa ainoastaan ladattavanakun.

3. Kierrä takaosa takaisin paikalleen.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämäkoskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

36-7559 Ananas

Ladattava akku 1×1.2 V, AAA/HR03 300 mAh NiMH Latausaika Noin 8 tuntia (suorassa auringonvalossa) Valaisuaika Noin 6 tuntia (täydellä akulla) Käyttölämpötila −10…50 °C Korkeus 65cm

36-7560 Flamingo

SUOMI • asiakaspalvelu puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

Ver. 20181113

Page 5

Deutsch

Solarlicht

Art.Nr. 36-7559, 36-7560 Modell TN-7017, TN-7013

Vor Inbetriebnahme dieBedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren. Irrtümer,Abweichungen und Änderungen behalten wir unsvor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheitshinweise

• DasProdukt vorsichtig handhaben und sicherstellen, dass dieOberﬂäche derSolarzelle keinen Schaden nimmt, einstaubt oder anderweitig verunreinigtwird.

• DasProdukt weder demontieren noch in anderer Weise verändern.

• Kein Kinderspielzeug.

Bedienung

• DasProdukt im Freien so positionieren, dass es einem Maximum andirekter Sonneneinstrahlung ausgesetzt ist und nicht von anderen Lichtquellen wiez. B. Straßenbeleuchtung beeinträchtigtwird.

• Wenn derAkku derSolarzelle vollständig aufgeladen ist, leuchtet dasProdukt bei Dämmerung/Dunkelheitca. 6Stundenlang.

1. Den Ein-/Ausschalter anderUnterseite derSolarzelle auf ON stellen.

2. DasProdukt aneinem geeigneten Platz im Außenbereich platzieren. Dazuden Spieß in den Erdboden stecken und dieSolarzelle so ausrichten, dass sie sich dasSonnenlicht optimal zunutze machenkann.

3. Bei Einbruch derDämmerung beginnt dasProdukt automatisch zu leuchten (vorausgesetzt, derAkku ist aufgeladen).

Pflege und Wartung

DasProdukt mit einem feuchten Tuch reinigen. Einsanftes Reinigungsmittel verwenden, keine scharfen Chemikalien oder Lösungsmittel.

DerAkku kann bei Bedarf ausgetauscht werden:

1. Diezwei Schrauben anderUnterseite derSolarzelle lösen und dieUnterseite abnehmen. Vorsichtig vorgehen, damit Kabel und Platine nicht beschädigt werden.

2. Den Akku austauschen (siehe Technische Daten) und dabei darauf achten, dass diePole korrekt ausgerichtetsind.

DerAkku darf nur durch einen anderen Akku ersetzt

werden, nicht durch eine Batterie.

3. DieUnterseite wieder anbringen und festschrauben.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass dasProdukt nicht gemeinsam mit demHausmüll entsorgt werdendarf. Diesgilt in dergesamten EU. Ummöglichen Schäden für Umwelt und Gesundheit vorzubeugen, diedurch unsachgemäße Abfallentsorgung verursacht werden, dieses Produkt bitte zum verantwortlichen Recycling geben, um dienachhaltige Wiederverwertung von stofﬂichen Ressourcen zu fördern. BeiderAbgabe des Produktes bitte dieörtlichen Recycling- und Sammelstationen nutzen oder den Händler kontaktieren. Dieser kann dasProdukt auf eine umweltfreundliche Weise recyceln.

Technische Daten

36-7559 Ananas

Akku 1×1.2 V, AAA/HR03 300 mAh NiMH Ladedauer ca. 8h (in anhaltendem Sonnenlicht) Leuchtdauer ca. 6h (wenn vollständig aufgeladen) Betriebstemperatur −10 bis +50 °C Höhe 65cm

36-7560 Flamingo

Akku 1×1.2 V, AAA/HR03 300 mAh NiMH Ladedauer ca. 8h (in anhaltendem Sonnenlicht) Leuchtdauer ca. 6h (wenn vollständig aufgeladen) Betriebstemperatur −10 bis +50 °C Höhe 61cm

Falls dasSolarlicht nicht leuchtet

• Sicherstellen, dass derEin-/Ausschalter auf derPosition ONsteht.

• DerAkku ist nicht geladen. DasProdukt so aufstellen, dass dieSolarzelle Sonnenlicht erhält.

• DieOberﬂäche derSolarzelle ist schmutzig. DieOberﬂäche vorsichtig mit einem feuchten Tuch reinigen.

DEUTSCHLAND • Kundenservice

Hotline 040 2999 78111 E-Mail [email protected] Homepage www.clasohlson.de Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg

Ver. 20181113
