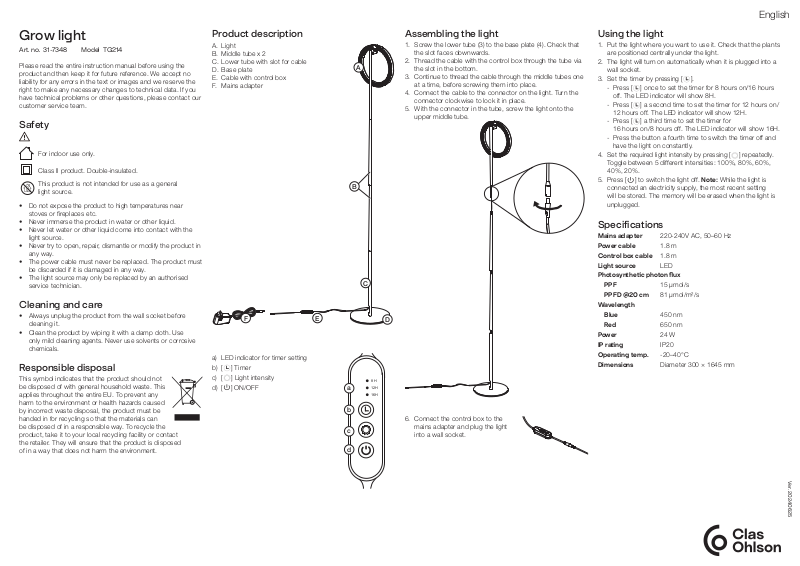

CLAS OHLSON TG214 User manual

English

Grow light

Art. no. 31-7348  Model TG214

Please read the entire instruction manual before using the
product and then keep it for future reference. We accept no
liability for any errors in the text or images and we reserve the
right to make any necessary changes to technical data. If you
have technical problems or other questions, please contact our
customer service team.

Safety

For indoor use only.

Class II product. Double-insulated.

This product is not intended for use as a general
light source.

• Do not expose the product to high temperatures near
stoves or fireplaces etc.

• Never immerse the product in water or other liquid.

• Never let water or other liquid come into contact with the
light source.

• Never try to open, repair, dismantle or modify the product in
any way.

• The power cable must never be replaced. The product must
be discarded if it is damaged in any way.

• The light source may only be replaced by an authorised
service technician.

Cleaning and care

• Always unplug the product from the wall socket before
cleaning it.

• Clean the product by wiping it with a damp cloth. Use
only mild cleaning agents. Never use solvents or corrosive
chemicals.

Responsible disposal

This symbol indicates that the product should not
be disposed of with general household waste. This
applies throughout the entire EU. To prevent any
harm to the environment or health hazards caused
by incorrect waste disposal, the product must be
handed in for recycling so that the materials can
be disposed of in a responsible way. To recycle the
product, take it to your local recycling facility or contact
the retailer. They will ensure that the product is disposed
of in a way that does not harm the environment.

Product description

A. Light
B. Middle tube x 2
C. Lower tube with slot for cable
D. Base plate
E. Cable with control box
F. Mains adapter

F E

a) LED indicator for timer setting
b) [ ] T imer
c) [ ] Light intensity
d) [ ] ON/OFF

Assembling the light

1. Screw the lower tube (3) to the base plate (4). Check that
the slot faces downwards.

2. Thread the cable with the control box through the tube via

A

B

the slot in the bottom.

3. Continue to thread the cable through the middle tubes one
at a time, before screwing them into place.

4. Connect the cable to the connector on the light. Turn the
connector clockwise to lock it in place.

5. With the connector in the tube, screw the light onto the
upper middle tube.

Using the light

1. Put the light where you want to use it. Check that the plants
are positioned centrally under the light.

2. The light will turn on automatically when it is plugged into a
wall socket.

3. Set the timer by pressing [ ].

- Press [ ] once to set the timer for 8 hours on/16 hours
off. The LED indicator will show 8H.

- Press [ ] a second time to set the timer for 12 hours on/
12 hours off. The LED indicator will show 12H.

- Press [ ] a third time to set the timer for
16 hours on/8 hours off. The LED indicator will show 16H.

- Press the button a fourth time to switch the timer off and
have the light on constantly.

4. Set the required light intensity by pressing [ ] repeatedly.
Toggle between 5 different intensities: 100%, 80%, 60%,
40%, 20%.

5. Press [ ] to switch the light off. Note: While the light is
connected an electricity supply, the most recent setting
will be stored. The memory will be erased when the light is
unplugged.

Specifications

Mains adapter 220-240V AC, 50–60 Hz
Power cable 1.8m
Control box cable 1.8m
Light source LED
Photosynthec photon ux

C

D

8H

a

b

c

d

12H

16H

6. Connect the control box to the
mains adapter and plug the light
into a wall socket.

PPF 15 μmol/s
 PPFD @20 cm 81 μmol/m²/s
Wavelength
 Blue 450 nm
 Red 650 nm
Power 24W
IP rang IP20
Operang temp. -20–40°C
Dimensions Diameter 300 × 1645 mm

Ver. 20240625

Svenska

Växtbelysning

Art.nr 31-7348   Modell  TG214

Läs igenom hela bruksanvisningen före användning och spara
den sedan för framtida bruk. Vi reserverar oss för ev. text- och
bildfel samt ändringar av tekniska data. Vid tekniska problem
eller andra frågor, kontakta vår kundtjänst.

Säkerhet

Varning!

Endast avsedd för inomhusbruk.

Klass II-produkt. Dubbel skyddsisolering.

Denna produkt är inte avsedd som allmänbelysning.

• Utsätt inte produkten för stark värme från spisar, öppen eld etc.

• Sänk aldrig ner produkten ivatten eller annan vätska.

• Låt aldrig vatten eller annan vätska komma ikontakt
med ljuskällan.

• Försök aldrig att öppna produkten, reparera, demontera
eller modifiera den på något sätt.

• Anslutningskabeln får inte bytas. Om den på något sätt
skadas ska produkten kasseras.

• Ljuskällan får endast bytas av auktoriserad servicepersonal.

Skötsel och underhåll

• Dra alltid ut stickproppen ur vägguttaget före rengöring.

• Rengör produkten med enlätt fuktad trasa. Använd ett
milt rengöringsmedel, aldrig lösningsmedel eller frätande
kemikalier.

Avfallshantering

Denna symbol innebär att produkten inte får kastas
tillsammans med annat hushållsavfall. Detta gäller
inom hela EU. För att förebygga eventuell skada
på miljö och hälsa, orsakad av felaktig avfalls­hantering, ska produkten lämnas till återvinning så
att materialet kan tas omhand på ett ansvarsfullt
sätt. När du lämnar produkten till återvinning,
använd dig av de returhanteringssystem som finns där du
befinner dig eller kontakta inköpsstället. De kan se till att
produkten tas om hand på ett för miljön tillfredställande sätt.

Produktbeskrivning

A. Belysning
B. Mellanrör x 2
C. Bottenrör med urtag för kabel
D. Bottenplatta
E. Kabel med styrdosa
F. Nätadapter

F E

a) LED-indikator timerinställning
b) [ ] T imer
c) [ ] Ljusstyrka
d) [ ] ON/OFF

Montering

1. Skruva fast bottenröret (3) i bottenplattan (4), se till att
urtaget är nedåt.

2. Trä kabeln med styrdosan genom röret via urtaget i botten.

A

B

3. Fortsätt att trä kablen genom mellanrören, ett i taget, innan
de skruvas på plats.

4. Koppla ihop kablen med anslutningen på belysningsdelen,
vrid kontakten medsols för att låsa.

5. Med kontakten i rören, skruva fast belysningsdelen på det
övre mittenröret.

Användning

1. Placera växtbelysningen på önskad plats. Se till att växten
befinner sig mitt under belysningen.

2. Belysningen tänds automatiskt när sladden sätts i
vägguttaget.

3. Ställ in önskad timerfunktion med [ ].

- Tryck på [ ] en gång för timerinställningen 8 timmar
på/16 timmar av. LED-indikatorn lyser vid 8H.

- Tryck en andra gång på [ ] för timerinställningen
12 timmar på/12 timmar av. LED-indikatorn lyser vid 12H.

- Tryck en tredje gång på [ ] för timerinställningen
16 timmar på/8 timmar av. LED-indikatorn lyser vid 16H.

- Tryck en fjärde gång för att stänga av timern och ha ljuset
på konstant.

4. Ställ in önskad ljusstyrka genom att trycka upprepade
gånger på [ ]. Cykla mellan 5 olika: 100%, 80%, 60%,
40%, 20%.

5. Tryck på [ ] för att stänga av belysningen. Obs! Så länge
strömsladden sitter i kommer enheten att komma ihåg den
senaste inställningen. Minnet raderas när strömmen bryts.

Specifikationer

Nätadapter 220-240 V AC, 50-60 Hz
Nätkabel 1,8 m
Styrdoskabel 1,8 m
Ljuskälla LED
Fotosynteskt fotonöde

C

D

8H

a

b

c

12H

16H

6. Koppla i hop styrdoskabeln
med nätadaptern och sätt
stickkontakten i väggen.

PPF 15 μmol/s
 PPFD @20 cm 81 μmol/m²/s
Våglängd
 Blå 450 nm
 Röd 650 nm
Eekt 24 W
Kapslingklass IP 20
Användningstemp -20-40 °C
Må Ø 300 × 1645 mm

Sverige • kundtjänst, tel. [phone] e-post: [email protected]
internet: www.clasohlson.se brev: Clas Ohlson AB, 793 85 Insjön

d

Ver. 20240625

Norsk

Plantelys

Art.nr 31-7348   Modell  TG214

Les gjennom hele bruksanvisningen før produktet tas i bruk og
ta vare på den for fremtidig bruk. Vi tar forbehold om eventuelle
feil i tekst og bilder, samt endringer av tekniske data. Ved tekniske
problemer eller spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

Advarsel!

Kun til innendørs bruk.

Klasse II-produkt. Dobbel beskyttelsesisolering.

Dette produktet er ikke beregnet som
allmennbelysning.

• Utsett ikke produktet for sterk varme fra f.eks. komfyrer,
åpen ild etc.

• Senk aldri produktet ned i vann eller annen væske.

• La aldri vann eller annen væske kommer i kontakt med
lyskilden.

• Forsøk aldri å åpne, reparere, demontere eller modifisere
produktet på noe vis.

• Tilkoblingskabelen må ikke skiftes ut. Hvis kabelen blir
skadet, må hele produktet kasseres.

• Lyskilden skal kun byttes av autorisert installasjons­virksomhet.

Vedlikehold

• Trekk alltid støpselet ut fra stikkontakten før rengjøring.

• Rengjør produktet med en lett fuktet klut. Bruk et mildt
rengjøringsmiddel, aldri løsemidler eller etsende kjemikalier.

Avfallshåndtering

Symbolet betyr at produktet ikke skal kastes
sammen med øvrig husholdningsavfall. Dette
gjelder i hele EØS. For å forebygge eventuelle
skader på helse og miljø som følge av feil håndtering
av avfall, skal produktet leveres til gjenvinning, slik
at materialet blir tatt hånd om på en tilfredsstillende
måte. Benytt eksisterende systemer for returhånd­tering eller kontakt forhandler når produktet skal kasseres.
De vil ta hånd om produktet på en miljømessig forsvarlig måte.

Produktbeskrivelse

A. Belysning
B. Mellomrør x 2
C. Bunnrør med uttak til ledning
D. Bunnplate
E. Ledning med kontrollenhet
F. Strømadapter

F E

a) LED-indikator, timerinnstilling
b) [ ] Timer
c) [ ] Lysstyrke
d) [ ] O N/OFF

Montering

1. Skru bunnrøret (3) fast til bunnplaten (4), påse at uttaket
vender nedover.

2. Tre ledningen med kontrollenheten gjennom røret via

A

B

uttaket i bunnen.

3. Fortsett å tre ledningen gjennom mellomrørene, et av
gangen, før de skrus på plass.

4. Koble ledningen til tilkoblingen på lampedelen, vri kontakten
medsols for å låse den.

5. Med kontakten i rørene, skru lampedelen fast på det øvre
mellomrøret.

Bruk

1. Plasser plantelyset på et egnet sted. Påse at planten
befinner seg midt under lyset.

2. Lyset tennes automatisk når stikkontakten settes i
vegguttaket.

3. Still inn ønsket timerfunksjon med [ ].

- Trykk på [ ] én gang for timerinnstillingen 8 timer på/
16 timer av. LED-indikatoren lyser ved 8H.

- Trykk en gang til på [ ] for timerinnstillingen
12 timer på/12 timer av. LED-indikatoren lyser ved 12H.

- Trykk en tredje gang på [ ] for timerinnstillingen
16 timer på/8 timer av. LED-indikatoren lyser ved 16H.

- Trykk en fjerde gang for å slå av timeren og ha lyset tent
konstant.

4. Still inn ønsket lysstyrke ved å trykke gjentatte ganger på
[ ]. Gå stegvis mellom 5 forskjellige nivåer: 100%, 80%,
60%, 40%, 20%.

5. Trykk på [ ] for å slukke lyset. Obs! Så lenge ledningen
er koblet til, vil enheten huske de sist brukte innstillingene.
Minnet slettes når strømmen brytes.

Spesifikasjoner

Strømadapter 220-240V AC, 50–60 Hz
Strømledning 1,8 meter
Ledning med kontrollenhet 1,8 meter
Lyskilde LED
Fotosyntesk foton-yt

C

D

8H

a

b

c

d

12H

16H

6. Koble sammen
kontrollenhetsledningen
med strømadapteren og sett
stikkontakten i veggen.

PPF 15 μmol/s
 PPFD @20 cm 81 μmol/m²/s
Bølgelengde
 Blå 450 nm
 Rød 650 nm
Eekt 24 W
Kapslingsgrad IP20
Brukstemp. –20–40 °C.
Mål Ø 300 × 1645 mm

Norge • kundesenter, tlf. 23 21 40 00 e-post: [email protected] 
internett: www.clasohlson.no post: Clas Ohlson AS, Postboks 485 Sentrum, 0105 Oslo

Ver. 20240625

Suomi

Kasvivalaisin

Tuotenro 31-7348   Malli TG214

Lue koko käyttöohje ja säästä se tulevaa käyttöä varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emme
vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen
tulee teknisiä ongelmia, ota yhteys asiakaspalveluun.

Turvallisuus

Varoitus!

Vain sisäkäyttöön.

Luokan II tuote. Kaksinkertainen suojaeristys.

Tuote ei ole tarkoitettu yleisvaloksi.

• Älä altista tuotetta lieden, avotulen ym. kuumuudelle.

• Älä upota tuotetta veteen tai muuhun nesteeseen.

• Varmista, että vesi ja muut nesteet eivät pääse kosketuksiin
lampun kanssa.

• Älä avaa, korjaa, pura tai muokkaa tuotetta millään tavalla.

• Liitäntäjohtoa ei saa vaihtaa. Jos johto vahingoittuu, tuote
tulee poistaa käytöstä.

• Lampun saa vaihtaa vain valtuutetussa huoltoliikkeessä.

Huolto ja kunnossapito

• Irrota pistoke pistorasiasta aina ennen tuotteen puhdista­mista.

• Pyyhi tuote kevyesti kostutetulla liinalla. Käytä mietoa
puhdistusainetta. Älä käytä liuottimia tai syövyttäviä kemi­kaaleja.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää
kotitalousjätteen seassa. Tämä koskee koko
EU-aluetta. Virheellisestä hävittämisestä johtuvien
mahdollisten ympäristö- ja terveyshaittojen
ehkäisemiseksi tuote tulee viedä kierrätettäväksi,
jotta materiaali voidaan käsitellä vastuullisella
tavalla. Kierrätä tuote käyttämällä paikallisia
kierrätysjärjestelmiä tai ota yhteys ostopaikkaan.
Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tuotekuvaus

A. Lamppuosa
B. Väliputki x 2
C. Alin putki, jossa aukko johdolle
D. Pohjalevy
E. Johto ja ohjausrasia
F. Muuntaja

F E

a) Ajastimen LED-merkkivalo
b) [ ] Ajastin
c) [ ] Valonvoimakkuus
d) [ ] O N/OFF

Asennus

1. Kierrä alin putki (3) pohjalevyyn (4) ja varmista, että johdon
aukko on alhaalla.

2. Pujota johto putken läpi alimman putken aukosta.

A

B

3. Pujota johto seuraavaksi väliputkien läpi, yksi putki
kerrallaan, ennen kuin ne kiinnitetään toisiinsa.

4. Yhdistä johto valaisinosaan, kiinnitä liittimet toisiinsa
kääntämällä myötäpäivään.

5. Aseta liittimet putkien sisälle ja kierrä ylin putki kiinni
ylempään väliputkeen.

Käyttö

1. Aseta kasvivalaisin sopivaan paikkaan. Varmista, että kasvi
on valaisimen alla.

2. Valaisin syttyy automaattisesti, kun johto kiinnitetään
pistorasiaan.

3. Ota ajastin käyttöön painikkeella [ ].

- Paina kerran [ ], jolloin valo palaa 8 tuntia ja on pois
päältä 16 tuntia. LED-merkkivalo palaa kohdassa 8H.

- Paina uudelleen [ ], jolloin valo palaa
12 tuntia ja on pois päältä 12 tuntia. LED-merkkivalo
palaa kohdassa 12H.

- Paina kolmannen kerran [ ], jolloin valo palaa
16 tuntia ja on pois päältä 8 tuntia. LED-merkkivalo palaa
kohdassa 16H.

- Sammuta ajastin painamalla painiketta neljännen kerran,
jolloin valo palaa jatkuvasti.

4. Aseta haluamasi valonvoimakkuus painamalla useita
kertoja [ ]. Valittavana on 5 eri kirkkautta: 100%, 80%,
60%, 40%, 20%.

5. Sammuta valaisin painamalla [ ]. Huom.! Kasvivalaisin
muistaa viimeisimmän asetuksen virtajohdon ollessa kiinni.
Muistin tiedot poistuvat, kun virta katkeaa.

Tiedot

Muuntaja 220-240 V AC, 50-60 Hz
Virtajohto 1,8 m
Johto ja ohjausrasia 1,8 m
Lamppu LED

C

D

8H

a

b

c

12H

16H

6. Yhdistä ohjausrasialla varustettu
johto verkkojohtoon ja liitä pistoke
pistorasiaan.

Fotosynteenen fotonivuo
 PPF 15 μmol/s
 PPFD @20 cm 81 μmol/m²/s
Aallonpituus
 Sininen 450 nm
 Punainen 650 nm
Teho 24 W
Koteloinluokka IP 20
Käyölämpöla -20...+40 °C
Mitat Ø 300 × 1645 mm

Suomi • asiakaspalvelu puh. 020 111 2222 sähköposti: [email protected] 
kotisivu: www.clasohlson.fi osoite: Clas Ohlson Oy, Kaivokatu 10 B, 00100 Helsinki

d

Ver. 20240625
