CLAS OHLSON TG105 User manual

Download

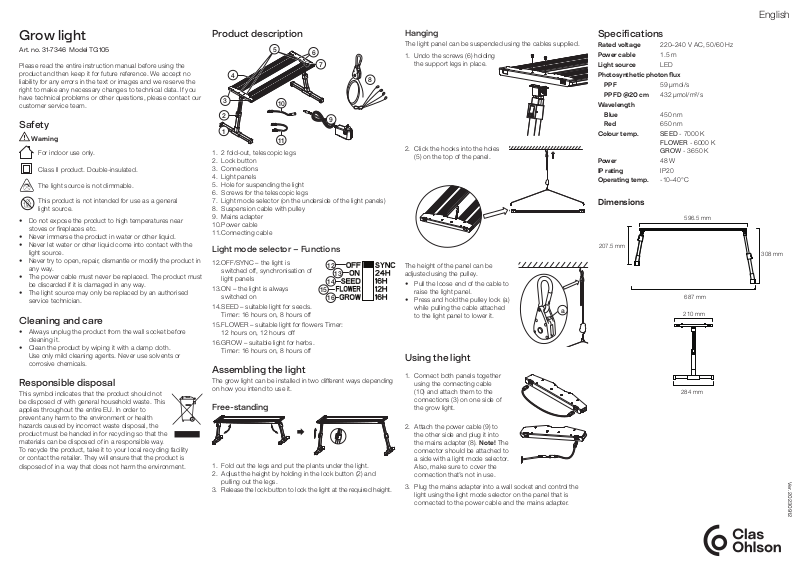

Page 1

English

284 mm

210 mm

Grow light

Art. no. 31-7346 Model TG105

Please read the entire instruction manual before using the product and then keep it for future reference. We accept no liability for any errors in the text or images and we reserve the right to make any necessary changes to technical data. If you have technical problems or other questions, please contact our customer service team.

Safety

Warning

For indoor use only.

Class II product. Double-insulated.

The light source is not dimmable.

This product is not intended for use as a general light source.

• Do not expose the product to high temperatures near stoves or ﬁreplaces etc.

• Never immerse the product in water or other liquid.

• Never let water or other liquid come into contact with the light source.

• Never try to open, repair, dismantle or modify the product in any way.

• The power cable must never be replaced. The product must be discarded if it is damaged in any way.

• The light source may only be replaced by an authorised service technician.

Cleaning and care

• Always unplug the product from the wall socket before cleaning it.

• Clean the product by wiping it with a damp cloth. Use only mild cleaning agents. Never use solvents or corrosive chemicals.

Responsible disposal

This symbol indicates that the product should not be disposed of with general household waste. This applies throughout the entire EU. In order to prevent any harm to the environment or health hazards caused by incorrect waste disposal, the product must be handed in for recycling so that the materials can be disposed of in a responsible way. To recycle the product, take it to your local recycling facility or contact the retailer. They will ensure that the product is disposed of in a way that does not harm the environment.

Product description

1. 2 fold-out, telescopic legs

2. Lock button

3. Connections

4. Light panels

5. Hole for suspending the light

6. Screws for the telescopic legs

7. Light mode selector (on the underside of the light panels)

8. Suspension cable with pulley

9. Mains adapter

10. Power cable

11. Connecting cable

Light mode selector – Functions

12. OFF/SYNC – the light is switched off, synchronisation of light panels

13. ON – the light is always switched on

14. SEED – suitable light for seeds. Timer: 16 hours on, 8 hours off

15. FLOWER – suitable light for ﬂowers Timer: 12 hours on, 12 hours off

16. GROW – suitable light for herbs. Timer: 16 hours on, 8 hours off

Assembling the light

The grow light can be installed in two different ways depending on how you intend to use it.

Free-standing

1. Fold out the legs and put the plants under the light.

2. Adjust the height by holding in the lock button (2) and pulling out the legs.

3. Release the lock button to lock the light at the required height.

Hanging

The light panel can be suspended using the cables supplied.

1. Undo the screws (6) holding the support legs in place.

2. Click the hooks into the holes (5) on the top of the panel.

The height of the panel can be adjusted using the pulley.

• Pull the loose end of the cable to raise the light panel.

• Press and hold the pulley lock (a) while pulling the cable attached to the light panel to lower it.

Using the light

1. Connect both panels together using the connecting cable (10) and attach them to the connections (3) on one side of the grow light.

2. Attach the power cable (9) to the other side and plug it into the mains adapter (8). Note! The connector should be attached to a side with a light mode selector. Also, make sure to cover the connection that’s not in use.

3. Plug the mains adapter into a wall socket and control the light using the light mode selector on the panel that is connected to the power cable and the mains adapter.

Specifications

Rated voltage 220–240 V AC, 50/60 Hz Power cable 1.5m Light source LED Photosynthec photon ux PPF 59 μmol/s PPFD @20 cm 432 μmol/m²/s Wavelength Blue 450 nm Red 650 nm Colour temp. SEED - 7000 K

FLOWER - 6000 K GROW - 3650 K

Power 48W IP rang IP20 Operang temp. -10–40°C

Dimensions

596.5 mm

207.5 mm 308 mm

687 mm

210 mm

284 mm

Ver. 20230912

Page 2

Svenska

284 mm

210 mm

Växtbelysning

Art.nr 31-7346 Modell TG105

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

Varning!

Endast avsedd för inomhusbruk.

Klass II-produkt. Dubbel skyddsisolering.

Ljuskällan är inte dimbar.

Denna produkt är inte avsedd som allmänbelysning.

• Utsätt inte produkten för stark värme från spisar, öppen eld etc.

• Sänk aldrig ner produkten ivatten eller annan vätska.

• Låt aldrig vatten eller annan vätska komma ikontakt med ljuskällan.

• Försök aldrig att öppna produkten, reparera, demontera eller modiﬁera den på något sätt.

• Anslutningskabeln får inte bytas. Om den på något sätt skadas ska produkten kasseras.

• Ljuskällan får endast bytas av auktoriserad servicepersonal.

Skötsel och underhåll

• Dra alltid ut stickproppen ur vägguttaget före rengöring.

• Rengör produkten med enlätt fuktad trasa. Använd ett milt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.

Produktbeskrivning

1. Utfällbara ben med teleskopfunktion x 2

2. Låsknapp

3. Anslutningar

4. Ljuspanel x2

5. Upphängningshål

6. Skruvar för stödben

7. Ljuslägesväljare (på undersidan av ljuspanelerna)

8. Upphängningsvajer med talja

9. Nätadapter

10. Anslutningskabel

11. Ihopkopplingskabel

Ljuslägesväljare - Funktioner

12. OFF/SYNC - ljuset är avstängt, synkning av ljuspanelerna

13. ON - Alltid på

14. SEED - lämpligt ljus för frösådd. Timer: 16 timmar på, 8 timmar av

15. FLOWER - lämpligt ljus för blommor. Timer: 12 timmar på, 12 timmar av

16. GROW - lämpligt ljus för örter. Timer: 16 timmar på, 8 timmar av

Hängande

Ljuspanelen kan monteras hängande med hjälp av de medföljande upphängningsvajrarna.

1. Skruva ur skruvarna (6)

som håller stödbenen på plats.

2. Klicka i krokarna i hålen (5) på ovansidan av ljuspanelen.

Specifikationer

Nätanslutning 220-240 V AC, 50/60 Hz Nätkabel 1,5 m Ljuskälla LED Fotosynteskt fotonöde PPF 59 μmol/s PPFD @20 432 μmol/m²/s Våglängd Blå 450 nm Röd 650 nm Färgtemperatur SEED - 7000 K

FLOWER - 6000 K GROW - 3650 K

Eekt 48 W Kapslingklass IP 20 Användningstemp -10-40 °C

Mått

596.5 mm

207.5 mm 308 mm

Höjden på ljuspanelen kan justeras med taljan.

• Dra i den lösa snöränden för att höja ljuspanelen.

• Tryck och håll in taljans låsning (a) samtidigt som du drar i snöret som sitter fast i ljuspanelen för att sänka den.

687 mm

210 mm

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som ﬁnns där du beﬁnner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Sverige • kundtjänst, tel. 0247/445 00 e-post: [email protected] internet: www.clasohlson.se brev: Clas Ohlson AB, 793 85 Insjön

Montering

Växtbelysningen kan monteras på två olika sätt beroende på hur den ska användas.

Stående

1. Vik ut benen och placera växterna under belysingen.

2. Justera höjden genom att hålla in låsknappen (2) och dra ut benen.

3. Släpp låsknappen för att låsa höjden.

Användning

1. Koppla ihop de båda panelerna med ihopkopplingskabeln (10) till anslutningarna (3) på ena sidan av växtbelysningen.

2. Koppla in anslutningskabeln (9) på den andra sidan och anslut den till nätadaptern (8). Obs! Nätadapteranslutningen måste sitta närmast en ljuslägesväljare. Se även till att täcka för den anslutning som inte används.

3. Anslut nätadaptern till ett vägguttag och styr belysningen med ljuslägesväljaren på den panel som har anlutningskabeln med nätadaptern.

284 mm

Ver. 20230912

Page 3

Norsk

284 mm

210 mm

Plantelys

Art.nr 31-7346 Modell TG105

Les gjennom hele bruksanvisningen før produktet tas i bruk og ta vare på den for fremtidig bruk. Vi tar forbehold om eventuelle feil i tekst og bilder, samt endringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

Advarsel!

Kun til innendørs bruk.

Klasse II-produkt. Dobbel beskyttelsesisolering.

Lyskilden kan ikke dimmes.

Dette produktet er ikke beregnet som allmennbelysning.

• Utsett ikke produktet for sterk varme fra f.eks. komfyrer, åpen ild etc.

• Senk aldri produktet ned i vann eller annen væske.

• La aldri vann eller annen væske kommer i kontakt med lyskilden.

• Forsøk aldri å åpne, reparere, demontere eller modiﬁsere produktet på noe vis.

• Tilkoblingskabelen må ikke skiftes ut. Hvis kabelen blir skadet, må hele produktet kasseres.

• Lyskilden skal kun byttes av autorisert installasjonsvirksomhet.

Vedlikehold

• Trekk alltid støpselet ut fra stikkontakten før rengjøring.

• Rengjør produktet med en lett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsemidler eller etsende kjemikalier.

Produktbeskrivelse

1. Utfellbare ben med teleskopfunksjon x2

2. Låseknapp

3. Tilkoblinger

4. Lyspanel x2

5. Hull for opphenging

6. Skruer for støtteben

7. Lysmodusvelger (på undersiden av lyspanelene)

8. Opphengsvaier med talje

9. Strømadapter

10. Tilkoblingskabel

11. Sammenkoblingskabel

Lysmodusvelger – Funksjoner

12. OFF/SYNC – lyset er slått av, synking av lyspanelene

13. ON – Alltid på

14. SEED – egnet lys for såing. Timer: 16 timer på, 8 timer av

15. FLOWER – egnet lys for blomster. Timer: 12 timer på, 12 timer av

16. GROW – egnet lys for urter. Timer: 16 timer på, 8 timer av

Hengende

Lyspanelet kan monteres hengende ved hjelp av de medfølgende vaierne.

1. Skru ut skruene (6) som holder støttebena på plass.

2. Klikk krokene fast i hullene (5) på oversiden av lyspanelet.

Bruk taljen for å justere høyden på lyspanelet.

• Trekk i den løse enden av snøret for å heve lyspanelet.

• Trykk og hold inne taljens lås (a) samtidig som du trekker i snøret som sitter fast i panelet for å senke det.

Spesifikasjoner

Strømlkobling 220–240 V AC, 50/60 Hz Strømledning 1,5 m Lyskilde LED Fotosyntesk foton-yt PPF 59 μmol/s PPFD @20 432 μmol/m²/s Bølgelengde Blå 450 nm Rød 650 nm Fargetemperatur SEED - 7000 K

FLOWER - 6000 K GROW - 3650 K

Eekt 48 W Kapslingklasse IP20 Brukestemp. –10–40 °C.

Mål

596.5 mm

207.5 mm 308 mm

687 mm

210 mm

Avfallshåndtering

Symbolet betyr at produktet ikke skal kastes sammen med øvrig husholdningsavfall. Dette gjelder i hele EØS. For å forebygge eventuelle skader på helse og miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en tilfredsstillende måte. Benytt eksisterende systemer for returhåndtering eller kontakt forhandler når produktet skal kasseres. De vil ta hånd om produktet på en miljømessig forsvarlig måte.

Montering

Vekstbelysningen kan monteres på to forskjellige måter, avhengig av hvordan den skal brukes.

Stående

1. Fold ut bena og plasser plantene under lyset.

2. Juster høyden ved å holde låseknappen (2) inne og trekke ut bena.

3. Slipp låseknappen for å låse høyden.

Bruk

1. Koble de to panelene med sammenkoblingskabelen (10) til tilkoblingene (3) på den ene siden av plantelyset.

2. Koble tilkoblingskabelen (9) til den andre siden og deretter til nettadapteren (8). Obs! Tilkoblingen til strømadapteren må være nærmest en lysmodusvelger. Sørg ogsåfor å dekke til tilkoblingen som ikke er i bruk.

3. Koble nettadapteren til et vegguttak og styr lyset med lysmodusvelgeren på det panelet som har tilkoblingskabelen med nettadapteren.

284 mm

Ver. 20230912

Norge • kundesenter, tlf. 23 21 40 00 e-post: [email protected] internett: www.clasohlson.no post: Clas Ohlson AS, Postboks 485 Sentrum, 0105 Oslo

Page 4

Suomi

284 mm

210 mm

Kasvivalaisin

Tuotenro 31-7346 Malli TG105

Lue koko käyttöohje ja säästä se tulevaa käyttöä varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys asiakaspalveluun.

Turvallisuus

Varoitus!

Vain sisäkäyttöön.

Luokan II tuote. Kaksinkertainen suojaeristys.

Lamppu ei ole himmennettävä.

Tuote ei ole tarkoitettu yleisvaloksi.

• Älä altista tuotetta lieden, avotulen ym. kuumuudelle.

• Älä upota tuotetta veteen tai muuhun nesteeseen.

• Varmista, että vesi ja muut nesteet eivät pääse kosketuksiin lampun kanssa.

• Älä avaa, korjaa, pura tai muokkaa tuotetta millään tavalla.

• Liitäntäjohtoa ei saa vaihtaa. Jos johto vahingoittuu, tuote tulee poistaa käytöstä.

• Lampun saa vaihtaa vain valtuutetussa huoltoliikkeessä.

Huolto ja kunnossapito

• Irrota pistoke pistorasiasta aina ennen tuotteen puhdistamista.

• Pyyhi tuote kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä käytä liuottimia tai syövyttäviä kemikaaleja.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tuotekuvaus

1. Taitettavat jalat, joissa teleskooppitoiminto x2

2. Lukituspainike

3. Liitännät

4. Valopaneelit

5. Ripustusreikä

6. Taitettavat jalat ruuvit

7. Valaisutilan valitsin (valopaneelien alla)

8. Ripustusvaijeri ja väkipyörä

9. Muuntaja

10. Liitäntäjohto

11. Yhdistävä johto

Valaisutilan valitsin - Toiminnot

12. OFF/SYNC - valo on pois päältä, valopaneelien synkronisointi

13. ON - aina päällä

14. SEED - sopiva valo siemenille. Ajastin: 16 tuntia päällä ja

8 tuntia pois päältä

15. FLOWER - sopiva valo kukille. Ajastin: 12 tuntia päällä ja 12 tuntia pois päältä

16. GROW - sopiva valo yrteille. Ajastin: 16 tuntia päällä ja 8 tuntia pois päältä

Asennus

Kasvivalaisin voidaan asentaa kahdella eri tavalla riippuen sen käyttötarkoituksesta.

Seisova

1. Taita jalat auki ja aseta kasvit valaisimen alle.

2. Säädä korkeutta painamalla lukituspainiketta (2) pitkään ja pidennä jalkoja vetämällä.

3. Lukitse korkeus päästämällä lukituspainike.

Riippuva

Valopaneeli voidaan asentaa roikkumaan mukana tulevilla ripustusvaijereilla.

1. Ruuvaa irti ruuvit (6), jotka pitävät tukijalat paikallaan.

2. Napsauta koukut valopaneelin päällipuolen reikiin (5).

Tiedot

Verkkoliitäntä 220-240 V AC, 50/60 Hz Virtajohto 1,5 m Lamppu LED Fotosynteenen fotonivuo PPF 59 μmol/s PPFD @20 432 μmol/m²/s Aallonpituus Sininen 450 nm Punainen 650 nm Värilämpöla SEED - 7000 K

FLOWER - 6000 K GROW - 3650 K

Teho 48 W Koteloinluokka IP 20 Käyölämpöla -10...+40 °C

Mitat

596.5 mm

207.5 mm 308 mm

Valopaneelin korkeutta on helppo säätää väkipyörän avulla.

• Vetämällä narun päästä voit nostaa valopaneelia.

• Painamalla väkipyörän lukitusta (a) samalla kun vedät valopaneelissa kiinni olevasta narusta, valopaneeli laskee alaspäin.

687 mm

210 mm

Käyttö

1. Yhdistä paneelit toisiinsa johdolla (10), joka laitetaan liitäntöihin (3), jotka sijaitsevat yhdessä päässä kasvivalaisinta.

2. Liitä paneelien toiseen päähän liitäntäjohto (9) ja liitä se muuntajaan (8). Huom.! Verkkosovittimen liitännän on oltava lähimpänä valotilan valitsinta. Varmista myös, että peität liitännän, joka ei ole käytössä.

3. Liitä muutaja pistorasiaan ja ohjaa valaisinta valaisutilan valitsimella, joka on siinä paneelissa, missä on liitäntäjohto ja sovitin.

284 mm

Ver. 20230912

Suomi • asiakaspalvelu puh. 020 111 2222 sähköposti: [email protected] kotisivu: www.clasohlson.fi osoite: Clas Ohlson Oy, Kaivokatu 10 B, 00100 Helsinki
