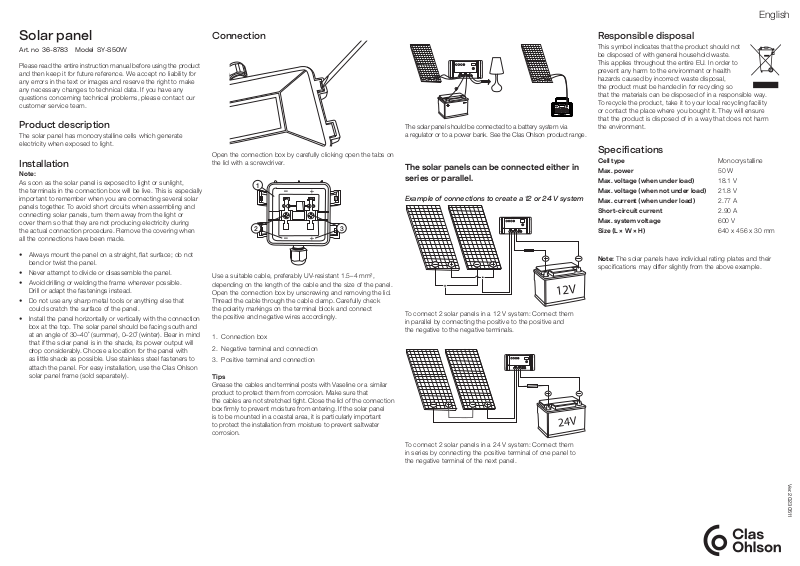

Solar panel

Art. no 36-8783 Model SY-S50W

Please read theentire instruction manual before using theproduct and then keep it for future reference. We accept no liability for any errors in thetext or images and reserve theright to make any necessary changes to technical data. If you have any questions concerning technical problems, please contact our customer service team.

Product description

The solar panel has monocrystalline cells which generate electricity when exposed to light.

Installation

Note:

As soon as thesolar panel is exposed to light or sunlight, theterminals in theconnection box will be live. This is especially important to remember when you are connecting several solar panels together. To avoid short circuits when assembling and connecting solar panels, turn them away from thelight or cover them so that they are not producing electricity during theactual connection procedure. Remove thecovering when all theconnections have been made.

Connection

Open theconnection box by carefully clicking open thetabs on thelid with ascrewdriver.

The solar panel should be connected to abattery system via aregulator or to apower bank. See theClas Ohlson product range.

The solar panels can be connected either in series or parallel.

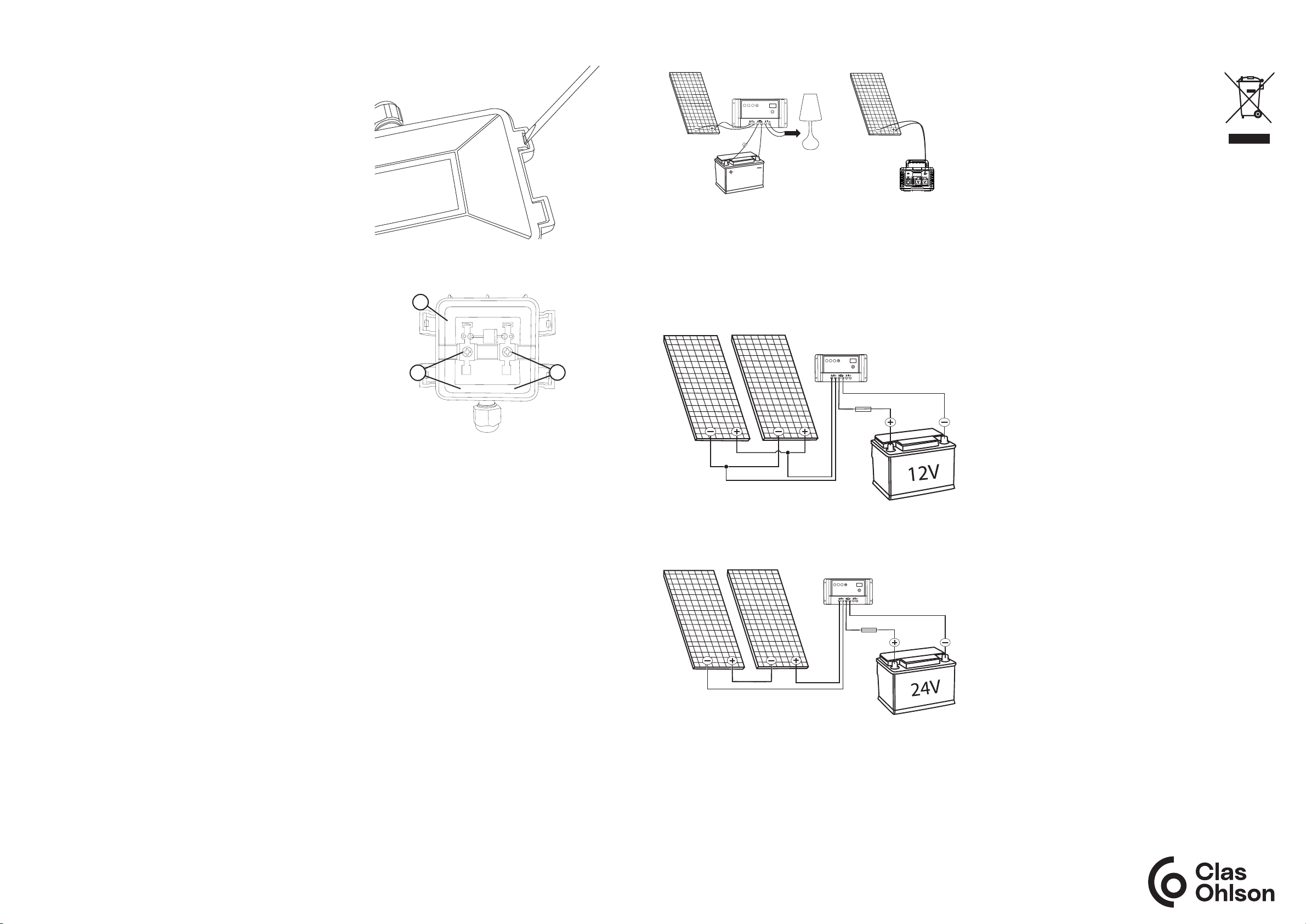

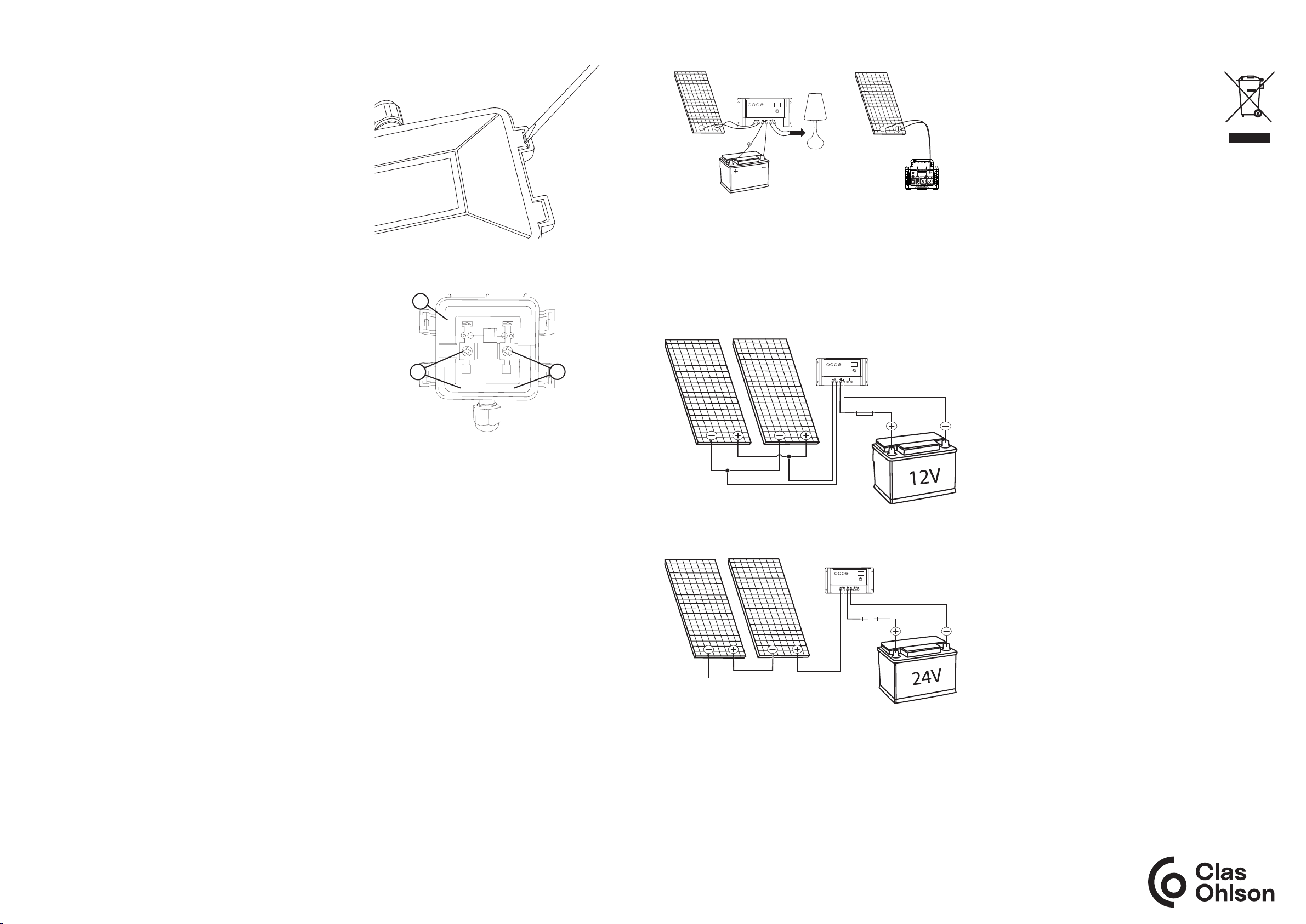

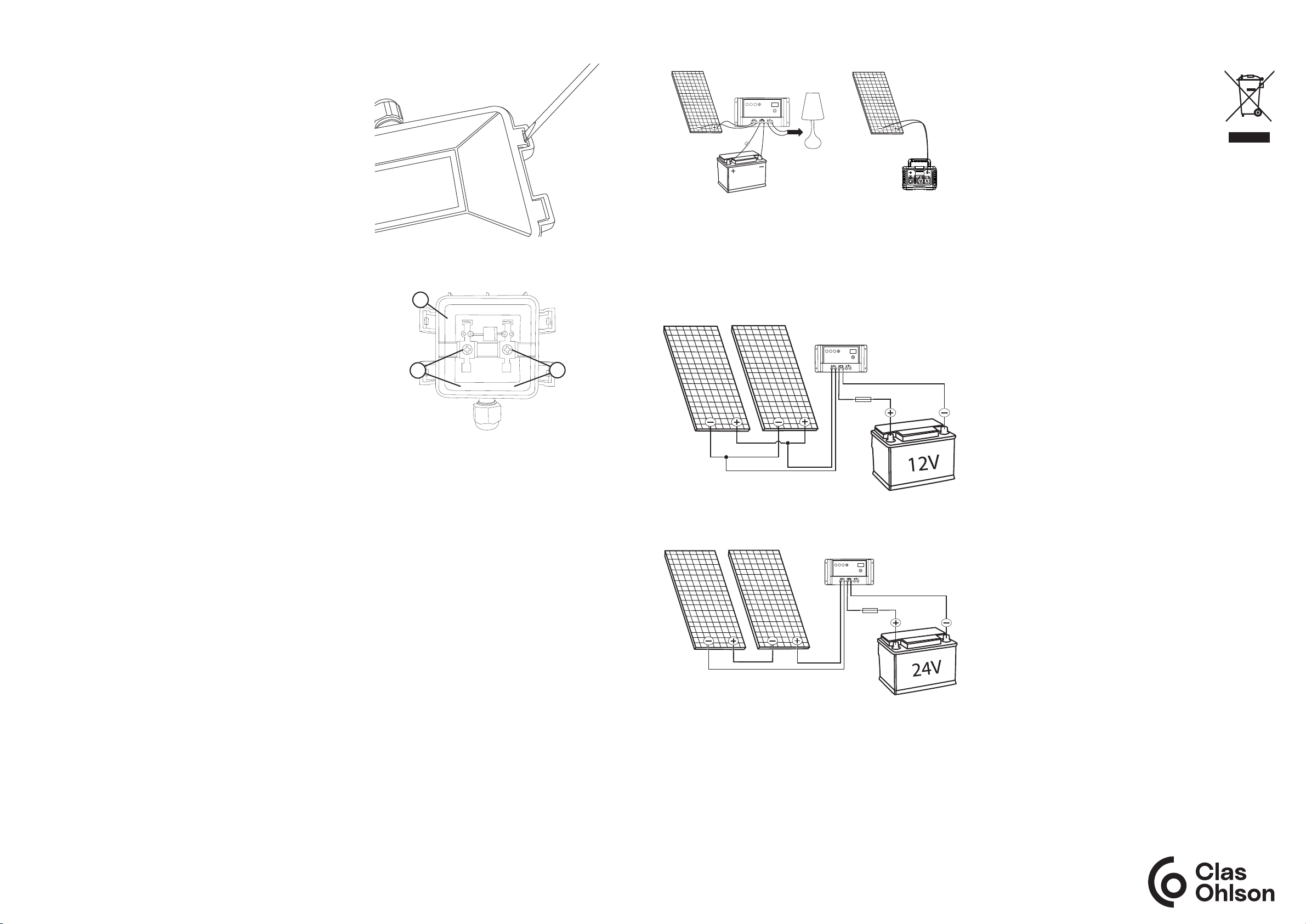

Example of connections to create a12 or 24 V system

Responsible disposal

This symbol indicates that theproduct should not be disposed of with general household waste. This applies throughout theentire EU. In order to prevent any harm to theenvironment or health hazards caused by incorrect waste disposal, theproduct must be handed in for recycling so that thematerials can be disposed of in aresponsible way. To recycle theproduct, take it to your local recycling facility or contact theplace where you bought it. They will ensure that theproduct is disposed of in away that does not harm theenvironment.

Specifications

Cell type Monocrystalline Max. power 50W Max. voltage (when under load) 18.1 V Max. voltage (when not under load) 21.8 V Max. current (when under load) 2.77 A Short-circuit current 2.90 A Max. system voltage 600 V Size (L × W × H) 640 x 456 x 30 mm

• Always mount thepanel on astraight, ﬂat surface; do not bend or twist thepanel.

• Never attempt to divide or disassemble thepanel.

• Avoid drilling or welding theframe wherever possible. Drill or adapt thefastenings instead.

• Do not use any sharp metal tools or anything else that could scratch thesurface of thepanel.

• Install thepanel horizontally or vertically with theconnection box at thetop. The solar panel should be facing south and at anangle of 30–40˚ (summer), 0–20˚ (winter). Bear in mind that if thesolar panel is in theshade, its power output will drop considerably. Choose alocation for thepanel with as little shade as possible. Use stainless steel fasteners to attach thepanel. For easy installation, use theClas Ohlson solar panel frame (sold separately).

Use asuitable cable, preferably UV-resistant 1.5–4 mm², depending on thelength of thecable and thesize of thepanel. Open theconnection box by unscrewing and removing thelid. Thread thecable through thecable clamp. Carefully check thepolarity markings on theterminal block and connect thepositive and negative wires accordingly.

1. Connection box

2. Negative terminal and connection

3. Positive terminal and connection

Tips

Grease thecables and terminal posts with Vaseline or asimilar product to protect them from corrosion. Make sure that thecables are not stretched tight. Close thelid of theconnection box ﬁrmly to prevent moisture from entering. If thesolar panel is to be mounted in acoastal area, it is particularly important to protect theinstallation from moisture to prevent saltwater corrosion.

Note: The solar panels have individual rating plates and their speciﬁcations may differ slightly from theabove example.

To connect 2 solar panels in a12 V system: Connect them in parallel by connecting thepositive to thepositive and thenegative to thenegative terminals.

To connect 2 solar panels in a24 V system: Connect them in series by connecting thepositive terminal of one panel to thenegative terminal of thenext panel.
