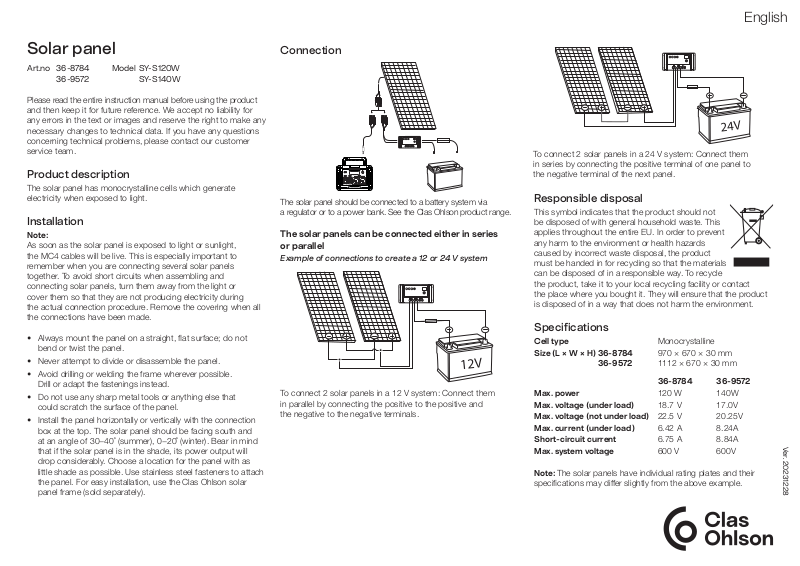

CLAS OHLSON SY-S120W, SY-S140W User manual

English

Solar panel

Art.no 36-8784 Model SY-S120W
36-9572 SY-S140W

Please read theentire instruction manual before using theproduct
and then keep it for future reference. We accept no liability for
any errors in thetext or images and reserve theright to make any
necessary changes to technical data. If you have any questions
concerning technical problems, please contact our customer
service team.

Product description

The solar panel has monocrystalline cells which generate
electricity when exposed to light.

Installation

Note:

As soon as thesolar panel is exposed to light or sunlight,
theMC4 cables will be live. This is especially important to
remember when you are connecting several solar panels
together. To avoid short circuits when assembling and
connecting solar panels, turn them away from thelight or
cover them so that they are not producing electricity during
theactual connection procedure. Remove thecovering when all
theconnections have been made.

• Always mount thepanel on astraight, flat surface; do not
bend or twist thepanel.

• Never attempt to divide or disassemble thepanel.

• Avoid drilling or welding theframe wherever possible.
Drill or adapt thefastenings instead.

• Do not use any sharp metal tools or anything else that
could scratch thesurface of thepanel.

• Install thepanel horizontally or vertically with theconnection
box at thetop. The solar panel should be facing south and
at anangle of 30−40˚ (summer), 0−20˚ (winter). Bear in mind
that if thesolar panel is in theshade, its power output will
drop considerably. Choose alocation for thepanel with as
little shade as possible. Use stainless steel fasteners to attach
thepanel. For easy installation, use theClas Ohlson solar
panel frame (sold separately).

Connection

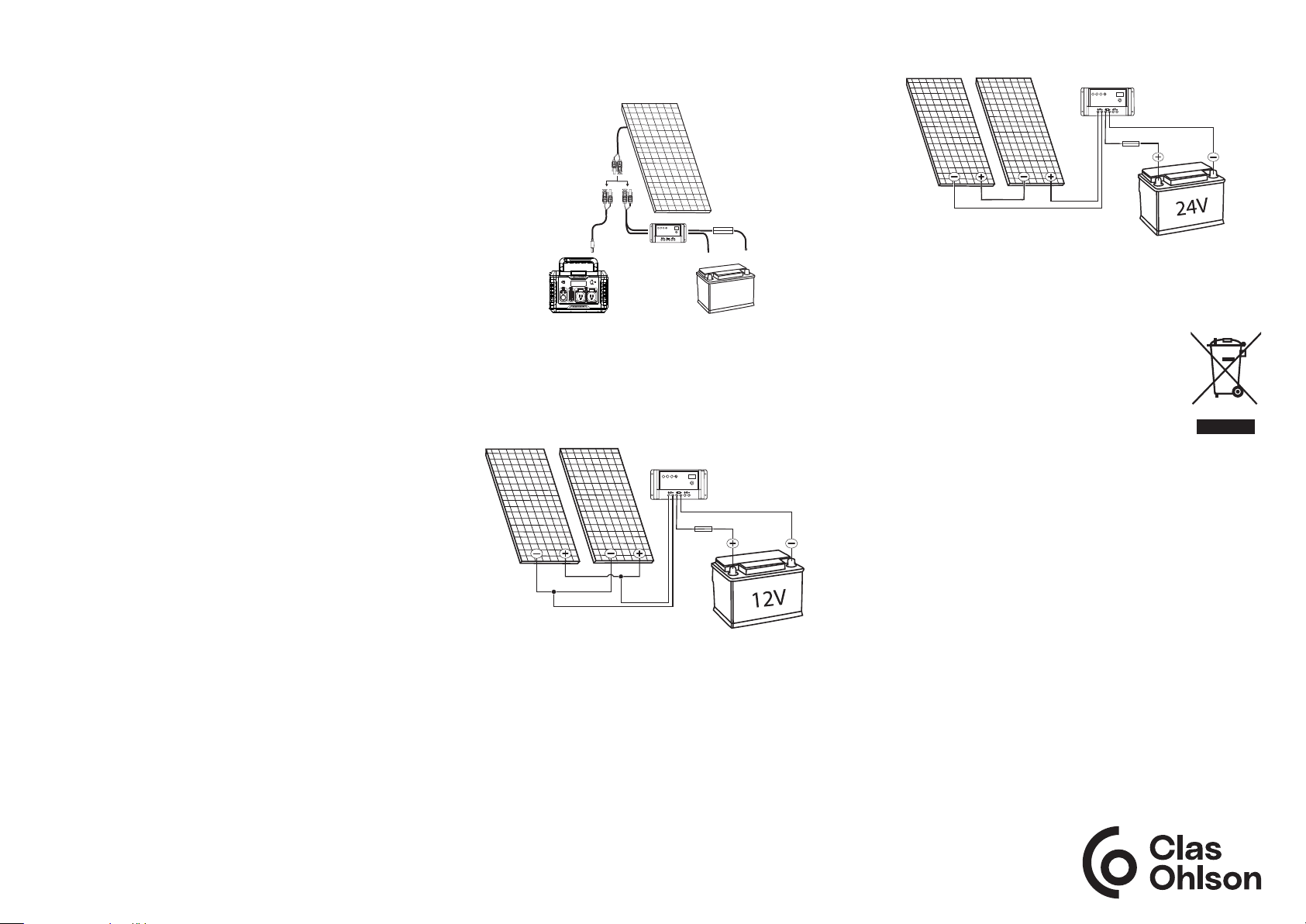

The solar panel should be connected to abattery system via
aregulator or to apower bank. See theClas Ohlson product range.

The solar panels can be connected either in series
or parallel

Example of connections to create a12 or 24 V system

To connect 2 solar panels in a12 V system: Connect them
in parallel by connecting thepositive to thepositive and
thenegative to thenegative terminals.

To connect 2 solar panels in a24 V system: Connect them
in series by connecting thepositive terminal of one panel to
thenegative terminal of thenext panel.

Responsible disposal

This symbol indicates that theproduct should not
be disposed of with general household waste. This
applies throughout theentire EU. In order to prevent
any harm to theenvironment or health hazards
caused by incorrect waste disposal, theproduct
must be handed in for recycling so that thematerials
can be disposed of in aresponsible way. To recycle
theproduct, take it to your local recycling facility or contact
theplace where you bought it. They will ensure that theproduct
is disposed of in away that does not harm theenvironment.

Specifications

Cell type Monocrystalline
Size (L×W×H) 36-8784 970×670×30 mm

36-9572 1112×670×30 mm

36-8784 36-9572
Max. power 120 W 140W
Max. voltage (under load) 18.7 V 17.0V
Max. voltage (not under load) 22.5 V 20.25V
Max. current (under load) 6.42 A 8.24A
Short-circuit current 6.75 A 8.84A
Max. system voltage 600 V 600V

Note: The solar panels have individual rating plates and their
specifications may differ slightly from theabove example.

Ver. 20231228

Svenska

Solpanel

Art.nr 36-8784 Modell SY-S120W
36-9572 SY-S140W

Läs igenom hela bruksanvisningen före användning och spara
den sedan för framtida bruk. Vi reserverar oss för ev. text- och
bildfel samt ändringar av tekniska data. Vid tekniska problem eller
andra frågor, kontakta vår kundtjänst.

Produktbeskrivning

Solpanelen har monokristallina celler som genererar elektrisk
ström när cellerna exponeras av ljus.

Montering

Obs!

När solpanelen utsätts för ljus eller solsken blir anslutningarna
(MC4 kontakterna) strömförande. Det är speciellt viktigt att tänka
på när man sammankopplar flera solpaneler. För att undvika
kortslutning vid montering och anslutning av panelen, vänd
bort eller täck över solpanelen så att den inte kommer ikontakt
med solljuset under själva arbetet med elanslutningen. Ta bort
täckningen först när alla anslutningar är klara.

• Montera alltid panelen på enplan och rak yta, böj eller vrid
inte panelen.

• Försök aldrig att dela eller ta isär panelen.

• Undvik att borra eller svetsa iramen om möjligt. Borra hellre
ioch anpassa fästanordningen.

• Använd inga vassa metallverktyg eller andra saker som kan
repa panelens yta.

• Installera panelen horisontalt eller vertikalt med
anslutningsboxen uppåt. Solpanelen bör monteras isöderläge
och i30–40º lutning (sommartid) 0–20º (vintertid). Tänk på att
om solpanelen skuggas så minskas effektiviteten avsevärt.
Välj enplats för montering med så lite skuggande föremål
som möjligt. Använd rostfria skruvar för att fästa panelen.
För enklare montering använd Clas Ohlsons stativ för solpanel.

Anslutning

Solpanelen bör anslutas till ettbatterisystem via enregulator eller
till enpowerstation. Se Clas Ohlson sortiment.

Solpanelerna kan även serie- och parallellkopplas

Inkopplingsexempel på 12 eller 24 Volt system

För inkoppling av 2 solpaneler iett 12 V-system: Parallellkoppla
panelerna genom att ansluta plus med plus och minus med minus.

För inkoppling av 2 solpaneler iett 24 V-system: Anslut ena panelens
plus till den andra panelen minus.

Avfallshantering

Denna symbol innebär att produkten inte får kastas
tillsammans med annat hushållsavfall. Detta gäller
inom hela EU. För att förebygga eventuell skada på
miljö och hälsa, orsakad av felaktig avfallshantering,
ska produkten lämnas till återvinning så att materialet
kan tas omhand på ettansvarsfullt sätt. När du
lämnar produkten till återvinning, använd dig av
de returhanteringssystem som finns där du befinner dig eller
kontakta inköpsstället. De kan se till att produkten tas om hand
på ettför miljön tillfredställande sätt.

Specifikationer

Celltyp Monokristallin
Storlek (l x b x h) 36-8784 970×670×30 mm

36-9572 1112×670×30 mm

36-8784 36-9572
Max. eekt 120 W 140W
Max. spänning (belastad) 18,7 V 17,0V
Max. spänning (obelastad) 22,5 V 20,25V
Max. ström (belastad) 6,42 A 8,24A
Kortslutningsström 6,75 A 8,84A

Max. systemspänning 600 V 600V

Ver. 20231228

Sverige • kundtjänst, tel. [phone] e-post: [email protected]
internet: www.clasohlson.se brev: Clas Ohlson AB, 793 85 Insjön

Obs! Solpanelerna har individuella märkskyltnummer och mätdata
kan avvika från exemplet ovan.

Norsk

Solcellepanel

Art.nr. 36-8784 Modell SY-S120W
36-9572 SY-S140W

Les gjennom hele bruksanvisningen før produktet tas ibruk og ta
vare på den for fremtidig bruk. Vi tar forbehold om eventuelle feil
itekst og bilder, samt endringer av tekniske data. Ved tekniske
problemer eller spørsmål, ta kontakt med vårt kundesenter.

Produktbeskrivelse

Solcellepanelet har monokrystallinske celler som genererer
elektrisk strøm når de eksponeres for lys.

Montering

Obs!

Når solcellepanelet utsettes for lys eller solskinn blir koblingene
(MC4 kontaktene) strømførende. Det er spesielt viktig åhuske
på ved sammenkobling av flere solcellepaneler. For åunngå
kortslutning ved montering og kobling av panelet, vend
solcellepanelet bort eller dekk det til, slik at det ikke utsettes
for lys under selve monteringen. Fjern tildekkingen først når
monteringen er fullført.

• Panelet skal alltid monteres på enplan og rett flate og må
ikke vris.

• Panelet må ikke demonteres eller plukkes fra hverandre.

• Unngå boring eller sveising irammen hvis det er mulig.
Bor heller iog tilpass festeanordningen.

• Bruk ikke skarpe eller spisse metallverktøy som kan lage riper
på panelets overflater.

• Panelet skal installeres horisontalt eller vertikalt med tilkoblings­boksen oppover. Solcellepanelet bør monteres sydvendt og
ien vinkel på 30–40º (sommerstid) 0–20º (vinterstid). Husk
at dersom det faller skygge på solcellepanelet vil effekten
reduseres betraktelig. Velg enplass med minimal skygge.
Bruk rustfrie skruer til monteringen. For enklere montering
bruk Clas Ohlsons stativ til solcellepanelet (selges separat).

Tilkobling

Solcellepanelet bør kobles til et batterisystem via enregulator
eller enpowerstation. Se Clas Ohlsons sortiment.

Solcellepanelene kan både serie- og parallellkobles

Eksempel på tilkobling på 12 V- og 24 V-system

For tilkobling av 2 solcellepaneler iet 12 V-system: Parallellkoble
panelene ved åkoble pluss til pluss og minus til minus.

For kobling av 2 solcellepaneler iett 24 V-system: Det ene panelets
pluss kobles til det andres minus.

Avfallshåndtering

Dette symbolet betyr at produktet ikke må kastes
sammen med øvrig husholdningsavfall. Dette gjelder
ihele EØS. For åforebygge eventuelle skader på
helse og miljø som følge av feil håndtering av avfall,
skal produktet leveres til gjenvinning, slik at materialet
blir tatt hånd om på entilfredsstillende måte. Benytt
eksisterende systemer for returhåndtering eller
kontakt forhandler når produktet skal kasseres. De vil ta hånd
om produktet på enmiljømessig forsvarlig måte.

Spesifikasjoner

Celletype Monokrystallinsk
Mål (l x b x h) 36-8487 970×670×30 mm

36-9572 1112×670×30 mm

36-8784 36-9572
Maks eekt 120 W 140 W
Maks ubelastet spenning 18,7 V 17,0 V
Maks spenning (ubelastet) 22,5 V 20,25 V
Maks strøm (belastet) 6,42 A 8,24 A
Kortsluningsstrøm 6,75 A 8,84 V
Maks systemspenning 600 V 600 V

Ver. 20231228

Norge • kundesenter, tlf. 23 21 40 00 e-post: [email protected] 
internett: www.clasohlson.no post: Clas Ohlson AS, Postboks 485 Sentrum, 0105 Oslo

Obs! Solpanelene har forskjellige merkeskiltnummer og måledata
kan avvike fra eksempelet ovenfor.

Suomi

Aurinkopaneeli

Tuotenro 36-8784   Malli SY-S120W
36-9572 SY-S140W

Lue koko käyttöohje ja säästä se tulevaa käyttöä varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa
mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee
teknisiä ongelmia, ota yhteys asiakaspalveluun.

Tuotekuvaus

Aurinkopaneelissa on yksikiteiset kennot, jotka tuottavat
sähkövirtaa kennojen saadessa valoa.

Asennus

Huom!

Kun aurinkopaneeli vastaanottaa auringonvaloa, liitännät (MC4­liitännät) johtavat sähköä. Tämä on tärkeä huomioida silloin,
kun yhdistetään useita aurinkopaneeleja. Vältä oikosulkua
aurinkopaneelin asennuksen ja liittämisen yhteydessä
kääntämällä paneeli pois auringosta tai peittämällä se, ettei
se pääse kosketuksiin auringonvalon kanssa sähköliitäntöjä
koskevan työskentelyn aikana. Poista suojaava peite vasta sitten,
kun liitännät on tehty valmiiksi.

• Paneeli tulee asentaa tasaiselle ja suoralle pinnalle, älä taivuta
tai kierrä paneelia.

• Älä jaa osiin tai pura aurinkopaneelia.

• Vältä kehyksen poraamista tai hitsaamista. Poraa mieluummin
kiinnikkeeseen ja asenna se.

• Älä käytä teräviä metallityökaluja tai muita esineitä, jotka
saattavat naarmuttaa paneelin pintaa.

• Asenna paneeli vaakasuoraan tai pystysuoraan niin, että
liitäntärasia on ylöspäin. Aurinkopaneeli tulisi asentaa etelään
päin ja 30–40 asteen kulmaan (kesäaika) ja 0–20 asteen kulmaan
(talviaika). Huomioi, että jos aurinkopaneeli on varjossa, sen
teho heikkenee merkittävästi. Valitse aurinkopaneelille paikka,
jossa on mahdollisimman vähän varjostavia asioita. Käytä
ruostumattomia ruuveja paneelin asentamisessa. Clas Ohlsonin
aurinkopaneelitelineen (myydään erikseen) avulla asentaminen
on helppoa.

Liitäntä

Aurinkopaneeli tulisi liittää varavirtalähteeseen tai
akkujärjestelmään akun ohjausyksikön kautta. Tutustu Clas
Ohlsonin valikoimaan.

Aurinkopaneelit voidaan myös kytkeä sarjaan tai rinnakkain

Liittämisesimerkit 12 tai 24 voltin järjestelmille

Kahden aurinkopaneelin liittäminen 12 V:n järjestelmään:
Kytke paneelit rinnakkain liittämällä plussa plussaan ja
miinus miinukseen.

Kahden aurinkopaneelin liittäminen 24 V:n järjestelmään:
Liitä yhden paneelin plusnapa toisen paneelin miinukseen.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa
hävittää kotitalousjätteen seassa. Tämä koskee
koko EU-aluetta. Virheellisestä hävittämisestä
johtuvien mahdollisten ympäristö- ja terveyshaittojen
ehkäisemiseksi tuote tulee viedä kierrätettäväksi,
jotta materiaali voidaan käsitellä vastuullisella tavalla.
Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai
ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään
vastuullisella tavalla.

Tekniset tiedot

Kennotyyppi Yksikitenen
Koko (P×L×K) 36-8487 970×670×30 mm

36-9572 1112×670×30 mm

36-8487 36-9572
Enimmäisteho 120 W 140 W
Suurin jännite (kuormiteu) 18,7 V 17,0 V
Suurin jännite (kuormiamaton) 22,5 V 20.25 V
Suurin virta (kuormiteu) 6,42 A 8,24 A
Oikosulkuvirta 6,75 A 8,84 A
Suurin järjestelmäjännite 600 V 600 V

Huom.! Aurinkopaneeleissa on yksilölliset numerot merkkikilvissä

ja mittaustulokset voivat poiketa yllä olevasta esimerkistä.

Ver. 20231228

Suomi • asiakaspalvelu puh. 020 111 2222 sähköposti: [email protected] 
kotisivu: www.clasohlson.fi osoite: Clas Ohlson Oy, Kaivokatu 10 B, 00100 Helsinki
