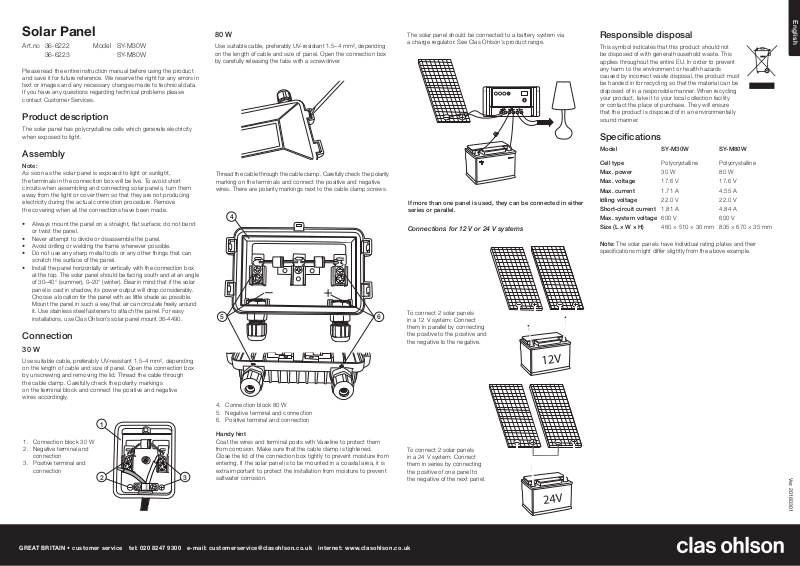

English

Solar Panel

Art.no 36-6222 Model SY-M30W 36-6223 SY-M80W

Please read theentire instruction manual before using theproduct and save it for future reference. We reserve theright for any errors in text or images and any necessary changes made to technical data. If you have any questions regarding technical problems please contact Customer Services.

Product description

Thesolar panel has polycrystalline cells which generate electricity when exposed to light.

Assembly

Note:

As soon as thesolar panel is exposed to light or sunlight, the terminals in theconnection box will be live. To avoid short circuits when assembling and connecting solar panels, turn them away from thelight or cover them so that they are not producing electricity during theactual connection procedure. Remove thecovering when all theconnections have been made.

• Always mount thepanel on astraight, ﬂat surface; do not bend or twist thepanel.

• Never attempt to divide or disassemble thepanel.

• Avoid drilling or welding theframe whenever possible.

• Do not use any sharp metal tools or any other things that can scratch thesurface of thepanel.

• Install thepanel horizontally or vertically with theconnection box at thetop. Thesolar panel should be facing south and at anangle of 30–40° (summer), 0–20° (winter). Bear in mind that if thesolar panel is cast in shadow, its power output will drop considerably. Choose alocation for thepanel with as little shade as possible. Mount thepanel in such away that air can circulate freely around it. Use stainless steel fasteners to attach thepanel. For easy installations, use Clas Ohlson’s solar panel mount 36-4490.

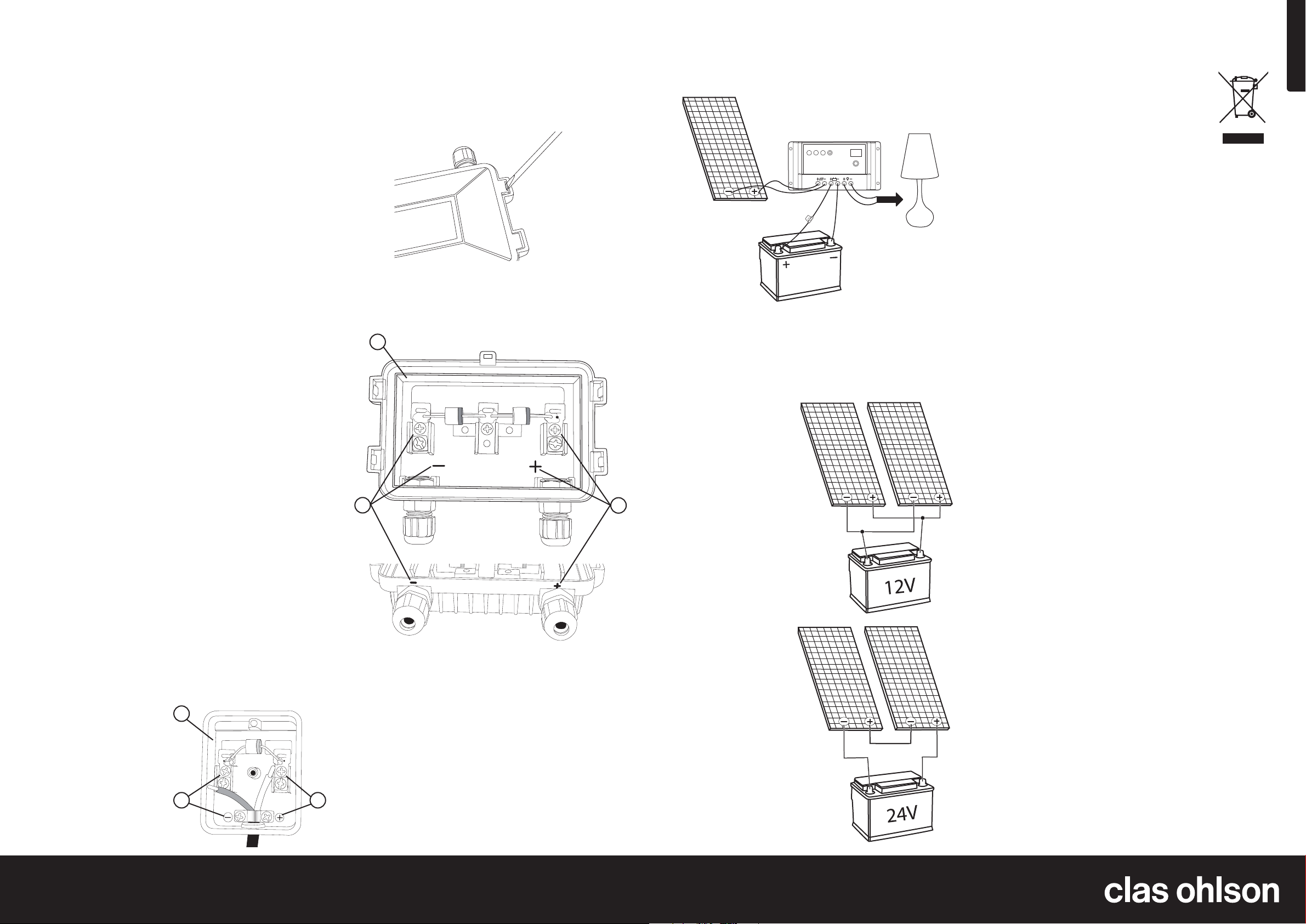

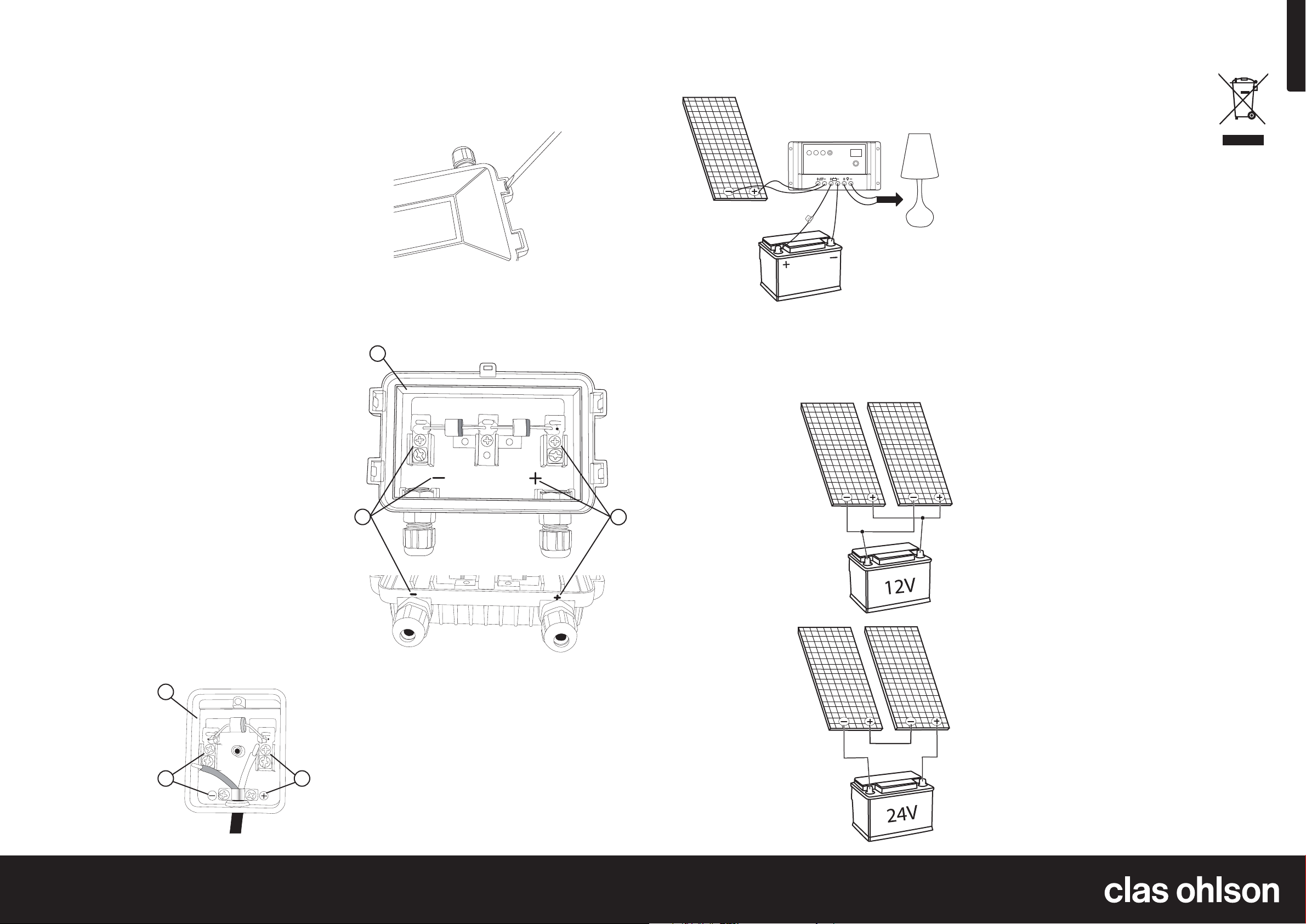

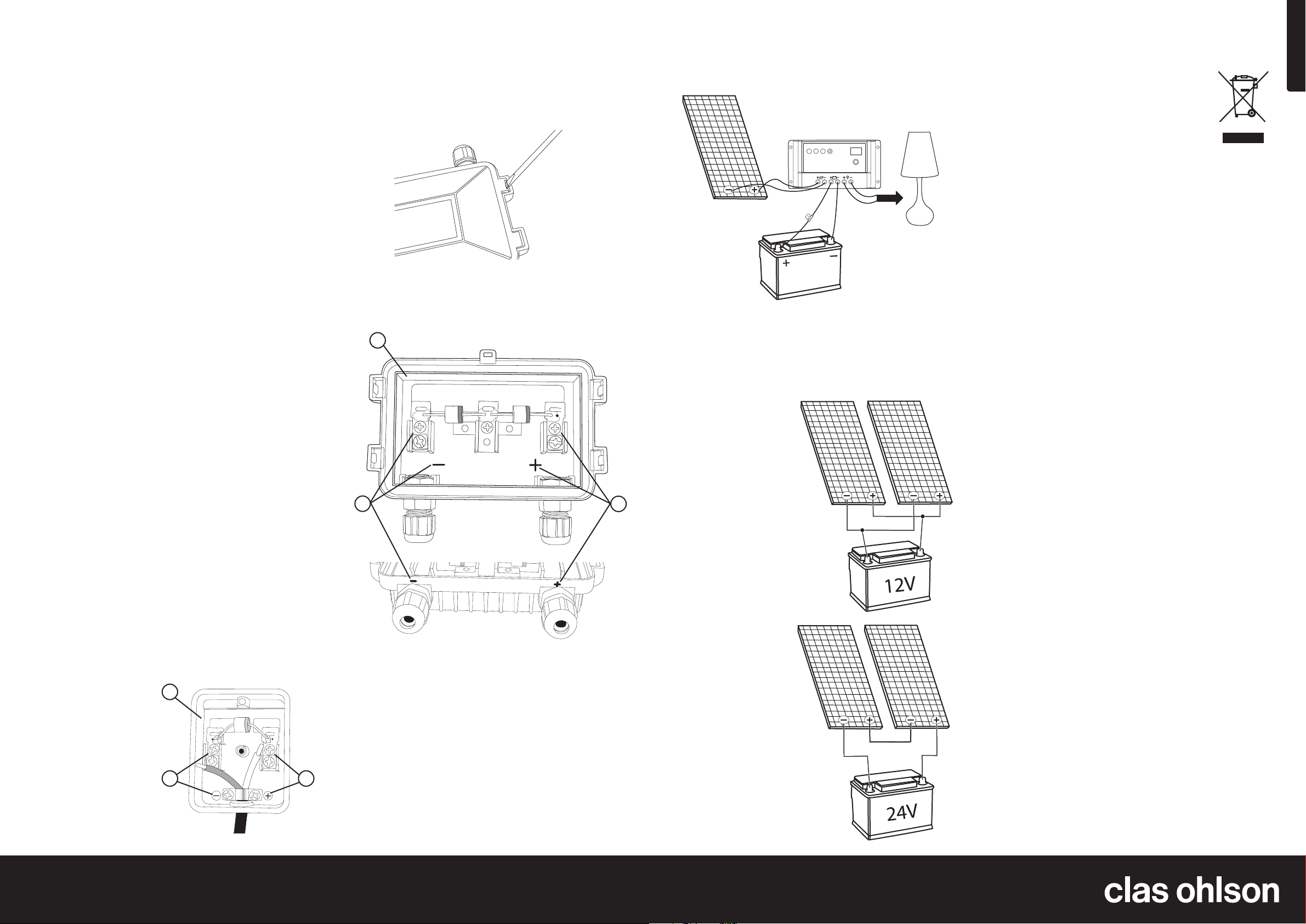

Connection

30 W

Use suitable cable, preferably UV-resistant 1.5–4 mm², depending on thelength of cable and size of panel. Open theconnection box by unscrewing and removing thelid. Thread thecable through thecable clamp. Carefully check thepolarity markings on theterminal block and connect thepositive and negative wires accordingly.

1. Connection block 30 W

2. Negative terminal and connection

3. Positive terminal and connection

80 W

Use suitable cable, preferably UV-resistant 1.5–4 mm², depending on thelength of cable and size of panel. Open theconnection box by carefully releasing thetabs with ascrewdriver.

Thread thecable through thecable clamp. Carefully check thepolarity marking on theterminals and connect thepositive and negative wires. There are polarity markings next to thecable clamp screws.

4. Connection block 80 W

5. Negative terminal and connection

6. Positive terminal and connection

Handy hint

Coat thewires and terminal posts with Vaseline to protect them from corrosion. Make sure that thecable clamp is tightened. Close thelid of theconnection box tightly to prevent moisture from entering. If thesolar panel is to be mounted in acoastal area, it is extra important to protect theinstallation from moisture to prevent saltwater corrosion.

Thesolar panel should be connected to abattery system via acharge regulator. See Clas Ohlson’s product range.

If more than one panel is used, they can be connected in either series or parallel.

Connections for 12 V or 24 V systems

To connect 2 solar panels in a12 V system: Connect them in parallel by connecting thepositive to thepositive and thenegative to thenegative.

To connect 2 solar panels in a24 V system: Connect them in series by connecting thepositive of one panel to thenegative of thenext panel.

Responsible disposal

This symbol indicates that this product should not be disposed of with general household waste. This applies throughout theentire EU. In order to prevent any harm to theenvironment or health hazards caused by incorrect waste disposal, theproduct must be handed in for recycling so that thematerial can be disposed of in aresponsible manner. When recycling your product, take it to your local collection facility or contact theplace of purchase. They will ensure that theproduct is disposed of in anenvironmentally sound manner.

Specifications

Model SY-M30W SY-M80W

Cell type Polycrystalline Polycrystalline Max. power 30 W 80 W Max. voltage 17.6 V 17.6 V Max. current 1.71 A 4.55 A Idling voltage 22.0 V 22.0 V Short-circuit current 1.81 A 4.84 A Max. system voltage 600 V 600 V Size (L × W × H) 460 × 510 × 30 mm 835 × 670 × 35 mm

Note: Thesolar panels have individual rating plates and their

speciﬁcations might differ slightly from theabove example.

Ver. 20160301

GREAT BRITAIN • customer service tel: 020 8247 9300 e-mail: [email protected] internet: www.clasohlson.co.uk

Page 2

Svenska

Solpanel

Art.nr 36-6222 Modell SY-M30W 36-6223 SY-M80W

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Produktbeskrivning

Solpanelen har polykristallina celler som genererar elektrisk ström när cellerna exponeras av ljus.

Montering

Obs!

När solpanelen utsätts för ljus eller solsken blir plintarna ianslutnings boxen strömförande. Speciellt viktigt att tänka på när man sammankopplar ﬂera solpaneler. För att undvika kortslutning vid montering och anslutning av panelen, vänd bort eller täck över solpanelen så att den inte kommer ikontakt med solljuset under själva arbetet med elanslutningen. Ta bort täckningen först när alla anslutningar är klara.

• Montera alltid panelen på enplan och rak yta, böj eller vrid inte panelen.

• Försök aldrig att dela eller ta isär panelen.

• Undvik att borra eller svetsa iramen om möjligt.

• Använd inga vassa metallverktyg eller andra saker som kan repa panelens yta.

• Installera panelen horisontalt eller vertikalt med anslutningsboxen uppåt. Solpanelen bör monteras isöderläge och i30–40º lutning (sommartid) 0–20º (vintertid). Tänk på att om solpanelen skuggas så minskas effektiviteten avsevärt. Välj enplats för montering med så lite skuggande föremål som möjligt. Montera solpanelen så att luften kan cirkulera fritt runt panelen. Använd rostfria skruvar för att fästa panelen. För enklare montering använd Clas Ohlsons stativ för solpanel 36-4490.

Anslutning

30 W

Använd lämplig kabel, helst UV-beständig 1,5–4 mm² beroende på kabellängd och panelstorlek. Öppna anslutningsboxen genom att skruva bort skruven och lyfta bort locket. Trä igenom kabeln genom kabelförskruvningen. Kontrollera noga polaritetsmärkningen på kopplingsplinten och anslut plus- och minuskabeln till kopplingsplinten.

1. Anslutningsbox 30 W

2. Minusmärkning och anslutning

3. Plusmärkning och anslutning

80 W

Använd lämplig kabel, helst UV-beständig 1,5–4 mm² beroende på kabellängd och panelstorlek. Öppna anslutningsboxen genom att försiktigt klicka ur spärrarna ilocket med enskruvmejsel.

Trä igenom kabeln genom kabelförskruvningarna. Kontrollera noga polaritetsmärkningen på kopplingsplinten och anslut plus- och minuskabeln. Se även polaritetsmärkningen vid kabelgenomföringarna på anslutningsboxen.

4. Anslutningsbox 80 W

5. Minusmärkning och anslutning

6. Plusmärkning och anslutning

Tips!

Smörj in kablar och skruvplint med vaselin eller liknade för att skydda mot korrosion. Se till att kabeln är dragavlastad. Stäng kopplingsplintens lock ordentligt så att inte fukt kan tränga in. Om solpanelen ska monteras nära havet där den kan påverkas av saltvatten är det extra viktigt att skydda anläggningen mot i nträngande fukt för att förhindra korrosion.

Solpanelen bör anslutas till ettbatterisystem via enregulator. Se Clas Ohlson sortiment.

Solpanelerna kan även serie- och parallellkopplas.

Inkopplingsexempel på 12 eller 24 Volt system

För inkoppling av 2 solpaneler iett12 V- system: Parallellkoppla panelerna genom att ansluta plus med plus och minus med minus.

För inkoppling av 2 solpaneler iett24 V- system: Anslut ena panelens plus till den andra panelen minus.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ettansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som ﬁnns där du beﬁnner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ettför miljön tillfredställande sätt.

Specifikationer

Model SY-M30W SY-M80W

Cell typ Polykristallina Polykristallina Max. effekt 30 W 80 W Max. spänning 17,6 V 17,6 V Max. strömstyrka 1,71 A 4,55 A Tomgångsspänning 22,0 V 22,0 V Kortslutningsström 1,81 A 4,84 A Max. systemspänning 600 V 600 V Storlek (L × B × H) 460×510×30 mm 835 × 670× 35 mm

Obs! Solpanelerna har individuella märkskyltnummer och mätdata

kan avvika från exemplet ovan.

Ver. 20160301

SVERIGE • kundtjänst tel. 0247/445 00 fax 0247/445 09 e-post [email protected] internet www.clasohlson.se

Page 3

Norsk

Solpanel

Art.nr. 36-6222 Modell SY-M30W 36-6223 SY-M80W

Les brukerveiledningen nøye før produktet tas ibruk, og ta vare på den for framtidig bruk. ireserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret idenne bruksanvisningen).

Produktbeskrivelse

Solpanelet har polykrystallina celler som genererer elektrisk strøm når cellene eksponeres for lys.

Montering

Obs!

Når solpanelet utsettes for lys eller solskinn blir plintene ikoblingsboksen strømførende. Det er det spesielt viktig åhuske på ved sammenkobling av ﬂere solpaneler. For åunngå kortsluttning ved montering og kobling av panelet, vend solpanelet bort eller tildekk det, slik at det ikke kommer ikontakt med sollyset under selve monteringsarbeidet. Fjern tildekkingen først når monteringen er fullført.

• Panelet skal monteres på enplan og rett ﬂate. Panelet må ikke bøyes eller dreies på.

• Panelet må ikke demonteres eller plukkes fra hverandre.

• Unngå boring eller sveising irammen hvis det er mulig.

• Bruk ikke skarpe eller spisse metallverktøy som kan lage riper på panelets overﬂater.

• Panelet skal installeres horisontalt eller vertikalt med tilkoblingsboksen oppover. Solpanelet bør monteres sydvendt og ienvinkel på 30–40º (sommerstid) 0–20º (vinterstid). Husk at dersom det faller skygge på solpanelet vil effekten reduseres betraktelig. Velg enplass til montering av solpanelet som har minst mulig skygge. Solpanelet bør monteres slik at luften kan sirkulere fritt rundt det. Bruk rustfrie skruer til monteringen. For enklere montering bruk Clas Ohlsons stativ til solpanelet, art.nr. 36-4490.

Tilkobling

80 W

Bruk passende kabel, helst enUV-bestandig 1,5–4 mm² avhengig av kabellengde og panelstørrelse. Koblingsboksen åpnes ved åforsiktig vippe ut sperrene med enskrutrekker.

Tre kabelen gjennom kabelhullet. Kontroller polaritetsmerkingen på koblingsplinten og koble pluss- og minuskabelen. Se polaritetsmerkingen på kabelgjennomføringene på koblingsboksen.

Solpanelet bør kobles til et batterisystem via enregulator. Se Clas Ohlons sortiment.

Solpanelene kan også serie- og parallellkobles.

Innkoblingseksempel på 12 eller 24 V system

For kobling av 2 solpaneler iett12 V-system: Parallellkoble panelene ved åkoble pluss til pluss og minus til minus.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder ihele EØSområdet. For åforebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på enansvarsfull måte. Benytt miljøstasjonene som er der du beﬁnner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på entilfredsstillende måte som gagner miljøet.

Spesifikasjoner

Modell: SY-M30W SY-M80W

Celle type Polykrystallina Polykrystallina Maks. effekt 30 W 80 W Maks. spenning 17,6 V 17,6 V Maks. strømstyrke 1,71 A 4,55 A Tomgangsspenning 22,0 V 22,0 V Kortsluttningsstrøm 1,81 A 4,84 A Maks. systemspenning 600 V 600 V Mål (l x b x h) 460 × 510 × 30 mm 835 × 670 × 35 mm

Obs! Solpanelene har forskjellige merkeskiltnummer og måledata

kan avvike fra eksempelet ovenfor.

30 W

Bruk passende kabel, helst enUV-bestandig 1,5–4 mm² avhengig av kabellengde og panelstørrelse. Tilkoblingsboksen åpnes ved åløsne på skruen og ta bort lokket. Tre kabelen gjennom kabelhullet. Kontroller polaritetsmerkingen på koblingsplinten og koble pluss- og minuskabelen til koblingsplinten.

1. Koblingsboks 30 W

2. Minusmerking og kobling

3. Plussmerking og kobling

4. Koblingsboks 80 W

5. Minusmerking og kobling

6. Plussmerking og kobling

Tips!

Smør inn kabler og skrueplint med vaselin eller liknende for å beskytte mot korrosjon. Påse at kabelen har trekkavlastning. Lukk koblingsplintens lokk ordentlig slik at fuktighet ikke kan trenge inn. Hvis solpanelet skal monteres nær havet hvor det kan påvirkes av saltvann er det ekstra viktig åbeskytte anlegget mot inntrenging av fuktighet for åhindre korrosjon.

For kobling av 2 solpaneler iett24 V-system: Det ene panelets pluss kobles til det andres minus.

Ver. 20160301

NORGE • kundesenter tel. 23 21 40 00 fax 23 21 40 80 e-post [email protected] internett www.clasohlson.no

Page 4

Suomi

Aurinkopaneeli

Tuotenro 36-6222 Malli SY-M30W 36-6223 SY-M80W

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Tuotekuvaus

Aurinkopaneelissa on monikiteisiä kennoja, jotka muodostavat sähkövirtaa kennojen altistuessa valolle.

Asennus

Huom.!

Kun aurinkokenno altistuu valolle tai auringonvalolle, kytkentärasian kytkinrimasta tulee virtaa johtava. Tämä on erityisen tärkeää ottaa huomioon useita aurinkopaneeleja yhdistettäessä. Oikosulun estämiseksi käännä paneeli paneelin asennuksen ja liittämisen ajaksi poispäin auringosta tai peitä paneeli, jotta auringonvalo ei osu siihen sähköliitäntöjä tehtäessä. Altista paneeli auringonvalolle vasta, kun kaikki liitännät on tehty.

• Asenna paneeli aina tasaiselle ja suoralle alustalle. Älä taivuta tai väännä paneelia.

• Älä pura paneelia.

• Vältä mahdollisuuksien mukaan paneelin kehikon poraamista.

• Älä käytä teräviä metallityökaluja tai muita esineitä, jotka saattavat naarmuttaa paneelin pintaa.

• Asenna paneeli vaaka- tai pystysuoraan kytkentärasia ylöspäin. Asenna aurinkopaneeli eteläpuolelle, kesällä 30–40º:n kulmaan ja talvella 0–20º:n kulmaan. Jos aurinkopaneeli jää varjoon, teho vähenee huomattavasti. Asenna paneeli sellaiseen paikkaan, jossa on mahdollisimman vähän varjoa ja jossa ilma pääsee kiertämään sen ympärillä. Kiinnitä paneeli ruostumattomilla ruuveilla. Helpompi tapa on käyttää paneelin asennukseen Clas Ohlsonin aurinkopaneelitelinettä 36-4490.

Liittäminen

80 W

Käytä sopivaa kaapelia, mieluiten UV-kestävää 1,5–4 mm²:n kaapelia kaapelin pituudesta ja paneelin koosta riippuen. Avaa kytkentärasia napsauttamalla kannen lukitukset varovasti auki ruuvitaltalla.

Pujota kaapeli kierreliittimien läpi. Tarkista kytkentäriman napaisuusmerkinnät ja liitä plus- ja miinuskaapelit kytkentärimaan. Tarkista myös kaapeliläpivientien napaisuusmerkinnät kytkentärasiasta.

Aurinkopaneeli on liitettävä akkujärjestelmään säätimen kautta, jota löytyy Clas Ohlsonin valikoimasta.

Aurinkopaneeleja voi myös sarja- ja rinnankytkeä.

Esimerkit liittämisestä 12 tai 24 V:n järjestelmään

Kahden aurinkopaneelin liittäminen yhteen 12 V:n järjestelmään: rinnakkaiskytke paneelit liittämällä plus plussaan ja miinus miinukseen.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EUaluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Malli SY-M30W SY-M80W

Kennotyyppi Monikiteinen Monikiteinen

Enimmäisteho 30 W 80 W

Enimmäisjännite 17,6 V 17,6 V

Virran enimmäisvoimakkuus 1,71 A 4,55 A

Tyhjäkäyntijännite 22,0 V 22,0 V

Oikosulkuvirta 1,81 A 4,84 A

Enimmäisjännite 600 V 600 V

Mitat (P × L × K) 460 × 510 × 30 mm 835 × 670 × 35 mm

Huom.! Aurinkopaneeleissa on yksilölliset arvokilpien numerot ja

mittaustulokset voivat poiketa yllä olevista.

30 W

Käytä sopivaa kaapelia, mieluiten UV-kestävää 1,5–4 mm²:n kaapelia kaapelin pituudesta ja paneelin koosta riippuen. Avaa kytkentärasia irrottamalla ruuvit ja nostamalla kansi pois. Pujota kaapeli kierreliittimen läpi. Tarkista kytkentäriman napaisuusmerkinnät ja liitä plus- ja miinuskaapelit kytkentärimaan.

1. Kytkentärima 30 W

2. Miinusmerkintä ja -liitäntä

3. Plusmerkintä ja -liitäntä

SUOMI • asiakaspalvelu puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi

4. Kytkentärima 80 W

5. Miinusmerkintä ja -liitäntä

6. Plusmerkintä ja -liitäntä

Huom.

Voitele kaapelit ja kytkentärima vaseliinilla tai vastaavalla korroosion ehkäisemiseksi. Varmista, että kaapelin vedonpoistosta on huolehdittu. Sulje kytkentäriman kansi kunnolla, ettei sisälle pääse kosteutta. Jos aurinkopaneeli asennetaan meren lähelle, jossa siihen saattaa päästä suolavettä, on erityisen tärkeää suojata paneeli korroosion estämiseksi niin, ettei sen sisälle pääse kosteutta.

Kahden aurinkopaneelin liittäminen yhteen 24 V:n järjestelmään: liitä toisen paneelin plus toisen paneelin miinukseen.

Ver. 20160301

Page 5

Deutsch

Solarmodul

Art.Nr. 36-6222 Modell SY-M30W 36-6223 SY-M80W

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Produktbeschreibung

Das Solarmodul hat polykristalline Zellen, die elektrischen Strom erzeugen, wenn die Zellen dem Licht ausgesetzt werden.

Montage

Hinweis:

Wird das Solarmodul Licht oder Sonnenschein ausgesetzt, führen die Verbindungsblöcke in der Anschlussbox Strom. Dies bitte besonders beachten, wenn mehrere Solarmodule miteinander verbunden werden. Um bei der Montage und beim Anschluss der Module Kurzschlüsse zu vermeiden, das Solarmodul wenden oder abdecken, so dass es bei Arbeiten mit dem Stromanschluss nicht mit Sonnenlicht in Kontakt kommt. Abdeckung erst nach Fertigstellung aller Anschlüsse entfernen.

• Das Modul immer auf einer ebenen, geraden Fläche montieren. Das Modul nicht biegen oder winden.

• Niemals versuchen, das Solarmodul zu öffnen oder auseinander zu nehmen.

• Bohren oder Schweißen am Rahmen nach Möglichkeit vermeiden.

• Kein spitzes Metallwerkzeug oder andere Dinge benutzen, mit denen das Modul beschädigt werden kann.

• Das Modul horizontal oder vertikal mit der Anschlussbox nach oben montieren. Für optimale Leistung das Solarmodul in Südlage mit einer Neigung von 30–40º (Sommer) bzw. 0–20º (Winter) anbringen. Im Schatten wird die Leistung des Solarmoduls erheblich reduziert. Für die Montage einen Platz mit so wenig schattenwerfenden Objekten wie möglich wählen. Das Solarmodul so montieren, dass die Luft frei um das Modul zirkulieren kann. Edelstahlschrauben zur Befestigung des Moduls verwenden. Zur einfacheren Montage empfehlen wir das Stativ für Solarmodule 36-4490 von Clas Ohlson zu verwenden.

80 W

Ein geeignetes Kabel verwenden, vorzugsweise UV-beständig, 1,5–4 mm² abhängig von Kabellänge und Modulgröße. Die Anschlussbox durch vorsichtiges Ausklicken der Sperren in der Abdeckung mit dem Schraubendreher öffnen.

Das Kabel durch die Kabelverschraubungen ziehen. Die Polaritätskennzeichnung am Verbindungsblock sorgfältig kontrollieren. Plus- und Minuskabel anschließen. Auch die Polaritätskennzeichnung an den Kabeldurchführungen an der Anschlussbox beachten.

Das Solarmodul sollte über einen Regler an ein Akkusystem angeschlossen werden. Siehe Sortiment von Clas Ohlson.

Solarmodule können auch seriell und parallel verschaltet werden.

Verbindungsbeispiel für 12- oder 24-Volt-System

Zur Verbindung von 2 Solar modulen in einem 12-Volt-System: Parallel verschaltete Module durch Anschluss Plus mit Plus oder Minus mit Minus.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass dasProdukt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen Schäden für dieUmwelt und Gesundheit vorzubeugen, diedurch fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden um dienachhaltige Wiederverwertung von stofﬂichen Ressourcen zu fördern. Bei der Rückgabe des Produktes bitte dievorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann dasProdukt auf eine umweltfreundliche Weise recyceln.

Technische Daten

Modell SY-M30W SY-M80W

Zellentyp Polykristallin Polykristallin

Maximalleistung 30 W 80 W

Maximalspannung 17,6 V 17,6 V

Maximale Stromstärke 1,71 A 4,55 A

Leerlaufspannung 22,0 V 22,0 V

Kurzschlussstrom 1,81 A 4,84 A

Max. Systemspannung 600 V 600 V

Größe (L × B × H) 460 × 510 × 30 mm 835 × 670 × 35 mm

Hinweis: Die Solarmodule tragen eine individuelle Kennzeichnungs-

nummer. Messdaten können vom Beispiel oben abweichen.

Anschluss

30 W

Ein geeignetes Kabel verwenden, vorzugsweise UV-beständig, 1,5–4 mm² abhängig von Kabellänge und Modulgröße. Die Anschlussbox durch Lösen der Schrauben und Anheben der Abdeckung öffnen. Das Kabel durch die Kabelverschraubung ziehen. Die Polaritätskennzeichnung am Verbindungsblock sorgfältig kontrollieren. Plus- und Minuskabel an Verbindungsblock anschließen.

1. Anschlussbox 30 W

2. Minusmarkierung und Anschluss

3. Plusmarkierung und Anschluss

DEUTSCHLAND • Kundenservice Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.

4. Anschlussbox 80 W

5. Minusmarkierung und Anschluss

6. Plusmarkierung und Anschluss

Hinweis:

Kabel und Schraubblock zum Schutz vor Korrosion mit Vaseline oder Ähnlichem schmieren. Sicherstellen, dass das Kabel zugentlastet ist. Den Verschluss des Anschlussblocks ordentlich schließen, damit Feuchtigkeit nicht eindringen kann. Wird das Solarmodul in Meeresnähe montiert und ist Salzwasser ausgesetzt, ist es besonders wichtig, die Anlage vor eindringender Feuchtigkeit zu schützen, um Korrosion zu vermeiden.

Zur Verbindung von 2 Solar modulen in einem 24-Volt-System: Plus des einen Moduls an Minus des anderen Moduls anschließen.

Ver. 20160301
