Page 1

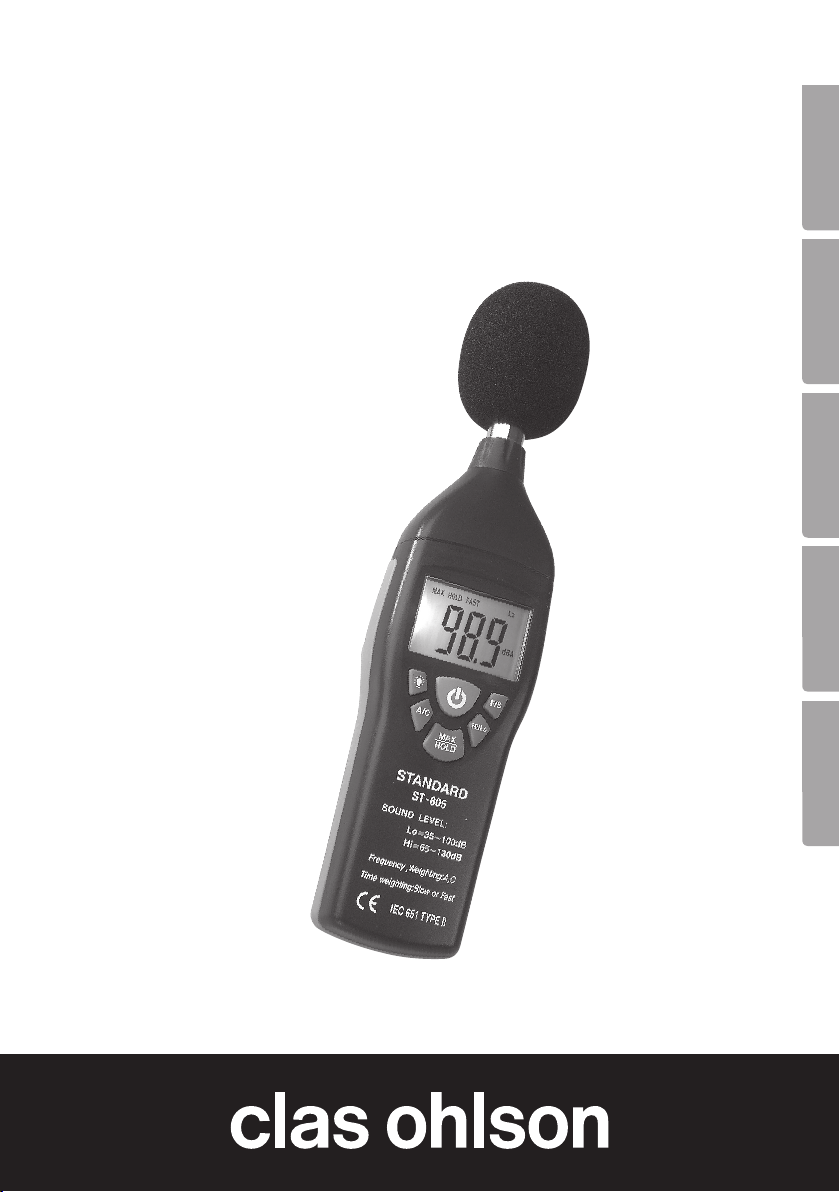

Sound Level Meter

Ljudmätare Lydmåler Desibelimittari Schallpegelmessgerät

EnglishSvenskaNorskSuomiDeutsch

Art.no Model

36-1604 ST-805

Ver. 20140103

Page 2

Sound Level Meter

Art.no 36-1604 Model ST-805

English

Please read theentire instruction manual before use and save it for future reference. We reserve theright for any errors in text or images and for making any necessary technical changes to this document. If you should have any questions concerning technical problems please contact our Customer Services.

Description

• Meter for measuring thesound level in homes, industrial workplaces, ofﬁces, streets, etc.

• Two measuring ranges: (Lo) 30–100 dB (Hi) 65–130 dB with 0.1 dB resolution and 4-digit display.

• Frequency range 31.5 Hz – 8 kHz.

• Comes with 1 type 6F22 (9 V) battery and storage case.

• Memory of themax. reading

• Conformity: IEC651 type 2, ANSI S1.4 type 2 for sound level meters

Safety

Read theentire instruction manual before using or adjusting thesound level meter.

Operating environment

• Operates from sea level up to 2000 m above sea level.

• Max. air humidity: 90 %

• Operating temperature: 0–40 °C

Maintenance

• Maintenance and repairs should only be carried out by aqualiﬁed technician.

• Regularly wipe thesound level meter with adry cleaning cloth; never use strong

detergents or solvents.

• Store themeter in its storage case when it is not in use.

Markings

The meter is protected by adouble layer of insulation. CE-marked, conforms to EMC requirements.

Page 3

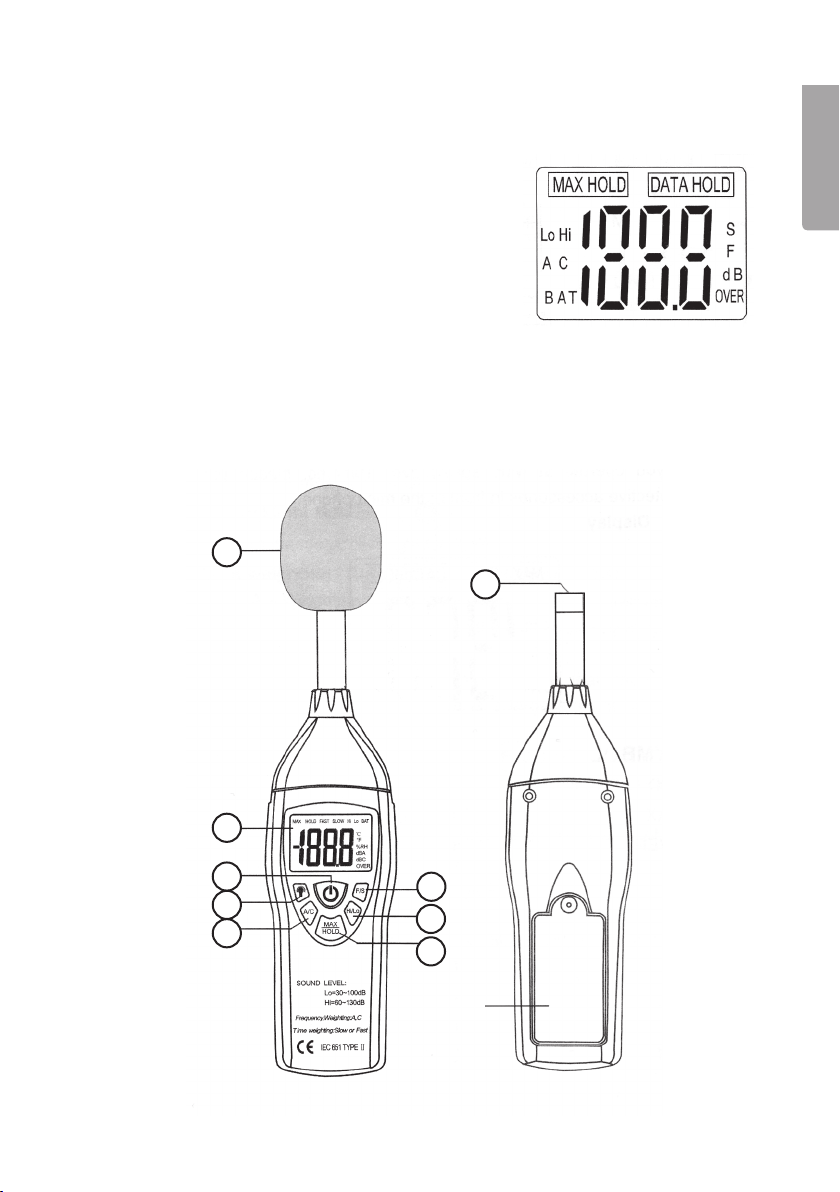

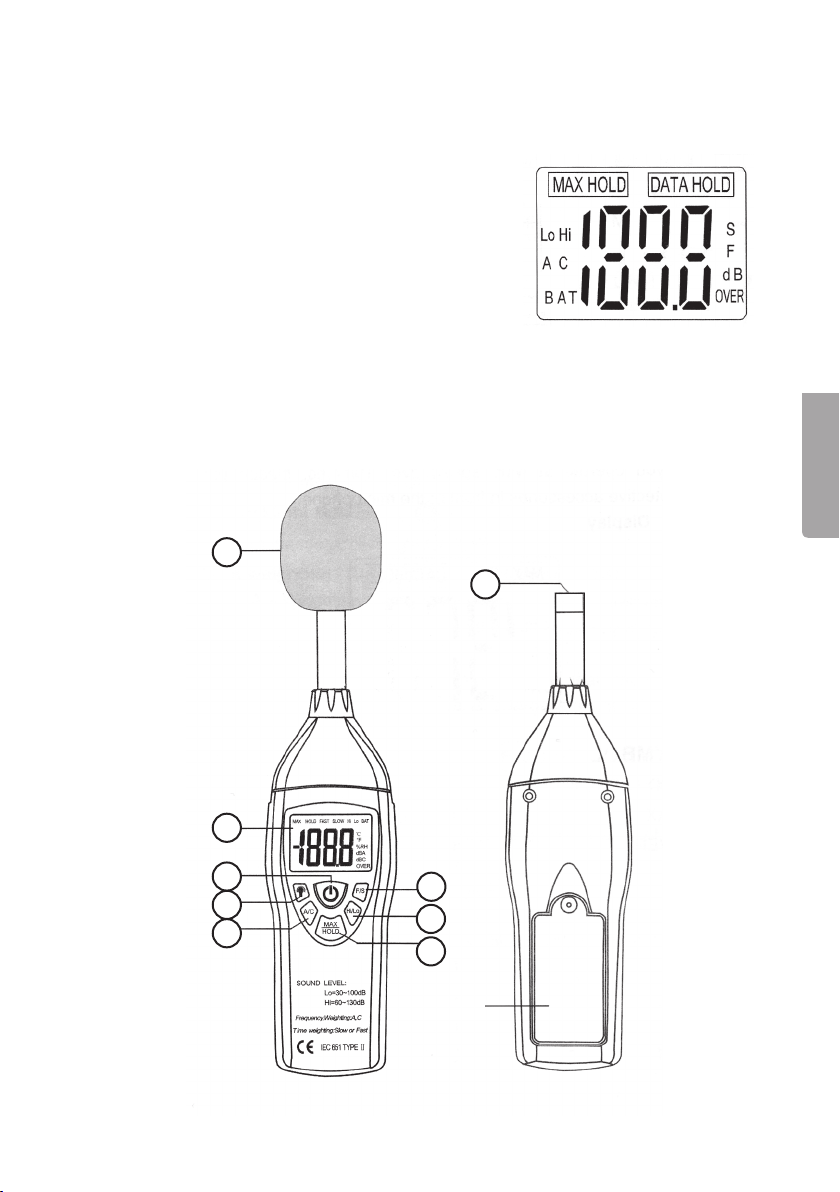

Features and functions

1. Wind shield

2. Display

- LCD 4 digit

- MAX Max. reading

- OVER Outside themeasuring range

- F Fast measuring interval

- S Slow measuring interval

- A A-wave ﬁlter

- C C-wave ﬁlter

- Lo Low measuring range (30–100 dB)

- Hi High measuring range (60–130 dB)

- BAT Low battery warning

English

3 4 5

Page 4

English

3. [ ] ON/OFF

] Display lighting

4. [

5. [ A/C ]

- A: A-wave ﬁlter for normal sound level measuring

- C: C-wave ﬁlter for measuring low-frequency sounds (If theC-wave result is much higher than theA-wave result, there is alot of low-frequency noise in thearea)

6. [ F/S ]

- F: Fast measuring interval (for normal measuring)

- S: Slow measuring (for intermittent sounds)

7. [ Hi/Lo ] Select ameasuring range:

- Lo (30–100 dB)

- Hi (60–130 dB) (When “OVER” appears in thedisplay, themeasuring range changes)

7. [ MAX/HOLD ]

- MAX: Memory of thehighest sound level, thememory is constantly updated. Push thebutton to activate thememory, push once more to resume themeasurement taking.

- HOLD: Hold in thebutton for at least 2 seconds to activate/deactivate thehold-function.

8. Microphone, Condenser microphone (12.7 mm)

9. Battery cover

Battery

• Insert batteries: Remove thebattery cover (10) and insert a9 V battery (6F22 or theequivalent).

• Change thebattery when “BAT” appears on thedisplay.

Note!

• Note! Strong wind (exceeding 10 m/s) on themicrophone can result in incorrect sound level readings. If you must take measurements in windy weather, mount awind shield in front of themicrophone, preferably take measurements when it is calm.

• Do not store theinstrument in high temperature or high humidity.

• Keep themicrophone dry and free from vibrations.

• Remove thebattery from themeter if it is not to be used for along time.

Page 5

Measuring

1. Insert abattery if you have not already done so.

2. Push (3) to turn themeter on and select thedesired measuring interval (F or S) and ﬁlter (A or C-wave).

- Use “F” to measure short, intensive sounds and “S” to measure everything else.

- Use anA-wave ﬁlter for normal sound level measurements and aC-wave ﬁlter for measuring low-frequency sound.

3. Select thedesired measuring range with (7), Lo (30–100 dB) or Hi (60–130 dB).

4. Hold theinstrument in your hand or mount it on astand. Point themicrophone at thesound source and thesound level will be shown on thedisplay.

5. Saving thehighest reading: Push (8) and select “MAX”, and theinstrument will measure thesound level continuously and save thehighest reading in thememory. Push (8) again to erase thereading.

6. Saving thecurrent reading: Push thebutton (8) for more than 2 seconds to save thereading shown on thedisplay just now. Push thebutton again to erase thereading and deactivate thehold function.

7. Turn theinstrument off by pressing [

8. Store themeter in its storage case when it is not in use.

] (3).

Disposal

Follow local ordinances when disposing of this product. If you are unsure about how to dispose of this product contact your municipality.

Specifications

Standard Conforms to IEC651 type 2, ANSI S1.4 type 2 for

sound level meters

Frequency range 31.5 Hz – 8 kHz Measurement Range 30–130 dB Filter A and C-wave ﬁlter Microphone 12.7 mm condenser microphone Calibration Electrical calibration with built-in oscillator (1 kHz sine wave) Display LCD Digital display 4 digits with 0.1 dB resolution, display within 0.5 second Reaction time (F) Fast 125 ms), (S) Slow (1 s) Measurement Ranges (Lo) Low (35 to 100 dB) and (Hi) High (60 to 130 dB) Accuracy ± 1.5 dB of reading Alarmfunktion ”OVER” appears if thereading is outside the measuring range Memory (max. hold) Change < 1 dB/3 minutes Automatic shutdown Automatic shutdown after approx. 15 minutes inactivity. Power Supply 9 V battery 6F22 or 6LR61 battery (1×) Battery life Approx. 50 hours (alkaline battery) Operating temperature 0–40 °C (at 10 to 90 % RH) Storage temperature -10 °C – 60 °C (10 to 70 % RH) Size 210×55×32 mm (l × w × h) Weight 230 g (including battery)

English

Page 6

Ljudmätare

Art. nr 36-1604 Modell ST-805

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Beskrivning

Svenska

• Ljudmätare för mätning av ljudnivåer i bostäder, industrilokaler, kontor,

• Två mätområden: (Lo) 30–100 dB (Hi) 65–130 dB med 0,1 dB upplösning

• Frekvensområde 31,5 Hz – 8 kHz.

• Levereras med 1st batteri typ 6F22 (9 V) samt förvaringslåda.

• Minne för maxvärde.

• Uppfyller: IEC651 typ 2, ANSI S1.4 typ 2 för ljudmätare.

Säkerhet

Läs hela bruksanvisningen innan du börjar använda eller justera ljudmätaren.

Användningsmiljö

• Användbar från havsytan till en höjd av 2000 m över havet.

• Max luftfuktighet: 90 %

• Användningstemperatur: 0–40 °C

på gator m.m.

med visning på 4-siffrors display.

Underhåll

• Service och reparation får endast utföras av kvaliﬁcerad tekniker.

• Torka regelbundet av ljudmätaren med en torr tvättlapp, använd aldrig starka

rengöringsmedel eller lösningsmedel.

• Förvara ljudmätaren i förvaringslådan mellan mätningarna.

Märkning

Ljudmätaren skyddas genom dubbelisolering. CE-märkt, uppfyller EMC kraven.

Page 7

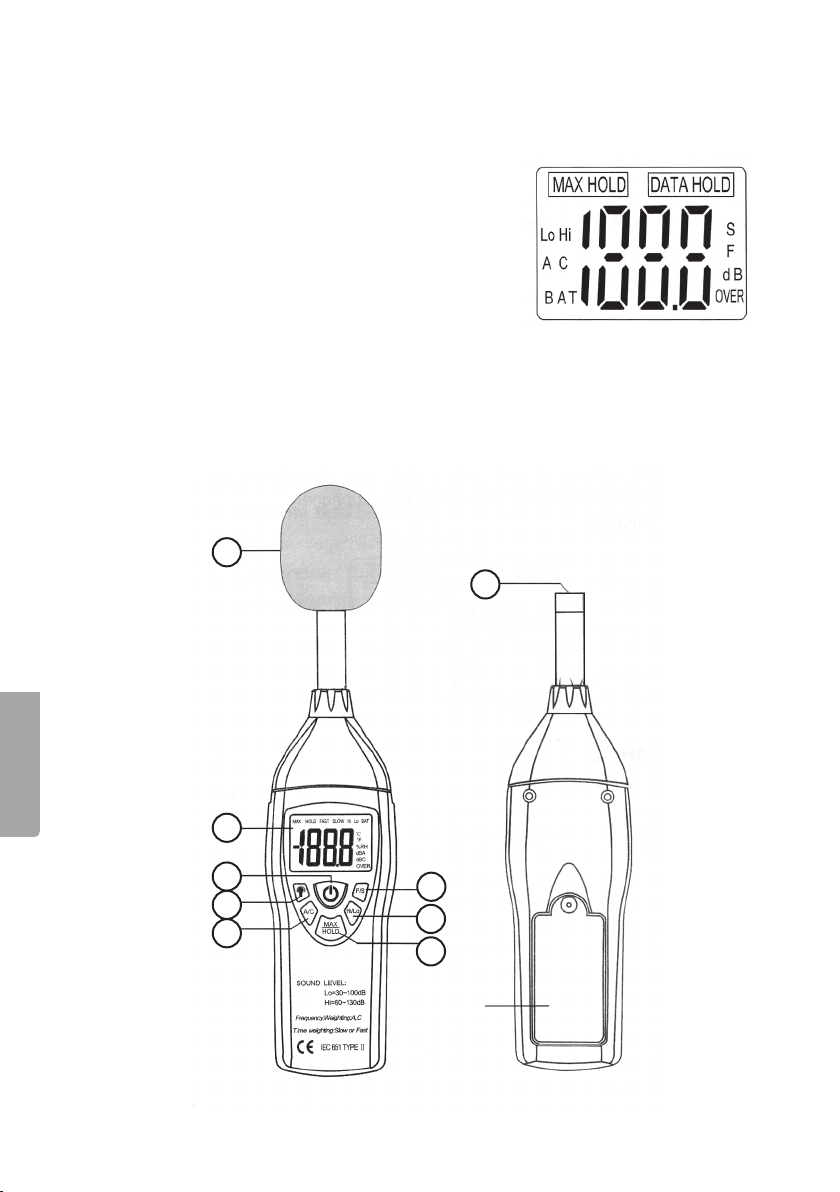

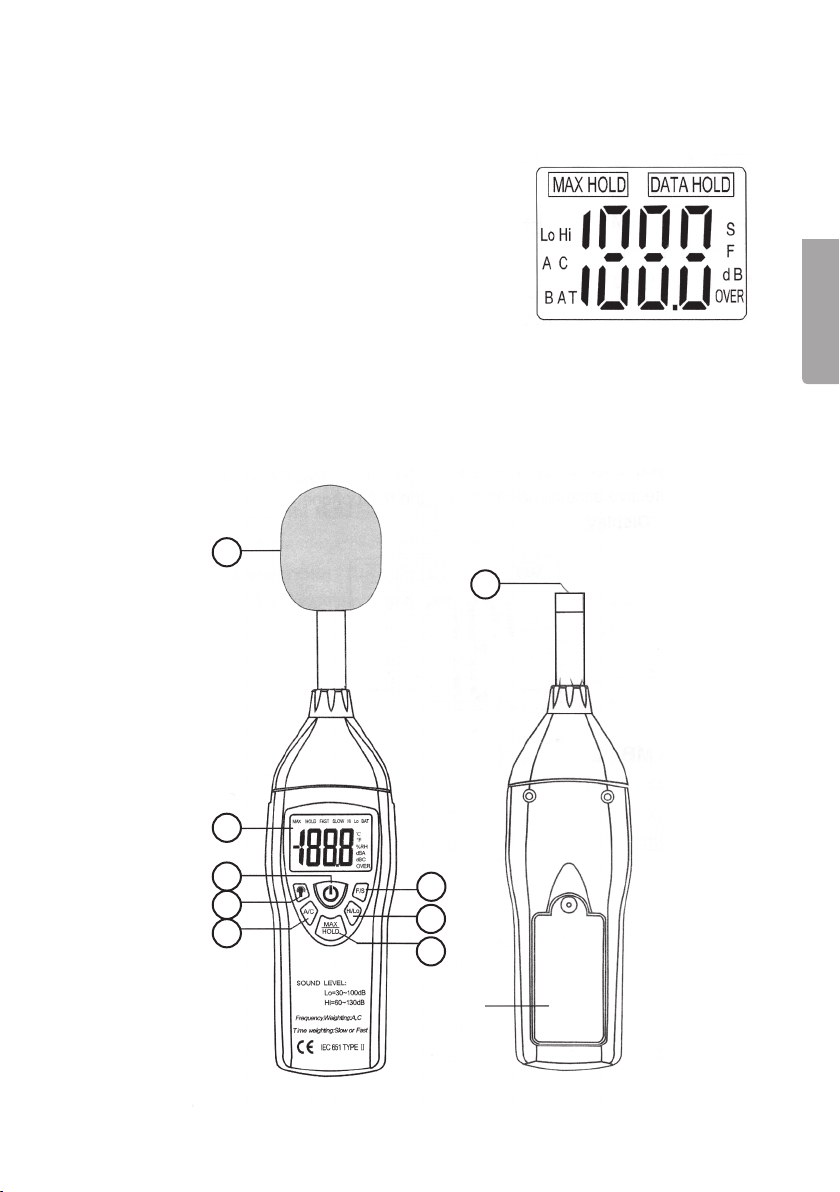

Benämningar och funktioner

1. Vindskydd

2. Display

- LCD 4 siffror

- MAX Maxvärde

- OVER Utanför mätområdet

- F Snabb mätintervall

- S Långsam mätintervall

- A A-vägt ﬁlter

- C C-vägt ﬁlter

- Lo Lågt mätområde (30–100 dB)

- Hi Högt mätområde (60–130 dB)

- BAT Varning för dåligt batteri

Svenska

3 4 5

Page 8

3. [ ] ON/OFF (Slå på/Stäng av).

4. [

5. [ A/C ]

6. [ F/S ]

Svenska

7. [ Hi/Lo ] Välj mätområde:

8. [ MAX/HOLD ]

9. Mikrofon, Kondensator-mikrofon (12,7 mm).

10. Batterilock

Batteri

• Sätt i batteri: ta bort batterilocket (10) och tryck fast ett 9 V batteri

• Byt batteri när ”BAT” visas på displayen.

] Belysning på display.

- A: A-vägt ﬁlter för normal ljudmätning.

- C: C-vägt ﬁlter för mätning av lågfrekventa ljud (Om det C-vägda mätresultatet är mycket högre än det A-vägda, ﬁnns det mycket lågfrekvent ljud i mätområdet).

- F: Snabb mätintervall (för normal mätning).

- S: Långsam mätning (för mätning av intermittenta ljud).

- Lo (30–100 dB)

- Hi (60–130 dB) (När ”OVER” visas på displayen byts mätområde)

- MAX: Minne för högsta ljudnivå, minnet uppdateras hela tiden. Tryck på knappen för att aktivera minnet, tryck en gång till för att fortsätta mätningen.

- HOLD: Tryck på knappen i mer än 2 sekunder för att slå av eller på hold-funktion.

(6F22 eller motsvarande).

Tänk på detta!

• Obs! Kraftigt blåst (överstigande 10 sekundmeter) som träffar mikrofonen kan leda till felaktiga värden. Vill du mäta när det blåser bör du ställa upp ett vindskydd framför mikrofonen, mät helst när det är vindstilla.

• Förvara inte instrumentet i hög temperatur eller hög luftfuktighet.

• Håll mikrofonen torr och utsätt den inte för vibrationer.

• Ta ur batteriet om inte ljudmätaren ska användas under en tid.

Page 9

Mätning

1. Sätt i ett batteri om du inte har gjort det.

2. Tryck på (3) för att slå på mätaren och välj önskad mätintervall (F eller S) och ﬁlter (A eller C –vägt).

- Använd ”F” för att mäta korta intensiva ljud och ”S” för mätning av genomsnitt.

- Använd A-vägt ﬁlter för normal ljudmätning och C-vägt ﬁlter för mätning av lågfrekventa ljud.

3. Välj önskat mätområde med (7), Lo (30–100 dB) eller Hi (60–130 dB).

4. Håll instrumentet i handen eller montera på ett stativ, och rikta mikrofonen mot ljudkällan, ljudnivån visas på displayen.

5. Spara det högsta mätvärdet: Tryck in (8) och välj ”MAX” då mäter instrumentet ljudnivån kontinuerligt och sparar det högsta mätvärdet i minnet, tryck igen för att radera mätvärdet.

6. Spara aktuellt mätvärde: Tryck på knappen (8) i mer än 2 sekunder för att spara det mätvärde som visas just nu! Tryck igen för att radera mätvärdet och avaktivera hold-funktionen.

7. Stäng av instrumentet genom att trycka på [

8. Förvara instrumentet i förvaringslådan mellan mätningarna.

] (3).

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.

Specifikationer

Standard Uppfyller IEC651 typ 2, ANSI S1.4 typ 2 för ljudmätare Frekvensområde 31,5 Hz – 8 kHz Mätområde 30–130 dB Filter A- och C-vägt ﬁlter Mikrofon 12,7 mm kondensator mikrofon Display LCD Digital display 4 siffror med 0,1 dB upplösning, visning inom 0,5 sekund Reaktionstid (F) Snabb (125mS), (S) Långsam 1 sek) Mätområden (Lo) Lågt (35 till 100 dB) och (Hi) Högt (60 till 130 dB) Noggrannhet ± 1, 5 dB på avläst värde Alarmfunktion ”OVER” visas om mätresultatet ligger utanför mätområdet Minne (max hold) Ändring < 1dB/3 minuter Automatisk avstängning Automatisk avstängning efter ca 15 minuters inaktivitet Strömförsörjning 9 V batteri 6F22 eller 6LR61 batteri (1×) Batteriets livslängd Ca 50 timmar (alkaliskt batteri) Användningstemperatur 0–40 °C (vid 10 till 90 % RH) Lagringstemperatur -10 °C – 60 °C (10 till 70 % RH) Storlek 210×55×32 mm (l × b × h) Vikt 230 g (inklusive batteri)

Svenska

Page 10

Norsk

Lydmåler

Art. Nr. 36-1604 Modell ST-805

Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (se opplysninger på baksiden).

Produktbeskrivelse

• Lydmåler for måling av lydnivåer i bosteder, industrilokaler, kontorer, på gater etc.

• To måleområde: (Lo) 30–100 dB (Hi) 65–130 dB, med 0,1 dB oppløsning og vising

med 4 siffer i displayet.

• Frekvensområde: 31,5 Hz – 8 kHz.

• Leveres med 1 stk. batteri type 6F22 (9 V) samt oppbevaringsskrin.

• Minne for maks.-verdi.

• Oppfyller: IEC651 type 2, MNSI S1,4 type 2 for lydmålere.

Sikkerhet

Les hele bruksanvisningen grundig før du tar produktet i bruk.

Bruksområder

• Kan brukes fra 0–2000 m.o.h.

• Maks. luftfuktighet 90 %.

• Brukstemperatur: 0–40 °C.

Vedlikehold

• Service og reparasjoner må utføres av kvaliﬁsert teknikker.

• Tørk regelmessig med en tørr klut. Bruk aldri sterke rengjøringsmidler eller løsemidler.

• Oppbevar lydmåleren i oppbevaringsskrinet mellom målingene.

Merking

Lydmåleren er beskyttet ved dobbelt isolering. CE-merket, oppfyller EMC kravene.

Page 11

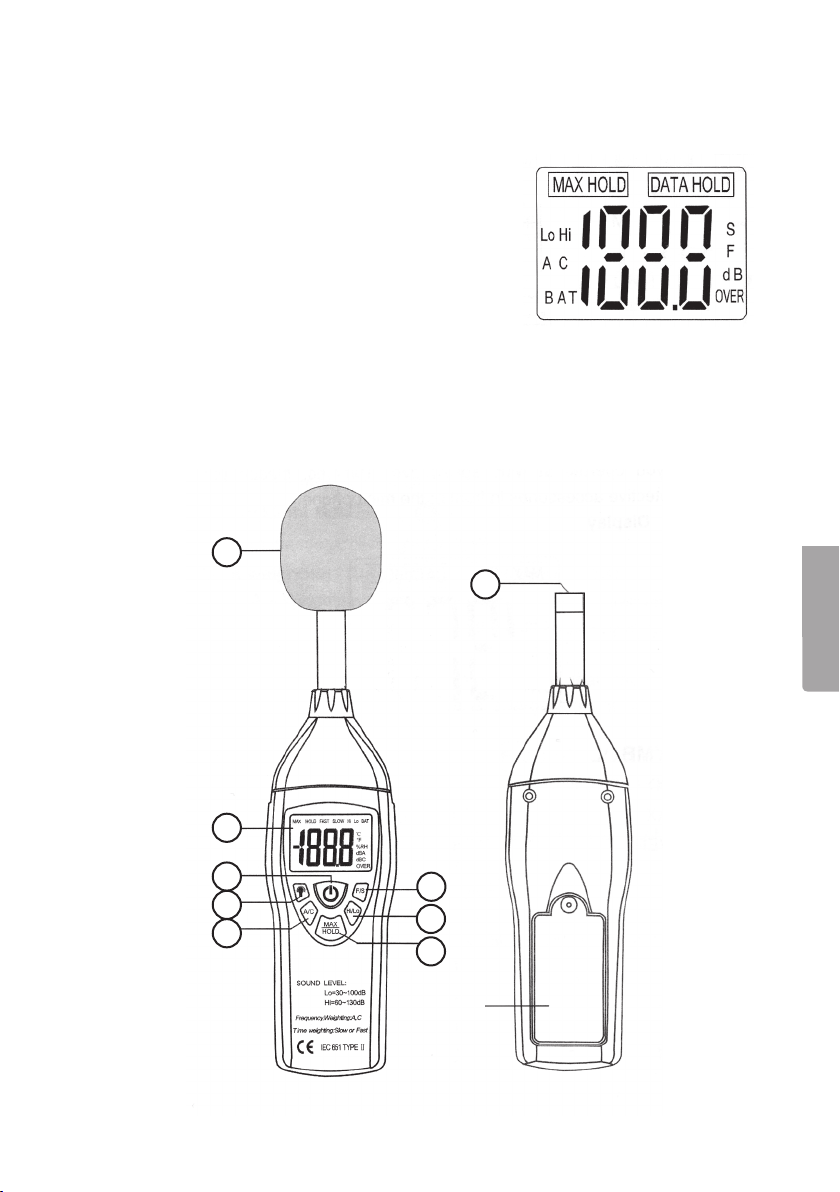

Benevninger og funksjoner

1. Vindbeskytter

2. Display

- LCD 4 siffer

- MAX Maksimums verdier

- OVER Utenfor måleområdet

- F Hurtig målingsintervall

- S Langsomt målingsintervall

- A A-vekt ﬁlter

- C C-vekt ﬁlter

- Lo Lavt målingsområde (30–100 dB)

- Hi Høyt målingsområde (60–130 dB)

- BAT Varsel om svakt batteri

Norsk

3 4 5

Page 12

Norsk

3. [ ] ON/OFF (slå på/skru av).

] Belysning på display.

4. [

5. [ A/C ]

- A: A-vekt ﬁlter for normal lydmåling.

- C: C-vekt ﬁlter for måling av lavfrekvent lyd (dersom det C-veide måleresultatet er mye høyere enn det A-veide, er det mye lavfrekvent lyd i området).

6. [ F/S ]

- F: Hurtig målingsintervall (for normal måling).

- S: Langsom måling (for måling av intermittente lyder).

7. [ Hi/Lo ] Velg målingsområde:

- Lo (30–100 dB)

- Hi (60–130 dB), (Når «OVER» vises på displayet skiftes måleområde).

8. [ MAX/HOLD ]

- MAX: Minne for høyeste lydnivå. Minnet oppdateres hele tiden. Trykk på knappen for å aktivere minnet. Trykk en gang til for å fortsette målingen.

- HOLD: Trykk på knappen i mer enn 2 sekunder for å slå av eller på hold-funksjonen.

9. Mikrofon, Kondensatormikrofon (12,7 mm).

10. Batterilokk

Batteri

• Sett i batteriet: ta bort lokket til batteriholderen (10) og sett batteriet på plass (6F22 eller tilsvarende).

• Skift batterier når «BAT» vises i displayet.

Husk!

• Obs! Kraftig vind (større enn 10 m/sek.) som treffer mikrofonen kan gi gale verdier. Hvis du vil måle når det blåser, bør du stille opp vindbeskyttelse foran mikrofonen. Mål helst når det er vindstille.

• Oppbevar ikke instrumentet i høy temperatur eller høy luftfuktighet.

• Hold mikrofonen tørr og ikke utsett den for vibrasjoner.

• Ta ut batteriene dersom instrumentet ikke skal brukes på en stund.

Page 13

Måling

1. Sett i batteriet dersom du ikke allerede har gjort det.

2. Trykk på (3) for å slå på måleren og velg ønsket måleintervall (F eller S) og ﬁlter (A eller C).

- Bruk «F» for å måle korte, intensive lyder, og «S» for måling av gjennomsnitt.

- Bruk A-ﬁlteret for normal måling og C-ﬁlteret for måling av lavfrekvente lyder.

3. Velg ønsket måleområde med (7), Lo (30–100 dB) eller Hi (60–130 dB).

4. Hold instrumentet i hånden eller monter det på et stativ, og rett mikrofonen mot lydkilden. Lydnivået vises i displayet.

5. Lagre den høyeste måleverdien: Trykk inn (8) og velg «MAX» for kontinuerlig målingen og sparer den høyeste verdien i minnet. Trykk en gang til for å slette den målte verdien.

6. Lagre aktuell måleverdi: Trykk på knappen (8) i mer enn 2 sekunder for å lagre den måleverdien du har akkurat nå. Trykk igjen for å slette måleverdien og å deaktivere hold-funksjonen.

7. Skru av instrumentet ved å trykke på [

8. Oppbevar instrumentet i oppbevaringsskrinet mellom målingene.

] (3).

Avfallshåndtering

Når du skal kvitte deg med produktet, skal dette skje i henhold til lokale forskrifter. Er du usikker på hvordan du går fram, ta kontakt med lokale myndigheter.

Spesifikasjoner

Standard Oppfyller IEC651 type 2, ANSI S1.4 type 2 for lydmålere Frekvensområde 31,5 Hz – 8 kHz Måleområde 30–130 dB Filter A- og C-veid ﬁlter Mikrofon 12,7 mm kondensator mikrofon Display LCD Digital display 4 siffers med 0,1 dB oppløsning, vising innen 0,5 sekunder Reaksjonstid (F) Hurtig (125 mS), (S) Sakte (1 sek.) Måleområde (Lo) Lavt (35 til 100 dB) og (Hi) Høyt (60 til 130 dB) Nøyaktighet ± 1,5 dB på avlest verdi Alarmfunksjon «OVER» vises om måleresultatet ligger utenfor måleområdet Minne (maks. hold) Endring < 1 dB/3 minutter Automatisk avstenging Skrus automatisk av etter ca. 15 minutters inaktivitet Strømforsyning 9 V batteri 6F22 eller 6LR61 batteri, 1 stk Batteriets levetid Ca. 50 timer (alkalisk batteri) Brukstemperatur 0–40 °C (ved 10 til 90 % RH) Lagringstemperatur -10 °C – 60 °C (ved 10 til 70 % RH) Størrelse 210×55×32 mm (l × b × h ) Vekt 230 gram inkl. batteri

Norsk

Page 14

Suomi

Desibelimittari

Tuotenro 36-1604 Malli ST-805

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista tekstitai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Kuvaus

• Äänenvoimakkuuden mittaamiseen asunnoissa, teollisuuskiinteistöissä, toimistolla, kadulla ym.

• Kaksi mitta-aluetta: (Lo) 30–100 dB (Hi) 65–130 dB. 4-numeroinen näyttö näyttää mittatuloksen 0,1 dB:n erottelutarkkuudella.

• Taajuusalue 31,5 Hz – 8 kHz.

• Pakkaukseen sisältyy paristo (6F22, 9V) sekä säilytyslaatikko.

• Ääriarvojen muisti.

• Täyttää: IEC651 tyyppi 2, ANSI S1.4 tyyppi 2 äänimittareille.

Turvallisuus

Lue koko käyttöohje ennen desibelimittarin käyttöönottoa tai säätöä.

Käyttöympäristö

• 0–2000 m meren pinnan yläpuolella.

• Suurin ilmankosteus: 90 %

• Käyttölämpötila: 0 … 40 °C

Hoito

• Laitteen saa korjata ja huoltaa ainoastaan valtuutettu henkilö!

• Pyyhi desibelimittari säännöllisesti kuivalla liinalla, älä käytä voimakkaita pesuaineita

tai liuotusaineita.

• Säilytä desibelimittaria säilytyslaatikossa mittausten välillä.

Merkintä

Desibelimittari on kaksoiseristetty. CE-merkitty, EMC-direktiivin mukainen.

Page 15

Termit ja toiminnot

1. Tuulensuoja

2. Näyttö

- LCD 4-numeroinen näyttö

- MAX Maksimiarvo

- OVER Mitta-alueen ulkopuolella

- F: Nopea mittausintervalli

- S: Hidas mittausintervalli

- A: A-painotettu suodatin

- C: C-painotettu suodatin

- Lo Matala mittausalue (30–100 dB)

- Hi Korkea mittausalue (60–130 dB)

- BAT Matalan paristojen varaustason varoitus

Suomi

3 4 5

Page 16

3. [ ] ON/OFF (Käynnistys/Sammutus).

] Näytön valaistus.

4. [

5. [ A/C ]

- A: A-painotettu suodatin normaalille äänenvoimakkuuden mittaukselle.

- C: C-painotettu suodatin matalataajuuksisille äänille (Mikäli C-painotettu mittaustulos on paljon korkeampi kuin A-painotettu, on mittausalueella paljon matalataajuuksisia ääniä).

6. [ F/S ]

- F: Nopea mittausintervalli (normaaliin mittaukseen).

- S: Hidas mittaus (katkonaisten äänten mittaukseen).

7. [ Hi/Lo ] Valitse mitta-alue:

- Lo (30–100 dB).

- Hi (60–130 dB). (Mitta-alue muuttuu kun näytöllä näkyy ”OVER”).

8. [ MAX/HOLD ]

- MAX: Suurimman äänenvoimakkuuden muisti (päivittyy jatkuvasti). Aktivoi muisti painamalla nappia, jatka mittausta painamalla kerran uudelleen.

- HOLD: Paina nappia yli kahden sekunnin ajan käynnistääksesi hold-toiminnon.

9. Mikrofoni, Kondensaattorimikrofoni (12,7 mm).

10. Paristolokero

Suomi

Paristo

• Pariston asennus: Irrota paristolokeron kansi (10) ja aseta 9 V:n paristo (6F22 tai vastaava).

• Vaihda paristo, kun näytöllä näkyy ”BAT”.

Muista

• Huom! Voimakas tuuli (yli 10 metriä sekunnissa) saattaa mikrofoniin osuessaan antaa virheellisen mitta-arvon. Mikäli haluat mitata tuulisissa olosuhteissa, kannattaa mikrofonin eteen asettaa tuulensuoja. Suosittelemme kuitenkin mittaamista tyynellä säällä.

• Älä altista laitetta säilytyksen aikana korkeille lämpötiloille tai ilmakosteudelle.

• Pidä mikrofoni kuivana, äläkä altista sitä tärinälle.

• Poista paristot, jos laite on pitkään käyttämättä.

Page 17

Mittaus

1. Aseta paristo, mikäli et ole vielä tehnyt sitä.

2. Käynnistä mittari painamalla (3) ja valitse mittausintervalli (F tai S) sekä suodatin (A- tai C-painotettu).

- Käytä ”F”:ää lyhyiden ja intensiivisten äänten mittaukseen ja ”S”:ää keskiarvon mittaamiseen.

- Käytä A-painotettua suodatinta normaaliin äänen mittaukseen ja C-painotettua suodatinta matalataajuuksisten äänten mittaukseen.

3. Valitse haluttu mitta-alue painikkeella (7), Lo (30–100 dB) tai Hi (60–130 dB).

4. Pidä mittalaitetta kädessä tai asenna se telineeseen. Suuntaa mikrofoni kohti äänilähdettä, äänenvoimakkuus näkyy näytöllä.

5. Korkeimman mitatun arvon tallentaminen: Paina (8) ja valitse ”MAX”, jolloin laite mittaa äänenvoimakkuutta jatkuvasti ja tallentaa korkeimman arvon muistiin, paina uudelleen poistaaksesi mitta-arvot.

6. Senhetkisen mitta-arvon tallentaminen: Paina nappia (8) yli kahden sekunnin ajan tallentaaksesi senhetkisen mitta-arvon. Paina uudelleen poistaaksesi mitta-arvon ja poistaaksei hold-toiminnon käytöstä.

7. Sammuta laite painamalla painiketta [

8. Säilytä desibelimittaria säilytyslaatikossa mittausten välillä.

] (3).

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Suomi

Page 18

Suomi

Tekniset tiedot

Standardit Täyttää äänimittareille asetetut standardit IEC651 tyyppi 2,

ANSI S1.4 tyyppi 2

Taajuusalue 31,5 Hz – 8 kHz Mittausalue 30 …130 dB Suodatin A- ja C-painotettu suodatin Mikrofoni 12,7 mm:n kondensaattorimikrofoni Näyttö LCD Digitaalinäyttö 4-numeroinen, 0,1 dB:n erottelutarkkuus, näyttönopeus

0,5 sekuntia

Reaktioaika (F) Nopea (125 ms), (S) Hidas (1 sekunti) Mittausalue (Lo) Matala (35–100 dB) ja (Hi) Korkea (60–130 dB) Tarkkuus ± 1, 5 dB mitatusta arvosta Hälytystoiminto Näytöllä näkyy ”OVER”, mikäli mitattu äänenvoimakkuus

ei ole mittausalueen rajoissa

Muisti (max hold) Muutos < 1 dB/3 minuuttia Automaattinen sammutus Sammuu automaattisesti 15 minuutin kuluttua Virtalähde 1 kpl 9 V:n paristo (6F22 tai 6LR61) Pariston kesto Noin 50 tuntia (alkaliparisto) Käyttölämpötila 0 °C … 40 °C (ilmakosteuden ollessa 10–90 % RH) Varastointilämpötila -10 °C … 60 °C (ilmankosteuden ollessa 10–70 % RH) Mitat 210×55×32 mm (p×l×k) Paino 230 g (paristo mukaan lukien)

Page 19

Schallpegelmessgerät

Art.Nr. 36-1604 Modell ST-805

Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Beschreibung

• Schallpegelmessgerät zur Messung des Schallpegels in Wohnungen, Industrieräumen, Büros, auf Straßen usw.

• Zwei Messbereiche: (Lo) 30–100 dB, (Hi) 65–130 dB mit einer Auﬂösung von 0,1 dB und Anzeige in einem vierstelligen Display.

• Frequenzbereich 31,5 Hz – 8 kHz.

• Inklusive einer 6F22-Batterie (9 V) sowie einer Aufbewahrungsbox.

• Speicher für Spitzenwert.

• Entspricht: IEC651 Typ 2, ANSI S1.4 Typ 2 für Schallpegelmessgeräte.

Sicherheit

Vor derAnwendung oder derEinstellung des Schallpegelmessgeräts diegesamte Bedienungsanleitung durchlesen.

Anwendungsbereich

• Anwendbar ab Meeresspiegel bis zu einer Höhe von 2000 m über dem Meeresspiegel.

• Max. Luftfeuchtigkeit: 90 %

• Anwendungstemperatur: 0–40 °C

Wartung

• Instandhaltung und Reparatur dürfen nur von einem qualiﬁzierten Techniker ausgeführt werden.

• Das Schallpegelmessgerät regelmäßig mit einem trockenen Tuch abwischen, nie aggressive Reinigungsmittel derLösungsmittel verwenden.

• Zwischen den Messungen dasSchallpegelmessgerät in derAufbewahrungsbox aufbewahren.

Deutsch

Kennzeichnung

Das Schallpegelmessgerät ist durch eine zweifache Isolierung geschützt. CE-Kennzeichnung, entspricht EMV- Anforderungen.

Page 20

Bezeichnungen und Funktionen

1. Windschutz

2. Display

- LCD 4-stellig

- MAX Spitzenwert

- OVER Überschreiten des Messbereichs

- F Schnelles Messintervall

- S Langsames Messintervall

- A A-gewichteter Filter

- C C-gewichteter Filter

- Lo Niedriger Messbereich (30–100dB)

- Hi Hoher Messbereich (60–130dB)

- BAT Warnung bei niedrigem Batteriestand

Deutsch

3 4 5

Page 21

3. [ ] ON/OFF (Einschalten/Ausschalten).

] Displaybeleuchtung.

4. [

5. [ A/C ]

- A: A-gewichteter Filter für normalen Schallpegel.

- C: C-gewichteter Filter zur Messung von niederfrequentem Schall (ist dasC-gewichtete Messergebnis wesentlich höher als dasA-gewichtete, gibt es viel niederfrequenten Schall im Messbereich).

6. [ F/S ]

- F: Schnelles Messintervall (für normale Messung).

- S: Langsame Messung (für dieMessung für intermittierenden Schall).

7. [ Hi/Lo ] Messbereich auswählen:

- Lo (30–100 dB)

- Hi (60–130 dB) (Bei derAnzeige von „OVER“ im Display wird derMessbereich gewechselt)

8. [ MAX/HOLD ]

- MAX: Speicher für den höchsten Schallpegel, derSpeicher wird ständig aktualisiert. Die Taste zur Aktivierung des Speichers einmal betätigen. Noch einmal betätigen, um mit derMessung fortzufahren.

- HOLD: Die Taste mehr als 2 Sekunden betätigen, um dieHold-Funktion ausoder einzuschalten.

9. Mikrofon, Kondensatormikrofon (12,7 mm).

10. Batterieabdeckung

Batterie

• Batterie einsetzen: Batterieabdeckung (10) entfernen und eine 9V-Batterie festdrücken (6F22 oder Entsprechendes).

• Batterie auswechseln, wenn „BAT“ im Display erscheint.

Bitte beachten:

• Hinweis: Bei starkem auf dasMikrofon auftreffenden Wind (mehr als 10 m/s), können inkorrekte Werte entstehen. Für Messungen bei Wind einen Windschutz vor dem Mikrofon aufstellen. Messungen möglichst bei Windstille vornehmen.

• Das Gerät nicht bei hoher Temperatur oder hoher Luftfeuchtigkeit aufbewahren.

• Das Mikrofon trocken halten und nicht Vibrationen aussetzen.

• Bei längerer Nichtverwendung dieBatterie aus dem Schallpegelmessgerät

entfernen.

Deutsch

Page 22

Messen

1. Sofern nicht bereits geschehen, eine Batterie einsetzen.

2. Auf (3) drücken, um dasMessgerät einzuschalten und dasgewünschte Messintervall (F oder S) und Filter (A- oder C-gewichtet) auszuwählen.

- „F“ für kurze, intensive Töne verwenden und „S“ für dieMessung des Durchschnitts.

- Den A-gewichteten Filter für dienormale Schallpegelmessung und den C-gewichteten Filter für dieMessung von niederfrequentem Schall verwenden.

3. Den gewünschten Messbereich mit (7), Lo (30–100 dB) oder Hi (60–130 dB) auswählen.

4. Das Gerät in derHand halten oder auf ein Stativ montieren und dasMikrofon auf dieSchallquelle richten, derSchallpegel wird im Display angezeigt.

5. Den Spitzenwert speichern: Durch Drücken auf (8) und Auswahl von „MAX“ misst dasGerät den Schallpegel kontinuierlich und legt den höchsten Messwert im Speicher ab. Erneut drücken, um den Messwert zu entfernen.

6. Den aktuellen Messwert speichern: Die Taste (8) mehr als 2 Sekunden betätigen, um den aktuell angezeigten Messwert zu speichern. Die Taste erneut betätigen, um den Messwert zu entfernen und dieHold-Funktion zu deaktivieren.

7. Das Gerät durch Drücken auf [

8. Zwischen den Messungen dasGerät in derAufbewahrungsbox aufbewahren.

] (3) ausschalten.

Hinweise zur Entsorgung

Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

Deutsch

Page 23

Technische Daten

Standard Entspricht IEC651 Typ 2, ANSI S1.4 Typ 2

für Schallpegelmessgeräte

Frequenzbereich 31,5 Hz – 8 kHz Messbereich 30–130 dB Filter A- und C-gewichteter Filter Mikrofon 12,7 mm-Kondensatormikrofon Display LCD Digitalanzeige 4-stellig mit 0,1 dB Auﬂösung, Anzeige innerhalb

von 0,5 Sekunden

Reaktionszeit (F) Schnell (125 mS), (S) langsam 1 sek) Messbereich (Lo) Niedrig (35 bis 100 dB) und

(Hi) Hoch (60 bis 130 dB)

Genauigkeit ± 1,5 dB auf den abgelesenen Wert Alarmfunktion „OVER“ wird angezeigt, wenn dasMessergebnis

außerhalb des Messbereichs liegt

Speicher (Max Hold) Änderung < 1 dB/3 Minuten Automatische Abschaltung Automatische Abschaltung nach ca. 15 Minuten

Inaktivität

Stromversorgung 9 V Batterie 6F22 oder 6LR61 Batterie (1×) Lebensdauer derBatterie Ca. 50 Stunden (Alkali-Batterie) Anwendungstemperatur 0–40 °C (bei 10 bis 90 % RH) Aufbewahrungstemperatur -10 °C – 60 °C (10 bis 70 % RH) Größe 210×55×32 mm (L×B×H) Gewicht 230 g (einschl. Batterie)

Deutsch

Page 24

Sverige

Kundtjänst tel: 0247/445 00 fax: 0247/445 09 e-post: [email protected]

Internet www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00 faks: 23 21 40 80 e-post: [email protected]

Internett www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Suomi

Asiakaspalvelu puh.: 020 111 2222 sähköposti: [email protected]

Internet www.clasohlson.fi

Osoite Clas Ohlson Oy, Maistraatinportti 4 A, 00240 HELSINKI

Great Britain

Customer Service contact number: 08545 300 9799 e-mail: [email protected]

Internet www.clasohlson.com/uk

Postal 10 – 13 Market Place Kingston Upon Thames Surrey KT1 1JZ

Deutschland

Kundenservice Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.
