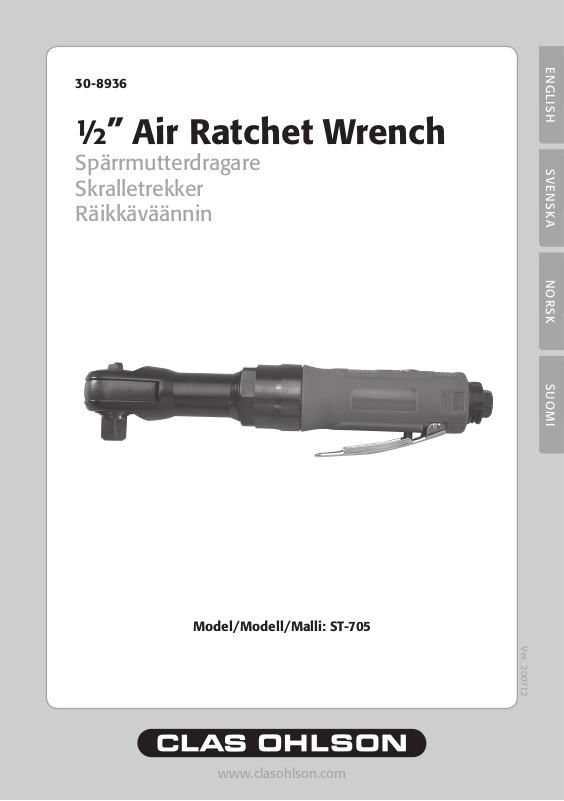

Page 1
30-8936
½” Air Ratchet Wrench
Spärrmutterdragare
Skralletrekker
Räikkäväännin
ENGLISH SVENSK A NORSK SUOMI
Model/Modell/Malli: ST-705
www.clasohlson.com
Ver. 200712
Page 2
ENGLI SH
½” Air Ratchet Wrench
Article number 30-8936
Please read the entire instruction manual before using and save it for future use. We apologise for any
text or photo errors and any changes of technical data.If you have any questions concerning technical
problems please contact our Customer Service Department (see address on reverse.)
Description
Ratchet wrench, pneumatic socket wrench for tightening and untightening bolts
and nuts in places that are hard to reach with ordinary tools.
Safety
Always follow the following safety rules and any others that may be relevant.
1. Read through all manuals accompanying this product carefully. Make sure
you have a solid grasp of how all the controls function and how to handle the
equipment correctly.
2. The air ratchet should only be used by persons with a good knowledge of the
safety rules and knows how to use the tool safely.
• Do not exceed the maximum permissible working pressure pf 6.2 bar for the
tool. Higher pressure can shorten its useful life.
• Do not exceed the maximum working pressure for any component in the
pneumatic air system.
• Detach the tool from the air hose before you change or replace accessories,
before you service the device, or when the tool will not be used for a long time.
• Always wear hearing protection and protective glasses when using the tool.
• Do not wear loose clothing, shawls, or ties. They may get caught in moving
parts and cause severe injury.
• Do not wear jewelry when using with the tool. They can also get caught
and cause injury.
• Never press the trigger before connecting the tool to the air hose.
• Do not use damaged or worn accessories.
• Do not press the trigger if the socket is not rmly attached to the nut or screw/
bolt. Accessories must be rmly in place. Loose accessories invite injury.
• Protect the air hoses against damage and punctures.
• Never point a pneumatic tool toward yourself or any one else (risk of serious
injury).
• Inspect hoses before every use. Make sure all the connecting pieces are
properly in place.
• Disconnect the tool from the compressed air supply before you attempt to
install an accessory or service the tool .
• Make sure that all the tool’s nuts, screws and bolts are tight and that the tool
is in a safe condition for use.
Page 3

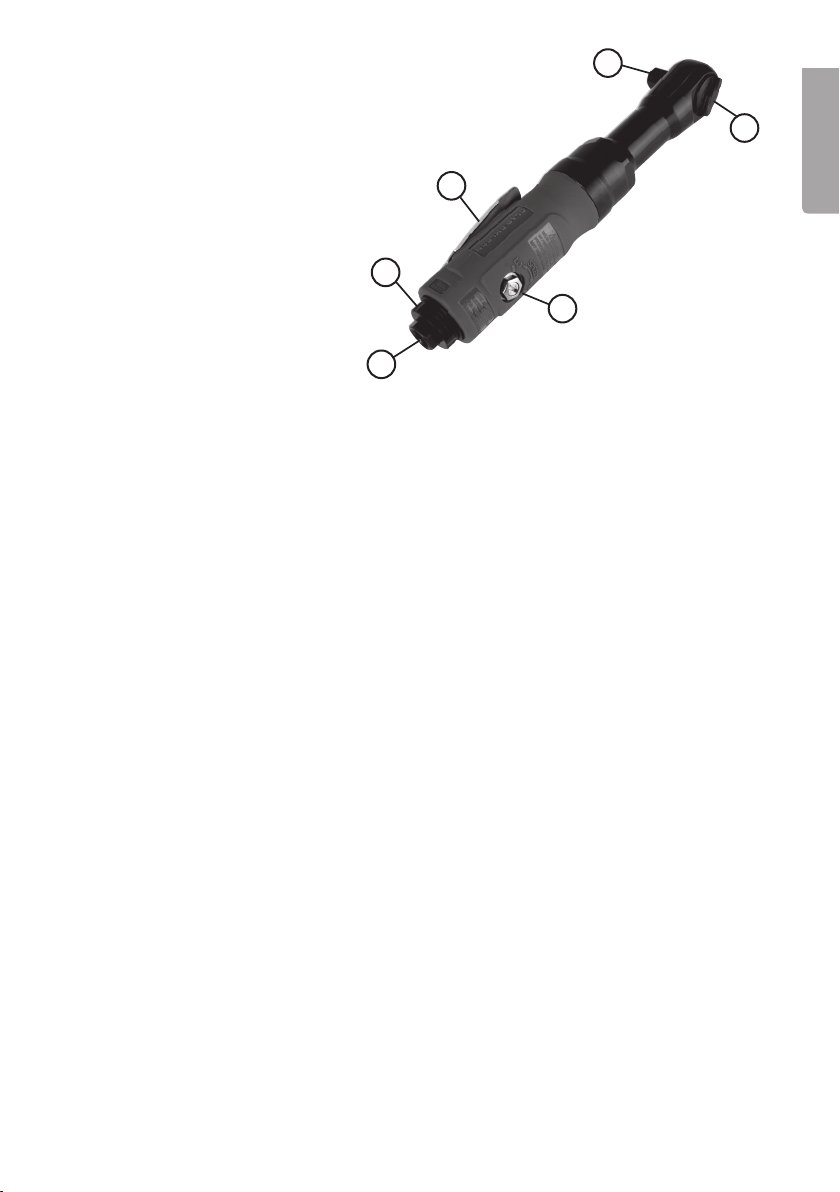

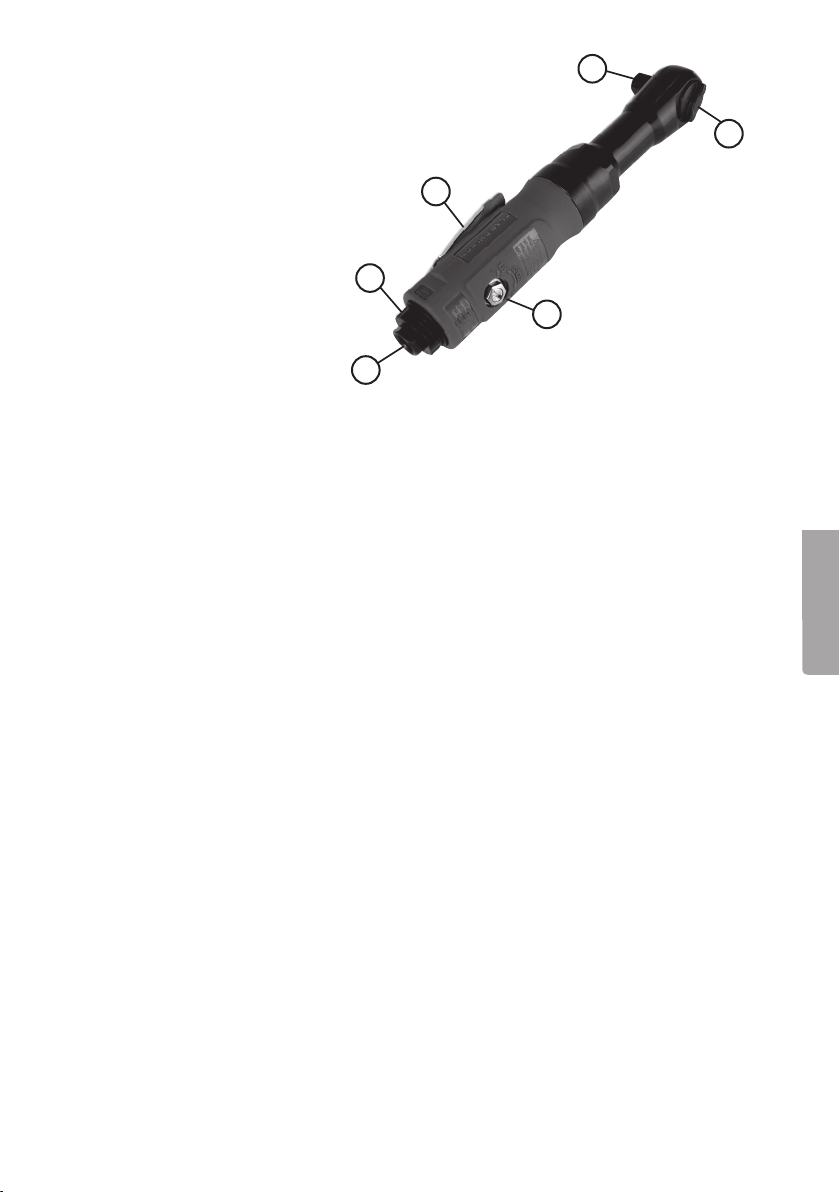

Product description
1. Trigger
2. ½" socket drive
3. Knob for direction of rotation
4. Air ow/speed regulator
5. Exhaust port
6. Connector to compressed air ¼"
2
3
1
5
4
ENGLI SH
Use
Lubrication
Pneumatic tools require lubrication throughout their period of use. Decient
lubrication and care will shorten the tool’s useful life dramatically. Moreover, the
guarantee will lose its validity.
NOTE!
This tool requires lubrication before the rst use and before and after each
subsequent use. Detach the ratchet wrench from the air hose before oiling.
1. Hold the ratchet wrench with the air intake pointing upward
2. Keep the trigger pressed in while you pour a small amount of oil into the air
intake. Use thin motor oil.
Warning!
When a pneumatic has been oiled oil will leak out of the exhaust port
for a few seconds after starting.. Therefore cover the exhaust port with
a towel or rag before you press the trigger. If you do not do so, you run
the risk of injury.
3. Connect the air ratchet wrench to the air hose and cover the exhaust port with
a rag. Let the tool run for 7–10 seconds. Oil will leak from the exhaust port
when you start the tool.
6
Torque
Never set the torque with the ratchet wrench. Use a torque wrench for this instead.
When tightening a nut or screw/bolt you should not do as you do with a hand
torque wrench. If you do, the ratchet mechanism could be damaged.
3
Page 4
ENGLI SH
Trouble shooting
Fault Probable cause Measure
The tool rotates too
slowly or not at all.
Moisture comes
out of the tool.
Ratchet
mechanism slips
and does not
loosen the nut.
Dirt inside Flush out the tool with a 50-50 mixture of
motor oil and photogen. Then lubricate the
tool with oil.
No oil inside. Oil as directed.
Low air pressure. Adjust the compressor’s pressure regulator to
the tool’s maximum pressure when the tool is
running with a load.
Leaking hose. Repair hose.
Pressure falls. Check that the hose’s inner diameter is
sufcient. Long hoses and tools require a lot
of compressed air need at least 1/2" inner
diameter depending on the hose’s total
length.
Water in tank. Empty the tank. Consult the compressor
manual. Oil the tool and run it until no more
moisture escapes. Oil ratchet wrench once
more and let it run for 1–2 seconds.
Water in hoses. Install water separator. Make sure the water
separator is as close to the tool as possible.
The tool should be oiled every time water
gets into it.
Dirt in the ratchet. Clean the mechanism with oil.
Change ratchet if it is worn.
Page 5
Setting the direction of rotation
• To unscrew nuts turn the knob forward/backward to the left.
• Turn it to the right if the nut is left-threaded. Do not tighten too tight.
• Using too narrow connecting pieces reduces the pressure and hence the
effect.
• We recommend a 3/8" (inner diameter) hose and connecting piece with 1/4"
thread.
• Hoses longer than 15 m should have a 1/2
• Never carry a pneumatic tool by the hose and never attempt to move the tool
or the compressor by pulling on the hose.
• Make sure the air hoses do not come near heat, oil, and sharp edges. Replace
immediately hoses that are in any way defective.
" inner diameter.
Storage
The tool must be oiled before storage. Follow the oiling instructions in this manual
with the exception of page 3. You should let the tool run for only 2–3 seconds
instead of 7 as more oil is needed in the tool when it is stored.
Technical data
Model: ST-705 (1/2")
Socket drive: 1/2" square
Weight: 1.2 kg
Air connector: 1/4" female thread
Air consumption:
Moment max: 68 Nm
Recommended air pressure: 6 bar
Max air pressure: 2 bar (90 PSI)
Smallest recommended hose size:10 mm (3/8")
Noise level LwA: 85dB(A)
LpA: 81dB(A)
Vibration: 0.4m/s²
Length: 26 cm
85 l/min
ENGLI SH
Disposal
Follow local ordinances when disposing of this product. If you are unsure about
how to dispose of this product contact your municipality.
5
Page 6
6
SVEN S KA
Spärrmutterdragare ½" tryckluft
Artikelnummer 30-8936
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar
oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor,
kontakta vår kundtjänst (se adressuppgifter på baksidan).
Beskrivning
Spärrmutterdragare, tryckluftsdrivet verktyg för in- och urskruvning av bultar och
muttrar på ställen som är svåra att komma åt med vanliga verktyg.
För säkerhets skull
Följ alltid följande säkerhetsföreskrifter och andra relevanta säkerhetsföreskrifter.
1. Läs noggrant igenom alla manualer som medföljer den här produkten. Lär dig
grundligt hur alla reglage fungerar och hur utrustningen hanteras korrekt.
2. Endast personer med god kännedom om säkerhetsföreskrifter och säker
hantering bör få använda spärrmutterdragaren.
• Överskrid inte max. tillåtet arbetstryck 6,2 bar för verktyget. Högre tryck kan
förkorta dess livslängd.
• Överskrid inte angivet max. arbetstryck för någon komponent
i tryckluftssystemet.
• Lossa verktyget från tryckluftslangen innan du växlar tillbehör, gör service och
när verktyget inte ska användas.
• Vid användning skall hörselskydd och skyddsglasögon alltid bäras.
• Bär inga löst sittande kläder, sjalar eller slipsar. Sådana kan fastna i rörliga
delar och vålla svåra personskador.
• Bär inte heller smycken när du arbetar med verktyget. De kan också fastna
och orsaka skador.
• Tryck inte in avtryckaren när du ansluter verktyget till tryckluftslangen.
• Använd alltid enbart sådana tillbehör som är utformade för att användas med
tryckluftsverktyg. Använd inga skadade eller slitna tillbehör.
• Tryck inte in avtryckaren om hylsan inte är fast kopplad till mutter eller skruv/
bult. Tillbehör måste sättas fast riktigt. Löst sittande tillbehör innebär skaderisk.
• Skydda tryckluftslangarna mot skador och punktering.
• Rikta aldrig ett tryckluftsverktyg mot dig själv eller någon annan (risk för svåra
skador).
• Syna alltid före varje användning slangarna. Förvissa dig om att alla kopplingar
är riktigt gjorda.
• Koppla loss maskinen från tryckluftmatningen innan du försöker installera
tillbehör eller göra service på verktyget.
• Se till att verktygets alla muttrar, skruvar och bultar är åtdragna och förvissa
dig om att det är i säkert bruksskick.
Page 7
2

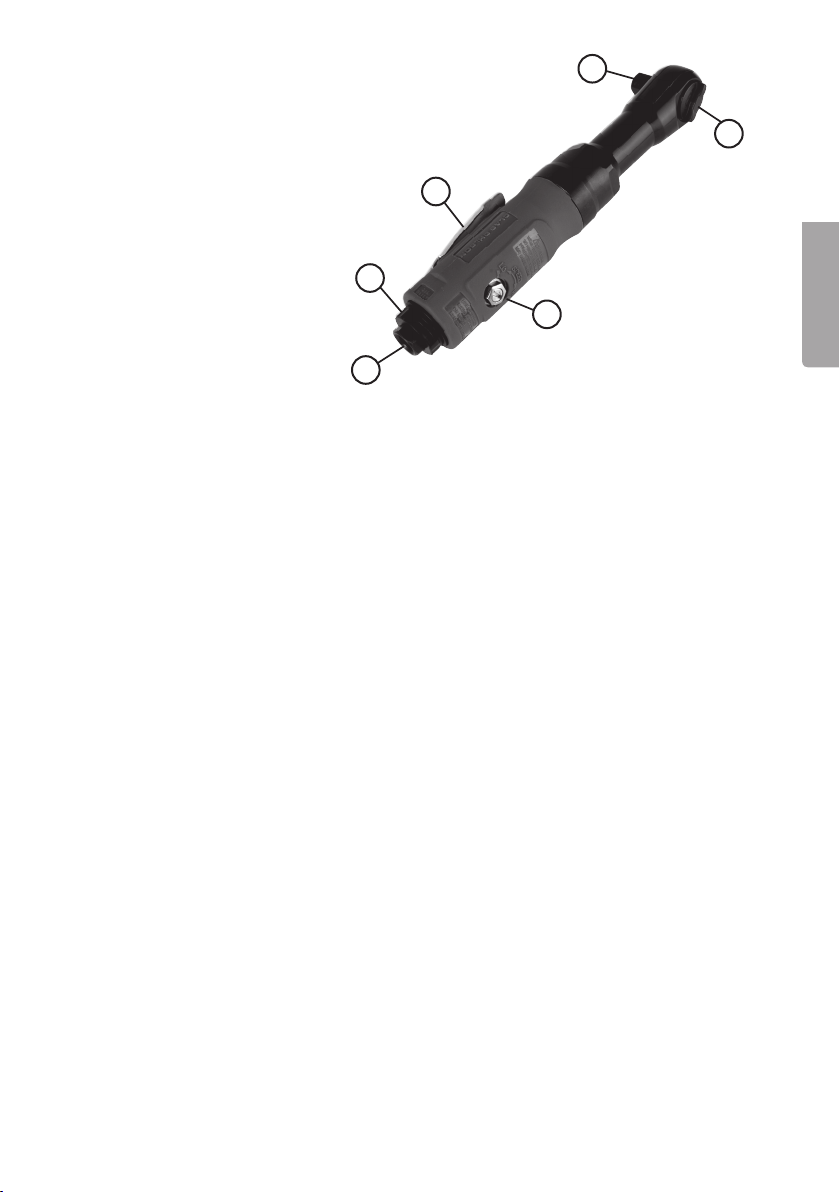

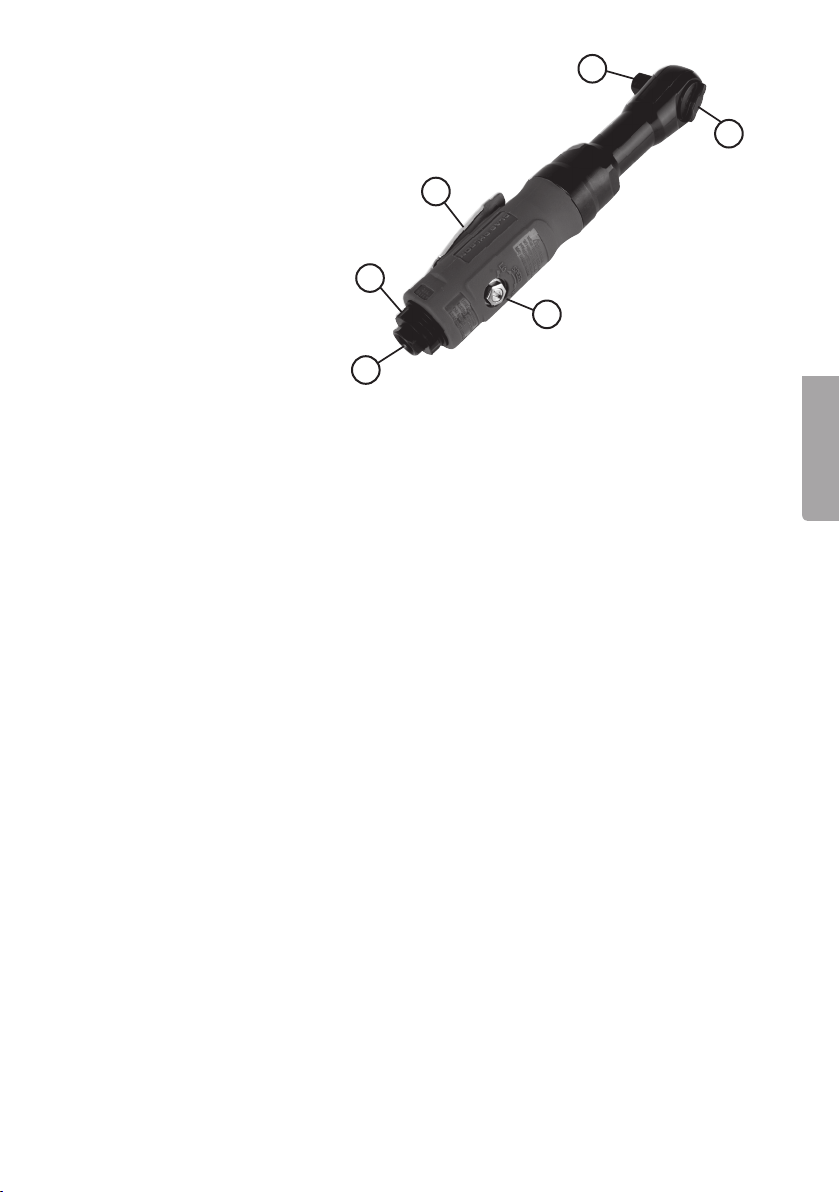

Produktbeskrivning
1. Avtryckare
2. Hylsfäste ½"
3. Vred för rotationsriktning
4. Reglage för luftöde/hastighet
5. Utblåsport
6. Anslutning tryckluft ¼"
Användning
5
6
1
4
Smörjning
Tryckluftsdrivna verktyg kräver smörjning under hela sin drifttid. Brister i smörjning
och vård kommer att förkorta verktygets drifttid dramatiskt och dessutom upphör
garantin att gälla.
OBS!
Detta verktyg kräver smörjning före första användning samt före och
efter varje ytterligare användning. Koppla bort spärrmutterdragaren från
tryckluftslangen före smörjning.
1. Vänd spärrmutterdragaren med luftintaget uppåt.
2. Håll avtryckaren intryckt och häll i lite olja i tryckluftsintaget. Använd tunn
motorolja.
Varning!
När ett tryckluftsdrivet verktyg har smorts stänker det ut olja ur
utblåsporten under några sekunder efter starten. Täck därför över
utblåsporten med en handduk eller trasa innan du trycker på avtryckaren.
Om du inte täcker över hålet föreligger risk för personskador.
3. Koppla spärrmutterdragaren till tryckluftslangen och täck över utblåsporten
med en trasa. Kör verktyget i 7–10 sekunder. Det kommer att stänka olja ur
utblåsporten när du startar maskinen.
3
SVEN S KA
Moment dragning
Ställ aldrig in vridmomentet med spärrmutterdragaren. Använd istället en
momentnyckel för det. När du drar åt en mutter eller skruv/bult ska du inte
dra åt som med en momentnyckel för hand. I så fall kan spärrmekanismen
i spärrmutterdragaren förstöras.
7
Page 8
8
SVEN S KA
Felsökning
Fel Trolig orsak Åtgärd
Verktyget roterar
för sakta eller inte
alls.
Smuts i verktyget. Spola igenom verktyget med en mix av 50-50
motorolja och fotogen. Smörj sedan verktyget
med olja.
Ingen olja inuti. Smörj enligt anvisning.
Lågt lufttryck. Justera kompressorns tryckregulator på
Fukt kommer ur
verktyget.
Spärrmekanismen
halkar och lossar
inte muttern.
Slangen läcker Åtgärda läckan.
Trycket sjunker Kolla att slangens innerdiameter räcker.
Vatten i tanken. Tappa ur tanken. Se kompressorns manual.
Vatten i slangarna. Installera vattenavskiljare. Se till att
Smuts i spärren. Rengör mekanismen med olja.
verktygets max. tryck medan verktyget går
utan belastning.
Långa slangar och verktyg, som kräver
mycket tryckluft, kräver minst 1/2"
innerdiameter, beroende på slangens totala
längd.
Smörj verktyget och kör det tills det inte
kommer mer fukt. Smörj spärrmutterdragaren
en gång till och kör den 1 - 2 sekunder.
vattenavskiljaren sitter så nära verktyget som
möjligt. Varje gång det kommer in vatten i
verktyget skall verktygen smörjas.
Byt ut spärren om den är sliten.
Page 9
Inställning av rotationsriktning
• För att skruva ur muttrar vrider du vredet för framåt/bakåt åt vänster.
Vrid det åt höger om muttern är vänstergängad. Dra inte åt muttrarna för hårt.
• Att använda för smala anslutningar och slangar sänker trycket och minskar på
så sätt effekten.
• Vi rekommenderar en 3/8" (innerdiameter) slang och anslutning med 1/4"
gäng. Slangar som är längre än 15 m bör ha 1/2" innerdiameter.
• Bär aldrig ett tryckluftsverktyg genom att hålla det i slangen och försök inte
heller att ytta det eller en kompressor genom att dra i slangen.
• Se till att tryckluftslangarna inte kommer för nära hetta, olja och vassa kanter.
• Byt genast ut en slang som är på något sätt defekt.
Lagring
Verktyget måste smörjas före lagring. Följ smörjinstruktionerna i den här manualen
med undantag för p. 3. Där ska du köra verktyget bara i 2–3 sekunder istället för
7–10 sekunder då det behövs mer olja i verktyget under lagringen.
Tekniska data
Modell: ST-705 (1/2")
Hylsfäste: 1/2" fyrkant
Vikt: 1.2 kg
Luftanslutning: 1/4" inv.
Luftförbrukning: 85 l/min
Moment max: 68 Nm
Rekommenderat lufttryck: 6 bar
Max lufttryck: 6.2 bar (90 PSI)
Minsta rekommenderade
slangdimension: 10 mm (3/8")
Ljudnivå LwA: 85dB(A)
LpA: 81dB(A)
Vibration: 0,4m/s²
Längd: 26 cm
SVEN S KA
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
9
Page 10
10
NOR S K
Skralletrekker ½" trykkluft
Artikkelnummer 30-8936
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer oss mot ev.
tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta
kontakt med vårt kundesenter (se opplysninger på baksiden).
Beskrivelse
Skralletrekker, trykkluftsdrevet verktøy for inn- og utskruing av bolter og mutre på
steder det er vanskelig å komme til med vanlig verktøy.
For sikkerhets skyld
Følg alltid følgende sikkerhetsforskrifter og andre relevante sikkerhetsforskrifter.
1. Les nøye igjennom alle manualer som medfølger dette produktet. Lær deg
grundig hvordan alle brytere fungerer, og hvordan utstyret håndteres korrekt.
2. Kun personer med god kunnskap om sikkerhetsforskrifter og sikker håndtering
bør få bruke skralletrekkeren.
• Det maksimale tillatte arbeidstrykket på 6,2 bar må ikke overskrides.
Høyere trykk kan redusere levetiden på verktøyet.
• Overskrid ikke angitt maks. arbeidstrykk på noen av komponentene
i trykkluftssystemet.
• Løsne verktøyet fra trykkluftslangen før du skifter tilbehør, utfører service
eller når verktøyet ikke er i bruk.
• Ved bruk skal hørselsvern og vernebriller alltid brukes.
• Bruk ikke løstsittende klær, skjerf eller slips.
• Disse kan feste seg i bevegelige deler og volde store personskader.
• Bær heller ikke smykker når du bruker dette verktøyet.
• De kan også sette seg fast og volde skader.
• Hold ikke avtrekkeren inntrykt når du kobler verktøyet til trykkluftslangen.
• Bruk alltid kun tilbehør som er utformet for å brukes sammen med
trykkluftsverktøy.
• Bruk aldri skadede eller slitte hylser.
• Trykk ikke avtrekkeren inn hvis hylsen ikke sitter fastkoblet til mutter eller
skrue/bolt. Tilbehør må festes godt. Løstsittende tilbehør innebærer en
potensiell fare.
• Påse at trykkluftslangen ikke blir skadet eller punktert.
• Rett aldri et trykkluftsverktøy mot deg selv eller noen andre (fare for skader).
• Sjekk alltid slangene før hver gangs bruk.
• Forviss deg om at alle koblinger er riktig utført.
• Koble maskinen fra trykkluftmatingen før du installerer tilbehør eller
utfører service på verktøyet.
• Påse at alle muttere, bolter og skruer er dratt til, og forviss deg om at verktøyet
er i god stand.
Page 11
Produktbeskrivelse
1. Avtrekker
2. Hylsefeste ½"
3. Innstilling for rotasjonsretning
4. Justering for luftstrøm/hastighet
5. Utblåsing
6. Tilkoblingspunkt trykkluft ¼"
2
3
1
5
4
Bruk
6
Smøring
Trykkluftsdrevne verktøy krever smøring under hele sin driftstid. Mangel på
smøring og vedlikehold vil forkorte verktøyets levetid dramatisk og dessuten
opphører garantien.
OBS!
Dette verktøyet krever smøring før første gangs bruk, samt før og etter hver
bruk. Koble skrallen bort fra trykkluftslangen før smøring.
1. Vend skrallen med luftinntaket oppover.
2. Hold avtrekkeren inntrykt og hell litt olje i trykkluftinntaket. Bruk tynn motorolje.
Advarsel!
Når et trykkluftsdrevet verktøy nettopp er blitt smurt vil det komme litt
olje ut av utblåsingsporten i noen sekunder ved oppstart. Dekk derfor
over utblåsingsporten med en klut før du trykker på avtrekkeren. Dersom
du ikke dekker til dette hullet er det fare for personskader.
3. Koble skrallen til trykkluftslangen og dekk over utblåsingsporten med en klut.
Kjør verktøyet i 7–10 sekunder. Det vil sprute olje fra utblåsingsporten når du
starter verktøyet.
Moment trekking
Still aldri dreiemomentet inn med skralle. Bruk momentnøkkel til dette.
Når du drar til en mutter eller skrue/bolt, skal du ikke dra til som med en
momentnøkkel for hånd. Da kan mekanismen i skrallen ødelegges.
NOR S K
11
Page 12
1
NOR S K
Feilsøking
Feil Mulig årsak Tiltak
Verktøyet roterer
for sakte eller det
roterer ikke i det
hele tatt.
Rusk i verktøyet. Spyl gjennom verktøyet med en miks av 50%
motorolje og 50% paran. Smør deretter
verktøyet med olje.
Tom for olje. Smør i henhold til forskriften.
Lavt lufttrykk. Juster kompressorens trykkregulator på
Slangen lekker. Tett lekkasjen.
Trykket synker. Sjekk at slangens innerdiameter er stor nok.
verktøyets maks. trykk mens verktøyet går
uten belastning.
Lange slanger og verktøy som krever mye
trykkluft, krever minst ½" innvendig diameter,
avhengig av slangens totale lengde.
Det kommer
fuktighet ut av
verktøyet.
Skrallemekanismen
sklir og den løsner
ikke mutteren.
Vann i tanken. Tapp det ut. Se kompressorens manual. Smør
verktøyet og kjør det til det ikke kommer mer
fuktighet ut. Smør skrallen en gang til og kjør
den i 1 - 2 sekunder.
Vann i slangene. Installer vannavskiller. Påse at
vannavskilleren sitter så nær verktøyet som
mulig. Hver gang det kommer vann inn
i verktøyet skal det smøres.
Rusk i verktøyet. Rengjør mekanismen med olje.
Skift ut skrallen hvis den er skadet eller slitt.
Page 13
Innstilling av rotasjonsretning
• For å skru ut muttere, vrir du innstillingsrattet til venstre.
• Vri det til høyre dersom mutteren er venstregjenget. Trekk ikke til for hardt.
• Dersom det brukes tilkoblingsstykker og slanger med liten dimensjon, vil
effekten være redusert.
• Vi anbefaler en 3/8" slange (innv. diameter) og tilkoblingsstykke med ¼"
gjenger.
• Slanger som er lengre enn 15 meter, bør ha en innvendig diameter på ½".
• Trykkluftverktøyet må ikke bæres eller trekkes etter slangen.
• Påse at slangene ikke kommer for nær varme, olje eller skarpe kanter.
• Slanger med skader eller defekter må umiddelbart skiftes ut.
Lagring
Verktøyet må smøres før lagring. Følg punktene for smøring i denne manualen
med unntak av punkt 3. Der skal du kjøre verktøyet kun i 2–3 sekunder (i stedet
for 7–10 sek.) fordi verktøyet må ha litt olje ved lagring.
Tekniske data
Modell: ST-705 (1/2")
Hylsefeste: 1/2" rkant
Vekt: 1,2 kg
Lufttilkobling: 1/4" inv.
Luftforbruk: 85 l/min.
Maks. moment: 68 Nm
Anbefalt lufttrykk: 6 bar
Maks. lufttrykk: 6,2 bar (90 psi)
Minste anbefalte
slangedimensjon: 10 mm (3/8")
Lydeffekt LwA: 85 dB (A)
LpA: 81 dB (A)
Vibrasjon: 0,4 m/s2
Lengde: 26 cm
NOR S K
Avfallshåndtering
Når du skal kvitte deg med produktet, skal dette skje i henhold til lokale forskrifter.
Er du usikker på hvordan du går fram, ta kontakt med lokale myndigheter.
13
Page 14
1
SUOM I
Räikkäväännin ½" paineilma
Tuotenumero 30-8936
Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme
oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos
laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen
lopussa).
Kuvaus
Räikkäväännin, paineilmalla toimiva työkalu pulttien ja muttereiden irrottamiseen
ja kiinnittämiseen paikoista, joihin on vaikea päästä tavallisilla työkaluilla.
Varmuudeksi
Noudata aina mukana tulevia turvallisuusohjeita ja muita olennaisia
turvallisuusohjeita.
1. Lue huolellisesti kaikki tuotteen mukana tulevat käyttöohjeet. Opettele
huolellisesti laitteen kaikki säädöt ja opettele laitteen turvallinen käyttö.
2. Räikkäväännintä saavat käyttää ainoastaan henkilöt, jotka ovat tutustuneet
käyttöohjeisiin.
• Älä ylitä laitteen ylintä sallittua työpainetta, 6,2 baaria. Korkeampi paine
saattaa lyhentää laitteen elinikää.
• Älä ylitä suurinta sallittua työpainetta minkään paineilmajärjestelmän
komponentin osalta.
• Irrota laite paineilmaletkusta ennen varusteiden vaihtamista, huoltoa, sekä
silloin kun laitetta ei käytetä.
• Käytön aikana tulee käyttää kuulosuojaimia ja suojalaseja.
• Älä käytä löysiä vaatteita, huiveja tai solmiota. Ne saattavat juuttua liikkuviin
osiin ja aiheuttaa henkilövahinkoja.
• Älä käytä myöskään koruja työskennellessäsi laitteen kanssa. Myös korut
saattavat juuttua ja aiheuttaa vaaran.
• Älä paina liipaisimesta liittäessäsi laitetta paineilmaletkuun.
• Käytä vain laitteita jotka soveltuvat käytettäväksi paineilmatyökalujen kanssa.
Älä käytä viallisia tai kuluneita varusteita.
• Älä paina liipaisimesta, ennen kuin hylsy on kiinnitetty mutteriin tai ruuviin/
pulttiin. varusteet tulee kiinnittää huolella. Puutteellisesti kiinnitetyt varusteet
ovat vaarallisia.
• Suojaa paineilmaletkut vaurioilta esim. puhkeamiselta.
• Älä koskaan suuntaa paineilmatyökalua itseäsi tai muita kohti (vakavan
onnettomuuden vaara!).
• Tarkista letkut ennen käyttöä. Varmista, että kaikki liitännät ovat kunnossa.
• Irrota laite paineilman syötöstä ennen kuin liität siihen varusteita tai huollat
laitetta.
• Varmista, että laitteen mutterit, ruuvit ja pultit ovat tiukasti kiinni ja että laite on
käyttökunnossa.
Page 15
2
Produktbeskrivelse
1. Liipaisin
2. Hylsyn kiinnitys ½"
3. Kierrossuunnan säätö
4. Ilmavirran/nopeuden säätö
5. Ilman ulostulo
6. Paineilmaliitäntä ¼"
5
1
4
Käyttö
Voitelu
Paineilmalla toimivien työkalujen tulee olla voideltuja aina käytön aikana.
Laiminlyöty voitelu ja huolto lyhentävät huomattavasti laitteen elinikää, eikä
takuu kata vahinkoja, jotka aiheutuvat laiminlyödystä huollosta. Käytä mielellään
sumuvoitelua paineilmaletkussa ennen räikkäväännintä, tämä pidentää laitteen
käyttöikää huomattavasti!
Huom!
Laite tulee voidella ennen ensimmäistä käyttöönottoa, sekä myöskin ennen
ja jälkeen jokaisen käyttökerran.
6
3
Irrota räikkäväännin paineilmaletkusta ennen voitelua.
1. Käännä räikkäväännintä niin, että ilmantuloaukko on ylöspäin.
2. Pidä liipaisin alas painettuna ja kaada hieman öljyä ilmantuloaukkoon. Käytä
ohutta moottoriöljyä.
Varoitus!
Voidellusta paineilmalaitteesta tulee öljyä ilmanpuhallusaukosta
muutaman sekunnin ajan käynnistyksen jälkeen. Tämän vuoksi
ilma-aukko kannattaa peittää pyyhkeellä tai rätillä ennen liipaisimen
painamista. Jos aukkoa ei peitetä, saattaa käyttäjälle aiheutua vaara.
3. Liitä räikkäväännin paineilmaletkuun ja peitä ilmantuloaukko liinalla. Käytä
laitetta 7–10 sekunnin ajan. Ilmantuloaukosta roiskuu öljyä kun liipaisin
päästetään.
Vääntömomentti
Älä koskaan säädä vääntömomenttia räikkävääntimellä. Käytä siihen
momenttiavainta. Mutteria tai ruuvia/pulttia ei saa kiristää käsin kuten
momenttiavainta käyttäen. Tämä saattaa vaurioittaa räikkävääntimen
räikkämekanismia.
15
SUOM I
Page 16
16
SUOM I
Vianetsintä
Vika Mahdollinen
Toimenpiteet
syy
Laite pyörii
liian hiljaa tai ei
ollenkaan.
Laitteesta tulee
kosteutta.
Laite on likainen. Huuhtele laite seoksella, jossa on puolet SAE
Sisällä ei öljyä. Voitele ohjeiden mukaisesti.
Alhainen
ilmanpaine.
Letku vuotaa. Hoida vuoto kuntoon.
Paine laskee. Tarkista, että letkun sisähalkaisija riittää.
Kuluneet juoksupyörän siivet.
Säiliössä on vettä. Tyhjennä säiliö. Katso kompressorin
Vann i slangene. Asenna vedenerotin. Vedenerottimen tulee
10-öljyä ja puolet fotogeenia. Voitele tämän
jälkeen laite öljyllä.
Säädä kompressorin painesäädin
maksimipaineelle koneen käydessä
kuormittamatta.
Pitkät letkut ja työkalut, jotka vaativat
paljon paineilmaa, tarvitsevat vähintään
1/2":n sisähalkaisijan, riippuen letkun
kokonaispituudesta.
Vaihda ne.
käyttöohjeesta. Voitele laite ja käytä sitä
kunnes kosteutta ei enää tule. Voitele
räikkäväännin uudelleen ja käytä sitä 1 - 2
sekunnin ajan.
olla mahdollisimman lähellä laitetta. Aina kun
laitteeseen tulee vettä, se tulee voidella.
Räikkämekanismi
luistaa eikä irrota
mutteria.
Räikkä on likainen. Puhdista mekanismi öljyllä. Vaihda kulunut
räikkä.
Page 17
Pyörityssuunnan vaihtaminen
Käännä valitsinta eteenpäin/taaksepäin vasemmalle irrottaaksesi mutterin. Käännä
vasemmalle jos mutterissa on vasemmanpuoleinen kierre. Älä kiristä muttereita
liikaa.
Liian kapeiden liitinten ja letkujen käyttäminen alentaa painetta ja näin ollen myös
tehoa. Suosittelemme letkuja, joiden sisähalkaisija on 3/8" ja liitäntöjä, joissa on
kierre 1/4". Yli 15 m:n letkuissa tulee olla 1/2":n sisähalkaisija.
Älä kanna paineilmatyökalua letkusta, äläkä yritä siirtää paineilmatyökalua tai
kompressoria letkusta vetämällä. Varmista, että paineilmaletkut eivät joudu liian
lähelle kuumia tai teräviä esineitä tai öljyä. Vaihda viallinen letku välittömästi.
Varastointi
Laite tulee voidella ennen varastointia. Seuraa tämän käyttöohjeen voiteluohjeita,
lukuun ottamatta kohtaa 3. Käytä laitetta vain 2–3 sekunnin ajan 7–10 sekunnin
sijasta, sillä laite tarvitsee enemmän öljyä varastoinnin aikana.
Tekniset tiedot
Malli: ST-705 (1/2")
Hylsyn kiinnitys: 1/2" neliökiinnitys
Paino: 1,2 kg
Ilmaliitäntä: 1/4" sisäkierre.
Ilmankulutus: 85 l/min
Suurin momentti: 68 Nm
Suositeltu ilmanpaine: 6 baaria
Suurin ilmanpaine: 6,2 baaria (90 PSI)
Letkun suositeltu
vähimmäiskoko: 10 mm (3/8")
Äänenpaine: 75 dB(A)
Äänenvoimakkuus: 87 dB(A)
Tärinä: 1 m/s²
Pituus: 26 cm
SUOM I
Kierrätys
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi
jäteneuvontaan, mikäli olet epävarma.
17
Page 18
18
Declaration of Conformity
Hereby, Clas Ohlson AB declares that the machinery:
½" Air Ratchet Wrench
30-8936/ST-705
Complies with the provisions of the following directives:
98/37/EC Machinery
Insjön, Sweden, December 2007
Klas Balkow,
President.
Clas Ohlson, 793 85 Insjön, Sweden
Page 19
SVERIGE
INTERNET www.clasohlson.se
BREV Clas Ohlson AB, 793 85 INSJÖN
NORGE
KUNDESENTER Tlf.: 23 21 40 00
Faks: 23 21 40 80
E-post: [email protected]
INTERNETT www.clasohlson.no
POST Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO
SUOMI
INTERNET www.clasohlson.fi
OSOITE Clas Ohlson Oy, Yrjönkatu 23 A, 00100 HELSINKI
GREAT BRITAIN
For consumer contact, please visit
www.clasohlson.co.uk and click on
customer service.
INTERNET www.clasohlson.co.uk
www.clasohlson.com
Loading...
