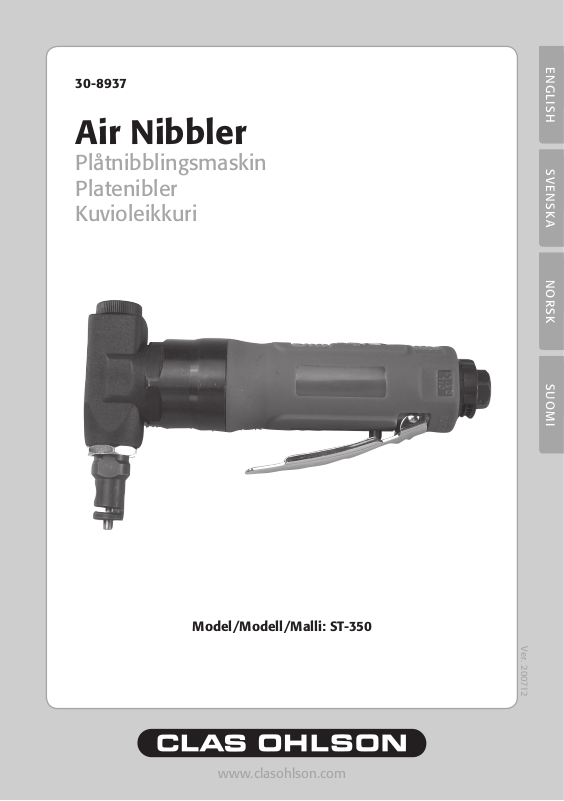

Page 1

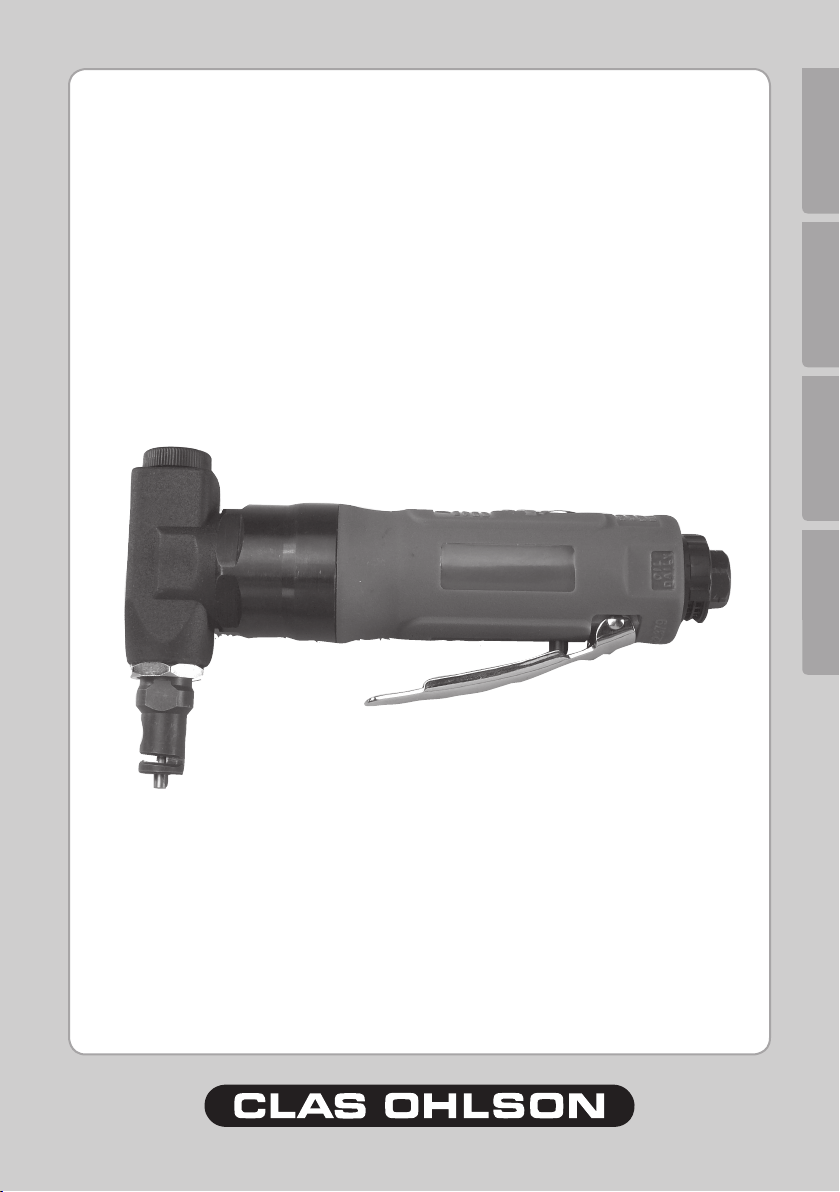

30-8937
Air Nibbler
ENGLISH SVENSK A NORSK SUOMI
Model/Modell/Malli: ST-350
Page 2
ENGLI SH
Air Nibbler 30-8937
Model: ST-350
Please read the entire instruction manual before using and save it for future use. We apologise for any
text or photo errors and any changes of technical data.If you have any questions concerning technical
problems please contact our Customer Service Department (see address on reverse.)
Safety instructions
• Always wear face shield or protective eye glasses.
• Always wear hearing protection when working with pneumatic tools; otherwise you risk
permanently impairing your hearing.
• Never use a tool with damaged punch or pad.
Compressed air feed and connections
Warning! Use only compressed air as power source for pneumatic tools. Do not use acid
and ammable gases as power source as the mixture can explode and cause injury. The air
pressure must not exceed 6.2 bar.
• Compressors must have sufcient capacity to provide enough compressed air and air
ow for the intended application. A pressure fall in the system can reduce the tool’s
power. Compressed air hoses for industrial use should be placed so that the highest
point on the inclination is nearest to the compressor. An easily accessed water separator
should be installed at the lowest point. Water separators should be emptied at least
once a day or more often if needed. Dirt and water in the air hoses are the most frequent
causes of wear in pneumatic power tools. The tool’s connections should be equipped
with pressure regulators with water separator directly at the site of connection. A lter
helps to achieve maximum efciency and minimise wear. The lter must have sufcient
ow capacity for the intended assembly site or connecting point. The lter must be kept
clean to provide clean compressed air to the tool. See the manufacturer’s instructions
for proper lter care. A dirty and clogged lter means less pressure which diminishes the
tools efciency The pressure regulator must be able to reduce the pressure to 6.2 bar
(90 PSI).
• Air hoses should tolerate at least 10.5 bar working pressure or 150 % of the maximum
pressure the system can provide. The feeder hose should have a quick connecting piece
for quick removal from the nipple of the tool.
• Make sure that the compressed air fed to the tool does not exceed the maximum
permissible working pressure (6.2 bar).
• Do not expose the hoses to heat.
Lubrication
Note! Lubricate with a few drops of oil in the air connecting piece before the tool is used the
rst time.
• Regular but moderate oiling is required for best effect. Oil fed into the hoses does not
lubricate the components. If mist lubrication is not used for the compressed air, the oil in
the tool’s air nipple should be lled one or to times per day. Only a few drops of oil are
needed each time (1-2 drops). If too much oil collects in the tool it is blown out into the
air when the tool is used. Mist lubrication.
Page 3

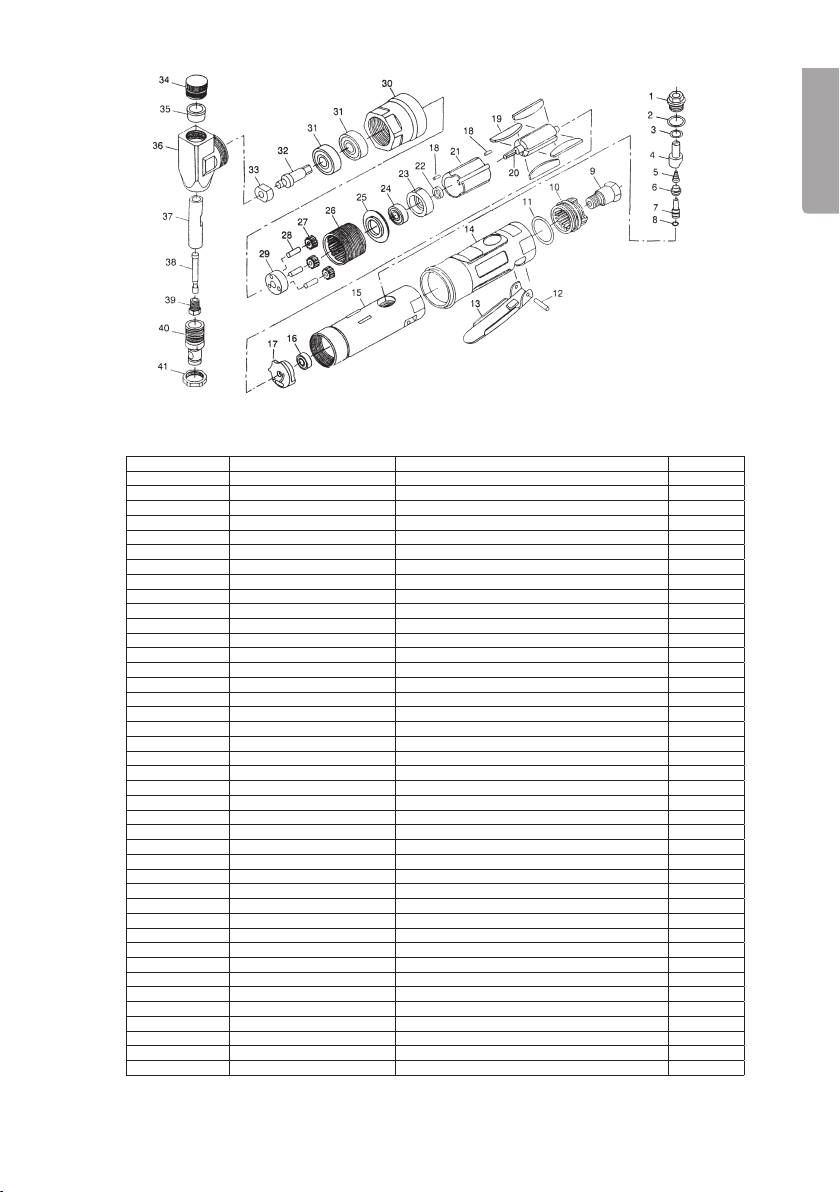

List of components
Number Spare part no. Designation Number
1 ST700-01 Screw 1
2 ST700-02 O-ring (P12) 1
3 ST700-03 O-ring (P18) 1
4 ST700-04 Air regulator 1
5 ST700-05 Spring 1
6 ST700-06 Valve seat 1
7 ST700-07 Valve stem 1
8 ST700-08 O-ring (Ø3.5x Ø1.5) 1
9 ST700-09 Connecting nipple 1
10 ST700-10 Exhaust bafe 1
11 ST700-11 O-ring (Ø26.7x Ø1.78) 1
12 ST700-12 Pin 1
13 ST700-13 Handle 1
14 ST700-14 Rubber protection 1
15 ST700-15 Housing 1
16 ST700-16 Ball bearing (696ZZ) 1
17 ST700-17 Rear end plate 1
18 ST700-18 Pin 2
19 ST700-19 Rotor blade 5
20 ST245-20 Rotor (6T) 1
21 ST700-21 Cylinder 1
22 ST700-22 Spacer 1
23 ST700-23 Front end plate 1
24 ST700-24 Ball bearing (608ZZ) 1
25 ST700-25 Tray 1
26 ST350-26 Ring drive 1
27 ST245-27 Planet wheel 3
28 ST700-28 Pin 1
29 ST350-29 Planet holder 1
30 ST350-30 Screw 1
31 ST350-31 Ball bearing (6200Z) 2
32 ST350-32 Axis of rotation 1
33 ST350-33 Cam 1
34 ST350-34 Plug 1
35 ST350-35 Bushing 1
36 ST350-36 Head 1
37 ST350-37 Sleeve 1
38 ST350-38 Punch 1
39 ST350-39 Screw 1
40 ST350-40 Die 1
41 ST350-41 Nut 1
ENGLI SH
3
Page 4
Technical data
Model: ST-350
Weight: 1 kg
ENGLI SH
Air connection: 1/4" female.
RPM No.: 2600 RPM
Punch width: 5 mm
Recommended air pressure: 6 bar
Max air pressure: 6.2 bar (90PSI)
Capacity:
1.6 mm (aluminium)
Noise level: 82 dB(A)
Vibration: 0.5m/s²
1.2 mm (steel plate)
Disposal
Follow local ordinances when disposing of this product. If you are unsure about how to
dispose of this product contact your municipality.
Page 5
Plåtnibblingsmaskin 30-8937
Modell: ST-350
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar
oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor,
kontakta vår kundtjänst (se adressuppgifter på baksidan).
Säkerhetsanvisningar
• Bär alltid visir eller skyddsglasögon.
• Bär alltid hörselskydd när du jobbar med tryckluftsverktyg, annars riskerar du att få
permanent nedsatt hörsel.
• Använd aldrig verktyget med skadad stans eller dyna.
Tryckluftstillförsel och kopplingar
Varning! Använd endast komprimerad luft som drivkälla för pneumatiskt drivna verktyg.
Använd inte syre och brännbara gaser som drivkraft eftersom blandningen då kan explodera
och vålla skador. Lufttrycket får inte överstiga 6,2 bar.
• Kompressorer måste ha tillräcklig kapacitet för att säkerställa tillräcklig tryckluft och
luftöde för avsedd användning. Tryckfall i systemet kan minska verktygets drivkraft.
• Tryckluftsledningar för industriellt bruk bör läggas med lutning med den högsta punkten
närmast kompressorn. Lätt åtkomliga vattenavskiljare bör installeras på de lägst belägna
punkterna. Vattenavskiljarna bör tömmas minst en gång om dagen eller vid behov
oftare. Smuts och vatten i tryckluftledningarna är de huvudsakliga orsakerna till slitage i
pneumatiskt drivna verktyg.
• Anslutningarna för verktygen bör förses med en tryckregulator med vattenavskiljare
direkt vid själva anslutningspunkten. Ett lter hjälper till med att ge max. effekt och
minimera slitaget. Filtret måste ha tillräcklig ödeskapacitet för avsedd monteringsplats.
Filtret måste hållas rent för att kunna leverera ren tryckluft för resp. verktyg. Se
tillverkarens instruktioner för korrekt lterskötsel. Ett smutsigt och igentäppt lter
resulterar i tryckfall som minskar verktygets effekt.
• Tryckregulatorn måste kunna reducera trycket till 6.2 bar (90 PSI).
• Luftslangarna bör tåla minst 10.5 bar arbetstryck eller 150 % av det maximala lufttryck
som systemet skulle kunna ge. Matarslangen bör ha snabbkoppling för snabb lossning
från nippeln på verktyget.
• Se till att den tryckluft som levereras till verktyget inte överskrider max. tillåtet arbetstryck
(6.2 bar).
• Utsätt inte slangarna för kemikalier eller värme.
SVEN S KA
Smörjning
Obs! Smörj med några droppar olja i luftanslutningen innan verktyget används första gången.
• För bästa effekt krävs regelbunden men måttlig smörjning. Olja som införs
i ledningarna smörjer inre komponenter.
• Om ingen dimsmörjare används för tryckluften fyller man på olja i verktygets
tryckluftsnippel en eller två gånger per dag. Det behövs bara några droppar olja (1-2 st)
per gång. Om för mycket olja samlas inne i verktyget blåses detta ut i luften när verktyget
används.
5
Page 6
SVEN S KA

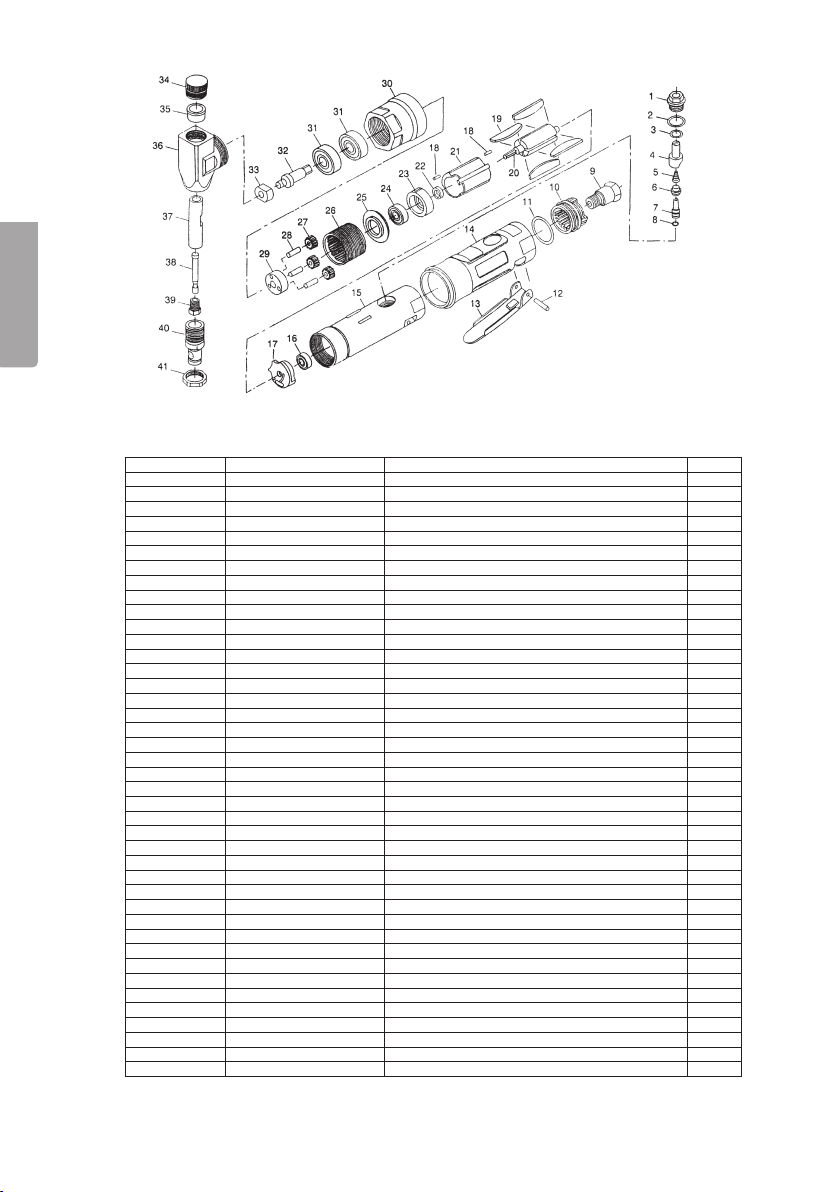

Komponentlista
Nummer Reservdels nr Beteckning Antal
1 ST700-01 Skruv 1
2 ST700-02 O-ring (P12) 1
3 ST700-03 O-ring (P18) 1
4 ST700-04 Luftregulator 1
5 ST700-05 Fjäder 1
6 ST700-06 Ventilsäte 1
7 ST700-07 Ventilkägla 1
8 ST700-08 O-ring (Ø3.5x Ø1.5) 1
9 ST700-09 Anslutningsnippel 1
10 ST700-10 Utblåskåpa 1
11 ST700-11 O-ring (Ø26.7x Ø1.78) 1
12 ST700-12 Stift 1
13 ST700-13 Handtag 1
14 ST700-14 Gummiskydd 1
15 ST700-15 Hus 1
16 ST700-16 Kullager (696ZZ) 1
17 ST700-17 Bakgavel 1
18 ST700-18 Pinne 2
19 ST700-19 Rotorblad 5
20 ST245-20 Rotor (6T) 1
21 ST700-21 Cylinder 1
22 ST700-22 Distans 1
23 ST700-23 Framgavel 1
24 ST700-24 Kullager (608ZZ) 1
25 ST700-25 Bricka 1
26 ST350-26 Ringdrev 1
27 ST245-27 Planethjul 3
28 ST700-28 Pinne 1
29 ST350-29 Planethållare 1
30 ST350-30 Mutter 1
31 ST350-31 Kullager (6200Z) 2
32 ST350-32 Vevaxel 1
33 ST350-33 Kam 1
34 ST350-34 Plugg 1
35 ST350-35 Bussning 1
36 ST350-36 Huvud 1
37 ST350-37 Glidhylsa 1
38 ST350-38 Stans 1
39 ST350-39 Skruv 1
40 ST350-40 Dyna 1
41 ST350-41 Mutter 1
Page 7
Tekniska data
Modell: ST-350
Vikt: 1 kg
Luftanslutning: 1/4" inv.
Varvtal: 2600 RPM
Stansbredd: 5 mm
Rekommenderat lufttryck: 6 bar
Max lufttryck: 6.2 bar (90PSI)
Kapacitet: 1.2 mm (stålplåt)
1.6 mm (aluminium)
Ljudtrycksnivå: 82 dB(A)
Vibration: 0.5m/s²
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du
osäker på hur du ska gå tillväga, kontakta din kommun.
SVEN S KA
7
Page 8
8
NOR S K
Platenibler 30-8937
Modell: ST-350
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vi reserverer oss mot ev.
tekst- og bildefeil, samt forandringer av tekniske data. Ved tekniske problemer eller andre spørsmål, ta
kontakt med vårt kundesenter (se opplysninger på baksiden).
Sikkerhetsanvisninger
• Bær alltid visir eller vernebriller.
• Bær alltid hørselsvern når du jobber med trykkluftverktøy, ellers risikerer du å få
permanent nedsatt hørsel.
• Bruk aldri verktøyet med skadet stanse og dyne.
Trykklufttilførsel og koblinger:
Advarsel! Bruk kun komprimert luft som drivkilde for pneumatisk drevne verktøy. Bruk ikke
syre og brennbare gasser som drivkraft, fordi blandingen da kan eksplodere og forårsake
skader. Lufttrykket må ikke overstige 6.2 bar.
• Kompressorer må ha tilstrekkelig kapasitet for å sikre tilstrekkelig trykkluft og luftstrøm
for beregnet bruk. Trykkfall i systemet kan minske verktøyets drivkraft.
• Trykkluftsledninger for industriell bruk bør legges med helling med det høyeste punktet
nærmest kompressoren. Lett tilgjengelige vannavskillere bør installeres på de punktene
som ligger lavest. Vannavskillerne bør tømmes minst en gang om dagen eller oftere,
hvis dette er nødvendig. Smuss og vann i trykkluftledningene er de viktigste årsakene
til slitasje i pneumatisk drevne verktøy.
• Tilkoblingene for verktøyet bør utstyres med en trykk regulator med vannavskiller rett fra
selve tilkoblingspunktet. Et lter hjelper til med å gi maks. effekt og minimere slitasjen.
Filteret må ha tilstrekkelig gjennomstrømmingskapasitet for beregnet monteringsplass
for respektive tilkoblingspunkt. Filteret må holdes rent for å kunne levere ren trykkluft for
resp. verktøy. Se produsentens instruksjoner for korrekt ltervedlikehold. Et skittent og
tett lter resulterer i trykkfall, som minsker verktøyets effekt.
• Trykkregulatoren må kunne redusere trykket til 6.2 bar (90 PSI).
• Luftslangene bør tåle minst 10.5 bar arbeidstrykk eller 150 % av det maksimale
lufttrykket som systemet skulle kunna gi. Mateslangen bør ha hurtigkobling for å hurtig
kunne løsne fra nippelen fra verktøyet.
• Påse at den trykkluften som leveres til verktøyet ikke overskrider maks. tillatt
arbeidstrykk (6.2 bar).
• Utsett ikke slangene for kjemikalier eller varme.
Smøring
OBS! Smør med noen dråper olje i lufttilkoblingen før verktøyet brukes for første gang.
• For best mulig effekt kreves regelmessig, men lett smøring. Olje som føres inn
i ledningene smører de indre komponentene.
• Dersom ingen tåkesmører brukes for trykkluften, fyller man på olje i verktøyets
trykkluftsnippel en eller to ganger per dag. Det trengs bare noen dråper olje (1-2 stk.)
per gang. Hvis for mye olje samles inne i verktøyet blåser dette ut i luften når verktøyet
brukes.
Page 9

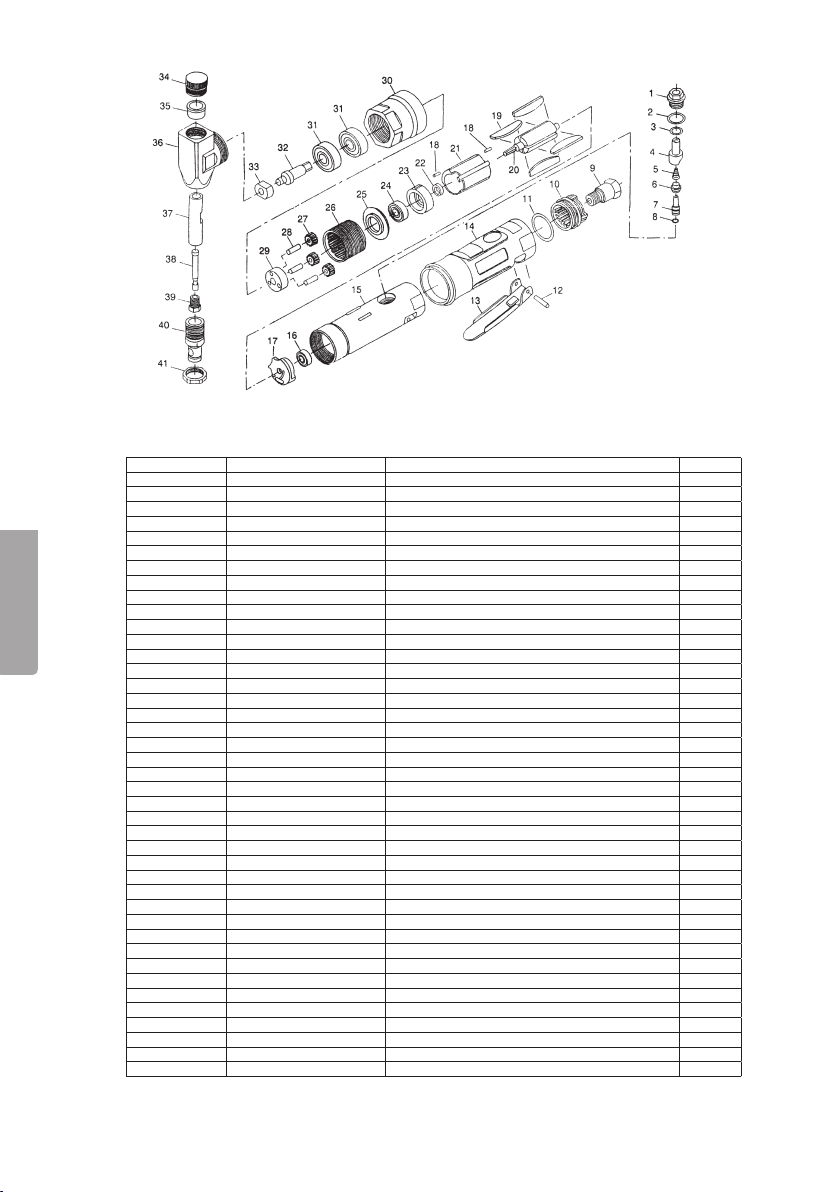

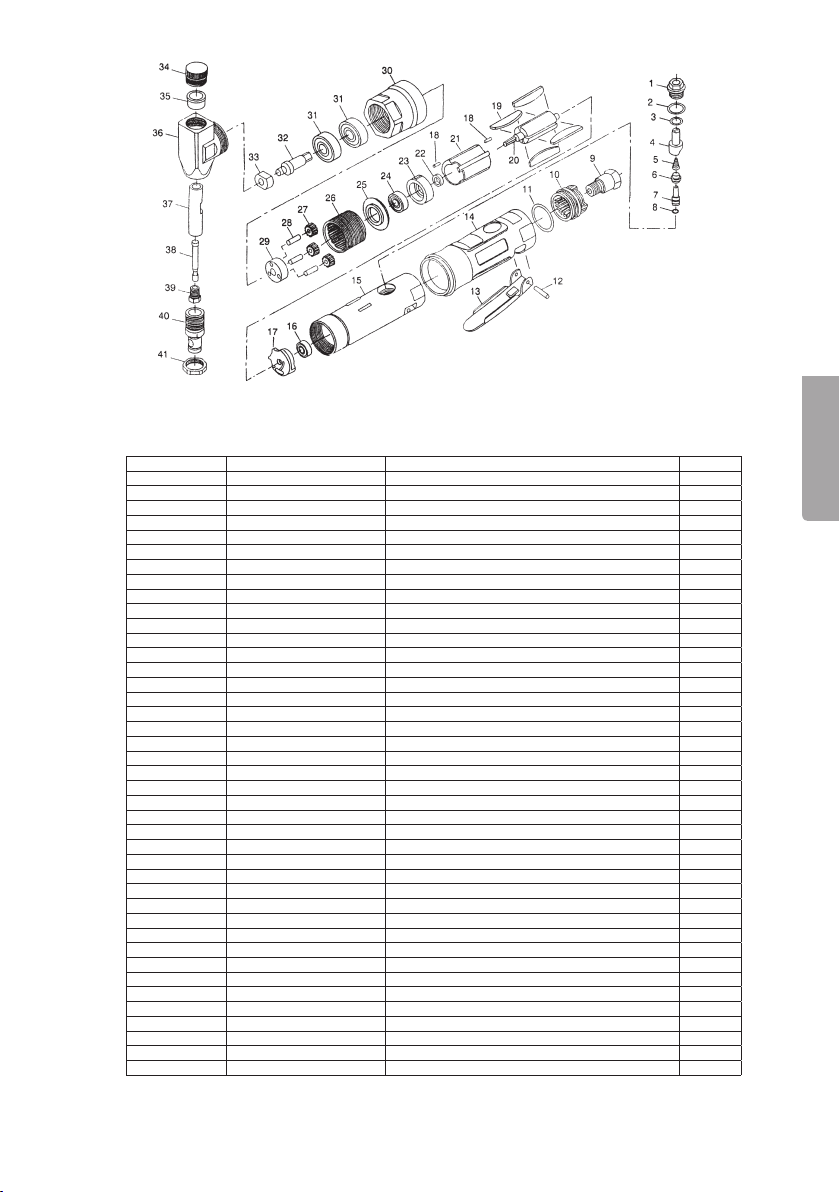

Komponentliste
Nummer Reservedels nr Betegnelse Antall
1 ST700-01 Skrue 1
2 ST700-02 O-ring (P12) 1
3 ST700-03 O-ring (P18) 1
4 ST700-04 Luftregulator 1
5 ST700-05 Fjær 1
6 ST700-06 Ventilsete 1
7 ST700-07 Ventilkjegle 1
8 ST700-08 O-ring (Ø3.5x Ø1.5) 1
9 ST700-09 Anslutningsnippel 1
10 ST700-10 Utblåsingsdeksel 1
11 ST700-11 O-ring (Ø26.7x Ø1.78) 1
12 ST700-12 Stift 1
13 ST700-13 Håndtak 1
14 ST700-14 Gummibeskyttelse 1
15 ST700-15 Hus 1
16 ST700-16 Kulelager (696ZZ) 1
17 ST700-17 Bakgavl 1
18 ST700-18 Pinne 2
19 ST700-19 Rotorblad 5
20 ST245-20 Rotor (6T) 1
21 ST700-21 Sylinder 1
22 ST700-22 Avstansskrue 1
23 ST700-23 Framgavl 1
24 ST700-24 Kulelager (608ZZ) 1
25 ST700-25 Skive 1
26 ST350-26 Ringdrev 1
27 ST245-27 Planethjul 3
28 ST700-28 Pinne 1
29 ST350-29 Planetholder 1
30 ST350-30 Mutter 1
31 ST350-31 Kullager (6200Z) 2
32 ST350-32 Sveivaksel 1
33 ST350-33 Kam 1
34 ST350-34 Plugg 1
35 ST350-35 Bussing 1
36 ST350-36 Hode 1
37 ST350-37 Glidhylse 1
38 ST350-38 Stanse 1
39 ST350-39 Skrue 1
40 ST350-40 Dyne 1
41 ST350-41 Mutter 1
NOR S K
9
Page 10
Tekniske data
Modell: ST-350
Vekt: 1 kg
Lufttilkobling: 1/4” inv.
Turtal: 2600 RPM
Stansebredde: 5 mm
Anbefalt lufttrykk: 6 bar
Maks lufttrykk: 6.2 bar (90PSI)
Kapasitet: 1.2 mm (stål)
1.6 mm (aluminium)
Lydtrykknivå: 82 dB(A)
Vibrasjon: 0.5 m/s²
Avfallshåndtering
Når du skal kvitte deg med produktet, skal dette skje i henhold til lokale forskrifter. Er
du usikker på hvordan du går fram, ta kontakt med lokale myndigheter.
NOR S K
10
Page 11
Turvallisuusohjeet 30-8937
Malli: ST-350
Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta varten. Pidätämme
oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.
Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot
käyttöohjeen lopussa).
Turvallisuusohjeita
• Käytä aina suojalaseja tai visiiriä.
• Käytä aina kuulosuojaimia käyttäessäsi paineilmatyökaluja, muuten kuulosi voi heikentyä
pysyvästi.
• Älä käytä laitetta vioittuneen lävistimen tai tyynyn kanssa.
Paineilman tulo ja kytkennät
Varoitus! Käytä ainoastaan puristettua ilmaa pneumaattisten työkalujen kanssa. Älä käytä
happea tai palavia kaasuja, sillä seos saattaa räjähtää ja aiheuttaa vahinkoa. Ilmanpaine ei
saa ylittää 6,2 baaria.
• Kompressorissa tulee olla riittävä suorituskyky, jotta varmistetaan käyttötarkoitukseen
riittävä paineilma ja tuotto. Järjestelmän painehäviö saattaa vaikuttaa laitteen
käyttövoimaan.
• Paineilmaletkuissa tulee teollisuuskäytössä olla kallistus niin, että korkein piste on
kompressorin vieressä. Alimpiin pisteisiin tulee asentaa helposti saatavilla olevat
vedenerottimet. Vedenerottimet tulee tyhjentää vähintään kerran päivässä tai
tarpeen tullen useammin. Paineilmaletkuissa oleva lika ja vesi ovat yleisimmät syyt
pneumaattisten laitteiden kulumiseen.
• Laitteiden liittämisessä tulee käyttää vedenerottimella varustettua paineensäädintä
suoraan liitäntäkohdassa. Suodatin edesauttaa saamaan parhaan tehon ja estämään
kulumista. Suodattimen suorituskyvyn tulee olla asennuskohtaan tai liitoskohtaan riittävä.
Suodattimen tulee olla puhdas, jotta taataan riittävä paineilma kullekin laitteelle. Noudata
valmistajan antamia suodattimen huolto-ohjeita. Likainen ja tukkoinen suodatin johtaa
painehäviöön, mikä vähentää laitteen tehoa.
• Paineensäätimen tulee vähentää paine 6,2 baariin (90 PSI).
• Ilmaletkujen tulee kestää vähintään 10,5 baarin paine tai 150 % järjestelmän tuottamasta
maksimipaineesta. Syöttöletkussa tulee olla pikaliitäntä, jotta nipan saa nopeasti
irrotettua laitteesta.
• Varmista, että laitteeseen tuleva paineilma ei ylitä suurinta sallittua työpainetta (6,2 baaria).
• Älä altista letkuja kemikaaleille tai lämmölle.
SUOM I
Voitelu
Huom.! Voitele ilmaliitäntä muutamalla öljytipalla ennen laitteen ensimmäistä käyttöönottoa.
• Paras teho saadaan säännöllisellä, mutta maltillisella voitelulla. Letkuissa oleva öljy ei
voitele komponentteja.
• Jos paineilmalle ei käytetä sumuvoitelua, lisätään öljyä laitteen paineilmanippaan kerran
tai kahdesti päivässä. Lisää kerralla vain muutama (1-2) tippa. Liiallinen öljynkäyttö
johtaa öljyn kasautumiseen letkuihin ja näkyy ilmaa päästettäessä.
11
Page 12
1
SUOM I
Osaluettelo
Numero Varaosanumero Nimitys Määrä
1 ST700-01 Ruuvi 1
2 ST700-02 O-rengas (P12) 1
3 ST700-03 O-rengas (P18) 1
4 ST700-04 Paineensäädin 1
5 ST700-05 Jousi 1
6 ST700-06 Venttiilin istukka 1
7 ST700-07 Venttiilin kartio 1
8 ST700-08 O-rengas (Ø 3,5x Ø 1,5) 1
9 ST700-09 Liitäntänippa 1
10 ST700-10 Ilman ulostulon kupu 1
11 ST700-11 O-rengas (Ø 26,7x Ø 1,78) 1
12 ST700-12 Sokka 1
13 ST700-13 Kahva 1
14 ST700-14 Kumisuoja 1
15 ST700-15 Kotelo 1
16 ST700-16 Kuulalaakeri (696ZZ) 1
17 ST700-17 Takapääty 1
18 ST700-18 Tappi 2
19 ST700-19 Juoksupyörän siipi 5
20 ST245-20 Juoksupyörä (6T) 1
21 ST700-21 Sylinteri 1
22 ST700-22 Välike 1
23 ST700-23 Etupääty 1
24 ST700-24 Kuulalaakeri (608ZZ) 1
25 ST700-25 Aluslaatta 1
26 ST350-26 Käyttöpyörä 1
27 ST245-27 Planeettapyörä 3
28 ST700-28 Tappi 1
29 ST350-29 Planeettakannatin 1
30 ST350-30 Mutteri 1
31 ST350-31 Kuulalaakeri (6200Z) 2
32 ST350-32 Kampiakseli 1
33 ST350-33 Harja 1
34 ST350-34 Pistoke 1
35 ST350-35 Holkki 1
36 ST350-36 Pää 1
37 ST350-37 Liukuhylsy 1
38 ST350-38 Lävistin 1
39 ST350-39 Ruuvi 1
40 ST350-40 Lävistystyyny 1
41 ST350-41 Mutteri 1
Page 13
Tekniset tiedot
Malli: ST-350
Paino: 1 kg
Ilmaliitäntä: 1/4” sisäkierre.
Kierrosluku: 2600 k/min
Lävistimen leveys: 5 mm
Suositeltu ilmanpaine: 6 baaria
Suurin ilmanpaine: 6.2 baaria (90PSI)
Kapasiteetti: 1,2 mm (teräslevy)
1,6 mm (alumiini)
Äänenpaine: 82 dB (A)
Tärinä: 0,5 m/s²
Kierrätys
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi
jäteneuvontaan, mikäli olet epävarma.
SUOM I
13
Page 14
1
Declaration of Conformity
Hereby, Clas Ohlson AB declares that the machinery:
Air Nibbler
30-8937/ST-350
Complies with the provisions of the following directives:
98/37/EC Machinery
Insjön, Sweden, December 2007
Klas Balkow,
President.
Clas Ohlson, 793 85 Insjön, Sweden
Page 15
15
Page 16
SVERIGE
NORGE
SUOMI
GREAT BRITAIN
www.clasohlson.co.uk
customer service.
1
Loading...
