SD20 720P
User manual
64 pgs2.71 Mb0

clas ohlson SD20 720P User manual

Download
Page 1

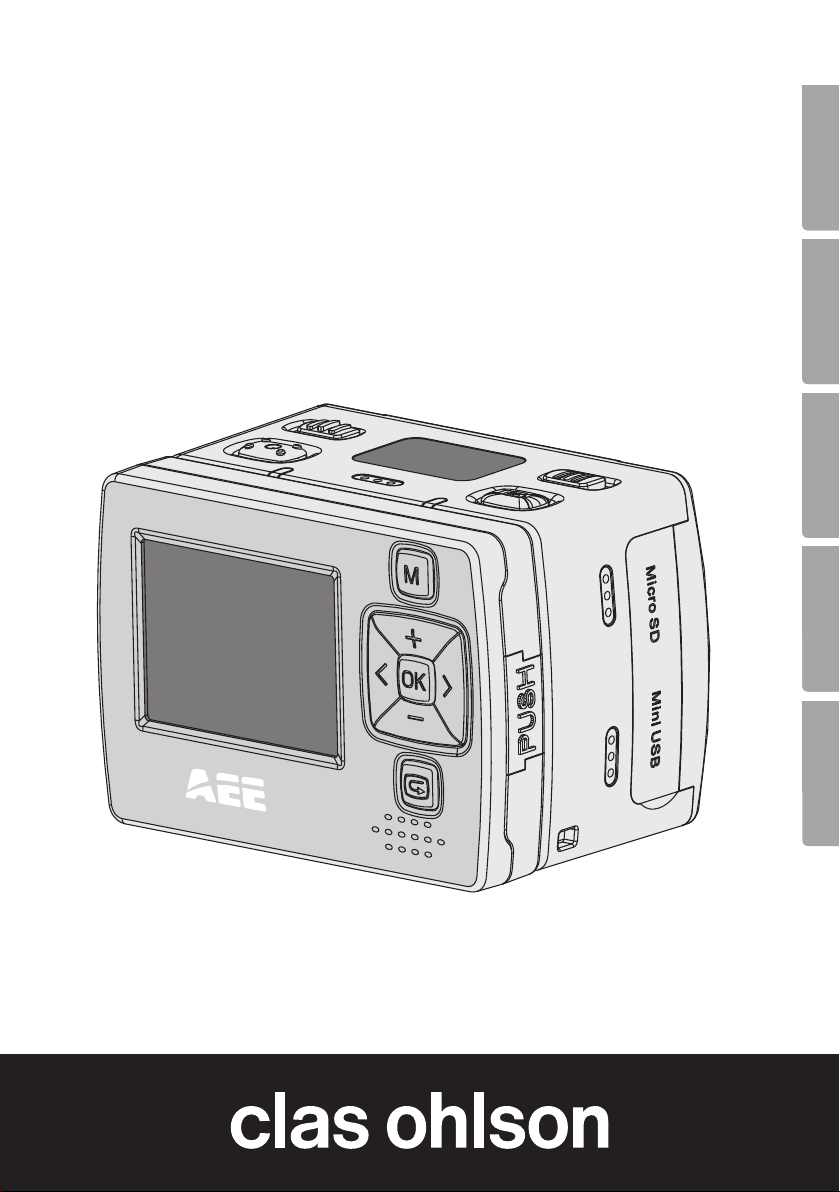

Action camera 720p
Actionkamera 720p Actionkamera 720p Actionkamera 720p Action-Kamera 720p
EnglishSvenskaNorskSuomi EnglishSvenskaNorskSuomiDeutsch
Art.no Model
38-4967 SD20 720P
Ver. 20130703
Page 2
2
Page 3
Action camera 720p
Art.no 38-4967 ModelSD20720P
Please read theentire instruction manual before use and save it for future reference. Wereserve theright for any errors in text or images and for making any necessary technical changes to this document. Ifyou should have any questions concerning technical problems please contact our Customer Services.
Safety

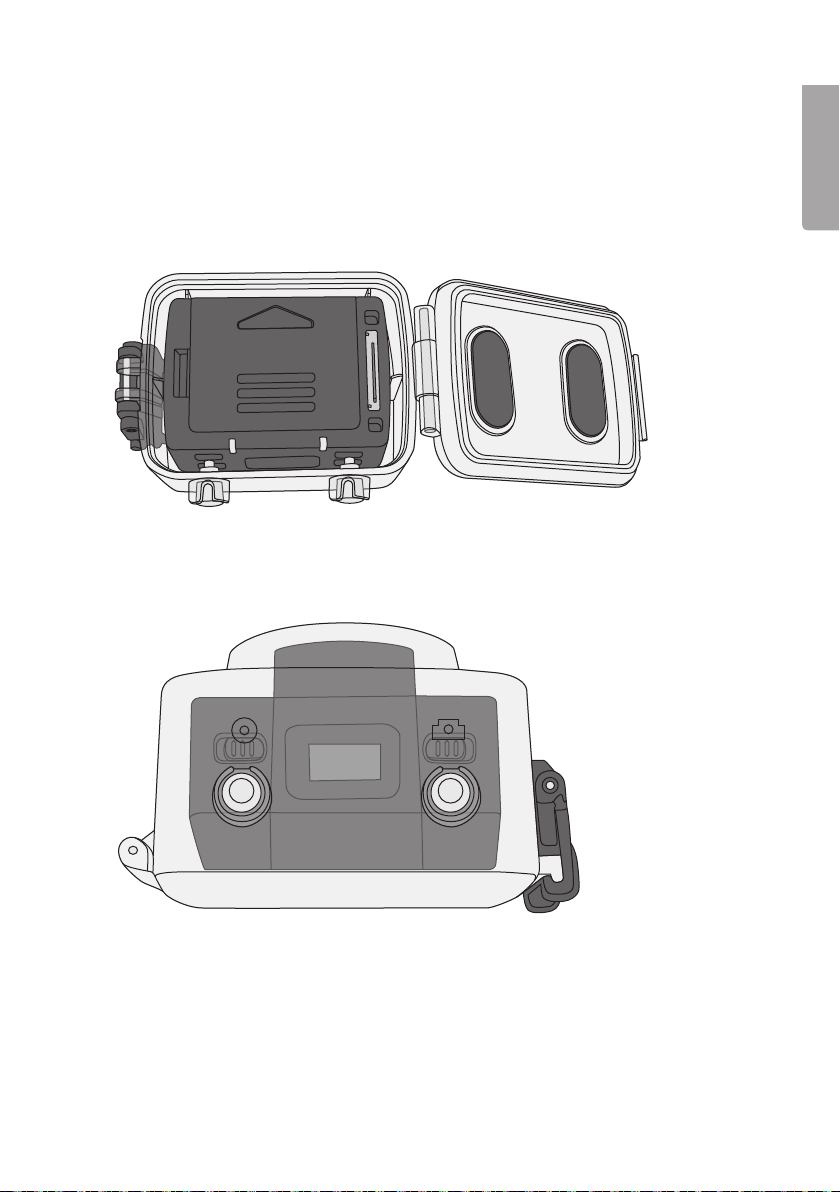

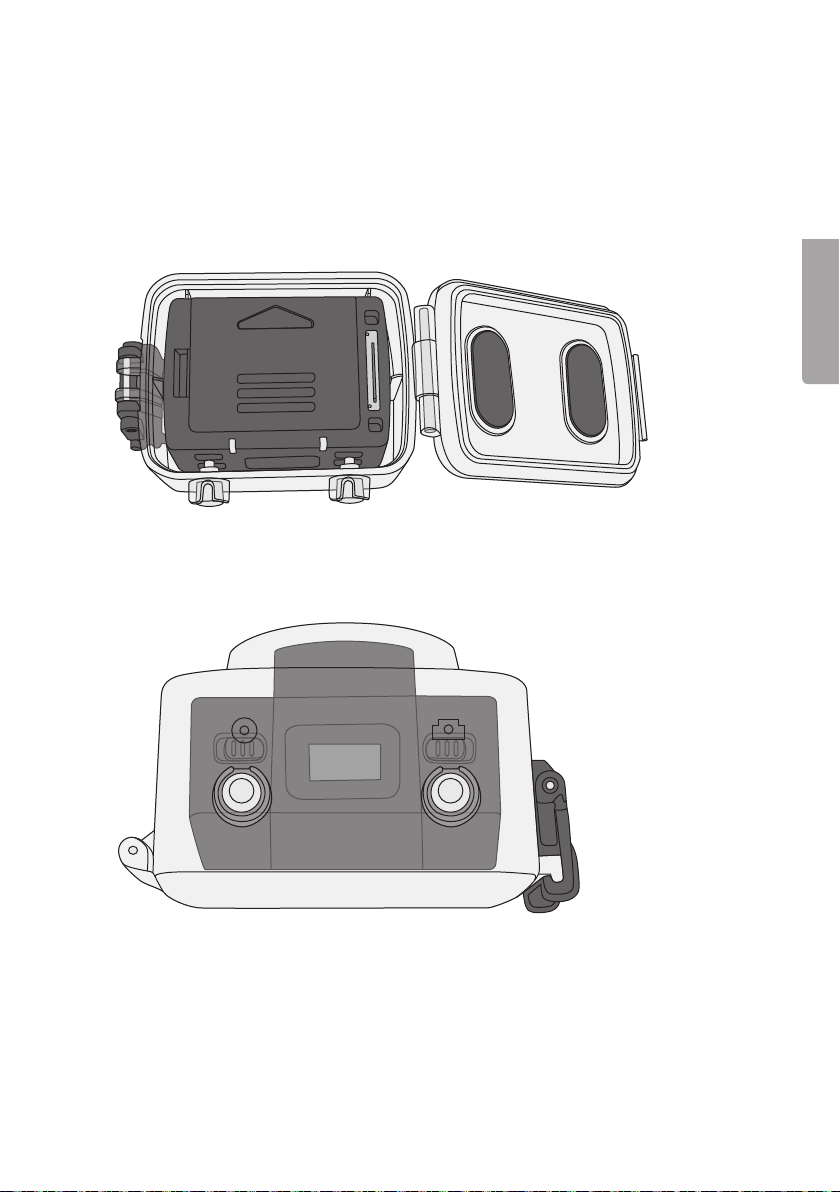

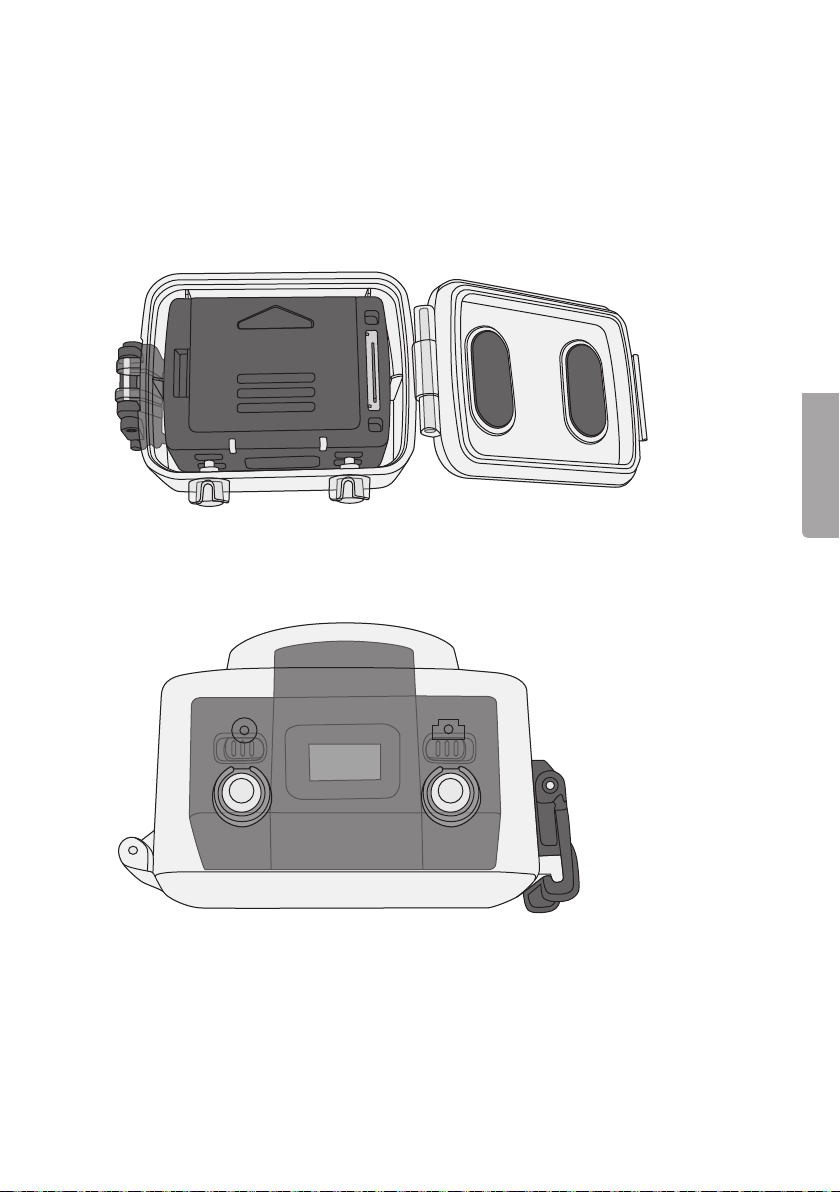

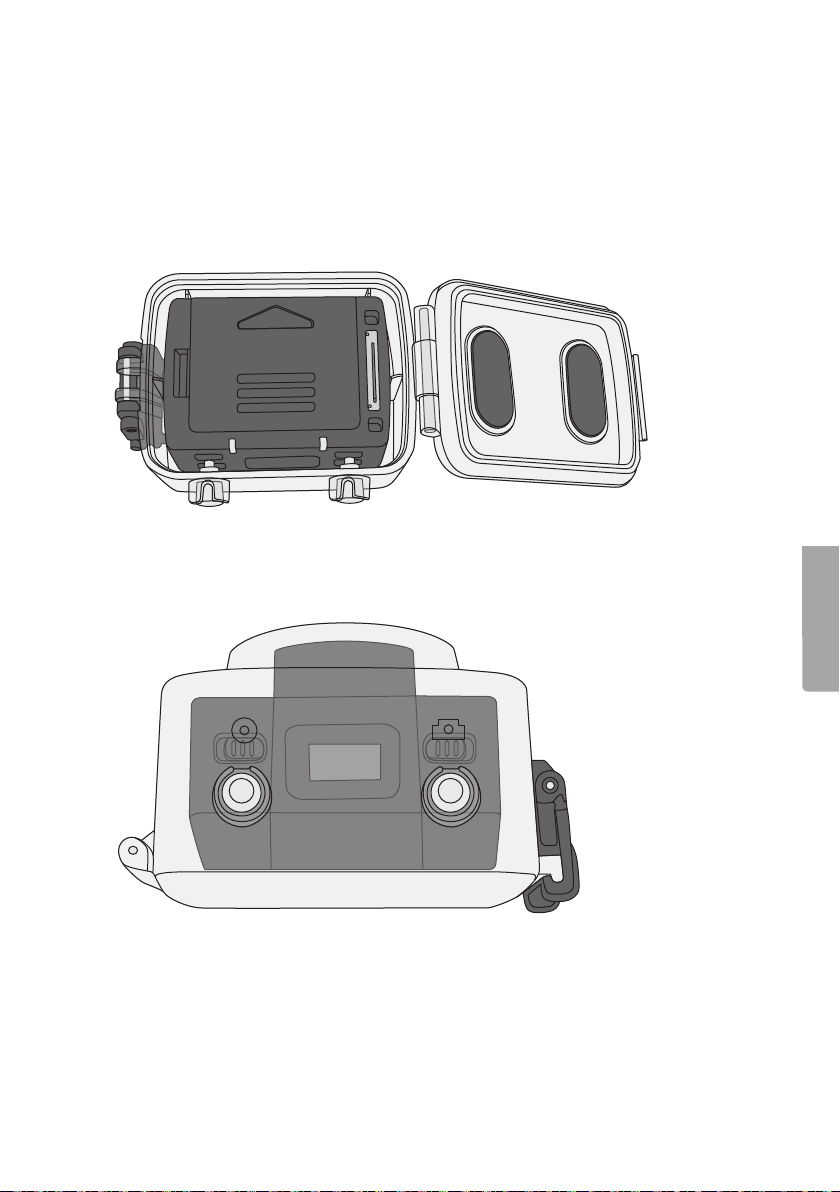

• The camera must be fitted inside thewaterproof protective case if it will be exposed to moisture andrain.
• Do not expose thecamera to impacts, knocks or strong heat.
• Do not leave thecamera in bright sunlight for prolonged periods.
• Keep thecamera and memory card away from strong magnetic fields or
radiowaves from speakers or antennas, etc.
• Do not allow children to play with thecamera.
Caution: Laser beams can cause eye damage. Do not point thelaser beam directly into your or anyone else’s eyes.
Caution: Use this product only according to the purpose described in this instruction manual. Do not modify the product in any way, since this may increase the risk of someone being exposed to harmful laser beams.
Product description
• Video recording
• Still camera 5 megapixels, autoexposure
and auto white balance.
• Audio recording
• Still photography
• Detachable TFT colour display screen
• Voice-activated recording
• Date and time display
• 3 × digital zoom
• Laser indicator
• USB 2.0
• Mini HDMI output
• Indicator for battery capacity, memory
capacity and charging.

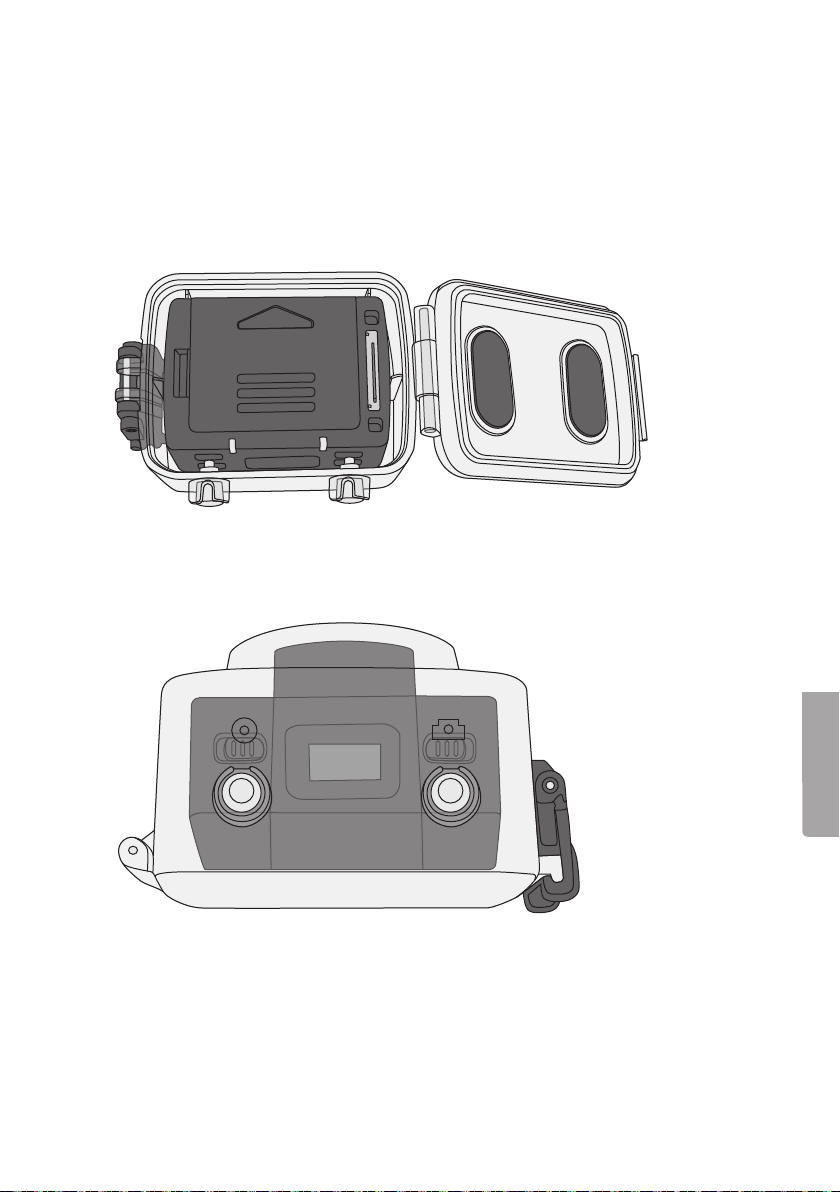

• Waterproof protective case. IP68,30m.
• Strap
• Bag
• A remote control is available as
anaccessory (sold separately).
3
Page 4
Buttons and functions
1 2 3 4 5 6 7 8
9
10
11
18 19
12
13
1. Recording button
2. Green LED to indicate recording inprogress.
3. [ POWER ] On/off
4. Microphone
5. Red LED to indicate charging status. Flashing light: charging in progress. Constant light: fully-charged battery. Constant light in video-recording mode.
6. LCD display
7. Shutter button for still photography
8. [ VOX ] Voice-activated recording on/off
9. TFT display
14 15 16 17
10. [ M ] Button to open settings menu
11. [ + ] Navigate up, zoomin
12. [ < ] Navigate toleft
13. [ - ] Navigate down, zoomout ] Open playback/display mode
14. [
15. [ OK ] Confirm choice
16. [ PUSH ] Detach theTFT display
screen from thecamera.
17. Attachment point for
accompanyingstrap
18. Speaker
19. Slot for Micro SDcard
20. [ > ] Navigate toright
21. Micro USB connection
20
21
4
Page 5
22. Camera lens
23. Laser
24. AV out
25. Mini HDMI output
26. Attachment point for accessory or tripod
Getting started
Inserting thebattery
1. Push up thebattery cover.
22 23
24
25
26
2. Insert thebattery as shown on thesticker in thebattery holder.
3. Gently push thebattery down so that it is right down in thebattery holder. Toremove thebattery, grasp theplastic tab by theOPEN arrow and pull straight up.
5
Page 6

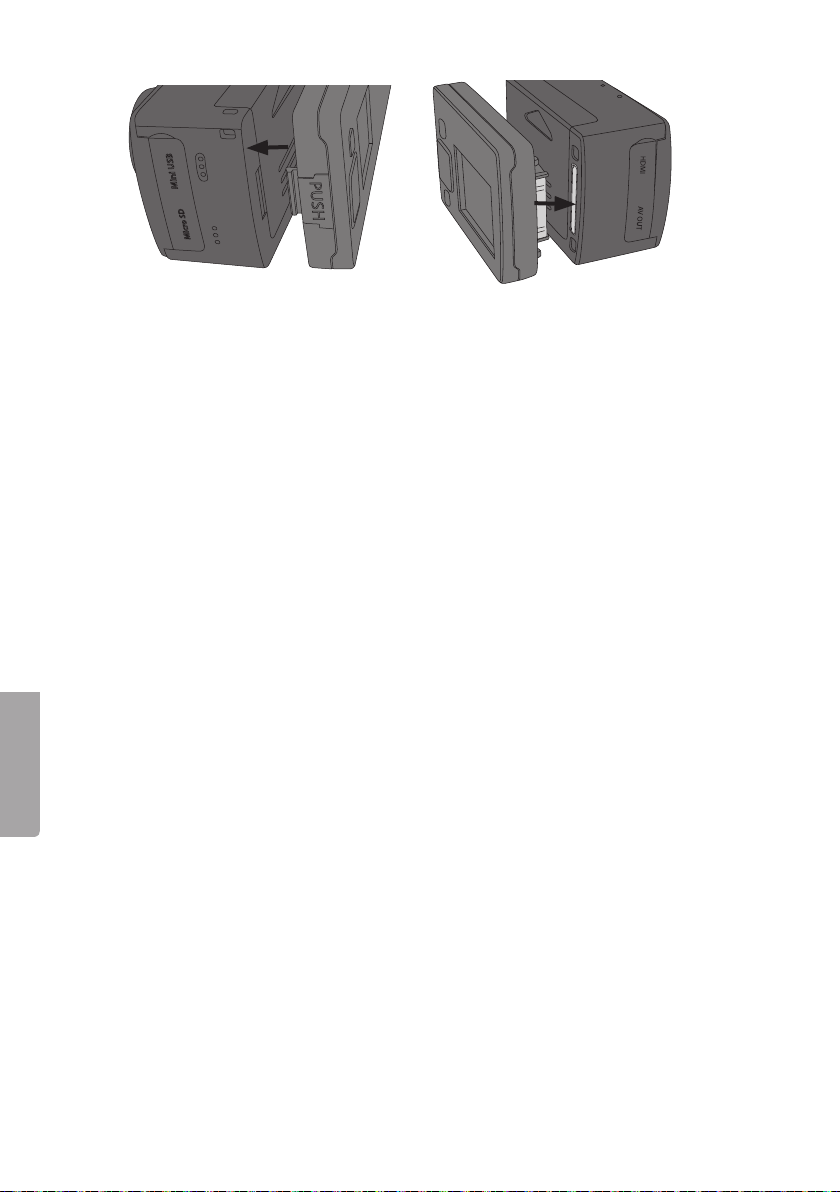

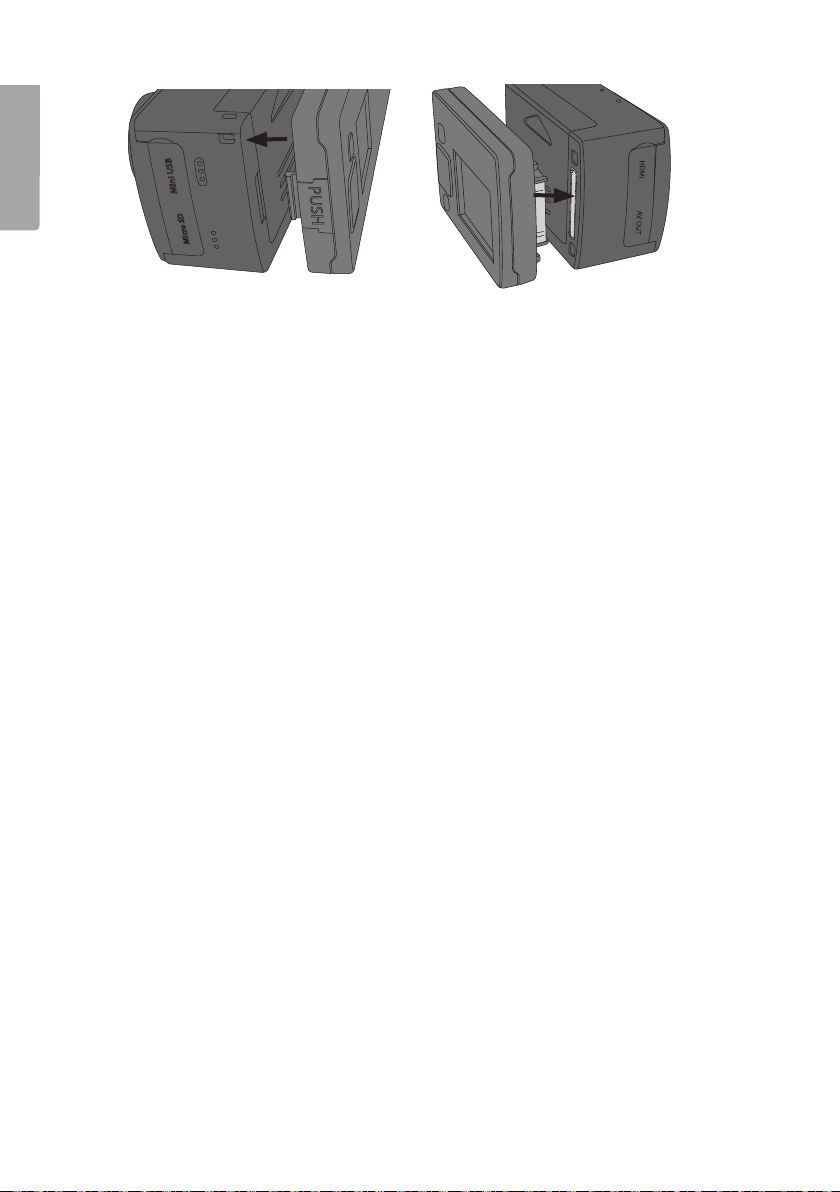

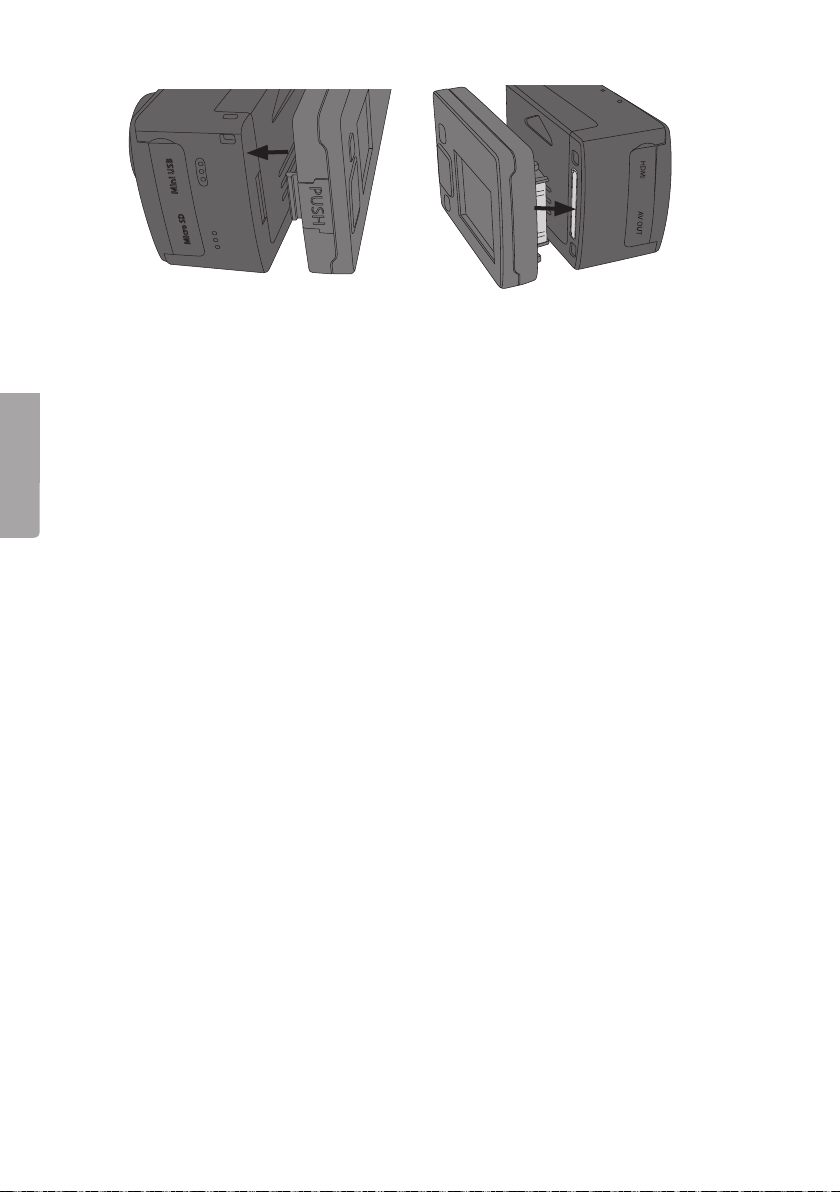

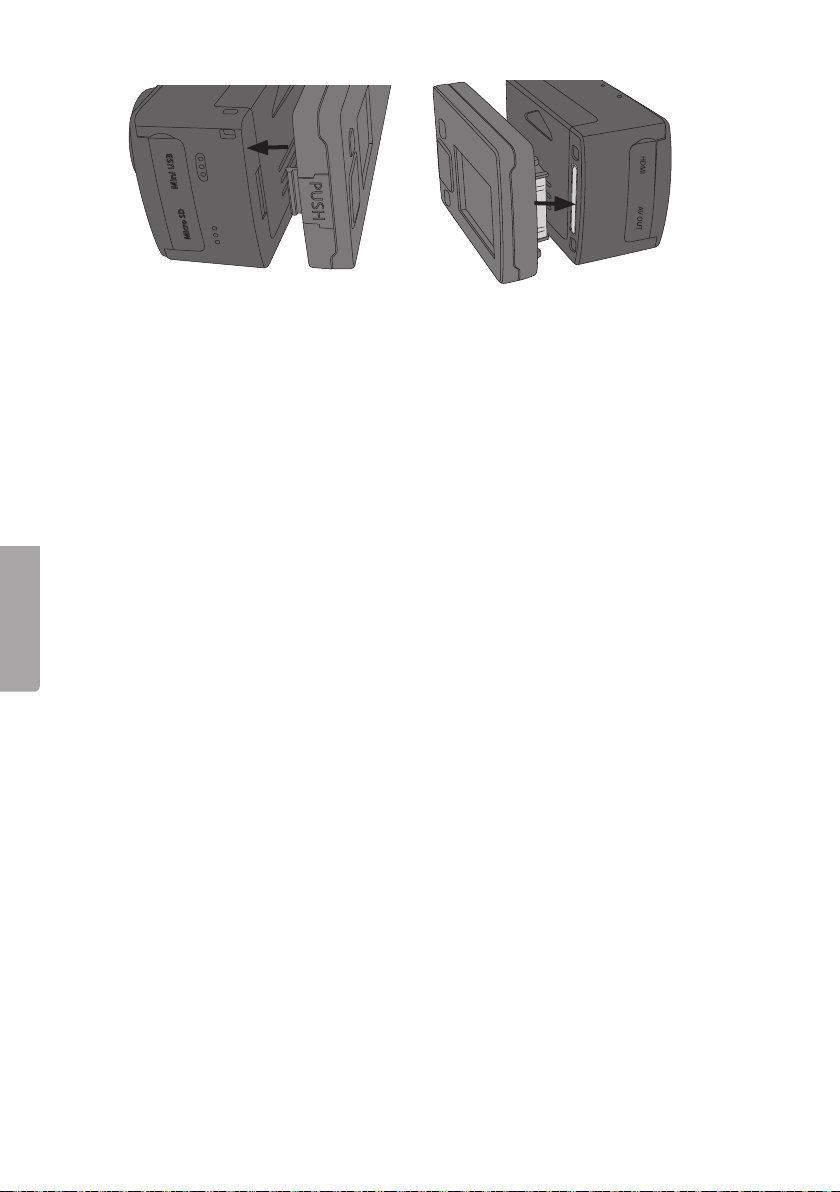

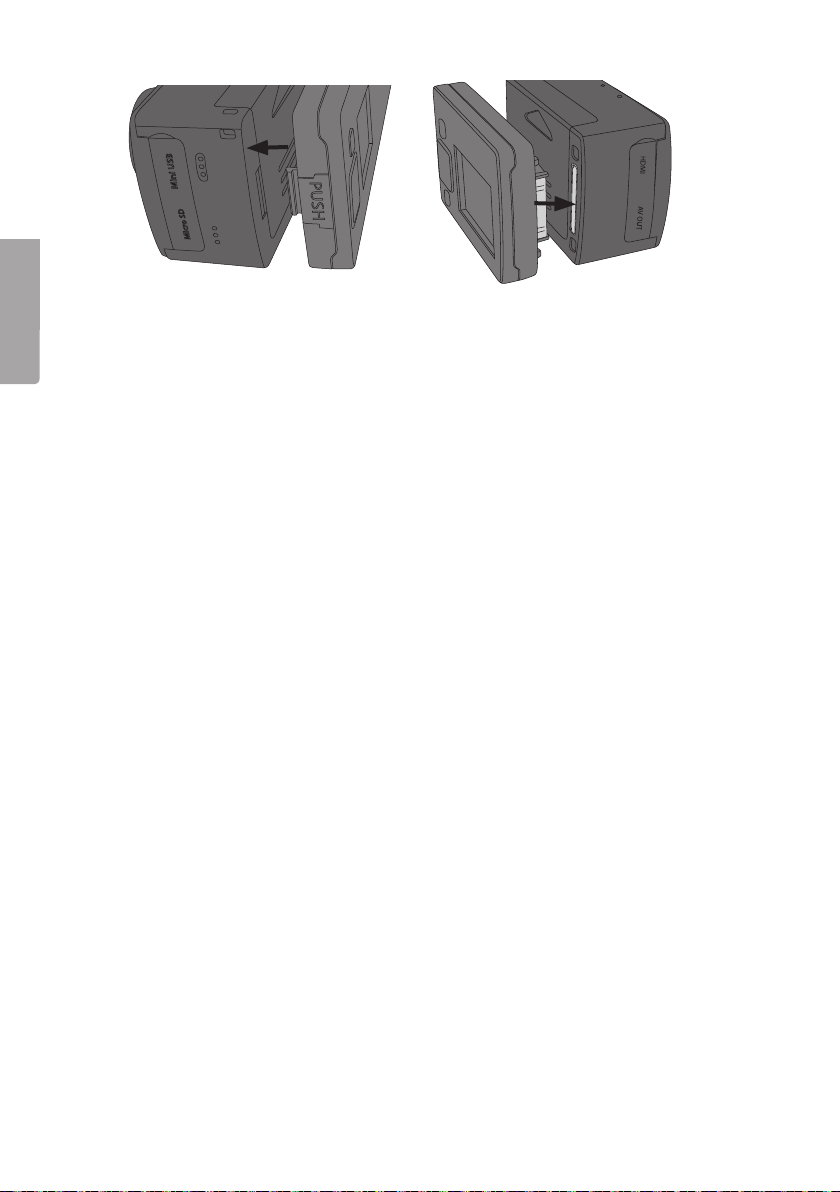

4. Mount the TFT screen onto the camera, being very careful to line it up straight with the camera before pressing it securely into place. The screen’s connectors may be damaged if the screen is fitted at an angle. Thescreen is easily detached from theside with thePUSHbutton, but requires slightly more force on theside with thescreen’s connection to thecamera.
Memory card
Only use memory card type MicroSDHC, max. 32GB.
Format thecard in thecamera before use.
NB: Ifthecard has previously been used in another device, remember that all recorded material on thecard will be deleted when it is formatted. Makesure that you transfer any material you want to keep to another location.
Formatting
1. Insert thememory card into its slot (19).
2. Switch on thecamera by sliding [ POWER ] to theON position.
3. Press [ M ] to open themenu.
4. Press [ > ] twice to get to theSetupmenu.
5. Press [ + ] or [ - ] several times to get to theFormat menu.
6. Press [ OK ] to open themenu.
7. Press [ > ] to select theright symbol.
8. Press [ OK ] to format.
Charging
• Connect theaccompanying USB cable to thecamera’s USB connection (21) and to acomputer or other USB charger.
• The LED light (5) will indicate charging status. Flashing light: charging in progress. Constant light: fully-charged battery.
• Time required to fully charge battery: approx. 3.5hours.
• The camera will automatically switch to maintenance charging once thebattery is
fully charged.
6
Page 7
Use
Switch on thecamera by sliding [ POWER ] to theON position.
LCD display
The LCD display on thetop of thecamera shows thefollowing icons:
Video-recording mode
Audio-recording mode
Flashes once for each still photograph.
Indicates that thecamera is switched on.
Shows battery status.
Indicates that thecamera is connected to acomputer or USB charger.
Indicates remaining memory capacity.
When video recording is in progress, time elapsed is shown in thedisplay, e.g. 005:20. Thesame time is also shown in theTFT display.
TFT display
The following icons are shown:
Indicates that thecamera is in standby mode for video recording.
Shows battery status. Indicates that amemory card has been installed. Shows remaining memory capacity as a%.
Current video resolution is shown: 720p/WVGA/QVGA.
Date and time setting
1. Press [ M ] to open themenu.
2. Press [ > ] twice to get to theSetupmenu.
3. Press [ + ] or [ - ] several times to get to theDate/Timemenu.
4. Press [ OK ] to open themenu.
5. Select value using [ < ] [ > ] (the value is highlighted yellow).
6. Press [ OK ] to activate (the value is highlighted red).
7. Press [ + ] or [ - ] to change thevalue.
8. Press [ OK ] to confirm.
9. Press [ M ] twice to exit menumode.
7
Page 8
Menus
Press [ M ] once to get to thecamera’s 3 menus. Press[ < ] [ > ] to switch between Camcorder (video camera), Camera (camera) and Setup (settings).
Navigate themenus in thesame way as described in theButtons and functions section above. Confirm your choice with [ OK ] and exit themenu by pressing [ M ].
Camcorder
Videocamera, contains thefollowing sub-menus:
• Resolution: Setting of video resolution 720p, WVGA (848×480) and QVGA(320×240). WVGA and QVGA yield longer recording time, but poorer
imagequality.
• Laser Sync: Laserpointer that, when activated, switches on when recording starts and off when it stops. Indicated by anicon in thetop left corner of theTFT screen. Thelaser pointer makes it easy to aim thecamera correctly when filming. Thelaser pointer can be switched on manually at any time by holding down therecor­ding button (1) for 3 seconds. Switchoff by holding down thebutton again for 3seconds. Thelaser pointer can also be switched on direct from standby mode by holding down therecording button (1) for 3 seconds.
• Capture Mode: Selectaudio or video recording.
Camera
Stillcamera, contains thefollowing sub-menus:
• Single Shot: Stillphotography, one picture at atime.
• Treble Shot: Takes3 pictures in rapid succession.
• Continuous: Setthetimer to take photos at any of thefollowing intervals: every
2seconds, every 3 seconds, etc. Thefollowing time intervals are possible: 2, 3, 5, 10, 20, 30. Picture-taking continues until theshutter button is depressed again,
thememory becomes full (“Insufficient Memory” will be shown in thedisplay) or thebattery runsout.
• Self timer: Delayed shutter release; set delay as 0, 5 or 10 seconds.
• Resolution: Setimage resolution. 3M (2048×1536), 5M (2592×1944) or
8M(3200×2400, interpolated). Remember that higher-resolution images take up morespace on thememory card.
Setup
Settings, contains thefollowing sub-menus:
• Beep: Buttonsound on/off. Thebutton sounds for photographing and video recording are not affected. Thesecannot be switched off.
• Self Lamp: Turn the video rec/photo indicator off and on.
• Time Display: Switchdisplay of time and date on/off for recording of videofiles.
• Loop Record: Whenthis function is switched on, thevideo recording is
automatically saved every 15 minutes. Ifthefunction is switched off, therecording is saved every 30 minutes.
8
Page 9
• Auto Standby: Settime for automatic return to standby mode after inactivity. 0, 2, 5 or 10 minutes. To activate thecamera from standby mode, press any of thebuttons for start of video recording (1) or theshutter button for still photography(7). Thecamera can also be activated by sliding theon/off button(3) to OFF and then back to ON. Ifany activity takes place during theset time period, theAuto Standby time will start again from thebeginning once theactivityconcludes.
• TV Standard: Setting of video system for viewing recorded material on TV.
NTSC or PAL. NTSC is recommended. NB: Iftheformat is changed while thecamera is connected to aTV with
anAVcable, unplug thecable from thecamera for thesettings to be updated.
• Format: Formatting thememory card. SeetheGetting started-Memory card section above.
• Default: Resettheaction camera to thefactory settings.
• Language: Changelanguage using [ < ] [ > ]. OnlyEnglish, traditional Chinese and
simplified Chinese are available as options.
• Frequency: Select50 or 60 Hz. 60 Hz is recommended.
• Date/Time: Setting of date and time. SeetheUse-Date and time setting
sectionabove.
Video recording
1. Switch on thecamera and select video-recording mode. SeetheMenus­Camcorder-Capture mode section above.
2. Start recording by pressing thebutton for recording (1).
3. Zoom in/out using [ + ]/[ - ].
4. Press thebutton for recording again to conclude and save therecording.
• If thecamera is switched off by mistake during anongoing recording, therecording is saved before thecamera switches off.
• If thebattery runs out during anongoing recording , therecording is saved and a“Low Battery” message appears in theTFT display.
• If thecamera is not switched off manually when this message appears, it will automatically switch to standby mode.
• If thememory becomes full during anongoing recording, thefiles are saved and therecording is switched off automatically.
Still photography
1. Zoom in/out using [ + ]/[ - ].
2. Take still photos by pressing theshutter button (7).
3. See theUse-Menus-Camera section above for description.
9
Page 10
Audio recording
1. Switch on thecamera and select audio-recording mode. SeetheMenus­Camcorder-Capture mode section above.
2. Start recording by pressing thebutton for recording (1).
3. Press thebutton for recording again to conclude and save therecording.
NB: Whenthecamera is activated from standby mode, it is set to video-recording mode.
Voice-activated recording
• If thecontrol for voice-activated recording (8) is set to ON, video recording starts when thecamera senses acertain noise level, e.g. voice command or othersound. NB: Thissystem only works in quiet environments.
• If thecamera is switched on and [ VOX ] (8) is ON and thenoise level around thecamera is very low, thecamera will switch to standby mode once theset time in Auto Standby has elapsed (see theUse-Menus-Setup-Auto Standby section above).
• If thecamera senses noise in standby mode, it will be activated and recording will commence. Thecamera will continue to record as long as it can sense noise and will finish recording 2 minutes after thenoise has ceased.
• The camera can be activated from standby mode when voice-activated recording is switched on by pressing any of thebuttons for start of video recording (1) or thebutton for still photography (7).
Playback/viewing mode
Press [ Recordand Capture.
] (14) to open theplayback menu. Themenu has 2 sub-menus:
Record
Videoand audiofiles.
1. Press [ OK ] to open themenu; thelast recorded file is shown. Press[ < ] [ > ] to change file.
2. Press [ - ] to view recorded files as miniatures. Selectfile using [ < ] [ > ] or [ + ] [ - ] and press [ OK ] toopen.
Control playback of video as follows:
• [ OK ] Start and stop playback.
• [ + ] [ - ] Volume
• [ < ] [ > ] Fast-forward or rewind. Pressonce to fast-forward at 2 × speed.
Pressonce to fast-forward at 4 × speed. Press[ OK ] to return to normal playback.
• [
]: Pause/play
10
Page 11
Control playback of audio files as follows:
• [ OK ]: Startand stop playback.
• [ + ] [ - ]: Volume
• Audio files cannot be fast-forwarded or rewound.
Press [
] to exit playback/viewing mode.
Capture
Stillphotos.
1. Press [ OK ] to open themenu; thelast picture taken is shown. Press[ < ] [ > ] to change picture.
2. Press [ - ] to view thepictures as miniatures. Selectfile using [ < ] [ > ] or [ + ] [ - ] and press [ OK ] to open thepicture.
3. Press [ + ]/[ - ] if you want to zoom in in thepicture.
4. Press [ OK ] in azoomed image to determine [ < ] [ > ] function of thekeys. Theycan be used to move round in thepicture up/down or right/left.
Deletion of files plus start of slide show and setting ofDPOF
Deletion and protection against deletion for video and audiofiles
1. Press [ Recordand Capture.
2. Press [ OK ] to open Record.
3. Press [ M ]. Thefollowing sub-menus are shown:
- Delete One: Todelete one file. Press[ OK ] and select file using [ < ] [ > ].
- Delete all: Todelete all files. Press[ OK ]. SelectYES/NO. Press[ OK ] to confirm.
- Protect: Protect against deletion. Press[ OK ] and select file using [ < ] [ > ].
4. Press [ M ] to exit themenu.
] to open theplayback menu. Themenu has 2 sub-menus:
Press[ OK ] for selected file and select YES/NO. Press[ OK ] to confirm.
Press[ OK ] to lock (a lock symbol appears in thedisplay). Thefile can now only be deleted by formatting thememory card. Pressagain/repeat to unlock thefile; it can then be deleted asusual.
Deletion and protection against deletion for still pictures plus slide show and setting ofDPOF
1. Press [ Recordand Capture.
2. Press [ OK ] to open Capture.
3. Press [ M ]. Thefollowing sub-menus are shown:
- Delete One: Todelete one file. Press[ OK ] and select file using [ < ] [ > ].
- Delete all: Todelete all files. Press[ OK ]. SelectYES/NO. Press[ OK ] to confirm.
] to open theplayback menu. Themenu has 2 sub-menus:
Press[ OK ] for selected file and select YES/NO. Press[ OK ] to confirm.
11
Page 12
- Protect: Protect against deletion. Press[ OK ] and select file using [ < ] [ > ]. Press [ OK ] to lock (a lock symbol appears in thedisplay). Thefile can now only be deleted by formatting thememory card. Pressagain/repeat to unlock thefile; it can then be deleted asusual.
- Autoplay: Press[ OK ] to start slide show. Press[ M ] to stop and return to themenu. Press[ M ] again to return to normal picture display.
- DPOF (Digital Print Order Format): On/off. Standard for print-out of photocopies. Whenthememory card is removed from thecamera and inserted into aprinter or photo machine, theselected pictures can automatically be printed out.
4. Press [ M ] to exit themenu.
Connection to TV with accompanying AVcable
• Connect thecamera to aTV by connecting theAV cable to thecamera’s AV-OUT(24) and to theAV-IN on yourTV. NB: Thecable’s RCA contacts are colour-marked. TheAV-input on your TV is colour-marked in thesame way. Matchyellow to yellow, etc.
• Remember to change theinput settings on your TV so that it receives thesignals from AV-IN (see user manual for your TV). Playback/view thefiles in thesame way as described in thePlayback/viewing mode section above.
Connection to TV with HDMI cable
Suitable cable 38–3298 (sold separately).
• Connect theHDMI cable to thecamera’s HDMI output (26) and to HDMI-IN on yourTV.
• Remember to change theinput settings on your TV so that it receives thesignals from HDMI-IN (see user manual for your TV). Playback/view thefiles in thesame way as described in thePlayback/viewing mode section above.
Transferring files to computer
1. Connect theaccompanying USB cable to thecamera’s USB connection (21) and to aUSB input port on acomputer.
2. Transfer thefiles as appropriate and use asuitable media player to view therecorded files.
- File format, video: MOV
- File format, image: JPEG
- File format, audio: WAV
12
Page 13
Fitting thewaterproof protective case
The camera must be fitted inside thewaterproof protective case if it will be exposed to moisture andrain. To enable thecamera to fit in thewaterproof case, theTFT screen must be detached.
1. Detach thescreen as described in theGetting started-Inserting thebattery sectionabove.
2. Open thewaterproof case and place thecamera inside.
3. Position thecamera so that thebutton to start film recording and thebutton for still photography sit under thetwo buttons on thecase. Thecamera can then be started and stopped while inside thecase.
4. Close thecase and lock with thesnaplock.
13
Page 14
Care and maintenance
Keep thecamera dry, cool and free fromdust.
Troubleshooting chart
Poor or no picture when connecting to aTV.
• Check that theconnection cables are undamaged and correctly connected.
• Set your TV to receive signals from thecorrect input, AV or HDMI. Seetheuser manual for yourTV.
Waste disposal
When disposing of your product, you must comply with local regulations. Ifyou are unsure about procedures, contact your local authority.
Specifications
Objective Wideangle 170°, f/2,8 Pixels 5 Mega CMOS SENSOR (2592×1944) Battery Lithium ion, 1000mAh Power consumption 350 mA @ 3.7 V (MAX) Recording duration, video 720p: 2–2.5hours. Recording duration, audio approx. 3hours Standby time, voice-activated recording approx. 250hours Storage temperature -20 to 60°C Operating temperature -10 to 50°C Operating humidity 15–85 % RH Memory card MicroSDHC, max. 32 GB (sold separately) Video resolution 720p (1280×720), WVGA (848×480),
QVGA (320×240)
File format, video MOV File format, audio WAV Image format JPEG 3M (2048×1536), 5M (2592×1944),
8M (3200×2400, interpolated).
USB 2.0 Operating system Windows XP/Vista or later, Win7/MacOS Laser wavelength 640–660 nm Output power CL II <1 mW Weight WithTFT screen: 108 g, without screen: 82g Dimensions 60×51×42mm
14
Page 15
Actionkamera 720p
Art.nr 38-4967 Modell SD20 720P
Läs igenom hela bruksanvisningen före användning och spara den sedan för fram­tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vidtekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter påbaksidan).
Säkerhet
• Kameran måste vara monterad i det vattentäta skyddshöljet om den ska utsättas för fukt och väta.
• Utsätt inte kameran för slag, stötar eller stark värme.
• Låt inte kameran ligga i ihållande solljus under en längre period.
• Håll kamera och minneskort på avstånd från starka magnetfält eller radiovågor från
t.ex. högtalare eller antenn.
• Låt inte barn leka med kameran.
Varning! Laserstrålning kan orsaka ögonskador. Rikta inte blicken direkt mot laserstrålen.
Varning! Använd endast produkten till de ändamål som anges här i bruks­anvisningen. Modifiera inte produkten på något sätt, det kan leda till att någon utsätts för skadlig laserstrålning.
Produktbeskrivning
• Videoinspelning
• Stillbildskamera 5 megapixlar,
autoexponering och autovitbalans.
• Ljudinspelning
• Stillbildsfotografering
• Avtagbar TFT-färgdisplay
• Röststyrd inspelning
• Visning av datum och tid
• 3 × digital zoom
• Laserindikering
• USB 2.0
• Mini-HDMI-utgång
• Indikering av batterikapacitet,
minneskapacitet och laddning.
• Vattentätt skyddshölje. IP68, 30 m.
• Bärrem
• Väska
• Fjärrkontroll finns som tillbehör,
säljsseparat.
Svenska
15
Page 16
Knappar och funktioner
Svenska
10
11
1 2 3 4 5 6 7 8
9
18 19
12
13
1. Avtryckare för videoinspelning
2. Grön LED som indikerar att inspelningpågår.
3. [ POWER ] På/av
4. Mikrofon
5. Röd LED som indikerar laddningsstatus. Blinkande sken: laddning pågår. Fast sken: fulladdat batteri. Lyser med fast sken vid videoinspelning.
6. LCD-display
7. Avtryckare för stillbildsfotografering
8. [ VOX ] Röststyrd inspelning på/av
9. TFT-display
14 15 16 17
10. [ M ] Knapp för att öppna inställningsmenyn
11. [ + ] Navigera uppåt, zooma in
12. [ < ] Navigera till vänster
13. [ - ] Navigera neråt, zooma ut
] Öppna uppspelnings-/
14. [ visningsläge
15. [ OK ] Bekräfta val
16. [ PUSH ] Ta bort TFT-displayen från kameran.
17. Fäste för medföljande bärrem
18. Högtalare
19. Plats för Micro-SD-kort
20. [ > ] Navigera till höger
21. Micro-USB-anslutning
20
21
16
Page 17
22. Kameralins
23. Laser
24. AV-out
25. Mini-HDMI-utgång
26. Fäste för tillbehör eller stativ
22 23
24
25
Att komma igång
Montera batteriet
1. Skjut upp batteriluckan.
2. Sätt i batteriet på det sätt som dekalen ibatterihållaren visar.
3. Tryck försiktigt ner batteriet så att det ligger helt nere i batterihållaren. Ta ur batteriet genom att ta tag i plastfliken vid OPEN-pilen och dra rakt upp.
26
Svenska
17
Page 18
4. Montera TFT-skärmen. Obs! Tryck försiktigt skärmen raktin mot kameran,
Svenska
Minneskort
Använd endast minneskort av typen MicroSDHC, max 32 GB.
Formatera kortet i kameran innan det används.
Obs! Om kortet tidigare använts i annan enhet kom ihåg att allt inspelat material raderas på kortet när det formateras. Se till att föra över materialet till annan plats om du vill ha det kvar.
Formatering
1. Sätt i minneskortet på sin plats (19).
2. Slå på kameran genom att skjuta [ POWER ] till läge ON.
3. Tryck [ M ] för att öppna menyn.
4. Tryck [ > ] två gånger för att komma till Setup-menyn.
5. Tryck [ + ] eller [ - ] flera gånger för att komma till Format-menyn.
6. Tryck [ OK ] för att öppna menyn.
7. Tryck [ > ] för att välja den högra symbolen.
8. Tryck [ OK ] för att formatera.
Laddning
• Anslut den medföljande USB-kabeln till kamerans USB-anslutning (21) och till
• LED-lampan (5) visar laddstatus. Blinkande sken: laddning pågår.
• Tid till fulladdat batteri ca 3,5 timmar.
• Kameran går automatiskt över till underhållsladdning när batteriet är fulladdat.
skärmens anslutning kan skadas om displayen vinklas. Skärmengår lätt att ta bort från sidan med PUSH-knappen och något tyngre från sidan där skärmens anslutning till kameran finns.
dator eller annan USB-laddare.
Fast sken: fulladdat batteri.
18
Page 19
Användning
Slå på kameran genom att skjuta [ POWER ] till läge ON.
LCD-displayen
I LCD-displayen på kamerans ovansida visas följande ikoner:
Videoinspelningsläge
Ljudinspelningsläge
Blinkar en gång vid varje stillbildsfotografering. Indikerar att kameran är påslagen.
Visar batteristatus.
Indikerar att kameran är ansluten till dator eller USB-laddare.
Indikerar kvarvarande minneskapacitet.
När videoinspelning pågår visas förfluten tid i displayen t.ex. 005:20. Samma tid visas också i TFT-displayen.
TFT-displayen
Följande ikoner visas:
Indikerar att kameran står i standbyläge för videoinspelning.
Visar batteristatus. Visar att minneskort är installerat. Visar återstående minneskapacitet i %.
Aktuell videoupplösning visas: 720p/WVGA/QVGA.
Svenska
Inställning av tid och datum
1. Tryck [ M ] för att öppna menyn.
2. Tryck [ > ] två gånger för att komma till Setup-menyn.
3. Tryck [ + ] eller [ - ] flera gånger för att komma till Date/Time-menyn.
4. Tryck [ OK ] för att öppna menyn.
5. Välj värde med [ < ] [ > ] (värdet gulmarkeras).
6. Tryck [ OK ] för att aktivera (värdet rödmarkeras).
7. Tryck [ + ] eller [ - ] för att ändra värdet.
8. Tryck [ OK ] för att bekräfta.
9. Tryck [ M ] två gånger för att gå ur menyläget.
19
Page 20
Menyer
Tryck [ M ] en gång för att komma till kamerans 3 menyer. Tryck [ < ] [ > ] för att flytta mellan Camcorder (videokamera), Camera (kamera) och Setup (inställningar).
Navigera i menyerna på samma sätt som beskrivs i avsnitt Knappar och funktioner ovan. Bekräfta val med [ OK ] och gå ur menyn genom att trycka [ M ].
Camcorder
Videokamera, innehåller följande undermenyer:
• Resolution: Inställning av videoupplösning 720p, WVGA(848×480) och QVGA
Svenska
• Laser Sync: Laserpekare som när den är aktiverad slås på när inspelningen
• Capture Mode: Välj ljud- eller videoinspelning.
Camera
Stillbildskamera, innehåller följande undermenyer:
• Single Shot: Stillbildsfotografering, en bild i taget.
• Treble Shot: Ta 3 bilder i snabb följd.
• Continous: Ställ timern för att ta ett foto med något av följande intervall: varan-
• Selftimer: Självutlösare, ställ in fördröjning 0, 5 eller 10 sekunder.
• Resolution: Ställ in bildupplösning. 3M (2048 × 1536), 5M (2592 × 1944) eller
(320 × 240). WVGA och QVGA ger längre inspelningstid men sämre bildkvalitet.
startas och slås av när den stoppas. Indikeras av en ikon högst upp till vänster på TFT-skärmen. Laserpekaren gör det enkelt att rikta kameran rätt vid filmning. Laserpekaren kan när som helst slås på manuellt genom att inspelnings­knappen(1) hålls ner i 3 sekunder. Stäng av genom att hålla in knappen i3sekunder igen. Laserpekaren kan även slås på direkt från viloläget genom attinspelningsknappen(1) hålls ner i 3 sekunder.
nan sekund, var 3:e sekund osv. Följande tidsintervall finns: 2, 3, 5, 10, 20,
30. Fotograferingen fortsätter tills avtryckaren trycks ner igen, minnet är fullt (”Insufficient Memory” visas på displayen) eller tills batteriet är förbrukat.
8M(3200 × 2400, interpolerat). Tänk på att högre bildupplösning tar mer plats påminneskortet.
Setup
Inställningar, innehåller följande undermenyer:
• Beep: Knappljud på/av. Knappljuden vid fotografering och videoinspelning påverkas inte. Dessa går inte att stänga av.
• Self Lamp: Slå av och på indikeringslampa som visar att videoinspelning eller fotografering pågår.
• Time Display: Slå på/av visning av tid och datum vid inspelning av videofil.
• Loop Record: När funktionen är påslagen sparas videoinspelningen automatiskt
var 15:e minut. Om funktionen är avslagen sparas inspelningen var 30:e minut.
20
Page 21
• Auto Standby: Ställ in tid för automatisk återgång till viloläge vid inaktivitet 0, 2, 5 eller 10 minuter. Kameran aktiveras ur viloläge genom att någon av knapparna start av videoinspelning (1) eller avtryckaren för stillbildfotografering (7) trycks in. Kameran aktiveras också om på/av-knappen (3) skjuts till OFF och sedan tillbaka till ON. Om någon aktivitet sker under inställd tidsperiod kommer Auto Standbytiden att starta från början när aktiviteten avslutas.
• TV Standard: Inställning av videosystem för visning av inspelat material på TV,
NTSC eller PAL . NTSC rekommenderas. Obs! Om formatet ändras när kameran är ansluten till TV med AV-kabel, dra ur
kabeln ur kameran för att inställningarna ska uppdateras.
• Format: Formatera minneskortet. Se avsnitt Att komma igång-Minneskort ovan.
• Default: Återställ actionkameran till fabriksinställningarna.
• Language: Byt språk med [ < ] [ > ]. Endast engelska, traditionell kinesiska och
förenklad kinesiska finns som val.
• Frequency: Välj 50 eller 60 Hz. 60 Hz rekommenderas.
• Date/Time: Inställning av tid och datum. Se avsnitt Användning-Inställning av tid
och datum ovan.
Videoinspelning
1. Slå på kameran och välj videoinspelningsläge. Se avsnitt Menyer-Camcorder­Capture mode ovan.
2. Starta inspelning genom att trycka på knappen för inspelning (1).
3. Zooma in/ut med [ + ]/[ - ].
4. Tryck på knappen för inspelning igen för att avsluta och spara inspelningen.
• Om kameran av misstag stängs av under pågående inspelning sparas inspelningen innan kameran stängs av.
• Om batteriet tar slut under pågående inspelning sparas pågående inspelning och meddelandet ”Low Battery” visas på TFT-displayen.
• Om kameran inte stängs av manuellt när detta meddelande visas går den automatiskt till standbyläge.
• Om minnet blir fullt under pågående inspelning sparas filerna och inspelningen slåsautomatiskt av.
Svenska
Stillbildsfotografering
1. Zooma in/ut med [ + ]/[ - ].
2. Ta stillbilder genom att trycka ner avtryckaren (7).
3. Se avsnitt Användning-Menyer-Camera ovan för beskrivning.
21
Page 22
Ljudinspelning
1. Slå på kameran och välj ljudinspelningsläge. Se avsnitt Menyer-Camcorder-
2. Starta inspelning genom att trycka på knappen för inspelning (1).
3. Tryck på knappen för inspelning igen för att avsluta och spara inspelningen.
Obs! När kameran aktiveras från viloläge ställs den i videoinspelningsläge.
Röststyrd inspelning
• Om reglaget för röststyrd inspelning (8) ställs i läge ON kan videoinspelning startas
Svenska
• Om kameran är påslagen och [ VOX ] är i läge ON samtidigt som ljudnivån runt
• Om kameran i viloläge känner av något ljud kommer den aktiveras och inspelning
• Kameran kan aktiveras ur viloläge när röststyrd inspelning är påslagen genom
Uppspelnings-/visningsläge
Tryck [
Recordoch Capture.
Capture mode ovan.
genom att kameran känner av en viss ljudnivå, t.ex. röstkommando eller annat ljud. Obs! Systemet fungerar endast i tysta miljöer.
kameran är mycket låg kommer kameran att gå till viloläge när den inställda tiden iAuto Standby gått ut (se avsnitt Användning-Menyer-Setup-Auto Standby ovan).
kommer att påbörjas. Kameran fortsätter att spela in så länge den kan känna av ljud och avslutar inspelningen 2 minuter efter att ljudet har försvunnit.
att någon av knapparna start av videoinspelning (1) eller knappen för stillbildfoto­grafering (7) trycks in.
] för att öppna uppspelningsmenyn. Menyn har 2 undermenyer,
Record
Video och ljudfiler.
1. Tryck [ OK ] för att öppna menyn, den sist inspelade filen visas. Tryck [ < ] [ > ] för att byta fil.
2. Tryck [ - ] för att se inspelade filer som miniatyrer. Välj fil med [ < ] [ > ] eller [ + ] [ - ] och tryck [ OK ] för att öppna.
Styr uppspelning av video på följande sätt:
• [ OK ] Starta och stoppa uppspelning.
• [ + ] [ - ] Volym
• [ < ] [ > ] Snabbspola framåt eller bakåt. Tryck 1 gång för att snabbspola med 2 ×
hastigheten. Tryck en gång till för att snabbspola med 4 × hastigheten. Tryck [ OK ] för att återgå till normal uppspelning.
• [
] Pause/play
22
Page 23
Styr uppspelning av ljudfiler på följande sätt:
• [ OK ]: Starta och stoppa uppspelning.
• [ + ] [ - ]: Volym
• Ljudfiler kan inte snabbspolas.
Tryck [
] för att gå ur uppspelnings-/visningsläge.
Capture
Stillbilder.
1. Tryck [ OK ] för att öppna menyn, den sist tagna bilden visas. Tryck [ < ] [ > ] för att byta bild.
2. Tryck [ - ] för se bilderna som miniatyrer. Välj fil med [ < ] [ > ] eller [ + ] [ - ] och tryck [ OK ] för att öppna bilden.
3. Tryck [ + ]/[ - ] om du vill zooma i bilden.
4. Tryck [ OK ] i zoomad bild för att bestämma [ < ] [ > ] tangenternas funktion. De kan användas för att flytta runt i bilden upp/ner eller höger/vänster.
Radering av filer samt start av bildspel och inställning av DPOF
Radering och skydd mot radering av video- och ljudfiler
1. Tryck [ Recordoch Capture.
2. Tryck [ OK ] för att öppna Record.
3. Tryck [ M ]. Följande undermenyer visas:
- Delete One: Radera en fil. Tryck [ OK ] och välj fil med [ < ] [ > ]. Tryck [ OK ] på
- Delete all: Radera alla filer. Tryck [ OK ]. Välj YES/NO. Tryck [ OK ] för att bekräfta.
- Protect: Skydd mot radering. Tryck [ OK ] och välj fil med [ < ] [ > ]. Tryck [ OK ] för
4. Tryck [ M ] för att gå ur menyn.
] för att öppna uppspelningsmenyn. Menyn har 2 undermenyer,
vald fil och välj YES/NO. Tryck [ OK ] för att bekräfta.
att låsa (en låssymbol visas i displayen). Filen kan nu endast raderas genom att minneskortet formateras. Tryck igen/upprepa för att låsa upp filen, den kan då raderas som vanligt.
Svenska
Radering och skydd mot radering av stillbilder samt bildspel och inställning av DPOF
1. Tryck [ Recordoch Capture.
2. Tryck [ OK ] för att öppna Capture.
3. Tryck [ M ]. Följande undermenyer visas:
- Delete One: Radera en fil. Tryck [ OK ] och välj fil med [ < ] [ > ]. Tryck [ OK ] på
- Delete all: Radera alla filer. Tryck [ OK ]. Välj YES/NO. Tryck [ OK ] för att bekräfta.
] för att öppna uppspelningsmenyn. Menyn har 2 undermenyer,
vald fil och välj YES/NO. Tryck [ OK ] för att bekräfta.
23
Page 24
- Protect: Skydd mot radering. Tryck [ OK ] och välj fil med [ < ] [ > ]. Tryck [ OK ] för att låsa (en låssymbol visas i displayen). Filen kan nu endast raderas genom att minneskortet formateras. Tryck igen/upprepa för att låsa upp filen, den kan då raderas som vanligt.
- Autoplay: Tryck [ OK ] för att starta bildspel. Tryck [ M ] för att stoppa och återgå till menyn. Tryck [ M ] igen för att återgå till normal bildvisning.
- DPOF (Digital Print Order Format): På/av. Standard för utskrift av fotokopior. När minneskortet tas ur kameran och sätts i en skrivare eller fotoautomat kan de valda bilderna automatiskt skrivas ut.
4. Tryck [ M ] för att gå ur menyn.
Svenska
Anslutning till TV med medföljande AV-kabel
• Anslut kameran till en TV genom att ansluta AV-kabeln till kamerans AV-OUT (24)
• Kom ihåg att ändra ingångsinställningarna på din TV så att den tar emot signalerna
Anslutning till TV med HDMI-kabel
Passande kabel 38-3298 (säljs separat).
• Anslut HDMI-kabeln till kamerans HDMI-utgång (26) och till HDMI-IN på din TV.
• Kom ihåg att ändra ingångsinställningarna på din TV så att den tar emot signalerna
Överföring av filer till dator
1. Anslut den medföljande USB-kabeln till kamerans USB-anslutning (21) och till en
2. För över filerna på lämpligt sätt och använd lämplig mediaspelare för att se de
och till AV-IN på din TV. Obs! Kabelns RCA-kontakter är färgmärkta. AV-ingången på din TV är färgmärkt på samma sätt. Sätt gul mot gul osv.
från AV-IN (se bruksanvisningen till din TV). Spela upp/visa filerna på samma sätt som beskrivs i avsnitt Uppspelnings-/visningsläge ovan.
från HDMI-IN (se bruksanvisningen till din TV). Spela upp filerna/visa filerna på samma sätt som beskrivs i avsnitt Uppspelnings-/visningsläge ovan.
USB-ingång på en dator.
inspelade filerna.
- Filformat video: MOV
- Filformat bild: JPEG
- Filformat ljud: WAV
24
Page 25
Montering av det vattentäta skyddshöljet
Kameran måste vara monterad i det vattentäta skyddshöljet om den ska utsättas för fukt och väta. För att kameran ska kunna användas i det vattentäta fodralet måste TFT-skärmen tas bort.
1. Ta bort skärmen på det sätt som beskrivs i avsnitt Att komma igång-Montera batteriet ovan.
2. Öppna det vattentäta fodralet och lägg i kameran.
3. Placera kameran så att knappen för att starta filminspelning och knappen för stillbildsfotografering hamnar under de två knapparna på fodralet. Kameran kan då startas och stoppas när den är inuti fodralet.
Svenska
4. Stäng fodralet och lås med snäpplåset.
25
Page 26
Skötsel och underhåll
Förvara kameran torrt, svalt och dammfritt.
Felsökningsschema
Svenska
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.
Specifikationer
Objektiv Vidvinkel 170°, f/2,8 Pixlar 5 Mega CMOS SENSOR (2592 × 1944) Batteri Litiumjon, 1000 mAh Strömförbrukning 350 mA @ 3,7 V (MAX) Inspelningstid video 720p: 2–2,5 timmar Inspelningstid ljud Ca 3 timmar Standbytid röststyrd inspelning Ca 250 timmar Förvaringstemperatur -20 till 60 °C Arbetstemperatur -10 till 50 °C Luftfuktighet vid användning 15–85 % RH Minneskort MicroSDHC, max 32 GB (säljs separat) Videoupplösning 720p (1280 × 720), WVGA (848 × 480),
QVGA (320 × 240)
Filformat video MOV Filformat ljud WAV Bildformat JPEG 3M (2048 × 1536), 5M (2592 × 1944),
8M (3264 × 2448, interpolerat).
USB 2.0 Operativsystem Windows XP/Vista eller högre, Win 7/Mac OS Laser våglängd 640–660 nm Utgångseffekt CL II <1 mW Vikt Med TFT-skärm: 108 g, utan skärm: 82 g Mått 60 × 51 × 42 mm
Dålig eller ingen bild vid uppkoppling mot TV.
• Kontrollera att anslutningskablarna är hela och rätt anslutna.
• Ställ in din TV så att den tar emot signal från rätt ingång, AV eller HDMI. Sebruksanvisningen till din TV.
26
Page 27
Actionkamera 720p
Art.nr. 38-4967 Modell SD20720P
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vireserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Vedtekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter (seopplysninger på baksiden).
Sikkerhet
• Hvis kameraet skal utsettes for fuktighet og regn må det være montert idet vanntette dekselet.
• Utsett ikke kameraet for slag, støt eller sterkvarme.
• La ikke kameraet ligge idirekte sollys over lengre tid.
• Hold kameraet og minnekortet på god avstand fra sterke magnetfelt og radio-
bølger fra f.eks. høyttalere og antenner.
• La aldri barn leke med produktet.
Advarsel! Laserstråler kan forårsake øyeskader. Vend ikke blikket direkte mot laserstrålen.
Advarsel! Produktet må kun benyttes til de formål som er beskrevet i bruksanvisningen. Produktet må ikke modifiseres ellerendres på.
Produktbeskrivelse
• Videoinnspilling
• Stillbildekamera 5 megapiksler,
autoeksponering og autohvitbalanse.
• Lydinnspilling
• Stillbildefotografering
• Avtagbar TFT-fargeskjerm
• Talestyrt innspilling
• Visning av tid ogdato
• 3 × digital zoom
• Laserindikering
• USB 2.0
• Mini-HDMI-tilkobling.
• Indikering av batterikapasitet,
minnekapasitet og lading.
• Vanntett beskyttelsesdeksel. IP68, 30m.
• Bærereim
• Veske
• Fjernkontroll finnes som ekstrautstyr,
selges separat.
Norsk
27
Page 28
Knapper og funksjoner
1 2 3 4 5 6 7 8
9
10
11
18 19
Norsk
12
13
1. Knapp for videoinnspilling
2. Grønn LED som indikerer at innspillingpågår.
3. [ POWER ] På/Av
4. Mikrofon
5. Rød LED som indikerer ladestatus. Blinkende lys: Ladingpågår. Kontinuerlig lys: full­ladet batteri. Lysermed fast lys ved videoinnspilling.
6. LCD-skjerm
7. Utløser for stillbildefotografering
8. [ VOX ] Talestyrt innspilling på/av
9. TFT-skjerm
14 15 16 17
10. [ M ] Knapp for ååpne innstillingsmenyen
11. [ + ] Navigere oppover, zoomeinn
12. [ < ] Navigere til venstre
13. [ - ] Navigere nedover, zoomeut
] Åpne avspillings-/visningsmodus
14. [
15. [ OK ] Bekrefte valg
16. [ PUSH ] Fjerne TFT-skjermen frakameraet.
17. Feste for bærereim
18. Høyttaler
19. Plass for Micro-SD-kort
20. [ > ] Navigere til høyrer
21. Micro-USB-inngang
20
21
28
Page 29
22. Kameralinse
23. Laser
24. AV-out
25. Mini-HDMI-utgang
26. Feste for tilbehør eller stativ
Kom igang
22 23
24
25
26
Montere batteriet
1. Skyv batterilokket opp.
2. Sett batteriet på plass. Følgmerkingen iholderen.
3. Trykk batteriet ned slik at det ligger helt nede ibatteriholderen. Batteriet tas ut ved åtrekke plastfliken ved OPEN-pilen rettopp.
Norsk
29
Page 30
Norsk
4. Montere TFT-skjermen. OBS! Trykk skjermen forsiktig rett inn mot kameraet, skjermens tilkobling kan skades om displayet vinkles. Skjermen er enklere åta av fra siden med PUSH-knappen og litt tyngre fra siden der skjermens kobling til kameraet er.
Minnekort
Bruk kun minnekort av typen MicroSDHC, maks 32GB.
Kortet skal formateres ikameraet før det tas ibruk.
Obs! Hviskortet har vært brukt tidligere ien annen enhet må man huske at alt lagret materiale slettes når kortet formateres på nytt. Huskda ålagre materialet som du ønsker åta varepå.
Formatering
1. Plasser minnekortet på riktig sted (19).
2. Kameraet skrus på ved at [ POWER ] plasseres påON.
3. Trykk på [ M ] for ååpne menyen.
4. Trykk på [ > ] to ganger for åkomme til Setup-menyen.
5. Trykk på [ + ] eller [ - ] flere ganger for åkomme til Format-menyen.
6. Trykk på [ OK ] for ååpne menyen.
7. Trykk [ > ] for åvelge det høyre symbolet.
8. Trykk [ OK ] for åformatere.
Lading
• Den medfølgende USB-kabelen kobles til kameraets USB-inntak (21) og til datamaskinens eller enannen USB-lader.
• LED-lampen (5) viser ladestatus. Blinkende lys: Ladingpågår. Kontinuerlig lys: fulladet batteri.
• Tid for ålade batteriet er ca. 3,5timer.
• Kameraet går automatisk over til vedlikeholdslading når batteriet er fulladet.
30
Page 31
Bruk
Kameraet skrus på ved at [ POWER ] plasseres påON.
LCD-displayet
I LCD-displayet på kameraets overside vises følgende ikoner.
Videoinnspillingsmodus
Lydinnspillingsmodus
Blinker engang ved hver stillbildefotografering. Indikerer at kameraet er skrudd på.
Batteristatus
Indikerer at kameraet er koblet til datamaskin eller USB-lader.
Indikerer resterende minnekapasitet.
Når videoinnspillingen pågår vises hvor mye tid enhar spilt inn idisplayet for eksempel 005:20. Densamme tiden vises også på TFT-skjermen.
TFT-skjermen
Følgende ikoner vises:
Indikerer at kameraet står istandbymodus for videoinnspilling.
Batteristatus. Viser at minnekort er installert. Indikerer resterende minnekapasitet i%.
Aktuell videooppløsning vises: 720p/WVGA/QVGA.
Norsk
Innstilling av klokkeslett ogdato
1. Trykk på [ M ] for ååpne menyen.
2. Trykk på [ > ] to ganger for åkomme til Setup-menyen.
3. Trykk på [ + ] eller [ - ] flere ganger for åkomme til Date/Time-menyen.
4. Trykk på [ OK ] for ååpne menyen.
5. Velg verdi med [ < ] eller [ > ] (verdien gulmarkeres).
6. Trykk [ OK ] for åaktivere (verdien rødmarkeres).
7. Trykk [ + ] eller [ - ] for åendre til ønsket verdi.
8. Trykk [ OK ] for åbekrefte.
9. Trykk [ M ] to ganger for ågå ut av menymodus.
31
Page 32
Norsk
Menyer
Trykk [ M ] engang for åkomme til kameraets 3 menyer. Trykk[ < ] eller [ > ] for åflytte mellom Camcorder (videokamera), Camera (kamera) og Setup (innstillinger).
Naviger imenyene på samme måte som beskrevet iavsnittet Knapper og funksjoner ovenfor. Bekreft valget med [ OK ] og gå ut av menyen ved åtrykke på [ M ].
Camcorder
Videokamera, inneholder følgende undermenyer:
• Resolution: Innstilling av videooppløsning 720p, WVGA(848×480) og QVGA (320×240). WVGA og QVGA gir lavere innspillingstid, men dårligere bildekvalitet.
• Laser Sync: Laserpeker som når den er aktivert skrus på når innspillingen startes og skrus av når den stoppes. Indikeres av etikon øverst til venstre på TFT-skjermen. Laserpekeren gjør det enkelt åvende kameraet riktig ved filming. Laserpekeren kan når som helst slås på manuelt ved at innspillingsknappen(1) holdes nede ica. 3 sekunder. Skrusav ved åtrykke samme knapp ned i3sekunder igjen. Laserpekeren kan også slås på direkte fra hvilemodus ved atinnspillingsknappen (1) holdes nede ica. 3 sekunder.
• Capture Mode: Velglyd- eller videoinnspilling.
Camera
Stillbildekamera, inneholder følgende undermenyer:
• Single Shot: Stillbildefotografering, etbilde av gangen.
• Treble Shot: 3 bilder irask rekkefølge.
• Continous: Stillinn timeren for åta etfoto med enav følgende intervaller: hvert 2.
sekund, hvert 3. sekund osv. Mankan velge mellom følgende tidsintervall: 2., 3.,
5., 10., 20., 30. Fotograferingen fortsetter til utløseren trykkes ned igjen, minnet er
fullt («Insufficient Memory» vises på skjermen) eller til batteriet er oppbrukt.
• Selftimer: Selvutløser, still inn forsinkelsen på 0, 5 eller 10 sekunder.
• Resolution: Stilleinn bildeoppløsning. 3M (2048×1536), 5M (2592×1944) eller
8M (3200×2400, interpolert). Huskat jo høyere bildeoppløsning desto mer plass opptas på minnekortet.
Setup
Innstillinger, inneholder følgende undermenyer:
• Beep: Tastelyd på/av. Tastelyden ved fotografering og videoinnspilling påvirkes ikke. Dissekan ikke skrusav.
• Self Lamp: Slå av og på indikeringslampen som viser at videoinnspilling eller fotografering pågår.
• Time Display: Skrupå/av visning av tid og dato ved innspilling av videofil.
• Loop Record: Nårfunksjonen er skrudd på lagres videoinnspillingen automatisk
hvert 15. minutt. Hvisfunksjonen er av vil innspillingen lagres hvert 30. minutt.
32
Page 33
• Auto Standby: Stillinn tiden for når kameraet automatisk skal gå tilbake til hvilemodus. 0, 2, 5 eller 10 minutter. Kameraet aktiveres fra hvilemodus ved at enten knappen for start av videoinnspilling (1) eller utløseren for stillbildefotografering (7) trykkes inn. Kameraet aktiveres også når på/av-knappen(3) skyves til OFF og deretter tilbake til ON. Hvisenaktivitet hender iinnstilt tidsrom vil Auto Standbytiden starte fra begynnelsen når aktiviteten avsluttes.
• TV Standard: Innstilling av videosystem for vising av innspilt materiale på TV.
NTSCeller PAL . NTSC anbefales. Obs! Hvisformatet benyttes når kameraet er koblet til TV med AV-kabel, trekk
kabelen ut fra kameraet for at innstillingen skal oppdateres.
• Format: Formatere minnekortet. Seavsnitt Kom igang - Minnekort ovenfor.
• Default: Stillenheten tilbake til fabrikkinnstillingene.
• Language: Skiftspråk med [ < ] eller [ > ]. Valgene er engelsk, tradisjonell kinesisk
eller forenklet kinesisk.
• Frequency: Velg50 eller 60 Hz. 60 Hz anbefales.
• Date/Time: Innstilling av tid og dato. Seavsnitt Bruk-Innstilling av klokkeslett og
dato ovenfor.
Videoinnspilling
1. Slå på kameraet og velg videoinnspillingsmodus. Seavsnitt Menyer-Camcorder­Capture mode ovenfor.
2. Start innspilling ved åtrykke på knappen for innspilling (1).
3. Zoom inn/ut med [ + ]/[ - ].
4. Trykk på knappen for innspilling igjen for åavslutte og ålagre innspillingen.
• Hvis kameraet ved enfeiltakelse skrus av under pågående innspilling vil innspillingen som er foretatt lagres før kameraet skrusav.
• Hvis batteriet blir oppbrukt under pågående innspilling vil innspillt materiale lagres og beskjeden «Low Battery» vises på TFT-skjermen.
• Hvis kameraet ikke skrus av manuelt når denne beskjeden kommer opp vil det automatisk gå over istandbymodus.
• Hvis minne blir fullt under pågående innspilling lagres filene og innspillingen skrus automatisk av.
Stillbildefotografering
1. Zoom inn/ut med [ + ]/[ - ].
2. Stillbilder tas ved åtrykke ned utløseren (7).
3. Se avsnitt Bruk-Menyer-Camera for nærmere beskrivelse.
Norsk
33
Page 34
Norsk
Lydinnspilling
1. Skru på kameraet og velg lydinnspillingsmodus. Seavsnitt Menyer-Camcorder­Capture mode.
2. Start innspilling ved åtrykke på knappen for innspilling (1).
3. Trykk på knappen for innspilling igjen for åavslutte og ålagre innspillingen.
Obs! Nårkameraet aktiveres fra hvilemodus stilles det ivideoinnspillingsmodus.
Talestyrt innspilling
• Hvis bryteren for talestyrt innspilling (8) er innstilt på ON kan videoinnspillingen startes ved at kameraet gjenkjenner etspesielt lydnivå som f.eks. stemme­kommandoer eller andre spesielle lyder. Obs! Dettefungerer kun irolige miljøer.
• Hvis kameraet er på og [ VOX ] er innstilt på ON samtidig som lydnivået rundt kameraet er veldig lavt vil kameraet gå ihvilemodus når den innstilte tiden iAuto Standby er gått ut (se avsnitt Bruk-Menyer-Setup-Auto Standby).
• Hvis kameraet oppfatter lyd ihvilemodus vil det aktiveres og innspillingen starte. Kameraet fortsetter åspille inn så lenge det kjenner igjen lyden og avslutter innspillingen 2 minutter etter at lyden har forsvunnet.
• Kameraet aktiveres fra hvilemodus når talestyrt innspilling er aktivert ved at enten knappen for start av videoinnspilling (1) eller utløseren for stillbildefotografering (7) trykkes inn.
Avspillings-/visningsmodus
Trykk [ Record og Capture.
] for ååpne avspillingsmenyen. Menyenhar 2 undermenyer,
Record
Videoog lydfiler.
1. Trykk [ OK ] for ååpne menyen, den sist innspilte filen vises. Trykk[ < ] [ > ] for åskifte fil.
2. Trykk [ - ] for åse innspilte filer som miniatyrer. Velgfil med [ < ] [ > ] eller [ + ] [ - ] og trykk [ OK ] for ååpne.
Avspilling av video styres på følgende måte:
• [ OK ] Starte og stoppe avspillingen.
• [ + ] [ - ] Volum
• [ < ] [ > ] Hurtigspole framover eller bakover. Trykk1 gang for åhurtigspole med
2×hastigheten. Trykk1 gang til for åhurtigspole med 4 × hastigheten. Trykkpå [ OK ] for ågå tilbake til normal avspilling.
• [
] Pause/play
34
Page 35
Avspilling av lydfiler styres på følgende måte:
• [ OK ] Starteog stoppe avspillingen.
• [ + ] [ - ] Volum
• Lydfiler kan ikke spoles raskt.
Trykk [
] for ågå ut av avspillings-/visningsmenyen.
Capture
Stillbilder.
1. Trykk [ OK ] for ååpne menyen, og det siste bildet som ble tatt vises. Trykk[ < ] [ > ] for åskifte bilde.
2. Trykk [ - ] for åse bildene som miniatyrer. Velgfil med [ < ] [ > ] eller [ + ] [ - ] og trykk [ OK ] for ååpne ønsket bilde.
3. Trykk [ + ]/[ - ] hvis du vil zoome ibildet.
4. Trykk [ OK ] izoomet bilde for åbestemme [ < ] [ > ] tastenes funksjon. Dekan benyttes til åflytte bildet rundt, opp-ned eller til høyre/venstre.
Sletting av filer, start av bildefremvisning og innstilling avDPOF
Sletting og beskyttelse mot sletting av video- og lydfiler
1. Trykk [ Record og Capture.
2. Trykk på [ OK ] for ååpne Record.
3. Trykk [ M ]. Følgende undermeny vises:
- Delete One:Slette énfil. Trykk[ OK ] og velg fil med [ < ] [ > ]. Trykk[ OK ] på valgt
- Delete all: Slettealle filer. Trykkpå [ OK ]. VelgYES/NO. Trykk[ OK ] for åbekrefte.
- Protect: Beskytt mot sletting. Trykk[ OK ] og velg fil med [ < ] [ > ]. Trykk[ OK ] for
4. Trykk [ M ] for ågå ut av menyen.
] for ååpne avspillingsmenyen. Menyenhar 2 undermenyer,
fil og velg YES/NO. Trykk[ OK ] for åbekrefte.
ålåse (et låsesymbol vises på skjermen). Filenkan nå kun slettes hvis minne­kortet formateres. Trykkigjen/gjenta for ålåse opp filen, da kan den slettes på vanlig måte.
Norsk
Sletting og beskyttelse mot sletting av stillbilder og bildefremvisning, og innstilling avDPOF
1. Trykk [ Record og Capture.
2. Trykk på [ OK ] for ååpne Capture.
3. Trykk [ M ]. Følgende undermeny vises:
- Delete One:Slette énfil. Trykk[ OK ] og velg fil med [ < ] [ > ]. Trykk[ OK ] på valgt
- Delete all: Slettealle filer. Trykkpå [ OK ]. VelgYES/NO. Trykk[ OK ] for åbekrefte.
] for ååpne avspillingsmenyen. Menyenhar 2 undermenyer,
fil og velg YES/NO. Trykk[ OK ] for åbekrefte.
35
Page 36
Norsk
- Protect: Beskyttelse mot sletting. Trykk[ OK ] og velg fil med [ < ] [ > ]. Trykk[ OK ] for ålåse (et låsesymbol vises på skjermen). Filenkan nå kun slettes hvis minnekortet formateres. Trykkigjen/gjenta for ålåse opp filen, da kan den slettes på vanlig måte.
- Autoplay: Trykkpå [ OK ] for åstarte bildeframvisningen. Trykk[ M ] for åstoppe og gå tilbake til menyen. Trykkpå [ M ] igjen for ågå tilbake til normal bildevisning.
- DPOF (Digital Print Order Format): På/av. Standart for utskrift av bilder. Nårminnekortet tas ut av kameraet og settes ien skriver eller fotoautomat kan de valgte bildene skrives ut automatisk.
4. Trykk [ M ] for ågå ut av menyen.
Kobling til TV med medfølgende AV-kabel
• Kameraet kobles til TV-apparatet ved at AV-kabelen kobles til AV-OUT (24) på kameraet og til AV-IN på TV-apparatet. Obs! Kabelens RCA-kontakter er fargemerket. AV-inngangen på TV-apparatet har samme fargemerking. Plasser gul mot gulosv.
• Husk at andre inngangsinnstillinger på TV-apparatet må endres slik at den tar imot signalene fra AV-IN (se bruksanvisningen for TV-apparatet). Spillav eller vis filene på samme måte som beskrevet under Avspillings-/visingsmodus.
Kobling til TV med HDMI-kabel
Passende kabel 38–3298 (selges separat).
• HDMI-kabelen kobles til kameraets HDMI-utgang (26) og HDMI-IN på TV-apparatet.
• Husk at andre inngangsinnstillinger på TV-apparatet må endres slik at den tar imot signalene fra HDMI-IN (se bruksanvisningen for TV-apparatet). Spillav eller vis filene på samme måte som beskrevet under Avspillings-/visingsmodus.
Overføring av filer til datamaskinen
1. Den medfølgende USB-kabelen kobles til kameraets USB-inntak (21) og til enUSB-inngang på datamaskinen.
2. Før over filene på envelegnet måte og bruk passende mediaspiller for åse de innspilte filene.
- Filformat video: MOV
- Filformat bilde: JPEG
- Filformat lyd: WAV
36
Page 37
Montering av det vanntette dekselet
Hvis kameraet skal utsettes for fuktighet og regn må det være montert idet vanntette dekselet. For at kameraet skal kunne brukes idet vanntette futteralet må TFT-skjermenfjernes.
1. Skjermen fjernes som beskrevet iavsnitt Kom igang – Monter batteri.
2. Åpne det vanntette futteralet og plasser kameraet innidet.
3. Plasser kameraet slik at knappen for start av filminnspilling og utløser for stillbilde­fotografering havner under de to knappene ifutteralet. Dakan kameraet startes og stoppes selv når det er inni futteralet.
Norsk
4. Futteralet stenges med sneppertlåsen.
37
Page 38
Stell og vedlikehold
Kameraet må oppbevares tørt, kjølig og støvfritt.
Feilsøking
Norsk
Dårlig eller ikke noe bilde ved oppkobling tilTV.
• Kontroller at alle kabler er hele og riktig koblet til.
• Juster TV-apparatet slik at det tar imot inn-
kommende signaler fra enten HDMI eller AV. Sebruksanvisningen til TV-apparatet ditt.
Avfallshåndtering
Når produktet skal kasseres, må det skje ihenhold til lokale forskrifter. Vedusikkerhet, ta kontakt med lokale myndigheter.
Spesifikasjoner
Objektiv Vidvinkel 170°, f/2,8 Piksler 5 Mega CMOS SENSOR (2592×1944) Batteri Litiumion, 1000mAh Strømforbruk 350 mA @ 3,7 V (MAX) Innspillingstid video 720p: 2–2,5timer. Innspillingstid lyd Ca.3timer Standbytid talestyrt innspilling Ca.250timer Oppbevaringstemperatur -20 til 60°C Arbeidstemperatur -10 til 50°C Luftfuktighet ved bruk 15–85 % RH Minnekort MicroSDHC, maks 32 GB (selges separat) Videooppløsning 720p (1280×720), WVGA (848×480),
QVGA (320×240)
Filformat video MOV Filformat lyd WAV Bildeformat JPEG 3M (2048×1536), 5M (2592×1944),
8M (3200×2400, interpolert).
USB 2.0 Operativsystem Windows XP/Vista eller nyere, Win7/MacOS Bølgelengde laser 640–660 nm Utgangseffek CL II <1 mW Vekt MedTFT-skjerm: 108 g, utenskjerm: 82g Mål 60×51×42mm
38
Page 39
Actionkamera 720p
Tuotenro 38-4967 MalliSD20720P
Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emmevastaa mahdollisista teksti­tai kuvavirheistä. Joslaitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
Turvallisuus
• Jos kamera aiotaan altistaa vedelle tai kosteudelle, se tulee asentaa vesitiiviiseen suojakoteloon.
• Älä altista kameraa iskuille tai kuumuudelle.
• Älä pidä kameraa pitkään auringonvalossa.
• Älä altista kameraa tai muistikorttia voimakkaille magneettikentille tai esim.
kaiuttimista tai antenneista tuleville radioaalloille.
• Älä anna lasten leikkiä kameralla.
Varoitus! Lasersäde voi aiheuttaa silmävaurioita. Älä katso suoraan lasersäteeseen.
Varoitus! Käytä tuotetta vain niihin tarkoituksiin, jotka mainitaan tässä käyttöohjeessa. Älä muuta tuotetta millään tavalla, sillä haitallinen lasersäde voi aiheuttaa henkilövahinkoja.
Tuotekuvaus
• Videotallennus
• 5 megapikselin still-kuvaus, auto-
maattinen valotus ja valkotasapaino
• Äänen tallennus
• Still-kuvaus
• Irrotettava TFT-värinäyttö
• Ääniohjattu tallennus
• Päivämäärä ja kellonaika
• 3 × digitaalinen zoomaus
• Laserosoitin
• USB 2.0
• Mini-HDMI-lähtö
• Akun tilan, muistikapasiteetin ja
latauksen ilmaisimet
• Vesitiivis suojakotelo IP68, 30m
• Kantohihna
• Laukku
• Kameraan on saatavana kaukosää-
din, joka myydään erikseen
Suomi
39
Page 40
Painikkeet ja toiminnot
1 2 3 4 5 6 7 8
9
10
11
18 19
Suomi
12
13
1. Videon tallennuspainike
2. Vihreä valo palaa tallennuksen aikana.
3. [ POWER ] Virtakytkin
4. Mikrofoni
5. Punainen valo näyttää latauksen tilan. Vilkkuva valo: lataus käynnissä. Kiinteä valo: akku täynnä. Valopalaa vilkkumatta videotallennuksen aikana.
6. LCD-näyttö
7. Still-kuvien ottaminen
8. [ VOX ] Ääniohjatun tallentamisen valitsin
9. TFT-näyttö
10. [ M ] Asetusvalikko
11. [ + ] Navigoi ylöspäin, zoomaa lähelle
12. [ < ] Navigoi vasemmalle
14 15 16 17
13. [ - ] Navigoi alaspäin, zoomaa kauas
14. [
] Toisto-/näyttötilan avaaminen
15. [ OK ] Valinnan vahvistaminen
16. [ PUSH ] TFT-näytön irrottaminen kamerasta
17. Kantohihnan kiinnitys
18. Kaiutin
19. Micro-SD-kortin liitäntä
20. [ > ] Navigoi oikealle
21. Micro-USB-liitäntä
20
21
40
Page 41
22. Kameran linssi
23. Laser
24. AV-out
25. Mini-HDMI-lähtö
26. Liitäntä varusteelle tai telineelle
Käytön aloittaminen
Akun asentaminen
1. Työnnä akkulokeron kansiauki.
22 23
24
25
26
Suomi
2. Aseta akku akkulokeron merkintöjen mukaisesti.
3. Paina akkua varoen akkulokeron pohjaan asti. Poistaakku vetämällä OPEN-nuolen kohdalla olevaa muovikielekettä suoraan ylöspäin.
41
Page 42
4. Asenna TFT-näyttö. Huom.! Paina näyttöä varovasti suoraan kameraa kohti. Näytön liitäntä voi vaurioitua, jos näyttöä väännetään. Näytönvoi irrottaa kameran sivusta helposti painamalla PUSH-painiketta sekä hieman raskaammin sivusta, jossa on näytön liitäntä kameraan.
Muistikortti
Käytä ainoastaan MicroSDHC-muistikorttia. Muistikortin suurin koko on 32Gt.
Alusta kortti kamerassa ennen käyttöönottoa.
Huom.! Joskorttia on käytetty aiemmin toisessa laitteessa, muistikortissa oleva materiaali poistuu muistin alustuksen yhteydessä. Joshaluat säästää muistikortin sisällön, ota siitä ensin varmuuskopio.
Suomi
Alustaminen
1. Aseta muistikortti paikalleen (19).
2. Käynnistä kamera asettamalla virtakytkin [ POWER ] asentoon ON.
3. Avaa valikko painamalla [ M ].
4. Siirry Setup-valikkoon painamalla kaksi kertaa [ > ].
5. Siirry Format-valikkoon painamalla useita kertoja [ + ] tai [ - ].
6. Avaa valikko painamalla [ OK ].
7. Valitse oikeanpuoleinen symboli painamalla [ > ].
8. Alusta muistikortti painamalla [ OK ].
Lataus
• Liitä mukana tuleva USB-kaapeli kameran USB-liitäntään (21) ja tietokoneeseen taiUSB-laturiin.
• Merkkivalo (5) näyttää latauksen tilan. Vilkkuva valo: lataus käynnissä. Kiinteä valo: akku täynnä.
• Akun lataamisessa kestää noin 3,5 tuntia.
• Kamera siirtyy automaattisesti ylläpitolataukseen akun latauduttua täyteen.
42
Page 43
Käyttö
Käynnistä kamera asettamalla virtakytkin [ POWER ] asentoon ON.
LCD-näyttö
Kameran päällä olevalla LCD-näytöllä on seuraavat kuvakkeet:
Videotallennus.
Äänen tallennus.
Vilkkuu kerran, kun kamera ottaa still-kuvan. Palaa kameran ollessa päällä.
Näyttää akuntilan.
Palaa kameran ollessa liitettynä tietokoneeseen tai USB-laturiin.
Näyttää muistikortin vapaana olevan kapasiteetin.
Videotallennuksen aikana näytöllä näkyy tallennuksen kesto, esim. 005:20. Samaaika näkyy myös TFT-näytöllä.
TFT-näyttö
Näytöllä on seuraavat kuvakkeet:
Näkyy kameran ollessa videotallennuksen valmiustilassa.
Näyttää akuntilan. Näkyy muistikortin ollessa liitettynä. Näyttää jäljellä olevan muistikapasiteetin prosentteina.
Käytettävä videotarkkuus: 720p/WVGA/QVGA.
Suomi
Päivämäärän ja ajan asettaminen
1. Avaa valikko painamalla [ M ].
2. Siirry Setup-valikkoon painamalla kaksi kertaa [ > ].
3. Siirry Date/Time-valikkoon painamalla useita kertoja [ + ] tai [ - ].
4. Avaa valikko painamalla [ OK ].
5. Valitse arvo painamalla [ < ] [ > ] (valittu arvo muuttuu keltaiseksi).
6. Aktivoi painamalla [ OK ] (arvo muuttuu punaiseksi).
7. Muuta arvoa painamalla [ + ] tai [ - ].
8. Vahvista valinta painamalla [ OK ].
9. Poistu valikosta painamalla kaksi kertaa [ M ].
43
Page 44
Suomi
Valikot
Siirry kameran kolmeen valikkoon painamalla kerran [ M ]. Valitse Camcorder (videokamera), Camera (kamera) tai Setup (asetukset) painamalla [ < ] [ > ].
Liiku valikoissa kappaleessa Painikkeet ja toiminnot kuvatulla tavalla. Vahvista valinta painamalla [ OK ] ja poistu valikosta painamalla [ M ].
Camcorder
Videokamera, sisältää seuraavat alavalikot:
• Resolution: Videotarkkuuden valitseminen: 720p, WVGA(848×480) ja QVGA(320×240). WVGA ja QVGA mahdollistavat pidemmän tallennusajan,
muttakuvanlaatu on heikompi.
• Laser Sync: Aktivoitu laserosoitin käynnistyy tallennuksen alkaessa ja sammuu tallennuksen päättyessä. Laserosoittimen merkkinä on kuvake TFT-näytön vasemmassa ylälaidassa. Laserosoitin helpottaa kameran suuntaamista tallennuksen aikana. Laserosoittimen voi koska tahansa käynnistää manuaalisesti painamalla tallennuspainiketta (1) kolmen sekunnin ajan. Sammuta laserosoitin painamalla painiketta uudelleen kolmen sekunnin ajan. Laserosoittimen voi myös käynnistää suoraan valmiustilassa painamalla tallennuspainiketta (1) kolmen sekunnin ajan.
• Capture Mode: Valitse ääni- tai videotallennus.
Camera
Still-kuvakamera, sisältää seuraavat alavalikot:
• Single Shot: Still-kuvaus yksi kuva kerrallaan.
• Treble Shot: Kameraottaa nopeasti kolme kuvaa kerrallaan.
• Continuous: Asetaajastin, jolloin kamera ottaa kuvan seuraavin aikavälein: kahden
sekunnin välein, kolmen sekunnin välein jne. Kamerassa on seuraavat vaihtoehdot: 2, 3, 5, 10, 20, 30 välein. Valokuvaus jatkuu, kunnes painiketta painetaan uudelleen, kunnes muisti on täynnä (näytöllä lukee ”Insufficient Memory”) tai kunnes akku ontyhjä.
• Selftimer: Automaattilaukaisin. Valitse viiveeksi 0, 5 tai 10 sekuntia.
• Resolution: Valitse still-kuvien tarkkuus: 3M (2048×1536), 5M (2592×1944)
tai 8M (3200×2400, interpoloitu). Otahuomioon, että suurempi tarkkuus vaatii enemmän muistia.
Setup
Asetukset. Sisältää seuraavat alavalikot:
• Beep: Painikeäänet päälle/pois. Tämä ei vaikuta valokuvauksen ja videokuvauksen painikeääniin. Näitäei voi sammuttaa.
• Self Lamp: Videotallennuksen tai valokuvauksen merkkivalon päälle-/poiskytkentä.
• Time Display: Kellonajan ja päivämäärän näyttäminen/poistaminen
videotallennuksessa.
44
Page 45
• Loop Record: Toiminnon ollessa päällä videotallennus tallentuu automaattisesti 15 minuutin välein. Toiminnon ollessa sammutettuna videotallennus tallentuu 30minuutin välein.
• Auto Standby: Asetaaika, jolloin kamera siirtyy valmiustilaan, kun kameraa ei käytetä. Vaihtoehtoina 0, 2, 5 tai 10 minuuttia. Valmiustilassa olevan kameran voi aktivoida painamalla videotallennuksen käynnistyspainiketta (1) tai still­kuvauspainiketta (7). Kameraaktivoituu myös, kun virtakytkimen (3) työntää ensin OFF-asentoon ja sen jälkeen ON-asentoon. Jossäädettynä aikana tapahtuu aktiviteettia, automaattinen valmiusaika (Auto Standby) alkaa alusta, kunaktiviteettipäättyy.
• TV Standard: Videojärjestelmän valitseminen tallennetun materiaalin katsomiseksi televisiossa. NTSC tai PAL . Suosittelemme NTSC-järjestelmän käyttöä. Huom.! Josjärjestelmää muutetaan kameran ollessa liitettynä televisioon AV-kaapelilla, kaapeli tulee irrottaa kamerasta ja liittää uudelleen, jotta asetukset tulevat voimaan.
• Format: Muistikortin alustaminen. Katsokappale Käytön aloittaminen/Muistikortti.
• Default: Palauttaa kameran tehdasasetukset.
• Language: Vaihdakieltä painamalla [ < ] [ > ]. Vaihtoehtoina on englanti, perinteinen
kiina ja yksinkertaistettu kiina.
• Frequency: Valitse taajuudeksi 50 tai 60 Hz. Suosittelemme taajuudeksi 60Hz.
• Date/Time: Päivämäärän ja ajan asettaminen. Katsokappale Käyttö/Päivämäärän
ja ajan asettaminen.
Videotallennus
1. Käynnistä kamera ja valitse videotallennus. Katsokappale Valikot/Camcorder/ Capture mode.
2. Aloita tallennus painamalla tallennuspainiketta (1).
3. Zoomaa painamalla [ + ]/[ - ].
4. Lopeta ja tallenna videotallennus painamalla tallennuspainiketta uudelleen.
Suomi
• Jos kamera sammuu vahingossa käynnissä olevan tallennuksen aikana, videotallennus tallentuu muistiin ennen kuin kamera sammuu.
• Jos akku loppuu käynnissä olevan tallennuksen aikana, videotallennus tallentuu muistiin ja näytöllä lukee viesti ”Low Battery”.
• Jos kameraa ei tässä vaiheessa sammuteta manuaalisesti, kamera siirtyy automaattisesti valmiustilaan.
• Jos muisti täyttyy käynnissä olevan tallennuksen aikana, videotallennus tallentuu muistiin ja kuvaus keskeytyy automaattisesti.
Still-kuvaus
1. Zoomaa painamalla [ + ]/[ - ].
2. Ota kuva painamalla painiketta (7).
3. Katso lisää kappaleesta Käyttö/Valikot/Camera.
45
Page 46
Suomi
Äänen tallennus
1. Käynnistä kamera ja valitse äänen tallennus. Katsokappale Valikot/Camcorder/ Capture mode.
2. Aloita tallennus painamalla tallennuspainiketta (1).
3. Lopeta ja tallenna tallennus painamalla tallennuspainiketta uudelleen.
Huom.! Kunkamera aktivoidaan valmiustilasta, se menee videotallennustilaan.
Ääniohjattu tallennus
• Kun ääniohjauksen valitsin (8) on ON-asennossa, videotallennus käynnistyy, kun kamera tunnistaa tietyn äänitason, esim. äänikomennon tai muunäänen. Huom.! Toiminto toimii vain hiljaisessa ympäristössä.
• Kun kamera on päällä, [ VOX ] (8) on ON-asennossa ja ympäristö on erittäin hiljainen, kamera siirtyy valmiustilaan, kun valittu Auto Standby -aika on päättynyt (katso kappale Käyttö/Valikot/Setup/Auto Standby).
• Jos kamera havaitsee ääniä valmiustilassa, se aktivoituu ja tallennus käynnistyy automaattisesti. Kamerajatkaa tallentamista niin kauan, kun se tunnistaa ääntä, ja lopettaa tallentamisen kahden minuutin kuluttua äänen päättymisestä.
• Valmiustilassa olevan kameran voi aktivoida ääniohjatun tallennuksen ollessa päällä painamalla videotallennuksen käynnistyspainiketta (1) tai still-kuvauspainiketta (7).
Toisto-/näyttötila
Avaa toistovalikko painamalla [ Record ja Capture.
Record
Video- ja äänitiedostot.
1. Avaa valikko painamalla [ OK ], viimeksi tallennettu tiedosto näkyy. Vaihdatiedostoa painamalla [ < ] [ > ].
2. Katso tallennetut tiedostot pienoiskuvina painamalla [ - ]. Valitse tiedosto painamalla [ < ] [ > ] tai [ + ] [ - ] ja avaa se painamalla [ OK ].
] (14). Valikossa on kaksi alavalikkoa,
Ohjaa videoiden toistoa seuraavalla tavalla:
• [ OK ] Toiston käynnistäminen ja keskeyttäminen.
• [ + ] [ - ] Äänenvoimakkuus.
• [ < ] [ > ] Pikakelaaminen eteen ja taaksepäin. Painakerran pikakelataksesi kaksin-
kertaisella nopeudella. Painauudelleen pikakelataksesi nelinkertaisella nopeudella. Palaanormaaliin toistoon painamalla [ OK ].
• [
] Pause/play.
46
Page 47
Ohjaa äänitiedostojen toistoa seuraavalla tavalla:
• [ OK ]: Toiston käynnistäminen ja keskeyttäminen.
• [ + ] [ - ]: Äänenvoimakkuus
• Äänitiedostoja ei voi pikakelata.
Poistu toisto-/näyttötilasta painamalla [
].
Capture
Still-kuvat.
1. Avaa valikko painamalla [ OK ], viimeksi otettu valokuva näkyy. Vaihdakuvaa painamalla [ < ] [ > ].
2. Katso kuvat pienoiskuvina painamalla [ - ]. Valitse kuva painamalla [ < ] [ > ] tai [ + ] [ - ] ja avaa se painamalla [ OK ].
3. Paina [ + ]/[ - ], jos haluat zoomata kuvaa.
4. Valitse painikkeiden [ < ] [ > ] toiminnot painamalla [ OK ] zoomatussa kuvassa. Painikkeilla voidaan siirtyä kuvassa ylös/alas ja vasemmalle/oikealle.
Tiedostojen poistaminen, kuvaesityksen aloittaminen ja DPOF-asetusten tekeminen
Video- ja äänitiedostojen poistaminen ja poistamisen suojaus
1. Avaa toistovalikko painamalla [ Record ja Capture.
2. Avaa Record painamalla [ OK ].
3. Paina [ M ]. Seuraavat alavalikot näkyvät:
- Delete One: Poistaa yhden tiedoston. Paina[ OK ] ja valitse tiedosto painikkeilla [ < ] [ > ]. Paina[ OK ] valitun tiedoston kohdalla ja valitse YES/NO. Vahvistapainamalla [ OK ].
- Delete All: Poistaa kaikki tiedostot. Paina[ OK ]. Valitse YES/NO. Vahvistapainamalla [ OK ].
- Protect: Tiedoston poistamisen suojaus. Paina[ OK ] ja valitse tiedosto painikkeilla [ < ] [ > ]. Lukitse tiedosto painamalla [ OK ], näytölle ilmestyy lukkosymboli. Tiedoston voi nyt poistaa ainoastaan alustamalla muistikortin. Painauudelleen/toista avataksesi tiedoston lukituksen, jonka jälkeen sen voi poistaa taas normaalisti.
4. Poistu valikosta painamalla [ M ].
] (14). Valikossa on kaksi alavalikkoa,
Suomi
Kuvien poistaminen ja poistamisen suojaus, kuvaesitys ja DPOF­asetusten tekeminen
1. Avaa toistovalikko painamalla [ Record ja Capture.
2. Avaa Capture painamalla [ OK ].
3. Paina [ M ]. Seuraavat alavalikot näkyvät:
- Delete One: Poistaa yhden tiedoston. Paina[ OK ] ja valitse tiedosto painikkeilla [ < ] [ > ]. Paina[ OK ] valitun tiedoston kohdalla ja valitse YES/NO. Vahvistapainamalla [ OK ].
] (14). Valikossa on kaksi alavalikkoa,
47
Page 48
Suomi
- Delete All: Poistaa kaikki tiedostot. Paina[ OK ]. Valitse YES/NO. Vahvistapainamalla [ OK ].
- Protect: Poistamisen suojaus: Paina[ OK ] ja valitse tiedosto painikkeilla [ < ][ > ]. Lukitse painamalla [ OK ], näytöllä näkyy lukkosymboli. Tiedoston voi nyt poistaa ainoastaan alustamalla muistikortin. Painauudelleen/toista avataksesi tiedoston lukituksen, jonka jälkeen sen voi poistaa taas normaalisti.
- Autoplay: Aloitakuvaesitys painamalla [ OK ]. Pysäytä kuvaesitys ja palaa valik­koon painamalla [ M ]. Painauudelleen [ M ] palataksesi normaaliin kuvanäyttöön.
- DPOF (Digital Print Order Format): Päällä/pois päältä. Valokuvien tulostuksen standardi. Kunkameran muistikortin asettaa tulostimeen tai valokuva­automaattiin, valitut valokuvat voidaan tulostaa automaattisesti.
4. Poistu valikosta painamalla [ M ].
Liittäminen televisioon mukana tulevalla AV-kaapelilla
• Liitä kamera televisioon liittämällä AV-kaapeli kameran AV-OUT-liitäntään (24) ja television AV-IN-liitäntään. Huom! Kaapelin RCA-merkinnöissä on värimerkinnät. Television AV-tuloliitännät on merkitty samalla tavalla. Liitäkeltainen liitin keltaiseen liitäntään jne.
• Muista asettaa television asetukset niin, että televisio vastaanottaa signaalia AV-IN­liitännästä. Katsolisää televisiosi käyttöohjeesta. Toistatiedostoja kappaleessa Toisto-/näyttötila kuvatulla tavalla.
Liittäminen televisioon HDMI-kaapelilla
Sopiva kaapeli 38–3298 (myydään erikseen).
• Liitä HDMI-kaapeli kameran HDMI-ulostuloon (26) ja television HDMI-IN-liitäntään.
• Muista asettaa television asetukset niin, että televisio vastaanottaa signaalia HDMI-
IN-liitännästä. Katsolisää televisiosi käyttöohjeesta. Toistatiedostoja kappaleessa Toisto-/näyttötila kuvatulla tavalla.
Tiedostojen siirtäminen tietokoneelle
• Liitä mukana tuleva USB-kaapeli kameran USB-liitäntään (21) ja tietokoneen USB-liitäntään.
• Siirrä tiedostot sopivalla tavalla ja katso tiedostoja sopivalla mediasoittimella.
- Videoiden tiedostomuoto: MOV
- Valokuvien tiedostomuoto: JPEG
- Äänitiedostomuoto: WAV
48
Page 49
Vesitiiviin suojakotelon asentaminen
Jos kamera altistetaan vedelle tai kosteudelle, se tulee asentaa vesitiiviiseen suojakoteloon. Jotta vesitiivistä koteloa voidaan käyttää, pitää TFT-näyttö irrottaa.
1. Irrota näyttö kappaleessa Käytön aloittaminen/Akun asettaminen kuvatulla tavalla.
2. Avaa vesitiivis kotelo ja laita kamera koteloon.
3. Aseta kamera siten, että videokuvan tallennuspainike ja valokuvapainike ovat kotelon kahden painikkeen alla. Näinkameran voi käynnistää ja sammuttaa sen ollessa kotelossa.
Suomi
4. Sulje kotelo ja lukitse se napsautuslukolla.
49
Page 50
Huolto ja ylläpito
Säilytä kameraa kuivassa, viileässä ja pölyttömässä tilassa.
Vianhakutaulukko
Suomi
Huono kuva tai ei kuvaa televisioon liitettäessä.
• Varmista, että kaikki kaapelit ovat ehjiä ja että ne on liitetty oikein.
• Valitse televisiosta, että se vastaanottaa signaalia oikeasta liitännästä: AV tai HDMI. Katsotelevision käyttöohjeesta.
Kierrättäminen
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Kysytarkempia kierrätysohjeita kuntasi jäteneuvonnasta.
Tekniset tiedot
Objektiivi Laajakulma 170°, f/2,8 Kuvapisteet 5 Mega CMOS SENSOR (2592×1944) Akku Litiumioni 1000mAh Virrankulutus 350 mA @ 3,7 V (maks.) Videokuvauksen tallennusaika 720p: 2–2,5 tuntia Äänen tallennusaika Noin3 tuntia Ääniohjatun tallennuksen valmiusaika Noin250 tuntia Säilytyslämpötila -20…60°C Käyttölämpötila -10…50°C Ilmankosteus kameraa käytettäessä 15–85 % RH Muistikortti MicroSDHC, maks. 32 Gt (myydään erikseen) Videokuvauksen tarkkuus 720p (1280×720), WVGA (848×480),
QVGA (320×240)
Videoiden tiedostomuoto MOV Äänitiedostomuoto WAV Valokuvien tiedostomuoto JPEG 3M (2048×1536), 5M (2592×1944),
8M (3200×2400, interpoloitu)
USB 2.0 Käyttöjärjestelmä Windows XP/Vista tai uudempi, Win7/MacOS Laserin aallonpituus 640–660 nm Antoteho CL II <1 mW Paino TFT-näytön kanssa: 108 g, ilmannäyttöä: 82g Mitat 60×51×42mm
50
Page 51
Action-Kamera 720p
Art.Nr. 38-4967 Modell SD20 720P
Vor Inbetriebnahme die komplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).
Sicherheit
• Die Kamera muss in ein wasserdichtes Schutzgehäuse eingebaut sein, wenn sie Feuchtigkeit und Nässe ausgesetzt wird.
• Die Kamera niemals Schlägen, Stößen oder Hitze aussetzen.
• Die Kamera nicht längere Zeit in der Sonne liegen lassen.
• Kamera und Speicherkarte von starken Magnetfeldern oder Funkwellen z. B. von
Lautsprechern oder Antennen fernhalten.
• Kinder nicht mit der Kamera spielen lassen.
Achtung: Laserstrahlung kann die Augen schädigen. Nicht direkt in den Laserstrahl blicken.
Achtung: Das Produkt nur zu den in dieser Bedienungsanleitung genannten Zwecken einsetzen. Das Produkt darf in keiner Weise modifiziert werden, da dies dazu führen kann, dass Personen durch gefährliche Laserstrahlung gefährdet werden
Produktbeschreibung
• Videoaufnahme
• Standbildkamera 5 Megapixel, Selbstauslöser
und automatischer Weißabgleich.
• Audioaufnahme
• Standbildaufnahme
• Abnehmbares TFT-Farbdisplay
• Bewegungsgesteuerte Aufnahme
• Anzeige von Datum und Uhrzeit
• 3-facher Digital Zoom
• Laseranzeige
• USB 2.0
• Mini-HDMI-Ausgang
• Anzeige von Akkuladestand, Speicherkapazität
und Ladevorgang.
• Wasserdichtes Schutzgehäuse. IP68, 30m.
• Tragriemen
• Tasche
• Eine Fernbedienung ist als Zubehör
separat erhältlich.
Deutsch
51
Page 52
Tasten und Funktionen
1 2 3 4 5 6 7 8
9
10
11
18 19
1. Auslöser für Videoaufnahme
2. Grüne LED, leuchtet während
3. [ POWER ] Ein/Aus
Deutsch
4. Mikrofon
5. Rote LED, zeigt Ladezustand
6. LCD-Display
7. Auslöser für Standbildaufnahme
8. [ VOX ] Stimmgesteuerte Aufnahme
9. TFT-Display
10. [ M ] Taste zum Öffnen
12
13
Aufnahme.
an. Blinken: Ladevorgang läuft. Dauerhaftes Leuchten: Akku geladen. Leuchtet dauerhaft bei Videoaufnahme.
ein/aus
des Einstellmenüs
14 15 16 17
11. [ + ] Aufwärts, Zoom in
12. [ < ] Nach links
13. [ - ] Nach unten, Zoom out ] Wiedergabe-/Anzeigemodus
14. [
aufrufen
15. [ OK ] Bestätigen
16. [ PUSH ] TFT-Display von der Kamera
abnehmen.
17. Befestigung für mitgelieferten
Tragriemen
18. Lautsprecher
19. Steckplatz für Micro-SD-Karte
20. [ > ] Nach rechts
21. Micro-USB-Anschluss
20
21
52
Page 53
22. Kameralinse
23. Laser
24. AV-Out
25. Mini-HDMI-Ausgang
26. Befestigung für Zubehör oder Stativ
Inbetriebnahme
Akku einlegen
1. Batteriefachabdeckung aufschieben.
22 23
24
25
26
2. Akku wie auf dem Aufkleber im Batteriehalter angegeben einlegen.
3. Akku vorsichtig nach unten drücken, so dass er ganz unten im Batteriehalter liegt. Zum Entnehmen des Akkus die Kunststofflasche greifen und gerade nach oben ziehen.
Deutsch
53
Page 54
4. TFT-Display anbringen. Hinweis: Display vorsichtig gerade gegen die Kamera
Speicherkarte
Nur Speicherkarten des Typs MicroSDHC mit max. 32GB verwenden.
Die Speicherkarte in der Kamera zuerst formatieren, bevor sie verwendet wird.
Hinweis: Wurde die Karte vorher in einem anderen Gerät verwendet, ist zu beachten, dass beim Formatieren alle Daten auf der Karte gelöscht werden. Wenn die Daten noch benötigt werden, müssen sie vorher an einem anderen Ort gespeichert werden.
Formatieren
1. Speicherkarte in den Steckplatz (19) einsetzen.
2. Zum Einschalten der Kamera [ POWER ] auf ON stellen.
3. Mit [ M ] das Menü aufrufen.
4. Durch zweimaliges Drücken auf [ > ] zum Menü Setup wechseln.
5. Durch mehrmaliges Drücken auf [ + ] oder [ - ] zum Menü Format wechseln.
Deutsch
6. Mit [ OK ] das Menü öffnen.
7. Mit [ > ] das rechte Symbol auswählen.
8. Mit [ OK ] das Formatieren starten.
Laden
• Das mitgelieferte USB-Kabel an den USB-Anschluss (21) der Kamera und an
• Die LED (5) zeigt den Ladezustand an. Blinken: Ladevorgang läuft.
• Ladedauer für vollständiges Aufladen des Akku: ca. 3,5 Stunden.
• Ist der Akku vollständig geladen, geht die Kamera automatisch zu
drücken. Wird das Display abgewinkelt aufgesetzt, kann der Anschluss an der Kamera beschädigt werden. Das Display lässt sich an der Seite mit der PUSH­Taste leicht und an der Seite, wo sich die Verbindung zwischen Display und Kamera befindet, etwas schwerer entfernen.
den PC oder an ein anderes USB-Ladegerät anschließen.
Dauerhaftes Leuchten: Akku vollständig geladen.
Erhaltungsladung über.
54
Page 55
Betrieb
Zum Einschalten der Kamera [ POWER ] auf ON stellen.
LCD-Display
Das LCD-Display an der Oberseite der Kamera enthält folgende Symbole:
Videoaufnahme
Audioaufnahme
Blinkt einmal bei jedem aufgenommenen Standbild. Zeigt an, dass die Kamera einschaltet ist.
Zeigt den Akkuladestand an.
Zeigt an, dass die Kamera an einen PC oder ein USB-Ladegerät angeschlossen ist.
Zeigt den verbleibenden freien Speicherplatz an.
Während einer Videoaufnahme wird im Display die abgelaufene Zeit angezeigt, z. B. 005:20. Dieselbe Zeit wird auch im TFT-Display angezeigt.
TFT-Display
Es werden folgende Symbole angezeigt:
Zeigt an, dass die Kamera sich im Standby-Betrieb für Videoaufnahme steht.
Zeigt den Akkuladestand an. Zeigt an, dass eine Speicherkarte eingelegt ist. Zeigt die verbleibende Speicherkapazität in % an.
Zeigt die aktuelle Videoauflösung an: 720p/WVGA/QVGA.
Datum und Uhrzeit einstellen
1. Mit [ M ] das Menü aufrufen.
2. Durch zweimaliges Drücken auf [ > ] zum Menü Setup wechseln.
3. Durch mehrmaliges Drücken auf [ + ] oder [ - ] zum Menü Date/Time wechseln.
4. Mit [ OK ] das Menü öffnen.
5. Mit [ < ] [ > ] den gewünschten Wert einstellen (der Wert wird gelb hervorgehoben).
6. Mit [ OK ] die Einstellung aktivieren (der Wert wird rot hervorgehoben).
7. Mit [ + ] oder [ - ] den Wert ändern.
8. Mit [ OK ] bestätigen.
9. Durch zweimaliges Drücken auf [ M ] das Menü verlassen.
55
Deutsch
Page 56
Menüs
Durch einmaliges Drücken auf [ M ] die 3 Menüs der Kamera aufrufen. Mit[ < ] [ > ] zwischen Camcorder (Video), Camera (Foto) und Setup (Einstellungen) wechseln.
Das Navigieren in den Menüs funktioniert auf die gleiche Weise wie oben im Abschnitt Tasten und Funktionen beschrieben. Die Wahl mit [ OK ] bestätigen und das Menü mit [ M ] verlassen.
Camcorder
Videokamera, enthält folgende Untermenüs:
• Resolution: Einstellung der Auflösung der Videoaufnahme 720p,
• Laser Sync: Laserzeiger, der aktiviert wird, wenn die Aufnahme startet, und de-
• Capture Mode: Audio- oder Videoaufnahme wählen.
Camera
Standbildkamera, enthält folgende Untermenüs:
• Single Shot: Standbildaufnahme, jeweils ein Bild.
• Treble Shot: Aufnahme von 3 Bildern kurz hintereinander.
• Continous: Kontinuierliche Aufnahme von Bilder in einem eingestellten Zeitintervall:
Deutsch
• Selftimer: Selbstauslöser, Verzögerung 0, 5 oder 10 Sekunden.
• Resolution: Bildauflösung einstellen. 3M (2048 × 1536), 5M (2592 × 1944) oder
WVGA(848x480) und QVGA (320 x 240). WVGA und QVGA ermöglichen eine längere Aufnahmedauer bei etwas schlechterer Bildqualität.
aktiviert wird, wenn die Aufnahme stoppt. Wird durch ein Symbol oben links auf dem TFT-Display angezeigt. Der Laserzeiger macht es einfach, die Kamera beim Filmen korrekt auszurichten. Der Laserzeiger kann jederzeit manuell eingeschaltet werden, indem man 3 Sekunden lang die Aufnahmetaste (1) drückt. Abschalten erfolgt durch erneutes, 3 Sekunden langes Drücken der Aufnahmetaste. Der Laserzeiger kann außerdem direkt aus dem Standby heraus eingeschaltet werden, indem man 3 Sekunden lang die Aufnahmetaste (1) drückt.
alle 2 Sekunden, alle 3 Sekunden etc. Folgende Zeitintervalle sind möglich: 2, 3, 5, 10, 20, 30 Sekunden. Es werden Bilder aufgenommen, bis der Auslöser erneut gedrückt, bis der Speicher voll ist (auf dem Display wird ”Insufficient Memory” angezeigt) oder bis der Akku leer ist.
8M(3200 × 2400, interpoliert). Bitte beachten: Eine höhere Auflösung belegt mehr Speicherplatz auf der Karte.
Setup
Einstellungen, mit folgenden Untermenüs:
• Beep: Tastenton ein/aus. Der Tastenton bei Standbildaufnahme und bei der Videoaufnahme wird nicht beeinflusst. Diese Töne können nicht abgestellt werden.
• Self Lamp: Anzeigeleuchte für Videoaufnahme bzw. Standbildaufnahme ein- bzw. ausschalten.
• Time Display: Anzeige von Uhrzeit und Datum bei der Videoaufnahme ein- bzw. ausschalten.
56
Page 57
• Loop Record: Bei eingeschalteter Funktion wird die Videoaufnahme automatisch alle 15 Minuten gespeichert. Bei ausgeschalteter Funktion wird die Aufnahme alle 30 Minuten gespeichert.
• Auto Standby: Zeit für automatische Rückkehr in Standby-Betrieb bei Inaktivität einstellen, 0, 2, 5 oder 10 Minuten. Zum Beenden des Standby-Betriebs entweder den Auslöser für Videoaufnahme (1) oder den Auslöser für Standbildaufnahme (7) drücken. Die Kamera wird auch aktiviert, wenn der Ein/Aus-Schalter (3) auf OFF und danach zurück auf ON gestellt wird. Erfolgt während des eingestellten Zeitraums irgendeine Aktivität, startet die Auto-Standby-Zeit danach von vorn.
• TV Standard: Einstellung des Videosystems zum Abspielen von aufgenommenem Material über TV, NTSC oder PAL. Wir empfehlen NTSC. Hinweis: Wird das Format geändert, während die Kamera mit einem AV-Kabel an das Fernsehgerät angeschlossen ist, das Kabel an der Kamera abziehen, damit die Einstellungen aktualisiert werden.
• Format: Speicherkarte formatieren. Siehe Abschnitt Inbetriebnahme-Speicherkarte.
• Default: Action-Kamera auf Werkseinstellungen zurücksetzen.
• Language: Mit [ < ] [ > ] die Sprache wechseln. Es stehen nur Englisch,
traditionelles Chinesisch und vereinfachtes Chinesisch zur Auswahl.
• Frequency: 50 oder 60 Hz. Wir empfehlen 60 Hz.
• Date/Time: Datum und Uhrzeit einstellen.
Siehe Abschnitt Betrieb–Datum und Uhrzeit einstellen.
Videoaufnahme
1. Kamera einschalten und Betriebsart Videoaufnahme wählen. Siehe Abschnitt Menüs–Camcorder–Capture mode.
2. Mit der Aufnahmetaste (1) die Aufnahme starten.
3. Mit [ + ]/[ - ] in das Bild hineinzoomen bzw. aus dem Bild herauszoomen.
4. Zum Beenden und Speichern der Aufnahme die Aufnahmetaste erneut drücken.
• Wird die Kamera während der Aufnahme versehentlich abgeschaltet, wird die Aufnahme vor dem Abschalten gespeichert.
• Ist der Akku voll, bevor die Aufnahme beendet wird, wird die laufende Aufnahme gespeichert und auf dem Display wird die Meldung „Low Battery“ angezeigt.
• Wird die Kamera nicht manuell abgeschaltet, wenn diese Meldung angezeigt wird, wechselt sie automatisch in Standby-Betrieb.
• Ist der Speicher voll, bevor die Aufnahme beendet wird, werden die Dateien gespeichert und die Aufnahme wird automatisch abgeschaltet.
Standbildaufnahme
1. Mit [ + ]/[ - ] in das Bild hineinzoomen bzw. aus dem Bild herauszoomen.
2. Zum Aufnehmen von Standbildern den Auslöser (7) drücken.
3. Beschreibung siehe Abschnitt Betrieb–Menüs–Kamera.
57
Deutsch
Page 58
Audioaufnahme
1. Kamera einschalten und Betriebsart Audioaufnahme wählen. Siehe Abschnitt Menüs–Camcorder–Capture mode.
2. Mit der Aufnahmetaste (1) die Aufnahme starten.
3. Zum Beenden und Speichern der Aufnahme die Aufnahmetaste erneut drücken.
Hinweis: Wird die Kamera aus dem Standby heraus aktiviert, geht sie in Betriebsart Videoaufnahme.
Bewegungsgesteuerte Aufnahme
• Wird der Schalter für sprachgesteuerte Aufnahme (8) auf ON gestellt, wird die Videoaufnahme gestartet, wenn die Kamera einen bestimmten Geräuschpegel, z. B. einen Sprachbefehl oder ein anderes Geräusch erfasst. Hinweis: Das System funktioniert nur in leiser Umgebung.
• Ist die Kamera eingeschaltet und steht der Schalter [ VOX ] auf ON, geht die Kamera in sehr lauter Umgebung nach Ablauf der unter Auto Standby eingestellten Zeit (siehe Abschnitt Betrieb–Menüs–Setup–Auto Standby) in Standby-Betrieb.
• Erkennt die Kamera im Standby-Betrieb ein Geräusch, wird sie aktiviert und die Aufnahme beginnt. Die Kamera läuft, solange sie Geräusche erkennt, und beendet die Aufnahme 2 Minuten nach dem Ende des Geräuschs.
• Zum Beenden des Standby-Betriebs bei eingeschalteter sprachgesteuerter Aufnahme entweder den Auslöser für Videoaufnahme (1) oder den Auslöser für Standbildaufnahme (7) drücken.
Wiedergabe-/Anzeigemodus
Mit [
] das Menü Wiedergabe öffnen. Das Menü enthält 2 Untermenüs,
Recordund Capture.
Record
Video- und Audiodateien.
Deutsch
1. Mit [ OK ] das Menü öffnen. Es wird die zuletzt aufgenommene Datei angezeigt.
2. Mit [ - ] die aufgenommenen Dateien als Miniaturbild sehen. Mit [ < ] [ > ] oder [ + ] [ - ]
Wiedergabefunktionen für Videodateien:
• [ OK ] Wiedergabe starten und stoppen.
• [ + ] [ - ] Lautstärke
• [ < ] [ > ] Vor- und zurückspulen. Einmal drücken für 2-fache Geschwindigkeit.
• [
Um eine andere Datei aufzurufen [ < ] [ > ] drücken.
eine Datei wählen und mit [ OK ] öffnen.
Erneut drücken für 4-fache Geschwindigkeit. Mit [ OK ] zur normalen Wiedergabe zurückkehren.
] Pause/Wiedergabe
58
Page 59
Wiedergabefunktionen für Audiodateien:
• [ OK ]: Wiedergabe starten und stoppen.
• [ + ] [ - ]: Volumen
• Bei Audiodateien ist kein Vor- oder Zurückspulen möglich.
Mit [
] den Wiedergabe-/Anzeigemodus verlassen.
Capture
Standbilder:
1. Mit [ OK ] das Menü öffnen. Es wird das zuletzt aufgenommene Bild angezeigt. Um ein anderes Bild aufzurufen [ < ] [ > ] drücken.
2. Mit [ - ] die Bilder als Miniaturbilder anzeigen. Mit [ < ] [ > ] oder [ + ] [ - ] ein Bild wählen und mit [ OK ] öffnen.
3. Mit [ + ]/[ - ] in das Bild hinein- bzw. aus dem Bild herauszoomen.
4. Mit [ OK ] ingezoomten Bild die Funktion der Tasten [ < ] [ > ] festlegen. Sie können zum Verschieben des Bilds nach oben, unten, links und rechts verwendet werden.
Löschen von Dateien sowie Start einer Diaschau sowie Einstellung von DPOF
Löschen und Löschschutz von Video- und Audiodateien
1. Mit [
2. Mit [ OK ] das Menü Record öffnen.
3. Auf [ M ] drücken. Es werden folgende Untermenüs angezeigt:
4. Mit [ M ] das Menü schließen.
] das Menü Wiedergabe öffnen. Das Menü enthält 2 Untermenüs,
Recordund Capture.
- Delete One: Einzelne Datei löschen. Auf [ OK ] drücken und mit [ < ] [ > ] eine Datei auswählen. Mit [ OK ] die gewählte Datei bestätigen und YES/NO wählen. Mit [ OK ] bestätigen.
- Delete all: Alle Dateien löschen. Auf[ OK ] drücken.YES/NO wählen. Mit [ OK ] bestätigen.
- Protect: Löschschutz. Auf [ OK ] drücken und mit [ < ] [ > ] eine Datei auswählen. Mit [ OK ] die Datei sperren (auf dem Display wird ein Schlosssymbol angezeigt). Die Datei kann jetzt nur noch durch Formatieren der Speicherkarte gelöscht werden. Zum Entsperren der Datei den Vorgang wiederholen bzw. die Taste erneut drücken. Die Datei kann nun ganz normal gelöscht werden.
Deutsch
Löschen und Löschschutz bei Standbildern und Diaschauen sowie Einstellung von DPOF
1. Mit [
2. Mit [ OK ] das Menü Capture öffnen.
3. Auf [ M ] drücken. Es werden folgende Untermenüs angezeigt:
] das Menü Wiedergabe öffnen. Das Menü enthält 2 Untermenüs,
Recordund Capture.
- Delete One: Einzelne Datei löschen. Auf [ OK ] drücken und mit [ < ] [ > ] eine Datei auswählen. Mit [ OK ] die gewählte Datei bestätigen und YES/NO wählen. Mit [ OK ] bestätigen.
- Delete all: Alle Dateien löschen. Auf[ OK ] drücken.YES/NO wählen. Mit [ OK ] bestätigen.
59
Page 60
4. Mit [ M ] das Menü schließen.
Anschluss an Fernsehgerät mit mitgeliefertem AV-Kabel
• Um die Kamera mit einem Fernsehgerät zu verbinden, das AV-Kabel an AV-OUT
• Das Fernsehgerät ist außerdem so einzustellen, dass es die am Eingang AV-IN
Anschluss an Fernsehgerät mit HDMI-Kabel
Passendes Kabel: 38-3298 (separat erhältlich).
• Das HDMI-Kabel an den HDMI-Ausgang (26) und an HDMI-IN
• Das Fernsehgerät ist außerdem so einzustellen, dass es die am Eingang HDMI-IN
Deutsch
- Protect: Löschschutz. Auf [ OK ] drücken und mit [ < ] [ > ] eine Datei auswählen. Mit [ OK ] die Datei sperren (auf dem Display wird ein Schlosssymbol angezeigt). Die Datei kann jetzt nur noch durch Formatieren der Speicherkarte gelöscht werden. Zum Entsperren der Datei den Vorgang wiederholen bzw. die Taste erneut drücken. Die Datei kann nun ganz normal gelöscht werden.
- Autoplay: Mit [ OK ] Diaschau starten. Mit [ M ] Diaschau anhalten und zum Menü zurückkehren. Durch erneutes Drücken von [ M ] zur normalen Bildwiedergabe zurückkehren.
- DPOF (Digital Print Order Format): Ein/Aus. Standardeinstellung für das Drucken von Abzügen. Wird die Speicherkarte aus der Kamera entnommen und in einen Drucker oder einen Fotoautomaten eingesetzt, können die gewählten Bilder automatisch ausgedruckt werden.
(24) an der Kamera und an AV-IN am Fernsehgerät anschließen. Hinweis: Die Cinch-Kontakte des Kabels sind farblich gekennzeichnet. Der AV-Eingang des Fernsehgeräts ist entsprechend gekennzeichnet. Gelb an gelb anschließen etc.
ankommenden Signale empfängt (siehe Bedienungsanleitung des Fernsehgeräts). Die Wiedergabe/Anzeige von Dateien erfolgt wie im Abschnitt Wiedergabe-/ Anzeigemodus beschrieben.
am Fernsehgerät anschließen.
ankommenden Signale empfängt (siehe Bedienungsanleitung des Fernsehgeräts). Die Wiedergabe/Anzeige von Dateien erfolgt wie im Abschnitt Wiedergabe-/ Anzeigemodus beschrieben.
Übertragung von Dateien zum PC
1. Das mitgelieferte USB-Kabel an den USB-Anschluss (21) der Kamera und an einen USB-Anschluss des PC anschließen.
2. Dateien im geeigneten Format übertragen und mit einem entsprechenden Mediaplayer wiedergeben.
- Dateiformat Video: MOV
- Dateiformat Bild: JPEG
- Dateiformat Audio: WAV
60
Page 61
Einbau in wasserdichtes Schutzgehäuse
Die Kamera muss in ein wasserdichtes Schutzgehäuse eingebaut sein, wenn sie Feuchtigkeit und Nässe ausgesetzt wird. Zum Einbau der Kamera in das wasserdichte Schutzgehäuse muss das TFT-Display entfernt werden.
1. Das Display wie im Abschnitt Inbetriebnahme - Akku einlegen beschrieben abnehmen.
2. Das wasserdichte Gehäuse öffnen und die Kamera einlegen.
3. Die Kamera so in das Gehäuse legen, dass die Taste zum Starten der Filmwiedergabe und die Taste für Standbildaufnahme unter den beiden Tasten am Schutzgehäuse zu liegen kommen. Die Kamera kann damit gestartet und gestoppt werden, ohne aus dem Schutzgehäuse entnommen zu werden.
4. Schutzgehäuse schließen und mit dem Schnappschloss verriegeln.
61
Deutsch
Page 62
Pflege und Wartung
Die Kamera kühl, trocken und staubfrei lagern.
Fehlersuche
Hinweise zur Entsorgung
Bitte das Produkt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.
Technische Daten
Objektiv Weitwinkel 170°, f/2,8 Pixel 5 Megapixel CMOS SENSOR (2592 × 1944) Akku Lithium-Ionen, 1000mAh Stromaufnahme 350 mA bei 3,7 V (MAX) Aufnahmezeit Video 720p: 2–2,5 Stunden Aufnahmezeit Audio Ca. 3 Stunden Standby-Zeit stimmgesteuerte Aufnahme Ca. 250 Stunden Lagertemperatur -20 bis 60°C Betriebstemperatur: -10 bis 50°C Luftfeuchtigkeit im Betrieb 15–85 % RH Speicherkarte MicroSDHC, max. 32 GB (separat erhältlich)
Deutsch
Videoauflösung 720p (1280 × 720), WVGA (848 × 480), QVGA (320 × 240)
Dateiformat Video MOV Dateiformat Audio WAV Bildformat JPEG 3M (2048 × 1536), 5M (2592 × 1944),
8M (3264 × 2448, interpoliert).
USB 2.0 Betriebssystem Windows XP/Vista oder höher, Win 7/Mac OS Laser Wellenlänge 640–660nm Ausgangsleistung CL II <1mW Gewicht Mit TFT-Display: 108 g, ohne TFT-Display: 82 g Abmessungen 60 × 51 × 42 mm
Schlechtes Bild oder kein Bild bei Anschluss an Fernsehgerät.
• Kontrollieren, ob die Anschlusskabel intakt und korrekt angeschlossen sind.
• Fernsehgerät für Empfang von Signalen am korrekten Eingang (AV bzw. HDMI) einstellen. Siehe Bedienungsanleitung des Fernsehgeräts.
62
Page 63
63
Page 64
Sverige
Kundtjänst tel: 0247/445 00 fax: 0247/445 09 e-post: [email protected]
Internet www.clasohlson.se
Post Clas Ohlson AB, 793 85 INSJÖN
Norge
Kundesenter tlf.: 23 21 40 00 faks: 23 21 40 80 e-post: [email protected]
Internett www.clasohlson.no
Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO
Suomi
Asiakaspalvelu puh.: 020 111 2222 sähköposti: [email protected]
Internet www.clasohlson.fi
Osoite Clas Ohlson Oy, Maistraatinportti 4 A, 00240 HELSINKI
Great Britain
Customer Service contact number: 08545 300 9799 e-mail: [email protected]
Internet www.clasohlson.com/uk
Postal 10 – 13 Market Place Kingston Upon Thames Surrey K T1 1JZ
Deutschland
Kundenservice Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
