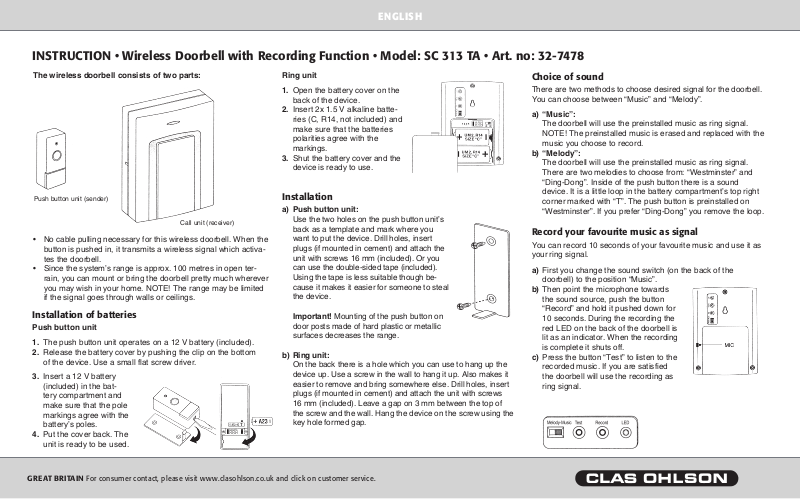

INSTRUCTION • Wireless Doorbell with Recording Function • Model: SC 313 TA • Art. no: 32-7478

The wireless doorbell consists of two parts:

Pushbuttonunit(sender)

Callunit(receiver)

• Nocablepullingnecessaryforthiswirelessdoorbell.Whenthe
buttonispushedin,ittransmitsawirelesssignalwhichactiva­testhedoorbell.

• Sincethesystem’srangeisapprox.100metresinopenter­rain,youcanmountorbringthedoorbellprettymuchwherever
youmaywishinyourhome.NOTE!Therangemaybelimited
ifthesignalgoesthroughwallsorceilings.

Installation of batteries

Push button unit

1. Thepushbuttonunitoperatesona12Vbattery(included).

2. Releasethebatterycoverbypushingthecliponthebottom

ofthedevice.Useasmallflatscrewdriver.

3. Inserta12Vbattery
(included)inthebat­terycompartmentand
makesurethatthepole
markingsagreewiththe
battery’spoles.

4. Putthecoverback.The
unitisreadytobeused.

Ring unit

1. Openthebatterycoveronthe

backofthedevice.

2. Insert2x1.5Valkalinebatte­ries(C,R14,notincluded)and
makesurethatthebatteries
polaritiesagreewiththe
markings.

3. Shutthebatterycoverandthe
deviceisreadytouse.

Installation

a) Push button unit: 

Usethetwoholesonthepushbuttonunit’s
backasatemplateandmarkwhereyou
wanttoputthedevice.Drillholes,insert
plugs(ifmountedincement)andattachthe
unitwithscrews16mm(included).Oryou
canusethedouble-sidedtape(included).
Usingthetapeislesssuitablethoughbe­causeitmakesiteasierforsomeonetosteal
thedevice.

Important! Mountingofthepushbuttonon
doorpostsmadeofhardplasticormetallic
surfacesdecreasestherange.

b) Ring unit:

Onthebackthereisaholewhichyoucanusetohangupthe
deviceup.Useascrewinthewalltohangitup.Alsomakesit
easiertoremoveandbringsomewhereelse.Drillholes,insert
plugs(ifmountedincement)andattachtheunitwithscrews
16mm(included).Leaveagapon3mmbetweenthetopof
thescrewandthewall.Hangthedeviceonthescrewusingthe
keyholeformedgap.

Choice of sound

Therearetwomethodstochoosedesiredsignalforthedoorbell.
Youcanchoosebetween“Music”and“Melody”.

a) “Music”: 

Thedoorbellwillusethepreinstalledmusicasringsignal.
NOTE!Thepreinstalledmusiciserasedandreplacedwiththe
musicyouchoosetorecord.

b) “Melody”: 

Thedoorbellwillusethepreinstalledmusicasringsignal.
Therearetwomelodiestochoosefrom:“Westminster”and
“Ding-Dong”.Insideofthepushbuttonthereisasound
device.Itisalittleloopinthebatterycompartment’stopright
cornermarkedwith“T”.Thepushbuttonispreinstalledon
“Westminster”.Ifyouprefer“Ding-Dong”youremovetheloop.

Record your favourite music as signal

Youcanrecord10secondsofyourfavouritemusicanduseitas
yourringsignal.

a) Firstyouchangethesoundswitch(onthebackofthe

doorbell)totheposition“Music”.

b)Thenpointthemicrophonetowards

thesoundsource,pushthebutton
“Record”andholditpusheddownfor
10seconds.Duringtherecordingthe
redLEDonthebackofthedoorbellis
litasanindicator.Whentherecording
iscompleteitshutsoff.

c) Pressthebutton“Test”tolistentothe

recordedmusic.Ifyouaresatisfied
thedoorbellwillusetherecordingas
ringsignal.

GREAT BRITAIN



EN GLIS H

Choice of channel

Thedevicehasapresetradiofrequency.Ifyourdoorbellis
activatedfornoreason,theremaybeadevicenearbythat
operatesonthesamefrequency.Suchproblemscanbesolved.
Thefrequencyforthepushbutton(sender)andthedoorbell
(receiver)canbeswitched.

1. Pushbutton:Releasethe
batterycoverbypushing
thecliponthebottomof
thedevice.Useasmallflat
screwdriver.Ringunit:
Releasethebattery
compartment.

2. Youwillfind4black
colouredloopsinarow.
Thesecanbecombinedin
differentwayswhichgives
youtheoptiontochoose
betweenatotalof16
differentchannels.

3. Changethecombinations
andmakesureyouhave
thesamecodeonthe
doorbell.

4. Makeatesttocheckthatit
worksproperlybeforeresu­mingtheinstallationofthe
device.

Operating the doorbell

PressthebuttononceandtheLEDislitforasecondduring
transferinprogressandthesignalcanbeheard.Thesoundwill
stopwhenthemelodyisnished.Ifyouwishtorepeatthe
melody/chimeyoupushthebuttonagain.Keepingthebutton
pusheddownwillnotrepeatthesignal.

Adjusting the volume control

Youcanchoosebetweentwostrengthsfortheringsignal,highor
low.Theswitchisinsideofthedoorbell.

Important

1. Mountingofthepushbuttonondoorpostsmadeofhardplastic
ormetallicsurfacesdecreasestherange.

2. Donotexposethedevicesformoisture.Shouldbeprotected
againstrain.

3. Donotexposethedevicesforhightemperaturesorcloseness
tofire.

4. Donotusedifferenttypesofbatteriesanddonotmixoldand
newbatteries.

5. Donotkeepusedbatteriesinthedevices.Takethebatteries
outifthealarmclockisnottobeusedforalongtime.

6. Disposalofthebatteriesshouldbedoneinaccordancetolocal
ordinancesofdisposal.

7. Makesurethatnoopenfiresuchasacandlelightisputonthe
device.

8. Thedeviceshouldnotbeexposedtomoistureandno
containersconsistingliquidshouldbeputontopofthedevice.

9. Replacethebatterieswiththetyperecommendedbythe
manufacturer.

10.Donotplaceitclosetootherwirelessdevices,sinceitmay
affectyourringunit.

Troubleshooting and tips

Problem Possible causes Suggested solution

1.Thedeviceis

Thedoorbellcannot
beheardbuttheLEDs
arelitwhenthebutton
ispushedin.

Thedoorbellcannot
beheardandtheLED
isnotlit.

Thedoorbellsounds
withoutthepush
buttonbeingpressed
in.

<0}

outofrange
(max.<100m).

2.Thepushbutton
anddoorbellare
notonthesame
channel.

1.Thepushbutton’s
batteryisempty.

2.Wrongpolarityin
thepushbutton’s
battery.

Asimilarwireless
deviceisbeingused
nearbyandisseton
thesamechannel.

1.Makesurethatthedoor­belliswithintherange
(100m).

2.Switchchannel(see
Choiceofchannel).

1.Replacethebattery.

2.Turnthebatterysothe
polesarettedcorrectly.

Switchchannel(see
Choiceofchannel).

<0}

<0

<0}

<

NOTE! There are no parts in the device that can be repaired.

Specifications

A. Push button unit

PowerSupply: 1*12Valkalinebattery(included)
Use: 3.0mA–On
  0.003mA–Off

B. Ring unit

PowerSupply: 2*1.5Valkalinebatteries

 (C,R14,notincluded)
Use: 100mA–On
  0.8mA–Monitoring
TemperatureRange: -10°Cto+40°C
Range: 100metresinopenterrain
Ringsignalchoice “Westminster”or“Ding-Dong”
Numberofchannels: 16channels
