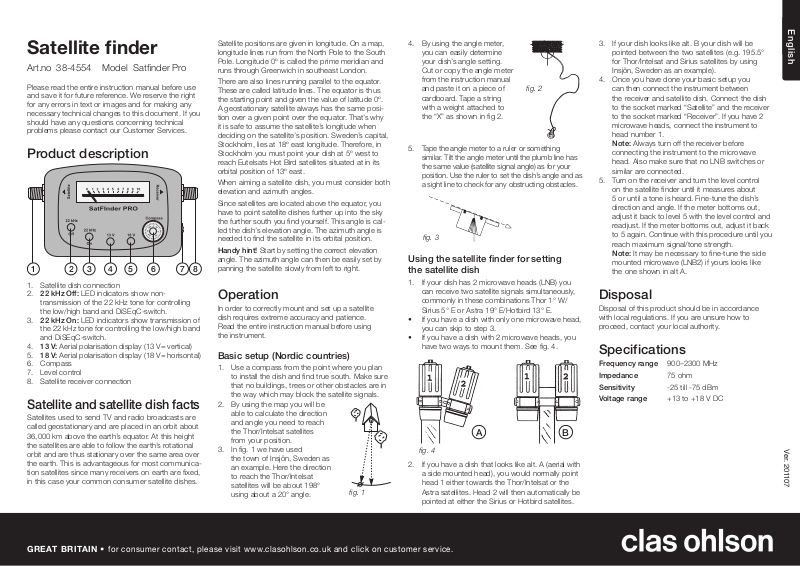

English

Satellite finder

Art.no 38-4554 Model Satfinder Pro

Please read theentire instruction manual before use
and save it for future reference. Wereserve theright
for any errors in text or images and for making any
necessary technical changes to this document. Ifyou
should have any questions concerning technical
problems please contact our Customer Services.

Product description

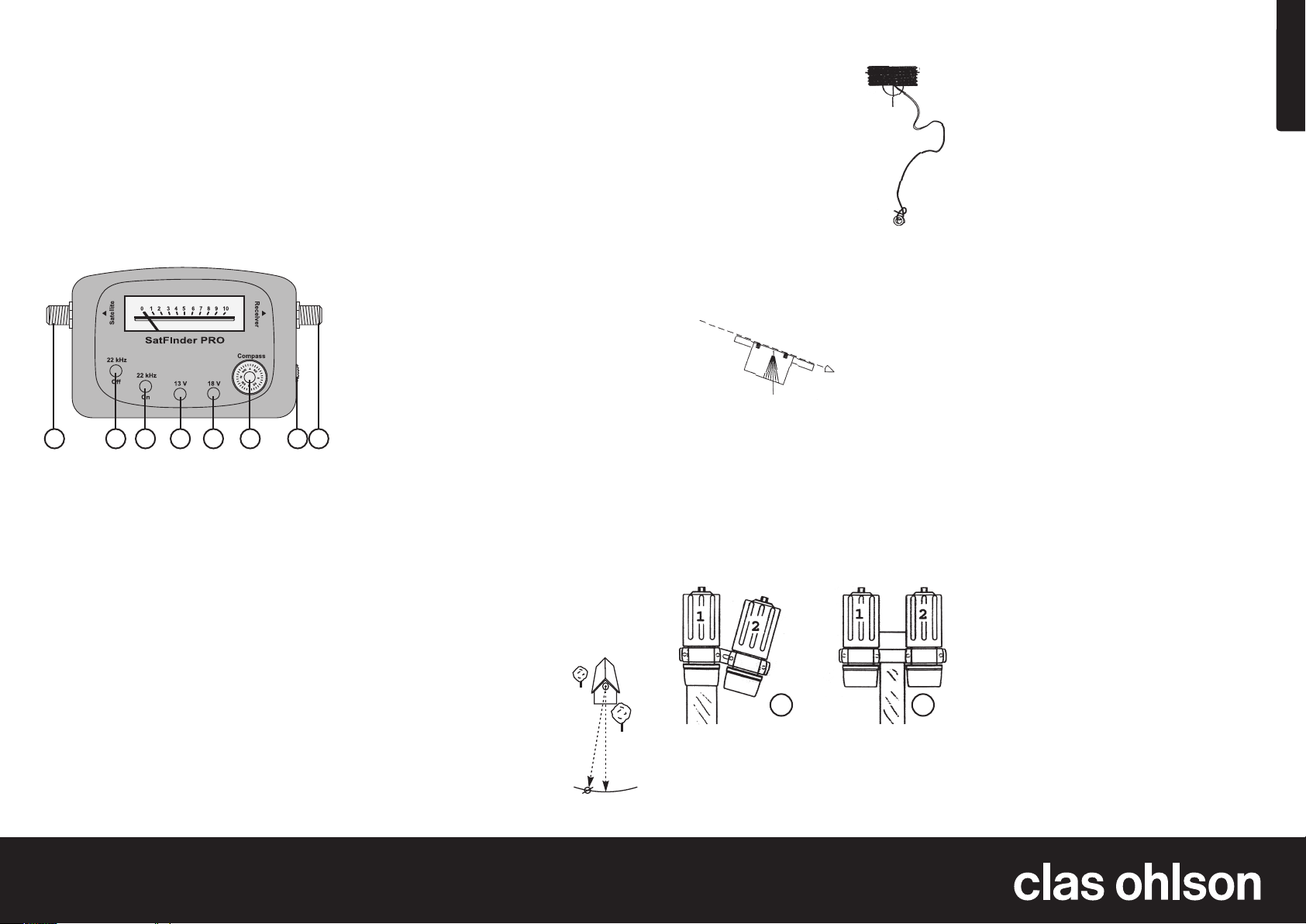

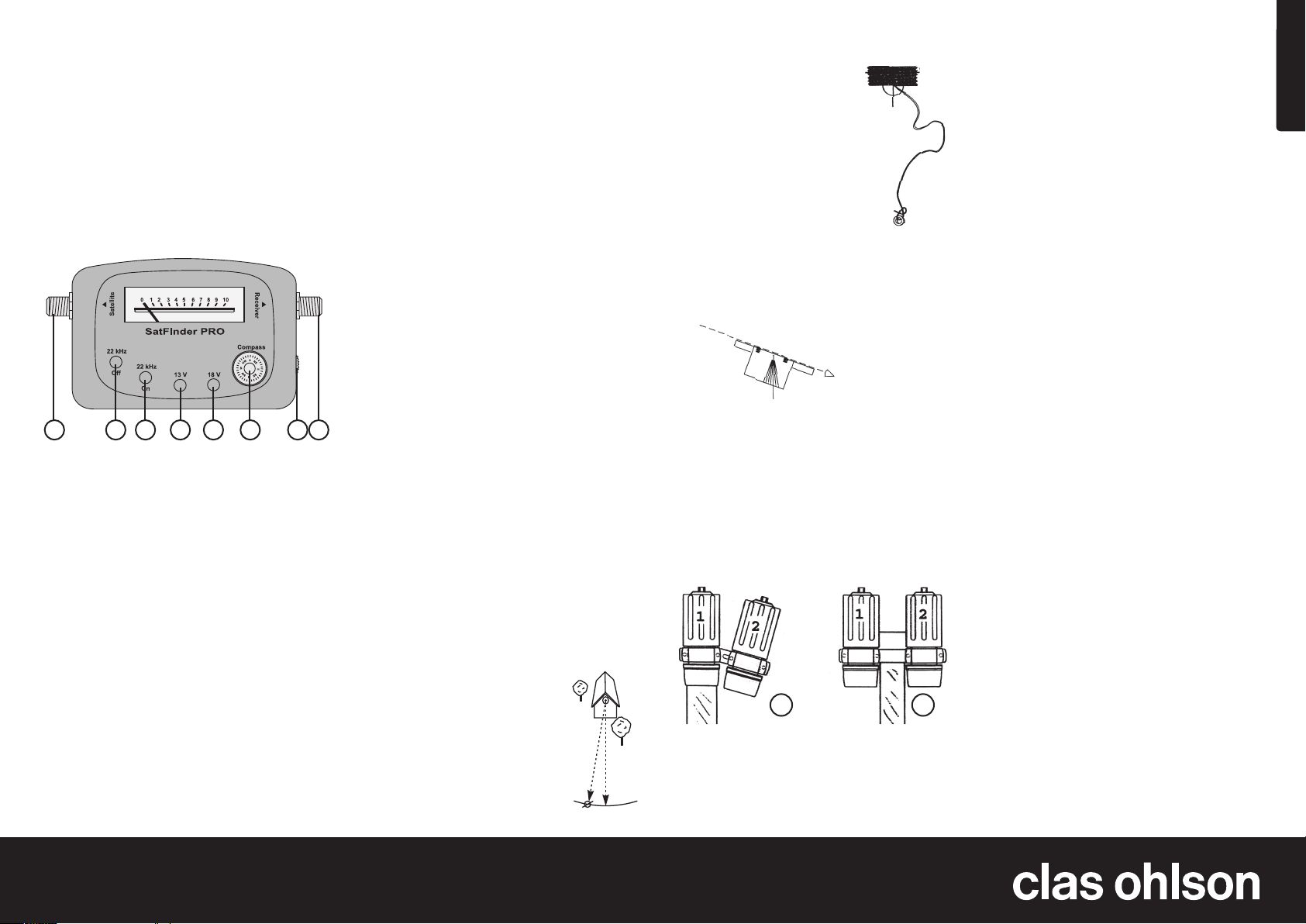

1 2 3 4 5 6 7 8

1. Satellite dish connection

2. 22 kHz Off: LED indicators show non­transmission of the22 kHz tone for controlling
thelow/high band and DiSEqC-switch.

3. 22 kHz On: LED indicators show transmission of
the22 kHz tone for controlling thelow/high band
and DiSEqC-switch.

4. 13 V: Aerial polarisation display (13 V= vertical)

5. 18 V: Aerial polarisation display (18 V= horisontal)

6. Compass

7. Level control

8. Satellite receiver connection

Satellite and satellite dish facts

Satellites used to send TV and radio broadcasts are
called geostationary and are placed in anorbit about
36,000km above theearth’s equator. Atthis height
thesatellites are able to follow the earth’s rotational
orbitand are thus stationary over thesame area over
theearth. This isadvantageous for most communica­tion satellites since many receivers on earth are fixed,
in this case your common consumer satellite dishes.

Satellite positions are given in longitude. Onamap,
longitude lines run from theNorth Pole to theSouth
Pole. Longitude0º is called theprime meridian and
runs through Greenwich in southeast London.

There are also lines running parallel to theequator.
Theseare called latitude lines. Theequator is thus
thestarting point and given thevalue of latitude 0º.
Ageostationary satellite always has thesame posi­tion over agiven point over theequator. That’s why
it is safe to assume thesatellite’s longitude when
deciding on thesatellite’s position. Sweden’s capital,
Stockholm, lies at 18º east longitude. Therefore, in
Stockholm you must point your dish at 5º west to
reach Eutelsats Hot Bird satellites situated at in its
orbital position of 13º east.

When aiming asatellite dish, you must consider both
elevation and azimuth angles.

Since satellites are located above theequator, you
have to point satellite dishes further up into thesky
thefurther south you find yourself. Thisangle is cal­led thedish’s elevation angle. Theazimuth angle is
needed to find thesatellite in its orbital position.

Handy hint! Start by setting thecorrect elevation
angle. Theazimuth angle can then be easily set by
panning thesatellite slowly from left to right.

Operation

In order to correctly mount and set up asatellite
dish requires extreme accuracy and patience.
Readtheentire instruction manual before using
theinstrument.

Basic setup (Nordic countries)

1. Use acompass from thepoint where you plan
to install thedish and find true south. Makesure
that no buildings, trees or other obstacles are in
theway which may block thesatellite signals.

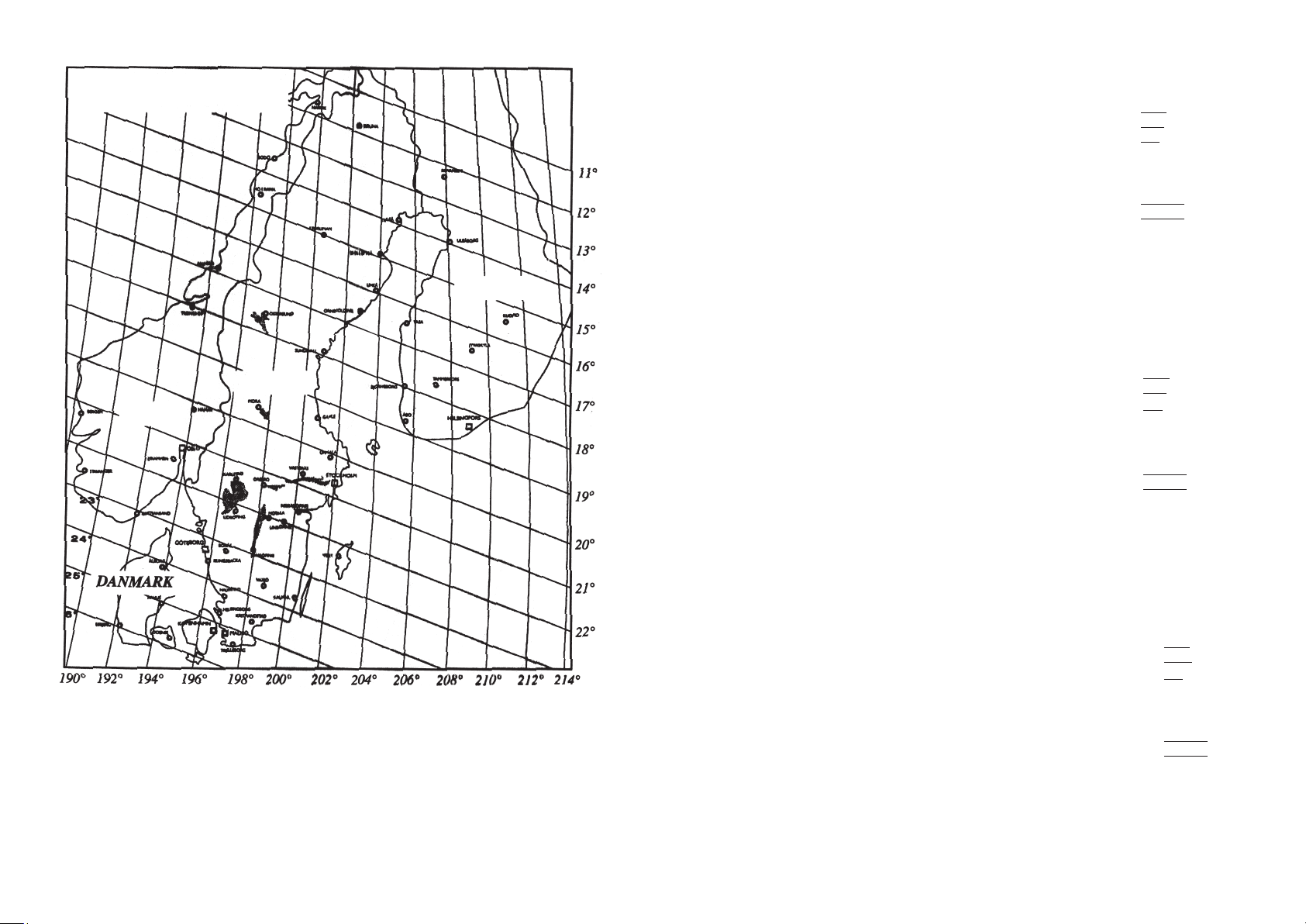

2. By using themap you will be
able to calculate thedirection
and angle you need to reach
theThor/Intelsat satellites
from your position.

3. In fig. 1 we have used
thetown of Insjön, Sweden as
anexample. Herethedirection
to reach theThor/Intelsat
satellites will be about 198°
using about a20° angle.

fig. 1

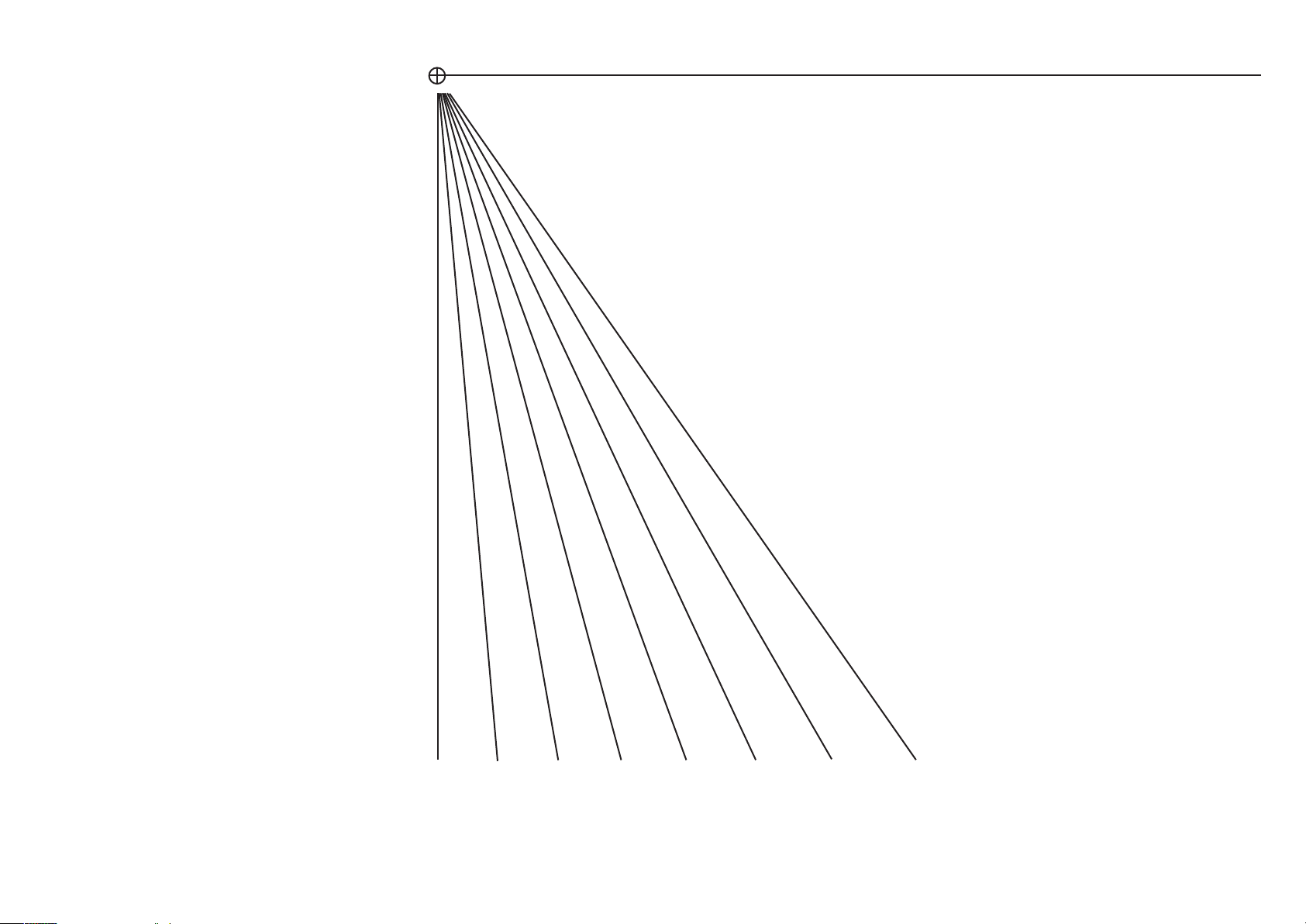

4. By using theangle meter,
you can easily determine
your dish’s angle setting.
Cutor copy theangle meter
from theinstruction manual
and paste it on apiece of
cardboard. Tapeastring
with aweight attached to
the“X” as shown in fig 2.

5. Tape theangle meter to aruler or something
similar. Tilttheangle meter until theplumb line has
thesame value (satellite signal angle) as for your
position. Usetheruler to set thedish’s angle and as
a sightline to check for any obstructing obstacles.

fig. 3

fig. 2

Using thesatellite finder for setting
thesatellite dish

1. If your dish has 2 microwave heads (LNB) you
can receive two satellite signals simultaneously,
commonly in these combinations Thor 1° W/
Sirius 5° E or Astra 19° E/Hotbird 13° E.

• If you have adish with only one microwave head,
you can skip to step 3.

• If you have adish with 2 microwave heads, you
have two ways to mount them. Seefig. 4.

A B

fig. 4

2. If you have adish that looks like alt. A (aerial with
aside mounted head), you would normally point
head 1 either towards theThor/Intelsat or the
Astra satellites. Head2 will then automatically be
pointed at either theSirius or Hotbird satellites.

3. If your dish looks like alt. B your dish will be
pointed between thetwo satellites (e.g. 195.5°
for Thor/Intelsat and Sirius satellites by using
Insjön, Sweden as anexample).

4. Once you have done your basic setup you
can then connect theinstrument between
thereceiver and satellite dish. Connectthedish
to thesocket marked “Satellite” and thereceiver
to thesocket marked “Receiver”. Ifyou have 2
microwave heads, connect theinstrument to
head number 1.
Note: Always turn off thereceiver before
connecting theinstrument to themicrowave
head. Alsomake sure that no LNB switches or
similar are connected.

5. Turn on thereceiver and turn thelevel control
on thesatellite finder until it measures about
5 or until atone is heard. Fine-tune thedish’s
direction and angle. Ifthemeter bottoms out,
adjust it back to level 5 with thelevel control and
readjust. Ifthemeter bottoms out, adjust it back
to 5 again. Continuewith this procedure until you
reach maximum signal/tone strength.
Note: It may be necessary to fine-tune theside
mounted microwave (LNB2) if yours looks like
theone shown in alt A.

Disposal

Disposal of this product should be in accordance
with local regulations. Ifyou are unsure how to
proceed, contact your local authority.

Specifications

Frequency range 900–2300 MHz
Impedance 75 ohm
Sensitivity -25 till -75 dBm
Voltage range +13 to +18 V DC

Ver. 201107
