Page 1

Bruksanvisning/Käyttöohje

FATPUMP

TYNNYRIPUMPU RP 90P

Nr./Nro. 40 - 4955

vers. 001-2003-02

Page 2

FATPUMP

modell RP 90P

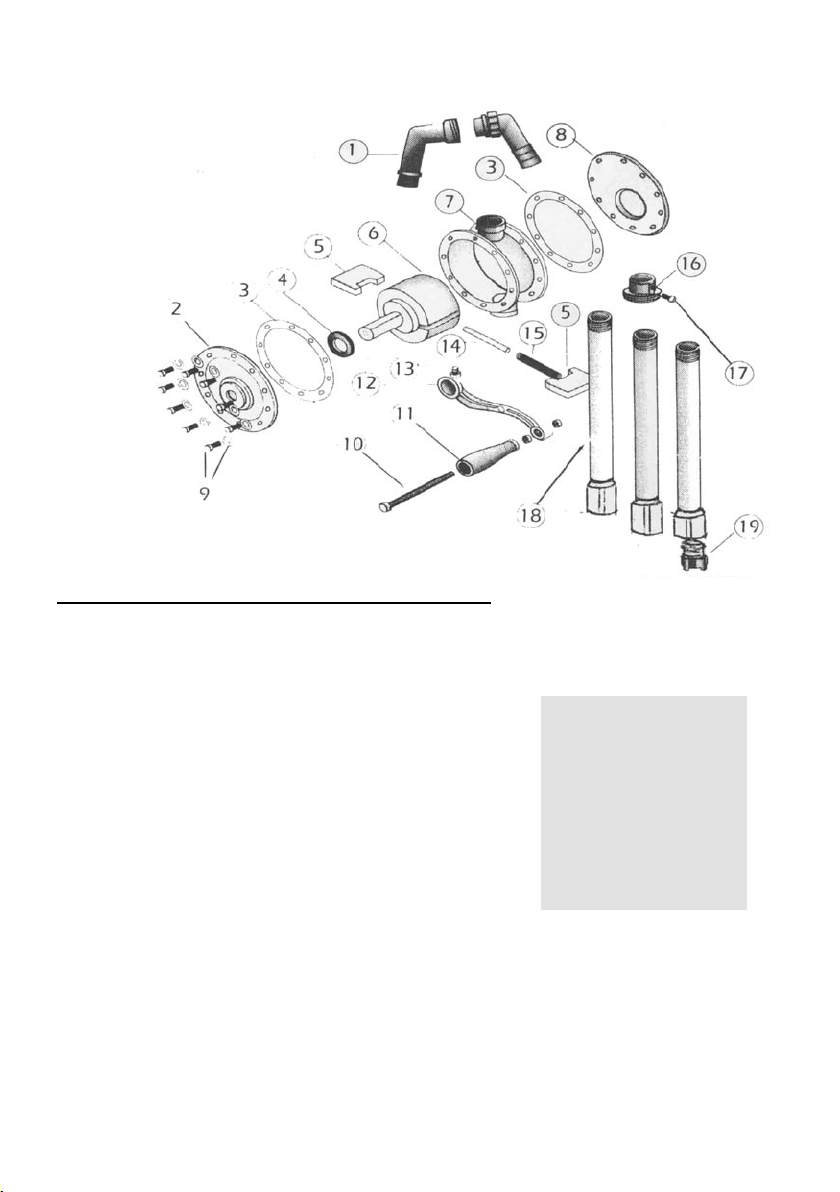

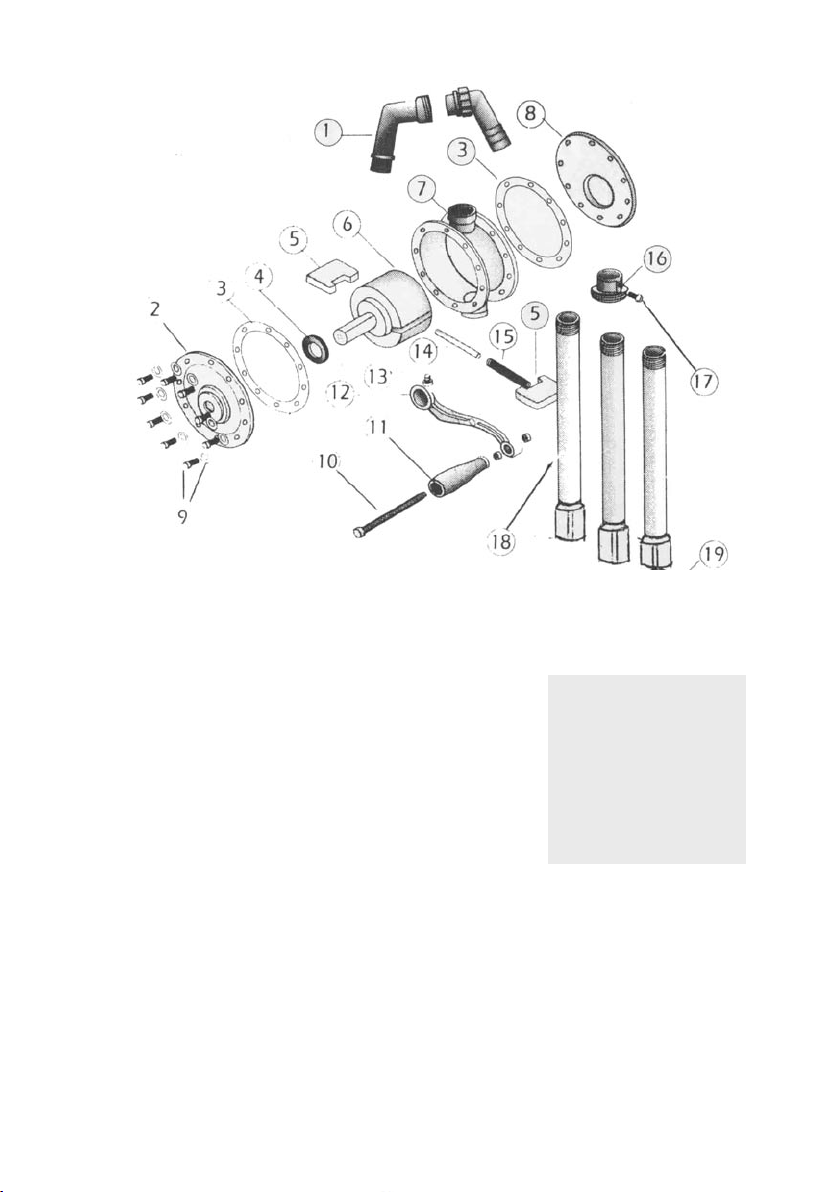

Sprängskiss och komponentlista

Mtrl. Delnr.

1. Utloppsrör P 10216

2. Framgavel P ej ang.

3. Packning (2 st.) PE 10214 (rep.)

4. Oljetätning VT 10214 (rep.)

5. Lamell (2 st.) R 10214 (rep.)

6. Rotor R 10226

7. Cylinder P ej ang.

8. Bakgavel P ej ang.

9. Mutter, brickor. ZPS 10214 (rep.)

10. Stång (f. handtag) Stål ej ang.

11. Handtag P ej ang.

12. Vev P 10224

13. Fixerskruv ZPS 10214 (rep.)

14. Fjäderaxel P 10214 (rep.)

15. Lamellfjäder VT ctd. 376SS 10214 (rep.)

16. Adapter PE 10217

17. Låsmutter ZPB med 10217

18. Sugrör (3 st.) P 10215

19. Filter P med 10215

Materialbeteckning: P: Polypropylen PE: Polyetylen VT: Viton/Teon S: Stål R: Ryton ZPS: Förzinkat stål ZPB: Förzinkad bult

Page 3

Allmänt

När vi konstruerade fatpumpen 90 P av polyetylen så valde vi ut den mångsidigast användbara plasten för att ge pumpen så många användningsområden som möjligt. Varje pump består förutom av polypropylen även av smärre komponenter av andra material som måste användas för vissa uppgifter.

Kontrollera därför i komponentlistan för att få reda på vilka material som ingår i din pump. Förvissa dig sedan om att varje komponent är kompatibel med den vätska som ska pumpas. Konsultera vår kundtjänst vid behov.

Reservdelar & slitdelar

Om någon del skulle bli utnött nns det utbytesdelar att tillgå. Titta efter i komponentlistan för att få fram reservdelsnumret och kontakta oss sedan. Repsatserna 10214 innehåller de esta inre komponenter som behövs för att renovera pumpen

Rengöring

Många kemikalier, speciellt blandningar kan pumpas temporärt men påverka pumpens komponenter om de lämnas att torka i pumpen. Andra kemikalier kan härda eller förorsaka att pumpens plastmaterial sväller, vilket hindrar pumpen från att gå runt.

Rengör därför pumpen efter användning med ett lämpligt lösnings/rengöringsmedel för den vätska som pumpats. Efter rengöring skall pumpen smörjas med ett teonbaserat smörjmedel.

Felsökning

→ Pumpen pumpar inte när du ska använda den för första gången

1. Kontrollera att alla sugrör är lufttäta. Pumpen pumpar ingenting om sugröret släpper in luft.

2. Smörj pumpen med teonsprej.

3. Del 4 (en oljetätning ) eller del 3 ( en packning ) kan behöva bytas ut.

→ Det går tungt att pumpa

1. Smörj med teonsprej.

2. Spola genom pumpen med vatten eller annat lämpligt

lösningsmedel för den vätska som ska pumpas.

3. Kemikalierna kan ha härdats, blivit vidhäftande eller

fått plastdelarna att svälla.

→ Gör då följande:

a. Skölj pumpen med vatten eller något annat lämpligt

lösningsmedel för den kemikalie som ska pumpas och smörj.

b. Öppna pumphuset och rengör inre komponenter så att de kan rotera fritt. c. Om rotorn (del nr. 6) eller lamellerna (del nr. 5) har svällt på grund av

kemisk påverkan så kan de behöva bytas ut.

Page 4

Monteringsanvisningar

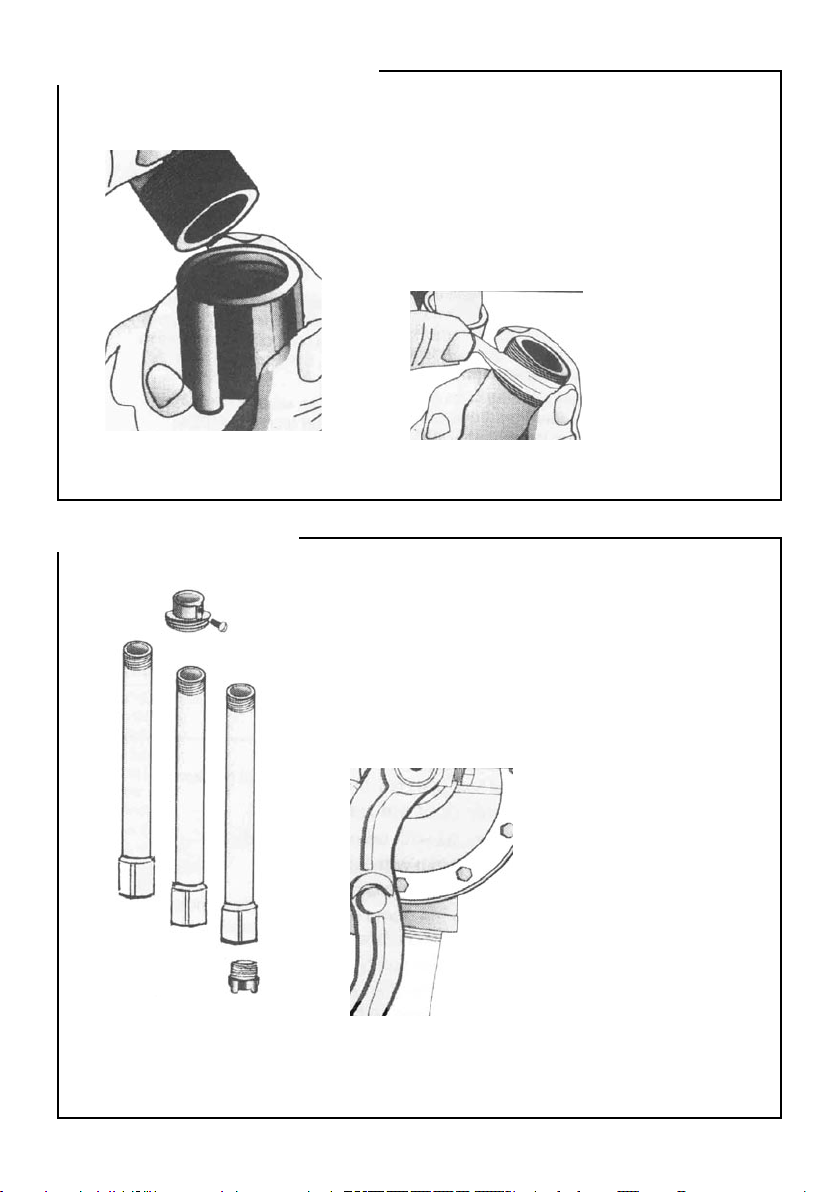

1. Montering av sugrör och lter

Gänga på ltret (del 19) på ett av de tre sugrören.

2. Sugrörssektioner

Gänga fast nästa sugrörssektion i motsatta änden på sugröret. Fortsätt tills alla sektioner är monterade. 3st, 28 cm långa sugrör medföljer. Dra adaptern över (del nr. 6) sugrörets toppsektion med den gängade sidan nedåt.

Använd teontejp, som bilden visar. (Tejpen följer med i förpackningen).

Skruva in det hopsatta sugröret i botten på pumphuset (del nr. 7). Använd teontejp eller annan fogmassa.

OBS! Alla anslutningar måste vara lufttäta för att pumpen ska suga riktigt.

Page 5

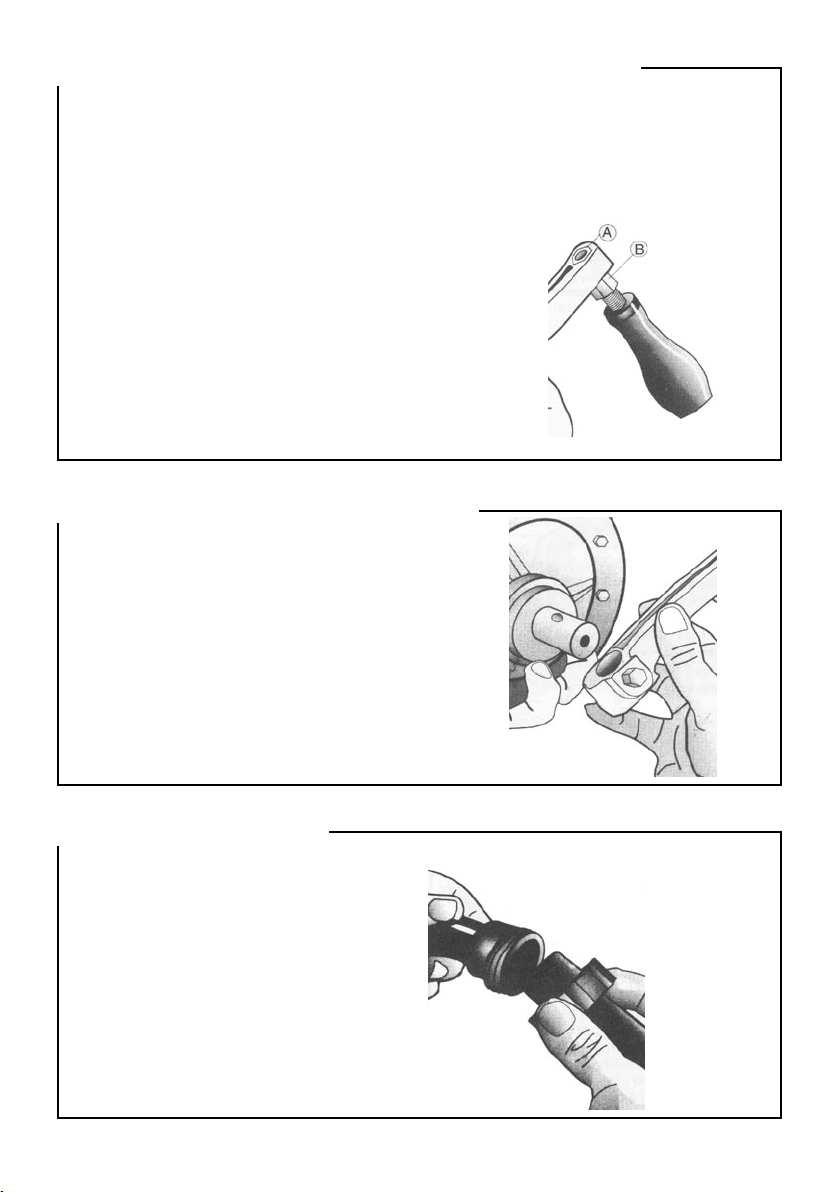

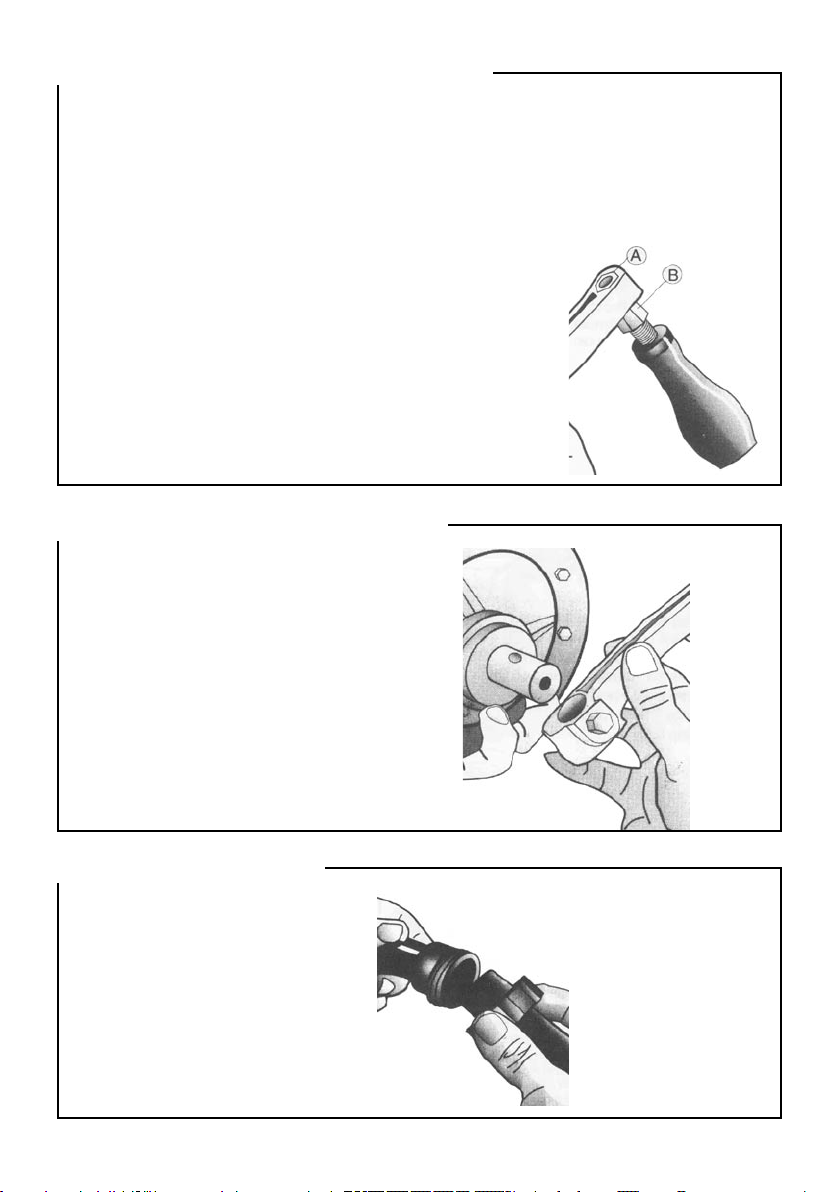

3. Hopsättning av vevarm & handtag

Montera handtaget (del nr. 11) på följande sätt:

a. Ta bort en mutter (”A”) av metall från den gängade delen av handtaget. b. Dra åt den andra muttern (”B”) mot plasthandtaget med ngrarna. c. Sätt in den mutter, som du tog bort i punkt a ovan, i vevarmen. d. Gänga in pumphandtagets metallaxel i vevarmen

tills metallaxeln är i jämnhöjd med baksidan på mutter A i vevarmen. e. Lossa mutter B från plasthandtaget och dra åt den

mot vevarmen.

4. Montering av pumphandtag

Sätt fast pumpens handtag i rotoraxeln. Ställ in xerskruven mot gropen på rotoraxeln och dra åt den. Förvissa dig om att xerskruven går in riktigt i den lilla gropen.

ANM. Vid riktig hopsättning skall lasthandtaget snurra utan hinder på den gängade metallaxeln.

5. Ihopsättning av pip

Sätt in hanändan (med anslut ningen) på utloppsröret i den gängade honändan och dra åt anslutningen. Pipen kan vridas 360° beroende på behov av svängrum.

Page 6

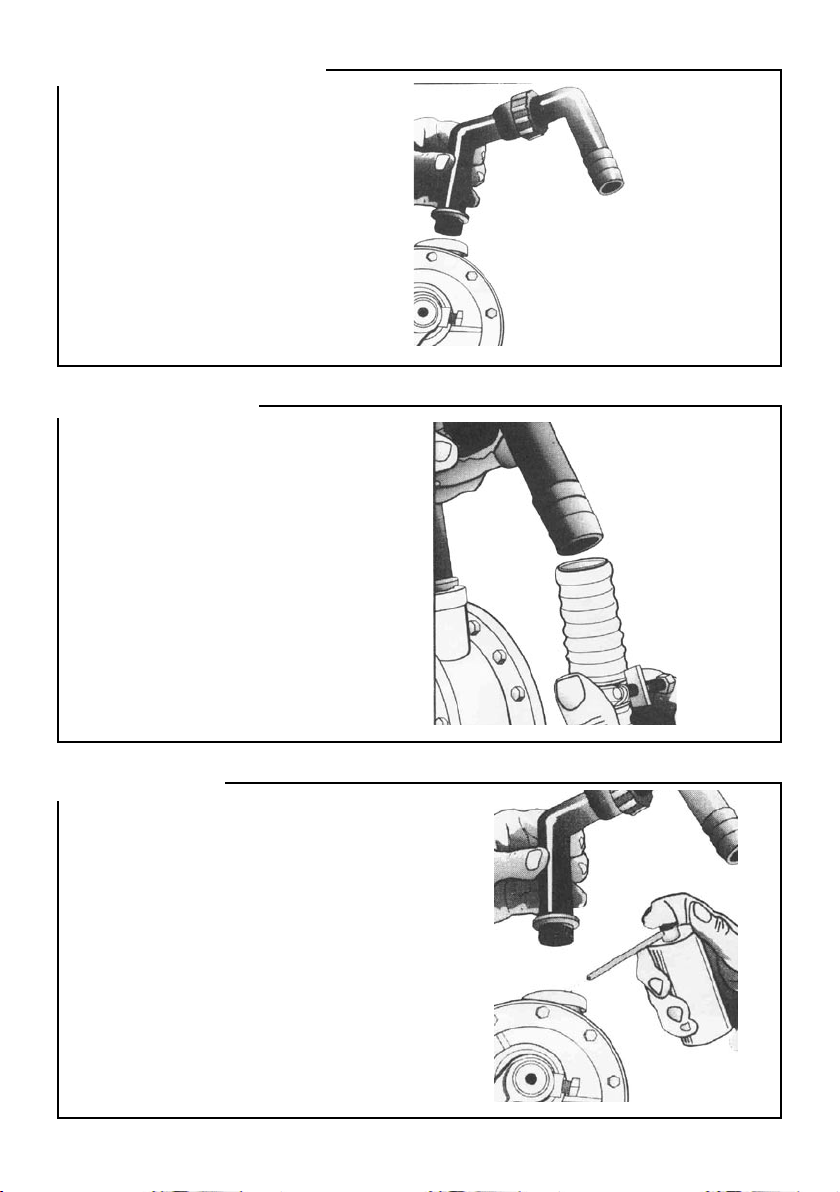

6. Fastsättning av pip

Linda på teontejp på pipens 3/4 gänga, skruva fast den på pump huset. Dra åt för hand tills änsen står i jämnhöjd med pumphuset.

7. Utloppsslang

(extra tillbehör)

Trä på slangklämman över en slang med lämplig dimension och trä slangen över pipen. Dra åt slangklämman tills slangen sitter säkert fast.

8. Smörjning

Spruta in teonsprej i pumphuset. Om du använder pumpen för lösnings medel bör pumpen smörjas en gång i veckan eller oftare, beroende på använ dning. Spola pumpen grundligt efter varje användning med lämpligt lösningsmedel för den vätska du pumpar.

Page 7

Tynnyripumppu

malli RP 90P

Sinkopiirustus ja osaluettelo:

Osaluettelo Materiaali Osa nro.

1. Poistoputki P 10216

2. Etuosa P ei ann.

3. Tiiviste (2 kpl) PE 10214

4. Öljyn tiiviste VT 10214

5. Lamelli (2 kpl) R 10214

6. Roottori R 10226

7. Sylinteri P ei ann.

8. Takaosa P ei ann.

9. Mutteri, aluslevyt. ZPS 10214

10. Tanko (kädensija) Stål ei ann.

11. Kädensija P ei ann.

12. Kahva P 10224

13. Kiinnitysruuvi ZPS 10214

14. Jousen akseli P 10214

15. Lamellijousi VT ctd 376SS10214

16. Adapteri PE 0217

17. Lukkomutteri ZPB sekä 10217

18. Imuputki (3 kpl) P 10215

19. Filtteri P sekä 10215

Materiaalikuvaus:

P: Polypropyleeni PE: Polyetyleeni VT: Vitoni/Teoni S: Teräs R: Rytoni ZPS: Sinkitty teräs. ZPB: Sinkitty ruuvi

Page 8

Yleistä

Kun valmistimme pumpun 90 P polyetyleenistä niin valitsimme monipuolisimman muoviaineen, jotta pumppu soveltuisi mahdollisimman monelle käyttöalueelle. Jokainen pumppu sisältää polypropyleenin lisäksi vähäisen määrän muita aineosia, joita on käytettävä määrättyihin tarkoituksiin. Tarkasta siksi osaluettelosta saadaksesi selville mitä aineosia pumppusi sisältää. Varmista sen jälkeen, että jokainen osa käy yhteen sen nesteen kanssa, mitä aiot pumpata. Ota tarvittaessa yhteyttä asiakaspalveluumme.

Varaosat ja eniten kuluvat osat

Kuluneisiin osiin löytyy varaosia. Katso osaluettelosta varaosan numero ja ota yhteyttä asiakaspalveluumme. Kuluvien osien sarja 10214 sisältää useimmat pumpun korjauksessa tarvittavat sisäosat.

Puhdistus

Useat kemikaaliaineet, erityisesti sekoitukset voidaan tilapäisesti pumpata, mutta ne voivat vaikuttaa pumpun osiin kuivuessaan. Toiset kemikaaliaineet taas kovettuvat tai aiheuttavat sen, että pumpun muoviaineet turpoavat, mikä estää pumppua pyörimästä. Puhdista siksi pumppu käytön jälkeen pumpatulle aineelle sopivalla liuotin-/ puhdistusaineella. Voitele pumppu puhdistuksen jälkeen teonipohjaisella voiteluaineella.

Virheenetsintä

→ Pumppu ei pumppaa, kun pumppaat ensikertaa:

1. Tarkasta siksi, että kaikki imuputket ovat ilmatiiviitä. Pumppu ei pumppaa mitään, jos imuputkeen pääsee ilmaa.

2. Voitele pumppu teonisuihkeella.

3. Osa 4 (öljytiiviste) tai osa 3 (tiiviste) on ehkä vaihdettava.

→ Pumppaaminen käy raskaasti

1. Voitele teonisuihkeella.

2. Huuhtele pumppu vedellä tai muulla sopivalla liotinaineella sitä ainetta varten, mitä aiot pumpata.

3. Kemikaalit ovat voineet kuivua ja tarttua kiinni tai saaneet muoviosat paisumaan.

→ Toimi seuraavalla tavalla:

a. Huuhtele pumppu vedellä tai jollain muulla sopivalla liotinaineella sille aineelle, mitä aiot pumpata ja voitele. b. Avaa pumpunpesä ja puhdista sisäosat niin, että se voi pyöriä vapaasti. c. Jos roottori (nro 6) tai lamellit (nro 5) ovat turvonneet kemiallisista syistä , niin ne ehkä täytyy vaihtaa.

Page 9

Asennusohjeet

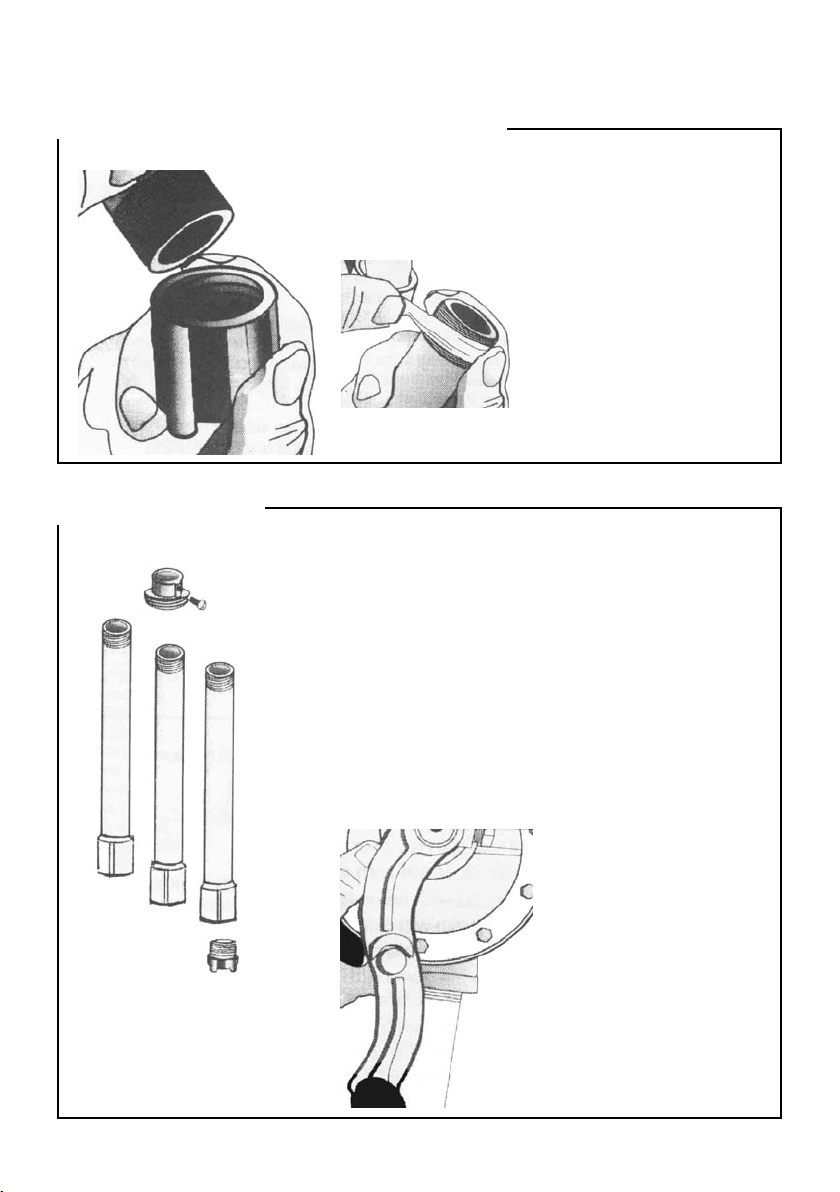

1. Imuputken ja suodattimen asennus

Kierrä suodatin (nro 19) johonkin kolmesta imuputkesta.

2. Imuputkiosat

Kiinnitä seuraava imuputkiosuus toiseen päähän. Jatka kunnes kaikki osat on asennettu. 3 kpl, 28 cm pitkiä imuputkia sisältyy toimitukseen. Kiinnitä adapteri (del nr.

6) kärkiosaan imuputken päälle kierteitetty osa alaspäin.

Käytä teoniteippiä kuvan mukaan. (pakkaus sisältää (teipin)

Ruuvaa yhdistetty imuputki pumpun pohjaan (nro 7). Käytä teoniteippiä tai muuta saumaainetta.

Huomio! Kaikkien liitosten on oltava ilmatiiviitä, jotta pumppu imisi tehokkaasti.

Page 10

3. Kahvanvarren ja kädensijan kasaaminen

Asenna kädensija (nro11) seuraavalla tavalla:

a. Irrota metallimutteri(”A”) kädensijan kierteitetystä osasta. b. Kiristä sormin toista mutteria (”B”) muovisessa kädensijassa. c. Aseta mutteri, jonka poistit kohta a:n mukaan, kahvan varteen. d. Ruuvaa metallinen pumpun kädensija kahvanvarteen, kunnes sen akseli on samassa tasossa mutterin A (kahvan varressa) takaosan kanssa. e. Irrota mutteri B muovisesta kädensijasta ja kiristä se.

4. Pumpun kädensijan kokoonpano

Kiinnitä pumpun kädensija roottorin akseliin. Laita kiinnitysruuvi roottorin akselin syvennykseen ja kiristä se paikalleen. Varmista, että kiinnitysruuvi asettuu oikein pieneen syvennykseen.

Huomio. Jos kokoonpano on tehty oikein, muovinen kädensija pyörii estoitta kierteitetyn metalliakselin ympäri.

5. Nokan kokoonpano

Aseta koiraspää (liitoskohta) poistoputkeen kierteitettyyn naaraspäähän ja kiristä liitos. Nokka on kierrettävissä 360° riippuen tarvittavasta tilasta.

Page 11

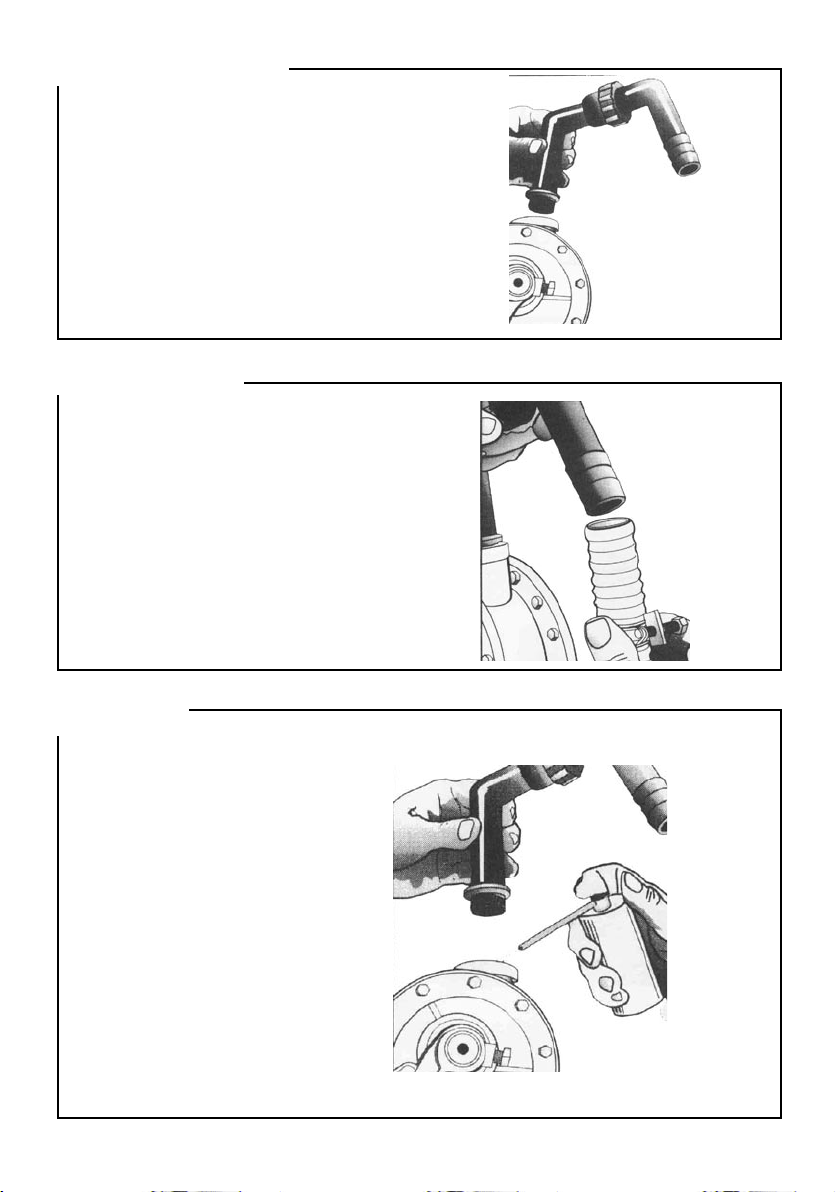

6. Nokan kiinnitys

Kierrä teoniteippiä nokan kierteisiin, ja ruuvaa se kiinni pumppuun. Kiristä käsin kunnes laippa on pumpun kanssa samassa tasossa.

7. Poistoputki

(lisävaruste)

Aseta letkun päähän sopivan kokoinen kiristin ja laita letku nokkaan. Ruuvaa kiristintä, kunnes letku on varmasti paikallaan.

8. Voitelu

Suihkuta teonisuihketta pumppuun. Jos käytät pumppua liuotinaineen pumppaamiseen, pumppu on voideltava kerran tai useammin viikossa riippuen käyttökerroista. Huuhtele pumppu huolella joka käytön jälkeen siihen aineeseen sopivalla liuottimella, mitä pumppaat.
