clas ohlson RP17407 User manual [en, fi, de, sv, no]

Air Impact Wrench

Mutterdragare
Muttertrekker
Mutteriväännin
Druckluft-Schlagschrauber

EnglishSvenskaNorskSuomiDeutsch

Art.no Model

41-1661 RP17407

Ver. 20181017

2

1/2″ Air Impact Wrench

Art. no 41-1661 Model RP17407

Please read the entire instruction manual before using the product and then save
it for future reference. We reserve the right for any errors in text or images and any
necessary changes made to technical data. In the event of technical problems or other
queries, please contact our Customer Services (see address details on the back).

Safety

Warning: Read theentire instruction manual before using theproduct and keep it for

future reference. Make sure that you have read and understood theinstruction manual
before using thetool. Failure to follow thesafety instructions could lead to serious
personal injuries.

Warning: Do not exceed therecommended working pressure, 6.3 bar (90 psi).
Too high apressure can cause theimpact wrench to explode which may result in
serious or fatal personal injuries.

a) Disconnect theimpact wrench from theair hose before changing sockets/

tools, before servicing it, and as soon as you have finished using it.

b) Always wear safety glasses and ear defenders when theimpact wrench is in use.
c) Do not wear loose-fitting clothing or jewellery. Keep hair, clothes and loose-

fitting gloves away from moving parts. Loose-fitting clothes, jewellery or long
hair could become caught in moving parts and result in serious injury.

d) Do not pull thetrigger whilst theair hose is being connected.
e) Only use tools and accessories designed for use with pneumatic/air powered

tools. WARNING: Only use impact sockets which are designed for use
with impact wrenches. Normal sockets designed for use with hand tools, worn

sockets or damaged sockets should never be used with animpact wrench.

f) Do not pull thetrigger before thesocket has securely mated with thenut

or bolt. The socket must grip thehead of thebolt or nut securely.

g) Before using thetool, make sure that all connections are tight and that

theair hose is not damaged in any way.

h) WARNING: Always disconnect theair hose from theimpact wrench before

attaching thesocket/accessory and before carrying out any maintenance.

i) Neither this tool nor its accessories must be modified in any way.

English

3

English

Workplace hazards

a) Keep your work area clean and well-illuminated.
b) The most common causes of serious or fatal injury in theworkplace are related to

slipping, tripping or falling. Watch out for hanging cables or hoses and slippery floors.
c) Keep afirm footing and good balance at all times.
d) Repetitive work movements, uncomfortable work postures and vibrating

tools can be harmful to hands and arms.
e) Exposure to high noise levels can cause permanent hearing loss. Always use

ear protection.
f) Avoid inhaling dust particles or contaminants which might be harmful to

your health.

g) Keep pets and bystanders out of thework area when thetool is being used.
h) This tool is not designed for use in explosive atmospheres and is not

insulated for contact with electric power sources.

Personal safety precautions

a) Pay attention to what you are doing and use common sense when using

pneumatic tools. Never use any hand tool, pneumatic or power tool if you are

tired or under theinfluence of drugs, alcohol or medication. One moment of

inattention while using apower tool may result in serious injury.
b) Wear protective clothing. Always wear safety glasses. Using protective

clothing such as dust masks, non-slip safety shoes, helmets and ear defenders

when needed decreases therisk of injury.
c) Avoid accidental starts. Never hold your finger on thetrigger when connecting

theair hose or changing asocket.
d) Do not overreach. Make sure you stand steady and well balanced at all times.

This will allow you to have more control in unexpected situations.
e) Wear suitable clothing. Do not wear loose-fitting clothing or jewellery.

Keep hair, clothes and gloves away from moving parts. Loose-fitting clothes,

jewellery or long hair could potentially become caught in any moving parts.
f) Dust extraction or collection equipment should be used whenever thework

environment contains large amounts of dust.
g) Hold theproduct by its insulated gripping surfaces whenever using thetool

where it could come in contact with hidden live wiring. Contact with live wires

will make themetal parts of thetool live and could shock theuser.
h) Avoid direct contact with accessories during use.

Projectile hazards

a) Parts of theworkpiece, accessories or even thesocket can fly off at high speed.
b) Always wear impact-rated safety eyewear when using theimpact wrench.

Select suitable safety eyewear that provides adequate protection for thetask you

are performing.
c) Ensure that theworkpiece is securely fastened or clamped.

4

Entanglement hazards

a) Loose-fitting clothing, jewellery, necklaces or hair which becomes entangled

with thetool could result in strangulation, constriction or crushing.
b) Gloves can become entangled in therotating drive, resulting in severed or

broken fingers.
c) Rubber-coated or steel-reinforced gloves can easily become caught in

rotating sockets or extension bars.

d) Do not wear loose-fitting gloves or gloves with cut or frayed fingers.
e) Never hold onto thedrive anvil, socket or extension bar.
f) Keep hands away from rotating drive anvils.

Connection to theair supply system

a) This tool must only be connected to aclean, filtered and dry air supply

which provides anair pressure at thetool of 6.3 bar (90 psi). Warning: Too

high apressure will reduce thelifespan of thetool and could cause serious

personal injuries.

b) Connect thetool to theair supply using ahose designed for high pressure air.
c) Fit aquick-connect coupling in theair hose and aregular inlet nipple onto

theimpact wrench. Do not attach aquick-connect coupling to theimpact

wrench itself, as this would retain pressure in thetool even when theair hose

has been disconnected.
d) In order for thetool to work at its full capacity, theair compressor must

provide thetool with at least thetool’s rated air consumption.
e) Only use air hoses of therecommended dimension and length. Do not

connect thetool to theair compressor without incorporating aneasy to

reach and operate air cut-off valve.
f) Make sure that any water which has condensed in thetank of theair

compressor or theair hoses is emptied out regularly to prevent water being

delivered into thetool. Water in thesystem could freeze in thehose or cause

thetool to rust.

English

5

English

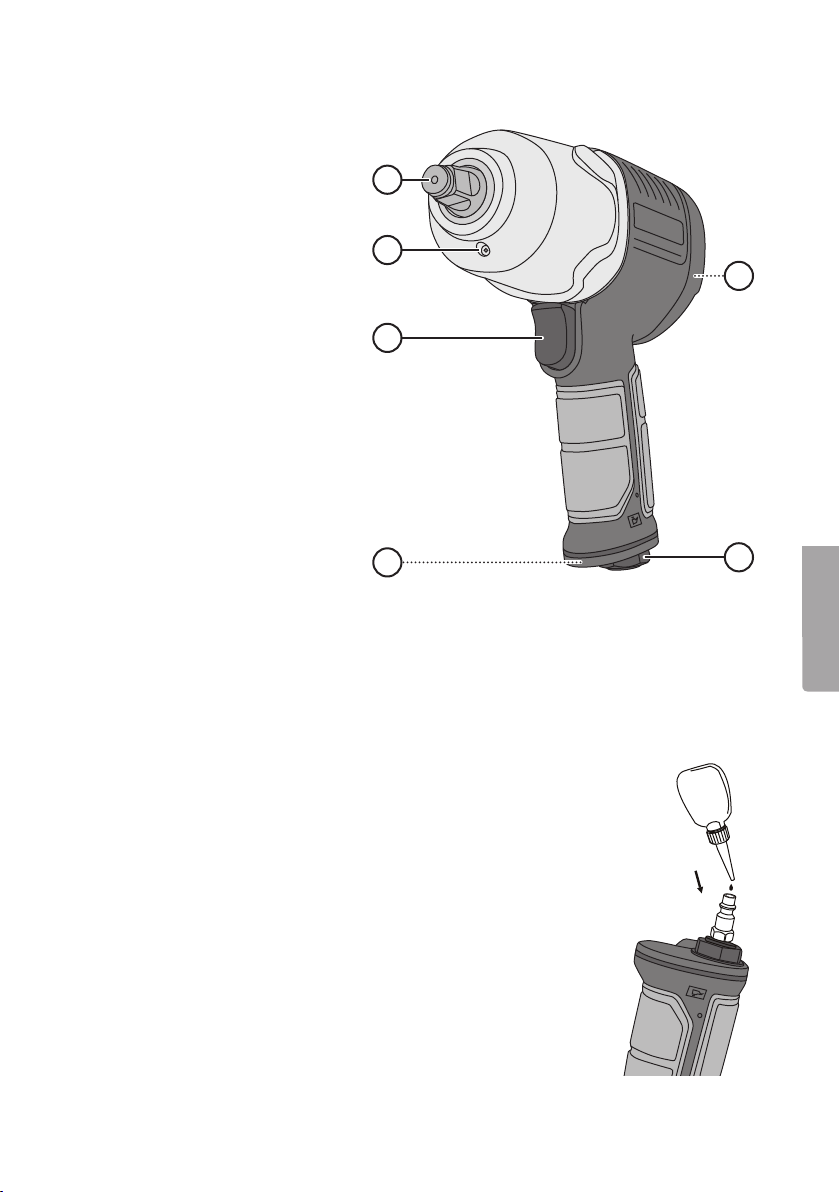

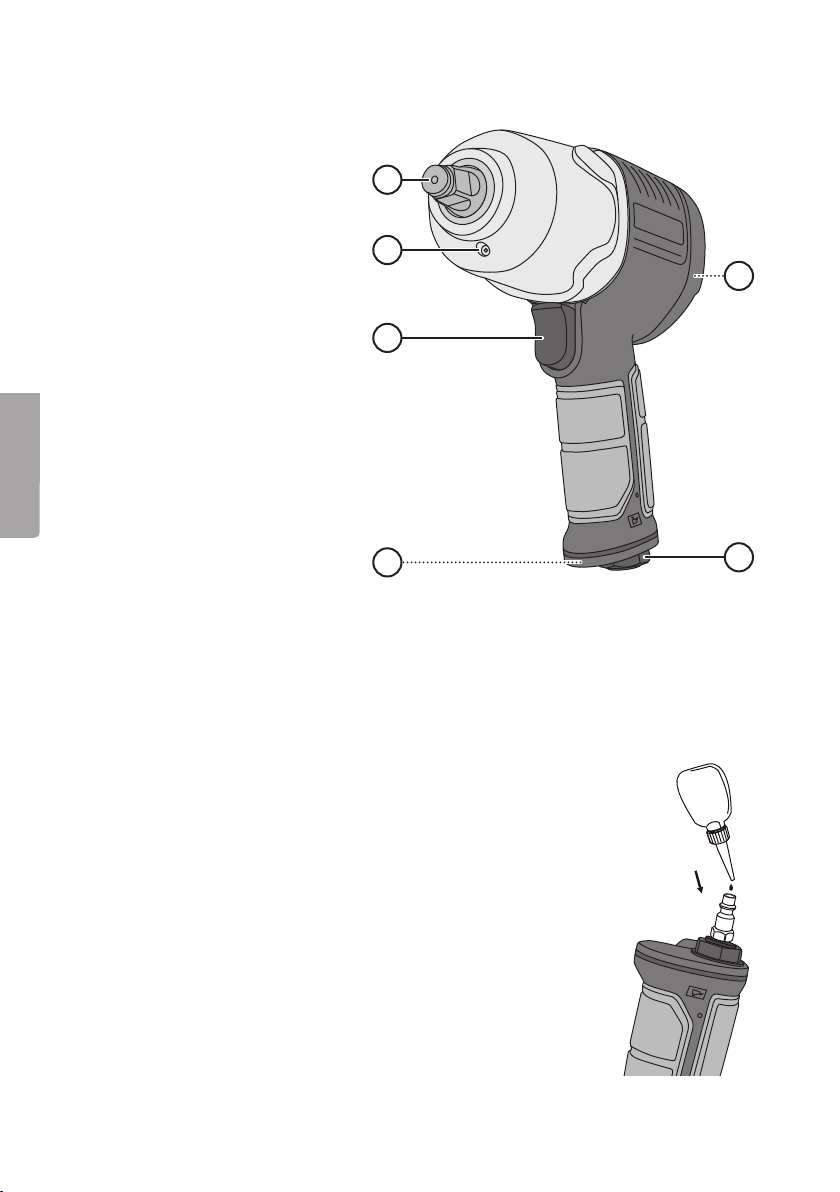

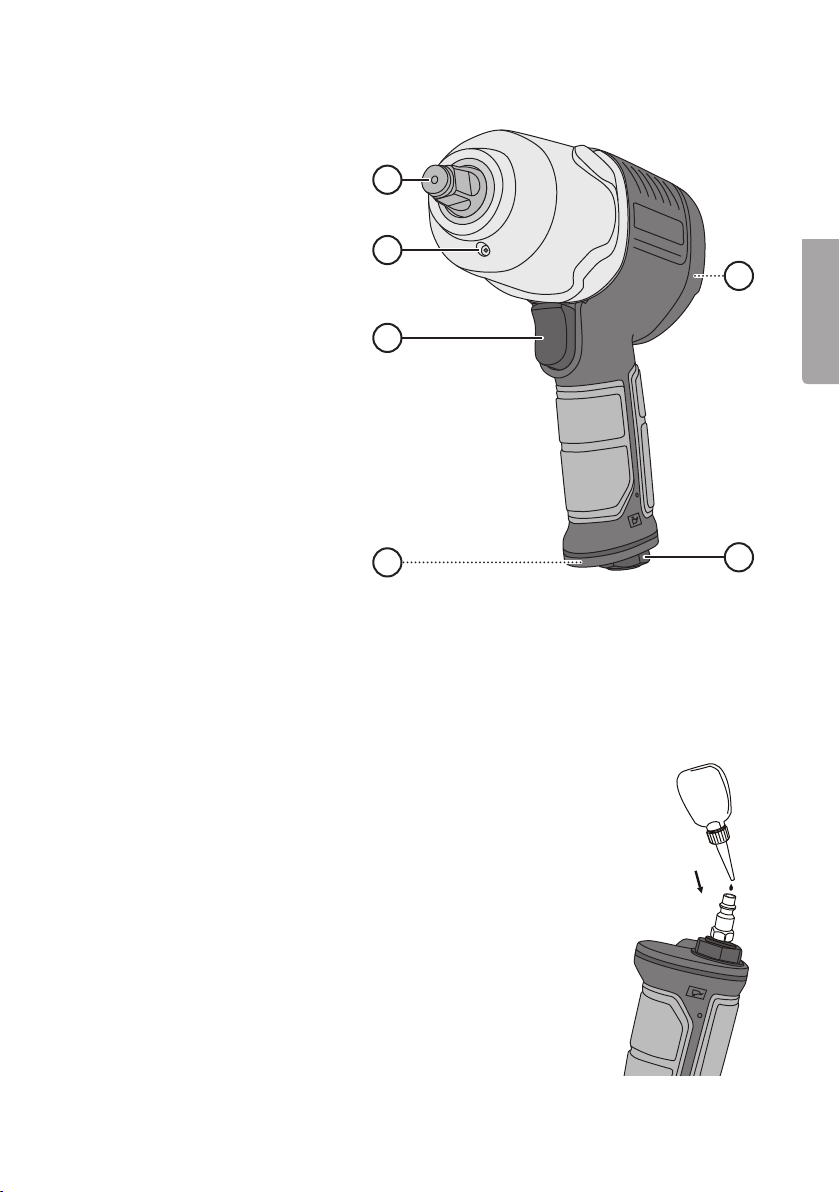

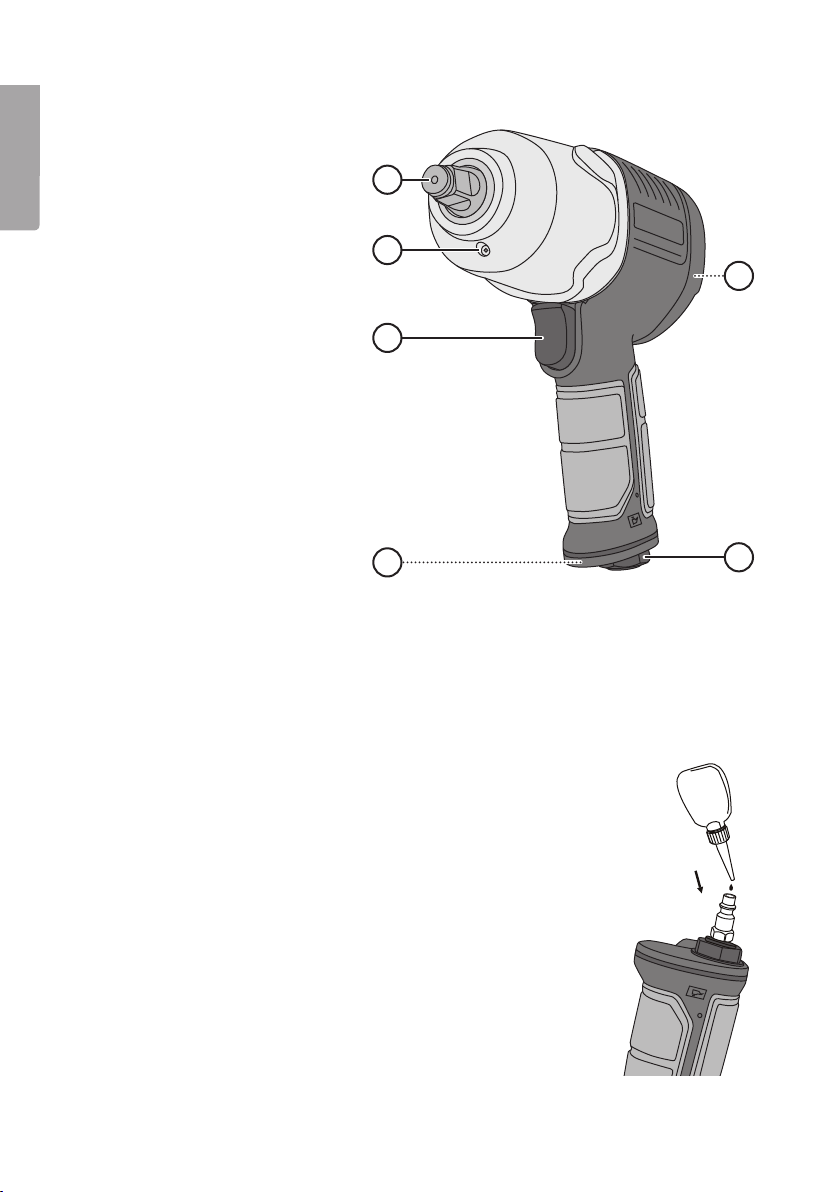

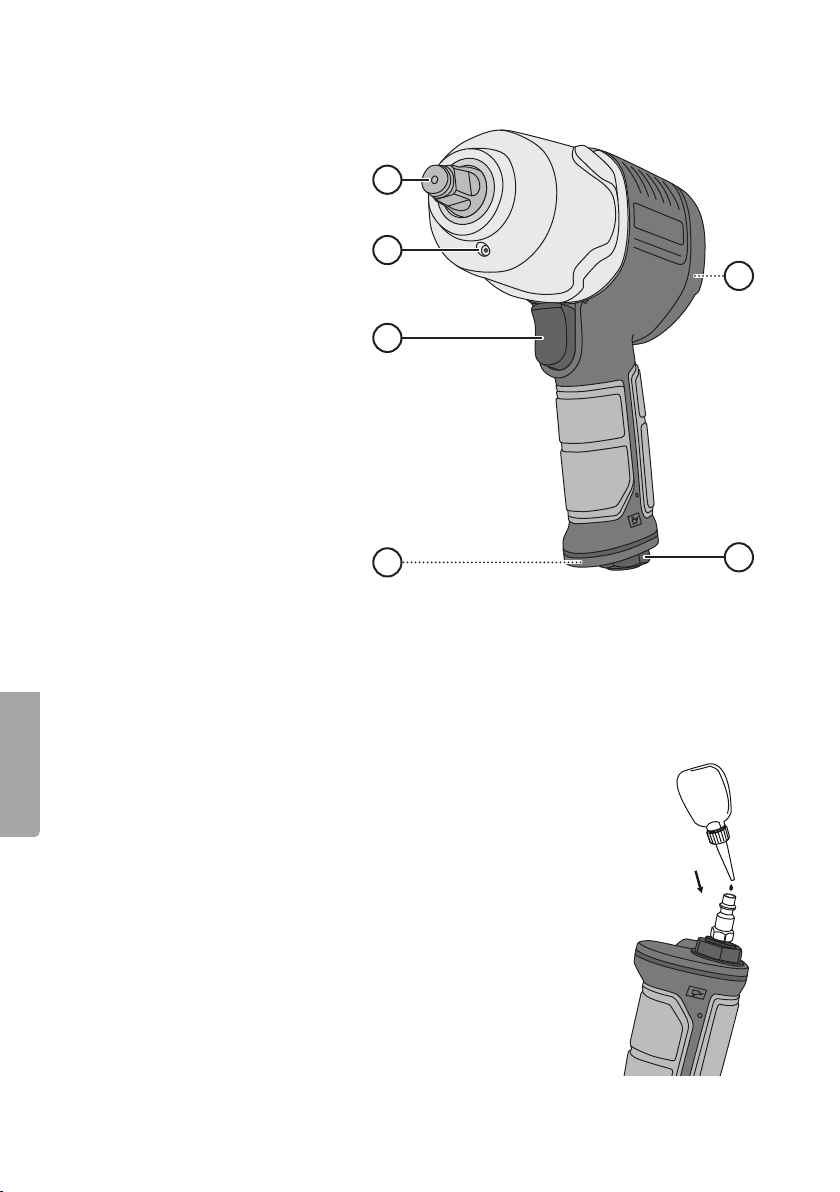

Product description

1. ½″ square drive anvil

2. Lubrication nipple

3. Trigger

4. Exhaust port

5. Compressed air connection ¼″

6. Function selector

1

2

6

3

4

Lubrication

The air supply to thetool can be lubricated by connecting amist-oiler into theair line
or by applying afew drops of oil to thetool’s air inlet nipple before connecting theair
hose. The tool needs to be lubricated at different intervals depending on how often it
is used.

Lubrication of theair motor

The impact wrench’s air motor should be lubricated before
initial use and before each subsequent use thereafter.
Useaneasy-flowing, resin-free and acid-free oil with aviscosity
grade of max 22, such as sewing machine oil or oil designed
for air tools and machines.

Disconnect theimpact wrench form theair hose, hold
theimpact wrench upside down and drip 2–3 drops of oil into
theair inlet (5). Do not apply too much oil; any excess oil will
be sprayed out of theexhaust port. You should therefore hold
arag over theexhaust port and make sure that no people or
sensitive objects are close by.

6

5

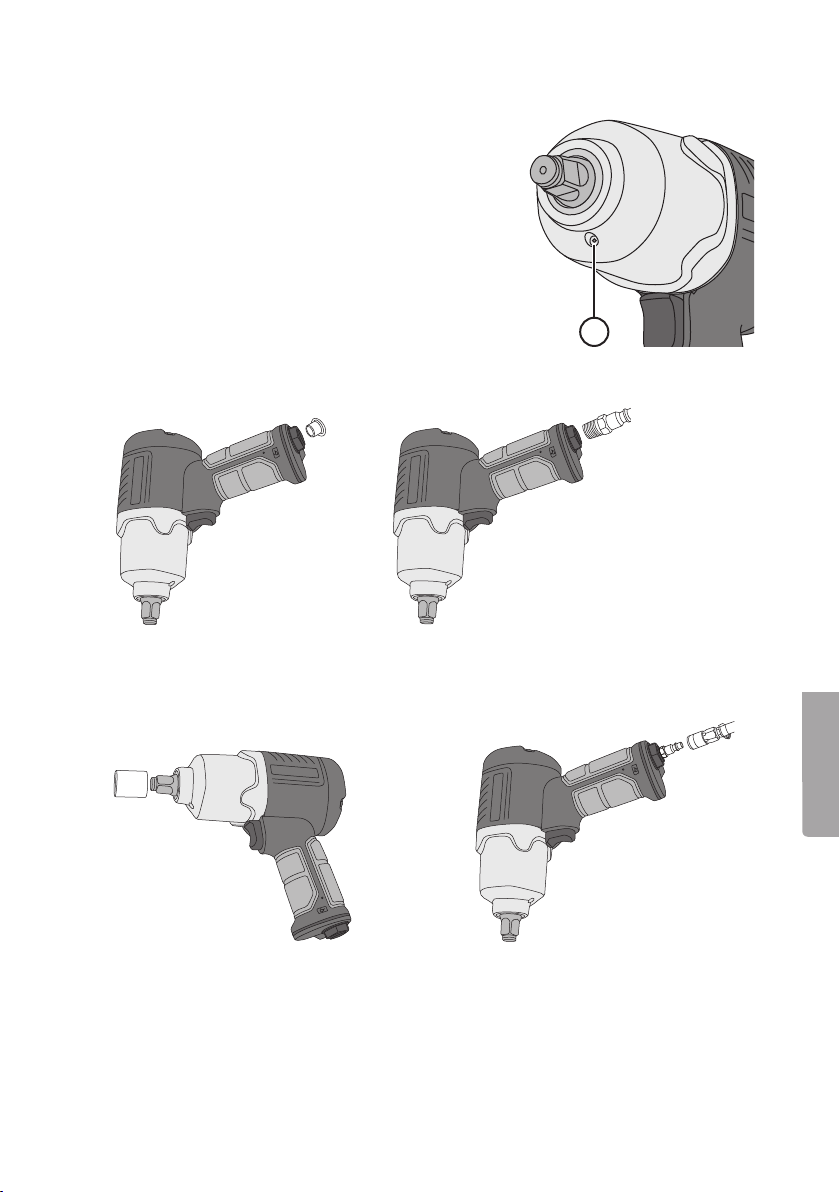

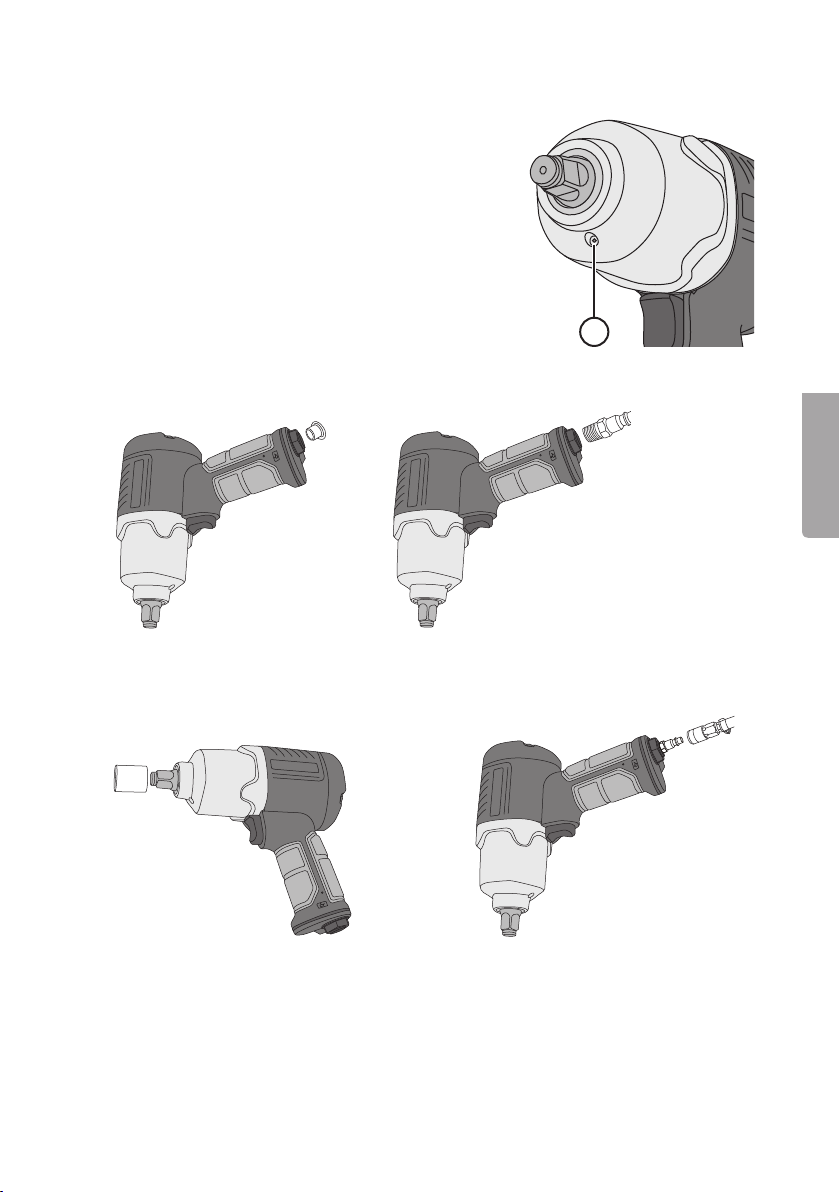

Lubrication of thehammer mechanism (2)

The hammer mechanism is lubricated with grease
before it leaves the factory and does not need
to be additionally lubricated if the impact wrench
is only used occasionally such as for spring and
summer tyre changes. If the impact wrench is used
daily, thehammer mechanism should be lubricated
2–3times per month or whenever it is required.

2

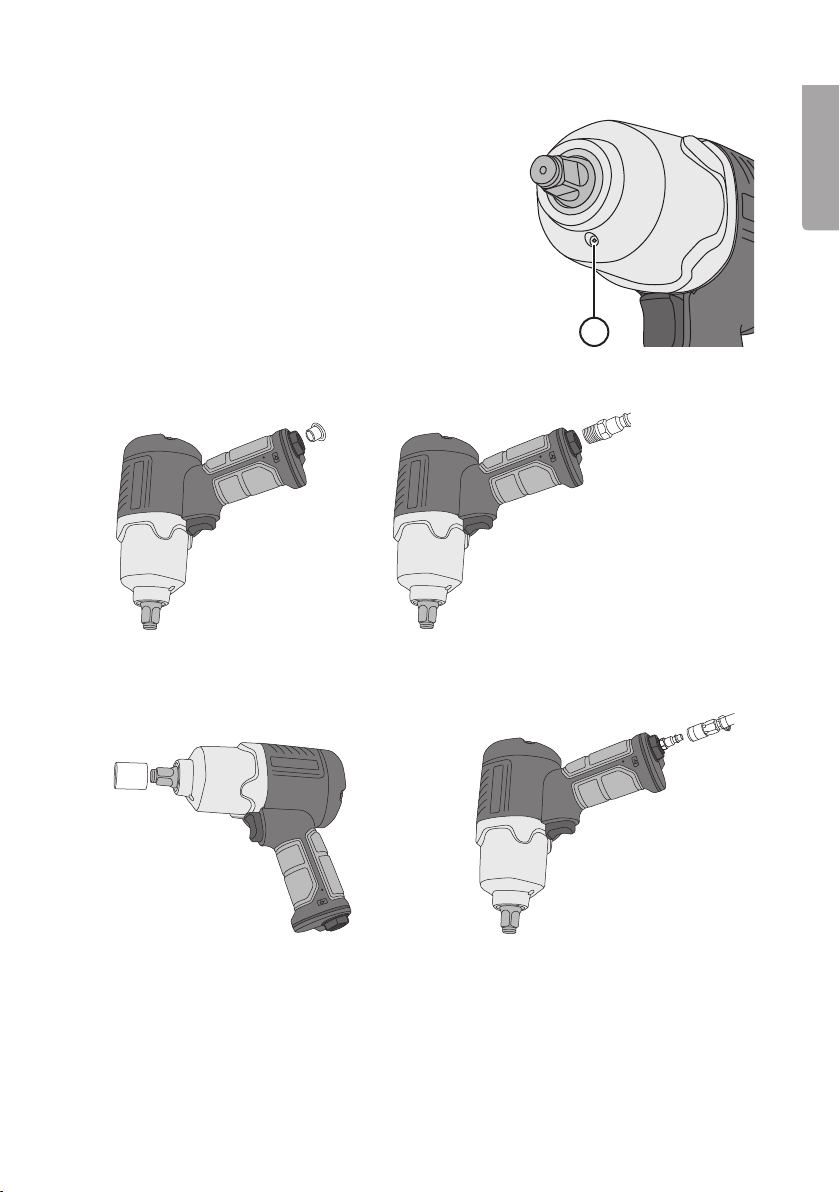

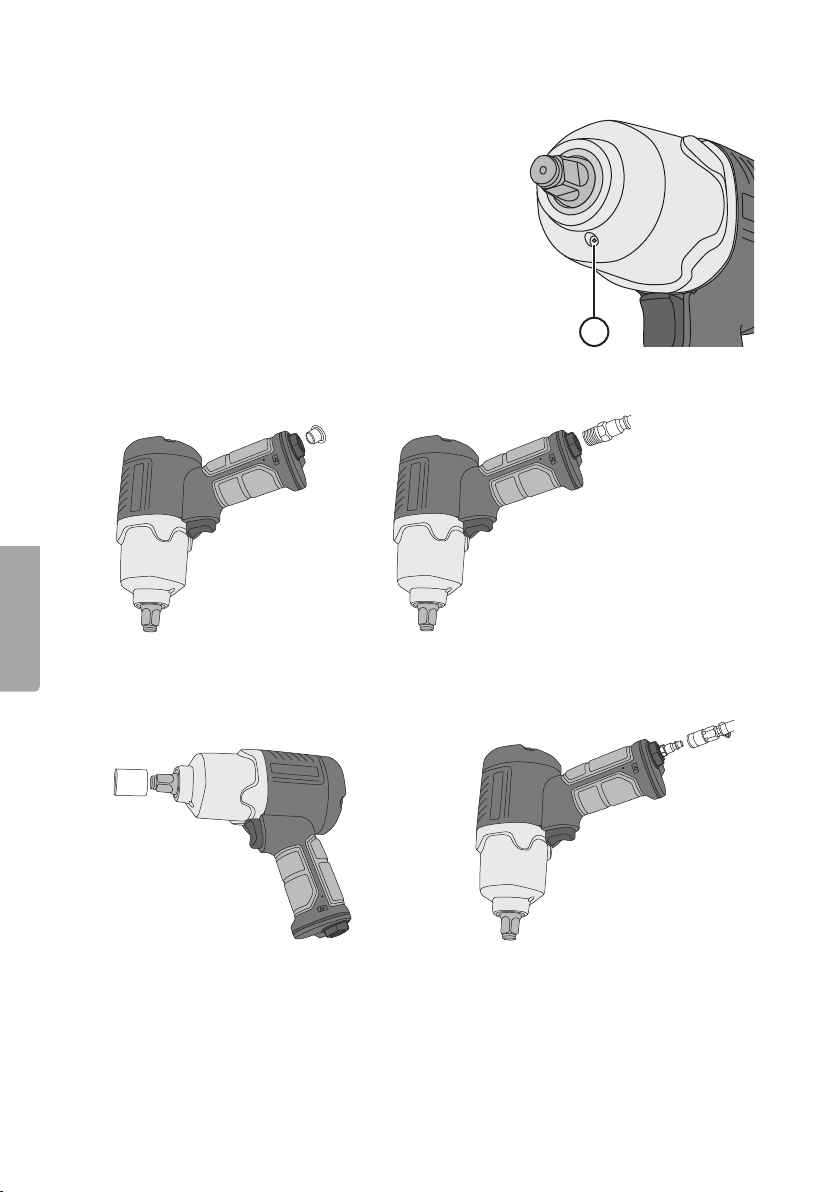

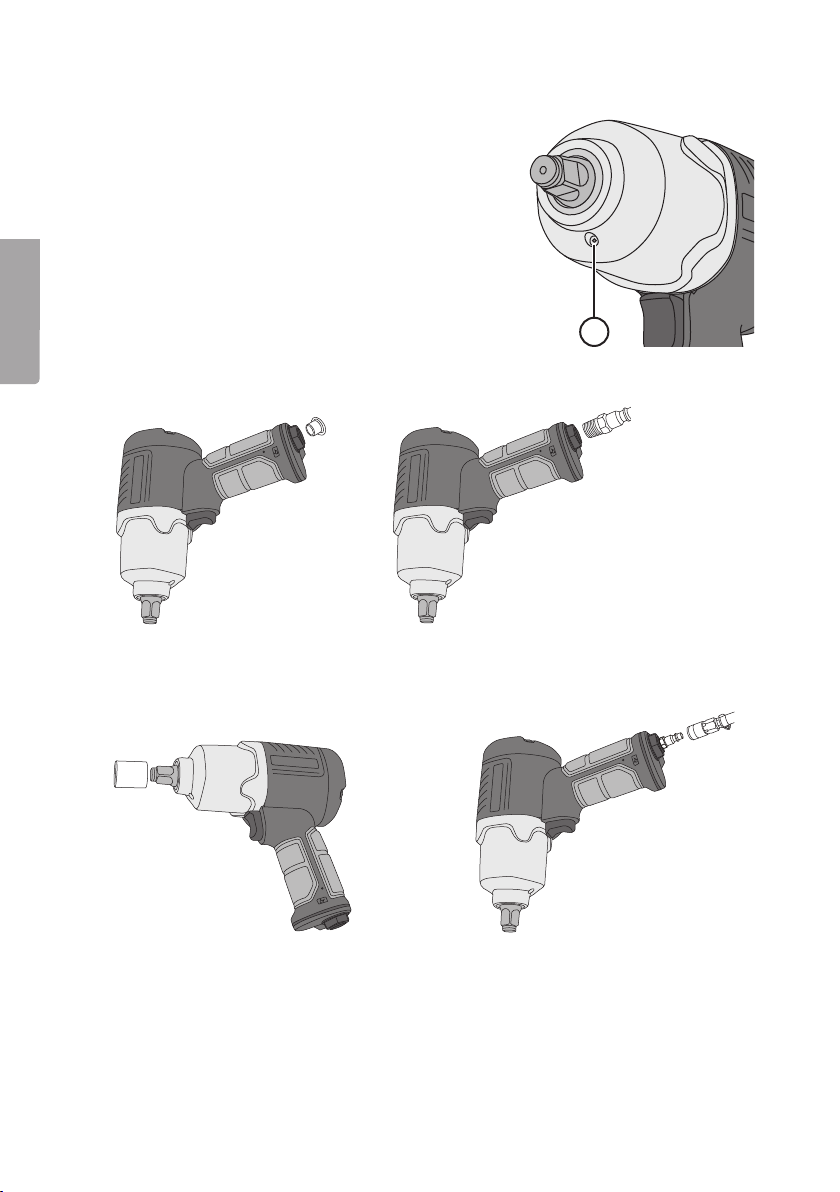

Operating instructions

1. Remove theprotective plug from theair inlet (5). Screw theair inlet nipple into

theair inlet. Use some form of thread sealant to ensure that theseal is airtight.

English

2. Fit asocket onto theanvil (1).

Use only undamaged impact sockets.

3. Connect thequick-connect coupling
of theair hose to theair inlet nipple
on theimpact wrench.

7

English

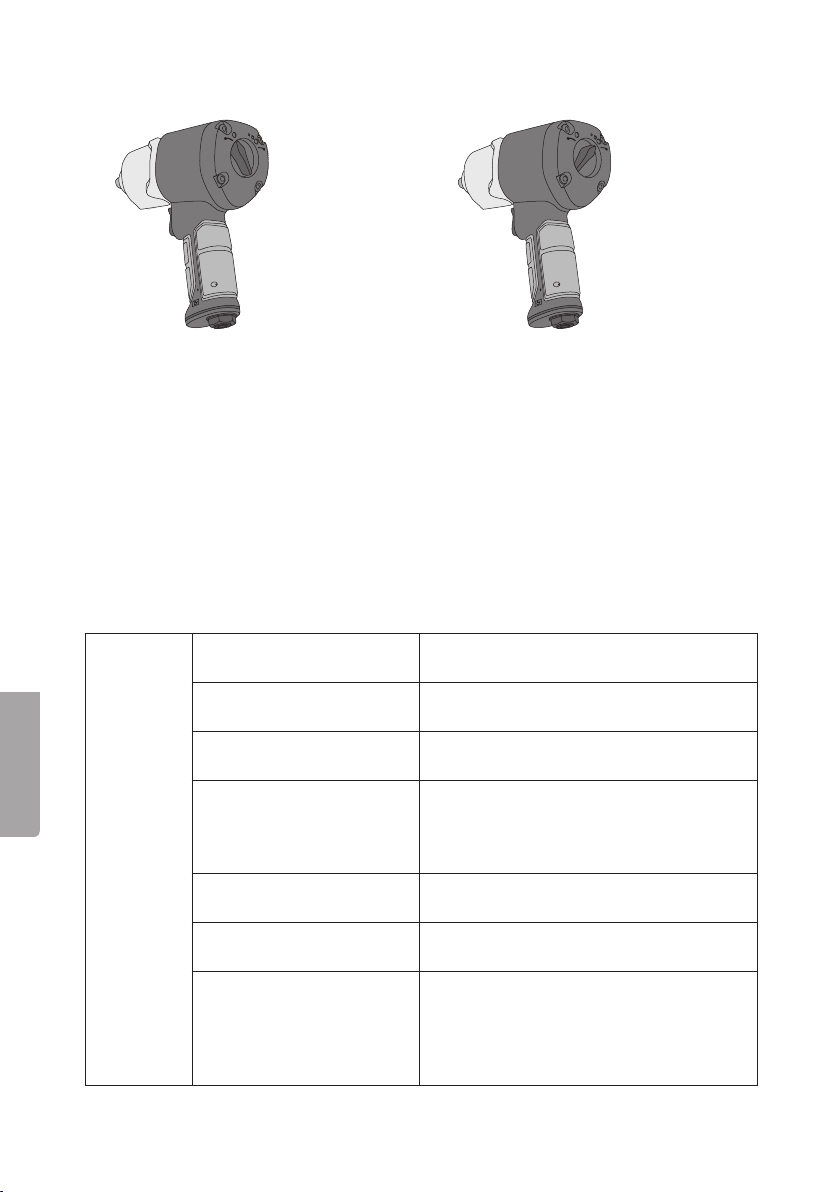

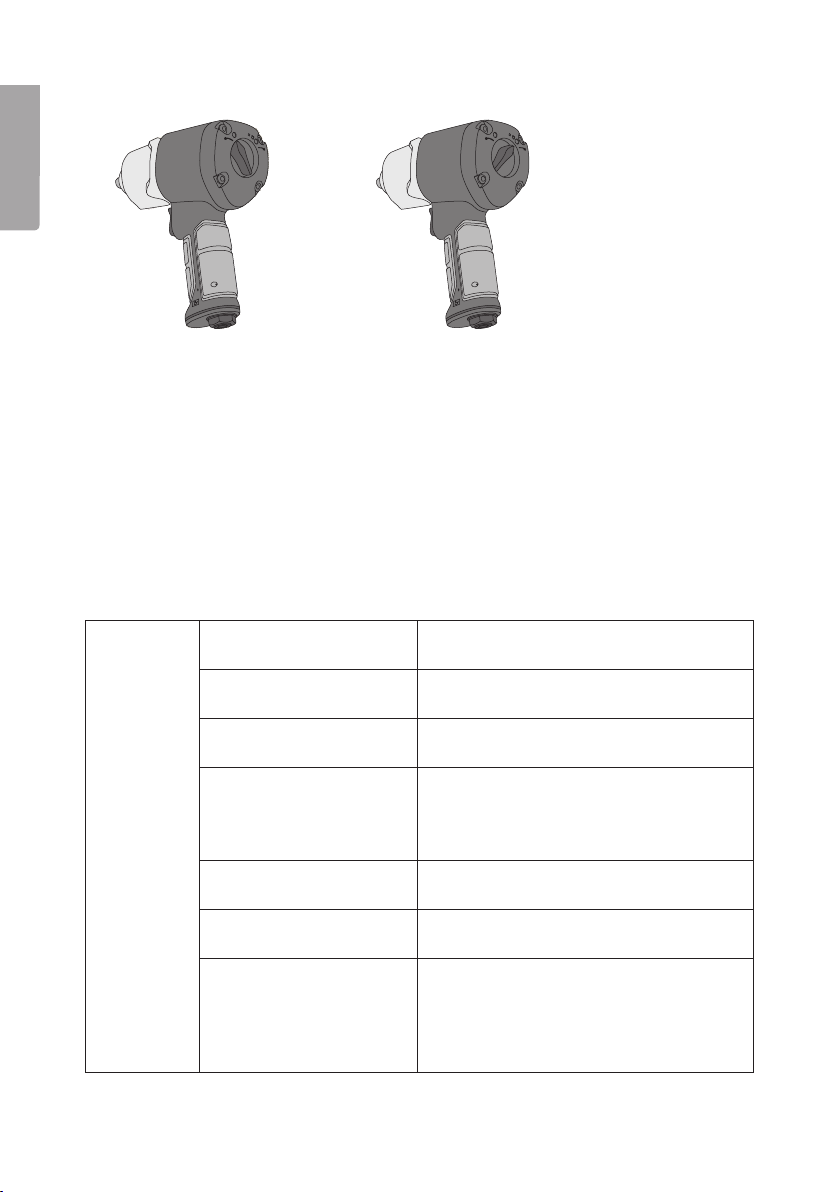

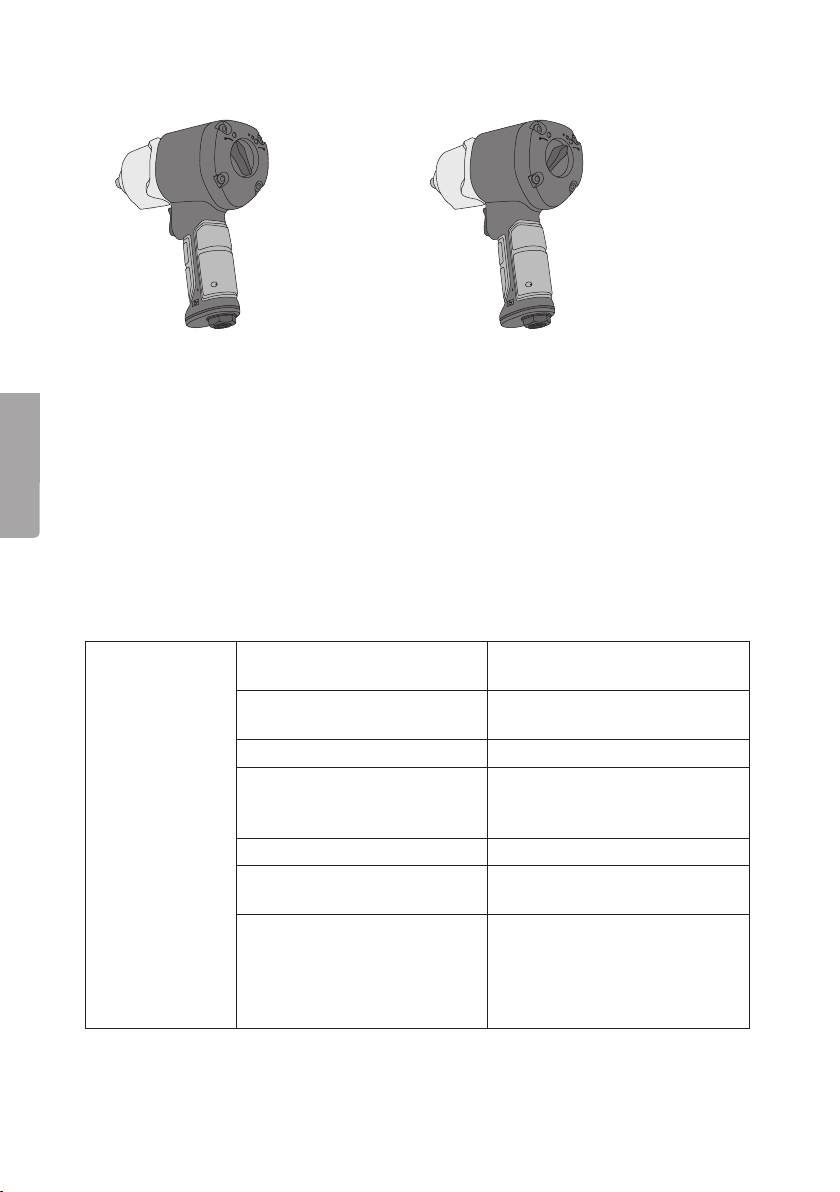

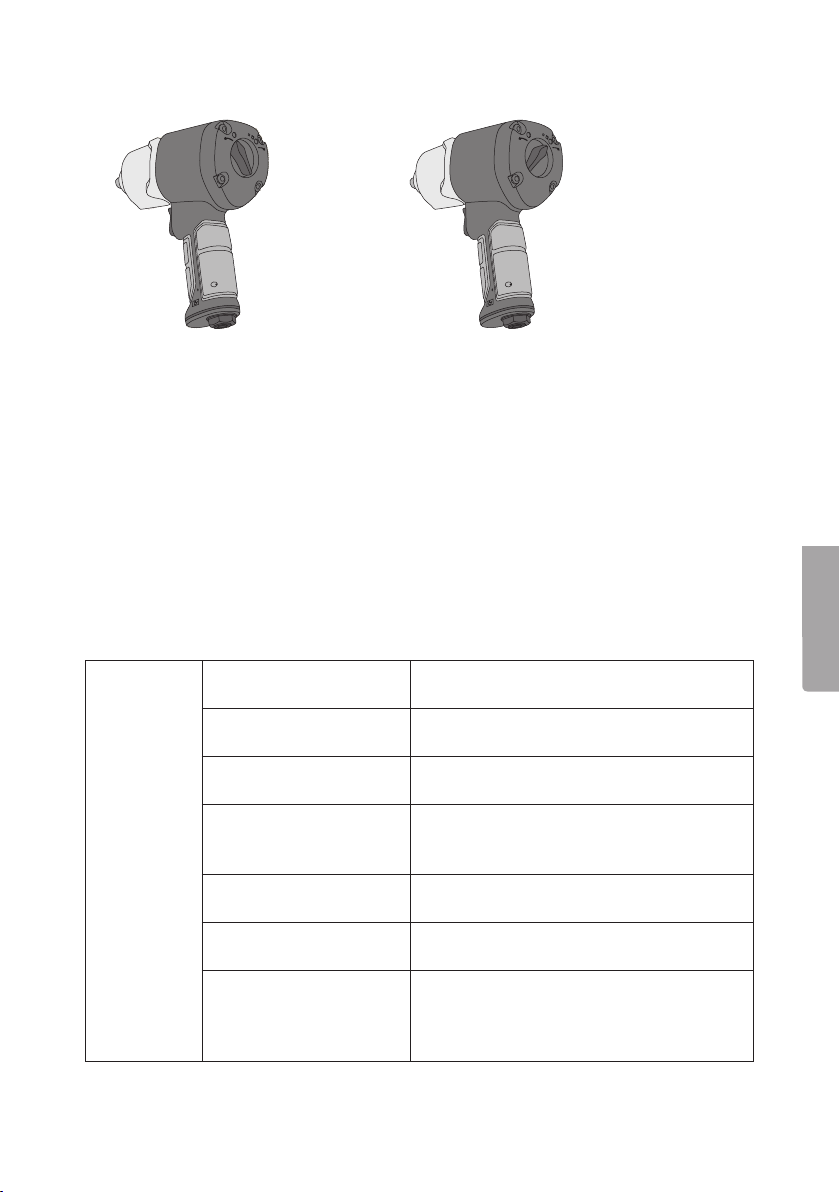

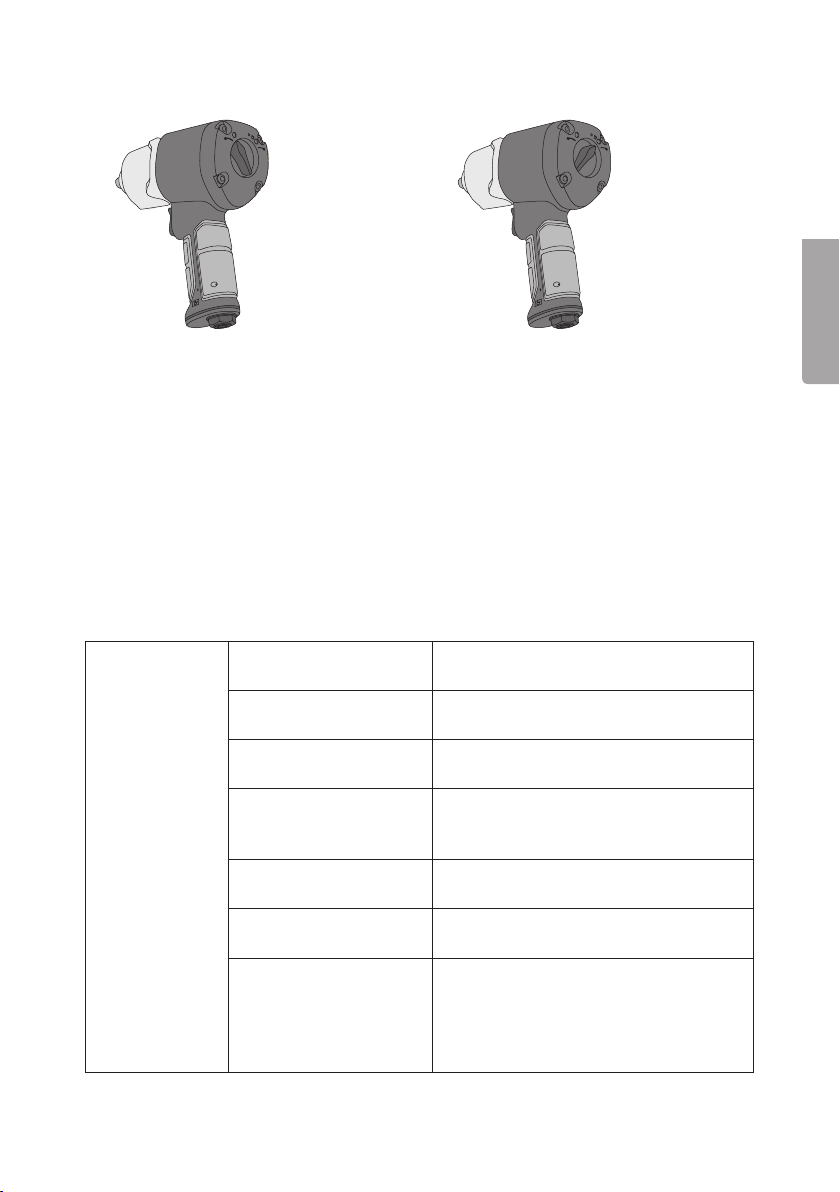

4. Select thedirection of rotation and theimpact force using thefunction selector (6):

Anticlockwise rotation

Turn thefunction selector
anticlockwise to untighten
nuts/bolts (reverse). There
is only one reverse setting –
fullimpact force.

5. When starting theimpact wrench hold it in both hands (if possible) and pull
thetrigger.

Clockwise rotation

Turn thefunction selector clockwise to tighten
nuts/bolts (forward). There are 3 forward settings
for tightening with different impact forces: low
– medium – high. Always begin with thelowest
force and then increase if necessary.

Troubleshooting

The impact
wrench fails
to deliver
full power
or does not
rotate at all.

The tool is unlubricated. Lubricate thetool with appropriate oil,

refer to theLubrication section.

Low air pressure. Adjust thepressure regulator on

thecompressor to 90 psi/6.3 bar.

The function selector is in
thewrong position.

The pressure keeps falling. Air hose is too long or has too small

Worn/broken rotor blades
in air motor.

Water or spray blows out
of theexhaust.

If theimpact wrench
has been left unused
for along time therotor
blades in theair motor
might have stuck.

Check and adjust.

abore causing pressure drop. Checkand
replace it with ashorter hose or one with
alarger bore.

Replace.

Empty any condensation from thetank
and hose.

Lubricate thetool with appropriate oil,
refer to theLubrication section. Then run
thetool on High impact force for about 30
seconds. Refer to Operating instructions.
If this doesn’t help, repeat theprocedure.

8

Responsible disposal

This symbol indicates that this product should not be disposed of
with general household waste. This applies throughout the entire EU.
In order to prevent any harm to the environment or health hazards
caused by incorrect waste disposal, the product must be handed in
for recycling so that the material can be disposed of in a responsible
manner. When recycling your product, take it to your local collection
facility or contact the place of purchase. They will ensure that
theproduct is disposed of in an environmentally sound manner.

Specifications

Tool attachment ½″
Air consumption 184L/min
No-load speed 7,800 rpm
Max torque 610 Nm
Air hose connection ¼″ NPT
Recommended hose diameter 3/8″
Max working pressure 6.3 bar (90 psi)
Weight 2.1 kg
Sound pressure (LpA) 84.4 dB(A), K: 3 dB(A)
Sound power (LwA) 95.4 dB(A), K: 3 dB(A)
Vibration a

8.47 m/s², K: 1.33 m/s²

h

English

9

Mutterdragare 1/2″

Art.nr 41-1661 Modell RP17407

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram­tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vidtekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter
påbaksidan).

Säkerhet

Svenska

Varning! Läs hela bruksanvisningen innan du använder produkten och spara den för
framtida bruk. Se till att läsa och förstå manualens innehåll innan verktyget används.
Om detta inte följs kan det leda till allvarliga personskador.

Varning! Överskrid inte rekommenderat arbetstryck, 6,3 bar (90 psi). Ett för högt tryck
kan få mutterdragaren att explodera med allvarliga personskador eller dödsfall som följd.

a) Koppla bort mutterdragaren från luftslangen före byte av verktyg och tillbehör

b) Använd alltid skyddsglasögon och hörselskydd när mutterdragaren är i bruk.
c) Bär inte löst sittande kläder eller smycken. Håll undan hår, kläder och löst

d) Håll inte in avtryckaren när luftslangen ansluts.
e) Använd endast tillbehör och anslutningar avsedda för luftdrivna verktyg.

f) Håll inte in avtryckaren innan hylsan anslutits till muttern eller skruven.

g) Innan verktyget används, kontrollera att alla anslutningar sitter ordentligt fast

h) VARNING! Koppla bort luftanslutningen innan hylsan/verktyget monteras

i) Detta verktyg med tillbehör får inte modifieras på något sätt.

samt vid service eller då den inte används.

sittande handskar från rörliga delar. Lösa kläder, smycken eller långt hår kan

fastna i mutterdragarens rörliga del och orsaka personskada.

VARNING! Använd enbart krafthylsor avsedda för mutterdragare. Använd inte
vanliga hylsor avsedda för handverktyg, slitna eller skadade tillbehör.

Hylsan/verktyget ska vara ordentligt fastsatt.

och att luftslangarna inte är skadade.

eller service utförs.

10

Risker på arbetsplatsen

a) Håll arbetsområdet rent och bra belyst.
b) De vanligaste orsakerna till allvarliga skador eller dödsolyckor är när man

halkar, snubblar eller faller. Var uppmärksam på hängande slangar och hala golv.

c) Se till att ha god balans och bra fotfäste.
d) Enformiga arbetsrörelser, obekväma ställningar och vibrationer kan vara

skadliga för händer och armar.

e) Höga ljudnivåer kan medföra bestående hörselskador. Använd alltid hörselskydd.
f) Undvik inandning av damm eller hantering som kan vara farlig för hälsan.
g) Se till att människor och djur håller avstånd till verktyget när det används.
h) Detta verktyg är inte avsett att användas i närheten av explosiva material

och är inte isolerat för kontakt med strömkälla.

Personlig säkerhet

a) Var uppmärksam på vad du gör och använd sunt förnuft när du använder ett

pneumatiskt handverktyg. Använd inte ett handverktyg om du är trött eller
påverkad av droger, alkohol eller medicinering. Ett ögonblicks ouppmärksamhet

när du använder ett handverktyg kan resultera i allvarlig personskada.

b) Använd skyddsutrustning. Bär alltid skyddsglasögon. Användning av

skyddsutrustning som andningsskydd, halksäkra skyddsskor, hjälm och
hörselskydd vid behov minskar risken för personskada.

c) Undvik oavsiktlig start. Håll inte fingret på avtryckaren när du ansluter luftslangen

eller byter hylsa.

d) Sträck dig inte för långt. Se till att du står stadigt med god balans hela tiden.

Detta möjliggör bättre kontroll i oväntade situationer.

e) Bär lämplig klädsel. Bär inte löst sittande kläder eller smycken. Håll undan hår,

kläder och handskar från rörliga delar. Lösa kläder, smycken eller långt hår kan
fastna i rörliga delar.

f) Använd utrustning för utsugning och uppsamling av damm vid damm-

relaterade arbeten.

g) Håll mutterdragaren i de isolerade greppytorna om verktyget kan komma

i kontakt med dolda spänningsförande delar. Metalldelar på mutterdragaren

kan bli spänningsförande och ge användaren elektriska stötar.

h) Undvik direkt kontakt med tillbehör under och efter användning.

Svenska

Risker med kringflygande föremål

a) Delar av arbetsstycket, på tillbehör eller till och med det monterade verktyget

kan kastas iväg med hög kraft.

b) Använd alltid slagtåligt ögonskydd när du arbetar med mutterdragare.

Välj ett lämpligt ögonskydd som ger tillräckligt skydd för varje arbetsmoment.

c) Se till att arbetsstycket är säkert fastsatt.

11

Risk för att fastna

a) Det kan medföra risk för kvävning, skalpering och/eller sönderslitning om

b) Handskar kan fastna i det roterande verktyget och medföra skadade eller

c) Gummerade eller metallförstärkta handskar kan lätt fastna i roterande hylsor

d) Använd inte löst hängande handskar eller handskar som är slitna.
e) Håll aldrig i drivtapp, hylsa eller förlängare.
f) Håll händerna borta från roterande drivtapp.

Svenska

Anslutning till tryckluftssystem

a) Verktyget ska anslutas till ett tryckluftssystem som har arbetstryck 6,3 bar

b) Anslut verktyget med en slang som är avsedd för tryckluft.
c) Montera en snabbkoppling i slangen och en passande nippel på verktyget.

d) För att verktyget ska leverera full kapacitet måste kompressorn avge minst

e) Använd slangar av rekommenderad dimension och längd. Anslut inte

f) Se till att kondensvatten i kompressortank och slangar töms ur regelbundet

löst hängande kläder, smycken, halsband, hår eller löst hängande handskar
fastnar i verktyget.

brutna fingrar.

och förlängare.

(90 psi) och som ger ren, filtrerad och torr luft. Varning! För högt tryck minskar
verktygets livstid mycket och kan ge allvarliga personskador.

Montera inte en snabbkoppling på verktyget, då är inte verktyget trycklöst
även om luftslangen är bortkopplad.

luftverktygets angivna luftförbrukning.

verktyget till kompressorn utan att infoga en avstängningsventil som är lätt
åtkomlig och enkel att använda.

så att inte vatten följer med ut i tryckluftssystemet. Dels kan vattnet frysa

islangen, dels kan det ge rostskador på verktyget.

12

Produktbeskrivning

1. ½″ fäste för hylsa

2. Smörjnippel

3. Avtryckare

4. Utblås

5. ¼″ Luftanslutning

6. Funktionsväljare

1

2

6

3

4

5

Smörjning

Luften till verktyget ska smörjas med en dimsmörjare i luftledningen eller genom att
man droppar lite olja direkt i verktygets luftanslutning före användning. Verktyget måste
smörjas med olika intervall beroende på hur ofta det används.

Smörjning av luftmotorn

Mutterdragarens luftmotor ska smörjas innan den tas i bruk
första gången, därefter då och då under hela dess livslängd.
Använd lättflytande olja fri från harts och syror med viskositet
högst 22, t.ex. symaskinsolja eller olja avsedd för luftdrivna
verktyg och maskiner.

Koppla bort mutterdragaren från luftslangen, håll mutter dragaren
upp och ned och droppa 2–3 droppar olja ner i luft anslutningen
(5). Smörj inte för mycket, eventuell överskottsolja kommer att
spruta ut från utblåset. Se därför till att ha ett papper/en trasa
vid utblåset och kontrollera i förväg att inga personer eller
känsliga objekt finns i närheten.

Svenska

13

Smörjning av slagmekanismen (2)

Slagmekanismen är smord med fett från fabrik och
behöver inte smörjas ytterligare om mutterdragaren
endast används höst och vår vid däckbyte.
Om mutterdragaren används dagligen ska
slagmekanismen smörjas 2–3 gånger imånaden
eller vid behov.

Svenska

Användning

1. Ta bort transportpluggen som finns i luftanslutningen (5). Skruva fast nippeln i luft-

2

anslutningen. Använd någon form av gängtätning så att anslutningen blir lufttät.

2. Tryck fast en hylsa på fästet (1).
Använd endast krafthylsor som
är oskadade.

3. Anslut luftslangens snabbkoppling
till nippeln på skruvdragaren.

14

4. Ställ in rotationsriktning och slagstyrka med funktionsväljaren (6):

Moturs rotation

Vrid funktionsväljaren moturs för
att skruva loss bultar/muttrar
(vänstergång). Det finns endast
ett läge moturs, full slagstyrka.

5. För att starta mutterdragaren, håll fast den med båda händerna (om möjligt) och
tryck in avtryckaren.

Medurs rotation

Vrid funktionsväljaren medurs för att
skruva åt bultar/muttrar (högergång).
Det finns 3 olika lägen för åtdragning
medurs för slagstyrka: låg – medel –
hög. Börja alltid med lägsta inställning
och öka vid behov.

Felsökning

Mutterdragaren
är svag eller
roterar inte alls.

Verktyget är osmort. Smörj verktyget med avsedd olja,

se avsnittet Smörjning.

Lågt lufttryck. Justera tryckregulatorn på

kompressorn till 90 psi/6,3 bar.

Funktionsväljaren står
i fel läge.

Trycket sjunker. För lång slang eller slang med för liten

Slitna rotorblad
i luftmotor.

Vatten eller stänk blåser
ut vid utblåset.

Om mutterdragaren har
legat länge oanvänd kan
luftmotorns rotorblad
fastna.

Kontrollera.

diameter som ger tryckfall. Kontrollera
och byt till kortare/ grövre luftslang.

Byt ut.

Töm ur kondensvatten ur kompressor­tank och slang.

Smörj verktyget med avsedd olja, se
Smörjning. Kör sedan maskinen på
slagstyrka Hög i ca 30 sek.
Se Användning. Upprepa om det
inte hjälper.

Svenska

15

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans
med annat hushållsavfall. Detta gäller inom hela EU. För att
förebygga eventuell skada på miljö och hälsa, orsakad av felaktig
avfallshantering, ska produkten lämnas till återvinning så att materialet
kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till
återvinning, använd dig av de returhanteringssystem som finns där du
befinner dig eller kontakta inköpsstället. De kan se till att produkten
tas om hand på ett för miljön tillfredställande sätt.

Svenska

Specifikationer

Verktygsfäste ½″
Luftförbrukning 184 l/min
Varvtal 7 800 v/min (obelastad)
Max slagkraft 610 Nm
Luftanslutning ¼″ NPT
Rekommenderad slangdiameter 3/8″
Max arbetstryck 6,3 bar (90 psi)
Vikt 2,1 kg
Ljudtryck (LpA) 84,4 dB(A), K: 3 dB(A)
Ljudeffekt (LwA) 95,4 dB(A), K: 3 dB(A)
Vibration a

8,47 m/s², K: 1,33 m/s²

h

16

Muttertrekker 1/2″

Art.nr. 41-1661 Modell RP17407

Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.
Vireserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.
Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter
(seopplysninger på baksiden).

Sikkerhet

Advarsel! Les hele brukerveiledningen grundig og ta vare på den til senere bruk.

Sørg for ålese og forstå veiledningen før produktet tas ibruk. Hvis følgende tiltak
og anbefalinger ikke følges kan det føre til alvorlige personskader.

Advarsel! Det anbefalte arbeidstrykket på maks 6,3 bar (90 psi) må følges.
Et for høyt trykk kan få produktet til åeksplodere, med de alvorlige skader dette
kan medføre.

a) Muttertrekkeren må kobles bort fra luftslangen før skifte av verktøy og tilbehør,

når service og vedlikehold skal utføres og når maskinen ikke er ibruk.

b) Bruk alltid vernebriller og hørselvern når du jobber med muttertrekkeren.
c) Ikke bruk løstsittende klær og smykker. Hold hår, klær, smykker, etc. unna

bevegelige deler. Løstsittende klær, smykker eller langt hår, kan feste seg ibevegelige
deler og føre til alvorlige personskader.

d) Avtrekkeren må ikke holdes inne når luftslangen er tilkoblet.
e) Bruk kun tilbehør og tilkoblinger som er beregnet for luftdrevne verktøy.

ADVARSEL! Benytt kun krafthylser som er beregnet for muttertrekkere.
Bruk ikke vanlige hylser som kun er beregnet til bruk på håndverktøy, eller slitt
og skadet tilbehør.

f) Ikke press avtrekkeren inn før hylsen er plassert riktig på mutteren/bolten.

Hylsen/verktøyet skal være skikkelig festet.

g) Før verktøyet brukes må man kontrollere at alle tilkoblinger sitter godt fast

og at luftslangene ikke er skadet.

h) ADVARSEL! Lufttilkoblingen må kobles fra før hylsen/verktøyet monteres eller

service skal utføres.

i) Produktet må ikke modifiseres.

Norsk

17

Norsk

Farer på arbeidsplassen

a) Sørg for at arbeidsplassen er ryddig og godt belyst.
b) De vanligste årsakene til skader og ulykker er at man glir, snubler og faller.

Vær ekstra oppmerksom på slanger, ledninger og glatte gulv.

c) Påse at du har engod, stabil arbeidsstilling og godt fotfeste.
d) Ensformige arbeidsbevegelser, ubekvem arbeidsstilling og vibrasjoner kan

være skadelig for hender og armer.

e) Høyt lydnivå kan føre til vedvarende hørselsskader. Bruk alltid hørselsvern.
f) Unngå åpuste inn støv da dette kan være helseskadelig.
g) Pass på åholde mennesker og dyr på trygg avstand når verktøyet er ibruk.
h) Dette verktøyet skal ikke brukes nær eksplosive stoffer og er ikke isolert for

kontakt med strømkilder.

Personlig sikkerhet

a) Vær oppmerksom og bruk sunn fornuft når du bruker et hydrauliske håndverktøy.

Ikke bruk håndverktøyet når du er trett eller påvirket av rusmidler, alkohol eller
sterke medisiner. Når du bruker verktøyet kan et lite øyeblikks uoppmerksomhet

resultere istore personskader.

b) Bruk verneutstyr. Benytt alltid vernebriller. Bruk av verneutstyr som støvmaske,

sklisikre såler på skoene, hjelm og hørselsvern ved behov, reduserer faren for personskade.

c) Unngå uønsket oppstart. Ikke hold fingrene på avtrekkeren mens luftslange

kobles til eller ved skifte av hylse.

d) Strekk deg ikke for langt. Påse at du står stødig og har god balanse ikroppen

under hele arbeidsoperasjonen. Da er du bedre forberedt når uventede
situasjoner oppstår.

e) Benytt fornuftige arbeidsklær. Ikke bruk løstsittende klær og smykker.

Hold klær, hansker, smykker og annet løstsittende unna bevegelige deler.
Løstsittende klær, smykker eller langt hår, kan feste seg ibevegelige deler.

f) Bruk utsugingsutstyr for støv ved behov.
g) Hold iproduktets isolerte grep hvis verktøyet kan komme borti skjulte

spenningsførende deler. Metalldeler på produktet kan bli strømførende og
gi brukeren elektrisk støt.

h) Unngå direkte kontakt med tilbehøret ved bruk.

Farer med løse gjenstander

a) Deler fra arbeidsemnet, tilbehør etc. kan slynges ut med stor fart.
b) Benytt alltid støtsikre vernebriller når du jobber med muttertrekkeren.

Velg passende vernebriller som gir beskyttelse mot alle arbeidsmomentene.

c) Pass på at arbeidsemnet er godt festet.

18

Fare for åsette seg fast

a) Det kan være fare for kvelning etc. ved bruk av løstsittende klær, smykker

hvis dette fester seg iverktøyet.

b) Hansker kan feste seg iroterende deler og føre til skader på hender/fingre.
c) Gummierte eller metallforsterkede hansker kan lett feste seg iroterende deler.
d) Bruk ikke løstsittende hansker eller hansker som er slitt.
e) Hold aldri iaksler, hylse eller forlengere.
f) Hold fingrene unna roterende deler.

Kobling til trykkluftsystem

a) Maskinen skal kobles til et trykkluftsystem som har et arbeidstrykk på 6,3 bar

(90 psi) og som gir rein, filtrert og tørr luft. Advarsel! Et trykk som er for høyt
reduserer maskinens levetid og kan føre til alvorlige personskader.

b) Sørg for at trykkluftslangen er beregnet for denne bruken.
c) Monter enhurtigkobling på slangen og entilhørende nippel på

muttertrekkeren. Hurtigkoblingen må ikke monteres på muttertrekkeren for
da blir den ikke trykkløs selv om luftslangen er frakoblet.

d) For at muttertrekkeren skal levere maks kapasitet, må kompressoren gi minst

det lufttrykket som er oppgitt.

e) Påse at slangene har riktig dimensjon og lengde. Muttertrekkeren må ikke

kobles til lufttrykksystemet uten bruk av enavstengingsventil som er lett
tilgjengelig og enkel åbruke.

f) Pass på at kondens ikompressortanken og slanger tømmes regelmessig

så det ikke samler seg opp vann itrykkluftsystemet. Vann kan fryse og skape

frostskader islangen eller gi rustskader på muttertrekkeren.

Norsk

19

Norsk

Produktbeskrivelse

1. ½″ feste for hylse

2. Smørenippel

3. Avtrekker

4. Utblåsing

5. ¼″ Lufttilkobling

6. Funksjonsvelger

1

2

6

3

4

Smøring

Bruk dampsmøring iluftledningen eller ved ådryppe noen dråper olje direkte imutter­trekkerens tilkobling før bruk. Verktøyet må smøres med visse mellomrom, avhengig
av hvor ofte muttertrekkeren brukes.

Smøring av luftmotoren

Luftmotoren på muttertrekkeren skal smøres før den tas
ibruk for første gang. Seinere smøres den av og til. Dette
øker maskinens levetid. Bruk enlettflytende olje fri for harpiks
og syrer, og med maks viskositet på 22, f.eks. symaskinolje
eller olje beregnet for luftdrevne verktøy og maskiner.

Muttertrekkeren kobles fra luftslangen. Hold den opp-ned og
drypp 2–3 dråper med olje ned ilufttilkoblingen (5).
Bruk ikke for mye olje. Eventuell overskuddsolje vil sprute ut
fra utblåsingen. Pass derfor på åha litt papir eller enklut ved
utblåsingen og kontroller iforveien at det ikke er noen personer
eller følsomme ting inærheten.

20

5

Smøring av slagmekanismen (2)

Slagmekanismen er smurt med fett fra fabrikk
og trenger ikke ytterligere smøring hvis man
kun bruker muttertrekkeren om høst og vår til
dekkskifting. Hvis muttertrekkeren brukes til
daglig skal slagmekanismen smøres 2–3 ganger
imåneden eller ved behov.

2

Bruk

1. Fjern transportpluggen som er ved lufttilkoblingen (5). Fest nippelen
ilufttilkoblingen. Bruk gjengetetting slik at tilkoblingen blir lufttett.

Norsk

2. Trykk hylsen fast på festet (1).
Bruk kun krafthylser som er uskadet.

3. Luftslangens hurtigkobling kobles til
nippelen på skrutrekkeren.

21

4. Still inn rotasjonsretningen og slagstyrken med funksjonsbryteren (6).

Norsk

Moturs rotasjon

Vri funksjonsbryteren moturs
for åløsne på bolter/mutre
(venstregange). Det er kun et nivå
moturs og dette har full slagstyrke.

5. For åstarte muttertrekkeren holdes den fast med begge hendene og avtrekkeren
presses inn.

Medurs rotasjon

Vri funksjonsbryteren medurs for åskru
til bolter/mutre (høyregange). Det er 3
forskjellige nivåer for åtrekke til medurs:
Lav – middels – høy. Start alltid med den
laveste innstillingen og øk ved behov.

Feilsøking

Muttertrekkeren
har liten kraft eller
den roterer ikke
idet hele tatt.

Verktøyet mangler smøring. Smør verktøyet med riktig olje,

se avsnittet Smøring.

Lavt lufttrykk. Juster trykkregulatoren på

kompressoren til 90 psi/6,3 bar.
Funksjonsbryteren er innstilt feil. Kontroller.
Trykket synker. For lang slange eller slangen har

for stor diameter. Kontroller og

skift til riktig slangetype/-lengde.
Slitte rotorblader iluftmotoren. Skift ut.
Det blåses vann eller stenk

ut av verktøyet.
Hvis muttertrekkeren har ligget

lenge ubrukt kan rotorbladet
sette seg fast.

Tøm ut kondensvannet fra kom-

pressortanken og slangen.

Smør verktøyet med riktig olje,

se avsnittet Smøring. Kjør deretter

maskinen på Høy slagstyrke

ica. 30 sek. Se Bruk.

Gjenta dette hvis det ikke hjelper.

22

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med
øvrig husholdningsavfall. Dette gjelder innenfor EØS-området.
For å forebygge eventuelle skader på helse og miljø som følge
av feil håndtering av avfall, skal produktet leveres til gjenvinning,
slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt
miljøstasjonene som er der du befinner deg eller ta kontakt
med forhandler. De vil ta hånd om produktet på en miljømessig
tilfredsstillende måte.

Spesifikasjoner

Verktøyfeste ½″
Luftforbruk 184 l/min
Turtall 7800 o/min, (ubelastet)
Maks slagkraft 610 Nm
Lufttilkobling ¼″ NPT
Anbefalt slangediameter 3/8″
Maks arbeidstrykk 6,3 bar (90 psi)
Vekt 2,1 kg
Lydtrykk (LpA) 84,4 dB(A), K: 3 dB(A)
Lydeffekt (LwA) 95,4 dB(A), K: 3 dB(A)
Vibrasjon a

8,47 m/s², K: 1,33 m/s²

h

Norsk

23

Suomi

Mutteriväännin 1/2″

Tuotenro 41-1661 Malli RP17407

Lue koko käyttöohje ja säästä se tulevaa käyttöä varten. Pidätämme oikeuden
teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.
Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun
(yhteystiedot käyttöohjeen lopussa).

Turvallisuus

Varoitus! Lue käyttöohjeet huolellisesti ennen tuotteen käyttöönottoa ja säilytä ne tulevaa

tarvetta varten. Käyttöohjeen noudattamatta jättäminen saattaa johtaa vakaviin henkilö­vahinkoihin.

Varoitus! Suositeltua enimmäispainetta (6,3 bar, 90 psi) ei saa ylittää. Liian kova paine
saattaa aiheuttaa mutterinvääntimen räjähtämisen, mikä voi johtaa vakaviin henkilö­vahinkoihin tai kuolemaan.

a) Irrota mutterinväännin ilmaletkusta ennen huoltoa ja työkalujen ja tarvikkeiden

vaihtoa sekä silloin, kun mutterinväännintä ei käytetä.

b) Käytä aina suojalaseja ja kuulosuojaimia kun käytät mutterinväännintä.
c) Älä pidä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla

koneen liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat juuttua
mutterinvääntimen liikkuviin osiin ja aiheuttaa henkilövahinkoja.

d) Älä paina liipaisimesta samalla kun liität ilmaletkun.
e) Käytä ainoastaan paineilmakäyttöisille työkaluille tarkoitettuja tarvikkeita

ja liittimiä. Varoitus! Käytä ainoastaan mutterinvääntimille tarkoitettuja
voimahylsyjä. Älä käytä käsityökaluille tarkoitettuja tavallisia hylsyjä äläkä
kuluneita tai vahingoittuneita tarvikkeita.

f) Älä paina liipaisimesta, ennen kuin hylsy on liitetty mutteriin tai ruuviin.

Hylsyn/työkalun tulee olla kunnolla kiinni.

g) Varmista ennen mutterinvääntimen käyttämistä, että kaikki liitännät ovat

kunnolla kiinni ja että ilmaletkut eivät ole vahingoittuneet.

h) Varoitus! Irrota paineilmaletku ennen hylsyn/työkalun irrottamista tai

laitteen huoltoa.

i) Työkalua ja sen tarvikkeita ei saa muuttaa millään tavalla.

24

Työskentelyalueen vaarat

a) Huolehdi työskentelyalueen siisteydestä ja riittävästä valaistuksesta.
b) Vakavien onnettomuuksien ja kuolemaan johtavien onnettomuuksien

syynä on yleensä liukastuminen, kompastuminen tai kaatuminen.

c) Varmista tasapainoinen työasento.
d) Yksipuoliset liikkeet, epämukavat asennot ja tärinä saattavat vaikuttaa

haitallisesti käsiin.

e) Kova ääni saattaa aiheuttaa pysyviä kuulovaurioita. Käytä aina kuulosuojaimia.
f) Vältä pölyn hengittämistä, sillä pöly on terveydelle vaarallista.
g) Varmista, että ihmiset ja eläimet ovat riittävän etäällä työkalusta sen käytön aikana.
h) Tätä työkalua ei saa käyttää räjähtävien materiaalien läheisyydessä eikä sitä

ole eristetty niin, että sillä voi koskettaa virtalähteitä.

Oma turvallisuutesi

a) Ole huolellinen ja käytä tervettä järkeä, kun käytät paineilmalla toimivaa

käsityökalua. Älä käytä sähkökäyttöistä käsityökalua, jos olet väsynyt tai
päihteiden, lääkkeiden tai alkoholin vaikutuksen alainen. Lyhyenkin hetken kestävä

tarkkaavaisuuden herpaantuminen saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Suojavarusteiden, kuten

hengityssuojaimen, liukuestekenkien, kypärän ja kuulosuojaimien käyttäminen
vähentää loukkaantumisvaaraa.

c) Vältä laitteen tahatonta käynnistystä. Älä pidä sormea liipaisimella, kun liität

paineilmaletkun tai vaihdat hylsyn.

d) Älä kurota liian kauas. Varmista, että seisot tukevasti ja tasapainossa työn

jokaisessa vaiheessa. Näin hallitset laitteen paremmin yllättävissä tilanteissa.

e) Käytä tarkoituksenmukaisia vaatteita. Älä pidä löysiä vaatteita tai koruja.

Pidä hiukset, vaatteet ja käsineet loitolla koneen liikkuvista osista. Löysät
vaatteet, korut tai pitkät hiukset saattavat juuttua liikkuviin osiin.

f) Jos tyskentelyssä syntyy pölyä, käytä pölynpoistolaitteita.
g) Pidä kiinni laitteen eristetyistä otepinnoista, jos työkalu voi osua piilossa

oleviin jännitteisiin kohteisiin. Laitteen metalliosat voivat jännitteiseen kohteeseen
osuessaan johtaa sähköä ja aiheuttaa käyttäjälle sähköiskun.

h) Vältä suoraa kontaktia varusteisiin käytön aikana ja sen jälkeen.

Suomi

Sinkoilevien esineiden aiheuttamat vaarat

a) Työkappaleen, varusteiden tai asennetun työkalun osat saattavat singota

suurella nopeudella.

b) Käytä aina iskunkestäviä suojalaseja, kun työskentelet mutterinvääntimellä.

Valitse sopivat suojalasit, jotka suojaavat riittävästi työn jokaisessa vaiheessa.

c) Varmista, että työkappale on kunnolla kiinni.

25

Suomi

Tarttumisen vaara

a) Löysien vaatteiden, hiusten, korujen tai käsineiden juuttuminen koneeseen

saattaa aiheuttaa vakavan onnettomuuden, kuten tukehtumisen tai hiusten
irtoamisen.

b) Käsineet saattavat juuttua pyörivään työkaluun ja aiheuttaa vakavan

loukkaantumisen.

c) Kumipintaiset tai metallivahvistetut käsineet saattavat juuttua pyöriviin

hylsyihin ja pidentimiin.

d) Älä käytä huonosti istuvia tai kuluneita käsineitä.
e) Älä pidä kiinni karasta, hylsystä tai pidentimestä.
f) Pidä kädet loitolla pyörivästä karasta.

Laitteen liittäminen paineilmaletkuun

a) Laite tulee liittää paineilmajärjestelmään, jonka työpaine on 6,3 baaria (90 psi),

ja joka antaa puhdasta, suodatettua ja kuivaa ilmaa. Varoitus! Liian kova paine
lyhentää laitteen käyttöikää ja saattaa johtaa vakaviin henkilövahinkoihin.

b) Liitä työkaluun paineilmaletku.
c) Asenna pikaliitin letkuun ja sopiva liitin työkaluun. Älä asenna työkaluun pikaliitintä,

sillä tässä tapauksessa työkalussa on painetta, vaikka ilmaletku on irrotettu.

d) Jotta työkalun täysi kapasiteetti saadaan hyödynnettyä, kompressorin

vähimmäisilmanpaineen tulee vastata ilmanpainetyökalun ilmoitettua
ilmanpaineen kulutusta.

e) Käytä letkuja, joiden koko ja pituus ovat suositusten mukaisia. Älä liitä

työkalua kompressoriin ilman sammutusventtiiliä, joka on helppokäyttöinen
ja helppopääsyisessä paikassa.

f) Tyhjennä kompressorisäiliöön ja letkuihin kertyvä kondenssivesi säännöllisesti,

jotta vesi ei pääse paineilmajärjestelmään. Vesi saattaa jäätyä letkuihin tai

aiheuttaa työkalun ruostumisen.

26

Tuotekuvaus

1. ½″ hylsyn kiinnitys

2. Voitelunippa

3. Liipaisin

4. Ilman ulostuloaukko

5. ¼″ Paineilmaliitäntä

6. Toiminnonvalitsin

1

2

6

3

4

Voitelu

Työkalu tulee voidella voiteluöljysumuttimella tai lisäämällä muutama pisara öljyä
suoraan työkalun paineilmaliitäntään ennen käyttöä. Työkalun voiteluväli riippuu siitä,
kuinka usein sitä käytetään.

Ilmamoottorin voiteleminen

Mutterinvääntimen ilmamoottori tulee voidella ennen
ensimmäistä käyttökertaa sekä säännöllisesti koko laitteen
käyttöiän ajan. Käytä kevytjuoksuista öljyä, joka ei sisällä
hartsia tai happoja, ja jonka viskositeetti on korkeintaan 22.
Sopivia öljyjä ovat ompelukoneöljy ja paineilmakäyttöisille
työkaluille tarkoitetut öljyt.

Irrota mutterinväännin ilmaletkusta, pidä mutterinväännintä
ylösalaisin ja tiputa 2–3 tippaa öljyä paineilmaliitäntään (5).
Älävoitele liikaa; ylimääräinen öljy poistuu ulostuloaukon
kautta. Pidä ulostuloaukon edessä paperia tai liinaa ja
varmista, että lähistöllä ei ole ihmisiä tai herkkiä kohteita.

27

5

Suomi

Iskumekanismin voiteleminen (2)

Iskujärjestelmä voidellaan rasvalla tehtaassa, eikä
sitä tarvitse rasvata uudelleen, jos mutterinväännintä
käytetään vain syksyisin ja keväisin renkaiden
vaihtoon. Jos mutterinväännintä käytetään päivittäin,
iskumekanismi tulee voidella 2–3 kertaa kuukaudessa
tai tarvittaessa.

Käyttö

2

Suomi

1. Irrota paineilmaliitännässä oleva kuljetustulppa (5). Ruuvaa nippa kiinni paineilma­liitäntään. Käytä esim. kierteentiivistysteippiä, jotta liitännästä tulee ilmatiivis.

2. Paina hylsy kiinnikkeeseen (1).
Käytä ainoastaan vahingoittumattomia
voimahylsyjä.

3. Liitä paineilmaletkun pikaliitin
mutterinvääntimen nippaan.

28

4. Säädä pyörimissuunta ja iskuvoimakkuus toiminnonvalitsimella (6).

Pyöritys vastapäivään

Käännä toiminnonvalitsin vasta­päivään, kun haluat avata pultteja/
muttereita (pyöritys vastapäivään).
Vastapäivään pyöritettäessä mut­terinväännin pyörii täydellä teholla,
eikä tehoa voi säätää.

5. Käynnistä mutterinväännin pitämällä siitä kiinni molemmilla käsillä (jos mahdollista)
ja painamalla liipaisimesta.

Pyöritys myötäpäivään

Käännä toiminnonvalitsinta myötä-päivään,
kun haluat kiristää pultteja/muttereita
(pyöritys myötäpäivään). Koneessa on
3tehoa pyöritettäessä myötäpäivään:
alhainen teho - keskiteho - korkea teho.
Aloita aina alhaisimmalla teholla ja lisää
tehoa tarvittaessa.

Vianhaku

Mutterin­väännin
pyörittää
heikosti tai
eiollenkaan.

Työkalua ei ole voideltu. Voitele työkalu sopivalla öljyllä,

katso kohta Voitelu.

Ilmanpaine on alhainen. Säädä paineensäätimestä kompressorin

paineeksi 90 psi/6,3 baaria.

Toiminnonvalitsin on
väärässä asennossa.

Paine laskee. Liian pitkä tai halkaisijaltaan liian pieni letku

Ilmamoottorin lavat
ovat kuluneet.

Ulostuloaukosta tulee
vettä tai roiskeita.

Jos mutterinväännin on
pitkään käyttämättä,
ilmamoottorin lavat
saattavat juuttua kiinni.

Tarkista toiminnonvalitsimen asento.

aiheuttaa painehäviötä. Tarkista ja vaihda
lyhyempään/isompaan paineilmaletkuun.

Vaihda uudet lavat.

Poista kondenssivesi painesäiliöstä
ja letkusta.

Voitele työkalu sopivalla öljyllä, katso kohta
Voitelu. Käytä sen jälkeen konetta täydellä
teholla noin 30 sekunnin ajan. Katso kohta
Käyttö. Toista käsittely tarvittaessa.

Suomi

29

Suomi

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen
seassa. Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä
johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi
tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä
vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätys­järjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote
kierrätetään vastuullisella tavalla.

Tekniset tiedot

Työkalukiinnike ½″
Ilmankulutus 184 l/min
Kierrosluku 7800 kierr./min (kuormittamaton)
Suurin iskuvoima 610 Nm
Ilmaliitäntä ¼″ NPT
Suositeltu letkun halkaisija 3/8″
Suurin työpaine 6,3 baaria (90 psi)
Paino 2,1 kg
Äänenpaine (LpA) 84,4 dB(A), K: 3 dB(A)
Melutaso (LwA) 95,4 dB(A), K: 3 dB(A)
Tärinä a

8,47 m/s², K: 1,33 m/s²

h

30

Druckluft-Schlagschrauber 1/2″

Art.Nr. 41-1661 Modell RP17407

Vor Inbetriebnahme die Bedienungsanleitung vollständig durchlesen und für künftigen
Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns
vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice
über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

Warnung: Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen und

aufbewahren. Vor derBenutzung des Werkzeuges also alle Inhalte vollständig durchle­sen und sicherstellen, dass alles verstanden wird. Nichtbeachtung derSicherheitshin­weise kann zu Personenschäden führen.

Warnung: Nie den empfohlenen Arbeitsdruck von 6,3 bar (90 psi) überschreiten.
Ein zu hoher Druck kann zum Explodieren des Schlagschraubers und zu ernsten
Personenschäden oder zum Tode führen.

a) Den Schlagschrauber vor Zubehörwechsel, Wartungsarbeiten und

Aufbewahrung vom Luftschlauch trennen.

b) Bei derBenutzung des Schlagschraubers immer Augenschutz und Gehör-

schutz benutzen.

c) Keine losen Kleider oder Schmuck tragen. Haare, Kleidung und Handschuhe

von beweglichen Teilen fernhalten. Weite Kleidung, Schmuck oder lange Haare

können sich in beweglichen Geräteteilen verfangen und zu Personenschäden führen.

d) Beim Anschließen des Luftschlauches nie den Ein-/Ausschalter drücken.
e) Nur Zubehör und Verbindungsstücke benutzen, diefür druckluftbetriebene

Werkzeuge vorgesehen sind. Warnung: Nur für dasjeweilige Gerät
vorgesehene Kraftnüsse verwenden. Keine normalen Steckschlüssel-Nüsse
oder beschädigtes Zubehör verwenden.

f) Bevor dieNuss auf derMutter bzw. auf dem Bolzen sitzt, nie den Ein-/Ausschalter

betätigen. Kraftnuss/Zubehör muss ordentlich festsitzen.

g) Vor derBenutzung des Werkzeuges immer sicherstellen, dass alle Anschlüsse

ordentlich festsitzen und dassdie Luftschläuche nicht beschädigt sind.

h) Warnung: Vor Wartungsarbeiten oder dem Austausch von Zubehören immer

vom Luftschlauch trennen.

i) Dieses Werkzeug mit seinem Zubehör nicht auf irgendeine Weise ändern.

Deutsch

Gefahren am Arbeitsplatz

a) Die Arbeitsumgebung sauber und gut beleuchtet halten.
b) Die häufigsten Ursachen für schwere Verletzungen oder Todesfälle sind

Ausrutschen, Stolpern oder Stürzen. Auf hängende Schläuche/Kabel und
rutschige Böden achten.

c) Immer für sicheren Stand sorgen.

31

d) Monotone Arbeitsbewegungen, unbequeme Arbeitspositionen und Erschütte-

e) Überhöhte Geräuschpegel können zu Gehörschäden führen. Immer

f) Das Einatmen von Staub vermeiden.
g) Bei derBenutzung des Werkzeuges Menschen und Tiere auf Abstand halten.
h) Dieses Werkzeug ist nicht zur Benutzung in derNähe von explosiven

Persönliche Sicherheit

a) Bei derBenutzung von pneumatischen Werkzeugen vorsichtig sein und

b) Persönliche Schutzausrüstung benutzen. Immer eine Schutzbrille tragen.

c) Unbeabsichtigte Inbetriebnahme vermeiden. Beim Anschluss des Luftschlauches

d) Stabile und bequeme Arbeitsposition einnehmen. Immer eine gute Balance

e) Geeignete Arbeitskleidung tragen. Keine losen Kleider oder Schmuck tragen.

f) Bei staubintensiven Arbeiten immer Ausrüstung zum Absaugen und

g) Das Gerät immer anden isolierten Griffflächen festhalten, wenn dasWerkzeug

Deutsch

h) Während und nach dem Betrieb direkte Berührung mit den Zubehören vermeiden.

rungen können für Hände und Arme schädlich sein.

Gehörschutz benutzen.

Gegenständen geeignet. Dieses Werkzeug ist nicht für den Kontakt mit
Stromquellen isoliert.

auf den gesunden Menschenverstand hören. Bei Müdigkeit oder unter
dem Einfluss von Drogen, Alkohol oder Medikamenten kein Handwerkzeug
bedienen. Ein kurzer Moment derUnachtsamkeit kann zu schweren Personen-

schäden führen.

Die Benutzung von persönlicher Schutzausrüstung wie Atemschutz,
Sicherheitsschuhen, Helm und Gehörschutz bei Bedarf verringert
dasVerletzungsrisiko.

oder dem Austausch von Kraftnüssen nie den Finger am Ein-/Ausschalter halten.

sicherstellen. Dies hilft dabei, in unvorhergesehenen Situationen die Kontrolle zu
behalten.

Haare, Kleidung und Handschuhe von beweglichen Teilen fernhalten. Weite Kleidung,
Schmuck oder lange Haare können sich in beweglichen Geräteteilen verfangen.

Aufsammeln von Staub benutzen.

in Kontakt mit versteckten elektrischen Leitungen kommen könnte. Metallteile

des Schlagschraubers können spannungsführend werden und dem Benutzer
einen Stromschlag versetzen.

Gefahr durch weggeschleuderte Gegenstände

a) Teile des Werkstücks, des Zubehörs oder dasWerkzeug selbst können mit

hoher Kraft weggeschleudert werden.

b) Bei derArbeit mit einem Schlagschrauber immer einen bruchsicheren

Augenschutz benutzen. Immer einen für diejeweilige Arbeitsaufgabe geeigneten

Augenschutz wählen.

c) Sicherstellen, dass dasWerkstück sicher befestigt ist.

32

Einklemmgefahr

a) Das Verfangen von Kleidung, Haar, Schmuck, Halsketten oder losen

Arbeitshandschuhen im Werkzeug kann zu Erstickung, Skalpierung sowie
ernsthaften Quetsch- und Klemmverletzungen führen.

b) Handschuhe können sich im rotierenden Werkzeug verfangen und zu

Verletzungen wie gebrochenen Fingern führen.

c) Gummiüberzogene oder metallverstärkte Arbeitshandschuhe können sich

leicht in rotierenden Nüssen oder Verlängerungen verfangen.

d) Keine losen oder abgenutzten Arbeitshandschuhe benutzen.
e) Nie ander Nuss, Spindel oder Verlängerung festhalten.
f) Die Hände von derrotierenden Spindel fernhalten.

Anschluss anDruckluftsystem

a) Das Werkzeug anein Druckluftsystem mit einem Arbeitsdruck von 6,3 bar (90 psi)

und sauberer, gefilterter und trockener Luft anschließen.
Warnung: Zu hoher Arbeitsdruck verringert dieLebensdauer des Werkzeugs
und kann zu ernsten Personenschäden führen.

b) Das Werkzeug aneinen Schlauch anschließen, derfür Druckluft vorgesehen ist.
c) Einen Schnellanschluss am Schlauch und einen passenden Nippel am

Werkzeug anschließen. Niemals den Schnellanschluss am Werkzeug
anbringen, denn dann steht dasWerkzeug auch bei nicht angeschlossenem
Schlauch unter Druck.

d) Damit dasWerkzeug mit voller Kapazität arbeiten kann, muss derKompressor

mindestens den angegebenen Luftverbrauch des Werkzeugs decken.

e) Schläuche in derempfohlenen Länge und Größe verwenden. Nie dasWerkzeug

direkt ohne ein leicht zugängliches Rückschlagventil anden Kompressor
anschließen.

f) Regelmäßig dasKondenswasser im Kompressortank und in den Schläuchen

entleeren, damit dasWasser nicht im Druckluftsystem landet. Dadurch kann

das Wasser im Schlauch einfrieren oder Rostschäden am Werkzeug verursachen.

33

Deutsch

Produktbeschreibung

1. ½″-Werkzeugaufnahme

2. Schmiernippel

3. Ein-/Ausschalter

4. Ausblasöffnung

5. ¼″-Druckluftanschluss

6. Funktionswahlschalter

1

2

6

3

Schmierung

Die Druckluft zum Werkzeug ölen, entweder mit einem Nebelöler oder indem vor
derBenutzung etwas Öl in den Werkzeuganschluss getropft wird. Das Werkzeug
muss je nach Häufigkeit derBenutzung geölt werden.

Schmierung des Druckluftmotors

Der Druckluftmotor des Schlagschraubers muss vor dem

Deutsch

ersten Gebrauch und danach ab und zu geschmiert werden.
Dünnflüssiges, harzfreies und säurefreies Öl mit einer
Viskosität von höchstens 22 benutzen, z. B. Nähmaschinenöl
oder Öl für druckluftbetriebenes Werkzeug und Maschinen.

Den Schlagschrauber vom Druckluftschlauch trennen,
umdrehen und 2–3 Tropfen Öl in den Druckluftanschluss (5)
geben. Nicht zu viel Öl hineingeben. Eventuell überschüssiges
Öl wird durch dieAusblasöffnung ausgeblasen. Deshalb ein
Tuch andie Ausblasöffnung halten und vorher sicherstellen,
dass keine Personen oder empfindlichen Gegenstände in
derNähe sind.

4

34

5

Schmierung des Schlagmechanismus (2)

Der Schlagmechanismus ist ab Werk mit Fett ge­schmiert und muss nicht mehr geschmiert werden,
wenn der Drehschlagschrauber nur im Herbst und
Frühjahr zum Reifenwechsel benutzt wird. Wird das
Gerät täglich benutzt, sollte der Schlagmechanismus
2–3malmonatlich oder bei Bedarf geschmiert werden.

2

Betrieb

1. Den Transportschutz aus dem Druckluftanschluss (5) herausnehmen. Den Nippel
am Druckluftanschluss festschrauben. Dabei eine Gewindeabdichtung benutzen,
damit dieVerbindung luftdicht wird.

2. Eine Nuss auf dieAufnahme (1)
drücken. Ausschließlich unbeschädigte
Kraftnüsse benutzen.

Deutsch

3. Den Schnellanschluss des
Druckluftschlauchs am Nippel des
Schlagschraubers anschließen.

35

4. Die Drehrichtung und Schlagstärke mithilfe des Funktionswahlschalters (6) einstellen:

5. Zum Starten, den Schlagschrauber möglichst mit beiden Händen festhalten und

Fehlersuche

Deutsch

Linkslauf

Zum Lösen von Bolzen/Muttern den
Funktionswahlschalter gegen den Uhr­zeigersinn drehen. Im Linkslauf steht nur
die volle Schlagstärke als Leistungsstufe
zur Verfügung.

dann den Ein-/Ausschalter betätigen.

Der Schlag­schrauber
dreht sehr
schwach
oder gar
nicht.

Das Werkzeug ist
nicht geschmiert.

Niedriger Luftdruck. Den Druckregulator am Kompressor auf

Funktionswahlschalter
in falscher Position.

Der Druck sinkt. Druckverlust durch zu langen Schlauch

Abgenutzte Rotorblätter im
Druckluftmotor.

Wasser oder Spritzer treten
aus derAusblasöffnung aus.

Nach längerer Nicht­benutzung des Schlag ­schraubers können
dieRotorblätter des Druck­luftmotors festklemmen.

Rechtslauf

Zum Anziehen von Bolzen/Muttern den
Funktionswahlschalter im Uhrzeigersinn
drehen. Im Rechtslauf stehen drei
verschiedene Schlagstärken zur
Verfügung: niedrig, mittel und hoch.
Immer mit derniedrigsten Schlagstärke
anfangen und dann bei Bedarf erhöhen.

Das Werkzeug mit geeignetem Öl schmieren.
Siehe Abschnitt Schmierung.

90 psi (6,3 bar) stellen.
Überprüfen.

oder zu kleinen Schlauchdurchmesser.
Überprüfen und ggf. durch kürzeren/
dickeren Druckluftschlauch ersetzen.

Austauschen.

Das Kondenswasser aus dem Kompressor­tank und dem Schlauch leeren.

Das Werkzeug mit geeignetem Öl schmieren.
Siehe Abschnitt Schmierung. Danach
dasWerkzeug für ca. 30 s unbelastet auf
derhöchsten Schlagstärke betreiben.
Siehe Betrieb. Bei Bedarf wiederholen.

36

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass das Produkt nicht gemeinsam mit
dem Hausmüll entsorgt werden darf. Dies gilt in der gesamten EU.
Um möglichen Schäden für Umwelt und Gesundheit vorzubeugen,
die durch unsachgemäße Abfallentsorgung verursacht werden,
dieses Produkt zum verantwortlichen Recycling geben, um die
nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.
Bei der Abgabe des Produktes bitte die örtlichen Recycling- und
Sammelstationen nutzen oder den Händler kontaktieren. Dieser kann
das Produkt auf eine umweltfreundliche Weise recyceln.

Technische Daten

Werkzeugaufnahme ½″
Druckluftverbrauch 184 l/min
Drehzahl 7 800 /min (unbelastet)
Max. Schlagstärke 610 Nm
Druckluftanschluss ¼″ NPT
Empfohlener Schlauchdurchmesser 3/8″
Max. Arbeitsdruck 6,3 bar (90 psi)
Gewicht 2,1 kg
Schalldruckpegel (LpA) 84,4 dB(A), K: 3 dB(A)
Schallleistungspegel (LwA) 95,4 dB(A), K: 3 dB(A)
Schwingungsemissionswert a

8,47 m/s², K: 1,33 m/s²

h

37

Deutsch

Declaration of Conformity

Försäkran om överensstämmelse

Samsvarerklæring

Vakuutus yhdenmukaisuudesta

Konformitätserklärung

Declares that this product complies with the requirements of the following directives and standards

Intygar att denna produkt överensstämmer med kraven i följande direktiv och standarder

Bekrefter at dette produktet er i samsvar med følgende direktiver og standarder

Vakuuttaa, että tämä tuote täyttää seuraavien direktiivien ja standardien vaatimukset

Erklärt hiermit, dass dieses Produkt die Anforderungen und Bestimmungen folgender Richtlinien erfüllt

Air Impact Wrench

41-1661

RP17407

Machinery Directive
2006/42/EC

EN ISO 11148-6:2012

Ellinor Wickström

Product Compliance Manager

Insjön, Sweden, 2018-10-05

CLAS OHLSON AB, SE-793 85 INSJÖN, SWEDEN

38

39

Sverige

Kundtjänst tel: [phone]
fax: [phone]
e-post: [email protected]

Internet www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00
faks: 23 21 40 80
e-post: [email protected]

Internett www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Suomi

Asiakaspalvelu puh.: 020 111 2222
sähköposti: [email protected]

Internet www.clasohlson.fi

Osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

United Kingdom

Customer Service Contact number: 020 8247 9300
E-mail: [email protected]

Internet www.clasohlson.co.uk

Postal 10 – 13 Market Place
Kingston upon Thames
Surrey
KT1 1JZ

Deutschland

Kundenservice Hotline: [phone]
E-Mail: [email protected]

Homepage www.clasohlson.de

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38,
20354 Hamburg
