English

Mini fridge, 4 L

Art.no 44-5669 Model RE1000A-GS

Please read theentire instruction manual before using theproduct and then save it for future reference. Wereserve theright for any errors in text or images and any necessary changes made to technicaldata. Intheevent of technical problems or other queries, please contact our Customer Services.

Safety

• Use thefridge in anarea where there is constant free airﬂow available.

• Never cover thefridge duringuse.

• Always place thefridge on aﬂat, stable surface.

• Do not subject thefridge to blows or impacts.

• Do not attempt to open thehousing or modify thefridge in anyway.

• All repairs must only be carried out by qualiﬁed service technicians.

• This fridge contains electronic components and must only be used indoors, under cover or in such conditions that it is not exposed to moisture, water or other liquid.

• The product may only be connected to the supplied power adapter.

• Thefridge is only intended for temporary cooling/warming. It is not intended for continuous use over anextended period.

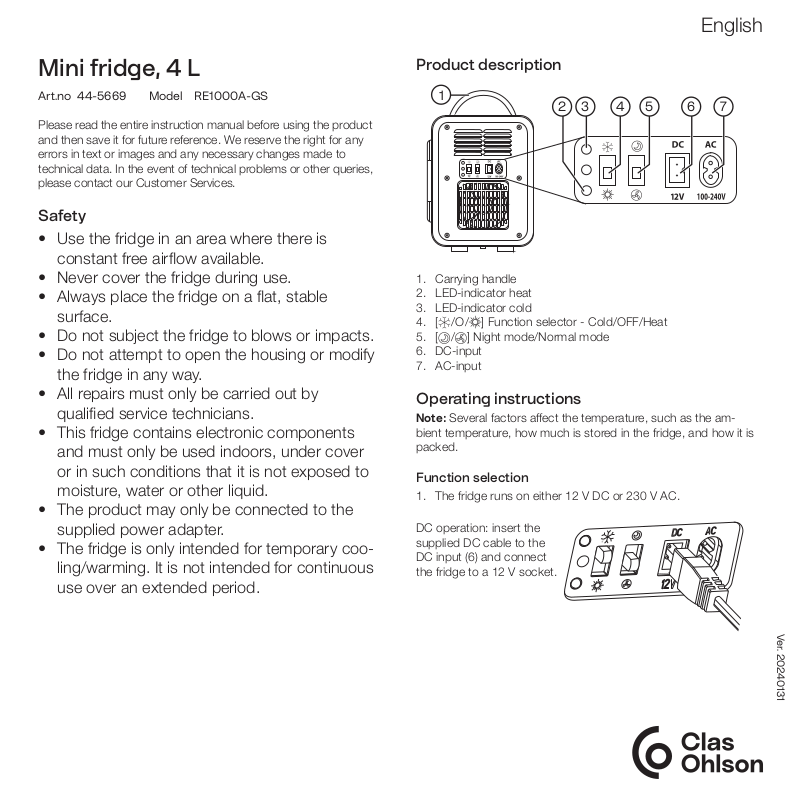

Product description

53 7642

1. Carrying handle

2. LED-indicator heat

3. LED-indicator cold

4. [ / O / ] Function selector - Cold/OFF/Heat

5. [ / ] Night mode/Normal mode

6. DC-input

7. AC-input

Operating instructions

Note: Several factors affect thetemperature, such as theambient temperature, how much is stored in thefridge, and how it is packed.

Function selection

1. The fridge runs on either 12 V DC or 230 V AC.

DC operation: insert the supplied DC cable to the DC input (6) and connect the fridge to a 12 V socket.

Ver. 20240131

Page 2

English

AC operation: plug the supplied cable into the AC input (7) and connect the fridge to a wall socket.

2. Select thedesired function, heat ( ) or cold ( ). Two LED indicators sit next to each of thetwo functions. Green = COLD, red = HOT.

3. Turn theselector switch to OFF to turn the fridge off.

Note:

• Turn thefridge off and let it rest for 5 min before changing between thehot and cold functions.

• Thefridge has afan for automatic heat and cold regulation.

• When used at night, the fridge fan can be set to night mode ( ), running at a reduced speed to lower the noise level.

Care and maintenance

• Always turn off thefridge and make sure it is unplugged from the wall socket beforecleaning.

• Never pour water directly into thefridge during cleaning. Wipetheinterior and exterior with adampcloth. Useamild cleaningagent. Neveruse solvents or corrosive cleaning products.

• Turn off thefridge and remove thecable from thewall socket when it is not beingused.

Replacing thefuse

The12 V plug also doubles as afuse holder. Changing procedure:

1. Unscrew thetip of theplug where thefuse holder is located.

3. Screw thefuse holder back into place to complete theprocedure.

2. Pull out thefuse holder and replace thedamaged fuse (10 A, 6×32 mm).

Troubleshooting guide

Thecool box won’t turn on.

Thecool box has anautomatic fan for heat and cold regulation.

• Make sure that thepower lead is properly connected to both the fridge and the 12 V/wall socket.

• Check that the12 V/wall socket is live.

• Check thefuse status in the12 V plug. Change if necessary, see Replacing thefuse section above.

Theautomatic fan may turn on and off sporadically in order to maintain proper temperature regulation. This is completely normal.

Responsible disposal

This symbol indicates that this product should not be disposed of with general household waste. This applies throughout the entire EU. In order to prevent any harm to the environment or health hazards caused by incorrect waste disposal, the product must be handed in for recycling so that the material can be disposed of in a responsible manner. When recycling your product, take it to your local collection facility or contact the place of purchase. They will ensure that the product is disposed of in an environmentally sound manner.

Specifications

Connecon 12 V DC / 220-240 V AC 50-60 Hz Fuse 10 A, 6×32 mm Cooling capacity 48 W (cools to max 15–18 ºC below

thesurrounding ambient temperature)

Warming capacity 38 W (warms up to max 60 ºC, ±10 ºC) Capacity 4 I Sound level ≤ 40 dB

Size (W×D×H) 208×265×265 mm Weight 2.2 kg

Ver. 20240131

Page 3

Svenska

Minikyl, 4 l

Art.nr 44-5669 Modell RE1000A-GS

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtidabruk. Vi reserverar oss förev. text- och bildfel samt ändringar av tekniskadata. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

• Placera kylen så att luft alltid kan cirkulera fritt runt höljet vid användning.

• Täck aldrig över kylen vid användning.

• Placera alltid kylen på ettplant och stabilt underlag.

• Utsätt inte kylen för slag och stötar.

• Försök inte öppna kylens hölje eller ändra den på någotsätt.

• Alla reparationer måste utföras av kvaliﬁcerad servicepersonal.

• Kylen innehåller elektroniska komponenter och får endast användas inomhus, under tak eller under sådana förhållanden att den inte utsätts för fukt, vatten eller annan vätska.

• Produkten får endast anslutas till medföljande nätadapter.

• Kylen är endast avsedd för tillfällig nedkylning/ uppvärmning. Den är inte avsedd för kontinuerlig användning under en längre period.

Produktbeskrivning

53 7642

1. Bärhandtag

2. LED-indikator värme

3. LED-indikator kyla

4. [ / O / ] Funktionsväljare - Kyla/Av/Värme

5. [ / ] Nattläge/Normalläge

6. DC-ingång

7. AC-ingång

Användning

Obs! Mångafaktorer påverkar temperaturen, t.ex. omgivande temperatur, hur mycket varor som ﬁnns ikylen samt hur dessa är packade.

Välj funktion

1. Kylen kan drivas med antingen DC (12V) eller AC (230V).

DC-drift: sätt i den medföljande DC-sladden i DC-ingången (6) och anslut kylen till ett 12 Vuttag.

Sverige • kundtjänst, tel. 0247/445 00 e-post: [email protected] internet: www.clasohlson.se brev: Clas Ohlson AB, 793 85 Insjön

Ver. 20240131

Page 4

Svenska

AC-drift: sätt den medföljande sladden i ACingången (7) och anslut kylen till ett vägguttag.

2. Välj funktion, värme ( ) eller kyla ( ), med funktionsväljaren. LED-indikatorerna bredvid respektive läge indikerar vald funktion. Grön = kyla, röd = värme.

3. Sätt funktionsväljaren i läge (O ) för att stänga av.

Obs!

• Stäng av kylen och låt den vila i 5 min innan du byter funktion från kyla till värme eller tvärtom.

• Kylens ﬂäkt slås på och stängs av automatiskt vid användning för att reglera temperaturen.

• Vid användning nattetid kan kylens ﬂäkt sättas i nattläge ( ). Den går då med reducerad hastighet för att sänka ljudnivån.

Skötsel och underhåll

• Stäng av kylen och se till att den inte är ansluten till vägguttaget före rengöring.

• Häll inte vatten direkt ikylen vid rengöring. Torkaav in- och utsida med enfuktigtrasa. Använd ettmilt rengöringsmedel, aldrig lösningsmedel eller frätande kemikalier.

• Stäng av kylen och dra ut anslutningskabeln ur vägguttaget när den inte används.

Byte av säkring

12 V-kabelns propp innehåller en säkring. Gör så här för att byta:

Felsökningsschema

Kylen går inte att slå på.

Kylboxens ﬂäkt slås på och stängs av vid användning.

• Se till att anslutningskabeln är ordentligt ansluten till kylboxen och till 12 V-/vägguttaget.

• Finns det ström i 12 V-/vägguttaget?

• Kontrollera säkringen i 12 V-kabelns propp. Byt vid behov, se avsnittet Byte av säkring ovan.

Fläkten slås på/av automatiskt för att reglera temperaturen. Detta är helt normalt.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushålls avfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som ﬁnns där du beﬁnner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.

Specifikationer

Anslutning 12 V DC / 220-240 V AC 50-60 Hz Säkring 10 A, 6×32 mm Eekt kyla 48 W (kyler max 15–18 ºC under

omgivande temperatur)

Eekt värme 38 W (värmer till max 60 ºC, ±10 ºC) Kapacitet 4 l Ljudnivå ≤ 40 dB Må (B×D×H) 208×265×265 mm Vikt 2,2 kg

1. Skruva ur den gängade säkringshållaren i proppens spets.

3. Skruva tillbaka säkringshållaren i proppen.

Sverige • kundtjänst, tel. 0247/445 00 e-post: [email protected] internet: www.clasohlson.se brev: Clas Ohlson AB, 793 85 Insjön

2. Dra ut säkringshållaren och byt säkringen (10 A, 6×32 mm).

Ver. 20240131

Page 5

Norsk

Minikjøleskap, 4 l

Art.nr 44-5669 Modell RE1000A-GS

Les brukerveiledningen grundig før produktet tas ibruk og ta vare på den for framtidigbruk. Vi reserverer oss motev. feil itekst og bilde, samt forandringer av tekniskedata. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

• Plasser kjøleskapet sånn at luft alltid kan sirkulere fritt rundt enheten vedbruk.

• Dekk aldri till kjøleskapet underbruk.

• Plasser alltid kjøleskapet på etplant og stabilt underlag.

• Utsett ikke kjøleskapet for slag ellerstøt.

• Forsøk aldri å demontere eller modiﬁsere kjøleskapet på noen måte.

• Alle reparasjoner må utføres av kvaliﬁsert servicepersonell.

• Kjøleskapet inneholder elektroniske komponenter og må kun brukes innendørs, under tak eller under forhold hvor det ikke blir utsatt for fuktighet, vann eller annen væske.

• Produktet skal kun kobles til den medfølgende strømadapteren.

• Kjøleskapet er kun beregnet for midlertidig kjøling/oppvarming. Det er ikke beregnet for kontinuerlig bruk under over enlengre periode.

Produktbeskrivelse

53 7642

1. Bærehåndtak

2. LED-indikator varme

3. LED-indikator kjøling

4. [ / O / ] Funksjonsbryter - Kjøling/Av/Varme

5. [ / ] Nattmodus/Normalmodus

6. DC-inngang

7. AC-inngang

Bruk

Obs! Deter mange faktorer som påvirker temperaturen, som f.eks. omgivelsestemperaturen, hvor mange varer det er iskapet, hvordan disse er pakket,etc.

Velg funksjon

1. Kjøleskapet kan drives med enten DC (12 V) eller AC (230 V).

DC-drift: Sett den medfølgende DC-ledningen inn i DC-inngangen (6) og koble kjøleskapet til en 12 V-kontakt.

Norge • kundesenter, tlf. 23 21 40 00 [email protected] www.clasohlson.no Clas Ohlson AS, Postboks 485 Sentrum, 0105 Oslo

Ver. 20240131

Page 6

Norsk

AC-drift: Sett den medfølgende ledningen inn i AC-inngangen (7) og koble kjøleskapet til et vegguttak.

2. Velg enfunksjon: varme ( ) eller kjøling ( ), med funksjonsbryteren. LED-indikatoren som sitter ved siden av respektive funksjon indikerer valget ditt. Grønn = kjøling, rød = oppvarming.

3. Sett funksjonsbryteren på (O ) for å slå av kjøleskapet.

Obs!

• Skru av kjøleskapet og la det hvile i5 minutter før du skifter funksjon fra kjøling til oppvarming eller omvendt.

• Kjøleskapets vifte skrus på og av automatisk ved bruk for åregulere temperaturen.

• Ved bruk på nattestid kan kjøleskapets vifte settes i nattmodus ( ). Den går da med redusert hastighet for å senke lydnivået.

Stell og vedlikehold

• Skru av kjøleskapet og pass på at det er koblet fra strøm før rengjøring.

• Ikke hell vann direkte ikjøleskapet ved rengjøring. Tørkav innvendig og utvendig med enfuktigklut. Benytt etmildt rengjøringsmiddel, aldri løsemidler eller etsende kjemikalier.

• Skru av kjøleskapet og trekk ut strømkabelen fra vegguttaket når skapet ikke er ibruk.

Skifte av sikring

12 V-kabelens plugg har ensikring. Skifte av den foregår slik:

Feilsøking

Det går ikke åskru på kjøleskapet.

Kjøleskapets vifte slår seg av og på under bruk.

• Sjekk at ledningen er hel og riktig koblet.

• Er det strøm istrømuttaket?

• Kontroller sikringen itilkoblingskabelens plugg. Skift ved behov, se avsnittet Skifte av sikring.

Viften skrus på/av automatisk for åregulere temperaturen. Dette er helt normalt.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder i hele EØS-området. For å forebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på en ansvarsfull måte. Benytt miljøstasjonene som er der du beﬁnner deg eller ta kontakt med forhandler. De kan se til at produktet blir behandlet på en tilfredsstillende måte som gagner miljøet.

Spesifikasjoner

Tilkobling 12 V DC / 220-240 V AC 50-60 Hz Sikring 10 A, 6×32 mm Eekt kjøling 48 W (kjøler maks 15–18 ºC

under omgivelsestemperatur)

Eekt oppvarming 38 W (varmer opp til maks 60 ºC, ±10 ºC) Kapasitet 4 liter Lydnivå ≤ 40 dB Mål (b x d x h) 208×265×265 mm Vekt 2,2 kg

1. Skru ut den gjengede sikrings holderen på tuppen av pluggen.

3. Skru sikringsholderen tilbake ipluggen.

Norge • kundesenter, tlf. 23 21 40 00 [email protected] www.clasohlson.no Clas Ohlson AS, Postboks 485 Sentrum, 0105 Oslo

2. Trekk ut sikringsholderen og skift sikringen (10 A, 6×32 mm).

Ver. 20240131

Page 7

Suomi

Minijääkaappi, 4 l

Tuotenro 44-5669 Malli RE1000A-GS

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emmevastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.

Turvallisuus

• Sijoita jääkaappi sellaiseen paikkaan, että ilma pääsee kiertämään vapaasti sen ympärillä käytön aikana.

• Älä peitä jääkaappia käytön aikana.

• Sijoita jääkaappi tasaiselle ja tukevalle alustalle.

• Älä altista jääkaappia iskuille tai tärähdyksille.

• Älä avaa jääkaapin koteloa, äläkä muuta jääkaappia.

• Jääkaapin saa korjata ainoastaan valtuutettu huoltoliike.

• Jääkaapissa on elektronisia komponentteja. Jääkaappia saa käyttää ainoastaan sisätiloissa, katetuissa tiloissa tai olosuhteissa, joissa sitä ei altisteta kosteudelle, vedelle tai muille nesteille.

• Laitteen saa kytkeä vain mukana toimitettuun verkkomuuntajaan.

• Jääkaapin on tarkoitettu ainoastaan tilapäiseen jäähdyttämiseen/lämmittämiseen. Jääkaappia ei ole tarkoitettu pitkäaikaiseen käyttöön.

Tuotekuvaus

53 7642

1. Kantokahva

2. Lämmityksen LED-merkkivalo

3. Jäähdytyksen LED-merkkivalo

4. [ / O / ] Toiminnonvalitsin - Jäähdytys/Pois päältä/Lämmitys

5. [ / ] Yötila/Normaali tila

6. DC-liitäntä

7. AC-liitäntä

Käyttö

Huom.! Lämpötilaan vaikuttavat monet tekijät, kuten ympäristön lämpötila, jääkaapin sisällön määrä ja sisällön pakkaustapa.

Toiminnon valitseminen

1. Jääkaapin käyttöjännite on joko DC (12 V) tai AC (230 V).

Tasavirtakäyttö: aseta mukana tuleva DC-johto DC-liitäntään (6), ja liitä jääkaappi 12 V:n liitäntään.

Suomi • asiakaspalvelu puh. 020 111 2222 [email protected] www.clasohlson.fi Clas Ohlson Oy, Kaivokatu 10 B, 00100 Helsinki

Ver. 20240131

Page 8

Suomi

Vaihtovirtakäyttö: aseta mukana tuleva johto AC-liitäntään (7), ja liitä jääkaappi pistorasiaan.

2. Valitse toiminto, lämmitys ( ) tai jäähdytys ( ) toiminnonvalitsimella. Merkkivalot näyttävät valitun toiminnon. Vihreä = jäähdytys, punainen = lämmitys.

3. Sammuta jääkaappi asettamalla toiminnonvalitsin asentoon (O ).

Huom.!

• Ennen kuin vaihdat toiminnon jäähdytyksestä lämmitykseen tai päinvastoin, sammuta kylmälaukku ja anna sen seistä 5 minuuttia.

• Jääkaapin puhallin säätelee lämpötilaa käynnistymällä ja sammumalla automaattisesti.

• Yökäyttöä varten jääkaapin puhallin voidaan asettaa yötilaan ( ), jolloin se toimii pienemmällä nopeudella melutason vähentämiseksi.

Huolto ja puhdistaminen

• Sammuta jääkaappi ja varmista ennen puhdistusta, ettei sitä ole liitetty liitäntään.

• Älä kaada vettä jääkaappiin puhdistuksen yhteydessä. Puhdista sisä- ja ulkopinta kostealla liinalla. Käytä tarvittaessa mietoa puhdistusainetta. Älä käytä liuotusaineita tai syövyttäviä kemikaaleja.

• Sammuta jääkaappi ja irrota liitäntäjohto liitännästä, kun jääkaappia ei käytetä.

Sulakkeen vaihto

12 V:n johdossa on sulakekotelo. Vaihda sulake seuraavalla tavalla:

Vianhakutaulukko

Jääkaappi ei käynnisty.

Jääkaappipuhallin käynnistyy ja sammuu käytön aikana.

• Varmista, että liitäntäjohto on kunnolla liitetty kylmälaukkuun 12 V:n liitäntään/ seinään.

• Varmista, että 12 V:n liitännässä on virtaa.

• Tarkista 12 V:n kaapelin sulakkeen kunto. Vaihda sulake tarvittaessa. Katso yllä oleva kohta Sulakkeen vaihto.

Puhallin säätelee lämpötilaa käynnistymällä/sammumalla automaattisesti. Tämä on täysin normaalia.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Liitäntä 12 V DC / 220-240 V AC 50-60 Hz Sulake 10 A, 6×32 mm Jäähdytysteho 48 W (jäähdyttää enintään 15–18 ºC

ympäristön lämpötilaa viileämmäksi)

Lämmitysteho 38 W (lämpötila enintään 60 ºC, ±10 ºC) Tilavuus 4 l Äänenvoimakkuus ≤ 40 dB

Mitat (L×S×K) 208×265×265 mm Paino 2,2 kg

1. Ruuvaa irti kierteinen sulakepidike.

3. Ruuvaa sulakepidike takaisin paikalleen.

Suomi • asiakaspalvelu puh. 020 111 2222 [email protected] www.clasohlson.fi Clas Ohlson Oy, Kaivokatu 10 B, 00100 Helsinki

2. Vedä sulakepidike ulos ja vaihda sulake (10 A, 6×32 mm).

Ver. 20240131
