clas ohlson RD-40 User manual [en, de, fi, sv, no]

Pedestal Fan

Golväkt
Gulvvifte
Lattiatuuletin
Standventilator

EnglishSvenskaNorskSuomiDeutsch

Art.no Model

18-1505 RD-40
36-7816 RD-40

Ver. 20181203

2

Pedestal Fan

Art.no 18-1505 Model RD-40
36-7816 RD-40

Please read theentire instruction manual before using theproduct and then save
it for future reference. Wereserve theright for any errors in text or images and any
necessary changes made to technicaldata. Intheevent of technical problems or other
queries, please contact our Customer Services (see address details on theback).

Safety

• To reduce the risk of electric shock, do not use this product
with any solid-state speed control device.

• Never use theproduct if themains lead, plug or any other part
is damaged or is not working properly.

• Never try to alter, repair or modify theproduct in anyway.

• Theproduct is only intended for indoor use in adry, clean
environment. Neverplace theproduct where there is arisk of
it falling into water or other liquid.

• Always unplug theproduct from thepower point when it is
not inuse.

• Never leave unsupervised children together with theproduct.

• This appliance can be used by children aged from 8 years and
above and persons with reduced physical, sensory or mental
capabilities or lack of experience and knowledge if they have
been given supervision or instruction concerning use of the
appliance in a safe way and understand the hazards involved.
Children shall not play with the appliance. Cleaning and user
maintenance shall not be made by children without supervision.

• Never connect theproduct to themains before it is
completely assembled.

• Never poke any foreign objects through thesafety grille.

• Never turn theproduct off by pulling theplug out of thewall
socket. Always turn theproduct off using thepower switch.

• Themains lead should be checked regularly. Neveruse
theproduct if themains lead or plug is damaged.

• If themains lead is damaged it should only be replaced by
aqualified electrician.

English

3

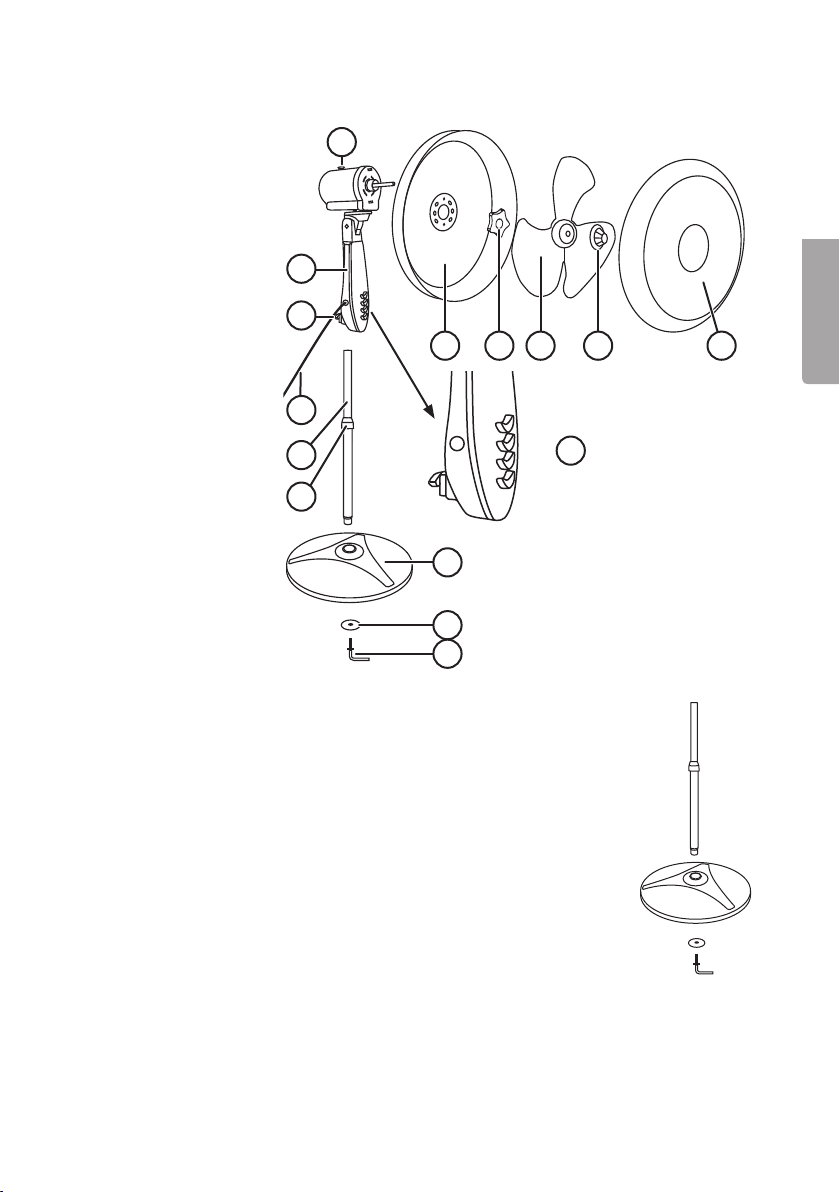

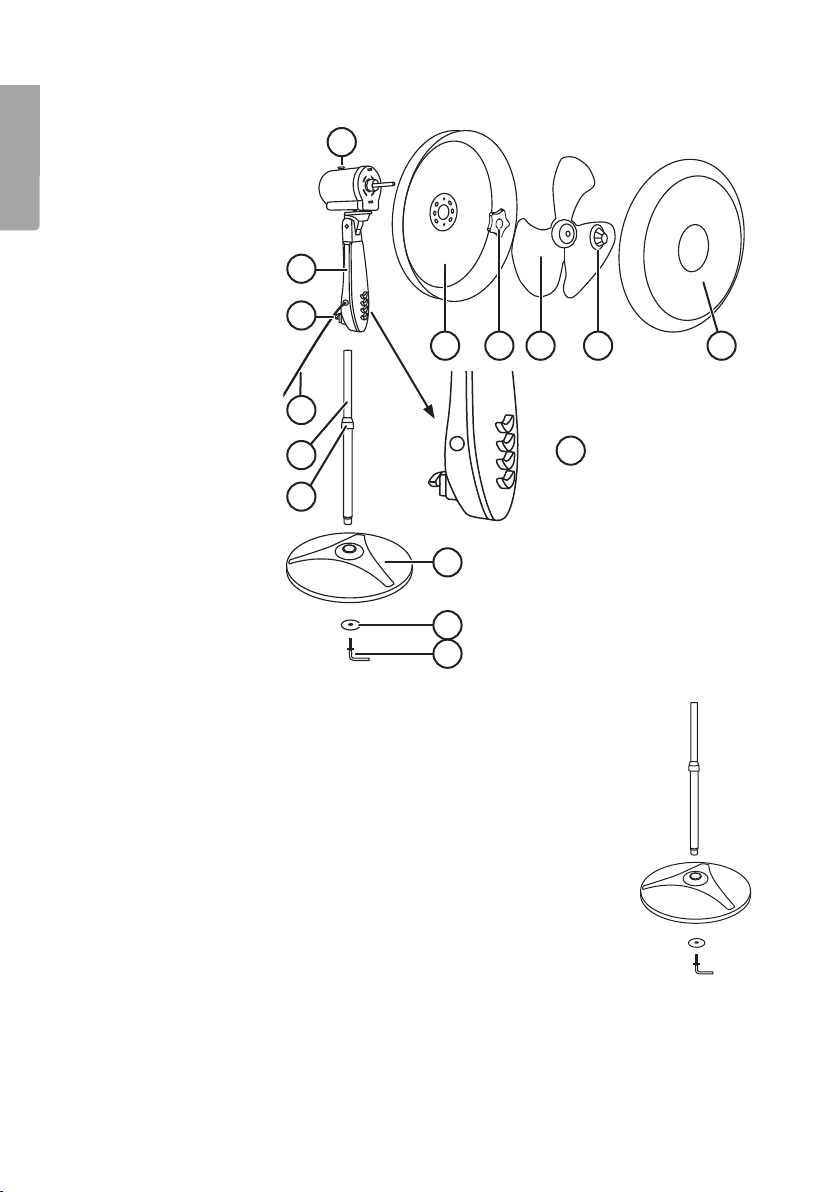

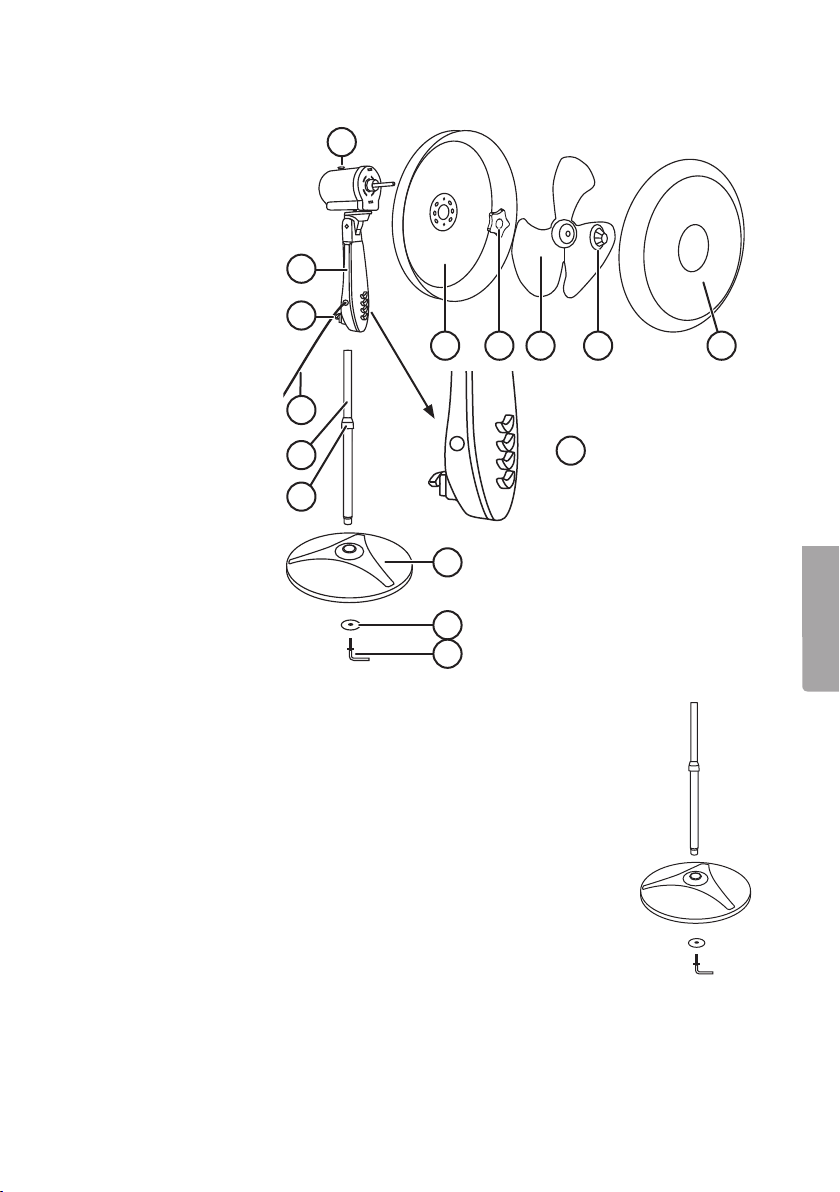

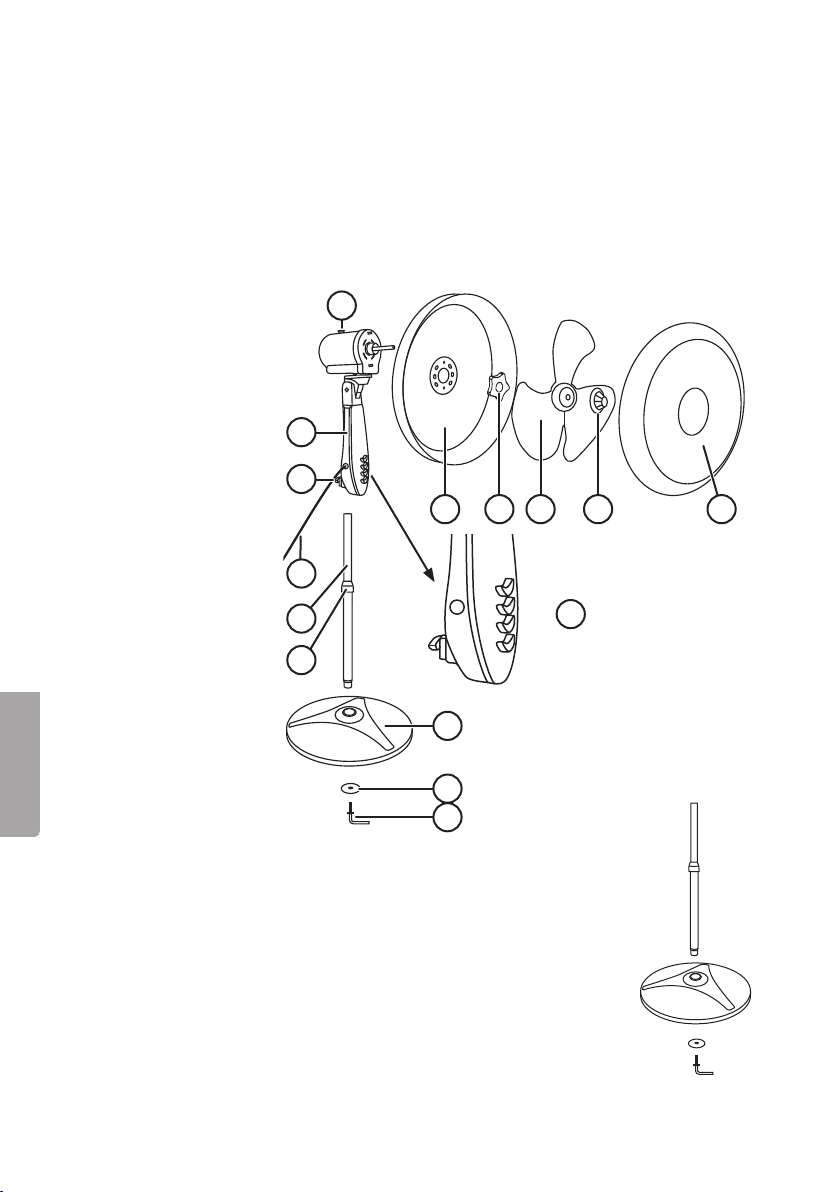

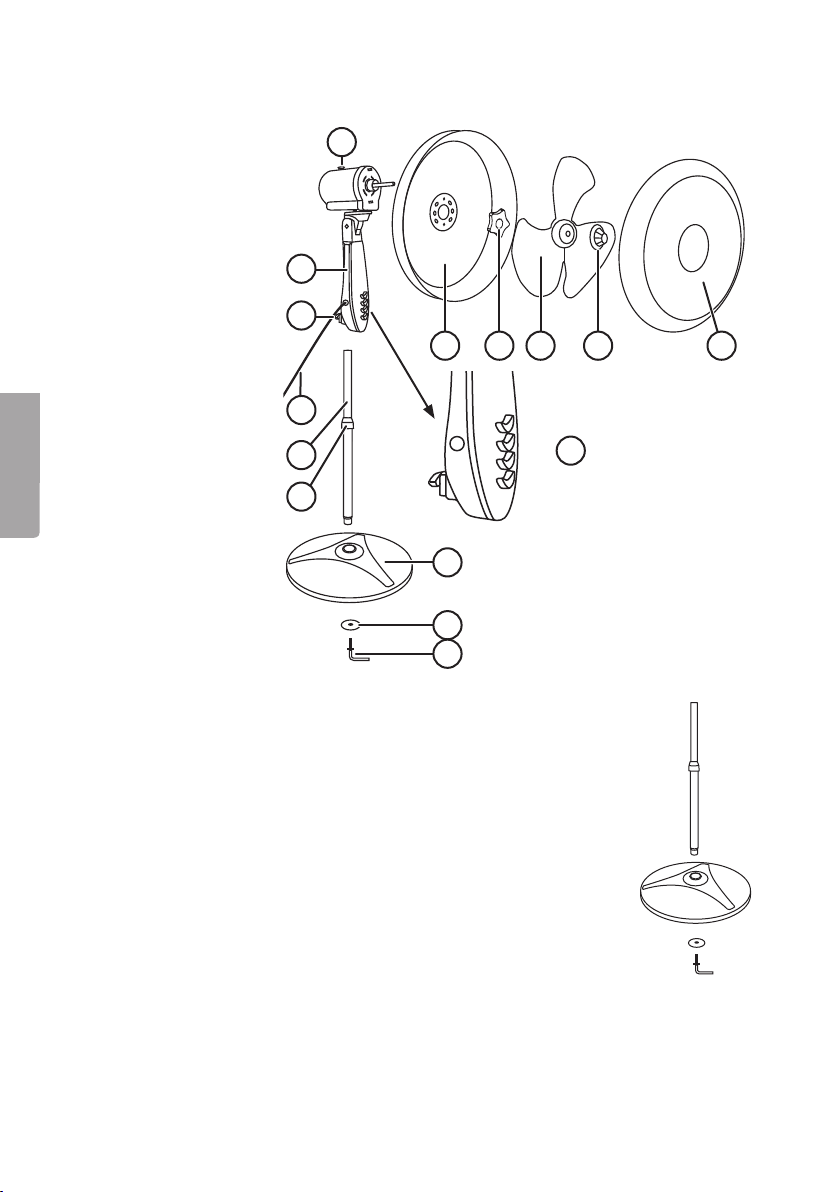

Product description

English

1. Oscillating action
selector

2. Front safety grille

3. Fan blade locknut

4. Fanblade

5. Rear safety grille
locknut

6. Rear safety grille

7. Three speed and
on/off buttons

8. Base

9. Base washer

10. Screw B

11. Lockingring

12. Pedestal
extensiontube

13. Mainslead

14. Screw A

15. Fanhead

15

14

13

12

11

1

3456

3
2

7

1
0

2

8

9

10

Assembly

Attaching thebase

Attach thepedestal extension tube (12) to thebase (8) using
screw B (10) and thebase washer (9).

4

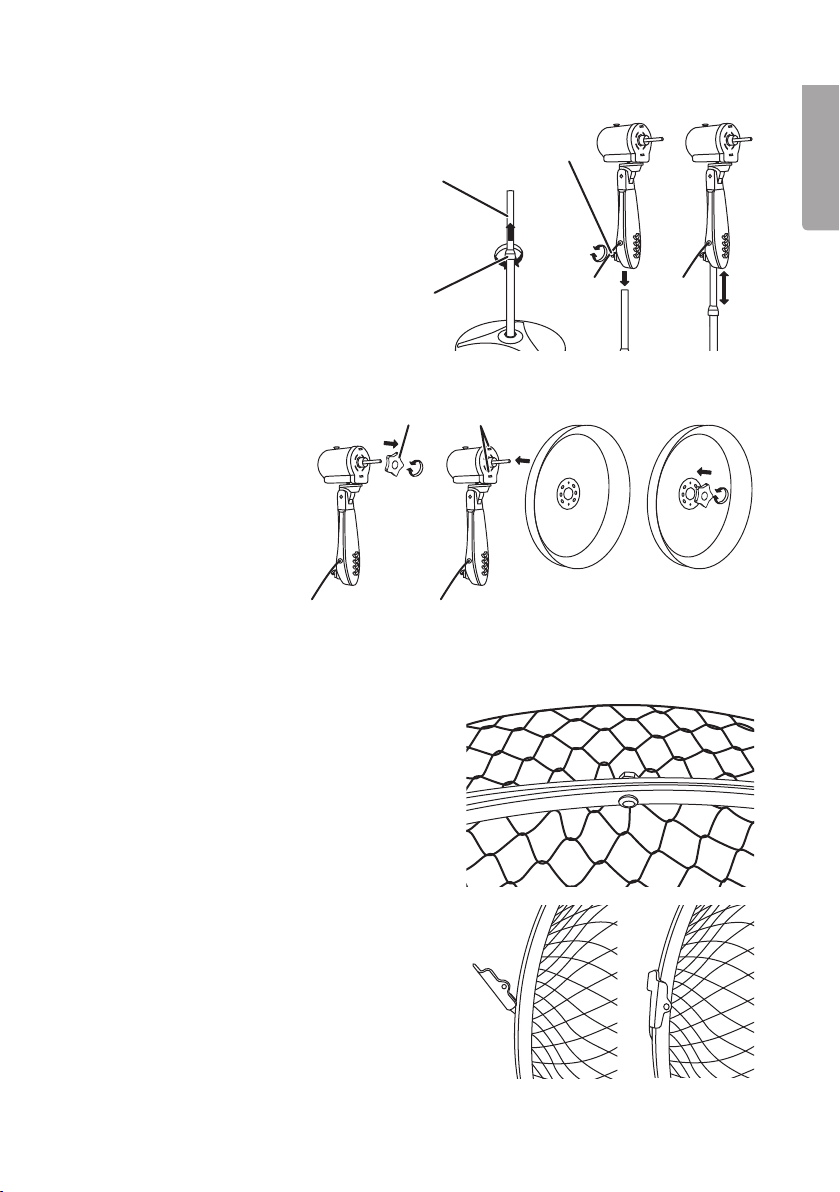

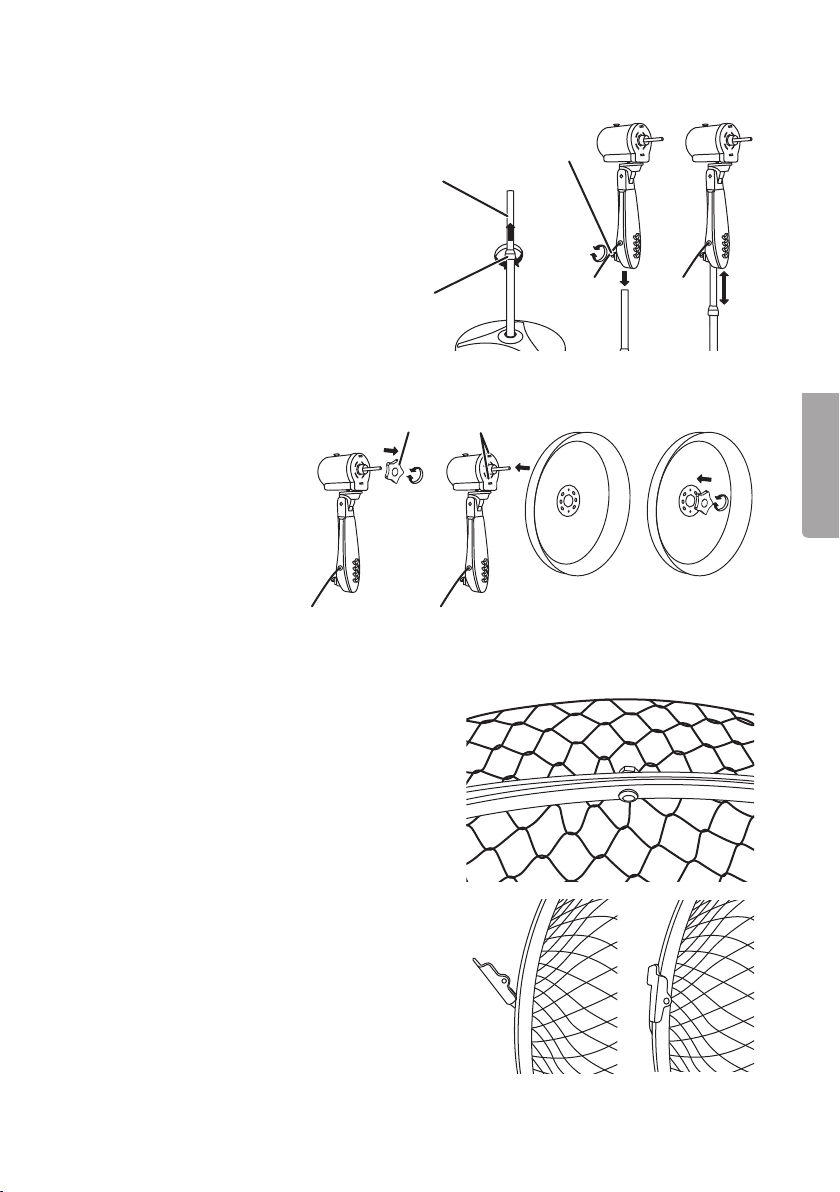

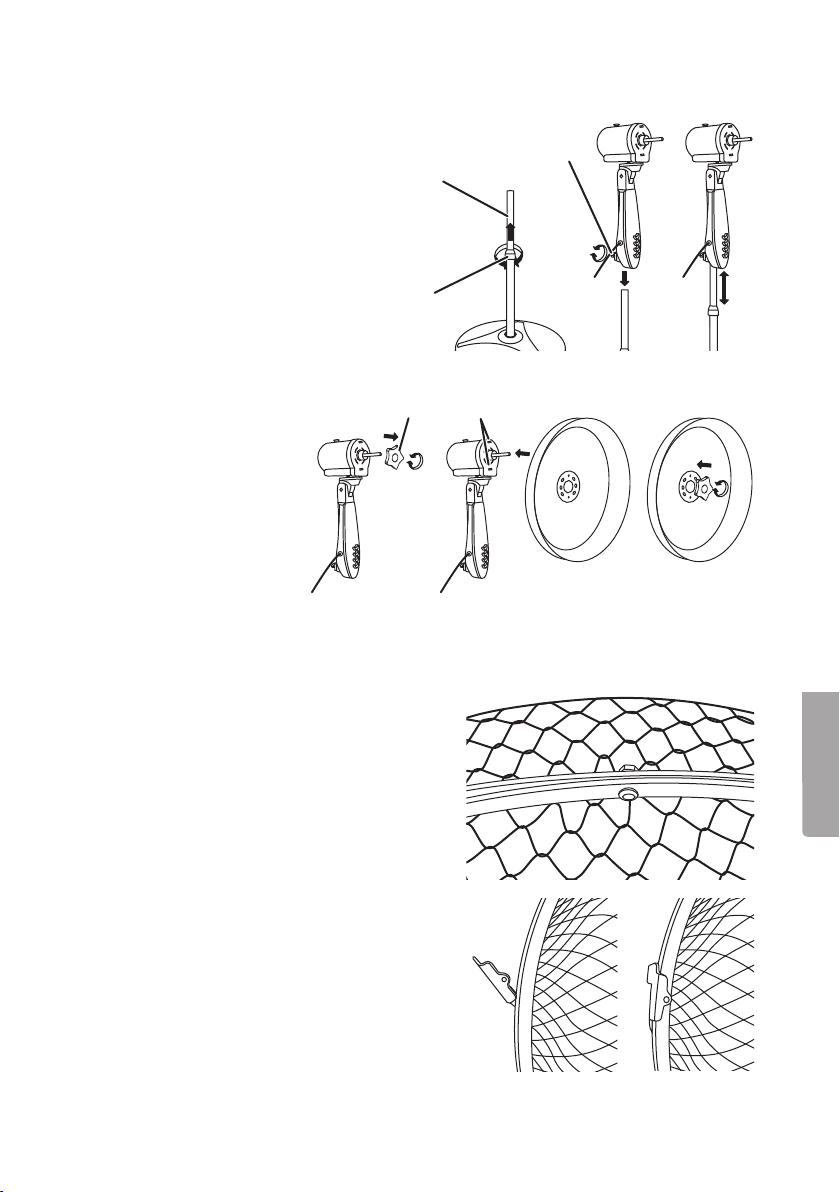

Assembling thefanhead

1. Undo thelocking ring and
extend thepedestaltube.
Tighten thelocking ringagain.

2. Undo screw Aand
place thefan head onto
thepedestaltube. Tighten
screw A.

3. Undo thelocking ring and
adjust thefan to thedesired
height. Tighten thelocking
ringagain.

Pedestal
extension
tube

Lockingring

Fitting thefan blade and safety grille

1. Remove thelock nut (5)
from therear safety grille.

2. Pass therear grille
(6) over thedrive
shaft on thefront of
themotor and align it on
thelocatingpins.

3. Secure therear grille
using therear grille
locknut.

4. Thread thefan blade onto
themotor driveshaft.
Tighten thelock nut (3).

5. Hook the top of the front half of the safety
grille onto the rear safety grille and lock the
two halves of the grille together by passing
the screw through the hole at the bottom
and fitting the nut.

Grillenut Locatingpins

Screw A

English

6. Bend the four clips on the front safety grille
down over the edges of the rear grille.

5

English

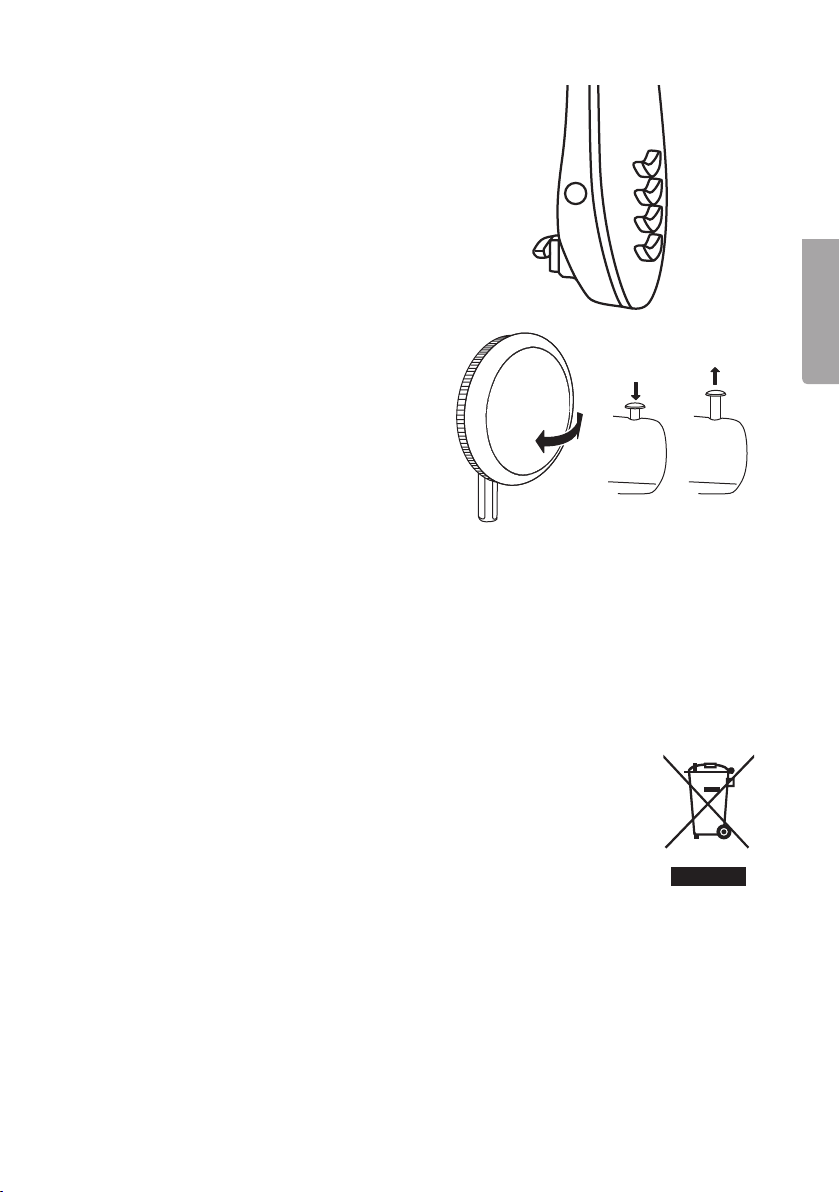

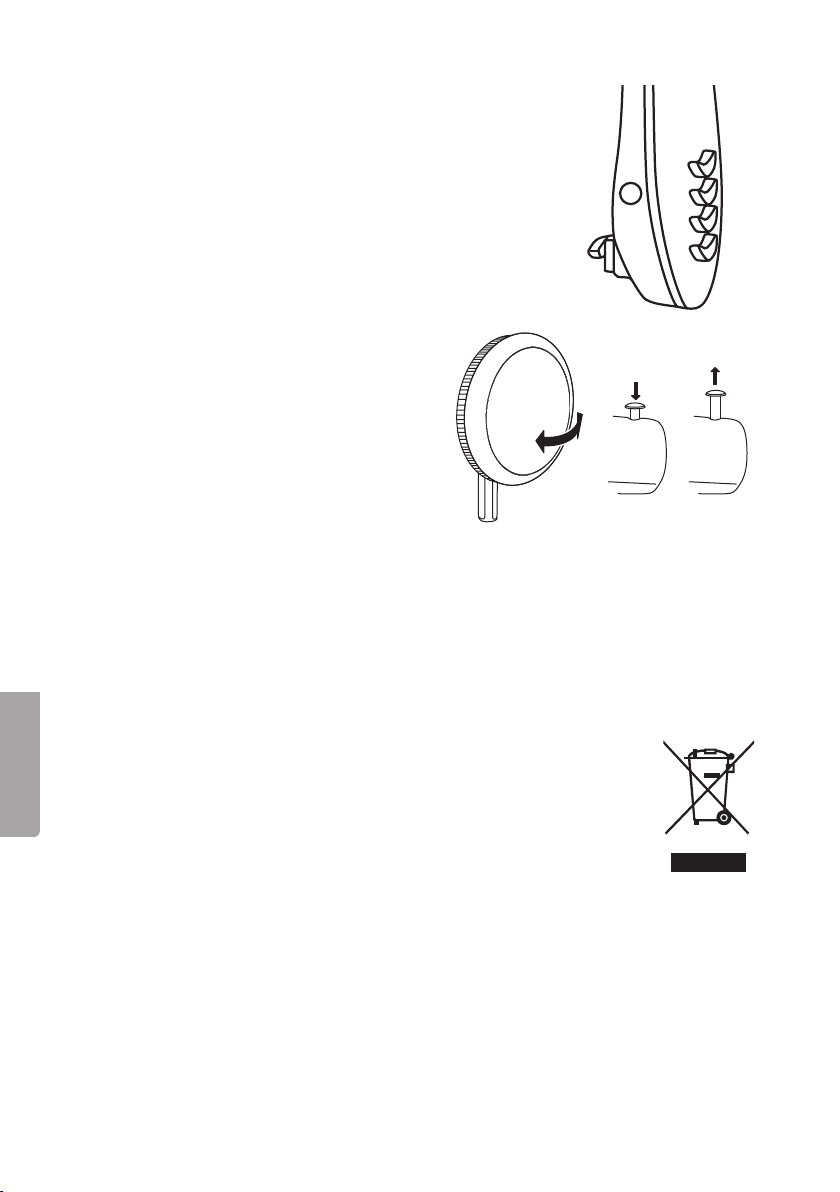

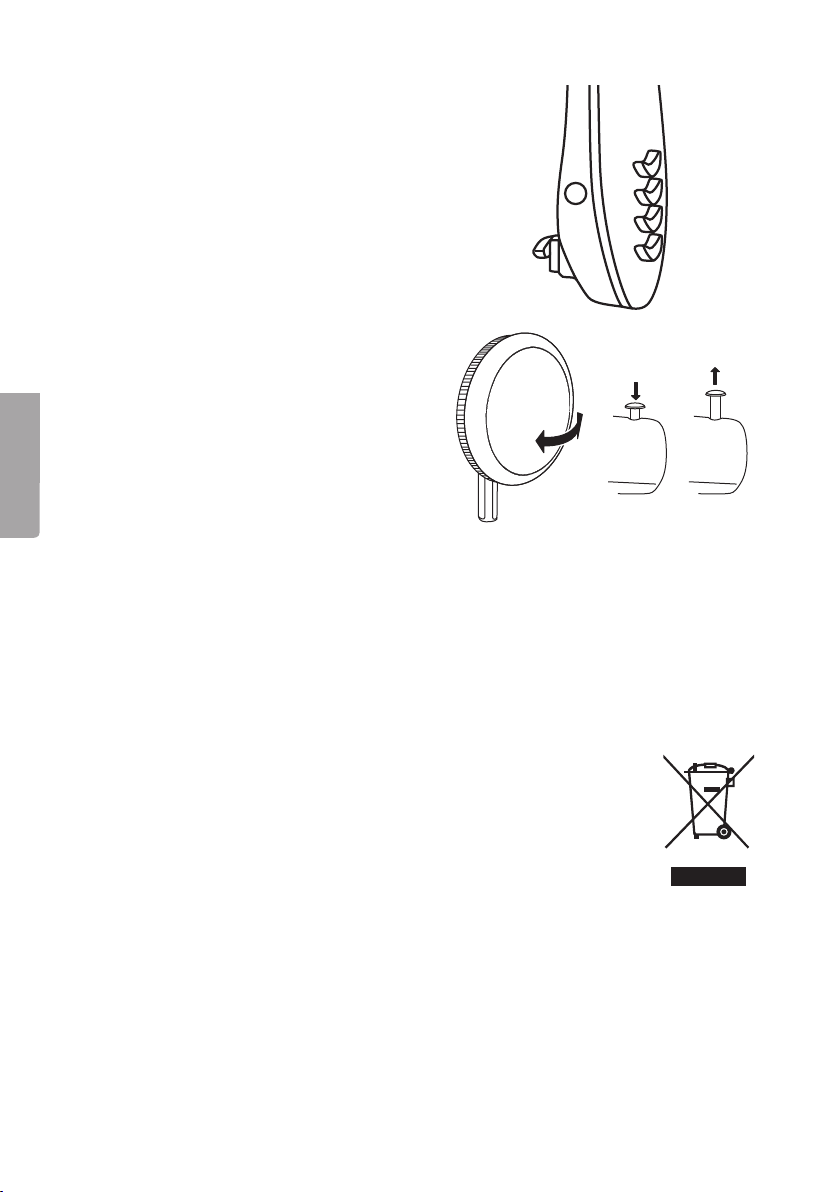

On/off and speed control

Plug themains lead into awall socket.

• [ 0 ] Off

• [ 1 ], [ 2 ], [ 3 ] Switch on and select fanspeed

3
2
1
0

Oscillation on/off

Press down theselector (1) to activate
theoscillation feature, pull up theselector to
deactivate theoscillation feature.

Care and maintenance

• Clean theproduct using alightly moistenedcloth. Useonly mild cleaning agents,
never solvents or corrosive chemicals.

• Always unplug thefan from thepower point before cleaning it or when it is not to
be used for alongtime.

Responsible disposal

This symbol indicates that this product should not be disposed of
with general householdwaste. Thisapplies throughout theentire EU.
Inorder to prevent any harm to theenvironment or health hazards
caused by incorrect waste disposal, theproduct must be handed in
for recycling so that thematerial can be disposed of in aresponsible
manner. Whenrecycling your product, take it to your local collection
facility or contact theplace of purchase. Theywill ensure that
theproduct is disposed of in anenvironmentally sound manner.

6

Specifications

Voltage 220–240 V AC, 50/60 Hz
Power 50W
Height 130–170cm
Diameter 40cm
Cable length 155cm
Weight 4.60 kg

Description Symbol Value Unit

Max fan flow rate F 40.45 m³/min
Fan power input P 39.97 W
Service value SV 1.01 (m³/min)/W
Standby power consumption P
Fan sound power level LwA 53.74 dB(A)
Maximum air velocity c 3.28 metres/sec
Measurement standard for

servicevalue:

SB

IEC 60879:1986 (corr.1992)

0 W

English

7

Golvfläkt

Art.nr 18-1505 Modell RD-40
36-7816 RD-40

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram­tidabruk. Vireserverar oss förev. text- och bildfel samt ändringar av tekniskadata.
Vidtekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter
påbaksidan).

Säkerhet

Svenska

• Koppla inte någon form av hastighetsstyrning till produkten,

• Använd aldrig produkten om nätkabeln, stickproppen eller

• Försök aldrig att på något sätt ändra, reparera eller modifiera

• Produkten får endast användas inomhus itorra och rena

• Dra alltid ut stickproppen ur vägguttaget när produkten

• Lämna aldrig barn utan tillsyn isamma lokal som produkten.

• Produkten får användas av barn från 8 år och av personer

• Anslut aldrig produkten till elnätet innan den är monterad.

• Stick inte in främmande föremål innanför skyddsgallret.

• Stäng aldrig av produkten genom att dra ut stickproppen ur

• Nätkabeln bör regelbundet kontrolleras. Använd aldrig

• Om nätkabeln skadas ska den bytas av behörig elektriker.

det kan leda till elektriska stötar.

någon annan del är skadad eller inte fungerar på rättsätt.

produkten.

miljöer. Placera aldrig produkten så att den kan falla ned
ivatten eller annan vätska.

inteanvänds.

med någon form av funktionsnedsättning, brist på erfarenhet
eller kunskap som skulle kunna äventyra säkerheten, om de
har fått instruktioner om hur produkten på ett säkert sätt ska
användas och förstår faror och risker som kan uppkomma.
Låt aldrig barn leka med produkten. Rengöring och skötsel får
inte utföras av barn utan vuxens närvaro.

vägguttaget. Stängalltid av produkten med strömbrytaren.

produkten om nätkabeln eller stickproppen är skadade.

8

Produktbeskrivning

1. Reglage för
svepande rörelse

2. Främre skyddsgaller

3. Låsmutter fläktblad

4. Fläktblad

5. Låsmutter bakre
skyddsgaller

6. Bakre skyddsgaller

7. Knappar för tre
hastigheter samt
avstängning

8. Fot

9. Fotbricka

10. Skruv B

11. Låsring

12. Förlängningsstativ

13. Nätkabel

14. Skruv A

15. Fläktkropp

15

14

13

12

11

1

3456

3
2

7

1
0

2

Svenska

8

9

10

Montering

Montering avfoten

Montera förlängningsstativet (12) ifoten (8) genom att fästa med
skruv B (10) och fotbrickan (9).

9

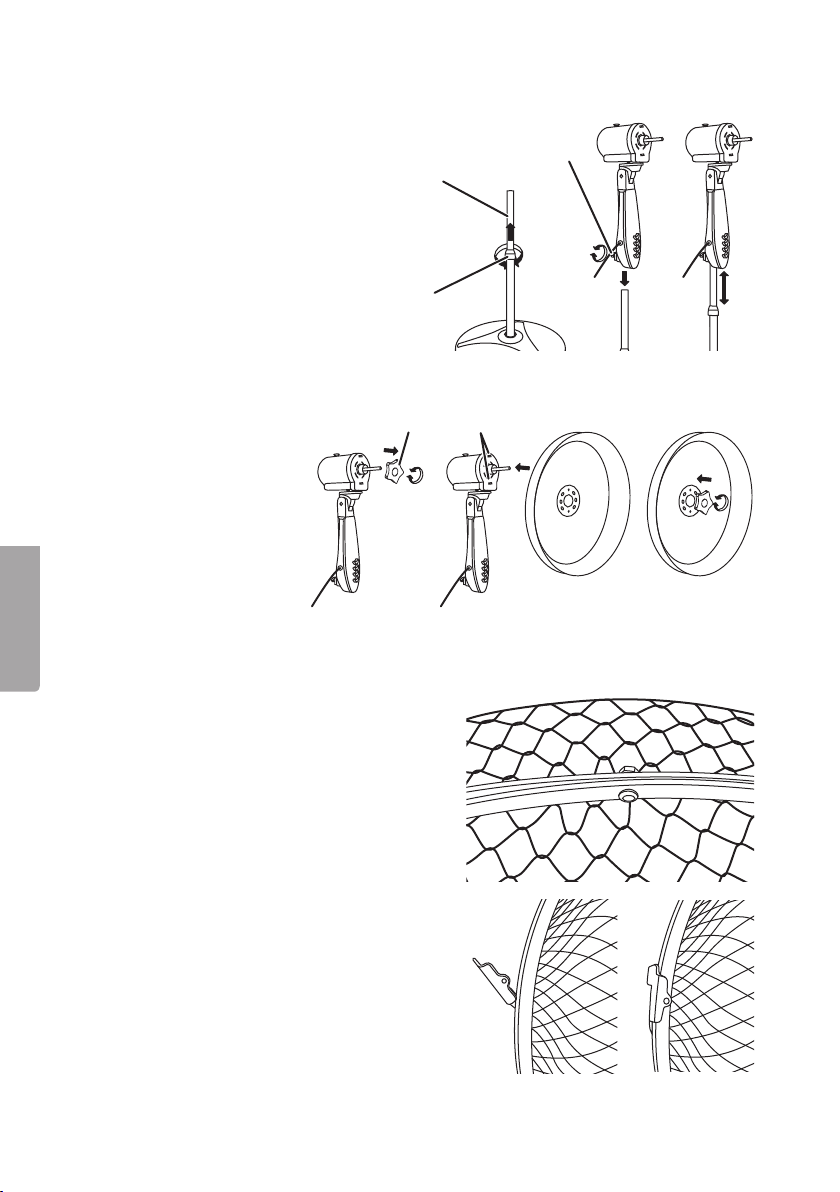

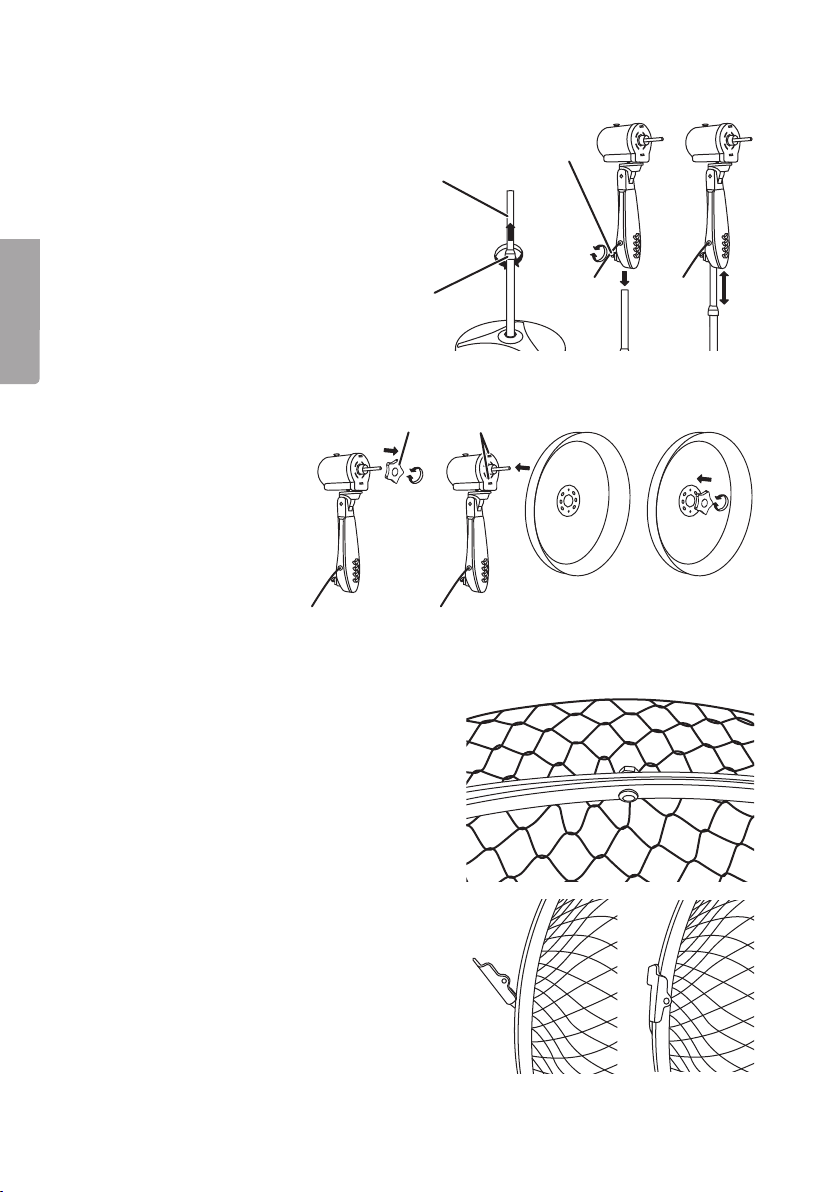

Montering av fläktkroppen

1. Lossa låsringen och lyft

2. Lossa skruven Aoch placera

3. Lossa låsringen och ställ

Svenska

Montering av fläktblad och skyddsgaller

1. Lossa låsmuttern (5) för

2. Sätt det bakre

3. Dra åt låsmuttern för

4. Placera fläktbladet på

upp förlängningsstativet.
Dradärefter åt låsringen.

fläktkroppen på stativet.
Dradärefter åt skruven A.

in önskad höjd för fläkten.
Dradärefter åt låsringen.

det bakre skyddsgallret.

skyddsgallret (6) på
motorns framsida, så
att gallrets riktningshål
fäster imotorns tappar.

detbakre skyddsgallret.

motoraxeln. Draåt
låsmuttern (3).

Skruv A

Förlängningsstativ

Låsring

Gallermutter Tappar

5. Häkta det främre gallrets hake i överkant
mot det bakre skyddsgallret och säkra
gallrens position genom att montera den
medföljande skruven och muttern i hålet
igallrens nederkant.

6. Vik de fyra låsflikarna på det främre
gallrets sidor över kanten på det bakre
skyddsgallret.

10

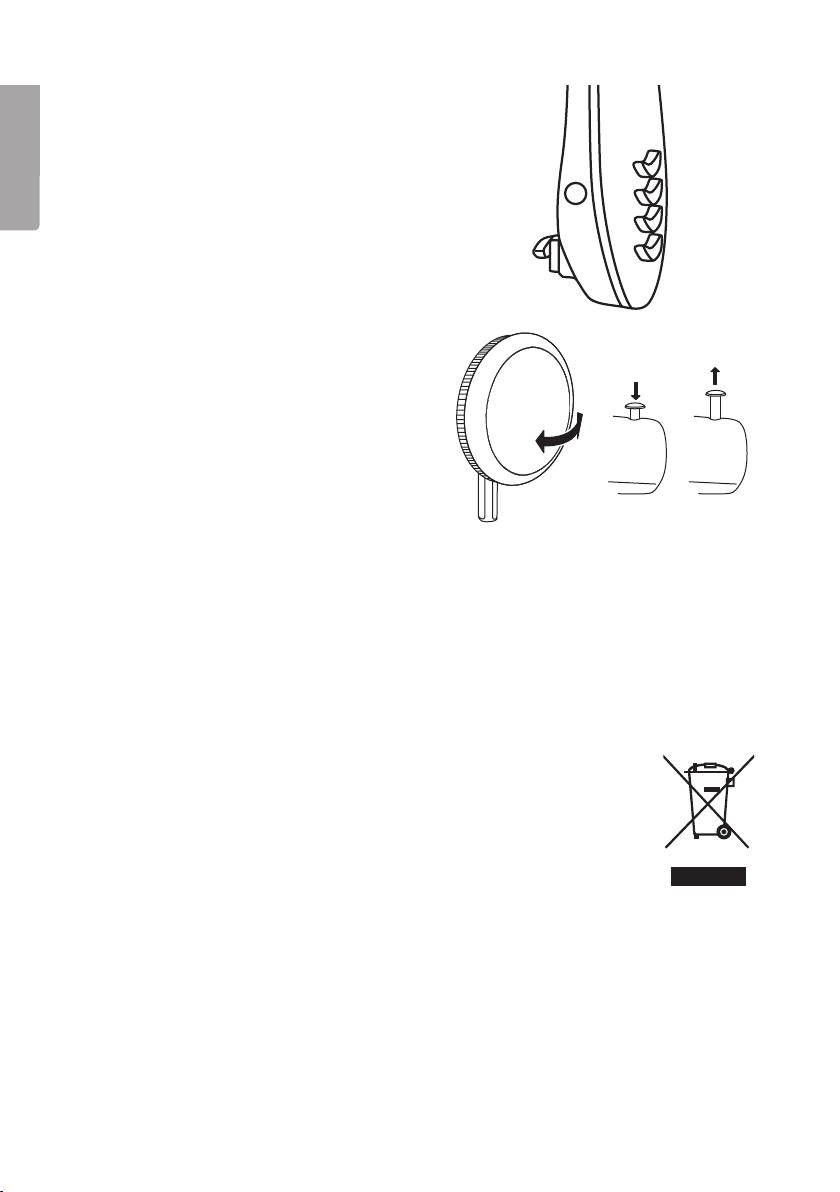

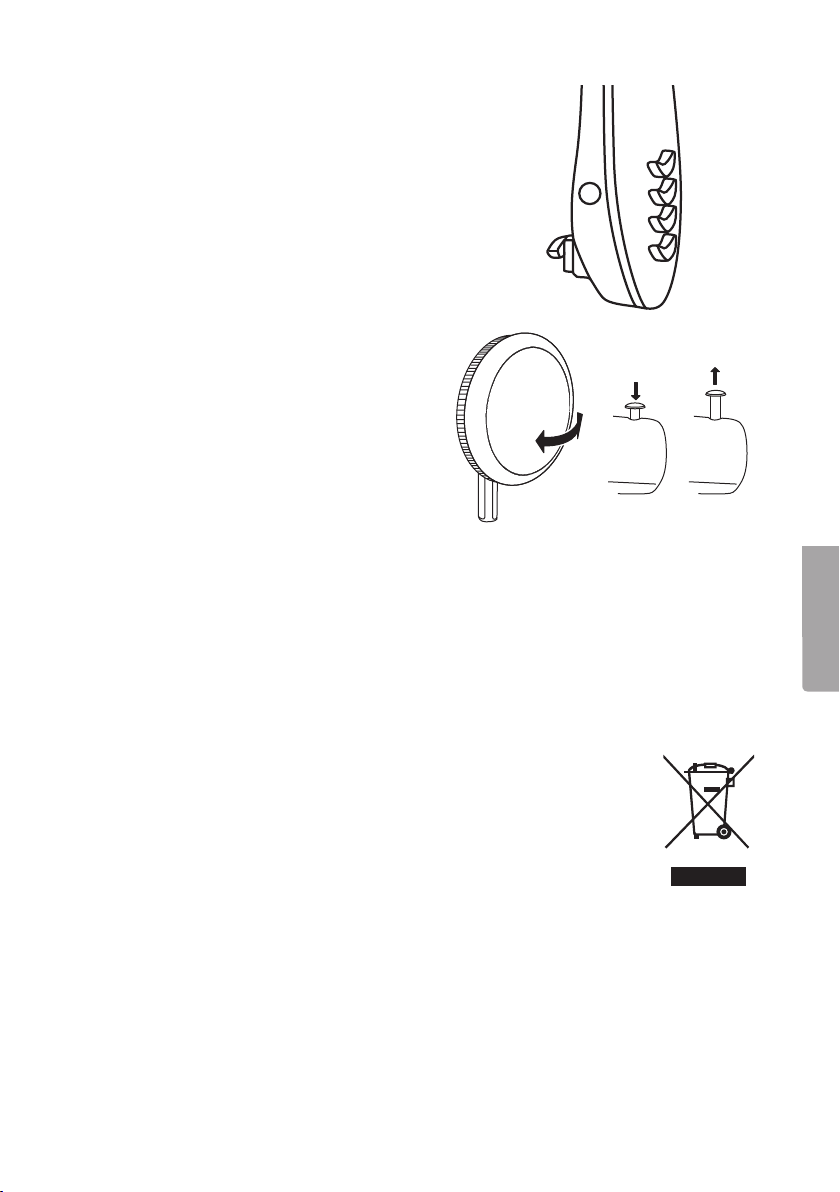

På/av och fläkthastighet

Anslut stickproppen till ettlämpligt vägguttag.

• [ 0 ] Av

• [ 1 ], [ 2 ], [ 3 ] Slå på och välj fläkthastighet

3
2
1
0

Svepande rörelse på/av

Tryck ned reglaget (1) för att aktivera
svepande rörelse, dra upp reglaget för att
stängaav.

Skötsel och underhåll

• Rengör produkten med enlätt fuktadtrasa. Använd ettmilt rengöringsmedel,
aldrig lösningsmedel eller frätande kemikalier.

• Dra alltid ut stickproppen ur vägguttaget före rengöring och om inte fläkten ska
användas under enlängre period.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans
med annat hushållsavfall. Dettagäller inom hela EU. Föratt
förebygga eventuell skada på miljö och hälsa, orsakad av felaktig
avfallshantering,ska produkten lämnas till återvinning så att materialet
kan tas omhand på ettansvarsfulltsätt. Närdu lämnar produkten till
återvinning, använd dig av de returhanteringssystem som finns där du
befinner dig eller kontakta inköpsstället. Dekan se till att produkten tas
om hand på ettför miljön tillfredställandesätt.

Svenska

11

Specifikationer

Nätanslutning 220–240 V AC, 50/60 Hz
Effekt 50 W
Höjd 130–170 cm
Fläkthuvud Ø 40 cm
Nätkabel 155 cm
Vikt 4,60 kg

Svenska

Beskrivning Symbol Värde Enhet

Max luftflöde F 40,45 m³/min
Fläktens ineffekt P 39,97 W
Driftsvärde SV 1,01 (m³/min)/W
Effektförbrukning istandbyläge P
Fläktens ljudeffektnivå LwA 53,74 dB(A)
Maximal lufthastighet c 3,28 meter/sek
Standard som använts för mätning

av driftsvärde

SB

IEC 60879:1986 (corr.1992)

0 W

12

Gulvvifte

Art.nr. 18-1505 Modell RD-40
36-7816 RD-40

Les brukerveiledningen grundig før produktet tas ibruk og ta vare på den for
framtidigbruk. Vi reserverer oss motev. feil itekst og bilde, samt forandringer
av tekniskedata. Ved tekniske problemer eller spørsmål, ta kontakt med vårt
kundesenter. (Se opplysninger om kundesenteret idenne bruksanvisningen).

Sikkerhet

• Koble ikke noen form for hastighetsstyring til produktet, det
kan føre til elektrisk støt.

• Viften må ikke brukes dersom ledning, støpsel eller andre
deler er skadet eller ikke fungerer som detskal.

• Produktet må ikke endres på eller modifiseres.

• Produktet må kun brukes innendørs itørre og rene miljøer.
Plasser ikke produktet slik at det kan falle ned ivann eller
annenvæske.

• Trekk alltid støpselet ut av strømuttaket når produktet ikke er
ibruk.

• La aldri barn oppholde seg isamme rom som viften, uten
tilsyn av voksne.

• Produktet kan brukes av barn fra 8 år og av personer med
funksjonshemming eller manglende erfaring og kunnskap om
produktet, dersom de har fått opplæring om sikker bruk av
det. Det er dog viktig at de forstår faren ved bruken av det.
Laaldri barn leke med produktet. Rengjøring og vedlikehold
må ikke utføres av barn uten tilsyn av voksne.

• Viften må ikke kobles til strømnettet før den er montert.

• Stikk aldri fremmede gjenstander innenfor dekselet.

• Viften må ikke skrus av ved kun åtrekke ut støpselet fra
strømuttaket. Stengalltid viften med strømbryteren.

• Strømledningen bør kontrolleres regelmessig. Brukikke
produktet dersom strømledning eller støpsel er skadet.

• Hvis strømkabelen er skadet må den skiftes umiddelbart av
enfaglært elektriker.

Norsk

13

Produktbeskrivelse

Norsk

1. Bryter for sveipende
bevegelser

2. Fremre gitter

3. Låsemutter vifteblad

4. Vifteblad

5. Låsemutter bakre
gitter

6. Bakre gitter

7. Bryter til innstilling av
de tre hastighetene
og stenging

8. Fot

9. Fotplate

10. Skrue B

11. Låsering

12. Forlengelsesstativ

13. Strømkabel

14. Skrue A

15. Hoveddel

15

14

13

12

11

1

3456

3
2

7

1
0

2

8

9

10

Montering

Montering avfoten

Monter forlengelsesstativet (12) til foten (8) ved åfeste med
skrueB (10) og fotplaten (9).

14

Montering av viftekropp

1. Løsne på låseringen og løft
opp forlengelsesstativet.
Trekkderetter til låseringen.

2. Løsne på skrue Aog plasser
hoveddelen på stativet.
Trekkderetter til skruen (A).

3. Løsne på låseringen og still
inn ønsket høyde på viften.
Trekkderetter til låseringen.

Forlengelsesstag

Montering av vifteblad og gitter

1. Løsne på låsemutteren (5)
til det bakerste gitteret.

2. Sett det bakerste
gitteret (6) på motorens
framside, sånn at gitterets
retningshull festes til
tappene på motoren.

3. Trekk til låsemutteren til
detbakerste gitteret.

4. Plasser viftebladet på
motorakselen. Trekktil
låsemutteren (3).

Mutter til gitter Tapper

Skrue A

Låsering

Norsk

5. Hekt det fremre gitterets hake i overkant
mot det bakre beskyttelsesgitteret og
sikre gitterets posisjon ved å montere den
medfølgende skruen og mutteren i hullet
igitterets nederkant.

6. Bøy de fire låseflikene på det fremre
gitterets sider over kanten på det bakre
beskyttelsesgitteret.

15

Norsk

På/av og viftehastighet

Støpselet kobles til ettvegguttak.

• [ 0 ] Av

• [ 1 ], [ 2 ], [ 3 ] Slå på og velg viftehastighet

3
2
1
0

Sveipende bevegelser på/av

Trykk ned bryteren (1) for åaktivere de
sveipende bevegelsene og trekk bryteren
opp for åstenge.

Stell og vedlikehold

• Rengjør produktet med enlett fuktetklut. Bruketmildt rengjøringsmiddel, aldri
løsningsmidler eller etsende kjemikalier.

• Trekk alltid støpselet ut fra strømuttaket før rengjøring eller når produktet ikke er
ibruk.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med
husholdningsavfallet. Dettegjelder ihele EØS-området. Foråforebygge
eventuelle skader på helse og miljø som følge av feil håndtering av
avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt
hånd om på enansvarsfullmåte. Benytt miljøstasjonene som er
derdu befinner deg eller ta kontakt med forhandler. Devil ta hånd om
produktet på enmiljømessig tilfredsstillendemåte.

16

Spesifikasjoner

Nettspenning 220–240 V AC, 50/60 Hz
Effekt 50 W
Høyde 130–170cm
Diameter 40cm
Lengde på ledning 155cm
Vekt 4,60 kg

Beskrivelse Symbol Verdi Enhet

Maks luftstrøm F 40,45 m³/min
Viftens effekt inn P 39,97 W
Driftsverdi SV 1,01 (m³/min)/W
Effektforbruk (istandby-modus) P
Viftens lydeffektnivå LwA 53,74 dB(A)
Maks lufthastighet c 3,28 m/s
Standard som er benyttet for

måling av driftsverdi

SB

IEC 60879:1986 (corr.1992)

0 W

Norsk

17

Suomi

Lattiatuuletin

Tuotenro 18-1505 Malli RD-40
36-7816 RD-40

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emmevastaa mahdollisista teksti­tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai
asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Älä liitä laitteeseen nopeutta muuttavia laitteita, ne saattavat
aiheuttaa sähköiskun.

• Älä käytä laitetta, jos sen virtajohto, pistoke tai jokin muu osa
on vioittunut tai ei toimi normaalisti.

• Älä yritä muuttaa laitetta millään tavalla.

• Käytä laitetta ainoastaan sisätiloissa kuivassa ja puhtaassa
ympäristössä. Äläsijoita laitetta paikkaan, josta se voi pudota
veteen tai muuhun nesteeseen.

• Irrota pistoke pistorasiasta, kun laitetta ei käytetä.

• Älä jätä lapsia samaan tilaan laitteen kanssa ilman valvontaa.

• Laitetta saavat käyttää vain yli 8-vuotiaat. Henkilöt, joilla
on fyysisiä tai psyykkisiä rajoitteita tai henkilöt, joilla ei ole
riittävästi laitteen käytön turvallisuuteen vaikuttavia taitoja tai
kokemusta, saavat käyttää laitetta, jos heitä on ohjeistettu
sen turvallisesta käytöstä ja käytön mahdollisista vaaroista.
Älä anna lasten leikkiä laitteella. Lapset eivät saa puhdistaa tai
huoltaa laitetta ilman aikuisen valvontaa.

• Älä liitä laitetta sähköverkkoon, ennen kuin olet asentanut sen
käyttövalmiiksi.

• Älä työnnä suojaritilän sisään vieraita esineitä.

• Älä sammuta laitetta irrottamalla pistoke pistorasiasta.
Sammuta laite aina virtakytkimellä.

• Tarkista virtajohdon kunto säännöllisesti. Äläkäytä laitetta,
jossen virtajohto tai pistoke on vioittunut.

• Vain sähköalan ammattilainen saa vaihtaa vaurioituneen
virtajohdon.

18

Tuotteen kuvaus

1. Edestakaisen
liikkeen kytkin

2. Etummainen
suojaritilä

3. Lapojen
lukitusmutteri

4. Lavat

5. Taaemman
suojaritilän
lukitusmutteri

6. Taaempi suojaritilä

7. Nopeudenvalinta­painikkeet ja
sammutus

8. Jalkaosa

9. Jalustalevy

10. Ruuvi B

11. Lukitusrengas

12. Pidennyskappale

13. Virtajohto

14. Ruuvi A

15. Tuulettimenrunko

15

14

13

12

11

1

3456

3
2

7

1
0

2

8

9

10

Suomi

Asennus

Jalkaosan asentaminen

Asenna pidennyskappale (12) jalkaosaan (8) kiinnittämällä se
ruuvilla B (10) ja jalustalevyllä (9).

19

Suomi

Tuulettimen rungon asentaminen

1. Avaa lukitusrengas ja nosta
pidennyskappaletta. Kiristä
sen jälkeen lukitusrengas.

2. Avaa ruuvi Aja aseta
tuulettimen runko
pidennyskappaleeseen. Kiristä
sen jälkeen ruuvi A.

3. Avaa lukitusrengas ja säädä
sopiva korkeus. Kiristä sen
jälkeen lukitusrengas.

Pidennyskappale

Lukitus­rengas

Ruuvi A

Tuulettimen lavan ja suojaritilöiden asentaminen

1. Avaa taaemman suoja­ritilän lukitusmutteri (5).

2. Aseta taaempi suojaritilä
(6) moottorin etupuolelle
siten, että ritilän
suuntausreiät kiinnittyvät
moottorin tappeihin.

3. Kiristä taaemman suoja­ritilän lukitusmutteri.

4. Aseta tuulettimen lapa
moottorin akseliin.
Kiristä lukitusmutteri (3).

Ritilän mutteri Tapit

5. Kiinnitä eturitilän hakanen takaritilän
yläreunaan ja varmista ritilöiden asennot
asentamalla mukana tulevat ruuvi ja mutteri
ritilän alareunan reikään.

6. Taita eturitilän sivuilla olevat neljä
lukituskielekettä takaritilän reunan yli.

20

Käynnistäminen/sammuttaminen
ja tuulettimen nopeus

Liitä pistoke pistorasiaan.

• [ 0 ] Pois päältä

• [ 1 ], [ 2 ], [ 3 ] Käynnistä ja valitse tuulettimen nopeus

3
2
1
0

Edestakaisen liikkeen
käynnistäminen ja
sammuttaminen

Käynnistä edestakainen liike painamalla
kytkin alas (1) ja sammuta liike nostamalla
kytkintä.

Huolto ja ylläpito

• Puhdista laite kevyesti kostutetulla liinalla. Käytämietoa pesuainetta. Äläkäytä
liuotusaineita tai syövyttäviä kemikaaleja.

• Irrota aina pistoke pistorasiasta ennen laitteen puhdistamista tai jos etkäytä laitetta
pitkään aikaan.

Suomi

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen
seassa. Tämäkoskee koko EU-aluetta. Virheellisestä hävittämisestä
johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi
tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä
vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätys­järjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote
kierrätetään vastuullisella tavalla.

21

Suomi

Tekniset tiedot

Verkkoliitäntä 220–240 V AC, 50/60 Hz
Teho 50 W
Korkeus 130–170cm
Halkaisija 40cm
Johdon pituus 155cm
Paino 4,60 kg

Kuvaus Lyhenne Arvo Yksikkö

Ilmavirta enintään F 40,45 m³/min
Tuulettimen teho P 39,97 W
Käyttöarvo SV 1,01 (m³/min)/W
Tehonkulutus valmiustilassa P
Tuulettimen melutaso LwA 53,74 dB(A)
Suurin puhallusnopeus c 3,28 m/s
Käyttöarvon mittauksen standardi IEC 60879:1986 (corr.1992)

SB

0 W

22

Standventilator

Art.Nr. 18-1505 Modell RD-40
36-7816 RD-40

Vor Inbetriebnahme dieBedienungsanleitung vollständig durchlesen und für
künftigen Gebrauch aufbewahren. Irrtümer, Abweichungen und Änderungen behalten
wir unsvor. Bei technischen Problemen oder anderen Fragen freut sich unser
Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

• Niemals irgendeine Art von Geschwindigkeitssteuerung an
das Gerät anschließen. Es besteht Stromschlaggefahr.

• DasGerät nicht betreiben, wenn dasNetzkabel, derNetzstecker
oder ein anderes Teil beschädigt ist oder nicht korrekt funktioniert.

• DasProdukt niemals auf irgendeine Weise verändern,
reparieren oder modifizieren.

• DasGerät ist ausschließlich für den Hausgebrauch in
trockener, sauberer Umgebung geeignet. DasGerät
so aufstellen, dass es niemals in Wasser oder andere
Flüssigkeiten fallenkann.

• Bei Nichtbenutzung stets den Netzstecker ziehen.

• Kinder niemals unbeaufsichtigt in einem Raum mit demGerät
zurücklassen.

• Das Gerät ist nur dann für Kinder ab 8 Jahren oder Personen
mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten, bzw. mangelnder Erfahrung/Wissen geeignet,
wenn diese in die sichere Handhabung eingeführt worden
sind und Risiken und Gefahren der Benutzung verstehen. Kein
Kinderspielzeug. Reinigung und Wartung darf von Kindern nur
unter Aufsicht eines Erwachsenen durchgeführt werden.

• DasGerät niemals vor derMontage andasStromnetz
anschließen.

• Niemals Fremdgegenstände in dasGitter am Gerät einführen.

• DasGerät niemals durch Herausziehen des Netzsteckers
ausschalten. DasGerät immer mit demSchalter ausschalten.

Deutsch

23

• DasNetzkabel regelmäßig auf Fehler überprüfen. DasGerät

• Ein beschädigter Netzstecker muss von einem qualifizierten

Produktbeschreibung

1. Regler für

2. Vorderes

3. Sicherungsmutter

4. Rotorblatt

5. Sicherungsmutter

6. Hinteres

7. Tasten für drei

8. Ständer

9. Unterlegscheibe

10. Schraube B

11. Sicherungsring

12. Verlängerungsrohr

13. Netzkabel

Deutsch

14. Schraube A

15. Motoreinheit

nie benutzen, wenn dasNetzkabel oder derNetzstecker
beschädigtist.

Elektriker ausgetauscht werden.

15

14

13

12

11

1

3456

3
2

7

1
0

8

9

10

dieOszillation

Schutzgitter

Rotorblatt

hinteres Schutzgitter

Schutzgitter

Geschwindigkeiten
sowie Ausschaltung

2

Montage

Montage des Ständers

DasVerlängerungsrohr (12) mit derSchraube B (10) und
derUnterlegscheibe (9) am Ständer (8) befestigen.

24

Montage derMotoreinheit

1. Den Sicherungsring lösen und
dasVerlängerungsrohr anheben.
Danach den Sicherungsring
festziehen.

2. Schraube Alösen und dieMotor­einheit auf dasRohr setzen.
Danach dieSchraube A festziehen.

3. Den Sicherungsring lösen
unddiegewünschte Höhe
desVentilators einstellen. Danach
den Sicherungsring festziehen.

Verlängerungsrohr

Sicherungsring

Schraube A

Montage von Rotorblättern und Schutzgitter

1. DieSicherungsmutter
(5) des hinteren
Schutzgitterslösen.

2. Dasvordere Schutzgitter
(6) auf dieVorderseite
des Motors setzen,
sodass dieZapfen des
Motors durch dieLöcher
am Schutzkorb passen.

3. DieSicherungsmutter
des hinteren Schutzgitters anziehen.

4. DasRotorblatt auf dieMotorachse setzen. DieSicherungsmutter (3) anziehen.

Sicherungsmutter Zapfen

5. Die Oberkante des vorderen Schutzgitters
am hinteren Schutzgitter einhängen.
Anschließend die Position der beiden
Schutzgitter durch Einschrauben der
mitgelieferten Schraube mit Mutter in das
Loch an der Unterkante der Gitter fixieren.

6. Nun die vier Verriegelungslaschen an den
Seiten des vorderen Schutzgitters am
hinteren Schutzgitter festklemmen.

25

Deutsch

Ein/aus und Ventilatorgeschwindigkeit

Den Netzstecker in eine geeignete Steckdose stecken.

• [ 0 ] Aus

• [ 1 ], [ 2 ], [ 3 ] Einschalten und Wahl derGeschwindigkeit

Oszillation ein/aus

Den Regler (1) nach unten drücken, um
dieOszillation zu aktivieren, nach oben
ziehen, um sie auszuschalten.

Pflege und Wartung

• DasProdukt mit einem leicht befeuchteten Tuch reinigen. Einsanftes Reinigungs­mittel verwenden, keine scharfen Chemikalien oder Reinigungslösungen.

• Vor Pflege und Wartung und bei längerer Nichtbenutzung stets den Netzstecker
ziehen.

3
2
1
0

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass dasProdukt nicht gemeinsam mit
demHaushaltsabfall entsorgt werdendarf. Diesgilt in dergesamten EU.

Deutsch

Ummöglichen Schäden für dieUmwelt und Gesundheit vorzubeugen,
diedurch fehlerhafte Abfallentsorgung verursacht werden, dieses
Produkt zum verantwortlichen Recycling geben, um dienachhaltige
Wiederverwertung von stofflichen Ressourcen zu fördern.
BeiderAbgabe des Produktes bitte dievorhandenen Recycling- und
Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann
dasProdukt auf eine umweltfreundliche Weise recyceln.

26

Technische Daten

Betriebsspannung 220–240 V AC, 50/60 Hz
Leistungsaufnahme 50 W
Höhe 130–170cm
Durchmesser 40cm
Kabellänge 155cm
Gewicht 4,60 kg

Beschreibung Symbol Wert Einheit

Max. Luftströmung F 40,45 m³/min
Leistungsaufnahme des Ventilators P 39,97 W
Serviceverhältnis SV 1,01 (m³/min)/W
Leistungsaufnahme im Bereitschafts-

zustand
Schallleistungspegel des Ventilators LwA 53,74 dB(A)
Max. Luftgeschwindigkeit c 3,28 Meter/Sek.
Messnorm für dieEntwicklung des

Serviceverhältnisses

P

SB

IEC 60879:1986 (corr.1992)

0 W

27

Deutsch

Sverige

Kundtjänst tel: [phone]
fax: [phone]
e-post: [email protected]

Internet www.clasohlson.se

Post Clas Ohlson AB, 793 85 INSJÖN

Norge

Kundesenter tlf.: 23 21 40 00
faks: 23 21 40 80
e-post: [email protected]

Internett www.clasohlson.no

Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Suomi

Asiakaspalvelu puh.: 020 111 2222
sähköposti: [email protected]

Internet www.clasohlson.fi

Osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

United Kingdom

Customer Service Contact number: 020 8247 9300
E-mail: [email protected]

Internet www.clasohlson.co.uk

Postal 10 – 13 Market Place
Kingston upon Thames
Surrey
KT1 1JZ

Deutschland

Kundenservice Hotline: [phone]
E-Mail: [email protected]

Homepage www.clasohlson.de

Postanschrift Clas Ohlson GmbH, Jungfernstieg 38,
20354 Hamburg
