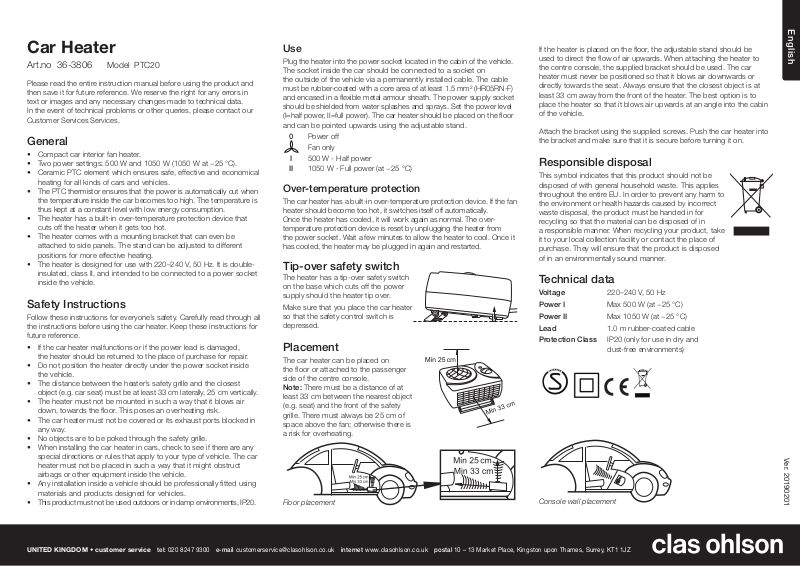

clas ohlson PTC20 User manual [en, de, fi, sv, no]

English

Car Heater

Art.no 36-3806 Model PTC20

Please read theentire instruction manual before using theproduct and
then save it for future reference. Wereserve theright for any errors in
text or images and any necessary changes made to technicaldata.
Intheevent of technical problems or other queries, please contact our
Customer Services Services.

General

• Compact car interior fan heater.

• Two power settings: 500W and 1050 W (1050 W at −25 °C).

• Ceramic PTC element which ensures safe, effective and economical
heating for all kinds of cars and vehicles.

• ThePTC thermistor ensures that thepower is automatically cut when
thetemperature inside thecar becomes toohigh. Thetemperature is
thus kept at aconstant level with low energy consumption.

• Theheater has abuilt-in over-temperature protection device that
cuts off theheater when it gets toohot.

• Theheater comes with amounting bracket that can even be
attached to side panels. Thestand can be adjusted to different
positions for more effective heating.

• Theheater is designed for use with 220–240 V, 50 Hz. Itis double­insulated, class II, and intended to be connected to apower socket
inside thevehicle.

Safety Instructions

Follow these instructions for everyone’s safety. Carefully read through all
theinstructions before using thecar heater. Keepthese instructions for
future reference.

• If thecar heater malfunctions or if thepower lead is damaged,
theheater should be returned to theplace of purchase for repair.

• Do not position theheater directly under thepower socket inside
thevehicle.

• Thedistance between theheater’s safety grille and theclosest
object (e.g. car seat) must be at least 33 cm laterally, 25 cm vertically.

• Theheater must not be mounted in such away that it blows air
down, towards thefloor. Thisposes anoverheatingrisk.

• Thecar heater must not be covered or its exhaust ports blocked in
anyway.

• No objects are to be poked through thesafety grille.

• When installing thecar heater in cars, check to see if there are any
special directions or rules that apply to your type of vehicle. Thecar
heater must not be placed in such away that it might obstruct
airbags or other equipment inside thevehicle.

• Any installation inside avehicle should be professionally fitted using
materials and products designed for vehicles.

• This product must not be used outdoors or in damp environments, IP20.

Use

Plug theheater into thepower socket located in thecabin of thevehicle.
Thesocket inside thecar should be connected to asocket on
theoutside of thevehicle via apermanently installedcable. Thecable
must be rubber-coated with acore area of at least 1.5mm² (HR05RN-F)
and encased in aflexible metal armour sheath. Thepower supply socket
should be shielded from water splashes and sprays. Setthepower level
(I=half power, II=full power). Thecar heater should be placed on thefloor
and can be pointed upwards using theadjustablestand.

0 Poweroff

Fanonly

I 500 W - Halfpower
II 1050 W - Full power (at −25 °C)

Over-temperature protection

Thecar heater has abuilt-in over-temperature protection device. Ifthefan
heater should become too hot, it switches itself off automatically.
Oncetheheater has cooled, it will work again as normal. Theover­temperature protection device is reset by unplugging theheater from
thepower socket. Waitafew minutes to allow theheater tocool. Onceit
has cooled, theheater may be plugged in again and restarted.

Tip-over safety switch

The heater has a tip-over safety switch
on the base which cuts off the power
supply should the heater tip over.

Make sure that you place the car heater
so that the safety control switch is
depressed.

Placement

Thecar heater can be placed on
thefloor or attached to thepassenger
side of thecentre console.
Note:There must be a distance of at
least 33 cm between the nearest object
(e.g. seat) and the front of the safety
grille. Theremust always be 25cm of
space above thefan; otherwise there is
arisk for overheating.

Floor placement

If theheater is placed on thefloor, theadjustable stand should be
used to direct theflow of air upwards. Whenattaching theheater to
thecentre console, thesupplied bracket should beused. Thecar
heater must never be positioned so that it blows air downwards or
directly towards theseat. Always ensure that theclosest object is at
least 33 cm away from thefront of theheater. Thebest option is to
place theheater so that it blows air upwards at anangle into thecabin
of thevehicle.

Attach thebracket using thesupplied screws. Pushthecar heater into
thebracket and make sure that it is secure before turning iton.

Responsible disposal

This symbol indicates that this product should not be
disposed of with general householdwaste. Thisapplies
throughout theentire EU. Inorder to prevent any harm to
theenvironment or health hazards caused by incorrect
waste disposal, theproduct must be handed in for
recycling so that thematerial can be disposed of in
aresponsible manner. Whenrecycling your product, take
it to your local collection facility or contact theplace of
purchase. Theywill ensure that theproduct is disposed
of in anenvironmentally sound manner.

Technicaldata

Voltage 220–240 V, 50 Hz
Power I Max 500 W (at −25 °C)
Power II Max 1050 W (at −25 °C)
Lead 1.0 m rubber-coatedcable
Protection Class IP20 (only for use in dry and

dust-free environments)

Ver. 20190201

Console wall placement

UNITED KINGDOM • customer service

tel: [phone] e-mail [email protected] internet www.clasohlson.co.uk postal 10 – 13 Market Place, Kingston upon Thames, Surrey, KT1 1JZ

Svenska

Kupévärmare

Art.nr 36-3806 Modell PTC20

Läs igenom hela bruksanvisningen före användning och spara den
sedan för framtidabruk. Vireserverar oss förev. text- och bildfel samt
ändringar av tekniskadata. Vidtekniska problem eller andra frågor,
kontakta vår kundtjänst.

Allmänt

• Kompakt modell.

• Två olika effektlägen: 500och 1050 W (1050 W vid −25°C).

• Keramiskt PTC-element som ger säker, effektiv och ekonomisk
uppvärmning av bilar och arbetsfordon.

• PTC-tekniken innebär att effekten stryps automatiskt när
temperaturen stiger ikupén. Temperaturen hålls på så sätt på
enjämn nivå med låg energiförbrukning.

• Kupévärmaren har inbyggt överhettningsskydd som slår ifrån fläkten
vid överhettning.

• Kupévärmaren levereras med ettväggfäste som även kan fästas
isidopanelen. Bygeln är ställbar iolika vinklar för snabbare och mer
effektiv uppvärmning.

• Kupévärmaren är avsedd för anslutning till 220–240 V, 50 Hz. Denär
dubbelisolerad, klass II, och avsedd att anslutas till befintligt uttag
ibil eller arbetsfordon.

Säkerhetsföreskrifter

Följ dessa säkerhetsanvisningar, för din och andras säkerhet. Läsalla
instruktioner noggrant innan du börjar använda kupévärmaren.
Sparainstruktionerna för ev. framtida bruk.

• Om kupévärmaren går sönder eller om nätsladden skadas måste
den returneras till inköpsstället för reparation.

• Placera inte kupévärmaren direkt under eluttaget ikupén.

• Avståndet till närmaste föremål (exempelvis sätet) framför
skyddsgallret måste vara minst 33 cm och minst 25 cmuppåt.

• Kupévärmaren får ej monteras så att den blåser luft nedåt, mot
golvet. Dettainnebär risk för överhettning.

• Kupévärmaren får ej övertäckas eller på annat sätt blockeras.

• Inga föremål får föras in genom kupévärmarens skyddsgaller.

• Vid installation av kupévärmare ibil, kontrollera de föreskrifter
och krav som gäller för just ditt fordon. Kupévärmaren får inte
placeras så den kommer ivägen för airbags eller så att den stör
annanutrustning ibilen.

• All installation som görs ibil ska vara fackmanamässigt gjord
ochmed material och produkter avsedda förbil.

• Får ej användas utomhus eller ifuktig miljö (IP20).

Användning

Anslut stickproppen till ettvägguttag placerat ikupén. Uttagetinne
ibilen ska vara anslutet till ettapparatuttag på bilens utsida, via enfast
installeradkabel. Kabeln ska vara minst 1,5mm² gummikabel av minsta
typ H05RN-F förlagd iböjlig metallslang. Apparatuttaget ska monteras
så att det är skyddat mot direkt besprutning av vatten etc. Ställin
önskad effekt (I=halvfart, II=helfart). Kupévärmaren placeras på golvet
och kan riktas uppåt med hjälp av det ställbara stödet.

0 Avstängd

Fläkt

I 500 Wvärme
II 1050 W värme (vid −25 °C)

Överhettningsskydd

Kupévärmaren har inbyggt överhettningsskydd. Omöver hettning
skulle uppstå slås kupévärmaren automatisktav. Närkupévärmaren har
svalnat fungerar den som vanligtigen. Överhettnings skyddet återställs
genom att stickproppen dras ur eluttaget. Väntasedan någon minut tills
kupévärmaren har svalnat. Därefter kan den på nytt anslutas och startas.

Tippsäkring

Kupévärmaren har en tippsäkring på
undersidan som bryter strömmen
om kupévärmaren skulle välta.

Försäkra dig om att du placerar
kupévärmaren så att tippsäkringen
håller sig intryckt.

Placering

Kupévärmaren kan placeras på
golvet eller fästas på passagerar­sidans mittkonsol. Varaktsam på
att minsta avstånd till närmaste
föremål (exempelvis sätet) framför
skyddsgallret alltid måste vara
33cm. Vidare måste det finnas
25cm fritt luftrum ovanför fläkten,
annars finns risk för överhettning.

Vid placering på golv ska golvbygeln fällas ut så att luftflödet
riktasuppåt. Vidmontering på mittkonsolen ska bifogat väggfäste
användas. Kupévärmaren får ej monteras så att den blåster nedåt eller
riktas motsätet. Ävenhär gäller 33 cm avstånd till närmaste föremål.
Bästär att placera kupévärmaren så att den blåser luften uppåt i kupén.

Skruva fast kupévärmarens väggfäste med hjälp av medföljande skruvar.
Tryckdärefter fast kupevärmaren på väggfästet och kontrollera noga att
den sitter fast ordentligt innan användning.

Avfallshantering

Denna symbol innebär att produkten inte får kastas
tillsammans med annat hushållsavfall. Dettagäller inom
hela EU. Föratt förebygga eventuell skada på miljö och
hälsa, orsakad av felaktig avfallshantering, ska produkten
lämnas till återvinning så att materialet kan tas omhand
på ettansvarsfulltsätt. Närdu lämnar produkten till åter­vinning, använd dig av de returhanteringssystem som
finns där du befinner dig eller kontakta inköpsstället.
Dekan se till att produkten tas om hand på ettför miljön
tillfredställandesätt.

Tekniskadata

Spänning 220–240 V, 50 Hz
Effekt I Max 500 W (vid −25 °C)
Effekt II Max 1050 W (vid −25 °C)
Kabel 1,0 m gummikabel
Kapslingsklass IP20 (Endast för torra och rena miljöer)

Ver. 20190201

Golvplacering

SVERIGE • kundtjänst tel. [phone] fax [phone] e-post [email protected] internet www.clasohlson.se brev Clas Ohlson AB, 793 85 INSJÖN

Konsolplacering

Norsk

Kupévarmer

Art.nr. 36-3806 Modell PTC20

Les nøye gjennom hele bruksanvisningen og ta vare på den for
senerebruk. Vireserverer oss motev. tekst- og bildefeil, samt
forandringer av tekniskedata. Vedtekniske problemer eller andre
spørsmål, ta kontakt med vårt kundesenter.

Generelt

• Kompakt kupévarmer.

• Totrinn: 500W og 1050 W (1050 W ved −25 °C).

• Keramisk PTC-element som gir sikker, effektiv og økonomisk
oppvarming av biler og andre kjøretøy.

• Med PTC-teknologien reguleres temperaturen ikupéen.
Temperaturen holdes på etjevnt nivå med fornuftig energiforbruk.

• Viften har innebygd vern mot overoppheting.

• Kupévarmeren leveres med etveggfeste som også kan festes på
sidepanelet. Braketten er justerbar iforskjellige vinkler, for raskere og
mer effektiv oppvarming.

• Viften er beregnet for tilkobling til 220–240 V, 50 Hz. Dener
dobbeltisolert (klasse II), og beregnet for tilkobling til strømuttak,
somf.eks. det eksisterende strømuttaket ibilen.

Sikkerhetsinstruksjoner

Følg disse sikkerhetsanvisningene, for din egen og andres sikkerhet.
Lesgrundig gjennom samtlige instruksjoner før produktet monteres og
tas ibruk. Tavare på bruksanvisningen for senerebruk.

• Hvis kupévarmeren går istykker eller strømkabelen skades, må den
returneres til forhandler for reparasjon.

• Viften må ikke plasseres rett under strømuttaket ikupéen.

• Avstanden til nærmeste gjenstand, somf.eks. bilsetet, foran viften
må være minst 33 cm, og minst 25 cm oppover.

• Viften må ikke monteres slik at luften blåser ned mot gulvet.
Dettekan føre til overoppheting.

• Kupévarmeren må ikke tildekkes/blokkeres.

• Stikk ikke gjenstander inn gjennom kupévarmerens
beskyttelsesdeksel.

• Ved installasjon av kupévarmeren ibil, så sjekk først forskrifter
og krav som gjelder for akkurat ditt kjøretøy. Produktet må ikke
plasseres så det kommer iveien for airbags eller slik at den er iveien
for annet utstyr ibilen.

• All installasjon som utføres ibil skal være fagmessig utført og med
materialer og produkter som er beregnet for formålet.

• Må ikke brukes utendørs eller ifuktige miljøer (klasse IP20).

Montering ogbruk

Støpselet kobles til en stikkontakt ikupéen. Uttaket ikupéen skal være
tilkoblet etstrømuttak utenfor bilen, via enfast installertkabel.
Dennegummikabelen skal ha endimensjon på minst 1,5 mm² og av
typen H05RN-F ibevegelig metallslange. Inntaket skal monteres godt
beskyttet mot direktesprut. Stillinn ønsket effekt (I=halv effekt, II=full effekt).
Kupévarmeren plasseres på gulvet og kan vendes oppover ved hjelp av
den justerbare støtten.

0 Stengt

Vifte

I 500 Wvarme
II 1050 W varme (ved −25 °C)

Overopphetingsvern

Kupévarmeren har innebygd vern mot overoppheting. Dersom den blir
overopphetet skrur dette vernet automatisk viftenav. Nårviften er blitt
avkjølt vil den fungere vanligigjen. Overopphetingsvernet stilles tilbake
ved at støpselet trekkes ut av strømuttaket. Ventså inoen minutter til
viften har blittkald. Deretter kan den igjen kobles til og startes pånytt.

Veltesikring

Kupévarmeren har en veltesikring
på undersiden som bryter
strømmen hvis den skulle velte.

Plasser kupévarmeren slik at
veltesikringen holdes inntrykt.

Plassering

Kupévarmeren kan plasseres på
gulvet eller festes på midtkonsollen
på passasjersiden. Følgminste­målene som er oppgitt. Hvisikke,
er det fare for overoppheting.

Ved plassering på gulvet skal støttebøylen felles ut slik at luftstrømmen
vender oppover. Vedmontering på midtkonsollen skal vedlagte
festebrakett benyttes. Kupévarmeren må ikke monteres slik at den
blåser nedover eller vender motsetet. Følgminstemålene som er
oppgitt idenne anvisningen. Bester det åplassere viften slik at den
blåser luften igrader oppover ikupéen.

Skru viftens brakett fast med de medfølgende skruedetaljene.
Trykkderetter kupévarmeren fast på braketten og kontroller grundig at
den sitter godt festet før den startes.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen
med husholdningsavfallet. Dettegjelder ihele EØS­området. Foråforebygge eventuelle skader på helse
og miljø, som følge av feil håndtering av avfall, skal
produktet leveres til gjenvinning, slik at materialet blir tatt
hånd om på enansvarsfullmåte. Benytt miljøstasjonene
som er derdu befinner deg eller ta kontakt med
forhandler. Dekan se til at produktet blir behandlet på
entilfredsstillende måte som gagner miljøet.

Tekniskedata

Spenning 220–240 V, 50 Hz
Effekt I Maks 500W (ved −25 °C)
Effekt II Maks 1050W (ved −25 °C)
Kabel 1,0 m gummikabel
Kapslingsklasse IP20 (Kun for tørre og rene miljøer)

Ver. 20190201

Gulvplassering

NORGE • kundesenter tel. [phone] fax [phone] e-post [email protected] internett www.clasohlson.no post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Konsollplassering

Suomi

Sisätilanlämmitin

Tuotenro 36-3806 Malli PTC20

Lue käyttöohjeet ennen tuotteen käyttöönottoa ja säilytä ne tulevaa
tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin.
Emmevastaa mahdollisista teksti- tai kuvavirheistä. Jostuotteeseen
tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.

Yleistä

• Kompakti sisätilanlämmitin.

• 2tehoa: 500W ja 1050 W (1050 W lämpötilan ollessa −25 °C).

• Keraaminen PTC-vastus lämmittää turvallisesti, tehokkaasti ja
taloudellisesti.

• PTC-tekniikka tarkoittaa, että teho laskee automaattisesti,
kun sisätilan lämpötila nousee. Lämpötila pysyy tasaisena ja
energiankulutus on vähäistä.

• Puhaltimessa on sisäinen ylikuumenemissuoja, joka kytkee
puhaltimen pois päältä, jos lämmitin kuumenee liikaa.

• Mukana seinäkiinnike, joka voidaan myös kiinnittää sivupaneeliin.
Sankaa voi säätää eri asentoihin. Näinlämmitys tapahtuu
tehokkaammin ja nopeammin.

• Laitteen liitäntä tulee olla 220–240 V, 50 Hz. Laiteon kaksoiseristetty
(luokka II), ja se on tarkoitettu auton tai työajoneuvon olemassa
olevaan pistorasiaan.

Turvallisuusohjeita

Noudata näitä turvallisuusohjeita itsesi ja läheistesi turvallisuuden vuoksi!
Luekaikki ohjeet ennen sisätilanlämmittimen käyttöönottoa. Säästä
käyttöohje myöhempää käyttöä varten.

• Jos sisätilanlämmitin menee rikki tai jos sen verkkojohto vaurioituu,
palauta laite ostopaikkaan korjausta varten.

• Älä sijoita puhallinta suoraan sisätilan pistorasianalle.

• Suojaritilän etäisyys lähimpään esineeseen (kuten istuin) tulee olla
vähintään 33 cm. Etäisyys ylöspäin tulee olla vähintään 25cm.

• Puhallinta ei saa asettaa siten, että se puhaltaa ilmaa alaspäin kohti
lattiaa. Ylikuumenemisenvaara.

• Sisätilanlämmitintä ei saa peittää.

• Suojaritilän sisään ei saa laittaa minkäänlaisia esineitä.

• Kun asennat sisätilanlämmittimen autoon, varmista, että se vastaa
autosi vaatimuksia ja ohjeita. Sisätilanlämmitintä ei saa sijoittaa siten,
että se on ilmatyynyjen tiellä tai että se häiritsee muita auton laitteita.

• Kaikki autoon tehtävät asennukset tulee tehdä ammattimaisesti
ja asennuksessa tulee käyttää autoon tarkoitettuja tuotteita ja
materiaaleja.

• Ei saa käyttää ulkona tai kosteissa paikoissa. IP20.

Laitteen käyttö

Liitä pistoke auton sisätilassa olevaan pistorasiaan. Autonpistorasia
tulee olla liitetty auton ulkopuolella olevaan laiteliitäntään kiinteästi
asennetun kaapelin avulla. Kaapelin tulee olla vähintään 1,5mm²:n
kumikaapeli pienintä tyyppiä H05RN-F (taipuisassa metalliputkessa).
Tulevan virran pistorasia on asennettava suojaan suoralta
kastelulta. Säädähaluamasi teho (I= puoliteho, II=täysteho). Sijoita
sisätilanlämmitin lattialle ja suuntaa se ylöspäin säädettävän tuen avulla.

0 Sammutettu

Puhallin

I 500 W:nlämpö
II 1050 W:n lämpö (lämpötilan ollessa −25 °C)

Ylikuumenemissuoja

Sisätilanlämmittimessä on sisäinen ylikuumenemissuoja. Joslaite
ylikuumenee, se kytkeytyy automaattisesti pois päältä. Kunpuhallin
on jäähtynyt, laite toimii taas normaalisti. Palauta ylikuumenemissuoja
irrottamalla pistoke pistorasiasta. Odotamuutaman minuutin ajan,
että puhallin ehtii jäähtyä. Senjälkeen voit liittää laitteen uudestaan
pistorasiaan ja käynnistääsen.

Kaatumissuoja

Sisätilanlämmittimen alapuolella on
kaatumissuoja, joka katkaisee virran,
jos sisätilanlämmitin kaatuu.

Aseta sisätilanlämmitin niin, että
kaatumissuoja on sisäänpainettuna.

Sijoitus

Sisätilanlämmitin voidaan sijoittaa
lattialle tai kiinnittää matkustajan
puolen keskikonsoliin. Otahuomioon,
että suorjaritilän vähimmäisetäisyys
lähimpään esineeseen (kuten
istuimeen) tulee olla 33 cm. Varmista
myös, että puhaltimen yläpuolella on
vähintään 25 cm vapaatatilaa.

Kun sijoitat laitteen lattialle, avaa tukisanka, jotta ilmavirta suuntautuu
ylöspäin. Kunasennat laitteen keskikonsoliin, käytä pakkauksen
kiinnikettä. Sisätilanlämmitintä ei saa asentaa siten, että se puhaltaa
alaspäin tai kohti istuinta. Muista 33 cm:n vähimmäisetäisyys lähimpään
esineeseen. Parastapa sijoittaa puhallin on siten, että se puhaltaa ilmaa
ylöspäin.

Ruuvaa seinäkiinnike kiinni pakkauksen ruuveilla ja muovitulpilla.
Painasisätilanlämmitin kiinni seinäkiinnikkeeseen. Varmista, että se on
kunnolla kiinni, ennen kuin otat sen käyttöön.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa
kotitalousjätteen sekaan. Ohjekoskee koko EU-aluetta.
Virheellisestä kierrättämisestä johtuvien mahdollisten
ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee
viedä kierrätettäväksi, jotta materiaali voidaan käsitellä
vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia
kierrätysjärjestelmiä tai ota yhteys ostopaikkaan.
Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Jännite 220–240 V, 50 Hz
Teho I Maks. 500W (lämpötilan ollessa −25 °C)
Teho II Maks. 1050W (lämpötilan ollessa −25 °C)
Kaapeli 1,0 metrin kumikaapeli
Kotelointiluokka IP20 (Vain kuiviin ja puhtaisiin tiloihin)

Ver. 20190201

Lattia-asennus

SUOMI • asiakaspalvelu puh. 020 111 2222 sähköposti [email protected] kotisivu www.clasohlson.fi osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

Kannatinasennus

Deutsch

Standheizung

Art.Nr. 36-3806 Modell PTC20

Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen
und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten
wir unsvor. Beitechnischen Problemen oder anderen Fragen freut sich
unser Kundenservice über eine Kontaktaufnahme.

Allgemeines

• Kompakte Standheizung.

• Zwei versch. Leistungsstufen: 500 W und 1050 W (1050 W bei −25 °C).

• Keramisches PTC-Element für sicheres, effektives und
wirtschaftliches Beheizen von Pkw und Nutzfahrzeugen.

• Durch die PTC-Technologie wird die Leistung bei steigender
Temperatur im Innenraum automatisch gedrosselt. Dadurch wird
einegleichmäßige Temperatur bei niedrigem Energieverbrauch erzielt.

• Das Gerät hat einen integrierten Überhitzungsschutz, der es bei
Überhitzung abschaltet.

• Das Gerät wird mit einer Wandhalterung geliefert, die auch seitlich
an der Mittelkonsole befestigt werden kann. Der Bügel kann für ein
schnelleres und effektiveres Aufwärmen in versch. Winkel eingestellt
werden.

• Das Gerät ist für den Anschluss an 220–240 V, 50 Hz vorgesehen.
Esist doppelt isoliert nach Schutzklasse II und zum Anschluss an eine
vorhandene Steckdose im Pkw oder im Nutzfahrzeug vorgesehen.

Sicherheitshinweise

Zum Schutz des Benutzers und anderer Personen diese Sicherheitsanwei­sungen immer befolgen. Vor Gebrauch sämtliche Anweisungen sorgfältig
durchlesen. Die Anweisungen für den späteren Gebrauch aufbewahren.

• Geht das Gerät kaputt oder wird das Netzkabel beschädigt, zur
Reparatur an den Verkäufer wenden.

• Das Gerät nicht direkt unter der Steckdose im Fahrzeug platzieren.

• Der Abstand zum nächsten Gegenstand (z. B. dem Autositz) vor dem
Schutzgitter muss min. 33 cm betragen, nach oben min. 25cm.

• Das Gerät darf nicht so eingebaut werden, dass die Luft nach
unten zum Fahrzeugboden geblasen wird, hierbei besteht
Überhitzungsgefahr.

• Das Gerät darf nicht zugedeckt oder auf andere Weise blockiert werden.

• Niemals Gegenstände in das Schutzgitter des Gerätes einführen.

• Bei Installation des Gerätes im Fahrzeug stets die für das
betreffende Fahrzeug geltenden Vorschriften und Anforderungen
beachten. Das Gerät niemals so aufstellen, dass Airbags oder
andere Ausrüstung im Fahrzeug blockiert werden.

• Alle Installationsarbeiten im Fahrzeug müssen fachgerecht
ausgeführt werden. Die eingesetzten Materialien und Produkte
müssen für Pkw bzw. Nutzfahrzeuge geeignet sein.

• Das Gerät darf nicht im Freien oder in feuchter Umgebung
eingesetzt werden (Schutzart IP20).

Bedienung

Den Netzstecker in eine Steckdose im Autoinnenraum anschließen.
Die Steck dose im Fahrzeug muss über ein fest eingebautes Kabel an
eine Gerätesteckdose an der Außenseite des Fahrzeugs angeschlossen
sein. Das Kabel muss ein Gummikabel mit mindestens 1,5 mm²
Querschnittsfläche des Typs H05RN-F und in einem Metallschlauch
verlegt sein. Die Steckdose muss geschützt vor direktem Spritzwasser
montiert werden. Die gewünschte Leistung einstellen (I = halbe Kraft, II
= volle Kraft). Das Gerät kann auf dem Boden aufgestellt und mit Hilfe
des verstellbaren Ständers nach oben gerichtet werden.

0 Ausgeschaltet

Gebläse

I 500 W Wärme
II 1050 W Wärme (bei −25 °C)

Überhitzungsschutz

Das Gerät ist mit einem integrierten Überhitzungsschutz ausgestattet.
Wenn der Überhitzungsschutz auslöst, schaltet sich das Gerät automatisch
aus. Sobald das Gebläse abgekühlt ist, funktioniert das Gerät wieder normal.
Der Überhitzungsschutz wird zurückgesetzt, indem der Stecker aus der
Steckdose gezogen wird. Kurz warten, bis das Gerät abgekühlt ist.
Danach kann es wieder angeschlossen und eingeschaltet werden.

Kippsicherung

Die Standheizung verfügt über eine Kipp­sicherung, welche die Stromzufuhr zum
Gerät unterbricht, falls es kippt.

Beim Platzieren der Standheizung ist
darauf zu achten, dass die Kippsicherung
gedrückt bleibt.

Standort

Das Gerät kann auf dem Fußboden
aufgestellt oder auf der Beifahrerseite der
Mittelkonsole befestigt werden. Vor dem
Schutzgitter immer einen Abstand von
mindestens 33 cm zum nächsten Gegenstand
(z. B. dem Sitz) einhalten. Außerdem nach oben
immer einen Abstand von mindestens 25 cm
einhalten, sonst besteht Überhitzungsgefahr.

Aufstellung auf dem Boden

Beim Aufstellen auf dem Fußboden den Bügel ausklappen, damit
die Luftströmung nach oben gerichtet wird. Bei Befestigung an der
Mittelkonsole die mitgelieferte Halterung verwenden. Das Gerät niemals
so anbringen, dass die Luft nach unten oder gegen den Sitz geblasen
wird. Auch hier gelten 30 cm Abstand zum nächsten Gegenstand.
DasGerät am besten so ausrichten, dass die Luft nach oben in den
Innenraum geblasen wird.

Die Wandhalterung mithilfe der mitgelieferten Schrauben und Kunst­stoffdübel festschrauben. Danach das Gerät auf die Halterung drücken
und vor dem Gebrauch sicherstellen, dass es gut festsitzt.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass dasProdukt nicht
gemeinsam mit demHaushaltsabfall entsorgt
werdendarf. Diesgilt in dergesamten EU. Ummöglichen
Schäden für dieUmwelt und Gesundheit vorzubeugen,
diedurch fehlerhafte Abfallentsorgung verursacht
werden, soll dieses Produkt auf verantwortliche Weise
recycelt werden um dienachhaltige Wiederverwertung
von stofflichen Ressourcen zu fördern. BeiderRückgabe
des Produktes bitte dievorhandenen Recycling­und Sammelstationen benutzen oder den Händler
kontaktieren. Dieser kann dasProdukt auf eine
umweltfreundliche Weise recyceln.

Technische Daten

Spannung 220–240 V, 50 Hz
Leistungsstufe I Max. 500 W (bei −25 °C)
Leistungsstufe II Max. 1050 W (bei −25 °C)
Kabel 1,0 m Gummikabel
Schutzart IP20 (nur für trockene und saubere Umgebungen)

Ver. 20190201

Befestigung an der Konsole

DEUTSCHLAND • Kundenservice

Hotline [phone] E-Mail [email protected] Homepage www.clasohlson.de Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg
