30-6210
Reciprocating Air Saw
ENGLISH SVENSK A NORSK SUOMI
Model PT-301
Page 2
Reciprocating Air Saw • Article no. 30-6210 • Model PT-301
Please read the entire instruction manual before using and save it for future
reference. We apologise for any text or photo errors and any changes of technical
ENGLI SH
data. If you have any questions concerning technical problems please contact our
Customer Service Department.
Safety
• Use ear protection.
• Use safety gloggles.
• Use mask: Some materials may be harmful to the operator to work with.
• Detach compressed air when replacing or attaching the saw blade.
• The machine is not electrically insulated – therefore avoid contact with electric
power sources.
• Do not use the machine in potentially explosive environments.
• Do not exceed machine’s maximum pressure of 6.2 bar.
• Make sure the saw blade is intact and correctly attached before using.

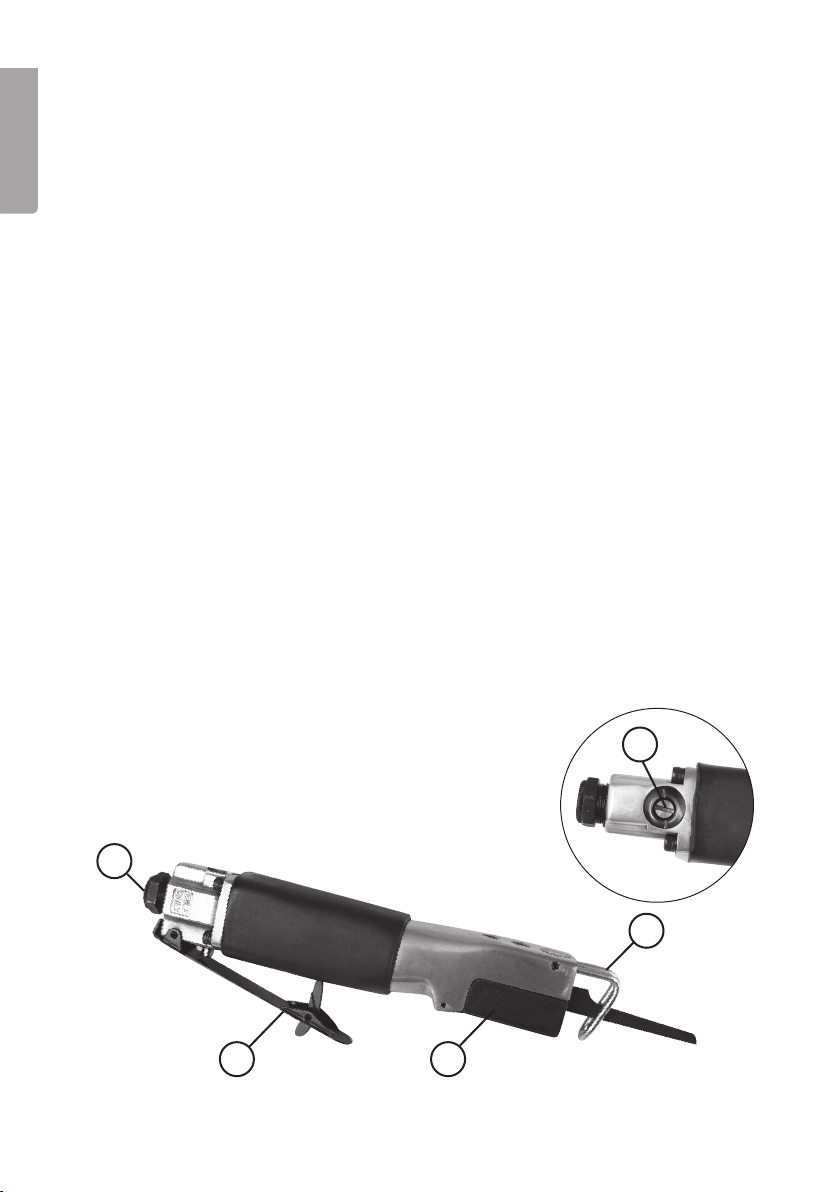

Description of product

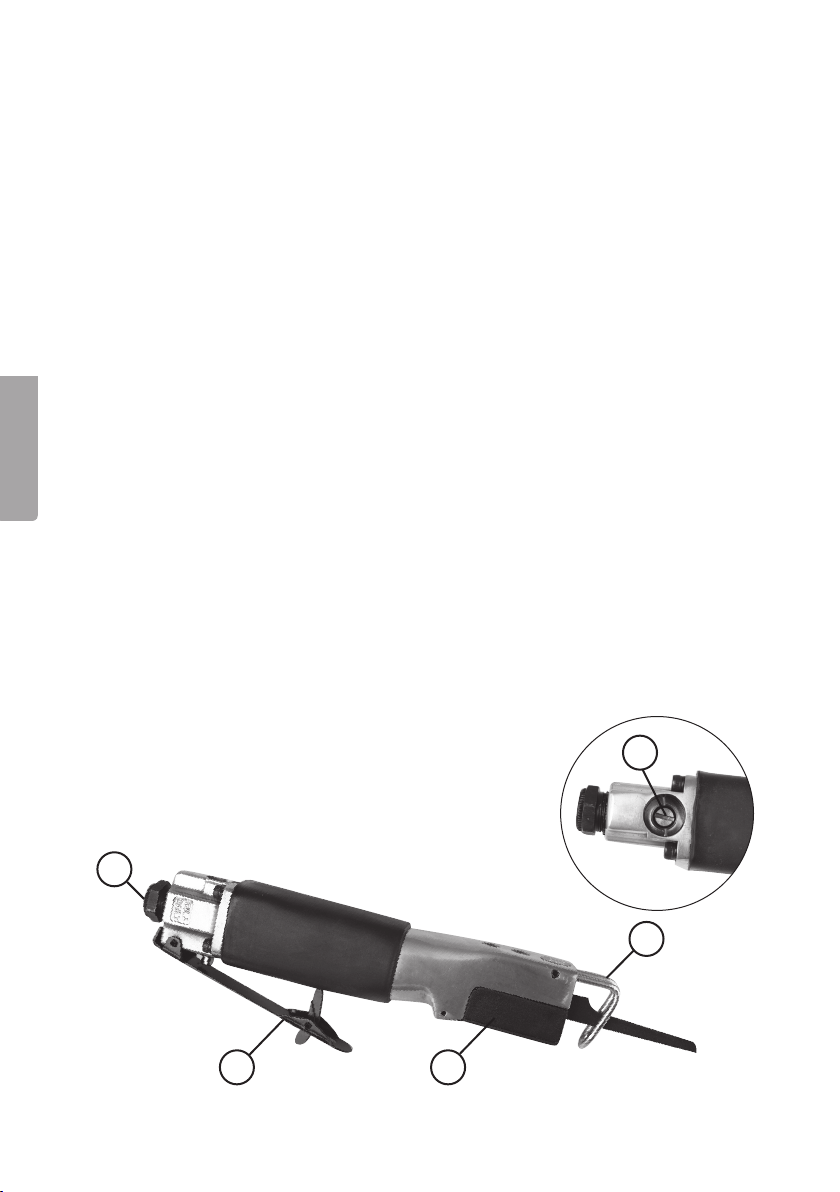

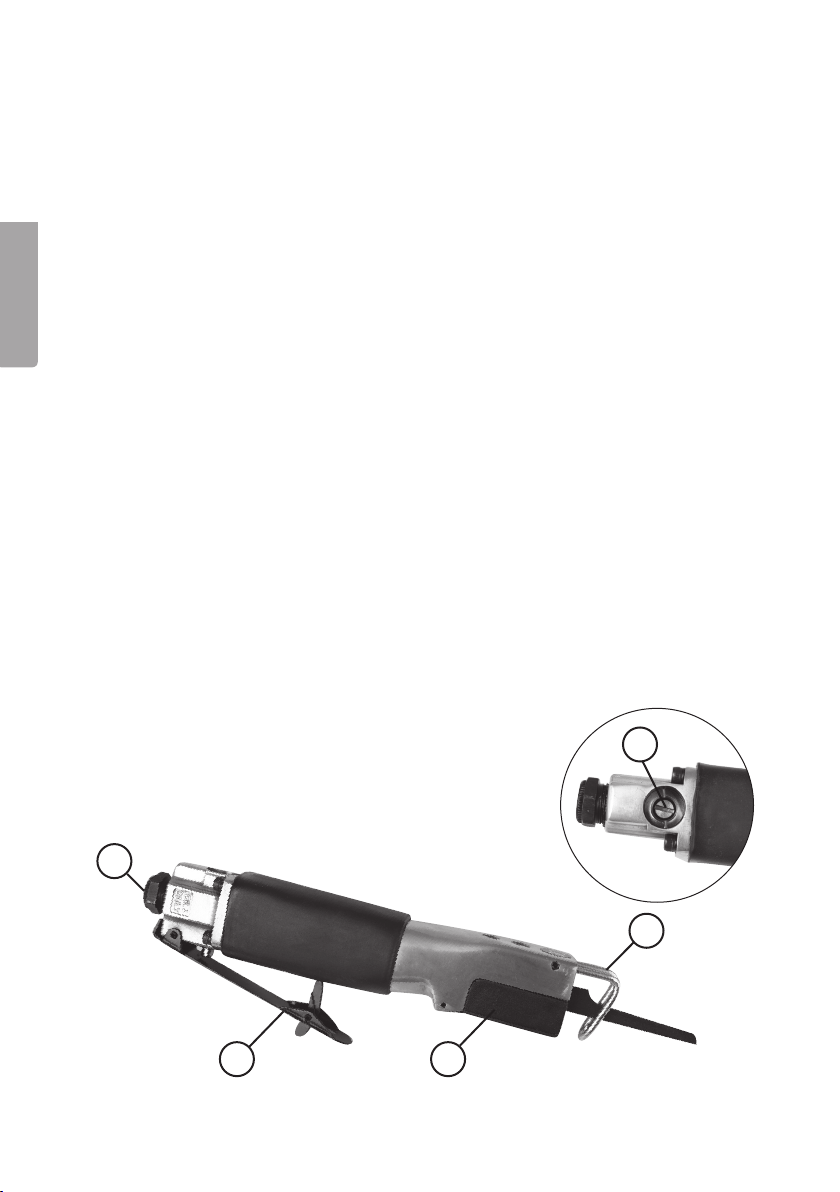

1. Trigger
2. Air connecting piece ¼”
3. Support
4. Blade holder cover
5. Blade holder (See image on next page)
6. Socket screws
7. Regulator
(See image on next page)
7
2
3
1 4
2
2
Page 3
Mounting or changing blade

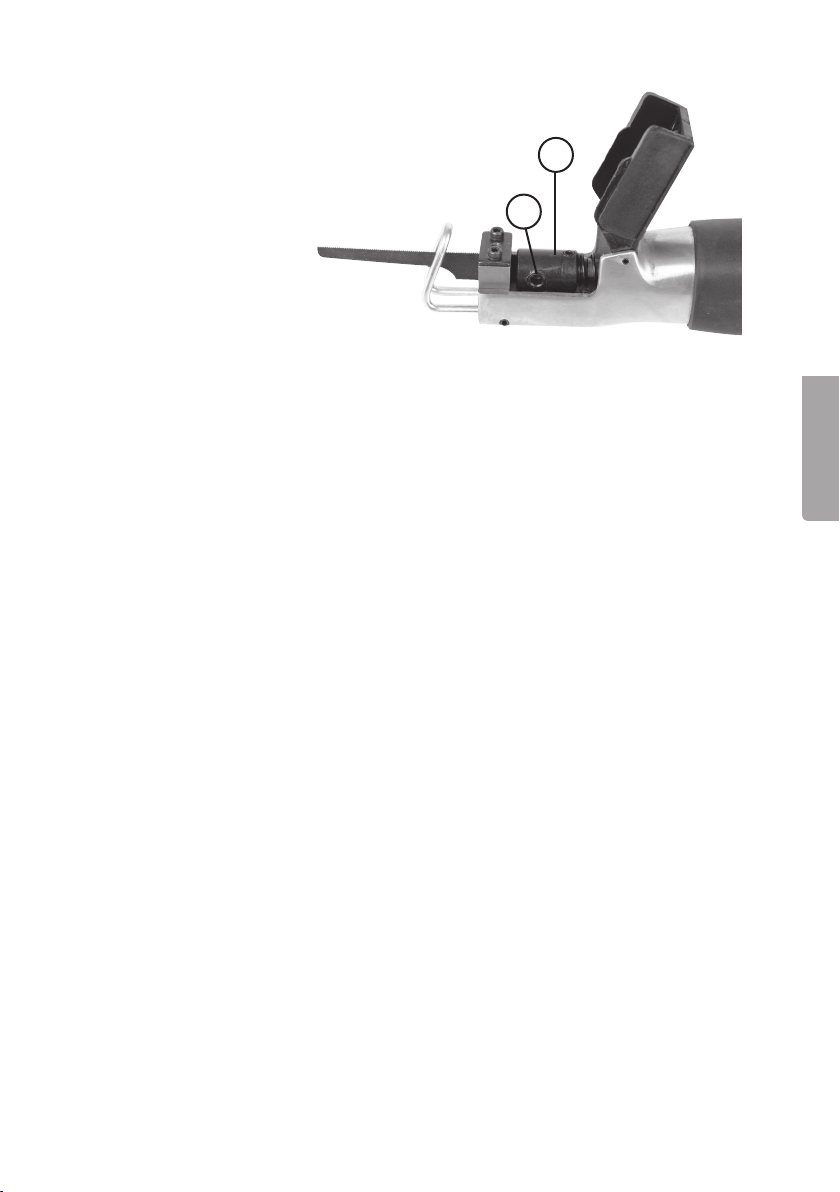

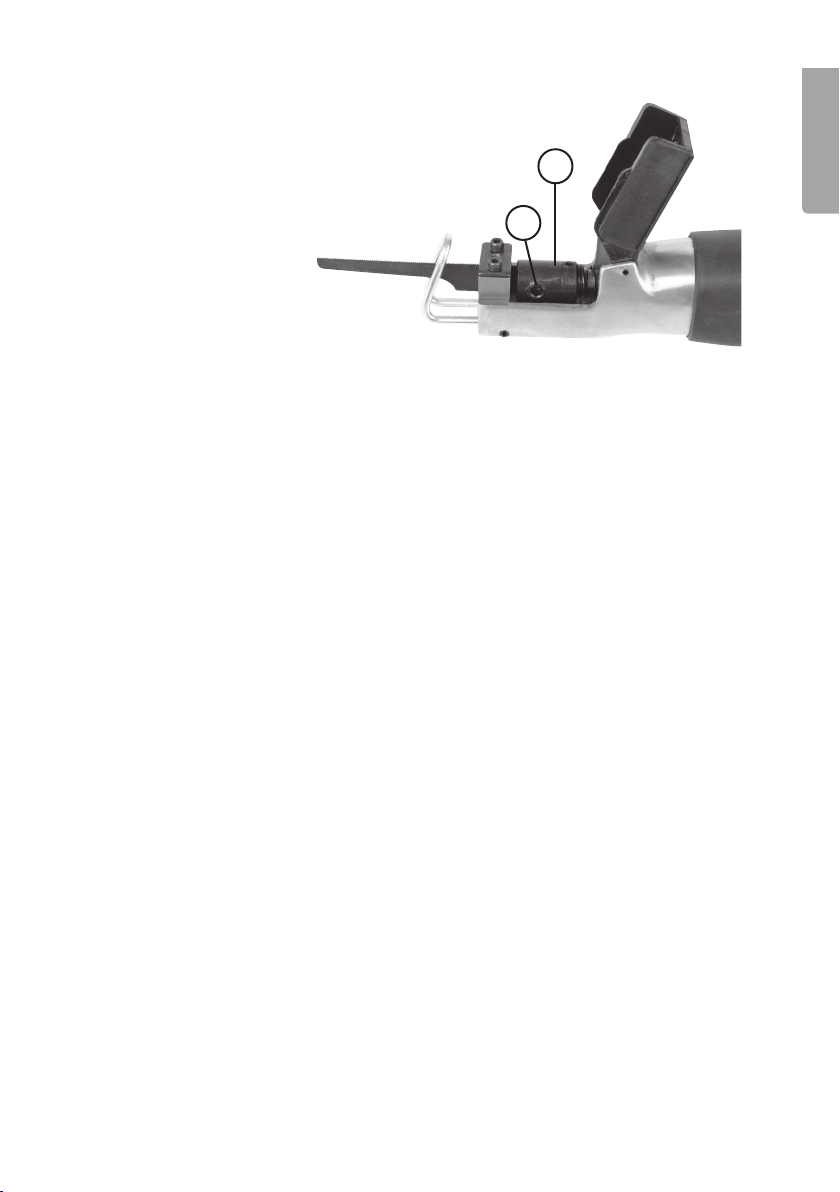

Loosen the screw to open the cover over
the blade holder. There are two socket
screws (6) that move toward one another.
The blade is held rmly between them.
5
6
Use
Push thrust block toward workpiece when sawing. Advance steadily and evenly
– do not apply pressure to saw. Too little or too much pressure is bad for sawing,
try to nd a good position where the saw works best.
Disposal
Follow local ordinances when disposing of this product. If you are unsure about
how to dispose of this product contact your municipality.
ENGLI SH
Specifications
Strokes/minute: 10 000
Stroke length: 10 mm
Air pressure: 6 Bar
Noise LpA: 90 dB(A)
LwA: 100.5 dB(A)
2
Vibration: 6.90 m/s
Weight: 0.5 Kg
3
Page 4
Sticksåg tryckluft • Artikelnr. 30-6210 • Modell PT-301
Läs igenom hela bruksanvisningen före användning och spara den sedan
för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av
tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst
(se adressuppgifter på baksidan).
Säkerhet
• Använd hörselskydd.
SVEN S KA
• Använd skyddglasögon.
• Använd munskydd, arbete i vissa material kan vara skadligt för operatören.
• Koppla bort tryckluften vid byte/montering av sågblad.
• Maskinen är ej elektriskt isolerad, undvik kontakt med elektriska kraftkällor.
• Använd ej maskinen i potentiellt explosiva miljöer.
• Överskrid ej max tryck 6,2 bar för maskinen.
• Se till att sågbladet är korrekt monterat och ej skadat innan användning.

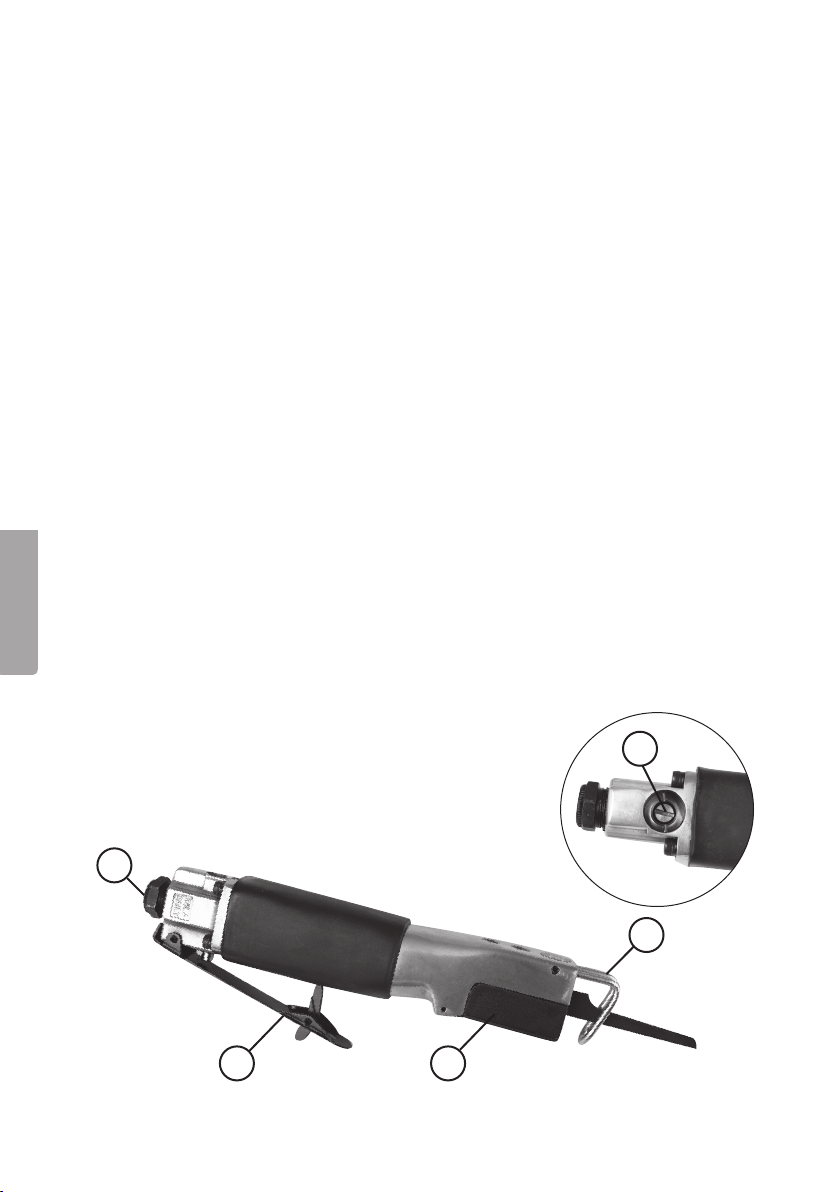

Produktbeskrivning
1. Avtryckare
2. Luftanslutning ¼”
3. Anhål
4. Kåpa över bladfäste
5. Bladfäste (Se bild på nästa sida)
6. Insexskruvar
7. Regulator
(Se bild på nästa sida)
7
2
3
1 4
Page 5
Montering/byte av blad

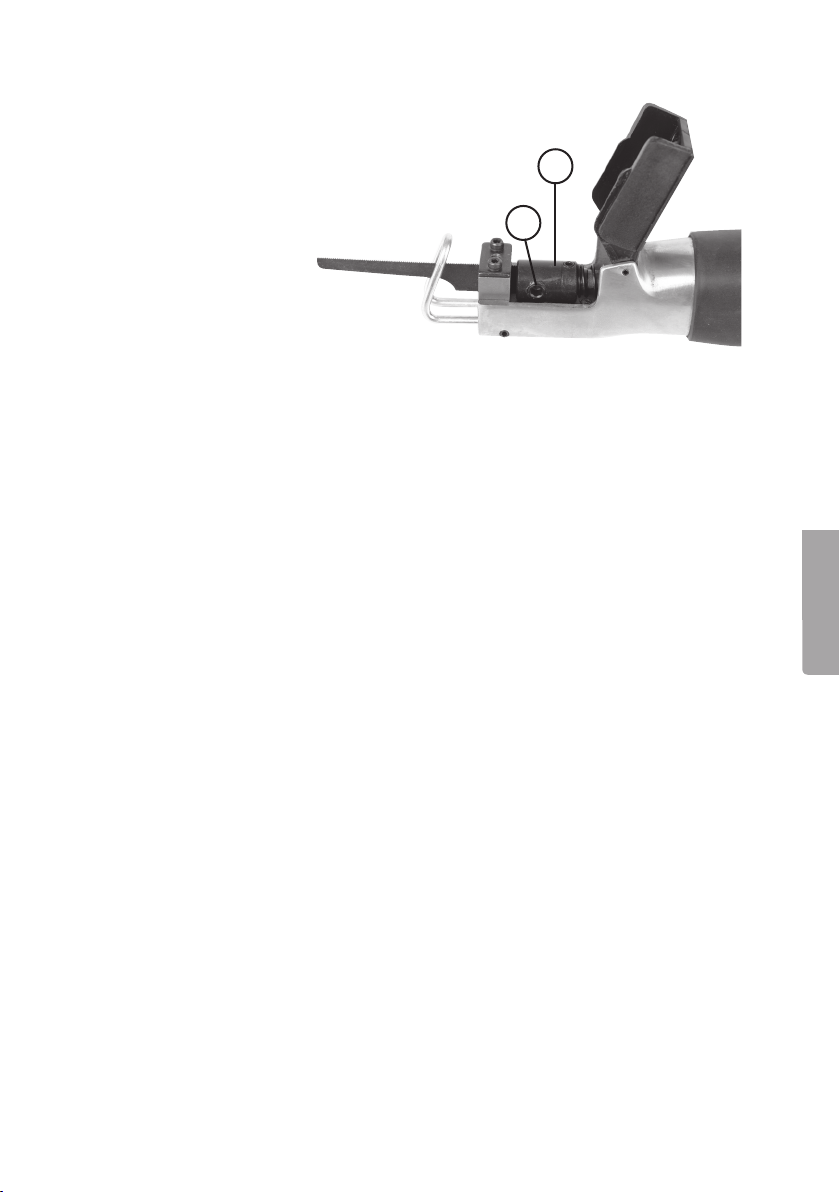

Skruva upp skruven för att öppna kåpan över
bladinfästningen, där nns två insexskruvar (6)
som går mot varandra, det är mellan dessa som
bladet kläms fast.
5
6
Användning
Ta stöd med anhållet mot arbetstycket vid sågning. Tryck stadigt och jämnt,
pressa inte sågen. För mycket eller för lite tryck försämrar sågningen, försök hitta
ett bra läge där sågen går som bäst.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
SVEN S KA
Specifikationer
Slag/minut: 10 000
Slaglängd: 10 mm
Lufttryck: 6 Bar
Ljud LpA: 90 dB(A)
LwA: 100,5 dB(A)
2
Vibration: 6,90 m/s
Vikt: 0,5 Kg
Page 6
Stikksag trykkluft • Artikkelnr. 30-6210 • Modell PT-301
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.
Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.
Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter
(se opplysninger på baksiden).
Sikkerhet
• Bruk hørselsvern.
• Bruk vernebriller.
• Bruk støvmaske. Arbeide med enkelte materialer kan være skadelig for
operatøren.
• Koble fra trykkluften ved skifte eller montering av sagblad.
• Maskinen er ikke elektrisk isolert. Unngå kontakt med elektriske kraftkilder.
NOR S K
• Maskinen må ikke brukes i potensielt eksplosive miljøer.
• Ikke overskrid trykket. Maks. 6,2 bar for maskinen.
• Påse at sagbladet er riktig montert og at det ikke er skadet.
Produktbeskrivelse
1. Avtrekker
2. Tilkoblingspunkt for trykkluft, ¼”
3. Anhold
4. Deksel over bladfeste
5. Bladfeste (Se bilde på neste side)
6. Inseksskruer
7. Regulator
(Se bilde på neste side)
7
2
3
1 4
6
Page 7
Montering/skifte av blad
Skru opp skruen for å åpne dekselet over
bladinnfestingen. Der er det to inseksskruer (6) som går mot hverandre. Det er
mellom disse som bladet klemmes fast.
5
6
Bruk
Støtt opp anholdet mot arbeidsstykket ved saging. Trykk jevnt og lett. Ikke press
sagen. For mye eller for lite trykk gir dårlig resultat. Prøv å nne den posisjonen
der sagen går best.
Avfallshåndtering
Når du skal kvitte deg med produktet, skal dette skje i henhold til lokale forskrifter.
Er du usikker på hvordan du går fram, ta kontakt med lokale myndigheter.
NOR S K
Spesifikasjoner
Slag per minutt: 10 000
Slaglengde: 10 mm
Lufttrykk: 6 bar
Lydtrykk LpA: 90 dB (A)
LwA: 100,5 dB (A)
Vibrasjon: 6,90 m/s
Vekt: 0,5 kg
2
Page 8
Pistosaha paineilmalla • Tuotenro. 30-6210 • Malli PT-301
Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa
tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa
mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota
yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
Turvallisuus
• Käytä kuulosuojaimia.
• Käytä suojalaseja.
• Käytä hengityssuojainta. Joidenkin materiaalien työstäminen voi olla vahingol
lista käyttäjälle.
• Kytke paineilma pois päältä kun vaihdat/asennat sahanterän.
• Laite ei ole sähköisesti eristetty, joten vältä kontaktia sähköisiin virtalähteisiin.
• Älä käytä laitetta räjähdysherkässä ympäristössä.
• Älä ylitä maksimipainetta, joka on 6,2 baaria.
• Varmista ennen käyttöä, että sahanterä on asennettu oikein ja että se on
vahingoittumaton.
-
SUOM I
Tuotekuvaus
1. Liipaisin
2. Ilmaliitäntä ¼”
3. Tuki
4. Teräkiinnikkeen suojus
5. Teräkiinnike (katso kuvaa seur. sivulla)
6. Kuusiokoloruuvit
(katso kuvaa seur. sivulla)
7. Säädin
7
2
3
1 4
Page 9
Terän asennus/vaihto
Ruuvaa ruuvit auki avataksesi teräkiinnikkeen
suojuksen. Terä kiinnitetään kahden
kuusiokoloruuvin (6) väliin, jotka ovat
toisiaan vasten.
5
6
Käyttö
Tue työkappaletta tukea vasten sahatessasi. Työnnä työkappaletta tasaisesti
ja yhtäjaksoisesti. Älä pakota sahaa. Liika tai liian vähäinen paine huonontaa
sahausta. Yritä löytää sopiva paine näiden väliltä, jolloin saha toimii parhaiten.
Kierrätys
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys kuntasi
jäteneuvontaan, mikäli olet epävarma.
SUOM I
Tekniset tiedot
Iskua minuutissa: 10 000
Iskun pituus: 10 mm
Ilmanpaine: 6 baaria
Melu LpA: 90 dB(A)
LwA: 100,5 dB (A)
2
Tärinä: 6,90 m/s
Paino: 0,5 kg
Page 10
Declaration of Conformity
Hereby, Clas Ohlson AB, declares that the machinery:
Reciprocating Air Saw
30-6210 / PT-301
Complies with the provisions of the following directives:
98/37/EC Machinery
Insjön, Sweden, January 2008
Klas Balkow
President
Clas Ohlson, 793 85 Insjön, Sweden
