Page 1
Wall Mount for
32–55″ TV sets
Väggfäste för TV 32–55″
Veggfeste for TV 32–55″
Seinäkiinnike 32–55″:n televisioille
EnglishSvenskaNorskSuomi
Art.no Model
38-4413 PSW007M
Ver. 201105
Page 2
2
Page 3
Wall Mount for 32- to 55-inch TV Sets
Art.no 38-4413 Model PSW007M
Please read theentire instruction manual before use and save it for future reference.
Wereserve theright for any errors in text or images and for making any necessary
technical changes to this document. Ifyou should have any questions concerning
technical problems please contact our Customer Services.
1. Safety
• Make sure you have read and understood theinstallation instructions in their entirety.
• The wall or surface to which thebracket will be secured must be capable of supporting theentire weight of thebracket and theTV set.
• Always use thecorrect tools. Twopeople should assist each other when mounting
aheavy TV set on thewall bracket. Ifyou attempt to mount aheavy TV set on your
own, damage and injury may result.
• Pay attention to themounting and ventilation recommendations in theinstruction
manual for theTV set.
• Maximum load: 40 kg.
2. Description
• Wall bracket for 32- to 55-inch TV sets.
• Slim aluminium wall bracket which lets you install your TV set very close to thewall.
• Bolt-fitting to TV set 100–600 mm c/c horizontally (VESA standard 100–600).
• The lower spacers are secured only to theTV set and must not be bolted to thewall.
• Width 656 mm.
3. Themounting kit contains
English

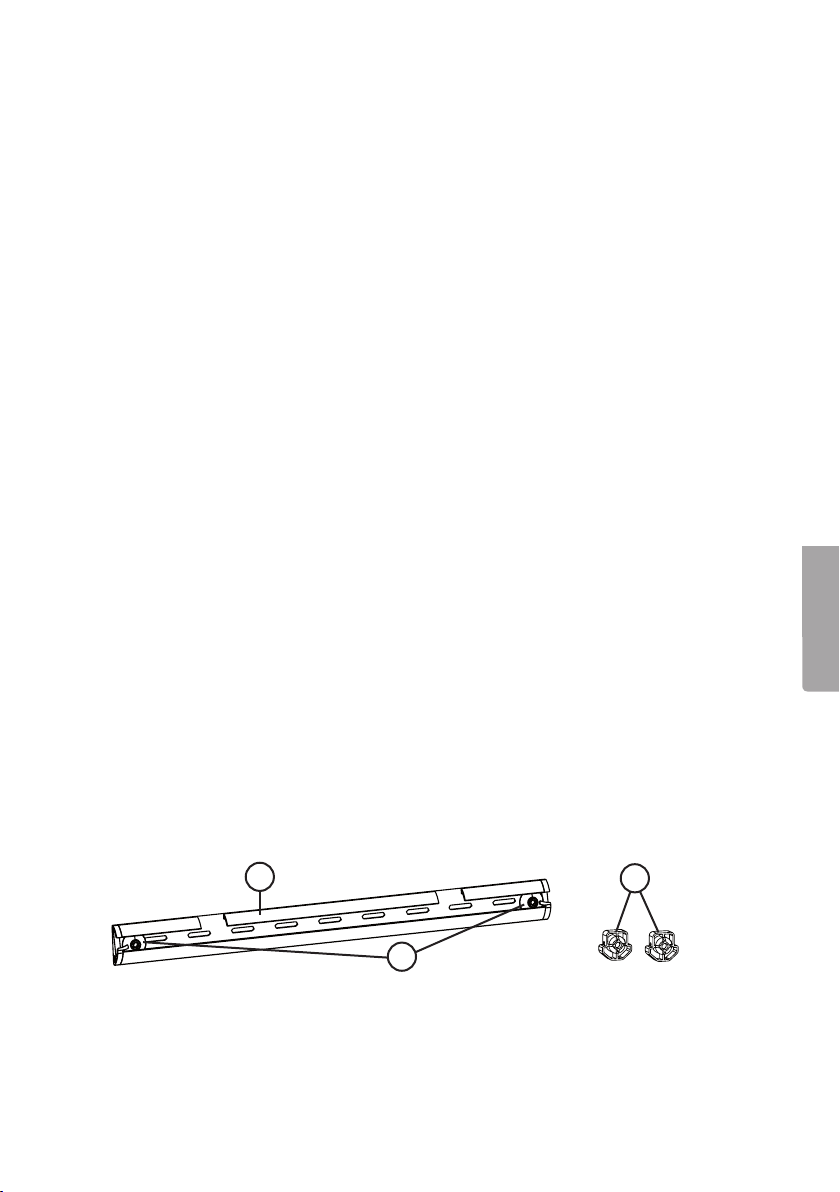

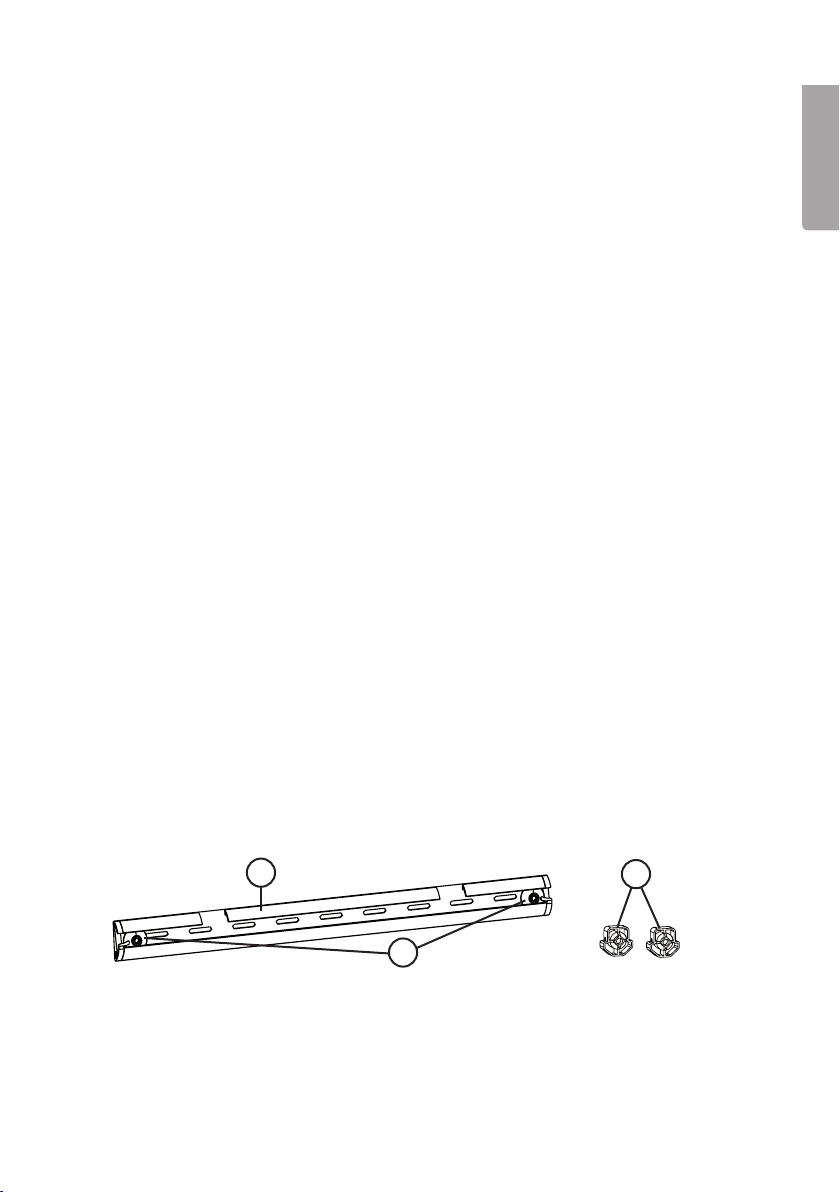

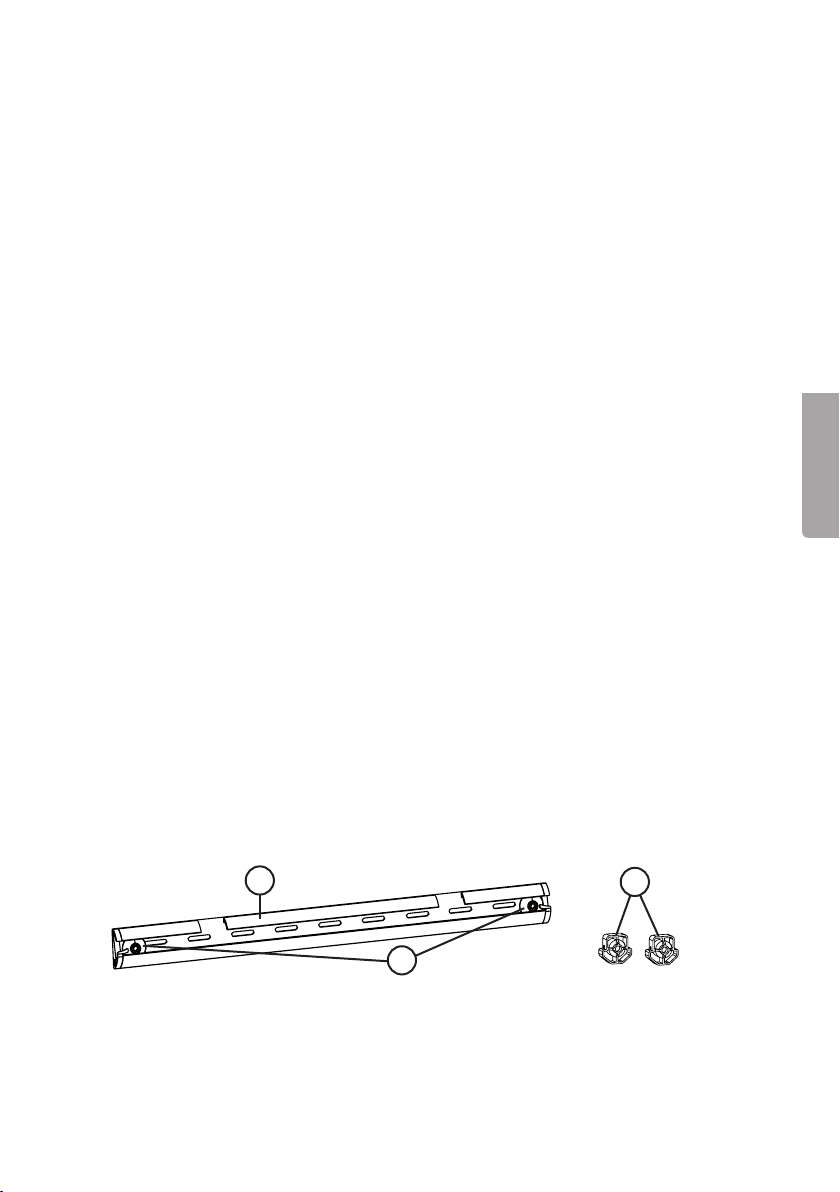

3.1 Wall bracket components:
1
1. Wall rail
2. Aluminium ring (bracket for TV set)
3. Wall support (spacer)
3
2
3
Page 4

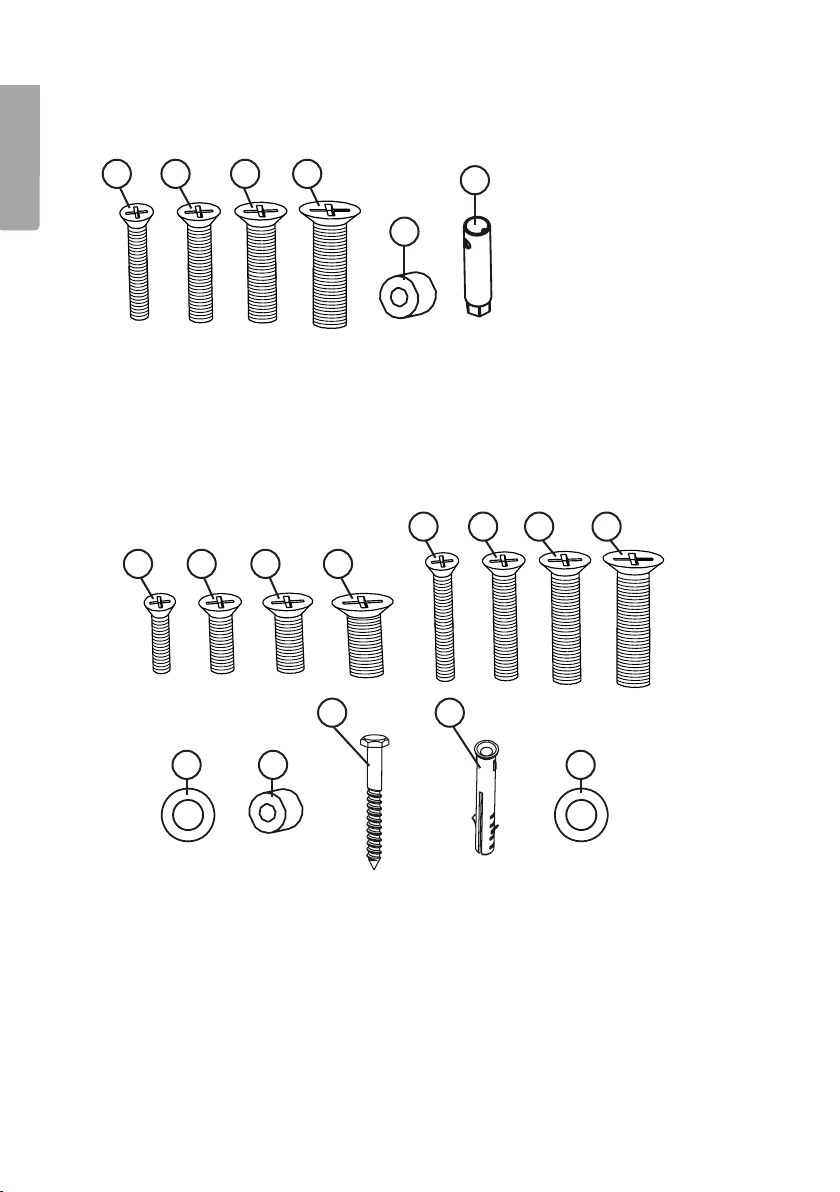

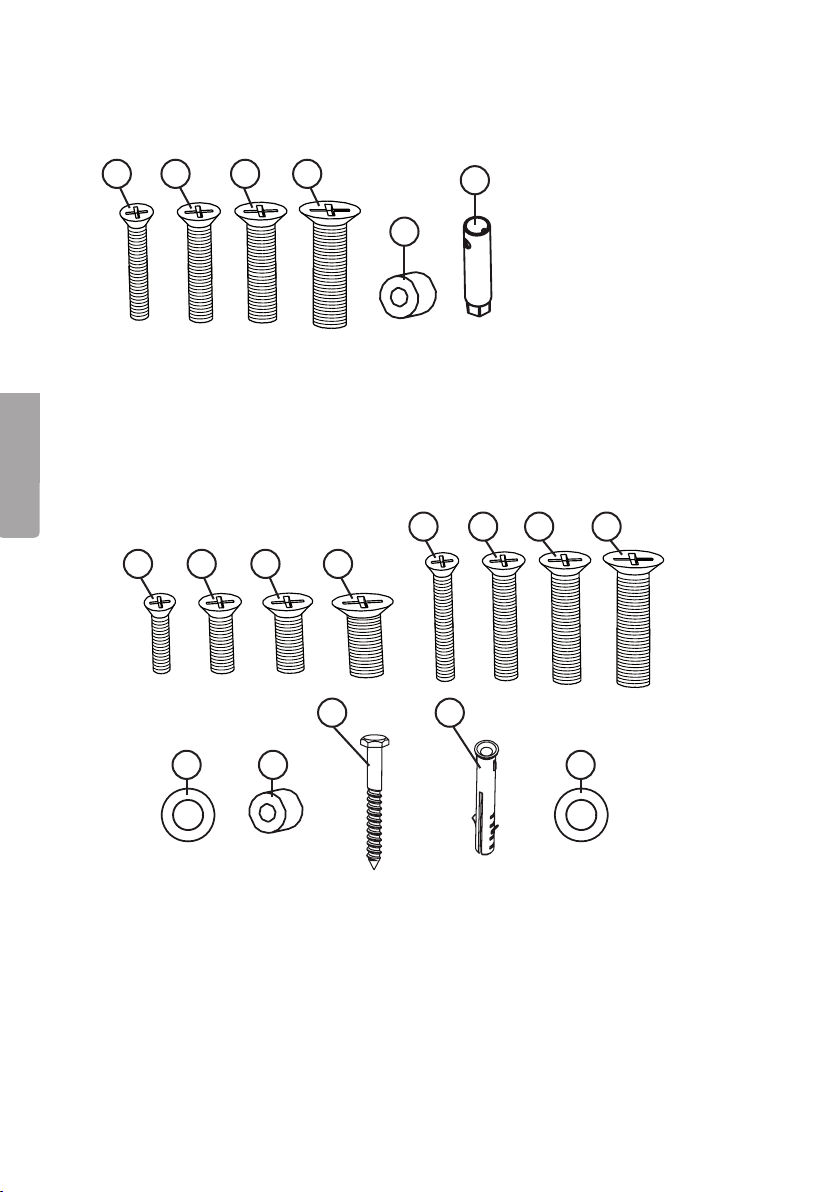

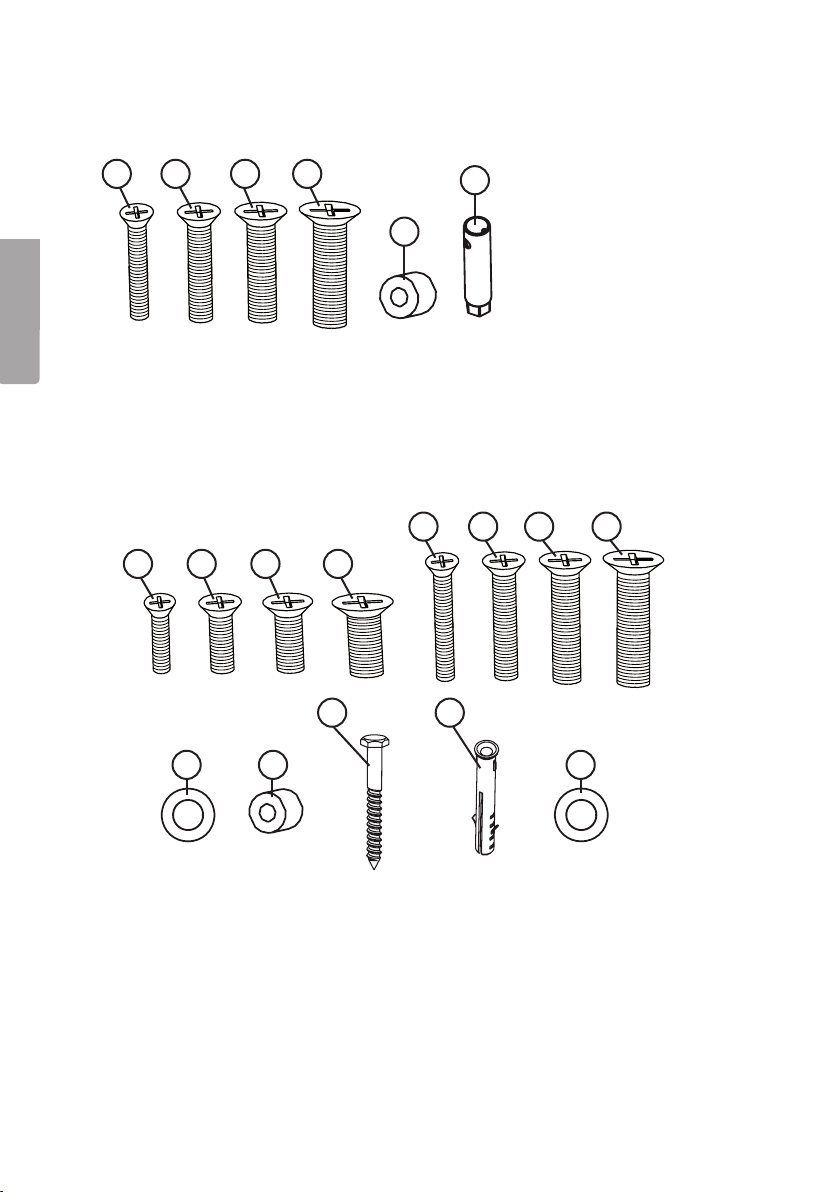

3.2 Fixing parts for various types of TV set:
Parts 4–9 come in abag.
English
4 5 6 7
9
8
4. M4 x 25 mm, 4 pcs.
5. M5 x 25 mm, 4 pcs.
6. M6 x 25 mm, 4 pcs.
Parts A to M come in separate bags
7. M8 x 30 mm, 4 pcs.
8. Spacer, 10 mm, 4 pcs.
9. Tools
E F G H
A B C D
K L
I J
A. M4 x 15 mm, 4 pcs.
B. M5 x 15 mm, 4 pcs.
C. M6 x 15 mm, 4 pcs.
D. M8 x 20 mm, 4 pcs.
E. M4 x 35 mm, 4 pcs.
F. M5 x 35 mm, 4 pcs.
G. M6 x 35 mm, 4 pcs.
M
H. M8 x 40 mm, 4 pcs.
I. M5 cup washer, 4 pcs.
J. Spacer, 20 mm, 4 pcs.
K. Woodscrew, 2 pcs.
L. Plug, 2 pcs.
M. Washer for woodscrew, 2 pcs.
4
Page 5
4. Mountingthe wall rail
Hints on positioning
Do not position theTV set where sunlight would fall on thescreen and cause glare.
The TV set should be positioned so that themiddle of thescreen is at thesame height
as your eyes when you are sitting. Check therecommended viewing distance in
theinstruction manual for theTV set.
4.1 Preparations
Prepare suitable tools:
• Screwdriver
• Power drill (hammer drill for drilling in concrete)
• Drill bits (3.5 mm and 10 mm)
• Socket wrench (10 mm)

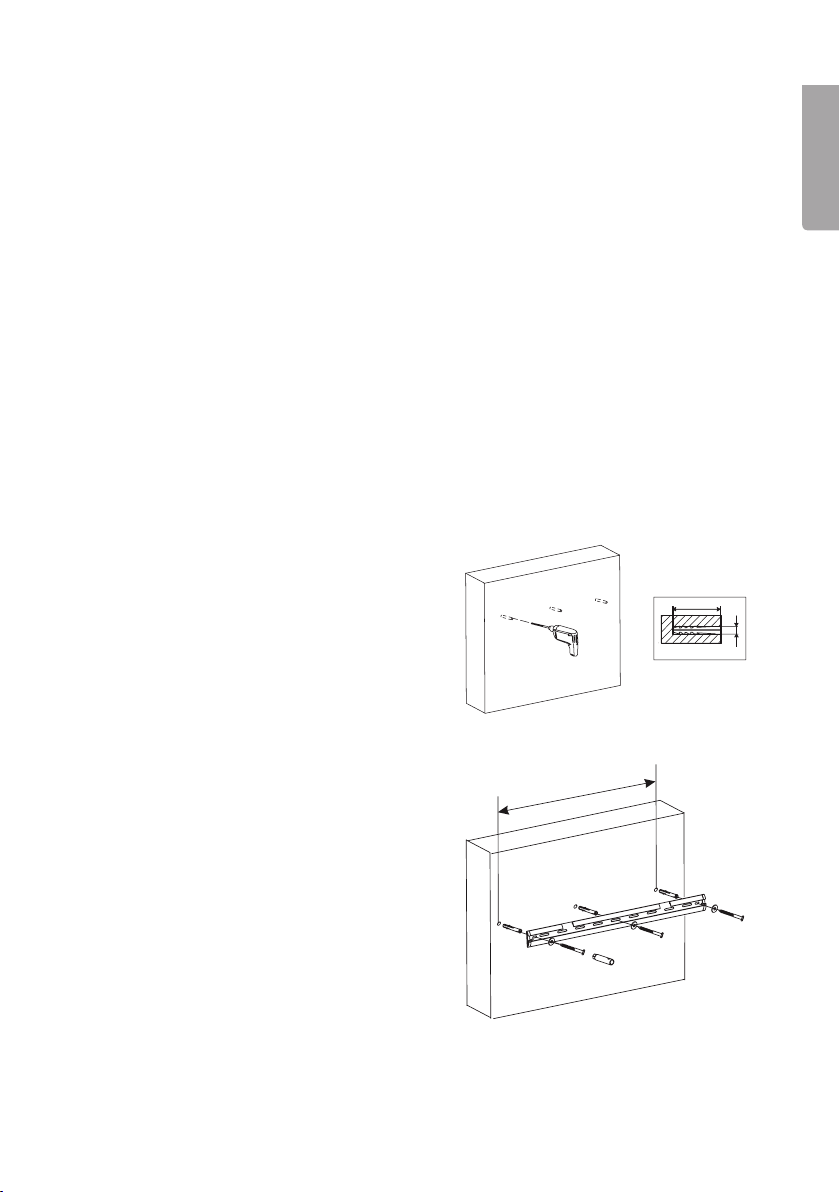

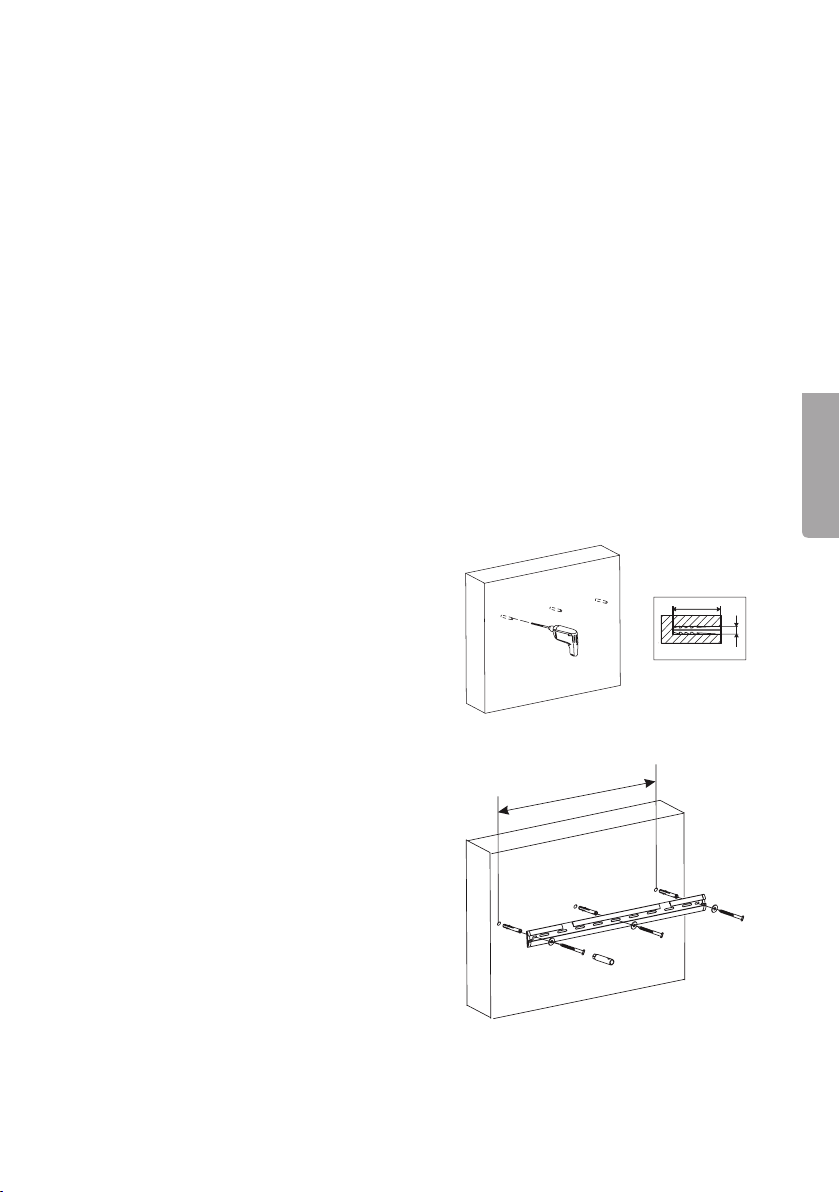

4.2 Mounting on awall of brick, concrete, etc
Note! Make sure that thewall to which you are fixing thebracket can support
theweight of theTV set. Ifyou are unsure, consult an expert.
1. Choosea suitable wall for thewall rail.
2. Placethe wall rail (1) on thewall and level
it, preferably with aspirit level.
3. Usinga pen or pencil, mark up theholes
to be drilled, using thewall rail as
atemplate. Beforeyou start drilling, make
sure that theholes are level.
4. Usea hammer drill fitted with a10 mm
masonry bit and drill holes at least 60 mm
deep at themarks.
Important: The drilled holes must be
deep enough to take thescrews (K).
5. Removedust from theholes and push or
tap theplugs (L) fully home into theholes.
6. Positionthe wall rail with thenotches on
thetop edge (see illustration).
7. Besure to tighten thescrews properly,
bearing in mind thematerial of thewall.
Checkthat thewall rail is securely fixed
by carefully applying to it aweight at least
equivalent to theweight of theTV set
before mounting the actual TV set.
600 mm
60 mm
Ø 1 0 mm
English
5
Page 6

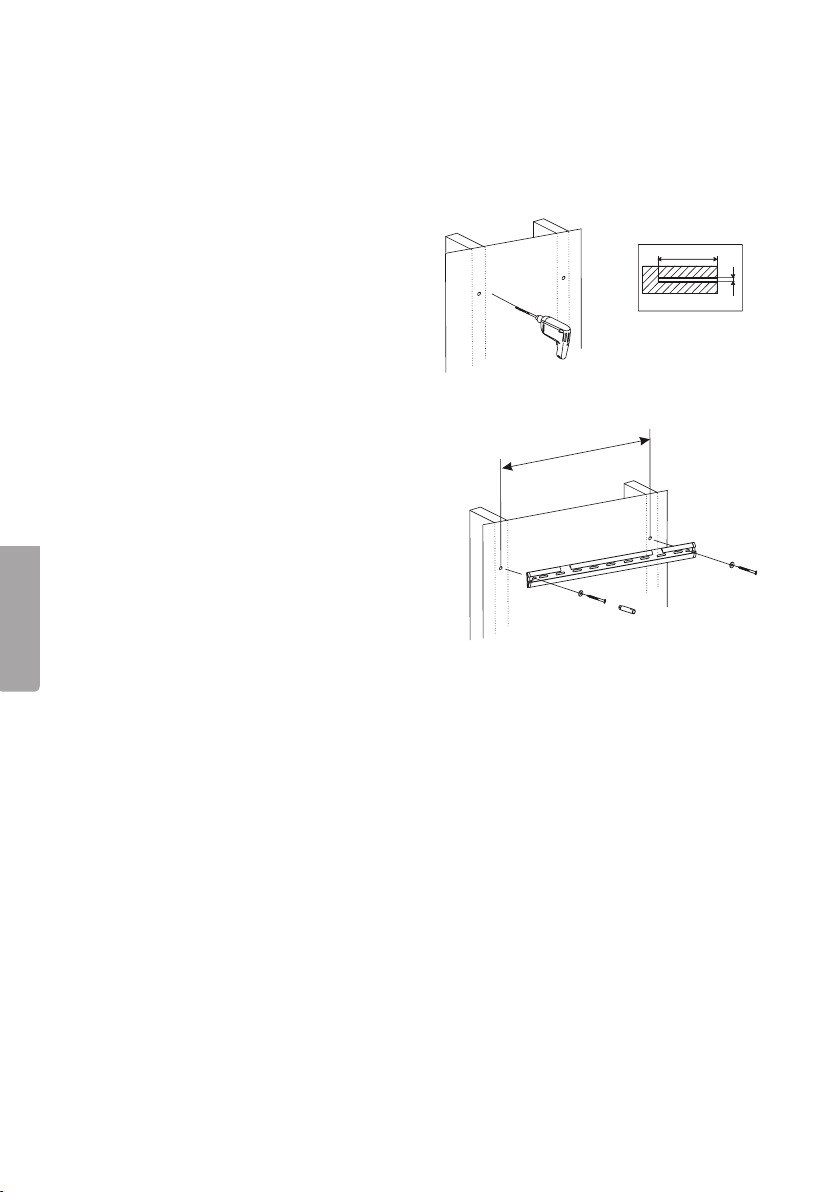

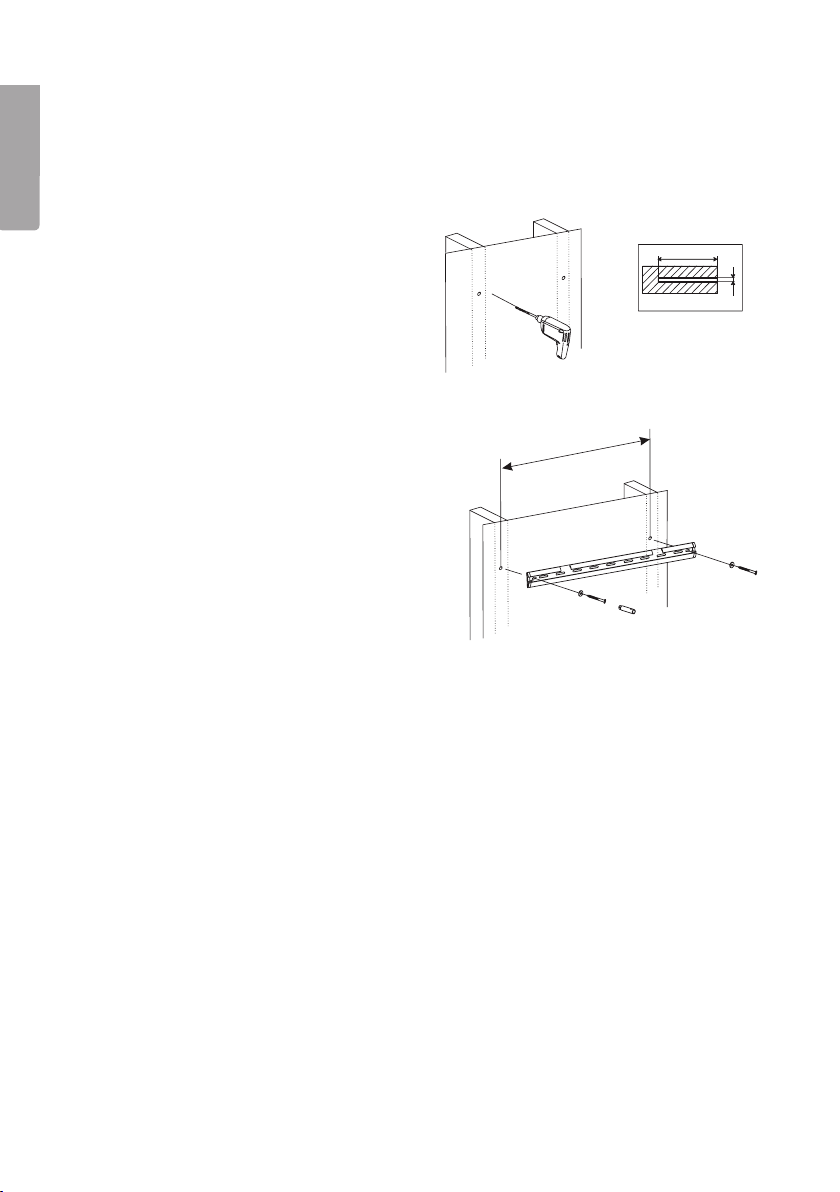

4.3 Mounting thebracket on atimber studwork wall
Note! Make sure that thewall to which you are fixing thebracket can support
theweight of theTV set. Ifyou are unsure, consult an expert.
English
1. Choosea suitable wall which can support
theweight.
2. Locatethe upright timbers (“studs”) in
thewall.
”(
2 50mm)
3. Holdthe wall rail against thewall so that
it spans two studs. Usingthe wall rail as
Ø 1/ 8 ( 3,5 mm)”
atemplate, mark positions for theholes
to be drilled. Thesemust be central
on thestuds. Ifit is only possible to fix
thewall rail to one stud, position thewall
rail so that thecentre of thewall bracket
is central on that stud.
4. Usinga 3.5 mm drill bit, drill pilot holes at
600 mm
themarks you made.
5. Positionthe wall rail with thenotches on
thetop edge (see illustration).
6. Fixthe wall rail using thewoodscrews (K)
together thewashers (M) in thedrilled holes.
7. Besure to tighten thewoodscrews
properly, bearing in mind thematerial
of thewall. Checkthat thewall rail is
securely fixed by carefully applying to
it aweight equivalent to theweight of
theTV set, before mounting theTV set.
6
Page 7
5. Fittingaluminium rings and wall supports to
theTV set
Warning!
• Avoid laying theTV set down with thescreen facing downwards. Ifit is absolutely
necessary to do this, lay theTV set on ablanket or similar to protect thescreen.
• Never tilt aplasma TV more than theamount recommended in theinstruction manual.
• Insert thebolts by hand first. Stopimmediately if you feel resistance.
Removethe bolt and find out what is wrong.
1. Checkthe back of theTV set. Ifthe back is flat, you can use theshorter bolts.
Ifthe back is curved, use thelonger bolts together with thespacers (8 or J).
Usesome of thebolts* supplied to secure thealuminium rings (2) to
theback of theTV set.
2. Boltthe wall support (3) into thelower bolt holes of theTV set.
3. Checkthat there is space for thecable connections on theTV set and that
thecables are not bent too much when mounting theTV set on thebracket.
*Note: Several types of bolt are supplied, since different makes of TV set have different
fixings. Ifyou are uncertain, check theinstruction manual for theTV set. Thisusually
states maximum and minimum lengths for thebolts.
Installation examples
English
Flat back
with M4 use A I 2 3
with M5 use B I 2 3
with M6 use C 2 3
with M8 use D 2 3
Curved back
with M4 use 4 I 8 2 3
with M4 use E I J 2 3
with M5 use 5 I 8 2 3
with M5 use F I J 2 3
with M6 use 6 8 2 3
with M6 use G J 2 3
with M8 use 7 8 2 3
with M8 use H J 2 3
7
Page 8

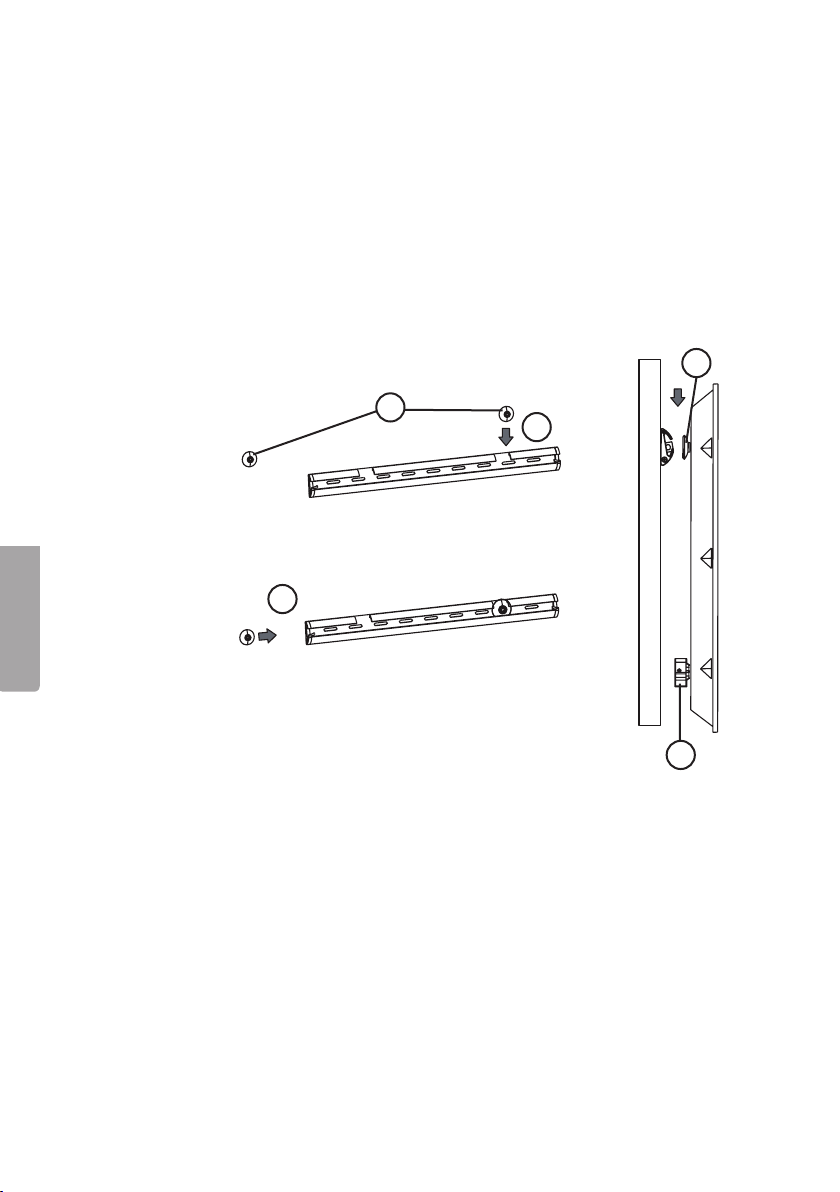

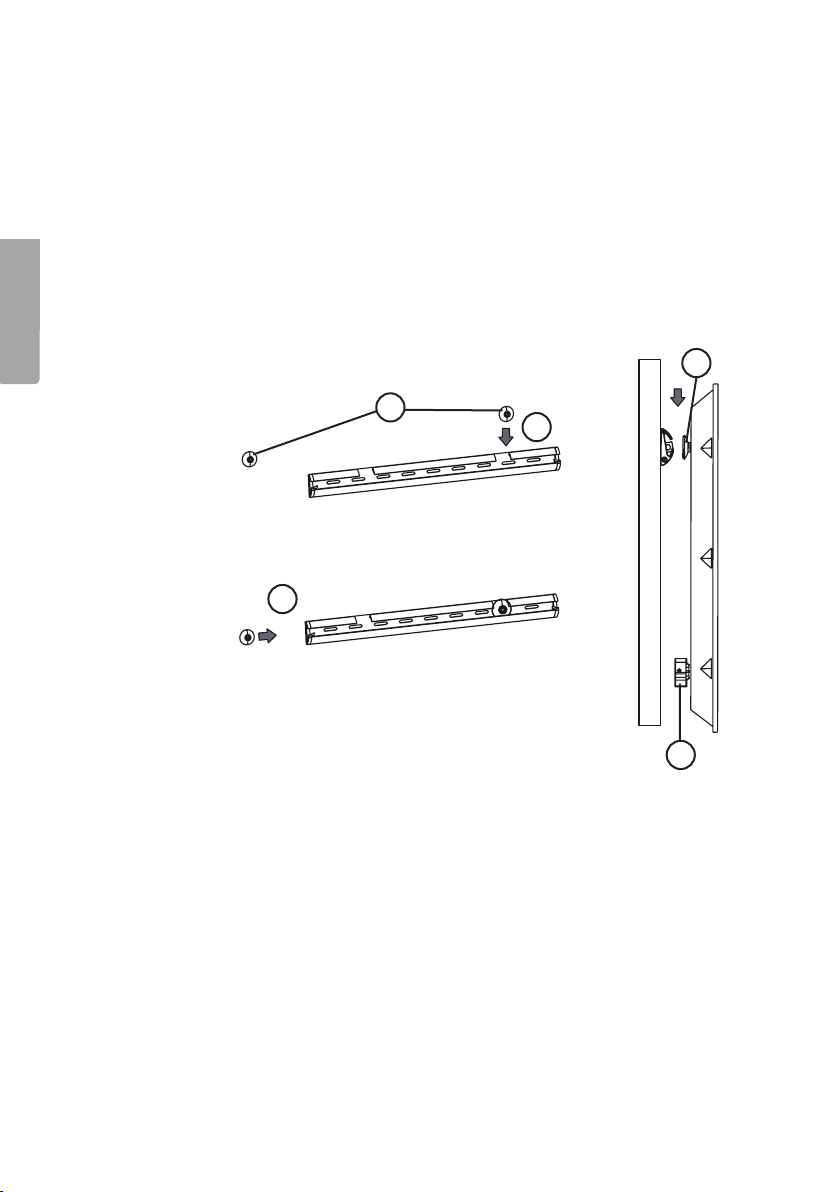

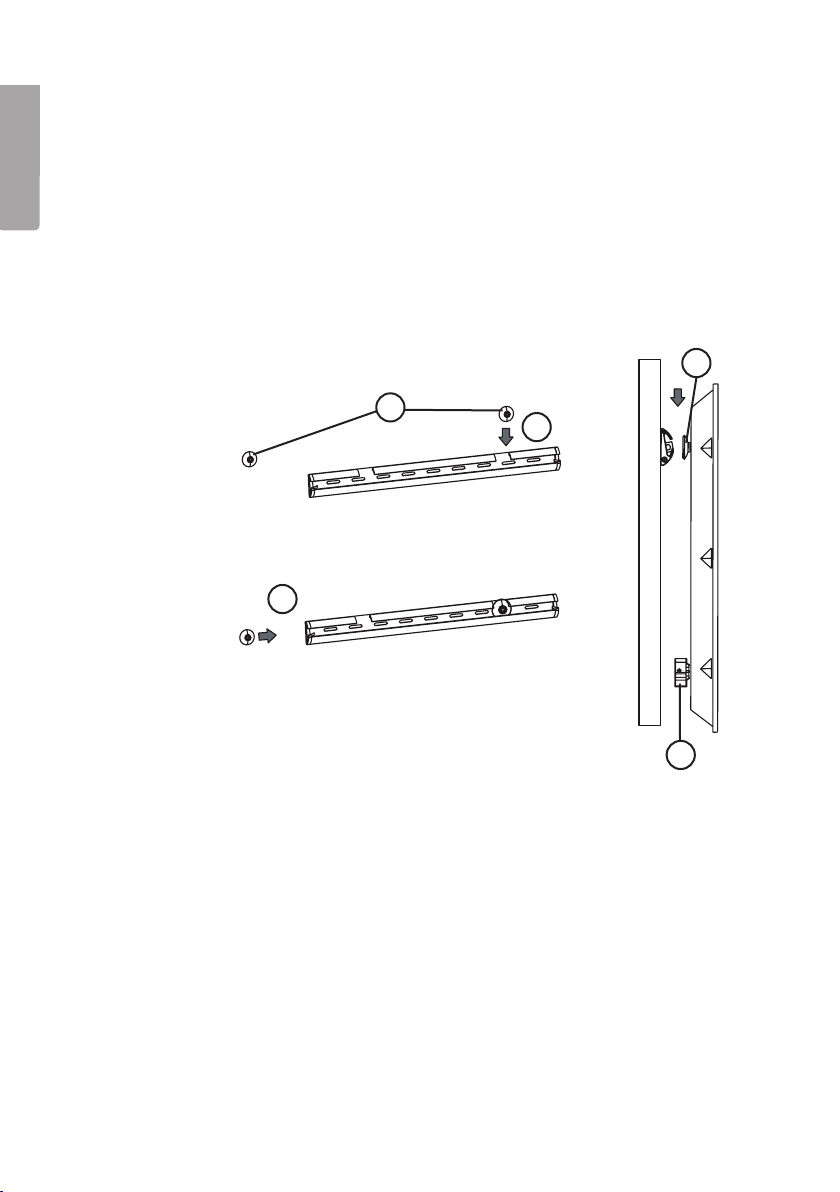

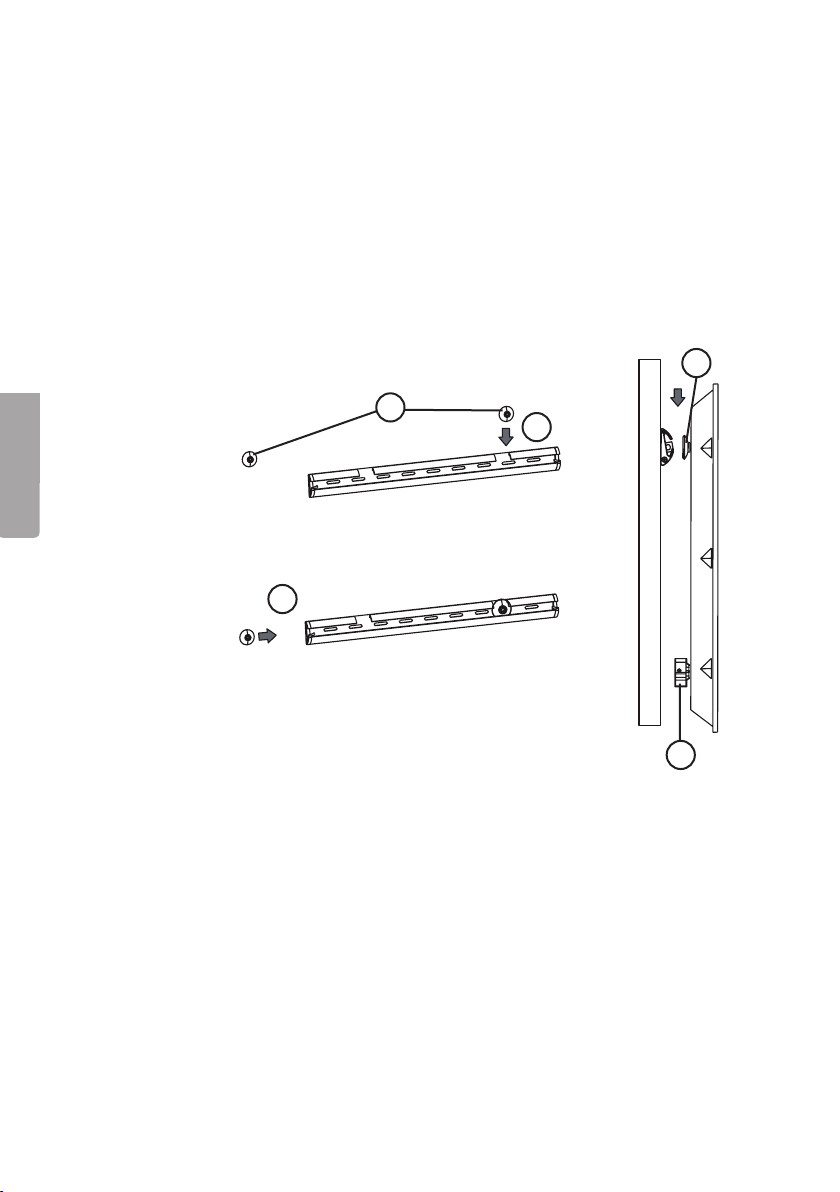

6. Hangingthe TV set on thewall rail
Take care when hanging theTV set on thewall rail. Getsomeone to help you.
1. Thealuminium rings (2) fitted to theTV set can be pressed down through
English
thenotches in thetop (a) of thewall rail or from theside (b) (when mounting from
theside, thealuminium ring can be pressed in through theside fitting).
2. Whenmounting from thetop, it is usually possible to bring down one of
thealuminium rings through one of thenotches in thewall rail and then pull theTV
set sideways until theother aluminium ring is directly in front of theother notch.
3. Connectthe cables to theTV set, checking that there is enough space for them.
4. Makesure that thewall supports (3) do not damage thewall.
2
2
a
b
3
7. Disposal
Follow local ordinances when disposing of this product. Ifyou are unsure about how
to dispose of this product contact your municipality.
8. Specifications
Bracket Bolt-fitting to TV set 100–600 mm c/c horizontally
(VESA standard 100–600)
Width 656 mm
Maximum load 40 kg
8
Page 9
Väggfäste för TV 32–55″
Art. nr 38-4413 Modell PSW007M
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida
bruk. Vireserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter
på baksidan).
1. Säkerhet
• Försäkra dig om att du har läst och förstått hela monteringsanvisningen.
• Väggen eller ytan som fästet ska monteras på måste kunna bära hela vikten av
fäste och TV-apparat.
• Använd alltid rätt verktyg och var alltid två personer vid montering av tunga TVapparater på väggfästet. Omdu försöker att montera entung TV-apparat ensam
kan det resultera imaterial- och personskador.
• Ta hänsyn till rekommendationer för montering och ventilation iTV-apparatens
bruksanvisning.
• Maxbelastning: 40 kg.
2. Beskrivning
• Väggfäste för TV 32–55″.
• Smidigt väggfäste ialuminium som gör det möjligt att montera din TV
mycket nära väggen.
• Skruvanslutning mot TV 100–600 mm c/c horisontellt (VESA-standard 100–600).
• De nedre distanserna fästs enbart iTV:n och ska inte skruvas iväggen.
• Bredd 656 mm.
Svenska
3. Monteringssatseninnehåller

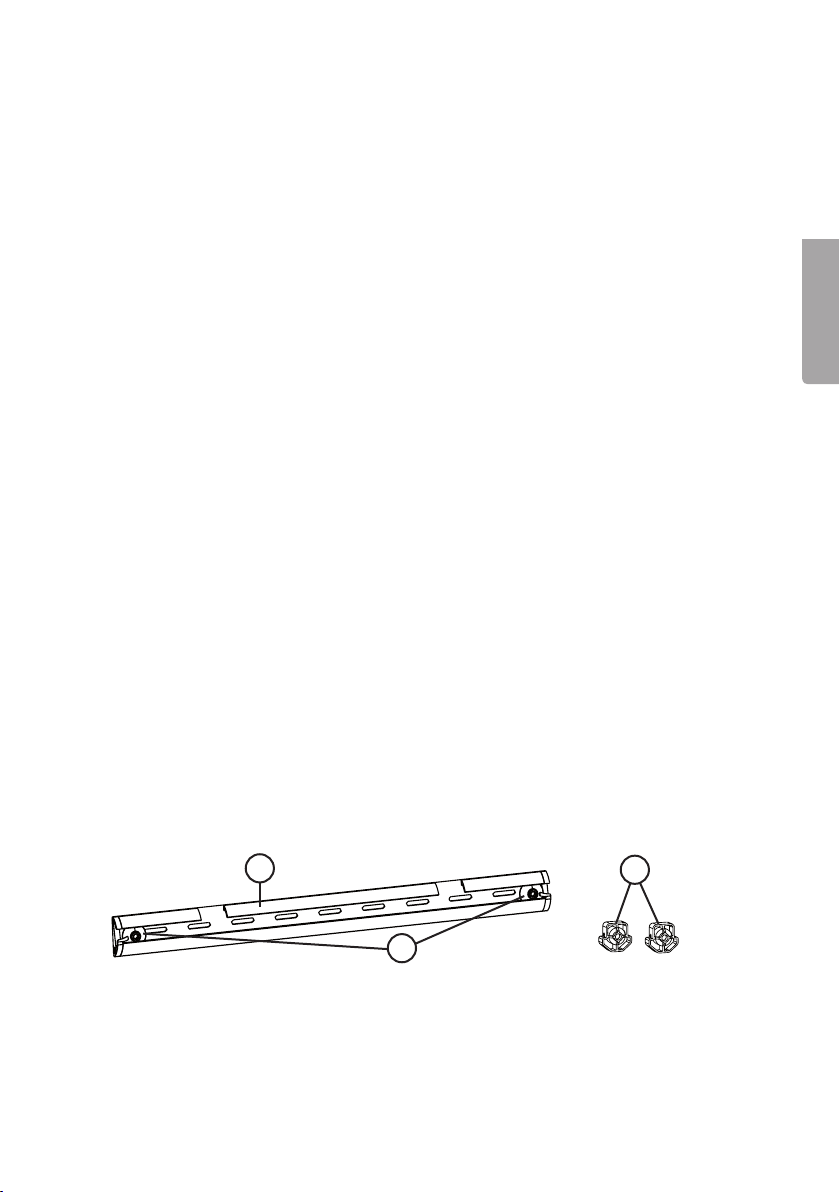

3.1 Väggfästets delar
1
2
1. Väggskena
2. Aluminiumring (fäste för TV) 2 st.
3. Väggstöd (distans) 2 st.
9
3
Page 10

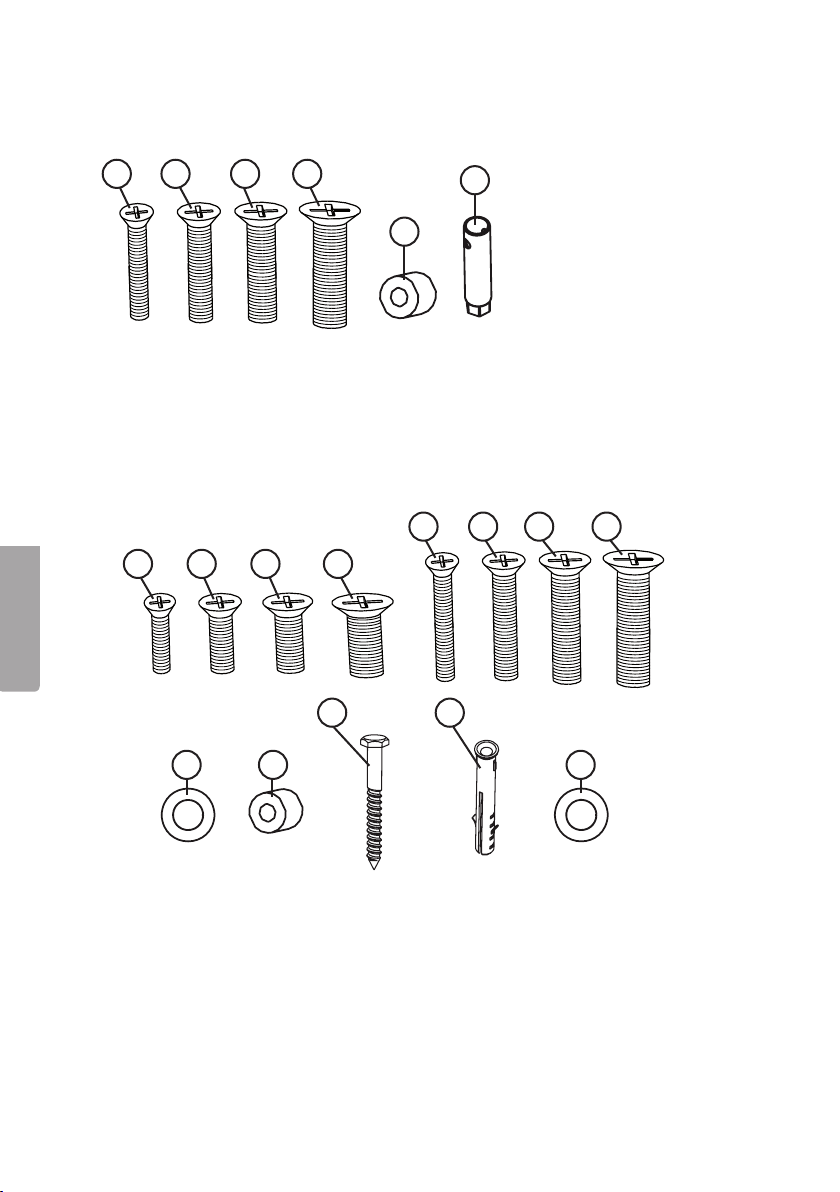

3.2 Fästdetaljer till olika typer av TV-apparater:
Detaljerna 4–9 finns ien påse.
4 5 6 7
9
8
Svenska
4. 4 st. M4 x 25 mm
5. 4 st. M5 x 25 mm
6. 4 st. M6 x 25 mm
Detaljerna A till M finns iseparata påsar.
7. 4 st. M8 x 30 mm
8. 4 st. distanser 10 mm
9. Verktyg
E F G H
A B C D
K L
I J
A. 4 st. M4 x 15 mm
B. 4 st. M5 x 15 mm
C. 4 st. M6 x 15 mm
D. 4 st. M8 x 20 mm
E. 4 st. M4 x 35 mm
F. 4 st. M5 x 35 mm
G. 4 st. M6 x 35 mm
M
H. 4 st. M8 x 40 mm
I. 4 st. M5 kupad bricka
J. 4 st. distans 20 mm
K. 2 st. träskruv
L. 2 st. plugg
M. 2 st. bricka till träskruv
10
Page 11
4. Monteringav väggskena
Placeringstips
Placera inte TV-apparaten så att solljuset faller direkt på skärmen och ger reflexer.
TV-apparaten bör placeras så att mitten på skärmen är isamma höjd som ögonen
när du sitter ner. Läs iTV-apparatens bruksanvisning vilket betraktningsavstånd som
rekommenderas.
4.1 Förberedelser
Ta fram lämpliga verktyg:
• Skruvmejsel
• Borrmaskin (slagborrmaskin för borrning ibetong)
• Borrar (3,5 mm och 10 mm)
• Hylsnyckel (10 mm)

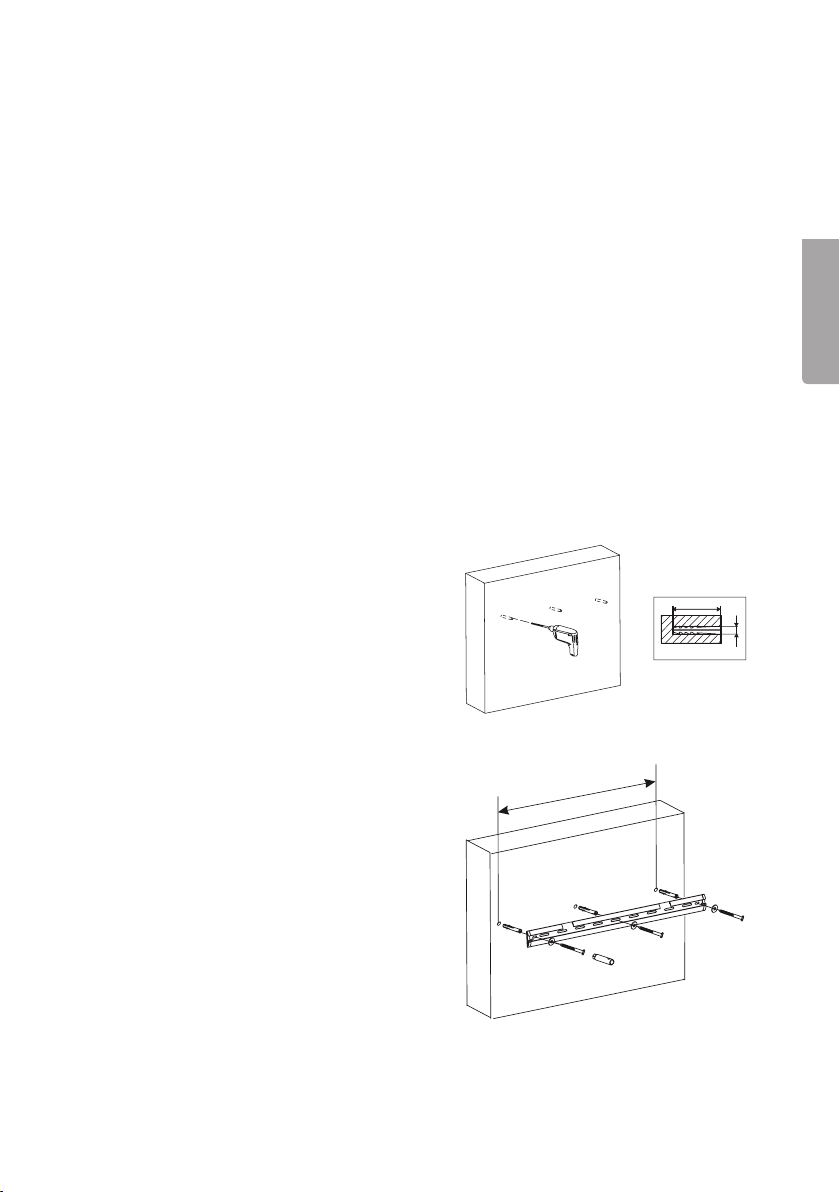

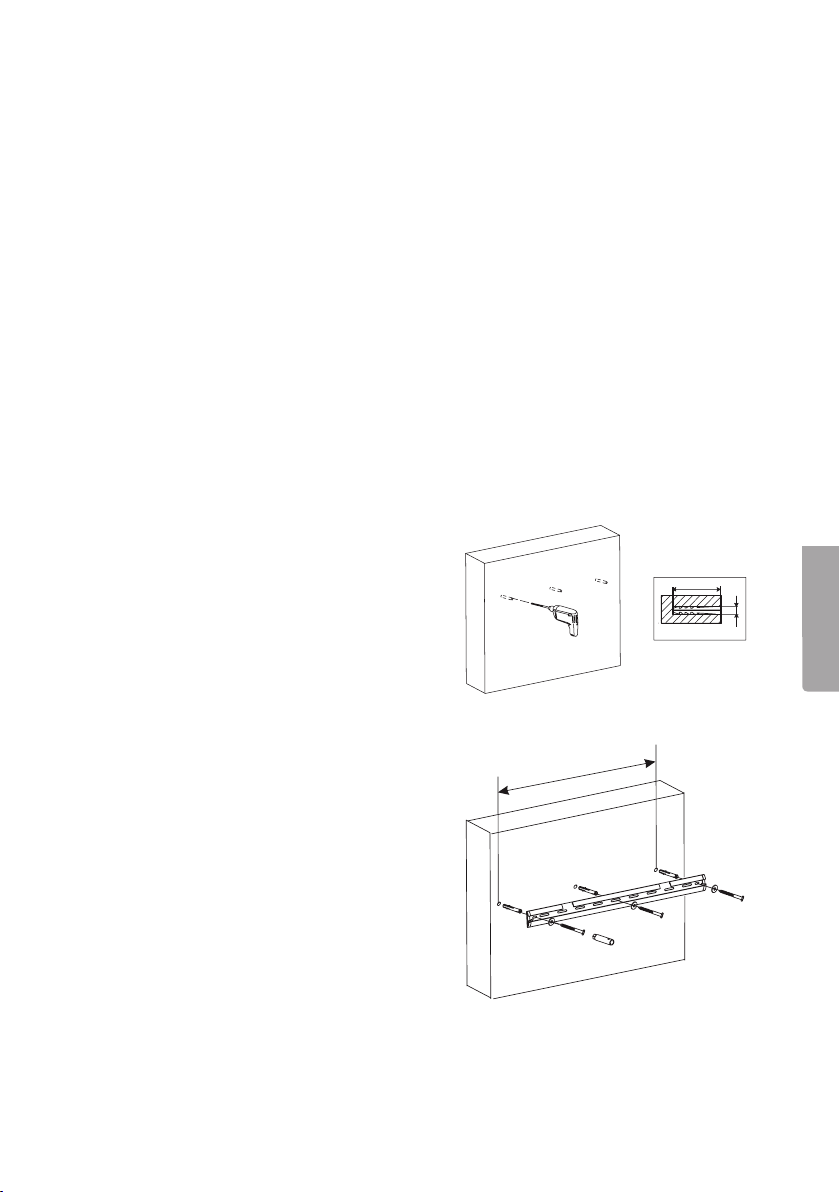

4.2 Montering på vägg av betong, tegel eller liknande
Obs! Setill att väggen som du monterar fästet på klarar av TV-apparatens vikt.
Takontakt med enfackman om du är osäker.
1. Väljen lämplig vägg för väggskenan.
2. Placeraväggskenan (1) mot väggytan
och rikta in den vågrät, använd gärna
ettvattenpass.
3. Görmarkeringar för borrhål med enpenna,
använd väggskenans skruvhål som mall.
Kontrolleraatt märkningarna är vågräta
innan du börjar borra.
4. Använden slagborrmaskin med 10 mm
betongborr och borra minst 60 mm djupt
imarkeringarna. Viktigt! Vidmonteringen
måste borrhålen ha minst samma djup
som skruvarnas (K) längd.
5. Rensahålen från borrdamm och tryck/slå
in pluggarna (L) längst in iborrhålen.
6. Vändväggskenan så att urtagen är på
översidan (se bild).
7. Setill att dra fast skruvarna ordentligt
men med hänsyn till materialet iväggen.
Kontrolleraväggskenans upphängning
genom att försiktigt belasta den med
minst samma vikt som TV-apparaten
innan den monteras.
600 mm
60 mm
Ø 1 0 mm
Svenska
11
Page 12

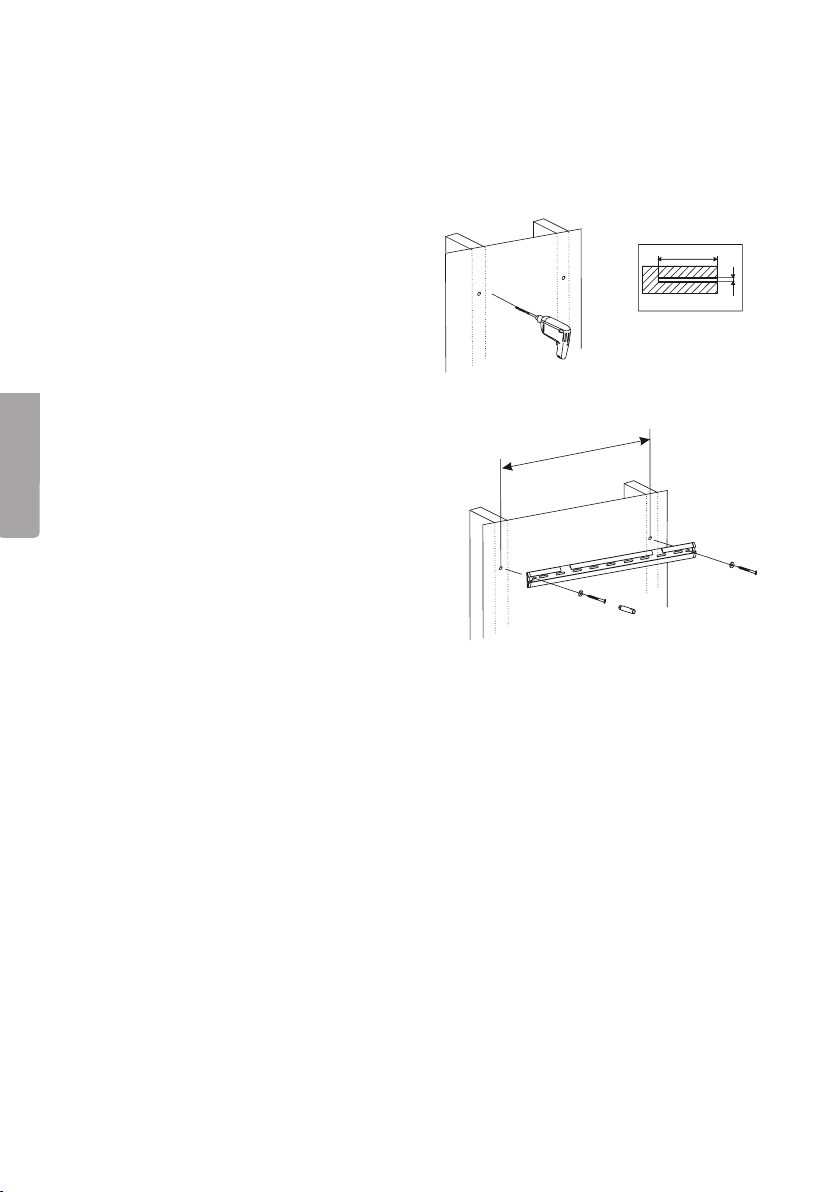

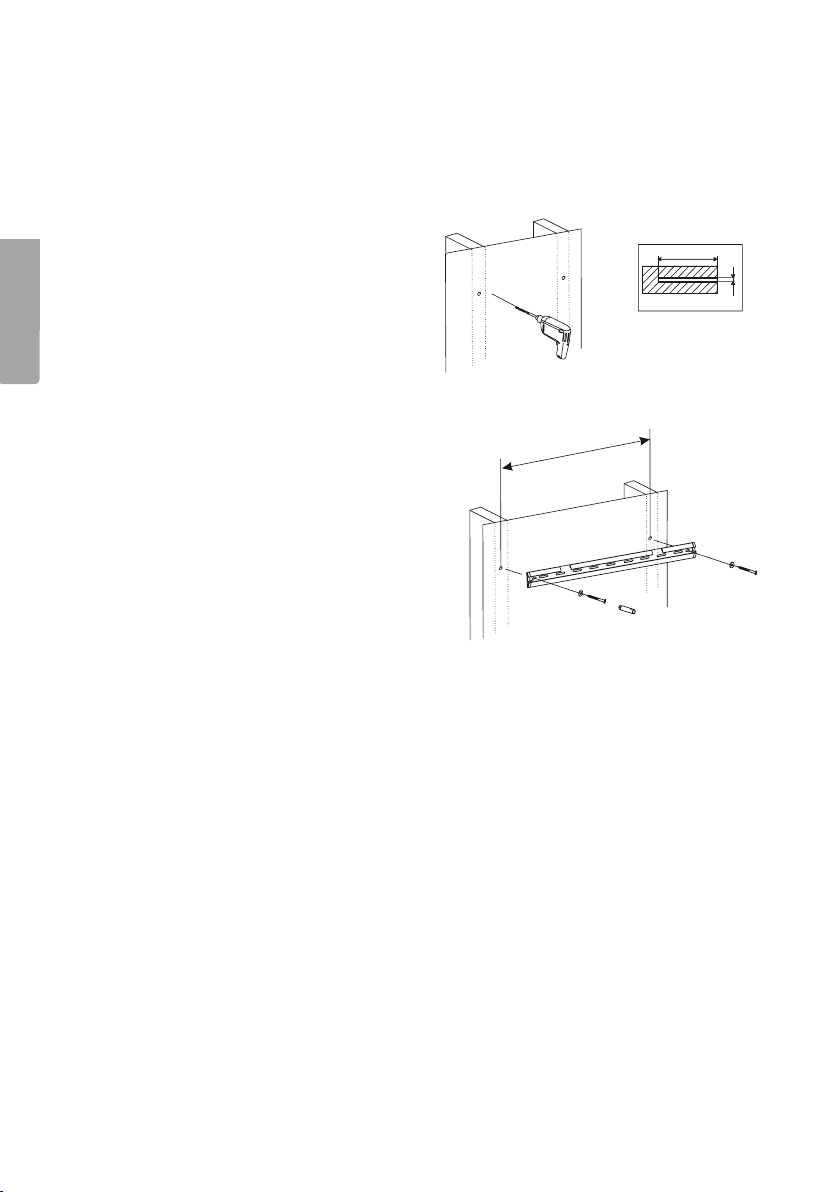

4.3 Montering på trävägg
Obs! Setill att väggen du monterar fästet på klarar av TV-apparatens vikt.
Takontakt med enfackman om du är osäker.
1. Väljen lämplig vägg som håller för vikten.
2. Lokaliserareglarna iväggen.
3. Hållväggskenan mot väggen så att
det sitter över två träreglar, använd
väggskenan som mall och märk ut
borrhålen mitt över reglarna. Omdet
endast går att fästa ien regel, ska
Svenska
väggskenan placeras så att centrum är
mitt över regeln.
4. Förborramed ca 3,5 mm borr enligt din
märkning.
5. Vändväggskenan så att urtagen är på
översidan (se bild).
600 mm
6. Skruvafast väggskenan med
träskruvarna (K) tillsammans med
brickorna (M) ide borrade hålen.
7. Setill att dra fast träskruvarna ordentligt
men med hänsyn till materialet iväggen.
Kontrolleraväggskenans upphängning
genom att försiktigt belasta den med
samma vikt som TV-apparaten innan den
monteras på fästet.
”(
2 50mm)
Ø 1/ 8 ( 3,5 mm)”
12
Page 13
5. Monteraaluminiumringar och väggstöd på
TV-apparaten
Varning!
• Undvik att lägga TV-apparaten med skärmen nedåt. Omdu ändå måste göra det
är det säkrast att ha enfilt eller liknande under för att skydda skärmen.
• Luta aldrig enplasma-TV mer än vad som rekommenderas idess bruksanvisning.
• Skruva in skruvarna för hand först. Avbrytgenast om du känner att det tar emot,
skruva ur och undersök orsaken till att det tar emot.
1. KontrolleraTV-apparatens baksida. Ärbaksidan platt kan du använda de kortare
skruvarna. Ombaksidan är kupad används de längre skruvarna tillsammans med
distanserna (8 eller J).
2. Användnågra av de medföljande skruvarna* för att montera aluminiumringarna (2)
på TV-apparatens baksida.
3. Skruvafast väggstöden (3) iTV-apparatens nedre skruvhål.
4. Kontrolleraatt kabelanslutningarna på TV-apparaten får plats och att kablarna inte
böjs för mycket vid monteringen.
*Obs! Fleratyper av skruvar medföljer eftersom infästningen kan skilja mellan olika
fabrikat. Kontrollerai TV-apparatens bruksanvisning om du är osäker.
Däranges vanligtvis min.längd och maxlängd för skruvarna.
Monteringsexempel
Svenska
Platt baksida
med M4 använd A I 2 3
med M5 använd B I 2 3
med M6 använd C 2 3
med M8 använd D 2 3
Kupad baksida
med M4 använd 4 I 8 2 3
med M4 använd E I J 2 3
med M5 använd 5 I 8 2 3
med M5 använd F I J 2 3
med M6 använd 6 8 2 3
med M6 använd G J 2 3
med M8 använd 7 8 2 3
med M8 använd H J 2 3
13
Page 14
6. Hängupp TV-apparaten på väggskenan
Var försiktig vid montering av TV-apparaten på väggskenan. Tahjälp av enperson när
du hänger upp TV-apparaten på väggskenan.
1. Aluminiumringarna(2) som är monterade på TV-apparaten kan tryckas ned genom
urtagen på översidan (a) av väggskenan eller från sidan (b) (vid montering från
sidan går det att trycka in aluminiumringen igenom sidobeslaget).
2. Vidmontering från ovansidan går det oftast att ta ned enav aluminiumringarna
genom väggskenans ena urtag och sedan dra TV-apparaten isidled tills den andra
aluminiumringen är rakt framför det andra urtaget.
3. Anslutkablarna iTV-apparaten och kontrollera att de får plats.
Svenska
4. Setill att inte väggstöden (3) skadar väggen.
2
2
a
b
7. Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
8. Specifikationer
Fäste Skruvanslutning mot TV, 100–600 mm c/c horisontellt
(VESA-standard 100–600)
Bredd 656 mm
Maxbelastning 40 kg
3
14
Page 15
Veggfeste for TV 32–55″
Art.nr. 38-4413 Modell PSW007M
Les brukerveiledningen nøye før produktet tas ibruk, og ta vare på den for framtidig
bruk. Vireserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.
Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.
(Se opplysninger om kundesenteret idenne bruksanvisningen).
1. Sikkerhet
• Les monteringsanvisningen og forviss deg om at du forstår den.
• Veggen eller flaten, hvor festet skal monteres, må kunne bære den samlede vekten
av festet og TV-apparatet.
• Bruk alltid riktig verktøy og vær alltid to personer ved montering av tunge
tv-apparater og veggfester. Dersomdu monterer ettungt tv-apparat alene,
kan det resultere ibåde materielle skader og personskader.
• Ta hensyn til anbefalingene for montering og ventilasjon, som er beskrevet
i tv-apparatets bruksanvisning.
• Maksimumsbelastning 40 kg.
2. Beskrivelse
• Veggfeste for tv-apparater på 32–55″.
• Enkelt veggfeste ialuminium.
• Festeplate for tv-apparat med 100–600 mm c/c horisontalt (VESA-standard 100–600).
• De nederste festehullene er kun for feste av tv-apparat på festet.
Deskal ikke brukes til åskru festet fast i veggen.
• Bredde 656 mm.
Norsk
3. Monteringssettetinneholder
3.1 Veggfestets deler
1
2
1. Veggskinne
2. Aluminiumsring (feste for tv-apparat) 2 stk.
3. Veggstøtte (distansestykke) 2 stk.
15
3
Page 16
3.2 Festedetaljer for forskjellige typer tv-apparater:
Detaljene 4–9 er iegen pose.
4 5 6 7
9
8
4. 4 stk. M4 x 25 mm
5. 4 stk. M5 x 25 mm
6. 4 stk. M6 x 25 mm
Norsk
Detaljene A – M er iseparate poser.
7. 4 stk. M8 x 30 mm
8. 4 stk. distansestykke 10 mm
9. Verktøy
E F G H
A B C D
K L
I J
A. 4 stk. M4 x 15 mm
B. 4 stk. M5 x 15 mm
C. 4 stk. M6 x 15 mm
D. 4 stk. M8 x 20 mm
E. 4 stk. M4 x 35 mm
F. 4 stk. M5 x 35 mm
G. 4 stk. M6 x 35 mm
M
H. 4 stk. M8 x 40 mm
I. 4 stk. M5 skive
J. 4 stk. distansestykke 20 mm
K. 2 stk. Treskrue
L. 2 stk. Plugg
M. 2 stk. skive for treskrue
16
Page 17
4. Monteringav veggskinne
Tips om plassering
Plasser ikke tv-apparatet slik at sollyset treffer skjermen og avgir reflekser.
Tv-apparatet bør plasseres slik at midten på skjermen er iøyehøyde når du sitter.
Les brukerveiledningen til tv-apparatet for åse hva produsenten anbefaler som
avstand mellom seer og apparat.
4.1 Forberedelser
Nødvendig verktøy for montering av feste:
• Skrutrekker
• Boremaskin (slagboremaskin for boring ibetong)
• Bor (3,5 mm og 10 mm)
• Hylsenøkkel (10 mm)
4.2 Montering på vegg av betong, tegl eller liknende
Obs! Forvissdeg om at veggkonstruksjonen tåler totalvekten tv-apparat og feste.
Vedusikkerhet, søk råd hos enfagperson.
1. Velget passende sted for montering av
festeskinnen.
2. Plasserfestet (1) mot veggoverflaten.
Brukgjerne vater.
3. Brukveggskinnen som mal og merk av
for borehullene. Kontrollerat merkingen er
vannrett før boring.
4. Benytten slagbormaskin med et10 mm
betongbor. Borhull med endybde på
minst 60 mm. Viktig! Borehullenemå ha
enmin. dybde som tilsvarer skruenes (K)
lengde.
5. Renshullene for borestøv og press/slå inn
pluggene (L) ihullene.
6. Vendveggskinnen slik at uttakene vender
oppover (se fig.).
7. Påseat skruene blir trukket godt til,
men ta hensyn til veggkonstruksjonens
materiale. Kontrollerhva veggskinnen tåler
ved å, forsiktig, belaste den med minst
samme vekt som tv-apparatet og feste, før
apparatet monteres.
600 mm
60 mm
Ø 1 0 mm
Norsk
17
Page 18
4.3 Montering på trevegg
Obs! Forvissdeg om at veggkonstruksjonen tåler totalvekten av tv-apparat og feste.
Vedusikkerhet, søk råd hos enfagperson.
1. Velgen passende plass for monteringen.
2. Finnut hvor stenderne iveggen er.
3. Holdveggfestet mot veggen (påse at det
monteres over to trestendere) og merk
borehullene. Dersomdet kun går åfeste
det ién stender, skal veggfestet plasseres
slik at midten på det er midt på stenderen.
4. Forbormed ettrebor på ca. 3,5 mm.
5. Vendveggskinnen slik at uttakene vender
oppover (se fig.).
6. Festveggskinnen med treskruene (K)
sammen med skivene (M) iborehullene.
7. Påseat skruene blir trukket godt til,
Norsk
men ta hensyn til veggens materialer.
Kontrollerhva veggskinnen tåler ved å,
600 mm
forsiktig, belaste den med minst samme
vekt som tv-apparatet før dette monteres.
”(
2 50mm)
Ø 1/ 8 ( 3,5 mm)”
18
Page 19
5. Monteraluminiumsringer og veggstøtte på
tv-apparatet
Advarsel!
• Unngå ålegge tv-apparatet med skjermen ned mot harde flater. Dersomapparatet skal legges ned, bør man plassere etpledd eller liknende under, for åbeskytte
skjermen.
• Plasma-tv må ikke lute mer enn det som er anbefalt iapparatets bruksanvisning.
• Fest skruene for hånd først. Hvisde butter må monteringen stoppes umiddelbart
og årsaken til dette kontrolleres.
1. Kontrollertv-apparatets bakside. Dersombaksiden er plan kan de korte skruene
benyttes. Hvisbaksiden ikke er plan må de lengste skruene benyttes sammen
med distansehylsene (8 eller J).
2. Tai bruk medfølgende skruer* for åfeste aluminiumsringene (2) til tv-apparatets
bakside.
3. Festveggstøtten (3) iapparatets nedre skruehull.
4. Sjekkat kabelut- og inngangene på tv-apparatet får plass og at de ikke blir
liggende iklem.
*Obs! Flereforskjellige typer skruer er vedlagt, da innfestingen kan variere for de forskjellige tv-produsentene. Kontrollertv-apparatets bruksanvisning dersom du er usikker.
Deroppgir de vanligvis min.- og makslengde for skruene.
Monteringseksempel
Norsk
Flat bakside
ved bruk av M4 A I 2 3
ved bruk av M5 B I 2 3
ved bruk av M6 C 2 3
ved bruk av M8 D 2 3
Konveks bakside
ved bruk av M4 4 I 8 2 3
ved bruk av M4 E I J 2 3
ved bruk av M5 5 I 8 2 3
ved bruk av M5 F I J 2 3
ved bruk av M6 6 8 2 3
ved bruk av M6 G J 2 3
ved bruk av M8 7 8 2 3
ved bruk av M8 H J 2 3
19
Page 20
6. Hengeopp tv-apparaet på veggskinnen
Vær forsiktig ved montering av tv-apparatet på veggfestet. Fåhjelp av enperson til
åhenge opp tv-apparatet.
1. Aluminiumsringene(2) som er montert på tv-apparatet kan trykkes ned gjennom
uttaket på oversiden (a) av veggskinnen eller fra siden (b) (ved montering fra siden
kan man trykke aluminiumsringen gjennom sidebeslaget).
2. Vedmontering fra oversiden kan man som regel føre den ene av
aluminiumsringene gjennom veggskinnens ene uttak og deretter trekke tvapparatet sidelengs til den andre aluminiumsringen er rett foran det andre uttaket.
3. Kablenekobles til tv-apparatet. Kontrollerat de ikke kommer iklem.
4. Påseat ikke veggstøtten (3) skader veggen.
2
2
a
Norsk
b
3
7. Avfallshåndtering
Når produktet skal kasseres, må det skje ihenhold til lokale forskrifter.
Ved usikkerhet, ta kontakt med lokale myndigheter.
8. Spesifikasjoner
Feste Skruetilkobling til tv-apparat med 100–600 mm c/c horisontalt
(VESA-standard 100–600)
Bredde 656 mm
Maks belastning 40 kg
20
Page 21
Seinäkiinnike 32–55″:n televisioille
Tuotenro 38-4413 Malli PSW007M
Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista tekstitai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai
asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
1. Turvallisuus
• Varmista, että olet lukenut ja ymmärtänyt käyttöohjeet ennen tuotteen käyttöönottoa.
• Seinän tai muun pinnan, jolle kiinnike asennetaan, on oltava niin luja,
että se kestää kiinnikkeen ja television yhteispainon.
• Käytä tarkoitukseen sopivia työkaluja. Älä koskaan asenna painavaa televisiota
seinäkiinnikkeeseen ilman toisen henkilön apua. Painavan television asentaminen
ilman apua voi johtaa materiaali- ja henkilövahinkoihin.
• Lue myös television käyttöohjeesta asennus- ja ilmanvaihto-ohjeistukset.
• Suurin kuormitus 40 kg.
2. Kuvaus
• Seinäkiinnike 32–55 tuuman televisioille.
• Kätevä alumiinikiinnike mahdollistaa television asentamisen hyvin lähelle seinää.
• Ruuviliitäntä televisioon 100–600 mm vaakasuunnassa (VESA-standardi 100–600).
• Alemmat välikkeet kiinnitetään ainoastaan televisioon, ei seinään.
• Leveys 656 mm.
Suomi
3. Asennussarjan sisältö
3.1 Seinäkiinnikkeen osat
1
2
1. Seinäkisko
2. Alumiinirengas (television kiinnike) 2kpl.
3. Seinätuki (välike) 2 kpl.
3
21
Page 22
3.2 Kiinnitystarvikkeita eri tyyppisille televisioille:
Tarvikkeet 4–9 löytyvät pussista.
4 5 6 7
9
8
4. 4 kpl. M4 x 25 mm
5. 4 kpl. M5 x 25 mm
6. 4 kpl. M6 x 25 mm
Osat A–M ovat omissa pusseissaan.
7. 4 kpl. M8 x 30 mm
8. 4 kpl. Välike 10 mm
9. Työkalu
E F G H
A B C D
Suomi
K L
I J
A. 4 kpl. M4 x 15 mm
B. 4 kpl. M5 x 15 mm
C. 4 kpl. M6 x 15 mm
D. 4 kpl. M8 x 20 mm
E. 4 kpl. M4 x 35 mm
F. 4 kpl. M5 x 35 mm
G. 4 kpl. M6 x 35 mm
M
H. 4 kpl. M8 x 40 mm
I. 4 kpl. M5 kupera aluslaatta
J. 4 kpl. Välike 20 mm
K. 2 kpl. Puuruuvi
L. 2 kpl. Tulppa
M. 2 kpl. Puuruuvin aluslaatta
22
Page 23
4. Seinäkiskon asennus
Sijoittaminen
Älä sijoita televisiota siten, että aurinko paistaa suoraan näytölle ja heijastaa näkymää.
Televisio tulee asettaa siten, että näytön keskipiste on samalla korkeudella kuin katsojan
silmät televisiota katsottaessa. Varmista suositeltu katseluetäisyys tv:n käyttöohjeesta.
4.1 Esivalmistelut
Ota tarvittavat työkalut esiin:
• Ruuvitaltta
• Porakone (iskuporakone, jos kyseessä on betoniseinä)
• Porat (3,5 mm ja 10 mm)
• Hylsyavain (10 mm)
4.2 Kiinnitys betoni- tai tiiliseinälle tai vastaavalle materiaalille
Huom.! Varmista, että seinä kestää kiinnikkeen ja television painon.
Ota yhteys asiantuntijaan, jos olet epävarma.
1. Valitse sopiva seinä kiinnikekiskolle.
2. Aseta seinäkisko (1) vaakasuoraan
seinälle, mielellään vesivaa’an avulla.
3. Merkitse porauskohdat kynällä käyttäen
kiskon ruuvinreikiä mallina. Tarkista
ennen poraamista, että merkinnät ovat
vaakatasossa.
4. Käytä poraamiseen iskuporakonetta ja
10 mm:n betoniporaa. Poraa vähintään
60 mm:n syvyyteen merkkien kohdalta.
Tärkeää! Porausreikien tulee olla vähintään
yhtä syvät kuin ruuvit (K) ovat pitkät.
5. Puhdista reiät porauspölystä ja työnnä/lyö
tulpat (L) porausreikien pohjaan asti.
6. Käännä seinäkiskoa niin, että urassa
olevat aukot ovat yläpuolella (ks. kuva).
7. Kiristä ruuvit kunnolla ottaen huomioon
seinän materiaalin. Tarkista kiskon pitävyys
kuormittamalla sitä varovasti vähintään
televisiota vastaavalla painolla ennen
television asentamista.
600 mm
60 mm
Ø 1 0 mm
Suomi
23
Page 24
4.3 Asennus puuseinään
Huom.! Varmista, että seinä kestää television painon.
Ota yhteys asiantuntijaan, jos olet epävarma.
1. Valitse seinä, joka kestää television ja
kiinnikkeen painon.
2. Paikanna seinän koolaukset.
3. Aseta seinäkiinnike seinää vasten siten,
että se asettuu kahden puukoolauksen
päälle. Käytä seinäkiskoa mallina
ja merkitse porauskohdat suoraan
koolausten päälle. Jos kiinnitys onnistuu
vain yhteen koolaukseen, aseta kisko
siten, että sen keskikohta on koolauksen
keskikohdan päällä.
4. Esiporaa noin 3,5 mm:n poralla
merkintöjen kohdalta.
600 mm
5. Käännä seinäkiskoa niin, että urassa
olevat aukot ovat yläpuolella (ks. kuva).
6. Ruuvaa seinäkisko kiinni porattuihin reikiin
puuruuveja (K) ja aluslaattoja (M) käyttäen.
7. Kiristä puuruuvit kunnolla ottaen
huomioon seinän materiaalin. Tarkista
kiskon pitävyys kuormittamalla sitä
varovasti vähintään televisiota vastaavalla
Suomi
painolla ennen television asentamista
kiinnikkeeseen.
”(
2 50mm)
Ø 1/ 8 ( 3,5 mm)”
24
Page 25
5. Alumiinirenkaiden ja seinätukien asentaminen
televisioon
Varoitus!
• Vältä asettamasta televisiota näyttö alaspäin. Mikäli se kuitenkin on välttämätöntä,
aseta viltti tai muu pehmuste näytön alle.
• Älä myöskään kallista plasmatelevisiota enemmän kuin käyttöohjeessa neuvotaan.
• Ruuvaa ruuvit ensin käsin. Keskeytä heti, jos tunnet, että ruuvi ei ruuvaudu kunnolla.
Irrota ruuvi ja selvitä syy.
1. Tarkista television takaosa. Jos takaosa on suora, voit käyttää pakkauksen lyhyitä
ruuveja. Jos takaosa on kupera, käytä pidempiä ruuveja ja välikkeitä (8 tai J).
2. Kiinnitä alumiinirenkaat (2) television takapuolelle pakkauksen ruuveilla*.
3. Ruuvaa seinätuet (3) kiinni television alempiin ruuvinreikiin.
4. Varmista, että television kaapeliliitännöille jää tarpeeksi tilaa ja että kaapelit eivät
taivu liikaa asennuksessa.
*Huom.! Pakkauksessa on monia erityyppisiä ruuveja eri televisiomallien varalle.
Tarkista television käyttöohjeesta, jos olet epävarma. Käyttöohjeessa mainitaan
yleensä ruuvien vähimmäis- ja enimmäispituudet.
Asennusesimerkki
Litteä takaosa
M4:n kanssa A I 2 3
M5:n kanssa B I 2 3
M6:n kanssa C 2 3
M8:n kanssa D 2 3
Kupera takaosa
M4:n kanssa 4 I 8 2 3
M4:n kanssa E I J 2 3
M5:n kanssa 5 I 8 2 3
M5:n kanssa F I J 2 3
M6:n kanssa 6 8 2 3
M6:n kanssa G J 2 3
M8:n kanssa 7 8 2 3
M8:n kanssa H J 2 3
25
Suomi
Page 26
6. Television kiinnittäminen seinäkiskoon
Ole varovainen, kun asennat televisiota seinäkiskoon. Pyydä toista henkilöä avuksi,
kun kiinnität television kiskoon.
1. Televisioon asennetut alumiinirenkaat (2) voi painaa alas kiskon yläosassa (a)
olevien aukkojen läpi tai sivusta (b) (sivuasennuksessa alumiinirenkaan voi työntää
sivuhelan läpi).
2. Yläpuolelta asennettaessa yhden alumiinirenkaista voi yleensä painaa seinäkiskon
yläosassa olevien aukkojen läpi, minkä jälkeen televisiota vedetään sivusuunnassa,
kunnes toinen alumiinirenkaista on suoraan toisen aukon edessä.
3. Liitä kaapelit televisioon ja varmista, että ne mahtuvat hyvin.
4. Varmista myös, että seinätuet (3) eivät vahingoita seinää.
2
2
a
b
Suomi
3
7. Kierrätys
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.
8. Tekniset tiedot
Kiinnike Ruuviliitäntä televisioon 100–600 mm vaakasuunnassa
(VESA-standardi 100–600)
Leveys 656 mm
Suurin kuormitus 40 kg
26
Page 27
27
Page 28
Sverige
Internet www.clasohlson.se
Post Clas Ohlson AB, 793 85 INSJÖN
Norge
Internett www.clasohlson.no
Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO
Suomi
Internet www.clasohlson.fi
Osoite Clas Ohlson Oy, Annankatu 34–36 A, 00100 HELSINKI
Great Britain
For consumer contact, please visit
www.clasohlson.co.uk and click on
customer service.
Internet www.clasohlson.co.uk
Loading...
